Как сложить трубу из кирпича в бане: Дымоход из кирпича своими руками: как построить самостоятельно

Содержание

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. Главная задача любого дымохода – это удалять из здания продукты сгорания топлива. А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей. Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Основные составляющие кирпичного дымохода

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи.

В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см.

А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой.

Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео http://stroy-banya.com/video/uteplenie-video/uteplenie-kryshi-bani-svoimi-rukami.html

Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

Конструкция канала дымоудаления из кирпича

  • Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
  • Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
  • Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
  • Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
  • Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
  • Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

  1. Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
  2. Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.

    Полнотелый красный кирпич для дымохода

  3. Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
  4. Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.

    Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

  1. Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
  2. После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
  3. За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной. Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.

    Схема кладки распушки дымоходной трубы

    Стояк дымоходной трубы

  4. Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
  5. После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.

    Формирование выдры канала дымоудаления

  6. Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.

    Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

  • Неподходящий материал. По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично использованный кирпич. Использование дымохода из таких материалов небезопасно.
  • Изменение размера канала. Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
  • Недостаточная длина шейки трубы. Из-за этой ошибки снижается сила тяги в топке, для устранения этой проблемы достаточно увеличить высоту дымохода до рекомендованной.
  • Неправильная форма канала. Лучшая форма канала дымоудаления – круг или овал, работая с кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе придают прямоугольную или квадратную форму. Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.

    Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

Дымоход для бани своими руками: фото

Кирпичная труба для металлической печи: дымоход своими руками

Печь на дровах работает благодаря принципу тяги. Горячие газы, выделяемые при горении, устремляются по дымоходу вверх, отдавая по пути теплообменникам тепло.

Для образования тяги нужен правильно рассчитанный дымоход. Издавна для этой цели используют керамический кирпич, благодаря свойствам обожжённой глины.

При проектировании системы отопления очень важно проверить соответствие трубы и печки — кирпич подойдёт далеко не всем системам.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

  • Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

  • Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

  • Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

  • Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Из чего состоит кирпичная труба

Печные трубы из кирпича бывают различных конструкций. Но любой дымоход обязательно имеет следующие элементы:

  1. Дверца или вышибной кирпич для чистки. Расположены внизу канала и в поворотах борова, если он есть.
  2. Основание с вьюшкой или задвижкой. Выбираются самые ровные кирпичи без трещин — на них будет опираться весь дымоход. При возможности основание должно быть шире трубы на кирпич и образовывать «пятку» — большую площадь опоры.
  3. Сама труба. Ровная, с гладкими внутренними стенками, швы без пустот и раковин.
  4. Противопожарная распушка при прохождении перекрытий — расширение трубы на 1 кирпич. Она нужна, чтобы снизить температуру края, соприкасающейся с теплоизолирующим коробом.
  5. Гидроизолирующая «выдра» — необязательный элемент, расширение трубы при кладке на улице. Выполняет роль капельника — капли дождя не текут по корню трубы, а стекают по стенкам утолщения.

    Фото 1. Так выглядит кирпичная труба с гидроизолирующей «выдрой» и над ней — металлический «зонтик» для защиты от влаги.

  6. Верхняя защита от попадания дождей и снега. Это может быть металлический или бетонный «зонтик», или отделка верхнего ряда кирпичей гидроизоляционным фиброцементным раствором.

Постройка дымохода для металлической печи своими руками

Для его возведения требуется наличие навыков каменщика. Для строительства трубы в старину всегда приглашали самого опытного печника. Уверенный в своих силах человек вполне справится с этой задачей, если запасётся терпением и будет укладывать каждый кирпич тщательно.

Постройка дымохода состоит из ряда важных этапов — проектирование, подготовка основания, закупка материалов, кладка трубы, финишная отделка.

Внимание! Пренебрежение технологическими нюансами приведёт к серьёзным последствиям! Плохая тяга вызовет дымление внутрь помещения, отравление угарным газом.

Некачественные материалы или несоблюдение технологии кладки приводит к разрушению дымохода.

Вам также будет интересно:

Выбор проекта

Чтобы не ошибиться, принимают во внимание следующие факторы:

  1. Тип котла и режим сгорания топлива. Главный враг кирпичных труб для печи — конденсат. Он образуется в том случае, если выходящие газы из котла остывают ниже определённого уровня. У пиролизных котлов и печей длительного горения типа «Стропува» или «Булерьян» температура выходящих газов невелика, конденсат оседает на стенки дымохода, и кирпич постепенно размокает и разрушается.
  2. Вид топлива. Мокрые дрова даже при «горячем» быстром горении выделяют много влаги. Она, испаряясь, проникает в поры кирпича.

    В конденсате содержится серная кислота, пагубно влияющая на кладку. Топить нужно хорошо высушенными дровами влажностью не больше 15%.

  3. Размеры кирпича. От этого зависит внутренний диаметр. Самая маленькая труба, четверик, образована из четырёх кирпичей и имеет ширину стенки в полкирпича — 125 мм, шестерик — 250 мм.

    Чем мощнее топка, тем шире должна быть труба для выхода дыма.

  4. Форма трубы дымохода. Тяге помогает не только закон гидродинамического давления, но и сила Кориолиса. Горячие газы закручиваются в виде вихря. Круглый дымоход будет значительно эффективнее продолговатого узкого.
  5. Материал кирпича. Использовать стоит только специальный печной полнотелый кирпич. Пустотелый не годится — возле пустот со временем накопятся напряжения, и кирпич выкрошится.
  6. Возможность построения фундамента. Каждый кирпич весит примерно 3—4.5 кг. Весь дымоход имеет приличный вес, поэтому должен опираться на мощное основание.
  7. Проходы через перекрытия. Противопожарные и строительные нормы предусматривают ряд правил, которые нужно придерживаться. Теплоизолированная коробка и «распушка» из кирпича при деревянном перекрытии, заводские отливки проёмов под дымоход при железобетонном.

    Внимание! Несоблюдение этих правил может привести к пожару или обрушению перекрытий, что приводит к финансовым потерям и человеческим жертвам.

  8. Высота здания. Чтобы проходящий ветер не опрокидывал тягу, труба должна быть на определённой уровне относительно конька. Для здания больше 5—6 м. приходится строить дымоходы с утолщённой стенкой — для повышения несущей прочности трубы.

Материалы

Дымоход должен выдерживать значительные тепловые нагрузки и расширения. Керамический кирпич, полученный методом гиперпрессования, силикатный и пустотный не подойдут для постройки дымохода.

Выбор следует остановить или на недорогом, но прочном керамическом кирпиче пластического формования марки М250, или специальных керамических дымоходных блоках. Вариант с полнотелым керамическим кирпичом дешевле и лучше. Выбирая его, следует обратить внимание на присутствие посторонних вкраплений и трещин — это причина для выбраковки.

Инструменты каменщика

Дымоходы строятся при помощи простых ручных инструментов.

  • Для обработки кирпича потребуется молоток каменщика и углошлифовальная машинка, «болгарка», алмазные диски по камню для резки и шлифовки кирпича.
  • Для работы с раствором — миксер с венчиком или бетономешалка, а также несколько кельм-мастерков. Кельмы отличаются размерами и формой — длинная и узкая для раскладывания раствора, маленькая квадратная для зачистки углов и трудных мест.
  • Измерительные инструменты. Водяной уровень, отвес и строительная шнурка. Для кладки дымохода существует специфическое приспособление — шаблон. Это деревянный брус по размерам дымохода с перекладиной. При кладке он помогает получить швы заподлицо с кирпичом.
  • Средства индивидуальной защиты — очки, респиратор, перчатки и х/б рукавицы.

Порядок действий

Дымоход строится по следующим шагам:

  1. Устройство фундамента. Чем тяжелее планируется дымоход, тем надёжнее должна быть опора. Низ плиты или сваи находятся ниже уровня промерзания почв и опираются на твёрдый материковый грунт.

    Если фундамент накренится или осядет, осядет и труба, а это чревато пожаром или падением тяги, а то и разрушением. Фундамент обязательно гидроизолируется от самой трубы — кирпич отлично «тянет» влагу из почвы, мокнет и разрушается.

  2. Определяем место, выкладываем первый ряд. Обязательно проектируем прочистную дверцу — она потребуется для удаления сажи.

    Внимание! Дымоход не должен упираться в деревянные элементы дома — это приведёт к пожару или обрушению перекрытий.

  3. «Гоним» кладку тела трубы до уровня предполагаемого подключения. Оставляем место для вставки трубы, перекрываем отверстие арматурой диаметром 6 мм.
  4. После подключения пользуемся шаблоном или кладём «под рукавицу» — затираем швы мокрой рукавицей, чтобы получить идеальную кладку со швами заподлицо с кирпичом.
  5. За три ряда до потолка заводим «распушку» — при помощи подрезки и перевязки выпускаем его наружу сначала на полкирпича, а затем на кирпич. После прохождения перекрытий ведём кладку, как и прежде.
  6. После прохождения ската крыши расширяем кладку — формируем «выдру». Она не нужна, если труба снаружи будет утепляться и зашиваться, например, металлом.
  7. На конце крепим «зонтик» или дефлектор. Он предохранит от попадания атмосферной влаги внутрь трубы.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

  • Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
  • «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
  • «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Полезное видео

Ознакомьтесь с видео, в котором показан процесс постройки кирпичной трубы.

Отделка и дизайнерские решения

Дети всегда нарисуют трубу на домике. Внешний вид становится «теплее» и уютнее, дом выглядит обжитым и аккуратным. Кривая или обрушенная труба свидетельствует о плохом хозяине, поэтому при кладке дымохода стоит задуматься и о дизайне.

Кирпичная труба для печи уже является готовым арт-объектом. Используя приёмы художественной кладки и контрастные фасадные краски, даже из дешёвого кирпича можно получить настоящий шедевр. Однако, если такая кладка не вписывается в общий дизайн, стоит задуматься об отделке.

  • Штукатурка. Глиняный кирпич отлично штукатурится атмосферостойкими цементными штукатурками. Швы при кладке следует расшить — так раствор лучше сцепится с трубой.

Поверхность грунтуется, наносится первый, адгезионный слой, устанавливаются уголки-маяки. Затем основной слой, стягивается правилом и затирается. В итоге получается ровная поверхность под обработку фасадными красками.

  • Утепление твёрдой базальтовой ватой и устройство вентфасада. Материал вентфасада может быть любым, главное, чтобы был негорючим. Пластик или дерево не подойдут — даже случайная искра может вызвать возгорание.
  • Устройство зонтика и флюгера. Труба — самое высокое место в доме. Лёгкий флюгер не причинит вреда прочному кирпичному основанию, но может значительно улучшить внешний вид всего дома.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

  • Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
  • Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

    Выбор высоты дымохода в зависимости от расстояния до конька

  • Толщина стенок. В жилых домах она не может быть меньше 10 см.
  • Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

  • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
  • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
  • Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
  • Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
  • Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

  • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
  • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

как правильно сложить своими руками

Содержание:

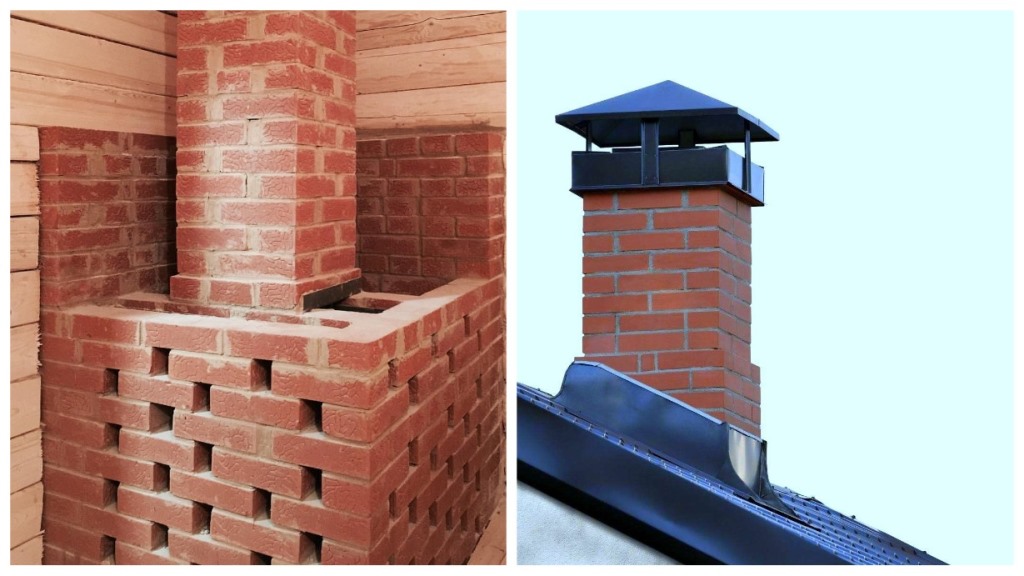

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

  1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
  2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
  3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С 0, а шамотный до 1000 С 0.
  4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

  1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
  2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
  3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.
  4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

  • Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
  • В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
  • Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
  • Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Компоненты раствора

Виды кладки

«Тело» печи

Труба внутри помещения

Труба снаружи помещения

глина

1

-

-

песок

1

5

2-3

известь

-

-

1

цемент

-

1

1

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Совет! Для определения густоты, можно зачерпнуть раствор мастерком и посмотреть, как он себя поведёт. При правильном соотношении воды, раствор останется на инструменте, и не будет растекаться.

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

  1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
  2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
  3. Стояк. Прямая часть до кровли.
  4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
  5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.
Важно! Планировать строительство кирпичного дымохода лучше всего ещё на этапе возведения дома. Так как потолочное перекрытие и кровля могут не позволить возвести прямую трубу, и понадобится строить повороты. А любое колено дымохода из кирпича будет постоянно собирать на себе нагар и сажу.

Каминный дымоход

Дымоход для камина из кирпича имеет дополнительный элемент, так называемый – «дымовой зуб». На фото выше видно, что он располагается прямо над топкой и служит препятствием обратной тяге.

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье
