Почему надо собирать дымоход для газовых котлов по конденсату!

Природный газ был и остается самым доступным и эффективным видом топлива. В связи с этим для автономного отопления часто используются газовые котлы. Современные модели от известных производителей отличаются высокой производительностью. Но их работа напрямую связана с дымоходом, который обеспечивает отвод продуктов горения. Если монтируется дымоход газового котла, важно учесть несколько важных правил, соблюдение которых позволит наладить эффективную работу всей отопительной системы. В первую очередь —

монтировать дымоход для газовых котлов по конденсату.

Важные нюансы

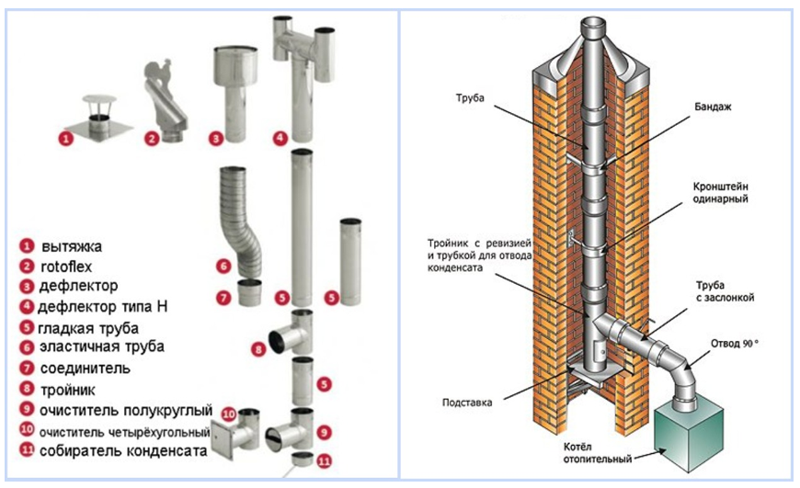

Чаще всего для обустройства дымоотводящей системы для газового котла используются нержавеющие трубы. Могут использоваться одностенные или двустенные трубы с утеплителем. При применении первого варианта теплоизоляцию нужно проводить отдельно. Нержавеющие трубы недорого стоят, но при этом обладают многими другими преимуществами:

  • небольшой вес;

  • простота монтажа;

  • отсутствие нагрузки на стены и фундамент;

  • длительный срок службы и др.

Гладкие стенки труб способствуют быстрому выходу продуктов горения наружу. Среди особенностей стоит отметить то, что производятся трубы с сужениями и раструбами. Это позволяет быстро собрать герметичную систему, но элементы дымохода должны быть установлены в правильном порядке.

Существует два метода сборки – по дыму и по конденсату. В первом случае верхняя труба вставляется в нижнюю. При сборке по конденсату происходит все наоборот, то есть верхняя труба надевается на нижнюю. Только этот вариант подходит для дымохода газового котла, а причина довольно проста.

Главная причина

Современные газовые котлы отличаются высокой производительностью. Как результат, их продукты горения имеют низкую температуру.

Это приводит к образованию конденсата внутри системы. Из-за низкой температуры выходящих газов точка росы смещается внутрь дымохода. При соприкосновении с холодными стенками из дыма выделяется влага. Капли оседают на стенках, а после стекают вниз. Чем ниже температура воздуха на улице, тем больше влаги образуется внутри системы. В продуктах горения газового тепла изначально содержится большое количество водяного пара, который при определенных условиях не выходит наружу, а превращается в конденсат внутри. В зимний морозный день, когда температура воздуха достигает -20˚C, за час в дымоходе образуется до 10 литров жидкости.

Если дымоход собран по конденсату, влага беспрепятственно стекает вниз и через конденсатосборник выводится наружу.

Если это простое правило не соблюсти и соединить трубы в обратном порядке, при стекании влага будет попадать в стыки, проникать к утеплителю. Это приведет к печальным последствиям. Во-первых, при намокании теплоизоляционный материал, а в сэндвич-трубах это обычно минеральная вата, теряет свои характеристики. В результате это только увеличивает образование конденсата. Во-вторых, жидкость будет скапливаться в стыках. Это приведет к разрушению труб и нарушению герметичности. В конденсате содержатся кислотные соединения, которые обладают агрессивным действием.

Другие правила

Эффективность работы газового котла во многом зависит от дымохода. Желательно доверить проектирование системы специалисту. Допущенные ошибки могут стать не только причиной снижения эффективность работы отопительного оборудования, но и поспособствовать опасной ситуации. К примеру, при неправильно собранном дымоходе увеличивается риск нарушения герметичности, а это может привести к проникновению угарного дыма в жилое помещение.

Также стоит обратить внимание на следующие правила:

  1. Длина дымохода зависит от особенностей конструкции, но обычно не менее 5 м. Кривые дымоходы имеют большую длину. Если труба делает изгиб, длина увеличивается на 1,5-2 м.

  2. Высота дымохода на крыше должна быть выше так называемого ветрового подпора, чтобы ветер не задувал в трубу. Это негативно отразиться на тяге.

  3. Полиэтиленовую пленку с труб нужно обязательно снимать, чтобы она не загорелась в процессе эксплуатации.

Существуют и другие нормы, правила. Они прописаны в соответствующих нормативных документах, например, СНиП. Их соблюдение – это гарант эффективного и безопасного использования дымохода.

Что делать, если дымоход собран неправильно?

Если дымоход для газового котла собран по дыму, исправить ситуацию можно двумя способами –переустановить трубы в правильном порядке, но для этого придется полностью разобрать систему и сложить ее с нуля, или модернизировать имеющуюся конструкцию. Для этого необходимо провести футеровку полимерным рукавом ФуранФлекс. Это не только решит проблему, но и улучшит эксплуатационные характеристики и срок службы дымохода. Кстати, монтировать полимерный чулок можно и в дымоход, собранный по дыму.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Как собрать и установить дымоход из нержавейки

Дымоход – это обязательный атрибут современного частного дома. При его неправильном конструировании возникает масса проблем, на решение которых потребуется привлечение дорогостоящих специалистов. Поэтому приступая к установке или проверке дымовой трубы, следует узнать особенности и разновидности данной процедуры, а также ознакомиться с перечнем необходимого инструмента. Всё это будет рассказано далее в статье.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

  • Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
  • Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
  • Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

    черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго. Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

  • Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
  • Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
  • Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

  1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
  2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
  3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
  4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
  5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич трубы, действует простое правило: он не может быть меньше диаметра выходного патрубка котла. Если выходной патрубок у вас 120 мм, то и внутренний диаметр сэндвича должен быть таким же или больше. Шире он быть может, а вот меньше — точно нет, причем заужение нельзя делать на всем протяжении дымохода. Если дымоход немного шире патрубка, приобретается переходник, который ставится непосредственно на выход котла, а дальше уже идет рабочий размер.

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

  • мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
  • от 3,5 кВт до 5,2 кВт — не менее 95 мм;
  • более 5,2 кВт — 110 мм и больше.

Статья по теме: Какими способами создаются узлы крепления стропильной системы кровли?

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

  • Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
  • Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
  • Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

  • Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.


Болгарка

  • Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.


Комбинированный вариант – дрель-шуруповёрт

  • Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.


Электролобзик

  • Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Важно! Никакие работы нельзя начинать, на купив средства защиты. Простые строительные очки с прозрачными стёклами, а также защитные перчатки должны всегда находится под рукой. Особенно при работе с электроинструментом.

Важно знать


Перед началом установки стоит ознакомиться с некоторыми тонкостями. Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра. Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.


Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.


Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.


Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.


Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

  1. Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
  2. Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
  3. Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.


Колено находится с наружной части стены

  1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
  2. Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Правила расположения


Расположение на крыше

Проектируя установку подобных систем отведения продуктов сгорания, учитывают нормативы, предусмотренные техническими стандартами:

  • Выход канала на крыше, расположенный на плоской кровле или в 1,5 м от конька, должен иметь высоту не менее 0,5 м.
  • Дымоход, находящийся на расстоянии 1,5–3 м от конька, достигает его уровня.
  • Край трубы, располагающейся на удалении более, чем 3 м от конька, находится вровень с линией, составляющей 10° от горизонта линии конька.
  • Минимальная высота дымохода – 5 м, максимальная длина горизонтального участка – 1 м.
  • Толщина стенок канала для твердотопливных котлов – 1 мм, приборы на
  • жидком топливе – 0,8 мм, для газовых приборов достаточно 0,5–0,6 мм.
  • Стыки конструкции не приходятся на перекрытие.
  • Проход через кровлю сэндвич-трубы имеет зазор 13 см, через перекрытие – 20 см.
  • Допустимое количество поворотов дымоотводящих каналов – 3. Диаметр трубы не меньше, чем у выходного патрубка.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Этапы установки чугунной системы:

  1. Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком. Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины. Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
  2. Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
  3. Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
  4. Места стыков качественно обработать огнеупорным герметиком.
  5. После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
  6. На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

Пошаговая сборка дымохода

Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:

    внутренняя труба;наружная труба;негорючее волокно.

Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”. Это важно учитывать при сборке.

Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:

    Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать.Соединить между собой комплектующие дымохода по типу сборки.Проверить прочность соединений и герметичность дымохода.

Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

  1. Определяется местоположение отопительного оборудования.
  2. Осуществляется разметка.
  3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
  4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
  5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
  6. Специальным термостойким герметиком заделываются щели.
  7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
  8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
  9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
  10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
  11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
  12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
  13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
  14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
  15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
  16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

  • В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
  • Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа. Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их. Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Это важно! Для обеспечения оптимальной тяги и экономии строительных материалов рекомендуется создавать вертикальный дымоход. Иногда это невозможно, поскольку отопительный прибор располагается у середины стены, а дымоход нужно расположить максимально близко к внешней ее части между балками. В этом случае следует создавать угол поворота в 45°, а трубу в этом месте дополнительно крепить к стене кронштейнами.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Как правильно сделать дымоход для газового котла в частном доме

Давайте обсудим, как правильно сделать дымоход для газового котла в частном доме при наличии отдельной котельной и без нее.

В этом вопросе, после правильного к нему подхода, нет совершенно ничего сложного. А значит, для обустройства «дымовой трубы» даже для теплогенератора на газе необязательно вызывать специального мастера. Все можно сделать самостоятельно.

Как сделать дымоход для газового котла в котельной

Если у вас имеется отдельное помещение, которое отвечает всем требованиям по установке отопительного оборудования на газу, то логично именно там и устанавливать теплогенератор с выводом дымовых газов наружу.

Для этого нужно знать, как правильно сделать дымоход для газового котла в частном доме из оборудованной котельной.

Итак, для котельной у нас два варианта:

  1. Вертикальный дымоход с естественной тягой.
  2. Горизонтальный коаксиальный дымоход с принудительной тягой.

При этом вертикальный дымоход мы можем смонтировать как в утепленном варианте, так и в неутепленном. Этот вопрос правилами установки никак не регламентируется.

Чтобы понимать, какие вертикальные дымоходы вы можете установить, давайте пройдемся по их списку:

  1. Утепленный сэндвич – дымоход.
  2. Труба из нержавейки толщиной от 0,5 мм без утепления.
  3. Точно такая же труба, но с утеплением.
  4. Кирпичный дымоход.
  5. Керамический дымоход.
  6. Стальной толстостенный дымоход.
  7. Дымоход из оцинкованного железа (только для отдельно стоящих и пристроенных котельных).

Как видите, вариантов достаточно много. Сразу поясню по поводу оцинкованной трубы. Соединения цинка при нагреве выделяют вредные для человека вещества. Поэтому оцинкованная труба может быть использована для дымохода только в тех помещениях, которые не сообщаются с жилыми комнатами в доме.

Высота вертикального дымохода для газового котла должна быть не менее 6 метров. Диаметр трубы для такого дымохода должен быть равен выходному патрубку газового котла.



Порядок монтажа вертикального дымохода в котельной

Итак, мы монтируем вертикальный дымоход для газового котла в частном доме. Как правильно сделать все его части, чтобы это устройство соответствовало правилам?

  1. Секции любого сборного дымохода при использовании с газовым котлом собирают «по конденсату». Дымовые газы в данном случае будут низкотемпературными, а, значит, возможно образование конденсата.
  2. Сами секции должны крепиться к несущей стене или иметь какое-либо основание. Секции в этом варианте не могут опираться на сам газовый котел.
  3. Для возможности ревизии дымоходной шахты «на просвет» котел располагают не под дымоходом, а рядом с ним, соединяя их патрубком или разгонным участком с коленом на конце.
  4. На таком дымоходе не допускается установка любой запорной или регулирующей арматуры типа шибера (вьюшки) или тому подобных.
  5. На нижнем конце обыкновенно располагается емкость для сбора конденсата со сливным краном. Кран можно соединить патрубком с канализационной трубой для прямого слива в канализацию.
  6. Горизонтальный патрубок, соединяющий котел с дымоходом делается с уклоном в 1 градус в сторону трубы для исключения заливания котла конденсатом.

Монтаж коаксиального дымохода

Коаксиальный дымоход монтируется согласно схеме, которая прилагается к нему при продаже. Поскольку коаксиал является готовым и уже собранным устройством для подачи воздуха в закрытую камеру сгорания котла, а также для удаления оттуда дымовых газов, никаких работ по сборке его не предусмотрено.

Подключение производится после того, как произведены следующие работы:

  1. Обустройство проходки через стену котельной или кухни.
  2. Установка коаксиального дымохода в стене.
  3. Подведение патрубка к газовому теплогенератору.

Чтобы образующийся конденсат не стекал обратно в котел, горизонтальный участок также устанавливают с уклоном в 1 градус наружу.

Естественно, такая установка приводит к тому, что снаружи в холода намерзает огромная сосулька на трубе. Как этого избежать?

Можно установить горизонтальный участок с уклоном в сторону котла. И перед котлом предусмотреть установку конденсатосборника с краном для слива конденсата.

Где можно ставить котел с коаксиальным дымоходом

Поскольку с коаксиальным дымоходом эксплуатируются газовые котлы с закрытой камерой сгорания, устанавливать эту связку можно в любом помещении дома, кроме жилого и кроме помещений с повышенной влажностью.

То есть, такая связка может стоять в котельной, кухне, коридоре, холле или в подсобных помещениях, где нет точек водоразбора.


Устройство дымохода для газового котла с фото и видео примерами

Содержание:

1. Оптимальные размеры дымохода
2. Особенности расчета длины дымовой трубы
3. Варианты расположения дымохода
4. Принцип установки дымохода для газового котла
5. Устройство дымохода за пределами здания
6. Монтаж дымохода внутри дома
7. Правила изоляции дымохода для газового котла

Чтобы узнать о том, что собой представляет устройство дымоходов для газовых котлов, требуется рассмотреть то, из каких функциональных элементов состоят эти, безусловно, важные системы, подробнее остановиться на вариантах этого оборудования и способах его монтажа.

Как известно, одним из наиболее доступных в плане стоимости видов отопления сегодня является вариант обогрева на газу.

Окончательно определившись с тем, какой тип котла будет применяться, нужно тщательно продумать то, как именно оборудовать систему вывода продуктов сгорания так, чтобы это было максимально безопасно и не вредило экологии в доме.

Так, устройство дымохода для газового котла – это весьма непростой процесс отчасти и потому, что требования к дымоходам газовых котлов различных служб являются очень высокими, поэтому к такой работе следует подходить особенно внимательно и перед этим обязательно выполнить все необходимые расчеты.

Оптимальные размеры дымохода


Правильно рассчитать подходящий размер для дымовой трубы можно будет только после того, как котел отопления уже установлен.

Лучше всего ориентироваться на круглую форму сечения, но она также может быть и прямоугольной. Все расчеты полезной площади должны проходить по следующему принципу: периметр изнутри конструкции требуется умножить на длину конструкции. При этом важно, чтобы этот параметр был больше, чем внутренняя площадь котла.

Для всех расчетов потребуется взять за основу внутренний диаметр трубы, который обычно указывается производителем. Если такой информации нет, то нужно вычесть параметр толщины стенок из внешнего трубного диаметра, что позволит получить требуемый внутренний размер дымохода. Формула является следующей: S = π * d внутренний * L (L – длина дымохода, d – диаметр).

Стоит помнить, что диаметр конструкции должен иметь те же показатели, что и патрубка отвода котла, как вариант – немного большим, но никак не меньшим. Подобное устройство дымоходов для газовых котлов позволит избежать каких бы то ни было проблем при подключении трубы к оборудованию.

То, какой показатель будет иметь высота монтируемой трубы, зависит от того, где она будет располагаться по отношению к коньку сооружения. Очень важно правильно рассчитать этот параметр, чтобы все продукты горения беспрепятственно выходили наружу и не проникали внутрь дома. При наличии любых примыкающих к крыше дома построек трубу дымохода обязательно следует вывести за их пределы.

Особенности расчета длины дымовой трубы


Определившись с нужным диаметром дымохода, его длиной и площадью, иногда может получиться так, что параметр площади будет меньшим по сравнению с внутренней площадью котла отопления (подробнее: «Диаметр дымохода для газового котла — схема и расчет размеров»). А в том случае, если сделать трубу длиннее, это однозначно приведет к перерасходу материалов, так как площадь конструкции будет уже избыточной.

Чтобы решить эту проблему, необходимо увеличить трубу в длину, при этом не делая ее диаметр большим. После того, как все необходимые расчеты проведены, можно смело приступать к установке дымохода для газового котла.

Варианты расположения дымохода


Еще до начала всех монтажных работ крайне важно решить, где именно будет располагаться в доме.

Всего существует два основных варианта его месторасположения:

  • внутри дома;
  • снаружи постройки.

Выбирая тот или иной вариант, следует помнить, что в случае расположения трубы внутри дома ей будут обеспечены максимально благоприятные условия, а при монтаже дымохода для газового котла за пределами сооружения очень важно оборудовать конструкцию слоем теплоизоляции, чтобы дымоход не промерзал в холодное время года.
При соблюдении этих мер дымоход сможет функционировать без всяких проблем, а в процессе его эксплуатации не возникнет никаких проблем.

Принцип установки дымохода для газового котла


Это работа является весьма трудоемкой и занимает немало времени, однако для оборудования качественной и надежной конструкции придется пожертвовать своим временем (прочитайте также: «Монтаж газового котла своими руками — делаем правильно»).

В процессе монтажа дымохода очень важно помнить о несложном алгоритме работы, в соответствии с которым и должна устанавливаться система:

  1. Для начала следует внимательно выполнить сборку всех составляющих трубы.
  2. После этого на участках прохождения конструкции через коммуникации дома нужно смонтировать особые детали прохода.
  3. Еще один важный момент – изолирование тех частей системы, которые непосредственно соприкасаются с горючими веществами.

К основным функциональным частям дымоходов принято относить следующие:
  • переходник, соединяющий котел отопления с трубой дымохода;
  • тройник, оснащенный особым штуцером, расположенным снизу. Этот элемент призван удалять весь появляющийся конденсат;
  • кронштейн и стеновой хомут в качестве основных крепежных деталей;
  • патрубок прохода;
  • специальные отводы, монтируемые на расстоянии не более 2 м непосредственно от начала трубы, в противном случае появляется вероятность снижения силы тяги оборудования;
  • конический наконечник вверху трубы, причем форма должна быть именно такой, а не плоской или какой-либо другой. Также запрещается монтаж любых похожих элементов наподобие зонтов и дефлекторов. Но при желании такой наконечник можно и не устанавливать. Читайте также: «Какой дымоход для газового котла в частном доме лучше – разновидности, различия, преимущества».

К конструкции дымохода для газового котла предъявляется очень большое количество требований, при этом только их полное соблюдение позволит оборудовать надежную, безопасную и стабильно работающую систему. Читайте также: «Какие есть требования к дымоходу для газового котла отопления».

К этим нормам монтажа можно отнести следующий список:
  • максимально допустимый уклон частей дымохода – 30°;
  • ответвление в сторону не должно быть больше 1 м;
  • поперечное сечение конструкции не должно иметь никаких сужений и ощутимых выступов;
  • колен трубы должно быть не больше трех, при этом важно, чтобы радиус закругления превышал диаметр самой трубы;
  • на месте поворотов дымохода крайне важно оборудовать специальные отверстия и люки, предназначенные для чистки системы и удаления из нее накопленного конденсата;
  • в том случае, если дымоход имеет прямоугольную форму, то его стороны не должны иметь вытянутый вид;
  • снизу систему нужно оснастить капельником и ревизией;
  • детали конструкции ни в коем случае не должны прогибаться;
  • колена трубы требуется одевать друг на друга не менее чем на половину ее диаметра;
  • элементы соединения должны плотно стыковаться друг с другом и не иметь никаких зазоров;
  • на участке прохождения дымохода через кровлю дома соединений быть не должно;
  • минимальный уклон по отношению к газовому котлу – 0,01°;
  • важно добиться того, чтобы внутренняя поверхность трубы была гладкой и не имела шероховатостей и неровностей;
  • максимальная суммарная длина горизонтальных участков дымохода в готовых сооружениях – 6 м, в недостроенных – 3 м;
  • чуть ниже тройника требуется оборудовать особое пространство длиной минимум в 25 см, именуемое карманом, чтобы беспрепятственно чистить трубу;
  • необходимо расположить конструкцию так, чтобы она находилась не менее чем в 25 см от поверхностей дома, а в том случае, если используемые в системе материалы не являются горючими – 5 см;
  • там, где дымовая труба пересекает те участки здания, которые не получает обогрева, нужно предусмотреть теплоизоляцию;
  • чтобы отвод продуктов сгорания проходил максимально безопасно, следует оснастить систему специальными заслонками, именуемыми шиберами и способными легко открываться и закрываться;
  • в том случае, если механизм оснащен стабилизатором тяги, то устанавливать заслонки будет не нужно.

Устройство дымохода за пределами здания


Чтобы правильно выполнить монтаж системы дымохода вне сооружения, нужно соблюдать определенные правила:
  1. Во-первых, к патрубку, идущему от котла, требуется присоединить элемент прохода, идущий сквозь стену. Перед тем как проделать в стене проем, нужно правильно разметить поверхность.
  2. После обустройства проема дымоход нужно вывести наружу. При этом отдельное внимание требуется уделить качественной изоляции монтируемого участка трубы и отверстия.
  3. Затем устраивается тройник, оснащенный ревизией, и одевается заглушка.
  4. Монтируется труба посредством постепенного наращивания количества ее частей, а затем конструкция фиксируется к стене здания посредством кронштейнов с соблюдением шага минимум в 2 м.
  5. Соединения звеньев крайне важно оснастить хомутами для усиления, которые, в свою очередь, стягиваются болтами, как вариант – с помощью проволоки.
  6. Наверху трубы рекомендуется оборудовать специальный наконечник, именующий форму конуса.
  7. Правильным решением будет покрыть конструкцию краской, устойчивой к высоким температурам, способной к тому же предотвратить появление на трубе коррозии.

Если в качестве основного материала для системы выступают сэндвич-трубы, то теплоизоляция не понадобится, а в любом другом случае конструкцию вне дома рекомендуется оснастить утеплителем.

Монтаж дымохода внутри дома


Прежде чем устанавливать дымоход внутри помещения дома, требуется выполнить ряд подготовительных мероприятий. Начинать нужно с нанесения разметки, в соответствии с которой будут проделаны необходимые отверстия под дымоход в потолке и крыше. Все параметры требуется тщательно перепроверить несколько раз, чтобы они совпадали с габаритами патрубка прохода. Далее вырезается проем для трубы нужного диаметра.

Непосредственно монтаж трубы в доме должен проходить по следующему принципу:

  1. От котла должен отходить патрубок, который соединяется с переходным адаптером.
  2. Затем к полученному механизму нужно присоединить тройник и предназначенную для чистки труб ревизию, далее требуется закрепить лист стали и зафиксировать главный кронштейн.
  3. В процессе наращивания трубы можно использовать элементы, именуемые коленями.
  4. В тех местах, где дымоход проходит сквозь потолок, нужно применять специально предназначенный патрубок.
  5. Труба оснащается листом из оцинкованной стали, при этом ее отверстие должно быть чуть большим по сравнению с отверстием трубы. Лист крепится к потолку с двух сторон.
  6. Усилить все соединения конструкции можно, обтянув их хомутами, для надежности стянутыми при помощи проволоки или обычных болтов.
  7. Фиксация трубы выполняется с помощью хомутов, закрепленных на стене с шагом в 2 м, а также кронштейнов на расстоянии 4 м друг от друга.
  8. Завершается процесс монтажа установкой вверху конструкции особого наконечника конусообразной формы, способного защитить конструкцию от попадания в нее осадков и нежелательных частиц извне, а также не дающего ветру попасть внутрь.

Правила изоляции дымохода для газового котла


Чтобы конструкция дымовой трубы отвечала всем нормам безопасности, все ее легко воспламеняющиеся элементы очень важно оснастить изоляцией. Сделать это можно, покрыв проходной патрубок со всех его сторон специальным материалом – фольгированным матом из базальта, обработанного устойчивой к огню мастикой. Периметр всего проема в перекрытии также рекомендуется оснастить традиционным утеплителем из минеральной ваты (прочитайте также: «Устройство газового котла отопления и принцип работы»).

После того, как все установочные работы выполнены, требуется тщательно проверить все стыки и швы конструкции на предмет герметичности. Сделать это можно старым проверенным способом: приготовить обычный мыльный раствор и нанести его на соединения звеньев трубы. Появление пузырей на поверхности будет означать, что конструкция недостаточно герметична.  Читайте также: «Обслуживание и ремонт газового котла своими руками».

При возникновении любых вопросов, связанных со сборкой и монтажом дымохода для газового котла, всегда можно изучить различные фото образцов этих систем, а также обратиться за помощью и советом к профессиональным мастерам, способным качественно выполнить все расчеты и провести все работы должным образом.

Устройство дымохода для газового котла на видео:


как правильно сделать и его устройство в частном доме

Тепло являются для людей необходимостью. В многоэтажных домах обеспечение тепла обычно становится вопросом, который должны решать соответствующие коммунальные структуры. А вот в частном доме его владелец еще на этапе строительства должен продумать, как именно он будет обеспечивать тепло в постройке. Чаще всего хозяева таких домов прибегают к использованию твердотопливного котла.

Об этом можно судить по тому факту, что почти у каждого частного дома есть вытяжная труба, которая выводит продукты горения наружу, не позволяя им попадать в дом. Дымоход обеспечивает и приток воздуха, который нужен для горения топлива. Поэтому разберемся, как вообще устроен дымоход, и как правильно сделать его своими руками.

Как устроен?

Любой дымоход выполняет три важные функции.

  • Он позволяет осуществлять вывод таких продуктов горения, как углекислый и угарный газы, а также сажи.
  • Способствует подаче кислорода в систему, тем самым обеспечивая горение топлива с последующим образованием углекислого газа.
  • Осуществляет вывод влаги. Это необходимо, ведь если собирается конденсат, он может оказаться причиной деформации труб и, соответственно, снижения тяги.

Обычно вытяжная труба делается из кирпича либо из труб, которые устанавливаются в шахту или идут вдоль дома с внешней стороны.

Непосредственно конструкция дымохода состоит из следующих элементов:

  • отвода;
  • трубы с заслонкой;
  • тройника;
  • видимой части трубы.

Отвод представляет собой трубу с углом, обычно в 90 градусов, что соединяется непосредственно с котлом при помощи специального переходника. Труба, оснащенная заслонкой, дает возможность осуществлять регулировку притока воздушных масс в систему, а также не позволяет атмосферным осадкам и ветру проникать в систему в моменты, когда весь механизм не используется. Тройник представляет собой важную часть, с которой соединяется труба, оснащенная заслонкой.

Именно он позволяет горячим воздушным массам уходить наружу, а конденсату, который накапливается, охлаждаться и стекать в специальный резервуар, под который отводится собственное место. Верхний элемент – это оголовок с грибочком в конусообразной форме, он не дает атмосферным осадкам попадать в дымоход. Также существует большое количество различных элементов, что фиксируются к шахтной поверхности или к стене здания при помощи бандажа либо кронштейнов.

Чтобы механизм был максимально эффективным на протяжении длительного периода времени, необходимо сделать так, чтобы тяга была хорошей.

Рекомендуется воспользоваться нижеописанными рекомендациями.

  • Максимально продумать конструкцию сборника конденсата, дабы влага не накапливалась на верхних частях трубы. Это можно выполнить, если размер тройника, куда входит котлоотвод, был большим – где-то в полтора раза больше среднего размера конструкции.
  • Рассчитать подходящий диаметр всей дымоходной конструкции.
  • На регулярной основе проводить чистку от сажи.

Ряд специалистов считает, что на трубный оголовок лучше не устанавливать гриб или дефлектор. Они способствуют тому, что приток воздуха существенно снижается, а это становится причиной образования излишнего конденсата. В то же время при отсутствии дефлекторов внутрь трубы задувает воздух, что также является не слишком хорошим признаком.

Виды

Конструкционно дымоходы для различных типов котлов могут отличаться.

Речь идет о следующих вариантах дымоходов.

  • Вертикальный канал, сделанный обычно из кирпича, что встраивается во внутреннюю стену дома вместе с вентиляционными шахтами.
  • Вертикальная труба из металла, что проходит внутри постройки и выходит на кровлю. Такой вариант можно охарактеризовать, как внутренне-приставной.
  • Приставные решения, что пристроены с наружной стороны в домовой стене. Обычно они выполняются из кирпича.
  • Стальные трубы, которые располагаются с внешней стороны дома. Они могут крепиться к стене или прикрепляться к специальной металлопрокатной мачте решетчатого типа.

В современных домах такие каналы предусмотрены проектом заблаговременно. Обычно дымоход выполнен во внутренней стене постройки, которая примыкает к топочной. Там он может быть и горизонтальным, и сэндвичем, и любым другим. А вот в старых зданиях можно найти варианты, которые пристроены к наружной стене и имеют даже отдельный фундамент.

Дом может быть даже бездымоходный, но тут уже все будет зависеть от вида котла.

Существует две категории котлов:

  • с открытой камерой сгорания;
  • с закрытой камерой сгорания.

Для котла с открытой сгорательной камерой обычно нужен дымоход, особенно если она работает на твердых типах топлива. Хотя такая необходимость будет для любого котельного оборудования, что для твердотопливного, что для работающего на газу. Правда, в варианте с последним, надобность в нем будет не столь большой.

Для настенного или напольного решения с закрытой сгорательной камерой, дымоотвод нужен не столь сильно по причине герметичности самой камеры. То же самое будет и в случае, если используются дымоходные котлы-печи.

Теперь следует рассказать о некоторых характеристиках каждого варианта дымоходов.

Рассмотрим минусы отводящих кирпичных устройств.

  • Внутренняя поверхность кирпичных решений является крайне неровной, что будет причиной сильного сажного отложения от сжигания топлива, особенно твердого.
  • Влага в виде конденсата, которая будет образовываться на кирпиче, рано или поздно начнет проникать в структуру материала, и он начнет разрушаться из-за разницы температур.
  • Обычно кирпичные дымоходы выполнены в форме прямоугольника, что существенно снижает характеристики аэродинамического толка, если сравнивать с круглой формой, и существенно повышает сопротивление газовому потоку. Сила природной тяги тоже будет меньше.
  • Если дымоход пристроен с внешней части постройки, то из-за температурной разницы он может начать отделяться от стены и между ними образуется трещина. А если дымоход строился позже, чем сам дом, то размеры трещины могут оказаться существенно больше. Хотя подобная труба вполне пригодна для применения с твердотопливным котлом, ведь имеет хорошую долговечность, а также неплохо будет смотреться на фоне дома из кирпича. В целом, если доработать такую конструкцию, то можно практически все указанные минусы исправить.

Вариант из двух труб из стали либо сэндвич с утеплительной прослойкой – это отличное решение на сегодняшний день. Создается подобный дымоход обычно из нескольких секций длиной в один–два метра, которые имеют небольшую массу. Это позволяет выполнить их установку даже одному человеку без посторонней помощи. Преимуществом такого варианта является то, что внутренняя часть будет гладкой, на которой вообще не остается сажа и любые другие продукты сгорания, а конденсат станет свободно стекать в специальный патрубок.

Неплохим решением будет коаксиальный дымоход из металла. Через сечение внутреннего типа выходят различные продукты сгорания, а между стенками в сгорательный отсек снаружи попадает кислород.

Такие воздуховоды можно даже применять со специальными отопительными решениями, где подобная возможность предусмотрена по характеристикам. Обычно это модели с закрытой сгорательной камерой и принудительным нагнетательным оборудованием.

Материалы

Канал для выведения продуктов горения в частном доме легко выполнить из различных материалов. Главным требованием будет устойчивость к различным агрессивным, с химической точки зрения, веществам, а также непроходимость газов. Обычно применяют несколько типов материалов, о достоинствах и недостатках которых мы скажем подробнее.

Итак, дымоход обычно бывает:

  • кирпичный;
  • керамический;
  • полимерный;
  • из нержавеющей стали;
  • асбестоцементный.

Кирпичные решения ранее были самыми популярными, но на сегодняшний день они уже таковыми не являются, по причине того, что получаются слишком тяжелыми и при больших габаритах требуют использования фундамента. Строительство этого варианта занимает довольно продолжительный промежуток времени.

Если говорить о недостатках этого варианта, то необходимо назвать:

  • шероховатость внутренних стенок, что делает их отличным решением для накопления сажи и других продуктов горения;
  • гигроскопичность кирпича, которая может оказаться причиной его разрушения.

Обычно для устранения подобных недостатков внутрь кирпичного дымохода монтируют подходящую по диаметру гладкую асбестовую трубу или из нержавейки.

При создании такого решения следует взять в расчет некоторые моменты.

  • Трубные стены должны иметь герметичность. Если они сделаны из нержавейки или обычные стальные, то дымоход необходимо собирать по конденсату. Если речь идет об асбестоцементном решении, то о герметичности стыков также следует побеспокоиться. И ни в коем случае не следует промазывать стык цементным раствором. Это нарушит герметизацию – влага будет впитываться, и разрушать конструкцию. Использовать необходимо различные водоотталкивающие вещества и герметичные хомуты. Нельзя забывать, что они должны быть химически инертными.
  • Для минимизации формирования влаги трубы можно утеплить. Но использовать необходимо утеплитель, что не боится влаги.
  • В нижней части к вкладышной трубе следует добавить емкость для накапливания конденсата. Она должна находиться так, чтобы к ней было просто добраться.

С учетом этих характеристик дымоотвод для газового или любого другого котла будет работать отлично.

Если говорить о трубах из нержавейки, то требования будут высокими, а именно: они должны выдерживать долгое воздействие веществ едкой группы. Лучше всего будет использовать так называемую пищевую нержавейку.

Что касается сэндвич-труб, то благодаря наличию утеплительной прокладки, такой дымоход может служить довольно долго. В целом если сравнивать сэндвич-трубу и обычную трубу из нержавейки, то по затратам они будут где-то на одном уровне. Но надежность сэндвич-варианта будет выше по причине того, что он состоит из двух слоев металла.

Керамический вариант будет отличным решением, так как отличается долговечностью, надежностью и отлично противостоит воздействию различных агрессивных веществ.

Но у него есть два минуса:

  • высокая стоимость;
  • большая масса, по причине чего требуется устанавливать его на фундамент и дополнительно оплачивать связанные с этим расходы.

Зато эксплуатировать подобный вариант можно несколько десятилетий. Решения из асбестоцемента ранее были одними из популярнейших вариантов для возведения котловых дымоходов в собственном доме. Этот материал является пористым со стенками шероховатого типа и неидеальным сечением. Но, с другой стороны, это наиболее доступный вариант.

При применении такого типа дымоотвода следует:

  • делать его максимально ровным и прямым;
  • осуществлять полную герметизацию стыков, применяя либо герметичные хомуты и специальные присадки гидрофобного характера, либо обмазывая высохший цемент герметиком;
  • делать трубу как можно длиннее и прямее, а также утеплять качественно, дабы уменьшить количество образуемого конденсата.

Существует еще пластиковый вариант, который также используется довольно часто. Но здесь следует быть осторожным, так как обычный пластик просто не выдержит работы с высокими температурами, по причине чего следует покупать товар такого типа исключительно в специализированных магазинах.

Обязательно перед приобретением следует ознакомиться с особенностями интересующего вас пластика и посмотреть, какие рабочие температуры указывает в документации производитель.

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2. 04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

  • Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
  • Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
  • На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
  • Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
  • Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.
  • В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
  • Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
  • Система дымоотвода должна быть выполнена без уступов.
  • Наибольшее количество колен, которые могут быть сделаны в системе – три.
  • Сечений поперечного типа вообще не должно быть.
  • Даже маленькие конструкционные прогибы недопустимы.
  • Все части должны быть соединены настолько плотно, насколько возможно.
  • Между частями всей конструкции не должно наблюдаться зазоров.
  • Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
  • Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
  • Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
  • Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
  • В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
  • Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

  • если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
  • если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
  • если не более полутора метров, то не ниже 50 сантиметров от конька.

Дымоотводящая труба должна быть выше прилегающего кровельного участка минимум на полметра. А если крыша плоская, то расстояние увеличивается до двух метров.

Как установить?

Монтаж дымоходов должен осуществляться в полном соответствии с положениями вышеупомянутых нормативных актов и правилами пожарной безопасности. Пошаговая инструкция по установке дымоотвода будет отличаться в зависимости от типа постройки и выбранной конструкции. Перед установкой обязательно должна быть продумана схема монтажа, ведь любая ошибка может стоить лишних расходов, потерянного времени и дополнительных работ. То есть, не проводя расчет для ранее выбранной конструкции, лучше не пытаться начинать ее установку, иначе это будет чревато проблемами.

Если говорить конкретно о списке действий на примере сэндвич-труб, то следует назвать следующие нюансы.

  • Нанесение необходимых разметок, согласно требованиям и стандартам пожарной безопасности.
  • Встраивание проходной трубы, что будет проходить через стену. Труба должна подбираться под размер патрубка таким образом, чтобы весь механизм был герметичным.
  • Обеспечение отверстия соответствующего размера в стене.
  • Осуществление установки тройника и ревизионной заглушки. Он устанавливается с использованием хомута, а опору, что будет его поддерживать, создают из различных металлических держателей разной формы.

Теперь дымоход с внешней стороны дома просто начинается наращиваться за счет последовательного сцепления всех элементов. Их установку следует делать на кронштейны, которые были установлены заранее. Когда сделано все вышеуказанное, остается просто установить оголовок с грибочком на конце, и усилить конструкцию там, где это необходимо. Делается это хомутами, которые будут втягиваться при помощи шурупов или проволоки большого размера.

С внутренней стороны, механизм будет примерно таким же:

  • сначала намечаем отверстия для трубы в домовых перекрытиях и кровле;
  • проверяем метки и габариты патрубка, чтобы сделать дымоходный проем.

Теперь можно приступать непосредственно к установке дымохода внутри постройки.

  • Сначала осуществляем подключение переходника к патрубку.
  • Монтируем ревизию и тройник.
  • Увеличиваем дымоход. Если есть необходимость, то применяем для этого колено.
  • Дымоходную трубу оборачиваем листом из нержавейки.
  • Осуществляем усиление конструкции с использованием хомутов.
  • Теперь следует прикрепить к чердачным балкам трубу, используя хомуты и кронштейны для стены.
  • Делаем установку конусовидного дефлектора на вывод дымоотвода.

По окончании мероприятий по монтажу следует убедиться, что каждый шов системы герметичен. Сделать это можно путем нанесения обычного мыльного раствора. Если где-то появилась пузыри, то это будет значить, что герметичность механизма нарушена.

Также стоит разобраться, какие требования выдвигаются к дымоходу из кирпича и каким образом сделать для него раствор. Перед созданием котельного дымохода такого типа требуется создать фундамент с высотой не меньше 30 сантиметров. Само основание должно выступать за канальный контур не меньше, чем на пятнадцать сантиметров. Если дымоотвод будет находиться в элементах внешней стенки, то фундамент должен быть четко на одном и том же уровне с основанием. Класть кирпичный дымоход начинают еще при строительстве самого строения.

При создании подобного дымоотвода важно соблюдать следующие требования.

  • Дымоходный канал должен иметь герметичность. Кладка должна осуществляться с перевязкой, чтобы вертикальный шов прошлого ряда перекрывался кирпичом того, что был ранее.
  • Толщина кладки должна быть такой, чтобы исключить возможность промерзания.
  • Дымоотвод должен не иметь уступов и каких-либо участков – расширенных или зауженных.

Для снижения расходов на возведение, необходимо в общем дымоходе предусмотреть как можно большее количество каналов. Тогда размещенные каналы вентиляции и дымоотведения рядом будут греть друг друга, что существенно улучшит работу дымохода.

Если говорить о приготовлении смеси для формирования кирпичного дымохода, то его состав следует подбирать с учетом того, какая часть трубы будет выкладываться: внутренняя или наружная. Для создания внешнего вывода будет использоваться та же смесь, что и для создания несущих стен дома. Данный раствор обычно делается из воды, песка и цементной смеси, и может сохнуть практически в любых условиях. Делать раствор необходимо в таком объеме, чтобы за 60 минут он был полностью использован, так как крайне быстро приходит в негодность.

Чтобы смесь не разрушалась, и не понадобился ремонт, в нее обычно добавляют ряд веществ, которые повышают ее характеристики кислотоустойчивости, прочности и пластичности. Эти присадки позволяют улучшить качество кладки, а также ускорить скорость строительства и долговечность сделанных действий.

Создание смеси для такого дымохода из кирпича, что проходит внутри дома, основано на применении шамота и глины огнеупорного типа в соотношении один к одному. Подобные смеси легко переносят влияние высоких температур. Они обладают высочайшей прочностью и не высвобождают каких-либо вредных веществ. Для придания такому раствору прочности, в него добавляют поваренную соль в размере 130-140 граммов на одно ведро.

Также для выполнения кладки кирпичного дымохода, можно купить готовые смеси, которые отличаются стойкостью к воздействию кислот и высоких температур. А самостоятельное приготовление смеси хоть и позволит сократить расходы, но готовая все же по характеристикам будет лучше.

Чтобы убедиться, что дымоход построен правильно и качественно, достаточно просто проверить тягу. Если она хорошая, то можно быть почти уверенным, что вы добились цели и построили хороший дымоотвод для котла.

Ошибки при выборе дымоотвода

Оплошности при проектировании, подборе материалов и установке дымоотводящей трубы сказываются негативно на работе дымоотвода.

Наиболее частыми проявлениями являются:

  • возгорание строительных материалов;
  • разрушение дымоходных стенок;
  • падение показателей тяги.

Наиболее частые ошибки при подборе и создании дымохода:

  • неверно подобранная труба;
  • использование неправильных материалов;
  • нарушение противопожарных норм.

Неправильный выбор труб обычно становится причиной некачественной тяги. На ее силу влияют аспекты внешнего характера: осадки, характеристики ветра и так далее. То есть важно обеспечить приток свежих воздушных масс извне, для чего можно смонтировать отдельный воздушный канал с улицы, который можно будет регулировать.

Неточности в строительстве трубы могут заключаться в следующих аспектах:

  • неправильном выборе сечения;
  • низкой высоте дымоотвода;
  • наличии отклонений от ровной вертикальной линии – не допускается угол наклонных частей больший, чем сорок пять градусов.

Усовершенствовать тягу возможно разными методами – увеличить высоту дымоотвода либо смонтировать на оголовке дымосос или специальный флюгер.

Если говорить о неверном подборе материалов, то в случае с посредственными характеристиками кирпича для дымохода, он довольно быстро начинает разрушаться, что становится причиной промерзания конструкции.

Для создания дымохода подойдут не все модели нержавеющей стали. Лучше использовать сталь вида AISI 321, которая максимально стойкая к воздействию огня и кислот, а также физическому воздействию. При использовании эмалированных труб, следует подбирать соответствующие модели по термическим характеристикам, так как часто у многих подобные трубы просто прогорают.

Еще одной распространенной ошибки является нарушение противопожарных норм.

Основными ошибками в этом случае являются:

  • отсутствие противопожарной разделки и заполнения качественными несгораемыми материалами между трубами;
  • некачественное выполнение трубной облицовки, что становится причиной ее перегрева.

Как можно убедиться, создать дымоход для котлов различного типа не составит большого труда даже для человека непосвященного. Но качественно функционировать он будет лишь при учете большого количества различных факторов.

В следующем видео вас ждут схемы дымоходов для котла.

Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

  • Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
  • Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
  • Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

  • Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
  • Стенки не должны быть уже 10 см, включая изоляцию.
  • Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
  • Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
  • Максимальная длина горизонтальных участков в системе – 1 м.
  • Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м. Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба Квадратная труба
4-8 0,83 0,72
8-12 1 0,9
12-16 1,12 1
16-20 1,25 1,1



Требования к дымоходу

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

  1. Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
  2. Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
  3. Обязательно нужен дефлектор (оголовок).
  4. Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
  5. Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

  • По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
  • По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Сила тяги

Сила тяги

Известно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:

  • чем уже верхняя часть, тем скорее выходит газодымовая масса;
  • ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.

Определение эффективности

Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.

Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

  • Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

  • Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

  • Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
  • Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
  • Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

  • панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
  • конструкция компактна и легко собирается;
  • эксплуатация этих труб не сопровождается образованием конденсата;
  • гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
  • материал пожаробезопасен.

Недостатки:

  • дымоход из сэндвич-панелей значительно дороже аналогов;
  • срок службы конструкции составляет, в среднем, 10-15 лет;
  • постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

  • внутренний – керамическая труба;
  • средний – утепляющий слой из невоспламеняемой минеральной ваты;
  • внешний – каркас из огнеупорного кирпича.

Плюсы:

  • устойчивость к газодымовому потоку с температурой до +900˚C;
  • зеркальная поверхность внутренних стенок не накапливает сажу;
  • на стенках не образуется конденсат;
  • материал не ржавеет под воздействием влаги;
  • дымоход из керамики подходит для котлов, работающих на любом топливе;
  • монтаж выполняется легко и оперативно;
  • у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
  • керамические дымоходы служат не меньше 30 лет.

Стеклянный дымоход

Стеклянный дымоход

Дымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.

Вытяжка печи в дымоходе? Прочтите это

Вокруг Атланты можно встретить много старых домов, где из печей отходят дымовые газы в дымоходы. Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха. Оказавшись внутри дымохода, ядовитые пары, в том числе окись углерода (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, правда?

Ну… да. Собственно, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

Первый дом имеет в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции). Единственное исключение — часть на самом верху, чуть выше линии крыши. Этот дымоход также имеет внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора.Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот более подвержен колебаниям температуры наружного воздуха, потому что он не находится внутри изолированного помещения.

Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла — они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям. Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома. Фигово.

Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

Из нашей «сказки» выше ясно, что первый дымоход — лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

У некоторых людей есть наружные дымоходы, оснащенные металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, проверка на безопасность горения — единственный способ убедиться, что дымовые газы не попадают обратно в ваш дом.И хотя у вас обязательно должен быть детектор угарного газа в вашем доме, ждать, пока он сработает, — не лучшая стратегия, тем более что он может даже не сработать, когда вам это нужно.

Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от печи к дымоходу:

  • Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили тест на безопасность горения, неплохо было бы его пройти.Это особенно актуально для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы. Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
  • Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас есть проблема с обратным составлением текста. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле — обычно в локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет в порядке. Тем не менее, рекомендуется запланировать анализ безопасности горения с до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымоходу. Что теперь?

Одно из решений — установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии.Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

Еще одно исправление — обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ, чтобы втягивать воздух для горения и выводить побочные продукты наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

А как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также выходят в дымоходы. Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки на боковой стороне водонагревателя. Это признак того, что горячие газы возвращаются к установке.

Водонагреватель для обратной вытяжки, возможно, является даже более серьезной проблемой, чем печь для обратной вытяжки. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

  1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
  2. Приобретите новый водонагреватель. Газовые водонагреватели без резервуаров имеют специальные выхлопные трубы, которые не выходят в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

Отравление CO вполне реально и очень серьезно.Проверять вашу систему — это разумно.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, — это попросить профессионала провести анализ горения. В PV мы всегда проводим ее в рамках оценки всего дома. Но мы также можем сделать заказ на заказ, если вам это нужно.

При правильной конструкции печь с дымоходом действительно подходит.Тем не менее, вы должны убедиться, что конструкция надежна и не подвергалась никаким компромиссам на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения — лучший способ сделать это.

Монтаж газовых и дымовых труб

Монтаж газовых и дымовых труб — более сложный процесс, чем вы думаете. Система дымохода является неотъемлемой частью печи вашего дома. Хотя, если он неправильно спроектирован или установлен, он может оказаться смертельным. Насколько серьезна такая возможность и как избежать этой опасности? Давай пройдем через это.

Система подачи воздуха в вашу печь на основе горения

Ваша печь оснащена системой подачи воздуха для сжигания. Он состоит из вентиляционного устройства, которое прикреплено к кожуху печи, теплообменника для тепла, проходящего через печь, и системы дымохода.

В данной статье мы сосредоточимся на системе дымохода.

Эта система отвечает за то, чтобы горючие компоненты, создаваемые внутри и в печи, выходили из внутренней области дома и перемещались в наружную область дома.По сути, это разгрузочная установка для печи. Ее также можно назвать «воздушной системой». Если воздушная система выходит из строя, это может поставить под угрозу воздух в доме; таким образом, ставя под угрозу здоровье тех, кто живет внутри.

Перепад давления

Большинство печей, используемых в современных домах, используют процесс естественной тяги, чтобы способствовать процессу горения. Это стало возможным благодаря дымоходу, который является частью агрегата. Это дифференциал внутри системы, который помогает выталкивать газы, которые находятся в печи, вверх и из дома.

Эти газы постоянно нагреваются; поэтому они постоянно расширяются.

В результате вес газов значительно ниже, чем у холодного воздуха, который перемещается снаружи дома внутрь дома. Фактически, чтобы печь работала на безопасном уровне, нагретые газы всегда должны вытесняться и при более низком давлении, чтобы они могли выходить из дома. Если этого не происходит, образуется окись углерода.

Окись углерода

Если давление в дымоходе слишком сильно увеличивается или воздух, который является горючим в установке, падает, образуется окись углерода. Если система дымохода не имеет надлежащей вентиляции, это потенциально опасное вещество оседает во внутренних частях дома.

Общее давление, создаваемое печью, считается очень тонким. Даже малейшее нарушение может оказаться вредным для здоровья и опасным для людей, находящихся в здании, потому что это приведет к образованию окиси углерода.

Колебания давления

Что касается колебаний давления, когда давление повышается в системе дымохода, есть два основных виновника. Во-первых, дымоход становится ограничивающим и в результате давление внутри него повышается.

Во-вторых, тепло газа из дымохода рассеивается и увеличивает давление в системе дымохода печи. Колебания давления опасны не только для всей печи, они опасны для людей, находящихся в доме, где эта печь работает.

Вот почему для профессионалов важно установить, обслужить и / или отремонтировать дымовые трубы и системы дымоудаления.

Невыполнение этого требования может привести к множеству опасностей.

Что может вызвать ограничение системы дымоудаления?

Есть много распространенных ситуаций, которые могут привести к увеличению давления в системе дымохода печи из-за повышения давления. Вот почему у вас должен быть специалист по HVAC, который регулярно контролирует и обслуживает систему. К ним относятся, но не ограничиваются следующими:

  1. Дымоход считается слишком маленьким для топочного агрегата.
  2. Имеется более двух колен дымохода.
  3. Горизонтальный участок дымохода слишком высокий или слишком низкий.
  4. Количество вертикальных труб превышает количество горизонтальных дымоходов.
  5. Окончание дымохода считается несбалансированным или ненадлежащим.
  6. Колпачок дымохода отсутствует или неисправен.
  7. В системе дымохода есть препятствия.
  8. Соединитель, соединяющий вентиляционную систему с дымовой системой, установлен неправильно.

Что вызывает рассеивание тепла в системе дымохода?

Помимо ограничений, неправильный отвод тепла в дымоходе печи может привести к опасному выделению окиси углерода. Опять же, профессиональный техник HVAC может помочь в обеспечении правильного движения тепла в домашней печи. Следующие результаты в рассеивании тепла:

  1. Футеровка системы изгибается, что приводит к колебаниям расхода и давления в печи.
  2. Дымоход, используемый в домашней печи, слишком велик для данной модели.
  3. Дымоход, используемый в системе, является только одностенным, а не двустенным.
  4. Из печи был неправильно вентилирован дымоход, не имеющий надлежащей футеровки.

Надлежащее проектирование, установка и обслуживание систем дымоудаления

Если в вашем доме есть печь, абсолютно необходимо, чтобы система дымохода была правильно спроектирована, установлена ​​и постоянно обслуживалась.Если этого не сделать, риск образования окиси углерода значительно возрастет. Хотя большинство из них могут правильно обслуживать свою печь, система дымохода является одним из компонентов установки, за которым должен ухаживать только профессиональный техник.

Окись углерода — это токсичный газ, который можно вдыхать.

При вдыхании в больших количествах может наступить смерть. Его нельзя увидеть или понюхать. Желательно установить в доме детекторы угарного газа, если у вас есть газовая печь или любой другой газозависимый объект.Признаки отравления угарным газом включают следующее:

  • Одышка
  • Грудь становится тугой
  • Головная боль
  • Усталость
  • Головокружение
  • Путаница

Если в вашей печи есть система дымохода, сотрудники Reynolds могут вам помочь. Мы специализируемся на проектировании, установке и общем обслуживании этих систем.

Мы можем гарантировать, что все газовые и дымовые трубы подходят для вашей системы и оптимизируют безопасность вашего дома и ваше здоровье.

Как установить вкладыш для дымохода

Что такое вкладыш для дымохода?

Вкладыши для дымохода служат прямым каналом для отвода воздуха из камина или прибора в верхнюю часть дымохода. Кроме того, вместе с кирпичной или деревянной конструкцией дымохода они обеспечивают дополнительный уровень защиты между отводом дымовых газов и вашим домом.

Существует три основных типа футеровок для дымоходов:

  1. Вкладыши из глиняной плитки (иногда называемые «терракотовой») представляют собой облицовки из обожженной глины, обычно около двух футов в длину, которые укладываются друг на друга и герметизируются. термостойкий раствор.Обычно они встречаются в классических кирпичных дымоходах.
  2. Монтируемые вкладыши — это вкладыши, изготовленные из материалов, похожих на бетон, которые закачиваются в дымоход для создания туннеля снизу вверх. Обычно это сменные вкладыши, которые можно найти в старых дымоходах, где требуется дополнительная прочность конструкции.
  3. Металлические футеровки — футеровки из нержавеющей стали или алюминия. Их основное применение — замена поврежденных или отсутствующих облицовок глиняной плитки, и они являются наиболее популярным вариантом ремонта / модернизации, используемым сегодня.

Дефекты футеровки, независимо от того, насколько малы щели или трещины, могут привести к процессу, который еще больше подорвет целостность конструкции дымохода и может создать угрозу безопасности вашей семьи из-за утечки угарного газа.

Что более важно, горючий креозот или сажа также могут выходить через эти промежутки и накапливаться за пределами футеровки дымохода, что приводит к значительной пожарной опасности.

Если креозот загорелся в этой области, это может привести к серьезным повреждениям, поскольку огонь больше не будет локализоваться в дымоходе, а будет распространяться за пределы дымохода — в непосредственной близости от основной конструкции здания.

Нужен ли мне вкладыш для дымохода?

Есть три причины, по которым вам может понадобиться облицовка дымохода:

  1. Поскольку в вашем дымоходе нет облицовки из глиняной плитки (старые дымоходы часто не облицовывались при строительстве)
  2. Вкладыш из глиняной плитки поврежден из-за смещения, повреждения от огня , или повреждение, связанное с возрастом или использованием;
  3. Устанавливается новый прибор (печь, плита или водонагреватель), и его вентиляция осуществляется через каменный дымоход.

Для читателей в столичном регионе Вашингтона, округ Колумбия. : Действующие правила WSSC требуют, чтобы газовые или масляные печи и водонагреватели были подключены к металлической футеровке в соответствии с нормами. Дополнительную информацию можно найти здесь.

Чтобы оценить состояние вашей дымоходной облицовки, наш сертифицированный трубочист проведет инспекцию Уровня 2, включая видео сканирование для просмотра внутренней части ваших дымоходов, чтобы определить, нужна ли новая облицовка.

Если существующий лайнер поврежден, он больше не сможет содержать ингредиенты дыма, такие как сажа, креозот и окись углерода. Проще говоря, он не может адекватно защитить дымоход или ваш дом.

Ask a Sweep Tip : Обратите внимание, что газовые печи, бойлеры и водонагреватели производят большое количество водяного пара во время нормального процесса сгорания.В дополнение к этой большой влажности, нефтяные и газовые печи производят кислые выхлопные газы, которые буквально разъедают футеровку дымохода.

Смещенная футеровка печи (т. Е. Показывающая зазоры в швах дымохода) создает условия для пожара, так как выходящее тепло может достигать горючих конструкций, а вредные газы могут попадать в дом.

Кроме того, облицовка с зазорами или трещинами может пропускать влагу в окружающую конструкцию дымохода, в конечном итоге разрушая кладку изнутри.

Инструкции по установке облицовки дымохода

Работы по замене облицовки обычно несложны:

  1. Команда специалистов по замене облицовки Придди начинает с размещения защитной ткани в рабочей зоне (обычно покрывающей три фута вокруг камина или прибора) для защиты ваших полов и мебели. Любые хрупкие и декоративные предметы на каминной полке или висящие над камином удаляются, чтобы они не упали во время раскола. На этом этапе наши сменщики также снимут дверцы камина, решетку и демпферную пластину.
  2. Дымоход из каменной кладки затем будет очищен от смолистого глазури и креозота, а также проверен на наличие незакрепленных или отсутствующих кирпичей, раствора или других материалов, которые могут помешать правильной установке системы облицовки дымохода.
  3. В случае каменных дымоходов, которые вентилируют дровяные камины, дефектная облицовка из глины будет удалена перед установкой облицовки из нержавеющей стали. Этот процесс известен просто как «прорыв». Наш сертифицированный релайнер будет использовать мощную дрель со специальными стержнями для разрушения и демонтажа дефектной глиняной футеровки.Во время этого процесса отверстие топки закрывается фанерой и картоном, чтобы мусор не попал в жилую зону.

  1. Сменный вкладыш из нержавеющей стали затем опускается с верхней части дымохода. Типичная установка потребует замены облицовки на крыше и другой в нижней части дымохода с веревкой, помогающей протягивать и направлять облицовку через зону дымохода.
  2. Для дровяных каминов, когда облицовка установлена, наши специалисты по замене облицовки вручную герметизируют дымовую камеру высокотемпературным цементом, чтобы изолировать и сгладить стены. Этот процесс известен как «обрезка».Это способствует эффективному вытяжке воздуха и снижает накопление креозота в дымовой камере в будущем.
  3. Затем вокруг футеровки заливается изоляционная смесь.

  1. Для печей и приборов с подом (газовых печей, масляных горелок или водонагревателей) для установки необходимо подсоединить тройник из нержавеющей стали к футеровке в соответствии со стандартами NFPA и требованиями производителя к установке.
  2. Наконец, чтобы завершить установку, заменители дымохода Priddy устанавливают верхнюю заслонку или заглушку, чтобы гарантировать защиту камина и дымохода от дождя и проникновения животных.

Сколько стоит установка футеровки дымохода?

Футеровка из нержавеющей стали для газовой печи обычно стоит от 1800 до 2500 долларов, в то время как установка футеровки камина стоит от 2700 до 4000 долларов.

Стоимость во многом зависит от сложности (тип и уклон крыши, если в дымоходе есть изгибы), размеров футеровки (длина и диаметр), количества приборов, а также необходимых типов соединителей.

Уход за облицовкой дымохода

Важно ежегодно проверять и очищать систему облицовки дымохода.Это необходимо для безопасности домовладельца и часто необходимо для соблюдения гарантийных требований для футеровок из нержавеющей стали. В случае устройств, работающих на твердом топливе, может потребоваться более частое обслуживание в зависимости от использования.

Вся система, от соединения на приборе до верхней части лайнера, должна быть полностью проверена и очищена.

Что вы знаете о вкладышах для дымоходов?

Когда вы в последний раз проверяли качество дымохода?

Дымоход отвечает за отвод газов, образующихся из топлива, из вашего дома в атмосферу.Такие виды топлива, как пропан, масло, керосин, природный газ и древесина, производят дымовые газы, которые необходимо отводить в дымоход. Чтобы эти газы вышли в атмосферу, должна быть правильная вытяжка дымохода.

Дымоходы могут иметь три типа внутренней облицовки, сделанные из разных материалов: глины, керамики или металла. Эти вкладыши помогают отводить дымовые газы в атмосферу. Вкладыши в дымоход также предотвращают проникновение смертоносного угарного газа в ваш дом.Они делают это, предотвращая попадание горячих углей в дымоходе через трещину в дымоходе, что потенциально может привести к возгоранию материалов в дымоходе или вокруг него.

Для оптимального использования и безопасности при установке новой системы отопления, печи, бойлера или водонагревателя требуется футеровка. Местные нормы и Международный кодекс по топливному газу требуют наличия надлежащей вентиляции и футеровки дымохода для отвода дымовых газов в атмосферу. Топливо для сжигания древесины и угля должно выводиться через отдельную облицовку дымохода и не должно сбрасываться вместе с топливом, сжигающим природный газ, пропан или мазут, в одной облицовке дымохода.Использование оборудования без облицовки дымохода может быть очень опасным для вас и вашего дома. Исследования, проведенные Национальным бюро стандартов (NBS), показали, что дымоходы без облицовки способствуют небезопасному перемещению тепла, в результате чего дрова, прилегающие к камину, воспламеняются в течение трех с половиной часов.

Некоторые общие признаки того, что вам может понадобиться новая облицовка дымохода, включают: глиняная облицовка повреждена или изнашивается, что может привести к выходу окиси углерода и горячего угля из дымохода; в дымоходе может образоваться конденсат, из-за которого может возникнуть эрозия; а при переходе на сжигание другого топлива или замене камина необходимо поменять облицовку дымохода.

Вкладыши из нержавеющей стали или алюминия в основном используются для модернизации и ремонта существующих дымоходов. Они чрезвычайно безопасны и долговечны. Нержавеющая сталь подходит для дровяных, газовых или масляных приборов, в то время как алюминий является более дешевой альтернативой только для конкретных газовых применений со средней эффективностью. Срок службы таких лайнеров обычно составляет от 15 до 20 лет.

Правильная установка и уход за облицовкой дымохода очень важны и могут помочь максимально увеличить ее долговечность. Монтаж облицовки дымохода лучше доверить профессионалу.

Будьте осторожны при покупке новых систем отопления, часто компании не включают облицовку дымохода в окончательную оценку. Если вкладыш не включен в оценку, он либо будет неожиданным дополнением во время установки, либо будет полностью опущен. Любая ситуация плохая. В UGI Heating, Cooling & Plumbing ваша безопасность и качество жизни являются нашей первоочередной задачей, и мы всегда включаем все компоненты в нашу предварительную смету.

Наша исключительная команда профессионалов поможет вам выбрать правильную облицовку дымохода для вашего дома, придавая вам комфорт и уверенность в том, что ваш дом будет в безопасности.

Мы устанавливаем продукты и бренды с хорошей репутацией, а мы не будем сокращать углы за счет безопасности!

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о облицовках дымохода и назначить встречу для всех ваших ремонтов систем отопления, вентиляции и кондиционирования, отопления, охлаждения и водоснабжения, а также услуг по ОВК в Ланкастере, штат Пенсильвания, Рединг, штат Пенсильвания, Гаррисбург, штат Пенсильвания, и долине Лихай, штат Пенсильвания.

Вкладыши для дымохода — что вам нужно знать Boston Standard Company

Если вы планируете установить высокоэффективную печь, одним из наиболее вероятных пунктов в вашем списке дел будет облицовка дымохода.Вкладыши в дымоход — это не просто хорошая идея — они необходимы, чтобы поддерживать надлежащую работу дымохода.

Газовые приборы должны иметь выход наружу, чтобы избежать накопления окиси углерода. В прошлом газовые печи и водонагреватели использовали дымоход для обеспечения надлежащей вентиляции. В более новых высокоэффективных печах может выходить воздух сбоку от фундамента дома, а не вверх по дымоходу. Если они используют дымоход для вентиляции, он может оказаться слишком большим для правильной работы с новой газовой печью.

Если вы планируете отводить воздух от приборов через дымоход, возможно, вам понадобится облицовка дымохода. Есть три веские причины для облицовки существующего дымохода. Во-первых, дымоходы без футеровки действительно представляют серьезную опасность пожара. Исследования показали, что тепло быстро проходит через дымоход без облицовки (а не вверх). Это означает, что дымоход может передавать тепло от кирпичной кладки к смежным деревянным конструкциям внутри дома. В тестах Национального института стандартов и технологий (NIST) дымоход без футеровки вызывал возгорание соседних деревянных конструкций менее чем за 3 секунды.5 часов! Фактически, специалисты по стандартам в NIST назвали дымоходы без футеровки «чуть менее преступными». Это довольно резкие слова, но они могут дать вам много поводов для размышлений. Если у вашего дымохода нет облицовки (что было бы обычным явлением для старого дома), вы можете инвестировать в облицовку дымохода, даже если вы не собираетесь заменять приборы, которые используют дымоход.

Вторая причина для облицовки дымохода — защитить его от ваших бытовых приборов. Сжигание — грязный процесс. Он может оставлять едкие побочные продукты, которые не пойдут на пользу дымоходу.Со временем эти едкие химические вещества могут разъедать кирпич, а также раствор, скрепляющий дымоход. Это возвращает нас к первой причине, по которой нужно выстлать дымоход. Если раствор внутри дымохода испортится, дымоход станет еще лучше передавать тепло окружающим конструкциям. Это, естественно, увеличивает риск возгорания. Лайнер может как замедлить, так и уменьшить передачу тепла к близлежащим конструкциям, уменьшая риск возгорания.

Третья причина выровнять дымоход — обеспечить правильную тягу.Дымоход похож на большую соломинку, которая втягивает выхлопные газы из вашего дома. Он также втягивает воздух в ваш дом, в котором нуждаются ваши газовые приборы. Большие дымоходы плохо тянут. Чрезвычайно большой дымоход может неэффективно тянуть или совсем не тянуть. Это может привести к накоплению окиси углерода в вашем доме. Вкладыш для дымохода может помочь определить размер дымохода, подходящий для ваших приборов, и обеспечить надлежащую вентиляцию вашего дома и бытовой техники.

Большинство облицовок дымоходов изготавливаются из одного из трех материалов: глины, металла или смолы.Глиняная плитка — самый распространенный тип облицовки дымохода. Хотя они являются наименее дорогостоящим способом облицовки дымохода, они могут не работать в неблагоприятных условиях. («Неблагоприятные условия» = пожар в дымоходе.) Они также могут не работать с новым высокоэффективным газовым оборудованием.

Металлические футеровки обычно изготавливаются из нержавеющей стали или алюминия. Алюминиевые вкладыши не так хороши, как вкладыши из нержавеющей стали. Фактически, они не рекомендуются для высокопроизводительных приложений. Нержавеющая сталь работает очень хорошо, но может стоить дорого.Наконец, вы можете выбрать для дымохода пластиковую облицовку, подходящую по индивидуальному заказу. Лайнер из смолы «устанавливается на место» и по форме подходит к дымоходу. Он легкий, устойчив к травлению и снижает теплопередачу. Они также могут помочь улучшить структурную целостность существующего дымохода. Смоляные футеровки долговечны и хорошо работают со всеми видами топлива.

Альтернативой облицовке дымохода является удаление воздуха из печи, водонагревателя, бойлера и других приборов прямо через фундаментную стену дома.Эта стратегия позволит вам вообще отказаться от дымохода. Вы можете оставить заброшенный дымоход на месте, при условии, что вы закроете отверстия, которые ранее использовались вашим оборудованием. Вы также можете закрыть дымоход сверху, чтобы вода, животные и другие нежелательные предметы не попали в дымоход. Перед тем, как бросить дымоход, возможно, вы захотите, чтобы его осмотрел профессионал. Если ваш дымоход находится в опасном состоянии, возможно, стоит либо стабилизировать его, либо полностью разобрать.

Хотя мы не занимаемся облицовкой дымоходов, мы можем порекомендовать специалистов по дымоходам в рамках проекта по замене отопления или водонагревателя. Позвоните нам в офис компании Boston Standard Plumbing and Heating по телефону (617) 288-2911. Будем рады организовать консультацию!

Фото: Бен Фриман, через Flickr.com

Как проверить дымоходную трубу печи

В холодные зимы Чикаго ваша печь незаменима, поскольку она работает на газе или масле, чтобы в вашем доме было комфортно.Во время этого процесса сгорания выделяются опасные газы. Это включает диоксид серы, диоксид азота и монооксид углерода. Эти газы необходимо выпускать наружу, чтобы обеспечить безопасность вашего дома.

Это работа дымохода, большой металлической трубы, идущей от топки до облицовки дымохода или отдельной дымовой трубы.

Дымоход безопасно выводит дымовые газы через дом и через крышу, выбрасывая их над линией крыши. Любые засоры, утечки или повреждение дымохода могут привести к попаданию продуктов сгорания в ваш дом с опасными или даже смертельными последствиями для здоровья.

Что вызывает проблемы с дымоходом в домах в Чикаго?

Горючие газы могут попасть в ваш дом из дымохода, если:

  • Утечка в трубе
  • Засорение из-за постороннего предмета в дымоходе
  • Бэкдрафтинг

Обратная тяга возникает, когда печь не может втягивать достаточно воздуха из внутренних помещений вашего дома для подпитки процесса горения; вместо этого он должен втягивать воздух через дымоход, унося с собой дымовые газы.

Проблемы с дымоходом могут возникнуть из-за:

  • Коррозия: Горючие газы содержат значительное количество влаги и кислотных соединений, которые со временем могут разъедать стальные дымоходные трубы, вызывая утечки.
  • Слабое соединение s: Слабое соединение может возникнуть, когда дымоход расширяется и сжимается при изменении температуры с течением времени, вызывая утечки.
  • Повреждение дымовой трубы : Если дымовая труба повреждена в результате несчастного случая или неправильной установки, это может ограничить поток воздуха и вызвать обратную тягу.
  • Недостаточно воздуха Расход: Если ваша печь не может получить достаточно воздуха для горения, она будет иметь обратную тягу. Это может быть вызвано мощным вытяжным вентилятором, создающим отрицательное давление. Это также может быть результатом слишком большого количества устройств для сжигания топлива в небольшом механическом помещении или системы отопления, вентиляции и кондиционирования воздуха, которая не сбалансирована должным образом, создавая отрицательное давление, которое втягивает внутрь дымовые газы.
  • Повреждение дымохода: Если дымоход соединяется с облицовкой дымохода или проходит через существующий дымоход, такие предметы, как сломанная плитка, кирпичи или другой мусор, могут упасть в дымоход и заблокировать его.
  • Отсутствует заглушка дымохода: Если заглушка отсутствует в месте выхода дымохода из крыши, мусор может упасть в дымоход, или животные, такие как птицы, могут в течение лета строить в трубе гнезда.

Нужна помощь в проверке дымохода и печи в вашем доме в Чикаго?

Позвоните 888-868-6667 или свяжитесь с ABC Plumbing, Sewer, Heating, Cooling and Electric прямо сейчас онлайн!

Как найти дымоход печи

Дымоход печи обычно располагается в верхней или задней части печи.Он подключается непосредственно к дымоходу или к металлической дымоходной трубе, которая проходит вертикально к крыше. Большая часть оставшейся трубы будет скрыта, поскольку она проходит через ваш дом, хотя может быть видна на чердаке.

Как проверить дымоход в печи вашего дома в Чикаго

Проверка дымохода состоит в основном из визуального осмотра. Перед каждым отопительным сезоном проверяйте дымоход на наличие повреждений, например:

  • Коррозия
  • отверстия
  • Свободные соединения
  • Пятна от воды или белые полосы
  • Сажистые отложения на трубе или печи

С земли вы также можете обнаружить отсутствующую крышку дымохода или повреждение дымохода.

Однако для тщательного осмотра дымохода лучше всего вызвать специалиста по техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха. Эксперт ABC может убедиться, что дымоход находится в хорошем состоянии, не имеет засоров и имеет надлежащую конструкцию.

Запланировать осмотр дымовых газов и техническое обслуживание печи в районе Чикаго

В ABC мы рады предложить первоклассные услуги по техническому обслуживанию печей по всему Чикаго. Когда вы обратитесь к нам для настройки печи, мы тщательно осмотрим ваш дымоход, проверим состояние трубы, измерим дымовые газы и многое другое.Кроме того, мы проверим, очистим и отрегулируем все другие основные компоненты вашей печи, чтобы обеспечить ее надежную работу в течение всей зимы!

Позвоните 888-868-6667 или свяжитесь с нами через Интернет, чтобы запланировать осмотр дымохода и техническое обслуживание печи в Чикаго!

Как установить газовый камин

Поскольку цены на природный газ довольно низкие в течение некоторого времени, газовый камин — популярный подход к добавлению тепла и атмосферы в ваш дом.Хорошие газовые камины значительно более эффективны, чем дровяные камины, которые обычно отводят больше тепла от сквозняков, поднимающихся вверх по дымоходу, чем производят. С другой стороны, хороший герметичный газовый камин с циркуляционным вентилятором почти так же эффективен, как печь для добавления тепла в комнату. А когда они оснащены хорошими газовыми горелками и реалистичными керамическими поленями, газовые камины чрезвычайно привлекательны и практичны.

Однако установка газового камина самостоятельно, безусловно, является продвинутым проектом DIY, и вам не следует пытаться его до тщательного изучения необходимых работ и инструкций по установке для любых каминных блоков, которые вы рассматриваете.

Варианты исполнения газового камина

Газовые камины бывают разных стилей для разных применений. Например, если у вас есть дровяной камин, топку можно оборудовать газовой топкой, чтобы превратить ее в газовый камин. Однако это потребует значительного объема ремонтных работ, включая прокладку новых газовых линий и установку другого типа дымохода. Вы не можете просто проветрить газовый камин в существующем каменном дымоходе дровяного камина.По этой причине переоборудование газового камина в дровяной камин почти всегда выполняется компанией, специализирующейся на этой работе.

Если вы устанавливаете новый газовый камин там, где его не было, например, в недавно законченной семейной комнате, пристройке комнаты или в проекте отделки подвала или чердака, есть два типа на выбор: блоки с прямой вентиляцией и без -вентиляционные агрегаты.

Камины с прямой вентиляцией являются стандартным типом и лучшим выбором для большинства применений.У этих каминов есть металлический дымоход или дымоход, который выводит дымовые газы прямо на улицу, либо через боковую стену дома, либо через металлический дымоход через крышу. Эти металлические дымоходы представляют собой двустенные конструкции, специально предназначенные для такого применения. Вы не можете использовать обычные металлические воздуховоды для вентиляции газового камина, так как выделяемого тепла больше, чем может выдержать обычный воздуховод.

Существуют также каминов без вентиляции , в которых используются специальные горелки, предназначенные для очень эффективного горения, производящего такое небольшое количество дымового газа, что они могут выходить обратно прямо в комнату, а не на улицу.Хотя это может показаться отличным вариантом, позволяющим обойти сложную работу по прокладке вентиляционных труб, использование каминов без вентиляции является спорным, а в некоторых местах оно запрещено законом из соображений безопасности. В некоторых штатах запрещено использование каминов без вентиляции, а в других регионах это может быть запрещено в спальнях.

В описанном здесь примере установки будет использоваться традиционный камин с прямым выходом на улицу.

Установка своими руками

Для большинства людей наем профессионалов является предпочтительной стратегией добавления газового камина в дом.Этот процесс включает в себя несколько сложных навыков, и местные законы могут даже запретить вам выполнять некоторые аспекты проекта. В то время как средний опытный домашний мастер может выполнить столярные работы, необходимые для того, чтобы установить коробку для удержания камина и завершить обработку и отделку окружающего пространства, обычно требуется лицензированный профессионал для прокладки газопровода к каминному блоку.

Кроме того, установка современного газового камина обычно включает в себя запуск новой электрической цепи или расширение существующей цепи, чтобы обеспечить питание вентилятора и таймера на камине.В некоторых штатах это работа, которую может выполнять только лицензированный электрик.

Наконец, для установки камина требуется проложить специальные вентиляционные трубы через боковую стену или через крышу вашего дома. Это может быть непростая работа, с которой лучше всего справится профессионал.

Несмотря на эти сложности, многие домовладельцы могут и сами устанавливают газовые камины. Но если вы беретесь за этот проект, убедитесь, что вы соблюдаете местные правила получения разрешений на строительство и соблюдение графиков проверок.Одним из вариантов может быть выполнение столярных и отделочных работ самостоятельно, но найм сантехника и электрика для выполнения критически важных работ по прокладке газовых и электрических линий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
