Как собрать опалубку: Как правильно сделать опалубку для фундамента своими руками

Добавлено Автор: alexxlab

Содержание

Как сделать опалубку для фундамента — опалубка своими руками

Опалубка — это своеобразная строительная оснастка, необходимая для создания монолитных элементов строительства из бетона и арматуры. Заливка бетона при этом происходит в пространство, ограниченное элементами опалубки (щитами или досками). Поскольку бетон принимает форму, заданную формой опалубки, к качеству ее рабочей поверхности, точности производства и установки предъявляются особые требования. После полного высыхания строительной смеси опалубка демонтируется (для съемных опалубок) или остается на месте (для несъемных опалубок).

Опалубки бывают деревянные, металлические и пенополистироловые.

Металлическая опалубка может быть как съемная, так и частично съемная. Такую опалубку используют для возведения наиболее ответственных монолитных элементов масштабных зданий, для работы крупных строительных компаний. Хотя стоимость такой опалубки значительно превышает стоимость деревянной, ее применение остается выгодным при условии многократного ее использования.

Пенополистирольная опалубка не снимается после заливки и затвердевания бетона, благодаря чему позволяет повысить несущую способность фундамента и стен, а также их теплоизоляционные свойства. Использование такой опалубки для строительства цоколя решает сразу целый ряд проблем: утепление цоколя, защиту стен, и др. Готовую пенополистироловую опалубку можно заказать у надежного производителя, так же как и деревянную.

Деревянную опалубку применяют для строительства мелких масштабов, например, для строительства дачи, бани, гаража. Благодаря ее невысокой стоимости и простоте монтажа и демонтажа, деревянная опалубка — наиболее выгодный вариант для укладки фундамента небольшого строения своими силами (здесь имеется в виду укладка части фундамента, расположенной над уровнем земли). Ниже описаны некоторые особенности и тонкости монтажа именно деревянной опалубки.

Вернуться к содержанию

Конструкция опалубки

Конструкция опалубки ленточного фундамента

Для того чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо сначала разобраться в устройстве опалубки. Итак, опалубка состоит из щитов, жестко закрепленных при помощи распорок, колышков и подкосов. Для передачи напряжения между колышками, подкосами и щитом имеются направляющие и прижимные доски, которые также помогают установить в определенном положении щиты. Именно щиты удерживают строительный раствор вместе с арматурой, придают им необходимую форму и воспринимают основную нагрузку от бетона. От щитов зависит и прочностные характеристики фундамента, и его долговечность. Именно поэтому следует внимательно изучить некоторые тонкости монтажа деревянной опалубки:

  • Все элементы опалубки необходимо крайне точно устанавливать, с применением строительного уровня. Это поможет избежать перекоса, наклона фундамента.
  • Качество рабочей поверхности щита, а также наличие щелей и зазоров между досками также значительно влияют на результат. Поэтому все щели, отверстия в щитах перед заливкой фундамента необходимо устранить.
  • Толщина доски для опалубки должна составлять не менее 50 мм. Брус, используемый в качестве распорок или колышков также должен быть не менее 50 мм. Это необходимо для получения необходимой прочности, устойчивости и жесткости конструкции. При заливке бетона на каждый элемент опалубки будет действовать большая нагрузка, от которой доска, толщиной менее 50 мм, может значительно деформироваться и испортить всю работу.
  • Для обеспечения большей жесткости конструкции также целесообразно использовать большее количество подкосов и колышков с меньшим шагом их расположения.
  • Перед установкой опалубки нужно обязательно подготовить грунт: вырыть траншею, засыпать, выровнять и утрамбовать строительные материалы.

Несмотря на большое количество различных фундаментов, стен, лестниц и прочих монолитных железобетонных конструкций, выполненных с применением деревянной опалубки, составляющие элементы такой опалубки предельно просты и технологичны. Это всего лишь: доски, балки, гвозди.

Вернуться к содержанию

Как своими руками сделать простую опалубку для фундамента?

Наиболее экономичным материалом для изготовления простой опалубки считается древесина, а именно: доска 50 х 200 мм и брус 50 х 50 мм.

Не стоит пытаться сэкономить, приобретая доску меньшей толщины, поскольку она не обеспечит необходимой прочности опалубки, в дальнейшем мало к чему пригодна. А доска 50 х 200 мм после снятия с опалубки может быть использована в дальнейшем строительстве. Единственным условием, для ее многофункционального использования является необходимость качественной обработки досок и брусьев антисептиком перед монтажом опалубки.

Монтаж опалубки для фундамента начинается с забивки в грунт деревянных колышков, располагая их по периметру будущего фундамента. Далее при помощи гвоздей на внутренней стороне кольев фиксируются доски. Очень важно проследить за тем, чтобы внутренняя сторона досок была ровной, без перекосов и смещений, иначе фундамент получится таким же: уклонистым, ступенчатым или кривым. Для наиболее ровной и правильной установки опалубки лучше всего использовать строительный уровень. Установка системы подкосов и подпорок также позволит добиться хорошего результата.

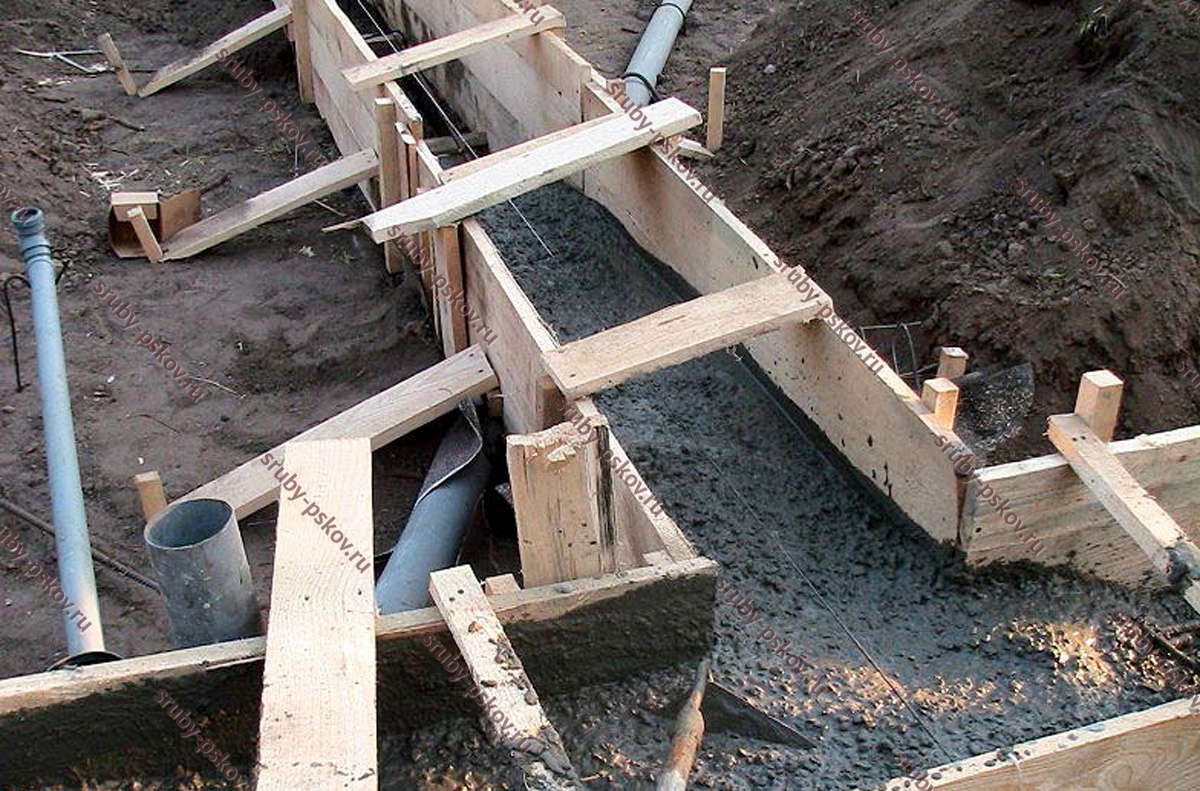

Предпоследним этапом является процесс заливки бетона в пространство между досками опалубки. Армирующие материалы, если они предусмотрены в конструкции фундамента, следует установить заранее. Процесс заливки бетона также имеет ряд нюансов, которые необходимо учитывать при производстве опалубки.

Для армирования фундамента чаще всего используется обычная металлическая арматура, однако на рынке уже появился новый тип арматуры — стеклопластиковая. Предлагаем вам ознакомиться со статьей по армированию фундамента стеклопластиковой арматурой. Такая арматура положительно отличается удобством транспортировки, устойчивостью к коррозии, возможностью безшовного монтажа, а также малым весом.

Снятие опалубки можно произвести только после полного высыхания бетона. Это обычно происходит через 2-3 дня после заливки. На продолжительность процесса затвердевания строительной смеси может влиять состав смеси, объем и толщина слоя залитого бетона, климатические условия местности.

Известно, что не каждый строитель способен выполнить производство и монтаж деревянной опалубки надлежащим образом, особенно если опыт в этом нулевой, а фундамент необходимо выполнить максимально надежным и качественным. Тогда возникает вопрос: «Как проще всего сделать качественную опалубку для фундамента?» Решить такую проблему помогут современные производители готовых деревянных опалубок.

Готовая деревянная опалубка отличается от сделанной вручную многими своими качествами.

1. Погрешность изготовления и монтажа готовой опалубки намного меньше погрешности самодельной опалубки. Это объясняется использованием на предприятии современного деревообрабатывающего оборудования и достаточной автоматизацией всего процесса производства.

2. Экономия времени и сил при монтаже готовой опалубки позволяет существенно сократить время изготовления фундамента и, следовательно, время всего строительства.

3. Использование готовой опалубки несколько дороже, но эта разница становится слабо ощутимой, когда возникает необходимость снова и снова переделывать самодельную опалубку, добиваясь необходимого качества. Если уже произошла заливка бетона в опалубку, собранную неточно или с ошибками, исправить сложившуюся ситуацию бывает достаточно тяжело и дорого.

4. Прочность, устойчивость и жесткость конструкции готовой опалубки гарантируется производителем, и всегда обеспечивается с большим запасом.

5. Во многих фирмах существует возможность изготовить опалубку точно по расчетам и чертежам заказчика.

Вернуться к содержанию

Опалубка для создания ленточного фундамента

Конструкция деревянной опалубки для ленточного фундамента существенно не отличается от простой деревянной опалубки, но имеет некоторые дополнительные элементы: хомуты, направляющие и прижимные доски, распорки. С помощью такой опалубки можно возводить монолитную стену высотой до 2 м и более (если использовать квадратный щит вместо доски). Здесь крайне необходимо использовать доски и брус толщиной 50 мм, для достижения необходимой прочности.

Первая операция монтажа такой опалубки — установка направляющих досок. Далее происходит монтаж щитов, колышков и подкосов, распорок и хомутов.

При небольших объемах допустимо не заказывать бетон, а изготавливать его самостоятельно. Тем более если под рукой уже есть бетономешалка и такие материалы, как щебень и песок. В этом случае воспользуйтесь нашим калькулятором расчета состава бетона.

Вернуться к содержанию

Правильный выбор опалубки

Поскольку опалубки бывают разные, необходимо правильно выбрать именно ту опалубку, которая подойдет для конкретного строительства. Если цоколь утеплять не нужно, то оптимальным вариантом будет съемная деревянная или металлическая опалубка. Если необходима хорошая защита цокольного этажа от холода и влаги, лучше использовать несъемную опалубку.

Также на выбор опалубки влияет характер грунта строительной площадки, состав и особенности фундамента.

В современном строительстве все чаще применяются новейшие технологии и материалы. Среди них и пленочные опалубки. Такая опалубка намного экономичнее прочих, поскольку пространство для заливки строительной смеси оборачивается пленочным материалом, который помимо обеспечения хорошего качества железобетонной конструкции еще и оставляет используемый для сооружения опалубки материал в исходном состоянии.

Несмотря на множество различных вариантов оснастки и материалов, необходимых для создания фундамента, все опалубки объединяет сравнительная простота конструкции и принцип работы. В данной статье мы рассмотрели, как сделать опалубку для фундамента своими руками. Придерживаясь вышеизложенных советов и замечаний, можно избежать многих типичных ошибок.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию пару видеороликов по строительству ленточного фундамента, от подсыпки и монтажа опалубки до заливки фундамента бетоном.

youtube.com/v/_6NYliK13ls?version=3&hl=ru_RU&rel=0″ type=»application/x-shockwave-flash» allowscriptaccess=»always» allowfullscreen=»true»/>

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как правильно сделать опалубку для ленточного фундамента

08 мая 2020 г.

Фундамент ленточного типа, пожалуй, одна из самых популярных конструкций как в домашнем строительстве, так и при сооружении крупных объектов. Для его изготовления необходима опалубка. Именно она удерживает бетонный раствор в определённом положении, задаёт форму будущей конструкции, обеспечивает её поверхности желаемый рельеф. А от того, насколько правильно собрана эта система, зависят прочность и долговечность всей постройки. Как же сделать опалубку для ленточного фундамента, чтобы она наилучшим образом сыграла свою роль? Рассмотрим данный вопрос по порядку.

Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Опалубка для ленточного фундамента — это собранная из щитов, укреплённая распорками и стяжками система, которую устанавливают по периметру будущего сооружения. Внешне она напоминает ёмкость для заливки бетона, почти полностью заглублённую в выкопанную ранее траншею. Для фундамента какого бы объекта ни предназначалась, опалубка должна:

  • выдерживать давление бетонной массы;
  • иметь плотную структуру, не допускающую протечек раствора;
  • располагаться по наружным краям траншеи.

Перечисленные и другие требования предопределены СНиПами и описаны в ГОСТе Р 52086–2003 «Опалубка. Общие технические условия». Соблюдая их, вы сможете правильно сделать опалубку для ленточного фундамента и тем самым в дальнейшем избежать рисков растрескивания и преждевременного разрушения всего сооружения.

Какого вида опалубку можно сделать для ленточного фундамента

Под ленточный фундамент можно устанавливать как съёмную (переставную), так и несъёмную (стационарную) опалубку. Первую обычно применяют при сооружении мелкозаглублённых оснований. После застывания бетонной смеси её снимают и при необходимости используют повторно. Вторая же призвана наделить фундамент дополнительными свойствами — повышенной прочностью, низкой теплопроводностью, улучшенной гидроизоляционной способностью. Поэтому она не снимается и впоследствии становится органичной частью основания.

Из чего можно сколотить опалубку для ленточного фундамента

При изготовлении съёмной опалубки для ленточного фундамента чаще всего используют листы металла, деревянные доски, фанеру, плиты ОСБ и ДСП, а иногда — пластик. Для устройства несъёмной конструкции в основном применяют пенополистирол и железобетон. При этом сказать, какой из материалов лучше, непросто, ведь каждому свойственны как преимущества, так и недостатки.

  1. Древесина больше всего подходит желающим собрать опалубку для ленточного фундамента своими руками. Она проста в монтаже, сравнительно легка и недорога. В качестве недостатка можно назвать потребность использования элементов из других материалов для усиления конструкции.
  2. Металл — самый универсальный вариант. Его достаточно легко выгибать под форму бетонного основания. При использовании в составе несъёмной опалубки — дополнять арматурой путём приваривания, что способствует увеличению жёсткости фундамента. Главный недостаток заключается в высокой стоимости.
  3. Железобетон позволяет сократить расход рабочей смеси. В то же время стоит он довольно дорого. Из-за большого веса при монтаже требует привлечения специальной техники, что тоже обходится недёшево.
  4. Пенополистирол — очень качественный и практичный материал. Он производится в виде готовых блоков или щитов, из которых легко выставлять опалубку под ленточный фундамент. Также пенополистиролу без проблем можно придавать необходимую форму. Зимой он не позволяет основанию промерзать. Минус — высоковата цена.
  5. Подручные материалы хорошо помогают экономить деньги. При этом следует учесть, что строить из них опалубку для ленточного фундамента довольно сложно и долго. Нередко приходится использовать дополнительные расклинки и опорные элементы. Получается много щелей, устранение которых требует существенных затрат времени. Далека от идеала и несущая способность такой конструкции. Поэтому подручные материалы используют только при закладке фундаментов для небольших сооружений — заборов, хозпостроек, малых архитектурных форм.

Таким образом, прежде чем сделать выбор в пользу того или иного материала, нужно взвесить все «за» и «против». Необходимо учесть не только его цену и эксплуатационные свойства, но и особенности местных грунтов, температурные условия, прогнозы погоды на период закладки основания.

Как самому сделать опалубку для ленточного фундамента: пошаговые рекомендации

Если говорить в общем, то изготовление любой опалубки для ленточного фундамента подразумевает подготовку листовых, плитных или блочных несущих элементов, опор и стяжек для них, а как итог — монтажные работы и заделывание щелей. Детальнее этот процесс представлен ниже на примерах обустройства каркасной конструкции из наиболее распространённых материалов.

Как правильно собрать съёмную опалубку для ленточного фундамента из деревянных щитов

Перед тем, как ставить опалубку для ленточного фундамента из древесных материалов, необходимо подготовить щиты. Их можно сколотить из досок и брусков толщиной 40–50 мм либо нарезать и смонтировать из фанеры, ДСП, ОСБ. При этом лучше использовать гвозди, чтобы впоследствии проще было разбирать конструкцию. Также стоит учесть, что по времени более выгодно изготовление несущих элементов из фанерных и подобных им материалов. В любом случае длина каждого щита должна быть удобной в использовании, а высота — превышать глубину траншеи на 20–30 см. Когда все несущие элементы будут готовы, можно приступать непосредственно к обустройству опалубки.

  • Шаг 1. В углы и по периметру с наружных сторон траншеи вбейте деревянные бруски. Между ними оставляйте пролёты длиной примерно 60–80 см.
  • Шаг 2. Опустите в траншею щиты и разместите их гладкой стороной внутрь. Проверьте их положение с помощью уровня и/или отвеса. Оно не должно отклоняться ни от вертикали, ни от горизонтали. Прибейте щиты к заготовленным ранее брускам.
  • Шаг 3. Соедините щиты между собой при помощи обрезков, прибивая их снаружи. Для усиления углов используйте стальные элементы.
  • Шаг 4. Образованные щитами противоположные стены соедините и укрепите стяжками — металлическими шпильками или болтами, пластиковыми скобами или композитными пластинами.
  • Шаг 5. Установите подкосы. Это обрезанные под углом 45° доски или бруски. Одним краем они должны упираться в поверхность грунта, а другим — в наружную сторону опалубной стенки.
  • Шаг 6. Заделайте зазоры между щитами подходящими подручными материалами. Ширина оставшихся щелей не должна превышать 4–5 мм. Проще и эффективней будет выстилание внутренней поверхности опалубки полиэтиленовой плёнкой.

Не забудьте заранее подготовить в опалубке отверстия и проложить через них асбоцементные или полимерные трубы там, где спроектированы коммуникации. По завершении всех работ можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через 3–5 недель, то есть только после набора фундаментом необходимой прочности.

Как правильно установить несъёмную опалубку для ленточного фундамента из пенополистирола

Блоки и щиты из вспененного материала производятся с собственной системой крепления «гребень-паз». Это существенно упрощает сборку опалубки для ленточного фундамента, которая происходит в следующем порядке:

  1. Укладка в траншею первого ряда блоков по идеально прямой линии.
  2. Размещение арматурных стержней в предназначенные для них полости несущих элементов.
  3. Монтаж последующих рядов с учётом расположения арматуры.

Заливку в этом случае необходимо делать только вручную и в несколько приёмов (после укладки каждых 3–4 рядов). При использовании листового материала порядок работы похож на описанный выше. Отличие лишь в том, что пенопластовую или полистирольную опалубку не нужно снимать.

Как правильно изготовить опалубку для ленточного фундамента из других материалов

Раздумывая, как установить опалубку для ленточного фундамента, ориентируйтесь по типу имеющегося в наличии материала. При использовании листов руководствуйтесь описанной ранее инструкцией сборки съёмной системы. Если же у вас блочный материал, то действуйте так, как и в случае применения пенополистирола. При этом помните:

  1. Для получения фундамента с гладкой поверхностью наилучшим образом подходит опалубка из металлических листов, плоского шифера, фанеры, плит ДСП, ЦСП или ОСБ.

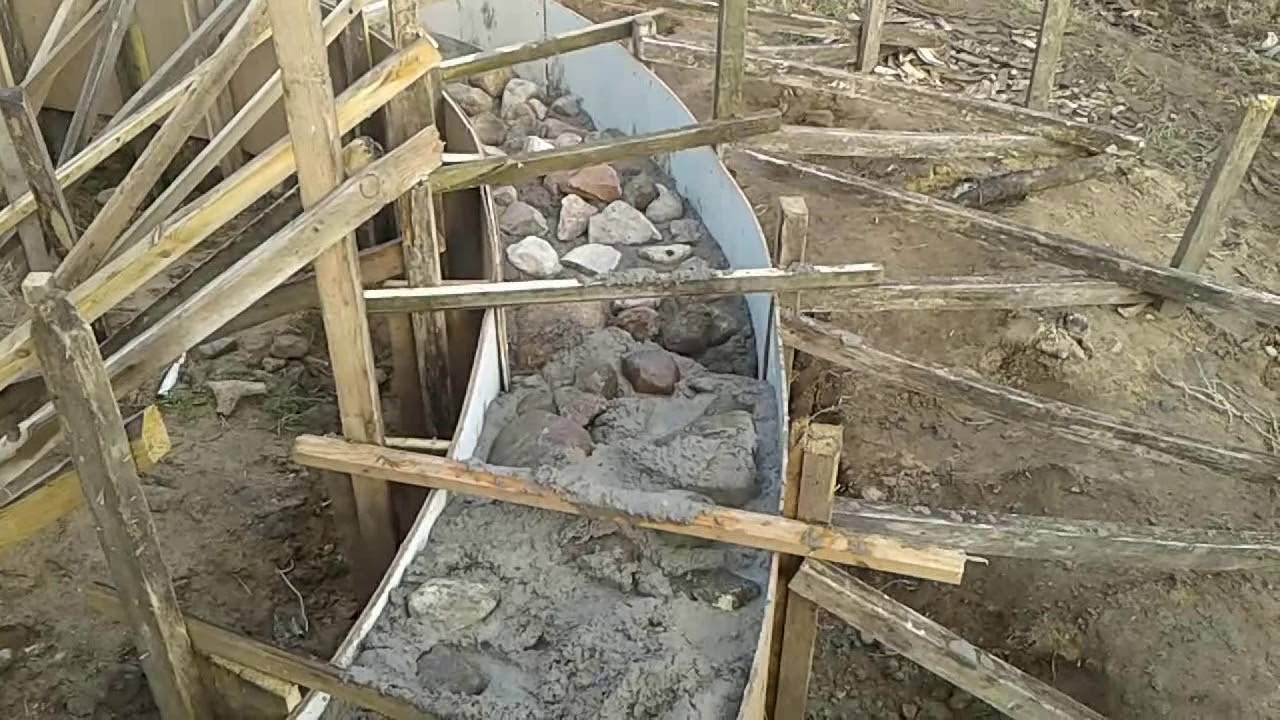

  2. Волновой шифер, старые двери и другие плоскостные подручные материалы больше подходят для изготовления несъёмной опалубки.
  3. При использовании любого материала необходимо учитывать его прочность, выносливость и устойчивость к нагрузкам, иначе он либо прогнётся под давлением бетона, либо растрескается и начнёт давать течь. И то, и другое отрицательно повлияет на эксплуатационные свойства будущего основания.

Особенно важно правильно рассчитать количество материала, чтобы в последний момент не пришлось его искать или докупать. Начните с измерения внешнего и внутреннего периметров основания. Сложите их. Разделите на длину доски, блока, плиты, то есть единицы имеющегося материала. Вы получите количество, которое понадобится для укладки первого ряда опалубки. Расчёт на этом и закончится, если он касается готовых щитов. При необходимости монтажа нескольких рядов полученное значение умножьте на их количество.

Как установить опалубку для ленточного фундамента гарантированно правильно

Делать опалубку под ленточный фундамент просто, но только на первый взгляд и только профессиональным рабочим, имеющим в распоряжении специальное оборудование. Самостоятельно справиться с этой задачей гораздо сложнее, особенно в первый раз.

Проблема заключается в отсутствии знаний и умений, в длительности процесса, в почти неизбежных переделках. Но хуже всего то, что велика вероятность допущения ошибок. Они могут сократить срок эксплуатации фундамента и постройки в целом, а это крайне нежелательно. Чтобы избежать подобного развития событий, воспользуйтесь готовой опалубкой для ленточного фундамента . Её можно у нас купить либо взять в аренду. Цена вполне доступна, а главное — товар прошёл необходимые испытания и проверки. С его применением вы быстро соберёте опалубку и получите гарантированно надёжный ленточный фундамент!

Как сделать опалубку своими руками

Хочу рассказать о том, как сделать опалубку своими руками, о том, как я сам ее мастерил. Я, кстати сказать, безумно люблю и считаю, что самый крепкий и долговременный материал это бетон. И вообще с бетоном приятно иметь дело.

Я у себя на даче мастерил фундаментный монолит, для трехэтажного жилища. Поскольку дом строился из пенобетонных блоков и кирпича, то фундаментный монолит сделал надежным. Глубина траншеи почти 2 м., ширина — 40 см, подушка из песка 50 см. И вот для этого я мастерил опалубку. Занятие это чрезвычайно интересное увлекательное и не трудное.

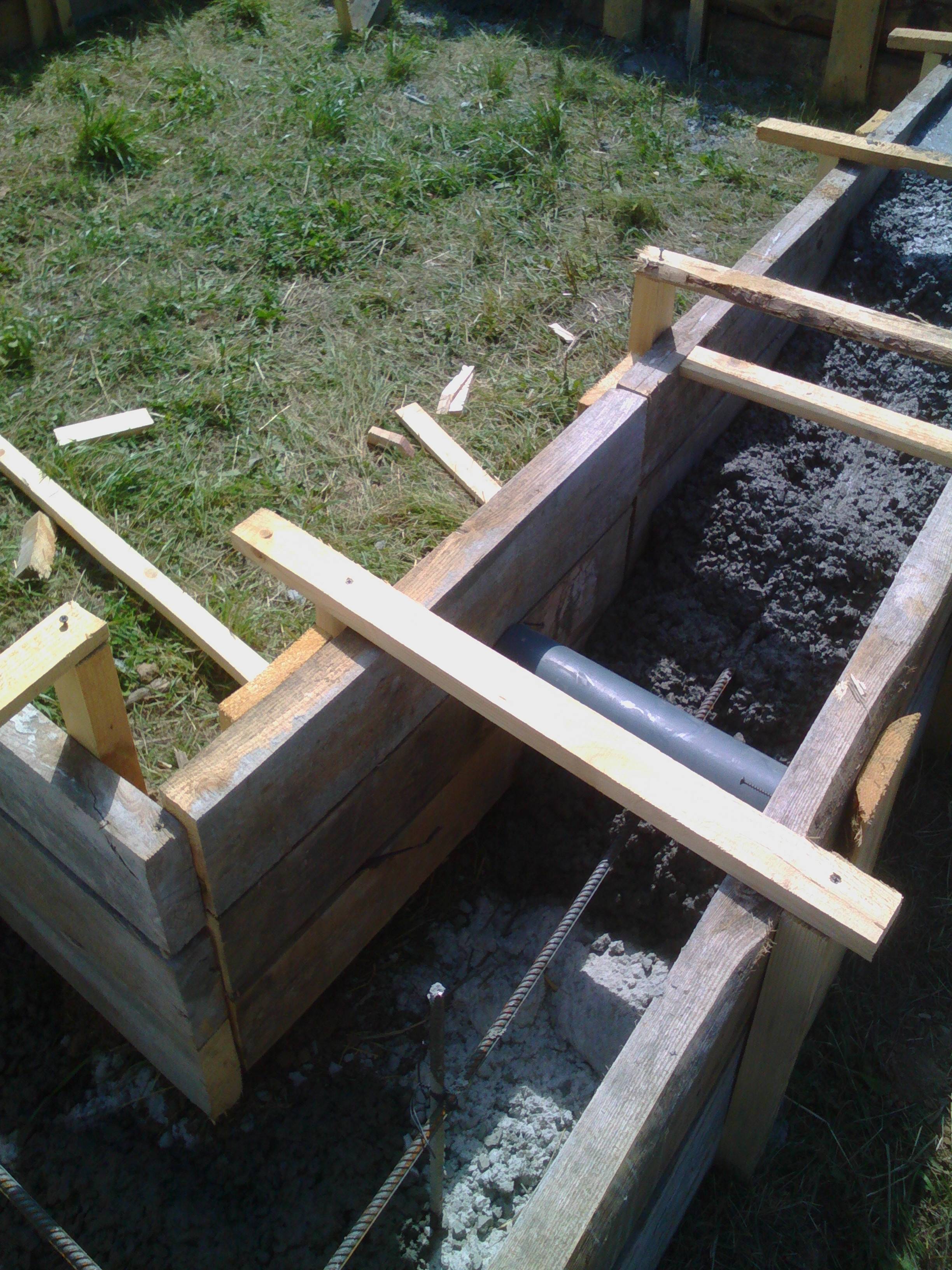

Делал я опалубку своими руками и из обычных досок. Это практически единый метод, с помощью которого можно сделать это самому. В общем кратко расскажу, какие существуют методы строения опалубок, если вы не пожалеете средств и закажете ее у специальной компании, но это будет в разы дороже, чем древесная опалубка, которую изготавливают из обыкновенной обрезной доски и используется она в основном в мини-строительстве.

Листы фанеры, скрепленные в единое целое, применяются исключительно в необычных постройках. Это самая эластичная по своим свойствам опалубка, ее можно применять для строительных работ необычных объектов.

Это такой особенный вид опалубки, который после затвердения остается частью конструкции. Кстати, опалубка строится не только лишь для фундамента, с ее помощью делается любая железобетонная конструкция (к примеру).

Я задумался о том, как сделать опалубку дешевле, чем мне «загнули» в строй фирме и с того момента, как задумался, до готовой сборки прошло 4 дня. Ежели вы мастерите опалубку под фундаментный монолит, то сперва для вас будет необходимо определить опоры, другими словами вбить длинноватые колья по периметру фундамента на расстоянии менее метра друг от друга. Замеряем и начинаем пилить дощечки. Напилив необходимое число, собираете их меж собой, идеальнее всего положить их на землю и прикрутить на шурупы.

Мастерим такие сборные щиты необходимое вам число, а конкретно столько, сколько у вас стенок для опалубки. Когда у вас готовы все части, присоединяем их к кольям, вбитым в землю, и саморезами скрепляем.

Углы стыков лучше укрепить железным уголком, можно вырезать из какой-нибудь консервной банки. Еже ли вы делаете опалубку для пола, то вам придется мастерить основание для целой сборки. Для этого можно применять так же составные панели из обрезной дощечки, либо листы ДСП, они большие и их удобно распределять, но они боятся воды и на них лучше положить полиэтилен.

Чтобы вся установка не обрушилась, ставим подпорки, примерно одну на 40 кв. см. Бока лучше всего обложить рабочим кирпичом. Сейчас расскажу, как это делается.

Если вы решили мастерить пол бетонным, то у вас точно будет фундаментный монолит. Значит, на кромку фундамента в один кирпич мастерите вроде бы опалубку, вышину ее делаете такой, какая будет толщина пола и все эти кирпичи останутся в основании пола и будут одним целым. Если вы строите опалубку для колонны либо каких-то маленьких сооружений, не имеющих вокруг ничего, к чему можно было бы прикрутить саму опалубку, тогда выход один: вы их между собой скрепляете саморезами и по кругу сматываете проволокой. Вместо проволоки, конечно, лучше применять что-то более крепкое, но если нет возможности найти особые крепежи, то и проволока выдержит.

Когда ваша установка будет закончена, вы сможете оторвать и разобрать вашу опалубку, ее можно применять снова для каких-то похожих целей или положить в качестве чернового пола. Не выбрасывайте!



Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

  1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
  2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
  3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не  отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока
  1. Доски с высотой в 30 см присверлить к стене из газобетона.
  2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
  3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
  4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
  5. Прутья связать проволокой.
  6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

  • устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
  • поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
  • не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
  • несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
  • перед работой стоит сделать выбор между изначальным  изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Как сделать опалубку для ленточного фундамента

Расскажем здесь о том, как определить нужный вам тип опалубки — формы для заливки жидкого бетона, что учесть при выборе материалов и как правильно соорудить эту конструкцию в траншее или котловане. Опалубка нужна для того, чтобы фундамент получился именно той формы, которую вы спроектировали. Отказаться от нее, если вы собираетесь заливать фундамент самостоятельно, не получится. Есть риск того, что грунт траншеи в процессе осядет снизу или осыплется сбоку. Тогда вместо фундамента вы получите бесформенную разлитую массу бетона, которая никак не сможет служить надежным основанием. Придется переделывать заново.

Чтобы таких дорогостоящих неприятностей не случилось, установите опалубку, прежде чем заливать бетон. Позаботьтесь об ее герметичности и прочности – конструкция должна выдержать серьезную нагрузку. По типу конструкции опалубка может быть съемной или несъемной. Съемную опалубку снимают после того, как бетонная смесь высохнет. Несъемная опалубка остается на своем месте после заливки. Она не только придаст форму бетону, но и станет еще одним слоем тепло- и гидроизоляции. Такая конструкция уберегает бетон не только от влаги и мороза, но и от биологических атак – насекомых, бактерий, грибков.

Еще опалубка может быть инвентарной, или многоразовой. Ее снимают после высыхания бетона и хранят до следующего раза. В частном строительстве этим стоит заниматься, если вам предстоит построить несколько сооружений на вашем участке в разное время. И для каждого из сооружений вы будете заливать бетонный фундамент. В противном случае достаточно соорудить одноразовую опалубку, и либо закопать ее вместе с основанием в почву, либо избавиться от нее совсем.

Нормативные документы, которые описывают требования к опалубке – ГОСТ Р 52085-2003 и 52086-2003. Конфигурация опалубки может выглядеть по-разному в зависимости от параметров будущей ленты фундамента.

Схема опалубки ленточных фундаментов

Вы можете собрать такую конструкцию самостоятельно, есть множество материалов, которые подходят для этой цели.

Деревянные доски, чтобы соорудить опалубку, лучше брать хвойные, толщиной 30-50 мм. Плюсы в стоимости, и в том, что доски помогут создать даже сложную форму фундамента с большим количеством углов и выступов. Минус в трудоемкости – чтобы форма получилась герметичной, вам придется либо подпиливать боковые контактные поверхности досок так, чтобы они плотно прилегали друг к другу и раствор при заливке не вытекал сквозь щели, либо соединять их с нахлестом 50% вдоль длины доски. Расход в этом случае будет в два раза выше.

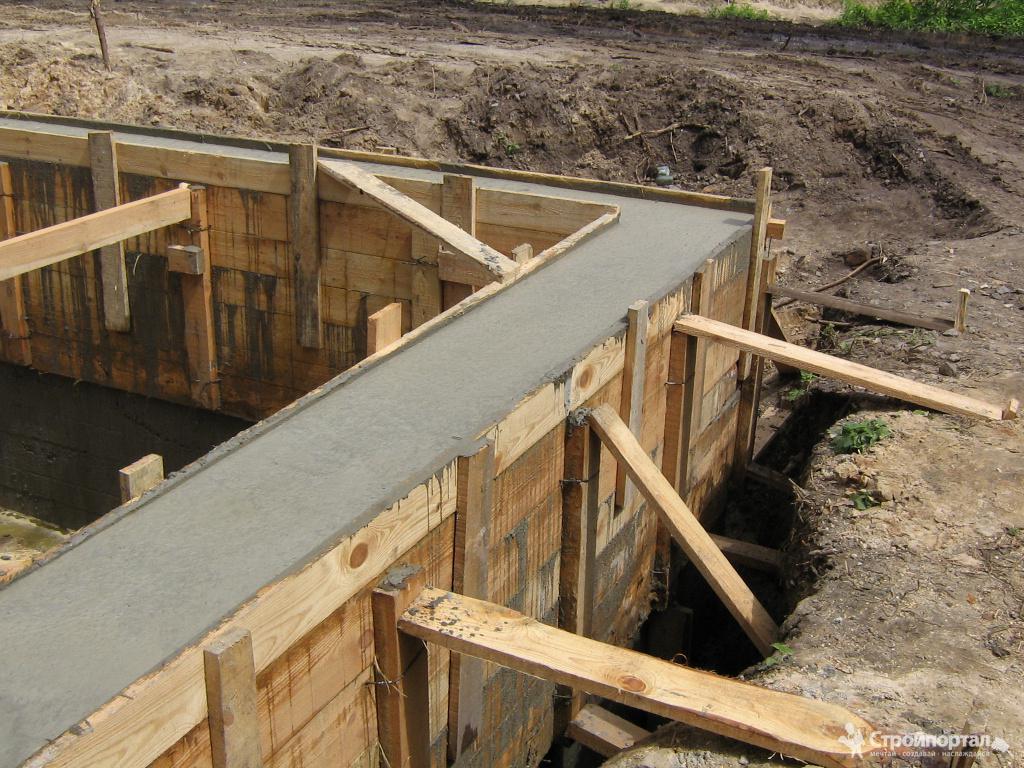

Опалубка из досок

Фанера – слоистые листы из древесины, склеенные между собой. Внутри листа слои располагают так, чтобы волокна соседних листов были перпендикулярны друг другу. Для опалубки подойдут щиты толщиной 1 см и более. Фанеру легко пилить, это прочный материал, способный выдержать давление бетонной массы. Минусы — листы обычно делают размером 150 на 150 см, и влагостойкость у фанеры лишь чуть лучше, чем у древесины. Правда, есть вариант влагостойкой фанеры, но ее стоимость на 30-40% выше, чем обычной.

Фанера ФСФ влагостойкая

Древесно-стружечные плиты, или ДСП делают из древесной стружки, иногда – бумажных, льняных или конопляных отходов, и смолы, в состав которой входит формальдегид. Стружку перемешивают с предварительно подогретой смолой и прессуют в плиты. ДСП бывает одно-, трех- или многослойной. Если слоев несколько, то в производстве внутренних используют более крупную стружку, внешние слои делают из мелкой крошки.

Древесно-стружечная плита

Качество ДСП регулируют ГОСТ Р 52078-2003 и ГОСТ 10632-2007. Выбирая, обращайте внимание на сорт. 1 сорт – ровная, идеально гладкая поверхность без сколов, царапин и любого вида неровностей. Из ДСП 1 сорта делают мебель, или используют его, чтобы заламинировать или нанести на него шпон ценной породы дерева. Для строительных работ подходят и плиты 2 сорта. Здесь допускаются дефекты поверхности, но не более чем на 10% площади. Вы можете использовать и «несортное полотно» из ДСП, на котором видны механические повреждения, ямки и бугорки. Опалубка стерпит и это, но помните: когда вы снимете форму из ДСП третьего сорта, бетонную поверхность вам придется выравнивать. Иначе целостность бетона нарушится, он станет менее прочным и устойчивым к воздействию влаги и холода.

ДСП также различают по классу эмиссии формальдегида, материал имеет параметр Е1 или Е2. Е1 относительно безопасен для здоровья, Е2 нельзя использовать во внутренних помещениях, из него запрещено делать мебель, да и на строительной площадке лучше поберечь себя и не вдыхать ядовитые пары. ДСП может иметь малую, среднюю или высокую плотность. Для опалубки выбирайте плиты как минимум средней плотности, не ниже 550 кг\м3. Но имейте в виду, что плотность достигается за счет большей доли смолы в материале, а значит, чем плотнее ДСП, тем он токсичнее. С другой стороны, прочность и водонепроницаемость повышаются с увеличением плотности материала.

ОСБ – ориентированно-стружечные композитные листы из деревянной стружки и щепок, спрессованные с горячим составом из смол под высоким давлением. В состав смол входят минеральные добавки. С ними листы не гниют и не становятся домом для насекомых и других живых организмов. Плиты делят на категории, и для опалубки фундамента подходят категории 3 и 4. Такие плиты выдерживают постоянную повышенную влажность. Если вы возводите фундамент с шириной ленты до 30 см, достаточно взять плиты OSB-3. Для более массивной конструкции подойдет OSB-4. По сравнению с досками ОСБ-плиты легче, эластичнее и работать с ними гораздо удобнее. Если вы решите построить опалубку из этого материала, учтите, что листы крепятся на раму из деревянных брусков.

Ориентированно-стружечная плита

Плоский шифер – листы, которые делают из смеси асбестового волокна, портландцемента и воды. Такой шифер может быть прессованным и непрессованным. Прессованный шифер прочнее и срок его службы дольше в два раза. Он не горит, не проводит электричество, не разлагается в земле, ему не страшны перепады температуры. Как и остальные листовые материалы, шифер удобно монтировать на площадке. К минусам можно отнести его вес и ломкость. Поверхность вам придется покрыть антисептиком, чтобы на ней не вырос мох. А при работе с листами обязательно надевайте маску – асбестовая пыль вредна для здоровья. С помощью шифера вы сможете соорудить и съемную, и несъемную опалубку.

Плоский шифер

Металл – самый дорогой способ устроить опалубку. Сталь не потеряет форму под давлением бетона, и вся конструкция не развалится, потому что ее сваривают или скрепляют саморезами для металла. Но вес листов сильно затруднит монтаж. Для опалубки используют стальные листы толщиной не менее 1 мм, а для каркаса – уголки и полую профильную трубу с размером сечения не менее 2х2 см.

Лист стальной

К несъемной опалубке требования выше, чем к съемному варианту. В идеале она выдерживает давление бетона и сохраняет заданную форму основания. Материал не пропускает воду, а швы герметичны. Но у несъемной конструкции есть еще задача теплоизоляции фундамента. Кроме того, чем дольше срок ее службы, тем дольше прослужит и основание. То есть материал несъемной опалубки должен спасать от теплопотерь, отталкивать воду и быть прочным и долговечным.

Пенополистирол, или пенопласт производят не только в плитах, но и в блоках. Блоки могут цельными, а могут быть съемными. Монтировать опалубку из блоков быстро и просто, а прожить она способна очень долго, если вы правильно устроите и дренажную систему вокруг дома, и продумаете гидроизоляцию самого фундамента.

Пенополистирол

Экструдированный пенополистирол дороже обычного пенопласта, и это один из самых эффективных теплоизоляционных материалов. Производители выпускают его в плитах стандартных размеров и предлагают крепеж, с помощью которого вы сможете собрать опалубку самостоятельно. Конструкция из экструдированного пенополистирола устанавливается на каркас из бруса или доски.

Экструдированный пенополистирол (XPS)

Пустотелые бетонные блоки хороши тем, что никаких прогибов и разрывов материалов в тот момент, когда вы будете заливать бетон, конечно, не произойдет. Такие блоки укреплены арматурой, между стенками блоков есть бетонные перемычки. Их соединяют между собой замками, иногда используют стяжку, чтобы бетон фундамента не просачивался в швы. Блоки могут предназначаться для углов, самих стен и даже быть округлой формы. Имейте в виду, что бетон опалубки впоследствии потребует дополнительной гидро- и теплоизоляции. К тому же вес одного блока с размерами 50х20х30 см – 25 кг.

Блоки бетонные пустотелые

ЦСП, или цементно-стружечные плиты для опалубки тоже подойдут. Цемент в их составе придаст конструкции прочность и не даст плите сжиматься, а деревянная стружка не позволит щиту изгибаться и растягиваться. Однако из-за дерева опалубка потребует усиленной гидроизоляции. Возможно, вам придется уплотнять бетон, чтобы заполнить пустоты. Пустоты образуются из-за большого количества распорок, которых требует этот материал. Выбирайте ЦСП, если строите на стабильном грунте.

Цементно-стружечная плита

Есть еще ДВП – древесно-волокнистые плиты, из которых тоже можно сделать форму для заливки. Но этот материал крайне плохо переносит влагу, и его вам обязательно придется усилить прочным каркасом из доски или бруса. Стандартные раскосы и поперечные шпильки не дадут ему нужной устойчивости.

Древесно-волокнистая плита

Если вы готовы рискнуть, то опалубку вы можете сделать и из подручных материалов. Плюс только один – все это бесплатно. Впрочем, бесплатно только до тех пор, пока бетон не разлился, или основание не начало гнить и разрушаться.

Опалубка из подручных материалов

Принципы устройства конструкции примерно одинаковы для всех видов материалов.

Устанавливайте опалубку вдоль контура всех внешних и несущих внутренних стен. Высота опалубки – на 20 см больше высоты самого фундамента. Длину щитов опалубки вы отрегулируете самостоятельно, учитывая форму фундамента и особенности материала. Помните, что с чересчур длинными щитами работать неудобно, а со слишком короткими – трудоемко. И потом, места соединений элементов – «слабые звенья», чем их меньше – тем прочнее вся конструкция. Обычно сооружают щиты длиной 1,5-3 м.

Кроме самих щитов вам понадобятся гвозди, саморезы, стержни из арматуры длиной на 15-20 см больше ширины ленты основания и бруски. Все это пригодится, чтобы соединять между собой доски или листы и укреплять опалубку изнутри и снаружи. Конструкция не должна развалиться под тяжестью бетона.

Шаг 1. Сделайте опалубочные щиты. Конструкции из досок скрепите брусками и гвоздями по всей высоте щита. Если вы выбрали листовые материалы – фанеру, ДСП или ОСБ – сделайте раму из брусков, на которую вы закрепите листы гвоздями или саморезами.

Важно: гвозди и саморезы вбивайте в поверхность листа или доски с внутренней стороны опалубки, и загибайте крепеж на брусках, чтобы опалубка была обращена к бетону ровной стороной.

Вертикальные бруски ставьте на расстоянии 20 см от углов конструкции. Между ними прибивайте дополнительные, на расстоянии 50-100 см друг от друга. Два-три бруска вдоль щита вы можете сделать длиннее остальных на 30 см и заострить, тогда удобнее будет вбивать их в почву.

Шаг 2. Установите первый щит в траншею, убедитесь с помощью уровня, что он встал строго вертикально, а его верхнее ребро — строго горизонтально. Ставьте последующие щиты таким же образом.

Шаг 3. Укрепите щиты опорными элементами. Наружные опорные бруски, которые устанавливают под углом – раскосы, или укосы. Они не дадут щитам развалиться в стороны во время заливки фундамента. Стержни арматуры или бруски, которые вы укрепите между щитами, в пространстве, куда будете заливать бетон, удержат щиты в вертикальном положении и не дадут им сместиться внутрь. Их называют распорками, или упорами, или шпильками. Располагайте их на расстоянии 50 см друг от друга по горизонтали и по вертикали, закрепляйте с помощью гаек и шайб.

Важно: конструкция отличается в зависимости от грунта, на котором вы строите.

Схема установки опалубки на грунте

В случае, если вы планируете возвести заглубленный фундамент, вам потребуются два или даже три ряда щитов, и заливать бетон придется слоями.

Шаг 4. Когда вы залили бетон, и он набрал 50% прочности, опалубку можно снимать. От заливки до этого момента пройдет 3-5 недель.

Чтобы возвести несъемную конструкцию, вам придется действовать также, за исключением последнего шага – опалубка останется на месте. И выбрать материалы вы сможете не только в досках и листах, чтобы потом собирать форму самостоятельно. Воспользуйтесь готовыми блоками, это сэкономит время монтажа.

Чтобы опалубка выполнила свою функцию, покупайте материалы с нужными параметрами и помните, что именно здесь нарушение технологии может затянуть стройку на месяцы и удвоить расходы на фундамент.

Как правильно собрать опалубку? Мелкощитовая и крупнощитовая опалубка

Главной частью системы щитовой опалубки выступает щит линейного типа. Это жесткий каркас из металла, к которому присоединяется палуба из фанеры.

Подобная опалубка подразделяется на мелкощитовую и крупнощитовую в зависимости от высоты используемых щитов. Опалубочные панели с высотой до 1500 мм приравнивают к первому типу, а 3000 мм – ко второму. Ширина обоих типов щитов принимается от 300 до 1200 мм.

Установка мелкощитового типа

В состав мелкощитовой опалубки, помимо щита линейного типа включается:

— Доборный щит. Применяется для приведения размеров опалубки под необходимый размер.

— Угловой. При помощи него осуществляется поворот опалубочной конструкции под 90о.

— Шарнирный угол. Применяется когда угол поворота не прямой.

Во время строительства стен или бетонного основания с помощью данного типа опалубки, щиты можно комбинировать и совмещать между собой, производить с ними манипуляции. Если необходимо, можно сочетать опалубку с мелкими щитами с крупнощитовой.

С целью совмещения всех частей в каркасе опалубочной конструкции предусмотрены специальные отверстия. Процесс соединения осуществляется при использовании ударного замка. В труднодоступных местах, где нельзя применить дополнительный щит, устанавливается деревянная вкладка. При таком способе совмещение опалубки осуществляется удлиненным замком.

Начало сборки

Чтобы более грамотно произвести сборку опалубки, необходимо изучить инструкцию распределения щитов и поэтапной сборки, схему которой формируют специалисты для определенного объекта.

В схеме имеется лист с принятым техническим заданием (схематичный рисунок стеновой части) несколько экземпляров с уровневой расстановкой всех элементов опалубки. Все щиты в схеме имеют свои размеры и маркеры. Бывает, что между элементами конструкции появляются промежутки, обозначенные на схеме как «зазор». В них помещают деревянные бруски или доски. Данные дополнения необходимы для соответствия размерности стен условиям технического задания.

Производить установку мелкощитовой опалубки нужно с монтажа угловых панелей. Далее к ним прикрепляются соседние по чертежу элементы опалубки. После присоединения к угловым щитам, связанная конструкция не упадет, и можно проводить проверку линейных размеров расстояний между всеми углами. Если размерность учтена, то стыковка щитов продолжается.

Производить сборку мелкощитовой конструкции лучше вдвоем. Панели присоединяются друг к другу за счет специального ударного замка с применением молотка, без какого-либо специализированного инструмента. Присоединение к панелям, расположенным напротив, осуществляют с помощью стяжных винтов.

При монтаже опалубки используются также подкосы, обеспечивающие вертикальность стене. В случае необходимости (при высоте 3 м и более)  щиты могут разравниваться балкой.

Установка балочно-ригельной конструкции

Подобный вид опалубки включает в себя следующие элементы: балка, фанера, ригель из стали. Их сочетание позволяет формировать панели любых габаритов.

Монтаж элементов балочно – ригельной опалубки уместно осуществлять на настиле из деревянных материалов. Такой подход позволяет устанавливать прямой угол между элементами конструкции и необходимое расстояние между ними. Установка подобной опалубки проводится в несколько приемов:

  • Расположение ригелей на настиле. Во время размещения немаловажно использовать ограничители и ориентироваться на размеры проекта. Неправильное размещение ригелей может создать трудности при дальнейшем скреплении опалубочных элементов друг с другом.
  • Размещение деревянных балок. Балки, находящиеся с краю, размещаются сверху ригелей под углом 900 и крепятся к ним хомутами. Далее между крайними устанавливаются остальные балки, а верхние их части выравниваются, расстояния между элементами указываются в проекте.
  • Крепеж фанеры. Фанера крепится сверху балок при помощи шурупов.
  • Установка «защиты». С обеих сторон созданной панели к деревянной части присоединяются доски. Снизу – для изолирования торцевой части балок при разборе опалубки или выгрузки панелей краном, сверху – с целью уменьшения боковой нагрузки на балки при поднятии опалубочных конструкций краном. Подобный прием выполняется не всегда и во время стройки зачастую его не используют.
  • Отверстия без стяжек. Их проделывают в фанере на заключительном этапе.

Установка угловых конструкций данного вида опалубки осуществляется по такой же схеме.

Как собрать опалубку для ленточного фундамента?

Оглавление статьи:

Как сделать опалубку для ленточного фундамента своими руками?

ГОСТ Р 52086-2003 — это формообразующая конструкция для укладки бетона при опалубочных работах. Опалубка для ленточного фундамента своими руками создается просто, при этом для работы применяются самые разные виды материалов. Однако готовое устройство должно обладать достаточной прочностью, чтобы выдержать массу бетона, когда будет заливаться фундамент.

  • Общие требования к конструкции
  • Виды конструкций – плюсы и минусы
    • Металлическая конструкция
    • Несъемные типы опалубки
    • Опалубка из досок
  • Расчет материала
  • Составление проекта и подготовка площади
  • Копка траншеи и укладка подушки
  • Подготовка щитов
  • Монтаж щитов
  • Демонтаж опалубки

В конструкции не допускаются щели, должны быть удобные крепления опалубки, чтобы после застывания бетона быстро снять элементы опалубки (съемный вариант) и продолжить дальнейшее строительство. Из этой статьи вы узнаете — как правильно сделать опалубку для ленточного фундамента.

Общие требования к конструкции

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

  • металлические щиты;
  • дерево;
  • фанера;
  • плиты ОСБ, ДСП;
  • пенополистирол;
  • пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Виды конструкций – плюсы и минусы

Значительно упростить и ускорить процесс установки опалубки для ленточного фундамента, а также возведение самого здания может аренда устройства в строительной фирме. Речь идет о сборных опалубочных конструкциях, собрать которые не составляет особого труда. Как правило, размеры на таких изделиях уже выставлены, останется только установить опалубку на своем участке.

Металлическая конструкция

Очень удобна и проста в использовании. Устанавливаемые элементы крепятся между собой с помощью болтов. Опалубочные работы занимают значительно меньше времени, в отличие от установки деревянных щитов, которые требуют предварительного расчета опалубки ленточного фундамента.

Металлические щиты более прочны, они гарантируют гладкую и ровную поверхность, но используют их, как правило, при крупных строительствах – строительные компании, так как в частных случаях этот вариант экономически невыгоден. Не выгодно если покупать металлическую опалубку даже для строительства двухэтажного дома, можно выиграть, если арендовать изделие, опять же – все зависит от расценок компании-поставщика.

Несъемные типы опалубки

Опалубка для ленточного фундамента бывает несъемного типа. Элементы этой конструкции представляют собой пустотелые блоки, зачастую U-образной конфигурации. Выливают формы из пенополистирола, ячеистых видов бетона. Данные изделия имеют несомненный плюс с точки зрения теплоизоляции.

Прочность и скорость сборки происходит благодаря пазовым соединениям. Несъемные конструкции этого типа имеют один существенный минус – они очень дороги и больше подходят для крупных застройщиков, и не пользуются особой популярностью среди частных строителей.

Для фундамента своими руками такой вариант – ячеистый бетон вряд ли подходит, к тому же некоторые изделия имеют большой вес, что затрудняет процесс самостоятельного строительства. Также дорого обходятся стенки опалубки собираемые из пенополистирола. Плюсом можно считать, что фундамент не промерзнет, а также то, что для сборки опалубки предлагается все в комплекте:

  • пластины пенополистирола;
  • угловые повороты;
  • распорки;
  • фиксаторы;
  • прутья арматуры.

В случае с пенополистироловыми плитами остается только знать – как правильно выставить элементы опалубки и можно начинать собирать конструкцию. С такой работой легко справляются специалисты из строительных компаний, но нанимать их, как и покупать готовую несъемную опалубку может позволить себе не каждый частный домостроитель.

Опалубка из досок

Самый популярный вариант для сборки опалубки своими руками из доски. Как правило, частные застройщики собирают и подгоняют доски для щитов опалубки прямо на своем участке. Можно также заказать в столярном цехе, предварительно рассчитав размеры будущей конструкции.

Не стоит забывать, что существует СНиП, в котором регламентируют стандарты прогиба опалубки. По существующим нормам для опалубки прогиб в среднем 1/350, при этом для подземной части он увеличен. Непрофессионалам совет – в создании опалубки из досок, как и из любого другого материала, крепления, стенки лучше делать с запасом прочности.

Расчет материала

Так как наша статья больше ориентирована для самостоятельного возведения опалубки, а при таком варианте в основном конструкция строится из обычной доски и бруса, то и рассчитывать мы будем количество требуемых для работы досок и бруса. Чтобы произвести расчет опалубки для ленточного фундамента необходимо выяснить длину периметра фундамента.

Так как у опалубки две стенки, то это значение, умножаем на 2. Далее, полученное значение следует разделить на длину доски. Таким образом, мы рассчитали количество досок, которые требуются для одного ряда конструкции. Для полного подсчета, высоту фундамента делим на ширину доски – теперь мы узнали — какое количество доски требуется для постройки опалубки.

Зная, что в 1 м3 от 42- до 63 досок, можно высчитать требуемый материал в кубометрах, но для этого нужно знать точные размеры пиломатериала: длина, ширина, толщина.

Составление проекта и подготовка площади

Любое строительство начинается с проектирования. В нашем случае следует знать геологические особенности региона, уровень грунтовых вод и глубину промерзания грунта. Качество фундамента будет высоким, если при монтаже учитывались эти параметры.

К примеру, ленточный фундамент не закладывается ниже грунтовых вод, к тому же глубину заложения определяет фактор промерзания грунта. После этого составляется проект здания – с точными размерами фундамента. Далее, следует очистить площадь от мусора, растительности, если требуется, то выровнять участок.

После чего приступают к разметке, устанавливают колышки, протягивая между ними шнур. На этом этапе, если нет уверенности, то воспользуйтесь услугами специалиста, который произведет точную разметку, пользуясь знаниями и специальным инструментом.

Копка траншеи и укладка подушки

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

Как подсчитать количество досок для опалубки мы рассказали выше, теперь о том, как сбить щиты, а потом соединить их в траншее. Не стоит делать слишком длинные щиты, достаточно 3-4 метра для одного элемента. Для соединения досок используются бруски 40-50 мм или толстые рейки.

Не стоит пользоваться саморезами, во-первых, это дорого, во-вторых, при разборке щитов верхняя часть может забиться бетоном, что создает проблему при откручивании. Между брусками расстояние возьмите в 1 метр, если наши щиты длиной 3-4 метра, то первый обрезанный брус прибивайте начиная от 50 см от края. После сборки щитов, приступают к этапу установки опалубки для ленточного фундамента.

Монтаж щитов

Вооружившись строительным уровнем и отвесом можно начинать опускать собранные щиты в траншею. Крепятся щиты друг к другу с помощью обрезков, которые забиваются с наружи. При установке щитов нужно следить за горизонтальностью и особенно за вертикальным уровнем элементов, используя отвес и монтажный уровень.

Для усиления угловых соединений сначала их закрепляют кусками обрезков, после чего на каждую доску с наружной стороны прибивают стальной угольник. Стены между собой, кроме обрезок досок, дополнительно скрепляют стяжками, чтобы во время заливки бетона противоположные стороны не разошлись.

Обязательно устанавливаются деревянные укосы с наружных сторон стен. Укос – это кусок доски со спиленным под 45 градусов углом. Его устанавливают между грунтом и стенкой, либо, если расстояние большое, то делаются угольники, которые прибиваются к самой нижней части стенки.

При установке съемных опалубок заранее беспокоятся о процессе демонтажа. Чтобы его облегчить, стенки щитов смазывают гидрофобными составами или устанавливают полиэтиленовую пленку. Верхний край опалубки должна возвышаться над землей, если это строительство дома, минимум на 30 см.

При установке опалубки, следует заранее подготовить отверстия под водопроводные и канализационные трубы, для этого на определенном уровне укладывают асбоцементные или полимерные трубы. После этих работ можно приступать к заливке бетонной смеси.

Демонтаж опалубки

Нужно, чтобы прошло не меньше недели, когда можно будет приступить к демонтажу конструкции. Вся работа делается в обратном порядке, сначала снимаются все крепежи, стяжки и хомуты, а на конечном этапе демонтируются щиты. Если щиты были обработаны или была уложена пленка, то стенки легко и быстро отстанут от фундамента.

В других случаях потребуется легкое простукивание досок, пока стенки не отстанут от бетона. Сегодня вы узнали, как сделать опалубку для ленточного фундамента, теперь можно приступать к работе, удачи вам!

Как правильно сделать установку опалубки при заливке ленточного фундамента: расчет материала

Практически все существующие виды ленточных фундаментов можно залить, используя только опалубку — вспомогательную конструкцию, которую часто делают из подручного материала. Она служит не только для обеспечения неизменных размеров основания, но и придает фундаменту ровные правильные формы и снижает расход бетонного раствора. Плюс ко всему, ее можно снимать, переносить на иное место строительства и использовать не однажды.

Типы конструкций

Устройство вспомогательной конструкции из дерева, металла либо других материалов подразумевает использование жестких конструкций, соединенных между собой и способных выдержать массу бетона, но некоторые её виды еще и обеспечивают отличные теплоизоляционные характеристики дома. Для обустройства опалубок используются различные виды материалов, остановимся и разберем для начала типы опалубок для ленточного фундамента:

  1. Съемные (разборные). Это деревянные, реже пластиковые и металлические щиты, которые собираются в виде конструктора, обеспечивают надежное соединение элементов и герметичность швов. В большинстве случаев, расчет количества необходимых материалов делается на месте, когда это будет необходимо. После использования можно снимать и применять повторно. Её можно сделать своими руками из древесины.
  2. Несъемные. Это одноразовая конструкция, производится из пенополистирола, служит как основной теплоизоляционный слой. Нужна, когда ограничена площадь застройки. Благодаря укреплению специальными опорами и распорками, пенопласт выдерживает большие нагрузки, не деформируется, а сборка своими руками делается как конструктор из фабричных элементов. Ее нельзя снимать, нужно проводить расчет щитов под каждое конкретное строительство. Материал может использоваться различный, но чаще всего полимерные продукты.
  3. Комбинированные. Здесь одновременно используется древесина как внешний слой опалубки, а пенополистирол как утеплитель. После заливки фундамента внешнюю часть конструкции можно снять, утеплитель при этом остается утопленным в бетон.

Несколько лет назад строители предпочитали использовать съемную опалубку для ленточных фундаментов, так как она многоразовая и ее можно взять в аренду по доступной цене. Более того, многие компании и мелкие фирмы производят такую опалубку своими руками, а затем сдают в аренду по доступной цене. Стоит отметить, что возвести опалубку правильно, по всем нормам сложно, учитывая технические характеристики используемых материалов, а также возможность расширения подошвы при необходимости.

Элементы конструкции и материал

Опалубка состоит из нескольких основных элементов:

  1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
  2. Фиксаторы вертикального расположения щитов.
  3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
  4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Устройство деревянной опалубки

Фанера для опалубки фундамента

Для производства деревянной опалубки лучше использовать обрезную плиту или широкую фанеру. Из этих материалов делают готовые щиты фиксированных размеров, затем устраивают пазы на внешних контурах для соединения щитов между собой. Все стыки обрабатывают водостойким герметиком или монтажной пеной. Влажность древесины не должна быть высокой, толщина щелей до 2 мм. Высота щитов не должна превышать 5—7 см выше уровня ленты фундамента. Установка опалубки довольно проста, ее можно сделать своими руками:

  1. Сначала подготавливается строительная площадка.
  2. Делается расчет размеров опалубки, подбираются соответственные материалы и собираются конструкции.
  3. Затем устанавливаются щиты с внешней стороны и укрепляются раскосами, где основным фиксатором будет служить почва или укрепленные столбы. Раскосы прибивают к щитам и устанавливают с интервалом не менее 1 м один от другого, минимально допустимая дистанция составляет от 30 см для толстых оснований.
  4. Гвоздями или уголками закрепляются перемычки фиксированной длины – это максимально допустимая ширина ленты фундамента.
  5. Аналогично устанавливается внутренняя часть опалубки и стягивается хомутами, гвоздями или иными крепежными элементами.
  6. Проверяется расположение всех щитов по вертикали и горизонтали, допустимый угол уклона не более 3 градусов, также они не должны иметь прогибов или изгибов. Состояние поверхности щитов стоит регулировать рейками, уровнем или строительным гидроуровнем. Местные отклонения для фанеры не должны составлять 2 мм, а для досок – до 3 мм.
  7. После заливки бетонного раствора опалубку можно снимать и использовать повторно, а по ровной внешней поверхности можно делать обустройство цоколя.

Правильное расположение щитов опалубки также можно контролировать с помощью нитей и проволоки обноски, а также креплений фиксированного типа. В случае использования несъемной опалубки желательно на внутренней части пенополистирола зафиксировать деревянные планки, в них вмонтировать прочные крючки и арматуру гибко соединить. Тогда крючки натянут обе поверхности опалубки и зафиксируют их в заданных параметрах.

После установки внутренняя часть опалубки обязательно покрывается рубероидом в несколько слоев, чтобы бетон не вытекал, а также для обеспечения гидроизоляции ленты. Гидроизоляцию нужно укладывать с углов наклона вниз, ближе к песчаной подушке, чтобы не разорвать слой при бетонировании. Верхнюю часть шара рубероида лучше перегнуть за верхнюю кромку опалубки, зафиксировать зажимами или шурупами, закрепить степлером. Тогда лист выдержит нагрузку, которая возникнет при заливке бетоном из автомобильной бетономешалки.

Как установить опалубку для ленточного основания на неустойчивой почве

Уже одно копание траншеи или котлована в рыхлой почве чревато некоторой опасностью, из-за возможного ее сдвига. Поэтому сначала делают внешнюю опалубку траншеи с целью предотвратить сдвиг почвы, а уже затем обустраивают внутреннюю часть траншеи.

Чтобы защитить труд рабочих, траншею копают под некоторым уклоном стенок и достаточной ширины для удобного монтажа щитов. Затем устанавливается опалубка, которую часто делают в несколько слоев, где промежуточная зона – это фиксаторы внешней кромки от грунта и внутренней от зоны бетонного раствора.

Чтобы опалубка стояла надежно, можно поверх песчано-гравийной смеси залить слой бетона средней плотности так, чтобы он с внутренней стороны зафиксировал щиты. Когда монтируется опалубка на бетонной основе, то лучше использовать специальные резьбовые стяжки. Они фиксируют плиты между собой, препятствуют их расползанию под массой бетона, а внутри опалубки предусматриваются стальные втулки.

Как обустраивают комбинированную опалубку для ленточного фундамента

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Роль несъемной опалубки для ленточного фундамента

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

  • ее можно быстро собрать прямо на строительной площадке, не занимает много места;
  • она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
  • все внешние и внутренние поверхности ленты остаются утепленными;
  • получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.

Виды опалубки для ленточного фундамента и особенности ее монтажа

Ленточным называется разновидность фундамента, представляющая собой железобетонную конструкцию в виде замкнутого контура. Этот элемент здания является основой всех несущих стен – внутренних и наружных.

Его строительство невозможно без сборки опалубки для ленточного фундамента. Это специальные формы, собираемые из щитов и укреплённая распорками и стяжками. Их основная функция – придание раствору заданной формы.

  1. Виды опалубки для ленточного фундамента
  2. Несъемная
  3. Съемная
  4. Материалы для опалубки
  5. Металл
  6. Железобетон
  7. Пенополистирол
  8. Древесина
  9. Подручные материалы
  10. Расчет опалубки
  11. Монтаж и демонтаж опалубки

Виды опалубки для ленточного фундамента

Выбор устройства опалубки для ленточного фундамента зависит от условий эксплуатаций. При выборе варианта опалубки для мелкозаглубленного ленточного фундамента следует принимать во внимание:

  • Климатические условия. При низких температурах показатели прочности материалов меняются, поэтому при необходимости строительства в зимний период необходимо строить более прочные варианты опалубки.
  • Состав раствора. Показатели давления, оказываемого раствором на опалубочные формы, зависят от состава раствора, а именно от его вязкости и размера используемых фракций.

Совет! Степень нагрузки на опалубочные формы зависит еще и от скорости заливки раствора и способа уплотнения бетонной смеси.

  • Качество материалов. Для сборки опалубки применяют разные варианты материалов, поэтому конструкция форм зависит от их свойств.

По способу использования существует два вида оборудования – стационарное или несъемное и переставное или съемное.

Несъемная

Стационарная опалубка для фундамента остается частью ленточного фундамента. Поэтому для её изготовления используются материалы, которые способны улучшить эксплуатационные качества фундамента.

Так, формы из железобетонных плит позволяют экономить на растворе, без ухудшения показателей прочности. А опалубка, собранная из листов или блоков, выполненных из экструдированного полистирола, обеспечивает дополнительную тепло- и гидроизоляцию.

Съемная

Для постройки опалубочных форм для мелкозаглубленного фундамента нередко используют переставные формы. Щиты можно сколотить из досок или изготовить из влагостойкой фанеры.

Преимущество этого варианта в том, что щиты можно использовать неоднократно, переставляя их после застывания бетона на другое место.

Материалы для опалубки

Для изготовления опалубки для ленточного фундамента применяются разнообразные варианты материалов. Однако при выборе нужно учитывать основные требования, предъявляемые к опалубочным системам, именно они определяют необходимость использования определенных материалов:

  • Сопротивляемость на изгиб. Допустимый прогиб щитов при заливке бетонной смеси не должен превышать 2 м.
  • Жесткость. Элементы, из которых собрана конструкция, должны быть качественно соединены между собой.

Совет! Перед выполнением заливки нужно обязательно проверить качество креплений.

  • Гладкость щитов. Перепады по уровню на поверхностях щитов не должны быть более 2 мм. Такие же требования предъявляются и к местам соединений щитов.
  • Точность геометрии. Материал щитов не должен быть склонен к перекашиванию при контакте с влагой.

Металл

Металл – подходящий материал для опалубки ленточного фундамента. Но применяют его, в основном, в профессиональном строительстве, поскольку он довольно дорогой. Для сборки форм применяются листовой прокат толщиной до 2 мм.

Этот материал позволяет изготавливать формы сложных конфигураций, например, полукруглые. Опалубка из металла может быть съёмной и несъемной. В последнем случае, арматура приваривается к опалубочным формам, что увеличивает прочность конструкции.

Железобетон

Использование железобетонных плит для опалубки под фундамент также требует дополнительных финансовых затрат. В зависимости от толщины плит при выполнении заливки можно сократить количество бетонного раствора.

Наличие стационарной железобетонной опалубки позволит сохранить прочностные показатели отливаемой конструкции даже при уменьшении толщины основной детали. Недостатком варианта является внушительный вес плит, из-за чего возникает необходимость применять грузоподъемную технику.

Совет! При сборке опалубки из готовых железобетонных плит нередко возникают затруднения с подгонкой размеров. Кроме того, этот материал не позволяет строить фундаменты сложной конфигурации.

Пенополистирол

Пенопластовая несъемная опалубка под ленточный фундамент — практичный вариант. Собираются формы быстро, поскольку они имеют небольшой вес и их легко перемещать вручную. Кроме того, этот материал отлично выполняет функции теплоизолятора.

К недостаткам стоит отнести не безупречность с точки зрения экологии, все же пенополистирол – материал искусственного происхождения. Еще один существенный негативный момент — материал при нагревании выделяет токсичные вещества, что крайне опасно при пожаре.

Древесина

Планируя сделать опалубку для фундамента своими руками, многие выбирают в качестве материала древесину. Это доступный и легкий в обработке материал. Из досок и бруса сколачивают щиты, затем нужно будет герметизировать щели и подготовить распорки.

Из дерева изготавливают переставную опалубку, для создания несъемных форм этот материал непригоден.

Подручные материалы

Для изготовления опалубки для ленточного фундамента своими руками могут быть использованы и подручные материалы. Как правило, применяется листовой материал. Например, профлист или шифер. Единственным преимуществом такого решения является её дешевизна, а вот недостатков немало, в частности, это:

  • сложность сборки, скреплять между собой листы шифера совсем непросто;
  • низкие показатели сопротивляемости нагрузки;
  • необходимость установки большого количества дополнительных распорок.

Совет! Сборка опалубочных форм из подручных материалов – неплохое решение для сооружения небольших построек – беседок, заборов и пр. Применять этот вариант опалубки для постройки дома не стоит.

Расчет опалубки

Правильно проведённый расчет опалубочной системы позволяет заранее выяснить, какое количество материалов необходимо использовать. В частном строительстве, чаще всего, применяют древесные материалы, например:

  • доски обрезные длиной от 4 до 6 метров и толщиной от 25 до 50 мм;
  • брус деревянный сечением 50 на 50 или 100 на 100.

Приведем пример расчета количества досок для постройки опалубки частного дома. Имеются данные:

  • необходимо построить фундамент прямоугольной формы длиной 10 метров и шириной 8 метров;
  • высота стенок по проекту составляет 1,2 метра;
  • толщина отливаемой плиты равна 30 см.

  • сначала вычислим периметр будущего здания или общую протяженность ленточного фундамента. В нашем примере он составит: 8 х 2 + 10 х 2 = 36 метров;
  • поскольку при сооружении опалубочных форм щиты устанавливают с двух сторон, то полученное значение периметра нужно удвоить – 36 х 2 = 72 метра;
  • общая площадь вычисляется путем умножения удвоенного периметра на высоту отливаемой конструкции. В нашем примере – 72 х 1,2 = 86,4 м 2 ;
  • к примеру, планируется применять доску шириной 0,025 метра шириной. Значит, на изготовление щитов должно уйти следующее количество досок: 86,4 х 0,025 = 2,16 м 3 ;
  • расход бруса, как правило, составляет около 30% от кубатуры досок. В нашем примере: 2,16 х 0,3 = 0,648 м 3 ;
  • расход на крепеж и потери составляем 10% от основного, то есть, 2,16 х 0,1 = 0,216 м 3 .

Таким образом, с учетом неизбежного образования отходов следует закупить:

  • обрезной доски шириной 25 мм – 2,376 кубометра;
  • бруса – 0,648 кубометр.

Кроме того, потребуется покупка крепежа. В частности:

  • стяжек для щитов длиной 40 см из расчета 1 шпилька на каждые два метра периметра. В нашем примере – 36 : 2 = 18 штук;
  • для каждой шпильки необходимо приобрести защитную трубку из ПВХ и по два фиксатора-конуса;
  • проволока для выполнения стяжек длиной 10 метров.

Совет! Для расчета расхода материала можно воспользоваться специальными калькуляторами, их можно использовать в режиме он-лайн.

Монтаж и демонтаж опалубки

Разберемся, как правильно сделать опалубку для постройки ленточного фундамента. Начинать установку опалубки для ленточного фундамента следует с составления проекта и выполнения расчетов. Далее нужно:

  • подготовить строительную площадку и выкопать котлован под фундамент;
  • подготовить щиты из досок или другого материала, длина щитов должна быть 3-4 метра в зависимости от высоты;
  • установить опалубку, опустив щиты в подготовленный котлован;
  • выставить подпорки с обеих сторон через каждые 0,5 метра;
  • выполнить отверстия в щитах и установить стяжки в защитных трубках из ПВХ;
  • следующий момент – необходимо выставить опалубку по горизонту. Для этого по углам траншеи вбиваются колышки и между ними натягиваются веревки, положение которых сверяется по уровню;
  • в финале сборки опалубки ленточного фундамента необходимо будет еще раз проверить правильность выставленных форм, а также качество креплений, они должны обеспечить устойчивость конструкции. После завершения проверки приступают к монтажу арматуры и заливке раствора.

Итак, опалубку для отливки ленточного фундамента можно собирать из различных материалов. В частном строительстве до недавнего времени использовались, в основном, обрезные доски. Но сейчас многие застройщики используют формы из полимерных материалов, в частности, из вспененного полистирола. В любом случае, сначала составляется проект и выполняется расчет, а затем производится закупка материалов и сборка конструкции.

Установка опалубки для ленточных фундаментов

  • Размечаем участок под ленточный фундамент.
  • Строим опалубку
  • Гидроизоляция
  • Арматурный каркас
  • Заливаем в опалубку смесь

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Устройство опалубки для ленточного фундамента своими руками

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

  • Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
  • Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

  • Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
  • Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
  • Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

0 0 голоса

Рейтинг статьи

Как правильно установить и снять опалубку для колонн

1.

Установка опалубки колонны

(1) Нанесите выравнивающее покрытие из цементного раствора в соответствии с отметкой и расположите опору в соответствии с краем опалубки колонны, чтобы обеспечить точность отметки и положения оси колонны. при установке альпинистской формы.

(2) Установите предварительно собранные элементы опалубки для колонн: Сначала установите на место два соседних элемента, а затем временно закрепите их железной проволокой, чтобы связать основные ребра; Используйте U-образные зажимы для соединения и зажима двух частей опалубки; После завершения двух частей опалубки установите две другие части опалубки.

(3) Установите обручи колонны.

(4) Установите стяжки или диагональные распорки. С каждой стороны опалубки колонны устанавливаются по две тяги, которые фиксируются на закладном стальном кольце пола, контролируемом теодолитом, а вертикальность опалубки колонны корректируется болтами цветочной корзины. Угол между стяжкой и землей должен составлять 45°, а расстояние между закладным стальным кольцом и колонной должно составлять 3/4 высоты колонны.

(5) Очистите внутреннюю часть опалубки колонны, закройте отверстие для очистки и проведите предварительный осмотр опалубки колонны.

(6) Снятие опалубки колонн. Сначала снимите анкерные стержни (или опоры) опалубки колонны, затем снимите обруч колонны, снимите П-образную карту, соединяющую каждую опалубку колонны, а затем осторожно подденьте опалубку ломом, чтобы отделить опалубку от бетона.

2. Защита продукта и меры безопасности при монтаже и демонтаже опалубки колонн

(1) При подъеме опалубки поднимайте и кладите ее слегка, избегайте столкновения с бетоном пола и предохраняйте опалубку от деформации.

(2) Опалубку колонны можно снимать только тогда, когда прочность бетона колонны гарантирует, что поверхность и углы колонны не будут повреждены при снятии опалубки.

(3) Не используйте кувалду или монтировку, чтобы сильно поддеть опалубку, чтобы не повредить бетонную поверхность или углы колонны.

(4) Снятая опалубка колонн своевременно очищается и подрезается, окрашивается разделительной смазкой и укладывается в соответствии со спецификацией.

(5) При снятии предварительно собранной опалубки колонны сначала подвесьте строп, затем снимите стяжки и соединительные части двух частей опалубки колонны и поднимите опалубку колонны после отделения опалубки от бетонной поверхности. .

(6) Для работы на большой высоте должны быть установлены леса, а операторы должны быть пристегнуты ремнями безопасности.

шагов по установке бетонной опалубки

Нет ничего плохого в том, чтобы заняться проектом дома своими руками, особенно если он состоит только из небольшого ремонта и ремонта.Тем не менее, есть некоторые аспекты, которые всегда следует иметь в виду. Безопасность и долговечность по-прежнему должны быть на первом месте. Самостоятельное выполнение проекта, связанного со строительством, — это не то, что вы делаете ради экономии денег. Вы делаете это самостоятельно, потому что вы опытны и хорошо осведомлены обо всем процессе.

Что касается тем строительства, которые мы хотели бы представить вам, если вы собираетесь делать опалубку для бетона самостоятельно, вот пошаговое руководство, которому вы можете следовать.

Подготовка площадки

Перед тем, как приступить к делу, всегда полезно помнить, что сначала необходимо выполнить подготовку места, чтобы избежать связанных с этим проблем позже.

  1. С помощью рулетки, веревок и шипов сначала измерьте и обозначьте границы бетонных плит.
  2. Земляные работы — это процесс, который пропускает большинство людей, устанавливающих бетонную опалубку. Чтобы убрать мусор и траву с указанной области, сначала выкопайте ее. Убедитесь, что в результате выкопан участок, где поток воды не направлен в сторону вашего дома.
  3. Используя деревянные бруски размером 2×4, создайте рамку, используя веревку в качестве направляющей. Прибейте деревянные формы вместе и постепенно удаляйте линии.
  4. На этом последнем шаге вы можете уложить гравийное основание.
Нанесение бетона

После эффективной подготовки области вы можете приступить к нанесению бетона.

  1. Используйте защитную одежду при работе с опасными материалами. Перед началом работы наденьте перчатки, очки и обувь.Ваша безопасность является приоритетом.
  2. Убедитесь, что смешали бетон и воду в правильном соотношении.
  3. Начинайте заливку бетона от самой дальней стороны опалубки до своего положения.
  4. С помощью стержня сита, который длиннее коробки вашей бетонной опалубки, выровняйте смесь, перемещая его с одного конца на другой.
  5. Излишки жидкого бетона необходимо закрепить на концах опалубки. Повторяйте весь процесс до тех пор, пока вся смесь не будет без отверстий и не будет выглядеть законченной и гладкой.



Действия, перечисленные выше, могут показаться несложными, однако, если вы не умеете со всем этим справиться самостоятельно, вы можете обратиться к поставщику услуг, который возьмет на себя эту задачу для ваших строительных нужд. Вы можете связаться с подрядчиками по опалубке в Мельбурне, если вам нужна помощь или совет относительно инфраструктуры. Наши представители по обслуживанию клиентов будут более чем рады связаться с вами.

Как построить сводчатую бетонную крышу с помощью плоской опалубки



«Что хорошо в бетоне, так это то, что он выглядит незавершенным» — Заха Хадид



Concrete — это творчество.Но ваше творчество не должно ограничиваться проектированием бетонной конструкции…

Меня всегда восхищал процесс формирования трехмерных фигур с использованием двухмерных элементов. Вдохновленный такими работами, как Cirrus Захи Хадид , я пришел к идее построить опалубку для сводчатой ​​бетонной крыши, используя концепцию «плоской упаковки». В этом первом блоге из моей новой серии блогов о бетоне я рассказываю о том, как я построил эту сводчатую бетонную крышу с использованием плоской опалубки.

Краткая информация

Задание было простым: построить библиотеку размером 7,5 м х 5 м со сводчатой ​​бетонной крышей на участке ниже уровня земли, с достаточно большими деревьями, которые, вероятно, восходят к юности моего деда, в центре Сэндтона. Так что доступ был, мягко говоря, ограничен. Не было места для подъемного крана или бетононасоса, все приходилось доставлять на площадку только вручную.

Проблемы!

Сначала я пошел традиционным путем, особо не задумываясь, пока не получил первое предложение от поставщика опалубки и не понял, что, возможно, у меня есть проблема.

Лучшее предложение, которое я мог получить от поставщика опалубки, это сборные панели, самая маленькая секция которых весила бы 175 кг. У меня просто не было возможности установить опалубку вручную, и даже о том, чтобы установить небольшой кран, не могло быть и речи. Я рассматривал возможность сборки этой опалубки поверх опалубки, но из-за сложности такой сборки опалубки это был просто не вариант.

Потом была цена. Общая стоимость поставки только этой «традиционной» опалубки составила 82 000 руб.Для такого небольшого проекта, как этот, стоимость опалубки сделала бы его совершенно нежизнеспособным. В этот момент ничего не получалось, и я знал, что должен начать мыслить нестандартно, чтобы найти решение.

Начало творчества

С моим увлечением «плоской» мебелью и «ребристой» архитектурой я начал задаваться вопросом, можно ли сформировать хранилище с ребристой структурой «плоской упаковки». После нескольких часов экспериментов с концепциями я придумал структуру, которая выглядела так, как будто она может работать.

К этому моменту у меня было решение для внутренней конструкции, но для бетона нужна закрытая форма, по крайней мере, я так думал. Я решил связаться со своим другом, который работает технологом по бетону в одном из крупных поставщиков готовых смесей. После некоторого чесания головы и перебрасывания идей я вдруг увидел, как его лицо засветилось, когда он объявил; «Давайте упакуем его, как бассейн!», а остальное стало историей.

Потребовалось некоторое убеждение, чтобы привлечь инженера проекта, но, в конце концов, он согласился с концепцией, и я приступил к проектированию системы.

Дизайн

Успех системы должен был зависеть от правильного выполнения двух основных моментов. Первым была сборка опалубки с точки зрения точности и простоты сборки. Для этого «плоские элементы» были прорезаны таким образом, чтобы с помощью распорок можно было собрать конструкцию, даже не прибегая к рулетке. Таким образом, точность и простота сборки были заложены в плоские платы. Сборка была буквально «подключи и работай».

Второй заключался в том, чтобы иметь возможность точно укладывать бетон поверх этой сводчатой ​​трубы до одинаковой толщины по всей длине и правильной формы полукруга снаружи купола. Для этого вместе с остальными элементами конструкции были вырезаны шаблоны, которые будут использоваться в качестве направляющих при укладке бетона.

На следующей диаграмме показано, как «плоская упаковка» будет собрана и облицована для формирования опалубки свода. Материал, который должен был использоваться, представлял собой обычную 19-миллиметровую доску для ребер и прокладок.Профили SAP 76×50 должны были быть вставлены в предварительно вырезанные пазы, чтобы работать как «прогоны» для крепления оцинкованных листов толщиной 0,8 мм для окончательной облицовки.

Плоская упаковка
Строительство

Первым делом нужно было вырезать профили ставней. Это было сделано с помощью гидроабразивной резки. Доска жалюзи достаточно хорошо выдерживает этот процесс, если доски должным образом высохнуть после резки. Ниже представлена ​​схема раскроя, которая использовалась для резки досок.

Затворная панель – схема резки



Основание сводчатой ​​опалубки было закрыто досками, как и для обычной плиты крыши со сводчатой ​​опалубкой, установленной поверх плоской опалубочной поверхности.Изображение стоит тысячи слов, поэтому без дальнейших объяснений следите за остальным процессом строительства с помощью следующих фотографий.



Конструкция «Flat-Pack» обшита оцинкованными листами толщиной 0,8 мм. Когда облицовка была завершена, следующим делом нужно было выполнить первое электрическое исправление. Бетонная смесь для бассейна была уложена в дорожки и сформирована с использованием предварительно вырезанных шаблонов для обрешетки. Промежутки между переулками были заполнены и срезаны с помощью линейки по профилированным переулкам. Завершенная укладка бетона. Внутренний вид свода после снятия опалубки. Вид снаружи готовой бетонной сводчатой ​​крыши.
Что случилось с проблемой бюджета?

Общая стоимость «плоской опалубки» составила 22 500 руб., включая гидроабразивную резку, что позволило сэкономить 75% по сравнению с «традиционной» опалубкой. Помимо экономии на опалубке, поскольку не использовались подъемные краны и перекачка бетона, это привело к дополнительной экономии средств.

Итак, что ты будешь делать?

Моя цель в этом блоге — проиллюстрировать, что можно сделать, используя альтернативные методы опалубки. И иллюстрируя, что возможности не ограничиваются только использованием альтернативной опалубки, но также и тем, чего можно достичь, используя различные бетонные смеси.

Я надеюсь, что этот блог вдохновит вас, когда вы будете проектировать свою следующую удивительную бетонную конструкцию, подумать о новых формах, новых приложениях и новых решениях старых проблем.

Дайте мне знать в комментариях ниже об альтернативных применениях плоской опалубки, которые вы можете придумать.

Если вам потребуется какая-либо помощь в вашем следующем бетонном проекте или вы хотите получить дополнительную информацию о наших решениях для формованного бетона, не стесняйтесь обращаться ко мне по адресу [email protected]

Как работает опалубка | HowStuffWorks

В бетонной промышленности распространено мнение, что опалубка должна сочетать качество, стоимость и безопасность. С точки зрения качества формы должны точно создавать бетонные конструкции в соответствии с требованиями инженера-архитектора, не вызывая выпуклостей или других дефектов на поверхности бетона.Что касается стоимости, мы уже упоминали, что опалубка составляет значительную часть бюджета бетона проекта. Несвоевременное завершение опалубки также может привести к задержке остальной части графика строительства и привести к дополнительным затратам на рабочую силу, что дает бетонщикам стимул работать эффективно.

Но безопасность превыше всего. Около 25 процентов всех строительных аварий происходят из-за обрушения и выхода из строя бетонных конструкций, а отказы опалубки составляют более половины этой цифры [источник: Hanna].В декабре 2011 года во время заливки бетона во время строительства казино в Цинциннати, штат Огайо, обрушилась плита, в результате чего несколько рабочих на стройплощадке получили травмы. В следующем месяце еще одна плита на другой строительной площадке казино рухнула во время заливки бетона в Кливленде, штат Огайо [источник: Feran].

Опалубка также стала причиной сотен смертей на строительных площадках [источник: Nemati]. В Бейлис-Кроссроудс, штат Вирджиния, в 1972 году рабочие слишком рано убрали опоры — опоры, удерживающие горизонтальные плиты, пока бетон схватывается — с 24-го этажа многоквартирного дома, что привело к обрушению всего здания, в результате чего погибло 14 человек. рабочих и покалечил многих других [источник: Hurd].Опалубка может разрушиться из-за перегрузки бетоном, неадекватного крепления, неадекватной опоры, недостаточной прочности бетона перед снятием опалубки, неправильной распалубки и множества других причин.

Такие организации, как Управление по безопасности и гигиене труда, издают инструкции по проектированию и работе с опалубкой. Наличие контролеров на месте во время возведения опалубки и заливки бетона может помочь свести к минимуму опасность использования опалубки. Если необходимо изменить конструкцию опалубки, подрядчики должны заранее проконсультироваться с проектировщиком опалубки.Опалубка может быть временной конструкцией, но ее последствия для конструкции и тех, кто ее строит, могут быть постоянными.

Дополнительную информацию о процессе строительства см. по ссылкам на следующей странице.

Опалубка – проектирование зданий

Опалубка — это термин, используемый для процесса создания временной формы, в которую заливается и формируется бетон. Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

В то время как опалубка — это широкий термин, который используется в отношении процесса формования с использованием широкого спектра материалов, опалубка — это термин, который часто используется для обозначения процесса использования фанеры для формирования формы.

Опалубка является, пожалуй, самым популярным типом опалубки и обычно изготавливается на месте с использованием древесины и фанеры. Для опалубки необходима фанера специального сорта, и она должна быть водостойкой. Его легко изготовить, хотя для более крупных конструкций это может занять много времени.Он используется, когда трудозатраты ниже, чем стоимость производства многоразовой опалубки из таких материалов, как сталь или пластик. Преимущество также в том, что за один раз можно залить значительное количество бетона.

Простая дощатая опалубка может использоваться для строительства дорожек или ограждений. Доски должны быть обрезаны так, чтобы они были на одном уровне с верхней поверхностью плиты, что позволяет добиться аккуратной бетонной отделки.

При выборе опалубки важными факторами являются тип бетона и температура заливки, поскольку они оба влияют на оказываемое давление.

Стороны опалубки должны выдерживать гидростатическое давление влажного бетона, которое снизится до нуля в течение нескольких часов в зависимости от скорости схватывания и отверждения.

Основание или софит опалубки должны выдерживать первоначальную статическую нагрузку мокрого бетона и статическую нагрузку сухого затвердевшего бетона.

Когда бетон наберет достаточную прочность, опалубку можно снять (снять). Минимальное значение 5 Н/мм2 рекомендуется во всех случаях при распалубке вертикальной опалубки , чтобы не повредить постоянный бетон в процессе.

Высокое качество изготовления и контроль необходимы для обеспечения высокого стандарта и внешнего вида полученной бетонной конструкции.

Как опалубка, так и опалубка в различных ее формах будут опираться на опалубку. Это относится к столбам, стабилизаторам или другим узлам, которые удерживают опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложная работа.

Опалубка для балок представляет собой трехгранную коробку, которую поддерживают и подпирают в правильном положении и на нужном уровне. Время снятия опалубки зависит от температуры воздуха, влажности и скорости отверждения. Типичное время розжига следующее (при температуре воздуха 7-16 ºC):

Состоит из вертикальной формы желаемой формы и размера заливаемой колонны. В качестве средства поддержания минимальной толщины материала опалубки горизонтальные стальные или деревянные зажимы (или хомуты) используются в одинаковых центрах для пакетной заливки и в разных центрах для заливки, которая выполняется за одну заливку.

Головку колонны опалубки можно использовать для поддержки балки опалубки , но, хотя это обеспечивает хорошее боковое крепление сверху, это может сделать опалубку сложной. В качестве альтернативы колонна может быть отлита к нижней стороне балок. Позже вокруг литой колонны можно зажать кольцо опалубки для завершения заливки и поддержки входящей балки опалубки .

Многоразовая пластиковая опалубка обычно используется для быстрой заливки бетона. Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Он не так универсален, как деревянная опалубка , из-за требований к сборке и лучше всего подходит для недорогих, повторяющихся конструкций, таких как схемы массового строительства.

Несъемная конструкционная опалубка обычно собирается на месте с использованием предварительно изготовленного армированного волокном пластика. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая арматура и арматура на сдвиг для элемента конструкции.Он также обеспечивает устойчивость к воздействию окружающей среды как для бетона, так и для арматурных стержней.

Запатентованные системы используются для поддержки вертикальной опалубки во время затвердевания бетона и состоят из ряда труб и стяжек.

https://www.designingbuildings.co.uk/wiki/File:Plastic-formwork. png

Хорошая опалубка должна удовлетворять следующим требованиям:

  • Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
  • Способен сохранять свою форму благодаря эффективному подпиранию и распоркам по горизонтали и вертикали.
  • Швы должны предотвращать утечку цементного раствора.
  • Должна быть возможность снятия в различных частях без повреждения бетона.
  • Используемый материал должен быть пригоден для повторного использования.
  • Должен быть установлен точно на нужную строку.
  • Максимально легкий.
  • Материал не должен деформироваться или деформироваться под воздействием погодных условий.
  • Должен стоять на твердом основании.

[править] Внешние ссылки

  • BS5975:2008 + A1: 2001 Свод практических правил для процедур временных работ и расчета допустимых напряжений для фальшивых работ (BSI 2011).

Ошибка 404 — Doka

Просим вашего согласия

1) на использование файлов cookie
2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

1) Использование файлов cookie
Мы , Doka GmbH, использовать файлы cookie и сторонние приложения. Это помогает нам обеспечить оптимальную работу нашего веб-сайта, в частности,

  • для постоянного улучшения функциональности нашего веб-сайта,
  • для облегчения использования интернет-магазина Doka или
  • для размещения рекламы, подходящей для вас как пользователя, на определенных платформы.

См. наше Заявление о конфиденциальности данных для получения дополнительной информации о наших файлах cookie. Мы также предлагаем вам возможность выбора файлов cookie (расширенные настройки файлов cookie).

2) Передача данных в Соединенные Штаты Америки
Некоторые из наших партнеров являются юридическими лицами, зарегистрированными в Соединенных Штатах Америки. Мы передаем ваши персональные данные вручную или через интерфейс этим партнерам в Соединенных Штатах Америки.

Сообщаем вам, что постановление от 16 июля 2020 года (решение Суда Европейского Союза по делу C-311/18, «Шремс II») признает недействительным соглашение ЕС — U. S. Решение Privacy Shield, разрешающее передачу персональных данных в Соединенные Штаты Америки. Как следствие, Соединенные Штаты Америки как третья страна не обеспечивают надлежащего уровня защиты данных.

Для вас как пользователя риск передачи персональных данных юридическому лицу, учрежденному в Соединенных Штатах Америки, заключается, в частности, в том, что ваши данные могут быть доступны властям Соединенных Штатов для целей мониторинга и наблюдения, а также насколько вы не имеете эффективного административного и судебного права на возмещение ущерба в связи с такими действиями властей Соединенных Штатов.

Персональные данные, которые мы передаем в Соединенные Штаты Америки, представляют собой, в частности, IP-адреса (адреса интернет-протокола).

Через различные приложения мы сотрудничаем со следующими получателями:

  • Facebook LLC
  • Google LLC
  • MaxMind Inc.
  • Microsoft Corporation
  • Monotype Imaging Holdings Inc.
  • The Trade Desk, Inc.
  • Vimeo LLC
  • YouTube LLC

Нам требуется ваше явное согласие, чтобы продолжать отправлять ваши личные данные этим поставщикам.

Вы можете отозвать свое согласие на будущее в любое время, зайдя в настройки файлов cookie на веб-сайте.

Даете ли вы согласие на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Опалубка 101 — Вводное руководство

3. Стена

Стеновая опалубка

бывает разных типов и классификаций, как указано ниже.

Обычная
Обычная стеновая опалубка состоит из досок или листов и бруса.Он гибкий, но может быть дорогостоящим и трудоемким, поскольку каждый компонент должен собираться на месте. Кроме того, все его части должны быть изготовлены по спецификации проекта, а после бетонирования их необходимо сколотить гвоздями и снова разобрать.


Балка
Улучшенная версия обычной опалубки. Его компоненты, которые обычно состоят из стабильных по размеру балок с двумя поясами и одной стенкой, были стандартизированы для облегчения сборки идентичных и готовых к использованию панелей.Соединение панелей также было систематизировано.


Рама
Стеновая опалубка этого типа помогает сократить трудозатраты, поскольку ее основные компоненты (опалубочная поверхность, опора для опалубочной поверхности и стальные ригели) собираются в виде одной панели. Носок профиля рамы защищает края формообразующей поверхности, тем самым продлевая срок ее службы. Соединительные устройства используются при сборке панелей каркаса в крупногабаритные блоки, которые затем обычно транспортируются краном.


Независимая от крана (ручная установка)
Этот тип опалубки можно перемещать вручную. Из соображений веса он обычно изготавливается из алюминия или пластика. Он может выдерживать меньшее давление бетона, чем опалубка, зависящая от крана, и часто используется в проектах жилищного и муниципального строительства.


Зависящие от крана
Зависящие от крана опалубочные системы имеют большую раму и опалубочные панели, обычно изготовленные из стали. В результате их нельзя перемещать вручную.Поскольку они могут противостоять большему давлению свежего бетона, чем независимые от крана формы, они подходят для строительства коммерческих зданий и других масштабных инфраструктурных проектов.


Двусторонняя
Как следует из названия, двусторонняя опалубка возводится с обеих сторон стены. Его опалубочные стяжки, которые обычно снабжены пластиковыми трубками, чтобы их можно было использовать повторно, воспринимают давление свежего бетона. К опалубке крепятся двухтактные подпорки или большие сверхпрочные раскосы для выравнивания и защиты от ветровых нагрузок во время работы.


Односторонняя
Односторонняя опалубка используется, когда необходимо залить бетоном существующие конструкции или когда строителям необходимо выполнить бетонирование против холма или почвы. Именно поэтому он наиболее подходит для работ по реконструкции. В этом типе опалубочной системы давление бетона передается от опалубки к опорным плитам через опорную конструкцию.


Сборная
Эта опалубка состоит из двух сборных железобетонных панелей, которые собираются заранее, а затем транспортируются и заливаются бетоном на месте.Для крепления стен часто используются раскосы и подпорки, а рабочие и страховочные подмости устанавливаются с помощью специальных адаптеров, чтобы сделать процесс строительства более экономичным. Сборная опалубка помогает минимизировать продолжительность проекта и трудозатраты. Тем не менее, требуется предварительное планирование, чтобы обеспечить безопасную транспортировку на площадку.


Круглая
Круглая опалубка предназначена для возведения криволинейных и многоугольных стен. Он также весьма полезен при строительстве конкретных бетонных конструкций, таких как септиктенки и пандусы для автостоянок. Эта система опалубки бывает трех различных типов:

  • Круглая балка – между деревянными балками и стальными ригелями добавляются деревянные распорки, чтобы опалубку можно было отрегулировать до необходимого радиуса.
  • Гибкая балка – идеальна для возведения криволинейных стен разного радиуса. Он состоит из деревянных/стальных балок и шпинделя, что позволяет строителям подогнать опалубку под необходимый радиус без повторной сборки панелей.
  • Многоугольная – существующие «плоские» панели рамной опалубки могут быть преобразованы в многоугольную опалубку путем добавления дополнительных радиусных панелей и направляющих, что позволяет строителям минимизировать затраты на проект.


Подъемная опалубка
Подъемная опалубка очень полезна при строительстве высотных бетонных конструкций, таких как диспетчерские вышки и небоскребы, поскольку она поднимается вместе со стеной. Он состоит из большой стеновой опалубки, закрепленной на подъемных лесах. Существует три различных типа подъемно-переставной опалубки:

  • Подъемно-переставная опалубка – подъемная единица (подмости и опалубка) требует использования подъемного крана для перехода к следующему циклу.
  • Самоподъемная – автоматическая система подъема, не требующая использования крана для достижения следующей точки подвеса.Гидравлические домкраты/насосы поднимают строительные леса, вспомогательную платформу и опалубку для следующего цикла заливки. Идеально подходит для строительства очень высоких бетонных конструкций.
  • Слипформа – двусторонняя опалубка, которая скользит вверх по возводимой конструкции со скоростью 20–25 см в час. Система трубчатых стержней, встроенных в уже затвердевший бетон, поддерживает скользящую опалубку.


Компания MEVA является лидером отрасли, предлагающим широкий ассортимент стеновых опалубочных систем, обеспечивающих высокоэффективную опалубку, гибкость и надежность.Наша продукция легкая и простая в сборке, поэтому будет способствовать быстрому завершению ваших строительных проектов.

No related posts.

Похожие записи

Как установить регулятор на батарею: Как установить терморегулятор на батарею

Добавлено

Клей герметик акриловый: Акриловый клей герметик — что это такое и почему он так выгоден при ремонте? Акриловый клей герметик Belinka для потолочного плинтуса по низким ценам.

Добавлено

Врезка мойки в столешницу своими руками видео: Как в столешницу врезать мойку

Добавлено

Затирка цементно песчаным раствором: Цементные затирки: характеристика, достоинства, применение

Добавлено

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
