Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе.

Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке.

Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении.

Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя.  Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

• винтовым;
• зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель.  Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

• убирается поворотная ручка;
• при помощи отвертки или ножа из защелки освобождается декоративная рамка;
• ослабляются крепежные лапки;
• раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

• выключением рубильника обесточивается комната;
• защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
• аккуратно удаляется рамка;
• раскручиваются болты крепежа;
• устройство изымается из монтажной коробки;
• наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

• Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
• Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Как собрать выключатель света с двумя клавишами

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтоб управлять сразу несколькими контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они выполняют разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которой должна быть изображена схема подключения. Потому мало просто посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы покупаете его в интернете.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами – один совместный, и два отдельных на отход. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям – разным светильникам, или отдельным контурам люстры.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

В ней сойдутся семь кабелей:

• четыре — от выключателей;
• два — от осветительных групп;
• один — кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

Порядок монтажа проходного двухклавишного выключателя:

1. Наметить места расположения будущих устройств.
2. Обесточить квартиру, дом.
3. Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
4. Установить подрозетники, используя гипс, алебастр.
5. Подвести кабель к каждому устройству, к светильникам.
6. Закрепить клеммы соответствующих кабелей.
7. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
8. Установить декоративные панели устройств.

к содержанию ↑

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Как заменить выключателя света в квартире с одной, двумя кнопками?

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши.

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Источник: https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

• Выключатели света выполняются из прочных материалов высокого качества.
• Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.
• Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

• отключить подачу электроэнергии;
• удаление клавиш при помощи отвертки;
• снятие внешней декоративной панели;
• откручивание винтов, на которых крепится выключатель;
• удаление выключателя из коробки;
• отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

• скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
• открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
2. Проверить наличие света в других комнатах.
3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

• возгорание электропроводки;
• поломка светильников;
• быстрый выход из строя самого выключателя;
• короткое замыкание;
• поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами.

Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов.

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Источник: https://elektrika.expert/vykljuchateli/zamena-vykljuchatelja-sveta.html

Инструкция, как легко поменять выключатель своими руками

Когда наступает момент замены выключателя, многие впадают в ступор и не знают что делать. Страх получить удар током или что-то сделать неправильно в такой ситуации понятен.

Но эти страхи возникают просто от того, что данная ситуация для Вас новая и с этим Вы еще не сталкивались.

Можно, конечно, вызвать электрика, но, во первых это не так сложно сделать своими руками, а во вторых электрика, в большинстве случаев придется ждать дольше, чем устранить неполадку своими руками.

Что нужно знать про замену?

Несмотря на то, что этот процесс достаточно несложный, при замене выключателя света своими руками необходимо соблюдать определенные меры предосторожности. Самое главное, что необходимо знать при замене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Виды

Проведем классификацию выключателей по нескольким признакам:

• по способу крепления;
• по количеству клавиш;
• по конструкции;
• по конструкции клемм для крепления концов проводки;
• по принципу включения.

1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
   • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
   • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
   • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
   • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
   • В трехрожковом выключателе соответственно три электрических цепи.
3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
   • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
   • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
   • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
   • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
   • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
   • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
   • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
   • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
   • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

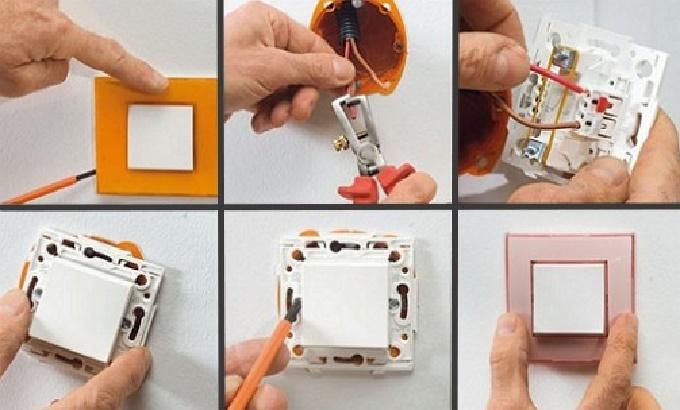

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.
6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

   Совет

   Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник: https://okcomfort.com/elektrika/vikluchateli/kak-pomenyat.html

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать.

Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение.

Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

• Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
• После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
• Отсоединить от механизма второй кабель.
• Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

• При помощи плоской отвертки снять клавишу.
• Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

• Зачистить концы проводов от изоляции на 1-1,5 см ножом.
• Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
• Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
• Затянуть винт контакта.
• Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
• Зачистить и вставить в отверстие следующий провод.
• Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов.

При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2.

Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Источник: https://YaElectrik.ru/elektroprovodka/kak-pomenyat-vyklyuchatel

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

• Выключатель для замены старого:
• Крестовая или плоская отвертка;
• Небольшие плоскогубцы;
• Индикаторная отвёртка.

1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Источник: https://hozayindoma.ru/remont/kak-pomenyat-vyklyuchatel-esli-ty-ne-elektrik.html

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования. Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/zamena-vyklyuchatelya-sveta-v-kvartire.html

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса;
• расположения комнат;
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении. Подключение само по себе несложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и;
• распределительная коробка;
• провода для соединения;
• изолента.


Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы «играть» с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда шесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа —  перекрестный, который отличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключение два независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Так выглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

 Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патроне не будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

Стандартный одноклавишный механизм

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

Двухкнопочный вариант

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

Модель с тремя кнопками

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.

Регулятор подачи силы тока для разной яркости освещения

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

Выключатель с индикатором местоположения в темноте

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

Схема подключения одноклавишного выключателя

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

На какой высоте установить выключатель света?

Несколько раз нас спрашивали, на какой высоте установить выключатель света. О размещении розеток мы рассказали в другой статье. На этот раз мы хотели указать расположение переключателей при подключении электропроводки в комнате. Хотя NEC не указывает высоту переключателей, большинство из них следуют стандартной процедуре. Типичное размещение помещает их на 48 дюймов по центру. Исключения существуют для домов, где доступность для инвалидных колясок является серьезной проблемой. В этом случае вы можете разместить их на высоте около 40 дюймов от пола.

Начните с кода NEC

Согласно NEC 210.70, по крайней мере, одна настенная розетка с выключателем освещения (включая потолочные вентиляторы) должна быть установлена ​​в каждой жилой комнате и ванной комнате жилого дома. В помещениях, отличных от кухонь и ванных комнат, вместо осветительной розетки можно использовать розетку, управляемую настенным выключателем. Чтобы перекрыть толпу элитных людей, розетки можно контролировать с помощью датчиков присутствия, оснащенных ручным управлением. Это позволяет датчику также работать как настенный выключатель.

Примечание редактора: У нас был клиент, который хотел, чтобы все его переключатели были установлены на высоте 30 дюймов от пола. Сначала мы подумали, что это какое-то жилье для члена семьи с ограниченными возможностями. После дальнейших запросов мы узнали больше. Это просто позволяло ему включать свет в каждой комнате, не поднимая руки! Хотя в этом нет ничего плохого, мы не рекомендуем занижать потенциальную стоимость вашего дома при перепродаже из-за модного решения, основанного на лени или попытках отличаться! Соблюдайте подразумеваемые стандарты.

Где разместить настенные переключатели

Код NEC содержит приблизительные требования к расположению настенных коммутируемых осветительных розеток. Однако в нем не указано, на какой высоте следует установить выключатель света.

В нем также не указывается фактическое местоположение переключателя (по нашему мнению, и не должно). Посмотрите на планы или проконсультируйтесь с архитектором или владельцем, чтобы разобраться с особенно сложными входами. По большей части размещение переключателя будет соответствовать правилам здравого смысла.Не ставьте выключатель за дверью. Не забудьте также отметить длину любых коротких стен. Это избавит вас от недостатка пространства между шпильками для крепления коробки.

Соблюдайте минимум

Кодекс

также предписывает установку по крайней мере одной настенной розетки с выключателем освещения в коридорах, на лестницах, в пристроенных гаражах и любых отдельно стоящих гаражах с электричеством. Кроме того, по крайней мере одна настенная осветительная розетка с переключателем должна обеспечивать освещение с внешней стороны наружных входов или выходов с доступом на уровне класса.

Надеюсь, это дало вам некоторое представление о том, как высоко установить выключатель света. Планы зданий могут иметь размеры, указывающие измерения по центру, сверху или даже снизу коробки. Просто дважды проверьте свою работу, чтобы убедиться, что все это имеет смысл и что у вас есть достаточная эргономика для эффективного включения всех переключателей.

Учебное пособие на обратной стороне платы — больше входов! — Официальный магазин Joylabz Makey Makey

В первом видео объясняется, ПОЧЕМУ вы не должны использовать выход 5V, если у вас старый Makey Makey.Лучше всего использовать вывод KEY OUT для вывода в любой версии.

Существует несколько разных версий Makey Makey, но у всех Makey Makey есть эти выводы: KEY OUT, MS OUT, GND.

Вот что они делают:

KEY OUT: Это подаст напряжение, если вы нажмете любую клавишу на Makey Makey. (Клавиши со стрелками и WASDFG)

MS OUT: Это подает напряжение, если вы взаимодействуете с любым из входов мыши. Все входы мыши доступны в правом заголовке на задней панели платы.(Мы рассмотрим их на шаге 5!)

GND: Это означает «Земля» и служит еще одним способом использования входа ЗЕМЛЯ и завершения ваших цепей. Вы можете использовать GND для EARTH или любой из входов EARTH в нижнем ряду вашего Makey Makey. Во втором видео вы узнаете, как создать световой индикатор, нажав любую клавишу на Makey Makey.

• Вставьте перемычку в KEY OUT и подсоедините ее к зажиму типа «крокодил» и положительной клемме (более длинной ножке) светодиода.
• Подключите зажим типа «крокодил» к ЗАЗЕМЛЕНИЮ, а другой конец — к отрицательной клемме светодиода.
• Как только он будет подключен, проверьте свои соединения, удерживая ЗАЗЕМЛЕНИЕ одной рукой и нажимая любую клавишу.

Во втором видео вы узнаете, как создать световой индикатор, нажав любую клавишу на Makey Makey.

• Вставьте перемычку в KEY OUT и подсоедините ее к зажиму типа «крокодил» и положительной клемме (более длинной ножке) светодиода.
• Подключите зажим типа «крокодил» к ЗАЗЕМЛЕНИЮ, а другой конец — к отрицательной клемме светодиода.
• Как только он будет подключен, проверьте свои соединения, удерживая ЗАЗЕМЛЕНИЕ одной рукой и нажимая любую клавишу.

СОВЕТ ОБРАЗОВАТЕЛЯ:

Напряжение на постоянном выводе «5V» слишком высокое для обычного светодиода, пожалуйста, научите студентов, как использовать вывод «KEY OUT» и как построить переключатель, чтобы загорелся свет.

Заголовок OUTPUT в версии 1.2 имеет: KEY OUT, MS OUT, 5V, GND, PGD, PGC. Контакты PGD и PGC не должны использоваться. Вы можете использовать вывод 5V для проверки двигателей, но мы не рекомендуем вам использовать вывод напряжения 5V для светодиодов без установленного резистора.

Заголовок OUTPUT на версии 1.4a имеет: KEY OUT, MS OUT, GND, GND, GND.

Milwaukee One-Key Radius Light Обзор

Milwaukee снова раскачивает лодку своим новым фонарем Radius.Еще в августе мы проверили их компактный светильник для рабочих площадок. Мы думали, что это отличное дополнение к их и без того огромной линейке осветительных приборов. Что ж, сегодня мы рады взглянуть на Milwaukee One-Key Radius Light. Если вы ищете световые решения для своего рабочего места, Милуоки может вам помочь, и этот радиусный свет может быть тем, что вы ищете.

Я не собираюсь слишком увлекаться светом, так как мы уже видели свет Radius, модель 2145.Фонарь Milwaukee One-Key Radius, модель 2146, практически идентичен. Оба источника света предназначены для работы на стройплощадке, оба имеют яркость 4400 люмен, оба имеют сквозные заглушки, и этот список можно продолжить. Основное отличие этого светильника — One-Key.

Если вы не знакомы с One-Key, вы можете посетить веб-сайт Milwaukee и узнать больше об этой системе. Не вдаваясь в подробности, One-Key — это способ настроить инструменты и отслеживать их все с помощью смартфона или планшета.Поэтому для этого света я буду больше говорить о том, как One-Key интегрируется с этим светом.

Прежде чем вы сможете начать, вы должны загрузить Milwaukee One-Key на вашу операционную систему Android или IOS. Пара замечаний. Во-первых, это приложение будет работать на планшете, однако оно разработано для iPhone. Поскольку он разработан для iPhone, когда вы используете его на планшете, он кажется неуклюжим и немного устаревшим. Во-вторых, приложение будет работать только на новых iPhone. У меня 5S, и приложение не работает на этом телефоне.Я могу его скачать, но он просто вылетает. Приложение работает без Bluetooth, поэтому убедитесь, что Bluetooth включен.

Использование One-Key

Как только вы запустите приложение, оно отлично, потому что оно автоматически обнаруживает ближайшие устройства. Так что сразу я смог увидеть компактный светодиодный светильник Milwaukee M18 Radius LED. Из приложения я могу видеть состояние батареи, включать / выключать свет и даже контролировать яркость. Кроме того, вы можете контролировать, какая сторона света включается или выключается, например, на 360 °, влево или вправо.

Обычно с One-Key у вас есть много возможностей для управления, но, поскольку это свет, действительно, что еще вам нужно контролировать? Я знаю, что для некоторых людей плата за One-Key не окупится. Однако найдутся те, кому понравится эта система One-Key, поскольку вы можете не только управлять светом, но и отслеживать свои инструменты и управлять своим инвентарем.

Одна действительно крутая особенность этого светильника — One-Key. Этот радиусный светильник предназначен для освещения всех вокруг.Поскольку вы можете связать 10 таких лампочек друг с другом, они могут стать отличным световым решением для верхнего освещения. С помощью One-Key вы можете управлять всем светом прямо со своего телефона. Вам не нужно устанавливать временный выключатель света или что-то еще. Вы можете повесить фары высоко и управлять ими прямо со своего телефона.

Итог

Выбор за вами, если вам нужен One-Key. Хотя он предлагает множество дополнительных полезных функций, он не для всех.Что касается освещения, Милуоки проделал большую работу, разработав очень хороший свет для рабочего места и профессионалов.

Как заменить однополюсный выключатель света

Большинство настенных выключателей в вашем доме — это однополюсные выключатели, которые управляют осветительной арматурой или розеткой с одной стены. Настенные переключатели со временем изнашиваются и нуждаются в замене. Если настенный выключатель потерял защелку или кажется незакрепленным, если вы замечаете гудение или треск при работе с ним, или если он не может управлять осветительной арматурой, пора заменить выключатель.

Электропроводка выключателя света

Выключатели света работают, обеспечивая рабочий разрыв провода горячей цепи, ведущего к осветительной арматуре или другому устройству. Поворот рычага переключателя открывает и замыкает цепь горячего провода, ведущую к осветительной арматуре, что позволяет вам включать и выключать его по желанию. В большинстве переключателей освещения нет подключения нейтрального провода, что делает замену довольно простой — достаточно просто отключить два горячих провода от старого переключателя и снова подключить их к новому переключателю.Для простого однополюсного переключателя вам даже не нужно обращать внимание на то, какой горячий провод подключается к какой винтовой клемме — они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может вызвать осложнения. Это особенно вероятно, когда вы имеете дело со старой проводкой, где цветовая кодировка проводов может отсутствовать или когда вы сталкиваетесь с удивительным набором проводов, проходящих через электрическую коробку. Но главное — просто обратить внимание на то, какие провода подключены к переключателю, и убедиться, что они подключены таким же образом к новому переключателю.

Один из очень распространенных усложняющих факторов связан с тем, как (и если) выключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались без подключения заземляющего провода. Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрический кодекс требовал, чтобы настенные выключатели имели заземление. В результате все новые переключатели, которые вы приобретаете, будут иметь зеленый винт заземления на монтажной планке.При замене старого переключателя вам необходимо подключить новый переключатель к заземляющим проводам схемы, даже если у вашего старого переключателя не было такого заземляющего соединения.

Когда звонить профессионалу

Замена настенного выключателя является одним из самых простых способов ремонта домашней электросети, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током. Замену выключателя света лучше всего выполнять домашним мастером, имеющим опыт ремонта электрооборудования и некоторое понимание схем.Если это вас не описывает, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начинаете ремонт, но обнаруживаете, что обстоятельства не такие, как вы ожидали.

«Hack-gato» Key Light (DIY Elgato Key Light): Twitch

Вам нравятся эти причудливые световые панели Elgato?

Вы думаете, что это довольно смешно платить 200 долларов за фонарь на 2500 люмен, но как общая концепция?

Хотите, чтобы можно было просто купить настольное крепление отдельно и поставить на него свой собственный свет?

Если вы ответили утвердительно на любой из этих вопросов, у меня для вас есть хак со стримером.

Итак, я продолжаю видеть, как Elgato демонстрирует те дорогие фары AF за 200 долларов, которые, по ИМО, невероятно завышены за характеристики. Единственная действительно уникальная особенность (IMO) — это интеграция с потоковой декой, позволяющая дистанционно регулировать яркость и температуру, а также использовать зажимные крепления.

Могу ли я увидеть, как кто-нибудь из вас поднимет руки, которые регулярно регулируют цветовую температуру и яркость после первоначальной настройки ее так, как вы этого хотите? Может быть, да, а я нет, но, может быть, это только я.С учетом сказанного и в целях аргументации, допустим, вы регулярно хотели регулировать температуру и яркость, не прибегая к свету, чтобы отрегулировать ее. Что ж, вот вам и ваш собственный самодельный «светильник для ключей hack-gato» по низкой цене в 95 долларов (35 долларов, если вам нужно только крепление).

Алюминиевый монопод 19,99 долларов США https://www.amazon.com/dp/ B01M3PD0RT / ref = cm_sw_r_tw_dp_U_x_2BIqCb7MN181K Регулируемый (до 37 дюймов) монопод с резьбой 1 / 4-20 на обоих концах (наружная и внутренняя).

Зажим 2,3 «$ 14,99 https://www.amazon.com/dp/B0772LBG2D/ref=psdc_3347851_t3_B06Y1NMYJG

Зажим стола с резьбовым креплением 1 / 4-20 (для крепления монопода)

9000ED2 Neewer $ 59,99 : //www.amazon.com/dp/B01LXHBU8Q/ref=cm_sw_em_r_mt_dp_U_zGIqCbBHYGB3X

2900 люмен с беспроводным пультом дистанционного управления

Я запустил все светодиодные фонари Neewer сейчас, после того, как я выбросил пару ужасных ламп для коробки, которые я использовал в течение почти 8 месяцев. Конечно, можно было бы купить более дешевые светодиодные панели, если бы вас не волновал пульт.Лично я никогда не испытываю необходимости регулировать освещение достаточно регулярно, чтобы иметь возможность использовать пульт. У меня есть яркость и цвет, установленные там, где я хочу, и у меня есть все мои светильники, настроенные на отдельный удлинитель, где я могу просто включать / выключать их все одним щелчком переключателя.

Независимо от фактического освещения, стоит 35 долларов на создание более чем компетентной системы крепления для любого освещения или камеры, которые вы, возможно, захотите установить на свой стол. Я продолжаю видеть, как создатели контента оставляют комментарии в сообщениях elgato в социальных сетях с просьбой продавать средства передвижения отдельно.Я подумал, что поделюсь этим решением в надежде, что оно поможет некоторым из вас, которые ищут именно такие вещи, но действительно не могут вынести мысли о том, чтобы платить 200 долларов за одну лампу.

Купить онлайн Xiaomi Aqara Smart Wifi Wireless Switch Интеллектуальное приложение Пульт дистанционного управления с одним ключом ZigBee Light Switch Лампа для дома Mi ► Alitools

Продажа надежных брендов.

Продавец работает на платформе более двух лет.

4% покупателей недовольны товаром от продавца.

Покупатели довольны сообщением продавца.

Товары продавца соответствуют их описанию.

Продавец отправляет быстро.

Лучшие умные выключатели и диммеры для вашего дома

Мы знаем, о чем вы, вероятно, думаете — что такого умного в том, чтобы поставить еще один выключатель на стену? Разве мы все не кричим на умные колонки, чтобы они сделали всю работу за нас?

Но вы не могли больше ошибаться; Лучшие умные переключатели и диммеры могут дать вам гораздо больше контроля над домашним освещением, предлагая при этом что-то физическое, что дедушка все еще может использовать.

Но, в отличие от умных фонарей, переключатели требуют большего внимания. Это может показаться случаем, когда просто вынимаете существующий переключатель и меняете местами новый, но есть вещи, которые вы должны учитывать — проводку, измерения, совместимость и многое другое — прежде чем сойти с ума с этой отверткой.

И вам нужно убедиться, что они работают с вашей системой умного дома — например, устройства, совместимые с SmartThings, Amazon Alexa и Google Assistant, гораздо более распространены, чем устройства, совместимые с HomeKit.

Ниже мы предложим наши любимые умные выключатели и диммеры света, а затем расскажем о некоторых ключевых моментах, которые следует учесть, прежде чем снимать эти выключатели со стен.

---

Перейти к необходимой информации

---

rev = «2190»> rev = «2190»>

rev = «2190»>

rev = «2190»>

От 79,99 долларов США, rev = «2190» > rev = «2190»> rev = «2190»> Amazon | ecobee.com

Ecobee Switch + переполнен функциями, поэтому он также является одним из самых дорогих вариантов в каталоге.Переключатель на самом деле имеет встроенный Alexa, которого вы можете не только попросить управлять светом, но и позвонить, чтобы ответить на вопросы, прочитать новости — что бы вы ни делали с любым устройством Echo.

Есть физическая кнопка, но вы также получаете датчик движения, который включает свет, когда вы входите в комнату, и выключает его, когда вас нет.

Switch + работает с Apple HomeKit, Samsung SmartThings, Google Assistant и IFTTT. Если у вас есть термостат Ecobee, вы можете соединить их вместе, воспользовавшись встроенным датчиком температуры переключателя.Один недостаток: Ecobee Switch + не будет работать с трехпозиционным переключателем — только настройки с одним переключателем.

Что касается Alexa, качество звука очень низкое, и мы, конечно, не рекомендуем его для музыки, но он справляется со своей задачей. Его микрофоны дальнего поля не так хорошо улавливают ваш голос, как те, которые вы найдете в динамиках Echo, поэтому у нас были случаи, когда мы пытались поговорить с Ecobee +, а вместо этого наш Echo Plus отвечал. Не слишком сильное пренебрежение к Ecobee +, но о чем следует помнить.

Что мы любим

• Alexa встроена в
• Умное включение / выключение
• Датчик движения

Что нам не нравится

• Уродливо
• Дорогой
• Установка немного беспорядочная

Прочтите наш полный обзор Ecobee Switch +.

---

Второе место: Lutron Caseta Dimmer

от 99,99 $, Amazon | casetawireless.com

Давайте уйдем с этого пути: Lutron Caseta не получит никаких наград за разработку самого красивого выключателя света всех времен — вы можете убедиться в этом по его тяжелой диагональной конструкции.Тем не менее, это один из лучших интеллектуальных переключателей.

Есть кнопка для затемнения света и одна для увеличения яркости, которые присоединяются к традиционным переключателям включения и выключения. Внизу также есть выпуск, который поможет вам заменить лампочки. Не стоит шокировать себя заменой умных лампочек — если честно, это нормальная оплошность.

Что касается умов, диммер Caseta Wireless имеет в рукаве несколько секретов. Во-первых, он работает практически со всеми интеллектуальными платформами.Если вы используете HomeKit или SmartThings, Alexa или Google Assistant, вам повезло; у вас будет полный контроль над их удаленным включением и выключением и установкой расписания. Caseta также совместима со светодиодными лампами, с чем некоторые умные переключатели света не могут справиться.

Установка проста, проще, чем даже Wemo, представленный ниже. У вас здесь всего два провода; вы просто связываете их, и все готово. Установка выполняется через приложение Lutron, также есть концентратор, который необходимо подключить к маршрутизатору.

Lutron Caseta также работает с солнцезащитными очками Serena Smart Shades от Lutron, поэтому вы можете использовать их не только для управления освещением, но и естественным светом, проникающим в вашу комнату. Существует также пульт дистанционного управления Pico, который, по сути, представляет собой уменьшенную версию выключателя света, которую вы можете носить с собой или где-то прикрепить, чтобы вы могли управлять своим светом вдали от переключателя.

Тем не менее, вам нужно будет купить умный мост Lutron Caseta Smart Bridge для Caseta, из-за чего для некоторых установка дома может оказаться дорогостоящей.

Что мы любим

• Совместимость
• Простая установка
• Пульт дистанционного управления для дополнительного удобства

Что мы не любим

• Дорого
• Уродливый
• Требуется мост

об = «2190»> rev = «2190»>

rev = «2190»>

rev = «2190»>

$ 59,95, rev = «2190»> rev = «2190»> Amazon | idevicesinc.com

На первый взгляд диммерный переключатель iDevices может показаться вам заурядным вариантом.Он включает / выключает свет и, конечно же, затемняет его, но iDevices добавила здесь некоторые изящные функции, чтобы выделить его диммерный переключатель из пакета.

Самая очевидная вещь — это настраиваемый ночник, который можно не только запланировать, но и изменить его цвет, насыщенность и яркость. Немного лишнего? Для кого-то, возможно, но мы это оценили.

Остальные функции немного полезнее. Я помню ваши настройки яркости, поэтому вам не нужно постоянно их менять.Вы также можете установить пределы яркости. Например, вы можете установить максимум на 90% и минимум на 25%. Это сделано для того, чтобы избежать мерцания и более плавного затемнения, но мы не заметили большой разницы в каждом случае. По нашей оценке, это лучше, если у вас действительно яркая лампочка, и вы не хотите, чтобы люди могли увеличивать яркость до упора.

Что касается интеграции, диммерный переключатель имеет интеграции HomeKit, Alexa и Google Assistant. Вы сможете использовать всех трех помощников для постепенного затемнения света, что означает, что вы скажете что-то вроде «Siri, увеличив яркость на 25%.»

Одна интересная особенность iDevices заключается в том, что его сопутствующее приложение будет подключать все ваши устройства HomeKit при синхронизации с iCloud. Так что, если вы не большой поклонник приложения Apple Home, у вас есть законная альтернатива iDevices. Приложение: весь ваш дом легче увидеть, на главном экране есть быстрые ярлыки, а также расписание.

Большим минусом здесь является то, что переключатель диммера не имеет лицевой панели. Вам придется получить это отдельно.

Что мы любим

• Приложение хорошее Домашняя альтернатива
• Вытяжной язычок кода HomeKit
• Настройка памяти диммера

Что нам не нравится

• Нет лицевой панели
• Alexa и Google чувствуют себя как запоздалые мысли
• Дорого

---

rev = «2190» rel = «noopener»> rev = «2190» rel = «noopener»>

rev = «2190» rel = «noopener»>

rev = «2190» rel = «noopener»>

39 долларов США.95, rev = «2190» rel = «noopener»> rev = «2190» rel = «noopener»> meethue.com

Всем нам известна самая большая проблема интеллектуального освещения: когда кто-то выключает выключатель, они часто становятся бесполезными, поэтому переход на интеллектуальные коммутаторы часто является ответом. А с диммером Lutron Aurora Dimmer пользователи Philips Hue получили решение, которого они давно ждали.

Aurora просто надвигается на существующий тумблер, поэтому умная лампочка никогда не отключится.Затем вы можете использовать ручку, чтобы включить или выключить свет и затемнить или повернуть ее, чтобы осветлить / затемнить их.

Действительно, красота здесь в простоте всего этого. Но после установки вы можете использовать приложение Philips Hue для сопряжения Aurora с совместимыми интеллектуальными лампами или интеллектуальными светильниками. Вы можете подключить до 50 ламп в паре с Hue Bridge или до 12 ламп без. Лучше всего то, что не требуется никакой проводки, и он работает с трехпозиционными переключателями.

Минусы? Он работает только с лампами Philips Hue — и работает только с тумблерами.За немного меньшие деньги вы могли бы вместо этого купить переключатель Hue Dimmer (см. Ниже), но это более элегантное решение проблемы.

То, что мы любим

• Работает без моста
• Не требует проводки
• Работает с 3-позиционными переключателями

Что нам не нравится

• Работает только с тумблерами
• Только работает с лампами Philips Hue
• Для большей функциональности необходим мост

Прочтите наш полный обзор интеллектуальных диммеров Lutron Aurora.

---

Лучшее для сохранения существующего выключателя света: Fibaro Double Switch 2

$ 49,95, Amazon

Польский бренд Fibaro уже давно участвует в игре «умный дом» и имеет ряд датчиков, переключатели, контроллеры и интеграторы в его арсенале.

Это один из ведущих брендов, когда дело касается умного дома без каких-либо косметических (или даже заметных) изменений; в нем есть множество регуляторов диммера и RGB, которые работают с аналоговой осветительной арматурой, датчиками дыма, датчиками CO, домофонами, рольставнями и многим другим.

Этот двойной выключатель 2 представляет собой вставку размером примерно 4×4 см, которая предназначена для установки за существующим выключателем света с использованием уже установленной проводки, чтобы сделать простой выключатель умным. Идея состоит в том, что, хотя сам переключатель остается в рабочем состоянии, за ним стоит умный элемент, который можно использовать в автоматизации, подпрограммах и т. Д.

Fibaro предлагает свои переключатели в вариантах HomeKit и Z-Wave, и, как мы уже говорили, есть множество различных вариантов на выбор. И эти вставки не ограничиваются только освещением — вы также можете использовать их для управления розетками.

Если вы выберете HomeKit, вы обнаружите, что приложение для iOS по сути является зеркалом приложения Apple Home. Вы получите дополнительные элементы управления и настройки для своих устройств Fibaro в приложении iOS, но вы также сможете получить доступ к другим гаджетам, не относящимся к Fibaro HomeKit. Любые изменения, которые вы вносите в приложение Fibaro HomeKit (например, настройки комнаты и т.п.), отражаются в приложении Home; наоборот.

Для пользователей Android / Z-Wave приложение выглядит примерно так же, но ограничивается устройствами Fibaro в вашем умном доме.Если вы не добавите в смесь шлюз Fibaro; тогда вы получите доступ к устройствам управления, с которыми он совместим. Вы также можете использовать концентратор, такой как SmartThings от Samsung, для управления любыми устройствами Z-Wave Fibaro, которые вы добавляете в свою настройку.

Самостоятельная установка достаточно проста, если вы следите за видео, подобным приведенному выше, но Fibaro также предлагает профессиональные услуги по установке, если вы недостаточно уверены в себе, чтобы начать взламывать свои провода.

То, что мы любим

• Скрытые
• Дешевый вариант
• Опции Z-Wave и HomeKit

То, что мы не любим

• Нужно быть уверенным в электричестве
• Выбор правильного решения может сбить с толку устройство
• Приложение Fibaro не очень хорошее

Прочтите наше полное руководство по Fibaro.

---

rev = «2190»> rev = «2190»>

rev = «2190»>

rev = «2190»>

$ 49,99, rev = «2190»> rev = «2190»> rev = «2190»> Amazon | belkin.com

Если вы уже пользовались какими-либо продуктами Wemo, то знаете, чего здесь ожидать. Вы получаете стандартное управление освещением, но также получаете режим Wemo Away Mode, который случайным образом включает и выключает свет во время вашего отпуска, чтобы потенциальные грабители думали, что кто-то находится дома.

Интеллектуальный выключатель света Wemo показывает хорошие результаты с точки зрения совместимости с Alexa, Google Assistant и Nest. HomeKit требует установки Wemo Bridge (продается отдельно), который не требуется для трехпозиционной версии коммутатора.

Настроить этот диммерный переключатель Wemo достаточно просто, хотя он также сложнее, чем что-то вроде диммера Lutron Caseta. У вас есть два провода для подключения и третий нейтральный провод, который нужно подключить. Это не самая сложная вещь в мире, но это дополнительный шаг.Также есть заземляющий провод, но, возможно, вам не придется его устанавливать, в зависимости от ваших настроек.

Умный выключатель света Wemo — это еще и довольно красивый выключатель света. У него достаточно футуристический вид, с небольшой подсветкой в ​​черной точке на переключателе. Вам придется привыкнуть к нажатию на него, однако из-за способа установки переключателя вам придется нажимать на дно. Если вы привыкли нажимать на верхнюю и нижнюю часть выключателя, у вас будет небольшой период корректировки.

Лучше всего то, что интеллектуальный выключатель света Wemo чрезвычайно доступен по цене. Нам удалось довольно быстро запустить его с помощью Alexa, особенно при использовании Echo Plus.

Что мы любим

• Красиво
• В гостях
• Доступно

Что нам не нравится

• Требуется время, чтобы приспособиться к
• Настройка не самая простая

---

об. = «2190» rel = «noopener»> rev = «2190» rel = «noopener»>

rev = «2190» rel = «noopener»>

rev = «2190» rel = «noopener»>

29 долларов США.99, rev = «2190» rel = «noopener»> rev = «2190» rel = «noopener»> rev = «2190» rel = «noopener»> Amazon | simplesmarthome.com

Большой плюс Switchmate в том, что его можно разместить поверх существующих коммутаторов, что делает его невероятно простым в установке. Вы просто вставляете несколько батареек AA в устройство Switchmate Rocker, затем кладете его на настенный выключатель — в нашем случае это кулисный настенный выключатель, но есть модель настенного тумблера, если вам нужно ее использовать.

Оба имеют одинаковые характеристики, и оба используют магниты, чтобы прикрепить их к настенной пластине. Он похож на Hue Dimmer, но, в отличие от Hue Dimmer, работает не только с лампами Hue.

Что касается этих функций, он работает как с Google Assistant, так и с Wink Hub, поэтому вы можете использовать любую из этих экосистем умного дома для управления своим Switchmate.

Кроме того, Switchmate обладает некоторыми интересными интеллектуальными функциями. Самым большим из них является обнаружение движения, которое вы можете настроить так, чтобы оно срабатывало только в определенное время дня.Например, вы можете настроить его так, чтобы он включался только при движении ночью, что удобно, когда вы в полусне и спотыкаетесь в ванной.

Вы также можете настроить свет, активируемый при обнаружении движения, так, чтобы он отключался через определенный промежуток времени, от одной минуты до четырех часов.

Есть таймеры, которые также включают свет, и функция «Добро пожаловать домой», которая включает свет один раз в день, когда вы приближаетесь к ним. Вы также можете использовать приложение-компаньон, чтобы включить или выключить свет с помощью голоса, но для этого вам необходимо открыть приложение.

У нас есть несколько проблем с тем, как это работает. На нашей модели рокера свет выключается и включается довольно громко — это потому, что есть маленький мотор, который перемещается, чтобы щелкнуть существующий настенный выключатель. Поддержка Alexa также немного запутана, так как вам понадобится устройство Switchmate Bridge.

Но если вам нужен умный настенный выключатель без необходимости прокладывать какую-то проводку, или вам не разрешено иметь традиционный умный выключатель света из-за договора аренды, Switchmate — довольно простая и доступная альтернатива.

Что мы любим

• Никакой проводки не требуется
• Дешево
• Обнаружение движения

Что нам не нравится

• Громко
• Мост необходим для Alexa

---

rev = «2190 «> rev =» 2190 «>

rev =» 2190 «>

rev =» 2190 «>

£ 17,99, rev =» 2190 «> rev =» 2190 «> Amazon | meethue.com

Переключатель диммера Philips Hue имеет физические кнопки для включения и выключения подсветки Hue, но он предлагает больше настроек для тех, кто этого хочет.Если вы уже знакомы с Hue, диммер — прекрасное дополнение к вашей существующей настройке, особенно в доме, где некоторые участники менее технологичны, чем другие, или просто не беспокоятся о том, чтобы купаться в полярном сиянии. .

Диммер состоит из двух частей: пластины, которая крепится к стене, и самого переключателя, который магнитно прикрепляется к пластине и может быть отсоединен и использоваться в качестве пульта дистанционного управления. Есть несколько способов прикрепить эту пластину к стене, в том числе использовать прилагаемые липкие ленты, но при этом не потребуется никакой проводки.Это потому, что диммер общается только с вашими лампами Hue, либо через мост, либо напрямую.

Верно, вы можете использовать диммер без моста Hue и напрямую управлять лампами. Однако таким образом вы сможете подключить не более десяти источников света, в то время как вы можете подключить до 50, если у вас есть мост. Вы также не можете изменить цвет каких-либо цветных лампочек, если пропустите концентратор.

Диммер лучше всего светит с мостом. В приложении вы можете выбрать до пяти различных световых сцен или рецептов, которые появятся в зависимости от того, сколько раз вы нажимаете кнопку включения.Например, три нажатия на нашу превратят лампочки в сцену «Расслабление». Вы можете использовать регулятор яркости только для управления двумя разными комнатами одновременно, но вы можете иметь несколько переключателей для управления одной комнатой.

Да, еще есть интеграция с HomeKit, так что вы можете использовать диммер для управления другим HomeKit-совместимым оборудованием. А если вы хотите глубже изучить настройку освещения, вы можете загрузить одно из сторонних приложений, которое позволит вам установить еще больше сцен и рецептов.

Что мы любим

• Простота использования
• Работает без моста
• Не требуется проводка

То, что нам не нравится

• Требуется стороннее приложение для глубокой настройки
• Больше ограничений без Bridge

Прочтите наш полный обзор диммерного переключателя Philips Hue.

---

У вас уже может быть куча умных фонарей в вашем доме, и в этом случае вы, вероятно, задаетесь вопросом, зачем вам устанавливать умный переключатель, если вы уже можете управлять всем через Alexa / Google Assistant / свой смартфон. Это справедливый вопрос, и в некоторых случаях этого будет достаточно.

Но умные переключатели света дают вам умный контроль над «тупым» светом уже в вашем доме; Вы можете не только включать и выключать их за тысячи миль, но и настраивать яркость и, в некоторых случаях, цвет.Если в вашем доме есть осветительные приборы, несовместимые с умными лампочками, умный выключатель — ваш ответ.

Это также демократизирует контроль, так что менее технически подкованные члены семьи не будут заблокированы, потому что они не знают, как использовать приложение, или они не хотят этого.

Мы советуем провести анализ затрат и выгод. Подключение вашего дома с помощью умных выключателей света может быть дорогостоящим делом, особенно в больших домах. Но тогда стоимость установки умных лампочек и умных розеток по всей кроватке может в конечном итоге обойтись дороже.Делать математику.

Подключения и совместимость

Хорошо, вот этот ключ. Когда дело доходит до проводки, основная путаница заключается в многостороннем переключении, которое позволяет вам управлять определенным освещением в вашем доме из более чем одного места.

В США трехпозиционный переключатель — это то, что позволяет управлять освещением (или чем-либо еще, например, потолочным вентилятором) из двух мест, тогда как в Великобритании это называется двухпозиционным переключателем . Еще больше запутывает ситуацию то, что наличие более двух мест управления для света в США называется четырехпозиционным переключателем , а в Великобритании — промежуточным переключателем .Вам нужно будет подумать о том, что у вас есть, прежде чем его заменять, поэтому убедитесь, что новый переключатель работает так, как вы хотите. Знание жаргона — это половина дела.

В Великобритании вы также столкнетесь с проблемой более современных выключателей света без нейтрального провода; с большинством интеллектуальных переключателей, которым требуется нейтральный провод.

Концентраторы могут быть еще одним спорным вопросом. Большинство из приведенных выше рекомендаций не требуют для работы концентратора (иногда называемого мостом), поскольку у них есть встроенный Wi-Fi, но некоторые из них требуют, или в некоторых случаях наличие концентратора откроет другие расширенные функции.

No related posts.
