Как запустить котел baxi: от монтажа до самостоятельной настройки и первого запуска. Котел Бакси – инструкция по применению и устройство агрегата — НА ВЕТКАХ — ПРИКОЛЫ, ФОТКИ, АНЕКДОТЫ — приходите к нам посидеть на ветках, будет интересно

Содержание

монтаж, настройка, а также первый запуск и обслуживание данного прибора

Рост тарифов и недоступность централизованных ресурсных магистралей в отдаленных районах способствуют развитию автономных систем обеспечения частных домов теплом и горячей водой.

Наиболее удачными вариантами признаются котлы, обеспечивающие нагрев горячей воды, питание и циркуляцию теплоносителя в отопительных контурах или системах теплого пола.

Существует множество фирм, занятых производством теплотехнического оборудования, которые разрабатывают и совершенствуют конструкцию отопительных агрегатов.

Наиболее эффективными и экономичными считаются газовые установки, которые заметно преобладают над другими типами отопительных котлов.

Важнейшей эксплуатационной процедурой является настройка, которую будет рассмотрена на примере газовых котлов итальянской фирмы Baxi.

Содержание статьи

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!

Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход.

Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ!

Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Как включить

Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ.

Необходимо внимательно проверить правильность соединений, особое внимание уделять газовому трубопроводу.

Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля. После этого котел можно заполнить водой, открывая кран подпитки.

Давление должно составлять от 0,7 до 1 мБар. Когда давление достигнет нужного значения, можно производить запуск котла.

Скачать инструкцию

Скачать инструкцию для котлов Baxi.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

Открыть газовый кран.
Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!

Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

Мощность агрегата.
Правильность настроек котла.
Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Оптимальный режим работы

Оптимальный режим работы котла подробно описан в инструкции пользователя.

Его параметры:

Температура ОВ — 70-75°.
Давление воды — 0,7-1 мБар.
Параметры F08 и F10 настраиваются соответственно на минимальное и максимальное значения.

Настройка производится во время пусконаладочных работ, дополнительные корректировки выполняются периодически во время ежегодного обслуживания или после ремонтных работ.

Самодиагностика

Самодиагностика — это автоматический непрерывный процесс, который запускается сразу при первом включении котла.

Никаких специальных действий он не требует и проходит постоянно в фоновом режиме. Любая ошибка сразу же регистрируется соответствующим датчиком, который выводит ее на дисплей, а плата управления блокирует работу агрегата.

Для сброса ошибки и перезагрузки котла надо нажать кнопку«R» и удерживать ее несколько секунд.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Полезное видео

Более детально ознакомиться с тем, как подключить, настроить и запустить данный котел можно в этом видео:

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Запуск котла своими руками: мастер-класс с пошаговыми фото

В этой статье рассмотрим:
Наполнение системы отопления водой
Удаление воздушных пробок в системе

Последним этапом монтажа практически любой системы отопления, является ее первый пробный запуск, отладка и сдача в эксплуатацию. По большому счету, если котельное оборудование запускается впервые, то эту работа является приоритетом сервисных центров. В процессе первого пуска специалисты сервисного центра проверяют правильность подключения котла, выполняют его отладку и ставят данное оборудование на гарантию. Если первый запуск вы осуществите самостоятельно, то на гарантийное обслуживание сервисного центра можете не рассчитывать. Запуск и отладка системы отопления может выполняться и в процессе эксплуатации системы – не будете же вы каждый раз обращаться к специалистам. Владельцам индивидуального отопления просто необходимо знать этот процесс. Его изучением мы и займемся с вами в этом мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим вопросы, как выполняется запуск котла и как производится отладка системы отопления своими руками.

Наполнение системы отопления водой

Запуск газового котла начинается с наполнения системы отопления водой. Здесь все просто – современные двухконтурные котлы не требуют устройства специального узла подпитки системы. Она уже встроена в котел и оборудована специальным краником, который, как правило, находится снизу котла в непосредственной близости от патрубка подключения холодной воды. Открываем кран подпитки и медленно наполняем систему водой.

Запуск котла – как наполнить систему водой

Очень важным моментом в работе любого котельного оборудования является давление жидкости. Для контроля этого параметра системы отопления практически все котлы оборудуются манометром. В процессе наполнения систем водой необходимо следить за давлением и после того, как оно достигнет отметки 1,5-2атм, наполнение системы нужно будет остановить. В принципе, показатель рабочего давления котла в зависимости от производителя и модели может меняться – поэтому точную цифру рабочего давления смотрите в инструкции к котлу.

Первый запуск газового котла своими руками

Удаление воздушных пробок в системе

Просто набрать систему отопления водой недостаточно, чтобы осуществить полноценный запуск отопления с нее необходимо выпустить скопившейся воздух. Большинство современных котлов отопления оборудуются автоматической системой сброса воздуха, но, как правило, они работают неэффективно и поэтому, хотя бы из основных узлов, его необходимо удалить вручную. Запуск системы отопления предусматривает устранение воздушных пробок в радиаторах и циркуляционном насосе.

Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.

Как запустить котел своими руками фото

После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.

Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.

Сброс воздуха с циркуляционного насоса при запуске котла фото

Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и котел отопления запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.

В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.

Автор статьи Александр Куликов

Как правильно включать газовый котел. Как правильно включить газовый котёл

Как запустить газовый котел: подготовка

Существует несложная инструкция, поясняющая как запустить газовый котел, изображенный на фото. Стартовый запуск выполняют, когда завершен монтаж и обвязка всех элементов отопительного оборудования, а правильность проведения работ была проверена соответствующими инстанциями.
Месторасположение теплоагрегата нужно выбирать в соответствии с нормами и правилами безопасности, не допускающими возникновения возгораний. Котел должен находиться на определенном расстоянии от стены, которое зависит от рекомендаций производителя. Кстати, для некоторых моделей газовых приборов данное требование не является актуальным. Также следует убедиться, что поблизости отсутствуют легковоспламеняющиеся материалы и предметы.

Помимо этого запрещается располагать котлы вблизи окон, поскольку их работа нарушается. Немаловажное значение имеет ровное расположение корпуса прибора – недопустимы даже незначительные перекосы.

После завершения установки приступают к подключению оборудования к источнику холодной воды: с патрубков снимают заглушки, а на входе помещают фильтр с шаровым краном. Подобное устройство предохраняет отопительную конструкцию от всевозможных загрязнений, вызывающих поломку. Шаровые краны необходимо ставить на все патрубки, используемые при обвязке.

Решая задачу, как запустить газовый котел, особое внимание следует уделить подводке труб от газовой магистрали. Эти монтажные работы самостоятельно не выполняют, а приглашают специалистов соответствующих служб, которые занимаются подключением, опломбированием и в случае необходимости — установкой газового счетчика.

До момента как включить газовый котел следует проложить отдельную электролинию специально для теплоагрегата. Оборудование нужно снабдить электрическим кабелем с вилкой, а рядом с прибором установить розетку, выделив ее отдельно от других.

После этого котел подключают к дымоходной трубе, в которой проверяют тягу и ее работоспособность. Она должна выходить на улицу. Проведение монтажных работ по установке дымохода зависит от типа отопительного устройства.
Завершая подготовку к запуску, котел отключают от электроснабжения для заполнения его и отопительной системы холодной водой. Потом проверяют отсутствие протечек, включают термостат на максимальное значение, чтобы в автоматическом режиме зажегся переключатель рабочих режимов.

Серии котлов Baxi

За год производитель выпускает около 500 тыс. единиц котлов. Самыми популярными сериями являются:

LUNA – долговечные и универсальные устройства, обеспечивающие отопление и подачу горячей воды. Оснащаются ЖК-дисплеем, электронной платой, системой самодиагностики. Продвинутая линейка Comfort имеет выносной тип панели, которая задействуется как датчик температуры в помещениях и контроля микроклимата.
ECO Four, в которую входят одноконтурные и двухконтурные котлы. Открытая или закрытая камера сгорания имеет мощность до 24 кВт. На компактном (73х40х29,9 см) устройстве – широкий ЖК-дисплей. Четвертое поколение Экофор-24 оснащается гидравлической системой, контроллерами температуры отопления и теплых полов, системами самодиагностики. В режиме отопления и ГВС модуляция пламени непрерывна. Она сохраняется даже при понижении давления до 5 мбар.
MAIN Four, продолжающие серию Digit. Подходят для установки в маленьких комнатах. Оснащаются цифровой панелью управления, битермическим теплообменником, автобайпасом, манометром, входным фильтром для холодной воды. Камеры сгорания у Майна – открытого или закрытого типа.

ECO Four

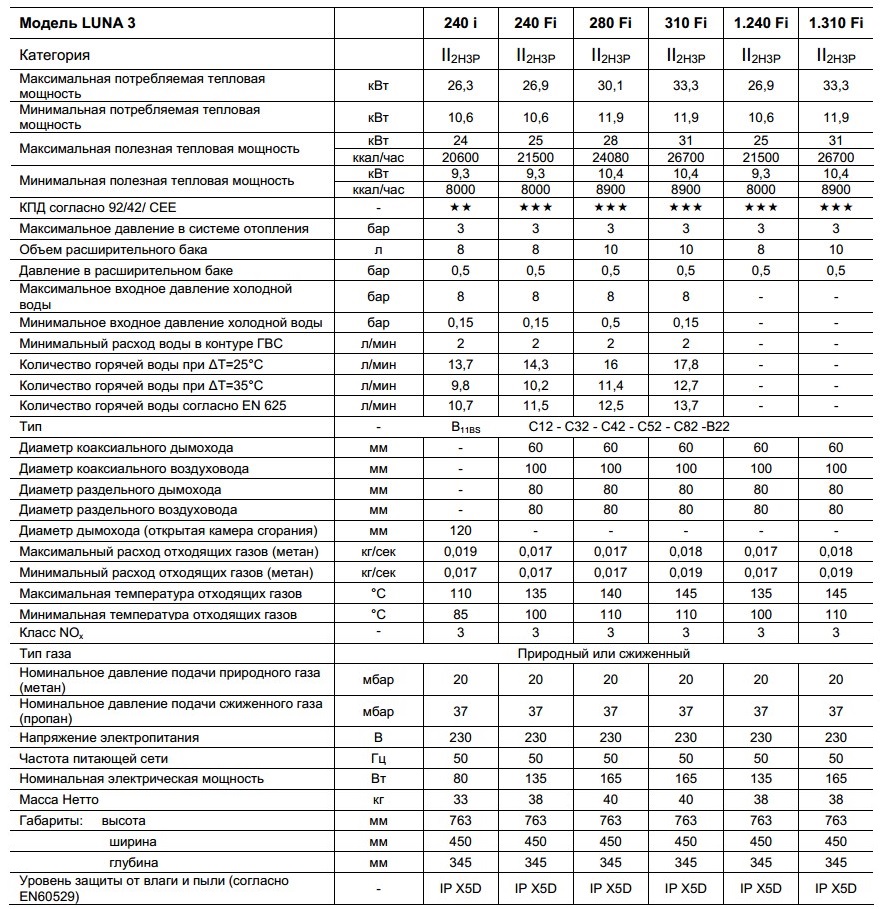

LUNA

MAIN Four

Все серии котлов Baxi совместимы с наносами, устройствами автоматики и термостатами для отопления дома или работы теплых полов.

Правила заполнения системы водой перед тем, как включить газовый котел

Перед тем как разжечь газовый котел, и включить отопительную систему, сначала ее наполняют холодным теплоносителем, который после нагрева будет циркулировать по трубам и радиаторам. При проведении первого запуска все тщательно проверяют, чтобы работа в дальнейшем была бесперебойной, а оборудование не требовало ремонта.

В корпусе агрегата имеется специальный кран, расположенный около патрубка, для подачи теплоносителя в систему. В процессе наполнения отслеживают давление в системе, благодаря наличию датчиков и манометров. В современных котлах они уже установлены, и приобретать их дополнительно не требуется. При наполнении прибора водой на датчике поднимается отметка. Когда она достигает метки в 1,5-2 атмосферы, подачу воды перекрывают и тем самым завершают заполнение.

Данные параметры давления могут быть изменены, поскольку они зависят от требований производителя к рабочему давлению в отопительной системе. Но заполнение холодной водой на этом окончательно не завершается, поскольку потребуется подпитка после освобождения конструкции от воздушных пробок.

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
Новые системы комплектовались автоматикой американской компании Honeywell;
Для включения аппарата ручкой стала использоваться система пьезоподжига;
Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Обратите внимание! Подключение агрегата своими руками проводить не следует. Оно должно осуществляться работниками газовой службы. При этом происходит регистрация аппарата.

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата.

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Теплой зимы!

Удаление воздушных пробок перед тем, как зажечь газовый котел

До того как зажечь газовый котел, нужно заполнить отопительную конструкцию жидким холодным теплоносителем. Но одного наполнения водой недостаточно. Она либо не заработает, либо степень обогрева помещения будет недостаточным. Полноценный первый запуск невозможен без спуска воздуха, накопившегося в системе. Часто в современных газовых котлах имеется специальная система, автоматически сбрасывающая воздух при заполнении. Но часто эффективность ее недостаточна: все равно потребуется выполнить ручной сброс воздушных пробок. Только после этого можно осуществлять запуск.
Удалить воздушные пробки до того, как включить газовый котел, необходимо не только из теплоагрегата, циркуляционного насоса, но и из всех радиаторов отопления. Процесс следует начинать с батарей – для этого, как говорилось выше, их оборудуют кранами Маевского. Их открывают, подставив снизу емкость. Сначала раздастся легкий свист, означающий, что из системы постепенно выходит воздух. После устранения пробок начинает течь вода. Дальше краны закрывают. Подобную процедуру следует проделать с каждым из радиаторов.

Полезные советы

Чтобы запустить котел, необходимо подать питание, а регулятор нагрева установить на требуемое рабочее положение. Наличие слабого гула свидетельствует, что заработал циркуляционный насос. Используя отвертку, следует слегка открутить крышку в обнаруженной детали. Но сделать это надо, пока не пошла вода. Если жидкость начнет просачиваться, крышку закручивают на место. Такие действия производят несколько раз и после этого воздушные пробки полностью будут удалены из системы. Булькающие звуки также исчезнут, и насос заработает тихо.

Газовый настенный котел BAXI Fourtech (Руководство для пользователя

Главная
Блог
Газовый настенный котел BAXI Fourtech (Руководство для пользователя — инструкция)

04.01.2017

Руководство для пользователя (инструкция по эксплуатации настенного газового котла Бакси BAXI).

1.    Подготовка к установке
2.    Подготовка к первому пуску
3.    Пуск газового котла
4.    Регулирование комнатной температуры и температуры горячей санитарной воды
5.     Описание кнопки   (Лето – Зима – Только отопление – Выключено)
6.    Заполнение системы
7.    Выключение газового котла
8.    Перевод газового котла на другой тип газа
9.    Выключение на длительный период. Защита от замерзания (контур отопления)
10.    Система безопасности: индикаторы и срабатывание
11.    Указания по уходу

Руководство по монтажу и обслуживанию (ремонту пусконаладке) газового газового котла.

12.    Общие сведения
13.    Проверки перед установкой газового котла
14.    Установка газового котла
15.    Габариты газового котла
16.    Установка дымохода и воздуховода
17.    Подключение к электропитанию
18.    Подсоединение комнатного термостата
19.    Перевод газового котла на другой тип газа и настройки давления
20.    Вывод параметров электронной платы на дисплей газового котла
21.    Установка параметров
22.    Устройства регулирования и предохранительные устройства
23.    Расположение электрода зажигания и электрода-датчика пламени
24.     Контроль отходящих газов
25.    Характеристики расход/напор
26.    Присоединение датчика уличной температуры
27.    Присоединение внешнего бойлера
28.    Ежегодное техническое обслуживание
29.    Чистка фильтра холодной воды
30.    Чистка известкового налета в контуре ГВС
31.    Демонтаж вторичного теплообменника
32.    Функциональные схемы
33.    Схемы электрических соединений
34.    Выписка из норм и правил EC для газовых котлов
35.    Технические данные

1. Подготовка к установке

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.
До установки газового котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) газового котла.
б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе газового котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.
г) Кроме того, чтобы сохранить действие гарантии на газовый котел и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:
1.    Контур ГВС:
1.1    Если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО3 на 1 литр воды), следует установить полифосфатный дозатор или подобную систему для умягчения воды, (магнитный, электромагнитный преобразователь).
1.2    Тщательно промыть оборудование после его установки и перед началом эксплуатации.
1.3    Для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе холодного водоснабжения запорный кран с фильтром.
2.    Контур отопления
2.1 Новое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения, используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.
2.2 Эксплуатируемое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе газового котла (перегрев, шумность горелки и т.п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления, а также фильтр на трубе возврата («обратки»).
При несоблюдении данных рекомендаций газовый котел снимается с гарантийного обслуживания.

2. Подготовка к первому пуску

Первый пуск газового котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:
а) Параметры газового котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.
б) Установка произведена в соответствии с действующими нормативами
в) газовый котел правильно подключен к электропитанию и заземлению
При несоблюдении вышеперечисленных требований гарантия от завода- изготовителя теряет свою силу. Перед первым пуском снимите с газового котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей, не используйте жесткие инструменты или абразивные моющие средства.

3. Пуск газового котла. (Как включитиь газовый котел?)

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск газового котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания газового котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного зажигания горелки нужно:

•    подключить котел к электросети;
•    открыть газовый кран;
•    нажать кнопку чтобы установить режим работы газового котла Лето , Зима или только отопление .
•    установить необходимые значения температуры в системах отопления и ГВС , действуя кнопками +/- .
Когда котел включен, на дисплее горит символ .

В режиме Лето котел работает только на производство горячей бытовой воды.

Внимание

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка газового котла. При возникновении данной проблемы повторите процедуру

включения газового котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (R ).

Рис. 1

4. Регулирование комнатной температуры (система отопления) и температуры горячей воды (ГВС).

Оборудование системы отопления дома или помещения — должно быть оснащено комнатным термостатом для контроля температуры в помещении.

Регулирование температуры в помещении и температуры горячей бытовой воды осуществляется с помощью кнопок +/- . Наличие пламени на горелке показано на дисплее панели управления символом как описано в главе 3.1.

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется мигающий символ и температура (°С) на подаче в систему отопления.

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется мигающий символ и температура (°С) горячей бытовой воды.

5. Описание кнопки (Лето – Зима – Только отопление – Выключено).

Нажимая данную кнопку, можно установить следующие режимы работы котла:

•    ЛЕТО
•    ЗИМА
•    ТОЛЬКО ОТОПЛЕНИЕ
•    ВЫКЛЮЧЕНО

При работе котла в режиме ЛЕТО на дисплее появляется символ . Котел работает только на приготовление горячей воды (функция «защита от замерзания» остается активна).

При работе котла в режиме ЗИМА на дисплее появляются символы . Котел работает как на отопление, так и на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ . Котел работает только на систему отопления (функция «защита от замерзания» активна).

В режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа . Котел не работает, остается активна только функция «защита от замерзания».

6. Заполнение системы

ВНИМАНИЕ

Отключите электропитание котла с помощью двуполярного переключателя.

ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения (рис.2).

Советуем открывать кран очень медленно для облегчения стравливания воздуха.

Рис.2
А — Сливной клапан, С — Кран заполнения системы отопления

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае блокировки насоса или при недостатке воды.

Примечание: Если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

7. Выключение котла

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении «ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается под напряжением и остается активной функция «защита от замерзания» (параграф 9).

8. Перевод котла на другой тип газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только квалифицированный специалист.

9. Выключение на длительный период. Защита от замерзания

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников.

Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от -15 ˚С до -20 ˚С.
В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °С включает горелку; горелка работает до достижения температуры 30 °С на подаче.
Данная функция работает, если:
•    котел подключен к электропитанию;
•    в сети есть газ;
•    давление в системе отопления соответствует установленным параметрам;
•    котел не блокирован.

10. Система безопасности: индикаторы и срабатывание (коды ошибок, неисправности).

В случае неисправности на дисплее появится ее код (например, Е 01)

Для перезапуска котла удерживайте кнопку «R» в течении 2 секунд. При повторных срабатываниях данного устройства обратитесь в обслуживающую организацию.
ВНИМАНИЕ: Возможно осуществить только 5 попыток перезапуска котла, затем котел блокируется. Для осуществления новой попытки перезапуска котла необходимо выключить котел на несколько секунд.

Коды ошибок газового котла (неисправностей)	Описание неисправности (ошибки)	Меры по устранению
E01	Отсутствие зажигания (розжига)	Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E02	Сработал предохранительный термостат перегрева	Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E03	Сработал предохранительный термостат (датчик тяги) / прессостат — датчик тяги	Вызвать сервисного специалиста.
E05	Неисправен датчик температуры контура отопления	Вызвать сервисного специалиста.
E06	Неисправен датчик температуры системы ГВС	Вызвать сервисного специалиста.
E10	Нет сигнала от гидравлического прессостата	Проверьте, чтобы давление в системе соответствовало необходимым значениям.
E25/26	Отсутствие циркуляции воды (блокировка насоса)	Вызвать сервисного специалиста.
E35	Ошибка пламени (паразитное пламя)	Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E96	Понижение напряжения в сети электропитания	Автоматический перезапуск. В случае повторного срабатывания — вызовите мастера.

Газовый настенный котел BAXI Fourtech (Руководство по монтажу. часть1)

Рассказать друзьям:

монтаж, настройка, а также первый запуск и обслуживание данного прибора > Домашнее инженерное оборудование

Существует множество фирм, занятых производством теплотехнического оборудования, которые разpaбатывают и совершенствуют конструкцию отопительных агрегатов.

Содержание статьи

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

ВАЖНО! Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Таково заявление производителя, но на пpaктике пpaктически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ! Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Как включить

Скачать инструкцию Скачать инструкцию для котлов Baxi.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

Открыть газовый кран.
Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
Установить нужную температуру путем нажатия кнопок «+» или «-».

ВАЖНО! Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедypa производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

Мощность агрегата.
Правильность настроек котла.
Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры сpaбатывает и запускает котел вновь.

Регулировка температуры

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальный режим работы

Оптимальный режим работы котла подробно описан в инструкции пользователя.

Его параметры:

Температура ОВ — 70-75°.
Давление воды — 0,7-1 мБар.
Параметры F08 и F10 настраиваются соответственно на минимальное и максимальное значения.

Самодиагностика

Основные коды ошибок и их расшифровка

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Полезное видео

Более детально ознакомиться с тем, как подключить, настроить и запустить данный котел можно в этом видео:

Заключение

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

ВконтактеFacebookTwitterGoogle+Одноклассники

[Страница 22/60] — Инструкция: Котёл BAXI SLIM HPS

3.1.1

Рабочий цикл

Перед включением котла следует
проконтролировать вольтомметром, что
электрическое соединение в контактной
панели осуществлено правильно,
учитывая позиции фаз и нейтрали, как это
отмечено на схеме.
Нажать на основной выключатель,
установленный на пульте управления,
сигнальная лампа выявит, таким образом,
наличие напряжения.
В этот момент котел запущен, через
программирующее устройство пусковому
электроду посылается разрядный ток, и
одновременно открывается газовый
клапан.
Запуск горелки обычно занимает от двух
до трех секунд.
Вероятны также случаи, когда включение
не происходит, и, в следствие этого,
срабатывают сигналы блокирования
устройств. Эти случаи могут быть
следующими:

– Отсутствие газа

Электронное оборудование регулярно
осуществляет цикл, подавая
напряжение на пусковой электрод,
который пробует включить котел в
течение максимум восьми, четырех
секунд. В случае невключения гарелки,
устройство блокируется.
Это может случиться при первом
запуске или после долгого периода
простоя котла, в связи с появлением
воздушных мешков в трубе. Данная
ситуация может быть спровоцирована
закрытым газовым краном или
прерванной катушечной обмоткой
клапана, не позволяющей ему
открытие.

–

Пусковой электрод не подает
разряда
В котле отмечается только поступление
газа в горелку, по истечении восьми,
четырех секунд устройство
блокируется.
Причиной может быть повреждение
провода электрода или плохое
закрепление зажима; или же сгорел
трансформатор.

– Отсутствие искры

С момента включения отмечается
постоянный разряд электрода,
несмотря на то, что горелка является
включенной. По истечении восьми,
четырех секунд прекращается разряд,
выключается горелка и зажигается
сигнальная лампа блокирования.
Эта проблема возникает в случае
ошибки подключения фаз и
нейтрального положения в контактном
зажиме. Шнур электрода обнаружения
неисправен или сам электрод не
заземлен; электрод нуждается в
замене, поскольку сильно изношен.
Устройство неисправно.
В случае внезапного прекращения

подачи электроэнергии происходит
немедленная остановка горелки, в
момент подключения энергии котел
запускается автоматически.

3.1.2

Система ионизации

Контроль системы ионизации
осуществляется с помощью
микроамперметра лучше цифрового со
шкалой от 0 до 50 µА. Концы
микроамперметра должны быть
присоединены последовательным
соединением к электропроводу электрода
обнаружения. В ходе нормального
функционирования прибор должен
показывать 6÷10 µА. Минимальный
показатель ионизированного тока, при
котором оборудование блокируется, —
около 1 µА. В таком случае необходимо
проверить качество электрического
контакта и степень износа электрода
обнаружения.

3.2

СТУПЕНЧАТЫЙ
РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ

Котел обеспечен регулирующим
термостатом с двойным контактом обмена
и дифференцированным градуированием
(6

Чертеж

2), который производит, прежде

чем произойдет полное отключение
горелки, понижение мощности с помощью
группы катушек, установленных на
регуляторе газового клапана. эта система
ступенчатой модуляции позволяет
получить следующие преимущества:

–

Более высокий КПД котла.

–

Повышение температуры (в пределах
допустимых параметров) в чугунном
корпусе (тепловая инерция) в момент
выключения горелки.

3.3

ДЫМОВОЙ ТЕРМОСТАТ

Данное устройство является
предохранением от выброса обратного
потока дыма в помещение по причине
неисправности или частичного засорения
дымохода (8 Чертеж 2).
Устройство вмешивается, блокируя работу
газового клапана, в случаях, когда
происходит продолжительный выброс
дыма в опасном количестве в помещение.
Для того, чтобы снова запустить котел,
необходимо снять крышку термостата и
нажать на находящуюся под ней кнопку.
Перед проведением этой операции
следует удостовериться в том, что от
пульта управления отключено
электропитание.
Если устройство продолжает
срабатывать, следует провести
внимательную проверку дымохода,
реализуя необходимые изменения и
прибегая к технике безопасности с целью
восстановления правильного
функционирования устройства.

3.4

ПОНИЖЕНИЕ НАПОРА В ЦИКЛЕ
РАБОТЫ КОТЛА

Понижение напора представлено на
графике Чертеж 9.

120

2.000

9.000

8.000

7.000

6.000

5.000

4.000

3.000

PORTATA (l/h)

PERDIT

A DI C

ARICO (mbar)

100

1.80

1.99

140

10.000 11.000

1.110

ПОНИЖЕНИЕ

НАПОР

(

мБар)

Расход (л/час)

Чертеж 9

Технические характеристики и описание котлов Baxi Eco four 24 f: преимущества, параметры устройств

Котел итальянского производства Baxi Eco four 24 f представляет собой модель четвертого поколения и отличается своим привлекательным дизайном и компактностью. Он снабжен закрытой камерой сгорания и имеет раздельные теплообменники. Такой котел подходит для отопления помещений, имеющих площадь до двухсот сорока квадратных метров.

В данной статье мы рассмотрим технические характеристики и особенности данной модели, а также вы узнаете, как правильно его запустить в работу после приобретения.

Особенности модели Baxi Eco four 24 f

Модель котла Baxi Eco four 24 f достаточно популярна и обладает отличными техническими характеристиками. Данной модели вполне достаточно для того, чтобы обеспечить теплом и водой помещение площадью более двухсот квадратных метров. Модель Baxi Eco four 24 f оснащена жидкокристаллическим дисплеем, благодаря которому у вас будет возможность контролировать работу агрегата, а также получать все информацию о рабочих ошибках или сбоях.

Особенности работы модели Baxi Eco four 24 f такие:

наличие непрерывной электронной модуляции огня в режиме ГВС и отопление;
зажигание плавное электронное;
котел Baxi Eco four 24 f работает устойчиво, даже если снизить входное давление газа до отметки в 5 мбар;
можно перенастроить котел для работы на сжиженном топливе;
медный первичный теплообменник покрыт специальным веществом, которое дополнительно защищает котел от коррозии;
рассекатели пламени, располагающиеся на горелке, сделаны из нержавейки;
вторичный сделан из нержавейки;
можно подключить накопительный водонагреватель для горячей воды, работающий извне;
конструкцию можно подключить также к солнечным коллекторам;
есть несколько диапазонов регулировки температуры, включая режим для «теплых» полов;
заданную температуру в контурах отопления и ГВС можно регулировать и поддерживать в автоматическом режиме;
есть возможность подключить термостат комнатного типа или программируемый таймер;
наличие электронной системы самодиагностики;
сигнал о блокировке котла выводится на диспетчерский пульт;
наличие системы защиты от блокирования насоса и трехходового клапана, которые срабатывают автоматически.

Конструкция Baxi Eco four 24 f

Качество работы рассматриваемой конструкции Baxi Eco four 24 f и ее технические характеристики достигаются за счет того, что он оснащен следующими элементами:

ионизационным котлом пламени;
защитным термостатом от перегревания воды, который расположен в первичном теплообменнике;
прессостатом, который начинает срабатывать, если давления слишком мало;
датчиком тяги, контролирующим безопасность утилизации продуктов сгорания;
предохранительным клапаном;
системой защиты от замерзания воды;
патентованной системой, регулирующей подачу воздуха;
датчиком протока для горячей воды;
энергосберегающим циркуляционным насосом, в который встроен автоматический вохдухоотводчик;
трехходовым клапаном из латуни, оснащенным сероприводом;
манометром;
автоматическим байпасом;
на входе холодной воды уставлен фильтр;
цифровым индикатором температуры;
встроенной погодозависимой автоматикой.

Ключевые технические характеристики модели

Наиболее значимые технические характеристики данной модели котла такие:

показатели полезной тепловой мощности – 24 и 9,3 кВт соответственно максимум и минимум;
максимальный уровень производительности котла 92, 9 процентов;
емкость расширительного бака составляет 6/0,5 бар;
допустимое количество горячей воды при температуре 25 градусов – 1,7 л/мин;
максимальное и минимальное давление в контуре ГВС составляет 8/0,15 бар максимум и минимум соответственно;
напряжение 230 В;
номинальное входное давление топлива имеет значение в 20 мбар;
мощность 130 Вт;
габариты котла 730 на 400 на 299 мм;
вес конструкции 31, 5 кг.

Страна-производитель марки Baxi Eco four 24 f и других котлов бренда Baxi – Италия.

Как запустить агрегат Baxi Eco four 24 f в работу

Данная модель имеет два контура и совмещает в себе функции котла и нагревателя воды. Итак, после покупки делаем следующее:

устанавливаете котел согласно инструкции;
присоединяем дымоход;
подводим и подключаем воду сквозь фильтр, а также газ и отопление;
подключаем котел к электричеству посредством стабилизатора и начинаем его запуск.

Отдельно следует остановиться на пуске конструкции. Пуск по правилам должны делать профильные специалисты, но даже у них не всегда это получается. Сейчас мы расскажем, как запустить котел данной модели самостоятельно, поскольку не всегда инструкция дает подробные ответы на этот вопрос. Итак, пуск включает в себя следующие действия:

проверяем давление в баке расширения, который располагается с обратной стороны конструкции. Оно должно быть равно 0,5 атмосферы;
все краны отопления должны быть открыты, проверьте это;
котел нужно выключить из розетки;
заполните систему отопления, откройте специальный кран и следите за манометром, чтобы давление поднялось до отметки 1,5 атмосферы;
перекройте кран и спускаем воздух в батареях;
когда давление падает, наберите снова воздух и опять его спустите. Повторять действие нужно до того момента, пока не пойдет вода из батарей, и давление будет чуть выше единицы;
снимите крышку на котле, открутив внизу два винта и приподняв ее вверх. Открутите винт пластмассовой панели и поверните ее;
на насосе есть еще один винт, который нужен для стравливания воздуха, его следует открутить вручную и выпустить воздух;
когда он выйдет, винт нужно закутить и добавить воду при необходимости до показателя давления 1 атмосфера;
не надевая передней крышки, включите котел и запустите его в режиме отопления на минимальной температуре на одну минуту;
после этого включится насос и будет гонять воду по отопительной системе. Система может выдать ошибку о том, что конструкция перегрета;
в системе есть воздух и нужно избавиться от возникших ошибок согласно инструкции;
выключаем через минуту котел нажатием кнопки на панели. Затем вновь открывает винт за насосом, и ждем, пока выйдет воздух в большом количестве;
поверните винт до половины оборота и оставьте в открытом виде, поскольку он самостоятельно сможет выпустить остатки воздуха;
когда выйдет воздух целиком, можно включить опять отопление на более длительный срок и проверить, будут ли нагреваться батареи.

Особенности включения котла Baxi Eco four 24 f в режиме нагрева воды

А сейчас мы расскажем, как запустить котел в режиме нагревания воды. Для начала нужно переключить его в режим «лета» и открыть кран горячей воды. В случае если вода идет, значит, что аппарат нормально включился и даже смог нагреть воду, и она будет идти теплая в течение трех и более минут. Если все так происходит, значит, запуск прошел успешно.

Запуск неправильный, если во время пуска газ загорелся примерно на несколько секунд и тут же выключился, а вода при этом идет холодная. Возьмите вилку в розетке и переверните ее, тогда газ отключаться не будет, и вода будет корректно нагреваться.

Высокая температура в контуре способна образовывать накинь, поэтому воду нужно выставлять примерно на сорок градусов, чтобы ее не нужно было разбавлять.

Если после всего этого и проделанных выше действий, система все равно выдает те или иные ошибки, то лучше проконсультироваться со специалистом или с продавцом в магазине, где был приобретен котел. Лучше всего общаться с представителем сервисной службы, которая авторизированна компанией Baxi и хорошо разбирается в котлах именно этой марки.

Помните, что если вы желаете запустить котел в работу своими руками, то будьте предельно внимательными, если у вас нет подобного опыта, то такой самодеятельностью лучше не занимайтесь. Также помните и о том, что о запуске котла в работу в его гарантийном талоне должна стоять соответствующая отметка, иначе ваша гарантия на данный агрегат не будет действительна в будущем, когда потребуется ремонт.

Оцените статью: Поделитесь с друзьями!

Общие неисправности котла Baxi [и как их исправить]

HeatingForce поддерживается считывателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Поломка котла может быть очень тяжелой. Это руководство поможет вам устранить некоторые распространенные неисправности котлов Baxi.

Хотя некоторые проблемы можно исправить очень легко. Большинство потребует, чтобы инженер по ремонту газовых сейфов / котлов посетил, диагностировал и устранял неисправность.

Если вы хотите вложить деньги в новый котел, мы рекомендуем попробовать WarmZilla. Благодаря тому, что вы новичок в блоке онлайн-сравнения котлов, вы получите новый котел Worcester на стене дешево. Здесь вы можете получить фиксированную цену на экране менее чем за две минуты.

Котел Baxi Неисправность 1: горячая вода работает только при полном обогреве

Это распространенная неисправность не только котлов Baxi, но и всех марок.

Вы включаете кран или душ, но ничего не происходит. В лучшем случае вы заметите, что Люк согревает его только при включенном обогреве.

Вероятно, проблема в переключающем клапане.Или часть переключающего клапана, например, диафрагма. Здесь мы подробно рассмотрели диагностику неисправного переключающего клапана.

Устранение проблем с горячей водой

После тщательного осмотра вам может повезти, поскольку проблема заключается только в шайбе диаграммы. Однако время, необходимое для разборки котла и установки новых деталей, означает, что замена всего переключающего клапана намного экономичнее.

Затраты на установку переключающего клапана составят около 250–350 фунтов стерлингов. Если вы предпочитаете вложить эти деньги в новый котел с длительной гарантией, вы можете узнать цену онлайн здесь.

Baxi Boiler Fault 2: Удары из котла

Одна из самых распространенных неисправностей линейки Baxi HE — стук из котла. Обычно это не постоянный стук. Обычно это происходит только тогда, когда котел включается и выключается, или когда он запускается впервые.

Трудно точно определить именно эту проблему, не сняв крышку и не присмотревшись, а также игнорируя любые другие потенциальные проблемы.

Устранение шума стука на бойлере Baxi

Самая распространенная неисправность, связанная с ударами по линейке Baxi HE, — это сломанная горелка.Самой новой горелке, которую мы видели, сломалось 4 года. Иногда, когда они ломаются, отображается код ошибки 128.

В общем, это обычно более распространенная проблема, когда возраст котла составляет 6 лет или старше.

Стоимость исправления будет зависеть от конкретной модели. В общем, ожидайте, что на его замену потребуется 320-450 фунтов стерлингов, включая рабочую силу.

Как и в большинстве старых котлов. Если это неисправность старого Baxi (5-6 лет и старше), обычно гораздо экономичнее заменить его.Скорее всего, есть много других частей, подходящих к концу их жизни, а иногда они просто смешиваются.

Попросите специалиста по газовой безопасности прийти и оценить его перед заменой. Если замена — правильный выбор, вы найдете здесь хорошие цены на новые котлы Worcester.

Котел Baxi Неисправность 3: есть видимая утечка из котла

Эта неисправность котла Baxi является общей для моделей Baxi Solo, 105HE и 133HE Plus. Если вы обнаружите лужу под котлом.В этом случае мы ожидаем увидеть 118, 119 или 270 кодов неисправностей.

Возможны две причины утечки:

Насос
Корпус переключающего клапана

Хотя многие старые котлы служат долго, их детали изнашиваются. Насосы склонны к разрыву уплотнения, когда они подвергаются избыточному давлению (например, блокировка в трубопроводе) или когда они сами выходят из строя.

На вышеуказанных моделях некоторые внутренние детали были изготовлены из пластика.Годы вибрации означают, что они склонны к растрескиванию. Особенно это касается переключающего клапана.

Устранение утечек на котлах Baxi

Во-первых, необходимо изолировать проблему. Как только это произойдет, необходимо заменить блок.

Baxi действительно предлагает комплекты запчастей для насосов и внутреннего корпуса. Проблема в том, что не починить котел — это простая задача. Время и деньги, затраченные на рабочую силу, означают, что замена всего насоса или корпуса намного экономичнее.

И убедитесь, что инженер внимательно изучил внутренние компоненты.Известно, что утечки вызывают хаос. После протечки на других металлических компонентах весьма вероятно, что есть другие детали, которые заржавели и нуждаются в замене.

Котел Baxi Неисправность 4: блокировка продолжается

Время от времени все котлы подвержены блокировкам, но на протяжении многих лет эта неисправность особенно часто встречается у Baxi Solo 1PF и 2PF.

Корень проблемы в перегреве котла. Котел блокируется, чтобы предотвратить любые внутренние компоненты и дальнейшее повреждение.

Это нелегко диагностировать без кодов неисправностей. Помимо утечек, есть и другие проблемы, которые могут вызвать блокировку котла, включая коды неисправностей: от 110 (перегрев) до 160 (неисправный вентилятор) или даже 166 (неисправность реле давления воздуха).

Крепление блокировок Baxi

Распространенной причиной этой неисправности котлов Baxi является отсутствие давления. Если ваша система настроена ниже 1,5 бар, она не будет работать правильно.

Теперь самое быстрое решение — пополнить давление с помощью петли наполнения.

После того, как вы увеличите давление, вам нужно будет перезагрузить котел. На Baxi 1PF вы увидите оранжевую кнопку. На 2ПФ будет красная кнопка. Эти кнопки перезапустят котел и снова включат его.

Но здесь кроется проблема. Котел потерял давление. А значит, есть проблема, которую нужно исправить.

Большинство неисправностей котла Baxi, когда система теряет давление, происходит из-за утечек в системе.

Вы можете провести визуальную проверку, чтобы попытаться локализовать проблему.Проверить на утечки:

Радиаторы
Вешалка для полотенец
Трубопровод
Радиаторные клапаны
Под котлом (это может быть насос)
Расширительный бак

Котел Baxi Неисправность 5: Котел не зажигается или продолжает блокироваться

Если вы выполнили шаги сброса в «Baxi Boiler Fault 4», проблема может быть связана исключительно с зажиганием.

Это обычное дело в 100e и 105e.

Устранение проблем с зажиганием

Инженер должен будет пройти процесс устранения неполадок, чтобы определить, в чем проблема.Распространено предположение, что, поскольку это связано с зажиганием, если провода зажигания выглядят старыми, их замена решит проблему.

Это возможно, но это не тот путь, по которому следует идти, прежде чем рассматривать все другие варианты.

Инженеру нужно будет проверить:

Газоснабжение
Работа газового клапана
Провода зажигания
Камера сгорания и уплотнения

Обычно исправление заключается в замене неисправной детали.

Помните, что провода зажигания вышли из строя из-за чрезмерного количества мусора, попросите инженера-газовщика очистить систему, чтобы это больше не повторилось. Это также гарантирует, что другие части системы не будут подвергаться воздействию этого мусора.

Что дальше?

Если ничего из вышеперечисленного не касается неисправности, с которой вы столкнулись с котлом Baxi, оставьте комментарий ниже, и я отвечу, как только смогу.

BAXI Boiler Problems & Troubleshooting: Common Error Codes

Вы видите какие-либо коды ошибок котла Baxi или световые индикаторы неисправностей? Начнем с общих кодов, которые наши опытные инженеры-теплотехники часто видят!

Котлы могут выйти из строя в любой момент и вызвать стресс и беспокойство в самый неподходящий момент.

Иногда, прежде чем позвонить специалисту, вы можете использовать надежные методы устранения неполадок, чтобы выяснить причину, которая поможет уложить некоторые из ваших забот. Примерно затраты на ремонт и временные рамки, а также сэкономят деньги.

Наличие известного бойлера, такого как котел Baxi , может пригодиться при возникновении проблем.

В Интернете вы найдете множество распространенных кодов ошибок и пояснений по световым индикаторам — именно поэтому мы всегда стараемся охватить самые популярные бренды на нашем собственном веб-сайте и сформировать собственные общие вопросы с ответами, чтобы вы могли попробовать себя дома до . позвонив нам по телефону .

Итак, во-первых, видите ли вы какие-либо коды ошибок котла Baxi или индикаторы неисправности ? Начнем с общих кодов, которые наши опытные инженеры-теплотехники часто видят.

Общие коды ошибок котла Baxi

Код ошибки котла Baxi 110

В домах с более старыми традиционными системами радиаторного отопления вы с большей вероятностью увидите код ошибки 110. Это просто означает, что ваш котел перегрелся.

Предлагаемое исправление

Во-первых, попробуйте удалить воздух из радиаторов .Это просто означает, что вы выпускаете воздух из радиатора.

Воздух в вашей системе отопления не только приводит к неэффективности всей системы, но и может помешать котлу выполнять свою работу и перегреться.

В более современных домах с полами с подогревом это менее вероятно, но все же может произойти.

Котел Baxi E133 / E28 Код ошибки

В зимние месяцы мы не удивимся, если вы увидите код ошибки E133 или E28.Конденсатные трубы в котлах Baxi (и большинстве других марок) отводят сточные воды от котла прямо в канализацию снаружи.

Это жизненно важная часть повседневной работы вашего котла, поскольку она предотвращает попадание воды в механическую часть котла, однако, когда на улице становится холодно, слив может замерзнуть, как и трубы для конденсата!

Предлагаемое исправление

Осторожно полейте замерзшие трубы снаружи дома теплой водой или, если вы не уверены, что знаете, где находятся трубы, или хотите знать второе мнение профессионала, позвоните одному из наших инженеров, зарегистрированных в Gas Safe.

Baxi Boiler E199 Код ошибки — Низкое давление в котле

Этот код ошибки означает низкое давление воды. Нормальное давление воды для Baxi составляет от 1,0 до 2,0 бар.

Предлагаемое исправление

Возможно, вам придется проверить манометр и отметить, если давление воды меньше 1,0 бар. В котлах нередко возникает необходимость в повышении давления, и в большинстве случаев это можно сделать самостоятельно.

Некоторые люди используют жесткие петли наполнения, гибкие петли наполнения или постоянное звено Easy-Fill.

Рекомендуемая литература: Контур заполнения котла: установка, ремонт и замена

Если это не то, что у вас есть или вы не знаете, как использовать, мы рекомендуем вам позвонить инженеру , чтобы пополнить давление в котле Baxi.

Бойлер Baxi E168 Код ошибки

Если у вашего бойлера Baxi возникла проблема, но он не может определить, в чем проблема, он покажет эту ошибку. Наиболее частая причина появления этого кода — проблема с электропитанием (ошибка блокировки печатной платы).

Предлагаемое исправление

Если ваша энергия работает нормально для остальной части вашего дома, вам понадобится зарегистрированный инженер Baxi для диагностики неисправности.

Вы видите не код ошибки, а мигающую лампочку?

Затем проверьте это…

Рекомендуемая литература: Лучшие решения для обогрева зимних садов

Общие индикаторы неисправности котла Baxi

Зеленые мигания

Во многих случаях зеленые мигания не требуют процесса поиска неисправности, а вы обычно позволяет котлу работать в обычном режиме.

1 зеленая вспышка просто означает, что ваш бойлер нагрелся до запрошенной вами температуры.

3 мигания зеленым цветом означает, что пламя погасло. Если это временная проблема, котел должен перезагрузиться самостоятельно. Если это не исправить, он превратится в 3 красных мигания (см. Красные мигания, а также см. Ниже, как вручную сбросить настройки котла).

4 мигания зеленым цветом означает, что произошла еще одна временная ошибка, которую следует устранить с помощью самосброса. 4 зеленых мигания указывают на ошибку связи между платой и системой управления.

5 зеленых миганий , как указано выше, можно исправить самовозвратом котла. Эта ошибка означает, что произошла ошибка параметра на блоке питания / плате.

6 зеленых миганий также является временной ошибкой, которая устраняется самосбросом, однако причина неисправности неизвестна.

Мигает красным

1 мигает красным означает, что возможны неисправности температуры, датчика или потока. Вам понадобится инженер, чтобы определить местонахождение проблемы.

2 мигания красным цветом — это признак перегрева котла.Попробуйте удалить воздух из радиаторов , прежде чем вызывать инженера.

3 красных мигания , как обсуждалось выше, означает, что у вас не зажигается зажигание, и что ваш котел самовосстанавливался 5 раз и по-прежнему сталкивается с той же проблемой. К сожалению, некоторые модели котлов Baxi могут быть подвержены этой неисправности, и вам может потребоваться заменить уплотнения камеры, если они изношены или со временем ухудшились.

4 красных мигания указывают на проблемы с вентилятором. Если вентилятор не работает должным образом, возможно, он не выталкивает дымовые газы из дымохода.Вам необходимо вызвать квалифицированного инженера, чтобы убедиться, что ваш вентилятор заменен.

5 красных миганий — это ошибка параметра или блока питания, которая не может быть устранена с помощью самосброса. Позвоните инженеру, чтобы помочь вам найти проблему.

6 красных вспышек — неизвестная ошибка. Чтобы это исправить, вам понадобится инженер.

Считаете ли вы эти распространенные коды ошибок и световые индикаторы полезными?

Если нет, попробуйте эти распространенные вопросы и ответы по устранению неполадок, которые мы привели ниже.

Другие общие вопросы по котлу Baxi

Как сбросить настройки котла Baxi?

Если есть сомнения, всегда сначала пробуйте это, чтобы не вызывать инженера без причины. Это легко сделать.

Просто удерживайте кнопку сброса не менее 5 секунд, а затем отпустите. Если процесс прошел успешно, ваш котел перезагрузится и начнет работать в обычном режиме.

Если вы обнаружите, что регулярно выполняете сброс вручную, вам может потребоваться позвонить инженеру и объяснить ситуацию.

Бойлер Baxi без горячей воды / тепла

К сожалению, существует множество проблем, которые могут вызвать эту неисправность в вашем котле, поэтому вам нужно будет вызвать инженера, чтобы определить местонахождение проблемы.

Рекомендуемая литература: Нет горячей воды в бойлере: наше полное руководство по поиску и устранению неисправностей

Инженер будет искать сломанные детали, такие как диафрагмы или воздушные шлюзы.

Они также будут проверять клапаны и любые моторизованные клапаны, которые могли выйти из строя, а также ваш термостат и давление воды.

Мои радиаторы не нагреваются

Когда внутри системы отопления скопился мусор (в таком случае настоятельно рекомендуется промывка центрального отопления ) или если много воздуха остается в ловушке, вы » Я получу очень неэффективную систему и / или неравномерное распределение тепла по различным радиаторам.

Если вы не знаете, как прокачать радиатор самостоятельно, вы можете вызвать инженера, в противном случае это то, что вы сможете исправить самостоятельно.

Должен ли мой котел Baxi издавать громкие звуки?

Вы всегда должны прислушиваться к своему котлу, и если он начинает издавать необычные звуки, такие как бульканье, стук или пронзительный свист, возможно, возникнут проблемы с давлением воды или воздуха в системе.

Вы можете попробовать повторить давление, если вас устраивают приведенные выше инструкции, или вы можете сразу же позвонить инженеру .

Что такое кетлинг?

Чайник — это еще один шум, который вы можете услышать своим бойлером, и он очень похож на шум, который издает традиционный чайник при нагревании — отсюда и название.

Это вызвано скоплением мусора или накипи внутри котла, и иногда это можно исправить, но часто детали требуют замены.

Я думаю, что мой котел Baxi протекает

Если вы когда-нибудь заметили, что ваш котел капает , вам нужно позвонить инженеру . Скорее всего, виновником будет сломанная или сильно изношенная деталь.

Инженер начнет с проверки места, откуда исходит утечка, и сообщит вам, требуется ли замена компонента.

Почему мой котел Baxi отключается?

Опять же, это тот тип неисправности, который бывает трудно определить самостоятельно.

Квалифицированный инженер сможет провести различные тесты, чтобы проверить давление воды, клапаны, термостат и расход воды, чтобы выяснить, что является причиной неисправности этого котла.

Не горит контрольная лампа котла My Baxi

Вам понадобится инженер, так как, скорее всего, у вас сломалась термопара и потребуется замена компонента, чтобы газ попал в ваш котел.

Возможно, вам потребуется заменить детали, поэтому мы рекомендуем нанять для этого инженера.

Рекомендуемая литература: Не горит контрольная лампа котла: как повторно зажечь контрольную лампу на бойлере

Я постоянно теряю давление в моем котле Baxi

Вы недавно спускали воздух из радиаторов ? Если это так, это обычно может вызвать кратковременную потерю давления в котлах.

Следите за ним, он должен вернуться. В противном случае вам нужно будет выполнить некоторые проверки и убедиться, что в системе нет утечек воды.

Если есть, вам понадобится инженер. Если их нет, возможно, вам просто нужно заменить предохранительный клапан.

У меня проблемы с термостатом в моем бойлере Baxi

Если нет явных проблем с вашим термостатом и он определенно включен должным образом (т.е. это не просто ошибка пользователя), возможно, вам потребуется заменить термостат, который может потребовать помощи профессионала.

Мой котел Baxi продолжает блокироваться

Все котлы, включая котлы BAXI, время от времени подвержены блокировкам, но на протяжении многих лет эта неисправность особенно часто встречается у Baxi Solo 1PF и 2PF.

Распространенной причиной этой неисправности котлов Baxi является отсутствие давления. Если ваша система установлена ниже 1.5 бар, значит, он не будет работать правильно.

Теперь самое быстрое решение — увеличить давление с помощью контура наполнения.

Но здесь кроется проблема. Котел потерял давление. А значит, есть проблема, которую нужно исправить.

Большинство неисправностей котла Baxi, когда система теряет давление, происходит из-за утечек в системе.

Вы можете провести визуальную проверку, чтобы попытаться локализовать проблему. Проверьте на утечки:

Радиаторы
Вешалки для полотенец
Трубопровод
Радиаторные клапаны
Под котлом (это может быть насос)
Расширительный бак

Здесь нет вашей проблемы с котлом Baxi?

Не стесняйтесь обращаться к , свяжитесь с , так как кто-то из PHS может выйти в течение 24 часов, чтобы помочь вам успокоиться и согреть ваш дом.

Если вы обнаружили неисправность и хотели бы узнать конкретную цену для вашего котла, поговорите с одним из наших сотрудников сегодня , чтобы получить расценки.

Благодаря многолетнему опыту использования инструментов во всех аспектах инженерной отрасли я получил непревзойденный набор навыков, который позволяет мне предоставлять ведущие профессиональные услуги моим клиентам с богатыми знаниями и высококвалифицированными инженерами для успешного выполнения все ваши требования к сантехнике, отоплению, кондиционированию воздуха и оборудованию для общественного питания.

Baxi | эко синий тепло

Короткометражный фильм для всех, демонстрирующий, как перезагрузить Baxi eco blue heat.

Ваш baxi eco blue heat следует перезагружать только в том случае, если на кнопке сигнала состояния мигает красный цвет.

Когда сигнальная кнопка статуса мигает красным, котел перешел в режим блокировки.

Если котел регулярно требует его перезагрузки, или если процесс сброса продолжает давать сбой. Вам нужно будет связаться с зарегистрированным инженером по газовой безопасности, чтобы устранить неисправность перед перезагрузкой котла.

Перед переналадкой котла. Запишите количество красных вспышек, которые ваш котел отображает в одной последовательности, это должно быть от 1 до 6 миганий.

Эта информация может помочь зарегистрированному инженеру по газовой безопасности определить причину неисправности, если котел не перезапускается.

Для сброса котла нажмите и удерживайте кнопку сброса не менее 5 секунд,

, затем отпустите.

Если процесс прошел успешно, котел перезапустится и будет работать в обычном режиме.

Если процесс завершится неудачно, кнопка сигнала состояния котла вернется к красной вспышке.

Ваш котел позволит вам перезагружать его до 5 раз за час.

Если вы перезагрузите котел более 5 раз в течение часа, ваш котел полностью заблокируется, и вам потребуется зарегистрированный инженер по газовой безопасности, чтобы устранить проблему.

Заявление об отказе от ответственности

Видео Baxi могут содержать советы, мнения, инструкции и заявления от Baxi и / или других поставщиков контента и информации.Этот контент предназначен для использования в качестве общего руководства и только в информационных целях. Вы используете видео и контент на свой страх и риск. Несмотря на то, что мы будем стремиться поддерживать информацию в актуальном состоянии, мы настоятельно рекомендуем вам проконсультироваться со специалистом или другим органом в соответствующей области, прежде чем использовать какой-либо контент. В максимальной степени, разрешенной законом, Baxi не делает никаких заявлений, гарантий или условий любого рода, явных или подразумеваемых, в отношении информации или контента, включенного в видео.Baxi также категорически отказывается от всех заявлений, гарантий или условий любого рода, явных или подразумеваемых, включая, но не ограничиваясь, подразумеваемые заявления, гарантии или условия пригодности для конкретной цели, а также те, которые вытекают из деловых отношений или использования.

Baxi не несет ответственности за любые претензии, убытки, требования или ущерб любого рода (независимо от того, были ли такие претензии, убытки, требования или убытки предсказуемыми, известными или иными), возникшие в результате или в связи с использованием информации, содержания или материалы, включенные в это видео, включая, помимо прочего, косвенные или косвенные убытки или ущерб, и независимо от того, было ли сообщено о возможности такого иска, требования о возмещении убытков или убытков, а также возникло ли оно в результате правонарушения (включая халатность), договора или иным образом.

Сентябрь 2014

* Baxi является торговым подразделением компании Baxi Heating UK Limited, зарегистрированный офис которой находится по адресу Brooks House, Coventry Road, Warwick CV34 4LL

Коды ошибок котлов Baxi / Список кодов неисправностей

Котлы

Baxi обычно являются довольно надежными котлами, но даже самые надежные котлы иногда сталкиваются с проблемами. Когда ваш котел Baxi обнаруживает ошибку, он блокируется, чтобы предотвратить дальнейшее повреждение вас или, что еще хуже, котла (это дорогой комплект).

Когда ваш Baxi блокируется, на ЖК-экране отображается код ошибки, который поможет вам определить, в чем проблема. Коды неисправностей перечислены в руководстве по эксплуатации вашего котла, но, вероятно, проще просто погуглить код ошибки и получить ответ прямо здесь, на веб-сайте WarmZilla.

Некоторые неисправности вы сможете исправить самостоятельно, но для некоторых потребуется зарегистрированный инженер Gas Safe. Это руководство предназначено для того, чтобы помочь вам определить проблему с вашим котлом, чтобы вы могли получить приблизительное представление о затратах на ее устранение. Открывать корпус котла и пытаться устранить ее самостоятельно — незаконно.

Если ваш котел не работает, но и не отображает код неисправности, проверьте подачу воды, газа и электричества, чтобы убедиться в отсутствии проблем с подачей. Если у вас есть счетчик предоплаты, убедитесь, что у вас есть кредит. Убедитесь, что в вашей собственности есть водопровод из холодных кранов, работает ли ваш газ, зажигая плиту или газовый камин, и что у вас работает электричество, включив свет. Ваш котел может быть подключен к отдельной цепи, поэтому, если в остальной части вашего дома есть электричество, но ЖК-дисплей на вашем котле ничего не отображает, ваш котел может не получать питание, и вам может потребоваться вызвать электрика или инженера по газовой безопасности.

Если ваш котел работает годами, и вы хотите узнать цену на новый котел, попробуйте WarmZilla. Цены начинаются от 1489 фунтов стерлингов, включая установку, беспроводное управление, очистку системы, системный фильтр и гарантию сроком от 5 до 10 лет в зависимости от того, какую модель котла вы выберете.

Просто ответьте на несколько простых вопросов о своем доме, и всего за несколько минут вам будет предоставлен выбор котлов, соответствующих вашим потребностям.

WarmZilla предлагает финансирование котла от 9 фунтов стерлингов.80 в месяц с 0% процентной ставкой в течение 2 лет на выбранные котлы. У наших кредиторов очень высокий процент принятия, даже если у вас плохая кредитная история.

Надеюсь, ремонт вашего бойлера Baxi не будет стоить больших затрат, но, возможно, стоит получить расценки на бойлер WarmZilla, чтобы вы могли взвесить свои варианты.

Нажмите на модель вашего котла ниже, чтобы сразу перейти к кодам ошибок для этого котла:

BAXI 200 COMBI / BAXI 400 COMBI Коды ошибок / неисправностей котла
BAXI PLATINUM + 40KW Коды ошибок / неисправностей котла
BAXI 600 COMBI / BAXI 800 COMBI Коды ошибок / неисправностей котла
BAXI 600 HEAT / MAIN ECO COMPACT HEAT Коды ошибок / неисправностей котла
BAXI 600 SYSTEM / BAXI 800 SYSTEM / BAXI 600 LPG Коды ошибок / неисправностей котла
BAXI ECOBLUE (COMBI & SYSTEM) Коды ошибок / неисправностей котла
BAXI ECOBLUE (HEAT) Коды ошибок / неисправностей котла
BAXI DUO-TEC / MEGAFLO Коды ошибок / неисправностей котла
BAXI SOLO (HEAT) Коды ошибок / неисправностей котла
BAXI GA RANGE Коды ошибок / неисправностей котла
BAXI AVANTA RANGE Коды ошибок / неисправностей котла
BAXI MAIN ECO COMPACT HEAT Коды ошибок / неисправностей котла
BAXI 105 HE Boiler Err или / Коды ошибок

BAXI 200 COMBI / BAXI 400 COMBI Коды ошибок / неисправностей котла

Код ошибки	Возможная неисправность
H.01 — .00	Temporary Fault — Временная потеря связи между газовым клапаном и платой котла. Неисправность блока воздух / газ. Плохое соединение с газовым клапаном.
H.01 — .05	Временная неисправность — Превышена максимальная разница между температурами подачи и возврата. Отсутствие или недостаточное кровообращение. Ошибка датчика.
H.01 — .08	Временная неисправность — Температура подачи слишком быстро растет в режиме нагрева.Отсутствие или недостаточное кровообращение. Ошибка датчика.
H.01 — .14	Временная неисправность — Превышено максимальное значение температуры подачи. Отсутствие или недостаточное кровообращение. Отсутствие или недостаточное кровообращение.
H.01 — .18	Временная неисправность — Нет циркуляции воды. Отсутствие или недостаточное кровообращение. Ошибка датчика.
H.01 — .21	Временная неисправность — Температура подачи слишком быстро растет в режиме ГВС.Отсутствие или недостаточное кровообращение. Ошибка датчика.
H.02 — .02	Временная неисправность — Параметры C1 / C2 не вводятся. Плата не настроена.
H.02 — .03	Временная неисправность — неправильные настройки конфигурации C1 / C2.
H.02 — .04	Временная ошибка — ошибка параметра. Неправильные параметры.
H.02 — .06	Временная неисправность — Давление воды в системе.Утечка воды на бойлере. Утечка воды в системе.
H.03 -.00	Временная неисправность — Ошибка связи с датчиком дымохода NTC. Датчик отсутствует или подключен неправильно. Плохое соединение. Неисправность датчика.
H.03 -.01	Временная неисправность — Ошибка связи с платой HMI. HMI не подключен.
H.03 -.02	Временная неисправность — Отсутствие пламени во время работы. Ток ионизации отсутствует.
E.00 — .04	Постоянная неисправность — обрыв цепи датчика температуры обратной линии. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.00 — .05	Постоянная неисправность — обрыв цепи датчика температуры обратной линии. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.01 — .02	Постоянная неисправность — Температура, измеренная датчиком возврата, выше датчика потока.Плохое соединение. Неисправность датчика. Датчик не подключен или подключен неправильно.
E.01 — .04	Постоянная неисправность — пропадание пламени обнаружено 5 раз за 24 часа (при включенной горелке). Ток ионизации отсутствует.
E.01 — .11	Постоянная неисправность, требующая сброса — неправильная скорость вентилятора. Внешняя тяга над котлом. Неисправен блок газа / воздуха.
E.01 — .12	Постоянная неисправность, требующая сброса — Температура, измеренная датчиком возврата, выше температуры подачи.
E.01 — .17	Постоянная неисправность, требующая сброса — нет циркуляции. Датчик не подключен или подключен неправильно. Неисправность датчика.
E.01 — .20	Постоянная неисправность — Достигнуто максимальное значение температуры дымовых газов (> 140 ° C). Тиража нет. Неисправность датчика.
E.02 — .00	Permanent Fault — Выполняется сброс котла. Была нажата кнопка сброса.
E.02 — .07	Отсутствует или низкое давление воды в системе. Котел с низким давлением в системе (менее 0,5 бар) работать не будет.
E.02 — .16	Постоянная неисправность — Тайм-аут встроенного CSU. Проверить печатную плату на наличие повреждений.
E.02 — .17	Permanent Fault — Постоянная потеря связи между газовым клапаном и платой котла. Неисправность блока воздух / газ. Плохое соединение с газовым клапаном.
E.02 — .19	Постоянная неисправность — Перемычка 1 заменена. Проверьте положение перемычки 1.
E.02 — .20	Постоянная неисправность — Перемычка 2 изменена. Проверьте положение перемычки 2.
E.02 — .21	Постоянная неисправность — Перемычка 3 изменена. Проверьте положение перемычки 3.
E.02 — .47	Постоянная неисправность — Не удалось подключиться к внешнему устройству. Проверьте проводку к внешнему устройству.
E.02 — .48	Permanent Fault — Неудачная настройка внешнего устройства. Проверьте сопряжение с внешним.
E.04 — .00	Постоянная неисправность — неисправность газового клапана. Газовый клапан не обнаружен.
E.04 — .01	Постоянная неисправность — короткое замыкание датчика температуры подачи. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.04 — .02	Постоянная неисправность — обрыв цепи датчика температуры подачи. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.04 — .03	Постоянная неисправность — Достигнута критическая температура подачи. Отсутствие или недостаточное кровообращение.
E.04 — .04	Постоянная неисправность — короткое замыкание датчика температуры дымовых газов. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.04 — .05	Постоянная неисправность — обрыв цепи датчика температуры дымовых газов. Датчик не подключен или подключен неправильно. Плохое соединение. Неисправность датчика.
E.04 — .06	Постоянная неисправность — Достигнуто критическое значение температуры дымовых газов. Тиража нет. Неисправность датчика.
E.04 — .08	Постоянная неисправность — Достигнуто максимально безопасное значение температуры. (Обрыв цепи предохранительного термостата). Тиража нет. Датчик не подключен или подключен неправильно.Плохое соединение. Неисправность датчика.
E.04 — .10	Отказ зажигания (может быть проблема с подачей газа).
E.04 — .12	Постоянная неисправность — ложный сигнал пламени. Кратковременные колебания электросети. Ток ионизации присутствует даже при отсутствии пламени. Горелка остается очень горячей (слишком высокий уровень CO2). Неисправен блок газа / воздуха.
E.04 — .13	Постоянная неисправность — Ротор вентилятора заблокирован. Вентилятор схвачен.Повреждена проводка вентилятора.
E.04 — .17	Постоянная неисправность — Проблема с газовым клапаном. Неисправен блок газа / воздуха.

BAXI PLATINUM + 40KW Коды ошибок / неисправностей котла

905

905 Центральное отопление

Отказ NTC дымохода, неисправность реле давления воздуха, блокировка дымохода, блокировка конденсата или неисправность проводки.

905

E119

905 905 Неисправность циркуляции (первичный контур)

Код ошибки	Возможная неисправность
ETC 40000 905 905 905
E50	Неисправность NTC горячей воды
E110	E110 срабатывание предохранительного термостата
E119
E130	Дымоход с NTC-регулированием
E133	Прерывание подачи газа или пропадание пламени
9000 Fan2 E4160 Отказ вентилятора
E193	Неисправность предварительной циркуляции

BAXI 600 COMBI / BAXI 800 COMBI Коды ошибок / неисправностей котла

Код ошибки		940 9 Возможная неисправность Кабель подключения газового клапана.
E10	Неисправность внешнего датчика.
E12	Неисправность реле дифференциального потока воды (все еще разомкнут).
E13	Неисправность реле дифференциального потока воды (все еще замкнут).
E15	Ошибка команды газового клапана.
E20	Неисправность NTC центрального отопления.
E28	Отказ NTC дымохода.
E40	Неисправность NTC возврата центрального отопления.
E50	Неисправность датчика NTC ГВС (водонагревательный котел) (s.c.) ИЛИ Неисправность датчика NTC горячей воды (водонагреватель) (o.c.).
E83 / E84 / E85 / E86 / E87	Нет связи.
E109	Ошибка предварительной циркуляции.
E110	i) Превышена максимальная температура котла для градиента (возможно, заклинило насос или в контуре есть воздух).ИЛИ ii) Превышена максимальная температура котла из-за перегрева (возможно, заклинило насос или в контуре есть воздух). ИЛИ iii) Сработал датчик предохранительного термостата.
E118	Слишком низкое давление воды в первичной системе (<0,5 бар).
E125	Неисправность циркуляции (первичная).
E128	Частое пропадание пламени (12 раз).
E129	Ошибка безопасности при частой потере пламени с максимальной коррекцией во время розжига во время функции калибровки.
E130	Сработал датчик термостата дымовых газов (блокировка).
E133	Отказ зажигания (может быть проблема с подачей газа).
E134	Истекшее время открытия газового клапана без газа (короткий запрос за короткий период)
E135	Прерывание подачи газа (внутренняя ошибка).
E154	Тест температуры датчика подачи / возврата.
E160.	Неисправность вентилятора или проводки вентилятора
E163	Неисправность датчика NTC для горячей воды для бытового потребления (s.c.) ИЛИ Неисправность датчика NTC для горячей воды для бытового потребления (o.c.).
E270	Нарушение циркуляции (сухой пожар).
E317	Неправильная электрическая частота источника питания (Гц).
E321	Неисправность NTC горячей воды.
E384	Ложное пламя.
E385	Пониженное напряжение.
E430	Временное испытание давлением воды.
E430 + Пламя «пересекло»	Испытание давления воды не прошло.

BAXI 600 HEAT / MAIN ECO COMPACT HEAT Коды ошибок / неисправностей котла

Плохое соединение или неисправность проводки, Ошибка параметра

Код ошибки	Возможная неисправность
1 мигает зеленым цветом Превышение температуры подачи	слишком высокий расход, Чрезмерная разница между температурами подачи и возврата
2 мигания зеленым	Клеммы BL при взаимодействии с пользователем, Контроллер разомкнут
3 мигания зеленым	Во время работы пламя не обнаружено
4 мигания зеленым	Плохое соединение или неисправность проводки, Ошибка внутренней связи
5 миганий зеленым	Ошибка параметра или неисправный PU, Ошибка конфигурации или ошибка PCB
6 миганий зеленым	Возможная неисправность.Внутренняя неисправность в блоке управления горением
1 мигающий красный	Плохое соединение с датчиком температуры подающей или обратной
2 мигания красным	Сработал термостат перегрева на теплообменнике, нет протока воды через тепло теплообменник, перегрев печатной платы, неисправность дымохода, приводящая к рециркуляции или срабатыванию реле давления воздуха (если установлено)
3 мигания красным цветом	Нет воспламенения, после зажигания пламя не обнаружено, обнаружен ложный сигнал пламени

СИСТЕМА BAXI 600 / СИСТЕМА BAXI 800 / Коды ошибок / ошибок котла, работающего на сжиженном нефтяном газе 60011

03 E154

Тест температуры датчика возврата

Код ошибки	Возможная неисправность
Соединительный кабель газового клапана
E15	Неисправность газового клапана
E20	Неисправность NTC центрального отопления
E41 0 NTC 03 905 905	Неисправность NTC возврата центрального отопления
E83	Ошибка связи
E109	Ошибка предварительной циркуляции
E4110 905	Давление воды в первичной системе т oo low
E125	Неисправность циркуляции (первичная)
E128	Отсутствие пламени
E130	E130	Dlue Дымоход подача газа или пропадание пламени
E135	Прерывание подачи газа (внутренняя ошибка)
E135	Перерыв в подаче газа (внутренняя ошибка)
E160	Неисправность в проводке вентилятора или вентилятора
E270	Нарушение циркуляции (сухой пожар)
E321 905 905 905 905 905 905 905 905 905 905 905 905 905 E384	Ложное пламя

90 002

BAXI ECOBLUE (COMBI & SYSTEM) Коды ошибок / неисправностей котла

905 Неисправность датчика термистора нагрева Предел 905 905 905 905 Макс. 9 0544 432

Код ошибки	Возможная неисправность
E10			905 Центральный датчик температуры
E28	Неисправность термистора дымовых газов
E54	Неисправность датчика потока HW
E78 1	E78 1	905 905	Внутренняя ошибка времени часов на печатной плате
E109	Плохая циркуляция
110	Перегрев
111	Слишком высокое давление воды
118	Слишком низкое давление воды
119	Низкое давление в системе (<0.5 бар)
125	Нарушение циркуляции воды
127	Защита от легионеллы Температура не достигнута
128	Потеря пламени
Превышено безопасное время установления пламени
153	Блок принудительного сброса разблокирован
160	Неисправность вентилятора
162 162	905 905 905 905 905 905 162 162 Ошибка давления воздуха 905 164	Ошибка реле протока отопления (Ирландия) Ошибка датчика давления (Великобритания)
166	Неисправность реле давления воздуха
270	Dry Fire
Ошибка заземляющего разъема
900 02433	Температура теплообменника превышена (более 95 градусов)

BAXI ECOBLUE (HEAT) Коды ошибок / неисправностей котла

Код ошибки	Возможная неисправность	9000 1 Мигает зеленым цветом	Достигнута температура котла
3 Мигает зеленый	Временное исчезновение пламени
4 Мигает зеленым цветом	Ошибка связи между платой и системой управления	Ошибка параметра на блоке питания / печатной плате
6 Мигает зеленым	Прочая ошибка
1 Мигает красным	Ошибка датчика; Сбой датчика, температурный сбой или сбой потока
2 красных мигания	Сработал перегрев котла
3 красных мигания	Неисправность зажигания.Котел пытался зажечь 5 раз и потерпел неудачу
4 красных мигания	Неисправность вентилятора
5 красных миганий	Ошибка параметра или блока питания
1 6 красных миганий

BAXI DUO-TEC / MEGAFLO Коды ошибок / неисправностей котла

Код ошибки

	Возможная неисправность
E10 905 905 02 905 905 905 905 905 905 905	Неисправность датчика термистора центрального отопления
E28	Неисправность термистора дымовых газов
E110	Перегрев котла.Убедитесь, что из радиаторов нет воздуха.
E119	Низкое давление воды. Добавьте воду в систему через контур заполнения
E125	Неисправность циркуляции первичной воды. Убедитесь, что из радиаторов стравлен воздух.
E131	Блокировка от перегрева дымохода. Это может последовать за отключением электроэнергии, попробуйте сбросить настройки
E133	Неисправность зажигания — проверьте, включен ли газ, если счетчик предоплаты проверяет наличие кредита.Если все в порядке и E133 не исчезнет — обратитесь к инженеру для посещения и расследования
E160 / E161	Fan Fault
E164	Fan Fault
Fan Fault
E168	Блокировка печатной платы
E193	Неисправность циркуляции

BAXI SOLO (HEAT) 9097 Код ошибки

89088 Код ошибки котла

Мигает горит

Неисправность вентилятора

Мигает не горит Мигает

Входное напряжение менее 180 В

Мигает нет

Блокировка перегрева 905 Горит Flash

Неисправность печатной платы

Мигает Вкл. Вкл.

Неисправность печатной платы

Выкл. Выкл. Выкл.

Нет питания

Вкл.

Вкл. Выкл. Флэш-память

Реверсирование рабочего и нейтрального положения

Вкл. Выкл. Вкл.

Блокировка зажигания

Вкл. Выкл. Вспышка

Выкл. Неисправность жгута проводов низкого напряжения

BAXI GA RANGE Коды ошибок / неисправностей котла

9054 0

E10

E05

94030

7 2.9 бар)

3

Код ошибки	Возможная неисправность
9000 905 905 905	9000 905 905 Неисправность зажигания E09	Неисправность электропроводки газового клапана
Ошибка датчика наружной температуры
E15	Неисправность соединения газового клапана
E20	Неисправность датчика термистора центрального отопления
E40	Неисправность термистора обратной линии центрального отопления
E53	Засорение дымохода
E55	Требуется калибровка 0 Неисправность датчика давления воды
E92	Аварийный сигнал проверки горения во время автоматической настройки
E109	Плохая циркуляция
E110	Сработал перегрев котла
E118	Низкое давление в системе (<0,5 бар)
E125	Неисправность первичной циркуляции воды
E128		905 905 905 905 E129	Потеря пламени во время калибровки
E133	Неисправность зажигания
E135	Внутренняя ошибка
				905	Неисправность вентилятора
E270	Сухой пожар
E317	Неправильное электропитание (Гц)
E321 Неисправность 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905	Обнаружено пламя при выключенном газовом клапане
E385	Низкое напряжение (менее 195 В)

BAXI AVANTA RANGE Коды ошибок / неисправностей котла

Код ошибки	Возможная неисправность	9	Неисправность датчика температуры
E1	Сработал перегрев котла
E2	Плохая циркуляция
E3
E3	Отказ PCB
E10	Плохая / нет циркуляции
E12	Неисправность печатной платы
E13	Сработал плавкий предохранитель теплообменника2 85/8/83 E 86/540 84/8	Обычная неисправность вентилятора E8

BAXI MAIN ECO COMPACT HEAT Коды ошибок / неисправностей котла

05 Достигнута температура котла.Временная ошибка, самосброс, при продолжении переходит к 3 миганиям красным

Код ошибки	Возможная неисправность
1 Зеленый мигающий	Достигнута температура котла
3 мигания зеленым	Временное исчезновение пламени. Временная ошибка, самосброс, при продолжении — 3 красных мигания
4 зеленых мигания	Ошибка связи между платой и системой управления. Временная ошибка, самосброс.
5 зеленых миганий	Ошибка параметра на блоке питания / печатной плате.Временная ошибка, самосброс.
6 зеленых миганий	Прочая ошибка. Временная ошибка, самосброс.
1 красная вспышка	Ошибка датчика; Ошибка датчика, температурный сбой или сбой потока
2 красных мигания	Сработал перегрев котла
3 красных мигания	Неисправность зажигания. Котел пытался зажечь 5 раз и не удался
4 красных мигания	Неисправность вентилятора
5 красных миганий	Ошибка параметра или блока питания
1 6 красных миганий 905

BAXI 105 HE Коды ошибок / неисправностей котла

Baxi 105 HE — это комбинированный конденсационный котел, снятый с производства, с рейтингом энергоэффективности B.Если у вас возникли проблемы с котлом Baxi 105 HE, то, учитывая его возраст, мы рекомендуем модернизировать его до современного энергоэффективного котла с рейтингом A.

Baxi 105 HE не отображает коды неисправностей, но в руководстве есть раздел по поиску неисправностей, который позволит вам или, что более вероятно, инженеру Gas Safe определить проблему.

Коды ошибок котла Baxi | Сантехнические услуги A&D

Код ошибки: E20

Возможная причина: Ошибка NTC центрального отопления

Код ошибки: E28

Возможная причина: ошибка дымохода с отрицательным температурным коэффициентом (NTC), реле давления воздуха или забит дымоход или конденсат

Код ошибки: E50

Возможная причина: ошибка NTC (отрицательный температурный коэффициент) горячей воды

Код ошибки: E110

Возможная причина: безопасность срабатывания термостата

Код ошибки: E119

Возможная причина: Ошибка реле давления воды — не работает.

Код ошибки: E125

Возможная причина: Ошибка первичного контура Ошибка циркуляции

Код ошибки: E130

Возможная причина: ошибка работы дымохода NTC (отрицательный температурный коэффициент)

Код ошибки: E133

Возможная причина: ошибка подачи газа или пропадание пламени

Код ошибки: E160

Возможная причина: вентилятор или неисправность проводки вентилятора

Код ошибки: E193

Возможная причина: ошибка предварительной циркуляции

Код ошибки: 110

Возможная причина: перегрев — попробуйте удалить воздух из радиаторов

Код ошибки: 117

Возможная причина: слишком высокое давление воды

Код ошибки: 118

Возможная причина: слишком низкое давление воды

Код ошибки: 125

Возможная причина: нарушение циркуляции воды

Код ошибки: 133

Возможная причина: Превышено безопасное время установления пламени

Код ошибки: E10

Возможная причина: Ошибка датчика наружной температуры

Код ошибки: E20

Возможная причина: Неисправность датчика термистора центрального отопления

Код ошибки: E28

Возможная причина: неисправность термистора дымовых газов

Код ошибки: E54

Возможная причина: Неисправность датчика расхода горячей воды (ГВС)

Код ошибки: E79

Возможная причина: неисправность датчика давления воды

Код ошибки: E100

Возможная причина: ошибка времени внутренних часов на печатной плате (PCB)

Код ошибки: E109

Возможная причина: плохое обращение

Код ошибки: 110

Возможная причина: перегрев — попробуйте удалить воздух из радиаторов

Код ошибки: 111

Возможная причина: Максимальный предел температуры подачи

Код ошибки: 117

Возможная причина: слишком высокое давление воды

Код ошибки: 118

Возможная причина: слишком низкое давление воды

Код ошибки: 119

Возможная причина: слишком низкое давление в системе

Код ошибки: 125

Возможная причина: нарушение циркуляции воды

Код ошибки: 1277

Возможная причина: температура защиты от легионеллы (причина болезни легионеров) не достигнута

Код ошибки: 128

Возможная причина: пропадание пламени во время работы

Код ошибки: 133

Возможная причина: Превышено безопасное время установления пламени

Код ошибки: 153

Возможная причина: Блок принудительного сброса разблокирован

Код ошибки: 160

Возможная причина: неисправность вентилятора

Код ошибки: 162

Возможная причина: ошибка реле давления воздуха

Код ошибки: 164

Возможная причина: Ошибка датчика давления (Великобритания) — Ошибка реле протока отопления (Ирландия)

Код ошибки: 166

Возможная причина: неисправность реле давления воздуха

Код ошибки: 270

Возможная причина: Сухой пожар

Код ошибки: 432

Возможная причина: ошибка заземляющего разъема

Код ошибки: 433

Возможная причина: превышение температуры теплообменника (более 95 градусов)

Код ошибки: 1 зеленая вспышка

Возможная причина: Достигнута температура котла.Никаких действий не требуется.

Код ошибки: 3 мигания зеленым цветом

Возможная причина: Временное исчезновение пламени. Котел самовосстановится, если неисправность не исчезнет, вы увидите 3 красных мигания.

Код ошибки: 4 мигания зеленым цветом

Возможная причина: Ошибка связи между печатной платой (PCB) и системой управления.Временная ошибка, сбросится автоматически.

Код ошибки: 5 миганий зеленым цветом

Возможная причина: Ошибка параметра на печатной плате (PCB). Временная ошибка, самосброс

Код ошибки: 6 миганий зеленым цветом

Возможная причина: Прочая ошибка.Временная ошибка, сбросится автоматически.

Код ошибки: 1 красная вспышка

Возможная причина: ошибка датчика, сбой температуры или сбой потока.

Код ошибки: 2 красных мигания

Возможная причина: Сработал перегрев котла

Код ошибки: 3 красных мигания

Возможная причина: Неисправность зажигания.Котел пытался зажечь 5 раз, но безуспешно.

Код ошибки: 4 красных мигания

Возможная причина: неисправность вентилятора

Код ошибки: 5 красных миганий

Возможная причина: Ошибка блока хранения параметров (PSU).

Код ошибки: 6 красных миганий

Возможная причина: Прочая ошибка.

Код ошибки: E10

Возможная причина: Неисправность наружного датчика

Код ошибки: E20

Возможная причина: Ошибка датчика термистора центрального отопления

Код ошибки: E28

Возможная причина: неисправность термистора дымохода

Код ошибки: E110

Возможная причина: Ошибка перегрева котла

Код ошибки: E119

Возможная причина: Ошибка низкого давления воды

Код ошибки: E125

Возможная причина: Ошибка первичной циркуляции воды

Код ошибки: E131

Возможная причина: Ошибка блокировки по перегреву дымохода

Код ошибки: E133

Возможная причина: ошибка зажигания

Код ошибки: E160 / E161

Возможная причина: ошибка вентилятора

Код ошибки: E164

Возможная причина: неисправность датчика давления

Код ошибки: E167

Возможная причина: ошибка печатной платы (PCB)

Код ошибки: E168

Возможная причина: ошибка блокировки печатной платы (PCB)

Код ошибки: E193

Возможная причина: ошибка циркуляции

Код ошибки: H.01 — 0,00

Возможная причина: потеря связи между газовым клапаном и платой котла. Возможная неисправность блока воздух / газ или неплотное соединение с газовым клапаном.

Код ошибки: H.01 — .05

Возможная причина: слишком высокая разница между температурами подачи и возврата, ошибка датчика или недостаточная циркуляция.

Код ошибки: H.01 — .08

Возможная причина: неисправность датчика, слишком быстрое повышение температуры подачи в режиме отопления или недостаточная циркуляция.

Код ошибки: H.01 — .14

Возможная причина: превышено максимальное значение температуры подачи или недостаточная циркуляция — временная неисправность.

Код ошибки: H.01 — .18

Возможная причина: нет циркуляции воды, недостаточная циркуляция или ошибка датчика.

Код ошибки: H.01 — .21

Возможная причина: Временная ошибка — слишком быстрое повышение температуры подачи в режиме ГВС, недостаточная циркуляция или ошибка датчика.

Код ошибки: H.02 — .02

Возможная причина: временная ошибка — нет ввода параметров C1 / C2. Печатная плата (PCB) не настроена.

Код ошибки: H.02 — .03

Возможная причина: временная ошибка — неверные настройки конфигурации C1 / C2.

Код ошибки: H.02 — .04

Возможная причина: временная ошибка — ошибка параметра. Неправильные параметры.

Код ошибки: H.02 — .06

Возможная причина: временная ошибка, вызванная давлением воды в системе, утечкой воды в котле, утечкой воды в системе.

Код ошибки: H.03 -.00

Возможная причина: Временная ошибка связи, термостата с отрицательным температурным коэффициентом (NTC) или датчика дымохода. Датчик также может быть отсоединен или иметь плохое соединение.

Код ошибки: H.03 — 0,01

Возможная причина: Ошибка связи с печатной платой (PCB)

Код ошибки: H.03 — .02

Возможная причина: Ошибка пламени — пламя отсутствует во время работы.

Код ошибки: E.00–04

Возможная причина: Обрыв цепи датчика температуры обратной линии. Датчик не подключен или подключен неправильно.

Код ошибки: E.00 — .05

Возможная причина: Короткое замыкание датчика температуры обратной линии. Датчик не подключен или подключен неправильно.

Код ошибки: E.01–02

Возможная причина: Температура, измеренная датчиком возврата, выше датчика потока.

Код ошибки: E.01 — .04

Возможная причина: пропадание пламени обнаружено 5 раз за 24 часа (при включенной горелке).

Код ошибки: E.01 — 0,11

Возможная причина: Неправильная скорость вентилятора — внешняя тяга над котлом или неисправный газо-воздушный агрегат.

Код ошибки: E.01 — .12

Возможная причина: Требуется сброс — температура, измеренная датчиком обратной линии, выше температуры подачи.

Код ошибки: E.01 — 0,17

Возможная причина: Перезагрузите котел — нет циркуляции, неисправен датчик либо не подключен, либо имеет плохое соединение.

Код ошибки: E.01 — .20

Возможная причина: Достигнута максимальная температура дымовых газов. Нет циркуляции или неисправности датчика.

Код ошибки: E.02 — 0,00

Возможная причина: была нажата кнопка сброса.

Код ошибки: E.02 — .07

Возможная причина: Отсутствует или низкое давление воды в системе. давление в системе менее 0,5 бар

Код ошибки: E.02 — 0,16

Возможная причина: Постоянная неисправность, вызванная тайм-аутом блока обслуживания канала (CSU) или повреждением печатной платы (PCB).

Код ошибки: E.02 — .17

Возможная причина: потеря связи между газовым клапаном и печатной платой котла или неисправность блока воздух / газ.

Код ошибки: E.02 — 0,19

Возможная причина: перемычка 1 изменена — проверьте положение перемычки 1.

Код ошибки: E.02 — .20

Возможная причина: перемычка 2 изменена — проверьте положение перемычки 2.

Код ошибки: E.02 — 0,21

Возможная причина: перемычка 3 изменена — проверьте положение перемычки 3.

Код ошибки: E.02 — .47

Возможная причина: ошибка подключения к внешнему устройству.

Код ошибки: E.02 -.48

Возможная причина: Не удалось выполнить настройку внешнего устройства — проверьте подключение к внешнему устройству.

Код ошибки: E.04 — .00

Возможная причина: Ошибка газового клапана — газовый клапан не обнаружен.

Код ошибки: E.04 — 0,01

Возможная причина: короткое замыкание датчика температуры подачи. Датчик не подключен или подключен неправильно, плохое соединение или неисправность датчика.

Код ошибки: E.04 — .02

Возможная причина: Постоянная неисправность. Обрыв цепи датчика температуры подачи, датчик не подключен или неправильно подключен, плохое соединение или неисправность датчика.

Код ошибки: E.04 — .03

Возможная причина: Постоянная неисправность. Достигнута критическая температура подачи, циркуляция отсутствует или недостаточна.

Код ошибки: E.04 — .04

Возможная причина: Постоянная неисправность. Короткое замыкание датчика температуры дымовых газов, датчик не подключен или неправильно подключен, плохое соединение или неисправность датчика.

Код ошибки: E.04–05

Код ошибки: E.04 — .06

Возможная причина: Постоянная неисправность. Достигнуто критическое значение температуры дымовых газов, нет циркуляции или неисправности датчика.

Код ошибки: E.04 — .08

Возможная причина: Постоянная неисправность. Достигнуто максимально безопасное значение температуры, предохранительный термостат разомкнут, циркуляция отсутствует, датчик не подключен или подключен неправильно, плохое соединение или неисправность датчика.

Код ошибки: E.04 — .10

Возможная причина: отключение зажигания (возможно, проблема с подачей газа).

Код ошибки: E.04 — 0,12

Возможная причина: Постоянная неисправность. Ложный сигнал пламени, кратковременные колебания в сети, ток ионизации присутствует, даже если пламя отсутствует, горелка остается очень горячей (слишком высокий уровень CO2) или неисправен блок газа / воздуха.

Код ошибки: E.04 — .13

Возможная причина: Постоянная неисправность. Ротор вентилятора заблокирован, вентилятор заблокирован или повреждена проводка вентилятора.

Код ошибки: E.04 — .17

Возможная причина: Постоянная неисправность. Проблема с газовым клапаном или неисправным блоком газа / воздуха.

Код ошибки: E09

Возможная причина: Соединительный кабель газового клапана.

Код ошибки: E010

Возможная причина: Неисправность внешнего датчика.

Код ошибки: E12

Возможная причина: Неисправность реле дифференциального потока воды (все еще разомкнут).

Код ошибки: E13

Возможная причина: Неисправность реле дифференциального потока воды (все еще замкнут).

Код ошибки: E15

Возможная причина: Ошибка команды газового клапана.

Код ошибки: E20

Возможная причина: Неисправность термостата с отрицательным температурным коэффициентом (NTC) центрального отопления.

Код ошибки: E28

Возможная причина: Неисправность термостата с отрицательным температурным коэффициентом (NTC) дымовых газов.

Код ошибки: E40

Возможная причина: Неисправность термостата с отрицательным температурным коэффициентом возврата центрального отопления (NTC).

Код ошибки: E50

Возможная причина: Неисправность датчика термостата с отрицательным температурным коэффициентом (NTC) ГВС (водонагревательный котел) (s.c.) или неисправность датчика NTC горячей воды (водонагреватель) (o.c.).

Код ошибки: E83 / E84 / E85 / E86 / E87

Возможная причина: Нет связи.

Код ошибки: E109

Возможная причина: Ошибка предварительной циркуляции.

Код ошибки: E110

Возможная причина: превышена максимальная температура котла для градиента (вероятно, заклинило насос или воздух в контуре). Превышена максимальная температура котла из-за перегрева (возможно заклинивание насоса или воздух в контуре). Сработал датчик предохранительного термостата.

Код ошибки: E118

Возможная причина: слишком низкое давление воды в первичной системе (

Код ошибки: E125

Возможная причина: Неисправность циркуляции (первичная).

Код ошибки: E128

Возможная причина: частое пропадание пламени (12 раз).

Код ошибки: E129

Возможная причина: Ошибка безопасности из-за частой потери пламени с максимальной коррекцией во время розжига во время функции калибровки.

Код ошибки: E130

Возможная причина: Сработал датчик термостата дымовых газов (блокировка).

Код ошибки: E133

Возможная причина: отключение зажигания (возможно, проблема с подачей газа).

Код ошибки: E134

Возможная причина: истекшее время открытия газового клапана без газа (короткий запрос за короткий период)

Код ошибки: E135

Возможная причина: Прерывание подачи газа (внутренняя ошибка).

Код ошибки: E154

Возможная причина: Тест температуры датчика подачи / возврата.

Код ошибки: E160

Возможная причина: Неисправность вентилятора или его проводки.

Код ошибки: E163

Возможная причина: Неисправность датчика термостата с отрицательным температурным коэффициентом (NTC) горячего водоснабжения (ГВС) (см.c.) или неисправность датчика NTC ГВС (o.c.).

Код ошибки: E270

Возможная причина: нарушение циркуляции (сухой пожар).

Код ошибки: E317

Возможная причина: Неправильная электрическая частота источника питания (Гц).

Код ошибки: E321

Возможная причина: Ошибка отрицательного температурного коэффициента (NTC) горячей воды.

Код ошибки: E384

Возможная причина: ложное пламя.

Код ошибки: E385

Возможная причина: пониженное напряжение.

Код ошибки: E430

Возможная причина: временное испытание давлением воды.

Код ошибки: E430 + Пересечение пламени

Возможная причина: Ошибка при испытании под давлением воды.

Код ошибки: 1 зеленая вспышка

Возможная причина: Достигнута температура котла — никаких действий не требуется

Код ошибки: 3 мигания зеленым цветом

Возможная причина: временное пропадание пламени — это временная ошибка, система должна перезагрузиться самостоятельно

Код ошибки: 4 мигания зеленым цветом

Возможная причина: ошибка связи между печатной платой (PCB) и системой управления — это временная ошибка, система должна самостоятельно выполнить сброс.

Код ошибки: 5 миганий зеленым цветом

Возможная причина: Ошибка параметра на блоке хранения параметров (PSU) или печатной плате (PCB) — это временная ошибка, система должна выполнить сброс самостоятельно.

Код ошибки: 6 миганий зеленым цветом

Возможная причина: прочие ошибки

Код ошибки: 1 красная вспышка

Возможная причина: ошибка датчика, неисправность датчика, неисправность температуры или неисправность потока — это временная ошибка, система должна самостоятельно выполнить сброс.

Код ошибки: 2 красных мигания

Возможная причина: Сработал перегрев котла

Код ошибки: 3 красных мигания

Возможная причина: Неисправность зажигания. Котел пытался зажечь 5 раз, но потерпел неудачу

Код ошибки: 4 красных мигания

Возможная причина: отказ вентилятора

Код ошибки: 5 красных миганий

Возможная причина: Ошибка блока хранения параметров (PSU)

Код ошибки: 6 красных миганий

Возможная причина: Разное

Код ошибки: E0

Возможная причина: неисправность датчика температуры

Код ошибки: E1

Возможная причина: перегрев — попробуйте удалить воздух из радиаторов

Код ошибки: E2

Возможная причина: плохое кровообращение — попробуйте удалить воздух из радиаторов

Код ошибки: E3

Возможная причина: неисправность печатной платы (PCB)

Код ошибки: E4

Возможная причина: отказ зажигания — попробуйте удалить воздух из радиаторов

Код ошибки: E10

Возможная причина: плохой / нет циркуляции

Код ошибки: E12

Возможная причина: неисправность печатной платы (PCB)

Код ошибки: E13

Возможная причина: сработал плавкий предохранитель теплообменника

Код ошибки: E83 / 84/85/86/87

Возможная причина: Обычная неисправность вентилятора E8

Код ошибки: E53

Возможная причина: плохое сгорание — возможно засорение вывода дымохода

Код ошибки: E110

Возможная причина: перегрев — попробуйте удалить воздух из радиаторов

Код ошибки: E117

Возможная причина: Высокое давление воды в системе — попробуйте удалить воду из радиаторов

Код ошибки: E118

Возможная причина: низкое давление воды в системе

Код ошибки: E125

Возможная причина: перегрев — попробуйте удалить воздух из радиаторов

Код ошибки: E133

Возможная причина: Неисправность подачи газа

Код ошибки: E4

Возможная причина: отказ зажигания

Код ошибки: E09

Возможная причина: неисправность проводки газового клапана

Код ошибки: E10

Возможная причина: Ошибка датчика наружной температуры

Код ошибки: E15

Возможная причина: Неисправность подключения газового клапана

Код ошибки: E20

Возможная причина: Неисправность датчика термистора центрального отопления

Код ошибки: E28

Возможная причина: неисправность термистора дымовых газов

Код ошибки: E40

Возможная причина: неисправность термистора возврата центрального отопления

Код ошибки: E53

Возможная причина: засорение дымохода

Код ошибки: E55

Возможная причина: требуется калибровка

Код ошибки: E78

Возможная причина: неисправность датчика давления воды

Код ошибки: E92

Возможная причина: Аварийный сигнал проверки горения при автонастройке

Код ошибки: E109

Возможная причина: плохое обращение

Код ошибки: E110

Возможная причина: Сработал перегрев котла

Код ошибки: E117

Возможная причина: Высокое давление в системе (> 2.9 бар)

Код ошибки: E118

Возможная причина: Низкое давление в системе (

Код ошибки: E125

Возможная причина: Неисправность первичной циркуляции воды

Код ошибки: E128

Возможная причина: пропадание пламени во время работы

Код ошибки: E129

Возможная причина: пропадание пламени во время калибровки

Код ошибки: E133

Возможная причина: неисправность зажигания

Код ошибки: E135

Возможная причина: внутренняя ошибка

Код ошибки: E154

Возможная причина: Неисправность первичного потока

Код ошибки: E160

Возможная причина: неисправность вентилятора

Код ошибки: E270

Возможная причина: Сухой пожар

Код ошибки: E317

Возможная причина: Неправильный источник питания (Гц)

Код ошибки: E321

Возможная причина: Неисправность термистора воды

Код ошибки: E384

Возможная причина: обнаружено пламя, когда газовый клапан закрыт

Код ошибки: E385

Возможная причина: Низкое напряжение (менее 195 В)

Код ошибки: Мигает — Мигает — ВКЛ

Возможная причина: ошибка вентилятора

Код ошибки: Мигает — Не горит — Мигает

Возможная причина: напряжение ниже 180 В

Код ошибки: Мигает — Выкл. — Горит

Возможная причина: блокировка перегрева

Код ошибки: Мигает — Горит — Мигает

Возможная причина: ошибка печатной платы (PCB)

Код ошибки: Мигает — горит — горит

Возможная причина: неисправность печатной платы (PCB)

Код ошибки: Выкл. — Выкл. — Выкл.

Возможная причина: нет питания

Код ошибки: горит — мигает — мигает

Возможная причина: нарушение циркуляции или сухой пожар

Код ошибки: горит — мигает — горит

Возможная причина: Ошибка термистора

Код ошибки: Вкл. — Выкл. — Мигает

Возможная причина: ошибка реверсирования рабочего и нейтрального положения

Код ошибки: Вкл. — Выкл. — Вкл.

Возможная причина: ошибка блокировки зажигания

Код ошибки: горит — горит — мигает

Возможная причина: ошибка печатной платы (PCB)

Baxi Combi 825, 830, 836 Инструкции по эксплуатации

7728204-01

Соединенное Королевство

Высокоэффективный настенный конденсационный газовый котел

Бакси Комби

825–830–836

Храните эти инструкции в надежном месте.Если вы переезжаете, передайте их следующему жильцу.

стр. 1

Уважаемый покупатель,

Большое спасибо за покупку этого прибора.

Пожалуйста, внимательно прочтите руководство перед использованием продукта и сохраните его в надежном месте для дальнейшего использования. Чтобы обеспечить длительную безопасную и эффективную работу, мы рекомендуем регулярно обслуживать продукт. Наша сервисная служба и служба поддержки клиентов могут помочь в этом.

Мы надеемся, что вам понравятся годы беспроблемной работы с этим продуктом.

стр. 2

Содержание

стр. 3

стр. 4

1 Безопасность

1.1 Общие правила техники безопасности

Опасность
Этот котел могут использовать дети от 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями.
или отсутствие опыта и знаний, когда они находились под наблюдением или инструктировались относительно безопасного использования устройства
и понять связанные с этим риски.Не разрешайте детям играть с прибором.
Дети не должны производить чистку и техническое обслуживание без присмотра.

Опасность
Если чувствуете запах газа:

Отключить подачу газа на счетчике.
Открывать окна и двери во взрывоопасной зоне.
Не работайте с выключателями света.
Не используйте какое-либо электрическое оборудование.
Не пользуйтесь телефоном в опасной зоне.
Гасить открытое пламя и не курить.
Предупредить других жильцов и покинуть помещение.
Позвоните в Национальную газовую аварийную службу по телефону: — 0800 111 999.

	Важно
	При возникновении или подозрении на утечку воды или газа котел можно изолирован по адресу впускные клапаны, повернув их краны на 90 ° (1/4 оборота) вниз.
	А	ПО
	B	ВЫКЛ.

Рис.1 Отводы ВКЛ. И ВЫКЛ.

За советом обращайтесь к установщику, поставщику услуг годового обслуживания или в службу поддержки клиентов Baxi. — Сервисный отдел Бакси. Вы можете связаться со службой поддержки клиентов Baxi по номеру телефона. 0344871 1545 .

При обращении в службу поддержки клиентов Baxi будет полезно иметь «Контрольный список для контрольных показателей » в конце Руководства по установке и обслуживанию, так как он включает подробные сведения, относящиеся к котлу и установке.

Предупреждение
Не прикасайтесь к дымоходным / дымоходным трубам. В зависимости от настроек прибора температура дымохода / дымохода может превышать 60 ° C.
Не касайтесь радиаторов отопления в течение длительного времени. В зависимости от настроек прибора температура радиаторов может достигать 85 ° C.
Соблюдайте меры предосторожности с горячей водой для бытового потребления. В зависимости от настроек прибора температура горячей воды для бытового потребления может достигать 65 ° C.

Осторожно
Не пренебрегайте обслуживанием прибора.Свяжитесь с квалифицированным профессионально или заключите контракт на техническое обслуживание на год обслуживание прибора.

стр. 5

1.2 Рекомендации

Осторожно

К работе с котлом и установкой допускаются только квалифицированные специалисты.
Прибор имеет встроенную защиту от замерзания до тех пор, пока на котел подается питание.

Важно

Регулярно проверяйте давление воды в системе (рекомендуемое давление 1,5 бар).
Обеспечьте постоянный доступ к прибору.
Не снимайте и не закрывайте таблички с информацией о пользователе и серийным номером, прикрепленные к крышке управления котлом.
Они должны оставаться читаемыми на протяжении всего срока службы котла.

1.2.1 Схема тестирования

Baxi Heating UK Ltd является лицензированным участником программы Benchmark Scheme, которая направлена на улучшение стандартов установки и ввода в эксплуатацию систем отопления и горячего водоснабжения в Великобритании, а также на поощрение регулярного обслуживания для оптимизации безопасности, эффективности и производительности.

Benchmark управляется и продвигается Советом по вопросам отопления и горячего водоснабжения. Для получения дополнительной информации посетите www.centralheating.co.uk

1.2.2 Контрольный список для ввода в эксплуатацию

Убедитесь, что установщик полностью заполнил контрольный список эталонных тестов на внутренней стороне последних страниц инструкций по установке, прилагаемых к продукту, и что вы подписали его, чтобы сказать, что вы получили полное и ясное объяснение его работы. Установщик по закону должен заполнить контрольный список для ввода в эксплуатацию в качестве средства соблюдения соответствующих Строительных норм (Англия и Уэльс).

Установщик должен уведомить обо всех установках в местное управление зданием либо напрямую, либо через схему компетентных лиц. А Сертификат соответствия строительным нормам будет затем выдан заказчику, который после получения должен указать номер уведомления в контрольном списке контрольных показателей.

Этот продукт следует обслуживать ежегодно, чтобы повысить его безопасность, эффективность и производительность. Сервисный инженер должен заполнить соответствующий раздел протокола эталонного обслуживания в Руководстве по установке и обслуживанию после каждого обслуживания.

Заполненный контрольный список контрольных показателей и подтверждение годового обслуживания (если применимо) потребуются в случае любых гарантийных работ.

1,3 Обязательства

1.3.1 Ответственность пользователя

Чтобы гарантировать оптимальную работу системы, вы должны соблюдать следующие инструкции:

Прочтите и следуйте инструкциям, приведенным в руководствах, прилагаемых к прибору.
Обратитесь к квалифицированному специалисту для выполнения установки и ввода в эксплуатацию.
Попросите установщика объяснить вам вашу установку.
Поручите квалифицированному установщику провести необходимые проверки и техническое обслуживание.
Храните инструкции по эксплуатации в хорошем состоянии рядом с устройством.

стр. 6

1.3.2 Ответственность установщика

Установщик несет ответственность за установку и первоначальный ввод устройства в эксплуатацию. Установщик должен соблюдать следующие инструкции:

Прочтите и следуйте инструкциям, приведенным в руководствах, прилагаемых к прибору.
Устанавливайте прибор в соответствии с действующим законодательством и стандартами.
Выполните первоначальный ввод в эксплуатацию и любые необходимые проверки.
Объясните установку пользователю.
Если необходимо техническое обслуживание, предупредите пользователя об обязанности проверять прибор и поддерживать его в рабочем состоянии.
Передайте пользователю все инструкции по эксплуатации.

1.3.3 Ответственность производителя

Наша продукция производится в соответствии с требованиями всех действующих директив и правил. Поэтому они поставляются с маркировкой и всеми необходимыми документами. В интересах качества наших продуктов мы постоянно стремимся их улучшать. Поэтому мы оставляем за собой право изменять спецификации, приведенные в этом документе.

На нашу ответственность как производителя нельзя ссылаться в следующих случаях:

Несоблюдение инструкций по установке устройства.
Несоблюдение инструкций по использованию прибора.
Неправильное или недостаточное обслуживание прибора.

стр.7

2 О руководстве

2.1 Общие

Предупреждение
Монтаж, ремонт и обслуживание должны выполняться только компетентным лицом.

Все инженеры, зарегистрированные в Gas Safe, имеют при себе удостоверение личности с номером лицензии и фотографией.Вы можете проверить, зарегистрирован ли ваш инженер, по телефону 0800 408 5500 или на сайте www.gassaferegister.co.uk.

Данное руководство предназначено для пользователя котла Baxi Combi. Если прибор продается или передается, или если владелец уезжает, оставляя прибор, вы должны убедиться, что руководство хранится вместе с прибором для консультации с новым владельцем и его установщиком.

Устройство спроектировано как бойлер для использования в жилых помещениях только с регулируемым счетчиком.Ответственность за выбор этого котла полностью ложится на ответственность владельца. Если прибор используется для целей, отличных от указанных или превышающих указанные в технических характеристиках, производитель не несет никакой ответственности за возникшие в результате потери, повреждения или травмы.

Производитель не несет никакой ответственности за убытки, ущерб или травмы, возникшие в результате несоблюдения инструкций по эксплуатации, техническому обслуживанию и установке устройства.

2.2 Дополнительная документация

Различные таймеры, внешнее управление и т. Д.доступны как дополнительные опции. Полная информация содержится в соответствующей литературе по продажам.

2.3 Используемые символы

2.3.1 Символы, используемые в руководстве

В данном руководстве используются различные уровни опасности, чтобы привлечь внимание к специальным инструкциям. Мы делаем это для повышения безопасности пользователя, предотвращения проблем и обеспечения правильной работы устройства.

Опасность
Риск возникновения опасных ситуаций, которые могут привести к серьезным травмам.

Опасность поражения электрическим током
Опасность поражения электрическим током.

Предупреждение
Риск возникновения опасных ситуаций, которые могут привести к легким травмам.

Осторожно
Опасность материального ущерба.

	Важно Обратите внимание: важная информация.
	См. Ссылка на другие руководства или страницы в этом руководстве.

стр. 8

2.4 Сокращения / глоссарий

СН	Центральное отопление
ГВС	Горячее водоснабжение
PCU	Плата управления работой горелки
Pnc	Мощность конденсации
SU	Плата безопасности

стр.9

3 Технические характеристики

3.1 Сертификация

3.1.1 Сертификаты

Таб.1 Сертификаты

Номер сертификата CE	0085CS0215
Класс NOx	6
Тип котла	К ₁₃, К ₃₃

3.2 Технические характеристики

3.2.1 Техническая информация

Таб.2 Общие

Baxi Combi		825	830	836
Номера газового совета		47 077 38	47 077 39	47 077 40

Табл.3 Технические характеристики контура центрального отопления

Baxi Combi		825	830	836
Максимальное давление	бар	3	3	3
Минимальное давление	бар	0.5	0,5	0,5
Регулировка температуры центрального отопления	° С	25/80 ± 5 °	25/80 ± 5 °	25/80 ± 5 °

Таблица 4 Технические характеристики контура ГВС

Baxi Combi		825	830	836
Максимальное давление	бар	8	8	8
Минимальное динамическое давление	бар	0.5	0,5	0,5
Минимальный расход рабочей воды	л / мин	2,0	2,0	2,0
Регулировка диапазона температуры ГВС	° С	35/60 ± 5 °	35/60 ± 5 °	35/60 ± 5 °
Удельный расход (D)	л / мин	10	12.5	15,0
Важно Если краны или арматура с низким расходом предназначены для использования в системе ГВС подключено, настоятельно рекомендуется, чтобы расход ГВС НЕ опускается ниже 2,5 л / мин. Это обеспечит надежную работу функции ГВС.

Таблица 5 Электрические характеристики

Baxi Combi		825	830	836
Номинальное напряжение электросети	В	230	230	230
Номинальная частота электросети	Гц	50	50	50
Номинальная потребляемая мощность при стрельбе	Вт	100	100	100
Номинал внешнего предохранителя	Усилитель	3	3	3

стр.10

Табл.6 Прочие характеристики

Baxi Combi		825	830	836
Степень защиты от влажности (EN 60529)	IP	IPX5D	IPX5D	IPX5D
Масса котла подъемная (сухая)	кг	29.2	29,2	30,5
Baxi Combi		Все модели
Размеры (высота / ширина / глубина)	мм	В 700 / Ш 390 / Г 285
Зазоры (над / под кожухом) передний (для обслуживания) / (в эксплуатации) сторона (левая / правая)	мм мм мм	178/150 минимум, 200 рекомендуется 450/5 5/5
Это МИНИМАЛЬНЫЕ рекомендуемые размеры.Больший зазор облегчит установку и обслуживание.

Важно
Все данные в этом разделе являются номинальными значениями и соответствуют нормальным производственным допускам.

3.2.2 Размеры и соединения / зазоры

Рис.2 Размеры и соединения / зазоры

Зазоры, показанные на схеме, являются минимальными требованиями для снятия корпуса, доступа к гаечному ключу и движения воздуха.
Их следует всегда соблюдать и не допускать препятствий.

1	Поддон конденсатоотводчика
2	Слив конденсата
3	Расход воды в контуре отопления
4	Выход горячей воды
5	Впуск газа
6	Трубка сброса давления
7	Вход холодной воды
8	Возврат воды контура отопления
9	Точка слива насоса
10	котла Точка истощает изоляции потока крана
11	Кабельные вводы

стр.11

4 Описание продукта

4.1 Общее описание

Серия полностью автоматических газовых настенных конденсационных комбинированных котлов Baxi Combi с герметизацией помещения и вентилятором, которые будут обслуживать центральное отопление и горячее водоснабжение от сети.

A Информационная табличка

Рис.3 Информационная табличка

Таб.7 Котел настроен на максимальную мощность: —

825 модель	25 кВт ГВС 21.2 кВт CH Pnc (конденсация)
830 модель	30 кВт ГВС 21,2 кВт CH Pnc (конденсация)
836 модель	36 кВт ГВС 26,4 кВт CH Pnc (конденсация)

Котел настроен на заводе для работы только на природном газе (G20).

Приоритет отдается ГВС.

Также показаны модель котла, серийный номер и номер Совета по газу. на информационной этикетке.Это для справки пользователя.

4.2 Принцип действия

4.2.1 В эксплуатации

Во время работы котла охлажденные дымовые газы отводятся через отвод дымовых газов. Это может выглядеть как облако пара, что является нормальным явлением.

Конденсат отводится из теплообменника котла в трубу (отвод конденсата). Эту трубу нельзя изменять или перенаправлять только квалифицированным специалистом.

4.3 Описание панели управления

4.3.1 Описание панели управления

Рис.4 Панель управления

1	Дисплей
2	Кнопка сброса
3	Контроль температуры центрального отопления
4	Сервисный диагностический порт
5	Контроль температуры ГВС
6	Манометр системного водяного

стр.12

Описание дисплея

Следующие символы могут быть видны на дисплее

		ВЫКЛ (защита от замерзания еще включена)
		Указывает на ошибки, препятствующие запуску горелки
		Ошибка — не сбрасывается пользователем
		Слишком низкое давление воды
		Указывает на сбрасываемую ошибку
		Не применимо
		Не применимо
		Общая ошибка
		Горелка зажжена
		Запрос ГВС
		Режим отопления
		Единицы измерения температуры
		Единицы давления

Фиг.5 Экран дисплея

4.4 Принадлежности и опции

4.4.1 Дополнительные аксессуары

В таблице указаны аксессуары, доступные для этой серии котлов.

Таб.8 Дополнительные аксессуары

Каталожный номер	Принадлежность
7212438	Одноканальный программируемый комнатный термостат Baxi
720
Комнатный термостат Baxi
720330001	Проводной датчик погоды Baxi
720648301	Комбинированный насос Multifit для конденсата и ПРВ
720644401	Электроэлемент Multifit для отвода конденсата длиной 1 м
720664101	Multifit 2 м Нагревательный элемент для дренажной трубы конденсата
720664201	Multifit 3-метровая труба для отвода конденсата, нагревательный элемент с следом
720664401	Трубка для отвода конденсата Multifit 5 м, электронагревательный элемент
5121379	Комплект удаленного вторичного клапана отбора мощности Multifit
248221	Наполнительная петля Multifit
7682790	Комплект задних трубопроводов Multifit
7682545	Приспособление для предварительного монтажа Multifit
7209714	Настенные часы Multifit на 24 часа
720030501	Одноканальный комнатный термостат RF
7212444	Одноканальный проводной таймер
7724181	Multifit IFOS в наружном датчике дымохода — горизонтальный или вертикальный
7729943	Multifit IFOS в наружном датчике дымохода — коньковый вывод

Для принадлежностей дымохода (колена, удлинители, зажимы и т. Д.) см. Руководство по установке принадлежностей дымохода, входящее в комплект документации.

Любой из вышеперечисленных ДОЛЖЕН устанавливаться ТОЛЬКО квалифицированным компетентным лицом. Более подробную информацию можно найти в соответствующей литературе по продажам и на сайте www.baxi.co.uk.

стр.13

5 Эксплуатация

5.1 Ввод в эксплуатацию

5.1.1 Процедура проверки работы и идентификация основных неисправностей

Рис.6 Запуск и проверка

стр.14

ВАЖНАЯ ИНФОРМАЦИЯ: Если краны или фитинги с низким расходом предназначены для использования в подключенной системе ГВС, настоятельно рекомендуется
что расход ГВС НЕ опускается ниже 2.5 л / мин. Это обеспечит надежную работу функции ГВС.

Если вы не знаете, что вам нужно сделать, чтобы зажечь котел, или вам нужна помощь с системой и элементами управления, как можно скорее обратитесь к установщику

PN-0000634

стр.15

5.2 Использование панели управления

5.2.1 Использование панели управления

Рис.8 Использование панели управления

Важно
Контроллер OpenTherm.
Ваш установщик сообщит вам, когда этот тип управления подключен к котлу.
В таком случае любое изменение настроек котла (например, температуры нагрева) должно производиться с помощью контроллера OpenTherm, а не панели управления котла.
Обратитесь к руководству пользователя контроллера OpenTherm.

Чтобы увеличить или уменьшить температуру котла и / или температуру горячей воды (ГВС):

Поверните ручку управления с символом над ней по часовой стрелке, чтобы увеличить заданную температуру котла.Установленная температура будет отображаться на экране дисплея.
Поверните ручку управления с символом над ней против часовой стрелки, чтобы уменьшить температуру котла. Температура будет отображаться на экране дисплея.
Поверните ручку управления с символом над ней по часовой стрелке, чтобы увеличить температуру ГВС. Температура будет отображаться на экране дисплея.
Поверните ручку управления с символом над ней против часовой стрелки, чтобы уменьшить температуру ГВС.Температура будет отображаться на экране дисплея.

Для сброса котла:

1. Нажмите кнопку для примерно 1 секунду, удерживая кнопку более 2 секунд, котел не сбрасывается. (см. Список кодов ошибок, стр. 21.)

5.3 Выключение

Изолируйте источник питания от ответвления с предохранителем.
Перекрыть подачу газа на кране котла.
Беречь котел от мороза.

Важно
После отключения котел не защищен от замерзания.

Важно
Если предполагается, что котел не будет использоваться в течение длительного периода или имущество будет пустовать
Рекомендуется опорожнить систему, если необходимо отключить электричество и газ.
Ваш установщик сможет дать совет.

5,4 Защита от замерзания

По возможности следует избегать слива системы. Если система не будет использоваться в зимние месяцы, необходимо принять несколько мер предосторожности:

Любые части системы, которые находятся в неотапливаемых частях жилища, должны быть оборудованы такими устройствами, как трубный термостат или термостат защиты от замерзания.
Электроэнергия должна оставаться на котле и регуляторах.
Газ должен оставаться в котле.

Насос котла будет работать, если температура в системе упадет ниже 7 ° C. Если температура упадет до 4 ° C, горелка загорится и будет гореть до тех пор, пока температура не достигнет 10 ° C. При этой температуре горелка погаснет, но насос будет продолжать работать в течение 15 минут. Эта функция защитит котел и, в некоторой степени, прилегающие части системы, но для гарантии защиты от замерзания необходимо включить дополнительные устройства.

стр.16

6 Техническое обслуживание

6.1 Общие

Котел не требует специального ухода. Тем не менее, котел и фильтр необходимо ежегодно обслуживать в соответствии с Руководством по установке и обслуживанию и соответствующим разделом Протокола контрольного обслуживания, заполненного для сохранения гарантии.

Важно
Рекомендуется заключить договор на техническое обслуживание.

Осторожно
Операции по техническому обслуживанию должны выполняться квалифицированным компетентным лицом.
Используйте только оригинальные запчасти Baxi.

Окрашенные панели необходимо протереть влажной тканью, а затем полностью высушить. НЕ ИСПОЛЬЗУЙТЕ АБРАЗИВНЫЕ МОЮЩИЕ СРЕДСТВА .

6.2 Руководство по техническому обслуживанию

Систему центрального отопления следует регулярно проверять.Действуйте следующим образом:

Проверить давление воды в системе центрального отопления.

	Важно Если давление воды ниже 0,7 бар, система должна быть доливать.
	См. Повторное повышение давления в системе.
	Важно Если давление воды упадет ниже 0.5 бар бойлер работать не будет.

Проверить радиаторы на герметичность и (особенно во влажных помещениях) на наличие ржавчины.
Открывайте и закрывайте клапаны радиатора несколько раз в год, чтобы убедиться, что они все еще могут вращаться.

Осторожно
Только квалифицированный монтажник может чистить котел изнутри.

6.2.1 Повторное повышение давления в системе

Если давление воды слишком низкое, необходимо повторно создать давление в системе.

Нормальное рабочее давление воды составляет от 1 до 2 бар. Если давление превышает 3 бар, срабатывает предохранительный клапан давления, и указывается неисправность. Убедитесь, что контур наполнения отключен, если он временный. Обратитесь к установщику.

стр.17

Иногда может потребоваться повторное давление в системе (когда давление воды падает ниже 0,7). Устройство для наполнения (петля наполнения) будет установлено на системе. Это может быть на самом котле или на трубопроводе рядом с котлом.

Рис.9 Давление воды

Важно
Если давление воды требует регулярного повышения давления указывается неисправность или утечка.
Обратитесь за советом к установщику.

Baxi 800 Combi поставляется со специальным устройством — звеном постоянного наполнения Easy-Fill.

Используйте подпружиненный зеленый рычаг, чтобы добавить воды в систему.

Важно
Давление в системе постоянно отображается на манометре и может отображаться на дисплее при подаче питания на котел.

Когда цифры на дисплее или стрелка манометра показывают от 1 до 1,5 бар, отпустите рычаг.
Нет необходимости удалять какую-либо часть постоянной ссылки.
Когда правильное давление будет восстановлено, котел автоматически перезапустится.

См.
Для получения более подробной информации перейдите в раздел «Как делать видео» на странице «Информация и советы» на сайте www.baxi.co.uk.

Рис.10 «Easy-Fill» — используйте зеленый рычаг, как показано, чтобы добавить воду

Важно
Для повторного повышения давления в системе другими методами

Если линия постоянного наполнения «Easy-Fill» не установлена (например, если котел установлен на чердаке или подобном), альтернативное устройство будет использоваться.Это устройство будет установлено вашим установщиком в подходящей точке системы. Пожалуйста, свяжитесь с вашим установщиком напрямую, если вы не знаете, где находится устройство и как он действует. В зависимости от свойства, в котором они установлены, системы отопления сильно различаются по деталям — там, где НЕ была установлена перемычка «Easy-Fill», Baxi не сможет посоветовать, как повторно создать давление.

стр.18

6.3 Удаление воздуха из установки

Если в приборе или системе присутствует воздух, его необходимо удалить, чтобы для предотвращения неприятных шумов, которые могут возникать при нагревании или при рисовании от горячей воды.Действуйте следующим образом:

Откройте клапаны всех радиаторов, подключенных к системе.
Установите комнатный термостат на максимально возможную температуру и любые таймеры на «ВКЛ».
Подождите, пока радиаторы не нагреются.
Выключить котел.
Удалить воздух из радиаторов. Работа от самого низкого радиатора в собственности.
Откройте спускное отверстие с помощью ключа, прижимая ткань к вентиляционному отверстию.
Подождите, пока вода не выйдет из выпускного отверстия, а затем закройте.

Рис.11 Удаление воздуха из радиаторов

Предупреждение
Вода ЦО в радиаторах все еще горячая.

Включить котел.
После удаления воздуха убедитесь, что давление воды в системе по-прежнему соответствует требованиям.

Важно
Если давление воды ниже 0.7 бар, необходимо долить воду.
При необходимости увеличьте давление в системе (рекомендуемое давление от 1 до 1,5 бар в холодном состоянии).

Установите комнатный термостат на желаемую температуру.

Назначение функции — удалить как можно больше воздуха из системы отопления.

Выключите питание котла и поверните ручку управления ЦО до упора против часовой стрелки.
Включить питание котла.На дисплее отображается «000».
Поверните ручку управления ЦО () на 1/4 оборота по часовой стрелке два раза быстро (в течение 2 секунд).
На дисплее отображается «312» во время деаэрации (приблизительно 7 минут).
По окончании деаэрации на дисплее отобразится температура первичного потока, а также символы ЦО () и ГВС ().

Рис.12 Включение функции деаэрации

стр.19

Осторожно
Если система опорожнена (даже частично, например, при замене радиатора), функцию деаэрации необходимо повторить.
Также необходимо проверить концентрацию ингибитора и при необходимости пополнить ее.

6.4 Слив из установки

Может потребоваться слить воду из системы центрального отопления, если необходимо заменить радиаторы, если есть большая утечка воды или существует риск замерзания.

Действуйте следующим образом:

Откройте клапаны всех радиаторов, подключенных к системе.
Отключить электрическое соединение котла.
Подождите примерно десять минут, пока радиаторы не станут холодными.
Подсоедините сливной шланг к самой нижней точке слива. Поместите конец шланга в канализацию или в такое место, где сливная вода из трубы не вызовет повреждений.
Открыть кран заполнения / слива системы центрального отопления. Слейте установку.

Предупреждение
Вода может быть горячей.

Фиг.13 Слив из установки

Закройте сливной кран, когда из точки слива больше не будет поступать вода.

Важно
После слива системы концентрация ингибитора коррозии и антифриза может сильно снизиться — проконсультируйтесь с установщиком.

стр.20

7 Устранение неисправностей

7.1 Коды ошибок

Рис.14 Отображение ошибок панели управления

7.1.1 Список кодов ошибок

Таб.9 Таблица кодов ошибок

Код ошибки	Описание неисправности
09	Соединительный кабель газового клапана
15	Неисправность газового клапана
20	Неисправность NTC центрального отопления
28	Отказ NTC дымохода
40	Отказ NTC возврата центрального отопления
83	Ошибка связи
109	Ошибка предварительной циркуляции
110	Срабатывание предохранительного термостата
118	Слишком низкое давление воды в первичной системе
125	Неисправность циркуляции (первичная)
128	Отсутствие пламени
130	Дымоход с NTC
133	Прерывание подачи газа или пропадание пламени
135	Прерывание подачи газа (внутренняя ошибка)
154	Тест температуры датчика подачи / возврата
160	Неисправность вентилятора или проводки вентилятора
270	Нарушение циркуляции (Сухой пожар)
321	Неисправность NTC горячей воды
384	Ложное пламя

На дисплее отображаются два типа сигналов: и.В обоих случаях на дисплее отображается символ и числовое значение ошибки (см. Таблицу кодов ошибок выше).

Гаечный ключ появляется символ, он не может быть сброшен пользователем. Обратитесь к установщику, поставщику услуг годового обслуживания или в службу поддержки клиентов Baxi. Вы можете связаться со службой поддержки клиентов Baxi по телефону 0344871 1545.

Ошибки

сбрасываются нажатием кнопки.

Для 103, 104, 107 и «летучей мыши» обратитесь к установщику, поставщику услуг годового обслуживания или в службу поддержки клиентов Baxi

Важно
Если на дисплее отображается код ошибки, отличный от описанного в «Таблице кодов ошибок», обратитесь в службу поддержки клиентов Baxi.

стр.21

7.2 Диагностика

Таб.10 Проблемы и решения

Проблема	Возможные причины	Решение
Нет горячего водоснабжения.	Котел не работает.	Убедитесь, что котел запитан. Проверить предохранители и переключатели. Проверьте, правильно ли открыт газовый запорный кран. Если в отеле есть счетчик предоплаты, убедитесь, что у него достаточно кредита.
	Функция ГВС отключена.	Активировать режим ГВС.
	Слишком низкое давление воды (<0,5 бар).	Подайте давление в системе.
	Недостаточный поток.	Расход должен быть не менее 2,5 литров в минуту.
Радиаторы холодные.	Заданная температура нагрева слишком низкая.	Увеличьте значение с помощью ручки температуры ЦО или, если подключен комнатный термостат, увеличьте температуру на комнатном термостате.
	Режим обогрева отключен.	Активировать режим обогрева.
	Клапаны радиатора не открыты.	Откройте краны всех радиаторов, подключенных к системе.
	Котел не работает.	Убедитесь, что котел запитан. Проверить предохранители и выключатели. Проверьте, правильно ли открыт газовый запорный кран. Если в отеле есть счетчик предоплаты, убедитесь, что у него достаточно кредита.
	Слишком низкое давление воды (<0,5 бар).	Подайте давление в системе.
Котел не работает.	Заданная температура нагрева слишком низкая.	Увеличьте значение с помощью ручки температуры ЦО или, если подключен комнатный термостат, увеличьте температуру на комнатном термостате.
	Нет потребности в отоплении.	Убедитесь, что таймеры и термостаты требуют тепла.
	Нет питания.	Убедитесь, что котел запитан. Проверьте предохранители и выключатели.
	Слишком низкое давление воды (<0,5 бар).	Подайте давление в системе.
	Котел показывает ошибку.	Нажмите кнопку сброса. Если возможно, исправьте ошибку.
	Давление газа слишком низкое.	Убедитесь, что запорный газовый кран полностью открыт. Откройте газовый запорный кран.
	Слив конденсата заблокирован.	Проверьте слив, особенно любые внешние участки при отрицательных температурах.

Если котел не работает, также ознакомьтесь с разделом «Порядок проверки работы и определение основных неисправностей» или обратитесь к установщику.

стр. 22

8 Вывод из эксплуатации

8.1 Порядок вывода из эксплуатации

Осторожно
Только квалифицированный персонал имеет право работать с устройством и системой до вывода из эксплуатации.

Если ваш котел необходимо вывести из эксплуатации временно или окончательно, необходимо выполнить следующие действия:

Отключить электропитание котла.
Закройте кран газовой изоляции.
Слейте воду из системы центрального отопления.

Обратитесь за советом к установщику.

стр. 23

9 Утилизация

9.1 Утилизация и переработка

Осторожно
Снятие и утилизация котла должны выполняться квалифицированным специалистом в соответствии с местными и национальными правилами.

стр. 24

10 Окружающая среда

10.1 Энергосбережение

Советы по экономии энергии:

Не закрывать радиаторы. Не вешайте шторы перед батареями отопления.
Установите светоотражающие панели за радиаторами, чтобы предотвратить потерю тепла.
Изолируйте трубы в неотапливаемых помещениях (подвалах и чердаках).
Установить изоляцию чердака и двойное остекление.
При необходимости используйте средства защиты от сквозняков.
Обновите любые старые внешние устройства управления котлом.
Уменьшите комнатные термостаты на 1 °.
Выключите радиаторы отопления в неиспользуемых помещениях.
Не использовать без смысла горячую (или холодную) воду.
Установите водосберегающую насадку для душа, чтобы сэкономить до 40% энергии.
Принимайте душ, а не ванну. Ванна потребляет вдвое больше воды и энергии.

10.2 Комнатные термостаты и настройки

Доступны различные модели комнатного термостата. Тип и настройка термостата влияют на общее потребление энергии.

Несколько советов:

Модулирующий термостат в сочетании с термостатическими радиаторными клапанами экономит энергию и обеспечивает значительный комфорт. Эта комбинация дает гибкость при изменении температуры.
Не устанавливайте термостатические радиаторные клапаны в помещении, в котором установлен комнатный термостат.
Полное закрытие и открытие радиаторов с термостатическим вентилем вызывает нежелательные колебания температуры. Открывайте и закрывайте термостатические клапаны небольшими шагами.
Опустите термостат примерно до 20 ° C. Это снижает затраты на отопление и потребление энергии.
Временно понизьте температуру комнатного термостата, если открываете окна для проветривания комнаты.
Если вы используете термостат типа ВКЛ / ВЫКЛ, уменьшите значение температуры воды летом (например.грамм. 60 ° C летом и 80 ° C зимой).
При настройке термостата с часовым программированием учитывайте дни, когда вы отсутствуете или находитесь в отпуске. Производство электроэнергии и экономия энергии достигают своего оптимального уровня с помощью запрограммированной и активированной программы таймера.

стр.25

11 Гарантия

11.1 Общие

Чтобы гарантия на ваш котел действовала и сохранялась, важно, чтобы:

Контрольный список тестов заполняется установщиком
Гарантия оформляется в течении 30 дней
Котел подлежит ежегодному обслуживанию

Важно
Обратите внимание, что несоблюдение условий приведет к аннулированию гарантии.

11.2 Стандартные условия гарантии

Регистрация гарантии, обслуживание и ремонт

Чтобы ознакомиться с полными условиями и положениями, посетите сайт www.baxi.co.uk/terms.

Контрольный список для сравнения

Контрольный список результатов будет заполнен вашим установщиком и зафиксирует, что котел был установлен и введен в эксплуатацию правильно. Его можно найти в конце руководства по установке и обслуживанию, и он должен быть хранить в надежном месте на протяжении всего срока службы котла.Мы проверим, был ли заполнен контрольный список контрольных показателей, во время визита в гарантийный период.

Способы регистрации гарантии

Если на ваш котел распространяется расширенная гарантия, ваш установщик может зарегистрировать продукт от вашего имени и предоставить вам соответствующую документацию. Пожалуйста, свяжитесь с вашим установщиком.

Если это не так, вы можете зарегистрировать свою гарантию онлайн по адресу www.baxi.co.uk/registration

Годовое обслуживание

Обслуживание должно выполняться каждые 12 месяцев с даты установки для сохранения гарантии.

Эта услуга должна выполняться одним из следующих способов:

Зарегистрированный установщик / инженер Gas Safe
Baxi Служба поддержки клиентов; позвоните нам 0344871 1545

Убедитесь, что ваш инженер записал служебную информацию в конце руководства по установке и обслуживанию. При посещении гарантийного ремонта вас попросят предоставить историю обслуживания.

Если у вас возникли проблемы с котлом

Для любого ремонта в гарантийный и послегарантийный период служба поддержки клиентов Baxi всегда готова помочь.Позвоните в нашу отмеченную наградами команду, чтобы организовать посещение нашей общенациональной группы инженеров, зарегистрированных в Gas Safe.

Если на ваш продукт распространяется гарантия, все предоставляется бесплатно в соответствии с нашими условиями и положениями гарантии. Если срок гарантии истек, мы все равно можем помочь и предложить ряд вариантов, которые вы можете выбрать в соответствии с вашими потребностями.

Связаться со службой поддержки клиентов Baxi 0344871 1545

Часы работы
Понедельник — пятница, 8.00:00 — 18:00
Выходные и праздничные дни с 8:30 до 14:00.

Обратите внимание, что звонки могут записываться в целях обучения и мониторинга.

стр. 26

При обращении в службу поддержки клиентов Baxi имейте под рукой следующую информацию:

Серийный номер котла.
Подтверждение покупки, если у вас нет серийного номера котла

Обратите внимание, что для гарантийного ремонта наши инженеры попросят предоставить вам запись истории обслуживания, заполненный контрольный список контрольных показателей и сведения о вашем установщике.Все это можно найти в руководстве по установке и обслуживанию.

стр. 27

12 Приложение

12.1 Техническое описание — Комбинированные котлы

Таб.11 Описание комбинированных котлов

Baxi 800 Combi		825	830	836
Отопление помещений — Температурный режим		Среднее	Среднее	Среднее
Водяной нагрев — Заявленный профиль нагрузки		XL	XL	XL
Класс эффективности отопления помещений за сезон
Класс энергоэффективности водяного отопления
Номинальная тепловая мощность (Prated или Psup)	кВт	20	20	25
Отопление помещений — Годовое потребление энергии	ГДж	62	62	77
Нагрев воды — Годовое потребление энергии	кВтч ⁽¹⁾ GJ ⁽²⁾	42 16	43 17	43 17
Эффективность отопления помещений за сезон	%	93	93	93
Энергоэффективность нагрева воды	%	90	89	89
Уровень звуковой мощности LWA в помещении	дБ	48	48	51
⁽¹⁾ Электричество ⁽²⁾ Топливо

См.
Особые меры предосторожности при сборке, установке и обслуживании: Безопасность, стр. 5

стр. 28

12.2 Фишка упаковки — котлы

Рис.15 Описание упаковки для котлов с указанием энергоэффективности упаковки для отопления помещений

стр.29

I	Значение сезонной энергоэффективности обогрева помещения преимущественным обогревателем, выраженное в%.
II	Коэффициент для взвешивания тепловой мощности основных и дополнительных нагревателей пакета, как указано в следующей таблице.
III	Значение математического выражения: 294 / (11 · Prated), где «Prated» относится к предпочтительному обогревателю помещения.
IV	Значение математического выражения 115 / (11 · Prated), в соответствии с которым «Prated» относится к предпочтительному обогревателю помещения.

Таб.12 Взвешивание котлов

Psup / (Prated + Psup) (1) (2)	II, упаковка без накопителя горячей воды	II, упаковка с накопителем горячей воды
0	0	0
0.1	0,3	0,37
0,2	0,55	0,70
0,3	0,75	0,85
0,4	0,85	0,94
0.5	0,95	0,98
0,6	0,98	1,00
≥ 0,7	1,00	1,00
(1) Промежуточные значения вычисляются путем линейной интерполяции между двумя соседними значениями. (2) Prated относится к предпочтительному обогревателю помещения или комбинированному обогревателю.

Табл.13 Эффективность упаковки

Baxi Combi		825	830	836
Контроль температуры X	%
Контроль температуры Y	%

стр.30

12.3 Описание упаковки — Комбинированные обогреватели (котлы или тепловые насосы

Рис.16 Описание комплекта для комбинированных водонагревателей (котлов или тепловых насосов) с указанием энергоэффективности нагрева воды в агрегате.

I	Значение энергоэффективности нагрева воды комбинированный нагреватель, выраженный в%.
II	Значение математического выражения (220 · Q _ref) / Q _nonsol, где Q _ref взято из Регламента ЕС 811/2013, Приложение VII Таблица 15 и Q _nonsol из описания продукта солнечного устройства для заявленного профиля нагрузки M, L, XL или XXL комбинированного нагревателя.
III	Значение математического выражения (Q _aux · 2,5) / (220 · Q _ref), выраженное в%, где Q _aux взято из описания продукта солнечное устройство и Q _ref из Регламента ЕС 811/2013, Приложение VII Таблица 15 для заявленного профиля нагрузки M, L, XL или XXL.

стр. 31

стр. 32

стр. 33

стр. 34

Вся техническая и технологическая информация, содержащаяся в этой технической инструкции, а также любые чертежи и технические предоставленные описания остаются нашей собственностью и не могут быть размножены без нашего предварительного письменного согласия.Сохраняется право на внесение изменений.

стр. 35

Служба поддержки Baxi

0344871 1545

Часы работы

Понедельник — пятница с 8.00 до 18.00
Выходные и праздничные дни с 8:30 до 14:00.

Обратите внимание, что звонки могут записываться в целях обучения и мониторинга.

baxi.co.uk

Зарегистрируйтесь сейчас, чтобы активировать гарантию:

www.baxi.co.uk/registration

Для сохранения гарантии убедитесь, что …

1	Контрольный список результатов завершен
2	Гарантия оформляется 30 дней
3	Котел имеет годовое техобслуживание

Чтобы ознакомиться с полными условиями и положениями, посетите сайт www.baxi.co.uk/terms. Несоблюдение условий приведет к аннулированию гарантии вашего производителя.

	Бакси
	Brooks House,
	Coventry Road,
	Warwick, CV34 4LL

Убедитесь, что котел установлен в соответствии с данной инструкцией по установке и что вы соблюдаете Строительные нормы и правила.

Все описания и иллюстрации, представленные в этом документе, были тщательно подготовлены, но мы оставляем за собой право вносить изменения и улучшения в наши продукты, которые могут повлиять на точность информации, содержащейся в этом буклете. Все товары продаются в соответствии с нашими стандартными условиями продажи, которые доступны по запросу.

7728204-01

стр. 36

Проблемы с котлом Baxi: ошибки и коды неисправностей

Когда ваш У котла Baxi возникла проблема, он покажет код неисправности, чтобы помочь вам понять, что пошло не так.Сообщения об ошибках и коды неисправностей также помогут вашему инженер для выявления проблем и определения шагов, которые необходимо предпринять, чтобы устраните любые проблемы с вашим котлом. Хотя некоторые коды неисправностей можно очистить просто нажав кнопку сброса, большинство потребует внимания квалифицированный инженер.

Чтобы узнать Что означает код неисправности котла Baxi, вы можете проконсультироваться по инструкции к котлу или прокрутить через таблицы ниже.

Baxi 200 Combi и Baxi 400 Combi Коды неисправности котла

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
ЧАС.01 — .00	Временная потеря связь между газовой арматурой и платой котла. Неисправность в блоке воздух / газ. Плохое соединение с газовым клапаном.
H.01 — .05	Максимальная разница между превышена температура подачи и возврата. Отсутствует или недостаточно тираж. Ошибка датчика.
H.01 — 08	Повышение температуры подачи слишком быстро в режиме обогрева. Отсутствие или недостаточное кровообращение.Датчик ошибка.
H.01 — .14	Клапан максимальной температуры подачи превышено. Отсутствие или недостаточное кровообращение.
H.01 — .18	Нет циркуляции воды. Отсутствие или недостаточное кровообращение. Ошибка датчика.
H.01 — .21	Повышение температуры подачи слишком быстро в режиме ГВС. Отсутствует или недостаточно тираж. Ошибка датчика.
H.02 — .02	Нет ввода параметров C1 / C2. Плата не настроена.
H.02 — .03	Неправильная конфигурация настройки C1 / C2.
H.02 — .04	Ошибка параметра. Неверно параметры.
H.02 — .06	Временная неисправность системы водяное давление. Утечка воды на бойлере. Утечка воды в системе.
ЧАС.03 — .00	Ошибка связи с NTC датчик дымохода. Датчик не подключен или подключен неправильно. Плохое соединение или неисправность датчика.
H.03 — .01	Ошибка связи с Печатная плата HMI. HMI не подключен.
H.03 — .02	Нет пламени во время работы. Нет ионизационный ток.
E.00 — .04	Датчик температуры обратки разомкнутая цепь. Датчик не подключен или подключен неправильно.Плохое соединение или неисправность датчика.
E.00 — .05	Датчик температуры обратки разомкнутая цепь. Датчик не подключен или подключен неправильно. Плохое соединение или неисправность датчика.
E.01 — .02	Температура, измеренная по возврату датчик больше, чем датчик потока. Плохое соединение. Датчик не или плохо связаны. Неисправность датчика.
E.01 — .04	Обнаружена потеря пламени 5 раз через 24 часа при включенной горелке.Ток ионизации отсутствует.
E.01 — .11	Постоянная неисправность, требующая перезагрузить. Неправильная скорость вентилятора. Внешняя тяга над котлом. Неисправный газ / воздух единица.
E.01 — .12	Постоянная неисправность, требующая перезагрузить. Температура, измеренная датчиком обратной линии, выше, чем температура подачи температура.
E.01 — .17	Постоянная неисправность, требующая перезагрузить. Тиража нет.Датчик не подключен или подключен неправильно. Неисправность датчика.
E.01 — .20	Клапан максимальной температуры дымовых газов достиг. Тиража нет. Неисправность датчика.
E.02 — .00	Выполняется сброс котла. Была нажата кнопка сброса.
E.02 — .07	Нет или мало воды в системе давление. При низком давлении в системе менее 0,5 бар бойлер не будет работать.
Э.02 — 0,16	Постоянная неисправность. На борту CSU тайм-аут — проверить плату на предмет повреждений.
E.02 — .17	Безвозвратная потеря связь между газовой арматурой и платой котла. Неисправность блока воздух / газ. Свободный подключение к газовой арматуре.
E.02 — .19	Перемычка 1 заменена — проверьте положение перемычки 1.
E.02 — .02	Перемычка 2 заменена — проверьте положение перемычки 2.
E.02 — .21	Перемычка 3 заменена — проверьте положение перемычки 3.
E.02 — .47	Неудачное подключение к внешнее устройство. Проверьте проводку внешнего устройства.
E.02 — .48	Неудачная настройка для внешнее устройство. Проверьте сопряжение с внешним.
E.04 — .00	Неисправность газового клапана — газовый клапан не обнаружен.
Э.04 — 0,01	Короткое замыкание датчика температуры подачи. Датчик не подключен или подключен неправильно. Плохое соединение или неисправность датчика.
E.04 — .02	Датчик температуры подачи разомкнутый. Датчик не подключен или подключен неправильно. Плохое соединение или датчик вина.
E.04 — .03	Критическая температура подачи достиг. Отсутствие или недостаточное кровообращение.
E.04 — .04	Датчик температуры дымовых газов имеет короткозамкнутый.Датчик не подключен или подключен неправильно. Плохое соединение или датчик вина.
E.04 — .05	Датчик температуры дымовых газов разомкнутый. Датчик не подключен или подключен неправильно. Плохое соединение или датчик вина.
E.04 — .06	Критическая температура дымовых газов клапан достиг. Нет циркуляции или неисправности датчика.
E.04 — .08	Максимальная безопасная температура достиг. Обрыв цепи предохранительного термостата.Тиража нет. Датчик нет или плохо связано. Плохое соединение или неисправность датчика.
E.04 — .10	Отказ зажечь — может быть вопрос с газоснабжением.
E.04 — .12	Ложный сигнал пламени. В ближайщем будущем колебания в электросети. Ток ионизации присутствует, даже если нет пламя. Горелка остается очень горячей. Неисправен блок газа / воздуха.
E.04 — .13	Ротор вентилятора заблокирован, вентилятор заблокирован или повреждение проводки вентилятора.
E.04 — .17	Проблема с газовым клапаном. Неисправен блок газа / воздуха.

Коды неисправностей котлов Baxi 600 Combi и Baxi 800 Combi

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
E09	Кабель подключения газового клапана.
E10	Неисправность внешнего датчика.
E12	Реле дифференциального расхода воды неисправность — все еще открыт.
E13	Реле дифференциального расхода воды неисправность — все еще закрыта.
E15	Ошибка команды газового клапана.
E20	Неисправность NTC центрального отопления.
E28	Неисправность NTC дымохода.
E40	Возврат центрального отопления NTC вина.
E50	Горячее водоснабжение (ГВС) неисправность датчика (водонагреватель) (s.c.) или неисправность датчика NTC ГВС (водонагреватель) (ОК).
E83, E84, E85, E86 и E87	Нет связи.
E109	Ошибка предварительной циркуляции.
E110	Максимальная температура котла превышен для уклона (возможно, заклинило насос или в контуре есть воздух) или превышена максимальная температура котла из-за перегрева (возможно, заклинило насос или в контуре есть воздух) или сработал датчик предохранительного термостата.
E118	Давление воды в первичной системе слишком низко.
E125	Нарушение циркуляции (первичное).
E128	Частое пропадание пламени (12 раз).
E129	Ошибка безопасности при частой потере пламени с максимальной коррекцией при розжиге при калибровке функция.
E130	Датчик термостата дымохода имеет сработал (блокировка).
E133	Отказ зажечь — может быть вопрос с газоснабжением.
E134	Прошедшее время газовый клапан открыт без газа (короткий запрос в короткие сроки).
E135	Прерывание подачи газа (внутренняя ошибка).
E154	Температура датчика подачи / возврата тест.
E160	Неисправность вентилятора или проводки вентилятора.
E163	ГВС (ГВС) NTC неисправность датчика (s.c.) или неисправность датчика NTC ГВС (o.c.).
E270	Нарушение циркуляции (сухой пожар).
E317	Неправильный источник питания электрический частота (Гц).
E321	Неисправность NTC горячей воды.
E384	Ложное пламя.
E385	Пониженное напряжение.
E430	Временное испытание давлением воды.
E430 и пламя пересеклись	Проверка давления воды не удалась.

Baxi Platinum + 40KW Неисправность котла Коды

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
E20	Неисправность NTC центрального отопления.
E28	Неисправность NTC дымохода, давление воздуха Неисправность переключателя, засорение дымохода, засорение конденсата или неисправность проводки.
E50	Неисправность NTC горячей воды.
E110	Предохранительный термостат E110 эксплуатируется.
E119	Реле давления воды не эксплуатируется.
E125	Нарушение циркуляции (первичный схема).
E130	Дымоход NTC работает.
E133	Прерывание газоснабжения пропадание пламени.
E160	Неисправность вентилятора или проводки вентилятора.
E193	Ошибка предварительной циркуляции.

Система Baxi 600, Система Baxi 800 и Коды неисправностей котла Baxi 600 LPG

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
E09	Кабель подключения газового клапана.
E15	Неисправность газового клапана.
E20	Неисправность NTC центрального отопления.
E28	Неисправность NTC дымохода.
E40	Возврат центрального отопления NTC вина.
E83	Ошибка связи.
E190	Ошибка предварительной циркуляции.
E110	Сработал предохранительный термостат.
E118	Давление воды в первичной системе слишком низко.
E125	Нарушение циркуляции (первичное).
E128	Сбой пламени.
E130	Дымоход NTC работает.
E133	Прерывание подачи газа или пропадание пламени.
E135	Прерывание подачи газа (внутренняя ошибка).
E154	Температура датчика подачи / возврата тест.
E160	Неисправность вентилятора или проводки вентилятора.
E270	Нарушение циркуляции (сухой пожар).
E321	Неисправность NTC горячей воды.
E384	Ложное пламя.

Baxi 600 Heat и Main Eco Compact Коды неисправности теплового котла

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
1 зеленая вспышка	Максимальная температура подачи превышена, скорость повышения температуры подачи слишком высокая или слишком большая разница между температура подачи и возврата.
2 ЗЕЛЕНЫХ МИГАЕТ	Терминалы BL на Пользователе Контроллер взаимодействия разомкнут.
3 ЗЕЛЕНЫХ МИГАЕТА	Пламя не обнаружено во время операция.
4 ЗЕЛЕНЫХ МИГАЕТ	Плохое соединение, неисправность проводки или внутренняя ошибка связи.
5 зеленых вспышек	Ошибка параметра, неисправный ПУ. Конфигурация ошибка или неисправность печатной платы.
6 ЗЕЛЕНЫХ МИГАЕТ	Возможная внутренняя неисправность с блок управления горением.
1 КРАСНАЯ ВСПЫШКА	Плохое соединение с потоком или датчик температуры обратки.
2 КРАСНЫХ МИГАЕТ	Включен термостат перегрева теплообменник активирован, нет потока воды через теплообменник, печатная плата перегрев или неисправность дымохода, приводящая к рециркуляции или активация реле давления воздуха (если есть).
3 КРАСНЫХ МИГАЕТ	Нет зажигания, пламя не обнаружено после возгорания или обнаружения ложного сигнала пламени.
4 КРАСНЫХ МИГАЕТА	Отказ вентилятора или калибровка вентилятора ошибка.
5 красных вспышек	Плохое подключение к ПУ, ошибка параметра или неисправный ПУ.
6 красных вспышек	Плохое соединение, неисправность проводки или ошибка параметра.

Baxi EcoBlue Combi и системный котел Коды неисправностей

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
E10	Ошибка наружного датчика.
E20	Термистор центрального отопления неисправность датчика.
E28	Неисправность термистора дымохода.
E54	Неисправность датчика расхода ГВ.
E78	Неисправность датчика давления воды.
E100	Ошибка времени внутренних часов включена Печатная плата.
E109	Плохое кровообращение.
110	Перегрев.
111	Максимальный предел потока температура.
117	Слишком высокое давление воды.
118	Слишком низкое давление воды.
119	Давление в системе слишком низкое.
125	Нарушение циркуляции воды.
127	Защита от легионелл температура не достигнута.
128	Потеря пламени во время операция.
133	Безопасное время для установления пламени превышено.
153	Блок принудительного сброса разблокирован.
160	Неисправность вентилятора.
162	Ошибка реле давления воздуха.
164	Ошибка реле протока отопления (Ирландия) — Ошибка датчика давления (Великобритания).
166	Неисправность реле давления воздуха.
270	Сухой огонь.
432	Ошибка заземляющего разъема.
433	Температура теплообменника превышает 95 градусов.

Коды неисправностей котла Baxi EcoBlue

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
1 зеленая вспышка	Достигнута температура котла.
3 ЗЕЛЕНЫХ МИГАЕТА	Временное исчезновение пламени.
4 ЗЕЛЕНЫХ МИГАЕТ	Ошибка связи между Печатная плата и управление.
5 зеленых вспышек	Ошибка параметра в блоке питания / плате.
6 ЗЕЛЕНЫХ МИГАЕТ	Разная ошибка.
1 КРАСНАЯ ВСПЫШКА	Ошибка датчика, температура неисправность или неисправность потока.
2 КРАСНЫХ МИГАЕТ	Сработал перегрев котла.
3 КРАСНЫХ МИГАЕТ	Неисправность зажигания. Котел имеет пытался зажечь 5 раз и не получилось.
4 КРАСНЫХ МИГАЕТА	Неисправность вентилятора.
5 красных вспышек	Ошибка параметра или блока питания.
6 красных вспышек	Разная ошибка.

Котлы Baxi Duo-tec и Baxi Megaflo Коды неисправностей

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
E10	Ошибка наружного датчика.
E20	Термистор центрального отопления неисправность датчика.
E28	Неисправность термистора дымохода.
E110	Перегрев котла.
E119	Низкое давление воды.
E125	Первичная циркуляция воды вина.
E131	Блокировка перегрева дымохода.
E160, E161 и E164	Неисправность вентилятора.
E167	Неисправность печатной платы.
E168	Блокировка печатной платы.
E193	Нарушение циркуляции.

Коды неисправностей отопительного котла Baxi Solo

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ / ВОЗМОЖНАЯ ПРИЧИНА
МИГАЕТ МИГАЕТ ВКЛ.	Неисправность вентилятора.
ВСПЫШКА ВЫКЛ.	Входящее напряжение менее 180В.
МИГАЕТ ВЫКЛ ВКЛ	Блокировка перегрева.
МИГАЕТ НА ВСПЫШКЕ	Неисправность печатной платы.
МИГАЕТ ВКЛ.	Неисправность печатной платы.
ВЫКЛ ВЫКЛ ВЫКЛ	Нет источника питания.
ВСПЫШКА МИГАЕТ	Нет циркуляции / сухого огня.
Горит МИГАЕТ Горит	Неисправность термистора.
ВКЛ ВЫКЛ МИГАЕТ	Живой и нейтральный поменяны местами.
ВКЛ ВЫКЛ ВКЛ	Блокировка зажигания.
ВКЛ ВЫКЛ МИГАЕТ	Неисправность печатной платы.
ВКЛ ВЫКЛ МИГАЕТ	Жгут проводов низкого напряжения вина. No related posts. Навигация по записям Предыдущая запись Обшивка сауны вагонкой: Как обшить баню вагонкой внутри Следующая запись Художественный паркет в интерьере: модульный высокохудожественный в интерьере, как его делают, типы рисунков и размеры, текстура и характеристики Похожие записи Цветы из бумаги большие: Как делать большие цветы из бумаги \| Лавка идей \| Мастер классы Добавлено 15.12.197026.07.2021 Газогенераторные котлы: Газогенераторные котлы отопления купить по низким ценам в магазине MirСli.ru Добавлено 18.02.197010.06.2021 Банные стеклянные двери: Стеклянные двери для сауны и бани Добавлено 05.09.197207.08.2021 Установка однофазного электросчетчика своими руками: Подробная инструкция подключения счетчиков электроэнергии со схемами и видео Добавлено 21.04.202008.08.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Балкон Декор Дом Интерьер Квартира Кухня Светильники Стены Стиль Разное На ветках © 2019 год
