Что такое кессон? Стоит ли переплачивать за него?



Планируете построить загородный дом или у Вас есть дача и потребность круглогодично использовать воду из скважины? Тогда стоит обратить внимание на кессоны.



Что такое кессон?

Кессон – водонепроницаемая ёмкость с 100% герметичностью. Монтируется на скважину, кессон надевается на трубу и обеспечивает герметичный стык с обсадной трубой при помощи муфты.



Основная цель кессона – защитить поступающую воду от загрязнения её грунтовыми и поверхностными водами. Дополнительная функция — защита электропитания для скважинного насоса.



Каким должен быть кессон?

При выборе кессона стоит обращать внимание на определенные факторов.



Первый фактор: ГЕРМЕТИЧНОСТЬ.

Вода не должна попадать в камеру кессона, в том числе грунтовые воды и поверхностные.



Второй фактор: ПРОЧНОСТЬ.

Корпус кессона должен быть устойчив к давлению грунта и высокому уровню грунтовых вод, потому что непрочный корпус под давлением грунта будет деформирован.



Третий фактор: УСТОЙЧИВОСТЬ К КОРРОЗИИ.

Корпус кессона должен быть устойчив к коррозии, так как кессон находится в среде с высоким уровнем влажности.



Четвертый фактор: БЕЗ ДОПОЛНИТЕЛЬНЫХ ОБРАБОТОК.

Важно чтобы конструкция была устойчива и не требовала дополнительной внутренней обработки в целях профилактики или восстановления материала. Обслуживание смонтированного кессона в грунте — трудоемкий процесс.



Пятый фактор: УКОМПЛЕКТОВАННОСТЬ.

Важно при приобретении кессона обращать внимание на его комплектацию и размеры, чтобы конструкция подошла к скважине и не пришлось на месте дорабатывать кессон. Внесение корректировок в конструкцию кессона может привести к нарушению герметичности. Некоторые заводы могут подкорректировать стандартную модель кессона под требования заказчика.



Шестой фактор: УДОБСТВО И ПРОСТОТА.

Стандартный и быстрый монтаж без дополнительных высоких трат.





Какие бывают кессоны?

По функционалу все кессоны выполняют одну основную задачу. Важным отличием моделей является материал из которого изготовлен кессон.





Бетонный кессон. Во время эксплуатации бетонного кессона проводится регулярная обработка стыков для того чтобы избежать разгерметизации стенок кессона и уберечь от попадания влаги и загрязнений в конструкцию. Также встречаются сложности в фиксации к кессону дополнительного оборудования, например, гидробака, необходимо сверлить отверстие в стенке кессона. Отверстие приведет к нарушению герметичности.



Металлический кессон. При эксплуатации металлического кессона потребуется регулярно обновлять битумную мастику, которой обработан кессон для того чтобы корпус был устойчив к коррозии. Производить обслуживание корпуса кессона трудозатратно.



Пластиковый кессон. Изготавливается из полиэтилена методом ротационного формования. Обладает высокой герметичностью, но устойчивость к давлению грунта у корпуса невысокая. Если на участке преобладает тяжелый грунт с высокими грунтовыми водами есть большой риск деформации пластикового кессона.



Стеклопластиковый кессон. Кессоны изготовленные из стеклопластика прочные и герметичный. В процессе эксплуатации не требует дополнительной обработки. При приобретении будьте внимательны при выборе производителя, есть риск протечки в стенках корпуса если производитель сэкономит на материале.



Полипропиленовый кессон. Сделан из единого листа полипропилена, швы проварены методом экструдерной сварки. Иногда дно и стенки изготавливают из одного и того же материала по плотности и под нагрузками грунта дно деформируется.





Компания Коломаки изготавливает кессоны Корсу учитывая все вышеприведенные факторы. Корпус кессона Корсу изготовлен из единого листа полипропилена имеет один сварной шов и дополнительный бандажный пояс, который придает жесткость корпусу. Внизу кессон оснащен грунтозацепами для лучшей фиксации в грунте. В грунтах с высокими грунтовыми водами используются при монтаже анкерные плиты для надежной фиксации кессона в грунте.





Дно кессона компания Коломаки изготавливает из пластика толщиной 80 мм, таким образом дно обретает высокую прочность. Внизу кессона устанавливают скважинную обсадную муфту и надежно приваривают с помощью экструдера на заводе, на завода могут укомплектовать кессон необходимыми патрубками и щитом для электрооборудования.



Посмотреть характеристики и цены на все кессоны Корсу…>





Посмотрите монтаж погреба Келлари от производителя Коломаки:











Кессон: что такое кессон?

Декоративно оформленное углубление.

Кессоны (от франц. caisson — «ящик»), кассеты или кассетоны  — архитектурно или декоративно оформленные углубления на потолке, внутренней поверхности перекрытия, или покрытия свода, или арки. Бывают округлой, многоугольной, прямоугольной, треугольной формы, но чаще всего квадратной или восьмиугольной

На фото:

Кессонированный потолок — потолок, отделанный кессонами. Его еще называют лакунарным (от лат. lacuna — «углубление», «лакуна»).

Кессоны впервые начали применяться в Древней Греции. Поначалу они выполняли исключительно практическую функцию: облегчали строительную конструкцию свода (уменьшали массу сводчатой плиты, снимая часть нагрузки с балок). Уже тогда кессоны старались декорировать украшали лепниной или рисунком.

Позднее, когда при возведении зданий стали использовать бетон, с помощью кессонов обеспечивали конструктивное усиление свода или потолка. Кессоны-ящики закладывали в бетон, тем самым создавая пустоты, между которыми возникали ребра жесткости.

Со временем кессоны утратили свое практическое значение. Изменилась система построения сводов и потолков зданий, исчезли балки-перекрытия. Кессоны перешли в разряд декоративных элементов. Они нарушают монотонность, членят сплошную гладкую поверхность, помогают преодолеть ощущение давления. Используя различные формы кессонов и их декор, можно легко скрыть даже значительные неровности потолка, улучшить акустику помещения.

Кессон можно украсить лепниной, рисунком, резьбой, мозаикой, аппликацией или поместить в его центре, например, светильник. Это придаст потолку объем и создаст интересные светотени.

В настоящее время кессонные элементы выполняют из фанеры, массива древесины, пластика, гипса, металла, стекла и даже бумаги. Применяется и классический вариант: художественно оформленное углубление на потолке, сконструированное из сборных блоков либо из деревянных балочных обрешеток.

Кессон. Что такое кессон? Для чего нужен? Виды кессонов. Какой кессон лучше? | DISTEL | СИСТЕМЫ ОЧИСТКИ ВОДЫ

Кессон — камера, в которую устанавливается необходимое оборудование для быстрой и качественной подачи воды в дом из скважины. Он полностью герметичен и монтируется на обсадную трубу, стык пропаивают и герметизируют. Из кессона монтируется герметичный вывод воды, при необходимости монтируют дополнительный выход для канализации, он так же должен быть полностью герметичным. Устанавливают кессон ниже уровня промерзания почвы, на глубину порядка 2х метров,

Как устроен кессон?

Есть разные виды кессонов, о конкретных видах мы поговорим позже, но все они устроены по одному принципу.

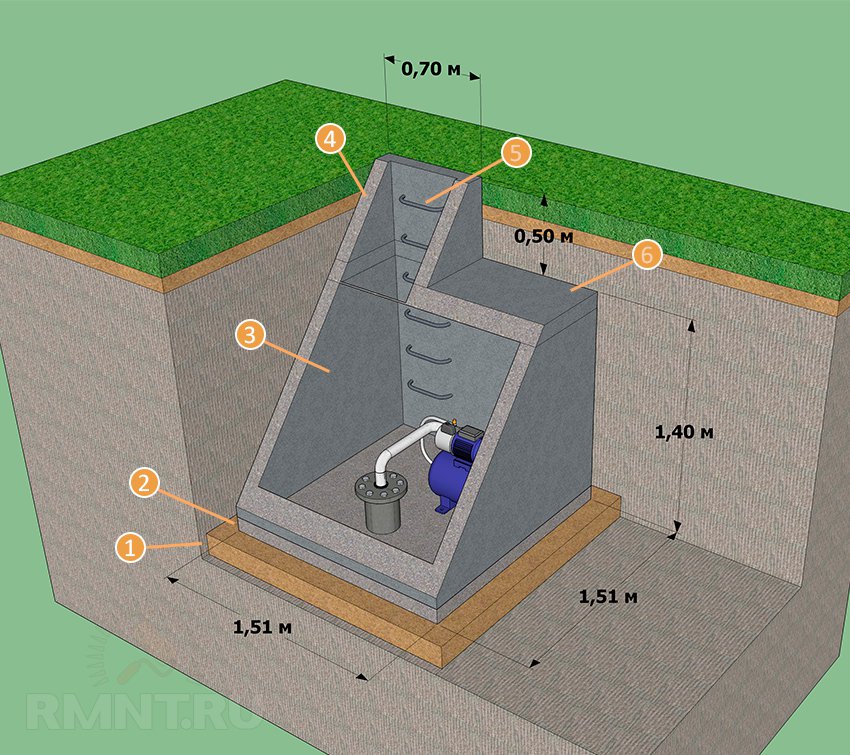

схема конструкции кессона

схема конструкции кессона

Основа конструкции кессона — резервуар (камера), полностью располагается под землёй, после идет люк, он выше уровня земли, его диаметр обычно 1 метр, чтобы обеспечить человеку свободный доступ внутрь кессона, но не слишком большой, чтобы сохранить плюсовую температуру внутри кессона. Люк кессона обычно утепляется пенопластом  с целью исключения промерзания. Так же кессон оборудован лестницей для комфортного попадания внутрь.

На дне резервуара располагается оголовок скважины, который абсолютно герметичен. Внутри кессона устанавливается необходимое оборудование, которое подключено к скважине. Через техническое отверстие в кессон подведено электричество, для питания электроприборов. Далее установлен герметичный вывод воды из кессона в дом и, при необходимости, канализационный выход. Трубы, выходящие из кессона не промерзают, так как установлены на глубине ниже промерзания почвы.

Для предотвращения всплытия кессона, его закрепляют в почве, чаще всего делается специальная бетонная стяжка.

стяжка под кессон

стяжка под кессон

Важно! Нельзя экономить на закреплении кессона в почве, так как грунтовые воды могут вытолкнуть кессон, и устранение последствий будет намного дороже и накладнее.

Зачем нужен кессон?

  • позволяет пользоваться водой круглый год;
  • используется для размещения и функционирования насоса, фильтрующих элементов, оборудования для для подачи воды;
  • предохраняет скважину от попадания в нее грунтовых и паводковых вод;
  • надежно защищает скважину и трубные конструкции от промерзания, так как внутри постоянно поддерживается плюсовая температура.

Виды кессонов.

Кессоны различаются по материалам изготовления. Кессоны бывают:

  • Металлические;
  • Пластиковые;
  • Бетонные;
  • Кирпичные.

Металлические кессоны –

Это сваренная из металических листов круглая или квадратная емкость. Высота от 2 метров, есть разные варианты диаметра, в зависимости от количества оборудования, которое будет установлено внутри. Толщина стенок – от 3 мм. Стоимость стальных моделей зависит от их высоты и ширины.

металические кессоны

металические кессоны

Для защиты от коррозии красятся внутри и снаружи. Изолируется обмазочным или оклеечным материалом. Накрывается стальной кессон крышкой или люком. Крышки крепятся на петли, на них находятся также замочные пружины.

Плюсы –

  • удобный доступ к насосу;
  • хорошая защита от постороннего проникновения;
  • прочность;
  • простая установка;
  • невысокая стоимость.

Минусы –

  • сварные швы – слабое место – они могут дать течь;
  • высокая теплопроводность стали создаёт необходимость утепления кессона;
  • вероятность воздействия коррозии;

Пластиковые кессоны

Именно пластиковые модели сегодня считаются самым популярным видом этого оборудования. Делаются они из пластика толщиной приблизительно два сантиметра. Форма, цвет пластикового устройства бывает самой различной. Цена пластиковых моделей зависит от объема.

монтаж пластикового кессона

монтаж пластикового кессона

Плюсы:

  • хорошая гидроизоляция, так как емкость полностью герметична;
  • небольшой вес;
  • теплоизоляция пластиковый кессон, в отличие от стальной конструкции, не нуждается в дополнительной теплоизоляции. Температура внутри емкости постоянно составляет приблизительно плюс 5 градусов;
  • долговечность в отличие от стали, пластик служит намного дольше и не подвергается коррозии;
  • не имеет значения химический состав грунтовых вод, пластиковый кессон может выдержать все, вплоть до агрессивных кислот и щелочей.

Минусы:

  • стоимость;
  • невысокая жесткость, которая иногда приводит к деформации бака. Но решить эту проблему очень просто. Монтируя пластиковый бак, вместо засыпки грунта, заливают по всему периметру слой бетонного раствора.
  • небольшой вес – это является и плюсом и минусом, так как может произойти выталкивание кессона. Чтобы этого не произошло, кессон закрепляют бетонной стяжкой.

Бетонные кессоны

Вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга,  дно бетонируют и делается гидроизоляция. Наверху крышка — люк. Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно. Метал с бетоном очень плохо взаимодействуют. Если уровень грунтовых вод позволяет, вы можете монтировать кессон из бетонных колец, но за ним необходимо тщательно следить, так как 100% гидроизоляция бетонного кессона — это миф.

монтаж бетонного кессона

монтаж бетонного кессона

Плюсы:

  • стоимость;
  • долговечность при правильном профессиональном монтаже.

Минусы:

  • время установки;
  • постоянные проблемы с гидроизоляцией;
  • сложность монтажа технологических отверстий;
  • малый диаметр, что вызывает сложности при обслуживании.

Кирпичные, шлакоблочные или газобетонные кессоны –

Монтируются в заранее подготовленном котловане. Такой вариант экономичней обустройства кессона из бетонных колец. Для кладки могут использоваться бывшие в употреблении материалы, так же материалы, которые остались от строительства дома. Такую конструкцию проще всего изготовить самостоятельно.

кирпичный кессон

кирпичный кессон

Такие кессоны имеют низкую теплопроводность, и не требует дополнительного утепления. Но необходима очень тщательная гидроизоляция почвы.

Плюсы:

  • стоимость;
  • можно сделать самостоятельно.

Минусы:

  • время установки;
  • постоянные проблемы с гидроизоляцией;
  • сложность монтажа технологических отверстий;
  • недолговечность при неправильном монтаже.

Кессон для скважины в Красноярске под ключ

Продажа и монтаж кессонов в Красноярске

Установка кессона для скважины на вашем участке:

  • Минимум на 10 лет увеличит срок службы скважины
  • Защитит скважину от попадания мусора
  • Сохранит насосное оборудование
  • В 3-4 раза сократит частоту промывки скважины

Кессон – обязательное сооружение при наличии скважины на участке. Он предназначен для защиты обсадной трубы и насосного оборудования.

Расположение насоса на поверхности земли – грубая ошибка, которая обязательно приведет к поломке оборудования и значительным затратам на ремонт.

С другой стороны, строительство отдельного сооружения для хранения насосного оборудования – это неудобно и дорого. Поэтому смонтировать кессон под скважину – это самое разумное решение.

Бетонные и пластиковые кессоны: какой выбрать?

Кессоны из железобетонных колец и герметичные пластиковые кессоны – 2 наиболее распространенных варианта на сегодня.

Существуют кессоны и из других материалов:

  • металлические
  • выложенные из кирпича (очень дорого!)
  • из полимерно-песчаных колец

Пластиковые кессоны

Основной плюс – небольшой вес и простота монтажа. Кессон из пластика можно установить на участке, где не возможности подъехать на самогрузе к месту монтажа. Емкость полностью герметична, дополнительная гидроизоляция не требуется.

Низкие цены на пластиковые кессоны делают их одним из самых доступных вариантов.

Легкость же является и основным минусом. Грунтовые воды при подъеме весной могут вытолкнуть конструкцию из земли. Аналогичную опасность представляет сила морозного пучения.

Кессоны из бетонных колец

В Красноярске, как и в целом в Сибири, в большинстве случаев для обустройства скважины строят именно колодцы из бетонных колец.

Это вариант доступен по цене, надёжен (если делает профессионал!!!) и легко прослужит 30-50 лет.

Бетонные кольца не подойдут для участка, где нет подъезда техники. Потому что устанавливать вручную кольца весом 500 – 1000 кг не только тяжело, но и опасно. Если в какой-то компании вам скажут, что кольца можно перекатить по участку – лучше не связывайтесь. Да, так делают, но изделия не рассчитаны на такую нагрузку. Ели сломаются, вам никто не возместит расходы.

Резюмируем по выбору материала:

  • Нет возможности подъехать на технике – значит пластик;
  • Есть грунтовые воды – тогда скорее бетонный кессон, но здесь тоже есть нюансы.

Что входит в монтаж под ключ?

Вы можете купить кессон в 2 комплектациях:

  • просто комплект изделий + доставка (либо самовывоз)
  • с установкой кессона под ключ

Во втором случае от вас нужно будет только показать место скважины на участке – дальше всё сделаем мы.

Если вы заказываете кессон для скважины под ключ, то в цену будут включены все материалы, доставка по Красноярску или краю, работы по монтажу с гарантией!

Кессон для скважины: назначение, виды, критерии выбора

Кессоном называется герметичная емкость с горловиной и люком, закрытым крышкой. Эта емкость заглубляется в землю и соединяется с оголовком скважины. Кессонные камеры предназначены не только для защиты скважин от низких температур, осадков и паводков, но и для размещения непосредственно на точке водозабора насосного оборудования, гидроаккумулятора и регулирующей автоматики.

Кроме того, в кессоне можно установить системы очистки, фильтрации и обратного осмоса для повышения качества воды. Чаще всего кессоны имеют форму цилиндра диаметром 1 м и высотой 2 м. Выпускаются также прямоугольные камеры. При выборе кессона следует обращать внимание на его размеры — они должны быть достаточными для установки оборудования и для его обслуживания.

Виды кессонов

Материалы, из которых изготавливаются корпуса кессонов, во многом определяют эксплуатационные характеристики этого оборудования. Самыми популярными при обустройстве скважин считаются металлические и пластиковые кессоны.

Металлические кессоны имеют форму ящиков с резьбовыми втулками в стенках для подвода инженерных коммуникаций. Для производства таких кессонов применяется листовой металлопрокат толщиной 3-4 мм. Наиболее часто для обустройства скважин металлическими кессонами используют изделия из нержавеющей стали, реже — из алюминия.

Кессоны из нержавеющей стали просты в монтаже (их установку можно выполнить самостоятельно) и надежны в эксплуатации. Однако, несмотря на прочность конструкции, такие кессонные камеры нуждаются в утеплении экструдированным пенополистиролом или пеностеклом и оклейке гидроизолом. Это необходимо для дополнительной защиты кессона от растрескивания и промерзания. Также металлические кессоны требуют оснастки вентиляционной системой.

Более совершенный вариант кессона для обустройства скважины — это камера из полимерного материала — пластика или стеклопластика. Такие кессоны отличаются от металлических лучшими теплоизоляционными свойствами и высокой герметичностью. Кроме того, они устойчивы к коррозии, прочны и долговечны. Для надежной защиты оголовка скважины и водозаборного оборудования рекомендуется устанавливать корпуса кессонов с дополнительными ребрами жесткости.

Однако у пластиковых кессонов есть серьезные недостатки — при монтаже их требуется заякоривать, а установка их в плывунах и пучинистых грунтах невозможна из-за высокого риска деформации корпуса.

Основные критерии выбора кессона

При выборе вида кессона для обустройства скважины стоит ориентироваться на:

  • условную отметку глубины промерзания грунта в регионе, от величины которой зависят высота корпуса и уровень заглубления кессона;
  • температурный режим региона, определяющий необходимость утепления крышки и верхней части корпуса;
  • высоту УГВ. При повышенной отметке грунтовых вод необходимо выбирать корпус септика с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой;
  • назначение кессона и количество размещаемого оборудования.

Емкости габаритами от 0,7 до 1,0 м подходят для дачных участков и предназначаются только для установки насоса. Кессонные камеры размером 1,0-2,5 м предназначены для размещения насосных станций, регулирующей автоматики, гидроаккумуляторных резервуаров.

Что такое кессон и зачем он нужен

Кессон для обустройства скважины, представляет собой герметичную сборно-монолитную емкость, основные функции которой защита скважины и скважинного оборудования от попадания грунтовых и поверхностных вод, а также защита от механических воздействий и повреждений, а в условиях нашего климатического пояса еще и защита от воздействия низких температур в зимний период и промерзания.

Также кессон зачастую используют как место для размещения необходимого оборудования для обеспечения водоснабжения какого-либо объекта, а также функционального обслуживания самой скважины. Для того, чтобы добиться безотказной работы системы нужно продумать все до мелочей и подобрать оптимальный кессон, исходя из потребностей и особенностей объекта.

.

Типы предлагаемых нами кессонов

Кессон d-1000

Кессон d-1000: если в вашем доме (строении) предусмотрено отапливаемое помещение, в котором в зимний период времени температура воздуха будет постоянно выше нуля градусов и удовлетворит ваши эстетические требования для размещения оборудования для водоснабжения (аккумулирующий бак, реле автоматики с манометром давления в системе, фильтра грубой и тонкой очистки), то вам подойдет именно такой кессон.

Это изделие изготовлено из высококачественного гидротехнического бетона, который не позволит грунтовым водам проникнуть во внутрь и оборудовано резиновыми манжетами для герметичности соединения обсадной трубы скважины и кессона.

Устройство кессона обеспечит возможность прокладки водяной трубы до объекта под землей, что обеспечит ее сохранность и защитит от воздействия холода, обеспечит доступ к соединению трубы от скважинного насоса и трубы водяной трассы до объекта, а также возможность обслуживания самой скважины и погружного насоса и, конечно же, исключит возможность замерзания скважины.

Также устройство кессона позволит развести водяные трассы в нескольких направлениях (дом, баня, гараж, поливочные точки). Монтаж аккумулирующего оборудования в таких кессонах не рекомендуется т.к. из-за объемности оборудования не возможно расположить его на дне кессона, поэтому при определенных обстоятельствах существует опасность замерзания воды в системе. Для таких целей существуют другие модификации кессонов.

Утепленные кессоны d-1000, d-1500

Кессон d-1000 утепленный, d-1500 утепленный: если в вашем доме (строении) не предусмотрено специального отапливаемого помещения для размещения оборудования (аккумулирующий бак, реле автоматики с манометром давления в системе, фильтра грубой и тонкой очистки) для бесперебойного водоснабжения объекта, вам необходимо подумать об устройстве утепленного кессона.

Для размещения всего необходимого оборудования именно там — что позволит увеличить полезную площадь объекта, в случае каких-либо неисправностей позволит производить ремонт, замену, обслуживание (замена картриджей, фильтров) без затруднений.

Утепленный кессон представляет собой более заглубленное изделие (порядка 2,5 метров) с устройством в верхней части отдельной воздушной камеры, что позволяет отсечь поступление холодного воздуха в основную (рабочую) камеру кессона в зимний период времени. Благодаря отсекающей камере в рабочей камере кессона поддерживается стабильная температура со знаком (+), поэтому все необходимое оборудование можно разместить именно там, без каких либо опасений за его сохранность.

Кессон d-1000 утепленный изготовлен из высококачественного гидротехнического бетона, который не позволит грунтовым водам проникнуть внутрь и оборудован резиновыми манжетами для герметичности соединения обсадной трубы скважины и кессона. Устройство кессона обеспечит возможность прокладки водяной трубы до объекта под землей, что обеспечит ее сохранность и защитит от воздействия холода, обеспечит доступ к соединению трубы от скважинного насоса и трубы, водяной трассы до объекта, обеспечит возможность обслуживания самой скважины и погружного насоса, и конечно же исключит возможность замерзания скважины.

Также устройство кессона позволит развести водяные трассы в нескольких направлениях (дом, баня, гараж, поливочные точки). Диаметр рабочей камеры кессона следует выбирать из следующих показателей: если расширительный бак (гидроаккумулятор) на 100 и более литров, или ваша система предусматривает объемные фильтрующие элементы, то необходимо устройство кессона «d-1500» чтобы не возникло каких-либо проблем в процессе монтажа оборудования и обеспечит беспрепятственную возможность его обслуживания.

                                                                                           С Уважением к Вашему дому компания «СК Урал»

Что такое кессон и для чего он используется в системе водоснабжения дома?

Изначально кессон применялся исключительно для подводных работ. Внешне такое устройство представляло собой водонепроницаемую камеру квадратной или круглой формы. Постепенно кессоны, сохранив свое основное свойство – водонепроницаемость, начали использоваться в новых сферах, одной из которых является обустройство автономного водоснабжения домов. По сути, при необходимости круглый год пользоваться водой из собственной скважины, без такого устройства просто не обойтись.

Так, герметичность кессона способна надежно изолировать оголовок скважины от загрязненных грунтовых вод. Обычно конец обсадной трубы скважины не выходит на поверхность участка, а располагается на глубине около двух метров, как раз там, где собирается наибольшее количество грунтовых вод. Такая глубина современных скважин обусловливается тем, что в зависимости от конкретного региона, глубина промерзания грунта варьируется и в среднем составляет примерно 1,5-2 метра. Для того чтобы обеспечить бесперебойное водоснабжение из скважины даже в период зимних холодов, следует избегать замораживания ее устья. В данном случае именно установка кессона позволяет защитить скважину не только от попадания в нее грунтовых вод, но и от промерзания.

С виду такое устройство похоже на железную бочку или коробку с горловиной, которая впоследствии закрывается крышкой люка. Последняя для большей надежности дополнительно утеплена пенопластом. Чаще всего используются кессоны, имеющие круглую форму общей высотой до 2 м. и диаметром около метра.

Такие размеры устройства выбраны по нескольким причинам – для общего удобства лучше всего подходит диаметр в 1 метр. Это дает возможность выполнять все необходимые работы внутри такой конструкции и позволяет сэкономить на материалах. Ведь, чем больше материалов использовано для создания кессона, тем выше будет его стоимость. Зная это, надо обращать особое внимание на сталь, использованную для изготовления кессона и качество его сборки, в случаях, когда определенный производитель предлагает устройство такого типа по очень низкой цене. Тем не менее, высокая цена не всегда является показателем высокого качества, поэтому следует подходить к выбору устройства очень внимательно.

Устройство дворовой и внутридомовой сети канализации
Ванная комната — удовольствие для избранных! Из истории ванной комнаты

Фундамент кессона

— Типы, конструкция и преимущества кессона

🕑 Время чтения: 1 минута

Что такое кессон Фундамент? Кессонный фундамент , также называемый фундаментом для пирса, представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве мостового пирса, при строительстве бетонной плотины или для ремонта судов. Это сборная полая коробка или цилиндр, погруженный в землю на определенную глубину, а затем заполненный бетоном, образуя фундамент.Фундамент C aisson чаще всего используется при строительстве опор мостов и других сооружений, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессоны можно доставить на место работы и погрузить на место. Кессонные фундаменты по форме аналогичны свайным, но устанавливаются другим способом. Он используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф. Это форма глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки или дноуглубительных работ внутри кессона.Кессоны (также иногда называемые «пирсами») создаются путем проделывания глубокой ямы в земле и последующего заполнения ее бетоном. Стальная арматура иногда используется на части длины кессона. Кессоны бурят либо до коренной породы (так называемые «каменные кессоны»), либо глубоко в нижележащие слои почвы, если инженер-геотехник находит почву подходящей для несения строительных нагрузок. Когда кессоны опираются на грунт, они обычно имеют «раструб» на дне, чтобы распределить нагрузку по большей площади.Для удаления грунта для этих «раструбных кессонов» используются специальные буровые долота. Кессонные фундаменты несут нагрузку здания на своих нижних концах, которые часто имеют форму колокола.

Функции фундамента кессона Фундаментная система и грунты под зданием не позволяют комплексу перемещаться по вертикали. Когда на почву возлагается нагрузка, большинство почв оседает. Это создает проблему, когда здание оседает, а коммуникации нет. Еще более важным, чем урегулирование, является дифференциальное урегулирование.Это происходит, когда части вашего здания оседают с разной скоростью, что приводит к появлению трещин, некоторые из которых могут повлиять на структурную целостность здания. И наоборот, в некоторых редких случаях почва может набухать, толкая ваше здание вверх и вызывая аналогичные проблемы. Следовательно, система фундамента должна работать в тандеме с грунтами, чтобы поддерживать здание.

Типы кессонных фундаментов
  • Коробчатые кессоны
  • Выкопанные кессоны
  • Плавающие кессоны
  • Открытые кессоны
  • Пневматические кессоны
  • Листовые кессоны
Ящичные кессоны представляют собой водонепроницаемые ящики, изготовленные из тяжелых бревен и открытые сверху.Обычно их доставляют в нужное место, а затем опускают на место с каменным пирсом внутри. Выкопанные кессоны , как следует из названия, представляют собой кессоны, которые размещаются на раскопках. Обычно они имеют цилиндрическую форму, а затем обратно заполняются бетоном. Плавучие кессоны также известны как плавучие доки и представляют собой сборные коробки с цилиндрическими полостями. Открытые кессоны представляют собой небольшие коффердамы, которые устанавливаются, затем выкачиваются насухо и заполняются бетоном.Они обычно используются при формировании пирса. Пневматические кессоны представляют собой большие водонепроницаемые коробки или цилиндры, которые в основном используются для подводного строительства.

Преимущества и недостатки кессонов:

Преимущества кессонов:

  • Экономика
  • Сводит к минимуму потребность в наголовнике
  • Чуть меньше шума и вибраций
  • Легко адаптируется к меняющимся условиям
  • Высокая осевая и боковая нагрузка

Недостатки кессонов:

  • Чрезвычайно чувствительные к строительным процедурам
  • Не подходит для загрязненных участков
  • Отсутствие строительной экспертизы
  • Отсутствие квалифицированных инспекторов

Фундаменты для буровых опор Буровой пирс представляет собой систему глубокого фундамента, которая строится путем помещения свежего бетона и арматурной стали в просверленный вал.Ствол строится вращательным способом с использованием либо автономной бурильной установки, либо бурильной установки, устанавливаемой на кране. Отверстие продвигается через почву или скалу до желаемого несущего слоя. Временные или постоянные стальные кожухи могут использоваться для поддержания сторон пробуренной выемки, если обрушение почвы или проникновение воды становится проблемой. Просверленные валы могут использоваться для восприятия высоких осевых и боковых нагрузок. Типичные диаметры вала варьируются от 18 до 144 дюймов. Буровые стволы (также называемые кессонами, буронабивными опорами или буронабивными сваями) зарекомендовали себя как экономичная, высокоэффективная система глубокого фундамента, которая используется во всем мире.Обычно они используются для мостов и крупных конструкций, где основными факторами являются большие нагрузки и боковое сопротивление.

Бетонные кессоны Отверстия диаметром 10 или 12 дюймов пробуриваются в земле и внедряются в скалу на глубину от 3 до 4 футов. Обычно используется для структурной поддержки типа фундаментной стены, крыльца, патио, монопоста или другой конструкции. Две или более «стержней» из арматурных стержней (арматурных стержней) вставляются и проходят по всей длине отверстия, а затем в отверстие кессона заливается бетон.Кессон предназначен для опоры на нижележащий слой породы или удовлетворительного грунта и используется при наличии неудовлетворительного грунта.

Процесс строительства кессона
  • После предварительной опалубки и заливки бетона режущая кромка спускается на буксире к волнолому и крепится к направляющей кессона . Бетон укладывается (заливается) в стальные формы, сооруженные по периметру короба. С каждой укладкой бетона коробка утяжеляется и погружается в воду по направляющей кессона.
  • Опалубка также построена внутри коробки вокруг воздушных куполов , а между ними залит бетон. Образовавшиеся открытые трубы над воздушными куполами называются земснарядами .
  • Когда кессон, наконец, касается дна реки, воздушные купола убираются, а земля выкапывается через длинные земснарядные колодцы, как показано на анимации ниже. Кессон погружается в дно реки. Земляные работы продолжаются до тех пор, пока кессон не опустится на заданную глубину.
  • В качестве последнего шага бетон заливается (заливается) на дно 30 футов полых земснарядов, а верхние части герметизируются.

Буровые сваи с прямым валом (кессоны)
  • Используется на почвах со средним и сильным набуханием. (Это одна из наиболее эффективных конструкций фундамента для использования на участках с обширным грунтом.)
  • Цель состоит в том, чтобы добиться необходимого проникновения в зону, где сезонные колебания влажности незначительны или отсутствуют.Текущий стандарт ухода в этом районе — минимальное проникновение в коренную породу на 6 футов и минимальная длина на 16 футов. Собственная нагрузка должна быть максимально возможной. Эта конструкция требует относительно длинных пролетов между опорами и большего количества армирующих балок.
  • Кессоны в скале
  • Фрикционные забивки в плотные глины
  • Концевой подшипник с раструбом
  • Соответствующие пустоты — Должны быть изготовлены из материала пустот соответствующей прочности и толщины
Рис. Серия 1.Стеновые панели толщиной 2 метра были соединены в кессонную шахту диаметром 24 метра. Четыре из этих кессонов были построены, чтобы обеспечить прочную основу для фундамента основной конструкции башни здания. На фото показаны земляные работы с использованием типовых землеройных машин внутри одной из кессонных шахт. Подробнее: Плавучие плоты или полые коробчатые фундаменты или плавучие фундаменты в строительстве зданий Как защитить фундаментные конструкции от грунтов и грунтовых вод? Факторы, влияющие на выбор фундамента для зданий Типы глубоких фундаментов, используемых в строительстве, и их применение Типы фундаментов зданий и их использование в строительстве

Что такое кессонный фундамент | Типы кессонных фундаментов

Что такое Кессонный фонд?

Кессон представляет собой водонепроницаемую конструкцию , которая обычно состоит из древесины , стали и армированного цементобетона (R. C.C) и построенные в связи с земляными работами для фундамента опор, мостов, доковых сооружений и т. д.

В основном под словом Кессон подразумевается конструкция коробчатого типа . Это большой фундамент диаметром , который обычно используется в подводном строительстве.

Это призматическая полая коробка для цилиндра, который построен на земле , а затем погружен в землю на желаемую глубину и заполнен бетоном, чтобы сформировать основу для конструкции.

Строительство кессона – фундамент скважины типа . Фундамент кессона используется для строительства глубокого фундамента .

Кессонный фундамент широко применяется при строительстве опор мостов и фундаментов сооружений , сооружаемых на реках или водоемах .

Основными функциями кессонов являются удержание грунта или воды и передача вертикальных и горизонтальных нагрузок в слои грунта.

Примечание

Кессонный фундамент

Фундаменты кессонов , также известные как опорные фундаменты , представляют собой сборные полые подконструкции, предназначенные для возведения на поверхности земли или вблизи нее, заглубленные на требуемую глубину и затем заполненные бетоном, что в конечном итоге становится неотъемлемой частью постоянная структура.



Также читайте: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы, используемые для гидроизоляции

Преимущества кессонов Фундамент
  1. Земляные работы и процесс бетонирования можно проводить в сухих условиях .
  2. Кессоны хороши как по боковой , так и по осевой грузоподъемности .
  3. Кессон легко адаптируется к различным условиям площадки.
  4. Кессоны экономичнее по сравнению с традиционным фундаментом .
  5. Кессон можно вставить в любое место .
  6. Достаточно прочный, чтобы выдерживать моменты и нагрузки, действующие на конструкцию.
  7. Кессон не требует оголовков, потому что он заполнен бетоном.
  8. Кессоны имеют большую площадь поперечного сечения , что помогает противостоять эффекту размывания.
  9. Кессоны могут быть выдвинуты на большую глубину в земле .

Недостатки кессонного фундамента
  1. Осмотр и очистка дна кессона затруднены.
  2. Не хватает квалифицированных рабочих, необходимых для строительства Кессонного фундамента .
  3. Кессоны не могут сооружаться на загрязненных площадках .
  4. Кессоны должны быть построены под наблюдением экспертов .
  5. Может возникнуть риск заражения рабочих кессонной болезнью. Таким образом, надлежащий контроль за здоровьем имеет важное значение.
  6. Предел глубины проходки Кессона до 35 м.

Также прочтите: Требования к хорошему ЦОД | Профилактика сырости: использование DPC | Методы гидроизоляции

Применение фундамента кессона в гражданском строительстве

  1. Применяется при строительстве опор мостов на водоемах.
  2. Кессон также используется в строительстве больших и многоэтажных зданий.
  3. Кессоны обеспечивают платформу для установки механизмов и насосов ниже уровня земли.
  4. Пневматические кессоны применяются при строительстве железнодорожных мостов .
  5. Кессоны также используются для обеспечения доступа к шахте и туннелям .

Типы кессонных фундаментов

Форма и размер кессона зависят от конструкции, для которой он сконструирован.Кессоны классифицируются в основном на три типа.

  • Открытый кессон.
  • Коробчатый кессон.
  • Пневматический кессон.

#1. Открытый кессон

Открытый кессон представляет собой полую коробчатую конструкцию , которая обычно открыта как сверху, так и снизу. Открытый кессон подходит для песчаных грунтов и грунтов с мягкими слоями, где твердый или твердый слой недоступен.

Открытый кессон построен из железобетона (R.C.C) , его средняя часть заполнена песком или гравием, а нижняя часть заполнена бетоном, который действует как бетонная пробка .

Конструкция открытого кессона обычно предпочтительнее в сухом состоянии или в обезвоженной зоне .

Если на площадке нет возможности построить кессон в сухих условиях, то он сооружается на баржах или стапелях.

По форме открытого кессона классифицируются как

  • Одностенный открытый кессон
  • Цилиндрический открытый кессон
  • Открытые кессоны с углублением скважин.

Также прочтите: Что такое структурная осадка | Причины структурного урегулирования | Что такое осадка грунта и структурная осадка фундамента

#2. Ящик-кессон

Коробчатый кессон аналогичен открытому кессону.Единственная разница между открытым и коробчатым кессоном заключается в том, что коробчатый кессон имеет закрытую нижнюю сторону.

Модель состоит из дерева, стали и железобетона (ЖБК). Коробчатый кессонный фундамент в основном применяется там, где несущий слой грунта имеется на небольшой глубине.

№3. Пневматический кессон

Пневматический кессон открыт снизу и закрывается сверху . Пневматический кессон специально используется там, где невозможно построить скважину .

Подходит там, где глубина воды более 12 м . В процессе строительства пневматического кессона сжатый воздух используется для удаления воды из рабочей камеры, а работы по фундаменту выполняются в сухом состоянии .

Процесс изготовления пневматического кессона такой же, как и у открытого кессона. Контроль качества в пневматическом кессоне хорош тем, что работа выполняется в сухих условиях.Пневматические кессоны дороже открытых кессонов.

Способ строительства кессонного фундамента

Существуют различные способы установки кессонов в землю.

Предварительное изготовление кессона

  • Во-первых, кессоны обычно изготавливаются заводским способом вблизи строительной площадки или в любом другом подходящем месте.
  • После изготовления кессонов они испытываются на водонепроницаемость.
  • При испытаниях кессоны проверяются на наличие утечек и, в случае их обнаружения, немедленно ремонтируются.

Также читайте: Укладка фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Транспортировка кессона

  • Затем Кессоны транспортируются в нужное место.
  • Транспортировка Кессона должна осуществляться с соблюдением всех мер предосторожности.

Размещение и погружение кессонов

  1. Очень важно правильно разместить Кессон в нужном месте .
  2. Окончательное позиционирование кессона осуществляется с помощью буксиров или тросов от плавучих средств и якорей или стапелей .
  3. Когда кессон готов, грунт выкапывается из рабочей камеры , в результате чего кессон опускается в землю.
  4. Традиционно земляные работы выполняются руками, но в настоящее время для земляных работ используются песочные насосы и другая техника .
  5. Вынутый грунт вывозится с помощью гидравлической транспортной системы .
  6. Кессон просел под собственным весом .
  7. Когда кессон достигает нужной глубины, то рабочая камера полностью заполняется Бетоном. Это предотвращает дальнейшее погружение кессона.

Балласт
  • После погружения кессона они балластируются .
  • Основная функция сброса щебня сбоку от кессона заключается в предотвращении его соскальзывания и помогает поддерживать максимальную устойчивость .

Часто задаваемые вопросы

Что такое бетонный кессонный фундамент?

Бетонные кессонные фундаменты, также известные как фундаменты из бетонных столбов, представляют собой сборные полые подконструкции, предназначенные для возведения на поверхности земли или вблизи нее , погруженные на желаемую глубину и затем заполненные бетоном, что в конечном итоге становится неотъемлемой частью постоянная структура.

Фундамент кессона

Кессонный фундамент , также называемый фундаментом пирса , представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, при строительстве бетонной дамбы или для ремонта судов.

Фундамент кессона

Кессонные фундаменты  – форма глубокого  фундамента  , который строится над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона ; Кессон  (иногда называемый «пирсами») изготавливается путем бурения глубокой ямы в земле с последующим заполнением бетоном. Он также известен как фундамент пирса .

Строительство кессона

В геотехническом строительстве кессон представляет собой водонепроницаемую подпорную конструкцию, используемую , например, для работы на основаниях опоры моста, для строительства бетонной плотины или для ремонта.

Метод строительства кессона

Это форма глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона. Кессоны (также иногда называемые «пирсами») создаются путем проделывания глубокой ямы в земле, а затем заполнения ее бетоном.

Кессонная конструкция

Кессон – это  коробчатая конструкция , обычно используемая в проектах гражданского строительства, когда работы выполняются в местах, погруженных в воду. Такие проекты могут включать: Мостовые опоры. Устои в озерах и реках.

Стальные кессоны

Стальной кессон представляет собой стальную трубу большого диаметра , которая представляет собой водонепроницаемую камеру, используемую в подземных сооружениях для удержания воды и почвы. Обычно он заполняется арматурой и бетоном.Корпорация Arntzen производит качественные кессоны большого диаметра для подрядчиков по бурению фундаментов.

Как работает кессон?

Рабочие, называемые песочницами, перемещают грязь и обломки камней (называемые навозом) с края рабочей зоны в заполненную водой яму, соединенную трубой (называемой навозной трубой) с поверхностью. Когда кессон ударяется о скалу, пески выходят через воздушный шлюз и заполняют коробку бетоном , образуя прочную фундаментную опору.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Фундамент кессона — Механизм, типы, конструкция

Слово кессон происходит от латинского capsa [1] , что означает ящик или ящик.

В гражданском строительстве Кессоны обозначают водонепроницаемые конструкции, которые сооружаются в связи с земляными работами для фундаментов мостов, пирсов, устоев речных и озерных доков, береговой защиты и т. д. Кессон остается в своем положении и, таким образом, в конечном итоге становится как неотъемлемая часть постоянной конструкции. Он может быть изготовлен из дерева, стали или железобетона и т. д.

Когда требуется кессон

Ниже приведены подходящие условия для основания кессона:

  • Когда грунт содержит большие валуны, препятствующие проникновению свай.
  • Когда требуется массивное основание, которое должно простираться до задней части или ниже нее, чтобы обеспечить устойчивость к разрушающим силам из-за плавающих предметов, царапин и т. д.
  • Когда фундамент подвергается большой поперечной нагрузке.
  • При большой глубине уровня воды в реке и море.
  • При наличии речных сил, включенных в состав нагрузки.
  • Когда груз необходимо нести в конце, предпочтительны кессоны.
  • При текущем уровне грунтовых вод с агрессивным притоком подходят кессоны.

Механизм кессона

Кессон представляет собой ящик, но без пола под ним. Поэтому, когда мы помещаем его под воду, а не заливаем водой, так как он герметичен, образуются пузыри. В результате у нас есть грязный пол, через который не попадает вся вода. Но вода тяжелая, поэтому поверхность воды давит на кессон и пытается войти в кессон. Итак, чтобы решить эту проблему, мы строим платформу наверху и трубу, соединяющую кессон с платформой, которая оказывает сжатое давление на поверхность кессонов.Таким образом, фронтальное давление и давление в камере уравниваются. Рабочие залезают в ящик и начинают выкапывать из него грязь. Теперь, если грязь вынуть вручную, вся вода попадет внутрь и все зальет. Чтобы решить эту проблему, мы строим трубу, полную воды. Давление воздуха из окружающей среды и давление внутри кессона удерживают воду в трубе нетронутой. Затем рабочие пропускают через трубу ведро, наполняют его землей и затем несут обратно. Таким образом, рабочие могут прорыть себе путь вниз по руслу реки.

Типы кессонов

Существует несколько типов кессонных фундаментов.

Коробчатые кессоны

Коробчатые кессоны состоят из ящиков с четырьмя стенками и дном. Верхняя часть этих ящиков открыта. Бетонный короб изготавливается на земле. Подготовленные коробчатые кессоны сплавляются к месту фундамента и устанавливаются на заранее подготовленные основания. После размещения в соответствующем месте все пустое пространство заполняется бетоном таким образом, что оно становится неотъемлемой частью предварительно подготовленного основания.

Коробчатые кессоны применяются для сооружения опоры моста.

Коробчатые кессоны дешевле. Когда нет возможности построить кессоны на месте или требуется экономия, для этой цели служит коробчатый кессон.

Выемочные кессоны

Эти типы кессонов используются для земляных работ. Эти кессоны цилиндрической формы заполнены бетоном.

Плавающие кессоны

Это сборные коробки, заполненные бетоном. Его еще называют плавучим доком.

Открытые кессоны

Открытые кессоны очень похожи на коробчатые кессоны. Существует два типа открытых кессонов. Верх и низ как открытые, так и открытые сверху-закрытые снизу. Для таких кессонов подходит мягкий грунт. Открытые кессоны используются при устройстве пирса, глубоких люков, насосных станций, микротоннелировании и т. д.

Пневматические кессоны

Водонепроницаемые или коробчатые кессоны, используемые в подводном строительстве, известны как пневматические кессоны.

Кессоны со сжатым воздухом

Этот тип кессонов подходит для работы в засушливых условиях, когда другие методы могут показаться неудобными.

Кессоны монолитные

Кессоны большего размера по сравнению с другими.

Процесс строительства

Чтобы построить кессон, можно выполнить следующие шаги.

  • Сначала нужно подготовить место для установки кессона.
  • Затем предварительно отлиты первые 3,7 м кессона.
  • Далее с помощью буксира кессон подвозят на место и привязывают к направляющей кессона.
  • После этого производится заливка бетона методом шликерной формовки и по ходу бетона коробка утяжеляется и погружается в воду вместе с направляющей кессона.
  • Швартовые тросы используются для удержания кессонов на месте.
  • Когда кессон наконец коснется дна реки, швартовые тросы снимаются.
  • Наконец-то крышка залита.
Ссылки
  1. https://www.alphadictionary.com/goodword/word/caisson

Что такое Caisson Foundation | Типы кессонных фундаментов

Что такое Кессонный фонд:

Кессонный фундамент является одним из видов водонепроницаемой конструкции, которая может иметь различную форму — круглую, прямоугольную и т. д., который заглубляется в грунт или воду для исключения воды и полужидких материалов в процессе рытья фундамента и который впоследствии становится неотъемлемой частью конструкции.


Использование фундамента кессона:

Ниже приведены варианты использования кессонного фундамента,

  • Кессонный фундамент в основном используется при строительстве глубоких фундаментов, где фундамент должен быть продлен до или ниже русла реки , чтобы получить надлежащую устойчивость.
  • Кессонный фундамент — один из видов хорошего фундамента, который сооружается в связи с опорами и устоями на реках и озерах, мостами, волноломами доковых сооружений, а также при берегоукреплении, фонарях и т.п.
  • В случае, когда хороший фундамент должен быть построен под водой, предпочтительнее использование кессона.
  • При возведении любых сооружений на речной воде, озере и глубине воды больше, чем кессонная конструкция фундамента.
  • Кессон применяется в качестве фундамента для опор мостов, а также устоев на реках, морях, озерах, волнорезов и других береговых строительных работ.
  • Фундамент кессона также используется для строительства насосной станции, в которой действуют огромные вертикальные и горизонтальные силы.
  • Также иногда используется для больших и многоэтажных зданий и других сооружений.

Материал конструкции фундамента кессона:

Ниже приведены материалы, используемые для строительства фундамента кессона.

Формы кессона:

Кессонный фундамент в основном имеет две основные формы и другие комбинации других форм.

Формы фундамента кессона:

  • Основная форма
  • Комбинация основных форм Основная форма:
  • Круглая
  • Прямоугольная
  • Квадратная
  • Восьмиугольная
Формы кессона

Типы кессонных фундаментов:

Основной функцией кессонных фундаментов является создание места для удобного возведения фундамента под водой.

Ниже приведены типы используемых кессонов,

  1. Открытый кессон
  2. Коробчатый кессон
  3. Пневматический кессон

1.Открытый кессонный фонд:

Фундамент кессонный открытый — это коробчатые типы конструкции , которые обычно открыты снизу и сверху коробки. Эти типы кессонов обычно используются для песчаных грунтов или мягких несущих слоев и там, где на большей глубине нет твердого слоя.

В зависимости от формы открытого кессона они также классифицируются на другие типы,

  1. Открытый кессон
  2. Одностенный открытый кессон
  3. Цилиндрический открытый кессон
  4. Открытый кессон с углублением колодцев.
Строительство открытых кессонов:

Процесс погружения может выполняться при следующих условиях:

  1. Сухой
  2. Осушенный строительный
  3. Искусственный остров

В методе искусственного острова остров строится путем временного поднятия поверхности земли над уровнем воды для получения относительно сухой площади для процесса погружения.

Размер искусственного острова должен быть таким, чтобы обеспечить больше рабочего пространства вокруг кессона.

  • В случае, если на строительной площадке возможно сухое состояние, то кессон строится на баржах или стапелях. Затем он перемещался в свое конечное положение путем плавания. Для проходки первых нескольких подъемов обычно используют направляющие сваи. Помните, что опускание кессонов производится непосредственно в открытой воде.
  • При углублении грунта вокруг колодца кессон опускается под собственным весом, а процесс земляных работ осуществляется дноуглубительными работами с помощью грейферных ковшей. Почва, оставшаяся возле режущей кромки, может быть удалена силой человека.Кроме того, на внешней стенке колодца имеется водяная струя, облегчающая процесс проходки.
  • Кессон перемещается на необходимую глубину, затем обеспечивается бетонная герметизация, кессон обезвоживается методом откачки.
Преимущества открытого кессонного фундамента:

Преимущества открытых кессонов:

  • Открытый кессон может быть построен до большой глубины.
  • Стоимость строительства относительно меньше на уровне кровати или на нижней стороне.
Недостатки открытого кессонного фундамента:

Ниже приведены недостатки открытых кессонов;

  • Поскольку укладка бетона выполняется под водой для уплотнения бетона, она может быть неудовлетворительной.
  • Если встречаются какие-либо препятствия из валунов или бревен,
  • Тогда ход работ замедляется.
  • Осмотр и очистка дна кессона очень сложны и трудны, поэтому невозможны.
  • Помощь водолазов может потребоваться для раскопок рядом с
  • Ветки на режущих кромках.

2.

Коробчатый кессонный фундамент:

Коробчатый кессон практически не отличается от кессонов открытого типа, разница лишь в том, что он закрыт снизу. Коробчатый кессон сооружается на поверхности земли, а затем спускается в воду, засыпая пустые места песком, гравием или бетоном.

Подробнее: Различные типы фундамента


3.

Фундамент пневматического кессона:

Пневматические типы кессонов открытые внизу и закрытые вверху.Эти типы кессонных фундаментов специально используются там, где нет возможности построить скважину.

  • Применяется при глубине воды более 12 м.
  • При сооружении Пневмокессона для удаления воды из рабочей камеры используется сжатый воздух, а работы по фундаменту ведутся в сухом состоянии.
  • Может быть изготовлен из дерева, бетона или стали.
Компоненты пневматического кессона:

Ниже приведены различные компоненты пневматического кессона,

1.Воздушный вал:

  • Проход, который соединяет рабочую камеру и воздушный шлюз, называется «воздушной шахтой».
  • Этот проход или воздушная шахта обычно используется для выхода или достижения рабочей камеры на поверхность земли.
  • В случае слишком большого кессона может быть предусмотрена отдельная камера вентиляционной шахты для рабочих и материала.

Воздушный вал изготовлен из стали. Любой стык в конструкции вентиляционной шахты герметизируется резиновой прокладкой, на каждой вентиляционной шахте вверху предусмотрен воздушный затвор.В процессе опускания кессона воздушная шахта выдвигается над уровнем воды.

2. Рабочая камера:

  • Рабочая камера представляет собой герметичную камеру высотой 3 м, изготовленную из конструкционной стали.
  • Воздух внутри рабочей камеры поддерживается под давлением чуть выше атмосферного, чтобы предотвратить попадание воздуха и воды в камеру.
  • Внешняя поверхность камеры остается толстой. Рабочая камера обычно делается гладкой и герметичной, чтобы уменьшить трение кожи.Для облегчения процесса погружения в нижней части предусмотрены режущие кромки.

3. Воздушный шлюз:

Конструкция воздухонепроницаемой камеры на верхнем конце вентиляционной шахты над уровнем воды, изготовленная из стального материала, называется «воздушный шлюз». Шлюз обеспечивает возможность беспрепятственного входа и выхода рабочих или рабочих из кессона без сброса давления воздуха в рабочей камере.

  • Шлюзовая камера обычно состоит из двух герметичных дверей, одна из которых открывается в шахту, а другая — в атмосферу.Так, когда рабочие входят в шлюзовую камеру с наружной двери, то давление в камере поддерживается на уровне атмосферного.
  • Затем постепенно увеличивают давление в камере шлюза до тех пор, пока оно не сравняется с давлением в рабочей камере. Когда давление выравнивается, рабочих пропускают в воздушную шахту. Обратный процесс выполняется, когда рабочие выходят из вентиляционной шахты в воздушный шлюз.
  • Также имеется возможность подачи свежего воздуха внутрь шахты путем открытия клапана свежего воздуха, который обеспечивает циркуляцию свежего воздуха для рабочих или рабочих и позволяет работать в рабочей камере до 2 часов.
  • Рабочие могут работать только 2 часа. внутри вала.

4. Разное оборудование:

В пневматическом кессоне используются различные типы разного оборудования:

Это оборудование обычно размещается выше уровня кровати. Используя трубу сжатого воздуха, можно использовать в рабочей камере.

Преимущества пневматического кессонного фундамента:

Ниже приведены различные преимущества пневматических кессонов:

  • Контроль качества хорош, потому что работа выполняется в условиях.
  • Возможны испытания несущей способности грунта на месте.
  • Существует простой и прямой доступ к нижней части кессона, поэтому любое препятствие может быть легко удалено.
  • Бетонные элементы, способные набирать прочность в сухих условиях.
  • Большая глубина может быть достигнута в проекте большего размера в коренных породах с помощью пневматических кессонов.
  • Нет риска проседания или оседания прилегающих сооружений из-за отсутствия понижения уровня грунтовых вод.
Недостатки пневматического кессонного фундамента:

Ниже перечислены недостатки пневматического кессона.

  • Стоимость строительства пневматического кессона намного выше по сравнению с открытыми кессонами.
  • При выполнении различных строительных работ в кессоне необходимо соблюдать осторожность; в противном случае это может привести к несчастным случаям со смертельным исходом.
  • Ограничение по глубине ниже уровня грунтовых вод составляет от 30 до 40 м. Следовательно, на глубине более 40 м строительство невозможно.
  • Больше шансов заболеть кессонной болезнью у рабочих, работающих под высоким давлением.
  • Высокая стоимость рабочей силы.

Нагрузки на кессоны:

Ниже приведены нагрузки, действующие на кессон:

  • Собственная нагрузка надстройки
  • Нагрузка на опору
  • Различные горизонтальные силы

Ниже приведены горизонтальные силы, действующие на кессон,

  • Ветровые силы
  • Земля давление
  • Сейсмическая нагрузка
  • Центробежные силы
  • Центробежные силы
  • Силы водных водных сил
  • Ошибка и тяговые усилия движущихся транспортных средств

9001 .

В случае, когда кессоны сооружаются вдали от площадки или в море, то эти кессоны транспортируются в необходимое место с помощью сплава, тогда это называется плавучим кессоном.Короче говоря, это метод перемещения или транспортировки построенного кессона за пределы площадки плавучим методом называется плавучим кессоном.

Плавающие кессоны

также известны как коробчатые кессоны . Коробчатые кессоны отлиты на грунт и отверждены; он переносится в воду и перемещается на площадку наплавом для проведения операции по затоплению.

После отливки коробчатого кессона он транспортируется на площадку плавающим в воде, тогда он называется «плавучий» кессон.

  • Процесс опускания кессона можно ускорить за счет увеличения собственного веса кессона и его поднятия путем добавления песка или гравия внутрь кессона.
  • Плавучий кессон не снабжен режущей кромкой по сравнению с другим кессоном. Они просто опираются на твердые или ровные слои.
  • Таким образом, грузоподъемность кессона полностью зависит от сопротивления в основании, так как отсутствует поверхностное трение по бокам.
  • В верхней части кессона предусмотрена бетонная крышка для равномерного распределения нагрузок от надстройки. Чтобы предотвратить размывание основания плавучего кессона, вокруг основания предусмотрена каменная наброска для лучшего понимания.

Строительство плавучих кессонов:

Способ постройки плавучего кессона следующий:

  1. Во-первых, плавучий кессон изготавливается и закрепляется на земле.
  2. После надлежащего отверждения он перемещается в нужное место.
  3. Для правильного погружения кессона собственный вес увеличивается за счет добавления гравия или песка, чтобы облегчить правильный процесс погружения.
  4. Место основания кессона, на котором будет размещаться, выкопано и выровнено.
  5. После этого кессон заглубляется на необходимое место и глубину.
  6. Чтобы предотвратить разведку, вокруг основания кессона предусмотрен Rip-Rap.
  7. В верхней части кессона отлита бетонная крышка, чтобы равномерно нести нагрузки от надстройки.
  8. Плавающие кессоны, отлитые из армированного цементобетона или стали.
  9. В случае, если кессон слишком плавучий и размещен в бурных водах, используются внутренние распорки и диафрагменные стены.

Читать на хинди: कैसन फाउंडेशन (Caisson Foundation) – इसके प्रकार और उप


Вам также может понравиться:

кессон — Викисловарь

Английский

Этимология

Заимствован у французского кессон .Дублет из кассона и кахона .

Произношение[править]

Существительное[править]

кессон ( множественное число кессоны )

  1. (инженерное) Ограждение, из которого может быть удалена вода, чтобы обеспечить доступ к подводным участкам для проведения инженерных работ и т. д.
    • 2003 , Билл Брайсон, Краткая история почти всего , BCA, с. 213:
      Кессоны представляли собой закрытые сухие камеры, построенные на руслах рек для облегчения строительства опор мостов.
  2. Ворота напротив входа в сухой док.
  3. (морской) Плавучий резервуар, который можно погрузить в воду, прикрепить к подводному объекту, а затем откачать, чтобы поднять объект за счет плавучести; верблюд.
  4. (военный) Двухколесный конный военный автомобиль, используемый для перевозки боеприпасов (и гроба на похоронах).
    • 1908 , Эдмунд Луис Грубер (слова и музыка), «The Caissons Go Rolling Along»:

      Над холмом, над долиной / Когда мы выходим на пыльную тропу, / И эти кессонов катятся вперед.

  5. (военный) Большой ящик для боеприпасов.
  6. (военный) Сундук со взрывчаткой, используемый как мина.
  7. (архитектура) Сундук.
Производные термины[править]
Координатные условия[править]
Переводы[править]

корпус, из которого можно удалить воду

ворота через вход в сухой док

плавучий резервуар, который можно погружать под воду

двухколесная конная военная машина

архитектура: кофр — см. кофр

Анаграммы


Этимология

Из Old Occitan кессон , из кессоны ; синхронно анализируется как caisse +‎ -на .

Произношение[править]

Существительное[править]

кессон   м ( множественное число кессоны )

  1. коробка
  2. (архитектура) сундук
Производные термины[править]
См. также[править]

Дальнейшее чтение[править]

Анаграммы

кессон — определение и значение

  • Термин кессон иногда применяется к плоским воздухонепроницаемым конструкциям, используемым для подъема судов из воды для очистки или ремонта путем погружения под них и последующего спуска на воду; но эти плавучие кессоны более известны как понтоны или, когда воздушные камеры добавлены по бокам, как плавучие сухие доки.

    Encyclopaedia Britannica, 11-е издание, том 4, часть 4 от «Болгария» до «Калгари»

  • Воздействие такого давления может сопровождаться неприятными и даже опасными физиологическими эффектами, которые обычно называют кессонной болезнью или болезнью сжатого воздуха.

    Encyclopaedia Britannica, 11-е издание, том 4, часть 4 от «Болгария» до «Калгари»

  • Это называется кессон , который представляет собой огромный, водонепроницаемый деревянный ящик размером с половину городского квартала.

    ранда в покое

  • Поскольку сверху было добавлено больше деревянных рядов, а общая высота кессона была увеличена на целых десять футов, его центр тяжести значительно поднялся, что привело к состоянию «неустойчивого равновесия», то есть кессона. больше не будет подниматься равномерно с ростом прилива.

    Большой мост

  • Иногда при этом человек мог залезть внутрь, за пределы кессона , то есть драматизировать жуткость такого пространства, не говоря уже о собственном нерве.

    Большой мост

  • Он страдает от того, что раньше называлось кессонной болезнью, и, черт возьми, никогда не оправится от нее.

    Страх — это ключ

  • Песок глубиной около 14 футов, первоначально окружавший здание, был смыт, что позволило морю свободно добраться до фундамента кессона , который на 14 футов уходит в твердое мадрепоровое покрытие.

    Отчет Департамента портов и гаваней за 1890–1891 годы

  • На вершине кессона был установлен 5-тонный кран Wilson, который подходил к каждой шахте, а также к карьерным вагонам, стоящим на гусеницах на уровне земли рядом с кессонами.

    Труды Американского общества инженеров-строителей, том. LXVIII, сентябрь 1910 г. Нью-Йоркский туннель-расширение Пенсильванской железной дороги. Туннели Ист-Ривер.Бумага № 1159

  • Стоимость после завершения составит около 700 000 долларов, и теперь он ждет только вход кессон , который делается на мосту Доминиона

    Канада и Штаты

  • округ Колумбия. Уважая его желание, семья Коппа попросила похоронить его со всеми воинскими почестями, включая кессон , запряженный лошадьми, для перевозки его гроба.

    Миннеаполис/Сент. Пол, последние новости, погода, видео, пробки и спорт для Миннесоты от WCCO-TV

  • Описание метода пневматического кессона



    Что такое пневматический кессон?

    Пневмокессонный способ включает сооружение на земле железобетонного кессона, имеющего внутри рабочую камеру в нижней части, подачу воздуха под давлением в рабочую камеру для предотвращения попадания туда подземных вод, выемку грунтов в рабочей камере и, наконец, затопление всей конструкции кессона.Пневматические кессоны применяются для различных сооружений: фундаментов мостов и зданий, основных конструкций очистных сооружений, резервуаров регулирования подземных вод, шахт для ввода щитовых проходческих машин, метрополитенов, тоннелей.

    Принцип пневматического кессонного метода

    Метод пневматического кессона работает по тому же принципу, что и чашка, содержащая воздух внутри и вдавленная в воду вверх дном: если воздух не выходит из чашки, мало воды попадет внутрь чашки, поскольку давление воздуха удерживает ее снаружи. Пневматические кессоны имеют на дне герметичную камеру, в которую подается сжатый воздух для предотвращения попадания воды. Внутри камеры грунт выкапывается так же, как и при наземных строительных работах.

    Пневматические кессоны

    Особенности и преимущества метода пневматического кессона

    Пневматический кессонный метод имеет следующие преимущества.

    • Сжатый воздух, подаваемый в рабочую камеру, контролируется таким образом, чтобы он был равен давлению грунтовых вод, чтобы не воздействовать на окружающие грунтовые воды или почвы.
    • Поскольку рабочая камера внутри остается сухой, возможны сложные земляные работы, напрямую проверяя состояние почвы, не нарушая ее состава. Это также позволяет пневматическому кессону погружаться в любых почвенных условиях, таких как вязкая почва, рыхлая почва, драгоценные камни и камни, смешанные с песком и коренными породами.
    • Поскольку проходные пневмокессонные конструкции сами становятся конечными подземными сооружениями, временные земляные подпорные работы не требуются. Это также позволяет максимально эффективно использовать подземное пространство.
    • Земляные работы в рабочей камере и строительные работы на земле могут выполняться одновременно. Это экономит сроки строительства.
    • Разработанная нами беспилотная система земляных работ и система дыхания газовой смесью гелия позволяют строить безопасные и эффективные подземные сооружения и пространства в глубоком подземелье.
    • Поскольку цельные железобетонные конструкции кессонов обладают высокой жесткостью, их боковые конструкции и конструкции днища совместно несут и сопротивляются большим нагрузкам на них, кессонные конструкции обладают высокой сейсмостойкостью.

    Сравнение с другими методами

    Пневматические кессонные фундаменты по сравнению со стальными трубчатыми свайными фундаментами

    Пневматические кессонные фундаменты по сравнению с распорными фундаментами

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
