Вентиляционные клапаны

Вентиляционный воздушный клапан – это специальное устройство для систем вентиляции, которое обеспечивает правильное и бесперебойное функционирование вент системы. С помощью клапана производится управление режимом работы и подачей воздушных масс в вент системе. Также клапан предотвращает приток воздуха, когда система прекращает свою работу.

По типам клапаны можно разделить на приточные и вытяжные.

Приточные клапаны используют для подсоса свежего воздуха в помещения. Регулирование воздушного потока может происходить как ручным способом, так и автоматическим — с помощью электропривода. Также приточный клапан может обеспечить полное герметичное перекрытие и остановить работу вент системы.

Вытяжные клапаны необходимы для обеспечения вывода отработанного воздуха из помещений наружу. Основной их задачей является предотвращение движения воздуха в обратную сторону, которое может быть вызвано атмосферными явлениями.

К тому же вытяжной клапан предотвращает попадание внутрь насекомых и различного мусора.

Компания ООО ПК «ВТВ-Инжиниринг» занимается производством вентиляционного оборудования марки AIRO-CLIMATE, в том числе и металлических воздушных клапанов AIRO-ProLam и AIRO-Arosio, которые предназначены для приточно-вытяжных вентиляционных систем. Они герметизируют внутренний объем вент сетей, а еще используются как воздухозаборные клапаны в системах вентиляции и кондиционирования. Могут оснащаться электроприводом, с исполнительными механизмами Belimo.

AIRO-ProLam

AIRO-ProLam — это клапан прямоугольного сечения. В состав конструкции входят: корпус, поворотные лопатки, уплотнители, шестерни и привод. Корпус и поворотные лопатки изготовлены из алюминиевого профиля, а материал уплотнения – профильная резина. Сборка корпуса производится с помощью самонарезных винтов. В боковых профилях корпуса, точнее в его пазухах, находятся шестерни из пластмассы, которые осуществляют такую функцию, как кинематическая связь между лопатками.

Расположение выходной оси может быть на любых лопатках, с любой стороны клапана. Лопатки устанавливаются с шагом в 100 миллиметров.

Клапаны могут изготавливаться с минимальным размером – 200х200 мм, а максимальным – 2000х2000 мм. Изменение шага по высоте – 50 мм.

AIRO-Arosio

Отличительной особенностью от AIRO-ProLam, является то, что шестерни спрятаны в корпус клапана.

В качестве дополнительной комплектации воздушного клапана можно обеспечить:

• Улучшить герметизацию внутреннего объема системы, для того чтобы использовать клапан в климатических условиях с более низкими температурами.
• Повышение плавности и точности регулировки расхода воздуха.
• Повышение стойкости к коррозии.
• Уменьшение массы конструкции.
• Упрощение монтажа изделия на объекте.

Вся продукция проходит обязательную сертификацию и имеет постоянный контроль качества.

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха.

Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

• частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
• квартиры – от 3 м3/ч на 1 м2 площади;
• общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

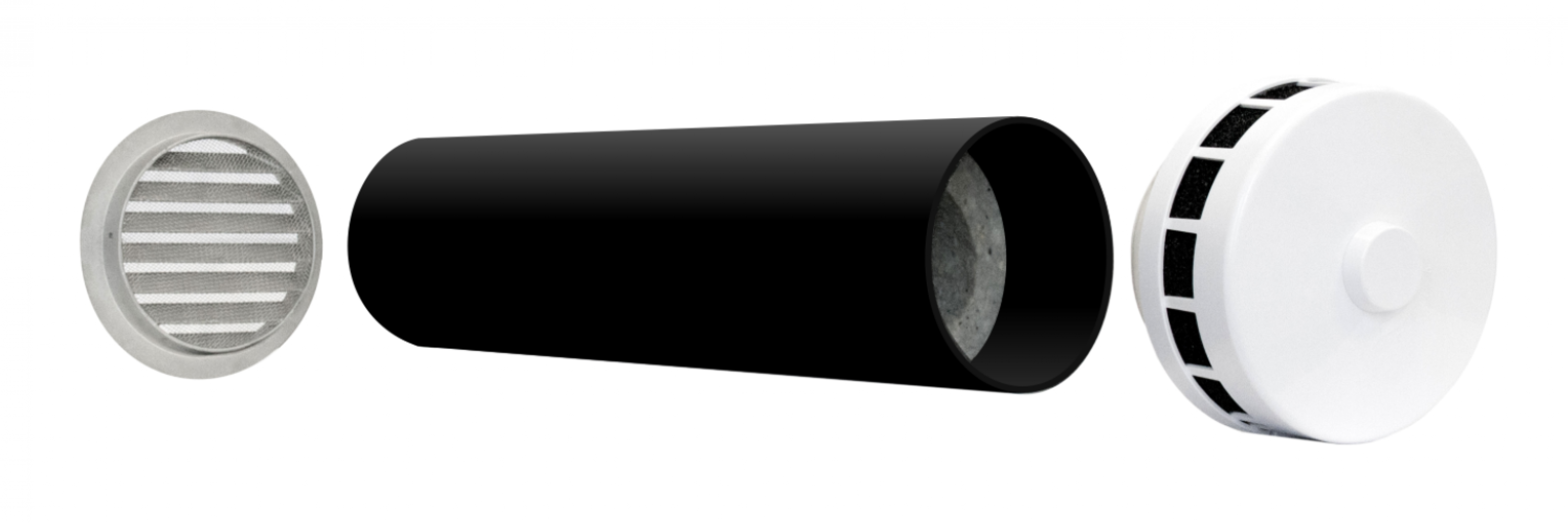

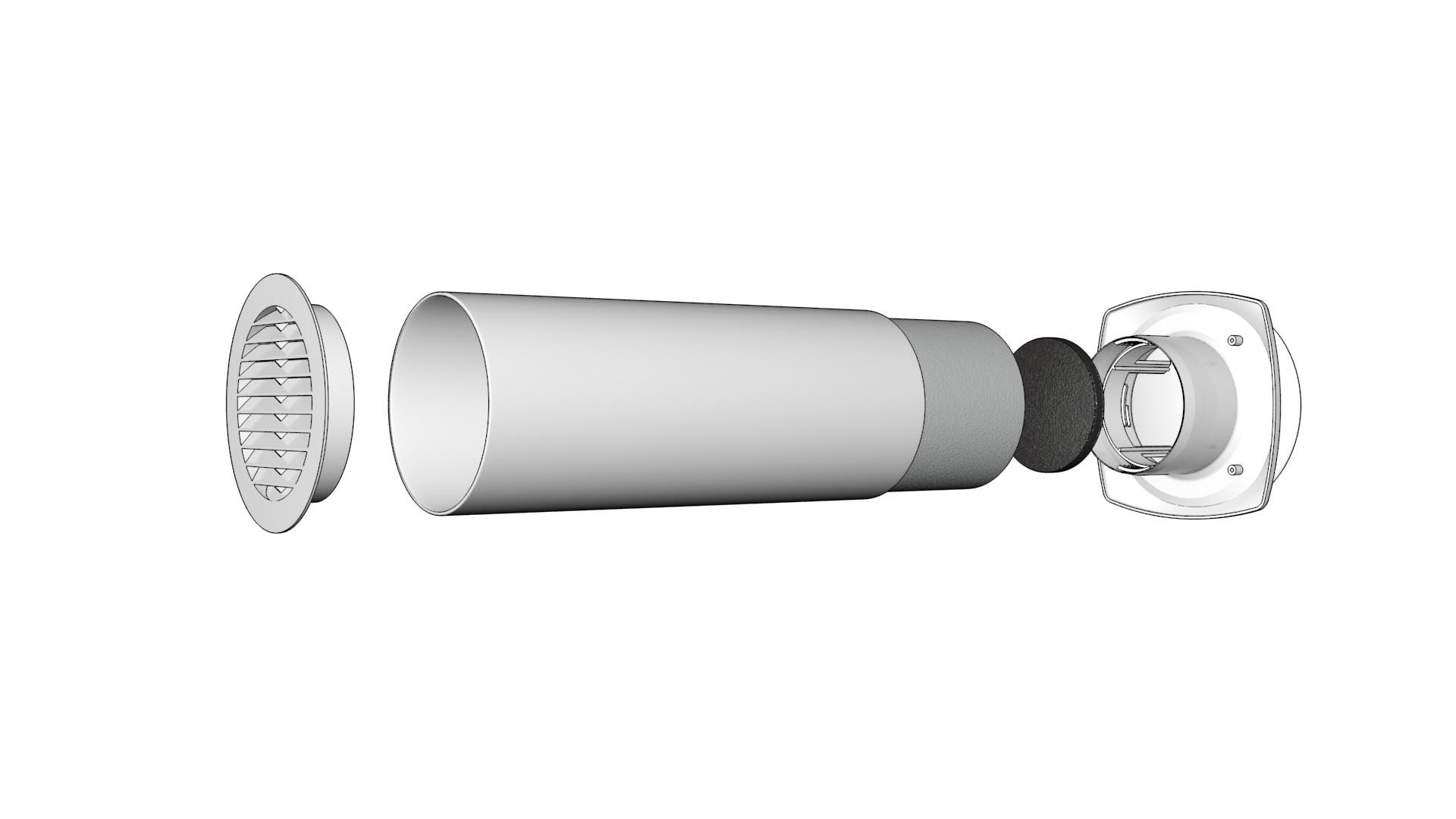

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

• производительность;
• максимальная и минимальная толщина стены;
• диаметр отверстия для установки трубы;
• принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана	Марка	Тип	Производительность при 10 Па	Диаметр отверстия	Толщина стены
Flakt Woods	RIV	механический	9	80	400
	KIV 125	механический	30	125	400
Вентс	ПС 100	механический	25	100	500
Aereco	EHT	гигромеханический	5–40 (в зависимости от влажности)	100	350
	EFT	механический	40	100	350
Helios	ZLE 100	механический	30	100	400
	ZLA 80	механический	25	80	500
	ZLA 100	механический	30	100	500
	ZLA 160	механический	45	160	500
Maico	ALD 10	механический	32	100	500
	ALD 125	механический	25	125	500
	ALD 160	механический	25	160	500
Vortice	KIV Quadro	механический	42	125	1000
Siegenia	Aerocube	механический	32	150	500
Домвент	Домвент	механический	13	40	1000
Благовест	TL 98	механический	32	100	350

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

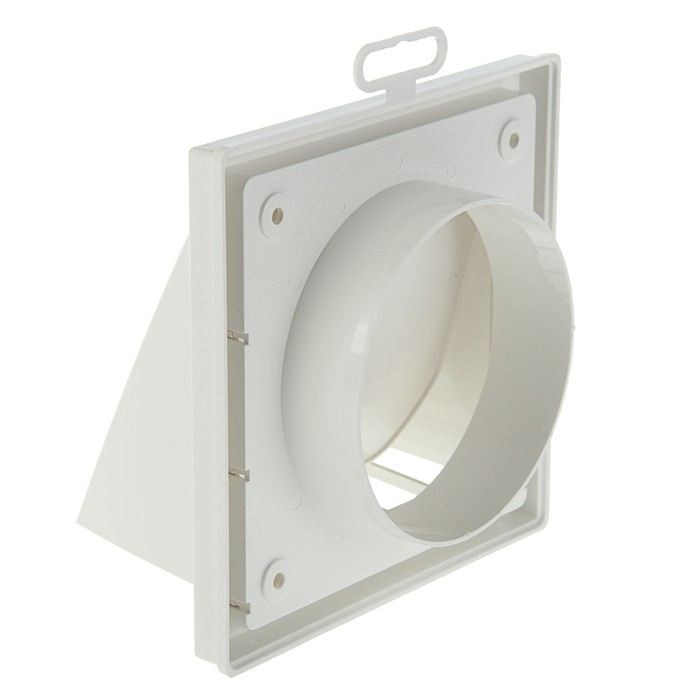

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Вентиляционные клапаны: разновидности, устройство, особенности монтажа

Наверное, каждому хочется, чтобы его жилище было наполнено чистым, свежим воздухом. Однако, ситуации, когда в доме отсутствует комфортный микроклимат, а в комнаты попадают посторонние запахи, отнюдь не редки. Причина этому – образование обратной тяги. Решить проблему поможет вентиляционный клапан, установленный на воздухоотводящий канал и блокирующий движение обратного воздушного потока.

Причины образования обратной тяги

Перед монтажом клапана необходимо определиться с причинами образования обратной тяги. Приточно-вытяжная вентиляция функционирует по принципу равнозначности объёмов входящего и выходящего воздуха. Проблемы могут возникнуть в нескольких случаях:

• При засорении отверстий либо износе/поломке механизмов, регулирующих оборот воздуха.
• При резком скачке объёма воздуха, проходящего сквозь одну из вытяжек.
• При изменении условий среды за пределами строения.
• При подключении мощных вытяжек в соседских квартирах.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

• Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;
• Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.
• Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.
• Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

• Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
• Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

• Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
• Высокая стоимость. Качественное изделие стоит как половина всего окна.
• Невозможность монтажа в уже установленный стеклопакет.
• Необходимость в помощи квалифицированных специалистов.

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

• Пропадает необходимость в частом открывании/закрывании окна.
• Возможность регулировки качества поступающего воздуха.
• Практически незаметный либо, не портящий интерьера, внешний вид.
• Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов. При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени.

Особенности строения

Вне зависимости от модели, все стеновые приточки состоят из нескольких деталей:

• Воздухопроводящей, чаще всего пластиковой, трубы;

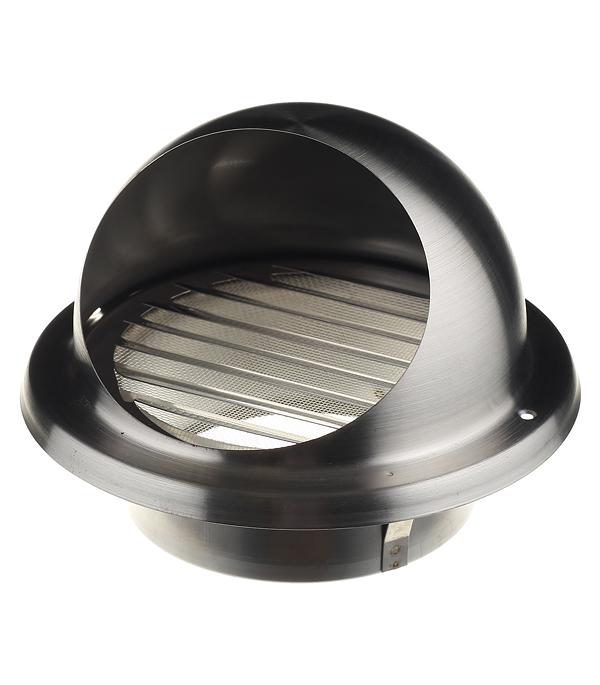

• Внешней вентиляционной решётки (пластиковой либо металлической), предназначенной для предотвращения попадания осадков в устройство.
• Внутреннего корпуса (пластикового оголовка) с фильтром, направляющим воздушный поток в помещение.

В некоторых устройствах может находиться теплоизоляция. Его главная задача – не дать промёрзнуть стене вокруг трубы и снижать уровень уличный звуков. Обычно используется утеплитель (Polifoam) полифом.

Если клапан для вентиляции оснащён регулятором, то располагается он во внутреннем корпусе. Некоторые модели имеют возможность гигрорегулирования, то есть начинают работать при повышении влажности воздуха в помещении.

Существуют и более сложные приточные устройства с рекуперацией тепла, датчиками температуры/влажности, автоматическим управлением.

Самостоятельное изготовление

Принимая во внимание невысокую цену обратных клапанов, их самостоятельное изготовление рентабельно лишь при установке воздуховода нестандартной геометрии. Тогда проще сделать одностворчатую заслонку из пластиковой либо железной пластины, которая плотно прилегает к стенкам корпуса и не стучит при движении воздуха.

Второй вариант – это мембранный клапан, изготовленный из листа плотной бумаги либо лавсановой плёнки шириной больше вентиляционного отверстия. Мембрана не начнёт деформироваться, если под ней будет находиться решётка. В обоих случаях электрический привод устанавливать не обязательно.

Нюансы выбора клапана

Неправильный выбор вентиляционного клапана грозит не только ухудшением, но и полным прекращением воздухообмена. При покупке рекомендуется обратить внимание на несколько нюансов:

• Механизм должен работать даже при минимальном движении воздуха, характерном для вентиляции естественного типа.
• Характеристики обратного клапана и вентилятора должны совпадать.
• Мощности устройства должно быть достаточно для раскрытия лепестков.
• Некоторые механизмы не приспособлены для работы в низких температурах. Их монтируют только внутри помещения.
• Клапаны с рекуператором лучше устанавливать парами, чтобы происходило одновременное поступление и вытягивание воздуха.

Подготовка помещения к монтажу

Перед установкой клапана рекомендуется проверить качество работы всей вентиляционной системы. Для этого, нужно открыть окна и поднести к решётке бумажный листок. Если вентиляция в норме, то бумагу будет затягивать в проём.

Если квартира расположена на верхнем этаже, то приточную вентиляцию лучше монтировать на балконе. Здесь устанавливают моноблок со звукоизоляционной прокладкой, защитной сеткой и фильтром. Наружный участок закрывают козырьком. Для того чтобы в системе не собиралась влага, раструб направляют вниз.

Монтаж клапана

Если вытяжная система имеет только один канал вывода воздуха, то достаточно смонтировать единственный утеплённый клапан. Если же вытяжка оснащена несколькими отверстиями, то стоит придерживаться следующих требований:

• Обратный клапан должен быть установлен на всех ветках между центральным воздуховодом и точкой забора воздуха.
• На конце вентиляционной системы рекомендуется смонтировать ещё одно устройство.
• Установить на вентиляцию дополнительный перекидной клапан для подстраховки работы основного механизма.

Обратные клапаны требуют периодического очищения от прилипшей пыли и сальных отложений. В связи с этим установка регулирующих механизмов должна происходить в точках с максимально удобным доступом.

Очерёдность монтажа:

• Выполнить в стене отверстие, диаметр которого немного превышает ширину пропускного цилиндра. Длина клапана зависит от сечения несущей стены – от 40 до 100 см.
• Не обязательно размещать клапан чётко горизонтально, он может быть чуть наклонен во внешнюю сторону. Предварительно его лучше обернуть в тепло— и шумозащитные оболочки.
• Просверлить отверстия под крепежи.
• Установить внутрь воздуховода шумоизоляцию.
• Вставить в отверстие трубу.
• Заполнить щели строительной пеной.
• Закрыть внешнюю сторону козырьком (широкой стороной вниз).

В случае необходимости поочерёдной работы принудительной и естественной вентиляции, прибегают к одному из двух решений:

• Установке тройника возле решётки и клапана на отвод естественной вентиляции.
• Закреплению специальной решётки с двумя отверстиями.

Заключение

Таким образом, клапаны для вентиляции в квартире – это вспомогательные, но очень удобные механизмы для улучшения микроклимата в помещении. Их установка позволяет обеспечить качественное функционирование всей системы, исключить обратное движение воздушного потока, блокировать поступление неприятных ароматов.

Особенности приточного клапана на пластиковое окно

Популярность пластиковых окон обусловлена их герметичностью, отличной шумо- и теплоизоляцией. Эти качества очень важны для подержания в помещении комфортной температуры и создания благоприятной обстановки для работы и отдыха. Но вместе с этим, пластиковые окна могут стать причиной образования конденсата, который приводит к увеличению влажности в комнатах. Это в свою очередь негативно сказывается на здоровье людей и долговечности отделочных материалов. Оптимальным решением данной проблемы станет установка приточного клапана на пластиковые окна.

Назначение и эффективность приточного клапана

Установка пластикового окна ухудшает естественную циркуляцию воздуха. В помещение поступает недостаточно кислорода, а углекислому газу и парам влаги некуда выйти, что приводит к:

• образованию конденсата на окнах и откосах;
• росту плесени;
• появлению неприятных запахов;
• развитию заболеваний дыхательной системы.

Установка приточного клапана на окно помогает проветривать помещение без образования сквозняков и сильных теплопотерь, как бывает в случае с открытыми створками. Циркуляции воздуха через отверстия этого устройства достаточно, чтобы поддержать в жилом или офисном пространстве благоприятный микроклимат и оптимальный уровень влажности.

Благодаря оконному клапану ПВХ конструкции проявляют себя максимально эффективно. Тепло из помещений не будет уходить сквозь щели, но при этом воздух всегда будет оставаться чистым и свежим.

Существует несколько важных условий, при которых можно рассчитывать на положительный результат от работы оконного приточного клапана:

• исправно функционирующая вытяжка;
• температура воздуха на улице не выше +5ͦС;
• между помещениями должен присутствовать естественный воздухообмен, который возможен при открытых дверях или при наличии промежутка от пола до нижнего края полотна не менее 1 см;
• входная дверь герметична.

Конструкция приточного клапана

Наиболее популярные в быту приточные клапаны на пластиковые окна из следующих элементов:

• Воздухозаборник. Исходя из названия становится ясно, что функция этого узла – прием чистого воздуха с улицы. Он располагается за пределами помещения с наружной стороны пластиковой рамы;
• Козырек для воздухозаборника. Необходим для того, чтобы в отверстия этого элемента не попадали осадки, грязь и пыль;
• Телескопический канал, по которому воздух проникает внутрь помещения. Представляет собой трубку, которая фрезеруется в пластиковый корпус окна и фиксируется специальной гильзой;
• Внутренний узел, который необходим для запуска воздуха в помещение. Он комплектуется выпускной форсункой, фильтрующим элементом, регулятором. Монтируется с внутренней стороны рамы.

Как работает приточный клапан

Принцип работы, устроенного по такой схеме оконного клапана, заключается в том, что чистый уличный воздух засасывается в помещение, а углекислый газ и теплый воздух выдавливаются из него через вентиляционные отверстия под воздействием разниц давления. Именно поэтому естественная работа вентиляционного клапана для пластиковых окон возможна только при температуре воздуха на улице не выше +5ͦС. При более высоких показателях необходимая разница в давлении не возникает, поэтому клапан на окно функционирует только принудительно. Да и необходимость в нем снижается, так как можно просто открыть окно без ущерба комфорту в помещении.

Особенности монтажа

Эффективность работы вентиляционного клапана для пластиковых окон также зависит от грамотно выполненной установки. Монтаж совсем не сложный, но все же он требует проведения четких манипуляций. Например, схема установки щелевого клапана вентиляции на пластиковые окна выглядит следующим образом:

• удаление кусочка уплотнителя на раме и створке окна, в том месте, где будет фиксироваться агрегат;
• приклеивание нового, более тонкого уплотнителя;
• фиксация самого клапана поверх нового уплотнителя.

Также оконный приточный клапан можно установить другим образом. Из рамы достается старый стеклопакет и на его место устанавливается новый элемент меньшего размера. Образовавшуюся щель заполняет приточная вентиляция для пластиковых окон. Этот метод более затратный и уместен, когда возникает необходимость в замене всей оконной конструкции или только стеклопакетов.

Особенности, достоинства и недостатки приточных вентиляционных устройств

Изучив вышеизложенную информацию, можно сделать вывод об особенностях, плюсах и минусах клапана проветривания для пластиковых окон.

Из достоинств пользователи и специалисты выделяют следующие качества:

• если установка приточного клапана на окно осуществляется непосредственно в раму, то количество солнечного света, проникающего в помещение, остается неизменным;
• клапан обеспечивает постоянный приток свежего воздуха в том объеме, который необходим для поддержания благоприятного микроклимата в жилом, офисном и другом пространстве;
• излишняя влажность снижается за счет равномерного поступления в помещение сухого свежего воздуха;
• в зимнее время можно отказаться от проветривания при помощи открытых окон, что исключит появление сквозняков и снизит теплопотери;
• устройство работает беззвучно и не пропускает в помещение шум с улицы;
• работу клапана на окно можно регулировать самостоятельно или автоматически;
• монтаж клапана на окно ПВХ под силу даже людям без должного опыта, он прост и не отнимает много времени;
• Легкостью отличается и процесс эксплуатации, чтобы использовать клапан не нужно читать инструкцию или изучать дополнительную информацию.

Существуют у клапана на пластиковое окно и незначительные минусы:

• шумоизолирующие свойства конструкций ПВХ хоть и незначительно, но все же снижаются;
• хороший клапан на окна для вентиляции обойдется недешево, особенно если выбрать модель с автоматическим регулятором;
• иногда установки одного клапана на окно ПВХ недостаточно для обеспечения притока чистого воздуха в нужном объеме, поэтому для эффективности системы придется покупать и устанавливать несколько таких устройств;
• в сильные морозы от — 25ͦС возможно образование инея в верхней части клапана.

Сравнительная таблица двух способов вентилирования помещения.

	Приточный клапан	Проветривание при помощи открытой створки
Комфорт	Проветривание происходит без образования сквозняков, теплопотерь и снижения шумоизоляции	Зимой в помещении сразу становится холодно, тепло уходит в открытые створки и слышен весь шум с улицы
Безопасность	Во время проветривания не нужно переживать, что недоброжелатель проникнет в окно.	Дополнительная возможность незаконного проникновения для злоумышленников. Таким образом проветривать помещение можно только при личном присутствии.
Эффективность	Приточная вентиляция для пластиковых окон работает непрерывно, поэтому все недостатки конструкций ПВХ сводятся к нулю. В помещении всегда присутствует свежий и чистый воздух, отсутствует конденсат на окнах.	В зимнее время эффективность от обычного проветривания очень мала, так как свежий воздух поступает в помещение не постоянно, а этого недостаточно для поддержания здорового микроклимата.

Мнение о приточных вентиляционных клапанах можно составить на основании вышеперечисленных особенностей и таблицы, в которой этот агрегат сравнивается с традиционным способом проветривания по трем важным потребительским параметрам.

Разновидности приточных клапанов

Современные производители предлагают большой выбор вентиляционных клапанов на окна ПВХ. Их можно разделить на несколько категорий на основании таких критериев, как:

• материал изготовления;
• способ регулировки воздушного потока;
• способ поступления воздуха в помещение.

В первой группе выделяют пластиковые, металлические или деревянные клапаны на окно для приточной вентиляции. По способу управления такие агрегаты бывают механические и автоматические. В первых образцах приток свежего воздуха нужно регулировать самостоятельно при помощи специальной шторки. Сделать это не так уж просто, придется поэкспериментировать с уровнем открытия и закрытия завесы. Автоматические модели клапанов на пластиковое окно просты в управлении, их не нужно настраивать и регулировать. Устройство самостоятельно откроет вентиляционные отверстия, когда в помещении будет достигнут предельный уровень рекомендуемой влажности.

По способу поступления свежего воздуха в помещение выделяют клапаны на окна ПВХ:

• Фальцевые. Самый доступный вариант, но характеризуется низкой пропускной способностью. Холодный воздух проникает в помещение через отверстия, вырезанные в раме. Звукоизоляция остается на высоком уровне, монтаж осуществляется быстро и без серьезных вмешательств в конструкцию окна;
• Щелевые. Наиболее распространенные модели. вентиляция происходит за счет движения воздуха сквозь специальный канал, который проходит в раме окна. Имеет воздухозаборник и регулирующий узел. Также устанавливается без демонтажа окна, обладает высокой пропускной способностью;
• Накладные. Такие клапаны проветривания для пластиковых окон применяют чаще всего в производственных помещениях. Это обосновано высокой эффективностью в плане вентиляции и снижением уровня тепло- и шумоизоляции. Для его установки требуется демонтаж оконной конструкции.

Как выбрать подходящий приточный клапан

При выборе вентиляционного клапана на окна ПВХ необходимо учитывать ряд технических характеристик устройства и бюджет на покупку. Хороший агрегат должен работать на приток воздуха в объеме не менее 30м3/час из расчета на одного человека. Также он должен обеспечивать в помещении минимальный уровень шума в пределах 35 дБ. Комфорт в процессе эксплуатации зависит во многом от способа регулировки потока воздуха. Автоматический клапан на окна ПВХ в этом плане более удобен.

Такие устройства выпускают бренды из Германии, Польши, Британии и России. Более дорогими и технически сложными являются импортные клапаны на окна для вентиляции. Российские же заводы предлагают доступные образцы как механические, так и автоматические. Поэтому если есть цель сэкономить – присмотритесь к отечественным маркам.

Где купить качественный приточный клапан

Если вы решили купить клапан на окно для приточной вентиляции, определись примерно с моделью и бюджетом, но не знаете, где его приобрести, то мы предлагаем изучить ассортимент нашего интернет-магазина. В каталоге представлены устройства от ведущих отечественных и зарубежных брендов с подробным описанием и актуальными ценами. Мы работаем с покупателями из Москвы и регионов, готовы предоставить каждому клиенту профессиональную консультацию и предложить на выбор удобные способы оплаты заказанного товара.

выбираем воздушный герметический дроссель с электроприводом для приточно-вытяжной вентиляции

Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.

Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

• увеличить обеспечение кислородом;
• улучшить циркуляцию воздушных потоков;
• поддерживать баланс входящего и выходящего объемов воздуха;
• обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

• сложность установки;
• необходимость в частой чистке установленных фильтров;
• возможность промерзания в сильные морозы;
• высокая цена.

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

• дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
• тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
• трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
• электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

• естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
• температура уличного воздуха не должна быть больше +5 градусов;
• дверь из подъезда должна плотно закрываться;
• свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

• незаметность;
• простота установки;
• шумоизоляция;
• поток поступающего воздуха направлен вверх;
• доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

• работа лишь при хорошей системе вытяжки;
• низкая производительность;
• нет фильтров;
• пропуск холодного уличного воздуха зимой;
• риск промерзания устройства.

Оконные клапаны подразделяются на 3 типа.

• Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
• Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
• Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

• стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
• подвижная заслонка, открывающаяся лишь в одну сторону;
• фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

Обратные клапаны подразделяются на несколько типов.

• Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
• Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
• Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
• Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

• электровентилятор;
• фильтры для очистки воздушного потока;
• нагревательные элементы.

Такие устройства обладают следующими плюсами:

• способность работать независимо от общей системы проветривания;
• добавочная очистка воздуха;
• контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

• перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
• далее, определите толщину стены и купите подходящую по длине конструкцию;
• на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
• после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
• затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
• установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Клапан вентиляционный

Воздушные клапаны — это изделия применяемые для изменения расхода воздуха в вентиляции, для регулировки потока воздушной массы в системе вентиляции, для перекрытия воздушных каналов во время остановки работы системы вентиляции.



Вентиляционные клапаны применяются для установки в системы вентиляции и кондиционирования воздуха. Они играют немаловажную роль для регулировки воздушного потока подаваемого в помещение (приточные клапаны) Регулировка потока воздуха может осуществляться как в ручную так и автоматически с помощью электропривода. Электропривод приточного клапана так же может различаться по типу (с возвратной пружиной и без неё), по питанию 230В, 24В и 12В

С помощью вентиляционного клапана так же можно перекрыть полностью систему вентиляции, это может быть необходимым в случае пожара либо попадания в систему подачи воздуха отравляющих веществ.

Обратный вентиляционный клапан

Незаменимым элементом вентиляционной системы, является клапан обратный. Его предназначение заключается в том, чтобы перекрывать воздуховод, если вентиляция отключена. Он препятствует попаданию уличного воздуха в помещение или блокирует попадание неприятных запахов из одного помещения в другое.

Клапан противопожарный огнезадерживающий

Устанавливается в вентиляционных системах общеобменной вентиляции. Предотвращает проникновение огня и попадания продуктов горения (дыма) в помещение при пожаре. Так же используется в приточных и вытяжных системах помещений, защищаемых установками газового или порошкового пожаротушения.

Клапан противопожарный дымоудаления

Устанавливается в вытяжных и приточных системах. Применяется для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Клапан противопожарный

Устанавливается в системах основной вентиляции. По функциональному назначению клапаны могут применятся в качестве нормально открытых (НО) и дымовых (НЗ).

Клапан дымовой.

Устанавливаются в системах вытяжной вентиляции. Применяются для удаления дыма.

Если вы не определились в своем выборе среди разнообразия вентиляционных клапанов, обратитесь к нашим менеджерам и опишите поставленные задачи, мы в короткие сроки произведем подбор и дадим рекомендации в выборе. Контактные данные Вы можете найти в разделе контакты на сайте.

Ваш путеводитель по вентиляционным воздушным клапанам

Воздушные клапаны являются важной частью любой системы механической вентиляции. Они используются в помещениях, где воздуховоды соединяются с потолком или стенами, чтобы воздух мог должным образом вытягиваться или подаваться.

Воздушные клапаны регулируются, и их необходимо настроить во время ввода в эксплуатацию, чтобы обеспечить правильный расход воздуха. Чтобы отрегулировать клапаны, вы просто поворачиваете центральный диск внутрь или наружу, чтобы обеспечить больший или меньший поток воздуха, или вставляете регулирующую заслонку.

Размещение воздушного клапана

Клапаны предназначены для установки в круглые трубы или камеры статического давления через потолки или стены. По крайней мере, один приточный или вытяжной клапан должен быть размещен в каждой комнате вашего дома, из которой вы хотите удалять или подавать воздух. Их необходимо размещать вдали от плит, других вытяжных вентиляторов и вытяжек.

Клапаны ненавязчивы, и конструкторские варианты доступны для модернизации. Все наши комплектные системы поставляются со стандартными металлическими воздушными клапанами или воздушными клапанами Airflex премиум-класса, после чего вы можете добавить огнестойкие клапаны или наш архитектурный ассортимент воздушных клапанов Airy или Starline.

Если вам нужен определенный цвет, мы можем это сделать! Просто предоставьте нам цветовой код RAL, и мы сможем добавить ваш индивидуальный цвет, чтобы ваш клапан гармонировал с выбранной вами комнатой.

Сколько требуется клапанов и точек?

Требуемое количество очков добычи и снабжения зависит от количества комнат в вашем доме. Это также может зависеть от того, насколько большие помещения и сколько в них может быть влажности. В больших и более влажных помещениях вам могут потребоваться дополнительные баллы из-за потребности в воздухе.Каждая точка — это один клапан.

Обычно мы рекомендуем, чтобы в помещении площадью 50 м2 или больше потребовались два воздушных клапана для обеспечения бесшумной системы

Вытяжка и подача

В зависимости от комнаты он решит, нужна ли вам вытяжка. или поставка. Если у вас есть дизайн, сделанный нами, все будет четко обозначено, так как наша команда точно укажет, что потребуется для каждой комнаты.

Помещения, требующие вытяжных точек:
— Ванные комнаты
— Душевые
— Кухни
— Коммунальные услуги
— Ванные комнаты
— Влажные помещения
— И другие помещения, требующие повышенной влажности

Помещения, требующие точек водоснабжения:
— Жилые зоны
— Спальни
— Любая жилая комната

В таких помещениях, как тренажерные залы, кинотеатры и т. Д., Могут потребоваться как вытяжные, так и приточные точки для обеспечения наилучшего воздушного потока.

Для балансировки вашей системы вам могут потребоваться точки в вестибюлях и холлах. Также важно помнить, что системы должны быть введены в эксплуатацию, это обеспечит правильную скорость воздушного потока в вашей системе и позволит вашей системе работать с максимальной эффективностью. Ваш установщик сможет ввести вашу систему в эксплуатацию для вас, или вы можете сделать это самостоятельно, взяв напрокат расходомер воздуха. , свяжитесь с нами для получения дополнительной информации, если требуется.

Мы предоставим вам подходящие клапаны и отметим, поставляются они или извлекаются.Некоторые клапаны универсальны и могут использоваться как вытяжные, так и приточные, в зависимости от того, что требуется.

Ассортимент клапанов

Здесь, в BPC, мы предлагаем широкий ассортимент вентиляционных клапанов, подходящих как для бытового, так и для коммерческого применения. Доступны клапаны разных размеров для различных систем воздуховодов.

Стандартные воздушные клапаны

Стандартные клапаны доступны как для вытяжки, так и для подачи.Вы можете выбирать между стандартными клапанами из ПВХ и металла. Эти клапаны имеют порошковое покрытие и идут в комплекте с потолочным хомутом.

Противопожарные воздушные клапаны

Металлические противопожарные клапаны включают в себя встроенный вспучивающийся материал, который автоматически закрывается, когда температура достигает 72 °, и изолирует канал от проникновения огня и дыма.

Клапаны с классом огнестойкости прошли испытания на огнестойкость в соответствии с BS EN 1365-2: 1999 и имеют предел огнестойкости 60 минут.Поставляется в комплекте с фиксирующим корпусом с предварительно просверленными отверстиями для установки.

Airy Valve

Airy Valve обеспечивают акустические характеристики и имеют дискретный набор лицевых панелей. Они универсальны и поэтому подходят как для приточного, так и для вытяжного воздуха. Существует ряд доступных сменных лицевых панелей, включая круглые, квадратные, дугообразные, прямоугольные и эллиптические. Они доступны в белом цвете, квадратная версия также доступна в металле или с необработанной отделкой, которую можно оклеить обоями, покрасить или создать собственный дизайн, чтобы он полностью вписался в интерьер вашей комнаты.

Starline Architectural Grill Ассортимент

Starline Architectural Grille — это серия профессиональных воздушных решеток, подходящих для домов, требующих ненавязчивого дизайнерского решения по сравнению с обычными воздушными клапанами. Решетки дизайна Starline стильны, просты в установке и могут использоваться как для вытяжки, так и для приточной вентиляции. Решетки Starline подходят как для вытяжных, так и для приточных точек, они также гигиеничны благодаря встроенному держателю фильтра.

Установка и обслуживание

Клапаны легко установить как часть вашей вентиляционной системы. С каждой купленной у нас вентиляционной системой вы получите от нас руководство по воздуховодам MVHR, а также у нас есть ряд видео по установке, которые вы можете просмотреть и посмотреть на нашем канале на YouTube.

Для обслуживания клапанов вентиляции мы рекомендуем протирать их, чтобы удалить пыль, которая может на них осесть.

Чтобы узнать больше о наших клапанах, щелкните каждое изображение, чтобы перейти на страницу продукта. В качестве альтернативы вы можете связаться с нами по телефону 028 282 75150, чтобы узнать больше о вентиляции в вашей собственности или о вариантах модернизации.

Клапаны и приводы | Продукты для управления вентиляцией, Швеция, AB

Зональные клапаны серии VZ и приводы серии AZ

Зональные клапаны серии VZ и приводы серии AZ
для применения в горячих и холодных установках.

Клапаны

• 2-ходовой, 3-ходовой и 3-ходовой с 4 портами
• Размеры DN15 и DN20 (1/2 «и 3/4»)
• Значения Kvs от 0,25 до 6,0
• Длина хода 2,5 мм

Приводы

• Сила срабатывания 140 Н
• Управляющие сигналы
  Вкл. / Выкл., ШИМ (импульсный с модуляцией) или 0-10 В постоянного тока
• Длина хода 2.5 мм

Подробнее о зонных клапанах серии VZ и приводах серии AZ

---

Клапаны фанкойлов (зонные клапаны) Серия ВЖ

Клапаны фанкойла ВЖ (зонные клапаны) вместе с приводом фанкойла используются в качестве управляющего устройства.

Для постоянного контроля холодной и теплой воды или воздуха в качестве смесительного или отводного клапана.

Подробнее о клапанах для фанкойлов (зонные клапаны) Серия ВЖ

---

Термоэлектрические приводы клапанов и переходники клапанов

для клапанов различных марок

Приводы серии A Привод для фанкойлов представляет собой термоэлектрический привод для открытия и закрытия клапанов и используется в системах отопления, вентиляции и кондиционирования воздуха.

• Управляющие сигналы:
  вкл. / Выкл. Или широтно-импульсная модуляция (ШИМ)
• Источник питания: версии 24 В перем. / Пост. Тока или 230 В перем. Тока
• Нормально закрытые и нормально открытые версии
• Длина хода 4,0 мм и 5,0 мм (в зависимости от типа)
• Концепция переходника клапана, доступно
  различных переходника для различных марок клапанов на рынке
• Приводы серии A и переходники клапанов могут использоваться на новых и существующих клапанах

Подробнее о
Термоэлектрические приводы клапанов и переходники клапанов для клапанов различных марок

---

Термоэлектрические приводы клапанов с пропорциональным управляющим сигналом и переходники клапанов для клапанов различных марок

Приводы серии A Привод для фанкойлов представляет собой термоэлектрический привод для открытия и закрытия клапанов и используется в системах отопления, вентиляции и кондиционирования воздуха.

• Управляющие сигналы:
  Допустимые значения 0-10 В постоянного тока, 2-10 В постоянного тока, 10-0 В постоянного тока
• Источник питания: 24 В переменного тока или 24 В постоянного тока
• Нормально закрытые и нормально открытые версии
• Длина хода 4,0 мм и 5,0 мм (в зависимости от типа)
• Концепция переходника клапана, доступно
  различных переходника для различных марок клапанов на рынке
Приводы и переходники клапанов серии
• APR / APV могут использоваться на новых и существующих клапанах

Подробнее о
Термоэлектрические приводы для клапанов с пропорциональным управляющим сигналом и переходники для клапанов различных марок

---

Привод фанкойла

с управляющим сигналом 0-10 В постоянного тока
AZM 010N

Для контроллеров с постоянным выходом 0-10 В постоянного тока.

Привод фанкойла AZM 010N на клапане фанкойла серии VZH с байонетным кольцом M30 × 1,5 и байонетной гайкой

Подробнее о приводе фанкойлов с управляющим сигналом 0-10 В постоянного тока AZM 010N

---

Вентиляционные клапаны (LDK) | ЯСТА Арматурен

Конструкция вентиляционных клапанов адаптирована к требованиям вентиляционных систем. В зависимости от применения они привинчиваются или зажимаются между фланцами трубопроводов. В то время как длина фланцевых клапанов может изменяться, длина зажимных версий ограничена литым материалом из-за толщины материала.С помощью фланцевой версии мы можем добиться улучшенной герметичности за счет индивидуального дизайна. Преимуществом зажимных клапанов является их легкая конструкция.

Тип дроссельной заслонки ЛДК-1 представляет собой легкий клапан в области технологии управления и отсечной технологии. Они зажимаются между фланцами согласно DIN 24154 T2R2 / R4 в трубопроводах. Клапан LDK-1 отличается компактной и легкой конструкцией. Он может выдерживать перепад давления до 100 мбар.

В зависимости от вашего применения (температура и среда) мы производим LDK-1 из любого материала, доступного на рынке. Стандартное монтажное положение клапана — горизонтальный вал, но индивидуальные решения доступны по запросу.

LDK-1 — Стандартная конфигурация

Размеры (DN)	63 — 1000 (возможны промежуточные размеры)
Тип	Зажим
Стандарты	DIN 24154 T2R2 / R4
Рабочие температуры	от -100 ° C до + 1100 ° C
Варианты эксплуатации	Со свободными концами вала Ручное управление решетчатой ​​ручкой с запорным механизмом Бесступенчатая точная регулировка Соответствующая адаптация вала с монтажным комплектом DIN ISO 5211 С присоединенным приводом (пневматическим, электрическим или гидравлическим)

LDK-1 — Типы закрытия и классы герметичности

поворотный	Непроницаемость 99% по сравнению с полностью открытым диском
С Bar Stop в Теле	Непроницаемость 99,5% по сравнению с полностью открытым диском
С Bar Stop и прокладкой	Непроницаемость 99,95% по сравнению с полностью открытым диском
Уплотнительный воздух	–

Дополнительная информация

JASTA Valve LDK / Брошюра о продукте PDF File

Загрузить

Список литературы

• EBNER Industrieofenbau Gesellschaft m. b.H., Leonding / Österreich
• KGO GmbH, Веттер
• Recker Ziegelwerk Berentelg & Hebrok OHG, Recke
• TANN Europe GmbH, Эссен

---

Фланцево-дроссельная заслонка типа ЛДК-4 монтируется между фланцами по DIN 24154 T2R2 в трубопроводах. Клапан LDK-4 отличается своей компактной конструкцией и может выдерживать перепад давления до 100 мбар. Мы можем изготовить этот клапан из любых материалов, имеющихся на рынке, в зависимости от области применения (температура, среда, давление).

Благодаря нашей трехсторонней уплотнительной прокладке с покрытием мы можем обеспечить максимальную утечку. 0,05% от Kv 90 °. Для достижения степени утечки 0% клапан будет оснащен прокладкой с двойной рубашкой и заполнен уплотнительным воздухом.

Клапан стандартно устанавливается в положение с горизонтальным валом, но по запросу доступны индивидуальные решения.

LDK-4 — стандартная конфигурация

Размеры (DN)	63 — 2000 (под заказ до 3000)
Тип	Клапан фланцевый
Стандарты	DIN 24154 T2R2 / R4 (любая схема сверления доступна по запросу)
Рабочие температуры	от -100 ° C до + 1100 ° C
Варианты эксплуатации	Со свободными концами вала Ручное управление решетчатой ​​ручкой с запорным механизмом Бесступенчатая точная регулировка Соответствующая адаптация вала с монтажным комплектом DIN ISO 5211 С присоединенным приводом (пневматическим, электрическим или гидравлическим)

LDK-4 — Типы закрытия и классы герметичности

поворотный	Непроницаемость 99% по сравнению с полностью открытым диском
С Bar Stop в Теле	Непроницаемость 99,5% по сравнению с полностью открытым диском
С Bar Stop и прокладкой	Непроницаемость 99,95% по сравнению с полностью открытым диском
Уплотнительный воздух	Непроницаемость до 100%

Дополнительная информация

JASTA Valve LDK / Брошюра о продукте PDF File

Загрузить

Список литературы

• EBNER Industrieofenbau Gesellschaft m. b.H., Leonding / Österreich
• KGO GmbH, Веттер
• Recker Ziegelwerk Berentelg & Hebrok OHG, Recke
• TANN Europe GmbH, Эссен

---

Дифференциальная вентиляция с использованием клапанов управления потоком в качестве потенциального моста к полной поддержке вентиляции во время кризиса COVID-19 | Анестезиология

Общие сведения

Во время пандемии COVID-19 было предложено совместное использование аппаратов ИВЛ для повышения доступности ИВЛ.Безопасность и возможность совместного использования вентилятора неизвестны.

Методы

Один вентилятор в режиме контроля давления использовался с клапанами контроля потока для одновременной вентиляции двух пациентов с разной комплаентностью легких. Система была сначала оценена с использованием манекенов-симуляторов пациента с высокой точностью воспроизведения, а затем протестирована в течение 1 часа на двух парах пациентов с COVID-19 с острой дыхательной недостаточностью. Пациенты были сопоставлены по положительному давлению в конце выдоха, фракционному давлению кислорода на вдохе и частоте дыхания. Дыхательный объем и пиковое давление в дыхательных путях (P _MAX ) регистрировали у каждого пациента с помощью отдельных независимых спирометров и образцов газов артериальной крови, взятых через 0, 30 и 60 минут. Авторы оценили кислотно-щелочной статус, оксигенацию, дыхательный объем и P _MAX для каждого пациента. Стабильность оценивали путем расчета коэффициента вариации.

Результаты

Клапаны работали так, как ожидалось при моделировании, обеспечивая стабильный дыхательный объем 400 мл каждый для двух манекенов с коэффициентами податливости, варьирующимися от 20:20 до 20:90 мл / см H ₂ O.Затем система была протестирована на двух парах пациентов. Пара 1 была 49-летней женщиной, идеальная масса тела 46 кг, и 55-летним мужчиной, идеальной массой тела 64 кг, с эластичностью легких 27 мл / см H ₂ O по сравнению с 35 мл / см H ₂ О. Коэффициент вариации дыхательного объема составлял от 0,2 до 1,7%, а для P _MAX — от 0 до 1,1%. Пара 2 была 32-летним мужчиной, идеальная масса тела 62 кг, и 56-летней женщиной, идеальной массой тела 46 кг, с эластичностью легких 12 мл / см H ₂ O против 21 мл / см H ₂ O.Коэффициент вариации дыхательного объема составлял от 0,4 до 5,6%, а для P _MAX — от 0 до 2,1%.

Выводы

Дифференциальная вентиляция с использованием одного вентилятора возможна. Клапаны управления потоком позволяют подавать стабильный дыхательный объем и P _MAX , аналогичные тем, которые предусмотрены отдельными вентиляторами.

Перспектива редактора

Что мы уже знаем по этой теме

• В предыдущих ситуациях с массовыми жертвами, которые приводили к возникновению пульсаций в отделениях интенсивной терапии или неотложной помощи, предлагалось использовать разделение вентилятора для вентиляции двух или более пациентов.

• Эта концепция вновь привлекла внимание в связи с глобальной пандемией COVID-19.

• Нарушение дыхательной механики, аналогичное острому респираторному дистресс-синдрому, наблюдаемому у пациентов с COVID-19, создает серьезные инженерные проблемы для оптимальной вентиляции одного пациента и предотвращения повреждения парного пациента.

Что эта статья говорит нам о новинках

• Пользовательские трехмерные напечатанные клапаны контроля инспираторного потока, разработанные для индивидуальной настройки дыхательного объема и давления в дыхательных путях, были оценены с использованием манекенов-симуляторов с высокой точностью воспроизведения с аналогичной или разной эластичностью легких и было обнаружено, что они работают, как ожидалось, со стабильными дыхательными объемами, подаваемыми на каждый манекен.

• Система продемонстрировала стабильную работу при тестировании в течение 1 часа на двух парах добровольцев, больных COVID-19 с острой дыхательной недостаточностью. Непрерывная оценка дыхательного объема и пикового давления в дыхательных путях у каждого пациента во время исследования позволяла динамически изменять дыхательный объем в ответ на респираторный ацидоз.

• Это исследование предполагает, что специально разработанные клапаны управления потоком могут облегчить использование методов раздельной вентиляции в условиях помпажа.

Использование речевого клапана во время искусственной вентиляции легких: больше, чем просто для общения и глотания

Гейл М. Саддерт, RRT

Об авторе
Гейл М. Саддерт
BS, RRT-NPS

RRT
Клинический специалист
Passy-Muir, Inc.

Неспособность общаться в периоды искусственной вентиляции легких (МВ) может усиливать психоэмоциональный дистресс (Egbers, Bultsma, Middlekamp, ​​& Beoerma, 2014) и связана с депрессией и посттравматическим стрессовым расстройством (Freeman -Sanderson, Togher, Elkins & Фиппс, 2016).Клапаны односторонней речи могут использоваться для восстановления речевого общения пациентов, которым требуется МК. Клапан Passy Muir ^® — единственный клапан с закрытым смещением, который можно использовать во время MV. Клапан Пасси Мьюира открывается во время вдоха и закрывается в конце вдоха, перенаправляя выдох через голосовые связки наружу через рот и нос, что обеспечивает вербальное общение. Восстановление воздушного потока, чувствительности и положительного давления в дыхательных путях в воздушно-пищеварительном тракте возвращает верхние дыхательные пути к более нормальному физиологическому состоянию, а также может иметь другие клинические преимущества для пациента, которому требуется трахеостомия и МК.

Обычно откладывают вмешательство логопедов и использование речевых клапанов в отделениях интенсивной терапии у пациентов, которым требуется искусственная вентиляция легких, исходя из того, что пациенты «слишком больны». Литература предполагает, что такой невмешательский подход может принести больше вреда, чем пользы, и раннее вмешательство может минимизировать или потенциально обратить вспять воздействие (Burkhead, 2011). Команде речевого патолога (SLP) и практикующего респираторного врача (RCP) предоставляется уникальная возможность совместно лечить пациентов, которым требуется трахеостомия и МК, чтобы обеспечить не только способ общения, но и способ восстановить воздушный поток и задействовать голосовая щель и восстановить положительное давление в пищеварительном тракте. Эта терапия может улучшить отлучение от груди и реабилитацию, включая более безопасное глотание, чтобы уменьшить аспирацию (Amathieu et al., 2012; Rodrigues et al., 2015), улучшить глотание и кашель (Pitts, et al., 2009), уменьшить респираторные инфекции (Carmona, Díaz , Alonso, Guarasa, Martínez, & López, 2015), способствуют рекрутированию альвеол (Sutt, Cornwell, Mullany, Kinneally & Fraser, 2015) и усиливают усилия по ранней мобилизации (Massery, 2014).

За некоторыми исключениями, пациенты, которым требуется трахеотомия, ранее были интубированы.Наличие эндотрахеальной трубки, инфекция, лекарства, неподвижность, атрофия неиспользования и сопутствующие заболевания часто приводят к приобретенной мышечной слабости в отделении интенсивной терапии. Слабость мышц является фактором дисфагии и связана с повышенным риском симптоматической аспирации, что приводит к значительной заболеваемости и смертности у пациентов в отделении интенсивной терапии (Mirzakhani et al., 2013). Отсутствие воздушного потока в верхних дыхательных путях во время эндотрахеальной интубации сохраняется после того, как трахеостомическая трубка помещается с надутой манжетой, и может привести к сенсорным изменениям слизистой оболочки ротоглотки и гортани, способствующим дисфагии (Burkhead, 2011). У значительного числа этих пациентов также развивается слабость диафрагмы, что приводит к значительному увеличению продолжительности МК (Supinski & Callahan, 2012). Способность генерировать силу диафрагмы может быть снижена на 32% всего через 5 или 6 дней МВ (Schellekens et al., 2016). Слабость дыхания часто связана с трудностями отлучения от груди и повышенной смертностью. Следовательно, было бы разумно рассматривать тренировку респираторных мышц (RMT) как часть процесса отлучения от груди и реабилитации, наряду с рассмотрением превентивных стратегий для уменьшения или замедления атрофии дыхательных мышц, вызванной неиспользованием (Schellekens et al., 2016). RMT также был связан с улучшением глотания и кашля (Pitts et al., 2009). RMT обычно определяется как метод улучшения функции дыхательных мышц и включает выполнение инспираторных и / или экспираторных маневров против сопротивления. Тем не менее, необходимы дальнейшие исследования для установления эффективности у определенных групп пациентов, и для тренировки респираторных мышц необходимо применять специальные протоколы обучения для различных групп пациентов. Тренировка дыхательных мышц (IMT), как сообщается, увеличивает выносливость при физической нагрузке, мышечную силу и воспринимаемую одышку у пациентов с ХОБЛ (Geddes, O’Brien, Reid, Brooks & Crowe, 2008), а тренировка выдыхательных мышц (EMT) связана с для снижения восприятия одышки у пациентов с ХОБЛ во время упражнений и улучшения безопасности при кашле и глотании (Laciuga, Rosenbek, Davenport, & Sapienza, 2014).

В то время как пациенты с трахеостомией и МК участвуют в процессе отлучения от груди и реабилитации, их потребности в общении также должны быть удовлетворены. Клиницисты согласятся, что пациенты могут использовать разные методы вербального общения в разное время во время болезни, и следует изучить любые и все методы озвучивания. Тем не менее, хотя некоторые методы искусственной вентиляции легких действительно помогают пациенту говорить и общаться (McGrath, Lynch, Wilson, Nicholson & Wallace, 2016; Hoit, Banzett, Lohmeier, Hixon, & Brown, 2003), они мало что делают. для восстановления физиологии верхних дыхательных путей до более нормального состояния.

Некоторые предположили, что частичное сдутие манжеты во время МК является предпочтительным средством для выполнения речи; однако, хотя это может быть полезно для избранной группы пациентов, которые не могут справиться с полным выпуском воздуха из манжеты, это может быть не лучшим способом восстановить физиологию верхних дыхательных путей. Хойт и др. (2003) предположили, что сочетание увеличения времени вдоха и повышения ПДКВ, достигающего 15 см вод. Ст. ₂ O у некоторых субъектов, дает качество голоса, идентичное использованию речевого клапана.Автор также заявил, что «высокое ПДКВ является более безопасной альтернативой, чем односторонний речевой клапан» (Hoit et al., 2003). Однако более вероятно, что испытуемые произносили речь с высокой пропускной способностью. Слабым пациентам может быть трудно управлять сильным потоком вдоха, наряду с повышенным ПДКВ, что приводит к усилению дыхательной работы и / или накоплению дыхания. Следует отметить, что у авторов не было результатов в рамках исследования, подтверждающих утверждение об улучшении безопасности этого метода. Кроме того, ободряющая речь, когда аппарат ИВЛ делает вдох, не является естественной речью, поскольку естественное голосование происходит во время цикла выдоха.

McGrath, Lynch, Wilson, Nicholson и Wallace (2016) предложили альтернативный метод коммуникации с помощью вентилятора с использованием трахеостомической трубки с подсвязочным отверстием для отсасывания. Порт используется для подачи небольшого потока газа над манжетой, которая может быть накачана или частично спущена. Сообщенные ограничения этого метода включают ограниченное качество голоса, возможное повреждение гортани с повышенным потоком, утечку газа через стому и доставку сухого газа, вызывающую высыхание слизистой оболочки и гипераддукцию голосовых складок (McGrath et al., 2016). Хотя у этого метода есть свои недостатки, он может быть хорошей альтернативой для пациента интенсивной терапии, который слишком болен или не может справиться с дефляцией манжеты даже в течение коротких периодов времени. Однако еще одно соображение заключается в том, что это специализированная трахея и может потребовать замены трахеи пациенту.

В то время как методы лечения, такие как RMT, помогают улучшить кашель, глотание и силу туловища, такие задачи, как ходьба, равновесие и упражнения, требуют задействования голосовой щели и потока воздуха в верхние дыхательные пути (Massery, 2014).Нормализация голоса также требует задействования голосовой щели и воздушного потока через верхние дыхательные пути. Для достижения этого зацепления манжета должна быть полностью спущена, а на трахеостомической трубке должен быть установлен герметичный говорящий клапан, чтобы 100% выдоха проходило через голосовую щель, верхние дыхательные пути, рот и нос. Также важно понимать, как поддерживать адекватную вентиляцию при спущенной манжете трахеостомической трубки. Тщательная оценка верхних дыхательных путей, чтобы гарантировать проходимость верхних дыхательных путей, должна быть выполнена перед использованием герметичного речевого клапана.Некоторые практикующие врачи могут не решаться пытаться управлять МК в состоянии сдувания манжеты, опасаясь, что адекватная вентиляция не может быть сохранена. В исследовании, проведенном на пациентах с нервно-мышечными заболеваниями, которые не могут отлучать от груди зависимых от аппарата искусственной вентиляции легких, Бах сообщил, что 91 из 104 пациентов получили адекватную вентиляцию легких с помощью спущенной манжеты или трахеостомических трубок без манжеты (Bach & Alba, 1990).

Односторонние речевые клапаны давно используются для обеспечения прохождения потока воздуха через верхние дыхательные пути для речи.Клиницистам следует учитывать и другие возможные преимущества…

Наиболее вероятный пациент, который справится с дефляцией манжеты, — это тот, кто с медицинской точки зрения стабилен, бодрствует и говорит. Может быть целесообразно начинать сеансы выпуска воздуха из манжеты одновременно с отпуском седативных препаратов (когда седативные препараты не используются). Врач должен понимать, что пациент, который не чувствовал потока воздуха через верхние дыхательные пути в течение нескольких недель или даже дольше, может не достичь полного выпуска воздуха из манжеты за один сеанс. Некоторые настройки аппарата ИВЛ, которые могут сделать выпуск воздуха из манжеты более успешным, включают уменьшение или отключение ПДКВ и / или изменение настроек чувствительности, чтобы аппарат ИВЛ не выполнял автоматический цикл. Sutt, Cornwell, Mullany, Kinneally и Fraser (2016) сообщили об улучшении рекрутирования легких при использовании речевого клапана Passy Muir ^® в сочетании с MV с пониженным или обращенным к нулю PEEP. Это улучшение сохранялось в течение некоторого времени даже после удаления одностороннего клапана. Авторы связывают это поддержание с возвращением более нормального сопротивления верхних дыхательных путей, поскольку выдох происходит через гортань и верхние дыхательные пути.На этом этапе оценки очень важно, чтобы SLP и RCP работали в тесном сотрудничестве и применяли стратегии, помогающие пациенту поддерживать адекватную вентиляцию легких. RCP будет управлять аварийными сигналами вентилятора и контролировать вентиляцию, в то время как SLP может дать команду пациенту сделать вдох во время цикла вдоха вентилятора и выполнить маневр выдоха, чтобы запустить вентилятор на выдох при наличии утечки во время выпуска воздуха из манжеты. Эта координация с вентилятором затем переходит в координацию дыхания с голосом на выдохе и может привести к координации дыхания и глотания.Помимо регулировки вентилятора, не следует торопиться с выпуском воздуха из манжеты. Некоторым пациентам требуется больше времени для выполнения этого шага из-за слабости мышц / структур гортани и глотки и снижения чувствительности. Пациент может проявлять кашель, прочистку горла, одышку и другие признаки адаптации — все это является частью процесса обучения координации дыхания с вентилятором и развития чувства нормальной жизни с возвращением потока воздуха через верхнюю часть. дыхательные пути.Кроме того, до и во время этого этапа оценки проходимости дыхательных путей важны хороший уход за полостью рта и отсасывание по мере необходимости.

Когда манжета полностью спущена, проходимость дыхательных путей может быть определена путем оценки голоса при выдохе, прослушивания выдоха через верхние дыхательные пути с помощью стетоскопа или путем считывания пикового давления на вдохе (PIP) и / или выдыхаемого объема с помощью вентилятора. Врач может объективно задокументировать адекватную утечку и проходимость верхних дыхательных путей, считывая 40-50-процентное падение PIP и / или уменьшение выдыхаемого дыхательного объема, измеренного вентилятором.Эти измерения предполагают, что трахеостомическая трубка имеет правильный размер, чтобы обеспечить достаточный поток воздуха вокруг трахеостомы и вверх к верхним дыхательным путям. Это также свидетельствует об отсутствии значительной преграды над трахеостомической трубкой. Затем в контур аппарата ИВЛ можно включить герметичный речевой клапан, пока продолжается механическая вентиляция.

После того, как герметичный клапан был помещен в контур вентилятора, RCP и SLP продолжают работать вместе, чтобы обеспечить синхронизацию между пациентом и вентилятором и адекватную вентиляцию.SLP может предоставлять пациенту сигналы вдоха и выдоха, в то время как RCP контролирует вентиляцию, отслеживая PIP. Следует внимательно следить за PIP, так как это показатель адекватной вентиляции, сравнимый с дефляцией перед выпуском воздуха из манжеты, и выдыхаемый воздух не возвращается и не измеряется вентилятором. Может потребоваться увеличить подаваемый объем для достижения PIP перед выпуском воздуха из манжеты и обеспечения адекватной альвеолярной вентиляции; однако этот шаг может не понадобиться, когда пациент станет сильнее. На этом этапе RCP должен управлять настройками сигналов тревоги вентилятора, следуя безопасной практике.В зависимости от режима вентиляции или бренда также могут использоваться другие стратегии вентиляции, в том числе дыхание с подачей давления с ограничением потока или времени, и рассмотрение вопроса о том, уместно ли использовать компенсацию утечки, предусмотренную конкретным вентилятором.

По мере того, как аэродинамическая пищеварительная система возвращается в более нормальное состояние с использованием клапана Пасси-Мюира на линии с МВ, можно начинать терапию, требующую задействования голосовой щели, положительного подглоточного давления и потока воздуха. Как упоминалось ранее, пероральная интубация и уменьшение потока воздуха в дыхательные пути могут привести к снижению чувствительности, помимо атрофии неиспользования и мышечной слабости (Mirzakhani et al. , 2013). Могут быть разработаны индивидуальные терапевтические программы, требующие модификации терапии для каждого пациента в зависимости от уровня функции. У некоторых пациентов с множественными сопутствующими заболеваниями прогресс может быть медленным, но его следует продолжать, когда это целесообразно с медицинской точки зрения, чтобы максимально облегчить ухудшение состояния.

Односторонние речевые клапаны давно используются для обеспечения прохождения потока воздуха через верхние дыхательные пути для речи. Клиницисты должны учитывать другие возможные преимущества для пациента, когда поток воздуха, ощущения и положительное давление восстанавливаются в верхних дыхательных путях как часть стратегии отлучения пациентов, которым требуется МК.Использование клапана Пасси-Мюира во время МК также обеспечивает улучшенный доступ для лечения дисфагии и увеличивает участие в физиотерапии за счет улучшения стабильности туловища и контроля позы, что может привести к улучшению показателей отлучения от груди, сокращению времени МК и сокращению продолжительности пребывания в ОИТ. По данным Grosu et al. (2012), («Трудности с прекращением МК встречаются у 20–25% пациентов, получающих МК, при этом ошеломляющие 40% времени, проведенного в отделении интенсивной терапии, посвящены отлучению от МК. Следовательно, методы, ускоряющие процесс отлучения от МК. должен иметь сильное влияние на общую продолжительность MV.Клиницисты должны рассмотреть вопрос об испытаниях сдувания манжеты и речевого клапана на раннем этапе отлучения от груди — не только для повышения качества жизни, позволяя пациенту иметь право голоса, но и для обеспечения преимуществ восстановленной физиологии и потенциального положительного воздействия на отлучение.

Эта статья взята из выпуска 1 тома 6 журнала Talk Muir Fall 2016. Щелкните здесь, чтобы просмотреть использование речевого клапана при механической вентиляции: больше, чем просто для общения и глотания.

---

Ссылки:

Аматье, Р., Соват, С., Рейно, П., Славов, В., Луис, Д., Динка, А., Туаль, Л., Блок, С., и Доннер, Г. (2012). Влияние давления манжеты на глотательный рефлекс у пациентов отделения интенсивной терапии, подвергнутых трахеостомии. Британский журнал анестезии, 109 (4): 578 — 83. DOI: 10.1093 / bja / aes210

Бах, Дж. Р. и Альба А. С. (1990). Трахеостомическая вентиляция. Исследование эффективности спущенных манжет и трубок без манжетов. Chest, 97: 679–683.

Беркхед, Л. (2011). Оценка глотания и зависимость от вентилятора — соображения и современные подходы.Перспективы: SIG 13, 20:18.

Кармона, А.Ф., Ариас Диас, М., Агилар Алонсо, Э., Масиас Гуараса, И., Мартинес Лопес, П., и Диас Кастелланос, М.А. (2015). Использование речевого клапана для предотвращения респираторных инфекций у пациентов с тяжелой трахеостомией, у которых диагностирована дисфагия, вызванная искусственными дыхательными путями. edisval исследование. Экспериментальная интенсивная терапия, 3 (Дополнение 1): A936.

Эгберс П.Х., Бультсма Р., Мидделькамп Х. и Бурма Э.С. (2014). Включение речи у пациентов интенсивной терапии во время искусственной вентиляции легких. Intensive Care Med, 40 (7): 1057–1058. DOI: 10.1007 / s00134-014-3315-7

Фриман-Сандерсон, А.Л., Тогер, Л., Элкинс, М.Р., и Фиппс, П.Р. (2016). Возвращение голоса для пациентов с вентилируемой трахеостомией в отделении интенсивной терапии: рандомизированное контролируемое исследование раннего прицельного вмешательства. Crit Care Med, 44 (6): 1075-81. DOI: 10.1097 / CCM.0000000000001610

Геддес, Л., О’Брайен, К., Рид, У.Д., Брукс, Д., и Кроу, Дж. (2008). Тренировка дыхательных мышц у взрослых с хронической обструктивной болезнью легких: обновление систематического обзора.Респираторная медицина, 102, 1715-1729.

Гросу, Х.Р., Ли, Ю.И., Ли, Дж., Иден, Э., Эйкерманн, М., и Роуз, К.М., (2012). Истончение мышц диафрагмы у пациентов с механической вентиляцией легких. СУНДУК, 142 (6) 1455-1460.

Хойт Дж. Д., Банцетт Р. Б., Ломайер Х. Л., Хиксон Т. Дж. И Браун Р. (2003). Клинические настройки аппарата ИВЛ, улучшающие речь. Сундук, 124: 1512–1521.

Laciuga H. , Rosenbek J.C., Davenport P.W. и Sapienza C.M. (2014). Функциональные результаты, связанные с силовой тренировкой выдыхательных мышц: обзорный обзор.Журнал исследований и разработок в области реабилитации, 51 (4): 535–46.

Массери, М. (2014). Интервью с экспертом: роль клапана Пасси-Мюра в физиотерапии. Talk Muir (3 февраля 2014 г.): 2-4.

МакГрат Б., Линч Дж., Уилсон М., Николсон Л. и Уоллес С. (2016). Вокализация над манжетой: новый метод общения у пациентов с трахеостомией, зависимой от вентилятора. Журнал Общества интенсивной терапии, 17 (1): 19-26. DOI: 10.1177 / 1751143715607549

Мирзахани, Х., Уильямс, Дж., Мелло, Дж., Джозеф, С., Мейер, М.Дж., Ваак, К., Шмидт, У., Келли, Э., и Эйкерманн, М. (2013). Слабость мышц прогнозирует дисфункцию глотки и симптоматическую аспирацию у пациентов, длительно находящихся на ИВЛ. Анестезиология, 119 (2): 389-97. DOI: 10.1097 ALN.0b013e31829373fe

Питтс, Т., Болсер, Д., Розенбек, Дж., Троче, М., Окун, М.С. и Сапиенца, К. (2009). Влияние силовых тренировок выдыхательных мышц на произвольный кашель и функцию глотания при болезни Паркинсона. Сундук, 135; 1301-1308.DOI: 10.1378

Родригес, К.А., Мачадо, Ф.Р., Киари, Б.М., Россети, Н.Б., Лорензон, П., и Гонсалвес МИР (2015). Реабилитация глотания у пациентов с трахеостомией с дисфагией на ИВЛ в отделениях интенсивной терапии: технико-экономическое обоснование. Rev Bras Ter Intensiva, 27 (1): 64–71. DOI: 10.5935 / 0103-507X.20150011

Schellekens, W.M., van Hees, H.W.H., Doorduin, J., Roesthuis, L.H., Scheffer, G.J., van der Hoeven, J.G., and Heunks, L.M.A. (2016). Стратегии оптимизации функции дыхательных мышц у пациентов интенсивной терапии.Реанимационная помощь, 20: 103. DOI: 10.1186 / s13054-016-1280-у Супински, Г. и Каллахан, А. (2013). Слабость диафрагмы у тяжелобольных на ИВЛ. Critical Care, 17: R12.

Сатт, А., Корнуэлл, П., Маллани, Д., Киннелли, Т., и Фрейзер, Дж. Ф. (2015). Использование трахеостомических речевых клапанов у пациентов с механической вентиляцией легких приводит к улучшению коммуникации и не увеличивает время вентиляции у пациентов кардиоторакального отделения интенсивной терапии. Журнал интенсивной терапии, 30 (3): 491-4.DOI: 10.1016 / j.jcrc.2014

Руководство по маске CDC: маски с клапанами не предотвращают распространение коронавируса

Но, как становится ясно из постоянно растущего числа рекомендаций, не каждая маска полезна.

В руководстве, обновленном в конце прошлой недели, Центры по контролю и профилактике заболеваний предостерегали от ношения масок с клапанами выдоха или вентиляционными отверстиями, типа маскировки для лица, предназначенной для жарких и пыльных строительных работ, которая стала популярным аксессуаром для пандемии из-за кажущейся высокой -технический дизайн.

Ежедневное ношение маски вызывает множество раздражений и раздражений. Вот решения для маскировки прыщей, боли в ушах и запотевания очков. (The Washington Post)

«Назначение масок — не допустить попадания капель из дыхательных путей к другим, чтобы помочь с контролем источников», — говорится в руководстве агентства. «Однако маски с односторонними клапанами или вентиляционными отверстиями позволяют выдыхать воздух через отверстие в материале, что может привести к выбросу капель из дыхательных путей, которые могут достигнуть других. Этот тип маски не мешает человеку, носящему маску, передавать COVID-19 другим.

«Поэтому CDC не рекомендует использовать маски для контроля источника, если у них есть клапан выдоха или вентиляция».

Компания 3M, которая производит маски с клапанами для строительных работ, демонстрирует на своем веб-сайте, как они работают: вдыхаемый воздух фильтруется через тканевую часть маски, а горячий влажный выдыхаемый воздух выходит через клапан. Система может быть тем, что вам нужно, когда вы разбираете кухню для реконструкции, но клапан не справляется с задачей, когда вы пытаетесь замедлить распространение вируса.

Эксперты в области общественного здравоохранения рекомендуют носить маску, чтобы предотвратить распространение капель из дыхательных путей в воздух при выдохе, разговоре, кашле или чихании, а клапаны пропускают эти капли.

В медицинских масках нет клапанов.

CDC рекомендует вместо этого простые тканевые маски. Несколько слоев хлопка предотвращают утечку большинства потенциально заразных респираторных капель в воздух вокруг вас, а также они намного холоднее, чем облегающие маски N95.

Недавнее исследование также показало, что людям следует избегать недавно популярных шейных гетр, которые сделаны из тонкого эластичного материала.

Исследователи из Университета Дьюка обнаружили, что эти укрытия могут быть хуже, чем отсутствие маски вообще, потому что они разбивают более крупные частицы в воздухе на спрей из маленьких, которые с большей вероятностью будут дольше оставаться в воздухе.

Добровольцы производят напечатанные на 3D-принтере клапаны для спасательного лечения коронавируса

, обновление , 18 марта, 17:30, восточноевропейское время: Группа итальянских добровольцев распространила напечатанные на 3D-принтере версии жизненно важного медицинского устройства, но не похоже, что оригинальный производитель угрожал судебным преследованием. Как мы сообщали ранее, Кристиан Фракасси и Алессандро Ромайоли использовали свой 3D-принтер для создания неофициальных копий запатентованного клапана, которого не хватало в итальянских больницах. Business Insider Italia процитировал Массимо Темпорелли, итальянского профессора, который нанял эту пару, сказав, что производитель устройства угрожал им иском о нарушении прав.

Но в интервью The Verge Ромайоли отрицал угрозы. Он сказал, что компания просто отказалась выпустить файлы проекта, вынудив их перепроектировать клапан.«Я разговаривал с оператором, который сказал мне, что не может передать мне файлы, но после этого мы не получали ничего от первоначальной компании, поэтому могу вас заверить, что мы не получали никакой угрозы», — сказал он. «Они сказали, что не могут передать нам файл, потому что это собственность компании, но это все». В то время как ранее сообщалось, что оригинальный клапан стоил более 10 000 долларов, Фракасси также сообщил Fast Company , что это число было неточным.

Темпорелли дал The Verge более двусмысленное описание звонка, в котором, по его словам, он не принимал непосредственного участия.«Группа, которую мы попросили предоставить файлы, отказалась и сказала, что это незаконно», — сказал он. Он перестал называть это заявление угрозой. «Допустим, существует риск быть привлеченным к суду, поскольку они обошли патент, но это все».

Производственная компания Intersurgical заявляет, что не собиралась создавать угрозы. Управляющий директор Чарльз Беллм сделал заявление для The Verge :

Просто чтобы подтвердить, что недавние отчеты из Италии полностью неверны, в конце прошлой недели с нами связались для получения сведений о производстве аксессуаров клапана, но мы не можем предоставить их из-за медицинских производственных правил, мы категорически не угрожали подать в суд на кого-либо, кто причастен.Клапан является аксессуаром, поставляемым как часть системы CPAP Hood, которая стоит несколько евро.

Наша итальянская компания в настоящее время делает все возможное для снабжения больниц и во многих случаях поставляет их бесплатно для использования с вытяжками CPAP. Очень досадно, что в нынешних условиях циркулирует эта неверная информация, наша цель как компании состоит в том, чтобы иметь возможность поставлять больницы, которым требуются эти и многие другие жизненно важные продукты, и мы прилагаем все усилия, чтобы обеспечить это.

Romaioli и Temporelli подчеркнули, что оба устройства служат одной цели: официальный продукт — лучшее долгосрочное решение, но на данный момент больницы могут использовать эту печатную альтернативу для удовлетворения внезапно возникшего резкого спроса.

Исходная статья приводится ниже.

---

Производитель медицинского оборудования пригрозил подать в суд на группу добровольцев в Италии, которые напечатали на 3D-принтере клапан, используемый для спасительного лечения коронавируса. Клапан обычно стоит около 11000 долларов от производителя медицинского оборудования, но добровольцы смогли напечатать копии примерно за 1 доллар (через Techdirt ).

Больнице в Италии потребовались клапаны после того, как они закончились во время лечения пациентов от COVID-19. По данным Metro , обычный поставщик больницы сказал, что они не могут вовремя изготовить клапаны для лечения пациентов. Это запустило поиск способа 3D-печати копии детали, и Кристиан Фракасси и Алессандро Ромайоли, которые работают в итальянском стартапе Isinnova, предложили для этой работы принтер своей компании, сообщает Business Insider .

Однако, когда пара попросила производителя клапанов предоставить чертежи, которые они могли бы использовать для печати реплик, компания отказалась и пригрозила подать в суд за нарушение патентных прав, согласно Business Insider Italia .Фракасси и Ромайоли все равно продвинулись вперед, измерив клапаны и напечатав на 3D-принтере три их разные версии.

По данным Массимо Темпорелли, основателя итальянской компании FabLab, занимающейся производственными решениями, которые помогли Фракасси и Ромайоли напечатать точные копии клапанов, на сегодняшний день изготовленные ими клапаны работают у 10 пациентов.

«[Пациенты] были людьми в опасности для жизни, и мы действовали. Период », — сказал Фракасси в своем сообщении на Facebook. Он также сказал, что «у нас нет намерения извлекать прибыль из этой ситуации, мы не собираемся использовать дизайн или продукт за пределами строгой необходимости, заставляющей нас действовать, мы не собираемся распространять рисунок.”

Вот подробный обзор клапанов, опубликованный министром технологических инноваций Италии Паолой Пизано в Twitter.

В Италии зарегистрировано более 31 500 подтвержденных случаев заражения COVID-19, заболевания, вызванного новым коронавирусом, и более 2500 подтвержденных случаев смерти. Обе цифры уступают только Китаю.

.

No related posts.
