Кухонная вытяжка своими руками: как сделать кухонную вытяжку в квартире

Содержание

Кухонная вытяжка своими руками: экономия в действии

Вытяжка для кухни

Часто домашние хозяйки предпочитают обычную процедуру покупки вытяжки на кухню: кроме нее еще траты предвидятся в виде вызова сборщика мебели. Если такой вариант не устраивает семью, то почему бы не провести все работы самостоятельно. Кухонная вытяжка своими руками из гипсокартона – это бытовая техника для тех, кто привык экономить.

Покупаем материалы. Гипсокартон лучше приобрести влагостойкий, профиль металлический (марка УД или ЦД), гофрированную трубу из алюминия, саморезы, дюбеля и анкеры, немного шпатлевки и краски, лак.

Кухонная вытяжка своими руками: приступаем к работе

  1. Первым делом вам предстоит определить место втяжного отверстия, куда подведется труба воздуховода (вентиляцию в доме можно и самостоятельно прорубить).
  2. Разметить место крепления кухонной вытяжки.
  3. Из профиля создать корпус вытяжки (верх) с отверстием для гофрированного продукта.
  4. Для стен попробуйте использовать дюбели, но на потолок только анкеры.
  5. Горизонтальные опоры создаем из профиля марки УД: вот тут и понадобится все ваше внимание, так как им придется всю конструкцию держать.
  6. Затем постройте «скелет» из профиля марки ЦД.
  7. Вырежьте отверстие для гофрированной трубы.
  8. Соедините концы, для чего уложите воздуховодную делать в готовую конструкцию.
  9. Ватином оберните трубу, чтобы не вибрировала при работе вентилятора и при прохождении по ней потоков горячего воздуха.
  10. Установите вентилятор вертикально вниз на опорах.
  11. Закройте оставшуюся часть вытяжки листами гипсокартона:
  12. Разведите штукатурку и заделайте места стыков, дайте высохнуть.
  13. На гипсокартон – грунтовку и шпаклевку, затем краску.
  14. Цвет выбирайте по вкусу и желанию.

Кухонная вытяжка своими руками готова – пользуйтесь на здоровье!

Именно такой вариант устраивает многих женщин. Во-первых, основной расход придется на вентилятор (но его можно и бывший в употреблении приобрести, главное, чтобы мощность устраивала), во-вторых, раскрасить вытяжку так, как хотелось бы хозяйке, нет проблем. Даже узоры, если хотите, создавайте: трафареты можно сделать самостоятельно или купить в магазине хозяйственных материалов. Такая вытяжка не требует подсветки, следовательно, сэкономите на электроэнергии.

В итоге, получается настоящая экономия. Для дачного варианта лучше и не придумаешь.

Как сделать вытяжку своими руками. Видео



как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

  • подвесные;
  • встраиваемые;
  • каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

  1. пристенными;
  2. угловыми;
  3. островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

  • фильтрующие;
  • выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Как сделать вытяжку на кухне: советы и рекомендации

Чтобы в квартире не скапливался жирный налет и запах пищи после готовки, потребуется установка вентиляции. В данной статье поможем разобраться, как сделать вытяжку на кухне, которая будет являться неотъемлемой частью интерьера, имея при этом свой уникальный дизайн.

Разновидность вытяжек

Перед тем как приступить к рабочему процессу, стоит поинтересоваться, какими технологическими данными обладает вытяжка, разобраться в принципах ее работы. Вытяжки для кухни могут иметь разное строение, рабочий режим и способ установки. К наиболее популярным видам вентиляций для кухонной зоны на сегодняшний день можно отнести:

  1. Купольную – встраивают над газовой плитой. Конструкция состоит из выводной воздуховодной гофротрубы и однотипного фильтра.
  2. Плоскую – имеет небольшой вес из-за отсутствия воздуховода. Работа осуществляется благодаря встроенным фильтрам. Такого рода вытяжка идеально подойдет для кухни с маленькими габаритами. Плоские вентиляции проще всего заменить в случае поломки.
  3. Встраиваемую – установка происходит внутри кухонной мебели. Она имеет стильный дизайн и способна идеально сочетаться с любым гарнитуром. Такой вид вытяжки могут быть двух типов: модульный и телескопический.

Модульная вытяжка имеет компактный размер, а телескопическая — более крупное строение из-за оснащения вытяжной панели, которая монтируется внутрь навесного шкафа. Оба этих вида основаны на принципе работе сменных фильтров.

Плоская вытяжка из нержавеющей стали

Рабочий принцип

Рабочий процесс проточной вытяжки осуществляется с помощью выходной трубы в вентиляционную систему. Такое оборудование не имеет фильтров, что влияет на качество работы и точного монтажа канала вентиляции.

Такого рода вытяжка обладает большим размером по сравнению с другими моделями.

Купольная – устройство наделено фильтрующей функцией, под действием которой процесс вытягивания кухонных испарений происходит более качественно. Система имеет мощную производительность и обладает современным дизайном. По последним дизайнерским разработкам широкую популярность приобрела вытяжка, изготовленная из стекла конусообразной формы.

Циркуляционная – обладает компактной формой и наделена воздушными фильтрами, качественно прочищающими воздух. Вытяжки данной категории могут состоять из двух материалов: металла, которые устраняют запах пищи и паров от варки, а также угля для очистки воздуха.

Недостатком такого оборудования является частая замена фильтров и недолгий рабочий срок. Вытяжки, работающие от электросети, должны иметь отдельный штекер и заземление.

Купольная вытяжка на кухне

Вытяжка своими руками

Определившись с типом вентиляционного оборудования для кухни, можно приступить к чертежной части для разработки дизайна, по которому будет выполнена самодельная вытяжка для кухни.

Если кухня оснащена вентиляционной системой, можно создать устройство, имеющее пассивный вентилятор, встроенный в воздухоотвод.

На случай, если такова система не имеется или не предусмотрена по плану строения, можно разработать самостоятельный план устройства с активным вентиляционным выходом на основе вмонтированного электродвигателя.

Вытяжка, встраиваемая в кухонную мебель

Самым дешевым вариантом создания вытяжки является материал из гипсокартона. Для ее создания потребуются такие инструменты:

  • гипсокартон с антивлажным покрытием;
  • профили из металла;
  • гофротруба для вывода паров и запахов из помещения;
  • декоративный материал для отделки;
  • изоляционный материал для отделки трубы.

Если выбрать месторасположение чрезмерно высоко, это может привести к неправильной работе устройства и снижению его срока действия. Если устанавливать вытяжку низко, она будет являться препятствием для приготовления пищи на кухне. Перед тем как самому сделать вытяжку на кухне, нужно рассчитать расстояние, оптимальным вариантом при котором будет уровень в 75 см от поверхности газовой плиты.

Купольная декоративная вытяжка

Виды воздуховодов

Воздуховоды можно выделить двух типов: состоящие из гофрированного материала и пластикового. Гофрированные изделия состоят из алюминиевой тонкой основы. Для их монтажа нужен фитинг, решетка и хомут.

При установке трубу растягивают до нужного размера. Если оставить много стяжек при монтаже, при работе будет слышен шум. Воздухоотвод из гофроматериала имеет доступную цену и легко устанавливается.

Трубы для вытяжки из пластика могут иметь форму прямоугольника или круглую. Труба оснащена поперечными сечениями. Такую трубу можно скрыть внутри навесного шкафа кухонного гарнитура. Трубы из пластика имеют положительную особенность в виде отсутствия постороннего шума в рабочем процессе. На них не скапливаются жировые отложения и мелкие частицы пыли.

Угловая купольная вытяжка

Этапы работ

Рабочий процесс того, как правильно сделать вытяжку на кухне, должен происходить, следуя таким правилам:

  1. На стене поставить отметины для будущего расположения устройства. Стоит помнить, что на стене крепиться будут не только сама вытяжка, но и выходной воздухопровод, который лучше будет вмонтировать под листом гипсокартона.
  2. Создается каркас для воздухоотводной трубы. Для этого при помощи уровня вешается специальный короб. Для начала ставится верхняя панель. Если решено создать изогнутый короб, то перед тем как его привесить на стену, профиль нужно надрезать и сохранить его в той форме, в которой было задумано.
  3. После монтажа первичного каркаса, к низу монтируются вертикальные детали.
  4. Вертикальные элементы крепятся планкой снизу из того же материала. К профилю крепится поперечная панель, которая поможет соединить стенки гипсокартона.

    Встраиваемая вытяжка для кухни

Создание короба

Панели короба собираются из оцинкованного материала. Для точного расчета потребуется использовать чертеж, на котором указаны все размеры профиля.

Для возведения профильной конструкции особое внимание уделяется поперечной планке, которая должна располагаться сбоку. Необходима она для жесткости всего профиля. Перед тем как приступить к обшивке, первым делом осуществляют подведение гофротрубы к вентиляционной шахте. Перед подсоединением следует убедиться, что воздухоотвод имеет тягу.

Отделка

Кухонная вытяжка своими руками имеет разнообразное строение и индивидуальный дизайн. Профиль из оцинкованного железа и гипсокартона поможет воплотить в жизнь любую дизайнерскую задумку. Придать завершающий внешний вид собственноручному творению поможет отделка. Выполнить ее можно такими способами:

  1. Каркас, обтянутый гипсокартоном, можно стянуть металлическими профилями с двух сторон.
  2. Провести шпатлевку на стыках гипсокартонных листов, на участках вкручивания гаек и болтов.
  3. Покрыть лаком, краской или выложить мелкий декоративный камень.

    Декорированная купольная вытяжка над газовой плитой

Подключение к электричеству

Проводка до вентиляционной установки должна быть проложена заранее. Если вытяжка имеет обычную вилку, включающуюся в розетку, ее можно провести за кухонными столами. Если подключение к электросети происходит через автомат, то провод нужно вмонтировать в гипсокартонную панель.

Перед подключением проводят заземление. В случае если вытяжка имеет два провода подключения, шнур заземления можно подсоединить, послабив действие задних саморезов, вытянув часть проводки заземления под заднюю часть вытяжной панели и туго зафиксировать болты.

Обслуживание

Обслуживающие работы должны проводиться один раз в полгода, удаляя с поверхности фильтров гарь и жировой налет. Если этого не делать, может возникнуть возгорание мелких частиц от искры. Для чистки следует открутить все саморезы и вынуть внутренние детали. После этого можно прочистить как съемные элементы вытяжки, так и внутреннюю часть.

Гофротрубу можно прочистить, отделив ее часть от входа в вентиляционную шахту. Работа должна проводиться с легкостью, дабы не повредить хрупкий материал.

Нюансы при установке

Стоит учесть, что вытяжное устройство считается грамотно установленным, если ширина воздухоотводной трубы будет больше, чем выход вытяжки. Если этого не произошло, при работе произойдет нагрузка на двигатель, что повлечет его перегорание. При установке воздухоотвод не должен быть поставлен в изогнутом виде, это приведет к неэффективности производственной деятельности.

Купольная кухонная вытяжка

Перед тем как сделать самому вытяжку на кухне, следует поставить всю мебель или наметить углы ее местонахождения. Некоторые модели вентиляционных установок имеют короткий кабель, в связи с чем розетки должны монтироваться недалеко от местонахождения. Запрещено располагать шнур вблизи газовой плиты и допускать его провисание. Вытяжки, оснащенные угловыми панелями, ставят внутрь верхних шкафов, предварительно вырезав отверстие снизу по диаметру.

Вытяжки купольного или декоративного характера подвешивают на стену, первоначально установив корпус и подвесив короб, который служит маскировкой для воздуховода. Плоские модели встраивают в стене или в нижней части гарнитура.

Рекомендации

При выборе вытяжки главным нюансом является ее очищающая производительность, которая измеряется за час в кубометрах. Эти показатели указывают время работы, за которое устройство пропустит через себя кубометры воздуха.

При покупке стоит проверить в паспорте указанные децибелы шума при работе прибора. Если указаны параметры 50 дБ, от покупки следует отказаться. Вытяжки, не создающие шума и других посторонних звуков при работе, имеют один или несколько вентиляторов. Современные модели наделены шумоизоляционными прокладками. Не стоит забывать соблюдать меры предосторожности, выполняя подключение самостоятельно. Если сомневаетесь в своих силах, стоит воспользоваться услугами электрика.

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Не работает вообще

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает. Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Шумит вентилятор

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Не переключают скорости

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром. Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

Как починить свет кухонной вытяжки

Проблема в квартирах

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Решаем проблему с естественной вентиляцией

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Установка кухонной вытяжки в частном доме

Содержание


1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.


Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.


1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.


В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Ремонт кухонных вытяжек своими руками. Основные советы, фото, видео

Автор newwebpower На чтение 6 мин. Просмотров 10.1k. Опубликовано Обновлено

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Некачественная работа вытяжного оборудования кухни

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

  • Засорен фильтр вытяжки и уловитель жира;
  • Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:


Закрыт вентиляционный канал

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Неисправность вытяжного оборудования

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

  • Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
  • Перегорел предохранитель;
  • Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
  • Неисправность в кнопках или переключателях;
  • Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
  • Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной  лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Проверка компонентов

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:


Выбор надежного оборудования

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:



Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Установка и подключение кухонной вытяжки своими руками | 100realty.ua — Воздуховоды

Установка кухонной вытяжки своими руками – с одной стороны процесс непростой и требующий специальных знаний и опыта. С другой – если провести предварительную теоретическую подготовку, с данной задачей вполне возможно справиться самостоятельно.

Одним из преимуществ этого вида работ является отсутствие необходимости в специализированном инструменте. Для установки кухонной вытяжки вам потребуется электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные, которые имеются в обиходе каждого «домашнего мастера».

Способ монтажа зависит от типа вытяжки

Способ выполнения монтажа кухонной вытяжки зависит от того, какой тип прибора вы приобрели. Если опустить набор опций и дизайнерские решения, то все вытяжки можно условно разделить на три основных типа – непосредственно вытяжные, рециркуляционные и комбинированные.

Тип вытяжки зависит от того каким образом происходит очистка попадающего в прибор воздуха. Если воздух направляется за пределы помещения (например, в центральный вентиляционный канал), то это кухонная вытяжка в классическом исполнении – вытяжном. Он наиболее эффективен и производителен и является оптимальным для отвода запахов.

Если же воздух, пройдя через систему встроенных угольных фильтров, возвращается обратно – значит это кухонная вытяжка фильтрующего (рециркуляционного) типа. Для нее не требуется наличие центрального вентиляционного канала, поэтому ее установку можно назвать более простой, но работает вытяжка менее эффективно в плане очистки воздуха.

Принципы электробезопасности

Выбирая вытяжку, нужно учитывать габариты и оборудование кухни, для которой она предназначена. Вытяжное устройство должно быть по ширине не меньше, чем поверхность плиты.

Одной из важных задач на подготовительном этапе работ является правильный замер высоты – расстояния между вытяжкой и плитой. Чтобы защитить вытяжку от термических повреждений от плиты, оптимальной считается высота 65-70 см если плита электрическая и 75-80 см – если газовая.

Приступая к такой работе, как монтаж вытяжки, обязательно необходимо ознакомиться и неукоснительно соблюдать правила электробезопасности. Кухонная вытяжка должна быть подключена к сети тремя проводами: «фаза», «земля» и «ноль». Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой нужно обеспечить заземление для безопасного использования электроприбора. Если в доме предусмотрен контур заземления и установлены розетки евростандарта, то проблем не будет: провод просто подключается к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрен разъем под заземление, то его можно сделать самому, прикрутив провод к металлическому корпусу.

Крепление и подключение

Сама установка подвесной вытяжки очень проста. Вытяжное устройство имеет специальное крепление, нужно только перенести на стену отметки, расстояние между которыми будет соответствовать отверстиям на креплении. После чего остается просверлить стену, забить дюбеля и отверткой или шуруповертом прикрепить навесы. На них закрепляется вытяжное устройство и подсоединяется к сети.

Коммуникации, ведущие к вентиляционному отверстию, скрываются в специальном воздуховоде. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную) нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и для вентиляционного отверстия. Все стыки и соединения надежно заливаются герметиком. Такой вариант выглядит достаточно эстетично, поэтому трубу можно пустить под потолком без дополнительной маскировки.

Если есть возможность спрятать воздуховод в стенном шкафу или специальном гипсокартоновом коробе, можно воспользоваться гофрой, она дешевле и легче при монтаже. Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой нужно максимально растянуть гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, стоит ориентироваться на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии – специальной решеткой.

Далее следует ответственный этап подключения к электросети. Мощность бытовой вытяжки, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно заранее (при ремонте квартиры) предусмотреть отдельный провод на кухне и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

После того, как техника полностью подключена, проверяется ее работоспособность – вытяжка попеременно включается в разных режимах мощности. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.

Сколько стоит услуга подключения

Если вы решили доверить процесс монтажа и подключения профессионалам, то стоит учитывать, что цена услуги зависит от типа вытяжки, наличия в квартире индивидуального вентканала, а также комплекса дополнительных работ. Установка обычной плоской вытяжки обойдется заказчику в сумму от 350 грн., цена установки вытяжки островного и купольного (каминного) типа стартует от 450 грн.

Отдельно оплачиваются расходные материалы (трубы, гофра, соединители и т.д.), пробивка отверстий на улицу (при необходимости), а также если требуется услуги демонтажа старой вытяжки, проверки и прочистки вентканала, прокладка отдельного электрокабеля.

Предлагаем также ознакомиться с информацией о том, какие бывают вытяжки и критериями их выбора.

Крышка вытяжки DIY Range — Angela Marie Made

Наша крышка вытяжки, сделанная своими руками, готова! Получилось шикарно, да и сам чехол стоил меньше 30 долларов!

Этот индивидуальный проект действительно начал сводить воедино нашу кухни стоимостью 1 тысячу долларов США.

Наша вытяжка превратилась из раздражающего глаза в красивый центр кухни.

Эта крышка вытяжки, сделанная своими руками, в сочетании с , закрывающей пространство над кухонными шкафами , добавила много характера и очарования!

Ниже фото до и после!

А вот передняя фотография нашей старой вытяжки:

ПЕРЕД ФОТО

Давайте начнем по-настоящему, я почти отказался от этого проекта на полпути, пытаясь выяснить, как лучше всего сделать этот проект и с каких углов.Я так рада, что не сделала этого!

Поскольку этот проект был специально разработан для нашей кухни и все настройки кухонной вытяжки различаются, я не собираюсь делать подробное руководство, как обычно. Вместо этого это будет более общий обзор того, что я сделал, на случай, если вы захотите сделать что-то подобное.

Я в основном разбирался в каждом шаге по ходу. Могут быть более эффективные способы сделать это, но, исходя из моей настройки и дизайна, который я хотел, этот процесс сработал для меня!

Обратите внимание, этот пост содержит некоторые партнерские ссылки.Для получения дополнительной информации см. Мои раскрытия здесь.

Как сделать крышку вытяжки своими руками:

** Обратите внимание: количество досок, которые вам понадобятся, зависит от размеров вашей вытяжки.

Видеоурок:

Подпишитесь на мой канал на YouTube здесь !

1. При необходимости установите новую вытяжку.

Для дизайна крышки вытяжки, которую я хотел сделать, нам пришлось заменить нашу старую вытяжку, так как она была слишком большой и у нее не было кнопок на нижней стороне. К тому же он действительно был устаревшим и все равно требовал замены.

Нам нужна была вытяжка без воздуховодов, устанавливаемая под шкафом, шириной менее 28 дюймов, чтобы можно было установить боковые элементы отделки. Сначала я заказал , эту вытяжку , которая специально предназначена для создания индивидуальных кожухов, и она может быть установлена ​​как в канальном, так и в бесканальном исполнении. Однако когда он прибыл, установка запуталась.

Я вернул его и заказал эту вытяжку вместо , которая была немного дороже, но идеально подходила для того, что мне было нужно.Он бывает разных размеров (я использовал размер 24 дюйма в белом цвете), а также может быть установлен как с каналом, так и без него. Также доступно здесь и здесь .

На этом этапе мы также сняли дверцы шкафа, расположенные над вытяжкой.

2. При необходимости добавить боковую обшивку шкафа

Если в ваших шкафах есть боковые обшивки, этот шаг можно пропустить. У меня шкафы нет, двери доходят до края. Итак, я добавил боковые элементы отделки с помощью гвоздика и 1×2, такой же высоты, как и вытяжка.

3. Установить рамку крышки вытяжки.

.

Ключевым моментом в этом проекте было создание прочной опорной рамы для крышки вытяжки DIY. Во-первых, я сделал две боковые части с 2×2 и 1×2, прибитые вместе, чтобы поместиться за боковыми частями 1×2.

Затем я использовал свой Kreg Jig и 2 1/2 ″ Kreg винта, чтобы создать отверстия для карманов на каждом конце боковых частей, чтобы прикрепить их к передней панели рамы 2 × 2. Можно было просто использовать дрель и обычные винты, но я хотел более прочное соединение.

Эта рама выдвигалась на 1 дюйм больше, чем глубина моей вытяжки.

Мы прикрепили каркас к шкафам винтами 2 1/2 ″ через боковые шкафы, которые прикреплены к стеновым стойкам.

Получилась очень прочная рама!

4. Добавьте опоры угловой рамы к раме вытяжки

Последняя часть конструкции рамы — угловая опора. Ух, это тот шаг, который заставил меня бросить этот проект на полпути. Честно говоря, оглядываясь назад, я просто слишком много обдумывал этот шаг и усложнял его углами.

Вы можете увидеть более подробную информацию об этом шаге в видеоуроке DIY вытяжки здесь !

Во-первых, мы добавили 1 x 2, которые были на 1/4 дюйма от боковых частей 1 x 2, чтобы к нашим частям крышки бокового вытяжного шкафа (фанера толщиной 1/4 дюйма) было что прибить вдоль спины. Эти доски были прибиты к нашим шкафам.

Затем я добавил два гвоздя 2×2, сложенные друг на друга, с 2-дюймовыми гвоздями с каждой стороны. Я сделал это для того, чтобы мою мореную деревянную доску 1 × 6 можно было установить на нужной высоте и чтобы она служила опорой для досок для углового обрамления.

Для передних наклонных досок 1 × 2 я протянул доску за сложенные в стопку 2×2, чтобы отметить точный необходимый угол, который составлял около 21 градуса (еще раз проверьте этот шаг в видео , посвященном диапазону вытяжки). Поскольку мы работали с прямоугольным треугольником, я сделал некоторую геометрию, чтобы затем вычислить срезы под верхним углом!

X = 180 градусов — 21 градус — 90 градусов

X = 69 градусов

Ну, моя торцовочная пила режет только до 55 градусов. И я не хотел держать доску под неправильным углом во время резки.Итак, затем мы поняли, что нам не нужно, чтобы он был идеальным, и мы просто срезали как можно больший угол, 55 градусов, и этого угла было достаточно, чтобы прибить к стене.

Затем прибиваем нижнюю часть доски к сложенным 2х2.

Кроме того, мы добавили несколько отверстий 1×2 внутри передних углов шкафа, чтобы было меньше зазоров для заделки швов.

5. Прикрепите фанерную крышку вытяжки.

.

Используйте циркулярную пилу и обрежьте фанеру 1/4 ″ по размеру передней крышки. Мы сделали нашу немного выше угловатой доски 1 × 2.

Закрепите гвоздями 1 ″ и гвоздезабивателем на 1×2.

Что касается боковых сторон, я зажал фанеру и затем обрисовал точную форму, которую нам нужно было вырезать. Затем для идеального пропила использовалась циркулярная пила и направляющая с прямой кромкой.

6. Добавить накладку кожуха капота передней панели

Крышка переднего капота была отделана решеткой и 1-дюймовыми гвоздями. Он также скрывает кромки фанеры! Если бы эта крышка вытяжки была больше, я бы добавил обрезки и по бокам, но она была слишком маленькой.

7. Заполнить, заполнить отверстия, загрунтовать и покрасить Крышка вытяжки своими руками

На этом этапе мы заделали все щели и швы, заделали отверстия легкой шпателем, загрунтовали, а затем покрасили. Я использовал ту же краску, что и корпус расширенного кухонного шкафа , Benjamin Moore Advance in White Dove (атласный блеск).

8. Вырежьте и установите мореную деревянную доску 1 × 6 на раму крышки вытяжки.

Этот шаг был моей любимой частью этой накладки на вытяжку своими руками!

Вырежьте лист размером 1 × 6, чтобы обрезать переднюю часть крышки кожуха рамы. Передняя доска должна иметь фаску под углом 45 градусов на каждом конце. И две боковые доски должны иметь конец под углом 90 градусов и конец со скосом под углом 45 градусов.

Вот один из концов боковой доски:

Окрашивание и поли доска 1 × 6. Я использовал , это краситель и полиуретан .

Я хотел, чтобы все, находясь над плитой, можно было легко протирать, поэтому мы добавили поли к древесине, к тому же она отлично выглядит. См. Мои советы по окрашиванию дерева для красивой отделки! И убедитесь, что древесина отшлифована правильно !

Сначала установите боковые панели, зафиксируйте их на месте и выровняйте с помощью гвоздей 1 1/4 дюйма.Мы оставили около 3/4 дюйма дерева под вытяжкой. Затем прибейте переднюю доску к боковым доскам и каркасу.

9. Обработать нижнюю часть крышки вытяжки (при необходимости)

Наконец, я хотел получить чистый вид под крышкой капота. Я использовал этих досок 1 × 4 @ 3/8 ″ толщиной , обрезанных по размеру, и покрасил их в белый цвет, а затем прибил их к раме, чтобы покрыть ее. Я просто использовал их по бокам, так как хотел оставить зазор вдоль лицевой стороны внизу.

Вот и готовая обложка!

Ну, я просто в восторге от того, насколько прекрасна эта крышка вытяжки, сделанная своими руками! Это действительно свело воедино нашу кухню! Я люблю тепло и характер, которые он дает!

Я так рад, что не отказался от этого проекта! Что вы думаете?

Я знаю, что мы действительно могли бы использовать новую линейку сейчас, но для этого просто нужно дождаться преобразования фазы 2, так как этот преобразование фазы 1 имеет бюджет только в 1000 долларов!

Следите за историями в Instagram , чтобы узнать о ходе модернизации кухни, и на YouTube , чтобы посмотреть видеоуроки по всем проектам DIY! Финальное открытие приближается, я не могу дождаться, чтобы закончить этот кухонный макияж!

Еще одно до и после!

Хотите отложить на потом ?! PIN ЭТО ЗДЕСЬ:

Поделиться — это забота!

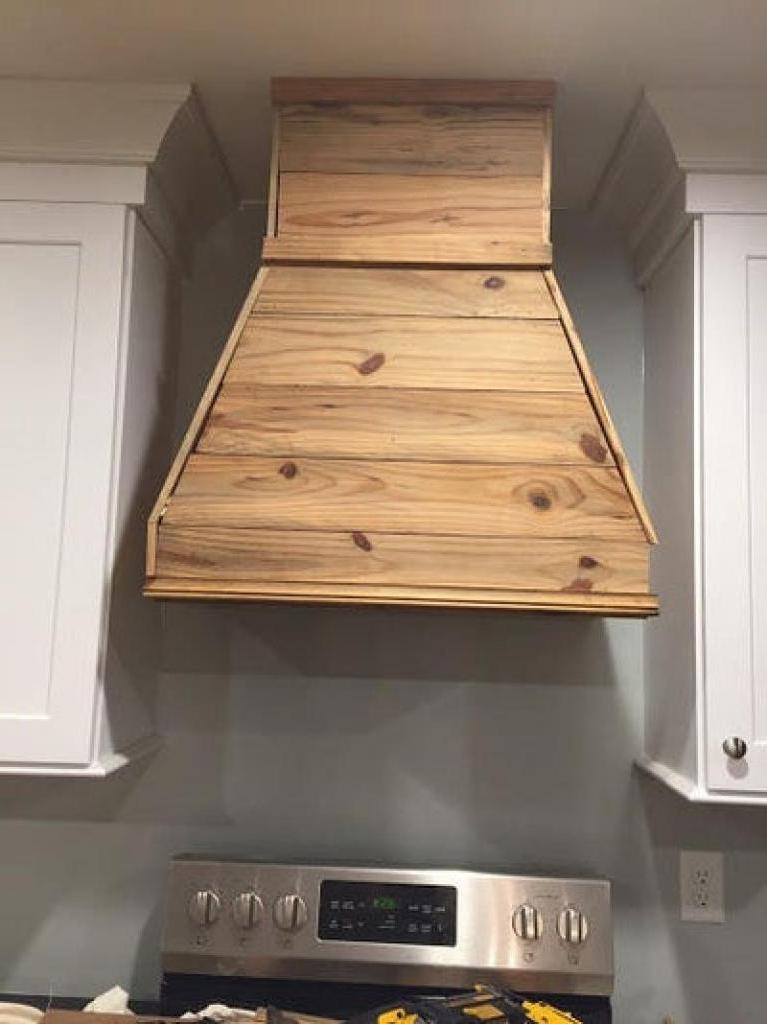

Как построить вытяжку из дерева на ферме

Когда мы проектировали кухню в нашем современном фермерском доме, мы выбрали вытяжку из нержавеющей стали, чтобы добавить кухне немного «современности». Однако, прожив в доме несколько месяцев, Брук решила, что кухня будет лучше выглядеть с вытяжкой из окрашенного дерева. Это добавит тепла кухне и гармонирует с парящими полками и деревянными балками. В то время мне не терпелось новый проект, поэтому я с радостью согласился.

Когда я делал эту вытяжку, я не знал, что когда-нибудь напишу руководство по ее созданию, поэтому, к сожалению, я не делал никаких снимков процесса. Поэтому вместо этого я предоставляю трехмерные иллюстрации, которые в любом случае, вероятно, более полезны, чем фотографии.

Приступим. Вот что вам понадобится:

Дерево

  • 1 ″ x 6 ″ чистая сосна
  • 1 ″ x 3 ″ сосна светлая
  • 1 ″ x 8 ″ чистая сосна

Измерение и вычисление углов

Первое, что вам нужно сделать, это определить размер вытяжки, и все это будет зависеть от вашей кухонной обстановки и того, как вы планируете ее устанавливать.

Мне нужно, чтобы вытяжка была достаточно большой, чтобы закрывать имеющуюся вытяжку из нержавеющей стали, и достаточно широкой, чтобы касаться каждого верхнего шкафа. И я хотел, чтобы верх скошенной части капота был на одном уровне с верхом шкафов.

После того, как я снял мерки, пришло время произвести некоторые расчеты.

Когда я был подростком в классе геометрии, я просто знал, что однажды я смогу использовать то, что узнал. Большой привет мисс Дишнер! Без тебя я бы не построил этот капюшон.

Чтобы получить правильный угол для разреза под углом, мне пришлось использовать теорему Пифагора. Если вы знаете две стороны прямоугольного треугольника, вы можете найти другие углы.После того, как у меня были измерения, я воспользовался этим онлайн-калькулятором. Вот что я придумал:

Чтобы упростить процесс установки, я решил собрать вытяжку из двух отдельных частей: верхней и нижней. Вот как я построил дно.

Строим нижнюю часть вытяжки фермерского дома

Начал с базы. Здесь я использовал сосну размером 1 x 6 дюймов и сделал надрезы под углом 45 градусов по углам. Там, где части встречались, я нанес немного столярного клея и сколотил их вместе. Я хотел использовать как можно меньше гвоздей.Таким образом, на внешней стороне капюшона не было много дырок, которые нужно было заполнить. На иллюстрации красные точки указывают на то, где я прибил.

Затем я построил две передние угловые детали. Я построил их из сосны размером 1 × 3. Исходя из расчетов, окончательная длина должна быть 24 дюйма, но я сделал их 27 дюймов для начала. Это дало мне дополнительную длину, чтобы сделать надрезы под углом. Я склеил и прибил два из них вместе, как показано на рисунке. Я сделал два таких, по одному для каждого переднего угла капюшона.

Когда оба уголка высохли, я настроил торцовочную пилу на сложный пропил на 17 и 16 градусов. Я разрезал оба конца так, чтобы длина детали составила 24 дюйма. Сложные разрезы под углом могут быть немного сложными, поэтому вот вам удобный калькулятор.

После того, как угловые части были отрезаны, я приклеил их к основанию, как показано на рисунке ниже.

Затем я измерил и отрезал детали заднего края под углом 17 градусов. Потом приклеил и прибил их к основанию.

Теперь, когда у меня были все уголки и края на своих местах, пришло время начать заполнять переднюю и боковые части кусками сосны 1 × 6. Я начал с измерения расстояния между двумя передними углами в верхней части основания, а затем от основания переднего угла до заднего края. Это дало мне мою длину. Я обрезал концы передних частей под углом 17 градусов, а один конец боковых частей — под углом 16 градусов. Я приклеил и прибил детали на место с обратной стороны.Так оставалось меньше дырок от гвоздей.

Я повторял это до тех пор, пока передняя и боковые стороны не были заполнены, соответственно уменьшая ширину каждой доски по мере продвижения вверх по капоту. Для последних трех верхних частей я использовал сосну 1 × 8, чтобы она находилась над угловыми и краевыми частями. На этом завершена нижняя часть капюшона.

Строим верхнюю часть вытяжки дома

Я сконструировал верхнюю часть капюшона, очень похожую на нижнюю без учета углов. Я начал с базы. Я использовал сосну размером 1×3 и сделал надрезы под углом 45 градусов по углам. Там, где части встречались, я нанес немного столярного клея и сколотил их вместе.

Затем я приклеил и прибил гвоздями первый ряд досок 1 × 6 для лицевой и боковой стороны. Это дало мне возможность прибить угловые детали.

Для угловых деталей и деталей заднего края я использовал тот же метод, что и для нижней части капюшона, только я использовал прямые разрезы вместо митров.После того, как они высохли, я приклеил их и прибил гвоздями, как показано на рисунке ниже.

Затем я продолжил сосновые доски 1 × 6 до самого верха, но на последних частях я использовал вместо них 1 × 3, так как 1 × 6 было бы слишком высоким.

Затем, чтобы закрыть верхнюю часть капюшона, я повторил те же шаги, что и для основания верха, приклеил и прибил его на место.

После того, как вы построите капюшон, вам нужно заполнить отверстия, отшлифовать, а затем протереть. Я не рассказывал об этом в этом посте, но дайте мне знать, если вам нужна вторая часть. Если это так, я рассмотрю это и процесс установки.

Построение этого из двух частей значительно упростило установку. После того, как я установил нижнюю часть, я просто поставил верхнюю часть, и все! Вот иллюстрация вытяжки полного диапазона и еще несколько ее фотографий, установленных на нашей кухне.

Крышка вытяжки DIY с ящиком для хранения

Всем привет! Итак, я должен признаться.С тех пор, как в ноябре прошлого года я завершил ремонт кухни, я застрял в большой колее . Объясняет, почему здесь так тихо и почему у меня было не так много новых проектов, которыми я мог бы поделиться. Это случается со мной время от времени, и, хотя это никогда не бывает забавным местом, я обнаружил, что когда я все же начинаю возвращаться в игру, я выхожу с огромной мотивацией и готов взяться за свои самые большие проекты. Ааааи я рад признаться, что начинаю чувствовать, что это надвигается!

В минувшие выходные я вспомнил, что никогда не рассказывал о том, как мы собираем крышку вентиляционного колпака.Мы работали над ним в самый последний уик-энд One Room Challenge, поэтому я не стал красить внутреннюю часть шкафа, так как у меня было мало времени. Я продолжал вносить это в свой мысленный список «дел», но так и не дошел до него. Так как я знал, что некоторые внутренние изображения будут обязательными для этого урока, я выломал банку с краской, схватил валик и принялся за работу. Низкий, и вот, я обнаружил, что это было на самом деле очень терапевтическим для меня и помогло мне начать чувствовать себя немного больше похожим на себя. (Это даже дало мне небольшой толчок, который я искал, чтобы начать переделку лестницы, которой я скоро с вами поделюсь!)

Ладно, хватит болтовни… давай поговорим об этой крышке вытяжки!

В течение многих лет я падала в обморок из-за симпатичных кастомных вытяжек. Когда я начал планировать переделку кухни, я знал, что установка настоящей кухни не входит в бюджет, так что подделка будет лучшим вариантом!

Используемые расходные материалы: (Для удобства могут быть предоставлены партнерские ссылки. Для получения дополнительной информации см. Мое полное раскрытие здесь .)

1. Замените вытяжку

Чтобы моя идея сработала, я понял, что старую вытяжку нужно убрать, потому что нам нужен был доступ к переключателям снизу, а не спереди.Наш существующий также был оригинальным с домом (он же почти 30-летний), поэтому нам определенно нужно было обновить!

Я не могу найти ссылку на ту, которую мы купили, но она очень похожа по стилю и цене на эту трансформируемую вытяжку NuTone Osmos от Home Depot.

Наш не выходит на улицу, поэтому установить его было довольно просто. Просто отключили питание, открутили старый и подключили новый.

2. Вырезать разделитель шкафа

Мы начали с лобзика, чтобы вырезать перегородку между шкафами. Это, конечно, совершенно необязательно, но мы хотели иметь одно хорошее большое открытое пространство для хранения, поэтому решили его убрать.

2. Измерьте стороны

При измерении сторон мы обнаружили, что рисование рисунка действительно помогает! Мы измерили три места:

  1. От верха шкафа до низа вытяжки
  2. От передней части шкафа до передней части вытяжки
  3. Вытяжка сверху вниз

Затем мы использовали прямую кромку, чтобы нарисовать последнюю сторону.

3. Создайте шаблон для сторон

Мы нарисовали размеры на куске картона, чтобы создать тестовый шаблон.

Он идеально подошел, поэтому мы перенесли эти размеры на фанеру толщиной 3/4 дюйма и вырезали их на настольной пиле.

4. Прикрепите поперечную опору и стороны

Мы прикрепили каждую сторону к 1 × 2, который мы закрепили вдоль дна шкафов.

5. Прикрепите переднюю часть

Затем мы измерили расстояние между двумя сторонами, чтобы получить размер передней части. После того, как он был разрезан, мы прикрутили его к бокам. Мне не удалось сделать снимок, поэтому вам придется использовать свое воображение и изобразить уже прикрепленную переднюю часть!

6. Установите накладку

Для визуального интереса и для того, чтобы скрыть стороны фанеры, я добавил немного обрезки.

Там, где стороны пересекались с передней, я прикрепил небольшие кусочки угловой лепнины с помощью пистолета для ногтей.

И для нижней части я прибил кусочки 1×2, которые я скосил в углу.

7.Построить дверь

Совершенно не удалось сфотографировать постройку двери. К счастью, это было очень просто! После того, как мы отрезали кусок фанеры 3/4 дюйма до нужной ширины и длины, муженек пропустил его верх и низ через торцовочную пилу под углом, чтобы он лежал заподлицо.

Хотел бы я дать вам лучший ответ о том, как он получил угол, но когда я спросил его, он сказал мне, что «он просто как бы посмотрел на это». Я бы, наверное, согнул картон, чтобы найти угол, а затем перенести его на фанеру.

Я использовал столярный клей и пистолет для гвоздей, чтобы закрепить решетку спереди. Я установил нижнюю часть решетчатой ​​планки на расстоянии примерно одной восьмой дюйма от фанеры, чтобы скрыть небольшой зазор внизу двери. Если вы внимательно посмотрите на картинку выше, вы, надеюсь, поймете, о чем я говорю.

Я заполнил отверстия и швы шпателем и отшлифовал их, когда они высохли. Затем я покрыл обе стороны слоем грунтовки и покрасил, используя мой верный распылитель краски.Я использовал Benjamin Moore Advanced в Snowfall White, ту же краску, что и на шкафах. Мне нравится, насколько быстрым и легким был распылитель, в отличие от использования кисти, чтобы обойти всю обрезку. Не говоря уже о супер гладкой поверхности, которую она дала!

8. Установите петлю

.

Изначально я купил скрытые петли и планировал сделать так, чтобы дверь подходила к ним, но муженек посоветовал нам вместо этого просто использовать длинные петли. Его было оооочень проще установить, и он полностью скрыт от глаз, так как никто не будет смотреть на него сверху.

Вот как это оказалось!

Мне кажется, что это один из главных фокусов всего пространства.

Чуть не забыл упомянуть, что добавил много шпаклевки на открытую фанеру по бокам двери. Так они и сидели до минувших выходных, когда я наконец их отшлифовал и покрасил.

Вот как это выглядит снизу.

Небольшой зазор в дверных створках едва заметен, а тот факт, что у нас все еще есть доступ к нашему хранилищу, делает его того стоит!

Мне нравится хранить все свои эфирные масла внутри вместе с дополнительными сервировочными мисками.В конце концов, я могу добавить какую-нибудь опору для крышки, чтобы она оставалась открытой, но сейчас я просто приношу табуретку в любое время, когда мне это нужно!

Честно говоря, я был очень близок к тому, чтобы окрасить его, но в конце концов я счастлив, что выбрал белый цвет, потому что мне нравится чистый и яркий вид, который он придает кухне.

Кроме того, я рад сообщить, что счистить с него жир с помощью волшебного ластика стало совсем несложно.

Я чувствую, что у меня нет практики писать учебные пособия, поэтому я надеюсь, что это имело какой-то смысл! Я считаю, что у меня остался только один урок по переделке кухни — покраска шкафов.Я постараюсь это сделать для вас очень скоро!

Связывание до этих классных вечеринок!

(Посещали 85679 раз, сегодня 70 посещений)

Учебное пособие по изготовлению специальной вентиляционной крышки для вытяжки DIY

Вместо того, чтобы тратить впустую пространство, узнайте, как мы использовали существующие воздуховоды и шкаф над нашей плитой, чтобы создать индивидуальную крышку вытяжки для хранения вещей своими руками.

Учебное пособие по изготовлению индивидуальной вытяжки для самостоятельной работы

ПРИМЕЧАНИЕ: Вентилятор выводится наружу через воздуховоды. Он не дует в верхнюю часть вытяжки и не дует обратно на кухню. Это то, для чего он был разработан.

Сегодня наконец-то делюсь последним ремонтом кухни! Я сделаю все возможное, чтобы подробно рассказать вам об этом процессе. Просто имейте в виду, что ваши размеры могут немного отличаться от наших, поэтому вам придется соответствующим образом отрегулировать их.

Фото для вдохновения через Better Homes and Gardens

Мы получили много вопросов о вытяжке для хранения, сделанной своими руками! Я должен отдать должное Макку за фактор хранения — пока мы были на стадии проектирования кухни, я подарил ему эту прекрасную вдохновляющую фотографию высокого класса.У него не только было четкое представление о том, как он будет его строить, но он также увидел в нем функциональный потенциал, переработав существующий шкаф в качестве складского помещения.

Этот пост содержит партнерские ссылки для вашего удобства. Пожалуйста, смотрите мои раскрытия здесь для получения дополнительной информации.

Мы начали с поиска самого дешевого вентиляционного вентилятора из нержавеющей стали, который мы могли найти под шкафом.

ДО:

У нас было несколько соображений — мы должны были убедиться, что он подходит к существующему воздуховоду , который прикреплен к задней части нынешнего уродливого белого вентилятора.Новый вентилятор, который мы нашли, был сделан Броаном, и я выбрал его, потому что у него были кнопки внизу, а не спереди, поэтому он идеально подходил для нашей цели!

Мы следовали стандартным инструкциям по установке, и, к счастью, он идеально и легко вписался в с существующим воздуховодом (фотографии у меня не было, но это был простой вопрос — прикрепить его к существующему соединению). Далее мы приступили к работе по модификации шкафа.

Мак просто вырезал перегородку в середине шкафа своим многофункциональным инструментом.Он попытался сделать это как можно аккуратнее, но нам все равно пришлось использовать небольшой кусок дерева и замазку, чтобы отремонтировать место, где была перегородка.

Далее измерил и отрезал фанеру по бокам. Он все это делает в уме, невероятно. Я из тех людей, которые наклеивают все на стикеры, когда я работаю над проектом — он без проблем запоминает числа и измерения.

Затем он установил боковые части, используя столярный клей, гвозди и шурупы.Винты использовались стратегически. Нам нужна была дополнительная поддержка, но мы могли использовать их только там, где, как мы знали, они в конечном итоге будут закрыты деталями отделки.

Центральные распорки были добавлены к опоре для опоры фанерной панели. Панель закрывает верхнюю часть вентиляционного отверстия, , но оставлен достаточный зазор, чтобы направлять воздух вниз от вентилятора, чтобы помочь ему циркулировать.

Мы добавили элементы отделки из сосны, чтобы получить вид архитектурной детали на вдохновляющей фотографии.После этого я заполнил отверстия от гвоздей Drydex и отшлифовал. Затем мы покрасили его вместе с остальными шкафами, используя наш распылитель краски.

Последним шагом была дверь. Мак построил дверь из куска фанеры. Он обрамил ее, потому что мы знали, что нам придется разрезать дверь под углом на конце, чтобы она располагалась заподлицо с вытяжкой, поэтому он хотел использовать твердую древесину для получения красивой обработанной кромки. Мы добавили центральную планку (сделанную из соснового лома) с помощью клея и пистолета для ногтей.

Mack рассчитал угол, сделав шаблон на основе реальной вытяжки. Убедившись, что шаблон сидит заподлицо, он разрезал дверь под тем же углом.

Тогда пришло время для тестовой подгонки. Почти идеально!

На этом этапе я пришел для окончательной отделки и отшлифовал, пока он не стал идеально ровным, заполнил отверстия и т.д. распылитель, и мы снова прикрепили петли.

Потом все было готово, и мы переустановили дверь. Большинство посетителей шокированы тем, что там есть место для хранения вещей — хотя при внимательном рассмотрении вы можете увидеть зазоры вокруг крышки, это не то, что сразу бросается в глаза.

Мы также добавили фрикционную опору крышки, чтобы она не закрывала меня, пока я ее использую.

Мне нравятся детали, вдохновленные индивидуальным шкафом, которые они добавляют на нашу кухню. Конечно, я ценю бонус в том, что он функциональный.Мне очень повезло, что у Мака есть навыки не только воплощать мои идеи, но и привносить в наши проекты свой собственный бренд логического творчества. Что ты думаешь об этом проекте?

См. Другие публикации из серии статей о косметическом ремонте: [ubergrid id = 13891]

, неделя 5: Крышка и облицовка вытяжки своими руками

Не тратьте тысячи долларов на изготовление вытяжки на заказ. Всего за 100 долларов и день вы можете собрать свою вытяжку своими руками с помощью этого простого руководства.

Вау! Уже 5 неделя ?! Как это безумие! К счастью, моя энергия вернулась, и мне удалось многого добиться за последнюю неделю. Я еще не закончил, но я уже близко!


Нужно сначала наверстать упущенное за последние несколько недель? Я собрал для вас сообщения в одном месте!

Два основных элемента были исключены из списка на прошлой неделе — крышка вытяжки, сделанная своими руками (или вытяжка, как вы предпочитаете называть ее!) И фартук. Я также начал красить шкафы и сделал примерно половину. Эти 3 вещи во многом помогли реализовать мое видение кухни.

Сильно отличается от того, как это выглядело всего 2 недели назад, верно?

Фартук технически не закончен. Ясно, что он еще не залит, но, кроме того, есть еще несколько плиток вокруг розеток, которые мне нужно закончить. Моих ножниц для плитки и инструмента для резки и надрезания было недостаточно, чтобы вырезать неправильные формы, поэтому завтра я возьму напрокат пилу по мокрому покрытию, чтобы закончить эти части.Затем мне просто нужно заделать все швы и края.

Вытяжку также необходимо нанести еще один слой краски и немного конопатить, прежде чем она будет готова на 100%. Но у меня сегодня есть полный учебник о том, как сделать свой собственный. Надеюсь, это будет хорошим руководством, если вы решите сделать что-то подобное на своей кухне!

Связанное сообщение: 11 способов обновить кухню без ремонта

Что понадобится для изготовления вытяжной вытяжки своими руками

  • Доска 1 x 6
  • Доска 1 x 2
  • Лист фанеры ½ дюйма
  • Решетка
  • Пистолет для гвоздей и жидкие гвозди или столярный клей
  • Шпатлевка, шпаклевка, краска
  • Вытяжка под шкафом (это тот, который мы использовали)

Как сделать вытяжку своими руками

  1. Удалить существующие шкафы

Снимите существующие дверцы шкафа. Если у вас есть микроволновая печь, установленная на плите, ее тоже нужно убрать. Перед этим этапом наш электрик установил для нас вытяжной колпак. Если у вас есть вентиляционные отверстия в шкафу, этот урок подойдет. Наш просто рециркулирует обратно в комнату. Выбранный нами кожух для вентиляции имеет все кнопки внизу, так что имейте это в виду, если вы покупаете новый или планируете построить эту крышку с существующим вентиляционным отверстием.

2. Сделайте коробку вокруг вентиляционной вытяжки

Используя доску 1 x 6, отмерьте, вырежьте и соберите коробку, которая подходит для вентиляционного колпака.Скрепите детали вместе столярным клеем и гвоздями (или шурупами). Мы не стали утруждать себя сглаживанием краев, но если вы хотите получить более чистый вид, вы можете это сделать.

Прибейте или прикрутите коробку к существующим шкафам до упора. Мы просто забили его целой кучей гвоздей, пока он не стал крепким!

3. Начало сушки Остальной части крышки

Вместо того, чтобы просто измерять, разрезать и собирать остальную часть крышки вентиляционного кожуха по отдельности, мы решили подогнать все всухую для идеальной подгонки.Ничего не было прибито или приклеено, пока мы не были довольны их соответствием.

4. Добавить откосы

Первый шаг — разрезать доски размером 1 x 2, чтобы создать уклон от коробки к верху шкафов (или там, где вы хотите, чтобы крышка заканчивалась). Мы решили остановиться чуть ниже нашего карниза. Они будут прибиты, как только все будет установлено всухую, но пока они просто лежат внутри коробки между вентиляционным колпаком и окружающей коробкой.

5. Отрежьте и обмерьте переднюю часть фанеры

После того, как откосы были на месте, мы измерили ширину внутренней части коробки и высоту до карниза, чтобы определить размер фанерного фасада.

6. Шаблон Треугольники по сторонам

Далее вырезаем из оставшейся фанеры треугольники для заполнения бортиков. После некоторых размышлений о том, как лучше всего рассчитать размеры (т.е. наклон) треугольников, я решил создать шаблон, используя пенопласт, и он отлично сработал! Я визуальный человек, поэтому для меня это было лучшим решением.Если вы математический гений, продолжайте и найдите наклон математическим путем, если вам так проще.

Просто начните с прямоугольника из пенопласта, обрезанного по высоте стороны, с которой вы измеряете. Начните с угла 90 градусов — используйте квадрат, чтобы нарисовать прямую линию, и обрежьте ее, чтобы убедиться, что вы начинаете правильно с шаблоном. Затем нажмите на прямоугольник сбоку, убедившись, что передняя часть фанеры плотно прижата к откосам. Используйте ручку, чтобы нарисовать линию. Это создаст идеальный уклон для вашей стороны.

Этот пост содержит партнерские ссылки для удобства покупок.

Вырежьте шаблон и перенесите его на фанеру. Мы использовали наш Dremel Velocity с деревянным лезвием, чтобы легко вырезать треугольники.

7. Гвоздь все на месте

Как только мы были счастливы, что все части хорошо сочетаются друг с другом, без сумасшедших огромных зазоров, мы были готовы прибить все на место ((небольшие зазоры, которые можно заполнить герметиком, прекрасны, просто держите их как можно меньше).

Левый и правый откосы были подтянуты к краям, чтобы можно было вбивать в них треугольники. Сначала мы прибили каждую сверху к шкафу. Затем треугольники вставили на место жидкими гвоздями и прибили их к откосам сбоку. Средний скат прибит только сверху и довольно плотно прилегает к коробке.

Затем передний кусок фанеры был вставлен на место и прибит к трем откосам, а также вдоль верха, где он соединяется с существующим шкафом.

8. Добавить триммер для финишной обработки

Наконец, мы отделали переднюю панель решетчатой ​​отделкой для придания индивидуального вида. Вы можете сделать здесь любой дизайн, который хотите — три коробки традиционно, но дизайн «x» тоже выглядит действительно круто!

Шпатлевка, шпаклевка, грунтовка и краска

Когда крышка вентиляционного колпака была изготовлена, пришло время заняться всеми мелочами, чтобы она выглядела чисто и профессионально.

Все отверстия от гвоздей зашпаклевали, дали высохнуть, а затем отшлифовали.Швы и щели заделаны герметиком. Наконец, был нанесен слой грунтовки на основе шеллака, а затем 2 слоя полуглянцевой белой краски.

Вот и все! Это очень выполнимый послеобеденный проект, который оказывает огромное влияние на кухню, не так ли?

Я так рад поделиться с вами БОЛЬШИМ ОТКРЫТИЕМ на следующей неделе! У меня еще есть над чем поработать, но я надеюсь, что вы сможете увидеть, как мое видение воплощается в жизнь. Я так доволен тем, как все складывается вместе, и последние несколько вещей, которые мне нужно сделать, действительно завершат пространство.

Крышка вытяжки

Время активности: 1 день

Общее время: 1 день

Не зацикливайтесь на скучных, неэффективных инструментах на кухне — обновите вытяжку и сделайте это стильно!

Материалы

  • 1 x 6 доска
  • 1 x 2 доска
  • Лист фанеры ½ дюйма
  • Решетка
  • Вытяжка под шкаф

Инструменты

  • Пистолет для ногтей и жидкие гвозди или столярный клей
  • Герметик
  • Шпаклевка
  • Краска и грунтовка
  • Пенопласт (для создания шаблона)
  • Пила Dremel Velocity с полотном по дереву

Инструкции

  1. Удалите существующие дверцы шкафа и надпечную микроволновую печь, если она у вас есть
  2. Сделайте коробку вокруг вентиляционного колпака с панелью 1 x 6. Отмерьте, вырежьте и соберите детали, скрепив их столярным клеем и гвоздями (или шурупами). Затем прикрутите коробку гвоздями или винтами к существующим шкафам до упора.
  3. Сформируйте откосы , разрезав доски 1 x 2 так, чтобы получился угол между коробкой и верхом шкафов (или там, где вы хотите, чтобы крышка заканчивалась).
  4. Измерьте ширину внутренней части коробки и высоту до молдинга, чтобы определить размер фанерного фасада.
  5. Выкладываем треугольники по бокам пенопластом.Вы также можете сделать это математически, но это также простой способ визуализировать это. Начните с прямоугольника из пенопласта, обрезанного по высоте той стороны, с которой вы измеряете. Начните с угла в 90 градусов — используйте квадрат, чтобы нарисовать прямую линию, и обрежьте ее, чтобы убедиться, что вы начинаете правильно с шаблоном. Затем нажмите на прямоугольник сбоку, убедившись, что передняя часть фанеры плотно прижата к откосам. С помощью ручки нарисуйте линию, вырежьте шаблон и перенесите его на фанеру.
  6. Прибейте все на место. Подтяните левый и правый откосы к краям, чтобы в них можно было вбить треугольники. Сначала мы прибили каждую сверху к шкафу. Затем треугольники вставили на место жидкими гвоздями и прибили их к откосам сбоку. Средний скат прибит только сверху и довольно плотно прилегает к коробке. Затем передний кусок фанеры был вставлен на место и прибит к трем скатам, а также вдоль верха, где он соединяется с существующим шкафом.
  7. Добавьте накладку на переднюю панель с решетчатой ​​накладкой для индивидуального вида. Вы можете сделать здесь любой дизайн, который хотите — три коробки традиционно, но дизайн «x» тоже выглядит действительно круто!
  8. Добавьте последние штрихи. Нанесите шпаклевку на отверстия для гвоздей. Дайте высохнуть, затем отшлифуйте. Заполните швы и щели герметиком. Наконец, нанесите слой грунтовки на основе шеллака, а затем 2 слоя полуглянцевой белой краски.

Банкноты

Вместо того, чтобы просто измерять, разрезать и собирать остальную часть крышки вентиляционного кожуха по отдельности, мы решили подогнать все всухую для идеальной подгонки.Ничего не было прибито или приклеено, пока мы не были довольны их соответствием.

Сделай сам, крышка вытяжки под заказ

В этом посте: Как мы построили нашу индивидуальную крышку вытяжки своими руками над обычным вентилятором.


Когда мы начали планировать перестройку современной кухни в фермерском доме, я знал, что хочу, чтобы Дин сделал нам самодельный чехол для вытяжки на заказ.

Хитрость заключалась в том, чтобы придумать дизайн, который мне очень понравился .

Вдохновение никогда не проблема, есть , из них можно обойти. Выбрать то, с чем я хочу жить долгие годы, — это совсем другое дело!

Я знаю вы понимаете, о чем я.

Я все время получаю электронные письма от таких же читателей, как и вы, которым нравятся все, и их привлекает множество разных стилей, но которые, похоже, не могут принять решение и придерживаться одного . Но правда в том, что нужно выбирать. Мне нужно выбрать.

К счастью, я это знаю. И, к счастью, мне нравится окончательный дизайн, который мы придумали!

Первый шаг? Выбор вытяжки

Прежде чем мы даже придумали дизайн для нашей самодельной вытяжки, нам нужно было найти вытяжку, которая будет работать в качестве «основы» для нашей конструкции. Для нас были очень важны следующие элементы:

  • Простота установки. Поскольку нам предстояло изготовить индивидуальное покрытие в середине полного ремонта кухни своими руками, само устройство должно было быть простым в установке.
  • Тихая работа. Поскольку наша кухня полностью открыта для нашей гостиной, вентилятор не может быть традиционно громким вытяжным вентилятором. Вы знаете, что вы почти не слышите, как кто-то говорит, стоя рядом с ними.
  • Действует. Очевидно, вентилятор должен быть эффективным — никто не хочет чувствовать запах гари, разносящийся по дому! (Не то чтобы я что-нибудь сжигал. Гм.)
  • Светодиодные фонари. Мы оставляем свет вытяжки включенным на ночь, чтобы, если кому-то нужно спуститься в темноте (гость или даже один из нас), не случится удара ногой! С ростом затрат на гидроэнергетику светодиодное освещение стало стандартом в нашем доме.
  • Вариант белой вытяжки. Обычно люди выбирают вытяжку, соответствующую их плите / плите. Что имеет смысл в большинстве случаев. НО, поскольку мы строили белую вытяжку и прикрепляли вытяжку к белой обшитой плиткой стене, для нас было разумнее выбрать белую вытяжку / вытяжной вентилятор, чтобы она сливалась с окружающей средой, а не стояла. вне.
  • Легко чистится. Я видел достаточно грубые фильтры вытяжного вентилятора, чтобы не захотелось их чистить. Всегда.
  • Включает НИЖНИЙ. Это произошло из-за того, что мы делали самодельную крышку вытяжки вокруг фактической вытяжки. Нам не хотелось лезть за укрытие, чтобы добраться до переключателей.

В конце концов, мы выбрали Broan Corteo 30 ″ в белом цвете, который на самом деле довольно гладкий и красивый сам по себе и будет великолепно смотреться на полностью белой кухне (представьте его под великолепными шкафами).

Corteo также отметил все пункты нашего обязательного списка выше:

  • Усовершенствованная конструкция воздуходувки системы Captur ™ отличается расположенным вперед центральным входным отверстием для более быстрого удаления дыма и запаха.Ролик нагнетателя с плавным потоком и фильтры с высокой пропускной способностью обеспечивают бесшумную работу.
  • Воздуходувка 250 куб. Футов в минуту работает на 1,5 Сона при нормальной скорости
  • Яркие светодиодные модули с одной яркостью, на которые распространяется трехлетняя гарантия, светятся равномерно и протестированы в условиях готовки, чтобы обеспечить долгий срок службы без затемнения
  • Скрытые двухскоростные кулисные переключатели включения / выключения управляют скоростью вентилятора и уровнем одиночного освещения
  • Двойные фильтры с открытой сеткой, которые можно мыть в посудомоечной машине, обеспечивают эффективное удаление жира
  • Кронштейны EZ1 упрощают установку одним человеком менее чем за половину времени по сравнению с традиционными методами

Крышка вытяжки, изготовленная на заказ, сделай сам

Обычно большинство наших DIY-проектов выглядят примерно так; Я придумываю идею и набросок, Дин строит это, а я заканчиваю, раскрашивая, стилизуя или что-то еще. Этот проект ничем не отличался.

После того, как я просмотрел в изобилии вдохновляющие фотографии, я наконец смог набросать то, что я хотел для нашей кухни.

Затем Дин принялся за его строительство — , не забывая при этом, что вы, , тоже можете построить для своего дома .

К сожалению, учитывая, что все кухни разные, мы не можем дать вам точных размеров, как построить себе . Но мы сделали много фотографий (некоторые с моей «хорошей» камерой и несколько с моим iPhone, когда мы были очень заняты, так что извините за немного нечеткие фотографии), чтобы задокументировать каждый этап процесса, чтобы вы могли ВИДЕТЬ, как мы построили нашу камеру. кишки наружу.

Картинка стоит тысячи слов, верно?

Вот ПРИМЕРНО, как мы построили и закончили нашу самодельную крышку вытяжки. (Используйте наши иллюстрации и фотографии, чтобы настроить свои собственные.)

Принадлежности

  • Вытяжка Broan Corteo 30 ″
  • дерева — 1 ″ x6 ″ x 5 ′
  • дерево — сосна проект панель 1 ″ x36 ″ x60 ″
  • 1 длина упора двери из МДФ
  • 2 необработанных карниза из сосны
  • МДФ 1 ″ x 3 ″ x8 ′
  • гвоздь и гвозди
  • сверло
  • винты
  • шпатлевка для дерева
  • конопатка
  • краска
  • кисть

Инструкции

1. Постройте простую раму, как показано, со спинкой, дном и боковыми опорами. Он заменяет традиционный шкаф над плитой / плитой, к которому будет прикреплен вытяжной вентилятор / вытяжной вентилятор, через который будет производиться вентиляция. Для этого мы использовали древесные отходы, потому что рама полностью скрывается от глаз, когда проект завершен.

Вам нужно будет сделать вырезы для вентиляции и воздуховодов, но где именно они будут находиться, будет зависеть от вашего дома и места вентиляции по отношению к расположению вашей печи.Как вы можете видеть, наши вентиляционные отверстия выходили наружу, а электрическая проводка не располагалась по центру над нашим диапазоном. Кто-то до нас даже переместил электропроводку ближе к центру, что видно по дополнительным отверстиям в гипсокартоне.

Обратите внимание, что высота установки рамы зависит от конкретной кухни и кухонной мебели. В руководстве по эксплуатации нашего ассортимента указано, что нижняя поверхность любой вытяжки или верхних шкафов должна находиться на расстоянии не менее 24 дюймов от верхней поверхности плиты. Вы можете увеличить это измерение, но ни в коем случае не уменьшайте его.

Также имейте в виду, что вы должны убедиться, что вы прикрепили раму к стойкам в стене, чтобы она была достаточно закреплена, чтобы выдержать вес всей вытяжки и крышки. У вас должна быть возможность использовать поисковую систему, чтобы определить местонахождение ваших шпилек. Поскольку мы установили деревянную планку, мы использовали расположение гвоздей, так как Дин постарался прибить их к шпилькам.

2. После того, как рама будет надежно закреплена на стене, прикрепите вытяжку к раме.Используйте инструкции, прилагаемые к вытяжному вентилятору, для его монтажа на нижней стороне шкафа.

3. Подключите электрические цепи вентилятора и освещения. Снова обратитесь к инструкциям, прилагаемым к самому устройству, чтобы узнать, как это сделать. Если вам нужна помощь электрика, воспользуйтесь им.

4. Затем подсоедините воздуховод, как описано в инструкции (прилагается к вытяжке). При необходимости заклейте стыки воздуховодов соответствующей лентой.Прежде чем приступить к сборке укрытия, проверьте освещение и вентилятор, чтобы убедиться, что все работает нормально.

5. Постройте обложку по частям, слой за слоем.

Первая деталь — это, по сути, коробка, которая скользит по раме вытяжки, оснащенная дверным ограничителем в качестве простой обшивки.

Затем отмерьте и отрежьте верхние части и прикрепите гвоздодером и гвоздями, как показано на фото.

Измерьте, обрежьте и прибейте простую раму из МДФ на лицевой стороне крышки вытяжки.Также прикрепите кронштейны к МДФ и прибейте к стене, как показано.

6. Заполните все отверстия для ногтей, дайте высохнуть и отшлифуйте перед покраской. Заделайте все стыки и швы. Герметизация — КЛЮЧ к получению хорошо подогнанной и профессионально выглядящей работы!

7. Покрасьте всю крышку капота диапазона. При необходимости повторите для полного покрытия. Мы покрасили кожух вытяжки в тот же цвет, что и наша отделка, а не стены.

И вуаля — крышка вытяжки на заказ своими руками!

Честно говоря, этот проект выглядит нечетким, учитывая, что мы уже работали над кухней в течение пары недель, когда закончили его.Но я знаю, что Дину было довольно легко собрать его, когда был набросан дизайн. И я, честно говоря, не мог быть более доволен готовым продуктом!


У вас есть кухня, на которой можно сделать самодельный чехол для вытяжки? Может, убрав шкаф над плитой?

xo,
Шеннон

Этот пост спонсировал Broan.

Все мнения и мысли, как всегда, наши.

Как сделать индивидуальную кухонную вытяжку

Используйте рулетку, чтобы определить желаемую высоту, ширину и глубину вытяжки — обязательно примите во внимание размер вытяжного вентилятора, расположение вентиляционного отверстия на крыше или внешней стене и размер лайнера, если он используется. Следуя плану вытяжки (Изображение 1), составьте список вырезов фанеры и кусков тополя. Чтобы не было видно кромок фанеры, арка, нижняя часть боковых панелей и боковые стороны передней панели будут сделаны из тополя, так как эти края будут видны; остальные куски — фанера. Совет: Вместо фанеры можно использовать МДФ 3/4 дюйма. Так как МДФ гладкий, нет необходимости использовать тополь для краев.
Отрежьте дерево по размеру с помощью настольной пилы или циркулярной пилы с торцовочной пилой. Если эти инструменты недоступны, их обычно можно разрезать бесплатно в хозяйственных магазинах.Нижняя часть будет удерживать вытяжной вентилятор, поэтому необходимо вырезать отверстие до нужного размера. Измерьте вытяжной вентилятор и перенесите измерения на вырезанные снизу детали, отметив их карандашом (Изображение 2). Просверлите внутреннюю область, отмеченную для вырезания, сверлом 1/4 дюйма (Изображение 3). Вставьте лобзик в отверстие и разрежьте по отмеченной линии (Изображение 4). Слегка отшлифуйте края, чтобы сгладить. Перед сборкой установите вытяжной вентилятор в вырез. вытяжка на следующем этапе.

Используя приспособление для отверстий и сверло, снабженное сверлом для отверстий, просверлите отверстия в кусках тополя, которые соединяются с передней и боковыми панелями (Изображение 1).Соберите переднюю и боковые панели согласно плану (изображения 2 и 3). Стрелки указывают примерное расположение винтов с отверстиями для карманов; отверстия должны быть просверлены в стороне, которая не будет видна, когда вытяжка будет завершена. Если есть видимые зазоры, нанесите пальцем небольшое количество шпатлевки для дерева. Отшлифовать панели по швам до получения однородной массы. Затем просверлите отверстия кармана в нижней части и прикрепите к боковым панелям винтами в соответствии с планом (Изображение 4). Убедитесь, что высота установки правильная для правильной установки вытяжного вентилятора.Добавьте две передние скобы и две задние скобы с винтами с отверстиями для карманов, следуя плану (Изображение 5). Размещение распорок не обязательно должно быть точным, поскольку они не будут видны, но убедитесь, что задние распорки не мешают работе вытяжного вентилятора или воздуховода. При сборке используйте стержневые зажимы, чтобы удерживать детали на месте. Совет: Используйте обрезки дерева в качестве распорки, чтобы скобки оставались квадратными при сборке.

Поместите вытяжку на заднюю сторону и установите переднюю панель на место сверху, чтобы стороны выровнялись.Панель должна идеально ложиться, если замеры и разрезы выполнены правильно. При необходимости обрежьте переднюю панель по размеру. Примечание: Не устанавливайте переднюю панель на этом этапе. Удерживайте вытяжку на месте для «сухой посадки» (Изображение 1). Внесите необходимые корректировки. Помните, что герметик может закрыть небольшие швы и щели. Совет: Измерьте каждую деталь несколько раз перед резкой, чтобы снизить риск ошибок.

С помощью комбинированного квадрата отметьте верх и стороны арки на МДФ 1/4 дюйма или луане, чтобы сделать шаблон.Оставьте примерно 2 дюйма с каждой стороны арки и 2 дюйма от верха тополевой доски, чтобы оставались отверстия для карманов. Используйте овальный поднос или блюдо в качестве шаблона для кривой (Изображение 1). Прикрепите МДФ к рабочей поверхности или доске с помощью пружинных зажимов для стабилизации и разрежьте по линии дуги лобзиком (Изображение 2). Зашлифуйте края гладкими. Разместите шаблон над нижней частью передней панели и закрепите его зажимами. Используйте фрезер, оснащенный битой для выравнивания заподлицо с подшипником со стороны хвостовика, и дайте ему пройти по шаблону, чтобы вырезать арку (Изображение 3). Совет: Если фрезер недоступен, можно использовать лобзик, но рез будет не таким гладким.

Установите вытяжку сверху и сдвиньте вытяжной вентилятор на место. Если вы используете лайнер, также установите лайнер в этот момент (Изображение 1). Закрепите шурупами по дереву 1-1 / 4 дюйма или оборудованием, предоставленным производителем. Найдите положение шпилек в задней стене кухни с помощью искателя гвоздей или молотка и небольшого гвоздя. Вы также можете «услышать» шпильки, постучав по гипсокартону и прислушиваясь к твердым предметам. -звучный глухой удар.Отметьте шпильки карандашом чуть выше того места, где будут крепиться подтяжки. Поднимите вытяжку на место и вставьте шурупы 1-1 / 4 дюйма через задние распорки в стойки. Вставьте винты через обе задние распорки во все места стоек, чтобы закрепить их на стене (Изображение 2). При установке на кухне, где шкафы примыкают к вытяжке , вставьте пару шурупов в соседние рамы шкафа через боковые панели. Наконец, подсоедините вытяжной вентилятор к воздуховоду в соответствии с инструкциями производителя.

Отрежьте две части тополя размером 1 x 4 дюйма до желаемой ширины полки с помощью торцовочной пилы. Измерьте высоту молдинга, выбранную для обрезки полки (лучше всего молдинг от 4 до 6 дюймов). Сложите отрезанные куски тополя для полки и измерьте общую толщину обеих досок. Вычтите это число из высоты обрезки. Разорвите (разрежьте по длине) доску до заданного размера, чтобы она действовала как распорка и как анкер для полки. Например, если обрезка составляет 4 дюйма, а толщина двух досок тополя составляет 1 1/2 дюйма, то доску следует разрезать на 2 1/2 дюйма. Отрежьте рваную доску по длине полки. Вырежьте два небольших кусочка из отходов, чтобы они поместились в стороны.Скрепите детали и прибейте вместе гвоздями, чтобы собрать коробку с открытой лицевой стороной (Изображение 1). Используйте комбинированный квадрат, чтобы определить правильное размещение на передней панели (Изображение 2). Закрепите прихваткой с помощью чистового гвоздя. Прикрепите заднюю часть коробки к передней панели вытяжки с помощью шурупов для дерева 1-1 / 4 дюйма (Изображение 3). Совет: Продольные надрезы выполняются с помощью стола или циркулярной пилы. Если эти инструменты недоступны, разрежьте куски размер в строительном магазине.

Обрежьте концы накладки под углом 45 градусов до такой же ширины, как полка (Изображение 1).Чтобы обеспечить правильную посадку, измерение следует проводить от самой короткой точки обвязки. Отрежьте боковые части полки со скошенным углом 45 градусов и прямым срезом. Насухо прикрепите переднюю и боковые стороны к полке (Изображение 2) перед тем, как прибить гвоздь на место, когда выровнены (Изображение 3).

Установите переднюю панель на вытяжку и закрепите гвоздем с помощью гвоздя (Изображение 1). Измерьте ширину и глубину вытяжки и обрежьте молдинг по размеру. (Подробности см. В Руководстве по вырезу коронки для торцовочной пилы).Прибейте молдинг коронки на место с помощью финишного гвоздя (Изображение 2). Совет: Соедините две детали вместе под углом, прежде чем забивать гвоздями, чтобы обеспечить постоянный угол.

Направляющая для торцовочной пилы:
* Угол наклона торцовочной пилы должен быть под углом 33,9 градуса для всех разрезов.
ВНУТРЕННИЙ угол, ЛЕВАЯ сторона — Расположите верхнюю часть профиля напротив упора торцовочной пилы, угол, установленный вправо на 31,6 градуса, левая сторона закончена. кусок.
ВНУТРЕННИЙ угол, ПРАВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева на 31.6 градусов, левая сторона — готовая деталь.
НАРУЖНЫЙ угол, ЛЕВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева 31,6 градуса, правая сторона — готовая деталь.
НАРУЖНЫЙ угол, ПРАВАЯ сторона — Расположите верхнюю часть молдинга напротив упора торцовочной пилы, угол, установленный прямо на 31,6 градуса, правая сторона — готовая деталь.

( Примечание: Левая и правая стороны, упомянутые выше, относятся к левой или правой стороне угла, а не к левой или правой стороне вытяжки. )

Заполнить отверстия от гвоздей и небольшие швы шпатлевкой для дерева. Нанесите небольшое количество на кончик пальца и протрите отверстие или шов. С помощью пистолета для герметика нанесите герметик для окраски на швы вокруг полки, короны и кромки (Изображение 1). Проведите небольшую бусинку по шву и разгладьте влажным пальцем или хлопчатобумажной тканью. Дайте герметику и шпатлевке высохнуть. Отшлифуйте любые шероховатые участки наждачной бумагой с более тяжелым зерном (с меньшим номером) до мелкой зернистости. Вытрите пыль слегка влажной тканью.Загрунтуйте всю вытяжку, нанеся качественную грунтовку с помощью двухдюймовой кисти и 6-дюймового валика из поролона. Дайте грунтовке высохнуть и затем нанесите один-два слоя краски так же, как грунтовку (Изображение 2).

.

Добавить комментарий

Ваш адрес email не будет опубликован.
