Ленточный фундамент из блоков: Ленточный фундамент из блоков ФБС

Ленточный фундамент из блоков ФБС

Универсальным с точки зрения надежности, несущей способности, сроков возведения и стоимости является ленточный фундамент, который организован при помощи железобетонных блоков ФБС, ФБВ, ФБП. Сборная конструкция способна выдержать каменные, каркасные, монолитные бетонные и кирпичные дома. Но самое главное ее достоинство – значительная несущая поверхность, что позволяет устраивать ленточный фундамент из блоков на меньшую глубину на менее плотном грунте.

Строительная компания «Проект» на профессиональном уровне занимается строительством любых разновидностей ленточных фундаментов. Мы предлагаем полный спектр работ по невысоким ценам.

Детальнее о ленточном фундаменте из ФБС

Для организации основания под малоэтажные здания чаще всего используют специальные ФБС блоки. Это бетонные изделия, которые не имеют отверстий, и их основное преимущество в том, что они позволяют за сверхкороткое время установить надежное основание под дом.

Минимальные сроки установки ленточно-блочного фундамента обусловлены отсутствием необходимости приостанавливать работы, чтобы дождаться пока бетон (в случае с закладкой монолитной конструкции) окрепнет.

В зависимости от того, какую конструкцию планируется возводить на участке, стоит выбирать и марку ФБС блоков. Их довольно много, расчет ведется по несущей способности грунта, ленточного фундамента, возможности привлечения специальной техники и так далее. От правильности выбора подходящих изделий зависит надежность, безопасность и долговечность возводимой конструкции.

Различаются изделия ФБС по:

• Габаритам. Определяющими величинами выступают длина, ширина и высота блока. На рынке можно приобрести изделия, чьи размеры варьируют в диапазоне от 88см до 238см (длина блока).
• Весу. Размеры блока определяет его весовую категорию. Наиболее массивные изделия весят до 1,96 тонны, минимальный вес – 0,35 тонны.

Ленточно-блочный фундамент из бетонных блоков

У ленточного фундамента из бетонных блоков есть как свои преимущества, так и недостатки.

К числу последних относится более высокая стоимость строительства (если сравнивать с монолитным): привоз изделий, необходимость использовать технику, соблюдать правила сборки конструкции.

Но преимуществ все же больше. При использовании бетонных блоков не нужно проводить дополнительное устройство опалубки, как для формирования монолитной ленты. Предварительные работы заключаются в рытье траншее требуемой формы и размера. Кроме того, изготовленные на заводе бетонные блоки уже отвечают всем требованиям ГОСТ:

• правильный «рецепт» смеси тяжелого бетона;
• предварительная закладка арматуры;
• придание бетону конкретной формы;
• пропарка в камерах;
• вибропрессование;
• проведенный набор прочности.

Использование ФБС для устройства ленточно-блочного фундамента, по мнению наших специалистов, значительно упрощает процесс, экономит время и средства на исправление ошибок, а также позволяет соорудить ленточный фундамент, полностью отвечающий требованиям безопасности. Также наши профессионалы советуют выбирать:

• Морозостойкие изделия для регионов с суровым климатом. Такие блоки способны выдержать более значительный диапазон перепада температур, изготавливаются с добавлением морозостойких присадок.
• Устойчивые к кислым средам изделия, если дом возводится на грунте с повышенной кислотностью. Большая часть Подмосковья расположена на кислом грунте.
• Правильные по несущей способности изделия.

Ленточный фундамент из блоков 20х20х40

При строительстве ленточно-блочного фундамента для малоэтажного дома на крепком грунте можно использовать особую марку блоков ФБС 20-20-40т. Такие блоки отлично подходят для самостроя. Они легки – вызывать дополнительную технику не придется, позволят организовать цоколь дома и провести полностью ручную кладку ленточного фундамента из блоков 20х20х40.

Для легких конструкций (деревянных домов, газобетонных зданий) можно выбирать и более легкие аналоги блоков, изготовленные не из тяжелого бетона, а керамзитобетона.

Строительство этой разновидности основания под дом обойдется значительно дешевле. Однако выбирать материал нужно очень осторожно. В этом случае полное соответствие ГОСТ (плотность изделий в диапазоне от 1500 до 1800 кг/м3) требованиям строго обязательно, иначе основание просто рассыплется.

Цифры в марке 20-20-40т расшифровываются следующим образом: длина 20 см ширина 20 см и высота 40 см.

Устройство ленточного фундамента из ФБС

Рассчитав правильный размер и закупив материалы, можно приступать к устройству ленточного фундамента из ФБС. Наши специалисты рекомендуют начинать работы с геодезических расчетов и построения плана. Далее работа подразделяется на этапы:

• Рытье котлована (траншеи) под блоки. Глубина траншеи должна соответствовать глубине промерзания грунта.
• Подготовка днища траншеи для размещения блоков.
• Укладка подушки (трапециевидный блок, позволяющий правильно распределить нагрузку на грунт) — увеличивает площадь опоры ленточного фундамента.

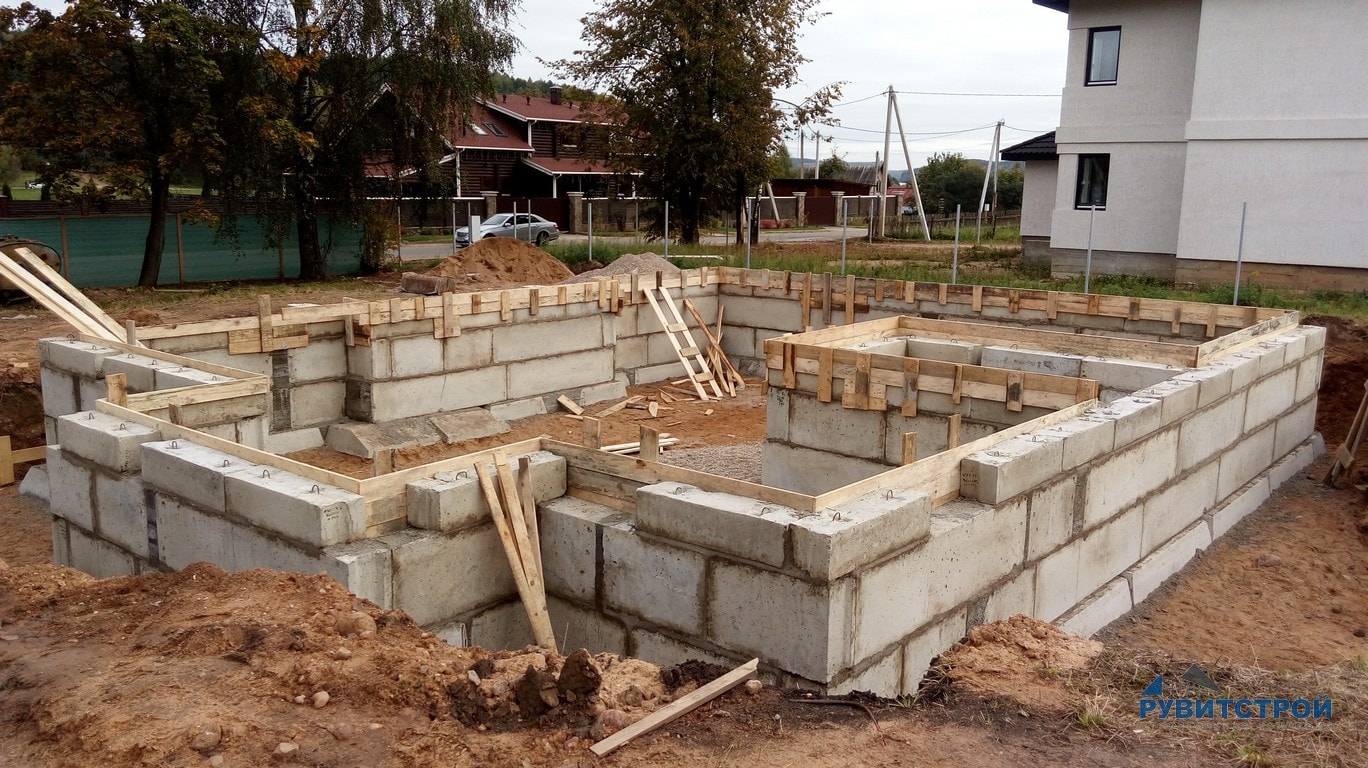

• Укладка блоков по схеме. При монтаже ленты слой цементной стяжки должен быть не менее 2см.
• Устройство из рубероида (других материалов) гидроизоляции.
• Пропитка битумом боковых сторон фундамента, соприкасающихся с грунтом.
• Засыпка пазух.

Специалисты нашей компании проводят строительные работы в Москве и Подмосковье. Они проведут расчет необходимого стройматериала и устройство ленточного фундамента из блоков ФБС. Помощь профессионалов позволит сократить расходы и избежать неприятностей в будущем.

Ленточный фундамент из блоков ФБС, его плюсы и минусы

Достаточно часто для строительства коттеджа прибегают к устройству ленточного основания, которое отличается долгим сроком службы, хорошими характеристиками прочности и устойчивости, а также позволяет сделать цокольный этаж или подвал. Ленту чаще всего заливают как монолит, но если большое значение имеет время создания фундамента, то гораздо лучше будет сделать ленточный фундамент из блоков ФБС.

Сборная конструкция изготавливается за два-три дня, а раствор, которым элементы склеиваются между собой, высыхает сравнительно быстро, в отличие от бетона, который затвердевает за месяц. Конечно, из-за веса самих блоков возведение требует применения тяжелой строительной техники, однако это окупается коротким сроком изготовления фундамента и отсутствием необходимости ждать следующего этапа стройки, т.е. возведения стен.

Ленточный фундамент ФБС: главные особенности

Фундаментные блоки представляют собой прямоугольные изделия из бетона, укрепленного при помощи арматуры. По бокам каждого блока есть выемки, чтобы создание шва по вертикали происходило легче. ФБС могут быть сделаны из тяжелого или легкого бетона, а также из бетона, в составе которого есть керамзит. Также изделия делятся на два вида в зависимости от того, какой арматурой они укреплены: закаленной или обычной. К достоинствам устройства ленточного фундамента из ФБС можно отнести следующие пункты:

• Отличная несущая способность. Такое основание способно выдержать многоэтажное строение из блока или кирпича, что делает его сравнимым с монолитом.
• Устойчивость по отношению к агрессивной среде и климатическим факторам.
• Минимальная пористость на гранях блока делает риск появления плесени на нем практически невозможным. Этому способствует мощная прессовка ФБС.

Важно! Сделать сами блоки самостоятельно невозможно именно потому, что только на заводе могут так сильно спрессовать материал, чтобы получился качественный фундаментный блок.

• При наличии соответствующей техники, процесс сборки ленты будет быстрым, так как размеры даже самых маленьких блоков достаточно велики, и создать фундамент с её помощью будет быстрее.
• Экономия на сопутствующих материалах: опалубка и арматура будут не нужны, как в случае с монолитом.

Что касается минусов такого основания, то они могут быть следующими:

• Обязательное использование тяжелой строительной техники: без них будет невозможна и транспортировка ФБС, и их выгрузка, и установка самой ленты. Каждый блок весит от ста с лишним килограммов, поэтому найм техники будет обязательным.
• Необходимость обязательной изоляции от влаги, поскольку в основании самым слабым местом считаются швы, через которые могут проникать грунтовые воды. В устройстве ленточного фундамента ФБС, видео которого можно увидеть в сети, гидроизоляцию рекомендуется делать или при помощи пленки, или при помощи специальных средств.
• Сниженная теплостойкость, которая повышается только при соответствующем утеплении.
• Немалая цена за основание. Стоимость может быть в 1,5-2 раза больше, чем у монолитной ленты, так что возведение на таком фундаменте достаточно затратно.

Выводы

Ленточный фундамент из блоков ФБС, видео по созданию которого есть в сети, является недешевым, но весьма надежным и простым в сборке основанием. Его закладка подойдет и для обычного коттеджа, и для строительства крупного дома или гостиницы, и единственным минусом может стать разве что неравномерная усадка, которая особенно заметна будет на подвижном грунте.

Видео по устройству фундамента из блоков ФБС:

пошаговая инструкция, плюсы и минусы материалы

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м³. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Класс	Средняя прочность, кгс/см²	Раствор
В3,5	45,8	М50
В7,5	98,2	М100
В12,5	163,7	М150
В15	196,5	М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

• садовый дом;
• объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Для садового дома, чем бы он ни был с инженерной точки зрения, подобного согласования не потребуется. При незначительной массе стен и кровли технические параметры можно заложить на свой страх и риск, руководствуясь личным опытом. Если же садовый дом планируется возвести на века с возможностью его перевода в ИЖС, лучше обратиться в проектную организацию.

Опытные инженеры должны в первую очередь обследовать грунт на территории, где планируется строительство. В глинистый слой, для которого характерна подвижность и глубокое промерзание, нужно закладывать тяжелое основание на глубину от 0,7 м. Для песчаного достаточно глубины 0,5 м. Здесь допустимы более легкие конструкции. Подошву необходимо расположить ниже линии промерзания, так как при охлаждении до отрицательных температур почва начинает расширяться. Глубина заложения также напрямую зависит от уровня грунтовых вод. Возможно, обследование покажет, что применение того или иного инженерного решения на участке недопустимо.Опасность представляют водяные линзы — подземные скопления воды, образующиеся на слое глины, покрытом песком. Обнаружить их способна только специальная инженерная техника.

Ширина и высота, также как и все конструктивные особенности, не должна приниматься на глаз. Сделать правильные выводы на основе необходимых измерений и расчетов в состоянии только квалифицированные специалисты.

План основания дома является частью его проекта. Он представляет собой горизонтальный разрез по верхнему краю. Как правило, берется масштаб 1:200 или 1:400. На плане должны быть отмечены все коммуникации, места их ввода. Информацию необходимо отобразить в технической записке. В графической части указывается раскладка сборных элементов на всех ярусах. Если предполагаются монолитные участки, их также следует отметить на чертеже вместе со всеми техническими данными.

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

• бетонная монолитная подушка, создание которой предполагает применение опалубки;
• блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Еще одна отличительная особенность — возможность применения блочной кладки в зимний период. Следует помнить, что смесь при отрицательных температурах застывает хуже и набирает меньшую прочность, чем в сухую теплую погоду. Тем не менее, даже его ухудшенных характеристик будет достаточно при устройстве ленточного фундамента. Если время поджимает, не важно, что показывает термометр на улице — плюс или минус. Ждать весны не придется.

Важный бонус —  возможность строительства из изделий, бывших в употреблении. Их запаса по срокам хватает более, чем на 100 лет.

Проектная стадия упрощается, так как заложить известный типовой размер проще, чем правильно рассчитать параметры опалубки.

Неудобство заключается в том, что для монтажа потребуется подъемный кран, который нужно разместить на участке. Хорошо, если в наличии имеется ручная лебедка или самодельный подъемный механизм, но нельзя не признать, что укладывать раствор в опалубку лопатой или насосом гораздо удобнее.

Как мы убедились, сделать все своими руками не получится — для получения расчетных данных нужны специальные приборы, а снять со штабеля, дотащить и точно установить груз весом около тонны под силу только подъемному крану или строительной бригаде.

Делаем разметку

Начать нужно с подготовки территории. Необходимо заранее рассчитать, куда встанет кран, где будет расположено место для хранения.

После того, как все помехи устранены и есть четкий план действий, производится разметка периметра. Отмечаются углы будущего дома, в эти места вбиваются колышки с флажками, а между ними протягивается шнур. Колышки должны находиться в середина запроектированной бетонной ленты на одинаковом расстоянии от ее внутренней и внешней стороны. Вбивать их следует на расстоянии метра от края чтобы они не упали вместе с осыпающейся почвой. Флажки нужны, чтобы их лучше видели крановщик и экскаваторщик.

Затем обозначаются остальные важные элементы, наличие которых повлияет на устройство основания. Если здание имеет сложную форму периметра и планировку, разметка производится краской, мелом или известью. В это же время ведется закупка и доставка материалов. Количество сборных элементов и их расположение в кладке определяется на стадии проектирования.

Траншея или котлован?

Ленточный фундамент из блоков ФБС укладывается в траншею или котлован. Последний вариант уместен, если планируется цокольный этаж, либо, если грунт осыпается. Рыть его также потребуется при укладке под основную конструкцию специальных горизонтальных плит ФЛ, имеющих форму усеченной трапеции, что позволяет им лучше распределять нагрузки.

В первом случае задается ширина около 1,5 м, взятая с учетом места для дренажа, тепло- и гидроизоляции, и глубина 0,5-0,9 м, во втором разброс гораздо больше. В обоих случаях эти параметры следует взять согласно проекта. В холодных регионах, где почва промерзает на глубину нескольких метров, не стоит слишком зарываться вглубь. Добавлять лишние 20-30 см нецелесообразно.

Почву лучше складывать подальше от площадки, чтобы она не перекрывала доступ технике и не мешала передвижению.

Устройство подошвы

В зависимости от свойств грунта используется либо щебень или песчаная подушка либо пояс из плит ФЛ. Первый вариант подходит для малоподвижных грунтов, второй — для подвижных с большим содержанием глины. Он требует значительных вложений, но обеспечивает необходимую устойчивость сооружению. Вместо плит часто применяется метод опалубки. Он дешевле, но при его использовании придется ждать 3-4 недели, пока раствор схватится и наберет марочную прочность. Тем не менее, предпочтение отдается в основном именно ему. Рассмотрим его более подробно.Сначала поверхность выравнивается и на ней устраивается пятнадцатисантиметровая подушка из песка. Сверху насыпается 15 см щебеня. Чтобы повысить эффективность этого приема, следует производить уплотнение каждого слоя ручной трамбовкой или виброплитой. Материал уплотняется быстрее при его смачивании. При слабой подвижности грунтов на такое основание можно ставить блоки. Предположим, что у нас почва содержит большое количество глины, и нам все же требуется сделать бетонную подошву.

Опалубка собирается из ровных досок так, чтобы смесь не вытекла наружу. Они укрепляются кольями и подпорками чтобы не прогнуться под давлением и не завалиться. Внутрь закладывается арматурный каркас, состоящий из толстых горизонтальных прутьев диаметром 10-15 мм, пущенных по краям сверху и снизу и образующих четыре грани. При помощи проволоки они связываются между собой более тонкими горизонтальными вертикальными прутьями или скобами, идущими с шагом 10-20 см.Каркас должен быть утоплен в растворе и изолирован от контактов с окружающей средой во избежание его коррозии, поэтому его привязывают к небольшим металлическим стойкам, чтобы он находился на высоте 1-2 см над землей. Это позволит ему полностью погрузиться в смесь не столько сверху, но ее и снизу. Дно можно выстелить дешевым гидроизолятором, чтобы жидкая фракция не ушла вниз.

Заливка производится медленно и равномерно. Для уплотнения смеси и устранения пустот ее нужно постоянно протыкать лопатой или металлическим стержнем. На завершающем этапе поверхность выравнивается. В жаркую погоду ее придется постоянно смачивать. В противном случае при резкой и неравномерной усадке будут образовываться трещины.

Как правильно производить кладку

На основание укладывается бетон марки М100. На один блок в среднем расходуется 10 л. Чтобы все сборные элементы стояли ровно, от края до края стены натягивается веревка. Блоки выставляются по уровню, чтобы их стороны находились на одинаковой высоте. Швы между ними заливаются раствором. Каждый ряд следует укладывать вперевязку, двигаясь от внешних несущих конструкций к внутренним.

Дополнительные меры

Фундамент, даже в южных регионах, где выпадает мало осадков, нуждается в гидроизоляции. В грунте всегда скапливается влага, способная вызвать коррозию материала, просочиться в щели, разрушая его. Чтобы этого не происходило, можно воспользоваться жидкой мастикой. В средней полосе, где почва влажная, рекомендуется сделать дополнительную оболочку из рубероида.

Конструкция станет более прочной и долговечной, если сверху методом опалубки залить еще один слой бетона толщиной около 25 см. Нагрузки от здания будут его изгибать, сверху сжимая, а снизу растягивая, поэтому снизу лучше положить дополнительные арматурные прутья.

Подробную инструкцию смотрите на видео.

• Материал подготовил: Артем Филимонов

---

Что лучше — фундаментные блоки или ленточный фундамент?

Чаще всего ленту заливают традиционным способом, и в конечном итоге она выглядит как сплошное, монолитное сооружение. Но в последнее время все популярнее становится ленточное основание, выполненное из фундаментных блоков. Какая же из этих вариаций лучше и рентабельнее?

ОСОБЕННОСТИ ФБС

Фундаментные блоки – это прямоугольные бетонные изделия, укрепленные арматурными стержнями. Каждый блок оснащен выемками, облегчающими процесс стыковки.

ФБС могут быть изготовлены из однородного бетона или из смеси с добавлением керамзита. Для их укрепления используют обычную и закаленную арматуру.

ПРЕИМУЩЕСТВА

Среди положительных характеристик фундаментных блоков выделяют:

1. Высокую несущую способность. Фундамент спокойно выдерживает многоэтажное блочное или кирпичное строение.
2. Противостояние климатическим воздействиям и агрессивной среде.

Минимальный риск образования плесени, чему способствует сильнейшая прессовка блоков.

Качественный фундаментный блок может быть изготовлен только на заводе, так как кустарным способом нельзя обеспечить необходимую прессовку.

1. Быстроту монтажа. Даже самые маленькие блоки имеют достаточные параметры для обеспечения скоростной сборки.
2. Возможность сэкономить. В отличие от монолита блоки не нуждаются в создании опалубки и арматурного каркаса, поэтому их установка обойдется в 1,5-2 раза дешевле. К примеру, при возведении небольшого одноэтажного дома траты на изготовление монолитной ленты могут быть равны 30-35% от стоимости всего строительства.

НЕДОСТАТКИ ФБС

Фундаментные блоки имеют и несколько отрицательных сторон:

Если монолитную ленту можно залить без спецоборудования, то установка блоков требует обязательного использования тяжелой стройтехники. Вес каждого блока превышает 100 кг, поэтому технические средства понадобятся и при транспортировке, выгрузке и непосредственном монтаже.

1. Высокие требования к гидроизоляции, так как швы могут пропускать через себя грунтовые воды. Защиту от влаги выполняют при помощи специальных составов или пленочного материала.
2. Невысокая теплостойкость, повышения которой можно добиться только при выполнении теплоизоляционных мероприятий.

Невозможность изготовления на проблемных почвах, так как велика вероятность неравномерной усадки блоков.

ЗАКЛЮЧЕНИЕ

Итак, чтобы решить, какой фундамент лучше: ФБС или монолитная лента, нужно оценить сложность постройки и качество грунта на участке. Фундаментные блоки окажутся более рентабельными практически во всех случаях, не считая строительства на особо сложных почвах.

Опубликовано: 2016-08-02 г. Обновлено: 2018-01-05 г.

Ленточный фундамент из блоков фбс

Блоки ФБС это элементы, которые формируют фундамент здания. Самый распространенный вид построек это строительство фундамента из блоков ФБС. Бетонные блоки производятся на заводе железобетонных изделий, это является гарантией соблюдения всех норм высокого качества, а именно — соблюдение пропорций в смеси, армирование, заливка бетоном хорошего качества, прессовка до момента достижения максимальной плотности, пропарка и, конечно, затвердение бетона. Для каждого вида существуют ГОСТ нормы, к тому же при производстве блоков используют добавки, укрепляющие их изнутри.

Можно, конечно, изготовить блоки своими руками, но это довольно затратно в плане временного ресурса. С финансовой точки зрения, цена покупного блока примерно совпадает с затратами на метериал для самодельных элементов. Но для того чтобы фундамент из фундаментных блоков получился крепкий, нужно смотреть не на цену, а на нагрузку которую способны выдержать блоки.
Фундаментные блоки устойчивы к холоду, благодаря добавлению в состав присадок. Они выдерживают перепады любых температур.

Практически во все блоки добавляют гранитный щебень, за счет этого повышается устойчивость элементов к кислым средам. К тому же, блоки ФБС бывают разных размеров и подходят для строительства любых сооружений.

Разновидности фундаментных блоков

Все выпускаемые фундаментные блоки подразделяются на три основных типа:

• Монолитные. Самые прочные за счет стальной арматуры.
• Монолитные с пазом. Выполнены из армированного бетона, но в них есть специальные отверстия. Используются они для обустройства коммуникаций.
• Пустотелые. Полые внутри, используются для строительства деревянных или каркасных домов. Из всех видов имеют самую маленькую прочность.

Строительство фундамента из блоков ФБС начинается с определения характеристик. К примеру, аббревиатура 2-2-4 означает длину, ширину, высоту. Ленточный фундамент из блоков ФБС имеет следующие параметры элементов: 4, 6, 8, 9, 12, 24, имеющие стальное армирование. Выбор блоков зависит от предполагаемой нагрузки на здание.

Обустройство ленточного фундамента из блоков

Прежде чем возводить фундамент ленточный из блоков, следует изучить характеристики почвы. Если соблюдать технологию, то ленточный фундамент можно устанавливать на пучинистый грунт.

Лучшими грунтами для строения считают песчаные и скальные, в которых содержатся щебень, гравий, а грунтовые воды находятся на глубине трех метров.

Для того чтобы на строительной площадке не осталось глиняной почвы и подземных вод, следует провести целый комплекс мероприятий, которые смогут защитить ленточный фундамент из блоков ФБС.

Этапы возведения

Фундамент ленточный из блоков это сборная конструкция, монтаж которой осуществляется по всему периметру дома. В том числе и под несущими стенами.

Сначала осуществляется разметка в месте, где будет возвышаться фундамент. Делается она при помощи колышков и веревки, натянутой между ними. Затем по разметке выкапывается траншея необходимой глубины. Дно траншеи выравнивается по возможности.

Дно траншеи засыпают песчаной подушкой толщиной 15-20 см и 20-30 см шире блока ФБС, подушка утрамбовывается и заливается водой. Сверху на песок укладывается гидроизоляционная пленка.

Сверху на пленку устанавливаются плиты-подушки из железобетона. Далее укладываем ленточный фундамент из блоков ФБС. Сначала устанавливаются блоки-маяки по углам и в тех местах, где внутренние стены пересекаются с внешними. На них устанавливаем нить-ориентир и уже по ней продолжаем монтаж блоков в шахматном порядке. В данном случае перевязка блоков ФБС обязательна.

Перед окончательным монтажом проверяем ровность при помощи строительного уровня. Также нужно убрать перекосы, после того как была осуществлена перевязка блоков ФБС. Устранять неровности можно при помощи лома. Если неровность существенная, то блок лучше убрать, выровнять поверхность под ним и на новый слой раствора установить следующий блок.

Цемент наносится слоем толщиной в 2 см. Вертикальные швы нужно обязательно полностью заполнять раствором по мере продвижения кладки. Если величина стены больше, чем размер блоков, то возьмите доборный элемент. Помните, что между блоками ФБС нужно оставлять зазоры для выведения коммуникаций.

После того как фундамент полностью возведён, зазор между стенками и почвой нужно заполнить песком, утрамбовать и залить водой.

На возведение ленточного фундамента затрачивается мало времени, но этот процесс довольно затратный и трудоемкий. Поэтому самостоятельно будет тяжело проделать столько работы.

Как сделать фундамент из блоков своими руками

Самый быстрый способ возведения основы здания — это фундамент из блоков. Данный метод хотя и имеет некоторые недостатки, все же куда более выгоден в плане экономии времени, чем, например, строительство монолитного фундамента. Безусловно, любой строитель скажет, что работать с цельной, ровной поверхностью гораздо удобнее, но для того, чтобы бетон дошел до нужной кондиции, придется ждать почти месяц, что не выгодно ни строителям, ни заказчику. А вот блочный фундамент намного упрощает жизнь и позволяет легко вписаться в и без того сжатые сроки нашей короткой весны или осени.

Содержание

Прежде чем приступать к строительству фундамента, нужно выбрать качественные бетонные блоки, ведь именно от этого будет зависеть прочность всей конструкции здания.

1. Самый первый (и самый важный) критерий выбора — это граничная нагрузка, которая будет оказываться на основание будущего строения. Данный показатель для каждого изделия, при условии соблюдения технологического процесса на заводе, имеет свои цифры.
2. Обращаем внимание на показатель морозостойкости блоков. Чем он выше, тем более суровые условия сможет выдержать ваш фундамент.
3.  Посмотрите и на наличие в бетоне гранитного щебня, который увеличивает стойкость основы дома к кислой почве.
4. Определитесь с размерами блоков. Так, для строительства небольших объектов (дача, гараж, баня) используют облегченные образцы бетонных блоков, а для более массивных зданий лучше применять крупные изделия, работать с которыми будет гораздо быстрее.

Классификация блоков из бетона ↑

Если вы задались вопросом, как сделать фундамент из блоков, то вам стоит знать и о том, что эти самые блоки бывают двух видов: подушечные и стеновые.

Первые в сечении образуют трапецию, что помогает прилично увеличить их опорную площадь. Такие блоки чаще всего применяют для укладки нижнего ряда фундамента, который будет обеспечивать прочность и максимальную устойчивость всей конструкции. А вторые имеют форму четырехугольника и могут иметь боковые вырезы для более плотной стыковки друг с другом. Их предназначение — формирование подземной и наземной части основы будущего здания.

Таким образом, строительство фундамента из блоков подразумевает под собой использование и стеновых, и подушечных бетонных блоков. Но есть один нюанс, который стоит учесть, чтобы облегчить себе дальнейшую работу — желательно, чтобы блоки имели технологические отверстия и щели для прокладки коммуникаций, иначе вам придется самостоятельно их долбить в бетоне, а это очень проблематично.

[include id=»1″ title=»Реклама в тексте»]

Существует три вида таких блоков:

1. ФБП — бетонные блоки П-образной формы
2. ФБВ — блоки с вырезами под инженерные коммуникации
3. ФБС — цельные блоки без отверстий.

Все они имеют достаточно большой вес, поэтому для их транспортировки и укладки потребуется привлечение грузоподъемной техники, что может стать причиной серьезных затрат. Но выход все же есть — можно возвести фундамент  из блоков размерами 20*20*40 см, которые предназначены специально для строительства малогабаритных зданий. Подобные изделия изготавливают и из бетона, и из облегченных материалов, например, из керамзитобетона. Такое «легкое» основание без проблем способно выдержать вес бани или одноместного гаража, а также обеспечит прочность конструкции и одновременное ее утепление. К тому же блоки из керамзитобетона стоят значительно дешевле других аналогов, но есть один момент, который нужно обязательно учесть при покупке изделий — это их плотность, которая должна иметь коэффициент не ниже 1500 — 1800 кг/куб.метр. К сожалению, проверить данный показатель «на глаз» невозможно, поэтому единственный совет, который в данном случае можно дать, покупать блоки только в проверенном месте и от надежного производителя.

На данном этапе строительства необходимо произвести разметку почвы: наметить границы будущей постройки и фундамента. Делать это лучше всего при помощи металлических колышков, веревки и строительного метра.

Важно: при разметке стоит учесть, что ширина фундамента должна быть больше, чем ширина стены.

После того, как работы по разметке окончены, можно приступать к подготовке почвы под возведение фундамента, причем для разных видов основы будущего дома или другого строения проводят различные земляные работы. Так, для столбчатого фундамента необходимо по периметру разметки и внутри нее выкопать ямы глубиной около полутора-двух метров, а для ленточного типа  снимается верхний слой почвы и выкапывается траншея, которая должна быть шире блоков на несколько сантиметров.

Разметка выполняется с учетом ширины фундамента, превышающей ширину стены

Важно: глубина траншеи зависит от типа почвы: для песчаников с глубиной водоносного слоя более 2 метров достаточно будет выкопать траншею глубиной 30-40 сантиметров, а в остальных случаях придется углубляться на более приличное расстояние.

Если первые два этапа носят подготовительный характер, то третий этап — это основная стадия строительства, к которой нужно отнестись со всей ответственностью.

Технология возведения фундаментной конструкции из блоков ↑

Техника возведения любого типа фундаментов из блоков примерно одинакова.

• Все элементы фундамента скрепляются между собой обычным цементным раствором, который готовят непосредственно перед кладкой. Во время работ по строительству фундамента добавлять в раствор воду или цемент нельзя, поскольку излишки того или другого могут ослабить контакт.
• Блоки укладываются друг на друга аналогично кирпичной кладке. Допустимы минимальные отклонения блочных рядов от горизонтали не больше 15 мм на 10 метров кладки.
• Все стыки и швы должны быть заполнены раствором по максимуму, чтобы не оставалось никаких просветов и брешей.

Столбчатый тип основания для дома ↑

Данный тип фундамента можно отнести к самым дешевым вариантам возведения основы будущего здания. Он представляет собой определенное количество опорных тумб, вкопанных глубоко в землю. Эти тумбы располагают по периметру разметки и внутри нее. Применяют столбчатый фундамент для легких построек, таких, как деревянные бани, гаражи или дачные домики. Кстати, возводится он достаточно быстро и просто (за один день можно успеть окончить все работы, связанные с фундаментом).

По периметру будущего строения в подготовленные ямы устанавливают тумбы высотой не ниже 40 сантиметров. Количество тумб зависит от размера и веса постройки. Но, прежде чем заняться установкой бетонных столбов, нужно предварительно подготовить ямы. Для этого утрамбовываем дно подходящим для этого инструментом (можно даже обычную длинную палку взять), далее засыпаем щебень (примерно на 10-12 см) и песок (сантиметров 5-7). Выравниваем поверхность песка и устанавливаем первый ряд блоков, закрепляя их цементным раствором.

[include id=»2″ title=»Реклама в тексте»]

Построить такой фундамент своими руками из блоков достаточно просто, но есть один нюанс, который необходимо обязательно учесть. Дело в том, что малейшая неточность или ошибка может стать причиной перекосов, исправить которые потом будет проблематично (цемент-то уже затвердел), поэтому при возведении столбчатого фундамента нужно тщательно следить за уровнем тумб при помощи натянутой между опорами веревки.

Столбчатый фундамент — экономное решение, оперативность сооружения

Круглые бетонные тумбы устанавливаются по периметру здания

Ленточный фундамент из блоков ↑

Ленточный фундамент для дома из блоков идеален для строительства зданий из кирпича или шлакоблоков. Он представляет собой бетонные ленты, расположенные под всеми несущими элементами конструкции.

И в первом, и во втором случае для возведения фундамента лучше всего использовать блоки из керамзитобетона, поскольку они значительно легче ( примерно 30 кг), чем обычные бетонные, да и их размер позволяет работать без особого напряжения и трудностей.

Ленточный фундамент из фундаментных блоков возводится по схеме, аналогичной схеме строительства столбчатого фундамента, только фильтрующую «подушку» из щебня и песка помещают в траншеи. Для нижнего ряда используют подушечные блоки, причем начинать их укладку нужно с углов и мест пересечения будущих стен. Установив угловые элементы, нужно при помощи уровня проверить правильность монтажа и только после этого можно приступать к дальнейшей укладке, ориентируясь на веревку, которую натягивают между первыми блоками. Закончив работы по установке нижнего ряда, нужно уложить гидроизоляционный слой, который будет препятствовать проникновению влаги к фундаменту.

Далее при помощи металлических штырей отмечаем места для маячных стеновых элементов второго ряда, покрываем нижний ряд цементным раствором и устанавливаем следующий ряд блоков.

Установка бетонных блоков выполняется по аналогии с кирпичной кладкой

Сооружение ленточного фундамента из бетонных блоков

Видео демонстрирует последовательность работ при сооружении опалубки из пенобетонных блоков с последующим армированием и заливкой цементным раствором.


Безусловно, устройство фундамента из блоков имеет массу преимуществ, среди которых на первом месте, конечно же, скорость монтажа. Но данное преимущество одновременно является и недостатком, ведь стоимость сборного фундамента почти на 30% выше монолитного. К тому же цена вопроса может вырасти еще на 20-25%, если вы выберите для строительства крупные блоки, транспортировка и установка которых требует дополнительных затрат.

Еще один жирный минус — промежуточные швы, через которые может проникнуть влага или гниль. Предотвратить печальный исход можно только при помощи тщательной гидроизоляции.

Теперь вы знаете как построить фундамент из блоков, знаете нюансы этого процесса и его недостатки, осталось только начать. Удачи!

Фундамент из блоков фбс — как укладывать блоки технология

Как укладывать блоки, чтобы фундамент никаким образом не деформировался и крепко держал на себе всю тяжесть конструкции, зависит от того, на какой грунт укладывается блок, а также какие конкретно блоки используются.

Использование блоков для строительства фундамента актуально для тех случаев, когда нужно в кратчайшие сроки возвести здание. Как показывает практика, идеальным вариантом для возведения здания любой сложности на любых грунтах является ленточный монолитный фундамент. Но, во время монтажа такого вида основания для зданий производятся сложные технологические процессы, требующие довольно разнообразного инструмента, материалов и большого количества не только сотрудников строительной бригады, но и времени для обретения таким фундаментом нужной крепости.

Преимущества блочного фундамента

Бетонные блоки имеют большую популярность в отличие от монолитной ленточной конструкции. Блочный фундамент пригоден для грунтов с различной степенью усадки. Если это плотные песчаные грунты, то волноваться о трещинах и разрывах не приходится, так как огромные бетонные глыбы будут крепко стоять на земле. Если возводить здание на блочной основе в районах с грунтами, которые имеют высокую степень усадки, то также не нужно паниковать по поводу крепости основания возводимого здания, так как блоки будут изменять свое положение в пространстве лишь в рамках швов относительно друг друга.

Поэтому, строительство фундамента из блоков ФБС дает возможность забыть о проседании цоколя, разрывах стен и фундамента, усадке и перекосе здания. Кроме того, бетонные блоки обладают высокой морозостойкостью устойчивостью к химическим воздействиям и производятся в большом разнообразии касательно их размеров.

Вернуться к содержанию


Виды бетонных блоков

В зависимости от функционального назначения блоки из бетона подразделяются на два вида:

• подушечные — имеют более высокую устойчивость, благодаря особенностям своей конструкции, которая заключается в наличии широкого нижнего края элемента. Такой блок, выполненный в форме трапеции, крепко держит на себе вес всего надземного сооружения;
• стеновые — представляют собой ровные геометрические элементы с ребром в виде прямоугольника, что значительно экономит трудовые и материальные затраты во время строительно-монтажных работ.

В зависимости от наличия технологических отверстий блоки могут разделяться на:

• ФБС — это цельные монолитные бетонные элементы, не имеющие никаких отверстий и пустот;
• ФБВ-блоки имеют специальные отверстия и прорези для удобства прокладки коммуникаций;
• ФБП — это универсальные пустотелые бетонные блоки П-образной формы.

Вернуться к содержанию


Виды фундаментов с применением блоков

Столбчатый фундамент

Этот вид основания похож по своей конструкции на свайный тип фундамента. Особенности такого фундамента заключается в том, что по периметру всего здания, а также внутри в местах прохождения несущих стен устанавливаются блочные столбчатые конструкции. Размеры таких бетонных опор обычно варьируются в пределах 40х40 см. Технологически на практике это выглядит так:

1. копается яма нужной глубины в зависимости от требуемой прочности фундамента;
2. утрамбовывается дно каждой ямы с целью предотвращения усадки;
3. укладывается слой песка толщиной в 5 см и щебня толщиной в 10 см;
4. на тщательно подготовленное основание укладываются блоки, образуя столбчатые опоры необходимой высоты.

Во избежание будущего перекоса здания необходимо использовать лазерный уровень или попросту натянуть веревку между двумя крайними столбами.

Столбчатые фундаменты, очень часто используются для возведения конструкций незначительного веса: щитовые дома, цветочные павильоны, торговые контейнеры и различные легкие деревянные сооружения.

Вернуться к содержанию


Ленточный фундамент из блоков ФБС

Конструкции основания такого типа используются для возведения зданий значительных весов и размеров: от частных домов и особняков до многоэтажных небоскребов. В зависимости от несущей нагрузки используются блоки разных размеров. В большинстве случаев применяются блоки стандартных размеров:

• 300х780х580 мм;
• 400х1180х580 мм;
• 600х2380х580 мм.

Этапы устройства ленточного фундамента разделены на следующие шаги:

1. выкапывание траншеи или котлована для будущего здания;
2. трамбовка основания ямы;
3. засыпка слоя песка и щебня;
4. установка опалубки;
5. монтаж армирующего слоя;
6. заливка бетона;
7. демонтаж опалубки и установка гидроизоляции;
8. укладка блоков необходимого размера по периметру ленточного основания.

Именно заливка чернового подготовительного основания для фундамента является важнейшим моментом, пренебречь которым нельзя. Черновое железобетонное основание не позволяет тяжелым блокам ФБС проседать или смещаться в сторону каким-либо образом, что обеспечивает в дальнейшем целостность и долговечность надземной конструкции.

Вернуться к содержанию


Особенности выполнения работ при монтаже фундамента

Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.

Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.

Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.

Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.

Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.

Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.

После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.

Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.

И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.

Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.

Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:

• исследование грунта;
• нанесение разметки;
• выкапывание траншеи или котлована;
• трамбовка земельного основания;
• засыпка песка или щебня и еще одна трамбовка;
• монтаж ленточного железобетонного основания или фундаментных плит;
• установка армирующего пояса;
• монтаж фундаментных блоков;
• установка слоя обвязки;
• укладка гидроизоляции и монтаж отмостки;
• возведение стены цоколя.

Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.

Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.

Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.

Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.

Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.

Не нашли ответов в статье? Больше информации по теме:

Ленточный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле, фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна общей ширине стены или превышает ее, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или с низкой несущей способностью, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна осадка, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты. См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Разница между ленточными и подкладными опорами

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, включая характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

Ленточные опоры

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая чаще всего бывает ровной, но также может быть ступенчатой ​​для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные фундаменты — гораздо лучшее решение, чем плоские фундаменты, при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней высотами, потому что ленточные фундаменты могут использоваться в качестве массивного бетонного фундамента.

Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Глубина полосы обычно равна ширине стены или превышает ее.

Опора Ширина полосы часто в три раза больше, чем ширина опорной стенки, обеспечивая угол 45 градусов между основанием стенки и почвы.

Ленточные опоры также должны быть достаточно глубокими, чтобы избежать заморозков, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

Тем не менее, когда необходимо поддержать линейную стену путем распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Подушечки опоры

Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

Однако, когда почва и тип почвы считаются подходящими, их можно сделать намного глубже.

Это сразу дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

Вместо этого, как следует из названия, они образованы «подушечками».

Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

Это также делает подкладочные опоры хорошим вариантом для опоры грунтовой балки.

Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будет иметь одинаковую толщину.

В то время как эта толщина должна быть достаточной для поддержки формы в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня».

Опоры, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в земляных работах.

Подушки-опоры за счет их образования могут использоваться в нескольких вариантах исполнения.

В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

Их самые большие падения часто связаны с ветром и / или подъемными силами.

Какие еще существуют типы фундаментов?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

Он также может предотвратить дифференциальную осадку, чего не могут достичь ни блочный, ни ленточный фундамент.

Заключение

Хотя основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с единственной нагрузкой.

Если вы все еще не знаете, какие фундаменты можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

Ленточный фундамент

	./stripex6.jpg»>	Во второй половине XIX века это было обычным явлением (кроме более скромные жилища), чтобы найти кирпичную опору. Законодательство ближе к концу XIX века требовал бетонного фундамента под стенами. Современные учебники часто рекомендуемые бетонные и кирпичные фундаменты, особенно для больших зданий.
		Однако в некоторых областях законодательство было проигнорировано. Дома на слева нет фундамента, стена лежит на глиняном грунте около 5 или 6 курсов ниже уровня земли. В других местах дома обычно имел бетонный фундамент примерно дважды ширина стены. Где известь была вяжущим веществом в бетоне, кирпичные опоры иногда все еще использовались, чтобы помочь распределить нагрузку.
		К концу 1930-х гг. Строительный контроль, хотя и на местном уровне администрируется (через постановления), было более последовательным и более обременительным. Типичные основания для «новых» стенок полости показаны на дальней оставили. Тогда, как и сейчас, глубина фундамента зависела бы от местных условия.
		В настоящее время проектирование фундаментов контролируется национальным Строительные нормы и правила.Ленточный фундамент, наиболее распространенная форма, может либо быть «традиционными», либо заполнять траншею. Фонды должны соответствовать определенных стандартов, явных в Регламенте, или разработанных кто-то компетентный в расчетах конструкций. В любом случае дизайн требует одобрения перед началом работы.
Введение	Ленточный фундамент является наиболее распространенной формой фундамента дома в Великобритания.Ленточный фундамент, как следует из названия, представляет собой полосу или ленту из бетон под всеми несущими стенами. Ширина полосы зависит от от допустимого несущего давления грунта и нагрузки здания. Для более слабых почв и / или более тяжелых нагрузок потребуется более широкий фундамент для распределить нагрузку на необходимую площадь земли. Полоска должна быть достаточно глубоко, чтобы нести твердый слой. Глубина также будет зависеть от характеристики почвы.В глинистых почвах, например, фундамент должны быть расположены достаточно глубоко, чтобы избежать изменения объема, вызванного сезонным движением или деревьями (обычно около 1 метра и более). В песках, гравии и некоторых илах он должен быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучком (обычно около 450 — 500 мм или около того). Впервые в 2004 г. требуются минимальные глубины для ленточных фундаментов. Это 0,45 м там, где есть риск мороза и 0.75м в глинистых почвах. Это минимум глубины и на практике Регуляторы признают, что фонды могут иметь быть глубже из-за местных условий.
	The Фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Они распространены там, где участок находится на склоне; они помогают уменьшить необходимый объем земляных работ.Изображение справа показывает более позднее этап (тот же участок, другой дом). Блочная кладка подконструкции (плотная блоки) близится к завершению. Следующим этапом будет добавление сборный цокольный этаж.
Типы фундаментов	Ленточный фундамент обычно бывает традиционным. засыпка полосы или траншеи. В некоторых сжимаемых грунтах фундамент может иметь быть довольно широким.Их часто называют широкополосными фундаментами — на самом деле это просто еще одна форма традиционной полосы. Ленточные фундаменты (из любого типа) также могут быть ступенчатыми — иногда это кажется довольно сложным но не влияет на то, как они работают. Шагание происходит только в пологий грунт и является средством снижения затрат. Фундаменты всегда должны быть ровными и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
./founds_strip.pps» target=»_parent»> PowerPoint	Если вам нужно простое введение в ленточный фундамент перейдите по ссылке слева. Это приведет вас к PowerPoint последовательность с фотографиями, рисунками и т. д. Последовательность занимает пару минут и показана типовая конструкция фундамента для современного дома. В в любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.	Не забудьте видеоклипы (ссылка на левый кадр экрана).
Традиционная насыпка полосой или траншей?	Как упоминалось выше, фундамент может быть традиционная планка или заполнение траншеи. Они отличаются общей глубиной конкретные — но принципиально не отличаются. См. Следующую страницу увидеть их соответствующие преимущества и недостатки. Нажмите здесь увидеть традиционный ленточный фундамент после того, как блочная кладка основания полный. Для большинства домов на большинстве типов грунтов фундамент не требует специального дизайн. См. Страницу, посвященную подбору размеров фундамента.
	На плане дома справа показан типовой фундамент. макет. фундамент проходит под внешними стенами, а также под внутренние несущие стены.В наши дни в большинстве домов внутренние Несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «резной» крышей, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.
Правила и положения	Существует ряд требований Строительных норм по ленточным фундаментам. Они, в основном, относятся к таким вопросам, как как ширина фундамента, глубина (новинка 2004 г.) изменения уровней, бетонная смесь, проблемы рядом стоки и тд. Для получения более подробной информации перейдите в раздел Bui8lding Regs. (Доступ через домашнюю страницу)
Фундамент широколенточный	Широкий ленточный фундамент — это фундамент шире примерно 750 мм. или так.Его можно использовать там, где земля представляет собой материал с низкой несущей способностью. емкость. Распределение нагрузки на как можно большую площадь помогает ограничить подшипник давления. Строительные нормы и правила требуют, чтобы фундамент толщина как минимум равна выступу. В широком фундаменте это означают очень толстую бетонную полосу. Альтернатива — усилить фундамент со сталью. Нажмите на картинку справа, чтобы увидеть это объяснил с помощью некоторых графиков. Фундамент широкополосный не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса скорее всего будет очень широкой.
Деревья	Деревья могут стать настоящей проблемой при проектировании или строительство фундамента дома. Если деревья расположены очень близко к фундаменту, корни иногда могут повредить фундамент. Чаще встречается, и поэтому Большую озабоченность вызывает ущерб, нанесенный деревьями в усадочных глинистых почвах.В В жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.
Некоторые практические вопросы для рассмотрения.	Необходимо обеспечить безопасность глубоких траншей. Фундаменты следует забетонировать как можно скорее после копания. Открыть траншеи опасны, собирают воду, могут обрушиться и вызвать вздутие и / или усадка глинистых грунтов. Узкие траншеи требуют точной разметки. Ниже 1,5 метра или около того могут быть дешевле. Выемка грунта ниже уровня грунтовых вод может вызвать ряд практических проблемы. Заливка траншеи выполняется быстро, но при вводе служебных каналов требуется осторожность позиционирование. Если требуются ступеньки, держите их на высоте кирпича или блока — резка дорогой.
Решение выбрать традиционный ленточный фундамент или насыпь траншей (при условии, что они оба целесообразно, конечно) зависит от ряда факторов.К ним относятся, стоимость, скорость, целостность конструкции, практичность и безопасность. Два блоки текста и графики ниже объясняют некоторые из этих факторов более подробно деталь. Нажмите на каждое изображение, чтобы найти еще один или два подробных пункта. Примечание что хотя традиционный ленточный фундамент показан с двумя листами блочная кладка, широкие траншейные блоки (эквивалентные полной ширине полость стены) становятся все более распространенными.
	Причин выбора…. Проверенный метод, большинство строителей знакомы с традиционной полосой фундамент Ошибки (например, выезд) не так уж дороги, чтобы исправить один раз бетон заливается Строителю может понадобиться работа, чтобы занять каменщика Службы в основном будут проходить через стену над бетоном, так что неотложная проблема Дешевле, чем заполнение траншей, для более широких фундаментов А Требуется рабочее место каменщикам Стены легко повреждаются при засыпке Глубокие траншеи требуют обшивки и подкоса И МОГУТ БЫТЬ ОПАСНЫМИ В глинистых почвах земля может набухать или сжиматься, вызывая оседание или вспучивание
./choice1.jpg»>	Причин выбора…. Фундамент завершен довольно быстро Глинистые почвы с меньшей вероятностью набухают или усаживаются, поскольку траншеи могут быть завершено быстро Снижение потребности в обшивке и подкосах — значительная экономия средств Нет необходимости работать у основания траншеи — намного безопаснее, особенно в глубоких фундаментах Отсутствие риска обрушения траншей (после укладки бетона) и блокировка разрушающая Застроит небольшие слабые места в основании траншеи А Входные каналы для обслуживания необходимо аккуратно разместить Требуется хороший подъезд для бетонного грузовика; (или бетононасос необходимо) Дорого, если фундамент должен быть широким или становиться широким, потому что борта траншеи обрушиваются.
	Ширина простой полосы основы зависят от характер земли; в частности его допустимая опора давление нагрузка на здание потребность в рабочем пространстве (для каменщиков и т. Д.) Фундамент, показанный справа, имеет ширину около 600 мм
	Глубина опоры будет величайшее из следующего: глубины к выбранному слою подшипника глубина обычно не менее 1000 мм в глинах, подверженных сезонному перемещению (см. Б.Regs — Раздел по фондам) глубиной, возможно, более 1000 мм в местах расположения деревьев или срублено в песках, мелах и других морозоустойчивых почвах глубиной ниже зона действия мороза. Это может быть 450 мм или около того, возможно, больше в высокогорные районы или районы, подверженные длительным морозам глубина, достаточная для минимизации нагрузки на смежные службы Фундамент справа примерно 1200 мм в глубину (и 500 в ширину)
	Ленточный фундамент можно разработан инженерами, но есть более простой подход: подходит для многих типов почв.Таблица в Строительных правилах (упрощенная версия таблицы в BS 8103) определяет подходящую ширину фундамента для заданных нагрузок и грунтовые условия. Процедура довольно проста; вы устанавливаете массу здания, преобразуйте это в килоньютон (единица силы), добавьте накладные грузы мебели, снега и т. д. (из опубликованных таблиц), а затем см. таблицу. Слева показан простой пример.
	Еще более простой подход: использовать BS 8103.Это похоже в принципе; главное отличие что нагрузки рассчитывать не нужно. Серия таблиц в Стандарт определяет различные условия нагрузки, например, высоту стены и характер нагрузки. После того, как нагрузки и этажность были определенную ширину фундамента можно определить по двум таблицы. Первая таблица содержит букву (A-J), что означает категорию нагрузки, вторая таблица (на следующая страница и такая же, как и на предыдущей пункт) определяет ширину фундамента. BS 8103 применяется только к жилым зданиям не более трех этажей и в «традиционной» конструкции. Есть еще несколько ограничения по высоте этажа, ветровой нагрузке, пролетам пола и крыши и Т. Д.	Примечание: здания, не подпадающие под действие стандарта BS 8103 или «считается удовлетворяющим» положениям Строительных норм и правил специальный дизайн.
Камень или грунт		Простое полевое испытание	Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы относятся к таблицам нагрузок)
Тип	Состояние		20	30	40	50	60	70	80	90	100
			А	B	C	D	E	F	грамм	ЧАС	J
Рок	Жесткий	Требуется как минимум пневматический или другой инструмент с механическим приводом для выемки грунта.	Равный до ширины стены
Гравий, песок	Компактный	Требуется выбор для земляные работы. Деревянный колышек, квадрат 50 мм, жесткость хода более 150 мм.	250	300	400	500	600	650	800	900	1000
Глина песчаная	Жесткий	Не может быть отлит в пальцы. для выемки грунта требуется кирка или лопата с пневматическим приводом.	250	300	400	500	600	650	800	900	1000
Глина песчаная	Фирма	Может быть отформован в пальцами со значительным давлением и может быть выкопан лопатой.	300	350	450	600	750	850	950
Песок, песок пылеватый, песок глинистый	Свободный	Сухие комочки могут иметь незначительные сплоченность, но легко распадается на пальцы. Легко копается лопатой. Колышек 50 мм можно легко забить.	400	600		Все, что показано темно-синим, выходит за рамки этого стол. Эти основы потребуют специальной разработки.
Ил, глина, глина песчанистая, глина илистая	Мягкий	Легко формуется в пальцами и легко раскапывается.	450	650
Ил, глина, глина песчанистая, глина илистая	Очень мягкий	Истекает между пальцами, когда выжал.	600	850
Торф
Заливка / грунт

Чертежи строительных норм.

Раздел B: Бетонные конструкции Чертежи строительных норм. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий Осуществляется Организацией американских государств Отдел устойчивого развития и окружающей среды для Управления USAID по оказанию помощи в случае стихийных бедствий и Карибской региональной программы

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.Где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 ‘6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной. Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных фундаментов

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор минимальная арматура должна состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Допустимое расположение фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко снесет их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это Обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

1. Прутки диаметром 4 дюйма по углам по вертикали.
2. стержней диаметром 2 дюйма на стыках по вертикали.
3. Прутки диаметром 2 дюйма на косяках дверей и окон
4. для армирования горизонтальных стен используйте стержни Dur-o-WaL (или аналогичные) или стержни. каждый второй курс следующим образом:

блоки 4 дюйма 1 стержень
Блоки 6 дюймов 2 стержня
Блоки 8 дюймов 2 стержня

5. Для вертикального армирования стен используйте стержни, расположенные следующим образом:

4-дюймовые блоки 32
Блоки 6 дюймов 24
Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других. Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные конструкции опор для блочной кладки

Эта железобетонная опора монолитно построена с плита перекрытия.Состоит из серии утолщений плит под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рисунок B-9: Деталь перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками. Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия пола

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный армирование должно быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуются эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство армирования для подвесных плит

Усиление должно быть согнуто и закреплено квалифицированным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Схема армирования для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G

Как построить железобетонный ленточный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и фундаментной стеной в случае, если фундаментная стена построена из железобетона. В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и основание может быть построено из бетона или нет, при условии, что на его вершине, вдоль его средней оси, подготовлена ​​канавка для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма армирования получается размещением двух стальных стержней (арматурных стержней, арматуры, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от сторон .

Стержни должны оставаться прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо соблюдать осторожность, чтобы арматура не сместилась при укладке влажного бетона в опалубку.

Самый простой способ конфигурирования стержней — это следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманным и надежным решением для усиления фундамента является строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (двумя внизу и двумя вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные фундаменты и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но требует больше времени для сборки и слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Также можно использовать железобетон для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Как построить стену из бетонных блоков

В жилищном и коммерческом строительстве широко используется бетонный строительный материал, официально известный как бетонная кладка (CMU).Эти пустотные блоки могут быть изготовлены из стандартного бетона с использованием традиционного песчано-гравийного заполнителя, скрепляемого портландцементом. Или они могут заменить песчано-гравийный заполнитель более легкими промышленными отходами, такими как летучая зола или угольные шлакоблоки, и в этом случае они обычно известны как шлакоблок .

CMU находят множество применений в строительстве, от использования в фундаментных стенах для поддержки каркасной конструкции, до открытых внешних стен зданий, до отдельно стоящих ландшафтных стен и подпорных стен.

Типы CMU

Бетонные блоки и шлакоблоки бывают разных размеров и форм для различных областей применения. Общие размеры и формы бетонных блоков включают:

Типоразмеры

• 4 x 8 x 8
• 4 x 8 x 16
• 6 x 8 x 8
• 6 x 8 x 16
• 8 xx 9
• 8 x 8 x 16
• 10 x 8 x 8
• 10 х 8 х 16
• 12 х 8 х 8
• 12 х 8 х 16

Фактические размеры бетонных блоков немного меньше номинальных, примерно на 3/8 дюйма в каждом измерении.Это необходимо для учета толщины швов раствора между блоками.

Формы

Бетонный блок также бывает разных форм. Наиболее распространены:

• Носилки — имеет фланцевые удлинители на обоих концах. Используется в середине стен, где оба конца закрыты смежными блоками.
• Одинарный угловой элемент — имеет один квадратный конец. Используется на концах стен, где обнажается конец блока.
• Двойной угловой элемент — имеет два прямоугольных конца. Часто используется, когда блоки штабелируются для создания вертикальных столбов.
• Створки — с прорезями на плоских концах; они используются вокруг оконных и дверных проемов, чтобы обеспечить пространство для расширения.
• Заглушки — тонкий твердый бетонный блок, используемый для закрытия открытых полостей в верхней части стены из бетонных блоков.

Несколько других форм также доступны для специальных применений, таких как блоки с выпуклым носиком с одним закругленным концом, блоки косяка, которые имеют углубление для оконных и дверных косяков, перегородочные блоки, используемые для изготовления внутренних перегородок, и блоки перемычек, используемые для изготовления окон и дверей. заголовки.

Есть также архитектурных кладок с текстурированными поверхностями, предназначенными для декоративного использования.

Анатомия стены из бетонных блоков

Практически все стены, построенные с помощью CMU, имеют одни и те же элементы, хотя применение этих элементов может значительно варьироваться в зависимости от размера, формы и использования стены.

• Фундамент . Все стены из бетонных блоков должны опираться на прочный фундамент из заливного бетона.Глубина и размер фундамента будут варьироваться в зависимости от размера стены из бетонных блоков и веса, который она должна выдерживать, но для типичной отдельно стоящей стены требуется фундамент, который примерно в два раза шире самой стены и простирается примерно на 1 фут вниз. ниже линии мороза.
• Бетонный блок. Формы и размеры блоков выбираются в соответствии с функцией стены и конфигурацией стены. В большинстве стен из цементных блоков используются блоки нескольких различных типов, особенно подрамники и угловые блоки.
• Растворы . Каждый ряд блоков соединяется с соседними блоками с помощью раствора типа N (выше уровня) или типа S (ниже уровня). Для большей прочности большинство стен из бетонных блоков собираются таким образом, что вертикальные швы смещены (расположены в шахматном порядке) от одного ряда к другому.
• Арматура. Отдельно стоящие блочные стены могут подвергаться нагрузкам, которые могут привести к растрескиванию стыков и разрушению стен, поэтому обычно применяется как вертикальное, так и горизонтальное армирование. Вертикальное армирование обеспечивается отрезками стальной арматуры, залитой во влажный бетон, который заливается в полости блока через заданные интервалы.Горизонтальное армирование обеспечивается металлическими арматурными лентами, закладываемыми во влажный раствор после каждого третьего или четвертого хода блока.

Большинство стен из бетонных блоков представляют собой одинарных стен, а это стен, что означает, что они построены из рядов блоков одной ширины, уложенных один над другим. Если требуется большая прочность конструкции, вы можете построить двухслойные стены , в которые уложены два ряда блоков.

Необходимые инструменты и материалы

• Инструменты для земляных работ (лопаты и др.)
• Формы фундамента, при необходимости
• Стропа каменщика
• Столбы
• Линейный уровень
• Отвес
• Бетонные блоки или шлакоблоки
• Плотницкий уровень
• Рабочие перчатки
• Бетономешалка
• Бетономешалка
• Мотыга для каменной кладки
• Строительный раствор
• Мастерок для каменщика
• Инструмент для стыковки
• Пила по камню
• Долото по камню
• Молоток по камню

Создать макет

Первый шаг в строительстве стены из бетонных блоков — это заложить фундамент с помощью кольев и кладки.Для отдельно стоящей ландшафтной стены это предполагает создание простого прямоугольного контура планируемого фундамента. Для фундамента здания требуется прямоугольный контур всего здания, тщательно подогнанный так, чтобы он был идеально квадратным.

После выравнивания струн разметки линейным уровнем перенесите местоположение фундамента на землю перед началом земляных работ.

Экскаватор

Следующим шагом будет выкопать землю под фундамент.Работы, которые здесь проводятся, могут значительно варьироваться в зависимости от требуемого размера фундамента и обстоятельств. Если вы строите небольшую ландшафтную стену в теплом климате, для этого можно просто вырыть землю лопатой. Для фундамента здания или в холодном климате, требующем глубокого промерзания фундамента, земляные работы могут быть серьезным мероприятием, требующим землеройного оборудования. В любом случае цель состоит в том, чтобы создать траншею с плоским дном для заливки бетонного фундамента для поддержки стены из цементных блоков.

Обязательно проконсультируйтесь с местными властями относительно необходимой глубины и размера фундамента для стены из цементных блоков, которую вы планируете. Любая стена выше 2 футов требует морозного основания, которое простирается на 8–12 дюймов ниже самого глубокого уровня зимних морозов в вашем регионе. Как правило, фундамент должен быть в два раза шире самой стены.

Залить фундамент

Бетонный фундамент, необходимый для поддержки стены из цементных блоков, обычно создается путем заливки бетона в полую форму, выстилающую стенки траншеи, но бетон также можно просто залить в траншею — распространенный сценарий строительства отдельно стоящей ландшафтной стены. .В этом случае верх выемки иногда закрывают деревом для придания законченного вида. Обычно верхняя часть фундамента находится немного ниже уровня земли, чтобы фундамент был скрыт, когда стена будет закончена.

Бетон для фундамента можно замешивать вручную в миксере или ящике для раствора, или его можно заказать у поставщиков готовой смеси и доставить на грузовике.

Верх залитого фундамента должен быть идеально ровным, но его не нужно затирать и затирать до идеально гладкой поверхности. Перед началом строительства стены убедитесь, что фундамент полностью затвердел и высох.

Положить первый курс блока

После того, как залитый фундамент полностью затвердеет и затвердеет, наметьте контур стены из цементного блока на поверхности фундамента, используя меловую линию.

Смешайте соответствующий раствор в ящике для раствора, затем положите слой раствора толщиной 1 дюйм на фундамент внутри контура.

Поместите первый слой цементного блока в раствор и слегка постучите по блокам вниз, чтобы заделать их в раствор для фундамента.Начните стену с углового элемента, затем «смажьте» фланцы в конце каждого последующего блока раствором, прежде чем присоединить его к предыдущему блоку.

Подсказка

Стремитесь к стыкам шириной 3/8 дюйма между блоками как по горизонтали, так и по вертикали. Это обеспечивает оптимальное количество силы.

По мере того, как вы спускаетесь по первому ряду, используйте уровень, чтобы отрегулировать блоки, чтобы они были идеально вертикальными, и используйте колья и веревки, чтобы убедиться, что ряд блоков остается идеально прямым. На противоположном конце стены завершите ход еще одним угловым блоком.

Режущие блоки

Если вы планируете тщательно, вам может не понадобиться резать бетонные блоки, но если это необходимо, лучше всего это делать с помощью пилы с лезвием для камня, а также стамеской и молотком.

Надрежьте поверхность блока бензопилой, прорезав линию глубиной около 1/4 дюйма. Затем используйте стамеску и молоток, чтобы растолочь по линии с надрезом, пока блок не расколется по линии.Переверните блок и повторите процесс с противоположной стороны.

Lay Последующие курсы блока

Начните следующий ряд блоков с полублока, чтобы гарантировать, что вертикальные швы будут смещены по мере того, как вы работаете по маршруту. Установите второй ряд таким же образом, как и первый — нанесите слой раствора поверх предыдущего ряда и намазывая маслом концы каждого блока, когда вы кладете его в раствор. Используйте шнур и уровень каменщика, чтобы почаще проверять каждый ряд блоков на уровень и прямой. Во время работы излишки раствора можно легко соскоблить с поверхности блоков шпателем.

Подсказка

Для очень высоких стен лучше прокладывать не более шести рядов в день. Это позволит раствору полностью затвердеть и снизит вероятность разрушения стены. Избегайте чрезмерной нагрузки на швы, пока раствор не затвердел полностью.

Добавить арматуру

По мере продвижения вверх добавляйте металлическую арматуру по мере необходимости. После каждого третьего или четвертого ряда перед укладкой следующего ряда блоков горизонтальный шов следует армировать полосами металлической арматуры, уложенными в раствор.

Вертикальное армирование добавляется путем заполнения пустот бетоном и забивания металлических арматурных стержней в пустоты. Это увеличит поперечную прочность между рядами блоков. Уточните у местных строительных властей рекомендации по вертикальному усилению стены.

Обработка стыков

В зависимости от размера вашего проекта и скорости, с которой вы работаете, вам необходимо периодически сглаживать и чистить стыки между блоками. Это нужно делать после того, как раствор затвердел, но до того, как он полностью затвердеет. Используйте инструмент для чистовой обработки, чтобы слегка вдавить его в раствор, проводя инструментом вдоль стыка. Инструмент должен образовать небольшое углубление в стыке раствора.

Блоки заглушек

Верх стен из цементных блоков обычно закрывают путем нанесения слоя раствора, заделки полос металлической арматуры, а затем покрытия стены твердыми бетонными заглушками. Убедитесь, что стыки между заглушками заполнены раствором и выровнены отделочным инструментом.

Стены из низкосортных цементных блоков

Если стена из цементных блоков будет ниже уровня земли, например, когда она используется в качестве стены подвала, важно, чтобы поверхность была гидроизолирована перед засыпкой грунтом. Это можно сделать с помощью различных гидроизоляционных мембран или прорезиненного гидроизоляционного материала, наносимого кистью.

Изоляция серии

: какой тип фундамента мне подходит?

Секция ленточного фундамента

Фундаменты на плотах

Еще одна система фундаментов, которую вы часто встретите в Ирландии, — это фундамент на плотах. В отличие от ленточного фундамента, фундаменты на плотах используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченных землях, влажных грунтах или там, где почвы были завезены на площадку.

Бетон для плотного фундамента заливается по всей площади дома, что делает его похожим на одну большую бетонную плиту. Фундаменты для плотов должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под контролем квалифицированного архитектора или инженера.

Готовый плотный фундамент может поддерживать множество колонн и стен, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Плот основы, как правило, используются для больших нагрузок, когда почва имеет низкую несущую способность, когда основание к общему площади пола является высокой или когда стены здания находятся в непосредственной близости друг от друга и могут перекрывать друг друга.

Свайный фундамент

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, расположенные на нем. Свайные фундаменты используются, когда на поверхности низко несущий грунт (нагрузка переносится на более прочный грунт, находящийся глубже, например, скала или более прочный грунт), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. Д.) .Существуют даже разные типы свайных фундаментов, например, сваи с торцевыми опорами и фрикционные сваи.

Вы не часто найдете свайные фундаменты, используемые для жилых домов (например, одно- или двухэтажных домов), и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (мост холода), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать изолированные системы фундамента для устранения теплового моста в этом месте соединения.

No related posts.
