МАЯТНИКОВАЯ ПИЛА ПО МЕТАЛЛУ [своими руками]

[Маятниковая пила по металлам] — необходимый инструмент для обработки этого материала.

Поскольку металл очень прочный, не каждая пила справится с ним.

Маятниковая пила популярна потому, что она эффективно справляется со своей работой, при этом неважно, купили ли вы ее в магазине, или она самодельная. Если цена подходящей пилы вам не подходит, то можно изготовить инструмент самостоятельно.

Собрать пилу своими руками не сложно: в статье вы узнаете об основных ее функциях и о том, как ее изготовить.

Особенности пилы

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Однако есть возможность собрать инструмент своими руками – это не так просто, но вполне возможно.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Видео:

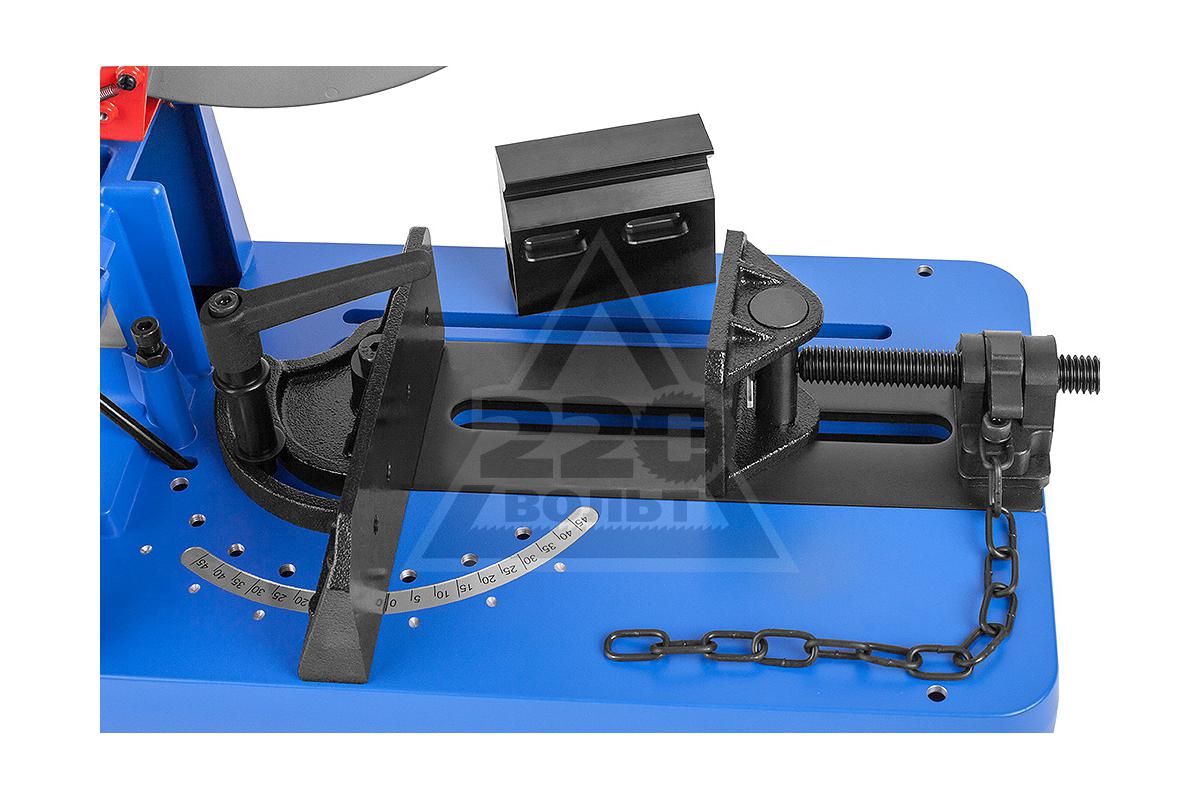

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Однако для резки разных материалов требуются разные инструменты, которыми должна быть оснащена пила.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Видео:

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Также на цену влияет фирма-производитель, например, модели Макита качественные, но не слишком дешевые.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

Как сделать пилу?

Если вам необходима пила, но цена, озвученная продавцом, «кусается», то самое время задуматься о том, чтобы создать инструмент своими руками.

Для пилы, предназначенной для работы по металлу, потребуется более мощный электродвигатель, например, как в моделях Макита, который также будет полезен, если вы собираетесь распиливать толстые деревья.

В случае, когда требуется более мощный инструмент, лучше всего изготавливать маятниковую станину. Маятниковые вариации не только более мощные, но и очень эффективные.

Чтобы рама аппарата была устойчивой, для ее изготовления нужно использовать стальные, а не деревянные уголки.

Рама является основанием, на которое устанавливаются все режущие и крутящиеся механизмы, потому проследите, чтобы она была прочной.

Прежде чем приступать к сборке пилы своими руками, посмотрите схемы с ее устройством: можно ориентироваться, например, на аппарат фирмы Макита, т.

к. он является качественным и функциональным устройством для обработки металла.

Каждая самодельная отрезная пила должна быть установлена на какой-либо устойчивой поверхности, обычно это стол.

Нужно, чтобы он был правильно зафиксирован, т.к., если он будет шататься, то это не только может испортить вашу заготовку, но также быть опасно для мастера.

Стол для инструмента должен быть специальный, и его тоже лучше сделать своими руками. Для станины вы можете использовать старый стол с кухни, либо металлические или деревянные козлы.

Если вы выбрали козлы, то их нужно соединить с помощью доски, имеющей сечение в 50 мм. Сверху полученного основания и надо установить столешницу.

Столешницу можно сделать из металлических пластин шириной в 4 мм. Для работы вам их понадобится две. Либо вы можете использовать толстые брусья, которые нужно связать перемычкой из фанеры.

При соединении материалов не забудьте оставить между ними зазор не менее 10 мм.

Самое главное при работе, чтобы края пластины были установлены параллельно друг другу, иначе торцевая пила не сможет правильно функционировать.

При закреплении инструмента на столешницу, пила должна оказаться по центру зазора, а по двум ее сторонам должны быть расположены листы. В столе нужно сделать отверстия, в которые и будет закреплена пила.

После ее установки, вам нужно закрепить двигатель, чтобы торцевая пила могла работать. Если вы сделали небольшую пилу, то проще всего будет присоединить ее к оси двигателя.

Видео:

Однако для резки толстого металла инструмент не подойдет, поэтому, если вы понимаете, что низкой мощности в работе вам будет недостаточно, то сразу делайте более мощный инструмент.

В качестве передающего механизма для самодельной пилы можно использовать шпиндель от велосипеда. В него входят подшипники и вал, которые также потребуются вам в работе.

Срезать шпиндель с велосипеда вы можете с помощью ножовки. На велосипедный вал нужно установить звездочку. Лучше всего для этого подойдет деталь, принадлежащая мотору Д6 или Д8.

Для того чтобы она плотно прилегала к валу, вам нужно сделать втулку для перехода.

Дисковая пила должна быть прикреплена к шпинделю, однако, прежде чем это сделать, вам нужно определиться с диаметром устройства.

Диаметр втулки также должен совпадать с диаметром других деталей, чтобы все они плотно соединялись друг с другом.

На шпиндельный корпус нужно также установить пластину, толщина которой не менее 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по своему размеру в 2.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в последнюю очередь, после того, как все прочие детали будут правильно установлены и зафиксированы.

Цена деталей, которых требует отрезная пила, будет гораздо ниже, чем цена на готовую пилу, например, фирмы Макита.

Из инструментов вам нужен будет:

  1. стол;
  2. несколько пластин;
  3. несколько брусьев и перемычек;
  4. старый шпиндель от велосипеда;
  5. втулка для перехода;
  6. звездочка;
  7. цепь;
  8. вал.

Некоторые из этих инструментов наверняка уже есть в вашем гараже, другие же можно получить очень дешево.

Если же вы не уверены в своих силах, то лучше приобрести уже готовый инструмент.

Тем более что цена некоторых моделей Макита вполне приемлема, и при этом они имеют широкий функционал.

Прежде чем покупать пилу для резки по металлу, изучите предложения на рынке и почитайте о разных моделях инструментов.

Лучше выбирать уже проверенный аппарат, например, пилу Макита, которая уже давно зарекомендовала себя на рынке. Цена как на дисковые, так и на маятниковые пилы вполне по карману человеку со средним доходом.


Как сделать дисковый отрезной станок по металлу своими руками

Постоянные работы, связанные с резкой металлов и материалов из дерева требуют использования отрезного станка.

С помощью электрического инструмента представляется возможность качественно, быстро выполнять обрез металлических конструкций. Дисковый отрезной станок используется для формирования заготовок профильной трубы, швеллера, прута и других деталей металлопроката.

Оборудование используется на крупных производственных предприятиях, для массовых работ применяются ленточные, ножовочные станки. Сложность металлической конструкции специальных станков не представляет возможности применения в ограниченных местах. Отрезной станок возможно использовать при любых условиях, что делает его популярным. За режущие работы отвечает дисковая пила.

Дисковый отрезной станок по металлу своими руками

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

  • фронтальная подача режущего диска;
  • устройство с реализацией нижней подачи режущего элемента;
  • конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

  • прутки различного сечения;
  • проволока;
  • полосы трубы;
  • арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

  • приводными;
  • механизированными;
  • стационарными
  • роликовым воздействием.

Правило-отрезной станок

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Схема дискового отрезного станка

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Изготовление дискового отрезного станка подготовка инструментов и


материалов

При наличии определенного слесарного опыта и места для проведения работ, любую дисковую пилу по металлу возможно изготовить самостоятельно. Дисковый отрезной станок по металлу подразумевает опасные действия режущим элементом на высоких оборотах. Важно соблюдать все конструктивные особенности дискового устройства, произвести точные расчеты перед сборкой.

Изготавливается самодельный отрезной станок для работ с металлом следующим порядком:

  • Безопасность превыше всего, поэтому подготавливаются защитные кожухи к режущим элементам.
  • Чтобы привести режущий диск в действие, необходимо соединить электродвигатель. Привод выбирается в зависимости от типа станка, может быть ременная или зубчатая передача.
  • Шкив привода устанавливается на заранее подготовленный приводной вал. Покупной или самостоятельно изготовленный отрезной диск монтируется к маятнику. При данном раскладе верхняя часть установки выступает ролью маятника, на котором размещены двигатель и диск.
  • На раме будущего станка подготавливается место для искроуловителя и заготовок.
  • После установки маятника к раме, производится монтаж проводов электродвигателя.
  • В конце работы производится пробный запуск и отладка узлов.

Электрический двигатель – одно из важнейших составляющих металлической дисковой конструкции. Необходимо установить схему отрезного станка кнопки пуска, а также аварийной остановки. Размещение двигателя производится таким образом, чтобы правильно подключить электрическую цепь через автомат. Фиксация двигателя происходит на раме, наилучшим материалом для соединения являются болты с гайками. Короб включателя располагается в непосредственной близости к электрической части мотора.

Методика проведения работ

Принципы изготовления станка своими руками состоят из нескольких правил, которые учитываются перед проведением любых действий. Отрезной станок изготавливается из подручных средств и материалов, поэтому важно соблюдать последовательно для получения качественного инструмента:

  1. От правильного выбора передачи зависит давление режущего элемента на металл, крутящий момент двигателя. Перетянутая цепь или ремень может оборваться, застопорить резку по металлу.
  2. Тиски используется во избежание воздействия вибраций, предполагают комфортную работу, безопасные условия труда.
  3. Угол резки подбирается только в необходимых случаях, диапазон составляет от 45 до 90°. В стандартных ситуациях мастерами предпочитается резка металлов под прямым углом.
  4. Диаметр диска отрезного станка побирается в зависимости от типа металла, который необходимо обработать. Увеличенный диаметр легко справится с толстостенными деталями. Следует рассчитывать защиту, работа без кожуха небезопасна, может нанести травмы при деформации диска.

Самодельный отрезной станок по металлу

Использование в качестве режущего инструмента угловой шлифовальной машинки возможно при работе с необъемными заготовками. Исполнение конструкции существует двумя вариациями, когда болгарка закреплена неподвижно, а также креплением заготовки. В первом случае теряется точность, т.к. деталь не крепится к станине, при ручном передвижении инструмента необходимо соблюдать правила безопасности.

Как рассчитать необходимый диаметр шкивов

Диаметр шкива привода рассчитывается при соответствии с номинальной мощностью электродвигателя и скорости. Расположение с одной стороны может привести к откручиванию гайки, поэтому шкив или инструмент станка для резки металла, располагаются на противоположных сторонах конструкции. Максимально допустимая скорость вращения маркируется изготовителем диска в инструкции по эксплуатации. К примеру, возможно взять двигатель с максимальной скоростью вращения вала 1500 об/мин, диаметр шкива, прикрепленного к валу 6,5 см. Необходимая задача – получить скорость вращения диска на выходе около 3000 об/мин, для этого рассчитывается:

  • Длинна вала по периметру исчисляется из формулы 3,14 × 6,5, результатом получается 20,41 см.
  • Значение умножается на необходимое количество оборотов, получается 61230 см.
  • Далее результат делится на номинальные обороты электропривода, что равно 40,82, обозначает длину шкива по периметру.
  • Значение делится на число π, результатом чего диаметр шкива равен 13 см.

Чертеж отрезного станка

За количество оборотов можно принять максимально допустимое значение на отрезном диске, при этом случае необходимо подобрать большую мощность электропривода.

Как рассчитать длину ремня привода

Выполнение расчетов длины ремня самодельного станка происходит из следующих параметров:

  • радиус ведущего шкива, закрепляемого на приводе;
  • расстояние от центральных точек двух шкивов;
  • параметры величины шкива к оси.

Вычислить длину ремня не сложно, важно учитывать некоторые факторы. Отрезной станок работает под значительными нагрузками, поэтому важна степень натяжения ремня, иначе привод будет проскальзывать. Следует подбирать качественное изделие, в случае обрыва ремня, возможна порча диска или заготовки.

Рабочий стол

Стол для станка представляет собой раму, изготовленную из металлического швеллера. Существует возможность изготовить каркас из уголка, соединения производится сваркой.

На каркас устанавливается швеллер с верхней части, его предназначение состоит в направлении деталей при процессе резки. Крепление стоек выполняется болтовым соединением, при необходимости швеллер можно заменить в соответствии с работой на отрезном станке.

Торцовка из ручной циркулярки — делаем своими руками

Приветствую всех любителей самоделок и гостей сайта. Сегодня представляю вашему вниманию вариант изготовления компактной торцовочной пилы. Конструкция чем-то напоминает отрезной станок на базе болгарки. Для её изготовления автор использовал дощечки и небольшой, но мощный двигатель. Такой небольшой станок не займет много места в мастерской или даже на балконе, а пользу от него вы ощутите сразу. Думаю, мастеровитым хозяевам эта идея пригодится.

Ниже на фото представлены все необходимые комплектующие для воплощения идеи в жизнь, а рядом представлен магазинный аналог, по которому ориентировался автор, только он стоит в разы дороже, чем то, что получилось у автора. Самое интересное, что всё необходимое автор заказал на Али.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Основные характеристики торцовочных пил

В продаже, как правило, имеются пилы двух типов:

  • узкопрофильные, имеющие определенное назначение;
  • модели, оснащенные рядом вспомогательных функций.

Разные виды пил отличаются друг от друга в плане стоимости, которая зависит от функций модели и ее производителя. Наиболее известные бренды пил – это:

  • Bosch;
  • Metabo;
  • «Макита»;
  • «Интерскол» и прочие.

Такой вид пилы, как торцовочный, включает в себя такие элементы:

  • пильный диск для распилов;
  • двигатель;
  • подножка с кнопкой запуска двигателя;
  • ручка для поддержания и направления инструмента.

Независимо от разновидности, торцовка оснащена диском на основе прочного материала, что делает этот инструмент универсальным для тех или иных хозяйственных нужд.

Двигатель торцовочный пилы может быть:

  • коллекторным;
  • асинхронным.

Двигатель первого типа не нуждается в постоянном контроле и смазке деталей, а второй тип, асинхронный, отличается своей долговечностью и тихой работой. Чаще всего он расположен справа от режущего элемента конструкции. Однако есть модели инструментов, где двигатель ставится сзади, это значительно улучшает обзор при ручной работе.

Двигатель начинает работать посредством редуктора, а его передача может быть зубчатой или ременной. Если она ременная, то инструмент шумит меньше и отсутствует вибрация режущего элемента. А зубчатая передача не позволяет пиле проскальзывать при разрезании во время больших нагрузок.


Основные критерии выбора

Перед тем как идти в магазин и консультироваться у продавцов, ознакомьтесь с параметрами, на которые стоит опираться при покупке инструмента. И тогда вы сможете рационально сделать свой выбор.

мощность. Влияет на производительность и скорость работы. С её увеличением растёт масса и стоимость инструмента. Бытовые торцовки потребляют меньше энергии, чем профессиональные;размер диска. От него зависит глубина и скорость реза. Также узнайте, есть ли в свободной продаже сменные диски на выбранную модель инструмента;параметры пропила. Угол, ширина и глубина. Пила должна резать заготовки под необходимым для ваших целей углом, желательно, в обе стороны. Также производитель указывает максимальную глубину резания при работе под углом 45 и 90 градусов к поверхности. Функция ограничения глубины реза немаловажна. Она используется при выборке пазов и обработке заготовок по толщине;Установка угланаличие протяжки по горизонтали. Позволяет увеличить ширину пропила путём перемещения режущей части в горизонтальной плоскости. За один проход можно распилить достаточно широкую заготовку.Торцовочная пила с протяжкойчисло оборотов в минуту. Влияет на чистоту реза и даёт возможность работать с твёрдыми материалами. Число оборотов от 4000 и более — очень хороший показатель.тип двигателя:коллекторный. Необходимо регулярно проверять якорь, но такой двигатель имеет больший крутящий момент;асинхронный. Работает тише и дольше;вид передачи:зубчатая. Нет проскальзывания на больших нагрузках;ременная. Издаёт меньше шума и гасит вибрацию, но ремень рвётся чаще, чем изнашиваются зубья у шестерёнок;прямая. Здесь нет редуктора, меньше трущихся деталей, но более низкий крутящий момент;конструкция поворотной системы. Она должна:иметь фиксаторы для часто используемых углов и струбцины;поворачиваться под разными углами. Значения углов уточняйте;настраиваться без люфтов;Поворотная система со струбцинойсистемы безопасности. В торцовочной пиле должны присутствовать узлы, обеспечивающие безопасное использование:система, которая автоматически закрывает рабочий диск защитным кожухом при опускании на обрабатываемую деталь;Защитный кожухраскалывающий нож. Защищает от заклинивания диска;плавный пуск. Двигатель постепенно набирает обороты, нужно дать ему разогнаться и подождать несколько секунд. Без этой опции превышение пусковых токов выбивает автоматические переключатели и быстро выводит из строя двигатель и редуктор инструмента;электродинамический тормоз. Он быстро и плавно останавливает рабочий диск;блокировка случайного включения фиксатором, который предотвращает вращение вала. Удобно при замене диска;пылесборник в виде мешка. Прикрепляется к специальному патрубку. К нему можно подключить пылесос.Пылесборник

Отзывы

Торцовочная пила Metabo KS 216 M Lasercut мощностью 1350 Вт

Metabo KS 216 M Lasercut

Выбирал между Макитой. У Метабы рабочая ручка удобнее и лазер. Правда надо к лазеру приноровиться, но настроен точно. Поставил чистый диск по алюминию, им пилю и деревяшки. Доволен, рекомендую.

Сахаров Сергей

https://market.yandex.ru/product/10575824/reviews?hid=91657&track=tabs

Торцовочная пила Makita LS0714 мощностью 1010 Вт

Makita LS0714

аппарат сделан очень качественно люфтов нет . не пожалел ни рубля. транспортируется вообще без проблем в легковушке, переносить можно в одной руке. пилю ей: ламинат, наличники дверные коробки ,вагонку , пластик , плинтус, молдинги со всем справляется на ура если бы еще сверху столик

Попов Василий

https://market.yandex.ru/product/1626905/reviews?hid=91657&track=tabs

Торцовочная пила DeWALT DW713 мощностью 1600 Вт

DeWALT DW713

Достойная пила за стоимость 12300р, брал со скидкой. Выбирал между бошами, но остановился на этой модели. Просто в бошах чаще цена вырастает из-за включенных в них аксессуаров (струбцина, поддерживающая длинные детали штанга, лазерный прицел), Нравится вес, он средний, не скажу что легкая, так мне кажется что данное устройство легким и не должно быть, вызывает доверие. Сделана очень добротно, очень понравилась регулировка под углы, легкая и без всяких там кручений, как у конкурентов. Большая рабочая поверхность. Гонялся за моделью именно с подсветкой, и скажу вам это того стоило! Первый день работал допоздна на улице, так практически не делал себе дополнительного освещения, т.к. линию реза было видно всегда! Рекомендую именно XPS. Просто замечательный родной диск с большими зубьями! Сразу купил себе диск бош, для чистого реза ламината закатанного в пластик, так вот он проиграл под чистую родному! (пришлось использовать его только для реза алюминия, с чем он просто прекрасно справился).

Рожков Евгений

https://market.yandex.ru/product/2433397/reviews?hid=91657&track=tabs

Торцовочная пила Makita LS1018L мощностью 1430 Вт

Makita LS1018L

Очень пахнет дешевой китайщиной, но купил в «Макита- онлайн» со скидками за 26 т.р.(санкции, блин). Зрительно — низкое качество изготовления алюминивого корпуса протяжного механизма(отлито, обработано КРУПНЫМ напильником и покрашено, краска держится плохо, отслаивается на новом инструменте). Поворотный стол ровный, фрезерованный, но там где покрашен — та же история. Не выставлены 0 и углы, равно как и лазер(пришлось самому, потерял минут 15). Шкалы установки углов НАПЕЧАТАНЫ И ПРИКЛЕЕНЫ, как и на «риобе». некоторые наклейка отсаиваются с новья, из коробки. Не компактная- места занимает больше метра(1080мм) в транспортировочном состоянии.

Владимирович Андрей

https://market.yandex.ru/product/7306437/reviews?hid=91657&track=tabs

Торцовочная пила ЗУБР ЗПТ-255–1800 ПЛР мощностью 1800 Вт

Рекомендуем: Регулировка карбюратора любой бензопилы своими руками

ЗУБР ЗПТ-255–1800 ПЛР

Это мой первый опыт работы с подобным инструментом. Углы выставил за 5 мин с помощью обычного угольника (на форумах пугают, что приходится чуть ли не напильником направляющие в недорогих моделях ровнять). А дальше пошла работа. Покупкой вполне доволен. Если бы не лазер — была бы 5-ка…

Иванов Олег

https://market.yandex.ru/product/14178347/reviews?hid=91657&track=tabs

Торцовка По Металлу Своими Руками

Как сделать маятниковую пилу по металлу своими силами?

Маятниковая пила по металлам — нужный инструмент для обработки этого материала.

Так как металл

очень крепкий, не любая пила управится с его помощью.

Маятниковая пила

популярна так как она отлично совладевает с поставленной задачей работой, при всем этом непринципиально, приобрели ли вы ее в магазине, либо она самодельная. Если стоимость подходящей пилы для вас не подходит, то конечно сделать инструмент без помощи других.

Собрать пилу самостоятельно легко: по тексту статьи вы сможете узнать об главных ее функциях и что же на самом деле, как ее сделать.

Особенности пилы

Самодельная маятниковая пила подходит для обработки всех элементов их металла и конструкций, сотворения заготовок и т.д.

В большинстве случаев ее употребляют для резки изделий, т.к. конкретно в этом деле ее ключевое назначение.

Единственный минус о том, что стоимость на маятниковые пилы довольно высочайшая, в связи с этим они редко кому реальна.

Но можно собрать инструмент на дому – это не всегда просто, но не исключено.

Самодельная модель обладает этим же механизмом работы, который описан ниже.

Маятниковая пила для выполнения работ по металлу по-другому именуется торцовочной.

Это разновидность циркулярного аппарата, она работает путем электротока и устанавливается на раму.

Заводские модели обустроены особым поворотным кругом, поэтому пила может делать функцию не только лишь резки, но и одновременно стусла.

Если для вас нужна только отрезная функция, то в самодельной модели круг есть вариант не делать, таким макаром, собрать пилу обойдется для вас дешевле и это сделать будет несколько проще.

Заглавие пилы вышло от ее функций: в свое время работы

она совершает маятниковые движения – механизм резки двигается попеременно ввысь и вниз, совершая резочные движения по металлу.

В свое время работы аппарата круг для резки опускается на обрабатываемое изделия, а если работа закончена, его необходимо поднять на начальное положение.

Если вы покупаете готовый аппарат, то достаточно изучить главные свойства и марки (Макита и пр.) устройства, также почитать отзывы хозяев пил.

Если вы соберете маятниковую пилу, то можете разрезать ею не только лишь железные заготовки, однако стеклянные изделия, фарфора, дерева, сделать кафельную плитку подходящего для вас размера и т.д.

Но для резки различных материалов требуются различные инструменты, которыми обязана быть вооружена пила.

Модели Макита имеют широкий многофункциональный спектр, самодельная же модель нередко не имеет схожих деталей и подходит для выполнения работ преимущественно с металлом.

READ Регулировка Зажигания Бензопилы Партнер 350

Но если вы нередко работаете с принципами материалами, то можете сделать либо докупить нужное оборудование, чтоб отрезная пила

была более функциональна, тем паче что это сделать очень легко.

Большая часть инструментов, нужных на работе с изделиями, не обойдутся для вас недешево: к примеру, для резки дерева необходимо диск циркулярной пилы, для обыкновенной железной обработки подойдет диск, принадлежавший ранее болгарке.

Как следует, переоборудовать пилу весьма легко: заменив диск из аппарата для выполнения работ по металлу, вам выдадут аппарат для обработки дерева и т.д.

Поменять диски и остальные элементы до боли просто. Когда вы соберете пилу самостоятельно, это не будет вам неувязкой.

К преимуществам этого вида пил относится возможность сотворения высококачественного и четкого среза, что не обязательно вам во время работы

с принципами инструментами. Но не следует ассоциировать пилу, сделанную на дому, с инструментами мировых брендов, к примеру, Макита.

Ровненький срез выходит по причине того, что отрезная пила имеет мощнейший привод, и конечно отрезной круг, который крутится с большой скоростью.

Другое основное преимущество игровых слотов в том факте, что эти пилы по металлу неопасны во время работы своими силами: абразивный круг устройства закрыт особым корпусом, который защищает от искр и стружек, которые бывают вариации попасть в свое время работы.

Отрезной станок по металлу Своими силами

Часто приходится распиливать детали из металла под различными углами. Используя УШМ, не обязательно, выходит, отпилить ровно.

Отрезной станок по металлу и дереву из болгарки на дому

Отрезной станок по металлу

и дереву из болгарки
в кустарных условиях
. В данном видео я сделал обзор собственного отрезно.

Благодаря высочайшей мощности и скорости вращения круга, работа происходит резвее, чем с использованием других инструментов, а это значит, расход энергии, требуемый для резки металла, будет еще ниже.

В конце концов, маятниковые пилы

более многофункциональные – ими обрабатывают изделия из металаа под различными углами до 45 градусов.

Если вы решите приобрести уже готовый инструмент, то стоимость ему напрямую зависит от нескольких причин: все, это размер изделия и его мощность.

Также на стоимость оказывает влияние фирма, к примеру, модели Макита высококачественные, но слабо дешевенькие.

Пилы, созданные для обработки толстых и больших деталей, делают очень массивными и томными.

Передвинуть таковой инструмент очень трудно, обычно, его помещают в гараж по другому мастерскую, где есть трехфазная заземленная розетка, необходимая на работе.

READ Как Сделать Циркулярку Своими Руками Из Двигателя

С малогабаритными пилами работать легче: их конечно переносить по местности, или брать самостоятельно в требуемый рисунок место. Но для обработки мощных изделий они не подходят. Обычно своими силами делают конкретно миф вариант инструмента.

Как сделать пилу?

Если для вас нужна пила, но стоимость, озвученная торговцем, «кусается», то это тот момент когда нужно задуматься что, чтоб сделать инструмент на дому.

Для пилы, созданной для работы по металлу, будет нужно более мощнейший электродвигатель, к примеру, как в моделях Макита, который также полезен, если вы собираетесь распиливать толстые деревья.

Если проход, когда требуется более мощнейший инструмент, надежнее изготавливать маятниковую станину. Маятниковые варианты не столько более массивные, но и одновременно очень действенные.

Чтоб рама аппарата была устойчивой, для ее производства необходимо использовать железные, а не из дерева уголки.

Рама является основанием, на которое инсталлируются что остается сделать нашему клиенту режущие и крутящиеся механизмы, поэтому проследите, чтоб она была крепкой.

Пока приступать к сборке пилы в кустарных условиях, поглядите схемы с ее устройством: можно ориентироваться, к примеру, на аппарат компании Макита, т.к. он является высококачественным и многофункциональным устройством для обработки металла.

Любая самодельная отрезная пила установлена должна быть на какой-нибудь устойчивой поверхности, как правило это стол.

Необходимо, чтоб он был верно зафиксирован, т.к., если он будет шататься, то это не столько может попортить вашу заготовку, однако быть небезопасно для мастера.

Стол для инструмента бывает особый, и его тоже лучше сделать самостоятельно. Для станины можно использовать старенькый стол с кухни, или железные по другому из дерева козлы.

Если вы избрали козлы, то их необходимо соединить при помощи доски, имеющей сечение в 50 мм. Сверху приобретенного основания и нужно установить столешницу.

Столешницу выполняют из железных пластинок шириной в 4 мм. На работе для вас их пригодится две. Или можно использовать толстые брусья, которые необходимо связать перемычкой из фанеры.

При соединении материалов не забудьте бросить у них зазор двух или больше 10 мм.

Главное во время работы

, чтоб края пластинки были установлены параллельно друг дружке, по другому торцевая пила не будет иметь возможности верно работать.

При закреплении инструмента на столешницу, пила окажется по центру зазора, а по двум ее сторонам необходимы размещены листы. В столе необходимо сделать отверстия, на которых и будет закреплена пила.

READ Диски для резки металла болгаркой

После ее установки, необходимо закрепить движок, чтоб торцевая пила могла работать. Если вы сделали маленькую пилу, то значительно проще будет присоединить ее к оси мотора.

Но для резки толстого металла инструмент не подойдет, если вы осознаете, что низкой мощности при работе для вас будет недостаточно, то сходу делайте более мощнейший инструмент.

В роли передающего механизма для самодельной пилы применяют шпиндель от велика. Туда входят подшипники и вал, которые также потребуются для вас при работе.

Срезать шпиндель с велика возможно посредством ножовки. На велосипедный вал необходимо установить звездочку. Значительно надежнее для этой цели подойдет деталь, принадлежащая мотору Д6 или Д8.

Если вы поставили цель она плотно прилегала к валу, необходимо сделать втулку для перехода.

Дисковая пила крепится к шпинделю, но, до того как это сделать, необходимо обусловиться с поперечником устройства.

Поперечник втулки также должен совпадать с поперечником других деталей, чтоб они плотно соединялись вместе.

На шпиндельный корпус необходимо также установить пластинку, толщина занят чем двух 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по собственному размеру в 3.5.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в конце процесса, когда что остается сделать нашему клиенту остальные детали будут верно установлены и зафиксированы.

Стоимость деталей, которых просит отрезная пила, будет еще ниже, чем стоимость на готовую пилу, к примеру, конторы Макита.

Из инструментов для вас нужен будет:

  1. стол;
  2. несколько пластинок;
  3. несколько брусьев и перемычек;
  4. старенькый шпиндель от велика;
  5. втулка для перехода;
  6. звездочка;
  7. цепь;
  8. вал.

Некие из этих инструментов наверное уже встречаются в вашем гараже, другие всегда получите очень недорого.

Напротив вы сомневаетесь в собственных силах, то лучше приобрести уже готовый инструмент.

Тем паче что стоимость неких моделей Макита полностью применима, и одновременно они имеют широкий функционал.

Пока брать пилу для резки по металлу, изучите предложения на экономическом рынке и почитайте о различных моделях инструментов.

Лучше выбирать уже испытанный аппарат, к примеру, пилу Макита, которая уже издавна зарекомендовала себя в сфере производства. Стоимость как на дисковые, так на маятниковые пилы

полностью реальными человеку со средним доходом.

Источник

Особенности, принцип работы, преимущества и недостатки пилы по дереву и металлу

Во время работ с металлом или деревом очень часто возникает потребность сделать ровный отпил под определенным градусом. Сделать это с первого раза обычной болгаркой практически нереально, для этих целей стоит воспользоваться маятниковой пилой.

Что такое маятниковая пила

Маятниковая пила — это инструмент особого типа, который предназначен для быстрого и точного разреза различных материалов. Чаще всего дерева или металла. Она выглядит как станок небольших размеров, на котором установлен режущей инструмент. Диск прикреплен к устройству, похожему на маятник. Благодаря этому механизм выполняет маятниковые движения, то есть возвратно-поступательные, что позволяет сделать ровный распил.

Эту пилу можно считать разновидностью дисковой. Отличие заключается в конструкции. У дисковой пилы двигатель и диск прикреплены к станку в неподвижном состоянии, а у маятниковой — движутся вместе с механизмом.

Такой инструмент является незаменимым устройством на любом производстве. Пила позволяет проводить точнейшие разрезы практически любого материала под желаемым углом. Режущий элемент представлен абразивным диском. С его помощью можно распиливать различные металлы, деревянные заготовки, изделия из пластика, фарфора, фаянса и других материалов.

Это очень опасный инструмент, поэтому его использование возможно только при соблюдении всех правил безопасности. Для защиты подобные станки, укомплектованы системой защиты. Повышенная безопасность обязательна как при промышленном, так и при домашнем использовании.

Стоимость колеблется в широком ценовом диапазоне, поэтому легко подобрать модель под собственные требования. В случае необходимости такую пилу можно собрать самостоятельно, имея нужные материалы.

Для промышленного производства используют модели с автоматическим механизмом движения диска. Для домашних нужд подойдет модель с ручным механизмом.

Режущий инструмент

В качестве режущего инструмента используют абразивные диски. Диаметр такого круга зависит от модели, ее производительности и рабочих требований собственника.

Наиболее часто на подобные пилы устанавливаются диски 12 диаметра, с количеством зубьев 60 штук. Причем производитель дисков необязательно должен совпадать с производителем инструмента. Главное, чтобы размеры круга совпадали с рекомендациями, указными в технической документации. Для повышения прочности и производительности дисков производитель обычно наносит твердосплавные напайки на концы зубьев.

Особенности эксплуатации

Для удобства использования рекомендуется предварительно установить производственный стол или верстак. Желательно, чтобы подобный стол регулировался по высоте, был достаточной площади для хранения заготовок и распиленных деталей.

Даже для компактных домашних моделей площадь рабочего стола должна быть в районе 8 кв. м. Примерный размер — 2×4 метра. Это позволяет распиливать заготовки размером до 3 метров.

При использовании маятниковой пилы обязательно нужно следить за безопасностью, закрывать защитные шторки и использовать средства индивидуальной защиты. Это очень важно, так как при распиле дерева или металла из-под рабочего круг вылетает мелкая деревянная или металлическая стружка. При распиле металлических заготовок следует убрать от рабочего стола легко воспламеняемые жидкости и материалы, так как раскаленные частицы металла могут стать причиной пожара.

Монтажные пилы

Монтажные пилы — это особый тип, они применяются на строительстве и во время проведения ремонтных работ. Они отличаются повышенным удобством и обильностью.

Но устройство монтажной пилы значительно упрощено. Маятниковый механизм делает распилы только под прямым углом, не имея возможности менять градус. Рабочий диск из обычных металлов, без нанесения твердосплавного покрытия.

Для удобства использования в таких инструментах используют ременной привод, он позволяет сделать работу более плавной, без рывков.

Работа с таким инструментом имеет ряд особенностей:

  1. Из-за высокого крутящего момента пилу нужно крепко держать и плавно запускать, чтобы избежать резкого толчка.
  2. Заготовку нужно закрепить перед распиливанием.
  3. Место распила следует дополнительно зачистить, так как в процессе работы на заготовке образуется заусенец.

Преимущества и недостатки

Оценивая преимущества и недостатки, стоит отметить, что достоинств значительно больше. К ним относятся:

  1. Функциональность. Меняя рабочий диск и мощность работы, такую пилу можно использовать для распила заготовок из различных материалов.
  2. Качество. Большинство подобных инструментов изготавливаются для профессионального использования. Поэтому качество и срок эксплуатации таких пил повышен.
  3. Точность. Распил заготовки получается очень точным при нужном угле наклона, что невозможно сделать при помощи другого инструмента.
  4. Скорость работы. Благодаря устройству станка за короткий промежуток времени можно распилить множество заготовок. При этом на изменение угла не требуется тратить много усилий и временить.
  5. Простота обслуживания. Смена рабочих инструментов производится достаточно легко, причем необходимые детали легко найти практически в любом строительном магазине.

К недостаткам можно отнести только высокую стоимость инструмента. Но при профессиональном использовании она компенсируется свойствами и характеристиками. Также следует отметить низкое качество дисков, изготовленных недобросовестными производителями. Поэтому при покупке расходников рекомендуется обращать внимание только на проверенных производителей.

Пила своими руками

Для экономии средств такой инструмент можно собрать самостоятельно, но он подойдет только для домашнего использования. Для изготовления нужно иметь обычную циркуляру и необходимые материалы (швеллер и уголок).

Производство станины производят путем установки двух швеллеров, к которым приваривается основание маятникового механизма. Пазы для установки подшипников производят в токарном цеху за небольшую плату. Обязательно изготовить защитные кожухи, которые можно сделать из тонкой листовой стали.

Если вы не совсем уверены в своих силах, то лучше приобрести новую маятниковую пилу, чтобы сохранить свои нервы, деньги и время.

Маятниковая пила по металлу и маятниковая пила по дереву практически ничем не отличается. Разница заключается лишь в типе используемого круга.

Маятниковая пила по дереву своими руками

Маятниковая Пила По Дереву Своими Руками

Маятниковая пила по металлу своими руками – очень просто и отлично

Маятниковая пила (фото)

Работа с металлом является одной из более трудозатратных, основная причина этого заключается в высочайшей прочности материала. Но из-за этого отличительного характеристики обойтись без изделий из металла при строительстве фактически нереально – элементы из металла неотклонимы фактически для каждой несущей конструкции, системы крепления либо каркаса жесткости. Потому в арсенале строительного инструмента необходимо иметь приспособления, дозволяющие с легкостью резать металл, это, к примеру, маятниковая пила по металлу – своими руками ее сделать может быть не очень просто, но приобрести фирменную пилу будет очень накладно – стоимость таковой пилы будет немаленькой. Потому лучше активизировать собственного внутреннего гения инженерии и все-же попытаться сделать инструмент самому. Тем паче, как указывает, практика, самодельные инструменты дают возможность избежать недочетов, которые характерны фабричным моделям. Вобщем, обо всем по порядку.

Принцип работы маятниковой пилы

Маятниковая пила, она же торцовочная, представляет собой циркулярную пилу, установленную на раму и приводимую в действие электротоком. Фабричные изделия имеют в собственной конструкции особый поворотный круг, который позволяет использовать пилу как стусло. Но эта функция не всегда нужна, потому в самодельной маятниковой пиле возможно обойтись и без поворотного круга.

Маятниковая пила. своими руками

Описание резка пластика.

Маятниковая пила, дисковая. своими руками.Pendulum saw a vise

Маятниковая пила изготовлена на базе болгарки и плюс немного металлолома. Удобно резать трубы и уголок

Вообще же, маятниковой такая пила называется из-за того, что ее режущий механизм поднимается и опускается по траектории маятника. То есть в процессе резки мастер опускает режущий круг на заготовку, а после распила поднимает его обратно.

С помощью такой пилы можно распиливать самые разные материалы:

Для работы с разными материалами нужно использовать разные режущие элементы. Например, для работы с металлом нужно использовать специальный режущий диск, который можно взять из болгарки, а для распиливания дерева нужен диск от циркулярной пилы. То есть для работы с разными инструментами не требуется дополнительное оборудование, например, из пилы по металлу быстро получается маятниковая пила по дереву – своими руками заменить режущий элемент можно за считанные минуты.

Как сделать маятниковую пилу

своими руками?

В первую очередь нужно приобрести двигатель. Это может быть любой 1-фазный электромотор, например, от электроточила. Можно взять и 3-фазный, однако его мощность должна быть выше, чем у 1-фазного. Вращение двигателя на шпиндель режущего органа можно передавать ременной передачей, например, автомобильным клиновым ремнем.

Для крепления пилы нужно сварить из металла раму квадратного сечения, с одной стороны к раме приваривается корпус для шпинделя, с другой – платформа для крепления мотора. В раме следует предусмотреть паз, через который будет проходить ось для качания пилы, ее можно изготовить из отрезка трубы. При сваривании рамы нужно четко проследить, чтобы оси качания, двигателя и шпинделя были параллельны друг другу.

Защитные кожухи для режущего элемента и приводного ремня можно сварить из листового металла. Крепить кожухи нужно на винты к раме. На кожухе ремня должна иметься приводная рукоятка.

Если все рассчитано правильно, то двигатель будет перевешивать резак и в отпущенном состоянии находиться между опор хребтовой рамы.

В принципе, ничего сложного в изготовлении маятниковой пилы своими руками нет, нужно только сделать правильный чертеж, аккуратно выполнить все работы и надежно скрепить все части между собой.

Как сделать маятниковую пилу по металлу своими руками?

[Маятниковая пила по металлам] — необходимый инструмент для обработки этого материала.

Поскольку металл очень прочный, не каждая пила справится с ним.

Маятниковая пила популярна потому, что она эффективно справляется со своей работой, при этом неважно, купили ли вы ее в магазине, или она самодельная. Если цена подходящей пилы вам не подходит, то можно изготовить инструмент самостоятельно.

Собрать пилу своими руками не сложно: в статье вы узнаете об основных ее функциях и о том, как ее изготовить.

Особенности пилы

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Однако есть возможность собрать инструмент своими руками – это не так просто, но вполне возможно.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Однако для резки разных материалов требуются разные инструменты, которыми должна быть оснащена пила.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Также на цену влияет фирма-производитель, например, модели Макита качественные, но не слишком дешевые.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

Как сделать пилу?

Если вам необходима пила, но цена, озвученная продавцом, «кусается», то самое время задуматься о том, чтобы создать инструмент своими руками.

Для пилы, предназначенной для работы по металлу, потребуется более мощный электродвигатель, например, как в моделях Макита, который также будет полезен, если вы собираетесь распиливать толстые деревья.

В случае, когда требуется более мощный инструмент, лучше всего изготавливать маятниковую станину. Маятниковые вариации не только более мощные, но и очень эффективные.

Чтобы рама аппарата была устойчивой, для ее изготовления нужно использовать стальные, а не деревянные уголки.

Рама является основанием, на которое устанавливаются все режущие и крутящиеся механизмы, потому проследите, чтобы она была прочной.

Прежде чем приступать к сборке пилы своими руками, посмотрите схемы с ее устройством: можно ориентироваться, например, на аппарат фирмы Макита, т.к. он является качественным и функциональным устройством для обработки металла.

Каждая самодельная отрезная пила должна быть установлена на какой-либо устойчивой поверхности, обычно это стол.

Нужно, чтобы он был правильно зафиксирован, т.к., если он будет шататься, то это не только может испортить вашу заготовку, но также быть опасно для мастера.

Стол для инструмента должен быть специальный, и его тоже лучше сделать своими руками. Для станины вы можете использовать старый стол с кухни, либо металлические или деревянные козлы.

Если вы выбрали козлы, то их нужно соединить с помощью доски, имеющей сечение в 50 мм. Сверху полученного основания и надо установить столешницу.

Столешницу можно сделать из металлических пластин шириной в 4 мм. Для работы вам их понадобится две. Либо вы можете использовать толстые брусья, которые нужно связать перемычкой из фанеры.

При соединении материалов не забудьте оставить между ними зазор не менее 10 мм.

Самое главное при работе, чтобы края пластины были установлены параллельно друг другу, иначе торцевая пила не сможет правильно функционировать.

При закреплении инструмента на столешницу, пила должна оказаться по центру зазора, а по двум ее сторонам должны быть расположены листы. В столе нужно сделать отверстия, в которые и будет закреплена пила.

После ее установки, вам нужно закрепить двигатель, чтобы торцевая пила могла работать. Если вы сделали небольшую пилу, то проще всего будет присоединить ее к оси двигателя.

Однако для резки толстого металла инструмент не подойдет, поэтому, если вы понимаете, что низкой мощности в работе вам будет недостаточно, то сразу делайте более мощный инструмент.

В качестве передающего механизма для самодельной пилы можно использовать шпиндель от велосипеда. В него входят подшипники и вал, которые также потребуются вам в работе.

Срезать шпиндель с велосипеда вы можете с помощью ножовки. На велосипедный вал нужно установить звездочку. Лучше всего для этого подойдет деталь, принадлежащая мотору Д6 или Д8.

Для того чтобы она плотно прилегала к валу, вам нужно сделать втулку для перехода.

Дисковая пила должна быть прикреплена к шпинделю, однако, прежде чем это сделать, вам нужно определиться с диаметром устройства.

Диаметр втулки также должен совпадать с диаметром других деталей, чтобы все они плотно соединялись друг с другом.

На шпиндельный корпус нужно также установить пластину, толщина которой не менее 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по своему размеру в 2.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в последнюю очередь, после того, как все прочие детали будут правильно установлены и зафиксированы.

Цена деталей, которых требует отрезная пила, будет гораздо ниже, чем цена на готовую пилу, например, фирмы Макита.

Из инструментов вам нужен будет:

  1. стол;
  2. несколько пластин;
  3. несколько брусьев и перемычек;
  4. старый шпиндель от велосипеда;
  5. втулка для перехода;
  6. звездочка;
  7. цепь;
  8. вал.

Некоторые из этих инструментов наверняка уже есть в вашем гараже, другие же можно получить очень дешево.

Если же вы не уверены в своих силах, то лучше приобрести уже готовый инструмент.

Тем более что цена некоторых моделей Макита вполне приемлема, и при этом они имеют широкий функционал.

Прежде чем покупать пилу для резки по металлу, изучите предложения на рынке и почитайте о разных моделях инструментов.

Лучше выбирать уже проверенный аппарат, например, пилу Макита, которая уже давно зарекомендовала себя на рынке. Цена как на дисковые, так и на маятниковые пилы вполне по карману человеку со средним доходом.

Маятниковая Пила По Дереву Своими Руками

Маятниковая пила по металлу своими руками – очень просто и отлично

Маятниковая пила (фото)

Работа с металлом является одной из более трудозатратных, основная причина этого заключается в высочайшей прочности материала. Но из-за этого отличительного характеристики обойтись без изделий из металла при строительстве фактически нереально – элементы из металла неотклонимы фактически для каждой несущей конструкции, системы крепления либо каркаса жесткости. Потому в арсенале строительного инструмента необходимо иметь приспособления, дозволяющие с легкостью резать металл, это, к примеру, маятниковая пила по металлу – своими руками ее сделать может быть не очень просто, но приобрести фирменную пилу будет очень накладно – стоимость таковой пилы будет немаленькой. Потому лучше активизировать собственного внутреннего гения инженерии и все-же попытаться сделать инструмент самому. Тем паче, как указывает, практика, самодельные инструменты дают возможность избежать недочетов, которые характерны фабричным моделям. Вобщем, обо всем по порядку.

Принцип работы маятниковой пилы

Маятниковая пила, она же торцовочная, представляет собой циркулярную пилу, установленную на раму и приводимую в действие электротоком. Фабричные изделия имеют в собственной конструкции особый поворотный круг, который позволяет использовать пилу как стусло. Но эта функция не всегда нужна, потому в самодельной маятниковой пиле возможно обойтись и без поворотного круга.

Маятниковая пила. своими руками

Описание резка пластика.

Маятниковая пила, дисковая. своими руками.Pendulum saw a vise

Маятниковая пила изготовлена на базе болгарки и плюс немного металлолома. Удобно резать трубы и уголок

Вообще же, маятниковой такая пила называется из-за того, что ее режущий механизм поднимается и опускается по траектории маятника. То есть в процессе резки мастер опускает режущий круг на заготовку, а после распила поднимает его обратно.

С помощью такой пилы можно распиливать самые разные материалы:

Для работы с разными материалами нужно использовать разные режущие элементы. Например, для работы с металлом нужно использовать специальный режущий диск, который можно взять из болгарки, а для распиливания дерева нужен диск от циркулярной пилы. То есть для работы с разными инструментами не требуется дополнительное оборудование, например, из пилы по металлу быстро получается маятниковая пила по дереву – своими руками заменить режущий элемент можно за считанные минуты.

Как сделать маятниковую пилу

своими руками?

В первую очередь нужно приобрести двигатель. Это может быть любой 1-фазный электромотор, например, от электроточила. Можно взять и 3-фазный, однако его мощность должна быть выше, чем у 1-фазного. Вращение двигателя на шпиндель режущего органа можно передавать ременной передачей, например, автомобильным клиновым ремнем.

Для крепления пилы нужно сварить из металла раму квадратного сечения, с одной стороны к раме приваривается корпус для шпинделя, с другой – платформа для крепления мотора. В раме следует предусмотреть паз, через который будет проходить ось для качания пилы, ее можно изготовить из отрезка трубы. При сваривании рамы нужно четко проследить, чтобы оси качания, двигателя и шпинделя были параллельны друг другу.

Защитные кожухи для режущего элемента и приводного ремня можно сварить из листового металла. Крепить кожухи нужно на винты к раме. На кожухе ремня должна иметься приводная рукоятка.

Если все рассчитано правильно, то двигатель будет перевешивать резак и в отпущенном состоянии находиться между опор хребтовой рамы.

В принципе, ничего сложного в изготовлении маятниковой пилы своими руками нет, нужно только сделать правильный чертеж, аккуратно выполнить все работы и надежно скрепить все части между собой.

Циркулярный станок из ручной пилы — легко!

Как я уже писал в одной из прошлых заметок , при увлечении столярным делом как хобби на начальном этапе вполне достаточно исключительно ручного инструмента. Это действительно так при небольшом количестве и малой сложности изготавливаемых изделий. Однако со временем многие мастера начинают замечать, что на выпиливание деталей лобзиком и последующую шлифовку тратится достаточно много времени. Ведь как бы хорош не был ваш навык пиления лобзиком, все равно прямой рез редко получается идеально ровным и почти всегда требуется доводка детали ленточной шлифовальной машиной. Именно для ровного прямого реза многие мастера задумываются о приобретении циркулярного станка .

Стоимость такого станка велика и возникает вопрос целесообразности такой дорогостоящей покупки для своего хобби. Я тоже задумался, стоит ли мне покупать эту вещь, если я планирую использовать ее не чаще одного или двух раз в неделю для того чтобы сделать несколько распилов? Я решил, что не стоит. Тем более, что такому станку есть более простая и дешевая альтернатива, которая в тоже время способна обеспечить достаточный уровень качества и скорости прямолинейно пиления. Это альтернатива – установка ручной циркулярной пилы в стол . Способ широко известен, в интернете можно найти множество вариантов самостоятельного изготовления. Далее я расскажу о своем варианте: я старался все сделать максимально просто.

В первую очередь необходимо основание для стола . Его можно сделать самостоятельно из брусков либо взять за основу старый ненужный стол, если он у вас есть. В моем случае у меня был старый стол из ИКЕА, с которого я снял крышку. Каркас стола (размер 760х760мм) оказался довольно крепким – на фото видно, что ножки крепятся к царгам металлическими уголками. Предварительно затянув болты на уголках и выровняв геометрию, я соединил ножки внизу для увеличения жесткости конструкции. Для этого я взял бруски 30х40, чтобы соединить ножки по периметру, и рейки 20х30 для соединения крест-накрест (крепление – саморезы). В будущем можно будет сделать там полку для мелочей.

Для крышки стола я взял наверное самый бюджетный материал – нешлифованную фанеру 15мм. Для удобства транспортировки и экономии времени на пилении лобзиком, попросил прямо в магазине выпилить мне крышку стола в размер (1000х800мм). В крупных магазинах или на базах обычно есть такая возможность. Размеры крышки я выбирал из соображений удобства работы с заготовками, размеров имеющегося подстолья и размеров помещения мастерской. Если место в вашей мастерской ограничено, придется пойти на компромисс в размерах крышки стола — оцените какой размер вам реально необходим исходя из наиболее часто обрабатываемых заготовок. К слову, размеры стола вышеупомянутой Макиты — 726х984мм.

Пару слов о самой пиле . Основными критериями выбора были: глубина пропила, наличие плавного пуска и внушающая доверие металлическая подошва. Руководствуясь принципом « приемлемое качество за адекватные деньги », и посмотрев отзывы, остановился на пиле Интерскол ДП 210/1900ЭМ. Пока ничего ни хорошего, ни плохого о ней сказать не могу – мало пользовался. Паспортная глубина пропила под 90 градусов у этой пилы 75мм, соответственно при использовании столешницы из фанеры 15мм, эффективная глубина пропила должна остаться 60мм, что вполне удовлетворяет моим нуждам. Я пишу здесь «должна остаться» потому, что по факту получилось немного меньше, но об этом позже.

Далее переворачиваем столешницу вверх дном и приступаем к основному этапу – разметке . Я называю разметку основным этапом, потому что от правильного позиционирования пилы на этом этапе зависит успех всего предприятия. Распиловочный стол с кривым резом довольно бесполезная вещь, поэтому внимательно проверяйте перпендикулярность пилы к краям столешницы. Также учтите, что царги стола могут мешать расположению пилы слишком близко к краю стола. Я выбрал положения пильного диска на 50мм левее середины стола.

После разметки я взял кусок фанеры 10мм и сделал из нее ограничительную планку по периметру всей подошвы пилы. Для этого я обвел подошву и выпилил лобзиком и прикрепил на саморезы к столешнице. Эта деталь нужна, чтобы зафиксировать пилу в рабочем положении и избежать смещения пилы из-за вибрации.

Затем нам нужно прикрепить пилу к столешнице. Подошва пилы слева имеет два отверстия, удобные для крепления (на фото видно только одно). А вот слева подходящих отверстий нет. Поэтому я зашлифовал узкую полоску из фанеры 10мм и использовал её как проставку между подошвой пилы и прижимающей деталью из той же фанеры и скрепил эту конструкцию саморезами.

Для собственно крепления пилы к столешнице использовал болты М6, под которые просверлил отверстия и обработал их с лицевой стороны стола перьевым сверлом на 12мм, для того чтобы утопить шляпки болтов. Также использую шайбы, шайбы гровера и самоконтрящиеся гайки. Вернее для первого пропила беру обычные гайки, так как пилу еще нужно будет снимать, но потом заменю на самоконтрящиеся.

Маятниковая пила по металлу: выбор и изготовление своими руками

На сегодняшний день промышленность выпускает множество разновидностей маятниковых пил, которые отличаются между собой назначением, функциональностью и конфигурацией. Из-за подобных различий у малоопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения возникающих перед ними работ.

Чтобы избежать таких проблем и понять, какую модель следует выбрать для использования в частной мастерской или в бытовых условиях, следует ознакомиться с ключевыми характеристиками, которые должны учитываться при выборе подобного агрегата.

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Устройство станка маятникового типа

Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

  • во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
  • отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
  • подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

  • Подготовьте двигатель от болгарки.
  • Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
  • Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
  • Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор. Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
  • В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
  • Для изготовления защитного корпуса можно использовать лист жести. Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

критерии выбора и популярные модели

Среди множества инструментов у любого домашнего мастера достойное место занимает маятниковая пила по металлу. С ее помощью можно с большой точностью и под любым углом распиливать практически любые длинномерные предметы, причем, не только металлические – трубы, любые профили, но и деревянные бруски, керамическую плитку. Все зависит от конструкции и режущей насадки.

Как устроена и работает маятниковая пила

Любая маятниковая пила, вне зависимости от того, сделана она своими руками или выпущена известным производителем, имеет в своей конструкции следующие узлы:

  • станина;
  • мощный электродвигатель;
  • пильный диск;
  • защитный кожух;
  • возвратный механизм;
  • струбцина для зажима распиливаемого изделия.

Компоновка узлов маятниковой пилы

Массивная, тяжелая станина пилы выполняется из литого металла для обеспечения устойчивости инструмента во время работы. На ней крепятся все остальные узлы пилы. Прежде всего, это маятниковый рычаг, на котором крепится мощный электродвигатель, удлиненный вал с пазами и винтовой резьбой для установки пильного диска. Этот рычаг имеет пружинный механизм, который возвращает его в исходное положение после завершения распила изделия.

На рукоятке рычага устанавливается кнопка включения пилы. Для удобства работы с инструментом к кнопке добавляется фиксатор, блокирующий выключение инструмента при отпускании кнопки. Режущий инструмент полностью закрыт защитным кожухом, предохраняющим человека от травм во время работы. На некоторых моделях производители устанавливают два кожуха – один неподвижный, второй — сдвигающийся, полностью закрывающий зону резания.

Устройство с описанием узлов

Маятниковая пила по металлу используется не только при работе с металлическими изделиями. Она может работать с деревом, керамикой, пластиком. Но для распила других материалов нужно использовать другое режущее полотно. Различные режущие насадки могут поставляться в комплекте, но могут продаваться и в розницу.

На станине закреплена струбцина для зажима распиливаемого изделия, состоящая из двух частей. Первая часть – поворотная, которая может поворачиваться на угол до 45°. На ней имеется указатель и шкала, проградуированная в градусах. Вторая часть – с винтовой регулировкой прижима. Прижимная губка на второй части имеет шарнирное крепление, что позволяет прочно фиксировать деталь под любым поворотом к фронту распила изделия, гарантируя точный срез под выбранным углом.

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

  • многофункциональность;
  • достаточно простая замена пильного диска;
  • точный и качественный срез распиливаемого предмета;
  • достаточно высокая скорость резки;
  • простота установки;
  • доступность;
  • несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Как правильно выбрать маятниковую пилу

Прежде чем покупать маятниковую пилу, следует определиться, для каких работ и как часто она будет использоваться. Если речь идет о разовых работах, выполняемых достаточно редко, то нет смысла покупать дорогостоящий инструмент, который большую часть времени будет пылиться на стеллаже.

Для таких работ вполне подойдет недорогая, несложная маятниковая пила. Для сложных работ с заготовками различной формы и из различных материалов нужно выбирать профессиональные модели.

Маятниковая пила по металлу DRC 355

При выборе любой модели следует обращать внимание на средства безопасности – защитный кожух, блокировку случайного включения пилы при смене пильного диска. Большое значение имеют вес и габариты. Главная часть массы должна приходиться на станину, обеспечивающую устойчивость инструмента. Вес рабочего узла не должен быть большим, чтобы не вызывать утомляемость мастера при работе с инструментом.

При покупке пилы следует обратить внимание на внешний вид. Если кожух, станина, рычаг выполнены небрежно, такую пилу покупать не следует. Внешний вид – лицо инструмента. Если внешний вид инструмента производит впечатление небрежности, то это говорит о невысокой культуре производства и о низком качестве изделия. И еще один критерий – размер пильного диска. Его диаметр должен быть минимум 200 миллиметров.

Лучшие бренды маятниковых пил

Наиболее популярными производителями электроинструмента, чьи изделия наиболее распространены на рынке России, являются несколько фирм Японии, Германии, России, США. Все эти производители представлены в России разнообразнейшим набором электроинструментов – дрели, шуруповерты, маятниковые пилы, перфораторы и др.

Маятниковые пилы Японии представлены фирмами «Makita» и «Hitachi». Наибольшей популярностью пользуются пилы «Makita LF1000» и «Hitachi C10FCh3». Германию представляют знаменитый концерн «BOSCH» и фирма «Metabo». На рынках электроинструментов особо популярны пилы «BOSCH GCM 800 SJ Professonsional» и «Metabo PSE 1200601301000».

Россия представлена фирмой «Корвет». Торцовочная пила «Энкор Корвет-431 94310» отлично зарекомендовала себя у мастеров. Фирма «DeWALT» из США представлена на рынках России маятниковой пилой «DeWALT DW713».

Сделать маятниковую пилу своими руками

Сделать маятниковую пилу своими руками совсем несложно. Вопрос в том, стоит ли этим заниматься, если можно недорого купить готовое изделие. Ведь стоимость комплектующих, инструмента для изготовления, материалов может обойтись дороже, чем фирменная пила. Но для любителей самоделок интересен сам процесс изготовления, тем более что они смогут внести в конечное устройство свои усовершенствования.

Маятниковая пила своими руками — чертеж

Для изготовления понадобится листовая сталь толщиной не менее 12 миллиметров. Размеры листа произвольны, определяются только самим мастером. Лист приваривается или крепится винтами к двум швеллерам. Эта конструкция представляет собой станину будущего станка. В качестве рычага вполне подойдет профильная труба. Она приваривается к валу, на концы которого запрессованы подшипники. Подшипниковые узлы крепятся к станине.

В качестве рабочего узла можно использовать хорошо всем известную болгарку. Для ее крепления на маятнике изготавливается специальная скоба. В стальном листе вырезается паз для пильного диска. На станине крепятся упоры, определяющие угол распила металла, и винтовая струбцина с шарнирной прижимной губкой. И в завершение работы маятниковый рычаг подпружинивается возвратной пружиной.

Работа с маятниковой пилой

Отключить маятниковый станок от электрической сети. Убедиться в том, что пильный диск соответствует распиливаемому материалу. При необходимости диск заменить. Для этого нужно снять защитный кожух, удалить старый диск и закрепить новый. Зафиксировать поворотную часть струбцины на нужный угол распила. Закрепить распиливаемое изделие так, чтобы размеченное место распила находилось точно под пильным диском. Включить пилу и, нажимая на рычаг, распилить изделие.

Видео по теме: Маятниковая пила или отрезной станок

Торцевая пила по металлу своими руками

Торцовочная пила создается своими руками на базе имеющегося оснащения – ручной циркулярной пилы, углошлифовальной машины (болгарки). А при монтаже дисков конкретного вида самодельное устройство можно применять для разрезания профиля на металлопластиковой основе, труб, что увеличит область ее использования.

Разновидности

Торцовки подразделяются на такие виды:

  • маятниковая;
  • комбинированная;
  • с протяжкой.

Основой маятникового приспособления является станина. На ней же крепится стол, который базируется на механизме поворота с линейкой. Этот механизм решает проблему установки угла распила с его настройкой. Угол распиливания можно настраивать посредством передвижения рабочего стола по отношению к поверхности основы. Пильный компонент фиксируется ручкой и подпружинивается шарниром. Посредством маятника производится передвижение пилы по вертикали.

В комбинированной модификации имеется возможность изменения угла пропила в двух направлениях. Структура та же, что и у маятниковой торцовки, единственно, добавлен еще один шарнир. По части перемены угла реза в горизонтальной поверхности – его можно изменять в горизонтальном направлении, которое к тому же противолежащее от установленного привода.

Торцовка с протяжкой позволяет переводить режущий компонент как по окружности оси шарнира, так и прямо по длине пропила. Это получается за счет имеющихся направляющих.

Создание инструмента

Сделать торцовочную пилу своими руками возможно, взяв за основу имеющееся в наличии оборудование.

Из ручной циркулярной пилы

Структура обычная и приемлема для создания на дому. Корпус торцовочного агрегата делается из древесины либо железа. Из фанерных листов (ДСП) сооружают основу, на которую монтируют вертикальную стойку, заранее вырезав в ней отверстия для фиксирования торцовки. Устройство маятникового вида делается из доски и крепится на основу посредством длинного болта.

Подготовив стальной стержень либо уголок, его прикрепляют поверху маятника, так чтобы конец торчал. Затем берется пружина, одним концом ее фиксируют за заднюю полку уголка, а вторым – за вертикальную стойку. Натяжку подбирают опытным способом, но ее должно хватить для непринужденного удержания в висячем положении ручной циркулярной пилы.

Сняв с оснащения ручку, его фиксируют на маятнике в заранее подготовленное отверстие. Провода помещают в подготовленные для этого прорези, и подсоединяют электропитание. В крышке стола выполняется маленькая прорезь, и к ней под углом 90° фиксируют боковые упоры. Если их сделать поворачивающимися, то разрезать заготовки станет возможно под конкретным градусом. Агрегат собран, осталось испытывать в работе. Применяя чертежи, можно сделать какой угодно, даже очень непростой аппарат.

Из болгарки

Торцовочные пилы способны работать по древесине, железу, пластику и иным материалам.

Самая известная торцовка базируется на использовании углошлифовальной машины.

Если у вас получится проделать все грамотно, ваше устройство с протяжкой будет обладать следующими опциями:

  • скорость вращения диска – 4500 об/мин;
  • расстояние пропила – примерно 350 миллиметров.

При потребности торцовка демонтируется с агрегата и практикуется как обыкновенный ручной инструмент. Большой плюс в том, что самодельное устройство универсально и свободно разбирается.

Рассмотрим, как происходит процедура изготовления.

  1. Поставьте поворотный механизм углошлифовальной машины на ось поворота колеса агрегата. Его крепеж производится посредством шарикового подшипника. Рекомендованный размер 150 миллиметров, но и больше тоже сгодятся.
  2. С внешней стороны подшипника электросваркой привариваются уши. Они предназначены для закрепления основания агрегата. Монтаж выполните болтами М6.
  3. Обойму следует прикрыть защитным кожухом, чтобы при эксплуатации на вас не летела стружка.
  4. Задача с протяжкой находит решение просто. Для ее создания возьмите амортизаторы от грузовой машины. Даже если они не в рабочем состоянии, это не проблема. Уберите из амортизаторов смазочный материал, просверлите отверстия для вентиляции и закройте сеткой, чтобы в полость не проникала стружка и пыль.
  5. Инсталлируйте модуль плавного старта. Благодаря ему вы не будете испытывать резких рывков в процессе запуска торцовки.
  6. Финальный этап – монтаж защиты пильного диска.

В зависимости от поставленного диска агрегат может использоваться по металлу либо древесине, торцевать трубы. Но знайте, что для подрезания торцов труб может быть недостаточно мощности агрегата. Определитесь с техпараметрами вашей углошлифовальной машины, чтобы выяснить, способен ли станок резать трубы, или он годится только для работы с древесиной.

Данная конструкция имеет два важных недочета.

  1. Чтобы настроить точность

Как сделать маятниковую пилу по металлу своими руками? Маятниковая пила по металлу своими руками Маятниковая пила по металлу своими руками

Арсенал металлорежущих станков домашней мастерской пригодится для пополнения маятниковой пилы. Можно закрепить на верстаке, рядом со слесарями, в котором зажимается обрабатываемая заготовка. Рабочий инструмент пилы — абразивный диск. Он «на зубах» закален до любой твердости стальными прутками, уголками, трубами, листами и даже плиткой из металла, фарфора и стекла, и поверхность реза получается достаточно чистой.Если заменить пилу пилой с мелким зубом, то можно распилить дерево, фианит или пластик, алмазный диск даст возможность обрабатывать камни.

Для закрепления заготовки удобно использовать поворотные тиски, в этом случае резку можно производить под углом, что очень удобно, когда детали подготовлены к сварке.

Различные приспособления к пиле позволяют делать неглубокие пропилы и канавки и даже превращать ее в обычную «круговую».

Для такой пилы потребуется однофазный электродвигатель мощностью 340 Вт (от электродвигателя) или трехфазный типа АОЛ 21-2 мощностью 400 Вт с частотой вращения 2800 об / мин.Передача вращения на шпиндель станка осуществляется клиновым ремнем типа А-и018 от автомобиля ГАЗ-24.

1 — электродвигатель, 2 — суппорт, 3 — защитный кожух инструмента, 4 — инструмент (абразивный диск), 5 — защитный кожух ремня, 6 — ремень клиновой А-1018, 7 — винт М8х14 мм, 8 — ведущий шкив (d 16), 9 — кожух ремня (сталь), 1C — ведомый шкив (d 16), 11 — распорная втулка (сталь), 12 — шайба (сталь), 13 — рукоятка подачи маятника, 14 — болт M6x12 мм , 15 — винт M5 X10 мм, 16 — вал (сталь), 17 — крышка (d 16), 18 — крышка (d 16), 19 — втулка (сталь), 20 — шайба (сталь), 21 — гайка (сталь ), 22 — подшипник шариковый № 203.23 — Корпус (сталь), 24 — Таз (Сталь), 25 — винт М6х8 мм. 26 — винт M8 x 16 мм, 27 — таз (сталь), 28 — рама (сталь), 20 — болт M6x16 мм, 30 — труба 1/2 «» (сталь), 31 — ось (сталь), 32 — втулка (Сталь), 33 — шайба, 34 — гайка М10, 35 — печка (сталь), 36 — промежуточный корпус (D 16).

Основание пилы представляет собой гребневую раму квадратного сечения, к которой с одной стороны приварен корпус шпинделя, а с другой печка для установки двигателя. Через паз в раме пропущена труба 1/2 «- корпус оси оси пилы.Выполняя сварочные работы, убедитесь, что оси вала двигателя, вал шпинделя и ось поворотной пилы были строго параллельны. После сварки каркас необходимо снять, очистить сварные швы и окрасить нитроэлементом предварительной грунтовкой.

Кожух ремня и крышка абразивного диска — из листовой стали толщиной 2 мм. Сваривать заготовку лучше всего изнутри углового шва. Кожух ремня крепится винтами непосредственно к двигателю и раме, к которой прикручивается крышка абразивного диска.Рукоятка привода расположена на съемной крышке кожуха ремня.

Подшипники шпинделя перед сборкой со смазкой cyatim-221. В канавки подшипников вставить войлочные кольца, пропитанные жидкой смазкой.

У собранной пилы двигатель должен перевешивать шпиндель и находиться внизу, между опорами, иначе в момент включения пилы абразив может удариться о заготовку и загнуться.

Рис. 2. Адаптация к маятниковой пиле:

А — для прорези пазов:

1 — ленточный ремень, 2 — скоба, 3 — настольная, закрепленная в тисках;

B — для раскроя листового материала:

1 — кожух ремня, 2 — стол складной, 3 — петля, 4, 5 — кронштейны.

При работе с маятниковой пилой необходимо строго соблюдать правила техники безопасности. Питающий кабель необходимо защитить от механических повреждений стальным гибким шлангом, который можно снимать с душевого шланга. Электродвигатель, как и сама пила, должны быть надежно заземлены. Рабочий инструмент закрепить на валу только гайкой с левой резьбой. Работать с пилой без защитных очков опасно.

Если во время работы устройства срабатывает приводной ремень, его необходимо вытащить, для чего между пластиной и двигателем достаточно проложить пластину необходимой толщины.

В. Зайцев, инженер-конструктор
«Модель-конструктор» 1985, №12

Маятниковая пила — это электроинструмент для обработки дерева и металла своими руками. Устройство обеспечивает быстрое и точное разделение заготовок. Многие считают, что маятниковая пила и сабля — идентичные агрегаты. На самом деле между ними есть определенные различия.

Пила во время работы совершает возвратно-поступательные движения. Точно так же и сабля рабочая.

Режущая маятниковая электрическая пила — она ​​довольно компактна по размерам, режущий инструмент которой представляет собой диск и закреплен вертикально на специальном маятнике.

Размеры устройства в зависимости от модели и мощности могут отличаться. Маятник дает возможность поднимать и опускать режущее полотно при работе с металлом или деревом.

Ассортимент обширен, что позволяет покупателю выбрать такие востребованные пилы, как макита, бизон, ПМ 400 и др.

Особенности устройства

Чертеж образца пильного устройства

  • Дисковая и маятниковая пилы имеют примерно одинаковый принцип работы;
  • Основное отличие устройств в том, что дисковый режущий инструмент и двигатель закреплены неподвижно, а в маятниковом устройстве они поднимаются и опускаются за счет маятника;
  • Режущая маятниковая установка обеспечивает высокоточное срезание под прямым углом;
  • Дополнительно инструмент типа ПМ 400, ПМ 55, Интерскол, Зубр, Макита, КД 300, ПМ 70 и другие представители сегмента маятниковых пил способны резать под углом;
  • Часто режущая система для резки дерева или металла включает в себя абразивный диск;
  • Использование соответствующих дисков позволяет работать эффективно.Для обработки того или иного изделия достаточно просто заменить полотно;
  • Полотно бывает и универсальным, позволяющим одним диском вырезать всевозможные заготовки;
  • Современная раскройная маятниковая электропила для раскроя заготовок отличается тем, что при раскрое полотна, диск можно заменять на перекрестное время. Это лидеры сегмента в лице PM 70, PM 55, KD 300, Bison, Makita, Interskol, PM 400 и др .;
  • Каждый режущий инструмент обязательно оснащается системами защиты.Это связано с тем, что вращающееся полотно для резки потенциально опасно;
  • Выбрав нужный размер устройства, можно вырезать заготовки в домашних условиях;
  • Производители предлагают как отечественные, так и промышленные модели.

Обладая достаточно значительными преимуществами, режущий маятниковый электрополис имеет ряд недостатков.

  1. Для распиловки необходимо приложить значительные усилия, как при использовании болгарки.
  2. Режущая пила имеет определенные ограничения по ширине распиливаемого материала.
  3. Аппарат не отличается высокими характеристиками, так как служит вспомогательным оборудованием на производстве или в домашних мастерских.

Ориентировочная цена устройств для домашнего использования — от 12 до 40 тысяч рублей.

Как это работает

Для резки материалов необходимо изучить принцип действия электролизера маятникового типа.

  • Маятниковую пилу смело можно назвать циркулярной. Здесь циркуляр устанавливается на специальную раму;
  • Работает автомат от сети;
  • Заводские модели
  • могут комплектоваться специальными поворотными кругами, за счет чего устройство используется как заглушка.Эту фичу нельзя назвать необходимой, но иногда ее актуальность оказывается востребованной;
  • Режущий электропилат получил такое название из-за того, что раскройное полотно опускается своими руками по маятниковой траектории на заготовку, а при завершении распила поднимается в исходное положение;
  • В зависимости от того, как используется полотно, какого размера и мощности устройства, заводская и самодельная электропила может резать металл, дерево, плитку, фарфор, пластик, стекло и т. Д.;
  • Для резки металла используйте отрезные диски. Их можно позаимствовать из болгарского языка;
  • Если это дерево используется ткань из циркуляра.

Сабельная Пила

Болгарки циркулярные, пилы с маятником, сабельные пилы широко используются в самодельных мастерских. Все они имеют свои конструктивные и технические особенности.

Чтобы у вас не возникло проблем с поиском отличий маятника от сабельной пилы, внесем некоторую ясность.

  • Самодельная сабельная пила отлично подходит для работы;
  • Как и маятник, сабельная пила может быть оснащена специальными деревянными или металлическими полотнами или универсальными режущими инструментами;
  • Электропила «Сабельная» отличается совершением возвратно-поступательных движений;
  • Устройство имеет компактные размеры, удобно использовать в домашней мастерской;
  • Электропила «Сабельная» — прекрасная альтернатива ручной ножовке, имеющая определенные ограничения и сложность в эксплуатации;
  • Главный недостаток, которым обладает сабельная пила, — это вибрация при работе.Особенно ощутимые колебания возникают при работе с деревом или металлом большой толщины.

Маятниковый станок своими руками

Когда на рынке представлены самые разные устройства и возникает вполне закономерный вопрос об актуальности самодельных пил.

Самодельная пила обычно имеет небольшие размеры конструкции, вал, компактная приставка собрана, собрана своими руками. Сделать прибор можно из болгарки, электродрели или просто электродвигателя.

Некоторым удается создать достойную альтернативу пилам Макита и Бизон. Резка по дереву и металлу на самоделках Не редко превосходит заводские образцы. Для достижения желаемого потребуется выбрать чертежи, снять двигатель с болгарки, электродрели или другого приспособления, посмотреть видео и фото инструкции по сборке.

  1. Для начала нужно взять электродвигатель. Первой самодельной установкой вполне может быть приставка к электродрели. Специалисты советуют для резки в домашней мастерской использовать электродвигатель от болгарки для маятниковой пилы.
  2. От болгарского двигателя вращение шпинделя можно передавать с помощью ременной передачи. Для этих целей отлично подойдет самодельная конструкция на основе клинового автомобильного ремня.
  3. Если опора для электродрели не ваш вариант, то для закрепления будущего маятникового устройства соорудите металл из металла. Используются металлические квадратные сечения.
  4. С одной стороны, корпус шпинделя приварен к металлическому каркасу, а площадка будет расположена для установки болгарки.Не забываем про размер вала. Грамотно подобрать размер вала крайне важно, чтобы прибор был правильно настроен. Обычно размер вала указывается на чертежах, на основе которых собираются самодельные маятниковые пилы.
  5. Обязательно проделайте в раме паз, необходимый для прохождения оси прокатной пилы. Для этих целей опять же с помощью болгарки отрежьте кусок трубы.
  6. При сварке рамы проследить за тем, чтобы ось прокатки, валгарк и мотор шпинделя оказались параллельны.
  7. Продумайте вопрос о защитном кожухе, который обычно делают из металлического листа. На кожухе ремня установлена ​​рукоятка привода.

Маятниковая пила по металлу своими руками — Очень просто и отлично

Маятниковая пила (фото)

Работа с металлом — одна из самых трудоемких, основная причина этого — высочайшая прочность материал. Все о ремонте бензопил своими руками, более того, ремонт бензопил видел Его спокойствие.Но из-за такой отличительной характеристики это практически нереально — элементы из металлических врачей актуальны для каждой конструкции носителя, системы крепления или каркаса жесткости. Поэтому в арсенале строительного инструмента обязательно должны быть приспособления, позволяющие металлу резать металл, это, например, маятник Пила по металлу — своими руками Сделать это может быть не очень просто , но приобрести фирменную пилу будет очень дорого — стоимость такой пилы будет немаленькой.Ниже другие записи на тему «Как сделать несколько столов своими руками своими руками. Поэтому лучше задействовать собственный внутренний инженерный гений и все же попробовать изготовить сам инструмент. Маятник пила на дереве своими руками». своими руками.Станок для резки металла своими руками.Кроме того, как показала практика, самодельные инструменты позволяют избежать недостатков, которые характерны для заводских моделей. В общем обо всем по порядку.

Принцип работы маятника пила

Пендуловая пила Прекрасно, это дисковая пила, установленная на раме и приводимая в действие электрическим ходом.Заводские изделия имеют особый поворотный круг в собственной конструкции, что позволяет использовать пилу как заглушку. Хлеб издавна был прерогативой крупных хозяйств, а королева полей мелких хозяйств и приусадебных хозяйств — картофель; Инструкция по изготовлению оккупантов для картошки на минитракторе своими руками. Но эта функция нужна не всегда, ведь в самодельной маятниковой пиле можно обойтись без поворотного круга.

Читать так же

Станок для резки металла.

Сделай сам . (Самодельный отрезной станок по металлу.)

Самодельный отрезной станок металл . Регистратор 2,2 кВт, 2850 В / мин. Обмотку двигателя переделываем на SY380V.

Раскройный станок своими руками. Маятниковая пила по металлу.

Простая самодельная раскройная машина. Все вопросы задавайте в комментариях.

Вообще маятниковой такую ​​пилу называют из-за того, что ее режущий механизм поднимается и опускается по траектории маятника. Маятниковая пила по металлу: выбор и изготовление самостоятельно.То есть в процессе резки мастер опускает на заготовке круг резки, а после резки поднимает обратно.

С помощью этой пилы вы можете резать самые разные материалы:

Читать одинаково

Для работы S. разные материалы Вам необходимо использовать разные режущие элементы. Например, для работы с металлом понадобится специальный отрезной диск, который можно снять с болгарки, а для распиливания дерева понадобится диск от циркулярной пилы. Самодельная маятниковая пила, сделанная мастерами своими руками: фото, подробное описание, а также видео, где пила была показана в работе.Фото ленточной пилы по дереву, при заточке либо ремонт выполняем своими руками. То есть не требует дополнительного оборудования для работы с разными инструментами, например, от пилы по металлу Быстро получается пендуловая Пила по дереву — своими руками замените режущий элемент за считанные минуты.

Как сделать маятниковую пилу

озорной Руки?

Для начала необходимо приобрести двигатель. Это может быть любой однофазный электродвигатель, например, от мощного.Можно взять 3-х фазный, но его мощность должна быть выше, чем у 1-фазного. Основные неисправности бензопилы «ЧТИЛ 180» и ремонт своими руками плохо распил. Вращение двигателя на шпинделе режущего органа может передаваться на ременную передачу, например, с помощью автомобильного клинового ремня.

Для крепления пилы нужно приварить раму квадратного сечения, с одной стороны корпус для шпинделя приварен к раме, с другой — площадка для крепления мотора. В раме следует предусмотреть паз, через который будет проходить ось для качания пилы, его можно сделать из отрезка трубы.При сварке рамы нужно четко проследить оси поворота, двигателя и шпинделя параллельно друг другу.

Защитные кожухи для режущего элемента и приводного ремня могут быть сварены из листового металла. Маятник увидел своими руками »Полезное. Монтажные крышки нужно прикатить к каркасу. Кожух ремня должен иметь ручку привода.

Если все рассчитать правильно, двигатель будет перевешивать фрезу и в спущенном состоянии между опорами коньковой рамы.

В принципе ничего сложного в изготовлении маятниковой пилы нет рук, нужно просто правильно сделать чертеж, аккуратно выполнить все работы и надежно расточить все детали друг друга.

Незаменимый инструмент в домашней мастерской, сантехническом цехе, на стройке. Промышленных моделей этих инструментов существует множество, но цена иногда бывает недоступна не только частному мастеру, но и небольшому предприятию. На выходе — отрезной станок по металлу своими руками совсем несложный. Для этого требуются лишь определенные навыки работы со сварочным аппаратом, сантехническим инструментом и некоторая квалификация электрика. Из материалов тоже не нужно ничего дефицитного или недоступного в свободной продаже.

Для работы вам потребуется:

Купить будет электродвигатель мощностью 1,5-2 кВт однофазный или трехфазный. Дополнительно потребуются два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это собрано, начинается изготовление машины.

Рисунки можно делать как с использованием материалов из Интернета, так и с использованием уже готовых, таких как эти. Но практика показывает, что лучше всего адаптировать чертежи под те материалы, которые есть в наличии.Как правило, конструкции, сделанные своими руками, лучше всего работают, когда вы их «настраиваете» под себя. Естественно, что при этом должны соблюдаться определенные правила и требования, которые предъявляются к инструменту повышенной опасности, как, например, дисковый отрезной станок или маятниковая пила, как самодельные, так и промышленные.

Большинство станков для резки металла, которые изготавливаются своими руками, относятся к маятниковому типу. Более сложные в изготовлении, но их можно изготовить в небольшой мастерской или слесарной мастерской.Пока остановимся на самом удобном виде раскройного станка — дисковом. Общий дизайн можно увидеть на видео.

Состоит из нескольких основных узлов: электродвигатель

  • ;
  • маятник;
  • приводной механизм;
  • диск отрезной;
  • настольный.

Рассмотрим их отдельно.

Двигатель

В зависимости от необходимой мощности металлорежущего станка и сферы его использования выбирают мощность двигателя.Оно должно быть в пределах 1,5–3 кВт. Если вы планируете использовать отрезной станок в домашней мастерской, небольшом слесарном цехе, где резка профильной трубы, арматуры, уголка или другого проката встречается сравнительно редко, а качество заготовки используется тонкостенным металлом, в пересчете на мощности в пол киловатта вполне достаточно. Для мелкосерийного производства, работы на стройке или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт он может быть подключен к 220 вольт по схеме «Звезда» схемы «Треугольник».Но при этом нужно учитывать, что его мощность уменьшится на 25-30%. Главное — это количество оборотов, указанное на шильдике.

Для установки на станок для резки металла двигатель должен иметь число оборотов, равное 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах режущий диск работает оптимально.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров.Здесь тоже нужно исходить из потребностей производства. На слишком большой диаметр диска гнаться не стоит — чем дальше от центра находится рабочая кромка, тем меньше последнее усилие, и тем потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и диаметр 300 миллиметров.

Изготовленный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, на котором они могут работать.Как правило, оно не должно превышать 4400 оборотов в минуту. Если получите больше — диск может быть уничтожен, что небезопасно. Если количество оборотов будет меньше 3000, то скорость резки будет недостаточной, и диск будет сильно перегреваться и оплетаться. Именно эти числа следует брать в качестве исходных при расчете передаваемой мощности.

Привод

В качестве механизма привода удобно использовать ременную передачу. Для этого вам нужно будет найти два шкива одинакового диаметра.Один из них посажен на вал двигателя, второй — на ведущий вал режущего диска. Дисковый вал установлен на двух подшипниках. Лучше всего использовать схему, когда приводной механизм расположен слева от облака крепления диска. Работать удобнее, соблюдаются правила техники безопасности. Крепежная гайка прижимной гайки не будет поворачиваться.

Для натяжения приводного ремня двигатель закреплен в задней части маятника на 4-х болтах, расположенных в продольных пазах.Он может смещаться в сторону центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и не допустить его проскальзывания. Ремень также легче заменить, если предыдущий приходит в отставку.

Консоль (маятник)

Консольная часть станка для резки металла — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, она надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу.Основание крепления маятника — две вертикальные стойки с прорезями под втулку маятника (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота примерно 80-100 миллиметров, но вы можете рассчитать свой вариант.

В отверстия стоек по горизонтали устанавливается вал вала, к которому приваривается коромысло, состоящее из двух рычагов, передаточное отношение которых равно одному к трем. На коротком плече Платформа приварена под установку электродвигателя.На длинном плече карданного вала режущий круг. Соотношение длины рычагов примерное, его нужно рассчитывать так, чтобы вес двигателя превышал вес пильной части в собранном (с защитными кожухами). Чтобы диск включенного станка соприкоснулся с металлом, необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к днищу двигателя прикреплена возвратная пружина, а угол отклонения маятника регулируется тросом или цепочкой, закрепленной одним концом к столу, а вторым — к низу длинной рычаг.

Настольный

Оптимальные размеры 700x1000x900 мм. Он сварен из уголка 25х25 мм и покрыт стальным листом толщиной 3-4 мм, в котором выполнены прорези в зоне вращения диска. На столе закреплен поворотный упор и зажим с поворотным зажимом. Это позволяет выполнять резку как перпендикулярно, так и под нужным углом. Весьма интересный вариант самодельной машинки Показан на видео. Получается тут не заглушка, а консоль с диском и движком.

Монтаж отрезного станка дискового типа у квалифицированного слесаря ​​не представляет особой сложности. Важно придерживаться некоторых принципиальных требований:

  • правильно рассчитать скорость вращения диска;
  • отрегулируйте угол поворота, он должен быть строго перпендикулярен плоскости рабочего стола;
  • выставляют силу подачи диска на зону резания;
  • установить кнопку аварийной остановки на ручку;
  • оснастить отрезной станок защитными кожухами дисков и вращающимися частями.

Довольно полезный инструмент, с помощью которого можно решать широкий круг задач. Данное оборудование позволяет резать плитку, камень и металл, а также шлифовать поверхность. Но если у вас в наличии будет стационарный станок, выполнить эти работы будет намного проще. В одиночку ты сможешь сделать такой прибор у меня в гараже.

Достоинства и недостатки самодельного станка

Если вы часто работаете с болгаркой, то вам удалось нащупать ее слабые места. Как ни странно, они выражаются в достоинстве — подвижности.Оператор не всегда имеет возможность зафиксировать детали во время резки, и малейшая вибрация может вызвать разрушение абразивного диска, что довольно часто бывает вызвано травмами.

Мобильное оборудование трудно контролировать с помощью перпендикулярных разрезов. Это верно, если учесть толщину диска и сравнить ее с этикеткой и материалом. С помощью угловой машины непросто вырезать несколько деталей, которые должны иметь одинаковые размеры. Это касается веток и трубок, после резки которых изделия должны быть равноценными.Кроме того, ваши руки будут заняты, что приведет к быстрой утомляемости и снижению концентрации внимания. Это следует учитывать по той причине, что ESM является одним из опасных инструментов.

Почему стоит использовать станок

Обратный удар при работе с этим устройством — это мусор оборудования, когда шлифовальный диск заклинивает в изделии. Опасность такого исхода событий заключается в одновременном разрушении круга. При внушительном обороте абразивных фрагментов оператор может получить травму.

Обратный удар может произойти в конце реза, когда элементы соединены небольшой перемычкой. Рекомендуется останавливать инструмент, не завершая резку заготовки. Круг извлекается, а деталь обрезается с обратной стороны. Стационарный станок, который можно выполнить от подруги, решает все перечисленные проблемы. Это также может обеспечить дополнительную безопасность.

Изготовление станка из уголка и металлической трубы

Если вы столкнулись с вопросом, как сделать отрезной станок из болгарки, то можно выполнить довольно простую конструкцию, потратив хотя бы деньги.Времени займет всего несколько часов. Устройство будет представлять собой длинную трубу из металла, которая будет выполнять роль каркаса и ручки.

Если вы хотите сделать отрезной станок из болгарки со своими деревьями, к одному из концов необходимо приварить металлический брусок, который будет располагаться поперек. В нем должны проделать два отверстия, которые будут служить для крепления болгарки. Трубка закреплена с той же стороны на небольшом уголке подвижного вала. Уголок крепится к рабочему столу или крепится к полу в рабочем помещении.

Изготовляя отрезной станок из болгарки своими руками, с противоположной стороны потребуется установить пружину, которая обеспечит возврат конструкции в исходное положение. Можно предположить, что машина готова. Остается только правильно закрепить угловую машину.

Изготовил отрезной станок из болгарки своими руками, необходимо помнить, что этот вариант является одним из самых простых. Подходит для тех, кто предпочитает работать с металлом. Если вам нужна аккуратность в работе, конструкцию следует сделать более устойчивой.

Станок со станиной

Перед тем, как сделать отрезной станок из болгарки своими руками, необходимо подумать, нужна ли ему птица. Для этого подготовим: профильная труба

  • ;
  • угол;
  • сварочный аппарат;
  • металлический лист;
  • дрель;
  • канал;
  • идентичные подшипники;
  • труба;
  • пружина;
  • педаль;
  • реле.

Для платформы потребуется металл.Если вы хотите сделать вариант попроще, стоит позаботиться о наличии ДСП. Выбирая трубу, необходимо руководствоваться тем, что она будет иметь небольшой диаметр. Если вы не привыкли работать со сваркой, можно заменить манипуляции с устройством установкой прочных болтов. Этот вариант позволит вам при необходимости разобрать машину.

Вы должны прийти к изготовлению оборудования из режущих частей, из которых будет сделан каркас. Чтобы дорогой материал не попал в грязь, лучше сделать рисунок.Для каждой модели угловой машины будет своя схема, ведь инструменты могут отличаться. В некоторых устройствах ручку можно снять, а в других придется установить стойку для болгарки. Для дисков разного размера вам понадобится фреймворк с определенными параметрами.

Изготовление простого каркаса

Если вы хотите своими руками изготовить простой отрезной станок из болгарки, то на каркас надо обязательно обратить внимание.Простая его конструкция будет состоять из двух рам, установленных на общей оси. Нижняя рама закреплена на платформе. Последний может быть выполнен из ДСП или металла.

Если болгарка достаточно крупная, то лучше применить металлическую. Рама, к которой будет прикручиваться угловая машина, должна вращаться вертикально по принципу маятника. Для фиксации исходного положения вам понадобится пружина. К нижней раме крепится крепление, которое включает в себя подвижный зажим и прижимной уголок.

Кладочная машинка линейка

Как сделать раскройную машинку из болгарки — этот вопрос остается актуальным в кругах домашних мастеров. В таком оборудовании важно предусмотреть измерительные узлы. Они позволят вырезать заготовки с высокой точностью до 1 мм. Лучше использовать подвижную леску с ограничителем. Он приваривается к трубке. С ним выставлен точный размер. Крепление осуществляется концевым винтом.

Электроника

Перед началом работ следует рассмотреть фото раскройных станков от болгарки.В этом случае можно сделать любую модель в этом случае. Но у каждого из них должна быть педаль пуска. Этот узел обеспечит удобство работы. Его можно заменить кнопкой переключения через низковольтное реле на 12 В. Напряжение на болгарку будет подаваться через него.

Благодаря этой простой конструкции оператор освобождает руки, что позволяет выполнять точный рез без использования тисков. При точных размерах можно сэкономить время. Этот инструмент можно использовать вместо режущей пилы по металлу, а при необходимости, косатогонную машину можно отключить, вернув ей подвижное состояние.

Меры безопасности

Если вы решили изготовить отрезной станок из болгарки своими руками, то необходимо помнить о безопасности. Если вариант стационарный, важно учитывать направление инструмента и положение кожуха, который должен закрывать зону, в которой находится оператор. Если у вас есть станок, вы можете столкнуться с необходимостью прикрепить его к угловому станку пилорамы по дереву. Каким бы сильным ни было желание, делать это категорически нельзя.

Древесина — неоднородный материал, в котором могут быть сучья или гвозди. Болгарка работает с большой скоростью оборотов, превышающей скорость стандартной панели. Это довольно быстро показывает полотно пилы.

Сравнивая шлифовальный и абразивный диски с пилонами, можно понять, что у последних острые зубья. Ради быстрого снижения риска для здоровья. После установки оборудования и нового диска следует в течение минуты проверить работу болгарки, запустив устройство на холостом ходу.Круг не должен сталкиваться с препятствиями или повреждать корпус.

Изготовление станка из профильной трубы на базе рычажного механизма

Изготовить отрезной станок из болгарки своими руками можно с помощью профильной трубы. Для дизайна вырежьте заготовки. Профильные трубы отлично подходят для каркаса. Металлический профиль выполнит роль консольного крепления. Помимо этого узла необходимо подготовить стальной пруток и металлическую шину.

Если конструкция будет иметь несущую платформу, то по размеру вам потребуется разрезать лист 4-х миллиметровой стали.К рычагу, имеющему вид на профильную трубу, следует приварить поперечную ось в виде вала для навески. При установке вала на подвижный механизм необходимо соблюдать перпендикулярность.

Стальная шина подготовлена ​​П-образным кронштейном, по бокам которого сделаны болты. С помощью механического крепления будет зафиксирован корпус редуктора углового станка.

Перед тем, как приступить к работе, необходимо изучить детали чертежа раскройного станка из болгарки, своими руками в этом случае изготовить оборудование можно всего за несколько часов.Из стального прутка следует сделать грубый фиксатор, который будет выполнять роль стремянки.

Для крепления корпуса устройства к подвижным механизмам сделана прижимная планка. Представляет собой пластину из металла, ширина которой превышает соответствующие значения прижима на 20 мм. По краям прижимной планки предусмотрены отверстия, куда будут входить резьбовые концы стремянки. Крепление осуществляется гайками с подходящей резьбой.

Наконец

Довольно часто чертежи отрезного станка из болгарки готовятся своими руками.Также можно последовать примеру многих домашних мастеров. Но если самостоятельно выполнить схему не получается, можно воспользоваться той, которая представлена ​​в статье. Если вы хотите упростить процесс вырезания образцов и не работать вручную, лучше установить на станок болгарку, сделав оборудование стационарным. Это позволит красить заготовки с одинаковыми линейными размерами.

Готовим чертежи для раскройного станка из болгарки своими руками, можно приступать к работе.Такой подход подходит, если вы не хотите приобретать промышленное производство. Нежелание потребителей покупать заводские модели объясняется их дороговизной, которая начинается от 22000 рублей.

Вал для маятниковой пилы по волочению металла. Маятниковые пилы по металлу и дереву

Для резки металла в наше время существует огромное количество всевозможных инструментов. Многие из них ручные и имеют много неудобств. Остальной инструментарий считается автоматизированным и имеет большие габариты или большую ценовую категорию.

Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, мастера создали круглорезной станок. Ниже мы рассмотрим все, что связано с этим оборудованием.

Область применения данного станка распространяется на промышленное и бытовое применение. Применяется для резки различных видов металла (стали, чугуна, меди, алюминия и др.).

Поскольку в повседневной жизни существует множество различных металлических предметов, требующих мелкого ремонта, эта машина становится крайне необходимой.Ведь опустить ножевую стойку с отрезным диском один раз будет проще и быстрее, чем вручную распилить ножовкой.

Общие характеристики самодельной техники позволяют летом разместить ее под навесом, а зимой спокойно разместить в теплом гараже или в мастерской.

Совет: Для установки кровати крайне важно выбрать ровное и прочное место (бетонная плита, толстые углы или бетонирование опорных ножек кровати).Это сделано для того, чтобы свести к минимуму возможность вибрации во время работы.

В производстве в основном используются автоматизированные системы, которые управляются оператором через ЧПУ. Целью является серийное производство металлических изделий в виде резки труб заданных размеров и различного сечения, плоского металлического проката и многого другого.

Ниже разберем, по каким критериям выделяется данный станок.

Классификация отрезных станков

Все раскройные станки отличаются огромным количеством критериев.Разберем самые важные. Итак, основные технологические критерии:

По типу инструмента

Разделение происходит непосредственно на инструмент для резки металлических изделий. В свою очередь, они делятся на следующие подвиды:

Ленточные пилы

В этом случае используется зубчатая ленточная пила. Полоса изготовлена ​​из высококачественной быстрорежущей стали. Благодаря тому, что режущая лента тонкая, достигается экономия материала за счет тонкого среза.В производстве используются ленточные станки.

Ножовка по металлу

Применяются как в небольших производствах, так и в быту. Инструмент ножовочный ручной (всем известная ножовка по металлу) и электромеханический станок. В этом случае полотно ножовки изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот тип довольно прост в эксплуатации и считается удобным инструментом.

Дисковые машины

Относится к категории незаменимых инструментов.Используется в металлообрабатывающей промышленности. На таком оборудовании качественно порезать металл сможет даже неопытный человек. Помимо промышленности, это станочное оборудование широко используется в быту.

По количеству режущих кромок
Одноголовочный

Конструкция содержит один отрезной диск. Этот тип машины неэффективен в своем роде и способен выполнять только одну операцию.

Двуглавый

В их конструкции используются две «головки» для крепления дисков.В этом случае одна «голова» находится в неподвижном и неподвижном состоянии. Второй обладает способностью самостоятельно передвигаться в первом. Это оборудование считается высокопроизводительным инструментом.

По типу подачи пильного полотна
Передняя подача пильного полотна

Центр диска перемещается в горизонтальной плоскости.

Нижняя подача

Центр диска перемещается снизу вверх по вертикальной плоскости.

Подача маятника

Центр отрезного диска совершает дугообразное движение сверху вниз.

Вертикальная подача

Центр диска перемещается горизонтально сверху вниз.

По основному виду
Пилы отрезные

С помощью этого инструмента производится обрезка мерных металлических деталей. Хорошо подходит для мелкосерийного производства.

Абразив — режущий

При работе с таким оборудованием используются абразивные круги. Осуществляется качественная обрезка остатков (заусенцев) проката. Раскрой материала на заготовки, резка профильного металла под нужным углом от 0 до 45 градусов.

Правильная резка

На таком оборудовании осуществляется обработка металла, выпускаемого и поставляемого на катушках (арматурная сталь, металлическая лента, проволока, прутки с профильным сечением). Это оборудование оснащено механизмом правки и автоматической размоткой металла со шпульки. Скрученная проволока попадает в этот механизм, распрямляется по всей плоскости и подается в специальный приемник для дальнейшей обработки.

Совет: В зависимости от разрезаемого материала необходимо выбрать подходящие отрезные диски.Диски должны соответствовать техническим характеристикам.

Устройство дисковой машины
Рама

Или металлическая конструкция, играющая роль основания агрегата.

Маятниковый узел

Это разновидность металлической детали из металлического профиля, имеющей вид буквы «Т». Подвижная сторона крепится к кронштейну, расположенному на кровати. Движение маятника осуществляется с помощью подшипников, а возврат в исходное положение осуществляется гибкой деталью (прочным жгутом или маленькой пружиной).

Хомут

Так называемые тиски, закрепленные на станине. Они позволяют придавить заготовку, чтобы сделать ее неподвижной.

Ось маятника

Эта ось перемещает диск.

Электродвигатель

Сердце сборки. Именно он управляет всем механизмом. Для этого оборудования используется асинхронный двигатель.

Привод

Коробка с электроникой, подключенная к электрической сети. На этом ящике есть кнопки включения и выключения.

Защитный кожух

Стальная защита, предотвращающая попадание осколков диска непосредственно в человека, работающего с устройством.

Защита ремня

Находится там, где движется ремень. Этот кожух предназначен для защиты ремня от попадания в работающего человека в случае его обрыва.

Маятниковая ручка

Деталь, при помощи которой отрезной диск прижимается к заготовке.

Болт заземления

Как и во всех машинах, на корпусе агрегата есть болт, с помощью которого осуществляется заземление.

Абразивный круг

Диск отрезной непосредственно из различных материалов.

Крепежные скобы

(4 шт.)

Станина

Это область, где находится основной блок.

Регулируемый упор

За счет этого фиксируется необходимый размер будущего изделия.

Совет: Если ваш бюджет достаточно скромный, то вы можете использовать подручные материалы для создания частей агрегата. Если позволяет бюджет, то все комплектующие желательно приобретать в магазине.Это повысит производительность и срок службы.

Производство дисковых отрезных станков

Любое изобретение потребует определенных деталей, будь то покупные или самодельные детали. Для создания съемного детища вам понадобится:

  • Уголок металлический с размером № 24.
  • Швеллер металлический № 10.
  • Подвижный вал.
  • Ручка трубок.
  • Сварочный аппарат.
  • Подшипники маятниковые.
  • Электропривод.
  • Блок электроники.
  • Тумблер включения и выключения.
  • Пусковая цепь.
  • Обмотка.
  • Электродрель.
  • Крепежные элементы (болты, шурупы).

Проанализируем процесс сборки всего оборудования:

  1. В первую очередь болгарка вырезает заготовки в рамку размером 400х600х1200 мм.
  2. Путем сварки каркас собирается из подготовленных деталей.
  3. Поверх всей рамы приварен швеллер.Это придаст машине дополнительную прочность и послужит ориентиром.
  4. На канал привинчены несколько вертикальных опор.
  5. Далее устанавливается следующая рама, на которой будет располагаться двигатель и вал. Размеры каркаса должны быть 400х600 мм.
  6. К раме прикреплена пластина для двигателя. Лучший электродвигатель для этой цели — асинхронный двигатель. Его мощность должна быть от 1,5 до 3 кВт. После установки двигателя необходимо подключить его к трехфазной сети.
  7. Вал, фланцы, опоры со шкивом изготовлены на токарном станке.
  8. Далее устанавливаются подшипники и шкив.
  9. Монтаж коробки, в которой находится схема, осуществляется в нижней части каркаса.
  10. Между вертикальными опорами вставлен вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть минимальным.
  11. С обеих сторон втулки из кусков швеллера приварены ограничители.
  12. На длинной опорной балке и на отрезках канала установлены электродвигатель и режущий механизм.
  13. Последний шаг — установка ремня, соединяющего вал с двигателем.

Исходя из описанных выше этапов сборки, можно сделать вывод, что сборка такой сборки своими руками будет намного дешевле. Причем в процессе сборки вы сами регулируете весь механизм, как говорится для себя.

Подключение кнопки, предназначенной для аварийных ситуаций, осуществляется напрямую, а двигателя через коробку с цепью и автомат.

Совет: Если вы хоть раз собирали такую ​​конструкцию своими руками, вы легко сможете отремонтировать такие агрегаты. Это потому, что вы будете знать наизусть весь механизм такой машины.

Изготовление отрезного станка на базе болгарки

В дополнение к классической вариации отрезного станка

Также существует упрощенный вариант станка с использованием болгарки (угловая шлифовальная машина). В этом случае делается рама, в которую вторая рама крепится к рукаву.Именно на второй раме угловая шлифовальная машина крепится с помощью металлических креплений.

Для того, чтобы болгарка могла вернуться в исходное положение, необходимо закрепить раму и болгарку тугой резинкой или пружиной. Сам каркас закрепляется на подготовленной кровати или на большом и тяжелом столе. Вес стола сводит к минимуму вибрацию. Если готовится грядка, то ее необходимо закрепить на заранее подготовленном фундаменте. Такое изобретение может стать хорошим инструментом в домашней мастерской или отличным инструментом для резки металла.

Общие отзывы о станке

Если поискать в Интернете отзывы об этом аппарате, то вы найдете только положительные отзывы. Действительно, такое изобретение по-своему очень удобно. С его помощью не нужно мучиться с болгаркой в ​​руках, в гнутом состоянии. Если выбрать режущий инструмент для определенных работ, то только дисковый отрезной станок.

Видеообзоры

Видеообзор круглорезного станка:

Видеообзор отрезного станка с использованием болгарки вместо диска:

Видеообзор сборки самодельного станка:

Видеообзор раскройного станка:


Здравствуйте.Сегодня я хочу рассказать о том, как я сделал отрезной станок из не нужной мне болгарки. Мне часто приходится резать трубы. Особенно профильные. Кто бы это ни делал, знает, что отрезать болгаркой трубу ровной формы довольно сложно. На это уходит много времени — вы должны нарисовать каждую сторону под прямым углом квадратом, а затем аккуратно обрезать по одному краю за раз. И все же бывает, что одна сторона оказывается короче на полмиллиметра, а потом при сварке тонкий металл стены в этом месте начинает гореть из-за неплотной посадки.В идеале прямой разрез можно разрезать только за один разрез. А для этого понадобится отрезной станок.

У меня была угловая шлифовальная машина DWT WS-180s, которая мне не понадобилась. Подарили бесплатно из-за неисправности — оторвалась крыльчатка ротора и заклинило болгарку. Хозяин хотел выбросить и предложил бесплатно отдать мне на запчасти. Отремонтировал ротор, заменил щетки и подшипники.

Но оказалось, что такая болгарка мне не нужна. Она очень тяжелая и массивная для 180-го круга.На 230-й (2200 Вт) мощности хватает, но производитель почему-то оснастил его защитой на 180-й круг. Поэтому она несколько лет висела у меня в мастерской невостребованной — у меня зажигалка «180». Собирался переделать защиту на 230 круг (потом пригодится для работы по бетону например), но так и не вышло!)))). Ведь у меня тоже есть 230 …

И тут мне пришла в голову идея купить ей грядку и сделать стационарный отрезной станок.Но изучив купленные варианты, я обнаружил, что в большинстве своем они не обладают достаточной жесткостью, а значит, точностью! Поэтому я пришел к выводу, что это нужно делать самому.

Что мне было нужно:
1. Собственно болгарка угловая.
2. Стальной уголок 50 на 50 и 40 на 40.
3. Резка водопровода ДУ32-3,5
4. Резка водопровода ДУ-25
5. Подшипник 6202 (2 шт.)
6. Опорный подшипник.
7. Шпилька М14.
8. Трубы профильные 15 на 15, 20 на 20, 25 на 25
9.Болты и гайки М6, М8, М14.
10. Обрывки жести.

Итак, для начала я решил собрать крепление болгарки. В купленных версиях, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жесткости. Кроме того, закрепив угловую шлифовальную машину в трех точках, ее нужно расположить вертикально, что немного «ворует» глубину резания — как правило, корпус редуктора немного вытянут впереди. Поэтому решил закрепить горизонтально, в двух точках, с плотным прилеганием рамы к коробке передач.. Недостатком этого крепления является то, что оно подходит только для одной модели угловой шлифовальной машины. Но я решил не обращать на это внимания, учитывая, что если бы мне пришлось заменить болгарку, то я бы просто приварил новое крепление.))))
Я вырезал два куска уголка 50:


Просверлил отверстия диаметром В них 14 мм:


И прикрутил к КПП с помощью точек крепления ручки:


При этом болтов М14 у меня не было, и я временно заменил их на обрезки шпилек и гаек.Для того, чтобы их затянуть и удерживать пришлось прорезать прорези под отвертку:


После этого прямо на болгарке прижал уголки друг к другу сваркой, потом снял и накрепко заварил:


Далее я начал делать карету. Для этого мне понадобился кусок 32 толстостенной трубы. Так как резать нужно было ровно, а отрезного станка под рукой еще не было, в качестве разметки использовал широкий малярный скотч:


После этого вырезал из трубы ДУ-25 кусок на 20 мм короче 32:


Я вставил один в другой:


С двух сторон на 202-м подшипнике:


И он снял шпилькой M14 с шайбами ​​и гайками:


Затем он вырезал кусок уголка и прицепил к трубе.Заодно обжег электродом внешнюю трубу, чтобы сварить ее с внутренней:


Теперь нужно сделать стойки для крепления каретки. Я сделал их из того же угла 50. Чтобы сделать их одинаковыми, я снял их с помощью зажима, и в этом положении я вырезал и просверлил отверстия:


Затем я собрал и сварил Вся монтажная конструкция каретки:


Стержни, на которых она будет крепиться к каретке болгарки, я сделал из профильной толстостенной трубы 20 на 20.Их оптимальную длину я посчитал опытным путем, выложив схему будущего станка из труб и прутков:


Осталось все разрезать и сварить:


На этом этапе я «попробовал» на »болгарку:

Теперь настала очередь стола. Я сделал его из стального листа толщиной 4 мм, размером 60 на 60 см:


Я закрепил всю конструкцию на этом листе:

Из профильной трубы 15 на 15 я сделал два квадрата рамы размером 50 на 50 см.При этом в трубе на изгибах прорезал всего три стенки, оставив четвертую.

После этого я приварил по углам вертикальные стойки из той же трубы и закрепил свою конструкцию на получившемся параллелепипеде.


На этом этапе возникла необходимость установить прямой угол между отрезным кругом и столом. Как я уже сказал, я исключил все регулировки ради жесткости (читай: точности) конструкции.В моих планах было просто согнуть стержни, а затем укрепить их в нужном положении, приварив к ним уголки в качестве арматуры. Но, когда я попытался сначала согнуть их двумя правками … (Ой! Какой я оптимист!)))). Тогда лом! (Результат тот же) ….. Я понял, что усиливать конструкцию незачем !! Две толстостенные профильные трубы небольшой длины, к тому же приваренные торцами к углам швами длиной 5 см с каждой стороны, придают невероятную жесткость! …

Согнуть смог, только вставив между ними двухметровую (!) Трубу, сечением 60 на 20.(Благо между стержнями всего 60 мм.


Итак, вертикаль установлена! Теперь прорезаем стол:


После этого расширил и удлинил прорезь небольшой болгаркой. (В случае установки, например, круга на дереве.)

Кстати … Изначально у меня была идея сделать «2 в 1». То есть предусмотреть возможность переворачивания стола с помощью болгаркой вниз, чтобы получился круговой! И я даже начал его воплощать.Например, сварил, расплавил и зачистил крышки всех крепежных болтов с тыльной стороны, чтобы получился ровный круглый стол:


По этой же причине я сделал симметрично отверстия для крепежных болтов, которыми крепится стол в «параллелепипед» … Но эйфория от того, что «я круто придумал» прошла, и я понял, что меня просто «одурачили» и гнался не за практичностью, а за «получилось здорово».) )))))

Но на самом деле Я НЕ ПОЛЬЗУЮСЬ ЭТОМ !!! В конце концов, у меня есть циркуляр.И она, в любом случае, лучше, чем сделанная из болгарки! Кроме того, при работе циркуляром с деревом хорошо поставить эту машинку рядом с ним кружком на дереве, чтобы подрезать его. Вместо того, чтобы переворачивать стол для каждой доски …
В общем, я отказался от этой дурацкой идеи …
..
Потом я начал строить опору для заготовки. Я прикрепил квадрат к кругу, провел линию под прямым углом и закрепил вдоль нее упорный угол 40 на 40.


После этого я открутил уголок и через его отверстия, прикрепив на этот раз квадрат под 45 градусов, просверлил отверстие в столе.

Забыл сфотографировать, а тут, думаю, понятно …. Теперь, чтобы отрезать под 45, нужно один болт открутить, угол повернуть и закрепить в другом отверстии.

Следующий этап. Я начал собирать инструментальные тиски. Ведь точно отрезать можно только хорошо закрепленную заготовку. Отрезал кусок трубы 20 на 20.


Вставил внутрь кусок шпильки М14 и затянул гайками. При этом взял одну гайку длинной, соединяющую:


Приварил.


И обработал болгаркой, придав внешние размеры трубы:

Потом задумался, где не хватило и обработал еще. (не фотографировал).
Затем вырезал кусок 25-й трубы (20 легко и плотно в нее входит) и приварил к ней кусок полосы поперёк так, чтобы можно было прикрепить к столу просверливанием отверстий. Это будет направляющая:

На краю шпильки я выделил и сделал там маховик.


Далее на краю стола закрепил уголок с отверстием, и собрал тиски. Я вкрутил шпильку в трубу с приваренной гайкой, надел на нее направляющую и пропустил все через упорный угол, поставив опорный подшипник, который фиксируется штифтовой гайкой: Короче, по фото вы поймете:


Сделал ручку маховика из мебельного болта, надев на него металлическую трубку.


В конце он сделал широкий акцент. И у нас получились такие инструментальные тиски:


При вращении маховика труба с приваренной гайкой вылезает из направляющей и плотно прижимает заготовку до упора. Единственное неудобство — повернуть влево.))). Но надежнее эксцентрикового зажима.

Далее приступил к изготовлению защитного кожуха. Как я уже сказал, крышка болгарки была под 180-й круг, и я решил использовать 230-й.(Мощности хватает. Обороты тоже подходят.). Кроме того, поскольку мне нужна точность, я буду вырезать круги толстыми (2,6 или 3 мм). Потому что более тонкие немного болтаются при нажатии. А потому количество искр будет невероятным !!! Поэтому решил сделать максимально закрытый кожух, и закрепить его прямо на кровати.

Сначала сделал шаблон из картона.

Маятниковая пила — это электроинструмент для работы по дереву и металлу своими руками. Устройство обеспечивает быструю и точную резку заготовок.Многие думают, что маятниковая пила и сабельная пила — это одно и то же. На самом деле между ними есть определенные различия.

Пила во время работы совершает возвратно-поступательные движения. Возвратно-поступательное движение работает точно так же.

Отрезная маятниковая электрическая пила представляет собой достаточно компактный станок, режущий инструмент которого представляет собой диск и установлен вертикально на специальном маятнике.

Размер устройства может различаться в зависимости от модели и мощности. Маятник дает возможность поднимать и опускать режущее полотно при работе с металлом или деревом.

Ассортимент обширен, что позволяет покупателю выбрать такие популярные пилы как Makita, Zubr, PM 400 и др.

Особенности устройства

Чертеж типичного пильного устройства

  • Циркулярная и маятниковая пилы имеют примерно одинаковый принцип работы;
  • Основное различие между устройствами состоит в том, что в дисковом режущем инструменте и двигателе они закреплены неподвижно, а в маятниковом устройстве они поднимаются и опускаются за счет маятника;
  • Маятниковый отрезной станок обеспечивает высокоточную резку под прямым углом;
  • Кроме того, такие инструменты, как ПМ ​​400, ПМ 55, Интерскол, Зубр, Макита, КД 300, ПМ 70 и другие представители сегмента маятниковой пилы, способны резать под углом;
  • Часто отрезная система для резки дерева или металла включает в себя абразивный диск;
  • Использование соответствующих дисков позволяет эффективно работать.Для обработки того или иного изделия достаточно просто заменить полотно;
  • Полотно также универсальное, что позволяет распиливать все виды заготовок одним диском;
  • Современная пила маятниковая электрическая для распила заготовок отличается тем, что режущее полотно, диск можно заменить в кратчайшие сроки. В этом же отличие лидеров сегмента в лице ПМ 70, ПМ 55, КД 300, Зубр, Макита, Интерскол, ПМ 400 и др .;
  • Каждый режущий инструмент обязательно оснащен системами защиты.Это связано с тем, что вращающееся режущее лезвие потенциально опасно;
  • Выбрав нужный размер устройства, можно в домашних условиях вырезать заготовки;
  • Производители предлагают как бытовые, так и промышленные модели.

Обладая весьма значительными преимуществами, маятниковая отрезная пила имеет ряд недостатков.

  1. Пиление требует значительных усилий, как и при использовании болгарки.
  2. У отрезной пилы есть определенные ограничения по ширине разрезаемого материала.
  3. Устройство не отличается высокими характеристиками, поэтому часто служит вспомогательным оборудованием на производствах или в домашних мастерских.

Ориентировочная цена устройств для домашнего использования от 12 до 40 тысяч рублей.

Как это работает

Для выполнения резки материалов необходимо точно знать, как работает маятниковая электропила.

  • Маятниковую пилу смело можно назвать циркулярной. Здесь циркуляр устанавливается на специальную раму;
  • Аппарат работает от сети;
  • Заводские модели
  • могут быть укомплектованы специальными вертушками, за счет чего устройство используется как митра.Эту функцию нельзя назвать необходимой, но иногда ее актуальность оказывается востребованной;
  • Электропила получила такое название благодаря тому, что режущее полотно своими руками опускается по маятниковой траектории на заготовку, а по окончании пропила поднимается в исходное положение;
  • В зависимости от того, какое лезвие используется, какие размеры и мощность устройства, заводская и самодельная электрическая пила может резать металл, дерево, плитку, фарфор, пластик, стекло и т. Д.;
  • Отрезные диски используются для резки металла. Их можно позаимствовать у болгарки;
  • Если это дерево, используется круглый холст.

Пила сабельная

В домашних мастерских широко используются шлифовальные станки, циркулярные, маятниковые и сабельные пилы. Все они имеют свой дизайн и технические особенности.

Чтобы у вас не возникло проблем с поиском отличий маятника от сабельной пилы, внесем некоторую ясность.

  • Домашняя сабельная пила отлично подходит для работы;
  • Подобно маятниковой пиле, сабельная пила может быть оснащена специальными пильными полотнами по дереву или металлу или универсальными режущими инструментами;
  • Электропила с возвратно-поступательным движением отличается возвратно-поступательным движением;
  • Устройство имеет компактные размеры, удобно использовать в домашней мастерской;
  • Сабельная пилорама — прекрасная альтернатива ручной ножовке, имеющей определенные ограничения и трудности в работе;
  • Главный недостаток сабельной пилы — это вибрация при работе.Вибрации особенно заметны при работе с толстым деревом или металлом.

Маятниковый станок своими руками

Когда на рынке представлено множество устройств и возникает вполне резонный вопрос об актуальности самодельных пил.

Самодельная пила обычно имеет небольшую конструкцию, вал, применяется компактная насадка, сделанная своими руками. Сделать прибор можно из болгарки, электродрели или просто электродвигателя.

Некоторым удается создать достойную альтернативу пилам Makita и Bison.Резка дерева и металла на самодельных устройствах часто превосходит заводские образцы. Чтобы добиться желаемого, потребуется подобрать чертежи, взять двигатель от болгарки, электродрели или другого приспособления, посмотреть видео и фото инструкции по сборке агрегата.

  1. Для начала нужно обзавестись электродвигателем. Первой самодельной установкой вполне может быть насадка на электродрель. Специалисты советуют использовать электродвигатель от болгарки для резки в домашней мастерской под маятниковую пилу.
  2. От двигателя шлифовального станка вращение на шпиндель может передаваться с помощью ременной передачи. Для этих целей отлично подойдет самодельная конструкция на основе автомобильного клинового ремня.
  3. Если насадка на электродрель вам не вариант, то соорудите каркас из металла для крепления будущего маятникового устройства. Используется квадратный металл.
  4. С одной стороны, корпус шпинделя приваривается к металлическому каркасу, а с другой будет площадка для установки двигателя болгарки. Не забывайте размер вала.Крайне важно правильно подобрать размер вала, чтобы прибор оказался правильным. Обычно размер вала указывается на чертежах, на основе которых собираются самодельные маятниковые пилы.
  5. Обязательно проделайте в раме паз, необходимый для оси качения пилы. Для этих целей снова с помощью болгарки отрежьте кусок трубы.
  6. При сварке рамы убедитесь, что ось прокатки, двигатель шлифовального станка и шпиндель параллельны.
  7. Рассмотрим вопрос о кожухе, который обычно делают из листа металла. На кожухе ремня установлена ​​рукоятка привода.

Маятниковая пила своими руками по металлу — очень просто и отлично

Маятниковая пила (фото)

Работа с металлом — одна из самых трудоемких, основная причина этого — высокая прочность материала. Все о ремонте бензопилы своими руками, к тому же ремонт бензопилы своим пильным спокойствием.Но из-за этой отличительной особенности без металлических изделий при строительстве практически невозможно обойтись — металлические элементы незаменимы практически для любой несущей конструкции, системы крепления или каркаса жесткости. Поэтому в арсенале строительного инструмента обязательно должны быть приспособления, позволяющие легко резать металл, это, например, маятниковая пила по металлу — своими руками может быть не очень просто сделать , но приобрести фирменную пилу будет очень дорого — стоимость такой пилы будет немаленькой.Ниже представлены другие записи на тему «Как сделать пилу своими руками. Поэтому лучше активировать собственный внутренний инженерный гений и все же попробовать самому сделать инструмент. Маятниковая пила по дереву своими руками. Станок для резки металла своими руками. Более того, как показывает практика, самодельные инструменты позволяют избежать недостатков, характерных для заводских моделей. В общем обо всем по порядку.

Принцип работы маятниковой пилы

Маятниковой пилы , она торцовочная пила, представляет собой циркулярную пилу, установленную на раме и приводимую в действие электрическим током.Заводские изделия имеют специальный поворотный стол собственной конструкции, который позволяет использовать пилу как угловой ящик. Хлеб издавна был прерогативой крупных хозяйств, а царица полей небольших ферм и приусадебных участков — картофель; инструкция по изготовлению окучника для картофеля на минитрактор своими руками. Но эта функция нужна не всегда, поэтому в самодельной маятниковой пиле можно обойтись без поворотного стола.

Читаем же

Станок для резки металла.

Своими руками .(Самодельный отрезной станок по металлу.)

Самодельный отрезной станок по металлу . Двигатель 2,2 кВт, 2850 об / мин. Обмотка двигателя изменена с Y380V на.

Станок отрезной Сделай сам. маятниковая пила по металлу.

Простая самодельная раскройная машина. все вопросы задавайте в комментариях.

Вообще такая пила называется маятниковой из-за того, что ее режущий механизм поднимается и опускается по траектории маятника. Маятниковая пила по металлу: подбор и изготовление своими руками.То есть в процессе резки мастер опускает отрезной круг на заготовку, а после резки поднимает обратно.

С помощью этой пилы вы можете резать самые разные материалы:

Читать то же

Для работы с разными материалами должны использоваться разные режущие элементы. Например, для работы с металлом нужно использовать специальный отрезной диск, который можно взять из болгарки, а для распиливания дерева понадобится диск от циркулярной пилы. Самодельная маятниковая пила, сделанная мастером своими руками: фото, подробное описание, а также видео, показывающее работу пилы.Фото ленточной пилы по дереву, если заточка или ремонт своими руками. То есть для работы разными инструментами не требуется никакого дополнительного оборудования, например, из пилы по металлу быстро получается маятниковая пила по дереву — заменить режущий элемент своими руками можно за считанные минуты .

Как сделать маятниковую пилу

своими руками ?

Прежде всего, необходимо приобрести двигатель. Это может быть любой однофазный электродвигатель, например, от электрошлифовальной машины.Можно взять трехфазный, но его мощность должна быть выше, чем у однофазного. Основные неисправности бензопилы Штиль 180 и ремонт пилы своими руками плохо. Вращение двигателя на шпиндель фрезы может передаваться с помощью ременной передачи, например автомобильного клинового ремня.

Для крепления пилы необходимо сварить из металла раму квадратного сечения, с одной стороны к раме приварен корпус для шпинделя, с другой — площадка для крепления мотора. В раме должен быть предусмотрен паз, через который будет проходить ось для поворота пилы; его можно сделать из отрезка трубы.При сварке рамы необходимо четко следить за тем, чтобы оси вращения, двигатель и шпиндель были параллельны друг другу.

Защитные кожухи режущего элемента и приводного ремня могут быть сварены из листового металла. Маятниковая пила своими руками »Полезное. Крышки необходимо прикрутить к каркасу шурупами. На кожухе ремня должна быть ручка привода.

При правильном расчете двигатель будет перевешивать резак и при отпускании будет находиться между опорами каркаса хребта.

В принципе, в изготовлении маятниковой пилы своими руками нет ничего сложного, нужно лишь составить правильный чертеж, аккуратно выполнить все работы и надежно скрепить все детали между собой.

Сегодня промышленность выпускает множество разновидностей маятниковых пил, которые различаются по назначению, функциональности и конфигурации. Из-за таких отличий у неопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения предстоящей им работы.

Чтобы избежать подобных проблем и понять, какую модель следует выбрать для использования в частной мастерской или в домашних условиях, следует ознакомиться с ключевыми характеристиками, которые следует учитывать при выборе такого агрегата.

Что такое маятниковые станки

Классический вариант этого оборудования — компактный переносной станок, оснащенный дисковым режущим инструментом. Конструктивные особенности пил позволяют быстро менять режущие полотна в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и длинный поперечный распил не только под прямым, но и под произвольным углом в пределах указанного производителем диапазона.

В отличие от других разновидностей этот тип электроинструмента позволяет создавать очень точные поперечные пропилы во всех материалах. Благодаря этому при использовании данного оборудования вы можете обеспечить более высокое качество работы и точность при окончательной сборке элементов. В маятниковых станках можно быстро изменить угол наклона режущего устройства в двух плоскостях и надежно закрепить его специальными зажимами.

На сегодняшний день строительный рынок предлагает самые разнообразные модели такой техники. Они отличаются друг от друга не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту использования различных приспособлений, то можно сделать вывод, что маятниковая пила Makita является наиболее подходящей для выполнения большинства работ, которые возникают перед домашними мастерами.

Несмотря на то, что он стоит немного дороже своих конкурентов, это компенсируется более длительным сроком службы, который он демонстрирует даже в активных условиях. Этот инструмент привлекает потребителей такими преимуществами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ему необходима обычная бытовая электросеть с напряжением 220 В. Этот электроинструмент также обладает массой других положительных качеств — высокая мобильность, отсутствие трудностей в транспортировке, возможность обеспечения продуктивности. работать даже в самых сложных условиях.

Устройство маятниковой машины

Если присмотреться к внутреннему оснащению маятниковых пил по дереву, то в них используется тот же принцип работы, что и в дисковых пилах.Эти два типа электроинструментов отличаются только тем, что при работе маятниковой пилы режущее полотно совершает поворот специального устройства, в то время как в дисковой версии полотно находится в неподвижном положении.

С помощью этого типа пилы вы можете легко сделать точный и чистый пропил под прямым углом. Есть модели, которые позволяют резать под разными углами при наклоне лезвия.

Если необходимо распилить металл или твердую древесину, на станок можно установить абразивный диск. В зависимости от характера работ перед мастером съемных дисков могут использоваться различных форм.Круглые лезвия также доступны для общего использования, с помощью которых вы можете выполнять надрезы в деталях из различных материалов.

Каждая пила оснащена предохранительными механизмами, предназначенными для снижения риска повреждения из-за быстро вращающегося полотна.

Этот тип электроинструмента имеет ряд недостатков:

  • при распиловке вручную приходится прилагать значительные физические усилия, что требует частых перерывов.
  • Модель
  • отрезного станка подходит только для распиловки заготовок ограниченной толщины.
  • такие машины не отличаются высокой производительностью, поэтому чаще всего используются как дополнительное оборудование или используются в бытовых целях.

Каким образом

Данный вид раскройного оборудования относится к категории круглорезных станков. По своей конструкции отрезной диск закреплен на специальной раме, а источник питания для станка — от сети. Наличие слова «резка» в названии говорит о том, что отрезной диск при резке опускается, а по окончании рабочего цикла возвращается в исходное положение.

Мощное режущее лезвие позволяет резать самые разные материалы — не только металл и дерево, но также плитку, пластик, стекло и фарфор. Для работы с деревом полотно можно установить на станок, используемый в дисковых пилах.

Как выбрать

Выбрать маятниковый станок задача не из легких для домашнего мастера. Для этого необходимо обращать внимание на эксплуатационные характеристики, которые не всегда одинаковы для разных моделей.

Тип двигателя

Современные маятниковые машины могут комплектоваться электродвигателями двух типов:

Первый тип отличается большой мощностью, но у него есть серьезный недостаток, связанный с тем, что в нем используются угольные щетки, которые имеют чрезвычайно короткий срок службы. Асинхронные модели более долговечны и не издают много шума при работе. Однако у этого типа двигателей есть ограничение на тип маятниковых машин, на которых они могут быть установлены.

Ширина пропила

При изучении различных моделей маятниковых станков следует обращать внимание на такие характеристики, как ширина пропила, которая зависит от конструктивных особенностей станка и производительности пильного полотна. Чем больше диаметр отрезного круга, тем шире пропил.

Особенностью некоторых маятниковых станков является то, что в них отрезной круг может вращаться только в вертикальной плоскости. Однако при необходимости можно приобрести более универсальное устройство, оснащенное горизонтальными направляющими, которые позволяют пильному полотну двигаться вперед и назад.

При выборе между моделями с направляющими и без них, при условии, что они используют пильное полотно одинакового диаметра, лучше всего отдать предпочтение первому, так как он сможет обеспечить гораздо большую максимальную ширину пропила.

Тормоз электродинамический

Если эта система используется в оборудовании маятникового станка, то пильный диск останавливается практически сразу после нажатия соответствующей кнопки. Модели, оснащенные электродинамическим тормозом, более безопасны в эксплуатации.

Поддержание скорости режущего диска

Пила, которая способна поддерживать стабильную скорость вращения режущего полотна, независимо от уровня нагрузки, может не только обеспечить более высокую эффективность, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные специалисты вряд ли смогут это оценить, так как в процессе работы они выбирают оптимальную скорость, изменяя уровень давления на пилу.

Лазерный указатель

С помощью этого устройства вы можете легко определить линию реза.Некоторые модели маятниковых станков во время работы могут создавать определенную вибрацию, которая может сбить стрелку. В конечном итоге мастеру потребуется время от времени его заново настраивать. Из-за этого существенного недостатка такие механизмы очень редко используются в мощных производительных машинах.

Любительский или профессиональный инструмент

Судя по назначению, оба типа оборудования предназначены для выполнения одних и тех же задач. Отличие профессиональных маятниковых станков от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного периода времени.Обычные модели, предназначенные для использования в домашних условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, но превосходят профессиональные аналоги за счет меньшей цены.

Цена

При выборе маятникового станка многие потребители помимо прочих важных характеристик обращают внимание на марку. В зависимости от производителя маятниковые станки могут иметь схожие рабочие характеристики, но при этом существенно отличаться друг от друга.Дело в том, что каждая компания при производстве такого оборудования использует разные материалы, свою технологию и варианты сборки. В конечном итоге это может повлиять на цену станка для резки.

Также стоимость пилы для резки металла зависит от известности и призвания производителя. Возможны ситуации, когда профессиональные машины неизвестной марки будут предлагаться по той же цене, что и оборудование известной марки, имеющей более бюджетную версию. Точно так же полотно известной марки может стоить столько же, сколько недорогая торцовочная пила.

Однако, конечно, при выборе маятниковой пилы по металлу цена на это оборудование всемирно известных брендов, например, Makita, будет выше, чем на станки малоизвестных фирм.

Как сделать самому

Необязательно тратить значительные деньги на покупку дорогостоящего маятникового отрезного станка. Изготовить такой инструмент своими руками сможет каждый мастер. Основой для маятниковой пилы по металлу может стать обычная электродрель, болгарка или электродвигатель.Даже при минимальных знаниях и навыках работы с инструментом можно легко собрать самодельный агрегат, который по мощности и характеристикам не будет уступать заводским моделям.

Перед тем, как приступить к изготовлению такого электроинструмента своими руками, не помешает предварительно ознакомиться с чертежами и инструкцией по сборке станка. При эксплуатации необходимо придерживаться следующего алгоритма:

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем выбирать станки от надежных и проверенных производителей.Не покупайте дешевые устройства китайского производства. А с выполнением небольшого объема работ в домашних условиях отлично справится и цепная ручная пила по металлу.

Маятниковые отрезные пилы неслучайно популярны как среди профессионалов, так и среди любителей. Ведь у этого оборудования масса преимуществ, среди которых наиболее актуальными для потребителей являются универсальность, высокая точность, а также эффективность и безопасность обработки. Все это делает такие станки одними из самых привлекательных для домашних мастеров, которым требуется простой инструмент для выполнения небольшого объема работ.

Конечно, к выбору этого оборудования нужно подходить с большой осторожностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также на производителя. При необходимости можно даже попробовать изготовить такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт работы с инструментом. Главное — выбрать подходящий рисунок и досконально изучить порядок выполнения работы и точно его соблюдать.

Лучший лобзик 2020: резка дерева, керамики и металла

Большинство лобзиков можно описать как «моторизованные сабельные пилы». Это означает, что их лезвия движутся вверх и вниз, приводимые в движение электродвигателем.

Пользователь направляет лобзик с помощью рукоятки и плоского металлического «башмака» в нижней части инструмента для резки материалов, включая дерево, ДСП, пластик и, в некоторых случаях, легкие металлы и керамическую плитку.

Лобзиковые пилы могут выполнять криволинейные пропилы, прямые пропилы, врезные пропилы, которые не должны начинаться с края материала, а также скошенные под углом пропилы, используемые для получения скошенных кромок.

Хотя сильнейший инструмент лобзика всегда будет вырезать кривые и сложные формы, их универсальность делает их идеальным выбором для начинающих мастеров, которые хотят много работать с одной бензопилой.

Первое, что нужно учитывать при выборе лобзика, — это сколько вы будете его использовать. При наличии надежных опций по разумным ценам для очень случайных пользователей не имеет особого смысла покупать высококачественный инструмент.

Опять же, если вы любите деревообработку или планируете много лет заниматься своими руками, высококачественный лобзик может стать отличным вложением.

Рекомендуется

Другой ключевой вопрос — какой инструмент использовать — проводной или аккумуляторный. Сетевые лобзики обладают преимуществом безграничного времени работы, но недостатком является проложенный за ними кабель питания, который может ограничить ваше движение определенным радиусом розетки или адаптера.

Беспроводные модели можно использовать где угодно, без подводящего провода. Однако они разрядятся, когда их батарея разряжена. Время, необходимое для этого, может сильно различаться в зависимости от используемого аккумулятора и лобзика.

При резке лобзиком важно использовать лезвие, подходящее для данной задачи. Лезвия для лобзиков бывают самых разных форм и размеров, с существенными различиями в длине, толщине и плотности зазубрин на полотне, которая измеряется в зубцах на дюйм (TPI).

Разные свойства лезвия дают разные результаты: например, длинные лезвия лучше подходят для резки более толстых материалов, а короткие лезвия — более точно. Перед покупкой всегда проверяйте упаковку лезвия для получения рекомендаций.

Мы протестировали представленные лобзики, используя их для вырезания фигур из деревянных досок разной толщины. Мы искали простоту настройки, удобство в использовании, маневренность и возможности резки.

Вы можете доверять нашим независимым обзорам. Мы можем получать комиссию от некоторых розничных продавцов, но мы никогда не позволяем этому влиять на выбор, который формируется на основе реальных испытаний и рекомендаций экспертов. Этот доход помогает финансировать журналистику службы The Independent .

Лобзик Ryobi R18JS7-0: 134 фунта стерлингов.99, Amazon

Эта лобзиковая пила — лучший вариант в превосходном ассортименте Ryobi. Отличие, которое проявляется в производительности инструмента и качестве сборки. Наш тестировщик обнаружил, что этот лобзик режет удивительно плавно и мощно, с большой точностью и безупречно низким уровнем вибрации. Компоненты кажутся прочными и качественными, особенно тяжелое литое под давлением основание из алюминия и пластинчатая крышка.

Он одинаково надежно работает на очень медленных и очень высоких скоростях, от медленных и контролируемых при установке нуля до быстрых и мощных при установке трех.Наша небольшая критика этого инструмента заключается в том, что существует значительный скачок между нулевой и единичной настройками мощности, что может привести к тому, что некоторые пользователи будут изо всех сил пытаться найти «зону Златовласки», где мощность и контроль находятся в идеальном балансе. Тем не менее, R18JS7 — это настоящий класс от Ryobi. Для этой лобзика требуется совместимый аккумулятор Ryobi one + 18V (64 фунта стерлингов) и зарядное устройство (55,93 фунта стерлингов), которые продаются отдельно.

Купить

Аккумуляторная четырехступенчатая маятниковая лобзиковая пила Erbauer 18V EJS18 (только корпус): 70 фунтов стерлингов, B&Q

Высокоэффективная и легко доступная, это идеальный вариант для пользователей, которым нужен качественный аккумуляторный лобзик для периодического или умеренного использования.Его выдающиеся особенности включают надежный механизм замены лезвия без инструментов, удобную ручку с мягким захватом и четкие и понятные элементы управления. Мы обнаружили, что с его помощью можно эффективно и довольно плавно вырезать самые разные формы из различных материалов. Одна небольшая проблема, которую мы имеем с этой лобзиком, заключается в том, что она немного тяжелая при использовании с батареей 4,0 Ач, а использование меньшей и легкой батареи может не дать вам необходимого времени работы. Для этой лобзика требуется совместимый аккумулятор Erbauer EXT 18V (50 фунтов стерлингов) и зарядное устройство (35 фунтов стерлингов), которые продаются отдельно.

Купить сейчас

Blaupunkt JZ3000: 47,99 фунтов стерлингов, Blaupunkt

Этот вариант с питанием от сети стоит менее 50 фунтов стерлингов и не требует дополнительных аккумуляторов или зарядных устройств. рынок. Он неплохо режет, учитывая его цену, с регулятором скорости в диапазоне от 0 до 3000 об / мин, что поможет вам прорезать большинство материалов, с которыми вы, вероятно, столкнетесь при изготовлении самоделки, включая тонкие листы металла. Единственный реальный недостаток — это то, что он немного громковат и имеет довольно резкое действие, обе характеристики могут немного скрежетать.Тем не менее, это отличный инструмент по той цене, которую вы платите, и он удовлетворит потребности большинства случайных пользователей.

Купить сейчас

Лобзик Makita JV101DZ 10,8 В (только корпус): 74,99 фунтов стерлингов, Amazon

Маленький и умный, он немного отличается от лобзиков конкурентов. Этот инструмент обладает множеством умных функций, которые в совокупности делают его использование настоящим удовольствием. К ним относятся функция обдува, которая удаляет опилки во время резки инструмента, и триггер с регулируемой скоростью, позволяющий пользователю изменять скорость резания, нажимая на спусковой крючок сильнее или мягче по ходу.Возможно, самым большим преимуществом этого лобзика является его легкий дизайн, который доставит удовольствие пользователям, которые по какой-то странной причине не любят таскать с собой тяжелые инструменты. Учитывая его размер и относительно низкую мощность, он обладает впечатляющими режущими способностями, которые удовлетворяют большинству требований домашнего хозяйства, за исключением резки листов металла толщиной более полсантиметра. Для этой модели требуется аккумулятор (95,95 фунтов стерлингов) и зарядное устройство (54 фунта стерлингов), которые продаются отдельно.

Купить

Маятниковый лобзик Erbauer 710W 220-240V EJS710: 50 фунтов стерлингов, B&Q

Мы обнаружили, что этот лобзик не только самый простой в использовании, но и один из самых эффективных.Учитывая его низкую или среднюю рыночную цену, это о чем-то говорит. Особенно сильной стороной этого инструмента является его маневренность, которая позволяет относительно легко менять направление для вырезания сложных форм. Мы использовали его для изготовления деревянной змейки, которая выглядела неплохо, учитывая ограниченные художественные возможности нашего тестировщика. Еще одно преимущество — механизм регулировки угла наклона без использования инструментов, который позволяет легко настроить инструмент для резки кромок со скосом до 45 градусов. Некоторые конкуренты используют механизм с шестигранным ключом для той же цели, что требует больше времени и усилий.

Купить

Ryobi R18JS-0 ONE + аккумуляторный лобзик со светодиодной подсветкой: 80 фунтов стерлингов, Argos

Привлекательный R18JS-0 Ryobi — это лучший аккумуляторный лобзик, который мы тестировали. Мы обнаружили, что с ним легко работать даже с относительно толстой твердой древесиной (бедная старая кухонная дверь нашего тестера), резка выполняется быстрее и проще, чем с любым другим инструментом, который мы тестировали.

Для лобзика среднего размера это впечатляюще маневренность. Если вы новичок в использовании этого типа инструмента, просто не забудьте осторожно использовать его высокую скорость резания.Застегивайте молнию по прямым линиям, используя в качестве ориентира прямой кусок материала, затем притормаживайте, чтобы вырезать изгибы как можно точнее. Мы рекомендуем оставить немного лишнего материала по краю формы — его можно подпилить и отшлифовать после распиливания, тогда как вы ничего не сможете сделать, если прорежете линии внутри.

Для этой лобзика требуется совместимый аккумулятор Ryobi one + 18 В (64 фунта стерлингов) и зарядное устройство (55,93 фунта стерлингов). Их также можно использовать с более чем 100 другими приборами из линейки Ryobi ONE +, которая охватывает дом, сад, автомобилестроение и ремесленные работы, и, по нашему мнению, является лучшей беспроводной системой в своем роде.

Купить

Аккумуляторная трехступенчатая маятниковая лобзиковая пила Stanley Fatmax FMC650B-XJ: 75 фунтов стерлингов, B&Q

Большой, медленный и оснащенный маятниковым механизмом, который помогает резать твердые материалы, FMC650B-XJ это в основном лобзик Леннокса Льюиса. Неторопливая скорость резания этого инструмента разочарует пользователей, которым нужно сделать много за короткий промежуток времени, но для менее опытных пользователей небольшая медленная работа может дать преимущество более легкого управления.Отверстие в передней части ботинка дает хороший обзор места резания лезвия, что, по нашему мнению, очень полезно при работе с сложными формами. Перед использованием убедитесь, что ваш материал надежно зажат, иначе тяжелая пила будет греметь по нему как сумасшедшая. Для этого требуется литий-ионная аккумуляторная батарея Stanley Fatmax 18V емкостью 4 Ач, которая продается отдельно за 50 фунтов стерлингов.

Купить сейчас

Литий-ионная лобзиковая пила DeWalt 18V XR: £ 109,90, Amazon

Надежный, стабильный прибор явно высокого качества сборки, DeWalt 18V XR — идеальный выбор для увлеченных мастеров, готовых заплатить более высокая цена на долговечный прибор.Благодаря своей безмятежной плавности работы с этой лобзиком было легче работать, чем с большинством конкурентов. Одной из особенностей 18V VR, которая выделялась, был спусковой механизм с регулируемой скоростью, который обеспечивает высокую степень ручного управления во время резки. При использовании других инструментов без этой функции мы часто обнаруживали, что все равно изменяем величину давления на спусковой крючок, но, очевидно, без влияния на скорость. Для этой лобзика требуется литий-ионный аккумулятор DeWalt 18 В (66,96 фунтов стерлингов) и зарядное устройство (27,22 фунтов стерлингов).

Купить сейчас

Аккумуляторная лобзиковая пила VonHaus 20V MAX с аккумулятором и зарядным устройством: 87 фунтов стерлингов.99, Amazon

Простой в использовании инструмент с относительно низкой мощностью резания, мы рекомендуем этот инструмент менее опытным пользователям, особенно тем, кто работает над ремесленными проектами, преимущественно с использованием легких материалов. Он гораздо хуже подходит для более тяжелых задач, таких как резка твердых материалов. Если вам нужна головоломка для легкой работы и вы решили попробовать ее, вы обнаружите, что инструмент имеет множество отличных функций, которые сделают его использование приятным. Механизм смены лезвия особенно прост, аккумулятор заряжается менее чем за час, а функцию пылеудаления можно изменить, так что воздух направляется к лезвию, очищая область перед инструментом.В отличие от других рассмотренных здесь аккумуляторных лобзиков, этот поставляется в комплекте с зарядным устройством и аккумулятором. Другими словами, он имеет относительно низкую стоимость для инструмента такого типа.

Купить

Вердикт: Лобзики

На основании его шелковистой плавности хода, огромной мощности резания и удобного дизайна мы назвали Ryobi R18JS7 нашей лучшей покупкой. Если вы заядлый мастер или мастер, вы вряд ли найдете лучший подарок для себя, чем этот исключительный инструмент для головоломки.Единственный серьезный потенциальный недостаток этого инструмента — его цена, которая может показаться чрезмерной для некоторых пользователей, которым лобзик нужен только время от времени. Для тех из вас, кто подходит под это описание, любая из представленных здесь моделей Erbauer — одна беспроводная, другая с питанием от сети — будет хорошим выбором.

Обзоры продуктов IndyBest беспристрастны, независимые советы, которым можно доверять. В некоторых случаях мы получаем доход, если вы переходите по ссылкам и покупаете продукты, но мы никогда не позволяем этому искажать наш охват.Обзоры составлены на основе мнений экспертов и реальных испытаний.

Выбор полотна для лобзика

Хорошая машина может быть полдела, когда дело доходит до получения удовлетворительных разрезов лобзиком, но вам все равно придется бороться, если у вас установлено не подходящее для работы лезвие. Однако на рынке существует огромное количество вариантов, и это изобилие выбора может немного сбить с толку неопытных пользователей.Поэтому, чтобы упростить поиск подходящих аксессуаров для ваших требований, мы составили это краткое руководство по выбору лезвий для лобзика, в котором мы рассмотрим некоторые из наиболее часто используемых типов.

Тип хвостовика
Лезвия с T-образным хвостовиком, U-образным хвостовиком и Ryobi с универсальным хвостовиком.

Хорошо, поэтому, прежде чем устанавливать что-либо, вы в идеале захотите выяснить, подходит ли ваша лобзиковая пила для лезвий с T-образным или U-образным хвостовиком (которые определяются по форме конца, входящего в станок, и его можно увидеть на прилагаемом рисунке. ).Лезвия с T-образным хвостовиком со временем стали гораздо более распространенными, и, скорее всего, это то, что вам понадобится, особенно если ваша машина была произведена недавно. Тем не менее, лезвия с U-образным хвостовиком все еще можно легко найти для лобзиков, которые их используют, и на самом деле Ryobi производит набор лезвий, включающих оба хвостовика, что может быть идеальной отправной точкой, если вы нашли старую лобзиковую пилу и понятия не имеете какого типа это нужно. Некоторые особенно старые лобзики используют лезвие с U-образным хвостовиком с дополнительным отверстием в нем, и если вы не можете модифицировать новое лезвие, чтобы оно соответствовало, их становится гораздо труднее заменить.

Длина
Лобзики могут прорезать глубокие материалы с помощью подходящих лезвий.

Нож, длина которого недостаточна для выполнения поставленной задачи, быстро вызовет проблемы, поэтому убедитесь, что вы выбрали подходящий, если вы прорезаете глубокие материалы, но имейте в виду, что есть две разные фигуры. которые можно указать здесь: общая длина, которая обычно проходит от кончика хвостовика до кончика лезвия, или длина резки, которая соответствует фактической части лезвия, которая выполняет работу.Помимо обеспечения достаточной длины реза, чтобы пройти сквозь заготовку, рекомендуется оставить около 25 мм дополнительного пространства для ног из-за возвратно-поступательного характера инструмента.

Материал заготовки
Лобзиковые пилы для плитки Bosch T130 RIFF.

Вы, вероятно, найдете лезвия для дерева или металла в местном хозяйственном магазине, но есть и более специализированные варианты, в том числе лезвия для керамики, плитки, фиброцемента, сэндвич-панелей, ламината и мягких материалов, таких как кожа или резина.Лезвия для этих материалов обычно маркируются и продаются как таковые, но из-за сходства материалов и ограничений в названиях или описаниях продуктов не всегда может быть сразу очевидно, есть ли на рынке лезвия, соответствующие вашим требованиям. Хорошим примером является пластик, который является довольно распространенным материалом для резки лобзиком, однако относительно небольшое количество лезвий для лобзиков явно классифицировано для этой цели. Честно говоря, существует множество различных типов пластика, которые вам, возможно, придется разрезать, но для большинства строительных материалов для дома и сада подойдет лезвие по дереву.Поэтому, если вы не можете найти лезвие, которое рекламируется как подходящее для заданных вами материалов, стоит поискать в Интернете или спросить сотрудника, есть ли у него какие-либо рекомендации. Мы упростили навигацию по категории «Лезвия для лобзиков» на веб-сайте Tooled-Up, введя параметры фильтрации для общих материалов, чтобы вы могли сузить результаты поиска, если это необходимо.

Материал лезвия

Возможно, вы заметили, что сами полотна лобзиков изготавливаются из самых разных материалов.Во многих случаях это будет напечатано на лезвии, а также на упаковке для быстрой идентификации, обычно в виде аббревиатуры, такой как HCS. Давайте кратко рассмотрим некоторые из них и их различные сильные (или слабые) стороны.

Полотна для лобзиков HCS
Лобзиковые пилы HCS обычно довольно дешевы и идеально подходят для криволинейных пропилов мягкой древесины.

HCS — это высокоуглеродистая сталь. Эти лезвия хорошо выдерживают изгиб и, как правило, недороги, что делает их популярным повседневным выбором для обработки мягких пород дерева и легких пластмасс.Поскольку металл довольно мягкий и податливый, можно ожидать, что эти лезвия выдержат изгибы и изгибы, но зубцы изнашиваются быстрее, чем у других типов, особенно при использовании с более прочными материалами.

Полотна для лобзиков из быстрорежущей стали

HSS расшифровывается как быстрорежущая сталь и обычно используется для изготовления сверл по металлу (до изобретения металл обычно обрабатывался на низких скоростях, чтобы избежать износа инструмента). Точно так же полотна для лобзиков, изготовленные из быстрорежущей стали, чаще всего также предназначены для обработки металла.Хотя зубья из быстрорежущей стали могут выдерживать повторяющиеся порезы в более твердых материалах, сам металл довольно жесткий и негибкий, а это означает, что изгибы и изгибы могут вызвать его преждевременный разрыв.

Полотна для лобзиков BIM
Лобзиковые полотна BIM и HSS часто используются для резки металла.

BIM расшифровывается как Bi-Metal и представляет собой композит, обычно состоящий из двух материалов, описанных выше. Используя HSS для зубьев и HCS для основного корпуса лезвия, можно преодолеть недостатки обоих материалов, создав лезвие, которое будет изгибаться без разрушения и прорезать твердые материалы, не затупляя зубья.Это делает эти лезвия идеальными для криволинейных пропилов более твердых материалов, таких как твердое дерево и металл. Из-за дополнительных производственных процессов лопасти BIM могут быть одними из самых дорогих для покупки, но их повышенная долговечность означает, что их можно рассматривать как долгосрочное вложение.

TC Лобзиковые полотна

TC означает карбид вольфрама, который представляет собой чрезвычайно твердый материал, обычно используемый в промышленных инструментах. Лезвия TC изготавливаются не только из карбида вольфрама, но вместо этого они имеют либо твердосплавные зубья, либо, что более часто, слой твердой фракции из карбида вольфрама, который наносится на режущую кромку вместо зубьев пилы.Это обычно используется при резке абразивных материалов, таких как плитка для кухни или ванной, фиброцементные плиты, гипсокартон или пластмассы, армированные стекловолокном. Подобные технологии лезвий можно определить с помощью таких терминов, как TCG, RIFF и Diamond.

Конфигурация зуба
Лобзик с обратным зубом — популярный выбор для резки столешниц из ламината.

В отличие от последнего примера, описанного выше, подавляющее большинство лезвий для лобзиков будут иметь какую-то конфигурацию зубьев пилы, которая определяет, насколько быстро, аккуратно и эффективно они могут выполнить любую поставленную задачу.Когда дело доходит до зубьев пилы, один из основных принципов заключается в том, что большое количество зубьев обеспечивает более тонкий, но медленный рез, а меньшее количество зубцов обеспечивает более быстрый, но более грубый рез. Заготовка также играет большую роль: лезвия для лобзика по металлу можно быстро определить по их особенно тонким зубьям, в то время как лезвие для грубой резки мягких пород дерева обычно имеет гораздо большие зубья, которые позволяют ему быстро проходить сквозь материал. Большинство лезвий для лобзиков предназначены для резки на ходу вверх и имеют зубья, направленные к хвостовику, но вы также можете купить лезвия с обратной конфигурацией, обычно известные как лезвия с нижним или обратным зубом.Основная причина этого заключается в том, что при движении стандартного лезвия лобзика по верхней части чего-то вроде ламинированной рабочей поверхности верхняя сторона рабочей поверхности будет иметь гораздо более грубую поверхность, поскольку зубцы отталкивают ламинат от материала во время резки. их путь через. Этого можно избежать, поместив лобзик на противоположную сторону материала, но другим решением является установка лезвия с обратными зубьями, которое обеспечит более аккуратный разрез инструментальной стороны заготовки без необходимости переворачивать ее или работать с нижняя сторона.Обратной стороной этих видов лезвий является то, что их нельзя использовать в маятниковом режиме, а это означает, что рабочее время может быть увеличено, особенно при более длительных резках.

Стандартные лезвия также могут производить чистые разрезы при использовании на нижней стороне ламината.

Помимо этого, при проектировании полотна лобзика необходимо учитывать множество других факторов. Независимо от того, являются ли зубья фрезерованными, шлифованными, боковыми, волнистыми или прямыми — все это факторы, которые могут повлиять на производительность лезвия, скорость резки, точность и долговечность.Не вдаваясь в подробности этого краткого руководства, можно сказать, что любые преимущества, предоставляемые этими переменными, часто можно определить, просмотрев упаковку лезвия или найдя в Интернете код детали, который должен рассказать вам об особых сильных сторонах лезвия и любых рекомендуемых областях применения.

И последнее замечание (если вы извините за каламбур): некоторые лезвия для лобзиков имеют специально разработанные концы врезания, что означает, что их можно вставлять в середину мягкой древесины и подобных материалов, а не начинать с краев.Для вырезов также можно использовать любое обычное лезвие лобзика, обычно предварительно просверлив стартовое отверстие, чтобы в него вставить. Однако, если врезные пропилы являются регулярной частью вашей работы и вы не хотите полагаться на дополнительное оборудование, лобзик с врезным наконечником может оказаться выгодным вложением.

Толщина лезвия
Тонкие лезвия менее требовательны к двигателю, а это означает, что они потребляют меньше энергии от батарей аккумуляторных инструментов.

Поскольку лезвия лобзика представляют собой длинные тонкие полосы металла, которые поддерживаются инструментом только на конце хвостовика, они часто могут оставлять угловые надрезы в более толстых материалах из-за того, что конец лезвия смещается во время использования.Это часто рассматривается как ограничение самих лобзиков (и в некоторой степени так и есть), но во многих случаях его можно преодолеть путем тщательного выбора лезвия. Один из наиболее эффективных способов обеспечить прямой разрез сверху вниз — это выбрать лезвие увеличенной толщины, которое будет гораздо менее подвержено блужданию. Bosch обозначает полотна этого типа суффиксом «P» в коде продукта — например, полотна для лобзиков по дереву T1044 DP — и многие другие производители печатают эти эквивалентные коды на своих продуктах для облегчения идентификации.

Если вы хотите делать прямые пропилы, до которых вы можете держать квадрат, толстое лезвие может быть идеальным для этой работы, но есть много случаев, когда более тонкие лезвия тоже оправдывают себя. Помимо повышенной маневренности, которая делает их подходящими для преодоления поворотов и для общего использования при резке листовых материалов, более тонкие лезвия также снижают нагрузку на двигатель инструмента. Хотя обычно это не вызывает беспокойства при подключении к электросети, это означает, что время автономной работы теоретически можно увеличить с помощью беспроводных инструментов, что позволит вам дольше работать от одной зарядки аккумулятора.Тонкие лезвия, разработанные специально для аккумуляторных лобзиков, включают серию Makita Super Express, доступную в виде набора из трех частей для дерева и металла.

Заключение

Конечно, это всего лишь краткое руководство по некоторым опциям и переменным на рынке, и оно лишь поверхностно описывает то, что доступно. Лучший способ убедиться, что вы выбрали лучшее полотно для лобзика, отвечающее вашим требованиям, — это ознакомиться с описанием производителя и предполагаемым использованием, а большинство новых лезвий поставляются с основными инструкциями по использованию и руководствами по применению.Чтобы упростить навигацию по различным вариантам, которые есть на нашем веб-сайте, мы добавили параметры фильтрации, чтобы вы могли выбирать такие параметры, как хвостовик, длина и тип материала, чтобы сузить результаты поиска.


В статье упомянутых категорий:

Лобзиковые пилы

Как и когда использовать Orbital Action

Сегодня многие лобзики имеют орбитальные режимы, которые можно использовать для регулировки агрессивности пропила.Но зачем тебе 3 режима? Сабельные пилы обычно довольствуются включением и выключением. Однако орбитальный лобзик — не инструмент для разрушения (во всяком случае, не всегда). Знание того, как и когда использовать орбитальное действие на лобзике, может помочь вам добиться максимальной производительности и завершить свою работу.


10-секундная сводка
  • Орбитальное движение приводит к эллиптическому движению хода резания
  • Оно легче удаляет стружку и быстрее режет
  • Более агрессивное действие увеличивает вибрацию, отрыв и потерю контроля
  • Используйте орбитальное действие для дерева или ламината там, где вы можете позволить себе более грубый пропил
  • Перемещайтесь на более низкий орбитальный уровень или вообще не переходите, когда вы режете кривые, прокручиваете или ищете лучшую отделку древесины
  • Оставьте это при резке металла и пластика

Что такое орбитальный лобзик?

Орбитальный лобзик — это просто лобзик, у которого есть хотя бы одна орбитальная установка, хотя у большинства их три.Вы можете найти орбитальные режимы как на проводных, так и на аккумуляторных моделях, и это особенность, которую требуют серьезные мастера по дереву.

Что делает Jigsaw Orbital Action?

Орбитальное действие лобзика берет на себя прямое пильное движение полотна и добавляет к нему увеличивающиеся уровни эллиптического движения. Это движение обеспечивает более быстрый и агрессивный рез, точно так же, как и при работе с сабельной пилой.

Благодаря эллиптическому движению опилки и стружка материала могут легче очищать зубья и быстрее прорезать материал.Компромисс заключается в том, что вы испытываете больший отрыв, более высокую вибрацию и меньший контроль во время резки. Управление этими компромиссами — это то, как вы решаете, когда использовать это и на каком уровне.

Как использовать Jigsaw Orbital Action

Использовать орбитальное действие на лобзике довольно просто. У большинства пил есть шкала на стороне пилы, отмеченная 0 — 3 (0 — 2 или вкл / выкл, если у нее меньше режимов). Просто поверните диск в нужное положение и нажмите на спусковой крючок.

Когда использовать настройки орбитального лобзика

Ключ к объединению всего этого — знание того, когда вы используете настройки орбитального лобзика.В зависимости от материала, который вы режете, и типа разреза, вы должны следовать нескольким рекомендациям.

В общем, режимы орбитального лобзика лучше всего подходят для дерева, в то время как их выключение лучше всего для металла. Однако существует множество квалификаторов.

Металл

Резка металла — это очень просто. Не двигайтесь по орбите и обращайте внимание на свою скорость. Более низкая скорость лезвия часто быстрее режет металл. Не стесняйтесь экспериментировать с подручными материалами. Некоторым из наших профессионалов нравится легкая орбиталь на более толстом металле и алюминии.

Дерево

При работе с деревом избегайте орбитального движения, когда вам нужна чистая отделка или когда вы делаете резку с завитками. Орбитальное движение действительно может работать против вашего контроля, особенно когда вы пытаетесь делать крутые изогнутые разрезы.

Если вы делаете грубый, прямой разрез, продолжайте и полностью переведите его на наиболее агрессивную настройку орбитального действия.

Когда вы делаете широкие, плавные изогнутые пропилы, вам нужно использовать одну из средних настроек, чтобы сбалансировать скорость и управляемость.

Pro Совет: Если вы относительно новичок в лобзике, скорость резки может быстро превратиться в потерю контроля. Качественные результаты важнее быстрой резки, особенно если это означает бесполезный расход материала. Притормози и выключите орбитальный режим, если чувствуете, что не можете точно следить за линией пореза.

Исключение из правил вращения лобзика по дереву — это когда вы делаете врезной пропил. Вам нужно, чтобы кончик лезвия оставался в контакте с материалом при нажатии, и даже легкое орбитальное действие затруднено.

Другие материалы

Когда дело доходит до пластмасс, мы обычно не учитываем орбитальное действие. То же самое и со стекловолокном. Лобзики достаточно быстрые, чтобы делать эти пропилы быстро с прямым режущим действием. В наших рядах есть разногласия, и некоторые из наших ребят будут использовать легкие или даже средние орбитальные действия в пластике.

Ламинат, такой как столешницы, может работать на средней или высокой орбитальной позиции.

Можно использовать самое агрессивное орбитальное воздействие на гипсокартон.Большинство этих разрезов происходит на подвесном гипсокартоне, и без него проще всего вырезать монтажную коробку с врезанием.

Последние мысли

Сегодняшние варианты орбитальных лобзиков включают модели, которые вполне доступны для бюджета «сделай сам». Это невероятно полезная функция, которая помогает ускорить резку подходящих материалов и типов разрезов. Мы настоятельно рекомендуем вам купить лобзик с орбитальным действием и потратить некоторое время на работу с подручными материалами, чтобы понять, как и когда его использовать.

Вопросы? Комментарии? Мы хотели бы услышать от вас! Не стесняйтесь оставлять их в разделе комментариев ниже.

Как безопасно пользоваться лобзиком / Справка и советы

Если у вас в ящике для инструментов есть бензопила, убедитесь, что это лобзик. Что касается электроинструментов, то это будет тот инструмент, к которому вы дойдете больше всего — рядом с вашей дрелью / шуруповертом. От резки деревянных досок по прямым линиям до создания сложных узоров на листовом металле — хороший ручной лобзик более чем способен справиться даже с самыми сложными задачами резки. Но извлекаете ли вы из себя максимум пользы?

Мы составили исчерпывающее практическое руководство по работе с головоломками.Если вы хотите освежить в памяти основные методы или ищете настоящие секреты внутренней торговли — это руководство для вас. Неважно, любопытный вы новичок или опытный профессионал. Мы собрали всю самую полезную информацию об использовании, особенностях и преимуществах головоломки — и собрали ее здесь в одном месте.

Если вы воспользуетесь советами и приемами из этого руководства, ваши проекты будут в мгновение ока станьте зрелищем!

Что такое лобзик?

Электроинструмент из линейки продуктов SGS, постоянно пользующийся популярностью. Лобзик — это пила, с помощью которой можно вырезать неровные изгибы в дереве, металле и других материалах.При работе с лобзиком его лезвие выполняет распил «толкай-тяни». Это иначе известно как «возвратно-поступательное» лезвие.

Изогнутый или угловой — пропил, который можно сделать лобзиком. любые проекты быстрее и проще. И важно знать, как поработайте лобзиком с максимальной эффективностью. При этом вы можете быть уверены в превосходном добиваться результатов — и подумать о действительно хорошо выполненной работе.

Это лишь одна из причин, по которой мы создали этот всеобъемлющий направляющая для резки лобзиком.

Как выбрать лобзик

Для начала позвольте нам убедиться, что вы выбрали правильный КПК лобзик из нашего обширного Ассортимент продукции. С опциями от самых известных электроинструментов брендов, легко найти ту, которая подходит именно вам. Посмотрите некоторые из наших самых популярные переносные лобзики ниже:

Ryobi ONE + R18JS-0 Аккумуляторная лобзиковая пила 18 В с резкой заподлицо и светодиодной подсветкой

Этот лобзик Ryobi ONE + 18 В — это беспроводной электроинструмент высшего класса, сочетающий в себе производительность, мощность и надежность, которые вы ожидаете от сетевого инструмента.Он предлагает до 3000 об / мин и имеет 4-ступенчатую маятниковую стабилизацию для достижения идеального среза каждый раз.

Этот аккумуляторный лобзик со свободой и удобством обеспечивает, это идеальное дополнение к любому сараю, мастерской или гаражу. С участием длительное время работы благодаря аккумулятору Ryobi ONE +, нет необходимости в каких-либо висячие кабели или близлежащие розетки, когда вам нужно выполнить работу.

Makita DJV182Z 18V Бесщеточная лобзиковая пила

Больше энергии, больше мощности — лобзик Makita DJV182Z оснащен инновационной системой двигателей, которая автоматически снижает скорость полотна при отсутствии нагрузки.Это дает вам возможность легко отслеживать линию реза для повышения точности.

Благодаря бесщеточному двигателю вы можете рассчитывать на увеличение времени работы до 50% и 3500 движений в минуту на максимальной скорости холостого хода. На всякий случай ты не можешь ясно видеть при работе с лобзиком, DJV182Z имеет двойные светодиодные фонари рабочего освещения и встроенный вентилятор, чтобы видеть, где вы режете.

Milwaukee M18BJS-0 18V Компактная лобзиковая пила

Благодаря стандартной трехлетней гарантии, мы уверены, что Milwaukee M18BJS-0 станет всем, что вам нужно в портативном лобзике.5-позиционная орбитальная установка дает вам выбор скорости и резки — независимо от того, используете ли вы лобзик для резки металла, дерева или чего-то еще.

Этот продукт разработан с учетом вашего удобства. Замена лезвия выполняется быстро и легко с помощью зажима для лезвий QUICK-LOK ™. Среди других особенностей — безинструментальная кромка башмака с положительными упорами и отсутствие царапин на башмаке для защиты от повреждений. Независимо от работы, этот вариант зависит от нее.

Все еще не знаете, как выбрать головоломку, которая подходит именно вам? Ознакомьтесь с нашим руководством по покупке лобзиков прямо сейчас.


Познакомьтесь со своей головоломкой

Прежде чем мы приступим к каким-либо проектам по резке или обработке дерева, неплохо было бы взглянуть на свой лобзик. Узнайте, какие функции на самом деле есть у вас и как вы можете их настроить. Как вы, несомненно, увидите, когда придете за новой головоломкой, они не все одинаковые. Вы можете обнаружить, что у вас нет расширенных функций, таких как орбитальное действие или регулировка угла наклона.

Вот некоторые особенности, которые может включать лобзик:

Диск с регулируемой скоростью — Многие опции имеют несколько настроек скорости для резки различных материалов лобзиком.Например, при использовании лобзика для резки металла используйте меньшую скорость полотна, чтобы лезвия оставались в наилучшей форме. Вы также можете выбрать более низкую скорость при работе с пластиком. Это снизит риск расплавления заготовки.

Орбитальное действие — Некоторые лобзиковые пилы могут работать в орбитальном режиме, что означает, что они будут обеспечивать толчок пильному диску при его движении вверх и вниз. Эти инструменты имеют впечатляющую скорость резания по сравнению с обычной пилой. Если у вас есть такая функция, используйте ее ручку орбитального действия, чтобы увеличить или уменьшить «тягу» лобзика.

Регулировка наклона — Некоторые лобзики имеют специальную поворотную опорную плиту и установку регулировки наклона, чтобы вы могли резать древесину или другие материалы под углом. Хотя вы, вероятно, не будете использовать эту функцию изо дня в день, лобзик с функцией снятия фаски может быть невероятно полезен для пиления под углом примерно до 45 °.

Триггер и переключатель блокировки — Ваш триггер запускает и останавливает электролобзик. Однако для того, чтобы набрать скорость после нажатия на спусковой крючок, может потребоваться некоторое время.Итак, убедитесь, что вы загружены, прежде чем приступить к сокращению. Если на нем есть фиксирующий переключатель, это поможет вам при работе с более длинным резом. Удерживая спусковой крючок, щелкните этот режим, и вы можете заблокировать лобзик, пока он продолжает работать.

Лезвие и зажим для лезвия — Лобзик может поставляться с рядом фиксирующих механизмов, которые обеспечивают безопасность или позволяют заменять лезвие. Простейшие системы смены лезвий не требуют инструментов. Но многие будут использовать стандартный шестигранный ключ для фиксации лезвия на месте.

Как оставаться в безопасности при работе с лобзиком

Как и для любого другого электроинструмента, ваша безопасность превыше всего. Вот почему наше руководство по вырезанию лобзиком предлагает несколько полезных советов о том, как пользоваться лобзиком таким образом, чтобы все были в безопасности:

  • Лобзики пылятся. Их тоже может быть много — в зависимости от того, что вы режете. Используйте маску и очки, чтобы обезопасить себя при работе с лобзиком.
  • Используете сетевой лобзик? Убедитесь, где находится ваш шнур питания. Держите его подальше от линии разреза.Убедитесь, что вы используете удлинитель, достаточно длинный, чтобы вы могли двигаться, но не такой длинный, чтобы вы запутались.
  • Лезвие лобзика довольно обнажено. Итак, держите все свои придатки подальше от бизнеса. Прежде чем пытаться отрегулировать лезвие, убедитесь, что электроинструмент для лобзика полностью отключен от сети (или аккумулятор удален).
  • Убедитесь, что ваше пильное полотно острое и соответствует своему назначению. Старые лезвия могут стать хрупкими и сломаться во время работы с лобзиком, что представляет опасность для вас и вашей заготовки.

Как выбрать полотно для лобзика

Самая частая ошибка при работе с лобзиком — это неправильный выбор полотна для выполняемой работы. Скорее всего, ваша лобзик сможет разрезать все, от фанерной доски до листовой стали. Однако, если вы выберете неправильное лезвие, вы не добьетесь того результата, которого заслуживает ваша работа.

Хорошее полотно для лобзика точно сконструировано для решения конкретной задачи. Итак, чтобы получить максимальную отдачу от инструмента, неплохо иметь под рукой ряд различных лезвий.Наша инструкция по лобзику даст вам дополнительные преимущества при выборе идеального полотна:

  1. Тип хвостовика — Помните, что не каждое полотно подходит для лобзика! Дважды проверьте тип хвостовика, прежде чем покупать новые лезвия. Держатели лезвий для лобзиков Ryobi, например, возьмут «лезвие с Т-образным хвостовиком». Лезвия с U-образным хвостовиком тоже очень распространены.
  2. Количество и размер зубьев — Как и у любого режущего диска, большие зубья означают более быструю резку, но более грубую отделку.Используя меньшие зубы, вы будете медленнее преодолевать материал лобзика. Однако это означает, что вы получите гораздо более качественную отделку. Количество зубьев на лезвии измеряется либо в «Т», что означает общее количество зубьев, либо в «TPI», что означает количество зубьев на дюйм.
    (Используйте меньшее количество больших зубьев для более быстрых и грубых резов или используйте множество меньших зубцов для более медленной и тонкой обработки)
  3. Узкие лезвия против широких лезвий — Более широкие лезвия лучше всего подходят для выполнения более длинных и прямых разрезов. Альтернативные варианты — с узким лезвием и используются для резки кривых.Во время резки у вас должно быть не менее трех или четырех зубцов, постоянно соприкасающихся с заготовкой.
  4. Лезвия для конкретного применения — Многие лезвия изготавливаются специально для твердой или мягкой древесины, а также пластмасс или металлов. Форма зубьев и сам материал лезвия — это всего лишь два фактора, которые следует учитывать в зависимости от того, что вам нужно, чтобы прорезать.

Как сделать пропил лобзиком

Мы узнали, где все находится на лобзике, как обезопасить себя при работе с лобзиком и как выбрать идеальное полотно для задуманного вами проекта.Пришло время использовать его! Мы создали это практическое руководство по головоломке, чтобы оно было довольно универсальным. Таким образом, это должно быть полезно независимо от того, какой материал вы режете или насколько сложен ваш дизайн.

Как и все остальное, практика ведет к совершенству. Если у вас не получится с первой попытки, не волнуйтесь! И не забывайте, что вы всегда можете закончить неопрятный край наждачной бумагой и напильником, если конечный результат окажется немного грубее, чем вы ожидали. Приступим:

Как работать лобзиком: Что вам понадобится:

  • Ваш лобзик
  • Правое лезвие для лобзика
  • Защитное снаряжение: очки и маска
  • Пила лошадь, верстак или аналогичный
  • Пила, верстак или аналогичный продукт
  • Некоторые зажимы
  • Свободное рабочее место
  • Измерительные инструменты: рулетка, карандаш, шаблоны и т. Д.
1. Установите правильный нож

Выбрав подходящий нож, установите его в лобзик, когда он отключен от сети (или аккумулятор удален). Освободите зажим лезвия, удерживая лезвие на месте. Закрепите лезвие и убедитесь, что оно не двигается в зажиме. При необходимости ознакомьтесь с инструкциями по работе с лобзиком для получения более подробной информации.

2. Подготовьте деталь

Измерьте и наметьте линию разреза на заготовке. Если вы вырезаете отверстие для определенного предмета, такого как раковина или электрическая розетка, вы можете нарисовать вокруг самого предмета.

Для других форм, возможно, стоит сначала сделать шаблон и обвести его вокруг. Чем точнее будет линия разреза, тем больше у вас шансов сделать идеальный разрез.

Закрепите материал на рабочем столе или козле с помощью пара зажимов для уменьшения возможных движений при работе с лобзиком. Это позволит вам двумя руками перемещать лобзик по всему полю. линия разреза.

3. Установите параметры резки вашей пилы

Если вы используете лобзик с регулировкой орбиты и скоростью, сейчас самое время их настроить.Помните — орбитальное действие и установка скорости приведут к более быстрой и легкой резке.

Используете лобзик для резки металла или керамики? Вам нужно уменьшить скорость и параметры орбитального действия. Для дерева выберите более высокие настройки. Позже всегда можно доработать наждачной бумагой.

4. Постановка в очередь и ускорение

Установите опорную пластину в надежное положение. Медленно нажмите на спусковой крючок и подождите, пока лобзик наберет полную скорость. Опорная пластина должна оставаться плоской на всем протяжении разреза.

5. Следуйте линии разреза

Теперь вы в курсе, надавите лобзиком на заготовку с усилием, но медленно. Направляйте лезвие лобзика по его пути, постепенно поворачивая заднюю часть пилы в направлении, противоположном тому, в котором вы хотите, чтобы лезвие двигалось.

Вы поймете, если будете слишком сильно давить, потому что пила будет ощущаться как натуженная. Вы также можете почувствовать небольшую отдачу. Если это так, замедлите свой поступательный импульс. Слишком быстрое движение — верный способ повредить пильный диск, пропустить линию реза и / или расколоть заготовку.

ВЕРХНИЙ СОВЕТ: Если вы режете по прямой линии, вам может быть полезно прижать к заготовке направляющую деревянную деталь. Обычно это простой отрезок прямой древесины, зажатый параллельно линии реза. Опорная плита может упираться в него во время резки. Вы можете увидеть пример использования направляющей для лобзика выше.

6. Завершите разрез

Завершите разрез, следуя линии разреза до конца. Следите за тем, чтобы излишки материала лобзика могли свободно отвалиться от заготовки, не задев вас или шнур питания.

Однако, если лишний материал упадет до того, как вы закончите рез, лезвие заедет и, возможно, раскололо заготовку. Готовую деталь можно закрыть куском наждачной бумаги, чтобы избавиться от оставшихся грубых краев.

Как работать с лобзиком: основные советы и коммерческие секреты

Теперь у нас есть основы, описанные в этом практическом руководстве. Однако, если вам нужны настоящие секреты с коммерческим рейтингом, читайте дальше. Лобзик — это электроинструмент, который можно взять в руки и использовать практически мгновенно.А эти более продвинутые советы помогут вам в кратчайшие сроки справиться с более крупными и сложными задачами, сделанными своими руками.

Отверстия для стартера

Не начинаете с края материала? Без проблем. Просверлите себе стартовое отверстие примерно на 5-8 мм больше, чем лезвие лобзика. Это означает, что вы можете начать с центра заготовки, например, столешницы или половой доски. С этим методом не требуется сложных пропилов!

Защита ламинированных или высококачественных материалов

Используя малярную ленту поверх ламинированной поверхности, вы можете снизить риск повреждения защитного верхнего слоя.Для дополнительной защиты доступны специальные ножи для резки ламината.

Знайте, когда нужно снизить скорость

Настройки переменной скорости лобзика предназначены не только для галочки. У них важная функция. Снижайте скорость, когда режете металл лобзиком. Обработка может занять немного больше времени, но ваше лезвие останется в лучшем состоянии. Часто для такого рода задач стоит снизить скорость резки. Это медленная работа, но именно так можно добиться идеального результата.

Зажим металла между древесным ломом

Зажмите листовой металл между двумя листами фанеры, когда вы работаете над сложным дизайном или когда качество отделки действительно важно. Это снижает риск порезания заготовки во время резки.

Узкие углы и изгибы

Если вы работаете на углу или изгибе, который слишком острый для перемещения лезвия, продолжайте отступать и возобновляйте резку с постоянно увеличивающимися углами. Это создаст все более крупный пропил для вашего лезвия.

Сверхгладкая резка

Лобзик режет по ходу вверх. Вот почему раскалывание не является чем-то необычным. Если вы действительно хотите добиться наилучшего результата, используйте более медленное лезвие с большим количеством зубцов или купите специальное лезвие, режущее вниз.

Выберите подходящее лезвие!

Мы можем повторяться, но не можем сказать этого достаточно. Используйте лезвие, подходящее для материала и задачи. Если вы пропустили раздел «Как выбрать полотно для лобзика», вернитесь назад и быстро прочтите.Так важно знать, как использовать лобзик более эффективно.

По-прежнему нужна помощь?

Наши штатные специалисты всегда готовы помочь вам максимально эффективно использовать ваш новый электроинструмент и узнать, как лучше всего использовать новый лобзик. Если у вас есть какие-либо вопросы или вам нужен дополнительный совет о том, какой сетевой или переносной лобзик вам подойдет, свяжитесь с нами сегодня.

Позвоните в SGS по телефону 01332 576 850 или заполните контактную форму.

Лобзик с маятниковым ходом — практическое применение!

Практическое применение находится на повестке дня сегодняшней третьей и последней части нашего небольшого семинара по головоломкам.Мы сосредоточимся на том, как правильно эксплуатировать и применять лобзик: от смены пильного полотна до настройки хода маятника и различных методов пиления: прямого, круглого и наклонного пропила. В заключение еще раз рассмотрим необходимый уход после использования инструмента.

Как заменить пильный диск

После выбора подходящего пильного диска вставьте его в лобзик. Это очень просто сделать, так как сегодня практически все машины оснащены устройством быстрого зажима, которое значительно упрощает замену лезвия и позволяет избежать использования несоответствующих лезвий для компонента.Это устройство быстрого зажима представляет собой либо рычаг, который нажимается вниз, либо ползунок, который сдвигается в сторону. Достаточно вставить пильный диск в гнездо для его использования — щелчок сигнализирует о срабатывании пломбы.

Как регулируется ход маятника

Далее следует проверить настройку хода маятника лобзика. В зависимости от материала и требуемого разреза целесообразно включать или отключать маятниковый ход. В принципе, ножи с маятниковым ходом дают решающее преимущество только для пил для твердой и толстой древесины.Таким образом, материал распиливается значительно быстрее и легче, поскольку полотна пилы используются лучше и трение о зуб пилы снижается — среди других преимуществ это приводит к увеличению срока службы полотна пилы. Недостатком включенного маятникового хода является несколько более грубое поперечное сечение. С другой стороны, если важен особенно чистый срез, ход маятника следует уменьшить и, при необходимости, полностью отключить. То же самое и с криволинейным вырезом, особенно для малых радиусов.Настройка хода маятника в этом случае весьма невыгодна и должна быть отключена. Вы всегда должны пилить металл без движения маятника, так как стружка значительно меньше по размеру и поэтому может легко вылететь.

Прямой пропил лобзиком

Перед первым пропилом вы всегда должны снова проверять, подходит ли пильный диск для компонента, а также достигается ли требуемая глубина пропила. Например, для мягкой древесины меньшей толщины следует выбрать лезвие длиной 75 мм с мелкими зубцами и нормальной шириной.В этом случае должен быть включен маятниковый ход — и, что очень важно, компонент, закрепленный с помощью винтовых зажимов.

Теперь можно начинать врезать деталь от края внутрь или обрезать ее до необходимой длины. Компоненты на самом деле всегда обрезаны от края внутрь. С другой стороны, если вы хотите выпилить часть детали, следует просверлить отверстие на расстоянии 5 мм внутри запланированного выреза с помощью сверла 8-10 мм, вставить пильный диск и разрезать его. началось с этого момента.Существуют даже пильные полотна, подходящие для так называемого врезного пропила. Это, однако, требует значительной практики, и вы должны сначала продемонстрировать это опытному мастеру.

Круглый пропил лобзиком

Круглый пропил отличается от прямого пропила двумя этапами: деактивируйте маятниковый ход и замените пильное полотно тонким и подходящим для криволинейного пропила. Для крутых поворотов используйте так называемые пропилы под рельефом, которые выполняются на расстоянии примерно 10 мм друг от друга: при резке изгиба пильный диск разгружается за счет немедленного исчезновения профиля, и поперечное сечение становится чище.Если вы хотите скруглить края, рекомендуется разрезать по длине волокон, так как при этом образуется наименьшее количество древесной стружки.

Наклонный пропил лобзиком

Для выполнения лобзика под углом необходимо отрегулировать опорную пластину станка с помощью быстросъемного фиксатора или отвертки. После регулировки угла обязательно проверьте длину пильного полотна — чем больше угол, тем длиннее должно быть пильное полотно, чтобы оно полностью прорезало компонент.Теперь вы можете завершить этот разрез как для прямых, так и для изогнутых разрезов.

Очистка лобзика

С современными лобзиками мало что нужно сделать, поскольку они обычно не требуют технического обслуживания. Однако чистка никогда не приводила к повреждению инструмента, а чистый и аккуратный инструмент — это, в конце концов, признак профессионала. Для начала следует отключить лобзик от электросети. Затем удалите опилки и другие загрязнения, особенно возле пильных полотен и маятникового колеса. Здесь справится старая зубная щетка.Затем нанесите несколько капель масла на ход маятника и очистка закончена.

Лобзиковые пилы с маятниковым ходом из серии PJSS — качество марки Trotec

Как заядлый энтузиаст своими руками, вы не должны упустить эту возможность: ознакомьтесь с нашим широким ассортиментом лобзиков PJSS с маятниковым ходом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
