Монтаж дренажных труб: Укладка дренажной трубы: пошаговая инструкция

Содержание

технология укладки и обустройства дренажа

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

В этой статье рассматриваются дренажные трубы для отвода грунтовых вод: представлена полная классификация изделий для дренажа, их преимущества, характеристики и основные параметры. Благодаря этой информации вы научитесь подбирать подходящие типы труб для определенных видов отводящих систем в соответствии с их требованиями, особенностями грунта и пр.

Гофрированные стенки труб обладают высокой сопротивляемостью к возникновению любых деформационных изменений под воздействием нагрузок

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

Обратите внимание! Большой объем талых и ливневых вод способен спровоцировать подъем уровня грунтовых вод.

Появление такой ситуации крайне нежелательно, поскольку в результате возрастает разрушающее воздействие на фундаментную часть здания, а также все элементы ландшафтного дизайна, расположенные на участке

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

  • повышенная влажность грунта,
  • формирование плесени,
  • затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов,
  • формирование мерзлоты,
  • появление луж на мощеных покрытиях,
  • образование наледи на пешеходных дорожках,
  • загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отс

На какую глубину закапывать дренажную трубу: 3 варианта

Спроектировать и рассчитать, какую глубину закладывать дренажный канала – значит обеспечить оптимальную работу водоотводной системы на участке и сохранить ее эффективность на долгие годы.

Нужно определить глубину залегания потоков грунтовых вод. Для этого фиксируют уровень воды в ближайших скважинах, уходящих вглубь грунта на 5 – 15 метров. По отметинам на стенах колодцев определяется подъем воды во время весеннего подтопления.

Для справки: в средней полосе России грунтовые воды находятся ниже поверхности земли на 2-2,5 метра. Участки, граничащие с естественными водоемами, могут подвергаться подтоплению подземными источниками.

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

  1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
  2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

Анализ участка

Способ диагностики почвы, на впитывание влаги. Выкопать небольшую яму, глубиной до полуметра и залить водой. Если за сутки вся влага уйдет в грунт, то естественного дренажа будет вполне достаточно. Если же вода осталась на прежнем уровне или понизилась незначительно – необходим дополнительный водоотвод.

До начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

При ровной поверхности участка, глубину закладки дренажа участка, следует постепенно увеличивать по направлению к финальному отрезку дренажа. Если постройки находится на возвышенности, то канавки одинаковой глубины роют в сторону естественного уклона.

Глубина дренажных конструкций устанавливается в соответствии с намеченными задачами. А именно:

  • Для отвода дождевых потоков с участка подойдут неглубокие канавки по 10-15 см.
  • Чтобы обезводить поверхность почвы для улучшения роста цветов и кустарников, нужно выбрать способ засыпного или закрытого типа, при котором глубина дренажа предусмотрена от 40 до 60 см.
  • Если речь идет о благополучии фруктовых деревьев, растущих на чрезмерно влажном участке, то нужно устроить дренаж таким образом, чтобы он отводил излишки воды от корней растений. Для небольших деревьев глубина водоотвода – до 1,2 метров.
  • Защитить фундамент и само здание от негативного воздействия влаги может только закрытая система водоотведения. В этом случае глубина напрямую соотносится с толщиной фундамента: минимальное залегание дренажной трубы – полметра от его подошвы.

Прокладывать дрены нужно вдоль всего периметра территории. Глубина дренажа на участке рассчитывается по уровню промерзания грунта зимой и глубине фундамента здания. Данные представлены в таблицах, ниже.

Какая глубина для разных типов дренажа

Дренажная система, заложенная ниже уровня промерзания грунта, обеспечит отведение талых и грунтовых вод в течение всего года. При этом следует соблюсти правильный уклон системы по направлению стока (на погонный метр):

  • для глинистой почвы – 2 см;
  • для песчаного грунта – 3 см.

Глубинный дренаж защищает фундамент дома. Обычно используют два способа подземного водоотведения:

  1. Кольцевая система. Вдоль периметра здания кольцеобразно укладывают гнущуюся трубу. Глубина дренажной трубы – 500 мм ниже подошвы фундамента. В данной конструкции нет углов, дренажные колодцы не требуются. Кольцевой дренаж считается малобюджетным. Однако он малоэффективен, пригоден для зданий без подвальных помещений, построенных на глинистой почве.
  2. Пристенный водоотвод
    . Максимально удаляет излишки влаги от основания фундамента, сохраняет сухость в подвале на продолжительное время. Требует значительных финансовых затрат, обусловленных более сложным монтажом и необходимостью установки дренажных колодцев.

Дренажные колодцы оберегают трубы от засоров, способствуют обслуживанию системы, выполняют коллекторные функции. Глубина заложения дренажа должна отсчитываться, начиная с 30 см от основания фундамента.

При проведении работ по обустройству дренажной траншеи руководствуются регламентами СНиП. Правила запрещают отвод ливневых вод к местам, населенным животными, речкам, заболоченным низинам.

На поворотах и через каждые 20 метров водоотводной трассы устанавливают колодцы для ее обслуживания. Глубина дренажного колодца такая же, как глубина дренажной канавы. Дно колодца должно быть ниже перфорированной трубы на 10-15 сантиметров.

Кроме мелко заглубленного поверхностного и глубокого пристенного способа водоотведения, используется банальный ливнесток с крыши, который уводится в грунт.

Рассчитываем по глубине замерзания

Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:

  • 300 мм – размер трубы не превышает полуметра;
  • 500 мм – дрены диаметром больше 50 сантиметров.

Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:

Уровень промерзания Диаметр трубы
Вычесть от уровня промерзания
Глубина канавы
1,8 метра200 мм. 300 мм.1,5 метра


Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра.

Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.

Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.

Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:

Город Состав почвы Состав почвы
ИркутскГлина, суглинок180 сантиметров
Супесь, песок219 сантиметров
Гравелистый песок234 сантиметра
Крупнообломочный грунт266 сантиметров
Слюдянка Глина, суглинок 184 сантиметра
Супесь, песок 224 сантиметра
Гравелистый песок 240 сантиметров
Крупнообломочный грунт 272 сантиметра

на основе табличных данных справочного пособия 131.

13330.2018

При обустройстве дренажной системы в условиях переизбытка влаги в грунте, необходимо укладывать трубы глубже уровня замерзания почвы.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Глубина фундамента Добавить Глубина канавы
1 метр0,5 метра1,5 метра

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь. Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем.

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Коротко о главном

Еще до начала работ по установке водоотвода, следует начертить план дренажной системы, рассчитать ее уклон. Это можно сделать с помощью карты, по отмеченным на ней высотным точкам. Если таковой не имеется, понаблюдайте за дождевой водой: куда она стекает, туда и нужно направить водоотвод.

Рассчитайте на какой глубине делать дренаж по описанным выше методам. С учетом промерзания грунта, плотности почвы, учтите запас на подушку и диаметр трубы. Увеличивайте глубине с учетом уклона.

Монтаж дренажной системы на участке своими руками

Причины застоя воды на дачном участке разнообразны. К ним относится расположение участка в низине, высокие грунтовые воды, преобладающие глинистые и суглинистые почвы на участке. Постоянная влажность почвы приводит к гибели растений, увеличивается риск подмывания фундамента дома. Чтобы этого не произошло, установите дренажную систему. Я расскажу особенности монтажа глубинной, поверхностной и пристенной дренажных систем.

Глубинная дренажная система

Начните монтаж глубинной дренажной системы с изучения рельефа участка. Используйте для этих целей нивелир или лазерный уровень. При отсутствии необходимого инструмента наблюдайте за движением воды по участку. Выройте траншеи на выбранных направлениях, насыпьте слой песка высотой 10 см. Уложите в яму геотекстильную ткань с припусками на поверхности. Засыпьте 20 см щебня (не используйте известняковый щебень), проложите дренажные трубы отверстиями вниз, засыпьте щебнем и накройте тканью. Такая конструкция задержит на поверхности мусор, а пропустит вниз только воду. Засыпьте траншею грунтом. В нижней части рельефа участка установите коллекторы для сбора стекающей воды.

Поверхностная дренажная система

Поверхностная дренажная система бывает двух видов: точечная и линейная. Точечный дренаж установите на тех участках, где чаще всего скапливается вода. Возле беседки, на парковке, рядом с крыльцом дома и возле каждого угла дома. Система представляет собой дождеприемник для сбора жидкости, накрытый решетчатой крышкой, чтобы избежать попадания мусора и засорения. По трубам вода стекает в коллектор. Линейный дренаж – это система слегка углубленных каналов с водосборными желобами. Чтобы мусор не попадал в систему, желоба накройте решетками, по периметру установите пескоуловители. Они задерживают мелкочастичный мусор. По системе каналов вода стекается в коллектор. С помощью линейного дренажа от лишней воды защищают дорожки.

Пристенная дренажная система

Монтаж пристенной дренажной системы выполняется максимально близко к фундаменту дома. Дренажную трубу уложите в подготовленную траншею аналогично глубинному способу дренажа. На каждом углу дома установите по коллектору. Обратите внимание, трубы необходимо прокладывать под небольшим углом, чтобы помочь воде утекать в нужном направлении. Собираемую в коллекторе воду при необходимости останется только откачать. Не расстраивайтесь, если дом уже построен, а о пристенной дренажной системе вы узнали только сейчас. Монтаж системы разрешен на любом этапе строительства дома.

Какой дренажной системе отдать предпочтение?

У каждой дренажной системы свое назначение, поэтому обойтись выбором какой-то одной из них вам не удастся. Поверхностный точечный дренаж установите в посещаемых и важных местах, в которых постоянно скапливается вода, линейный поверхностный дренаж – вдоль дорожек на участке. Поверхностные системы призваны справиться с дождевыми лужами и добавить комфорта передвижению по участку человека. Но для борьбы с высокими грунтовыми водами, затоплением участка и гибелью насаждений вследствие переувлажнения установите глубинную дренажную систему. Главная задача пристенного дренажа – снижение нагрузки на фундамент дома. Специалисты рекомендуют: если загородный участок подвержен затоплению, установите все три вида дренажных систем. Еще несколько советов от профессионалов:

  • Монтаж глубинного дренажа ведет к перекапыванию всей территории участка. Подождите с высадкой растений и деревьев до завершения работ.
  • Изготовление подробного проекта дренажной системы – важный этап. В будущем вам могут пригодиться знания, в каких местах проложены трубы.
  • Не забудьте о ревизионных колодцах, они понадобятся для обслуживания дренажа.
  • Наклон дренажной трубы в зависимости от рельефа варьируется от 2 до 10 мм/м. Учитывайте этот показатель при составлении проекта и расчетах.

Монтаж дренажной системы своими руками – посильная задача, которую необходимо выполнить, если участок подвергается затоплению. Статья поможет определиться с последовательностью действий, и выбрать тот вид дренажа, который нужен вашему участку.

типы работ, материалы, инструкция по монтажу, необходимость

Иногда возникают ситуации, когда частный дом или дачу приходится возводить на влажном грунте, потому что других вариантов просто не существует. Предварительно необходимо провести полную сушку. Дренажная труба своими руками устанавливается очень сложно. Для того, чтобы это сделать, нужно приложить много усилий, но умелый хозяин сможет справиться с этим делом.

Данная процедура очень трудоемкая и для того, чтобы сделать все правильным образом, следует провести ряд предварительных подготовительных работ. Для начала стоит составить план грунтовых работ, выбрать и подготовить необходимый набор инструментов и приборов, а также ознакомиться с правилами монтажа дренажных деталей.

В том случае, если глубоко под землей скопилось большое количество воды, то могут возникнуть определенные трудности, которые будут препятствовать рабочему процессу. Возможно перед началом рабочих мероприятий понадобится откачать жидкость с земли. Ни в коем случае нельзя оставлять воду под слоем земли, иначе, если дренажа не будет, то этот слой полностью разрушится, что в свою очередь может привести к нарушениям конструкции дома или теплицы.

Труба дренажная у дома

Предварительные мероприятия

Укладка дренажных труб своими руками не может проводиться без определенной предварительной обработки. Подобные действия осуществляются для того, чтобы окончательно определиться с видом дренажной системы. После того, как было принято решение об установке, владелец дома, а по совместительству и сам установщик, должен подробно изучить принцип действия разных механизмов сушки, а также подробно разобраться в проведении монтажа для каждого отдельного вида.

Глубинные системы – это специальные механизмы, которые защищают фундамент любого дома от контакта с водой и любой другой влагой. Если провести целую трубопроводную сеть под землей, то вода будет стекать по трубам и не попадать на поверхность фундамента. Единственное условие заключается в том, что дренажная система должна монтироваться под определенным углом. В том случае, если угол наклона будет недостаточным, то вода не будет стекать полностью, так как некая часть влаги будет застаиваться в трубах.

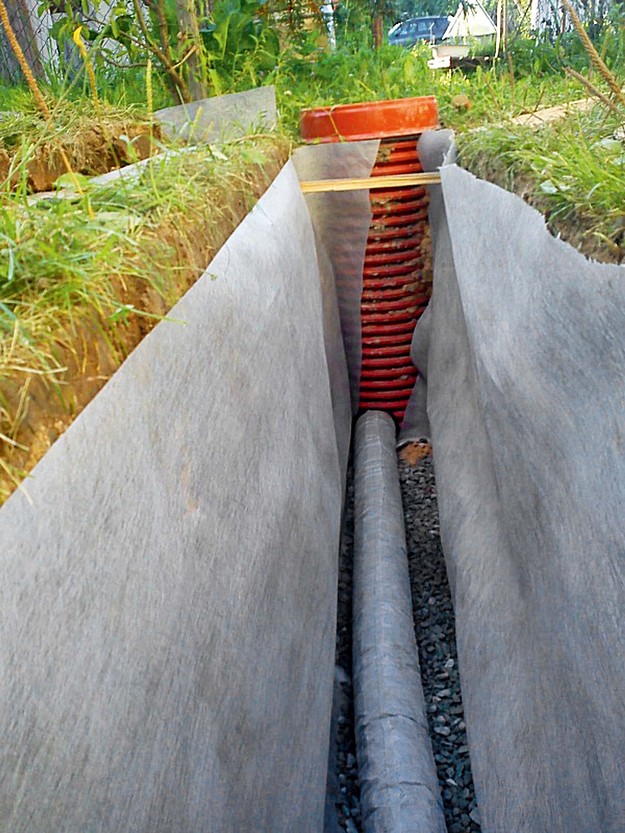

Укладка дренажных труб с геотекстилем чаще всего производят с дальнейшим расположением в саду или огороде. Такое решение дополнительно ограждает деревья и растения от преждевременного загнивания.

Кольцевой дренаж

Такой вид монтажа является наиболее эффективным в той ситуации, когда необходимо произвести круговое ограждение жилья от подземных вод. В успешном осуществлении этой процедуры огромную роль играет подготовка. Если составить план укладки еще до начала работы, то монтировать такой дренаж можно вполне самостоятельно.

Водоотводный трубопровод установлен по принципу круговой цепи. А уровень воды уменьшается под воздействием механизма сушения. Если обратить внимание на внешний вид этой конструкции дренирования, то он очень напоминает разветвленные корни большого дерева.

Устройство дренажа под землёй

Если влага присутствует в небольших количествах или ее воздействие на жилье является не очень серьезным, то рекомендуется применять дренаж, который сделан из прочного и твердого пластика. При этом монтаж труб совсем не обязателен. Все, что понадобится – это два небольших слоя. Один должен состоять из гравия, а второй из песка. В соединении эти вещества образуют покрытие, которое очень хорошо пропускает влагу. К тому же следует соблюдать определенный уровень уклона. На каждый метр, слои должны опускаться, примерно, на три сантиметра.

Список необходимых материалов для укладки

Перед тем, как начинать рабочий процесс. Нужно приготовить все инструменты и приборы, которые могут понадобиться:

  • Щебень. Для укладки подойдет щебенка крупного или среднего размера. Если сравнивать технические характеристики и свойства, то данный материал является самым практичным, так как он практически не пропускает грязь и большие куски земли. В качестве альтернативного варианта можно использовать гравий, размером от двадцати до сорока миллиметров.
  • Песок. Практически не один ремонт или строительство не обходится без применения песка. Согласно нормам для данных действий, его следует брать с речного побережья. Он должен быть достаточно крупным для того, чтобы с его помощью можно было создать подходящие лотки. Основное его преимущество заключается в том, что он сохраняет первоначальную форму, даже под влиянием высокого уровня температуры.

Предварительно нужно сделать специальные лотки, которые могут быть изготовлены из бетона или пластмассы. Цель таких лотков заключается в том, что они не позволяют грунту просыпаться вовнутрь траншеи.

Также не обойтись без установки специальных фильтров для мусора и загрязнений, которые могут пригодиться в той ситуации, когда транспортировочные пути могут забиться в процессе доставки воды до места слива.

Набор материалов и инструментов для дренажной системы

Дренажная труба своими руками, которая ставится на основе глубинной конструкции, должна сопровождаться определенным наличием инструментов первой необходимости:

  • Дренированные трубы. Позволяется рассматривать трубы из полимера, а также те, которые употребляются для создания обычных канализаций. Если был выбран второй вариант, то для того, чтобы обеспечить проходимость волы, следует просверлить специальные проемы. Также можно применять трубы на основе цемента и асбеста, диаметр которых составляет около восьмидесяти миллиметров.
  • Геотекстиль. Это материал нужен для того, чтобы после окончания установки разветвления не загрязнялись. Для этих целей можно применять дорнит, а также флизелин, который является не менее эффективным. Основными положительными качествами считается высокий уровень прочности, а также способность к качественной фильтрации.
  • Соединительные муфты. Данные детали необходимо заранее приобрести в достаточном количестве.
  • Смотровые колодцы. Эти сооружения нужны для того, чтобы в дальнейшем можно было осуществить очистку механизма.
  • Дренажный насос. Это прибор нужен в тех случаях, когда требуется выкачать воду в тех местах, где трубу проложить невозможно.

Принцип устройства дренажа

Монтаж линейного дренажного устройства

Такой вид устанавливается для того, чтобы можно было собирать влагу по канавам, для дальнейшей транспортировки в коллектор. При конструировании канав следует соблюдать угол наклона, который должен составлять тридцать градусов. Это нужно для того, чтобы дождевая вода лучше накапливалась внутри.

Недостаток такого устройства заключается в том, что он имеет короткий срок службы из-за того, что стенки канав очень быстро подвергаются повреждениям и скоропостижным разрешениям. Для того чтобы избежать таких негативных последствий, необходимо проследить за тем, чтобы технология рабочего процесса была изменена на более качественную.

Во-первых, следует заполнить траншею мелким, а также крупным щебнем. Во-вторых, ее следует покрыть дерном и аккуратно разровнять.

Лотки, на которых присутствуют фильтровальные решетки, требуется поместить в траншею. Такое действие обеспечит более безопасную и качественную работу всего механизма.

Установка дренажной траншеи

Для того, чтобы правильно произвести данную процедуру, нужно следовать последовательным шагам, которые предоставляет специальная несложная инструкция:

Засыпка дренажной трубы

  1. Перед тем, как укладывать сам дренаж, требуется вырыть траншею.
  2. Далее засыпается слой песка, толщина которого должна составлять от десяти до пятнадцати сантиметров.
  3. Поверх песка накладывается аналогичный слой гравия.
  4. После этого монтируется непосредственно дренированная труба.
  5. На трубу насыпаются слои крупного гравия, затем геотекстиля, после песка, в предоставленной последовательности.
  6. После того, как траншея была наполовину засыпана, вторую половину нужно заполнить смесью глины и чернозема.

Важно помнить, что глубина закладки трубопровода должна зависеть от уровня заглубления воды. Для того, чтобы дренажные трубы были расположены, как можно плотнее друг к другу, можно приварить их вместе с помощью сварочного устройства. Чем крепче будут стыковые швы, тем устойчивее будет сама конструкция.

Почему это имеет такое большое значение?

Первым признаком для установки таких систем, может быть большое количество растений, которые располагаются вокруг дома. Если наблюдается плесень, моховые скопления, сырость в помещениях, а также наличие неприятного запаха на всей территории жилья, то требуется, как можно быстрее отвести воду от дома. Если опоздать со сроками, то высокий уровень влаги может начать процесс разрушения частного жилья, дачной постройки или теплицы.

В зимний период, когда уровень температуры критически низкий, вся жидкость замерзает, вследствие чего начинается расширение замерзшего льда. Чем больше он расширяется, тем негативнее это сказывается на бетонном фундаменте, который подвергается давлению, нагрузкам и повреждениям.

Пластиковые трубы, установленные собственноручно, обеспечат качественную и долгосрочную дренажную конструкцию вокруг всей территории. Если сделать такое ремонтное усовершенствование собственного земельного участка один раз, при этом не теряя слишком большого количества финансовых средств, сил и времени, то можно на достаточно долгий срок забыть о сырости, влаге и неприятных запахах.

Советы, которые предоставлены в статье, помогут абсолютно каждому осуществить эту серьезную ремонтную работу.

Устройство дренажа вокруг дома своими руками: пошаговая инструкция

Собственники частных домов и загородных дач не понаслышке знают, что такое подтопление фундамента. Оно происходит вследствие близости к поверхности земли грунтовых вод или же из-за большого количества осадков. К счастью, проблему можно решить устройством дренажа вокруг дома. Это не потребует особых усилий и денежных вложений. Далее рассмотрим, как правильно сделать дренаж вокруг дома.

Дренаж: что это и зачем его делать

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка. Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

  • в этой местности нормальным является повышенный уровень подземных вод;
  • если в подвале начала скапливаться жидкость вследствие таяния снега;
  • в углах на полу помещений первого этажа начала появляться плесень;
  • если фундамент постройки постоянно влажный или подмывается водой;
  • местность характеризуется высоким уровнем осадков;
  • почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
  • на стенах начал появляться грибок;
  • участок с домом расположен в низине.

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

  1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
  2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
  3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

Пристенный дренаж

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

Особенности обустройства пристенного дренажа:

  • В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
  • Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

  1. Глиняным замком разграничивают фундамент и конструкцию водоотвода.
  2. Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
  3. Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

Производство дренажных работ своими силами

Определившись с типом и видом системы дренирования, нужно приобрести все комплектующие и начать монтажные работы. Зная технологию, с задачей может справиться даже начинающий строитель, поэтому нет смысла нанимать профессионалов, ведь несложно сделать все своими руками.

Для создания дренажной системы любого типа понадобятся трубы с перфорацией. Специалисты советуют заменить специальные изделия, если нет возможности их купить, обычными канализационными, сделав в них отверстия.

Гравий, используемый для засыпки, должен быть крупнее, чем отверстия, чтобы не попадал вовнутрь. Важно не забыть о завершающем элементе, то есть о месте, куда будет окончательно попадать вода. Это может быть общая сточная канава за пределами участка. Также можно создать собственный дренажный колодец, выводить осадки в септик или же в природный водоем, находящийся неподалеку.

Виды труб для дренажа

В продаже имеется много видов труб для дренирования, с помощью которых можно создать качественную водоотводную систему. При устройстве дренажа вокруг дома своими руками необходимо изучить характеристики таких изделий.

Выбирать можно из следующих вариантов:

  1. Пористые. Производятся из керамзитового стекла или пластобетона, им не требуется перфорация. Но это довольно дорогой материал. Для хорошего дренирования стоит брать трубы большого диаметра.
  2. Асбоцементные. Самые надежные, однако достаточно тяжелые и в них требуется сделать отверстия.
  3. Полимерные. Создаются из пластмассы, являются удобными и легкими, хороши в эксплуатации. В настоящее время почти всегда для дренажа берут именно такие трубы.
  4. Керамические. Функциональные, но хрупкие, требуют перфорации. За счет дополнительных желобков более эффективно собирают влагу.

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.
  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

  1. В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
  2. Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
  3. Засыпать водоотводные изделия гравием следует на 18-30 см.
  4. Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
  5. При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы. Лучшим местом для них являются изгибы и стыки.
  6. Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
  7. Копать траншею нужно начинать с самой высокой точки земли.
  8. Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
  9. В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

Смотровой колодец

Смотровой колодец необходим для обеспечения доступа к системе и проведения ремонтно-обслуживающих работ. Проще всего приобрести готовый элемент: его можно найти в строительных магазинах. Также можно сделать колодец своими силами. Для этого понадобится широкая пластиковая труба. Подходят для создания и бетонные кольца или же можно сделать цельный бетонный резервуар. В конструкции беспрепятственно должна помещаться человеческая рука для случаев ремонта или очищения. Смотровой колодец обязательно должен иметь крышку.

Сборный колодец

Это резервуар для сбора воды. Он монтируется в самой нижней точке системы. Как и смотровой, сборный элемент можно купить готовым или сделать своими руками. Сварные конструкции и изделия из железобетона являются наиболее используемыми. Колодец должен быть такой глубины, чтобы при попадании в него песка и грязи для воды все равно оставалось место. Периодически требуется прочищать сборный водонакопитель, убирая остатки грязи с дна.

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

Рекомендуем посмотреть видео по теме



        Поделиться:

Монтаж и установка дренажной трубы

Инженерные системы загородного домовладения обычно представлены в виде отопления, водоснабжения, газа и электроснабжения. Источниками, необходимыми для жизни ресурсов, могут служить магистральные сети, а также собственные автономные структуры и коммуникации. При этом для поддержания чистоты и надлежащего санитарно-гигиенического фона на территории должны быть предусмотрены дренажные каналы для удаления бытовых отходов и сточных вод.Часть этих задач решает дренажная система. С его помощью, в частности, можно организовать отвод ливневых и талых вод, которые активируются весной. Современная водосточная система построена по технологии из высокопрочных и долговечных пластиков, поэтому сеть не вызовет особых проблем в эксплуатации. Но для этого также необходимо организовать правильный дренаж.

Каковы задачи дренажной трубы?

Традиционный дренаж способствует осушению гарден, защищает фундамент от влаги и контакта с водой, а также регулирует режим влажности почвы, необходимый для оптимального развития растительности.Опытные дачники заранее планируют способ разбивки садов, чтобы в будущем корневую систему не нарушила проблема приподнятых грунтовых вод. Для этого иногда создаются специальные насыпи из боевого кирпича или другого строительного мусора, благодаря которым проблема гидроизоляции решается естественным образом. Однако полностью решить эту проблему без специальных приспособлений не удастся. Поэтому еще на этапе проведения основных инженерных сетей для дома устанавливается дренажная труба, фото с примером которой представлено ниже.

Ливневые сточные воды как основа дренажа

Дождевые воды являются одним из основных источников поступления подземных вод, за счет которых последние увеличиваются. В этом случае реализуется поверхностный водоотвод, который не позволяет воде, скапливающейся на поверхности участка, затоплять дорожки, клумбы и площадки. В таких системах дренажные трубы берутся за основу дренажных контуров. Устройство наземной сети также предусматривает широкое применение лотковых устройств, собирающих воду с дорожек, газонов, подъездных путей и площадок.Технически сеть реализована по принципу проектировщика, в которую также могут входить решетки, песколовки и резервуары для сбора воды.

Колодец для дренажа

Без колодца организовать стабильную работу дренажа не всегда возможно. Например, если требуется устроить дренаж на участке, не имеющем магистральных дренажных каналов, то лучшим способом устранения скопившейся воды будет собственный сбор в виде колодца. Кстати, иногда его используют и с возможностью вывода на внешний, ведь такая конфигурация позволяет сэкономить на материалах для трубопровода.С помощью колодца, в частности, строится вертикальная дренажная труба, которая направляет воду глубоко в землю. Соответственно, колодец следует размещать как можно дальше в самой нижней точке площадки. Таким образом, можно сказать, что вертикальный дренаж из колодцев не только собирает воду с поверхности, но и эффективно снижает общий уровень грунтовых вод.

Оптимальные материалы для труб

Современную сантехнику сложно представить без фитингов, кожухов и других аксессуаров, выполненных на пластиковой основе.Но не так давно дренаж устраивали с помощью керамических, стальных, а в некоторых случаях и деревянных элементов сети. Металлические трубы тоже встречаются сегодня, но у них есть явные недостатки. Например, даже при качественной защите от процессов коррозии такие коммуникации через определенное время потребуют замены из-за нарушения герметичности. Такие же стальные контуры, проложенные под землей, будут контактировать с агрессивными щелочными и кислотными средами (в зависимости от типа почвы), что сократит срок эксплуатации материала.Нельзя сказать, что пластик полностью защищен от внешних угроз, но с точки зрения практичности и продолжительности такого же срока эксплуатации он предпочтительнее таких дренажных труб. Строительство сетей из пластиковых труб тоже не проблема. Если кладку крупногабаритных металлоконструкций можно производить только с участием спецтехники, то пластмассовые аналоги смонтирует небольшая бригада.

Насосное оборудование для дренажной трубы

Первоначальная концепция дренажа предполагает, что дренаж будет осуществляться естественным образом без каких-либо внешних усилий.Для этого проектируются сети с расчетом уклона, благодаря которому вода сама уходит с участка по организованным контурам. Но, во-первых, выдержать достаточный наклон не всегда удается. А во-вторых, даже при обеспечении его запаса силы напора может не хватить для своевременного выведения участка из зоны затопления в результате продолжительных ливней. Поэтому насосы вводят в дренажную инфраструктуру. Как правило, это погружные модели, которые могут быть стационарными или переносными.Правильно подобранный по характеристикам агрегат обеспечит эффективный отвод воды из трубопровода и других прилегающих водостоков. Если устройство дренажной трубы предусматривает несколько точек водоотвода и точек ограждения, то следует приобретать оборудование с таким же количеством патрубков. Это многофункциональные насосы, которые также могут регулировать объем перекачиваемой жидкости.

Создание проекта дренажной системы

Перед разработкой проекта необходимо получить полный набор данных о локальных подземных водах, слое почвы, растительности и сооружениях, расположенных на участке.Желательно с самого начала заказать гидрогеологическое обследование, по результатам которого будет принято оптимальное решение относительно характеристик будущей системы. На этом этапе выбирается наиболее эффективная в данном случае технология монтажа дренажной трубы — с насосом или без него, с выходом в основную сеть или с локальным водосбором, с наличием системы фильтрации или с использованием решеток. . Далее составляется схема коммуникаций, где указываются функциональные точки системы, линии трубопроводов, расположение водозаборного оборудования и так далее.

Конфигурация дренажной сети

Итак, дренажная сеть включает в себя несколько компонентов, включая трубы, водосборные баки, насосы, решетки и фильтры, поддоны и другие вспомогательные устройства. Первым делом нужно расположить точки, в которых будет собираться вода. Опять же, для их распространения используется проектная документация для конкретного сайта. Затем делается пучок водозабора с использованием труб, фильтров и решеток, задерживающих крупный мусор. Стандартная схема — это установка дренажной трубы вокруг дома, благодаря которой та же дождевая вода не попадает в основание постройки.Конечной точкой отвода сточных вод будет резервуар, канава за пределами участка или центральная канализационная сеть.

Методика монтажа труб

Особое внимание в процессе технической реализации проекта уделяется непосредственно прокладке труб. Для этого в первую очередь необходимо вырыть котлован глубиной около 60-70 см с выдержкой указанного выше угла уклона — его можно представить в виде падения 1 см на 2 м трубопровода. На дне траншеи должен быть 10-сантиметровый слой песка, который необходимо выровнять и утрамбовать.На песчаную подушку укладывается геотекстиль — таким образом, чтобы полотна хватило на обмотку трубы и слоя щебня. Последний заливается на геотекстиль до уровня 20 см. После этого можно приступать к монтажу и установке дренажной трубы в подготовленную дренажную линию. Труба укладывается на слой щебня, после чего обматывается геотекстильной тканью. Крепление краев может производиться термической склейкой, что обеспечит герметичность. Если система работает правильно, можно закопать траншею.

Дренажное устройство для фундамента

Для фундаментной площадки можно организовать отдельную дренажную систему

Как установить сантехнические трубы для дренажа | Home Guides

Сантехника вашего дома состоит из двух основных частей: системы водоснабжения и канализации. Система водоснабжения в большинстве современных домов проста, с небольшими трубами или трубками, по которым горячая и холодная вода под давлением подается к приборам и арматуре. Однако дренажная система немного сложнее, и ее эффективность зависит от силы тяжести и вентиляции.

Канализационная труба

Канализационная труба дома представляет собой вертикальную трубу, которая соединяется снизу с основной горизонтальной дренажной линией и проходит через крышу на верхнем конце. Хотя штабель можно разместить практически в любом месте, обычно он находится в центре, где водосточные трубы могут легко подключаться. Вентиляционные трубы также подсоединяются к вытяжной трубе, часто на чердаке.

Наклонные горизонтальные водосточные трубы

В обычном доме ванная комната может располагаться на значительном расстоянии от вентиляционной трубы.Чтобы водосточные трубы доходили до штабеля, они обычно проходят между балками пола. Важно, чтобы водосточные трубы были наклонены вниз по направлению к дымовой трубе со скоростью 1/4 дюйма на погонный фут. Например, если слив в ванной находится на расстоянии 12 футов от трубы, водосточная труба будет на три дюйма ниже в месте соединения с трубой, чем в том месте, где она берет начало в ванной. Когда дело доходит до наклонных стоков, хорошего можно достать. Если уклон слишком крутой, жидкость может вытекать из твердых отходов, оставляя их в трубе.

Дренажные сифоны

Сантехнические сифоны являются частью дренажной системы. Они соединяют водосточные трубы и светильники. Сифоны удерживают небольшое количество воды, что предотвращает попадание в дом неприятных запахов канализационных газов. Раковины, ванны и души требуют наличия сифона на сливной линии. Комоды имеют встроенные ловушки, поэтому они не требуют дополнительных водоотводов.

Размер водосточной трубы

Строительные нормы и правила определяют минимальный диаметр водосточной трубы, который обычно составляет 4 дюйма для основного водостока и дренажной трубы, от 3 до 4 дюймов для сливов для туалета, 2 дюйма для сливов раковины, ванны и душа и 1.От 5 до 2 дюймов для вентиляционных труб. При подключении водосточных труб следует помнить, что трубы меньшего размера опорожняются в трубы большего размера, а не наоборот. Например, 2-дюймовый слив в раковине течет в 4-дюймовый слив в комоде, но 4-дюймовая труба никогда не протекает в трубу меньшего размера.

Фитинги, колена, переходники и патрубки

Правильный выбор фитингов является обязательным условием для соединения водосточных труб. Колена соединяют горизонтальные водосточные трубы с вертикальными водосточными трубами, которые проходят сквозь стены, прежде чем присоединиться к трубе.Отходы проходят с меньшим количеством засоров через пологие изгибы, называемые подметателями, чем через изгибы под углом 90 градусов. Редукторы соединяют маленькие водосточные трубы с большими, а тройники и Y соединяют три линии. Примером того, где использовать Т-образный фитинг, может быть стена за раковиной, где горизонтальный слив раковины встречается с вертикальной линией стока. В третьем Т-образном отверстии будет вытяжная труба, идущая вверх.

Собираем все вместе

Многие современные водосточные трубы изготовлены из труб из ПВХ или АБС, но в некоторых домах есть медные, стальные или чугунные трубы. Самыми удобными в использовании являются ПВХ и АБС, требующие только трубной пилы для резки и специального очистителя, грунтовки и клея для соединения фитингов. Прежде чем изменять или устанавливать новые водостоки, обратитесь в местную строительную администрацию за разрешением и узнайте, должен ли лицензированный сантехник выполнять некоторые или все работы.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных.Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Подземный дренаж: установка и принципы

Установка подземного дренажа может быть сложной процедурой; используйте это подробное руководство, чтобы узнать о принципах установки подземного водоотвода.

Дренажные системы — один из важнейших аспектов рабочего дома или собственности. Они уносят сточные воды из туалетов, раковин, ванн, посудомоечных машин и т. Д. Из дома в канализационную систему.

При строительстве над дренажной системой ошибки, допущенные во время установки дренажа, могут вызвать дорогостоящие проблемы в будущем.

Это наше руководство по принципам установки подземной дренажной системы для загрязненных вод в Англии и Уэльсе в соответствии с Частью строительных норм и правил. Мы надеемся, что оно предоставит некоторую полезную информацию перед вашим следующим проектом по установке дренажа.Для Шотландии и Северной Ирландии обратитесь за указаниями в технической документации, которую можно получить от правительства Шотландии и Ассамблеи Северной Ирландии.

Принципы подземного водоотвода

Предварительное планирование

Установка подземного дренажа требует тщательного предварительного планирования. Вам нужно будет продумать точную планировку вашей дренажной системы и то, как она будет соединяться между собой. В то же время вы должны соблюдать часть H.

На этой ранней стадии вы должны убедиться, что подземный дренаж не проложен ниже фундамента любого соседнего здания, если вы не планируете засыпать траншею бетоном. Точные требования можно найти в Части H строительных норм, но, в общем, под фундаментом вырыта траншея:

  • в пределах 1 метра от здания необходимо залить бетоном до самой нижней точки фундамента.
  • на расстоянии более метра от здания необходимо залить бетоном до уровня ниже фундамента, который равен расстоянию от здания менее 150 мм.

Для получения более подробной информации см. Строительные нормы и правила, Часть H Схема 8, или обратитесь за дополнительной консультацией к архитектору, инженеру по дренажу или соответствующему специалисту.

Вам следует проверить наличие дренажных и канализационных систем в районе, обратившись в местные органы водоснабжения или обратившись к строительным документам. Чтобы предотвратить возникновение дорогостоящих и опасных проблем, может потребоваться отвести существующие стоки или защитить их иным образом. Близость к общественной канализации также может вынудить внести некоторые изменения в ваш план.Вам также может потребоваться письменное разрешение в местной канализационной службе, прежде чем начинать проект.

Там, где есть препятствия, такие как здания, фундаменты или водные объекты, в системе может потребоваться больше изгибов после камер доступа. Безопасность превыше всего. Перед тем, как начать, вам необходимо убедиться, что проект не нанесет ущерба фундаменту данной собственности или участка.

Кроме того, важно, чтобы ваши планы обеспечивали адекватный уровень гидравлической мощности для текущих и будущих требований к системе, особенно если вы ожидаете будущих работ.Неспособность спланировать более широкое использование системы может привести к засорению, затоплению и даже разрушению конструкции. Подробный проект дренажа, предлагающий точную работу вашего проекта, может быть бесценным активом, к которому следует обращаться в течение всего процесса разрешения на планирование и первоначальной установки.

Планирование уклонов труб

По закону системы отвода сточных вод должны быть самоочищающимися. Это означает, что гравитация в сочетании с силой воды должна беспрепятственно направлять сточные воды в канализационные системы.

Чтобы убедиться в этом, рекомендуемый минимальный уклон (или падение) для отвода сточных вод составляет:

  • Трубопроводы 75 мм и 100 мм без подключенного туалета;
  • 1:80 (12,5 мм на метр), если к системе подключен туалет, минимум 100/110 мм при подключении туалета или промысловых стоков, или
  • 1: 150, если подключено минимум 5 унитазов (только трубопровод 150/160 мм).

Скорость воды в трубе не должна опускаться ниже 0.70 м / с, поскольку это обеспечивает адекватную самоочистку и, как правило, рассчитаны на работу с максимальным проходным отверстием ¾. Несоблюдение вышеуказанного может привести к более высокому риску засорения.

Планировка доступа

Для всех подземных дренажных систем необходимо соответствующее количество точек доступа. Это необходимо для будущих испытаний, проверок и технического обслуживания. В плане проекта вам нужно будет указать расположение смотровых камер, камер для стержней, люков и другой арматуры.

Планировка земляных работ

Перед тем, как рыть траншеи для ваших труб, вы должны знать, что их нельзя оставлять открытыми надолго. Руководящие указания предлагают как можно скорее засыпать траншеи. Естественно, они также должны иметь полную поддержку по бокам во время укладки труб. Шпунтовые сваи обычно используются для удержания земли и поддержки земляных работ.

Это веские причины, чтобы иметь твердый план, прежде чем продолжить. В соответствии со строительными нормами траншеи должны быть как можно более узкими, при этом оставляя 300 мм пространства для материала боковой засыпки.

Другие важные аспекты

Терракотовые трубы

Это очень важно: вы должны убедиться, что все трубы, используемые для подземного дренажа, имеют правильный цвет. Терракота является официальной цветовой схемой труб, используемых в системах загрязненной воды, но иногда ее называют коричневой или оранжевой канализационной трубой. Несоблюдение этого правила может привести к тому, что местная строительная администрация отклонит ваше предложение.

Управление зданием

Вам нужно будет связаться с местным отделом планирования и управления строительством, чтобы он мог подписать ваш проект.Если вы заменяете существующую и поврежденную дренажную систему, вам обычно не требуется связываться с ней. Однако почти во всех других случаях, включая адаптацию или новую установку, вы по закону обязаны информировать местные власти. Вы должны предоставить чертежи своих планов и организовать осмотр.

Какими бы ни были особенности, как правило, рекомендуется перепроверить вашу работу в соответствующих местных органах власти — на всякий случай!

Строительные нормы и правила

Конструкция вашей дренажной системы всегда должна соответствовать требованиям строительных норм Великобритании, часть H, и спецификациям водного хозяйства

.

Рекомендации в этом руководстве составлены со ссылкой на стандарты, перечисленные ниже. Тем не менее, мы всегда рекомендуем вам ознакомиться с этими документами перед началом любой проектной работы:

  • BS 4660 и BS EN 1401: Вспомогательные фитинги из термопластов номинальных размеров 110 и 160 для подземного гравитационного дренажа и канализации.
  • BS 4962: Технические условия на пластиковые трубы и фитинги для использования в качестве дренажа подпочвенных месторождений.
  • BS EN 14680: Клеи для систем термопластичных труб без давления.
  • BS 7158: Пластиковые смотровые камеры для сточных вод и коллекторов.
  • BS EN 124: Верхние части оврагов и люки для автомобильных и пешеходных зон. Требования к конструкции, типовые испытания, маркировка, контроль качества.
  • BS EN 295: Трубы и фитинги из керамической глины и соединения труб для сточных вод и канализаций.
  • BS EN 681-1: Уплотнения из эластомера. Требования к материалам для уплотнений стыков труб, используемых в системах водоснабжения и канализации.
  • BS EN 752: Дренажные и канализационные системы вне зданий.
  • BS EN 1295-1: Расчет конструкций подземных трубопроводов при различных условиях нагружения. Общие требования.
  • BS EN 1610: Строительство и испытание водостоков и канализаций.
  • BS EN 13476-1 и BS EN 13476-2: Системы пластмассовых трубопроводов для дренажа без давления и канализации, структурированных трубопроводных систем с гладкой стенки ствола и профилированной внешней поверхности.
  • BS EN ISO 9001: 2008: Системы менеджмента качества.
  • BS EN ISO 14001: 2004: Требования к системам экологического менеджмента с руководством по применению.
  • WIS 4-08-01: Материалы для засыпки и засыпки подземных трубопроводов.

Типы труб, применяемых в подземной канализации

На протяжении всей истории и во всем мире для подземного дренажа использовались различные типы труб.К ним относятся чугун, пластик, армированный стекловолокном (GRP), и даже асбест. Наиболее часто используемые типы в Великобритании сегодня — это пластиковый ПВХ, бетон и остеклованная глина.

Дренажные трубы — ПВХ, бетон или глина?

Благодаря своей доступности, за последние годы популярность uPVC выросла. Пластиковая труба также проще в использовании, более легкая, гибкая и рассчитана на более длинные участки, что снижает количество необходимых соединителей. Пластик также легко разрезать стандартной ножовкой, но в зимние месяцы он требует особого ухода из-за хрупкости материала на морозе, что увеличивает вероятность поломки на месте.

Бетонные и глиняные трубы по-прежнему предпочитают в определенных областях применения и некоторые местные органы водоснабжения. Это связано с тем, что они обеспечивают большую прочность конструкции в регионах, где смещение грунта более вероятно. Бетонные и глиняные трубы также требуют меньшего количества засыпного материала, чтобы гарантировать прочную установку. Однако для резки этих труб требуются более прочные инструменты, такие как отрезная пила.

Соединительные трубы и фитинги

При прокладке подземного дренажа обычно встречаются определенные трубы и фитинги.Обычно они состоят из патрубков или труб в формате раструба, используемых для соединения секций вместе. Другие общие аспекты вашей дренажной системы будут включать:

  • Дренажные трубы с гладким концом: с фаской на обоих концах для простоты установки, обычно поставляются длиной 3 или 6 метров.
  • Дренажные муфты: для соединения двух труб или фитингов с гладким концом вместе с использованием резинового уплотнения и смазки для обеспечения прочной установки.
  • Стандартные отводы: используются для изменения направления трубы, они обычно поставляются с одним или двумя раструбами и под углами 15, 30, 45 и 90 градусов.
  • Остальные отводы: используются для подключения канализации первого этажа к подземным водостокам.
  • Водостоки: используются для фильтрации газов и ядовитых паров из труб, подключенных к подземным дренажным системам (также для отвода поверхностных вод в систему).
  • Смотровые камеры: предназначены для обеспечения доступа к участкам трубопровода для обслуживания, а также используются в точках, где есть изменение направления / диаметра / материала трубы.

Рытье траншей для подземного дренажа

Имея под рукой план, вы должны быть готовы рыть траншею. Просто убедитесь, что вы готовы начать укладку труб вскоре после этого, поскольку плохая погода может привести к полному обрушению траншеи. После рытья траншеи вам нужно будет заполнить ее соответствующим зернистым материалом, чтобы сформировать прочное основание для участков трубопровода. Галька из гороха — типичный пример используемого здесь материала, хотя вы найдете множество предложений для различных областей применения.

Что касается безопасности и законности, некоторые полезные передовые методы, которым следует следовать, включают:

  • Не работать в траншеях в одиночку без опоры
  • Обеспечить, чтобы траншеи были ограждены от людей, детей и домашних животных там, где это необходимо
  • Не стройте траншеи в непогоду
  • Сохраняйте стандартную минимальную ширину траншеи
  • Избегайте краев траншеи — при необходимости используйте наклон 45 градусов на задней части траншеи
  • Траншеи должны быть на 300 мм шире, чем укладываемая труба в пределах
  • Если глубина превышает 1200 мм, траншею необходимо проверить в местных органах власти.

Укладка труб

«Как» прокладывать трубы для вашей подземной дренажной системы может показаться довольно простым:

  1. Снимите фаску с трубы, чтобы избежать утечек или неудачных испытаний воздуха на стыке
  2. Смажьте соединитель и трубу
  3. Наденьте соединитель на трубу
  4. Смажьте приемный соединитель и открытый конец трубы (также с фаской)
  5. Вставьте следующий отрезок трубы в соединитель

Тем не менее, прокладка труб может быть одним из самых сложных аспектов проекта такого типа.Это во многом связано с особым вниманием, необходимым для обеспечения того, чтобы уклоны / падения позволили сточным водам течь должным образом. Вот несколько общих рекомендаций по обеспечению соответствия при установке труб:

  • Наклон трубы для грязной воды должен обеспечивать скорость сточных вод не менее 0,7 м / с.
  • Для менее 1 л / с подходит падение 1:40 (25 мм на метр)
  • Для слива из любого туалета рекомендуется падение 1:80 (12,5 мм на метр).
  • Овраги для отвода сточных вод должны иметь водяной затвор диаметром 50 мм минимум
  • При прокладке трубы через стену здания убедитесь, что используется перемычка с зазором 50 мм от трубы с каждой стороны стены.
  • Закройте отверстия для труб в стенах здания жестким листом, чтобы предотвратить проникновение почвы и паразитов.
Подложка под уложенные трубы

Со ссылкой на Строительные нормы и правила, где это возможно, следует выбирать соответствующий материал засыпки и подстилки.Сорта перечислены по типу почвы и общей ожидаемой нагрузке на дренажную систему.

Вырытый в траншее материал, например кирпичи, камни и т. Д., Никогда не должен использоваться в качестве подстилки для трубопровода. Лишь в редких случаях траншея может использоваться как основание трубы, например если почва и окружающая среда сделаны из подходящего материала.

В большинстве случаев гороховая черепица является материалом, используемым для создания основания трубы. Гороховая черепица также часто используется в качестве замены, когда земля, выкопанная из траншеи, не подходит в качестве засыпки или засыпки.Однако доступен огромный ассортимент подстилок и наполнителей, подходящих для всех типов грунта, труб и весовых нагрузок. Прочтите Утвержденный документ H Строительных норм Великобритании для получения более конкретных рекомендаций.

Чтобы обеспечить правильное выравнивание и уклон труб внутри траншеи, следует использовать направляющую линию, такую ​​как лазер или шнур. После укладки трубы ее следует покрыть слоем материала толщиной не менее 300 мм. В случае опасности контакта — например, если существует опасность того, что труба окажется незаглубленной и может удариться во время садоводства — поместите бетонную основу вокруг трубы или проложите красную ленту для обозначения грязных канализаций, чтобы выделить наличие трубы под

Точки доступа

Трубы подземного дренажа со временем изнашиваются.Из-за этих требований к техническому обслуживанию все дренажные установки должны иметь точки доступа для проверки, тестирования и удаления мусора.

Точки доступа обычно бывают в виде люков, смотровых камер, проушин и оврагов, которые позволяют обслуживающему персоналу легко разбирать, очищать и ремонтировать систему при необходимости.

Вам необходимо убедиться, что вы оставляете не более максимально допустимого расстояния между точками доступа. Поскольку эти расстояния зависят от типа используемых точек доступа, мы рекомендуем обращаться к Таблице 13 Строительных норм, Часть H, для получения актуальных рекомендаций.

Засыпка траншеи

После установки дренажного участка — и завершения воздушных испытаний и получения разрешения — можно начинать засыпку траншеи.

Примечание: неправильный тип засыпного материала, неправильно распределенный или уплотненный, может повлиять на способность системы к самоочищению. Чтобы этого не произошло — вызывая неприглядные и дорогостоящие засоры или что еще хуже — очень важно использовать правильный балласт. См. Диаграмму 10 в Части H строительных норм и правил, чтобы найти подробную информацию о подходящих материалах для засыпки.

Сводка

Процесс установки подземного дренажа в разбивке по элементам выглядит примерно так:

  • Планируйте, где поместятся основные компоненты вашей системы.
  • Выкопайте траншеи в соответствии с британскими стандартами и правилами.
  • Выкопайте траншеи в соответствии с британскими стандартами и правилами.
  • Измерьте, разрежьте и установите трубы, соедините компоненты силиконовой смазкой.
  • Засыпьте траншею гороховой галькой и вырытой землей, используя другой засыпной материал, если почва не подходит для покрытия.

На самом деле установка подземного дренажа может быть деликатным процессом, требующим экспертного планирования и контроля. Мы надеемся, что с учетом этого руководства и строительных норм Великобритании ваш проект дренажа будет реализован без проблем.

И помните, что в ассортименте высококачественной продукции для подземных дренажных систем JDP есть все детали и фитинги, необходимые для завершения вашей установки.Как эксперты в области дренажа и управления водными ресурсами, внутренняя группа технической поддержки JDP может помочь вам разобраться в законодательных требованиях и посоветовать правильное решение для вашего проекта. Не стесняйтесь обращаться к нам, чтобы обсудить необходимые материалы и инструменты.

Заявление о методе установки и испытания на герметичность

дренажных труб — Заявление о методе HQ

Во время транспортировки с трубами следует обращаться осторожно. Не роняйте и не тащите трубы, особенно на твердых поверхностях. Это особенно важно, если концы труб уже подготовлены в виде патрубков (например.г. скошенные концы) и встроенные раструбы, по возможности загрузка и разгрузка труб должна выполняться вручную вручную. При использовании механического подъемного оборудования нельзя использовать металлические стропы, крюки или цепи в непосредственном контакте с трубой. Канаты или стропы предпочтительнее, так как они не повредят стенку трубы.

Хранение дренажных труб на месте

Трубы следует хранить на ровной и сухой ровной поверхности без острых выступов, камней или других предметов, которые могут вызвать точечную нагрузку или деформацию трубы.Для опоры труб можно использовать деревянные опоры, расположенные на расстоянии 1,5 м друг от друга вдоль трубы. Ширина штабеля не должна превышать 3м.

Трубы разных размеров следует укладывать отдельно или, если это невозможно, шланги с большим диаметром и / или более толстыми стенками следует укладывать на дно штабеля. Высота штабеля не должна превышать 7 ярусов и не должна превышать 2 м в высоту. Если требуется длительное хранение (более одного месяца) или если температура превышает 23 o ° C, высота стопки не должна превышать 4 слоя или не более 1 м в высоту.

Все трубы и фитинги должны быть должным образом покрыты брезентом для защиты от УФ-лучей. Брезент крепится к деревянным опорам, которые обеспечивают свободный проход воздуха по трубам. Фитинги
будут храниться в защищенных условиях в поставляемых ящиках, чтобы защитить их от атмосферных воздействий и случайных повреждений.

Надземная установка дренажных труб

  1. Убедитесь, что стыковые участки патрубка и муфты полностью чистые и квадратные.
  2. Установите трубы с соответствующими подвесками и зажимами через каждые 1 метр возможного расстояния.
  3. Правильно установите стыки труб и используйте цемент на растворителе для соединения.
  4. Важное значение имеет точное осевое выравнивание цапфы перед соединением.
  5. Завершите соединение, приложив усилие к следующему гнезду и используя деревянный брусок, чтобы предотвратить повреждение.
Прокладка дренажных труб под землей

Формирование траншеи
Траншея выкапывается ручным / обратным мотыговым погрузчиком после того, как область выемки определена. Формирование траншеи должно состоять из устойчивых однородных материалов. и ровный грунт без неровностей для прямой укладки труб. Уплотнение по всей ширине траншеи для труб должно быть не менее 95% модифицированной плотности по Проктору плюс 300 мм с каждой стороны и не шире диаметра трубы плюс 600 мм с каждой стороны, при этом глубина траншеи должна быть на 150 мм ниже уровня переворота трубы там, где слой 20 МПа.Бетон укладывается в среднем на глубину 75 мм, чтобы удерживать на 150 мм ниже обратный уровень трубы (если применимо).
Вынутый грунт должен быть размещен с одной стороны траншеи, оставляя другую сторону свободной для работы с трубами, а дно траншеи должно быть сглажено равномерно, чтобы обеспечить равномерную опору для трубы. При выемке грунта с землеройной машиной должны присутствовать 2 человека, чтобы избежать повреждений, которые могут возникнуть при выемке грунта в любую из подземных коммуникаций.

Методика установки дренажных труб

  1. Отметьте прокладку трубопроводов в соответствии с утвержденным заводским чертежом.
  2. Установите трубопровод в соответствии с утвержденным заводским чертежом.
  3. Все горизонтальные дренажные трубопроводы должны устанавливаться с уклоном 2%, если не указано иное.
  4. Установите фитинги для изменения направления и соединения ответвлений с соответствующими ответвлениями, изгибами и длинными поворотами.
  5. Санитарные тройники и отводы с коротким поворотом можно использовать, если направление потока меняется с горизонтального на вертикальное
  6. Используйте фитинги с двойным Y-образным ответвлением с длинным витком и сгибом 1/8, если два приспособления устанавливаются вплотную или бок о бок с общей сливной трубой.
  7. Не изменяйте направление потока более чем на 90 градусов.
  8. Используйте стандартные расширители и переходники соответствующего размера, если соединяются трубы разных размеров.
  9. Уменьшение диаметра дренажного трубопровода в направлении потока запрещено.
  10. Установите кожух на подземный трубопровод в соответствии с ASTM A 674, AWWA C105 / A 21.5.
  11. Подсоединение грунтового и сточного трубопроводов к наружному трубопроводу канализации. Используйте переходные фитинги для соединения труб из разнородных материалов.

Установка дренажных труб в плите-плоту

  1. После получения всех строительных разрешений (включая план фундамента, уровни, заглушку, гидроизоляцию и стальные крепления) подготовьте длину трубы, требуемую в соответствии с утвержденным заводским чертежом для прокладки через стальной крепеж.
  2. Убедитесь, что уровни уклона трубы соответствуют утвержденному заводскому чертежу, в противном случае, как указано.
  3. Труба должна быть правильно связана с сохранением наклона в соответствии с допуском.
  4. Выполните необходимые шаги последовательности установки с испытанием на герметичность, как описано в технических характеристиках и в соответствии с приведенной ниже процедурой.
  5. Перед заливкой бетона убедитесь, что вся установка была проверена на герметичность и одобрена.

Монтаж дренажных труб и стыковочные работы

  1. Измерьте необходимую длину трубы с учетом всех используемых фитингов и обрежьте трубу до измеренной длины, убедившись, что концы обрезаны под прямым углом и все заусенцы очищены .
  2. Соединяемый патрубок и гнездо необходимо тщательно осмотреть на предмет повреждений, которые могут нарушить процедуру соединения.
  3. Глубину вставки втулки следует измерять как глубину от устья до уступа гнезда.
  4. Глубина вставки должна быть отмечена на втулке маркером.
  5. Система соединения дренажных трубопроводов — «сварка растворителем».
  6. Прилегающие участки втулки и муфты следует тщательно очистить с помощью очистителя для труб и чистой тряпки.
  7. С помощью кисти нанесите ровный слой клея на основе растворителя на сопрягаемые поверхности втулки и гнезда. Цемент следует наносить в продольном направлении, а не круговыми движениями. Цемент должен наноситься одновременно на патрубок и муфту двумя людьми.
  8. Сразу после нанесения цемента убедитесь, что труба надлежащим образом закреплена, и вставьте втулку в раструб, не поворачивая трубу. Втулку следует вставлять равномерным непрерывным движением и удерживать на месте в течение 20 секунд.Удалите поверхностный клей вокруг устья гнезда.
  9. Не трогайте сустав на пять минут, а затем обращайтесь с ним осторожно.
  10. По окончании работы закрыть все открытые концы трубопроводов.

Испытание на утечку дренажного трубопровода

  1. Испытуемая система трубопроводов должна быть закрыта заглушкой и заглушкой всех отверстий в системе утвержденным способом.
  2. Подходящие заглушки вставляются в нижний конец слива или канализации и в головку любых соединений.
  3. Подходящий изгиб вместе с вертикальной длиной трубы устанавливается в верхней части канализационной или дренажной системы, чтобы обеспечить необходимую испытательную головку. Затем система заполняется водой.
  4. Закройте отверстия в системе трубопроводов и залейте водой до точки перелива. Испытуемую канализацию или слив следует оставить заполненными водой не менее чем на 2 часа, в течение которых не должно наблюдаться падения уровня, чтобы убедиться, что все трубы и соединения не протекают.
  5. Во время испытания воды следует принять меры для предотвращения любого движения дренажа или канализации.
  6. После завершения испытания все концы должны быть закрыты заглушками для защиты от мусора.
  7. После успешного испытания и осмотра трубопровода можно приступить к закрытию трубопровода в соответствии с утвержденными чертежами.
Обратная засыпка после установки трубы
Заливка бетоном:
  1. Поместите трубу в защитную оболочку с помощью опорных элементов трубы
  2. Соблюдайте уклон должным образом (2%) или как показано на чертеже

Погребенный в почве:

  1. Обратная засыпка должна производиться сразу после того, как весь тест был одобрен клиентом / консультантом.
  2. Предоставить предупреждающие ленты или обнаруживаемые предупреждающие ленты перед окончательной обратной засыпкой.
  3. Вынутый грунт должен использоваться в качестве материала обратной засыпки, а материал засыпки должен быть равномерно увлажнен водой.
  4. Засыпка должна производиться слоями, которые не превышают 300 мм хорошо уплотненного слоя, уплотнение которого будет производиться пластинчатым уплотнителем для указанного слоя. Засыпка каждого слоя должна выполняться после того, как будет дано одобрение уплотненного слоя для данного слоя. предыдущий уровень

Полный текст метода с контрольным списком ITP и оценкой рисков доступен на этой странице загрузки.

Этапы установки для отвода дождевой воды

Ниже приводится пошаговая процедура установки трубы для отвода дождевой воды и описание метода. Эта процедура может применяться к любому типу монтажных работ, то есть к любому типу здания, например, школе, больнице, торговому центру, вилле и т. Д.

Установите трубопровод в соответствии со следующей последовательностью и инструкциями.

Во время работы с плитами должны быть предусмотрены необходимые втулки согласно утвержденным чертежам, чтобы обеспечить плавный монтаж трубопроводов дождевой воды.

Перед началом работ необходимо получить разрешение строительного подрядчика на участок, где будут проводиться трубопроводные работы.

Снимите трубную муфту, предусмотренную для выпуска дождевой воды во время работы с перекрытием.

Проверить детали гидроизоляции крыши.

Убедитесь, что выпускные отверстия для дождевой воды соответствуют требованиям и имеют правильный размер.

Установите выпускное отверстие для дождевой воды утвержденного качества в соответствии со спецификацией и утвержденными чертежами.

Закрепите опоры / кронштейны с надлежащими интервалами в соответствии со стандартом или в соответствии с деталями чертежа, используя утвержденные вспомогательные материалы для вертикальных водосточных труб

Установите вертикальные водосточные трубы согласно утвержденным чертежам.

С помощью уровня отвеса проверьте вертикальность труб во время и после установки.

Сделайте все опоры жесткими после подтверждения уровня отвеса.

Обеспечивайте чистку при каждом изменении направления и в соответствии с чертежом.

Для проверки на утечку закройте все отверстия и заполните трубу водой или дымом в соответствии с требованиями заказчика.

Проверьте соединения на предмет видимых протечек или используйте мыльную воду.

Если обнаружена утечка, устраните ее и повторно проверьте утечку.

Предлагаем работу на осмотр от клиента.

Дренажная труба в основании | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3/3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.8 Дренажная плитка установлена ​​на стенах подвала и в подвал, причем верх сливной трубы из плитки находится ниже нижней части бетонной плиты или пола в подполье. Дренажная плитка, окруженная промытым или чистым гравием размером ≥ 6 дюймов от ½ до ¾ дюйма и слоем гравия, полностью обернута тканевой тканью. Сливная плитка на уровне или под уклоном для выпуска на внешний уровень (дневной свет) или в отстойник.Если дренажная плитка находится на внутренней стороне опоры, то канал через опору должен быть выведен на внешнюю сторону. 8

Сноска 8) В качестве альтернативы разрешается использовать либо дренажную плитку, предварительно обернутую тканевым фильтром, либо композитную дренажную систему фундамента (CFDS), которая была оценена ICC-ES в соответствии с AC 243. Обратите внимание, что CFDS должен включать дренаж из полосы почвы или другую систему дренажа по периметру, оцененную ICC-ES, чтобы иметь право на использование. В существующем доме (например, в доме, где проводится реабилитация кишечника.) допускается установка водосточной плитки только на внутренней стороне фундамента без канала. Кроме того, дренажная плитка не требуется, если сертифицированный гидролог, почвовед или инженер определили, что фундамент подвала или существующий фундамент подвала (например, в доме, подвергающемся реабилитации кишечника), установлен в почвах группы I ( т.е. хорошо дренированный грунт или песчано-гравийные смеси), как определено в таблице R405.1 IRC 2009 года.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом с нулевым потреблением энергии DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

Раздел R405.1 Бетонные или каменные фундаменты. Вокруг всех закрытых бетонных или каменных фундаментов должны быть предусмотрены водостоки, которые огораживают жилые или полезные пространства и удерживают землю.Дренажная плитка, дренажные каналы из гравия или щебня, перфорированные трубы или другие одобренные средства должны быть установлены на защищаемой территории или под ней и должны сливаться под действием силы тяжести или механическими средствами в утвержденную дренажную систему. Гравий или щебень стекают на расстояние не менее 1 фута за внешний край основания и на 6 дюймов выше верха основания и покрыты утвержденным материалом фильтрующей мембраны. Верхняя часть открытых швов дренажной плитки должна быть защищена полосами строительной бумаги, а дренажная плитка или перфорированная труба должны быть размещены минимум на 2 дюйма из промытого гравия или щебня, по крайней мере, на один размер сита больше, чем отверстие для шва плитки или перфорация и покрыта не менее чем 6 дюймами того же материала.Исключение: дренажная система не требуется, когда фундамент находится на хорошо дренированном грунте или грунтах из песчано-гравийной смеси в соответствии с Единой системой классификации почв, почвы группы I, как указано в таблице R405.1.

Модернизация: 2009 , 2012 , 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Сливная труба AdvanEDGE Site | Плоская сливная труба от ADS

Загрузки

Предоставленные пакеты

СПЕЦИФИКАЦИЯ ТРУБЫ ADS ADVANEDGE® 03-20

Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4.01, 10-09)

Брошюра_Golf_and_Turf_Drainage_ (10208_06-12)

Руководства по установке

Установка_AdvanEDGE_Pipe_ (Detail_105_01-16) -Модель

Installation_French_Drain_AdvanEDGE_Pipe_ (Detail_106B_01-16) -Модель

Установка ADH5 05-20

Технические характеристики

СПЕЦИФИКАЦИЯ ТРУБЫ ADS ADVANEDGE® 03-20

ADH8 — Ссылки — 07-17

АДх2-Технические условия 03-20

Проектирование конструкций — техническая литература

Структуры ADh3 (05-19)

ADh4 Гидравлика (07-14)

Гидравлика — техническая литература

Hydraulic_Performance_AdvanEDGE_ (Tech_Note_3.02_06-16)

ADh4 Гидравлика (07-14)

Долговечность — техническая литература

Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4.01, 10-09)

ADh5 Прочность (11-15)

Фитинги

Фитинги_AdvanEdge

Фитинги_AdvanEdge_ (ADS_Detail_09-16)

ADS_Fittings_Manual _-_ 09-16-16

Примеры использования / Сертификаты

День поля — июнь 2019 г., инженер-строитель + инженер-строитель

Брошюра

Продать_лист_ADS_Advanedge_ (10598)

Брошюра_Golf_and_Turf_Drainage_ (10208_06-12)

Брошюра_Жилой_Ирригация ___ Ландшафтный дизайн_ADS_ (10663_12-16)

Каталог продукции для управления водными ресурсами 2019

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
