Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.

1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей.

Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные.

Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.   Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта.
    Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все.  В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.   Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все.  В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.   Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

как подключить одноклавишный выключатель

Автор Alexey На чтение 5 мин. Просмотров 91 Опубликовано Обновлено

Однополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение.

Общее

Его установка, подключение и замена покажется весьма простым делом, при взгляде на схему:

Схема подключения выключателя в распред коробке

Действительно, более простую электрическую цепь трудно придумать. Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус.

Звонок электрику из реальной жизни:

Привет, поставил выключатель в гараже, включил и везде света не стало!
Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно.

Для начала:

  • Все работы производить при выключенном напряжении!
  • Коммутироваться должен исключительно фазный провод, подключаемый к внутреннему контакту патрона источника света;
  • Выключатель скрытой установки удобно будет подключать, если длина проводов, выступающих из подрозетника (монтажной коробки), будет равна его диаметру;
  • Изоляцию лучше всего снимать с помощью стриппера – специального инструмента.
Стриппер — инструмент для снятия изоляции

Заменить устаревший или неисправный однополюсный выключатель скрытой установки

В зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы. В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.

Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.

В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности.

Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:

В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями

Вставляют провода в клеммы нового выключателя и крепко зажимают.

Замена старого подрозетника

Может быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод!

Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.

Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.



Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.

Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении.

Замена выключателя открытой установки на однополюсный выключатель скрытой

Встречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля.

Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.

коронка для подрозетника

Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.

Для кирпичной кладки подрозетник такой:

Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки.Дальнейший порядок подключения тот же, что и вышеописанный.

Заменить выключатель и часть проводов

Если предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки.

Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи.

Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.

Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором.

По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

Установка выключателя света – цена монтажа выключателя в квартире в Москве

Установка выключателей профессионалами

Специалисты компании «Руки из плеч» выполнят установку выключателей любого типа. Работы выполняются в сжатые сроки и в соответствии с требованиями ПУЭ и техники безопасности. У нас работают электрики с высокими группами допуска, которые знакомы с особенностями выключателей разного вида: клавишных, сенсорных, диммеров и пр. Мастер выезжает в течение 30 минут после звонка клиента. На услуги предоставляется гарантия.

На современном рынке электрооборудования представлен большой выбор выключателей, которые различаются по дизайну, опциям, способу монтажа, количеству клавиш и другим параметрам. Поэтому установить такие электроприборы самостоятельно, не имея определенных знаний и навыков, невозможно. Лучше обратиться к профессионалам, которые знают все о технологиях установки разных типов выключателей и выполняют работы по всем правилам.

Монтаж выключателей скрытой установки: особенности

Самый популярный способ подключения электроприбора в квартирах – это скрытая установка. Проводится в помещениях, где проводка вмонтирована в стену. Монтажная коробка такого выключателя фиксируется в отверстии, расположенном в стене, которое делают еще на этапе прокладки электросетей. Монтаж одноклавишных приборов отличается от установки двухклавишных только способом закрепления проводов. В двухклавишном выключателе три провода, крепящихся в клеммах: один входной, на который подается напряжение, и два отводящих. В остальном различий при монтаже нет. Устанавливаются электроприборы скрытого типа в несколько последовательных этапов:

  1. Мастер определяет тестером провод, на который подается напряжение.
  2. В электрощитке отключается подача электроэнергии.
  3. Выполняется фиксация монтажной коробки выключателя в стене.
  4. Через специальные отверстия в коробке мастер выводит наружу провода и расправляет.
  5. С корпуса выключателя демонтируют клавиши, затем откручивают крепежи и снимают рабочий механизм.
  6. Отворачивают болты, которые крепят провода в клеммах.
  7. С проводки снимают слой изоляции. Провод зачищают примерно на 1 см, затем вставляют в контакты рабочего механизма. Как правило, там указано, куда подключать определенный кабель – для этого предусмотрены специальные метки.
  8. Провод в рабочем механизме затягивают болтами или зажимами. Зажимы установлены, в основном, в современных моделях выключателей. Чтобы извлечь провод, в этом случае в движение приводят боковой размыкающий рычаг, расположенный в рабочем механизме.
  9. Соединение проверяют на прочность.
  10. Механизм устанавливают в монтажную коробку, выравнивают. Прикручиваются винты распорных скоб, и конструкцию опять проверяют на надежность фиксации.
  11. С помощью болтов или защелок устанавливают рамку выключателя, вставляют клавиши.
  12. Мастер подключает напряжение, проверяет выключатель на работоспособность.

Для проведения работ специалист использует бокорезы, строительный нож, перфоратор, отвертки, электроизоляционную ленту, ампервольтметр. Мы работаем как со своими материалами, так и с материалами заказчика. Модель монтажной коробки выбирается с учетом материала, из которого сделана стена. Все работы выполняются качественно и быстро.

Особенности монтажа выключателей открытого типа

Выключатель открытого типа устанавливается по тому же принципу, что и электроприбор, который углубляется в стену. Но способ крепления монтажной коробки в данном случае совершенно другой. Здесь основание представлено в виде изолирующей пластины. Ее крепление выполняется в несколько этапов:

  • Сначала мастер примеряет пластину к месту на стене, где планируется ее установить.
  • Затем в стене и в пластине просверливают отверстия. В них будут монтироваться дюбеля.
  • Пластину прикручивают к стене дюбелями.

Соответственно, рабочий механизм выключателя крепится к пластине.

Монтажные работы с одноклавишным выключателем отличаются от работ с двухклавишным прибором необходимостью в проведении дополнительных операций. Мастеру нужно будет закрепить в рабочем механизме третий кабель, находящийся под напряжением.

Нужно учесть, что длина зачищенной проводки в этом случае должна быть 2-3 см, а не 1, как при скрытой установке. Проводку, которая проложена к выключателю сверху стену, скрывают в пластиковых кабель-каналах. Они защищают кабель от негативного воздействия факторов окружающей среды и придают комнате более эстетичный внешний вид. Чаще всего выключатели открытого типа устанавливают в деревянных домах.

Компания «Руки из плеч»: качественный электромонтаж по выгодным ценам

Сколько стоит подключить выключатель? Расценки зависят от ряда факторов, например:

  • Тип выключателя.
  • Необходимость в прокладке проводки, штроблении стен.
  • Количество выключателей, которые необходимо установить.

На сайте нашей компании можно посмотреть только примерные цены на услуги. Окончательная стоимость будет озвучена мастером, который приедет устанавливать выключатель. Он оценит спектр предстоящих работ и рассчитает итоговую цену.

Не пытайтесь установить выключатель самостоятельно. Это может привести к повреждениям проводки, подгоранию контактов, поломке прибора. Помните, что любые проблемы с электричеством представляют опасность для здоровья и жизни людей, проживающих в помещении. Обратитесь к профессионалам!

После завершения электромонтажных мероприятий мы предоставим гарантию на услуги. Чтобы вызвать специалиста, позвоните операторам или оставьте заявку на сайте.

Монтаж одноклавишного выключателя

Инструменты

  • набор отверток
  • уровень
  • строительный нож
  • мультиметр
  • изолента
  1. Снимаем клавишу включения с выключателя. Это можно сделать рукой или отверткой. Следим за тем, чтобы не повредить клавишу. В некоторых выключателях есть специальное место для отвертки.
  2. Снимаем рамку с механизма выключателя. При наличии защелок их следует предварительно открыть. В том случае, когда выключатель не является составной частью блока, рамку можно оставить с защелкой, которая ее удерживает.
  3. Прозваниваем выключатель. При замыкании прибор должен показывать нули, при размыкании — единицу. Так мы можем определить ориентацию выключателя. Чаще всего включение делают при нажатии на верхнюю часть клавиши выключателя.
  4. Изолируем неиспользуемый провод, если к одноклавишному выключателю подводится трехжильный провод.
  5. Подключаем провода к выключателю. Выбор клеммы значения не имеет.
  6. Крепко затягиваем винты, удерживающие провод, но не сильно, иначе можно сорвать резьбу.
  7. Устанавливаем выключатель в подрозетник. Действия аналогичны установке одиночной розетки
  8. Проверяем правильность установки выключателя с помощью уровня. Это особенно важно, когда выключатели объединяются в блоки: при неправильной установке клавиши начинают заедать.
  9. Прикрепляем рамку вместе с защелкой. Если нужно установить блок выключателей, защелку переносим на общую рамку.
  10. Устанавливаем саму клавишу. Следим за тем, чтобы не сломать крепежи, которые удерживают ее. Убеждаемся, что рамка плотно прилегает к стене.

Смотрите также:

Метки: Базовые навыки электрика, Монтаж одноклавишного выключателя

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества
  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

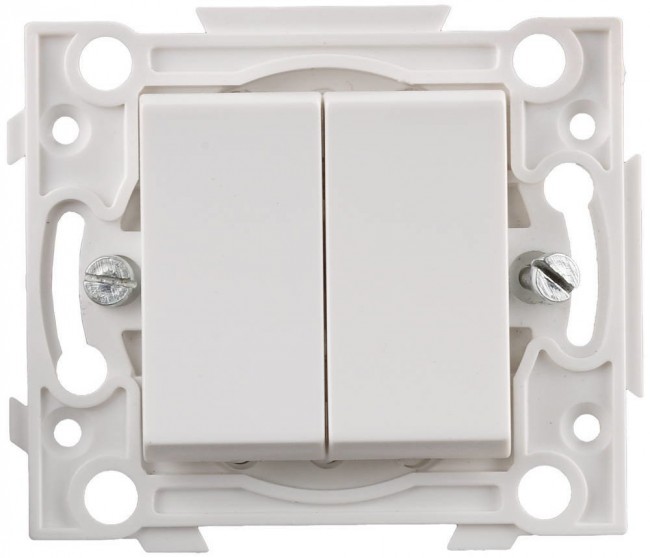

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Обновление кнопочного переключателя света

В: Мы с мужем счастливые владельцы бунгало, построенного в 1920 году в стиле «Искусство и ремесла» с оригинальными кнопочными выключателями света. Мы бы хотели сохранить их, но в безопасности ли они? Должны ли мы заменить их более современными версиями? — Jennifer Pearce, Buffalo, NY

Рекомендации по замене старинных выключателей света

A: Я бы рекомендовал вам заменить оригинальные переключатели на новые. Эти переключатели были изготовлены из материалов, которые за последние 100 лет могли потрескаться, корродировать или износиться, и их конструкция не соответствует сегодняшним строгим стандартам электробезопасности.Более новые коммутаторы работают, о чем свидетельствует их отметка «UL-Listed».

К счастью, вам не нужно отказываться от внешнего вида с двумя кнопками или приятного щелчка, который кнопки производят, когда вы их нажимаете. Сменные переключатели и накладки, которые выглядят так же, как античные версии, вплоть до матери инкрустация из жемчуга на пуговицах доступна в специализированных магазинах, таких как House of Antique Hardware.

Стоимость

Цены на простой однополюсный кнопочный переключатель начинаются от 14 долларов США.Вы также можете получить аутентичный кнопочный переключатель диммера с одной вращающейся кнопкой, которая выполняет функцию диммера.

Безопасность

Более важный вопрос о доме такого возраста: насколько безопасна проводка? Я видел электрические системы, которые прослужили 100 или более лет, и знаю, какую высокую опасность возгорания и поражения электрическим током они представляют. Было бы разумно внимательно присмотреться и увидеть, что у вас есть.

Как выполнить базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель.Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить — это сама проводка. При отключенном питании снимите крышки с оригинальных переключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если да, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам».Наймите лицензированного электрика со старым опытом, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Как поменять выключатель света и крышку | однокнопочный переключатель

Как поменять старый выключатель и крышку на новый. Есть старый на вид выключатель света? Без проблем. На самом деле заменить их на удивление легко! В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и подходящую крышку пластины.

Зачем менять выключатель света?

Выключатель света — это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день. Если у вас старомодный выключатель света, иногда его не только сложно использовать, но и становится бельмом на глазу, которое вы будете видеть несколько раз в день.

На фото ниже выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена. Это помогает уменьшить заметность, но все равно выглядит не очень хорошо.Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать выключатели света дома чем-то, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

Видеоурок по замене старого переключателя света и крышки на новый

Я сделал короткое 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

Также не забудьте заглянуть на мой канал Youtube для получения дополнительных руководств по DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и подходящая крышка выключателя.

Я одержим винтажным однокнопочным переключателем , поэтому я выберу его и соответствующую ему панель переключения .Я получил и то, и другое от омоложения, и вот те, которые у меня есть:

Однокнопочный выключатель света

Крышка панели выключателя света

Отвертка

Пошаговая инструкция по замене переключателя света и крышки

Шаг 1. Выключите электричество и снимите крышку переключателя света

Итак, прежде чем что-либо делать, обязательно выключите питание! Вы можете отключить электричество во всем доме или только в комнате, где вы меняете выключатель света.Я включаю и выключаю свет, чтобы убедиться, что электричество отключено.

После отключения питания отверткой открутите те два винта, которые крепили пластину к стене.

Как только мы снимем крышку, вы сможете заменить выключатели света

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем вы можете немного вытащить выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты удерживают какие провода. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже при установке нового коммутатора.

Теперь вы можете ослабить все винты клемм до тех пор, пока не сможете легко отсоединить электрические провода. Отцепив все провода, вы можете успешно удалить старый выключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы повторно подключить тот же электрический провод к новому клеммному винту на новом переключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный переключатель света, есть также трехпозиционные кнопочные переключатели для модернизации вашего переключателя света.

Но вот одна хитрость: наш дом очень старый (построен в 1940-х годах), поэтому у нас нет заземляющего провода для этого светильника. Из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть провод заземления, вам обязательно нужно подключить его!

Итак, мы прицепили электропровод к соответствующим винтам.Вы сможете найти, какой провод к чему подключается, на основе сделанного вами снимка или инструкции по эксплуатации, прилагаемой к новому переключателю. В худшем случае простой поиск в Google также даст вам схему того, какой оконечный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему винту клеммы, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

Для нас это было 2 провода, а для вас, вероятно, 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он прилегал к стене.

Шаг 4. Добавьте крышку переключателя света

Последний шаг — установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Включите питание и проверьте, работает ли новый выключатель света.

Итак, это все шаги по замене старого переключателя света на новый.Это такой простой проект, но мне очень нравится включать и выключать свет намного больше, чем раньше! Это определенно то место, которое вызывает у меня радость!

И, говоря о том, на какой переключатель света обновлять, мне лично нравится переключатель с одной кнопкой. Всегда весело вставать и выходить, а винтажный стиль — это просто классика!

Прочие проекты своими руками

DIY Вертикальная стенка внахлест и разбивка затрат

Модернизация шкафа своими руками с помощью Ikea Trofast

Рабочий стол для домашнего офиса своими руками с блоками Ikea Alex

Прикрепите для потом

Как установить и снять кнопочные переключатели серии LA39?

Вставьте привод в монтажное отверстие в передней части панели и поверните его в держателе.Затем равномерно затяните крепежные винты на обоих концах (чрезмерное усилие недопустимо. Максимальный крутящий момент составляет 25 Н · см). Если панель сделана из других неметаллических материалов, таких как пластик, перед установкой на панель можно установить монтажную пластину. Когда диаметр установочного отверстия составляет 25 мм, перед установкой на панель можно подложить кусок монтажной пластины Ø25. Для кнопочного переключателя с держателем Z2 демонтируйте переключающие элементы вместе с держателем. Для кнопочного переключателя с держателем Z2 разберите переключающие элементы перед установкой держателя.Для кнопочного переключателя с держателем Z3 сначала разберите переключающие элементы. Вставьте держатель в привод, а затем затяните гайки на держателе, повернув держатель по часовой стрелке. Примечание: если кнопочный переключатель заблокирован после установки, отрегулируйте два крепежных винта на держателе, чтобы сохранить ту же степень затяжки.

Закрепите переключающие элементы напрямую. Символ привода может быть установлен непосредственно на передней панели (обычно он был установлен до того, как он был изготовлен с завода).Когда установлен кнопочный переключатель с подсветкой, сначала пристегните патрон, а затем последовательно переключайте элементы. Примечание: после установки проверьте, полностью ли заблокирована пряжка переключающих элементов.

Снимите переключающие элементы или патрон: снимите заблокированные узлы легко и легко, подняв пряжку системы блокировки с помощью отвертки.

Совет: во время установки селекторного переключателя белые выступы короткой ручки и кончик длинной ручки должны быть направлены вверх.

Рекомендуемый артикул:

Как работает кнопка аварийной остановки?

На что обращать внимание при использовании кнопки аварийной остановки?

Какие кнопочные переключатели обычно используют электрики?

Как установить кнопку для выхода

Вслед за датчиками контакта мы рассмотрим еще один изящный (а иногда и юридически необходимый) продукт, который вы можете добавить в свою инфраструктуру физической безопасности: кнопки «Нажмите для выхода», также иногда называемые кнопками запроса на выход.

Если вам нужна дополнительная информация об использовании кнопок для выхода, ознакомьтесь с нашим руководством по кнопкам открывания двери.

Что делает кнопка для выхода из дома

Кнопка для выхода выполняет именно то, что описывает ее название: она позволяет выйти, когда вы нажимаете на нее, если ваша дверь не открывается с помощью традиционных ручек. Это кнопка, установленная внутри комнаты и подключенная к электрическому замку, установленному на двери. Обратите внимание, что для того, чтобы кнопка могла служить своему назначению, дверь, на которой она установлена, должна иметь электронный замок.Когда кнопка активирована, она посылает сигнал на замок, и соответствующий замок открывается.

Существует два основных типа кнопок выхода. Первая из них — это классическая кнопка, которую вы устанавливаете на дверной коробке или возле двери, а вторая — это датчик движения, который довольно широко использует слово «кнопка». «Кнопки» как для выхода, так и для датчика движения можно использовать для защиты дверей, которые нельзя открыть обычным замком или засовом. Эти кнопки предназначены для дверей, которые постоянно заперты и могут быть открыты только датчиком выхода или кнопкой выхода.

Настенные кнопки для выхода, нажимая

Если вы когда-нибудь видели физическую кнопку для выхода, вы, вероятно, видели, что она закреплена на стене рядом с дверью. Вероятно, вы также видели модель от крупнейшего производителя, бренда Seco-Larm Enforcer с кнопками для выхода.

Они устанавливаются внутри двери (обычно на дверной раме), и когда вы нажимаете на нее, они запускают замок, чтобы разблокировать и открыть дверь. Как правило, они также подсвечиваются (с подсветкой), чтобы их можно было найти в экстренных ситуациях.

Датчики движения

Датчики движения могут выполнять функции кнопок нажатия для выхода. Они монтируются прямо над дверью с внутренней стороны дверной коробки. Они обнаруживают, когда кто-то приближается к двери, и деактивируют замок, позволяя вам выйти из помещения. Они хорошо подходят для больших офисов, где люди часто выходят за дверь, так как это упрощает поток входящего и выходящего трафика.

Другой кузен: кнопки касания для выхода

На самом деле существует третий вид кнопок для выхода — прикосновение для выхода.Они часто включаются в ту же категорию, что и кнопки «нажать для выхода», поскольку их функции точно такие же, но они разные. Однако мы бы порекомендовали отклониться от них и придерживаться классических кнопок выхода. Несмотря на свою эстетическую привлекательность и гладкость, эти кнопки часто ненадежны (как, как правило, сенсорные экраны), и вам нужно что-то, что будет немедленно реагировать и позволять людям беспрепятственно входить и выходить.

Электронные замки для систем контроля доступа

Узнайте о различных типах замков и их установке.

Загрузить

Как настроить кнопку нажатия / запроса на выход с контролем доступа

В этом разделе мы рассмотрим настройку кнопки нажатия для выхода с вашим контролем доступа. Мы сосредоточимся в основном на проводных физических кнопках нажатия для выхода, а не на датчиках движения, а также на современных системах контроля доступа на основе IP, таких как Kisi. Мы обнаружили, что эта комбинация наиболее эффективна для офисов и помещений любого размера. Однако установка датчиков движения по сути такая же!

Выбор подходящего механизма блокировки

Кнопка запроса на выход лучше всего подходит для отказоустойчивого механизма блокировки, такого как электрический замок или магнитный замок.Отказоустойчивый замок — это замок, который разблокируется при отключении питания (и остается заблокированным при подаче питания), тогда как отказоустойчивый замок остается заблокированным при отключении питания. Это означает, что отказоустойчивый замок по необходимости будет открываться вручную, например дверной ручкой или ручкой (мы называем это замком). Однако в случае безопасного замка вам будет предоставлен доступ к двери с помощью какого-либо электронного механизма (например, контроля доступа), поэтому вы можете использовать кнопку выхода для выхода).

Выбор источника питания

Во время установки у вас может быть несколько вариантов источника питания.Основными опциями, как правило, являются внешний источник питания или специальные выходы питания контроллера доступа, такие как выходы питания контроллера Kisi Pro.

Обычно рекомендуется всегда запитывать вспомогательные компоненты от внешнего источника питания. Внешний источник питания с большей вероятностью обеспечит необходимую вам силу тока, и вам будет проще его настроить. Например, специально для Kisi, если вы потянете более четырех ампер через контроллер Kisi, на плате произойдет короткое замыкание.Тем не менее, если вы находитесь в ситуации, когда у вас нет источника питания под рукой и вам нужно запитать небольшое количество вспомогательных компонентов (например, одну кнопку выхода и один контактный датчик, в зависимости от модели) ), вы можете выбрать использование выходов питания, расположенных на контроллере Kisi.

Подключение компонентов

Важнейшим шагом в настройке кнопки выхода является правильное подключение всех компонентов. В IP-системе, такой как Kisi, это будет включать дверной замок, считыватель доступа, контроллер, источник питания и кнопку выхода (а также дополнительные контактные датчики).На следующей схеме показана установка с электрическим замком. Рассматриваемая «панель управления» состоит из контроллера доступа и выделенного источника питания.

Типичная кнопка REX имеет 5 проводов (+, -, COM, NO, NC), хотя для нормальной работы необходимо только 4. Два провода (+, -) будут питать светодиод на кнопке подсветки, а два провода (C-NC или C-NO) будут служить сигнальными проводами, которые подключаются к остальным компонентам вашей установки (замку, считывателю и т. составные части).

Примечание. + И — иногда можно обозначить как LED + и LED-, но по сути это одно и то же.

Если вы не совсем знакомы с установкой кнопок REX, мы рекомендуем обратиться к установщику, чтобы сделать это профессионально. В качестве альтернативы мы рекомендуем подключать провода по одной паре за раз. Самый простой порядок подключения следующий:

1) Подключите и включите светодиод на кнопке REX

Подключите + и — на кнопке REX, чтобы включить светодиод с помощью источника питания 12/24 В. Когда вы подключаете блок питания, вы должны увидеть, как загорится светодиодный индикатор кнопки.Если кнопка не загорается, возможно, вам придется соблюдать полярность светодиода. Поменяйте местами провода на клеммах кнопки и снова подключите кнопку для проверки.

2) Подключите сигнальные провода цепи к общему (COM) и нормально замкнутому (NC).

Если вы подключаете отказоустойчивый замок, вы должны поддерживать замкнутую (последовательную) цепь для постоянного питания вашего замка. Подключите COM-порт на REX к положительному проводу источника питания. Из порта NC на вашем REX подключитесь к COM следующего аппаратного компонента в цепи.Это может быть датчик движения, маглок или считыватель Kisi.

Чтобы проверить это соединение, вам необходимо подключить кнопку к источнику питания.

3) Подключите и включите саму кнопку REX (отдельно от светодиода на шаге 1)

Это соединение будет обеспечивать питание вашей кнопки REX. Подключите отрицательную клемму кнопки REX к отрицательному проводу источника питания. Затем подключите положительный вывод кнопки REX к положительному проводу источника питания.

Когда вы снова подключите блок питания, светодиод кнопки должен загореться. Пока вы завершили оставшуюся часть цепи, при нажатии кнопки она должна размыкать цепь и разблокировать дверной замок.

Установка программного обеспечения

После того, как все компоненты подключены, вы готовы к обычному использованию кнопки (несмотря на тестирование). Однако, если вы используете современную систему, такую ​​как Kisi, скорее всего, ваш провайдер может предоставить вам хорошую аналитику данных об использовании дверей.Суть этой настройки состоит в том, чтобы просто сообщить системе, какой контактный датчик подключен к какой двери, а все остальное сделает поставщик.

Тестирование установки

Как обычно, это важный последний шаг в любой установке. Если кнопка не открывает дверь должным образом, скорее всего, неисправность в управляющей цепи препятствует подаче питания на замок. Это может быть короткое замыкание в цепи передачи энергии или какое-либо другое неисправное устройство в цепи.

Чтобы определить проблему, вы должны протестировать каждый вариант, чтобы разомкнуть цепь.В большинстве случаев это будет считыватель, кнопка выхода (или датчик движения) и контроллер. Если вы можете разомкнуть цепь с другими компонентами, вы можете сузить проблему.

Предполагая, что проблема связана с кнопкой REX, вам следует дважды проверить все свои соединения. Убедитесь, что вы соблюдаете полярность при подключении питания и убедитесь, что сигнальные провода подключены к правильным клеммам (NC и COM). Если проблема не устранена, возможно, кнопка «нажать для выхода» повреждена, и вам следует подумать об установке новой кнопки.

Заключительные мысли

Кнопки для выхода являются неотъемлемой частью любой системы контроля доступа с отказоустойчивыми замками. Хотя вы можете обойтись без них, обычно рекомендуется для облегчения доступа и потока трафика, а при относительно простой настройке это не слишком большие вложения!

Корпус кнопочного переключателя типа 1

Мы очень рады выпустить первый продукт Revival, разработанный и произведенный собственными силами — корпус кнопочного переключателя Type 1.

Мы использовали практически все другие корпуса кнопочных переключателей, представленные на рынке, каждый из которых имел элементы своей конструкции, которые нас не полностью устраивали, поэтому мы разработали собственные, которые имеют именно ту посадку и отделку, которые мы хотим для наших сборок. .

Эти корпуса переключателей доступны в конфигурациях 7/8 дюйма (22 мм) или 1 дюйм (25,4 мм), с двумя или тремя линейными кнопками, с анодированием натурального серебра или черного цвета, а также у вас есть возможность контрастировать по цвету кнопок.

Корпуса переключателей Type-1 имеют минимальный размер, необходимый для изящного и минималистичного внешнего вида.Они будут касаться рукоятки, насадки или дроссельной заслонки без неприглядных зазоров, а каждая кнопка эргономично расположена для легкого доступа. На одной стороне есть неброский логотип Revival, выгравированный лазером, поэтому вы можете показать свою любовь или просто перевернуть корпус, чтобы логотип упирался в элементы управления, чтобы получить чистый, небрендовый вид.

Кнопки с мгновенным контактом, подобные этим, предназначены для использования с модулем управления, таким как Motogadget m-Unit Blue, или другим модулем переключателя с защелкой.

Основные характеристики:

  • Изготовлен из заготовки 6061 алюминий
  • Доступен в либо:
    • 7/8 дюйма (22 мм) или 1 дюйм (25.4 мм)
    • Конфигурации с 2 или 3 кнопками
    • Анодированный и окрашенный в черный цвет или натуральное покрытие «после обработки» для долговечности и устойчивости к царапинам.
    • Вариант контрастных кнопок
  • Версии с 3 кнопками, расположенные вертикально в компактный однорядный ряд для лучшей интеграции и удобства использования
  • Два заподлицо монтажных винта M4 из нержавеющей стали
  • Кнопки расположены под углом, чтобы соответствовать круглой форме рукояток и дроссельных трубок
  • Лазерная гравировка с тонким логотипом Revival
  • Кнопки с классом защиты IP67, с мгновенным контактом, номиналом 3 ампера

Алюминиевый кабельный кожух 1-кнопочный большой


303-680-5159
1-800-677-8942
Корпуса Домашняя страница | Алюминиевые корпуса — Устройства индивидуального управления

MC-1BS-NO-F

Одна кнопка — мгновенно — Промыть

3.15 дюймов (Вт) x 2,95 дюйма (В) x 2,24 дюйма (Г)

Кнопка:

Один, цвет: зеленый, мгновенный — заподлицо, кнопка с пружинным возвратом

Контакт:

Один: НЕТ (нормально открытый)

Один: Проставки

Условные обозначения:


MC-1BS-NC-F

Одна кнопка — мгновенно — Промыть

3.15 дюймов (Вт) x 2,95 дюйма (В) x 2,24 дюйма (Г)

Кнопка:

Один, цвет: красный, мгновенный — заподлицо, кнопка с пружинным возвратом

Контакт:

Один: — NC (нормально закрытый)

Один: Проставки

Условные обозначения:


MC-1BS-NC-MR-PTR

One Button — Pull-to-Reset — Emergency

3.15 дюймов (Вт) x 2,95 дюйма (В) x 2,24 дюйма (Г)

Кнопка:

Один, цвет: красный, мгновенный — кнопка с грибовидной головкой

Контакт:

Один: NC (нормально закрытый)

Один: Проставки

Условные обозначения:


MC-1BS-NC-MR-TTR

One Button — Turn-to-Reset — Emergency

3.15 дюймов (Вт) x 2,95 дюйма (В) x 2,24 дюйма (Г)

Кнопка:

Один, цвет: красный, мгновенный — кнопка с грибовидной головкой

Контакт:

Один: NC (нормально закрытый)

Один: Проставки

Условные обозначения:

— эксклюзивный импортер продукции HUMMEL.Мы предлагаем более 6000 различных типов и размеров RoHS-совместимых герметичных фитингов для снятия натяжения , зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепровода, промышленных корпусов и других сопутствующих кабельных систем, которые считаются лучшими в отрасли.
Пневматический выключатель

для мусоросборника Руководство по установке

Управляйте вывозом мусора безопасно и удобно с помощью одной простой в установке кнопки!

Пневматическая техника защищает от поражения электрическим током

Воздушный выключатель

Presair для вывоза мусора — безопасная альтернатива настенному электрическому выключателю.Используя пневматическую технологию, оператор не подвергается риску поражения электрическим током, поскольку в момент срабатывания отсутствует электрический ток.

Воздушный выключатель для вывоза мусора легко устанавливается на раковину, столешницу или стену в сочетании с тарелкой. Воздушный переключатель совместим с большинством мусорных баков.

Воздушный выключатель для вывоза мусора прост в установке

1. Установите кнопку подачи воздуха — Для установки на столешницу, отверстие 1 ¼ ”в столешнице. Вставьте пуговицу в отверстие и затяните пластиковой гайкой снизу стойки.

— ИЛИ —

Чтобы установить кнопку подачи воздуха на раковину, используйте отверстие для распылителя или дозатора мыла. Вставьте пуговицу в отверстие и затяните пластиковой гайкой снизу раковины.

2. Присоедините один конец воздушной трубки, входящей в комплект поставки, к нижней части кнопки, а другой конец — к белому выпускному отверстию для воздуха на черном блоке преобразователя. Примечание. При необходимости воздушную трубку можно обрезать до нужной длины.

3. Вставьте блок преобразователя в трехконтактную заземленную розетку.

4. Вставьте мусоропровод в конвертер.

Воздушный выключатель для вывоза мусора прост в эксплуатации

Воздушный выключатель для вывоза мусора прост в эксплуатации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
