Монтаж профилированного листа: Монтаж профилированного листа

Содержание

Монтаж профлиста: рекомендации

Наиболее популярным кровельным покрытием сейчас можно назвать профилированный оцинкованный металлический лист. При покрытии здания профлистом нужно соблюдать определенные правила и условия. Следует помнить, что хорошо проведенная укладка кровельного материала продлевает срок эксплуатации крыши в несколько раз. Поэтому монтаж профлиста должен быть качественным и хорошо выполненным.

Размеры профлиста.

Профнастил для кровли

Что такое профнастил? Это специально изготовленный кровельный материал из металлического листа путем его профилирования и покрытия специальным веществом – полимерным покрытием. Глубина и ширина профиля, нанесенного на металлический оцинкованный лист, может варьироваться в довольно широких пределах.

Основными достоинствами профлиста является продолжительность его эксплуатации, относительная легкость материала, простота его монтажа. Кроме того, профлист является высокопрочным износоустойчивым материалом.

Таблица маркировки профлиста.

В зависимости от нанесенного профиля, различают три вида производимого с помощью холодного проката оцинкованного листа:

Кровельный профилированный лист, как становится понятно из названия, используется при покрытии крыш различных зданий. Стеновым профлистом облицовывают стены, из него же сооружают заборы и ограждения. Использование профилированного несущего листа оправдано при возведении ларьков или киосков. Для утепления последних на место стены ставят два профлиста сэндвичем, располагая между ними теплоизоляционный слой.

Некоторые особенности монтажа

Перед тем как будет проведена укладка профлиста, нужно обустроить обрешетку, используя для нее деревянные бруски с антисептической пропиткой. Они должны быть прикручены к стропилам здания поверх предварительно постеленного гидроизоляционного материала.

Этот гидроизоляционный слой обусловлен небольшим недостатком всех кровельных материалов, изготовленных из металлических листов. Такая изоляция необходима для предотвращения попадания конденсата на обрешетку и стропила.

Результатом неправильного настила гидроизоляционного материала станет плесень, промерзание деревянных частей крыши, а также возможная порча внутренней отделки здания. Такой предохранительный слой особенно оправдан при маленьком наклоне кровле, когда существует реальная опасность попадания влаги в места соединения профилированных листов. Да и при большем угле наклона ската крыши не помешает гидроизоляционный слой.

Схема укладки профлиста на крышу внахлест.

  1. Непосредственный монтаж профилированных листов начинают с нижнего края ската. Справа или слева – неважно. При этом определяют величину свеса профлистов с края крыши – как правило, она составляет 200-300 мм.
  2. Для крепления кровельного материала к обрешетке используются специальные саморезы с оцинкованным покрытием. Чтобы предотвратить расшатывание или деформацию кровли, необходимо использовать специальные уплотнительные прокладки.
  3. Укладывать профилированные листы принято внахлест, причем длина наложения одного листа на другой зависит от угла наклона кровли. Так, самый минимальный размер – от 1 до 1,5 см – предусмотрен при угле ската в 30 и более градусов. Угол наклона от 15 до 30 градусов требует проведения укладки профлистов со свесом от 1,5 до 2 см. При минимальном угле ската в 14 и менее градусов свес составляет от 2 см и больше.
  4. Непосредственное крепление профилированного листа к обрешетке проводится только в нижней части профиля – так кровельный материал фиксируется крепче и надежнее. На 1 кв. м покрытия из оцинкованного металлического листа средний расход саморезов составляет до 7 шт. Это оптимальное количество крепящего материала.

Некоторые рекомендации

Для того чтобы уменьшить образование конденсата или пара, необходимо при возведении крыши запланировать свободное движение воздуха под крышей. Чтобы достичь такого результата, требуется установка не только теплоизоляции, но и паронепроницаемого слоя. Если при монтаже кровли из профлистов невозможно создать свободное движение воздуха, следует предусмотреть каналы для доступа воздуха в подкровельное пространство.

Инструменты для работы с профнастилом.

Теплоизоляцию прокладывают уже под собранную кровлю из профилированного настила. Перед этим материалу необходимо полежать в развернутом виде от нескольких часов до пары суток, чтобы он лег под кровлю более ровно и не загибался в некоторых местах.

Для предотвращения попадания воды на верхнем стыке кровли устанавливается конек на крыше. Для этого вдоль всего гребня крыши внахлест укладываются небольшой длины профлисты.

Установка производится к уже прикрепленным профилированным листам и через них к обрешетке с помощью саморезов.

Длина саморезов, используемых для крепления конька крыши, рассчитывается из длины саморезов для фиксации профлиста в нижнем профиле + высота самого нанесенного профиля и высота уплотнительной прокладки.

Что касается инструментов, то может понадобиться:

  • шуруповерт;
  • рулетка;
  • шнуровка;
  • уровень;
  • болгарка.

В зависимости от условий, можно запастись ножовкой, маркером и прочими необходимыми элементами (саморезы, сверло и т.п.).

Хороший монтаж обеспечивает более долгий срок эксплуатации профилированного листа в качестве крыши здания.

Все, что потребуется, – периодически осматривать его на предмет повреждений и производить локальный ремонт, а также покрывать специальной краской раз в 7-8 лет.

Плохо уложенная крыша даст неприятные последствия: кровля начнет протекать, станет очень шумной, с нарушенной герметичностью. Так что стоит доверить укладку профлиста на стропила профессионалам.

Монтаж профлиста на стену: технология, инструкция

На практике уже давно доказано, что монтаж профилированных листов является несложным процессом.

Технология монтажа профнастила относится к одному из основных его преимуществ, которое можно выделить из огромного числа достоинств этого материала.

Схема обшивки стены профлистом

Благодаря именно простоте выполнения монтажных работ профнастил стал материалом, который особенно любят использовать не только профессиональные строители, но и любители. А если еще сюда приплюсовать разнообразие цветов профнастила, то сразу понятно, почему он стал так востребован и популярен сегодня.

Виды профилированных листов

Говорить сегодня о листах профнастила, как только о материале для кровли, уже нет абсолютно никакого смысла. Так как профнастил с огромным успехом применяется и как отделочный материал для облицовки стен, и оградительных конструкций. Исходя из этого, по назначению листы профнастила делятся на два типа:

Монтаж стенового профлиста имеет свои отличительные особенности. Чтобы он был выполнен на качественном уровне, следует правильно провести весь процесс монтажа и уделить пристальное внимание нюансам.

Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм

Итак, чем больше у профлиста высота гребня, тем его показатели прочности выше. Отсюда вывод, профлист для кровли должен иметь повышенные показатели прочности, а это значит, что материал, имеющий более высокий гребень – кровельный профнастил. Исходя из этого, существуют некоторые ограничения по высоте гребня волны.

Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм. Под эти размеры попадают следующие марки профнастила:

  • С21;
  • С20;
  • С18;
  • С10;
  • С8.

Буква «С» обозначает, что данный профлист относится к категории стенового профнастила, цифра – высота гребня волны. Чем сильнее нагрузки ветра, тем данная цифра должна быть больше. Все довольно-таки просто.

Порядок выбора профилированного листа

Остановимся более подробно на назначении различных марок материала. Если в вашем проекте строительства здания заложена облицовка фасада профнастилом, то есть крепление его на стену строения, то для данной цели необходимо применять профнастил с маркой С8. Не нужно понапрасну тратить свои средства, приобретая более прочный материал, а соответственно и более дорогостоящий. По мнению специалистов, профилированный лист марки С8 отлично подходит для отделки стены.

Листы профнастила отличаются по ширине между гребнями и толщине металла

А вот если вы планируете соорудить забор из профлиста, который должен надежно защищать ваш загородный участок, то для этой цели лучше всего применить, как минимум, материал марки С18, так как он обладает повышенной прочностью. Именно такой материал способен хорошо справиться с высокими нагрузками ветра.

Выбирая профнастил, следует учесть, что приобретать материал необходимо только лишь с полимерным покрытием. На сегодняшний день существует много производителей профнастила, в зависимости от которых покрытие материала может быть исполнено из пурала, пластизола или полиэстера. Следует также уделить некоторое внимание выбору толщине профилированного листа. Профнастил производится со следующими стандартными параметрами материала: 1,00 мм, 0,8 мм, 0,7 мм, 0,55 мм и 0,5 мм. Как правило, выбор толщины материала зависит от климатических характеристик среды его применения. Наибольшую популярность имеют профили толщиной 0,7 мм и 0,5 мм.

Порядок выполнения монтажных работ

Схема монтажа профлиста на утепленную стену

Крепление профилированных листов к стене можно разделить на три способа:

  • крепление к уже возведенной стене;
  • крепление к сборной конструкции стены. Инструкция монтажа профлиста данным способом предусматривает применение его как для внутренних, так и для внешних отделок помещений;
  • крепление профлиста, который будет выполнять функцию самой стены.

Инструкция монтажа профнастила к стене первым способом отличается тем, что материал будет играть двойную функцию, где облицовка стены – это первая, а защита материала теплоизоляции – это вторая. То есть монтаж профилированного листа на стену требует ее первоначальное утепление с применением листовых или рулонных материалов теплоизоляции. Процесс монтажа профлиста в первую очередь начинается с монтирования кронштейнов, путем крепления их к стене саморезами или дюбелями. После этого на стены крепятся утеплительные плиты при помощи специальных саморезов (грибков) или же обычных саморезов с широкими шайбами. Дальше поверх плит прокладывается полиэтиленовая пленка, она будет выполнять роль защиты утеплителя от проникновения в него влаги. Далее выполняется монтаж каркаса для крепления профлистов.

Как правило, для этой цели используется металлический направляющий профиль (П-образной формы). В первую очередь монтируются вертикальные профили, крепить которые нужно к предварительно установленным кронштейнам, после этого устанавливаются между ними горизонтальные перемычки. Выполняя монтаж поперечных профилей, следует учесть, что их расположение должно быть удобным для крепления листов профнастила. После того, как будет готова конструкция каркаса под профнастил, можно выполнять крепление стенового профнастила. Крепить материал к профилям необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Второй способ монтажа профилированных листов

Материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку

Данный способ монтажа, как правило, применяется в каркасном строительстве, где роль каркаса играет металлический профиль, как основа стены. Инструкция монтажа профнастила к стене вторым способом требует предварительного проведения гидроизоляции фундамента. Для этого необходимо установить на верхней поверхности фундамента сложенный в два раза рубероид. Этого будет вполне достаточно. После чего на фундамент монтируется профиль, крепить его к фундаменту необходимо с помощью универсальных саморезов. Затем в установленный профиль монтируются стойки, которые крепить можно так же саморезами. Таким образом, получится своеобразный каркас строения в виде панелей. После этого с внутренней стороны панелей нужно уложить пароизоляционный материал, крепление которого выполняется с помощью саморезов имеющих потайную головку. Далее можно укладывать утеплительный материал, который с его внешней стороны необходимо закрыть полиэтиленовой пленкой.

На этом все, стена готова, можно приступать к монтажу стенового профнастила. Перед началом монтажа профилированных листов по всей длине стены монтируется шляпный профиль, который и будет местом фиксации профлистов. Точно так же, как и в первом способе, материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку. Стыки листов профнастила крепятся заклепками. Для того чтобы завершить внешний вид строения, нужно применить дополнительные элементы. К примеру, для обрамления окон дома используются отливы и уголки, для закрытия углов строения также применяются уголки. Все дополнительные элементы производятся из оцинкованной стали и имеют такие же цвета, как и листы основного материала.

Третий способ монтажа профилированных листов

Данный способ является самым простым, так как не имеет никакой сложности подхода к выполнению всего процесса монтажа. В этом способе крепление профлистов выполняется точно по технологии монтажа забора. Но инструкция этого способа имеет определенные отличия в крепеже материала. Все остальное это точный монтаж профнастила на забор. Крепление листов материала нужно производить в его нижнюю часть волны, при этом через волну, иначе говоря, очень часто. Места стыковки листов скрепляются заклепками через каждые 30 см.

Монтаж профнастила на стену: советы

Все мы знаем о том, что у профнастила есть несколько видов. Каждый из них применяется в отдельной сфере. Есть и профнастил стеновой, сфера его применения – облицовка стен внутри, снаружи. Его отличие прежде всего в высоте профиля (8-20 миллиметров), толщине листа (0.4-0.6 миллиметров). Благодаря этим параметрам стеновой профнастил способен выдерживать достаточные нагрузки: чем больше профиль у листов, тем больше его несущие способности.

Профнастил для стен

Разновидности профилированных листов

Сегодня профнастил применяется достаточно широко, не только с целью перекрытия кровли. Он служит замечательным облицовочным материалом, применяется для возведения ограждений. В связи с этим произошла градация материала по двум основным типам, согласно которой профнастил бывает стеновым и кровельным.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Советуем прочитать: монолитное перекрытие по профлисту

Виды профнастила

Мы поговорим про монтаж профнастила на стены, узнаем о нюансах этого процесса, определимся, на что должно быть обращено повышенное внимание, чтобы он прошел качественно, и конструкция прослужила как можно дольше.

Начнем с маркировки материалов. Как уже отмечалось, у материала, где высота гребня волны больше, несущие способности выше, то есть такой профнастил может выдерживать достаточно большие нагрузки, поэтому подходит для облицовывания. При выборе стенового профилированного листа, отдайте предпочтение тому, у которого высота гребня составляет 8 – 20 миллиметров. Это такие марки, как С8, С10, С18, С20, С21. Маркировка «С» на материале означает, что дело мы имеет со стеновым профнастилом, а цифры – это и есть высота его волны.

Выбираем профнастил

Чтобы сделать правильный выбор, следует разбираться в назначениях разных марок профильных листов. Если вы планируете во время строительства дома обшить стены профилированными листами, лучше отдать предпочтение профнастилу марки С8. Более прочный материал вам не понадобиться, нет необходимости тратить на него больше денег. Все специалисты уверяют, что профнастил С8 – отличное решение при отделке стен.

Приобретая материалы, обратите внимание, чтобы он обязательно был обработан полимером. Именно полимерное покрытие – оптимальное для материала, которым вы собираетесь обшивать дом по стенам. Обратите внимание и на толщину профнастила. Обычно он выпускается со стандартной толщиной, которая может составлять 1, 0.8, 0.7, 0.55, 0.5 миллиметров. Чаще всего в облицовке применяется материал с профильной толщиной 0.5 или 0.7 миллиметров.

Работы по монтажу

Монтаж профилированных листов может происходить по уже возведенным стенам, на сборные стеновые конструкции. Кроме того, профлист может выступать самой стеной. Рассмотрим все эти варианты по отдельности.

Монтаж профилированных листов на возведенные стены

Если вы занимаетесь монтажом профнастила на готовые перекрытия, он не только выполняет роль облицовки, но и защищает теплоизоляцию. Инструкция по монтажу профнастила на стену требует проведения предварительного утепления стены. Первым шагом должна стать установка кронштейнов (их прикрепляют на стену дюбелями или саморезами).

Следующий этап- утепление перекрытия. Крепится материал теплоизоляции грибковыми саморезами или широкими шайбами. На утеплитель настилается гидроизоляционная пленка – таким образом он будет защищен воздействия факторов внешней среды. Далее устанавливаем каркас под профилированные листы. Делается это при помощи металлических направляющих профилей П-образной формы. Первоочередно устанавливают вертикальные профили на кронштейны, потом – горизонтальные перемычки между ними.

Очень важно! Обратите внимание на то, что каркасная плоскость ОБЯЗАТЕЛЬНО должна быть ровной. Маленькие неточности, в пару сантиметров, легко выравниваются самими профлистами.

Завершив работы по сборке каркаса, приступайте к монтажу профилированных листов. Крепятся они саморезами с резиновыми прокладками. Если производится монтаж поперечных профилей, позаботьтесь про их установочные размеры – они должны быть удобными для монтажа профилированных листов.

Монтаж профилированных листов на сборные стеновые конструкции

Монтаж профнастила на возведенную стену

Этот вид монтажа профнастила применим для каркасного строительства. Каркасом выступает профиль из металла, он же служит основой перекрытия. Прежде, чем установить профнастил в этом случае, следует гидроизолировать фундамент. Делается это при помощи установки на верхнюю поверхность фундамента двух слоев рубероида. Далее происходит укладка профиля на фундамент и закрепление его при помощи универсальных саморезов. Таким образом происходит образование каркаса панелями.

Далее внутрь панелей укладывается пароизоляция, ее крепление происходит саморезами с потайными головками. Сверху настилается утеплитель и по внешним сторонам закрывается противоветровой пленкой. Перед установкой профилированного листа следует поставить шляпный профиль по всей стеновой длине. На этом шляпном профиле и будет крепиться профнастил. Монтаж производится саморезами с широкими шляпками и пластиковыми шайбами. На стыках профнастил закрепляют заклепками. После чего останется только придать облик здании. Это можно сделать при помощи дополнительных элементов, они производятся также из оцинкованной стали, после установки их можно окрасить в любой цвет.

Монтаж профлиста, выполняющего роль стены

Один из самых простых видов монтажа на стене, весь процесс достаточно прост и не требует приложения дополнительных усилий. Профнастил крепится также, как при установке забора. Однако такая стена требует обустройства более сложного каркаса, нежели для забора. Еще одно отличие – в способе и частоте крепления. В монтаже применяются саморезы с широкими шляпками и пластиковыми шайбами. Их крепят по нижним частям волн через один профиль – не слишком часто. На стыках применяются заклепки с разбежным шагом 30 сантиметров.

Выводы

Как видим, все вышеперечисленные варианты (их три), которыми могут быть установлены профилированные листы на стены – точная технологическая карта по монтажу профилированных листов, используемая при строительстве промышленных объектов. Это не удивительно. Сегодня многие технологии, которые ранее применялись только в промышленном строительстве, перешли и в строительство частное, нашли широкое применение в нем. Строительство загородных домов не стало исключением. Благодаря этому можно намного качественнее возводить частные дома – они будут прочными, надежными, прослужат не один десяток лет.

Кроме того, на эксплуатационные качества материала очень влияют его характеристики. Посему следует подойти с особой ответственностью к вопросу выбора профилированных листов: изучите все предложенные марки, определитесь с условиями, в которых будет эксплуатироваться материал. Предпочтение лучше отдавать профилированным листам с полимерным покрытием – это гарантия длительного срока службы.

Выбор схемы монтажа направляющих

Особенности профнастила позволяют существенно сократить время создания строительных конструкций. Выбирая профилированный лист в качестве основы, можно достаточно просто сконструировать надежный забор, кровлю, выполнить облицовку фасада. Качество и марка изделий, при этом, являются основными критериями получения хорошего результата, однако немаловажным также является грамотная установка направляющих, от которых зависит, как степень надежности и целостность готового изделия, так и длительность эксплуатации. Грамотное воссоздание схемы монтажа направляющих под профнастил, становится залогом получения отличного результата.

Особенности направляющих

Материал для крепления профилированного листа подбирается в соответствии с типом запланированных работ. Для крепления профнастила, предназначенного для создания стен, либо кровли, применяются обычные саморезы, или же шурупы, снабженные сверлом (диаметр до 6 мм, высота — от 20 до 250 мм). Преимуществом таких элементов являются наличие неопреновой прокладки, препятствующей проникновению влаги сквозь покрытие.

Еще одним достоинством таких устройств считается шестигранная головка, за счет которой саморез может быть установлен, с использованием шуруповерта. Это значительно ускоряет процесс монтажа, и позволяет получать результат идеального качества.

Независимо от назначения будущей конструкции, укладка профилированных листов должна соответствовать следующим требованиям:

  • саморезы располагаются с промежутком в 500мм;
  • скрепление осуществляется в месте прилегания волны к обрешетке;
  • каждый лист профнастила обязательно крепится ко всем ближайшим доскам обрешетки;
  • для максимального прилегания покрытия, точку крепления волн необходимо смещать на 5 мм;
  • для создания оптимальной гидроизоляции рекомендуется использовать силиконовый герметик;
  • для крепления профнастила категорически запрещается использовать обычные гвозди.

Как правильно использовать крепления для профнастила:

Как и создание конструкции из оцинкованного листа, монтаж направляющих — довольно простая задача. Независимо от формы и размеров изделия, добиться хороших результатов, можно, используя следующие рекомендации:

  1. Обычные саморезы рекомендуется использовать при креплении листов к деревянным лагам. Если основа конструкции является металлической, целесообразно выбрать саморезы снабженные специальным сверлом.
  2. Оптимальным выбором при создании конструкции из профнастила, является использование труб из металлопрофиля квадратной формы. Такие изделия позволяют сэкономить на материалах, просты и долговечны. В случае, если монтируется крыша, или утепляются стены, из применение дает возможность заполнить пространство под настилом утеплителем и гидроизоляционным слоем.
  3. При строительстве заборов, металлический каркас устанавливается посредством использования хомутов, либо электросварки, что также позволяет создать конструкцию высокого качества. Использование деревянных лаг для крепления профнастила считается целесообразным только при возведении временных заборов и крыш строений временного значения.
  4. При возникновении необходимости сократить время монтажа, профилированные листы могут быть скреплены между собой сваркой.

Главной особенностью данного метода является сохранение защитного слоя, нарушение которого приведет к появлению коррозии и дальнейшему разрушению листа. Для этого, по окончании сварочных работ рекомендуется провести антикоррозийную обработку поверхностей.

Необходимо заметить, что, несмотря на довольно простую схему монтажа направляющих, и профилированных листов, добиться оптимального качества готового изделия, можно только, обратившись за помощью к профессионалам. Самостоятельная установка и допущение ошибок в процессе, приведут к нарушению целостности конструкции и существенному сокращению срока ее эксплуатации.

Что мы предлагаем свои клиентам

Компания «ПрофСтальПрокат» специализирующаяся на изготовлении профилированного листа различных категорий, готова предложить своим клиентам ряд дополнительных услуг. Воспользовавшись помощью наших специалистов, вы получаете ряд следующих преимуществ:

  • возможность выбора подходящей для вашего строительства категории профнастила;
  • получение консультаций по выбору и установке изделий;
  • широкий выбор цветовых решений;
  • доставка заказа в сжатые сроки без повреждений товара;
  • качественный монтаж кровли, стен, облицовки, заборов и временных ограждений, проведенный квалифицированными специалистами;
  • оперативная работа специалистов;
  • разумные цены на все виды предложенных товаров и услуг.

Выбирая работу наших мастеров, вы гарантированно избавляетесь от возможных ошибок, связанных с отсутствием опыта монтажа профилированных систем. При этом выполнение заказа будет проведено на профессиональном уровне, аккуратно и надежно. Независимо от объемов покупки, или работ по установке конструкции, мы предлагаем лучшие условия для реализации каждой задумки. Работать с нами выгодно, удобно и приятно каждому клиенту.



Узнать подробнее о профнастиле!



Все статьи

Технология устройства кровли из профнастила

Современные технологии обустройства кровли предполагают использование широкого спектра материалов, которые характеризуются отменными эксплуатационными качествами и доступной ценой. В большинстве случаев, для строительства крыши применяется профилированный лист (профнастил, профлист) или сэндвич-панель. Правильная технология устройства кровли из профнастила обеспечивает качественную защиту строительных конструкций любой конфигурации (металлокаркасных из сэндвич-панелей или капитальных) от вредного воздействия окружающей среды. За счет простоты монтажа, низкой стоимости и длительному сроку эксплуатации, профилированный лист используют, как в гражданском, так и промышленном строительстве.

Из нашей статьи вы узнаете:

  • Об этапах строительства
  • Важные рекомендации, правила и особенности устройства кровли из профнастила
  • Как обустроить фронтонный срез, снеговые барьеры (их виды) и утеплить крышу
  • О профнастиле: виды, маркировка, преимущества
  • О вариантах кровли
  • Об уходе за крышей в процессе эксплуатации
  • Об услугах по устройству качественной кровли от ГК СМК



Конструктивные особенности профнастила

Профлист изготавливают по технологии холодной прокатки листов стали, оцинкованных горячим способом. Во время производственного процесса листы профилированной стали покрывают несколькими защитными слоями, что значительно увеличивает их долговечность и стойкость к различным негативным факторам. На первом этапе нанесения защитных покрытий заготовки для профнастила вскрывают специальным антикоррозийным фосфатом, после чего допускается наносить грунтовку.



Для предупреждения механического повреждения защитного покрытия в процессе складирования и транспортировки, профилированный лист закрывают слоем плотной полиэтиленовой пленки.

Основные этапы строительства кровли из профнастила

Инструкция по монтажу и укладке кровли из профнастила включает широкий перечень технологических операций, которые выполняют в следующей последовательности:

  1. Доставка профлиста на место проведения строительных работ и его подъем на крышу.
  2. Фиксацию и настил кровельного материала начинают со скатов, а именно из торца. Следует обратить внимание, что боковой нахлест рядом лежащих листов должен составлять не менее одной полуволны. У скатной кровли с углом наклона порядка 8 – 12 градусов принято выполнять нахлест величиной в полторы волны профиля. Благодаря подобной схеме монтажа значительно снижается вероятность протечек воды в районе стыковки соседних профлистов.
  3. Крепление профилированных листов к обрешетке осуществляют при помощи специализированных саморезов, устанавливаемых в нижнем сегменте волны. В случае фиксации профнастила в верхней части волны следует применять саморезы с рабочей частью 8 сантиметров и более, которые устанавливают вдоль конька и нахлестов.
  4. Абсолютно все стыки заполняют мастикой из битума и уплотнительной лентой самоклейкой.
  5. Фронтон кровли дополнительно герметизируют за счет ветровых накладок, которые обеспечивают надежную защиту от задувания ветра и последующего разрушения кровельной конструкции. Крепление ветровой планки выполняют с помощью саморезов с шагом 200 мм.
  6.  Для перекрытия ребер и других функциональных элементов, примыкающих к вертикальным конструкциям, применяют профиль из металла в сочетании с мастикой из битума.

Саморезы для профнастила характеризуются наличием шляпы с шестью гранями и уплотнительной прокладки.



Технология устройства кровли из профнастила: важные правила и рекомендации

1. Угол наклона крыши и величина нахлеста

Грамотный и правильный монтаж кровли из профнастила предполагает использование величины угла наклона скатов в качестве критерия для определения величины нахлеста:

  • Для кровли с уклоном более тридцати градусов нахлест соседних листов составляет порядка 15 сантиметров.
  • Для уклона крыши в диапазоне от двенадцати до пятнадцати градусов нахлест листов профилированной стали составляет не менее 20 сантиметров.
  • При уклоне крыши в диапазоне от тридцати до пятнадцати градусов, выполняют нахлест кровельных материалов величиной от 15 до 20 сантиметров.
  • Для крыши с углом наклона менее двенадцати градусов применяют дополнительную герметизацию нахлестов при помощи герметизирующих составов на основе силикона.



2. Предварительная подготовка

Непосредственно перед началом строительно-монтажных работ, следует грамотно рассчитать требуемое количество профилированных листов, дополнительных кровельных элементов и саморезов. Для этого можно воспользоваться услугами специалистов, которые имеют необходимый уровень квалификации и опыт проведения подобных расчетов. Во время транспортировки кровельного материала следует укладывать листы на ровную поверхность, чтобы исключить сильные перегибы. При ручном способе загрузки и разгрузки на каждые два метра длины профлиста следует предусмотреть одного рабочего. В случае использования грузоподъемного оборудования, применяют мягкие стропы из ткани. Перед началом работ обязательно готовят весь необходимый инструмент и приспособления: молоток, рейка, сверла, шуруповерт, рулетка, ножовка по металлу, отвес и др.

3. Устройство вентиляции и гидроизоляции

В процессе эксплуатации зданий и сооружений, вследствие резкого отличия температуры внутри помещений и на улице, под крышей начинает развиваться процесс конденсации влаги. Для предупреждения возникновения подобных негативных явлений, следует предпринимать мероприятия по выравниванию градиента температуры, устройству надежной пароизоляции, гидроизоляции, вентиляции пространства под кровлей. Слой гидроизоляции выполняют непосредственно на обрешетке до фиксации листов профнастила.



В процессе монтажа гидроизоляционных материалов, следует обеспечить незначительный припуск на краях величиной порядка 20 мм. Фиксацию гидроизоляционной пленки начинают от нижнего края крыши конька. При соединении нескольких отдельных элементов гидроизоляции, обязательно выполняют нахлест величиной от 10 см до 15 см с герметизацией при помощи армированной самоклеящейся ленты.

Для организации эффективного перемещения воздушных масс под кровельными материалами выполняют вентиляционный зазор между листами профнастила и планкой конька. Самым простым методом добиться достаточного уровня вентиляции является организация дополнительного воздушного пространства между гидроизоляцией и кровлей. Для подобного способа вентилирования требуется размещение деревянных реек требуемой толщины. Сверху гидроизоляционной пленки выполняют монтаж пароизоляции, которая препятствует проходу конденсированной влаги к утеплителю и кровельным листам.

4. Обустройство обрешетки

Установку обрешетки начинают с монтажа стальных несущих конструкций (при высоте волны профлиста более 40 мм) или стропильных планок сверху пароизоляционного материала. В последующем к этим конструктивным элементам фиксируют обрешетку на расстоянии, которое зависит от типа и конфигурации профнастила. Обрешетку выполняют с использованием досок, бруса и фанеры. Возможные варианты устройства обрешетки показаны на рисунке ниже:

Сплошная обрешетка применяется в районе дымохода, ребер и коньковой планки. Прореженная обрешетка выполняется с шагом порядка 5 сантиметров, что позволяет экономить значительный объем строительных материалов, без снижения эксплуатационных качеств. Все деревянные конструктивные элементы в обязательном порядке подвергают обработке специальной противопожарной смесью и антисептиками. При наличии финансовой возможности следует использовать специальную диффузионную пленку, которую укладывают непосредственно на обрешетку. Эта пленка ограничивает образование конденсированной влаги, что положительно сказывается на эксплуатации кровли. Конфигурация конструктивных элементов обрешетки подбирается с учетом типа и геометрических размеров профнастила.

5. Устройство карнизного свеса

Карнизный свес представляет собой специальный конструктивный элемент кровли, который обеспечивает защиту здания от осадков, отвод дождевой воды, затеняет дом от солнца, предотвращает увлажнение цоколя. Для устройства карнизного свеса на нижний край обрешетки укладывают листы профнастила. Перед выполнением монтажа кровельного материала обязательно предусматривают установку карнизной планки под слоем гидроизоляции. Подобная конструкция обеспечивает сток конденсированной влаги в систему водосбора.

6. Особенности резки профнастила

Оптимальным вариантом для быстрого монтажа кровли будет приобретение профилированных стальных листов соответствующих размеров. Но, это возможно далеко не во всех случаях, поэтому следует знать основные правила резки профнастила непосредственно на месте монтажа. Для выполнения подобных работ необходимо иметь ровное место с твердой поверхностью. В качестве инструментов рекомендуют использовать электрифицированные инструменты: ножницы по металлу, электролобзик и др. При отсутствии инструмента с электроприводов применяют пилку по металлу.



Запрещено использовать для кройки профилированных стальных листов инструменты с динамичным режущим элементом (например, болгарки). Это обусловлено повышенным нагревом кромки реза, что негативно повлияет на рабочие характеристики кровельного материала. При наличии незначительных сколов и повреждений допускается их окрашивание в тон листам профнастила.

7. Как поднять листы профнастила

По причине больших геометрических размеров профилированных стальных листов очень часто возникают сложности с их подъемом на место монтажа. Оптимальным вариантом для выполнения подобной операции является использование лаг. Для этого один конец лаги устанавливают упором в землю, а другим упирают в карнизную планку ската. Между лагами оставляют расстояние, которое незначительно меньше самой ширины кровельного материала.




8. Особенности крепления профнастила

При креплении профлиста следует придерживаться определенных правил:

  • Фиксацию листов профилированной стали к обрешетке выполняют с помощью саморезов, которые имеют шестигранную головку и специальные уплотнительные прокладки.
  • Момент затяжки саморезов не должен превышать рекомендованного значения. В противном случае возможно нарушение целостности прокладки и, соответственно, утрата герметичности.
  • Монтаж саморезов осуществляют строго перпендикулярно к поверхности обрешетки и профлиста.
  • По всей длине стыков листов производят дополнительное уплотнение битумной мастикой или ленты с самоклеящейся поверхностью.
  • Начинать укладку листов стали рекомендовано со скатов, что позволит постепенно выполнить весь объем работ без особых сложностей.

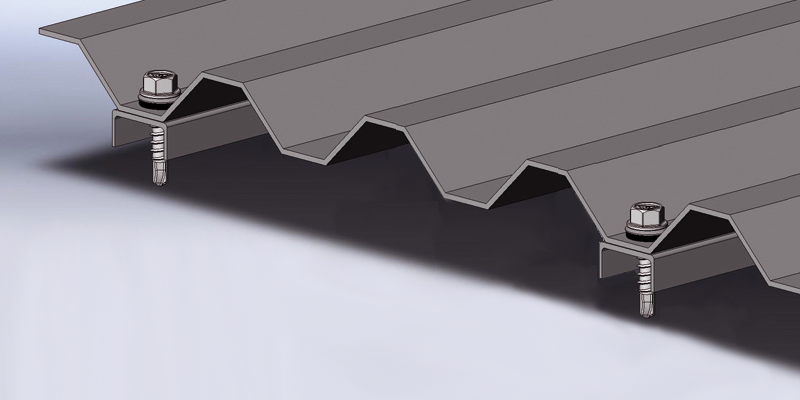

  • Фиксацию профнастила осуществляют на дне волны, а в местах нахлеста и у коньковой планки – на гребне.
  • Фронтальные узлы кровли дополнительно комплектуют ветровыми планками, которые обеспечивают защиту здания от разрушения и резких порывов ветра.
  • Длину саморезов подбирают в соответствии с высотой волны профилированного листа.



Монтаж снегового барьера и конька

Технология устройства кровли из профнастила предполагает монтаж конька и снегового барьера.  Обустройство конька начинают выполнять со стороны крыши, которая минимально подвержена влиянию влаги и ветра. В зависимости от формы и конструктивных особенностей, конек бывает фигурный, простой или черепичный. Для фиксации конька используют саморезы с уплотнительной прокладкой, которые устанавливают с шагом до 300 мм.

Барьер для снега представляет собой конструктивный элемент кровли, обеспечивающий защиту от лавинного схода снега с крыши здания во время таяния. Его монтируют перпендикулярно краю крыши, ниже от края. Фиксацию снегобарьера выполняют к заранее установленным деревянным брускам.



Обустройство фронтонного среза

Грамотный монтаж фронтального среза поможет исключить обрыв листов профнастила во время непогоды. При наличии припуска кровли от края дома на величину от 50 мм до 70 мм используют ветровую рейку с размерами 25х80 мм. В случае отсутствия припуска или его незначительных размерах (до 50 мм), дополнительно устанавливают ветровую планку. Она крепится с нахлестом в диапазоне от 100 мм до 150 мм. В местах примыкания здания и ската крыши устанавливают планку для углов, которую фиксируют в нахлест с помощью саморезов.

Как утеплить крышу из профнастила

Самым выгодным в соотношении цена-качество утеплителем для кровли является базальтовая вата. В сочетании с паровым барьером этот утеплитель обеспечивает надежную теплоизоляцию крыши от воздействия температуры на улице. В зависимости от формы выпуска, минеральная вата отпускается в листах или рулонах. Укладку утеплителя выполняют в нишу между стропилами. Фиксацию теплоизоляционных материалов осуществляют при помощи клея или специальных монтажных приспособлений в форме зонтика.

Сверху теплоизоляционного материала обязательно укладывают паровой барьер, который препятствует проникновению влаги из воздуха внутрь теплоизоляции. Утеплять всю поверхность крыши совсем не обязательно. Главная задача сводится к минимизации потерь без утепления «холодного треугольника», который представляет собой пространство вверху кровли на расстоянии порядка 350 мм от конька. Наличие этой области способствует наличию циркуляции воздуха в пространстве между перекрытием и крышей. В общем случае конструкция кровельного пирога будет иметь следующий вид:

Преимущества кровли из профлиста

Главные преимущества использования профнастила в качестве кровельного материала:

  • Простота технологической обработки, транспортировки и монтажа. Благодаря этим достоинствам достигается значительное сокращение сроков строительства кровли, что представляет собой один из критериев эффективности использования материала.
  • Высокая стойкость к негативному воздействию окружающей среды: ультрафиолетовое излучение, повышенная влажность, резкие перепады температуры, воздействие кислот и щелочей, резкие порывы ветра, плесень, грибки и другие микроорганизмы.
  • Отменные декоративные качества. Профлист выпускают во всей линейке цветов RAL, что позволяет подобрать цветовую гамму в требуемых тонах и полутонах.



  • Продолжительный срок службы без ухудшения эксплуатационных и декоративных качеств материала.
  • Низкий вес профнастила позволяет существенно снизить уровень требований к обустройству каркаса, на который он будет устанавливаться.
  • Профилированные листы обладают демократичной стоимостью, которая доступна для любого строительного бюджета.

Маркировка (виды) профнастила

Профлист относится к универсальным строительным материалам. Для его изготовления используется металл толщиной от 0,5 до 1 мм. Маркировка включает в себя буквенные и цифровые символы:

  • «Н». Несущий (наиболее прочный вид).
  • «С». Стеновой.
  • «НС». Универсальный.
  • «МП». Металлополимерный.

Ниже таблица с указанием основных видов и маркировок:

Следующие за буквенным символом цифры обозначают высоту волны листа, его габаритные размеры. В зависимости от вида покрытия материал может быть: оцинкованным. Также большой популярностью пользуется  профнастил с покрытием на основе полиэстера или тефлоново-полиэстерным, ПВХ с различными добавками. Покрытие PVDF обеспечивает высокую устойчивость к негативным погодным условиям. Отличными эксплуатационными свойствами обладает профлист, покрытый пуралом, созданным на основе полиуретана с полиамидом. Этот материал отличается прочностью, повышенной стойкостью к ультрафиолетовому излучению, перепадам температур, коррозии, воздействию влаги.

Варианты кровли

В зависимости от конструктивных и функциональных особенностей, устройство стальных кровель может иметь два типовых исполнения: скатная и плоская.

Преимущества скатной крыши

Для скатной кровли характерно наличие большого количества преимуществ:

  • Высокая эффективность отвода дождевой воды за счет наличия уклона.
  • Есть возможность обустроить мансардное помещение.
  • Возможность обслуживать конструктивные элементы крыши непосредственно из чердака.



Преимущества плоской крыши

Для плоской кровли характерны следующие достоинства:

  • Более низкая цена строительства по сравнению со скатной крышей.
  • Удобство монтажа и последующего обслуживания кровли и различного оборудования: кондиционеры, антенны и др.
  • Возможность обустройства на крыше игровой летней площадки, оранжереи, места семейного отдуха.

В каждом индивидуальном случае, заказчик еще на этапе проектирования подбирает оптимальный вариант крыши здания.

Как ухаживать за кровлей из профнастила

На протяжении всего срока эксплуатации крыши из профнастила она нуждается в периодическом уходе, который заключается в выполнении следующих операций:

  • Периодическая очистка поверхности крыши от листьев, грязи и других загрязнителей.
  • Регулярный контроль на наличие дефектов в виде повреждения защитного цинкового слоя.
  • Все места крепления листов профнастила к обрешетке рекомендуют дополнительно обрабатывать специальной мастикой, что увеличит степень герметичности кровли.
  • При наличии повреждений лакокрасочного слоя следует обезжирить место дефекта и нанести защитный слой краски.
  • Наличие качественного защитного заземления значительно снизит уровень напряжения статического электричества и обезопасит крышу от ударов молнии.

Как видите, технология устройства кровли из профнастила не так проста и требует определенного опыта и знаний. Если вы хотите доверить это дело грамотным специалистам, то ниже информация для вас.

Заказать кровлю из профнастила в ГК СМК

Группа компаний СМК предлагает широкий спектр услуг в сфере обустройства кровли из профнастила для объектов различной конфигурации и назначения. Наши менеджеры готовы предоставить квалифицированные консультации всем потенциальным клиентам. Оперативный расчет сметной стоимости и комплексный подход к решению задач по монтажу кровли из профилированных листов, выгодно отличает нас от конкурентов. Всего один телефонный звонок в нашу компанию поможет Вам быстро решить самые сложные задачи по монтажу кровли из профнастила.

Наша компания также оказывает услуги по генподряду, строительству каркасных и бескаркасных зданий, промышленных объектов под ключ. Ниже видеообзор последних построенных объектов:

Комментарии (0)

Как правильно крепить профнастил на крышу

Строительство загородного дома – дело благородное, но очень затратное. Именно поэтому застройщики, стремясь по максимуму сократить расходы, принимают решение о самостоятельной укладке кровельного материала на крышу. Неоспоримым преимуществом такого материала, как профилированный лист является его малый вес и легкость монтажа, благодаря чему крепление профнастила на крыше не потребует от застройщика каких-либо специальных навыков, а его укладка не вызовет никаких затруднений.

Обзорная характеристика профилированного листа

Одним из наиболее многофункциональных строительных материалов является профнастил. Его можно использовать как для кровельного покрытия, так и для отделки стен, пола и даже сооружения временных и постоянных ограждений. Неоспоримые преимущества этого материала – высокая надежность, прочность, экологичность и долговечность. Он не нуждается в регулярной покраске и не выгорает на солнце.

Профилированные листы изготавливаются из оцинкованной стали с возможным нанесением полимерного покрытия и внешне напоминают шифер. Они выпускаются различных размеров и разнообразных показателей антикоррозийной устойчивости, жесткости и прочности.

Профнастил бывает следующих марок:

  • С – применяется для сооружения легких покрытий, имеет высоту гофры от 8 до 44 мм;
  • НС – чаще всего используется в кровельном деле, высота волны от 35 до 44 мм;
  • Н – обладает усиленными жесткими ребрами и подходит для капитальной кровли, высота гофры от 57 до 114 мм.

Для покрытия кровли рекомендуется использовать листы профиля с высотой волны 20-60 мм и наличием специальной влагоотводящей канавки. Их толщина зависит от инженерных расчетов, учитывающих все виды возможных нагрузок: эксплуатационных, ветровых, снеговых.

Приобретая профнастил, необходимо заранее проверить наличие инструкции по укладке этого кровельного материала и, если ее не оказалось в наличии, следует обратиться к продавцу.

Каждый владелец дома хочет, чтобы его кровля служила как можно дольше и радовала глаз не один десяток лет. Именно поэтому для того чтобы правильно выбрать профильный металл, нужно в первую очередь учитывать климатические особенности региона. Для районов с повышенным снежным покровом в зимний период следует выбирать профлист с высотой гофры не менее 20 мм, при этом угол ската крыши должен быть не менее 15°. В частном строительстве наиболее часто используется профнастил марки НС35 и НС 44.

Основные правила укладки профнастила

Монтаж профилированного материала, как и любого другого кровельного покрытия, осуществляется с перекрытием листов, величина которого зависит от уклона (угла наклона) ската.

Укладывая профнастил на крышу, нужно руководствоваться следующими правилами:

  1. При уклоне кровли менее 14° делается горизонтальный нахлест листов порядка 20 см.
  2. Оптимальным нахлестом материала при уклоне кровли от 15 до 30° будет 15-20 см.
  3. Приемлемым нахлестом при крутизне кровли более 30° станет 10-15 см.
Угол наклона кровли, градусовГоризонтальный нахлёст, мм
До 14°200 и более
15-30°150-200
Свыше 30°100-150

Таблица. Зависимость нахлёста профнастила от угла ската кровли

В том случае, когда угол наклона скатов не превышает 12°, листы перекрываются как минимум на 25 см, при этом все продольные и поперечные стыки дополнительно «связываются» силиконовым или тиоколовым герметиком.

Независимо от сложности и крутизны ската листы необходимо укладывать параллельно карнизу, предварительно выровненному по строго горизонтальной линии, со свесом за карниз. Соседние листы правильно будет крепить одним саморезом, максимально исключая при этом опасность нарушения декоративно-защитного покрытия.

Перед тем, как крепить профнастил на крышу, нужно отмерить величину карнизного свеса, которая зависит от высоты профиля:

  • для профлиста, глубина волны которого составляет 8, 10 и 20 мм, длина свеса будет находиться в пределах от 50 до 100 мм;
  • во всех других случаях карнизный свес будет превышать 200 мм.

Крепление профнастила на крыше осуществляется самонарезающими винтами (саморезами) длиной 19 – 250 мм и диаметром 4,8, 5,5 и 6,3 мм. Саморезы иностранных фирм EKT, Hilli, Fisher, SFS снабжены сверлящими бородками, благодаря чему могут закручиваться без предварительного засверливания отверстий. Кровельные самонарезающие винты высокого качества обладают EPDM прокладками, препятствующими проникновению влаги через отверстия.

Выбирая саморезы, нужно обратить внимание на длину цилиндрической резьбовой части – она должна быть длиннее соединяемой пачки листов минимум на 5 мм. Примерный расход крепежного материала составляет 6-8 штук на 1 м2 покрытия.

Также необходимо помнить, что крепление листов к обрешетке осуществляется на резиновые уплотнительные шайбы, причем в нижние «волны» нужно ввинчивать саморезы размером не менее 28×4,8 мм. Конек следует крепить через верхние «волны» на саморезах необходимой длины.

Устройство изоляции для крыши из профнастила

В процессе эксплуатации здания происходит образование конденсата под кровлей. Во избежание скопления влаги нужно построить крышу таким образом, чтобы температура снаружи и в подкровельном пространстве совпадала. Для этого необходимо правильно обустроить специальные конструктивные элементы:

  • теплоизоляцию;
  • вентиляцию;
  • пароизоляцию.

Для продления срока службы крыши перед монтажом профлистов следует сделать прокладку, препятствующую накоплению конденсата. Лучше всего использовать паро-гидроизоляционную мембрану, причем начинать нужно с карниза по направлению к коньку. Крепится мембрана гвоздями с большой шляпкой с шагом в 20 см.

Гидроизоляционная пленка укладывается с нахлестом в 10-15 см и обязательным провисом между стропилами в 2-3 см. После соединения стыки нахлеста проклеивают клейкой лентой.

Сверху стропильных ног прибивается контррейка толщиной 40-50 мм, которая защищает мембрану от повреждений в процессе крепления листов. Для обеспечения притока воздуха между прокладкой и первой доской оставляется зазор в 5 см, после чего край прокладки подворачивается к верху и закрепляется с внутренней стороны торцевой доски. При необходимости прокладочную ткань можно легко разрезать обычным ножом.

Свободное движение воздушных потоков в подкровельном пространстве достигается путем устройства вентиляционных отверстий, располагать которые нужно как можно ближе к коньку. Правильный вывод воздуха осуществляется при помощи следующих элементов:

  • вентиляционных каналов;
  • специальных зазоров между кровельной плитой и коньком;
  • решеток для вентиляции, располагающихся на торцах здания.

При устройстве вентиляционных зазоров на гидроизоляционную мембрану крепятся деревянные рейки, способствующие выводу излишков конденсата и влаги. Каждый узел при этом требует надежной фиксации.

Непосредственное закрепление профнастила на кровле

Монтируя профиль, нужно соблюдать определенную тонкость: лист должен лежать так, чтобы по его краю находилась впадина, а не вершина. Причем расположенная по краевой стороне профнастила капиллярная канавка также должна быть лицевой стороной вверх. На крышу кровельный материал затаскивается по лагам с помощью длинной веревки.

Если длинную лестницу перевернуть ступеньками вниз и приставить к стене, то получится отличный «транспортный путь» для профлистов, которые будут двигаться по ней, как по рельсам.

Укладка профнастила производится поясами поперек ската, причем первый пояс кладется с припуском на козырек 10-15 см. Материал нужно крепить кровельными саморезами с шестигранной головкой, в которых уже предусмотрена герметизирующая резиновая прокладка. Вкручивать их нужно строго перпендикулярно покрытию, исключая возможные перекосы. Для того чтобы шурупы не выделялись на полотне, их цвет должен совпадать с цветом профнастила. Крепеж изделий производится по краям листа, посередине и в местах стыка, получается, что на один лист должно уходить минимум 6 саморезов.

Следующие пояса профлиста укладываются нахлестом в 10 см на предыдущие также вдоль по скату. Монтаж листов продолжается до конька крыши, после чего укладка прекращается и начинается с другого ската снова снизу.

Легкое перемещение по крыше обеспечит небольшая лестница, равная длине кровли. Сделать ее очень просто, достаточно набить на доску ступеньки, после чего закрепить ее за угол конька.

Кровельный конек перекрывается обычной оцинкованной полосой шириной 40-50 см или специальным профилированным листом, который также закрепляется саморезами. После окончания монтажа с поверхности крыши удаляются стружки и мусор, места царапин и отрезов подкрашиваются во избежание кромочной коррозии. Спустя три месяца рекомендуется произвести протяжку саморезов, так как крепление по дереву с течением времени может ослабляться.

И, напоследок, некоторые табу по работе с профнастилом, которые уж точно не будут лишними:

  • Не допускается крепление профилированных листов при помощи гвоздей, так как велика вероятность их отрыва под действием ветра.
  • Также не допускается сварка и газовая резка профлистов.
  • Категорически запрещено разрезать профнастил «болгаркой», в противном случае высокая температура выжжет полимерное покрытие вместе с цинком, что приведет к стремительной коррозии и ржавым подтекам. Ножницы по металлу можно использовать только для продольной резки листа. Правильный поперечный срез с их помощью сделать не удастся, так как они сомнут гофрированную волну. Деформированный лист выправить достаточно тяжело, но даже самая тщательная правка не сможет гарантировать совпадение профилей при укладке.

Если полотна профнастила все же не соответствуют размеру кровли или же необходимо сделать вырезы под дымоход, то можно использовать вырубные элекроножницы или электролобзик. Также для разрезания материала применяется циркулярная пила с крупными победитовыми зубьями.

Технология монтажа профнастила на крышу деревянного дома

    В частном домостроении все большей популярности достигают крыши устроенные из профилированных листов. Однако в строительстве профнастил имеет широкий спектр применения. Очень практичный и экономный материал удачно применяют для изготовления крыш, стен и наружных ограждений. Изготавливаются профилированные листы методом холодной прокатки листовой стали. Сталь в производстве листов применяется такая же, как и для металлочерепицы: оцинкованная листовая сталь от 0,4 мм до 0,7 мм толщиной. В производстве листы покрывают сплавом алюминия с цинком или слоем цинка, затем поддаются грунтовке, потом пассивируются и покрывают их цветным защитным слоем полимера, который предохраняет сталь от поражения коррозией и обеспечивает стойкость цвета.

    По своим техническим характеристикам профнастил ничем не уступает металлочерепице, но является значительно дешевле, только имеет другую форму. Устроить кровлю из профнастила достаточно просто, поскольку материал легкий и достаточно простой в монтаже, и не требует особых затрат на устройство стропильной системы. Кровля из профнастила не требует дополнительного ухода, очень проста и долговечна в эксплуатации. Профиль, сформировавшийся во время проката на станке, придает листу дополнительную поперечную жесткость, что дает надежную кровлю над нашим деревянным домиком.

    1. Подготовка инструмента и материала к монтажу кровли.
    2. Техника безопасности при работах.
    3. Технология укладки профилированных листов.
    4. Правильное крепление листов профнастила.

    Подготовка инструментов и материала к монтажу кровли

    Монтаж профнастила на крышу является настолько простой технологией, что устроить кровлю из такого материала по силам при наличии помощников, желания и необходимого инструмента: шуруповерт, шурупы-саморезы, электроножницы либо ножовка по металлу с мелкими зубьями.

    Профнастил производится разных типов, поэтому есть необходимость подобрать материал, подходящий для устройства кровли на деревянном доме. Типы профилированного листа имеют такие маркировки: С, Н и НС:

    — профнастил марки С имеет трапециевидную либо синусоидальную форму профиля. Используется такой материал для обустройства защитных конструкций, легкой кровли либо для монтажа на стену для декора. Например, профнастил с8, где 8 – это высота волны, которая в такой марке профнастила бывает 8, 10, 13, 20, 21, 35 либо 44 мм;

    — профнастил марки Н снабжен дополнительными ребрами, которые дают жесткость. Применяют такой материал для устройства межэтажных перекрытий либо для капитальной кровли. Высота волны таких профилированных листов бывает 57, 60, 75 или 114 мм.

    — профнастил марки НС применяется для обустройства стен и кровель. Высота волны материала – 35 либо 44 мм. Для кровель чаще всего применяют листы НС35.

    Транспортировать профилированные листы допускается горизонтально на ровном прочном основании. Переносят листы в вертикальном положении, желательно не допускать сильных перегибов материала. Поднимать материал на крышу нужно по одному листу с помощью лаг, что установлены с земли до края крыши.

    Перед началом работ необходимо произвести контрольные обмеры крыши. Проверить прямоугольность скатов (по диагонали разница скатов не должна превышать 20 мм) и плоскостность скатов уровнем либо натянутым шнуром (допустимо отклонение максимально на 5 см ± 5 мм). Отклонение от плоскостности может дать нестыковку листов профнастила. Рекомендуют устраивать профилированные листы при минимальном уклоне крыши в 12 градусов для соблюдения необходимого нахлеста листов в 20 см. При уклоне скатов менее 12 градусов нужно предусмотреть вертикальную и горизонтальную герметизацию нахлестов применяя силиконовый герметик.

    Техника безопасности при работах

    Прежде чем начать монтаж профнастила на крышу, необходимо ознакомимся с техникой безопасности при работах с таким материалом.

    Производя монтаж профнастила перемещаться по листам материала необходимо аккуратно в мягкой обуви, ступать нужно в местах расположения обрешетки в прогиб волны, при этом листы должны быть закреплены. Недопустима эксплуатация материала после монтажа в защитной пленке. Чтобы избежать прикипания пленки к полимерному покрытию, ее нужно снимать сразу непосредственно после монтажа. Участки, которые загрязнились во время работы, необходимо очищать только мягкой щеткой, а промывать слабым мыльным раствором.

    Чтобы избежать бурного процесса коррозии покрытия, категорически не рекомендуют в работе применять углошлифовальные машины с абразивными кругами, поскольку, таким образом, прожигается полимерное покрытие, включая цинк. Также важно, стружку, которая образовывается в результате вкручивания саморезов в материал, нужно аккуратно сметать с поверхности профнастила мягкой щеткой, частички стружки могут поржаветь и образовывать потеки на поверхности.

    Технология укладки профилированных листов

    Монтаж профнастила на крышу начинается с устройства слоя гидроизоляции. Подкладка под профилированные листы может и не потребоваться в случае, если вентиляция крыши хорошая. Однако если есть сомнения, то лучше гидроизоляцию уложить. В качестве такой подкладки чаще всего применяют супердиффузионную мембрану. Цель такого устройства – предупредить накопление конденсата и его проникновение в теплоизоляционный слой. Между первой доской обрешетки у свеса и прокладкой для вентиляции должна оставаться щель около 5 см.

    Укладывают гидроизоляцию горизонтально снизу вверх (от свеса до гребня) с нахлестом в 15 см, прибивая большеголовыми коротенькими гвоздями либо небольшими скобами с шагом в 20 см. Чтобы предотвратить повреждение гидроизоляционного слоя шурупами крепления профилированных листов, в местах стропил на гидроизоляцию будем крепить контр рейки шириной 2,5-5 см (рис.).

    Под гидроизоляцию с внутренней стороны крыши уложим теплоизоляционные листы и закроем их пароизоляцией. Для предотвращения застаивания влажного воздуха и гниения стропильной системы, на гидроизоляцию прикрепим вентиляционные рейки (рис.).

    При приобретении кровельного материала должна прилагаться инструкция. Производители, дорожащие репутацией, всегда предоставляют подробную инструкцию по монтажу кровельного профнастила, которая поможет качественно правильно произвести монтаж кровли, избежать нарушения системы вентиляции, теплопотерь и появления конденсата. Следует знать, что профнастил укладывается на обрешетку. Когда устройство гидроизоляции улажено, необходимо приступить к обустройству обрешетки, она должна быть надежной и прочной, чтобы вынести все нагрузки. Конструкция обрешетки представляет собой бруски, доски либо жерди, уложенные поперек стропильных ног для последующего монтажа кровельного материала.

    Рекомендуемые точные значения обрешетки для выбранного типа профиля содержит прилагаемая к материалу инструкция от производителя. Практикующие специалисты рекомендуют обрешетку под монтаж профнастила на крышу выполнять из бруска, сечение которого подбирают согласно шагу стропил. При расстоянии между стропилами не больше 70 см применяют рейку сечением 30х40 мм, при большем шаге рекомендуют использовать брус 40х60 мм.

    Устроить обрешетку кровли довольно просто, но следует знать, что возле конька обязательно необходимо прибить две доски обрешетки плотно друг к другу. Такая технология устройства обрешетки даст возможность закрепить любой ширины конек. Монтаж брусьев обрешетки будем производить гвоздями, длинной в 3 толщины применяемого бруса для обрешетки, чтобы гвоздь не имел возможности вырваться деформационными напряжениями досок.

    Далее начинаем непосредственно монтаж кровли из профнастила. Технология монтажа профилированных листов предусматривает их укладку внахлест, закрепляя саморезами с резиновыми прокладками. Монтаж листов на двухскатной крыше рекомендуют начинать с правого торца, на шатровой крыше монтаж производят, начиная от наивысшей точки ската, с обеих сторон. Если уклон крыши не большой, то продольные швы необходимо прокладывать уплотнителем, или выполнить укладку листов с нахлестом в две волны. Карнизная планка должна выступать за край свеса примерно на 3,5-4 см, а между профилированным листом и карнизной планкой необходимо вставлять профилеобразный уплотнитель.

    Листы профнастила при укладке выравнивать следует по свесу, а не по стыку. При монтаже необходимо следить, чтобы капиллярная канавка, расположенная на одном крае профильного листа, оставалась снизу. Чтобы кровля легла ровно по свесу, при монтаже первый лист покрытия крепим временно у свеса и конька, опуская его за свес на 3,5-4 см. Край следующего листа выравниваем по первому согласно свесу и закрепим его аналогично предыдущему. Далее листы покрытия соединим между собой саморезами. Вкручивать саморезы будем в наивысшую точку волны от свеса до конька, соблюдая шаг 50 см. Устроив, таким образом, несколько листов профнастила, выровняем их по линии свеса крыши, и закрепим саморезами окончательно. Листы покрытия к обрешетке крепятся на дне волны профнастила через каждую вторую волну.

    Правильное крепление листов профнастила

    При креплении листов профнастила следует учитывать влияние ветровой нагрузки на свес кровли и тепловое расширение в центральной части листа. Стыковку листов материала в точках крепления необходимо производить достаточно плотно. Для крепления профнастила к деревянной конструкции рекомендуют применять специальные саморезы для кровли. Размеры саморезов 4,8х35 мм с цинковым покрытием, снабженными уплотнительной шайбой. Для закрепления конька в верхней точке рекомендуют использовать саморезы длиной 80 мм, но следует учитывать, что длина самореза напрямую зависит от высоты волны профилированного листа. На один квадратный метр покрытия примерный расход саморезов в количестве 7-9 штук. Профнастил между собой может соединяться специальными вытяжными заклепками, под покрытие подбирается их цвет либо можно покрасить их вручную.

    Если подвести итог, то профнастил — это замечательный кровельный материал для крыши в деревянном доме из сруба. Если вы выберете и купите именно этот материал, тем самым вы соедините многолетнюю практику строительства домов и в дополнении современные технологии по изоляции от осадков и прочих природных невзгод.

    Установить гофрированную кровлю — Экстремальные инструкции

    Мэтт Вебер

    Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов. Они популярны для мастерских, сараев, лодок и других хозяйственных построек благодаря своей долговечности и простоте установки.Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

    Преимущество материала

    Персонал EHT выбрал металлическую версию панелей базового черного цвета для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду. Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера.Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

    Один из приемов отделения панелей от жгута — это «взбить» панель, чтобы воздух под ней (чтобы они не слипались).

    Еще одним преимуществом является небольшой вес гофрированной металлической панели. По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов.Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

    В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

    Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

    Закрепите панели с выступом 2 дюйма.

    Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

    Безопасность

    Как правило, все, кто работает на крыше, должны использовать страховочные ремни и страховочные стропы. Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла.Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим ножом и очень опасна.

    Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

    Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

    Склад

    Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата. Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотно прилегающим брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

    Резка

    Для резки панелей рекомендуется использовать ножницы для жести, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

    Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары для разрезов по левому, правому краю и по средней линии.

    Чтобы измерить свес, прикрепите тесьму параллельно карнизу в качестве ориентира.

    Крепление

    Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для заворачивания шурупов.

    Предлагаемый образец крепления.

    Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл, чтобы войти в деревянную конструкцию.Саморезы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали при их завинчивании. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечки и повреждение панелей во время установки.

    Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

    Забейте крепежные детали через металлическую кровлю так, чтобы они плотно вошли в каркас.По возможности прибивайте впадину между гребнями, где кровля ближе всего к дереву.

    В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированной этилен-пропиленового каучука для защиты от воды.

    Установка

    Двускатные крыши. Для двускатной крыши поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Это может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

    Работайте по направлению к сторонам настила крыши, при необходимости обрезая панели по размеру.

    Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной крыши нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

    Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы подходящей панели.

    Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Скрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

    После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

    Вальмовые крыши. Для вальмовых крыш, таких как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели по-прежнему должны быть установлены так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

    Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру. На шатровых крышах эта бригада предпочитает начинать с центра и работать по сторонам. Боковые круги должны быть направлены в сторону от ветра.

    Металлическая кровля обычно продается с подходящими металлическими элементами отделки, включая коньковые заглушки, отливные края, W-образную выемку, грабли и многое другое. Проконсультируйтесь с инструкциями производителя, чтобы узнать о рекомендуемых местах крепления планки.

    После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

    На показанной крыше не было впадин, но установщики закрыли швы каждого конька соответствующей черной отделкой.

    Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек отмерены на углы сгиба.

    Плоскогубцы используются для выполнения прямых загибов по углам среза.

    Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

    После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного дома и будет затенять солнце и защищать от дождя на долгие годы.

    Начиная с нижней части, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают водосточные кромки, W-образные впадины, торцевые крышки и различные другие элементы отделки, чтобы завершить практически любую обычную конструкцию крыши.

    Боковое примечание

    Кровля закрытого дома

    Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив каждые 3 дюйма снаружи войлока и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Изоляция из пузырчатой ​​пленки с фольгой имеет R-значение прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.


    Рекомендуемые статьи

    Преимущества и применение листов коробчатого профиля

    Листы коробчатого профиля

    подходят для установки на стены и крышу. Благодаря низкой цене и высокой прочности, они широко используются в промышленных и жилых помещениях.

    Профнастил коробчатого типа очень популярен в строительной отрасли и стал неотъемлемой частью ландшафта Польши.Сооружения из этого материала можно увидеть практически в каждом крупном городе.

    Виды листов коробчатого профиля: облицовочные и конструкционные

    Основное подразделение листов коробчатого профиля — это различие между листами облицовочного и конструкционного металла.

    Лист металлический облицовочный. Применяется в качестве наружной облицовки стеновых и кровельных перегородок. Применяется в холодильных камерах для: строительства и облицовки металлочерепицы; или для теплых складских помещений: конструкции, теплоизоляционный материал и профильный лист облицовки.Толщина покрытий из листового металла, производимого Balex Metal, варьируется от 25 до 55 микрометров. Этот материал доступен в толщинах от 0,50 до 0,70 мм, а высота профиля доступна от 2 мм (оптический профиль) до 60 мм.

    Конструкционные металлические листы используются только как компонент целых кровельных систем. Снаружи они защищены 15-микрометровым покрытием. На внешнюю поверхность также нанесен грунтовочный слой, который в сочетании с теплоизоляционными материалами и облицовочным слоем является частью полной кровельной системы.грамм. гудрон, обшивка вертикального шва, мембраны и т. д.).

    Конструкционные металлические листы Balex Metal изготовлены из стали хорошего качества (S320GD), что означает, что этот материал прочный и способен выдерживать нагрузки даже при больших пролетах. Металлические листы доступны в широком диапазоне высоты и толщины профиля, что, в свою очередь, позволяет выбрать оптимальное решение для любого конкретного проекта в соответствии с требованиями к номинальной нагрузке.

    Антикоррозийная защита листов коробчатого профиля

    Все листы коробчатого профиля в ассортименте Balex Metal оцинкованы и покрыты защитным покрытием: алюцинк, полиэстер SP 25, полиэстер Perła Mat SP 35 или Cesar PUR 55. Покрытие Cesar отличается повышенной коррозионной стойкостью (RC1-RC5).

    Ящик профильный лист с полиэфирным покрытием

    W В жилищном строительстве крыши часто оборудуют листами коробчатого профиля с полиэфирным покрытием. Однако не все знают, что такая отделка также защищает крышу от погодных условий и коррозии.

    В этом случае сердцевина из листового металла коробчатого профиля в первую очередь покрывается пассивированным цинком и грунтовочным слоем и, наконец, полиэфирным покрытием толщиной 15-40 микрометров.В большинстве случаев последний слой состоит из полиэстера, пуриара или пластизола.

    Лист алюминиевый для коробчатого профиля

    Этот металлический лист покрыт с обеих сторон слоем сплава цинка и алюминия. В процессе гальванизации получается металлическое переплетение. Благодаря этому покрытию алюмоцинковые кровельные покрытия становятся еще более устойчивыми к погодным условиям.

    Листы коробчатого профиля

    рекомендуются для отделки крыш складских, производственных и других промышленных объектов.

    Преимущества листов коробчатого профиля Листы коробчатого профиля

    в первую очередь отличаются очень высокой прочностью, благодаря устойчивости к погодным условиям, в частности, к низким и высоким температурам.Элементы крыши из листов коробчатого профиля могут быть толще, чем покрытия из других стальных листов, что также обеспечивает более высокую устойчивость к экстремальным погодным условиям, а также к сильному дождю, граду или снегу.

    Быстрая, а значит и недорогая установка

    Оптимизация затрат на строительство не обязательно означает использование материалов низкого качества. Один из способов снизить затраты — снизить затраты на установку. В этом отношении листы коробчатого профиля представляют собой очень выгодное решение, поскольку быстрая и простая установка значительно снижает затраты на производство.Более быстрое завершение проекта позволяет гораздо раньше получать прибыль.

    Ориентировочная стоимость укладки листового металла начинается от 10 злотых за 1 м², что является экономичной альтернативой установке других кровельных покрытий. Затраты на установку других кровельных покрытий могут быть до трех раз выше.

    Еще одно большое преимущество листов коробчатого профиля — доступная цена. 1 м² оцинкованного металлического листа стоит, в зависимости от различных параметров, на десяток злотых, а цветной коробчатый профиль всего на несколько злотых дороже.

    Применение листов коробчатого профиля Листы коробчатого профиля

    в основном используются в крупных производственных, складских и складских помещениях, сараях, а также в различных типах крупноформатных построек (даже с уклоном всего пять градусов).

    Стоит знать, что листы коробчатого профиля являются одним из наиболее часто используемых укрывных материалов как для больших, так и для небольших промышленных кровельных конструкций. Этот вид покрытия редко используется на крышах жилых домов.

    Листы коробчатого профиля

    очень часто используются не только для кровельного покрытия, но и для создания простых навесных крыш. Это могут быть автобусные остановки, подъезды к лестницам, гаражи, навесы для велосипедов или покрытия платформ. В этих случаях в основном используются листы коробчатого профиля из-за невысокой цены, а также простоты монтажа. Благодаря небольшому весу не требует сложных, трудоемких и дорогих опорных конструкций.

    Облицовка металлическим профилем — Designing Buildings Wiki

    Листы металлических профилей могут использоваться как форма внешней облицовки и обычно используются в сельскохозяйственных, промышленных, торговых и развлекательных зданиях.Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков. Современные технологии производства позволяют предварительно состаривать металлы, покрывать их консервантами или окрашивать в широкий диапазон оттенков и текстур.

    Металлические профилированные листы можно устанавливать вертикально, горизонтально или диагонально, их можно применять для криволинейных фасадов и других сложных форм.

    Чаще всего используются четыре типа металла:

      Сталь
    • : Обычно самая доступная, но не такая прочная. Обычно поставляется оцинкованным горячим способом для обеспечения прочной отделки.
    • Алюминий: Очень легкий, с твердым защитным слоем, защищающим от коррозии.
    • Цинк: очень прочный и устойчивый к атмосферным воздействиям до эстетичного свинцового оттенка, если его не обрабатывать.
    • Медь: обеспечивает долгий срок службы и требует минимального обслуживания.

    [править] Профнастил

    Монтажная пленка собирается на месте и обычно состоит из четырех компонентов:

    Составная пленка может быть уложена по вертикали, горизонтали или диагонали и обычно фиксируется на месте с помощью саморезов, разработанных в соответствии с выбранной отделкой. Хотя изогнутые системы возможны, они требуют осторожной установки.

    Две металлические обшивки прикреплены к изолирующей сердцевине, образуя композитную «сэндвич-панель».Металлический компонент может быть из алюминия, цинка, нержавеющей стали, титана и т. Д., Доступен в широком разнообразии цветов, отделок и профилей.

    Для получения дополнительной информации см. Металлические композитные панели.

    Они похожи на композиты и включают изоляцию и облицовку, но отличаются тем, что они разработаны с простыми в использовании системами блокировки для быстрой установки. Они подходят для горизонтального или вертикального нанесения на малоэтажные и высотные здания.

    [править] Постоянный шов

    Эта система может поставляться либо в виде предварительно изолированных панелей, либо в виде листов, которые формуются и гофрируются на месте перед нанесением на фанеру или аналогичную основу. В системах со стоячим швом нет открытых механических креплений, но вместо этого используется специальный герметичный фиксирующий шов, который создает характерный выступающий шов. Преимущество этой системы заключается в том, что она очень гибкая и может использоваться для формирования кривых и обеспечивает непрерывную отделку стен и крыш.

    Дождевой экран (иногда называемый фасадом «осушаемый и вентилируемый» или «фасад с выравниванием давления») является частью двустенной конструкции. Обычно дождевые завесы состоят из относительно тонких панелей заводского изготовления.Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.

    Для получения дополнительной информации см. Rainscreen.

    Как установить кровельное покрытие

    8 ноября 2018 г.


    Как установить кровельное покрытие

    Как установить кровельное покрытие

    После того, как вы определились с материалом, который вы будете использовать для крыши, следующим этапом будет установка.Это самый важный этап, потому что, если вы правильно сделаете процедуру, вы максимизируете ценность материала с годами, поскольку он будет меньше повреждаться и требовать меньше ремонта.

    От правильного измерения крыши до укладки и закрепления листов — наше руководство по установке кровельного покрытия расскажет вам, что вы должны делать для безопасной и правильной укладки кровельного покрытия. Кроме того, всегда следуйте инструкциям, прилагаемым к продукту, поскольку инструкции могут незначительно отличаться в зависимости от материала.

    Как измерить крышу

    Размеры, необходимые для кровельных листов, будут зависеть от типа вашей крыши. Существует четыре распространенных типа крыш, которые следует измерять следующим образом:

    Односкатная крыша (односкатная): Обычно их можно найти на крышах гаражей и навесов. В некоторых случаях ширина монокрыши может быть больше фактической длины листов. Хорошая новость в том, что это самый простой тип кровли для измерения. Начните с измерения ширины, чтобы узнать, сколько листов вам понадобится.Чтобы рассчитать длину листов, измерьте длину кровли.

    Крыша Apex (двускатная): Крыши Apex иногда могут быть неровными, но в большинстве случаев разделены поровну. Это будет означать, что длина листов иногда может отличаться с каждой стороны. Вы должны измерить длину гребня, чтобы определить количество листов, которые вам понадобятся для каждой стороны. Далее отмерьте конек до карниза, чтобы рассчитать длину листов. Если вершина неровная, вам придется повторить этот процесс отдельно с обеих сторон крыши.

    Смежные верхние крыши: Смежные верхние крыши имеют одну или несколько верхних крыш, связанных друг с другом. Чтобы получить правильные размеры для Т-образной крыши, они разделены на два расчета — по одному для каждой секции. Измерьте гребень на главной вершине, чтобы определить необходимое количество листов, в то время как измерение гребня до карниза будет определять длину листа. Тот же процесс повторяется для меньшей прилегающей вершины.

    Примыкающая вершинная крыша L-образной формы более сложна и должна быть разбита на четыре измерения.Выполните тот же процесс измерения вершины с каждой стороны, чтобы рассчитать количество листов, затем измерьте конек до карниза на каждой секции крыши.

    Шатровая крыша: Шатровая крыша потребует четырехпанельных секций из-за состава конструкции. Измерения необходимо проводить по всем линиям водосточного желоба для каждой секции, а также от конька до карниза. Это определит необходимое количество листов, а также длину.


    Как установить кровельное покрытие

    Укладка кровельного покрытия

    Укладывая листы на крышу, вы должны начинать со стороны карниза крыши, убедившись, что они защищены от общего направления ветра. Это обеспечит максимальную защиту от ветра и воды.

    На квадратных домах следует проверить, что первый лист уложен перпендикулярно карнизу и коньку. Если крыша имеет другую форму, вам, возможно, придется корректировать листы при укладке каждого из них.

    Убедитесь, что листы расположены правильно, когда они находятся на уровне земли, вместо того, чтобы переворачивать их один раз на крыше. Также имеет смысл не закреплять на постоянной основе первые несколько листов, чтобы вы могли убедиться, что все выровнены правильно, и при необходимости внести необходимые корректировки.

    Кровельное покрытие внахлест

    Чтобы листы перекрывали одну позицию частично поверх другой, убедитесь, что хотя бы один профиль в следующем прогоне перекрывает предыдущую панель. Это так называемые боковые перехлесты. Концевые нахлесты складываются из смежных листов и должны перекрываться не менее чем на 25 см. Это обеспечит отсутствие зазоров для проникновения дождевой воды после того, как листы будут закреплены на месте. Убедитесь, что первый ряд листов на крыше свисает над нижней обрешеткой и карнизом, так как это позволит воде легко стекать с крыши.


    Как установить кровельное покрытие

    Крепление и крепление

    Для создания отверстий под винты всегда следует использовать сверло, которое будет делать отверстия на 2 мм больше диаметра крепежа. Следуйте правилу 2 крепежа на лист на прогон и не используйте дыроколы, чтобы проделать отверстия в листе, так как этого будет недостаточно.

    Крепеж

    Topfix — хороший выбор, поскольку их можно просверлить в листе, чтобы проделать отверстие и просверлить в прогон ниже.Эта марка также поставляется со встроенной уплотнительной шайбой. Тип крепежа, который вы выберете, будет зависеть от типа листа, уклона крыши и типа прогона.

    Используйте уплотнительные шайбы и колпачки с традиционными крепежными деталями, которые могут быть криволинейными болтами для прогонов, приводными винтами M8 x 120 мм для деревянных балок и крючковыми болтами для прогонов углового профиля. Расположите крепеж сбоку от прихлеста на первых полных листах, а для торцевых нахлестов разместите их на расстоянии 50 мм от верхнего края прихлеста.

    Несущий кровельный лист

    Стропила служат для того, чтобы обеспечить достаточную опору, чтобы выдержать вес листов на крыше, составляющих часть каркаса конструкции.В зависимости от пролета рекомендуемый минимальный размер деревянных прогонов составляет 50 мм x 100 мм, а стальных прогонов должен быть не менее 140 мм x 1,6 мм. Стыки прогонов также должны поддерживаться стропилами, которые соединяются с помощью планок.

    Необходимые инструменты

    Не существует обширного списка инструментов, необходимых для установки кровельного покрытия. В большинстве случаев это будет случай измерения, укладки и правильной фиксации листов на поверхности.

    • Рулетка
    • Сверло
    • Винты
    • Крепеж
    • Циркулярная пила / пила с мелкими зубьями / нож Стэнли (это зависит от того, нужно ли разрезать листы на месте для крыш нестандартной формы.

    Профилированный металл | BRANZ Влагонепроницаемые

    Профилированная металлическая облицовка стен доступна в различных профилях, основные из которых гофрированные или трапециевидные. Доступны листы различной длины, ширины и толщины, изготовленные из алюминиевого сплава / оцинкованной стали или оцинкованной стали с заводским цветным покрытием.

    В качестве облицовки профилированный металл можно устанавливать как горизонтально, так и вертикально.Он крепится винтами через желоб или гребень к каркасу. Поскольку металл не впитывает влагу, его следует укладывать на впитывающую подкладку стен.

    Профиль листов создает значительные пустоты за облицовкой и отверстия на концах листов. Это обеспечивает значительный приток и циркуляцию воздуха, а также дренаж.

    При горизонтальной установке профилированная металлическая облицовка всегда должна быть закреплена в дренируемой и вентилируемой полости номиналом 20 мм. Это связано с тем, что в противном случае влага, просочившаяся за облицовку, может быть закупорена в том месте, где горизонтальные гофры соприкасаются с основанием стены.Эта влага может образовывать пруд и, в конечном итоге, вызвать повреждение облицовки и прилегающих компонентов.

    Та же проблема может возникнуть в результате образования конденсата на обратной стороне листа.

    При вертикальной установке гофрированная профильная металлическая облицовка может быть непосредственно закреплена на зданиях с рейтингом риска до 20, поскольку она обеспечивает хорошую возможность для самотечного дренажа и циркуляции воздуха. (Трапециевидный профиль может быть непосредственно закреплен только с оценкой риска 6.) При вертикальной установке профилированная металлическая облицовка может быть непосредственно закреплена на зданиях с оценкой риска до 20, поскольку она обеспечивает хорошую возможность для гравитационного дренажа и циркуляции воздуха.

    Горизонтальная профилированная металлическая облицовка с дренажной и вентилируемой полостью.

    В то время как общие детали могут использоваться в качестве основы для детализации таких вещей, как проемы окон и дверей, а также стыки, управляющие движением, дизайн внешних деталей должен выполняться компетентным и опытным дизайнером. Профилированная металлическая облицовка не является патентованной системой, и существует ряд деталей, которые можно использовать в той же ситуации.Он должен быть детализирован всесторонне и точно, чтобы гарантировать герметичность.

    Сложная конструкция из горизонтального профилированного металла.

    Можно использовать темные цвета. Несмотря на то, что облицовка будет расширяться и сжиматься, крепления и перехлесты листов могут позволить этому происходить, не повреждая облицовку. Заводская внешняя отделка очень долговечна, но темные цвета выцветают. Внешнюю поверхность листов также необходимо регулярно мыть, чтобы избежать захвата загрязняющих веществ, вызывающих ухудшение качества поверхности.

    Профилированная металлическая облицовка считается надежной системой облицовки при точной детализации и установке.

    Профилированный металл уязвим к:

    • конденсация повреждений
    • Детали соединения, способные удерживать влагу
    • плохая детализация и установка.

    Профлист

    INSI более 15 лет производит «одежду» для ваших зданий.Или вы можете найти более подходящее слово для материала, одинаково подходящего для облицовки стен и крыши здания?

    Профнастил ИНСИ

    Высокое качество, низкая стоимость, яркие цвета быстро сделали профилированные листы популярными в той области строительства, где главными критериями являются прочность, простой монтаж и надежная защита от атмосферного воздействия. Профилированные листы INSI представляют собой стальные трапециевидные листы холодной штамповки, окрашенные или оцинкованные.

    Компания INSI предлагает всевозможные цвета и формы для создания аккуратного, привлекательного и потенциально изысканного внешнего вида здания:

    • 6 видов тонких и элегантных настенных профилированных листов (обозначены буквой «С»).Элементы этого типа с более высоким профилем могут использоваться также для кровли, если не предполагается больших нагрузок.
    • 2 типа более жестких кровельных листов (обозначены буквой «H»), которые за счет дополнительных ребер выдерживают снеговые нагрузки и даже вес людей, идущих по ним
    • универсальный профиль с маркировкой HC, позволяющий избежать неоднородности стиля в облицовке крыши и фасада.

    Тип профилированного листа INSI:

    C-8

    C-13

    С-18

    С-21

    С-25

    НС-35

    С-44

    H-60 ​​

    H-75

    Профилированные листы INSI обладают целым рядом преимуществ:

    1. Сочетание формы и цвета в соответствии с таможенными требованиями создает практически бесконечное количество комбинаций.
    2. Профлист изготавливается на оборудовании с ЧПУ.
    3. Высокая точность и пошаговое руководство по установке обеспечивают простую сборку.
    4. Профилированные листы легко комбинируются с другими облицовочными материалами.
    5. INSI имеет все необходимые сертификаты на свою продукцию.
    6. Возможна доставка материалов в любые регионы.
    7. Благодаря собственному производству популярные виды профилированного листа всегда в наличии.В случае отсутствия какого-либо вида продукции, она будет изготовлена ​​в кратчайшие сроки.
    8. Для тех, кто ставит индивидуальность и неповторимость выше других факторов, линейка красок INSI-COLOR добавит металлу любой цвет, который вы сочтете нужным.

    Металлопрофилированный лист INSI — для тех, кто не хочет идти на компромисс с качеством при экономии средств.

    Сколько шурупов мне нужно для металлической кровли? Рекомендации по расположению и расположению винтов

    Попытка выяснить, как правильно прикрутить металлическую крышу, может сбивать с толку.Вы не знаете, куда ставить шурупы, как часто крепить металлические кровельные панели, и тогда вам нужно выяснить, сколько шурупов приобрести. Не волнуйтесь, потому что мы вас прикрыли. На самом деле это очень простой процесс, и мы даже создали загружаемое руководство по установке винтов.

    В компании Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Вопросы по креплению металлической кровли нам задают ежедневно. В этом блоге вы познакомитесь с передовыми методами установки шурупов на несколько различных типов металлической кровли.

    Мы объясним

    • Где разместить винты для ⅞ ”Гофрированный
    • Где разместить винты для панели R или панели PBR
    • Где разместить винты для панели 7.2 или Western Rib
    • Правильный интервал между резьбовыми линиями
    • Как определить необходимое количество винтов

    Определить, где должны быть расположены винты на металлической кровельной панели, несложно. У каждой панели будет своя схема размещения винтов.Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим расположение винтов для наиболее распространенных металлических кровельных панелей, начиная с гофры ”.

    Если вам понравилась эта статья, мы рекомендуем вам также прочитать ее:

    Установка металлической крыши с помощью крепежных винтов [Устранение протечек металлической крыши]

    Что такое расположение винтов для ⅞ ”гофрированной металлической кровли?

    Установка винта для гофры ”может быть немного сложной.Крепежные элементы расположены в разных местах для условий кровли и металлического сайдинга. Тогда, если это вас не смущает, производители металлической кровли имеют разные мнения о правильном размещении гофрированных винтов для условий кровли. Подождите, и мы подробно объясним вам это.

    На всякий случай, если вы наглядный ученик, мы также создали это простое пошаговое видео.

    Есть две точки зрения, когда речь идет о размещении саморезов для гофрированной металлической кровли.Оба верны.

    1. Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
    2. Винты
    3. , которые устанавливаются в нижней части металлической кровельной панели, обеспечат более надежное соединение, но будут менее устойчивы к атмосферным воздействиям. Винт будет лучше сжиматься, когда он прикреплен к низу, и вы с меньшей вероятностью деформируете металлическую кровельную панель при затягивании винта.

    Если застежка находится в нижней части панели, она частично препятствует попаданию воды и мусора. Низ панели тонкий, и большую часть места занимает застежка. Когда вода стечет, она будет проходить через винт. Винты, которые со временем открутились или были установлены неправильно, будут протекать. Вы сможете избежать основной части этой проблемы, установив крепление в верхней части кровельной панели.

    ⅞ ”Винт с гофрированным покрытием для металлической кровли

    Линия винтов — это ряд винтов, которые расположены на определенном расстоянии от следующего ряда винтов.По четыре винта на каждую линию, размещенную в верхней части гофрированной панели. Винты разнесены так, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние между ними идеально подходит. Однако иногда гофрированные листы имеют ширину 39 дюймов вместо 37 дюймов. Когда это происходит, образуется дополнительная гофра. Вам по-прежнему потребуется четыре винта на лист, но в одном месте это будет четвертая гофра, как показано ниже.

    Что такое правильный боковой перехлест панели для ⅞ ”гофрированной металлической кровли?

    Один из винтов должен быть расположен в месте перекрытия панелей, как показано на приведенных выше схемах в крайнем правом углу.Во время монтажа и перед притиркой гофрированной металлочерепицы на гофрированный лист следует укладывать двухстороннюю мастиковую ленту, как показано на видео ниже.

    ⅞ ”Гофрированный винт для крепления стеновых панелей

    или металлической обшивки

    На каждую линию будет приходиться пять шурупов для панели и один винт с накатанной головкой. Накатной винт — это винт, который сидит наверху, и он предназначен для соединения легкого металла с легким металлом.Накладные винты расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели расположены на расстоянии друг от друга, так что каждая третья гофра имеет винт, включающий обе стороны бокового перекрытия панели. Когда гофрированная пленка имеет ширину 39 дюймов вместо 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.

    Схема расположения загружаемых винтов [ширина 39 дюймов]

    Мы рекомендуем также использовать двустороннюю мастиковую ленту на боковой кромке панели для состояния стены.Мастичная лента сделает панель более водонепроницаемой. Мастичная лента всегда применяется при устройстве металлической кровли. Мастичная лента указана в нашем руководстве по установке на стене, и мы рекомендуем ее использовать. Реальность такова, что многие монтажники предпочитают не устанавливать мастиковую ленту для стен.

    Накладка для гофрированного металла

    Если вы изучаете, как прикрутить металлическую крышу, есть большая вероятность, что вам понадобится помощь в установке гофрированной металлической обшивки или гофрированных металлических панелей.В нашем удобном для навигации Центре обучения металлической кровле есть пошаговые видеоролики по установке всех деталей установки гофрированной облицовки.

    Какое правильное расположение винтов и расстояние между ними для металлической кровли R-Panel и металлических сайдинговых панелей?

    Винты для R-Panel устанавливаются просто. Винты расположены в одном месте как для металлических кровель, так и для металлических сайдингов. Важным моментом является наличие дополнительных винтов на концах панелей .Это снижает вероятность того, что сильный ветер оторвет панели вашего здания.

    Схема расположения загружаемых винтов для R-Panel

    На концах панели будет пять винтов для панели и один винт с накатанной головкой на каждую линию винта. Остальные внутренние панели будут иметь три винта для панели и один винт с накатанной головкой на каждой линии винта. Обратите особое внимание на схему выше, на которой верхний левый угол обведен. Он увеличен в размерах и показан на схеме как деталь «AA».Вы должны прикрепить винт для панели именно в этом месте. Кроме того, имеются винты с накатанной головкой, которые соединяются с шагом 12–18 дюймов по центру, и уплотнение из бутиловой ленты, то же самое, что и мастиковая лента.

    Какое правильное расположение винтов и расстояние между ними для панели 7.2 / западного ребра?

    Расположение винтов для панели 7.2 / Western Rib

    Установка винтов для панели 7.2 и Western Rib проста. Винты для панели расположены внизу каждой панели. На каждую линию винта будет приходиться пять шурупов для панели и один винт с накатанной головкой.Накладные винты подключаются на расстоянии от 12 до 18 дюймов в центре, а на боковой кромке панели используется уплотнение из бутиловой ленты.

    Как часто вы откручиваете металлическую крышу?

    Определение правильного расстояния от линии винта до линии винта — простой процесс. Это будет зависеть от того, будет ли металлическая кровля установлена ​​на твердой деревянной основе или на металлических прогонах. Каждое из этих условий приведет к разному расстоянию между винтовыми линиями. После того, как у вас будет шаг между винтами, будет просто определить, сколько винтов нужно купить.

    Расстояние между винтами для металлической кровли на твердой деревянной основе

    Когда вы пытаетесь определить межстрочный интервал между винтами, вы должны понимать, что каждая работа индивидуальна. Некоторые рабочие места расположены в районах с сильными ветрами, а другие могут быть расположены в снежной стране или в пустыне. По этой причине расстояние между винтами должен определять инженер. Однако такое случается редко.

    В реальном мире домовладелец или установщик выбирают расстояние, не консультируясь с инженером. Подавляющее большинство продаваемых нами рабочих мест устанавливаются с винтовыми линиями с шагом 24 дюйма по центру. Рабочие места, которые не установлены на 24 ”по центру, обычно имеют 18” O.C. если ближе и до 36 ”O.C, если дальше. Если есть сомнения, лучше больше привязанности, чем меньше.

    Шаг винтовой линии для металлической кровли над металлическими опорами

    Это будет зависеть от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами.Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны действительно близки, возможно, удастся прикрепить металлический лист к каждому второму прогону. Однако это будет решение для инженера.

    Сколько винтов мне понадобится для металлической крыши?

    Подавляющее большинство рабочих мест, которые мы продаем, крепятся на 24 дюйма по центру (O.C.). Поэтому мы будем основывать этот ответ на 24 ”O.C. винтовые линии. Если ваши винтовые линии ближе или дальше 24 ”O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞ ”гофрированные панели, панели R или PBR и панели 7.2 или Western Rib.

    Формула для определения необходимого количества винтов

    Вот две простые формулы для определения количества кровельных саморезов по металлу:

    1. Возьмите квадратные метры и умножьте на 80% .
    2. 80 саморезов на каждый квадрат кровли. Площадь кровли составляет 100 квадратных футов.

    Пример: 3000 квадратных футов X 80% = 2400 винтов

    Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

    Не забудьте заказать винты металл-металл для обшивки и бокового перекрытия панели
    1. Вам понадобится по одному винту с накатанной головкой для каждой прямой ножки планки или планки
    2. Количество винтов для бокового перекрытия панели определяется путем деления площади в квадратных футах на три, а затем повторного деления на 1.5.

    Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить полученное на 1,5 (расстояние между винтами внахлест) = 667 винтов

    Вам не понадобятся винты металл к металлу для бокового перекрытия при использовании ”гофрированного картона. Вам потребуются только винты с боковым перекрытием для панели R / панели PBR и панели Western Rib / 7.2.

    Какова наиболее частая причина протечек металлической крыши?

    Самая большая причина утечек на металлической крыше — неправильная установка крепежа. После того, как вы узнаете о размещении винтов, мы рекомендуем вам узнать, как правильно установить крепеж. В вашей крыше будут тысячи отверстий для винтов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протекание крыши.

    Если вы предпочитаете читать об установке металлических крепежных элементов кровли, мы написали вам статью:

    Как правильно установить металлическую крышу с помощью крепежных винтов

    Дополнительные ресурсы по установке металлической кровли

    Установка шурупов для металлических кровельных и сайдинговых панелей проста.После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
