Монтаж расширительного бачка в закрытой системе отопления: Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Содержание

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем


Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла.

Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно.

Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Монтаж расширительного бака системы отопления

Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура важно правильно подобрать расширитель и профессионально осуществить монтаж расширительного бака системы отопления. Рассмотрим конструктивные нюансы, специфику подключения и сервиса устройства, компенсирующего увеличение объема теплоносителя.

Для чего нужна установка расширительного бачка в отопительной системе

Физические свойства жидкости, увеличивающей свой объем при возрастании температуры, являются причиной скачков давления, возникающих в замкнутом отопительном контуре. В связи с этим подключение расширительного бака к системе отопления актуально, так как позволяет решить ряд серьезных задач:

  • компенсировать температурное расширение жидкости в отопительных магистралях. Рабочая емкость бачка принимает избыток воды, появляющийся при объемном расширении жидкости. Устройство не позволяет возрастающему давлению повредить котел и обеспечивает целостность магистралей;
  • сгладить гидравлические удары, связанные с периодическим включением и выключением циркуляционного насоса. При колебаниях температуры помещения, циклически функционирует подающее теплоноситель оборудование, вызывая кратковременные скачки давления.



Рабочий резервуар расширителя, являясь своеобразным буфером отопительного контура, обеспечивает:

  • увеличенный ресурс эксплуатации элементов отопления;
  • стабилизирует влияние на оборудование избыточного давления и температуры;
  • повышенную надежность и безопасность функционирования узлов.

Приведенные аргументы подтверждают, что установка расширительного бачка в системе отопления – обязательное мероприятие.

Определение объема расширителя

Вместительность или, как говорят специалисты, полезное пространство расширителя – приоритетный параметр устройства. Его величина должна с запасом превышать максимальное количество теплового носителя, который в результате расширения наполняет резервуар. Это связано с тем, что при повышении интенсивности работы котла, возрастает объем находящейся в магистралях жидкости. Она заполняет демпферный резервуар, принимающий увеличившееся количество теплоносителя.

На вместительность расширителя влияет вид используемой жидкости. Для выполнения расчета используются следующие параметры:

  • объем резервуара составляет 15% от общего количества воды, заполняющей отопительный контур;
  • вместительность возрастает до 20% при заполнении системы теплоснабжения антифризом.



Алгоритм расчета вместительности расширительного резервуара предусматривает определение общего количества рабочей жидкости. Оно рассчитывается путем суммирования объемов отдельных элементов конструкции:

  • отопительного котла. Информацию о вместительности содержит технический паспорт агрегата;
  • магистралей. Объем труб определяется путем перемножения площади внутреннего сечения на длину;
  • радиаторов. При отсутствии данных в паспорте, можно экспериментальным путем вычислить объем, наполняя водой батарею.

Получив, расчетным путем, объем контура, остается перемножить полученное значение на коэффициент 0,15 – для воды или 0,2 – для антифриза.

Например, при вместительности магистралей и аппаратов 60 литров, потребуется демпфирующий бачок следующего объема:

  • 60 х 0,15 = 9 литров — при использовании воды;
  • 60 х 0,2 = 12 литров — при заполнении антифризом.

Приведенный алгоритм позволяет оперативно произвести расчеты по определению главной рабочей характеристики расширителя.



Где ставят расширительный бак в системе отопления

В зависимости от конструктивных особенностей отопления, меняется место расположения демпферного бачка:

  • в конструкции открытого типа его устанавливают в наиболее возвышенной точке, которая обычно располагается в находящемся под крышей помещении или в потолочной зоне котельной. Открытая система является сосудом сложной конфигурации, в котором возникают характерные конвекционные потоки. Размещение котла в верхней точке способствует ускоренному подъему нагретого теплоносителя с последующим движением самотеком в отопительные устройства через трубы. Кроме того, верхнее расположение обеспечивает беспрепятственный подъем образующихся пузырьков воздуха;
  • для закрытого отопления оптимальной зоной установки бака является прямой участок, находящийся перед насосом, обеспечивающим принудительную циркуляцию. Отсутствие завихрений на прямолинейном участке магистрали и постоянная скорость течения жидкости создают благоприятные условия, позволяющие бачку компенсировать гидравлические удары и демпфировать тепловое расширение носителя. При этом образующийся при нагреве жидкости воздух беспрепятственно можно удалить, используя имеющиеся воздушные краны.

Определяясь с местом установки расширителя, обратите внимание на следующие моменты:

  • близость размещения бачка к помещению котельной или топочной, облегчающая контроль над работой устройства;
  • свободный доступ к демпферному резервуару, позволяющий производить обслуживание агрегата;
  • наличие между корпусом и стенкой зазора, облегчающего выполнение визуального осмотра;
  • надежность фиксации емкости с теплоносителем, которая должна самостоятельно крепиться, не передавая нагрузки на подводящие магистрали.



Правильное расположение расширительной емкости обеспечит нормальное функционирование и облегчит обслуживание.

Какие бывают расширительные бачки в зависимости от системы отопления

Конструкция демпферного бака зависит от типа отопительного контура:

  • в системе с естественной циркуляцией используются расширительные устройства открытого типа, позволяющие при необходимости выполнить заливку жидкости. Открытые резервуары не нуждаются в запорной арматуре, герметичной крышке и резиновой мембране. Доливка жидкости осуществляется путем открытия подающего крана водопроводной магистрали или вручную с помощью ведра;
  • в замкнутом отопительном контуре с принудительной циркуляцией применяют расширители закрытой конструкции. Они выполнены в виде герметичного резервуара, разделенного резиновой мембраной на две части. В одной находится инертный газ или воздух. В другой – теплоноситель, который при увеличении объема деформирует резину, снижая объем камеры с воздухом, и компенсирует, таким образом, перепады нагрузки.



Преимущества и недостатки

Достоинства мембранных устройств:

  • компактные габариты;
  • минимум тепловых потерь;
  • отсутствие потребности во внешней теплоизоляции;
  • возможность функционирования без подпитки;
  • полная герметичность;
  • работа при увеличенном давлении;
  • повышенная надежность;
  • безопасность эксплуатации;
  • отсутствие воздушных пробок.

К недостаткам относятся:

  • необходимость контроля рабочего давления;
  • потребность периодической подкачки воздуха;
  • повышенная стоимость.

Устройства широко применяются благодаря многочисленным преимуществам.

Установка расширительного бачка в закрытой системе отопления

Монтаж демпферного бачка, устанавливаемого в замкнутом отопительном контуре – ответственная операция, требующая специальной подготовки. Однако, владея навыками выполнения сантехнических работ, можно самостоятельно установить устройство, соблюдая следующие рекомендации:

  • производите установку расширителя только в обратном контуре (со стороны подачи воды к котлу), выбрав любое удобное место;
  •  проконтролируйте давление в бачке, которое должно быть на 0,2 атмосферы меньше давления жидкости;
  • монтируйте бак в помещении с положительной температурой, располагая его недалеко от котла;
  • надежно прикрепите емкость к поверхности стены, так как при заполнении жидкостью его масса возрастет;
  • обеспечьте возможность доступа к воздушному ниппелю с целью регулировки давления в камере;
  • закрепите устройство так, чтобы оно не воспринимало нагрузку от массы труб с жидкостью;
  • подключите тройник и запорную арматуру, позволяющую отключить бачок от труб отопления;
  • выполните верхний подвод труб, обеспечивающий функционирование устройства при нарушении целостности мембраны.



Как правильно эксплуатировать расширители

Мероприятия по эксплуатации демпферного бачка предусматривают следующие правила обслуживания:

  • визуальный контроль внешних повреждений, связанных с коррозией и механическим воздействием;
  • контроль давления воздушного пространства емкости, которое должно соответствовать паспортным данным;
  • проверку целостности резиновой мембраны, которая подлежит замене при повреждении;
  • слив воды из демпферной емкости при консервации отопления на длительный период.

Периодичность контроля – не реже двух раз на протяжении года.

Заключение

Приведенные в материале статьи рекомендации помогут правильно выбрать демпферную емкость и рассчитать ее объем. Зная, как поставить расширительный бачок на отопление, можно обеспечить безопасность, надежность и долговечность отопительной конструкции с естественной или принудительной циркуляцией теплоносителя.

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.
Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.


Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:


V = C*Bt / (1 – (Pmin /Pmax)), где

  • С – объём теплоносителя в системе;
  • Bt – коэффициент теплового расширения теплоносителя;
  • Pмin – начальное давление в баке;
  • Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.


Расширительная ёмкость внутри газового котла
Система на основе твердотопливного котла требует установки расширительного бака
Схема с электрическим котлом

Правила установки закрытых расширителей

Установленный расширитель отопления.

  1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
  2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
  3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
  4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
  5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
  6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Установка мембранных расширительных баков

До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.
Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками «).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

  • нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате.  Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

  • нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

  • нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость.  Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недостатков данной системы. Повышенный уровень кислорода в воде ведет к разрушению стенок трубы. Воздух вступает в реакцию с металлом и чем его больше, тем разрушительный эффект сильнее. Правильно установленный бачок помимо того, что компенсирует изменения объема теплоносителя, он также выводит из него воздух. Так как является самой высокой точкой в системе. Открытые системы отопления работают без насосов. Жидкость в них циркулирует самотеком. Такие системы делаются под наклоном. Теплоноситель движется медленно, медленнее, чем в замкнутых системах.

Есть несколько вариантов, где устанавливать расширительный бак в системе отопления:

Первый и самый классический вариант – это установка расширительного бака в системе отопления на стояке, прямо над котлом. В этом случае нагретый в котле теплоноситель поднимается вверх и не только продвигается по контуру, а и попадает в бачок. В результате там всегда высокая температура, иногда доходит даже до кипения, если были допущены ошибки в расчетах. При этом бачок будет издавать звуки, похожие на те, которые появляются при кипении чайника. Не свист, но слышно хорошо;

В расширительном баке для отопления открытого типа, установленном на обратке, теплоноситель будет холоднее, чем на подаче. Поэтому проблемы кипения и постоянных звуков исключаются;

  • комбинированно;

Бывает и так, что устанавливают два резервуара: один на подаче, второй на обратке. Это в тех случаях, когда возникают карманы для воздуха в системе отопления, а установка дополнительного расширительного бака на обратном ходе теплоносителя решает эту проблему.

На форумах есть мнение, что в схеме установки расширительного бака на обратке в замкнутой системе отопления должны присутствовать насосы. Есть и опровержения этому, в частности, личный опыт автора, который успешно эксплуатирует подобную систему без насоса больше двадцати лет.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

  • изготовить каркас, состоящий из двух половинок;
  • на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
  • в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
  • купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
  • установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.



Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.


Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Неисправности

Одной из самых распространённых поломок мембранного расширительного бака считают разрыв мембраны из-за превышения допустимого давления и неравномерных нагрузок. Для запрессованных мембран используют более прочные материалы, так как их нельзя поменять, поэтому сменные мембраны рвутся довольно часто. Из-за разрыва мембраны расширительный бак выйдет из строя, потому что вода попадёт на внутреннюю поверхность, и бак заржавеет, что недопустимо. Поэтому материал, из которого сделана мембрана, сильно влияет на надёжность и качество расширительного бака. Нужно быть внимательным при выборе нужной модели, установке и обслуживании устройства. Прежде всего, его необходимо правильно настроить.

Обзор принципа работы расширительного бака смотрите в следующем видео.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

  • Плохое качество требуемых инструментов или их отсутствие.
  • Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
  • Установка расширителя в недоступном месте.
  • Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
  • Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров.

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Видео описание

В видео о том, как настроить правильно работу расширительного бака:

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Источники

  • https://msklimat.ru/ustanovka-membrannogo-rasshiritelnogo-baka-dlya-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/membrannyj-rasshiritelnyj-bak/
  • https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
  • https://msklimat.ru/ustanovka-rasshiritelnogo-baka-v-zakrytoj-sisteme-otopleniya.html
  • https://mr-build.ru/newsanteh/rassiritelnyj-bak-dla-otoplenia-otkrytogo-tipa.html
  • https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/ustanovka-rasshiritelnogo-baka
  • https://opechkah.ru/bez-rubriki/rasshiritelnyj-bak-dlya-otopleniya-ustanovka-svoimi-rukami
  • https://otivent.com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
  • https://ogon.guru/otoplenie/komponenti-sistemi/ustanovka-rasshir-baka.html
  • https://m-strana.ru/articles/rasshiritelnyy-bachok/
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html

как правильно выбрать и вмонтировать вакуумную ёмкость

Перед покупкой системы водяного отопления перед владельцем дома стоит вопрос о том, какой тип лучше устанавливать — закрытый или открытый. Все возможные конструкции имеют плюсы и минусы, но на сегодняшний день очень популярен закрытый тип с автоматической циркуляцией. Одно из главных её преимуществ — это установка расширительного бака в системе отопления, поскольку он полностью герметичен.

Очевидное преимущество закрытого типа отопления в том, что расширительный бак полностью герметичный

Конструктивные особенности

Хотя на сегодняшний день появилось достаточно много новых отопительных приборов, конструкция с передачей тепла по циркулирующей в системе жидкости с высокой теплоотдачей — самая распространённая в мире. В качестве рабочей жидкости в основном используется вода, но при особых температурных обстоятельствах применяются и другие вещества, к примеру, антифриз. Он имеет довольно низкую температуру замерзания.

Носитель тепла нагревается в котле и переносится по трубам в батареи, конвекторы или каналы тёплого пола, расставленные в помещении. Пройдя последнюю точку, вода возвращается обратно в котёл для повторного нагрева. К расстановке точек следует относиться внимательно. Если планировку сделать неправильно, в помещении не будет комфортной температуры при любом котле.

Как правильно установить бак для достижения приемлемых условий, вы увидите в этом видео:

Именно для предотвращения таких проблем осуществляется подключение расширительного бака к закрытой системе отопления. Ещё до недавнего времени достойной альтернативы и не существовало. Если подключать такой бачок, его необходимо было установить на самую высокую точку дома (чердак, к примеру), где он прекрасно выполнял свои функции.

Несомненным плюсом расширительного бака является то, что при увеличении температуры, излишки теплоносителя попадают в бак

Система открытого типа состоит из таких элементов:

  • котёл;
  • открытый расширительный бачок;
  • стояк подачи;
  • радиатор отопления;
  • насос.
При желании можно переключаться от принудительной циркуляции к естественной и в обратную сторону.

Система закрытого типа — это полностью изолированная от атмосферных воздействий конструкция. В ней есть постоянное фиксированное давление, а расширение теплоносителя компенсируется специальными конструктивными особенностями расширительного бачка.

Плюсы закрытой системы отопления

Обычный открытый расширительный бачок является более простым вариантом, если в полной мере справляется со своей задачей. Он гораздо дешевле, чем расширительный бачок системы отопления закрытого типа. Кроме того, открытую конструкцию можно сделать и самостоятельно. Иногда для этого используют лист металла или даже пластиковые канистры.

Поэтому многие могут задаться вопросом, а есть ли смысл устанавливать закрытую конструкцию. Оказывается, что есть, так как она имеет ряд значительных преимуществ:

  1. Закрытая (герметичная) система исключает возможность испарения воды. Кроме того, можно заливать и другие теплоносители (антифриз). Это необходимо, если в доме проживают не постоянно, а время от времени.
  2. В открытой системе бак должен располагаться на чердаке или в другой самой высокой точке относительно всей конструкции. Это требует дополнительных работ по изоляции расширительного бака, чтобы в зимнее время теплоноситель не замёрз. Вопроса, куда ставится бачок, тоже не возникает, так как он может устанавливаться в любом месте помещения. Идеальный вариант — система обратки перед входом в котёл. Таким образом бачок в меньшей степени подвергается температурному воздействию от разогретого теплоносителя. Но в то же время месторасположение конструкции не должно создавать дисбаланс в интерьере помещения в том случае, к примеру, если бачок находится в коридоре.
  3. Трубы и радиаторы системы при открытом типе подвержены коррозии и повышенному газообразованию. Происходит это из-за постоянного контакта теплоносителя с воздухом.Кроме воды, в закрытую систему отопления целесообразно заливать антифриз
  4. Закрытая система гораздо быстрее прогревает теплоноситель. Регулировки температуры очень точные и чувствительные. Теплопотери в области расширительного бака вовсе нет, в отличие от открытой системы.
  5. Температурная разница теплоносителя при выходе из котла и при входе с обратки намного меньше, чем в системах открытого типа. Это существенно влияет на срок службы системы.
  6. Для создания закрытой конструкции необходимо закупать трубы меньшего диаметра, что влечёт меньшие финансовые и трудовые затраты. Возможно это при монтаже конструкции с принудительной циркуляцией.
  7. В бачке открытого типа необходимо постоянно следить за уровнем теплоносителя. Нужно регулировать уровень, чтобы не было перелива при заполнении, а также чтобы жидкость не опустилась ниже критической точки. Такие проблемы можно решать установкой дополнительных элементов, таких как патрубки перелива, поплавковые камеры и прочее. В закрытой конструкции этих проблем нет.
  8. Главным преимуществом расширительного бака отопления закрытого типа является возможность подключения различных батарей, конвекторов, тёплого пола, а также бойлера.

Из минусов можно считать необходимость установки систем безопасности: манометра, термометра, предохранительной системы и автоматических воздухоотводчиков. Хотя это сложно назвать недостатком, поскольку эти элементы обеспечивают безопасность и являются необходимыми согласно государственным нормам.

Вывод один — установка закрытой конструкции и расширительного бачка явно себя оправдывает. Цена изделия немного выше открытого типа, но оно в несколько раз эффективнее и надёжнее.

Принцип действия

Как правило, вся система монтируется в стальной корпус различных форм, к примеру, в форму таблетки. Материал для изготовления такого корпуса используется только качественный, с антикоррозионным покрытием. С внешней стороны металл эмалированный. Привычный цвет таких бачков, выпущенных на заводе, — красный. Есть бачки синего цвета, но они не рассчитаны на высокие температуры и должны соответствовать определённым санитарно-гигиеническим требованиям.

Конструкция расширительного бачка закрытого типа не отличается особой сложностью

С одной стороны бачка есть патрубок с резьбой для соединения с системой, а с другой — ниппельный клапан, функция которого заключается в создании нужного давления в системе. Внутри вся камера разделена на 2 части. В камере со стороны патрубка находится теплоноситель, а с противоположной стороны — камера для воздуха.

Камеры разделены мембраной, которая сделана из эластичного материала. Он имеет низкий показатель диффузии. Её форма сделана с учётом изменения давления в камерах.

Принцип действия тоже не является сложным:

  1. Сначала при подключении бачка к системе камера наполняется теплоносителем. Давление в обеих камерах при этом выравнивается. Система получает статическое положение.
  2. Когда теплоноситель нагревается, повышается и давление в конструкции, сопровождаемое увеличением объёма жидкости. При этом мембрана изменяет свою форму. В камере теплоносителя объём жидкости увеличивается, соответственно, и сама камера становится больше из-за изгиба мембраны, а камера с воздухом — меньше. Давление воздуха в системе также при этом увеличивается.Закрытые системы отопления не могут нормально работать, если к ним не подключен бак для отопления
  3. При уменьшении температуры теплоносителя излишнее давление в воздушной камере способствует возвращению мембраны в изначальное положение, то есть происходит выравнивание объёмов двух камер.
Если давление слишком большое, то в этом случае должен сработать клапан безопасности, который выпустит излишки жидкости из системы. Есть заводские модели бачков, которые оборудованы собственным предохранительным клапаном.

Также каждая модель может иметь свои характерные особенности. К примеру, есть разборные и неразборные бачки. В первых предусмотрен специальный фланец для разборки и замены мембраны в случае её выхода из строя. В комплекте могут быть специальные кронштейны или хомуты для крепления к стене или предусмотрены ножки для обустройства на земле.

Кроме этого, форма и конструктивные особенности самой мембраны могут тоже отличаться. Часто применяются мембраны баллонного типа. Она имеет достаточную эластичность и по факту является водяной камерой. С ростом давления мембрана такого типа растягивается. Именно подобные конструкции имеют возможность замены элементов в случае выхода их из строя, так как являются разборными.

Расчёт объёма

Объём бака в закрытой системе должен составлять 10% от общего объёма проводника тепла. То есть, необходимо посчитать общий объём жидкости в трубах, батареи и в целой системе. Десятая часть от этой цифры должна находиться в расширительной ёмкости. Но такие цифры могут использоваться только в том случае, когда теплоноситель — вода. Если используется антифриз, то объем бака увеличивается на 50%.

Расчет необходимого объема бака не составляет трудностей, но при подключении оборудования лучше отдавать предпочтение большим размерам

Если быть более точным, то ниже описанный пример расчёта:

  • общий объём системы — 28 литров;
  • размер бачка — 2,8 литра;
  • размер бака с антифризом — 4,2 литра.

В любом случае при покупке и подключении такой ёмкости лучше отдавать предпочтение большим размерам. Запас места только положительно повлияет на работу конструкции. Если нет опыта в монтаже и расчёте, то можно использовать онлайн-калькуляторы, они есть на специализированных сайтах.

Самостоятельная установка

Для человека, который имеет даже небольшой опыт сантехнических работ, установить и подключить мембранную ёмкость не составит большого труда. Для совсем новичков в этой области необходимо воспользоваться схемой подключения расширительного бака в системе отопления. Это позволит избежать ошибок при монтаже.

Схема подключения расширительного бака в системе отопления поможет избежать ошибок при установке

Для начала следует сделать разрез, в который будет запаковываться тройник. Как правило, это делается на циркуляционной трубе, но можно и на трубе обратки максимально близко к котлу. Тип установки и крепление может быть разный и зависит от материала, из которого изготовлены трубы: металл, полипропилен, пластик и другие.

Расширительный бачок можно поставить в любом месте. Он должен обязательно быть оборудован краном на патрубке, необходимым для отключения конструкции во время проведения профилактических и ремонтных работ. Для этого необходимо также между бачком и краном установить соединительную гайку (американского типа). Если конструкция работает, кран должен находиться в открытом положении.

Установив систему отопления, обязательно проверьте соединительные места на предмет подтекания

С обратной стороны в кран фиксируется соединительная труба, другой конец которой монтируется к тройнику. Его длина и другие конструктивные особенности значения не имеют, но, как правило, делаются по кратчайшему пути к тройнику и системе обратки.

После монтажа бачок заполняют теплоносителем. Если никаких подтеканий и утечек жидкости не обнаружено, установку вакуумного бачка можно считать завершённой. Также нужно проверить все места соединения.

Схема подключения расширительной ёмкости бака в системе отопления не является большой сложностью, но необходимо напомнить, что система герметичного типа в обязательном порядке должна иметь надёжную систему безопасности, включая манометр и термометр, а также различные клапаны. Манометр для удобства лучше устанавливать вблизи от бачка.

Как установить расширительный бачок (экспанзомат) на отопление

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

  • выбрать самую высокую точку контура;
  • поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
  • обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

При монтаже системы отопления, работающей под давлением (закрытая система) требуется установить расширительный бачок, который будет компенсировать расширение жидкости при нагревании. Если его не будет, то при нагревании жидкости, будет увеличение давления в замкнутой системе, что приведёт к её повреждению (нарушению герметичности, в виде разрывов труб или котла).

Для чего нужен расширительный бачок

Это устройство, предназначенное для компенсации расширения жидкости в системе отопления, называется экспанзомат – вольный перевод английского слова «expanse» (расширять) или, если сказать в более привычной версии, расширительный бачок.

Экспанзомат конструктивно выполнен как металлическая ёмкость, разделённая на две части: в одной находится воздух или газ под давлением. Эти части разделены между собой резиновой грушеобразной мембраной, в которой находится жидкость системы отопления.

Когда теплоноситель расширяется от нагрева, мембрана растягивается, увеличивается её объём, что позволяет бачку принять дополнительный объём теплоносителя. При остывании жидкости и уменьшении давления, мембрана сжимается от воздействия противодавления газа, находящегося в другой полости бачка, выталкивая теплоноситель в систему отопления.

Для безаварийной работы системы отопления, требуется установить расширительный бачок необходимого объёма, который должен составлять не менее 10-12% всего объёма жидкости в системе отопления. Просчитать объём теплоносителя в системе отопления можно по рекомендациям, приведённых в статье: расчёт экспанзомата.

Как правильно установить расширительный бачок

Если установить расширительный бачок меньшего объёма, то это может привести к неправильной работе всей системы или, даже, к аварийным ситуациям. При установке экспанзомата большего объёма, на работе системы это не скажется, но будет удорожание стоимости системы в целом.

Установка расширительного бачка меньшей вместительности может привести к неправильной работе всей системы или, даже, к аварийным ситуациям: разрыв трубопроводов или теплообменника. При установке экспанзомата большего объема, на работу системы это не повлияет, но будет удорожание стоимости оборудования в целом.

Это тоже интересно  Теплый пол для дома

Экспанзомат можно установить либо на трубопроводе подачи, либо на обратке, особой разницы нет — изменятся только настроечные параметры давления воздушной и гидравлической полостей бака. Но, так как температура теплоносителя в обратном трубопроводе меньшая, то и установленный на обратке расширительный бак будет работать в менее жестких условиях, что позволит продлить срок службы устройства.

Если на обратке стоит циркуляционный насос, то расширительный бак следует подключать к системе перед насосом, тем самым предохраняя насос от кавитации.

Теперь о способе расположения мембранного бака. Его можно располагать горизонтально или вертикально, гидравлическим выпуском вверх: это нужно для предотвращения скопления воздуха в гидроотсеке:

Неправильно установленный расширительный бачок

Экспанзомат установлен неправильно: в гидравлическом отсеке будет скапливаться воздух:

При монтаже, на мембраннике нужно установить монтажный кран, предназначенный для демонтажа-монтажа бака на действующей системе отопления.

Категория Отопление

Экспанзомат для отапливания или переход на закрытую систему обогрева Домашнее отопление собственными руками

Отопительная система с конвективной циркуляцией или, иначе, гравитационное теплоснабжение, всегда имеет, по собственной конструкции, открытый бак расширительный, куда выходит воздух из трубо-проводов при заполнении их водой и возмещается тепловое расширение воды.

Но открытость бака, во время работы теплоснабжения, имеет недостатков в виде испаряющейся воды (носителя тепла) и насыщения носителя тепла кислородом воздуха. Парообразование воды из бака приводит к надобности часто доливать воду в систему, а изобилие воды кислородом — к окислению поверхностей из металла составляющих систему обогрева (трубы, отопительные приборы, теплообменный аппарат), что делает меньше рабочий срок системы в общем.

Выходом из такой ситуации считается простая перестройка открытого теплоснабжения в замкнутую систему. Сам принцип конвективной циркуляции сохраняется, другими словами тепловой носитель будет циркулировать за счёт физических параметров нагретой и охладившейся воды, но исключительно данный процесс будет проходить по замкнутому трубопроводу с лишним давлением.

Эту модернизацию достаточно хорошо проводить вкупе с установкой насоса циркуляционного, что даст все плюсы современного теплоснабжения на старой системе.

Перевод на закрытую систему обогрева

Перевод на закрытую систему состоит в демонтаже открытого бака расширительного, установке группы безопасности, а еще экспанзомат для отапливания. В начале работы необходимо выбрать экспанзомат для отапливания соответствующего объема, что необходимо для хорошей работы теплоснабжения, правильно просчитав объемы всех компонентов (труб, отопительных приборов и теплогенератора).

Экспанзомат для отапливания

Набор группы безопасности в себя включает: прибор для определения величины давления, клапан для предохранения и автоматизированный кран Маевского, но дорого стоит и, Для снижения расходов, можно собрать данную группу из индивидуальных узлов.

Группа безопасности с сборе

Рассмотрим любой из них:

1. Клапан для предохранения. Служит для спасения герметичных емкостей, также и отопительных систем, от увеличения возможного давления.

Они выпускаются с самым разнообразным пределом заводской тарировки, что дает возможность использовать их в самых разнообразных условиях.

Это тоже интересно Как подобрать трубы системы отопления

Для работы в отопительных системах, в большинстве случаев, используют «взрывники», с пределом 3,5 бара, но, при подборе клапана необходимо обращать собственное внимание на советы завода-изготовителя котлов. Большинство производителей котлов сделанных из стали не советуют (даже запрещают) применять стальные теплогенераторы при гидравлических давлениях выше 1,5 бара

Благодаря этому, если для отапливания подобран стальной котел, то клапан для предохранения необходимо подобрать с пределом срабатывания 1,5 бара.

2. Прибор для определения величины давления. Служит для индикации давления жидкости или газов. Так как теплоснабжение не прекращает работу с лишним давлением, то при помощи прибора для определения величины давления выполняется контроль его величины.

3. Автоматизированный кран Маевского. Представляет собой устройство служит для автоматизированного убирания воздуха из герметичной емкости или трубо-проводов.

Про то, как присоединить экспанзомат для отапливания, мы посвятили отдельную публикацию. Читайте тут.

Наиболее частые неисправности системы отопления

1. Треск комбинированного клапана (обратный и предохранительный — в одном корпусе) на бойлере котла, при открытии крана разбора воды.

Причина: при замере давления воздуха в экспанзомате бойлера выявилось давление 3,0 атм, при давлении холодной воды в системе 2,5 атм.

Устранение: нужно уменьшить давление, стравив воздух из экспанзомата до 2,0 атм. Клапан перестал трещать.

2. Иногда, при нормальной и стабильной работе котла, внезапно котел выключается, индицируя ошибку «нет давления воды». В то же время гидравлический манометр, установленный на котле, показывает стабильное давление, достаточное для функционирования котла. Причина этой неисправности — вышел из строя датчик давления системы отопления. Его необходимо заменить, сделав это самостоятельно или с помощью специалиста из сервис-центра по обслуживанию котлов.

Для устранения этой неисправности нужно отключить экспанзомат от котла и замерить давление в воздушной полости. Если давление 0 бар и не получается накачать воздух в нее (воздух будет выходить через гидравлический штуцер), то бак следует поменять. Очень часто бывает так, что трудно или невозможно подобрать соответствующий котлу экспанзомат. В этом случае можно установить расширительный бак, соответствующего объема, вне котла, подключив его в магистраль обратки и заглушив гибкую подводку к штатному бачку. Если давление в расширительном баке соответствует норме, то имеется утечка в теплообменнике и его нужно заменить.

4. Циркуляционный насос, установленный на минимальную скорость, плохо разгоняет теплоноситель, что хорошо видно при большой разнице температур подачи и обратки на котле. При работе на скорости 2 и 3 — циркуляция в норме.

Бывают случаи, когда обмотка первой скорости насоса имеет короткозамкнутые витки и двигатель перестает выдавать необходимое количество оборотов, что приводит к ухудшению циркуляции. При этом, работа на второй и третей скорости не создает проблем — циркуляция нормальная. В этом случае можно оставить работать циркуляционный насос на повышенных оборотах, либо заменить его на исправный.

5. При попытках первого включения котла, он не включается и на индикаторе высвечивается ошибка.

Что такое Экспанзомат

Если присутствуют данные симптомы, то для начала необходимо проверить следующее: Наблюдая за прибором для определения величины давления, нажмите на золотник гидроаккумулятора, выпуская воздух. Расширительный бачёк, экспанзомат, мембранный бак — это одно и тоже. Обозначение и назначение гидроаккумулятора. В особенности Экспанзомат (красный) – это расширительный бачок который предназначен для компенсации давления в вашей отопительной системе.

Грубо сосчитать объем носителя тепла в системе можно по количеству секций имеющихся отопительных радиаторов. Численность секций помножить на 0,1 литра. Это кол-во добавить к емкости бачка в котле. И очередной момент: совсем не нужно значение емкости бака расширительного подбирать «вплотную» к расчетному. Да, если у вас закрытая отопительная система, если нет тогда вы лично знаете, что обязан быть расширительный бачок, говоря иначе в виде ведра, открытый чтобы булькало.

Экспанзомат используется для отапливания, а мембранный бак для водообеспечения, и характерной спецификой считается то, что один красный (красивых гор.вода), а другой синий (хол.вода). Так вот собственно разница между ними, скажем массовая, в том, что мембранная ткань идёт отдельно пищевая (для водообеспечения) и техническая (из технической резины, для отапливания).

Так вот мы смотрели и не нашли разницу в коде бачка для отапливания и бачка для водообеспечения

Данное инженерное оборудование крайне важно, так как выполняет дополнительное системное давление как теплоснабжения, так и водообеспечения. При нагревании тепловой носитель становится шире, перетекая в расширительный бачок, а воздух в бачке сжимается

А нельзя ли этот избыток воды просто удалить из системы?

Смотреть что такое «Экспанзомат» в иных словарях:

Только вот в центральной Да — вода, а в загородных домах тепловой носитель и каждый раз его подливать будет очень дорого. Это короткий, но максимально эффективный практичный курс по изучению гидроаккумуляторов.

Узнаете сколько необходимо закачивать воздуха в мембранный бак. Все тонкости по применению и процессу установки гидроаккумулятора. Мембранный бак — это особый элемент систем водоподачи и теплоснабжения, служащий для того, чтобы принять на себя объем жидкости, таким образом отбирая лишнее давление.

Третья цель — мало кто про это знает — это гашение гидравлических ударов в системе водоподачи и теплоснабжения. Большинство приходящих, и читающих эту статью, будут натыкаться те посетители, которые имеет проблемы со своим гидроаккумулятором. Если стрелка на манометре резко пошла в низ, значит воздуха довольно мало. Удерживайте золотник и до конца спустите весь воздух. 1. Системное давление стало не стабильным, резко подымается и опускается давление.

Менять мембранную ткань в мембранном баке дело абсолютно не хлопотное

И приобрести металлический автомобильный колпачек с прокладкой из резины, который реализуется в автомагазинах. Вход воды в мембранную ткань выполняется снизу, а другой вывод предназначается для выпуска воздуха с воды или носителя тепла.

В данном случае пипка золотника находится снизу-сбоку. В подобном случае возможны накопления очень маленькой крошки, песка, если нет фильтра. Мембранный бак по-простому, в народе обзывают баком расширительным. Есть синие и красные гидроаккумуляторы! Так договорились, что синий цвет относиться к воде и холодной воде. А красный цвет относиться к теплоснабжению и горячей воде. На рынке есть и бесцветные гидроаккумуляторы.

Благодаря этому мембранный бак и бак расширительный — это синонимы, так как благодаря собственной жизни исполняют одну задачу. А так, по мере остывания и уменьшения объема воды в системе отопления, она будет заполняться водой из расширительного бачка, мешая этим методом завоздушиванию трубо-проводов.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак в системе отопленияПоэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.  А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг. Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.  Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте. Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.  Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.  Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:
  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления. Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали   И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим. Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.   Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно. Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.Используемые источники:

  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html
  • https://practikaotoplenia.ru/kak-ustanovit-rasshiritelnyiy-bachok-ekspanzomat-na-otoplenie/
  • https://vse-otoplenie.ru/ekspanzomat-dla-otoplenia-ustrojstvo-i-princip-raboty
  • https://cotlix.com/kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
  • https://7dach.ru/natashapetrova/kak-pravilno-ustanovit-rasshiritelnyy-bak-v-sisteme-otopleniya-147779.html

Установить расширительный бак для отопления закрытого типа —

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

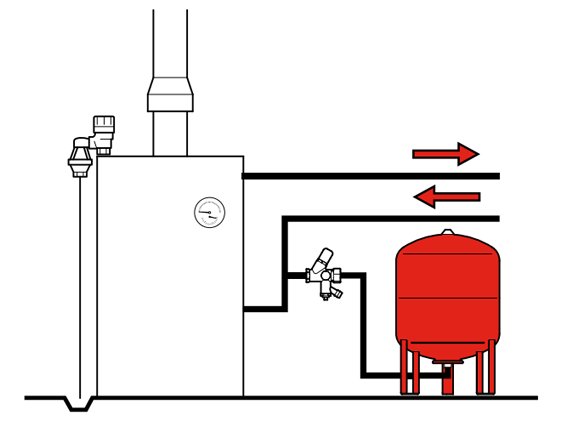

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Где лучше устанавливать расширительный бак. На подаче или обратке?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Как установить расширительный бак в системе отопления

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла,
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
  • манометром измеряется давление в системе, а потом в воздушной камере бачка,
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак водонагревателя | Как работают баки расширения

Вода расширяется при нагревании, и, если ей некуда деваться, это может создать опасную ситуацию. Представьте, что внутри вашего дома водонагреватель находится под слишком высоким давлением.

Раньше скопившаяся вода под давлением просто стекала обратно в городскую систему водоснабжения. Но это не всегда возможно. Если что-то есть, чтобы предотвратить эту утечку, вам понадобится еще одна защита, которая подводит нас к расширительному бачку водонагревателя.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — дополнительная маленькая благодарность, которая крепится к вашему водонагревателю. Он разработан, чтобы справиться с накопившейся избыточной водой. Таким образом, когда давление воды становится слишком высоким, она перетекает в расширительный бак, вместо того, чтобы повредить водопроводные клапаны, арматуру и соединения в вашем доме и потенциально вызвать разрыв линии с неизмеримыми повреждениями и затратами.

Когда вода термически расширяется, расширительный бак водонагревателя предотвращает нежелательное повышение давления.Вода расширяется примерно на 2% при нагревании от 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак по линии от впускного клапана, по которому горячая вода подается в ваш дом. Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а внизу находится воздух под давлением.

Именно это давление воздуха позволяет резервуару поглощать избыточное давление от вашего водонагревателя, что удерживает его вдали от других систем вашего дома.

Кому нужен расширительный бачок водонагревателя?

Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволяет воде стекать обратно в водопровод, тепловое расширение приведет к значительному повышению давления в водопроводной системе вашего дома.

В таких условиях у вас должен быть не только расширительный бак, но и некоторые муниципалитеты. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и не будет обеспечена эта гарантия.

Вам не понадобится расширительный бак водонагревателя, если у вас есть водонагреватель без бака, поскольку в нем нет бака и нет повышения давления. Точно так же, если в вашем доме работает открытая система водоснабжения, где избыток воды возвращается в городское водоснабжение, это не окажет никакой нагрузки на водопроводную систему вашего дома.

Общие вопросы о расширительных баках водонагревателя:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на вашу сантехнику, включая водонагреватель, и сократить срок их службы.

Нужно ли устанавливать расширительный бачок на холодной стороне?

Несмотря на то, расширительные баки могут быть установлены на горячей стороне, настоятельно рекомендуется их устанавливать на холодной линии, ниже по потоку от запорного клапана.

Где установить расширительный бак по отношению к водонагревателю?

Расширительный бак может быть в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего он устанавливается с помощью тройника на входе холодной воды в водонагреватель. Но функционально его можно установить в любом месте на линии холодного входа.

Можно ли установить расширительный бачок под любым углом?

Расширительный бачок можно установить под любым углом.Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. В инструкциях по установке, прилагаемых к расширительным бачкам для розничной торговли, сказано, что бак должен быть установлен в вертикальном положении.

Когда вы выбираете расширительный бачок для розничной торговли, он поставляется с «седлом». Это позволяет избежать пайки и упрощает установку расширительного бачка для обычного человека. Седельный штуцер просто зажимается на трубе и имеет резьбу, позволяющую прикрепить резервуар.

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее закрепляется хомут так, чтобы отверстие совпало с входным отверстием для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем эти фитинги по нескольким причинам. Они позволяют размещать резервуар только в одном положении (вертикальном), и они ненадежны.

Вместо этого мы рекомендуем впаивать соответствующие фитинги в систему или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

Расширительный бак — жизненно важная часть водопровода и системы водяного отопления.Хотя традиционный водонагреватель может прослужить 10-15 лет, ваш расширительный бак может выйти из строя до этого момента. Во-первых, вы можете продлить срок службы расширительного бака за счет правильной установки, которая гарантирует, что давление воздуха в баке соответствует давлению воды в вашем доме.

Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите капающую воду под баком или рядом с фитингами, возможно, клапан заблокирован. Это может произойти из-за мусора, например, минеральных отложений.

У вас также должен быть механизм для проверки давления, такой как манометр для воды, который может сказать вам, правильно ли работает бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Отличная компания. У меня было установлено два водонагревателя и одно последующее гарантийное обслуживание, которое, как мне кажется, прошло очень хорошо. Оба специалиста по обслуживанию, которых я встречал, и все, с кем я разговаривал, также очень профессиональны. Я могу порекомендовать эту компанию с полной уверенностью. — Сьюзан Х. через Yelp. Нам нужна была замена (и быстро!). Компания FAST Water Heater Co. была здесь через 1 час, предоставила оценку, точно сказала мне, что потребуется для соблюдения действующих норм, и выполнила работу очень быстро и профессионально.Никаких сюрпризов … теперь я могу принять душ! Я бы порекомендовал FAST Water Heater Co. без колебаний. Джефф Х. через GoogleMatt Smith выполнил выдающуюся работу по установке водонагревателя / расширительного бака под лестницей. Он смог изготовить установку, так что я все еще мог получить доступ к складскому помещению за водонагревателем. Я ставлю ему 5+ звезд. — Том Дж. Через Facebook: здесь главное слово «Fast». Я позвонил, чтобы заменить мой водонагреватель, и они были у меня дома в течение 1 часа.При замене бака возникли некоторые проблемы, и Дэн с уверенностью предложил мои варианты. Вход и выход за пару часов без каких-либо неудобств! Дэн был супер-представительным и очень заслуживающим доверия! — Анонимно через SuperPages

Расширительные баки — Боб Вила

Схема расширительного бака: SupplyHouse.com

Эта публикация была доставлена ​​вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и продолжительность жизни своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть завершен менее чем за час с помощью ручного мастера. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Расходы на расширительные баки

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Установка расширительного бачка

Расширительный бак водонагревателя — это предохранительное устройство, которое защищает трубы и арматуру в водопроводных системах, которые оснащены клапаном ограничения давления или устройством предотвращения обратного течения. Установка расширительного бака может потребоваться в соответствии с местными строительными нормами, когда вы устанавливаете новый водонагреватель, или это может быть проект модернизации, установленный для добавления защиты к существующему водонагревателю.

Проект включает в себя врезку в трубу подачи холодной воды над водонагревателем и установку небольшого заполненного воздухом резервуара, который служит расширительной камерой для воды, объем которой увеличивается по мере ее нагрева. Это умеренно сложный DIY-проект, за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу выполнял профессиональный сантехник, но более опытные домашние мастера обычно могут сделать эту работу днем.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, замкнутая водопроводная система может быть повреждена из-за этого теплового расширения. Например, когда вода нагревается от температуры от 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2%. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает возврат расширяющейся воды в городскую водопроводную сеть. Внутри расширительного бачка находится гибкая резиновая диафрагма, которая разделяет бак на две части — одна из которых принимает расширительную воду при нагревании, а другая обеспечивает воздушную камеру, которая становится слегка под давлением, когда диафрагма расширяется в нее.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявки на разрешение на установку водонагревателя.Расширительный бак обычно не требуется, если в системе нет какого-либо типа клапана ограничения давления или обратного клапана, который удерживает систему в закрытом состоянии. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется согласно местным нормам.

Инструменты и расходные материалы, которые вам понадобятся

  • Тепловой расширительный бак
  • Ниппель диэлектрического водонагревателя
  • Трубный ключ или плоскогубцы с канавкой
  • (2) 3/4-дюймовые медные соединения с внутренней резьбой
  • Трубная уплотнительная лента
  • Медный тройник 3/4 дюйма -подходит
  • Медная труба 3/4 дюйма
  • Дополнительные медные фитинги 3/4 дюйма (при необходимости)
  • Сантехническое паяльное оборудование (при необходимости)
  • Гибкие медные трубы (при необходимости)

Инструкции (установка нового водонагревателя)

Расширительный бак обычно устанавливается непосредственно над водонагревателем с помощью тройника, устанавливаемого в трубе подачи холодной воды.Расширительный бак обычно устанавливается горизонтально, хотя его можно установить вертикально, если это необходимо из-за ограниченного пространства. Сантехническая арматура, которая вам понадобится, зависит от типа имеющихся у вас сантехнических труб и ориентации расширительного бачка, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет штуцер с резьбой 3/4 дюйма, который присоединяется к трубе холодной воды с помощью тройника и коротких отрезков или труб с резьбой или пайкой методом пота.

  1. Присоедините диэлектрический союз

    После того, как водонагреватель установлен правильно, прикрепите диэлектрическую муфту к входному отверстию для холодной воды. Оберните резьбу штуцера герметизирующей лентой, затем ввинтите ее во входное отверстие для холодной воды на водонагревателе, используя трубный ключ или плоскогубцы.

  2. Присоедините медный адаптер

    Оберните несколько петель уплотнительной ленты вокруг верхней резьбы штуцера, затем навинтите на штуцер медный переходник с внутренней резьбой.Надежно затяните трубным ключом или плоскогубцами.

  3. Присоедините тройник

    Установите короткую медную трубу и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен находиться примерно на 30 см выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бачка. Большинство сантехников делают эти соединения пайкой потом, но они также могут быть выполнены с помощью вставных соединений (иногда называемых «укусом акулы»).

  4. Присоедините трубку расширительного бака

    Используя соединения методом пайки или плотной посадки, прикрепите короткий отрезок горизонтальной медной трубы к боковому выпускному отверстию тройника. Длина этой медной трубы будет зависеть от доступного пространства, но лучше сделать ее как можно короче — не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или вставное соединение.

  5. Присоедините расширительный бак

    Оберните трубную герметизирующую ленту вокруг резьбового соединения расширительного бачка, затем накрутите ее на резьбовой переходник на горизонтальной трубе.Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, иначе можно повредить трубы или фитинги.

  6. Завершите установку

    Завершите установку, соединив верхний выпуск тройника с трубой подачи холодной воды, используя все необходимые трубы и фитинги. Многие сантехники делают это соединение с помощью медной гибкой линии, а не жестких труб.

    Также завершите подсоединение трубопровода горячей воды к водонагревателю, затем включите водонагреватель, откройте водяные краны и проверьте работу, ища утечки.

Варианты существующего водонагревателя

При добавлении расширительного бачка к существующему водонагревателю главная проблема — найти для него место. Пространство может стать немного тесным, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бачка. Часто это означает замену медной гибкой линии на более короткую или более длинную, а иногда и добавление дополнительных колен и труб к трубе с холодной водой. При необходимости расширительный бак можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды.Большинство профессиональных сантехников предпочитают заменять диэлектрический переходник на новый, когда к существующему водонагревателю добавляется расширительный бак.

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т.е. вода не будет течь обратно в городские сети, когда она попадет в трубы вашего дома).

Поскольку большинство новых домов построено с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бачок. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

  • Зачем вам нужен расширительный бак с системой замкнутого цикла
  • Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутой системой

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ …

Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабеет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад — в конце концов, она сломается).

И тут на помощь приходит расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка дополнительный объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бачка.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как сказать, если у вас есть закрытая дренажная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционного клапан), подключенный к основному воде запорного вентилю, то у вас есть замкнутая система слесарной.

Примечание. Устройства предотвращения обратного потока могут различаться в зависимости от конструкции, но большинство из них будет похоже на устройство , подобное этому устройству .

Ваша вода отсечной клапан обычно находится:

Если у вас возникли проблемы, определяя местонахождение вашего главного ВОДОИЗОЛЯЦИОННЫХ клапана, или вы не можете определить предотвращения обратного потока устройства, обратитесь в водопроводчика. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Обратитесь к сантехнику в Тампе

Поиск расширительного бака — Fine Homebuilding

Расширительный бак, такой как показанный выше, помогает поглощать давление воды, возникающее в результате теплового расширения.Бак можно установить в любом месте на линии холодной воды между главным клапаном дома и водонагревателем или на линии горячей воды на расстоянии от 3 до 5 футов от водонагревателя. Расширительный бак следует устанавливать вместе с редукционным клапаном в условиях высокого давления.

Вопрос:

Устанавливаю расширительный бак горячей воды. Я устанавливаю его в линию горячей или холодной воды? Как далеко от запорного клапана имеет потребность бак будет встречаться код?

Джеймс Хизер, по электронной почте, нет

А:

Георг Эфирд, владелец A2Z Plumbing Inc.( www.eatsleepplumb.com ) в Эшвилле, Северная Каролина, ответы: Ваш вопрос часто встречается даже среди сантехников и строителей. Во-первых, важно понимать, что резервуар предназначен для уменьшения теплового расширения. В водяном трубопроводе тепловое расширение происходит, когда вода нагревается и находится под давлением. В большинстве расширительных баков используется небольшой объем воздуха, разделенный диафрагмой, которая поглощает повышенное давление.

Резервуары наиболее распространены в системах водоснабжения высокого давления и часто требуются по нормам.Если ваш водонагреватель протекает или капает из предохранительного клапана сверху или сбоку, это, вероятно, связано с тем, что в системе нет расширительного бака или клапана снижения давления.

Большинство сантехников устанавливают расширительные бачки в линию горячей воды рядом с водонагревателем. Похоже, они делают это, чтобы использовать запорный клапан на водонагревателе для обслуживания расширительного бачка, или потому, что они просто не знают, что есть другие варианты.

В отличие от общепринятой практики, расширительный бак может быть установлен в трубопроводе холодной воды.Он должен быть расположен в самой большой трубе, ближайшей к входной магистрали после клапана снижения давления. Установите запорный клапан рядом с расширительным баком, чтобы бак можно было обслуживать при необходимости.

Поручите водопроводчику ежегодно проверять резервуар и следить за тем, чтобы в нем всегда было заданное давление воздуха. Некоторые местные правила водоснабжения требуют, чтобы резервуар находился на расстоянии от 3 футов до 5 футов от водонагревателя на стороне горячей или холодной воды, чтобы гарантировать, что резервуар не будет скрыт.Обратитесь к водопроводчику или специалисту по сантехнике, чтобы убедиться, что вы соблюдаете или превышаете местные нормы.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Расширительные баки — StarTribune.com

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод.Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем краткий экскурс в историю.

Открытые резервуары

Бытовые расширительные резервуары со временем претерпели множество изменений.Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Когда бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут вести две трубы.Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Старые закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления.Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, на некоторое время.Со временем воздух будет поглощаться водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бачок забит водой, он бесполезен. Вода не может расширяться. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр.Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха.Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность в этих современных расширительных баках заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому.Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер вашего водонагревателя и давление воды в вашем доме.Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение
Негерметичный предохранительный клапан на водонагревателе: почему течет и что с этим делать
Новое сообщение
Горячая вода быстрее

PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме.Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопроводы и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть ваш предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак представляет собой емкость с воздухом, отделенную от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бачка полностью прилегает к резервуару. Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Доступно несколько типов расширительных баков в зависимости от потребностей вашей системы. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор подходящего размера для расширительного бачка

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе.Решение будет основано на двух факторах. Первый — это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй — давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана.С другой стороны, нет проблем с расширительным бачком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше, чем требуемый размер. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехника

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для использования в системах горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol
  • Обеспечивает водонагреватель и арматуру

  • Устраняет потери воды и энергии

  • Гарантирует, что предохранительные клапаны не открываются

  • Снижает опасное повышение давления


Таблицы размеров
Бытовые приложения (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol
  • Обеспечивает постоянное отделение воды в системе от воздуха
  • Регулирует и нормализует давление воды в системе
  • Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем из натурального каучука.
  • Простая установка

Характеристики расширительного бака Fill-Trol

  • Не требует отдельного автоматического клапана наполнения
  • Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах поверхностного отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
