Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru
  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet. ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry. ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

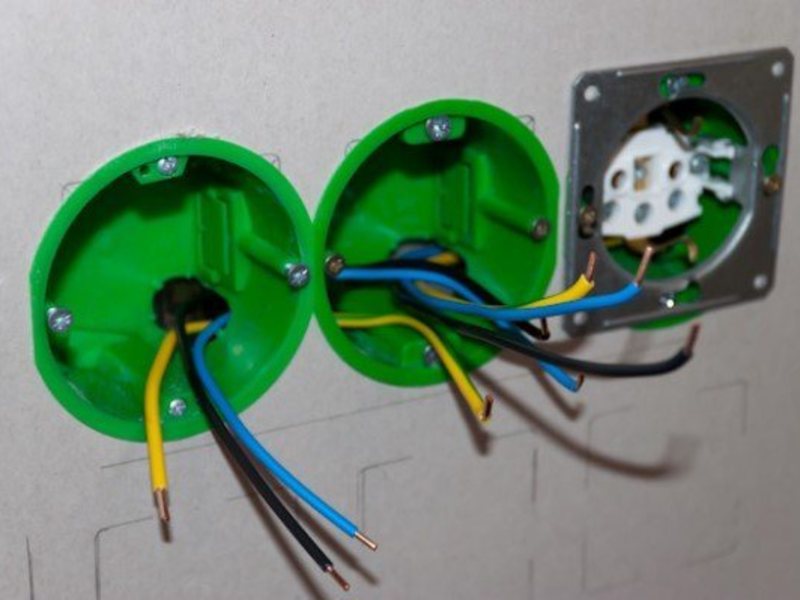

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10.

Установите крышкуalkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Монтаж розеток и выключателей на различных поверхностях.

Статья vse-e.com / Новости

Существуют два способа монтажа розеток и выключателей – скрытый (внутри конструкций) и наружный. Эти варианты применимы как для промышленной, так и для бытовой проводки. Для того или иного вида монтажа выпускаются, соответственно, специальные распределительные коробки, розетки, выключатели и другая фурнитура. Установка происходит таким образом, чтобы не только вписаться в дизайн интерьера, но и обеспечить удобство и безопасность. Любая электрическая фурнитура и электропроводники должны соответствовать ряду требования, среди которых:
— качественные контакты, которые обеспечат прохождение электроэнергии через них без наличия больших потерь напряжения;
— токоведущие жилы и другие элементы конструкции, которые будут находиться под напряжением, должны иметь хорошую изоляцию;
— обязательным является наличие всех мер безопасности, например, ограниченный доступ посторонних, защита от пожара, удобное управление.

Розетки и выключатели – установка при скрытой проводке

При наличии кирпичных, бетонных, пенобетонных стен

В старых домах, построенных в прошлом веке, специально создавались внутри каналы и отверстия для монтажа электропроводки и сопутствующей фурнитуры.

Такой способ имел как ряд преимуществ, так и ряд недостатков или сложностей. Сегодня многие владельцы подобных квартир стараются менять изжившую себя проводку, на новую. В новых, строящихся зданиях в основном самостоятельно проводят прокладку. При этом, распространенная ситуация, когда бетонные или кирпичные стены не имеют внутренних полостей для проведения монтажа кабеля. В данном случае, есть два варианта решения вопроса: либо проложить электролинию открытым способом (что чаще делается в помещениях технического назначения), либо штробить стены для внутреннего монтажа. В домашнем обиходе используется очень много самой разнообразной бытовой техники. В результате, потребуется установка не одной, а сразу нескольких розеток, то есть блоков. Чтобы сделать их монтаж, используются подрозетники. Они могут быть как единичные, так и групповые, собранные в нужную конструкцию. После завершения работ по установочному отверстию, в него вводят подрозетник с кабелем и фиксируют конструкцию раствором.
После застывания раствора, можно приступать к монтажу розетки. Её можно закрепить с помощью распорной скобы с лапками, либо использовать винтовое крепление, предусмотренное в современной продукции. Второй вариант отличается большей прочностью и надежностью.

При наличии стен, покрытых гипсовой или керамической плиткой

Наличие плитки довольно часто составляет сложности при необходимости качественно и аккуратно установить розетку или выключатель. Так как хрупкие стены могут повреждаться, образовывать неаккуратные трещины в процессе монтажа.
При знании технологии, наличии специального инструмента такую работу можно провести довольно легко. Так, просверливаются отверстия в керамике с помощью специальных сверл или коронок с алмазным напылением. Коронку лучше покупать при наличии постоянной работы такого типа, т.к. это довольно дорогое удовольствие. А вот специальные сверла должны присутствовать в обиходе всегда. Перво-наперво, на поверхности отмечается место монтажа розетки, используя карандаш, циркуль и линейку.

Далее сверлятся центры и снимаются по всей окружности фаски. Это поможет сделать сверло- балеринка. Используя молоток и стамеску, долото или зубило, выбиваютлишнюю часть плитки. Все этапы проводятся предельно аккуратно, с ощущением прикладываемой силы удара. После завершения этого действия, выравнивают стенки окружности наждачным кругом.
Следующим действием будет высверливание отверстия в оголившейся бетонной стене. Сначала используется сверло малого диаметра, а потом более широкое. Так можно избежать ощутимой вибрационной нагрузки на около лежащую керамическую плитку. Излишки бетона в отверстии снимаются ручным способом. Самый подходящий инструментарий – профессиональный перфоратор. А вот дрель может немного затянуть процесс по времени.
Далее сверлятся отверстия внутри полости для проведения кабеля. Если на этом месте уже была розетка, то работа значительно упрощается. Вводится кабель и с помощью любого импровизированного крючка проводится его захват и вывод из отверстия. Кабель заводят в установочную коробку свободным концом. Сюда же подводят остальные провода через перемычки. Вся сложенная таким образом конструкция устанавливается с нажатием в полость стеновую, где уже находится шпаклевочный раствор. Часто для лучшего крепления, в коробке ломаются предохранительные перегородки отверстия и заполняются бетоном.
После застывания всей конструкции в растворе, проводят подключение клеммников и сбор розетки. Сверху устанавливается наружная крышка и фиксируется винтовым соединением.
Для того, чтобы розетка была рабочей, необходимо подключить кабель и с обратной стороны. Если соблюдать все правила, то данное мероприятие подразумевает соединение проводов внутри коробок или щитков. Но это не всегда необходимо, особенно там, где просто немного дорабатывается основная схема без изменения общего дизайна комнаты. Приемлемое исключение из правил – это проведение сращивания внутри стеновых полостей. Эта работа требует аккуратности и внимательности, чтобы избежать каких-либо проблем в работе в будущем.
Концы соединений проводников укрепляют термоусаживающими трубками. При наличии медных и алюминиевых жил, соединение проводят с использованием стальных клемм с винтами. Прямое подключение чревато окислительными процессами и увеличением переходного сопротивления.
Зачищенные концы провода вставляются к клеммные колодки и закрепляются винтами. Образуется плотное контактное соединение, при этом нельзя допустить нарушение целостности металлической части электропроводника. Сверху на место соединения термоусаживающая трубка. Её нагревают либо с использованием строительного фена, либо с помощью обычной зажигалки.
Финальная часть монтажа подразумевает проверку работы розетки под напряжением. Любой подключенный электроприбор желательно проверить в действии, а не «в холостую», что поможет выявить скрытые дефекты.

При наличии стен из гипсокартона

Тонкостенные конструкции, такие как гипсокартон или фанера и её производные требуют особого вида монтажа. Здесь используется отдельная технология. Чтобы установить конструкцию в гипсокартоне, прорезают отверстие в стене, используя обычный нож или специальную круговую пилу.

Круговая пила – это, по сути, особая насадка на дрель, которая поможет избежать неровных краев, как при резке ножом.
Далее коробка вводится в отверстие и закручиваются крепежные винты. Винты, в свою очередь, пододвинут пластины-фиксаторы, расположенные с внутренней стороны, и плотно прижмут корпус коробки к отделочному материалу. После производится ввод кабеля и разделка его концов. Подключение розетки производится стандартно.

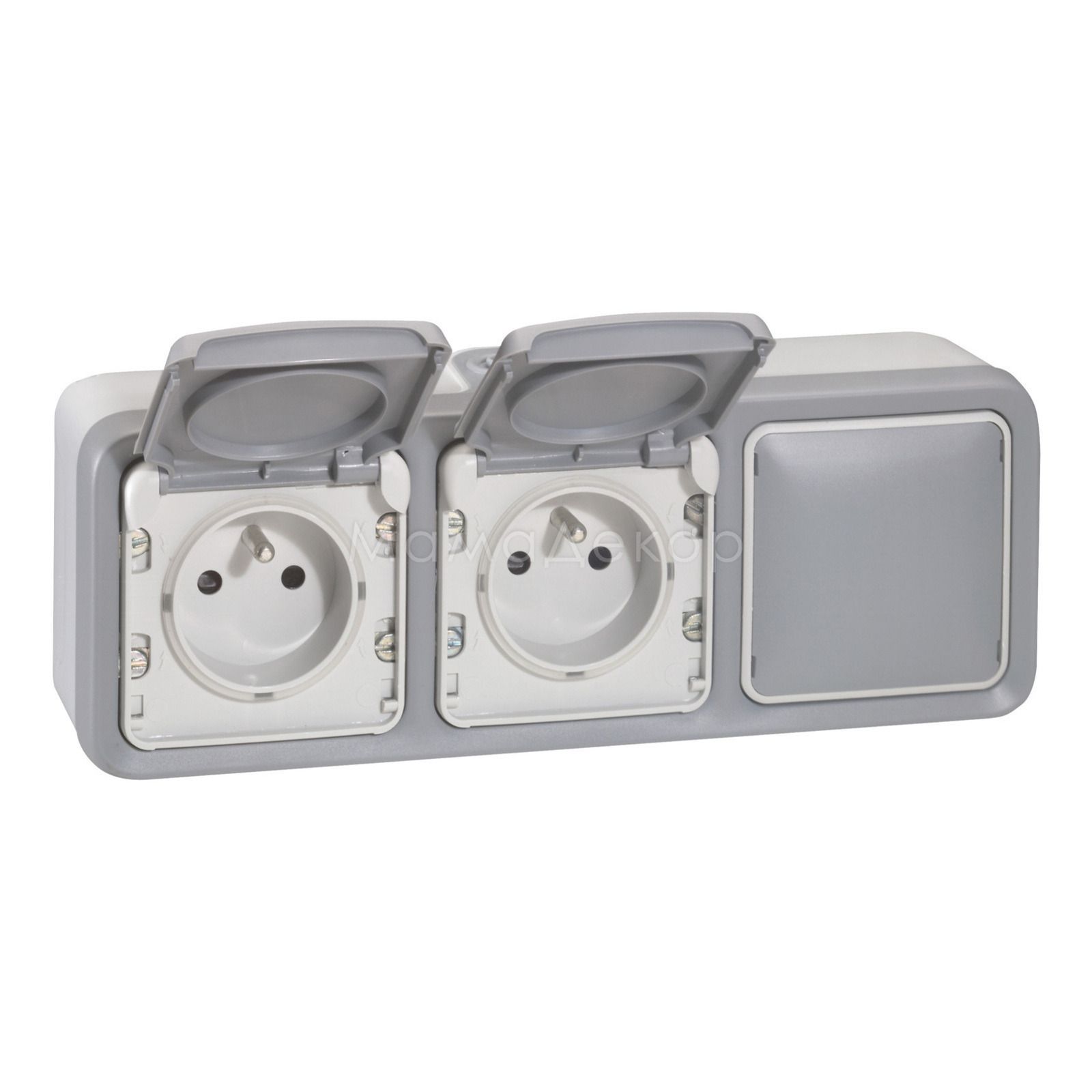

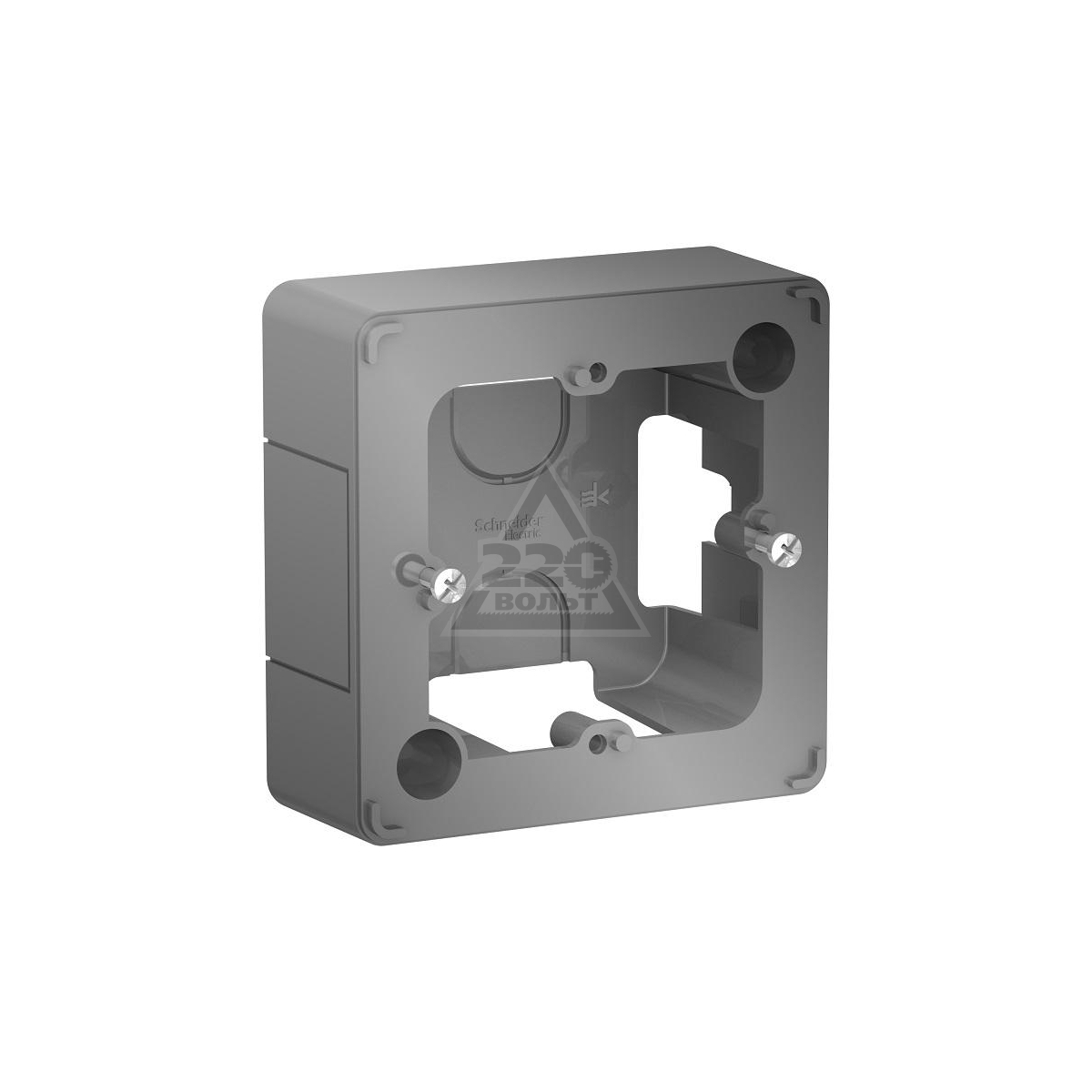

Розетки и выключатели – установка при открытой проводке

Важным моментом при выборе такого вида монтажа является выбор добротного кабеля или провода с высококачественной изоляцией токонесущих жил, так как в данном случае проводник может быть подвергнут случайным механическим нагрузкам или повреждениям. Чтобы прикрепить розетку к строительной конструкции, используются обычные деревянные подрозетники. Это пластины разной формы, изготовленные и пропитанные специальным противопожарным составом в заводских условиях. Кроме дерева используется пластик, полистирол и другие виду материалов, не распространяющих горение.

Крепление на стене подразумевает использование шурупов или клея. Деревянные подрозетники дополняют прокладками из негорючего паронита.
Корпус выключателя или розетки монтируют с помощью шурупов. Верхняя крышка должна быть снятой. Крепеж должен быть прочным, чтобы не происходило расшатывание всей конструкции в процессе эксплуатации. Но также и нельзя допускать очень сильного закручивания, чтобы не возникло расклинивания материала корпуса.
Крышка корпуса не должна передавливать проводник. Чтобы этого не произошло, в конструкции выламываются небольшие участки, обозначенные подпрессовками — перемычками. Наличие крепкого, качественного корпуса позволяет это сделать просто, без повреждений и особых усилий, используя обычный нож.

Автор: МЕГА КАБЕЛЬ

Детальная информация об установке розеток и выключателей. Инструкция по сборке электрощита

Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

  • Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
  • Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.
Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

    • После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
    • Закрепляем сверху защитный пластиковый корпус.
    • Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

  • Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
  • Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
  • При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

  • Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
  • Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
  • Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
  • Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
  • УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
  • Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:

  • Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
  • Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
  • Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т. д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
  • Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.

Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

  1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
  2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
  3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
  4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Инструмент для монтажа розеток.

Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:

  • ударная дрель или перфоратор;
  • кусачки (бокорезы) или ножницы для откусывания провода;
  • пассатижи;
  • изолента;
  • острый нож;
  • насадки перфоратора для создания ниши под подрозетник;
  • прямая и крестовая отвёртка;
  • подрезетник;
  • цемент или алебастр;
  • ёмкость для замешивания алебастрового раствора;
  • шпатели.

После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

  • готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
  • протягиваем провода в подрозетник перед установкой его в гнездо;
  • вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
  • расправляем железные лапки для укрепления подрозетника в нише стены;
  • выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
  • выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
  • немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
  • вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
  • плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
  • надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
  • прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Как установить розетку: порядок установки, на каком расстоянии.

Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

  1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
  2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
  3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
  4. Общее количество розеток лучше рассчитать с небольшим запасом.
  5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
  6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
  7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
  8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
  9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
  10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
  11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
  12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Как установить розетки в пол.

Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.

Какое количество розеток установить.

Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:

  1. Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
  2. Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
  3. В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
  4. Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
  5. Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
  6. Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.

Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.

Какие розетки установить.

Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.

Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.

Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.

Какие розетки установить в детской комнате.

  1. Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
  2. Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
  3. Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
  4. Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».

Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.

Какие розетки устанавливать в спальной.

В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.

Какие розетки устанавливать в зале и гостиной.

Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:

  • телевизор;
  • аудиовидеотехника;
  • кондиционер или вентилятор;
  • электрокамин;
  • пылесос;
  • компьютер;
  • индивидуальные осветительные приборы и другое.

Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.

Какие розетки установить на кухне.

Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.

Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.

По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.

Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.

Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.

Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.

Какие розетки установить в ванной.

Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.

Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.

Заключение.

Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.

Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.

Как установить скрытую розетку. Пошаговая инструкция.

Содержание

Монтаж розетки, как и любые другие работы связанные с электричеством, начинается с отключения автоматического выключателя в электрощитке, который может находится как в котельном помещении, так и любой другой части дома.

Внимание!!!

Чтобы узнать, обесточена розетка или нет, необходимо проверить напряжение на фазовом проводе. Это можно выполнить мультиметром или отверткой с индикатором. Это обязательная процедура, которая предотвращает опасность повреждения электротоком.

Для монтажа розетки потребуется:

  1. розетка;
  2. подрозетник;
  3. отвертка;
  4. индикатор;
  5. нож;
  6. кусачки;
  7. карандаш;
  8. плоскогубцы;
  9. уровень;
  10. гипсовая шпатлевка;
  11. шпатель;
  12. перфоратор;
  13. коронка для подрозетника 68мм

В качестве примера рассмотрим процесс монтажа розетки со скрытой проводкой в доме со стенами построенными из газосиликатных блоков, оштукатуренных цементно-песчаной смесью.

Чтобы монтаж проходил без дополнительных осложнений, концы проводов должны выходить за пределы стены не менее чем на 8-10 см. Об этом необходимо позаботиться еще на стадии монтажа электропроводки, высота розетки от пола, так же определяется при разведении проводки.

На какой высоте устанавливать розетки?

Здесь нет четкого ответа, все зависит от конкретной ситуации. Например, не очень разумно делать розетку рядом с плинтусом в доме у пожилых людей. С другой стороны странной будет идея поместить розетку от встроенной кухонной мебели на высоте 30 см от пола, такие розетки должны устанавливаться ниже кухонной мебели, на расстоянии не более 15 см от пола, до верхнего края розетки. Более подробно это было описано в статье расказывающей о планировании количества розеток на кухне.

Сегодня практически вся проводка идущая к розеткам на 220В в частных домах и квартирах является трехжильной. Как следует из названия, она состоит из 3-х жил – фазного и нулевого проводов, а также заземляющего проводника. В блоке розетки находятся 3 клеммы, к которым и необходимо присоединять упомянутые жилы.

Рядом с торчащим из оштукатуренной стены кабелем намечаем центр розетки. Расстояние от края кабеля до центра сверления должно быть взято с таким расчетом, чтобы не повредить проводник замурованный в стене. Поэтому нужно представлять как расположена проводка в стене.

Бурим коронкой углубление под подрозетник. В газоселикате это делается очень легко, но вот в бетонной стене квартиры это будет не простая задача.

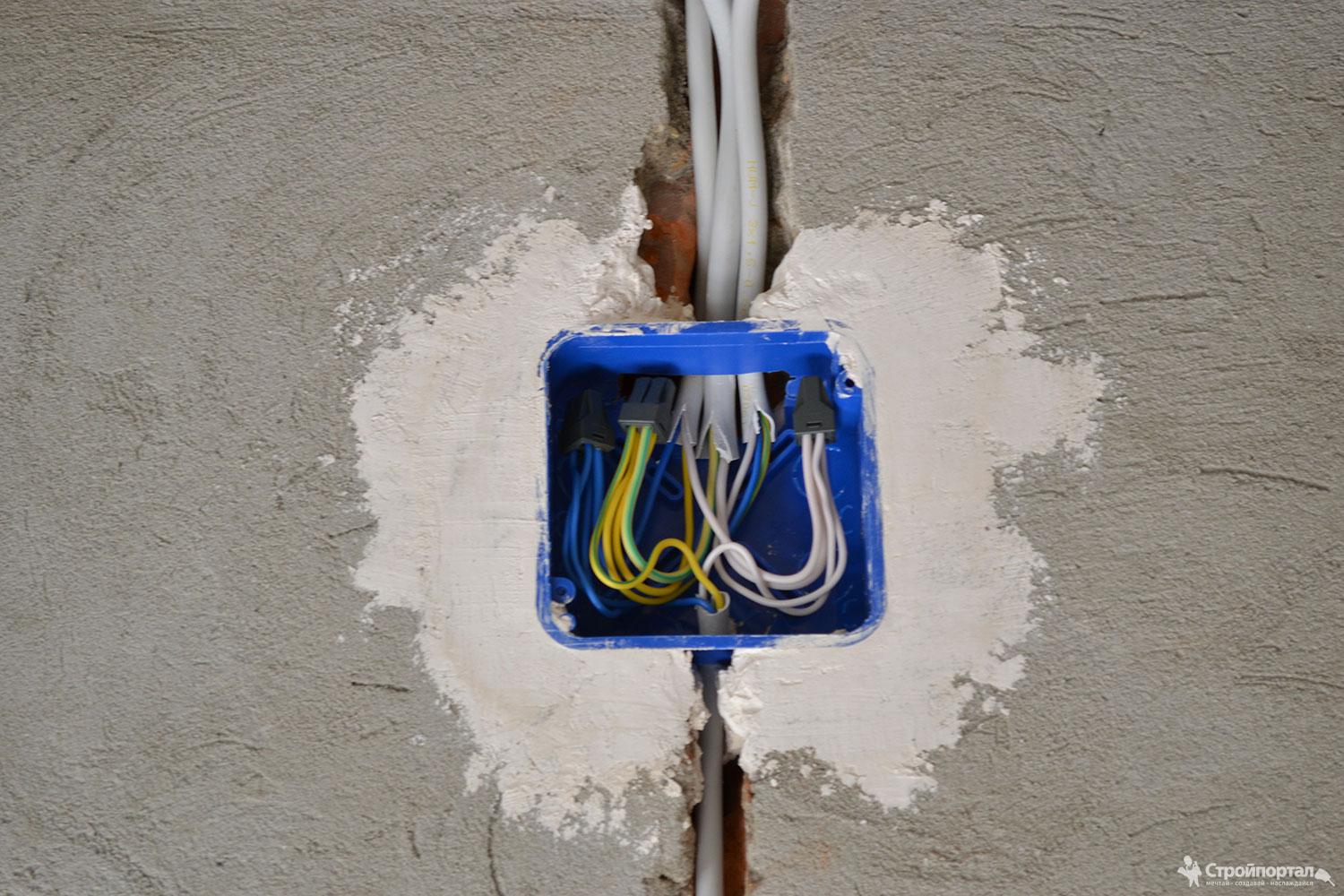

Продеваем кабель через отверстие в подрозетнике и фиксируем подрозетник смесью на гипсовой основе.

Снимаем внешнюю изоляцию с кабеля.

Концы проводов требуется зачистить. Рекомендуется делать оголенные концы длиной около 1 см.

Перед монтажом розетки в соответствии с выполненной разметкой следует удостовериться в отсутствии переплетения жил друг с другом. После этого можно подключить оголенные концы к розетке, к контуру заземления следует подключить желто-зеленый провод.

На розетке есть специальные винты под крестовую отвертку, поочередно вращая которые, можно развести фиксирующие лапки до упора. Происходит прочная фиксация розетки в подрозетнике. Также фиксация может быть выполнена непосредственно в стене, но это не лучший вариант. Чтобы розетка была установлена ровно, винты следует закручивать равномерно, по очереди время от времени приставляя к ней уровень.

Можно сделать вывод, что конструкция розетки полностью держится благодаря лапкам, которые равномерно фиксируются винтами. Одной из наиболее распространенных проблем, с которыми сталкиваются новоселы, является то обстоятельство, что во время извлечения вилки, розетка вылазиет из стены. Если лапки недостаточно хорошо удерживают блок, то в скором времени розетка обязательно сломается. Однако существует способ избежать этого. Во время установки розетки в бетонную стену при отсутствии монтажной вставки из пластика необходимо выполнить следующие действия.

При помощи инструмента (например, зубила или стамески) в стене делаются маленькие углубления, предназначенные для упора лапок. Во время затягивания лапки попадают в такие углубления, надежно фиксируя блок в стене.

В том случае, когда в стене уже вмонтирован подрозетник из пластика, нужно сделать отверстия в пластмассе при помощи стамески. Это требуется выполнить в тех точках, в которые упираются лапки. Другими словами, делаются те же самые углубления. Большинство вставок, которые можно найти в магазинах, имеют внутри специальное рифление, поэтому лапки фиксируются надежно.

Видео по теме

Установка розеток и выключателей

Монтаж розеток и выключателей имеет некоторые особенности в зависимости от типа поверхности, на которую ее нужно установить.

Особенности монтажа розеток и выключателей на различные поверхности

Монтаж розеток и выключателей может осуществляться двумя способами:

1) Скрытой установкой

2) Открытой установкой

Монтаж розеток и выключателей скрытой установкой происходит в углубления в стене на том месте, где это необходимо. Затем в это углубление устанавливается подразетник, а в него — механизм изделия. Провода к механизму протягиваются по специальным штрабам на стене. Круглое углубление в стене можно сделать с помощью дрели (просверлив по кругу ряд отверстий, а затем удалив излишки долотом) или с помощью специальной круглой насадки. С помощью такой насадки отверстие в стене получится более аккуратным и правильным.

Перед установкой механизма в подразетник необходимо в правильном порядке подключить все необходимые провода (если речь идет о механизме выключателя, то нужно соблюдать правильную очередность подключения проводов в зависимости от режима работы выключателя). Фиксация механизма в подразетнике осуществляется по средствам закручивания специальных болтов, которые раздвигают в стороны лапки механизма. За счет этого механизм надежно закрепляется. Завершается монтаж установкой рамок и накладок в зависимости от электроустановочного изделия.

На изображении представлены: Розетка с заземляющими контактами в 2-местной рамке коллекции Esprit, сталь

Монтаж электроустановочных изделий открытой установки более прост по сравнению с монтажом скрытой установки. Для установки розеток и выключателей таким способом используются специальные диски из дерева (круглой, прямоугольной или прямоугольной со скругленными углами формой), пропитанные зачастую специальным огнеупорным составом. Данные диски могут быть также сделаны из таких материалов, как полистирол или иного негорючего материала, который обладает диэлектрическим или теплоизолирующим свойством. Далее эти диски закрепляются шурупами на необходимой поверхности. Если он выполнен из материалов, которые способны воспламеняться, то желательно установить дополнительную защиту. Как правило, для этого используется прокладка паронита в 3 мм. Затем корпус с механизмом изделия устанавливают на поверхность диска. Для его закрепления желательно использовать шурупы, которые вплотную прижмут корпус, при этом не расклинят материал.

На изображении представлены: Розетка с заземляющими контактами в корпусе для накладного монтажа с установочной рамкой Standard 55.

Как установить розетку в плитке

Монтаж розеток на поверхность плитки не самое простое дело. Ведь при этом присутствует большая вероятность повредить плитку из-за ее хрупкости. Однако сделать это все же возможно. В процессе работы нужно пользоваться специальным инструментом и быть очень осторожным. Перед началом монтажа нужно убедиться в наличии в выбранном вами месте пустоты для дальнейшей проводки кабеля или присутствии старой проводки. Проще и быстрее всего просверлить отверстие на поверхности плитки можно с помощью специального победитового сверла или коронки, которая имеет алмазное напыление. Но их лучше всего покупать для профессиональной работы. Если вам необходимо установить буквально пару розеток, то лучше использовать просто дрель. Для этого по размеченной окружности просверлите множество отверстий. Затем выбейте излишки ударами молотком по стамеске, долоту или зубилу. Будьте при этом очень аккуратны, поскольку из-за хрупкости материала вы можете отломить лишнее. Лучше всего, чтобы при этом лезвие было хорошо заточено. Это минимизирует вероятность лишнего скола. Далее наждачным кругом выровняйте края окружности на плитке. Все что Вам останется потом, это рассверлить бетон под плиткой сначала сверлом малого диаметра, а затем расширить его большим. Это минимизирует нагрузку на плитку, которая будет передаваться на нее от бетона и предотвратит ее повреждение. После уборки излишков бетона нужно просверлить отверстие к полости внутри, где будет проложен кабель. Если розетка или выключатель ставится на месте предыдущего изделия, то работа становится проще. В отверстие далее нужно завести кабель. Для его вытягивания в подразетник можно использовать крючок из мягкой проволоки, который легко сделать самому. Вытянув кабель, нужно завести его в монтажную коробку и вдавить ее аккуратно в стену. Теперь нужно все зафиксировать, например, шпаклевкой, а после ее полного высыхания установить механизм и рамку с накладкой – и розетка установлена в плитку!

Как установить блок розеток в бетонную стену

Ранее при строительстве домов создавались внутри стены специальные пустоты и специальные выходные отверстия, куда затем устанавливались розетки и выключатели. В этих пустотах заводилась вся электропроводка. Далее устанавливались монтажные коробки, которые закреплялись раствором бетона или алебастры. Затем в нее устанавливали розетку, которая с помощью распорных лапок крепко фиксировалась. Таким образом, можно было установить розетку в бетонную стену.

Если бетонные, кирпичные или пеноблочные стены не имеют пустот, то необходимо штрабить стены для создания углублений для подразетников или использовать прокладку открытой проводки. Если у Вас множество электрических приборов, которые требуют подключения в одном месте, то необходимо создать блок розеток. Для установки таких блоков розеток могут использоваться собранные из одиночных монтажных коробок конструкции. Как только готово отверстие под одну или несколько розеток, в него устанавливаю подразетник (или блок подразетников), заводится кабель и фиксируется конструкция. После застывания смеси можно приступать к монтажу розетки или выключателя (или их блока) в бетон.

На изображении представлены: Антенная розетка, розетки с заземляющими контактами в 2-местной рамке из белого стекла коллекции Esprit.

Как установить розетку в гипсокартон

Особенность монтажа электроустановочных изделий на тонкостенные конструкции заключается в особом способе крепления в них подразетников. В остальном монтаж происходит так же, как и в других вышеописанных случаях. С целью надежного закрепления подразетника в гипсокартоне с внешней стороны специального монтажного корпуса подразетника находятся зажимные винты с упорными пластинами. В гипсокартоне вырезается отверстие под монтажную коробку. Это может быть сделано обычным ножом или специальной круговой пилой (она обеспечит более ровные края отверстия). После прорезания отверстия необходимо установить монтажную коробку и закрепить ее с помощью винтов крепления. Они раздвинут фиксирующие пластины с внутренней стороны и обеспечат плотную фиксацию коробки в гипсокартоне. А далее, для установки розетки в гипсокартон, необходимо выполнить все, как и описано выше: необходимо ввести кабель, подключить механизм и установить рамку с накладкой.

Установка розеток.

Установка розеток само по себе дело не сложное, тут не требуется каких либо познаний в электричестве, но присутствует во всю техника безопасности.

Розетки, будь то внутреннего или внешнего крепления, в основном, способом монтажа друг от друга не отличаются.

В примере рассмотрим монтаж двух розеток с двойной рамкой. По аналогии устанавливается любое количество розеток.

Приступаем к установке розеток.

Перед началом любых электромонтажных работ, необходимо полностью обесточить проводку!

Для начала подготовим розетки к монтажу. С помощью отвертки снимаем лицевую панель.

Раскручиваем зажимные клеммы. Их легко найти на корпусе розетки. Как правило, это 2 (если розетка без заземления) или 3 винта (если с заземлением). Если розетка с заземлением, то крайние винты это выводы для фазы и нуля, средний винт для заземления. В данном случае у нас розетка с заземлением.

Откладываем розетку в сторону. Теперь подготовим саму электропроводку. Если у Вас только что построенная квартира, или свежепоменянная проводка, то необходимо обрезать провода, чтобы они были одинаковой длины. По опыту, длина проводов, если считать от стены, должна быть 10 см. Если будет больше, то трудно запихать их в подрозетник, ну а если меньше, то трудно прикрутить розетку.

Обрезаем и оголяем провода.

В нашем случае подведен один провод и его нужно подключить к двум розеткам. Это делается с помощью кусочка такого же провода, который протягивается через отверстие между подрозетниками. Если у вас в квартире есть земля, то необходимо протягивать трехжильный провод через подрозетники. Если эти отверстия не пробиты, то их не сложно сделать с помощью обыкновенной отвертки. Обрезаем хвосты этого провода точно так же на 10 см от стены.

Прикручиваем провода к розетке. Берем одну жилу от основного и одну от перепускного провода, прикручиваем их к одной крайней клемме розетки. Ко второй крайней клемме, точно так же прикручиваем следующие две жилы. Если присутствует заземление, то прикручиваем к средней клемме. В нашем примере в квартире заземления нет.

Обрезаем и оголяем провода во втором подрозетнике, и так же прикручиваем розетку.

Прикрутив все розетки, приступаем к их монтажу в стену. Загибаем провод как показано на фотографии.

Вставляем розетку в подрозетник и зажимаем ее. Зажать розетку можно закручивая монтажные лапки или ее можно закрутить на 2 самореза, которые вкручиваются в сам подрозетник. Рядом устанавливаем вторую розетку.

Ставим рамку и прикручиваем лицевые панели.

Вот и весь секрет установки розеток. Удачи:)

​

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы

Быстрый поиск — Популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электроэнергию в вашем доме умной

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь – великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть диапазоны напольных розеток>


Ретро Промышленный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-промышленные серии>


RetroTouch определяется дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено в соответствии с высочайшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Как установить розетку в гипсокартон | Домашние руководства

Электрики называют электрические розетки розетками или розетками, а их установка в гипсокартоне предполагает установку электрической коробки. В новом строительстве вы прибиваете черновую коробку к стойке стены и вырезаете для нее отверстие в гипсокартоне, прежде чем повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к стойке и произвести ремонт. Более простой альтернативой является использование ремоделирующей коробки.Поскольку он крепится к самому гипсокартону, его не обязательно располагать рядом со стойкой.

Новое строительство

Сделайте карандашную отметку для чернового электрощита на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна быть в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку сбоку к стойке. Передняя часть коробки должна выступать за край стойки на 1/2 дюйма, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное выравнивание коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытащите достаточную слабину, чтобы выполнить соединения. Если коробка металлическая, закрепите провода винтовыми зажимами. Пластиковые коробки самозажимные.

Измерьте точное положение коробки по отношению к полу и краю гипсокартонного листа, который подходит к ней. Перенесите измерения на гипсокартон и начертите на лицевой стороне листа прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте по крайней мере один крепеж в шпильку рядом с коробкой. Подключите розетку после обклеивания и отделки гипсокартона.

Добавление выхода к существующему гипсокартону

Найдите удобную стойку с помощью искателя и отметьте рядом с ней место нового выхода, чтобы установить черновую коробку. Если вы используете коробку для реконструкции, вы можете разместить ее в любом месте стены, кроме стойки.

Используйте пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне, достаточно большое, чтобы вы могли прибить черновую коробку к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. С помощью канцелярского ножа откройте половину обеих поверхностей шпилек. Прикрепите черновую коробку к стойке, убедившись, что передняя часть выступает за край стойки на 1/2 дюйма, и протяните провода через заднюю часть.

Измерьте размеры сделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для нее отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к шпилькам с обеих сторон коробки с помощью шурупов или гвоздей и скотча и закончите.

Установите коробку для реконструкции, обведя контур задней части коробки на поверхности гипсокартона и обрезав контур пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставить коробку в отверстие. Когда коробка окажется на одном уровне с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы закрепить коробку на гипсокартоне.

Подсоедините розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для реконструкции после того, как коробка будет надежно прикреплена к гипсокартону.

Справочные материалы

Ресурсы

Советы

  • Самый простой способ провести провода к отверстию для новой розетки в существующей стене — провести их через чердак или подвал, просверлить отверстие в верхней или нижней плите стене и подайте их вертикально в нужное место.

Предупреждения

  • Всегда выключайте питание, прежде чем прикасаться к электрическим проводам.Если вы не уверены, проверьте их с помощью тестера напряжения.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки

Строительство

При строительстве дома или здания электромонтажные работы также требуют надлежащего внимания во время прокладки труб, электропроводки и крепления различных фитингов, включая их качество и технические характеристики.Вся электрическая арматура , такая как потолочная розетка , настенные розетки, выключатели, регуляторы и аксессуары, крепятся к стене или потолку. Для крепления фитингов к их базовым блокам следует использовать латунные винты.

Выключатели и розетки:
Выключатели и розетки должны быть изготовлены из материалов высшего качества, таких как пластик и поликарбонат, которые обеспечивают стандартную функциональность. Коммутаторы и Розетки должны иметь гибкую конструкцию, низкое энергопотребление и безопасное функционирование.Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии со стандартами ISI 3854-1997, IS1293-1983. Выключатели и розетки доступны на 6 ампер, 16 ампер, 25 ампер.

Главные выключатели:

Все главные выключатели должны быть бронированного типа, изготовленными известным производителем.
  • Все выключатели и автоматические выключатели должны быть изготовлены и установлены в соответствии с последними рекомендациями I.Правила ЭЭ.
  • Рукоятки выключателей должны быть закреплены надлежащим образом, без тенденции к их отвинчиванию и ослаблению.
  • Все тумблеры должны быть из бакелита.
  • В системе с заземлением все однополюсные выключатели в 2-проводных цепях, управляющих освещением, вентиляторами и т. д., должны быть вставлены во внешний или фазный провод, в зависимости от обстоятельств.
  • В изолированных системах постоянного тока такие выключатели должны быть вставлены на положительной стороне.
  • Все несвязанные однополюсные выключатели по всей установке должны быть установлены в проводниках или подключены к внешним или фазным проводникам источника питания или в двухсторонней системе питания в одном и том же проводнике, который не должен быть заземленным проводником. либо с автоматическим выключателем, либо без него, либо с дополнительным сопротивлением в соединении с землей.
  • Ни в коем случае потребитель не должен вставлять какой-либо однополюсный выключатель, отключать или разрешать такой выключатель, а также отключать или оставлять включенным какой-либо заземленный нейтральный проводник.
  • Предохранитель или несвязанный однополюсный выключатель нельзя вставлять в:
    • Средний или нейтральный проводник трехпроводной цепи, питаемой от сети постоянного тока или однофазной трехпроводной системы.
    • Общий обратный двухфазной трехпроводной цепи.
    • Нейтраль трехфазной четырехпроводной цепи.
    • Тот проводник установки, который постоянно заземлен у источника питания без автоматического выключателя или дополнительного сопротивления в заземляющем соединении.

    Установка главных выключателей:
    При установке главных выключателей , главных и ответвительных распределительных щитов должны быть полностью выполнены следующие требования:

    • Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный выключатель.
    • Соединения должны быть расположены, насколько это возможно, для формирования собственной схемы.
    • Каждая цепь должна быть четко пронумерована слева направо.
    • Выключатели и распределительные щиты в железной оболочке должны быть установлены на угловой железной раме размером 2 x 2 x 1/4 дюйма, покрытой листовым железом толщиной 1/8 дюйма, или в утопленных чугунных коробках.
    • Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.

    Настенные розетки:

    Все настенные розетки должны включать выключатель и предохранитель, установленные вдоль стенной розетки.
  • Соединения между выключателем, предохранителем и стенной розеткой должны быть расположены таким образом, чтобы выключатель находился на токоведущей стороне как предохранителя, так и сетевой розетки.
  • В заземленных системах выключатель и предохранитель могут быть однополюсными, подключенными к внешнему или фазному проводу.
  • В изолированной системе необходимо использовать двухполюсный переключатель .
  • Все настенные розетки должны быть трехконтактными.
  • 3-й контакт должен быть заземлен через S.РГ №8 Г.И. прокладка провода под кожухом.
  • Склеивание 3-го штифта с Г.И. заземляющий провод должен быть выполнен с помощью многожильного кабеля G. I. провода.
  • Приклеивание 3-го контакта настенной розетки в случае T.R.S. система проводки должна быть выполнена через № 14 S.W.G. оголенный медный провод проходит между кабелями и подводится прямо к 3-му контакту.
    • ; Избегайте ежедневных коротких замыканий и перегрузок с помощью MCB (миниатюрного автоматического выключателя) и защищайте свои электроприборы от короткого замыкания.Знаете ли вы, что вы должны знать, прежде чем нанять электрика? Вы несете ответственность за все электрические неисправности и их ремонт. Вам необходимо нанять электрика для устранения неисправностей в электросети. Следующий контрольный список должен помочь вам при найме электрика. Низкокачественные материалы, неквалифицированный электрик и небольшая небрежность в электромонтажных работах могут привести к смертельному поражению электрическим током в доме. Такие аварии нелегко исправить и компенсировать. Поэтому важно соблюдать все меры предосторожности при выполнении электромонтажных работ во время строительства вашего дома. В этой статье даны некоторые советы по электромонтажным работам при строительстве дома. Электричество может быть смертельным, если не использовать его с максимальной осторожностью. Когда фаза или провод под напряжением касается нашего тела, электрический ток дает удар в зависимости от силы напряжения и парализует мышечные функции тела.Во избежание поражения электрическим током во время электрических работ/контактов убедитесь, что вы соблюдали все меры предосторожности в отношении поражения электрическим током, упомянутые в следующей статье. Электрооборудование должно быть безопасным и обеспечивать надлежащую безопасность жильцам дома. Низкокачественные продукты или приборы могут привести к несчастным случаям со смертельным исходом, таким как короткое замыкание, возгорание/задымление, возгорание во всем доме, поражение электрическим током любого члена семьи и т. д.Экономия электроэнергии не только увеличивает ваши деньги, но и помогает тысячам нуждающихся в энергии. Долг каждого гражданина — использовать электроприборы надлежащим образом. Иногда из-за невнимательности или неосведомленности электрический фазный (Live) провод соприкасается с телом человека, и ток течет по телу, так как тело является хорошим проводником электрического тока.Нам всем нужна энергия для работы электроприборов и различных гаджетов в нашем доме. Для правильного распределения электроэнергии нам необходимо установить и обслуживать качественную проводку опытным электриком. Следующие советы помогут вам понять процесс монтажа электропроводки в вашем доме или офисе.

    Электрические ошибки распространены в каждом доме, что может быть опасно для жильцов.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут быть опасны для жителей.

    Это три типа неисправностей в электроустановке: .Отказ цепи . Неисправность короткого замыкания .Замыкание на землю и неисправность утечки

    Инструменты для электромонтажа в доме: Отвертка для разъемов (10 см), Неоновый тестер, Разводной гаечный ключ (15 см)

    Люминесцентные лампы бывают разных форм и размеров. Все более популярной становится компактная люминесцентная лампа (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.

    Необходимо проверить ширину и толщину полос. Необходимо проверить расстояние между винтами для крепления полос.

    Проверьте ширину и глубину канала, качество и размер кирпичей для механической защиты.Предусмотрены ли идентификационные метки кабеля или нет.

    Бренды электротехнических материалов-Кабели-Skytone

    Каменные полы Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид. …… Чтобы получить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Посмотрите некоторые из самых впечатляющих фотографий кухонь из галереи GharExpert.Прочная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть построена таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробные сведения о различных типах кровли. Дверные и оконные рамы являются наиболее важными частями ваших дверей и окон. Они доступны в различных размерах, высоте, ширине и формах. Рамы удерживают замки и петли и помогают легко открывать и закрывать двери и окна. Вот что вам нужно знать о различных дверных и оконных рамах.

    Авторское право 2007- GharExpert.com Все права защищены.

    Установка розеток и выключателей — полезные подробности

    Если вам нужна услуга по ремонту электрики дома, то лучше воспользоваться услугами профессионалов.Установка новой розетки или замена выключателя не является сложной задачей. С ними справится любой, кто умеет пользоваться отверткой. Есть много мелочей, которые значительно облегчают выбор и установку этих установочных изделий. Предлагаем прочитать эту статью, вполне вероятно, что вы узнаете что-то новое о простых вещах.

    Два принципиально разных типа розеток

    Одной из наиболее важных конструктивных особенностей является модульность. Модульность либо существует, либо ее нет.Проще говоря, модульность — это возможность разместить несколько электрических точек в одном общем каркасе, корпусе. Совершенно неважно, какая электрическая точка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и два выключателя, выключатель и терморегулятор теплого пола. Конфигурация мест установки может быть разной, главное, чтобы все они были модульными и от одного производителя, часто даже из одной коллекции. Именно поэтому рекомендуется покупать все электромонтажные изделия сразу.

    Розетки и выключатели, не имеющие модульности, конечно, можно установить рядом друг с другом по несколько штук, но внешне в эстетический вид они не впишутся. Более того, если в стене установлено несколько розеток подряд по современным стандартам — немодульные розетки просто не подойдут. Каждая розетка будет закрывать своим корпусом часть прилегающего пространства.

    Тем не менее, простые розетки дешевле и неплохо себя чувствуют в одиночной установке. Другое дело эстетичный внешний вид – качественную дорогую электрику обычно делают модульной.Иногда без простых розеток не обойтись, например, когда нужно поставить двойную розетку в одинарную розетку – такие модели простых розеток встречаются довольно часто. Отличить простую розетку/выключатель от модульной розетки достаточно просто – простая розетка имеет середину и края крышки составляют одно целое, тогда как модульная розетка имеет хорошо узнаваемую середину и рамку, часто с третьей, средней рамкой. Для модульных точек переключения важна ровность установленных рядов кошельков, ряды могут быть как горизонтальными, так и вертикальными.Также важно расстояние между рядами – обычно они могут быть соединены друг с другом, расстояние устанавливается производителем.

    С заземлением или без?

    При включении заземляющего провода в розетку таких вопросов не возникает. Однако до сих пор существуют электропроводки без заземления. Выбираете розетку с землей или без — разницы нет, в случае с заземляющим контактом она просто не будет подключена. Современные вилки обычно подходят для обоих.

    Бывает, что при замене проводки заземляющая жила перекинута во все провода, впаяна в коробки, выведена на щиток. А если в щитке нет защитного нуля (заземления) — заземляющие концы новых проводов оставляют «висеть» до лучших времен, реконструкции электрических сетей. При этом заземляющий провод в розетке не должен быть вставлен в розетку. В противном случае все приборы в доме будут подключены в одну цепь, которая «висит» в щитке.При неисправности одного прибора, имеющего потенциал на корпусе, это напряжение на заземляющем проводнике будет передаваться на корпус всех остальных приборов. Причем «пережимать» будут все устройства с металлическими корпусами, открытыми элементами.

    Если вам необходимо установить розетки профессионально, лучше всего воспользоваться услугами мастера на все руки. Так вы будете уверены, что розетки будут установлены правильно.

    Установка клиновых раструбов — проволочный трос Python

    Торцевые заделки с клиновыми муфтами наиболее популярны для башенных и мобильных кранов, хотя они не обеспечивают такого высокого рейтинга прочности, как обжимные втулки, обжимные муфты или нарезные муфты.

    В зависимости от конструкции и типа каната их КПД составляет от 75% до 80%. Для получения подробной информации обратитесь к производителю клинового разъема.

    Установка каната Python® в клиновые муфты аналогична установке 6- или 8-прядного каната. Вот краткий список того, что можно и чего нельзя делать:

    • Всегда проверяйте гнездо, клин и штифт перед установкой.
    • Для промежуточных размеров веревки используйте следующий больший размер муфты (например, используйте муфту 3/4″ для веревки диаметром 18 мм)
    • Совместите активный конец троса с центральной линией штифта.
    • С помощью молотка вставьте клин и веревку как можно глубже в гнездо.
    • Приложите первую нагрузку, чтобы клин и трос полностью вошли в гнездо.
    • Прежде чем вставлять трос в гнездо, убедитесь, что конец троса приварен и/или правильно захвачен. Невыполнение этого требования может привести к проскальзыванию сердечника и/или ослаблению прядей, что приведет к серьезному повреждению каната.
    • Длина хвоста должна быть не менее шести диаметров веревки, но НЕ менее 6 дюймов.
    • Закрепите тупиковый конец троса. Несколько общепринятых методов доступны и проиллюстрированы на этой странице.
    • НЕ ЗАЖИМАЙТЕ ИЛИ НЕ ПРИСОЕДИНЯЙТЕ ТУПОЙ КОНЕЦ КАНАТА К НАПРЯЖЕННОМУ КОНЦУ.
    • Во время использования не ударяйте по тупиковой секции какими-либо другими элементами такелажа (так называемая двухблокировка).
    • При использовании с 34×7 и всеми невращающимися типами Python прикрепите хомут для шланга прибл. 3-5 футов над гнездом к НАПРЯЖЕННОМУ КОНЦУ троса ПЕРЕД ПРИСОЕДИНЕНИЕМ ГНЕЗДА .Хомут предотвратит распространение ослабления внешних прядей, которое могло произойти во время установки, по всей длине каната. Если это произойдет, вам придется немного укоротить веревку, но вы ограничите поврежденную зону очень короткой частью веревки.



    Осторожность





    Никогда не используйте клин, изготовленный другим производителем, чем гнездо.
    Используйте только оригинальные запасные части.

    Инструкция по установке полки для розеток

    Инструкция по эксплуатации

    Установка полки для розеток

    ВНИМАНИЕ!

    ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ.
    Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.

    СОВЕТЫ И ОБУЧАЮЩИЕ ВИДЕО ПОСЕТИТЕ
    WWW.SOCKETSHELFTIPS.COM

    МЕРЫ ПРЕДОСТОРОЖНОСТИ/СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ:
    • ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ – Используйте только в сухих местах и ​​только в помещении. Не подвергайте изделие воздействию дождя, сырости или сырости. Попадание воды в этот продукт увеличивает риск поражения электрическим током.
    • Не подключайте к другому перемещаемому разъему питания; например сетевой фильтр или удлинитель.
    • Это устройство должно быть подключено к розетке, которая правильно установлена ​​и заземлена в соответствии со всеми правилами и постановлениями.Никогда не удаляйте заземляющий штырь и не модифицируйте вилку каким-либо образом. Не используйте адаптерные вилки. См. РИС. A Если вы сомневаетесь в правильности заземления розетки, обратитесь к квалифицированному электрику.
    • Не устанавливайте это устройство, если расстояние между электрической розеткой и электрической сервисной панелью не превышает 30 футов (10 метров) или более.
    • Внутри нет деталей, обслуживаемых пользователем; не откручивать. Этот продукт должен быть правильно подключен к розетке, а индикатор заземления должен гореть перед подключением любых шнуров питания к устройству.1.1
    • Никогда не используйте это изделие вместе с удлинителем.

    ХАРАКТЕРИСТИКИ ПРОДУКТА:

    ИНДИКАТОР ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ:

    Светится, когда функция защиты от перенапряжения работает правильно и розетка правильно заземлена. Если этот индикатор не горит, это означает, что функция защиты от перенапряжения достигла полной мощности и больше не может поглощать дополнительные скачки напряжения и скачки напряжения, или ваша розетка не заземлена должным образом. Мы рекомендуем следовать приведенным ниже инструкциям производителя.

    ПОЛКА ДЛЯ УСТРОЙСТВ:

    Позволяет удерживать в розетке мобильные телефоны и другие устройства во время их зарядки. 2 ПОРТА USB: порты USB обеспечивают эффективную зарядку двух устройств одновременно — идеально подходит для смартфона, электронной книги или планшета.

    ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ:

    1. Подключите устройство Socket Shelf™ к стандартной заземленной розетке 120 В переменного тока.
    2. Подключайте должным образом заземленные шнуры питания к предусмотренным розеткам.
    3. Это устройство оснащено внутренней схемой защиты, которая отключает компонент защиты от перенапряжения в случае скачка напряжения, превышающего нагрузку цепи. После отключения схемы защиты от перенапряжения продукт больше не будет защищать от скачков напряжения, хотя он по-прежнему будет функционировать как удлинитель. В этой ситуации светодиод больше не будет гореть, указывая на то, что устройство больше не защищено от скачков напряжения. Если такая ситуация нежелательна для приложения, следуйте инструкциям производителя по замене устройства.

    Эта розетка Socket Shelf™ с 6 розетками рассчитана на 15 А при 125 В переменного тока. К крану можно подключить шесть устройств, но их суммарная нагрузка должна быть менее 15 ампер при 125 В переменного тока или 1875 Вт.

    ИНСТРУКЦИИ ИЗГОТОВИТЕЛЯ:  Если индикатор защиты от перенапряжения гаснет, мы рекомендуем заменить устройство.

    УСТАНОВКА ПОЛКИ

    Сдвиньте полку вдоль пазов, пока она не окажется на одном уровне с задней частью устройства.
    ДОПОЛНИТЕЛЬНО: Используйте прилагаемый винт, чтобы прикрепить середину Socket Shelf™ к розетке.

    ИСПОЛЬЗОВАНИЕ РОЗЕТОК

    Вставьте шнуры с 2 или 3 контактами в нужные розетки.

    Предупреждение: Изменения или модификации данного устройства, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

    ПРИМЕЧАНИЕ. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи.

    Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

    • Переориентировать или переместить приемная антенна.
    • Увеличьте расстояние между оборудованием и приемником.
    • Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
    • Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

    Это цифровое устройство класса B соответствует канадскому стандарту ICES-003.

    для советов и обучающих видео, пожалуйста, посетите
    www.socketshelftips.com

    IM1
    Модель: 00609
    Socket Shel

    © 2018 APG
    Все права защищены.
    Socket Shelf является торговой маркой APG
    Сделано в Китае

    Подробнее об этом руководстве и загрузите PDF:

    Socket Shelf Installation Instruction Manual — Optimized PDF

    Socket Shelf Installation Instruction Manual — Original PDF ваше Руководство? Пишите в комментариях!

    Связанные руководства/ресурсы

    Установка разъемов USB и скрытие электрических розеток

    Дома часто происходит семейная драка из-за розеток, где только один человек может одновременно заряжать свой смартфон или планшет. Решение? Преобразуйте стандартные розетки в розетки со встроенным концентратором USB. Вы также можете спрятать электрические розетки в столе или другом более привлекательном предмете мебели. В этом руководстве объясняется, как установить разъем USB и как умело скрыть разъемы.

    Проект

    Подходит для: расширенный

    Необходимое время: 2 часа

    Бюджет: от 44 до 130 фунтов стерлингов

    Что вам нужно: EL BJ EUCBUSB – Вставка-розетка с зарядной станцией USB, ЛИФТ БАХА, ТИП J

    Может быть дополнен: Адаптером (например, EL USB CHARGE)

    Вам нужно: розетка

    Будьте осторожны при установке

    Важно отметить, что всегда следует менять розетку в обесточенном или обесточенном состоянии.Для этого питание в соответствующем помещении всегда должно быть отключено в блоке предохранителей, а в целях безопасности рекомендуется дальнейшее исследование с помощью тестера напряжения. Если вы не совсем уверены, что сможете выполнить эту работу самостоятельно, обратитесь за помощью к профессионалу.

    Пошаговое руководство по установке разъемов USB

    Первым делом необходимо отвинтить крышку розетки, затем ослабить винты настенного крепления розетки. Далее снимите металлический корпус для отверстий под винты и отсоедините розетку от стены.Затем, с розеткой в ​​руке, вы увидите три кабеля: защитный проводник (зелено-желтый, в центре), нулевой проводник (синий, обычно правый) и внешний проводник (коричневый или черный, обычно левый). Следует отметить, что защитный проводник всегда должен находиться посередине. Если вы видите на розетке другие цвета или видите несколько проводников, вам следует обратиться к специалисту и временно прекратить работу.

    В противном случае продолжайте отсоединять или откручивать штекерное соединение.Важно, чтобы защитный проводник последним отключался от штатной розетки, а первым подключался к разъему USB. Затем остальные провода подключаются к разъему USB.

    На последнем этапе привинтите металлическую раму обратно к стене и установите крышку гнезда. На этом установка USB-разъема завершена, и его можно использовать, как только вы восстановите поток электроэнергии в этой комнате.

    Альтернативные разъемы USB

    Визуально не такие привлекательные, но не менее функциональные USB-адаптеры для розеток.Всего за 10 фунтов стерлингов вы можете выбрать такие адаптеры, как EL USB Charge. Затем он предлагает вам, например, USB-разъем, USB-концентратор и обычную розетку.

    Скрытые розетки

    Если спрос на штепсельные розетки особенно высок, а переоснащение существующих розеток USB-концентраторами не решает проблему, альтернативой является скрытие разъемов с несколькими вариантами подключения в мебели, например, в столе. Это означает, что вы можете эффективно подключаться к розетке визуально привлекательным образом, без видимых разъемов. TWIST, TYP F – CEE 7/3 от BACHMANN – это простое в использовании и легко устанавливаемое USB-соединение.

    Установка «скрытого» блока розеток

    Чтобы спрятать блок питания в столе, сделайте в столе вырез диаметром 42,5 мм, затем вставьте блок и закрепите его стопорным кольцом. Благодаря своей компактной конструкции и малой установочной глубине, всего около 40 мм, TWIST также может быть легко установлен над выдвижными ящиками, поскольку кабель питания проходит близко к корпусу. Кроме того, крышка имеет очень привлекательный дизайн, что делает ее отличным вариантом не только для письменных столов, но и для кухонных столешниц.

    Заключение: Модернизация и скрытие

    Усилия, необходимые для переоборудования розеток питания в разъемы USB и для того, чтобы скрыть розетки питания, относительно просты, и поэтому настоятельно рекомендуется в случае отключения электроэнергии или по причинам визуально привлекательного вида. С одной стороны, вам больше не придется обходиться без света торшера, если вы хотите заодно зарядить смартфон, а с другой стороны, вы можете раз и навсегда прекратить борьбу в семье за ​​подключаемые опции.

    No related posts.

    Похожие записи

    Поделки из конфет на новый год: классные поделки из конфет на Новый год

    Добавлено

    Стеклянный потолок: Миф или реальность: существует ли в России стеклянный потолок?

    Добавлено

    Стеллаж для книг и игрушек в детскую: Детские стеллажи для книг и игрушек – купить на Ярмарке Мастеров

    Добавлено

    Замена батареи отопления – Как поменять батарею в квартире

    Добавлено

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
