На какой высоте от пола устанавливать розетки: Высота установки розеток и выключателей, стандарты и правила по ПУЭ

На какой высоте должны быть розетки. На какой высоте от пола устанавливать розетки и выключатели? На какой высоте устанавливаются штепсельные розетки

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

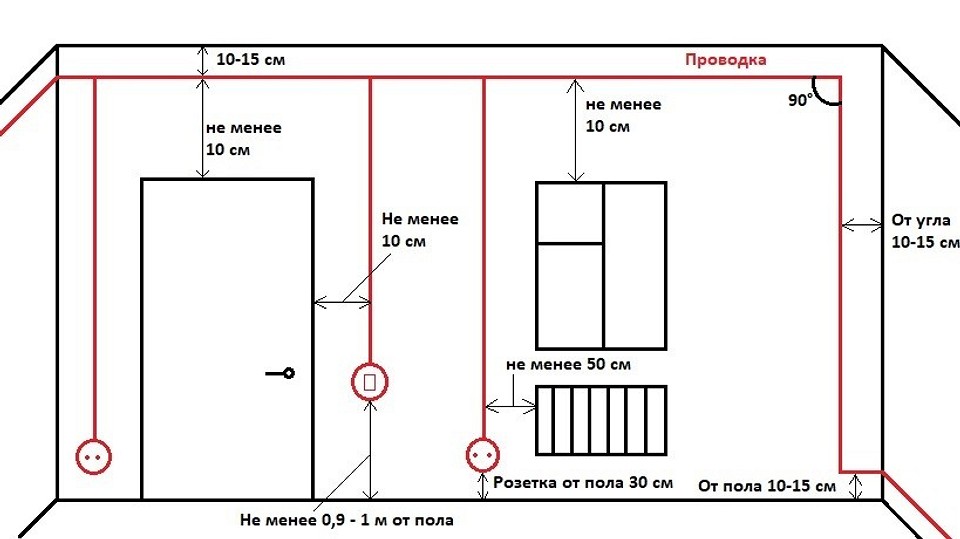

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл. 6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами.

При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

• в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
• не разрешается размещать их над и под мойками;
• в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
• удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

• составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
• на схеме пометить расположение бытовых приборов, записать их мощность;
• отметить места, где имеется газопровод и водопровод;
• отметить окна, двери.

Следуя , стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?

Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей , то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений : замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).

Здравствуйте. Подскажите как правильно должен устанавливаться бытовой выключатель, в плане, вкл-нажетие вверх или вниз и выкл. Потратил около часа в интернете ничего не нашёл по этому вопросу.

Здравствуйте, подскажите пож. какой норматив предусматривает установку эл. розеток на 500 мм. от заземленных частей (трубопроводов и т.д.).

Добрый день! Подскажите пожалуйста — есть ли необходимость согласовать в Ростехнадзоре установку мобильного (на колёсах и в контейнере) дизель-генератора, предназначенного для резервирования электроснабжения объекта? Если да, то какими документами это регламентируется?

Здравствуйте, Влад!

Добрый день!
Подскажите,пожалуйста,существуют ли нормы и правила по количеству устанавливаемых розеток в жилых квартирах? Приведите пример, сколько должно быть розеток в 3-х комнатной квартире, 4-х комнатной квартире?
Не очень понятно объяснение по установке розеток в ванной комнате. Если ванная комната используется ещё и для стирки белья,то нельзя устанавливать или можно устанавливать розетки в такой ванной комнате?

Добрый день! Подскажите, где правильно поставить реле контроля напряжения, до счетчика или после счетчика? Просто в моем доме были неоднократные случаи отгорания нуля и горела техника. Спасибо!

• Здравствуйте, Алексей!
  Ваш вопрос перенаправлен на . Вы можете зарегистрироваться на форуме и более подробно обсудить « » с участниками форума.

Добрый день! На какие поверхности можно устанавливать выключатели для наружной проводки в детских учреждениях (дет. сад)? Скажем можно ли поставить наружный выключатель на боковую стенку шкафа из ЛДСП (соответственно на высоте 1.8 метра). И если возможно — ссылку на законодательство подтверждающую или опровергающую такую возможность. Заранее благодарен!

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

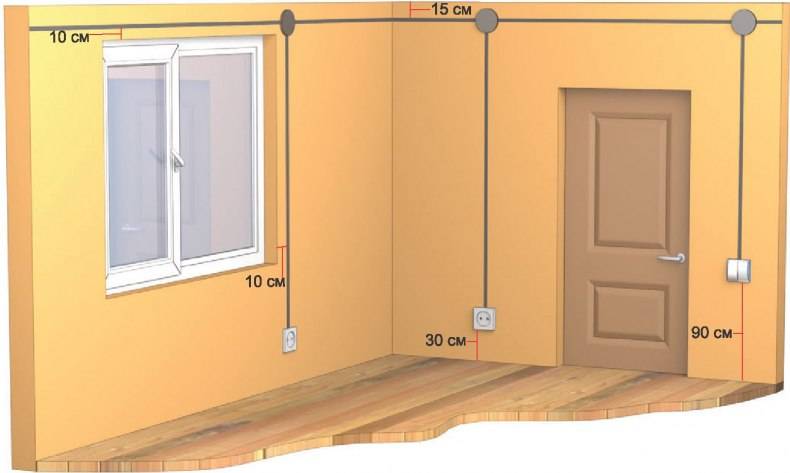

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!

Высота розеток на кухне: от пола и столешницы

Большинство владельцев типовых квартир, особенно старого жилого фонда, вынуждены пользоваться тем количеством и расположением розеток, которое предоставил им застройщик. Но стандартная разводка электропроводки редко бывает удобной. Поэтому затевая ремонт, жильцы зачастую стараются сделать перепланировку помещений с переносом розеток.

Из этой статьи вы узнаете о том, на какую оптимальную высоту поднять розетки на кухне, что нужно для удобного подключения бытовых приборов без использования удлинителей или тройников. А также обсудим предшествующие работы по созданию своей уникальной электросети.

Составляем схему электропроводки

Вам надоело мириться с вечно висящими проводами удлинителей или неудобством подключения бытовых приборов? Значит, пора планировать капитальный ремонт вашей кухни. А начинать лучше всего с составления плана-схемы, поскольку перенос или добавление новых кабельных каналов в бетонных стенах дело весьма хлопотное. Конечно, можно все провода установить поверх стен, но вряд ли такие гирлянды украсят помещение, к тому же это небезопасно.

Итак, что же должна содержать эта схема:

• Прежде всего нужно определиться, какие электроприборы будут использоваться. Стандартный набор практически любой квартиры: холодильник, плита, микроволновая печь, электрочайник, вытяжка. Если позволяет площадь, то добавляются еще: посудомоечная или стиральная машина, измельчитель отходов, морозильная камера, телевизор, кулер. А кроме этого может понадобиться подключить: миксер, блендер, мультиварку. Как видите, список довольно внушительный, поэтому без грамотного плана размещения розеток трудно обойтись.
• После этого на бумаге отобразите расстановку мебели и бытовых приборов на кухне. Учитывайте тот факт, что розетки нужны не только там, где расположен кухонный гарнитур, но также на противоположной стене (для телевизора или переносного устройства).
• Теперь надо нанести на схему сами розетки. Но тут придется соблюдать определенные правила, потому что размещение электроустановочных изделий в произвольном порядке не допускается. И тут мы подходим к главному вопросу – на какой высоте лучше расположить розетки?

Сколько отступать от пола

Для удобства читателей, мы рассмотрим месторасположение розеток для каждого потребителя по отдельности:

• Плита. Для совмещенной понадобится одна розетка, для раздельной (варочная панель + духовой шкаф) две. Главное правило – не допускается установка розеток напротив задней части духовки и над конфорками. Оптимальный вариант – разместить подключение в 15 см от пола со смещением в сторону, так чтобы оставался доступ к вилке, но и не совсем на виду.
• Холодильник. Здесь рекомендации аналогичны предыдущим, то есть 10–15 см от пола, немного отступив от змеевика прибора. К тому же длина шнуров у некоторых моделей и так невелика, поэтому далеко расположить розетку не получится.
• Посудомоечная и стиральная машины. Поскольку подобные приборы имеют на задней части сливные/заливные шланги, то розетка не должна находиться в непосредственной близости с ними. Соответственно подключение лучше сделать в противоположной стороне от водяных шлангов на высоте 15–20 см.
• Вытяжка. Это неотъемлемая часть помещения, особенно если там часто готовят пищу. Как правило, этот прибор монтируется на приличной высоте, поэтому логичнее установить розетку для вытяжки ближе к потолку, в 2 м от пола. Там, где обычно заканчивается верхняя часть гарнитура.
• На фартуке. Так называют пространство между нижней и верхней частью кухонной мебели или между столешницей и шкафчиками. Обычно там располагается рабочая зона для готовки, а соответственно может потребоваться подключение сопутствующих приборов (миксер, блендер, электромясорубка). Для удобного включения/отключения вилки розетку размещают, отступив от края столешницы 10–15 см или 110–115 см от пола. Не стоит также очень высоко ее задирать, поскольку фартук – это довольно заметное место на кухне. А торчащая посередине электрофурнитура не добавит особой красоты интерьеру.

Это что касается той части кухни, где стоит гарнитур. Теперь давайте обратимся к другой части комнаты – обеденной зоне. Обычно там располагается стол, диван или стулья, а розетка может понадобиться для самых разных случаев: подключить пылесос, зарядное устройство, ноутбук и прочее. Поэтому на всякий случай лучше сделать 1–2 двойных или тройных розетки на высоте 20–30 см. Можно, конечно, расположить их на привычных 90 см от пола, но тогда все провода будут на виду.

Группа розеток на противоположной стене

Очень часто читатели интересуются тем, как установить розетки по евростандарту. На самом деле никакого документально закрепленного европейского стандарта не бывает. В эпоху, когда повсеместно пошла мода на евроремонт помещений, появился некий способ наиболее практичной установки выключателей (90 см от пола) и розеток на высоте 30 см от пола. То есть вы сами можете выбрать удобное расстояние и установить выключатели и розетки на подходящем месте.

Рекомендации по выбору розеток для кухни

Ввиду своей специфичности, кухня – это помещение с повышенной влажностью, а значит и розетки желательно устанавливать соответствующие. Сегодня магазины изобилуют огромным количеством разнообразных приборов для самых разных нужд:

• Для столешниц выпускают скрытые розетки, силовая часть которых монтируется внутрь ее поверхности, а сверху остается лишь едва заметная клавиша для открытия. Они бывают в виде вертикальной колонны или горизонтальной панели, ведь столешницы чаще всего делают из ДСП, в котором можно вырезать любое отверстие. Скрытые розетки очень удобны тем, что спрятаны от попадания мусора или брызг.

  Простым нажатием розетка убирается в столешницу

• Для посудомоечных или стиральных машин рекомендуется использовать влагозащищенные розетки с индексом не ниже ip54. Корпус таких изделий имеет брызгонепроницаемую конструкцию, а при отсутствии вилки закрывается крышкой.
• Для фартуков и прочих мест можно использовать розетки с защитными шторками. У них специальный механизм закрывает гнезда при отсутствии подключения электроприбора. Это очень удобно, особенно когда в доме проживают маленькие дети.
• Для вытяжки можно установить розетку с защитой от проникновения мелкого мусора. Тем более, если она расположена сверху гарнитура, где всегда скапливается много пыли. В некоторых кухнях для вытяжки изначально есть провод, торчащий из стены. И некоторые горе-электрики обрезают вилку вытяжки, делая скрутку проводов. Конечно, так делать не стоит, для каждого прибора, в том числе вытяжки, должна быть возможность включения/отключения.

И еще одна очень важная рекомендация. Если задумаете устроить большой ремонт с разводкой розеток, то не забудьте про безопасность. Разделите все высокомощные приборы на группы. Для каждой из них проведите отдельную силовую линию в щиток, а там «повесьте» группы на отдельные автоматы и по возможности устройства защитного отключения (УЗО).

Учитывая все эти советы и опираясь на собственный опыт, вы без особого труда сможете самостоятельно произвести несложные подготовительные работы. А если еще имеется и специальный инструмент, то и вовсе обойдетесь без посторонней помощи.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

На какой высоте устанавливать розетки в квартире

Современный быт во многих аспектах завязан на технические и электронные устройства. Они облегчают работу по дому, заменяя тяжелый ручной труд нажатием пары кнопок на пульте управления. Освобождают хозяев от необходимости механической обработки продуктов при приготовлении блюд, контролируют процесс варки и запекания. Цифровая техника и гаджеты обеспечивают интересный, занимательный досуг, дают возможность удаленно учиться и работать. Да и без хорошего, многоуровневого освещения сегодня не обходится ни один дом.

Все эти приборы и устройства питаются от электросети. Любые неполадки или неправильная схема монтажа отрицательно сказываются на работоспособности и сроках службы деликатной, капризной техники. Кроме того, при составлении схемы и подборе электротоваров, важно правильно вычислить предельные нагрузки, с умом разместить точки подключения. В процессе проектирования плана-схемы разводки электропроводов и определения точек выхода, возникает закономерный вопрос: на какой высоте и где монтировать розетки. Сегодня мы постараемся исчерпывающе ответить на данный вопрос.

Высота розеток над полом

Сегодня на слуху у молодежи некий «европейский» стандарт, который ассоциируется с современными, высокотехнологичными и практичными интерьерами. Считается, что он наиболее прогрессивен и позволяет разместить точки включения в максимально удобных местах. На самом деле, «евростандарт» – это миф, запущенный специалистами по евроремонту. Просто старые, еще советские, требования противопожарной безопасности были обновлены, и стало возможным размещать розетки на разной высоте.

Как монтировали розетки и выключатели в СССР

В Советском Союзе действовал единый госстандарт, согласно которому точки выхода проводки устанавливали на высоте:

Он пользуется популярностью у пожилых людей, привыкших за годы жизни к советским нормам. Да и в современных интерьерах советские нормы вполне уместны, способны конкурировать с новомодными схемами. У них есть ряд достоинств, которые перевешивают незначительные недостатки:

• малыши, не осознающие опасность, но пытливо изучающие окружающий мир «наощупь и на зуб», не способны дотянуться до отверстий в розетке, проводов. Также, исключены «теракты» с перегрызанием шнуров со стороны домашних собак и кошек, грызунов;

• для включения электроприбора не нужно наклоняться, а шнуры не ложатся на пол;

• на высоте 90-100 см удобно подключать как низко расположенные приборы, так и вытяжку, сплит-систему, настенные бра или закрепленные на стене телевизоры. То есть, любые устройства, закрепленные на стенах или стоящие на полках, тумбах.

Еще один плюс – при неаккуратном обращении с водой, жидкостями, брызги попадают на стены. В этом случае низко расположенную розетку может полностью залить. Монтаж на высоте пояса исключает подобные случаи.

Минус только один – блоки, расположенные по центру стен, очень трудно скрыть. Они оказывают сильное, и не всегда благоприятное, влияние на интерьер комнат.

Современные стандарты установки розеток

Согласно обновленным правилам, точки подключения электроприборов можно устанавливать на высоте 15-30 см от пола. Возможны также решения с монтажом в верхней части стен, в 190 см от пола. Данный способ набирает все большую популярность у владельцев домов и квартир, благодаря своим несомненным плюсам:

• сами розетки и тянущиеся к ним шнуры можно скрыть в плинтусах, за шкафами и тумбами;

• низкое расположение практически не оказывает влияния на интерьер комнат, так как взгляд скользит выше.

Так называемый «евростандарт» позволяет убрать с глаз мешанину проводов и шнуров, сконцентрировав внимание на безупречной отделке стен и мебельных фасадах.

Требования и правила монтажа розеток

Поражения электротоком и возгорания от перегревшейся или закоротившей проводки – вот результат небрежно и непрофессионально составленной схемы электропроводки, нарушений при монтаже розеток и выключателей. Существуют строгие строительно-монтажные нормы, которые обязательны к исполнению. Регламентируют процесс установки розеток правила ПУЭ и СНиП.

• В «мокрых зонах», то есть ванных комнатах и душевых, бассейнах, вблизи раковин и моек, обязательно устанавливают разделительный трансформатор или УЗО (устройство защитного отключения), которые гарантируют отключение прибора от сети при попадании внутрь воды.

• Точки питания делят по группам, в зависимости от предполагаемой нагрузки. К каждой из них должно монтироваться отдельное УЗО на электрощите.

• Если к розетке планируется подключать мощную бытовую технику (электроплиту, кондиционер), то к ней подводят отдельную, усиленную линию со своим автоматом.

• Нельзя устанавливать изделия ближе 60 см от двери душевой кабины.

• В банях и саунах, то есть, в помещениях с высоким уровнем температуры и влажности, установка запрещена.

• От газового оборудования – труб, плит, счетчиков и кранов, отступают не менее 50 см.

• Минимальное количество точек – по одной на каждые 4 метра стены в жилой комнате – гостиной, спальне, кабинете. Однако, обилие бытовой техники и электроники вынуждает владельцев увеличивать стандартные значения до приемлемых.

• В коридоре размещают минимум одно изделие на 10 м². Обычно их располагают в разных концах коридора, у зеркала с тумбочкой.

• В частных домах владельцы имеют право самостоятельно определять количество и расположение розеток, если это не противоречит правилам пожарной безопасности.

Если все параметры сети высчитаны правильно, а точки подключения расположены по тщательно продуманной схеме, электропроводка и розетки работают безупречно, без перегревов, пожароопасных ситуаций, ими удобно пользоваться.

]]>

Рекомендации по установке розеток мастеров-электриков для разных помещений

В современных домах и квартирах каждая комната оборудуется собственным набором бытовой техники, цифровых устройств, осветительных приборов. Важно правильно рассчитать необходимое для их подключения количество розеток, распределить их по помещению с учетом функциональных зон. Формула расчетов проста: необходимо посчитать количество постоянно подключенной техники (холодильник, телевизор, сплит-система, компьютер, торшер), добавить временные подключения – зарядка для мобильника или иных гаджетов, фен или электробритва, пылесос, и добавить 1-3 штуки на запас. Сечение проводов определяют по мощности устройств.

Монтаж розеток на кухне

Кухня – многофункциональное пространство, насыщенное современными технологичными новинками. Хозяйки с удовольствием перекладывают часть работ, требующих физической силы или неусыпного внимания, на программируемую кухонную технику. Соответственно, количество и размещение розеток в этом помещении необходимо тщательно спланировать.

Не существует единых норм, ограничивающих количество или регламентирующих высоту и место монтажа. Каждый хозяин составляет схему, исходя с собственных потребностей, количества и типов устройств. Однако, негласные правила, сформировавшиеся по мере накопления опыта обустройства современных кухонь, выделяют три основных уровня.

• Первый или нижний располагается на высоте 10-15 см от плинтуса. К нему подключают всю технику, монтируемую в напольные тумбы гарнитура, или устанавливаемую на пол.

• Второй или средний занимает высоты от 100 до 150 см. Монтируется обычно над рабочей столешницей или сбоку от нее, за шкафами-пеналами. Предназначен для подключения переносной бытовой техники, а также агрегатов, встроенных на уровне груди, глаз.

• Третий или верхний – это высота 190-250 см над уровнем пола. При этом необходимо следить, чтобы до потолка оставалось не менее 15 см. Как правило, эти точки выводят над подвесными шкафчиками, высокими холодильниками, шкафами. Предназначаются для питания вытяжек, подвесных телевизоров, микроволновок, установленных на верхнем ярусе.

Количество розеток обязательно должно превышать набор постоянно подключаемой кухонной техники, чтобы избежать включения через тройники и сетевые фильтры.

Установка розеток в спальне

Наиболее востребованное место для точек подключения – по обе стороны от двуспальной кровати, стоящей изголовьем к одной из стен. Здесь же монтируют выключатели, подзарядки. Для пылесоса, фена или иных переносных электроприборов рекомендуется высота 30 см от пола.

Монтаж розеток в ванной комнате или совмещеннм санузле

Воздух в ванной комнате практически постоянно насыщен влагой. Кроме того, неосторожные брызги могут долететь и до противоположной стены. Для собственной безопасности, в этом помещении устанавливают изделия с классом защиты IP от 44 и выше, а также снабженные специальной защитной крышкой. Минимально допустимая высота над полом – 60 см, для водогреек и стиральных машин монтаж производится на уровне 1,8 и 1 метр от пола соответственно.

Размещение розеток в прочих помещениях

В гостиной, детской, на обустроенном и застекленном балконе, в коридорах розетки размещают по необходимости. Если планируется использовать какие-либо технические устройства, то стоит подвести проводку к данной зоне. Так, например, в прихожей ставят настольные лампы или включают на подзарядку телефоны, используют пылесос или парогенератор для уборки в гардеробной.

Разработка собственной схемы по расположению розеток

Для домашнего использования совсем не обязательно строго придерживаться строительных норм или правил ПУЭ. Они актуальны для общественных зданий и учреждений – школ, детских садов, больниц. В квартире или частном доме на первый план выходят комфортабельность применения и здравый смысл. Розетки размещают в наиболее удобных, доступных точках, либо прячут за шкафами, создавая индивидуальную схему. Приведем несколько примеров.

• В спальне наиболее используемая зона – это изголовье кровати, прикроватные тумбы. Именно на них кладут заряжающиеся телефоны, электронные книги или ноутбуки, ставят настольные лампы. Поэтому, самое оптимальное местонахождение точки – немного выше тумбы или полки, примерно в 70 см от пола.

• Если в спальне, зале или на лоджии оборудован небольшой рабочий кабинет, обязательно потребуется подключение ПК или ноутбука, подводка кабельного интернета. Блок в этом случае располагают либо над столом, либо в нижней части стены с тем расчетом, чтобы шнуры не тянулись через половину комнаты и были практически не видны.

• Для телевизора, стоящего на низкой тумбе, подводку делают у самого пола или в 30-50 см, за корпусом. А вот подвесные модели на крепежах или кронштейнах подключают к розеткам на среднем или высоком уровне. Такие TV очень удобны на кухне: не занимают драгоценное пространство и видны со всех точек помещения.

Выбор разнообразных розеток-блоков огромен. Производители предлагают современные решения с разъемами для USB-подзарядки, телефона и интернета. Очень удобны встроенные модели, которые можно выдвигать из стола или шкафа по мере надобности.

Ключевыми параметрами при разработке и монтаже электросхем являются безопасность и практичность. Также, не стоит пренебрегать советами опытных специалистов, которые прекрасно осведомлены об особенностях разных типов электротоваров.

]]>

Как правильно разместить розетки и выключатели в спальне — INMYROOM

Планируете ремонт в спальне, но гадаете над количеством и расположением розеток и выключателей? Хотите сохранить в комнате атмосферу отдыха и не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

1. У прикроватных тумбочек

Расположение розеток и выключателей в зоне кровати напрямую зависит от типа освещения и размеров мебели. Если в изголовье вы решили повесить бра, то розетки можно разместить над прикроватной тумбочкой в одной рамке с выключателем. Учитывайте, что высота нижнего края выключателя от поверхности тумбы должна быть не меньше 10 см.

Если кровать двуспальная, то такие розетки нужно предусмотреть с двух сторон.

Если для освещения вы выбрали настольные лампы, то розетки можно разместить между кроватью и тумбочками, сразу за тумбочкой или под тумбочкой, если она на высоких ножках. Сделать дополнительный выключатель верхнего света рядом с кроватью – отличная идея, ведь иногда так лень вставать из теплой постели.

Если вам кажется, что вы обойдетесь всего двумя розетками, вспомните, сколько разных приборов обычно используется в спальне: телефон, ноутбук, увлажнитель воздуха, электронный будильник и даже фоторамка. Лучше перестраховаться.

2. У дверного проема

Главное, что должно быть при входе в комнату, – выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола.
Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где располагается ручка закрытой двери.

Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов. Разместите ее на высоте 30 см от пола и 10 см от проема двери.

3. В тв-зоне

Если вы планируете смотреть в спальне телевизор, стоит разместить еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

4. У туалетного столика

Вм кажется, что в зоне туалетного столика розетки не нужны? Это совсем не так – без освещения в этой зоне не обойтись. Если на столике стоит лампа, то разместите две розетки в рамке на высоте минимум 10 см от поверхности: одна – для лампы, вторая – для фена или щипцов. Если зеркало подсвечивается бра, то вместо одной из розеток установите выключатель.

Правила расчета высоты розеток от пола

Вопросами о том, на какой высоте устанавливать розетки и сколько розеток должно быть в комнате, задается практически каждый начинающий мастер, решивший установить электророзетки в доме. О том, как правильно расположить розетки в жилом помещении, поговорим в этой статье.

Содержание страницы

Советские и зарубежные стандарты

Вопреки распространенному мифу, расположение розеток определяется не какими-либо строгими нормами, а соображениями комфорта. Существуют указания о том, как правильно разместить розетки в ванной комнате, а также в помещениях общественного и промышленного назначения. Также есть некоторые рекомендации, на какой высоте делать розетки в жилых комнатах, но они не являются обязательными к исполнению. Придерживаться их, или нет, зависит от пожелания жильцов, комфортности использования электроточек, особенностей расстановки мебели и назначение комнаты.

Согласно советским нормативам, которым многие пользователи отдают предпочтение и сейчас, высота установки розеток должна составлять 90-100 см от пола. При таком размещении пользователю не нужно наклоняться для того, чтобы подключить электроприбор к сети. Установка выключателя выполняется на высоте 150-170 см, что соответствует уровню глаз.

Согласно Правилам Устройства Электроустановок, выключатели и розетки в квартире следует располагать на расстоянии не менее 60 см от дверного перекрытия, душа или ванны. Элементы электроустановок следует распределить так, чтобы они находились на расстоянии не меньше 50 см от газопровода. Размещение розеток лучше сделать со стороны ручки входной двери. Подключение электрических розеток в ванной нужно выполнять через аппарат УЗО.

Многих начинающих мастеров интересует, как устанавливают розетки сейчас по евростандарту. На самом деле евростандарт установки розеток – это в определенной степени миф. План для установки розеток по этому стандарту предусматривает проведение монтажа на уровне 30 см от пола. Такое расстояние от пола до розетки позволяет с максимальным комфортом использовать бытовые приборы и прятать провода, но не является обязательным ни в одной европейской стране. Высота расположения выключателей при этом – 90 см от пола. Выключатели распределенных сетей, которые располагаются на такой высоте, расчитаны на то, чтобы пользователь мог включать и выключать свет, не поднимая руки.

Электроточки на кухне

На современной кухне есть множество бытовых приборов, соответственно, мастеру, который собирается ставить розетки в данном помещении, нужно определить количество розеток в комнате и спланировать их расстановку. Проектирование проводки начинается с составления плана комнаты помещения. Схема должна сопровождаться указанием местоположения мебели и бытовой техники, а также указанием расположения розеток. Составить план комнаты нужно для того, чтобы понять, как расположить розетки, а также как рассчитать количество розеток.

Правильное расположение розеток определяется особенностями подключаемой техники:

Крупная бытовая техника (холодильник, стиральная и посудомоечная машинки). Высота размещения розеток – 10-20 см от пола. Если точка питания установлена выше, то длины провода бытового прибора может быть недостаточно для подключения к сети.
Мелкая кухонная техника (микроволновая печь, тостер, хлебопечка, мультиварка). На какой высоте от пола делать розетки в этом случае? Для нормального функционирования приборов желательно выполнить монтаж электроточки на уровне 20 см над столешницей или 110 см от пола.
Вытяжка. Под нее устанавливается стандартная розетка на высоте около 200 см от пола. Между электророзеткой и серединой вытяжки должно быть расстояние примерно 20 см. Если нарушать это правило, то вентиляционный воздуховод перекроют отверстия источника тока.
Встраиваемая техника. Точки питания для неё делают за стенками шкафов и тумбочек. Чтобы обеспечить свободный доступ к розеточной зоне, необходимо выпилить отверстия в задних стенках мебели. Точки питания устанавливаются на высоте 30-60 см от пола. При этом необходимо следить за тем, чтобы электророзетки устанавливались не за электроприборами, а на некотором расстоянии от них.
Подсветка навесных шкафов. Точку питания для них ставят на высоте 5-10 см над шкафчиками.

Следует помнить, что мощность электролинии для кухни должна быть больше суммарной мощности всей бытовой техники, которая находится в данном помещении. Это необходимо для того, чтобы можно было включать несколько приборов одновременно без риска перегрузки линии.

Для использования большей части бытовых приборов (холодильника, мультиварки, мясорубки, микроволновки) предусматривается установка точки питания на 16А. Для духового шкафа и варочной поверхности поставьте на кухню электророзетку, рассчитанную на силу тока 30-40А. Для нагревателя, мощность которого превышает 3,5 кВт, следует не только установить дополнительную розетку, но и проложить отдельную линию питания.

Точки электропитания в гостиной и спальне

Количество розеток в квартире определяется количеством бытовой техники и осветительных приборов. Больше всего электроточек устанавливается в спальне и гостиной. Так, для максимально комфорта принято устанавливать по электророзетке и выключателю с каждой стороны от двуспальной кровати. Оптимальная высота от пола до розетки – порядка 70 см, такое расстояние дает возможность подключать настольную лампу, расположенную на прикроватной тумбе, а также заряжать телефон или регулировать освещение в комнате, не вставая с кровати. Также один выключатель рекомендуется установить у входной двери.

Кроме того, требуется установка дополнительных розеток возле туалетного столика или письменного стола. Многие начинающие мастера интересуются, какая высота электророзетки должна быть в зоне рабочего стола? Специалисты рекомендуют размещать блок на несколько розеток на высоте 30 см от пола за рабочим столом, а также ещё один блок на 2 точки питания (для настолько лампы) над письменным столом, на высоте 15 см от поверхности столешницы.

Необходимое условие удобного использования техники в гостиной – размещение блока из нескольких электроточек за телевизором, на расстоянии около 130 см от пола. Здесь рекомендуется размещать как обычные электроточки, так интернет-розетку. В зависимости от разделения комнаты на функциональные зоны и от особенностей расстановки мебели, нужно разместить дополнительные точки питания для торшера, системы кондиционирования, музыкальной системы.

Желательно установить резервную электророзетку для подключения пылесоса и другой техники. Выключатель в гостиной комнате устанавливается только рядом с входной дверью. Если комната оборудована многоуровневыми потолками со сложным освещением, то есть смысл использовать выключатели на несколько клавиш.

Электророзетки в ванной комнате

Главная особенность ванной комнаты состоит в том, что в этом помещении повышенный уровень влажности. Поэтому всем устанавливаемые электроточки должны иметь степень защиты не ниже IP44 и оснащаться брызгозащитными крышками. Подключение выполняется через УЗО. Расположение электророзеток нужно спланировать так, чтобы они находились на расстоянии не менее 60 см от умывальника, душевой кабины, ванны.

Высота розеток от пола для различных бытовых приборов должна быть следующей:

стиральная машина – 100 см;
водонагреватель – 180 см;
дополнительная электроточка для электрической зубной щетки, фена, бритвы – 110 см.

В ванной комнате размещать точки подключения к сети ниже 15 см от пола запрещено. Это объясняется тем, что в данном помещении присутствует риск затопления при возникновении неисправности бытовой техники и других внештатных ситуаций. Чтобы подобные происшествия не создавали угрозу для жизни и здоровья людей, точки питания рекомендуется устанавливать выше указанной высоты. Выключатели зачастую располагаются за пределами ванной комнаты, чаще всего – перед входом в неё.

Полезные советы

Перед тем, как установить электророзетки в помещении, необходимо составить проект их размещения. До этого нужно определиться с расположением мебели и бытовых приборов, после чего составить схему помещения, на которой должны быть отмечены оконные и дверные проемы, схемы прохождения электропроводки, водопровода и газопровода, а также все электророзетки, в том числе интернет и телефонные.

Составлять схему нужно с учетом следующих требований:

расстояние от батарей, труб и других систем коммуникаций до выключателей должно составлять не менее 50 см;
расстояние от угла комнаты, оконного или дверного проема до выключателя или точки питания – не менее 10 см;
расстояние до мойки – не меньше 80 см.

Точки питания для стационарной бытовой техники (компьютера, телевизора, микроволновой печи) рекомендуется располагать за самими приборами. Нужно обязательно учитывать размеры мебели, чтобы она не загораживала выключатели и электророзетки.

Расположение выключателей определяется целым рядом факторов. Например, стороной, в которую открывается дверь, а также типом помещения. В длинном коридоре или на лестнице рекомендуется устанавливать два выключателя – по одному в каждом конце помещения.

Правила размещения электророзеток и выключателей для некоторых типов зданий

Во взрывоопасных помещениях точки электропитания и выключатели не устанавливаются, их следует располагать за пределами взрывоопасных зон. В детских садиках, школах и лагерях точки электропитания и выключатели устанавливаются на уровне 180 см от пола. На предприятиях торговли и общественного питания расстояние от пола до источника тока должно составлять 130 см, а автоматические выключатели монтируются на высоте 120-160 см.

нормы и требования, стандарты и правила, советы мастеров

В современном мире с большим темпом жизни люди все больше пытаются облегчить свою работу и освободить дополнительное время для семьи и развлечений. Экономить силы на мытье посуды или на приготовлении пищи помогают электроприборы. Помимо привычного холодильника, электрочайника и плиты, у многих на кухне есть такие помощники, как микроволновки, блендеры, мультиварки, пароварки, кухонные комбайны, посудомоечные машины и другая техника. Все эти приборы помогают существенно экономить силы и время. Но вместе с тем они несут огромную нагрузку на электросеть всей квартиры. Кухонная техника потребляет почти половину мощности токоприемников всей квартиры. Конечно, все приборы не используются одновременно, но это не снижает нагрузки, поскольку наряду с перечисленными предметами потребление мощности уходит и в другую электротехнику и электронику квартиры: компьютер, планшет, телевизор, кондиционер, стиральную машину и многое другое. Основываясь на этом, стоит понимать, что проводка на кухне должна выводиться отдельной группой, а лучше группами.

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

• Освещение – 150-200 Ватт.
• Микроволновка – 2000 Ватт.
• Холодильник – 100 Ватт.
• Посудомоечная машина – 1000-2000 Ватт.
• Чайник электрический – 2000 Ватт.
• Духовой шкаф – 2000 Ватт.
• Водонагреватель – 2000 Ватт.
• Варочная панель — 3500-7500 Ватт.

Специального подключения требуют следующие приборы:

• посудомоечная машина;
• стиральная машина;
• варочная поверхность;
• водонагреватель;
• духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка. Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам.

Кабель разводки

После решения вопроса с мощностью необходимо выбрать кабель для разводки. Правила выбора просты:

• при нагрузке приборов до 3,5 кВт – кабель медный ВВГнг-Ls 3*2,5мм²;
• при нагрузке приборов до 5,5 кВт – медный кабель ВВГнг-Ls 3*4мм²;
• при общей нагрузке всех приборов до 10 кВт – медный кабель ВВГнг-Ls 3*6мм²;
• при общей нагрузке всех приборов до 15 кВт – медный кабель ВВГнг-Ls 3*10мм².

Рекомендуется делать проводку трехжильным кабелем, это значительно облегчит работу в будущем, в случае работ по замене кабелей.

Нормативные документы и правила размещения розеток на кухне

Строгие нормы и правила, указывающие оптимальное число и высоту установки розеток от пола в квартире или частном доме, попросту не существуют. Хотя имеется документ, в котором изложены некоторые рекомендации по их расположению и количеству. Так, документ СП 31-110-2003 гласит, что размещение розеток должно быть на высоте менее одного метра от пола. В правилах устройства электроустановок указывается промежуток от розетки до трубопровода с газом (более 50 см). Розетки в местах повышенной опасности должны иметь устройство защитного отключения (УЗО), ток срабатывания которого до 30 мА.

Далее мы рассмотрим, на какой должны быть высоте от пола розетки, расположенные на кухне.

Европейские стандарты установки розеток

На сегодняшний день разводку делают по евростандарту, это связано с увеличением нового жилого фонда. По этим правилам установки розеток, высота их должна быть 30 см от пола, а выключателя — 90 см. Это также обусловлено удобством использования электроприборов всеми членами семьи. Удобно для жилых комнат.

Розетки на кухне

Необходимо планировать такие моменты, как высота розеток от пола на кухне, с учетом дизайна самого помещения. В противном случае эти приборы просто-напросто могут оказаться не в том месте, где они необходимы, и таким образом остаться незадействованными.

Положение вдоль стены и высота розеток от пола на кухне также определяются с учетом размеров самой кухонной мебели, длины и высоты помещения. Чтобы не ошибиться в расчетах, следует зарисовать план кухни на листе и уже после перенести свой проект на стены кухни и установить розетки в нужных местах, не забывая при этом правила УЗО. Расстояние от столешницы до розетки должно быть не менее 5 см, так их можно будет запрятать за приборами и не нарушать общую картину кухни.

Размещение розеток на кухне также не регламентировано. Распределить их можно, исходя из целесообразности. Но все-таки есть определенные требования, указанные в Правилах устройства электроустановок. Они гласят, что выключатели и розетки должны находиться от дверного проема кабины душа на расстоянии 60 см и более, также и от раковины. А также расстояние до газопровода должно быть более половины метра.

Это обязательные требования правил противопожарной безопасности, им беспрекословно нужно следовать, даже если придется изменить немного дизайн кухни.

На какой высоте от пола делают розетки?

Учитывая удобство размещения приборов и частоту эксплуатации кухонных электроприборов, сформировались особые правила размещения розеток. Их высота имеет три уровня размещения.

• Первый – высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу. И провода не будут висеть по стенам, а эстетично будут запрятаны.
• Второй – высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, микроволновой печи, чайника.
• Третий – 200-250 см — высота розетки для подсветки и вытяжки. Они доступны и при этом спрятаны за кухонными шкафчиками сверху.

Не менее важным моментом в размещении розеток является необходимое их количество. Здесь есть золотое правило — под каждую стационарную кухонную технику одна розетка, плюс два блока по краям столешницы и еще один стоит разместить возле обеденного стола.

Как укладывать провода?

Определившись с высотой розеток и их количеством на кухне, нужно решить, какой способ укладки проводов выбрать. Наиболее популярны следующие способы: в плинтусе, в коробе из пластика, в стене в пазах.

Последний способ наиболее трудоемкий, так как сперва нужно сделать паз, проложить в него провод, заштукатурить его и покрыть обоями или закрасить.

Спланировав, каким образом будет идти проводка, можно определить количество нужного кабеля. Для простых розеток сечение кабеля два с половиной кв.мм и шесть кв.мм к приборам с большой нагрузкой.

Заключение

Ремонт в квартире, особенно планирование и прокладывание электроразводки, — один из самых ответственных моментов в обустройстве жилья. Современная жизнь просто не может быть без налаженной системы освещения и работы электроприборов.

При занятии ремонтом в доме или в квартире у многих возникает масса вопросов: какой выбирать кабель, на каком расстоянии располагать выключатели, на какой высоте от пола устанавливать розетки, как расположить мебель, как скрыть провода и многие другие. Ответить на них легче, изучив информацию о правилах размещения электробытовых приборов, необходимой подачи тока, учитывая их мощность и т. д. Почерпнуть сведения можно в специальной литературе. Если осуществлять ремонт самостоятельно, по поводу того, на какой высоте от пола розетки делать, расстояние между ними и какой кабель использовать, лучше проконсультироваться со специалистом.

Пользуясь совсем несложными нормами техники безопасности, простыми правилами и здравым смыслом, можно добиться максимально удобного расположения таких приборов дома. Лучше все грамотно рассчитать и предусмотреть заранее, чем переделывать в дальнейшем всю электропроводку.

На какой высоте делать розетки. Стандарты, правила, нормы и советы

На какой высоте делать розетки

Каждый хозяин должен знать, что существуют некие стандарты, по которым и следует устанавливать розетки. Именно от этого будет зависеть их эффективность и удобство эксплуатации. Розетки в доме должны стать полезными помощниками, которые не бросаются в глаза. Например, на изображении ниже можно найти стандарт установки розеток в жилой комнате.

Как вы можете сами убедиться, розетки находятся достаточно низко от пола. На это есть определенные причины, которые мы рассмотрим более подробно.

Виды розеток

Существует несколько типов розеток, которые можно устанавливать как дома, так и на работе. Они отличаются:

• По типу монтажа;
• По размерам, количеству гнезд;
• По дизайну.

Что касается последнего пункта – речь идет о финишной, пластмассовой панели, которая прикручивается к розетке, когда та уже зафиксирована в своем гнезде. Именно эти панели предлагаются в широком ассортименте. Подобрать форму и рисунок можно легко и просто. Что же касается других дизайнерских решений, цвета и т.д. – то вам следует исходить сугубо из своих личных предпочтений.

Касаемо размеров и количества гнезд – выбирать вам будет из чего. Существуют розетки, предлагающиеся на 1 гнездо, но самых разных размеров. Есть и варианты на 2, 3 гнезда. Здесь вам следует определиться, как много гнезд нужно в том месте, где будет розетка. Если дело касается кухни – можно выбрать розетки с максимальным количеством гнезд. Подобное решение будет очень актуальным для кухни, где часто может понадобиться несколько электрических, подключенных розеток. В частности, именно в этой комнате множество самых разных устройств, питающихся от электричества. Посему и следует учитываться данный факт. На рисунке ниже можно увидеть варианты розеток, которые не составит труда найти в любом специализированном магазине. Главное помнить, что не стоит делать большое число розеток без необходимости. Если таковой нет – то это лишняя трата сил и времени, если же в них есть необходимость – следует озаботиться еще и качественной проводкой, способной справиться с большой нагрузкой.

Виды розеток

Этап подготовки

Для начала следует подготовить место для установки розеток. Первыми шагами этого дела станет положение проводки по стене комнаты. Далее следует подготовить отверстия для розеток. На изображении показан пример подобного.

Отверситя для розеток

Здесь вы можете увидеть, что после того, как были сделаны отверстия в стене, был установлен специальный короб для розетки, строители проделали маленькие дырки и пропустили в них кабеля, по которым и будет питаться розетка. Короб следует зафиксировать самым надежным образом – в дальнейшем именно он станет элементом, который фиксирует розетки на месте и не дает им выпасть из стены. Короба можно фиксировать на клей, или же саморезы, существует масса вариантов, как установить короб.

После того, как короб был установлен, в него проложили кабель, кабель следует тщательно зачистить и приступить непосредственно к монтажу розетки.

На рисунке, предлагаемом внизу, можно увидеть, как правильно подключить розетку к подведенному кабелю.

Монтаж розетки

Обычно, кладут кабель с 2–мя проводами. Следует оба зачистить и попеременно подключить по обе стороны розетки (это легко определить по отверстиям и фиксирующим болтам). Очень важно! Следует очень тщательно фиксировать оголенный провод в розетке. Опять же, если сечение проводов достаточно большое, размер отверстия в розетке оказался мал – следует его расширить. Контакт должен быть полный, максимальное число волокон провода должны быть зафиксированы в розетке, иначе будет постоянный, плохой контакт, а как следствие — сильный перегрев. Именно это обеспечит продуктивную и продолжительную работу. Куда именно подключаются кабеля, можно увидеть на рисунке ниже.

Подключение кабелей

Финишные работы

После того, как вы закрепите кабеля в розетке, ее следует установить в подготовленное место и тщательно зафиксировать. Для этого, у большинства розеток есть специальные крылья, которые открываются шире, если открутить болты, на которых данные крылья и держатся. Раскрутите их, вставьте розетку и, придерживая ее, зафиксируйте розетку, закручивая болты. Крылья разойдутся в стороны и упрутся в стены короба. Или же, по углам розетки (металлического корпуса) вы увидите специальные отверстия. Их так же можно использовать, крепя на саморезы, дюбеля и т.д.

Установка раньше и сейчас

Во многих домах можно увидеть розетки, установленные и произведенные еще в СССР. В большинстве случаев их ставили на высоте около метра. Это несколько неправильно. Подобная высота должна быть у выключателей. Именно они должны быть на высоте, которая позволит человеку осуществить включение и выключение, не наклоняясь, вытянутой рукой. Конечно, многое зависит и от роста жильцов той или иной квартиры.

На рисунке ниже вы сможете увидеть примеры правильной и неправильной установки.

Правильная и неправильная установка

Здесь, слева, вы можете обнаружить старую советскую розетку, а справа — уже подготовленное место для установки розеток по европейскому стандарту.

Точные цифры по монтажу

Итак, устанавливать розетки следует на высоте30 смот пола. Если планируются некие работы с полом – стяжка, укладка паркета и т.д. Сначала следует закончить работы с напольным покрытием, а затем уже переходить непосредственно к монтажу розеток.

Причины для этого достаточно просты:

• Достаточная высота позволит не бояться, что ваше домашнее животное будет мочиться на розетки;
• Розетки будут незаметны, не будут бросаться в глаза;
• Подключать устройства будет просто, провода не будут вам мешать.

Опять же, подобная высота будет удобна еще и тем, что до розеток можно будет легко получить доступ, даже если поставить, перегородить, их мебелью.

Теперь вопрос, «на какой высоте делать розетки», для вас наверняка решен.

Несколько маленьких советов

Приобретая розетки и планируя их монтировать, следует точно знать, где они будут устанавливаться, сколько устройств-потребителей будет именно в этом месте. Задавать большую нагрузку на одну розетку, используя удлинитель, не стоит. Так розетка быстрее придет в негодность. Установка розеток у стен так же вполне возможна. Однако, собираясь устанавливать их вплотную к перпендикулярной стенке, вы должны учитывать и тот факт, что установка пластиковой, декоративной крышки отнимет еще пару сантиметров, это стоит учитывать.

Опять же, высота в 30 см не является принципиальной, в ряде случаев можно сделать и исключения в большую или меньшую сторону. Подобная высота является скорее рекомендацией, общепринятым правилом, но вы можете поступить по-своему. Главное – не устанавливать розетки слишком низко, или слишком высоко. Слишком низко – будет проблемно в случаях, когда ваша хозяйка решит помыть пол. А высокий монтаж может стать причиной определенных неудобств. Опять же, если у вас маленький ребенок, следует озаботиться средствами защиты – затычками в розетку, или же специальными моделями, с закрывающейся крышкой. Такая модель станет интересной и для ванной комнаты – крышка защитит розетку от влаги. Такие розетки так же не редкость. Найти их можно в любом магазине. Выглядят они так, как на рисунке ниже.

Розетка с крышкой

Если оказалось, что подобной информации вам недостаточно, вы легко сможете найти описания в других статьях. Или же, если хотите увидеть все в живую – можете посмотреть специальное видео.

Видео — на какой высоте делать розетки

Более детально и более подробно о монтаже розеток и выключателей можно узнать из данного видео

Высота электрической розетки над кухонной стойкой

При проектировании собственной кухни и планировании всех мельчайших деталей обязательно следует уделить внимание электрической системе и расположению розеток на кухне. Отсутствие достаточного количества электрических розеток может сильно раздражать, когда вы готовите и вам нужно использовать различные кухонные гаджеты.

Кроме того, использование удлинителей для подключения к ближайшей розетке может быть просто опасным, не говоря уже о том, что это неудобно.

Конечно, никакое количество розеток не поможет, если все они установлены на стене не на той высоте. Обеспечение того, чтобы розетки находились на правильной высоте, является важным аспектом, который следует учитывать при планировании размещения электрических розеток в вашем доме.

Эта статья поможет вам определить высоту электрической розетки над кухонной стойкой.

Кухонные розетки

Электротехнические нормы требуют, чтобы на кухне было больше розеток на фут площади, чем в любой другой части дома.Согласно нормам, на каждые 4 фута площади кухонной столешницы должна быть одна розетка и одна на каждые 12 футов стены.

Причина такого большого количества розеток довольно проста – на кухне вам может понадобиться подключить несколько мощных электроприборов одновременно.

Высота электрических розеток

Фактически в нормах не указана высота размещения розеток над кухонной стойкой, но есть некоторые ограничения по максимальной высоте размещения розеток.

В соответствии с Национальным электротехническим кодексом, вы можете монтировать электрические розетки в любом месте, начиная чуть выше стандартного 4-дюймового фартука кухонной столешницы в стене и до 18 дюймов над поверхностью кухонной столешницы.

Если вы установите электрические розетки на максимально допустимой высоте, зазор между каждой электрической розеткой может быть уменьшен; поэтому требуется, чтобы вы установили больше электрических розеток. Имейте это в виду, если вы хотите, чтобы на вашей кухне было больше электрических розеток.

Идея этого правила заключается в том, что небольшой электрический кухонный прибор, размещенный в любом месте на кухонной столешнице, со шнуром питания стандартной 24-дюймовой длины должен иметь возможность подключения к электрической розетке без использования удлинителя.

Розетки GFCI Прерыватель цепи замыкания на землю

, сокращенно GFCI, представляет собой автоматический выключатель, который постоянно контролирует разницу между входящим и исходящим электропитанием и автоматически отключает источник питания, когда обнаруживает дисбаланс между ними. Он также известен как устройство защитного отключения или УЗО.

В настоящее время, как правило, все новые дома оснащены розетками GFCI на кухнях, чтобы предотвратить несчастные случаи, которые могут повредить электроприборы и вызвать пожар. В соответствии с кодексом, все новые дома должны быть оснащены розетками GFCI на кухне, поэтому убедитесь, что у вас тоже есть GFCI. В некоторых домах даже есть схемы GFCI.

Подробнее о высоте над и под столешницей

Чтобы помочь вам в установке розеток, в этом разделе я даю вам подробные инструкции.Электрические розетки, которые вы устанавливаете, должны быть на 125 В, с током 15 или 20 ампер (обычно везде используется 20 ампер). Вам необходимо установить розетки на стенах над кухонными столешницами шириной 2 фута или выше.

Электрические розетки должны быть размещены так, чтобы в любой точке от кухонной столешницы была доступная электрическая розетка в пределах 2 футов. Они не должны быть установлены выше, чем 20 дюймов от вершины кухонного стола.

При измерении по горизонтали ни одна точка вдоль линии стены не должна находиться на расстоянии более 24 дюймов от электрической розетки.Код также позволяет устанавливать электрические розетки внутри кухонных шкафов. Если вы планируете установить его внутри шкафа, убедитесь, что он расположен не более чем на 12 дюймов ниже кухонной столешницы.

Полуостровные или удлиненные счетчики

Если на вашей кухне есть полуостровные или расширенные кухонные столешницы, на каждой из расширенных кухонных столешниц должна быть установлена ​​как минимум одна электрическая розетка; и они должны иметь длинный размер 24 дюйма или больше и короткий размер 12 дюймов или больше.

Может быть или не быть плоской верхней части по всей поверхности полуостровной столешницы, или могут быть некоторые разделители, фартуки и т. д.

А если полуостровная столешница имеет плоскую поверхность по всей поверхности, электрическая розетка должна располагаться не более чем на 12 дюймов ниже стойки, при этом сама столешница выступает не более чем на 6 дюймов от опорного основания.

В случае отсутствия плоской верхней части из-за перегородок, электрическая розетка должна располагаться над полуостровной стойкой.

Раковины или столешницы могут быть установлены на полуостровных стойках. В этом случае, если ширина позади раковины или верхней части плиты составляет менее 12 дюймов, считается, что она разделяет полуостровную стойку на две части и рассматривается как таковая при установке электрических розеток.

Прочие дополнительные требования

Для подачи электроэнергии к розеткам на кухне необходимо использовать не менее 2-х цепей. Эти цепи должны быть предназначены для использования только кухонными приборами – не допускается вывоз мусора, осветительные приборы, вытяжки и т. д.

Стационарные приборы, такие как холодильники и холодильники, должны питаться от цепи, рассчитанной на нагрузку стационарного прибора. От пола кухни правильная высота электрических розеток должна быть около 43 дюймов.

Хотя соблюдение спецификаций ADA (Закон об американцах с ограниченными возможностями) при установке кухонных розеток не является обязательным требованием, все же полезно следовать им на случай, если они вам когда-нибудь понадобятся для инвалида в вашей семье. Эти характеристики гарантируют, что человек с ограниченными возможностями может легко занять конструкцию.

Помимо этих стандартных рекомендаций, не забудьте также проверить свои местные электротехнические правила, потому что они также важны, и вы никогда не можете быть в полной уверенности. Исправление неправильных электрических работ может обойтись довольно дорого, а этого никто не хочет.

Когда вы планируете капитальный ремонт кухни, имейте в виду, что в некоторых штатах все электрические работы должны выполняться лицензированным электриком.

Заключение

Вот и все — все правила и соображения, которые необходимо учитывать при установке электрических розеток на кухне. Мы надеемся, что эта статья помогла вам, и спасибо за чтение!

Стандарты энергетического обслуживания CPS — временное обслуживание

%PDF-1.6 % 7408 0 объект >/Metadata 7441 0 R/Outlines 4513 0 R/PageLabels 7329 0 R/Pages 7331 0 R/StructTreeRoot 4861 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 7428 0 объект >/Шрифт>>>/Поля[]>> эндообъект 7441 0 объект >поток Ложь11. 08.53062021-03-17T11: 10: 03.713-04: 00acrobat Pro DC 21 Photure Plugs-In14a872036B605E275FC4454DA6817425481889D218501298Adobe Indesign 16.0 (Macintosh) 2021-03-17T09: 56: 46.000-05: 002021-03-17T10: 56: 46.000-04: 002021-01-25T17:18:10.000-05:00application/pdf2021-03-17T11:12:54.279-04:00

Стандарты энергетического обслуживания CPS — временное обслуживание

xmp.id:53f85d6c-ddff-4797-a5d9-99f66d64db58xmp.did:447EFA01352068118083C9128547F215proof:pdfuuid:cba7fc7b-283c-43cb-a395-b7658e0e4c78xmp.iid:e2048389-ecbb-4864-9638-1f31eb755d4cxmp.сделал:447EFA01352068118083C9128547F215defaultxmp.did:74538E541520681180838670F2555FC2

конвертировалAdobe InDesign 16.0 (Macintosh)2021-01-25T16:18:10.0090-08-indesign0из application/08x-indesign0 в приложение/08x-00 Подключаемый модуль захвата бумаги Acrobat Pro DC 21 неправильный конечный поток эндообъект 4513 0 объект > эндообъект 7329 0 объект > эндообъект 7331 0 объект > эндообъект 4861 0 объект > эндообъект 4862 0 объект > эндообъект 4863 0 объект > эндообъект 4864 0 объект > эндообъект 4865 0 объект > эндообъект 4866 0 объект > эндообъект 4867 0 объект > эндообъект 4868 0 объект > эндообъект 4869 0 объект > эндообъект 4870 0 объект > эндообъект 4871 0 объект > эндообъект 4872 0 объект > эндообъект 4873 0 объект > эндообъект 4874 0 объект > эндообъект 4875 0 объект > эндообъект 4876 0 объект > эндообъект 4877 0 объект > эндообъект 1634 0 объект >/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Rotate 0/StructParents 547/TrimBox[0. hIv(Ly

высота установки от пола розетки на кухонном фартуке. Как их спрятать и куда лучше поставить?

Содержание

1. Как определить номер?
2. Высота
3. правила сборки
4. общие ошибки
5. Как установить?
6. Процесс установки

Современную кухню невозможно представить без большого количества техники. Она требует электричества, соответственно нужно подумать о том, как разместить достаточное количество розеток, чтобы они не выбивались из общего дизайна и смотрелись уместно.В настоящее время розетку часто размещают на фартуке. О специфике и тонкостях установки точек, где готовится еда, рассказано в нашей статье.

Как определить номер?

Что касается количества сокетов, то универсального ответа на этот вопрос не существует. Все зависит от того, насколько просторна кухня, и сколько на ней бытовой техники. Однако специалисты рекомендуют размещать на фартуке не менее 3-х розеток . На розетку можно установить 2 или 3 штуки в разных местах.

Потребители должны знать, что такие бытовые приборы, как плита, варочная панель, духовка, мойка и вытяжка, должны иметь автономную розетку. В остальном, к одному блоку питания можно подключить несколько устройств, имеющих небольшую мощность.

Высота

Розетки должны располагаться на расстоянии 10-30 см от столешницы. Это своего рода стандартная высота. Если есть возможность, лучше остановиться на более высоких ставках. Будет очень удобно, когда на доске будет располагаться посуда или на нее будут ставиться продукты, которые будут блокировать доступ к розетке, расположенной слишком низко.

Во время установки необходимо соблюдать некоторые правила. Например, розетки, предназначенные для мелкой кухонной техники, должны находиться в 1,1-1,4 м от пола. Если предусмотрено освещение, источники питания для него находятся в 20 сантиметрах от столешницы. Розетки для рисования располагаются в 50-60 см от шкафчиков.

правила сборки

Первое, на что следует обратить внимание при установке — это соблюдение техники безопасности при работе с электричеством.Устройство, включаемое в розетку , должно располагаться на расстоянии не более 1,5 метра от нее. Сам источник питания устанавливается на высоте от 1 до 1,5 метров от пола. Необходимо следить за тем, чтобы все контакты и провода были непроницаемы для воды. По этой же причине не стоит размещать розетку в районе мойки и возле варочной панели.

Что касается процедуры установки, то она состоит из нескольких этапов. Установку нельзя назвать слишком сложной технически, но есть тонкости, которые необходимо учитывать в процессе. Неопытному человеку не следует возлагать на себя подобную миссию.

Работу с электричеством лучше доверить профессионалам, если нет твердой уверенности в собственных силах.

Стоит отметить, что проще всего установить накладную розетку. В случае с ними часто не требуется штробление стен под проволоку. Такие конструкции можно устанавливать поверх покрытия, сохраняя его целостность. Кроме того, эти блоки питания имеют очень доступную цену. Если вы хотите скрыть сокет, можно использовать специальные скрытые опции.

Это довольно новый тренд, однако все чаще появляется на прилавках магазинов. Такие источники питания представляют собой точки, спрятанные под специальным механизмом, который открывается при нажатии на них. Когда розетки закрыты, его практически не видно. Сверху крышка защищает от грязи и воды.

Выбрав этот вариант, нужно внимательно вникнуть в дело. Дело в том, что номинальные ставки являются существенным недостатком.

Величина тока в таких розетках в подавляющем большинстве 6А, это абсолютно не подходит для мощной техники. На кухне рекомендуется использовать элементы 10А. Если этот нюанс не пугает, то стоит выбирать модели, выполненные с корпусом из нержавеющей стали.

общие ошибки

Для тех, кто не имеет опыта установки блоков питания, важно знать о самых распространенных ошибках. Вот основные из них. Есть вероятность, что количество установленных розеток не будет соответствовать реальным потребностям.Это может произойти потому, что новая бытовая техника покупается, соответственно, требуется больше розеток.

Установка должна быть проведена до того, как будет установлена ​​кухня. Нельзя забывать и о пробивании Штроба, если это необходимо. Ошибка заключается в установке выхода для выхлопа там, где он будет располагаться сам.

Запрещается размещать точки питания в непосредственной близости от плиты или кухонной мойки. Модели должны быть водонепроницаемыми. Также не учитывайте размер плинтуса на рабочей поверхности.Можно ошибиться в разделе проводки.

Как установить?

Когда устройство электроснабжения готово, необходимо разметить саму поверхность непосредственно фартуком. После этого подготавливаются отверстия. Как именно это делается зависит от материала, из которого изготовлен фартук. Чаще всего просто просверливают нишу. На этом этапе нужно следить за тем, чтобы узор не был нарушен . Если фартук сделан из стекла, работать самостоятельно не получится.Необходимо сделать замеры, которые затем передаются производителю, готовящему фартук. Только так можно сделать отверстия под розетку на стеклоткани.

Перфоратор выдалбливает место в розетке. Если предполагается установить место, где уже есть источник питания, предыдущий вариант демонтируют. В этом разделе устанавливается распределительная коробка. В гнезда ставятся готовые розетки, их соединения скручиваются, монтируются и изолируются. Эти манипуляции необходимы для того, чтобы избежать перегрева во время работы.

Нельзя забывать, что фазный и нулевой провода должны быть разделены.

Процесс установки

Что касается процесса установки, то вам нужно сделать следующее. Первое помещение, где проводятся работы, требуется обесточить. После этого в стене с подготовленными отверстиями и проводкой монтируется фартук. Далее необходимо установить розетки. Проводка штробы влезла и закрепилась там.

На следующем этапе розетка должна быть подключена к электропроводке. При проведении работ необходимо убедиться, что провода подключены к электрической розетке и к распределительной коробке.Далее соединения проверяются и, если замечаний нет, штробу необходимо заделать строительным составом, который наносится поверх шпаклевки. На завершающем этапе прикручиваются сами втулки. В помещение проведено электричество, проверена работоспособность источников питания.

Мастер-класс по установке розеток на кухонный фартук ждет вас на .

Какой высоты делать прилавок?

Эффективная кухня определяется легкостью доступа ко всем ее шкафам, аксессуарам и приборам во время работы в ней, а также близостью всех принадлежностей для приготовления пищи и выпечки. Электрическая схема кухни также может снизить ее эффективность, если она не обеспечивает достаточного освещения в нужных местах или достаточного количества розеток во всех нужных местах.

Все это необходимо тщательно продумать на этапе планирования кухонной зоны, потому что после того, как вы закончите ремонт своей кухни, есть большая вероятность, что вам придется жить со всеми ее несовершенствами и разочарованиями в течение многих лет. , каждый раз, когда прерыватель срабатывает при запуске микроволновой печи или тостера, когда что-то еще включено, или когда вам нужно подойти ближе к розетке с миской и ингредиентами для выпечки, потому что ближайшая емкость находится вне досягаемости.

С уже установленным расположением шкафов и приборов вам нужно будет определить, где и сколько розеток у вас должно быть в соответствии с электротехническими нормами и оттуда, на какой высоте каждая розетка будет наиболее практичной для вас на вашей кухне.

1. Рекомендации NEC и ADA

Поскольку NEC (Национальный электротехнический кодекс) не предусматривает высоты установки розеток над полом кухни или любым другим полом, многие строители стремятся следовать ADA (Американскому закону об инвалидности). гарантируя, таким образом, что их установка будет доступна для людей с ограниченными возможностями.ADA указывает минимум 15 дюймов (380 мм) от пола и, в зависимости от обстоятельств, максимальную высоту от 48 до 54 дюймов (примерно 1,2–1,4 м).

2. Планировка кухни

Кухонная зона, безусловно, является местом наибольшей концентрации бытовой техники в доме, и многие из этих бытовых приборов оснащены нагревателями или мощными двигателями, такими как тостеры, электрические чайники, медленные плиты, кофеварки, настольные миксеры и многое другое, что требует наличия некоторых электрических розеток вокруг столешниц, способных обеспечивать более высокую силу тока.

Тот факт, что часто более чем один из них будет использоваться одновременно, является само собой разумеющимся, стены над этими столешницами, где будет стоять прибор, должны иметь достаточное количество розеток для включения каждого прибора, некоторые из них рассчитаны на 20 ампер ( Рисунок 1) вместо более распространенных 15 ампер (Рисунок 2).

Существует также тот факт, что автоматический выключатель на 15 ампер не может одновременно питать тостер, микроволновую печь и чайник без срабатывания, поэтому два или более автоматических выключателя должны питать кухонные розетки, хотя бы один из них рассчитан на 20 ампер и при разводке розеток следует чередовать их размещение между каждой линией от разных выключателей, чтобы каждая последующая розетка вокруг столешницы была от другого источника.Для любой емкости в пределах 24 дюймов от раковины вы должны использовать выход GFCI (рис. 3), чтобы предотвратить риск поражения электрическим током.

3. 5 правил обращения с бытовой техникой измерение заканчивается там, где плита, холодильник, раковина или конец этой части столешницы создает «разрыв в поверхности столешницы».С этим 48-дюймовым интервалом, где бы вы ни нашли хорошее место на столешнице для установки блендера или кофеварки, рядом всегда есть розетка.

3.2— Любое пространство столешницы размером 12 дюймов или более должно иметь рядом розетку (в пределах 24 дюймов) с последующей розеткой в ​​пределах 48 дюймов.

3.3— На столешнице шириной 18 дюймов рядом с раковиной должна быть емкость.

3.4— Розетки должны находиться в пределах 24 дюймов от плиты, холодильника, раковины или любых других поломок столешницы.

3,5— Острова и полуострова, у которых пространство на столешнице глубже 12 дюймов и длиной не менее 24 дюймов, должны иметь розетки, соответствующие тем же правилам расстояния и установленные сбоку шкафов не более чем на 12 дюймов ниже столешница, которая, кстати, должна иметь выступ не более 6 дюймов.

4. Под столешницей

Код разрешает установку электрических розеток внутри шкафов, но они должны быть в пределах 12 дюймов ниже столешницы.

5. Высота шкафа

Не существует определенной высоты, на которой обычно устанавливаются розетки за столешницей. Но в одном вы можете быть уверены, так это в том, что готовая планировка будет выглядеть не так хорошо, если все розетки не будут на одной высоте. Не забывайте, что на той высоте, на которой вы будете их устанавливать, они будут хорошо видны даже при наличии техники впереди.

Код указывает на установку на общей высоте от 15 до 20 дюймов от поверхности прилавка.Итак, что вы можете сделать перед началом, так это убедиться, что вдоль этих стен нет препятствий, которые могут привести к тому, что одна из розеток будет немного смещена, но достаточно, чтобы испортить общий вид вашей готовой работы.

Никогда не забывайте, что плохо организованная кухня заставит вас бегать за едой на вынос, вместо того, чтобы улучшить свои кулинарные навыки и опыт в собственном пространстве.

.

No related posts.
