Нахлест профнастила: правильный расчет

Для того, чтобы крыша здания была герметичной и не пропускала ни влагу, ни лишний воздух (особенно при больших порывах ветра), следует правильно укладывать кровельный материал, придерживаться всех правил монтажа профнастила на крышу. В частности следует придерживаться правил стыковки профилированных листов. Так, стыкуются листы на крыше обязательно нахлестом там, где происходит их соединение. Кроме того, следует знать, что нахлест профнастила всегда происходит между рядами внизу и вверху, а также соединяются листы по одному ряду.

Правильные нахлесты профнастила

Профнастил, как кровельный материал

При всем этом профнастила отличается относительно невысокой стоимостью, простотой монтажа, что и делает его столько популярным среди частных застройщиков.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Но даже не смотря на то, что профнастил очень просто монтировать, существуют некоторые нюансы, которых следует придерживаться. Так, покупая профнастил, обязательно попросите, чтобы он приложил к нему инструкцию, в ней могут содержаться советы относительно того, как подобрать вспомогательные материалы, такие, как саморезы.

Кроме того, выбирая материал. Обращайте внимание на его длину. Желательно, чтобы она полностью перекрывала крышу от конька до карниза и еще имела небольшой запас на 50 мм для свеса. Это позволит избежать поперечных стыков во время монтажа.

Обустраиваем крышу под профнастил

Итак, чтобы обустроить крышу под профнастил, следует позаботиться о таких ее главных составляющих, как гидроизоляция и вентиляция.

Устраиваем гидроизоляцию. Профнастил – замечательное защитное средство, которое препятствует проникновению влаги в пространство под кровлей. Однако вода все-таки способна подтекать под материал. Если дом жилой, то внутри постоянно происходит конденсация влаги. Посему обустройство слоя гидроизоляции – непременное условие, которое должно соблюдаться при обустройстве крыши из профилированного листа. Ее укладка происходит горизонтально от низа крыши с нахлестом полос на 10-15 сантиметров. Чтобы гидроизоляция была герметичной, ее проклеивают клейкой лентой по стыкам.

Делаем вентиляцию. Итак, влага в любом случае немного поникает под кровельный материал. Соответственно, у нее должна быть возможность свободно испаряться оттуда. С этой целью устанавливаются вентиляционные системы. Проще всего в этом плане установить гидроизоляцию стропила – 40-50 мм по высоте брус, который гарантирует наличие зазора между изоляцией и обрешеткой.

Помните! Любая часть крыши, выполненная из дерева, должна обрабатываться специальными антисептическими средствами, препятствующими гниению, грибковому поражению и так далее.

Монтаж профнастила

Схема устройства крыши под профнастил

Профилированные листы – настолько универсальный материал, что им можно осуществлять монтаж любой крыши, главное, чтобы соблюдалось оптимальное расстояние между стропилами – от 60 до 90 сантиметров. Если же вы не попадаете в эту меру, не отчаивайтесь, укладка профнастила так же возможна, но вначале следует укрепить крышу более толстыми досками обрешетки. Если вся длина ската перекрыта полосами материала, то во время монтажа вообще не возникнет никаких трудностей, в этом случае крепление происходит в очередном порядке. При условии же, что скат больше длины листов материала, устанавливать профлисты начинают по низу крыши и таким образом постепенно продвигаются вверх.

Советуем прочитать: расстояние между стропилами под профнастил

Важнее всего во время монтажа следить за тем, чтобы крепление профнастила происходило правильно.

Листы можно скреплять специальными кровельными заклепками, а вот к крыше их нужно прикреплять только специальными кровельными саморезами. При этом перед монтажом, в профилированных листах проделываются предварительно отверстия под саморезы. Кстати, вы можете выбрать саморез, цвет головки которого полностью сольется с материалом и крепежи просто не будет на нем видно.

Производить монтаж профнастила гвоздями нельзя. Дело в том, что гвозди, как крепежные элементы, не способны выдерживать больших ветреных порывов, поэтому профнастил может легко быть сорван с крыши, а, значит, последняя будет испорчена. При установке шурупов или саморезов, важно ровно вкручивать эти крепежи, чтобы не было наклонов.

Крепление листов на обрешетку происходит там, где прилегают волны (по впадинам). На метр квадратный материала, как правило, крепиться от 6 до 8 саморезов на одинаковом расстоянии друг от друга. На первую и последнюю обрешетину крепление листов происходит по каждой волне, потому как именно в этих участках чувствуется наибольшее влияние ветра. На промежуточные обрешетины профнастил крепится через волну. По продольным стыкам расстояние между шурупами не должно быть более 50 сантиметров.

Схема крепления листов

Как укладывать листы

Профилированные листы обычно укладывают по двум основным схемам:

Вертикально. Применение данного метода оправдано в том случае, если на профнастиле имеются дренажные канавки. Сперва происходит укладка первого листа первого ряда и ее временное закрепление. Далее укладываем первый лист второго ряда. Потом – второй лист первого ряда, второй – второго. И так далее. Далее полученный четырехлистовой блок выравнивают и окончательно крепят. Далее крепятся также и следующие блоки листов.
Блочно по три листа. Если у профлистов нет канавки для водостока, их укладывают именно таким способом. Сперва кладут два листка в первом ряду, к ним прикрепляют лист из второго рядка, выравнивают блок по отношению к карнизу и окончательно закрепляют.

Обустраиваем торцевые и коньковые планки

По общей рекомендации торцевые планки обычно укладываются от свесов к конькам. Делается это для того, чтобы если возникнет необходимость, такую планку можно было легко демонтировать и срезать. Если планочную длину нужно нарастить, ее нахлест составляет от 5 до 10 сантиметров. При чем крепление планки происходит не только к торцевой обрешеточной доске, но и к профнастилу, при этом шаг составляет не более метра. Накрытие торцевой планкой по профлисту должно происходить минимум на волну.

Таблица угла наклона крыши из профнастила

Коньковыми планками лучше делать гладкие коньковые элементы. Их нахлест составляет не менее 10 сантиметров, а шаг крепления – до 30 сантиметров. Между коньковыми элементами и профнастилом следует уложить слой уплотнителя.

Расчитываем нахлесты

Во время монтажа крыши следует учитывать, что существует определенный нахлест профилированного листа на кровле. Специальная длина нахлеста защищает крышу от протеканий. Нахлесты, ровно, как и обрешеточная конструкция, напрямую зависят от углов кровельных наклонов.

При угле до 15°, нахлест должен быть не менее, чем 20 сантиметров (но не меньше, чем две волны)

При наклонном угле 15° — 30° профнастил укладывается с нахлестом 15-20 сантиметров.

Если угол превышает 30°, величина при нахлесте до 10-15 сантиметров крыша будет вполне герметична и прочна.

Советуем прочитать: калькулятор расчета профнастила на крышу

Схема монтажа ендовы

Существует также вариант монтажа с горизонтальным нахлестом. В этом случае он не должен быть меньше 20 сантиметров. Однако после монтажа такие нахлесты следует герметизировать силиконовым герметиком или битумной мастикой – ими просто замазываются швы.

Стыковка профнастила на ендовах

Вы уже поняли, что в стыковке профнастила нет ничего сложного. Однако повозиться с материалом и его монтажом придется на крыше, где есть внутренние стыки поверхностей, они носят название ендовы. При обустройстве ендов, под края профлиста, которые примыкают к линии стыковки по обеим сторонам, укладывают согнутый во внутреннюю сторону лист из металла или специальную конструкцию ендовы.

Когда края профнастила закрепятся, на стыки монтируют накладку ендовы. Так, где накладка примыкает к покрытию крыши, стыки герметизируются. В некоторых случаях герметизацию можно провести и по местам вертикальных или горизонтальных нахлестов.

Какой делать нахлест профнастила на кровле. Укладка профнастила на крыше с учетом нахлеста. Нахлесты между листами профнастила

Планируя возведение крыши из профнастила, частные застройщики предполагают, что она долго и надежно будет защищать их дом от непогоды. Во многом это будет зависеть от качества кровельного материала. Вместе с тем, длительный срок эксплуатации кровли, в немалой степени обеспечивается соблюдением правил ее монтажа.

Существует несколько факторов, которые нужно учитывать при укладке кровельного покрытия из профнастила. Один из них – это нахлест листов.

Ряд строительных специалистов рекомендует производить укладку листов исключительно справа налево. Однако это в корне неправильно. Направление укладки должно зависеть от преобладающих ветров. То есть стык листов, должен находиться с преимущественно подветренной стороны. Таким образом, создается дополнительная защита от попадания влаги под стык листа во время атмосферных осадков с сильным ветром. Например, одна сторона крыши укладывается слева направо, а вторая сторона наоборот.

Если высота ската крыши превышает длину профлиста, укладка производится рядами, снизу вверх. Таким образом, накрывают крышу на всю длину сначала в один ряд, а затем, делая поперечный нахлест, укладывают второй и последующие ряды.

Величина нахлеста зависит от угла наклона ската крыши и от высоты волны профнастила. При использовании листа с высотой волны менее 20 мм, боковой нахлест необходимо делать не менее чем на две волны. К тому же край стыка нужно предварительно обрабатывать силиконовым герметиком. Нахлест профнастила с высотой волны более 20 мм нужно осуществлять в зависимости от крутизны крыши. На пологих скатах, его можно сделать на две волны, а места стыка обработать герметиком. На крышах, с крутизной ската более трех десятков градусов, нахлест обычно делается на одну волну. Стыки при этом герметизировать нет необходимости.

Поперечный нахлест листов тоже в немалой степени зависит от крутизны ската крыши. На пологих перекрытиях, чтобы избежать затекания воды в подкровельное пространство, строительные нормы предписывают делать нахлест не менее 30 см. И это независимо от высоты волны листа. На более крутых скатах, поперечный нахлест можно делать в пределах 20 см.

Наиболее частой ошибкой, совершаемой при укладке профнастила, является попытка выровнять криво уложенные листы, путем небольшого вертикального смещения одного или нескольких из них. Это случается, когда первый лист монтируют криво, не пользуясь лазерным нивелиром для контроля положения его нижнего края. Если положить первый лист неровно, все последующие листы будут ложиться лесенкой. Для исправления этой ошибки, неопытные строители начинают сдвигать листы в вертикальной плоскости. При этом, в местах нахлеста образуются щели, куда свободно попадает влага.

Профнастил – прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

Во-первых, обязательно нужно помнить, что при покупке профнастила у продавца нужно попросить инструкцию по монтажу. Такая инструкция должна быть у любого сертифицированного материала. Хотя процесс монтажа своими руками профнастила от разных производителей не отличается, инструкция может содержать советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, следуя которым, вы не повредите материал при монтаже.

Во-вторых, при выборе стоит отдать предпочтение такому, длина которого перекроет крышу от конька до карниза плюс еще 40-50 мм на свес (то есть его длину можно соотнести со стропилами). Выбор листов такого размера обусловлен тем, чтобы при монтаже не образовывались поперечные стыки. Если расстояние между коньком и карнизом слишком велико и одной полосой перекрыть его не получится, то листы профнастила следует покупать такого размера, который будет удобно транспортировать и поднимать на крышу. Монтировать с нахлестом, который определяется углом наклона кровли.

Особенности устройства крыши под профнастил

Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант – это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Обязательно обрабатывайте все деревянные части крыши антисептиком, который сохранит дерево от гниения и будет препятствовать развитию грибка и плесени. Инструкция говорит, что все доски и брусья должны быть обработаны до непосредственного монтажа. Это нехитрое действо сделает крышу вашего дома, возведенную своими руками, более прочной.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки – это 600-900 мм.

Если ваша крыша не попадает в этот промежуток, то профнастил все равно можно положить, соблюдая правила монтажа своими руками и увеличив прочность крыши за счет толщины досок обрешетки. Если полосы материала перекрывают всю длину ската, то их монтаж не доставляет никакого труда, их просто крепят по очереди. Если длина ската больше, чем длина листов, то установку начинают с нижней части крыши, постепенно продвигаясь вверх.

Главное при монтаже – правильно крепить листы профнастила. Между собой листы могут крепиться кровельными заклепками. Для крепления листов к крыше нужно выбирать специальные кровельные саморезы. Для них не нужно предварительно сверлить отверстия, они выпускаются с головками разных цветов, которые сливаются с цветом профнастила. Если вы не можете найти подходящие кровельные саморезы, то можно использовать шурупы с шестигранной головкой и резиновой или пластиковой шайбой. Для того чтобы шурупами, нужно предварительно в месте крепления просверлить отверстие больше, чем диаметр шурупа, на 0,3-0,5 мм.

п ри помощи гвоздей невозможна. Технология такого крепления не предусмотрена потому, что под воздействием ветра гвозди не могут удержать лист и его может легко оторвать от кровли. И саморезы, и шурупы важно устанавливать строго вертикально – это позволяет избегать подтекания воды.

Крепятся листы профнастила к обрешетке в местах прилегания волны (во впадинах). На 1 м 2 приходится от 6 до 8 крепежных элементов. Старайтесь, чтобы расстояние между ними было примерно одинаково. К первой и последней обрешетине листы крепят в каждую волну, так как на эти участки будет приходиться наибольшая ветровая нагрузка. К промежуточным обрешетинам можно крепить профнастил через волну. На продольных стыках расстояние между элементами крепежа не должно быть больше 500 мм.

Способы укладки листов

Существует две самых распространенных своими руками:

Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Торцевую планку рекомендуют укладывать от свеса к коньку, где ее при необходимости можно легко отрезать. Если приходится наращивать длину планки, то нахлест должен составлять от 5 до 10 см. Ее крепят не только к торцевой доске обрешетки, но и к листам профнастила, с шагом не более 1 м. Торцевая планка должна накрывать минимум одну волну профилированного листа.

В качестве коньковой планки лучше использовать гладкие коньковые элементы. Нахлест между ними должен быть не менее 10 см. Крепить их нужно с шагом до 30 см. Между ними и профнастилом рекомендуется дополнительно уложить уплотнитель. Если листы имеют мелкую волну, то достаточно конькового уплотнителя, а если волны большие, трапециевидные, то лучше выбрать проветриваемый уплотнитель.

Саморезы для крепления планок нужно выбирать большей длины, чем для крепления листов к обрешетке, потому что торцевую и коньковую планки в некоторых случаях приходится крепить через верх волны. Поэтому длина самореза должна быть больше, чем толщина материалов с учетом высоты волны профилированного листа.

Нахлесты между листами профнастила

При монтаже кровли из профнастила существуют особые правила, регламентирующие величину продольного нахлеста между листами покрытия, помогающие защитить крышу от протекания. Как и конструкция обрешетки, нахлест зависит от угла скоса крыши.

Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Если монтаж кровли профнастилом будет сопровождаться наличием горизонтальных нахлестов, то правильно их делать не менее 20 см, а потом дополнительно герметизировать. Для этих целей можно использовать силиконовый герметик или битумную мастику, которыми нужно просто замазать швы. Также можно поступить и с вертикальными нахлестами.

Необходимые инструменты

Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ своими руками – это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
Молоток для монтажа обрешетки.
Кисть для обработки дерева.

Прочную качественную кровлю из профнастила можно довольно легко соорудить самостоятельно. Важно при этом только знать, что собой представляет устройство кровли из профлиста, а также как крепить эти листы к обрешётке, как защищать внутреннее подкровельное пространство от влаги. Особое внимание также надо уделить доборным элементам, которые надо использовать с полным соблюдением технологии.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах» .

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать .

Мастер-класс монтажа кровли из металлопрофиля:

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала .

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

Пошаговый монтаж гидроизоляции под профнастил:

Порядок укладки листов

Большинство кровельщиков монтаж профлиста делают следующим образом: начинают с нижнего ряда, укладывают сначала четыре листа, и каждый из них фиксируется только по одному саморезу, расположенному в центре. После этого соединяются между собой листы саморезами 4,8×19 мм, которые должны устанавливаться с шагом 50 см. После этого надо проверить, насколько металлические листы получились выровнены по свесу кровли, а затем окончательно зафиксировать кровельный материал.

Если вы устанавливаете кровлю впервые , во избежание перекоса профлисты надо прикрепить в следующем порядке:

К основанию кровли профнастил необходимо монтировать так, чтобы вынос края был 4 см от карниза. Это надо делать для того, чтобы на коньках оставить щель оптимального размера, и чтобы вентиляция кровли не нарушалась.

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

Высокую прочность соединения.
Полную водонепроницаемость материала.
Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе — у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство .

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

Необходимые инструменты

Стоит заметить, что монтаж профнастила на крышу является действительно доступным даже малоопытному в строительстве человеку. Конечно, имеются такие материалы для кровли, правильно уложить которые смогут только лишь опытные профессионалы. Но если рассматривать случай современного профнастила, то здесь сможет каждый справиться с монтажом самостоятельно.

Благодаря большой длине профнастила скаты крыши перекрываются без каких-либо дополнительных поперечных стыков, а этот материал легко поддается корректировке и резке. Из инструментов для монтажа понадобятся следующие:

Укладывать профиль можно на скаты почти любых углов наклона, при этом необходимо только лишь правильно рассчитать величину поперечного нахлёст:

100−150 — мм при больших углах.
200 мм — для уклона от 14 градусов.
150−200 — мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Сама по себе технология кровли металлопрофилем является не такой сложной. Важным здесь считается не повредить кровельное покрытие во время монтажных работ. На первый взгляд этот материал выглядит довольно прочным и жестким, но во время работы с ним всё равно нужна осторожность:

Ухаживать за такой кровлей будет весьма просто: дождь сам по себе смывает всю грязь с поверхности, а вам необходимо лишь один раз в год почистить водосточные системы и разжелобки от забившихся опавших листьев.

Профнастил активно используется для покрытия кровель, стен, заборов. Этот материал выпускают разного размера, веса и цвета. Вы без труда подберете нужный, а мы поможем сделать выбор. Прочитав статью, вы узнаете, как грамотно уложить профнастил, получите необходимые рекомендации и сможете ознакомиться с отзывами бывалых.

Особенности монтажа

Для небольших построек используют профнастил марок С18, С20 и С21. Крыши таких строений не испытывают высоких нагрузок, поэтому прочности кровельного материала более чем достаточно.

Если площадь крыши большая, то обойтись такими листами не удастся. Придется использовать профнастил марки НС 35 или Н 60, так как нагрузки на кровлю будут максимальными за счет более широкого шага обрешетки и большей площади крыши.

Важно знать, что:

Длину листа профнастила лучше брать равной длине ската
К нижней и верхней обрешетке крепить листы надо в каждую волну
Возле ветровой планки листы крепятся в каждый брусок обрешетки
Нельзя крепить листы на гвозди
Запрещено резать профнастил болгаркой
Для крепления листов используют саморезы или шестигранные шурупы

Особенности выбора профнастила

Профнастил можно заказать на производстве по индивидуальным размерам.

Длина листов — от 2 до 12 метров, ширина — от 0.35 до 1.2 миллиметров. Ширина до 0.4 мм. — эконом класс.

Размеры листов на складах вашего города узнавайте самостоятельно. Срок изготовление профнастила на предприятии — 2-3 дня.

Расшифровка буквенных обозначений

Несущий профнастил обозначается буквой H, стеновой — С, универсальный — HC. Цифра указывает на высоту профиля. Чем больше цифра, тем лучше.

Монтаж профнастила своими руками

Монтаж кровли из профнастила начинается с карнизной планки. Ее крепят при помощи саморезов и гвоздей.

Монтировать листы можно как с правой стороны, так и с левой. В первом случае листы на стыке накладывают поверх друг друга, во втором случае листы подсовывают один под другой.

На плоских кровлях нахлест — одна волна с использованием уплотнителя. Без него — 2 волны. На наклонных кровлях — 1 волна.

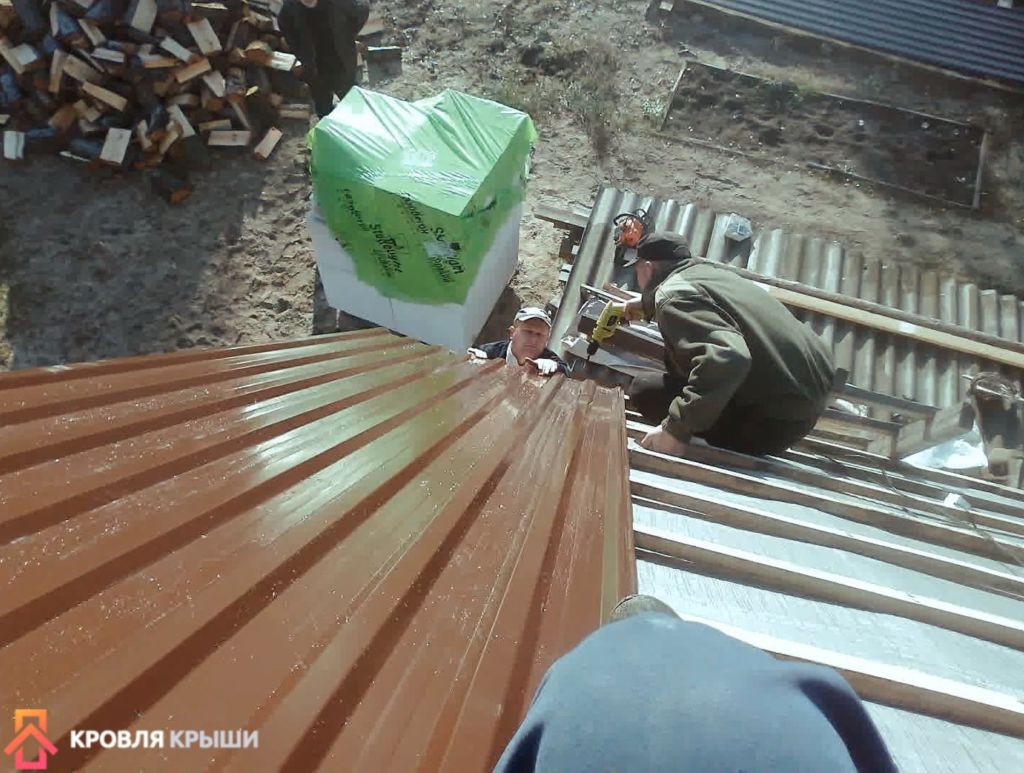

Выравнивать листы у карниза можно по капроновой нитке.

Монтаж крыши из профнастила очень похож на . Первый лист укладывается на обрешетку и фиксируется одним гвоздем в верхней части по центру.

Выход листа за карниз должен быть не менее 30 сантиметров.

Второй и третий листы укладываются аналогичным образом и также крепятся одним гвоздем возле конька.

Между собой листы лучше закреплять заклепочным способом, но саморезы тоже подойдут (4,8×19, шаг 500 мм.). После того, как закрепите три листа между собой и выровняете их строго вертикально, можно делать полную фиксацию саморезами 4,8×38 мм. Затем весь процесс повторяется, пока вся крыша не будет покрыта.

А если Вы хотите выделиться среди всех домов, то рекомендуем рискнуть сделать кровлю из поликарбоната. Пошаговый монтаж которого описан .

Торцевая и коньковая планки

Торцевая планка имеет длину два метра. Нахлест выдерживают в 15 см. Торцевая и коньковая планка монтируются теми же саморезами, что листы.

Укладка профнастила двухрядная

Если длина кровли чрезмерно велика, то профнастил монтируется в два ряда. Нахлест листов выдерживают в пределах 20 сантиметров. Первый лист монтируется в нижней части кровли, к нему с нахлестом монтируется второй лист, потом третий и т.д. Затем укладывается второй ряд аналогичным образом.

Видео про монтаж профнастила

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
продавливание кровельной поверхности снежными массами;
увеличенные потери тепла через крышу;
деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

при угле уклона, равном 15 – 30 градусов -20 сантиметров;
при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

При работе с профнастилом следует придерживаться нескольких правил:

Поднимать листы наверх к месту укладки нужно по одному.
Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.

Нахлест профнастила на кровле промышленного здания. Подробное устройство кровли из профнастила и монтаж покрытия на крышу своими руками по облегченной схеме

Рассчитывать горизонтальное перекрытие листов профнастила (нахлест) при известном угле наклона ската нет никакой необходимости. Оно зависит от наклона и строителям хорошо известно. Глубина вертикального перекрытия зависит не только от угла наклона, но и от марки профнастила, и может составлять 1 или 2 гофра.

Основных факторов, влияющих на выбор наклона крыши, 3: ветровая, снежная нагрузка и желание иметь крышу крутую и красивую, но по возможности дешевле.

Ветровые и снежные нагрузки зависят от района, где предполагают строить дом. Третий фактор действует одинаково в любой местности. С него и начнем.

Увеличение площади крыши от ее наклона

Поскольку с выбором материала вопрос решен, то и сравнивать его стоимость с другими видами покрытия нет необходимости. Покажем только, как изменяется площадь покрытия и, следовательно, требуемое количество профилированных листов в зависимости от угла наклона кровли. Это легко сделать на примере простой двухскатной конструкции крыши.

Для сравнения площадей остановимся на 3-х углах, по которым обычно указывают величину нахлеста (см. таблицу №1)

Таблица № 1. Как зависит горизонтальный нахлест профлиста от угла наклона.

Примечания:

1.Увеличение площади в строке 3 указано по сравнению с горизонтальной кровлей.
2. Указанное в строке 3 значение справедливо для двухскатной крыши при условии, что длина листа накрывает полностью расстояние от конька и до свеса крыши.

Стандартная длина профлиста составляет 2-2,5 м. По спецзаказу можно приобрести профнастил с длиной листа от 0,5 до 12 м. Стандартный лист не обеспечит накрытие ската от конька до свеса. Поэтому, рассчитывая требуемое количество стандартных листов профнастила, необходимо учитывать и глубину нахлеста.

Вернуться к оглавлению

Дополнительные элементы, требуемые для профнастила

Чтобы было понятно насколько сложна конструкция крыши, на рис. 1 показаны элементы, которые нужны кровле из профлиста.

Конек. Закрывает пространство, образующееся на стыке профнастила в верхней части. Коньковая планка закрывает также наружные углы на пересечении скатов. Для закрытия стыков, расположенных под углом к горизонту имеются отдельные элементы, называемые хребет. Необходимо предусмотреть и торцевую заглушку конька.
Ендова, или разжелобок, вместе со специальными планками закрывают внутренние углы на пересечении скатов (конек навыворот).
Края покрытия, выступающие над стеной, закрывают карнизными и фронтальными свесами. Для защиты выступающих деревянных элементов крыши (обрешетка, лобовая доска и др.) и отвода воды используют карнизную планку. Боковые стороны скатов защищают специальными планками, которые называют торцом.
От порывов ветра торцы крыш защищают торцевыми планками; различные виды планок примыкания потребуются в местах соединения элементов, например с вентиляционными трубами.

Стандартная длина дополнительных элементов равна 2 м. Для определения необходимого количества элементов следует вначале рассчитать общую длину перекрываемых ими участков и учесть нахлест. Для накрытия внешних углов он составляет 10-20 см, для ендовы ‑ 30 см. Целесообразно рассчитать, хотя бы приблизительно количество крепежа. На 1 м 2 кровли приходится примерно 6-7 оцинкованных саморезов со специальными резиновыми прокладками для защиты от проникновения влаги.

Вернуться к оглавлению

Влияние снега на нахлест профнастила

Обрешетку под профнастил делают из дерева или металла.

Ветровые и снеговые нагрузки совместно с собственным весом всей конструкции определяют требуемые прочностные характеристики силовых элементов крыши (стропил, обрешетки, мауэрлата и др.). Угол наклона конструкции на эти характеристики также оказывает влияние. Однако для определения нахлеста профнастила важны не только прочностные показатели.

Относительно снежного покрова бытует ошибочное мнение: чем более крутой спуск, тем меньше снега будет задерживаться на крыше. Это действительно так. Только зачем тогда на кровле специально устанавливают приспособления для задержания снега?

Оказывается, снежный покров крыши способствует сохранению тепла в доме, а предотвращают его передвижение по крутой кровле из профнастила не только для того, чтобы обезопасить прохожих, но и для того, чтобы при движении вдоль ската не нарушалось антикоррозионное покрытие профлиста.

Следовательно, сохраняясь на крыше до весенних оттепелей, влияние снежного покрова на размер нахлеста начнет сказываться в процессе таяния снега.

Процесс таяния ранней весной выглядит так. Вначале вода свободно стекает вдоль листа. Вечером, в результате снижения температуры, она замерзает, образуя небольшой ледовый барьер. На следующий день этот барьер может увеличиться и т. д. Выше такого препятствия днем и накапливается вода, которая из-за недостаточно глубокого нахлеста может проникнуть на чердак. Понятно, что, чем больше наклон, тем высота льда должна быть больше.

Для полной гарантии от проникновения воды, на кровле и в водостоках создают специальную систему обогрева. Такой обогрев иногда включают не только ранней весной, но и в зимнее время, если наружная температура менее -10°С. Все зависит от утепления крыши. Если она «холодная», то есть хорошо утеплена, и внутреннее тепло дома не способствует таянию снега, то обогрев не включают. Если она «теплая» и таяние снега возможно и в зимнее время, то обогрев необходим.

Подготовка материала

Пошаговые мастер-классы монтажа

Тонкий металлопрофиль

Пошаговая инструкция:

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать .

Мастер-класс монтажа кровли из металлопрофиля:

Ветрозащита и гидроизоляция

Ветрозащита и гидроизоляция подразумевает следующие действия:

Пошаговый монтаж гидроизоляции под профнастил:

Порядок укладки листов

Качественные саморезы

Высокую прочность соединения.
Полную водонепроницаемость материала.
Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Правильное крепление

Необходимые инструменты

100−150 — мм при больших углах.
200 мм — для уклона от 14 градусов.
150−200 — мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Для того, чтобы крыша здания была герметичной и не пропускала ни влагу, ни лишний воздух (особенно при больших порывах ветра), следует правильно укладывать кровельный материал, придерживаться всех правил . В частности следует придерживаться правил стыковки профилированных листов. Так, стыкуются листы на крыше обязательно нахлестом там, где происходит их соединение. Кроме того, следует знать, что нахлест профнастила всегда происходит между рядами внизу и вверху, а также соединяются листы по одному ряду.

Правильные нахлесты профнастила

Профнастил все чаще и чаще применяют в строительных работах, при этом потихоньку данный материал вытесняет с рынка другие кровельные. Объясняется это весьма просто. Крыши, устроенные из профнастила, прочны, долговечны. Они не требуют специального ухода, не подвергаются негативному воздействию условий и факторов извне. При всем этом профнастила отличается относительно невысокой стоимостью, простотой монтажа, что и делает его столько популярным среди частных застройщиков.

Обустраиваем крышу под профнастил

Устраиваем гидроизоляцию. Профнастил – замечательное защитное средство, которое препятствует проникновению влаги в пространство под кровлей. Однако вода все-таки способна подтекать под материал. Если дом жилой, то внутри постоянно происходит конденсация влаги. Посему обустройство слоя гидроизоляции – непременное условие, которое должно соблюдаться при обустройстве крыши из профилированного листа. Ее укладка происходит горизонтально от низа крыши с нахлестом полос на 10-15 сантиметров. Чтобы гидроизоляция была герметичной, ее проклеивают клейкой лентой по стыкам.
Делаем вентиляцию. Итак, влага в любом случае немного поникает под кровельный материал. Соответственно, у нее должна быть возможность свободно испаряться оттуда. С этой целью устанавливаются вентиляционные системы. Проще всего в этом плане установить гидроизоляцию стропила – 40-50 мм по высоте брус, который гарантирует наличие зазора между изоляцией и обрешеткой.

Помните! Любая часть крыши, выполненная из дерева, должна обрабатываться специальными антисептическими средствами, препятствующими гниению, грибковому поражению и так далее.

Монтаж профнастила

Схема устройства крыши под профнастил

Важнее всего во время монтажа следить за тем, чтобы крепление профнастила происходило правильно. Листы можно скреплять специальными кровельными заклепками, а вот к крыше их нужно прикреплять только специальными кровельными саморезами. При этом перед монтажом, в профилированных листах проделываются предварительно отверстия под саморезы. Кстати, вы можете выбрать саморез, цвет головки которого полностью сольется с материалом и крепежи просто не будет на нем видно.

Схема крепления листов

Как укладывать листы

Профилированные листы обычно укладывают по двум основным схемам:

Вертикально. Применение данного метода оправдано в том случае, если на профнастиле имеются дренажные канавки. Сперва происходит укладка первого листа первого ряда и ее временное закрепление. Далее укладываем первый лист второго ряда. Потом – второй лист первого ряда, второй – второго. И так далее. Далее полученный четырехлистовой блок выравнивают и окончательно крепят. Далее крепятся также и следующие блоки листов.
Блочно по три листа. Если у профлистов нет канавки для водостока, их укладывают именно таким способом. Сперва кладут два листка в первом ряду, к ним прикрепляют лист из второго рядка, выравнивают блок по отношению к карнизу и окончательно закрепляют.

Обустраиваем торцевые и коньковые планки

Таблица угла наклона крыши из профнастила

Расчитываем нахлесты

При угле до 15°, нахлест должен быть не менее, чем 20 сантиметров (но не меньше, чем две волны)

При наклонном угле 15° — 30° профнастил укладывается с нахлестом 15-20 сантиметров.

Если угол превышает 30°, величина при нахлесте до 10-15 сантиметров крыша будет вполне герметична и прочна.

Схема монтажа ендовы

Стыковка профнастила на ендовах

Профильный лист относится к категории самых практичных и функциональных кровельных материалов. Благодаря разнообразию цветовых решений, форм, конфигураций, шага волны, высоты ребер покупателю всегда есть из чего выбрать. В качестве кровельного покрытия в основном используют оцинкованные профилированные листы из стали с полимерным покрытием. Особенность этого материала в том, что он имеет дополнительную поперечную жесткость благодаря профилю разной высоты и геометрической формы.

Также особое преимущество – небольшой вес, что упрощает монтаж, позволяет их укладывать на облегченную стропильную систему. Эти нюансы положительны с той точки зрения, что позволяют значительно сэкономить на возведении кровельного пирога.

Но у монтажа профнастила тоже имеются свои тонкости, о которых должен знать каждый мастер, укладывающий этот материал на крышу. Например, особенно необходимо учитывать уклон крыши и правильно делать нахлест профнастила.

Главные правила укладки профилированных листов

С появлением небольшого по весу профнастила отпала необходимость дополнительно укреплять стропильную систему, а также саму конструкцию обрешетки. Крепление материала на крышу производится при помощи специальных саморезов для кровли. Размер обрешетки будет зависеть от высоты профнастила, а также от наклона крыши. Каким образом влияет уклон крыши на нахлест профнастила?

>При уклоне менее чем 14°, производится нахлест листов в горизонтальном направлении не меньше чем ан 200 мм. Если используется марка ПК20, то обрешетка выполняется всплошную, а нахлест профнастила в 2 волны

>При уклоне крыши от 15° до 30° нахлест листов производится на 150 или 200 мм. Шаг обрешетки в этом случае должен составлять в пределах от 350 до 500 мм.

>При уклоне составляет свыше 30°, то допускается, чтобы нахлест листов был на 100 или 150 мм.

>При уклоне крыши до 12° производится герметизация всех швов с помощью силиконового герметика.

Некоторые правила монтажа

Существуют определенные правила монтажа кровельного покрытия, помогающие обустроить крышу качественно и надолго. Особое внимание следует уделить подкладке, вентиляции и нахлесту.

Если вентиляция вполне нормальная, то необходимость укладывать подкладку под кровельные плиты отпадает. В других случаях лучше позаботиться о том, чтобы ее все-таки уложить. Для этого используется супердиффузионная мембрана. Она не допустит не только накопление, но и попадание влаги в верхний слой, который является теплоизоляционным.

Между прокладкой и обрешеточной доской необходимо оставлять небольшое пространство. Края подкладки заворачиваются наверх и прибиваются к торцевой доске.

Теплоизоляция, пароизоляция, вентиляция кровли – это то, что должно быть предусмотрено в обязательном порядке. Необходимо предотвратить конденсацию влаги, которая отрицательно воздействует на кровлю.

Еще один важный момент – это нахлест профнастила, который должен быть выполнен грамотно. Как правило, боковой нахлест выполняется на половину волны профиля. При пологих крышах он делается шире. Для герметизации используется уплотнительная лента и мастика.

Если у профлистов имеется водосточная канавка, то их укладывают с боковым нахлестом таким образом, чтобы канавки листов перекрывали одна другую.

Чтобы нахлест получился правильным и долговечным, важны не только навыки и умения самого мастера-строителя, но и качественный профнастил и остальные элементы для кровли. Компания Илирт готова предложить вам такую продукцию по разумной цене.

Особенности устройства крыши под профнастил

Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант – это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки – это 600-900 мм.

Способы укладки листов

Существует две самых распространенных своими руками:

Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Нахлесты между листами профнастила

Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Необходимые инструменты

Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ своими руками – это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
Молоток для монтажа обрешетки.
Кисть для обработки дерева.

Установка профнастила на крышу

Строительство частного дома, дачи или коттеджа подразумевает обязательный этап – создание кровли. Установка профнастила на крышу является сложным процессом, требующим от исполнителей ответственного подхода, т.к. ошибка приведет к протеканию крыши.

Общий алгоритм проведения работ следующий:

Подбор качественного материала, обладающего хорошей прочностью и соответствующего по характеристикам будущей конструкции. Профнастил МП-20 и С-21- оптимальный вариант. Кроме этого, выполняется правильный подбор профлиста, при котором учитывается уклон кровли и расстояние между обрешеткой.
Создание обрешетки и последующий монтаж профнастила. Данный кровельный материал укладывается под углом в 10 градусов (это минимум). Укладка под меньшем углом создаст условия, при которых отток воды будет затруднен, что обеспечит ее попадание под профнастил (особенно касается случаев, когда профлист укладывается в нахлест). Отметим, что готовая обрешетка обрабатывается антисептическим составом, что исключает гниение, а также порчу древесины насекомыми-вредителями.
Установка доборных элементов – детали, которые применяются для различных целей и выполнения задач. К примеру, торцевые планки используются для защиты от ветра. Их установка начинается от карниза и выводятся они к коньку кровли. Монтаж конька выполняется внахлест (не более 20 см). Дополнительно используется утеплитель (между коньком и утепляющим материалом оставляется небольшой паз для обеспечения вентилирования воздуха).

К сведению. Профнастил подбирается и приобретается после выполнения расчетов размеров кровли. Главное правило – большой градус уклона, меньший нахлест. Это нужно принимать к сведению в процессе укладки кровельного материала.

Предложенная схема монтажа профнастила на крышу является общей и не включает в себя конструктивные особенности будущей конструкции (размеры, площадь и т.д.).

Предварительные этапы установки профнастила

Прежде, чем приступать к монтажу кровельного материала, нужно позаботиться о следующих факторах:

Пароизоляция – исключает проникновение конденсата в теплоизоляцию.

Используется пленка, которая монтируется с края крыши и заканчивая коньком. Нахлесты необходимо проклеить клейкой лентой, что улучшит герметичность.

Шумоизоляция – применяется минеральная вата, укладываются плиты между стропилами. Уменьшает шумовые эффекты; дополнительный утепляющий слой.

Гидроизоляция – исключает проникновение влаги внутрь конструкции. Применяется пленка, которая устанавливается с края крыши и заканчивая коньком. Нахлесты можно проклеить клейкой лентой (улучшенная герметичность).

Контробрешетка — обязательный элемент при утепленной кровле. Если стропильная система изготовлена из металла, то дополнительно устанавливают контрообрешетку под слой утеплителя. Укладка гидроизоляции происходит на слой утеплителя. Главная задача которой — исключить попадание влаги. После того, как гидроизоляция уложена, можно начинать монтаж обрешетки под профлист, принимая к сведению вентиляционный зазор.

Вентиляция – обеспечивает удаление лишней воды благодаря постоянным перемещениям воздушных потоков.

Создается между листами материала и коньковой планкой.

Устройство вальмового типа крыши заслуживает отдельного внимания. Процесс укладки листов начинается от центра и по направлению к кромке. Следует следить за точным расположением профнастила. В качестве этого специалисты прибегают к народному методу натянутой веревки.

Обрешетка – рейки, на которые устанавливается кровельный материал. Создается поверх стропил, бывает сплошной или решетчатой конструкции.

Карнизная планка – крепится вдоль карниза с нахлестом 10 см. Задача – исключить попадание осадков под кровельное пространство. Надобность в ее монтаже обусловлена наклоном крыши. Большой угол не требует данной планки.

Пошаговая инструкция монтажа профнастила на крышу

На подготовленную обрешетку укладывается 1-й лист и проводится крепление у конька на один шуруп.
Фиксация пронастила выполняется внизу волны, на участках нахлеста и при создании конька – в верхней части.
Транспортировка материала на крышу выполняется при помощи лаг, размер которых не превышает габаритов одного листа.
2-й лист укладывается так, чтобы нижние края обеих листов профнастила имели один уровень. Рекомендуется начинать укладку с края ската. Боковой нахлест должен быть равен не менее половины волны профнастила. Если скат пологий – нужно делать нахлест в две волны, что исключит протечку.
Выполнить фиксацию нахлеста по верху волны под 1-й поперечной складкой.
При боковом нахлесте волны должны совпадать. Фиксация выполняется саморезами поверху волн. При наличии канавки для отвода воды, каждый последующий должен перекрывать канавку ранее уложенного листа.

К сведению. Нужно обратить внимание на силу затяжки саморезов, чтобы не допустить повреждения резиновой прокладки.

Завершающие этапы после укладки профнастила на крышу

Установка профнастила на крышу своими руками завершается следующими работами:

Фасадная планка, торцевая планка – защита краев листов, защита от ветра и красивый внешний вид кровли.
Установка коньковой планки – закрытие верхней части кровельного покрытия для исключения попадания мусора и осадков внутрь. Так же необходимо использования уплотнителя под конек для избежания попадания снега под конек и самой кровли.
Удерживатель снега – монтируется в местах, где возможно опадание выпавшего снега с кровли (над входом, место парковки авто и т.д.).
Монтаж наружного и внутреннего угла производится в случае, если скат меняет свое направление.
Фиксация нащельника – планка, защищающая место соединения листов профнастила.

Все работы проводятся в соответствии с техникой безопасности – этапы выполняются на высоте, что требует особого подхода со стороны исполнителей. Используемый электроинструмент должен иметь внешний источник питания (аккумулятор) – наличие проводов на высоте может стать причиной несчастного случая.

Какие инструменты потребуются

Для выполнения данных работ необходимо наличие следующих инструментов: шуруповерт, ножницы по металлу, лобзик/ножовка, молоток, строительный уровень, рулетка и другие измерительные приспособления. При отсутствии данных инструментов можно воспользоваться их арендой или приобрести новые.

К сведению. Использовать болгарку для резки профлиста запрещено, так же как и выполнять порезку данного кровельного материала шлифкругами.

Заключение

Как видно, монтаж кровли из профлиста не является сложным процессом. Достаточно точно соблюдать последовательность выполняемых работ, придерживаться рекомендаций предоставленных выше, а также не допускать замену материалов, которые указаны в проекте дома. Удешевлять проект крайне не рекомендуется, т. к. это окажет огромное влияние на итоговое качество и надежность будущей постройки.

Как правильно стыковать профнастил? Забор и крыша

Волнообразная структура профилированного листа требует от монтажников соблюдения ряда нормативны требований. Их выполнение обеспечивает надежную фиксацию кровельного покрытия и его герметичность. Тот, кто знает, как правильно стыковать профнастил, сможет справиться с работой быстро и без особенных затрат.

Общие правила стыковки волн

Места соединения являются потенциально опасными для любой конструкции. Нарушения технологии монтажа приведут к тому, что исчезнет герметичность поверхности, части конструкции начнут «гулять» под действием ветра, издавать шум.

Чтобы знать, как правильно стыковать профнастил, монтаж кровли или забора из профилированного настила начинается с разметки и планирования последовательности действий.

Перекрытие выполняется обычно в одну волну. Однако в некоторых случаях, например, когда остается излишек материала по ширине, нахлест может быть сделан в две гофры и более. Знание величины перекрытия, кстати, поможет строителю правильно подсчитать количество ограждающих покрытий. И избежать ненужных расходов.

Стыковать между собой листы нужно так, чтобы сверху оказалась волна, край которой загибается книзу. Если верхним окажется загнутый вверх край, вода будет попадать в щель. Это категорически неприемлемо при монтаже крыш. О том, что еще нужно знать при сборке кровли, читайте ниже.

Укладываем профилированный настил на крыше по правилам

Процесс перекрытия кровли профнастилом начинается от крайнего нижнего угла ската. Будет он левым или правым, это не повлияет на то, как правильно стыковать профнастил на крышу. Первый лист выравнивается при помощи уровня и фиксируется к обрешетке. Рядом с ним, как описано выше, кладут второй. Третий фиксируется поверх первого так, чтобы нижний край был перекрыт верхним.

Величина нахлеста зависит от угла наклона ската. Так:

если угол наклона составляет от 15 до 30 град, напуск делают не меньше 200 мм;
при уклоне 30 град размер перекрытия составляет от 200 до 150 мм;
если же угол кровли больше 30 град, нахлест должен быть не больше 100 мм.

Возвратимся к процессу монтажа листов. Закрепив третий, фиксируем четвертый возле второго. Он является продолжением нижнего ряда. Затем ставят пятый. После этого операция продолжается с соблюдением описанной последовательности.

При этом максимальное количество крепежей используется в нижней части профнастила. Саморезы или самонарезающие болты ставятся в гребень гофры. А рядом с местом сочетания частей крыши крепеж ввинчивается в дно канавки.

Читайте также:

Сборка ограждающих элементов забора из профнастила

В отличие от крыши, сборка ограды из профилированного стального листа делается с учетом того, что они крепятся вертикально.

Так как правильно стыковать профнастил для забора можно в любом направлении, работа начинается от любого угла. Каждый следующий профлист крепится поверх предыдущего. Нахлест составляет одну гофру. Это делается для того, чтобы предотвратить намеренное или случайное разгибание ограждающих конструкций и нарушение целостности покрытия.

В отличие от кровли, саморезы ввинчиваются в нижнюю волну. Они не создают дополнительное напряжение, необходимое для усиления крепления ограждающих элементов на крыше. Крепежи чередуются через каждый выступающий элемент в два ряда.

Мастера рекомендуют не обрезать листы в месте угловых соединений, а загибать их. Такая операция позволит сохранить визуальную целостность забора и его плоскостную геометрию.

Воспользовавшись этими рекомендациями, даже начинающий строитель будет знать, как быстро и качественно стыковать кровельный профнастил на крыше и в заборе.

Как правильно крепить профнастил на крышу

Строительство загородного дома – дело благородное, но очень затратное. Именно поэтому застройщики, стремясь по максимуму сократить расходы, принимают решение о самостоятельной укладке кровельного материала на крышу. Неоспоримым преимуществом такого материала, как профилированный лист является его малый вес и легкость монтажа, благодаря чему крепление профнастила на крыше не потребует от застройщика каких-либо специальных навыков, а его укладка не вызовет никаких затруднений.

Обзорная характеристика профилированного листа

Одним из наиболее многофункциональных строительных материалов является профнастил. Его можно использовать как для кровельного покрытия, так и для отделки стен, пола и даже сооружения временных и постоянных ограждений. Неоспоримые преимущества этого материала – высокая надежность, прочность, экологичность и долговечность. Он не нуждается в регулярной покраске и не выгорает на солнце.

Профилированные листы изготавливаются из оцинкованной стали с возможным нанесением полимерного покрытия и внешне напоминают шифер. Они выпускаются различных размеров и разнообразных показателей антикоррозийной устойчивости, жесткости и прочности.

Профнастил бывает следующих марок:

С – применяется для сооружения легких покрытий, имеет высоту гофры от 8 до 44 мм;
НС – чаще всего используется в кровельном деле, высота волны от 35 до 44 мм;
Н – обладает усиленными жесткими ребрами и подходит для капитальной кровли, высота гофры от 57 до 114 мм.

Для покрытия кровли рекомендуется использовать листы профиля с высотой волны 20-60 мм и наличием специальной влагоотводящей канавки. Их толщина зависит от инженерных расчетов, учитывающих все виды возможных нагрузок: эксплуатационных, ветровых, снеговых.

Приобретая профнастил, необходимо заранее проверить наличие инструкции по укладке этого кровельного материала и, если ее не оказалось в наличии, следует обратиться к продавцу.

Каждый владелец дома хочет, чтобы его кровля служила как можно дольше и радовала глаз не один десяток лет. Именно поэтому для того чтобы правильно выбрать профильный металл, нужно в первую очередь учитывать климатические особенности региона. Для районов с повышенным снежным покровом в зимний период следует выбирать профлист с высотой гофры не менее 20 мм, при этом угол ската крыши должен быть не менее 15°. В частном строительстве наиболее часто используется профнастил марки НС35 и НС 44.

Основные правила укладки профнастила

Монтаж профилированного материала, как и любого другого кровельного покрытия, осуществляется с перекрытием листов, величина которого зависит от уклона (угла наклона) ската.

Укладывая профнастил на крышу, нужно руководствоваться следующими правилами:

При уклоне кровли менее 14° делается горизонтальный нахлест листов порядка 20 см.
Оптимальным нахлестом материала при уклоне кровли от 15 до 30° будет 15-20 см.
Приемлемым нахлестом при крутизне кровли более 30° станет 10-15 см.

Угол наклона кровли, градусов	Горизонтальный нахлёст, мм
До 14°	200 и более
15-30°	150-200
Свыше 30°	100-150

Таблица. Зависимость нахлёста профнастила от угла ската кровли

В том случае, когда угол наклона скатов не превышает 12°, листы перекрываются как минимум на 25 см, при этом все продольные и поперечные стыки дополнительно «связываются» силиконовым или тиоколовым герметиком.

Независимо от сложности и крутизны ската листы необходимо укладывать параллельно карнизу, предварительно выровненному по строго горизонтальной линии, со свесом за карниз. Соседние листы правильно будет крепить одним саморезом, максимально исключая при этом опасность нарушения декоративно-защитного покрытия.

Перед тем, как крепить профнастил на крышу, нужно отмерить величину карнизного свеса, которая зависит от высоты профиля:

для профлиста, глубина волны которого составляет 8, 10 и 20 мм, длина свеса будет находиться в пределах от 50 до 100 мм;
во всех других случаях карнизный свес будет превышать 200 мм.

Крепление профнастила на крыше осуществляется самонарезающими винтами (саморезами) длиной 19 – 250 мм и диаметром 4,8, 5,5 и 6,3 мм. Саморезы иностранных фирм EKT, Hilli, Fisher, SFS снабжены сверлящими бородками, благодаря чему могут закручиваться без предварительного засверливания отверстий. Кровельные самонарезающие винты высокого качества обладают EPDM прокладками, препятствующими проникновению влаги через отверстия.

Выбирая саморезы, нужно обратить внимание на длину цилиндрической резьбовой части – она должна быть длиннее соединяемой пачки листов минимум на 5 мм. Примерный расход крепежного материала составляет 6-8 штук на 1 м² покрытия.

Также необходимо помнить, что крепление листов к обрешетке осуществляется на резиновые уплотнительные шайбы, причем в нижние «волны» нужно ввинчивать саморезы размером не менее 28×4,8 мм. Конек следует крепить через верхние «волны» на саморезах необходимой длины.

Устройство изоляции для крыши из профнастила

В процессе эксплуатации здания происходит образование конденсата под кровлей. Во избежание скопления влаги нужно построить крышу таким образом, чтобы температура снаружи и в подкровельном пространстве совпадала. Для этого необходимо правильно обустроить специальные конструктивные элементы:

теплоизоляцию;
вентиляцию;
пароизоляцию.

Для продления срока службы крыши перед монтажом профлистов следует сделать прокладку, препятствующую накоплению конденсата. Лучше всего использовать паро-гидроизоляционную мембрану, причем начинать нужно с карниза по направлению к коньку. Крепится мембрана гвоздями с большой шляпкой с шагом в 20 см.

Гидроизоляционная пленка укладывается с нахлестом в 10-15 см и обязательным провисом между стропилами в 2-3 см. После соединения стыки нахлеста проклеивают клейкой лентой.

Сверху стропильных ног прибивается контррейка толщиной 40-50 мм, которая защищает мембрану от повреждений в процессе крепления листов. Для обеспечения притока воздуха между прокладкой и первой доской оставляется зазор в 5 см, после чего край прокладки подворачивается к верху и закрепляется с внутренней стороны торцевой доски. При необходимости прокладочную ткань можно легко разрезать обычным ножом.

Свободное движение воздушных потоков в подкровельном пространстве достигается путем устройства вентиляционных отверстий, располагать которые нужно как можно ближе к коньку. Правильный вывод воздуха осуществляется при помощи следующих элементов:

вентиляционных каналов;
специальных зазоров между кровельной плитой и коньком;
решеток для вентиляции, располагающихся на торцах здания.

При устройстве вентиляционных зазоров на гидроизоляционную мембрану крепятся деревянные рейки, способствующие выводу излишков конденсата и влаги. Каждый узел при этом требует надежной фиксации.

Непосредственное закрепление профнастила на кровле

Монтируя профиль, нужно соблюдать определенную тонкость: лист должен лежать так, чтобы по его краю находилась впадина, а не вершина. Причем расположенная по краевой стороне профнастила капиллярная канавка также должна быть лицевой стороной вверх. На крышу кровельный материал затаскивается по лагам с помощью длинной веревки.

Если длинную лестницу перевернуть ступеньками вниз и приставить к стене, то получится отличный «транспортный путь» для профлистов, которые будут двигаться по ней, как по рельсам.

Укладка профнастила производится поясами поперек ската, причем первый пояс кладется с припуском на козырек 10-15 см. Материал нужно крепить кровельными саморезами с шестигранной головкой, в которых уже предусмотрена герметизирующая резиновая прокладка. Вкручивать их нужно строго перпендикулярно покрытию, исключая возможные перекосы. Для того чтобы шурупы не выделялись на полотне, их цвет должен совпадать с цветом профнастила. Крепеж изделий производится по краям листа, посередине и в местах стыка, получается, что на один лист должно уходить минимум 6 саморезов.

Следующие пояса профлиста укладываются нахлестом в 10 см на предыдущие также вдоль по скату. Монтаж листов продолжается до конька крыши, после чего укладка прекращается и начинается с другого ската снова снизу.

Легкое перемещение по крыше обеспечит небольшая лестница, равная длине кровли. Сделать ее очень просто, достаточно набить на доску ступеньки, после чего закрепить ее за угол конька.

Кровельный конек перекрывается обычной оцинкованной полосой шириной 40-50 см или специальным профилированным листом, который также закрепляется саморезами. После окончания монтажа с поверхности крыши удаляются стружки и мусор, места царапин и отрезов подкрашиваются во избежание кромочной коррозии.

Спустя три месяца рекомендуется произвести протяжку саморезов, так как крепление по дереву с течением времени может ослабляться.

И, напоследок, некоторые табу по работе с профнастилом, которые уж точно не будут лишними:

Не допускается крепление профилированных листов при помощи гвоздей, так как велика вероятность их отрыва под действием ветра.
Также не допускается сварка и газовая резка профлистов.
Категорически запрещено разрезать профнастил «болгаркой», в противном случае высокая температура выжжет полимерное покрытие вместе с цинком, что приведет к стремительной коррозии и ржавым подтекам. Ножницы по металлу можно использовать только для продольной резки листа. Правильный поперечный срез с их помощью сделать не удастся, так как они сомнут гофрированную волну. Деформированный лист выправить достаточно тяжело, но даже самая тщательная правка не сможет гарантировать совпадение профилей при укладке.

Если полотна профнастила все же не соответствуют размеру кровли или же необходимо сделать вырезы под дымоход, то можно использовать вырубные элекроножницы или электролобзик. Также для разрезания материала применяется циркулярная пила с крупными победитовыми зубьями.

Монтаж профнастила своими руками

Профнастил – это лёгкий материал, не нуждающийся в мощной стропильной системе крыши. Он применяется в индивидуальном строительстве и сооружениях промышленного назначения. Профлистом можно покрыть любую разновидность крыш на любом типе сооружений. Основной из сфер где применяются профнастил и профлист являются кровельные работы. На сегодняшний день это один из популярнейших материалов используемый в строительстве крыши своими руками.

Все преимущества материала профлиста для устройства крыши своими руками:

Профнастил применяется даже при организации крыш с незначительным уклоном. Этот материал будет всегда гарантировано защищать от различных протечек крыши несмотря даже на сильные атмосферные осадки.

Обустройство крыши из профлиста своими руками реально производить круглогодично обычным подручным слесарным инструментом, который есть у любого дачника. Лист профнастила очень легко режется и имеет гибкость, что дает ему возможность ложиться практически под любой заданный размер крыши.

После работы практически не остается отходов, а монтаж профнастила своими руками может осилить даже непрофессиональный строитель. Крышу из оцинкованного профлиста можно считать самым долговечным и экономным вариантом для строительства любой крыши своими руками.

Давайте попробуем понять как все таки правильно покрыть нашу кровлю профнастилом своими руками. Вовремя укладки профнастила на нашу крышу своими руками нам необходимо соблюдать правила и особенности в работе.

Угол наклона крыши во время укладки профнастила своими руками:

Правильность укладки профнастила своими руками в частности зависит от самого наклона кровли. Если наклон является менее 14° — тогда горизонтальный нахлест соседствующих листов должен быть минимум 200 мм. Если все же наклон будет составлять 15°-30° — тогда горизонтальный нахлёст соседствующих листов должен быть 150-200 мм. Если наклон составит больше 30° — тогда горизонтальный нахлёст у соседствующих листов должен быть обязательно 100-150 мм. При уклоне кровли менее 12° — нам необходимо обязательное использование герметика (силиконового) для полной герметизации вертикальных, а также горизонтальных нахлёстов.

Как нам крепить профлист на крышу своими руками:

Именно для этого способа крепления профнастила к деревянной обрешётке нашей крыши применяются кровельные саморезы. У этих саморезов имеются сверла на конце и неопреновые прокладки под шляпкой. Такие виды саморезов можно купить различных цветов именно в цвет вашего профнастила.

Очень важно!!! При креплении профнастила на кровле своими руками нам необходимо этими же самыми саморезами обязательно попадать на нижнюю часть волны листа. При монтаже кровли из профлиста своими руками нам следует не забывать о пароизоляции и гидроизоляции. Необходимо будет так же обеспечить определенный зазор для воздушной вентиляции под кровельного пространства.

Что же нам нужно учесть при выборе обрешетки крыши профнастилом своими руками:

Во первых вид и размер обрешетки должен зависеть от наклона крыши и высоты гофры профлиста. Но если вы меняете устаревший кровельный материал на профлист, то обрешётку можно и не переделывать (предварительно оценив ее состояние).

Если же угол наклона крыши будет составлять меньше 15°, а для закрытия используется профнастил МП20 – то и обрешетку нужно будет выполнять сплошной, а нахлёсты делают обязательно в две волны листа. Для профнастила марки С35, при наклоне угла меньше 15°, шаг у обрешетки будет, равняется 300 мм, а нахлёст в одну гофру.

Для профлиста С44 шаг обрешетки может уже составлять более 500 мм. Если у кровли угол наклона более 15°, то обрешетка будет выполняться с шагом 350-500 мм, все зависит от размера (высоты) гофры профлиста.

Насколько ширина гофрированного железа

Насколько широка гофрированное железо

Насколько широк профнастил?

Две наиболее распространенные ширины — 26 и 36 дюймов. Другая стандартная ширина — 24 и 39 дюймов. При расчете покрытия исходя из ширины и длины профнастила помните, что каждый кусок должен перекрываться на несколько дюймов.

Какая стандартная ширина профнастила?

850 мм Тогда вопрос, какой ширины металлическая пластина?

Металлические крыши доступны в размерах 24 и 36 дюймов.Тем не менее, каждая из этих ширины также предлагает перекрытие на 2 дюйма с каждой стороны. Вы можете приобрести металлическую крышу желаемой длины и обрезать ее до нужной длины перед установкой.

Точно так же вам может быть интересно, какой ширины цветной лист?

Листовая крышка 762 мм представляет собой одеяло с 1,5 ребрами внахлест. Эффективная ширина панели 850 мм.

Как выглядит гольф?

Фамилия. тип листового металла или стали, усиленный конструкцией путем вдавливания в ряд чередующихся канавок и ребер, и обычно оцинкованный, чтобы выдерживать элементы.

Почему накладки гофрированные?

Гофрированные кровельные мембраны

Насколько гофрированный картон должен перекрывать друг друга?

Чем перекрывается потолок из профнастила?

Это зависит от того, имеете ли вы в виду бок о бок или в конце. По крайней мере, 1 полоска рядом друг с другом. Перекрытие на 36 дюймов от одного конца до другого.

Как измеряется олово?

Разделите ширину секции на ширину панели, которую вы вычислите, чтобы получить количество панелей.Включите пластины длиной до полдюйма. Измерьте каждую прикрепляемую панель для каждого X ширины (замените X шириной панели). Вам нужно найти панно любой длины, чтобы покрыть треугольную площадь.

В каких размерах доступны лотки?

Есть несколько стандартных листов, в том числе:

Какова длина крыши из алюминиевого листа?

Сколько это может стоить?

Средняя цена на материалы снижается до 4 долларов за квадратный фут, но средний размер кровли варьируется в зависимости от площади и выбранных материалов.Как правило, домовладелец может ожидать, что стоимость составит от 3 до 15 долларов за квадратный фут.

Сколько стоит цинкалюм?

Ожидайте платить: 19,50 долларов за метр для оцинкованного листа при 0,42 BMT (толщина основного металла) 12,40 долларов за метр для цинка и алюминия при 0,42 BMT. 30,00 долларов за метр оцинкованного цинка по цене 0,60 BMT.

Сколько карточек мне нужно?

Но после рекомендованного перекрытия в обоих профилях остается 760 мм покрытия. Разделите длину вашей крыши на 0.760, чтобы найти необходимое количество панелей. Например, конструкция длиной 6,0 м соответствует 6000/760 = 7,89 дуг.

Что такое предел BMT?

У металлических крыш есть два основных преимущества. Стандартное качество 0,42 BMT и качество 0,48 BMT толще. BMT означает толщину основного металла, это толщина стали до нанесения защитного слоя Zincalume и цветного слоя Colorbond.

Сколько стоит метр забор Colorbond?

Сколько стоит Colorbond?

крыш Colorbond стоят от 18 до 36.50 долларов США за панель, в зависимости от типа панели. Базовый гофрированный картон стоит 18 долларов за лист, цветная связка с порошковым покрытием стоит 21,50 доллара, двусторонняя цветная связка стоит 24 доллара, а более прочный Colorbond Ultra стоит около 36,50 долларов за лист.

Насколько высоки цветные заборы?

A: В ограждениях Colorbond® используются две основные высоты: 1,5 м и 1,8 м.

Что такое гофрокартон?

Кровля из гофрированного листа обычно может служить намного дольше, чем традиционная кровля из битумной черепицы.Гофрированный картон и листовой металл изготавливаются из листового металла — обычно G60 или G90 (лучше оцинкованной стали, но они также могут быть сформированы гребнями или волнами из алюминия и нержавеющей стали.

Металлическая крыша?

Типичный свес металлической крыши может составлять от 2 до 4 дюймов или меньше. Небольшой выступ рекомендуется из-за подтекания, чтобы вода не попала под крышу и на поверхность.

Сколько стоит волнистое одеяло?

Насколько широка крыша с 5 металлическими ребрами жесткости?

Старый традиционный металлический желоб на 5 В, используемый поколениями.2 двойных нервюры шириной 1/2, высотой 12 по центральной нервюре.

Как далеко должны быть кровельные саморезы по металлу?

Какова ширина гофрированного железа

Использование гофрированного кровельного материала

Кровельный материал из гофрированного листа широко доступен и прост в использовании.

Гофры должны проходить по прямой линии между самой высокой и самой низкой точками и под прямым углом к прогонам (промежуточным опорам).
Перекрытия (торцы и стороны) зависят от уклона крыши (см. Ниже).
Расстояние между прогонами должно соответствовать концевым нахлестам, требуемым для используемого размера листа.
Листы следует укладывать так, чтобы боковые перекрытия были направлены в сторону от господствующего ветра.
Все прогоны должны быть в одной плоскости и параллельны друг другу. Они должны быть правильно закреплены на опорной конструкции.
Края всех листов должны поддерживаться прогонами. Свободный свес на карнизе не должен превышать 300 мм.
Болты с крючком диаметром 8 мм (мин.), Кривошипные болты или шурупы должны быть вставлены в просверленные отверстия диаметром 10 мм.- НИКОГДА НЕ ПРОБИРАЛ — в короне гофры.

Гайки или винты следует сначала слегка затянуть, а затем снова затянуть, когда будет уложено дюжина или более листов. На промежуточных прогонах их не следует затягивать, чтобы лист опирался на прогоны.

При работе на крыше всегда следует использовать кошачью лестницу или кровельную доску для безопасности человека и во избежание повреждения кровельного материала.

Монтаж профнастила кровли

Эти примечания предназначены для использования и установки гофрированных кровельных листов, таких как ПВХ, другие пластмассы и листы из битумного волокна.Несмотря на то, что они сильно различаются по материалам и месту использования, они обладают схожими свойствами в отношении гибкости и веса. Одним из преимуществ этих гофрированных материалов является то, что они намного более жесткие, чем плоский лист аналогичного типа и толщины. Это обеспечивает значительную экономию как в весе, так и в стоимости, а также делает лист относительно простым в обращении. Как правило, все эти типы материалов могут использоваться как кровельные, так и вертикальные облицовочные.

Большая часть этих пленок склонна к конденсации при использовании в качестве облицовки для надворных построек и т. Д.- будучи относительно тонкими, они, как правило, обладают низкими теплоизоляционными свойствами. Конденсация уменьшится, если внутренняя часть конструкции хорошо проветривается.

Будучи тонким листом, большинство видов будет действовать как «барабанная кожа» во время дождя. Листы также могут нагреваться под воздействием прямых солнечных лучей, и это тепло может излучаться в здание, что делает его очень неудобным в жаркую погоду. Подвесной потолок, подвешенный под крышей, может уменьшить обе эти проблемы. Пустота между кровлей и потолком должна быть достаточно вентилируемой, чтобы избежать чрезмерных температур (особенно важно, если используется пластиковая кровельная пленка) и минимизировать конденсацию.Выбор листов светлого цвета (или, если позволяет материал, покраска их в белый / серебристый цвет) снизит эффект внутреннего нагрева.

PVC имеет диапазон рабочих температур от -20 ° C до + 60 ° C. Необходимо следить за тем, чтобы он не использовался в ситуациях, когда максимальная рабочая температура может быть превышена. Таким образом, его не рекомендуется использовать в ситуациях, когда подвесной потолок должен быть возведен под потолочным светом, так как это приведет к накоплению тепла в листе, превышающему максимальную температуру + 60 ° C, что может привести к обесцвечиванию или искажению Лист.

Хранение перед использованием

Пластиковые и битумные листы нельзя хранить в штабеле под прямыми солнечными лучами, так как солнечный нагрев приведет к деформации листов в центре стопки. Если перед установкой листы необходимо оставить снаружи, их следует полностью накрыть непрозрачным брезентом светлого цвета.

Избегайте работы с листовыми материалами в ветреную погоду, даже при легком ветру может возникнуть необходимость временно утяжелить листы во время работы с ними — это особенно актуально для легких пластиковых листов.

Основная конструкция крыши

Конструкция крыши будет состоять из стропил и прогонов. Стропила принимают на себя полный вес материала крыши плюс любые «загрязнения окружающей среды» (например, снег) и всех, кто работает на крыше.

Наклон крыши определяет необходимое количество торцевого перекрытия. Чтобы этого можно было достичь и чтобы они оставались аккуратными, листы сначала следует свободно уложить на крыше. Концевые и боковые нахлесты минимальны, чтобы избежать ненужного обрезания листов, нахлест можно увеличить, чтобы скрыть излишки.В то же время на листах можно отметить положение крепежных винтов и любые пропилы, которые могут потребоваться.

Расстояние между прогонами должно быть согласовано с кровлей, в то время как стропила можно располагать соответствующим образом, чтобы учесть общий вес. Расстояние между прогонами, торцевые и боковые нахлесты листов зависят от угла наклона крыши — для большинства типов листов хорошими руководящими указаниями являются следующие, но уточняйте их у производителей любого конкретного типа листа:

Скат кровли	Опора	Перекрытие концевое	Боковое перекрытие (см. Примечание)
от 1 к 12 до 1 к 6 (от 5 до 10 градусов)	Профнастил или обрешетка	300 мм	2
от 1 к 6 до 1 к 4 (от 10 до 15 градусов)	Purlins с шагом 450 мм	200 мм	1
1 из 4 или меньше (более 15 градусов)	Purlins с шагом 600 мм	170 мм	1

Примечание: Боковое перекрытие — количество гофр

Прогоны должны иметь правильные центры и размер, соответствующие материалу и уклону крыши.Положение прогонов на верхнем и нижнем концах крыши, а также в местах перекрытия листов являются критическими точками, они должны быть там, где нужно прибивать гвозди. Определив верхнюю, нижнюю и перекрывающие изнаночные дуги, равномерно распределите оставшиеся прогоны между ними. В качестве помощи при установке прогонов используйте деревянную распорку, чтобы они оставались перпендикулярно карнизу. Важно, чтобы максимальные центры поддержки, указанные для используемого типа гофрированного листа, не превышались между прогонами.

Укладка листов

Приступайте к креплению листов на нижнем крае крыши на конце, противоположном преобладающим ветрам.Расположите листы в шахматном порядке, используя половину листа, чтобы начать второй ряд.

Крепежные выступы

Приступите к закреплению выступов на конце крыши, противоположном преобладающим ветрам. Перекрытия должны быть около 125 мм.

Грани

(концы крыши)

Чтобы предотвратить попадание воды во время проливного дождя, листы должны быть расположены так, чтобы выступать за край (концы крыши) примерно на один гофр. Не выступайте за лицевую панель более чем на 70 мм.Если используются большие перекрытия по краям или фасадам, ветер будет захватывать эту область, что может привести к повреждению крыши ветром.

Гребни должны быть сформированы либо путем прибивания окончательной гофры над приподнятым бортом баржи, либо с использованием гребня для укладки на гребень.

Крепление желобов

Не выступайте за лицевую панель более чем на 70 мм. Сквозняк можно уменьшить, применив накануне куски пенопласта, но не исключайте всю вентиляцию.

Раскрой

Всегда следуйте инструкциям производителя по обрезке листов.Если резка ПВХ необходима, используйте ручную пилу с мелкими зубьями или циркулярную пилу — потренируйтесь на обрезке материала, чтобы убедиться, что материал может быть успешно разрезан. Смажьте универсальным смазочным маслом, чтобы предотвратить заедание.

Гофрированный материал поставляется различной длины, поэтому резки часто можно избежать, выбрав соответствующий размер (или несколько размеров) на этапе планирования — вам, вероятно, придется разрезать альтернативные торцевые листы вдоль, чтобы вертикальные стыки были смещены.Если необходимо разрезать лист поперек листа, положите один лист поверх разрезаемого листа, чтобы отметить линию разреза. Если его нужно разрезать, например, чтобы он поместился вокруг выступов, используйте ручную пилу с мелкими зубьями под небольшим углом, поддерживая лист, чтобы минимизировать вибрацию. Лист можно разрезать, вставив его между другими, оставляя часть, которую нужно удалить, выступающей из стека.

Некоторые пластмассы могут треснуть или расколоться при пилении или сверлении в холодную погоду, поэтому оставьте листы в теплом помещении на 2 или 3 часа. на распиловку или сверление.

Постарайтесь сделать так, чтобы обрезанные края были скрыты нахлестом соседних листов.

Бурение

Как правило, лучше всего (хотя и более неудобно) просверливать листы на месте так, чтобы отверстия совпадали с прогонами, а отверстия внахлест листы выстраиваются в линию. Для компенсации теплового движения необходимо просверлить крепежные отверстия диаметром примерно на 5 мм больше, чем крепежные. хвостовик для листов длиной до 2 м и дополнительные 2 мм на каждый дополнительный метр длины листа. Крепежные детали следует размещать только на вершине гребней при установке и всегда следует использовать с уплотнительной шайбой, которая обычно предотвращает просачивание дождевой воды.Специально разработанные проставки, предотвращающие деформацию профиля, позволяют исключить вероятность случайного перетягивания.

Просверлите твердую опору, слегка надавив ручной дрелью или тихоходной дрелью с подходящим сверлом. Убедитесь, что сверло выполняет резку, это должно избежать раскалывания материала.

Крепление

Гвоздем через венец гофры в прогоны или настил. Прибейте каждую гофру внахлест на листе, а также в верхней и нижней части ската.Центры гвоздей могут быть уменьшены до альтернативной гофры на прямых прогонах. Чтобы не «потерять» прогоны на непрозрачной пленке, отметьте их положение на верхней стороне каждого листа при укладке, используйте прямой край или тугую линию, чтобы расположить крепления на листе. Не прибивайте верхний ряд или боковые крепления внахлест, пока перекрывающиеся листы не встанут на место.

Подкатываемые листы подальше от преобладающего ветра и используйте герметизирующую ленту, чтобы предотвратить попадание пыли и грязи. Используйте оклад стены на вершине склона в случае уклона или при необходимости используйте коньковый элемент.Используйте пенопласт внизу откоса, чтобы предотвратить сквозняки, но не забудьте обеспечить соответствующую вентиляцию. Заполнители карниза, используемые на других позициях прогонов, полезны для предотвращения «вибрации крыши», общей проблемы с легкими кровельными покрытиями. Обшивка должна поддерживаться в максимальных центрах, как указано производителем. — и крепления должны располагаться на расстоянии не менее 50 мм от концов листа.

Сделайте свою собственную крышу из профнастила. Советы и пошаговый план

1.Установить несущую конструкцию

Расстояние между обрешетками, на которые крепятся профнастилы, зависит от угла наклона кровли и материала профнастила. На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированный лист, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2.Подсчитайте, сколько нужно профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине — не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров внизу и сбоку.Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке. Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить протекание.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не использовать гвозди, а шурупы для гофрированных листов.Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Теперь таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный листовой материал не выдержит этого. Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите коньковый элемент

Если на крыше есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как приступить к следующему ряду.

6. Прокладываем последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру. Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофр, поэтому здесь может потребоваться большее перекрытие.

7.Установить баржевые доски

В качестве защиты от шторма имеет смысл отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водостойких фанерных планок, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности. Используйте хорошую лестницу или лестницу и убедитесь, что она устойчива. Также прочтите наши советы по безопасной работе с лестницей.

Как установить гофрированную металлическую кровлю

Мэтт Вебер

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов.Они популярны для мастерских, сараев, лодочных домов и других хозяйственных построек благодаря своей долговечности и простоте установки. Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

Материальное преимущество

Персонал EHT выбрал металлическую версию панелей основного черного цвета для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду.Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера. Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

Один из приемов отделения панелей от жгута — это «взбить» панель, чтобы воздух под ней (чтобы они не слипались).

Еще одним преимуществом является небольшой вес гофрированной металлической панели.По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов. Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

Безопасность

Как правило, все, кто работает на крыше, должны использовать ремни безопасности и страховочные стропы.Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла. Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим ножом и очень опасна.

Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

Хранилище

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата.Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотным брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Резка

Для резки панелей рекомендуется использовать ножницы для резки металла, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары, для разрезов по левому, правому краю и по средней линии.

Чтобы измерить свес, прикрепите тесьму параллельно карнизу в качестве ориентира.

Крепление

Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для заворачивания шурупов.

Предлагаемый образец крепления.

Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл, чтобы войти в деревянную конструкцию.Саморезы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали во время их завинчивания. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечки и повреждение панелей во время установки.

Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

Забейте крепежные детали через металлическую крышу, чтобы они плотно вошли в каркас.По возможности прибивайте впадину между гребнями, где кровля максимально приближена к дереву.

В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированного этилен-пропиленового каучука для защиты от воды.

Установка

Двускатные крыши. Для двускатной крыши поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

Работайте по направлению к сторонам настила крыши, при необходимости обрезая панели по размеру.

Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной кровли нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы подходящей панели.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Скрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

Вальмовые крыши. Для вальмовых крыш, таких как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели по-прежнему следует устанавливать так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру.На шатровых крышах эта бригада предпочитает начинать с центра и работать по сторонам. Боковые круги должны быть направлены в сторону от ветра.

Металлическая кровля обычно продается с соответствующими металлическими элементами отделки, в том числе коньковыми крышками, кромками капель, W-образной выемкой, граблями и т. Д. Проконсультируйтесь с инструкциями производителя, чтобы узнать о рекомендуемых местах крепления планки.

После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

На показанной крыше не было впадин, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек отмерены на углы сгиба.

Плоскогубцы используются для выполнения прямых загибов по углам среза.

Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного домика, затеняя солнце и защищая от дождя на долгие годы.

Начиная с низа, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают водосточные кромки, W-образную выемку, торцевые заглушки и различные другие элементы отделки, чтобы завершить практически любую обычную конструкцию крыши.

Боковое примечание

Кровля закрытого дома

Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив скобами каждые 3 дюйма снаружи фетра и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Фольгированная пузырьковая изоляция имеет R-значение прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.

Как покрыть сарай гофрированными листами

Обладая рядом функциональных преимуществ и практических свойств, гофрированные кровельные листы являются идеальным кровельным решением для множества различных конструкций. Благодаря прочной конструкции, долговечной надежности и простоте монтажа гофрированные кровельные листы широко используются как профессиональными кровельщиками, так и опытными мастерами-любителями.Гофрированные листы, которые можно увидеть в садах, наделах и других открытых площадках по всей стране, часто устанавливают на крышах садовых навесов.

Почему гофрированная кровля является популярным вариантом для навесов?

Садовые навесы требуют прочного и долговечного кровельного решения, которое при этом достаточно легкое, чтобы выдержать конструкцию. Для этого отлично подойдет гофрированный кровельный лист. «Изогнутый» профиль гофрированных листов не только создает традиционный вид, но и значительно повышает ударопрочность, защищая при этом содержимое вашего сарая от суровых погодных условий.Этот тип листа может весить всего 5 кг на лист, поэтому идеально подходит даже для самых легких деревянных конструкций.

С точки зрения доступности гофрированные кровельные листы являются одними из самых экономичных кровельных материалов для этого типа проектов. Они стоят всего 5 фунтов стерлингов за квадратный метр и не требуют профессиональной установки, что означает сокращение затрат на установку и рабочую силу. Гофрированная кровля может прослужить от 10 до 100 лет при правильной установке и уходе, а это означает, что вам не придется беспокоиться о постоянной замене и ремонте.

Итак, как установить профнастил на сарай?

Как упоминалось ранее, одним из основных преимуществ профнастила является простота монтажа. В этой статье мы пошагово расскажем, как покрыть сарай профнастилом. Мы остановимся на двух типах гофрированной кровли — это металлические и битумные листы.

Как заменить односкатную фетровую крышу на гофрированные кровельные листы

Если вы модернизируете существующую односкатную фетровую крышу с помощью гофрированных кровельных листов, возможно, вы сможете сохранить текущий материал на месте.Это будет зависеть от ее состояния и типа монтируемого профнастила.

Рубероид часто укладывают под гофрированным материалом в качестве слоя «изоляции» односкатной крыши. Если у вас есть фетр на месте, неповрежденный и в хорошем состоянии, то вы можете просто пропустить этап повторного валяния.

Однако, если войлок для сарая нуждается в замене или не нужен для того типа листов, которые вы используете, его нужно будет удалить.

Это быстрый и простой процесс, как показано ниже.

Найдите и подденьте старые гвозди

Для начала нужно удалить старые гвозди, которыми фетр крепился к крыше. Используя молоток или небольшую монтировку, подденьте имеющиеся гвозди. Убедитесь, что вы при этом надеваете очки и защитные перчатки.

Если какая-либо из головок гвоздя отломилась во время поддевания, просто забейте их молотком ниже поверхности, чтобы спрятаться.

Разорвать старый войлок

Используя нож Стэнли, прорежьте старый войлок и начните рвать его на части.Будьте осторожны, чтобы не повредить структуру под ним.

Удаление песка, грязи и мусора

Удалите все остатки гвоздей, песок, грязь или мусор с односкатной крыши.

Как установить гофрированную металлическую кровлю на сарае

Что мне понадобится?

Профнастил кровельный
Верстак
Карандаш / ручка
Рулетка
Ножницы для олова / ножницы с прямой кромкой
Рубероид
Отвертка
Универсальный нож
Скобы кровельные
Винты и шайбы 1 1/2 дюйма
Кровельный герметик / цемент
Полиуретановый герметик

Пошаговая инструкция

Измерение крыши

Чтобы убедиться, что у вас есть металлические листы подходящего размера для конструкции сарая, вам сначала необходимо измерить пространство на крыше.Просто измерьте длину и ширину ската крыши с помощью рулетки, а затем умножьте эти измерения вместе. Для кровельных конструкций с козырьком вам нужно будет снять размеры с обеих сторон.

Чтобы учесть перекрытие, убедитесь, что вы измеряете немного больше листового материала, чем точно поместится на вашей крыше. Практическое перекрытие составляет около 4 дюйма .

Чтобы помочь вам найти гофрированный лист подходящего размера для вашего проекта, почему бы не воспользоваться нашим удобным калькулятором кровли.Просто введите длину и ширину ската крыши, выберите необходимую толщину листа, цвет и отделку, а затем позвольте калькулятору сделать остальную работу за вас.

Раскрой по размеру

Купив гофрированные металлические листы, вы можете обнаружить, что их нужно обрезать по размеру, идеально подходящему для вашей односкатной крыши. Есть несколько различных инструментов, которые вы можете использовать для этого, хотя самый простой вариант для домашних мастеров — это ножницы для алюминиевых листов и ножницы с прямой кромкой для стали.

После надежного размещения листа на устойчивой поверхности верстака, тщательно измерьте его и отметьте ориентир. Используйте соответствующий инструмент для резки по линии реза, предварительно перепроверив свои размеры.

Для получения дополнительной информации о том, как разрезать гофрированные листы, ознакомьтесь с нашим руководством «Как разрезать гофрированную кровлю» здесь.

Рубероид

Установка слоя рубероида перед установкой гофрированного металла будет действовать как слой изоляции для конструкции односкатной крыши.Отмерьте рубероид по размеру кровельного пространства и отрежьте его по размеру с помощью канцелярского ножа.

Положите войлок горизонтально на настил крыши и закрепите кровельными скобами. Для прочной и надежной посадки перекрывайте слои войлока минимум на 4 дюйма .

Начало установки

Поместите первый гофрированный металлический лист в нижний угол крыши. Убедившись, что он выступает минимум на 4 дюйма на , добавьте винты через каждые 8 дюймов вдоль внешнего края и основания листа.Используйте отвертку, чтобы закрепить винты размером 1 1/2 дюйма, сдвинув шайбы на каждый и завинтив их достаточно плотно, чтобы надежно удерживать лист на месте.

Первая сторона

После установки первого листа продолжайте работу поперек от нижнего угла. Перекрывайте следующий лист с предыдущим хотя бы одним закругленным гофром, чтобы защитить конструкцию от атмосферных воздействий. Еще раз вставьте винты на расстоянии 8 дюймов друг от друга в перекрывающийся край и нижнюю часть листа.

Когда вы дойдете до последнего листа в ряду, вы можете обнаружить, что вам нужно дополнительно обрезать лист по размеру. Помня, что должно быть не менее 4 дюймов перекрытия, используйте пилу, ножницы для жести или ножницы с прямой кромкой, чтобы аккуратно разрезать.

Продолжайте складывать ряды, пока не покроете первую сторону односкатной крыши. При установке одного ряда над другим перекрывайте нижний ряд на 4 дюйма .

Вторая сторона

Пришло время повторить процесс на другой стороне односкатной крыши.При установке не забудьте перекрыть листы внахлест, чтобы повысить устойчивость конструкции и ее защиту от атмосферных воздействий.

Заглушка конька

Теперь, когда обе стороны завершены, вам нужно обеспечить защиту верхней части односкатной крыши. Сделать это можно, установив остроконечную шляпку конька. Для установки аккуратно установите на место на крыше, убедившись, что колпачок перекрывает ряды обшивки внизу с каждой стороны. Надежно закрепите на месте, используя те же винты 1 1/2 дюйма и шайбы.

Кровельные швы и герметик

Чтобы убедиться, что швы не открыты, используйте кровельный герметик или цемент для заполнения. Дайте ему высохнуть не менее 12 часов . Хотя этот шаг не является обязательным, чтобы обеспечить оптимальную долговечность и защиту односкатной крыши, вы можете покрасить или нанести на конструкцию прозрачный полиуретановый герметик.

Как установить кровлю из гофрированного битума на навес

Что мне понадобится?

Гофрированный битум кровельный лист
Рулетка
Линейка с прямым краем
Карандаш / мел
Верстак
Ножницы для жести / нож Stanley / круговая пила / циркулярная пила
Гвозди
Молот

Пошаговая инструкция

Измерение крыши

Самый первый шаг — измерить уклон и ширину вашей крыши.Найдя уклон, вы можете определить минимальный уровень поддержки, необходимой под листами, а также концы гофры и количество креплений, необходимых для установки.

Для крыш с уклоном 15 ° и выше

Фиксация на прогонах с максимальным межцентровым расстоянием 61 см
Гофра внахлест — 17см
Гофра внахлест — одна гофра
Количество гвоздей на лист — 20

Для крыш с уклоном от 10 ° до 15 °

Фиксация на прогонах с максимальным межцентровым расстоянием 45 см
Гофра внахлест — 20см
Гофра внахлест — одна гофра
Количество гвоздей на лист — 25

Для крыш с уклоном от 5 ° до 10 °

Уложен на полностью поддерживающий настил крыши
Гофра внахлест — 30см
Гофра внахлест — две гофры
Количество гвоздей на лист — 20

Сколько листов?

Чтобы определить, сколько гофрированных битумных листов вам потребуется, а также креплений, воспользуйтесь нашим удобным калькулятором кровли.Просто введите уклон и ширину крыши, и пусть калькулятор решит сложную задачу за вас.

Помните, что вы всегда можете обрезать листы по размеру, поэтому всегда лучше брать немного больше, чем меньше.

Подготовка крыши

Перед установкой листов необходимо убедиться, что крыша полностью подготовлена к установке. При работе с односкатной крышей убедитесь, что конструкция находится в хорошем состоянии.

Убедитесь, что настил имеет толщину не менее 20 мм , чтобы обеспечить прочное основание для размещения гвоздей при фиксации.Если толщина меньше 20 мм, можно закрепить рейки, доску или просто заменить гвозди саморезами.

Возможно, вам понадобится установить дополнительный прогон в точке конька, чтобы удерживать крепления конька позже в процессе установки.

Раскрой по размеру

После покупки и размещения листов вы можете обнаружить, что их нужно обрезать по размеру. Все, что вам понадобится для резки, — это рулетка, линейка, карандаш или мел, рабочая поверхность и режущий инструмент.

Используйте измерительную ленту, чтобы аккуратно измерить лист, затем сделайте отметки на каждом конце. Соедините отметки прямо поперек с помощью линейки, обеспечивая при этом оптимальную точность.

Для нарезки более сложной формы лучше всего использовать хорошо смазанные ножницы для жести. В качестве альтернативы, для продольной резки используйте нож Stanley или пилу с круглым лезвием, а для резки по ширине используйте пилу с круглым лезвием или циркулярную пилу.

Для получения дополнительной информации о резке гофрированных битумных листов прочтите наше удобное руководство «Как резать гофрированную кровлю» здесь.

Первый лист

Теперь вы готовы разместить первый лист. Вы должны убедиться, что листы выступают не менее чем на 5см , чтобы образовался капельный край. Уменьшение центра крепления до первого прогона от карниза поможет вам приспособить этот 5-сантиметровый выступ.

Расположите лист по углам линии карниза и кромки, не забывая оставлять перекрытие. Сначала прибейте края листа.

Чтобы закрепить битумный лист, вставьте гвоздь через шайбу сверху листа вниз в балку под ним.Гвоздь должен входить в прогон примерно на 20 мм . Закрепите интегральный колпачок на шайбе.

Продолжить первую сторону

Ссылаясь на предыдущую инструкцию по уклону крыши, продолжите установку остальных битумных листов поперек первой стороны односкатной крыши с требуемым боковым нахлестом. Не забудьте расположить квадрат по линии карниза и кромки.

Доска баржи Verge

Есть два возможных способа крепления бортика обочины:

Поместите край баржи в последнюю гофру листа.Закрепите на месте, затем сложите над доской. Закрепите в доску с помощью 10-миллиметровых гвоздей с гальванической резьбой с шагом 15 мм.
Расположите край баржи на одном уровне с верхом прогонов и закрепите. Перекрыть битумный лист на 5 мм от края крыши, затем закрепить гвоздями у каждого прогона.

Вторая сторона

Повторите способ установки для второй стороны односкатной крыши. Когда обе стороны будут завершены, прикрепите листы к линии гребня.

Доска конька

Теперь пора установить коньковый элемент. Используя предварительно сформированные концевые канавки внахлест на коньке, определите концевой нахлест и закрепите на крыше. Прикрепите к одной стороне ската крыши, затем осторожно загните конек на противоположную сторону. Закрепите выступы гвоздями на каждой второй гофре.

Деревянная отделка

Отметьте и вырежьте конец из обработанной древесины, чтобы завершить конек.Расположите деревянное навершие так, чтобы выступ конька заходил внахлест. Затем закрепите на краю баржных досок, чтобы закончить.

Заключить

Быстро и легко монтируемые гофрированные кровельные листы представляют собой идеальное решение для замены односкатной кровли своими руками. Если этот пост вдохновил вас на создание собственного проекта гофрированной кровли, почему бы не взглянуть на фантастический ассортимент гофрированной кровли, доступной сейчас в Roofing Megastore. У нас есть широкий ассортимент гофрированных листов ведущих производителей по очень доступным ценам.

Если у вас возникнут дополнительные вопросы или запросы, просто свяжитесь с нашей дружелюбной службой поддержки клиентов, которая будет более чем счастлива помочь. Просто позвоните им по номеру 01295 565565, напишите по адресу [email protected] или оставьте сообщение в нашем удобном чате.

Хозяйственные постройки … — Ч5 Элементы конструкции: Крыши

Кровля скатная Крыши

Содержание — Назад — Вперед

Желательные характеристики кровельных материалов:

1 Устойчивость к проникновению дождя, снега и пыли и устойчивость к ветровым воздействиям — как давлению, так и всасывание.
2 Стойкость к воздействию дождя, снега, солнца. радиационное и атмосферное загрязнение, чтобы свести к минимуму обслуживание в течение всего срока службы кровли.
3 Легкий, но достаточно прочный, чтобы выдерживать приложенные нагрузки, так что экономичная опора могут использоваться члены.
4 Допустимая огнестойкость.
5 Разумный стандарт тепло- и звукоизоляции.
6 Приемлемый внешний вид.
7 Разумная стоимость в течение всего срока службы кровли.

Форма крыши, тип конструкции и уклон определяют подходящие виды рубероида. Минимальный уклон на какой материал можно использовать, зависит от воздействия ветра, тип стыка и перекрытия, пористость и размер агрегата.

Если рассматривать стоимость различных кровельных материалов, то Следует отметить, что тем, кому нужны более крутые склоны, нужно будет покрыть большую площадь.В таблице 5.11 приведены рекомендации по относительное увеличение площади кровли с увеличением уклона. В площадь плоской кровли принята равной 100.

Вес материала кровельного покрытия сильно влияет на конструкция конструкции крыши и обвязка. Таблица 5.12 показывает несколько примеров.

Purlins

Таблица 5.10 Минимальный шаг Требования к кровельным материалам

Кровельное покрытие	Уголок	Наклон	Подъем в мм / м
Войлок наложенный битумный	3	1:20	50
Листы гофрированные металлические (мин.150 конечных кругов)	12	1: 5	200
Листы гофрированные металлические (мин. 100 конечных кругов)	18	1: 3	300
Гофрированный асбестоцемент листы с нахлестом по краям 300 мм	10	1: 5,7	180
Гофрированный асбестоцемент улицы с нахлестом 150 мм	22.5	1: 2,4	410
Плитка внахлест	30	1: 1,7	580
Плитка из обожженной глины	40	1: 1,2	840
Сланцы шириной мин. 300 мм	25	1: 2,1	470
Сланцы шириной мин. 225 мм	35	1: 1.4	700
Битумная черепица (дерево)	35	1: 1,4	700
Солома из пальмовых листьев (Макути)	34	1: 1,5	670
Солома травы	45	1: 1	1000
Стабилизированный грунт	9	1: 6	170
Местный ил (сухой климат только)	6	1:10	100
Фиброцементные рулонные листы	20	1: 2.8	360
Плитка бетонная, замковая	17,5	1: 3,2	320

Расстояние между прогонами, поддерживающими кровлю, зависит от от размеров и жесткости рубероида. Размеры длины прогонов зависит от шага стропил и прогонов, вес кровельного материала и нагрузка на крышу от ветра, лиц, строящих и обслуживающих крышу, и в некоторые участки снег.Древесина, круглая или пиленая, является наиболее распространенной. материал, используемый для прогонов, так как кровельный материал можно легко крепится гвоздями. Если шаг ферм превышает От 2,5 до 3,0 м, деревянные прогоны невозможны, стальные профили вместо этого используются. Профиль может быть угловым или Z-образным. из гладких листов железа;

Небольшие элементы, такие как шифер, черепица и черепица, прикрепляются к близко расположенные рейки сравнительно небольшого сечения, а значит, стропила должны располагаться близко друг к другу.

Таблица 5.1 1 Относительные площади Крыши разноскатные

Уголок	Наклон	Относительная площадь Кровля
0	–	100
10	1: 5,7	102
15	1: 3.7	104
20	1: 2,7	106
25	1: 2,1	110
30	1: 1,7	115
35	1: 1,4	122
40	1: 1.2	131
45	1: 1.0	141
50	1: 0,8	156
55	1: 0,7	174
60	1: 0,6	200

Таблица 5.12 Вес кровли Материалы

Материал	Вес кг / м
Гофрированный алюминиевый лист	2,5-5 в зависимости от калибра
Листы стальные гофрированные	6-9 в зависимости от калибра
Листы стальные гофрированные, заложено	8-12 в зависимости от калибра
Асбестоцементные листы	14
Листы асбестоцементные, уложенные	16
Сланец положенный	40
Плитка уложенная	65

Солома

Солома — очень распространенный кровельный материал в сельской местности.Это обладает хорошими теплоизоляционными качествами и помогает сохранить достаточно равномерная температура внутри здания, даже когда снаружи температуры значительно различаются. Уровень шума от дождя брызги на крыше низкие, но во время продолжительных проливных дождей некоторые может произойти утечка. Хотя за соломой легко ухаживать, она может также служат убежищем для насекомых, вредителей и змей.

Ряд различных растительных материалов, таких как трава, тростник, папирус, пальмовые и банановые листья подходят и недорого при наличии на месте.Хотя материалы дешево, соломенное покрытие довольно трудоемкое и требует некоторых навык.

Прочность соломы относительно низкая. В случае травы, капитальный ремонт потребуется каждые 2 — 3 года, но при правильной укладке специалистом и обслуживании он может прослужить 20 до 30 лет и дольше. Несущая конструкция деревянных опор или бамбук, хотя и простой, но должен быть достаточно прочным, чтобы нести вес мокрой соломы. Использование соломы ограничено узкие здания, так как в противном случае несущая конструкция быть сложным и дорогим, а подъем крыши очень высоким из-за необходимости очень крутого склона.Пальмовые листья должны иметь уклон не менее 1: 1,5, а лучше 1: 1 и траву солома минимум 1: 1, но предпочтительно 1: 0,6. Увеличение уклон улучшит долговечность и снизит риск протечки. Риск возгорания чрезвычайно высок, но его можно снизить, если обработка антипиреном, как описано ниже.

Трава Соломенная Трава для соломенного покрытия должна быть:.

Твердый, волокнистый и вязкий с высоким содержанием силикатов и масла и низкое содержание легкоусвояемых питательных веществ такие как углеводы, крахмалы и белки.
Без семян и своевременный сбор.
Прямые, с тонкими листьями, длиной не менее 1 метра.
Для правильной процедуры укладки соломы необходимо следующее:
Стебли параллельные, плотно упакованные, срезанной стороной указывая наружу.
Может использоваться каркас крыши с крутым уклоном 45 и более.
Низкий карниз для защиты стен.
Для наилучшего результата форма крыши должна быть конической, пирамидальной. или споткнулся по форме, а не двояко, где грани представляют собой слабые места.

Для удобства работы трава связана в жгуты. В Укладка соломы начинается от карниза шириной около 1 м. А ряд пучков травы кладут рядом друг с другом на крышу, основанием стеблей к низу. Трава привязана к обрешетки из коры волокна или желательно просмоленного сизалевого корда. В последующими слоями жгуты укладываются внахлест на слой снизу от половины до двух третей их длины, что означает В готовой соломе будет два-три слоя.

Длинной иглой проталкивают нить и завязывают ее. пучки травы на обрешетки. Потом сами связки развязывают и руками толкают траву вправо положение, придающее крыше гладкую поверхность. Тогда строка потянул, и это надежно зафиксирует траву на месте. Другой способ оставляет пучки травы такими, какие они есть, что придает крыше ступенчатая поверхность. Толщина новых слоев соломы варьируется. между 15 и 20 см, но позже это станет несколько тоньше из-за оседания.

Рисунок 5.48 Желание соломы трава.

Прострочить внизу первой соломки на самой нижней обрешетке. Секунда слой должен перекрывать строчку первого ряда и включать верхняя часть нижнего слоя в фактическом стежке. это Лучше, чтобы каждый слой проходил по 3 ряда стежков. В строчка каждого ряда должна быть полностью закрыта свободным концы следующего слоя над ним.

Трава или солома привязаны пучками к обрешетке, образующей соломенные доски.Эти доски производятся на земле и привязаны к стропилам, начиная с карниза и продолжая до гребень. Каждая доска закрывает свободными концами доску. под.

Солома из пальмовых листьев (Макути)

Пальмовые листья часто связывают в циновки макути, которые используются для кровельное покрытие. Они состоят из пальмовых листьев, привязанных к ребру. (часть стебля пальмового листа) с использованием высушенного волокна Дума пальмовые листья или шпагат из сизаля.

Коврики укладывают на стропила (круглые столбы) и стебли. привязаны к стропилам сизалевым шпагатом. Коврики обычно изготавливается стандартного размера 600 x 600 мм и укладывается с помощью 100 мм боковой перехлест, таким образом, требуется расстояние между стропилами 500 мм. Для хорошего качественный коврик шириной 600мм, в среднем потребуется 75 лезвий. Шаг вверх по скату крыши, т.е. расстояние между ребрами маты макути обычно составляют от 150 до 100 мм, образуя таким образом от 4 до 6 слой покрытия толщиной от 5 до 8 см.

Папирус Солома

Сначала поверх изнанки кладется папирусный коврик, затем слой черного полиэтилена и, наконец, еще один или два папируса коврики для завершения крыши. Эти материалы крепятся к прогоны с гвоздями и железной проволокой. К обрешетке крепятся гвозди. на расстоянии от 15 до 20 см, а затем натягивают железную проволоку на верхнюю часть коврика из папируса и прикрепите к ногтям. Папирус имеет срок службы около трех лет, но его можно продлить на обработка папируса водоотталкивающей краской.

Рисунок 5.49 Методы трава соломенная.

Рисунок 5.50 Сборка макути коврики.

Огнезащитное средство для бамбука и соломы

Огнезащитные краски выпускаются как масляные, так и масляные. водная отделка. Они замедляют возгорание и распространение пламя над поверхностями. Некоторые из них набухают, то есть набухают при нагревании образует пористое изоляционное покрытие.

Дешевый огнезащитный раствор можно приготовить из удобрения диаммонийфосфат и сульфат аммония.В раствор получают путем смешивания 5 кг диаммонийфосфата и 2,5 кг сульфата аммония на 50 кг воды. Главный недостатком является то, что он становится менее эффективным из-за выщелачивания. с дождем. Поэтому огнезащитную пропитку необходимо покрыт водоотталкивающей краской. Вся крыша конструкции, т. е. бамбуковые фермы, веревки, деревянные детали и соломы, следует обработать антипиреном. Следующее Рекомендуется процедура:

Пропитка соломы

1 Высушите материалы, покрывающие солому, такие как тростник, пальмира, листья, бамбук, веревки и т. д.растекаясь на солнце.
2 Приготовить раствор аммонийного удобрения. фосфат, сульфат аммония и вода в соответствии с рекомендациями.
3 Погрузите материал в химический раствор и дайте ему выдержите от 10 до 12 часов. Химическая нагрузка от 10 до 14% по вес соломы (в сухом виде) достаточен.
4 Выньте материал, слейте излишки раствора и снова сохнуть на солнце.
5 Подготовить соломенную крышу обычным способом, используя пропитанный материал и каркас, обработанный аналогичным образом материал.

Такие кровли не воспламеняются легко, и огонь распространяется очень быстро. медленно.

Рисунок 5.51 Альтернатива коньковые заглушки для соломенных крыш.

Рисунок 5.52 Папирус-полиэтилен кровля

Оцинкованные стальные гофрированные листы

оцинкованный гофрированный стальной лист (GCS) — самый дешевый из современный профнастил и широко используется в качестве рубероид для хозяйственных построек.Незащищенная сталь имела бы очень короткий срок службы, но цинковое покрытие (гальваника) добавляет существенная защита при относительно невысокой стоимости. Альтернатива покрытия для стальных листов битумные, поливинилхлоридные (пластик) на цинке, асбесте, фетре и полиэстере. Если покрытие При повреждении сталь ржавеет. Когда первые признаки ржавчины появляются, лист следует покрыть краской на основе свинца, чтобы остановить ржавчину.

Основными преимуществами GCS являются:

1 Относительно небольшой вес позволяет легко транспортировка и гибкость, поэтому их нелегко повредить во время транспортировки.
2 Проста в установке и использовании. Однако края листы часто бывают очень острыми и могут вызвать порезы одежда и кожа. Листы можно разрезать на любой необходимый длины и кровельные гвозди можно вбивать через листы прямо без сверления отверстий.
3 Несущая конструкция может быть относительно простой. Должное гибкости листов, незначительные движения несущая конструкция может произойти без повреждений.
4 Листы довольно прочные, если их обслужить, и подвергается нападению термитов или грибка. Они водонепроницаемы и негорючие.
5 Их можно разобрать и использовать повторно при условии, что используются те же отверстия от гвоздей.

Основными недостатками ГКС являются плохие термические свойства. и шум, вызванный сильными дождями и тепловыми движениями. В тепловые и звуковые свойства улучшаются за счет изолированного потолок.

Большинство гофрированных стальных листов имеют гофру 76 мм. шаг и глубина 19 мм. Толщина варьируется от 0,3 до 1,6 мм, из которых Для хозяйственных построек рекомендуется 0,375-0,425 мм.

Обычно на рынке представлены стандартные ширины 610, 762 мм и 1000 мм. Длина от 2 до 4 метров. См. Рисунок 5.53 и таблицу 5.13 и 5.14.

Рисунок 5.53 Гофрированный кровля внахлест

Таблица 5.13 Рекомендации для Наклон, конец нахлеста и боковой нахлест для рифления гофрированной стали

Тип позиции	мин. Уклон	мин. Конец нахл.	мин. Сбоку
Закрытая площадка	1: 5	150 мм	1.5 гофр
Закрытая площадка	1: 3	100 мм	1 гофра
Нормальный участок	1: 3	100 мм	1,5 гофра
Открытый участок	1: 3	150 мм	2 гофры

Рисунок 5.54 Методы крепление профнастила к обрешетке.

Таблица 5.14 Ширина покрытия для разные боковые перехлесты и типы листов гофрированного железа

Тип	№ Корр. мм	Всего Ширина	Покрытие Ширина (мм) Количество сторон гофры круг
Тип	№ Корр. мм	Всего Ширина	1	11/2	2
С.S. Номинал 8/7	6 8	610	533	495	457
C.S. Номинал 10/76	10	762	686	645	610

Укладка листов

Расстояние между прогонами будет зависеть от толщины обрешетки. листы б / у.Ориентировочно максимальное расстояние между прогонами 0,475 мм. листов 1500мм. Минимальный размер прогонов должен составлять 50 мм. ширина, чтобы их было легко прибить.

Укладку листов следует начинать от карниза и вдали от господствующего ветра. Тогда боковые круги исчезнут от ветра, предотвращающего попадание воды на колени.

Очень важно, чтобы первый лист лежал справа углы к карнизу и коньку для этого, все остальное также будет перпендикулярно гребню.Первый ряд листы укладываются с вылетом 50мм за лицевую панель.

Специальные кровельные гвозди используются для крепления листов к брусу. журчание. Их длина составляет 67 мм, а в среднем около 100 гвоздей на килограмм. В обычных условиях гвозди следует ставить на каждом вторая гофра на обрешетке у карниза, а затем на каждом третья гофра на другой изнаночной. Натянутая струна вдоль обрешетка облегчает прибивание листов. Нужны дополнительные гвозди по краю (концевой свес фронтона).Ногти всегда должны быть размещены на гребне гофры, чтобы предотвратить риск утечка. Крыши в открытых положениях требуют более плотного прибивания гвоздей. Все концевые нахлёстки должны происходить поверх журчания.

Риджинг обычно поставляется отрезками длиной 1800 мм. Они должны быть установлены с нахлестом 150 мм. Другие аксессуары, такие как плотно прилегающие коньки, карнизы-заполнители и желоба доступны у некоторых поставщиков.

Количество листов, приобретаемых для кровли, может быть рассчитывается по следующей формуле:

№листов = (Длина крыши x ширина крыши) / (Длина листов x ширина покрытия)

Обратите внимание, что длина листов в формуле равна номинальная длина минус конечный нахлест. При составлении количественной ведомости для здания расчетное количество листов должно быть увеличился примерно на 10% из-за отходов во время транспортировки и установка.

Листы асбестоцементные

Преимущества асбестоцементных листов (A-C) as по сравнению с таблицами GCS:
1 Увеличение срока службы при правильной установке
2 Меньше шума от сильного дождя и тепловых колебаний
3 Более привлекательный
4 Лучшие теплоизоляционные свойства

Недостатки:

1 Они тяжелее — (вес квадратного метра больше чем в два раза больше, чем у GCS), поэтому дороже транспорт и требует более прочной конструкции крыши.
2 Хрупкость приводит к высокому уровню отходов из-за поломки при транспортировке и установке. Более жесткая крыша структура необходима, поскольку лист не позволяет больше, чем очень маленькие движения опоры структура без трещин. Прогулка по крыше также может вызвать растрескивание.
3 Трудоемкость из-за веса и хрупкости.
4 Углы листов должны быть скошены перед штуцер и отверстия для крепежных винтов необходимо просверлить.
5 Легко обесцвечивается пылью и водорослями.
6 Производство и обработка изделий из асбеста представляет опасность для здоровья.

Гофрированные асбестоцементные листы обычно продаются в разнообразие гофр и размеров. Однако наиболее распространенные гофра, которая используется для хозяйственных построек, имеет шаг 177 мм. и глубиной 57 мм. Ширина листа 920мм. Поставляется в длины в диапазоне от 1.От 5м до 3м. Эффективная ширина покрытия составляет 873мм.

Хранение и транспортировка

На стройплощадке листы укладывать на брус. носители выровнены друг относительно друга на расстоянии не более 1 м от центра. твердая, ровная площадка. Листы можно складывать на высоту до примерно 1,2 м без риска повреждения. Листы должны быть обрабатывались двумя мужчинами — по одному с каждой стороны.

При установке необходимо использовать кровельные лестницы или подпорки. для обеспечения сохранности и предотвращения возможных повреждений листов.Под ни при каких обстоятельствах нельзя ходить по простыням между двумя журчание.

Укладка простыней

Кровля из гофрированного картона A-C должна быть установлена с уклоном 1: 2,5 (22) и нахлест не менее 150 мм ниже нормального условия. В открытых условиях лучше использовать торцевой нахлест 200 мм. Листы рассчитаны на боковой нахлест на половину гофры в все ситуации.

Прогоны должны быть из пиломатериалов, чтобы обеспечить квартиру опоры для листов и должны быть спроектированы с минимальным прогиб.Для типов листов, описанных здесь, максимум Рекомендуется расстояние между прогонами 1,5 м. При использовании в качестве облицовки стен расстояние можно увеличить до 1,8 м.

Листы следует укладывать слева направо или справа налево. в зависимости от направления преобладающего ветра. Боковые нахлёстки должны всегда быть защищенным от основных ветров.

Рисунок 5.55 Притирка кровля от преобладающего ветра

Обязательно подрезать угол листов внахлест чтобы обеспечить правильное расположение и позволить листам лежать плоский.Гладкую поверхность листа следует укладывать вверх. Укладку листов следует начинать от карниза (или от карниза). нижний ход под обшивку). Необходимое сечение показано на Рисунок 5.56.

Mitring

Правильная митра важнее всего. Это должно быть сделано из точка по краю листа, эквивалентная концевому нахлесту, то есть либо 150 мм, либо 200 мм, до точки на конце листа эквивалент бокового нахлеста 47мм.Промежуток между митрами должно быть не менее 3 мм, но не более 6 мм. Листы могут быть вырезать ножовкой или листовой ножовкой.

Крепление листов

Отверстия необходимо просверлить на 2–3 мм больше, чем диаметр кровельные винты, которые будут использоваться для обеспечения движения в пределах каркас здания и сами листы. Все дыры должен быть на макушке гофры. Это важно удалите всю пыль от сверления перед установкой шайб, в противном случае вода может проникнуть внутрь.Саморезы должны быть от руки до тех пор, пока не получится правильное выравнивание листов в отношение к прогону проверено. Тогда они должны быть затягивайте до тех пор, пока не почувствуете некоторое сопротивление. Винты должны располагаться в макушке второй и пятой гофры листа семь гофр. Все концевые нахлёстки должны происходить поверх изнанки.

Листы кровельные сизаль-цементные

Эти листы обычно тяжелее и хрупче, чем асбестоцементные листы, а это значит, что они потребуют более прочная конструкция кровли и еще большая осторожность при обращении и укладка.Во всем остальном они похожи и используются для строительства аналогично асбестоцементным листам.

Рисунок 5.56 Mitring асбестоцементные листы.

Рисунок 5.57 Митра Габаритные размеры.

Рисунок 5.58 Винты и колпачки для асбестоцементной кровли.

Гофрированные алюминиевые листы — CA

Листы

CA легче и прочнее, чем листы GCS, но дороже.Новые листы имеют яркую светоотражающую способность. поверхность, но через год и более окисление поверхности будет уменьшить блики. Нет необходимости красить алюминий листы для защиты.

Отражающая поверхность сохранит в здании прохладу, чем с Листы ГКС, но так как алюминий мягче, крыша более может сорваться в сильный штормовой ветер. Алюминий также имеет большее тепловое расширение, чем у стали, что приводит к шумному скрипу и больше нагрузки на крепеж.

Листы

CA обычно поставляются с одинаковым гофром и того же размера, что и GCS. Для использования в хозяйственных постройках толщина рекомендуется 0,425 мм. Листы укладываются и закрепляются в так же, как GCS.

Рисунок 5.59 Примеры одинарная плитка и шифер.

Пластиковые листы, армированные стекловолокном

Эти листы по форме напоминают стальные, асбестоцементные. или алюминия и используются для замены некоторых листов на крыше дать верхний свет.Они полупрозрачные и хорошо освещают внутри больших залов, мастерских и т. д. Они долговечны, просты установить и обеспечить недорогой свет, хоть простыни сами по себе дороги. Они горючие и должны быть убирали изредка.

Черепица и шифер

Плитка изначально была сделана вручную из обожженной глины, но она теперь изготавливается машинным способом из глины, бетона и стабилизированного грунт различных размеров и форм.Обычная плитка обычно выгнуты от головы до хвоста, поэтому они не ложатся друг на друга. Это предотвращает капиллярное движение воды между плитками. В фасонный боковой нахлест при укладке плитки в один нахлыст заменяет Двусторонний нахлест и приклеивание гладкой плитки или шифера. Многие виды Доступны плитки с одинарным перехлестом, примеры которых показаны на Рисунок 5.59.

Сланец изначально был сделан из натурального камня, но теперь также производится из асбестоцемента и сизалевого цемента.С однотонная плитка и шифер имеют схожие свойства и укладываются и зафиксированные таким же образом, они будут обсуждаться вместе.

Плитка и шифер долговечны, требуют минимум ухода и обладают хорошими тепловыми и звуковыми свойствами. Сами агрегаты водонепроницаемы, но в противном случае между блоками могут возникнуть утечки. правильно уложен. Однако плитка ручной работы имеет тенденцию впитывать воду и Плитка из стабилизированного грунта может разрушиться во время проливных дождей. Они довольно их легко укладывать и фиксировать, но, поскольку они очень тяжелые, они требуют очень прочная несущая конструкция крыши.Однако вес выгодно преодолевать подъемные силы ветра. Мертвый груз покрытия обычно достаточно анкеровки для кровли а также конструкция крыши.

Когда дождевая вода падает на скатную крышу, она разветвляется веером и бегать по поверхности под углом, который определяется шагом крыши. Чем круче шаг, тем уже угол, а чем ниже высота тона, тем шире угол. Более широкие сланцы будут требуется для крыш с малым скатом.

Вода стекает с плитки A между B и C и растекается между плитками B и D и C и D, как показано заштрихованной областью. Затем он бежит из-за круга на плитки E и F рядом с их головы. Обратите внимание, что плитка обычно укладывается близко друг к другу на стороны.

Рисунок 5.60 Отвод воды на плитке.

Таблица 5.15 Размер шифера и плитки, Шаг и круг

Установка	Мин.	Мин.	Минимальный нахлест (мм)
Размер	Шаг	Наклон	Нормальные участки	Открытые сайты
Сланец
305 x 205 мм	45	1: 1	65	65
330 x 180 мм	40	1: 1.2	65	65
405 x 205 мм	35	1: 1,4	70	70
510 x 255 мм	30	1: 1,7	75	75
610 x 305 мм	25	1: 2.1	90	100
610 x 355 мм	22,5	1: 2,4	100	НЕТ
Обычная плитка *
Бетон и машинное прессование	35	1: 1,4	65	75
Стабилизированный грунт	45	1: 1	65	75

* стандартный размер 265 x 165 мм.уложенный с боковым нахлестом 32 мм
* стандартный размер 265 х 165 мм. уложенный с боковым нахлестом 32 мм

Рисунок 5.61 Установка сланцы.

Обычная черепица и планка обеспечивают эффективный барьер от дождя но ветер и пыль проникают через щели между агрегатами. Поэтому обшивку или обшивку можно класть под рейку на какие плитки или сланцы должны быть повешены. Рубероид — это материал, наиболее часто используемый для этой цели.

При укладке простой плитки или шифера всегда должно быть не менее две толщины, покрывающие любую часть крыши, стыковые соединения сбоку и размещены так, чтобы ни один вертикальный шов не перекрывался сразу еще один вертикальный стык по ходу ниже. Чтобы обеспечить это, на карнизах и коньках требуются блоки меньшей длины, а также каждый альтернативный курс начинается с плитки или доски полуторные по ширине. Гребень закрывается специальным блоки, уложенные в цементный раствор.

Бедра можно прикрыть реберком, в этом случае гладкая черепица или планка укладываются снизу и скошены на бедрах. Долины можно формировать с помощью специальных юнитов.

Обычная черепица обычно крепится двумя оцинкованными гвоздями в каждая плитка на каждом четвертом или пятом ходу. Однако в очень открытые позиции каждая плитка должна быть прибита гвоздями.

Сланцы без зазубрин, крепящих их к обрешетке, следует прибивать дважды в каждую единицу.Обычная плитка и мелкая сланцы прибивают к голове, а длинные сланцы иногда прибиты в центре, чтобы преодолеть колебания, вызванные ветром. Центральная забивка в основном используется для шагов ниже 35 и курсы рядом с пещерой.

Рисунок 5.62 Крыша из односкатной черепицы

Рейки, на которые крепятся сланцы или гладкие плитки не должен быть менее 40 мм в ширину и достаточной толщины, чтобы предотвратить чрезмерное отскакивание, когда сланцы прибивают к их.Таким образом, толщина реек будет зависеть от шаг стропил, а для стропил от 400 до 460 мм на по центрам рейки должны быть толщиной 20 мм.

Расстояние от центра до центра обрешетки известно как калибр и равна экспозиции сланца или плитки.

Рисунок 5.63 Один круг плитки.

Деревянная черепица

Деревянная черепица приятна на вид и сделана из устойчивые к гниению виды, прослужат от 15 до 20 лет даже без консервативное лечение.Кедр и кипарис прослужат 20 лет или более. Деревянная черепица имеет хорошие термические свойства и не шумно во время сильного дождя. Битумная черепица легкая и не очень чувствителен к движениям в опорной конструкции, что означает что можно использовать достаточно простой кровельный каркас из кругляка. Черепица укладывается, начиная от карниза, до упора. стороны и вдвое внахлест. Это означает, что есть три слоя черепицы на каждую рейку. Каждая черепица крепится одним оцинкованный гвоздь к обрешетке.Ни один гвоздь не должен проходить через два опоясывающий лишай. Укладывать черепицу можно либо сердцевинной стороной, либо брус чередуется вверх и вниз в последовательных рядах, или сердцевиной вниз во всех рядах, тем самым используя чашечку эффект древесины после высыхания, позволяющий сделать кровельное покрытие менее подверженным к утечке.

Рисунок 5.64 Сторона сердечника воздействие на деревянную черепицу.

Бамбуковая черепица

Самая простая форма кровельного покрытия из бамбука состоит из половин бамбуковые стебли, идущие во всю длину от карниза до конька.Стебли большого диаметра разделены на две половины и крестовину раздел в узлах удален. Укладывается первый слой стеблей. рядом с вогнутой стороной вверх. Второй ставится над первым выпуклой стороной вверх. Таким образом бамбук перекрывается как черепичная крыша и может быть выполнен полностью водонепроницаемость. Несколько видов и форм кровли из бамбуковой черепицы может использоваться там, где используются только бамбуковые стебли меньшего размера. доступный.

Отвод дождевой воды с крыш

Самый простой способ — позволить воде капать на крышу. разбрызгать фартук по всему зданию.Этот метод также защищает стены из грунтовых вод. Затем вода собирается. в бетонном грунтовом канале или позволить течь на землю окружающие здание, чтобы они впитались в почву. Этот последний метод можно рекомендовать только для очень маленьких зданий, так как концентрированный поток из большого здания может вызвать значительные эрозия почвы и повреждение фундамента. Вода с земли каналы сливаются в отстойник или собираются и хранятся.Часто используются слепые каналы. Это просто окопы заполнены камнями, которые действуют как пропитки для земли канал или для фартука от брызг.

Рисунок 5.65 Кровля с деревянная черепица.

Рисунок 5.66 Бамбук опоясывающий лишай.

Скатные крыши часто снабжены водосточными желобами для сбора и отводят дождевую воду к водосточным трубам, по которым вода грунтовые стоки или бак. Плоские крыши обычно строятся с небольшое падение, чтобы дождевая вода уносилась прямо в водосток на крыше.

Размер водостоков и водосточных труб для эффективного удаления дождевая вода с крыши будет зависеть от:

a Осушаемая площадь крыши.
b Ожидаемая интенсивность осадков.
c Материал желоба и водосточной трубы.
d Падение по желобу, обычно в пределах 1 : От 150 до 1: 600.
e Количество, размер и расположение торговых точек.
f Количество изгибов на каждом изгибе уменьшит поток на 10 до 20%.

Скатные крыши получают больше осадков, чем планировалось на их площади. указать из-за ветра, дующего против него. Оценка полезную площадь для скатной кровли можно получить, умножив длина по ширине по горизонтали плюс половина подъема.

Чтобы найти расход, площадь умножается на норма осадков в час. Интенсивность дождя во время сильного дождь будет варьироваться в зависимости от района, поэтому следует использовать местные данные, если доступный.Ориентировочно количество осадков от 75 до 100 мм в час. может быть использовано. Желоба следует устанавливать с минимальным падением, Рекомендуется 0,3%. Слишком крутые водопады трудности, потому что вода течет слишком быстро, оставляя мусор позади. Также не смотрятся водостоки с более чем легким падением Что ж.

Таблица 5.16 Пропускная способность в Литров в секунду для ровных полукруглых желобов

Размер желоба мм	Расход л / с
75	0.43
100	0,84
1 12	1,14
125	1,52
150	2,46

Всегда существует вероятность того, что необычно сильный дождь или засорение трубы может вызвать переполнение желобов. С этим в помните, всегда желательно проектировать здание с крышей нависать, чтобы в случае перелива вода не стекала вниз фасад или проникнуть в стену, где это может привести к повреждению.

Обычный материал для желобов и водосточных труб — оцинковка. сталь, алюминий и винил. Оцинкованная сталь наименее дорогой. Алюминий долговечен, но его легко повредить. В винил прочен и устойчив к ударам.

Обычно доступны два основных типа скоб для желоба. Один предназначен для крепления желоба к фасции, как показано на рисунке 5.67. Другой используется, когда нет лицевой панели и желоб крепится к стропилам.Крышка крыши должна выдвигаться на 50 мм. за концы стропил или обшивку, чтобы дайте воде очиститься.

Рисунок 5.67 Желоб и крепления водосточной трубы.

Содержание — Назад — Вперед

Гофрированная кровля. Справочник по металлу

Гофрированная кровля была изобретена британским архитектором и инженером Генри Палмером, который работал в London Dock Company. Первоначально он был известен как CGI, что расшифровывалось как гофрированное кованое железо.В своей ранней форме CGI демонстрировал прочность, коррозионную стойкость и удобство транспортировки, что привело к его желательности при производстве сборных конструкций квалифицированными рабочими. Вскоре после этого CGI стал известен как основной строительный материал в Соединенных Штатах, Новой Зеландии, Австралии и Индии, и это лишь некоторые из них. В 1900-х годах Австралия приняла гофрированную кровлю как часть привлекательной архитектуры, которая стала частью их культурной самобытности.

Примерно до 1900 года кровля из гофрированного листового металла использовалась в основном только в коммерческих и промышленных целях.Поездка по сельскохозяйственным или промышленным районам Америки или Австралии обычно приводила к сценам зданий, построенных с волнистой гофрированной кровлей, на которой часто были следы ржавчины. В настоящее время технологии привели к желательным свойствам, которые включают в себя свойства устойчивости к ржавчине, что является важной причиной, по которой крыши вернулись в жилой сектор.

С точки зрения конструкции, гофрированные листы укладываются аналогично методу, используемому для черепичной черепицы, где существует нахлест между двумя или тремя соседними листами, причем каждый нахлест составляет около 150 мм.Такое перекрытие при правильном исполнении делает гофрированную крышу полностью водонепроницаемой.

В процессе гофрирования сегодня кровельщики используют метод, называемый профилированием. Это высокоавтоматизированный процесс, который позволяет снизить затраты на рабочую силу и, следовательно, повысить эффективность производства. Другие части процесса изготовления листов включают вытягивание больших рулонов гофрированного металла через прокатные штампы, которые отвечают за распознаваемые волны, которыми славится этот тип кровли.Хотя волны обычно имеют округлую форму, можно получить разные формы и размеры, просто заменив штампы.
