выбор схемы и инструкция по подключению
Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.
В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.
Содержание статьи
Для длинной и сложной по форме схемы отопления дома насос крайне необходим.
Основные преимущества применения насосов отопления
Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.
С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.
Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
Магистраль с минимальным уклоном выглядит эстетичнее;
Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
Котёл работает эффективнее, экономнее.
Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.
При выборе нагнетателя важнейшая характеристика – максимальная производительность.
Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.
Схема подключения насоса системы отопления
Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.
Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
труба обратки ниже, поэтому статическое давление выше, помогает работе насоса.
Но разница высоты в 0,5 – 1,5 м также мизерна;такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.
Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.
Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.
При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:
1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.
2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.
3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.
4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.
5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.
6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.
7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.
Схема подключения насоса системы отопления всегда одинакова.
При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

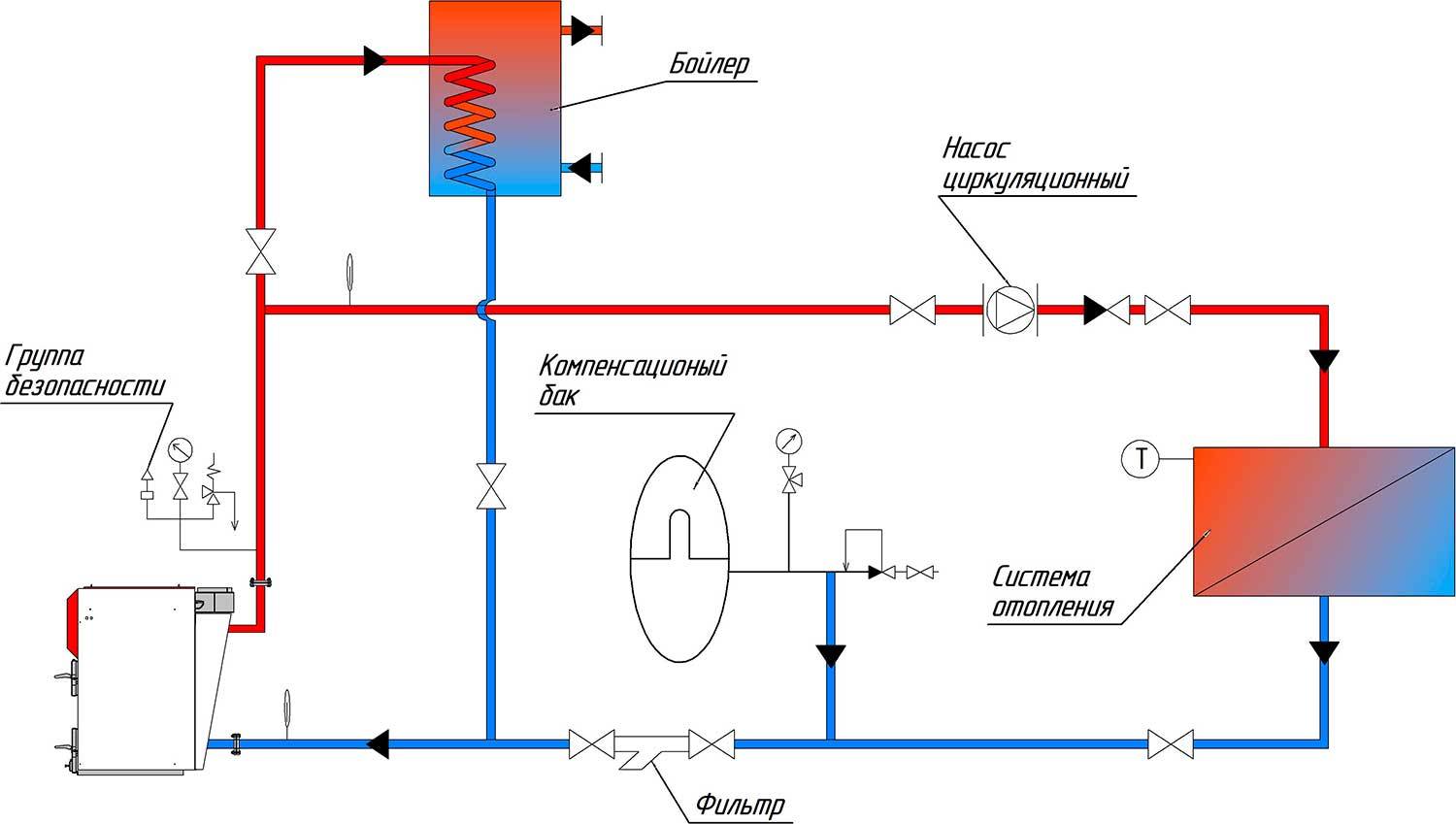

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

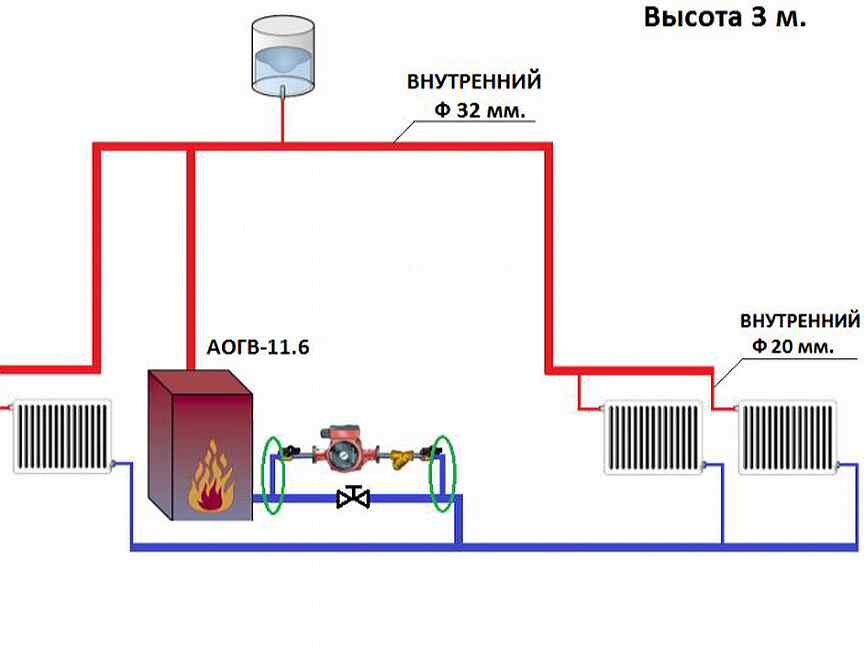

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.
На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.
Как подключить насос отопления к трубам
Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.
Теперь по порядку, как подключить насос отопления и расположить его на трубе:
Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
Стрелка на корпусе указывает направление потока теплоносителя.
Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.
Насос отопления циркуляционный: подключение к электричеству
Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.
При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.
Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.
Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.
Ошибки при подключении
Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).
Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.
В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.
Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:
Электрическая схема циркуляционного насоса отопления
Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.
Электрическая схема циркуляционного насоса отопления
В последнее время наблюдается большое разнообразие конструкций и видов насосов.
Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.
Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.
Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.
Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165
Электрическая схема циркуляционного насоса отопления
Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.
Электрическая схема подключения
При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН).
Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.
Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.
F1 — автомат защиты нагревательного элемента
F2 — тепловое реле защиты циркуляционного насоса
S1 — контакт термостата датчика на трубе обратки отопления
Принципиальная схема подключения
Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса
Котел из стальной трубы
Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления.
Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним «обратки» и «подачи» труб отопления.
Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором
Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.
Терморегулятор с погружаемым датчиком температуры
Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ.
Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.
Терморегулятор со встроенным датчиком температуры воздуха
Источник: http://electro.narod.ru/instructions/heating_220volt.htm
Электрическая схема циркуляционного насоса отопления
Вопрос задал: sokrat. 19 Сентября 2012
Комментарии
2 года назад
sokrat
Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.
1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?
2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?
3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.
4. Что такое ленинградка?
5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?
6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.
Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma
Смотрите также:
06 января 2022 годаСхема системы отопления с насосной циркуляцией: ее виды и характеристики
Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов.
Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.
Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.
Разновидности схемы
Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.
Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:
- по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
- по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
- по типу магистрали: тупиковые системы и системы с попутным движением воды;
- по типу разводки: с верхней и с нижней.
Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.
Однотрубная и двухтрубная системы
Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат.
Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.
Среди других недостатков:
- невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
- нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.
Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.
Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.
Вертикальный и горизонтальный стояки
Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.
В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.
Тупиковая и попутная схемы
Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева.
Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.
В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.
Верхняя и нижняя разводки
Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.
Обычно применяется в межпотолочных полостях или на чердаке.
Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям.
Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.
В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.
Выбор оборудования
Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях.
В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.
Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.
Монтаж насоса
Допустим, приобретен электрический циркуляционный насос для отопления.
Как установить и запустить циркуляционный насос, не испортив аппарат?
К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.
Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.
Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:
Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).
Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.
Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик.
Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.
Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.
Как подключить термостат к циркуляционному насосу
Если вы установили циркуляционный насос в свою систему горячего водоснабжения, вы, возможно, решили, что эффективным методом поддержания его нормальной работы является также установка термостата и регулятора. Как и любой термостат, термостат циркуляционного насоса используется для регулирования температуры горячей воды, а также для включения и выключения насоса по мере необходимости, чтобы гарантировать, что горячая вода надлежащим образом протекает через ваш дом без излишних затрат энергии.
Отключите подачу воды в циркуляционный насос. Слейте излишки воды из системы и закройте запорные клапаны с обеих сторон циркуляционного насоса. Убедитесь, что у вас есть подходящая проводка для подключения термостата. Вы можете также отключить прерыватель для безопасности.
Шаг 2 — Расположение клеммной коробки Перед установкой термостата вал двигателя насоса должен располагаться горизонтально.Убедитесь, что клеммная коробка находится сбоку от корпуса двигателя. Следите за тем, чтобы клеммная коробка не располагалась под корпусом двигателя. Изменение положения клеммной коробки: отверните четыре винта с внутренним шестигранником. Удерживая корпус двигателя, выкручивая винты с внутренним шестигранником. Соблюдая осторожность, поверните мотор в желаемое положение. Установите на место винты с внутренним шестигранником и затяните с моментом 7 футов на фунт, убедившись, что вал двигателя вращается легко и беспрепятственно.
Для правильной работы системы термостат необходимо установить непосредственно на трубы.Установите элементы управления термостатом. Имейте в виду, что зажимные термостаты не могут использоваться с элементами управления типа сетевого шнура. Это устройство для измерения температуры, и оно должно быть способно измерять температуру воды, чтобы нормально функционировать. Термостат можно закрепить или закрепить в зависимости от модели термостата.
Также имейте в виду, что существуют разные типы термостатов в зависимости от того, медные или стальные трубы. Термостат не будет эффективно работать на трубопроводах из ПВХ из-за качества изоляции ПВХ.
Шаг 3 — Подключение электропроводки Есть желтый или белый провод и черный провод, которые необходимо подключить к проводке в вашем доме, чтобы сообщить о колебаниях температуры обратно в циркуляционный насос. Соедините черные провода вместе с помощью гаек и проделайте то же самое с белыми или желтыми проводами.
В некоторых штатах требуется, чтобы лицензированный электрик подключал проводку термостата в соответствии с нормами, действующими в вашем регионе.
Перед включением циркуляционной системы в насосе должна быть вода, поэтому откройте вентиль насоса, чтобы заполнить резервуар водой.Не забудьте также удалить воздух из системы. Включите прерыватель и переключатель циркуляции. Убедитесь, что термостат работает должным образом, наблюдая за системой в течение нескольких часов, и убедитесь, что циркуляционный насос включается и выключается надлежащим образом с настройкой на термостате.
Подключение вашей излучающей системы | | Теплый пол своими руками
Стандартные электрические схемы для контроллеров I-Link
Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу.
Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет скорость потока не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!
Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.
Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-warm toes (927-6863)Базовый контроллер одной зоны
Итак… .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.
Контроллер одной зоны включает насос, когда термостат требует тепла.
18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод Romex 14/2 рекомендуется для питания системы лучистого отопления (реле / насос).
ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)
Базовый «многозонный» контроллер
Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.
Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и передавать тепло вашему полу летом.
В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.
Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.
Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным.
Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)
Специальные схемы подключения контроллеров i-Link
В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.
Активация котла с помощью контроллера одной зоны
Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла
Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется при замыкании этой цепи.
(вернуться наверх)
Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.
Активировать газовый клапан с зонного контроллера
Контроллер включает газовый котел всякий раз, когда зона требует тепла
Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)
Электромонтаж теплообменника / системы первичного контура
Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.
Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.
Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.
Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.
Установленная на заводе перемычка остается на месте.
(вернуться наверх)
Подключение термостата
Honeywell Pro 1000 Термостат (6 контактов)Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, посмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.
STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).
Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.
B) Находясь в режиме «программирования», нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.
C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.
D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».
E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.
ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.
Позиции проводов для Honeywell Pro 1000 (6-контактная модель)
Подключение и настройка термостата Honeywell Pro 1000 (8 контактов) Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается.
Вместо (2) 3-контактных колодок, левой и правой, эта версия имеет (1) вертикальную 8-контактную колодку посередине.Выглядит это так:
Процедура настройки выглядит следующим образом:
ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».
ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) дает вам инструкции по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).
Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы.
Они инженеры, и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.
Если у вас есть термостат марки Robert Shaw , используйте следующую схему.
Принципиальная схема Роберта Шоу
(вернуться наверх)
Управление насосом с помощью «датчика пола»
Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.
pdf
Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».
Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.
Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.
Johnson Controls «Контроллер уставки» Запорный и температурный термистор:
- Коробка Джонсона
- Датчик пола
- Схема подключения
Правильно подключенный датчик температуры пола
Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).
В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.
- Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
- Соединения проводов крупным планом
Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.
Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника.
Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника, необходимое для поддержания постоянной температуры в резервуаре.
Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой повышается на до заданного значения, и резервуар необходимо охладить.
Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного резервуара.
Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.
Пружинный таймер для систем снеготаяния
(вернуться наверх)
Солнечный дифференциальный контроллер
Резол ДельтаСол BS
В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (-ы) и забирает это полезное тепло в систему.
Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.
Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе рядом с дном резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не имеет значения (если, конечно, она не слишком теплая для горячего душа). Важно то, что разница между температурами воды в двух точках и . В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).
В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:
1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.
Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.
См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.
Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.
Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.
S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало.
Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.
Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите кнопку SET еще раз, чтобы зафиксировать желаемую температуру.
Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреву компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.
ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.
Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое руководство
В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).
Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.
Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.
Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.
Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.
Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.
Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).
Выбор дельты Т
Почему обычно лучше использовать широкий дифференциал
Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего на пятнадцать футов ниже) или довольно длинным (коллекторы заземлены на расстоянии шестидесяти футов от дома). Труба в короткой петле вмещает тридцать футов (0,8 галлона жидкости).
Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.
Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.
Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторный контур длинный, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.
Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.
Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)
Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)
(вернуться наверх)
Как установить насос центрального отопления (руководство для экспертов)
Насосы центрального отопления — один из наиболее важных компонентов системы отопления вашего дома.
Установленный рядом с котлом, насос центрального отопления будет находиться в центре системы, обеспечивая циркуляцию горячей воды от котла к радиаторам и обратно к котлу для повторного нагрева.
Но если вам впервые пришлось заменить насос центрального отопления или вы впервые устанавливаете насос, вы, вероятно, найдете это немного неудобным.
Без сомнения, вы думаете:
«Как снять насос центрального отопления?» … «Где должен быть мой насос центрального отопления?» … И… «Что такое запорные клапаны или соединительные гайки?»
Вот почему мы создали это руководство по установке насоса центрального отопления.Это руководство поможет вам от демонтажа старого насоса к тому, чтобы убедиться в отсутствии утечек в корпусе насоса.
Какие инструменты мне нужны для установки насоса центрального отопления?
Прежде чем вы начнете отрывать трубы или отключать электрические соединения, важно иметь подходящие инструменты для выполнения этой работы.
Убедитесь, что у вас есть следующие инструменты:
Необходимых инструментов:
- Полотенца
- Плоскогубцы или разводной ключ
- Ключ для прокачки или отвертка с плоским жалом
- Электрический тестер
Предупреждение: Никогда не устанавливайте насос центрального отопления, когда система центрального отопления горячая.Может образоваться горячая вода.
8 этапов установки насоса центрального отопления
Шаг 1: Перекройте электрические соединения и водяной кран
Перед тем, как вы начнете снимать старый насос, вам нужно отключить источник электроэнергии на насосе. Сделать это можно на блоке предохранителей. Следующим шагом будет перекрытие главного водяного клапана. Это главный кран подачи воды в дом, и его следует отключить перед любой попыткой снятия насоса.Это можно сделать, просто повернув запорный вентиль по часовой стрелке.
Важно: Убедитесь, что вы уведомили всех в доме или здании, что вы работаете с водопроводной системой.
Шаг 2 — Защита от воды и поражения электрическим током
Ваш насос будет располагаться рядом с котлом или в сушильном шкафу. Прежде чем приступить к работе с помпой, обязательно сфотографируйте на свой телефон схему электропроводки. Вы даже можете обернуть разные цвета изолентой вокруг проводов под напряжением, нейтрали и заземления для удобства.Теперь вы можете отключить электропроводку.
После завершения работы убедитесь, что вы выполнили этот быстрый контрольный список:
- Электричество отключили и отключили? Проверьте с помощью электрического тестера.
- Вы перекрыли подачу воды через запорный вентиль? Дважды проверьте перед началом работы.
Если вы не уверены в отключении электрических соединений или не знаете, какие электрические розетки не известны, вызовите квалифицированного электрика для выполнения работы.
Если все в порядке, используйте плоскогубцы, чтобы перекрыть подачу воды в насос через задвижки (также известные как запорные клапаны или клапаны насоса).
Они будут расположены по обе стороны от помпы. Просто поверните по часовой стрелке до упора.
Шаг 3: Слейте воду из насоса
Следующим шагом будет опорожнение насоса. Начните с удаления спускного винта в центре насоса. Это должно слить воду из системы. Затем поместите небольшое ведро под насос и начните откручивать гайки, соединяющие насос с трубопроводом.Когда одна сторона свободна, проверьте состояние потока воды, покачивая конец насоса. Используйте насос и дайте воде вытечь.
Шаг 4: Снимите старый насос
После выполнения вышеуказанных задач вы сможете отвинтить все гайки, соединяющие насос с трубопроводом, и снять насос с его места, постоянно проверяя, что все старые уплотнения также удалены с клапанов. При снятии насоса убедитесь, что вы держите насос над ведром, чтобы собрать оставшуюся воду, застрявшую внутри насоса.
Шаг 5: Установите новый насос
Теперь вы можете приступить к установке нового насоса вместо старого.
Важно убедиться, что уплотнения нового насоса расположены правильно и плотно соединены с клапанами, чтобы исключить возможность утечки воды.
Шаг 6: Проверка на герметичность
Перед включением основного водоснабжения проверьте герметичность, медленно повернув одну из задвижек против часовой стрелки. Это должно показать любые утечки.Если из насоса начинает течь вода, вам нужно будет либо затянуть гайки с обеих сторон насоса, либо отрегулировать резиновое уплотнительное кольцо. Осмотрите все клапаны и точки подключения и затяните все клапаны или соединения, на которых есть признаки утечки.
Шаг 7: Подключите основной водопровод и проверьте на утечки
Подключите основную подачу воды, откройте клапаны и снова заполните систему отопления. Это должно показать любые утечки. Осмотрите все клапаны и точки подключения и затяните все клапаны или соединения, на которых есть признаки утечки.Не подключайте никакие электрические соединения, пока не убедитесь, что насос не протекает.
Шаг 8: Подключите электрические соединения и включите основное электроснабжение
Если вы уверены, что утечек нет, подключите электрические соединения. Убедитесь, что вы устанавливаете заземление, напряжение и нейтраль в правильных точках — и если вы не уверены в этом аспекте повторной установки, обратитесь к квалифицированному электрику.После получения удовлетворительного результата включите основную подачу электроэнергии к насосу, и, если вы правильно выполнили все шаги, насос должен работать правильно, без громких шумов или дребезжания.
Насосы — ремонт и замена упрощены с помощью этого руководства
Распространенной проблемой старых СПА является отказ насоса. Мы поможем вам в замене спа-насоса, восстановив вашу гидромассажную ванну на долгие годы удовольствия. Если вашей системе более 2–3 лет, замените весь насос, а не только двигатель или мокрую часть.В конечном итоге у вас будет меньше головной боли.
Осторожно: Ремонт электрооборудования может быть опасным, особенно рядом с водой.
Ремонт должен производиться квалифицированным электриком или специалистом по спа. Независимо от того, кто выполняет работу, отключите все электропитание от гидромассажной ванны, прежде чем проводить какие-либо проверки или ремонт.Отключите питание на сервисной панели и в качестве дополнительной меры предосторожности отключите питание спа. Не пытайтесь выполнить ремонт электрооборудования, если у вас нет соответствующей квалификации.
Анатомия насосов для горячей ванны
Насосысостоят из двух основных компонентов: мокрой части , , которая перемещает воду, и электродвигателя, который приводит в движение мокрую часть.
Признаки отказа гидромассажного насоса
Есть несколько признаков неисправности насоса гидромассажной ванны:
- Гудящий шум от двигателя, который не вращается, замерзший вал, подшипники или рабочее колесо, или неисправный пусковой конденсатор
- Воющий шум изношенных подшипников
- Утечка под насосом из-за выхода из строя уплотнений насоса.
Вы можете заменить эти компоненты сами, если найдете подходящие детали. Но если у вас старая помпа, замените ее целиком. Поскольку другие части насоса выйдут из строя, вам придется заменить каждую из них, что приведет к более высокой общей стоимости. В конце концов, вы сэкономите деньги и время.
Запасные струйные насосы для горячей ванны
Снятие старого насоса
Отключите питание и прочтите предупреждение о безопасности!
Доступ к оборудованию спа
Лучший способ подобрать подходящий насос для замены — сначала снять старый.Вы сможете сделать осмотр и измерения для правильного соответствия.
Отключив питание, снимите панель доступа к гидромассажной ванне.
В некоторых гидромассажных ваннах по обе стороны от насоса установлены два запорных или срезных клапана. В таком случае закройте эти клапаны перед снятием насоса. Если нет клапанов, слейте воду из гидромассажной ванны.
Отсоединение старого насоса спа
- Отсоедините неизолированный медный заземляющий провод от клеммы заземления насоса.
- Отвинтите два штуцера насоса.Некоторая оставшаяся вода вытечет.
- Выверните крепежные винты из кронштейна основания насоса.
Насос можно вынуть из гидромассажной ванны, не отключая шнур питания от системы управления.
Кабельный отсек
Используйте старый кабель питания * для замены насоса, если он все еще в хорошем состоянии.
- Ослабьте винты зажима кабеля
- Снимите крышку доступа с клеммными соединениями внутри со стороны двигателя насоса
- Снимите кабель, отметив цветовую маркировку проводов и соединения
- Убедитесь, что концы проводов чистые.При необходимости отрежьте дюйм или два и заново зачистите провода .
Большинство спа-насосов представляют собой двухскоростные блоки, при этом низкая скорость используется для циклов фильтрации и нагрева. Двухскоростные насосы 240 В имеют 4 провода: красный, черный, белый и зеленый. Красный — это обычно низкая скорость, а черный — высокая скорость.
Белый провод — общий, зеленый — заземленный.
* Примечание: Если вы также покупаете у нас новую систему управления гидромассажем, вы можете выбросить старый кабель помпы. Новый предоставляется с новым спа-пакетом.
Определение напряжения и мощности насоса
В то время как все СПА на 110–120 В используют насосы на 120 В, не все СПА, подключенные к сети 220–240 В, используют насосы на 240 В. Некоторые используют насосы на 120 В. Поэтому сверьтесь с руководством по эксплуатации и посмотрите на этикетку на старом насосе, чтобы определить напряжение. На этикетке также должны быть указаны мощность и сила тока. См. Технические характеристики насоса для получения перекрестной ссылки.
Некоторые люди хотят усилить действие струи гидромассажной ванны, перейдя на более крупный насос. Как правило, это не проблема.Однако проверьте систему управления спа и электрическое обслуживание; чтобы убедиться, что он выдержит добавленную силу тока.
В качестве ориентира не увеличивайте мощность насоса более чем на один уровень.
Например, модернизация насоса 1 л.с. до 1,5 л.с. или насоса 3 л.с. до 4 л.с. — в пределах разумного. Избегайте скачков с 2 л.с. на 5 л.с., так как такое большое увеличение вызовет проблемы. Чрезмерное давление струи, избыточное потребление тока и повреждение насоса — вот лишь несколько примеров.
Определить форм-фактор: боковой или центральный выпуск
Два форм-фактора насоса СПА относятся к выпускному или выпускному фитингу на мокрой стороне.Ваша старая помпа будет либо с центральным, либо с боковым выпуском.
Ориентация мокрого конца
Гидравлические части насоса могут поворачиваться с шагом 90 °. Ослабьте четыре сквозных болта насоса на задней части двигателя и потяните их назад, чтобы они вышли из зацепления. Затем поверните мокрый конец в желаемое положение, выровняйте и снова затяните болты.
В большинстве случаев вам необходимо соответствовать существующему форм-фактору, чтобы компоненты соответствовали друг другу. Если вы можете использовать любую из этих форм, выберите «Боковой выброс», который более эффективен, чем насос с центральным выбросом той же мощности.
См. Таблицу выбора насоса
24-HR Циркуляционные насосы
В дополнение к основному насосу в некоторых СПА также используется небольшой циркуляционный насос 24 часа. Большинство циркуляционных насосов для спа имеют фитинги с зазубринами 3/4 дюйма для гибкого шланга, что упрощает замену. См. Circ Pumps
Размер рамы двигателя
Физический размер двигателя насоса спа обозначен как , рама . Основные насосы СПА имеют размер 48 рамок (диаметр примерно 5,5 дюймов) или 56 рам (диаметр примерно 6,5 дюймов).Проверьте размер рамы на паспортной табличке старого двигателя.
Если есть сомнения, вы можете легко определить размер рамы двигателя, измерив расстояние между стяжными болтами.
Расстояние между болтами на 48-рамном двигателе будет менее 4 дюймов. Болты 56-дюймового мотора будут расположены на расстоянии более 4 дюймов друг от друга.
Примечание: Из-за их более низкой стоимости и компактного размера большинство используемых спа-насосов имеют 48-рамочную конструкцию.
Моторы с более крупной рамой 56 немного дороже и немного мощнее.Они, как правило, работают немного холоднее, чем 48 рамных блоков, что может означать более длительный срок службы.
Определите размер трубопровода насоса
Размер водопровода очень важен, но многие люди ошибаются и в конечном итоге заказывают не тот насос. В большинстве спа-насосов используются сантехнические фитинги диаметром 1,5 дюйма или 2 дюйма, а в некоторых из них имеется всасывающий патрубок 2,5 дюйма. Это трубы с условным обозначением , а не с размерами фитингов.
При снятых штуцерах насоса измерения просты. Самый простой способ сделать это правильно для большинства * брендов насосов — это измерить общий внешний диаметр (O.D.) резьбы насоса:
- Диаметр резьбы насоса 1,5 дюйма составляет примерно 2-3 / 8 дюйма.
- 2,0 дюйма Резьба насоса имеет внешний диаметр около 3 дюймов.
- Диаметр резьбы насоса (всасывания) 2,5 «составляет прибл. 3-5 / 8″ наружный диаметр.
* Большинство насосов обычно имеют напорный резьбовой фитинг 2,0 дюйма, внешний диаметр которого составляет около 3 дюймов. В насосах некоторых марок (например, Hayward, Jacuzzi и Sta-Rite) используются нестандартные фитинги других размеров.В случае сомнений обратитесь в нашу службу технической поддержки по запасным частям.
Установка нового насоса
Установка заменяемого насоса осуществляется в порядке, обратном процессу демонтажа, описанному выше. Еще раз убедитесь, что питание отключено от гидромассажной ванны, прежде чем продолжить.
Соединительный кабель питания насоса
Большинство спа-насосов имеют двухскоростные блоки, при этом низкая скорость используется для циклов фильтрации и нагрева. Как поясняется ниже, двухскоростные насосы можно легко настроить для односкоростного использования.
- Снимите заглушку со стороны двигателя нового насоса и установите зажим кабельного разъема.
- Снимите крышку доступа к проводке с конца двигателя нового насоса.
- Подсоедините провода кабеля питания насоса и заземление в соответствии со схемой электрических соединений насоса.
- Установите крышку доступа.
- Затяните кабельный зажим.
Убедитесь, что концы проводов чистые, чтобы обеспечить хорошее соединение с вашим новым насосом. На наших сменных насосах есть табличка со схемой подключения.
Конфигурация двухскоростного насоса
Для двухскоростного насоса требуется 3 линейных соединения и заземляющий провод. Типичная цветовая кодировка следующая:
- Белый: обычный
- Черный: высокоскоростной
- Красный: низкая скорость (оставлено пустым для использования с одной скоростью)
- Зеленый (или голый): шлифованный
См. Электрическую схему на вашей помпе, так как в некоторых системах оборудования используется другая цветовая кодировка. Ориентация провода может отличаться в зависимости от марки насоса.
Конфигурация односкоростного насоса
Двухскоростные спа-насосы могут работать в односкоростном режиме, обычном для гидромассажных ванн с двумя насосами. Просто используйте обычные и высокоскоростные клеммные соединения, оставив пустую клемму низкой скорости.
Примечание: После замены насоса цикл фильтрации или нагрева вашего СПА должен включаться с высокой скоростью, а не с низкой. В противном случае просто переключите провода высокой и низкой скорости.
Настройка нового насоса
- Снова подсоедините неизолированный медный заземляющий провод к клемме заземления насоса.
- Установите насос на место, аккуратно совместив его с соединительными муфтами.
- Заверните винты крепления основания, , но не затягивайте их еще .
- Затяните муфты вручную. Не используйте гаечный ключ.
- Затяните винты основания насоса.
Вы можете повторно использовать старые штуцеры или заказать новые, соответствующие размеру вашей сантехники.
У нас также есть специальный переходник (# BX9924), который преобразует 2-дюймовый насос в соответствие 1.Сантехника 5 дюймов.
Большинство спа-насосов спроектированы для установки ниже уровня воды (затопленный всасывающий патрубок), чтобы быть уверенным, что они наполняются водой. Их штуцеры представляют собой компрессионные фитинги. Правильно совместите наружную резьбу мокрой части с соединением, чтобы внутреннее уплотнительное кольцо село правильно.
Затопление насоса
Если вы слили воду из гидромассажной ванны, наполните ее свежей водой. После установки и электромонтажа, но перед включением гидромассажной ванны, откройте клапаны, если они есть, чтобы заполнить насос.
ВАЖНАЯ ИНФОРМАЦИЯ: Удалите из насоса все оставшиеся воздушные карманы, ослабив соединения насоса, пока не выйдет весь воздух. Оставьте штуцер незатянутым на 5-10 секунд, затем затяните его вручную. Работа насоса всухую приведет к повреждению и аннулированию гарантии.
Испытания и инспекции
- Осмотрите установку, чтобы убедиться, что все правильно подключено.
- Вытрите пролитую воду.
- Подключите источник питания.
- Включите гидромассажную ванну на несколько минут и проверьте, нет ли утечек или воздушных пробок.
- Установите дверцу доступа к отсеку оборудования.
О числах напряжения
В США стандартное домашнее напряжение (напряжение в обычных розетках) варьируется от 110 до 120 вольт. Телевизоры, компьютеры, лампы и т. Д. Предназначены для работы в этом диапазоне.
Основные бытовые приборы, такие как печи и сушилки для одежды, обычно подключаются к двойному напряжению — от 220 до 240 вольт.Двигатели Spa предназначены для одного из этих двух диапазонов.
Спецификация напряжения 115 вольт означает, что он будет правильно работать в диапазоне от 110 до 120 вольт. Устройство с напряжением 230 вольт на самом деле означает, что оно будет правильно работать в диапазоне от 220 до 240 вольт.
Ватт = Ампер x Вольт. Сила тока определяет размер проводки и требуемый автоматический выключатель / GFCI. Это также фактор, который зависит от того, какие элементы управления вашим оборудованием будут приспособлены. Мощность — это общее количество потребляемой мощности.Обратите внимание, что 120-вольтовый насос, потребляющий 16 ампер, потребляет практически такую же мощность, как 240-вольтный насос, потребляющий 8 ампер.
Технические характеристики сменного насоса
Наши сменные насосы разработаны в соответствии со спецификациями производителей оригинального оборудования или превосходят их. Эти двухскоростные насосы легко конфигурируются для односкоростного использования, если это необходимо.
Скорость насоса:
Низкая 1725 об / мин
Высокая 3450 об / мин
Насос HP Hi / Lo Amps In / Out Нагнетательная рама
Насос HP Hi / Lo Amps In / Out Нагнетательная рама
* Технические характеристики могут быть изменены без предварительного уведомления.
[PDF] ВОЗМОЖНОСТЬ СОВРЕМЕННОЙ ЖИЗНИ. Схема подключения DHP-R.
1 ВОЗМОЖНОЕ СОЗДАНИЕ СОВРЕМЕННОЙ ЖИЗНИ Схема подключения2 Компания Danfoss A / S не несет ответственности и не берет на себя гарантийные обязательства, если эти инструкции …
ВОЗМОЖНОСТЬ СОЗДАНИЯ СОВРЕМЕННОЙ ЖИЗНИСхема электрических соединений
DHP-R
www.heating.danfoss.com
Компания Danfoss A / S не несет ответственности и не несет ответственности за гарантии, если эти инструкции не соблюдаются во время установки или обслуживания. В оригинальных инструкциях используется английский язык.Другие языки являются переводом оригинальных инструкций. (Директива 2006/42 / EC) © Copyright Danfoss A / S
Схема электрических соединений
DHP-R
Содержание 1
Легенда. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1 Легенда.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 4
2
DHP-R 20-26кВт 400В 3N.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1 DHP-R 20-26кВт 400В 3N. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 6
3
DHP-R 35-42кВт 400В 3N. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.1 DHP-R 35-42кВт 400В 3N. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 14
Danfoss Heating Solutions
VWIFB102
3
Схема соединений
1
Обозначения
1.1
Обозначения
Номер / примечание DH 3P3 40
51 4
R53 55 62 69 71
Описание Тепловой насос Наружный блок Циркуляционный насос (система) Плата расширения Внешний датчик Датчик линии подачи системы Датчик для модуля EM-Modul / рет.
Датчик линии Пусковой датчик горячей воды Датчик горячей воды сверху Датчик помещения Шунтированный контур Защита от потока
115117
Погружной нагреватель Дополнительный нагреватель
301 302 303 304 305 306 307 308 309 310 311 312 313 317
Компрессор Насос для рассола Насос радиатора Циркуляция насос Вентилятор Циркуляционный насос системы Распределительный циркуляционный насос Насос конденсатора Насос горячего газа Реверсивный клапан 4-ходовой клапан Байпасный клапан Электронный расширительный клапан Погружной нагреватель
340 341 342 343 344 345 350 351 353 354 355 362
Температурное реле Термореле перегрузки Автоматический выключатель Линия цепи выключатель Реле аварийной сигнализации Контактор Плавный пуск Конденсатор Нагреватель поддона компрессора Нагреватель поддона конденсатора Кабель нагревателя поддона для конденсата Управление шунтирующим клапаном VWIFB102
Количество / примечание 363 364 365 366 367 368 369 370 370 371 372 373 374 375 376
Описание Реверсивный клапан горячей воды Шунтирующий клапан горячий -воды Датчик линии подачи Датчик обратной линии Системный шунт Шунт распределительной цепи Клапан обогрева бассейна ve Насос 2-го распределительного контура Дополнительный нагрев Масло / Эл.
Дополнительный верхний нагрев Шунт распределительного контура 2 Шунтирующий размораживатель Солевой клапан Шунтирующее охлаждение
403 405 406 407 408 410
Реле рабочего давления Датчик нагрева Датчик температуры в помещении Датчик горячей воды EVU
411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428
Датчик возврата рассола Датчик выхода рассола Датчик высокого давления Реле низкого давления Датчик нагнетательной трубы Датчик разморозки Датчик хладагента 1 Датчик хладагента 2 Датчик давления Датчик всасываемого газа Точка росы датчик Бассейн датчика Охлаждение датчика Буферный бак датчика Линия подачи системы датчика Цепь распределения датчика 1 Цепь распределения датчика 2
451 452 453
Блок управления Контроллер ввода / вывода Дисплей Danfoss Heating Solutions
Схема подключения
DHP-R
Номер / Примечание 454 455 456 457 458 459460 461
Описание Электронный расширительный клапан Контроллер Контроллер внутреннего концентратора Ограничитель тока WM-HPC Модуль управления HPC-RM Релейный модуль HPC-EM Модуль расширения HPC-CM Модуль охлаждения HPC-OP Панель оператора
* Примечание 1 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 2 * Примечание 3
Обвязано при поставке синий коричневый серый зеленый желтый фиолетовый розовый красный черный белый Может быть подключен к однофазной сети 230 В, если автономный нагреватель отключен.
При подключении к однофазной сети 230 В перемычки автономного отопителя должны быть удалены. Снимите перемычку при использовании отдельного питания цепи управления
* Примечание 4
* Примечание 5
Danfoss Heating Solutions
Номер / Примечание * Примечание 6 * Примечание 7 * Примечание 8 * Примечание 9 * Примечание 10
* Примечание 11 * Примечание 12 * Примечание 13 * Примечание 14 * Примечание 15 * Примечание 16 * Примечание 17 * Примечание 18 * Примечание 19 * Примечание 20 * Примечание 21 * Примечание 22 * Примечание 23 * Примечание 24 * Примечание 25 * Примечание 26 * Примечание 27
VWIFB102
Описание Снимите перемычку при использовании устройства защиты от потока. Сработало / сработало реле перегрузки. Аварийный сигнал Контроль скорости. Перед выполнением любых работ с внутренними электрическими частями убедитесь, что все линии питания отключены! Реле перегрузки вентилятора К внутреннему блоку К подчиненному блоку К электронному блоку расширения Погружной нагреватель или внешний дополнительный нагреватель Беспотенциальный контакт К наружному блоку К блоку расширения Связь Пассивное охлаждение Контур рассола Пассивное охлаждение Контур радиатора Система комбинированного источника тепла Пассивное охлаждение Снимите перемычку при постоянной мощности EVU EVU питание Снимите перемычку, если EVU поставляется отдельно.
Снимите перемычку, если используется датчик потока или реле давления.
5
Схема подключения
6
2
DHP-R 20-26kW 400V 3N
2.1
DHP-R 20-26 кВт, 400 В 3N
DHP-R
VWIFB102
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VW
VW Схема подключения 8DHP-R
VWIFB102
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VWIFB102
9
R10002
Danfoss Heating Solutions
Схема подключения
Danfoss Heating Solutions
DHP-R
VWIFB102
11
Схема электрических соединений
12
DHP-R
000 VW
000 9B102
0003000300030002 9B102 Danfoss Wiring Solutions Danfoss Heating SolutionsDHP-R
VWIFB102
13
Wirin g Схема
14
3
DHP-R 35-42 кВт 400 В 3N
3.
1
DHP-R 35-42 кВт, 400 В 3N
DHP-R
VWIFB102
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VW
Схема подключения 16DHP-R
VWIFB102
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VWIFB102
17
VWIFB102
17
RR
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VWIFB102
19
Схема электрических соединений
20
DHP-R
000 VW 9B102
000 WI 9B102 Danfoss Heating SolutionsDHP-R
VWIFB102
21
Wi кольцо Схема
22
DHP-R
VWIFB102
Danfoss Heating Solutions
Схема электрических соединений
Danfoss Heating Solutions
DHP-R
VWIFB102
DHP-R Бокс тепловых насосов 950 671 29 АРВИКА Телефон +46 570 81300 Эл. Почта: [защищен эл. Адрес] Интернет: www.heating.danfoss.comДанфосс не несет ответственности за возможные ошибки в каталогах, брошюрах и других печатных материалах. Данфосс оставляет за собой право вносить изменения в свою продукцию без предварительного уведомления. Это также относится к продукции, уже заказанной, при условии, что такие изменения могут быть внесены без последующих изменений уже согласованных спецификаций. Все товарные знаки в этом материале являются собственностью соответствующих компаний. Danfoss Heating Solutions и логотип Danfoss Heating Solutions являются товарными знаками Danfoss A / S.Все права защищены.
VWIFB102
Производство Danfoss Heating Solutions © 2013
Водонагреватель без запуска промывочного насоса — Посудомоечная машина smeg DI409CA
Привет @ francis quinn
Если двигатель продолжает работать сам по себе после того, как вручную набрал скорость с помощью дрели и т.
Д., То это вполне может быть пусковая обмотка двигателя или конденсатор. Я предполагаю, что это то, что вы имели в виду, или вы имели в виду, что вы все время вручную управляли двигателем?
Как предложено, попробуйте измерить напряжение на клеммах двигателя.
Будьте осторожны . Я предполагаю, что это сетевое напряжение питания двигателя, поэтому будьте осторожны.
Если есть напряжение , но насос не запускается, то это либо пусковая обмотка двигателя, либо конденсатор.
Если в двигателе есть пусковой конденсатор, как я предлагал, может быть , учитывая, что конденсатор указан в списке деталей, тогда трудно измерить пусковую обмотку с помощью омметра, чтобы убедиться, что она в порядке, поскольку она может быть подключена как показано здесь на рис.2. Возможно, вам придется изменить одно или другое, чтобы выяснить это.
Вспомогательная обмотка (пусковая обмотка) параллельна основной обмотке (рабочая обмотка) через центробежный переключатель.
Что происходит, когда напряжение сначала подается на двигатель, ток, протекающий через и обе обмотки , создает достаточный магнетизм (крутящий момент), чтобы преодолеть инерцию двигателя из положения «покоя», и он начинает вращаться. Как только он набирает скорость, центробежный переключатель срабатывает и отключает пусковую обмотку (тонкие провода, поэтому не нужно их сжигать), и двигатель продолжает вращаться только на ходовой обмотке (толстые провода).Обмотка хода не может запустить двигатель, вращающийся сама по себе (но может поддерживать его вращение после того, как он запустился и набрал нужную скорость), поэтому слышен гудящий звук, когда он пытается его повернуть, но недостаточно магнитного сила, создаваемая им для этого.
Если на клеммах двигателя нет напряжения, вам придется проследить рабочий провод двигателя до платы управления и выяснить, есть ли напряжение на выходе из платы управления. Непросто без помощи схемы соединений
.
