Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы – гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

• с целью повысить энергоэффективность котельного оборудования;
• в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
• при отсутствии вмонтированного насосного агрегата в теплогенераторе;
• для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
• чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо – в результате отопительное оборудование не нагревается или нагревается неравномерно.

Галерея изображений

Фото из

Циркуляционный насос в системе отопления

Использование в конструкции узких труб

Циркуляционные насосы в коллекторной схеме

Установка прибора в отопительный трубопровод

Применение резервного насоса

Подключение энергозависимого прибора

Оборудование с низким энергопотреблением

Система отопления с несколькими кольцами

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:

Галерея изображений

Фото из

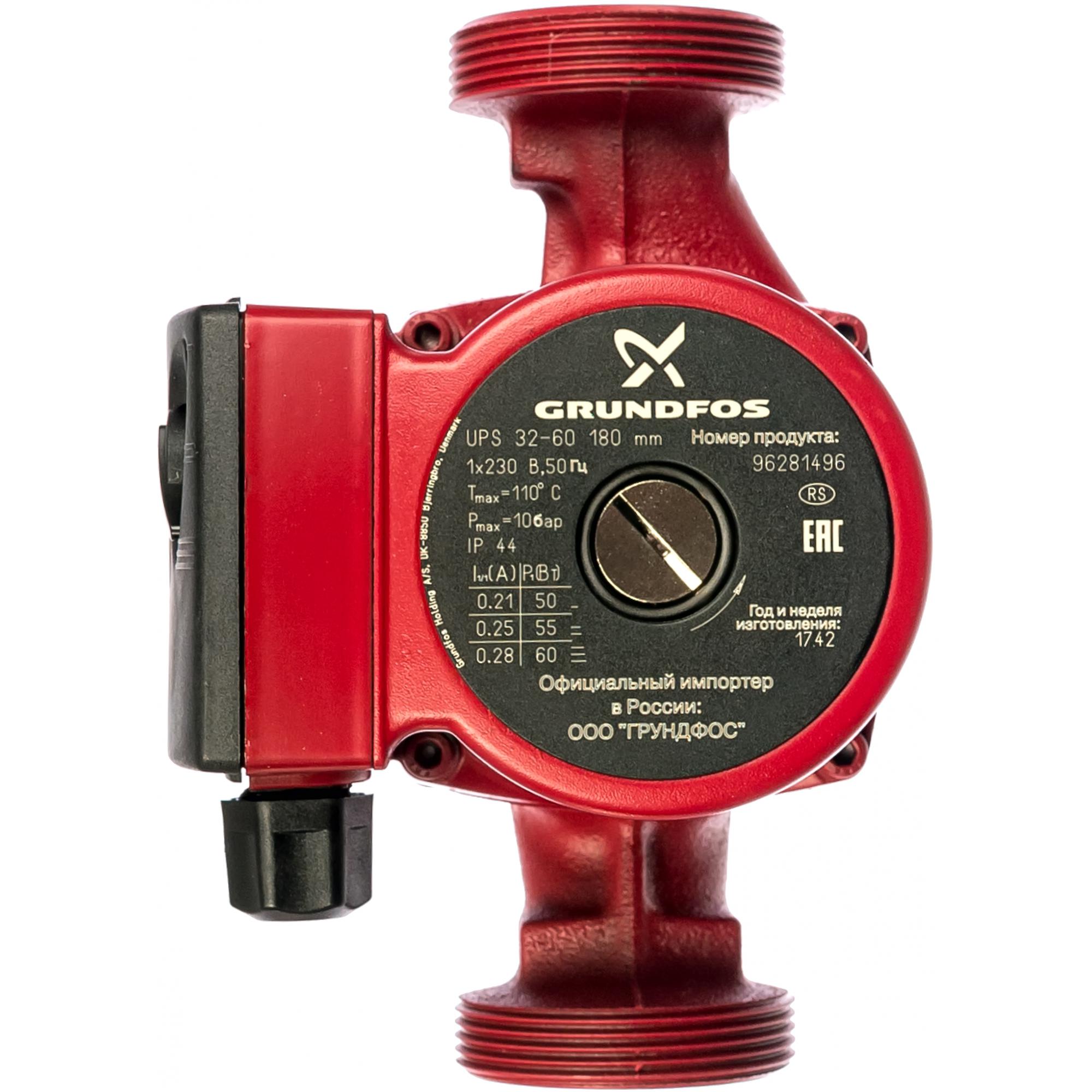

Циркуляционное устройство марки Grundfos

Линейка оборудования с логотипом Wilo

Приборы для систем отопления от DAB

Циркуляционный насос компании Джилекс

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Галерея изображений

Фото из

Вариант сборки закрытой отопительной системы

Вакуумный расширительный бачок — экспанзомат

Устройства для отвода воздуха

Предохранительный клапан для сброса избытка давления

Насосы “мокрого” типа. Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

• низкий уровень создаваемого шума;
• небольшие габаритные размеры и маленький вес;
• минимальное потребление электричества;
• простая настройка параметров, техобслуживание и ремонт;
• длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Галерея изображений

Фото из

Расположение циркуляционных насосов в схеме отопления

Установка прибора на подающем трубопроводе

Размещение относительно расширительного бачка

Обязательное использование группы безопасности

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

• моноблочные;
• консольные;
• «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

• высокая производительность;
• энергоэффективность;
• невысокие требования к качеству энергоносителя – перекачиваемая жидкость может содержать нейтральные примеси;
• простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Галерея изображений

Фото из

Выбор циркуляционного насоса для системы отопления опирается на нормативные требования. Для нормального обогрева и бесшумного движения воды по контуру теплоноситель должен перемещаться со скоростью не больше 1,5 м/сек

Технические данные, полученные опытным путем, подтверждают, что на 10 м длины труб должно быть по 0,6 м напора насоса. Т.е. для трубопровода протяженностью 50 м нужен прибор, создающий напор не меньше 3,0 м

Так как циркуляционный насос должен обеспечивать беспрепятственную подачу теплоносителя в приборы отопления, то есть зависимость между радиаторами и подачей, которую развивает насос. Если суммарная мощность батарей составляет 7 кВт, то нагнетать насос должен 7 л/мин

В выборе циркуляционного насоса очень важно учесть мощность котла, вместе с которым он будет работать в системе. На каждый кВт агрегата нужно распределить 1 л/мин протекающего теплоносителя. Т.е. для отопительного оборудования мощностью 25 кВт нужно купить насос, обеспечивающий расход как минимум в 2,5 л/мин

Отопление с пятью циркуляционными насосами

Подбор оборудования по длине трубопровода

Взаимосвязь мощности радиаторов и насоса

Подбор насоса по мощности котла

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

• плавная регулировка;
• контроль скоростей;
• автоматический режим работы;
• встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

как выбрать циркулярный насос для отопления

Иное дело – планировать отопление с принудительной циркуляцией. Да, придется добавить в общую схему насос, но зато взамен снимается масса ограничений, а сама система получится гарантированно работоспособной и управляемой. Но, конечно, если оборудование — качественное и подобрано правильно.
Вот этот аспект проблемы и рассмотрим: циркуляционный насос для отопления как выбрать — критерии оценки, расчет параметров, рейтинг лучших моделей.
Начнем с ТОП-списка, составленного по отзывам пользователей, уже успевших оценить указанные модели в действии. Из этой рейтинг-таблицы несложно сразу перейти к описанию и ценам – для этого предусмотрены специальные кнопки ссылки. Это для тех, кто, как говорится, «уже в курсе», и в теоретической «накачке» не нуждается. А вот для выбирающих такой прибор впервые будет правильнее для начала ознакомиться с основными критериями выбора циркуляционных насосов. Ну а потом плавно перейти к описанию моделей – именно так и построена настоящая публикация.

ТОП-8 циркуляционных насосов для отопления небольшого дома

Предназначение и общие сведения об устройстве циркуляционного насоса для отопления

Для чего нужен циркуляционный насос

Как работает автономная система отопления с жидким теплоносителем?

Принцип несложен – имеется котёл, в котором или сгорает с выделением большого количества тепла какое-то топливо (газ, дрова, уголь, брикеты, солярка и т.п.), или происходит преобразование электрической энергии в тепловую. Вода (или иной жидкий теплоноситель), обладая выраженно высокой теплоёмкостью, можно сказать, «заряжается» теплом. Теперь вода (для упрощения будем говорить именно о ней) должна отдать накопленное тепло на приборах теплообмена – в радиаторах, конвекторах, теплых полах. А для этого необходимо создать условия, чтобы она постоянно циркулировала, то есть ходила по кругу: котел — труба подачи — радиаторы — труба «обратки» — котел.

Есть два способа заставить жидкость постоянно бежать по трубам в нужном направлении.

Два подхода к организации циркуляции теплоносителя в системе отопления.

• Можно создать условия, при которых за счет разности в плотности горячей и остывшей воды под действием сил гравитации в контуре образуется естественный ток теплоносителя. Кстати, совсем недавно по такому принципу было организовано подавляющее большинство автономных систем в частных домах.

Казалось бы – готовое решение, все просто, и чего тогда «огород городить»? Но, поверьте, это вовсе не просто.

Для такого контура требуются трубы повышенного диаметра — а это усложнение доставки, монтажа, увеличение стоимости материалов. Все горизонтальные участки контура на самом деле не горизонтальные, а выполнены с обязательным уклоном. Спрятать такие контуры — невозможно, то есть приходится в определенной мере «жертвовать» интерьерами комнат.

Система получается очень инертной, трудноуправляемой, требующей сильного стартового скачка чтобы стронуть с места и разогнать движение воды. Скорость движение и напор невелики, отчего может появиться неравномерность прогрева помещений — явное преобладание тепла на входе в контур по сравнению с удаленными участками. Ни о каких теплых полах или скрытых конвекторах, понятно, и речи быть не может.

Единственное важное достоинство — это независимость от электропитания. По всем остальным позициям – проигрыш.

• Второй подход – врезать в контур насос, который разгонит и будет поддерживать циркуляцию теплоносителя в системе. Казалось бы – усложнение и удорожание? Отнюдь нет. Да, за сам прибор придется заплатить определённую сумму, но она чаще всего — не из разряда неподъёмных. Но зато трубы можно использовать меньшего диаметра — а это очень емкий ресурс экономии средств!

Сами контуры легко спрятать в стены или пол, если в этом есть необходимость, так как соблюдение уклонов становиться необязательным. А на сами батареи – поставить термостатические устройства, которые будут точно выдерживать температуру в комнате. Опять же, экономия по большому счету.

Вот такие «вольности» с трубами отопительного контура возможны исключительно при принудительной циркуляции теплоносителя в системе.

Открываются широкие возможности использования различных приборов и схем теплообмена в разных комнатах. При необходимости система отопления может включать несколько насосов на разных контурах – есть специальные схемы, с помощью которых работа легко согласовывается.

Сложная система отопления с несколькими контурами? Ничего страшного – ставьте гидрострелку!

Один из простых, но очень эффективных способов согласования работы отдельных контуров сложной системы отопления, в том числе с различными температурными режимами. Чем достигается гармонизация, и как можно самостоятельно смонтировать гидрострелку для системы отопления – читайте в специальной публикации нашего портала.

На деле преимуществ у системы с принудительной циркуляцией теплоносителя – намного больше.  А вот то, что она сама становится потребителем энергии – это весьма слабая аргументация против установки насоса.

Современные приборы такого предназначения потребляют настолько мало, что некоторые сравнимы по этому параметру со светодиодными лампочками. То есть говорить о перерасходе электроэнергии — просто смешно. А зависимость от перепадов или пропадания напряжения (если это не является в районе проживания грустным правилом) легко решается установкой стабилизатора напряжения и блока бесперебойного питания.

Одним словом, установка  насоса всегда будет только в плюс. Его, кстати, можно врезать даже в функционирующую систему с гравитационной циркуляцией – и сразу почувствовать выгоду от такой модернизации.

А установка обычно проводится по схеме, позволяющей в любой момент перейти от одной схемы циркуляции к другой, если в этом будет необходимость.

Типичная схема обвязки циркуляционного насоса, позволяющая быстро переобучиться с принудительного принципа работы на естественный, и наоборот.

Итак, циркуляционный насос рачительному хозяину нужен, как бы кто ни спорил. Главное – правильно его выбрать и установить.

Но для начала – буквально несколько слов о том, как он устроен. Такое понимание облегчает и выбор, и правильную установку, и эксплуатацию прибора.

Кратко – об устройстве циркуляционного насоса

Глубоко зарываться в устройство насосов в рамках этой публикации нет особого смысла. Но в общих чертах разбираться все же следует.

Все циркуляционные насосы, во-первых, можно разделить на две группы. К одной отнести приборы с так называемым «сухим ротором», ко второй – с «мокрым».

Подсказка кроется в самом названии. Приборы из первой группы в своей компоновке имеют четкое разделение: электропривод, не контактирующий с водой и охлаждаемый воздухом, и связанный с ним валом насосный узел.

Насос с «сухим ротором» — хорошо видно, что электропривод охлаждается воздушным потоком.

Такие приборы обладают выраженно высокими показателями производительности и создаваемого напора – вращению ротора двигателя не мешает сопротивление жидкой среды. Но зато они обычно шумные, а главную проблему составляют постепенное изнашивающиеся и требующие регулярной замены уплотнения на вращающемся валу между двигателем и насосной камерой.

Такие приборы обычно устанавливаются в крупных котельных, в распределительных теплопунктах, где востребованы их высокие эксплуатационные выходные характеристики.
А вот для локальной системы отопления в частном доме или в квартире, или даже для выделенного участка такой системы – вполне достаточно возможностей насоса с «мокрым ротором». И можно смело утверждать, что с вероятностью, близкой к 100%, дело придется иметь с ним. Кстати, в рейтинге, имеющемся в нашей статье, представлены только «мокрые» модели, так как «сухие», как правило, даже не рассматриваются в качестве варианта.

Подавляющее большинство таких насосов имеет весьма схожую компоновку, которая хорошо показана на рисунке ниже.

Примерное строение циркуляционного насоса с мокрым ротором.

Прибор собирается в металлическом корпусе – чаще чугунном, у высококачественных моделей – бронзовом или латунном. Сразу скажем, что вся внутренность собранного насоса после установки в контур заполняется теплоносителем (для этого временно выкручивается воздушная заглушка по центру) . Исключение составляет лишь герметичный отсек-«стакан», с размещённой внутри обмоткой статора (на рисунке этот отсек показан желтыми овалами и зелеными стрелками). Сам вращающийся ротор собран на постоянных магнитах, и контакта с жидкостью не боится. Наоборот, циркулирующий теплоноситель становится и охлаждением привода, и отличной смазкой для подшипников ротора.

Итак, ротор вращается в жидкой среде, и испытывает немалое сопротивление воды. От этого показатели и напора и производительности – намного скромнее. Но для автономных систем отопления слишком высоких показателей обычно не требуется, и всегда можно подобрать модель с оптимальными характеристиками.

Зато такие насосы способны работать годами, не требуя к себе вообще никакого внимания. Если, конечно, модель качественная, подобрана и установлена по всем правилам. И если соблюдается важнейшее условие – ротор и в самом деле должен быть всегда мокрым, то есть насос недопустимо надолго оставлять незаполненным теплоносителем.

Самая распространённая пока схема – с электромеханическим переключателем режимов работы.

На корпусе насоса обычно имеется контактная коробка, в которой одновременно размещается и управление прибором – переключение режимов его работы. А на лицевой панели в виде таблички вынесены значения эксплуатационных параметров для этих режимов.

Один из примеров насосов нового поколения

Современные модели оснащаются электронными блоками управления, с различными функциями, позволяющими прибору реагировать на изменение внешних условий в автоматическом режиме. Очень удобно, но эти насосы пока весьма дороги, хотя совершенно очевидно, что за ними будущее.

Несмотря на примерно одинаковую конструкцию, качество насосов разных производителей может существенно различаться. Здесь уже секреты кроются в культуре производства, в качестве обработки деталей, в используемых материалах, а каких-то собственных «фишках» производителя, который он не спешить открывать. Так что выбор все равно следует делать в пользу именитых компаний – больше вероятность купить действительно качественный насос на много лет вперед. Или, в конце концов, проще найти концы при поиске виноватых в скорой поломке.

Что оценивается при выборе циркуляционного насоса для отопления

Итак, пришла пора выбрать и приобрести насос. На что образуем особое внимание.

Напряжение питания и потребляемая мощность

Как правило, с электроприборами всегда начинают с напряжения питания и потребляемой мощности. С напряжением все ясно – 220 В 50 Гц, а вот мощность сама по себе в данном случае ничего покупателю не скажет.

Она невелика – редко какой современный циркуляционный насос бытового предназначения перескакивает за границу 100 Вт. А некоторые современные модели с электроникой – и вовсе ограничиваются такими смешными показателями, что даже не верится. Так что эта величина – особого значения не имеет.

Производительность насоса

Очень важная величина – насос перекачивает разогретый теплоноситель, то есть, образно выражаясь, «временно законсервированное в воде тепло». От того, сколько будет перекачано теплоносителя в единицу времени, напрямую зависит и количество переданного от котла на радиаторы или другие отопительные приборы (системы) тепла.

Производительность может измеряться в литрах в минуту, но чаще встречается ее выражения в кубометрах в час. Впрочем, перевод между единицами сделать несложно.

Какая производительность нас устроит?

Есть несколько способов найти её оптимальное значение – с чередой специальных формул или таблиц. Мы же здесь предлагаем читателю несколько упрощенный алгоритм, который, тем не менее, учитывает основные исходные данные. Точность расчета – не самая высокая, но если вы приобретёте насос с показателем производительности не меньше, чем будет получено при расчете – гарантированно не ошибётесь.

Формулами мучить не будем – сразу переходим к онлайн-калькулятору.

Калькулятор расчета необходимой производительности циркуляционного насоса отопления

Перейти к расчётам

Пояснения по проведению расчетов

Расчет несложен.

• Прежде всего необходимо указать расчетную тепловую мощность создаваемой (имеющейся) системы отопления. Важно – не надо путать с мощностью уже приобретённого котла, которая всегда берется с большим запасом.

Такую мощность можно рассчитать и самостоятельно!

Алгоритм проведения вычислений подобно разложен в приложении к калькулятору расчета необходимой мощности газового котла.

• Далее, указывается, какие приборы теплообмена будут основными в создаваемой системе отопления. Каждый из типов таких приборов имеет свой температурный режим работы, разницу между трубой подачи и обратки, что очень важно для расчета производительности.
• Осталось нажать кнопку «Рассчитать…», чтобы получить готовый результат в литрах в минуту и кубометрах в час. Это – минимально необходимое значение производительности насоса. Больше – пожалуйста, меньше – нельзя.

Создаваемый циркуляционным насосом напор

Грош цена будет прибору, который окажется неспособным «протолкнуть» теплоноситель по контуру труб с врезанными в него приборами теплообмена и запорно-регулировочной арматурой. Эта способность насоса как раз и описывается создаваемым им напором жидкости на выходе.

Здесь тоже можно привести довольно длинную формулу, учитывающую гидравлические сопротивления каждого из участков системы. Но практика показывает, что не будет большой ошибкой использовать несколько упрощённый подход, реализованный в следующем калькуляторе.

Калькулятор расчета минимального напора циркуляционного насоса

Перейти к расчётам

Пояснения по проведению вычислений

Чтобы найти напор, в соответствующих полях калькулятора указывают следующие исходные величины:

• Суммарная длина труб контура (с учетом и подачи, и обратки), тое есть максимальный путь, который может пройти теплоноситель за один цикл циркуляции
• Вторым пунктом указывается насыщенность системы запорными и регулировочными устройствами, теми, что создают участки максимального гидравлического сопротивления потоку теплоносителя. Предлагается выбрать вариант из списка
• Жмем на кнопку расчета – и получаем готовый результат минимально необходимого напора – в паскалях, метрах водяного столба и в технических атмосферах.

*  *  *  *  *  *  *

Графики производительности и напора циркуляционных насосов

Вот с основными параметрами насоса и почти достигнута ясность. Почему почти – а потому, что производительность и напор очень тесно связаны друг с другом, и рост одного показателя обычно сопровождается уменьшением другого. Поэтому для подбора моделей никогда не помешает обратиться к графикам, к тем, что обычно выкладываются производителем в инструкциях к своим изделиям.

Здесь лучше рассмотреть на примере. Пусть таким примером послужит график модельной линейки насосов «Wilo-Star-RS»

График для комплексной оценки основных эксплуатационных параметров насоса.

Кривые линии соответствуют графикам нескольких моделей с постепенным возрастанием условного прохода трубы (15, 25, 30) и напора (2 м, 4 м, 6 м, 7 м, 8 м).

Например, расчеты показали, что требуется насос с напором в 2,5 метра. Казалось бы, подходит «четверка». Но следует проверить по графику – откладываем перпендикуляр к линии, и видим, что при напоре 2,5 м эта модель будет способна дать производительность не более 1,3 м³/час. Если устраивает – замечательно. Если нет – проверяется по следующей, более «сильной» модели из этой линейки.

Понятно, что проверка может проводиться и в обратном направлении – от производительности к напору.

Вот такой насос, подобранный по рассчитанным показателям и по рабочему графику, гарантированно окажется оптимальным вариантом.

Другие параметры циркуляционного насоса

С самым главным – разобрались. Теперь – на что еще следует обратить внимание.

• Диапазон рабочих температур, то есть – перекачиваемой жидкости. Обычно он довольно широкий, от +3÷5 ℃ и вплоть до + 110 ℃.

На это всегда обращайте пристальное внимание. Проблема в том, что существуют насосы для повышения напора воды в водопроводе, и они внешне очень похожи на циркуляционные. Но показатели температуры, понятно, там совершенно иные.

• Максимальное давление в системе – практически у всех приборов оно в районе 10 бар, то есть дано с огромным запасом. Такими значениями давления в автономных системах никто никогда не оперирует.
• Количество режимов работы прибора. Чем их больше – теп проще будет выставить насос на оптимальное значение производительности и напора при минимальном потреблении электроэнергии. У большинства современных моделей предусмотрено три режима. У электронных приборов – возможности еще шире.
• Класс защиты корпуса прибора – он должен быть не ниже IP44.
• Очень хорошо, если насос оснащён рубежами зашиты – от перегрева или (и) от работы на холостом ходу. Всякое бывает, и такая мера сохранит прибор у целостности при каком-то ЧП.
• Удобны в работе насосы, оснащенные автоматическим отводчиком воздуха.
• При выборе модели, безусловно, оцениваются ее размеры. В первую очередь – присоединительный диаметр для накидных гаек-«американок», и монтажная длина – расстояние между фланцами. Чаще всего применяется длина 180 мм. хотя можно приобрести и более короткий вариант — 130 мм.

Кстати, проверяйте наличие таких гаек-«американок»: в большинстве моделей они входят в комплект поставки насоса. Но встречаются и неприятные исключения.

Если насос устанавливается в стесненном месте, то важны и другие его размеры, с обязательным учётом рекомендованного производителем положения ротора насоса и клеммной коробки

Чаще всего в инструкциях к насосу имеется чертёж с таблицей (иногда – на всю модельную линейку) с указанием конкретных размеров изделий. С таким графическим документом разобраться будет уже несложно.

Чертеж и таблица с размерами циркуляционных насосов одной модельной линейки

Кстати, много информации можно отыскать, даже не обращаясь к инструкции – просто на лицевой панели прибора. Взглянем на иллюстрацию ниже:

Много полезной информации можно почерпнуть непосредственно с лицевого шильдика циркуляционного насоса.

Смотрим на зеленый прямоугольник и идем сверху вниз:

— 1 фаза, 230 вольт, 50 герц

— максимальная температура = 110℃

— максимальное давление в системе – 10 бар

— класс защиты IP44

— в табличке – значения тока и потребляемой мощности для каждого из режимов работы насоса

Да и в самом названии модели дожде скрыта полезная информация (на иллюстрации – обведена голубым овалом):

• UP – циркуляционный насос.

S – с переключением режимов работы. Если бы вместо S остался пробел, это бы означало единственный режим.

• 25-60 — диаметр трубы, в которую врезается насос, и значение создаваемого напора в дециметрах водяного столба. В данном случае 60 дм = 6 м ≈ 0,6 бар.
• Далее следует пробел, что говорит о резьбовом муфтовом соединении с контуром. В случае с фланцевым соединением стояла бы буква F.
• Далее идет обозначение особенностей исполнения модели (буквенные обозначения).

— в нашем примере пусто, но как раз это и означает изготовление корпуса из серого чугуна;

— буква N – корпус из нержавеющей стали;

— буква В – корпус из сантехнической бронзы;

— буква А – насос оснащен автоматическим воздухоотводчиком;

— буква К – в нашем случае неактуальна, но тем не менее – допускается перекачка жидкости с температурой ниже нуля градусов.

• Завершает название модели ее монтажная длина в миллиметрах – в нашем примере это 180 мм.

*  *  *  *  *  *  *

Вот, пожалуй, и все.

Осталось только предупредить, что рынок подобных изделий насыщен низкокачественными изделиями и попытками подделок под оригинальную фирменную продукцию. Чтобы не приобретать «кота в мешке», лучше выбор производить в специализированном магазине, где можно убедиться в оригинальности изделия, получить отметку о гарантии.

Естественно, желательно приобретать модели известных производителей – пусть в этом поможет наш сегодняшний рейтинг. В нем фигурируют, конечно, не все достойные бренды, и поэтому при выборе того или иного насоса всегда рекомендуется «пошарить» в интернете, поискать отзывы на приглянувшуюся модель. И только потом принимать окончательное решение.

Краткое описание моделей, вошедших в ТОП-список

Циркуляционный насос «Valtec VRS 25/4-180»

Компания «Valtec» — это совместный проект российского и итальянского бизнесов в области сантехнического и иного инженерного оборудования для дома. Все задумывалось для наполнения рынка недорогими и одновременно качественными изделиями, так сказать, всеобщей доступности. Судя по положению на сегодняшний день – задача в целом реализована, и изделия «Valtec» — в достаточной степени и известны, и популярны.

Сборочные мощности вынесены в Китай.

В достаточной степени надёжный и относительно недорогой циркуляционный насос «Valtec VRS 25/4-180».

Основные характеристики модели

— присоединительный диаметр: 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность: 72 Вт максимальная, 38 Вт – номинальная;

— создаваемый напор: до 0,42 атмосфер или 4 метров водяного столба;

— производительность: 50 литров в минуту или 3,0 м³/час;

— масса насоса: не фигурирует в описаниях.

Насос исполнен по наиболее распространенной «мокрой» схеме. Способен работать в системах с максимальным нагревом носителя до 110 ℃, статический давлением в 10 атмосфер (бар). Способен работать только с чистым носителем.

Блок управления предусматривает возможность выбора одного из трех режимов работы по производительности и создаваемому напору.

Плюсы

• Недорогая, добросовестно работающая по многу лет модель.
• Качественный чугунный корпус с внешними рёбрами для большей площади охлаждения.
• Керамические детали ротора и блока подшипников.
• Наличие шнура питания с вилкой.
• Неплохие по качеству накидные гайки-«американки» в комплекте.
• Наличие система аварийного отключения при перегреве.

Минусы

• Наличие шнура питания некоторые относят к недостаткам, так как он очень короткий (1.1 м), и его все равно приходится менять, если розетка расположена на удалении.
• Довольно много жалоб на подтекания из-под пробки выпуска воздуха.
• Довольно ощутимый шум при работе.

Циркуляционный насос Valtec VRS 25/4-180

Циркуляционный насос «Wester WSP 25-80 G»

Продукт российской компании, имеющей и конструкторские бюро для разработки и модернизации выпускаемых изделий, и собственные производственные мощности. Сантехнические устройства под этим брендом давно уже завоевали отечественный рынок и успешно конкурируют на нем с продукцией ведущих западных концернов.

Без особых претензий на исключительность, но вполне надежный и не особо дорогой – циркуляционный насос «Wester WSP 25-80 G»

Модель циркуляционного насоса «Wester WSP 25-80 G» хорошо известна и пользуется широкой популярностью за оптимальное соотношение цены и качества изделия. Прибор надежен, долговечен, полностью справляется с задачами. Традиционно для современной техники такого типа имеет три ступени по производительности и создаваемому напору. «Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 245 Вт;

— создаваемый напор – до 0,8 атмосфер или 8 метров водяного столба;

— производительность – 141 литров в минуту или до 8,5 м³/час;

«Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃. Температура окружающей среды – до +40 ℃.

Плюсы

• Надежный, проверенный временем прибор.
• Качественный чугунный корпус и алюминиевые детали привода.
• Отличные показатели по производительности и напору.
• Вполне приемлемая цена при высоком качестве.

Минусы

• Жалобы на шумную работу при большой нагрузке.
• Есть претензии к недостаточно высокому качеству пластика – без видимых причин появились трещины.

Циркуляционный насос Wester WSP 25-80 G

Циркуляционный насос «UNIPUMP LPA 25-60»

Это название российской компании, специализирующейся в производстве и реализации насосного и сантехнического оборудования. Считается одним из лидеров на отечественном рынке таких изделий. Производит продукцию собственной разработки.

Циркуляционный насос «UNIPUMP LPA 25-60» — модель относят к энергосберегающим приборам.

Перед нами очень интересная модель, по праву занявшая место в ТОП-списке. Основная «изюминка» — наличие электронной схемы управления, которая при правильной регулировке обеспечивает минимальный расход электроэнергий при полноценной работе системы отопления.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – всего 45 Вт;

— создаваемый напор – до 0,6 атмосфер или 6 метров водяного столба;

— производительность – литров в минуту или 3 м³/час;

Насос можно включить на один из пяти, наиболее подходящий к системе отопления, режимов работы. «Мокрый» ротор, установка вертикальная горизонтальная. Тихая работа – уровень шума не выше 43 Дб.

Плюсы

• Отличная сборка прибора.
• Бронзовый корпус – практически «неубиваемый».
• Удобные настройки, дающие максимальную экономию энергии.
• Тихая работа даже на максимальных показателях производительности.

Минусы

• Не особо широкий диапазон по производительности.
• Довольно высокая цена.
• Попытка снять крышку для изменения направления потока привела к срыву (зализыванию шестигранников) трех болтов. Что это, достоинство (качество сборки) или все же недостаток (перетянутый крепёж)?

Циркуляционный насос UNIPUMP LPA 25-60

Циркуляционный насос «Джилекс Циркуль 25-40»

Российская энергично развивающаяся компания, специализирующаяся на производстве широкого ассортимента насосного оборудования собственной разработки. Один из лидеров по популярности среди отечественных потребителей.

Циркуляционный насос «Джилекс Циркуль 25-40» — отечественные и разработка модели, и ее производство

Представленная модель давно находится в топе востребованности. Она без особых претензий на какую-то необычность, но зато славится надежностью и невысокой ценой.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 65 Вт максимальная, 32 Вт – номинальная;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 53 литра в минуту или 3,18 м³/час;

— масса насоса – 2,9 килограмм.

Схема стандартная – «мокрая». Предусмотрено три режима работы.

Плюсы

• Добросовестно справляется со своей задачей.
• Рассчитан на 10 лет эксплуатации.
• Хорошо развита сеть гарантийного обслуживания этого бренда.
• Хорошее соотношение цены и качества.

Минусы

• Неприятно пахнущая при нагреве краска, которой покрыт корпус.
• Пробка выпуска воздуха изготовлена из слишком мягкого металла, и шлиц под отвертку начал «съедаться».
• Много жалоб на довольно шумную работу прибора.

Циркуляционный насос Джилекс Циркуль 25-40

Циркуляционный насос «Speroni SCR 25/40»

Итальянская компания «Speroni» — один из европейских «грандов» в области производства насосного оборудования. Немало ее продукции импортируется на российский рынок.

Очень популярная в Евросоюзе модель итальянского происхождения — циркуляционный насос «Speroni SCR 25/40».

В нашем ТОП-списке — надежная модель циркуляционного насоса, подходящего к большинству отопительных систем средних по площади частных домов. Насос собран по стандартной схеме, отличается высокой надежностью и эффективностью в работе.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 60 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3 м³/час;

— масса насоса – 2,6 килограмм.

Как и у большинства подобных насосов, у этой модели предусмотрено три режима работы.

Плюсы

• Насос проработал на трубе подачи, на выходе из котла (то есть в самых неблагоприятных условиях) уже 8 лет, и не собирается «сдаваться».
• Годами не требует никакого вмешательства – только включение и выключение.
• Отмечается довольно тихая работа.

Минусы

• Несколько случаев сильного нагрева и быстрого перегорания после первого включения. Судя по всему – межвитковое замыкание. Кстати, жалобы на модели – китайской сборки, с оригинальными таких проблем не возникало.
• Насосы не комплектуются накидными гайками – иногда это обнаруживается только перед самым монтажом, и приходится дополнительно бежать в магазин.

Циркуляционный насос Speroni SCR 25/40

Циркуляционный насос «Wilo Star-RS 25/4 180»

Немецкая компания «Wilo» тоже может похвастать высоким авторитетом среди производителей насосного оборудования. А показанная модель – одна из наиболее востребованных у российских потребителей.

Циркуляционный насос «Wilo Star-RS 25/4 180» — обычно никогда не подводит

Объясняется это «хрестоматийным» немецким качеством и надежностью. Такой насос не должен подвести даже в самых неблагоприятных условиях. Чугунный корпус и детали ротора из нержавеющей стали рассчитаны на многолетнюю работу без какого-либо вмешательства.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 48 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3,0 м³/час;

— масса насоса – килограмм.

Эта модель могла бы претендовать на более высокую строку рейтинга. Останавливает только слишком уж выраженная «простота» и невысокие показатели по производительности и напору. То есть – недостаточная универсальность.

Плюсы

• Надежность, долговечность, способность работать годами без перерыва.
• Работа тихая, не докучающая шумом.
• Вполне адекватная стоимость модели.

Минусы

• Но качеству – никаких претензий не высказывалось.
• Не слишком выдающиеся показатели напора и производительности.

Циркуляционный насос Wilo Star-RS 25/4 180

Циркляционный насос «DAB EVOTRON 40/180»

«Серебро» отдано модели итальянского производства, но, надо сказать, с некоторым авансом. При всех положительных качествах многих пользователей отпугивает высокая цена. И остаётся лишь надеяться, что она со временем все же снизится до более приемлемых значений.

Представительна «новой волны» насосного оборудования – модель «DAB EVOTRON 40/180»

А так, конечно, конструкторы –технологи компании постарались «поднять планку», наметить пути развития подобного оборудования на ближайшее будущее. Применена электронная автоматическая регулировка скорости вращения ротора, то есть прибор сам выбирает наиболее оптимальные значения производительности и напора, вплоть до перехода в «спящий режим. В тоге – минимальный износ и выраженная экономия потребления энергии.

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина -= 180 мм;

— потребляемая мощность – всего 27 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 67 литров в минуту или 4 м³/час;

Отличительная особенность – наличие термоизоляции корпуса насоса, что еще больше поднимает эффективность и практически полностью глушит шум работы прибора.

Плюсы

• Точнейшие электронные настройки, автоматическое регулирование показателей в ходе работы.
• Безупречное качество изготовления.
• Встроенная защита от перегрева.
• Очень низкое потребление энергии.
• Практически полная бесшумность в работе.

Минусы

• По качеству изготовления и эксплуатации замечаний не высказывалось.
• Слишком высокая, недоступная многим стоимость модели.

Циркуляционный насос DAB EVOTRON 40/180

Циркуляционный насос «Grundfos ALPHA2 25-60 180»

Первое место отдано циркуляционному насосу «Grundfos ALPHA2 25-60 180», тоже как представителю нового поколения такого оборудования, за которым, безусловно, будущее. В этом вопросе именитый датский производитель не подвел. Хотя цена выглядит пока что пугающей, но есть, за что.

Циркуляционный насос «Grundfos ALPHA2 25-60 180» — самый современный подход к проектированию и производству насосного оборудования.

Электронная схема управления насосом отличается высочайше гибкостью. Недаром фишкой этой линейки является опция «AutoAdapt», то есть автоматическая адаптация прибора к текущим, сиюминутным значениям температуры, скорости потока, давления и т.п.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – максимальная – 18 Вт при номинальной – всего в 3 ÷ 4 Вт!

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 40 литров в минуту или 2,4 м³/час;

— масса насоса – 2,1 килограмм.

Насос имеет несколько полезных функций, которые сделают его эксплуатацию еще более простой и экономичней. Термоизоляционный кожух прибора одновременно практически полностью гасит шум работы привода.

Плюсы

• Система защиты от холостого хода, от перегрева – насос не сгорит, если даже из системы вытечет весь теплоноситель.
• Такое впечатление, что прибор вообще работает без энергозатрат – настолько низкое потребление.
• Безукоризненное качество сборки.
• Прост в эксплуатации даже для новичков – система «AutoAdapt» сама определит оптимальный режим.
• Прибор дорогой, но зато целых 5 лет гарантии производителя!

Минусы

• Никаких поводов придраться к качеству не высказывалось.
• Высокая цена, но она компенсируется длительностью гарантии и очень надежной работой, не требующей никакого вмешательства.



Циркуляционный насос Grundfos ALPHA2 25-60 180

Видео: Возможности циркуляционных насосов «Grundfos ALPHA2»



Народное голосование

Какой из циркуляционных насосов порекомендовали бы вы?

«Grundfos ALPHA2 25-60 180»

«Wilo Star-RS 25/4 180»

«Джилекс Циркуль 24-40»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

какой лучше выбрать и рейтинг моделей

Отопительный контур с принудительной системой циркуляции теплоносителя способен обогревать здание с максимальной эффективностью. Данная статья подскажет владельцу индивидуального дома, какой циркуляционный насос лучше выбрать для отопления жилых и хозяйственных помещений. В конце материала вы найдете обзор оборудования, получившего самые благоприятные отзывы специалистов и пользователей.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Назначение и принцип действия циркуляционного насоса

Циркуляционный насос предназначен для принудительной прокачки теплоносителя по всем элементам системы отопления. Он не допускает образования застойных зон и увеличивает скорость движения теплофикационной воды. За счет этого все теплообменные процессы протекают с повышенной интенсивностью, что положительно сказывается на эффективности обогрева здания.

Такие насосы имеют герметичный металлический корпус, внутри которого вращается вал с закрепленной на нем крыльчаткой. Агрегат приводится в движение электрическим двигателем, все элементы проводки которого надежно защищены от попадания влаги.

Вращающееся совместно с валом рабочее колесо создает разрежение в приемном патрубке, который засасывает в себя воду. Кинетической энергии вращения достаточно, чтобы жидкость выбрасывалась из нагнетательного патрубка с повышенным давлением, которое может быть от десятых долей до нескольких атмосфер. За счет него теплоноситель прокачивается по теплофикационному контуру и вновь возвращается на прием насоса.

Схема установки циркуляционного насоса в системе отопления.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

• высокопрочные смеси на основе прессованного углерода;
• нержавеющую сталь;
• износостойкую керамику;
• оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.
2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.
4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

• высокий КПД, достигающий 80%;
• повышенный уровень шума, требующий установки оборудования в отдельное помещение;
• жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
• недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Сухие циркуляционные насосы практически не используются в домашних котельных, так как в данном случае лучше всего подходят циркуляционные насосы с мокрым ротором.

Мокрые циркуляционные насосы

Отличительной чертой мокрых насосов является непосредственный контакт ротора электродвигателя с перекачиваемой жидкостью. При этом вода играет дополнительную роль смазки трущихся поверхностей и охлаждения мотора. Токоведущие части в этом случае защищаются стаканом из нержавеющих материалов, отделяющим вращающийся вал от статора. При изготовлении ротора активно применяется керамика и графит. Корпус обычно выполняется из бронзы, латуни или чугуна.

Особенности циркуляционных насосов мокрого типа:

• почти бесшумная работа;
• минимальное техническое обслуживание;
• длительный срок эксплуатации;
• низкий КПД, который редко достигает 50%.

Современные модели имеют модульное строение, облегчающее ревизию и ремонт. Подводящие трубопроводы крепятся к насосу с помощью резьбы или фланцевых соединений. В связи с необходимостью равномерной подачи охлаждающей воды на подшипниковые узлы оборудование данного типа почти всегда монтируется в горизонтальном положении.

Устройство циркуляционного насоса отопления с мокрым ротором

1. Цельный стакан мокрого ротора.
2. Керамический вал.

3. Мокрый ротор.
4. Уплотнительное кольцо.

5. Крыльчатка помпы.
6. Крышка.

Маркировка и технические характеристики циркуляционных насосов

Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.

Максимальный напор

Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.

Расход

Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м³/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.

Диаметр патрубков

Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.

Монтажная длина

От нее зависит выбор места для установки агрегата.

Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.

Типичное наименование товара состоит из:

• буквенного обозначения типа насоса и варианта его материального исполнения;
• цифрового обозначения основных технических характеристик.

Правила выбора циркуляционных насосов

Простейшие знания того, как подобрать циркуляционный насос для отопления, помогут будущему пользователю избежать ошибок при монтаже и эксплуатации системы. От соответствия технических характеристик насоса устанавливаемому теплообменному оборудованию зависит то, насколько быстро будет прокачиваться вода по теплофикационным контурам, какой будет эффективность теплообмена. Такой незначительный с виду агрегат может существенно повлиять на уровень комфорта и энергетические затраты семьи на поддержание в доме благоприятного микроклимата.

Полностью полагаться на советы продавца в данном случае не следует. Он заинтересован реализовать наиболее дорогую модель без учета специфики вашего дома. Покупателю желательно самому знать необходимые технические параметры приобретаемого оборудования.

Выбор производительности насоса

Максимальный расход перекачиваемой насосом жидкости должен соответствовать тепловой мощности котла и установленных в доме радиаторов. Заниженная производительность отрицательно скажется на эффективности теплообмена, завышенная – приведет к неоправданно высоким затратам на текущую эксплуатацию.

Необходимый расход можно приблизительно подсчитать по упрощенной формуле:

Q = 0.86 x P/dt

В этой формуле:

• Q – минимально необходимая производительность насоса в м³/час;
• P- паспортная или расчетная энергетическая мощность теплофикационного оборудования в кВт;
• dt – разность температур теплоносителя в прямом и обратном контуре. Для большинства систем величина нагрева теплоносителя принимается 20^о С.

Выбор необходимого напора

Напор используемого насоса должен превышать величину гидравлического сопротивления системы. Расчеты, используемые при инженерном проектировании, достаточно сложны. Они учитывают каждый тройник, отвод, место сужения, форму радиаторов и конфигурацию теплообменника в котле. На практике удобно использовать упрощенную формулу, допустимую к применению для небольших отопительных контуров:

H = N x K

Где:

• N – число этажей здания, включая подвал, если он отапливается;
• К – среднестатистические гидравлические потери одного этажа. Для двухтрубных систем его принимают в пределах 0,7-1,1 метра, для систем коллекторно-лучевой конфигурации – от 1,16 до 1,85 метра.

Пример расчета

Для примера решим задачу, как выбрать циркуляционный насос для отопления двухэтажного дома с обогреваемым подвалом. Общая площадь отапливаемых помещений 200 квадратных метров. Планируется выполнить разводку двухтрубного типа.

Из общего правила для хорошо утепленных зданий, когда для каждых 10 м² площади требуется 1 кВт потребляемой тепловой энергии, находим необходимую мощность котла, она составляет 20 кВт. Применив первую формулу, получаем минимальный расход теплоносителя 0,86 м³/час, который округляем в сторону увеличения до 0,9 м³/час.

В нашем случае обогреваются три этажа. Для двухтрубной разводки примем максимальное значение гидравлического сопротивления этажа 1,1 м столба жидкости. В результате несложного расчета по второй формуле находим минимальный напор для приобретаемого насоса 3,3 метра.

То обстоятельство, что наше здание имеет высоту более 8 метров не должно нас смущать. Гидравлическая система находится в равновесии. Насосу не требуется брать воду с нулевой отметки и закачивать ее на верхний этаж дома. На прием агрегата давит такой же столб жидкости, помогающий ему в работе. Он просто создает циркуляцию, преодолевая только сопротивление установленного оборудования и подводящих трубопроводов.

К паспорту любого циркуляционного насоса прикладывается гидравлическая кривая, показывающая взаимозависимость расхода и напора в разных режимах работы. Выбирая конкретную модель, надо убедиться, что рабочая точка пересечения найденных нами параметров находится в средней трети графика. В этом случае агрегат будет достигать максимального КПД.

Зеленым кругом обведена точка пересечения найденных нами параметров, из расчета расположенного выше.

Для многоскоростных насосов за основу для определения рабочей точки следует брать кривую для второй скорости. В процессе эксплуатации сопротивление системы может изменяться. Возможность перейти на 1 или 3 скорость позволит вам адаптировать оборудование к сложившимся условиям.

Не забудем про шум

Мы рассматриваем возможность установки циркуляционного насоса в жилом доме. Надо помнить, что звук работающего электродвигателя может вызывать раздражение домочадцев и мешать их нормальному отдыху. В большинстве случаев считается допустимым уровень шума в 45 дБ, хотя некоторые модели достигают в рабочем режиме и 65 дБ.

Оптимальным местом для установки насосного агрегата является отдельное подсобное помещение. Если оно имеет общую стену со спальней или детской комнатой, следует позаботиться о дополнительной звукоизоляции.

Лучшие циркуляционные насосы для отопления индивидуального дома

Ведущие производители насосного оборудования выпускают агрегаты с широким спектром технических характеристик. Это позволяет потребителю выбрать модель, которая идеально подойдет для конкретных задач и условий эксплуатации. Поэтому в представленный вашему вниманию рейтинг циркуляционных насосов вошли не отдельные марки, а модельные ряды от известных брендов.

Grundfos UPS

Циркуляционные насосы мокрого типа от известного датского производителя отличаются высокой надежностью и идеально подходят для работы в системах теплофикации. Данная линейка представлена моделями с производительностью от 48 до 1083 л/мин и напором от 4 до 13,2 метров. Компактные агрегаты имеют монтажную длину 130 мм, у более мощных она достигает 340 мм. В зависимости от расхода жидкости для подключения используются резьбовые соединения G1 и G2 или фланцы, рассчитанные на давление до 10 атмосфер.

Особенностью изделий данной серии являются чугунный корпус и нержавеющая сталь в качестве внутренней оснастки. Все модели имеют влагозащищенное исполнение. Производитель предусмотрел три скорости вращения ротора, что упрощает выбор оптимального режима.



Плюсы Grundfos UPS

1. Высокая надежность.
2. Длительный срок службы.
3. Минимальное техническое обслуживание.
4. Легкость монтажа.
5. Экономичный расход энергии.



Минусы Grundfos UPS

1. Малошумные, но не бесшумные.
2. Нестабильно работают при предельно высоком значении давления.
3. Иногда встречаются претензии к качеству электрической оснастки.
4. Цена могла бы быть и пониже.



Grundfos Alpha2

Еще одна линейка того же производителя, максимально адаптированная к использованию в локальных отопительных системах. С этим связан относительно небольшой разброс технических характеристик. Производительность моделей лежит в интервале от 40,0 до 60,12 л/мин, а напор – от 4 до 8 метров. Монтажная длина стандартная – 180 мм. При подключении используются трубные соединения G1 и G2.

Корпус насоса чугунный. Электродвигатель работает от сети переменного тока напряжением 220 вольт. Особенностью моделей этого ряда является повышенный уровень влагозащиты и многофункциональная система автоматизации с выводом показаний на встроенный дисплей.

Такой насос сам выбирает оптимальный режим работы. За счет наличия частотного преобразователя экономится расход электроэнергии. Предусмотрена защита от перегрева.



Плюсы Grundfos Alpha2

1. Высокая надежность.
2. Экономичность.
3. Компактные размеры.
4. Нет необходимости в техническом обслуживании в течение длительного срока службы.
5. Легкость монтажа, удобство и безопасность подключения к электрической сети.
6. Низкий уровень шума.



Минусы Grundfos Alpha2

1. Высокая стоимость.
2. В случае отсутствия в комплекте или повреждения Alpha-штекера приходится заказывать его в специализированном магазине.



Wilo Star

Модельный ряд известного германского производителя включает в себя центробежные насосы с горизонтальным расположением вала производительностью от 50 до 83,3 л/мин и напором от 1 до 7 метров. Они предназначены для перекачки жидкостей с температурой от -10 до 110 градусов Цельсия. Монтажная длина 130 или 180 мм. Материал корпуса – чугун. Вал выполнен из нержавеющей стали, подшипники – из металлографита, а рабочее колесо – из пластика. Приемный и выкидной патрубки оснащены трубной резьбой.

Насос подключается к сети 220 вольт с помощью пружинных клемм. Оборудование имеет степень защиты IP44. Есть возможность ступенчатого регулирования скорости вращения.



Плюсы Wilo Star

1. Немецкое качество.
2. Экономный расход электроэнергии.
3. Длительный срок службы без необходимости технического обслуживания.
4. Удобство монтажа и подключения.
5. Малый вес и небольшие габариты.
6. Бесшумная работа.
7. Приемлемая цена.



Минусы Wilo Star

1. Пластик клеммной коробки и регулятора скоростей со временем теряет прочность и может растрескиваться.
2. Высокие требования к отсутствию механических примесей в циркулирующей воде. Нужно использовать хороший фильтр.



NeoClima TCP

Циркуляционные насосы мокрого типа греческого бренда, производимые в Китае, отлично подходят для долговременной работы в отопительных системах. Потребитель имеет возможность выбрать модель с производительностью от 40 до 170 л/мин и напором от 4 до 8 метров. Монтажная длина стандартная – 180 мм. Для подключения используется трубная резьба.

Корпус изделий выполнен из качественного чугуна. Пластмассовое рабочее колесо крепится на керамическом валу. Графитовые уплотнения обеспечивают плавный ход и бесшумную работу. Регулятор мощности позволяет легко подобрать оптимальный режим работы.



Плюсы NeoClima TCP

1. Хорошее соотношение цена-качество.
2. Экономичность.
3. Низкий уровень шума.
4. Хорошая комплектация вплоть до ленты ФУМ для подключения.
5. Надежная работа.
6. Минимальное техническое обслуживание.



Минусы NeoClima TCP

1. Встречаются претензии к качеству сборки.
2. Пластик рабочего колеса не рассчитан на длительную работу при наличии в воде абразивных включений.
3. Трубная резьба выполнена с запасом. Требует большого количества подмотки.



Вихрь ЦН

Простые и надежные центробежные насосы отечественной разработки специально приспособлены для применения в локальных теплофикационных сетях. Данная марка представлена рядом моделей производительностью от 50 до 170 л/мин. Создаваемый напор достигает от 4 до 8 метров. Для подключения используется трубная резьба ¾” и 1”. Диапазон рабочих температур лежит от -10^о С до +110^о С при максимальном давлении в системе до 10 бар.

Основные конструктивные элементы выполнены из устойчивых к коррозии материалов: чугуна и алюминия. Все модели отличаются компактными размерами и привлекательным внешним видом. Электродвигатель подключается к сети напряжением 220 вольт. Класс защиты IP44. Предусмотрены 3 скорости работы с переключателем на клеммной коробке.



Плюсы Вихрь ЦН

1. Простая и надежная конструкция.
2. Экономичность.
3. Современный дизайн.
4. Низкий уровень шума.
5. Длительный срок службы.
6. Доступная стоимость.
7. Малые габариты.
8. Простой монтаж и удобная регулировка.
9. Отсутствие необходимости в техническом обслуживании.



Минусы Вихрь ЦН

1. Есть претензии к качеству сборки.
2. Отдельные модели не достигают заявленных производителем технических показателей.

Выбор циркуляционного насоса

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т.е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления. Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст.) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.
Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья — Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

• возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

• в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

• сухим ротором;
• мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

• автоматическим;
• принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

• переключатель, расположенный на корпусе;
• автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

«Сухие» насосы

В насосах с «сухим» ротором отсутствует прямой контакт теплоносителя с двигателем, а погруженной в жидкость является только крыльчатка, изолированная от ротора прокладками и уплотнительными кольцами.

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

Еще одним существенным недостатком является необходимость проведения регулярного обслуживания: для того чтобы не допустить стирания рабочих деталей двигателя, необходимо периодически обновлять и добавлять смазку.

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

1. охлаждает двигатель;
2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

А постоянное охлаждающее воздействие со стороны теплоносителя, наоборот, благоприятно отражается на долговечности аппарата.

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

• корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
• электродвигателя, приводящего в движение ротор;
• стального или керамического ротора;
• вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Поэтому, если существует необходимость в монтаже циркулярного насоса, то лучше всего выбирать между датским Grundfos или немецким Wilo, а также можно обратить внимание, например, на итальянские марки, стоимость которых ниже в 1,5-2 раза.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

• типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

• отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

• ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

• техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

• мощность;
• предельный температурный уровень;
• внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
• производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
• объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

• установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
• обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
• в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья — Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

• на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
• в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
• также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.

Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.

Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

Циркуляционный насос для отопления — параметры выбора и классификация

Сегодня все больше людей, решает уйти от городского шума и суеты, возводят дома и коттеджи за городом. Площадь подобных помещений составляет более 100 кв.м. Чтобы независимо от климатических условий в доме царила комфортная атмосфера, важно позаботиться о создании эффективной и надежной системы теплоснабжения. Для подобных целей часто используют насосы для отопления циркуляционного типа. Поэтому в статье будет рассмотрено насосное оборудование, его конструкция, основные характеристики, особенности выбора и наиболее востребованные модели, а также монтаж данных агрегатов.

Конструкция

Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»

Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.

Как правило, конструкция насоса представлена такими элементами:

1. Корпус с присоединительной улиткой, к которой крепятся трубы контура.
2. Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
3. Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
4. Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.

Положительные и отрицательные стороны

В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.

Из достоинств можно назвать:

• тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
• возможность регулировки системы;
• универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
• большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.

Классификация

В зависимости от конструкционных особенностей насос циркуляционный для систем отопления может быть двух видов: с сухим ротором (или сухого типа) и с влажным ротором (или влажного типа).

Ротор сухого типа

Ротор агрегатов сухого типа не вступает в контакт с теплоносителем, поскольку надежно изолирован от него специальным скользящим уплотнителем (кольцом). КПД у таких устройств достаточно высокий и находится в пределах от 75 до 85%. Из минусов можно назвать шумность работы. В связи с чем устанавливать их нужно в отдельном помещении, и проводить шумоизоляцию. Размер насосов с сухим ротором больше, нежели у влажного типа. Также необходима подводка труб контура. Нуждаются такие устройства и в периодическом обслуживании. Больше подходят для многоэтажных зданий, больших по площади помещений.

Ротор влажного типа

Ротор оборудования влажного типа контактирует с циркуляционной жидкостью, а статор является изолированным от теплоносителя. Работает такой агрегат бесшумно. Отличается компактностью. Электроэнергии потребляет мало. В периодическом обслуживании не нуждаются. Срок службы может достигать десятков лет. Поэтому многие решают такой насос циркуляционный для отопления купить для повышения качества обогрева дома. Правда, КПД ниже, чем у аналогов сухого типа – всего лишь 50-65%. Но, не смотря на это, именно аппараты с сухим ротором получили наибольшее распространение в системах теплоснабжения небольших коттеджей и частных домов.

Особенности выбора

Решая купить циркуляционный насос для системы отопления важно знать основные параметры данного агрегата и факторы, на которые стоит обращать внимание при выборе. К основным характеристикам можно отнести производительность и напор. Первый параметр характеризует объем жидкости, которую насос может пропустить через себя за час работы. Зависит от гидравлического сопротивления трубопровода. Напор – это гидравлическое сопротивление – определяет максимальную высотку, на которую устройство способно поднять столб воды. Данные характеристики содержаться в паспорте прибора.

Сегодня все большее количество жителей частного сектора предпочитает устанавливать насос циркуляционный для отопления на 12 вольт, который отличается плавным пуском и долговечностью. Такие агрегаты могут функционировать от любого источника напряжением 12 вольт. Например, в качестве источника может быть и обычный автомобильный аккумулятор. Работа подобных устройств не сопровождается вибрацией и шумом. К тому же на насос циркуляционный для отопления 12 вольт цена вполне приемлемая.

Различаются циркуляционные насосы и мощностными значениями. Агрегаты большой степени мощности лучше не покупать. В максимальном режиме, они вряд ли будут использоваться в системах обогрева частных домов и коттеджей, либо будут, но крайне редко. А на такой рециркуляционный насос для отопления цена будет немаленькой. Поэтому подобная покупка не оправдана.

Помимо всего вышесказанного, при выборе циркуляционного насосного оборудования необходимо учитывать и площадь отапливаемого дома, качество утепления здания и теплоизоляции потолка и пола, климатические условия региона, герметичность дверей, окон.

Выбирая насос циркуляционный для систем отопления цена для многих отечественных потребителей является одним из главных факторов совершения покупки. Приобретать самые дешевые изделия не рекомендуется. Ведь качество у такой продукции также, скорее всего, низкое. А агрегат должен быть качественным, надежным в работе.

Идеальным вариантом будет найти такой насос, в котором оптимально сочетаются хорошее качество и приемлемая цена.

Среди наиболее качественных и надежных моделей зарекомендовал себя циркуляционный насос для систем отопления Wilo от немецкого производителя. Также отличными эксплуатационными параметрами отличаются и изделия Грундфос (Дания). Хорошо зарекомендовали себя и насосы итальянских компаний: Pedrollo, Lowara, Ebara и DAB. Правда, цена изделий указанных производителей высокая. Из-за того, что высокая цена насос циркуляционный для отопления известных зарубежных фирм может позволить себе далеко не каждый хозяин частного сектора.

Цена циркуляционных насосов зависит от рада факторов. А именно: типа прибора, уровня мощности, фирмы-производителя. В среднем стоимость насосного оборудования колеблется от 65 до 215 долларов.

Многие отдают предпочтение более дешевым отечественным аналогам. Низкой ценой отличаются и китайские модели. Правда качество таких циркуляционных насосов вряд ли можно назвать хорошим. Такое оборудование будет часто ломаться и в итоге, выйдет даже дороже, нежели агрегаты известных фирм. Поэтому в плане экономии гораздо выгоднее будет купить циркуляционный насос для отопления Grundfos либо Вило. Можно приобрести изделия данных марок б/у: они исправно прослужат гораздо дольше, нежели китайские аналоги.

Циркуляционные насосы Грундфос

Насосы фирмы Грундфос характеризуются широкой сферой применения: могут использоваться как в обычном жилом доме, коттедже, так и в крупном промышленном предприятии. Зависит все от мощности модели. Применяются агрегаты данной компании не только в целях формирования эффективного обогрева, а и для обеспечения бесперебойного функционирования вентиляционных систем, нагревания водной массы.

Качество находится на высоком уровне. Оборудование имеет высокую производительность, надежно в работе. Поэтому лучше купить насос циркуляционный для отопления Грундфос и наслаждаться комфортной атмосферой в доме, нежели приобрести китайский вариант и постоянно решать проблемы, вызванные неэффективной работой устройства и его частыми поломками.

Осуществляя подбор циркуляционного насоса для системы отопления Grundfos надо помнить, что агрегаты данного производителя работать могут в нескольких режимах. А это позволяет увеличить ресурсы оборудования и снизить затраты на электроэнергию. Насосы производителя Грундфос бесшумные. Могут работать с разными типами циркуляционной жидкости. Например, с теплоносителем, который содержит этиленгликоль, с подогретой водой либо антифризом. Отличает циркуляционный насос для систем отопления Grundfos от аналогичных изделий других производителей оболочка, которая способна гораздо лучше сохранять тепло.

Циркуляционные насосы Вило

Насосы фирмы Вило отличаются компактностью и простотой монтажа. Все модели надежные, качественные. В производстве используются специальные антикоррозионные материалы. Могут работать с разными видами циркуляционной жидкости. Агрегаты достаточно компакты и имеют несколько ступеней защиты. К тому же насос циркуляционный Wilo для отопления не требует особого технического обслуживания. В работе экономичен и долговечен.

Правда, сегодня в продаже часто встречаются подделки под производителя Вило. Поэтому надо быть крайне осторожным. Чтобы приобрести оригинал, опытные специалисты рекомендуют обращать внимание на наличие заводского номера. Также должно быть два болта на креплении (на фальшивом изделии их четыре). На насос циркуляционный для отопления цена Wilo установлена на уровне не менее 80 долларов.

Особенности монтажа

Конечно, лучше доверять монтаж насосного оборудования высококвалифицированным специалистам. Но это дополнительные затраты финансов. Дорогостоящая установка циркуляционного насоса в систему отопления цена которой зависит от уровня сложности работы и фирмы, оказывающей подобные услуги, привела к тому, что многие покупатели решают выполнить монтаж своими силами. Данный процесс непростой, требующий соблюдения ряда правил.

Установка насоса производится на линии обратного типа около теплового котла.

Это требование имеет смысл лишь для домов площадью более 200 кв.м. Выполняя монтаж надо следить, чтобы стрелка на корпусе насоса совпадала с движением циркулирующей жидкости. Обвязку агрегата проводят при помощи запорных кранов, обратного клапана и фильтра грубой очистки. Все резьбовые соединения надо обрабатывать герметиком. Когда насос установлен, его заполняют теплоносителем и открывают центральный винт для выхода лишнего воздуха.

Таким образом, благодаря использованию циркуляционных насосов можно в разы улучшить характеристики системы теплоснабжения, обеспечить качественный и равномерный обогрев дома. Лучше покупать насосы известных фирм. А монтаж доверять опытным мастерам.

Выбор циркуляционного насоса для системы отопления

Циркуляционные насосы, начали применяться в нашей стране относительно недавно, около 20 лет назад. Благодаря этим насосам вода в системе равномерно прогревается, что позволяет сэкономить деньги и более эффективно обогреть помещение. Рассмотрим основные критерии выбора циркуляционного насоса.

Подача насоса

Формулы для расчета необходимой производительности насоса или мощности много, но не все из них применимы на практике.

Вряд ли кто-нибудь сможет измерить точную температуру на входе и выходе в разных местах системы отопления. Но логично предположить, что чем больше воды в системе, тем ниже будет температура на входе. Кроме того, температура будет зависеть от того, где выставлен котел. Итак, чем больше мощность котла и объем воды в системе отопления, тем нужен более мощный циркуляционный насос, который сможет перекачивать за нужное время определенный поток воды.

Средняя мощность насоса от 0,065 кВт до 0,2 кВт, чем больше мощность, тем выше скорость перекачивания воды. Изделие мощностью около 200 Вт работает примерно со скоростью 80-90 литров в минуту. Практически каждая модель циркуляционного насоса имеет 3 положения, с помощью которых можно регулировать мощность. Насосы для систем отопления устанавливаются рядом с розеткой, так как большинство из них работает от сети.

Циркуляционный насос закреплен в системе на котле. Насосы очень чувствительны к перекачиваемой по ним жидкости, потому что в системе должна быть чистая вода, а на входе в циркуляционный насос ставят фильтр.

Диаметр труб

У насосов разные диаметры труб, они определяются по первой цифре в названии. Если насос называется Sprut LRS 25 / 6-180, это означает, что диаметр трубы 25 миллиметров, или 1 дюйм, и он может поднимать воду на высоту до 6 метров, 180 — это длина насоса. Большинство циркуляционных насосов, предназначенных для бытовых систем отопления, имеют трубы дюймового диаметра.

Ротор сухой или мокрый

Есть насосы с сухим и мокрым ротором, что не влияет на их безопасность.В качественной продукции указан класс безопасности IP 44, класс изоляции N. Разница в том, что сухо, ротор быстрее, но громче. Уровень шума насоса может иметь большое значение, когда вы устанавливаете его в гостиной. Насосы с мокрым ротором в основном работают почти бесшумно.

Давление

В зависимости от того, на какую высоту нужно поднять водозаборный насос. Его напор можно посмотреть в паспорте на изделие или в названии.

Материал изготовления

Перед покупкой следует ознакомиться, из чего сделаны корпус, вал и крыльчатка.Корпус в основном изготавливается из чугуна или латуни, вал — из металла или керамики, а рабочее колесо — из полимера.

Производители

Производителей циркуляционных насосов очень много, что несколько усложняет выбор. Наиболее известные марки Sprut (Китай, Польша, Украина), Aquario (Италия, Китай), Forte (Швеция), Grundfos (Дания, Украина, Россия). Их продукция считается качественной и пользуется спросом. В скобках указана страна, в которой производится производство указанных выше групп насосов.

, сервис «translate.yandex.ru»

Циркуляционные насосы Grundfos

для жилых помещений

Эти циркуляционные насосы Grundfos работают бесшумно в чувствительных к шуму приложениях. Трехскоростные насосы обеспечивают большую гибкость расхода, чем односкоростные насосы, и при необходимости вручную настраиваются пользователем на предпочтительную скорость. Регулировку скорости 3-х скоростных насосов нельзя производить во время работы насоса.

Насосы серий UP и UPS представляют собой герметичный ротор.Двигатель и насос выполнены как единое целое и не требуют уплотнения вала, и для уплотнения используются только две прокладки. Насос имеет керамический вал и радиальные подшипники с угольным упорным подшипником. Подшипники смазываются перекачиваемой жидкостью. Корпуса насосов изготавливаются из чугуна, бронзы или нержавеющей стали для использования в соответствующих жидкостях и водных условиях. Рабочие колеса изготовлены из прочного, устойчивого к коррозии PES (30% стекловолокна).

Максимально допустимая температура жидкости для этих насосов определяется температурой окружающей среды или окружающего воздуха вокруг насоса.Если какой-либо насос UP оснащен таймером, максимальная температура жидкости составляет 150 ° F (66 ° C), даже если в технических характеристиках насоса указана более высокая температура. Типы насосов UP и UPS 25, 26 и 43 могут использоваться с охлажденной водой благодаря конструкции их двигателя, который подходит для температуры 32 ° F (0 ° C), если корпуса насоса совместимы с перекачиваемыми жидкостями.

UPS15-58FC

Чугунные насосы превосходно подходят для использования в системах лучистого отопления, водяных плинтусах или системах обогрева полов, системах обогрева фанкойлов, системах рекуперации тепла / тепловых насосов, геотермальных системах обогрева, закрытых системах солнечного обогрева, системах кондиционирования воздуха и других применениях с охлажденной водой.

Чугунные насосы Grundfos предназначены для использования в закрытых системах с питьевой или непитьевой водой, умягченной водой или смесью воды и пропиленгликоля 50/50. Если водные условия несовместимы с чугуном, Grundfos рекомендует использовать насос из бронзы или нержавеющей стали. Их можно устанавливать как вертикально, так и горизонтально.

Для установки новой системы рециркуляции вам понадобится набор фланцевых или соединительных переходников, которые продаются отдельно ниже, для правильной установки насоса.Если вы заменяете старый рециркуляционный насос Grundfos, вам могут не понадобиться новые адаптеры.

Завод по производству холодильных циркуляционных насосов, Изготовленная на заказ компания по производству холодильных циркуляционных насосов OEM / ODM

Всего найдено 185 заводов и компаний по производству циркуляционных холодильных насосов с 555 продуктами. Выбирайте высококачественные циркуляционные насосы для холодильного оборудования из нашего обширного ассортимента надежных заводов по производству холодильных циркуляционных насосов. Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Вода Насосы , Бустерные Насосы , Циркуляционные Насосы , Струйные Насосы , Центробежные Насосы
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем исследований и разработок:	OEM, собственный бренд
Расположение:	Тайчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Ротационный испаритель, короткопроходная дистилляция, сушильная печь, стеклянный реактор, охлаждающий чиллер
Mgmt.Сертификация:	ISO 9001
Объем исследований и разработок:	Собственный бренд
Расположение:	Чжэнчжоу, Хэнань
Производственные линии:	5

Руководство по выбору размеров теплового насоса

Правильный и точный размер теплового насоса — непростая задача, требующая хороших знаний о системе и HVAC, а также подходящих инструментов.Чтобы ответить на вопрос «какой размер теплового насоса мне нужен» или «какой размер теплового насоса мне нужен для XXX кв. Футов» давайте рассмотрим несколько полезных советов и предложений от экспертов.

Поскольку климат в Северной Америке варьируется от одного экстремального (отрицательная температура в северных районах) до чрезвычайно жаркого лета в южных частях, следует принять во внимание больше переменных, если вы хотите правильно выбрать размер теплового насоса.

И у вас есть выбор; либо связаться с профессионалом для получения бесплатных предложений и оценки размеров, либо проконсультироваться с руководствами по размеру, которые можно найти в Интернете и в Интернете.Но вы должны быть осторожны и избегать того, что делает большинство так называемых экспертов; они производят расчеты на основе жилой площади (площади) или старой системы HVAC.

В любом случае правильный выбор теплового насоса должен обеспечивать приемлемый комфорт в помещении: температуру и влажность; энергоэффективность и экономия.

Если размер теплового насоса больше или меньше

Поскольку тепловой насос воздух-воздух способен обеспечивать как обогрев, так и охлаждение, часто, особенно в центральной и северной частях Северной Америки, размер теплового насоса рассчитан на обеспечение большей части тепла, необходимого для дома, потому что Нагрузка на отопление больше, чем на охлаждение.В этом случае тепловой насос будет слишком большим для охлаждения, что приведет к снижению производительности и отсутствию осушения в летние месяцы.

Во влажном климате, если блок не имеет надлежащих размеров, происходит короткая цикличность, что приводит к снижению контроля влажности, комфорта, а из-за частых остановок и запусков блок может подвергаться частым сбоям и сокращению срока службы. Это происходит, когда установка слишком велика, что очень часто можно увидеть, потому что торговые представители или подрядчики пытаются избежать хлопот после продажи и установки.

Негабаритная система стоит дороже, эффективность снижается, затраты на электроэнергию выше, а комфорт не соответствует ожиданиям. Тепловой насос слишком быстро достигает заданной температуры и часто отключается, что приводит к колебаниям температуры и плохому контролю влажности. Система, особенно вентилятор, труднее распределяет воздух, когда утечка в воздуховоде выше.

Устройство меньшего размера будет работать с максимальной производительностью столько времени, сколько необходимо, чтобы соответствовать установленной температуре, или даже без остановок, если оно не может справиться с требованиями термостата, что приведет к дискомфорту и потенциальному отказу компрессор.

Цель состоит в том, чтобы достичь температуры достаточно быстро, чтобы обеспечить больший комфорт и меньшую нагрузку, а также легко поддерживать заданную температуру, чтобы ваш тепловой насос потреблял меньше энергии, сохранял высокую эффективность при сохранении ожидаемого комфорта.

Различные подходы к выбору теплового насоса

Первым шагом при выборе теплового насоса с воздушным источником является определение правильной холодопроизводительности и теплопроизводительности, которые обычно аналогичны и могут быть найдены в технических характеристиках агрегата.

Руководство J и Руководство S

Рекомендуемый способ определения размеров теплового насоса, такого как тип воздух-воздух, в Северной Америке, заключается в использовании процедуры Manual J и Manual S, которые рекомендованы Американской ассоциацией подрядчиков по кондиционированию воздуха (ACCA).В Канаде для определения нагрузок на отопление и охлаждение используйте метод расчета CSA-F280-M90 «Определение требуемой мощности обогрева и охлаждения жилых помещений».

Manual J используется для определения нагрузок на отопление и охлаждение ( вместимость) в зависимости от конструкции дома, его размеров, количества дверей и окон, типа, изоляции, утечки в воздуховоде, зимних и летних условий и других факторов. Существуют также компьютерные программы, которые используются с Manual J для упрощения расчетов.Для температуры в помещении в режиме охлаждения Manual J рекомендует температуру 75 F, а для режима обогрева 70 F, но это зависит от предпочтений пользователя.

Ручная S-процедура используется для выбора правильного оборудования, такого как воздуховоды для правильного потока воздуха, кондиционеры, электрическое сопротивление нагреву, термостаты… Это также важно, потому что некоторые элементы более сложные, а некоторые менее продвинутые. Например, переменная скорость лучше, чем одинарная, потому что она лучше осушает и требует меньше энергии.

Подобрать тепловой насос может быть непросто и не так просто, как думают домовладельцы. Больше не всегда лучше. Согласно советам профессионалов, размер системы не должен быть таким, чтобы обеспечивать все необходимое для дома тепло, лучше удовлетворять тепловую нагрузку от 80% до 90% и обеспечивать не более 125% охлаждающей нагрузки — как это предлагается. вручную S. Точка баланса должна быть между 32 F и 23 F. Еще лучше выбрать двухступенчатый тепловой насос, поскольку он может выдерживать нагрузку на отопление и охлаждение на низкой скорости, в то время как высокие нагрузки на отопление могут выполняться при агрегат находится на высокой скорости.Эта оценка даст удовлетворительные результаты, такие как повышение производительности и комфорта, а также снижение потребления энергии, затрат и обслуживания.

Приблизительная оценка

Наши выборы для ЛУЧШИХ DIY мини-разделенных тепловых насосов, которые охлаждают и нагревают 2021 — HVAC How To

Мини-сплит-тепловые насосы — один из лучших способов обогрева и охлаждения помещения, а при объединении в один комплект они становятся идеальным вариантом для самостоятельной работы.

Сплит-системы

Mini меньше традиционных домашних систем HVAC и хорошо работают во многих сценариях — от отопления и охлаждения дома до гаража.

Они стали очень популярными среди любителей «сделай сам», так как комплекты могут быть установлены домовладельцем, сэкономив на затратах.

Доступно множество мини-сплит-блоков, которые может заказать и установить специалист, работающий самостоятельно.

Какие мини-сплит-блоки обогревают и охлаждают?
Мини-сплит Тепловой насос Блоки могут обогревать зимой и охлаждать летом.

Обратите внимание на слова Тепловой насос .

Любой агрегат, являющийся тепловым насосом, имеет реверсивный клапан, который может переключаться с нагрева на охлаждение.

Процесс работы агрегата такой же, только откачка тепла или холодного воздуха в зависимости от режима, на который установлен агрегат.

Если вы ищете мини-сплит, который может нагревать или охлаждать, убедитесь, что он указан как тепловой насос .

Насколько сложно установить DIY Mini Split?
Для самостоятельной установки мини-разветвителя требуется просверливание отверстий в стенах, прокладка медных проводов, электропроводки и использование инструментов HVAC.

Потребуется предыдущий опыт работы с базовыми строительными навыками с использованием пил и дрелей наряду со знаниями в области электротехники.

На YouTube есть много видеороликов, показывающих этапы установки (см. Внизу страницы), а также онлайн-сообщение.

Установить блок несложно, если у вас есть некоторый опыт работы в HVAC или строительстве.

Агрегат необходимо подключить к собственному выключателю и отключить вместе с проложенными холодильными линиями.

Линии охлаждения, называемые набором линий, переносят хладагент из внутреннего блока испарителя наружу в конденсатор. Конденсатор и испаритель работают вместе, но отдельно в мини-сплит-системе.

Перед установкой самодельного мини-сплит обязательно посмотрите некоторые видео по установке и другие онлайн-ресурсы, чтобы понять, подходит ли вам самостоятельная установка.

Итак, какой же мини-сплит-тепловой насос «сделай сам» лучше всего?
Мнения относительно того, какой Mini Split самый лучший, с множеством доступных наборов DIY, разнятся.

Мы установили многие из этих устройств и написали сообщение с видео на YouTube об их установке.

Ниже представлены наши подборки лучших устройств на 2021 год, а также ссылки на то, как мы их устанавливали.

Как всегда, не забудьте прочитать обзоры на Amazon, форумах, здесь или где-либо еще, чтобы убедиться, что устройство подходит вам.

* Этот пост содержит партнерские ссылки.

Наш выбор для лучшего DIY мини-сплит-теплового насоса, который охлаждает и нагревает 2021

1. Pioneer DIY Mini Split Kits

Pioneer WYS012G-19 Настенный бесканальный инверторный инверторный мини-тепловой насос, 12000 БТЕ-208/230 В, белый

Pioneer производит несколько хороших блоков от 9000 БТЕ до 36000 БТЕ, а также системы на 120 и 220 вольт.

Они стали очень популярными, так как они отправляют целый набор, который идеально подходит для домашних мастеров.

Подушка для включения устройства и электрического подключения к столбу в комплект не входит, и ее необходимо покупать отдельно.

Установка устройства несложна, но требует определенных навыков, поэтому при необходимости обращайтесь к профессионалу.

Я установил блок на 12000 БТЕ, и он работает очень хорошо. Я установил его для друга в домашнюю приставку, в которой не было кондиционера, и снял видео вместе с постом о том, как я устанавливаю здесь мини-сплит Pioneer.

Как и в любом другом мини-сплит-комплекте, хладагент поступает в блок, который выходит после установки.

Установка требует, чтобы внутренний блок был размещен на стене, а внешний испаритель — на твердой поверхности.

Можно установить небольшую концертную площадку или купить площадку для размещения наружного блока.

Электрооборудование необходимо будет запустить от прерывателя. Также неплохо было бы добавить устройство быстрого отключения.


Мини-разветвители

Pioneer — популярный вариант среди домашних мастеров, поскольку эти устройства недороги, а в комплекты входят все необходимое (кроме проводки) для установки.

До сих пор блоки Pioneer работали очень хорошо с каждой установкой, которую я выполнял, наряду с возможностью устанавливать их без необходимости в компании, занимающейся HVAC.

Прочтите здесь, как я установил устройство


2. Сенвилл

Senville SENL-09CD / 220V Mini Split Air Conditioner Heat Pump, 9000 BTU 18 SEER 208/230V

Senville — еще один популярный бренд, у которого есть целый мини-сплит-комплект, в котором есть все необходимое для установки системы, кроме электропроводки.

Он бывает разных размеров от 9000 БТЕ до 24 000 БТЕ.

Я установил блок 9000 BTU и сделал видео вместе с постом, показывающим, как я устанавливаю блок Senville, который находится здесь.

Модули

Mini поставляются предварительно заправленными хладагентом, который выпускается после вакуумирования линии.

Даже несмотря на то, что для ее установки можно нанять компанию HVAC, она также идеально подходит для домашнего «Сделай сам».

Инструменты потребуются, если вы сделаете это самостоятельно, например, вакуумный насос и датчики HVAC, но их можно купить дешево по сравнению со стоимостью найма специалиста по HVAC.

Умелый человек в сочетании со всеми видео на YouTube, скорее всего, сможет установить мини-сплит за день или два.

Прочтите здесь, чтобы узнать об инструментах, необходимых для самостоятельной мини-раздельной установки.

Конечно, можно нанять кого-нибудь для установки системы, и это может быть лучшим вариантом для тех, кто не подходит.

Если вы все же решите установить мини-разветвитель самостоятельно, возможно, самой сложной задачей будет проводка.

Электрика несложна, если вы уже делали это раньше, например, проводку сушилки или потолочного вентилятора.

Конечно, электричество можно просто поручить электрику, который при необходимости быстро подключит его.

Прочтите здесь, как я установил устройство Senville


3. Простые наборы для самостоятельной сборки MRCOOL

MRCOOL DIY 12k BTU 22 SEER Сплит-система с бесканальным тепловым насосом 3-го поколения — Energy Star 120v (DIY-12-HP-115B)

Мини-сплит-блоки MRCOOL серии DIY с тепловым насосом предназначены для самостоятельных работ.

В комплект входит все, кроме электричества, включая линейку и предварительно заряженный блок.

Мини сплит-блоки MRCOOL стоят дороже по сравнению с Pioneer или Senville, но они популярны и используются многими.

Одно из отличий MRCOOL от других мини-сплит-комплектов — это отсутствие необходимости вакуумировать линии.

Линейные комплекты

MRCOOL уже находятся в вакууме, называемом быстроразъемными соединениями, и имеют уплотнение, которое нарушается при привинчивании к внешнему конденсатору.

Это делает их самыми простыми в установке, не беспокоясь о вакуумных насосах и манометрах.

Недавно я установил MRCOOL Mini Split в гараже, который оказался очень хорошим и был намного проще по сравнению с другими наборами.

В установленном мною блоке использовался прерыватель на 120 В 20 А, такой же, как и в большинстве домашних розеток.

MRCOOL также имеет блоки на 230 вольт, а также различные размеры от маленького до большого, чтобы получить лучший размер для помещения, в котором они будут установлены.

Прочтите здесь, как установить мини-сплит-блок MRCOOL


4. Daikin

Daikin 12000 БТЕ 17 SEER Настенный бесканальный инверторный кондиционер с мини-сплит-системой с тепловым насосом 15 футов.Комплект для установки и настенный кронштейн (230 В), 12 000 БТЕ

Daikin — ведущий производитель систем отопления, вентиляции и кондиционирования воздуха, который производит тепловые насосы, которые будут охлаждаться летом и нагревать зимой.

У них есть блоки разного размера от 9000 БТЕ — 24000 БТЕ и больше, а также хорошие рейтинги SEER.

Я установил много устройств Daikin за эти годы и однажды работал на владельца HVAC, который устанавливал только устройства Daikin.

Они очень надежны и имеют разумную цену, что делает их хорошими агрегатами для обогрева и охлаждения.

Как и большинство самодельных мини-сплит, необходимо установить некоторые навыки, такие как запуск медной линии и использование вакуумного насоса для откачки системы.

Daikin — хороший производитель с хорошей гарантией и очень хорошо работает с хорошими наборами для домашних мастеров.

Прочтите здесь для обзора и установки устройства Daikin Mini Split

Модель
5. Mitsubishi Hyper Heat

См. Здесь Для системы Mitsubishi Hyper Heat на eBay

Mitsubishi — одна из ведущих марок, предлагающих очень хорошие агрегаты, которые, к сожалению, также стоят дороже.

Они также не так удобны для самостоятельного использования, как многие другие компании, многие из которых имеют специальные наборы для самостоятельного изготовления.

С учетом сказанного, это очень хорошие устройства с очень хорошими оценками и гарантиями SEER.

Модель Hyper Heat — один из таких хороших агрегатов, который специально разработан для холодного климата.

Все мини-сплит-тепловые насосы очень хорошо работают при охлаждении летом, но могут бороться зимой с очень низкими температурами.

Если вы живете в климате с мягкой зимой, например на юго-западе Америки, почти любой тепловой насос будет отлично работать зимой.

Если вы живете в более холодном климате, Mitsubishi Hyper Heat нагревается намного лучше, чем другие устройства.

Он также имеет рейтинг 26 SEER, что делает его одним из самых эффективных доступных устройств.

Несмотря на то, что отличные устройства, они стоят дороже и не очень удобны для самостоятельной работы, поэтому лучше всего для техник HVAC выполнить установку.

Они могут быть установлены более продвинутым домовладельцем с предыдущими навыками HVAC, но не только при первой установке.

Например, большинство устройств не будут включать в себя набор медных проводов, в то время как большинство специализированных наборов DIY будут включать его.

Прочтите здесь для обзора и установки Mitsubishi Hyper Heat Unit

6. Innovair

Кондиционер Innovair, инвертор, бесконтактный настенный монтаж, мини-сплит-система, тепловой насос, полный комплект 29 ~ 37 SEER 230 В (9000 BTU 208/230 В 37,5 SEER)

Этот блок от Innovair является высокоэффективным блоком с высоким рейтингом SEER.

В то время как большинство всех мини-сплит-блоков имеют хороший рейтинг SEER, большинство из них имеют рейтинг 19-23 SEER.

Это делает Innovair одним из лучших устройств с очень низким энергопотреблением.

Innovair также производит многие другие мини-сплит-блоки с более низким рейтингом SEER, поэтому обязательно проверьте SEER в листинге.

В комплект входит внутренний настенный блок, внешний конденсатор и комплект медных проводов.

Так как система представляет собой тепловой насос, она может охлаждать летом и нагревать зимой, что позволяет использовать ее круглый год.

Единственным недостатком является более высокая стоимость по сравнению с другими устройствами.

Сравнительная таблица Best DIY Mini Split Heat Pump

Название	Линейный набор в комплекте	Напряжения	Размеры	DIY Kit
Pioneer	Да	120–220 В	9000–36000 БТЕ	Да
Senville	Да	120–220 В	9000– 24 000 БТЕ	Да
MRCOOL	Да	120–220 В	9000–24 000 БТЕ	Да
Daikin	Да	120–220 В	9000– 24 000 БТЕ	Да
Mitsubishi	№	220 В	9000– 36 000 БТЕ	№
Innovair	Да	220 В	9000 БТЕ	Да

Сводка
Установка мини-сплит-системы с помощью набора для самостоятельного изготовления — хороший способ сэкономить на расходах и иметь в доме работающий тепловой насос.

Разумеется, следует соблюдать осторожность, поскольку при установке устройства существует потенциальная опасность.

Основная опасность — электрическая, поскольку многие знают, что она может быть опасной при неправильном обращении или установке.

Это будет зависеть от вашего предыдущего опыта или возможных друзей или семьи, которые работают в торговле.

Если у вас есть опыт работы с электричеством, сверление отверстий и другие строительные навыки, установка самодельного устройства может быть для вас.

Если у вас ограниченный опыт строительства, лучше всего будет позвонить в компанию, занимающуюся климатом, для установки.

Есть много видеороликов на YouTube и онлайн-постов, в которых показаны шаги, необходимые для установки, чтобы увидеть, подходит ли вам комплект DIY.

Если есть сомнения, установка оконного теплового насоса более прямолинейна и проще в установке.

Оконные блоки менее желательны, чем мини-блоки, поскольку они более любопытны и могут блокировать использование окон, но также популярны, поскольку для их установки не требуется никаких навыков.

Единственным реальным недостатком мини-сплит является то, что они не используют воздуховоды для передачи воздуха по дому, а выдувают воздух только из одного места.

Это означает, что они не пропускают тепло или холодный воздух через стены или другие препятствия. Настроенные стратегически, вместе с потолочными вентиляторами они действительно хорошо работают, иногда охлаждая более одной комнаты и прилегающих территорий.

Все сводится к тому, насколько хорошо он расположен и насколько хорошо воздух может перемещаться. Часто в доме будет несколько мини-сплит для охлаждения всего дома.

Циркуляционные насосы для водонагревателей и более быстрого нагрева воды

Как быстрее получить горячую воду с помощью рециркуляционных насосов — Важность установки циркуляционных насосов для горячей воды.

Не слишком ли долго идет горячая вода на кухне и в раковине в ванной или в душе? Вы устали от приливов холодной воды в ожидании хорошей горячей ванны?

Решение?

Используйте циркуляционный насос горячей воды, чтобы больше не ждать.

Циркуляционный насос Grundfos

Ознакомьтесь с руководством по покупке и советами, и узнайте, какие популярные модели циркуляционных насосов для водонагревателей.

В большинстве домов, особенно больших, есть длинные водопроводные трубы, по которым горячая вода проходит долгое время от водонагревателя или бойлера до точки подачи (смеситель, душ, раковина и т. Д.). Это замедляет процесс нагрева и вынуждает пользователей спускать воду в канализацию до того, как подана теплая вода, тратя время, энергию и воду, теряя при этом деньги.

Кроме того, это может быть очень неприятно, так как в первые минуты душа в основном вызывает дискомфорт и неприятные ощущения в целом, поэтому пользователи, естественно, винят водонагреватель. Чтобы остановить долгое ожидание и уменьшить количество отходов, нет ничего лучше, чем купить циркуляционный насос и установить его в рециркуляционный контур.

Да, есть и другие варианты вроде; установка усилителя водонагревателя или безбакерного агрегата со встроенным насосом или модернизация агрегата, но циркуляционный насос представляется наиболее эффективным и экономичным решением.

Циркуляционные насосы — отличное решение в бытовых системах водяного отопления, потому что они гарантируют быструю подачу воды, теплой или горячей, от водонагревателя по водопроводным трубам к арматуре. Можно сказать, что горячая вода подается мгновенно, но это зависит от типа.

Это достигается за счет циркуляции горячей воды по трубам, даже когда кран закрыт, и нет потребности в горячей воде.

Эти системы известны как системы рециркуляции. С установленным насосом идет выделенная обратная линия, соединяющая арматуру и водонагреватель. Выделенная обратная линия рекомендуется из-за ее независимости от линии подачи и, в основном, в новых домах, поскольку ее установка в существующем может быть дорогостоящим.

Если выделенная линия не является жизнеспособным вариантом, то можно использовать существующую линию холодной воды в сочетании с перепускным клапаном, где холодная вода возвращается обратно в нагреватель, а не в канализацию.

Но не все циркуляционные насосы для горячей воды стоят своих денег. Так что вам нужно будет узнать, что вам следует делать, прежде чем покупать его.

Популярное

Типы рециркуляционных насосов

Циркуляционные насосы, упомянутые здесь, относятся к группе центробежных насосов, наиболее часто встречающихся в домашнем водопроводе и отоплении. Насосы работают за счет использования механической силы от двигателя и передачи на крыльчатку, увеличивая скорость воды.

В открытых системах, таких как системы водяного отопления, в которые регулярно подается свежая вода, нельзя использовать чугунные насосы, потому что, когда чугун подвергается воздействию кислорода, он быстро ржавеет.Вместо этого выбирайте насос из нержавеющей стали или бронзы.

В системах водяного отопления используются несколько типов циркуляционных насосов; продолжает (ВКЛ / ВЫКЛ) насосы, по запросу, с контролем температуры и времени.

Насосы непрерывного действия или двухпозиционные насосы

Это простой тип насосов. Он работает без остановок (непрерывно), что приводит к дополнительному стрессу, сокращению срока службы и ненужному потреблению энергии, когда горячая вода не требуется.

Циркуляционный насос по запросу

В насосах по требованию используется датчик движения или ручной переключатель для включения насоса.После активации в арматуру подается горячая вода.

Насосы с управлением по времени

Этот тип насоса использует таймер для работы, но только в установленное время или когда, например, потребность в горячей воде является самой высокой.

Термостатический насос

Термостатический насос — это насос с регулируемой температурой, который обеспечивает постоянное наличие воды с заданной температурой в приборе. По достижении заданной температуры насос выключается или включается, когда температура падает.

Этот тип также можно комбинировать с таймером.

Как выбрать циркуляционный насос

Существует список особенностей, которые следует учитывать при выборе рециркуляционных насосов для водопровода или нагрева воды. Несмотря на то, что они выглядят простыми и понятными, некоторые функции могут полностью изменить ваш опыт при установке и использовании, например:

Присоединительный размер

Когда мы говорим о размере, мы имеем в виду не размер устройства, а размер соединений.Они могут варьироваться от 1/2 дюйма до 3/4 дюйма и более. Это подскажет, подходит ли он к системе трубопроводов вашего дома или нет, и что нужно делать.

Таймер

В циркуляционном насосе горячей воды нет ничего полезнее таймера. Это позволяет пользователям быстро удовлетворять свои потребности, следуя своим обычным режимам использования воды. Большинство насосов оснащены 24-часовым таймером, что делает их более эффективными и простыми в использовании.

Расход

Рециркуляционные насосы помогают подавать горячую воду быстрее, чем в среднем, но скорость потока или галлонов в минуту покажет вам, насколько быстро работает устройство.Большинство насосов обеспечивают показатели от 0 до 9 галлонов в минуту, но все зависит от длины вашей трубопроводной системы; чем он дольше, тем больше GPM вам понадобится.

Вместимость

Идеальный водяной насос поможет пользователям сэкономить много воды за год. Эффективная модель может сэкономить от 12 000 до 30 000 или даже больше галлонов. Это означает от 30 до 100 галлонов в день. Чем эффективнее продукт, тем больше воды и денег вы сэкономите в долгосрочной перспективе.

Эти функции полностью зависят от модели и типа устройства.Чтобы помочь вам найти подходящую модель, вы можете рассмотреть несколько интересных вариантов.

Самые продаваемые водяные циркуляционные насосы

Циркуляционный насос Grundfos Comfort Series

Благодаря однофазному двигателю 115 В и конструкции, не требующей обслуживания, Grundfos обеспечивает фантастические характеристики, когда дело доходит до рециркуляции воды. Он имеет конструкцию из нержавеющей стали, что делает его намного более прочным, чем другие. Работает с подключением с низким энергопотреблением и может помочь вам сэкономить до 38 000 галлонов воды в год.

Он также может похвастаться 24-часовым таймером, который позволяет пользователям использовать его в соответствии со своими потребностями. Более того, его легко установить рядом с водонагревателем менее чем за 2 часа, и он поможет без проблем повысить эффективность бытовой техники.

Вт Система рециркуляции горячей воды со встроенным таймером

Циркуляционный насос модели 50800 от Watts помогает экономить до 15 000 галлонов воды в год благодаря своей конструкции с эффективностью 10%. Его установка очень проста, и профессионал может сделать это за час или около того.Устройство поставляется с шнуром питания длиной 10 футов и 24-часовым таймером для большего удобства.

Он работает только с водонагревателями в резервуарах, но обеспечивает лучшую производительность, чем большинство других, благодаря отличному GPM. Он не требует обслуживания и включает в себя две дополнительные 12-дюймовые линии подачи для продуктивного использования.

Laing AutoCirc ACT E1

Разработанный с использованием технологии ECM / PM, он очень эффективен и прост в использовании. Он идеально подходит для рециркуляции и не требует использования дополнительной рециркуляционной трубы.Он поставляется с регулируемым 24-часовым таймером и шнуром питания длиной 6 футов для легкой установки. Его можно установить под раковиной, подальше от водонагревателя.

Он работает путем автоматического включения, когда температура воды составляет 89 ° F или ниже, нагревая его до температуры 95 ° F, когда он снова автоматически выключается. Лучше подходит для безрезервуарных водонагревателей. Работает с мощностью всего 14 Вт и может сэкономить до 17 000 галлонов воды в год.

Преимущества использования рециркуляционных насосов

Удобство

Использование рециркуляционного насоса сразу обеспечивает повышение эффективности и комфорта горячей воды.Больше никаких жалоб на то, что горячая вода слишком долго достигает душа. Никаких брызг холодной воды. Горячая вода появляется почти мгновенно, как только вы открываете кран. Они экономят ваше время и деньги.

Водосбережение

Без циркуляционного насоса системы водяного отопления, как правило, сбрасывают сточные воды пользователей перед подачей горячей воды в кран. С циркуляционным насосом горячей воды неэффективное расходование воды уходит в прошлое.

Простая и быстрая установка и использование

Большинство рециркуляционных насосов намного проще установить, чем другие системы аналогичного назначения, для установки требуется всего час или около того.Более того, большинство из них работают автоматически, без вмешательства человека. Для установки не требуются специальные разрешения. После установки насоса техническое обслуживание практически не требуется.

Сводка

Ожидание, пока в раковину пойдет горячая вода, — головная боль… Решение — приобрести качественный рециркуляционный насос. Покупка подходящей модели и профессиональная установка гарантируют экономию энергии и воды, а также повышенный комфорт и удобство.Будьте готовы заплатить несколько сотен долларов, особенно за лучшие, например, рассмотренные выше.

Статьи по теме

Сливной клапан — Как заменить
Нагревательные элементы — Руководство по покупке, испытание и замена Термостаты
— как установить, проблемы, испытание и замена
Как заменить анодный стержень
Как заменить термопару
Замена клапана TPR
Погружная трубка — как работает и замена наконечников
Газовый клапан
Смесительный клапан
Тепловые ловушки

Главная › Запчасти › Циркуляционные насосы для нагрева воды .
