Навешивание верхних кухонных шкафов на стену – Сделаем мебель сами

Здравствуйте уважаемые начинающие (эту статью будут читать только таковые) мебельщики!

Сегодня мы с вами поговорим о навеске верхних шкафов.

Верхние модули кухни можно навесить с помощью самых простых приспособлений – ушек, либо с помощью регулируемых навесов.

Какую фурнитуру можно использовать в результате данной операции – зависит от ситуации, но использование регулируемых навесов имеет ряд неоспоримых преимуществ:

  1. Для разметки крепления монтажной планки под верхние модуля, не нужно размечать короб вживую (подняв его на предполагаемое место навески и разметив отверстия для отверстий под анкера или конфирматы).
  2. Данные навесы регулируются по высоте и глубине (ширина регулируется самим местоположением короба) – а это большое преимущество в случае, когда кухонный гарнитур имеет большие размеры. Ошибившись «в уровне», можно через пару-тройку навешенных модулей обнаружить, что перепад «по уровню» между крайними модулями составляет 20 и более миллиметров.
    В случае, когда верх кухонного гарнитура навешивается прямо под потолок (который, в свою очередь – ровный), перепад будет заметен.
  3. И опять же, еще одно преимущество в том, что можно навешивать модуля прямо под потолок (не нужно свободное пространство сверху модуля, чтобы просунуть туда руку, и закрепить ушко к стене.

Теперь коснемся, непосредственно, навешивания верхних кухонных секций. Для этого, нужно иметь сами навесы, монтажную планку (которая крепится на стену болтами), ну, и крепеж, для крепления навесов к коробам.

Итак, для начала, нужно установить навесы в короба. Крепятся они, когда в коробах еще нет задней стенки. Причем, сам навес не должен доходить до задней плоскости короба на 5 мм (или, около того). Но, если зазор будет более 5-ти миллиметров, то изнутри шкафа, в месте установки навеса, будет видна щель (между ним и задней стенкой).

После того, как навес установлен, на задней стенке шкафа (из ДВП), размечается вырез под этот самый навес, после чего, выровняв диагонали шкафа, набивается эта задняя стенка.

Далее, вымеряется уровень, на который будет монтироваться монтажная планка, размечаются отверстия для ее монтажа. После чего, сделав в стене отверстия, в них:

  1. Если стена хорошая (бетонная) – забиваются пластиковые чепики, после чего, монтажная планка крепится к стене болтами или конфирматами.
  2. Если стена «мягкая», либо навешиваемые модули должны выдерживать слишком большой вес – то монтажная планка крепится к стене анкерами.

После этого, верхний шкаф просто цепляется за эту планку, и регулируется по уровню.

Да, монтажную планку не обязательно набивать на стену целиком. Она легко ломается на секции – можно ее навешивать секциями, под размеры навешиваемых коробов.

Вот, в принципе, и вся наука. Все предельно просто и доступно.

Страница не найдена – Дизайн интерьера и ремонт кухни своими руками

Дизайн кухни

108 фото, примеры и описание того, как могут выглядеть кухни буквой П с барной

Стены на кухне

Плитка из стекла отлично будет смотреться на кухне как на фартуке, так и просто

Техника для кухни

Монтаж кухонной вытяжки своими руками, в том числе каминной, несложен. Крепить ее нужно саморезами,

Техника для кухни

Красный холодильник сделает интерьер на кухне более живым и стильным. Рассмотрим особенности выбора и

Дизайн кухни

Для того, чтобы наполнить темную кухню веселыми цветами, не нужно начинать капитальный ремонт. Достаточно

Техника для кухни

Размеры стиральных машин могут быть разными: от небольших компактных моделей до полногабаритных вариантов. Стандартная

Аксессуары для кухни

По Фен-Шуй, каждой стороне света соответствуют свои символы, и картинки для украшения интерьера кухни

Сантехника на кухне

Медные мойки для кухни считаются элитной разновидностью сантехники. Они долговечны, гигеничны и роскошно смотрятся

Страница не найдена – Дизайн интерьера и ремонт кухни своими руками

Летняя кухня

Проект летней кухни для дачи с накопительным водонагревателем и барной стойкой можно создать своими

Техника для кухни

Уровень шума холодильника обусловлен работой компрессора и других систем. Если прибор сильно гудит, можно

Дизайн кухни

Стиль лофт в интерьере кухни очень популярен. Такой дизайн совмещает теплоту уюта и холодность

Ремонт кухни

Ремонт малогабаритной кухни предполагает использование приемов, которые расширяют пространство. Это использование встроенной техники, светлых

Сантехника на кухне

Установка газового котла как в частном доме, так и в квартире обязательно должна производиться

Техника для кухни

Современные электрические духовые шкафы снабжены конвекцией, бывают широкими и узкими по размеру.

В рейтинг

Мебель для кухни

Раздвижной стол хорошо подходит маленькой кухне, при этом обеденный трансформер может быть овальный, круглый

Техника для кухни

Если вы решили поставить на кухню маленький холодильник, то эта статья поможет вам определиться

Страница не найдена – Дизайн интерьера и ремонт кухни своими руками

Дизайн кухни

Угловая малогабаритная кухня это наиболее рациональный вариант расстановки мебели в кухонных помещениях с маленьким

Мебель для кухни

Сделать мягкий уголок для кухни может любой взрослый мужчина, если у него есть для

Мебель для кухни

Чтобы соорудить на кухне встроенный шкаф своими руками вам нужно: сделать замеры ниши, в

Дизайн кухни

Дубовая древесина — превосходный строительный материал, обладающий невероятной прочностью, а также благородной красотой. Благодаря

Мебель для кухни

Классика актуальна во все времена, и угловая кухня в классическом стиле станет настоящим украшением

Дизайн кухни

Кухни из стекла настолько легки и воздушны, что просто захватывает дух. Неужели эти эфемерные

Ремонт кухни

Крепление столешницы к стене осуществляется при помощи металлических уголков или кронштейнов. Перед монтажом необходимо

Дизайн кухни

Проект кухни первоначально имеет вид картинки с нанесенными размерами помещения и мебели. При самостоятельном

Навес регулируемый кухонный как крепить

Современные подвесы для кухонных шкафов

Проблемы с навеской кухонных шкафов существовали всегда. В частности, это касалось горизонтального уровня, который тяжело было выдержать, используя обычные навесные петли. Но совсем недавно появилось решение, способное избавить нас от всех существующих проблем с навеской шкафов – регулируемые навесы.

Простой и в тоже время эффективный способ облегчит монтажный процесс.

Согласитесь, что современно крепление выглядит гораздо симпатичнее и аккуратнее

Как выглядит навес

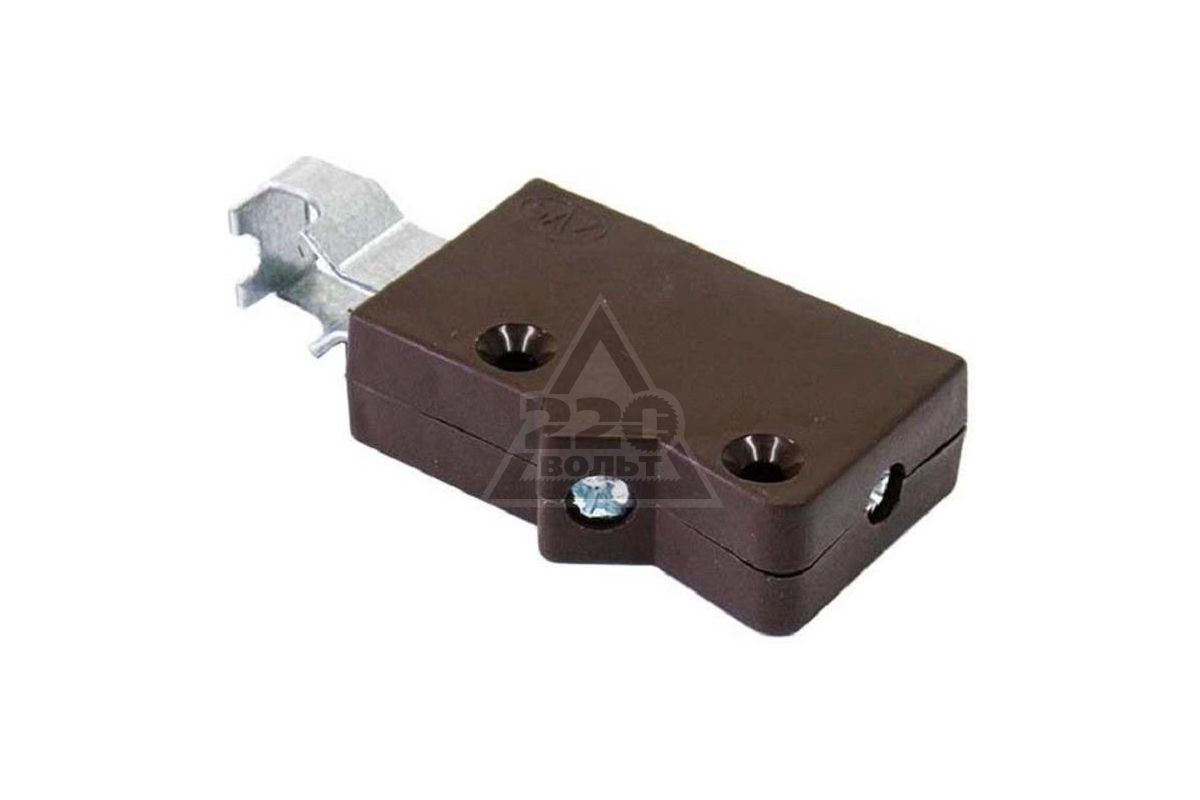

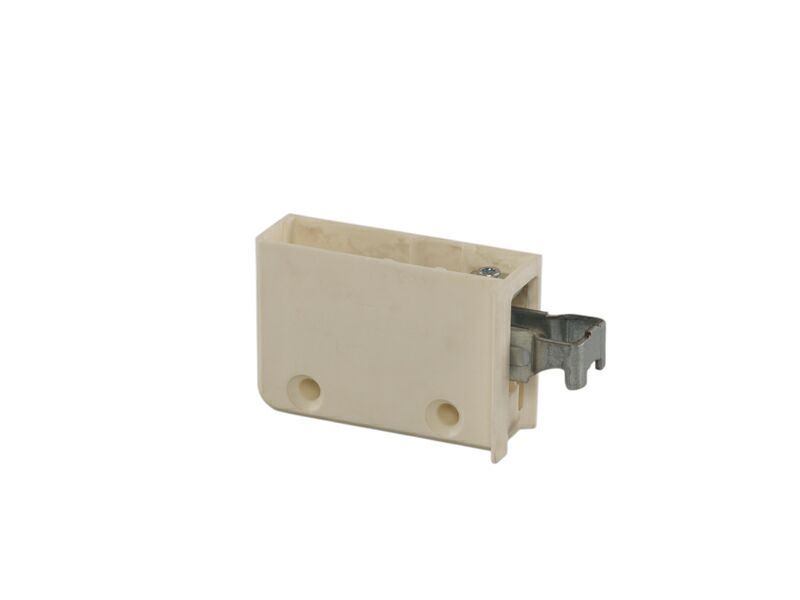

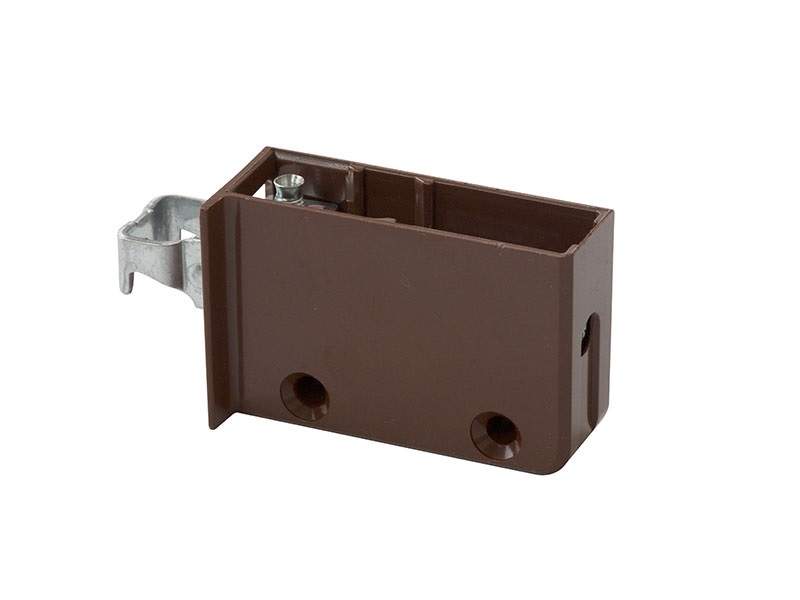

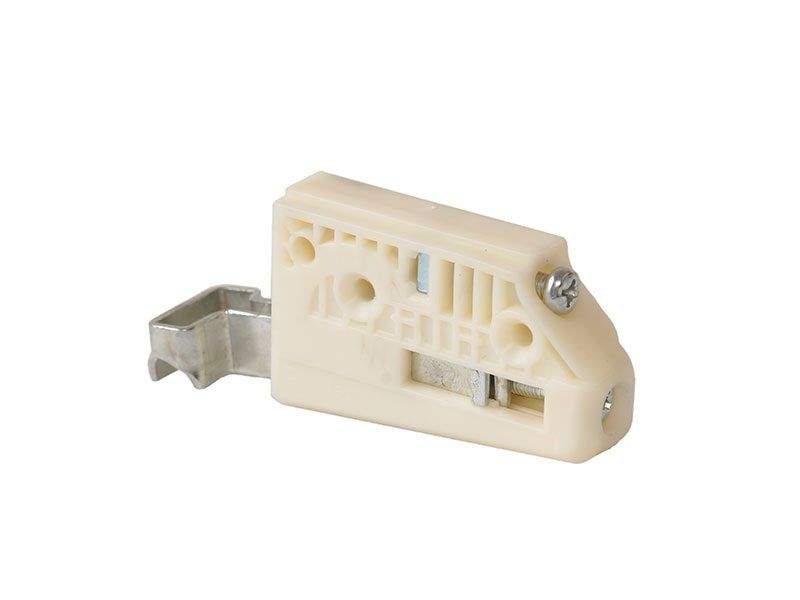

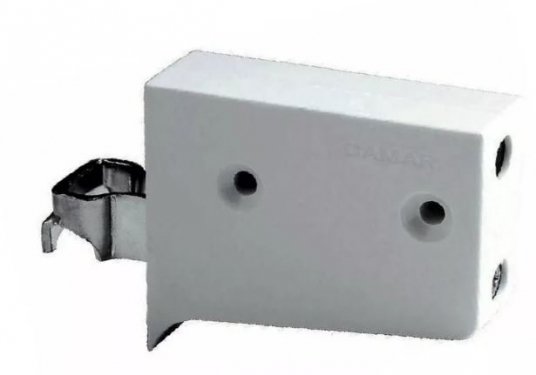

Подвес для кухонных шкафов представляет собой небольшую пластиковую (металлическую) коробочку, в которой имеется несколько отверстий:

  • Два сквозных для фиксирования навеса саморезами к боковине шкафа.
  • Два регулировочных с большими болтами. Вкручивание и выкручивание этих болтов позволяет опускать-поднимать и прижимать-отодвигать шкаф от стены.

Также имеется металлическая лапа, которая цепляется за монтажную рейку, закрепленную на стену через дюбель саморезы.

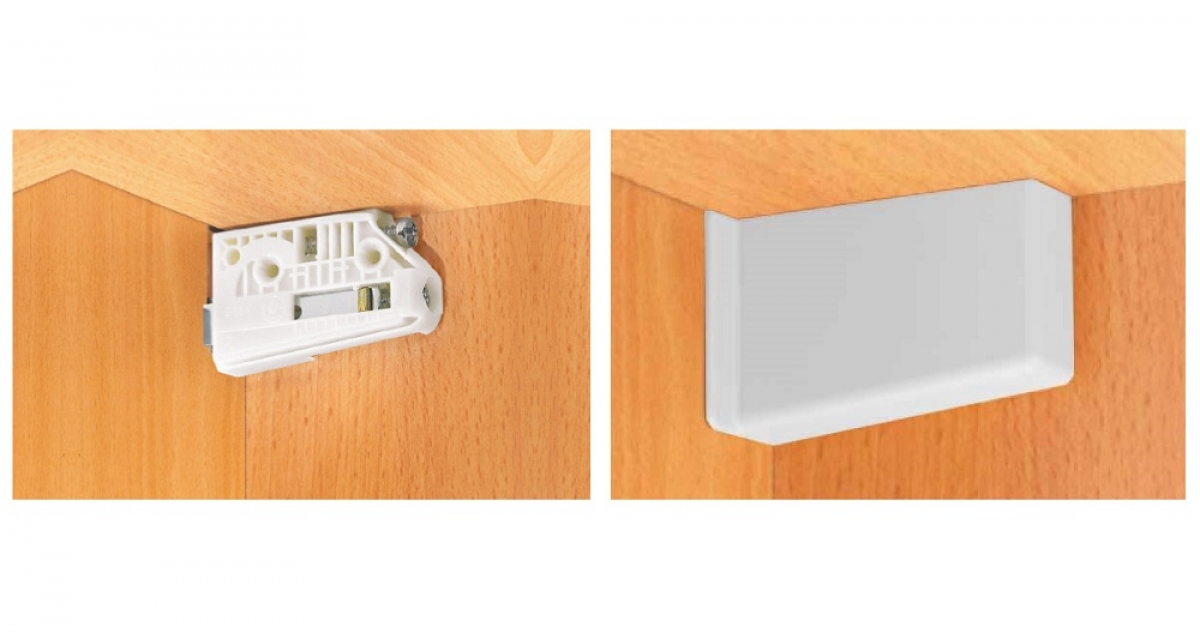

На фото вы можете рассмотреть, как выглядит конструкция в целом и раздельно.

Универсальные (на обе стороны) пластиковые навесы и металлическая направляющая

Преимущество крепления

  • Возможность осуществлять монтаж шкафов без помощников . Все работы производятся в два этапа: установка металлической полосы на стене и навеска на нее модуля. Вам не надо выискивать на ощупь саморезы в стене, чтобы попасть петлей на шляпку.
  • Возможность отрегулировать любое положение шкафа, допускается погрешность в 15 мм с каждой стороны . При этом вам не надо поддерживать или снимать модуль, весь процесс регулировки осуществляется навесу.

Все зависит от надежного крепления направляющей, пластиковый регулируемый навес способ выдержать нагрузку до 30 кг

  • Подвесной шкаф для кухни становится более надежным . Крепление позволяет зафиксировать единую крепежную полосу на стене, что в случае даже если 2-3 саморезы ослабнут, остальные будут удерживать конструкцию.
  • Подвесной кухонный шкаф можно установить непосредственно на стену на кухонный фартук . Это возможно за счет выдвижной лапы-крепления, которая позволяет навешивать модуль с расстоянием в 2-2,5 см от стены.

Примечание!
Даже неопытный специалист произведет все работы своими руками за несколько часов.

Недостатком может называться лишь цена, которая незначительно, но выше, чем привычные металлические пластины. Но, на самом деле, стоит забыть об экономии, когда имеется столько преимуществ.

Монтажные работы

Для того чтобы искоренить все сомнения по поводу достоинств установки навесных шкафов на регулируемые крепления, мы предлагаем вам изучить данный раздел. В него будут включены четыре этапа, которые описаны последовательно.

Приобретение инструмента

  • Дрель или перфоратор. Все зависит от того, какая у вас стена.
  • Шуруповерт или отвертка. Лучше использовать электроинструмент, который позволит ускорить рабочий процесс.
  • Ножовка по металлу.
  • Строительный уровень.
  • Рулетка.

К сведению!
Шуруповерт легко заменяется дрелью с крестовой насадкой, однако лучше иметь при себе и отвертку, чтобы с ее помощью регулировать навесы.
Большие обороты могут сорвать регулировочный болт, и навес будет непригоден.

Подготовительные работы

Перед тем как подвесить кухонный шкаф необходимо осуществить следующие работы:

  • Если вы только закончили ремонт и устанавливаете кухню, то самое главное – убедиться в прочности стен. Это, пожалуй, самое главное.
    Если у вас стены из гипсокартона, то обязательно следует под лицевой поверхностью закрепить деревянный брус. В противном случае используйте как можно больше дюбелей бабочек.
  • Выравнивать особо не нужно, лучше уделить особое внимание углу кухни (если кухня угловая). Его следует основательно выложить, чтобы угловой шкаф повис без лишних зазоров.
  • Всю проводку также подготовьте заранее, чтобы потом не пришлось снимать дважды модуль.

Совет!
Для шкафов с встроенной кухонной вытяжкой или просто отдельной вытяжки проведите розетку под потолок. Так практичнее и безопаснее, никаких лишних проводов над рабочей поверхностью.

Установка навесов

Устанавливается подвес кухонных шкафов довольно-таки легко, без каких-либо премудростей и особенностей.

Процесс может осуществляться двумя способами:

  • Если задняя стенка ДВПО, то в верхних углах необходимо вырезать небольшие отверстия, в которые пройдут крепежные лапки. После чего, прижав подвес к верхней полке шкафа, прикрутить его двумя саморезами к боковине.

Изучите этот рисунок, и вам сразу станет все понятно

  • Если задняя стенка ЛДСП, то необходимо сделать вырез непосредственно под навес, тем самым зафиксировав его вровень с ламинатом.

Примечание!
Но так как подвесные кухонные шкафы с задними стенками из ЛДСП встречаются редко, второй способ практически не используется.

Крепеж металлической направляющей

Для этого вам необходимо произвести следующие расчеты:

  • Сложить в одно целое высоту нижних тумб, расстояние между навесными и напольными кухонными шкафами и высоту верхнего модуля. К примеру, 920 мм база + 600 мм фартук + 600 мм топовый модуль.
  • Теперь из полученной суммы отнимает 45 мм, на усадку навеса и получаем размер, который необходимо отметить на стене.
  • По уровню чертим линию и прикладываем металлическую планку. В ней через каждый 1,5-2 см есть отверстия, вам столько сверлить не надо, достаточно располагать саморезы по углам навесных шкафов.

Вот так выглядит направляющая установленная на стену

Важно!
Непосредственно перед тем, как подвесить кухонные шкафы, необходимо ослабить крепежную лапку так, чтобы она свободно двигалась вверх-вниз. Это позволит вам легче произвести регулировку.

Заключение

Теперь вам осталось лишь приподнять модуль и опустить его на направляющую. Дальше – дело техники, регулируйте и фиксируйте все шкафчики между собой межсекционными стяжками. Главное убедиться в том, чтобы оба крепления повисли на планке, иначе велика вероятность того, что шкаф сорвется.

В дополнение к статье имеется видео: подвесные шкафы для кухни, это, так сказать, визуальная инструкция поэтапного процесса навески.

Крепление навесов на верхние кухонные ящики

Здравствуйте друзья.

Сегодня мы с вами рассмотрим установку регулируемых навесов в верхние короба.

После того, как такой короб собран (перед тем, как набить на него заднюю стенку), на него нужно еще закрепить фурнитуру для крепления к стене.

Крепится она следующим образом:

Устанавливаем навес так, чтобы между ним и задней гранью модуля был зазор 5 миллиметров (в противном случае, могут возникнуть проблемы с подтягиванием навешенного модуля вплотную к стене).

После этого, уперев его в бок и верхний горизонт, закрепляем саморезами через два отверстия, специально предназначенных для этих целей (саморезы – 4х30мм).Дальше, как сами навесы закреплены в модуле, нужно разметить заднюю стенку этого короба (из ДВП), и вырезать проемы под них.

Обычно, размеры этих проемов я делаю 50мм по высоте и 30мм по ширине.

Когда задняя стенка размечена, в ней лобзиком вырезаются эти проемы.

После того, как проемы вырезаны, задняя стенка устанавливается на короб, и крепится к нему гвоздями (при желании можно ее закрепить и саморезами, хотя, я считаю, что это лишнее).

В том случае, когда навесы нужно закрепить на короб без задней стенки и общего верхнего горизонта (например, на короб, в который встраивается вытяжка), то просто нужно отмерить толщину ДСП от верхней грани (как будто, короб имеет верхний горизонт), и на этом уровне закрепить навес.Как видите, ничего сложного.

Добрый день.
Подскажите, а какой вес выдерживают такие крепления?
Шкаф 1200*300*600(Ш*Г*В). Стена – гипсокартон. Монтажную планку закрепил в 5 точках посредством дюбелей для гипсокартона. шкаф подвесил на 3 навеса. А тут озадачился – а насколько это надежный вариант крепления?

Нужно через гипсокартон крепить монтажную планку анкерами к самой стене. В вашем случае,вариант крепления крайне не надежный.

К сожалению, закрепить анкером к стене практически невозможно – дом загородный, каркасный. От основного каркаса до гипсокартона около 20 см утеплителя. А где под гипсокартоном находятся промежуточные стойки хозяева дома уже не упомнят. По стыкам листов тоже не определить – все заштукатурено и наклеены обои.
Но в любом случае спасибо, буду думать…

Тогда в месте крепления нужно вырезать гипсокартон, и закрепить анкерами закладные к самой стене – брусы соответствующих размеров.

Есть приборчики которые находят металл в стенах, а также полости и электропроводку. Я заказывал на алиэкспрессе, они стоят недорого, у меня например UNI-T UT387B. Ими можно без труда найти за гипсокартоном металлические профиля и даже закладные из бруса (ультразвуком).

Подскажите пожалуйста, куда крепить навесы на верхний угловой трапециевидный модуль такого типа http://www.sdmeb.ru/mebelnye-programmy/verxnij-uglovoj-modul.html , тоесть если его задний угол модуля будет «срезан»? Как быть в этой ситуации?

Михаил, петли устанавливаются так, как и на обычных верхних коробах – на бока. Просто петли нужно использовать на 45 градусов.

Дмитрий, вы пишете про петли, а я спрашивал про навесы. С петлями все понятно, а вот куда крепить навесы в углу короба на планке, если задний угол модуля будет «срезан» как у вас в примере, тоесть планка не перпендикулярна стенам в углу?

Михаил, извините, не так понял…
Навесы так же устанавливаются, на бока углового короба.
Получается, ставится два навеса.
Сам угловой короб выравнивается в пространстве при помощи соседних модулей, к которым он крепится.
Здесь показано расположение навесов: http://www.sdmeb.ru/kuxni/nyuansy-pri-sborke-verxnix-kuxonnyx-korobov.html

Здравствуйте!Ну а все же. Какой максимальный вес выдерживает навес?Очень интересует данная информация…В интернете не получилось найти…

Олег, именно этим вопросом я не интересовался, но, на установке кухни, проводил эксперимент на счет того, выдержит ли верхняя угловая база мой вес (95 кг) – выдерживает!

Спасибо за ответ.

Здравствуйте!
У меня также вопрос насчет веса, который выдерживают регулируемые навесы, только сформулирую я его по-другому.
Не сомневаюсь, что сам навес рассчитан на приличную нагрузку, но у меня вызывает сомнение надежность крепления самого навеса к коробу двумя саморезами. Если короб тяжелый, а толщина боковины короба, например, всего 16 мм, то может на выдержать сама боковина (вырвет саморезы под действием веса короба). В связи с этим, вопрос: скажите пожалуйста, исходя из Вашей практики, каких предельных габаритов допустимо проектировать верхние кухонные модули? В частности, по высоте фасада 900 мм, ширине 800мм и глубине 300мм допустимо?

Алексей, да, допустима высота верхних модулей как 900 мм, так и 1200 мм.
Просто, на короба, высота которых больше, чем 800 мм, нужно крепить фасад на трех навесах.
Естественно, ширина фасада должна быть сопоставима с его высотой, чтобы не было запредельных для навесов нагрузок.

Когда высота фасада 900 мм и ширина 800 мм (как в вашем примере) – это не допустимо. Такой фасад будет не только слишком тяжелым.
За счет своей ширины (800 мм) при работе он будет создавать большой крутящий момент, который быстро выведет из строя любые петли.

Да, кстати, петлю из тела ЛДСП (та ее часть, которой она монтажной планкой крепится к боку короба) вырывает чаще всего не вес фасада, а неправильная регулировка петли.

Другими словами, если навесив фасад, вы не подрегулируете петли так, чтобы снять с них остаточное напряжение – в этом случае, их обязательно вырвет.
Если фасад отрегулирован – то на двух саморезах (как вы пишите), такие петли работают долгими годами.

Большое спасибо.
Я ошибся, я имел в виду не ширину фасада 800 мм, а ширину короба 800 мм при высоте фасадов 900 мм.
А чтобы закрепить короб шириной более 800 мм на трех навесах, нужно посреди короба сделать дополнительную перегородку, правильно я понимаю? В таком случае, не лучше ли сделать два короба по 400 мм, их жесткость будет выше?

Да, Алексей, лучше сделать два короба, но только листового материала на два короба пойдет немного больше…

Дмитрий а подскажите какие петли по градусам,как угадать или просчитать.У меня такой же угловой модуль как у вас но немного нестандартный размер дна с одной стороны 300 мм а вот с другой 200 мм,продолжение там модули по глубине 200 а в другую сторону 300

Денис
Лучше сразу проектировать угловые модули под стандартные углы (30, 45, 90).
В противном случае, вы просто “усложняете себе жизнь”.
А узнать значение нужных углов можно, используя тригонометрию.

Дмитрий я вас понял,абсолютно с вами согласен.Но у меня был нюанс и пришлось так делать,и к сожалению модули уже собраны. Как замерить угол петли пока не могу. Если бы вы Дмитрий подсказали простой способ это сделать,я был бы очень признателен вам.

Денис
Углы петель не меряются, они продаются уже с определенными значениями.
А для подгона определенной петли под нужный градус, используются специальные прокладки, которые устанавливаются под ответную планку.

Как повесить шкаф на стену?

Как повесить шкаф на стену, такой вопрос хоть раз в жизни возникает у любого настоящего мужчины. Можно было бы сказать, что и у женщины, но в основном, чтобы попросить об этом мужчину. Хотя навешивание шкафа дело не сложное, но ответственное, и требует навыков работы с дрелью, у которой есть функция перфоратора, лучше, конечно, когда есть полноценный перфоратор.

Ненадёжно повешенный шкаф на стену может упасть, в лучшем случае разбиться со всем своим содержим, в худшем случае нанести физические травмы.

Виды навесок для шкафов:

Простые универсальные навески для шкафов

Виды простых навесок для шкафов:

Ушко навесное овальное

Навеска для шкафов, под смешным названием ушко навесное овальное, один из самых распространенных способов навешивания шкафов, полок на стену.

Монтаж осуществляется прикручиванием навески к задней кромке шкафа или полки. На стене необходимо произвести разметку, засверлить отверстия для установки дюбелей, головки которых зацепятся за отверстия в навесках.

При монтаже пластина располагается большим отверстием вниз, в него будет вставлена головка самореза, которая пройдёт через паз и застопорится в верхней части ушка навесного овального. На рисунке 1 она находится вверх ногами, когда будет прикручивать не забудьте её развернуть.

Рис. 1. Чертёж ушка овального

Навесная пластина

Навесная пластина или подвес открытый изготавливают из оцинкованной стали толщиной 2мм. Функционально эта навеска соответствует овальному ушку, только дюбеля будут видны сверху.

Для монтажа опять же сверлятся отверстия для дюбелей, в них вкручиваются крюки как на рисунке 2. Сама пластина крепится к задней части шкафа, так, чтобы сквозной паз выступал сверху.

Рис. 2. Монтаж навесной пластины

Плюсы и минусы навешивания шкафов на стену с помощью ушка овального и навесной пластины

Плюсы использования простых навесок :
  • низкая цена
  • простота монтажа
  • универсальность.
Минусы использования простых навесок :
  • необходима точность разметки для сверления под дюбеля
  • не эстетичный вид
  • нет регулировок
  • ненадежность, не выдерживают большие нагрузки.

Подвеска шкафа под запрессовку

Подвеска шкафа под запрессовку выдерживает нагрузку 20 кг. Так как на шкаф нужно две штуки, то можно подцепить шкаф весом до 40 кг.

Подвеска запрессовывается в отверстие диаметром 30 мм в ДСП. Для этого в конструкции шкафа должна быть сзади предусмотрена продольная царга или задняя стенка из ДСП.

Рис. 3. Подвеска для шкафа
Рис. 4. Схема монтаж подвески

Плюсы и минусы навешивания шкафов на стену с помощью круглого врезного подвеса

Плюсы использования круглого подвеса :
  • низкая цена
  • простота монтажа готового изделия
  • универсальность
  • допускается не точность разметки для сверления под дюбеля
  • надежность
  • скрытая от глаз навеска, ничто не портит вид шкафа
Минусы использования круглого подвеса :
  • необходимо изменить конструкцию шкафа, чтобы в нём была задняя царга или задняя стенка из ДСП
  • нет регулировок
  • для запрессовки навески нужно сделать отверстие диаметром 30 мм, а для этого нужна фреза этого диаметра.

Сложные регулируемые навесы для шкафов

Виды сложных навесок для шкафов:

Навеска под запрессовку для подвесных шкафов Traser-6

Навеска для подвесных шкафов Traser-6 предназначена для крепления навесного шкафа к стене. Монтируется на боковой стенке шкафа.

Навеска обладает следующими возможностями регулировки: по вертикали (18 мм), горизонтали (16 мм), фронту (25 мм). Навесы подходят для шкафов высотой 600-1000 мм и глубиной 300-350 мм. Один подвес выдерживает значительную нагрузку 65 кг.

Рис. 5. Навеска под запрессовку для подвесных шкафов Traser-6
Рис. 6. Регулировки навескам для подвесных шкафов Traser-6

Навеска скрытого монтажа, находится после установки за задней стенкой. Для доступа к регулировочному винту делается сквозное отверстие в задней стенке.

Для навешивания шкафов дополнительно к подвесам нужна ответная планка или рейка, которая с помощью дюбелей крепится к стене на нужной высоте.

Рис. 7-8. Ответная планка к навесам
Рис. 9. Навес под запрессовку для верхних шкафов — вид сзади в изделии

Навеска для шкафа с предохранением

Навеска для шкафа с предохранением также обладает приятной эстетической функцией скрытого монтажа за задней стенкой. Выдерживают нагрузку 130 кг на пару. Для навешивания шкафа с помощью таких навесов на стену нужна шина или ответная планка, рейка, кто как называет.

Для доступа к регулировкам в задней стенке делается сквозное отверстие.

Рис. 10. Схема установки навеса на боковую стенку
Рис. 11. Живое фото навеса
Рис. 12. Подвес смонтирован на боковой стенке шкафа
Рис. 13. Сквозное отверстие в задней стенке из ДСП для доступа к регулировочным винтам

Навеска для шкафов Scarpi-4

Навески для шкафов Scarpi-4 предназначены для навешивания шкафов на стену. Хотя такой вариант фурнитуры лучше подходит для навешивания тумб, например тумб с раковиной в ванной комнате.

Навески полностью сделаны из металла. По вертикали регулируются на 13 мм, горизонтали на 8 мм, фронтали 17 мм. Доступ к регулировочным винтам осуществляется изнутри шкафа. Нагрузку навески выдерживают значительную — 65 кг на одну навеску или 130 кг на две навески.

Рис. 14. Комплект навесок для шкафов Scarpi-4
Рис. 15. Схема монтажа навесок для шкафов Scarpi-4
Рис. 16. Регулировка навесок для шкафов Scarpi-4
Рис. 17. Навески для шкафов Scarpi-4 правая и левая на пробках
Рис. 18. Навеска установлена на боковую стенку тумбы для ванной

Навес регулируемый

Навес регулируемый под шурупы также используют для надежной фиксации шкафов, полок на стене, это самый популярный и при этом надежный способ повесить шкаф на стену.

У навесов трехмерная регулировка : вниз — 7 мм, вверх — 11 мм, назад — 3,5 мм, вперед — 12,5 мм. Пара навесов выдерживает нагрузку 130 кг. Как и предыдущие навесы используется в комплекте с ответной планкой для навески или по-другому рейкой, шиной.

Есть варианты универсальных навесов, а также с разделением на правые и левые. Второй вариант предпочтительнее. Причём навесы европейского происхождения, например от компании Blum, по качеству и надёжности превосходят китайские, но и значительно дороже.

Рис. 19. Навес регулируемый правый и левый от компании Blum
Рис. 20. Навес регулируемый универсальный
Рис. 21. Схема монтажа навеса регулируемого
Рис. 22. Крюк с помощью которого навесы цепляются к шине на стене

Плюсы и минусы навешивания шкафов на стену с помощью сложных регулируемых навесов

Плюсы использования сложных регулируемых навесов :
  • чрезвычайная надежность, выдерживают нагрузку до 130 кг на два навеса
  • скрытая от глаз навеска, ничто не портит вид шкафа, за исключением навесов регулируемых, которые мы видим внутри шкафа
  • навесы имеют до трёх регулировок.
Минусы использования сложных регулируемых навесов :
  • в случаем монтажа с пробками (исключение навесы регулируемые) необходимо точное сверление монтажных отверстий
  • цена больше, чем у простых навесок
  • крепления не универсальные, нужные правые и левые подвесы
  • для монтажа шкафов на стену нужна рейка.

Как повесить кухонные шкафы?

Какие подвески использовали для навешивания шкафов на стену

Рассмотрим пример как повесить кухонные шкафы на стену на основании собственного опыта. Для навешивания мы использовали навесы регулируемые правые и левые белого цвета.

Рис. 23-24. Навесы регулируемые правые и левые белого цвета

Крепим навесы на боковины кухонных шкафов

Навесы крепим с помощью саморезов к боковым стенкам, подбирайте такую длину саморезов, чтобы они не вылезли с той стороны боковой стенки из ДСП.

При креплении отступаем сверху на толщину на ДСП, а передний край навески выравниваем по внутренней части паза.

Рис. 25. Регулируемый навес закреплён на боковине шкафа

Определяем высоту, на которой закрепим монтажную рейку

Для определения высоты крепления рейки, чтобы не утруждаться расчётами, предварительно прикладываем рейку к низу выступающих крюков навесов. Берём рулетку, цепляем её за низ шкафа и определяем расстояние от низа шкафа до оси сквозных отверстий в монтажной рейке.

Полученное расстояние используем для определения места сверления под дюбеля, если Вы уже определились на какой высоте повесить кухонные шкафы.

В нашем примере мы в результате получили величину равную 740 мм (рисунок 26). Откидываем 10 мм, чтобы шкафы наползли на фартук из плитки и отмеряем 730 мм от края плитки вверх, вот это и будет ось монтажа нашей рейки.

Навесы для кухонных шкафов — самый простой способ надежно повесить кухонную мебель

Как выглядит навес

Изделия могут иметь разную расцветку и подбираются под вашу кухонную мебель

Для начала разберемся, что из себя представляется подвес для кухонных шкафов и из каких составных частей он состоит. Конструкция представляет собой пластиковый корпус размером 50х35 мм, в котором есть несколько элементов:

  • Металлическая скоба, с наружной стороны есть зацеп для монтажа, а внутри элемент имеет специальную форму. Благодаря ей можно регулировать положение мебели в достаточно большом диапазоне без ущерба надежности крепления;
  • Два сквозных отверстия. Через них корпус навеса фиксируется на боковой стенке кухонных шкафчиков. Отверстия имеют конусообразную форму, чтобы шляпки саморезов становились заподлицо с поверхностью и узел смотрелся аккуратно и красиво. Диаметр отверстия составляет 4 мм;
  • Два регулировочных винта в заднем торце корпуса. После крепления они располагаются в зоне доступа и позволяют производить регулировку положения элемента. Верхний винт позволяет поднимать и опускать конструкцию, а нижний изменяет отступ от стены, чтобы расположить мебель вплотную.

Так выглядит изделие в разрезе, все очень просто и очень надежно

Подобные элементы выпускает несколько производителей, и у всех форма и размеры одинаковы. Это очень удобно, ведь вам не придется разбираться в конструктивных особенностях подвесов от разных изготовителей.

Преимущества данной системы для крепления мебели на кухне

Теперь разберемся в достоинствах рассматриваемого типа изделий, чтобы вы приняли правильное решение и по достоинству оценили все преимущества, которые вы получаете при использовании специализированных подвесов:

  • Широкий диапазон регулировок. Высота конструкции может изменяться до 15 мм, чтобы идеально сопоставить все части кухонного гарнитура. Что касается отступа от стены, то он может составлять до 25 мм, даже если у вас в кухне выступающий фартук из плитки, вы сможете выставить шкафчики вровень с поверхностью без потери надежности;

Все регулировки можно выполнять без посторонней помощи. Они производятся на подвешенном шкафчике, поэтому для работы вам нужна только отвертка подходящей конфигурации.

Регулировка в двух плоскостях возможна при использовании только этого варианта крепежа для подвесных конструкций

  • Возможность установки кухонных шкафчиков в одиночку. Так как работа состоит из нескольких этапов, вам можно сделать все самостоятельно, ведь не нужно придерживать конструкцию, чтобы попасть на крючки или саморезы. Крючки на модулях очень легко и надежно цепляются за металлическую полосу на стене, совмещать ничего не надо, и это очень сильно упрощает работу;

Шкафчики подвешиваются на стену очень легко и очень быстро

  • Высокая надежность конструкции. Шкафчики держатся намного лучше на такой системе, даже если один или несколько крепежей металлической полосы ослабнут или расшатаются, остальные не дадут конструкции упасть, что очень важно. Выходит, что мебель держится не на двух саморезах, как бывает в случае с проушинами, а на 3-4 или даже десяти, при желании вы можете закрутить в стену очень много крепежей;
  • Короткие сроки проведения работ. Даже если вы выполняете монтаж в первый раз, он займет у вас не более нескольких часов на всю кухню. Причем все работы достаточно просты, главное — выполнять их в правильной последовательности и соблюдать аккуратность;

Для монтажа не нужно обладать специальными знаниями

  • Возможность крепления с отступом от стены. Очень важный плюс для тех, у кого кухонный фартук выступает за поверхность стены. Теперь шкафчики не будут висеть наперекосяк, вы сможете отрегулировать их положение за считанные минуты;
  • Прочность элементов. Допустимая нагрузка на один навес составляет 30 кг, то есть шкафчик может весить до 60 кг, что вряд ли произойдет, так как сложить в небольшом пространстве столько тяжелых вещей невозможно.

Процесс монтажа

Разберемся, как правильно организовать рабочий процесс, чтобы получить идеальный результат. Для простоты и доступности описание разбито на четыре этапа:

  • Подготовительные мероприятия;
  • Определение высоты расположения конструкции;
  • Крепление навесов к мебели;
  • Монтаж стального профиля и установка шкафчиков.

Подготовительные работы

В первую очередь выполняется следующее:

  • Стены должны быть готовы к монтажу. Чаще всего мебель вешают после отделки, хотя можно вешать элементы и так. Главное — чтобы поверхность была более-менее ровной, перепад на 1 метре площади не должен составлять более 10 мм. Особое внимание уделите геометрии углов, если у вас есть угловой шкафчик, эта часть должна быть ровной, иначе не получится ровно повесить мебель;

Проводку желательно вывести заранее

  • Вся необходимая проводка прокладывается заранее. Разберитесь, где будет находится электрооборудование и подведите кабель в требуемые места. При прокладке нужно наметить ориентировочное место расположения крепежной рейки, чтобы при ее монтаже вы не попали в линию и вам не пришлось переделывать работу заново;
  • Очень важно подобрать правильный крепеж для стен. Для этого определитесь с типом материала и исходя из этого выбирайте конкретное решение. Есть несколько вариантов, все они разобраны чуть ниже.

В зависимости от типа стены используются такие крепления:

  • Гипсокартон. Самый непрочный вариант, но и на него можно надежно повесить шкафчики. Идеальное решение — при монтаже стен закрепить по линии расположения металлической направляющей деревянный брусок. Тогда вы сможете вкручивать саморезы через гипсокартонный лист без дополнительных работ. Если этого не сделано, то используйте специальные дюбеля-бабочки, они располагаются через каждые 20 см для надежности;

Вот так дюбель бабочка закрепляет металлическую планку на гипсовый лист

  • Бетон и кирпич. Самые надежные основания, которые не требуют особой подготовки. Для них используются дюбеля быстрого монтажа диаметром 6-8 мм и длиной от 60 до 100 мм, все зависит от надежности стены. Если на поверхности большой слой штукатурки, то лучше использовать крепеж подлиннее;
  • Пеноблок. В такие стены приобретаются специальные дюбеля, которые прочно фиксируются в рыхлом пенобетоне и обеспечивают надежное крепление конструкций за счет особой формы;

В пенобетоне необходимо использовать специальный крепеж

  • Дерево. Если перегородки деревянные, то для монтажа используются обычные саморезы длиной 35 мм и более.

Теперь разберемся с инструментом, который будет использоваться при монтаже:

Высота навешивания

Очень важно повесить шкафчики на правильной высоте, тут все достаточно просто:

  • Определяется высота нижних тумб. Чаще всего они уже установлены, поэтому просто измерьте их, в нашем случае высота 900 мм;
  • Измеряется ширина кухонного фартука. Если его нет, то оставляется пространство примерно в 600 мм, именно столько нужно для создания удобной рабочей зоны;
  • Измеряется высота навесных шкафчиков. Чаще всего она также равна 600 мм, это стандартный размер;
  • Три показателя суммируются. 900 600 600=2100 мм. Это будет верхний край навесных элементов;
  • На стене делаются метки на высоте 2100 мм, от них делается отступ вниз на 45 мм. Именно по этой линии должен располагаться профиль для навешивания мебели.

От общей высоты отнимается 45 мм, это и есть линия расположения профиля

Установка навесов

Разберемся, как прикрепить подвесы в кухонных шкафчиках:

Крепеж металлической направляющей

Если вы правильно рассчитали высоту расположения планки, как описано выше, то эта часть работ пройдет быстро:

Вывод

Теперь вы знаете все особенности навесов для шкафчиков и сможете повесить их без посторонней помощи. Видео в статье расскажет дополнительную информацию по теме, а если вам нужно уточнить отдельные детали — спрашивайте в комментариях.

Регулируемый навес для мебели и для участка: технологии монтажа

Под термином «регулируемые навесы» обычно понимают либо раскладной козырек для дачи, либо специальный кухонный кронштейн, позволяющий легко выравнивать закрепленные на стене шкафчики по вертикали и горизонтали.

Чтобы не возникало путаницы, и у вас не осталось вопросов по этому поводу, ниже мы рассмотрим обе разновидности.

Такую деталь чаще всего называют регулируемым навесом

Мобильная защита от дождя и солнца

Регулируемый универсальный навес сегодня можно встретить практически на любом обустроенном дачном участке. Он представляет собой подвижную конструкцию, которая монтируется на стене домика (обычно у входа или над террасой). (См. также статью Дачные навесы: особенности.)

Козырек-роллет над террасой

Как правило, основными элементами такого изделия являются:

  • Роллет, внутри которого размещается кровельное полотно. Большинство моделей комплектуются полотнами из брезента или полимерной ткани: главное, чтобы материал был водонепроницаемым.

Обратите внимание!
Если есть возможность, выбирайте именно брезентовые полотна или же модели их джутового волокна с влагозащитной пропиткой.
По водонепроницаемости они не уступают полимерным, зато в жару нагреваются значительно меньше.
Единственный недостаток таких разновидностей – достаточно высокая цена.

  • Раздвижной каркас, представляющий собой стальную или пластиковую раму на шарнирах. В сложенном состоянии рама прижимается к верхней части стены, а в развернутом – является основой для натянутого полотна, которое автоматически разматывается из роллета.
  • Некоторые модели также комплектуются опорными столбами. Эти столбы подпирают дальний край рамы, что защищает шарниры от поломки под весом конструкции, а полотно – от провисания.
Принцип работы конструкции

К достоинствам подобных изделий можно отнести компактные размеры, простоту в использовании и достаточно легкий монтаж. Инструкция обычно предполагает настенную фиксацию на 4 – 8 анкеров.

Что касается недостатков, то к ним относится высокая стоимость качественных моделей. В принципе, можно попробовать изготовить такое изделие и своими руками, но детали (роллет, шарниры, ткань) обойдутся недешево, так что сэкономить вряд ли получится.

Впрочем, даже несмотря на не самую низкую стоимость, конструкции такого типа пользуются популярностью.

Регулируемое крепление

Конструктивные особенности

И все же, упоминая регулируемые навесы, мы чаще имеем в виду специальный кронштейн для шкафа или другой мебели.

Как правило, такая система состоит из двух элементов:

  • Стальной шины, закрепленной на стене. Верхний край шины оборудуется зацепом особой формы, обеспечивающим надежную фиксацию навесного крюка.
  • Регулировочного навесного устройства с крючком, которое монтируется внутри кухонного шкафчика. Благодаря системе винтов, расположенной в пластиковом корпусе, мы можем корректировать положение навешенного предмета уже после его установки.

Обратите внимание!
Сегодня выпускают кронштейны в достаточно обширной цветовой гамме, что позволяет подобрать модель, практически незаметную внутри шкафа.

Несмотря на достаточно сложную конструкцию, регулируемый кронштейн обеспечивает весьма надежное закрепление даже самого тяжелого объекта. Естественно, при этом необходимо правильно выполнить монтаж, и как это можно сделать, мы расскажем ниже.

Технология монтажа

Перед тем как крепить кухонный навесной гарнитур с помощью регулируемых кронштейнов, необходимо нанести на стену разметку. Делаем это с таким расчетом, чтобы нижний край стенных шкафчиков находился не ближе, чем в 45 — 50 см над столешницей, иначе работать нам будет очень неудобно. (См. также статью Односкатный навес: особенности.)

Шина из нержавеющей стали

Далее приступаем непосредственно к монтажу:

  • Вначале по нанесенной разметке на стену крепим стальную монтажную шину. Для фиксации используем анкера толщиной от 8 мм, закрепляя их на расстоянии примерно 30 см. друг от друга.

Обратите внимание!
Шина должна крепиться только в капитальную конструкцию.
Если вы выполняли обшивку стен кухни гипроком, то под навесную мебель необходимо монтировать закладные из толстого деревянного бруса, жестко зафиксированного на стене.
Устанавливать шину просто на ГКЛ нельзя: материал не выдержит нагрузки и разрушится.

  • Когда шина зафиксирована, переходим к монтажу подвесов. Пластиковые корпуса крепим к шкафчикам изнутри с помощью саморезов. Эту операцию нужно выполнять как можно тщательнее, поскольку данный узел, по мнению специалистов, является наиболее слабым местом всей системы.
Крепление навеса в шкафчике выполняем так, как показано на фото
  • Для фиксации лучше всего использовать саморезы по дереву с фосфатированой поверхностью. Длина самореза должна обеспечивать заглубление в стенку шкафа не менее чем на 8 мм.
  • Навесные крюки выводим в отверстия на задней стенке шкафчика. Проделывать их удобнее всего с помощью дрели с большим сверлом, но модно использовать и лобзик, и даже монтажный нож (если стенка изготовлена из тонкой фанеры или ДСП).
  • После этого навешиваем шкафчик на шину, следя за тем, чтобы оба крюка вошли в зацепление с монтажным выступом.
Схема регулировки отверткой

На завершающем этапе работы проводим регулировку: вращая отверткой винты на подвесах, выравниваем шкафчики относительно друг друга таким образом, чтобы зазоры между ними были минимальными.

Совет!
Чтобы повысить безопасность монтажа, можно соседние кухонные модули соединить стяжками из стальных полос.
Так вес будет распределяться более равномерно, и риск того, что какой-то крюк разогнется или выпадет из крепления, будет минимальным.

Заключение

Как видите, монтировать мебельные регулируемые навесы можно без малейших усилий. Впрочем, во многом это касается и наружных козырьков, позволяющих складывать и раскрывать раму с полотном только тогда, когда необходимо: их конструкция тоже предполагает предельно простую установку. И все же, перед началом любой работы нужно внимательно изучить ее нюансы, и проще всего это сделать, просмотрев видео в этой статье.

Выбор крепежей для кухонных шкафов: виды, преимущества, процесс монтажа

Современные кухонные гарнитуры включают в себя не только тумбы, но и навесные шкафы, которые крепятся на стене с помощью специальной фурнитуры. Они используются для хранения посуды, продуктов и других кухонных принадлежностей. Поскольку навесные модули с содержимым внутри имеют довольно большой вес, их крепление должно быть надежным. Выбирая навесы для кухонных шкафов, следует руководствоваться не только личными предпочтениями, но и особенностями стены, а также ее материалом и другими нюансами.

Кухонные навесные шкафы обычно устанавливаются на определенной высоте. Если гарнитур делается под заказ, то установкой впоследствии занимаются рабочие, но при желании, монтаж мебели можно осуществить и самостоятельно. Существуют определенные стандарты расположения шкафчиков, чтобы ими удобно было пользоваться человеку среднего роста. Слишком высоким или, наоборот, низким людям придется корректировать параметры размещения мебели и подстраивать их под себя.

Высота

Несмотря на общепринятые значения, главное – это комфортная эксплуатация мебели, которая напрямую связана с ростом ее владельца. Хозяйка или хозяин должны спокойно дотягиваться до средних полок навесных шкафов без помощи стула или табурета.

Следует знать, что минимальным расстоянием от столешницы до нижнего края шкафчика считается 450 мм. Это позволит комфортно пользоваться рабочей поверхностью и размещать там необходимую мелкую бытовую технику вроде кофеварки, микроволновки, электрочайника и т.д. Но большинство салонов кухонной мебели считают оптимальным расстоянием – 600 мм.

Чтобы проще было определить наиболее удобный уровень для навешивания шкафов, следует ознакомиться с расчетами отношения человеческого роста и расстоянием до верхней полки модуля:

  • рост от 1,55 до 1,6 метров – высота до верхней полки 1,75 метров;
  • от 1,6 до 1,7 м – расстояние до полки 1,9 м;
  • от 1,75 до 1,9 м – высота 2 метра.

Учитывая свой рост, можно без труда определить оптимальное для себя расстояние до верхней полки гарнитура.

Виды креплений и их особенности

После того, как выбрана высота для монтажа шкафов, следует определиться с видом крепления. Оно бывает различным: уголки, подвески и шина.

Уголки или подвески

Раньше при установке шкафов использовались специальные металлические подвески. Они крепились к задним торцам стенок модуля. На сегодняшний день такие приспособления уже не используются, так как они имеют довольно много недостатков. Например, невозможность регулировки положения шкафов после установки на стене. А то, насколько ровно они будут висеть, зависит лишь от точности разметки на стене.

Уголки – это практически то же самое, что и подвески, только крепятся они к крыше шкафчика. При их использовании важно определить верхнюю границу, на которой они будут установлены. Следует строго придерживаться одной горизонтальной линии, в противном случае навесные шкафы будут установлены неровно.

Монтаж на уголки или подвески – довольно трудоемкий процесс (по сравнению с шиной) требующий идеальной точности. В случае ошибки может потребоваться сделать новые отверстия в стене.

Если стены при ремонте кухни не выравнивались, то крепление на уголки будет лучшим вариантом. Устаревший способ – не значит плохой, просто придется потратить на монтаж немного больше времени, чем при использовании других видов крепежей.

Шина (планка)

Монтажная шина или планка для навешивания шкафов гораздо удобнее и экономит время. С такой работой можно справиться даже в одиночку, чего нельзя сказать об установке на уголки.

Крепление состоит из двух элементов – регулируемых навесов и специальной планки. Навес устанавливается внутри шкафа, в задней стенке которого необходимо сделать отверстие. К стене крепится шина, на которую в дальнейшем навешивается модуль.

Такой тип крепления имеет свои преимущества:

  • Самостоятельный монтаж. С установкой навесных шкафов можно справиться самостоятельно, сначала закрепив на стене планку, а, затем, установив на нее модули.
  • Возможность регулировки положения шкафа. При этом нет необходимости снимать мебель со стены, всю работу можно проделать навесу.
  • Надежность. В отличие от крепления на уголки, вариант с планкой считается более надежным и способным выдерживать высокие нагрузки. Даже если пара саморезов в конструкции ослабнут, остальные будут хорошо удерживать модули.

Инструменты и подготовительные работы

Для того чтобы установить навесные шкафы своими руками при помощи навесов и монтажной планки, следует заранее подготовить необходимые инструменты:

  1. Перфоратор или дрель (зависит от материала стены).
  2. Шуруповерт и отвертку.
  3. Строительный уровень, рулетку.
  4. Ножовку по металлу.

Прежде чем приступить к процессу установки навесных шкафов, необходимо осуществить некоторые подготовительные работы. Самое главное – убедиться в прочности стен. Если гарнитур устанавливается на гипсокартон, то под лицевой поверхностью следует закрепить деревянный брус для прочности. В противном случае могут понадобиться дюбели бабочки в большом количестве.

При угловом гарнитуре, к углу кухни следует отнестись с повышенным вниманием. Если выложить его аккуратно, то во время установки углового шкафа не будет зазоров. Электропроводку лучше проложить заранее, чтобы не пришлось потом заниматься демонтажем мебели, а это лишняя работа и трата времени.

Для вытяжки лучше монтировать розетку под потолком прямо над ней. Так, можно избавиться от проводов в зоне плиты и рабочей поверхности. Да и в плане безопасности это большой плюс.

Финишная отделка стены обоями, плиткой или штукатуркой должна быть закончена до установки кухни. После навешивания модулей сделать это будет невозможно.

Процесс монтажа

Прежде всего, следует установить навесы на кухонном шкафчике. Этот процесс не представляет собой ничего сложного. Если задняя стенка модуля выполнена из ДВП, то необходимо вырезать в ней два небольших отверстия для крепежных лапок. После этого прижать навес к верхней панели шкафа и закрепить его двумя саморезами к боковой стенке.

Если задняя панель изготовлена из ЛДСП, то придется сделать вырез непосредственно под навес и зафиксировать его вровень с ламинатом. Но такой вариант встречается довольно редко.

Чтобы закрепить на стене металлическую направляющую для навешивания шкафов, необходимо выполнить следующие расчеты:

  • Сложить высоту нижних тумб, расстояние между навесными и напольными модулями, высоту верхних шкафов. Например: 920+600+600 (тумбы, фартук, верхний модуль).
  • Из получившегося результата следует отнять 45 мм на усадку навеса. В итоге получится размер, который следует отметить на стене.
  • Далее, необходимо отметить по уровню горизонтальную линию и приложить металлическую планку. В ней через каждые 15-20 мм есть отверстия для креплений, но все их сверлить не надо, достаточно закрепить саморезы по углам навесных модулей.

Чтобы регулировка шкафов происходила легче, перед монтажом следует немного ослабить крепежную лапку и дать ей свободно двигаться вверх и вниз. После этого можно приступить к навешиванию шкафов, а далее, регулировать их на стене, чтобы все модули висели ровно. Между собой навесные элементы можно скрепить межсекционными стяжками для прочности и удобства.

Самостоятельная установка кухни – не такой сложный процесс, как может показаться. Первым делом важно определиться с креплением, и если предпочтение будет отдано навесам и планке, то монтаж реально осуществить в одиночку, без посторонней помощи. Перед установкой необходимо завершить все ремонтные работы и выполнить чистовую отделку стен в кухне, а также подготовить нужные инструменты. Не лишним будет заранее ознакомиться с процессом монтажа, посмотрев видеоуроки в интернете.

видео-инструкция по монтажу своими руками, как подвесить правильно, цена, фото

Проблемы с навеской кухонных шкафов существовали всегда. В частности, это касалось горизонтального уровня, который тяжело было выдержать, используя обычные навесные петли. Но совсем недавно появилось решение, способное избавить нас от всех существующих проблем с навеской шкафов – регулируемые навесы.

Простой и в тоже время эффективный способ облегчит монтажный процесс.

Согласитесь, что современно крепление выглядит гораздо симпатичнее и аккуратнее

Как выглядит навес

Подвес для кухонных шкафов представляет собой небольшую пластиковую (металлическую) коробочку, в которой имеется несколько отверстий:

  • Два сквозных для фиксирования навеса саморезами к боковине шкафа.
  • Два регулировочных с большими болтами. Вкручивание и выкручивание этих болтов позволяет опускать-поднимать и прижимать-отодвигать шкаф от стены.

Также имеется металлическая лапа, которая цепляется за монтажную рейку, закрепленную на стену через дюбель саморезы.

На фото вы можете рассмотреть, как выглядит конструкция в целом и раздельно.

Универсальные (на обе стороны) пластиковые навесы и металлическая направляющая

Навес в разрезе: как видите, один болт притягивает лапу, второй «сковывает» ее движения

Преимущество крепления

  • Возможность осуществлять монтаж шкафов без помощников. Все работы производятся в два этапа: установка металлической полосы на стене и навеска на нее модуля. Вам не надо выискивать на ощупь саморезы в стене, чтобы попасть петлей на шляпку.
  • Возможность отрегулировать любое положение шкафа, допускается погрешность в 15 мм с каждой стороны. При этом вам не надо поддерживать или снимать модуль, весь процесс регулировки осуществляется навесу.

Все зависит от надежного крепления направляющей, пластиковый регулируемый навес способ выдержать нагрузку до 30 кг

  • Подвесной шкаф для кухни становится более надежным. Крепление позволяет зафиксировать единую крепежную полосу на стене, что в случае даже если 2-3 саморезы ослабнут, остальные будут удерживать конструкцию.
  • Подвесной кухонный шкаф можно установить непосредственно на стену на кухонный фартук. Это возможно за счет выдвижной лапы-крепления, которая позволяет навешивать модуль с расстоянием в 2-2,5 см от стены.

Примечание!
Даже неопытный специалист произведет все работы своими руками за несколько часов.

Недостатком может называться лишь цена, которая незначительно, но выше, чем привычные металлические пластины. Но, на самом деле, стоит забыть об экономии, когда имеется столько преимуществ.

Монтажные работы

Для того чтобы искоренить все сомнения по поводу достоинств установки навесных шкафов на регулируемые крепления, мы предлагаем вам изучить данный раздел. В него будут включены четыре этапа, которые описаны последовательно.

Приобретение инструмента

  • Дрель или перфоратор. Все зависит от того, какая у вас стена.
  • Шуруповерт или отвертка. Лучше использовать электроинструмент, который позволит ускорить рабочий процесс.
  • Ножовка по металлу.
  • Строительный уровень.
  • Рулетка.

К сведению!
Шуруповерт легко заменяется дрелью с крестовой насадкой, однако лучше иметь при себе и отвертку, чтобы с ее помощью регулировать навесы.
Большие обороты могут сорвать регулировочный болт, и навес будет непригоден.

Подготовительные работы

Перед тем как подвесить кухонный шкаф необходимо осуществить следующие работы:

  • Если вы только закончили ремонт и устанавливаете кухню, то самое главное – убедиться в прочности стен. Это, пожалуй, самое главное.
    Если у вас стены из гипсокартона, то обязательно следует под лицевой поверхностью закрепить деревянный брус. В противном случае используйте как можно больше дюбелей бабочек.
  • Выравнивать особо не нужно, лучше уделить особое внимание углу кухни (если кухня угловая). Его следует основательно выложить, чтобы угловой шкаф повис без лишних зазоров.
  • Всю проводку также подготовьте заранее, чтобы потом не пришлось снимать дважды модуль.

Совет!
Для шкафов с встроенной кухонной вытяжкой или просто отдельной вытяжки проведите розетку под потолок. Так практичнее и безопаснее, никаких лишних проводов над рабочей поверхностью.

Установка навесов

Устанавливается подвес кухонных шкафов довольно-таки легко, без каких-либо премудростей и особенностей.

Процесс может осуществляться двумя способами:

  • Если задняя стенка ДВПО, то в верхних углах необходимо вырезать небольшие отверстия, в которые пройдут крепежные лапки. После чего, прижав подвес к верхней полке шкафа, прикрутить его двумя саморезами к боковине.

Изучите этот рисунок, и вам сразу станет все понятно

  • Если задняя стенка ЛДСП, то необходимо сделать вырез непосредственно под навес, тем самым зафиксировав его вровень с ламинатом.

Примечание!
Но так как подвесные кухонные шкафы с задними стенками из ЛДСП встречаются редко, второй способ практически не используется.

Крепеж металлической направляющей

Для этого вам необходимо произвести следующие расчеты:

  • Сложить в одно целое высоту нижних тумб, расстояние между навесными и напольными кухонными шкафами и высоту верхнего модуля. К примеру, 920 мм база + 600 мм фартук + 600 мм топовый модуль.
  • Теперь из полученной суммы отнимает 45 мм, на усадку навеса и получаем размер, который необходимо отметить на стене.
  • По уровню чертим линию и прикладываем металлическую планку. В ней через каждый 1,5-2 см есть отверстия, вам столько сверлить не надо, достаточно располагать саморезы по углам навесных шкафов.

Вот так выглядит направляющая установленная на стену

Важно!
Непосредственно перед тем, как подвесить кухонные шкафы, необходимо ослабить крепежную лапку так, чтобы она свободно двигалась вверх-вниз. Это позволит вам легче произвести регулировку.

Заключение

Теперь вам осталось лишь приподнять модуль и опустить его на направляющую. Дальше – дело техники, регулируйте и фиксируйте все шкафчики между собой межсекционными стяжками. Главное убедиться в том, чтобы оба крепления повисли на планке, иначе велика вероятность того, что шкаф сорвется.

В дополнение к статье имеется видео: подвесные шкафы для кухни, это, так сказать, визуальная инструкция поэтапного процесса навески.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

Как повесить шкаф на стену

Повесить шкаф на стену просто, в том числе и на гипсокартонную. Важно, чтобы шкаф был надежно закреплен к стене и не упал под собственным весом. Это особенно актуально для больших тяжелых настенных шкафов кухонного гарнитура, когда вес шкафа вместе с содержимым может достигать 50 и более кг. Не менее важно повесить шкаф ровно. Обеспечить оба условия можно различными способами, однако самым простым является применение специальных подвесов для монтажа настенных шкафов.

Чтобы повесить шкаф на стену существуют специальные мебельные навесы. Наибольшей популярностью пользуются два типа навесов: регулируемый навес с рейкой и навес-планка.

Регулируемые навесы имеют большую грузоподъемность (до 50 кг на один навес) и позволяют точно отрегулировать положение шкафа на стене. Поэтому они получили большую популярность, а большинство производителей мебели отдают предпочтение именно им.

Регулируемый навес состоит из двух частей: навес и монтажная рейка. Существует несколько модификаций этих элементов, но принцип работы и порядок монтажа одинаковый. Регулируемый навес закрепляется с помощью саморезов к шкафу, рейка монтируется на стену с помощью дюбель-гвоздей. Чтобы повесить шкаф на стену достаточно завести крюк навеса в паз рейки, после чего отрегулировать положение шкафа на стене с помощью регулировочных винтов навеса.


Рис.1. Чтобы повесить шкаф с помощью регулируемых навесов необходимо закрепить на шкаф левый и правый навес саморезами к стенкам шкафа, а к стене планку. Максимальная нагрузка на шкаф для большинства навесов составляет 80 кг. После чего повесить шкаф и отрегулировать его положение в пространстве. Верхний винт поднимает/опускает шкаф, нижний винт прижимает шкаф к стене.

Регулировка навеса выполняется очень просто. Винт 1 (нижний винт) регулирует положение шкафа в горизонтальной плоскости. т.е. приближает или отдаляет от стены. Винт 2 (верхний винт) регулирует положение шкафа в вертикальной плоскости поднимая или опуская его.

Схема регулировки и присадочные размеры


Рис. 2.
Рис.3.
Рис.4.
Рис.5.

Если вы приобрели готовый настенный шкаф, например, в IKEA, то там уже будет установлен навес, либо выполнены места под его крепление. Однако если установить монтажную рейку, как показано на фото выше, то повесить шкаф вплотную к стене не получится. Для этого необходимо правильно установить монтажную рейку. Особенность монтажа планки заключена в том, что установить ее необходимо в месте крепления навеса, и обеспечить невыступание рейки за область навеса. Так рейка не будет мешать повесить шкаф вплотную к стене, без зазора.


Рис.6. На шкафах фабричного производства навесы утоплены в тело шкафа, таким образом шкаф полностью прижимается к стене (устанавливается без зазоров). В этом случае важно правильно поставить планку. Она должна быть установлена так, чтобы не мешать стенкам шкафа.

Если шкаф не оборудован регулируемым навесом, то придется его установить своими руками. Для этого необходимо вырезать небольшое отверстие для крюка навеса в задней стенке шкафа, и закрепить навес саморезами, уперев его в боковую и верхнюю стенку.


Рис.7. Если шкаф изготавливается своими руками, то для навесов необходимо предусмотреть отверстие в задней стенке. Для обычного регулируемого навеса размер отверстия составляет 1,5х1,5 см.

Если стена кирпичная, то для крепления рейки можно использовать дюбель-гвозди длиной 60 – 80 мм. Если стена из гипсокартона, то закрепить рейку с помощью дюбель-гвоздей не получится, а, следовательно, и повесить шкаф. Так же не подойдут специальные дюбеля для гипсокартона. Вообще на стену из гипсокартона вешать тяжелые предметы нельзя. Поэтому если необходимо вешать шкафы на стену из гипсокартона, то при монтаже стены предусматривают специальную заделку в местах установки монтажной рейки.

Что делать если все это не предусмотрено заранее? Выход есть. Рейку можно закрепить к каркасу из металлических профилей на котором смонтирован гипсокартон. Для этого следует применять специальный крепеж для гипсокартона, типа «бабочка». Крепеж этого вида должен надежно закрепить монтажную рейку.


Рис.8. На стенах, облицованных гипсокартоном рейку можно закрепить с помощью специального крепежа для гипсокартона. Однако следует учитывать, что стена из гипсокартона без специальной заделки не способна выдерживать большие нагрузки. На кирпичные стены рейку обычно закрепляют саморезами установленными в дюбель.

Навес-планка — металлическая планка с несколькими отверстиями и проушиной. Такие детали раньше изготавливали школьники на уроках труда. Чтобы повесить шкаф на стену необходимо установить две навес-планки по краям задней стенки шкафа. Шкаф вешают на установленные в стену саморезы. Недостатком данного метода является малый вес, который может выдержать планка-навес, и что более важно не возможность регулирования шкафа. Т.е. повесить шкаф на стену ровно с помощью такого навеса очень трудно.


Рис.9. Традиционный навес-планка. Для подвески шкафа закрепляется по углам шкафа с задней стенки 2 планки саморезами. Чем больше вес шкафа, тем большей длины используется планка. Планка к стене крепиться саморезом с дюбелем или анкерным болтом.
Рис.10. Навес планки могут быть выполнены Г-образной формы. В этом случае к шкафу они могут быть закреплены болтами. Общим недостатком навес-планок является невозможность регулировки. Ровность навеса шкафа определяется точной установкой самих планок на шкаф и точным расположением настенного крепежа.

Как видно из сказанного повесить шкаф на стену, в том числе из гипсокартона очень просто. Для этого лучше всего использовать регулируемый навес и монтажную рейку. Благодаря такой системе подвеса, шкафы можно повесить очень ровно, и что не менее важно, они надежно будут закреплены к стене и смогут выдержать большую нагрузку.

Вытяжные вентиляторы для ресторанов

В качестве заключительной записи в нашей серии блогов «Полное руководство по вытяжным вентиляторам в ресторанах» мы предложим несколько советов по поиску и устранению неисправностей, которые помогут сэкономить ваше время и деньги. Если вы еще не прочитали первые три части, обязательно начните с части первой, где мы расскажем об основах коммерческих кухонных вытяжных вентиляторов.

Коммерческие установки с приточно-вытяжными вентиляторами обычно очень надежны, но время от времени могут возникать проблемы.Часто вместо того, чтобы вызывать специалиста, вы можете легко найти и устранить проблему самостоятельно.

При исследовании проблемы хороший способ начать диагностику — посмотреть на отдельные компоненты вытяжного вентилятора, чтобы попытаться оценить, правильно ли они работают. Кроме того, проверьте, не выполняет ли какая-либо из частей то, чего не должно быть.

Возможно, вам будет полезно использовать руководство пользователя или руководство по обслуживанию. Начните с хорошо заметных и легкодоступных участков и постепенно спускайтесь вниз.Главное — сузить фокус, а затем сформулировать представление о том, что обычно происходит во время работы вентилятора.

Две проблемы, которые обычно влияют на вытяжные вентиляторы в ресторанах, — это вентилятор, который неправильно всасывает воздух, и не запускается двигатель вентилятора.

Давайте взглянем на несколько проблем, которые вы можете устранить и исправить самостоятельно:

Распространенная проблема №1: вентилятор неправильно всасывает воздух.

Есть три основных причины, по которым вентилятор неправильно всасывает воздух.

1.Вентилятор вращается в обратном направлении.

2. Вентилятор работает слишком медленно.

3. Засоренные фильтры кожуха или грязный забитый воздуховод.

Возможные решения:

1. Вентилятор работает в обратном направлении.
Лопасти вентилятора предназначены для того, чтобы рассекать воздух и забирать его вперед, создавая поток воздуха. Если лопасти были установлены или иным образом вращаются в обратном направлении, воздух будет выталкиваться, а не двигаться. На двигателе вентилятора должны быть указаны подробные инструкции по изменению вращения лопастей при необходимости.

2. Вентилятор работает слишком медленно.
Правильная скорость вентилятора определяется путем измерения силы тока — чем быстрее вентилятор вращается, тем тяжелее работает двигатель и тем большее сопротивление и тепло выделяет двигатель.

Подключите амперметр к любой силовой линии двигателя, обратите внимание на ток, потребляемый двигателем в настоящее время, а затем сравните это число с числом ампер, которое может безопасно выдержать двигатель (обычно указывается на самом двигателе). Если двигатель может работать с большей скоростью — и, следовательно, с большим током — вы можете увеличить скорость вращения вентилятора, регулируя шкив двигателя, пока он не будет прикручен ближе друг к другу.

Это сокращенное расстояние приведет к увеличению вращения и, в свою очередь, к увеличению скорости вентилятора / воздушного потока.

— Нет места для регулировки шкива? Эту проблему решит установка шкива большего размера.

— Разочарован потоком воздуха и мощностью двигателя, близкой к рекомендованной? Не допускайте превышения рекомендованного максимума на двигателе, поскольку взамен вы получите только сгоревший двигатель. Вместо этого подумайте о модернизации до двигателя с большей мощностью.

3. Засоренные фильтры вытяжки или грязный забитый воздуховод.
Загрязненные жиром фильтры вытяжки резко уменьшат поток воздуха и создадут впечатление, что вентилятор не работает должным образом.

Это очень распространенная жалоба, но решение очень простое — очищайте фильтры вытяжки ежедневно или еженедельно.

В то же время, если воздуховод засорен или чрезмерно загрязнен, это также может уменьшить поток воздуха (и создать серьезную опасность возгорания). Решение то же — регулярно чистите вытяжку и воздуховод (обычно каждые 3 месяца).

Проблема № 2: Двигатель вентилятора не запускается.

Это может указывать либо на неисправный двигатель, либо на обрыв источника питания.

Возможные решения

1. Короткое замыкание в линии.
Начните с проверки выключателя. Это так же просто, как выключить прерыватель, отсоединить провода
питания двигателя, а затем снова включить прерыватель. Если выключатель срабатывает, у вас короткое замыкание в линии. Если выключатель держится, переходите к №2.

2. Сбой линии.
Если прерыватель держится, используйте датчик напряжения для проверки провода питания. Детекторы напряжения удобны, недороги и их легко найти. Они также просты в использовании. Держите его близко к проводу под напряжением, и он загорится или загудит; если провод обесточен, датчик напряжения не сможет распознать ток.

Какую линию вы должны тестировать, зависит от вашего вентилятора:

— проверка незаземленной линии на односкоростных двигателях вентиляторов

— испытание скоростной линии на двухскоростных двигателях

— проверить все три входящие линии для вентиляторов с тремя настройками скорости

Если ваш датчик напряжения обнаруживает мертвую линию, наиболее частой причиной является обрыв провода в кабелепроводе.Это можно проверить либо визуально, либо потянув за провода, чтобы увидеть, не обгорели ли они и / или оборвались,
, но сначала отключают питание.

Другой частой причиной отказа линии является перегоревший предохранитель в пускателе магнитного двигателя. Если это ваша проблема, просто нажмите кнопку сброса, чтобы перезагрузить стартер.

3. Перегоревший мотор.

Если после всего этого вы все еще не нашли проблему, скорее всего, проблема в сгоревшем двигателе, и единственное решение — заменить его.

При покупке двигателя вытяжного вентилятора на замену убедитесь, что у вас есть под рукой номера двигателей старой модели. Выберите новый двигатель с характеристиками и размерами, соответствующими заменяемому. Вы должны иметь возможность поменять их немного больше, чем набор шестигранных и рожковых ключей, съемник для губок и электрическую схему на самом двигателе.

Принадлежности для вытяжного вентилятора

Поддержание вытяжных вентиляторов на кухне в хорошем рабочем состоянии важно для предотвращения серьезных проблем, таких как отрицательное давление, обратная тяга и скопление смертельных паров.

Существует ряд аксессуаров для вытяжного вентилятора, которые можно добавить к стандартному вытяжному вентилятору для повышения производительности и облегчения технического обслуживания. Вот лишь несколько…

Ручки вытяжного вентилятора можно добавить к любому вентилятору, чтобы его было проще и безопаснее открывать и закрывать. Ручка также обеспечивает лучший доступ к внутренним компонентам, когда приходит время обслуживания или ремонта.

Контейнеры для консистентной смазки помогают контролировать и удерживать излишки смазки, которые в противном случае могут повредить крышу вашего дома
, нанести вред окружающей среде или вызвать разрушительное возгорание смазки.Контейнеры для смазки улавливают жир до тех пор, пока он не будет утилизирован безопасным и экологически чистым способом.

Комплекты петель обеспечивают соответствие вытяжного вентилятора нормам пожарной безопасности NFPA. Установка одного из них также упростит текущее обслуживание и очистку вентилятора без риска для целостности компонентов, корпуса или проводки вентилятора. Они бывают разных типов и размеров, чтобы приспособиться к любой ситуации и типу вентилятора.

Съемные панели вытяжного вентилятора легко устанавливаются снаружи вентилятора.Они упрощают доступ к лопастям вентилятора для повседневной чистки или осмотра. Их также обычно называют «заглушкой» или «портом» вытяжного вентилятора.

Не забудьте получить бесплатную копию нашего полного руководства по вытяжным вентиляторам Upblast в формате PDF, и если у вас есть какие-либо вопросы о вытяжных вентиляторах Upblast, заменяемых двигателях или вам нужна помощь в выборе правильной кухонной вытяжной системы или сменных фильтров вытяжки, позвоните в наш продукт специалистам по телефону 877.394.9731 или посетите нас на сайте HoodFilters.com.

Распространенных ошибок при установке — Вытяжки Futuro Futuro

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка


Рекомендуется осмотреть вашу новую вытяжку (а также другую бытовую технику и бытовую электронику), как только вы получите посылку.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, установленные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить ваши сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать жесткие условия транспортировки, повреждения при транспортировке действительно случаются время от времени.Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они окрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки


Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»).При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, что приведет к механическому повреждению.

Практически все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры .

Установка в воздуховоде — наружный выпуск

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выходит из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки для воздуховодов / заглушки на крышу

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики считают, что оконцовывать 6-дюймовый воздуховод 4-дюймовым колпачком нормально … но это не нормально.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает попадание наружного воздуха обратно в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (с рециркуляцией)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность наружного воздуховода.

Решение заключается в установке вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, в вытяжке используются угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

  • Закажите угольные фильтры (продаются отдельно)
  • Убедитесь, что угольный фильтр установлен в вытяжке
  • Заменяйте фильтр каждые 6 месяцев

Одна из самых важных вещей, о которых следует помнить при использовании вытяжек без воздуховодов, — это уголь фильтр следует регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает поток воздуха, что может привести к перегреву двигателя вентилятора и преждевременному выходу его из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем использовать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не обрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не отрезайте пробку

Одна из самых распространенных проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания с 3-контактной заземленной вилкой на 110 В по стандарту США / Канады.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование. Если вытяжка имеет проводной монтаж, вносить изменения в проводку разрешается только квалифицированному электрику. Чтобы избежать этой проблемы, убедитесь, что вилка не отрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждое основное устройство, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на цепь. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и устранение потенциальных проблем.

Этап 3 — Расположение и поддержка


Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя оно может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Также рекомендуется размещать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, первоначально может казаться устойчивой, но со временем, когда она будет использоваться, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установил вытяжку.

Вытяжки для настенного монтажа — дополнительные сведения

Вытяжки должны быть всегда установлены над фартуком. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

  • Обрезать камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, — это хлопотно.
  • Видимые линии затирки никогда не выглядят хорошо.
  • Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
  • Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры предоставляют пространство между шкафами ровно настолько, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

  • Отсутствие места затрудняет установку.
  • Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
  • Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
  • В закрытых щелях будет скапливаться грязь и жир, что затруднит очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки


Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жироулавливающие фильтры также могут иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

Модели, которые имеют обширные стеклянные элементы, такие как Skylight, Luxor, Acqualina, Quest, Wave и другие, должны НЕ подниматься за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив на бумажное полотенце немного WD-40 или другого неабразивного очистителя и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

  • Как только посылка прибудет — осмотрите ее.
  • Перед установкой — подключите и убедитесь, что он работает.
  • Защитная пленка: снимайте пленку только после установки.
  • Если воздуховод — воздуховод должен быть жестким, круглой формы диаметром 6 дюймов, с соответствующими крышками / внешними вентиляционными отверстиями.
  • Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
  • Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
  • Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
  • Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фартуком, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
  • Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Системы вентиляции 101 | Вентиляционные вытяжки Навес, неглубокий фронт и уступ | Система вентиляции

Как я узнаю, что моя система вентиляции не работает должным образом?

«Проверка входной двери» — это простой тест, позволяющий определить, правильно ли ваша система вентиляции балансирует воздух в вашем помещении. Выйдите за пределы своего бизнеса и откройте входную дверь.

  • Легко ли открыть дверь снаружи?
  • Вы должны бороться, чтобы открыть дверь ?
  • Вы чувствуете давление вакуума изнутри, заставляющее дверь оставаться закрытой?

Если вы ответили утвердительно на эти вопросы, пора попросить профессионала оценить вашу систему вентиляции. Мы подчеркиваем это не только как компанию, которая хотела бы получить возможность заработать на своем бизнесе, но и как профессионалы в этой отрасли, которые на протяжении многих лет работали со многими владельцами ресторанов и других коммерческих предприятий кухни.Мы знаем ущерб, головную боль и потерю доходов, вызванные плохой вытяжкой и вентиляционной системой. Если у вас возникнут проблемы, позвольте нам помочь с решениями. Свяжитесь с нами по адресу [email protected] Мы можем исключить из процесса догадки и убедиться, что ваша коммерческая кухня работает на оптимальном уровне.

Что касается «проверки входной двери», проблема опять же в несбалансированном воздухе. Если воздух для замены не поступает в , то он также не может выходить из вытяжного колпака.Давление в здании становится слишком отрицательным из-за того, что вытяжной вентилятор слишком сильно всасывает внутреннюю часть ресторана. Кроме того, без потока отработанного воздуха вытяжка не может улавливать и содержать пар и пары жира. Круг проблем и проблем, возникающих из-за несбалансированного воздуха, широк.

Другие признаки того, что ваша система вытяжки духовки не работает и воздух в вашем помещении не сбалансирован:

  • Дымовые парящие
  • Необходимо постоянно изменять настройки контроля температуры
  • Внутри здания присутствуют неприятные запахи снаружи
  • Существуют горячие и холодные точки
  • Присутствует слишком много грязи или пыли
  • Дымка на кухне и / или в столовой
  • На кухне или в столовой жарче, чем обычно

Если вы в настоящее время покупаете систему вытяжки для нового объекта, имейте в виду, что система в целом должна быть правильно установлена ​​и рассчитана для вашего уникального пространства и потребностей коммерческой кухни для достижения оптимальной производительности и энергоэффективности.Неправильная система или неправильно установленная система по сути будет большим куском дорогого металла, свисающим с вашего потолка. Это будет очень шумно, но не уравновесит ваш воздух.

Вентиляционные системы состоят из трех основных компонентов:

— Вытяжной вентилятор
— Вытяжной вентилятор (также известный как «вентилятор подпиточного воздуха»)
— Вытяжной колпак

Все три компонента должны работать вместе для оптимальной эффективности и эффективно выполнять свою работу. Оценка объекта необходима для определения правильного компонента системы.

Вытяжные вытяжки для промышленных кухонь должны эффективно управлять потоком жира и жирных паров для удаления запаха и загрязнителей воздуха, а также для удаления влаги из воздуха. Вытяжной вентилятор создает обратный приток воздуха через вытяжку для удаления дыма, сажи, пара, тепла и паров жира из здания. Если это не установлено и не поддерживается должным образом, жир скапливается по всей кухне, резко увеличивая риск возгорания на кухне. Без правильно функционирующей системы вентиляции уровень влажности увеличивается, создавая среду, которая способствует развитию плесени и бактерий.

Вытяжные колпаки

Есть два типа вытяжек. Вытяжные колпаки, предназначенные для отвода жира и паров жира, относятся к типу I. Если вытяжной колпак предназначен исключительно для удаления паров пара и тепла, например, вызванных высокотемпературными посудомоечными машинами, то вытяжной колпак обозначается как тип II.

Перед тем, как выбрать вытяжку для коммерческого использования, необходимо рассмотреть три основных вопроса:

  1. Какого размера будет вытяжной колпак?
  2. Сколько воздуха должен удалить вентиляционный кожух?
  3. Как это повлияет на все мое здание?

Как вытяжка повлияет на мое здание?

Ваше здание содержит множество компонентов, которые должны работать вместе, чтобы конструкция оставалась безопасной и эффективной.Установка промышленного вытяжного колпака привносит новую и уникальную переменную в существующую конструкцию. Необходимо тщательно оценить существующую конфигурацию здания, чтобы убедиться, что новая система вытяжного колпака спроектирована и установлена ​​должным образом.

Правильно работающая система вентиляции может показаться волшебством — направление дыма и пара точно направленным потоком в намеченное место. Однако на самом деле «магия» — это наука, которая включает в себя физику, геометрию и инженерию для достижения наиболее оптимального баланса воздуха в помещении.

Новая система вытяжного кожуха должна быть точно подогнана, чтобы быть «сбалансированной». «Уравновешивание вентиляционного колпака» означает, что количество удаляемого воздуха компенсируется за счет нагнетания воздуха обратно в здание. Это тесная интеграция между вашей системой отопления, вентиляции и кондиционирования воздуха и вытяжкой.

По этой причине вытяжные колпаки

типа I обычно устанавливаются с устройством подачи свежего или подпиточного воздуха. Система вторичного вентилятора подпиточного воздуха будет установлена ​​с использованием отдельного воздуховода и подключена к устройству подачи свежего воздуха на вытяжке.

Этот воздуховод обычно называется приточным воздуховодом и устанавливается в передней части вытяжки. Он часто выглядит как более мелкая коробка и имеет перфорацию по всей поверхности. Распространенная ошибка, которую допускают люди, — это считать, что возврат воздуха для подпитки действует как ветрозащитный экран, сдерживающий дым. Это не так, поскольку выхлопная вытяжка предназначена для удаления дыма, жира и паров независимо от системы подпиточного воздуха.

Если бы не подпиточный воздух, вам пришлось бы бороться с постоянным выкачиванием воздуха из здания через вытяжной вентилятор вытяжки.Когда система отопления, вентиляции и кондиционирования воздуха работает интенсивнее, она потребляет больше энергии, а это означает, что платить больше за электричество. Количество воздуха, возвращаемого в ваше здание, должно составлять большой процент, чтобы гораздо меньший процент воздуха создавался через воздухозаборники свежего воздуха HVAC. Важно отметить, что местные строительные нормы и правила различаются, и количество необходимого подпиточного воздуха может отличаться в зависимости от вашего проживания. Как правило, всегда проверяйте свои местные строительные нормы и правила, чтобы убедиться, что вы соблюдаете их.

Это просто общий обзор коммерческих вытяжек.В систему вентиляции интегрируется еще много элементов, включая систему пожаротушения, воздуховоды, проводку электрического расцепителя, тяговые станции и многое другое. В Jean’s Restaurant Supply мы стремимся предоставить нашим клиентам знания; поэтому мы приглашаем вас узнать больше о вытяжных шкафах для ресторанов и кухонных вытяжных системах в нашем разделе вытяжек. Вы найдете множество информации о различных элементах, не охваченных в этом разделе. Позвоните нам по телефону 1-800-840-3610 , чтобы получить консультацию по любой коммерческой системе вытяжки.

Superior Inc | Ремонт вытяжки и вытяжки на кухне ресторана в Нэшвилле, TN

Полная установка и ремонт системы вытяжной вентиляции

Работа в ресторане требует принятия дополнительных мер предосторожности при использовании кухонной системы вентиляции, которая установлена ​​или установлена ​​вами. Правильные вытяжные шкафы и вытяжные системы ресторана помогут обеспечить безопасность, а также более здоровую окружающую среду для ваших сотрудников и клиентов. Независимо от того, работаете ли вы с полным комплексом услуг, с быстрым обслуживанием, на кухне отеля или больницы, вам необходимо знать ряд вещей об установке и обслуживании надлежащей коммерческой вытяжной системы в Нэшвилле, штат Теннесси.

Наличие наиболее эффективного оборудования может помочь вам сократить расходы на электроэнергию и повысить производительность. Когда дело доходит до вашей вытяжной системы, вы хотите убедиться, что она должным образом поддерживает качество воздуха, а также удаляет дым при минимальном потреблении энергии. Выхлопная система вашего ресторана должна иметь функции, позволяющие минимизировать скорость вращения вентилятора. Уменьшая скорость вращения вентилятора, вы можете сэкономить почти 50 процентов энергии, используемой для поддержания скорости вентилятора, соответствующей вашему типу коммерческой кухни.

Ресторан Кухонная вытяжка

Установленные вытяжные шкафы также могут существенно повлиять на количество энергии, потребляемой вытяжными системами вашего ресторана. Вытяжки с задней полкой или коммерческие вытяжные шкафы бесконтактного типа являются наиболее энергоэффективными вытяжными шкафами, которые вы можете использовать. Установленные на стене системы вытяжек с навесом также являются оптимальным выбором для снижения потребления энергии в вашей системе вентиляции, поскольку они требуют наименьшего количества отработанного воздуха.

Вытяжные колпаки с регулируемой скоростью предлагают еще больший способ экономии затрат на электроэнергию.Типичные вытяжные шкафы работают с односкоростным вентилятором, что означает, что он постоянно работает на высокой скорости в течение дня, даже в периоды медленной работы или простоя, когда нет необходимости, чтобы он работал на высокой скорости. С коммерческой вытяжкой, которая позволяет регулировать скорость, вы сможете определить, какая вентиляция необходима, на основе обнаружения дыма и тепла.

В вашей коммерческой системе вентиляции должно быть не менее двух вытяжных колпаков. Одна вытяжка предназначена для вывода дыма и дыма из кухонной зоны, вторая вытяжка специально разработана для улавливания жира, сажи и выхлопных газов из зоны приготовления пищи.Каждая из этих выхлопных систем ресторана размещается над различным оборудованием в кухонной зоне. Системы дымоудаления предназначены для жарких помещений, таких как печи для пиццы и двухуровневые печи. Вытяжные колпаки предназначены для фритюрниц, мангалов и грилей.

Специалист по выхлопной системе в Нэшвилле

Когда дело доходит до того, чтобы убедиться, что на вашей кухне установлена ​​надлежащая коммерческая кухонная система вентиляции, вам нужно будет работать с лицензированным и опытным профессионалом, чтобы убедиться, что вы соблюдаете законы и постановления Нэшвилла, штат Теннесси.Superior Inc. может помочь вам в установке, обновлении или замене вытяжной системы вашего ресторана. Правильные системы вытяжки могут легко сэкономить вам на счетах за электроэнергию, а профессионалы Superior Inc. могут помочь вам выбрать наиболее экономичную вытяжную систему для ресторана, подходящую для нужд вашего бизнеса.

Эксперты по вытяжной вентиляции ресторанов

Мы обслуживаем, устанавливаем и обслуживаем все типы вытяжных колпаков и вентиляторов.

Установка вытяжного вентилятора

Вытяжные вентиляторы могут быть сложными.В Superior Inc. мы справляемся со всеми задачами, большими или большими. Устанавливаем, обслуживаем и ремонтируем вытяжные вентиляторы всех марок и моделей.

Ремонт вытяжки

Возникли проблемы только с вытяжкой или функциями пожаротушения? Находясь в Нэшвилле, штат Теннесси, мы являемся экспертами в этой области. Позвольте нам помочь.

Комплексное техническое обслуживание вентиляции

От вытяжного кожуха до вытяжного вентилятора — мы — ваш универсальный центр обслуживания, ремонта и технического обслуживания вашей системы.Узнайте, как это сделать сегодня!

Надежные профессионалы

Благодаря многолетнему обучению и практическому опыту наши сотрудники являются лучшими в своем деле. Мы — ваш надежный источник для всех потребностей генерального подрядчика.

Как правильно выбрать вытяжку для кухни

Фото Дэвида Фентона

Если вы когда-либо забывали включить вентилятор, пытаясь получить хорошую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция.Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

Хотя эти побочные продукты могут просто казаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак, чтобы улавливать, фильтровать, а затем выводить пары наружу через вентиляционное отверстие во внешней стене или на крыше.

По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким содержанием БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой. Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступного внешнего вида никогда не было лучше; Предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную позади шкафа, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который вам подойдет.

Показано: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline. com для дилеров.

Vent Hood Vitals: важные вопросы, которые следует задать

Сколько это стоит?

Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство высококачественных капюшонов средней ценовой категории можно найти примерно за 1000 долларов.

Сделай сам или найми профессионала?

Замена аналогичного блока — это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

Где купить?

Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

А как насчет обслуживания?

Специалисты рекомендуют чистить фильтры через каждые 30 часов использования — обычно один или два месяца — для обеспечения бесперебойной работы вытяжки.

Детали вентиляционного капота

Иллюстрация Стивена Раунтри
  • Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Должно быть не менее 1 дюйма в глубину.
  • Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
  • Воздуходувка: Также называемая вентилятором, она нагнетает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
  • Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
  • Заслонка: Предотвращает попадание наружного воздуха, когда вентилятор выключен.

Примечание. Вытяжные колпаки более 400 кубических футов в минуту требуют подачи свежего воздуха снаружи при включенном агрегате.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

Под капотом

Фото Пита Блейера

Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем полное отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

Подумайте о власти. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб.фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

Фото Джо Шмельцера

Измерьте правильно. Вытяжка должна быть не меньше ширины вашей варочной поверхности, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

Настенное или островное крепление должно быть примерно на 30 дюймов над варочной панелью, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше диапазона. Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

Учитывайте шум. Чтобы избежать громкого вентилятора, проверьте звуки (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но на высоких скоростях можно подскочить до 10 или более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

Калькулятор

: сколько CFM вам нужно?

Высота вытяжки, учет площади поверхности и др.

Фото Алекса Хайдена

Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендуемую высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительные 100 кубических футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарите на сильном огне, возможно, вам удастся использовать более низкую скорость приготовления, чем рекомендуется.

Дополнительные функции, которые могут (или не могут) стоить ваших денег

Фото любезно предоставлено IKEA
  • Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если у вас включены все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
  • Тепловые датчики: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или регулируют его скорость.
  • Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
  • Таймеры вытяжки: По истечении определенного периода времени, обычно через 10 минут, эта функция автоматически отключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы устранить оставшиеся запахи.
  • Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с поручнями спереди и по бокам для подвешивания небольших кастрюль и посуды.Некоторые модели также создают неглубокую полочку на краю капюшона.

Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

Опции вентиляции вытяжки

Нижний шкаф

Фото Натана Киркмана

Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вытяжки с вентиляцией также могут сэкономить место, хотя они менее мощные.

Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com

Настенное крепление

Фотография предоставлена ​​Frigidaire

Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие к любому стилю.

Показано: Настенная вытяжка Frigidaire Gallery Premier, 36 дюймов, около 1150 долларов США; frigidaire.com для дилеров

Дымоход потолочный

Фото Томаса Дж. История

Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

Подобно показанному: Wolf 36-дюймовая вытяжка Pro Island Hood, около 2990 долларов США; минус-волк.com для выставочных залов

Нисходящий поток

Фото предоставлено GE

Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.

Показано: GE Monogram, 36 дюймов, телескопический нисходящий поток, около 1400 долларов США; монограмма.com для выставочных залов

Периметрический

Фото предоставлено Jennair

Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнаир.com для выставочных залов

Вставка вентиляционного колпака

Фото Алекса Хайдена

Внутренние части вытяжки — блок питания и подкладка — могут быть спрятаны внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

Аналогично показанному: Лучший блок питания PIK33, 1350 долларов и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

Вентиляционные каналы

Фото PhotoAlto / Odilon Dimier / Getty

Когда дело доходит до воздуховодов, это игра в числа.

  • • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту — от 10 до 12 дюймов.
  • • Для наилучшего воздушного потока используйте гладкие оцинкованные металлические воздуховоды, а не гибкие или гофрированные воздуховоды. Герметизировать стыки канальной мастичной лентой.
  • • Следите за тем, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

Решения для снижения шума

Иллюстрация Джейсона Шнайдера

Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным продолжение разговора, пока вы готовите? Хотя большинство воздуходувок находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

Фильтр вытяжного кожуха

Фото Гэри Омблера / Getty

Вот как работают три наиболее распространенных метода улавливания жира

• Металлическая сетка

Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — во избежание засоров, которые могут замедлить поток воздуха.

• Перегородки

Эти металлические фильтры решетчатого типа, чаще всего встречающиеся в установках коммерческого типа с высоким КПМ, заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

• Центробежные ловушки

Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки. Без фильтров, замедляющих воздушный поток, этим вытяжкам требуется меньше кубических футов в минуту, чем вытяжкам с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

Стили вентиляции капота

Традиционная каминная полка

Фото Яниса Николая

Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть настолько простым или богато украшенным, насколько вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.

Подобно изображенному на иллюстрации: Air-Pro, необработанный 60-дюймовый съемный передний каминный кожух из красного дуба, около 1 580 долларов США; kitchensource.com

Люкс Металлоконструкции

Фотография предоставлена ​​Dacor

Медная полоса нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с потрепанными шкафами придает дому еще больше очарования старины.

Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

Теплый современный вид

Фото любезно предоставлено Subzero-Wolf

Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки каменной мозаичной плиткой, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

Показано: Лайнер для капюшона Wolf Pro, от примерно 1080 долларов США; subzero-wolf.com для салонов

Коттеджный персонаж

Фото Натана Киркмана

Эта старинная печь завершает такую ​​же вытяжку. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от 3200 долларов США; современный.com

Вытяжной вентилятор для профессионального использования | Установка, ремонт, чистка

Вытяжные вентиляторы с вытяжкой в ​​Денвере, CO

В Hood Builder мы предлагаем наиболее эффективные решения для вытяжных вентиляторов для вашего ресторана или гостиничного бизнеса. Уже более 25 лет мы поставляем некоторым из крупнейших производителей ресторанной индустрии вытяжные вентиляторы, которые являются эффективными, долговечными и полностью доступными.

Очиститель воздуха и экономия энергии

Наши вытяжные вентиляторы рассчитаны на стабильную работу, позволяя вам работать в обычном режиме со свежим чистым воздухом.Более чистый воздух обеспечивает отличное обслуживание клиентов. Завсегдатаи не будут возражать, если у вас будет уютная и гигиеничная обстановка.

Наши вытяжные вентиляторы премиум-класса также сконструированы для экономии энергии. Вы можете использовать их дольше с большей экономией, что способствует увеличению вашей прибыли.

Мы предлагаем вытяжные вентиляторы, которые вам нужны

Hood Builder предлагает вентиляторы различных размеров и конфигураций мощности двигателя, разработанные для вашего конкретного применения. Эти вытяжные вентиляторы с ременным приводом оснащены прочными лопастями из оцинкованной стали, которые могут обрабатывать большие объемы воздуха при низком статическом давлении.Мы также предлагаем конфигурации с вертикальной крышей и горизонтальным креплением к стене. Все наши вытяжные вентиляторы с вытяжным кожухом имеют регулируемый шаг и регулируемые шкивы для оптимизации производительности.

Если вам требуются модели с прямым приводом, мы также предлагаем их самых разных размеров и потоков воздуха. Эти высокопроизводительные вытяжные вентиляторы оснащены пропеллерами из полипропилена и конструкцией из стекловолокна для защиты от коррозии.

Короче говоря, если вам нужны лучшие вытяжные вентиляторы в отрасли, выберите Hood Builder.Мы предлагаем вентиляторы, соответствующие стандарту UL-762, и все они оснащены современными системами вентиляции.

Все качественные марки и модели
  • Вытяжные вентиляторы — наддув крыши и боковины
  • Бордюры на крышу
  • Вентиляторы комплектующие
  • Вытяжной вентилятор — встроенный консистентный и нежирный
  • Вентиляторы потолочные и шкафные
  • Выхлоп на крышу

Чтобы получить полное и быстрое ценовое предложение, свяжитесь с Hood Builder сегодня.

Бесплатная цитата (800-750-7055)

Как смоделировать вытяжной вентилятор для кухни TRACE 700?

Разрешение:

В этом документе объясняется, как смоделировать кухонный вытяжной шкаф, снабжаемый специальным блоком наружного воздуха, отдельным от основной системы отопления / охлаждения.TRACE 700 имеет два ограничения, которые необходимо учитывать в первую очередь:

1. В пространствах нельзя создавать положительное или отрицательное давление. Другими словами, поток наружного воздуха, поступающий в комнату, должен быть равен потоку вытяжного воздуха. Уравнение, которое использует TRACE:

вентиляционный воздушный поток + инфильтрация + перенос воздуха из соседнего помещения = вытяжка из комнаты + вытяжка из системы

2. TRACE 700 не позволяет назначать комнату более чем одной системе. Если в помещении помимо вытяжки имеется приток охлаждающего и / или обогревающего воздуха, то приточный воздух для вытяжки должен поступать из другого помещения.Самый простой способ сделать это — создать пустую комнату, а затем перенести воздух из этой комнаты, как описано ниже.

Как смоделировать кухонную вытяжку

Шаг 1. Создайте фиктивную комнату размером 1 x 1. Не назначайте на пространство никаких внутренних нагрузок. Это будет действовать как «ложное» или «пустое» помещение, передающее воздух на кухню.

Шаг 2: Введите значение кубических футов в минуту для основного приточного охлаждающего и нагревающего воздуха, которое соответствует значению кубических футов в минуту вытяжки кухонной вытяжки.

Шаг 3. Установите тип вентиляции на 100 процентов наружного воздуха.В разделах «Охлаждение» и «Нагрев» по ​​умолчанию установлено значение 100% Clg Airflow и 100% Htg Airflow соответственно. Не вводите на этом экране какие-либо параметры для переноса воздуха из комнаты или вытяжки из комнаты.


Шаг 4: Создайте новую систему, которая будет представлять устройство, подающее воздух в вытяжной колпак. Выберите для системы соответствующую воздушную систему, соответствующие вентиляторы, статическое давление и диапазоны температуры приточного воздуха. Это будет представлять собой блок подачи воздуха
в вытяжной колпак.Назначьте этой системе фиктивную комнату.

Шаг 5: На кухне настройте комнату, как обычно, с основной системной информацией, любыми требованиями к вентиляции, помимо кухонной вытяжки, и инфильтрацией, если это необходимо.

Шаг 6: Введите значение вытяжки вытяжки в поле «Вытяжка помещения». Это должно соответствовать вентиляционному потоку, который вы установили в комнате-манекене.

Шаг 7: Выберите фиктивную комнату в поле Смежный перенос воздуха из комнаты.

Шаг 8: Рассчитайте файл. После этого воздушные потоки можно будет просмотреть в отчете о балансе воздушного потока на странице «Подробные отчеты».

В этом отчете показано, как потоки воздуха доставляются в помещения или переносятся из них.

В этом примере 8400 кубических футов в минуту OA подается в комнату для манекенов. Затем этот воздух переносится на кухню, где он удаляется на уровне комнаты.

Примечания:

Во время использования программного обеспечения нажмите клавишу F1, чтобы получить справку для конкретных полей, относящуюся к элементам, отображаемым на экране.

Немеханическое охлаждение подпиточного воздуха
Видео электронного обучения DOAS

.

Добавить комментарий

Ваш адрес email не будет опубликован.
