Объемные трафареты для стен и потолка своими руками



Приемы декорирования помещений включают в себя трафаретную роспись, так как она дает возможность украсить стены оригинально, подчеркнуть особенность интерьера.

Современные материалы позволили создавать красивые и качественные узоры, не беспокоиться о том, что потечет краска и испортит впечатление о рисунке. Сам по себе узор превратился из простого орнамента в художественное произведение, которое не только преображает помещение, но при необходимости скрывает недостатки стен.

Ранее трафареты изготавливались из бумаги, теперь производители выпускают виниловые наклейки, позволяющие точно и аккуратно нанести краску или шпаклевку. Геометрические узоры по-прежнему актуальны, однако включают в себя множество романтических элементов, например, повторяющиеся у изголовья кровати крупные цветы. Таким образом, визуально обозначается зона отдыха, а гармоничный подбор оттенков поддержит стиль комнаты.

Как изготовить трафарет самостоятельно?


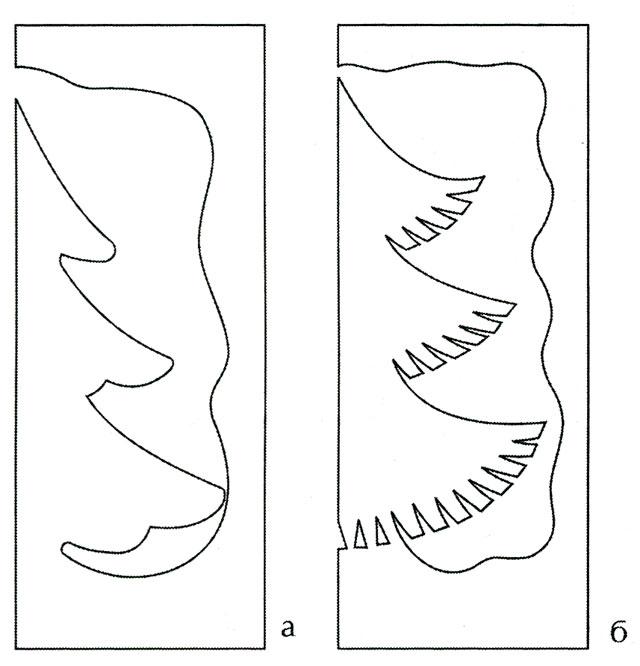

Отсутствие художественных навыков не станет препятствием к самостоятельному изготовлению шаблона. Эту несложную работу выполнит любой желающий. Основой может служить плотный картон, но лучше взять тонкий пластик, например, от папки для файлов или более толстой пластиковой папки. Рисунок подбирают из любых источников, даже на обоях, оставшихся от ремонта, можно найти подходящий узор. Немало их предлагается в сети интернет, надо лишь распечатать на принтере, разделив на несколько частей, если рисунок крупнее формата бумаги.

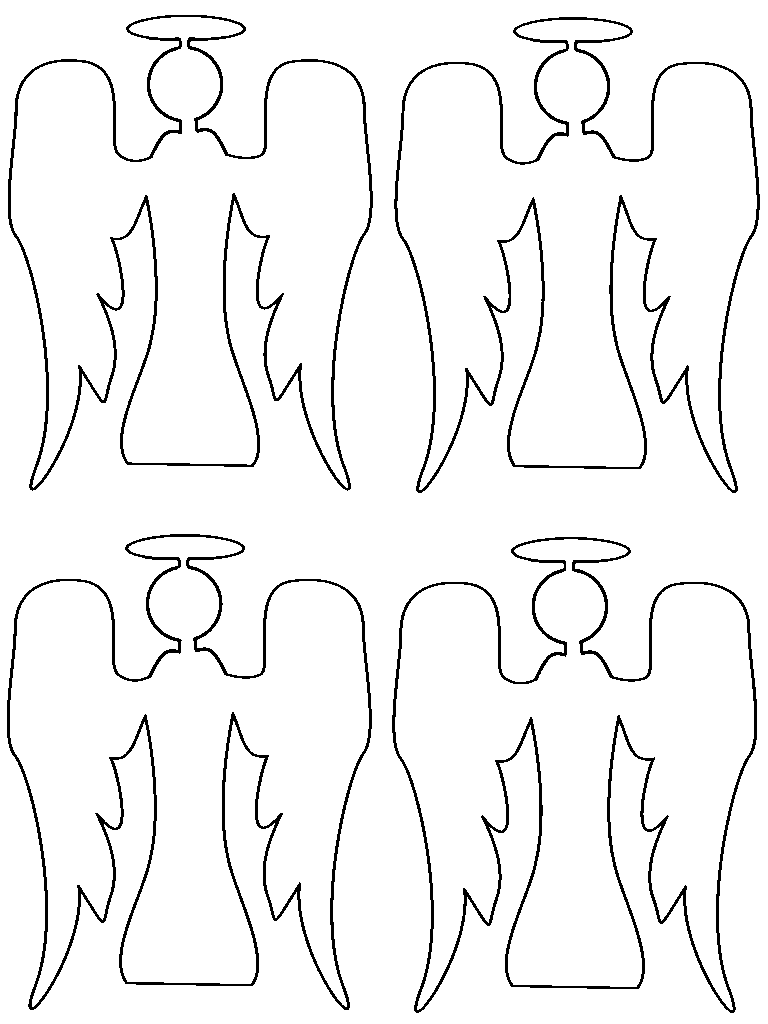

Сначала лучше попробовать не очень сложный рисунок, создать, например, трафарет бабочки на стену с однотонной поверхностью. С его помощью можно украсить помещение «сидящими» на стене или потолке бабочками, однотонными или цветными. К ним можно добавить птиц, придумав свой собственный пейзаж. Несколько правил грамотного изготовления шаблона:

На бумагу рисунок наносят мягким карандашом, а на пластик — фломастером или маркером.
Затем надо очень аккуратно вырезать рисунок по линиям, не повредив внутренние перемычки, если они предусмотрены.
Использовать следует обойный нож или маникюрные ножницы с острыми кончиками; если рисунок крупный, применяют обычные ножницы. Вырезать узор следует так, чтобы не было заусенцев, иначе он будет иметь некачественный периметр.
Заготовка готова. Она должна быть ровной, без помятостей, трещин и случайных надрезов.

Даже самые большие трафареты для рисования на стенах можно придумывать и вырезать самостоятельно. Если нет заготовки требуемого размера, рисунок наносится по частям. Изображение деревьев, пейзажей выполняют при помощи шаблона лишь частично, многие мелкие детали дорисовываются кисточкой. Заполнение рисунка краской можно делать также при помощи губки или поролонового валика. При этом важно следить, чтобы они не впитывали в себя много краски, и степень нажима на поверхность должна быть слабой.



Разновидности трафаретов

Создание своего шаблона открывает возможности фантазии, позволяет применить разные техники для создания действительно эксклюзивных стен. Простой рисунок, нанесенный краской, может казаться унылым, тогда на помощь приходят другие виды трафаретной росписи на стенах. Возвышаясь над поверхностью выпуклыми элементами, объемный рисунок отличается оригинальными решениями. Приемы таких украшений создают эффект реальности, так как рисунок трафарета наносится при помощи штукатурки.

Многоцветный трафарет выполняют применением не одного, а нескольких оттенков краски. При этом изготавливается несколько образцов шаблона, каждый — для отдельного цвета. Они прикладываются поочередно после полного застывания предыдущего слоя краски.

Антитрафарет образует узор за счет изменения фона вокруг него. Таким образом, рисунок остается того же цвета, что и общий фон стены, но вокруг него выделяют контрастом поверхность. Здесь важно не обозначать границы, а делать переход от насыщенного цвета к полутонам.



Технология объемного трафарета

Изготовленный вручную шаблон можно применить для создания объемного рисунка. Он приносит интерьеру особую оригинальность, при этом техника его создания довольно проста, требует лишь аккуратности и соблюдения последовательности. Объемные рисунки на стенах своими руками лучше делать с помощью пластикового шаблона. Он должен легко сниматься со стены после нанесения аэрозольного клея и приклеивания на несколько минут.

Нанести рисунок на поверхность из полихлорвинила, вырезать острым ножом.
Нанести на шаблон аэрозольный клей, приклеить его к стене на заранее размеченном месте.

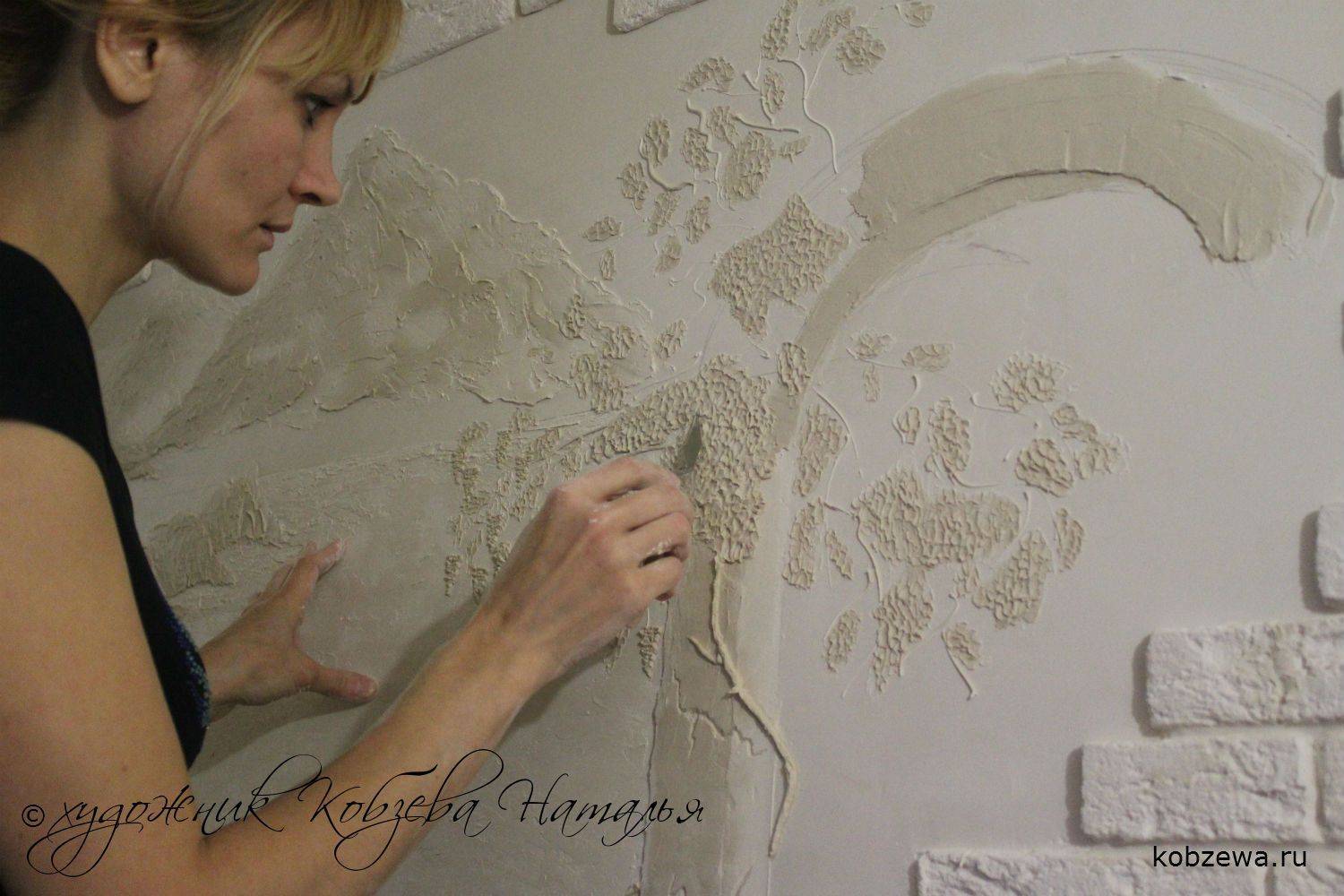

Создание объемного узора выполняют при помощи акриловой шпаклевки или штукатурки, при этом выбрать можно любую ее разновидность: простая, декоративная, венецианская (Венецианская штукатурка технология нанесения).
Малярным шпателем для работ со штукатуркой наносят слой смеси; движение рукой — уверенное и спокойное.
Закрасив, таким образом, узор шаблона, надо выждать 1 минуту, после этого с угла снять трафарет энергичным движением. Следует отметить, что перед снятием шаблона не следует ждать его полного застывания, так как может нарушиться целостность слоя шпаклевки.

Источник


Объемные трафареты:

Весьма популярный способ декорирования стен, потолков и других поверхностей — это объемный рисунок.Выполняется он обычной или фактурной штукатуркой или объемной краской. Лучше всего это делать при помощи трафарета.

Стандартный трафарет не подходит для объемного рисунка по двум причинам:

Не всякий орнамент можно выполнить в объемной технике. Некоторые настолько ажурные, что не выдержат массы штукатурки.

Пленка обычного трафарета не рассчитана на тяжелый слой штукатурки и трафарет может легко порваться в момент снимания его со стены.

Чем больше Вы хотите толщину узора, тем толще нужен трафарет. Но не надо забывать, что очень толстый трафарет можно и не выдернуть его обратно.

Для объемного рисунка трафаретом вместо кистей мы будем использовать обычные шпатели, плоские тонкие лопаточки –какими всегда работают со штукатуркой. Шпателя берем два – как профессионалы отделочных работ, мы не будем ходить каждый раз к ведру со штукатуркой, а будем пользоваться вторым шпателем, как палитрой.

Поле деятельности – крашенная стена. Однако объемный рисунок трафаретом можно сделать где угодно – даже на потолке. Шпаклевка густая, и не будет капать вниз.

Прикладываем трафарет к стене. Спокойно и уверенно, ровным слоем, шпателем замазываем трафарет штукатуркой. Не спешим, ибо все равно это быстро.

Сразу после того, как положили шпатель в сторону, трафарет со стены снимаем.

Прошла минута и объемный рисунок на стене готов! Остается только отмыть трафарет, пока штукатурка на нем не застыла. Объемный рисунок на стене трафаретом может быть, каким угодно — узором, картинкой, бордюром, обоями. Один и тот же трафарет можно нанести по-разному.

Если нужна текстура на рисунке:

Это совсем не сложно. Декоративная штукатурка сохнет часа три, есть много времени, чтобы, вооружившись жесткой малярной кисточкой, оставить на поверхности штукатурки текстуру. Например — так можно нарисовать крылья или листик.

Обратите внимание: сняв трафарет, вы увидите на краях рельефного рисунка вытянутые»реснички» из штукатурки. Не переживайте — это совершенно нормальное явление. Даже если они огромные (что обязательно будет, если Вы хотите рисунок большой толщины), от них не останется и следа. Все очень просто — ждете, когда штукатурка засохнет (часа три) и мелкой шкуркой с легким нажимом проходитесь по краям рисунка. Все,»ресничек» как не бывало и рисунок выглядит идеально!

Источник

Трафареты для стен


Использование трафарета для стен в интерьере представляет собой модную тенденцию в декоре комнат. Декорировать можно не только стены , но и прочие предметы в интерьере.

Если мебель или стена имеет дефект, то с проблемой незаменимо может справиться трафарет. Рисунками позволяют декорировать однотонную стену и обои с рисунками. Покупатель может по своему усмотрению остановить выбор как на одноцветном, так и на разноцветном варианте изделия.

Трафареты бывают нескольких видов:


  • простой, имеющий один цвет;
  • комбинированный — сочетающий в себе несколько различные трафаретов с разными оттенками, создающими сложную комбинацию;
  • объемный трафарет, изготовленный с применением шпаклевки;
  • «обратный» или «антитрафарет», при котором распыление краски происходит вокруг закрытой площади стен. Такое изображение способно создать эффект свечения.
    Декорирование стены можно делать самостоятельно
    . Весь процесс работы займет несколько минут или около часа, если композиция будет сложной.



    Где можно купить трафарет и что с ним делать

    Готовый трафарет для стены можно приобрести в любом крупном магазине, который занимается продажей строительных материалов. Заказ можно сделать через интернет-магазины. Второй способ является более удобным, поскольку при желании заказчик может выбрать трафарет, по подобранному изображению.

    Услуги по вырезанию трафаретов оказывают любые рекламные фирмы. На сегодняшний день наибольшую популярность обрели черные ажурные элементы. Также можно подобрать решение, которое способно объединить всю цветовую гамму в комнате.

    Трафареты для стен вырезают из прочной и тонкой виниловой пленки, которая может быть прозрачной или цветной. Есть изделие объемное, то производители используют полихлорвинил.

    Для трафаретов в продаже имеется специальный аэрозольный клей. С его помощью можно прикрепить пленку к стене. Для окраски изделия лучше всего подойдет строительная или художественная акриловая основа. Акрил способен быстро высыхать, и обладает высокой стойкостью к воздействию различных факторов. Для новичков в этом деле лучше всего применить спрей, который способен создать ровное покрытие.

    Бюджетным вариантом является поролоновая губка. С ее помощью можно тонировать изображение, что создаст необычный эффект.

    Трафарет может быть размещен практически в любом месте. Наиболее оригинально такое дизайнерское решение смотрится над кроватью, возле двери или окна.

Обратите внимание!

Трафареты для декоративной штукатурки

Трафареты, вырезаемые из пластика, прекрасно подходят для работ по художественному оформлению стен, потолков, позволяют создавать объемные рисунки на металле, стекле, камне и изменять привычный облик многих вещей.

Декор стен в помещениях

Трафареты для декоративной штукатурки изготавливаются из пластика и обладают определенной жесткостью, что упрощает использование мастик, штукатурок и других вязких и густых материалов. Трафареты из пластика позволяют наносить на стены и потолки разнообразные объемные рисунки и создавать целые композиции.

Для качественного закрепления к поверхности трафаретов для декоративной штукатурки применяется специальный клей, выпускаемый многими компаниями. Для удобства использования он упаковывается в металлические баллончики и наносится методом распыления. Твердые трафареты рассчитаны на многократное применение, а специальный клей обеспечивает не только их надежную фиксацию, но и не оставляет следов на поверхностях.

Дизайнеры используют различные техники нанесения декоративных штукатурок или других густых составов на стены. Например, поверхность может быть предварительно окрашена водоэмульсионными красками и загрунтована. После высыхания этого слоя на стене закрепляется трафарет, на который с помощью шпателя наносится белая или цветная декоративная штукатурка. После завершения данной стадии работ, трафарет снимается и при необходимости приклеивается на другом участке стены, где вновь создается объемный рисунок с помощью штукатурки. При желании, после высыхания мастики, изображение может быть покрыто другими декоративными составами.

Трафареты для штукатурки

Для придания изысканных и современных декоров на фасаде сооружения используются декоративные трафареты из пластика. Современные мастера могут воплотить в жизнь любые идеи и дизайнерские задумки с помощью трафарета — декорирование поверхности камина, декорирование стены, обрамление зеркал или даже украшение дымохода. Объемные объекты могут покрываться красками либо же выполняться на сразу подготовленном и прокрашенном участке.

На темные декоративные поверхности, дабы привлечь внимание к объемному узору или рисунку, наносят штукатурку светлого оттенка. Экстравагантно и изыскано смотрится и обратное нанесение красок на поверхность, то есть на светлую структуру — штукатурку темного цвета. А также привлечь внимание к узору можно, используя технику нанесения на него дополнительных слоев лака или краски. Именно с помощью декоративных лаков можно создать эффект старины, преломление естественного цвета или покрытие, напоминающее мрамор.

Декоративные трафареты применяют не только для жилых зданий, но и для коммерческих помещений. Компания P-plotter готова дать подробную информацию по применению трафаретов для штукатурки и их сочетанию с другими декоративными поверхностями.

Заказать изготовление трафарета для декоративной штукатурки:

+7 (495) 104-60-54 или [email protected]



Примеры изготовленных трафаретов

Трафарет кожи объёмный, многразовый , пластиковый трафарет: цена в Кривом Роге. Трафареты для декорирования от «Мир Декора, делает Вашу жизнь приятной и уютной»

Уважаемые покупатели! Вы можете присылать нам свои эскизы трафаретов и если мы выберем Ваш эскиз для производства — Вы получите трафарет со своего эскиза абсолютно бесплатно.

Многоразовый трафарет для покраски и создания объемных элементов на стене.
Гибкость пластика позволяет осуществлять нанесения краски на изогнутые поверхности.
С помощью наших трафаретов можно создавать рисунки как объемные так и крашенные на любой поверхности.
Применяются как для покраски, так и для создание объемных элементов
Не разъедается растворителями. Легко чистится любыми растворителями.
Толщина пластика составляет 1000 микрон — 1 мм, что позволяет быть трафарету гибким и одновременно прочным.




Почему трафарет большой толщины — это неправильно.


Причина №1

Толщина узора всем нужна разная. Делать в каждом случае трафарет из материала разной толщины — значит многократно увеличивать его стоимость. Настоящий трафарет для штукатурки позволяет сделать узор любой высоты, гораздо больше собственной толщины.


Причина №2

Допустим, мы сделали для Вас трафарет толщиной 2 или 3 мм. Если он будет из мягкой пленки, то после нескольких повторов она растянется и станет непригодной. Если из жесткой — его невозможно будет транспортировать (скатать в трубку). Трафарет под шпаклевку стандартной толщины, который предлагаем мы, и не растянется со временем и отлично убирается в тубус.


Причина №3

Трафарет большой толщины невозможно использовать под покраску, тогда как наши объемные трафареты универсальные — и под штукатурку, и под покраску.

Кстати, этим успешно пользуются заказчики, которым нужно нанести рисунок ОЧЕНЬ много раз.


Причина №4

Советчики, показывающие работу с толстыми трафаретами, когда фактурная штукатурка набивается в них как с форму для выпечки, не являются профессионалами в производстве трафаретов, а всего лишь хотят продать Вам свою штукатурку или фактурную краску. Абсолютно все профессиональные мастерские во всем мире используют для фактурных трафаретов пластик точно такой же, как и у нас.

Причина №5

На трафарете большой толщины можно выполнить лишь крупные узоры, в мелких деталях за счет большой площади стенок штукатурка будет застревать и ничего не получится. Нашим фактурным трафаретом можно сделать изящные узоры с мелкими деталями большие узоры делаются точно так же.



Под заказ изготавливаются любые изображения в любых размерах. Присылайте свои рисунки нам на почту [email protected] или Viber 0972371948
Заказы по индивидуальным изображениям принимаются по предоплате.



Галерея готовых трафаретов

Для лучшей фиксации пластиковых трафаретов на горизонтальной поверхности можно использовать клей-спрей для временной фиксации найти его можно перейдя по ссылке здесь.

Также у нас Вы можете приобрести пленочные, одноразовые, самоклеящиеся трафареты для покраски:

Перейти к трафаретам

Панно в восточном стиле своими руками

Мастер-класс по декорированию с помощью акриловых, объемных красок, гелей, 3D трафаретов .

Сегодня модно оформлять фотографии в объемных тематических панно.

Мы покажем, как с помощью объемного трафарета,  акриловых и объемных красок серии Deco 3D, гелей Deco 3D, аксессуаров можно создать своими руками оригинальное панно в восточном стиле.

Для работы понадобится:

  • Трафарет Deco 3D «Восточная коллекция»
  • Краски Deco Acrylic Cream
  • Многофункциональный клей-гель Deco
  • Медиум-гель Deco 3D Matt
  • Краски объемные Deco 3D
  • Нож пластиковый Deco 3D
  • Холсты объемные
  • Кисти
  • Палитра пластиковая
  • Трафарет обычный
  • Декор-элементы
  • Скотч малярный
  • Бамбуковые палочки

1. Подготовка основы для панно. Покрываем холсты акриловыми красками.

















2. Создание объемных изображений на холстах.

Берем объемный трафарет «Восточная коллекция». Обклеиваем необходимый элемент объемного трафарета малярным скотчем, во избежание попадания краски на другие элементы, а также для фиксирования трафарета на холсте.

Наносим объемную краску черного цвета на трафарет, с помощью пластикового ножа заполняем пространство рисунка, выравниваем, снимаем лишнюю краску. Затем аккуратно снимаем трафарет с холста, в результате остается аккуратное объемное изображение.













Выбираем другой элемент из этого же трафарета. Заполняем объемной краской, получаем новый красивый фактурный цветок.















Благодаря объемному Медиум-гелю Deco 3D Matt, мы имеем возможность создавать объемную краску из любой краски Deco Cream

. Разбавляем акриловую краску гелем, получаем необходимый яркий оттенок объемной краски, с помощью которой создаем объемный иероглиф для панно.

























3. Создание рисунков на маленьких холстиках.

Фиксируем с помощью скотча трафарет на холстике. При помощи круглой кисти наносим выбранный цвет краски на трафарет, получаем рисунок с ровными краями. Красный холстик просто раскрашиваем краской  по заранее нарисованному эскизу.













4.Крепление маленьких холстиков и оформление панно.

С помощью многофункционального клей-геля Deco 3D надежно приклеиваем объемные холстики к основным холстам.

Клей-гель Deco 3D 3 в 1 имеет множество возможностей — для надежного приклеивания любых элементов декора на любых поверхностях. Для создания текстурных объемных  элементов, клей-гель можно смешивать с любым материалом: мраморная крошка, бумага, кристаллы соли, деревянные опилки, камушки, гранулы декоративные для получения объемного материала. Для превращения текстиля в твердую декоративную ткань нужно окунуть ткань в клей-гель, удалить излишки, оставьте на просушку- текстиль для декора готова.

В завершение приклеиваем фотографию, декор-элементы, оформляем панно бамбуковыми палочками.  Оригинальное объемное панно готово!





Объемный трафарет — О строительстве и реммоте, немного о кровле

Трафареты-карски, краски-трафареты. Красиво, комфортно, увлекательно. Но – привычно как-то.

Мы вас решили познакомить с еще одной техникой.

Весьма актуальной и весьма простой. Не смотря на то, что те, кто видел результаты – поразмыслят, что эта работа требует недюжих талантов мастера. Но – вовсе нет, смотрите!

Техника эта именуется «объемный трафарет». В следствии мы приобретаем рисунок не краской, а рельефом. Выпуклые узоры рисуются трафаретом кроме того несложнее, чем краской.

Для работы нам потребуется трафарет, сделанный из особой (не таковой, как в большинстве случаев!) пленки, аэрозольный клей. И… простая штукатурка, которую мы будем применять вместо краски. Это возможно и дорогая венецианская штукатурка, и недорогая отечественного производства.

Вовсе необязательно пользоваться кроме того декоративной штукатуркой.

Основное – дабы она была достаточно качественной, нужной консистенции – как мягкое мороженное либо густая сметана. Не смотря на то, что сказать об этом излишне – практически все штукатурки как раз такие. Цвет и фактуру – выбирайте по вкусу.

Для объемного рисунка трафаретом вместо кистей мы будем применять простые шпатели, плоские узкие лопаточки – какими постоянно работают со штукатуркой. Эти шпатели стоят три копейки в любом хозяйственном. Шпателя берем два – как специалисты ремонта мы не будем ходить любой раз к ведру со штукатуркой, а будем пользоваться вторым шпателем как палитрой.

Все так легко, что мастера нас побьют за разглашение производственных тайн. Но все же – мы рискнем Вам на благо. Начинаем.

Поле деятельности – крашенная стенки. Но объемный рисунок трафаретом возможно сделать где угодно – кроме того на потолке. Шпаклевка густая, и не будет капать вниз.

  • Ход 1. Наносим аэрозольный клей на оборотную сторону трафарета. При объемного трафарета аэрозольный клей весьма и весьма настоятельно рекомендуем. Техника нанесения выпуклых картинок такова, что трафарет обязан не только прекрасно держаться на стене, но и легко от нее отделяться!
  • Ход 2. Прикладываем трафарет к стенке. По окончании чего отходим на несколько шагов и оцениваем положение трафарета — все ли как хотелось.
  • Ход 3. Тихо и с уверенностью, ровным слоем, шпателем замазываем трафарет штукатуркой. Не торопимся, потому что все равно это скоро. Значительно стремительнее, чем краской – как маслом бутерброд намазать.
  • Ход 4. Сразу после того, как положили шпатель в сторону, трафарет со стенки снимаем. Уверенным и энергичным перемещением, с одного угла отделяем от стенки.

Прошла 60 секунд (!!!) и объемный рисунок на стене готов! Остается лишь отмыть трафарет (лучше наряду с этим направляться отечественной же инструкции) до тех пор пока штукатурка на нем не застыла. Не смотря на то, что — возможно и не мыть, она не пахнет.

Объемный рисунок на стене трафаретом возможно каким угодно — узором, картиной, бордюром, обоями. Одинаковый трафарет возможно нанести по-различному. Мы только что продемонстрировали несложный метод.

Но, пара лишних перемещений — и рисунок может смотреться совсем по-второму!

В случае если хочется большего количества.

То нет ничего несложнее. Самое очевидное ответ — имеется верный подход. Легко кладем больше штукатурки и все.

Толстым-толстым слоем!

В случае если нужна текстура на рисунке.

И это совсем не сложно. Декоративная штукатурка сохнет часа три, имеется большое количество времени ,дабы, вооружившись твёрдой малярной кисточкой (к примеру) оставить на поверхности штукатурки текстуру. К примеру — так возможно нарисовать крылья.

Обратите внимание: сняв трафарет, вы заметите на краях рельефного рисунка вытянутые реснички (они же в простонародье — сопли) из штукатурки. Не переживайте — это совсем обычное явление. Кроме того если они огромные (что в обязательном порядке будет если Вы желаете рисунок громадной толщины), от них не останется и следа.

Все весьма- , в то время, когда штукатурка засохнет (часа три) и небольшой шкуркой с легким нажимом прохоитесь по краям рисунка.

Все, ресничек как не бывало и рисунок выглядит идеально!

Маленький совет для тех, кто желает сделать бордюр выпуклым рисунком:

Штукатурка сохнет продолжительно, исходя из этого рисовать бордюр как в большинстве случаев — прикладывая повтор за повтором — не окажется. Правильнее окажется, но со скоростью долгостроя. Исходя из этого луше сделать так, как продемонстрировано на картине.

Сперва размечаем положение повторов по всей стенке (метки указаны зелеными стрелками. После этого рисуем повторы ЧЕРЕЗ ОДИН. Завершив целый бордюр, возвращаемся к началу и рисуем четные повторы.

Все! Скорость не упадет, уровень качества не пострадает.

Рисуйте и наслаждайтесь результатом! Вы на данный момент, возможно, и не верите, но все так легко и легко — что НИКОМУ ОБ ЭТОМ НЕ Рассказываете! Показывайте приятелям и привычным в сопровождении сказки о нелегком многодневном труде декратора.
