Оконный проем – с четвертью или без?

Пластиковые окна заказаны и изготовлены, согласно всем пожеланиям, и дело остается, казалось бы, за малым – впереди монтаж окон. На самом деле, качественный монтаж окон играет огромную роль в отсутствии неполадок в дальнейшем. Поэтому и бригаду стоит выбирать надежную, и самому знать некоторые хитрости монтажа пластиковых окон.

Возьмем, например, терминологию.

Еще в момент замера окна можно услышать словосочетание «оконная четверть» или «четверть в оконном проеме». Что это такое, как наличие или отсутствие четверти может повлиять на эксплуатацию окна ПВХ со временем, и как правильно монтируют окно в обоих случаях?

Итак, начнем с определения. Оконная четверть или четверть оконного проема – это выступ части наружной стены, шириной около 3-4 см. Название свое она получила, так как 3 см – это ширина четверти кирпича, которая, собственно и должна быть выступом по всем канонам строительства.

В дверных проемах четверти не предусмотрены.

Рис. а) — оконный проем с четверью; б) оконный проем без четверти.

Четверть оконного проема располагается по всему периметру окна. Ее присутствие необходимо для надежной установки окна изнутри помещения.

Однако оконный проем с четвертью можно встретить далеко не всегда. Отсутствие оконной четверти не является большой редкостью. К примеру, в частном строительстве часто игнорируют это требование еще на этапе постройки дома, то ли по незнанию, то ли из-за лени строителей. А дома, построенные в середине ХХ века, оконных четвертей не имели, так как окна устанавливались в них другим способом.

Что же делают в таких случаях? Есть два варианта решений. Первый – обработать монтажной пеной пространство между рамой и стеной, а после закрыть образовавшийся шов нащельником. Второй способ – достроить или пробурить «оконную четверть», которая будет более надежно удерживать окно и сохранит герметичный шов, не давая влаге проникнуть в помещение.

Если у вас возникают вопросы о правильном монтаже металлопластиковых окон, специалисты компании «Открытые окна» всегда с удовольствием исчерпывающе ответят на них.

Мы заботимся о качестве установки окон в ваших домах.

Что представляет собой окно с четвертью? —

Что представляет собой окно с четвертью?

В зависимости от выбора строителями технологии и материала для возведения стен, проемы в зданиях могут иметь разную конфигурацию – бывают окна с четвертью и без. Существующие отличия не оказывают принципиального влияния на основные характеристики домов. Однако от них зависит дальнейший выбор методик замера и монтажа оконных конструкций. Чтобы не допустить ошибок при выборе окон, определении их правильных габаритов и в ходе проведения установки, рекомендуем ознакомиться с полезной информацией из этой статьи.

Окно с четвертью: что это?

Окно с четвертью не всегда можно определить с первого взгляда со стороны улицы, но при детальном рассмотрении сразу видны его отличительные признаки.

В фасадной плоскости по всему периметру проема, включая его нижнюю зону, имеется небольшой бортик. Свое название технология получила за счет того, что при возведении стен лицевая кладка на четверть длины кирпича перекрывала оконный проем. Этого расстояния вполне достаточно, чтобы выступ не затруднял эксплуатацию окон и успешно выполнял возложенные на него функции. Такой бортик обеспечивает оконной конструкции ряд преимуществ:

стабильное положение конструкции в проеме – четверть страхует раму от выпадения наружу;

более высокий уровень герметичности – наличие бортиков затрудняет попадание влаги в монтажный шов и исключает продувание конструкции;
облегченный монтаж – выступы служат ориентиром и границей, поэтому рабочие не тратят время и другие ресурсы на выполнение дополнительных операций.

Хотя все перечисленные достоинства имеют большое значение, необходимо сделать отдельный акцент на высоком уровне герметичности. Благодаря этой характеристике значительно уменьшаются теплопотери, окна меньше запотевают, на рамах, створках и откосах не образуется плесень.

Наличие четверти продлевает срок службы монтажного шва, поскольку бортик эффективно защищает застывшую пену от вредного для нее воздействия ультрафиолета, ветра, пыли и воды.

Такой способ возведения наружных стен также эффективен при строительстве бетонных и деревянных домов. Во всех случаях полученный бортик не перекрывает полностью раму и служит для нее дополнительным барьером и опорой. Наличие выступа делает возможным монтаж окна в четверть по ГОСТу.

Окно без четверти – отличия

Разница между двумя видами проемов заключается в рельефе поверхности откосов. Ее достаточно просто обнаружить, и это может сделать даже далекий от строительства человек. Окна без четверти не имеют ярко выраженного перехода от внутренних откосов к наружным. Гладкие стены по периметру проемов в таких домах позволяют самостоятельно определять габариты этих участков в процессе установки оконных блоков. То есть при монтаже движение рамы вперед или назад не ограничивается никакими конструктивными элементами здания.

Обычно такие проемы встречаются в частном домостроении, поскольку владельцы недвижимости максимально упрощают для себя строительные технологии. Кроме того, при возведении современных зданий из габаритных пеноблоков проблематично создать небольшой выступ в проемах. При этом отсутствие бортика не оказывает критического влияния на основные эксплуатационные характеристики оконных конструкций, но все равно создает определенные сложности при монтаже:

требуется дополнительная защита монтажного шва;
возникают проблемы с использованием уплотнительной ленты ПСУЛ, которая позволяет конструкции «дышать»;
уходит больше времени на придание правильного положения окнам и их надежную фиксацию в проеме.

Если в процессе установки окон в проемах без четверти не предпринять необходимые меры, то возможна разгерметизация монтажного шва и преждевременный износ застывшей пены. Вследствие этого снижается энергоэффективность любых окон, выпадает конденсат, развиваются грибок с плесенью и даже появляется риск деформации конструкций.

Чтобы избежать таких неприятных последствий, нужно правильно провести замер с последующей установкой.

Особенности замера окна с четвертью и без

Процедуры определения правильных габаритов оконных конструкций отличаются для двух видов проемов. При проведении замеров необходимо учитывать индивидуальные особенности зданий, в противном случае гарантированы проблемы при установке, которые могут быть решены только путем изготовления новых окон.

Поскольку при выполнении этой процедуры возникает множество нюансов, которые человек без опыта упустит из внимания, замер окна с четвертью должен проводить специалист. Тем более эта услуга оказывается многими производителями и дилерами на бесплатной основе.

Однако часто возникают ситуации, когда знание габаритов оконных конструкций нужно для получения предварительного расчета стоимости. В этом случае небольшая погрешность не страшна, и замерить окно для таких целей можно самостоятельно.

Замер окна без четверти

Для проемов без значимых перекосов это сделать очень просто.

Для этого требуется:

Определить местонахождение монтажной плоскости, в которой будет установлено окно. Обычно для этого общая толщина стены делится на 3, после чего замеряется глубина внутреннего откоса. Чаще всего она составляет 2/3 от толщины стены. Соответственно, наружный откос занимает 1/3 от общего габарита.

В отмеченной плоскости в трех точках (справа, в центре и слева) замеряется высота проема. Для дальнейших расчетов оставляется наименьший показатель полученной величины.

В этой же плоскости внизу, посередине и вверху светового проема замеряется его ширина. В качестве расчетной величины снова берется минимальный размер.

После определения фактической высоты и ширины можно легко вычислить размеры окна. Для этого от полученных габаритов нужно отнять величину зазоров между проемом и рамой. Согласно ГОСТ 30971-02 допуски на монтажные швы составляют 40-60 мм с каждой стороны.

Для нижней зоны проема при определении зазора целесообразно учитывать фактическую высоту подставочного профиля.

Рекомендованный алгоритм действий можно применять только в тех случаях, если проемы не имеют существенных перекосов. В более сложных ситуациях используется другая методика, основанная на вписывании прямоугольника в трапецию, параллелограмм или неправильный четырехугольник. Эти действия должен уже выполнять только мастер.

Иногда в прямом проеме специально делают четверть пред установкой. В таких случаях ранее снятые размеры не годятся для изготовления окон. Процедуру определения правильных габаритов необходимо повторить с применением алгоритма для проемов с четвертью.

Замер окна с четвертью

При выполнении этой процедуры нужно правильно замерить световой проем и определить, какой именно будет перехлест профиля рамы с выступающим участком стены. Ведь четверть окна, размеры которой в идеале с каждой стороны должны составлять по 65 мм, на практике может оказаться любой. По правилам оконная рама должна уходить внутрь за пределы светового проема:

сверху – на 15-20 мм;
справа и слева – на 20-40 мм;
снизу рама приподнята при помощи подставочного профиля на 10-30 мм над краем просвета (это требуется для успешной установки отлива).

Однако соблюдение нормативов возможно не всегда, поскольку выступающая четверть окна в кирпичной кладке и бетонной или деревянной стене может оказаться меньше рекомендованных размеров. В таких случаях перехлест должен быть уменьшен до такой величины, чтобы окно вписалось в просвет внутреннего (большего) проема. Если не учесть этой особенности и действовать шаблонно, рама может оказаться шире или выше требуемых размеров, и тогда возникнут проблемы при монтаже всей конструкции или установке отлива. Сам алгоритм замера состоит из следующей последовательности действий:

Определяются высота и ширина светового проема, который ограничен наружными откосами. Делается это точно так же, как и при снятии размеров с окна без четверти.

С каждой стороны снимаются размеры внутренних выступов по всему периметру проема.

С учетом полученных данных и рекомендованных допусков выполняется расчет возможного перехлеста стены и рамы в верхних и боковых зонах. Делается все это традиционно с учетом ширины монтажного шва (40-60 мм), заполняемого расширяющейся пеной.

Для нижней части окна определяется точный размер его возвышения над нижней плоскостью проема.

При вычислении высоты рамы требуется также учитывать расстояние между внутренней частью стены и подоконником.

Специфика установки в проем с четвертью и без

Способы монтажа в разных проемах не имеют принципиальной разницы. Ведь выступы всего лишь дополнительно защищают конструкции от выпадения, продувания и воздействия влаги. При этом рамы в разных видах проемов подвергаются одним и тем же нагрузкам, поэтому они должны фиксироваться с их учетом. Установка окон в четверть выполняется по требованиям, содержащимся в ГОСТ 30971-2012, с которыми можно ознакомиться в специальном обзоре на ОкнаТрейд.

Когда выполняется установка окон без четверти, выступающей внутрь проема, она ничем не отличается от процедуры по ГОСТу. Все требования остаются актуальными – ширина монтажных швов, расстояние между крепежными элементами и допустимые перекосы конструкции. Отличия заключаются в необходимости проведения мероприятий по защите монтажного шва с внешней стороны. Для этих целей рекомендуется использовать специальные нащельники и наружные наличники. Они помогают не только защитить застывшую пену, но и позволяют установить ленту ПСУЛ, которая даст окнам возможность «дышать».

Монтаж окон предпочтительнее проводить в проемах с четвертью. Если такой возможности нет, то требуется предпринять все меры по защите монтажного шва от внешних воздействий. Рекомендуется заранее оговаривать этот момент с бригадой установщиков.

Оконный проем – с четвертью или без?

Возьмем, например, терминологию.

Еще в момент замера окна можно услышать словосочетание «оконная четверть» или «четверть в оконном проеме». Что это такое,

как наличие или отсутствие четверти может повлиять на эксплуатацию окна ПВХ со временем, и как правильно монтируют окно в обоих случаях?

Рис. а) — оконный проем с четверью; б) оконный проем без четверти.

Если у вас возникают вопросы о правильном монтаже металлопластиковых окон, специалисты компании «Открытые окна» всегда с удовольствием исчерпывающе ответят на них. Мы заботимся о качестве установки окон в ваших домах.

Зачем нужны четверти? — Майские окна

Четверть — наружная часть стены, выступающая по периметру проёма(сверху и по бокам). Выступает она обычно на 65 мм(это четверть кирпича). Давайте определимся для чего же нужны четверти у окна.

При проектировании и установке окон следует учитывать теплопотери через узлы их примыкания к стенам. Стандартный монтаж окна в ровный проем без четвертей может сформировать величину линейного коэффициента теплопроводности теплового моста до 0.5 Вт/мК, что определяет потери тепла через тепловой мост до 20%. Величина сопротивления теплопередаче монтажного шва должна обеспечивать температуру внутренней поверхности оконного откоса и конструкции не ниже требуемой строительными нормами и правилами. Значения показателей воздухо, — водопроницаемости, звукоизоляции монтажных швов не должны быть ниже значений этих показателей для применяемых оконных блоков. (п. 5.1.5 ГОСТ 30971-2002) испытаниями на долговечность монтажного шва. (п. 7.6.11 ГОСТ 30971-2002).

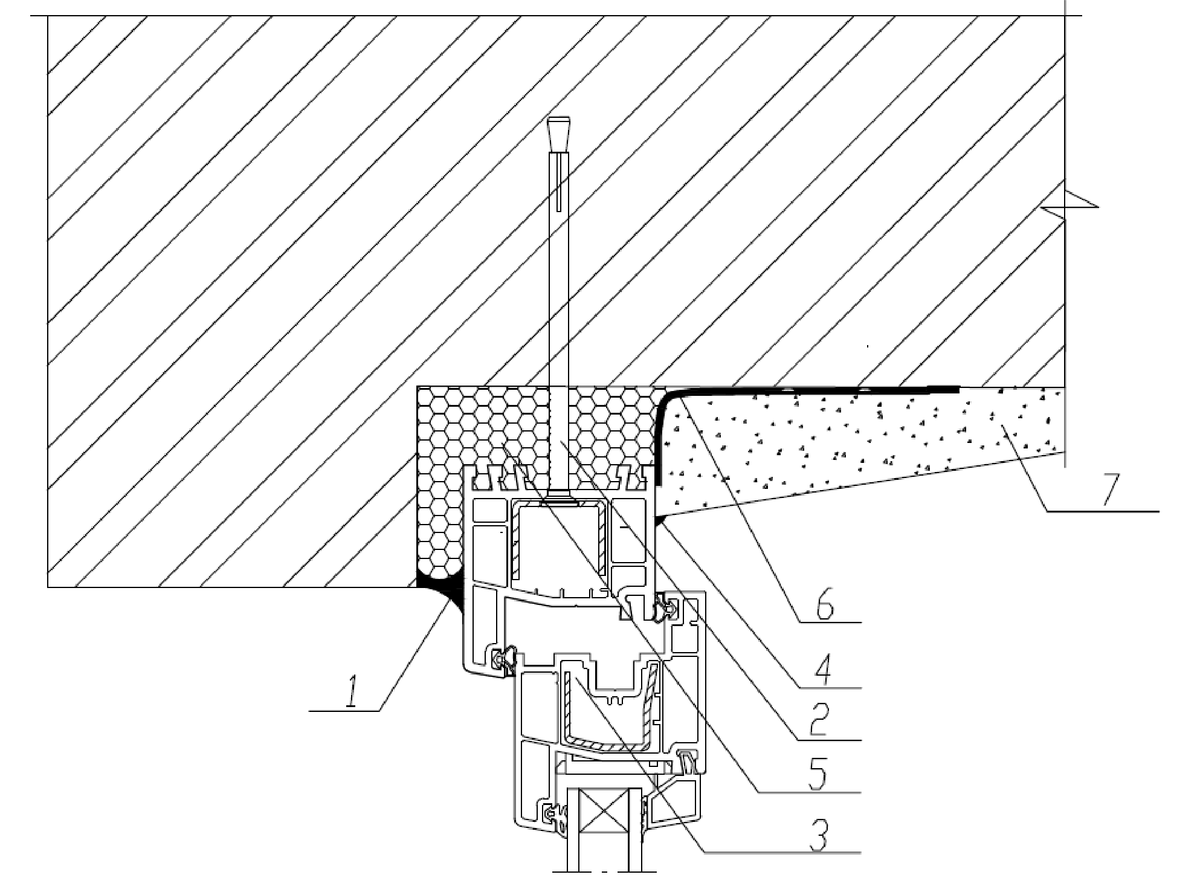

Рисунок 1(слева). Узел примыкания оконного блока к проему без четверти

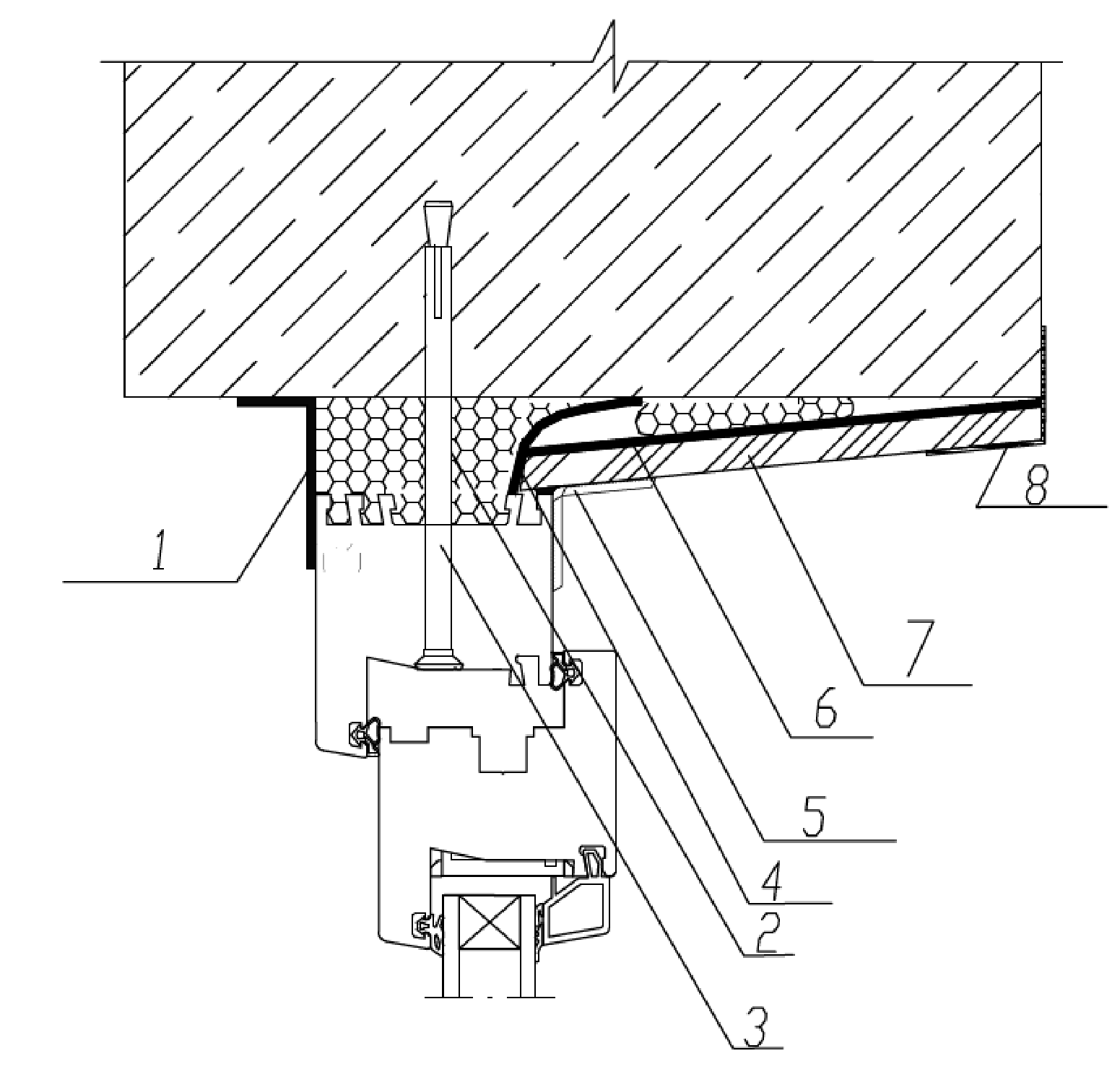

Рисунок 2(справа). Узел примыкания оконного блока к проему с четвертью

На рис. 1 видно, что температуры на внутренней поверхности откоса могут быть ниже точки росы. При наружных температурах ниже -20 градусов риски появления конденсата и образования плесневого грибка даже при нормированной относительной влажности в помещении 50-60%.

Четверть защищает наружный шов от внешних воздействий осадков и ультрафиолета.
Устройство четверти способствует удобству монтажа оконного блока в проем.
Четверть является дополнительным средством защиты окна от взлома (спиливания).
Требования норм строительства. Оконные блоки и балконные двери (ГОСТ 23166, ГОСТ 24700, ГОСТ 30674) следует размешать в оконном проеме на глубину обрамляющей «четверти» (50 — 120 мм) от плоскости фасада (п. 8.27 СП 23-101-2004, ТСН 23-320-2000 ЧелО). По ГОСТ 30971-2002 рекомендуется в случае примыкания оконного блока к проему без четверти устройство фальшчетверти из уголка
Так же четверти имеют декоративное предназначение. На фасаде четверть скрывает оконную раму.

Четверть оконного проема решает все

Хотя специалистов по изготовлению и монтажу пластиковых окон огромное количество, знать, что такое четверть оконного проема, важно именно для жильца, а точнее владельца жилища.

Что такое четверть оконного проема?

Вся особенность заключается в том, что правильно возведенное строение предусматривает наличие четверти только для оконных проемов и, ни в коем случае, не для дверных. Более того, и в многоэтажках, и в индивидуальных домах, это обязательное условие для монтажа пластиковых окон. В возведенных в середине 20 века домах окна устанавливали по-другому.

Для начала рассмотрим схему оконного проема, чтобы понять, где там четверть.

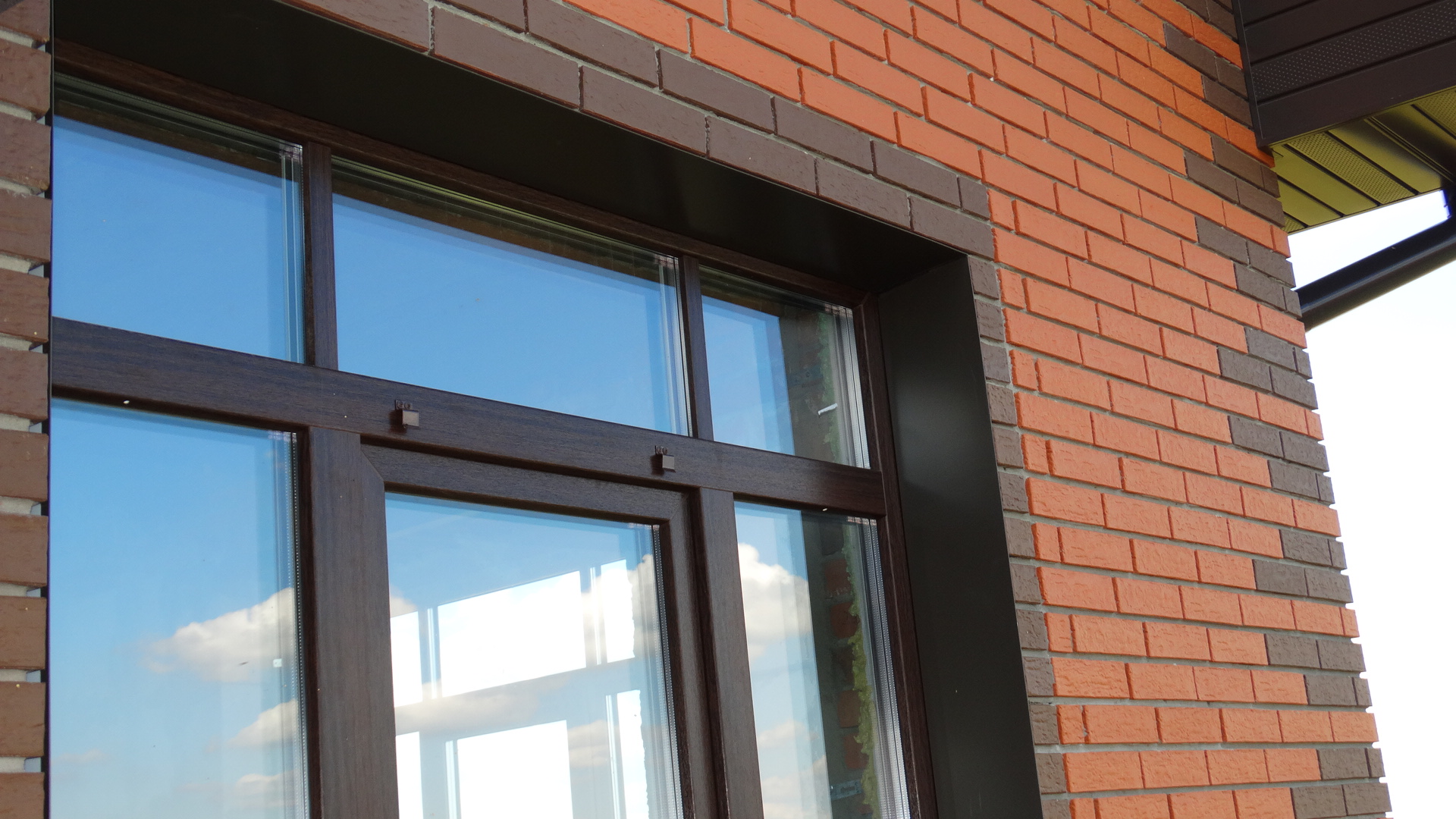

Вот так выглядит четверть оконного проема на снимке. Причем этот своеобразный выступ должен быть по всей окружности оконного проема: сверху, снизу, слева и справа.

Оконный проем без четверти не является какой-то редкостью потому, что в процессе строительства об этом элементе забывают, особенно в частных домах. Использование пеноблоков также усложняет создание четверти. Бывает, что «строители на скорую руку» стараются быстро сложить коробку дома, называя все остальные работы отделкой, которую хозяин сделает, как ему захочется.

Но четверть оконного проема является техническим условием, позволяющим установить современные окна. В противном случае окно вывалится наружу дома потому, что окна устанавливают изнутри.

В отдельных случаях, например, во время реставрации старого дома, когда невозможно сделать четверть, монтажной пеной задувают пространство вокруг рамы, чтобы затвердевшая пена заполнила проема. Но, следует помнить, что даже окрашенная монтажная пена, после воздействия солнечного излучения, даст трещины. Явными эти повреждения станут через несколько лет.

Как делают четверть оконного проема?

Четверть оконного проема создается вовремя возведения дома, чтобы кирпичи, или блоки, были связаны кладкой. Независимо от вида используемого материала: кирпичи, блоки, панели, четверть оконного проема непосредственно связана именно с размерами кирпича. Это значит, что еще задолго до монтажа окон делают четверть, которая подойдет для стандартного способа установки оконной рамы.

В строительстве принято считать, что четверть оконного проема должна быть размером 3-3,5 сантиметров. В зависимости от ширины пластикового профиля оставшееся свободное пространство между стеной и пластиком будет заполнено монтажной пеной, или силиконовым герметиком.

Если строители забыли о четверти оконного проема – что делать? Самый простой вариант заключается в том, чтобы вырезать ее в стене оконного проема при помощи болгарки. Как именно это сделать, показано на следующем рисунке. Все же окна следует заказывать, когда оконные проемы возведены, а не ориентироваться на размеры в проекте дома.
