Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены).  Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

  1. Распакуйте выключатель.
  2. Подключите выключатель освещения.
  3. Прикрутите выключатель света в монтажную коробку заподлицо.
  4. Закрепите лицевую панель, должен быть «щелчок».
  5. Включите питание (автомат).
  6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.




Одно сенсорный выключатель Livolo
  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения односенсорного выключателя:


Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:



Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:


Двух сенсорный выключатель Livolo
  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.



Схема подключения двухсенсорного выключателя:


Проходной одно сенсорный выключатель Livolo
  • Выключатели используется для управления одной линией нагрузки с двух и более мест.
  • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после

синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.



Видео руководство по синхронизации двух проходных выключателей  Livolo:



Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.



Видео руководство по синхронизации трех проходных выключателей  Livolo:



Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала.

 Синхронизация будет сброшена.


Проходной двухсенсорный выключатель Livolo
  • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
  • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения двухсенсорных проходных выключателей Livolo:



После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.



Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.






Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

  1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
  2. Реализовать управление бра слева кровати и справа кровати.



Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.



Аннотация. После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №3 управляется с выключателя №1, №2, №3;
  • Лампа №1 управляется с выключателя №1
  • Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1, №2;
  • Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo



После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1;
  • Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo
  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.


В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.



Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:




Стабилизатор пускового тока



С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент,  LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.



Схема подключения Стабилизатора и Адаптера:


Сенсорный выключатель Livolo для штор, залюзи, ворот.
  • Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
  • Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
  • С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.



Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:


Выключатель с «сухим контактом» Livolo
  • Выключатель используется для систем Умный дом.
  • Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
  • С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.



Схема подключения выключателя с сухим контактом:


Кнопка


Терморегулятор Livolo

Терморегулятор со встроенным датчиком температуры

Терморегулятор с датчиком температуры пола

Терморегулятор со встроенным датчиком температуры для газовых систем отопления


Выключатель для Smart вытяжки

Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

Для подключения необходим ноль в подрозетнике!

Подключение двух сенсорного выключателя.

Первый сенсор включает свет, второй — подключен к smart вытяжке с датчиком влажности и таймером




Подключение мастер-кнопки Livolo

Выключение света во всем доме с одного места.




Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

  • 2 с квартирного электрического щитка: фаза и ноль
  • 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
  • 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения выключателя света | Как подключить люстру к выключателю или лампочке

Для большинства людей вопрос о монтаже переключателя света кажется слишком банальным, однако есть определенное количество, которые с этим не согласятся. В первую очередь это касается новичков, которые только начинают осваивать азы домашних дел, при обустройстве своего жилища. Им хочется не только выполнить все самостоятельно, но и сделать это качественно. Тем более в процессе работы вариант столкновения с рядом проблем, особенно при возможных модификациях присоединения, которые бывают как простыми, так и довольно сложными.

Подключение выключателя освещения

Сегодня на рынке представлен широкий выбор подобных приспособлений. Выключатели по внешним параметрам сильно отличаются друг от друга, также изделия различаются и с технической стороны. Однако весь ассортимент, который производят известные производители, имеют схожий набор по принципу соединения контактов. В статье будут подробно рассмотрены разные типы коммутаторов: как подключить выключатель, где и когда.

Виды устройств

Перед тем как приступить к рассмотрению чертежей подсоединения к электросети, рекомендуется усвоить основные вопросы касательно непосредственно электроприборов переключения освещения.

Что представляют собой выключатели и где устанавливаются

Переключатель света – это электротехническое коммутационное приспособление, отвечающее за управление замыкания и размыкания цепи питания, которое идет на светильники и люстры. Помимо прочего с его помощью подключаются и другие электроприборы, используемые в быту, к примеру, вентилятор.

Существует одно главное правило подключения выключателя, которое гласит о том, что он всегда монтируется на месте разрыва фазы. Цепью питания также управляют и через разрыв на нулевом проводнике. Целый ряд группы «мастеров», которые не придерживаются этим правилом, считая, что разницы здесь нет никакой. Только вот они сильно ошибаются. Такая оплошность является грубейшим нарушением требований безопасности эксплуатации.

Дело в том, что во время разрыва цепи на коммутаторе, на приборе, который был подключен через него, не должно быть фазного напряжения, ведь это опасно для жизни человека. К примеру, во время замены перегоревшей лампочки можно получить удар током и не слабый. Таким образом, если пренебрегать простым правилам монтажа электрических приспособлений, высок риск получения серьезных повреждений.

Каков шанс быть пораженным электрическим током?

В этой ситуации ответ очевиден – вероятность велика. Сеть, проложенная в жилых зданиях, в 220 вольт, может нанести электротравмы тяжелой степени, даже такие которые приводят к смертельному исходу. В том случае если вы это не осознаете, тогда не стоит браться за это дело. Если присутствует понимание серьезности возможных последствий, тогда для начала внимательно познакомьтесь с информацией, изложенной в этой статье.



Классификация выключателей по степени исполнения

На время не будем обращать внимание на внешние данные. Просто каждый производитель находит собственные ухищрения, чтобы привлечь к своей продукции внимание покупателей. И это, конечно же, хорошо, так как каждый пользователь получает шанс подобрать для себя то, что ему нужно. Рассмотрим лучше более основательно принципиальные вопросы.

Встраиваемые и накладные виды выключателей

Сегодня в современных квартирах часто встречаются именно эти модели. Особенность их применения заключается в том, что проводка у них целиком скрыта. Установка выключателя осуществляется в предварительно подготовленное углубление, в которое вставлен каркас диаметром в шестьдесят восемь миллиметров. К нему уже заложена проводка, которая предварительно была скрыта в стене.

Ясно одно, что установка такой разновидности источников света требует дополнительной подготовки. Стоит отметить, что о прокладке электропровода необходимо задумываться заранее, еще на начальном этапе строительства или ремонта. Правильно выполненная закладка кабеля намного безопасней во время эксплуатации, нежели открытая, да и мешать она не будет в дальнейшем на этапе отделки стен.

Планируем электропроводку и выполняем электромонтаж

Планировка является важной и первоочередной задачей, к которой следует отнестись серьезно. Во время этих масштабных работ следует строго придерживаться правил и технологических рекомендаций.

Накладные выключателеи крепятся непосредственно на саму поверхность стены. Такая установка, конечно же, проводиться намного легче, да и использовать их можно как с открытой, так и закрытой проводкой. Однако изделия не всегда будут смотреться уместно в дизайне интерьера, так как они будут сильно выступать от стены. На это можно будет закрыть глаза в тех случаях, где это маловажно.

Чаще всего такой тип механизмов встречается в подсобных или хозяйственных помещениях. Также данный вид имеет повышенный класс защиты корпуса. И именно поэтому они устанавливаются как на улице, так и в зданиях, где наблюдается высокий уровень влажности.

Однако некоторые  устанавливают переключатели в комнатах, так как они прекрасно вписываются под стиль интерьера, к примеру, в ретро-стиле. Для подобного направления специально выпускается отдельная линейка.

Подключение клавишного выключателя

Это отличие заметно сразу же. Кнопок может быть одна, две, три, а иногда и больше. Ясно, что они используются для управления не одним источником света, либо же в люстре находится несколько групп лампочек.

Чаще всего используются двухклавишные переключатели, которые монтируются при входе в ванную и туалет. Если же здесь нужно еще подключить коридор, тогда в этой ситуации используется трехклавишный образец. Кроме этого коммутатор применяется в осветительном приборе с большим количеством лампочек при раздельном переключении.

Помимо этого они повышают удобство манипуляций со светильником и упрощают непосредственно их монтаж. Ведь тогда не надо будет устанавливать два подрозетника в углубления, можно ограничиться всего одним.

Кроме этого функционал выключателей не останавливается на количестве кнопок, так как существуют еще и проходные или перекрестные приспособления. Они также имеют либо одну, либо две, либо три клавиши. Об этом пойдет речь чуть позже.

Уровень защиты корпуса устройства

Также их можно разделить по степени защиты от попадания на внутренние детали не только пыли и других твердых предметов, но и влаги. На это уделяют особое внимание при выборе, так как все зависит от условий, в которых изделия будут эксплуатироваться.

Различить их можно благодаря буквенному обозначению IP за которым идет двузначное число. Первая цифра здесь обозначает степень защищенности от твердых веществ. Для этого применяются числа от ноля до шести, вторая же указывает на защиту от влаги и здесь их больше – от ноля до девяти. Чем больше будет цифра, тем выше защищенность на данном виде коммутатора.

В тех зданиях, где низкий уровень влажности, да и пыли по минимуму можно использовать механизмы с классом защищенности IP20. Конечно, здесь используются и переключатели с более высокой защитой, но зачем переплачивать.

Для кухни лучше использовать продукцию с обозначением IP44, так как в подобном помещении уровень влажности выше, да и капли влаги могут также на них попасть. Накладной подвид с классом IP55 прикрепляется не только в комнатах, но и на улице или в сыром подвале.

Однако он должен быть еще выше, если выключатель будет устанавливаться в бане, душе или сыром помещении без отопления. Здесь лучше использовать устройство с классом как минимум IP45. Для уличных моделей класс защищенности должен быть – IP55, 56 или 66.

Отличия по типу клемм

Чаще всего это винтовые зажимы. В такой ситуации один зачищенный провод вводится в отверстие, после чего его прикручивают винтом с помощью отвертки. Это создает надежный прижим в гнезде. Помимо этого электропровода с большим числом жил можно затягивать в них напрямую. Только перед этим они зачищаются. Хотя можно и вовсе надеть на них клеммный наконечник и обжать.

Сегодня при подключение выключателя освещения больше стали использовать пружинные зажимы. На них нет винтов, здесь все происходит автоматически, как только шнур вводится в электроклемму до упора, она зажимается. Такое присоединение выполнять удобно и быстро. Однако есть ряд электриков, которые скептически относятся к такому соединению, так как не считают его долговечным и надежным.

Наличие световой индикации

Такая функция полезна, так как позволяет быстро найти панель в темноте. Стоимость таких изделий не сильно высока, по отношению с обычными подвидами. Именно поэтому сегодня они стали все больше и больше устанавливаться в квартирах.

Также индикатор на некоторых образцах светится в тот момент, когда цепь замкнута. Это обстоятельство удобно на удаленном размещении люстры или светильника, так как вы сможете издалека увидеть выключено ли освещение или нет.

Классификация по управлению

В этой группе есть также большое количество разнообразных изделий. Каждый сможет выбрать для себя именно то, что ему нравится и подходит.

  1. Клавишные. Данная подгруппа наиболее распространена среди потребителей. В ней имеется качающийся механизм с фиксацией на одном из двух положений (верхний, нижний). По конструкции подключение клавишного выключателя разнообразно:
    с шариком и коромыслом;
    с пружинами – плоскими или круглыми;
    с другой разновидностью деталей, которые обеспечивают заданное положение клавиш.

    Они очень удобны тем, что привычны во время эксплуатации. Ценовой диапазон не очень высокий. Да и отличаются они надежностью и долговечностью.
  2. Кнопочные. Они крепятся в утопленном состоянии. Этот подвид механизма не имеет высокой популярности среди пользователей. По долговечности уступают предыдущему, так как при длительной эксплуатации они очень быстро изнашиваются. Они бывают как с фиксацией, так и без нее. Только вот в таком случае в систему подключается еще и реле, отвечающее за процесс замыкания цепи. Их довольно трудно установить самостоятельно.

  3. Поворотные. В свое время они занимали лидирующее положение на рынке. Только вот в скорее их сменили клавишные, так как считаются наиболее удобными и надежными. Несмотря на это они все же пользуются популярностью у определенного круга людей, тех, кто любит ретро-стиль. Эти накладные переключатели хоть и имеют «устаревший» вид, по начинке ничем не отличаются от современных моделей. Функционал подобных приспособлений довольно разнообразен. У них бывает несколько положений, они бывают аналоговой продукцией двухклавишных, проходных, перекрестных и других.

  4. Со шнурком. У этой категории есть своя категория почитателей. Они чаще всего размещаются в местах отдыха или же в спальной комнате над кроватью. То, что у данного изделия всего лишь один шнурок не значит, что их функционал ограничен. К примеру, совершенно по-разному реагируют на силу натяжения шнура. Таким образом, они являются аналогом обычных изделий.



  5. Сенсорные. Такая разновидность механизмов – это ноу-хау, чтобы переключать освещение, достаточно простого прикосновения пальца. При тактильном контакте идет восприятие электронной схемой, которая расположена непосредственно в приспособлении. Это удобно, так как не надо прилагать никаких усилий. Да и привыкаешь к таким устройствам достаточно быстро. После того как раз попробовал больше не захочешь переходить на предыдущую версию конструкции. Однако у них есть свои минусы и главный из них это цена, она довольно высока. Хоть ввиду того, что наблюдается тенденция удешевления, возможно в скором времени они станут широко популярны среди потребителей.




  6. С дистанционным управлением
    . Очень удобно включать и выключать свет, не вставая с места. Скорей всего за этим видом, будущее светотехники. Они, так же как и предыдущие примеры довольно дороги.





Помимо перечисленных моделей есть и другие, которые реже всего применяются в быту, а также у них более узконаправленное предназначение. К ним можно отнести:

  • с электромеханическим регулятором свечения;
  • с электронным диммером;
  • с встроенным датчиком освещения/движения;
  • с таймером и так далее.

Напомним, что, несмотря на разные подвиды, схема подключения выключателей схожа. Рассмотрим их чертежи более подробно.

Для начала стоит рассмотреть простые схемы подключения выключателя, а позже перейти к более сложным.

Подключаем коммутатор с одной клавишей

Самый простой ответ на вопрос о том как подключить выключатель к лампочке при подсоединение одноклавишного механизма, считается одним из самых распостраненных чертежей, который в ответе за один осветительный прибор. Здесь находится всего лишь два контакта при входе и при выходе. Следовательно, здесь всего две позиции – замкнутая и разомкнутая.


Схема подключения выключателя к электросети

Такой вариант является незамысловатым. Однако все же хочется кое-что пояснить, и это будет касаться не только данной электросхемы, но и последующих в ходе рассмотрения.

  1. линия питания, которая идет от распределительного щитка. Чаще всего у силового кабеля три провода, где – синий это ноль, зеленовато-желтый – это заземление, а фаза же может быть различного цвета, только не таким, как заземление и ноль, чтобы их можно было не перепутать. На этом чертеже фаза изображена в коричневом цвете.
  2. распределительная коробка. В ней осуществляется присоединение всех электрокабелей и проводков.
  3. места скрепления электропроводов. Они бывают различными. Стандартный вид скрутка, пайка, изолирование. Также они бывают и без пайки, так как после скрутки надеваются колпачки. Помимо этого широко применяются зажимы разных разновидностей, к примеру, широко используются электриками ваговские клеммы. Они помогают при необходимости разъединять их без возможного облома. Каждый мастер сам выбирает соединение, которое для него приемлемо. Стоит лишь помнить, что ни в коем случае нельзя использовать скрутку медь с алюминием.
  4. одноклавишное изделие.
  5. место для люстры.
  6. металлический корпус светильника. Здесь рекомендуется использовать заземление, чтобы минимизировать возможные травмы при пробое фазного кабеля. Из схемы видно, что данное заземление не играет никакой роли на цепь управления, а также питание осветительного прибора, как в прочем и на его работоспособность. Кроме этого он не задействуется, если корпус электросветильника выполнен из диэлектрических материалов.

Напоминаем, что он устанавливается только на разрыв фазы. Ноль из распределительной коробки идет непосредственно на источник электопотока.

Как именно работает такое подключение можно посмотреть на чертеже, приведенном ниже.

Все элементарно, когда они переключаются, происходит замыкание цепи – ноль в осветительном приборе, через коммутатор пришла фаза, и лампочка загорелась.

Рассмотрим, как подключить люстру к выключателю через скрытую проводку. Алгоритм будет следующим:
  1. Вешается распределительный щиток с автоматами (поз.1).
  2. Проводятся штрабы, где прокладывается силовой электрокабель (поз.2).
  3. От монтажного ящика вниз идет провод0 (поз.3) к подрозетнику. Здесь будет установлен переключатель (поз.4).
  4. Вверх от монтажной коробки к ней идет канавка, от которой пойдет кабель к светильнику (поз.5).
  5. От шкафа распределения прокладываем трехжильный электропровод. Это может быть ВВГПнг 3х1,5 мм2. Он заводится в него с некоторым запасом (около 10-20 см). Это нужно для проведения дальнейшего присоединения.
  6. Фазный же (на рисунке он серого цвета) подключается к автомату, который отвечает за линию освещения. В этом ситуации автомат должен быть десятиамперным.
  7. Синий – подключается к шине нуля, а зеленовато-желтый – к заземлению.
  8. С них снимается изоляция (около одного сантиметра). Стоит уже на этом этапе сделать маркировку на кусочках пластыря, где будет указано буквенное обозначение.
  9. В штрабе, идущей вертикально от коробки к подрозетнику, закладывается двухжильный кабель – ВВГ 2х1,5. Здесь также рекомендуется оставить запас шнура. После этого концы провода также зачищаются и маркируются.
  10. По аналогии выполняются действия на другом конце электропровода, который был заведен в подрозетник.
  11. Перед штукатурными работами он заклеивается бумажным скотчем, чтобы в него не попала штукатурка.
  12. После этого прокладываем проводку от монтажного ящика до люстры. Здесь можно взять ВВГ 3х1,5, в том случае если необходимо заземление.
  13. Осуществляем монтаж люстры. В корпус заводится электрокабель, после чего он зачищается и маркируется.
  14. Концы проводки с помощью зажимов подключаются к электроприбору.
  15. Провод, который был заведен в монтажную коробку, также зачищается и маркируется.
  16. Теперь можно распределить их по группам согласно маркировке. Первая – фаза силового кабеля и электропровода (оба под маркировкой L). Вторая – два синих нулевых. Третья – зеленовато-желтые провода. Четвертая – кабеля под маркировкой L1, которые идут от коммутатора до светильника.
  17. После этого пары можно соединить скруткой, но в нашей ситуации оно осуществляется при помощи ваговских клемм.
  18. После того как соединения сделаны закрываем крышку.
  19. Теперь можно приступать к отделке помещения.
  20. Как только отделка будет закончена, приступаем к монтированию устройства. На входе и выходе они монтируются электроклеммами.
  21. После установки в подрозетник он закрывается крышкой и устанавливается клавиша.
  22. Вкручиваются лампы, устанавливается плафон.
  23. В распределительном шкафу записывается линия на автомате, и проверяется работоспособность системы включением и выключением кнопок.

Монтаж панели переключения имеющей два положения

При подключении клавишного выключателя с двумя кнопками можно будет управлять группой осветительных приборов, либо выполнять раздельное включение ламп, к примеру, в люстре с несколькими рожками.

Двухклавишные выключатели имеют ряд различий. Чаще всего используется модель, где имеется один вход фазы и два отдельных для выхода. Чертеж выглядит следующим образом.

Понятно, что каждая из них отвечает за свою собственную часть, управляет определенной группой светильников. Например, их установка осуществляется непосредственно перед туалетом и ванной комнатой. С помощью него происходит включение света в каждой комнате по отдельности, либо в обеих одновременно. Также он может устанавливаться и в зале, где висит многорожковая люстра. Одна будет отвечать за 1 или 2 лампочки, другая за остальные. Здесь также можно включать каждую по отдельности, но если необходимо более яркое освещение, тогда будут включаться обе кнопки.

В предложенной ниже схеме становится понятно, как происходит непосредственно само подключение.

Из распределительной коробки идут нулевые провода. Фаза подсоединяется к входу, из каждого выхода идет отдельный проводник. Где каждый будет идти на свой электроприбор.

Ясно, что из нее на коммутатор должен идти трехжильный кабель. Не стоит забывать про их маркировку, чтобы не получилась путаница. Ведь изоляция электропроводов в некоторых ситуациях совпадает и у новичка произойдет путаница.

Аналогичным способом происходит подключение трехклавишной панели. В данной ситуации просто будет увеличено число отводящих проводов.

Стоит быть внимательным при приобретении двухклавишного подвида, так как изредка можно встретить устройство, где имеется раздельный вход фаз. Это видно на рисунке предложенном ниже.

В том случае если все-таки случилась такая оплошность не стоит расстраиваться, так как решить эту проблему можно при помощи перемычки, которая замыкает оба контакта на входе.

Помимо прочего его можно применить в усложненных схемах управления светильником. Например, нужно выполнить соединение таким образом, чтобы включение одной группы ламп зависело от того, включена ли в этот момент другая группа. Здесь рекомендуется установить перемычку, которая будет располагаться межу выходами одного и другого канала. На фото она располагается между L1 и L2. Из чертежа видно, что этим можно достичь.

Работа правой кнопки зависит от того в каком положении находится левая. Перемычка здесь показана зеленым цветом. Она соединяет выход левой со входом правой. Именно к ней подведена фаза, которая полностью независима. Таким образом, в это время как раз и происходит включение приборов, которые соединены именно этой линией. При ее нажатии вторая кнопка не работает, так как цепь разомкнута. Но если будет включена первая, тогда вторая может работать.

Монтаж проходного изделия

Владелец квартиры, вернувшись домой включает свет, раздевается и ему необходимо его погасить, перед тем как идти дальше. Только вот так неудобно двигаться на ощупь до очередного источника освещения. Было бы не плохо, если бы погасить его можно было бы в конце коридора.

Схожих примеров довольно много и решить их можно как раз при помощи проходного включателя. Хотя их можно назвать просто переключателями. На первый взгляд они напоминают обычные одноклавишные устройства. На них довольно часто имеется маркировка, которая позволяет догадаться о том, что это проходной подвид. Этим знаком являются стрелки, которые направлены в разные стороны.

Только вот схема подключения выключателя освещения в подобной ситуации будет другой по сравнению с описанной выше. Выглядеть она будет уже следующим образом. Обе клавиши будут соответствовать двум вариантам присоединения – на оба выхода. В системе они всегда применяются в паре. Рисунок будет таковым.

Итак, давайте разберемся. Ноль остается неизменным, а вот фаза из коробки идет на вход из коммутатора. Из второго протянут провод, который отправляется на люстру. В нашем случае оба кабеля коричневые.

Второй выход из первого приспособления соединяется через распределительный ящик при помощи провода из второго. На рисунке это место выделено фиолетовым фломастером. Следовательно, третий из первого гнезда со вторым в другом переключателе. Значит, что для каждого такого проходного механизма должен использоваться трехжильный электрокабель.

Из электросхемы, предложенной ниже, видно, что осветительный прибор не работает. Однако будет достаточно щелкнуть одной кнопкой, как он заработает, так как цепь замкнется и соответственно наоборот, чтобы ее снова разомкнуть, нужно снова нажать на любой на осветительной панели.

Помимо этого такое соединение выходных электропроводов не является единственным. Просто благодаря этому чертежу если клавиши будут находиться в одном положении, то цепочка будет разорвана. Если они будут находиться в разном положении, тогда она будет сомкнута. Можно, конечно же, выполнить его между собой одноименных контактов, тогда включение и выключение будет осуществляться от другого положения кнопок. Все сугубо индивидуально.

Проходной может быть как с двумя, так и с тремя кнопками, а это означает, что благодаря подобному устройству можно будет управлять как 2-мя, так и 3-мя светильниками. Схема здесь ничем не отличается от предыдущей, так что ее рассматривать не будем.

Монтаж перекрестного переключателя

В том случае если есть желание иметь три или больше точек управления, то в этой ситуации придет на помощь перекрестный или промежуточный механизм. Например, у изголовья кровати и при входе в помещении.

Такой коммутатор бывает как с одно-, так и двухклавишным. Здесь чаще всего применяется маркировка из стрелок, которые направлены в разные горизонтальные стороны или решетка.

Рассмотрим, как подключить выключатель света на примере одноклавишного приспособления. Электросхема соединения будет следующей.

Так как в нем имеются четыре зажима, то к нему идут такое же количество проводов из монтажной коробки, которые являются проводниками, соединяющие выходные клеммы проходных механизмов. Таким образом, промежуточный устанавливается на разрыве этой пары электропроводов. На предложенном образце это хорошо показано.

Вариантов монтажа довольно много, но можно сказать главное, что как бы ни располагалась клавиша во время неработающей системы, при смене ее положения сразу же произойдет включение света и соответственно наоборот. Таким образом, управление электропотоком происходит из любой точки.

Таким образом, мы рассмотрели основные случаи подключения, которые чаще всего используются в наше время. Изучив внимательно предложенный материал, станет понятно, как осуществляется монтаж выключателя. Самое главное, что нельзя забывать – это необходимость соблюдения правил безопасности. Ведь от правильно и грамотно проделанной работы будет зависеть не только, какой срок прослужат выключатели, но и ваша безопасность.

Мы постарались раскрыть основные моменты электромонтажных работ, которые должны знать все домашние мастера, в помощь вам помимо советов будут иллюстрации каждого этапа работ. А подсказкой к приобретению технологичных электроустановончых изделий для подключения выключателя света будет каталог выключателей света.

Схемы подключений выключателей | elesant.ru



Вступление

Здравствуйте Уважаемые читатели сайта. В этой статье представляю схемы подключений выключателей. И речь пойдет не только о простом одноклавишном выключателе. Здесь можно посмотреть электросхемы подключения проходных выключателей, подключение диммера, дистанционные выключатели и всего 18 электросхем подключений.

Содержание размещенных электросхем

  1. Диммер;
  2. Диммер с динстационным управлением;
  3. Выключатель без задержки отключения;
  4. Выключатель с задержкой отключения;
  5. Выключатель двухклавишный проходной;
  6. Выключатель одноклавишный;
  7. Выключатель одноклавишный с подсветкой;
  8. Выключатель 2-х клавишный;
  9. Выключатель 2-х клавишный с подсветкой;
  10. Выключатель одноклавишный проходной;
  11. Выключатель проходной с подсветкой;
  12. Выключатель 2-х фазный;
  13. Переключатель проходной;
  14. Переключатель проходной с подсветкой;
  15. Выключатель одноклавишный: 1 вход 3 выхода;
  16. Выключатель одноклавишный: 3 входа 3 выхода;
  17. Выключатель трехклавишный: 1 вход 3 выхода;
  18. Выключатель трехклавишный: 3 входа 3 выхода.

Диммер

Диммер это установочное устройство, используемое для регулировки света. По русскому это называется светорегулятор. Иногда его называют вариатор. Это французский вариант названия.

Диммер с дистанционным управлением

Управление освещением можно производить с расстояния от места установки диммера.

Выключатель без задержки отключения

Простой одноклавишный выключатель, работающий по принципу расцепителя. Нажимаешь клавишу цепь прерывается, свет выключается.

Выключатель с задержкой отключения

Благодаря установленному в выключателю реле, отключение света происходит с небольшой задержкой.

Выключатель двухклавишный проходной

Проходной выключатель это установочное устройство, которое позволяет управлять освещение из различных мест независимо друг от друга. По одному не устанавливаются, только в паре или тройке. Двухклавишный выключатель объединяет в себе два одноклавишных проходных выключателя.

Пример установки двухклавишного проходного выключателя: Двухклавишный проходной выключатель устанавливается в холле дома. Он включает свет, например, в холле вместе с лестницей и на кухне. Управлять освещением можно независимо из кухни и с лестницы.

Выключатель одноклавишный

Это простой одноклавишный выключатель, предназначенный для отключения, включения светильника.

Выключатель одноклавишный с подсветкой

Одноклавишный выключатель, предназначенный для отключения, включения светильника. В выключенном состоянии работает светодиодная подсветка, хорошо видимая в темноте.

Выключатель 2-х клавишный

Двухклавишные выключатели позволяют управлять освещением комнаты, разделенным на две части.

Выключатель 2-х клавишный с подсветкой

При выключении двухклавишного выключателя включается светодиодная подсветка кнопок выключателя.

Выключатель одноклавишный проходной

Электросхема подключения проходного одноклавишного выключателя в паре. По одному проходные выключатели не устанавливаются.

Пример: Длинный коридор. По краям коридора устанавливаются два проходных выключателя. Вы заходите в коридор, включаете в нем свет первым проходным выключателем. Проходите, коридор и выключаете свет вторым проходным выключателем. Тоже самое можно сделать в обратном направлении.

Переключатель проходной с подсветкой

В выключенном состоянии включается подсветка кнопок выключателя.

Выключатель 2-х фазный

Электросхема одновременного отключения фазного и нулевого проводов

Переключатель проходной

Эта электросхема позволяет включить свет в одном месте, а выключать с двух разных мест независимо друг от друга. Например: Включаете свет на входе в спальню, а выключаете либо с одной стороны кровати, либо с другой.

Переключатель проходной с подсветкой

Выключатель одноклавишный: 1 вход 3 выхода

Выключатель одновременного управления тремя электрическими цепями.

Выключатель одноклавишный: 3 входа 3 выхода

Выключатель одновременного управления тремя электрическими цепями при электропитании 380 Вольт.

Выключатель трехклавишный: 1 вход 3 выхода

Электросхема одновременного управления тремя линиями освещения

Выключатель трехклавишный: 3 входа 3 выхода

Каждая клавиша отключает, включает отдельную фазу. На этом все! Относитесь к электрике с почтением!

©Elesant.ru

Читайте другие статьи раздела



Похожие статьи

Что такое кулисный переключатель? | Электронные компоненты OMRON

Определение

Что такое кулисные переключатели

Кулисные переключатели

содержат кнопку для работы, которую можно нажимать на любом конце, как качели, для подключения или отключения электрической цепи.
Они часто используются в качестве переключателей ВКЛ / ВЫКЛ на основных источниках питания для электронных устройств.

Название «кулисный переключатель» происходит от качающегося движения, которое переключатель совершает при нажатии кнопки.Его также иногда называют переключателем на качелях.

Характеристики

Кулисный переключатель Характеристики

Малогабаритная коммутация с высокой пропускной способностью Наши улучшения в материалах контактов и конструкции переключателей позволили нам производить миниатюрные переключатели ВКЛ / ВЫКЛ для основных источников питания в офисной автоматике и другом оборудовании.
Сохраняет заданное значение Сама операционная кнопка четко указывает состояние ВКЛ / ВЫКЛ, позволяя визуально подтвердить, чтобы предотвратить неправильную работу.
Кулисные переключатели

используются для включения и выключения основных источников питания электронных устройств.

Модели

Кулисные переключатели моделей

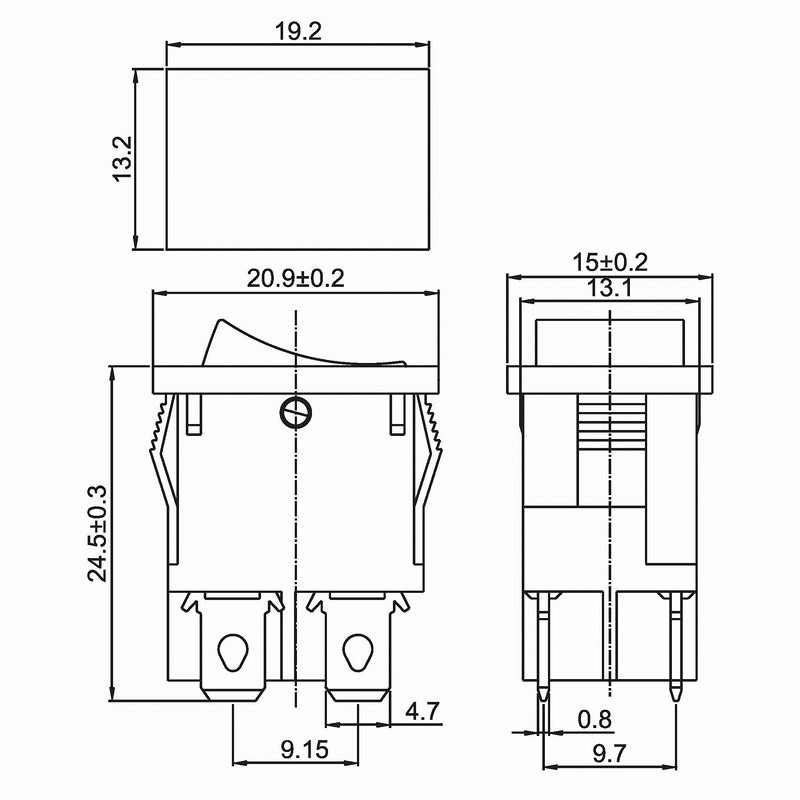

Кулисные переключатели

имеют три номинала (максимальный ток, который может выдерживать переключатель): 10 А, 16 А и 20 А.
Рейтинг почти полностью определяет внешний размер переключателя, но мы работаем над дальнейшей миниатюризацией этих переключателей за счет улучшения дизайн и контактные материалы.
Например, мы успешно уменьшили часть, которая выступает из поверхности панели нашего кулисного переключателя на 16 А, с 25 мм × 32 мм до 17 мм × 24 мм и даже дальше до 15 мм × 21 мм. У нас также есть запечатанные типы, типы с подсветкой и сбрасываемые типы.

Во-первых, определите номинал кулисного переключателя, который вам нужен, в зависимости от текущей мощности переключения.

Конструкции

Кулисные переключатели

Герметичные кулисные переключатели

состоят из кнопки управления, уплотнительной резины, полуэллиптической пружины, внутреннего корпуса, крышки, крышки, контактов и клемм.

1 кнопка управления

Эта кнопка вручную нажимается человеком для переключения между ВКЛ и ВЫКЛ.
На кнопках некоторых переключателей напечатаны символы, указывающие состояние ВКЛ / ВЫКЛ.

2 Резиновые уплотнения

Это резиновый компонент, используемый для уплотнения переключателя.
Он предотвращает попадание влаги и посторонних предметов во внутренний корпус, в котором находятся контакты и другие основные компоненты переключателя.

3 Пружина полуэллиптическая

Это полуэллиптическая листовая рессора с контактом на конце.
Когда рабочая кнопка находится в положении ВКЛ, полуэллиптическая пружина мгновенно перемещает контакт к неподвижному контакту и оказывает большое контактное усилие для стабильного контакта между ними.
Однако в положении ВЫКЛ усилие размыкания контакта увеличивается, что также помогает предотвратить сварку контактов.

4 Внутренний футляр и крышка

Компоненты, составляющие механизм переключения (клеммы, контакты и полуэллиптическая пружина), хранятся во внутреннем ящике, который затем закрывается сверху крышкой.

5 Крышка

Крышка представляет собой полимерный компонент, который покрывает герметичный внутренний корпус и используется для фиксации резинового уплотнения на месте.
Крышка также сконструирована таким образом, что переключатель можно легко установить в квадратное отверстие в панели.

6 контактов и клемм

Неподвижный контакт создается путем прикрепления контакта к концу одной из клемм.

Модельный ряд

Типы кулисных переключателей

Приложения

Приложения кулисного переключателя

Коммутаторы питания для бытовой электроники, периферийных устройств для ПК и офисного / коммерческого оборудования

Кулисные переключатели используются во многих распространенных элементах техники, таких как мониторы, принтеры и измерительные устройства.Ознакомьтесь с некоторыми из применений кулисных переключателей ниже.

  • Очистители воздуха, осушители воздуха и т. Д.
  • Мониторы, копировальные аппараты, принтеры и др.
  • Источники питания, измерительное оборудование и др.

Мониторы

Копировальные аппараты

Принтеры

Источники питания

Измерительные приборы

Поиск информации по поддержке

Как подключить двойной или тройной коммутатор

Я хочу добавить еще один или два переключателя в одном месте, но мне нужна помощь с проводкой. Руководство по подключению двух или трех переключателей.

Руководство по подключению двойных переключателей
[ad # block] Электрический вопрос: Я хочу добавить еще один или два переключателя в одном месте, но мне нужна помощь с проводкой.

  • Я переехал в дом, у которого есть установка для вывоза мусора, подключенная под раковиной, и выключатель, который находится поблизости.
  • Предыдущий владелец изменил переключатель на двухклавишный или двойной переключатель, чтобы добавить свет с нейтралью, прикрученной к распределительной коробке.
  • Теперь я хочу добавить еще один отдельный источник света, управляемый из того же места, поэтому я купил трехъядерный кулисный переключатель для управления тремя устройствами.
  • Электропитание идет от розетки, в которую вставлен мусор.
  • На схеме показано подключение питания с одной стороны, а затем подключение по отдельности к трем устройствам.
  • Мне нужно заново все переподключить, чтобы соответствовать этой электрической схеме.
  • Сейчас я могу заставить работать либо два фонаря, либо утилизацию, но не все три вместе.Что я должен сделать?

Этот вопрос о ремонте домашней электрики пришел от: Хайме из Сан-Хуана.

Дополнительные комментарии: Отличный сайт. Я узнал несколько приемов, просматривая ваши ответы. Я буду держать его под рукой.

Ответ Дэйва:
Спасибо за ваш вопрос по устранению неисправностей, связанных с электричеством, Хайме.

Подключение двойного или тройного переключателя

Применение: Подключение переключателя стека для системы утилизации мусора или тройного переключателя, который можно использовать для вытяжного вентилятора Broan или другого производителя.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполнять лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепи, выключите каждую цепь и пометьте их примечанием перед работой с проводкой коммутатора стека.
Уведомление: Установка дополнительной электропроводки должна производиться с разрешения и проверяться.

Электропроводка для двойных переключателей и тройных переключателей

Коммутатор стека, двойной или тройной коммутатор можно подключить несколькими способами в зависимости от конфигурации проводки и желаемого уровня управления вытяжными вентиляторами или другими устройствами.

  • Один источник питания
    • Если есть только один источник питания, который будет питать отдельно управляемые фонари или устройства, то одиночный провод питания подключается к одной стороне коммутатора стека, где обычно есть мост или металлическая связь, позволяющая всем коммутаторам совместно использовать один источник питания.
  • Несколько источников питания
    • Если имеется более одного источника питания, необходимо снять перемычку, чтобы отдельные источники питания можно было прикрепить к соответствующему винту на стороне питания коммутатора стека.
  • Подключение отдельных функций
    • Проводка, ведущая к отдельно управляемым устройствам, затем подключается к противоположной стороне коммутатора стека.
  • Заземление коммутатора
    • Стековый коммутатор должен быть заземлен с помощью заземляющего провода цепи или заземленной металлической распределительной коробки.
    • Стековые переключатели обычно доступны в виде тумблера, плоского кулисного типа или декоративных переключателей.
  • Номинальная сила тока коммутатора
    • Номинальная сила тока коммутатора стека будет либо 15 А для медного провода № 14 AWG, либо 20 А для медного провода 12 AWG.
  • Приложения для вывоза мусора
    • Вывоз мусора требует большой мощности для работы, а переключатель на 20 ампер прослужит дольше, чем переключатель на 15 ампер.

Важное примечание о нейтральных проводах
  • Распределительные коробки
    • В этом вопросе описывается, что заставляет меня поверить в то, что нейтральный провод подсоединен к тому, что может быть заземленной металлической распределительной коробкой.
    • Если это правда, то это небезопасно и должно быть удалено, а правильная проводка обеспечена отдельным изолированным нейтральным проводом для цепи.
    • Если это не так, и белый провод является перемычкой от заземления переключателя к заземленной металлической распределительной коробке, тогда белый провод используется для заземляющего провода и должен быть окрашен в зеленый цвет с зеленой изолентой или с зеленым перманентным проводом. маркер.
  • Провода заземления и нейтральные провода
    • Проблема заключается в том, что источник заземления или провод заземления нельзя использовать для нейтрального провода — это очень опасно и может привести к возникновению условий опасности поражения электрическим током в системе домашней электропроводки.
    • Если вы не уверены в правильности подключения, проконсультируйтесь с лицензированным электриком, который проведет необходимые проверки и настройку проводки для безопасного подключения и работы.
Подробнее о переключателях электропроводки

Как подключить выключатель для утилизации мусора

Электропроводка для мусора и посудомоечной машины

Полностью объясненные электрические схемы утилизации посудомоечной машины с изображениями для подключения розетки, которая обслуживает посудомоечную машину и мусоропровод. Один очень важный элемент можно легко упустить из виду, как вы увидите на этих рисунках.

Подробнее об электропроводке

Электропроводка розетки

Электромонтаж розеток для дома

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным явлением в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.

Как подключить коммутатор

Подключение выключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Распределительные коробки для электротехнического ремонта и реконструкции дома

Распределительные коробки для домашней электропроводки

Что такое электрические распределительные коробки и для чего они используются. Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор. Одна очень важная составляющая — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
1204 розеток на 9000 и 240 Вольт Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Обновление электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и проверок для всех проектов электропроводки.

Best HomeKit выключатели света 2022

Лучшее Выключатели света HomeKit Я больше 2022 год

Лучшие выключатели света HomeKit — это быстрый и простой способ модернизировать ваш дом.Выключатели освещения HomeKit дают вам возможность управлять освещением вашего дома через приложение Home или Siri, а также они работают в сценах и автоматизации с другими аксессуарами. Поэтому, если у вас один из лучших дверных замков HomeKit, свет может включаться автоматически, когда вы открываете дверь. Вот наше руководство по лучшим интеллектуальным выключателям HomeKit, которые вы можете купить сегодня.

Наиболее совместимые: Комплект беспроводного диммера Lutron P-BDG-PKG1W Caseta с интеллектуальным мостом

Подбор персонала

В диммерном переключателе Lutron Caseta используется технология четкого подключения для беспроводной связи с включенным концентратором, что делает подключение быстрым и надежным. Этот переключатель яркости имеет встроенные элементы управления яркостью и регулируется с помощью приложения Apple Home, приложения Caseta или любого из популярных голосовых помощников. Этот диммер также работает без нейтрального провода, что отлично подходит для старых домов.

Умно и доступно: Умный выключатель света meross — 1 шт.

Этот интеллектуальный коммутатор от Meross — удобный способ добавить HomeKit без лишних затрат. Несмотря на то, что это дешевый, умный переключатель света meross невероятно отзывчивый и сверхнадежный.Кроме того, этот выключатель света работает с HomeKit прямо из коробки через Wi-Fi без использования концентратора.

21 доллар на Amazon

Центр управления: Великолепное управление умным домом (панель с 1 переключателем)

Brilliant Smart Home Control — наш выбор для тех, кто ищет идеальный встроенный в стену командный центр. Smart Home Control устанавливается так же, как и любой другой выключатель света, обеспечивая удобное сенсорное управление всем домом за считанные минуты. С помощью HomeKit вы можете приглушить подключенный свет, и он поддерживает различные устройства, такие как Sonos и Ring, объединяя все под одной крышей.

Простая настройка: Eve Light Switch для Apple HomeKit

Выключатель света

Eve отличается чистым минималистичным дизайном, который не кричит «умно» при установке на стене. Переключатель имеет только одну твердотельную емкостную сенсорную панель для управления, которую можно включать и выключать одним касанием. Eve Light Switch использует Bluetooth для подключения HomeKit, которое напрямую соединяется с приложением iOS Home без каких-либо настроек Wi-Fi или учетной записи.

Два в одном: Умный переключатель света Aqara (без нейтрали, с двойным кулисным переключателем), требуется концентратор AQARA

Двойной кулисный переключатель умного переключателя света Aqara — единственный на рынке вариант с поддержкой HomeKit с двумя независимыми кнопками.С помощью двух кнопок вы можете управлять освещением и потолочным вентилятором с помощью одного переключателя, или вы можете не подключать вторую кнопку и использовать ее для автоматизации других аксессуаров Aqara.

  • 45 долларов на Amazon
  • 45 долларов в Newegg

Надежно и надежно: WeMo Smart Light Switch 2-го поколения

Умный выключатель WeMo Smart Light Switch без концентратора, сертифицированный UL, ориентирован на безопасность и надежность с защитой от перегрузки и перегрузки по току. Интеллектуальные функции включают поддержку HomeKit, Alexa и Google Assistant, а также приложение WeMo через Wi-Fi, включающее расписания и таймеры.На этот коммутатор также распространяется сверхдлительная трехлетняя гарантия, если этого недостаточно.

Включите свет с помощью лучших выключателей HomeKit

Лучшие выключатели света HomeKit позволяют легко управлять одним или несколькими источниками света, не тратя целое состояние на отдельные лампочки HomeKit. Поддержка Siri также доступна для всех устройств HomeKit, поэтому вы сможете произносить фразы вроде « Привет, Siri — включи свет в гостиной, », в то время как виртуальный помощник позаботится обо всем.

Вы ищете выключатель света, который работает с самыми популярными интеллектуальными голосовыми помощниками? Комплект беспроводного диммера Lutron P-BDG-PKG1W Caseta с интеллектуальным мостом получил нашу рекомендацию, и он также является одним из самых быстро реагирующих и самых надежных переключателей на рынке. Кроме того, этот диммерный переключатель не требует нейтрального провода, что делает его совместимым со старыми и новыми домами.

Если вам нужен простой в установке переключатель, предназначенный только для HomeKit, тогда Eve Light Switch выполнит свою работу и сделает это стильно.Этот переключатель подключается напрямую к HomeKit через Bluetooth, поэтому вам не нужно загружать другое приложение, вводить длинный пароль Wi-Fi или регистрировать еще одну учетную запись, чтобы управлять своим освещением.

Мы можем получать комиссию за покупки, используя наши ссылки. Выучить больше.

Видео о трехпозиционном переключателе

Совет по безопасности:

Отключите питание или прерыватель цепи, питающий проводку, над которой вы работаете. Избегайте поражения электрическим током.

Трехпозиционные переключатели позволяют управлять светом или огнями из двух разных мест.Трехпозиционный переключатель имеет три винта и винт заземления. Это на единицу больше, чем у стандартного выключателя света. Черный винт — важный. Если провода подсоединены не к тому винту, трехходовая схема работать не будет.

В этом примере питание поступает на первый трехпозиционный переключатель по желтому проводу. От этого переключателя есть старый белый провод, который, как оказалось, представляет собой провод 12-го калибра, который немного толще, чем другие провода, который идет к другому переключателю. От второго переключателя идет желтый провод, идущий к светильнику.Это основная проводка для этой схемы.

Современные нормы и правила требуют, чтобы внешнее покрытие кабелей было разного цвета, чтобы инспекторы могли быстро увидеть, какой калибр проводов используется в работе. У меня в подвале был старый частичный рулон кабеля 12/3 wg , сделанный до того, как требовалось, чтобы внешнее покрытие было желтым.

Обычная электропроводка состоит из трех проводов — черного, белого и неизолированного (заземление). Для трехпроводной схемы требуется четыре провода — черный, белый, заземляющий и красный.Входящий провод питания (желтый в этом примере) состоит из трех проводов. Между переключателями проложен белый кабель с четырьмя цветными проводами. Белый от желтого и белого кабеля соединяются друг с другом с помощью гайки. Он посылает нейтраль прямо на лампочку. Черные провода и красный провод подключаются к переключателям.

Два провода заземления соединяются вместе, а затем подключаются к винту заземления на первом переключателе.

Черный провод от панели автоматического выключателя прикрепляется к черному винту на трехпозиционном переключателе.Черный и красный провода от белого кабеля, идущего между переключателями, подключаются к любому из двух латунных винтов на переключателе.

На другом конце два белых провода скреплены гайками. Один из черных проводов прикрепляется к латунному винту.

Добавить комментарий

Ваш адрес email не будет опубликован.
