Схема подключения напольного газового котла

Установка напольного газового котла — как подключить котел правильно

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.

Прежде, чем приступить к монтажу газового котла. потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.
Браться за установку газового напольного теплоагрегата можно только при условии, что имеются финансовые возможности приобрести двухконтурный котел с бойлером и автоматической регулировкой.

Также потребуется помещение, позволяющее разместить там газовый напольный котел в соответствии с техническими условиями.

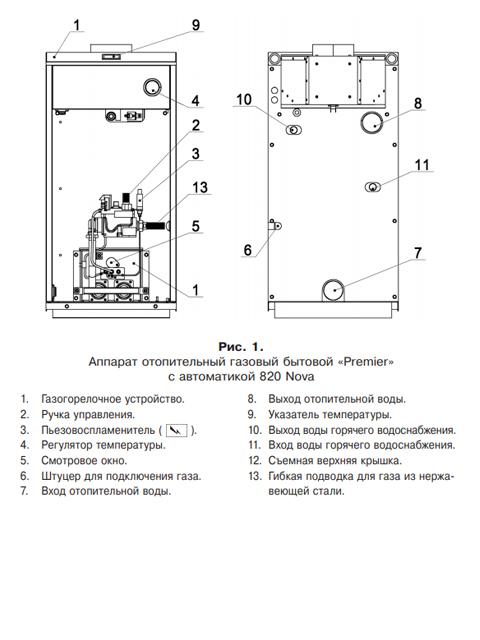

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

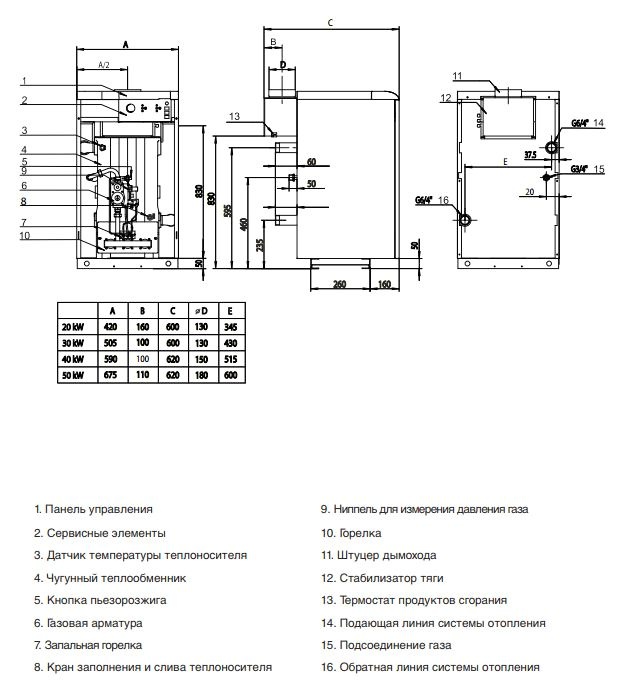

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.
В таком котле расход газа где-то на 30-70% меньше, чем в приборах с ручной или полуавтоматической регулировкой. Но у подобных теплоагрегатов все же имеется серьезный недостаток – при отсутствии электроснабжения автоматика не работает и котел функционирует в режиме минимального обогрева. Чтобы не было перебоя с теплоснабжением дома, потребуется организовать аварийное энергообеспечение, что приведет к дополнительным расходам.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

  • монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
  • высота потолков – от 2,5 метра;
  • объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
  • обязательно наличие открывающегося окна;
  • ширина двери в котельной не может быть менее 80 сантиметров;
  • отделка топочной должна производиться с использованием негорючих материалов;
  • недопустимо наличие в помещении фальшпола или фальшпотолка;
  • обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Если котел обустроен замкнутой камерой сгорания, тогда объем топочной не подлежит нормированию. Вне зависимости от модели котла правила и требования необходимо соблюдать.

Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах «). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.
К другим требованиям относится:

  • соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества.
    Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
  • прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению «). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
  • в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме.
    На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

  • если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
  • когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В том случае, когда квартира не приватизирована, в ней можно монтировать лишь водогрейный котел, поскольку для газового прибора требуется отдельная котельная, а это означает проведение перепланировки, что вправе делать только владельцы жилья.

В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.
Для домовладения небольшого по площади оптимальным решением является монтаж настенного котла, поскольку для него не требуется кирпичный или бетонный поддон с 50-сантиметровыми бортами, как для напольного теплоагрегата.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

  • цемент и песок;
  • лопату;
  • емкость для приготовления раствора;
  • дрель;
  • молоток;
  • болты и гвозди;
  • деревянную окантовку;
  • трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

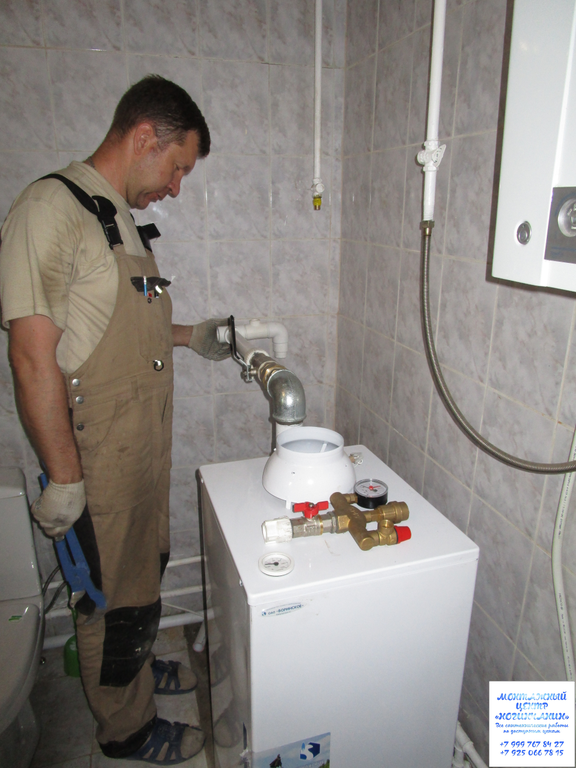

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.

Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.
На месте, где отмечено расположение теплоагрегата, делают отверстие с таким диаметром, чтобы в него свободно прошла труба дымохода (прочитайте также: «Правильное устройство дымохода для газового котла своими руками «). Газовый котел помещают на место и монтируют его вместе с дымоходом. Трубу размещают с уклоном, направленным в сторону улицы. Величину уклона узнают из инструкции производителя, прилагаемой к оборудованию. Наклон трубы необходим, чтобы отводить конденсат из трубы, который образуется в результате разницы температур. Когда установка завершена, трубу дымохода закрепляют в отверстии стены и заделывают при помощи раствора (читайте ещё: «Диаметр дымохода для газового котла — схема и расчет размеров «).

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:

Установка напольного газового котла своими руками согласно техническим нормам монтажа

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако это касается только подключения приборов. Установка напольного газового котла может быть проведена самостоятельно. Как это сделать? Будем разбираться.

Подготовка к установке газового оборудования

Те, кто уверен, что установка газового отопительного прибора начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Сделать придется следующее:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа. Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Газовые котлы — наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование. В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя. На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

  • технический паспорт газового котла;
  • сертификаты соответствия и санитарно-гигиенический;
  • инструкция по эксплуатации отопительного прибора;
  • заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать. Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная. Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла — организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах. Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна составлять 80 см;
  • минимальная высота потолка – 2,5 м;
  • степень огнестойкости не меньше 0,75 часа;
  • наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
  • наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
  • обустройство эффективной вентиляции;
  • дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
  • обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы. В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям. Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека. Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация. Помещение котельной тоже должно быть готово. Под газовый котел укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания. Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм. Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм. Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки. Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода. Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, дымоход и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора. Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода. Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение. На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней. Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом. С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс установки напольного оборудования может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру. Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование. Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня. Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше. Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода. Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой. Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу. Сначала подключаем трубы отопления. В зависимости от действующей отопительной системы, которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали. Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора. Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура подключения котла к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны. Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Для уплотнения соединений газовых труб может использоваться только пакля

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал. Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с соединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром. При этом специалисты настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа. Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля — нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор. После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

Видеоматериалы об установке газового котла

Как правильно установить напольный котел:

Как избежать ошибок в процессе монтажа напольного прибора:

Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов. Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Понравилась статья? Поделитесь ей

Схема обвязки и установки напольного газового котла

  • Правила обвязки котла
  • Подвод газа к котлу
  • Отвод дымовых газов
  • Варианты обвязки газовых котлов
  • Принудительная система обвязки котла

Для устройства системы отопления в частном доме применяются напольные газовые котлы, которые обладают необходимыми качествами и надежностью. Для подключения контура может быть использована любая схема из двух возможных. Все зависит от площади строения, условий монтажа и эксплуатации. В любом случае при установке необходимо предельное внимание уделить нормам отвода продуктов горения, выбору самой схемы, наличию всех обязательных элементов для нее. Для подключения газа к оборудованию требуется составление особой документации, получение соответствующего разрешения. Нельзя осуществлять монтаж до того, пока проект не готов. Следует внимательно отнестись к выбору труб, дополнительного оборудования, выполнению разводки.

Схема устройства двухконтурного газового котла.

Правила обвязки котла

Схема обвязки не так сложна, но она требует предельного внимания и соблюдения всех норм. Рекомендуется для подключения приглашать опытных мастеров, которые обеспечат работоспособность и полную безопасность газового отопления в доме.

Устройство газовых аппаратов.

  • котел отопления выбранной модели;
  • предохранительные клапаны, которые не дают давлению повыситься слишком сильно;
  • манометр для показаний уровня давления в системе;
  • расширительный бак, который используется для защиты системы от гидроудара. Любая схема подключения включает в себя этот элемент, он является обязательным;
  • циркуляционный насос для принудительной схемы;
  • регулирующее оборудование, которое используется для установки отопления принудительного типа.

Если, кроме установки отопления, монтируется и система подачи горячей воды, то необходимо предусмотреть наличие таких элементов:

  • циркуляционный насос для горячей воды;
  • отдельный расширительный бак для водоснабжения;
  • термостатический смеситель для смешивания массы горячей и холодной воды.

Вернуться к оглавлению

Подвод газа к котлу

Схема газового настенного котла.

В качестве топлива для котла используется газ, его необходимо правильно подвести. Перед тем как начать такую работу, придется заказать проектную документацию, получить разрешение в соответствующих органах. Этим занимаются специалисты, самостоятельно подобный проект для обвязки и подключения газа к котлу составить нельзя. Пакет документации для получения разрешения на подключения котла включает:

  • сертификаты соответствия оборудования;
  • паспорта для котла отопления;
  • копии договоров на монтаж.

Уточнить этот список можно в местной службе, где также предоставят условия для самого подключения, огласят стоимость работ. Ввод газа в дом осуществляется только при наличии специального отключающего устройства, которое прекратит подачу топлива при аварийной ситуации. Газовый котел должен находиться в отдельном помещении, которое полностью соответствует его работе. Подключение газа осуществляют только специальные сервисные службы, используют они в работе специальное оборудование, трубы и шланги.

Вернуться к оглавлению

Отвод дымовых газов

При выполнении обвязки напольного котла особое внимание надо уделить тому, как именно будут отводиться продукты горения от оборудования. Согласно законодательству, отвод таких газов надо обеспечивать только по отдельному дымоходу, конец которого выходит на улицу. Сечение такого дымохода не должно быть меньше, чем сечение патрубка котла. Трубы должны идти вертикально, не иметь уступов, не допускается наличие горизонтальных участков.

Схема коаксиального дымохода для газовых котлов.

При необходимости можно выполнить небольшой уклон трубы, который равен 30 градусам, но только на участке до 1 м.

Напольный котел подсоединяется к трубе при помощи специального элемента, суммарная длина для всего участка дымохода должна составлять до 3 м, а уклон трубы допускается до 0,01 м в сторону самого котла. Количество поворотов для дымоотводящего устройства не должно быть больше 3-х. Подобное правило диктуется соображениями безопасности. Немного ниже соединения трубы и котла следует предусмотреть наличие смотрового люка. При проводке надо обязательно смотреть, чтобы труба была максимально защищена. Горючие отделочные материалы не должны подходить к ней вплотную.

Вернуться к оглавлению

Варианты обвязки газовых котлов

Схема двухконтурного газового котла.

Обвязка напольного газового котла может выполняться по нескольким различным схемам – это принудительная и естественная разводка. Естественные контуры обвязки являются самыми простыми, всю работу можно выполнить самостоятельно. Такой вариант называется еще гравитационным, характеризуется он отсутствием насоса, который должен обеспечивать принудительную циркуляцию теплоносителя по всей системе. Движение потока производится только за счет физических законов, вмешательство человека либо механических приборов не требуется. Схема обвязки самая простая, она отлично подходит для загородных домов небольшой площади, но вот для больших строений и многоэтажных городских домов не используется совершенно.

Схема подключения котлов.

В состав системы входят:

  • сам газовый котел;
  • расширительный бак;
  • радиаторы отопления и трубы, по которым будет циркулировать теплоноситель.

Преимущества подобной естественной системы обвязки состоят в следующем:

  1. монтаж предельно простой;
  2. работа котла и системы не зависит от поставок электроэнергии;
  3. стоимость подобной обвязки приемлемая, часто именно такой вариант называют бюджетным;
  4. система не только простая, она практически не требует сложного оборудования. Из дополнительных устройств необходимо поставить только расширительный бачок;
  5. своими руками можно выполнить все ремонтные работы, так как никакого сложного оборудования не установлено.

Конечно, не все так гладко, есть и свои минусы. Перед монтажом требуется провести точные расчеты по диаметру труб для обвязки, который будет не самым маленьким. Эта статья расходов при установке может быть значительной. Подобный контур не всегда смотрится презентабельно. Недостатки связаны и с тем, что регулировать подачу теплоносителя в данном случае проблематично. Можно просто дополнительно поставить небольшой циркуляционный насос.

Вернуться к оглавлению

Принудительная система обвязки котла

Схема требований к помещению при установке газового котла.

Принудительная система обвязки является более комфортной в работе, хотя она и сложнее в подключении. Своими руками данную работу выполнить проблематично. Контур включает в себя сам напольный котел, расширительный бак, манометры, распределительные коллекторы, трубы для циркуляции теплоносителя, краны. Требуется подвод электричества к системе, в противном случае принудительный контур просто не будет работать. Это требуется учесть, особенно для загородных домов, где бывают частые перебои. Чтобы не было проблем, необходима установка небольшого генератора, который будет обеспечивать резервную подачу электричества.

Несмотря на надежность и удобство использования такого типа обвязки для котла отопления, контур обладает и некоторыми минусами:

  • система сложная, поэтому монтаж должен выполнять специалист, чтобы можно было гарантировать работоспособность и безопасность системы;
  • требуется обязательная балансировка системы;
  • обслуживание должно быть регулярное, но стоимость его довольно высока;
  • ремонт и монтаж сложны, требуются значительные финансовые вложения;
  • приборы, которые необходимы для выполнения обвязки, сами по себе стоят дорого, хотя и обладают длительным сроком службы и надежностью.

Выполнение обвязки газового котла отопления – это работа ответственная и сложная, которая требует предельного внимания. Здесь не только надо уделить внимание монтажу котла. но и правильно выбрать место для установки, выбрать тип контура, который максимально подходит для использования в конкретных условиях. Придется соблюдать все требования по безопасности, так как в качестве топлива применяется газ.

Кирилл Владимирович Андросов

Источники: http://teplospec.com/gazovoe-otoplenie/ustanovka-napolnogo-gazovogo-kotla-kak-podklyuchit-kotel-pravilno.html, http://sovet-ingenera.com/otoplenie/kotly/ustanovka-napolnogo-gazovogo-kotla.html, http://1popechi.ru/gaz/sxema-obvyazki-napolnogo-gazovogo-kotla.html

Установка напольного газового котла и его подключение

Газовое отопление обладает широким спектром преимуществ, поэтому большинство домовладельцев, мечтающих об автономной отопительной системе, выбирают именно это топливо.

Но у такой системы отопления есть существенный недостаток – хотя, устанавливать газовый котёл можно своими силами, монтировать приборы должны специалисты.

Документация

Чтобы провести в жилище газовое отопление, нужно оформить ряд документов.

Важно! Прежде всего обратитесь в газовую службу, чтобы выяснить, возможна ли в ваших условиях установка такого оборудования. Напишите соответствующее заявление. Сроки рассмотрения варьируются от 1 до 14 недель.

Результатом рассмотрения заявления станут либо отказ с обоснованием причин, либо разрешение на установку. Вместе с разрешением вы получите технические условия. При получении разрешения закажите проект установки.

В проекте будут представлены схемы прокладки газовой магистрали внутри здания, а также схемы подключения оборудования.

Занимаются всеми вышеописанными вопросами газовые службы, прикреплённые к району вашего проживания. Горгаз или иная контролирующая служба также проверяет техническую документацию оборудования.

Внимание! Перед подачей документов для разработки проекта, присмотрите котёл и другие приборы, ознакомьтесь с их техническими требованиями, но не покупайте.

Особенности установки напольного газового котла

Напольные аппараты помещаются на специально оборудованное основание таким образом, чтобы промежуток между агрегатом и стенами помещения был достаточным для обслуживания и ремонта.

Важно! Трубу дымохода необходимо размещать как можно дальше от окна.

Напольный газовый котёл монтируется в отдельном помещении с большим окном. Стены комнаты отделывают негорючими материалами. Наличие в помещении фальшпола или потолка неприемлемы. От мощности котла зависит объем помещения.

Фото 1. Газовый напольный котел Viessmann Vitogas 100-F, установленный в отдельном помещении с негорючими стенами.

Напольный котёл устанавливается так, чтобы его можно было легко отключить и демонтировать. С этой целью в контурах подачи и обратки монтируются специальные запирающие краны. После их закрытия аппарат свободно отключается от системы отопления. Теплоноситель при этом остаётся в системе.

Порядок работ

Установка котла на газу осуществляется в следующем порядке:

  • зачистите участок стены, рядом с которым будет располагаться оборудование. Между слоем огнеупорного материала и непосредственно стеной должен быть зазор не менее 4,5 см;
  • подготовьте оборудование к монтажу. Под большим напором воды очистите все входные трубки от мелкого сора;
  • установите на трубке для подачи теплоносителя фильтр и запорные устройства;
  • смонтируйте дымоход в соответствии с техническими требованиями оборудования;
  • проверьте тягу и работу автоматики;
  • с помощью стальной трубы в присутствии специалистов произведите врезку в газовую магистраль и подключите прибор к системе газоснабжения;
  • при необходимости подключите аппарат к электросети.

Материалы и инструменты

Перед тем, как начинать работы по установке напольного газового котла, запаситесь необходимыми инструментами и материалами. Для работы вам потребуются:

  • инструкция по эксплуатации оборудования;
  • цемент и песок для создания бетонной стяжки;
  • деревянная окантовка;
  • тара для цементного раствора;
  • лопата для нанесения цемента;
  • трубы для газохода и дымохода;
  • дрель для проделывания отверстий;
  • болты, молоток и гвозди;
  • сам котёл.

После подготовки всех необходимых инструментов и материалов можно приступать к подготовке места для установки напольного газового котла.

Важно! Перед установкой тщательно ознакомьтесь с инструкцией и сверьте соответствие заявленных технических характеристик оборудования данным самого прибора.

Вам также будет интересно:

Подготовка места

Перед установкой газового оборудования тщательно подготовьте комнату для топочной и место непосредственно для установки котла. Основными требованиями к помещению являются:

  • площадь топочной составляет не менее 4 кубических метров;
  • стены комнаты покрыты огнеупорными материалами;
  • наличие широкого дверного проёма и окна;
  • присутствие дымохода.

Само помещение должно быть свободным. В комнате должны отсутствовать ниши и другие полости, где могла бы со временем накапливаться взрывоопасная газовая смесь.

При установке котла в квартире под аппаратом необходимо постелить несгораемый лист из металла. Асбоцементный лист не подойдёт, так как его пожаростойкие качества оставляют желать лучшего, а СЭС не допустит наличия в жилом помещении асбестосодержащих материалов.

При установке котла в частном доме для него также оборудуют специальное помещение. Кроме того, котёл устанавливают в поддон, находящийся ниже уровня пола не менее, чем на 30 см. Поддон обшивают металлическими листами либо делают бетонную стяжку.

Монтаж дымохода

Установка газового оборудования невозможна без монтажа дымохода. От наличия устройства отведения продуктов сгорания во многом зависит безопасность работы всей системы отопления.

Современное оборудования снабжено автоматикой, которая обеспечивает контроль за тягой в дымоходе. При этом автоматически регулируется подача газа. При отсутствии необходимой тяги подача газа немедленно прекращается.

К дымоходу предъявляют обязательные требования:

  • диаметр дымохода должен соответствовать размерам, указанным в эксплуатационной документации оборудования;
  • дымоход должен выходить за пределы крыши минимум на 50 см;
  • желателен дымоход круглого диаметра;
  • оптимальным материалом для дымохода является сталь.

Сборка дымохода осуществляется в вертикальном положении. При сборке должны отсутствовать щели и зазоры. После сборки все детали тщательно крепятся к стене.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Как подключить к газопроводу

Сначала подключается патрубок к ответвлению газовой трубы. На ней обязательно должен быть установлен запирающий кран. Газ подводится к котлу посредством гибкого стального шланга.

Особое внимание уделите герметизации всех соединений газопровода. Для этих целей используются специальные силиконовые прокладки, пакля и краска.

Важно! При присоединении оборудования к газопроводу запрещено применять шланги из резины.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про установку и запуск газового котла.

Заключительные работы

После присоединения оборудования ко всем системам, не запускайте его сразу в работу. Спешка может привести к весьма плачевным последствиям.

Проверьте ещё раз правильность подключения систем водо- и газоснабжения к оборудованию. Вода и газ не должны нигде просачиваться. Для проверки герметизации газопровода намочите места соединений мыльным раствором.

В месте протечки образуются пузырьки. Если все присоединено правильно с соблюдением требований и правил, никаких неприятностей возникнуть не должно.

Первый пуск оборудования все же лучше проводить со специалистами Горгаза, даже если вы самостоятельно устанавливали отопительное оборудование.

Монтаж напольного газового котла — vodotopim.com

Не смотря на то, что статья как бы про монтаж напольного газового котла, на деле не важно, какой это котёл: газовый, пеллетный, твердотопливный, дизельный…

Монтаж всех котлов имеет одинаковую последовательность. Если у вас котёл какой-то иной, то в нужных местах вместо «газовый» подставляйте название своего котла. Важно здесь другое: речь о монтаже именно котла напольного.

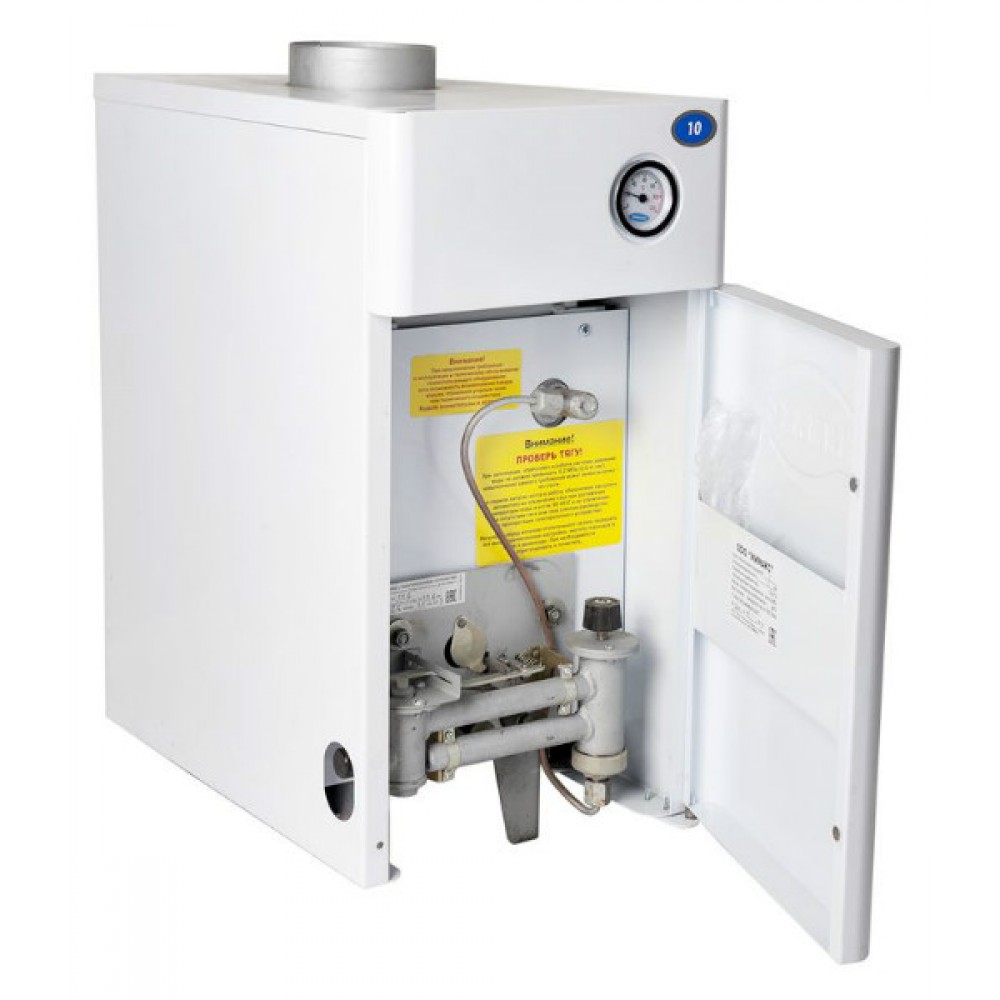

Напольный газовый котёл

Прежде чем выполнять монтаж напольного газового котла…

Перечислим работы, которые нужно сделать раньше, чем браться за собственно монтаж напольного газового котла и другого оборудования, входящего в обвязку котла. Таких работ довольно много, но пусть это вас не смущает, если забежать вперёд, то будет хуже. Напольный котёл обычно устанавливают на финише: когда разведены водяные теплые полы, поставлены радиаторы, к ним проведены трубы, разведено водоснабжение, канализация, электрика, подготовлено помещение котельной. Под напольный котёл должен быть крепкий пол с прочной цементной стяжкой или отдельный фундамент (менее предпочтительно).

Для газового или дизельного котла в котельной должен быть специальный постамент. Для чего? Газовая и дизельная горелка забирает воздух очень интенсивно. Если она близко от поверхности пола, то будет засасывать в себя всю пыль и грязь с пола, быстро забиваться и выходить из строя. Поэтому, если горелка дизельная либо газовая, нужно не только делать кафельный пол и стены, но и котёл поднимать несколько над полом на постаменте.

Если стены, пол и перекрытия котельной из горючего материала, они должны быть защищены от возможного возгорания. «Газовики» на это обратят ваше внимание и подскажут, как и чем нужно защищать такие конструкции (так, у нас котёл ставили на деревянный пол, положив на него лист плоского шифера).

Для дизельного котла должен быть смонтирован бак с топливом, проведён топливопровод и поставлен топливный фильтр.

Для газового котла в котёльную должен быть подведён газ. Сперва делается проект, что, впрочем, делаете не вы, а газовые службы. Вам нужно только определиться с местом размещения котла.

То же и с дымоходом: он должен быть смонтирован заранее, т. к. при устройстве дымохода, скорей всего, надо будет пробивать отверстия в стене или потолке, а смонтированный заранее котёл будет мешать, пылища, куски кирпича, штукатурки и пр. будут сыпаться на него… в общем, понятно.

Монтаж вспомогательного оборудования для напольного газового котла

Подготовительные работы позади, наступает очередь монтажа разного вспомогательного оборудования: расширительного бака, гидрострелки (впрочем, для напольного котла она обычно не нужна), коллектора, насоса, бойлера, для дизельного котла – топливного бака с топливопроводом и фильтром.

Желательно иметь схему размещения оборудования. По этой схеме размечаем на стенах и полу, где и что должно находиться, после чего делаем отверстия под крепёж и монтируется само оборудование.

Монтируем бокс с электрическими автоматами.

Дальше соединяем оборудование между собой трубами.

Соединяем оборудование с трубопроводом, идущим на радиаторы (или на водяные теплые полы – если отопление ими).

Подключаем электрику. Если подразумеваются комнатные термостаты, то их тоже устанавливаем и подключаем к насосам.

Как видим, сделать нужно много, и смонтированный заранее котёл будет просто мешать.

Собственно монтаж напольного газового котла

Монтаж напольного газового котла несколько сложнее, чем настенного, но не на столько, чтобы это нельзя было освоить.

Сперва накручиваем переходники и сгоны на котёл.

В комплекте с напольным котлом идут муфты, гайки и патрубки для соединения котла с трубопроводом системы отопления. На первом фото ниже соединение котла с обраткой; на втором – с подающей трубой:

Монтаж напольного газового котла с обраткой

Монтаж напольного газового котла с подающей трубой

Цифрами обозначены: 1 – муфта, 2 – контргайка, 3 – переходник, 4 – комбинированная муфта для соединения стальной трубы с полипропиленовой.

Чугунный котёл имеет большие выходные отверстия, чтобы можно было его использовать на системах с естественной циркуляцией с толстыми трубами. В системе с принудительной циркуляцией такие большие отверстия не нужны, поэтому применяются переходники с большей резьбы на меньшую. Делаем это сразу, потому что после монтажа котла это может быть не удобно.

Передвигаем котёл к месту постоянной дислокации и соединяем с дымоходом.

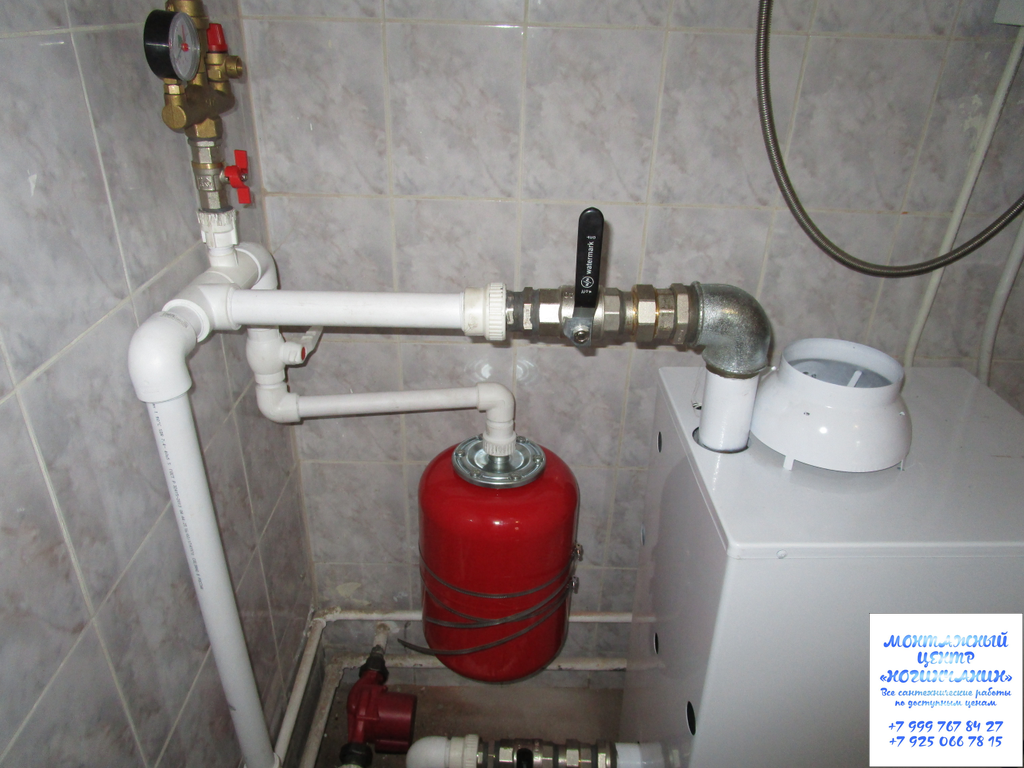

Устанавливаем на котёл группу безопасности и присоединяем котёл к остальной обвязке.

Приглашаем «газовиков» для подключения газа к котлу. То же касается дизельных котлов: заранее договариваемся с сервисным центром, специалисты приедут и подключат.

Подключаем котловую автоматику, если она нужна. Что это за автоматика? Это могут быть датчики комнатной температуры, бойлера, погодозависимая автоматика.

Дымоход для газового напольного котла

Соединять напольный котёл с дымоходом нужно только трубой из листовой жести (в отличие от настенных котлов, для которых дымоход можно сделать из гофры):

Трубы из листовой стали для соединения напольного газового котла с дымоходом

— т. к. выходящие из напольного котла газы очень горячие (в отличие от настенного котла).

Итак, мы разобрались, как выполняется монтаж напольного газового котла. Чтобы это прошло без лишних проблем, не торопитесь, делайте всё последовательно, шаг за шагом. Помните, что подключать котёл самостоятельно можно к системе водопровода и отопления. Газ же подключать могут только работники «спецслужб» (собственно, почему в кавычках?). Ну а дальше переходим к запуску системы отопления.

монтаж напольного газового котла

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.


Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту. Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

  • Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.
  • Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.


Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

  • диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;
  • дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;
  • при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;
  • высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного. Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата. Монтировать оборудование нужно строго параллельно по отношению к полу.


Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.

Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

  • С патрубков прибора удаляют заглушки.
  • В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.
  • Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.
  • Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа. Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Рекомендации и правила эксплуатации

Эксплуатация техники после завершения монтажа газового котла должна осуществляться в сухом помещении, поскольку высокая влажность приводит к рассеиванию паров газа в воздухе. Для повышения производительности теплообменника рекомендуется предохранять его от загрязнений посредством фильтрующей сетки грубой очистки. Фильтрации также следует подвергать воду, поступающую в отопительную систему.

В процессе использования устройства потребуется периодически проводить его техническое обслуживание. Такие мероприятия предусматривают:

  • проверку состояния дымоотвода и исправности вентиляционной системы;
  • очищение горелки и фильтров;
  • контроль работы управляющего блока.

Не реже 2-х раз в год необходимо осматривать теплообменник на наличие сажи и проверять герметичность соединений газопроводной системы посредством обмыливания.


Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

  • группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
  • циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.


Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

  • Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
  • Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
  • Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Правильное подключение котла отопления к системе отопления

Проблемы с подключением котла к системе отопления обычно возникают в том случае, если котел нужно присоединить к уже действующему контуру. При монтаже новой отопительной системы все установочные размеры отражены в проекте. Расположение трубопроводов и агрегатов согласно разработанному проекту обычно не вызывает затруднений. Сложности возникают если необходимо подключение отопления к котлу отопления другого типа, мощности и размеров.

Следует отметить, что не существует общей схемы, поэтому подключение котла отопления к системе отопления осуществляется в каждом случае по разному, исходя из конкретных условий. Но есть определенные правила, обязательные к выполнению. Например, схемы подключения газового, электрического или твердотопливных котлов отличаются и зависят не только от конструктивных размеров. Руководство к действию — инструкция на определенный отопительный агрегат и действующие нормативные документы.

Подключение газового котла

Умение и знание того, как подключить газовый котел к системе отопления, не исключает обязательного разрешения от службы газоснабжения. Для этого нужно подать заявления и получить технические условия монтажа. Если предполагается установить газовый котел взамен уже установленного, то нужно подать заявление для изменения проекта и получения новых технических условий установки и монтажа. При наличии на руках всех документов можно начинать монтаж.

Схема подключения котла взамен существующего в каждом конкретном случае индивидуальна.

Устанавливаемый котел может быть напольным, настенным, энергозависимым или не требующим наличия электрической сети для своей работы. Кроме того, установочные размеры и места подключения трубопроводов и дымохода также могут отличаться. Поэтому схема на подключение котла отопления к системе составляется исходя из реальных условий. Нужно выполнять существующие требования и соблюдать определенную последовательность установки котла.

Основные требования при монтаже газового котла:

  • помещение для установки должно иметь хорошую вентиляцию и отрывающуюся форточку;
  • стены, потолки должны быть негорючими;
  • если котел напольный, то подготавливается ровное и прочное основание или фундамент;
  • для настенного котла определяется место установки с соблюдением всех расстояний согласно нормативных требований;
  • схемы с применением газового котла нуждаются в дымоходах, они могут быть коаксиальными и выводиться через стену или классическими и выводиться через крышу.

Если определена схема подключения, то сам процесс установки, включая подключение газового напольного котла к системе отопления, требует нескольких этапов.

Те же самые этапы установки актуальны и для настенных газовых котлов:

  1. тщательный подбор отопительного агрегата по мощности;
  2. выделение места установки котла с последующим монтажом;
  3. присоединение трубопроводов контура к котлу;
  4. присоединение ГВС;
  5. для закрытых систем подключение к котлу отопления электроэнергии для автоматики и циркуляционного насоса;
  6. подключение газопровода.

Следует заметить, что подключение настенного газового котла к системе отопления также требует индивидуальной схемы для каждого конкретного случая. Но основные требования для установки, монтажа и последовательность этапов проведения работ аналогичны для любых типов газовых котлов.

Резервирование системы отопления

Практическое подключение двух котлов в одну систему отопления возможно двумя способами – последовательным и параллельным. При последовательном подключении два котла подключаются, как понятно из названия, последовательно в один контур отопления. Такое подключение при одновременной работе котлов позволяет увеличить суммарную мощность, а при раздельной работе обогревать помещение, если, например, прекратилась подача газа. При параллельном подключении одни из котлов не работает, т. к. он отключен от контура запорной арматурой. Так, например, в случае прекращения подачи газа газовый котел отключают и подключают котел на твердом топливе.

Многие владельцы для увеличения надежности контура обогрева применяют резервирование — параллельное подключение котлов отопления работающих на разном топливе.

Возможны следующие варианты параллельного подключения:

  • газовый котел + твердотопливный котел;
  • газовый котел + электрический котел;
  • котел на твердом топливе + электрический котел;
  • универсальный котел, использующий твердое топливо и ТЭНы.

Особенности подключения электрических котлов

При создании системы резервирования с применением электрических котлов нужно знать, как подключить котел отопления к электрической сети.

Схемы подключения электроотопления наиболее простые, ведь они не требуют наличия дымохода и специально оборудованного места установки.

Если мощность электрического котла не превышает 12 кВт, то его подключают к обычной однофазной бытовой сети. Если же мощность электрокотлов больше или применено каскадное включение нескольких котлов, то используется трехфазная сеть.

Требования техники безопасности при установке электрокотлов

При установке электрооборудования нужно знать не только, как правильно подключить котел отопления, но и как обезопасить себя и окружающих от высоких напряжений. Для оборудования такого типа установка приборов безопасности обязательна. Но при этом нужно учитывать тип котла. Для защиты ТЭНовых и индукционных котлов используется УЗО (устройство защитного отключения), но для электродных котлов его нельзя применять. Для электродных котлов установка защитного заземления обязательна.

Подключение котлов отопления схема подключения газового котла отопления установка напольного газового котла



Схема подключения газового котла с общим коллектором


 Схема подключения газового котла с принудительной циркуляцией теплоносителя


 Схема подключения газового котла отопления с естественной(атмосферной) циркуляцией теплоносителя

 Установка котла в помещении.

Помещение, в котором производиться установка газового котла должно соответствовать следующим основным требованиям:

  •  Помещение должно соответствовать требованиям строительных норм и правил, правил пожарной безопасности и правил безопасности в газовом хозяйстве.
  • Помещение должно быть свободно проветриваемым, но не иметь сквозняков (скорость ветра не более 0,5 м/с).
  • Помещение должно быть нежилым (кухня, специально оборудованное подсобное помещение, тепловой пункт и т. д.)
  • Помещение, не должно иметь постоянно работающих вентиляторов, каминов или других тягодутьевых устройств в непосредственной близости от котла, или, по крайней мере, избегать одновременной работы этих устройств и котла.
  • Необходима установка приточной и вытяжной вентиляционной решетки, размер и сечение определяются размерами помещения и требованиям к притоку свежего воздуха.
  • Вытяжная вентиляционная решетка располагается в верхней части и обеспечивает 3-х кратный воздухообмен.
  • Приточная вентиляционная решетка располагается в нижней части и обеспечивает поступление воздуха на горение и 3-х кратный воздухообмен.

Напольный газовый котел допускается устанавливать и эксплуатировать только в достаточно проветриваемых помещениях. Если это не обеспечено, то существует опасность проникновения отходящих газов в жилые помещения.
Обеспечьте беспрепятственную и достаточную подачу воздуха на горение (например, за счёт отверстий для подачи и выпуска воздуха в дверях, потолке, окнах, стенах или путём объединения помещений). Котел устанавливается на чистый пол или основание. При этом пол и основание должны иметь достаточную несущую способность. Котел должен размещаться на негорючей подставке. В случае если пол изготовлен из горючего материала, под котел необходимо проложить несгораемую изоляционную подкладку, выступающую за габариты котла минимум на 100мм.
ВНИМАНИЕ! Воздух, необходимый для полного сгорания газа, поступает в горелку через отверстия в днище котла. Днище котла не должно быть перекрыто никакими посторонними предметами.










Проконсультироваться Вы можете по телефонам:

+7(495)641-32-22
+7(495)941-60-42
+7(495)661-28-55

Энергоэффективность котла и печи

Большинство из нас мало что знает о печи или котле в наших подвалах, кроме того, что они делают наши дома восхитительными, когда на улице ужасная погода. Мы используем термины «печь» или «котел» взаимозаменяемо и надеемся на лучшее.

Но не полностью понять эти две рабочие лошадки домашней системы отопления — упущенная возможность. Понимание плюсов и минусов печи по сравнению с котлом может помочь вам принять более правильное решение о том, какой из них лучше всего подходит для ваших потребностей в энергии дома, что, в свою очередь, может помочь вам лучше планировать свои затраты на энергию. Например, существует разница между энергоэффективностью котла и печи.

Начнем с основ работы печи и котла.

Как работает котел?

  1. Котлы нагрева воды.
  2. Вода превращается в пар или горячую воду.
  3. Тепло пара передается по трубам в остальную часть дома и рассеивается через радиаторы. Версии с горячей водой пропускают воду через плинтусные радиаторы или системы лучистого пола, или они нагревают воздух через змеевик.
  4. Котлы работают на различных источниках энергии, включая природный газ, нефть, электричество и дрова.

Как работает печь?

  1. Печи нагревают воздух.
  2. Тепло распределяется вентилятором по системе воздуховодов вашего дома. Горячий воздух выбрасывается в помещение через регистры или вентиляционные отверстия в полу, стенах или потолках.
  3. Печи, также известные как системы воздушного отопления, могут работать на электричестве, природном газе, пропане или жидком топливе.
  4. Печи чаще встречаются в новых домах, потому что они обычно дешевле котлов. Однако у каждого есть свои плюсы и минусы.

Плюсы и минусы котла

Котлы обычно дороже печей. Сайт по благоустройству дома KompareIt сообщает, что котлы, которые сложнее установить, чем печи, обычно стоят от 2500 до 4000 долларов за модель среднего класса, в то время как высокоэффективные котлы стоят от 5000 до 10 000 долларов, включая установку. Паровые, газовые и водогрейные котлы стоят примерно одинаково, но паровые котлы работают менее эффективно, поэтому об этом следует помнить, когда вы решаете, какой котел лучше всего подходит для ваших бытовых нужд.Удаление вашего старого котла может стоить от 500 до 1000 долларов, в зависимости от размера и сложности удаления из вашего подвала.

Вот некоторые основные плюсы и минусы котла:

Плюсы котла:

  1. Как правило, более энергоэффективны: Котлы обычно используют меньше топлива для обогрева вашего дома, что означает потенциально более низкие затраты на энергию. (Ниже мы углубимся в энергоэффективность.)
  2. Более стабильное тепло: Это может стать важным фактором при выборе печи или котла.
  3. Меньше шума при работе: Котлы, как правило, тише, чем печи, потому что вы не слышите звук дующего горячего воздуха.
  4. Меньше обслуживания: Котлы не имеют фильтров, требующих очистки, например.
  5. Лучшее качество воздуха: Поскольку котлы не продувают воздух, они не распространяют пыль или аллергены. Они также не так сильно высушивают воздух, как горячий воздух.

Минусы котла:

  1. Медленнее реагируют: Котлам требуется больше времени, чтобы приспособиться к изменениям термостата.Это означает, что вам требуется больше времени, чтобы почувствовать изменение температуры после включения или выключения нагрева.
  2. Сложнее установить: Котлы установить сложнее, чем печи.
  3. Сложнее переделать: Переход с котловой системы отопления на топочную практически невозможен. Добавление воздуховода для прокачки воздуха через ваш дом было бы непомерно затратным. Кроме того, котлы не охлаждают дома, поэтому, если для вас важно центральное кондиционирование воздуха, вы, вероятно, захотите придерживаться системы печи / воздуховода.
  4. Утечки представляют опасность: Если из вашего бойлера протекает вода, ваш дом может серьезно пострадать от воды.

Плюсы и минусы печи

При выборе печи или котла стоимость может иметь значение. KompareIt сообщает, что в среднем печь стоит от 2000 до 3500 долларов, включая установку. Высокоэффективные модели могут стоить от 5000 долларов США, включая установку. Демонтаж старой печи может стоить до 1000 долларов, в зависимости от размера и сложности.

Вот основные плюсы и минусы печей:

Плюсы печи:

  1. Дешевле: Поскольку печи более распространены, чем котлы, они дешевле, иногда даже вдвое меньше, чем цена котла.
  2. Уменьшенная опасность утечки: Протекающие печи обычно пропускают только воздух, который явно менее способен нанести вред вашему дому, чем котел, наполненный водой.
  3. Нет опасности замерзания: Поскольку печи не содержат воды, системе не угрожает опасность замерзания в случае отключения электроэнергии. Напротив, трубы отопления могут замерзнуть и потенциально лопнуть, если температура станет слишком низкой при длительном отключении электроэнергии.
  4. Простота установки: Установка печи обычно занимает несколько часов, по сравнению с днями в некоторых котельных установках.

Минусы печи:

  1. Менее эффективен: Нагрев воздухом менее эффективен, чем нагрев водой. Это означает, что ваша печь будет использовать топливо быстрее, чем котел, что может увеличить ваши затраты на электроэнергию.
  2. Больше шума: Печи дуют воздухом, и это издает звук. Вы слышите печку каждый раз, когда она включается.
  3. Пониженная постоянство тепла: Нагрев с принудительной подачей воздуха не так постоянен, как нагрев паром или горячей водой. В результате в одних комнатах может быть прохладнее или жарче, чем в других.
  4. Плохое качество воздуха: Поскольку из печей выдувается горячий воздух, они также выдувают пыль и аллергены. Кроме того, зимой воздух, вероятно, будет более сухим, чем если бы у вас было тепло от горячей воды или пара.

Энергоэффективность котла и печи

Первое, на что следует обратить внимание, задумываясь об эффективности использования тепловой энергии, — это возраст вашей печи или котла. Energy.gov сообщает, что более старые системы печей или котлов, как правило, были энергоэффективны только в диапазоне 56-70%.Современные системы могут достигать 98,5%. Это означает, что практически все топливо, которое вы покупаете, идет непосредственно на обогрев вашего дома. Наличие более энергоэффективной печи или котла может означать сокращение ваших счетов за топливо и выбросов загрязняющих веществ вдвое. Energy.gov сообщает, что модернизация вашей печи или котла с КПД с 56% до 90% может сэкономить 1,5 тонны выбросов углекислого газа в год, если вы отапливаете газом. Это число увеличивается до 2,5 тонн, если вы нагреваете на масле.

Некоторые простые способы повышения энергоэффективности включают рассмотрение различных типов печей или котлов.Energy.gov рекомендует, например, заменить газовую печь с запальником на печь с электронным зажиганием.

Энергоэффективность котлов и печей измеряется одинаково — годовой эффективностью использования топлива (AFUE). Блок, который имеет AFUE, скажем, 70, преобразует 70% своего топлива в тепло. Остальные 30% теряются. Федеральное правительство требует, чтобы печи, работающие на газе и жидком топливе, не могли иметь рейтинг AFUE ниже 78%. Высокоэффективные модели печей должны иметь рейтинг AFUE 85% или выше.

Номиналы

AFUE для котлов зависят от типа котла и его источника тепла. KompareIt говорит, что паровые котлы, работающие на жидком топливе, имеют минимальный AFUE 82%. Между тем паровой котел, работающий на газе, будет иметь как минимум 80%. Водогрейные котлы имеют минимум 82% для газовых моделей и 84% для моделей, работающих на жидком топливе.

Energy.gov сообщает, что энергоэффективность котла и печи также можно сравнить, отметив определенные характеристики оборудования. В дополнение к просмотру процентов AFUE, Energy.gov предлагает обратить внимание на то, есть ли в системе отопления контрольная лампа. Например, наличие непрерывной запальной горелки менее энергоэффективно, чем отсутствие запальника или наличие системы, которая конденсирует дымовые газы во втором теплообменнике, что обеспечивает дополнительную эффективность. Наиболее энергоэффективные системы отопления также имеют закрытое сгорание.

Эта диаграмма от Energy.gov может помочь вам быстро проанализировать энергоэффективность котла и печи:

Котел vs.Обслуживание печи

Неважно, печь у тебя или котел — если за ним не ухаживать, он не будет работать в оптимальном режиме. А это означает, что вы можете терять деньги, поскольку отапливаете свой дом менее эффективно. Вот несколько рекомендуемых советов по обслуживанию от Energy. gov.

Для всех систем:

  • Проверьте вентиляционную трубу и дымоход. Проблема с дымоходом может быть причиной для установки нового оборудования, которое не требует использования существующего дымохода.
  • Проверить теплообменник.
  • Отрегулируйте управление котлом или печью, чтобы убедиться, что настройки температуры воды и/или воздуха оптимальны для эффективности и комфорта.
  • Если вы планируете заменить или модернизировать вашу текущую систему, Energy.gov рекомендует, чтобы технический специалист провел проверку эффективности сгорания.

Для систем принудительной вентиляции:

  • Проверить камеру сгорания на наличие трещин.
  • Тест на угарный газ.
  • Отрегулируйте управление вентилятором и температуру приточного воздуха.
  • Чистка и воздуходувка масла.
  • Удалите грязь, сажу или коррозию с печи или котла.
  • Проверьте подачу топлива и характеристики пламени и при необходимости отрегулируйте.
  • Уплотнение соединений между печью и основными каналами.

Для систем горячего водоснабжения:

  • Контрольный предохранительный клапан.
  • Проверка контроля верхнего предела.
  • Осмотрите гидробак, который должен быть заполнен только воздухом.
  • Очистите теплообменник.

Для паровых систем:

  • Слейте немного воды из котла, чтобы удалить осадок и повысить эффективность теплообмена.
  • Проверка контроля безопасности при отсечке воды и верхнего предела.
  • Опорожните поплавковую камеру, чтобы удалить осадок, который предотвратит засорение.
  • Анализ котловой воды и добавление химикатов по мере необходимости для борьбы с отложениями и коррозией.
  • Очистите теплообменник.

В конечном счете, энергоэффективность вашего дома может сэкономить или стоить вам денег. Хотя вы можете не слишком много думать о своей печи или котле, когда кажется, что все работает нормально, важно понимать, как они работают, чтобы вы знали, что делаете все возможное, чтобы ваш дом работал эффективно. Выполнение рекомендуемого регламентного обслуживания вашей печи или котла может сэкономить вам много денег (и головных болей), поэтому скорее проверьте свою систему!

Высокоэффективный комбинированный котел серии Rheem® Prestige® обеспечивает отопление и горячее водоснабжение в одном устройстве — водонагреватели и комбинированные бойлеры Rheem

Номер модели Rheem RCBH-199DVLN
RCBH-199DVLP
RCBH-180DVLN
RCBH-180DVLP
Расход газа для обогрева помещений 4
(Режим обогрева)
МАКС 120 000 БТЕ/ч 100 000 БТЕ/ч
МИН 18 000 БТЕ/ч 18 000 БТЕ/ч
Расход газа для ГВС
(ГВС)
МАКС 199 000 БТЕ/ч 180 000 БТЕ/ч
МИН 18 000 БТЕ/ч 18 000 БТЕ/ч
АФУЭ 95% 95%
Диапазон регулирования (обогрев помещения) 6. 7:1 5,6:1
Диапазон регулирования (ГВС) 11:1 10:1
Непрерывный расход
(ГВС)
МАКС 9,9 гал/мин 9,0 гал/мин
45°F Подъем 7,7 гал/мин 7,0 гал/мин
77°F Подъем 4,5 гал/мин 4,1 гал/мин
Количество ванных комнат 5 2–2,5 2
Темп.Диапазон Отопление помещений 100°F–180°F
ГВС 90°F–140°F
Тип Внутренняя прямая вентиляция
Система дымохода Герметичный воздухозаборник прямого сгорания или комнатный воздухозаборник
Система зажигания Прямое электронное зажигание/автоматическое определение пламени
Система горелки Горелка с предварительно смешанным металлическим волокном
Система газовых клапанов Клапан соотношения воздуха
Минимальная скорость потока активации 0. 5 галлонов в минуту
Минимальный непрерывный расход 0,4 гал/мин
Материал внутренней трубы STS 304, медные трубки (первичный и вторичный)
Водоудерживающая способность Менее 2 галлонов
Давление воды 6 МАКС ГВС 150 PSI / Отопление 30 PSI
МИН ГВС 15 PSI / Отопление 12 PSI
Давление газа Нац.Газ WC от 3,5″ до 10,5″ WC
Сжиженный нефтяной газ 8,0″ WC до 14,0″ WC
Материалы Корпус Холоднокатаная углеродистая сталь
Теплообменник Нержавеющая сталь STS 304
Устройства безопасности Датчик пламени, Предельный выключатель перегрева, Детектор утечки газа,
Детектор утечки воды, Термистор выхлопных газов, Датчик давления,
Термистор системы отопления
Гарантия Жилой сектор — 10 лет на теплообменник,
5 лет на детали, 1 год на работы

Системы газового отопления | Американская газовая ассоциация

Системы отопления на природном газе

Потребители отдают предпочтение природному газу, потому что это удобно, удобно, надежно и эффективно. Современные системы отопления предлагают подрядчикам, строителям и домовладельцам невероятный выбор: от первоклассных печей, которые достигают уровня эффективности более 90 процентов, до устройств по умеренной цене, которые соответствуют минимальному стандарту эффективности 78 процентов или немного превышают его. что клиенты не должны платить за большую эффективность, чем им нужно.

Тепло природного газа ощущается теплее, чем тепло, производимое электрическим тепловым насосом. Тепло природного газа доставляется из систем с принудительной подачей воздуха при температуре от 120 до 140 градусов по Фаренгейту.Напротив, воздух от электрического теплового насоса обычно доставляется при температуре 85-95 градусов по Фаренгейту, достаточно теплой для обогрева комнаты, но ниже, чем средняя температура кожи человека 98,6 градусов по Фаренгейту.

Типы систем отопления

Системы принудительной подачи воздуха

Наиболее распространенной печью является система центрального отопления с принудительной подачей воздуха, в которой для нагрева воздуха используется горелка, работающая на природном газе. Холодный воздух втягивается в систему, перемещается в теплообменник, где он нагревается газовой горелкой, а затем циркулирует с помощью воздуходувки или вентилятора по воздуховодам дома.Система принудительной вентиляции может также включать в себя такие элементы, как электронные воздушные фильтры, электрическое охлаждающее оборудование и увлажнитель или осушитель.

При сгорании природного газа образуются побочные продукты в виде водяного пара и двуокиси углерода, которые являются теми же элементами, которые выдыхаются при дыхании человека. Эти дымовые газы должны выводиться наружу. Настенные вентиляционные отверстия могут использоваться для печей с принудительной подачей воздуха на природном газе средней и высокой эффективности, что устраняет необходимость в стандартном дымоходе и/или вкладыше дымохода.

Системы лучистого водяного или водяного отопления

Водяные системы или системы горячего водоснабжения имеют газовый котел, который создает пар или горячую воду, которая затем циркулирует по дому по трубам или трубам. Эти системы отопления могут включать радиаторы, системы лучистого пола или плинтусы. В котлах или водяных системах используется тот же тип вентиляции, что и в системах с принудительной подачей воздуха.

Комбинированные системы водяного отопления и отопления помещений
Комбинированные системы

предназначены в первую очередь для использования в качестве системы принудительного воздушного отопления, но также могут быть адаптированы для некоторых водяных плинтусных систем. Горелка на природном газе нагревает воду для использования и хранит ее в резервуаре, как обычный водонагреватель.Чтобы обеспечить отопление помещения, насос подает часть горячей воды через нагретый металлический змеевик. Вентилятор продувает воздух над нагретым змеевиком и через воздуховоды в доме.

Обогреватели

Обогреватели, работающие на природном газе, являются хорошим выбором для комнат, которые редко используются, для помещений, которые нуждаются в дополнительном обогреве, а также для дополнительных помещений. Эти компактные энергосберегающие устройства можно монтировать на стене, размещать в плинтусах или размещать в камине или печи. Они рассчитаны на обогрев одной или нескольких комнат.Часто они выводятся наружу через обычные дымоходы или вентиляционные отверстия, но также доступны модели без вентиляции.

Излучающий комнатный обогреватель имеет светящуюся панель, которая согревает людей и поверхности на своем прямом пути. Конвективный обогреватель прогревает воздух в помещении. Некоторые конвективные обогреватели используют естественную циркуляцию, создаваемую в помещении, для распределения нагретого воздуха, а другие используют небольшой вентилятор или воздуходувку для распределения теплого воздуха.

Эффективность и эксплуатационные расходы

Энергоэффективность любой системы отопления измеряется годовой эффективностью использования топлива (AFUE).Это отношение между количеством энергии, поступающей в систему, и количеством энергии, выделяемой в виде полезного тепла. При этом учитываются тепловые потери при запуске и охлаждении, а также КПД агрегата во время его работы. Чем выше AFUE, тем эффективнее печь. Новые печи должны работать с КПД 78% или лучше; некоторые высокоэффективные системы отопления, работающие на природном газе, используют 98 процентов своей потребляемой энергии.

Сравнение затрат

Чтобы определить, какая модель является наиболее подходящей, строители и потребители должны сравнить как первоначальные затраты на покупку и установку системы, так и среднегодовые эксплуатационные расходы.Покупка системы отопления, работающей на природном газе, может стоить дороже, чем электрическая система, но ее эксплуатация часто обходится дешевле. В 2001 году, например, эксплуатация даже малоэффективной печи на природном газе обходилась дешевле, чем эксплуатация электрического теплового насоса, а обогрев дома с помощью электропечи сопротивления обходился почти в три раза дороже, чем использование высокоэффективной печи. -эффективная печь на природном газе.

Заявление о бойлере 101: Основы бытового котла

Каждую зиму домовладельцам напоминают о важности их котельных систем, особенно если они не работают должным образом.Поскольку рекламации котлов начинают появляться на столах наладчиков в холодное время года, важно понимать основы этих систем и то, как они работают.

Что такое котел?

Котлы представляют собой водяные системы отопления, то есть они используют воду для передачи тепла. Этот тип системы имеет много преимуществ, одним из которых является поддержание более постоянной температуры. Котлы также обычно более эффективны, чем системы с принудительной подачей воздуха, и не требуют воздуховодов. Это, в свою очередь, предотвращает попадание пыли, аллергенов и плесени в воздух дома через воздуховоды.

Котел подает нагретую воду на конечные устройства (в данном примере на радиаторы). Вода передает тепло воздуху, а затем возвращается в котел, где цикл повторяется.

Понимание различий между котлами, работающими на природном газе и жидком топливе

В бытовых котлах используются два основных вида топлива: природный газ и мазут. Природный газ сгорает чисто и в последние годы стоит дешевле нефти. Газ подается от коммунального предприятия по коммуникационным линиям в дом.Чтобы определить, работает ли котел на природном газе, найдите рядом с котлом линию подачи газа с запорным вентилем. (На фото: Бытовой газовый котел)

С другой стороны, масляные котлы

требуют наличия большого бака на месте, вмещающего от 200 до 1000 галлонов. Нефть часто используется в районах, где природный газ недоступен. Кроме того, первоначальная цена стандартного жидкотопливного котла часто в два-три раза выше, чем у его газового аналога.

Подача тепла через различные типы терминалов

Для обеспечения теплом кондиционируемого помещения водяная система нагревает воду и распределяет ее по герметичным трубам и терминалам по всему объекту. В жилых домах обычно встречаются три основных типа терминалов.

Радиаторы

, один из наиболее часто заявляемых типов, относительно большие и обычно изготавливаются из стали, алюминия или чугуна. Более современные радиаторы используют воду для обогрева, но около 10% систем в старых домах все еще имеют паровые радиаторы. В системе парового отопления котел нагревает воду до тех пор, пока она не станет паром. Затем пар проходит через радиаторы для передачи тепла, затем конденсируется обратно в воду и возвращается в котел для повторного использования. (На фото вверху: радиатор в жилом доме)

Еще одним распространенным котельным терминалом является регистр плинтуса. Важное примечание: Некоторые электрические плинтусы не подключены к какой-либо системе центрального отопления; Вы можете идентифицировать их по их индивидуальному термостатическому управлению. Крайне важно понимать разницу между ними, поскольку электрические конвекционные плинтусы сталкиваются с совершенно другими проблемами, чем гидравлические. В то время как электрические плинтусы работают исключительно от электричества, водяные обогреватели производят лучистое тепло, выталкивая воду из котла и через трубы уникальной формы ребер плинтуса для равномерного нагрева. (На фото: внутри плинтуса)

Гидравлическая система, расположенная под полом, представляет собой еще один тип терминала котла, хотя и менее распространенный, чем радиаторы или плинтусные регистры. Здесь вода поднимается из котла и подается по отдельным трубам, расположенным поверх плиты или чернового пола. Трубы покрыты готовым полом и производят равномерное лучистое тепло, которое поднимается от пола. Самым большим недостатком этого типа гидравлической системы является возможность легко диагностировать утечку в трубе.

Система лучистого отопления под полом

Общие виды потерь в котлах

Котлы могут столкнуться со значительными (и дорогостоящими) проблемами, особенно в зимние месяцы. Для наладчиков крайне важно тесно сотрудничать с обученным техническим специалистом для диагностики и устранения всех проблем, которые могут возникнуть с гидравлической системой, поскольку малейшая оплошность может создать опасные ситуации.

Урон от заморозки

В зимние месяцы отрицательные температуры могут привести к разрыву труб и клапанов на всех типах котлов.Это может произойти в одной зоне или во всей системе дома, и в результате ущерб от воды может быть катастрофическим, если с ним не справиться быстро. Кроме того, объем повреждений может значительно различаться. В то время как медные трубы можно легко отремонтировать, чугунные — нет, и треснувшие радиаторы необходимо будет полностью заменить. (На фото: треснувший радиатор из-за мороза)







Пухляк

Дыхание может возникнуть, когда котел не зажигается должным образом и позволяет газам или парам масла накапливаться в камере сгорания.Когда он в конце концов воспламеняется, избыточное топливо может вызвать что угодно: от небольшого количества дыма до месива дыма и сажи, которые затем выбрасываются в область вокруг котла. В редких случаях дым и сажа также могут подниматься по трубам вместе с теплом, которое продолжает циркулировать по всему дому.

Отказ отсечки при низком уровне воды

Распространенной проблемой котла является неисправность выключателя отсечки при низком уровне воды, что может произойти либо из-за отсутствия регулярного обслуживания, либо из-за износа, связанного с возрастом.Выключатель гарантирует, что котел не нагреется без достаточного количества воды. Если котел работает без достаточного количества воды, он может дать трещину в теплообменнике или камере сгорания.

Хотя эти устройства отключения при низком уровне воды бывают как электрическими, так и механическими, механический переключатель, скорее всего, выйдет из строя преждевременно. Одна из распространенных причин этой неисправности заключается в том, что поплавковый механизм иногда забивается водой, что затем дает ложноотрицательный результат, указывающий на то, что в системе недостаточно воды.Это, в свою очередь, автоматически отключает систему.

Еще одна частая проблема с механическим переключателем — накопление полностью растворенных твердых веществ (TDS) или минеральных отложений, которые могут препятствовать свободному перемещению поплавкового механизма вверх и вниз при соответствующем уровне воды. TDS также могут вызвать пенообразование воды, создавая ложноположительный эффект, который не позволяет поплавку указывать, когда пора закрыть клапан из-за низкого уровня воды. Это может привести к сухому возгоранию, ремонт которого может обойтись дороже, чем замена котла. (На фото: механическое устройство отсечки при малой воде, в котором накапливаются TDS и создается ложноположительный результат, приводящий к сухому возгоранию)

Перенапряжение высокого напряжения

Еще одна частая неисправность гидравлических систем – выбросы высокого напряжения, так как котлы состоят из значительного количества электронных компонентов. Вам всегда нужен лицензированный технический специалист с надлежащим испытательным оборудованием для диагностики и устранения любого повреждения системы от перенапряжения.

Кража меди

Значительная часть гидравлической системы использует ценные медные трубы, поэтому, к сожалению, кражи распространены.В зависимости от того, как воры удалили котел и трубы, замена украденных труб лицензированным сантехником может быть дорогостоящей. В любых ситуациях, когда могут присутствовать оголенные провода или другие опасные факторы, наладчики не должны ни к чему прикасаться, пока лицензированный технический специалист не осмотрит место установки. (На фото: медная труба, отрезанная от котельной)

Повреждение водой

Повреждение водой может иметь катастрофические последствия для котла; поэтому крайне важно проводить полную оценку, когда котел подвергается воздействию воды в течение любого периода времени.После потери воды электрические компоненты котла, горелка и даже камера сгорания или тепловая камера могут получить множество повреждений.

HVACi избавляет от претензий на предположения

Котлы являются важной частью любого дома, и они состоят из множества частей, которые необходимо регулярно обслуживать и проверять. В случае претензии важно, чтобы обученный технический специалист оценил всю систему и ситуацию до любых обсуждений урегулирования.

Технические специалисты

HVACi обладают навыками для полного расследования и диагностики точной неисправности котла. Основываясь на своих выводах, HVACi создает подробный отчет о повреждениях, который содержит рекомендации по вариантам ремонта или замены и оценивает затраты. Отправьте нам претензию по котлу сегодня, чтобы урегулировать ее быстро и точно.

Газовый котел Водяные системы напольного отопления: основные параметры планирования

Газовый котел Водяные системы напольного отопления: основные параметры планирования

При установке водяной системы теплого пола, в которой используется газовый котел, необходимо учитывать ряд моментов: требования к минимальной площади отапливаемого пола, расположение коллектора и котла, а также схема зонирования.

Минимальные требования к подогреву пола

Водяные системы напольного отопления, в которых используются газовые котлы, должны иметь минимальную площадь 60–90 м2, работающую в любой момент времени. Площадь рассчитывается исходя из минимальной мощности котла. Газовые котлы будут иметь «высокую» и «низкую» настройку газового пламени, а мощность котла будет основываться на потреблении газа при этих двух фиксированных настройках газа.

Водяное отопление пола требует сети труб, коллекторов и элементов управления. Лучше всего иметь одну зону на комнату.Это обеспечивает более низкие эксплуатационные расходы и больший контроль над уровнем комфорта, но также может привести к более высоким первоначальным затратам.

Важное примечание по коротким циклам

Отопление площади менее 60 м2 может привести к коротким циклам, что может привести к серьезным проблемам с котлом. Газовые котлы предназначены для работы в течение периодов времени (5 минут и более), и если их мощность значительно превышает тепловую нагрузку пола, котел будет работать в режиме быстрого повторяющегося цикла ВКЛ/ВЫКЛ (так называемый «короткий цикл»), который может привести к значительному повреждению котла из-за проблем с эксплуатацией и техническим обслуживанием.

Ванные комнаты

При обогреве отдельных небольших помещений, таких как ванные комнаты и примыкающие к ним помещения, важно помнить, что они не могут обогреваться «автономно». Он должен быть частью большей отапливаемой площади, чтобы работать эффективно и экономично. Если вы хотите обогреть ванную комнату или небольшую жилую площадь, которая не соответствует указанным выше требованиям к минимальной площади (60 м2 – 90 м2), лучшим вариантом с учетом капитальных затрат, затрат на установку и эксплуатацию является электрический теплый пол.

Расположение котла Котлы

обычно располагаются внутри или снаружи и крепятся к стене. Если они расположены внутри, их необходимо вывести наружу через стену или крышу. На этапе проектирования размещения котла важно иметь в виду, что максимальная длина дымохода ограничена. Сокращение расстояния дымохода является очень важным фактором снижения общих затрат. В Австралии котлы обычно располагаются на улице, но если есть доступ в подвал или производственное помещение, это будет предпочтительным местом, поскольку они обеспечивают дополнительное укрытие от непогоды.

Средний котел имеет размеры около 1 м в высоту, 500 мм в ширину и 350 мм в глубину. Котел должен быть подключен к коллектору(ам) с помощью фиксированных труб подачи и возврата, так как важно, чтобы расстояние между котлом и коллектором было минимальным, чтобы избежать ненужных затрат. Обратите внимание, что диаметр трубы подачи и возврата обычно составляет минимум 51 или 58 мм в диаметре. Для этого ДОЛЖЕН быть сделан допуск. Как правило, они проходят через полости стен, прикрепленные к нижней стороне потолков, проходят через плиту перекрытия перед заливкой бетона, снаружи здания и т. д.

Расположение коллекторов

Коллектор лучше всего располагать в довольно централизованном и доступном месте, например, в бельевых шкафах, кухонных островах, шкафах для белья, гаражах или снаружи/внутри рядом с котлом. Перед установкой всегда следует учитывать ограничения по высоте и ширине. Трубы водяного отопления пола подсоединяются непосредственно к коллектору, поэтому важно, чтобы коллектор располагался в непосредственной близости от отапливаемого помещения. Как правило, максимальная площадь, обслуживаемая одним коллектором, составляет 240 м2.Коллектор должен быть не только в самой высокой точке связанных с ним зон, но и в непосредственной близости от этих зон.

Для более подробного ознакомления с требованиями к пространству для различных моделей, пожалуйста, нажмите здесь :

Для получения дополнительной информации, пожалуйста, свяжитесь с нами по телефону 1800 636 091 или [электронная почта защищена]





Как повторно зажечь котел | Главная Руководства

Автор: Kristy Robinson Обновлено 17 декабря 2018 г.

Пилотная лампа, пламя, горящее под газовым котлом, редко гаснет.Когда это происходит, проблема часто связана с неисправным датчиком, называемым термопарой, или с сильным нисходящим потоком воздуха с вашей крыши. Как только вы проверите и устраните эти проблемы, перезапустите пилотную версию. Для систем с замком зажигания просто нажмите его и подождите, пока котел запустится. Для других систем необходимо выполнить еще несколько шагов. Пока на котле нет утечки газа или поврежденных деталей, нет необходимости вызывать специалиста.

Ручные бойлеры

  1. Установите самую низкую температуру в помещении.Выключите котел с помощью выключателя. Затем отключите подачу электроэнергии на котел в распределительной коробке.

  2. Снимите панель управления. Привинчиваемые панели: отвинтите их и поместите в безопасное место для повторной установки позже.

  3. Нажмите или поверните ручку управления подачей газа по часовой стрелке в положение «Выкл.». Используйте только свою руку и не пытайтесь заставить ручку двигаться. Оставьте котел выключенным на пять минут, чтобы газ успел выйти.

  4. Прогуляйтесь по окрестностям в поисках запаха газа. Запах пола вокруг котла. Остановитесь, откройте дверь, выйдите из дома и немедленно обратитесь за помощью, если почувствуете запах газа. Хотя сам газ не имеет запаха, добавка позволяет потребителям почувствовать запах дыма.

  5. Следуйте по алюминиевой трубке вниз к пилотной горелке. Найдите пилот на левой стороне горелки.

  6. Нажмите и поверните ручку управления подачей газа против часовой стрелки в положение «Pilot.Нажмите на ручку и немедленно зажгите спичку, чтобы зажечь пилот.

  7. Продолжайте удерживать ручку управления в течение одной минуты. Затем отпустите и проверьте, горит ли пилот. Если нет, повторите процесс освещения. Если вы трижды безуспешно попытались или ручка управления не выскакивает после того, как вы ее отпустили, выключите котел и вызовите мастера по ремонту. Поверните ручку управления в положение «Вкл.», как только запальник загорится.

  8. Установите панель управления обратно на котел.Используйте винты, которые вы удалили ранее, если применимо. Включите ток к котлу в распределительной коробке, а затем включите питание котла. Отрегулируйте температуру в комнате по желанию.

  9. Отключите подачу электроэнергии на котел с помощью главного выключателя. Затем выключите выключатель питания на котле.

  10. Установите ручки термостатов горячей воды для бытовых нужд (ГВС) и центрального отопления (ЦО) на максимальное значение или «Максимум». Закройте краны ГВС.

  11. Сбросьте автоматический выключатель, чтобы восстановить ток.Затем поверните выключатель питания котла в положение «Вкл.». Включите сеть. Дождитесь автоматического запуска последовательности зажигания, на что указывает мигание светодиода.

  12. Проверьте на дисплее блока управления индикацию того, что ЦО и ГВС «подаются». В этот момент светодиод постоянно горит. Если вы видите код неисправности, нажмите и удерживайте кнопку «Сброс» в течение 2 секунд, чтобы перезапустить последовательность зажигания.

  13. Предупреждение

    Не зажигайте котел, если какая-либо его часть была погружена в воду.Никогда не зажигайте котел и не прикасайтесь к электрическим выключателям, если почувствуете даже самый слабый запах газа. Позвоните в пожарную часть, если почувствуете запах газа.

Мой подход к умному отоплению (радиаторы, теплый пол, газовый котел) — Оборудование

Всем привет, в связи с тем, что отопительный сезон в моем районе становится все более значимым, я решил показать и рассказать о своем подходе к умному отоплению умного дома. Для начала у меня водяное отопление — 5 радиаторов (3 в гостиной, 1 в спальне и 1 в детской) и 2 «ветки» теплого пола (коридор/подъезд и санузел) и все это подключено к коллектору.Все отапливается газовым котлом. Первая проблема, побудившая меня перепроектировать систему отопления, заключалась в том, что обогрев пола регулировался вентилями RTL, которые подключались к обратке, и в результате пол в ванной комнате был либо ледяным, либо чертовски горячим. Как некоторые из вас, возможно, знают, для достижения идеальной гармонии между радиаторами и подогревом пола я должен был добавить смесительное устройство для обогрева пола, но это стоило бы больших денег, так как нужно было перепроектировать всю площадь коллектора. Итак, сначала я попробовал более дешевый способ, который, похоже, уже зарекомендовал себя.Итак, здесь начинается этап превращения идеи в реальную жизнь.

Шаг 1.
Я начал с установки датчиков температуры рядом со всеми радиаторами — всего 6 датчиков температуры и влажности Xiaomi BLE. 5 возле всех радиаторов и один в ванной. Мне посчастливилось иметь компактный дом, так как все 6 датчиков температуры были доступны через bluetooth из обогревателя. Кроме того, я установил в ванной одно из устройств Sonoff Basic (которое также управляет вентилятором в ванной) с датчиком температуры DHT22 для измерения температуры пола, что поможет мне поддерживать постоянную температуру пола.

Шаг 2.
К тому времени, когда я мог получать и анализировать температуру каждого источника тепла, пришло время начать контролировать ее. Я очень долго бился головой о стену, пытаясь найти способ управления радиаторами, потому что все варианты были с большими недостатками — интеллектуальные термостатические радиаторные клапаны (TRV) были слишком дорогими, и все они работают от батареи, а я не т так, как батареи разряжаются. Проводное решение было слишком «проводным и грязным». И в один прекрасный день я понял, что могу управлять всем на манифольде.Спустя несколько недель (и несколько заказов на Aliexpress) я собрал все необходимые гайки и болты для воплощения своей идеи:

Не обращайте внимания на грязный воздухоотводчик и грязь на коллекторе. Те, что вы видите, нормально закрыты (что означает, что без питания они открывают клапаны, к которым они прикручены. Что идеально в случае отказа), приводы клапанов подогрева пола 220 В, но вместо управления подогревом пола он управляет… как вы уже догадались. ! радиаторы, а те два крайние справа — подогрев пола!

Шаг 3.
Безусловно, я мог видеть температуру в определенных местах моего дома и иметь возможность контролировать источники тепла. Не хватало только какого-то контроллера. Мой китайский друг по имени Aliexpress снова приходит на помощь, и через несколько недель я закончил с этим плохишом:

Знакомьтесь (слева) — Sonoff Pow (для перезагрузки/отключения всего этого девайса), питание 5В и *вставьте сюда барабанную дробь * 8-канальный релейный блок со встроенным слотом для raspberry pi. Все удобно крепится на дин-рейку.Кроме того, для более эффективного управления подогревом пола я установил 7 штук однопроводных датчиков температуры DS18B20, прикрепленных к каждой из обратных труб. Кроме того, я подключил USB-ключ Bluetooth для получения информации от датчиков температуры Xiaomi BLE. Итак, вернемся к реле. У меня 5 радиаторов, 2 теплого пола, всего 7 устройств, но как видите подключено 8-е (или 1-е слева) устройство — это реле термостата газового котла.

Шаг 4.
Теперь пришло время контролировать эти вещи.И боже мой, это было сложно и интересно одновременно. Но начнем с самого начала. У меня есть raspberry и работает с debian os. Установил Docker с Portainer (более простое администрирование и обслуживание) и NodeRED внутри. Затем я настроил xiaomi-ble-mqtt для периодической публикации информации о температуре. Я не буду вдаваться в мелкие детали, потому что это зависит от вас и вашей фантазии, как вы хотите управлять своим отоплением. Но в основном это работает так: реле управляет сервоприводами, которые открывают или закрывают подачу воды к радиаторам в зависимости от заданной температуры. Если хотя бы один из приводов разомкнут, реле №. 1 включает газовый нагреватель и выключается после закрытия всех приводов. С теплым полом немного сложнее. Привод открывается только тогда, когда температура пола в ванной комнате падает ниже заданного значения И температура обратной воды ниже заданного значения (35-40 градусов Цельсия), в противном случае приводы закрываются и защищают пол от перегрева. Вся эта информация отправляется в HA и InfluxDB для рисования красивых диаграмм на Grafana:

.

Верхний график показывает температуру коллектора (несколько датчиков отключены по причинам тестирования).Другие 6 графиков показывают данные каждого источника тепла — заданную температуру, текущую температуру, а синяя полоса показывает процент нагрева в час. Видно, что отсутствует подогрев пола в прихожей/подъезде, и это потому, что он управляется «вслепую» — без всяких датчиков, просто открывая привод на короткое время, лишь бы пол в подъезде немного прогрелся.

Вот и все. Излишне говорить, что это проект, которым я горжусь больше всего. Это не идеально, но идеально подходит для моих нужд: нагрев стал более стабильным, чем раньше, особенно на подогреве пола в ванной, в солнечные дни он реагирует намного быстрее, настраиваемая автоматика, режимы отсутствия и температуры (например, летом я Отключаю радиаторы и оставляю только пол с подогревом).В ближайшем будущем думаю добавить оконные датчики и внедрить это в автоматику (т.е. отключать отопление при открытии окна).

Надеюсь, вам понравился мой проект так же, как и мне. И если кому из вас нужны какие-то подробности по запчастям, софту, железу — буду рад помочь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
