Подшивка карниза крыши — варианты подшивки

09 ноября 2021 г.

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение —защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

  1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
  2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
  3. Решается еще одна важная задача —обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши —на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

  • Самый простой —устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
  • Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
  • Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
  • Более популярное решение —подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

  1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
  2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная —нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса —это торец стропильной системы, у фронтонного —торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке.

На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБи фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит.

Софит —специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево —они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

  • J-профиль ставят поперек свеса и отмеряют.
  • Срезают J-профиль болгаркой.
  • Прикрепляют J-профиль к обрешетке саморезами.
  • Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
  • Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
  • Лобовая часть карниза зашивается J-фасками или планкой.


Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

как сделать, монтаж сайдингом, подшивка софитом, отделка, фото, из профлиста, двухскатной

Как производится подшивка кровли софитами?Как провести замеры, выбрать качественный материал и обшить свесы? Давайте разбираться, как выполнить все работы самостоятельно и заодно сэкономить значительные средства, ведь услуги строителей стоят очень дорого.

Для чего нужны свесы?

Свесом называют выступ кровли, расположенный в нижней части крыши. Обычно ширина свеса составляет 400-500 мм. Свесы обеспечивает надёжную защиту стен от контакта с водой, косым дождем и прямых солнечных лучей в наиболее жаркие периоды года. Благодаря правильному подбору размера свесов появляется возможность существенно сократить затраты на отопление здания в зимнее время и на его кондиционирование в летний период. Специалисты осуществляют подбор ширины и высоты расположения свеса таким образом, чтобы в летние месяцы окно находилось в тени, а зимой солнечные лучи могли беспрепятственно проникать в помещения дома и выполнять их нагрев.

Особенности софитов

Софиты для подшивки кровли – это панели, которые изготавливают из полимерных материалов, древесины, металлов. Ими можно обшивать все свесы по периметру здания, как карнизы, так и фронтоны. Слово софит имеет итальянские корни и переводится как потолок (не путайте с осветительными приборами, имеющими такое же название).

Существуют и другие материалы, позволяющие осуществить эту задачу. В их числе вагонка, сайдинг, другие. Основное преимущество софитов в том, что в них на стадии разработки конструкторы закладывают параметры, обеспечивающие оптимальную вентиляцию кровельного сэндвича. Нет необходимости самостоятельно подбирать толщину, плотность материала покрытия. Другой особенностью данных изделий является высокая длина, до 80 см, недостижимая для других материалов.

Зачем подшивать свес крыши

Карниз крыши – часть конструкции любого здания, которая выступает за стены дома. Основное назначение свеса (карниза) – защита всего строения, а также стен, непосредственно примыкающих к фундаменту. Этим и определяется размер выступа (карниза). Свесы бывают двух типов: боковые и фронтальные. Фронтальные – представляют собой края наклонных скатов крыши дома и служат защитой для фасада здания.

Виды форм карнизов для крыши.

Величина карнизов зависит от их расположения. Боковые карнизы, чтобы они эффективно выполняли свое назначение, необходимо выпустить за пределы стен на расстояние 50-60 см. Фронтальные могут выпускаться на расстояние до 1 м. Конкретная величина определяется в соответствии с высотой здания и шириной отмостки фундамента. После укладки кровли торцы балок соединяют обвязкой из досок, которая скрывает край кровельного покрытия, его черновую подложку. В нижней части подшивочной доски предусматривается паз для прикрытия открытого пространства карниза специальным материалом.

Монтаж софитов на карниз крыши: все о … Монтаж софитов на карниз крыши: все о … Монтаж софитов на карниз крыши: все о …

Для устройства фронтального свеса коньковую доску выпускают на определенное расстояние. То же самое проделывают с несущими балками кровли, которые крепятся к стропилам. После этого к торцам несущих брусьев крепят карнизную доску. Этим можно и закончить подшивку. Кровля готова.

Но сегодня, исходя из желания улучшить декоративный вид здания, поступают иначе. Прежде всего карниз крыши обустраивают для правильной вентиляции, особенно если чердачное помещение предполагается использовать как мансарду. В сумме вентиляционные отверстия должны составлять от 1/600 до 1/400 площади вентилируемого помещения. Чтобы под обшивку карниза не попали насекомые или птицы, вентиляционные отверстия обязательно заделывают мелкой металлической сеткой.

Чем можно произвести подшивку кровли

Подшивка кровли здания проводилась всегда. Если этого не сделать, тогда крыша быстро придет в негодность, а сам дом будет холодным и сырым. Существует большое количество различных материалов, которым можно провести отделку фасада и кровли:

  • деревянная доска. Можно использовать обрезную или необрезную древесину. Чаще всего отдают предпочтение хвойным породам. Она стоит недорого, и отличается доступностью. Перед монтажом дерево подвергают обработке антисептиком. После этого в течение 30 дней выдерживают в теплом хорошо проветриваемом месте. Когда происходит непосредственная укладка досок, в стыках предусматриваются щели для вентиляции;

Оформление карниза кровли деревянной вагонкой

  • вагонка. Доступный и недорогой материал. Для наружного использования ее выбирают с влагоустойчивыми и антисептическими характеристиками. Укладывается вагонка плотно друг к другу. Однако между карнизом и стеной дома предусматривается зазор для вентиляции;
  • сайдинговые панели. Этот вид материала появился относительно недавно. Однако заслужил популярность благодаря доступной стоимости и длительному сроку эксплуатации. Особенностью монтажа сайдинга является необходимость установки его перпендикулярно к стене дома. В противном случае панели могут провиснуть под собственным весом;
  • фанерные листы. Перед началом монтажа этот материал подвергают воздействию специальной влагоотталкивающей пропитки. Затем разрезают на планки необходимого размера и потом уже приступают к выполнению работ;
  • металлический сайдинг. Алюминиевые и оцинкованные пластины легко монтируются, отличаются долговечностью. Однако имеют очень высокую стоимость;
  • софиты. Удобный и надежный материал, который не нужно предварительно подготавливать перед установкой. Подшивку свесов крыши софитами может провести любой домашний умелец. Для выполнения этих работ не нужны специальные знания.

Далее рассмотрим софиты более подробно.

Перфорированные софиты обеспечивают вентилирование внутри конструкции

Для чего свесы подшивают

Свесы могут располагаться как в карнизной части крыши, так и со стороны фронтона. В первую очередь это зависит от формы крыши.

Карнизный свес образуется стропильной системой. При желании его можно сделать таковым, что сможет заменить навес над крыльцом или небольшой верандой. Фронтонный же свес образован кровельной решёткой, поэтому обычно он не очень широкий.

Карнизный и фронтонный свесы выполняют защитную функцию

Независимо от типа свесы, в том числе и их обшивка, выполняют следующие функции:

  • декоративная — являются финишной отделкой крыши;
  • защитная — предотвращают чрезмерное намокание стен, цоколя и фундамента дома.

При отсутствии подшивки свесы не способны в полной мере выполнять свои обязанности, например, влага может проникать в подкровельные слои, приводя утеплитель в негодность, а ветер срывать кровельный материал.

Какой материал выбрать для подшивки?

20 лет назад я помогал своему отцу подшить карниз крыши его дома. Нам пришлось сделать все своими руками. При оформлении карниза использовали перфорированный металлический лист «добытый» на каком-то заводе за «жидкую валюту» у местного Михалыча. К моему счастью выбор материалов сегодня ограничивается лишь суммой потраченных денег на работу и материалы или диктуется обликом, который планируется придать дому.

Строительный рынок представлен уже известными материалами как обрезная доска, вагонка, металлический профнастил, пластиковый или металлический сайдинг. Основным недостатком дерева я считаю необходимость использования краски. Металлический профнастил боится конденсата.

Обшивка сайдингов софитов и ветровых досок

В последнее время все большую популярность набирает софит. В переводе с итальянского слово софит — обращённая вниз поверхность потолочной балки, арки, выносного карниза или других архитектурных деталей, часто имеющая декоративную обработку. Таким образом, сайдинг, применяемый при оформлении карниза кровли получил свое имя. Это панели, с особой перфорированной или сплошной структурой. Перфорация способствует свободной циркуляции воздуха и вентиляции подкровельного пространства.

За что я выбрал именно виниловый:

  1. Он лёгкий и удобный в монтаже. А когда работаешь своими руками, не хочется носить тяжести;
  2. Это, несмотря на свою легкость, очень прочный материал. К тому же не гниёт и не боится прямых солнечных лучей;
  3. В уходе не нуждается. Покрытие не выцветает;
  4. Не горит. Не боится ни грибка, ни плесени. Не поверил, и сам испытал маленький кусочек зажигалкой.
  5. Самая широкая цветовая гамма. Я выбрал «вкусный» шоколадный.

Признанным лидером на рынке материалов для кровли является компания «Дёке Экстружн». Продукцию упрощенно называют «Дёке» или «Деке». Преимуществом Деке перед другими брендами является высочайшее качество. В результате гарантийный срок увеличен до 50 лет! Лично для меня приятно осознавать, что ближайшие 50 лет мне не придется заниматься карнизом крыши моего дома.

Подшивка карнизов софитом Дёке

Назначение подшивки

Правильная подшивка кровли обеспечивает создание комфортного микроклимата внутри помещения, повышает энергоэффективность конструкции, защищает теплоизоляционный материал и элементы кровельной системы от негативного воздействия внешних разрушающих факторов (осадков, ветра, температурных перепадов, инфракрасного излучения).

Подшивка свесов препятствует проникновению в подкровельное пространство птиц и насекомых, создает привлекательный и завершенный внешний вид всего сооружения в целом.

Советы и рекомендации

  1. Если требуется подрезка стропил, то она изначально выполняется на одном уровне.
  2. Для предотвращения появления плесени и грибка участки свеса обязательно обрабатываются защитными составами.
  3. Независимо от монтируемого материала, между облицовкой и нижним участком свеса оставляется промежуток, обеспечивающий вентиляцию.

    Принцип работы подкровельной вентиляции через свесы

  4. Учитывается расширение панелей, поэтому саморез вкручивается не до конца, а с зазором не менее 1 мм.
  5. Обрезка деталей производится болгаркой, а небольшая подрезка – ножницами по металлу.

Хотя подшивка крыши не самая сложная процедура, несоблюдение правил и рекомендаций, а также нарушение технологии повлекут за собой неприятные последствия.

Способы отделки карнизов

Поскольку карниз также выполняет и декоративную функцию, нужно правильно его обшить. При этом важно не только выбрать качественный материал, но и определиться со способом отделки карниза. Последнее зависит от уклона скатов и их протяжённости.

Есть два метода подшивки карнизных свесов:

  1. Диагональный. Чаще всего используется при подшивке карнизов софитами. Он заключается в расположении материала параллельно скату. Подходит для крыш с большим уклоном, но маленькой длиной ската. Выполнить такую подшивку своими руками довольно сложно, поэтому обязательно нужна консультация специалистов.

    Диагональная подшивка выполняется на крышах с большим уклоном

  2. Прямой. Этот метод заключается в обустройстве короба, который располагают под прямым углом к наружной стене дома. Такая подшивка займёт мало времени, но может быть затратной в отношении расхода подшивочного материала.

    При прямой подшивке карниза может остаться много отходов

Крепить обшивку можно как непосредственно к стропильным ногам (если угол наклона крыши небольшой), так и к специально сделанному коробу. Для его обустройства нужно:

  1. Обрезную доску толщиной в 4 см закрепить между стеной дома и краем стропил. При этом один её край можно расположить непосредственно к стропильной ноге, а второй — к примыкающей к стене дома доске (она сверху прикручивается к стропилам).

    Подшивочный материал можно крепить непосредственно к стропилам или к специально обустроенному коробу

  2. Возможен и второй вариант, когда к стене дома крепится не вертикальная доска, а брус. При этом крепление выполняют на дюбели.

    Обустройство короба карниза значительно облегчает подшивку свеса

Техника монтажа свесов

Установка свесов проводится после полного обустройства кровельного пирога. Желательно чтобы стеновая отделка также была закончена, но это требование необязательно.

Виды конструкций

Обшивка свесов может проводиться в 3 вариантах:

  1. Под стропильными ногами;
  2. При помощи подвесных кобылок;
  3. С привязкой к стене.
ИллюстрацииРекомендации
Обшивка параллельно кровле.

Под стропильными ногами облицовываются кровли с малым углом наклона, обычно до 30º. Расчетов и замеров здесь потребуется меньше, но важно, чтобы все стропильные ноги были одной толщины и располагались на одной плоскости.

Подвесные кобылки.

Коробчатые конструкции более распространены. По правилам положено обустраивать кобылки как на схеме слева и к ним подшивать облицовку.

Привязка к стене.

Такой монтаж гораздо проще предыдущего, но по данной схеме нельзя обшивать свесы деревянных домов, так как во время усадки их может покоробить или они вообще разрушатся.

Монтаж торцевой и лобовой доски

  • Монтаж следует начинать с подрезки по уровню стропильных ног и планок подкровельной обрешетки. Для этого натягивается шнур между крайними точками и по нему все подрезается;
  • Торцевая доска прибивается по наклонному краю кровли. Она станет ограничителем для монтажа фронтонного свеса;
  • Под лобовую доску края стропильных ног должны быть подрезаны строго вертикально, но перед ее монтажом, вначале прибивается обвязочная или подшивная доска и только потом, на нее крепится лобовая доска;
  • Размеры подшивной доски должны быть порядка 20х150 мм. Торцевая и лобовая доски берутся толще, от 30 мм.

Схема монтажа лобовой и торцевой доски.

Обустройство софитов

Неважно, из какого материала сделаны софиты, технология монтажа у них одинаковая. Из материала нам понадобится J-фаска, J-профиль, финишный профиль и собственно сами софиты.

Существует 3 схемы обустройства карниза софитами, мы возьмем 1, так как она обходится дешевле.

Схемы обустройства карниза софитами.

ИллюстрацииРекомендации
J-профиль.

Отмеряем J-профиль. Наружный и внутренний уголок в двускатной крыше одинаковые, в других конструкциях кровли их нужно замерять отдельно.

Резка.

Софиты и профили проще резать болгаркой.

Крепление профилей.

Профили крепятся саморезами с широкой шляпкой. Саморезы загоняются в центр крепежного отверстия.

Между шляпкой самореза и профилем должен остаться зазор в 1 мм для свободного движения при температурных колебаниях материала.

Расчет софитов.

Планка отмеряется и отрезается на 6 мм короче расстояния между пазами профилей.

Если вы имеете дело с пластиковыми софитами и работаете зимой, то допуск нужно делать порядка 10 мм.

Вставляем софиты.

Дальше в пазы J-профилей заводятся планки софитов и точно также, с зазором фиксируются на обрешетке.

Отделка лобовой доски.

Здесь все делается аналогично: по обеим сторонам доски крепятся J-профили, после чего с допуском подрезаются планки и крепятся к лобовой доске.

Фронтонный свес.

В данном случае монтаж фронтонного свеса делается аналогично. Разница лишь в том, что на фронтон не обязательно ставить софиты с сетками для вентиляции, здесь можно использовать обычный сайдинг.

Как подшить свесы крыши своими руками

Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.

Статья по теме: Высота трубы относительно конька крыши

Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.

Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.

Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:

  1. Лист металлический оцинкованный.
  2. Лист металлический окрашенный или с пластиковым защитным покрытием.
  3. Доска — вагонка шпунтованная.
  4. Сайдинг виниловый.
  5. Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.

Различают два вида свесов:

    скатный свес является продолжением ската кровли;

Скатный свес образуется за счёт продолжения кровельной конструкции за габариты дома для защиты от осадков

Фронтонный свес формируется выступами кровельного покрытия и обрешётки на торцах здания. В некоторых видах кровли его может не быть

Фотогалерея: подшивка свесов кровли

Отделка кромок свесов

Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.

Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.

Оптимальный размер свесов

Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.

Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.

Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом

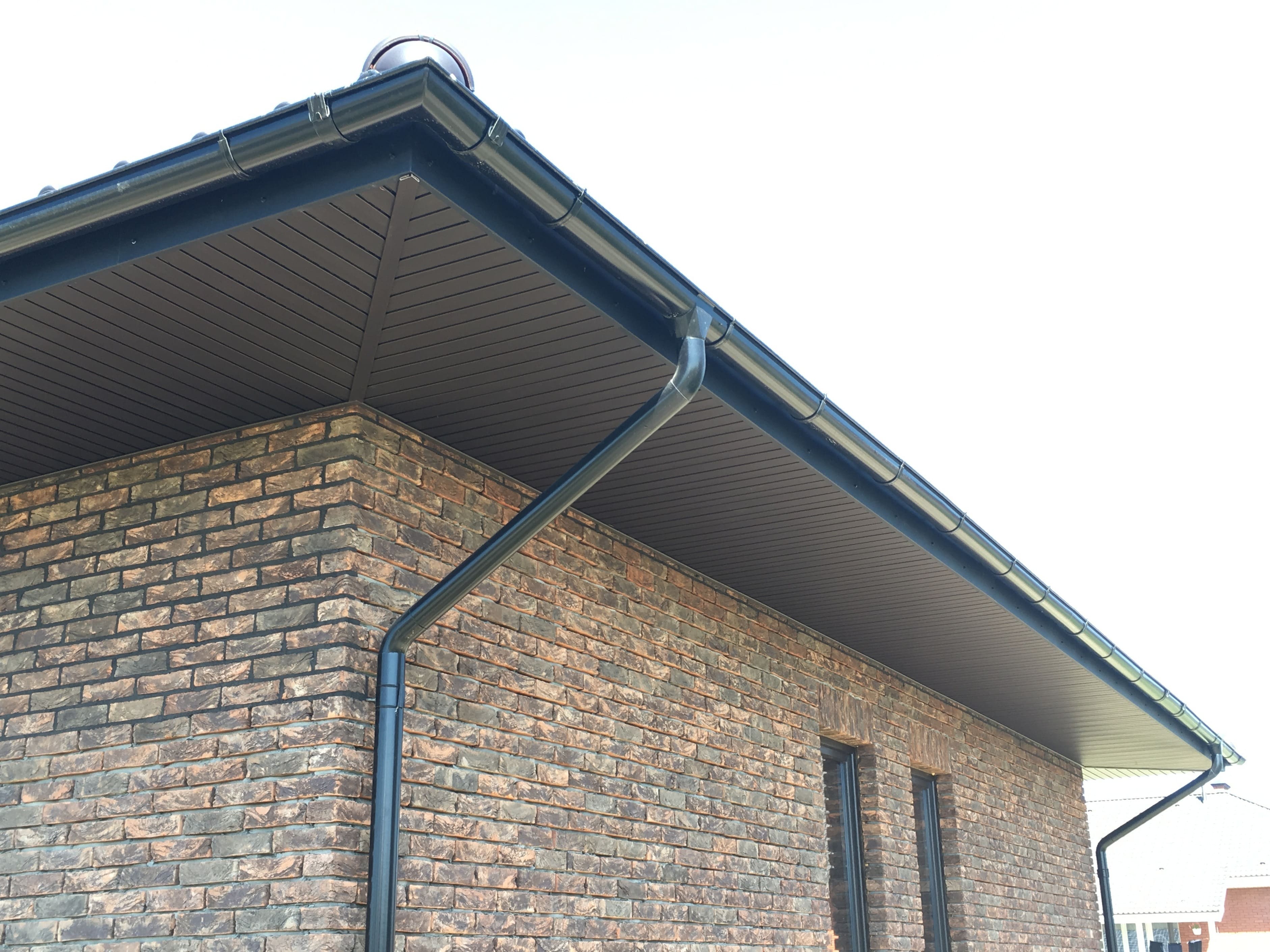

Монтаж софитов

Крепить софиты можно параллельно или перпендикулярно скату кровли – как вам больше нравится. Параллельное крепление требует меньше резки материала.

Оборудование потребуется самое элементарное: рулетка, угольник, шуруповерт и режущий инструмент. Софиты из ПВХ можно резать ножовкой, ножницами или электролобзиком по металлу. Для обрешетки и каркаса под нее используют доски и бруски, которые желательно обработать огне- и биозащитным составом.

SHINGLAS предстает не таким уж «антикризисным» решением. К этому стоит добавить и существенно разный уровень комфорта и безопасности.

Для крепежа используют оцинкованные саморезы, металлические уголки и пластины. При подшивке по коробу к фасаду крепят брусок, располагая его на уровне нижнего края свеса. Затем металлическими уголками или пластинами крепят поперечные бруски, соединяющие фасад и край свеса. На бруски монтируют обрешетку из досок (рекомендуемый размер – 100х25 мм).

Подшивка свеса по коробу: обрешетка

По краям свеса оцинкованными саморезами с шагом 300 мм монтируется J-профиль. В местах соединения профиля делают небольшой нахлест. Панели софитов подрезают таким образом, чтобы их дина была на несколько миллиметров меньше расстояния между профилями – это необходимо для компенсации температурного расширения.

Крепление J-профиля

Панель вставляется в направляющие и крепится саморезами, следующие панели присоединяются путем защелкивания и также фиксируются саморезами.

Установка панелей софитов

Соединять панели в углах можно двумя способами: угловым и прямым. Угловой более сложен, так как требует аккуратной подрезки панелей «елочкой». Место стыковки панелей в углу оформляется H-профилем. Прямое соединение более простое и может выполняться с помощью H- или J-профиля.

Оформление угла «елочкой»

Подшивка по стропилам требует другой конструкции обрешетки. Две доски крепятся к стропилам вдоль краев свеса, остальные – между ними с шагом не более 300 мм. Технология дальнейшего монтажа софитов – та же, что и для подшивки по коробу.

Фронтонный свес подшивают аналогично подшивке карнизного по стропилам.

Подробную инструкцию по монтажу пластиковых софитов ТЕХНОНИКОЛЬ вы можете увидеть в следующем видео.

Ошибки при монтаже софитов

Как правило, при проведении данных работ ошибки совершить довольно сложно. Однако, и они встречаются. Главными из них являются:

  • Плохое или неровное крепление направляющих профилей.
  • Отсутствие технологического зазора.
  • Отсутствие дополнительного крепления в месте стыковки панелей.
  • Отсутствие дополнительного профиля в случае ширины карниза более 400 мм. Правда, здесь необходимо помнить, что в местах с сильными ветрами устанавливать дополнительный профиль необходимо в любом случае.

Все эти моменты могут повлиять на эксплуатацию софитов, поэтому лучше сделать все правильно сразу, чем переделывать через некоторое время.

Обшивка карниза сайдингом – как правильно обшить

Современный строительный рынок наполнен разнообразными материалами с высокими эксплуатационными характеристиками. Среди этого разнообразия следует отметить варианты, которые используются и для облицовки фасада, и для обшивки карнизов, в том числе, сайдинг для крыши, с присущими ему уникальными свойствами.

Сайдинг представляет собой виниловые панели, имеющие разнообразную расцветку. Комплектация этого облицовочного материала представлена различными планками, карнизами и профилями, что позволяет придать строению особую привлекательность и защитить его от негативного воздействия различных природных явлений.

Чтобы выполнить самостоятельно обшивку карниза сайдингом, необходимо знать основные отличия этого материала и иметь представление о самом процессе.

Классификация кровельных свесов

Свесы кровельные на переднем плане дома

За всю историю строительства было придумано и успешно применено на практике множество различных разновидностей свесов.

Рассмотрим основные из них:

  • Неподшитые свесы – отлично подходят для вальмовых крыш, конструкций односкатного и двускатного типа.
  • Подшитые свесы – также неплохо смотрятся на вальмовых крышах, широко применимы на двускатных кровлях.
  • Коробчатые свесы – применимы на одно-, двускатных и вальмовых крышах.
  • Укороченные свесы кровли – используют практически на каждом из основных типов конструкций.

Виды свесов

Остановимся более подробно на конструктивных особенностях кровельных свесов:

  • Карнизный свес, выполненный заподлицо, образуется в том случае, когда стропила не выводят за фронтальную границу стен. При этом требуется крепление по краю стропил, так называемой, сливной доски в горизонтальном положении с целью защиты торцов от проникновения влаги и вместе с этим с целью обеспечения крепежа системы водосточных желобов. Кроме того, подобный конструктивный ход обеспечит крыше некоторую индивидуальность. Недостатком таких карнизных свесов является незащищенность верхних частей стен от влаги. Свес заподлицо в деревянных домах обычно выполняют в длину не менее чем 55см. Что касается кирпичных и панельных сооружений, то здесь допускается выступ свеса меньшей длины. Если за фронтальную линию стен выпущены затяжки, в которые врезаны стропильные ноги, в такой конструкции рекомендуется устройство карнизов, что позволит предотвратить образование на чердачном пространстве сооружения сквозняков и не допустить задувания в щели конструкции снега. При отсутствии выступов стропильных ног за линию стен, их удлиняют «кобылками», в качестве которых используют обрезки бруса, прикручиваемые или прибиваемые к стропильным торцам. Непосредственно к ним и крепят карнизную доску.
  • Карнизные кровельные свесы открытого типа образуются при выступе основных стропил кровельной конструкции за пределы стен. В данном случае крепление системы водостока осуществляют либо к боковым частям стропил, либо к верхним кромкам. Данную систему весьма часто применяют при постройке частных домов.
  • Карнизный свес закрытого (защитного) типа образуется при закрытии карнизом выступающих за фронтонную часть концов стропил, имеющим специальный паз с внутренней стороны. В этот паз впоследствии вставляют элементы обшивки.

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

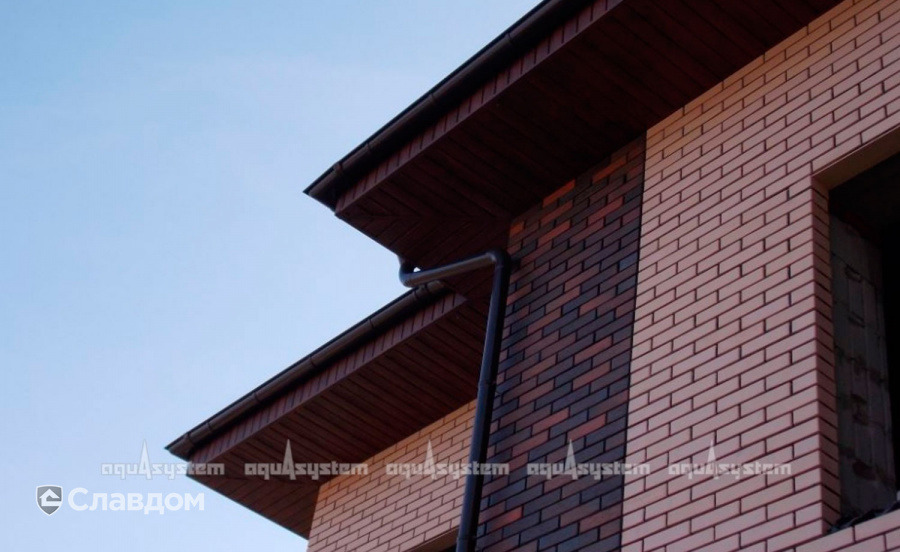

Монтаж софитов на карнизы и свесы крыши своими руками

Крыша дома – сложная, многослойная конструкция, от надежности и продуманности которой зависит комфорт проживание и долговечность строения. Она защищает от холода, атмосферных осадков и ветра. Процесс возведение крыши в настоящее время сильно отличается от того же процесса каких-то 50-70 лет назад, так как строительный рынок за это время увеличил ассортимент присоленный, инструментов и материалов, значительно упрощающим работу. К таким изобретениям, помогающим в нелегком деле возведения крыши, относятся софиты, панели, используемые для подшивки карнизов. В этой статье мы расскажем, как своими руками выполняется монтаж софитов.

Подшивка карнизов крыши своими руками, что выбрать: софит или вагонку, фотографии и

Подшивка карнизов крыши — устройство и материалы

После того, как работы по возведению кровельной конструкции и укладке покрытия окончены, выполняется подшивка карнизов крыши (подробные инструкции с фото и по монтажу можно легко найти в Интернете). Далее речь пойдет о том, как подшить карниз крыши, для каких конструкций крыши эта процедура предназначена, а также о необходимых для подшивки карниза материалах.

Подшив карниза крыши или, проще говоря, коробки, представляет собой довольно важное мероприятие, конечный результат которого может в значительной степени повлиять на внешний вид дома.

Гармоничность внешнего облика здания зависит, конечно же, от того, к какому типу конструкции относится крыша, будь то вальмовая четырехскатная крыша или стандартная двускатная, на которой применяется подшивка карниза крыши софитом, а также от того, какие материалы были использованы при подшивке карнизных свесов кровли. Более того, подшивать карнизы необходимо еще и потому, что в конструкцию крыши часто входят те элементы, которые призваны вентилировать пространство под крышей; здесь же выполняется и крепление водостоков.

Процесс подшивки свесов карниза

Подшивка карниза крыши своими руками вполне реальна, важно лишь знать то, чем подшить карниз крыши дома. то есть какие материалы применяются при ее создании, а также четко следовать всей технологии ее выполнения, не забывая о некоторых особенностях.

Необходимо помнить, что начинать процесс обшивки карниза можно лишь после того, как окончательно завершена установка стропильной системы, но до того, как начаты работы по устройству кровельной обрешетки.

Отпиливать концы стропильных ног нужно четко по одной линии, которая должна быть параллельна стене сооружения. Обшивку досками также часто выполняют параллельно стенам, поэтому важно учитывать ширину коробки карниза, так как в случае ее несоответствия с разных сторон стены внешний вид всей конструкции будет очень испорчен. После отпиливания стропил по указанной линии выполняется укладка либо первого листа, либо обрешеточной доски.

Рекомендуется утеплить стены здания снаружи до того, как будет выполнена подшивка фронтонов крыши (прочитайте также: «Зашивка фронтона крыши «). Особенно это касается тех коробок, которые зашиваются горизонтально, а не вдоль стропильных ног. Сделать так лучше потому, что если утеплить стены непосредственно после подшивания, то придется либо подкладывать утепление под первую доску, отрывая ее от стены, либо вся верхняя часть стены останется не утепленной. Так или иначе, термоизоляция не будет качественной, что неизбежно повлечет за собой уход тепла из дома.

Четкое же соблюдение последовательности всех работ гарантирует подведение обшивки к уже заранее утепленной стене. Подобным образом должна выполняться и подшивка карниза софитом (подробнее: «Монтаж софитов — особенности материала «).

Материалы для подшивки карнизов крыши

Для подшивки карнизов крыши подойдут сразу несколько вариантов материала, среди которых наиболее распространенными являются следующие:

  1. Подшивка карнизов крыши вагонкой из дерева. Так как этот материал будет расположен на улице в течение всего срока службы, то его качеству нужно уделить особое внимание, поскольку различные природные факторы обязательно будут оказывать на него определенное влияние. Толщина вагонки должна быть подобрана правильно, кроме того, нужно изучить и влажность приобретаемого материала, так как он не должен быть ни сухим, ни слишком влажным. Лучше всего подойдет та вагонка, влажность которой будет совпадать с влажностью на улице. Достигнуть этого можно, подержав материал на протяжении как минимум месяца на открытом воздухе. Читайте также: «Как подшить карнизы крыши сайдингом «.

  • Подшить карниз крыши можно также строганной обрезной доской толщиной в 1,5 – 2 сантиметра. Набивая такую доску, необходимо оставлять зазор, равный 1 – 1,5 сантиметра для того, дать возможность воздуху равномерно распределяться по всей кровле. Это позволит пространству под крышей иметь хорошую вентиляцию, чего нельзя сказать о вагонке, при использовании которой нужно монтировать специальные решетки для вентиляции через каждые 1,5 метра.
  • Для обшивки карниза кровли подходит также пластик, который часто применяется при отделке других частей сооружения.
  • Популярным способом является также подшивка карнизов крыши софитом для кровли. описание с фото и которого можно найти на странице: «Подшивка софитом — процесс работы «.

    Устройство подшивки свесов карниза

    Прежде чем говорить о том, как создать кровельный карниз, нужно понять то, как устроена сама коробка. Безусловно, каждая крыша характеризуется особым проектом и конструкцией, и вариант подшивки свесов карниза зависит от параметров конкретной кровли. Но, однако, существует и общие для всех вариантов аспекты, которые относятся к большинству монтируемых крыш.

    Существует два наиболее популярных варианта подшивки карнизных свесов:

    1. Подшивка карниза по стропилам. Наклонный угол подшивки при этом должен быть равен углу скатного наклона. Этот вариант прекрасно подойдет для тех крыш, которые не имеют большого угла наклона. Укладывать обрезную доску или вагонку при этом необходимо прямо на стропила, причем делать это нужно, соблюдая параллельность стене. Для этого нужно, чтобы поверхность нижней части стропил была как можно более ровной. При условии, если эта плоскость не является достаточно ровной, то ее нужно выровнять своими руками. Для этого на обеих сторонах стропил при помощи шурупов закрепляются обрезные доски толщиной не менее 4 сантиметров и шириной не менее 10 сантиметров. Для начала нужно закрепить крайние доски, между которых надо протянуть нить, по которой и будут крепиться оставшиеся доски. К той стропильной ноге, которая находится в месте схождения двух кровельных скатов, крепить доски нужно с двух сторон.
    2. Второй способ более характерен для вальмовой крыши. Так, от конца стропил до стены сооружения монтируется коробка в горизонтальном виде, а для производства каркаса для подшивки применяемого материала, к примеру, вагонки, используется довольно толстая доска. Ее крепят одной стороной снизу стропил, а другой – к месту стыка стропил и стены.

    В том месте, где кровельные скаты сходятся, доску укладывают плашмя. При этом образуется стык, который служит местом крепления концов обеих досок. Стык должен идти строго от места схождения скатов к месту схождения стен. Такой вариант конструкции будет характеризоваться высокими показателями надежности, причем надежность самой стены здесь никакой роли играть не будет. Читайте также: «Обшивка дома профлистом «.

    Чтобы максимально хорошо закрепить всю конструкцию, можно применять шурупы, но достигнуть максимальной надежности удастся при помощи металлических пластин и уголков.

    По окончании монтажа каркаса можно начинать процесс обшивки вагонкой или доской.

    Поскольку на конструкцию такого типа регулярно будут оказывать влияние различные природные факторы (ветер, дождь, снег и т.п.), к процессу ее крепления также стоит отнестись максимально внимательно. Рекомендуется, чтобы каждая из точек крепления было оснащена как минимум двумя (в случае с толстой доской — тремя) шурупами. Это позволит избежать скручивания досок.

    Как подшить карниз кровли, детально на :

    http://kryshadoma. com

    варианты, фото, как сделать своими руками?

    Подшивка карнизов крыши – это обязательный этап обустройства кровли.

    Нужен он не только для придания эстетичности постройки, но и для того, чтобы защитить фасад и обеспечить вентиляцию.

    Существует несколько возможных вариантов обустройства свесов. Как же подшить карниз крыши своими руками и какой выбрать материал?

    Зачем нужна подшивка свесов?

    Основное назначение карнизов крыши – это защита верхней части стены от агрессивного влияния внешней среды.

    При проектировании свеса нужно учитывать климатическую зону, в которой будет расположен дом. Зимой на свесах может собраться большое количество снега или льда, что иногда приводит к деформации конструкции.

    Когда свес имеет недостаточный размер, через некоторое время стены здания из кирпича или дерева начнут разрушаться.

    Фото:

    В результате этого вся структура кровли будет деформироваться, что может привести к обрушению крыши. Поэтому карнизы не просто украшают здание, а еще и защищают его от разрушений.

    Свес кровли подшивают после того, как была устроена стропильная система, но еще до укладки покрытия на кровлю.

    Прежде чем подшивать свес, нужно покрыть кровлю гидроизоляцией и утеплить чердак.

    Кроме того, работы по подшивке свеса нужно производить еще до того, как будет происходить утепление стен снаружи, так как при работе с карнизом можно повредить покрытие стен.

    Свесы обшивают так, чтобы потом можно было прикрепить водостоки или вентиляционные отверстия, для которых применяют самые разные материалы.

    Карнизный свес бывает боковой и фронтальный.

    Фронтальный защищает фасад дома. Это боковые края скатов кровли, поэтому у четырехскатной крыши их нет.

    Для обустройства свеса с фронтальной стороны нужно выпустить несущие перекладины, которые зафиксированы на стропильной системе.

    В некоторых случаях фронтальный свес формируют из досок обрешетки, их укладывают под кровельный материал на слой пароизоляции.

    Дальше на доски крепят специальную карнизную доску, которую потом подошьют софитом или профнастилом в зависимости от пожеланий.

    Боковые свесы есть на любой наклонной кровле. Они формируются из стропил, которые выходят за пределы дома.

    Фото:

    Схема монтажа

    Размер этого выступа зависит от высоты постройки и ширины отмостки вокруг него, обычно это примерно 50 – 70 см, однако встречаются и более узкие варианты свесов.

    В таком случае нужно позаботиться о хорошей ветрозащите стены, чтобы под косым дождем или снегом она не намокала.

    Еще одним решением в этом случае может стать установка кобылки, которая позволяет нарастить длину стропил.

    Однако такой способ достаточно трудоемкий, так как нужно вскрыть готовую кровлю и переделать конструкцию, поэтому лучше всего позаботиться о размере свеса еще во время строительства.

    Какой материал выбрать?

    Традиционно свесы кровли оформляют строганой или обрезной доской. Чтобы свес хорошо смотрелся и придавал крыше законченный вид, доски нужно подобрать одинакового размера.

    Сейчас, кроме досок, для подшивки свеса используют и другие материалы, которые должны выполнять такие функции:

    • защищать карниз крыши от воды, мороза, осадков;
    • обеспечивать проветривание крыши;
    • противостоять влиянию окружающей среды, быть долговечными;
    • иметь красивый внешний вид.

    Для подшивки карнизов крыши варианты материалов могут быть самые разные – это пластиковая и деревянная вагонка, виниловый и алюминиевый софит, часто специалисты пользуются и металлопрофилем.

    Строганые доски – очень надежный и удобный материал, который придаст строению законченный вид и обеспечит хорошее проветривание крыши. Набивать доску надо с небольшим зазором в 1 – 1,5 см.

    Если для обшивки свеса была выбрана деревянная вагонка, то отдельное внимание надо уделить качеству древесины.

    Фото:

    Так как панели будут находиться на открытом воздухе, древесина должна быть средней влажности и достаточно большой толщины – такая вагонка не деформируется в процессе эксплуатации.

    Специалисты советуют брать вагонку, которая не меньше месяца провела на открытом воздухе, – в таком случае влажность древесины будет такой же, как и у окружающей среды.

    Пластиковая вагонка – это недорогой и удобный в работе материал, который прослужит не один год. Вагонка из пластика устойчива к влаге.

    Чтобы крепить полосы пластика к свесу, нужно купить П-образный профиль для обработки краев и уголочки для стыков.

    Последние годы большой популярностью пользуется подшивка карниза крыши сайдингом или софитом – это панель из металла или пластика, которая предназначена именно для подшивки карниза.

    Софит и сайдинг очень похожи внешне, но материал для производства софита толще. Кроме того, софит оснащен перфорацией, благодаря чему кровельный пирог отлично проветривается.

    Главное преимущество материала – это его устойчивость к агрессивному воздействию, долговечность.

    При производстве софитов в пластик добавляют У-стабилизаторы, которые защищают его от выгорания и растрескивания. Для подшивки свеса панели нарезают на отрезки нужной длины и крепят их поперек стены.

    Популярна и подшивка карниза крыши профнастилом. Этот лист определенной формы с полимерным слоем используют в тех случаях, когда и сама кровля покрыта профнастилом.

    Материал обладает хорошей жесткостью, отлично переносит воздействие агрессивных факторов. Панели нарезают такого размера, какой имеет и карнизный свес.

    Что касается вентиляционных отверстий, их размер будет такой же, как и высота волны профнастила.

    Как происходит монтаж?

    Карниз подшивают после того, как сделан каркас кровли и края стропил были подогнаны под нужный размер. Стропильные ноги отпиливают по линии и к ним крепят первую доску обрешетки.

    Именно эта доска и будет ориентиром при всех дальнейших работах. Дальше обшивают свесы одним из выбранных способов.

    Первый способ обшивки свесов – это прошивка по стропилам. Вариант выбирают для крыш с маленьким углом наклона или когда нужно сделать постройку выше.

    Видео:

    Чтобы отделать срез, нижние края стропил должны быть на одном уровне. Если же стропильные ноги расположены на разном уровне, то каркас выравнивают вспомогательными досками, которые крепят одна на другую.

    Дальше крепят крайние планки для обработки края и между ними протягивают нить. Все оставшиеся части обшивки крепят относительно ограничительной нити.

    Второй способ обшивки встречается чаще. Ноги обрезают в горизонтальном и вертикальном направлении. По краю ног прибивают доску, а к стене постройки – брус.

    Его нужно размещать на 1 см выше передней доски, чтобы лишняя влага стекала с конструкции. Если ширина конструкции превышает 450 мм, то посредине крепят дополнительную доску для прочности. На вальмовой кровле доски фиксируют плашмя вплотную друг к другу.

    Для подшивки свеса крыши нужно соорудить специальный короб. Делают его по одной схеме в обоих случаях: на обрешетку набивают доски вдоль всего фронтона, а от них отмеряют отрезок, который равняется ширине карниза.

    Дальше доски набивают вдоль фронтонной стены, а после свес обшивают выбранным материалом.

    Обшивка крыши софитом происходит с помощью J-образной планки, ее фиксируют саморезами вдоль стен. Листы материала крепят между этими планками.

    Панели нарезают на отрезки, которые равняются расстоянию между двумя планками минус 6 мм – запас материала на случай повышения температуры.

    Переднюю доску прикрывают специальной планкой. В результате получится долговечная, красивая и аккуратная конструкция.

    Прежде чем подшивать карниз крыши своими руками вагонкой или деревом, нужно обработать нарезанные доски защитными составами.

    Доски подгоняют под нужный размер, исходя из ширины свеса. Между элементами нужно оставить расстояние для проветривания в 10 мм.

    Если же для отделки была выбрана вагонка, то ее крепят в паз, но каждые 150 мм устанавливают решетку для вентиляции.

    Видео:

    При подшивке карнизов крыши профнастилом листы материала нарезают и прикручивают вдоль карниза саморезами. Стыки маскируются лобовой планкой и уголком.

    Чтобы сделать свой дом по-настоящему красивым и придать ему законченный вид, надо обязательно подшить свесы кровли.

    Работы по подшивке карниза совсем не сложные, и даже начинающий мастер может выполнить их своими руками.

    Отделка и подшивка карниза крыши профнастилом своими руками (видео и фото)

    Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

    Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

    Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

    • при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
    • подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

    Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

    • ее устройства;
    • утепления и отделки наружных стен;
    • установки водостоков.

    Содержание:

    1. Для чего нужна подшивка свесов крыши?
    2. Подшивка карниза крыши: варианты
        Деревянная вагонка или обрезная доска
    3. Профнастил
    4. Деревянная вагонка или обрезная доска
    5. Софиты
    6. Фанера и ОСП
    7. Сайдинг
    8. Как подшить крышу своими руками
    9. Подшивка кровли софитом
    10. Подшивка карниза крыши профнастилом
    11. Подшивка свесов крыши вагонкой
    12. Подшивка кровли фанерой
    13. Видео

    Свесом крыши называют выступающие стропила за границы фасада здания. По своей конструкции они бывают фронтонными и карнизный свесы. Карнизный свес образуется благодаря склону стропил и с его помощью осуществляется вентиляция чердачного помещения. Если не выполнять, подшив кровли, то туда могут пробраться мыши, птицы, различные насекомые. Также стропила будут контактировать с влагой и разрушаться. Фронтонный свес образуется боковой частью склона, здесь необходимо позаботиться о том, чтобы не было щелей, и влага не попала на утеплитель крыши.

    Устройство карниза

    В гражданском строительстве проект крыши всегда разрабатывается так, что она немного выступает за пределы периметра здания. Расстояние от нижнего края ската до стены дома называют кровельным свесом. По строительным нормам оно должно составлять не менее 40-50 см. Кровельный свес отводит дождевую и талую воду, скатывающуюся с крыши, на максимальное расстояние от стены, защищая ее от намокания. Различают 2 типа свесов:

    • Карнизный. Карнизным называют свес, который формируется между нижней частью ската и боковой стеной дома.
    • Фронтонный. Фронтонным свесом называют вынос крыши за пределы фронтона здания, сформированный за счет стропильной системы или обрешетки.

    Важно! Карнизы крыши формируются за счет удлинения стропильных ног каркаса или при помощи кобылок. Кобылками называют бруски, которыми удлиняют стропила, чтобы получить более широкий свес. Так как нагрузка на крышу за пределами периметра дома невелика, то кобылки изготавливают из досок меньшего сечения, закрепленных на стропилах с помощью гвоздей или металлических планок.


    Устройство карниза


    Устройство и материалы для зашивки свеса

    Как подшить крышу своими руками?

    При выполнении работ по подшивке крыши своими руками необходимо обращать внимание на конструкцию кровли, а также кровельный материал. В соответствии с этим обшивка карниза крыши может быть выполнена двумя способами:

    — по стропилам. В этом случае угол наклона будет равен углу подшивки. Этот метод монтажа применяют на плоских крышах или с небольшим уклоном. Сложности подшивки крыши своими руками потребуют от вас знание определенных навыков, чтобы создать ровную поверхность.

    Функции

    В процессе обустройства крыши после настила финишного покрытия выполняется отделка карниза софитами, вагонкой, пластиковым сайдингом или профнастилом. Свесы выполняют декоративные и практические задачи, которые делают их одним из наиболее важных элементов конструкции. На них возлагаются следующие функции:

    1. Отвод дождевой и талой воды от поверхности стен. Широкий карниз крыши защищает стены дома от попадания влаги при сходе атмосферной влаги со ската. Без него отделка дома быстро отсыревает, трескается или теряет привлекательный вид.
    2. Вынос потоков атмосферной влаги за пределы отмостки и фундамента. Карнизный свес должен отводить потоки воды, стекающие со ската с высокой скоростью, за пределы отмостки, чтобы защитить фундамент от размытия.
    3. Защита стропил от намокания. Подшитый профнастилом или софитами карниз предотвращает попадание воды на стропильный каркас снизу, защищая деревянные элементы конструкции от порчи и загнивания.
    4. Создание единого, гармоничного образа крыши. Оформленный карниз делает облик дома завершенным, скрывая непрезентабельные элементы стропильного каркаса от посторонних глаз.

    Обратите внимание! Чем меньше уклон крыши, тем шире должны быть карнизы, чтобы крыша выглядела пропорционально и гармонично. Кроме того, на ширину свеса оказывает влияние климатический фактор. В регионах с большим количеством осадков и снежными зимами лучше сделать карниз более широким.

    Подшивка кровли софитом

    Подшивка кровли софитом от вас не потребует значительных навыков, так как они оснащены специальным замковым соединением. Изначально делают установку J-профиля непосредственно на доску, которая прикреплена к стене. Устанавливаем софит для подшивки в профиль. После чего крепим на противоположную сторону F-профиль. Окончательный этап монтажа свеса производится креплением L-профиля по внешней стороне края стропил.

    Важно: софит для подшивки необходимо устанавливать под углом в 90 градусов.

    Как устроен кровельный свес?

    Карнизным свесом называются выступающие за черту постройки стропила. По типу конструкции кровельный карниз бывает простым или с выносом. Первый вариант легкий в обустройстве, но при порывистом ветре он гудит.

    Второй – сложнее в архитектурном плане, но даже при сильном ветре он не будет свистеть и издавать посторонних звуков. Его ширина может варьироваться от 40 см и до 1 метра.

    По классификации свесы бывают:

    • неподшитыми, которые подходят для одно– двух– и четырехскатных конструкций;
    • подшитыми, применяются на двух- и четырескатных типах;
    • коробчатыми, применяются для всех типов;
    • укороченными, они также применяются для всех типов кровель.

    Подшивка свесов крыши вагонкой

    Подшивка карниза крыши осуществляется вагонкой хвойных пород дерева. Перед началом работы проверяют длины выступающих стропил. Она должна быть одинакова. Стропила параллельны друг другу. Установку начинают с формирования короба, к которому уже непосредственно будет крепится вагонка. Для крепления можно использовать специальные гвозди либо саморезы. Для вентиляции подкровельного пространства через равные промежутки устанавливают специальные вентиляционные решетки, которые будут способствовать прохождению воздуха и задерживать мусор.

    Важно: после проведения всех работ древесину следует обработать специальными средствами, которые ее защитят от воздействия влаги, а также различных насекомых.

    Технология обшивки

    Технология возведения крыши обязательно включает в себя подшивку карнизов. Эта операция выполняется после настила кровельного покрытия, комплексно вместе с установкой водосточной системы. Для отделки свесов используют остатки профнастила, крепежные планки, деревянные бруски и оцинкованные саморезы. Работы выполняют в следующей последовательности:

    1. Сначала концы стропильных ног или кобылок подравнивают по длине. Необходимо, чтобы торцы брусков располагались параллельно поверхности стены.
    2. На торцы нижней части стропильных ног монтируют лобовую доску. В этот момент удобнее всего выполнить установку кронштейнов для крепления водосточного желоба.
    3. На стену дома на одном уровне с лобовой доской закрепляют деревянный брусок с помощью анкерных болтов.
    4. Между лобовой доской и опорным бруском на стене монтируют соединительные перемычки с шагом 40-60 см. На этом сборка каркаса для обшивки завершается.
    5. С помощью направляющих и саморезов к каркасу крепят профнастил. Хорошо, если между ним и стеной останется зазор, равный высоте волны профиля, необходимый для вентиляции.

    Обратите внимание! Единственный недостаток подшивки карнизов профнастилом – отсутствие вентиляционных отверстий, через которые происходит проветривание стропильного каркаса крыши. Если конструкция кровли подразумевает мощное вентилирование, лучше выполнить заделку карнизов с помощью специальных софитов.


    Инструкция по обшивке карнизов

    Подшивка кровельного свеса по деревянному коробу

    Данный тип подшивки применяется при крутых скатах кровель. К преимуществам данного метода относятся оперативность и экономичность расходов материала. Начинаются работы с сооружения короба, который собирается из обрезной доски, толщиной 4 см. Ее необходимо прикрепить между стеной постройки и краем стропил. Некоторые строители прикручивают край доски к стропильной ноге, а второй монтируют к примыкающей стене.

    Такие работы лучше проводить снизу, стоя на лесах или лестнице.

    Внимание: подшивка свесов проводится только после утепления постройки и укладки пароизоляции.

    Перед обшивкой карниза вагонкой, следует проверить, чтобы стропила на боковых карнизах имели одинаковую длину и располагались параллельно дому. К ним монтируются обвязочные ветровые доски.

    После всех проведенных работ можно приступать к монтажу обшивки:

    1. Сначала прикручиваем одну доску вертикально стене. Нижний край доски должен оказаться на уровне края стропил.
    2. Вторую доску устанавливаем между стропилами и первой доской по нижнему краю. Ее необходимо расположить параллельно земле. В результате получится основа для установки обрешетки.
    3. После проведения подготовительных работ по сооружению каркаса, приступаем к самой обшивке.
    4. Для обшивки кровельного карниза досками, оставляем межу стеной и обшивочным материалом небольшой зазор. Для этого выбираем ровные доски хорошего качества, толщиной не менее 1-2 см.
    5. Чтобы обеспечить хорошую вентиляцию, по всему периметру устанавливаем решетки на расстоянии 1-1,5 метра.

    Доска – лучше строганная, но подойдет и обрезная

    Для выполнения работ лучше выбирать доски из хвои. Их ширина может варьироваться в пределах 5-25 см, а толщина – 1,7- 2,2 см.

    Важно: перед монтажом доски обрабатываются антисептиком и покрываются лаком или краской. Это продлит их срок эксплуатации и предотвратит порчу под воздействием негативных факторов. Также рекомендуется расходный материал оставить на улице на один месяц, чтобы он не покоробился. При обшивке свеса, между досками необходимо оставить щели в 1 см для вентиляции.

    Грамотно спланированные строительные работы позволят вам достичь не только эстетичного внешнего вида дома, но и повысят его срок эксплуатации. Монтаж свеса кровли можно выполнить и своими руками, но если вы сомневаетесь в своих силах, лучше пригласите специалистов. Они проведут все работы на профессиональном уровне и в максимально короткие сроки.

    Наслонные и висячие крыши деревянных домов

    Висячие крыши

    Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

    В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

    Висячие крыши

    Схема — стропила со скользящей опорой и пропилами

    Крыша с висячими стропилами

    Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

    Наслонные крыши

    Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

    Наслонные крыши

    Наслонные стропила

    как и чем отделать своими руками, видео-инструкция, фото

    При обустройстве скатной кровли любого загородного дома отдельного внимания заслуживает организация подкровельного пространства, одним из этапов которой является подшивка свесов крыши. Для выполнения этих работ наиболее подходящими являются жесткие влагоустойчивые отделочные материалы, поэтому чаще всего в таких случаях используется отделка карниза крыши профнастилом, деревом или специальными панелями.

    На первый взгляд эта работа может показаться малозначимой, однако от того насколько грамотно и качественно она будет выполнена во многом зависит долговечность несущей конструкции кровли.

    Зашивка карниза перфорированной софитной панелью.

    Самостоятельная зашивка свесов крыши

    В этой статье будет идти речь о том, чем отделать карниз крыши, какие для этого лучше использовать материалы и какие применить строительные технологии.

    Также читателю будет предложена пошаговая инструкция, в которой будет описано, как отделать карниз крыши и в каких случаях предпочтительнее использовать те или иные строительные материалы.

    Профильные системы для отделки карнизов.

    Для чего нужна зашивка карниза крыши

    Несущими элементами любой скатной крыши являются стропила, которые изготавливаются чаще всего из деревянного бревна или бруса большого сечения. Своим верхним концом стропила обоих скатов соединяются между собой под углом, образуя конек крыши. В то же время нижними концами они опираются на несущие стены, немного выступая за их габариты, в результате чего образуется свес крыши.

    При монтаже кровли на стропила укладывается деревянная обрешетка, сверху которой крепится кровельный материал, а для того чтобы закрыть боковые свесы, или так называемые карнизы крыши спереди и снизу используется специальные отделочные материалы.

    Основные функции отделки свесов крыши заключаются в следующем:

    • Визуальное разграничение стен и крыши придает готовому зданию законченный внешний вид.
    • Свободная циркуляция воздуха в подкровельном пространстве создает нормальный микроклимат и препятствует образованию конденсата.
    • Защита от атмосферных осадков обеспечивает долговечность конструкции и сохраняет теплоизоляционные свойства кровли.
    • Сплошная зашивка поверхности защищает чердак и подкровельное пространство от проникновения птиц, грызунов и вредных насекомых.

    На фото показан свес кровли в разрезе.

    Совет!
    Особое внимание отделке свесов кровли следует уделить в тех случаях, когда под крышей имеется отапливаемая мансарда или утепленное чердачное помещение.

    Подшивка доской вагонкой

    При строительстве деревянного дома из бревен или бруса наиболее целесообразным для подшивки карниза крыши будет применение натурального дерева. В качестве ветровой или фронтальной панели можно использовать обрезную доску толщиной 20-30 мм соответствующей ширины, а в качестве нижнего подшивного материала обычную доску вагонку. (См. также статью Делаем качественную отделку бани вагонкой своими руками.)

    Она имеет подходящие размеры, хорошо стыкуется между собой, скрывая видимый крепеж, а большое количество стыков между ними будет обеспечивать дополнительную вентиляцию.

    Однако учитывая то, что вагонка изготовлена из натурального дерева ее цена существенно выше стоимости аналогичных панелей из полимерных материалов.

    1. Все стопила нужно обрезать по длине параллельно стене дома таким образом, чтобы на каждой стороне дома их торцы образовывали одну ровную линию. При этом важно везде сохранить одинаковое расстояние от стены дома до торца стропила.
    2. По высоте зашиваемого свеса вырезать ветровую (фронтальную) панель из доски и укрепить ее к торцам стропил по всей длине карнизов крыши.

    Подшивка вагонкой нижней части карниза.

    1. К внутренней стороне фронтальной панели закрепить направляющий брусок сечением 30х30 мм сместив его кверху относительно ее нижнего торца на расстояние немного большее, чем толщина вагонки.
    2. Параллельно ему закрепить такой же направляющий брусок к стене дома на одинаковом расстоянии от земли.
    3. Пространство между фронтальной стеной и домом закрыть отрезками вагонки. Крепление выполнять при помощи финишных гвоздиков или маленьких саморезов, закручивая их в направляющие бруски.

    Устанавливать вагонку своими руками необходимо так, чтобы гребень каждой панели плотно входил в паз предыдущей не оставляя щелей и скрывая под собой видимый крепеж. Для обеспечения свободной циркуляции воздуха через каждые 1,5 м в подшивку необходимо устанавливать специальную вентиляционную решетку. В процессе эксплуатации доска высохнет и даст небольшую усадку, обеспечив, таким образом, естественные зазоры для вентиляции кровли. (См. также статью Как отделать балкон вагонкой своими руками быстро и недорого.)

    Софитная панель с перфорацией.

    Совет!
    Все деревянные элементы, которые устанавливаются снаружи здания, будут подвержены воздействию повышенной влажности, а в некоторых случаях прямому попаданию воды, поэтому перед установкой их необходимо тщательно обработать антисептическим составом.

    Отделка карниза специальными панелями

    В настоящее время существуют отделочные материалы, так называемые софиты, которые разработаны для зашивки карнизных и фронтонных свесов крыши. Они представляют собой набор специальных профилей и панелей для подшивки изготовленных из оцинкованного металла или пластика. Они могут быть окрашены в разные цвета и, как правило, имеют заводскую перфорацию для свободной циркуляции воздуха.

    Схема монтажа софитов.

    Финишная отделка карнизов крыши софитом из металла или пластика выполняется по следующей схеме:

    1. По внешнему нижнему краю стропил закрепить деревянные направляющие бруски сечением 30х30 мм по всей длине карниза.
    2. Параллельно им на одинаковом расстоянии от земли закрепить такие же бруски к стене дома.
    3. Со стороны дома прикрепить к бруску J-образный профиль, который будет служить в качестве паза для одной стороны панели.
    4. Панели по одной нарезать в соответствии с размером вылета бокового свеса крыши, замеряя последовательно каждый участок.
    5. Один край завести в паз J-образного профиля, а второй закрепить при помощи оцинкованных саморезов к горизонтальному брусу на внешнем краю стропил.
    6. После установки всех панелей лицевой торец карниза закрыть L-образным профилем из комплекта, который в свою очередь будет выступать в качестве фронтальной планки.

    Зашивку свеса кровли при помощи софитов можно считать универсальным и долговечным способом отделки карнизов для зданий построенных практически из любых материалов. Однако следует иметь в виду что, несмотря на оцинкованное покрытие, металл со временем все же подвержен коррозии, поэтому более предпочтительно использовать отделку сайдингом из полимерных материалов.

    Установка софитов на карниз.

    Совет!
    Подшивку свесов кровли независимо от используемых материалов нужно выполнять после того как будут закончены работы по наружному утеплению и финишной отделке всего дома.

    Заключение

    Как видно из данной статьи, грамотная отделка свесов крыши имеет большое значение для конструкции кровли и всего здания в целом, поэтому ее обустройству необходимо уделить особое внимание.

    С дополнительной информацией по этому вопросу можно ознакомиться, посмотрев видео в этой статье.

    Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

    Подшивка карниза сайдингом (софитом) — Строительная компания

    Хорошая крыша не только защищает дом от непогоды и осадков. Она и выглядеть должна хорошо. Когда строительство её каркаса завершено, а утеплитель и кровля уже уложены, пора подумать об отделке свесов. Тут и пригодится сайдинг! Или софиты. Чтобы вы не выбрали, правила монтажа не будут сильно отличаться.

    Из каких материалов делают подшивку карниза?


    • • Винил. Такой сайдинг делают из лёгкого полимера. Он дешёвый, не подвергается коррозии и его легко устанавливать. Подходит для украшения фасада дома, но свесы крыши им не обшивают – вручную тяжело вырезать правильные отверстия для вентиляции.

    • • Оцинкованный металлический сайдинг. У него богатая цветовая палитра, стоит он так же недорого, долговечный. Но копит много влаги, из-за этого внешний вид может со временем пострадать. Вряд ли ваш дом украсит пятно ржавчины на фасаде.

    • • Виниловый софит. Как нельзя лучше подходит для обшивки свесов. Он не скапливает влагу, а перфорация не мешает воздуху в вентиляции нормально циркулировать.

    • • Алюминиевый софит. Цельнолистовой алюминий с декоративным покрытием. Долго служит, почти не меняет первоначальный цвет даже спустя годы эксплуатации.

    • • Вагонка из дерева. Сотни лет удерживала «пальмовую ветвь» первенства, пока её не стали вытеснять более современные конкуренты. Она дороже софитов, а саму обшивку приходится часто обновлять – влага губительно сказывается на вагонке.

    Как устанавливается каркас?


    Есть два варианта установки:
    • Подшивка по стропилам. Делается только на односкатной крыше, а перед самим монтажом нужно сверить угол наклона со скатным углом. Нижние стропила обязательно должны иметь ровную поверхность.

    • Формирование горизонтальной коробки. Здесь используется две доски, одна из которых крепится в нижней части стропил. Вторую крепят к стене. Стартовая планка измеряется от места соединения скатов.

    Второй вариант более универсальный, и его можно использовать на всех типах крыш.

    Секреты опытных строителей


    Каркас карниза монтируют только после того, как утеплят стены дома. После создания каркаса строители приступают к работе с вентиляцией: в него ставят вент-решётки.

    У монтажа карниза есть несколько основных правил.

    • • Забивать гвозди нужно строго по центру овального отверстия.

    • • Избегать плотное прилегание шляпки гвоздя к обрешётке – необходим зазор минимум в 1 мм.

    • • Не ставьте панель близко к угловым профилям. Делайте пластины меньше на 10 мм от требований к стандартным размерам.

    Если не соблюдать эти правила, сайдинг может деформироваться.

    Подшивку софитом также выполняют по простому алгоритму:
    • 1. По всей длине карниза крепят 2 планки. Со стороны коробки и со стороны стены, а на них крепят J- или F-профили.

    • 2. Измеряют ширину карниза, рассчитывая заранее тепловое расширение. Длина каждого софита должна быть меньше на 6 мм.

    • 3. Нарезанные пластины устанавливают в профили. Лучше заводить их со стороны установочного профиля.

    • 4. Обе стороны стыкуют парой J-профилей. Хотя, это условие необязательно – можно использовать только один.

    Строительство карниза | JLC Онлайн

    Кейп-Мей, штат Нью-Джерси, был морским курортом еще до викторианской эпохи, и в городе есть много домов в архитектурном стиле того периода, а также примеры многих других стилей. Одной из особенностей, которую можно найти в большинстве старых домов в этом районе, является карниз с лепниной. Мы видим эту деталь на сложных викторианских, традиционных колониальных, греческих возрождениях и простых накидках.

    Карниз — это просто причудливое название карнизной детали на краю здания, где крыша соприкасается со стенами, и в большинстве домов он включает в себя софит и фасцию.При карнизе с лепниной к фасции добавляется декоративный слой лепнины, а крыша доходит до верхнего угла венца. То, как его построить, может быть предметом разногласий для многих строителей, которые включают исторические детали в новые здания, которые они строят.

    Создание лепного карниза начинается с прорисовки деталей в натуральную величину, в том числе высоты настенной плиты и фризовой доски над окнами.

    Нашу бригаду просят включать карнизы почти в каждый новый дом, который мы строим, и мы разработали методы их создания с использованием современных строительных материалов и эффективных методов строительства.Прошлой осенью клиенты попросили нас построить современный фермерский дом на участке в пять акров в соседнем городе. Мой отец спроектировал дом в традиционном стиле, который соответствовал архитектурному стилю района и имел большое переднее крыльцо, высокие окна, четыре крутых фронтона и традиционные детали отделки, включая карнизы с лепниной.

    Полномасштабный макет

    Я построил довольно много домов с этой деталью, с разным уклоном крыши и свесами разного размера, и мне нравится рисовать детали до того, как мы начнем каркас крыши.Прежде чем резать какие-либо стропила, я делаю чертеж карниза в натуральную величину, включая уклон крыши и все детали погонажа, на листовом материале (1). С помощью чертежа, фрагмента материала 1-by для представления фасции и фрагмента молдинга венца я могу определить расположение хвоста стропила, а также размеры подфасции и подпорки венца.

    Я всегда включаю в чертеж высоту верхней плиты и верхнюю часть черновых оконных проемов. Во многих домах, которые мы строим, есть большая фризовая доска, которая перекрывает зазор между верхними частями окон и нижней стороной софита, и я часто подгоняю выступ стропила, чтобы создать там желаемый размер; более мелкая выемка поднимает стропила и позволяет установить фризовую доску большего размера.

    Для этого дома, из-за комбинации крутой крыши с уклоном 12:12 и высоты оконного проема 91 дюйм над чистым полом, мне нужно было выложить неглубокий птичий рот, чтобы было достаточно места для фриза 1×8. доска между оконными проемами и софитом. Хотя все эти расчеты можно было выполнить математически, чертеж в натуральную величину позволил мне и остальной команде визуализировать всю деталь. Позже я также использовал рисунок, чтобы масштабировать фронтонную доску фриза и то, как высота связана с возвратом.

    Как только я определил высоту софита, который мы будем делать из ПВХ толщиной 3/8 дюйма, я провел горизонтальные линии поперек фанеры, чтобы обозначить его. На расстоянии 16 дюймов от обшивки я провел вертикальную линию, которая представляла собой крайнюю точку молдинга короны. Затем я работал в обратном направлении от этой линии. Коронка из ПВХ размером 4 5/8 дюйма, которую я использовал для этой работы, имеет горизонтальную проекцию 2 3/4 дюйма, поэтому я провел еще одну вертикальную линию на 2 3/4 дюйма по направлению к зданию, чтобы обозначить внешнюю сторону короны размером 1 на фасция.Другая вертикальная линия на 3/4 дюйма по направлению к стене представляла заднюю часть фасции и переднюю часть субфасции. Я провел последнюю вертикальную линию на 1 1/2 дюйма по направлению к стене по всей ширине субфасции.

    Я выбрал размер 2×6 для подфасциального материала в этом проекте, поэтому я отмерил 5 1/2 дюйма от верха софита, чтобы показать всю подфасциальную часть. Я всегда рисую «Х» от точки к точке на любом материале 2-by, чтобы не запутаться с тем, какие линии обозначают твердый материал. Затем я установил нижний край обрезка 1 на 1/2 дюйма ниже софита и отметил фактическое расположение фасции на чертеже.

    От верхней части нижней панели на моем рисунке я провел горизонтальную линию к 16-дюймовой отметке выступа. Точка пересечения между двумя линиями была длинной точкой стропила для горизонтального разреза, в котором размещались детали короны и фасции. От этой точки я провел линию, представляющую уклон крыши, как можно дальше вверх по макету. Параллельно линии ската крыши я провел еще две линии, первую на 9 1/4 дюйма ниже, чтобы обозначить нижний край стропила, а другую на 1/2 дюйма выше, чтобы показать толщину обшивки крыши.Там, где нижний край стропила пересекался с планировкой стены, я получил макет птичьего рта на стропилах.

    На чертеже также показаны срезы хвоста стропила, а также размещение подфасции и опоры короны. Перенося макет на шаблон стропила, бригада перепроверяет детали.

    Я использую линию для верхней части обшивки крыши, чтобы установить высоту венца, которая зависит от того, какой кровельный материал используется. У этого дома должна была быть сверхпрочная асфальтовая крыша, поэтому я прижал верхнюю часть венца к середине обшивки, а нижнюю часть — к фасции. (Для крыш с кедровой черепицей я держу венчик немного выше, чтобы компенсировать вентиляцию кедра. На наших крышах мы используем отливы, но я не хочу, чтобы он слишком сильно скрывал венчик.)

    Когда мне было довольный высотой короны, я прорисовал передний и задний края. Линия, прочерченная на задней части короны, также образовывала скошенный край 2-х гвоздезабивной или подкладочной полосы позади короны. Этот гвоздезабивной втыкается в подфасцию с одной стороны и к ровному срезу стропила с другой.

    Резка стропил

    Закончив рисунок, я перешел к стропилам. Я перенес все соответствующие части чертежа на шаблон хвоста стропила, включая птичий рот и вырезы для свеса. Я также перенес все детали фасции вместе с короной и макетом скошенного гвоздя, чтобы перепроверить их перед тем, как вырезать первое шаблонное стропило. Со всеми деталями для свеса на стропильном хвосте я определил обычные стропильные длины обычным способом.

    На хвосте стропила было три пропила: ровный срез в нижней части подфасции, вертикальный срез в задней части подфасции и ровный срез в верхней части подфасции, чтобы придать стропилам их длинную точку.

    Затем по шаблону вырезают стропила перед их укладкой.

    Используя образец стропилины, мы вырезали все общие стропила для дома, в то время как остальная часть бригады работала над другой частью проекта. При резке стропил я предпочитаю делать два стека хвостами друг напротив друга.Таким образом, мы можем использовать телескопический погрузчик, чтобы поднять стропила к членам бригады на крыше, и им не нужно вращать стропила перед их установкой. Для этого проекта мы также сделали дополнительные стопки стропил без хвостовых врезов, которые можно использовать в местах пересечения крыш.

    Другим компонентом каркаса, который нам нужно было подготовить, была опора для короны, которую мы сделали из материала 2-by со скошенной кромкой под углом 38 градусов. Мы взяли размеры подпорки из нашего чертежа, измерив расстояние от лицевой стороны нижней фасции до точки хвоста стропила.Я обычно делаю подложку немного скромнее этого размера, чтобы можно было отрегулировать заводную головку или подогнать ее под любые неровности в обрамлении.

    Бригада фрезерует корону в магазине и доставляет ее на место.

    Для 4 5/8-дюймового молдинга короны, который мы использовали здесь, защита короны оказалась примерно 3 1/8 дюйма до длинной точки. Из-за большого количества тяжелого распила, который потребовался, чтобы сделать всю основу для этого большого индивидуального дома, было проще и быстрее разорвать материал в моем магазине с помощью мощной настольной пилы, а затем транспортировать части в мастерскую. сайт.

    Строительство карниза

    На следующий день бригада установила большую часть обычных стропил и коньков. Следующей была подложка 2×6, которая входила в паз в хвостах стропил. В то же время мы установили подфасцию и подпорку для короны, а также установили каркас софита. Для этого жесткого софита с вентиляционной планкой каркас состоял из ригеля на стене и 2-х перекрытий между подфасцией и ригелем, которые сидели рядом с каждым стропилом. Мы установили 12-дюймовый рип весом 30 фунтов. войлочная бумага за гроссбухом софита, чтобы связать с остальной частью строительной бумаги, которая будет установлена ​​с сайдингом.

    Бригада устанавливает все обычные стропила перед тем, как приступить к обрамлению карниза. Нижняя фасция входит в паз, вырезанный в стропилах, а ригель софита прикрепляется к стене поверх слоя в 30 фунтов. войлочная бумага.

    Подпорка короны входит в угол, образованный подфасцией и горизонтальным срезом стропила.Для внутренних и внешних углов мы соединили длину подложки со скосами, чтобы обеспечить максимальное прибивание гвоздей к короне. После того, как мы закончили несколько секций каркаса карниза, пара членов бригады принялась обшивать крышу. После обшивки кровли приступили к отделке карнизов на ровных участках, включая фронтонные возвраты.

    Блокировка рядом с каждым стропилом проходит между подфасцией и ригелем. Угловая опора короны прилегает к нижней фасции и горизонтальному срезу стропил.Бэкер скошен во всех внутренних и внешних углах.

    3/8-дюймовый потолочный материал из ПВХ поставлялся в виде больших листов размером 4×18 футов, которые мы разрезали до нужной ширины. Ровный софит состоял из двух рипов шириной 5 дюймов с пластиковой вентиляционной полосой шириной 2 дюйма в центре. Сначала мы установили внешний край софита, оставив его на расстоянии 1/4 дюйма от нижней фасции. Затем пришла вентиляционная полоса и внутренняя полоса из ПВХ.

    Разрывы из ПВХ толщиной 3/8 дюйма обрамляют пластиковую вентиляционную полосу для отделки софита на уровне карниза.Внешний край софита выступает над субфасцией на 1/4 дюйма. Бригада готовит обшивку, сначала разрезая 1×10 до нужной ширины в магазине. Они вырезали выступ на 1/2 дюйма от того, что будет нижней частью фасции.

    Панель 1 на карнизе должна быть высотой примерно 4 1/2 дюйма. Чтобы уменьшить количество отходов, я купил лист ПВХ размером 1×10, а затем разорвал его по ширине. Мы также вырезаем в материале выступ шириной 1/2 дюйма и глубиной 3/8 дюйма, чтобы принять нависающий край материала софита, оставив при этом 1/2 дюйма фасции под потолком.Мы обнаружили, что этот метод дает более четкие детали и уменьшает количество ошибок, создавая при этом постоянный выступ фасции вдоль софита.

    Экипаж прибивает фасцию на место. Пазы создают равномерную линию раскрытия и тени вдоль края карниза. Использование калибровочного блока для проведения линии нижней части молдинга короны обеспечивает его точное размещение.Поскольку ложа из ПВХ очень гибкая, бригада разрезает ее на плоскости, используя фиксаторы на отрезной пиле.

    После того, как мы прибили фасцию, коронка завершила деталь. Обрабатывая нижний край фасции мерным блоком, мы отметили нижнюю линию венца, чтобы количество открытых фасций было одинаковым по всему дому. Штанга из ПВХ гибкая, поэтому мы обрезаем все скосы для ровных карнизов с материалом ровно на столе пилы и углами пилы в заданных положениях.Здесь большую помощь оказали длинные удлинительные столы для отрезной пилы. Сначала мы прибили головку к лицевой панели по линиям мерной колодки, а затем прибили остальную часть к опоре, используя мерную колодку, чтобы убедиться, что коронка остается на одной линии.

    Затем бригада выравнивает корону с калибровочными линиями и прибивает детали на место. Контрольный блок снова используется, на этот раз для того, чтобы убедиться, что фасция выровнена по всему дому.

    Там, где карнизы были длиннее нашего запаса, мы соединили детали из ПВХ с помощью косых соединений под углом 30 градусов и винилового клея Christy’s Red Hot White. Мы не приклеивали стык софита к фасции, оставляя материалу возможность самостоятельно расширяться и сжиматься в пазухе.

    Возврат и Гейбл

    На нижних концах фронтонов мы расширили обрамление софита и построили короба из подфасциального материала для обрамления возвратов. После нанесения слоя 30 фунтов.чувствуя за обраткой, мы прибили коробку к стене фронтона и к карнизу обрамления для надежного крепления. Затем покровитель короны продолжил от карниза, обвивая возврат. Мы обшивали каждый возврат крышкой, которая была откинута от фронтонной стены.

    Мы обрезали выступы фронтона так же, как и остальную часть карниза, за исключением того, что мы использовали цельный кусок ПВХ толщиной 3/8 дюйма для софита вместо вентилируемых полос. Материал софита нависал над каркасом с трех открытых сторон, чтобы зацепить фасцию.Затем фасция и коронка оборачиваются вокруг возвратной кости.

    Затем фасция и корона заворачиваются обратно к фронтонной стене.

    Когда мы закончили обрезать возвраты, пришел наш мастер по металлу, вырезал верхушки возвратов и изготовил для них колпачки из нержавеющей стали. Эти колпачки имеют кромку для капель, которая загибается на две открытые стороны. У стены крышка поднимается и загибается к нижней стороне настила крыши, чтобы отводить воду от здания.

    Когда мы обрамляли фронтоны, мы подобрали стропила баржи и прикрепили опору короны так, чтобы деталь фасции подходила к карнизу.Как и в случае с ровными карнизами, мы сначала установили материал софита на свесы фронтона, используя сплошной материал вместо вентилируемых полос. Как и в случае с остальной частью карниза, фасция, установленная с пазом, скользит по нависающему материалу софита. Таким же образом мы установили корону на фронтоны, замерив край фасции. На пике, где встречаются две длины короны, непрерывная подложка позволила нам проложить и настроить соединение, пока оно не станет идеальным. Я не гений математики, так что это было единственное место, где мы разрезали корону, расположенную под углом в пиле.

    Весь возврат карниза будет закрыт нержавеющей сталью. Деталь карниза продолжается вверх по склону, а части короны встречаются на пике с идеальной митрой.

    В нижней части фронтона карниза мы держали обшивку довольно плотно к возвратным заглушкам, оставляя достаточно места, чтобы позволить области высохнуть. Большие щели в этих местах могут способствовать поселению ос и других вредителей. Пока мы еще устанавливали фронтон, мы установили фризовые доски фронтона, отставив их от стены, чтобы сайдинг мог скользить сзади, и дом был наконец готов для кровельщиков.

    ГЕОМЕТРИЯ ХРАНИЛИЩА ПАНТЕОНА



    BSArch, MSArch, PhD, UNAMprize, SNI nIII.

    Факультет архитектуры, Национальный автономный университет Мексики.

    почта: [email protected]





    1 Геометрия свода, 2 Перспектива Хранилище, 3 Перспектива Наброски.



    1 Геометрия Убежища

    С точки зрения перспективы, единственный примечательный предмет интерьера свода Пантеона — визуальный эффект, производимый геометрической композицией сундуков. Чтобы нарисовать перспективный план интерьера Пантеона, это было необходимо чтобы сначала понять, как было построено хранилище, так как наличие сундуков возникла не из декоративной идеи, а скорее из необходимости уменьшить вес свода при сохранении поперечного сечения, которое было достаточно прочный, чтобы выдержать собственный вес. Если принять гипотезу о том, что хранилище был построен с использованием арочного каркаса, поддерживаемого большим карнизом, и радиально, то конструктивное очертание кессонов должно было быть контролируется с помощью пресс-форм, встроенных в сам каркас.Кроме того, это возможно, что такая конструкция была выполнена на уровне пола с использованием шаблон, описывающий не менее половины полушария.

    Палладио интерпретировал внутренние склоны кессонное перекрытие поперечного сечения свода в виде радиального очертания на уровне большой карниз (см. рис. 1 ). В исследованиях, последовавших за исследованиями Палладио, а также в недавних На фотоснимках видно, что нижние скаты софита скошенные стыки, образующие кессонный потолок, кажутся направленными к пола, то есть вид находится на одном уровне с нижними плоскостями софита, в то время как верхние скаты софита, кажется, следуют радиальному контуру на уровне карниза. Для того чтобы определить геометрические очертания кессонов, имеет важное значение для получения точных измерений на месте. Такое геометрическое доказательство не было доступно для данного исследования. Однако нашей целью не было получение перспектива, которая точно представляла реальную конструкцию, а скорее продемонстрировать, как подойти к сложной проблеме контура перспективы, используя генеративные методы точки схода расстояния и точки схода по диагонали. В В связи с этим мы сочли достаточным основывать наше исследование на информация, полученная из рисунка В.Л. Макдональд [1], а также на фотографии и наблюдения, сделанные автором на месте (02.1994).



    Есть два объяснения выделенного устройство нижних скатов кессонного потолка сейф. Первое объяснение предполагает, что эта особенность может быть связана с самой конструктивной процедуры, в то время как второе объяснение предполагает, что возможно, имело место преднамеренное намерение формального появления. Во-первых случае, возможно, что Агиппа подчеркнул нижний уклон софита по вертикали, чтобы обеспечить устойчивость заливки бетона, принимая что хранилище было структурировано и заливалось от основания до закрытия у окулуса. Во втором случае, если принятая форма не соответствовала из конструктивного рассмотрения возможно, что намерение Особенность кессонного потолка заключалась в том, чтобы софиты не оставались скрытыми от глаз. наблюдателю, что позволяет избежать неэстетичного вида и накопления пыли. В этом отношении и на основании на подробной фотографии кессонного потолка (см. Фото 1 ) Анри Стирлин [2] прокомментировал: «Обратите внимание на тонкость смещения к верхней части усиливающие элементы для исправления оптических искажений из-за положение наблюдателя на земле, а не на уровне полушарие».

    Анализ фотографии Стирлина (см. фото 1), с помощью рис. 2 , приводит к выводу, что все кессонные потолки имеют трапециевидные очертания, можно сделать так, чтобы он поместился в квадрат, если усреднить длину более длинного основания с длиной более короткого основания. Поскольку мы не знаем, была ли фотография взятый из положения, перпендикулярного плоскости кессонного потолка, это невозможно быть уверенным, что аналитическая схема верна. Тем не менее фотография показательна по смещению вверх центра контур от (c) до (c’) для нижних откосов софита. В то же самое На рисунке видно, что очертания верхних скатов софита кессонный потолок имеет тенденцию следовать верхней диагонали трапеция.



    Основание для предположения, что кессонные потолки возникают из квадрата, основание которого определяется уменьшающимся контуром из 28 меридианов, заключается в том, что кессонные потолки не соответствуют легко идентифицируемый постоянный или прогрессивный радиальный контур, независимо от того, упоминается ли он к центру сферы или к ее проекции на пол.Поэтому наш гипотеза контура пяти рядов кессонных потолков предполагает что их конструкция следовала физической дедукции меридиональных линий, на основе некоторого простого геометрического правила для контура каркаса кессонные потолки. На рис. 6 , если за эталон взять профиль кофра первого курса и затем последовательно перешел к другим, можно заметить, что низшие и верхние уклоны софита, как правило, одинаковы. Это говорит о том, что какой-то тип мастер-форма использовалась для создания каркаса и была просто приспособлена к размеры каждого меридиана. Предполагая, что измерение на месте должны были показать, что наклоны одинаковы, причина для подчеркивания нижние наклоны софита все еще останутся необъяснимыми. Хотя у нас есть предложил два возможных объяснения с конструктивной и формальной точек зрения точка зрения, ни один из них не является достаточно демонстративным. Итак, пока что будем пусть Пантеон хранит некоторые секреты своего строительства.



    2 Перспектива Убежища

    Несколько писателей-трактатов, художников и геометры попытались очертить внутренние виды Пантеона. Джованни Паоло (ок. 1750), Паннини, Джан и Франческо Пиранези (XVIII век) сделал рисунки и гравюры такого высокого качества, что они считаются быть историческими документами. Среди писателей Пьеро делла Франческа изучал проблема аналогична проблеме построения перспективы Пантеона [3].Хотя размеры его задачи были меньше, интересно проанализируйте его метод наброска. Однако, изучив очертания этих работы, мы пришли к выводу, что ни одна из них не дает точного геометрического описания. Это может быть связано с тем, что их разработчики не следовали методу, который позволил бы их для непосредственного управления контуром перспективы. Традиционные методы перспектива становится очень сложной и неточной, когда применяется к выводу такие тонкости, как размах софитов свода, иными словами, когда создание геометрии перспективы.



    Ввиду вышеизложенного мы стали интересуют перспективные очертания свода, с целью проверки метод, который упростит его выполнение. Однако, прежде чем предпринимать какие-либо план, основанный на гипотезе формального внешнего вида или конструктивной процедуры, нам нужно было установить геометрическую конструкцию кессонного потолка в последовательным образом. С этой целью мы сочли очень полезным изучить не только исторический фон Пантеона, но и римская архитектура время, когда технология строительства хранилищ достигла своего апогея.



    Агриппа или Адриан каким-то образом решены задача по возведению каркаса кессонного потолка, добиться их однородности, что, как было сказано выше, предполагает использование форм. Однако такие формы должны были быть основаны на установленном контуре или образце. Столкнувшись с подобной проблемой в своей практике архитектора, я всегда стремился к тому, чтобы схема чего-то, что должно быть построено многократно, была простой выполнить.Например, если бы нам нужно было определить контур пяти главных каркасы, формирующие курс меридиана, первой мыслью было бы использовать единственный принцип для создания всей работы по дереву. Принцип был бы прост, легко наносится на месте , и выводится как функция убывающего значения курса меридиана. Это рассуждение можно объяснить в следующим образом с помощью рис. 3 .

    2.1 Предполагая, что цель наброска [4] состоит в том, чтобы спроектировать кессонные потолок с пропорциональным внешним видом, близким к квадратному, будь то немного больше или меньше трапеции, которая должна содержаться, первый шаг было бы построить эталонный квадрат как функцию пропорционального модуляция параллельной линии, где находится ее основание, так что высота трапеция не превышает ширины основания кофра.



    2,2 Если первую параллельную линию принять за базовый уровень любого из 28 меридианов курсы, как показано на рис. 3 , можно заметить, что контур кофра образует трапецию, которую можно вписан в квадрат, диагонали которого совпадают, по крайней мере на рисунке, с те из вписанной трапеции. Можно показать, что горизонтальная линия, проходит через пересечение диагоналей трапеции, равно средние основания трапеций.Учитывая, что, строго говоря, трапеция кофра немного меньше вписанной трапеции, ее горизонтальная линия, являющаяся средним значением его оснований, будет несколько больше чем вписанная трапеция.



    2,3 Одним из способов избежать этой небольшой разницы было бы использование второго квадрата, контур, по рис. 2 , можно было бы вывести, нарисовав первый квадрат с его диагоналями, как описано в пункте два выше, определяя высоту трапеции кофра и транспортируя его горизонтально на высоту пересечения диагоналей, так что пересечение этой горизонтальной линии и меридиана линии определяет построение второго квадрата.



    2,4 Обе процедуры очень похожи. Фактически можно было бы предложить третью процедуру. если бы были доступны точные измерения курса меридиана. Однако наш численный расчет курса меридиана, представляющий полученные значения из орфографической проекции [5], выявил тенденцию пропорциональности в пять уровней, которые соответствуют кессонному потолку. Таким образом, рис. 2 и 3 можно считать приемлемой гипотезой приближение.

    3 Контур перспективы

    Поскольку наша цель — найти метод для упрощения перспективного очертания применяем метод диагонали точка схода, которая, учитывая, что рассматриваемая геометрическая фигура является квадратом в которые можно последовательно вписать круги параллельных курсов, также совместим с методом точки схода расстояния, поскольку обе точки схода встречаются в одной и той же точке на визуальном горизонте. Эти двое Ренессансные методы диагональной точки схода и схода расстояния точки применяются здесь в соответствии с авторским модульным методом. Как показано ниже, точный контур сундуков создается путем повторения той же процедуры, независимо от их положения в хранилище.

    3.1 Пять интервалов параллели круги нарисованы в горизонтальной проекции, а те в свою очередь разделены на 28 меридиональных интервалов, как показано на рис. 4 . Поскольку процедура наброска состоит в последовательное построение каждой параллельной окружности удобно вывести для каждый трафарет, определяющий положение линий меридиана, поэтому что для того, чтобы выполнить контур всех параллельных кругов, этот шаг процедуру необходимо повторить шесть раз.

    3,2 Часть здания находится нарисовано с наблюдателем, находящимся на расстоянии, немного меньшем, чем радиус свода, то есть с углом наблюдения, немного более 90°, как показано на рис. 5 . В последующем высота наблюдателя, на котором визуальный горизонт будет работать определяется. Зрительный горизонт содержит точка схода и положение визуальной симметрии фиксируется в центре сцены.



    3,3 Точка схода расстояния точно определяется на визуальном горизонте над пределом плоскости перспективы и, по симметрии, эта точка схода также может быть представлен на левой стороне зрительного горизонта. Так как, как упоминалось выше, в этом случае точка схода расстояния совпадает с диагональная точка схода, эта точка схода используется для определения глубины меридиональные окружности должны быть получены на каждой из параллельных окружностей.



    3,4 Высота каждой параллельной окружности отмечена на схематическом участке рис. 5 . Первая из этих меток совпадает с высота большого карниза, который, в свою очередь, определяет основание свода. Как видно на этом рисунке, только половина первого параллельного круга показано, так как намерение состоит в том, чтобы построить перспективу половины свод, как будто Пантеон разрезали пополам.



    3.5 На рис. 4 , в на полях плана отмечены некоторые трафареты, которые представляют модульную деления меридиональных кругов. Контур этих трафаретов повторяется для каждого параллельного круга, поскольку, будучи концентрическим, модуляция меридиональные круги изменчивы. На рисунке показан только первый круг, с пониманием того, что контур остальных пяти кругов генерируется одинаково.

    3,6 Модуляция кругов меридиана в плоскости перспективы получается с помощью транспортировка трафарета рис. 4 по рис. 5 . Для наглядности трафарет расположен вертикально на уровень первого параллельного круга. На практике эта процедура упрощается путем маркировки модуляций непосредственно на горизонтальной линии плоскость, содержащая параллельную полуокружность. Эта горизонтальная плоскость представляет половина квадрата, содержащего полукруг, перспектива которого должна быть представлена, таким образом, перспектива получается именно с помощью ортогонального сопряжение трафаретов, как показано на рис. 5 . На этом рисунке важно отметить что вывод модульных глубин шаблона получается с помощью диагональная точка схода, принцип которой гарантирует правильную генерацию в глубину модульных значений, данных в плоскости перспективы.



    3,7 Эта процедура повторяется до тех пор, пока контур параллельных полукругов не будет полный. Впоследствии весь контур модуляции свода, образуя полусферическую сетку всех сундуков.

    3,8 Детальная перспектива кессонного потолка получается с левой половины. перспективной плоскости, учитывая, что по симметрии понижение этой проекция создает весь контур. Рис. 6 приводятся детали конструктивного сечения кессонных потолков; контур высшего и Нижние скаты софита отмечены на профиле, а вертикальные софиты все меридиональные интервалы отмечены на контуре первой параллели полукруг.Этими двумя простыми ссылками, т. е. пересекающимися в перспектива параллельных очертаний с очертаниями меридиана, можно произвести перспективный вывод кессонного потолка. Так как это процедура осуществляется с помощью перспективных набросков, она называется процедура прямого вычета. Если вычет был сделан путем соотнесения плана и возвышение, необходимо было бы выполнить не менее шести горизонтальных сечений, с тем недостатком, что размеры сечений кессона потолок будет неправильным из-за их углового изменения по отношению к профиль свода.

    3,9 Наконец, на рис. 7 показан вид свода в виде геометрический дискурс, центральная тема которого, сундук, движется только в двух направлениях. направления на его полусферической поверхности, чтобы дать формальное выражение его смыслу состава. Такой формальный выражение поддерживается довитрувианским принципом единства части целого и конструктивная правда формы. Так же, как отверстия (или окна) черепа аллозавра уменьшили вес этого голову динозавра, что позволяет избежать дисбаланса веса животного, допуская большие челюсти для пожирания, сундуки свод свидетельствует о конструктивной истине его огромной массы, которая существует больше для вида, чем из необходимости «выжить».В нашем эссе акцент делался на форме и конструкции свода, а не на его перспективе. представление, так как, в конечном счете, решение его схемы требует лишь применения принципы перспективы с определенной степенью мастерства. Однако в архитектуре изучение происхождения формы, подобное представленному здесь, приводит к лучшему пониманию генерации геометрии формы в космос.

    Примечания и ссылки

    [1] WL MacDonald, The Pantheon (США: Harvard Univ.Пресс, 1976), стр. 30-31.

    [2] Анри Стирлин, Римская империя (Италия: Taschen Verlag GmBH, 1996), стр. 158-159 (фото 1).

    [3] Пьеро делла Франческа, De проспекта Пингэнди , Edizione critica cura di G. Nicco-Fasola (Firenze: Casa Editrice Le Lettere, 1984).

    [4] Даже если бы был альтернативный подходы для охвата, кроме использования квадрата, некоторые правила пропорциональность должна быть определена. Еще до Витрувия принцип пропорции определяли архитектурную композицию, элементы и декор (смысл единства).

    [5] На основании того, что ширина свод 43,28 м, меридиональные линии будут измерять 33,99 м от карниза в центр окулуса . От карниза до горизонтальных осей кессонных потолков расстояния будет 5,67 м, 4,53 м, 3,97 м, 3,59 м и 3,21 м для пяти рядов, 8,50 м для гладкой поверхности и 4,53 м для окулуса. Оценка расстояний между кессонами в том же порядке 0,91 м, 4,38 м, 0,76 м, 3. 82 м, 0,66 м, 3,35 м, 0,57 м, 3,07 м, 0,47 м, 2,88 м, 0,19 м, для пяти рядов. Ширина прямых, параллельных осям, равны 4,85 м, 4,69 м, 4,33 м, 3,85 м, 3,31 м, 2,73 м, а ширина кессонов 3,88 — 3,77 м, 3,74 — 3,49 м, 3,43 — 3,11 м, 3,05 — 2,68 м, 2,62 — 2,22 м. Орфографическая интерпретация этих значения непротиворечивы, поскольку линии контура имеют тенденцию быть непрерывными. То значения будут пересмотрены позже, поскольку точное измерение или, при по крайней мере, фотометрическое исследование замещения необходимо для сведения к минимуму запаса ошибка.



    Кредиты

    Фотография 1, Анри Стирлин, см. ссылку [2].

    Рис. 1 Андреа Палладио, Секция Пантеона из I Quattro Libri dell’Architettura , LVII.

    Рис. 2 Геометрический анализ кессонных потолков ТГС.

    Рис. 3 Контур Принцип создания деревянных конструкций, гипотеза TGS.

    Рис. 4 План параллельные круги и 28 меридиональных интервалов по TGS.

    Рис. 5 Вычет модульная глубина получается с помощью диагональной точки схода. Этот Применение — вариант авторского метода: Perspectiva Modular .

    Рис. 6 Перспектива левой половины перспективной плоскости автор и Хесус М.

    Рис. 7 Перспектива свода автора и Хесуса М.

    Софит для подшивки кровли. Кровля

    Технология обустройства кровли предусматривает не только монтаж стропил, но и укладку укрывного материала, а также подшивку карниза.Для этого на карнизы фронтонов и карнизы укладывают деревянную вагонку, металлический или виниловый сайдинг, а также строганную доску. Однако сегодня на рынке можно найти более современный и новый материал, именуемый софитом для подшивки кровли.

    Необходимость работы

    Если вы хотите построить дом, который прослужит не один десяток лет, то крыша должна отходить от поверхности стен на 50-70 сантиметров, что защитит материалы от воздействия атмосферных осадков. В этом случае в полости кровли необходимо сформировать свес, который сверху покрывается рубероидом, а снизу подшивается. Это позволяет придать дому эстетичный и законченный вид, а также решить вопрос обустройства вентиляции подкровельного пространства.

    Если вы хотите использовать софит для подшивки кровельного покрытия, то его монтаж должен производиться с зазором 15 миллиметров. Это обеспечит тягу воздушного потока, который будет поступать с нижней кромки свеса.Таким образом обеспечивается циркуляция воздуха и вентиляция помещения с устранением влаги. Если вентиляция будет интенсивной, срок эксплуатации кровли продлится, а грибок и плесень не появятся.

    Описание софита

    Софит для подшивки кровли имеет вид панелей, которые предназначены для горизонтальных поверхностей, обращенных вниз при эксплуатации. По сути, этот материал представляет собой ту же вагонку или сайдинг, но с особой структурой, пропускающей воздух и не препятствующей его циркуляции.Наличие перфорации – главное отличие прожекторов, которые используются на открытом воздухе.

    Софит для подшивки кровли крепится к коробу по периметру кровли. Панели будут стыковаться между собой замковым соединением, позволяющим скрыть крепления.

    Габаритные размеры

    Длина прожекторов может быть равна предельной от 3 до 3,6 м. Что касается ширины, то ее диапазон варьируется от 22 до 30,5 см. Размеры материала будут зависеть от производителя.Например, канадские и американские компании выпускают тройной профиль шириной 30 сантиметров, а длина составляет 3,6 метра погонных. Эти параметры являются наиболее оптимальными для кровли.

    Выбор точечных светильников

    Перед тем, как будет зашита крыша дома, необходимо выбрать различные софиты, которые могут быть цельными, перфорированными или с частичной перфорацией по центру. Первый вариант материала отлично подходит для обшивки потолка открытой веранды, садовой беседки или крыльца.С помощью этих полотен можно обеспечить постоянный доступ к внутренним поверхностям кровли, это позволит воздуху уберечь внутреннее пространство от влаги.

    Если кровля покрыта непрофилированным материалом, лучше использовать перфорированные софиты, которые незаменимы для отделки выступающих частей кровли по типу карнизов, козырьков, свесов, фронтонов и коньков. Если необходимо обеспечить вентиляцию подкровельного пространства, лучше всего использовать полотна с перфорацией по центру.С их помощью на карнизе карниза создадут неповторимую композицию с чередованием одной сплошной полосы перфорации с двумя полосами.

    Подготовительные работы

    Перед тем, как будет зашита крыша дома, необходимо произвести утепление стен снаружи. Залог удачного переплета – правильные замеры, поэтому сначала нужно сделать чертеж, который будет ориентировать вас в последовательности действий. Таким образом, изначально необходимо определить технологию, которая может обеспечить подшивку стропил или создание горизонтального короба от края стропил к стене.

    В первом случае необходимо будет подобрать угол, совпадающий с углом ската. Этот прием используется для крыш, имеющих небольшой уклон. Монтаж софитов производится на стропила параллельно плоскости стен. В том случае, когда нижняя плоскость стропил не ровная, ее следует выровнять, для чего обрезы скрепляются обрезными досками, толщина которых должна быть 4 сантиметра. Используйте винты. Изначально устанавливаются первая и последняя доски, между которыми необходимо натянуть веревку и закрепить остальные элементы.В месте соприкосновения коньков со всех сторон необходимо усилить доски.

    Подвязка горизонтальная

    Эта технология незаменима, когда крыша имеет крутой скат. Монтажные работы можно провести достаточно быстро, при этом существенно экономится материал. Для работы из бруса сооружается короб, который крепится к стропилам и стене сверху и снизу. Когда вода попадет на свес, она будет стекать, а брусок, который находится на стропилах, должен располагаться ниже стенового бруса на сантиметр.

    При наличии свесов более 45 сантиметров посередине понадобится еще одна продольная планка. Остальные элементы укрепляются брусками, которые набиваются перпендикулярно стене.

    Кровля

    Подшивка кровли с софитом осуществляется на обрешетку. Для того чтобы закрепить на нем детали, необходимо применить саморезы с пресс-чашкой. Для установки первой полосы необходимо определить начальную точку расстановки, отступив от нее 77 сантиметров.После этого по всему периметру дома отбивается горизонтальная линия. Под него устанавливается стартовая планка для изготовления угловых элементов и оформления окантовки. Далее следует смонтировать внутренние и внешние элементы прожекторов.

    Если вы думаете, как сшить крышу, то вам нужно сделать так, чтобы нижний конец был ближе к земле по отношению к краю начальной полосы. Угловые элементы укрепляются шурупами, устанавливаются в паз, в средней части должен быть стальной крепеж.Поверхности должны быть окружены наличником или окантовкой.

    Рекомендации специалиста

    При подшивке карниза детали стыкуются под углом 90 градусов. Панели следует устанавливать, начиная с исходной полосы. Пока не будет установлена ​​последняя панель, необходимо установить финишную планку. Стеновая панель обрезается до необходимых размеров, в последней полосе обрезанный конец зажимается.

    Чтобы монтаж был качественным, также следует использовать гвозди, они забиваются от центральной части панели к краям.В этом случае необходимо исключить образование зазоров. Если есть необходимость разрезать панели, то можно использовать циркулярную пилу, а для мелких заготовок отлично подойдут ножницы по металлу.

    Цена и разновидности софитов

    Металлический софит является наиболее устойчивым к внешней среде. Эти картины имеют огромный выбор цветов. Кроме всего прочего, довольно часто они поставляются в комплекте с кровельным покрытием. Это потому, что они сделаны из полимеров вместе с металлом.Эти продукты превышают ожидаемый срок службы своих конкурентов. Однако наибольшей популярностью у потребителей пользуются алюминиевые софиты, которые практичны, доступны по цене и высокотехнологичны. Простота монтажа обеспечивается незначительным весом, что позволяет шить даже многоэтажки.

    Медные прожекторы отличаются самозатуханием коррозии и стойкостью к агрессивным средам. Мест крепления медных прожекторов не видно, так как они закрыты стыком.Листы без перфорации можно использовать даже внутри помещений, а вот перфорированные софиты идеально подходят для горизонтального пространства на улице.

    Следует быть готовым к тому, что медные элементы на воздухе быстро покрываются оксидной пленкой, придающей изделиям желтовато-красный оттенок. В процессе эксплуатации цвет медленно буреет, а после основание покрывается патиной и приобретает малахитово-зеленый оттенок. Если вы считаете себя ценителем старины, то стоит выбрать именно такие прожекторы.

    Медные прожекторы на крышу, цена которых 2390 рублей за штуку, могут быть перфорированными или сплошными. Их можно установить самостоятельно, при этом крыша может прослужить более 150 лет, не предполагая необходимости в покраске или уходе. Помимо обшивки карниза, потребуется приобрести фурнитуру. К ним относится лобовая планка, стоимость которой 1300 рублей за штуку. Его размер составляет 20х145 миллиметров, а длина эквивалентна 2000 миллиметрам. Потребуется канавка, которая стоит 650 рублей.Его длина составляет 3000 миллиметров.

    My DIY SuperChunks Plus и угловые ловушки для потолков (фото)

    Я проверял свой прогресс на каждом этапе. Я узнаю из других сообщений, какие тесты более действительны. Итак, я вернулся и повторно открыл лучшие файлы .mdat через REW и придал им непротиворечивый вид.

    С субъективной точки зрения, установка 4 полноценных полноценных вертикальных угловых ловушек и 1 полностью потолочной горизонтальной потолочной ловушки (18 дюймов в высоту, 11 дюймов в глубину, 10 футов в длину) сделала прослушивание музыки намного более приятным.

    С другой стороны, по мере того, как я проводил дополнительные тесты с измерителем SLP CM-140 по комнате, показания наиболее тревожных пиков и нулей в децибелах не показывают значительного улучшения — за исключением центра комнаты ( который изначально был самым противоречивым). По мере того, как я добавлял материал, интересно наблюдать, как режимы немного меняются. Особенно выше частотного диапазона.

    Скоро выложу графики FR и больше фото, а вот и мои водопады.
    Я хотел бы услышать комментарии и интерпретации.
    Я все еще учусь интерпретировать эти данные. Я сделал последовательные представления с отображением 30–300 Гц, с представлением 500 мс и отображением нижней оси 45 дБ до верхней оси 105 дБ.
    Обратите внимание на прогресс от 1 полной угловой ловушки к 2, к 4, к 4 с крафт-бумагой, добавленной к передней правой и обеим задним ловушкам, к 5-й ловушке (горизонтальный софит) и к добавлению крафт-бумаги к 5-й ловушке.

    Эффект крафт-бумаги меня немного смущает. Кажется, это немного помогло внизу, особенно на угловых ловушках.Тем не менее, мне нужна помощь с ловушкой на высоком заднем потолке.

    Он уменьшился, но также распространился вокруг 40, 75 и, возможно, 140. Но на 160 и 186 происходит что-то странное. Я предложил 3 точки зрения: Обратите внимание, когда я повышаю ось на 10 дБ до всего лишь на 55 дБ, первичные водопады в этом диапазоне значительно меньше 200 мс. Однако новые появляются при 54 дБ, что ясно видно на изображении 50 дБ. Изображение 45 дБ соответствует всем остальным изображениям. Меня беспокоят новые дискретные «острова» водопада.Я не ожидал, что крафт-бумага (или FRK) будет отражать такие низкие частоты. Должен ли я беспокоиться?

    Все тесты водопада проводились из положения Mix прибл. 83 дБ с моим микрофоном Earthworks M30 в центральном положении (прямо вперед) с включенными обоими мониторами. Исключением являются тесты 2 Traps, для которых у меня не было теста только Mic-Center, поэтому я включил два вида: микрофон направлен на левый динамик, а затем на правый динамик; в обоих случаях оба динамика были включены.

    Спасибо за любой отзыв.
    Крейг

    Крейг

    509 Превышен предел пропускной способности

    509 Превышен предел пропускной способности Сервер временно не может обслуживать ваши запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
