Как сделать сцепку для мотоблока своими руками

Приобретая мотоблок, покупатели часто сталкиваются с проблемой ограниченных возможностей из-за минимальной заводской комплектации техники. Решить этот вопрос можно покупкой сцепки фирменного производства. Более экономный вариант выхода из ситуации заключается в изготовлении сцепки своими руками.

Блок: 1/3 | Кол-во символов: 342
Источник: https://o-motoblokah.ru/navesnoe-oborudovanie/stsepka

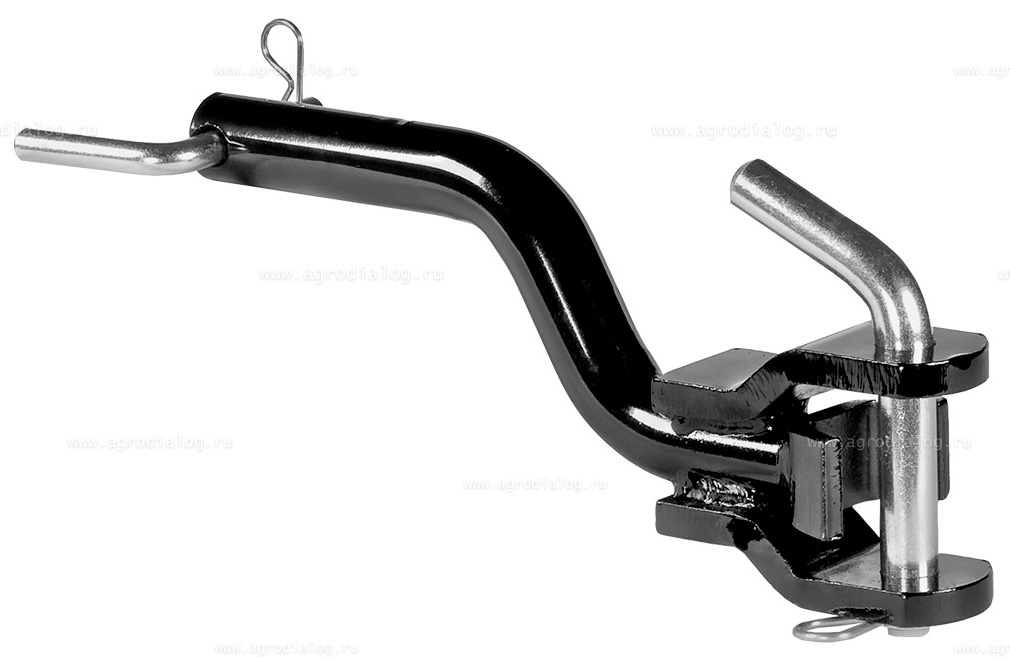

Выбор сцепного устройства

Всякое прицепное либо навесное приспособление для мототехники, будь то тележка-прицеп, сенокосилка, окучник, борона или любое иное оснащение фиксируется посредством сцепки. Если базисный элемент не подходит, у хозяина имеется выбор – купить пригодную либо изготовить сцепку для агрегата собственными руками.

Как бы там ни было, решая, какой из вариантов механизма способен по максимуму отвечать функциям, которые исполняет агрегат, необходимо брать в расчет ряд факторов, в списке которых:

  • отличительные черты культиватора либо мотоблока;
  • сфера использования агрегата – обязанности, которые он исполняет;
  • оснащение, которое будет с ним интегрироваться;
  • нагрузки;
  • потребность в многофункциональности.

Отталкиваясь от этого, необходимо тщательно ознакомиться с особенно часто практикуемыми устройствами и выбирать, беря за основу свойства того, что лучше всего подойдет в этом случае.

Блок: 2/5 | Кол-во символов: 1160
Источник: http://www.stroy-podskazka.ru/motobloki/scepka-svoimi-rukami/

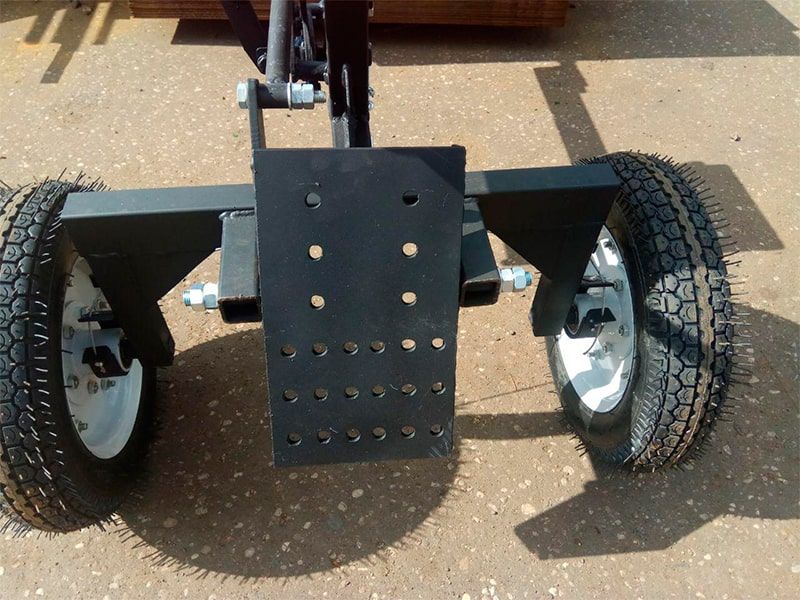

Советы по сборке адаптера

Специальное оборудование для мотоблока спокойно может быть сделано почти любым мастером. Для создания адаптера нужно взять такую трубку, которая имеет прямое сечение, ее длина должна быть 1,7 м.

К одному из концов перпендикулярно придется приваривать трубу, длина которой будет 0,5 м. Эта часть будет основанием для удержания стоек под колеса. Высота стоек от оси до верхней части будет равняться 0,3 м. На новом этапе к центральной трубе и втулке колес нужно присоединить раскосы и зафиксировать их. Длина заготовки зависит от наклона и угла.

Квадратная рама может быть любого размера. В нашем варианте будут разобраны следующие размеры: 0,4×0,4 м. Если вы собрались сделать такое навесное устройство для мотоблока самостоятельно, то к заднему торцу рамы нужно прикрепить швеллер, длина которого будет 0,4 м. Собрать боковые трубы в одну конструкцию можно при помощи болтов.

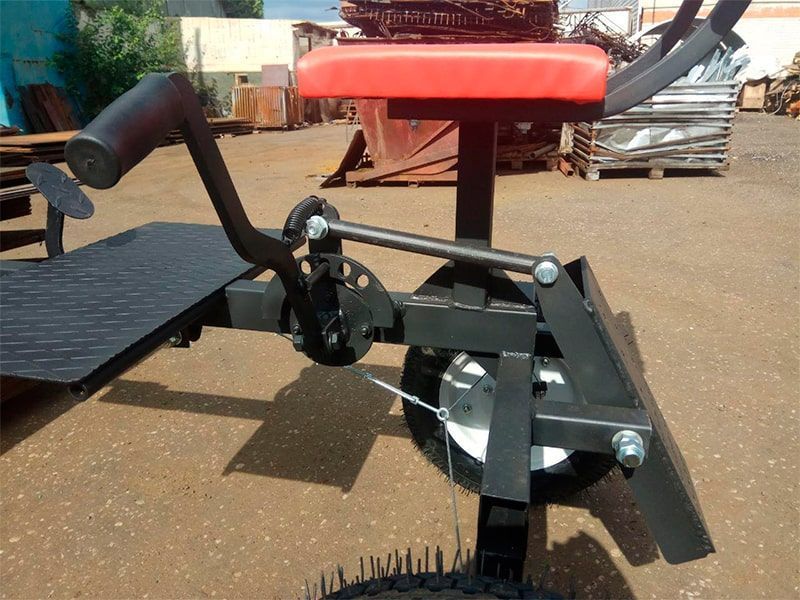

Для того чтобы у вас была возможность регулировки, стоит присоединить рычаг, который должен иметь 3 колена, их длина будет такой: 20, 30 и 50 сантиметров соответственно.

Для того чтобы увеличить прилагаемые силы, рычаг стоит дополнить 75-сантиметровым рычагом. Сцепной узел можно купить или сделать своими руками.

От качества сцепки зависит длительность использования нашего оборудования. На опору из металла нужно зафиксировать сиденье, которое присоединяется к центральной трубе. После этих выполненных действий можно считать, что вам удалось создать прекрасное оборудование для мотоблока. Его плюсами являются небольшая цена и легкость конструкции.

Советы по созданию сцепного узла

Если вы захотели изготовить это оборудование своими руками, то вы должны больше поработать с инструкцией по созданию сцепного узла. Самой легкой конструкцией будет 15-сантиметровый штырь, который ставят в отверстие дышла фаркопа устройства. В качестве недостатка такой возможности выступает очень быстрая изнашиваемость, ведь под воздействием крутящегося прицепа разбиваются дырки для сцепки.

Блок: 2/4 | Кол-во символов: 1991
Источник: https://tokar.guru/stanki-i-oborudovanie/motobloki/izgotovlenie-scepki-dlya-motobloka-svoimi-rukami.html

Как изготовить универсальное соединение?

Универсальная конструкция сцепки подстроит навесное оборудование к мотоблоку без люфта и свободного хода. Это в свою очередь облегчает работу на мотоблоке. Для изготовления такой сцепки своими руками не нужно много времени и чрезмерных усилий.

Используя это приспособление можно присоединить к мотоблоку:

  • плуг;
  • картофелесажалку;
  • косилку;
  • окучник;
  • борону.

Чтобы создать качественное изделие на свой мотоблок, используется прочный металл. Также можно применять швеллеры, у них достаточный запас прочности, изготовлены по заводской технологии. Нужно проделать несколько дополнительных отверстий, самодельная сцепка почти готова.

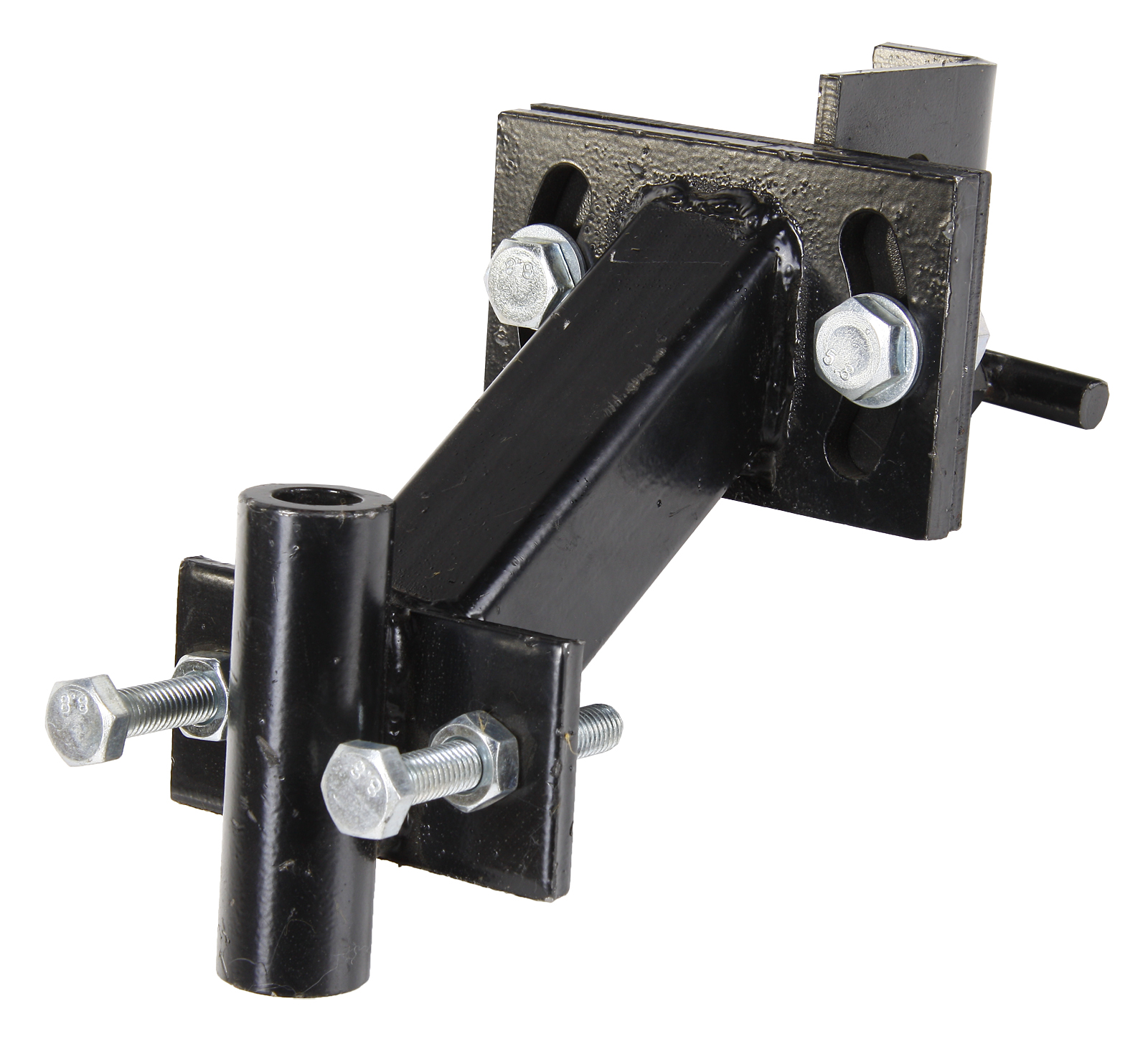

Сцепка двойная универсальная к мотоблоку

Приспособление можно изготовить из прочного чугуна или стали. Но такие материалы требуют специального оборудования для обработки, поэтому лучше купить промышленные заготовки.

Если имеется специальные верстаки, можно сделать стальную заготовку нужной формы. Неплохая сцепка для прицепа мотоблока может получиться из автомобильного кардана.

к меню

Инструменты и материалы

Приспособление состоит из нескольких сложных частей. Перед началом работы необходимы чертежи, которые подходят для создания узла. Они должны быть проверенными и рабочими.

Материалы, которые необходимы для сборки:

  • болты и стальные шпильки — это главные элементы крепления, они создают подвижные и неподвижные соединения;
  • элемент регулировки — рычаг, который поможет изменить положение устройства;
  • металлические заготовки — швеллеры из которых будет сварена основная часть.

Чертеж сцепки к мотоблоку

Чтобы собрать оборудование понадобится:

  • сверло по металлу для создания отверстий;
  • линейка для измерения;
  • сварка по металлу;
  • набор ключей чтобы затягивать винтовые соединения.

к меню

Как соеденить мотоблок с прицепом?

На мотоблок устройство крепится с помощью штырей. Они должны быть изготовлены из прочной стали. Шпильки и штыри продеваются в отверстия. Узел для соединения размещается или под рулем, или позади основного устройства. Если есть какие-то особенности соединения они указываются производителем прицепа или мотоблока.

Изготовленное своими руками соединение может пригодится не только чтобы присоединить плуг,

прицеп и другие подобные приспособления, но также ее используют для сельской техники или мини-тракторов.

Перед тем как приступить к работе, необходимо проверить надежность узла, прокрутить все гайки и винты.

Если необходимо изменить положение подвижного соединения, для этого покрутить рукоятку винта в необходимом направлении.

После того как сельскохозяйственные работы будут закончены, нужно очистить резьбовые соединения и смазать их для предотвращения коррозии и поломок.

к меню

Адаптер для мотоблока своими руками (видео)

Блок: 3/3 | Кол-во символов: 2846
Источник: http://MoeZerno.ru/texnika/tillers/stsepka-dlya-motobloka-svoimi-rukami.html

Как сделать своими руками?

При выполнении своих функций сцепка для мотоблока будет переносить большие нагрузки, значит, необходимо соблюдать рекомендуемые прочностные и размерные параметры всех компонентов сборки.

Тогда будут обеспечены следующие свойства сцепного устройства:

  • гарантия прочного сопряжения с мотоблоком;
  • крепление к навесной оснастке;
  • гарантия заявленных эксплуатационных свойств продукции;
  • приемлемая цена;
  • качество, продолжительный срок эксплуатации.

Подбирая модификацию, необходимо проверить габариты, тягово-прицепного устройства (фаркоп) мотоблока и навесного оснащения (борона, прицеп, плуг и другое).

Задача специалиста – обеспечить абсолютную сочетаемость компонентов, легкость в использовании и возможность быстро настраивать оснащение под определенную задачу.

Основной компонент многофункциональной сцепки являет собой держатель П-образной конфигурации. Сквозь отверстия с одной стороны он посредством штифтов фиксируется к мототехнике, со второй стороны на обшивку устройства закрепляется стойка требуемого навесного снаряжения.

Требуемые инструменты, материалы и приспособления

Имеется определенный комплект инструментов, которые нужны для создания сцепного устройства. В основном все, что необходимо для сборки таких элементов, имеется в хозяйстве каждого, кто возделывает собственный участок земли.

Понадобятся такие инструменты:

  • углошлифовальная машина;
  • электродрель либо сверлильный станок;
  • измерительный инструментарий: угольник, рулетка, линейка;
  • аппарат для сварки;
  • комплект гаечных ключей;
  • крепежные элементы (шпильки, болты).

Необходимо отметить, что в данной ситуации крайне важно, чтобы отверстия, которые будут сверлиться в детали, в аккурат совпадали со шпильками и болтами. Зазор в диаметре не нужен, потому как уменьшит период работы применяемых прицепов и навесов.

В то же время в ходе работы имеет значение прежде выполнять в элементе отверстия наименьшего диаметра (от 5 миллиметров), а затем рассверливать более большими сверлами (до 12-16 миллиметров, в соответствии в диаметрами болтов). Подобный способ форсирует и упростит данную часть работы, в то же время позволяя вымерить отверстия предельно верно. Для создания остова можно применять швеллер подобающего размера, а если он отсутствует, можно собрать элемент из железного листа.

Весьма практична модификация настраиваемой сцепки – подобная конструкция даст возможность связывать навесные приспособления различных поколений, классов и торговых марок. Несмотря на то что на текущий период такая конструкция не востребована, не нужно забывать, что в хозяйстве будут постепенно появляться различные приспособления, а возможность удобного агрегирования каждого из них серьезно увеличит выбор, давая возможность исходить лишь из нужных функциональных особенностей оснащения.

Чертежи

Сборка сцепного устройства для мототехники собственными силами предполагает применение чертежных материалов. Имеется достаточно много различных вариантов, но лучше брать за основу самый подходящий и откорректировать, учитывая характеристики собственной техники.

На чертеже должны быть отражены следующие элементы:

  • 2 П-образные детали, равные по всем характеристикам, но с различным числом отверстий – в первом 6, во втором 8;
  • корпус, содержащий 2 резьбы диаметрами М12 и М16 и оборудованный монтажной конструкцией для фиксации с одним из агрегатов;
  • элемент настройки – рукоятка, размещенная на корпусе элемента, его структура включает в себя винт, связанный с держателем и для комфорта имеющий ручку (важно рассчитать точное направление держателя – исключительно вверх либо вниз и так, чтобы он не мешал в ходе функционирования мототехники).

Потому как мототехника при любых условиях предполагает сопряжение со сцепкой, тонкости расположения соединения сможете узнать в его настоящей инструкции.

Пошаговое руководство

Чтобы сделать многофункциональное соединение, необходима предельно ровная плоскость – специальный рабочий стол. План изготовления сцепного устройства для мотоблока таков.

  • Произведите разметку согласно чертежу: наметьте на заготовке очертания элементов.
  • Посредством электродрели либо сверлильного станка проделайте отверстия по меткам. Убедитесь в их правильности, применяя штангенциркуль и шпильку (болт), при помощи которого будет производиться фиксирование. Добейтесь подходящего диаметра отверстия, при котором люфт отсутствует, а крепежные элементы не клинят.
  • Сварите соединения. Предпочтительнее использовать электродуговую сварку, при которой прогревание совершается исключительно в зонах соединений без какого-либо вреда для рабочих свойств стали.
  • Выполните сборку детали. Свяжите держатель и швеллер посредством болтов. Если в конструкции имеется инструмент настройки, закрепите и его.

Крепежные детали, посредством которых сцепное устройство крепится на мотоблок сквозь отверстия в узлах, должны иметь то же качество и прочность, что и само устройство.

Вторично напомним, что деталь выполняется для того, чтобы универсальность мотоблока была предельной. При наличии идеально подходящего сцепного устройства возможна комфортное агрегирование и долговременное результативное эксплуатирование каждого подвесного либо прицепного оснащения, в том числе: адаптера, окучника, бороны, плуга, прицепа, всевозможных косилок, картофелесажалки и любых иных приспособлений.

А по той причине, что компоненты фиксации на различном оснащении могут отличаться, что обычно затрудняет возможность их способность к взаимодействию с мотоблоком, успешная конструкция сцепного устройства и возможность ее настройки решают данную задачу.

Монтаж на мототехнику навесного оснащения

Выполнив сборку детали, главное, грамотно ее присоединить. Приемы монтажа довольно просты, но важно их соблюдать. В сущности, пристыковка оснащения к мотоблоку сводится к довольно бесхитростному действию: необходимо сделать так, чтобы отверстия сцепного устройства и навески совпали и закрепить их посредством болтов либо штифтов. Радиальные отверстия дают возможность корректировать позицию соединительного устройства в ходе работы.

По завершении монтирования необходимо затянуть компоненты резьбового крепления устройства с мототехникой. Затем присоединяется навесное оснащение.

После первичного агрегирования приспособлений последует окончательная фиксация, которую необходимо выполнить прямо перед началом работы. Регулирующие элементы (болты) надо расслабить, отыскать идеальный уровень фиксирования, после этого затянуть гаечными ключами.

В зависимости от структуры на держатель может быть поставлен сменный штырь с резьбой, в который заворачивается болт М16.

Блок: 4/5 | Кол-во символов: 9482
Источник: http://www.stroy-podskazka.ru/motobloki/scepka-svoimi-rukami/

Чертежи сцепки мотоблока

Рассмотрим чертеж универсальной сцепки, к следующим типам мотоблоков: «Pubert Quatro», «Honda», «АГРО», «ОКА», «КАСКАД», «МБ-90», «НЕВА», «ФАВОРИТ», «САЛЮТ».


Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: выкапывателя, плуга, окучника одно- и двухрядного и др.

Установление сцепки на мотоблок

Скоба сцепки устанавливается на скобу мотоблока, и крепится штырями. Желательно произвести фиксацию скобы сцепки распорными болтами М12х60, враспор к раме мотоблока.

Установление орудия на сцепку

На кронштейн стойки орудия нужно установить съемную ось сцепки.
В отверстие корпуса сцепки нужно вставить ось с резьбой М16 и накрутить в эту резьбу винт.
Нужно совместить отверстия под болтМ16х40 на стойке орудия и на корпусе сцепки. После чего это соединение закрепляется гайкой М12 и болтом М12х40.

Рекомендации при работе

Навесные орудия настраиваются и регулируются индивидуально, в зависимости от вида почвы, и мощности мотоблока. Специальная конструкция сцепки может регулироваться в разных диапазонах. Используя начальные настройки, нужно установить радиусные пазы сцепки на ноль поперечный угол захвата, и зафиксировать гайкой М12 и болтом М12. Также установить минимальным продольный угол захвата. Первый 3-5 метров движения внимательно наблюдайте, как работает мотоблок с орудием.

Если нужно углубить или поднять орудие, остановите движение мотоблока, и вращением рукоятки винта отрегулируйте орудие. После чего можно продолжить движение и оценить, как работает мотоблок с орудием. Также, если потребуется отрегулировать поперечный угол захвата, нужно ослабить гайки М12 и болты М12.

Потом откорректировать угол в необходимом направлении, и затянуть гайки с болтами. До начала работы, все резьбовые соединения, нужно крепко затянуть. После того, как работы на почве закончились, ежедневно нужно очищать и смазывать резьбовые соединения. Для этого использовать Литол 24.

Блок: 3/3 | Кол-во символов: 1947
Источник: http://motoblok-kultivator.com/scepka-k-motobloku-svoimi-rukami/

Чертежи сцепок разного вида

Блок: 3/5 | Кол-во символов: 28
Источник: https://MoyMotoblok.ru/samodelki/samodelnaya-stsepka-dlya-motobloka-svoimi-rukami/

Как крепить сцепку для мотоблока?


После всех подготовительных работ можно приступать к сбору сцепки на мотоблок. С помощью болтов прочно прикрепите кронштейн к швеллеру. Если у вас сцепка с регулировочным механизмом, прикрепите и его.

Можете приступать к установке, для этого прикрепите кронштейн к фаркопу мотоблока с помощью штырей и установите навеску.

Непосредственно перед работой нужно отрегулировать оборудование. Сделав несколько кругов, вы сможете для себя настроить приемлемое положение навесного оборудования.

Такая сцепка идеально подходит для прицепа мотоблока, сеялки, бороны, окучивателя и других полезных в сельском хозяйстве приспособлений к мотоблокам МТЗ, Нева МБ-2, Агро и других.

Блок: 3/3 | Кол-во символов: 784
Источник: https://o-motoblokah.ru/navesnoe-oborudovanie/stsepka

Установка на мотоблок навесного оборудования с помощью сцепки

Присоединение навесного оборудования сводится к простой операции по совмещению отверстий и фиксации элементов конструкции штырями и болтами. В процессе работы положение сцепки может регулироваться с помощью болтов в радиусных отверстиях. В первую очередь затягиваются резьбовые соединения сцепного устройства с фаркопом мотоблока. Затем устанавливается навеска.

Окончательную настройку производят перед работой. Ослабив регулировочные болты, находят оптимальное положение навесного оборудования и затягивают с помощью ключей гайки. В процессе обработки земли иногда возникает необходимость сделать два и более прохода по участку с различной настройкой навески. Сцепка, сделанная своими руками, позволяет оптимизировать работу по всем показателям. Экономится время, снижается трудоемкость, повышается производительность.

Сцепка, покрытая краской для металла или антикоррозийным покрытием, прослужит существенно дольше.

Блок: 4/5 | Кол-во символов: 977
Источник: https://MoyMotoblok.ru/samodelki/samodelnaya-stsepka-dlya-motobloka-svoimi-rukami/

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

  • Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
  • Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.

Блок: 4/4 | Кол-во символов: 871
Источник: https://tokar.guru/stanki-i-oborudovanie/motobloki/izgotovlenie-scepki-dlya-motobloka-svoimi-rukami. html

Сцепка для мотоблока видео

В данном видео рассказывается о самостоятельном изготовлении сцепки к мотоблоку Weima 1100D

Самодельная универсальная сцепка

Сцепка, дает большие возможности в использовании различного оборудования, а сделанная своими руками, придерживаясь указаний на чертежах, то срок эксплуатации данного узла, многие лета.

Блок: 4/4 | Кол-во символов: 366
Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/221-delaem-scepku-dlya-motobloka-svoimi-rukami.html

В заключение

Необходимо дать еще ряд советов. Для сохранения функциональных свойств стали и увеличения прочности сцепки после ее сборки необходимо покрыть ее противокоррозионным раствором либо краской для железа. Принимая во внимание возможность настройки самодельной конструкции в разных диапазонах, можно инсталлировать радиальные прорези и закреплять их на ноль.

После начала работы нужно в ходе первых метров передвижения внимательно последить за соединением и в случае необходимости осуществить дополнительную настройку.

Наличие регулирующей ручки дает возможность изменять уровень закрепления и фиксировать навесной механизм.

О том, как сделать сцепку для мотоблока своими руками, узнаете в видео ниже.

Блок: 5/5 | Кол-во символов: 1190
