Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Содержание статьи

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла.

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В.

Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

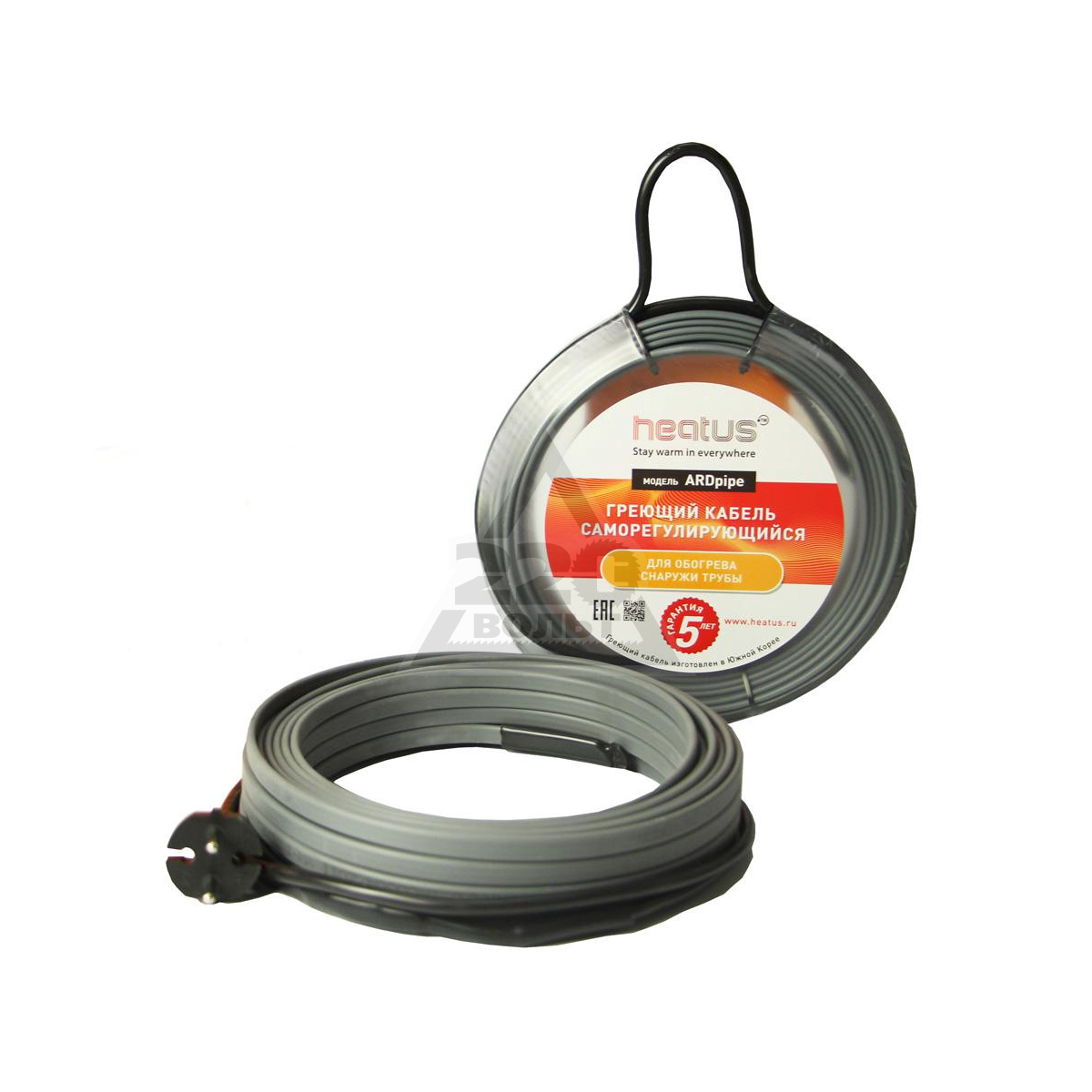

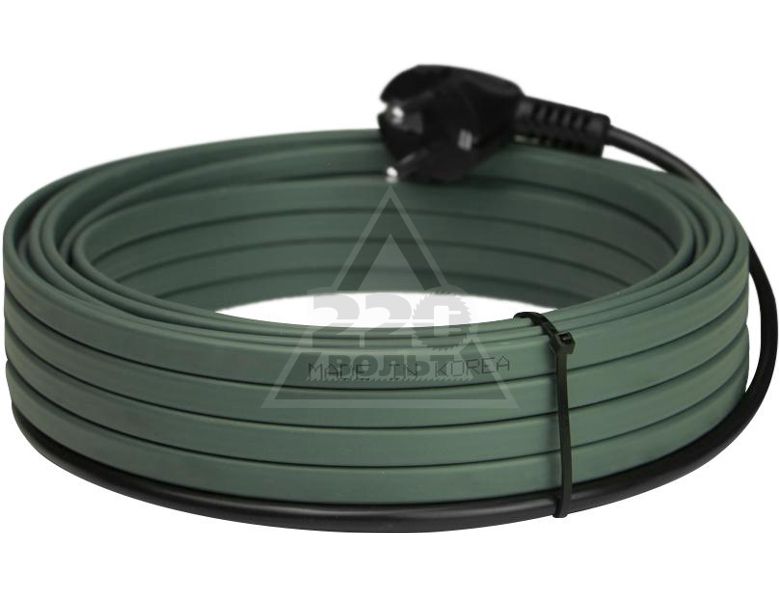

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

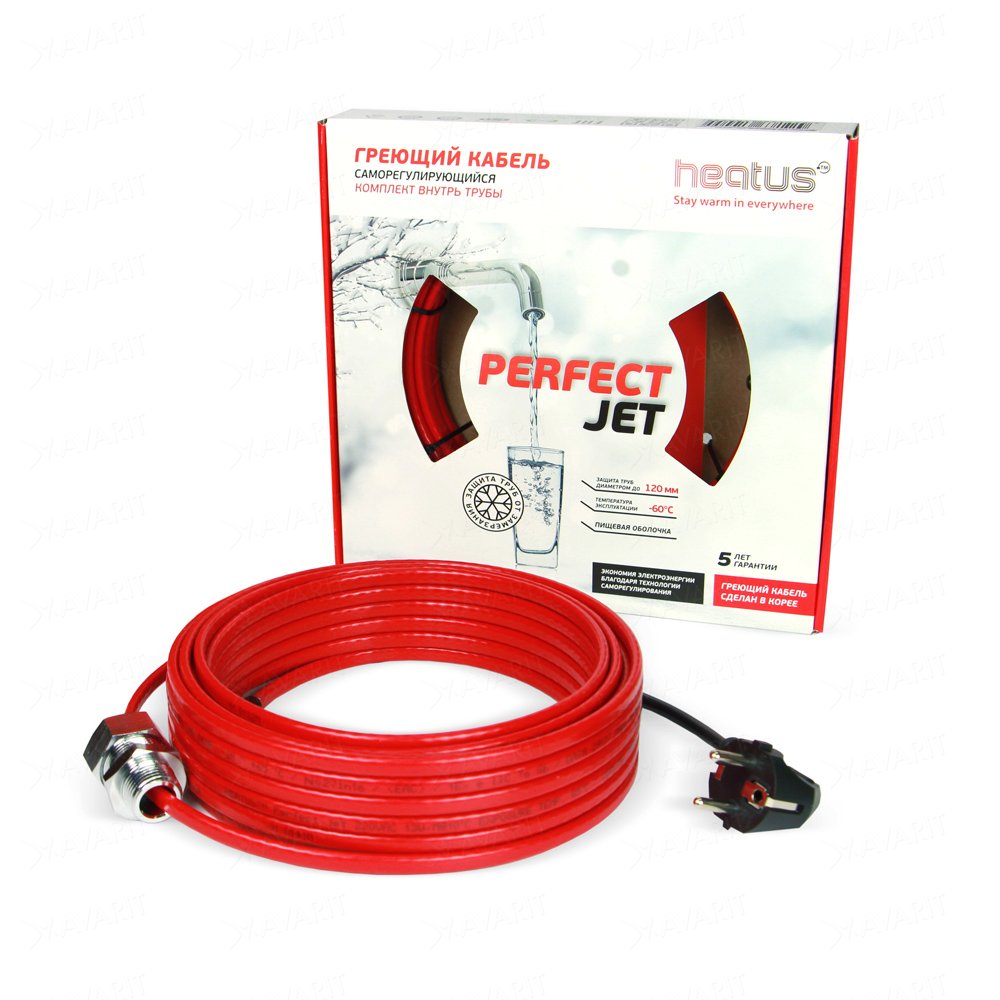

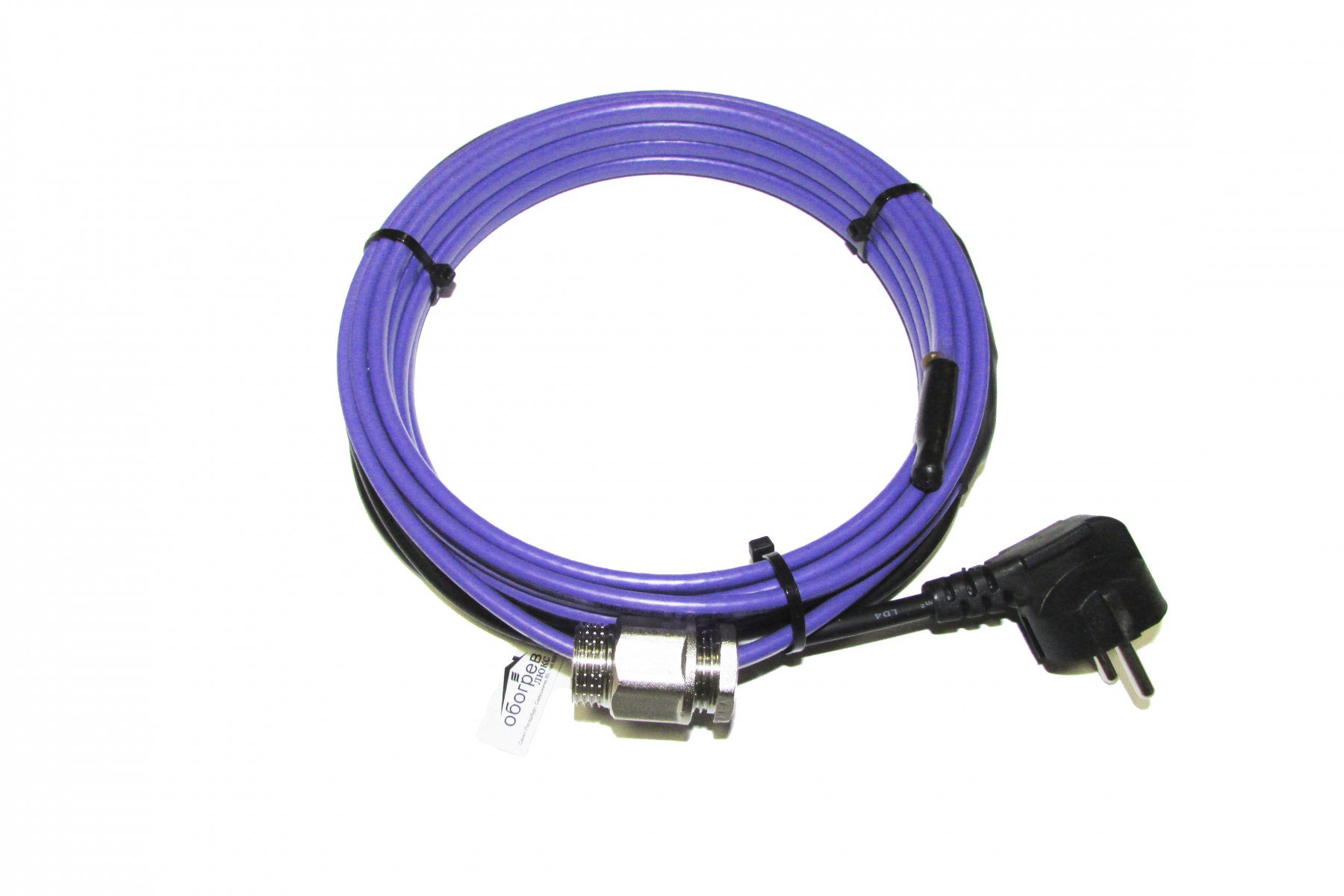

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник.

На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч.

Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

виды, маркировка, производители + правила выбора греющего кабеля

В налаженный быт загородного дома иногда вносит свои коррективы природа. Зимой жилье может остаться без водоснабжения из-за замерзания труб, даже тех, что находятся под землей и утеплены минеральной ватой.

Чтобы сохранить комфорт в доме холодной порой можно использовать кабель для обогрева водопроводной трубы, тогда и самые сильные морозы будут не страшны коммуникациям. Мы расскажем о том, как подобрать наиболее подходящий тип кабеля. В предложенной нами статье описаны виды греющих систем, приведена расшифровка маркировки.

Содержание статьи:

Разновидности греющих кабелей

Различают кабели нагревающие резистивные и саморегулирующиеся. Основная их характеристика — удельное тепловыделение, выражаемое в количестве теплоты, приходящейся на погонный метр.

Кабель может содержать в себе несколько составляющих, объединенных в единую систему.

Греющий кабель отличается от традиционного функциональностью. Он не транспортирует ток, а потребляет его. Сопротивление в нем регулируется в зависимости от температуры, которую нужно поддерживать

Монтируют его на коммуникации одним из двух методов — вдоль трубопровода и путем внутренней установки. На выбор метода влияют конкретные обстоятельства.

Вид #1 — резистивный кабель

Принцип функционирования основан на свойстве металлов прогреваться при прохождении по ним электрического тока. Нагревается здесь металлическая жила, а само устройство можно сравнить с длинным кипятильником. Особенностью таких кабелей является стабильное количество выделяемого тепла при любой наружной температуре.

В этом кроется и главный их недостаток — невозможность экономии электроэнергии. Расход ее будет одинаковым и при +1 °C, и при – 18 °C снаружи, если не оснастить систему терморегулятором и датчиками температуры.

Такие провода нельзя располагать вплотную друг к другу, также при укладке необходимо исключить их пересечение. В противном случае — перегрев и все вытекающие из него последствия. В свою очередь, греющий кабель резистивного типа бывает трех видов — одно- и двухжильный, а также зональный.

Двужильные более дорогие, чем одножильные, но, несмотря на это, пользуются большей популярностью. Это объясняется тем, что в силу их конструктивных особенностей при подключении не возникает сложностей.

Резистивный кабель прогревается одинаково по всей длине. Если условия эксплуатации меняются, он не может к ним адаптироваться

Двужильные изделия имеют мощность 15,6 Вт/м при максимальной температуре 90⁰. Одножильный кабель характеризуется мощностью 20 – 30 Вт/м. Температурный предел — 120 °C.

Основное отличие одно- и двужильных изделий заключается в способе подключения. У двужильного провода один из концов заглушен, а с противоположной стороны — простой электрический шнур со стандартной вилкой, предназначенной для включения в розетку 220 В.

Одна из жил в нем отвечает за нагрев, а вторая служит проводником электрического тока. Провода одножильные подключают обоими концами, а это несколько неудобно.

Особенностью резистивного провода первых двух видов является и то, что его нельзя разрезать. Он просто становится неработоспособным, поэтому приобретенный кабель нужно укладывать полностью.

Зональный термокабель представляет собой несколько усовершенствованную структуру. Между его жилами имеются нагревающие спирали. Они расположены так, что шнур с определенным шагом можно раскраивать на отрезки.

Кабель резистивный зональный обладает уникальными свойствами. Тогда как обычные резистивные кабели нарезать нельзя, зональный в процессе монтажа можно раскроить на нужные отрезки

С перегоранием проводника на каком-то участке такого изделия, возникнет зона холода, но сама система функционировать не перестанет.

Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток. Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается. обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

  • габариты матрицы уменьшаются при понижении температуры;
  • в проводнике образуется большее число токоведущих цепей;
  • используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные.

Наибольшей популярностью у производителей пользуются изделия компаний:

  • Nelson;
  • Lavita;
  • Ensto;
  • Devi;
  • Veria;
  • Raychem;
  • ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Место #1 — NELSON LIMITRACE

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей. Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение.

Срок службы кабеля NELSON без потери мощности составляет около 20 лет. Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J.

Он имеет следующие характеристики:

  • действующую температуру, ограничивающуюся 120 °C;
  • максимальную длину — до 115 м;
  • электропитание — 220-240 В;
  • мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована . Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом». Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Место #3 — компания Lavita

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах. Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для , транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.

От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Место #4 — производитель Ensto

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют . Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

На фото кабель Ensto EFPPh3. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Место #5 — компания Raychem

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Место #6 — отечественные производители

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК. Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT.

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 – 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку.

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м. Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность.

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

О том, как подобрать греющий кабель для защиты канализационных трубопроводов, узнаете из , прочитать которую мы настойчиво советуем.

Выводы и полезное видео по теме

Видео #1. Об особенностях выбора:

Видео #2. Об устройстве и преимуществах саморегулирующегося кабеля:

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики.

Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

Хотите рассказать о том, как выбирали и устанавливали греющий кабель собственными руками? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фотоснимки.

10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные
  • саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель
  • алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.



При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.



Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.



Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.



Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.



Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Как подключить греющий кабель — 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

  • с установкой соединительной муфты
  • без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

  • с установкой муфты через прессуемые гильзы
  • без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

  • саморегулирующийся экранированный кабель
  • вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

  • инструмент для зачистки проводов
  • кримпер для обжима гильз
  • муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

  • строительный фен
  • канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.



Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.



После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.



Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.



После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.



Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.




В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.



У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

  • герметична друг от друга
  • герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.



Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.


Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.



Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.



Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.



После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.



Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.


Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

  • оплеткой и трубой
  • оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11

Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12

Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.



Что это в итоге дает?

  • конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
  • вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.



Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.



Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Статьи по теме

Как выбрать греющий кабель для обогрева труб: 9 советов

Содержание статьи

Если вам надоело каждую зиму бороться с замерзшими трубами водопровода и канализации, пора задуматься об их качественной термоизоляции. После появления на рынке греющих кабелей, которые моментально получили огромный спрос, подобная проблема больше не является неразрешимой. В этой статье мы расскажем, как выбрать греющий кабель для труб, рассмотрим его виды, отличия и недостатки. Определимся, когда целесообразно монтировать кабель поверх трубы, а когда вовнутрь и безопасен ли такой монтаж. Дадим советы касательно выбора мощности нагревательного элемента и рассмотрим проверенных производителей.

1. Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

  • Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
  • Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
  • Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
  • В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
  • Место ввода труб в дом все равно останется незащищенным;
  • И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

  • Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
  • Для коммерческих – обогрев труб или систем пожаротушения;
  • Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

2. Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

  • По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
  • По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
  • Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;

Греющий кабель для водопровода. Монтаж внутри и снаружи трубы

Греющий кабель для водопровода

Зачем нужно обогревать водопровод?

Водоснабжение частного дома происходит через водопровод, нередко проложенный в верхних слоях почвы. Как известно, в морозные зимы грунт промерзает, что может привести к образованию в магистралях пробок из замерзшей воды.

Эту ситуацию исправит греющий кабель для водопровода, работающий от электрической сети. Он прогреет трубы, что не даст промерзать зимой водному потоку.

Важно! Прежде тем прокладывать водопроводную магистраль, следует выяснить средние показатели: на какую глубину замерзает грунт зимой на этом участке.

Дополнительно могут быть установлены обогревающие элементы(саморегулируемый греющий кабель), располагающиеся на вводной точке трубопровода в помещение.

С помощью специализированного блока управления, обеспечит прогрев трубопроводной магистрали на автомате.

Разновидности греющего кабеля

Встречается два основных типа подогревающих кабелей для водопроводной магистрали – это резисторный и саморегулирующий.

В первом варианте ставка делается на свойства металлов, и их способность пропускать электрический ток. А вот саморегулирующийся кабель способен нагревается посредством металлического проводника.

Объединяет оба вида подогревающих кабелей – это теплоотдача практически в равной степени. Температура окружающей среды особой роли на степень прогрева не влияет. Совершенно не важно, будет ли на улице +50С или -18-200С.

Прогрев будет одинаково мощный. Для экономии электроэнергии используют терморегуляторы и температурные датчики.

Резистивный

резистивный греющий кабель

Остановимся подробнее на строении резистивного греющего кабеля. Важно соблюдать правила укладки этого вида кабеля. Их ни в коем случае не рекомендуется укладывать рядом друг с другом, или чтобы они пересекались.

Причина запрета одна – перегрев и поломка конструкции. По этой причине при проведении монтажных работ необходимо соблюдать все правила.

Необходимо еще отметить, что подогревательный кабель резистивного типа для водопровода бывает двух видов – с одной и двумя жилами. Первый вариант используется чаще всего, хотя и стоит он дороже. Отличаются типы между собой всего лишь методом подключения.

Саморегулирующий

Этот вид греющего кабеля представляет собой металлическую полимерную матрицу. В саморегулирующей системе ток проходит по проводам, вследствие чего происходит нагрев полимера, расположенного между парой проводников. Кстати, сам полимер обладает интересным свойством.

При повышении температуры выделяется меньше тепла, и, наоборот, при остывании – больше. Таким образом, и происходит саморегулирование нагревательного процесса и тепловой отдачи, независимо от состояния соседних кабельных участков.

саморегулирующий греющий кабель

Если смотреть конструктивно, то у саморегулирующего водопроводного кабеля и его строения один плюсы. Например:

  • При пересечении и нагревании, провода не перегорают
  • Проводка маркирована насечками, поэтому ее удобно нарезать
  • Наличие оконечной муфты
  • Длительный срок эксплуатации – до 10 лет.

Из минусов следует отметить высокую стоимость материала.

На заметку! Если было принято решение монтировать греющий кабель, трубопровод в любом случае следует утеплять, чтобы сберечь тепло.

Важные характеристики для выбора

Если планируется монтажные работы проводить самостоятельно, своими руками тогда следует выбирать более простые способы укладки греющего кабеля для водопровода. Критерии выбора следующие.

  • Назначение водопровода. Для обогрева водопровода с питьевой водой нужно купить кабель, упакованный в пищевую оболочку. Обычно в характеристике производители указывают маркировку.
  • Тип кабеля и размеры системы. Перед походом в магазин нужно измерить длину магистрали, необходимую для обогрева. Определиться с типом установки.
  • Мощность греющего кабеля. Для установки кабеля, обогревающего коммуникации, важна мощность. Если труба диаметром 32мм, то потребуется кабель мощностью 9-16Вт.
  • Стоимость материала. Для греющей системы цена – немаловажный фактор. Не рекомендуется покупать дешевый кабель. Вряд ли он будет хорошего качества.
  • Срок эксплуатации. Просроченная греющая система не сможет работать на полную мощность. При покупке кабеля следует проверить документы и срок службы материала.

При самостоятельном монтаже подогревающего кабеля для водопровода нужно следовать инструкциям от производителя.

Монтаж и подключение греющего кабеля для водопровода

Термические кабели для водопровода можно монтировать, используя два распространенных способа. Это наружный и внутренний монтаж. Каждый метод имеет как свои положительные стороны, так и минусы.

Преимущества наружного монтажа:

  • Проточное магистральное сечение не перекрывается проводником
  • Подходит в случае обогрева протяженного участка
  • Не требуется установка и обслуживание специальных узлов, чтобы провести греющий кабель внутрь трубопроводной магистрали.

Для нагрева наружного электрического подогрева необходимо использовать большую мощность элементов, в отличие от внутреннего монтажа конструкции.

Для наружного варианта потребуется греющий кабель мощностью 20-40Вт/м, а вот для внутреннего – всего лишь 10-13 Вт/м. Поэтому он не такой экономный.

Следующий не очень приятный момент – это сложность доступа к проведению ремонтных работ, так как кабель зарыт в траншее. В некоторых случаях довольно сложно определить причину поломки, поэтому потребуется откопать весь магистральный участок. Или при замене трубного участка можно повредить кабель.

С точки зрения обслуживания магистралей можно сказать, что практичнее и экономичнее подогревать трубопровод именно изнутри. Правда, после установки внутрь проводника и его герметизации необходима дополнительная установка проходного узла.

Наружный: монтаж нагревающего элемента снаружи водопроводной трубы

Для монтирования внешнего водогрейного кабеля нужно дополнительно использовать средства крепления в виде алюминиевого скотча, пластиковых хомутов – затяжек.

Алгоритм рабочих действий следующий:

  1. Греющий водопроводный кабель крепится снизу трубы. В нижней части необходимо прикрепить алюминиевый скотч. Это поможет равномерно распределять исходящее тепло.
  2. Саморегулирующий кабель прикладывают ровно к трубе, а сверху накрывают еще одной алюминиевой полосой и надежно фиксируют. Следить, чтобы кабель не перекручивался.
  3. Нагревательный провод прикрепить к магистрали и закрепить хомутами. Выдерживать между ними расстояние до 20см.
  4. Запорную арматуру защитить от зимних морозов.
Монтаж греющего кабеля на трубу

На трубопроводную магистраль, идущую по улице, необходимо укладывать кабель спиральным методом. Этим самым будет обеспечен эффективный обогрев. То же самое касается и трубопровода большого размера. Спирально укладывать гораздо выгоднее, в отличие от прямых 3-4 линий.

Крепится греющий кабель неизменным способом: клеится алюминиевая фольга, фиксируется через промежутки хомутами. Таким образом, крепление проводится как на металлическом, таки пластиковом трубопроводе.

Завершающий этап – это тепловое изолирование магистрали, без которой вся конструкция теряет весь смысл. Утеплительным материалом могут быть полиэтиленовые вспененные рукава, пенопласт, скорлупа.

Внутренний: как смонтировать и подключить внутри трубы

Для успешного проталкивания греющего кабеля внутрь магистрали важно правильно подобрать готовый комплект с подходящим диаметром. В него входят следующие детали:

  • В корпусе должна быть наружная/внутренняя резьба
  • Сальник с резиновой основой
  • Бронзовая шайба – 2 штуки
  • Полая гайка для зажима.
Монтаж греющего кабеля внутри трубы

Узел нужно установить там, где у трубопровода имеется поворот на 900. В этом месте необходимо установить тройник, вместо колена. Важно, чтобы на трубопроводной магистрали все повороты и изгибы были естественны.

Желательно, чтобы на трубах не было фитингов. Это поможет свободнее проходить греющему кабелю в случае ремонта.

Важно! При выборе кабеля для внутреннего монтажа следует обращать внимание на маркировку и сертификат продукции, разрешение использования.

Последовательные действия при монтаже:

  1. На изгибе водяного трубопровода нужно поставить латунный тройник.
  2. Если кабель сильно скручен, нужно его максимально расправить.
  3. Затем на него натягивают все необходимые детали: гайку, первую шайбу, уплотнительный сальник, вторую шайбу.
  4. В тройник вкручивают проходной узел. Через него вводят греющий кабель и проталкивают вглубь.
  5. Затянуть шайбу с сальником и гайкой.

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O.E.M. Обогреватели: что это такое, как пользоваться, для чего пригодится и так далее. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте — и ваш вопрос может даже стать темой нашей следующей статьи.


Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель — это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие аналогичные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх
Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий — и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» — между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента
, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и пригодными для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в поле. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх
Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в желобе?

Многие люди приходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу и до крупных розничных продавцов), хорошо подходят для сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для таяния снега SpeedTrace для крыши и водостока. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой прочные изделия профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов.В руководстве также показано, как определить размер набора, который вам нужен, но для быстрого ознакомления у нас есть таблица на общей странице набора SpeedTrace.

Вернуться наверх
Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, отрезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх
Означает ли «саморегулирование» мне не нужен термостат?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин — «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не обязательно должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх
Какой длины или короткого кабеля я могу проложить?
Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи — например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти цифры для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Здесь сказано, что:

  • Ваша солнечная батарея должна быть способна выдавать 3 раза по максимальной мощности, которую может потреблять обогреватель.
  • Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но наш опыт показывает, что при установке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных времен и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.

Вернуться наверх

Easy Heat AHB016 Нагревательный кабель для водопровода — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова приступить к работе.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» d7965c92-3b46-4ee4-8ecd-8dc5d2e98e0b «,» облако «:» a14 «prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}

Введите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат

Обновите местоположение

Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс НОВИНКА! Бесплатная доставка без заказа мин. Ограничения применяются.

Продукт Нагревательный кабель

Нагревательный кабель Элемент состоит из рулона нагревательного кабеля, соединенного с холодным вводом (электрическим кабелем).

Идентичный нагревательный кабель доступен в формате нагревательного мата , в котором кабель уже проложен на стекловолоконной сетке для упрощения монтажа.

ТИПЫ КАБЕЛЕЙ

Ассортимент продуктов Ceilhit основан на четырех различных конструкциях нагревательных кабелей:

— ADPSZV:

· Нагревательный кабель с двухжильным сопротивлением и геликоидальным экраном

· Полы с подогревом (жилые и технические)

· Подходит для влажной среды

— PV :

· Нагревательный кабель с одножильным сопротивлением без экрана

· Кабель теплого пола

· Не подходит для влажной среды

— ADV2 :

· Нагревательный кабель с двухжильным сопротивлением без экрана

· Кабель теплого пола

· Не подходит для влажной среды

— ADPSV2 :

· Нагревательный кабель с двухжильным сопротивлением и экраном в оплетке

· Высокая механическая стойкость и защита от УФ-излучения

· Подходит для промышленного и наружного применения

КАБЕЛЬНОЕ СТРОИТЕЛЬСТВО

Большинство нагревательных кабелей представляют собой кабели сопротивления.Сердечник состоит из провода электрического сопротивления с постоянным линейным сопротивлением, который нагревается электрическим током. Для каждого применения были разработаны диапазоны кабелей с подходящими типами сопротивления и длиной кабеля, настроенными на линейную мощность (мощность на метр кабеля), чтобы обеспечить необходимое тепло и требуемую температуру. По этой причине нагревательные кабели продаются только в виде готовых элементов, подключенных к подводящему холодному кабелю с заранее определенной длиной и мощностью. Нагревательный кабель нельзя разрезать, так как это снизит его общее сопротивление, увеличит его линейную мощность и подвергнет кабель и установку чрезмерным температурам.

Для одножильных кабелей (один резистивный провод) каждый конец подсоединен к холодному концу. Чтобы замкнуть контур, этот нагревательный элемент следует установить так, чтобы он начинался и заканчивался в одном месте (рядом с соединительной коробкой / термостатом).

Для упрощения установки большинство кабелей представляют собой двухжильные кабели (два параллельных провода сопротивления), в которых цепь замкнута на заводе с торцевым уплотнением на одном конце. Другим концом греющий кабель подсоединяется к холодному концу, который подключается к соединительной коробке.

Нагревательный кабель состоит из разных слоев, чтобы обеспечить правильную изоляцию резистивных проводов и обеспечить требуемые характеристики для каждого применения в соответствии с международными стандартами. Для влажных помещений (ванная, кухня, прачечная) или на открытом воздухе обязательно наличие полного защитного электрического экрана. Он заземлен, что обеспечивает максимальную безопасность пользователей.

УСТАНОВЛЕННЫЕ ВЫХОДЫ / ТИПЫ УСТАНОВКИ

Для каждого приложения можно определить потребность в тепле, чтобы достичь требуемого комфорта и температуры.Для полов с подогревом это будет определяться как установленная мощность на квадратный метр. В зависимости от типа помещения, климата и теплоизоляции дома рекомендуемая мощность варьируется от 60 до 150 Вт / м 2 .

Каждый выход на поверхность может быть достигнут с помощью кабеля разной длины в зависимости от линейного выхода, передаваемого кабелем (выход на метр), определяя различные диапазоны линейного выхода (10 Вт / м / 17,9 Вт / м / и т. Д.) Для каждого типа кабель.

Если система устанавливается непосредственно под тротуаром, рекомендуется более длинный кабель с меньшей линейной мощностью и меньшим расстоянием между петлями кабеля (~ 8 см), чтобы избежать перепадов температур и холодных участков.Для полуаккумулирующей системы (кабель, покрытый бетоном на 3-4 см) или системы хранения (кабель в бетонной конструкции) расстояние между петлями может быть увеличено вместе с линейным выходом кабеля.

С другой стороны, один и тот же кабель может обеспечивать разную поверхность вывода, в зависимости от расстояния между контурами (один и тот же вывод распределяется в меньшей или большей области). Даже такая гибкость может быть использована при установке в одном помещении с различным распределением от одной области к другой, в случае, если потребность в тепле должна отличаться от одной стороны комнаты к другой.

Ознакомьтесь с руководствами по установке для каждого типа продуктов.

Проверить аксессуары

Проверить положение

Термон | Кабели для электрообогрева

Кабели для электрообогрева

Кабели для электрообогрева и электрообогрева

В кабелях для электрообогрева Thermon используются специальные технологии обогрева, подходящие для широкого спектра отраслей и приложений, включая саморегулирование, ограничение мощности, параллельную постоянную мощность , с минеральной изоляцией , паропроводы и пучков трубок КИП .

Кабели электрообогрева, термостаты и аксессуары Thermon гарантируют защиту от замерзания и поддержание технологической температуры труб, бочек, резервуаров, бункеров , бункеров и сосудов, которые подвержены риску замерзания при низких температурах окружающей среды или требуют нагрева до критической температуры процесса — безопасно и опасно имеются нагревательные кабели (сертифицированные ATEX и IECEx).

За более чем 60 лет компания Thermon разработала большой портфель из греющих кабелей и продуктов для внешнего применения электрического тепла к трубам, резервуарам и контрольно-измерительным приборам с использованием кабеля.Зарекомендовавшие себя во всем мире в коммерческих, промышленных и опасных зонах, они получили титул «Эксперты по электрообогреву».

Кабели электрообогрева, термостаты контроля температуры и аксессуары

Термонагревательные кабели

Компания Термон поставляет кабели электрообогрева для обрабатывающих производств с момента их создания и обслуживает нефтяную, газовую и нефтехимическую промышленность, обладая обширными знаниями и преданностью делу для предоставления инженерных решений, обеспечивающих комплексные системы отопления от проекта до поддерживаемой установки.

Основным направлением деятельности компании Thermon является линейка обогреваемых кабелей для защиты от замерзания или поддержания температуры. Используя различные технологии, включая саморегулирующиеся кабели параллельного и последовательного сопротивления с минеральной изоляцией, компания Thermon может предложить правильное решение для вашего применения.

Thermon Cables: Offshore Oil & Gas Heat Tracing — кабели обогревателя по международной классификации опасных зон, включая IECEx и ATEX.

➡ Читать блог: Подготовка к зиме для холодных климатических операций в оффшорной индустрии и DNV-OS-A201

Саморегулирующийся кабель для обогрева Thermon

  • Кабель BSX — защита от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
  • Кабель RSX — защита от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
  • Кабель HTSX — защита от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX
  • Кабель VSX — защита от замерзания или поддержание температуры до 149 ° C (300 ° F) ATEX
  • Кабель KSX — защита от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX

Дополнительная информация: Саморегулирующиеся нагревательные кабели Thermon

Thermon Серийный нагревательный кабель постоянной мощности

  • TEK Cable — защита от замерзания или поддержание температуры до 101 ° C (215 ° F)
  • TESH Cable — защита от замерзания или поддержание температуры до 260 ° C (500 ° F)
  • MIQ Mineral Insulate d Кабель — поддержание высоких температур до 500 ° C (932 ° F)

Дополнительная информация: Кабели постоянной мощности серии Thermon

Электрообогреватели Thermon Кабели обеспечивают поддержание температуры процесса до 121 ° C.

Системы электрообогрева: асфальт, сера, мазут, сырая нефть, щелочь, кислоты и амины. Изображение: Hertel.

Thermon: специалисты по электрообогреву

Heat Tracing — Thermon Manufacturing Co.

Кабель Thermon: нагревательные трубы, резервуары, сосуды, клапаны и технологические установки в безопасных и опасных зонах

THERMON HEAT FOR TRACING CABLES ОПАСНЫЕ ЗОНЫ

T&D, Специалисты по обогреву опасных зон

Компания Thermon может предложить кабели электрообогрева, термостаты и аксессуары, которые могут использоваться во взрывоопасных зонах Зоны 1 и Зоны 2 и сертифицированы по стандартам ATEX и IECEx.

Электрообогрев используется во многих отраслях промышленности для защиты от замерзания и поддержания температуры трубопроводов, резервуаров и сосудов. Они часто встречаются во взрывоопасных зонах, где требуется, чтобы система электрообогрева соответствовала соответствующим международным классификациям.

Промышленные нагревательные кабели могут выдерживать воздействие высоких температур до 600 ° C, а некоторые кабели могут выдерживать продувку паром и коррозионное повреждение от органических и неорганических химикатов.

Подходит для установки как на суше, так и на море, благодаря своим международным классификациям и сертификатам, обеспечивающим безопасность и надежность нагревательных кабелей.

Саморегулирующийся нагревательный кабель BSX до 65 ° C

Типичные области применения электрического нагрева:

  • Технологический трубопровод
  • Длинные линии передачи
  • Нагревание резервуара, нагрев барабана
  • Нагрев резервуара
  • Нагреватель бункера 901
  • Технологическое оборудование
  • Датчики расхода, уровня и давления
  • Технологические аналитические линии отбора проб

Промышленные кабели электрообогрева для опасных зон

Установка электрообогрева — Thermon Manufacturing Co.

Коммерческие кабели для электрообогрева Thermon — Применение

Коммерческие кабели для электрообогрева подходят для использования в сфере обслуживания зданий и в строительстве. Каждый из перечисленных ниже кабелей предназначен для различных приложений:

% PDF-1.4 % 392 0 объект > endobj xref 392 171 0000000016 00000 н. 0000004669 00000 н. 0000004816 00000 н. 0000005500 00000 н. 0000005664 00000 н. 0000005778 00000 н. 0000037534 00000 п. 0000069276 00000 п. 0000101211 00000 н. 0000130775 00000 н. 0000160291 00000 п. 00001 00000 н. 00001

00000 н. 00001

00000 н. 0000190960 00000 н. 0000191281 00000 н. 0000191393 00000 н. 0000191815 00000 н. 0000192085 00000 н. 0000192343 00000 п. 0000192931 00000 н. 0000192958 00000 н. 0000193491 00000 н. 0000223205 00000 н. 0000247069 00000 н. 0000275840 00000 н. 0000275910 00000 н. 0000276011 00000 н. 0000294985 00000 н. 0000295257 00000 н. 0000295681 00000 п. 0000299008 00000 н. 0000322325 00000 н. 0000331434 00000 н. 0000332691 00000 п. 0000333958 00000 н. 0000334709 00000 н. 0000335103 00000 п. 0000336059 00000 н. 0000337003 00000 н. 0000337228 00000 п. 0000337453 00000 п. 0000337775 00000 н. 0000340388 00000 н. 0000340651 00000 п. 0000340993 00000 н. 0000341200 00000 н. 0000341544 00000 н. 0000342714 00000 н. 0000343413 00000 п. 0000344040 00000 н. 0000344777 00000 н. 0000403943 00000 н. 0000404172 00000 н. 0000404628 00000 н. 0000404961 00000 п. 0000408058 00000 н. 0000408300 00000 н. 0000408542 00000 н. 0000409373 00000 п. 0000409424 00000 н. 0000409724 00000 н. 0000409773 00000 н. 0000409827 00000 н. 0000409876 00000 н. 0000409930 00000 н. 0000409981 00000 н. 0000410294 00000 п. 0000410343 00000 п. 0000410401 00000 п. 0000410451 00000 п. 0000410632 00000 н. 0000410682 00000 н. 0000410888 00000 н. 0000410939 00000 п. 0000411229 00000 н. 0000411280 00000 н. 0000411551 00000 п. 0000411601 00000 п. 0000411727 00000 н. 0000411778 00000 н. 0000412098 00000 н. 0000412148 00000 н. 0000412330 00000 н. 0000412380 00000 н. 0000412582 00000 н. 0000412633 00000 п. 0000412907 00000 н. 0000412958 00000 н. 0000413225 00000 н. 0000413371 00000 н. 0000413517 00000 н. 0000413639 00000 н. 0000413716 00000 н. 0000413796 00000 н. 0000413893 00000 н. 0000413972 00000 н. 0000414011 00000 н. 0000441840 00000 н. 0000442051 00000 н. 0000442422 00000 н. 0000442894 00000 н. 0000443263 00000 н. 0000443637 00000 н. 0000444018 00000 н. 0000444392 00000 н. 0000444708 00000 н. 0000446357 00000 н. 0000446690 00000 н. 0000447798 00000 н. 0000448111 00000 п. 0000449723 00000 н. 0000450001 00000 н. 0000450543 00000 н. 0000450907 00000 н. 0000452446 00000 н. 0000452485 00000 н. 0000478543 00000 н. 0000478582 00000 н. 0000478825 00000 н. 0000479052 00000 н. 0000479173 00000 н. 0000479319 00000 н. 0000479546 00000 н. 0000479773 00000 н. 0000479969 00000 н. 0000480115 00000 п. 0000480261 00000 н. 0000480488 00000 н. 0000480585 00000 н. 0000480731 00000 н. 0000480869 00000 н. 0000481005 00000 н. 0000481126 00000 н. 0000481275 00000 н. 0000481413 00000 н. 0000481510 00000 н. 0000481659 00000 н. 0000482081 00000 н. 0000482519 00000 н. 0000482766 00000 н. 0000482912 00000 н. 0000483061 00000 н. 0000483181 00000 п. 0000483327 00000 н. 0000483554 00000 н. 0000483781 00000 н. 0000483977 00000 н. 0000484204 00000 н. 0000484431 00000 н. 0000484627 00000 н. 0000484773 00000 н. 0000484969 00000 н. 0000485196 00000 н. 0000485423 00000 н. 0000485571 00000 н. 0000485717 00000 н. 0000485944 00000 н. 0000486171 00000 н. 0000486292 00000 н. 0000486438 00000 н. 0000486665 00000 н. 0000486892 00000 н. 0000487038 00000 н. 0000487184 00000 н. 0000487411 00000 н. 0000487638 00000 н. 0000487834 00000 н. 0000487980 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован.
