Размещение розеток и выключателей по евростандарту: Высота установки выключателей и розеток от пола

Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.RU

Основными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.

Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.

Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.

Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.

Высота установки розеток и выключателей, «евростандарт»

Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

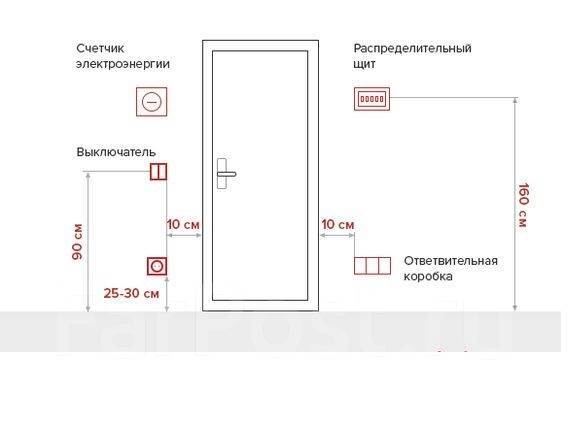

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.

Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.

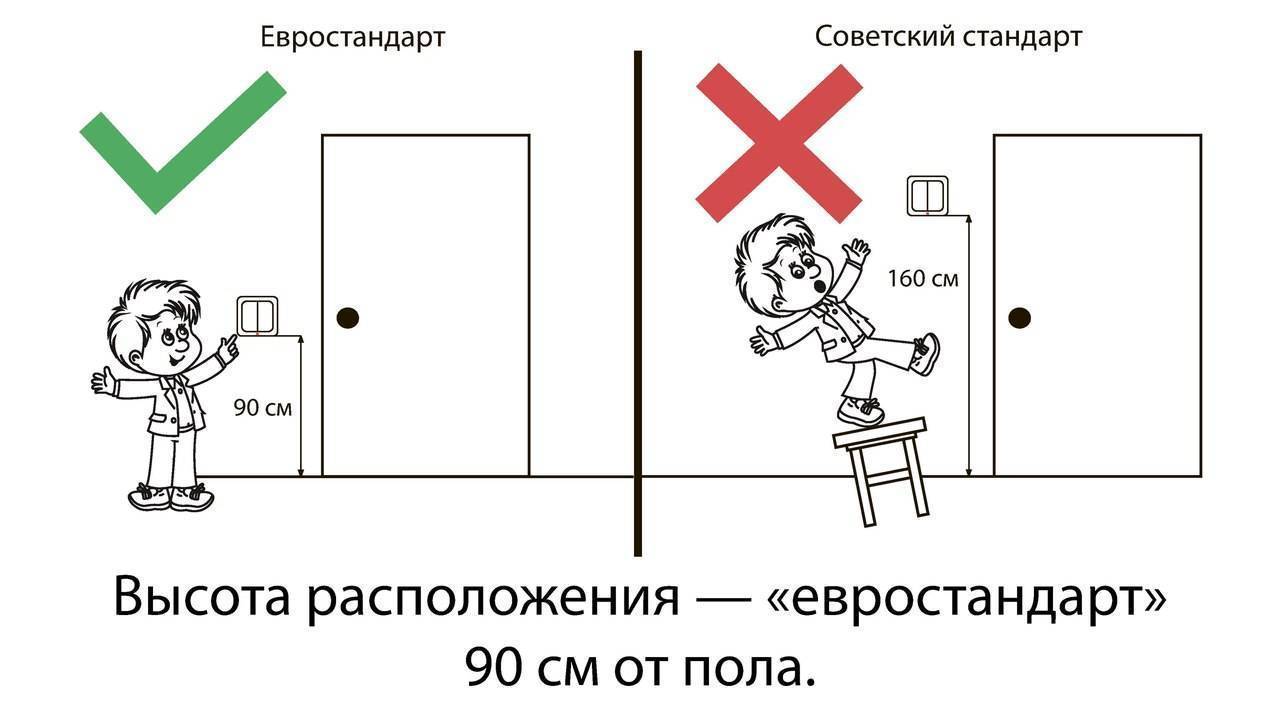

Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.

Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.

В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.

Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.

Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.

Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.

расстояние от пола до розетки

При ремонте квартир, особенно таких, в которых эти работы производились ещё в советское время, меняется электропроводка на более современную и при этом устанавливаются новые розетки и выключатели.

При этом для таких приборов выбирается новое, более удобное для жильцов место и высота установки. Если раньше расстояние от розеток до пола во всех домах было одинаковым, то сейчас используются не только советские, но и европейские стандарты.

В связи с этим возникает вопрос, — какой должна быть высота розеток от пола по евростандарту.

Насколько важно правильное расположение розеток

Несмотря на возможность подключения удлинителей от правильной расстановки коммутационных устройств зависит удобство использования электроприборов.

Розетка в средней части свободной стенки будет выглядеть нелепо, а проложенные по полу провода портить дизайн комнаты, не говоря уже о том, что о них можно споткнуться и упасть или случайно выдернуть, возможно, вместе с розеткой.

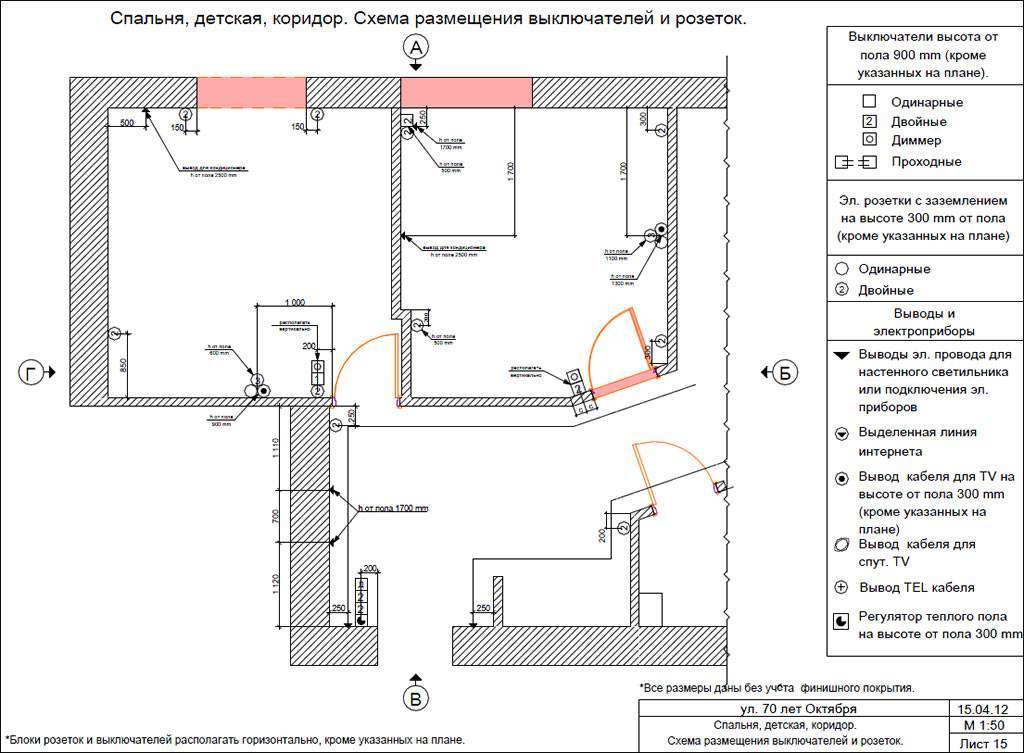

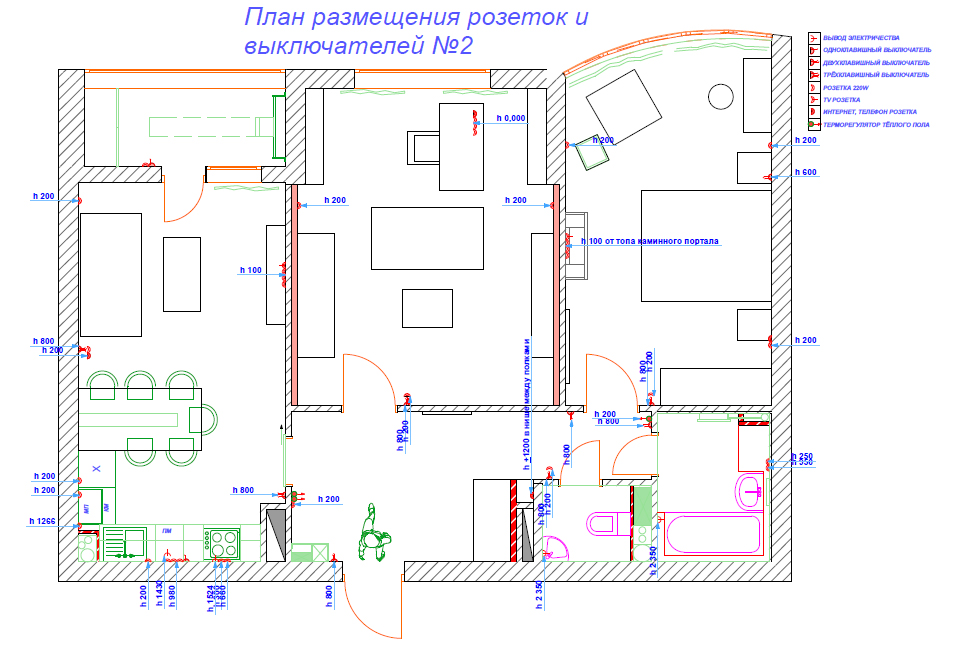

Поэтому перед монтажом электропроводки необходимо на плане помещения «расставить» мебель и определить расположение электроприборов. Это поможет выбрать место установки и количество розеток в блоках.

На какой высоте устанавливать розетки и выключатели в комнате

Высота розеток и выключателей от пола может быть разной. Основное правило — удобство и безопасность использования устройств. Однако существует два варианта размещения таких приборов.

Евростандарт розеток и выключателей от пола

Популярным стандартом, указывающим, на какой высоте розетки от пола, является европейский. Согласно этим правилам розетки располагаются на уровне 30 см, а выключатели 90 см. Такая высота имеет ряд преимуществ перед советскими правилами:

• шнуры питания электроприборов лежат на полу и не нарушают дизайн квартиры;
• розетки, в которые включены стационарные приборы, легко спрятать под столом или тумбочкой;
• выключатели располагаются на такой высоте, что их может самостоятельно включить маленький ребёнок;
• взрослому нет необходимости поднимать руку и искать устройство в темноте.

Недостаток такого стандарта в необходимости установки в розетки защиты от детей.

Советский стандарт

В Советском Союзе расстояние от пола до розетки было около 90 см, а выключателей 1,6 м.

При таком расположении выключатель легко увидеть в темноте, особенно при наличии подсветки, а вилку легко вставить в розетку и она расположена выше уровня письменного стола и тумбочки для телевизора. Это позволяет включать электроприборы без наклонов и перемещения мебели.

Минимальная высота установки розеток и выключателей

В нормативных документах минимальная высота установки розеток отсутствует, поэтому в этом вопросе приходится руководствоваться здравым смыслом. Необходимо исключить возможность попадания воды в розетку при мытье полов, поэтому нежелательно монтировать приборы ниже 10см.

Установка приборов с защитой от влаги проблему не решает — включённая вилка ухудшает защиту от воды.

Важно! Все электроприборы в ванной и душевой комнатах необходимо подключать к сети через УЗО или дифавтомат.

Что сказано в нормативных документах

Несмотря на то, что розетки и выключатели в странах СНГ и Евросоюза устанавливаются на разной высоте, это не закреплено ни в одном нормативном документе.

Поэтому общепринятая высота розеток от пола по евростандарту это не закон, а скорее традиция, которую можно нарушить для удобства жильцов дома.

При монтаже электропроводки следует руководствоваться двумя документами:

• СП 31-110-2003. Этот документ рекомендует производить установку выключателя в помещении со стороны дверных ручек, а розетки в любом удобном месте на высоте до 1 метра, за исключением школ и детских учреждений. В этих помещениях необходимо затруднить доступ детей к приборам, поэтому они монтируются на высоте 1,8м.
• ПУЭ. В Правилах Устройства Электроустановок содержатся два требования по расположению розеток и выключателей — не менее 50см от газопроводов и не ближе 60см от душевой кабины и раковины.

ПУЭ пункт 7.1.48 (ДЛЯ ВАННЫХ КОМНАТ): все розетки и выключатели должны располагаться на расстоянии не менее 0.6 метра от дверного проема душевой кабины. В ванных комнатах розетка ОБЯЗАТЕЛЬНО должна быть подключена через защитный аппарат (УЗО или дифавтомат).

ПУЭ пункт 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

ПУЭ пункт 7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

Особенности расположения выключателей и розеток

На какой высоте делать розетки должны решать хозяева дома, но существуют рекомендации, которые следует учесть для удобства использования электроприборов. За основу можно взять следующие нормы:

• — в жилых помещениях устанавливаются на высоте до 0.3 м от поверхности пола
  . Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.
• — в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;
• — в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.
• — выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

В коридоре

Здесь достаточно 2 розеток для пылесоса или сушилки для обуви и, возможно, возле зеркала для фена или зарядного устройства. Есть два варианта расположения этих приборов:

• 15-30 см. Розетки на этой высоте не нарушают дизайн помещения, но для включения и отключения электроприборов необходимо наклоняться.
• 90-100 см. На этом уровне коммутационные устройства легко включать, но при этом они хорошо заметны.

Целесообразно использовать оба варианта — розетку для пылесоса совместить в общем блоке с выключателем, а точку для подключения электроконвектора установить на высоте 15см.

Высота розеток в ванной комнате

Согласно ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) это помещение делится на четыре зоны:

• 0 зона (мокрая). Непосредственно в воде — внутри ванны или душкабинки.
• 1 зона. Прилегающие к 0 зоне стены.
• 2 зона. На расстоянии 60см от 1 зоны.
• 3 зона. Всё остальное помещение.

Установка электроприборов разрешается только в 3 зоне. Высота определяется назначением прибора и удобством подключения и использования:

• стиральная машина и электроконвектор — 30 см;
• фен и электробритва — 150 см.

В гостиной

Больше всего от расположения мебели и электроприборов зависят места монтажа розеток в гостиной:

• Домашний кинотеатр или телевизор. Для этих приборов устанавливается отдельный блок розеток, число которых определяется количеством электронной аппаратуры +1 штука. Высота над уровнем пола выбирается такой, чтобы розетки находились сзади телевизора при настенном креплении или на высоте 30 см при размещении TV-приемника возле окна.
• Возле дивана или кресел необходимы розетки для зарядных устройств. Они размещаются таким образом, чтобы подключать гаджеты без лишних наклонов и передвигания мебели.
• Для подключения компьютера достаточно одной розетки под столом. Вся оргтехника включается в сетевой фильтр с выключателем и необходимым количеством розеток. С другой стороны шнура имеется вилка, при помощи которой фильтр подключается к сети.
• Розетка для кондиционера устанавливается на расстоянии 30 см от потолка. Высота от пола в данном случае значения не имеет.

На какой высоте делать розетки на кухне

В этом помещении находится большое количество электроприборов, как переносных, так и стационарных. Расположение розеток и место установки согласно СП 31-110-2003 п.14.29 не нормируется. Единственное условие, которое необходимо соблюдать — это не размещать их под и над мойками.

Кроме того, следует выполнить требования ПУЭ п.п. 7.1.48 и 7.1.50, требующие устанавливать розетки и другие коммутационные приборы не ближе 60 см от душевой кабинки, а, следовательно, и от кухонной раковины, а так же не менее 50 см от газопроводов.

Условно вся техника, находящаяся на кухне, располагается на трёх уровнях и, на какой высоте устанавливать розетки, зависит от того, какие устройства будут к ним подключаться:

1. 1. Ниже уровня столешницы. Это посудомоечная и стиральная машины, электроплита или газовая с электроподжигом, конвектор электроотопления. Такие приборы включаются при установке и отключаются только для ремонта. Розетки для этих аппаратов монтируются на высоте 15-50 см от уровня пола, их можно скрыть в тумбах или позади электроприборов.
2. 2. На столешнице. Это переносные устройства, которые устанавливаются и включаются в розетку только на время работы. Коммутационные приборы для таких аппаратов монтируются на уровне 10 см выше стола. Существуют выдвижные модели, которые встраиваются в столешницу или подвесные шкафы.
3. 3. В подвесных шкафах. В этих предметах мебели и рядом с ними располагаются вытяжка, подсветка ящиков и рабочей поверхности, бойлер или газовый водонагреватель (колонка). Розетки для этих приборов устанавливаются в подвесных шкафах или на расстоянии 10-30 см от потолка.

В спальне

В спальне (если это только спальня, не совмещённая с родительской комнатой) розеток необходимо минимальное количество. Они обязательны возле кровати, для зарядки мобильного телефона и бра.

Раньше этот источник света использовался для чтения в кровати, сейчас электронные книги заменяют бумажные, поэтому вместо прикроватного светильника целесообразно установить проходной выключатель потолочного освещения. Это позволит включать и выключать свет в комнате не вставая с кровати.

Желательно так же разместить одну или две розетки возле трюмо на высоте выше его поверхности для фена, плойки и, при необходимости, пылесоса.

Площадь спальни обычно невелика, поэтому одного места для подключения такого прибора будет достаточно.

В детской

Согласно СП 31-110-2003 п.14.35 в детских дошкольных учереждениях розетки устанавливаются на высоте 1,8 м и логично было бы в детской комнате разместить их на этом же уровне, однако электропроводка прокладывается один раз, а дети вырастают, поэтому эти приборы размещаются на стандартной высоте и подключаются к УЗО с током утечки 30 мА.

В этом помещении необходимы розетки для бра и ночника, а так как детская комната ещё и место для занятий, то нужны дополнительные розетки для подключения компьютера и зарядки мобильного телефона.

В рабочем кабинете

Высота розеток от пола по евростандарту в кабинете не отличается от гостиной. Здесь так же необходимы разъёмы для подключения компьютера и зарядки ноутбука и мобильного телефона.

В кабинете может быть установлено кресло для чтения, в этом случае возле него нужны розетки для светильника и зарядных устройств.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Стандарт высоты розеток и выключателей от пола. Установка розеток и выключателей по евростандарту и пуэ. Особенности расположения выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно ! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

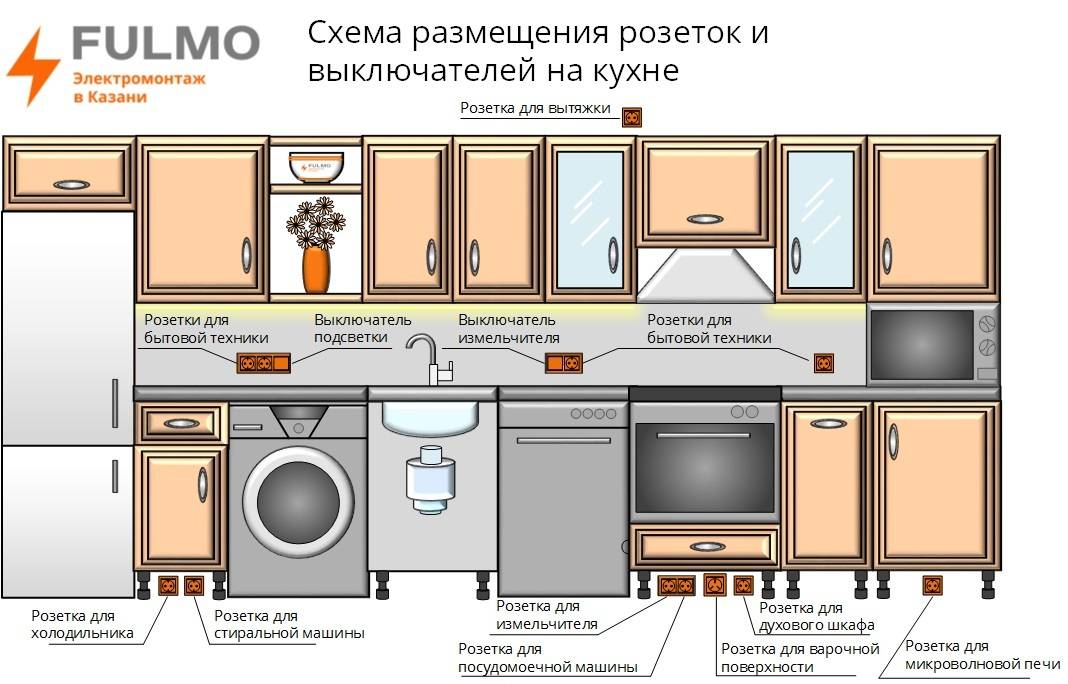

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т. п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Правила расположения розеток и выключателей

ПУЭ 7.

Правила устройства электроустановок

7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 (СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый —

«евростандарт» высоты установки розеток и выключателей

по которому:

— розетки устанавливаются на высоте от пола — 30 см

— Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

Выключатели устанавливались на уровне плеча 160см от пола

Электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным :

Выключатель расположен в поле зрения

Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

Нет случайных нажатий

В то же время «евростандарт» установки включателей:

Более эргономичный

Человек управляет освещением, не поднимая руки, «не глядя»

Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 — 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Спальная комната

Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

Над прикроватными тумбочками: 600 — 700мм

Для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .

На кухне

Над столешницей на фартуке — 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки.

В ванной

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте — 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей , сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

В длинном коридоре или на лестнице, удобнее установить в начале и в конце

В спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов , советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано .

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

1, Выключатель в прихожей, который выключает в квартире всё!
Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

2. Розетки в откосах
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

3. Выключатели у кровати
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

5. Полноценное освещение на балконе
Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

9. Спрячь розетки в шкафах
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

Установка выключателей и розеток высота от пола по евростандарту

Высота розеток по «евростандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

• Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
• Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Евростандарт

Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

• Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
• Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

Предлагаем ознакомиться Где устанавливать розетки и выключатели
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Рекомендации по расположению выключателей и розеток

Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, блок розеток не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.

Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.

В условиях других комнат

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Предлагаем ознакомиться Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1. 3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Предлагаем ознакомиться Как правильно вязать арматуру для монолитной плиты

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

• Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
• Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
• Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
• Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
• Запрещается размещать в банях и саунах.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Правила безопасности при размещении розеток и выключателей

Осуществляя монтаж электрооборудования, необходимо соблюдать следующие нормы и правила:

1. Планируемое количество выходов для подключения электрических приборов должно соответствовать объему техники, которая будет получать питание через них. Во избежание последующего загромождения сетей несметным количеством переходников и сетевых удлинителей следует учитывать все бытовые электроприборы – компьютеры, телевизоры, утюги, пылесосы, детские сетевые игрушки, устройства для зарядки мобильников. Высота установки розеток допускается до более низкого расстояния от пола – менее одного метра.
2. Осуществляя монтаж розеток по обе стороны общей стены квартиры, необходимо их располагать зеркально по отношению друг к другу
   . В таком случае их можно подключить параллельно, осуществляя соединение через сплошную нишу в стене. Такое соединение практиковалось в домовом строительстве прошлых лет. В данном случае высота размещения розеток и выключателей должна соответствовать российскому стандарту – до одного метра.
3. Подключение общего блока к распределительной сетевой системе должно осуществляться исключительно через автоматы с УЗО.

Рекомендации для кухни

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Полезные рекомендации

Расположение и высота розеток на кухне

Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:

• электроплита;
• машина для стирки;
• машина для мытья посуды;
• холодильник;
• духовой шкаф, мощность которого более 5 кВт.

Важно!

Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.

Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии

.

Подобрать соответствующие вилку с розеткой, установить заземление.

Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.

Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.

Расположение и высота розеток в ванной комнате

В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы в ванной располагаются по безопасной схеме:

• помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 – нейтральная;
• высота розеток в ванной в данных зонах должна быть не менее 60 см;
• от места подключения до ближайшего источника воды должно быть не менее 60 см.

Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м² площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Высота установки выключателей и розеток по ПУЭ

Автор Alexey На чтение 5 мин. Просмотров 846 Опубликовано 12.01.2016 Обновлено 12.01.2016

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

• Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
• Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
• Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта. Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

% PDF-1.5 % 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 5 0 объект > эндобдж 1 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > поток

ГЕРМОНПРЕС Джули (REA)

конечный поток эндобдж 14 0 объект > / PageMode / UseOutlines / Metadata 13 0 R >> эндобдж 15 0 объект > эндобдж 6 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [33 0 R 34 0 R 35 0 R 36 0 R 37 0 R] / MediaBox [0 0 595. 32 841.92] / Содержание 38 0 R / Группа> / Вкладки / S / StructParents 0 >> эндобдж 38 0 объект > поток xkoF {

Высота розеток и выключателей от пола по европейским стандартам: правильное расстояние

Расположение розеток, высота установки розеток и выключателей — это серьезный вопрос, требующий планирования, схем, расчетов номеров для каждого помещения.

Если проводить монтажный подход с предварительным планированием, то не нужно разматывать удлинитель кабеля, наткнуться на переноску и подключаться ко всему, перегружая таким образом розетку или даже сеть.

Наш материал поможет Вам определиться с оптимальным количеством электротехнической арматуры и правилами ее расположения. Также мы расскажем обо всех тонкостях размещения и установки электроточек в квартире или доме.

Содержание статьи:

• Проектирование и установка выключателей и розеток
  • Законы и технические стандарты
  • Правила размещения выключателей
  • Преимущества и недостатки советского и евростандарта
• Особенности установки выключателей и розеток
  • №1. Особенности размещения в коридоре
  • №2. Расположение электроточек санузел
  • №3. Специфика установки в гостиной
  • №4. Находится прямо на кухне
  • №5. Нюансы размещения в спальне
  • №6. Правильная планировка розеток в детской
  • № 7. Тонкости установки в офисе
• Расположение световых точек
• Профессиональная консультация по размещению
• Выводы и полезные видео по теме

Планирование и установка выключателей и розеток

Подсчитано, что каждый человек использует около шести различных приборов в день.И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество розеток остается неизменным. Когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфонов, все чаще и чаще. И что в результате? Надо выключить принтер или еще что-нибудь.

Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы. Тогда пользоваться ими будет максимально комфортно.

Рекомендации и нюансы электроклапанного устройства вводит следующая подборка:

галерея изображений

Фотография из

Четко прописанных нормативов по высоте переключателей и распределению мощности по точкам нет. Есть рекомендации, в которых следует ориентироваться на удобство использования

Вопрос на высоту монтажа незначительно влияет на СП 31-110-2003, в котором есть рекомендации по установке выключателей от дверной ручки на высоте около 1 м

Согласно в соответствии с правилами SAE, электрические аксессуары должны быть удалены из источников воды, которые могут попасть даже в виде брызг.

Расстояние от бытового до выпускного трубопровода с переключателями и другими элементами проводки должно быть не менее 0.5 м

Там, где преимущественно пользователи находятся в сидячем положении, коммутируемые розетки расположены на высоте, руки вытянуты, сидя

Разрешенные прерыватели местоположения оснащены шнуром управления в верхней части стен и потолка

Устраняет необходимость поиска в темноте на сенсорном выключателе устройства, расположенном на полу возле входной двери

, на письменном столе можно расположить аналогичный настольный прибор или перенести в любое другое место в комнате, при необходимости включить сигнализацию или выключить свет во всем доме

Удобное расположение электрофурнитуры

Блок горизонтально ориентированный Электроустановочный

Необходимость удаления от возможного попадания воды

Предельное положение относительно трубопровода

Разветвитель с переключателем возле стола

Переключатели управляемые шнурком

Напольный выключатель у входной двери в квартиру

Настольный переносной переключатель

Во избежание мелкого ремонта при установке / переносе автоматических выключателей и розеток необходимо выделить время на планирование. Например, при заказе проекта у дизайнера интерьеров в приложении необходимо указать точное количество сетевых разъемов и автоматических выключателей, а также их расположение.

С интерьером разработчик может не знать, что вы предпочитаете работать за ноутбуком на диване. Принятие черновика — это та точка, к которой поступают все комментарии и вносятся изменения в проект.

Сделать схему и эскизный проект, перед началом работ по штроблению стен, размещению электропроводки и установке выключателей и розеток

При самостоятельной планировке интерьера важно понимать предназначение помещения и его убранство.Также учитывается место расстановки мебели, так как розетка для шкафа-купе — вещь бесполезная. А любите ли вы раз в полгода переставлять мебель в комнате?

Получается, что расчет количества автоматов и розеток проводится только после проектирования.

Четких инструкций и строгих правил расположения электроточек нет. Рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной ситуации

Законы и технические стандарты

Строительные нормы и правила, строго регламентирующие количество и расположение сетевых разъемов и выключателей в доме, законодательно не прописаны. Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003 , в котором прописаны рекомендации, касающиеся автоматических выключателей и электрических разъемов.

Первый расположен у ручки двери на глубину до 1000 мм, а второй — в удобном месте, но на той же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила размещения выключателей

Выключатель основного освещения размещен возле дверного проема на высоте 750-900 мм.Расчет роста должен основываться на средних темпах роста всех взрослых в семье. В результате любой комфорт должен нажимать кнопку выключателя, не поднимая рук.

Уровень 800 мм относительно все образцово. Выключатель необходимо разместить так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Тогда, когда вы открываете, дверь не перекрывает это. Также нельзя отказывать в доступе автомату различной мебели и шкафов-купе.

Установочные розетки и выключатели европейского стандарта зарекомендовали себя в обществе как удобный и безопасный способ размещения прибора для всей семьи. По сути без проблем можно протянуть руку, провести ремонт или замену без чрезмерного мышечного напряжения

Розетки для осветительных приборов в ванной, гардеробной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухонь, а также коридора — право находиться внутри самого помещения.

Электромонтажные устройства для регулировки дополнительного или декоративного освещения устанавливаются в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евростандарта

Устаревший «советский» метод локации электроточек имеет следующие сильные стороны:

• Все больше и больше людей в странах СНГ считают более удобным вариантом данных, соответственно, когда есть спрос, можно найти отличное предложение;
Переключатель
• почти на уровне глаз;
• Вы можете установить под мебелью, и она не заблокирует выключатель;
• самый безопасный вариант для детей;
• расположение розетки позволит комфортно подключить прибор, без предварительных «луковиц».

Но если устройство подключено к розетке, всегда будет стоять на одном месте, процесс выглядит менее привлекательно. Так как и провода, и домкрат будут на видном месте.

В то же время «Европейский стандарт» — это:

• высокая эргономика, приятное и удобное использование;
• регулировка осветительных приборов «в шторку», а также в сложенных руках;
• максимальная «стелс» от всеобщего обозрения.

Но этот вариант требует дополнительной защиты детей, так как для подключения устройств всегда нужно нагибаться.Установка дополнительной мебели в любом случае заблокирует встроенный в стенку блок.

Плюсы и минусы европейских стандартов в области размещения выключателей и розеток обозначено в галерее:

галерея изображений

Фотография из

Согласно рекомендациям европейских строительных стандартов выключатели размещаются на расстоянии 0,9 м от поверхности пола

По рекомендации тех же европейских источников розетки и точки подключения низковольтных устройств устанавливаются в 0. 3 м над линией пола

Однако выбор места установки электромонтажных изделий по европейским рекомендациям неудобен в плане замены или ремонта

Лучшее решение вопроса — установка розеток для стационарного оборудования в эксплуатации на высоте 30 см. Выключатели с розетками, подключение к которым производится часто, но изредка, лучше всего размещать на высоте 90 см от пола

Расположение переключателя высоты в соответствии с европейскими стандартами

Высота всех видов бытовых розеток

Недостатки для локаций по европейским стандартам

Советы по выбору лучшей площадки для электростанции

Особенности установки выключателей и розеток

Причина долгих дискуссий — высота от пола расположения розеток.Поскольку точное определение нигде не зарегистрировано, мы можем использовать такие термины, как «европейский стандарт» или «советский стандарт». Когда в квартире планируется «ремонт», скорее всего, розетки будут размещены на высоте 300 мм от пола, а выключатели — уже на высоте 900 мм.

По «советскому стандарту» выключатель должен был устанавливаться на уровне плеч — около 1600 мм, а розетка тоже намного выше — на 900 мм от пола.

У каждого метода есть свои плюсы и минусы. Беглый взгляд на них.

Установка выключателей и розеток советского образца по-прежнему занимает лидирующие позиции в обществе, потому что тарифный план по-прежнему востребован на рынке

№1.Особенности размещения в коридоре

В прихожей достаточно розеток 1-2. Размещать их лучше в углу у плинтуса на высоте примерно 15-20 см от пола. Это позволит вам подключать различную бытовую технику, например, пылесос, дегидраторы для обуви или для зарядки телефона.

Точечное освещение и подбор мощности в коридоре расположены так, чтобы было удобно пользоваться выходом / входом в дом, подключены нечасто используемые приборы

Кроме того, в прихожей отлично поместятся и другие устройства.

Из них:

• шкаф распределительный с автоматическими выключателями;
• Регулятор напряжения;
Электросчетчик
• , при этом для квартир предусмотрено отдельное место в подъезде, его можно встраивать в коридоре;
• выключателей для кухни, ванны и туалета;
Распределительная коробка
• для кабельного ТВ, Ethernet или стационарного телефона;

В большинстве случаев этого достаточно, но иногда также можно использовать коридорную установку датчика теплого пола.

№2. Расположение электроточек санузел

Конечно, количество розеток в ванной будет зависеть от размеров и количества приборов, но в 95% случаев — достаточно розеток 1-2. Первые желательно располагать вплотную к зеркалу на уровне 1000 мм от пола. Он соединит сушилку и бритву. Второй, например, подключен к стиральной машине или обогревателю. При этом не менее 600 мм от пола вагонов, а для котла 1500 мм.

Нет никаких правил, запрещающих установку розеток в ванной, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током

Само собой разумеется, что оба усиливающих отвода возле устройства стояков категорически противопоказаны, поэтому должны быть отступы от ванны и раковины более 600 мм, желательно 1000 мм. В обязательном порядке следует позаботиться о защите от влаги, установить водонепроницаемую розетку.

Мы не должны забывать, что продукт может подвергаться большей опасности.Поскольку ванная комната подвержена риску затопления, закрепленные предметы ниже 150 мм от пола совершенно небезопасны. Если на выходе попадет вода, угроза для жизни просто колоссальная.

Оптимальная высота установки розеток в ванной подбирается исходя из удобства использования и минимизации контакта с водой

Причинами этого могут быть разные ситуации от протекающего крана или обрыва трубы до бытовой техники или забывчивости хозяев.

№ 3. Специфика установки в гостиной

Для домашнего кинотеатра или простого ТВ-бокса потребуется отдельная розетка, и лучшая из двух.Первый для самого ТВ-ресивера и второй спутниковый для ресивера. Уровень высоты следует определять исходя из расположения телевизора. Он может стоять на пьедестале для встраивания в стену или вписываться в специальную мебель для сотовых стен.

шнур питания не должен свисать или находиться под напряжением. Он должен полностью спрятаться за экраном.

Жизнь в небольшой квартире можно визуально разделить на две отдельные зоны: место на столе и часть для отдыха на диване перед телевизором

У каждой дальней стены следует разместить по розетке 2 на высоте 150-300 мм от пола. К ним можно подключить торшер, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Придется побеспокоиться о возможности легкого подключения агрегата.

Если в гостиной будет персональный компьютер, нужно позаботиться о единой точке питания для него. А про то, как его подключить, смотрите здесь.

Розетки и выключатели рекомендуется располагать так, чтобы они были скрыты от глаз

№4. Находится прямо на кухне

С каждым годом все больше и больше разрабатывается умная техника, обеспечивающая комфорт и временные человеческие затраты.Естественно, количество техники и, как следствие, розеток на кухне иногда просто зашкаливает. Обязательно должно быть предусмотрено подключение вытяжки, возможно, посудомоечной и стиральной машин, электроплит.

Но самое главное — холодильник, микроволновка или мультиварка, иногда и то, и другое. Блендер, соковыжималка, процессор, тостер, блендер, кофеварка и телевизор — список, вероятно, бесконечен.

Установка розеток в кухонную мебель — удобный способ создать визуальный эффект отсутствия информационных устройств и повысить комфорт (+)

Для выхода конденсатора обычно устанавливается 600-800 мм.Для растяжки желательно увеличить высоту в три раза — 1800-2000 мм от пола.

при подключении к розетке прибора необходимо установить на высоте 200-300 мм от пола. Кроме того, для него нужно вырезать дырку в задней стенке кухонной мебели, если таковая имеется.

Для мощных потребителей, установленных на кухне отдельная розетка, независимая от общей линии электропередачи

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там.Желательно не менее трех розеток, расположенных на высоте 100-200 мм над столешницей для подключения неглубоких арт.

Телевизор

на кухне чаще всего крепится на настенные кронштейны, соответственно высота розетки для бытовой техники может составлять от 1800 до 2000 мм от пола.

№ 5.

Нюансы размещения в спальне

В этой комнате достаточно четырех изделий, по две розетки с каждой стороны кровати. Это будут прикроватные лампы, электронные часы или другие устройства, например кондиционер, вентилятор или пылесос.Возле комода также желательно установить одиночную розетку на высоте 600-700 мм от пола для подключения фена или утюжка.

Если в комнате будет компьютер или телевизор, следует также подумать, где спрятать провода и как разместить разъемы питания.

№ 6. Правильная планировка розеток в детской

Детская комната — обычно это совмещенная спальня и игровое пространство. В этом помещении также не обойтись без разъемов питания. Желательно, чтобы их было не менее 2-3.Рядом с детской кроваткой можно поставить светильник, а остальные — для дополнительных целей.

Современные технологии позволяют подчеркнуть визуальную составляющую, не забывая при этом о безопасности детей, исключая возможность удара пальцами внутрь

Многие специалисты предупреждают, что вилки нужно ставить по возможности на маленьких детей. В этом они были правы несколько лет назад.

Последние разработки позволили оснастить изделие дополнительными защитными кожухами, предотвращающими контакт ребенка с электросетью.Такие клапаны часто требуют больших усилий, чтобы получить доступ к отверстиям для заглушек. Спонтанное детское любопытство будет остановлено.

№ 7. Тонкости установки в офисе

Эта комната не особо отличается от жилой на месте разъема. Для подключения к ПК необходимо не менее 5-6 единиц — системный блок, экран, компьютерный динамик, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка лампы и удобного кресла должна быть включена в план проекта, а это еще один вспомогательный разъем.Два других устройства размещены на незанятой стене. Каждый разъем монтируется на высоте 150-300 мм от пола.

Есть два варианта подключения кондиционера. Напрямую или через автомат через розетку. В первом случае болтающихся шнуров не будет, но обязательно стоит подобрать качественный аппарат, от которого будет зависеть работа устройства. Во втором случае розетку следует располагать на расстоянии 300 мм от потолка.

Расположение световых точек

пункта управления освещением в доме делятся на три основные группы:

1. Это были классические переключатели — инструменты разного типа, часто с одной или двумя клавишами.Но благодаря трехклавишным переключателям можно одновременно использовать три разные группы осветительных установок.
2. Эта группа состояла из переключателей, использующих то, что регулирование осуществляется сразу несколькими источниками света в разных местах.
3. В эту группу входят такие устройства, которые регулируют осветительные устройства, уже встроенные в осветительные приборы. Среди них настольная лампа и торшер /
.

В квартире почти все комнаты оборудованы одноклавишными или двухклавишными выключателями, что оправдано, а главное комфортно.

В общую категорию светильников часто попадают, которые располагаются около потолка, давая рассеянный свет

Например, для ванной комнаты дополнительным источником света может быть лампа над зеркалом. Но для такого устройства регулирования с помощью встроенного переключателя

Спальня имеет свою уникальную систему выключателей. Это позволяет настраивать источник света одновременно из разных мест. Рассмотрим пример удобства.

Каждая кровать должна быть оборудована лампой в виде лампы на столе, прикроватными тумбочками, бра или торшером

Каждый раз, когда вам нужно включить или выключить свет, мы должны вставать с кровати, потому что автоматические выключатели расположены достаточно далеко от кровати.Доходность очевидна. В номере установлено сразу три выключателя. Один у выхода из комнаты, а два других — по обе стороны кровати. В результате настроить освещение в спальне оказалось очень просто, а доступ к автоматическому выключателю будет под рукой.

Консультации специалиста по размещению

Где и как устанавливать выключатели и розетки, следует определять только исходя из соображений безопасности и, конечно же, комфорта. В настоящее время нет предписанных стандартов, в которых было бы указано место для размещения электрических разъемов и переключателей. Особенно их количество в отдельной комнате.

Планировка — этап подсчета количества механизмов, которые будут приносить пользу людям на регулярной основе, независимо от помещения. Плюс 1-2 розетки сверху для доп устройств. Самые строгие требования предъявляются только к мастерам, которым предстоит установить в квартире электрооборудование. Такие люди должны быть специалистами с большим опытом.

Но если было решено провести все работы самостоятельно, необходимо ознакомиться со всевозможным электрооборудованием.Поскольку ассортимент продукции очень широкий, а это значит, что вы можете найти оборудование под любую потребность.

Это может быть аудиоразъем, позволяющий подключать динамики, Hi-Fi систему или разъем для стационарного телефона, а также разъем для кабеля Ethernet.

Высота установки

определяет комфортные условия проживания в доме, его безопасность, ландшафтный дизайн и красоту.

Выводы и полезные видео по теме

Тонкости установки розеток и выключателей на кухне показаны на видео:

Где гармонично расположены выключатели и розетки:

Подходящая высота для установки розеток и выключателей:

Прежде чем приступить к работе, помните, что электричество — это не игрушка. Это требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, владеющему специальными допусками для выполнения электромонтажных работ.

Возникли вопросы по теме статьи или есть рекомендации по расчету и установке электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Какой должна быть высота переключателя от пола по евростандарту?

Занимаясь строительством или ремонтом, многие домовладельцы задаются вопросом, как правильно и на какой высоте от пола устанавливать выключатели или розетки.Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.

Чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.

Нормы монтажа электрических узлов

На сегодняшний день строгих стандартов или правил, регулирующих расположение и количество розеток и выключателей, не существует. «Евростандарт» — это условность, ведь здесь главное — удобство использования плюс техника безопасности.Единственными документами, которые решают этот вопрос, являются: краткое изложение правил проектирования общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ВЭЭ), поэтому монтаж электропроводки должен основываться на по этим рекомендациям. С первого раза соблюдайте следующие правила установки:

• Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался сбоку от дверной ручки.
• Розетки можно размещать в любых местах и ​​на одинаковом расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обсуждаются некоторые правила безопасности, которые необходимо соблюдать при размещении.

• Переключатели рекомендуется размещать сбоку от дверной ручки. Высота выключателя от пола — 1 м.
• Допускается размещение под потолком с контролем света, который включает свет, достигающий рекомендованного уровня.
• Расстояние от выключателя и выхода до газовых труб и отопления, а также аккумуляторов — минимум 0.5 мес.
• На кухне каждая розетка должна находиться на расстоянии не менее 0,5 м от газопровода, не менее 0,8 м до мытья и достаточно высоко от пола.
• Электроагрегаты в ванных комнатах можно устанавливать от сантехники и пола на расстоянии 0,6 м.

Установка в жилом доме электрических узлов

Есть 2 способа размещения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты и так называемые европейские стандарты.Рассмотрим подробно каждый из них.

Старые традиции

В советское время в жилых помещениях выключатели должны быть установлены на уровне человеческого плеча или под потолком. Розетки в стене устанавливались из соображений удобства и безопасности. Как правило, их монтировали на расстоянии примерно 90-100 см от пола.

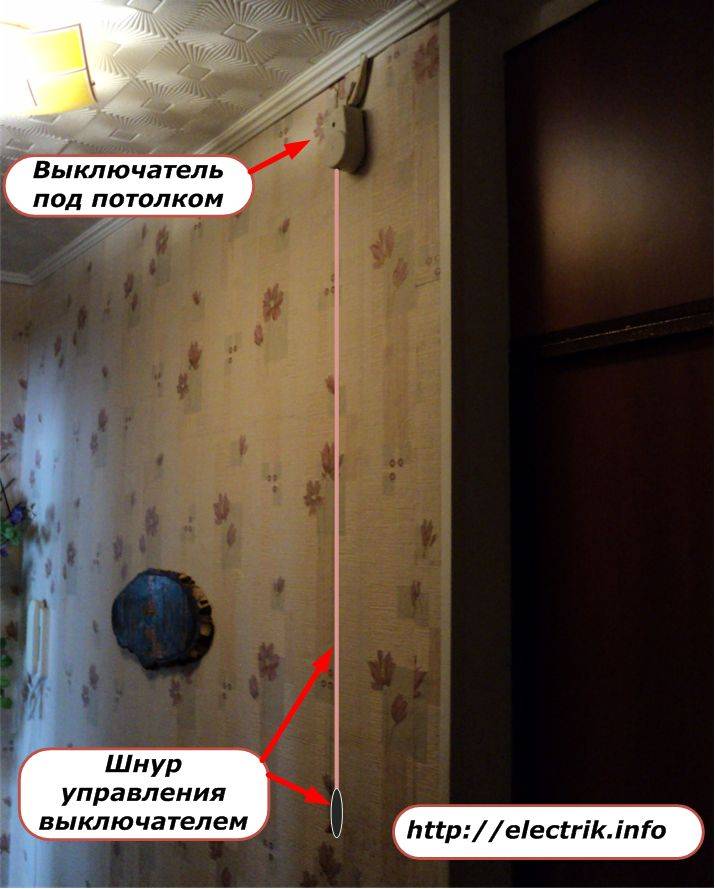

Потолочные переключатели работали следующим образом. Для управления светом шнур крепился к подпружиненному механическому рычагу, спрятанному внутри корпуса. При первом ее напряжении загорелся свет, а при другом — газ.

Высота выключателя от пола составляла 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления освещением. И сегодня, особенно для пожилых людей, это самый удобный вариант. Переключатель не заблокирует низкую мебель, например, большие пальцы рук, а расположится на уровне глаз. К тому же маленькие дети до него не дотянутся. Многие привыкли к такому расположению коммутационных аппаратов и считают это нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

• Plus — розетку удобно использовать, так как не нужно наклоняться над ней, а выключатель не мешает размещению мебели и находится на уровне глаз;
• Минус — шнуры питания свисают с устройств, и для включения света нужно поднять руку.

Евростандарт

Высота выключателя от пола по европейскому стандарту 90см, розеток — 30см.Однако как таковой стандартизации на самом деле никогда не было, и в нашей жизни это понятие пришло вместе с понятием евроремонта, заменив «советский стандарт». Конечно, у него есть свои достоинства и недостатки:

• Plus — розетки не «бросаются в глаза» и ничего. Выключатели расположены на уровне опущенной руки — их можно включить без всяких усилий и даже не глядя. Высота выключателя от пола 90 см.
• Минус — для того, чтобы вставить вилку в розетку, необходимо будет наклонить, а выключатель ничем не должен загораживаться.

Рекомендации по расположению выключателей и розеток

Высота розеток и выключателей по «советским» меркам, в плане удобства многие считаются весьма сомнительными. Пресловутому европейскому стандарту сегодня было отдано гораздо больше предпочтений. И тому есть много причин. Например, блок розеток не так бросается в глаза, как множество розеток со шнурами и «тройниками». Высота переключателя от пола 90 см (на уровне опущенной руки человека) тоже очень удобна, так как его можно быстро найти даже в темноте.

Розетки и выключатели, не имеющие защиты от тока утечки «на землю» (Дифаватус, УЗО), устанавливать в ванных комнатах и ​​туалетах крайне не рекомендуется. То же касается розетки для стиральной машины.

Как выполнить установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие проделывается перфоратором с алмазной коронкой. Емкость может быть квадратной или круглой.В подготовленные отверстия вставьте специальные установочные коробки. Для их закрепления используйте строительный гипс, гипс или гипсовый клей. Коробка крепится с помощью выдвижных язычков или саморезов, затем на нее надевается пластиковый футляр.

Установка в стене из гипсокартона несколько иная, да и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет продеваться кабель, проделываются заранее. Для фиксации выключателей и розеток используйте специальные лапы. Они будут держать их на листе.

Обрыв проводки встречается крайне редко и, как правило, временно (например, при ремонте) устраняется, так как провода портят интерьер.Согласитесь, посмотрите на стену, там все эстетично и аккуратно, намного приятнее.

Некоторые рекомендации по установке

Если разводка и подключение розетки и выключателя осуществляется без привлечения специалиста, следует придерживаться приведенных выше рекомендаций и определенных правил, которые позволят вам выполнить все работы без проблем и, что самое главное, безопасно.

• В первую очередь необходимо определиться с размещением электроприборов и мебели в помещении.Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
• Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
• Розетки для оборудования (компьютер, холодильник и т. Д.) Следует располагать лучше, чтобы к ним всегда был свободный доступ, но при этом они были спрятаны за этими электроприборами.
• Розетки над прикроватными тумбочками, письменным столом, комодом и т. Д. Лучше всего размещать на высоте 15-20 см от мебели.
• Не устанавливайте выключатели или розетки над или под раковиной.
• Схема разводки должна быть выбрана таким образом, чтобы избежать перегрузки в сети.

Подведем итог

Итак, четких норм относительно того, какой должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Но есть множество рекомендаций, которым необходимо следовать, особенно из соображений безопасности.

Страница не найдена — Legrand

Группа | 25.11.2021

Legrand объявляет о подписании двух хартий по искоренению насилия в отношении женщин.

Группа | 11.10.2021

3 ноября 2021 года, после первого соглашения, подписанного в декабре 2017 года, Центр кризисной поддержки (CDCS) Министерства Европы и иностранных дел Франции, Electriciens sans frontières (1) и 14 компаний и / или фондов компаний в электроэнергетический сектор (2) подтвердил свое совместное обязательство, позволяющее Electriciens sans frontières оказывать поддержку CDCS на индивидуальной основе в чрезвычайных ситуациях, реконструкциях или чрезвычайных ситуациях. предоставление экспертизы.

Финансы | 11.04.2021 07:30

Сильный рост финансовых результатов

Органический рост продаж: +16.0%

Скорректированная операционная маржа: 21,4% от продаж

Рост чистой прибыли: + 42%

Установленные целевые показатели на 2021 год

Бенуа Кокварт, генеральный директор Legrand, прокомментировал:

«Продажи за первые девять месяцев года выросли на 15,0% в годовом исчислении, т. е. на 5,7% за два года …

Группа | 10.13.2021

Legrand отмечен L’Autre Cercle за его вклад в включение ЛГБТ + людей.

Группа | 09.30.2021

Legrand решила присоединиться к коалиции «Мы имеем в виду бизнес», стремящейся снизить выбросы парниковых газов. Группа подписала письмо, адресованное правительствам стран-участниц G20, с напоминанием им о необходимости активизировать действия по сокращению глобальных выбросов.

Группа | 29.09.2021 18:00

Legrand сегодня завершила свой первый выпуск облигаций, привязанных к устойчивому развитию, индексированных в соответствии с траекторией углеродной нейтральности.Общая сумма выпуска составила 600 миллионов евро по фиксированной ставке, срок погашения 10 лет и годовой купон 0,375%.

Группа | 22. 09.2021

Legrand провела День цифровых рынков капитала 22 сентября 2021 года, транслируемый на сайте Legrand. Во время этого мероприятия Исполнительный комитет Legrand поделился своими впечатлениями об ускорении создания стоимости Группой.

Группа | 09.02.2021

Legrand объявляет о назначении Вирджини Гатин вице-президентом Группы по социальной и экологической ответственности и членом Исполнительного комитета.

CSR | 07.09.2021

В июле 2021 года Legrand получила Платиновую медаль EcoVadis — высшую награду, которой награждается 1% самых успешных компаний в области корпоративной социальной ответственности среди всех компаний, оцененных EcoVadis.

Финансы | 05. 06.2021 07:30

Значительный рост продаж и финансовых результатов

Органический рост продаж: +13.1%

Скорректированная операционная маржа до приобретений: 21,9% от продаж

Чистая прибыль, относящаяся к Группе: + 36,4%

Целевые показатели на 2021 год достигнуты

Бенуа Кокварт, генеральный директор Legrand, прокомментировал:

«В первом квартале 2021 года наша выручка резко выросла во всех регионах …

Требования к установке розеток и выключателей.Оптимальная высота установки розеток и выключателей

Розетки и выключатели, вы имеете в виду высоту от пола и расстояние от углов?

Здравствуйте, Светлана!
Правила и правила электромонтажа розеток и выключателей записаны в ПУЭ (правила электромонтажа). Поскольку вы не написали, в каких условиях собираетесь устанавливать розетки и выключатели, мы приводим правила и нормы установки электрооборудования в различных помещениях.
6.6.30. Розетки следует устанавливать:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводке проводов сверху допускается установка на высоте до 1,5 м.
2. В офисных, лабораторных, жилых и других помещениях на высоте, удобной для подключения к ним электрических устройств, в зависимости от назначения помещения и внутреннего оформления, но не выше 1 м. Допускается установка розеток в специально приспособленные для этого плинтусы из негорючих материалов.
3. В школах и детских учреждениях (в детских комнатах) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения следует устанавливать на высоте от 0,8 до 1,7 м от пола, а в школах, детских садах и детских садах в комнатах для детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением с помощью шнура.
7.1.48. Не допускается установка розеток в ванных комнатах, душевых, мыльных комнатах бань, помещениях с каменками для саун (далее — сауны), а также в умывальных комнатах прачечных, за исключением ванных комнат квартир и гостиничные номера.В ванных комнатах квартир и гостиничных номеров допускается установка розеток в зоне 3 по ГОСТ Р 50571.11-96, подключаемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Выключатели и розетки должны располагаться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях с трехпроводной сетью (см. П. 7.1.36) необходимо устанавливать розетки на ток не менее 10 А с защитным контактом.Розетки, устанавливаемые в квартирах жилых комнат общежития, а также в комнатах для детей в детских учреждениях (детских садах, яслях, школах и т. Д.), Должны иметь защитное устройство, автоматически замыкающее розетку при снятии вилки.
7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м; Допускается их установка под потолком с контролем с помощью шнура.В помещениях для детей в детских дошкольных учреждениях (детские сады, ясли, школы и т. Д.) Выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключению розеток, выключателей и другого электрооборудования необходимо провести комплекс электрических измерений: измерение сопротивления изоляции, измерение сопротивления контура «фаза — ноль», измерение цепи между заземленные установки и элементы заземленной установки, измерительные автоматические выключатели, управляемые дифференциальным током (УЗО).

Здравствуйте. Подскажите, как правильно установить бытовой выключатель, в плане включения-нажатия вверх или вниз и выключения. Провел около часа в интернете и ничего не нашел по этому поводу.

Здравствуйте, подскажите. какая стандартная установка почты. розетки на 500 мм. от заземленных частей (трубопроводов и т. д.).

Доброго времени суток! Скажите, пожалуйста, нужно ли согласовывать с Ростехнадзором установку мобильного (на колесах и в контейнере) дизель-генератора, предназначенного для обеспечения электроснабжения объекта? Если да, то какими документами это регулируется?

Доброго времени суток!
Подскажите пожалуйста, есть ли нормы и правила по количеству устанавливаемых розеток в жилых квартирах? Приведите пример, сколько розеток должно быть в 3-х комнатной квартире, в 4-х комнатной квартире?
Не очень понятное объяснение установки розеток в ванной.Если ванная используется еще и для стирки белья, нельзя ли установить розетки в такой ванной?

Доброго времени суток! Подскажите, где правильно поставить реле контроля напряжения, перед счетчиком или после счетчика? Просто у меня дома были неоднократные случаи нулевого выгорания и сгорания оборудования. Спасибо!

Доброго времени суток! На какие поверхности можно устанавливать выключатели для наружной разводки в детском учреждении (детском саду)? Например, можно ли поставить внешний выключатель на боковой стенке шкафа из ЛДСП (соответственно на высоте 1.8 метров). А по возможности — ссылку на законодательство, подтверждающее или опровергающее такую ​​возможность. Заранее спасибо!

Если вы строите новый дом или делаете в квартире капитальный ремонт, то обязательно столкнетесь с проблемами с электричеством. Лучше всего не переделывать существующую бытовую электросеть, а заново установить электропроводку, до мелочей продумав расположение коммутационных аппаратов. В этом случае возникнут вполне закономерные вопросы — какой должна быть высота розеток от пола, где устанавливаются выключатели?

Базовые опции

Официально принятых стандартов не существует.Есть только рекомендации и требования по установке розеток и выключателей по коммуникациям (газ, вода, трубы отопления). В остальном главное, чтобы работа электрооборудования была комфортной и безопасной.

Независимо от того, будете ли вы устанавливать коммутационные устройства самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространенных варианта того, насколько высоко они могут быть установлены от пола:

• установка розеток и выключателей по так называемому «европейскому стандарту»;
• Инсталляционная система «Советская».

Все эти понятия условны, на самом деле европейских стандартов и советских систем не существует, просто удобнее различать и определять, какой должна быть высота розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «реновациями».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть как хорошие и качественные, так и не очень.

Но так уж вышло, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень-то отождествлялся со всем советским и заслужил соответствующее название.

Версия «Евро» предполагает, что высота розетки от пола составляет 0,3 м, а высота выключателя — 0,9 м. По советским меркам переключатель монтировался на уровне плеч и головы среднего человека (1.6-1,7 м), а розетки — 0,9-1 м от этажей.

Вариант размещения розеток для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» варианте для управления освещением нет необходимости поднимать руку вверх для включения переключателя, это комфортный уровень опущенной человеческой ладони. К тому же такое переключающее устройство может включать и выключать ребенка.

Расположение переключателя на расстоянии 1.6-1,7 м выгодны, когда под ним необходимо установить какую-либо мебель (шкаф, книжный шкаф, холодильник).

Розетка

«Евро», расположенная почти в самом полу, представляет опасность для маленького ребенка, который только научился ползать и интересуется всем, что бросается в глаза. В этом случае, конечно, предпочтительно монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот розетки, которые постоянно подключаются к какой-то технике, например телевизору, компьютеру или музыкальному центру, лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стены и не портят внешний вид помещения.

Общие требования и правила

Электрики имеют основной нормативный документ — Правила электромонтажа (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите для увеличения

Правила созданы для того, чтобы ими руководствоваться, поэтому мы дадим вам базовые рекомендации, какие в разных помещениях требуется расстояние от пола до розетки или выключателя:

• В подсобных или подсобных помещениях высота монтируемых розеток от пола не превышает 0. 8-1 мес. Его можно увеличить до 1,5 м, если подводить провода сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб было больше 0,5 м.
• В жилых и офисных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Возможна установка розеток на специальные плинтусы из негорючих материалов.

• Высота установки выключателей от 0,8 до 1,7 м. Их рекомендуется монтировать на стенах с той стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то переключатели для них разрешается ставить под потолком.

• В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регулируется цифрой не менее 1.8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки замкнет розетку.
• Установка розеток в ванных и душевых банях, банях и прачечных запрещается. Их можно устанавливать только в ванных комнатах квартир и гостиничных номеров. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено разделение санузлов на зоны).Розетки в ванных комнатах необходимо устанавливать на расстоянии не менее 0,6 м от дверей душевой кабины.

В В последнее время широкое распространение получила установка напольных моделей розеток; питание к ним подводится в специальных плинтусах (кабельных каналах). Они очень хороши в плане дизайна (практически незаметны), но при влажной уборке помещения нужно соблюдать осторожность, чтобы в них не попадала вода.

В наших жилых домах есть комнаты, которые заслуживают отдельного разговора об установке в них розеток. Это кухня, набитая огромным количеством разнообразной бытовой техники, и повышенное значение ванной комнаты, которая является опасным помещением из-за сырости. Поговорим еще об этих помещениях.

Кухня

Главное условие, чтобы элемент электросети, устанавливаемый на кухне, был не ближе 0,6 м к водопроводным трубам и раковине. То же касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0.5 мес.

О дизайне розеток на кухню в видео:

Вообще с электропроводкой кухни дело обстоит сложнее всего. Во-первых, много коммуникаций — отопление, водопровод, канализация, газ. Во-вторых, бытовой техники, требующей отдельного питания, на кухне гораздо больше, чем в любом другом помещении (стиральная машина, водонагреватель, плита, электрическая духовка). В этом случае необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку этих коммутационных аппаратов лучше производить на трех уровнях от пола:

• Первый уровень (и ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель мусора).
• Второй уровень (или средний) 1,0-1,2 м. На этой высоте делают выключатели элементов освещения и розетки бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечка, кофемашина, мультиварка. , и т.д.). П.). Более точное расстояние выбирайте сами в зависимости от конфигурации мебели на кухне.

Чтобы было легче включать вилки бытовой техники, ставьте розетки чуть выше столешницы.

• Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон и телевизор. Ни сами коммутационные аппараты, ни идущие к ним шнуры не испортят кухонный интерьер, ведь за мебелью (навесными шкафами) они практически незаметны.

Разрешается размещать розетки под столешницей или внутри кухонных шкафов … Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до розетки должно быть не менее 0,1 м, иначе при влажной уборке (мытье) может попасть вода.

Ванная

Данное помещение условно разделено на несколько зон:

• Зона 0 (внутренняя ванна или душевой поддон).
• Зона 1 (внешняя вертикальная поверхность санузла).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (остальная ванная).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется установить их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки волос, это абсолютно невозможно (если зеркало не в зона 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной высокой влажности в ванной.

1. Розетка для подключения стиральной машины может быть установлена ​​на уровне от 0,3 до 1,0 м.
2. Дополнительно для подключения небольших бытовых электроприборов розетки устанавливаются на высоте 1,1-1,2 м.
3. Для подключения котла коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах запрещается установка розеток ниже 0,15 м от пола. Это связано с привычной ситуацией, когда вы забыли включить водопроводный кран или вышла из строя бытовая техника, в результате чего произошло наводнение.

Попадание воды в коммутационные аппараты недопустимо!

Четко про расположение розеток и выключателей на видео:

Выключатели обычно располагаются вне ванных комнат.

Как видите, жестких правил размещения торговых точек нет. Есть только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.

При выполнении электромонтажных работ важна высота розеток от пола и уровень выключателей.Эргономичное расположение точек питания делает дом комфортнее и удобнее для каждого арендатора, в том числе для детей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе места расположения розеток нужно учитывать ПУЭ, стандарты ГОСТ, а также схему расположения

Уровень расположения точек питания прописан в ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит так:

№

• от газопровода и батарей отопления, розетки удалены не менее чем на 40 см;
• высота переключателя от пола — 1 м;
• в ванной, розетки вынесены на 60 см от душа, раковины, биде или ванны;
• от дверного косяка точки подачи отодвигаются на 10-15 см.

При установке розеток в ванной обязательно подключать их через УЗО.

Требования ГОСТ и СП

Требования для установки розетки и выключателя в соответствии с национальными стандартами:

• хозяин дома / заказчик определяет расположение розеток и выключателей;
• на 4 м2 жилой площади должно приходиться одно место питания;
• в коридоре — по одному на каждые 10 м2.

СП также предписывает определенные нормы на выполнение электромонтажных работ:

№

• выключатели в помещениях рекомендуется поднимать с этажа на уровне 1-1.5 м;
• , если речь идет о детских учреждениях, расстояние увеличивается до 1,8 м;
• розетки в пунктах общепита, пищевой продукции монтируются от пола на высоте 1-1,3 м.

При желании мастер может ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток / выключателей для конкретного объекта.

Монтаж розеток по европейским стандартам

По популярным в последнее время европейским нормам электромонтажа все выключатели лучше всего монтировать на высоте 90 см от пола, а розетки — 30 см.Такое расположение розеток считается удобным для всех проживающих в доме или гостей. Интенсивность света можно контролировать, не глядя, просто протягивая руку. Электроприборы устанавливаются без непривлекательных или свисающих проводов.

По стандартам бывшего СССР высота установки розеток составляла 0,9 м от пола. Выключатели устанавливались на уровне 1,6 м. До сих пор электрики отдают предпочтение именно такому расположению розеток, если другие варианты проектом не предусмотрены.

Советские стандарты монтажа имеют ряд преимуществ:

№

• все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
• детей не могут добраться до точки питания, что обеспечивает безопасность;
• исключено случайное нажатие переключателя;
• навесная мебель не закрывает доступ к клавишам подсветки.

Вилки электроприборов по советским стандартам вставляются без необходимости повторного сгибания.

Перед тем, как приступить к проектированию электропроводки, нужно четко определиться, где будет располагаться мебель.

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

• Составьте детальный план расположения мебели, всей бытовой техники и точек освещения в помещении. Обязательно отметьте на чертеже предполагаемые розетки / выключатели.
• Учитывать арендаторов помещений среднего роста или офисных служащих.
• Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и при этом максимально скрыты от просмотра. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. Д.).
• У кроватей, прикроватных тумб, комодов, точки питания делают на высоте 20 см над плоскостью мебели.
• Для открытых участков стен высота розеток от пола по евростандарту составляет 30 см.Особенно это касается оборудования, которое используется периодически (пылесос, переносной вентилятор и т. Д.).
• Выключатели лучше размещать сбоку от дверной ручки на расстоянии 10-15 см от косяка. Он удобный и эргономичный. Конечная высота переключателей определяется опытным путем. Обычно это 80-100 см.
• По типу помещения все переключатели расположены с максимальным удобством для пользователя. В спальне и гостиной нужно следить за тем, чтобы человек управлял освещением, не вставая с дивана или кровати.
• Для коридора квартиры / дома / офиса точки питания лучше делать в начале и в конце комнаты.

При четко составленном плане мастер имеет возможность наглядно оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения розеток в разных помещениях

Пункты питания в ванных комнатах

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью.Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

Основные запреты — установка розеток под раковину, биде, ванну. С них необходимо снять розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно выносить вне помещения или также отодвинуть его подальше от предметов мытья. Лампы и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине / ванне.

Гостиная

Для ТВ и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м.

Кухня

Есть несколько норм размещения точек питания в этом помещении. Они различаются в зависимости от используемой техники:

• Первый уровень. Подразумевает установку розеток на высоте 10-15 см от пола. Мощная духовка, электрическая плита, морозильная камера, холодильник, измельчитель мусора.Удобство такого расположения заключается в том, что после установки встроенной кухни будет невозможно попасть к розеткам другим способом, например, через шкафы или стол снизу.
• Второй уровень. Здесь монтируется целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению можно удачно подключить к рабочей поверхности электрочайник, блендер, микроволновую печь, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
• Третий уровень. Смонтировать розетки для подключения вытяжки, телевизора, подсветки. Высота помещения 2-2,5 метра от пола.

Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он приближен к европейским стандартам и составляет 90-110 см.

Спальня

Пример расположения электрических точек у кровати

• По обеим сторонам двухспальной кровати (независимо от ее размера) сделана двойная розетка и двухкнопочный выключатель.Их ставят на расстоянии 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить мобильный телефон на подзарядку и читать книгу при ночнике.
• Главный выключатель помещается в комнату сразу после входа.
• Если в спальне предусмотрен туалетный столик, то с двух сторон от него на высоте 70-90 см делают выход для подключения бра или фена.

Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Вполне возможно, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

Дети

Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше. Это обеспечивает безопасность ребенка и исключает возможность его контакта с электросетью. Все розетки сегодня снабжены специальными запирающими крышками. Ребенку требуется усилие, чтобы поднять их.Следовательно, эти розетки можно устанавливать по европейскому стандарту.

Переключатель в детской комнате сделан по его росту. Желательно установить регулируемую точку подачи, с помощью которой вы можете увеличивать или уменьшать интенсивность. искусственное освещение … Лучше установить отдельную стандартную розетку с крышкой под ночник.

Шкаф

Для дорогостоящего оборудования нужно предусмотреть систему защиты от скачков напряжения

В этой комнате требуется больше точек питания. Разместите хотя бы один блок в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копировальный аппарат, аудиоколонки. Блок ставится на 30 см от уровня пола. Сколько очков питания в него войдет, мастер решает сам, в зависимости от количества будущей техники.

Если в офисе предусмотрена библиотека, необходимо монтировать розетку под торшер. Устанавливается в читальной зоне. Розетка для торшера тоже сделана на евро уровне 0.3 мес.

На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

Имея здравый смысл и четкую схему расстановки мебели в комнате, мастер может смело проектировать уровни расположения розеток / выключателей на свое усмотрение.

Во время мероприятия многих интересует вопрос, на какой высоте ставить розетки и выключатели. Строгих правил для квартир в многоэтажных домах нет.Главное, чтобы ими было удобно пользоваться.

Некоторые привыкли к высоте советских домов. В них розетки устанавливались на расстоянии 80-90 сантиметров, а ключи — 150-160 сантиметров. Интересно, что владельцы квартир не отказываются от таких высот по привычке. Другие быстро перенимают все новое и необычное и используют европейские стандарты, где электромонтаж делается для удобства и комфорта человека.

Сегодня гнезда монтируются на высоте 30-40 сантиметров, а выключатели — 80-90 сантиметров от уровня пола.Такие показатели считаются общепринятыми.

С учетом назначения розеток, приборы могут быть выполнены на разном расстоянии, например, на кухне их часто ставят в одну линию над столом, плюс 0,2-0,25 м. Это обеспечивает удобство использования различной бытовой техники.

Для аудио- и видеоустройств в одну линию с розетками устанавливаются специальные электроустановки. В этом случае набор гнезд целесообразно установить не очень низким.Средний рост может колебаться в пределах 50-120 сантиметров.

В ванной розетка выполняется со степенью защиты не ниже IP-44, на высоте одного метра от пола и на расстоянии не менее 0,6 м от ванной или душа.

Установка выключателей

Они должны быть расположены так, чтобы устройство не попало за закрытую дверь. Они должны располагаться на расстоянии не менее 100 сантиметров от проема.

Выключатели можно ставить по европейскому стандарту, размещая их сбоку от дверной ручки на расстоянии не менее 10 сантиметров от дверного проема и на уровне руки вниз.Многим это кажется удобным.

Перед установкой электроустановок нанесите на стене условную разметку мест, после чего посмотрите, подходит ли вам выбранное место. Другой вариант — съездить к друзьям, посмотреть, насколько высоко у них розетки и выключатели, узнать, насколько удобно ими пользоваться. Так что вы сможете принять для себя верное решение. А если у вас остались сомнения, обращайтесь в нашу компанию. Электрик выезжает в любую точку Москвы и области. Решим любую проблему, так как в нашем распоряжении:

• Квалифицированный штат специалистов.
• Большой опыт работы.
• Современное оборудование и инструменты.

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электроэнергии в доме. Вопреки расхожему мнению, особых требований к высоте этих устройств от пола в квартире нет. ПУЭ описывает лишь некоторые ключевые требования к их размещению относительно домашних коммуникаций.Используемые сегодня правила размещения условно делятся на два типа — советские и европейские стандарты, использование тех или иных обусловлено исключительно удобством пользователя.

Действующие стандарты

Действующие правила устройства электроустановок (ПУЭ) и свод правил проектирования жилых и общественных зданий (с 2003 г.) не описывают точных требований к расположению розеток или выключателей относительно пола, стен, мебели и других элементов конструкции и интерьера.

Однако есть еще некоторые требования, связанные с необходимостью обеспечения пожарной и электробезопасности. Речь идет, как правило, о размещении выключателей на безопасном расстоянии от других коммуникаций. Согласно сводам правил проектирования жилых и общественных зданий: выключатели

• должны располагаться на высоте 1 метр от пола со стороны дверных ручек;
• от пола до розетки необходимо выдерживать расстояние 1 метр, но конкретное расположение не регламентируется.
№

• расположение переключателя такое же — 1 м от пола со стороны ручки двери;
• при наличии специального переключателя уровня контроля комфорта, переключатель можно установить под потолком;
• при размещении розеток и выключателей на кухне их следует убирать на расстоянии не менее 50 см от газопроводов и приборов;
Данные
• в ванной, туалете и кухне электрические устройства должны располагаться на расстоянии не менее 60 см как от пола, так и от сантехнического оборудования.

Уже много лет на территории нашей страны существует такое понятие, как европейский стандарт размещения электрических узлов. Считается, что по европейскому стандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. На самом деле стандарта не существует — это просто символ. Определение «евро» было дано такому способу разводки электрических узлов во время распространения другого спорного определения — реновации.Отчасти название европейского стандарта было дано из-за несогласия с советскими нормами. По советским меркам выключатели располагались на уровне плеч или головы (примерно 160 см от пола), а розетки — на высоте 90–100 см.

Несмотря на отсутствие документальных определений, понятия «советский» и «европейский стандарт» широко используются строителями и электриками, потому что они могут легко описать точную разницу между двумя способами размещения розеток и выключателей.При этом нельзя категорически утверждать, что один из них предпочтительнее — все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• Предусмотрено удобное управление освещением, так как нет необходимости поднимать руку для нажатия переключателя, легко нащупывать в темноте, такое расположение также удобно для детей и подростков;
• по европейскому стандарту, чтобы подключить прибор к розетке, приходится наклоняться почти до самого пола — это неудобно, если нужно часто включать и выключать; в свою очередь, если устройство подключено к сети длительное время, это плюс — провода не «болтаются» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии места — можно поставить мебель под ним вплотную к стене;
• розетка, расположенная на высоте 1 метр, позволяет легко пользоваться ею все время, что актуально для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и другой бытовой техники, не подключенной к сети, для много времени;
• Дополнительным плюсом высокого размещения розеток является безопасность маленьких детей.

В кухонном помещении

Ни ПУЭ, ни СП прямо не говорят о том, по какому принципу должны располагаться розетки на кухне. Поэтому в этом случае следует ориентироваться на основные требования, а также учитывать характеристики самого помещения (из-за использования такой мощной техники, как стиральная машина или электроплита). В первую очередь, исходя из требований ПУЭ, формируются следующие правила:

• розетки и выключатели света должны находиться на расстоянии не менее 60 см от пола и водопроводных коммуникаций: раковины и водопроводные трубы;
• аналогичное правило распространяется и на размещение электромонтажных работ относительно газопровода и плиты — розетки и выключатели нужно убирать от них не менее чем на 50 см.

На современной кухне установлено очень большое количество мебели в сочетании со значительным количеством электроприборов различной мощности. При грамотном разведении возникает множество проблем: следует учитывать размещение систем связи, выносить отдельные линии электропередач для мощных устройств (электроплит, посудомоечная или стиральная машина), а розетки и выключатели устанавливать так, чтобы Остается легкий практичный доступ к ним.Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических блоков на кухне, разделенного на три уровня:

1. Нижний уровень — 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется подключить к сети на длительный срок. Например, стиральная или посудомоечная машина, измельчитель мусора, холодильник, электрическая плита и т. Д. Такое расположение имеет два преимущества: шнуры, которые не должны часто соприкасаться, не провисают на стенах и не мешают, но в то же время время остается в относительно свободном прямом доступе.
2. Второй уровень — 100-130 см от пола. На этой высоте расположены выключатели света и розетки для техники, которая находится на столах или рабочих поверхностях: блендер, тостер, чайник, микроволновка, мультиварка и т. Д. Точная высота зависит от конфигурации кухонной мебели … Необходимо, чтобы розетки расположены немного выше над столешницей, чтобы к ним было удобно подключать вилки данной техники.
3. Условно третий уровень, расположенный на высоте 2-2.5 метров от пола. Должны быть розетки для включения вытяжки и освещения рабочей зоны … Это позволяет легко подключать технику шнурами любой длины. Эти розетки не портят интерьер на кухне, ведь за мебелью они практически незаметны.

Дополнительным преимуществом такого способа организации электрической сети является расположение устройств вдоль стены. На кухне может быть большое количество электроприборов.Они могут быть подключены к сети постоянно или периодически, а некоторые из них также необходимо запитать от отдельной ветки. Убрав некоторые розетки из поля зрения, они станут менее яркими.

Ванная

Принцип размещения розеток в ванной и туалете в основном такой же, как и по всей квартире. Главный критерий здесь по-прежнему безопасность. Поэтому больше внимания следует уделять тому, насколько установка готова к работе в условиях повышенной влажности.И саму схему расположения устройств нужно подбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку внизу.

Обращаем ваше внимание, что оставление 60 см в помещениях с повышенной влажностью распространяется не только на высоту от пола, но и на удаленность от водных коммуникаций. Если в ванной установлен водонагреватель, его, как и стиральной машины, можно взять в отдельную розетку, расположенную рядом.Электрики, как правило, сегодня используют высоту 1,5 метра от пола для котлов и вытяжек, 1 метр для электробритвы, фена или щипцов для завивки и ниже 1 метра для стиральной машины.

О выключателях в ванной или туалете речи не идет. По правилам ПУЭ его выносят из помещения. Например, в коридоре или коридоре.

В спальне

В спальнях, детских и других комнатах выключатели и розетки должны располагаться с учетом их потребности в определенных местах и ​​удобства использования.Рассмотрена «классическая» схема, когда розетка + выключатель парных инсталляций устанавливаются с двух сторон от двухспальной кровати. Это позволяет легко подключать маломощные устройства (например, заряжать телефон) и легко регулировать освещение. Устройства могут быть на одинаковой или разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) вам необходимо разместить розетку для пылесоса — с этого места ее шнур должен легко растягиваться в любом направлении. Блок питания компьютерной техники, соответственно, должен располагаться рядом с рабочим столом, учитывая, что одной розетки для него будет недостаточно.

В этом случае европейский стандарт пригодится. Аккуратные розетки, словно стесняющиеся мешать внешнему виду комнаты, сочетаются не только с современными стилями … А тем, кто из любопытства детей боится низких розеток, стоит обратить внимание на устройства со специальными вилками. и чехлы, исключающие травмы.

Во всех случаях безопасность и удобство являются главными ориентирами при выборе места для размещения устройств. Вторым, возможно, иногда можно пожертвовать в пользу дизайна, но первый фактор всегда является ключевым.

S.I. № 526/1997 — Национальное управление по стандартам Ирландии (раздел 28) (электрические вилки, аналогичные устройства и розетки для домашнего использования), правила, 1997 г.

		Я, МЭРИ ХАРНИ, доктор медицинских наук, министр предпринимательства, торговли и занятости, во исполнение полномочий, предоставленных мне Раздел 28 из Закон о Национальном управлении по стандартам Ирландии 1996 г. (№ 28 от 1996 г. ) (в редакции Указа о предприятиях и занятости (изменение названия департамента и звания министра) 1997 г. ( С.I. № 305 от 1997 года )), устанавливаем следующие правила:
		1. (1) Настоящий Регламент может именоваться Национальным органом по стандартизации Ирландии (Раздел 28) (Электрические вилки, аналогичные устройства и розетки для домашнего использования), 1997 г.
		(2) Настоящий Регламент вступает в силу 18 декабря 1997 года.
		2. Настоящие правила не распространяются на вилки на 13 ампер, которые во всех отношениях соответствуют требованиям I.S. 401: 97 или к тем электрическим устройствам, которые указаны в Первом приложении к настоящим Правилам.
		3. (1) В настоящих Правилах, если контекст не требует иного:
		«Управление» означает Национальное управление по стандартам Ирландии.
		«ЯВЛЯЕТСЯ. 411: 1997 »означает ирландский стандарт 411: 1997, являющийся ирландской стандартной спецификацией требований безопасности для коммутируемых и некоммутируемых розеток на 13 А, заявленных Управлением;
		«ЯВЛЯЕТСЯ. 401: 1997 »означает ирландский стандарт 401: 1997, являющийся ирландской стандартной спецификацией для повторно навинчиваемых и неразъемных вилок 13A, заявленных Управлением;
		«Я.S. 421: 1997 »означает ирландский стандарт 421: 1997, являющийся ирландской стандартной спецификацией требований безопасности для адаптеров на 13 ампер, заявленных Управлением;
		«BS 5733: 1979» означает британский стандарт 5733: 1979, являющийся британской стандартной спецификацией для электрических аксессуаров с поправками, внесенными AMD 9157 от мая 1996 года.
		«Адаптер» означает переносной аксессуар, предназначенный для домашнего использования, имеющий штыри вилки, предназначенный для взаимодействия с контактами розетки и имеющий контакты розетки для установки одной или нескольких вилок;
		«Вилка» означает переносной аксессуар с предохранителем, предназначенный для домашнего использования, имеющий выступающие штыри, предназначенные для взаимодействия с контактами соответствующей розетки, и включающий средства для механического удержания электрического шнура и для передачи электрического тока, проходящего через шнур;
		«Устройство, подобное штепсельной вилке» означает устройство, предназначенное для домашнего использования, имеющее штыри вилки и предназначенное для непосредственного включения в розетку, и включает:
		( a ) переходник,
		( b ) небольшой блок питания со штекерными контактами, предназначенный для непосредственного подключения к розетке,
		( c ) вставной таймер с розеткой,
		( d ) втычный выключатель дифференциального тока,
		( e ) комбинация лампы и розетки,
		( f ) вилка на 13 ампер, соответствующая стандарту I. S. 401: 1997 во всех отношениях, кроме случаев, когда вставка в розетку, отвечающую требованиям I.S. 411: 1997 предотвращается из-за формы штифта, вращения штифта или расположения штифта,
		( г ) любое подобное устройство;
		«Источник питания» означает устройство, которое получает энергию от электросети и подает ее в форме, пригодной для работы электронных схем;
		«Розетка-розетка» означает аксессуар, имеющий набор из трех гнезд-контактов, предназначенный для взаимодействия с контактами соответствующей вилки и имеющий клеммы для подключения соответствующих электрических кабелей или электрических шнуров, или который применяется во всех отношениях с I.S. 411: 1997, за исключением случаев, когда форма приемного устройства, вращение штифта или расположение штифта не позволяют вставить вилку, соответствующую требованиям I. S. 401: 1997.
		(2) Если в любых положениях настоящих Правил содержится требование о том, что электрическое устройство должно соответствовать ирландскому или британскому стандарту, такое требование должно выполняться, если электрическое устройство соответствует любому эквивалентному стандарту или спецификации, признанным для использования в государстве-члене. Европейских сообществ при условии, что соответствие такому стандарту или спецификации обеспечивает уровень безопасности, эквивалентный тому, который был бы обеспечен соответствием соответствующему ирландскому или британскому стандарту, и любая ссылка на такое требование должна толковаться соответствующим образом.
		(3) В настоящих Правилах ссылка на ирландский стандартный знак должна толковаться как ссылка на этот стандартный знак с поправками или изменениями, внесенными Управлением в соответствии с Раздел 20 принадлежащий Закон о Национальном органе по стандартизации Ирландии, 1996 г. .
		4. Лицо не должно производить, собирать, хранить, поставлять, предлагать поставку или выставлять какие-либо —
		( a ) розетка, включая розетку, соответствующую положениям Закона о промышленных исследованиях и стандартах (раздел 44) (Электрические розетки), 1973 г. ( С.I. № 322 1973 г. ), или
		( b ) вилка, предназначенная для вставки в розетку типа, указанного в параграфе ( a ) настоящих Правил, или
		( c ) адаптер, аналогичное устройство с вилкой или любое устройство с сетевой розеткой, за исключением —
		(i) такая розетка соответствует положениям I. С. 411: 1997 Требования безопасности для коммутируемых и некоммутируемых розеток на 13 А, или
		(ii) такая вилка соответствует требованиям I.S./EN 50075 или .
		(iii) такой адаптер соответствует положениям I.S. 421: 1977 Требование безопасности для адаптеров для вилок и розеток 13А,
		или
		(iv) такая розетка, вилка, подобное вилке устройство или устройство, включающее розетку, соответствует требованиям безопасности, изложенным во втором приложении к настоящим Правилам,
		или
		(v) такой производитель, сборщик или продавец может показать, что такая розетка, вилка или аналогичное устройство соответствует положениям стандартов, указанных в столбце (2) Таблицы настоящего Регламента напротив упоминания розетки. , вилка и аналогичное устройство в столбце (1) указанной таблицы.
		ТАБЛИЦА.
		Тип розетки, соответствующая вилка и аналогичное устройство. Стандарт. (1) (2) Как указано в подпункте 4.1 Ирландского стандарта 180: 1973 Британский стандарт 546: 1950, включая Дополнение № 1 и поправки 1953, 1961, 1969, 1977, 1982, 1987 и 1989 годов. Как указано в подпункте 4.3 Ирландского стандарта 180: 1973 Публикация CEE 7: 1963 (Стандартные таблицы IV и VII) и модификации 1972, 1973, 1974 и 1981 годов. Подключите подобное устройство. Соответствующие статьи в I.S. 401: 1997, И. 411: 1997, I.S. 421: 1997 или BS 5733: 1995 и в указанных выше стандартах, которые соответствуют его типу вилки.
		5. Приказ о промышленных исследованиях и стандартах (раздел 44) (электрические вилки, аналогичные устройства и розетки), 1987 г. ( S.I. № 172 за 1987 год. ) настоящим отменяется.
		ПЕРВЫЙ РАСПИСАНИЕ
		Постановление 2
		ИСКЛЮЧЕННЫЕ ЭЛЕКТРОПРИБОРЫ
		1.Любая вилка, розетка или адаптер, включающий в себя любое другое электрическое устройство (кроме плавкой вставки, переключателя или светового индикатора).
		2. Любая вилка или розетка, составляющая часть соединителя для потолочного розетки (то есть соединителя, предназначенного для крепления электрических осветительных приборов, установленных над головой).
		3. Любая вилка или розетка, составляющая часть светильника, содержащего систему направляющих для электрических ламп и их арматуры.
		4. Любой неисключительный Штепсельная вилка 401: 1997, поставляемая отдельно, изготовлена ​​в соответствии с требованиями безопасности IEC 884-1 и помечена или сопровождается предупреждением о том, что она не подходит для подключения к сетевой розетке в государстве или Великобритании.
		5. Любая неразборная или формованная европейская вилка (то есть любая вилка, соответствующая стандарту IS EN 50075), предназначенная для подключения к блоку питания бритвы, соответствующему стандарту IS / EN 60742: 1990, Разделительные трансформаторы и Требования к безопасным изолирующим трансформаторам.
		6. Любой дорожный адаптер (то есть любой адаптер, который позволяет подключать вилку, предназначенную для использования в штате или Великобритании, к розетке, используемой за пределами штата и Великобритании).
		ВТОРОЙ РАСПИСАНИЕ
		Постановление 4
		ЗАДАЧИ БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРИЧЕСКИХ РОЗЕТК, ВИЛКОВ И АНАЛОГИЧНЫХ УСТРОЙСТВ
		1. Общие условия:
		( a ) Название производителя, торговая марка, торговая марка или лицо, ответственное за их размещение на рынке, должны быть четко указаны на розетках, вилках или аналогичных устройствах.
		( b ) Розетки, соответствующие подпунктам 4.1 и 4.2 стандарта I.S. 180: 1973 и вилки, предназначенные для вставки в такие розетки, должны иметь контакты под напряжением, нейтраль и заземление, обозначенные L, N и E, соответственно, в соответствии со следующей практикой:
		(i) если смотреть на розетку спереди, положение контактов должно быть:
		верх — земля нижний правый — жить нижний левый — нейтральный
		(ii) если смотреть со стороны штыря вилки, положение контактов должно быть:
		верх — земля нижний правый — нейтральный нижний левый — жить
		( c ) Класс вилок, предназначенных для вставки в розетки, которые соответствуют положениям Закона о промышленных исследованиях и стандартах (Раздел 44) (Розетки электросети) 1973 г. ( С.I. № 322 1973 г. ) должен быть таким же, как номинал соответствующих розеток, указанных в пункте 3 I.S. 180: 1973.
		( d ) Розетки, вилки и аналогичные устройства должны быть спроектированы, изготовлены и сконструированы таким образом, чтобы гарантировать защиту от опасностей, указанных в параграфах 2 и 3 настоящего Приложения, при условии, что такие розетки, вилки или аналогичные с вилками устройства используются для целей, для которых они были предназначены производителем, и надлежащим образом обслуживаются.
		2. Защита от опасностей, исходящих от розеток, вилок или аналогичных устройств
		В целях соблюдения положений пункта 1 ( d ) настоящего Приложения розетки, вилки или аналогичные устройства должны быть спроектированы, изготовлены и сконструированы таким образом, чтобы:
		( a ) люди должным образом защищены от опасностей, физических травм или других повреждений, которые могут быть вызваны прямым или косвенным электрическим контактом,
		( b ) температуры или дуги, которые могут создать опасность для людей или имущества, не возникают,
		( c ) Предвидимые неэлектрические опасности не вызваны розетками, вилками или аналогичными устройствами для людей или имущества, и
		( d ) электрическая изоляция в норме.
		3. Защита от опасностей, которые могут быть вызваны внешними воздействиями на розетки, вилки или аналогичные устройства
		В целях соблюдения положений параграфа 1 ( d ) настоящего Приложения розетки, вилки или аналогичные устройства должны быть спроектированы, изготовлены и изготовлены таким образом, чтобы они могли выдерживать такое грубое обращение, которое может разумно ожидать при нормальном использовании, чтобы не подвергать опасности людей и имущество.
		ДАННО под моей Официальной печатью 18 декабря 1997 года. МЭРИ ХАРНИ, Министр предпринимательства, торговли и занятости.
		ОБЪЯСНИТЕЛЬНАЯ ЗАПИСКА.
		(Данное примечание не является частью Правил и не претендует на юридическое толкование.)
		Целью настоящих Правил является обеспечение соответствия новым ирландским и британским стандартам, относящимся к этим продуктам, и обеспечение возможности применения эквивалентных европейских стандартов, где это применимо.Правила также предусматривают будущие поправки к ирландским стандартным знакам. Эти правила отменяют существующие правила, S.I. 172 от 1987 года. Однако основная цель правил остается неизменной — гарантировать, что вилки, отличные от 13 ампер, аналогичные устройства и розетки производятся и соответствуют определенным стандартам перед продажей потребителю.

Высота установки выключателей и розеток по европейским стандартам / Paulturner-Mitchell.com

Установить розетку или выключатель не так уж и сложно — с их расположением определиться сложнее, потому что перемещение и демонтаж при уже выполненном ремонте будет намного сложнее.

Евростандарт в установке розеток и выключателей

При ремонте помещения возникает следующий вопрос: высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и удобно.

При этом расстояние от пола не может превышать 90 см. Если принять во внимание средний рост взрослого человека, проходя мимо такого устройства, вы легко сможете его включить или выключить, просто подняв на него руку, вы сделаете это. не нужно ни сгибать, ни вытаскивать. Но это не значит, что такая высота установки розеток и выключателей (евростандарт) — единственно правильное решение. Разместите тот или иной прибор на любом удобном для пользователя уровне и месте, соблюдая меры безопасности.

Установка выключателей

При установке выключателя используются три основных метода.

— Распространенный в советское время, когда высота установки выключателей и розеток составляла около 160 см от пола. Пользователи привыкли, что выключатель располагается на уровне глаз, это рациональный подход, когда в комнате мало мебели.

Это также защита от маленьких детей, которые любят их нажимать. В этом случае такое баловство исключено.

— Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, вы легко можете взять руку и сжать ее.

— Установка в удобном для пользователя месте. Существуют нестандартные решения в дизайне и интерьере, не позволяющие разместить выключатель по общепринятым стандартам. Поэтому при отсутствии претензий к безопасности устройство можно установить где угодно.

Установка розеток

— Советский подход. В этом варианте высота розеток от пола не менее 90 см.

— Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см.В то же время такой вариант более комфортный, так как удобнее подключать технику и скрывать ее провода.

Выбирая вариант установки, помните о назначении помещения и о том, какие устройства будут подключены. Так, на кухне размещать розетки в полу будет неправильно, ведь вся техника располагается на уровне стола. Поэтому розетку удобнее использовать на одном уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современное устройство.Лучше выбирать блоки европейского стандарта, тогда не будет необходимости в переходниках, что может привести к падению напряжения и возгоранию.

Отличия розеток европейского стандарта и советского — в диаметре выводов, у «европейцев» они больше на 0,8 мм. Тоже разное расстояние между ними. Естественно ток тоже другой. Только советские имеют диапазон от 6,3 до 10 А, а европейские — от 10 до 16 А, что увеличивает возможность использования разной техники.

Рекомендации по установке

Пользователи отмечают существенную разницу в удобстве «советской» установки и европейского стандарта в пользу последнего.

— Крепление нужно к розетке или выключателю Конечно, не забывая при этом о технике безопасности, пользоваться им будет удобно и комфортно. Розетки в полу будут целесообразным решением только в необходимом для этого месте.

— В помещениях с большой площадью следует устанавливать несколько переключателей, чтобы обеспечить максимальный комфорт передвижения в темноте.

— Будьте внимательны при установке розеток в сантехнике. Они должны быть снабжены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Розетку (например, для стиральной машины) желательно выносить из комнаты.

— Не меньшего внимания заслуживают и розетки на кухне, особенно в том месте, где собрана большая коллекция бытовой техники. Монтировать розетки при этом нужно на 5-10 см выше столешницы.

— Не мешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что вам понадобится подключить пару дополнительных устройств одновременно.

— Количество выключателей и розеток в доме следует принимать достаточным для комфортного использования электроприборов и освещения.

Розетки на кухню. Общие правила

Высота установки выключателей и розеток на кухне — отдельная тема, так как там повышенная влажность и опасность затопления.

— У рабочего стола высота розеток от пола 10 см.

— Розетки для встраиваемой техники монтируются не менее 30 см от пола, но не более 60 см.

— Длина провода от прибора до розетки не должна превышать 150 см.

— Расстояние от вытяжки до прибора не должно превышать 20 см.

— Если розетку необходимо установить под раковину, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

— Для другой бытовой техники вставка в любом месте фартука. Но следует помнить, что их нельзя монтировать прямо над плитой или мойкой, за выдвижным ящиком, за встроенной техникой.

Нормативные документы

Модный нынче «евростандарт» — это не что иное, как стандарты, принятые мастерами Западной Европы по установке розеток и выключателей.

Но никаких документов по этому поводу не предоставлено. Существуют нормы, регулирующие высоту установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в котором прописаны соответствующие цифры.

Он содержит правила и некоторые положения по установке аналогичных строительных элементов.Оказывается, установка выключателя в квартире от дверной ручки должна быть не более 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола. Розетки

следует оборудовать специальной защитой от детей, особенно в помещениях, где ожидается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Еще есть ГОСТ Р 50571.11-96, в котором указаны нормы по высоте установки выключателей и розеток в санитарных помещениях.

Электромонтаж

Грамотно выполненный монтаж выключателей и розеток — гарантия безопасности и комфорта. Цель ремонтных работ — улучшить дизайн всего помещения и обеспечить доступ к приборам.

Желательно, чтобы установка розеток и выключателей производилась перед отделочными работами.
