Русская печь с лежанкой – устройство, принцип работы и нюансы возведения

Русская печь является обладательницей огромного количества форм и конструкций. Еще когда она была единственным отопительным агрегатом в деревнях, в каждом доме, а тем более в каждой деревне встречались модифицированные изменения классической конструкции. Говорить обо всех видах и моделях ни времени, ни места на странице нашего сайта не хватит. Поэтому будем разбираться с одной моделью, которая для многих покажется классической — это русская печь с лежанкой.

Удивительно то, что такая печь никогда не гасла. Она тихонько стояла в уголке, не привлекая особого внимания в эпоху индустриализации, газификации и электрификации. Стояла и ждала своего часа, хотя ученые, инженеры-теплотехники все время к ней присматривались и изучали. Ведь настоящая русская печка – это отопительный агрегат с большим количеством превосходных качеств. Итак, время подошло, и русская кирпичная печь ныне переживает второе рождение.

Почему так происходит?

  • Во-первых, строительный бум в частном домостроении.
  • Во-вторых, великолепные характеристики агрегата: всеядность, экономичность, эффективность, возможность возвести, не привлекая печника со стороны. Добавим, что для возведения печки используются общедоступные и не очень дорогие строительные материалы.

Конструкция русской печки

Устройство и принцип работы

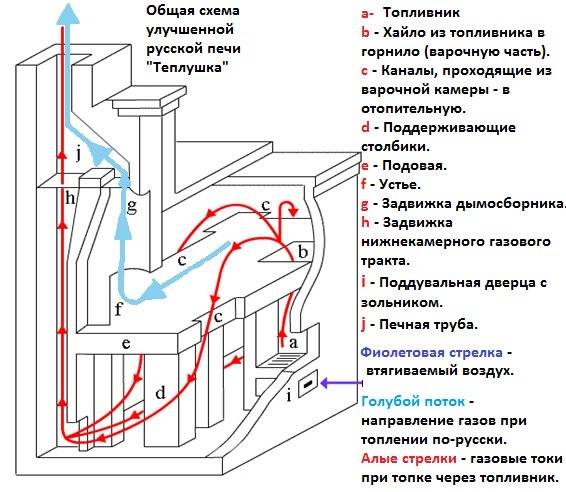

Устройство русской печки хорошо видно на рисунке сверху. Из схемы становится понятным, что агрегат установлен на фундаменте. Он может быть выполнен из дерева, кирпича, бетона, камня и так далее. Здесь важно, чтобы фундамент быть надежным, ведь печка сооружается из кирпича – одного из самых тяжелых строительных материалов. Кстати, фундамент называется опечье.

Далее идет подпечек. Это своеобразное хранилище топлива, обычно это дрова, которые в нем хорошо просыхают и становятся хорошо горючими. Не зря говорили так, что сушим до «пороха». Такое древесное топливо быстро разгоралось, поэтому подпечек старались забить до упора.

Выше идет свод-корыто. На него засыпали теплоизоляционный материал. Это мог быть песок или кирпичная крошка, перемешанные с глиняным раствором. А вот уже на подсыпку выкладывался под варочной плиты. Кстати, кладка производилась без раствора, так сказать, на сухую. Затем выводится свод топки, поверх которой и сооружается лежанка и дымоход.

Секреты конструкции

Сразу же оговоримся, что большая русская печь с лежанкой – это агрегат периодического действия. Ее протапливают до определенной температуры, прибор в себя вбирает необходимо количество тепловой энергии, затем в течение целых суток отдает тепло и на отопление, и на изготовление кулинарных шедевров (хлеб, булочки, бублики и прочее). Почему так происходит, в чем секрет этого устройства? Чтобы все это понять, надо пройтись по всей конструкции вслед за воздухом, который нагревается в печи.

Опять-таки обращаем ваше внимание на рисунок выше. Все начинается в загнетке. Ее конструкция достаточно сложная, сюда входит: навершие, перетрубье, хайло (это сужающееся сопло).

Есть в самом низу загнетки по бокам специальные ниши зольники. Здесь хранится зола и угли, которые используют для следующей растопки.

Мы уже говорили о многообразии моделей русской печки, поэтому хотелось бы остановиться на зольниках подробнее. Здесь два основных варианта:

  1. Нишу для золы делают в шестке. Это плита, которая выступает из печки. Она может быть каменной или чугунной. Кстати, такая ниша называется очелком.
  2. Нишу можно и не делать. Просто угли сгребались в специальный закуток. Эту модель использовали в хоромных печах для повышения чистоты, и в бедных хатах, чтобы сэкономить на сооружении самого отопительного агрегата.

Возвращаясь к загнетке, можно сказать, что это, по сути, экономайзер, где происходит нагрев поступающего в зону топки воздуха с помощью дымовых газов. Но при этом не происходит использования кислорода.

Внимание! Чтобы кирпичная установка не «съедала» много дров, чтобы быстро не остывала, необходимо строго придерживаться размеров русской печи. Эти показатели точно рассчитываются по выбранной вами модели. Очень важно, чтобы стенки хайло были гладкими, штукатурить их нельзя, поэтому уложенный кирпич обтесывают и шлифуют вручную.

Для чего это необходимо делать? Все дело в том, что в негладких конструкциях происходит турбулентность воздуха, то есть, завихрения. А это влияет на количество кислорода в нем. А вы сами понимаете, что обедненный кислородом воздух плохо влияет на процессы горения топлива.

Необычная разновидность

Теперь топка – сердце агрегата. Если перед вами стоит вопрос, как сделать русскую печь, то знайте, что, зная процесс обустройства топки, вы наверняка справитесь и со всеми другими частями конструкции без проблем.

Но опять-таки возвращаемся к размерам русской печи с лежанкой. Нас вот что здесь интересует в первую очередь. Существует достаточно большой размерный ряд, который зависит от мощности самого агрегата. Но все эти показатели являются приблизительными. Почему? Во-первых, при измерении использовался аршин, а не метр.

Во-вторых, показатель аршина в разных регионах имел свое точное цифровое обозначение. Поэтому печники пользовались аршином в разговоре, а на практики считали ряды уложенных кирпичей. К тому же число уложенных в одном ряду кирпичей всегда было целое число, учитывая растворные швы.

Обратите внимание! Под печи и его свод делаются наклонными к окну шестка. Уклон может быть достаточно большим – до 9 см.

Возведение свода

Инженеры провели тестирование, в котором выявилось, что под сводом печки действует два потока воздуха. Они действуют при любой режиме работы прибора, плюс ко всему циркулируют они в разных направлениях.

  • Скорее всего, они компенсируют друг друга, вот почему завихрений в топке не образуется.
  • Второе их назначение – это задержка в зоне горения тех частиц топлива, которые не догорели до конца. Эти частички, прежде чем вылететь в устье, многократно вращаются по топке, сгорая до конца. При этом выделяется достаточно интенсивное излучение инфракрасных лучей, который подогревают посуду с пищей.
  • Посередине высоты топки завихрений не обнаружено.

Что получается на самом деле в печи, когда готовится в ней еда? Никакого контакта с огнем, оптимизация температурного режима, полное отсутствие пиролизного процесса, а, значит, стопроцентное отсутствие канцерогенов и токсинов. Вот вам и серьезный секрет устройства русской печи с лежанкой.

Кстати, что касается ИК-излучения. Это тоже секрет русской печки. Те хозяйки, которые знают, как готовить в этом приборе, понимают все тонкости русской кухни. Здесь важно точно уловить снижение температуры внутри топки, которая снижается от +350°С до +150°С. Вот почему периодически приходится работать ухватом, передвигая посуду внутрь.

Подпечек

И еще раз возвращаемся к загнетке. Просто подведем итог всему вышесказанному. Получается так, что здесь происходит не только нагревание воздуха, здесь происходит распределение тепловой энергии. Часть ее уходит на приготовление пищи, основная же масса на обогрев самой печки, которая отапливает помещение. В дымоход уходит лишь ничтожно малая ее часть. Так как скачков температуры во всем объеме не наблюдается, а все, что может гореть, сгорает до конца, то соответственно и сажи русская печка выделяет очень мало. Опять-таки плюс. Что это дает кроме чистоты самого прибора:

  • Во-первых, отсутствует возможность возгорания сажи.
  • Во-вторых, нет необходимости часто чистить сам дымоход. Один раз в десять лет бывает достаточно.

И последнее по итогам конструкции. Простота внутреннего устройства, где нет ни сложных перегородок, ни ниш, ни закутков, создает условия образования сложного дымового потока, который по своей эффективности в несколько раз лучше, чем любой современный тип лабиринтного потока, образующийся в современных отопительных агрегатах. Поэтому мастера с сожалением говорят о том, что в истории не осталось имени мастера, который первым соорудил данный тип печки.

Хотелось бы вот что еще отметить. На рынке появились прототипы русской печки, так называемые мини установки.

Они легки, мобильны, помещаются в багажник автомобиля. Их появление стало возможным благодаря новейшим материалам и технологиям. Но вот что удивительно, отечественные производители не могут похвалиться тем, что выпускают эти мини-печки. Ими заинтересовались зарубежные компании, которые уже забросали рынки своих и соседних стран данными моделями. Вот внизу фотография, на которой изображена такая русская мини-печь. Только она итальянского производства.

Русская мини-печь

Достоинства и недостатки

Сколько бы вы не расхваливали русский отопительный агрегат, все равно среди огромного количества достоинств есть и несколько недостатков. Поэтому рассмотрим и те, и другие.

Достоинства

  • Экономический фактор в плане сооружения печки. Используются доступные и недорогие материалы: огнеупорный кирпич и раствор на основе глины.
  • Не самый низкий КПД. В самой простой конструкции данный показатель равен 60%, в модифицированных до 85%.
  • Работает русская печка на любом твердом топливе без снижения технических характеристик.
  • Высокая функциональность. Это и отопление, и варочная плита, и возможность спать на лежанке.
  • Простота обслуживания. Здесь можно сказать так – утром протопил печь, и ее тепла хватает до следующего утра.
  • О целебных свойствах русской печки ходят легенды. Напомним, что в таком приборе пища практически не жарится, ни варится, а томится. Спать на лежаке – одно удовольствие. Достаточно всего лишь 6 часов, просыпаешься бодрым и выспавшимся.
  • Безопасность. Здесь все на отлично. Огонь горит в глубине, вывалиться уголь просто не сможет. Искры печь выдает лишь при интенсивной топке, когда на улице уж очень ниже нуля. А если ваша печь имеет трехцентровой свод, то искры – это нонсенс в такой конструкции.

Готовый свод

Недостатки

  • Русская печь может работать только на медленно горящем виде топлива, к которому относится дрова, уголь и торф. Газ и жидкие виды здесь использовать нельзя, потому что в самой печи проявляется постоянный недостаток кислорода.
  • При сгорании топлива образуется зола, которую постоянно надо вычищать.
  • Это тяжелое сооружение из кирпича, поэтому ее вес сильно влияет на перекрытия. А это говорит о том, что в многоэтажном строительстве русскую печку можно собирать только на первом этаже, устраивая под нее отдельно стоящий фундамент.
  • К сожалению, и габариты агрегата слишком большие, поэтому печь занимает слишком много места в помещении.
  • Не очень высокая теплоотдача. В среднем одна такая печка будет отапливать комнаты площадью 45 м². По сути, как и радиатор водяного отопления, установленный под оконным проемом.
  • Слишком долго прогревается. Те, кто знает толк в русских печах, уверяет, что после летнего стояния прибор надо обязательно протапливать целые сутки. Слишком большой расход топлива получается.
  • Автоматизировать происходящие внутри процессы невозможно. Многие пытались, ничего не получается.
  • Если вы решили соорудить печь лежанку своими руками, тогда вам потребуются консультации опытных печников. Практика показывает, что огрехи в процессе возведения могут стать причинами задымленности помещения.

Хорошо на лежанке отдохнуть

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

Итак, схема кладки русской печи своими руками.

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

  • Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
  • В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
  • Первые три ряда обязательно проверяются правилом по диагоналям.
  • В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
  • При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
  • Запомните, что свод собирается только перевязанными швами.

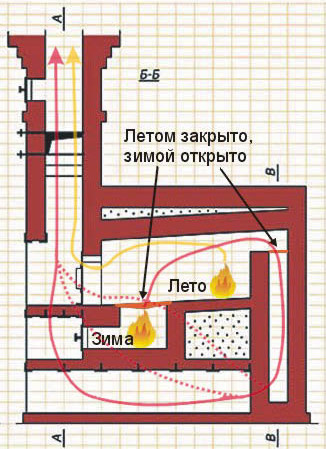

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

Устройство русской печи в доме.

просмотров: 1201

Русская печь своими руками

  1. Подпечье — место, применяемое для просушки поленьев.
  2. Опечье — основание сооружения.
  3. Печурка — углубление впереди и вверху, улучшающее теплообмен. Она используется для сушки вещей.
  4. Горнило — представляет собой так называемую варочную камеру, в которой сжигается различное топливо, а в дальнейшем готовится пища. Арку камеры делают под наклоном к входу. Благодаря этому прогретый воздух держится наверху, нагревает лежанку и боковые стены печки.
  5. Заслонка — закрывает горнило.
  6. Шесток – особое отделение перед устьем, которое располагается перед горнилом. Боковые стенки устья называют щеками.
  7. Хайло — находится перед устьем над шестком. Представляет собой раструб, в который уходит дым в процессе функционирования печи. Из этой зоны дым попадает в трубу для выхода дыма.
  8. Под — дно горнила. Его строят под определённым уклоном к камере. Это делается для беспрепятственного прохода кухонных приборов внутрь. Поверхность пода должна быть гладкой.
  9. Перетрубье —представляет собой отдельную углубление, где собирается дым. Над ним проходит труба для выхода дыма.
  10. Вьюшка — пластинка из чугуна с отверстием, которое закрывается крышкой. Располагается в дымоходе. Благодаря ей и задвижке, можно контролировать тягу.
  11. Лежанка — зона, где можно расположиться для отдыха. Она находится с обратной стороны дымоотвода. В процессе растопки печки это место начинает быстро нагреваться.

Проекты русских печей для кладки

  1. Дрова закладываются ближе к задней стенке горнила и разжигаются. Воздух на горение поступает сквозь внешнее окно шестка и устье топливника, причем двигается над подом камеры.
  2. Образующееся при сжигании тепло нагревает тело печи – боковые стенки, песчаную засыпку и лежанку.
  3. Легкие продукты горения поднимаются к своду топки. Уклон не позволяет газам сразу покинуть камеру – сначала они отдают тепло перекрытию, затем становятся тяжелее и вытесняются новым горячим потоком.
  4. Пройдя под сводом горнила, продукты горения выходят через верхнюю зону устья, поднимаются в дымосборник и покидают печку через дымоход.

Хлеб из русской печи

Мой знакомый печет вкусный, настоящий, здоровый хлеб. Планирует построить хорошую печь для выпечки. Скоро будет кормить людей своей продукцией. Сделал проект русской печи для кладки из кирпича. Печь будет смонтирована в мини пекарне. Печь будет загружена работой на целый день. Топиться может 24 часа в сутки. Количеством топок и заложенных дров, можно регулировать температуру в…

Русская печь для пиццы в беседке

Еще раз говорю сам себе, что мы хорошие ремесленники в своем деле. Со мной работают лучшие мастера и люди. Спасибо. Барбекю сложена из полнотелого кирпича марки м-250 белого цвета. Кирово чепецкий кирпичный завод «Керамик» Функциональная варочная печь имеет функции: Варочная плита с кольцами под казан Мангал для шампуров Большая коптилка холодного копчения. ..

Кирпичная русская печь в доме

Русская печь это сердце дома. Она согреет и накормит. Наши мастера с удовольствием выполнят монтаж красивой русской печи в вашем доме. Нарисуем дизайн и сделаем проект по вашим характеристикам и удобному расположению. Печь выполнена по готовому проекту Русская печь выполнена с красивыми колоннами из фигурного закругленного кирпича. услуги печника…

Фотографии русских печей в деревенском доме

Русская печь в деревянном доме всегда была его сердцем. Вокруг печи всегда собирались всей семьей и проводили время. Русская печь обогреет и вкусно накормит. Проект русской печи в доме Проект русской печи из кирпича Проект барбекю с русской печкой Русскую печь выкладывают из полнотелого глиняного обоженного кирпича. Чаще всего такую печь…

с названиями элементов и схемой, принцип работы

Откуда пошёл обычай?

Ещё в старину русские люди поняли, что чистота является залогом здоровья, и старались соблюдать её проявления во всем: в быту, в одежде и, что самое важное — в заботе о собственном теле. Недаром древнюю Русь не затронули многочисленные болезни, бушевавшие в Европе и вызванные, в первую очередь, полным отсутствием личной гигиены и антисанитарными условиями быта

Посещающие нашу страну путешественники нередко отмечали, что жители русских поселений выглядят совсем иначе: свежая одежда, чистые волосы и умытое лицо. В этом нет ничего удивительного, ведь не мыться на Руси в то время мог только ленивый.


Старинная печь 1890г.

Бани были обязательным атрибутом древнерусских поселений. Если же у семьи не хватало сил или средств на возведение бани, водные процедуры проводили в печках.

Трудно установить, с чего именно пошёл обычай мытья в печке. Разные уголки России сохранили свидетельства о применении данного метода, начиная с 15 века.

Традиция эта распространялась не только на деревенских жителей, но и на горожан, так как печь была единственным средством для отопления помещений. По данным этнографов, обычай мыться в печке сохранился среди некоторых групп населения вплоть до 20 века.

Описание русских печей «по-черному»

В более древние времена люди сооружали отопительные агрегаты из глины и без трубы – курные устройства, названные так по причине их «курения» на малом огне. В таком оборудовании не допускали сильного разгорания с целью предотвращения возникновения пожара. Дым выводился наружу через притвор над входными дверями, но в то же время холодный воздух с улицы поступал в дом, что приводило к значительной потере тепла и неэффективной работе топки.

  Позже для обеспечения выхода дыма люди стали делать отверстие в стене, называемое волоковым окном, которое заволакивалось деревянными заслонками, когда печь не топилась и остывала. От хозяйки жилища требовались особые навыки в растапливании подобных сооружений.

Важно было не допустить сильного разгорания дров по причине опасности возникновения пожара от искры. Кроме того, чрезмерное количество дыма могло привести к удушью самой хозяйки и ее семьи

Преимущества печи «по-черному»:

  1. Способна максимально отдавать тепло помещению. Горячий дым отлично прогревал и просушивал воздух, тем самым создавая в избе оздоравливающую атмосферу.
  2. Стены под его воздействием дезинфицировались, предотвращая таким образом заражение инфекционными болезнями. Благодаря дыму в доме не водились насекомые.
  3. Возможность коптить мясо и рыбу. Подвесив продукты под потолком, спустя некоторое время получалась пища холодного копчения.

Недостатки отопительных сооружений «по-черному»:

  1. Большая вероятность возникновения пожара от искры.
  2. Постоянный контроль за силой горения дров.

Возвращение традиций

Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.

Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.

Поможет чувствовать себя в доме комфортно и уютно

Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.

Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.

Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.

Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.

Интересное дизайнерское решение

«Аля-рус» — дизайнерских хит

Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:

  • несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
  • ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.

Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.

Подходит для домов в деревенском стиле

Это будет Вам интересно:

Русская изба – классический стиль

Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.

Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.

Терем – богатство и роскошь

Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.

В стиле кантри

Характерные особенности:

  • допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
  • конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
  • могут использовать многие другие декоративные украшения они не перегрузят конструкцию.

Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.

Современный Дизайн квартиры-студии. 150+ Фото Идей для интерьера

Печь с лежанкой – русская классика

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

  • экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
  • невысокая стоимость материалов и работы печников;
  • некоторые модели топятся не только дровами, но и другими видами твердого топлива;
  • многофункциональность – отопление, приготовление пищи, отдых в комплекте;
  • требует внимания 1 раз в сутки;
  • благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Выбор стилистического направления

Современный стиль

Такая стилистика приветствует мебель глубокого синего оттенка, чёткие прямые линии, многофункциональную бытовую технику и обилие глянца. Допустимо использование других цветов в качестве акцентов, например, белого и серого.

Классика

Классический гарнитур представляет собой конструкцию, выполненную из натурального дерева, и оборудованную столешницей из природного камня.

Морские оттенки могут присутствовать не только в расцветке фасада, но в виде текстиля – в них может быть выдержана скатерть, занавески, обивка мягкой мебели, прихватки и полотенца.

Синяя гамма потрясающе гармонирует с дощатым полом и изысканным декором.

Лофт

При взгляде на фото интерьера кухни синего цвета, оформленного в стилистике лофт, ни у кого не остаётся сомнений в том, что гарнитур богатого синего оттенка прекрасно дополняет бетонные полы и отделанные красным кирпичом стены.

Кантри

Атмосфера в такой кухне дышит уютом и теплом домашнего очага. Синяя мебель хорошо сочетается с натуральным деревом. Дополняющими элементами могут служить тканые коврики, вышитые вручную скатерти, расписная керамика.

Рекомендации от дизайнера

  • Фартук для кухни — 115 фото современных идей. Обзор лучших идей фартука с эксклюзивным дизайном + инструкция и видео

  • Потолок из гипсокартона на кухне: идеи дизайна, особенности применения и актуальные потолочные конструкции (100 фото)
  • Дизайн кухни 10 кв. м. — реальные фото применения стильных решений и обзор самых красивых сочетаний в оформлении

Морской стиль

Синий – лучший цвет для создания интерьера в морской стилистике. Оптимальным сценарием будет скомбинировать кухонный гарнитур в синей палитре с белой отделкой. Не забудьте про акценты. Их роль могут сыграть тематические аксессуары и текстиль с морским орнаментом.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы Минусы
Высокий КПД — от 50 до 70%. Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция. Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной. После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача. Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность. Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Как раньше мылись?

Внутреннее устройство русской печи предусматривает долгое сохранение тепла внутри её горнила, особенно если после топки закрыть продух заслонкой. Подобная конструкция позволяет не только поддерживать температуру в помещении, но и сохранять нагретую воду и пищу, помещённую в неё, тёплыми. Нюанс сохранения температуры воды очень важен, так как «разводили» печь обычно утром, а мылись уже после всех приготовлений, ближе к вечеру.

Древнерусские печки отличаются массивными размерами, два взрослых человека могли спокойно расположиться внутри печи, занимаясь водными процедурами. Оставалось ещё и пространство для двух корчаг и веника.

После того, как дневные приготовления заканчивались, печку очищали от золы, копоти и сажи. Перед началом мытья поверхность, по которой залезали, устилали соломой или небольшими дощечками, чтобы не испачкаться на обратном пути. После всех действий начинался сам процесс отмывания.

В печке отмывали стариков, маленьких детей или младенцев. Словом тех, кто не мог в силу обстоятельств добраться до бани или был недостаточно крепок здоровьем. Больных членов семьи в баню так же не выводили, особенно зимой — мыли в печке. Маленьких детей «передавали» в печь на специальной лопате, где их принимал кто-то из взрослых, а стариков на небольших липовых досках, в положении лёжа.

Детей клали на специальные лопаты

Молодые незамужние девушки также пользовались печкой, когда необходимо было помыться. Это обусловлено поверьем, что в банях живут сердитые духи — банники и кикиморы, способные сотворить с девушкой всякие злодеяния. Стоит молодой красавице оставить банные принадлежности не на своём месте или нарушить покой духа какими-либо действиями, тот мог разозлиться и подпереть дверь, напуская пару, или опрокинуть таз с кипятком на виновницу.

Так как на Руси были свои правила для походов в баню, незамужние девушки могли мыться только с детьми или молодыми сёстрами, также не имеющими супругов. В некоторых деревнях поход одинокой девушки в баню приравнивался к греху, и кроме мытья в печи выхода у девушек не было.

Свободным женщинам разрешалось мыться только с сестрами

Мыться дома при вышеперечисленных обстоятельствах было куда спокойнее. В каждой избе был красный угол, в котором размещались иконы, и совершать водные процедуры можно было, не боясь нечистой силы.

Мылись в русской печи и в лечебных целях. Членов семьи, заболевших «перхотой» (кашель, предположительно бронхиальный) помещали в печку, где его ждали кадки со специальными отварами. Перед тем как отправить в печь, аналогичный травяной отвар давали принять внутрь, а тело обмазывали специально приготовленным тестом. Делалось это для того, чтобы максимально прогреть организм как снаружи, так и изнутри. На голову больного надевали платок или шапочку, чтобы предотвратить тепловой удар, называемый «угаром».

Заболевших некоторыми видами кожных недугов также отмывали в печи. В баню таких людей не водили, чтобы с водой болезнь не затронула других членов семьи. После мытья веник вместе с настилом, на котором больной размещался, сжигали. В последующую топку печи болезнь как бы «сжигали», не давая ей выбраться наружу. Этот способ очищения помогал локализовать болезнь, а в последствии вовсе избавиться от неё.

Что будем строить

Теплоотдача: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.

1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом.

Порядовка и ее описание

Приступаем к работе:

  1. 1-й ряд лучше возводить с помощью фундаментного раствора.
  2. 2, 3, 4-й ряды выкладывают по типу колодца, но оставьте пространство для ниши в подпечье. Должна соблюдаться система перевязки швов.
  3. С 5-го ряда закладывают свод. Вытесывают пяты для опоры кирпичей, делается опалубка для выполнения кладки.
  4. 6, 7-й ряды — возводят свод. Выполняют по системе перевязки швов.
  5. 8, 9, 10-й ряды исполняют в один кирпич. В 8-м ряду свод замыкается.
  6. 11-й ряд перекрывает «холодную печурку». Колодец засыпают. Засыпку выравнивают так, чтобы образовался уклон.
  7. В 12-м ряду делают настилку пода. Кирпич просто укладывается на песок. Для выравнивания пода, чтобы поверхность была ровной, на него сыпят песок и шлифуют. Лучше для этого использовать подовый кирпич.
  8. 13 — 16-й ряды — закладка горнила. Стенки возводят в ¾ кирпича высотой 19 см. Кирпичи не связаны, только перевязаны швы. Материал нужно стесать под 45° для устройства замков.
  9. 17-й ряд — сформирована задняя стенка и устье. Строится каркас для исполнения свода варочной камеры. Для этого применяется кирпич, поставленный набок. Стесывают пяты. Здесь же выкладывается свод варочной камеры.
  10. 18-й ряд — начинаем возводить стенки печи. Заполняем зону между варочной камерой и стенками такими материалами: песок, глина, битый кирпич.
  11. 19-й ряд кладется в форме полукруга. Перекрываем проем выше шестка.
  12. В 20 ряду кирпичи кладутся так, чтобы уменьшилось отверстие над шестком, и выравнивались стенки. Перетрубье надо выложить ровно, ни в коем случае не ступенями. Для этого нужно будет стесывать кирпич. Устанавливается перекрытие под каналом для самоварника.
  13. 21-й ряд повторяет кладку 19-го.
  14. Кладка кирпичей над сводом завершается в 22-м ряду. Справа на перетрубье стесываем кирпич для закладывания самоварника. Так обеспечивается свобода для прохождения дымовых газов. Тут же закладывается камера для сажи. Выравнивается кладка над сводом.
  15. 22 — 32-й ряды выкладывается перетрубье. Устанавливаем задвижки (для самоварника задвижка не нужна потому как он закрывается крышкой). Формируем канал трубы. Его параметры — два кирпича 26×26 см.
  16. Далее выкладывается труба. Рама заслонки изготавливается из уголка размером 25×25×3 мм. Можно использовать лист или полосу. К заслонке необходимо прикрепить одну или две ручки.

Конструкция заслонки

Конструкция заслонки показана на рисунке («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм).

Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали.

Нейлер: гвоздезабивной пистолет, характеристики, размеры и виды

Русская печь своими руками с чертежами и порядовкой

Русская печь – печное сооружение из кирпича или спрессованной глины для приготовления пищи и выпечки, а также для обогрева жилища. Упоминание о русской печке сразу вызывает ассоциации со народным эпосом, сказками, Бабой-ягой, а кто-то сразу вспоминает румяные пироги и пшенную кашу, которые в русской печи получаются по-особенному вкусными.

Поэтому несмотря на сложность и большие габариты конструкции, многие в своем частном доме или на даче строят печь по традиционной русской технологии. «Сантехник Портал» расскажет об особенностях возведения сооружения своими руками с использованием чертежей и нашей инструкции.

Особенности русских печей

Популярность русской печи своими руками в Беларуси, Украине, Молдове, Румынии и, разумеется, российских селениях вызвана ее функциональностью. Ее можно использовать в качестве отопительного, варочного, сушильного и релаксирующего сооружения.

Самое простое устройство русской печи представляет собой углубленный камин в виде габаритной топки с трубой. Толстые стенки и массивный свод обеспечивают конструкцию высокими теплоаккумулирующими свойствами. Данный фактор также позволяет экономно использовать топливо.

Постройка способна держаться тёплой в течение суток, поэтому не требует сжигания большого количеств дров для поддержания комфортной температуры, а лежанка и полати позволяют просушивать одежду и нежится на теплой поверхности.

Русская печка отличатся также уникальностью в плане приготовления разнообразных кулинарных шедевров. Широкий температурный переход топочной части создает условия для готовки пищи и выпечки. Если нужен быстрый нагрев, то чугунок или противень располагают ближе к очагу, если необходимо медленное томление, то содержимое топки пододвигают ближе к бокам.

Еще одна отличительная особенность, которая характерна только для данного отопительно-варочного агрегата, – это способность разогретых стенок и свода поддерживать высокий температурный уровень даже после того, как дрова полностью прогорят. Поверхность еще долгое время излучает инфракрасные лучи, благодаря чему запекаемые или томленные блюда приобретают аппетитную корочку и необыкновенный вкус.

Кроме того, такой способ приготовления еды полностью исключает возможность образования канцерогенных соединений, поскольку тара для пищи напрямую не контактирует ни газом, ни с огнем, ни с электричеством.

Разновидности отопительных конструкций

Отопительные печные сооружения можно сгруппировать по присутствию одного из следующих признаков:

  1. Наличие варочной плиты и подтопки. Варочную панель встроена прямо в тело печки, образуя так называемый глухой шесток.
  2. Расположение в тыльной части камина, выходящего в смежное помещение.
  3. Присутствие грубы или топчана. Они увеличивают комфортность и практичность нагревательного устройства.

Соединение плиты с массивом печи не только увеличило варочные возможности, но и позволило обогревать боковой щиток и нижние части постройки. Учитывая данный фактор, различают устройства с боковым подогревом, которые применяются для обогрева соседнего помещения, и конструкции с нижним обогревом.

Существование у последних подтопка дает возможность разогревать стенки, расположенные ниже уровня пода. Благодаря увеличению теплоотдачи, возникает способность сооружения обогревать здание большой площади без необходимости расширения размеров теплогенератора.

Основные элементы конструкции

Традиционная русская печка, построенная в соответствии со всеми канонами, обладает большим количеством элементов в своей конструкции:

  1. Подпечье – углубление у основания постройки для хранения и просушки топлива.
  2. Печурки — холодная ниша для хранения посуды, и горячие – для сушки фруктов, грибов и ягод.
  3. Шесток — ровная горизонтальная поверхность перед горнилом для хранения и подогрева вытащенной из топки еды. Здесь модифицированные конструкции сегодня обустраивают плиту.
  4. Под или лещадь — днище горнила, расположенное под небольшим уклоном к шестку, позволяющее легко передвигать заполненные чугунки.
  5. Горнило — камера внутри печи с уклоном к выходу, сочетающая функции топки и варочного пространства.
  6. Между подом и шестком расположен загнёток, или загнетка, которая является переходной зоной между участками топочной камеры с разной температурой.
  7. Перетрубье (хайло) — дымосборник, который расположен над шестком, за ним размещается дымовая труба.
  8. Самоварник (душник) – суженный канал в дымоход, предназначенный для подключения трубы самовара.
  9. Вертикальный газоход над шестком.
  10. Вьюшка — люк для полного перекрытия дымохода с доступом к задвижке.
  11. Задвижка дымовой трубы для регулировки тяги.
  12. Лежанка.

Толщина перестенка между горнилом и нишей менее кирпича, что превращает печурку подобие духового шкафа, как шведских аналогах.

Отдельного внимания заслуживает загнёток, от которого зависит производительность отопительного генератора. Здесь поступающий воздушный поток прогревается дымовыми газами. Разная плотность позволяет газам не смешиваться. Чтобы не образовывались завихрения, поверхности загнётка и перетрубья максимально выглаживают. Кислород, поступая в топку, поддерживает интенсивное сгорание дров, а разогретые газы направляются к своду горнила.

Преимущества и недостатки

Дымооборот в русской печке характеризуется минимальным температурным диапазоном. Неизменность температуры нагретых газов и их непрерывная циркуляция приводит к полному сгоранию мельчайших частиц топлива. Благодаря этому копоть и сажа почти не оседают на стенках, а значит чистить их потребуется всего несколько раз за все время использования отопительного сооружения.

Русская печь обладает и другими достоинствами:

  1. Высокий КПД —до 70%.
  2. Экологическая конструкция.
  3. Низкие требования к строительным материалам — можно использовать только кирпичи, песок и глину.
  4. Долгий срок эксплуатации.
  5. Равномерная теплоотдача.
  6. Возможность обогрева нескольких смежных комнат.
  7. Надежность и устойчивость постройки.
  8. Возможность приготовления пищи внутри (в топке) и снаружи (на плите).
  9. Комфорт и удобство лежанки с терапевтическим эффектом.

Есть у конструкции и некоторые недостатки:

  1. Функционирует лишь на топливе, для сгорания которого не нужен повышенный приток кислорода. Перевести агрегат на работу с мазутом или газом невозможно.
  2. Повышенные габариты. Громоздкость оказывает дополнительную нагрузку на перекрытия, поэтому располагать прибор допустимо лишь на первом этаже.
  3. После полного остывания и длительного простаивания сооружение требует долгого прогрева.
  4. Неэффективный дымооборот. Если допустить ошибку при возведении дымового канала, то печка может дымить.
  5. Неудобство очищения топочной камеры от золы.

Помимо этого, обустраивая такую печь, хозяйка должна научиться пользоваться ухватом, сковородником для помещения и доставания горшков, противней и чугунков. Зато сказочная конструкция отблагодарит теплом, вкусной едой, здоровым сном и оздоровляющим эффектом при лежании на теплой поверхности.

Какие материалы нужны?

Чтобы построить русскую печку своими руками, нет необходимости в закупке специальных инструментов и материалов. Однако нужно подготовить небольшой набор необходимого инвентаря заранее.

Что потребуется в первую очередь:

  • Два мастерка разных размеров из нержавеющей стали.
  • Расшивка для швов.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Болгарка с отрезным кругом.
  • Дрель со сверлами.
  • Уровень, отвес, угольник и шнур-причалка.
  • Ножницы по металлу.
  • Резервуары для приготовления раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Список необходимых материалов:

  1. Кирпич красный (марка не ниже М-150) – 1900 шт.
  2. Песок — 300 кг.
  3. Жирная глина – 250 кг.
  4. Картон базальтовый или другой негорючий уплотнитель.
  5. Рубероид для влагоизоляции фундамента.
  6. Варочная двухконфорочная плита размерами 400×700 мм.
  7. Топочные дверцы 250×210 мм и 250×180 мм.
  8. Колосниковая решётка 200×280 мм — 2 шт.
  9. Колосниковая решётка 250×380 мм.
  10. Дымовая задвижка 180×260 мм.
  11. Прочистные дверцы 130×130 мм — 2 шт. и 130×200 мм — 1 шт.
  12. Поддувальная дверца — 250×150 мм.
  13. Заслонка горнила — 380×450 мм.
  14. Бак водогрейный 120×280х500 мм.
  15. Уголок стальной с полкой 60 мм — 1.5 м.
  16. Металл листовой толщиной 5 мм.

Помимо этого, нужно обзавестись материалами для возведения фундамента — цементом, щебнем, песком и досками для создания опалубки.

Где разместить фундамент?

На подготовительном этапе выбирают чертежи, составляют схему, определяют место для строительства печи, формируют надежный фундамент и подготавливают рабочий раствор.

Русская печка своими руками с чертежами:

Место размещения фундамента под русскую печь зависит от особенностей архитектуры здания. В деревянном доме между стенами и отопительным сооружением необходимо оставить воздушный зазор не меньше 40 см. Помимо этого, зоны с высокой температурой нагрева необходимо дополнительно защитить негорючими материалами, к примеру, базальтовым картоном.

При этом важно обеспечить доступ к поверхности конструкции с боков, чтобы периодически выполнять ревизию. Если сооружение планируется построить в простенке между двумя помещениями, то проем необходимо защитить слоем негорячего материала межу кирпичной кладкой и деревянными перекрытиями.

Лучше расположить печной прибор так, чтобы его можно было топить из кухни или коридора, а камин или лежанку вывести в спальню или гостиную.

Так как русская печка – это массивное сооружение, то фундамент должен быть основательным, устойчивым и надежным. Для его устройства:

  1. Выройте котлован глубиной от 50-70 см, а если почва рыхлая, то 90-100 см. Далее следуйте таким действиям:
  2. На дне котлована сделайте подушку из песка слоем 150–200 мм и тщательно его утрамбуйте, периодически поливая небольшим количеством воды, чтобы обеспечить лучшее уплотнение.
  3. Сверху песок засыпьте щебнем, битым кирпичом или мелким бутом слоем 100–150 мм, еще раз тщательно утрамбуйте.
  4. Выровняйте поверхность тонким слоем песка, также полив его водой.
  5. Подушку из песка и щебня застелите влагонепроницаемым материалом, поверх которого установите опалубку, предварительно сделанную из обрезных досок.
  6. Чтобы не допустить вытекания цемента через щели короба, его стенки выстелите полиэтиленом.
  7. Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя.
  8. Раствор доведите до состояния густой сметаны, после чего залейте до половины высоты опалубки.
  9. Затем бетон уплотните штыками железной арматуры, а на его поверхность уложите армировочную сетку.
  10. Потом раму до края заполните бетоном и выровняйте поверхность, используя длинное правило

Бетонное основание необходимо оставить для полного высыхания на 7-10 дней, чтобы раствор хорошо сцепился, затем нужно накрыть его рубероидом, чтобы можно было выполнять дальнейшие работы.

Как приготовить раствор для кладки?

Чтобы строительные работы проходили гладко, раствор для кладки кирпичей должен быть эластичным и мягким, что позволит полностью заполнить швы, не прикладывая чрезмерных усилий.

Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов. А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка. Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания.

Лучшим считается тот состав, который меньше всего растрескался в процессе сушки. Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно.

Кладка русской печи своими руками

Несколько полезных рекомендаций, которые сделают работу проще, а построенную печь — безопасной:

  1. Используйте только качественный кирпич, в теле которого нет трещин.
  2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
  3. Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.
  4. Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания.
  5. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого распечатайте выбранную схему на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции. Редакция сайта santehnikportal.ru предлагает такой вариант, как можно построить русскую печь:

При работе придерживайтесь следующего правила: сначала выкладывайте внешний периметр конструкции, а затем заполните его, согласно схеме порядовки.

  1. Первый ряд выложите с особой тщательностью, ведь он задает геометрическое соответствие и ровность сооружения. Лучше начертите контуры печи мелом на основании или сначала сделайте пробную укладку насухо.
  2. Вторым рядом начните формировать стенки, прочистные каналы и низ зольника.
  3. Прежде чем начать третий ряд, установите дверцу поддувала и люк прочистной камеры. Надежно закрепите их в кладке с помощью отрезков стальной проволоки, которую одним концом прикрутите к дверным рамкам, а другим уложите в межкирпичный шов.

Совет! Чтобы места примыкания чугуна не растрескивались в процессе эксплуатации, металлические элементы обмотайте асбестовым шнуром или уплотните зазоры с помощью базальтового уплотнителя.

  1. Четвертым рядом закройте полости, расположенные у стенок, и сформируйте перекрытие подового канала.
  2. Начиная пятый ряд, установите колосники и начните формировать топку. Можно использовать распущенный на две части шамотный кирпич. На этом же уровне ниже подового канала вмонтируйте дверцу малой топливной камеры.
  3. На шестом ряду выложите топку и установите водонагреватель, если он предусмотрен в вашем проекте.
  4. В седьмом ряду установите колосники малой топливной камеры и большую топочную дверцу. Правую стенку стяните металлической полосой, поместив ее в шов, и зафиксируйте за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, ее заднюю стенку выложите насухо. При этом части топливника, примыкающие к внешним стенкам, сделайте с зазорами для улучшения теплоотдачи.
  5. Восьмым и девятым рядом нарастите внутренние каналы и закрепите малую топочную дверцу.
  6. В десятом ряду соедините своды обеих топок, одновременно выкладывая днище горнила. При этом проемы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекройте бак для воды.
  7. На 11 ряду подготовьте основание под варочную плиту, для чего над топочными дверцами закрепите стальной уголок. В задней части большой топки установите колосниковую решетку.
  8. 12-ым и 13-ым рядами сформируйте основание дымохода и стенки варочной камеры (горнила). Здесь же установите задвижку, которой будет перекрываться канал между главной камерой и дымоходом.
  9. 14-м рядом начните обустраивать боковой ход из горнила в дымовой канал, нарастите стенки варочной камеры и сделайте отверстие под задвижку.
  10. С 15 ряда начните сужать кладку для перекрытия горнила и продолжайте дальнейшую выгонку дымового канала.
  11. На 16 ряду боковые стенки печи скрепите металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.
  12. В 17 ряду уложите второй металлический уголок над нишей варочной плиты и обустройте боковые основания свода варочной камеры.
  13. На 18 ряду установите куполообразный шаблон и сформируйте арочный свод горнила. В 19 ряду металлической полосой укрепите стенку в устье печи. Продолжайте наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.
  14. 20-ым рядом увеличьте высоту стенок еще на один кирпич, после чего свод для лучшей теплоизоляции засыпьте песком. В 21-ом ряду сформируйте перекрытие печи. Здесь же начните сужать перетрубье.
  15. Для снижения скорости газового потока в 22-м ряду установите металлический лист с вырезанным круглым проемом. Продолжайте уменьшать сечение перетрубья.
  16. В 23-м ряду в дымовой канал вмонтируйте прочистную дверцу и нарастите выходной канал. Начиная 24-й ряд, установите задвижку для регулировки тяги.
  17. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой. С 27-го по 29-й ряд объедините перетрубье и дымоход.

На этом работы по возведению печной конструкции считаются завершенными. Необходимо только построить дымоход, после чего можно будет провести пробную топку.

Сборка дымоходного канала

Дымоход ничем не отличается от дымового канала любого стационарного сооружения на твердом топливе.

В процессе работы рекомендуем соблюдать несколько простых правил:

  1. Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  2. В месте перехода из потолка в чердак труба должна утолщаться.
  3. Нижнюю часть дымохода кладите на такой же раствор, как и печь.
  4. Внутреннее сечение дымового канала должно отвечать мощности топки.
  5. Выше кровли дымоход соорудите на растворе с добавлением цемента.
  6. Места прохождения трубы через перекрытия изолируйте негорючими и гидроизоляционными материалами.

В процессе работы постоянно контролируйте геометрию конструкции и отклонение от вертикали с помощью уровня или отвеса.

Варианты облицовки конструкции

Декорирование русской печи можно выполнить несколькими способами:

  • расшивкой кирпичной кладки;
  • оштукатуриванием;
  • отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке – это самый простой способ декорирования, который хорошо сочетается с современными стилями интерьера. Главное – соблюдать аккуратности кладки и использовать качественные материалы.

Обычно, для кладки наружных стен применяют облицовочный кирпич с гладкими боковыми стенками. Если хотите соблюсти старинные каноны, то поверхность нужно оштукатурить специальным глиняным раствором с добавлением мякины. А после высыхания покрыть раствором белой глины в воде.

Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Она же является основой для финальной отделки — росписи. Узоры могут повторять национальный орнамент или сцены из народных сказок, представлять собой флористические завитушки, стилизацию под хохлому, гжель и прочее. Часто декорируют изразцами.

Широкий выбор штукатурных смесей позволяет заменить традиционных состав более современным «короедом» или «барашком».

Для отделки кафельной плиткой применяются только термостойкие разновидности керамики — терракот, майолика, жаропрочный клинкер или керамогранит. При этом на поверхность печки необходимо уложить металлическую сетку, иначе плитка при нагревании начнет отваливаться.

Стоит отметить, хотя декорирование плиткой является одним из наиболее красивых и практичных способов отделки, такая облицовка снижает «русскость» сооружения.

Ввод печи в эксплуатацию

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей.

Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей.

Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации:

  1. После простоя в течение долгого времени обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины заделайте глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идет дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона, однако стенки загрязняются очень слабо и после постройки не потребуют очищение в течение нескольких лет.

Таким, образом, русская печь, построенная и облицованная снаружи с соблюдением всех правил, способна не только прогревать большие помещения, но и оказывать терапевтический эффект. Кроме того, такое сооружение станет центральным элементов в интерьере с неповторимым самобытным стилем. А если использовать печку для готовки еды, то вы сможете в полной мере ощутить вкус и аромат настоящих русских пирогов, томленой каши или суточных щей.

Русская печь: назначение и особенности конструкции

Когда дело касается обогрева частного дома, некоторые владельцы вспоминают о таком источнике, как русская печь. Данное сооружение является универсальным, без подключения электричества, выполняя отопительную функцию. Больше информации о Русской печи ищите здесь https://ognirusi.ru/.

Раньше такое сооружение устанавливалось в каждом доме, потому что без него было непросто обеспечивать уют и тепло в зимнее время года. Большой выбор конструкций просто поражает: кроме традиционных вариантов, существуют печи с каминами и сушками, плитами и бойлерами.

Назначение и функции

В качестве важного преимущества каменных печей можно выделить их многофункциональность:

  • обогрев дома и помещений;
  • готовка пищи и сушка трав;
  • использование в качестве места для сна;
  • подогрев воды и так далее.

Русская печь предназначается для обогрева дома. Поэтому возводится в центре помещения или устанавливается так, чтобы тепло свободно проходило во все комнаты. В небольшом по площади здании тепла должно хватить для хорошего прогрева всех комнат. Для просторных объектов, отличающихся размерами или наличием дополнительных деталей, важно тщательно продумать теплоизоляцию.

Преимуществам Русской печи:

  • безопасная отопительная конструкция;
  • долговечность конструкции;
  • экономия жилого пространства при правильном расположении;
  • равномерный прогрев воздуха;
  • высокая производительность;
  • установка в разных по стилистике домах;
  • профилактика заболеваний.

Особенности кладки и конструкции

У каждого мастера есть секреты выбора материалов для кладки. Только имеются и прочие элементы, предназначенные для оптимальной работы отопительного сооружения. Печь с лежанкой часто дополнялся удобной плитой для летнего применения.

Место установки подбирается в зависимости от типа конструкции. Как правило, в его качестве выступает определённый участок требуемой площади, который находится в центре помещения или примыкающий к стене. Установка в углу не является хорошим вариантом, потому что не обеспечивает требуемого распространения тепло по зданию. Для сооружения нужен прочный фундамент, асбестовая и другая негорючая облицовка. Используется войлочная изоляция и обивка из оцинковки.

На правах рекламы

Русская печь | Справочник | Инженерные системы

Чем более суров климат, тем изощрённее становится человек в науке сохранения тепла. Чем больше стараний приходится прилагать, чтобы согреться, тем быстрее развивается технология и усовершенствуются методы обогрева. В климатическом отношении, да и во многих других, Россия – суровая страна. Поэтому именно здесь была разработана уникальная система сохранения тепла и приготовления пищи – русская печь. Система оказалась столь эффективной, что распространила свою экспансию на огромную территорию от Финляндии до Камчатки. На некоторое время права её были потеснены новыми технологиями и модными веяниями, но технологии в суровых условиях нуждаются в дополнительном сервисе, который не всегда доступен. Английский же камин в сибирских условиях выглядит либо как декор, либо как издевательство.

Основная особенность русской печи – тоннелеобразное горнило, варочная камера, которая разогревается до 200 градусов С. Из-за такой конструктивной особенности высокая температура может сохраняться часами без дополнительной протопки. Для приготовления пищи – идеальный вариант.

С момента своего изобретения технология русской печи претерпела много изменений. Первоначально (с начала 15 века) печи были глинобитными и не имели трубы. Такая печь получила название курной, так как сильный огонь в ней не разводился из-за опасности пожара и она «курилась» на малом огне. Строительство такой печи начиналось ещё до постройки самого жилища. На сруб-форму набивали глину, постепенно формируя свод, несколько дней конструкция сохла, затем, не вынимая брёвен, производили обжиг в течение нескольких дней на малых температурах. Как и производство кирпича, процесс был сложен и доступен только настоящим мастерам.

Глинобитная русская печь  Русская печь (битая печь).  1 – чело; 2 – припечек; 3 – опечек; 4 – печурка; 5 – залавок длинный ящик с подъемной крышкой для хранения продуктов, посуды; 6 – ухват.

Так как труб ещё не придумали, то топить такую печь приходилось «по-чёрному», то есть дым, заполнив помещение, выходил через верхний притвор входных дверей, а холодный воздух от порога поступал внутрь дома. Потом догадались прорубать отверстие в стене над печью. Когда печь не топилась, отверстие это затыкалось (заволакивалось) деревянными заслонками, вследствие чего и получило название волокового окна.

Был ещё способ топки «по-серому» — дым через потолочное отверстие выходил на чердак, а затем через отдушины просачивался наружу. Такие способы топки должны были изрядно загрязнять жилище, так что пришлось научиться качественно подбирать и использовать топливо. Была разработана серьёзная топливная система, которая используется правильными пользователями и поныне. Дрова подбираются только из деревьев лиственных пород, в топке поленья располагаются с учётом свободного доступа воздуха, а для осаждения сажи верхний ряд поленьев кладут из осины. В таком случае происходит качественное прогорание и копоть остаётся лишь вокруг дымоотводов.

В «Домострое», своде житейских правил и первой русской гражданской энциклопедии 16 века даны чёткие наставления и правила ухода за печью, регламентирующие порядок использования и меры предосторожности. Однако пожароопасность оставалась на высоком уровне, вследствие чего был введён царский указ о запрете пользования печами на время «с весны до самой стужи». На этот период рекомендовалось пользоваться надворными печами.

К началу 17 века система была вновь усовершенствована. Во многом этому поспособствовал рывок в развитие производства кирпича. Появились первые дымоотводы и дымосборники. Появились первые трубы, выполненные из тёса, правда, они не примыкали к самой печи, а находились на безопасном расстоянии. Между трубой и устьем горнила монтировался колпак-дымосборник. Символ дома приобрёл человеческие очертания, не зря одним из названий дымосборника было «чело». Такая конструкция намного увеличила производительность, так как тяга многократно возросла, но и увеличила пожароопасность (кто не видел вырывающиеся искры из сильно топящейся печи). Встал вопрос о невозгораемых трубах. Кирпич оставался ещё очень дорог и использовать его могли себе позволить только очень обеспеченные люди, поэтому долго ещё «чёрные» печи оставались в ходу.

Русская печь с кирпичной трубой называется «белой». Конструкция оказалась столь удачной, что с момента возникновения принципиально не менялась, особенно в деревне. Усовершенствовались лишь отдельные её показатели. Для городского обихода, где печь выполняла более отопительные функции, нежели кулинарные был придуман эконом-вариант. Стены выкладывали в пол-кирпича, это позволило увеличить скорость прогрева, уменьшив, соответственно, период теплоотдачи. Так как в городе особой нужды печь хлеб не было, а площадь жилья была дороже, то сократили длину и ширину печи, уменьшили и под.
Такая печь обычно отапливала 2-3 комнаты. Загрузка топлива производилась со стороны кухни или специальных сеней, а горничная часть украшалась. С этого момента началась история русских печных изразцов.

Существенные изменения появились в русской «белой» печи благодаря Ивану Ивановичу Свиязеву (1797 – 1875), строгановскому крепостному, ставшему в последствии академиком архитектуры. Труды его послужили основой для развития ряда дисциплин строительной науки: отопления и вентиляции, строительных материалов, теории промышленной архитектуры, проектирования гражданских зданий. Он дополнил печь верхними дымооборотами, применил колосниковую решётку, что позволило использовать в качестве топлива уголь и торф (хотя применимо это лишь для отопления, готовить в русской печи на угле не рекомендовано).  Единственным неразрешённым недостатком конструкции оставалось подпечье, которое протапливалось плохо. Проблема была решена после 1927 года, когда был объявлен всесоюзный конкурс на проект русской печи более продвинутой конструкции. Призовые места получили проекты Владимира Ефимовича Грумм-Гржимайло (1864 – 1928), Н.С.Подгородникова ( о конструкции его печи мы будем говорить отдельно) и Всесоюзного теплотехнического института.

Считалось, что печи, которые топятся при открытом устье имеют низкий КПД, порядка 30%. Однако, при проведении практических испытаний был получен удивляющий результат. Даже традиционная, немодифицированная русская «белая» печь с неотапливаемым подпечьем показывает КПД около 68%, а улучшенная – до 80% !!! Это при том, что КПД твёрдотопливной ТЭЦ порядка 70%. Успешность русской печи заключается в том, что она изначально была правильно запроектирована. Еще в курных печах свод и под устраивали с небольшим подъемом от заслонки к тылу варочной камеры. Горячие газы медленно перемещаются от тыльной стенки горнила к его устью, настилаясь на свод. Благодаря этому горнило хорошо прогревается, а отходящие газы, напротив, в достаточной степени остывают.

Существует более десятка модификаций русской печи в зависимости от целей и места применения: обыкновенная и с верхним прогревом, с печурками в стенах, с плитой в шестке и с подтопком вдоль одной из стен, с нижним прогревом и с камином в подпечье. Проблема заключается в том, что сейчас очень мало профессионалов, которые могут запроектировать и построить такую печь. При этом СМИ пестрят предложениями о постройке любых печей. В большинстве случаев на качество рассчитывать не приходится. Во многом виноват здесь и потребитель, который не имеет ясного представления о том, зачем ему нужна печь и чего ему от этой печи нужно. В любом случае, прежде чем заказывать строительство печи нужно вживую ознакомиться с работающими проектами вашего мастера, а также самому изучить азы систем отопления, виды печей и узнать о всех необходимых печных аксессуарах. Вы удивитесь сколько нового припасла для вас старая русская печь.

Виды кирпичных печей – какие они бывают и чем отличаются друг от друга

Не существовало на Руси такой избы, в которой не было русской печки. Русская печь — это уникальный предмет в восточнославянской культуре и самый яркий символ русского духа. Она являлась незаменимым помощником, обеспечивала тепло в доме, готовила пищу, помогала в стирке , а также сохраняла тепло в месте для сна. В этой статье мы с вами рассмотрим историю происхождения русской печи и её особенности.

История происхождения русской печи

Первые сооружения для отопления домов, которые стали прообразами нынешних русских печей, появились около четырёх тысяч лет назад. Люди поняли, что сохраняемый ими огонь можно спрятать под крышу. Вплоть до VIII века печи были без трубы, поэтому весь дым выходил через двери, из-за этого на потолке и стенах избы скапливались слои сажи. Чуть позже над печами соорудили отверстия в крыше и поставили деревянные трубопроводы. Затем в XVIII веке стали применять огнеупорные кирпичи и у русской печки появилась кирпичная труба, которая возвышалась над избой. Поэтому можно утверждать, что впервые классическая русская печь появилась именно в XVIII веке.

Русская печь

Печи и камины всегда создавали уют в доме, кроме того, их использование более экономично, чем газовое или паровое отопление. Вместе с тем эксплуатация печей, конечно же, более хлопотное занятие по сравнению, например, с паровым отоплением, где после включения следует только контролировать работу приборов. За печью же нужно не только следить, но и очищать ее. В процессе эксплуатации печи загрязняется и помещение.

По своему назначению печи делятся на отопительные, кухонные (для приготовления пищи) и комбинированные (отопительно-варочные).

Отопительно-варочная, или бытовая, печь – предназначена для отопления, а также приготовления пищи, нагревания воды и выпечки хлеба в небольших количествах. Отопительно-варочные печи имеются в кухонных плитах, духовых шкафах и водогрейных коробках. Печи, предназначенные для выпечки хлеба, имеют специальные камеры. Такие печи располагаются в одном из углов задней половины дома. К отопительно-варочным печам относят русские печи, кухонные плиты с обогревательными щитками, печи типа шведка и др.

«Печь нам как мать родная», – говорили в старину. Без нее представить жизнь в деревне просто невозможно. До сих пор во многих домах стоит уютная теплая печь. А нужна ли она в загородном или дачном доме? Конечно, в наши дни почти у всех есть газовая плита и обогреватель. Однако, несмотря ни на что, даже сегодня во многих случаях печь остается просто незаменимой.

Печное отопление является в настоящее время наиболее распространенным видом отопления сельских домов. Печное отопление отличается простотой, надежностью и дешевизной. Хорошая печь занимает мало места, потребляет мало дров и при правильной эксплуатации может прослужить довольно долго, не требуя ремонта.

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

  • Долговечность.
  • Пожарная безопасность.
  • Теплоёмкость (медленное остывание).
  • Приготовление пищи без контакта с огнём.
  • Сравнительно небольшая стоимость.

К недостаткам относят:

  • Относительно низкий коэффициент полезного действия (не более 30%).
  • Неэкономичный расход топлива.
  • Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
  • Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
  • Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Особенности

Особенностью устройства с мангалом, которая выделяет его от простых вариантов печи, является многофункциональность. Независимость от погоды можно отнести к особенностям конструкции – очаги (топки) такого устройства скрыты и напоминают камины.

К конструктивным особенностям относится размер моделей, достигающих в длину нескольких метров (самая простая модель с двумя топками – не менее 2,5 м). Высота печи в компактном варианте из двух топок вместе с дымоходом достигает 3 м и даже больше. Поэтому печь-мангал должна обязательно устанавливаться на крепкий железобетонный фундамент.

Русские печи и современные интерьеры

С русской печью связано большое количество народных поверий, но наступил затем 20 век — это все ушло в прошлое. Развитие технического прогресса внесло свои коррективы в устройство автономного отопления в любых частных домах. Городские дома люди чаще всего стали оборудовать газовым или электрическим отоплением. Однако классического типа русская печь отличается экономичностью и удобством эксплуатации, потому сегодня в загородных домиках возвращается мода на ее установку.

Маленькая печь в гостиной отделанная изразцами

Современные варианты уже не используют для непосредственного приготовления пищи, поскольку тут актуально использовать электрические, газовые горелки. Однако все равно это эффективный способ организации автономного отопления дома, а также элементом декоративного оформления современного интерьера, причем достаточно оригинальным.

Глино-песчаный раствор

Количество песка в глино-песчаном растворе определяется в зависимости от жирности глины (жирная — 2–4% песка, средняя — 15% песка, тощая — 30% песка). Чтобы добиться наиболее качественной кладки, песок необходимо брать просеянный сквозь сито с ячейками 3х3 мм.

Пропорции глино-песчаного раствора:

  1. Жирная глина: 1 ведро глины, 2,5 ведра песка.
  2. Средняя глина: 1 ведро глины, 1,5 ведра песка.
  3. Тощая глина: 1 ведро глины, 1 ведро песка.

Для приготовления раствора в емкость кладут несколько ведер размельченной глины и заливают ее водой на 24 часа. Затем в размокшую глину добавляют порционно нужное количество песка, постоянно перемешивая до однородной консистенции.

Какие печи строят наши умельцы

Ниже представлены русские печи, которые строят народные умельцы в городах и сёлах России.

Угловая классическая русская печь с лежанкой у стены.Классическая русская печь, выполненная на деревянной основе. В качестве основного материала используется глина.

Угловая русская печь без лежанки. Построена на плотном грунте без фундамента, поэтому угол в нижней части начал растрескиваться. Используется варочная поверхность с топочной вместо горнила.Современный вариант исполнения русской печи. Оборудована в соответствии с нормами и требованиями по технике безопасности. Присутствуют все конструктивные элементы, как и в классическом варианте.

Русская печь с отделкой облицовочным кирпичом. Есть лежанка, место для сушки, хранения дров, готовки пищи, а также ходы в дымоходе для повышения теплоотдачи.Оцените качество статьи. Нам важно ваше мнение:

Цена эффективной русской печи с лежанкой и плитой

Классический вариант русских печей в современном мире высокой конкуренции просто не смог бы устоять. Конечно, преимуществ у русской печи с лежанкой для деревенских крестьян времен Ивана Грозного – не перечесть. А вот в 21 веке каждый владелец дома сравнивает КПД русской печи с другими источниками отопления и даже другими печами – Отопительно-варочными печами, печь-каминами.

Не стоит на месте и печное дело: эффективность русской печи с лежанкой уже давно, в 20 веке, была улучшена, дополнена и модернизирована. Теперь русские печи немыслимы без плиты и нижнего подтопка. Почему же русская печь с плитой и нижним подтопком имеет хорошие показатели эффективности и за счет чего это достигается? Обо всём по порядку!

Для начала – фотография моей работе, на базе которой я буду описывать эффективность современной печной мысли. Русская печь с плитой и подтопком , работа № 180.

Обратите внимание на нижнюю часть русской печи – дверца топки в левом нижнем углу – это нижний подтопок. Дело в том, что классическая русская печь является настолько неэффективной в современном понимании, что сложно предстваить, как с такой неэффективностью наши предки мирилсь. Я опишу лишь несколько, на мой взгляд, чудовищных упущений классической русской печи , которые есть в старинных русских печах . ВНИМАНИЕ: таких допущений в современных русских печах я избега.! Итак:

Классическая русская печь не греет помещение ниже пояса.

В классической русской печи нельзя быстро вскипятить воду (для чая, умыться)

Русская печь с лежанкой занимает слишком много места, чтобы имело смысл строить её в дачном доме

Колпаковые печи

Отдельным видом противоточных печей являются колпаковые. Это — наиболее совершенный вид отопительных конструкций. КПД таких устройств составлет около 90%. Такая эффективность работы печи достигается, благодаря оригинальной конструкции.

В такой печи топочная камера отделена от дымохода стенкой. В результате дым удаляется из печи черз нижнюю часть, за счет чего помещение прогревается быстро и равномерно.

Конструкция содержит колпак. Дым, попадая в него, накапливается и остывает. А, как известно из законов физики, холодный газ тяжелее теплого. Вследствие этого остывший дым опускается вниз и выходит через дымоход на улицу.

Примерами колпаковых печей служат печь Вимана и печь Грум-Грижимайло.

Печь Вимана

Печь Вимана имеет много достоинств:

  • она может быть построена любого размера;
  • в колпак допускается установка водонагревателя, парогенератора или духовки;
  • возможность автоматизации процесса.

Такие конструкции можно использовать также в многоквартирных домах. Сложность заключается в самой конструкции, так как не каждый мастер сможет ее построить.

Печь Грум-Грижимайло

Эта печь работает на свойствах свободного движения газов. Конструкцию можно стилизовать под голандскую печь. В середине топочной камеры располагается отверстие, посредством которого газы проникают в колпак.

Далее все происходит, как в обычной противоточной печи — дым остывает, опускается вниз и выходит наружу через дымоход. Отличительной особенностью печи являются компактные размеры и тонкие стенки. При этом печь достаточно хорошо аккумулирует тепло и отлично прогревает помещение.

Какие инструменты понадобятся?

Качественная кладка печи в сельском доме потребует подготовки некоторых приспособлений.

Растворы намешивают внутри чистой просторной тары, вымешивают строительным миксером или электродрелью с использованием специальной насадки.

Сооружение прочного основания потребует укладки арматуры, значит, нужен сварочный аппарат. Контролировать поверхность можно при помощи строительного уровня, отвеса, лазерного уровня.

Инструменты для работы

Кельма нужна для непосредственной работы со смесью, киркой подгоняют кирпичные блоки по размерам, а резиновым молотком или обратной стороной рукояти кельмы пристукивают кирпичи.

Расшивку швов делают специальным приспособлением, но можно обойтись канцелярским ножиком.

Дополнительно стоит подготовить правило, которое устанавливают идеально ровно относительно боковой поверхности сооружения для лучшего контроля ровной укладки.

Преимущества и недостатки

Дымооборот в русской печке характеризуется минимальным температурным диапазоном. Неизменность температуры нагретых газов и их непрерывная циркуляция приводит к полному сгоранию мельчайших частиц топлива. Благодаря этому копоть и сажа почти не оседают на стенках, а значит чистить их потребуется всего несколько раз за все время использования отопительного сооружения.

Русская печь обладает и другими достоинствами:

  1. Высокий КПД —до 70%.
  2. Экологическая конструкция.
  3. Низкие требования к строительным материалам — можно использовать только кирпичи, песок и глину.
  4. Долгий срок эксплуатации.
  5. Равномерная теплоотдача.
  6. Возможность обогрева нескольких смежных комнат.
  7. Надежность и устойчивость постройки.
  8. Возможность приготовления пищи внутри (в топке) и снаружи (на плите).
  9. Комфорт и удобство лежанки с терапевтическим эффектом.

Есть у конструкции и некоторые недостатки:

  1. Функционирует лишь на топливе, для сгорания которого не нужен повышенный приток кислорода. Перевести агрегат на работу с мазутом или газом невозможно.
  2. Повышенные габариты. Громоздкость оказывает дополнительную нагрузку на перекрытия, поэтому располагать прибор допустимо лишь на первом этаже.
  3. После полного остывания и длительного простаивания сооружение требует долгого прогрева.
  4. Неэффективный дымооборот. Если допустить ошибку при возведении дымового канала, то печка может дымить.
  5. Неудобство очищения топочной камеры от золы.

Помимо этого, обустраивая такую печь, хозяйка должна научиться пользоваться ухватом, сковородником для помещения и доставания горшков, противней и чугунков. Зато сказочная конструкция отблагодарит теплом, вкусной едой, здоровым сном и оздоровляющим эффектом при лежании на теплой поверхности.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Принципы подготовки площадки под бассейн на даче

На большинстве дачных участков используют два вида бассейнов: каркасные или надувные. У них есть определённые преимущества:

  • демократичная цена;
  • простота сборки и очистки;
  • лёгкость замены воды;
  • возможность поставить на небольшом участке.

К недостаткам можно отнести необходимость собирать бассейн на зиму и возможность разрыва плёнки, из которой он сделан. Хотя плёнку изготавливают довольно прочную, она может повредиться из-за неровностей земли, на которой стоит резервуар, веток, камней и т. д. Поэтому прежде чем установить бассейн на даче, необходимо подготовить площадку для него: ровная поверхность убережёт материал от разрывов и обеспечит равномерное наполнение водой.

Площадку для бассейна несложно сделать своими руками. Главное, чтобы она отвечала следующим требованиям:

  • ровная, без уклонов и перепадов высот, ям и бугров;
  • гладкая;
  • без камней, мусора, веток;
  • расположенная в отдалении (не менее 5 м) от жилых строений и желательно ниже уровнем, чтобы при сливе воды она не потекла к дому;
  • на расстоянии не менее 3 м от фруктовых деревьев и кустарников, чтобы листья по минимуму попадали в воду.

Фундамент для русской печи

Поскольку печь — массивное и тяжёлое сооружение, ей необходим отдельный фундамент. Поэтому начинать строительство печи в уже возведённом доме будет проблематично — об этом следует подумать заранее.

Идеальным по надёжности вариантом будет плитный монолитный фундамент из железобетона. Подошва фундамента печи не связывается с фундаментом дома и является независимой конструкцией. Возведение его осуществляется по стандартной технологии. Обрез, т. е. выступ, образованный верхней кромкой фундамента и первым рядом кладки, должен быть не менее 50 см. Перед началом кладки на фундамент укладывается гидроизоляция — рубероид, сложенный в два слоя.

Чаще всего печь располагается у внутренней стены, имеющей мелкозаглубленный фундамент. В этом случае его подошва должна находиться на одном уровне с подошвой основания печи. Для обеспечения независимости фундаментов между ними оставляют зазор не менее 5 см, в который засыпается песок. Верхний край фундамента печи не доходит до уровня чистового пола на 14 см.

В случаях, когда печь размещается у наружной стены, под которой расположен заглубленный ленточный фундамент, котлован его расширяется и производится песчано-гравийная засыпка с тщательной послойной трамбовкой. После этого устраивается плитный фундамент печи с зазором в 5 см от основания дома — отступкой, при этом глубина подошвы фундамента печи — не менее 50 см. В отступку засыпается песок, а её торцевые стенки формируются кирпичной кладкой.

Если печь устанавливается в проёме, прорезанном в несущей деревянной стене, необходимо соединить получившиеся концы нижнего венца. Это делается при помощи полос стали толщиной 6 мм и шириной 60 мм, которые накладываются на брёвна с двух сторон стены и стягиваются болтами диаметром 16 мм. Проём обрамляется деревянными стойками. Между ними и будущей печью должен образоваться циркуляционный зазор шириной около 5 см, который называют разделкой. В фундаменте дома под стеной также должен быть заранее предусмотрен промежуток, равный ширине основания печи плюс отступка по 5 см с каждой стороны.

Характеристика печей «по-белому»

На смену устройствам «по-черному» со временем пришли агрегаты «по-серому». Охлажденный дым выходил наружу либо через отверстие в потолке, либо через деревянную трубу. Из топки через канал выходили горячий дым и искры, способные вызвать пожар на крыше, особенно в летнюю пору года, так как кровли в то время выстилались из возгораемого материала – соломы. Потому длительное использование печей «по-черному» не означало наличие трудностей в изготовлении трубы для выхода дыма, а скорее так проявлялась забота наших предков о тепле в своем доме и его безопасности.

Однако русские люди понимали необходимость срочной альтернативы подобным ненадежным топкам, и она нашлась в виде новых, пожаробезопасных, простых, экономичных и многофункциональных сооружений – печей «по-белому».

Они строились уже не из глины, а предварительно обожженного кирпича. В то время люди обучились мастерству обжигания брусков, осознали их важность при возведении топок и начали сооружать кирпичные строения.

Изменился и материал для кровли. Крыши стали выстилать дранкой или тесом, что исключало вероятность возникновения пожара.

Вскоре проблема риска возгорания вернулась. Новая дымовая труба повысила тягу, но в то же время увеличила и количество выбрасываемого горячего воздуха с искрами.

С целью повышения КПД и устранения риска возникновения пожара дымовую трубу начали делать изогнутой и пускать в кожухе оборотами. Таким образом, горячий дым, продвигаясь зигзагами по печи, отдавал тепло кирпичам, искры при этом также гасли. В конце своего пути продукты горения проходили по специальному горизонтальному участку трубы, из которой они попадали наружу уже остывшими.

Еще одно отличие «белых» печей от «черных» – фундамент. Первый вид устройства весит в 2-3 раза больше своей предшественницы, поэтому сооружали крепкую основу, чтобы пол выдержал и не провалился.

«Белые» печи хотя и являлись совершенными, но использовались долгое время только в домах бояр, князей и зажиточных господ. Причиной этому была дороговизна кирпича: обычные деревенские жители не могли себе позволить роскошь в виде приобретения этого материала и продолжали пользоваться печками старого образца. Некоторые находили альтернативу в возведении такого агрегата из необожженного кирпича – сырца, а обожженный использовали на под и свод печи.

Конструкция отопительного агрегата «по-белому» оказалась настолько совершенной, что до сегодняшнего времени не поменялась. Отдельно модернизировались только некоторые детали, упрощая работу и улучшая внешний вид оборудования.

Укладка 7-рядов

Седьмой ряд выкладывают так же, как и пятый, стесывая тычки боковых стен под пяту. Восьмой ряд формируется по тому же принципу, что и шестой. С него начинается создание основания под шесток, в состав которого входит три ряда полноразмерных тычковых кирпичей. Отсчет начинают от фронтальной плоскости агрегата.

Девятый ряд повторяет расположение и очертания кирпичей седьмого ряда. На нем продолжают выкладывать основание шестка. Его формируют над аркой подшестка, образуя сплошную выстилку. Когда выкладывается русская печь с подтопком порядовка должна соблюдаться в точности, иначе конструкция получится ненадежной.

Углы десятого ряда выкладывают из кирпича в 3/4, боковые стороны – из полномерных ложковых, а заднюю – из полномерного тычкового. Переднюю часть конструкции укладывают из трех рядов полноразмерных кирпичей вглубь. В итоге в каждом ряду должно быть по 7 кирпичей, уложенных плашмя. В результате образуется особая плоскость – шесток. Пространство, образовавшееся между задней стенкой и шестком, нужно засыпать гравием, песком и глиной.

Отделка кирпичной печи

Готовая печь, как правило, белится обычной побелкой на основе мела либо штукатурится тонким слоем. В идеале, можно класть в воду при размешивании жирное хотите добиться белоснежного эффекта – добавьте синьку.

Некоторые мастера усложняют задачу и выкладывают печь изразцами, декоративным кирпичом, декоративной расшивкой либо просто красят шов краской стойкой к высоким температурам.

Помните, что такая кладка подразумевает большие затраты и наличие большего опыта. Так что, ее лучше доверить профессиональным печникам.

Строительство каменного каменного кирпича в России — Новости Матери-Земли

1/8

Первый курс кирпичей.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

2/8

Схема: русская печь Марва и Маргарет.

БЕТ ГЛИК

3/8

Маргарет стоит рядом с внутренней частью печи, которая была сделана из мягкого кирпича и огнеупорного кирпича.Затем весь ящик был построен из твердого кирпича.

ФОТО: СОСТАВ НОВОСТЕЙ МАТЕРИ ЗЕМЛИ

4/8

Автоматическая кочегарка для угля Hitzer E-Z Flo, изготовленная вручную мастерами амишей.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

5/8

Пять дымоходов, образующихся внутри печи. Обратите внимание на облицовку из огнеупорного кирпича в первом (заднем) дымоходе.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

6/8

«Кровельная» топка.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

7/8

Пусковой внешний корпус из кирпича.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

8/8

Угольный кочегар Harman DVC-500 с прямой вентиляцией.

ИНФОРМАЦИЯ О МАТЕРИ ЗЕМЛЕ СОТРУДНИЧЕСТВО

❮ ❯

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя.Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип, чтобы уравновесить тепловыделение древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами им приходилось использовать солому, щетку или навоз, чтобы согреться. Взяв за счет способности кирпича накапливать тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался снаружи, а не из уже нагретого внутреннего помещения), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, обеспечивающая отвод горячей воды от печи. Его можно провести по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со строительной площадки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. –Без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: тяжелая работа, хороший глаз, много-много терпения. . . и библиотека. После непродолжительных поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать человека, который продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны потратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет до конца и построит его собственную печь, и что, продав мне детали, он меня «подсадит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам положить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры просто вырвались из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла по ковру в гостиной казалось верным источником жалоб от моей жены.Поскольку тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпича

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик проявит достаточно терпения и осторожности, чтобы удостовериться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он ни разу не положил ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали мягким садовым кирпичом (дешевле и легче резать). Топка и участки дымохода, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы перебрались через потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи. Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Горение в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности достигается примерно через 30 минут после выключения печи, настолько коротким, что наиболее эффективными являются очень горячие ожоги.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов. Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там немного летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца». Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. В первую очередь это связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что согласно сегодняшним строительным нормам нам все равно пришлось бы устанавливать тепловой насос, нужен нам он или нет, а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что нужно много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы дождетесь, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Самое лучшее в отопительной системе — это то, чего в ней нет — счет за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

Опубликовано 1 октября 1997 г.

СТАТЬИ ПО ТЕМЕ

Школа органических производителей Эшвилла и национальный медиа-бренд MOTHER EARTH NEWS объявляют о совместных усилиях в рамках региональной весенней конференции Школы органических производителей, которая состоится в Университете Марс Хилл, Марс Хилл, Северная Каролина, 18-20 марта 2022 года.

Одна из лучших частей фотографии, особенно фотографии дикой природы, — это волшебные моменты. Вы понимаете, о чем я: все просто встает на свои места самым неожиданным и красивым образом, как вы знаете, вы просто знаете, что у вас есть что-то особенное. Окружение, освещение и объект объединяются, чтобы создать что-то, что вы […]

вид сбоку красного Ford Mach E Electric.Фото Сета Лейтмана. Давайте послушаем, как Ford Motor Company расширяет семейство Mustang до эпохи электромобилей с помощью Mustang Mach-E 2021 года. Это совершенно новый полностью электрический внедорожник, воплощающий те же всеамериканские идеалы, которые вдохновили на создание самого продаваемого спортивного купе в мире. Разработано в […]

Российская каменная печь для обогрева высокопроизводительных жилых домов

11.12.2017

В холодные зимние месяцы приятно посидеть перед теплым огнем.Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные электроприборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Уик представлял себе свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Российская каменная печь для обогрева

В его новом доме установлен инновационный российский каменный обогреватель от Sheridan Brick & Stone Work в качестве основного источника тепла для дома.Его продуманная конструкция позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за R-стоимости дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн. «В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один.Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».

«Более высокие температуры повышают энергоэффективность обогревателя», — объясняет Шеридан. «Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вам нужно просто разводить огонь один или два раза в день. Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь домой вечером, плита все еще будет излучать тепло.Тогда ты сможешь снова разжечь огонь перед сном, а когда ты просыпаешься утром, в доме очень тепло «.

В каменной печи используется камень, добытый в местных карьерах, для скамьи и мантии, а также кирпич ручной формовки местного производства из Бостона. Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный голубой оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Даже при домашних температурах

Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома.Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов. С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не отправляете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей.В этом весь гений! »

Кроме того, в доме есть много энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции. Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии дом герметизирован, стратегия вентиляции важна для здоровья жильцов и долговечности дома.

Превосходное качество воздуха в помещении

Для поддержания здоровья и энергоэффективности домашнего воздуха в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder. Установка ComfoAir расположена в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.

Постоянный поток свежего отфильтрованного воздуха подается в спальни, гостиную, кладовую и офис. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом.Зимой тепло от отработанного воздуха возвращается к приточному, что позволяет экономить электроэнергию.

Семья Вик скоро переедет в свой новый уютный дом. Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.

Quidnon: Морская русская печь: накопление тепла

Это следующий из серии постов, посвященных решению проблемы установки традиционной русской печи на борт лодки. Интересно посмотреть, как развивалась концепция на основе отзывов читателей, следуя той же схеме, что и весь проект Quidnon, где недоработанные идеи в конечном итоге превращаются в полностью готовые, основанные на хороших идеях, внесенных знающими, опытными людьми.

Причина названия в том, что эта печь будет делать все, что делает традиционная русская печь: она обеспечит обогрев помещения, теплое место для сна, горячую воду для стирки, тепло для приготовления пищи и может использоваться для нагрева камней в течение длительного времени. сауна / парная. Но русская печь — это массивный кусок кирпичной кладки, возведенный на собственном фундаменте, и каменная кладка не может быть использована на борту лодки, кроме как балласта. (Отличительные красные кирпичи, из которых была построена большая часть Бостона, использовались в качестве балласта на борту британских кораблей, и их было так много, что колонисты стали вымощать ими тротуары.)


Причина включения не одной, а двух морских русских печей в дизайн Quidnon заключается в том, чтобы дать возможность путешествовать и жить на борту Quidnon в России, а также зимовать на борту в местах, где реки замерзают, а температура может оставаться ниже -20ºC в течение нескольких недель. , но там, где дров вообще много. Корпус Quidnon, сделанный из фанеры на 3 см или около того, с изоляцией из пенопласта с закрытыми порами и излучающим барьером, вынесенный на берег реки, заменяет традиционную бревенчатую хижину.Чтобы сохранить тепло, морская русская печь заменяет как традиционную русскую печь, так и печь, которая использовалась для топки русской бани (сауны, если вы предпочитаете финскую).
На борту все эти многочисленные функции, обеспечиваемые каменной кладкой в ​​традиционной русской печи, приходится выполнять по-другому. Отопление помещений обеспечивается не лучистым теплом, а принудительным теплым воздухом; горячая вода производится с помощью теплообменника; приготовление пищи (и нагревание камней в сауне) происходит на плите, а не в хранилище, похожем на печь для пиццы.(Тепло может быть направлено на плиту — или нет — с помощью перегородки.) При выключенной плите плита будет генерировать минимальное лучистое тепло, позволяя отводить ее тепловую мощность по трубам и каналам туда, где это необходимо. (Кому нужен особо горячий камбуз или головы?) Тепло накапливается в баке с горячей водой, а не внутри каменной кладки. В дровяной печи кладка может стать в четыре раза горячее, чем вода при атмосферном давлении, прежде чем превратиться в пар, но у воды примерно в четыре раза больше теплоемкости, чем у кирпичной кладки.

Большинство этих концепций уже разработаны и описаны в предыдущих постах. Единственный новый элемент, который я добавил с тех пор, — это теплообменник вода-воздух вокруг резервуара для горячей воды: принудительный поток воздуха будет проходить по всем шести сторонам резервуара для воды. Таким образом, можно будет топить печь вечером достаточно долго, чтобы вода нагрелась, а затем использовать это тепло для получения теплого воздуха всю ночь. В более холодные ночи этого может быть недостаточно для обеспечения комфорта во всей каюте, но, когда горячий воздух направляется туда, где спят люди, он, по крайней мере, согреет койки: грелка размером с лодку.Бак для горячей воды расположен прямо под самой печью, благодаря чему длина водопровода будет очень короткой, а масса воды будет располагаться ниже, где она повысит устойчивость лодки. Бак для горячей воды встроен в конструкцию печи, а это позволит сэкономить на материалах.


Эта печь будет поставляться в виде комплекта, состоящего из форм из листового металла, вырезанных плазменной резкой и гнутых на тормозе, чтобы их можно было собрать с помощью ручных инструментов. Комплект будет спроектирован так, чтобы эффективно упаковывать квартиру, и будет включать в себя всю сантехнику, оборудование, изоляцию, датчики и электронику (программируемый контроллер для регулирования потока свежего воздуха снаружи, для набора температуры воздуха и воды, а также сигнализацию. когда пора добавлять дрова) и термоэлектрический генератор для питания схемы управления (а также для зарядки телефонов и ноутбуков).

Эта печь является морской печью, а это означает, что не будет предпринято никаких усилий для ее сертификации для использования в жилых помещениях. В некоторых регионах дровяные печи регулируются более строго, чем в других, и вам решать, можете ли вы (или должны) использовать их на законных основаниях. Имейте в виду, что это печь, которую могут поднимать и перемещать два человека (с опорожненным резервуаром для воды), поэтому она не обязательно должна быть стационарной. Если у вас есть старый камин, то вам, вероятно, хорошо идти. В противном случае вам нужно как-то установить дымоход.Может быть плохой идеей использовать эту печь в городской или пригородной среде, которая в настоящее время считается «развитой» страной (т. Е. Спорной и пронизанной бюрократией). Но проблем с его использованием в сельской местности, особенно на приусадебном участке, быть не должно.

Если вы используете его на лодке, то применяется стандартный морской отказ от ответственности, который звучит примерно так: «Пожалуйста, проверьте свои местные и федеральные правила относительно использования дровяных печей на борту». Но по своей конструкции они должны представлять гораздо меньший риск, чем большинство морских дровяных печей.Он будет изолирован со всех сторон минеральной ватой и останется только теплым на ощупь, даже когда полностью заполнен топливом, что делает его безопасным для использования с малышами. Он не может перегреть воду и автоматически отключит контур горячей воды, выпустив струю пара. И он будет регулировать скорость горения по мере необходимости, регулируя количество свежего воздуха, закачиваемого в камеру сгорания снаружи. Топка останется полностью изолированной от воздуха изнутри (за исключением добавления дров), что сводит к минимуму вероятность вдыхания CO.Комплект будет иметь страховку ответственности за качество продукции, но любой, кто подает претензию, должен будет ответить на простой вопрос: одобрил ли установку квалифицированный морской сюрвейер?

Надеюсь, эта конструкция печи окажется очень полезной как на лодке, так и вне ее. Его можно использовать для обогрева хижины в лесу, обеспечивая воду для приготовления пищи и душа. Его можно использовать для летнего приготовления пищи, консервирования, а также для поддержания тепла в теплицах в холодные периоды с помощью трубопроводов в теплом воздухе. И, поскольку он будет представлен в виде легкого плоского комплекта, его можно будет установить в бездорожных местах, таких как хижины в горах, где походы по каменной кладке или чугунной печи были бы слишком трудный.

Итак, многие ли из вас подумали бы о покупке этой печи? И сколько вы готовы заплатить за комплект для его сборки? Было бы очень полезно иметь некоторое представление об уровне интереса, прежде чем выделять ресурсы на разработку детального проекта и организацию процесса изготовления. Возможно, продажа комплектов для сборки этой печи предоставит нам возможность финансово поднять проект. Это также позволит нам хорошо изучить логистику производства комплектов, чтобы мы могли учиться, делая небольшие и дешевые ошибки, а не очень дорогие и размером с лодку.

Для тех, кто был фанатом Quidnon в течение некоторого времени, я надеюсь, что вам понравится подход бутстрэппинга. Я вижу в этом потенциальный способ сохранить акцент на постройке отличных лодок, а не на том, чтобы торопиться зарабатывать деньги, чтобы вернуть деньги инвесторам.

14 ярких идей для лучшей дровяной печи

Alliance For Green Heat недавно объявил 14 финалистов, которые примут участие в первом в истории Wood Stove Design Challenge, международном конкурсе, который демонстрирует одни из самых чистых и эффективных видов древесины нового поколения. печи.«Популярная механика» расскажет о каждом из финалистов и нововведениях, которые они планируют привнести на «Десятиборье дровяной печи» в Вашингтоне, округ Колумбия, в ноябре этого года. (Прочтите до конца, чтобы проголосовать за своего фаворита!)

1 Dragon Heater: ракета с горизонтальной подачей (США)

Этот агрегат объединяет топку традиционной печи с внутренней трубой ракетного обогревателя. Древесина поступает по горизонтальной трубе в первичную камеру сгорания. Горячие турбулентные газы поступают во вторую вертикальную камеру сгорания, после чего происходит отвод тепла.Половина тепла окружает вторичную камеру, а остальное поступает в заполненную гранитом область для отсроченного высвобождения.

Тип и конструкция печи: Отдельная кладка
Размер топки: Средняя
Предполагаемая розничная цена: TBD
Капитан команды: Sandy Mathieu

2 Firemaster: The IntensiFire (Новая Зеландия)

IntensiFire — это недорогая модернизированная печь с нисходящим потоком, разработанная для улучшения сгорания до 60 процентов.Это добавляет преимущества вторичного воздуха для горения более старым агрегатам; Стоимость модернизации, вероятно, будет примерно такой же, как стоимость замены перегородки, которая больше не потребуется.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Джейсон Стюарт

3 Печи Helbro: Gymse (Дания)

Gymse демонстрирует присущие каменному обогревателю качества, в том числе удобный дизайн, высокоэффективные и чистые ожоги и 24 часа нагрева от одного огня. Эта печь совместима с дымоходом любого размера и может быть изготовлена ​​из глины и практически любого камня.

Тип и конструкция печи: Каменная кладка на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ларс Хельбро

4 Хвам: Автопилот IHS (Дания)

Интеллектуальная тепловая система автопилота Hwam измеряет условия горения с помощью лямбда-датчика кислорода и термопары.Затем бортовой компьютер распределяет воздух для горения для достижения наилучшего возможного горения. Температуру можно установить с помощью пульта дистанционного управления. Эта печь уже находится на рынке и соответствует европейским стандартам экологической маркировки.

Тип и конструкция печи: Автономная чугунная
Размер топки: Средняя
Планируемая розничная цена: $$$
Капитан команды: Стивен Родс

5 Межконтинентальный: 2B4W (США)

2B4W — каменный обогреватель, который может быть построен из переработанных материалов. Он состоит из двух списанных стальных нефтяных бочек, установленных друг на друга. Тепло хранится в огнеупорном кирпиче высокой плотности и будет излучаться до 24 часов при обжиге дважды в день с высокой скоростью горения. Система управления горением помогает уменьшить ошибку оператора, а внешний вид может быть украшен локализованным узором.

Тип и конструкция печи: Каменная кладка, строительная
Размер топки: Средняя
Планируемая розничная цена: $$
Капитан команды: Род Зандер

6 Кимберли Стоув (У.S.A.)

Kimberly Stove — это портативный газогенератор, который включает термоэлектрический генератор, змеевики с горячей водой, духовку и 12-вольтовую систему нагнетания воздуха. Имея высоту 25-1 / 2 дюйма, диаметр 10 дюймов и вес 56 фунтов, он достаточно мал, чтобы поместиться в лодке или жилом доме на колесах. Kimberly почти полностью изготовлен из нержавеющей стали, за исключением дверного стекла и прокладок.

Тип и конструкция печи: Портативная автономная
Размер топки: Маленькая
Предполагаемая розничная цена: $$
Капитан команды: Roger M.Lehet

7 Мэрилендский университет: Малсибер (США)

Mulciber оснащен автоматизированными системами рекуперации тепла, вентиляции и контроля горения, которые реагируют на изменения в окружающей среде горения и затем регулируют поток воздуха для поддержания идеальных условий горения. Коаксиальный вход собирает избыточное тепло, которое в противном случае уходило бы в дымоход, в то время как термоэлектрические генераторы приводят в действие вентиляторы, которые распространяют тепло по комнате.

Тип и конструкция печи: Стальная, отдельно стоящая
Размер топки: Большая
Прогнозируемая розничная цена: $
Капитан команды: Тейлор Майерс

8 Ofenbau + Feuerstellen: изразцовая печь с экологической маркировкой (Австрия)

Хотя эта печь основана на традиционном европейском дизайне Kacheloefen , она имеет современную камеру сгорания, аналогичную тем, которые соответствуют требованиям австрийской экологической маркировки. Он обеспечивает низкий уровень выбросов за счет управления движением воздуха в печи. Воздух проходит через плотную перегородку / заслонку, расположенную в основании печи, а затем через щели попадает в камеру сгорания.

Тип и конструкция печи: Каменная плитка, строится на месте
Размер топки: Большая
Планируемая розничная цена: $$$$
Капитан команды: Ричард Джуссел

9 Inven, Inc .: SmartStove (США)

SmartStove — это автоматизированная система, которая анализирует горение, а затем физически управляет тягой и вентиляторами, чтобы управлять количеством воздуха, поступающего в печь.Это максимизирует горение, уменьшая потребность пользователя в постоянных корректировках, чтобы поддерживать эффективное горение огня. SmartStove сочетает в себе электронику и прошивку, разработанную специально для дровяной техники.

Тип и конструкция печи: Модернизированная печь
Размер топки: N / A
Предполагаемая розничная цена: $
Капитан команды: Дэн МакФарланд

10 Travis Industries: Лопи Кейп-Код (U. S.A.)

Кейп-Код — это гибрид каталитических и некаталитических технологий. Эта чугунная печь, уже запущенная в производство, имеет КПД 80 процентов и производит 0,45 грамма в час выбросов, что делает ее самой чистой печью в списке сертифицированных дровяных печей Агентства по охране окружающей среды. Предварительно нагретый воздух для горения повышает эффективность, в то время как трубы вторичного воздуха и каталитическая камера сгорания сжигают почти все оставшиеся твердые частицы.

Тип и конструкция печи: Чугунная, отдельно стоящая
Размер топки: Большая
Планируемая розничная цена: $$
Капитан команды: Алан Атембоски

11 Туликиви: Хииси (Финляндия)

Эта компактная каменная печь может нагревать воду и сжигать дрова или пеллеты без электричества и дополнительного оборудования, хотя она будет проверена только на способность сжигать дрова.Он построен из мыльного камня, который сохраняет тепло, а затем медленно его отдает. Hiisi — это эффективный агрегат с низким уровнем выбросов, который соответствует строгим европейским стандартам выбросов, установленным на 2015 год.

Тип и конструкция печи: Каменная кладка, отдельно стоящая
Размер топки: Маленькая
Планируемая розничная цена: $$$$
Капитан команды: Джереми Джонсон
Веб-сайт команды: tulikivi.com

12 Уокер Плита (У.S.A.)

Печь Walker Stove сочетает в себе характеристики ракетной печи с высокоизолированным ядром сгорания и вторичным впрыском воздуха, чтобы помочь достичь полного сгорания. Он также предназначен для устранения опасных ожогов и пожаров в дымоходе путем отсоединения дымохода от камеры сгорания. Его можно установить в качестве автономного обогревателя помещения или в центре системы аккумулирования тепла.

Тип и конструкция печи: Гибридная ракетно-каменная печь или автономная
Размер топки: НЕТ
Предполагаемая розничная цена: $
Капитан команды: Мэтт Ремайн

13 Виттус: Twinfire (У.S.A.)

Этот двухкамерный агрегат, изначально разработанный для обеспечения эффективных и экологически чистых печей в развивающихся странах, функционирует посредством газификации — процесса, при котором древесина преобразуется в монооксид углерода и водород за счет реакции сырья при высоких температурах. В результате образуется газовая смесь, называемая древесным газом, которая перегревается и смешивается с воздухом в нижней камере для достижения полного сгорания.

Тип и конструкция печи: Автономная двухкамерная стальная печь
Размер топки: Средняя
Планируемая розничная цена: $$$$
Капитан команды: Нильс Виттус

14 Мыльный камень Вудсток: Union Hybrid (U.S.A.)

Печь Union Hybrid от Woodstock Soapstone использует вторичное сгорание и каталитическую камеру сгорания, а также саморегулирующееся соотношение воздух / топливо, предназначенное для увеличения мощности и повышения эффективности. Печь изготовлена ​​из стали, чугуна и мыльного камня, что обеспечивает ее долговечность и высокую тепловую массу. Большая топка и высокая тепловая мощность делают его подходящим основным источником тепла.

Тип и конструкция печи: Автономная из стали / чугуна / мыльного камня
Размер топки: Большой
Предполагаемая розничная цена: $$
Капитан команды: Томас Моррисси

15 Голосуйте сейчас за выбор народа

14 финалистов конкурса Wood Stove Design Challenge будут официально оценены в ходе недельного десятиборья деревянных печей на Национальной аллее в ноябре, когда команда экспертов по плитам, качеству воздуха и горению выберет печь-победитель на основе пяти критериев: выбросы, выбросы, эффективность, доступность, инновации и простота использования.

На протяжении всего испытания мы увидим множество инноваций, но их влияние может быть незначительным, если мы, потребители, не воспользуемся технологиями экологически чистого сжигания в значимых количествах. И это с меньшей вероятностью произойдет, если печи следующего поколения не обладают убедительными преимуществами или просто непривлекательны для конечного пользователя.

Здесь вы можете помочь. Мы вручим отдельную награду «Выбор народа» печи, которую вы считаете самой инновационной. Возможно, вы больше всего цените удобство для пользователя — или, возможно, функциональность, практичность, стоимость или даже эстетику.Какими бы ни были ваши критерии оценки ультраэффективной дровяной печи с низким уровнем выбросов, это ваш шанс заявить о себе.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Тепловые массовые печи — аккумуляторы тепла с каменной кладкой, тальковидным камнем и ракетные печи

Тепловые массовые печи относительно неизвестны на массовом рынке дровяных печей, однако у них есть преданные поклонники во многих частях мира, где они являются частью местных архитектурных традиций.Основной принцип всех тепловых печей заключается в том, что они улавливают тепло, выделяемое горячим эффективным огнем, и медленно отводят его в жилое пространство здания.

В отличие от традиционных открытых каминов и дровяных печей, подавляющее большинство тепла, которое иначе было бы потрачено впустую в дымоходе с дымовыми газами, отводится до того, как газы покинут дымоход.

Накопление тепла обычно обеспечивается большой массой плотного материала, обычно камня, кирпича, плитки или (реже) воды.Дымоход проходит таким образом, что проходит через эту массу на большое расстояние. Такая длина воздуховода обычно является наиболее неприятным аспектом конструкции печи с тепловым потоком, так как к огню должен поступать достаточный приток свежего воздуха.

Некоторые печи могут сохранять тепло до 24 часов, что сокращает или даже устраняет потребность большинства дровяных печей в регулярной заправке топливом в течение дня.

Тепловые печи бывают самых разных форм, стилей и строительных материалов и могут иметь столь же широкий диапазон внутреннего дизайна, который редко можно увидеть снаружи.

Русские камины — это своеобразный накопитель тепловой массы. Традиционный дизайн камина встраивается непосредственно в ткань дома и дымохода. Кирпичный дымоход построен с извилистым дымоходом, который помогает всей дымовой трубе поглощать больше тепла от дымовых газов, которые затем возвращаются в здание. Традиционные формы могут страдать от некоторых недостатков, связанных с открытым огнем и неконтролируемыми сквозняками, однако это можно смягчить, объединив их с современной эффективной топкой.Поскольку они требуют значительных строительных работ в самой структуре здания, они вряд ли будут полезным решением для типичного домовладельца.

Одни из самых элегантных — дровяные печи из мыльного камня, топка которых состоит из больших масс привлекательного мыльного камня. Эти печи могут быть отдельно стоящими (что делает их привлекательными для многих домашних установок), однако они обычно весят меньше и, следовательно, могут хранить меньше тепла, чем другие типы. Мыльный камень особенно ценится за его привлекательный внешний вид, хорошую теплопроводность и устойчивость к термическому растрескиванию.Мыльный камень широко используется в регионах Северной Америки, но в последние годы становится все более популярным.

Ракетные печи

Cob наименее технологичны и идеально подходят для деревенских и экологически безопасных методов строительства. Глыба (строительный материал из песка, соломы и влажной глины) формируется вокруг горизонтальной дымоходной трубы для изготовления мебели, полов или других конструктивных элементов дома. Органические формы, которые можно сформировать из початков, могут быть очень приятными, и вся печь может быть построена с небольшими затратами, используя в основном переработанные детали.

Работа с глинобитным грунтом — отличный проект для заядлого домашнего мастера, особенно когда он интегрирован в новое здание из глыбы.

Каменные обогреватели сочетают в себе лучшее из обоих миров — они могут быть элегантно сконструированы, чтобы производить ценный предмет мебели, а более дешевый кирпич для каменной кладки обеспечивает накопление тепла. Большие и тяжелые печи можно построить с меньшими затратами, хотя обычно для них требуются специалисты-строители.

За последние несколько лет производство каменных печей переживает бум… люди осознают преимущества этих печей с точки зрения простоты эксплуатации и комфорта в доме. Конструкция была усовершенствована, и сейчас многие компании производят кладку; наборы сборного огнеупорного кирпича, которые можно легко сложить вместе, чтобы сделать внутренности каменной печи. Затем эти сердечники могут быть облицованы камнем, кирпичом или любым другим тяжелым строительным материалом квалифицированным каменщиком. Мы тщательно исследовали их для нашего нового дома и были очень впечатлены их потенциалом.

Многие конструкции поставляются с дополнительными хлебными печами, могут быть построены для обогрева нескольких комнат и этажей дома, а также могут иметь форму и облицовку в соответствии с любыми вкусами дизайна интерьера. Это отличное решение, если у вас есть средства и вы планируете капитальный ремонт или проектируете новую недвижимость. Из-за своего размера они не очень подходят для небольших или старых домов.

Другие области применения Thermal Mass

Накопление тепла появляется и в некоторых других бытовых приборах — возможно, вы видели старые масляные накопительные нагреватели, которые используют дешевую ночную электроэнергию, а затем выделяют тепло в течение дня.

Недавно я наткнулся на электрическую Aga, модернизированную таким же образом, чтобы использовать дешевую ночную электроэнергию. Уютное и практичное решение для места, где нет магистрального газа.

K’ang — Fine Homebuilding

Сводка: K’ang — это каменная каменная печь, построенная 2000 лет назад и устанавливаемая под полом. Он предназначен для сжигания небольшого количества древесины при высоких температурах и сохранения тепла. В этой статье объясняется, как он построен.

Карл Маркус, каменщик из Миссулы, штат Монт., имел опыт строительства русских каминов, и он хотел включить одну из этих каменных печей в свою солнечно-пассивную пристройку — теплицу / офис, выходящую на юг. Но Маркус не хотел жертвовать площадью (170 кв. Футов), которая была в цене в его старом доме. Решением было построить каменную печь под полом пристройки.

Идея Маркуса была не новой, а скорее адаптацией древней мультикультурной традиции. В году Книга масонских печей (Brick House Publishing Co.) Дэвид Лайл пишет, что древнеримский гипокауст и китайский кан, обе системы обогрева полов, использовались 2000 лет назад. Афганский вариант, называемый тавакхане, возможно, существовал уже 4000 лет.

Маркус построил свой канг, чтобы выжать все до последней британской единицы из своих дров. Печь делает это, сжигая дрова при высоких температурах и сохраняя огромное тепло, которое она генерирует. Кангу Маркуса тоже не нужно гореть постоянным огнем. Он считает, что часового сжигания дважды в день будет достаточно, чтобы нагреть надстройку и существенно обогреть весь его дом.В 30 фунтах дров стоит 225 000 британских тепловых единиц. Если k’ang эффективен на 90%, он будет генерировать и удерживать 202 500 британских тепловых единиц утром и вечером.

Я видел работы Маркуса и был заинтригован некоторыми другими каменными печами, которые он построил. Особенно меня впечатлила массивная печь под полом в конференц-центре здания, где я работал. Тепло, которое он производило, было очень комфортным. Итак, прошлой весной, когда Маркус упомянул, что он начал строить свою печь под полом, я спросил, могу ли я понаблюдать за строительством и написать о процессе.

Препарат

Как только почва весной растаяла, Маркус начал копать. В центре существующей внешней стены он выкопал на глубине 6 футов ниже уровня земли. Затем он проложил лестницу из бетонных блоков, которая начиналась в юго-восточном углу дома и падала с пяти ступенек на 3 фута. квадратная посадка. По всей внутренней стене лестничной клетки Маркус укрепил существующий фундамент бетоном. Лестница повернула налево на площадке и опустилась еще на две ступеньки, чтобы встретить существующие 3 фута.Широкий цокольный коридор. Маркус укрепил свой фундамент в этом подъезде, используя конструкцию из балок с каждым рядом блоков вплоть до пола. Он использовал блоки, у которых были выбивные перемычки, так что удаление выбивных отверстий в каждом блоке создавало горизонтальный канал через всю трассу. Затем Маркус залил этот канал бетоном. Затем он вырвал шаткую старую деревянную лестницу, ведущую в гостиную наверху.

Бетонная лестница разделяла новую пристройку пополам, а также обрамляла западную стену печи канг.На три ряда выше лестничной площадки Маркус поместил канг 3,1 куб. футов топки. Он и его жена могли топить печь, сидя на лестнице.

Чтобы увидеть больше фотографий, иллюстраций и подробностей, нажмите кнопку «Просмотр PDF» ниже:

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Онлайн-руководство по проектированию

Heat-Kit — каменный обогреватель, каменная печь


Каменные обогреватели превосходно заполняют счет.Если тебе нужно даже очень небольшое количество тепла, например, между сезонами, когда вы просто хотите снять озноб, вы просто сжигаете меньший расход топлива, но вы все равно его быстро сжигаете. В большая поверхность никогда не бывает слишком горячей на ощупь. У тебя лучистая система отопления премиум-класса с уровнем комфорта, который просто не может сравниться с конвекцией или принудительным воздухом системы.

г. Преимущества лучистого отопления

Кладочные утеплители бытовые системы лучистого отопления.Лучистое отопление отличается несколько фундаментальных аспектов традиционной конвекции и принудительное воздушное отопление. Понимание этих различий важно, если вы планируете включить каменный утеплитель в дизайн вашего дома.

Почему мы греем?

Хороший подход — спросить на вопрос «Зачем греем?». Хотя это может кажутся банальными, важно учитывать тот факт, что наше тело производит собственное тепло, около 100 Вт, когда мы отдыхаем.Строго говоря, топить нам не нужно наши тела вообще. Скорее, нам нужно предотвратить их теряет тепло.

Мы обмениваемся теплом с нашими окружение через два основных механизма: излучение и конвекция. Доля каждого варьируется в зависимости от как вы одеты и от вашего окружения. В футболке в обычном доме зимой вы теряете около 60% радиацией. Точная сумма может сильно отличаться в зависимости от температуры поверхности вашего тела «видит» в окружающих предметах.

Хороший пример: когда вы на улице весной в тихий солнечный день, вы можете носить футболку, даже если температура воздуха может быть 55 или 60 F. Но шагните в тень, и вы начнете дрожь в течение нескольких минут, хотя воздух температура не изменилась. Наличие или отсутствие Солнце кардинально меняет ваше сияющее окружение. Точно так же даже легкий ветерок при таких температурах изменит вашу конвективную среду.Слово «черновик» в этом контексте сразу вызывает в воображении мысленные образы дискомфорта.

Лучистое тепло электромагнитная энергия, такая же, как видимый свет. В Единственная разница в том, что он находится в инфракрасном диапазоне спектр, с большей длиной волны. Длинная волна инфракрасный порт удобнее коротковолнового инфракрасного. В виде температура поверхности излучающего тела становится выше, длина волны лучистой энергии становится короче, пока в конечном итоге он становится тускло светящимся красным.Это пронзительный жар, который вы чувствуете от костра, когда приближаетесь на угольную кровать.

Воздух температура менее важна

С лучистым отоплением системы, концепция температуры воздуха предполагает меньше важность. Это ключевой момент. Наша обычная модель отопления и комфорта на основе принудительного воздушного отопления системы, где важна температура воздуха: вам нужно термостат, который может регулировать температуру воздуха до в пределах пары градусов.Чтобы понять, что на самом деле происходит, нам нужно добавить еще один параметр в нашу модель: средняя лучистая температура, или MRT. Это просто средняя температура поверхности всех стен в помещении, включая примерно 100 кв. футов поверхности каменный утеплитель.

На диаграмме выше показано, что происходит: по мере роста MRT «полоса комфорта» температуры воздуха резко увеличивается. Это помогает объясните, почему каменному обогревателю не нужен термостат.Это также объясняет, почему ваши стеклянные двери для террасы нуждаются в занавеска на ночь, хотя занавеска не опускается существенные потери тепла: шторы имеют более высокую температура поверхности, чем холодное стекло, особенно с источником лучистого тепла. Другие аспекты Radiant системы отопления

Меньше пыль

С обычным форсированным системы, вы используете воздух, которым дышите, как обогреватель. среды, пропуская ее через воздуходувку печи каждые несколько минут.

Когда вы просыпаетесь в утро с «пересохшим горлом» у вас ассоциируется это с сухим воздухом. На самом деле это вовсе не сухой воздух, а пыли. В печи циркулирует очень мелкая пыль. твой дом. Печные фильтры становятся только больше частицы, а не очень мелкая пыль, которая вызывает больше всего чувствительность. Когда вы добавляете увлажнитель воздуха, вы на самом деле это использование влаги для осаждения пыли из воздуха.

Рассмотрим это: Для человек с респираторными проблемами, где лучше всего быть зимой? Ответ: Аризона, где воздух сухой.

Меньше стратификация

Причина меньше движение воздуха с системой лучистого отопления заключается в том, что там намного меньшая разница температур между воздухом у потолка и у пола. Меньше перегрев спален наверху и потолочные вентиляторы могут обычно устраняются. Лучистое отопление дает вам больше пробег от заданного количества тепловой мощности по целевому лучше туда, где нужно: в жилую площадь где расположены излучающие панели.

Здоровый тепло

Лучистое отопление полезен при многих аллергиях и респираторных заболеваниях проблемы по причинам, изложенным выше.

Кроме того, вы ощутите комфорт при более низкой температуре воздуха. Более холодный воздух рядом с обнаженной кожей способствует кровообращению и собственное производство тепла телом. Это бодрит и позволяет быть более бдительным. «Солнечная весна» день », процитированный ранее, демонстрирует этот эффект.

В Европе лучистое тепло использовался в медицине в терапевтических целях для много лет, и он начинает находить здесь применение в качестве Что ж.

Как это влияет на мой выбор?
Важное расположение

Понимание некоторые из основных принципов лучистого отопления важно, когда вы решаете, где разместить кладку система обогрева.

Вообще говоря, каменный утеплитель создает «зону комфорта» вокруг сам.Чем ближе вы к обогревателю, тем выше МРТ, который ваше тело «видит» в окружающая обстановка.

Это означает, что вы хотите обогреватель, расположенный там, где ваша семья проводит большую часть времени время. Лучше всего подойдут открытая планировка и центральное расположение. Часто кладочная конструкция служит разделитель пространства, скажем, между кухней и гостиной. В Дело в том, что только минимальные зазоры до горючих материалы обычно требуются позволяет гибкость в интеграции системы в дом.

Также учитывайте расположение загрузочной дверцы топки и ее удобство для вашего поставка дров. Хранение дров внутри дома есть часто нет необходимости, так как топка загружается полностью однажды.

Многие обогреватели часто двойная функция камина, поэтому эта функция должна быть также считается.

Окна влияет на производительность

Многие современные окна приходят со специальным покрытием low-E, которое действует как зеркало для длинноволновой лучистой энергии.С каменным утеплителем в комнате ваше тело видит отражение комнаты теплые поверхности в окне помимо холодных поверхность самого стекла. С большим непокрытым стеклом поверхности, такие как двери патио, стекло с низким энергопотреблением улучшат уровень комфорта заметно с вертикальными излучающими панелями например, в каменном обогревателе, расположенном в центре.

Экологические преимущества

Экологичная технология

Устойчивое строительство начинает вступать в свои права.Многие люди начинает сомневаться не только в энергопотреблении их дома и их образ жизни, но и шире эффекты, такие как количество воплощенной энергии в материалы дома и количество загрязнений, были сгенерированы в результате.

Обогрев кирпичной кладки древние технологии. Его основные ингредиенты — земля и Пожар. Хотя это относительно новое явление для Северной Америки, оно насчитывает несколько сотен лет во многих более холодных регионы Европы.

Все материалы в обогреватель может быть переработан, при желании, и есть обогреватели в Европе, которые верно служат уже более ста лет.

Помощь для уменьшения глобального потепления

Самый важный глобальный экологической проблемой сегодня является глобальное потепление, и наша выбросы парниковых газов (в основном углекислого газа). Мы рискуют благополучием будущих поколений, потому что нашего потребления ископаемого топлива.Каждый раз, когда мы заправляем нашу машину бензином добавляем эквивалент сотки фунтовый мешок углерода в атмосферу в виде выбросы углекислого газа из выхлопной трубы.

Углеводородов было на миллионы лет унесен в землю воздействие растений на атмосферу. Через наши потребление ископаемого топлива мы возвращаем этот углерод в атмосферу с ошеломляющей скоростью. Как север Американцы мы — худшие виновники, потребляя несколько раз больше среднего мирового показателя на душу населения.Чтобы иметь значимое воздействия, нам необходимо сократить использование ископаемого топлива на примерно от 70 до 90%.

Наши варианты транспортировки ограничены — мы можем меньше ездить или получить более эффективный транспортное средство. Однако у нас есть выбор в том, как мы нагреваем наши дома. Просто нет смысла использовать ценные (пока смехотворно заниженная) ресурсы просто для того, чтобы сорт тепла.

Дерево возобновляемый ресурс

При условии, что деревья выращиваются на устойчивой основе, почти нет вклад в глобальное потепление, когда вы сжигаете дрова.

Растения используют фотосинтез для хранения солнечной энергии. Они достигают этого путем преобразования атмосферный углекислый газ в запасенные углеводы, такие как как целлюлоза. Когда дерево в конце концов умирает, этот углерод диоксид возвращается в атмосферу под действием бактерии и грибки по мере разложения древесины. Потому что это замкнутый углеродный цикл, нет чистого воздействия. Когда ты сжигать дрова, вы отапливаете свой дом с помощью накопленной солнечной энергии энергии и просто используя ускоренную версию этого цикл.

Использование древесины в качестве топочное топливо требует, чтобы его заготавливали устойчиво. В отличие от сплошных рубок, правильная практика ведения лесного хозяйства требует прореживания и выбраковки для улучшения насаждения. Этот теоретически мог бы произвести достаточно топлива, чтобы нагреть огромную количество домов.

Минимизация выбросы от сжигания древесины

Крупномасштабное выжигание древесины может привести к проблемам с качеством воздуха. Основные экологические проблема — дымовыделение.Woodsmoke очень похож на сигаретный дым с точки зрения здоровья. Это состоит из крошечные капельки смолы, известные регулирующим органам как PM-10, или твердые частицы размером менее 10 микрон. С тельце крови 6 мкм, частицы дыма могут попадать через легкие прямо в кровоток. Следовательно, проблема со здоровьем.

Как упоминалось выше, выбросы от сжигания древесины могут сильно различаться в зависимости от того, как он сгорел.Для герметичных металлических печей, Агентство по охране окружающей среды США (US-EPA) теперь требует, чтобы все модели были сертифицированы. стандарту US-EPA Phase II для выбросов. Это привело к исследованию чистого горения и значительным улучшения в воздухонепроницаемости печных выбросов от того, что было очень высокие уровни.

Масонство Ассоциация обогревателей Северной Америки (MHA) приложила большие усилия, чтобы установить показатели выбросов каменных обогревателей через полевые испытания, прошедшие аудит EPA.В результате у большинства производителей теперь есть данные о выбросах для их системы.

Строители каменных печей имеют сделал еще один шаг. В партнерстве с Lopez Quarries Каменные обогреватели (Эверетт, Вашингтон), мы установили выбросы испытательный центр, Lopez Labs, и в течение четырех лет проводил текущую программу тестирования производительности на нескольких различных нагревателях в моделируемом поле условия.

В результате имеем самая большая база данных по теплопроизводительности кладки тестирование в Северной Америке, более 100 тестов в течение полный (24 часа) цикл, и произвел несколько исследовательские работыi.Результаты представлены в таблице. 1, и по сравнению с полевыми испытаниями US-EPA для других дровяная техника. Вывод вполне ясен: каменные обогреватели — безусловно, самый чистый способ сжечь дрова и сопоставимы с самыми чистыми печами на гранулах.

Хорошая инвестиция

Более высокая начальная стоимость окупаемость системы обогрева кладки в несколько способами. Подобно каменному камину, он добавляет удовольствия и ценность для вашего дома — хорошая кладка прекрасна.Установленная стоимость может быть очень сопоставима с обычная кладка камина. Однако соотношение цены и качества значительно выше, чем у камина. С обогреватель, ваши вложения в кирпичи и раствор работают для вас каждый день отопительного сезона как активный термальный Панели массового хранения и лучистого отопления.

По сравнению с другой древесиной отопительной техники, амортизации нет или возможная стоимость замены.Ваша работа по уходу за огнем устранены, и ваши хлопоты по обслуживанию будут минимальными потому что дымоход остается чистым.

The Система Heat-Kit

Введение

Традиционно строительство для хорошего каменного утеплителя потребовались умельцы с значительные навыки и обучение. Обогреватель — это не только требуется для хорошей работы с точки зрения эффективности и выбросов, но также быть в состоянии противостоять многим тысячи циклов быстрого нагрева и охлаждения.Этот суровый термоциклирование создает огромные нагрузки на огнеупор. материалы, с которыми каменщик должен иметь дело знакомый.

Наша философия

Мы занимались проектированием и строительные обогреватели на 17 лет. Мы также создаем члены Ассоциации каменных нагревателей и производят информационный бюллетень (MHA News) для ассоциации. Сетью с очень способной группой каменщиков по всему Северу Америка, мы можем использовать новейшие знания и полевой опыт.

Heat-Kit был первым сердечник нагревателя, разработанный в Северной Америке, и некоторые из ее более инновационные функции теперь можно найти в промышленность.

Мы стремимся исследования и разработки каменного обогревателя, потому что это стоящие усилия со следствием. Мы чувствуем, что результаты говорят сами за себя и являются лучшей формой Реклама.

Мы разработали Heat-Kit системы в 1985 году, чтобы лучше удовлетворить как наши собственные потребности, так и у наших клиентов.Это система из сборного железобетона. огнеупорные компоненты, что позволило снизить количество дорогостоящего времени на месте, необходимого для создания сердечник нагревателя на 90%. Нашим главным нововведением было сохранение около 50% конструкции из огнеупорного кирпича в ядре, включая все критические области, такие как топка. Firebrick, на наш взгляд, не имеют себе равных по тяжелое злоупотребление термоциклированием.

Например, у нас есть разработана первая общекладочная белая печь (т.е., пламя не проходит через духовку) и считаю, что это лучшая печь в своем деле. Дома мы сейчас пользуемся одним испечь весь хлеб на закваске — НИОКР могут быть веселье!

Описание

Полная система включает фундамент, утеплитель и дымоход. Нагреватель состоит из стержень и облицовка. Кладка облицовки имеет минимум толщиной 4 дюйма и является частью активного теплового масса. Обычно он устанавливается местным каменщиком, и вы есть большой выбор вариантов отделки.

Компоненты

Сердечник нагревателя состоит сборных огнеупорных компонентов, которые собираются на сайт в сочетании со стандартными огнеупорными кирпичами, которые обычно приобретается на месте. Двери топки двойные изготовлен из высококачественного чугуна с жаропрочным стекло. Все необходимое оборудование, такое как очистка и амортизаторы включены.

Некоторое из этого оборудования устанавливается в облицовку, т.е.е., это будет делать местный каменщик. На северо-востоке мы предлагаем доставленные и установлена ​​прайс на сердцевину, настроен готов к облицовке.

Газ поток

Расход газа через Тепловой комплект 2 показан ниже. Он показан с вариант с духовкой.

Наружный воздух для горения входит на более низкий уровень через фундамент. Проходит через воздушную заслонку (1) и затем в топку (2). Быстрое сгорание топливной заправки приводит к длительному пламя, которое направляется вокруг печи, а затем выгорать во вторичной камере сгорания.Горячий газы охлаждаются в двух нисходящих каналах теплообмена (7) и войдите в соединительную камеру (8) под топкой. Оттуда охлажденные выхлопные газы попадают в дымоход на уровень пола. Конструкция присоединительной камеры позволяет дымоход должен быть подключен в любом месте сзади или сбоку нагревателя без разбалансировки нисходящих каналов.

Запорная заслонка (9) в дымоход закрывается, когда огонь полностью погашен, примерно через два часа.Это прерывает тягу дымохода. и предотвращает накопление большого количества энергии в кладка от просачивания через дымоход.

Технические характеристики

Доступен с высокопроизводительной топкой 22 дюйма

Теперь мы предлагаем самые большие топка доступна в противоточной печи. Принятый дизайн практика ранее ограничивала противопоточные топки ширина 18 дюймов из-за длительного срока службы вопросы.Это связано с термоциклированием топочные огнеупоры. Мы можем безопасно увеличить это ограничение по нескольким причинам. Наши 4-летние испытания на горение программа в Lopez Labs убедительно показала, что эффективность и показатели выбросов, в отличие от общепринятая мудрость, с перестреливаемым воздухом и больший размер топлива. Эта комбинация параметров замедляет скорость горения, достаточная для снижения напряжений огнеупора в топка там, где это наиболее важно.Система Heat-Kit использует двухслойную конструкцию из огнеупорного кирпича толщиной 5 дюймов в топка. Внутренний 2-дюймовый слой — поле заменяемый, если в этом возникнет необходимость. Наш 17 годовой послужной список показывает, что это маловероятно, тем не мение.

Обновление топки — это недорогой вариант. Теперь мы рекомендуем его для всех приложений кроме случаев, когда дизайн требует компактности. Нагревать хранилище устраняет проблему превышения размера, поскольку частичное всегда можно использовать топливную загрузку.При полной нагрузке, пиковом нагреве производительность примерно на 20% выше, чем у 18-дюймового топка. При частичной загрузке немного более низкая поверхность температура и большая площадь поверхности желательны от с точки зрения лучистого отопления.

Доступен с белым пекарня

См. Подробнее описание в следующем разделе. Предлагаем только белый печь с противотоком. Аллан Скотт, известный калифорнийский пекарь и строитель кирпичных печей, заявляет, что только герметичная камера белого цвета кладочная печь обеспечивает идеальное удержание влаги свойства, которые делают идеальную корочку хлеба.Большая духовка опционально доступен с топкой 22 дюйма.

Разработано производительность

Лучший каменный утеплитель производительность достигается при правильных отношениях между тепловой массой и циклом горения. Традиционная кладка обогреватели в Европе использовались как обогреватели помещений, и это только с их относительно недавним перемещением на Север Америка, что они были применены к современному целому дому конструкции. В результате большинство обогревателей в Северной Америке больше, чем европейские модели, что вызывает новые проблемы с дизайном.

Как добираются стены утеплителя толще, температура поверхности падает и хранение время и время термической задержки увеличиваются. Оптимальный дизайн необходимо найти правильный баланс между этими противостоящие силы. Время хранения более 18-24 часов нежелательны, так как будет слишком большая задержка во времени между запуском нагревателя и достижением максимальной мощности, дюйм эффект, требующий от вас предсказания погоды на завтра. Точно так же температура поверхности от 140 до 150F обеспечивает разумная тепловая мощность и падение при более низком температура довольно крутая.Например, при 150F a Падение на 7,5 приводит к падению теплопроизводительности на 21%. типовая 10 кв. м. (площадь поверхности) обогреватель от 5.80кВт до 4.57кВт.

Наши сборные огнеупоры в теплообменниках используются специальные тонкостенные толщиной 1 дюйм. строительство, позволяющее построить до идеального 5 до конечной толщины 6 дюймов в боковых стенках нагревателя, используя стандартные 4-дюймовые каменные блоки. Это дает вам более широкий широкий выбор вариантов отделки без снижения производительности штрафы толстых боковин.Интересно отметить что традиционный противоточный обогреватель в Финляндии построен из кирпичей толщиной 5 дюймов без футеровки (финский строительные нормы и правила не требуют лайнера).

Двери топки имеют механическую посадку

Мы проектируем и производим собственная дверь топки и печи. Они из прочная чугунная конструкция с жаропрочным немецким Керамическое стекло Robax. Мы получаем посадку без прокладок в нашем двойные двери топки с первым снятием напряжения и отжиг отливок из серого чугуна, а затем механическая обработка всех сопрягаемые поверхности плоские.При испытании под давлением, моделирующем при фактическом использовании в дверях Heat-Kit было значительно меньше воздуха утечки, чем выбор сопоставимых дверей с уплотнителями.

Опора нестандартного дизайна

Проектирование индивидуальных систем это наша специальность, и ряд вариантов модификации уже встроены в наши стандартные модульные детали. За Например, скамейки с подогревом — это простое дополнение. Или, если задняя поверхность каменки упирается в стену, мы можем превратить его в источник теплого воздуха.Мы умеем не только продавать вам компоненты и установить их, но также есть инженерный опыт, чтобы наилучшим образом адаптировать систему к вашему потребности.

Опции

Домашняя пекарня

(Используйте «Назад» кнопку в браузере, чтобы вернуться сюда со страницы пекарни)

Внутренний Горячая вода

Макет Направляющая

Стандарт размеры

Схема на этой странице дает типичные размеры для каменки, дымохода и дополнительных скамейки.Хорошее место для начала макета — это расположение дымохода, так как обычно ограничения, такие как прохождение через балки перекрытия или крышу фермы.

зазоров

Расстояния до горючих материалов приведены в таблице ниже. Стены крыла (перегородка стены) могут касаться обогревателя металлической шпилькой и цементом. доска:

Расстояния до Горючие материалы

  • Фундамент 2 «
  • Нагреватель 4 «
  • Дымоход 2 «

Нагреватель

Стандартный обогреватель имеет Топка шириной 22 дюйма и примерно 52 дюйма шириной. с облицовкой.Все готовые размеры являются номинальными, поскольку они могут отличаться в зависимости от типа кирпича или камень. Плитка или штукатурка примерно одинаковы габариты, так как они устанавливаются на 4 дюйма поддержка.


(вверху) Сердечник нагревателя габариты (без облицовки).

(внизу) Завершен высота



(вверху) Руководство по макету

Дымоход

Расположение дымохода гибкий и может быть где угодно, кроме передней части обогреватель.Размеры дымохода указаны для Вкладыш дымохода 8 дюймов x 12 дюймов, который входит в стандартную комплектацию. Лайнер может иметь любую ориентацию. Для 8-дюймового круглого лайнера внешний размер дымохода — 20 «x20». An Лайнер 8 «x8» также будет работать в большинстве применения, для наружного размера дымохода 16 дюймов x 16 дюймов. Учтите, что дымоход можно задвинуть. 4 дюйма в обогреватель, если мало места. применение дымоход может быть удален от каменки и подключается к обогревателю с помощью подогреваемой скамьи.

Примеры компоновки

Скамейки с подогревом

Планировка скамей с подогревом довольно гибок с системой Heat-Kit. Наши специальные коллектор нижнего канала может управлять скамейкой напротив сторона каменки от дымохода, если требуется. Отправь нам ваш план этажа.

Макет Примеры

Завершение Ваша система

Работа с местным каменщик

Вы потребуется нанять местного каменщика для установки 4-дюймового кладочная облицовка, которая нужна вашему обогревателю.Обычно вы будете также соорудите кладку дымохода. Предоставляем вашему каменщику поддержка, чтобы все прошло гладко. Поскольку мы сами занимаемся кладкой 30 лет мы говорим на одном языке.

Обычно мы цитируем оба стандартные и нестандартные ядра на доставленных и установленных основание. Это означает, что вы получаете ядро, готовое к облицовка для установки. В нем уже будет все необходимые компенсаторы, чтобы воздушный зазор между вашей облицовкой и сердечником просто проталкивается полностью с минометом по мере выполнения работы.

Двери топки и зачистки устанавливаются в облицовке вашим каменщиком. Мы предоставить полный набор письменных инструкций. Вас также может организовать визит вашего каменщика во время сердечника сборка, будем с ним разбираться по инструкции устно, чтобы убедиться, что все ясно и позволить он знает, что может позвонить нам в любое время, если есть вопросы возникают. На сегодняшний день мы добились 100% успеха Оцените этот подход.Мы находим, что большинство масонов — топ высококлассные мастера и хотят узнавать о новых приложения для их навыков.

Банка Сам доделываю сердечник ТЭНа?

Сердечник нагревателя требует некоторые навыки сборки. Много кладки Однако опыт не требуется. Кладутся огнеупорные кирпичи с тонкими стыками, окунув их в специальную глину миномет, и этому процессу научиться намного легче, чем собственно кирпичная кладка.У нас есть подробный по кирпичику Инструкции по сборке доступны для всех наших моделей. Однако есть определенные простые процедуры, которые необходимо выполняется точно для обеспечения безотказной работы отопителя с долгая жизнь. Поэтому мы настоятельно рекомендуем вам (или ваш каменщик) участвовать в фактической сборке сердечника сначала с нами. Это бесплатно, и мы можем держать вас в курсе доступных дат и мест.

Фонд планы

Рисунок 14.Стопы, фундамент и консольная плита Рисунок 14 и Рисунок 15 показать типовой фундамент из бетонных блоков для обогревателя и дымовая труба. Консольная плита толщиной 4 дюйма обеспечивает высоту 18 дюймов. расширение негорючего очага. Плита армированная на 6-дюймовых центрах с усиливающим стержнем 1/2 дюйма. Наружный воздух для горения Пенополистирольная пробка оставляет 8 дюймов вырез 10 дюймов для пепла и воздух для горения поднимается. Воздух для горения подается от наперсток диаметром 6 дюймов (не показан) в блоках только ниже плиты.Там, где этого требует местный кодекс, подключается к внешней стороне с помощью 6-дюймового изолированный гибкий воздуховод на уровне потолка подвала.

Мы провели тестирование по расходу воздуха каменным утеплителем, и показали, что наружный воздух не требуется даже в тесном доме .. См. referenceii ниже для более подробной информации. Другие тесты имеют показали, что внешний воздух фактически не приносит пользы при alliii. Отчасти потому, что при ветре отрицательное давление с 3-х подветренных сторон дома, следовательно, делая 75% вероятности, что ваш воздухозаборник без давления.

Наши продукты и услуги

Продукты

Полное отопление кладки системы

В районе Оттавы мы с удовольствием расскажу вам о полной кладке система отопления, включая облицовку и дымоход. Мы тоже иметь сеть контактов по всей Северной Америке, и может сделать реферал во многих сферах.

Сердечники каменного обогревателя, готов к облицовке

Предлагаем доставленные и установленная цена на все наши сердечники нагревателя, включая индивидуальные системы.Основная цена включает доставку и путешествовать в радиусе 500 км (300 миль) от Оттавы. Дополнительный проезд оплачивается из расчета 1 доллар США / км. Мы устанавливаем сердцевина нагревателя готова к облицовке, со всеми установлены необходимые компенсаторы и др. Ваш каменщик просто заполняет зазор между сердцевиной и облицовкой ступка.

Двери топки и очистители должны быть установлены в облицовке вашим каменщик. Предоставляем полный набор инструкций.Часто вы можете договориться о посещении каменщиком участка во время основная установка, чтобы мы могли просмотреть все устно. Мы призываем вашего каменщика связаться с нами по телефону. если во время работы возникнут вопросы. Этот подход имеет оказался очень успешным.

Наборы стержней для кладки

Если вы хотите построить собственный обогреватель, мы также поставляем основные компоненты, включая оборудование. У нас есть пошаговая графическая Инструкции по сборке для каждого основного варианта.Попросите скопируйте для конкретной конфигурации, если вы хотите оцените уровень сложности. Хотя мы пока есть только элементарное видео по сборке, мы скоро будет более полный. Мы также можем уведомить вы о наших предстоящих установках, где вы можете получить практический опыт. Плата за мастерскую в размере 100 долларов США возвращается. при покупке любого из наших компонентов или оборудования.

Услуги — консультации и дизайн

Услуги базового проектирования

Мы будем рады поможет вам спланировать систему обогрева кладки в дизайн вашего нового дома.Поистине удачный дизайнерский подход рассматривает обогреватель не только как отопительный прибор, но и как неотъемлемая часть «дома как системы». Слово «очаг» происходит от слова «сердце», а система обогрева кладки должна занять достойное место сердца дома.

Обычно мы работаем с вашей чертежи и используйте новейший САПР (с компьютерной design), которая может создавать трехмерные эскизы обогреватель и его окружение.Система Heat-Kit имеет развивались с годами, чтобы позволить высокую степень кастомизация на основе модульных компонентов. Мы выставляем счета ставка на консультации и дизайн 40.00 / час., начинаем часы после первых двух часов — т.е. нет плата за выполнение основных макетов.

У нас обширная опыт в области энергосберегающего и устойчивого жилищного строительства поля и часто могут дать рекомендации здесь.

Услуги по индивидуальному дизайну

Мы также проектируем / строим нестандартные системы, в том числе ядра полностью ручной сборки, который может удовлетворить практически любую потребность.Наш послужной список включает системы с проектной мощностью 15 кВт (50 000 БТЕ / ч) подача 2000 литров горячей воды в сутки. Мы бы будем рады обсудить с вами ваши требования и предоставить вы с цитатой.

Стоимость

Советы по покупкам

Вроде ничего путного, вы ничего не получаете даром. При сравнении вашего варианты отопления, это может быть ложной экономией только Обратите внимание на цену, указанную на приборе.Первый, определить окончательную установленную цену, включая дымоход, подойдет для любой рассматриваемой системы.

Далее, фактор в эксплуатации расходы. Правильно построенный каменный обогреватель имеет чрезвычайно длинный жизнь. Он также заслуживает похвалы за то, что он самый безопасный и Самый простой способ сжечь дрова. Дополнительная экономия достигается с точки зрения лучистого отопления, так как есть гораздо меньше температурного расслоения от пола до потолок и температуру воздуха можно поддерживать на более низком уровне.

Если вы планируете использовать дерево в качестве ваше основное топливо для отопления, вы можете компенсировать часть капитальные затраты на каменный утеплитель по сравнению с более простым резервом система. Например, можно обойтись электрическим плинтуса вместо теплового насоса или печи с воздуховоды, так как вы используете электричество или ископаемое топливо использование будет минимальным.

Типовые затраты

См. США Прейскурант или Канадский прейскурант на сердечники Heat-Kit.Цены указаны включены для некоторых из наиболее популярных опций, таких как более широкая топка и печь. Варианты типа с подогревом скамейки котируются на индивидуальной основе из-за большое количество возможных вариаций.

Обратите внимание, что основной базовая цена, указанная в пределах 300 миль от нашего магазина, составляет доставлены и установлены, готовы к встрече с каменщиком с кирпичом, камнем и др. Включает в себя все необходимое фурнитура, в том числе люки для чистки обогревателя и дымохода и контроль наружного воздуха.

Загрузите руководство по планированию теплового комплекта
(обновлено 5 января 2001 г.)
(файл PDF Acrobat 600 Кб)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
