Профилегиб своими руками в домашних условиях: чертежи, фото, видео

Металлические профили сегодня получили самое широкое применение в строительстве. Очень часто встречается ситуация, когда нужно провести изменение формы применяемого профиля. Гибка профиля осуществляется с применением специального станка, промышленный вариант исполнения которого обходится довольно дорого. Именно поэтому многие рассматривают возможность изготовить профилегиб своими руками. Самодельное устройство будет обладать также привлекательными эксплуатационными качествами, может применяться при налаживании массового или серийного производства. Рассмотрим подробнее то как сделать профилегиб своими руками, что для этого требуется и многие другие моменты.

Профилегиб своими руками

Технология изготовления профилегиба

Профилегибочный станок можно изготовить своими руками при применении подручных материалов. К особенностям изготавливаемой конструкции можно отнести следующие моменты:

Массивная пластина может применяться в качестве основания. При создании простейшей конструкции на пластину наваривается два уголка, которые выступают в качестве направляющих. В интернете также можно встретить чертежи, которые предусматривают применение дерева. Стоит учитывать, что профилегиб с основанием из дерева не сможет выдержать серьезное механическое воздействие. Именно поэтому, если станок будет применяться для гибки стального профиля, то следует применять в качестве основного материала стальные пластины и уголки большего сечения.
Проводится крепление вспомогательных роликов, которые предназначены для фиксирования заготовки. Рекомендуется проводить крепление роликов через болты, под которые в уголках создаются отверстия. За счет применения болтов можно будет регулировать расстояние между двумя роликами, изменяя радиус гибки. Наладка станка может проводиться в течение короткого промежутка времени.
К нижней части применяемой пластины привариваются уголки. Они предназначены для существенного увеличения жесткости основания. Следует провести крепление уголков в месте концентрации нагрузки. К данным уголкам также проводится крепление элементов, которые будут применяться для фиксации устройства на основании.
Для того чтобы изготовить профилегиб своими руками, к верхним направляющим приваривается пластина с отверстиями. Их диаметральный размер должен быть больше, чем сечение применяемого винта для передачи усилия.
Проводится монтаж рабочего винта, через который передается усилие. Подобный элемент, сделанный своими руками, жестко соединяется с рабочим роликом, через который передается давление.
В качестве привода применяется механизм, передающий физическое усилие. Примером можно назвать домкрат или редуктор. При создании ручки не стоит забывать о том, что при увеличении длины рукоятки существенно повышается передаваемое усилие. Это связано с тем, что рукоятка применяется в качестве рычага. Электрический профилегиб изготовить своим руками достаточно сложно, так как требуется провести установку электродвигателя и снизить количество оборотов, увеличив передаваемое усилие. Для этого также может устанавливаться понижающий редуктор.
Как правило, изготавливаются ролики из подручных материала. Для этого используется труба определенного диаметра. Кроме этого, при изготовлении могут применять дерево. Стоит учитывать, что деревянные ролики рассчитаны на относительно невысокую нагрузку. Поэтому подобные профилегибы могут применяться для гибки профиля из цветных металлов.

Профилегиб своими руками, чертежи которого можно встретить в интернете, можно изготовить только при наличии определенных материалов и инструментов. После создания конструкции можно сделать пробную гибку, после чего отрегулировать положение всех элементов. Как только все элементы были отрегулированы можно провести укрепление конструкции.

Необходимые инструменты и материалы

Для изготовления рассматриваемого устройства требуются определенные материалы и инструменты:

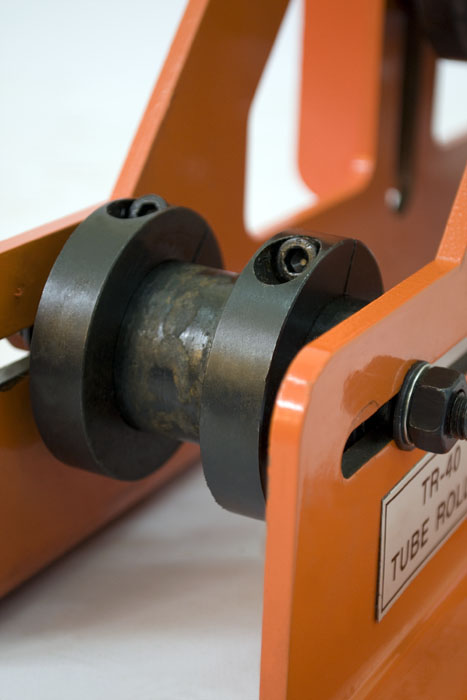

Ролики для профилегиба можно изготовить самостоятельно или приобрести. Как правило, при изготовлении роликов применяется сверхпрочная сталь, которая должна выдерживать давление. В качестве роликов могут использоваться валы. Ролики можно снять с других устройств.
При изготовлении основания применяются пластины толщиной 5-8 мм. Они предназначены для принятия высокой нагрузки. Для усиления конструкции можно приобрести четыре уголка длиной 30 см.
Усилие может передаваться при помощи специального механизма, к примеру, редуктора. Изготовить его своими руками достаточно сложно, но можно получить устройство из разбора. Кроме этого, большой популярностью пользуются устройство для гибки из домкрата.

Самодельный профилегиб

Создать станок своими руками можно исключительно при наличии определенных инструментов:

Сварочного аппарата. Для того чтобы создать прочную конструкцию соединение отдельных элементов проводится при применении сварки. Этот метод соединения характеризуется высокой надежностью и прочностью.
Болгарка. Для изменения длины и формы применяемых материалов применяется метод механической обработки. Работать с металлом можно при применении специальных кругов, предназначенных для работы со сталью.
Различные измерительные приборы. Создаваемая конструкция должна иметь точные размеры, так как в противном случае получить изделие с требуемыми показателями будет невозможно.
Напильники или шлифовальное оборудование. Стоит учитывать, что при резке могут образовываться заусенцы и другие дефекты, которые требуют обработки при применении специального инструмента.

Куда сложнее создать устройство с электрическим или гидравлическим приводом.

Конструкция профилегибочного станка

Самодельные гибочные станки могут изготавливаться только при применении чертежей. Подходящий чертеж профилегиба можно скачать в интернете. Рассмотрим устройство, которое предназначено для гибки заготовки прямоугольного или квадратного сечения.

Схема профилегиба своими руками имеет следующие особенности:

Основным элементом конструкции можно назвать три ролика, размеры которых могут быть самыми различными. Расстояние между валами может быть самым различным, так как они применяются в качестве опоры. Третий валик применяется для передачи давления и формирования загиба.
Третий валик имеет определенную свободу хода, который ограничивается специальными направляющими.
Усилие передается через редуктор. За счет этого механизма небольшое усилие может применяться для гибки заготовок из различных металлов с разным показателем площади сечения.

Конструкция профилегиба

Часть нагрузки через опоры передается на основание конструкции. Этот момент определяет то, что при изготовлении основания применяются самые прочные материалы.

Классификация профилегибов

Основным признаком классификации можно назвать тип установленного привода. Для того чтобы провести изменение формы металлического изделия требуется прикладывать достаточно большое усилие. По рассматриваемому критерию станки для гибки профиля делятся на несколько основных групп:

гидравлические;
электрические;
ручные.

Кроме этого, основными показателями можно назвать:

показатель усилия, прикладываемого к заготовке;
размеры оборудования;
степень мобильности оборудования;
степень автоматизации работы устройства.

Рассмотрим наиболее распространенные разновидности гибочных станков подробнее.

Гидравлические станки

В промышленности большое распространение получили станки с гидравлическим приводом. Это связано с тем, что профилегиб гидравлический обладает высоким показателем эффективности. К особенностям подобного оборудования можно отнести нижеприведенные моменты:

В большинстве случаев гибочное оборудование для профиля с гидравлическим приводом выполнено в стационарном виде. С помощью подобного станка можно проводить обработку профилей любого сечения и в любом количестве.
Гидравлический привод не требует прикладывания физической силы. За счет чего существенно упрощается процесс обработки.
При желании можно автоматизировать процесс изготовления изделий.

Однако, гидравлический профилегибочный станок изготовить своими руками практически невозможно. Это связано со сложностью конструкции. Рассматривая гидравлический привод, следует учитывать нижеприведенные моменты:

Устройство должно быть постоянно подключено к источнику энергии.
Следует проводить периодическое обслуживание профилегиба для увеличения срока службы.
Стоимость создаваемого привода довольно велика, так как для создания высокого давления требуется специальное оборудование.

Сегодня в промышленности устанавливаются исключительно покупные гидравлические станки, так как они обладают высокой надежностью и эффективностью в применении.

Электрические профилегибы

Довольно большое распространение получили станки с электрическим приводом. За счет подачи энергии на электродвигатель создается крутящий момент, который через привод передается на рабочий орган. Профилегиб электрический характеризуется следующим образом:

Оборудование более компактное, обладает высокой эффективностью. В сравнении с гидравлическим приводом электрический заменяет меньше места.
Современный профилегиб с электроприводом позволяет проводить гибочные работы с высокой точностью. При этом заготовка обладает высокой прочностью.
Электрический привод позволяет автоматизировать процесс производства. В продаже встречаются варианты исполнения полуавтоматического типа.

Электрический профилегибочный агрегат устанавливается в небольших мастерских, а также в быту. В отличии от гидравлического варианта исполнения, рассматриваемый предназначен для создания меньшего давления. Кроме этого, устройство зачастую не обладает защитой от перегрузки.

Ручные станки

Дешевле всего обходятся станки с ручным приводом. Это связано с простотой конструкции. Профилегиб ручной характеризуется следующим образом:

Устройство обладает небольшими габаритами и простотой в эксплуатации. Ручные профилегибочные станки самые дешевые, а также их просто изготовить.
Чаще всего рассматриваемое оборудование встречается в частных мастерских или гаражах.
Стоит учитывать, что ручной профилегибочный станок может применяться для гибки труб небольшого диаметра. Это связано с тем, механический привод не может создавать сильное давление.
При применении ручного профилегиба нельзя изготовить изделие, которое соответствует чертежу.

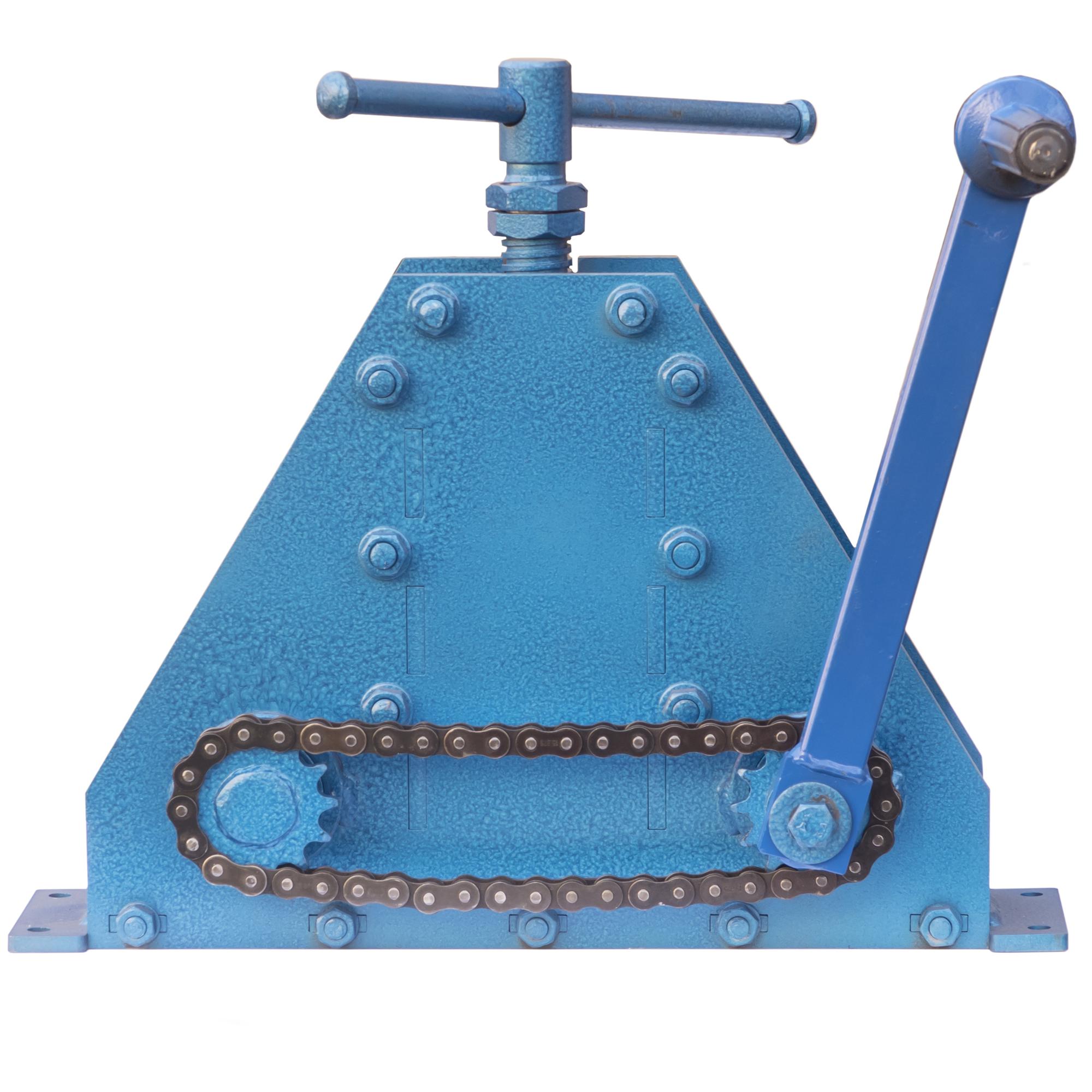

Самодельный ручной профилегиб

Механический привод получил довольно широкое распространение, так как он простой в изготовлении. Большая часть чертежей, которые предназначены для изготовления конструкций своими руками, связаны именно с профилегибами рассматриваемого типа.

Назначение профилегиба

Создать самодельный профилегиб относительно несложно, устройство предназначается для концентрации и передачи усилия. При применении гибочного станка можно проводить работы следующего типа:

Гибка металлического профиля квадратного и прямоугольного сечения. Профиль может изготавливаться при применении различных металлов.
Придание изогнутой формы трубам, которые изготавливаются из стали или цветных металлов.
Гибка прудков различного сечения.
Загибание различных видов проката: уголки, швеллеры и другие.

Большинство изготавливаемых моделей применяются для загиба заготовки с различными показателями. Кроме этого, многое оборудование применяется для изгиба профиля в холодном состоянии.

В заключение отметим, что для бытового применения можно изготовить профилегиб своими руками. Это связано с высокой стоимостью промышленных вариантов исполнения. Созданный станок может иметь относительно небольшие размеры, устанавливаться в небольшой мастерской. Большинство моделей может применяться для изгиба металлической заготовки в горизонтальной и вертикальной плоскостях.

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Профессиональное оборудование, при помощи которого гнут металлический профиль, стоит недешево. Сегодня не каждый в состоянии себе его позволить. При наличии необходимых деталей и чертежей его можно изготовить самостоятельно.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

создание деталей, которые имеют прямоугольное или квадратное сечение;
производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
изменение формы труб;
сгибание арматуры разного сечения.

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом.

Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым.

Несмотря на это, пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными. Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

замкнутый профиль или открытый;
спиралевидная форма;
окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб. Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

химической;
энергетической;
нефтеперерабатывающей;
строительной;
мебельной.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях. Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов.

После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять, какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей. Именно между ними и будет происходить гибка металла.

Бетонное основание желательно организовать под навесом. Можно использовать двор или гараж.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров.

Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Пользоваться таким простым профилегибом можно уже через трое суток. Трубу или профиль потребуется поместить между установленными швеллерами и согнуть, приложив собственные усилия.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать. Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута. Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением.

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить.

Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Подготовка инструментов и материалов

В зависимости от того, какой профилегиб предполагается сделать, инструменты и материалы будут отличаться. Если это ручной станок, для его сборки понадобятся:

швеллер 14П или небольшие отрезки трубы с сечением;
1 ролик и 2 валика, которые станут играть роль опоры;
несколько подшипников;
ручка, посредством которой ролик будет приводиться в движение;
4 ограничительных кольца, между ними расстояние будет зависеть от диаметра используемой заготовки;
цепь привода и 2 звездочки;
для цепи потребуется ограничитель;
несколько гаек типа М8;
винт для регулировки;
пара пружин;
несколько болтов, используемых в качестве фиксирующих элементов.

Когда планируется изготовить электрический самодельный профилегиб, потребуются следующие элементы:

двигатель мощностью 1500 Вт;
редуктор червячного типа;
швеллера или трубы диаметром 7 см.

Остальные детали схожи с теми, что нужны при изготовлении ручного профилегиба.

Размеры и чертежи

В зависимости от того, какой профилегиб планируется сделать, схема будет отличаться. Чертеж может быть более подробным для тех, кто плохо разбирается в теме. Без предварительной подготовки изготовить качественный профилегиб будет сложно.

При более подробном рассмотрении схемы становится понятно, что основными рабочими элементами конструкции профилегиба являются ролики. Два играют роль опоры, а последний – рабочий вал.

Деформация заготовки происходит постепенно, что значительно облегчает работу. Таким образом, пользователю удается получить изгиб под необходимым углом. Такое постепенное воздействие призваны обеспечивать направляющие. Именно они ограничивают свободный ход и помогают добиться желаемого эффекта. Схема заводского и самодельного профилегиба не сильно отличается, только сложностью в исполнении. В целом основные элементы конструкции присутствуют в обоих вариантах.

Самодельный трубогиб можно изготовить и из других элементов. Для создания ручного станка потребуется:

несколько пластин, толщина которых должна быть от 5 до 8 мм;
массивное основание, роль которого может играть толстая металлическая пластина;
уголки в количестве 4 штук с размером стенок 50 мм и длиной 300 мм;
ролики.

Для работы нужно иметь навыки использования сварочного аппарата.

На металлическое основание приваривают уголки. Именно они выполняют роль направляющих. Вспомогательные ролики требуется зафиксировать посредством болтов. Для придания жесткости основанию приваривают с другой стороны также 2 уголка. На верхние торцы направляющих необходимо приварить металлическую пластину. В ней проделывается отверстие с диаметром большим, чем обладает вкручиваемый винт, основная роль которого – оказать давление на сгибаемую заготовку. Самым последним монтируется рабочий винт. Его нижняя часть жестко крепится к рабочему ролику, посредством которого и будет формироваться необходимый изгиб.

Перемещение профиля или трубы между роликами можно обеспечить ручным или электрическим приводом. После того как станок будет собран, пришло время делать пробную гибку металла. Только во время работы станут видны недочеты, и оборудование потребуется отрегулировать необходимым образом.

Поэтапное описание работ

Пошаговая инструкция по созданию ручного профилегибочного станка включает несколько этапов:

подготовка площадки для установки;
сборка станка;
установка станка;
проверка работы.

Для создания самодельного профилегиба можно использовать домкрат, рельсу, швеллер или просто уголок. Посредством подробного чертежа сделать самому такой агрегат довольно просто.

После того как пользователь решит, что именно будет использоваться в качестве площадки для установки оборудования, стоит приступать к сборке изделия. Для небольших профилегибов можно использовать в качестве площади для установки обычный верстак. Те станки, что создаются из рельсов, обладают большой массой, поэтому под ними должна быть только бетонированная плоскость.

На втором этапе необходимо изготовить П-образный регулятор и основу конструкции будущего профилегиба.

Станину сваривают посредством специального аппарата и электродов. В используемом отрезке швеллера потребуется сделать небольшое отверстие по размеру ввариваемой гайки. В нее вкручивают заранее подготовленный винт. Только после выполнения этой работы приваривают ролики, вал, подложки.

Следующий этап работы – установка звездочек. Сначала делают отметки на концах валиков. Пазы и канавки можно нарезать дрелью. Звездочки можно взять с велосипеда. Для прочной фиксации их стоит приварить. Действия повторяют на второй стороне. Следующий этап работ – монтаж цепи. Она и звезды необходимы для установки рукоятки, посредством вращения которой профиль будет двигаться. В качестве ручки можно использовать педаль от того же велосипеда. Как и в любом другом случае, после сборки станка потребуется провести пробную гибку металлической заготовки.

С помощью подобной конструкции не наладить большого объема работ.

Используемая труба может достигать толщины не более 2.2 мм. Если у пользователя есть токарный станок, и он умеет работать на нем, стоит сделать валы точного размера под используемые заготовки. Если для создания станка используются старые запчасти, то внешний вид несложно облагородить. Необходимо очистить металл от ржавчины, если необходимо, снять краску. После поверхность обрабатывается антикоррозийным составом. Так станок дольше проработает. В конце желательно покрыть металл краской.

Если профилегиб изготавливается электрическим, то технология не сильно отличается. Единственным нюансом является подключение электрического привода в сеть. Обязательно под электропривод подготавливается дополнительная металлическая площадка. К ней его потребуется надежно прикрепить. Чтобы станок заработал, цепь привода требуется пропустить через звезду установленного электромотора.

Полезные советы

Современные конструкции ручного профилегиба позволяют создавать не просто гнутые заготовки для металлических конструкций, а красивые арки. Они, в свою очередь, могут стать основой для дачной теплицы, забора, беседки.

Чтобы смастерить такой станок, потребуется использовать простой автомобильный домкрат. В составе такого оборудования один из валиков должен быть подвижным. Чтобы создать такой станок, потребуется в ранее описанную конструкцию внести ряд изменений:

на станину устанавливают подвижное плечо с валиком, крепление производят шарнирами;
домкрат отвечает за регулировку угла, под которым поднимается плечо.

Если рассмотреть представленную конструкцию более подробно, то сложно не заметить, что рабочий шток домкрата упирается в поворотную платформу. Именно это усилие позволяет ее поднять. При создании самодельного профилегиба в некоторых случаях домкрат устанавливается на площадке сверху, а не на отдельно созданной нижней. Конкретно в рассматриваемом случае этот элемент играет роль винтового приспособления, именно он создает необходимое прижимное усилие.

Для подъема вальца с краю не всегда используется гидравлическое приспособление, достаточно простого винтового домкрата.

Механизировать станок можно, не только используя электромотор, поскольку не у каждого такой найдется под рукой. Вполне подойдет дрель, в функционале которой предусмотрен регулятор оборотов. Также можно приспособить перфоратор, но он должен быть большой мощности. Если инструмент присоединить к рабочему валу, то станок придет в действие.

В следующем видео представлено описание самодельного профилегиба.

Делаем профилегиб станок своими руками

При изготовлении металлоконструкций из профильных труб необходимость в их сгибании возникает часто. Арочные перекрытия, каркасы теплиц, элементы детских площадок — вот лишь небольшой перечень объектов, требующих монтажа скруглённых профилей. На производстве для получения труб с заданным радиусом кривизны используют специальное оборудование. Учитывая громоздкость и высокую стоимость таких станков, для нерегулярного использования в бытовых целях их приобретение нецелесообразно. Для домашней мастерской или гаража профилегиб можно изготовить своими руками. Всё, что для этого понадобится, найдётся в той же мастерской или отыщется по гаражам друзей и знакомых. Заинтересовались такой конструкцией? Тогда облачайтесь в рабочую одежду и беритесь за дело!

Профилегибочный станок.

Для чего он нужен?

Универсальный производственный гибочный станок

О назначении профилегибочного станка говорит его название. Это сгибание металлических профильных труб в целях получения определённого радиуса закругления на необходимом участке или по всей длине заготовки. Воспользовавшись профилегибом, или по-другому трубогибом, можно выполнить несколько технологических операций с металлопрокатом различного типа:

сгибание металлического прутка или арматуры, включая заготовки из пружинистой стали;
гибка профильного металлопроката квадратного или прямоугольного типа;
получение колен из круглых труб или их сгибание под нужным углом;
скругление деталей любой длины из сортового проката (уголки, двутавры, швеллеры).

Существует несколько моделей гибочных станков. Одни позволяют прилагать усилия только на определённом участке заготовки. Другие прокатывают трубу между роликами, осуществляя давление по всей длине. Почему-то именно последние получили у специалистов название «профилегибы», хотя и те и другие напрямую относятся к оборудованию одного типа. Кстати, прокатывание заготовки позволяет без предварительного нагрева получить изделие сложной конфигурации, причём изгибы можно сделать под углом от 1° до 360° в произвольных плоскостях.

Профилегиб прокатного типа

Так же, как и промышленные аналоги, самодельные профилегибы имеют электрический привод или работают на мускульной тяге. Разумеется, использование электродвигателя позволяет не только облегчить процесс обработки заготовок, но и значительно его ускорить.

Классификация профилегибов

В зависимости от типа привода, который, в свою очередь, непосредственно влияет на мощность и производительность станка, профилегибы разделяют на несколько типов.

Гидравлические станки

Профилегибочный станок с гидравлическим приводом. Мощный и очень дорогой

Гидравлические трубогибы представляют собой промышленное оборудование, поэтому имеют высокую мощность и предназначены для стационарной установки. Такие агрегаты используют преимущественно в условиях мелкосерийного и серийного производства, когда требуется получить большое количество однотипных заготовок. Гидравлический привод полностью снимает нагрузку с оператора, предоставляя ему возможность управления станком нажатием кнопок.

Достоинства гидравлических станков:

высокая скорость работы;
полное отсутствие ручного труда;
простота эксплуатации;
возможность изгиба профиля большого сечения.

К недостаткам устройств этого типа относится высокая стоимость, стационарная конструкция и сложность, обусловленная применением гидравлического привода.

Электрические профилегибы

Электрический профилегиб с винтовой передачей. Недорого и функционально

Гибочные станки, использующие электромоторы, также представляют собой стационарное оборудование, поскольку требуют подключения к электрической сети. Электропривод обычно сочетается с винтовой передачей, что удешевляет стоимость оборудования, однако и делает невозможным изгиб профилей большого сечения. Именно поэтому такие станки встречаются на небольших предприятиях и даже в частных мастерских. Кстати, существуют конструкции самодельных устройств с электрическим приводом, которые функционируют никак не хуже заводских аналогов.

Достоинства электрических профилегибов:

относительно низкая стоимость;
скорость обработки заготовок;
простота конструкции;
высокая точность сгибания;
возможность применения цифровых технологий управления станком.

К недостаткам можно отнести всё то же отсутствие мобильности и невозможность сгибания профилей увеличенного размера.

Ручные станки

Ручной профилегиб. Дешёвый, мобильный вариант

Ручное гибочное оборудование отличается простотой, компактностью и низкой стоимостью. Благодаря несложной конструкции с приводными валиками и подвижным роликом, работа с профилегибами этого типа не требует никакой квалификации. При необходимости станок можно легко перенести к месту монтажа, а доступная цена подобных устройств обуславливает их широкое применение в домашнем хозяйстве. Конечно, конструкция не лишена и недостатков:

нет возможности точно контролировать радиус изгиба;
увеличенное время обработки заготовок;
высокие физические нагрузки на оператора;
обработка профилей с небольшим поперечным сечением.

Преимущества и простота конструкции ручных профилегибов делают их привлекательными для изготовления в кустарных условиях, поэтому такие станки получили огромную популярность у домашних умельцев. Кстати, ручные гибочные приспособления можно перенести в среднюю категорию, при необходимости дополнив конструкцию электрическим приводом.

Конструкция и принцип действия гибочных агрегатов

Конструкция простейшего профилегиба прокатного типа

Основными элементами профилегибочного станка являются валы, закреплённые на прочной металлической станине. При этом пара прокатных валиков отвечает за продольное перемещение заготовки, а подвижный ролик обеспечивает нажатие на деталь. В зависимости от конструкции агрегата, усилие прижима регулируют в широких пределах при помощи винтовой пары, домкрата или гидравлического механизма. Прокатные валики приводятся в действие при помощи электродвигателя или вручную. Последний вариант применяется на небольших приспособлениях и чаще всего повторяется умельцами в домашних условиях.

Кроме этого, существуют и другие конструкции профилегибов:

агрегаты с левым подвижным роликом используют для получения спиралей. Чаще всего такие станки оснащаются ЧПУ и позволяют сгибать детали, точно контролируя градиент гибки;
станки с подвижными нижними валами сгибают габаритные заготовки, поэтому оснащаются гидравлическим приводом. Наличие контроллера положения каждого вала позволяет получать детали сложной формы, вплоть до закручивания заготовок в спирали;
модели, в которых все ролики являются подвижными, представляют собой элиту профилегибочного оборудования и могут работать с деталями любой конфигурации и толщины.

Основным отличием профилегибочных станков от другого трубогибочного оборудования заключается в том, что конфигурация заготовки меняется не загибом вокруг неподвижного ролика, а методом холодного проката. Это позволяет изменять конфигурацию заготовок любого сечения и длины. Подобная конструкция и послужит основой для самодельного станка, который мы предлагаем сделать самостоятельно.

Схема, которая показывает принцип работы прокатного трубогиба

Необходимые инструменты и материалы

Для изготовления станка для гибки профильных труб понадобится достаточно большое количество деталей, однако это не значит, что все позиции из списка придётся покупать. Преимущественное число необходимых материалов найдётся в любом гараже или мастерской. Вот то, что потребуется в процессе работы:

уголки или профильные трубы для изготовления корпуса станка;
швеллеры или металлопрофиль крупного сечения для основания станины;
заготовки для изготовления валов и ролика;
цепь;
натяжитель цепи;
приводные звёздочки;
корпуса подшипников;
подшипники;
гидравлический домкрат или винтовая передача;
ручка приводного вала;
пружины — при использовании домкрата;
болты и гайки.
Большинство деталей для изготовления самодельного профилегиба найдётся в каждом гараже

Инструмент, который понадобится в процессе работы, найдётся у каждого мастера:

угловая шлифовальная машина;
электрическая дрель;
набор свёрл по металлу;
молоток;
сварочный аппарат;
набор рожковых и торцевых ключей.

Единственная трудность, с которой придётся столкнуться, это изготовление приводных валиков и нажимного ролика. Возможность выточить их из заготовки на токарном станке есть лишь у счастливых обладателей подобного оборудования. Тем не менее, не стоит отчаиваться — в любой организации найдётся токарь, который недорого изготовит детали по представленным чертежам. Остальные элементы станка можно использовать б/у.

Всё, что понадобится для изготовления профилегиба

Механизм цепной передачи можно позаимствовать от привода газораспределительного механизма автомобильных двигателей, а корпуса подшипников (и сами подшипники) — из старой сельхозтехники.

Варианты изготовления ручных профилегибочных станков

Чтобы изготовить профилегибочный станок, необязательно в точности повторять существующую конструкцию. Намного проще создать устройство по собственным чертежам, исходя из того, что есть под рукой. Это позволит сэкономить время и деньги и даст возможность сконструировать приспособление, которое идеально подойдёт как по назначению, так и по месту для установки. Именно поэтому в сети можно найти множество приспособлений, использующих один и тот же принцип, но различающихся по исполнению.

Чертёж трубогиба с радиальным воздействием на заготовку

Одна из конструкций позволяет выполнять радиальное сгибание прямоугольных профильных труб благодаря использованию двух роликов, один из которых является подвижным, а другой — опорным (направляющим). Деформация заготовки по нужному радиусу осуществляется нажатием и перемещением рабочего ролика вокруг направляющего. Корпус устройства изготавливают из стального листа толщиной до 8 мм и металлических уголков. Чтобы избежать непроизвольного смещения заготовки, перед сгибанием её зажимают между неподвижным роликом и специально установленным упором.

Самодельный прокатный станок для гибки для профильных труб

Более универсальным является станок прокатного типа, конструкция которого описана выше.

Кроме того, существуют и другие, по-настоящему простые конструкции, позволяющие сгибать трубы по шаблону. К сожалению, качество и точность выполняемой деформации оставляют желать лучшего, а для получения другого радиуса придётся изготавливать новый шаблон.

Приспособления для гибки труб по шаблону

При изготовлении ручного станка следует учесть некоторые моменты:

чтобы при сгибании габаритных заготовок профилегиб не опрокидывался, его станину делают устойчивой и массивной. Лучшим материалом для изготовления можно считать швеллер или двутавровую балку;
вальцы станка должны иметь низкую шероховатость и повышенную твёрдость. Лучше, если их конфигурация будет повторять форму профилей самых используемых размеров;
конструкция корпуса должна обеспечивать изменение расстояния между осями приводных валов. Увеличенная дистанция позволит прокатывать заготовки с большим поперечным сечением, тогда при уменьшении межосевого расстояния можно будет получать изгибы малого радиуса;
рычаг привода должен обеспечивать лёгкость вращения при работе, поэтому его не следует делать слишком коротким.

Большинство соединений при изготовлении профилегиба выполняют при помощи сварочного аппарата. Тем не менее, полностью обойтись без болтовых соединений не удастся — подвижные элементы конструкции крепятся именно таким способом.

Изготовление прокатной конструкции своими руками

Для самостоятельного изготовления рекомендуем воспользоваться наиболее распространённой конструкцией профилегибочного станка с двумя нижними валами и нажимным роликом. Проще всего установить на агрегат ручной привод, который при необходимости можно будет легко переоборудовать в электрический.

Чертежи устройства

Как уже говорилось, профилегиб лучше спроектировать самостоятельно, исходя из собственных условий и предпочтений. В работе можно ориентироваться на чертежи станков, которыми с удовольствием делятся изготовившие их мастера.

Инструкция по сборке

Изготовление приводных (опорных) валов и ролика. Эту работу лучше доверить токарю, после чего детали необходимо закалить.
Изготовление валов и опорных колец придётся доверить токарю
Можно изготовить цилиндрические валики без проточек под профильные трубы. В таком случае на каждый вал изготавливают по два ограничительных кольца. Такие цилиндрические насадки устанавливают с учётом ширины заготовки и фиксируют при помощи болтов.
Подшипники устанавливают в обоймы. Если нет возможности использовать заводские детали, то их можно также выточить на токарном станке.
Опоры валов с установленными подшипниками
На валы примеряют звёздочки и определяют расположение шпоночных канавок. Пазы под шпонку можно нарезать при помощи дрели и напильника или дремеля.
Шпоночный паз можно сделать дрелью
В ограничительных насадках сверлят отверстия и нарезают резьбу под зажимные болты.
Резьба для фиксации ограничительных колец
Изготавливают площадку для установки прижимного ролика. Для этого берут толстую металлическую пластину или швеллер, в котором сверлят по две пары отверстий для крепления обойм с подшипниками. Кроме того, на обратной стороне будет установлен гидравлический домкрат, поэтому в некоторых случаях придётся срезать одну полку швеллера.
Опорная площадка верхнего ролика
Прикручивают прижимной вал и приваривают к площадке проушины из гаек М8 для крепления пружин.
При помощи сварочного оборудования изготавливают опорные ноги и станину. Особое внимание следует уделить той части корпуса, в которой будет находиться опорная площадка верхнего ролика. Уголки, которые будут её формировать, должны быть ровными, а при их монтаже следует тщательно соблюдать геометрию, используя измерительное оборудование.
Станина с установленной площадкой верхнего ролика
Площадку с установленным роликом подвешивают на пружинах к верхней поперечине станины.
Пружины дадут возможность приводить домкрат в начальное положение
В опорной раме сверлят ряд отверстий, которые будут обеспечивать переменное расстояние между валами. Важно точно выдерживать расстояния, поскольку при смещении подшипниковых узлов перпендикулярность установки будет нарушена, вследствие чего заготовку будет зажимать в процессе прокатки.
Устанавливают опорные валы. Монтируют ведомую и ведущую звёздочки и приводную цепь.
Монтаж приводных валов и звёздочек
В опорной раме станины прорезают паз под натяжной ролик. Натяжитель устанавливают на станок и устраняют провисание цепи.
Натяжитель позволит избежать провисания цепи
Из стального прутка диаметром 20 мм изготавливают ручку привода станка. На ту её часть, за которую держат рукой, монтируют отрезок металлической трубки, смещение которой ограничивают большой шайбой, приваренной к торцу ручки.
Правильно изготовленная ручка не будет натирать руки
На верхнюю площадку устанавливают домкрат и фиксируют его при помощи болтов и гаек.
Установка домкрата — финальная стадия работы
Проводят испытания станка на отрезке профильной трубы. Для этого заготовку укладывают на нижние валы и прижимают к ним при помощи домкрата. Вращением ручки устройство приводят в действие. Пробуют различное усилие прижатия и его влияние на радиус закругления детали.

После того как профилегибочный станок будет испробован, его следует очистить от ржавчины, обработать антикоррозионным составом и покрасить. Тем самым вы сможете защитить металл от влаги, а приспособление получит законченный, эстетичный вид.

После окрашивания станок приобретает законченный вид

Видео: самодельный профилегиб в действии

Изготовленный по нашей инструкции профилегибочный станок способен выполнять те же функции, что и промышленное оборудование. С той минуты, когда вы запустите аппарат, сгибание профильных труб при помощи физической силы и кустарных способов останется в прошлом. Скорость и качество изготовления металлоконструкций отныне переходит на новую ступень. Это тот уровень, при котором ваши изделия будет невозможно отличить от заводской продукции, та степень мастерства, когда построенные сооружения станут невольными свидетелями вашего умения и трудолюбия.

Самодельный профилегиб без токарных работ

Профильные трубы находят широкое применение при обустройстве приусадебного участка. Из них получаются крепкие беседки, теплицы, красивые и надежные козырьки над крыльцом дома. Объединяет устройство металлических конструкций необходимость в гнутом профиле, поскольку подавляющее число металлических конструкций такого типа имеют форму арок. Поскольку гнутый профиль стоит почти в два раза дороже прямого, то на помощь рачительному хозяину приходит трубогиб для профильной трубы, который можно изготовить в домашних условиях.

Блок: 1/4 | Кол-во символов: 525
Источник: https://InfoTruby.ru/svoimi-rukami/trubogib-dlya-profilnoj-truby

Важные технические моменты при изготовлении профилегиба.

При гибки профильная труба деформируется, и ее боковые стороны выдавливает наружу. Причем чем меньше радиус гибки, тем больше наблюдается выдавливание боковых стенок трубы. Также на одной из сторон трубы образуются заломы. Данные заломы никак не влияют на прочность согнутой трубы, просто они имеют некрасивый вид. Для исключения заломов на трубе необходимо, чтобы ролик имел небольшое ребро ровно по центру. Данное ребро в процессе гибки будет вминать сторону трубы, тем самым исключая заломы. Высота ребра зависит от радиуса гибки трубы. Чем меньше радиус гибки трубы, тем больше должна быть высота такого ребра. В среднем достаточно ребра высотой 3-5мм. В качестве ребра можно приварить на ролик проволоку нужного диаметра.

Гибка профильной трубы с заломами. Ролик трубогиба с ребром по центру.

Если гнуть профильную трубу на роликах без боковой реборды, то существует вероятность гибки трубы винтом. Это связано с тем, что во время гибки труба может сдвинуться и ее положение относительно оси ролика будет не перпендикулярно, а под каким-то градусом. Чтобы избежать данных проблем, нужно гнуть профильную трубу на роликах с направляющими ребордами.

Профилегиб.

Усилие, которое необходимо приложить, чтобы свести ролики трубогиба и тем самым согнуть трубу, зависит от расстояния межу роликами. Другими словами, чем меньше это расстояние, тем большее усилие необходимо приложить, чтобы свести ролики между собой. Особенно это заметно, если конструктивно трубогиб изготовлен с центральным подвижным роликом и его зажим осуществляется винтом.

Расстояние между роликами также влияет на длину трубы, которую можно будет согнуть на данном профилегибе. Короткие трубы невозможно гнуть на трубогибе, у которого большое расстояние между роликами. По этим причинам ролики на профилегибе делают так, чтобы их можно было переставить.

Чем меньше диаметр роликов трубогиба, тем меньше будет пятно контакта между трубой и роликом и тем больше вероятность проскальзывания трубы во время ее гибки. На профессиональных трубогибах ролики изготавливают диаметром по 100-200мм, и они позволяют гнуть профильные трубы большого сечения. Для домашнего использования подойдут ролики диаметром примерно от 20мм.

Чем больше ведущих роликов, тем меньше вероятность проскальзывания трубы. Если вы собираетесь гнуть профильную трубу больших сечений, то желательно сделать два приводных ролика.

Если центральный подвижный ролик поджимается с помощью винта, то для облегчения его вращения необходимо подложить под него шарик от подшипника. Тогда пятно контакта между винтом и опорной частью уменьшится и крутить винт будет гораздо легче. Винт лучше выбирать с трапецеидальной резьбой, а не с метрической. Трапецеидальная резьба может нести гораздо большую осевую нагрузку, чем метрическая.

Виды резьбы.

Для гибки круглых труб понадобиться специальные ролики с полукруглым профилем. Если гнуть круглую трубу на прямых роликах, то ее будет плющить и вместо круглой трубы получиться овал.

Ролик трубогиба для гибки круглой трубы.

Блок: 2/6 | Кол-во символов: 3056
Источник: https://delairukami.ru/masterskaja/kak-sdelat-trubogib-profilnoi-trybu/

Устройство станков для сгибания труб

Промышленные трубогибы применяют на производстве и в промышленном строительстве. Для личного использования производители предлагают готовые станки. Простейшее готовое устройство для изгибания тонких труб или металлопластиковых материалов – это арбалетный ручной трубогиб. Для работы с профилем его не используют.

Есть несколько способов и приспособлений для получения гнутого профиля:

изгиб вручную, с приспособлениями для направления или без них;
используя рычажный профилегиб;
используя роликовый профилегиб.

Простейший способ загнуть трубу или металлический прут – это вбить в землю направляющие колышки и физическим усилием загибать изделие по ним. Для того чтобы профиль не деформировался заломами во время работы, его заполняют песком.

Шаблонный трубогиб. Шаблон в натуральную величину делают из толстой доски, ДВП, ДСП. Для этого сколачивают щит, рисуют на нем необходимый радиус изгиба (полукруг) и выпиливают соответствующий сегмент круга.

Сгибание трубы по шаблону осуществляют следующим образом:

шаблон закрепляют на плоскости или в тисках вертикально;
один конец трубы фиксируют неподвижно строительными шпильками или в тисках в начале шаблона;
на свободный конец трубы давят вручную или при помощи лебедки, придавая ей изгиб по шаблону.

Обратите внимание! Для успешного использования шаблона его ребро должно быть шире ребра изгибаемого изделия. Шаблонный трубогиб подходит для изделий из мягкого металла, небольшого сечения.

Более продвинутый вариант шаблонного трубогиба – это рычажный станок. Приспособление делается на металлической станине. На нее закрепляют посменно разные шаблоны из металла (для мягких материалов это могут быть деревянные или пластиковые шаблоны), для получения изгибов разного радиуса. Недостаток таких устройств в ограниченности получаемых изгибов профиля.

Более универсальный вариант трубогиба для профиля, который изготавливают своими руками в домашних условиях это роликовый станок. Устройство необходимо, если вы планируете периодически работать с металлической трубой.

Блок: 2/4 | Кол-во символов: 2059
Источник: https://InfoTruby.ru/svoimi-rukami/trubogib-dlya-profilnoj-truby

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Блок: 3/7 | Кол-во символов: 891
Источник: http://met-all.org/oborudovanie/prochee/trubogib-dlya-profilnoj-truby.html

Принцип работы

Принцип действия заключается в том, что профильную трубу протягивают между тремя валами, два из которых закреплены неподвижно, а третий давит на профиль, придавая ему желаемую форму.

В зависимости от конструкции, подвижным может быть:

центральный верхний ролик – давление осуществляется сверху;
крайний нижний ролик (любой, расположенный на выходе из станка) – давление осуществляется снизу, поднятием части станины.

Изгибание профиля происходит при прокатке его между роликами. Для получения крутой дуги действие повторяют несколько раз, что позволяет регулировать усилие, избегая деформации трубы (заломов, расплющивания).

Обратите внимание! Для получения равномерного изгиба, трубу каждый прокат вставляют противоположной стороной.

Для самостоятельного изготовления профилегиба потребуются навыки работы со сварочным аппаратом, болгаркой и составляющие детали, которые можно сделать из подручных материалов, купить недорого в пунктах приема металлолома или найти в старом гараже.

Блок: 3/4 | Кол-во символов: 999
Источник: https://InfoTruby.ru/svoimi-rukami/trubogib-dlya-profilnoj-truby

Как согнуть профильную трубу без спец-инструмента?

Применение специального инструмента, позволяющего легко и просто гнуть трубы, в том числе профильные, можно считать уже традицией слесарного дела. Между тем, за всё время слесарной практики был придуман целый ряд простейших способов получения сгибов без использования специального инструмента.

Посмотрите – может вам вообще не придется сооружать трубогиб. Правда следует сказать, что такой подход не всегда готов удовлетворить полностью потребности по сгибам. Тем более если требуется согнуть профильную трубу сразу в нескольких местах и под разным радиусом.

Согнуть профильную трубу качественно и красиво проще всего с помощью специальных приспособлений – трубогибов. Но в отдельных случаях гнуть профильные трубы вполне можно самостоятельно

Простейшие кустарные способы, помогающие сделать один-два сгиба, не применяя при этом какую-либо оснастку:

заполнение внутренней полости трубы песком;
заполнение внутренней полости трубы водой с последующей заморозкой;
использование самодельного дорна;
подрезка стенки профиля по внутреннему радиусу.

Когда есть потребность сгиба профильной трубы в одной, максимум двух удалённых друг от друга точках, вполне разумно применить простые методы:

Засыпать внутреннюю область профильной трубы мелким речным песком.
Плотно закрыть торцевые части.
Согнуть профиль руками по шаблону в нужных местах.

Аналогично выполняется работа с трубой, заполненной водой. Но в этом варианте воду необходимо заморозить. Не всегда рабочие условия позволяют совершить такую процедуру.

Чтобы согнуть трубу без деформаций и под заданный радиус, достаточно заполнить её внутреннюю область обычным речным песком. Такой способ применим для работы с тонкостенными трубами

Ещё один похожий способ – использование дорна – стальной пружины чуть меньше внутреннего диаметра самой трубы. Пружина помещается внутрь, после чего выполняется сгиб.

Так можно вручную гнуть тонкостенные трубы. Для профильных изделий более мощной конфигурации эти способы не подходят.

Профильную толстостенную трубу несложно согнуть методом «подрезов». В качестве инструмента можно взять ножовку по металлу или дисковую пилу. На согнутой трубе стыки срезов заваривают сваркой

Толстостенные мощные профили согнуть в одной-двух точках можно простым способом технологичных подрезов. Технология предполагает вырезание небольших сегментов стенки трубы по внутреннему радиусу (например, болгаркой).

Затем производится сгиб профиля до момента соединений границ сделанных подрезов. Точки стыка границ подрезов сваривают при помощи электросварки.

Галерея изображений

Фото из

Дачная скамейка из гнутого профиля

Кресло-качалка с полозьями из согнутой трубы

Перила и ножки из гнутого профиля

Уютная дачная беседка с округлой крышей

Садовая мебель для загородного участка

Обустройство стоянки для автомобиля

Блок: 2/6 | Кол-во символов: 2805
Источник: https://sovet-ingenera.com/santeh/tools/kak-soorudit-trubogib-profilnoj-truby-svoimi-rukami.html

Как закрепить подшипники на каркасе профилегиба.

Лучший вариант, это если подшипники применить в уже готовом корпусе. Если нет таких подшипников, то используем любые подходящие без корпуса. Их не обязательно жестко крепить к каркасу трубогиба. Можно сделать под них подставки из профильной трубы или уголков. Ниже на фото представлены различные варианты крепления подшипников.

Профилегиб с переставными роликами. Трубогиб для гибки профильной трубы. Профилегиб для гибки профильной трубы. Трубогиб для гибки профильной трубы. Трубогиб для гибки профильной трубы. Каркас профилегиба. Профилегиб сделанный с подшипниками в корпусе.

Блок: 4/6 | Кол-во символов: 631
Источник: https://delairukami.ru/masterskaja/kak-sdelat-trubogib-profilnoi-trybu/

Конструктивные особенности профилегибов.

Трубогиб можно сделать практически из любого металлолома. Каркас должен быть достаточно жестким, из чего он будет сделан не важно. В основном его делают из швеллера, так как он достаточно жесткий и имеет широкую поверхность для установки валов трубогиба.

При изготовлении профилегиба нужно отталкиваться от тех материалов, которые есть у вас в наличии.

Один из главных компонентов трубогиба – это силовой узел. Его делают либо из домкрата или из винта с резьбой. Если в наличии есть винт, то можно сделать трубогиб с центральным подвижным роликом. Винт, кстати, можно взять от старого нерабочего домкрата или со струбцины. Винт должен быть мощным, не менее 16мм в диаметре.

Если же есть домкрат, то можно выбирать какой вид профилегиба сделать. Можно сделать трубогиб с крайним подвижным роликом и переламывающейся станиной или с центральным подвижным роликом и крайними неподвижными роликами.

Конструкция в принципе неважна, труба в любом случае будет гнуться. Если есть в наличии звездочки и цепь, например, велосипедные, то имеет смысл соединить два вала цепью и таким образом сделать их оба приводными валами. Это сильно поможет при гибке профильных труб большого сечения, например, 40х60 и больше. Трубы небольшого сечения гнуться хорошо и на одном приводном ролике. Если же ролики проскальзывают при гибке трубы, то нужно немного ослабить давление подвижного ролика и тогда проскальзывание прекратиться.

Ручку приводного ролика можно сделать из обычной велосипедной педали или сделать круглый штурвал.

Если предполагается гнуть трубу в кольцо, то следует предусмотреть возможность снять верхний ролик, иначе кольцо будет невозможно вынуть из трубогиба.

Трубогиб со штурвалом.

Ниже представлено несколько фотографий с различными конструктивными особенностями.

Чертеж профилегиба. Профилегиб с двумя приводными роликами. Профилегиб со съемным верхним роликом и подвижным крайним роликом. Профилегиб с переставными роликами. Профилегиб с домкратом. Профилегиб с домкратом.

Блок: 5/6 | Кол-во символов: 2020
Источник: https://delairukami.ru/masterskaja/kak-sdelat-trubogib-profilnoi-trybu/

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Блок: 7/7 | Кол-во символов: 1416
Источник: http://met-all.org/oborudovanie/prochee/trubogib-dlya-profilnoj-truby.html

Выводы и полезное видео по теме

Из видеоролика вы можете узнать, как выглядит самодельный трубогиб на станине.

Работать с трубами профильной формы приходится достаточно часто в условиях ведения домашнего или дачного хозяйства. Поэтому присутствие в домашней мастерской инструмента под названием трубогиб только приветствуется.

Как показывает практика мастеров-самоучек, инструмент этот несложно изготовить самостоятельно. А сделав такую конструкцию, её легко освоить и периодически применять.

Пишите, пожалуйста, в находящемся ниже блоке. Расскажите о том, как своими руками согнули профильную трубу. Делитесь интересными технологическими тонкостями, задавайте вопросы, размещайте фото по теме статьи.

Блок: 6/6 | Кол-во символов: 698
Источник: https://sovet-ingenera.com/santeh/tools/kak-soorudit-trubogib-profilnoj-truby-svoimi-rukami. html

Кол-во блоков: 13 | Общее кол-во символов: 20339
Количество использованных доноров: 4
Информация по каждому донору:

https://sovet-ingenera.com/santeh/tools/kak-soorudit-trubogib-profilnoj-truby-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 4665 (23%)
https://delairukami.ru/masterskaja/kak-sdelat-trubogib-profilnoi-trybu/: использовано 5 блоков из 6, кол-во символов 9784 (48%)
http://met-all.org/oborudovanie/prochee/trubogib-dlya-profilnoj-truby.html: использовано 2 блоков из 7, кол-во символов 2307 (11%)
https://InfoTruby.ru/svoimi-rukami/trubogib-dlya-profilnoj-truby: использовано 3 блоков из 4, кол-во символов 3583 (18%)

Самодельный профилегиб за 2000 рублей — Статья

Профилегибочный станок. Для чего он нужен?

Универсальный производственный гибочный станок
О назначении профилегибочного станка говорит его название. Это сгибание металлических профильных труб в целях получения определённого радиуса закругления на необходимом участке или по всей длине заготовки. Воспользовавшись профилегибом, или по-другому трубогибом, можно выполнить несколько технологических операций с металлопрокатом различного типа:

сгибание металлического прутка или арматуры, включая заготовки из пружинистой стали;
гибка профильного металлопроката квадратного или прямоугольного типа;
получение колен из круглых труб или их сгибание под нужным углом;
скругление деталей любой длины из сортового проката (уголки, двутавры, швеллеры).

Профилегиб прокатного типа

Так же, как и промышленные аналоги, самодельные профилегибы имеют электрический привод или работают на мускульной тяге. Разумеется, использование электродвигателя позволяет не только облегчить процесс обработки заготовок, но и значительно его ускорить.

Еще один вариант устройства

Создать станок для гибки профильной трубы своими руками можно другим способом. При этом понадобиться меньшее количество материалов. Можно будет обойтись и без дорогостоящего домкрата. Процесс создания более простого станка состоит из следующих этапов:

Создание рамы, похожей на продольный стол. Для соединения элементов можно использовать сварку. При этом необходимо учитывать напряжение, которое будет оказываться на отдельные элементы устройства. Важно, чтобы каркас был устойчивым. Достичь этого можно путем крепления к полу.
Крепление двух вращающихся валов чуть выше стола. Третий вал размещается еще выше, между первыми двумя. Расстояние между крайними валами и центральным элементом можно менять. Это повлияет на радиус изгиба. Однако важно чтобы оба крайних элемента были на одинаковом расстоянии от центрального вала. В дальнейшем этот параметр можно менять в зависимости от радиуса изгиба, который необходимо получить в конкретном случае.
Крепление цепного привода.

Этот станок отличается более простой конструкцией. Однако работать с ним несколько тяжелее, нежели с предыдущим устройством. В любом случае после изготовления инструмента рекомендуется очистить его от ржавчины и покрасить. Это убережет станок для гибки труб от порчи.

Первый станок отличается большей доскональностью. Трубы, изогнутые на таком агрегате, будут иметь более опрятный вид. Кроме того, для обработки профиля придется применять меньше силы. Второй станок является более дешевым и простым в изготовлении. Однако качество изгиба может быть хуже. Какой инструмент изготовлять должен решить сам мастер, ориентируясь на свои потребности.

Таким образом, гибочные станки для профильной трубы можно изготовлять самостоятельно. Конечная стоимость таких инструментов будет ниже, нежели промышленных изделий, представленных на рынке. Для создания станка понадобятся определенные материалы и инструменты.

Существует большое количество чертежей подобных устройств, однако лучше будет, если мастер сам создаст чертеж, с учетом всех особенностей. Изготовить инструмент можно, ориентируясь на представленные выше инструкции.

Классификация профилегибов

Гидравлические станки

Профилегибочный станок с гидравлическим приводом. Мощный и очень дорогой

Достоинства гидравлических станков:

высокая скорость работы;
полное отсутствие ручного труда;
простота эксплуатации;
возможность изгиба профиля большого сечения.

Электрические профилегибы

Электрический профилегиб с винтовой передачей. Недорого и функционально

Достоинства электрических профилегибов:

относительно низкая стоимость;
скорость обработки заготовок;
простота конструкции;
высокая точность сгибания;
возможность применения цифровых технологий управления станком.

Ручные станки

Ручной профилегиб. Дешёвый, мобильный вариант

нет возможности точно контролировать радиус изгиба;
увеличенное время обработки заготовок;
высокие физические нагрузки на оператора;
обработка профилей с небольшим поперечным сечением.

Конструкция и принцип действия гибочных агрегатов

Конструкция простейшего профилегиба прокатного типа

Кроме этого, существуют и другие конструкции профилегибов:

агрегаты с левым подвижным роликом используют для получения спиралей. Чаще всего такие станки оснащаются ЧПУ и позволяют сгибать детали, точно контролируя градиент гибки;
станки с подвижными нижними валами сгибают габаритные заготовки, поэтому оснащаются гидравлическим приводом. Наличие контроллера положения каждого вала позволяет получать детали сложной формы, вплоть до закручивания заготовок в спирали;
модели, в которых все ролики являются подвижными, представляют собой элиту профилегибочного оборудования и могут работать с деталями любой конфигурации и толщины.

Схема, которая показывает принцип работы прокатного трубогиба

Необходимые инструменты и материалы

Инструмент, который понадобится в процессе работы, найдётся у каждого мастера:

угловая шлифовальная машина;
электрическая дрель;
набор свёрл по металлу;
молоток;
сварочный аппарат;
набор рожковых и торцевых ключей.

Всё, что понадобится для изготовления профилегиба

Механизм цепной передачи можно позаимствовать от привода газораспределительного механизма автомобильных двигателей, а корпуса подшипников (и сами подшипники) — из старой сельхозтехники.

Варианты изготовления ручных профилегибочных станков

Чертёж трубогиба с радиальным воздействием на заготовку

Самодельный прокатный станок для гибки для профильных труб

Более универсальным является станок прокатного типа, конструкция которого описана выше.

Приспособления для гибки труб по шаблону

При изготовлении ручного станка следует учесть некоторые моменты:

чтобы при сгибании габаритных заготовок профилегиб не опрокидывался, его станину делают устойчивой и массивной. Лучшим материалом для изготовления можно считать швеллер или двутавровую балку;
вальцы станка должны иметь низкую шероховатость и повышенную твёрдость. Лучше, если их конфигурация будет повторять форму профилей самых используемых размеров;
конструкция корпуса должна обеспечивать изменение расстояния между осями приводных валов. Увеличенная дистанция позволит прокатывать заготовки с большим поперечным сечением, тогда при уменьшении межосевого расстояния можно будет получать изгибы малого радиуса;
рычаг привода должен обеспечивать лёгкость вращения при работе, поэтому его не следует делать слишком коротким.

Процесс сборки

Перед началом сборки настоятельно рекомендуется создать чертеж будущего устройства. Это значительно облегчит задачу. Хотя сегодня существует большое количество готовых чертежей, лучше будет, если мастер создаст его сам, с учетом собственных потребностей.

Весь процесс создания трубогиба для профильной трубы своими руками состоит из следующих этапов:

Создание ролика и валов (в случае отсутствия должной квалификации лучше доверить это дело профессиональному токарю).
Установка подшипников в обоймы.
Определение расположения шпоночных канавок на валах.
Просверливание отверстий в ограничительных насадках, нарезка резьбы, предназначенной для зажимных болтов.
Создание площадки, на которую будет установлен прижимной ролик. В швеллере (если такового нет, подойдет толстая металлическая пластина) просверливается четыре отверстия (парных), за которые будут крепиться обоймы с подшипниками.
Прикручивание прижимного вала.
Приваривание к площадке проушины (используются гайки М8).
Изготовление станины и опорных ног с применением сварочного аппарата.
Подвешивание площадки, на которой установлен ролик, к станине при помощи пружин (использовать верхнюю поперечину станины).
Просверливание отверстий в опорной раме. С их помощью будет обеспечиваться переменное расстояние между разными валами. В данном случае необходимо тщательно следить за расстоянием между отверстиями, поскольку в случае ошибки труба будет не только сгибаться, но и сжиматься.
Установка опорных валов. Монтаж ведомой и ведущей звездочек, приводной цепи.
Установка натяжителя, устранение провисания цепи.
Создание ручки привода. В качестве исходного материала можно использовать стальной прут диаметром в двадцать миллиметров.
Установка и фиксация домкрата на верхней площадке. Для фиксации можно использовать гайки и болты.

После сборки рекомендуется провести испытание, в ходе которого будут обнаружены ошибки сборки (если они были допущены). Для этого необходимо положить кусок профильной трубы на нижние валы, и прижать ее к ним домкратом. Далее необходимо привести устройство в действие при помощи вращения ручки.

Видео: самодельный профилегиб в действии

Виды оборудования, которые отличаются методом изгиба профилей

Разновидность изгиба влияет на устройство конструкции, также ее производительность.

Методы, которые применяют для изгиба:

С помощью выдавливания. Деформирующий ролик в качестве пуансона изменяет конфигурацию трубы. В устройстве нет матрицы. Для работы необходимо наличие двух надежных опор, расположенных по обе стороны изгиба, они же выступают в роли матрицы. Опорами служат поворотные ролики либо башмаки.
Справка! Качественный результат достигается с помощью равномерно нарастающего усилия, которое постоянно направлено к трубе под 90 градусами. Метод подходит для небольших работ.
С помощью прессования. В основе принцип работ тисков слесарных, которые прессуют трубу, расположенную между пуансоном и матрицей. Чтобы качественно выполнить изгиб, профили должны двигаться точно по форме детали. Рассчитывая параметры, учитывают остаточное изменение формы металла. Если изгиб не требует точных замеров результата, то можно применять данную модель.
С помощью прокатывания. Считается универсальным процессом, который применяют для всех видов трубных изделий, с толстыми и тонкими стенками. Изгиб получается с помощью протягивания заготовочных деталей сквозь ролики, один служит для вращения, два считаются опорой.

Существуют другие способы изгиба труб, такие, как вальцовочный, способ намотки, накатки и арбалетный метод, с помощью песка либо болгарки.

Во время работ по изготовлению стоит придерживаться советов профессионалов. Толщина металла станины не должна быть менее одной шестой от ширины трубы. К примеру, труба для изгиба имеет сечение в виде прямоугольника 50 на 25 миллиметров, во избежание деформации металла станины во время изгибочного процесса, применяют уголок либо швеллер, который имеет толщину свыше 1 см. Плита бетонная, матрица, пуансон должны иметь толщину больше в два раза. Размер внутреннего сечения роликов должен составлять три размера диаметра профиля. Ширину трубного профиля от полки швеллера с уголком берут в три раза меньше.

Во время изготовительных работ по изгибу трубы в виде прямоугольника, с сечением равным 50х25 миллиметров, применяют следующие параметры швеллера с уголком соответственно: 100х10, 150х10.

Заключительные работы

В средней части направляющей балки, поставленной вертикально, под воротом приваривают ось для шестеренки и ворота. Работа выполняется со стороны установленных шестеренок. Ось располагается по отношению к направляющим так, чтобы цепь в случае необходимости можно было снять, а в рабочем положении она была натянутой.

К стальной полосе размером около 50 см приваривают пруток, который будет служить ручкой. Получается ворот, к которому со второго конца приваривают ступицу. Для ее изготовления берут остаток трубы, при этом получается, что диаметр ступицы равен внутреннему размеру шестеренок.

Шестерню напрессовывают на рукоятку ступицы, она служит для намотки цепи, для такой работы используют тиски. Чтобы ускорить процесс прессовки, разогревают шестеренку до 120˚, от этого посадочное отверстие расширится, а после надевания уменьшится, и шестерня получит плотную посадку.

Заканчивают сборку прижимного узла изготовлением своеобразной ручки, для этого на конце болта сверлят отверстие, куда вставляют отрезок металлического прутка. Перед тем как накинуть цепь на все три шестеренки, крепят ступицу на подготовленной заранее оси и затягивают контргайкой. Получается редуктор для того, чтобы передавать момент кручения от рукоятки.

Изготовление профилигеба для обработки профилей или труб меньше 19 мм

Профилегибы для профиля меньше 19 мм имеют до безобразия элементарную конструкцию. Можно сделать простую конструкцию в которую входят бетонного основания, а также зафиксированные в ней стальные штыри. Именно между штырями будет осуществляться гибка металла.

Перед началом работ, нужно уплотнить участок грунта маленького размера. Далее этот участок засыпают его щебенкой и заливается раствором бетона, состоящего из замеса песка и цемента (в пропорции 4:1). Перед тем как залить раствор из бетона, нужно закрепить пару швеллеров или труб диаметром не менее 60 мм. под 90° с поверхностью основания, с расстоянием между ними 3,5–4,5 см. Дать бетону высохнуть 2–3 дня.

Метод пользования полученным профилегибом

Сгибаемый профиль вставляют между выходящим над бетонным основанием штырем и гнут на нужный угол. Очень удобно что, такой трубогиб, который мы с Вами сделали своими руками, очень хорошо используется для гибки деталей из нержавеющей стали.

Изготовление профилигеба для сгибания профилей или труб больше 19 мм

Для таких диаметров самодельный профилегиб будет маленько сложнее в изготолвении. Его изготовления также связано с заливкой бетонного основания (по принципу как в примере выше), а далее закрепления в нем двух металлических штыря с круглым сечением. Прутки в этом случае являются осями для крепления на них роликов с размерами желобков соответствующих диаметру сгибаемого профиля.

Метод пользования полученным профилегибом

Профиль ставят между роликами и фиксируют за конец. Другой конец при помощи троса закрепляют к лебедке. Лебедка создает нужное усилие для выполнения процесса гибки.

Изготовление рычажного трубогиба

В бытовых условиях можно изготовить трубогиб рычажного типа для проката профтрубы, который без проблем справится с разнообразным радиусом изгиба изделия.

При этом стоит придерживаться следующих рекомендаций опытных специалистов:

конструкцию, в основном, сооружают из металла, но для этой цели также можно применить дерево;
прижимной и центральный ролики должны изготавливаться из металла, так как они составляют основу будущего станка;
держателю придайте П-образную форму;
при выборе величины станка учтите сечение труб, с которыми планируется работать: чем оно больше, тем более значительной должна быть нагрузка на изделия, а это значит, что и сам станок должен быть крупным;
ось под центральный ролик нужно зафиксировать на основании максимально надежно, но без пережима, препятствующего вращению этого держателя;
с иной стороны от ролика на держатель установите рычаг определенной длины: чем короче рычаг, тем сложнее будет выполнить операцию;

Первоначальный этап

Чтобы установить подшипниковые узлы, вверху продольных стоек делают разметку отверстий для их крепления. Для этого применяют керн и отмечают, где будут располагаться болты. После этого подшипники убирают в сторону, а в отмеченных местах сверлят отверстия при помощи электрической дрели, используя сверло по металлу.

Размеры и местоположение боковых креплений на чертеже не отмечается, а выбирается по месту изготовления, эти параметры зависят от размеров валов, которые подготовлены для установки в конструкцию. Сквозные отверстия сверлят в креплениях, они предназначены для постановки вала. Края отверстий укрепляют дополнительными накладками, изготовленными из металлической полосы так, чтобы толщина прохода (стенки) была 10 мм.

От швеллера отделяют болгаркой кусок, равный ширине вала, его торцы формируют под 45˚. Он нужен для того, чтобы изготовить прижимной узел. Собирают остов для крепления вала из верхней перекладины и двух боковых стоек в виде буквы П. Оставшийся швеллер используют для вырезания двух отрезков по 50 см, чтобы изготовить направляющую конструкцию.

Простейший способ для гибки профиля

Самым простым методом для деформации профилей служит деревянный шаблон. С помощью него можно изменить форму трубы с тонкими стенами, например, стальные и алюминиевые. Для конструкции понадобятся доски, скрепляя детали. Затем производят выпилку деревянного шаблона.

Внимание! Практичнее изготавливать съемные шаблоны, потому что их можно заготовить в нескольких экземплярах разного радиуса. Для шаблона можно применять металлические крючки, расположив их на прорисованном контуре.

Толщину шаблона в месте, где он касается трубы, надо делать больше на пару сантиметров, нежели размер диаметра профиля. С краю шаблон должен иметь наклон, чтобы труба не скользила. На устройство монтируют упор, чтобы закрепить с прочным основанием. Профильную трубу кладут в промежуток между шаблоном и упором, производя деформацию материала, начинают процесс с конца профиля.

Начинать с центра нельзя, потому что это грозит сплющиванию всего изделия, так как материал слишком тонкий. Для облегчения процесса, внутрь трубы вставляют стержень из металла, диаметр его должен быть равен стольким, чтобы осуществлять проход сквозь трубу. Для сгиба более толстых труб станок усиливают лебедкой, закрепляя крепче профиль, чтоб не соскользнул.

Инструкция, как сделать ручной профилегиб своими руками, как выглядит этот прибор

При строительных работах часто приходится применять изделия из металла, и в большинстве случаев с их монтажом проблем не возникает, поскольку это происходит на прямолинейных участках. Но иногда металлические трубы нужно согнуть под определенным углом. При промышленном строительстве используются специальные приспособления для гибки. Но если речь идет о частных незначительных работах, покупать дорогостоящее оборудование не нужно, достаточно лишь знать, как сделать ручной профилегиб своими руками.

Сферы применения

Профилегибы сделать самостоятельно не так уж и сложно, а еще они просты в применении. Они нужны, чтобы придавать металлическим профилям с разным сечением изогнутую форму. Конструкция оборудования предусмотрена так, что их ключевые составляющие, ролики, способны воздействовать как на отдельные участки изделий, так и целиком на них.

Посредством профилегибов можно обрабатывать профили без необходимости предварительного нагрева и получать контуры с углами изгиба до 360 градусов. С помощью таких устройств можно выполнить такие операции:

деформировать заготовки с цельным профилем с прямоугольным или квадратным сечением;
сгибать уголки, швеллеры и другой сортовой прокат;
сгибать трубы на основе разных металлов;
выполнять гибку прутков из металла с разным сечением.

Металлические контуры могут иметь одинаковые или разные углы изгиба, а также асимметричную или симметричную конфигурацию. Металлическая заготовка по вертикали или горизонтали изгибается через ролики за один прокат. В итоге можно приобрести замкнутые или открытые конструкции, спиралевидные, а также с разным диаметром.

Ручные и электрические профилегибы широко применяются при производстве оборудования и деталей для таких отраслей:

нефтепереработка;
химическая промышленность;
энергетика;
мебельное производство;
строительство и не только.

Самодельные профилегибы преимущественно используются в мелких частных мастерских или для домашних работ.

Конструкция трубогибов

Прибор для сгиба профилей может быть разных видов, в любом случае он имеет небольшой вес и размеры. Работа происходит посредством технологии холодного проката, для обработки изделий и гибки используются специальные насадки.

Как уже говорилось, ключевой деталью профилегибов являются ролики. По типу их работы и размещения оборудование подразделяется на такие категории:

с подвижным роликом сверху — такая разновидность самая распространенная и самая простая. Если конструкция ручная, то ролик двигается посредством редуктора, если гидравлическая, то благодаря гидросистеме. Устройство дает минимальную погрешность;
с подвижным роликом слева — кроме свойства сгибать детали, устройство может делать спирали. Станки оснащены ЧПУ, с помощью которых можно устанавливать параметры работы;
с подвижными роликами внизу — используются для обработки крупных изделий. Бывают только гидравлическими и работают на полной автоматизации;
со всеми подвижными роликами — это устройство самое сложное и совмещает свойства перечисленных ранее видов. Производит полный цикл работ по гибке.

Чертеж для самодельного трубогиба выполняется в зависимости от его разновидности. Однако в каждом обязательно присутствуют:

трубные упоры;
рама;
валы.

Рама нужна для того, чтобы закреплять на ней остальные детали. Для заводских изделий характерна закрытая сложная конструкция, отличающаяся безопасностью использования. А для самодельных профилегибов используется открытая рама, которую просто сделать самому, однако по сравнению с закрытой она будет менее безопасной.

Принцип работы изделия

Профилегибы предназначены для прокатки и деформации заготовок. Независимо от конструкции изделия принцип его работы всегда одинаковый:

перед работой удалите с прибора сухой тряпкой смазку и вхолостую запустите его примерно на полчаса. За это время можно будет отыскать возможные погрешности или поломки;
открутите гайки валиков;
установите и зафиксируйте ролики;
прижимный валик поднимите;
заготовку очистите и зафиксируйте болтами.

Затем деталь прокатывается между валами, тем самым обеспечивается ее сгибание. Для регулировки движения нужно передвигать вверх или вниз верхний вал. Если устройство ручное, это происходит посредством поднятия рычага, а если электрическое, то с помощью привода.

Разновидности профилегибов

Конструкции для деформации профилей имеют несколько классификаций. Они могут отличаться друг от друга по степени мобильности, типу привода и передаточного механизма. По типу привода изделие может быть: гидравлическим; ручным; электрическим.

Прибор гидравлического типа больше всего распространен в промышленных сферах, он способен быстро и качественно обрабатывать конструкции разных размеров. Также он актуален при работе с канализацией или трубопроводом. Гидравлические трубогибы бывают как заводскими, так и самодельными. Однако если вы собираетесь их делать своими руками, нужно иметь достаточный опыт работы с промышленным оборудованием.

Электрический трубогиб

Такая конструкция не очень габаритная и тяжелая, но должна устанавливаться стационарно. Благодаря им можно проделывать качественные и точные работы. Профилегибы такого типа могут быть как целиком электрическими, так и частично механическими. Второй вариант будет стоить дешевле, но управление им будет частично ручным. А приборы с автоматикой для долгой автономной работы обойдутся намного дороже.

Их используют в промышленных целях и чаще приобретают в готовом виде. Но некоторые изготавливают электрические конструкции самостоятельно на основе листовых металлов и обрезков судовой корпусной стали. Корпус делается с помощью фрезерного станка, для шкивов используется старый корабельный вал.

Для привода берется электрический мотор с мощностью в 1500 Вт. Оптимальные показатели скорости и крутящего момента достигаются благодаря подбору шестерен. Прокат профиля упрощается за счет того, что двигатель имеет два направления движения.

Однако такая конструкция очень сложная. Наиболее простой метод механизации ручного профилегиба — это подключить его к рабочему валу перфоратора или же дрели с регулятором оборотов.

Ручная конструкция

Ручной трубогиб наиболее распространен среди тех, кто занимается гибкой труб для частных целей. Это изделие имеет такие преимущества:

низкую цену. Готовое изделие очень простое и недорогое в производстве;
мобильность или малый вес;
поломки случаются очень редко — в устройстве отсутствует электроника, поэтому снижается риск поломок;
возможность собрать изделие своими руками из подручных средств.

Ручные трубогибы для профилей — самые распространенные. Однако и они имеют свои минусы:

точность работы не будет высокой, поскольку отсутствует аппаратное управление;
потребуется прилагать физические усилия;
невозможность обрабатывать крупные детали, поскольку максимально допустимый размер деталей для гибки составляет 4 на 4 см;
чтобы результат был точнее, требуется потратить больше времени.

Обычно для домашних нужд такого прибора вполне достаточно. Однако если объем будет большим, а сами заготовки очень крупными, то лучше отдать предпочтение гидравлическим и электронным устройствам.

Ручной профилегиб своими руками

Своими руками такую конструкцию можно изготавливать по-разному. В одном из вариантов силовой основой является станина. Для ее изготовления потребуется взять стальные швеллеры разных размеров и уголки.

Подвижные частицы делаются на основе опорных старых подшипников и классического лома. Винтовой упор можно взять от старых струбцин. Винт должен иметь силовую прямоугольную или трапециевидную резьбу, а вот метрическая резьба давления не выдержит. Для сборки конструкции подготовьте:

болгарку;
мощную дрель;
аппарат для сварки.

Станина должна иметь П-образный кронштейн для винтового упора. Сварка выполняется обычным полуавтоматом. Швы должны быть высокого качества, поскольку именно к ним прилагаются усилия на разрыв.

Проделайте отверстие в верхнем швеллере и приварите гайку, затем вкрутите опорный винт, который будет выступать в роли регулятора высоты прижимного катка.

Опорные ролики делаются на основе простого лома и обрабатываются посредством болгарки.

Два опорных ролика будут одновременно двигаться, с этой целью на каждую ось следует приварить одинаковые звездочки от велосипеда, подшипники привариваются так, чтобы соблюдалась симметрия с центральной частью станины, соблюдая при этом натянутость цепи.

Одна ось должна быть чуть длиннее, чтобы закрепить ручной привод, а катки устанавливаются на подиумы. В случае максимального опущения центрального ролика радиус изгиба детали не будет большим.

Для ручки привода можно брать шатун от педалей, его нужно приварить к длинной оси одного из роликов.

Если нужно увеличить усилие на воротке прижимного ролика, на него надевается труба нужного диаметра.

Другой вариант изготовления конструкции будет решать аналогичные задачи, но будет иметь другой принцип работы.

Данная конструкция будет оснащена опорным подвижным катком. В роли роликов используются пальцы нужного диаметра, допускается использование старых поршневых подшипников.

В этой конструкции не будет специального крепления для подшипников, они будут привариваться прямо к станине посредством уголков. Ручку делают из шатуна, а на оси опорного катка сточена лыска. Фиксатором является простой винт.

Профиль протягивается верхним прижимным роликом. Особенностью такого изделия является опорный подъемный каток. Плечо соединяется со станиной, в роли привода подойдет автомобильный гидравлический домкрат. Радиус изгиба профильной трубы уменьшается за счет постепенного поднятия штока.

И первый, и второй вариант конструкции может быть отличным самодельным решением для использования в хозяйстве и даже в небольшой мастерской.

Как видим, дорогостоящие заводские профилегибы для домашнего применения совсем не нужны, особенно если вы не будете их часто использовать. В таком случае их можно сделать из подручных материалов своими руками, тем более что это не очень сложно.

Самодельный профилегибочный станок своими руками: чертежи

Работа с металлом считается одной из самых трудоемких. Для того чтобы изготовить из этого материала деталь сложной конфигурации потребуется дополнительное оборудование. Часто используется метод нагревания, когда пластичность металла повышается. Отдельные детали можно выполнить только этим способам, но для большинства простых операций по приданию нужной формы прокату разумно применять профилегибочный станок. Это сократит время, энергозатраты и трудоемкость работ с металлом.

Сфера применения профилегибов

При производстве металлического проката изделия проходят строгий контроль на соответствие геометрическим нормам. Продукция имеет минимальные отклонения по всей длине. Исключения составляют литые и обработанные на металлургических предприятиях изделия.

Монтируя конструкции оригинальной, нестандартной формы необходимы детали сложной конфигурации.

Монтируя металлические конструкции нестандартной формы вам понадобится профилегибочный станок

Помощником в этой работе станет станок для гибки металла, способный изменить изначальную геометрию таких видов проката, как:

прутки различного диаметра;
трубы, в том числе, квадратного профиля;
прямоугольные, овальные и фигурные металлические заготовки;
арматура, швеллера, уголки, балки и другие стандартные виды проката.

Промышленность предлагает готовое оборудование для обработки вышеназванной продукции, но затраты на его приобретение для домашнего пользования могут никогда не окупиться.

Сделанный своими руками станок обойдется на порядок дешевле, а основные операции, необходимые при производстве деталей для домашнего хозяйства, строительства и оборудования для обработки земли будут успешно выполнены:

замкнутые элементы из проката различного диаметра;
изготовление колен и деталей сложной формы из труб;
сложные формы элементов конструкций, изогнутых по чертежу, шаблону в нескольких плоскостях;
спирали.

Вложения в самодельный станок не ударят по семейному бюджету. Зато оборудование позволит значительно сэкономить на заказе сложных деталей в специализированных организациях.

Преимущества станка, сделанного своими руками

Значительно расширятся возможности домашнего мастера по производству необходимых технологических и эстетических элементов различных по назначению конструкций. Этот простой ручной станок позволит воплотить в реальность многие задумки. Сделать его можно порой из того, что уже есть в доме, за исключением нескольких деталей, которые по доступной цене можно приобрести на рынке или заказать их изготовление.

Внимание! Тонкостенные трубы, профили сложной конфигурации гнуть профилегибочным станком без подогрева или валов специальной формы не получится. Одним из приемов, которыми пользуются опытные мастера, является наполнение внутреннего пространства песком. Важно поместить его туда максимально плотно.

Для этого один конец закрывают трубкой и, постукивая по заготовке, утрамбовывают, подсыпая по мере надобности необходимое количество песка. Подобным методом можно избежать гофра и искажений профиля.

Виды профилегибочных станков

Многочисленные чертежи уже готовых изделий позволяют определиться с конструкцией станка. Возможно, будут внесены коррективы, вызванные необходимостью изготовления желаемых конструкций либо наличием заготовок, отличающихся по параметрам от предлагаемых материалов. Такой вариант допустим, но при условии, что необходимые требования будут соблюдены. Самостоятельно можно сделать профилегибы в следующих исполнениях:

Ручной станок

Конструкция проста и при минимуме деталей основные функции выполняет. Подача и продвижение заготовки проводятся вручную. Операция трудоемкая и имеет ограничения, вызванные физическими возможностями приспособления и мастера.

Электрический станок

Мощность и функциональность такого оборудования значительно больше, нежели аналогичные параметры, которые имеет ручной профилегиб. Производительность также заметно выше при чувствительном уменьшении трудоемкости операций.

Гидравлический станок

Позволяет выполнять операции с профилями больших сечений. Трудности возникают при самодельном изготовлении станка. Схема довольно сложная и требует знаний, навыков при сборке.

В большинстве случаев оборудование подобного класса имеет избыточную мощность для бытового использования. Имеет смысл делать такой станок, если предполагается большой объем работы с профилями больших сечений.

Некоторые образцы станков, сделанных самостоятельно, не уступают промышленным образцам по возможностям. Обойтись же ручной аналог может в несколько раз дешевле. Элементарные знания школьной геометрии помогут легко разобраться с чертежами и схемами оборудования.

Совет! Значительно облегчить работу может редуктор, установленный на подающий вал. Некоторые конструкции предполагают цепную схему, где диаметры шестеренок снижают усилие при работе.

Принцип работы профилегибочного станка

Как функционирует оборудование для гибки металла можно понять на простом примере. Элементарный ручной профилегиб состоит из корпуса и трех валов, один из которых подающий. Два расположены в одной плоскости. Третий создает условия для деформации проката. Диаметр изгиба зависит от расстояния между опорными валами и положением среднего. Изменяя эти значения, получают изделия необходимой формы.

Чертеж гибочного станка

Одним из вариантов станка является конструкция со стационарным верхним валом. Несколько посадочных мест для опорных валов, расположенных на определенном расстоянии от центральной линии, позволяют регулировать степень изгиба заготовки.

Конструкция имеет заметные недостатки. Возможно лишь пошаговое изменение диаметра, обусловленное имеющими строгое местоположение посадочными местами опорных валов. К преимуществам можно отнести простоту в изготовлении.

Гораздо более удобной в работе будет конструкция с плавно изменяемой нагрузкой. Нижние валы стационарные. Они выполняют функции опоры. Верхний же вал подвижен по вертикали.

Закреплен он на отдельном элементе, который с помощью резьбовой подачи перемещается вверх и вниз. Можно задавать необходимый изгиб для профиля. Приспособление легко регулируется и настраивается до нужной конфигурации. Желательно проводить гибку одним проходом, но при небольших диаметрах операцию повторяют, опуская верхний вал ниже.

Особенности самостоятельного производства профилегибочного станка

При использовании приспособления могут возникнуть некоторые проблемы. Избежать их можно получив следующую информацию:

Значительные усилия при обработке заготовок требуют надежной фиксации станка.
Лучше агрегат надежно закрепить на полу залив предварительно часть конструкции бетоном.
При изготовлении валов лучше отдать предпочтение конструкции с подшипниками, нежели со втулками.
Снижается трудоемкость операции и продляется срок службы станка.
Качество обработки зависит от профиля валов. Особенно это заметно при работе с пустотелыми заготовками, такими как трубы, профили.
Если форма вала повторяет конфигурацию проката, то изгиб получится более качественным.
Для уголков рекомендуется сделать прорезь для полки, которая не допустит неконтролируемой деформации.

Отличные результаты получают на профилегибочных станах собственного производства, в которых предусмотрена замена рабочих поверхностей валов. Очень удобная конструкция с боковым расположением плоскости изгиба.

Резьбовые фиксаторы позволяют быстро менять профиль валов. Мастера, постоянно работающие на этом оборудовании, имеют набор сменных барабанов, позволяющих подобрать нужную форму и тем самым получить изделия отличного качества.

Видео по теме: Трубогиб своими руками

Обруч

Если вы провели много времени в Интернете, изучая экологически чистые сельскохозяйственные и / или садовые товары, то вы, вероятно, отважились найти множество вариантов использования изогнутых металлических трубок. Они их называют обручами.

Обручи превращаются в самые разные забавные вещи, такие как покрытия рядов, высокие туннели, приюты для скота и тому подобное. Вы можете найти несколько коммерческих пялец, но с пяльцами довольно просто. Чтобы быть таким простым, в Интернете должно быть множество инструкций, показывающих, как его сделать, верно? Неа.

Итак, сделайте: сделайте себе обруч.

Шаг 1: Математика.

Определите, какого размера пяльцы вам нужны. В моем случае я хотел обруч диаметром 8 дюймов. Вы можете предположить, что можете построить станок для гибки пялец с радиусом в 4 фута, и что в результате получатся пяльцы диаметром 8 футов. Но ты ошибаешься. Откуда мне знать? Ну, поверьте, этого не будет. Однако из него получится модный обруч диаметром 10 футов.

Итак, если радиус 48 футов = 10 футов (48/10 = 4.8)

Чтобы получить обруч правильного размера для 8-дюймового обруча, вы просто возьмете 8 * 4,8 = 38,4

38,5 ″ кажется вполне подходящим вариантом для 8-дюймового обруча.

Теперь, убрав всю математику, возьмите хороший лист чего-нибудь. Может OSB, дешево и прочно. Да, и пока вы это сделаете, соберите несколько обрезков 2-дюймовой древесины. Я использовал кучу обрезков 2х6.

Нарисуйте дугу установленного диаметра (38,5 ″ в нашем случае) на половине листа OSB и начните раскладывать свои обрезки 2 ″ пиломатериалов, чтобы скрыть указанную дугу.

Нарисуйте еще одну дугу подходящего размера поверх бруса толщиной 2 дюйма и начните срезать лишнее.

Поместите все маленькие 2-дюймовые части обратно на OSB в правильном порядке и приступайте к их приклеиванию и привинчиванию. Мое рабочее предположение состоит в том, что клей и винты должны быть достаточно прочными, чтобы изгибать верхнюю направляющую звена цепи 1,375 дюйма. Он отлично справляется с гибкой трубопровода ЕМТ диаметром 3/4 дюйма.

Последняя задача — иметь что-то на одном конце, чтобы удерживать трубку, когда она изогнута.Я решил вырезать небольшую щель на конце и продеть через нее большой хомут для шланга. Достаточно хорошо, позже я сложу его вдвое, если будет похоже, что верхней рейке может понадобиться больше, чтобы удерживать ее.

Прикрепите новый пялец к рабочей поверхности по вашему выбору (зажимы или винты подойдут для этого) и приступайте к изгибу.

Теги: DIY, Equipment, Garden, How-To

FOR IMMEDIATE RELEASE .

.. — Bel Air, MD Patch

FOR IMMEDIATE RELEASE
20 февраля 2021 г.

Общество итальянско-американских бизнесменов пожертвует 88 271 доллар в 2020 году, несмотря на ограничения COVID-19
2020 год был очень трудным годом для всех и каждой организации.COVID-19 привел к отсрочке и отмене мероприятий по сбору средств, что привело к появлению новых и творческих способов сбора денег в некоммерческом сообществе. В начале 2020 года Общество итальянских американских бизнесменов (SIAB) было глубоко задумано о своем весеннем гала-вечере, который за последние 7 лет стал одним из самых ожидаемых мероприятий по сбору средств в округе Харфорд. Билеты были распроданы; спонсорство, продажа рекламы и пожертвования были в самом разгаре, затем начали появляться ограничения COVID-19. Сначала, как и большинство других некоммерческих организаций в сообществе, SIAB отложил мероприятие, но в конце концов у него не было выбора, кроме как отменить мероприятие.

Еще в начале 2020 года SIAB получил заявки на гранты из области 501 (c) 3, так как это был нормальный процесс. В ходе процесса отбора были выбраны Anna’s House (приют для бездомных округа Харфорд) и CASA округа Харфорд (обслуживающий потребности детей в системе патронатного воспитания) в качестве получателей грантов на общую сумму 50 000 долларов США, по 25 000 долларов США на благотворительность. Поскольку сбор средств оказался проблемой в 2020 году, SIAB обратился к своим лояльным покровителям, которые за последние 7 лет стали доверять SIAB как «благотворительному агенту по сбору средств», который действует с чистой совестью и выполняет свои обязательства.SIAB был поражен щедростью своих покровителей — более 70% позволили им оставить у себя деньги, собранные для отмененного Гала, что позволило им вручить обеим благотворительным организациям чеки на 25 000 долларов каждая незадолго до рождественских праздников.

В то время как два других фирменных мероприятия SIAB, июньский гольф-тур и сентябрьский праздник лингвини и крабов, пришлось отменить, SIAB, используя предварительное финансирование за предыдущий год, также смог выделить дополнительные 27000 долларов на стипендии для колледжей 6 студентам. , а также смогли пожертвовать 3750 долларов в виде спонсорства другим 501 (c) 3.Таким образом, хотя в целом более 88 000 долларов, пожертвованных местным благотворительным организациям, по-прежнему были значительными, учитывая проблемы COVID-19, невозможность проведения мероприятий в 2020 году помешает SIAB делать пожертвования местным благотворительным организациям на этом уровне в 2021 году. «Мы сделаем все, что в наших силах, чтобы продолжать помогать сообществу, которое проявило к SIAB столько лояльности, поддержки и доверия».

С момента начала мероприятий по сбору средств SIAB, начавшихся в 2014 году, Общество итальянских американских бизнесменов провело 16 крупных мероприятий, в рамках которых было выделено 33 стипендии на общую сумму 103 000 долларов.40 000 долларов США на спонсорство мероприятий и 350 000 долларов США в виде грантов и пожертвований для 75 местных некоммерческих организаций 501 (c) 3. Это принесет сообществу 490 000 долларов за короткое время существования организации. Все это было сделано при накоплении 200000 долларов в благотворительном фонде для будущего использования для стипендий и благотворительных организаций. SIAB благодарит сообщество округа Большой Харфорд за их неизменную лояльность и поддержку, а также за то, что они разделяют их ценности ПРОДВИЖЕНИЯ НАСЛЕДИЯ. ПОЛОЖИТЕЛЬНЫЙ ОБРАЗ СООБЩЕСТВА. СЕМЕЙНЫЕ ТРАДИЦИИ.Va tutto bene! (Все хорошо!)

Действующий совет директоров Общества итальянских американских бизнесменов
Президент, Тони Палумбо
Вице-президент, Эрик Ребберт
Первый вице-президент, Энтони ДиПаула
Казначей, Джон Трояно
Асс. Казначей Джо Папа
Секретарь Ник Берт
Ассистент. Секретарь, доктор Джон Беллантони
Сарджент у оружия, Майкл ДеЛука
Бывший президент
Итало Либераторе
Учредители
Марк Дардоцци (бывший президент)
Элио Скаччо

Фотографии: основные получатели грантов

Контактное лицо для СМИ: Тони Палумбо
Телефон: (410) 836-8591
Электронная почта: tpalumbo @ palumboinsassoc. com
Интернет: www.thesiab.org

КОНЕЦ

###

История гибки металла — Стальные гибочные станки Barnshaws

До того, как сталь стала широко использоваться во второй половине XIX века, изогнутые конструкции часто строились из железа, которое отливали в жидкой форме в изогнутый профиль или построены из деталей из кованого железа с профилированными перемычками или в виде решетчатых ферм. Поскольку кованое железо было очень мягким, кузнецы могли выгибать мелкие детали горячей ковкой.

В течение 20 века прокатные стальные балки изгибались металлическими гибочными машинами для использования в качестве сводов шахт для поддержки подземных выработок. Изначально для гнутья балок использовались гидравлические прессы, но со временем были внедрены трехвалковые гибочные машины для гибки металла. Поскольку балки имеют очень толстую перемычку, они не подвержены короблению во время операции изгиба.

Металлогибы применялись также при изготовлении корпусов судов. Еще в 1910 году гибочное оборудование с роликами использовалось для изгиба плоских поверхностей, уголков и тройников для морских судов.В период с 1930 по 1950 год небольшие изогнутые стальные элементы также использовались в относительно простых строительных конструкциях. Хижины Ниссена, авиационные ангары и голландские амбары часто имели несущую конструкцию из изогнутых стальных уголков, тройников или небольших прокатных двутавровых секций.

С конца 1940-х годов стали применяться универсальные балки (двутавровые секции с параллельными полками). Эти параллельные секции полок, которые имели относительно тонкие стенки (по сравнению с балками), было трудно изогнуть вокруг главной оси, потому что сила, необходимая для изгиба всей балки, на самом деле была больше, чем сила, вызывающая локальное продольное изгибание стенки.В середине 1970-х годов стали появляться гибочные станки с дополнительными валками для поддержки полотна. Эта разработка позволила стальным гибочным станкам экономично и точно изгибать большие универсальные балки вокруг главной оси и оказала значительное влияние на проектирование изогнутых стальных конструкций, а изгиб металла стал обычным явлением в строительной отрасли. С течением времени индукционная гибка — процесс горячей гибки, который изначально был разработан для гибки трубопроводов, — также был адаптирован к требованиям стальных конструкций.

В течение последних двух десятилетий 20-го века спрос на изогнутые стальные элементы в строительных конструкциях значительно вырос. Ориентация капиталовложений на коммерческие, а не на промышленные здания и последующее строительство новых офисов, терминалов аэропортов, станций, супермаркетов и развлекательных заведений обеспечили рыночную среду, в которой металлоконструкции процветали, а гибка металла стала самостоятельным жизнеспособным бизнесом предлагая гибку металла в различных формах и предлагая архитекторам возможность реализовать свои замыслы.

В частности, с появлением оборудования с возможностью гибки стали / металла точно и экономично, неотъемлемые преимущества конструкции со стальным каркасом были дополнены новыми возможностями проектирования, которые ранее ограничивались альтернативными формами строительства или ограничивались соображениями стоимости. Основным преимуществом использования изогнутых элементов является несомненная эстетическая привлекательность изогнутых стальных профилей и труб, что открыло новые горизонты для творческого проектирования стальных конструкций.

Подробнее об истории Barnshaws

Гибочная труба без гибочного станка — самодельный стиль «сделай сам»!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу — но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому. Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам нужно будет согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. И алюминий, и медь достаточно мягкие, чтобы их можно было сгибать без особых усилий, но со сплавами, такими как нержавеющая сталь, все станет значительно сложнее. Еще одна вещь, о которой нужно помнить, — это тип изгиба, которого вы добьетесь. Более мягкие металлы будут иметь U-образный изгиб, а более твердые — больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, то вам могут понадобиться инструменты или дополнительная помощь. Прежде чем сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки. Кожа — один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки — вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие.Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например, захват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины — это использование паяльной лампы. Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее пластичной. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где вы хотите согнуться.Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания масштабных шаблонов.

Тиски

Закрепите трубку в тисках, чтобы она не двигалась. Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо сцепиться с ней. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно изгибаться. Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете делать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас возникли проблемы с рычагом, попробуйте использовать гаечный ключ. Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, привяжите кого-нибудь еще, чтобы помочь. Иногда бывает проще, если один человек нагревает трубу, а другой гнет.

Связанный: Как гнуть трубу с помощью трубогиба

Пружины изгиба

Пружины гибки — это простые инструменты, которые предотвращают перегиб труб при изгибе.Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева. Он поддерживает трубу при ее изгибе, чтобы она не сморщилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины — для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами.Поэтому, если вы изгибаете трубы более одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок — бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком — убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками — дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, например, надев защитные очки и толстые перчатки. Если вы обнаружите, что вашу трубу трудно сгибать, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

Редактор мира Minecraft

Minecraft 1.9 Генератор команд вызова 1.9 Custom Mob Maker Beta Version 0.6. С новым обновлением Minecraft 1.9 старый генератор команд работать не будет.Этот генератор позволяет вам использовать два слота для рук для ваших пользовательских мобов. Смотрите полный список на minecraft.gamepedia.com 11 сентября 2020 г. · Лучшие моды для Minecraft: собирайте больше мобов, посещайте новые миры и пробуйте совершенно другие впечатления. Автор: Арон Гарст, 11 сентября 2020 г. Новые приключения, испытания и тайны скрываются в этих …

WorldEdit CUI Mod позволяет вам видеть выбранный вами регион в игре в реальном времени, добавляя пользовательский интерфейс на стороне клиента для WorldEdit плагин. Это позволяет вам работать быстрее и точнее с выделением WorldEdit и особенно полезно при работе с выделениями Polygon, Convex Hull и Cylinder.Редактор карт Minecraft … который работает в игре! С выделениями, схемами, копированием и вставкой, кистями и скриптами. Используйте его в творчестве или временно используйте для выживания. Редактор карты амулета. Новый редактор и конвертер мира Minecraft, который поддерживает все версии, начиная с Java 1.12 и Bedrock 1.7. Запуск скомпилированных сборок. Загрузите zip-файл для своей операционной системы из списка скомпилированных сборок. (В настоящее время только Windows) Извлеките содержащуюся папку в место на вашем компьютере и запустите исполняемый файл.Выполняется … Если вы уже являетесь участником сообщества преподавателей Minecraft или хотите зарегистрироваться, нажмите ниже, чтобы присоединиться к нам. Мы рады, что вы здесь. Присоединяйтесь к сообществу

Scratch — Imagine, Program, Share Pixelmon Mod 1.12.2 / 1.11.2 (Играйте в Pokemon GO в Minecraft) — легендарный мод из старых времен Minecraft сделал невозможное: объединил легендарных покемонов в вдохновляющих В серии видеоигр Pokémon использовалась настоящая Mapcrafter — высокопроизводительный модуль рендеринга карт Minecraft, написанный на C ++, который отображает ваши миры Minecraft на модные карты, доступные для просмотра в любом веб-браузере. Получить Mapcrafter »Mapcrafter 2.3 и 2.3.1

Аренда грузового фургона

Sprinter atlanta

CUI WorldEdit разработан для работы с Minecraft Forge, и вам также необходимо получить LiteLoader для его работы. И хотя это может помешать установленным вами модам, вы все равно можете переключиться обратно на Forege API, а также на эти моды, когда вы создаете свой мир желаний с помощью этого мода и LiteLoader. Как использовать этот мод Planet Minecraft — это семейное сообщество, которое разделяет и уважает творческие работы и интересы других.У нас есть множество интересных способов исследовать и загружать контент, общаться и находить единомышленников со всего мира, которым нравится игра Minecraft.

Wpa2 wordlist
Google drive remux
Ep3 6-скоростная подкачка
Ye Olde Map Maker — Web Editor

Геймплей Minecraft Pocket Edition такой же, как и в java-версии. Minecraft — это песочница, в которой игроку не ставятся конкретные цели. Игрок свободен в виртуальном мире и имеет большую свободу выбора, как играть в игру. Дом для идеи сборки Майнкрафт. 3 ноября 2015 г. 3,6 из 5 звезд 1 902. Скачать приложение бесплатно. Доступно мгновенно на совместимых устройствах. TNT Mod. 1 ноября 2018 г.

59,5 тыс. Подписчиков, 0 подписок, 956 сообщений — см. Фото и видео в Instagram с KenFM (@ kenfm.de) Я играю в minecraft для ps4 и хотел кое-что, есть ли что-нибудь вроде mcedit, что я можно использовать? Если есть где скачать и как пользоваться? Есть ли еще одна вещь, чтобы преобразовать мир 360 в ps4? Я знаю, что это много вопросов, я просто хочу сказать спасибо за все, что может мне в этом помочь.

Схема стола Sage 100

Minecraft — это игра о блоках, и прелесть ее в том, что вы можете построить все, что душе угодно. Строительство в Minecraft похоже на строительство с использованием цифровых Lego, но, как и Legos, строительство занимает много времени и часто утомительно и однообразно для чего-то большего, чем несколько блоков с каждой стороны. WorldEdit — это плагин, который выполняет повторяющиеся задачи, такие как заполнение стен и замена блоков . ..
Теперь перейдите в свою игру Minecraft с только что созданным миром.Нажмите клавишу «T», чтобы открыть панель чата. Вставьте команду с косой чертой, которую вы только что скопировали из Code Connection, нажав Ctrl + V, и нажмите «ввод» или нажмите кнопку со стрелкой.
Добро пожаловать в Minecraft: Bedrock Wiki! Мы — совместный веб-сайт сообщества о MinecraftBedrock, ранее известном как Minecraft Pocket Edition, который может редактировать любой, включая вас! В настоящее время у нас 863 статьи и 27 263 066 пользователей из более чем 200 стран с момента нашего создания 28 апреля 2011 года. Прежде чем начать, пожалуйста, прочтите наши Правила и положения, чтобы вы могли безопасно и весело провести время здесь…
20 июля, 2019 · WORLD EDIT MOD & Меню модов (+ Fabric API) 1. Выберите команду «запустить» в системном меню и напишите «% appdata%» в текстовом диалоговом окне, нажмите «ОК» кнопка 2. откройте папку ‘.minecraft’ 3. перейдите в подпапку ‘mods’
Это должно быть связано с чанками, а не блоками, потому что биомы хранятся в чанках в файлах мира. Таким образом, это может быть: / setbiome ~ ~ ~ [вариант], где ~ ~ ~ может быть любым блоком внутри блока, который вы хотите изменить, а заданный биом будет случайным вариантом, если не указан параметр варианта.
Редактируйте все данные, хранящиеся в вашем мире, быстро и легко с помощью самого интуитивно понятного редактора NBT. ЗАГРУЖАЙТЕ МИРЫ ПРЯМО С USB Откажитесь от посредников — загружайте / сохраняйте миры прямо с USB-накопителя или устройства Android. РЕДАКТИРУЙТЕ НЕСКОЛЬКО МИРОВ СРАЗУ
BSL Shaders — это шейдеры, которые меняют игровой мир. Этот шейдер поможет вам улучшить качество графики вашего Minecraft. Этот шейдер представляет собой смесь старой и новой версии графики.
Скачайте бесплатно редактор скинов minecraft.Загрузка инструментов для работы с фото и графикой — MCSkin3D от Altered Softworks и многие другие программы доступны для мгновенной и бесплатной загрузки.
Amulet Editor — это редактор мира Minecraft, созданный с нуля с учетом уроков, извлеченных из предыдущих редакторов. Программа изначально работает с форматом состояния блока, представленным в 1.13, который позволяет редактировать все мировые форматы.
‘Для карьера в buildcraft 1 — см. Это.’ «Для карьера в buildcraft 2 — см. Это». Карьер — это машина, которая автоматически минирует большую площадь.Эта область по умолчанию составляет 9×9 блоков, но может быть обозначена ориентирами максимум до 64×64. Он редко требует ручной работы и требует только энергии (МДж). Ингредиенты: 2 x Diamond Gears 2 x Gold Gears 3 x Iron Gear 1 x Diamond …
Pastebin.com — инструмент для вставки номер один с 2002 года. Pastebin — это веб-сайт, на котором вы можете хранить текст в Интернете в течение определенного периода времени. .
Я играю в minecraft для ps4 и хотел кое-что, есть ли что-нибудь вроде mcedit, которое я могу использовать? Если есть где скачать и как пользоваться? Есть ли еще одна вещь, чтобы преобразовать мир 360 в ps4? Я знаю, что это много вопросов, я просто хочу сказать спасибо за все, что может мне в этом помочь.
Kongregate бесплатная онлайн игра World Creator — Создайте и уничтожьте случайно сгенерированный мир. Радоваться, веселиться!. Играйте в World Creator
Затем, если вы запустите сервер Minecraft на том же компьютере, просто переместите или скопируйте сгенерированный каталог карты в каталог установки сервера Minecraft, измените свойство level-name в файле server.properties, чтобы оно было таким же. в качестве каталога и (повторно) запустите сервер. Если сервер находится на другом компьютере, действия такие же, но …
Привет, ребята! Еще одно очень популярное видео, как использовать плагин World Edit! Я знаю, что это не заинтересует многих из вас, но у меня достаточно людей спрашивают…
Майнкрафт Средиземье. Добро пожаловать в MCME! Вместе мы воссоздаем J.R.R. Средиземье Толкина в Minecraft. Основанный 10 октября 2010 года в q220, мы являемся одним из старейших сообществ разработчиков Minecraft и были названы одним из «лучших серверов Minecraft» согласно журналу PCGamesN.
16 октября 2017 г. · Скачать World Edit for Minecraft apk 1.00.399 для Android. World Edit for Minecraft: выберите копировать, вставить, заменить и заполнить и многое другое…
WorldEdit — это простой в использовании редактор карт Minecraft в игре. Комбинируя команды и «кисти», вы можете лепить свой мир или просто выполнять множество задач терраформирования. Комбинируя команды и «кисти», вы можете лепить свой мир или просто выполнять множество задач терраформирования.
Для Minecraft на ПК тема на доске объявлений GameFAQ под названием «Простой способ создать куб с помощью World Edit?».
Minecraft WorldEdit Mod 1.16.2 / 1.16.1 / 1.15.2 / 1.15.1 / 1.14.4 (In-Game Voxel Map Editor) предоставляет невероятный инструмент для геймеров, которые любят развитие и восстановление в жизненно важной работе. Как вы уже знаете (или, может быть, не имеете ни малейшего представления), WorldEdit — это инструмент с важными и волшебными средствами в развитии, изменении и характеристике . ..
16 декабря 2020 г. · 9/10 (16094 голосов) — Скачать Minecraft Свободный. Исследуйте миры, стройте свои собственные и сражайтесь со всевозможными опасностями в Minecraft, игре-песочнице, которая сочетает в себе строительство блоков, действие и приключения.Одна из самых успешных игр за последние несколько лет, также одна из самых необычных …
Теперь перейдите в свою игру Minecraft с только что созданным миром. Нажмите клавишу «T», чтобы открыть панель чата. Вставьте команду с косой чертой, которую вы только что скопировали из Code Connection, нажав Ctrl + V, и нажмите «ввод» или нажмите кнопку со стрелкой.
11 июня, 2016 · Редактировать после обновления 0.16: Все миры для этого можно найти здесь (кредит SeanGamerPro) … Прохождение Minecraft (iOS) Достижения Minecraft (Android )-> Или используйте Kindle fire или Gear VR.
11 декабря 2018 г. · Достижение Top of the World в Minecraft: Разместить строительные леса до предела мира — стоит 20 Gamerscore. Здесь вы найдете руководства к этому достижению.
Исторически World Edit был одним из самых мощных инструментов для игроков Minecraft, которые хотели построить массивные конструкции. Мод WorldEditCUI предоставляет игрокам специальный интерфейс для их плагина WorldEdit, который позволяет им выбирать свой регион либо в игре, либо в режиме реального времени.
MCEdit, редактор мира Minecraft MCEdit — это редактор мира с открытым исходным кодом практически для любой версии Minecraft.MCEdit был впервые создан, чтобы позволить игрокам сохранить все, что было создано с помощью нескольких старых версий Minecraft, и перенести их в более новые версии игры.
Minecraft — игра-песочница, изначально разработанная и созданная Notch of Mojang. Доступная для ПК, мобильных и различных игровых консолей, игра позволяет игрокам размещать и разрушать различные блоки в трехмерной среде. В этой трехмерной среде игроки могут свободно перемещаться, делать и строить все, что захотят. Продолжить чтение… 1.14 (также известный как Village and Pillage) — это …

Gender bender fanfiction

16 октября 2017 г. · Скачать World Edit for Minecraft apk 1.00.399 для Android. Редактирование мира для Minecraft: выберите копировать, вставить, заменить и заполнить и многое другое …
18 окт.2020 г. · Поскольку создаваемые вами миры ограничены только вашим воображением, они могут быть настолько подробными или простыми, насколько вы хотите. Проводите ли вы часы или минуты на карте, этот редактор карт значительно улучшит ваш игровой процесс MineCraft.Загрузки для Minecraft World Editor (MCEdit) 1.8.1, 1.8, 1.7.10. Скачать Minecraft World Editor (MCEdit) для Minecraft
27 октября 2014 г. · Перетащите редактирование мира в моды. 8. Зайдите в лаунчер майнкрафт. И нажмите Профиль Liteloader 1.7.10. 9. Войдите в однопользовательский мир и введите // wand, чтобы увидеть, работает ли он!
Хрустальный шар был удален, потому что люди могли вывести из строя серверы, рассылая им спам. Усыновление Найдите священника и взаимодействуйте с ним. Пол данного ребенка случайный.
Добро пожаловать в топ-лист Minecraft. Все начальные числа классифицируются по платформам — классные семена Java Edition для Mac и ПК, PS4 4 Seeds для Playstation 4 и семена Bedrock Edition (Minecraft PE) для iPad, iPhone, Xbox One, Nintendo Switch и Windows 10.
Edit Fan Page . Подпишитесь на нас в Instagram и Facebook, чтобы быть в курсе всего, что РЕДАКТИРОВАТЬ — даты, события, разговоры и многое другое. ПОДРОБНЕЕ
MCEdit, Minecraft World Editor 1.0 — больше не разрабатывается.См. Веб-сайт версии 2.0 Python ISC 199 559 254 8 Обновлено 21 сентября 2016 г. pysideuic-pkg
Управляйте своими мирами Оптимизированное управление сохраненными мирами и более эффективная навигация в игре. С CraftMaster легко управлять своими мирами Minecraft, экономя время и сводя к минимуму головную боль. А внутриигровая навигация — это легкий ветерок, используя полностью контурные топографические 2D-карты, созданные CraftMaster.
Пригласите своих друзей из Minecraft исследовать свой мир, увидеть свои собственные моды и сыграть в популярные мини-игры, такие как защита свиньи и арена сплифа.Получите БЕСПЛАТНЫЙ сервер Minecraft сейчас
Затем, если вы запустите сервер Minecraft на том же компьютере, просто переместите или скопируйте сгенерированный каталог карты в каталог установки вашего сервера Minecraft, измените свойство level-name в файле server.properties, чтобы оно было то же имя, что и каталог, и (повторно) запустить сервер. Если сервер находится на другом компьютере, действия такие же, но …
Minecraft FNAF — это место, где поклонники Minecraft и FNAF могут бесплатно играть в эти игры онлайн.Кроме того, вы можете изучить информацию о FNAF в Minecraft.
13 марта 2020 г. · Игровой режим для мира Minecraft. Здесь приведены инструкции для версии Minecraft UWP или Bedrock, но тот же процесс будет работать и для версии Java. Откройте Minecraft и нажмите кнопку редактирования рядом с миром. Если у вас уже есть открытый мир, вы можете нажать «Побег» и нажать кнопку «Настройки».
Внутриигровой редактор карт Minecraft — создавайте большие объекты быстрее!
Модифицируйте миры Xbox 360, PlayStation 3, Wii U, ПК (Java), Pocket Edition и Windows 10 Edition бесплатно! УНИВЕРСАЛЬНЫЙ РЕДАКТОР MINECRAFT.Спасибо за загрузку! 1. Нажмите …
WorldEdit CUI разработан для работы с Minecraft Forge, и вам также необходимо получить LiteLoader, чтобы он работал. И хотя это может помешать установленным вами модам, вы все равно можете переключиться обратно на Forege API, а также на эти моды, когда вы создаете свой мир желаний с помощью этого мода и LiteLoader. Как использовать этот мод
Minecraft — игра-песочница, изначально разработанная и созданная Notch of Mojang. Доступная для ПК, мобильных и различных игровых консолей, игра позволяет игрокам размещать и разрушать различные блоки в трехмерной среде.В этой трехмерной среде игроки могут свободно перемещаться и строить все, что захотят. Продолжить чтение … 1.14 (также называемая Деревня и грабеж) — это …
World Creator — это первый в мире ландшафт в реальном времени и Генератор ландшафта, который выполняет все процессы создания и проектирования полностью на графическом процессоре с использованием тысяч ядер, сочетая в себе процедурные возможности с творческой свободой и эффективностью рабочего процесса в реальном времени.
Minecraft WorldEdit Mod 1.16.2 / 1.16.1 / 1.15.2 / 1.15.1 / 1.14.4 (In-Game Voxel Map Editor) предоставляет невероятный инструмент для геймеров, которые любят развитие и восстановление в жизненно важной работе. Как вы уже знаете (или, может быть, вы понятия не имеете), WorldEdit — это инструмент с важными и волшебными средствами в разработке, изменении и характеристике …
Блок и элементы теперь совместимы с обновлением 1.5. Формат сохраняет каждую текстуру блока в отдельном файле внутри папки в каталоге текстур. Возможно, вам придется использовать последнюю версию Minecraft. jar, чтобы увидеть, как работают текстуры блоков и предметов. Щелкните для получения дополнительной информации. О пользовательских пакетах текстур Nova Skin.
4 января 2019 г. · WorldEdit поможет вам в два клика построить в Minecraft огромную колонну, шар, цилиндр и многое другое. Основные возможности: Вы можете удалить весь ландшафт и сгенерировать его заново, чтобы он выглядел естественно;

Профилегиб своими руками в домашних условиях: чертежи, фото, видео

Технология изготовления профилегиба

Необходимые инструменты и материалы

Конструкция профилегибочного станка

Классификация профилегибов

Гидравлические станки

Электрические профилегибы

Ручные станки

Назначение профилегиба

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Принцип работы гибочного станка

Правила изготовления

Подготовка инструментов и материалов

Размеры и чертежи

Поэтапное описание работ

Полезные советы

Делаем профилегиб станок своими руками

Профилегибочный станок.

Классификация профилегибов

Гидравлические станки

Электрические профилегибы

Ручные станки

Конструкция и принцип действия гибочных агрегатов

Необходимые инструменты и материалы

Варианты изготовления ручных профилегибочных станков

Изготовление прокатной конструкции своими руками

Чертежи устройства

Инструкция по сборке

Видео: самодельный профилегиб в действии

Самодельный профилегиб без токарных работ

Устройство станков для сгибания труб

Процесс изготовления трубогиба

Принцип работы

Как согнуть профильную трубу без спец-инструмента?

Полезные советы

Выводы и полезное видео по теме

Самодельный профилегиб за 2000 рублей — Статья

Профилегибочный станок. Для чего он нужен?

Еще один вариант устройства

Классификация профилегибов

Гидравлические станки

Электрические профилегибы

Ручные станки

Конструкция и принцип действия гибочных агрегатов

Необходимые инструменты и материалы

Варианты изготовления ручных профилегибочных станков

Процесс сборки

Видео: самодельный профилегиб в действии

Виды оборудования, которые отличаются методом изгиба профилей

Заключительные работы

Изготовление профилигеба для обработки профилей или труб меньше 19 мм

Метод пользования полученным профилегибом

Изготовление профилигеба для сгибания профилей или труб больше 19 мм

Метод пользования полученным профилегибом

Рекомендации по разработке боковых сторон

Изготовление рычажного трубогиба

Первоначальный этап

Простейший способ для гибки профиля

Инструкция, как сделать ручной профилегиб своими руками, как выглядит этот прибор

Сферы применения

Конструкция трубогибов

Принцип работы изделия

Разновидности профилегибов

Электрический трубогиб

Ручная конструкция

Ручной профилегиб своими руками

Самодельный профилегибочный станок своими руками: чертежи

Сфера применения профилегибов

Преимущества станка, сделанного своими руками

Виды профилегибочных станков

Ручной станок

Электрический станок

Гидравлический станок

Принцип работы профилегибочного станка

Особенности самостоятельного производства профилегибочного станка

Видео по теме: Трубогиб своими руками

Обруч

FOR IMMEDIATE RELEASE .

История гибки металла — Стальные гибочные станки Barnshaws

Гибочная труба без гибочного станка — самодельный стиль «сделай сам»!
