Как сделать приставную деревянную лестницу своими руками

Приставная деревянная лестница своими руками

Виды приставных лестниц

Простую конструкцию можно изготовить всего за несколько часов

По своей сути такие конструкции являются наиболее простыми. Для их изготовления обычно покупают алюминий, дерево либо нержавеющую сталь. Вместе с тем подобные лестницы можно также разделить на несколько типов. Приставная лестница обычно имеет угол наклона около 65-70⁰. Это достаточно много, поэтому подниматься и спускаться по такой лестнице с грузом будет тяжело. Есть ещё складывающийся тип лестничной конструкции. Он хорош тогда, когда нужно организовать доступ к чердачному помещению, а установка стационарного варианта лестницы невозможна. Такую конструкцию можно переносить с места на место или же закрепить в чердачном люке. И, наконец, третий тип приставных лестниц – выдвижной. Она может иметь оптимальный угол наклона и состоит из нескольких секций, скреплённых друг с другом.

Назначение конструкции

Как правило, такие конструкции используются там, где невозможна установка стационарной лестницы. Об этом упоминалось выше. Такая лестница есть практически в любом частном доме, поскольку без неё невозможно подняться в труднодоступные места. Учитывая, что перенос тяжестей по ней не слишком удобен и безопасен, вместо такой конструкции лучше изготовить лестницу-трансформер. Тем не менее, именно приставные лестницы пользуются популярностью в загородных домах. Некоторые решают приобрести готовую конструкцию из алюминиевых труб, но большинство людей предпочитают изготавливать её самостоятельно. Тем более, что работа проста в реализации и занимает не слишком много времени.

Важно! Начинающим мастерам не стоит выбирать сложные лестничные конструкции, так как нехватка опыта может сказаться на качестве изготовления.

Какие материалы и инструменты понадобятся

Выбирайте качественные материалы и сухое дерево

Чтобы изготовить приставную лестницу своими руками, необходимо купить:

  • Брусья, сечение которых составляет 5х5 см.
  • Брусья с сечением 10х5 см.
  • Обрезная доска, её сечение должно быть 10х2,5 см.
  • Саморезы.
  • Шуруповёрт.
  • Пила.
  • Антисептик.
  • Резиновые башмаки для упора.
  • Универсальный клей.
  • Рулетка.

Дерево должно быть ровным, без трещин и каких-либо перекосов.

Важно, чтобы дерево имело одинаковую просушку. Можно использовать такие породы, как сосна или другие «хвойники».

Как произвести расчёт

Правильный расчет конструкции — это залог безопасности лестницы

Если длина лестницы не будет превышать 2 м, используйте брус 5х5 см. Если длина не выше 3,5 м – нужен брус 10х2,5 см, ставить его необходимо на ребро. При высоте лестницы более 3,5 м, рекомендуется брать брус 10х5 см. Измерить высоту очень легко, достаточно знать точку, где должен располагаться верхний край конструкции.

Максимальная высота лестницы – не более 5 метров!

С помощью рулетки измеряем расстояние между землёй и этой точкой.

К полученной цифре следует добавить ещё 35–50 см, поскольку должен учитываться угол наклона лестницы. Чтобы рассчитать, какое количество материалов понадобится, нужно знать ширину конструкции (обычно она составляет 40-60 см) и шаг – он равен 25–35 см.

Инструкция по изготовлению

Приготовьте все необходимое, чтобы начать работу

Перед началом работы материал нужно обработать антисептиком. В зависимости от высоты конструкции, необходимо взять брус соответствующего сечения и отпилить его в размер. Это будут боковины, на которых следует сделать разметку для ступеней с учётом ширины шага. Разметку следует делать с учётом выпуска в 500 мм с обеих сторон. То есть если ширина лестницы будет 50 см, то разметка должна быть 60 см. Это позволяет избежать растрескивания ступеней, когда те будут крепиться саморезами.

Если ширина лестницы будет неизменной, из соответствующих досок нарезаете ступени, ширина которых 60 см. Далее на ровной поверхности укладываете тетивы, при этом расстояние между боковинами должно быть 50 см. Чтобы избежать косины конструкции, используя шнур или рулетку, сравниваем диагонали между противоположными сторонами. Они должны быть идентичными. Всё, что останется, – это закрепить ступени саморезами, предварительно посадив их на клей. Нужно по 2 самореза с каждой стороны. После того как лестница готова, необходимо покрыть дерево олифой.

Для более полного понимания того, как сделать такую лестницу самому, рекомендуем посмотреть это видео:

Делаем лестницу из дерева сами: видео

Как видите, изготовление приставной лестничной конструкции – очень простое, поэтому даже начинающий плотник сможет сделать её без особых усилий. Потратив немного времени, усилий и денежных средств, вы получите качественную и практичную лестницу, без которой не обойтись в хозяйстве.

Чем хороша приставная лестница из дерева, сделанная своими руками

Приставная лестница из дерева имеет простую конструкцию, поэтому ее сможет изготовить каждый Удобство лестницы делает её незаменимым атрибутом домашнего хозяйства.

Причём не только её статический вариант, но и передвижная версия. Такая модель лестницы для жизни многозадачная, так как в состоянии помочь, и до крыши дотянуться, и фрукты в саду собрать, и в ремонте пригодится.

Незаменимая приставная деревянная лестница: усройство

Наиболее распространённым мобильным вариантом лестницы является именно приставная без своей опоры в силу простоты конструкции, относительной лёгкости и доступности.

Приставную деревянную лестницу можно использовать как в доме, так и на улице

Такую лестницу можно встретить на абсолютно каждом участке, так как её устройство элементарно, а производство не требует больших вложений:

  1. Между двух деревянных опор устанавливаются горизонтальные брусья, служащие ступенями.
  2. Расстояние между перекладинами можно рассчитать индивидуально для себя, измерив расстояние от пола до основания колена, или расположить их в 25-35 см друг от друга, так точно не прогадаете.

Чтобы придать определенную устойчивость, лестница опирается на любую вертикальную плоскость под углом от 70ᵒ до 80ᵒ.

Приставная деревянная лестница: размеры

Перед непосредственным процессом создания приставной лестницы необходимо подумать о её будущей длине. Чем больше ваша лестница в высоту, тем больше она будет весить, следовательно, тяжелее будет её переносить и транспортировать. Оптимальным вариантом длины является цифра в пять метров. В данной же статье рекомендованным размером будет 4600х500.

Сперва о материалах. В условиях непрофессионального производства легче всего употреблять в пользование деревянные брусья голосеменных растений хвойных пород (для этой цели наибольшее распространение и признание получили сосновые брусья).

Перед изготовлением приставной деревянной лестницы стоит составить ее чертеж на бумаге, указав размеры всех элементов

Сама древесина соответственно должна быть лишена сколов, повреждений и сучьев. В противном случае лестница может прослужить намного меньше, нежели планируется, сломавшись, как всегда, в малоподходящий и неожиданный момент.

Тетива зачастую изготавливается из брусьев 40х50 миллиметров. Размеры перекладин могут быть меньше, так как, в связи с маленькой длиной, прочность их выше. Так наиболее рациональным является 35х40 мм. От размеров брусьев зависит вес конструкции: чем крупнее ступени, тем тяжелее лестница, и наоборот. Кроме всего прочего нужно не забыть о скрепляющих элементах конструкции: гвозди/саморезы/шурупы и шпильки для стяжки.

Простая приставная деревянная лестница своими руками

Сложностей с производством возникнуть не должно абсолютно никаких, так как умения пользоваться пилой будет более чем достаточно. Сначала нужно сделать чертежи. Потом из кусков дерева сечения большей ширины необходимо вырезать две тетивы равных размеров. Брусья меньшего сечения нужно разрезать на куски по полметра в среднем, учитывая, что их должно быть достаточно для выбранной высоты. Края всех частей стоит закруглить наждачной бумагой или другим инструментом.

Различают большое множество вариантов крепления, но самым простым, надёжным и прочным является крепление перекладин поверх тетивы. В данном варианте брусья скрепляются гвоздями/саморезами/шурупами.

Перед тем как приступить к изготовлению деревянной лестницы, нужно посмотреть видео с мастер-классом и изучить рекомендации специалистов

После завершения основной части создания лестницы, ей уже можно пользоваться. Для большей устойчивости можно улучшить нижнюю часть опоры тетивы. Для её модернизации достаточно скосить кромки опоры под определённым углом или добавить скошенные. Для уменьшения скольжения также низ покрывают резиной, что увеличит трение с поверхностью и добавит сцепления. Если планируется пользоваться лестницей на грунте, то необходимо добавить на нижние кромки шипов из металла, что поможет погружению лестницы в грунт и увеличит фиксацию ножек в месте.

К покрытию поверхности дерева тоже необходимо относится со вниманием. Так, например, строго не рекомендуется окрашивать масляными красками, так как они сделают ступени скользкими, что опасно для жизни. Допускается покрытие олифой в несколько слоёв до полного закрашивания и последующая обработка прозрачным лаком.

Такого рода поверхность защитит материалы лестницы от набухания и повреждений при воздействии атмосферными осадками. С помощью таких простых действий, срок жизни изделия станет наибольшим, и приставная лестница из дерева будет служить вам верой и правдой долгие годы.

Требования ГОСТа к деревянным приставным лестницам

Зачастую для приставной лестницы люди считают достаточным сцепление пары брусьев более короткими, что необратимо ведёт к травмам и неприятностям. Свойства по эксплуатации могут проявляться в очень разных моментах, в связи с чем советуется, не подвергая риску, себя и близких, придерживаться общепринятых руководств и правил. Все самые важные аспекты изготовления и пользования приставными деревянными лестницами записаны в нескольких нормативных бумагах, с которыми можно ознакомиться и принять в сведение ниже.

  1. ГОСТ 24258 – 88: Технические условия на средства подмащивания и временные конструкции.
  2. ПОТ РМ-012-2000: Правила по охране труда при высотных работах (межотраслевой документ).
  3. СНиП 12 – 03 – 2001: Охрана труда в строительстве. Общие положения (часть 1).
  4. ГОСТ 26887-86: Лестницы и площадки, используемые для монтажных и строительных работ.

Чтобы деревянные лестницы были безопасны и долговечны, они должны быть изготовлены по ГОСТу

Верх конструкции также нужно оснастить бездвижными или съёмными крючками, для большей фиксации. Расстояние от бруса до бруса должно варьироваться от 290 до 350 мм. Сечения каждого из брусьев не меньше 40х20. Диаметр скрепляющих болтов для длинных брусьев должен превышать 2 мм.

Данные болты необходимо устанавливать под первой и последней ступенью, и по длине всей конструкции на расстоянии, не превышающем двух метров.

Кроме того, стоит знать, что имеющиеся трещины и другого рода повреждения допускаются, однако наибольший размер порока не должен превышать 15 см, а глубина 5 мм. Имеющиеся трещины, отрицательным образом сказывающиеся на пользуемые характеристики лестницы, строгим образом воспрещаются. При использовании изделия на производстве, на неё требуется нанести номер инвентаря и участковый номер места, на котором лестница закреплена.

Рекомендуется проводить проверку за контролем целостности изделия и прочности всей конструкции раз в шесть месяцев.

Конструкция приставной лестницы своими руками из дерева (видео)

Как видно из описания выше, изготовление деревянной приставной лестницы своими руками не отнимает слишком много сил и ресурсов, благодаря своей простоте. Наиболее важным в данной ситуации является не двигаться по направлению наименьшего противодействия, а постараться учесть все обязательства правильного изготовления изделия: таким образом гарантируется полная безопасность при каждом подъёме, ведь лестница должна помогать в хозяйстве, а не добавлять дополнительных проблем. При необходимости нужно проводить ремонт ступеней.

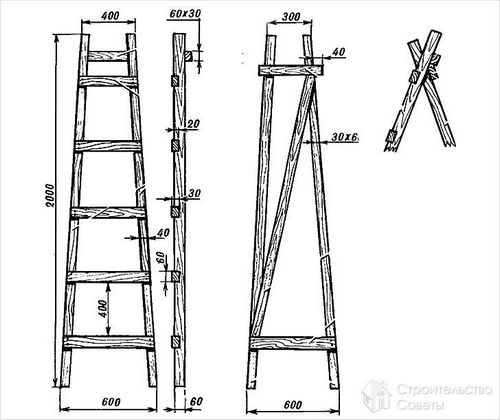

Делаем приставную деревянную лестницу своими руками по чертежам

Сделать приставную лестницу из дерева под силу каждому. Просто следуйте нашим советам.

Приставная лестница занимает важное место в загородном доме. Она является незаменимым помощником при строительных и ремонтных работах, а также может пригодиться в саду (например, чтобы обрабатывать деревья). Чаще всего, данная конструкция бывает металлической или деревянной. На сегодняшний день большей популярностью пользуется металлический вариант. Тем не менее, своими руками можно создать такой деревянный инструмент, который абсолютно не будет уступать образцам из магазина. Чтобы работа по изготовлению увенчалась успехом, нужно соблюдать ряд условий. Среди них подборка нужной древесины и проведение расчетов. Кроме того, желательно иметь чертеж проекта.

Плюсы и минусы деревянной лестницы

Перечисляя преимущества древесины, стоит начать с того, что она является экологически чистым природным материалом. Вторым по важности преимуществом можно назвать простоту самостоятельной сборки. Также древесина проще других материалов поддается обработке и не требует множества дополнительных средств – достаточно будет лака и краски.

Кроме прочего, природная красота дерева позволяет превратить обыкновенную лестницу в стильный и функциональный элемент интерьера.

К недостаткам древесных материалов можно назвать его склонность к гниению, а также стоимость. Сборка долговечной лестницы потребует покупки дерева качественной породы, которая обойдется весьма не дешево. А кроме того, через некоторое время даже самая качественная древесина начнет рассыхаться и издавать скрипящие звуки. Также деревянное изделие слишком чувствительно к окружающей среде. Лучше всего для его эксплуатации и хранения подойдет помещение с невысокой влажностью воздуха и стабильной температурой. Тем не менее, при должном уходе и правильной эксплуатации изделие может прослужить долгое время.

Под воздействием внешних факторов деревянная лестница теряет свою привлекательность и становится ненадежной.

Вид конструкции

Приставная лестница имеет неразборную конструкцию. Данная конструкция не подразумевает наличие каких-либо механизмов. А потому для ее сборки не понадобятся дополнительные детали вроде направляющих или шарниров. Она может быть установлена исключительно под углом 60-75 градусов. Кроме того, изготовить ее своими руками существенно проще, чем раздвижную либо складную лестницу.

Набор необходимых материалов и инструментов

Прежде чем приступить к изготовлению лестницы из дерева своими руками, нужно подобрать древесину. Важно понимать, что для данного изделия высокая износостойкость материала играет ключевую роль.

Вне зависимости от сорта, древесина не должна быть отличного качества.

Наибольшей популярностью пользуется древесина из хвойных пород, так как она весьма дешевая и достаточно прочная. Однако специалисты рекомендуют потратить больше средств, но купить брусья из дуба или клена, которые прослужат намного дольше. Подбирая брусья, нужно придерживаться следующих критериев:

  • брусья должны быть практически идеально ровными;
  • наличие сучков, трещин или косослоя в брусьях категорически недопустимо.

Даже такие, казалось бы, незначительные дефекты со временем может привести к тому, что в один прекрасный момент лестница просто сломается прямо под вами.

Если высота конструкции будет ниже 3 м. то для нее подойдут бруски, сечение которых составляет 40х50 мм. Если же более 3 м. – то 40х80 мм. Что касается ступенек, они также изготавливаются как раз дешевой и прочной хвойной породы деревьев. Для них подойдут бруски с сечением порядка 35х40 мм. Непосредственно перед началом процесса изготовления детали нужно обработать антисептиком. Это значительно повысит срок службы изделия.

Антисептик уничтожит нежелательных «жителей» вроде грибка или древесного жука, который может сделать с вашей новенькой лестницей нечто подобное.

Для изготовления приставной лестницы своими руками нужно подготовить чертеж проекта, а также следующие инструменты:

  • саморезы;
  • шуруповерт;
  • пила;
  • антисептик;
  • резиновые башмаки для упора;
  • строительный клей;
  • рулетка.

Не поленитесь сделать чертеж. Человеческий фактор никто не отменял, так что даже профессионал может допустить, казалось бы, очевидную ошибку.

Требования к конструкции

Чтобы изготовленный своими руками инструмент приносил пользу, нужно соблюдать ряд требований:

  • изделие не должно быть длиннее 5 метров, а оптимальный шаг – 30-35 см;

Чаще всего деревянная приставная лестница имеет высоту 2-3 метра.

  • ступени должны быть закреплены в пазах тетив;
  • опорные стойки следует скрепить сверху, снизу, на протяжении всей лестницы через каждые два метра;
  • Металлические стяжи существенно увеличивают жесткость конструкции.

    • обязательным является применение разнообразных специальных укрепляющих насадок. Они применяются в том случае, когда лестница устанавливается на рыхлую почву. В такой ситуации на опоры надеваются накладки, оснащенные стальными штырями, которые следует установить вглубь почвы. В ситуациях, когда ее нужно установить на гладкую твердую поверхность, на нижние опоры надеваются резиновые «башмаки», которые исключают возможность скольжения боковых стоек.

    На верхнюю часть рекомендуют установить съемные крюки, помогающее ее надежно закрепить.

    Штыри для работы на грунте используются для приставных лестниц из любых материалов: дерево, сталь, алюминий.

    Расчет и сборка лестницы

    Прежде чем начинать сборку, нужно провести предварительный расчет и сделать хотя бы приблизительный чертеж, обозначив на нем все размеры лестницы. Это поможет полностью исключить возможность осечки и неправильной сборки конструкции. Сформировав опоры, их нужно сбивать определенным образом, чтобы низ был немного шире верха. Оптимальным расстоянием можно назвать 30 см сверху и 40 см снизу.

    Такая форма сделает лестницу более устойчивой.

    Важно понимать, что при сборке своими руками следует полагаться не только на чертежи, но и на расчеты. Что касается ступеней, то их следует размещать, сохраняя расстояние в 25-30 см друг от друга. Перед установкой ступеней, на опоры следует нанести специальную разметку, а на сами ступени – номера. Чтобы состыковать опоры со ступенями, в тетивах нужно проделать пазы, а на конце каждой из ступеней сделать шип. Длина шипа должна составить 4-5 см. Рассчитывая количество стяжек, следует помнить, что через каждые 2 метра должна стоять минимум 1 стяжка.

    Один из способов создания приставной лестницы из дерева

    Покраска + Покрытие специальными составами

    Собрав конструкцию, нужно также обработать ее специальными составами, чтобы увеличить надежность и срок службы. Согласно правилам техники безопасности, использование масляных красок категорически запрещается. Применение данного состава делает ступеньки слишком скользкими. Вместо масляных красок рекомендуется использовать олифу. Ее следует наносить в несколько слоев, после чего покрыть бесцветным лаком. Что касается сцепления, то его можно повысить, если дополнительно нанести различные грунтовки, однако данный нюанс скорее является рекомендацией, чем обязательной мерой.

    Для улучшения сцепления ступени можно сделать рифлеными

    Данные манипуляции позволят существенно снизить вероятность возникновения набухания и коробления, которые возникают после попадания атмосферных осадков. Кроме того, они достаточно простые, а потому их можно будет провести своими руками без особых усилий. Наносить краску следует при помощи кисточки или валика. Сама лестница должна в этот момент находиться в горизонтальном положении.

    Чтобы краска не забила шлицы головок саморезов, их следует предварительно выкрутить на несколько оборотов, а после того как краска высохнет, вкрутить обратно.

    Покраска при помощи аэрозольного баллона также допускается.

    No related posts.

    Источники: http://lestnitsy-perila.ru/naruzhnye/pristavnaya-derevyannaya-lestnica-svoimi-rukami.html, http://kitchenremont.ru/remont/lestnitsy/pristavnaya-lestnitsa-svoimi-rukami-iz-dereva, http://lestnitsygid.ru/svoimi-rukami/kak-sdelat-derevyannuyu-pristavnuyu-lestnicu-v-domashnix-usloviyax. html

    Как сделать приставную деревянную лестницу своими руками?

    Приставная лестница – необходимый предмет обихода в частных хозяйствах. Без нее будет трудно обработать дерево от вредителей или собрать урожай в саду. Она нужна, если требуется попасть на чердак или, наоборот, спуститься в погреб. Можно, кончено, купить ее в магазине. Но гораздо проще изготовить самостоятельно. Ведь для этого понадобиться немного денег и времени, а сделать приставную лестницу сможет даже новичок в столярном деле.

    В нашей статье вы прочитаете о том, какие требования выдвигаются к приставной лестнице, какие материалы понадобятся для ее сооружения и познакомитесь с подробным мастер-классом по ее созданию.

    Требования к приставной лестнице

    Это нехитрое устройство состоит из несложных деталей. У каждой из них есть свое название. Составных частей всего 2:

    • Перекладина. На нее мы опираемся ногами при поднятии наверх или спуске вниз. Она называется ступенью.
    • Длинные брусья. На них крепятся ступени. На профессиональном сленге они называются «тетивы».

    Важно помнить, что взбираться по такой лестнице нужно, держась за тетивы, а не за ступени. У человека, который взбирается по лестнице и держится за тетивы, больше шансов не сорваться вниз при экстренной ситуации, например – внезапная поломка одной из ступеней.

    К лестнице выдвигаются целый ряд требований: по материалам, конструкции и безопасности. Рассмотрим более подробно каждое из них.

    Материалы

    Материалы должны быть хорошего качества, без видимых дефектов. Лучше приобретать их в специализированных магазинах с хорошими отзывами. При этом нужно учитывать требования, которые выдвигаются к материалам:

    • Прочность. Тетивы и ступени лестницы должны быть «выносливыми». Они спокойно выдерживают вес до 120 кг.
    • Древесина. Части лестниц делаются из сосны. В качестве исключения можно смастерить ступени из твёрдых пород – ясень, дуб, бук, береза.
    • Наклон волокон. Нельзя выбирать для работ древесину с наклоном волокон менее 7%.
    • Структура древесины. При покупке материала необходимо проверить, нет ли в древесине дефектов. Завитки, трещины, сучки, смоляные карманы – все эти изъяны ухудшают характеристики прочности готового изделия. Проверьте тетивы: в них не должно быть трубок сердцевины.
    • Внешняя обработка. Поверхность древесины должна быть гладкой, отциклеванной, без сколов и неровностей.

    Необходимо помнить, что элементы лестницы должны быть изготовлены из цельных частей дерева. Возможен вариант клееного бруса – планок, склеенных по всей длине. Но при выборе следует обращать внимание на качество такого материала. Он не должен расслаиваться и вздуваться на стыках.

    Конструкция

    Качественная приставная лестница на 100% соответствует параметрам безопасности. Лучше заранее начертить макет будущего изделия на листе бумаги, рассчитав высоту лестницы, ширину и высоту ступенек. Требования к конструкции следующие:

    • Высота. Максимально возможная высота приставной лестницы – 5 метров.
    • Расстояние между ступенями. Оптимальное расстояние между перекладинами – 30-35 см. Первая ступень должна находится на расстоянии 40 см от пола.
    • Сечение ступеней. Минимально допустимое сечение ступеней – 2х4 см.
    • Пазы. Для крепления перекладин на тетивах делаются пазы. Их размеры зависят от ширины ступеней. Через каждые 2 метра ступени должны быть дополнительно укреплены стяжными болтами, диаметром не меньше 8 мм.

    Безопасность

    Работа на лестнице всегда связан с риском получения травм. Чтобы избежать их, необходимо соблюдать меры безопасности:

    • Все элементы углубляются заподлицо. В конструкции не должно быть никаких выступающих частей.
    • Если планируется применять лестницу для работ на гладких поверхностях, то нижние части должны быть «одеты» в резиновые «башмаки» для исключения скольжения.
    • В случае использования для садовых работ тетивы снизу должны быть снабжены оковкой с металлическими шипами. Она предотвратит неустойчивое положение лестницы на грунте.
    • Когда планируется установка лестницы под углом более 75° или есть необходимость зацепить ее за трубы вверху, она оборудуется съемными крюками сверху. Они предотвратят скольжение или опрокидывание конструкции.

    Что понадобится?

    Перед началом работы нужно убедиться, все ли материалы и инструменты есть в наличии. Тогда можно сразу же приступать к делу, не отвлекаясь на поездки в магазин за недостающими составляющими.

    Для работы понадобятся такие материалы:

    • Брус 60х40 мм – 2 шт. Из них будут сделаны 2 тетивы. Длина брусьев подбирается в зависимости от своих пожеланий. Но, как уже говорилось выше, высота не должна превышать 5 метров по требованиям безопасности. Оптимальное значение – 2,8-3,6 м.
    • Брус 50х35 мм. Будет использован для перекладин. Определить, сколько понадобится такого бруса, просто – согните ногу в колене, измерьте расстояние от пола до ступни. Затем разделите длину лестницы на участки, равные полученному значению. Не забывайте о том, что первая перекладина должна быть на высоте 40 см от пола.

    После того, как материалы рассчитаны, нужно позаботиться об инструментах. Для работы понадобятся:

    • молоток;
    • маленький топорик, в идеале – плотницкий, у которого обух выполнен в виде молотка;
    • саморезы;
    • дрель;
    • ножовка.

    Важно! Если все-таки вы решили применять гвозди, то выбирать лучше стальные, с головкой под потай и анодированным покрытием. Не следует покупать чёрные, каленые гвозди. При сильной нагрузке они могут лопнуть.

    Как делать не нужно?

    Зачастую самодельные лестницы выполнены неправильно. Большинство из них делаются таким образом:

    • Подыскиваются брусья подходящего сечения.
    • Нарезаются по размерам будущего изделия.
    • Конструкция сбивается самым простым способом – гвоздями внакладку.

    Такой вариант изготовления неправильный. Ступень держится на гвозде, который со временем может поржаветь, что приводит к поломке изделия и травмам. Использование для крепления нескольких гвоздей, шурупов или сквозных шурупов с гайками тоже не спасает ситуацию.

    Пример неправильной приставной лестнице можно увидеть на этом фото:

    Предлагаем подробный мастер-класс правильного изготовления приставной лестницы.

    Схема изготовления

    Все материалы и инструменты подготовлены. Теперь можно приступать к работе. Пошаговый мастер-класс выглядит так:

    1.     Зарубки на тетиве

    На опорных брусках карандашом размечаем место расположения пазов для ступеней. Ширина паза соответствует ширине ступени, к примеру – 50 мм. Сбоку тоже переносим метки будущего паза. На нижней части отмечаем глубину – 15-20 мм и делаем пропил на эту глубину.

    Теперь соединяем нижнюю (пропиленную на глубину 15-20 мм) и верхнюю часть отмеченного паза косой линией. Берем топорик, устанавливаем его на верхней метке паза и по намеченной косой линии вырубаем скос. Для этого постукиваем молотком по обуху. Затем нужно подровнять скос зарубки с помощью топора, используя его по типу рубанка. Таким же образом сделать все намеченные пазы.

    Совет. Чтобы ускорить процесс, можно делать зарубки одновременно на двух тетивах. Для этого сбейте их временно друг с другом гвоздями.

    2.     Шлифовка и покраска зарубок

    Грани брусков с пазами необходимо слегка отшлифовать. Особое внимание при этом нужно уделить зарубкам. Шлифмашинкой тщательно обработайте скосы, чтобы их поверхность стала более гладкой, без зазубрин. Теперь необходимо прокрасить внутреннюю поверхность пазов. Бруски с обработанными зазубринами отложить на время.

    3.     Изготовление верхней и нижней ступенек

    Работа начинается с изготовления верхней и нижней ступеней. Для визуального отличия верха от низа лестница делается зауженной кверху и расширенной книзу. Поэтому верхняя ступень должна быть немного уже, а нижняя – шире, чем остальные. Ширина лестницы выбирается индивидуально. Распространенный вариант – 65 см внизу, 55 см – вверху. Сделайте разметку карандашом. Начертите с помощью угольника линии среза, лишнее отпилите лобзиком.

    На верхней и нижней ступенях делаются отверстия под саморезы. Для этого от края бруска отступить 20 мм, прочертить с помощью угольника прямую линию, сделать отметку в ее центре. Просверлить отверстие в отмеченном месте. Оно должно быть сквозным, через него должна беспрепятственно проходить резьба самореза. Затем делается зенкование сверлом более крупного диаметра.

    4.     Подготовка брусков под остальные ступеньки

    После верхней и нижней делаются остальные ступени лестницы. Их длина соответствует расстоянию между тетивами. Торцы обрабатываются шлифовальной машиной. По каждому бруску нужно слегка пройтись рубанком. Делается это для того, чтобы аккуратно снять фаску на каждом бруске. Затем так же, как и в случае с тетивой, нужно слегка осветлить древесину шлифмашиной и сделать поверхность гладкой.

    5.     Сборка

    На земле расположить тетивы. Установить верхнюю и нижнюю ступени. Следить за тем, чтобы торцы ступенек находились заподлицо с боковыми гранями тетив. Через отверстия в ступенях сделать разметку на скосах пазов. Затем ступени убираются, а на поверхности скоса сверлится отверстие на 2/3 глубины.

    Теперь необходимо прокрасить ту часть ступенек, где они соединяются тыльной стороной с тетивами. После этого перекладины ставятся на место и прикручиваются саморезами. При этом важно следить, чтобы саморез не расколол древесину. Иначе вся проделанная работа окажется бесполезной.

    Когда верхняя и нижняя перекладина прикручены, лестница уже имеет нужные габариты. Теперь остается только установить остальные ступени. Выложите перекладины так, чтобы они оказались заподлицо с боковыми частями тетив. Монтаж ступеней полностью соответствует технологии установки верхней и нижней перекладин.

    6.     Финишная обработка

    После того, как лестница собрана, можно приступать к ее покраске. Секретов здесь практически нет никаких. Нужно пройтись равномерно кистью с краской по всей поверхности изделия. Если через первый слой просвечивается древесина, то покрасить второй раз. Но делать это нужно, когда полностью просохнет первый слой. И еще один нюанс: чтобы краска не забивала шлицы в головке саморезов, их нужно немного выкрутить до покраски, а когда краска высохнет закрутить на место.

    https://www.youtube.com/watch?v=C3vLYlm3hZU

    Приставная деревянная лестница своими руками

    Приставная лестница – незаменимая вещь в хозяйстве. С ее помощью досягаемыми становятся все труднодоступные места. Она пригодится в саду для обработки плодовых деревьев и сбора урожая. При помощи приставной лестницы можно вымыть и отремонтировать потолок и повесить люстру. Уборка верхних полок шкафов также не обойдется без применения данной конструкции. Как сделать приставную лестницу своими руками, следует рассмотреть детально.

    Преимуществ деревянной лестницы

    В продаже имеется широкий ассортимент разных лестниц. Но сделать такую конструкцию своими руками не составит труда, особенно из дерева. К основным преимуществам деревянной лестницы можно отнести следующие:

    1. Экологически чистый материал, не имеет неприятного запаха, как в случае с полимерными изделиями.
    2. Легкая, в отличие от металлических конструкций, которые переставить с одного места на другое одному очень проблематично.
    3. Деревянная приставная лестница может стать предметом интерьера, благодаря природной красоте дерева.

    К недостаткам можно отнести склонность к гниению и образованию грибка, однако, если поверхность обработать антисептическими средствами, этот минус легко устранить.

    Выбор материала

    Лестница должна быть надежной и безопасной в эксплуатации, поэтому к подбору материала нужно подойти ответственно. В первую очередь древесине следует быть износостойкой. Наиболее дешевым вариантом будет приобретение материала из хвойных пород, которые достаточно устойчивы к внешним факторам. Однако брусья из дуба и клена прослужат гораздо дольше, но и по цене будут гораздо дороже, чем сосна или ель. Можно сделать комбинированную конструкцию из разных сортов древесины. Например, поручни изготовить из дуба, а ступеньки из более дешевой сосны.

    Сосна.

    Лиственница.

    Дуб.

    Ясень.

    Орех.

    Бук.

    Древесина должна иметь естественную влажность не более 15 %. Нужно внимательно проследить, чтобы не было сучков, трещин и синевы. Брусья, из которых будет изготавливаться лестница, должны иметь идеально гладкую поверхность и быть абсолютно ровными. Даже незначительные повреждения на досках могут привести к тому, что вся конструкция сломается прямо в момент эксплуатации.

    Если высота лестницы не более 3 метров, то можно использовать бруски сечением 40х50 мм, а если выше, то лучше взять материал потолще – 40х80 мм. Для ступенек подойдут доски сечением 30х40 мм.

    Подготовительные работы

    После того как материал выбран, следует сразу покрыть все элементы антисептическими средствами во избежание образования грибка и плесени. Кроме того, обработанная древесина прослужит гораздо дольше. Несмотря на то, что приставная лестница имеет простую конструкцию, все же рекомендуется сделать чертеж на бумаге, чтобы представлять ее визуально, а также проставить все размеры.

    При подготовке к возведению конструкции необходимо собрать инструменты. Под рукой должны быть следующие приспособления:

    • рулетка;
    • пила;
    • шуруповерт;
    • саморезы;
    • строительный клей.

    Для укрепления лестницы можно подготовить металлические стяжи, а для удобства в использовании – специальные штыри, которые буду жестко фиксировать конструкцию при ее установке на почве.

    Порядок монтажа

    В первую очередь необходимо подготовить две основных опоры. Для придания лестнице устойчивости рекомендуется сделать расстояние между опорами снизу шире, чем вверху. Например, расстояние вверху между опорными балками можно сделать 30 сантиметров, а внизу –  40 см.

    Оптимальным расстоянием между ступенями будет 25-30 см. На опорах следует сделать разметку, где будут крепиться ступеньки, равномерно распределив их по всей длине. Их также рекомендуется пронумеровать, чтобы при сборке не путаться.

    Для крепления ступеней необходимо в опорах сделать специальные пазы, а на ступенях штыри под них. Оптимальная длина шипа – 3-5 сантиметров. При креплении ступеней к опорам штыри рекомендуется смазать специальным клеем по дереву и в местах соединения закрепить саморезами. Для придания лестнице прочности рекомендуется через каждые 1,5 метра установить металлический стяж, который соединит между собой две опоры.

    Чтобы придать лестнице устойчивость и устранить ее скольжение, снизу опор можно смонтировать металлические штыри для использования лестницы на улице. Если конструкция будет эксплуатироваться дома, то на концы опор можно надеть резиновые или пластиковые наконечники.

    Для справки! Во избежание скольжения по ступенькам, их можно сделать рифлеными, выпилив неглубокие горизонтальные выемки.

    Завершающим этапом будет покраска. Не стоит красить приставную лестницу масляными красками, поскольку ступеньки будут скользкими. Лучше обработать поверхность олифой в несколько слоев, при этом каждый новый слой наносить только после полного высыхания предыдущего. Далее поверхность можно покрыть лаком. Это не только продлит срок эксплуатации, но и придаст привлекательный внешний вид.

    Инструкция, как сделать деревянную приставную лестницу своими руками

    У хорошего хозяина есть все, а главное золотые руки, которые могут сделать то, чего еще нет. Не станет проблемой и создание деревянной приставной лестница своими руками, которая может понадобиться в хозяйстве. В обзоре будет дана инструкция, как правильно сделать лестницу, какие предъявляются к сырью и самой лестнице требования, а также будут приведены примеры чертежей.

    Лестница из дерева приставного типа

    Требования к изготовлению лестницы

    Чтобы при эксплуатации самодельной лестницы не получить травм, были составлены производственные нормативы по изготовлению лестниц. К регулирующим данные требования документам относятся ГОСТ 26887/86, а также ГОСТ 24258/88, ПОТ РМ 012/2000 и СНиП 12-03-2001.

    Что нужно соблюдать при самостоятельной изготовлении:

    • Лестница приставная может быть не длиннее 5 м.
    • Опорные концы снизу должны иметь специальные накладки из стали при эксплуатации на грунте или резиновые башмаки при работе на бетонном основании.
    • Верхние концы оборудуются специальными крюками (съемными или нет).
    • Ступенчатый шаг варьируется от 30 до 34 см.
    • Ступеньки должны иметь сечение более 2х4 см.
    • Каждая ступенька закрепляется в пазе тетивы обязательно.
    • Стяжные болты, скрепляющие тетивы, необходимо брать диаметром более 2 мм, и располагаются они по всей длине изделия с промежутком не больше 2-х м.

    Важно! Поперечные трещины в конструкции не допустимы!

    Пример чертежа для изготовления простой лестницы

    Кроме того, есть еще несколько рекомендаций и правил. Так тетивы рекомендуется скреплять с перекладинами таким образом, чтобы они расходились книзу. Это обеспечивает большую устойчивость лестницы.

    Что нужно для изготовления лестницы

    Когда изготавливается лестница приставная деревянная своими руками, чертежи нужны будут в первую очередь. С их помощью легче рассчитать необходимые материалы и представить будущую конструкцию. Чертеж будет зависеть от выбранного формата конструкции.

    Чертежи для разного типа приставных лестниц

    Материалы для изделия могут применяться разные, рассмотрим деревянный вариант. Для этого типа лестницы лучше всего использовать бруски хвойных деревьев, например, сосны. Обязательно материал нужно проверить на целостность и «здоровье», древесина не должна иметь сколов, трещин, а также повреждений от короедов и прочих паразитов. От этого будет зависеть надежность конструкции.

    Тетивы изготавливаются из брусьев, что в диаметре составляют примерно 4х5 см. Ступени могут иметь меньший диаметр, если лестница не слишком длинная, например, 3,5х4 см. Также понадобятся крепежные детали: шурупы, гвозди, стяжные шпильки из металла.

    Способ крепления

    При соединении перекладин и тетивы нужно придерживаться некоторых правил, в особенности это касается создания длинной деревянной приставной лестницы своими руками. Так, если лестница более 3 м, несомненно нужно применить более 2-х стяжных болтов, которые будут крепиться под крайними ступенями снизу и сверху.

    Наиболее надежным способом крепления, что одобрен СНиП, является «шип в паз». Этот способ предусматривает шиповое соединение, то есть в перекладинах с торца вырезаются шипы, а на опорах – пазы. Шипы должны в сечении быть не менее 1,5х3 см, а также рекомендуется вырезать их под наклоном по отношению к оси деревянного бруска. Такой шип более надежный, он крепче сидит в тетиве.

    Наклонный шип

    Внимание! Размер паза должен быть лишь на 0,2 мм меньше грани шипа, чтобы крепление получилось наиболее плотным. Расположение пазов на тетиве по обе стороны должны быть симметричными. А для надежности шиповые соединения дополнительно лучше скрепить еще и гвоздями.

    Процесс сборки лестницы

    Рассмотрим процедуру изготовления и сборки самой простой приставной лестницы из дерева с шиповым соединением. Нужно подготовить сосновые брусья 4х5 см и бруски 3х5 см для ступенек. Крепление осуществляется посредством универсального клея любого типа, главное, чтобы он был влагостойким. Ширина готовой лестницы будет 40-60 см, шаг ступенек 25-35 см.

    Готовая лестница

    Этапы создания приставной лестницы:

    • Меньшие в сечении брусья идут на изготовление перекладин. С торцов готовых изделий вырезаются шипы прямоугольной формы. Их длина должна соответствовать ширине тетивы, а сечение быть более 15х30 мм.
    • Высверливание гнезд под шипы с соблюдением размеров. Вхождение шипов должно получиться плотное.
    • Перед сборкой все шипы смазывают подготовленным клеем.
    • Фиксация тетивы на горизонтальной поверхности.
    • Крепление перекладин к тетиве.
    • Последовательное крепление перекладин во вторую тетиву. Сначала тетива фиксируется под углом и в нее на половину длины вставляются перекладины. Установив одну перекладину наполовину, предыдущую вставляют полностью и так все остальные.
    • Дополнительное скрепление гвоздями или шурупами всей конструкции.
    • Срезание нижних краев тетивы под углом. Это обеспечит большую устойчивость готового изделия во время эксплуатации, особенно в интенсивном режиме.
    • Набивание на срезанный край тетивы металлического шипа или резинового.
    • Вскрытие олифой и красочным покрытием с водоотталкивающими свойствами.

    Кроме представленного варианта прикладная лестница может быть еще и складной, так ее будет проще и удобнее хранить.

    Вконтакте

    Facebook

    Twitter

    Google+

    как это сделать правильно?

    Изготовление веревочной лестницы своими руками производится довольно часто, ведь такая конструкция может стать удобным приспособлением в хозяйстве. В сложенном виде занимает очень мало места и может быть совершенно незаменим, когда нельзя использовать маршевые конструкции.

    Рекомендации по выбору материала для изготовления веревочной лестницы

    Веревочную лестницу своими руками можно сделать на основе веревки и ступеней; некоторые мастера приспособлены делать такие черенки из лопат, которые можно приобрести в магазинах строительной техники.

    Для изготовления такой конструкции можно применить тубы из пластика. Могут быть использованы элементы из металлического сплава, однако в любом случае необходимо использовать прочные преформы. Вне зависимости от того, какой материал вы собираетесь использовать, в элементах не должно быть острых углов, которые могли бы мешать передвижению человека.

    Веревочная лестница своими руками, как правило, изготавливается из деревянных брусков, которые составляют основу ступеней. Выбирать нужно те бруски, которые имеют толщину около 7 мм. Сечение заготовок может быть круглым или квадратным.Для изготовления лестницы важно правильно выбрать веревку, которая может быть натуральной или синтетической.

    Выбор веревки

    Если вы выберете натуральные волокна, такие как хлопок, конопля или лен, конструкция будет прочной.

    Синтетические материалы, такие как нейлон или капрон, считаются более практичными, поскольку они характеризуются повышенной износостойкостью. Кроме того, они устойчивы к растяжению. Помимо прочего, такие материалы устойчивы к воздействию всевозможных растворителей, в том числе спирта, бензина или скипидара.Синтетические материалы не потеряют своих качеств, даже если намокнут. При изготовлении веревочной лестницы своими руками оптимальной толщиной каната можно использовать параметр от 7 до 10 миллиметров. Если использовать эти веревки, они не порежут руки при использовании, а также будут надежными.

    Параметры лестницы

    Длина подвесной лестницы не должна превышать 15 метров, а расстояние между ступенями должно быть равно 35 см. Ввиду того, что такая лестница считается переносной, ее вес не должен превышать 20 кг.Такую конструкцию желательно оборудовать упорами, которые не будут касаться стены. Длина упоров может доходить до предела 11-22 см.

    Изготовление лестницы путем обвязки ступенек веревкой

    Веревочную лестницу своими руками, которая будет универсальной, можно сделать только после того, как вы найдете прочную веревку. Его нужно будет разрезать на две части, каждая из которых должна быть равна 20 метрам.

    Вам понадобится 7 деревянных стоек. Длина каждого должна быть 35 см, а толщина может варьироваться от 3 до 6 сантиметров.Необходимо подготовить толстую крупную резьбу, а также электроинструмент, а именно лобзик и дрель. В процессе работы необходимо будет использовать деревянные элементы, которые можно обработать мелкозернистой наждачной бумагой. А чтобы по дереву было удобно работать, вам понадобится пила, а также строительный нож.

    Технология работы

    Отрезки, которые будут выполнять функции ступеней, необходимо соединять между собой двумя веревками. Поверхность подготовленных черенков предварительно необходимо отполировать.

    Это исключает получение царапин и осколков. Длину веревки следует рассчитывать с таким расчетом, чтобы после завязывания узлов лестница была вдвое короче исходной длины веревки.

    Перед тем, как сделать веревочную лестницу своими руками, необходимо учесть, что необходимо будет исключить распутывание веревок во время работы. Их концы для этого обязательно нужно предварительно опалить. Такие манипуляции можно производить с помощью горячего ножа для резки материала.Исключить растворение веревки и это может быть другой альтернативный метод, который предполагает обмотку ее концов толстой нитью. Следующий шаг — приступить к работе.

    Перед тем, как приступить к связыванию перекладины, на конце каждой веревки нужно привязать петлю диаметром шесть дюймов, это необходимо для того, чтобы можно было повесить лестницу. Теперь нужно сделать первый шаг и привязать к нему веревку. Крепление веревки нужно проводить методом с использованием техники вязания самозатягивающегося узла — это обеспечит качественную фиксацию перекладины.Следует помнить, что если ступень закреплена узлом, всегда есть вероятность, что ступеньки могут соскользнуть. Для того чтобы этого не было, нужно сделать бороздки по краям каждой перекладины.

    Обращение с перекладиной

    Веревочную лестницу (подвесную) своими руками можно сделать так, чтобы она прослужила долго. Для этого его деревянные элементы необходимо покрыть краской. Можно использовать для этого и специальный состав, способный защитить древесину, но стоит помнить, что такая манипуляция может сделать перекладины скользкими.

    Рекомендации по изготовлению лестницы

    Если вы задумываетесь о том, как правильно сделать веревочную лестницу, то можете придерживаться правил работы, представленных в статье.

    На следующем этапе, отступив от края примерно на 2 см, необходимо с помощью ножа сделать надрезы — их ширина должна быть равна 1,5 см, а глубина — миллиметру сантиметра. Из них вам нужно будет сформировать бороздки со скругленными краями.Отступив от первой ступени примерно на тридцать сантиметров, необходимо связать вторую перекладину. По той же технологии нужно усилить все остальные ступени, пока лестница не достигнет нужной длины. Перед тем, как окончательно обвязать перекладину тугой костяшкой, нужно убедиться, что элементы размещены строго параллельно друг другу. Такая необходимость связана с тем, что переделать узел после будет очень сложно. В итоге вы должны получить лестницу, длина которой будет 11 метров.

    Изготовление лестницы по альтернативной технологии

    Прежде чем делать веревочную лестницу, необходимо определиться, какими особенностями конструкции она будет обладать. Таким образом, лестница может иметь в составе перекладину, имеющую проемы сквозного типа. Если вы решили использовать этот способ изготовления лестницы, вам потребуется подготовить перекладины по определенной технологии, проделав в них отверстия. Через отверстия будут протянуты веревки — это позволит собрать лестницу в единую конструкцию.В этом случае необходимо будет использовать деревянные перекладины квадратного сечения. Длина каждого элемента составит 40 см, а для связки необходимо будет использовать нейлоновую синтетическую веревку. В каждой заготовке с отклонением от краев 3 сантиметра необходимо при помощи сверла проделать отверстия, диаметр каждого из которых должен быть равен 1,5 см.

    После того, как вы проделали отверстия на одной заготовке, нужно убедиться, что они соответствуют параметрам каната.

    В процессе создания веревочной лестницы своими руками для колодца нужно произвести описанные выше манипуляции и аккуратно обработать бруски с помощью антисептического состава. Подготовленную заранее нейлоновую веревку, длина которой должна быть равна 10 см, нужно разрезать на две части. Края в этом случае тоже нужно обработать жесткой веревкой, но можно использовать и горячую сталь.

    Сборка конструкции

    Когда детская веревочная лестница запускается своими руками по описанной выше технологии, следующим шагом на обоих концах веревки будет сделать петли и хорошо затянуть узлы.Свободные концы веревки нужно протянуть через отверстия первой перекладины. При проведении сборки необходимо между брусками закрепить перекладины, которые прибивают к доске. Длинный остаток следует свернуть в петлю и поднять над перекладиной, а затем обернуть вокруг веревочного узла. В итоге у вас должна получиться ступенька, которая фиксируется между двумя узлами. По такой же технологии нужно собрать остальные ступени.

    Изготовление лестницы без перекладины

    Перед тем, как сделать веревочную лестницу своими руками, следует учесть, что если нет времени выполнять конструкцию с поперечинами, можно сделать ее другим способом.В качестве ступеней будет использоваться веревка. В этом случае его завязывают петлей. Эта техника плетения отличается тем, что в результате получается узел. В них можно поставить ступни, что позволит перенести вес на петли и немного отдохнуть. Если вы задумываетесь о том, как связать веревочную лестницу, то вам придется воспользоваться так называемой бурлатской петлей, сделать которую можно довольно просто. Для этого нужно скрутить веревку так, чтобы она была похожа на восьмерку. Нижние хвосты этого элемента можно растянуть, а верхнюю часть петли растянуть в образованный круг.Затем петлю можно развязать, чтобы использовать ее для других целей.

    Изготовление веревочной лестницы намного дешевле изготовить самому, а не закупиться в магазине. К тому же можно сделать дизайн нужного размера. Удачи!

    Узнайте, как легко изготовить свои собственные шестерни

    В 2010 году мы попросили Дастин Робертс, в то время преподававшую в программе интерактивных телекоммуникаций (ITP) Нью-Йоркского университета, под названием «Механизмы и вещи, которые движутся», внести свой вклад в создание ваших собственных механизмов для нашей темы «Физика и механика».Дастин только что написал книгу под названием «Заставить вещи двигаться», и мы хотели показать некоторые виды содержания, которые можно в ней найти. — Гарет

    Шестерни легко понять, изготовить и использовать, если вы знаете терминологию и можете расположить шестерни на правильном расстоянии друг от друга. Что хорошо в зубчатых колесах, так это то, что если вы знаете о них какие-либо две вещи — например, внешний диаметр и количество зубцов — вы можете использовать несколько простых уравнений, чтобы найти все остальное, что вам нужно знать, включая правильное межцентровое расстояние между ними. Сначала изучите анатомию цилиндрической зубчатой ​​пары на рисунке 1 и словарях ниже.

    • Число зубцов (N)
    • Диаметр шага (D): Круг, на котором две шестерни эффективно зацепляются, примерно на полпути через зуб. Шаговые диаметры двух шестерен будут касательными, если центры расположены правильно.
    • Диаметральный шаг (P): количество зубьев на дюйм окружности делительного диаметра. Думайте об этом как о плотности зубьев — чем больше число, тем меньше и ближе друг к другу зубья на шестерне.Обычные диаметральные шаги для проектов любительского размера — 24, 32 и 48. Диаметральный шаг всех зубчатых колес должен быть одинаковым.
    • Шаг по окружности (p) = pi / P: длина дуги между центром одного зуба и центром зуба рядом с ним. Это просто число пи (€ = 3,14), деленное на диаметральный шаг (P). Хотя этот параметр редко используется для идентификации стандартных шестерен, вам может понадобиться этот параметр при моделировании шестерен в программном обеспечении 2D и 3D, как мы делаем здесь. Как и в случае диаметрального шага , круговой шаг всех зубчатых колес должен быть одинаковым.
    • Внешний диаметр (Do): самый большой круг, касающийся краев зубьев шестерни. Вы можете измерить это с помощью штангенциркуля, такого как # TOL-00067 на Sparkfun.com.
      Примечание. Шестерни с четным числом зубьев легче всего измерить, поскольку у каждого зуба есть другой зуб прямо напротив шестерни. На шестерне с нечетным числом зубьев, если вы проведете линию от центра одного зуба прямо через центр через шестерню, линия будет проходить между двумя зубьями.Так что будьте осторожны с использованием внешнего диаметра в расчетах, если вы рассчитали его по шестерне с нечетным числом зубьев.
    • Межосевое расстояние (C): половина делительного диаметра первой шестерни плюс половина делительного диаметра второй шестерни будет равняться правильному межцентровому расстоянию. Этот интервал имеет решающее значение для обеспечения плавного хода шестерен.
    • Угол давления : угол между линией действия (как точка контакта между зубьями шестерни перемещается при их вращении) и линией, касательной к делительной окружности.Стандартные углы давления по какой-то причине составляют 14,5 ° и 20 °. Угол давления 20 ° лучше для небольших шестерен, но это не имеет большого значения. Не важно понимать этот параметр, просто нужно знать, что угол давления всех зубчатых колес должен быть одинаковым.

    Рисунок 1

    Все эти параметры передачи связаны друг с другом простыми уравнениями. Уравнения в таблице ниже взяты из превосходного (и бесплатного) руководства по проектированию, опубликованного Boston Gear [PDF].

    Сделать самому

    Этот проект адаптирован из записи в блоге, которую студент сделал на моем первом занятии «Механизмы и вещи, которые движутся» в ITP Нью-Йоркского университета. Мы спроектируем и изготовим прямозубые цилиндрические зубчатые колеса с помощью бесплатного программного обеспечения (Inkscape) и интернет-магазина (Ponoko. com), который выполняет индивидуальную лазерную резку по доступным ценам из различных материалов. Даже лучше, если у вас есть доступ к лазерному резаку в местной школе или хакерской среде! Вы также можете распечатать шаблон и закрепить его на картоне или дереве, чтобы вырезать шестеренки вручную.

      1. Загрузите и установите Inkscape из Inkscape. Это бесплатная программа для рисования векторных изображений с открытым исходным кодом, аналогичная Adobe Illustrator. Он хорошо работает с большинством современных операционных систем Windows, Mac и Linux (подробности см. В FAQ).
      2. Зайдите в Ponoko и загрузите их стартовый комплект Inkscape. Это даст вам руководство по изготовлению (файл PDF) и три шаблона, которые относятся к размерам материалов Ponoko Stock. Разархивируйте файл и сохраните его в удобное для вас место.
      3. Откройте новый файл в Inkscape.В меню файла перейдите в Свойства документа, чтобы открыть окно, показанное на рисунке 2. Измените единицы измерения по умолчанию в верхнем правом углу на дюймы. Вернувшись в главное окно, измените линейки с пикселей на дюймы на панели инструментов. Ваш экран должен выглядеть как на рисунке 2. После настройки выйдите из этого окна.

    Рисунок 2

    1. А теперь займемся шестеренками! Перейдите на панель инструментов и выберите Extensions -> Render -> Gear. Появится небольшое окно шестерни, в котором вы найдете три варианта: количество зубцов, круговой шаг, пиксели и угол давления.Оставьте угол давления в покое — стандартное значение 20 ° по умолчанию для стандартных шестерен, так что это хорошее место для начала. На рисунке 3 вы можете видеть, что я выбрал 28 зубцов с круговым шагом 24. Нажмите «Применить», затем «Закрыть». Примечание относительно шага окружности: в Inkscape шаг окружности указывается в пикселях, а не в дюймах, как мы привыкли использовать в уравнениях в приведенной выше таблице. Вы можете получить разные передаточные числа, просто выбирая круговой шаг, который выглядит хорошо, и варьируя количество зубьев, но если вы хотите сделать шестерни, которые взаимодействуют с шестернями, уже имеющимися в продаже, вам нужно уделить немного больше внимания.По умолчанию в Inkscape 90 пикселей на 1 дюйм. Итак, если вы установите круговой шаг на 24 пикселя в инструменте шестерни, как это было сделано выше, он округлится до 0,267 дюйма (24/90 = 0,2666…). Поскольку диаметральный шаг (P) = € / круговой шаг (p), диаметральный шаг (P) в дюймах составляет = € / 0,267 = 11,781. Вы не найдете готовых шестерен с диаметральным шагом 11,781. Как упоминалось ранее, наиболее распространенными диаметральными шагами являются 24, 32 и 48. Так что, если вы планируете сделать так, чтобы шестерни хорошо работали со стандартными шестернями, начните с диаметрального шага вашей стандартной шестерни и используйте уравнения в таблице, чтобы работайте в обратном направлении до того, каким должен быть ваш круговой шаг в пикселях в Inkscape.

    Рисунок 3

    1. Теперь, поскольку шестерни сами по себе не приносят удовольствия, повторите шаги 4 и 5 еще раз, чтобы сделать хотя бы еще одну шестерню. Вторая шестерня, показанная на рисунке 30, имеет 14 зубьев. Помните: угол давления и шаг окружности должны быть одинаковыми для зацепления шестерен — измените только количество зубьев!
    2. Используйте инструмент круга и удерживайте кнопку CTRL (на ПК), чтобы нарисовать круг внутри большой шестеренки. Круг по умолчанию отображается залитым черным цветом. Увеличьте масштаб, если вам нужно.Убедитесь, что переключатель со стрелкой активен, и щелкните круг. Убедитесь, что на панели инструментов выбраны дюймы и кнопка блокировки выглядит заблокированной. Введите 0,250 в поле W на панели инструментов, нажмите клавишу ВВОД и посмотрите, как поле H изменится автоматически. Размер вашего круга изменится до 0,250 дюйма в диаметре, и ваш экран должен выглядеть, как показано на рисунке 4.

    Рисунок 4

    1. Щелкните и перетащите рамку вокруг большой шестеренки, маленькой шестеренки и круга, чтобы выделить их все. В строке меню выберите «Объект» -> «Заливка и обводка».Должно появиться окно, похожее на рисунок 5.
      • На вкладке Заливка нажмите кнопку X, чтобы не рисовать.
      • На вкладке Stroke paint нажмите кнопку рядом с X, чтобы получить ровный цвет. Оставьте пока цвет по умолчанию (черный).
      • На вкладке Стиль обводки измените ширину на 0,030 мм и нажмите Enter. Это то, что Поноко хочет, чтобы толщина линии была для лазерной резки. При необходимости отрегулируйте, если вы используете другой лазерный резак. Закройте окно.

    Рисунок 5

    1. Теперь нам нужно получить этот круг точно в центре шестеренки. Убедитесь, что переключатель стрелки активен. Щелкните и перетащите рамку вокруг большой шестеренки и круга, чтобы выбрать их обоих. В строке меню перейдите в Object -> Align and Distribute. Нажмите кнопку «центрировать объект по горизонтали», выделенную на рисунке 6, затем кнопку справа под ней — «центрировать объекты по вертикали». Теперь у вас есть шестерня с идеально отцентрованным отверстием! Скопируйте и вставьте этот круг и повторите этот шаг, чтобы центрировать круг на другой шестерне.

    Рисунок 6

      1. Теперь, когда у нас есть шестерни, давайте создадим основу с отверстиями, расположенными на правильном расстоянии друг от друга, чтобы мы могли закрепить шестерни деревянными дюбелями 1/4 дюйма и заставить их вращаться.
        1. Во-первых, нам нужно вычислить, какое центральное расстояние (CD) наших шестерен, используя уравнения из таблицы. Обе шестеренки имеют круговой шаг 24 пикселя и угол давления 20 °. У большой шестерни 28 зубьев, а у маленькой 14. В примечании к шагу 4 мы преобразовали круговой шаг в пикселях в диаметральный шаг в дюймах 11.781. Если мы посмотрим на таблицу, все, что нам нужно, это это число и количество зубцов на двух зацепляющих шестернях, чтобы найти межосевое расстояние (CD). Используйте уравнение CD = (N1 + N2) / 2P, и вы обнаружите, что CD = 1,783.
        2. Теперь скопируйте один из кругов внутри шестеренок и вставьте два из них на расстоянии двух дюймов друг от друга в нижнюю часть шаблона. Выберите крайний левый и измените координату X на панели инструментов на 3 дюйма, затем нажмите Enter. Ваш экран должен выглядеть, как на Рисунке 7.

        Рисунок 7

        1. Используйте ту же процедуру, чтобы разместить второй круг справа от первого с координатой X, равной 4.783. Это центральное расстояние, которое мы рассчитали выше (1,783), добавленное к координате X первого круга (3.000).
        2. Теперь нарисуйте прямоугольник вокруг двух кругов, чтобы завершить основу. Совместите прямоугольник с двумя кругами, как показано на рисунке 8.

    Рисунок 8

      1. Теперь нам нужно подготовить файл для загрузки и заказа на Ponoko.com.
          1. Ponoko использует цвета, чтобы указать, как они должны обращаться с файлами — например, синий 0.Линия 030 мм означает прорезание насквозь. Итак, выберите все, что вы нарисовали, перейдите к образцам цвета в нижней части экрана и, удерживая кнопку Shift, нажмите на синий.
          2. Откройте шаблон P1.svg, который вы скачали ранее. Выделите все, что вы уже нарисовали, скопируйте и вставьте в этот шаблон, как показано на рисунке 9. Не беспокойтесь об оранжевой рамке и словах — Поноко умеет вырезать только синие контуры.

        Рисунок 9

        1. Сохраните файл и перейдите в Ponoko.com, чтобы создать бесплатную учетную запись, загрузить ее, выбрать материал и получить его! Я выбрал светлый бамбук, как показано на Рисунке 10, и общая стоимость составила всего 4,13 доллара (плюс доставка). Примечание. После того, как вы откроете свою бесплатную учетную запись, перейдите в «Мои учетные записи» -> «Настройки», чтобы указать в качестве узла доставки Поноко — США (или ближайшее к вам место). Мой был случайно отправлен в Новую Зеландию, поэтому мои расходы на доставку были на удивление высокими, пока я не выяснил это.

    Рисунок 10

      1. Ваш заказ Ponoko должен прибыть через пару недель, если вы не укажете срочность.Пока вы ждете, купите деревянный дюбель 1/4 дюйма в местном хозяйственном или ремесленном магазине (или, конечно, McMaster). Отрежьте две 2-дюймовые секции ножом для хобби и подпилите концы сколов.
      2. Шестерни входят в квадратный шаблон с бумажными протекторами с каждой стороны. Снимите бумагу, вытяните шестерни и поместите две шестерни над отверстиями в основании. Вставьте деревянные дюбеля и вуаля!

    Рисунок 11


    BIO: Дастин Робертс — инженер с традиционным образованием и нетрадиционными представлениями о том, как можно преподавать инженерное дело.Она начала свою карьеру в Honeybee Robotics в качестве инженера в проекте системы манипуляции образцами для миссии NASA Mars Science Laboratory, запуск которой запланирован на 2011 год. После консультаций с двумя художниками во время их резидентуры в Eyebeam Art + Technology Center в Нью-Йорке в 2006 году, она основал Dustyn Robots (www.dustynrobots.com) и продолжает заниматься консультационной работой, начиная от анализа походки и заканчивая проектированием управляемых парашютных систем. В 2007 году она разработала курс для программы интерактивных телекоммуникаций Нью-Йоркского университета (ITP) под названием «Механизмы и вещи, которые движутся», в результате чего была написана книга под названием «Заставляем вещи двигаться: механизмы для изобретателей, любителей и художников», которая должна выйти осенью 2010 года.Дастин имеет степень бакалавра в области механической и биомедицинской инженерии в Университете Карнеги-Меллона, степень магистра биомеханики и движений в Университете Делавэра, и в августе этого года начнет поступать в аспирантуру по машиностроению в NYU-Poly. Освещение ее работы в СМИ появилось в Time Out New York, IEEE Spectrum и других местных организациях. Она живет в Нью-Йорке со своим партнером Лореной и котом Симбой.

    Больше:

    схем, чертежей.Как сделать деревянную кровать своими руками

    В мебельных магазинах ассортимент мебели огромен. Однако стоимость его достаточно высока, особенно дорого стоит грядка из качественного дерева. В некоторых случаях необязательно тратить большие суммы на мебельные комплекты, прекрасным решением этой задачи станет деревянная кровать, сделанная своими руками.

    Типы кроватей

    Модели кроватей разные, многие из них не похожи друг на друга. Они различаются не только материалом и размерами, но и назначением.Наибольшим спросом пользуются деревянные кровати, ведь дерево — это натуральный, экологически чистый материал. Для производства этой мебели используются такие породы дерева, как орех, вишня, бук, клен, сосна, береза ​​или дуб. Практически любую модель из дерева можно сделать своими руками, пусть это будет деревянная деревянная кровать, сделанная своими руками, кровать-чердак, трансформер, двухъярусная конструкция и так далее.

    Кровати односпальные, двуспальные и полуторные. Односторонний имеет ширину не более одного метра, полуторный — от 110-160 см, двухсторонний — от 180 до 220 см.

    Габаритные размеры

    Важно понимать, что за любую основу при строительстве кровати всегда берется классический вариант. Первым этапом при создании деревянной кровати своими руками является процесс определения размеров будущей конструкции для сна. Самый простой способ соорудить кровать под определенный размер матраса, а не наоборот. В основном вся продукция магазина имеет стандартные размеры. Рассмотрим этапы самостоятельного изготовления кровати на наиболее распространенном варианте размера матраса — 200х155 см.

    Необходимый материал

    Для начала определимся, из чего состоит кровать. В его конструкции есть каркас и каркас, на который ставится матрас. Первый состоит из спинки и боковых панелей. Прежде чем сделать деревянную кровать своими руками, нужно запастись необходимыми материалами. Главное, использовать только сухой материал:

    1. Доски 250х30 см толщиной 2,5 см в количестве 2 шт. для изготовления боковых стенок кровати.

    2. Доска 200х30 см (3 шт.) Для изготовления задней и передней стенок, изголовья.

    3. Брус деревянный 200 см размером 4х4 см в количестве 5 штук — для опор и опор.

    4. Рельсы длиной 150 см, толщиной 2,5 см служат для крепления изголовий, для стойки — 27 штук. Иногда вместо ламелей можно использовать толстую фанеру.

    5. Саморезы по дереву.

    6. Пятно.

    7. Лак на полиуретановой основе, столярный клей.

    Инструменты

    Самодельная кровать — процесс заметен особо сложный, но довольно трудоемкий, занимающий определенное время.С этой задачей справится любой, кто хоть немного имеет представление о работе с деревом. Понятно, что изготовление деревянной кровати своими руками требует применения некоторых инструментов. Вот они:

    — ножовка;

    — Отвертка;

    — самолет;

    — Резак;

    — лобзик электрический;

    — наждачная бумага;

    — средства измерения или приборы;

    — Дрель;

    — карандаш.

    Подготовительный этап

    Начиная любое дело, важно иметь представление о том, что должно получиться.Это касается и того случая, когда деревянная кровать изготавливается своими руками. Рисунки и эскизы необходимо подготовить заранее. Там будут указаны все размеры. Имея грамотно составленный чертеж, вы легко и быстро сможете рассчитать необходимое количество материала.

    Как уже было сказано выше, кровать будет спроектирована исходя из размера матраса. Он должен находиться в постели в камере, то есть внутренние размеры каркаса должны быть равны размеру матраса.

    Подготовив все необходимые инструменты и материалы, необходимо произвести разметку материалов для их дальнейшего распила.Линии для распиловки следует наносить карандашом или резцом на линейке. Чтобы упростить создание двух или трех одинаковых деталей, вы можете вырезать только одну и затем использовать ее в качестве шаблона. Все поверхности после распила тщательно обрабатываются наждачной бумагой.

    Изготовление каркаса

    Непосредственный производственный процесс включает в себя измерение матраса самостоятельно. В соответствии с снятыми размерами необходимо отрезать пару концевых частей и пару длинных (по бокам кровати) досок.Подготовленные детали собирают в прямоугольники и скрепляют с помощью люверсов или деревянных шипов. Подключение должно быть типа «W». Отверстия можно вырезать стамеской, некоторые вырезают лобзиком. Ширина паза должна быть не менее 20-30 мм, а глубина — 50 мм. Шипы или проушины необходимо смазать столярным клеем, затем соединить и выровнять под углом 90 градусов. Затем элементы следует закрепить специальным приспособлением до полного высыхания.

    Когда деревянные двухъярусные кровати изготавливаются самостоятельно, то за основу берется такая же кровать.Сборка и изготовление были описаны в этой статье выше.

    Деревянная кровать с таким каркасом — надежный и качественный продукт, это образец традиционных столярных изделий, как называют его опытные столяры. Если проушины сделать невозможно, то для соединения деревянных деталей можно использовать анкерную шпильку. При изготовлении деревянных кроватей своими руками в торцах сопрягаемых поверхностей досок проделываются отверстия, диаметр которых соответствует диаметру шпильки.Шипы и дырочки смазываются клеем и собираются.

    Самый простой способ соединения деталей каркаса деревянной кровати — это саморез с дополнительным креплением металлическим уголком.

    Сборка рамы створки

    Рама, решетка или сетка из ламината являются структурой для поддержки матраса.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
