Шаровой кран для воды: Шаровые краны — купить по цене от 40 рублей, подбор по отзывам и характеристикам – интернет-магазин ВсеИнструменты.ру

Шаровой кран с электроприводом для воды в Москве

Шаровой кран для воды с электроприводом (ШЭП) — устройство для автоматического перекрытия труб водоснабжения в случае аварии. Интернет-магазин SAURES реализует изделия торговой марки Gidrolock, серии Winner, Ultimate, Professional.

Чтобы подобрать водопроводный кран, определите диаметр условного прохода (ДУ) труб и возможность обеспечения питания от электрической сети. После этого выбирайте серию привода:

1. Ultimate — экономичная популярная серия с питанием 12 В и небольшими габаритами. Подходят для трубопроводов с ДУ от 15 до 25 мм.
2. Winner — серия приводов с автономным питанием (4 литиевые батарейки 1,5 В), они не требуют электрической розетки в зоне установки, но при необходимости могут питаться от внешнего источника 5-18 Вольт. Подходят для трубопроводов с ДУ от 15 до 25 мм.
3. Professional — мощные электроприводы с питанием 12 В. Рекомендуются для трубопроводов с ДУ от 25 мм и более (офисные, производственные помещения, частные дома).

Полную сравнительную таблицу характеристик кранов серий Winner, Ultimate и Professional можно увидеть в специальной статье нашей Базы знаний.

Сравнение кранов GIDROLOCK

Преимущества кранов Gidrolock Bugatti/Tiemme

Водозапорное оборудование Gidrolock качественное и надежное. Полнопроходные краны с корпусом из горячекованой латуни и функцией самоочистки. При монтаже электропривод отсоединяется от корпуса, что удобно при работе в труднодоступных местах.

Приобрести запорную арматуру можно отдельно или в комплекте с управляющим контроллером SAURES и датчиками («Аквастоп» и «Акваконтроль»). Покупка готового комплекта выгоднее, так как в цену комплекта включена скидка.

Заказать электрошаровой кран Gidrolock Bugatti/Tiemme с доставкой Вы можете через наш интернет-магазин или с установкой у наших дилеров.

Полная совместимость с контроллерами SAURES

Мы предлагаем не просто электрошаровые краны, а умную систему контроля водоснабжения. Её функционал гораздо шире, чем обычное перекрытие шарового крана.

Преимущества систем контроля протечек от SAURES:

• автоматическое перекрытие кранов при потопе — базовый функционал;
• дистанционное оповещение различными видами уведомлений;
• алгоритм обнаружения скрытых протечек на основании анализа характера вращения счетчика воды: залипшей кнопки унитаза, протекающей гибкой подводки или фитинга;
• отображение состояния датчиков и кранов в веб-кабинете и мобильном приложении;
• дистанционное управление шаровыми кранами.

Дополнительные преимущества:

• система подключается к счетчикам воды, автоматически собирает показания и хранит их в облаке SAURES;
• в веб-кабинете пользователь может смотреть показания на нужную дату и анализировать расход воды по графикам;
• бесплатный сервис автоматической отправки показаний в ЕИРЦ.

Чтобы использовать дополнительные возможности, просто подключите свои импульсные счетчики воды к контроллеру.

Как правильно выбрать шаровый кран для воды?

Как выбрать шаровой кран для воды?

Водоснабжение – это одна из самых главных коммуникационных систем в доме. Вода в доме, это не роскошь, а жизненная необходимость. При существующем огромном ассортименте вентилей и кранов мы не всегда можем определиться с подходящим краном для воды. Чаще всего мы просто не знаем, какой кран нам нужен.

От правильного выбора запорной арматуры зависит срок службы вашего изделия! И на нем не следует экономить. Следует отметить, что в настоящее время на рынке при покупке крана есть много поддельной продукции, поэтому достаточно сложно выбрать правильно подходящий шаровый кран. Но для начала, давайте разберемся, что, же такое «шаровый кран» и как он работает.

Шаровый кран — это разновидность запорной арматуры, в которой перекрывающий элемент, имеет форму шара, при помощи него вы перекрываете или открываете воду.

Давайте, рассмотрим основные параметры, на которые следует обратить свое внимание, при выборе шарового крана.

1. Разновидности кранов
2. Материал корпуса
3. Маркировка изделия
4. Цена

Разновидности кранов

Давайте рассмотрим какие бывают разновидности шаровых кранов:

Кран шаровый внутренний – внутренний (FF) – это кран который имеет с обоих сторон внутреннюю резьбу которые имеют обозначение FF.(вн-вн).

​

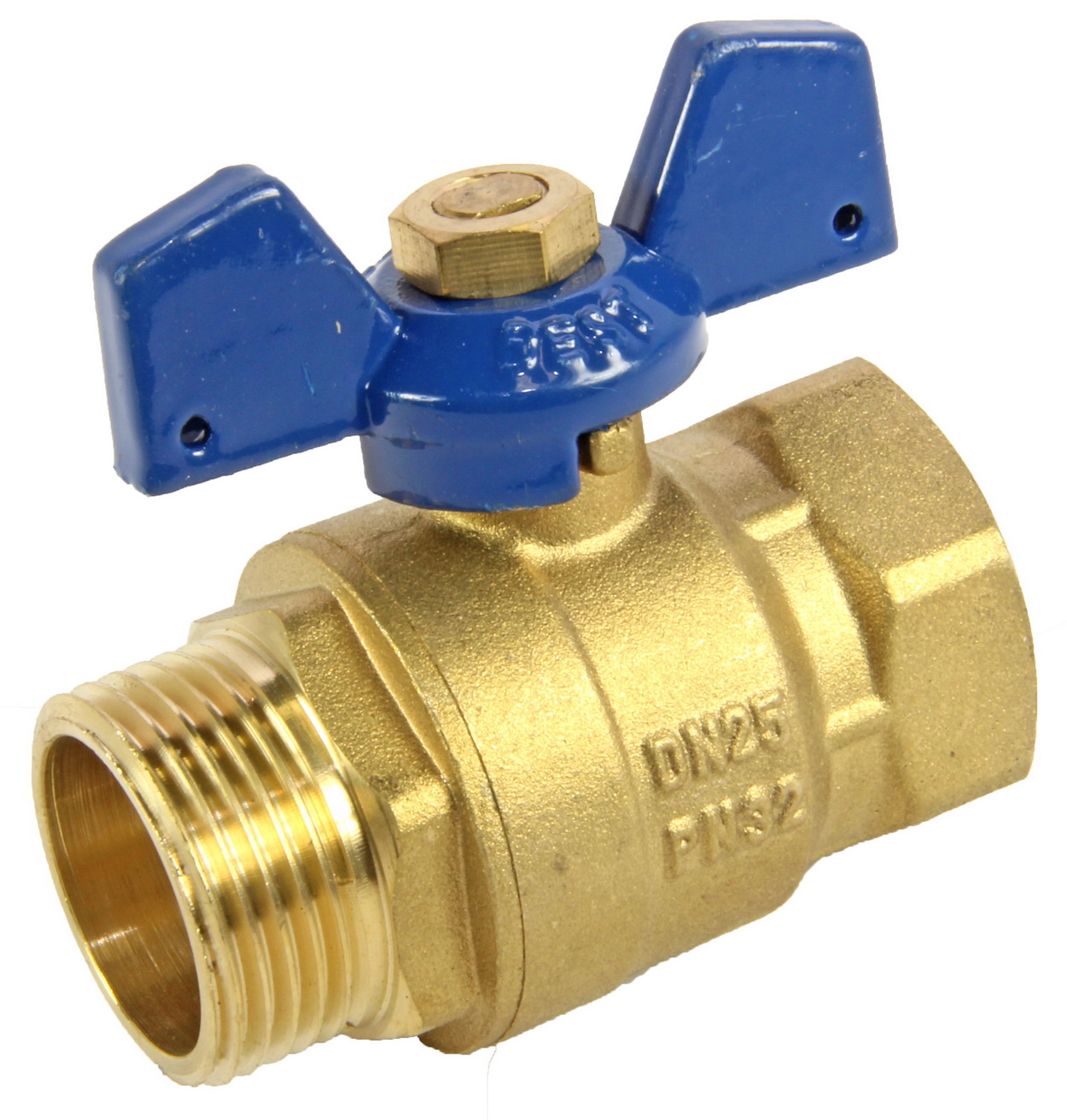

Кран шаровый наружный — внутренний (FM) – это кран который имеет с одной стороны наружную резьбу, а с другой внутреннею резьбу.(вн-нар).

Кран шаровый наружный — наружный (MM) – Это кран который имеет с обоих сторон наружную резьбу. (нар-нар).

Кран с американкой – предназначен для быстрого разъединения вашего изделия от основной подачи воды или центрального водоснабжения. Но стоит отметить что кран имеет два положения открыт или закрыт. Но многие ошибочно хотят его использовать и для регулировки отопление, а этого делать нельзя. Т.к. если приоткрыть кран на половину, то запорное устройство, а это шар потеряет свою герметичность и перестанет закрываться.

Кран регулировочный — используются для регулировки подачи и температуры воды. В системах отопления его чаще всего их используют для регулировки температуры теплоносителя в радиаторах в зависимости от температуры в помещении.

---

Стоит отметить, что шаровые краны имеют не только разную резьбу, но и два типа рукоятки – это бабочка и ручка. Например, при установке крана на маленьком расстоянием от стены или в малогабаритных сантехнических люках, вы не сможете беспрепятственно закрывать и открывать кран т.к. размер ручки большой он постоянно будет упираться в стену либо в рядом проложенную трубу.

Следующим вашим шагом будет выбор диаметра крана. Все диаметры кранов измеряться величиной дюйм.

Запомните, что краны, размер которых начинаются с 1 1/4″,1 1/2″,2″,2 1/2″,3″,4″,6» имеют рукоятку только «ручку». А остальные краны малого диаметра 1/2″,3/4″,1 имеют рукоятку, как бабочку, так и ручку.

Кран имеет два положения «открыт» это когда рукоятка установлена параллельно трубе, либо «закрыт» это когда установлена перпендикулярно трубе.  Других положений у него нет.

Материал корпуса

При покупке и выборе крана самое главное, на что следует обратить внимание это – материал корпуса. Выделяют несколько типов материалов, из которых производят краны:

1. Стальные
2. Чугунные
3. Силумин(цинково-алюминиевого сплава)
4. Латунные

Стальные краны — это краны, изготовленные из углеродистой, стали. Такие краны чаще всего применяются в промышленности и ЖКХ. Такие краны являются полностью ремонтопригодными.

Сталь обладает более высокими прочностными свойствами и пластичностью, чем чугун, и применяется для изготовления кранов на давления 1,6 МПа и выше.

Чугунные краны — это краны, изготовленные из серого (ковкого) чугуна. Чугунные краны предназначены для установки в качестве запорного устройства на трубопроводах объектов газового хозяйства, водо- и теплоснабжения, с температурой рабочей среды не более +200 С. Чугунные краны имеют высокую твердость, обладают отличной коррозионной стойкостью, тем самым повышая долговечность изделия. Изделия из чугуна не следует подвергать ударам, прилагать усилия при навертывании резьбы или же допускать замерзания воды в корпусе изделия при минусовых температурах. Основным недостатком чугуна является его хрупкость и габариты. В настоящие время чугунные краны устарели и вышли из моды, на их место пришли более надежные и качественные краны.

Силуминовые краны-это краны, изготовленные из сплава алюминия с кремнием или легированной, стали. Они предназначены как для промышленного производства, так и для обычной квартиры. Стоит знать, что это хрупкий материал, такие краны не выдерживают большого давления и также они не долговечны. При использовании салуминового крана под давлением он ломается по палам. Единственное достоинство таких кранов – это низкая цена.

Латунные краны. Такие краны сейчас более распространены и имеют большую популярность. Латунь — это сплав меди, свинца, железа, которая идёт на изготовление шаровых кранов, и строго контролируется европейскими нормами. Не соблюдение этих мер, может пагубно сказаться на вашем изделии и здоровье. Также является более износостойкий, долговечным и безопасным материалом в водопроводных системах.

Отличить кран из латуни от крана из ЦАМ можно по весу: последний значительно легче. Вес 1/2″ латунного крана должен быть не меньше 150 г. Также можно отличить и по толщине корпуса. Внимательно осмотрите поверхность изделия, у качественного товара одинаковая толщина стенок корпуса которая должна быть не менее 1 мм и симметричность деталей. Также отсутствуют сколы, трещины неровности, наплывы т.д.

Маркировка изделия.

На фирменном кране обязательно должна присутствовать маркировка такая как торговый знак, размер в дюймах и давление, при котором должен использоваться кран (обозначается двумя буквами PN). PN- это максимально давление, которое может выдержать кран. Также должно быть обозначение резьбы крана и диаметра. Ниже вы ознакомитесь с таблицей, в которой будет указан диаметр изделия и сколь это будет в миллиметрах.

Размеры в дюймах	Размеры в миллиметрах
1/2″	15
3/4″	20
1″	25
1 1/4″	32
1 1/2″	40
2″	50
2 1/2″	65
3″	75
4″	100























Цена.

В наше время очень трудно определить, какой товар оправдано стоит дорого, а какой нет. В крупных городах, при выборе изделия, вы можете встретить огромное количество скидок на один и тот же товар. Поэтому люди бояться переплатить за то, что можно было купить дешевле. Как нестранно, но почему-то большинство людей хотят сэкономить именно на сантехнике! От правильного выбора сантехники зависит весь ваш ремонт! При выборе дешевой сантехники вы сами подписываете приговор себе и вашим соседям.

Основываясь на представленных выше пунктах, вы сможете понять какой именно кран, вам нужен.

Запомните, что качественный кран, не может быть дешевым. Выбирайте всегда проверенный бренд и не когда не гонитесь за дешевизной. Лучше заплатить за надежный кран сейчас, чем переплачивать потом гораздо больше.

Шаровые краны для воды | Строительный портал



Во время замены или ремонта водопровода и отопительной системы в квартире, возникает необходимость приобретения и установки  кранов и вентилей. От их качества и верного выбора, во многом зависит, не только наше удобство использования, но и безопасность соседей снизу, потому как всегда есть вероятность затопления. Чтобы избежать ошибок и ненужных трат, важно предварительно разобраться в конструкции всех сантехнических приспособлений. Каждое устройство имеет свои функции, например, краны шаровые для воды отвечают за ее подачу и регуляцию в санузле и на кухне.

 Оглавление:

1. Основные группы шаровых кранов
2. Особенности шаровых кранов
3. Особенности конструкции муфтовых кранов
4. Преимущества шаровых кранов
5. Как выбрать качественный шаровый кран
6. Установка в квартире
7. Ремонт

Основные группы шаровых кранов

Потребитель не всегда может определиться с покупкой вентилей и кранов, особенно при ныне существующем ассортименте, подходящий шаровый кран для воды купить непросто. Чтобы не было путаницы, проще все эти сантехнические устройства  разделить на 3 основные группы.

1. Пробковый кран более надежен, благодаря своей конструкции и высокой пропускной способности – его сечение ближе всего к диаметру водопроводной трубы. Это сводит к минимуму засорение и образование завихрений воды. Пробковый тип крана наиболее целесообразен в отопительной системе, а также и в системе газоснабжения. Основные достоинства этой разновидности кранов – нет резиновых прокладок, которые разрушаются под воздействием перекачиваемых потоков. Но притертые поверхности пробкового крана, сделанного из однородного металла, со временем скипаются намертво, из-за чего проворачивать его движок становится дальше все сложнее и сложнее. Надежная запорная арматура становится бесполезна, если ею невозможно пользоваться в случае аварии и других случаях вынужденного отключения подачи. Если в водопроводе нет жидкости, то его на улице оставляют и зимой.

2. Кран типа вентиль, используется для перекрытия воды при подаче на любой участок дома или квартиры, а также для предотвращения протечки или аварии. Такое же устройство повсеместно применяли для регулировки многоэтажных водопроводных стояков для общего распределения. Краны вентильного типа нередко работают и в отопительных системах, хотя у вентиля сечение протока по диаметру не совпадает с трубами, и это затрудняет циркуляцию теплой воды. Конструкция вентильного крана предусматривает перелом потока, где накапливается ржавчина, песок и мелкий мусор. Засорение протока вентиля затрудняет циркуляцию теплой воды в радиаторных батареях. Вентильный кран также монтируется в летний водопровод под шланг, но на зиму его демонтируют.

3. Шаровой кран наиболее надежен по конструкции, в основе  конструкции – гладкий хромированный шар, который плотно прилегает к другим деталям и уплотнительным прокладкам. Он дает наименьшую протечку после монтажа, надежно перекрывая воду. Данная конструкция широко применяется в смесителях, а его отверстие дает возможность обеспечивать прохождение жидкости в отверстие, соответствующее сечению водопроводной трубы. Эта краны широко применяются в монтаже отопления, где теплая вода практически не имеет сопротивления протоку, исключая засорение и завихрения. В случае аварии или другой необходимости в остановке подачи воды, шаровой кран гарантирует прекращение потока. Однако даже после прекращения подачи жидкости, некоторое количество остается внутри крана – это особенность его конструкции. В кране такого типа предусмотрена полость между его корпусом и самим запорным шаром, что важно учитывать при монтаже этого типа кранов в наружный трубопровод.

Особенности шаровых кранов

На сегодня шаровые краны – наиболее надежный и распространенный вид для регуляции водопровода, поэтому применяются они довольно широко. Подобная форма также используется в газопроводах, нефтепроводах и водопроводах разного назначения. Их универсальность оттесняет другие виды кранов – клиновидные задвижки, конические и цилиндрические краны. В основе шарового крана – это вращательное приспособление с поворотом на 90°, а сам шар используется в качестве отсекающей поток воды арматуры. Это нашло широкое применение в смесителях и при подаче холодной и горячей воды, а также в отопительной системе многоэтажных домов.

Как разновидность трубопроводных вентилей и запирающих кранов в виде сферы известна более столетия, но они не были столь распространенными – из-за первичного несовершенства конструкции. Современные шаровые краны гарантируют надежную многолетнюю работу, особенно если продукция фирменная, например, от Valvex. С появлением новых технологий, апробированных сплавов и современных материалов, типа синтетического каучука и фторопласта, шаровые краны вышли в лидеры, благодаря своей простоте и надежности.

Основные детали конструкции шарового крана для воды:

• поворотный шар из хромированной латуни,
• откручивающаяся деталь корпуса,
• уплотнитель шаровой детали из тефлона,
• уплотнители штока из резины,
• винт из оцинкованной стали,
• шток,
• поворотный рычаг.

Конструкция муфтового крана во многом похожа – латунный корпус и хромированный шар, латунный шток, фторопластовые уплотнительные кольца, фиксирующая шайба и контргайка, прижимная гайка, рычаг или рукоятка.

Шаровые краны открывают и закрывают поворотом шара через рычаг вправо-влево, а в смесителях может использоваться вверх-вниз. Визуально это наиболее удобно, поскольку сразу видно, насколько открыт кран или полностью закрыт. В их конструкции не предусмотрено множества поворотных движущихся деталей, что сводит к минимуму риск протечки.

Есть также и другие разновидности – фланцевые шаровые краны, используемые в производственной сфере, ЖКХ, нефтегазовой  добыче. А муфтовые шаровые краны широко применимы в водопроводной и отопительной системе ЖКХ и в системах транспортировки жидкостей, но он не подходят для прохождения абразивных частиц.

Самые простые по конструкции – бытовые шаровые краны для холодной воды. Муфтовые способные выдержать серьезную нагрузку, поэтому их называют шаровые краны для горячей воды. Все разновидности имеют много общего, а форма крана зависит от предназначения. Но у всех поток идет через отверстие, а перекрытие воды осуществляется поворотом рычага на 90°.

В полнопроходных домашних кранах диаметр сечения трубы должен совпадать с отверстиями шара. В отопительных системах требуется приспособление для выхода воздуха из труб, поэтому устанавливают так называемый кран Маевского, оснащенного клапаном. Ручка для вращения шарового устройства бывает в виде одинарного рычага или двойной «баттерфляй».

Есть также шаровые краны с фильтром для монтажа бытовой техники типа посудомоечных машин. Его отвод с фильтром  способен предотвратить попадание абразивных частиц в дорогую импортную технику, рассчитанную на воду максимальной очистки.

Также на сегодня есть наиболее современные финские смесители, имеющие наружную конструкцию в виде шара, где простым движением регулируется и температура воды, и сила напора. Это очень удобно, но они более сложны по внутреннему устройству. Их также называют краны-американки, и стоят они на порядок дороже. Обладатели таких приспособлений быстро привыкают к такому способу регуляции воды из крана, отказываясь от другого типа смесителей в ванной или на кухне.

Особенности конструкции муфтовых кранов

Эта разновидность шаровых кранов широко используется в промышленности, поскольку их конструкция выдерживает значительную нагрузку – давление до 1,6 МПа и температура жидкостей около 120°C. Оптимальный материал для этих кранов – латунь, притом не только для корпуса, но для шара.

Нередко используют сталь и сплавы с хромированием – во избежание коррозии метала. Муфтовый тип крана продуман таким образом, чтобы совпадал диаметр отверстия труб и внутренний диаметр потока в изделии, чтобы уменьшить сопротивление потока. Шток  крана не соприкасается с корпусом, исключая прикипание, благодаря фторопластовым прокладкам, выдерживающим высокое давление и горячую среду.

Преимущества шаровых кранов

Шаровые краны получили широкое распространение не только  благодаря эргономичному дизайну и удобству в использовании. Среди преимуществ этих современных запорных механизмов отмечают следующие свойства:

• компактная конструкция;
• надежность и долговечность;
• экономичность и минимальная потеря воды;
• удобство управления рычагом;
• высокая герметичность;
• отсутствие завихрений и застойных зон;
• минимальное изнашивание при активной амортизации;
• не требуют ремонта и дополнительного обслуживания длительное время.

Как выбрать качественный шаровый кран

Перед посещением магазина, чтобы пробрести краны шаровые для воды, размеры водопроводной трубы важны – для совместимости сечения и размеров отверстий шара.

1. На краны шаровые для воды цены узнать лучше заранее, просматривая предложения в интернет-магазинах. На подходящие по параметрам краны выписываем маркировку, размеры и все что заинтересовало. Всю дополнительную информацию можно узнать в строительном супермаркете, непосредственно у консультанта. Это немаловажно, потому что когда есть возможность подержать товар в руках, дополнительно оцениваем его качество визуально. Рассматривая отретушированные картинки на сайте, невозможно отличить дорогой подлинник от дешевой подделки.

2. У качественной продукции должен быть торговый знак, подробная инструкция и сертификат, подробная маркировка. Дополнительно исследуем товар – есть ли перевод на русский в основной инструкции, это свойство лицензионных продаж импортного товара. На нелегальном товаре идет корявый перевод, искажения в надписях и логотипах, может отсутствовать дата выпуска и страна-производитель. За качество такого товара никто не отвечает.

3. Внимательно осмотрите все поверхности изделия – нет ли там сколов защитного покрытия, трещин, неровностей, наплывов и слущивания краски на поворотном рычаге. У качественного товара везде одинаковая толщина стенок корпуса и симметричных деталей.

4. При помощи магнита есть возможность понять, из какого металла шаровой затвор, в идеале – латунь, у подделок чаще всего стальной шар. Также тусклая зеркальная поверхность шарового затвора подтверждает, что в руках некачественный продукт.

5. Корпус хорошего подлинника чаще всего делается из латуни, за исключением хромированных шаровых смесителей. Подделку сделают, скорее из оцинковки или силумина. Защитное покрытие нередко сцарапывается, внутри цвет металла в идеале светло-желтый.

6. При покупке крана не обращайте внимания на изделия с самой низкой ценой. По-настоящему качественный лицензионный товар не может быть дешевым. Оформляя покупку, обязаны выдать товарный чек, который даст право обменять кран, если обнаружится дефект. Лучше всего, когда есть гарантийный талон, который не дают на подделку. И обязательно проверьте наличие подробной инструкции.

Совет: Повышение спроса на качественные шаровые краны породило выпуск поддельных изделий, которые мало чем отличаются визуально, но очень негативно влияют на репутацию проверенных производителей. Такие шаровые краны быстр приходят в негодность или подтекают, а бывали случаи, когда приобретенные на рынке изделия трескались и разваливались в руках сантехника во время монтажа. Самый проверенный товар – у официальных дистрибьюторов.

Установка в квартире

Монтаж полнопроходного шарового крана лучше доверить  специалистам, например, грамотному сантехнику или обслуживающему персоналу компании-дистрибьютора. При возможной протечке за неполадки будут отвечать они, а не покупатели.

После монтажа оборудования, смесителей и кранов, важно проверить герметичность всех соединений и осторожно открыть вентиль, чтобы не спровоцировать гидродинамическую атаку. По завершении установки важно проследить за новым оборудованием – нет ли там течи.

Ремонт

В процессе эксплуатации проблемы могут возникнуть из-за использования горячей жесткой воды, которая способна повредить запорный механизм отложением кальция. Во время ремонта в замене нуждается только рычаг крана и поворотная головка.

Помните, что модификации шаровых кранов отличаются, поэтому способ их демонтажа отличается, лучше доверить это специалистам. Потребность в замене или ремонте крана также возникает при неравномерной подаче воды – это говорит о проблемах уплотнителей внутри самого крана.



Типы шаровых кранов: особенности выбора

В. Поляков, С. Шовкопляс

Рынок водопроводной арматуры предлагает широкий выбор шаровых кранов для водопровода разных типоразмеров, конструкций и исполнений. Их цены могут различаться в разы. Наряду с высококачественными изделиями торговля может предлагать менее качественную арматуру практически по одной и той же цене. На что нужно обращать внимание при выборе шаровых кранов для внутридомовых водопроводных сетей?

Шаровые краны во внутридомовых водопроводных сетях сейчас практически полностью вытеснили пробковые конусные краны благодаря своей надежности и долговечности, которая на порядок выше, чем у старых конструкций. Главное, чем обеспечивается надежность шаровых кранов в качестве запорной арматуры по сравнению с затворами с конусной пробкой – рабочая среда (вода) с твердыми абразивными частицами пропускается в шаровом кране мимо уплотняемых поверхностей через отверстие в сферическом затворе, на проход, а в кране с конусной пробкой –вокруг нее.

Притертая пробка конусного крана уже через несколько циклов открывания/закрывания может потерять герметичность из-за абразивного воздействия нерастворимых механических примесей в рабочей среде, омывающей уплотняющую поверхность. Кроме того, пробковые краны имеют значительное гидравлическое сопротивление.

Шаровые же краны (с полнопроходным сечением, которое примерно совпадает с условным диаметром трубы Ду) в открытом виде практически не оказывают сопротивления потоку. Частично проходные шаровые краны – специальное решение, которое применяется там, где нужно намеренно ограничить поток.

Частично проходные шаровые краны различают на:

• стандартнопроходные – круглое отверстие в сферическом затворе такой арматуры на один типоразмер меньше внутреннего диаметра трубопровода, пропускная способность шарового крана составляет от 70 до 90% потока;
• неполнопроходные – отверстие для пропуска потока значительно меньше внутреннего диаметра трубы, пропускная способность такого шарового крана снижается до 40-70%.

Шаровый кран предназначен для полного перекрывания потока, работает в режиме открыто/закрыто и не предназначен для дросселирования потока! Более того, производители шаровых кранов снимают их с гарантии, если у неисправного крана обнаруживаются признаки того, что он использовался для частичного перекрывания потока (в качестве регулировочного вентиля).

Шаровые краны были разработаны довольно давно, но лишь с появлением надежных уплотнений приобрели широкую популярность и массовый спрос. Уплотнения, применяемые в водопроводных шаровых кранах, изготавливаются из износостойкого нитрил-бутадиенового синтетического каучука (NBR, как правило, черного цвета) или тефлона (политетрафторэтилен, фторопласт, как правило, белого или желтоватого цвета) с термоприсадками и с добавками антифрикционных веществ (например, графита или дисульфида молибдена).

Благодаря улучшению технологии производства сферических затворов и современным материалам для уплотнений было достигнута высокая надежность, снижены усилия поворота затвора, повышена герметичность и обеспечена долговечность шаровых водопроводных кранов, что обусловило массовый спрос на них и предложение от большого числа фирм-изготовителей.

Главный элемент устройства шарового крана – подвижный и гладкий затвор сферической формы со сквозным круглым отверстием, служащим для прохода потока вещества, см. рис. 1.

Рис. 1. Схема водопроводного шарового крана

Сферический затвор (поз. 2) располагается в центральной части корпуса крана между седлами (поз. 3) – двумя спрофилированными уплотнительными кольцами. Затвор, в свою очередь, закреплен на поворотном штоке (поз. 5) с ручкой-рычагом (поз. 12) или двулепестковой ручкой (ручкой «баттерфляй»,«бабочка», поз. 6).

Для полного открывания или закрывания шарового крана нужно в определенную сторону повернуть затвор ручкой на 90° до упора.

В закрытом положении пропускное отверстие в шаровом затворе располагается перпендикулярно оси корпуса и трубопровода. При открывании затвора отверстие в нем занимает положение вдоль оси трубы, создавая свободный проток через корпус крана. Положение ручки сразу позволяет понять, закрыт или открыт кран – в открытом положении рычаг или лепестки ручки-бабочки располагаются вдоль трубы (корпуса крана) и поперек – когда поток перекрыт.

Виды шаровых кранов

Помимо отношения диаметра пропускного отверстия по отношению к диаметру условного прохода Ду трубопровода шаровые краны (условно) подразделяют по различным признакам.

По способу крепления к трубе шаровые водопроводные краны делят на:

Муфтовые – присоединяются к трубам внутренней конической или цилиндрической резьбой. Обычно применяются во внутриквартирных и внутридомовых коммуникациях небольших диаметров (до 50 мм).

Сварные – присоединяются к трубам с помощью сварки. Это обеспечивает максимальную герметичность стыков и используется на ответственных и труднодоступных участках протяженных наружных магистралей. К этому виду арматуры относят и пластиковые шаровые краны, в которые ввариваются трубы из синтетического материала, например, полипропилена.

Фланцевые – монтируются на трубах с диаметром, как правило, более 50 мм с помощью разборных или неразборных фланцев. Фланцевый крепеж применяют там, где возможен частый монтаж/демонтаж трубопроводной арматуры, а также в помещениях, где запрещены сварочные работы.

Комбинированные – присоединяются к трубам разными способами. Такие изделия применяются в системах коммуникаций с разными соединениями – резьба/сварка, фланец/сварка и т. п., включая хомуты. По материалу корпуса краны шаровые разделяются на:

Латунные – также называемые металлическими, они встраиваются в стальные и пластиковые трубопроводы.

Пластиковые – встраиваются в трубопроводы из сантехнической пластмассы.

Силуминовые – изготавливаются из более дешевого и менее качественного аналога латуни – силумина, сплава алюминия с кремнием. Такие изделия отличаются хрупкостью и требуют осторожности при монтаже. Из-за склонности к образованию трещин их рекомендуется использовать только в трубопроводах холодной воды.

Порошковые – изготавливаются из цветных материалов методами порошковой металлургии – спекания под давлением; склонны к растрескиванию корпуса и срыву ниток резьбы.

По конструкции запорного элемента шаровые краны бывают:

С плавающим шаром – в таких изделиях сферическая пробка не плотно соединена со шпинделем и относительно него может смещаться. Под действием давления входного потока, закрытый затвор прижимается к уплотнительному кольцу на выходе, тем самым, перекрывая кран. Такая арматура используется в трубопроводах диаметром не более 200 мм, поскольку на линиях с большими диаметрами и давлением, затвор создает слишком высокую нагрузку на уплотнениях и работа крана затрудняется.

С шаром в опорах – в таких изделиях сферическая пробка имеет специальные опоры. Осевой выступ (цапфа) в нижней части шара входит в особое углубление, а седла под действием давления прижимаются к поверхности шарового затвора. Благодаря опорам усилия, необходимые для управления краном, значительно уменьшаются, что позволяет применять менее мощные приводные устройства, чем в случае с кранами с плавающим шаром. Из-за более сложной конструкции устройства такого типа стоят намного дороже обычных шаровых кранов.

С дополнительными функциями – например, для стравливания воздуха, с дренажем, с фильтром, с регулятором и т. д.

Материал корпуса шарового крана

Самое главное, на что следует обратить внимание при приобретении шарового крана для водопровода – это материал корпуса. Для внутридомового водопровода лучшим материалом признана латунь, а не цинково-алюминиевый сплав (ЦАМ), предлагаемый некоторыми недобросовестными производителями. Сплав ЦАМ содержит порядка 96-98% цинка, 2-3% алюминия и до 1% меди и значительно легче латуни (удельный вес ЦАМ – 6,7 г/см³, а у латуни 8,4÷8,7 г/см³). Цинково-алюминиевые изделия широко применяют в автомобильной промышленности (карбюраторы, арматура для масло- и бензопроводов), но использовать их для водопроводов нельзя. Кран из ЦАМ в домовом водопроводе просто рассыплется через год-два на куски (рис. 2). Причина этого довольно проста – цинк на самом деле корродирует в воде самым первым из других металлов в изделии. Для масла и углеводородных жидкостей ЦАМ имеет достаточную коррозионную стойкость, а в воде – нет, цинк защищает другие металлы от коррозии, соединяясь с водой первым.

Рис. 2. Кран из цинково-алюминиевого сплава (ЦАМ) через 2 года эксплуатации

Отличить, сделан ли кран из латуни или из ЦАМ можно по весу: кран из ЦАМ заметно легче. Но сравнивать по весу конструктивно подобные краны надо без ручек – недобросовестные производители часто «компенсируют» недостаток веса применением более массивного рычага (ручки) из крашеного черного металла.

Латунь имеет характерную желтизну. Если шкуркой или надфилем слегка снять гальванопокрытие на корпусе крана, то можно увидеть, латунь ли это. Цвет ЦАМ – серебристый, не меняющийся при окислении. Безопаснее всего приобретать кран, у которого естественный цвет латуни виден на каком-либо участке без гальванопокрытия, (рис. 3).

Рис. 3. Естественный цвет латуни виден на резьбовом патрубке крана Valtec Base

Качественные латунные шаровые краны обычно изготавливают методом горячего объемного прессования из свинцовосодержащей латуни марки CW617N по EN 12165, похожей по составу на латунь марки ЛС59-2 по ГОСТ 15527. Это способ предпочтительнее центробежного литья под давлением, так как горячепрессованные детали намного прочнее литых. Латунные детали кранов из прутка (шаровой затвор, шток, сальниковая гайка), как правило, делаются из латуни марки CW614N (ЛС 58-3), см. таблицу 1. Краны с корпусами из нержавеющей стали применяются в пищевой промышленности и излишне дороги для водопроводной арматуры.

Таблица 1. Состав латуни для водопроводных шаровых кранов

Сальниковые узлы

Сальниковый узел шарового крана обеспечивает его герметичность по отношению к внешней среде. Конструктивные решения этих узлов могут быть различными (таблица 2) и во многом именно они определяют эксплуатационные свойства крана.

Таблица 2. Распространенные конструкции сальниковых узлов шаровых кранов

Самой надежной и практичной на сегодня день признана конструкция с прижимной гайкой с наружной резьбой, см. поз. 7, таблица 2, она применяется, в частности, в кране Valtec Base.

При выборе крана следует учитывать, что шаровые краны с неремонтопригодными сальниковыми узлами прослужат до первой протечки по штоку, после чего весь кран подлежит замене.

У крана, в котором шток вставлен снаружи, а не изнутри корпуса, давление может выбить этот шток. С одной стороны, такое решение делает кран ремонтопригодным, но с другой стороны, имеется опасность выбивания штока давлением рабочей среды. Сальниковая гайка может не удержать шток от выдавливания – незаконтренное резьбовое соединение под действием продольной силы в условиях знакопеременных нагрузок и вибрации стремится к раскручиванию даже при самотормозящей резьбе.

При вибрации сила трения в резьбе существенно ослабевает, что ведет к самопроизвольному раскручиванию. Такая же проблема возникает в накидных гайках обжимных фитингов. Именно поэтому их полагается время от времени докручивать.

Сила давления рабочей среды стремится вытолкнуть шток шарового крана из сальникового патрубка. Если шток вставлен изнутри – эту выталкивающую силу воспринимает буртик штока, опирающийся на корпус крана (рис. 4; поз. 5, 7 табл. 2).

Когда шток вставлен снаружи, выталкивающую силу воспринимает резьба сальниковой гайки (рис. 5). Вибрации крана и знакопеременные температурные нагрузки приводят к самопроизвольному откручиванию сальниковой гайки и появлению течи. При отсутствии должного контроля гайка может частично выйти из резьбового зацепления. В этом случае при малейшем скачке давления часть резьбы, оставшаяся в зацеплении, будет смята и шток будет выбит из крана.

Самый неудачный вариант сальникового узла – если опорный буртик штока смещен вверх и прижимается сальниковой гайкой (рис. 6). В этом случае, по замыслу конструкторов, сальниковая гайка одновременно выполняет функцию ограничителя хода штока и прижимного элемента в уплотнении.

Кроме возможного выбивания штока давлением, в данной конструкции добавляется опасность полного заклинивания шара штоком. Это может произойти при пережатии уплотнения сальниковой гайкой.

Шаровый затвор

В большинстве латунных шаровых кранов для внутридомовых водопроводов затвор представляет собой шар (рис. 7 А). Иногда снизу затвора выполняют круговую проточку (рис. 7. Б). При этом под затвором образуется «отстойник», где неизбежно будет скапливаться шлам. Если в кране с обычным шаром расстояние от поверхности затвора до стенки корпуса везде примерно одинаковое, то в шаре с проточкой появляется зона малых скоростей потока, что приводит к осаждению нерастворимых частиц.

Иногда шар обтачивают в псевдокуб, протачивая еще и его боковые стороны (рис. 7 В). Это решение применимо для кранов, которые редко используются для открывания/закрывания потока, поскольку кромки боковых проточек при частом повороте затвора могут деформировать или повредить кольца седельных колец, что существенно сократит срок службы крана.

Для борьбы с пресловутой «сальмонеллой» и устранения застойной зоны в нижней глухой проточке, как показано на рис. 7 Б, производители в последнее время стали выпускать краны со сквозным отверстием в нижней части шарового затвора (рис. 7 Г). Однако в этом случае сальниковый узел при открытом кране может подвергаться воздействию гидравлических ударов без их ослабления.

Рис. 7. Сечения шаровых затворов

Для уплотнений шаровых кранов применяется тефлон, он почти полностью вытеснил остальные материалы. Тефлон – достаточно дорогой материал, поэтому на нем пытаются сэкономить. Толщина тефлоновых колец в седлах крана может быть настолько мала, что при повышении температуры тефлон из кольца превратится в некую волнообразную структуру, не способную выполнять функцию уплотнения.

Уплотнительные элементы из тефлона дешевых марок отличает зернистость и шероховатость, что заметно визуально. Такой тефлон прослужит недолго, так как может выкрашиваться кромками шарового затвора.

Тефлоновые седельные кольца предварительно обжаты. Рабочая кромка кольца при этом деформируется, принимая сферическую форму. В связи с этим, шаровой кран должен открываться и закрываться с некоторым усилием. Если кран открывается совершенно свободно, это свидетельствует либо о недостаточном усилии предварительного обжатия, либо о том, что под седельные кольца установлены «демпферы» из эластомера. Эластомеры имеют меньшую температурную стойкость и долговечность сравнительно с тефлоном, т. к. эластомер со временем уменьшает предварительное поджатие, его материал «релаксирует» и впоследствии теряет свои уплотняющие свойства.

Шаровой затвор постоянно находится под воздействием потока рабочей среды, в которой могут присутствовать нерастворимые абразивные частицы, «бомбардирующие» поверхность затвора. Поэтому важно, чтобы наружная поверхность затвора имела высокую твердость. Особенно страдает шаровый затвор, если его используют для регулирования потока и устанавливают в промежуточном положении (рис. 8).

Рис. 8. Шаровой затвор крана после года интенсивной эксплуатации

Для снижения абразивного износа поверхность затвора, как правило, имеет полированное твердое гальванопокрытие из хрома. Хром наносится на медную или никелевую подложку. Её отсутствие резко снижает срок службы крана. При гальванизации хром осаждается в виде «островков», между которыми имеется сетка микротрещин. При эксплуатации эти микротрещины заполняются продуктами коррозии подслоя (медь или никель) и таким образом получается прочное монолитное покрытие.

В последнее время появились шаровые краны с тефлоновым покрытием шарового затвора. Тефлоновое покрытие предназначено в основном для уменьшения трения при повороте затвора. Даже кратковременная эксплуатация этих кранов выявляет крайне низкую стойкость такого покрытия из-за недостаточной твердости тефлона в условиях потока рабочей среды с механическими включениями. Часто для затвора используется не коррозионностойкая латунь, а черный металл. Это можно проверить отверткой с магнитным наконечником. Качественный сферический затвор должен быть отлично отполирован и быть зеркально-блестящим, а не матовым.

Конструкция шарового крана

Несмотря на кажущуюся простоту, шаровый кран имеет ряд конструктивных особенностей.

Рис. 9. Продольный распил корпуса шарового крана

На рис. 9 видны следующие элементы конструкции корпуса:

а – резьба, соединяющая корпус крана с резьбовой полумуфтой, должна иметь не менее трех ниток. Как правило, это метрическая резьба с шагом 1,25 мм;
b – длину присоединительной трубной резьбы для кранов из горячепрессованной латуни допускается уменьшать на 10%. В частности, для кранов с номинальным диаметром 1/2″ размер «b» должен составлять не менее 11 мм;
с – минимальная ширина буртика, ограничивающего присоединяемую трубу в муфтовом патрубке крана при завинчивании;
d – минимальная толщина стенки корпуса для заявленного номинального давления (PN) у литых кранов «d» должна быть примерно втрое больше по
сравнению с кранами с горячепрессованными корпусами.

Рис. 10. Регулирование потока шаровым краном

Регулирование потока шаровым краном не допускается, поскольку кроме активного износа уплотняющей поверхности (см. рис. 8) шаровые краны имеют весьма тонкую стенку корпуса. Она способна выдержать заявленные в паспорте давления и температуру, но, при попытках использовать шаровой кран в качестве регулирующего органа, стенка не в состоянии противостоять длительному воздействию кавитации дросселированного потока и разрушению стенок корпуса абразивными частицами (рис. 10) в напорной зоне.

Крепление рукояти

Даже такая незначительная особенность, как способ крепления рукояти шарового крана, может сказаться на его долговечности и безопасной эксплуатации.

Рис. 11. Узлы крепления рукоятки шарового крана

На рис. 11 представлены наиболее распространенные конструктивные решения этого узла. Самым надежным считается крепление с самоконтрящейся гайкой (рис. 11 В). Интегрированное в гайку полиэтиленовое кольцо с внутренним диаметром, меньшим, чем диаметра штока, предотвращает самопроизвольное откручивание гайки из-за переменных усилий и вибрации трубопровода. Крепление рукояти обычной гайкой (рис. 11 Б) требует обслуживания: время от времени гайку приходится подтягивать. Слабая затяжка гайки превращает рукоять в рычаг, которым можно сломать шток. Наименее удачным является узел, в котором рукоять крепится винтом (рис. 11 А). Внутренняя продольная резьба в штоке значительно его ослабляет, т. к. ее живое сечение (по впадинам резьбы) чрезвычайно мало (рис. 12).

Рис. 12. Излом штока по внутренней резьбе

Виды шаровых кранов

Компании, производящие шаровые краны для внутридомовых водопроводных инженерных систем, обычно предлагают нескольких серий кранов разных типоразмеров, каждая из которых рекомендована для строго определенных условий эксплуатации. В таблице 3 приводится перечень типов шаровых кранов VALTEC, которые многие годы успешно эксплуатируются в нашей стране.

Таблица 3. Серии шаровых кранов производства VALTEC

Маркировка на корпусе шарового крана

На внешних сторонах корпуса шарового крана производители обязательно наносят ряд обозначений (см. рис. 13). Все маркировочные символы должны быть максимально четкими. Расплывчатость и нечеткость обозначений может свидетельствовать об изношенности форм или о том, что перед покупателем – дешевая подделка.

Рис. 13. Маркировка на корпусе шаровых кранов

На шаровом кране обычно указываются:

Эмблема (торговый знак, клеймо) компании-производителя – обязательный атрибут качественного изделия.
DN – номинальный диаметр, который может быть указан в миллиметрах (15, 20, 25, 32, 40 и 50 мм), или в дюймах (например, ½, ¾, 1, 1 ¼, 1 ½ и 2”).
PN – рабочее давление в барах. В зависимости от диаметра и конструктивных особенностей конкретного изделия, это значение может находиться в пределах от 15 до 40 бар.
Материал корпуса – марка латуни по EN.
Дата производства изделия – 04/11.

Устранение неисправностей шаровых кранов

Несмотря на простоту конструкции и длительный ресурс, запорная арматура шарового типа может сломаться. В определенный момент шаровые краны могут перестать герметично перекрывать воду или поворачиваются с большим трудом. Это первые признаки износа таких изделий, длительность эксплуатации которых часто уменьшается из-за жесткости воды, к тому же содержащей механические загрязнения и абразивные частицы.

Видео. Устранение неисправности в шаровом кране VALTEC BASE

С течением времени соли откладываются на внутренних частях изделия, в том числе – и на запорной сфере, и она при повороте начинает царапать уплотняющие кольца. Со временем вся поверхность затворной сферы будет постепенно покрываться налетом, контаминанты могут внедряться в поверхность уплотнителя, которые затем царапают сферическую поверхность затвора. В результате этих двух процессов герметичность крана может нарушиться. Почему шаровой кран не пригоден для регулирования потоков и должен эксплуатироваться в полностью открытом/закрытом положении, описано выше.

Процесс осаждения солей жесткости на поверхность затвора быстрее протекает в трубопроводах систем горячего водоснабжения и отопления. Особенно – в централизованных городских сетях, где качество теплоносителя обычно оставляет желать лучшего. В процессе монтажа перед кранами рекомендуется устанавливать фильтр грубой очистки воды. Это несколько защитит запорный элемент от износа мелкими частицами ржавчины.

Защитить шаровые краны от налета можно только путем качественной водоподготовки. В качестве профилактики, раз в квартал, а лучше – раз в месяц, шаровой кран нужно несколько раз проворачивать из одного крайнего положения в другое, чем снять отложения.

Если шаровой кран внезапно перестал работать вообще, то дело может быть не во внутренних неисправностях, а в поломке его ручки (рычага) и износа ее посадочного отверстия. Чтобы убедиться в исправности самого крана нужно открутить крепежный винт, снять рукоять и попробовать провернуть шток изделия разводным ключом или плоскогубцами. Если шток заблокирован, то арматурный элемент надо заменить.

Если при повороте ручки в положение «закрыто» вода продолжает поступать, то вероятнее всего произошло налипание солей на затворную сферу. Такой кран нужно заменить. Для восстановления частичного функционирования нужно несколько раз повернуть ручку в крайние положения, если необходимо – с использованием инструмента, соблюдая осторожность, чтобы не сломать изделие.

Если шаровый кран потек по штоку, то поступать в этой ситуации нужно в зависимости от конструкции сальникового узла (см. табл. 2). Резиновые уплотнительные кольца со временем теряют свои герметизирующие свойства, теряют эластичность, вследствие чего возможно протекание. Исправить эту неполадку можно только на шаровых кранах с сальниковой гайкой. Для этого ее нужно подтянуть, предварительно сняв ручку изделия. Если кран не снабжен сальниковой гайкой, его придется менять на новый целиком. Кроме того, течь может возникнуть и по причине появления трещины в корпусе или по резьбовой муфте. Такие неисправности характерны для дешевых изделий из довольно хрупкого силумина – со временем микротрещины, образованные при монтаже и затяжке резьбы, разрастаются. Очевидно, что такой кран нужно заменить как можно быстрее.

В целом же шаровые краны – надежные и долговечные изделия для водопроводных внутридомовых систем. Это явно не то устройство, на котором можно сэкономить – последствия от того, что кран, отсекающий магистраль, неожиданно перестанет исправно функционировать, очевидно, будут дороже разницы в цене между качественным изделием и дешевой подделкой. Выбрав кран от изготовителя с проверенной репутацией, следует применить его точно по назначению и соблюсти рекомендации по эксплуатации и монтажу. В таком случае шаровый кран прослужит долгое время без поломок и неожиданностей.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 29 832

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Как выбрать шаровый кран, какие краны лучше для водопровода — Armashop.ua

Когда возникает необходимость в ремонте или замене трубопроводов горячей или холодной воды в загородном доме (квартире), перед владельцем жилища возникает непростой вопрос: как выбрать шаровый кран среди огромного разнообразия запорного оборудования? Устройство имеет важное значение — от качества шарового крана зависит эффективность и безопасность работы инженерных коммуникаций, включая систему подачи воды.

Поэтому данная деталь системы трубопроводов первым стоит на точке ввода воды в здание. В случае аварии или протечки трубы именно от качества крана зависит, затопит ли жилище и удастся ли избежать больших материальных затрат. В нашей статье мы рассмотрим, как выбрать шаровый кран для воды и на что нужно обратить внимание в первую очередь.

Что такое шаровый кран и зачем он нужен

Это отдельный вид трубопроводной арматуры, основной элемент которой напоминает сферу. Оборудование используется для перекрытия или возобновления потока воды, без возможности его регулирования. Его универсальность позволяет использование как для частных домов, так и для промышленности, например, транспортировка энергоресурсов (нефть, газ и т.д.).

Данное оборудование пришло на замену клиновидным задвижкам, которые показали свою неэффективность. Перед покупкой узла нужно знать, какой шаровый кран выбрать для водопровода. Основным преимуществом механизма является простая и надежная конструкция. Очень важно в процессе изготовления получить идеально гладкую поверхность затвора, для чего производители прибегают за помощью к алмазной полировке и хромированию. После качественной обработки шарового затвора предотвращается вероятность налипания инородных частиц и заклинивания элементов устройства, что в целом увеличивает надежность и срок эксплуатации оборудования.

Конструктивные особенности шаровых кранов

В центре корпуса между PTFE уплотнениями (седло) размещается затвор в виде сферы, закрепленный на вращающем шпинделе для возможности передачи усилия от ручки. Износостойкая и герметичная конструкция устройства, быстрое закрытие/открытие прохода путем поворачивания затвора на 90° обеспечивают долговечное и эффективное использование запорного элемента.

Принцип действия механизма заключается в следующем: в исходном положении отверстие располагается под прямым углом к оси крана, тем самым перекрывая подачу воды в водоводе. При открывании затвора, входное отверстие находится в одной оси с трубой, обеспечивая свободный проход жидкости через запорное устройство.

Востребованность шаровых кранов на рынке сантехнического оборудования привела к появлению огромного ассортимента продукции и для большинства пользователей постает дилемма: какой шаровый кран лучше выбрать? На самом деле, правильно подобрать изделие непросто, ввиду представленности кранов низкой пробы и сомнительного происхождения. Поэтому важно изучить технические и физические параметры, определяющие функциональность, работоспособность оборудования и системы трубопроводов в целом.

Критерии или как выбрать шаровый кран на горячую воду

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.

Основные критерии надежных шаровых кранов для квартиры

1. Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения.

Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.

2. Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.

3. Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление. В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.

Смотрите производство качественных латунных затворов Valtec

Тип соединения или как выбрать шаровый кран по диаметру трубы

Тип соединения — немаловажный критерий для выбора нужной модели устройства, определяющий особенности эксплуатации и монтажа трубопроводов. Выбрав неправильно кран по типу присоединения, вы не сможете установить его другим способом.

Способы соединения:

1. Сварной. Качественно изготовленный шаровый кран будет отличаться высокой герметичностью. В силу сложности ремонта или замены оборудование обычно устанавливают на магистралях с небольшим износом арматуры и минимальной регулировкой потока транспортируемой жидкости.
2. Фланцевый. Легко устанавливается и быстро заменяется при выходе со строя. Данный тип используется на кранах с Ду 15-800 мм. Герметичность достигается за счет установки резиновой или паронитовой прокладки между фланцами, а также плотного прижатия болтовым соединением. Недостаток фланцевого соединения — чаще возникают протечки из-за ослабления болтового крепления.
3. Резьбовой. Шаровые краны с резьбовым типом соединения обычно инсталлируются на трубопроводы с небольшим давлением и невысокой температурой транспортируемой рабочей среды. Могут использоваться в системах водоснабжения или газопроводах диаметром 8-100 мм в жилых помещениях.

Шаровые краны классифицируются по диаметру отверстия:

1. Полнопроходные (пропускная способность 90-99%) — отверстие в затворе по размерам практически совпадает с диаметром трубы. Монтируются на трубопроводы, обслуживающие внутридомовые коммуникации.
2. Стандартнопроходные (пропускная способность 70-90%) — диаметр отверстия в затворе немного меньше размеров трубы. Устанавливаются на инженерных сетях, где допускаются потери давления потока.
3. Неполнопроходные (пропускная способность 40-70%) — диаметр прохода затвора существенно меньше диаметрального размера трубопровода. Устанавливаются для специального ограничения потока энергоресурсов.

Какие краны лучше ставить на стояки ХВС и ГВС

Раньше в нашей статье уже было описано, какой кран лучше шаровый или вентильный. С помощью вторых можно не только перекрывать, но и регулировать направление потока энергоносителей на стояках. Естественно, на квартирные стояки ХВС и ГВС лучше ставить надежные краны! Лучше потратиться на качественные устройства, чем делать ремонт себе и соседям.

Интересное решение: на узлах подачи воды в квартиру можно поставить шаровые краны с электроприводом и датчиками протечки, чтобы защитить жилище от затопления в период вашего отсутствия.

Основные признаки надежного шарового крана:

• Маркировка — включает некоторые данные о запорной арматуре (торговая марка производителя, диаметр, присоединительные размеры и номинальное давление в системе, на которое рассчитано изделие). Маркировка должна быть отчетливо видна, в противном случае — это может быть подделка. Известно, что у кранов Bugatti существуют подделки. Некоторые заводы-изготовители наносят дату производства и тип материала (обычно это специальная латунь CW617N).
• Качество — основной показатель эффективности и долговечности крана. Шаровой затвор должен полностью закрывать/открывать проходное отверстие. Поверхность шара не должна иметь видимых механических повреждений, а быть зеркальной (состояние сферы можно посмотреть, полностью закрыв кран). Также визуально должна быть заметна прокладка из тефлона (PTFE). Между ручкой и штоком должен полностью отсутствовать люфт. Гайка самозажимная должна надежно прижимать рукоять крана. Обязательно приложите магнит: если он притягивается к устройству, значит кран не латунный, а стальной и долго не прослужит в агрессивных условиях. Например, в некоторых китайских кранах шар сделан из чёрного металла с покрытием. Такие детали в процессе эксплуатации с водой ржавеют и заклинивают.
• Имя бренда — на рынке отопительного оборудования и сантехники Украины представлено огромное количество брендов, поэтому многие покупатели путаются.

Среди надежных производителей фланцевых шаровых кранов пальму первенства держат: LD, Interval, Zetkama, Ayvaz, Genebre, Breeze.

Отличным решением среди муфтовых являются: Genebre, Valtec, Giacomini, Bugatti.

Традиционно положительные отзывы среди пользователей заслуживают приварочные краны: LD, Interval, Breeze, Genebre.

Среди комбинированных — распространены Breeze и LD.

Рекомендуем покупать продукцию только проверенных производителей, так как это обезопасит от возможных протечек и затоплений вас и ваших соседей.

Остались сомнения в выборе шарового крана? — Мы поможем подобрать! Закажите обратный звонок или свяжитесь с нашими менеджерами через раздел Контакты.

Шаровой кран с электроприводом GIDROLOCK Ultimate

Шаровой электропривод предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки воды. Шаровой электропривод состоит из шарового крана и электропривода для управления шаровым краном.

Отличительной особенностью шарового электропривода GIDROLOCK ULTIMATE является высокая мощность при небольших габаритных размерах.

Конструктивные особенности шарового электропривода GIDROLOCK ULTIMATE

● Высокий момент на валу двигателя исключает выход привода из строя вследствие «закисания» шарового крана при долгой эксплуатации.

● Корпус шарового крана выполнен из горячекованой латуни производства компании BUGATTI (Италия) и выдерживает давление до 40 атмосфер.

● Редуктор электропривода изготовлен полностью из металла.

● В шаровом электроприводе отсутствуют электрические контакты.

● Положение шарового крана определяется бесконтактным оптическим методом, что обеспечивает высокую степень точности и надежности в эксплуатации.

● Электродвигатель без щеток. Поэтому для электроприводов GIDROLOCK не требуется периодическая профилактика или замена щеток электродвигателя. Установленные в приводе двигатели относятся к классу бесколлекторных. Они имеют высокую надежность и длительный срок службы, что позволяет использовать их не только в бытовых , но и в промышленных условиях.

● Электропривод выполнен в герметичном корпусе IP65. Для герметизации вала применяется армированный резиновый сальник с пыльником.

● Шаровые краны имеют высокую температурную стойкость.

● При соединении корпуса привода и шарового крана используется специальная термозащитная прокладка.

● Шаровые краны GIDROLOCK являются «полнопроходными». В системе GIDROLOCK не применяются шаровые краны с сужением проходного сечения.

● 100% компьютерная диагностика шарового электропривода при выпуске с производства.

● Микропроцессорная система управления. Для управления шаговым двигателем применяется метод управления фазами с перекрытием. При этом способе управления обеспечивается увеличение крутящего момента.

● Форсированный режим. Функция динамического увеличения крутящего момента при старте.

● При монтаже электропривод может быть отсоединен от шарового крана, что упрощает монтаж, а главное позволяет установить шаровой электропривод в труднодоступных местах. Шаровой кран крепится к электроприводу с помощью двух гаек M5. Для доступа к ручному управлению положением шарового крана Вам нужно открутить две гайки крепления шарового крана и снять электропривод.

● Шаровой электропривод может иметь любое положение при монтаже.

Электробезопасность шарового электропривода GIDROLOCK ULTIMATE

● Напряжение питания 12 вольт.

● Защитное заземление. Металлический корпус электродвигателя заземлен.

● Обмотки электродвигателя находятся в специальном пластиковом защитном корпусе.

● Кабель питания в двойной изоляции. Сечение проводников 0,5 мм2.

Общие технические
характеристики электропривода:

Мощность электродвигателя	не более 6 Вт
Температурный диапазон эксплуатации	от -10 до +60 град.
Габаритные размеры электропривода (без крана) (Ш х В х Д)	70 х 65 х 70 мм
Длина соединительного кабеля	1 метр
Время поворота шарового крана на 90 градусов в номинальном (усиленном) режиме	15 (18) секунд
Минимальный ресурс электропривода (циклов открыто/закрыто)	250 000
В электроприводах GIDROLOCK реализовано новое техническое решение по управлению шаровыми кранами. Электропривод осуществляет вращение шарового крана при закрытии и открытии в одну сторону. Благодаря этому снижена нагрузка на редуктор электропривода, и поэтому минимальный ресурс электропривода GIDROLOCK выше чем у аналогичных приводов других производителей.
Степень защиты электропривода	IP65

Напряжение питания электропривода:

Переменное напряжение	220 В ±15%, 50 Гц
Ток потребления в момент открытия/закрытия	не более 80 мА
Ток потребления в дежурном режиме	не более 10 мА
Постоянное напряжение	+12 В
Ток потребления в момент открытия/закрытия	не более 0,5 А
Ток потребления в момент открытия/закрытия (форсированный режим)	не более 0,7 А
Ток потребления в дежурном режиме	не более 50 мА

Крутящий момент на
валу электропривода:

Номинальный режим	7 Нм (70 кг*см)
Усиленный режим	9 Нм (90 кг*см)
Максимальный крутящий момент	10 Нм (100 кг*см)

Размер
проходного сечения
шарового крана:

1/2 дюйма	D=15 мм
3/4 дюйма	D=20 мм
1 дюйм	D=25 мм

Технические характеристики
шарового крана Bugatti:

Максимальное давление жидкости	40 атмосфер
Максимальная температура жидкости	+120 градусов

Рабочие жидкости	вода, или любая жидкость совместимая с P.T.F.E.
Материал корпуса	кованая латунь CW617N, покрытие никель
Материал шара	кованая латунь CW617N, покрытие хром
Материал штока	латунь CW614N взрывобезопасное исполнение
Уплотнение шара	P.T.F.E.
Уплотнение штока	NBR

Подключение и управление шаровым электроприводом GIDROLOCK ULTIMATE

Управление шаровым электроприводом с напряжением питания +12 вольт.

	Провод.	Подключение.
1	Коричневый.	+ 12 вольт.
2	Синий.	GND.
3	Зелено-желтый.	PE заземление.
4	Черный.	Управление. Соединение черного провода с синим проводом (GND): закрытие шарового электропривода. Отсоединение черного провода от синего провода (GND): открытие шарового электропривода.

Управление шаровым электроприводом с напряжением питания 220 вольт.

	Провод.	Подключение.
1	Коричневый.	L фаза 220 вольт.
2	Синий.	N рабочий проводник.
3	Зелено-желтый.	PE заземление.
4	Черный.	Управление. Соединение черного провода с коричневым проводом (L): закрытие шарового электропривода. Отсоединение черного провода от коричневого провода (L): открытие шарового электропривода. Внимание: не допускается подсоединение черного провода на (N) рабочий проводник (синий провод).

Паспорт шаровой электропривод GIDROLOCK ULTIMATE
СКАЧАТЬ PDF

Шаровый кран или задвижка?

Шаровый кран или задвижка?

Преимущества шаровых кранов перед задвижками достаточно очевидны,но не смотря на это,на некоторых предприятиях продолжают использовать клиновые задвижки, мотивируя это несколькими причинами.

Некоторые инженеры на предприятиях считают что, задвижка, выполненная из стали, будто бы надёжнее шарового крана, и с её помощью можно осуществлять регулирование потока среды. Однако,инженеры ведущих компаний по производству трубопроводной арматуры однозначно заявляют: клиновые задвижки ни в коем случае не предназначены для регулирования потока среды, в отличие от тех же шаровых кранов.

Особенности клиновых задвижек

Практическое применение показывает, что при использовании задвижек в качестве регулирующей арматуры, задвижки довольно быстро выходят из строя, переставая удерживать поток среды в закрытом состоянии, то есть не выполняют даже своей непосредственной функции.

Следует отметить, что речь идёт именно о стальных задвижках, так как чугунные задвижки здесь даже не рассматриваются. Основная проблема в том, что чугунная ТПА чрезвычайно требовательна к условиям эксплуатации.

Так например, нельзя применять чугунные задвижки при температуре выше +350 градусов и ниже -20 градусов (здесь речь идёт о лучших марках чугуна) по шкале Цельсия. Имеются также ограничения по типу перекачиваемой среды (чугунную ТПА практически невозможно безопасно использовать в некоторых типах газопроводов), давлению, диаметру проходного отверстия и т.д. Хотя задвижки до сих пор и являются наиболее распространённым типом ТПА на различных трубопроводах, в последнее время наблюдается тенденция к замене задвижек на шаровые краны во многих системах.

Основные причины замены:

— задвижки требуют постоянного контроля за техническим состоянием (например, чистки сальниковых уплотнений),

— задвижки неважно показывают себя при возникновении внештатных ситуаций, требующих быстрого перекрытия потока рабочей среды.

Кроме того, конструкция задвижки не обеспечивает хорошей герметичности, причём, это касается практически всех элементов: как самого затвора, так и корпуса. Далее заметим, что клиновые задвижки обладают изрядным весом и солидными габаритами, а также часто ломаются, что приводит к регулярному возникновению аварийных ситуаций.

Особенности шаровых кранов

Шаровые краны в сравнении с клиновыми задвижками представляют собой более новый тип запорной ТПА, хотя конструкции шарового крана уже более ста лет. Из названия нетрудно понять, что основной запорный элемент в этих кранах имеет форму шара.Практическое применение такой конструкции показывает себя с гораздо более выгодной стороны, чем задвижка. Также следует отметить, что современные шаровые краны значительно более герметичны, чем клиновые задвижки. Дело в том, что производителям удалось решить проблему всех шаровых кранов прошлого (недостаточную герметичность), при использовании современных материалов. Седло современного шарового крана изготавливается из полимерных композиций, а не из металла, как это было раньше. Кроме того, такое решение позволило попутно и значительно облегчить управление краном, так как теперь не приходится прилагать значительных усилий для изменения положения запорного элемента. Следующей особенностью шаровых кранов является компактная конструкция, что также выгодно отличает шаровой кран от клиновой задвижки. Особенно это касается систем жилищно-коммунального хозяйства, однако и в достаточно крупных трубопроводах шаровые краны по габаритам значительно выигрывают у клиновых задвижек. На данный момент производители предлагают шаровые краны, выполненные из сталей, чугуна, латуни и пр. материалов.

Латунные краны нельзя использовать в системах, где температура среды превышает +100 градусов и они не слишком хорошо себя показывают и при минусовых температурах. Кроме того, латунные шаровые краны выполняются небольшими по диаметру (обычно не более 50 мм).

Стальной шаровой кран справится с температурой +200 градусов и будет работать при -50 градусах Цельсия, что делает его незаменимым в системах перекачивания сред в условиях севера. К преимуществам стальной арматуры отнесём и увеличенный диаметр проходного отверстия. Но есть и один недостаток — это цена шарового крана. В ситуации экономии бюджета, есть большое искушение сделать выбор, основываясь на цене. Но и в этом случае, рациональное сравнение должно быть основано не на цене приобретения, а на «совокупной стоимости владения» оборудованием, в нашем случае шаровым краном или задвижкой. Если стоимость шарового крана в среднем выше стоимости задвижки аналогичного диаметра в 2 раза, то его полный срок службы выше в 4 раза.

Какой шаровый кран выбрать?

Несмотря на все преимущества современной арматуры, очень важен фактор — насколько взаимозаменяемы устаревшие чугунные задвижки и шаровый кран. Чтобы не создавать трудности в дальнейшей эксплуатации трубопровода, насколько быстро и эффективно возможно заменить арматуру? Поэтому важно понимать какие именно шаровые краны лучше задвижек, то есть какие свойства должна иметь арматура, чтобы заменить старые задвижки на действующих трубопроводах? Рассмотрим данные свойства:

1. Строительная длина шарового крана (L=….мм)

При ремонте трубопровода, где установлены стальные или чугунные задвижки, важную роль играет строительная длина шарового крана. Если правильно выбрать шаровой кран, то можно избавиться от дополнительных монтажных работ, которые не всегда удобны или невозможны из-за особенностей технологии и условий безопасности. Применяемые в России стандарты строительных длин для задвижек и шаровых кранов – различаются, также различаются строительные длины шаровых кранов различных отечественных и зарубежных производителей. Но оптимальный выбор все-таки существует – некоторые российские производители учитывают «национальные особенности» коммунальных трубопроводов и производят шаровые краны, руководствуясь стандартами строительных длин для задвижек (например полнопроходной шаровый кран LD для газа , стандартнопроходной шаровый кран LD для газа.) Такие краны полностью соответствуют заменяемой задвижке. При монтаже нового трубопровода, выбор строительной длины крана более независим. Но не помешает уверенность,что строительная длина используемой арматуры не является эксклюзивной и при необходимости замены через несколько лет не придется искать одного единственного производителя шарового крана с уникальной строительной длиной. При использовании шарового крана, очень часто строительная длина оказывается тесно зависимой от другого важного параметра арматуры – условного прохода.

2. Полный и неполный (стандартный) проход

Выбор полного или неполного (стандартного) шарового крана зависит от условия работы конструкции в трубопроводной системе и ее допустимого гидравлического сопротивления. Можно выделить два наиболее характерных случая: когда конструкция устанавливается на магистральной линии с большим расходом среды, необходимо иметь арматуру с малым гидравлическим сопротивлением во избежание больших энергетических затрат на транспортировку среды, особенно жидкой, но в тупиковых позициях допустимо применять арматуру, имеющую повышенный коэффициент гидравлического сопротивления.

Наибольшие энергетические потери будут создаваться в трубопроводах, в которых жидкости перемещаются с большой скоростью. В этих условиях необходимо использовать краны, имеющие малые значения коэффициента гидравлического сопротивления. Ориентировочные значения коэффициента для различных типов кранов: полнопроходные — 0,1-0,4; неполнопроходные — 0,4-1,6.

Большинство шаровых кранов известных зарубежных брендов производятся по стандартам, отличающимся от арматурных стандартов, применявшихся в России и странах СНГ. Именно строительная длина крана является первым и самым очевидным отличием – шаровые краны зарубежного производства со строительной длиной «под задвижку» могут быть изготовлены производителем только под заказ. Стоимость и срок такого заказа неизбежно увеличивается. Следующее значительно отличающаяся характеристика импортной арматуры – эффективный проход крана. Большинство шаровых кранов зарубежного производства имеют редуцированный (стандартный) по отношению к присоединительному диаметру диаметр эффективного прохода.

Преимущества шаровых кран перед клиновыми задвижками

 — шаровые краны могут быть изготовлены практически для любого диаметра;
 — шаровые краны способны выдержать существенно больший уровень давления;
 — температурный диапазон эксплуатации шаровых существенно больше, чем у клиновых задвижек;
 — у шаровых кранов практически нет заклинивания и ими существенно легче управлять, задвижки же заклинивают довольно часто, особенно после того, как длительное время находятся в открытом либо закрытом положении;
 — более высокая герметичность шаровых кранов;
 — шаровые краны являются универсальными, тогда как клиновые задвижки в большинстве случаев используются только на воду;
 — шаровые краны в сравнении с клиновыми задвижками имеют более компактные размеры и меньший вес;
 — шаровые краны служат намного дольше, существенно реже выходят из строя и более надежны, чем клиновые задвижки;
 — клиновые задвижки нуждаются в регулярном осмотре и обслуживании, шаровые краны не нуждаются в постоянном контроле состояния;
 — клиновые задвижки могут применяться только в качестве запорной трубопроводной арматуры, а шаровые краны могут эксплуатироваться как запорная так и запорно-регулирующая ТПА.

Выбор правильного водопроводного клапана

Сантехника стала более эффективной, удобной и, возможно, более сложной. Возьмем, к примеру, бесчисленное множество вариантов в сантехнических системах PEX . Домашняя установка позволит сэкономить воду и энергию, быстро доставив горячую воду во все краны, но для этого потребуется гораздо больше труб, чем для традиционной системы магистралей и ответвлений. Водонагреватели тоже стали более эффективными и высокотехнологичными, но теперь также требуют более обслуживания .Важно сосредоточиться на дизайне сантехнической системы, а также на правильном выборе сантехники и приборов. Знать особенности даже таких, казалось бы, обыденных деталей водопровода, как запорный вентиль, может быть не так просто, как кажется.

Запорные клапаны позволяют выполнять водопроводные работы в отдельной комнате или даже на отдельном устройстве, таком как посудомоечная машина, без необходимости перекрывать воду во всем доме. В настоящее время шаровые краны являются наиболее распространенным типом, но дома любого возраста также могут содержать задвижки и шаровые краны.Устанавливаете ли вы новые клапаны, заменяете старые клапаны или просто хотите узнать больше о водопроводе в вашем доме, важно знать разницу между шаровыми, задвижками и запорными клапанами.

Краны шаровые

Шаровые краны ценятся за их долговечность и безупречную работу после многих лет простоя. Внутри шарового крана сфера, обычно сделанная из латуни, хромированной латуни или нержавеющей стали, просверлена от одного конца до другого.К верхней части сферы прикреплен рычаг, диапазон перемещения которого составляет всего четверть оборота. Переместите рычаг параллельно трубе, и отверстие в сфере совместится с потоком воды. Переместите его перпендикулярно трубе, и твердый участок сферы заблокирует поток. Вы можете контролировать поток, перемещая рычаг между 0 ° и 90 °. Однако при частично открытом шаровом клапане силиконовые или тефлоновые седла на обоих концах шара могут деформироваться из-за неравномерного давления.

Одно из преимуществ четвертьоборотных клапанов, таких как шаровые краны, заключается в том, что их можно быстро закрыть.Недостаток в том, что это увеличивает вероятность гидроудара. По этой причине лучше всего медленно поворачивать рычаг на шаровом кране. Сами по себе рычаги дают шаровым клапанам два преимущества по сравнению с клапанами с колесным приводом: во-первых, людям с любым уровнем подготовки гораздо легче перемещать рычаг, чем вращать колесо. Во-вторых, можно сразу определить, открыт ли шаровой кран. Шаровые клапаны имеют один потенциальный недостаток по сравнению с клапанами с колесным приводом: поскольку перекрытие потока воды означает поворот рычага перпендикулярно трубе, шаровой клапан может не работать в определенных труднодоступных местах.

Задвижки

Задвижка приводится в действие колесом, которое перемещает задвижку вверх и вниз. Когда заслонка находится в самом нижнем положении, она перекрывает поток воды; когда он находится в самом верхнем положении, вода может течь свободно. Задвижки имеют либо поднимающиеся штоки, которые позволяют визуально определить, открыты они или закрыты (хотя и не так четко, как рычаг на шаровом клапане), либо не поднимающиеся штоки, которых нет. Задвижки подвержены коррозии, что может помешать их полному открытию или закрытию.Сильно корродированный шток может даже сломаться, что сделает клапан бесполезным. Поскольку задвижки открываются и закрываются медленно, они не создают гидроудара. Их следует использовать только в полностью открытом и полностью закрытом положениях. Если клапан оставить частично открытым, заслонка будет вибрировать и может быть повреждена.

Клапаны запорные

В отличие от шаровых кранов и задвижек, шаровые краны предназначены для ограничения потока воды. Они работают с колесом и штоком, как задвижки, но шток прикреплен к стопору, который закрывает перегородку — по сути, две полустенки, которые заставляют воду течь по Z-образной схеме.Как и задвижки, шаровые краны закрываются медленно и не производят гидроудара . Поскольку перегородка не позволяет воде свободно проходить через клапан даже в полностью открытом положении, шаровой клапан снижает давление воды. Это уменьшение, однако, делает стопор и седло менее уязвимыми для повреждений, чем задвижка в задвижке. Чтобы вода могла эффективно проходить через шаровой клапан, клапан должен быть установлен так, чтобы вода сначала попадала на верхнюю полустенку. Международный Жилой кодекс запрещает задвижки от использования в качестве основного запорно и водонагревателем; в этих местах должны быть полностью открытые клапаны, шаровые или задвижки.

Рисунки: Тревор Джонстон

Подробнее о запорных клапанах

Плохая вибрация от редукционных клапанов — Вопрос: Недавно в моем доме установили редуктор давления после того, как аномально высокое (120 фунтов на кв. Дюйм) давление воды угрожало разорвать все мои краны. Смесители имеют…

Запорный клапан, который не отключится — Воспользуйтесь возможностью, чтобы перейти на морозостойкий нагрудник для шланга и избавьтесь от необходимости в этом перекрытии.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

7 клапанов, используемых в жилищном водопроводе

Клапаны используются для остановки и регулирования потока воды, и каждый тип клапана имеет свои плюсы и минусы и области применения, для которых он лучше всего подходит. Большинство клапанов в водопроводной системе жилых домов являются частью системы водоснабжения и используются для управления потоком воды под давлением из водопровода или частного колодца.В зависимости от конструкции клапана они могут лучше всего подходить для простого двухпозиционного управления потоком воды, или они могут быть разработаны вместо регулировки объема потока воды.

Большинство клапанов доступны из различных материалов, включая бронзу, латунь и ПВХ-пластик. Обязательно выбирайте материалы, соответствующие типу трубы, используемой в водопроводной системе.

Задвижка

Задвижки являются одними из наиболее часто используемых клапанов в сантехнике.Задвижки регулируют поток воды, поднимая или опуская внутреннюю заслонку с помощью поворотной ручки или ручки, расположенной в верхней части клапана. Запорные клапаны никогда не должны использоваться для регулирования объема потока — они разработаны, чтобы быть полностью открытыми (обеспечивая полный поток) или полностью закрытыми (полностью останавливая поток). Использование их для регулировки расхода воды может привести к износу этих клапанов. Задвижки очень надежны для перекрытия водоснабжения и обычно используются в качестве запорных клапанов на магистральных и отводных линиях водоснабжения, хотя шаровые краны постепенно становятся все более популярными в этих применениях.Поскольку внутренние металлические части могут подвергаться коррозии, запорный клапан нередко застревает в положении ВКЛ или ВЫКЛ. Чаще всего они используются в тех случаях, когда перекрытие воды требуется нечасто.

Шаровой кран

Шаровые краны — это, пожалуй, самый надежный тип клапана, который обычно используется для перекрытия основных водопроводных сетей и ответвлений. Как и задвижки, шаровые краны спроектированы по принципу «все или ничего» — они должны быть либо полностью открытыми, чтобы обеспечить полный поток, либо полностью закрытыми, чтобы остановить весь поток воды.Внутри эти клапаны имеют шар с отверстием посередине, который соединен с внешней ручкой рычажного типа. Когда ручка параллельна трубопроводу подачи воды, клапан открыт; когда он перпендикулярен, клапан закрыт. Эта ручка служит наглядным пособием, чтобы вы сразу знали, включена вода или нет.

Клапан запорный

Проходные клапаны используются для регулирования или дросселирования потока воды в сантехнике. Этот тип клапана получил свое название от выпуклости в корпусе клапана, формы которой нет у других типов клапанов.Ручка шарового клапана, как правило, ручка закрутки.

Проходные клапаны обычно устанавливаются, когда необходимо регулировать поток воды или когда его необходимо регулировать регулярно. Внутренние конструктивные особенности содержат стопор на конце штока клапана, который поднимается и опускается поворотной ручкой клапана. Когда шток прижимает стопор к внутреннему седлу клапана, поток воды полностью прекращается. Шток можно постепенно поднимать от седла клапана, чтобы точно контролировать объем воды, протекающей через клапан.

Поскольку шаровые краны хороши для регулирования потока, они часто используются для наружных кранов (нагрудников для шлангов) и аналогичных коммунальных кранов.

Клапан-бабочка

Внешне дроссельные заслонки напоминают шаровые краны, поскольку имеют ручку рычажного типа, открывающую и закрывающую задвижку. Внутри конструкции используется металлический диск, который вращается для регулирования потока воды. Поскольку вода течет вокруг диска, который находится в центре клапана, поток воды несколько уменьшается, даже когда клапан полностью открыт.В отличие от шарового клапана, который предназначен как двухпозиционный клапан, дроссельные заслонки могут точно регулировать объем потока. Одним из заметных недостатков дроссельной заслонки является то, что прокладка внутри клапана может вызвать проблемы с обслуживанием через несколько лет.

Поворотные дисковые затворы используются в основном в промышленности и редко встречаются в бытовых водопроводных системах.

Светильник Запорный клапан (Запорный клапан)

Запорные клапаны приспособлений — это небольшие клапаны с небольшими поворотными ручками или ручками, которые используются для управления потоком воды к отдельным сантехническим приборам, таким как смесители и унитазы.Существуют прямые версии и версии с углом наклона 90 градусов (также известные как угловые клапаны или угловые упоры). Запорные клапаны позволяют вам работать с краном или другим приспособлением, не перекрывая подачу воды на весь дом через главный запорный клапан.

Внешне запорные клапаны арматуры напоминают небольшие задвижки, поскольку у них обычно есть небольшая ручка или колесико, которые поворачиваются, чтобы открывать и закрывать клапан. Внутри арматуры запорные клапаны могут иметь одну из нескольких различных конструкций. В некоторых типах используется простая компрессионная шайба, которая открывается и закрывается относительно седла клапана, управляемого ручкой клапана.Другие используют конструкцию диафрагмы, в которой шток клапана управляет гибкой диафрагмой, которая прижимается к отверстию седла клапана, чтобы остановить поток воды.

Редукционный клапан

Редукционные клапаны давления воды устанавливаются для снижения общего давления воды в водопроводной системе до желаемых или допустимых пределов. Обычно они имеют пружину и диафрагму, которые регулируются до определенного предела, в зависимости от давления подаваемой воды. Редукционные клапаны используются не для открытия или закрытия потока воды, а для его уменьшения, чтобы снизить общее давление воды.Они обычно используются в домах, которые получают воду под относительно высоким давлением из городского водопровода, где давление может быть достаточным, чтобы повредить домашние водопроводные системы и приборы.

Обратный клапан

Обратный клапан — это специальный клапан, используемый для удержания потока воды только в одном направлении и предотвращения потока в противоположном направлении. Большинство типов не работают и поэтому не имеют дескрипторов управления. Одним из примеров обратного клапана является устройство для предотвращения обратного потока, которое часто встречается в наружных кранах (шланговых нагнетателях) и в системах полива газонов.Обратные клапаны могут использовать различные типы внутренних механизмов, включая конструкции с шаровой опорой и конструкции с диафрагмой.

Обратный клапан рабочего типа, известный как стоп-контроль, можно использовать для полной остановки всего потока воды в обоих направлениях.

Безопасное закрытие или открытие водяного клапана

Когда вам нужно использовать латунный шаровой кран на водопроводной магистрали, соблюдение нескольких простых правил может быть очень полезным. Правильное открытие и закрытие латунного шарового крана может предотвратить повреждение и ненужные ремонтные работы.Кроме того, правильная эксплуатация продлит срок службы этого очень надежного устройства на несколько лет. С другой стороны, неправильное использование обычно приводит к отказу клапана и неожиданной потере водоснабжения.

Открытие или закрытие латунного шарового крана

Чтобы открыть или закрыть латунный шаровой кран на водопроводе, требуется всего четверть оборота. Много раз латунный шаровой кран повреждается человеком, пытающимся повернуть клапан. Если он поворачивается более чем на 1/4 оборота, значит, клапан сломался!

Обычно на ручке есть стрелка, указывающая, в каком направлении поворачивать ручку для достижения желаемого эффекта.Открывая или закрывая латунный шаровой кран, делайте это медленно. Резкое открытие клапана вызовет поток воды через водопроводную систему и вызовет повреждение. Могут произойти утечки, а сантехника буквально взорвется. Это называется гидроударом.

Всегда держите кран на верхнем этаже здания открытым, чтобы контролировать поток воды и позволять воздуху выходить, когда вода снова попадает в водопроводную систему. Обратите внимание, что латунный шаровой кран считается «быстро открывающимся» клапаном. Это означает, что ваша водопроводная система мгновенно активируется водой.Поэтому всегда избегайте полного и слишком быстрого включения клапана. Всегда поворачивайте ручку ровно настолько, чтобы вода мягко наполняла трубы. Это предотвратит гидроудар и повреждение вашей водопроводной системы.

Полезный совет № 1

Если шаровой кран не проверять « » время от времени (открывать и закрывать), он может застыть на месте и его будет трудно перемещать. Поэтому ежегодное открытие и закрытие водяных клапанов должно быть частью планового обслуживания каждого собственника.Это должно быть сделано при открытом кране, чтобы весь осадок, который вырывается из клапана, мог вытечь.

Никогда не пытайтесь заставить ручку двигаться или прикладывать силу толчка. Если требуется дополнительное усилие, поместите «удлинитель» на ручку клапана. Затем прилагайте устойчивое и равномерное давление. Удлинитель на ручке должен открывать клапан легко и безопасно из-за увеличенного рычага. Многие предметы можно использовать в качестве удлинителей, например, короткий отрезок трубы диаметром 1 1/2 или 2 дюйма, размещенный непосредственно над ручкой и вокруг нее.

Полезный совет №2

В большинстве случаев повреждение шарового крана для водопровода вызвано поворотом ручки. Никогда не поворачивайте ручку клапана более чем на 1/4 оборота. Если возникает исключительное сопротивление, вы, вероятно, поворачиваете ручку в неправильном направлении! Всегда ищите стрелку направления на ручке латунного шарового крана. Все латунные клапаны не открываются и закрываются в одном направлении, это также относится к задвижкам.

О латунных шаровых кранах

Полнопроходные латунные шаровые краны должны использоваться постоянно.Это означает, что отверстие внутри корпуса соответствует размеру впускного и выпускного отверстий клапана, поэтому нет уменьшения потока воды. Полнопроходные и латунные шаровые краны с номинальными характеристиками являются единственным типом, принятым правилами водоснабжения Нью-Йорка в качестве основных регулирующих клапанов.

Латунный шаровой кран гораздо более надежен, чем задвижка, а также относительно надежен. Кроме того, он обычно оценивается выше при более высоком p.s.i. (фунтов на квадратный дюйм). Поэтому выдерживает гораздо большее давление воды.Поскольку внутри шарового клапана нет «штока», поднимающего или опускающего задвижку (например, в задвижке), очень маловероятно, что он когда-либо выйдет из строя или сломается.

Большинство подрядчиков водоснабжения Нью-Йорка предпочитают использовать шаровой кран в качестве главного регулирующего клапана на всех линиях бытового водоснабжения диаметром до 2 дюймов. На более крупных бытовых коммуникациях и пожарных магистралях требуются различные типы клапанов, которые также являются более рентабельными.

Полый или цельный шаровой кран

: клапаны Apollo

Шаровой кран доступен с множеством различных опций, и одно из наиболее важных различий заключается в том, как шар сделан.Производители либо соединяют две полые полусферы, либо вырезают отверстие в цельном шарике. Обработка требует больше работы, но дает клапан с лучшими характеристиками потока. Вот почему.

Основы четвертьоборотного клапана

Шаровой кран используется для открытия или перекрытия потока жидкости через трубу. В центре шара есть отверстие — когда отверстие и труба совмещены, жидкость может течь. Поверните ручку на 90 градусов, и поток отключится, поэтому шаровые краны классифицируются как четвертьоборотные.

Если отверстие в шаре меньше диаметра трубы, это ограничивает поток. Эта конструкция известна как клапан с уменьшенным отверстием. Выполнение отверстия того же размера, что и труба, устраняет любые ограничения потока, но это означает, что сам клапан должен быть больше. Это полнопроходной клапан.

Коэффициенты расхода

При проектировании системы горячего водоснабжения, ирригационной сети или любой другой жидкостной системы важно рассчитать расход. Обычно существует минимальная (а иногда и максимальная) скорость, которую необходимо достичь в пункте доставки, которая указывается в кубических метрах или кубических футах в секунду.

Расчеты динамики жидкости могут быть сложными, поэтому коэффициенты расхода или значения Cv используются для упрощения проектных работ. Cv указывает галлоны или литры в минуту, которые будут проходить через дроссель при падении давления 1 фунт / кв. Дюйм или 1 бар. У любого хорошего шарового крана есть связанный Cv, который проектировщик может использовать для расчета расхода.

Шаровая конструкция

В сплошном шаровом кране все отверстия имеют одинаковый диаметр. Это помогает жидкости течь плавно с постоянной скоростью.Полый шар, как следует из названия, полый внутри. Это создает большее пространство для заполнения жидкостью, что изменяет ее скорость и создает турбулентность.

Турбулентность почти всегда нежелательна. Это создает шум и неэффективно. Cv падает, и для прокачки жидкости через систему требуется больше энергии.

В некоторых случаях вес клапана является проблемой. В таких случаях полый шар может иметь заметное преимущество, особенно в больших клапанах.

Сплошной шар, лучший поток

При оценке шаровых кранов проверьте значения Cv и обязательно сравните идентичные форматы портов.В большинстве случаев цельный шар дает более высокое значение Cv, чем полый шар.

Шаровые краны из бронзы и нержавеющей стали 3/4 «с эффективным рычагом тяги

Новые шаровые краны

SuperKIean 3/4 дюйма дают пользователям возможность перекрывать линии подачи воды / пара одним движением рычага. Его конструкция из бронзы или нержавеющей стали позволяет использовать этот шаровой кран с водой, маслом, газом или паром. Все компоненты из нержавеющей стали изготовлены из нержавеющей стали серии 300 для предотвращения коррозии.Наш шаровой кран 3/4 ″ — наиболее широко используемый шаровой кран в промышленности.

Основные детали, материалы и характеристики

Диаметр впуска / выпуска: 3/4 ″ Корпус шарового клапана NPT: бронза или нержавеющая сталь Рычаг и рукоятка: нержавеющая сталь с винилом Уплотнение штока: тефлон Подшипник штока: тефлон Шар: хромированный Седла: тефлон Фиксатор: латунь или нержавеющая сталь Гайка сальника: латунь или нержавеющая сталь Шток: латунь или нержавеющая сталь Гайка рычага: нержавеющая сталь Уплотнение корпуса: тефлон Вес: 1.28 фунтов. Номинальное давление: 600 фунтов на квадратный дюйм WOG · 150 фунтов на квадратный дюйм для пара

SuperKlean ™ предлагает лучшие в отрасли шаровые краны ¾ʺ, которые позволяют пользователям легко перекрывать линии подачи пара, воды, масла или газа. Это четвертьоборотные клапаны. Эти клапаны используются в средах, где требуется герметичное перекрытие. Следовательно, наши промышленные клапаны регулярно используются для перекачки газов, прозрачных жидкостей и жидкостей с твердыми суспензиями.

Преимущества шаровых кранов SuperKlean ™ ¾ʺ

• Предлагаем клапаны в конструкциях из латуни и нержавеющей стали.
• Наши шаровые краны из нержавеющей стали и бронзы устойчивы к коррозии.
• Эти клапаны разработаны для различных отраслей и сред, таких как морская, соленая, химическая, пищевая и т. Д. Максимальное номинальное давление клапана составляет 600 фунтов на кв. Дюйм WOG (вода, нефть и газ).
• Все наши шаровые краны имеют тефлоновое уплотнение штока, которое помогает предотвратить утечку вокруг штоков клапанов.
• Шары фиксируются хромированными седлами, которые обеспечивают долговечность и надежность.
• Ручка из нержавеющей стали имеет пластиковую вставку, которая не только обеспечивает легкий и надежный захват, но и защищает пользователя от передачи высокой температуры на рычаг.

Как ведущий производитель шаровых кранов из бронзы и нержавеющей стали, мы можем предоставить ¾ʺ клапаны для сложных условий применения.
Наши шаровые краны всегда в наличии!

Области применения шаровых кранов
Следующие отрасли — это лишь некоторые из областей, в которых регулярно используются ¾ʺ шаровые краны

• Химические заводы
• Нефтеперерабатывающие заводы
• Винодельни / пивоварни

Для получения дополнительной информации о шаровых кранах SuperKlean ™ 3/4 ″ или других моющих средствах, пожалуйста, свяжитесь с нами.

Разница между задвижками и шаровыми кранами

Эта запись была опубликована 13 июня 2017 г. пользователем korey.

Одним из важнейших компонентов функциональной водопроводной системы являются клапаны, которые она содержит. Клапаны позволяют запускать и останавливать поток жидкости, и они должны хорошо работать, чтобы предотвратить утечки и нежелательный поток. Несмотря на то, что на рынке существует несколько типов клапанов, два из самых распространенных — это шаровой клапан и задвижка. Вот что вам нужно знать об этих двух типах клапанов.

Что такое запорный клапан?

Задвижка получила свое название от внутреннего механизма, который обеспечивает поток воды. Этот механизм выглядит как крошечная заслонка, которая движется вверх и вниз на штанге, соединенной с ручкой. Рукоятка — это винтовая ручка, которая перемещает затвор вверх и вниз, открывая и закрывая затвор по мере необходимости. Их лучше всего использовать в двухпозиционных системах, где клапан используется нечасто. Иногда их можно найти в домашних водопроводных системах, хотя шаровые краны становятся все более популярными в этой области.Они также обычно используются в нефтегазовой промышленности, фармацевтике, производстве, автомобилестроении и судостроении. Их можно использовать в условиях высокого давления и высоких температур, поэтому они часто встречаются на производстве.

Задвижки

имеют одно большое преимущество перед шаровыми кранами. Поскольку механизм открытия и закрытия работает медленно, они не могут вызвать гидравлический удар. По этой причине некоторые муниципалитеты требуют, чтобы клапан, ближайший к счетчику воды, был задвижкой.

Однако у задвижек есть и недостатки.Винтовой механизм, открывающий и закрывающий клапан, легко может стать жертвой коррозии. После коррозии клапан не будет работать должным образом. Задвижки следует использовать в полностью открытых или полностью закрытых положениях, но на некоторых моделях клапан может застрять частично открытым или частично закрытым. Это вызывает вибрацию заслонки, которая может повредить заслонку. Людям с ограниченными возможностями может быть сложно управлять задвижками, и они не дают визуального представления о положении «включено» или «выключено».

Типы задвижек

Хотя основная функция задвижки одинакова независимо от типа, на рынке вы найдете несколько типов задвижек.Ваше приложение определит, какой тип вам нужен.

Задвижки латунные — (просмотреть продукты)

Латунные задвижки отличаются высокой прочностью и хорошо работают в тех случаях, когда коррозия является серьезной проблемой. Этот материал хорошо переносит высокие температуры, поэтому его широко используют в производстве.

Задвижки из ПВХ — (просмотреть продукты)

Задвижки из ПВХ

гибкие, доступные и легкие. Они обычно используются в домашних условиях с холодной водой, где высокие температуры и высокое давление не являются проблемой.

Задвижки из нержавеющей стали — (просмотреть продукты)

Нержавеющая сталь

не подвержена ржавчине и имеет низкую скорость коррозии, поэтому это отличный выбор для задвижек, используемых в областях, где коррозия является серьезной проблемой. Нержавеющая сталь не выщелачивается в воду, поэтому ее можно использовать в местах, где металлическое загрязнение представляет серьезный риск, например, в питьевой воде дома. Это сильный фактор, который может противостоять человеческой ошибке, погодным условиям и даже повреждению корнями деревьев.

Что такое шаровые краны?

Шаровые краны перекрывают поток воды с помощью небольшой сферы или шара внутри клапана.Внутри шара есть отверстие. В положении «включено» отверстие находится на одной линии с трубой, позволяя воде течь свободно. В положении «выключено» отверстие перпендикулярно потоку воды, полностью останавливая поток. В шаровом кране поток регулируется рычагом. Размещение рычага перпендикулярно трубе позволяет воде течь. Перемещение его под углом 90 градусов останавливает поток.

Шаровые краны имеют несколько преимуществ. Их легко включить и быстро выключить, и они могут использоваться людьми, которые не могут управлять клапаном с колесным приводом из-за инвалидности.Они позволяют пользователю сразу определить, открыт клапан или нет. Они долговечны, редко замерзают даже при многолетнем использовании, обеспечивают надежную службу и чрезвычайно универсальны. Шаровые краны используются в домашней сантехнике, в промышленности, нефтегазовой отрасли, на море, в фармацевтике и во многих других областях.

Основным недостатком шарового крана является нехватка места. В условиях ограниченного пространства вам может не хватить 90 градусов, чтобы повернуть ручку клапана. Кроме того, в редких случаях шаровой кран может создать состояние гидроудара.

Типы шаровых кранов

Как и задвижки, шаровые краны могут быть изготовлены из различных материалов.

Шаровые краны из ПВХ — (просмотреть продукты)

Шаровые краны из ПВХ

предлагают доступность и гибкость трубопроводов из ПВХ и могут использоваться в областях, где высокое давление и высокая температура не являются проблемой.

Краны шаровые латунные — (просмотреть продукты)

Устойчивые к высоким температурам, латунные шаровые краны отлично подходят для производственных нужд и систем горячего водоснабжения.

Шаровые краны из бронзы — (просмотреть продукты)

Бронзовые клапаны из ПВХ часто используются на судах из-за низкого риска коррозии при постоянном воздействии морской воды.

Шаровые краны из нержавеющей стали — (просмотреть продукты)

Нержавеющая сталь ценится за ее прочность, и эти шаровые краны используются в приложениях с высоким давлением и температурой. Он также не ржавеет и не подвержен коррозии, поэтому его можно использовать в воде и в агрессивных химических средах.

Шаровые и задвижки служат одной цели. Выбрав подходящий для вашего приложения, вы можете быть уверены, что ваша водопроводная система будет вам хорошо служить.

Можно ли использовать шаровой кран в качестве регулирующего клапана?

Если у вас есть базовые знания о клапанах, вы, вероятно, знакомы с шаровыми клапанами — одним из наиболее распространенных типов клапанов, доступных сегодня. Шаровой кран обычно представляет собой четвертьоборотный клапан с перфорированным шаром посередине для регулирования потока. Эти клапаны известны своей долговечностью и отличной отсечкой, но не всегда обеспечивают очень точное управление.Давайте поговорим о том, когда можно использовать шаровой кран в качестве регулирующего клапана .

Хотя шаровые краны не являются лучшим устройством для управления потоком, они все еще широко используются из-за их экономической эффективности. Вы можете обойтись без шаровых кранов в приложениях, не требующих точной регулировки и контроля. Например, у шарового клапана не должно возникнуть проблем с поддержанием наполнения большого резервуара на определенном уровне в пределах нескольких дюймов.

Как и в случае с любым другим оборудованием, перед выбором клапана вам необходимо будет принять во внимание все условия процесса.Это включает в себя продукт или материал, размер трубопровода, скорость потока и т. Д. Если вы пытаетесь контролировать дорогостоящий материал, который вы беспокоитесь о потере, вы можете не полагаться на шаровой клапан.

Шаровые краны

не очень точны, потому что их регулировка не пропорциональна большому потоку, который обеспечивает открытый ствол. Между штоком и шаром также есть «люфт» или «люфт», который мешает точному управлению. Наконец, величина крутящего момента, необходимого для регулировки шаровых кранов, не позволяет выполнить точную регулировку в положении «закрыто» и «открыто».

Когда вам нужен точный контроль над вашим приложением, шаровой кран будет более точным, чем шаровой кран. Проходные клапаны считаются промышленным стандартом для регулирующих клапанов, поскольку они хорошо регулируют поток, тогда как шаровые клапаны лучше подходят для двухпозиционного управления без падения давления.

Если вам необходимо использовать шаровой кран для управления вашим процессом, вы можете рассмотреть различные типы шаровых кранов в зависимости от вашего применения. Шаровой кран с цапфой или v-образным отверстием будет работать лучше и обеспечит более точную регулировку в определенных сценариях.

Шаровые краны с цапфой имеют дополнительное механическое крепление шара вверху и внизу.
