Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

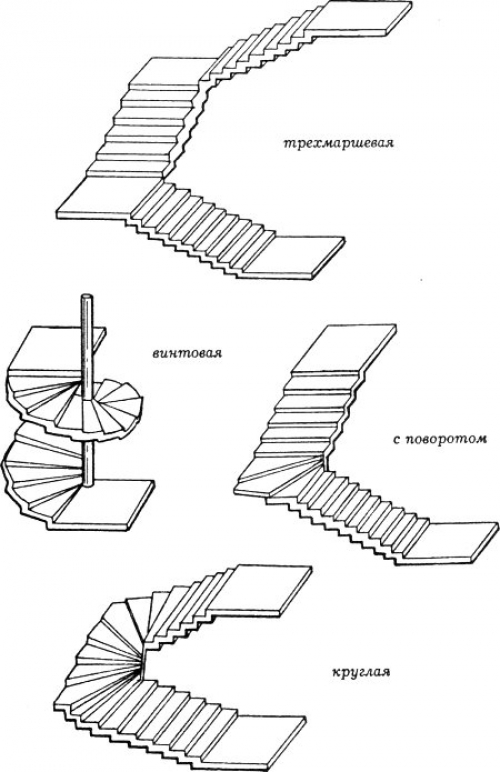

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
• Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бывают

Элементы

• Уже упомянутый нами марш — всего лишь прямой участок лестницы.
• Проступь — горизонтальная поверхность ступени.
• Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

• Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
• Лестничная площадка — горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане — на горизонтальную; в случае вертикального сечения — соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх — стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50

содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

• Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии — имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
• Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
• Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.

Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства.

В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

• Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта — от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы — 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

• При уклоне меньше 23 градусов возможно сооружение пандуса — прямой или криволинейной наклонной площадки.
• Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.

На фото достаточно крутая лестница

Основные моменты

• Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
• Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
• Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

• Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум — 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум — 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома — 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

• Ширина проступи — от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
• Высота ступени — от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.

Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.

• Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 — 64 сантиметра).

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

чертежи и схема строительства деревянной и лестницы на металлокаркасе

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести точный расчет, так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Основные конструктивные элементы лестницы

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

• Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка, а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее.
• Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

Поступи и тетивы

— косоур – балка, поддерживающая ступени снизу.

• Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
• Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

• Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

Лестница на больцах

• Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видов  этих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы — популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Самые распространенные — маршевые лестницы

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

1. Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники, а вторые — устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
2. Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
3. Если прямая лестница без поворотов имеет больше 8—9 ступенек, то для прочности рекомендовано также разделить ее площадкой.
4. В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

   Забежные ступени четверть оборотной лестницы

5. Кроме приведенных выше типов, маршевые лестницы могут быть:

• четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном, на стыке двух стен;
• полуоборотные – поворот их имеет угол в 180 градусов;
• круговые модели – марши последовательно образуют поворот на 360 градусов.

Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании, сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница — экономит пространство, но не всегда удобна для переноски габаритных предметов

Винтовые варианты лестниц могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

Стойка и ступени винтовой лестницы

• Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
• На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
• На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета, т.е. длина ступеней.

Для комфортного хождения по такой лестнице, размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал.  Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна.

Видео — Монтаж винтовой лестницы

Криволинейные лестницы

Круговые и спиральные модели не имеют центральной вертикальной опоры, которая является центром окружности в сечении винтовых лестниц. Они поднимаются вверх по кривой плавной линии, которая может быть самой разной конфигурации.

Круговая межэтажная лестница

Как и винтовые, они занимают меньше места, чем конструкции с прямыми маршами и промежуточными площадками, но при этом несколько теряют в удобстве и безопасности. Кроме того, их сложнее проектировать, изготавливать, устанавливать ограждения и перила.

Лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова «вolzen», что означает болт.

Элемент крепления ступени

Такие лестницы нельзя отнести к отдельному виду, так как они могут быть не только маршевыми, но и винтовыми или криволинейными, и отличаться от них только способом монтажа ступеней и отсутствием стационарных опор, из-за чего они кажутся висящими в воздухе. Это впечатление усиливается и отсутствием подступенков.

Ступени конструкции одной стороной закрепляются в стене с помощью цилиндрических больцев, поэтому стена должна быть прочной, возведенной из жестких и надежных материалов без внутренних пустот. Внешними сторонами ступени соединяются друг с другом вертикальными элементами, которые могут располагаться только между ступенями или исполнять роль ограждений.

Маршевая лестница на больцах

Круговая конструкция

Больцевые лестницы, как и модульные сборные конструкции, изготавливаются в заводских условиях. Они достаточно легко и точно подгоняются под нужные габариты и могут устанавливаться в любых помещениях.

Видео — Монтаж деревянной лестницы на больцах

Проектирование межэтажных лестниц

При проектировании межэтажной лестницы в первую очередь имеют в виду безопасность конструкции и комфортность её эксплуатации. Это значит, что при ходьбе по ступеням должны затрачиваться минимальные физические усилия, а идущий человек должен использовать для этого удобные и привычные позы и движения: не менял длину шага, не поднимал ноги слишком высоко, не сгибал спину.

Основной аспект безопасности – удобство постановки ноги на ступени

Совет. Чтобы получить удобную и безопасную лестницу, проектировать её желательно одновременно с проектированием дома. Это позволит соотнести её размеры и положение со стенами, перегородками, балками перекрытия и другими конструктивными элементами здания.

Как определиться с размерами лестницы

Выбрать оптимальные размеры всех лестничных элементов помогут нормативы.

1. Уклон конструкции должен находиться в пределах от 30 до 45 градусов – именно такие параметры гарантируют безопасность и удобную высоту подъема ноги. Идеальные значения 36-40 градусов, так как более пологие конструкции занимают много места, а те, что круче, создают затруднения при спуске.
2. Ширина проступи (b) и высота подступенка (a) подбираются в соответствии со средней длиной человеческого шага по формуле: b + 2a = 60-64 см. При этом проступь не должна быть уже 20 см, а подступенок выше тех же 20 см. Оптимальные значения для а = 24-32 см, для б = 14-18 см.
3. Длина ступени (общая ширина марша) может определяться произвольно, но следует учесть, что если она меньше 80 см, на лестнице будет сложно разойтись двум людям. Проблемы возникнут и с подъемом габаритной мебели на второй этаж.
4. Количество ступеней в одном марше не должно превышать 11-12, в противном случае снижается надежность и безопасность конструкции, удобство её использования. Если ступеней получается больше, их желательно разделить промежуточной площадкой.
5. Минимальная высота от плоскости ступеней до перекрытия 190-200 см.
6. Высота, на которой устанавливаются перила, должна быть 80-100 см, а расстояние между элементами ограждения не больше 15 см, особенно если в доме есть маленькие дети.

Лестница должна отвечать определенным требованиям безопасности

Исходя из этих рекомендаций, и приступают к проектированию лестницы.

Измерения

Основные необходимые для расчетов параметры – это высота от чистового пола нижнего этажа до чистового пола верхнего. То есть, нужно измерять не просто расстояние от пола до потолка, а прибавлять к нему толщину перекрытия и напольного покрытия.

Необходимые для проектирования замеры

Кроме размеров, указанных на картинке, нужно знать длину горизонтальной проекции лестницы или длину каждого марша.

Построение чертежа маршевой лестницы

Определившись с местоположением лестницы и параметрами выделенной для неё площадки, нужно начертить на листе бумаги прямоугольный треугольник, один катет которого равен высоте между этажами, а второй длине марша. Угол между гипотенузой и горизонтальным катетом – это предполагаемый уклон. Изменяя длину марша в ту или иную сторону, его можно откорректировать до желаемого значения.

Чем больше уклон, тем меньше места занимает конструкция

Если лестница будет состоять из двух и более маршей, чертеж делается для каждого. При этом нельзя забывать про промежуточную площадку и учитывать её размеры.

Расчет параметров лестницы

Чтобы лучше понять принцип расчета, сделаем его на примере конструкции высотой 3 метра и длиной 4,3 метра (см. чертеж выше).

Выбираем глубину проступи, допустим, 28 см, и определяем количество ступеней, разделив на неё общую длину марша в горизонтальной проекции:

430 : 28 = 15,35

Округляем до 15, пересчитываем и получаем точную глубину проступи 28,7 см.

Чтобы узнать высоту ступеньки, делим общую высоту лестницы на количество ступеней:

300 : 15 = 20 см.

Подставляем полученные значения в «формулу безопасности»:

28,7 + 2х20 = 68,7 см

И видим, что результат получился больше рекомендуемых значений (60-64 см). Поэтому пробуем увеличить количество ступеней на одну и пересчитать все заново:

430 : 16 = 26,9 см

300 : 16 = 18,7 см

26,9 + 2х18,7 = 64,3

Этот результат можно считать приемлемым, но количество ступеней слишком велико – нужна промежуточная площадка. Её длина должна быть не менее 100-120 см. Прибавляем её к уже имеющейся длине лестницы: 430 + 120 = 550 см.

Если это слишком много, и прямая конструкция такого размера не вмещается в выделенную площадь, придется делать поворотную лестницу – четвертьоборотную или полуповоротную, с площадкой или забежными ступенями. Это не всегда возможно, так как увеличивается размер потолочного проема. Тогда нужно оставить один длинный марш без площадки, установив при монтаже дополнительную вертикальную опору.

Ширина потолочного проема для полуповоротной лестницы больше, чем для прямой

Но есть и другое решение, позволяющее не расширять лестничный проем: сделать первый марш коротким, чтобы при подъеме на площадку не упираться головой в потолок. Расстояние от неё до перекрытия должно быть около 2 метров или чуть меньше. Вычитаем его из высоты потолка. Например, 280 – 190 = 90 см.

Определяем, сколько ступенек поместится на таком расстоянии от пола:

90 : 18,7 = 4,8

Если в семье нет людей с ростом выше 180-185 см, смело округляем это количество до 5 и делаем площадку на высоте 18,7 х 5 = 93,5 см.

Во втором марше останется 11 ступеней.

Площадку для экономии места можно заменить забежными ступенями

Видео — Пример расчета маршевой межэтажной лестницы

Расчет винтовой лестничной конструкции

Основными расчетными параметрами в данном случае будут высота лестницы, её диаметр и угол поворота. Для примера возьмем следующие размеры:

1. Высота (Н) – 280 см;
2. Диаметр R – 120 см;
3. Угол закручивания (w) – 3600.

Длину марша винтовой лестницы определяют по средней линии подъема, которая находится на расстоянии 2/3 радиуса от её центра. Подставляем известные нам данные в формулу для нахождения длины окружности:

L = 2 х 3,14 х 120 х 2/3 = 502,4 см

Чтобы узнать количество ступенек, делим это значение на глубину проступи по линии подъема. Как и в случае с маршевыми лестницами, её величина выбирается в пределах 20-30 см. Пусть она будет равна 30 см.

502,4 : 30 = 16,7

Округляем до 17 и корректируем глубину проступи:

502,4 : 17 = 29,6 см

Затем высчитываем высоту ступени:

280 : 17 = 16,5 см

Подставляем полученные результаты в уже известную формулу комфортности и получаем удовлетворительное значение:

29,6 + 2х16,5 = 62,6 см

Ступени винтовой лестницы имеют усеченную форму. В центральной части они крепятся к вертикальной стойке и имеют наименьшую ширину, минимальное значение которой 10-12 см. Нам осталось найти глубину проступи у внешнего края, для чего нужно просто разделить длину окружности на количество ступеней.

Длина окружности в нашем случае равна 753, 6 см (2 х 3,14 х 120)

753,6 : 17 = 44,33 см.

Основываясь на этом примере и подставляя в формулы свои данные, несложно рассчитать параметры любой винтовой лестницы.

Чертежи и формулы для расчета винтовой лестницы

Видео — Ошибки при проектировании и строительстве лестниц

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

1. Хвойные породы самые недорогие и лучше поддаются обработке благодаря мягкой древесине. Из сосновых пиломатериалов можно делать подступенки, косоуры, опорные стойки; менее прочная и подверженная гниению еловая древесина годится только для подступенков. Самая твердая, прочная и износостойкая «хвоя» – это лиственница, она пригодна для всех элементов.
2. Самые доступные по цене лиственные породы – дуб и ясень. Лестницы из них выдерживают большие нагрузки и при правильном уходе сохраняют прочность и внешний вид много десятилетий. Но из-за высокой твердости пород работать с ними сложнее.
3. Экзотические породы дерева обладают массой достоинств, но они очень дороги, поэтому их лучше не использовать для самостоятельного строительства, а заказать изготовление мастеру.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Инструкции как сделать лестницу из дерева на второй этаж своими руками

Деревянную лестницу можно изготовить на заказ или собрать из купленных в магазине готовых деталей. Но намного дешевле сделать её своими руками, если в вашем арсенале есть все необходимые для этого инструменты.

Изготовление деталей лестницы – общие принципы

Каждый элемент конструкции изготавливается по заранее сделанным чертежам с указанными на нем размерами. Материал следует выбирать тщательно, отдавая предпочтение хорошо высушенной древесине без трещин, следов плесени и синевы, прочих дефектов.

Схема лестницы с размерами

1. Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
2. Полотна поступей могут иметь ширину на 1,5—2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников. Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
3. Если планировалось сделать лестницу закрытой, с подступенниками, то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию ступеньки роль. Достаточно толщины в 15 ÷ 20 мм.

Чтобы вырезать проступи, подступенки и прямые несущие балки (тетивы или косоуры), достаточно обычного лобзика с пилкой по дереву. Для изготовления же фигурных поручней и балясин требуется специальное оборудование. Если его нет, такие детали можно купить в строительном магазине.

Углы ступеней и других «контактных» деталей необходимо скруглить или хотя бы снять фаску.

Готовые вырезанные элементы лестницы перед монтажом обязательно ошкуривают и шлифуют, чтобы удалить заусенцы и шероховатости. При отсутствии шлифмашинки сделать это можно с помощью мелкозернистой наждачной бумаги.

Шлифовка косоура

Заключительный этап – пропитка защитным составом. Если оставить его на потом и обработать уже смонтированную конструкцию, все стыки останутся незащищенными.

Цены на различные виды элементов лестниц

Элементы лестниц

Фото-инструкция создания лестницы из дерева

Шаг 1 — чертеж будущей конструкции

Шаг 2

Шаг 3

Шаг 4

Шаг 6

Шаг 7

Лестница на тетивах своими руками

Тетивой называют опорную балку лестничного марша с пазами для ступеней на внутренней стороне. Вставленные в пазы проступи надежно удерживаются в них. Но иногда тетиву делают без пазов, а проступи крепят к ней посредством стальных уголков или деревянных брусков. Этот вариант менее надежный, поэтому рассматривать его не будем.

Разные варианты монтажа ступеней на тетиву

Как сделать тетиву

Для изготовления тетивы выбирают цельные не сращенные доски толщиной не менее 40 мм и шириной от 300 мм.

Обратите внимание! Не забудьте уменьшить расчетное количество ступеней на одну, так как фактически последней ступенью станет пол верхнего этажа.

• Размеченные пазы вырезаются фрезерным станком. Они могут быть открытыми, на всю ширину тетивы, или закрытыми – доходящими до определенного уровня. Глубина пазов не должна быть более 2/3 толщины несущей балки, а ширина точно соответствовать толщине ступеней.
• В пазах просверливают по два сквозных отверстия для крепления ступеней.

Видео – Изготовление тетивы по шаблону

Как сделать ступени и смонтировать их

Чтобы лестница получилась ровной и прочной, сначала изготавливают ступени из досок толщиной 40-50 мм и собирают марши на черновую, подгоняя все детали друг к другу.

Сделать ступени гораздо проще, чем опорные элементы, так как это обычные прямоугольные детали со скругленной внешней кромкой. Их длина должна быть равна проектному расстоянию между тетивами плюс удвоенная глубина пазов.

Готовые ступени вставляют в подготовленные в обеих тетивах гнезда. Для чего одна тетива укладывается на ровную поверхность пазами вверх, в них поочередно устанавливаются все проступи, а вторая тетива насаживается на их свободные торцы.

Монтаж тетивы

После черновой сборки и подгонки пролет разбирают и начинают монтаж несущих балок на место. Каждая из них имеет две точки опоры – на пол первого этажа и перекрытие второго этажа либо на промежуточную площадку.

Максимальная нагрузка приходится на нижние опоры, поэтому их необходимо закрепить очень надежно, исключив риск скольжения. Для этого на полу фиксируется опорный брусок, а на нижней кромке тетивы вырезается паз, соответствующий сечению бруска.

Один из способов фиксации несущих балок на полу

Есть и другие способы крепления тетивы к полу первого этажа. Например, при устройстве бетонной стяжки в ней оставляют пазы по размеру опорной части тетивы.

Если нижний упор выполнен надежно, способ крепления верхней части тетивы может быть любым. Они показаны на следующей схеме.

Способы крепления тетивы и косоура идентичны

После монтажа несущих балок можно устанавливать в них ступени и крепить их через ранее сделанные отверстия. Для надежности и исключения скрипа все стыки желательно промазать столярным клеем.

Как сделать перила и смонтировать их

Лестничные перила устанавливаются между верхней и нижней стойкой и опираются на балясины.

Стойки крепятся к полу и к торцам тетивы, между ними натягивается шнур на высоте установки поручня. Он должен повторять уклон лестничного марша.

Затем нижняя часть промежуточных балясин срезается под этим же углом, и они фиксируются на тетиве с равным шагом.

Готовые к монтажу стойка и балясина

Способов крепления несколько:

• саморезами под углом;
• на шпильки;
• на шканты.

Два последних варианта предпочтительнее, так как крепеж остается невидимым. Для их осуществления в центре нижнего торца балясин просверливается отверстие диаметром 12 мм и глубиной 60 мм. В него устанавливается смазанный клеем деревянный шкант или металлическая шпилька длиной 120 мм.

Ответное отверстие высверливается в тетиве, в него вставляется торчащий из балясины крепеж.

Балясины с установленными шпильками

После монтажа всех балясин и их установки в вертикальное положение на их верхней части по натянутому шнуру наносится разметка для среза под поручень. Он закрепляется на них теми же способами.

Крепление поручня саморезами под углом

Видео — Лестница на тетивах на второй этаж

Лестница на косоурах своими руками

Косоур – это наклонная опорная балка в виде гребенки с вырезанными сверху зубцами для крепления подступенков и укладки проступей. Причем элементы ступеней могут выступать по краям за пределы косоуров.

Обычно стандартные межэтажные лестницы делают на двух косоурах, но их может быть и три, и даже больше, если ширина пролета превышает 100 см.

Эту конструкцию сделать проще, чем лестницу на тетивах, так как из процесса изготовления исключается выпиливание пазов.

Изготовление косоуров

Начальный этап не отличается от изготовления тетив: доска нужной толщины и ширины отрезается по длине и запиливается для установки под выбранным углом. Затем выполняется разметка, которую также удобно делать с помощью шаблона, изготовленного из прямоугольного куска фанеры, на которую прибита упорная рейка. Расстояние от угла шаблона до рейки по одной стороне равно высоте подступенка, а по другой – глубине проступи.

Шаблон для разметки косоура

После выпиливания зубцов на одной детали её используют как цельный шаблон для разметки остальных косоуров.

Установка косоуров

Устанавливают косоуры аналогично тетивам, контролируя их параллельность примеркой проступей и подступенков, которые должны опираться на вырезы без перекосов и заваливания уровня.

Технология монтажа ступеней

Толщина ступеней косоурной лестницы зависит от расстояния между опорными точками. Если оно менее 80 см, и в конструкции предусмотрены подступенки, можно использовать доски 30 мм. При большей ширине пролета следует добавить дополнительные косоуры или увеличить толщину ступеней минимум до 40 мм.

Соединение проступей и подступенков друг с другом и с косоурами может осуществляться разными способами:

• шурупами с лицевой стороны деталей – при условии последующей отделки чистовыми материалами;
• шурупами впотай с маскировкой монтажных отверстий деревянными заглушками;
• с помощью стальных уголков и шурупов;
• с помощью треугольных реек;
• клеевым соединением в паз.

Способы соединения элементов лестницы

Балясины под перила в этом случае устанавливаются на ступени. Их монтаж аналогичен монтажу на тетиву с той разницей, что срезать их нижний торец под углом не нужно.

Установленные на ступени балясины

Видео — Делаем лестницу на косоурах своими руками

Инструкция по созданию винтовой лестницы на второй этаж

Способ изготовления деревянной винтовой лестницы зависит от места её установки.

• Установка в углу помещения позволяет крепить ступени с обеих сторон – узким концом к опорной стойке, а широким к стенам. Это самый надежный и безопасный вариант.

  Угловая конструкция

• Лестница с тетивой или косоуром по внешнему периметру может устанавливаться в любом месте помещения. Тетива крепится к стенам либо фиксируется вертикальными опорными столбами.

  Винтовая лестница с тетивой

• Установка вдали от стен вынуждает осуществлять монтаж ступеней только к центральной опоре и скреплять их друг с другом по внешнему краю стойками, соединяющими наружную кромку верхней ступени и внутреннюю кромку нижней. Этот вариант самый сложный для монтажа.

  Конструкция с одной центральной опорой

Монтаж опорной стойки

Для обеспечения надежности и прочности конструкции деревянная опорная стойка винтовой лестницы делается из бруса с минимальным сечением 15х15 см или бревна с минимальным диаметром 20 см.

Но чаще используют стальную трубу диаметром от 5 см. Такую опору можно купить в специализированном магазине в комплекте с крепежными элементами и стальными либо деревянными гильзами, которые надеваются на трубу между ступенями, декорируют её и обеспечивают фиксацию проступей с определенным шагом по вертикали.

В полу устраивают отверстие по сечению опоры, чтобы её нижняя часть была защемлена. Круглые стойки дополнительно фиксируют фланцами соответствующего диаметра, прикрученными к полу. Стойки квадратного сечения усиливают бруском или плинтусом, установленным по нижнему периметру и прибитому и к полу, и к самой опоре.

Способы крепления центральной опоры

Ещё один способ крепления – устройство опорной крестовины из металлического уголка или швеллера, которая отлично справляется с опрокидывающими нагрузками.

Изготовление ступеней и монтаж лестницы

Если винтовая лестница устанавливается без привязки к стенам, все её ступени имеют одинаковую клинообразную форму. При самостоятельном изготовлении их вырезают попарно из одной доски, располагая детали «валетиком», как показано на картинке. На внешних углах делают запилы под стойки ограждения.

Схема для изготовления ступеней

Если ступени будут нанизываться на опору, в их узкой части прорезают отверстия нужного диаметра, для чего несколько детали собирают в пакет, фиксируют струбцинами и с помощью коронки по дереву вырезают все отверстия в один прием.

Затем ступени поочередно с деревянными втулками нанизывают на стойку, разворачивают их веером и фиксируют в заданном положении межступенчатыми балясинами.

Первая балясина должна упираться в пол

Совет. Изогнуть деревянные перила для такой лестницы в домашних условиях сложно, поэтому можно приобрести пластиковые поручни, которым при нагревании можно придать любую форму.

Для угловой или пристенной лестницы с креплением ступеней к стене или тетиве каждая ступень проектируется и вырезается по месту. Этот момент хорошо показан на видео.

К деревянной опоре узкая часть проступей крепится с помощью выбранных в опоре пазов или подставных брусков, опирающихся на нижнюю ступень и поддерживающих верхнюю.

Видео — Деревянная винтовая лестница на второй этаж своими руками

Крепление перил к стене

Если винтовая лестница находится в углу комнаты, закрепить перила можно на стене. Для этого достаточно приобрести специальные пристенные кронштейны угловой формы с двумя крепежными площадками. Одна из них фиксируется на стене таким образом, чтобы вторая повторяла уклон лестницы. На неё и устанавливается поручень.

Шаг между кронштейнами 40-60 см

Такие перила рекомендуется устанавливать и на пристенных маршевых лестницах с шириной пролета более 120 см.

Видео — Еще один интересный вариант монтажа лестницы на второй этаж

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Видео – Делаем металлическую лестницу на второй этаж с ломаным косоуром

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

1. Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу. Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню. Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.

   Опалубка для маршевой бетонной лестницы

2. Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки.
3. После армирования монтируются доски, формирующие ступени.

   Готовая опалубка с арматурным каркасом

4. Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Совет. Пока бетон свежий, по краям ступеней можно установить закладные шпильки для крепления балясин.

Гораздо более подробно процесс изготовления бетонной межэтажной лестницы описан в другой нашей статье. В ней вы найдете и онлайн-калькуляторы для расчета количества материалов.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом

Видео – Делаем бетонную лестницу своими руками

Заключение

Многие частные застройщики хотели бы сэкономить на межэтажной лестнице, так как к моменту её установки денег у большинства из них остается немного. Это вполне возможно, если взяться за её изготовление своими руками. При наличии навыков работы с деревом или металлом такая задача не кажется невыполнимой, тем более, что некоторые сложные элементы конструкции можно купить. Сложности могут возникнуть на начальном этапе – при проектировании лестницы. Но и их можно преодолеть, если внимательно изучить соответствующий раздел в этой статье.

Источник

чертежи и как сделать своими руками

Изготовление лестницы, ведущей на 2 этаж, лучше начинать на стадии постройки дома и заложить ее строительство в проект. Если этого не былосделано, следует создавать конструкцию исходя из свободного пространства.

Как правило, его не хватает. Поэтому приходится возводить сложные изделия. При достаточном уровне подготовки строительство ведется своими руками. На стадии проектирования важно обладать некоторыми инженерными знаниями, чтобы провести все расчеты и составить чертежи.

1

Выбор типа конструкции

Обычно для соединения этажей строятся деревянные поворотные лестницы. Разработанная технология позволяет конструировать безопасные изделия, по которым могут ходить и дети.

В зависимости от планировки дома и наличия свободного пространства лестницы, ведущие на второй этаж, имеют следующие разновидности:

1. 1. Маршевые. Количество маршей бывает различное. На повороте между ними располагаются площадки или устанавливаются забежные ступени. Бывают косоурные конструкции или применяется система на тетивах.
2. 2. Винтовые. Не занимают много места. В качестве опоры используется несущая стойка.
3. 3. На больцах. В таких изделиях отсутствуют косоуры. Крепеж ступеней ведется к стене, а между ними располагаются больцы.
4. 4. Комбинированные. Конструкция объединяет в себе разные системы.

2

Маршевые изделия

Если позволяет пространство, то устанавливается 1 марш. Когда его не хватает, делаются Г-образные и П-образные изделия.

В первом случае поворот проводится на 90 градусов. Если между маршами устанавливаются забежные ступени, то количество их колеблется от 2 до 3. Больше не рекомендуется, потому что это осложняет перемещение. Ставится такой вид в углу. С одной стороны находится стена, а со второй располагается ограждение, которое базируется на опорном столбе.

Маршевая лестница с поворотом на 90 градусов

П-образная схема позволяет делать поворот на 180 градусов. Здесь также может формироваться площадка или забежные ступени. Во втором случае место существенно экономится. В нижнем пространстве удобно располагать шкафы для хранения вещей.

Лестница с поворотом на 180 градусов

3

Порядок расчета

Расчеты проводятся на основе существующих норм:

• наклон конструкции должен находиться в пределах 35-45 градусов;
• ширина пролета – 0,9 м;
• высота ступенек не более 20 см;
• глубина ступенек — от 25 см;
• высота ограждения – 0,9 м.

В целях экономии пространства лестница изготавливается с большей крутизной. Однако это ведет к затруднению подъема и спуска.

Все ступеньки устанавливаются на одной высоте, исключение делается лишь для первой и последней. В расчетах применяется правило: при постановке ноги на ступеньку, 70 % должно стать на опорную поверхность. При росте человека 160-180 см его шаг составляет в районе 60 см. Если обозначить через В — высоту ступени, а через С — глубину, то при проектировании можно пользоваться формулой: 2В+С=60 см. Расчеты показывают, что ширина ступени получается равной длине ноги. Если эту величину увеличить, то появятся неудобства при ходьбе.

Во время проектирования забежных ступеней следует помнить, что ширина в меньшей части должна составлять не менее 100 мм. Высота нависания над нижней поверхностью – не больше, чем 50 мм.

4

Составление проекта

Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.

При проектировании разрабатываются следующие параметры:

1. 1. Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
2. 2. Длина конструкции определяется умножением ширины ступеньки на их количество.
3. 3. Площадь высчитывается умножением длины изделия на ширину марша.
4. 4. С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
5. 5. Высчитанные величины закладываются в чертеж.

Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.

5

Используемые материалы и инструменты

При изготовлении лестницы своими руками используются следующие породы дерева:

1. 1. Бук. Только при наличии сухого помещения.
2. 2. Клен. Со временем появляются трещины.
3. 3. Дуб. Прочный, надежный материал.
4. 4. Лиственница. После дуба считается второй по качеству.
5. 5. Сосна. Используется только при отсутствии сучков, которые после температурных деформаций древесины могут выпасть.

Во время работы подготавливаются следующие материалы и инструменты:

• деревянный брус сечением 100х100 мм;
• доска толщиной 40-50 мм;
• поручни, перила, балясины;
• столярный клей;
• топор;
• молоток;
• линейка;
• угольник;
• уровень;
• трубный ключ;
• бокорезы;
• шурупы;
• анкера;
• уголки.

6

Изготовление элементов конструкции и сборка своими руками

Для того чтобы собрать поворотную лестницу своими руками, необходимо изготовить и купить все ее составляющие. Пошаговая инструкция состоит из этапов:

1. 1. Изготовление косоурной балки.
2. 2. Формирование ступеней и их сборка.
3. 3. Установка перил и балясин.

6.1

Изготовление косоурной балки

Размер косоурных балок соответствует длине пролета. В них выпиливаются углы. Делается это с помощью специального строительного треугольника. При его отсутствии используется шаблон, который изготавливается из фанеры. Его стороны соответствуют длине и ширине ступеней.

Получаются зубья, на которые будут фиксироваться ступени.

Крепление балки начинается с верхней части. Это делается для того, чтобы снизу легче было устранить выявленные недостатки. Крепеж ведется к потолочной балке и брусу, который забетонирован в пол и прикреплен анкерными болтами.

Для косоура устанавливаются опоры, которые располагаются возле стены. Это брусья сечение 50х50 мм. При их установке используется уровень.

6.2

Формирование ступеней и их сборка

По размеру ступени выпиливаются одинаковыми. Для изготовления забежного варианта используются специальные шаблоны. Затем древесина покрывается лаковым покрытием. При установке наружная часть ступеней закрепляется на шурупы.

Во внутренней части делаются пазы, которые заполняются строительным клеем. Затем эти пазы вставляются в косоур.

После этого начинается формирования подступенков. Они выпиливаются на 5 мм ниже просвета. Это необходимо для того, чтобы при набухании древесина не оказывала давления на основные ступени.

6.3

Установка балясин и перил

Для выпиливания балясин своими руками нужен опыт. Оптимальным вариантом является покупка готовых изделий. Они имеют широкий выбор. Их крепление к ступенькам проводится при помощи шкантов, которые представляют собой деревянные стержни. В ступеньках и балясинах сверлятся отверстия. Затем они заполняются клеем, и в них вбивается шкант.

На поворотных площадках крепятся тумбы. Это те же самые балясины, но утолщенной формы. К ним ведется крепление перил. Чтобы установить поручень, в перилах выбирается паз. Он делается точно по ширине поручня, который в него вставляется и прибивается. Перила фиксируются на опорных тумбах с помощью шпилек. На последнем этапе вся деревянная лестница обрабатывается лаком.

Изготовление лестницы своими руками относится к сложным работам. Здесь нужен опыт и умение. Если нет уверенности в своих силах, лучше заказать сборную конструкцию и собрать ее на месте. Изготовленная из дерева конструкция служит длительное время. Для этого ей стоит обеспечить хороший уход.

Делаем лестницу на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Содержание статьи

Элементы лестницы

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

• Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
• В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики, у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная со ступеней и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используются две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

1. Надо учесть то, где она будет установлена;
2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
5. Минимальная ширина должна составлять 80 см и не меньше;
6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 см.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше, тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того чтобы определить общую длину простой маршевой лестницы, можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того чтобы определить размер проекции, нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Лестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное его выполнение часто приводит к банальному перекашиванию ступеней. Для того чтобы вырезы пазов были полностью одинаковыми, расположены равноудаленно друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элементов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам, не применяя пазы. Тогда к внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Лестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины. Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно ознакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не требует ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства – складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Видео

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.

Проектирование лестниц и некоторые чертежи

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Содержание

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

Чертеж лестницы на второй этаж: слева конструкция с забежными ступенями, справа двухмаршевый вариант с лестничной площадкой

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

• ширина марша;
• крутизна;
• число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

[include id=»1″ title=»Реклама в тексте»]

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

• 125 см закладывают в проект при желании добиться повышенной комфортности;
• 110 см, если сооружение будет расположено между двумя стенами;
• 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
• 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
• 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°, чем круче лестница, тем опасней подъем и спуск по ней

• Вместо лестницы с уклоном 23º можно устроить пологий пандус.
• Наиболее комфортабельный уклон свыше 23º, меньше 37º.
• Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

Самым удобным для перемещения в обоих направлениях по лестнице признано соотношение, равное сумме ширины проступи (g) с умноженной на два высотой подступенка (h).

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

[include id=»2″ title=»Реклама в тексте»]

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Комфортный для передвижения просвет должен быть соблюден и при проектировании винтовых лестниц, и при создании проекта простой маршевой конструкции и при изготовлении лестницы на мансарду

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.   Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Основы релейной логики — Мир релейной логики

Релейная логика — это язык программирования, который используется для программирования ПЛК (программируемого логического контроллера). Это графический язык программирования ПЛК, который выражает логические операции в символической нотации с использованием лестничных диаграмм, очень похожих на рельсы и ступеньки традиционной релейной логической схемы. Он используется инженерами и электриками для выполнения логических, последовательных, счетных, временных и арифметических задач для выполнения приложений промышленной автоматизации.

В старые добрые времена автоматизация машин и процессов осуществлялась с помощью проводной системы управления, известной как релейная логика. С появлением микропроцессоров и изобретением ПЛК релейная логика быстро была вытеснена языками программирования, такими как релейная логика.

Поскольку релейная логика изначально была разработана для замены использования жестких схем релейной логики для управления машиной, программный код релейной логики в действительности выглядит как электрическая схема.Вы можете подумать, что лестничная логика звучит как старый язык программирования. Итак, с учетом последних достижений в области программного обеспечения, используется ли лестничная логика?

Релейная логика определенно все еще используется в программировании ПЛК. Это наиболее распространенный метод программирования ПЛК. Программирование релейной логики все еще используется сегодня, потому что основные фундаментальные логические принципы для управления машинами и процессами остаются прежними.

Сказав это, успехи в программном обеспечении привели к появлению других языков программирования ПЛК, которые дополняют релейную логику, а также были разработаны значительно улучшенные интерфейс и программное обеспечение для программирования.

В программировании ПЛК релейная логика — это язык программирования, который используется для разработки логических выражений с целью автоматизации задач. Последние достижения в технологии программного обеспечения означают, что программирование ПЛК с использованием релейной логики было расширено до подсчета, синхронизации, арифметики, секвенсоров, ПИД-управления, функций управления данными и многого другого. С годами релейная логика превратилась в мощный язык программирования ПЛК, которым он является сегодня.

Лестница логика широко используется для программирования ПЛК во множестве промышленных приложения автоматизации.Некоторые примеры включают….

• Погрузочно-разгрузочный конвейер Система.
• Паллетная упаковка и Обвязка.
• Смазка шаровой мельницы Система.
• Логистика Транспортировка пакетов и сортировка.
• Дозирование цемента.
• Розлив напитков и Маркировка.
• Бункер и уровень бака Контроль.
• Расход воздуха и жидкости и Контроль давления.

Попытка изучить основы релейной логики может оказаться непосильной задачей. Если у вас есть некоторый опыт работы с электрическими цепями, тогда концепции программирования ПЛК релейной логики должны быть относительно легкими для понимания.В противном случае успокойтесь, зная, что релейная логика — это самый быстрый и простой язык программирования ПЛК для изучения. Чтобы помочь вам понять основы лестничной логики, мы….

• Изучите семь основных частей лестничной диаграммы.
• Описание двоичных и логических концепций, используемых в релейной логике.
• Выявите скрытые функции релейной логики, которые автоматически встроены в структуру релейной диаграммы.
• Откройте для себя пять основных логических функций, которые необходимо знать.

Итак, приступим….

Что такое лестничная диаграмма?

Лестничная диаграмма — это тип принципиальной схемы, используемой в промышленной автоматизации, которая представляет логику схемы управления. Лестничные диаграммы состоит из двух вертикальных шин питания и горизонтальных логических цепей, чтобы сформировать то, что похожа на лестницу. Логика управления на лестничной диаграмме содержится в ступеньки.

Есть два различия между электрической схемой и лестничная диаграмма.Первое отличие — это логика управления в электрическом схема представлена ​​с использованием компонентов, тогда как в диаграммах релейной диаграммы используются. Второе отличие — выполнение управляющей логики в электрическом Схема соответствует работе электрической цепи, тогда как в лестнице диаграмма основана на методическом характере сканирования PLC.

Почему для программирования ПЛК используется релейная диаграмма?

Причина, по которой релейные диаграммы используются для программирования ПЛК, заключается в том, что первые разработчики систем управления привыкли к схемам управления релейной логикой и лестничные диаграммы точно имитируют их.Они предпочли использовать лестничные диаграммы. вместо этого используются текстовые языки программирования день вроде C, BASIC, Pascal и FORTRON. Другая причина лестницы диаграммы используются потому, что обслуживающий персонал завода уже понимает, как считывать схемы управления реле, поэтому использование релейных диаграмм для программирования ПЛК означало они легко могли устранять неполадки в системе управления.

Справка по лестничным диаграммам формулировать логические выражения в графической форме, необходимые для запрограммировать ПЛК.Они представляют собой условные выражения, выражения ввода и вывода как символы. Таким образом, написание программы ПЛК с использованием лестничных диаграмм похоже на рисование цепь управления реле.

Лестничная диаграмма (LD) — официальное название, данное в международный стандарт программирования ПЛК IEC-61131. Но в наши дни лестница условий диаграмма, схема лестничной логики, чертеж лестницы, управление лестницей, схема лестницы, логическая схема управления и логическая схема (и это лишь некоторые из них) используются для описывать схемы релейной логики и программирование релейной логики.

Так что не слишком увлекайтесь конкретным определением каждого из этих выражений, они, как правило, все означают одно и то же. В конце концов, большинство людей все равно поймут, о чем вы говорите. Лично я использую термин релейная логика для программы ПЛК

PPT — ЛЕСТНИЧНАЯ ДИАГРАММА PowerPoint Presentation, бесплатно

ЛЕСТНИЧНАЯ ДИАГРАММА Релейная диаграмма — это средство графического представления логики, необходимой в системе релейной логики.Rail Rung

СХЕМА СОЕДИНЕНИЙ ПЛК Выход Вход ПЛК A 11 01 C 01 02 20 B 12 02 20 03 11 20 Внешние переключатели Сохраненная программа

ВРЕМЯ СКАНИРОВАНИЯ ПЛК разрешает логику лестничной диаграммы ( программа) ступенька за ступенькой, сверху вниз. Обычно все выходы обновляются в зависимости от состояния внутренних регистров. Затем проверяются входные состояния и обновляются соответствующие входные регистры. Только после того, как будут разрешены операции ввода-вывода, программа будет выполнена.Этот процесс выполняется в бесконечном цикле. Время, необходимое для завершения одного цикла, называется временем сканирования. В некоторых контроллерах отсутствует состояние простоя. В этом случае время сканирования зависит от длины программы.

Выход Начало входа Цикл сканирования в режиме ожидания Разрешить логику Сканирование ПЛК

Релейная диаграмма ПЛК ИНСТРУКЦИИ • 1) Реле, • 2) Таймер и счетчик, • 3) Управление программой, • 4) Арифметика, • 5 ) Манипулирование данными, • 6) передача данных, и • 7) прочее, например секвенсоры.

СОСТОЯНИЯ ЛОГИКИ • ВКЛ: ИСТИНА, замыкание контакта, включение питания и т. Д. • ВЫКЛ: ЛОЖЬ, контакт разомкнут, обесточивание и т. Д. Не путайте внутреннее реле и программируйте с внешним переключателем и реле. Внутренние символы используются для программирования. Внешние устройства обеспечивают фактический интерфейс. (В примечаниях мы используем символ «~» для обозначения отрицания. И и ИЛИ — логические операторы.)

ПРОГРАММИРОВАНИЕ Нормально замкнутый (NC) Нормально открытый (NO) Мощность проходит через эти контакты, когда они замкнуты.Нормально открытый (NO) истинно, когда бит состояния входа или выхода, управляющий контактом, равен 1. Нормально закрытый (NC) истинен, когда бит состояния входа или выхода, управляющий контактом, равен 0. 7

Катушки Катушки представляют собой реле, которые возбуждаются при подаче на них энергии. Когда катушка находится под напряжением, это вызывает включение соответствующего выхода, изменяя состояние бита состояния, управляющего выходом, на 1. Этот же бит состояния выхода может использоваться для управления нормально разомкнутым или нормально замкнутым контактом в любом месте программы.8

Ящики Ящики представляют собой различные инструкции или функции, которые выполняются, когда мощность течет к блоку. Некоторые из этих функций — это таймеры, счетчики и математические операции. 9

И ЭКСПЛУАТАЦИЯ C B A Ступень Каждая ступень или сеть в лестничной диаграмме представляет собой логическую операцию. В приведенной выше цепочке оба входа A и B должны быть истинными (1), чтобы выход C был истинным (1). 10

OR OPERATION C A Цепочка B В приведенной выше цепочке можно увидеть, что либо вход A, либо B являются истинными (1), либо оба являются истинными, тогда выход C истинен (1).11

НЕ РАБОТАЕТ Цепочка CA В приведенной выше цепочке можно увидеть, что если вход A является истинным (1), то выход C является истинным (0) или когда A равен (0), выход C равно 1.

И и ИЛИ ЛОГИКА PB2 R1 PB1 R1 = PB1.AND.PB2 AND PB4 PB3 R2 R2 = PB2.AND. ~ PB4 R1 PB1 R1 = PB1 .OR. PB2 ИЛИ PB2

КОМБИНИРОВАННОЕ И И ИЛИ R1 = PB1 .ИЛИ. (PB2 .AND. PB3) R1 PB1 PB3 PB2

ПРИМЕР ПРОГРАММИРОВАНИЯ 1

Operation id описание объяснение состояния Микропереключатель MSI 1 поступает выход R1 на считыватель штрих-кода 1 сканирование части C1 вход из бара считыватель кода 1 правая часть R2 вывод робота 1 цикл загрузки R3 вывод робота 1 цикл выгрузки C2 ввод от робота 1 занятый робот R4 вывод на стопор 1 стопор поднят C3 ввод от станка 1 станок занят C4 ввод от станка 1 задание выполнено ЭЛЕКТРИЧЕСКАЯ СХЕМА ПЛК

Работа • Ступень 1.Если деталь прибывает и никакая часть не останавливается, активируйте считыватель штрих-кода. • Ступень 2. Если это правая часть, активируйте стопор. • Ступень 3. Если стопор поднят, машина не занята и робот не занят, загрузите деталь в машину. • Ступень 4. Если задача выполнена, а робот не занят, разгрузите машину.

Релейная диаграмма ПЛК

Функциональная последовательность последовательностей • Последовательная функциональная диаграмма (SFC) — это графический язык, который позволяет отображать последовательное поведение.• Одним из наиболее важных аспектов SFC является то, что он показывает основные состояния системы, все возможные изменения состояния и причины, по которым эти изменения могут произойти. Его можно использовать на верхнем уровне, чтобы показать основные фазы процесса, но его также можно использовать на любом другом более низком уровне.

SFC SFC состоит из следующих элементов.  Количество шагов; эти шаги изображены прямоугольными рамками. Каждый шаг представляет собой конкретное состояние контролируемой системы.По крайней мере, один из этих шагов является начальным шагом, который изображен в прямоугольной рамке с вертикальными полосами. Первоначальный шаг — это первый шаг, который активируется всякий раз, когда запускается SFC.  Ступени соединены переходами. Линия между двумя шагами обозначает переход. Каждый переход связан с условием. При возникновении условия, соответствующего лестничной диаграмме ПЛК

— [PDF-документ]

• 1. Talimat 1-1 AC110V X0 Y0 X1 Y1 Y2X2 X4 NC (B) NO (A) NONC NO X3 Blm 1 PLC Ladder Diagram ve Mnemonic Kodlama Kurallar Bu blmde, лестница diyagramn temel presiplerini tantlacak ve ayrca, мнемоническая kodlama kurallar, FB-O7C gibi programlama aracnn nasl kullanld anlatlacaktr.Eer, мнемоническая кодлама kurallarna ve PLC Ladder diyagramna ainaysanz bu blm geebilirsiniz. 1.1 Лестничная диаграмма алма Пренсиби Лестничная диаграмма, 2. дня савандан бу яна отоматик контроля системлери в кулланлан бир график дилидир. Bugne kadar, отоматик контроля систем иин кулланлан ан эски ве ан поплер фаллоимитатор. Balangta, sayc, zamanlayc, k sargs, B konta (normalde Kapal) ve A konta (normalde Ak) gibi bir ka basit eleman vard. Геленексель системлер трэвсел контактлар, кальц бобинлер (сайфа 1-6’я бакн) ве диер талиматлар саламаякактр.Geleneksel ve PLC Ladder Diyagramnn her ikisinin de temel alma prensipleri ayndr. ки sistem arasndaki temel farklar, PLC sistem iin semboller bilgisayar ekran iin basitletirilmi iken, geleneksel Ladder Diyagram в символе grnm gerek cihazlara daha yakndr. Лестница Lojik Diyagram iin uygun iki tip lojik sistem vardr. Bunlar, kombinasyon lojik ve sral lojik’tir. Bu iki lojik iin detayl aklamas aada anlatlmtr. 1.1.1 Комбинасион Лоджик Лестница Diyagramn kombinasyon lojii; сери вея паралель бал, бир вейа даха фазла гири элеман иерен ве бобинлерин, Заманлайклар / Сайклар н сонулярн к элеманларна гндерен бир девредир.Диаграмма Gncel Balant AC110V X0 Y0 Devre 1 NC (A) X1 Y1 Devre 2 NC (B) X2 X4 Y2 Devre 3 NC NO X3 NO

2. Лестничная диаграмма Геленекселя Лестничная диаграмма PLC X0 devre 1 1-2 Двигатель X1 devre 2 X2 X4 devre 3 X3 Y0 X0 Y0 devre 1 Y1 X1 Y1 devre 2 Y2 X2 X4 Y2 devre 3 X3 Kombinasyon lojik kullanlarak yaplan Geleneksel Ladder Diyagram ve PLC Ladder Diyagram stteki ekilde gsterilmitir. Devre 1 NO (normalde Ak) бир анахтар кулланмактадр бу «А» анахтар вея конта эклинде де адландрлмтр. Нормальный дурумда (анахтара баслмамкен), анахтар конта OFF durumunda ve k snktr.Eer anahtara basldysa kontan durumu ON durumuna gelir ve k yanar. Buna karlk, devre 2’de kullanlan NC (Normalde kapal) анахтар «Б» анахтар вея конта эклинде адландрлмтр. Нормальный дурумда, Анахтар конта НА дурумунда ве к янмактадр. Eer anahtara basldysa, kontan durumu OFF konumunda olacak ve k snk durumda olacaktr. Devre 3 бир гири elemanndan fazla eleman iermektedir. k Y2 nn yanmas iin X2 kontann kapal veya X3 kontann ON konumuna gelmesi ve X4 kontann mutlaka ON konumuna deimesi gerekmektedir. 1.1.2 Ardk Lojik Ardk lojik geri besleme kontroll bir devredir; Бу девренин к гери беслеме иле деврейе бир гири гиби tekrardan verilecektir. Eer giri durumu orjinal pozisyona deiirse, k sonular ayn durumda kalr. Bu ilem aada gsterildii gibi kilitlenmi bir motor srcsnn ON / OFF devresi tarafndan en iyi ekilde aklanabilmektedir. 3. Переключатель 1-3 X5 (NO) Переключатель X6 (NC) MotorRelaystatus Gncellendi Gncellendi OFF Baslm Gncellendi ON Gncellendi Gncellendi ON Gncellendi Baslm ВЫКЛ. balandnda, X6 anahtar ON ama X5 anahtar OFF olur, bu yzden Y3 anahtarlamas OFF olur.1 ве 2 numaral anahtarlama k kontaklar OFF’dur. нк онлар А контана (анахтарлама НА олдуунда НА олур) аиттирлер. Мотор алмаз. Eer X5 anahtarna baslrsa anahtarlama aar ve ek olarak 1 ve 2 numaral kontaklar ON olur ve motor alr. Anahtarlamay бир кез aldnda, eer X5 anahtar ortaya karsa (OFF’a dnerler), anahtarlama kontak 1’den geri besleme destei ile durumu tutar ve bu Latch (tutucu) devresi olarak adlandrlr. Aada ekilde gsterilen uygulamann anahtarlama ilemi ifade edilmitir. 1 2 3 4 OFF5 Табло zerinden dizinin farkl durumlarna bakabilirsiniz, sonular giri durumlar ayn olsa bile farkldr.rnein, durum 1 ve durum 3 lere bakalm X5 ve X6 anahtarlar her ikisi de gncellenmitir, ama motor durum 3 de alrken durum 1de durmaktadr. кн гири гери беслемели контроль лестницы Диаграмма девресинин уникальный характерлеридир. Bazen Ladder Diyagram «Dizi Kontrol Devresi» ve PLC «dizici» eklinde de adlandrabiliriz. Bu blmde, sadece rnekteki gibi k bobinleri ve A / B kontaklar kullanacaz. Dizi talimatlarnda daha fazla detay iin blm 5 — «Dizi talimatlarna girie» baknz. 1.2 Лестничная диаграмма Геленекселя и лестничная диаграмма ПЛК Arasndaki Farklar Геленексель Лестничная диаграмма и лестничная диаграмма ПЛК Диаграмма лестничной логики ПЛК.PLC’de kullanlan CPU geleneksel Ladder Diyagram almasna benzemektedir. PLC кулланлан тарама интеми иле к бобинлери ве гири элеманларн грнтлер, Лестница диаграмма сонулярный геленексель Лестничная диаграмма Лоджик алмас тарафндан ретилен сонуляр Иле айндр. Sadece бир CPU Bulunmaktadr, bu yzden PLC diziyi incelemekte ve ilk basamaktan son basamaa doru altrmaktadr sonra almay tekrarlayarak ilk basamaa geri dnmektedir (dngsel alma). алмаснн тек бир днгс тарама заман эклинде адландрлр. Тарама заман программа boyutuna gre deimektedir.Eer tarama zaman ok uzunsa, giri ve kta gecikme yaanacaktr. Daha uzun gecikme zaman srekli alan sistemlerin kontrol edilmesinde byk sorunlara sebep olabilir. Byle durumlarda ksa tarama zamanna sahip PLC’ler gerekmektedir. Bu yzden, tarama zaman PLC’ler iin nemli bir zelliktir. Bugnlerde tarama hz ASIC teknolojileri ve mikro bilgisayarlardaki gelimelerden dolay byk bir gelime ierisindedir. Типик бир FBB E-PLC контакт ИК адмлар в яклак оларак 0.33ms срмектедир. PLC Ladder Diyagramn tarama ilemi aadaki ekilde gsterilmektedir.4. 1-4 X1 Y0X2X0 X3 X5X4 X6 a b Giri lemi (Harici giri terminallerinin durumlarn okur) Dngselalma PLC depolanm program sral olarak altr ve yeni sonular verir. (harici terminale gndermez) Первый шаг X0 Y0 M100 X100 X1 X3 M505 X10 Y0 Y1 Y126 Последний шаг k lemi (Harici k terminallerine sinyal sonular gnderilir) Заман tarama farkndan baka, geleneksel ve PLC Ladder Diyagram arasndaki dier kar. Aadaki diyagramdaki gibi, eer X0, X1, X4 ve X6 ON ise geride kalan elemanlar OFF’dur.Геленексель Ladder Diyagram devresindeki, Y0 k iin ters ak yolu kesik izgili hat ile tanmlanm ve Y0 ON olmaktadr. PLC iinken Y0 OFF’dur, nk soldan saa doru PLC Ladder Diyagram taramas, eer X3 OFF sonra CPU «a» noktas OFF ise, PLC nce X3 ‘taradktan sonra X4 ve «b» noktasn ON yapar. Геленексель Ladder iki ynl akabilmekteyken PLC Ladder sadece soldan saa doru ilerleyebilmektedir. Геленексель Ladder Diyagramn Ters Ak Y0X0 X2X1 X3 X4 X5 ab X6 5. 1-5 Y5 X5X4 X6 Y0 Y2 Y4 X3X2 X9X10 Branch Последовательный блок Параллельный блок X1 X7 Y4 X10 X11 Исходная линия NodeElement Сеть 1 X0 M6 M1 Y0 X2 X20 X16 Сеть X14 X0 X1 X2 X3 X5 X6 Y0 X7 X10 X9 1.3 Лестничная диаграмма Yaps ve Teknik Terimler Basit Ladder Diyagram Eleman Nokta Y2 Bala Paralel Blok Seri Blok ng Hatt AB / Ranch 1 X11X10 Y4 A 2 X12 Y4 Y5X14 X20M1 / M6 A Y0 3 X16 (Aklama: FBs-PLC и максимум 16 сателлитов) 22 stn) stte gsterilen Лестничная диаграмма ok kk hcrelere blnmtr. Bu rnekteki Ladder Diyagram iin toplam 88 adet hcre (8 sra, 11 stun) bulunmaktadr. Tek hcreye bir eleman yerletirilebilmektedir. Tamamlanm bir Ladder Diyagram spesifik gereksinimlere gre tm hcrelerle birlikte balanarak biimlendirilebilmektedir.Лестница Diyagramla ilikili teknik terimler aada gsterilmitir. 1- Kontak Kontak, ak veya kapal durumlu bir elemandr. Контан бир эйди «гири конта» (X ile balayan bir referans numaras) ве harici sinyallerden durum referans (giri terminal bloundan gelen giri sinyali) оларак адландрлмлардр. Бака бирид, анахтарлама бобининин дурумларн янстан дурумлард ве «анахтарлама конта» оларак адландрлрлар. (2 бавурунуза). Referans numaras ve kontak durumlar arasndaki iliki kontak tipine baldr. FBs serisi tarafndan desteklenen kontak elemanlar unlar ierir: A konta, B konta, yukar / aa trevsel (TU / TD) kontaklar ve Ak / kapal kontaklar.Daha fazla detay iin 4e baknz. 2 Анахтарлама Айн геленексель анахтарламадаки гиби бир контакт ве бир бобин иерметедир. Y0 A Anahtarlama Bobini Y0 COIL Y0 Y0 Y0 B Anahtarlama Kontaklar TU TD 6. Anahtarlama yapmak in ilk nce anahtarlama bobini enerjilendirilmelidir. Bobin enerjilendikten sonra kontak durumu On olacaktr. Alttaki ekilde grld gibi, eer Y0 ON konumuna dndrlrse, A anahtarlama konta ON ve B konta OFF olduktan sonra bir alglama sresi iin YU konta sadece ON konumuna dner ve TD konta OFF olur.Eer Y0 OFF konumuna dndrlrse A anahtarlama konta ON ve B konta OFF olduktan sonra TU konta OFF ve TD konta sadece bir alglama sresi iin ON konumuna dndrlecektir. (A, B, TU ве TD kontaklarnn almalar в «Sral Talimatlara Giri» Blm 5’e baknz). FBs — PLC nin drt tipi vardr, Bunlar; Y k rlesi, M i rle, S adm rleve TR geici rleeklinde adlandrlmlardr. k rlesinin durumlar k терминальный blouna gnderilecektir. 3 Баланг Хатт: Лестница Дияграмн соль тарафндан балаян хаттр. 4 Eleman: Elemanlar Ladder Diyagramn temel nitesidir.Бир элеман альттаки diyagramda gsterildii gibi iki paradan olumaktadr. Eleman sembollerine «OP Code» ve Referans numaralarna «Operand» denmektedir. Операнд X100 Y15 OP Код Eleman Tipi Sembol Mnemonic Komutlar Aklama A Konta Normalde AIK (ORGLDANDOR) XYMS TCblm 3.
