Схема подключения откатных ворот: Автоматика для откатных ворот — установка своими руками. Фото

В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.

К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):

Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Схема электропроводки для откатных ворот. Схема подключения автоматических откатных ворот

Этот раздел посвящен прокладке электропроводки для автоматики откатных ворот. Электропроводку лучше всего делать вместе с заливкой фундамента откатных ворот и с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.

Первое чего не нужно делать, это брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5 мм² и более, вплоть до 6 мм² меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего «лаптежничества» прошла, сейчас эра интеллектуальной электроники. Единственный относительно толстый провод, который нужен для автоматики откатных ворот это кабель питания, и то не толще 1,5 мм².

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5 мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.
Итак, сначала рассмотрим схему электропроводки откатных автоворот.

На первый взгляд на ней ничего не понятно. Все в порядке — так и должно быть. Попробуем разобраться в ней, если мы хотим сэкономить свои деньги. Первое что нужно понимать это то, что все провода приходят к электроприводу на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1−1,5 м. Привод имеет смысл располагать сразу за роликовой кареткой той, что ближе к проему. Тем самым Вы уменьшите расход зубчатой рейки и не нужно будет отходить далеко от проёма, чтобы добраться до привода в случае надобности.

Итак, мы опредилились, что все провода идут к приводу и выходят в пластиковых гофрах с месте установки привода.
Рассмотрим первый кабель идущий от привода — это питание 220 В, его есть смысл делать кабелем ПВС 3×1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.

Второй кабель — от привода на сигнальную лампу, на схеме он обозначен 2×0,75 (можно взять и 2×0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от привода на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная «шляпка» выводите провод на лицевую плоскость столба прямо под «шляпкой».

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить «домофонным сигнальным кабелем» 4×0,22.

Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500−600мм от земли.

Ближний к электроприводу фотоэлемент (приемник, RX) требует 4-х жильного провода — 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4×0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15−20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.

Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2×0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4×0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Схема подключения фотоэлемента | Статьи

Подключение и использование автоматики для ворот с и без подключения фотоэлементов.

Поводом написания данной статьи послужил один из часто задаваемых вопросов со стороны покупателей — зачем нужны фотоэлементы и можно ли обойтись без них?

На вопрос — зачем нужны фотоэлементы? Вы найдёте ответ в нашем каталоге статей. А вот как подключить фотоэлементы к автоматике откатных ворот, мы расскажем в этой статье.

Подключение фотоэлементов.

Для подключения фотоэлементов нам понадобиться два провода, один из проводов должен быть 4-х жильный а второй 2-х жильный.

Итак у нас есть 2 фотоэлемента, внешних они абсолютно одинаковы. Снимаем крышки фотоэлементов и находим фотоэлемент который имеет колодку с двумя контактами, такой фотоэлемент имеет маркировку TX.

Подключаем к ним 2-х жильный кабель.

Берём другой фотоэлемент, его маркировка RX, у него 4 (5) контактов.
В этом фотоэлементе RX, есть одна особенность, нужно установить перемычку как показано на схеме:

К контактам «+» и «-»подключаем провода от первого фотоэлемента «+» и «-», 3 к 3. К контактам «+» и «-», «COM» м «OUT» подключаемых 4-х жильный провод, а другой его край подключаемых к блоку управления к соответствующим контактам. 2 провода «+» и «-» — это провода питания, а другие 2 провода «COM» м «OUT» — это сигнальные провода.

К блоку управления автоматики, провода подключаем согласно схемы приведенной на рисунке ниже:

Как видите нечего сложного нет, и нечего не надо паять и настраивать, достаточно подключить нужные провода в нужные места.

Для своих клиентов, специалисты интернет-магазина ВОРОТА откатные, проводят бесплатные консультации по монтажу. Став нашим клиентов, у Вас все получиться и Вы установите автоматику для откатных ворот своими руками.

Эксплуатация автоматики для откатных ворот без использования фотоэементов.

На блоке управления привода откатных ворот, устанавливаем перемычку между контактами «FOTO» и «GND»

Смотреть схему подключения фотоэлементов ОНЛАЙН

Скачать инструкции

<<<Статья №7 … Статья №9>>>

Подключение фотоэлементов безопасности к автоматике для ворот своими руками

Фотоэлементы представляют собой инфракрасные сканеры, которые обнаруживают преграды на пути движения створок ворот и предотвращают столкновение.

Устанавливаются парные датчики по разные стороны проезда строго друг напротив друга. При включении автоматики от элемента-передатчика к элементу-приемнику идет инфракрасный луч, не видимый глазу. Если в проезде возникнет какое-либо препятствие, то оно прервет луч, после чего ворота остановятся или начнут открываться (зависит от настроек и направления движения створок).

О чем пойдет речь далее:

• Возможные различия между моделями фотоэлементов.
• Схема подключения к приводу откатных ворот.
• Схема подключения с распашными воротами.
• Схема подключения датчиков безопасности к шлагбауму.

Различия между моделями фотоэлементов бывают по нескольким направлениям:

• Питание элементов

• Особенности монтажа

• Дальность действия датчиков и угол рассеивания луча

Питание элементов

Можно приобрести проводные сканеры проезда или беспроводные модели.

Электропроводку традиционных датчиков прокладывают до монтажа самих элементов. Оптимальной считается скрытая проводка, когда под проездом провода протягивают внутри пластиковой водопроводной трубы сечением 15-25 мм, в грунте и внутри опор – в гофре.

Работа беспроводных фотоэлементов обеспечивается за счет пальчиковых батареек, установленных внутрь корпуса. Такие датчики обычно обходятся в 2-2,5 раза дороже обычных проводных моделей, к тому же требуют постоянного контроля работоспособности и своевременной замены элементов питания.

Особенности монтажа

Рекомендуется устанавливать датчики на высоте 50-100 см от земли. Обычно выбирают отметку в 60 см, чтобы контролировать появление в проеме бампера машины.

Конструктивно датчики бывают встраиваемыми («утапливаются» заподлицо с монтажной поверхностью) или накладными (выступают над основанием).

Чаще всего фотоэлементы устанавливают непосредственно на воротные столбы.

С откатной конструкцией можно установить сканеры на нащельниках, спрятав их от посторонних глаз.

Для повышения уровня безопасности рекомендуется устанавливать вторую пару элементов на стойках с противоположной стороны проезда. С откатными конструкциями датчики можно установить со стороны двора близко к линии ворот – нескольких сантиметров будет достаточно.

С распашными воротами стойки выносятся за линию открытых створок. К примеру, при ширине створки в 2 м, датчики устанавливают на дистанции 2,2-2,5м от линии ворот, чтобы сами створки не перекрывали при движении инфракрасный луч.

Пример установки стоек с датчиками показан на схеме ниже. Ворота в данном случае открываются внутрь двора.

Иногда дополнительную пару фотоэлементов ставят на другой высоте, поближе к земле, чтобы обеспечить безопасность маленьким детям или домашним животным. Кстати, дети вообще могут экспериментировать с проползанием под лучом или перепрыгиванием через него, так что пара сканеров на разной высоте позволит усилить защиту.

Дальность действия датчиков и угол рассеивания луча

Для различных по ширине проемов предназначены разные модели датчиков. Определить подходящую пару позволяет значение дальности действия луча. Чаще всего параметр расположен в диапазоне от 10 до 30 м. Для небольших проездов подойдут любые датчики, а для более широких ворот следует внимательнее выбирать модель с достаточной дальностью луча.

Угол рассеивания луча влияет на требование к точности монтажа парных датчиков. В одних случаях места установки должны выбираться очень тщательно, чтобы соблюдался единый горизонт без каких-либо отклонений, в других требования будут менее жесткие. К примеру, значение 7° говорит о допустимости некоторого небольшого расхождения.

Некоторые модели оснащены поворотной платформой. В этом случае даже установка со значительным перепадом высоты между элементами не будет помехой для датчиков – работа оптики согласовывается за счет корректировки положения платформ.

Продемонстрируем включение фотоэлементов в автоматическую откатную систему на примере привода Miller Technics 1000.

Подключение осуществляется между блоком управления и двумя фотоэлементами. Предварительно прокладываются электрокабели от привода к местам крепления датчиков. Оптимально провода в гофре проводить на глубине порядка 70 см, а к дальнему фотоэлементу под проезжей частью – внутри трубы (подойдет пластиковая водопроводная с диаметром 15-20 мм).

Ниже приводится схема разводки проводов с указанием количества жил и размеров сечения:

Сначала необходимо снять крышку привода и добраться к плате управления.

Для подключения ближайшего к приводу элемента к плате соединяют следующие контакты:

• «+» и «-» датчика с питанием 15 В платы;

• «COM»  датчика с «GND» платы;

• «NC» датчика с «INFRO» платы.

С дальнего фотоэлемента идут лишь провода от контактов «+» и «-» к питанию 15В на плате.

Обычно в блоке управления предустановлена пара перемычек. При подключении фотоэлементов снимается перемычка с клемм «INFRO-GND», а на паре «STOP-GND» все остается без изменений.

Далее проверяется срабатывание датчиков. С откатной автоматикой остановка с реверсом предусмотрена только для закрывающейся створки. Поэтому следует открыть ворота, а при закрывании оборвать луч (просто встать между датчиками) – створка должна остановиться и начать открывание.

В случае, если ворота продолжают закрываться, не реагируя на прерывание луча, следует поменять местами проводку следующих пар контактов: «L1» с «L2» и «OL» с «CL».

Подключение инфракрасных датчиков к автоматической распашной системе проиллюстрируем на популярной модели Miller Technics 4000.

Плата управления размещена в отдельном коробе, который крепится на заборе или иной вертикальной поверхности рядом с одним из приводов. Проводка от фотоэлементов должна вестись к этому блоку.

К плате можно подвести две пары фотоэлементов. Пока они не установлены, DIP-переключатели с маркировкой «Ph_conn1» и «Ph_conn2» остаются в положении «ON». Когда подключается 1 пара фотоэлементов, то устанавливается положение «OFF» на DIP-переключателе с подписьюю «Ph_conn1», второй остается без изменений.

Далее приводятся схемы, как именно производятся подключения.

Ближний к блоку фотоэлемент:

Удаленный датчик:

Пример подключения сканеров к шлагбауму продемонстрируем на модели Professional 306.

Блок управления шлагбаума расположен внутри тумбы. Открываем дверцу и подключаем фотоэлементы к плате.

Фото ниже показывает узел с клеммами, которые отвечают за подключение датчиков безопасности.

Схема подключения ближнего (Приемник) и дальнего (Передатчик) фотоэлементов выглядит следующим образом:

Важно: Фотоэлементы подключаются после того, как другое воротное оборудование установлено и проверено в работе.

При возникновении дополнительных вопросов по подключению фотоэлементов или иных аксессуаров можно обратиться за бесплатной консультацией к нашему инженеру.

Автоматика для откатных ворот. Сборка электрической схемы своими руками

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Оглавление:

1. Автоматика для откатных ворот своими руками — особенности и характеристика
2. Самодельная автоматика для откатных ворот своими руками
3. Установка автоматики на откатные ворота своими руками

Автоматика для откатных ворот своими руками — особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

• электропривод;
• рейка, на которой расположены зубья;
• некоторые модели оснащены пультом дистанционного управления;
• элементы, обеспечивающие безопасность;
• лампы — сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

Как сделать привод для откатных ворот своими руками: устройство автоматики

На чтение 7 мин. Просмотров 66 Опубликовано 21.10.2020 Обновлено 12.10.2020

Автоматика для калитки или ворот является полезным дополнением к их функциональности. Механизм состоит из роликовой системы, запускающейся в работу с помощью электропривода. Мощность привода зависит от массы полотна. Проем конструкции оснащают фотодатчиками для более эффективной работы. Хозяева участков и гаражей изготавливают и устанавливают привод для откатных ворот своими руками, чтобы сэкономить средства.

Конструкция механизма ворот в общем виде

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Устройство приводной системы

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Функциональность повышают с помощью регулярной смазки подвижных деталей. Средство подбирают по условиям работы, вязкости состава, устойчивости к перемене температур и действию мороза. Чаще всего используются традиционные для нашей страны минеральные масла, их смеси с керосином, соляркой, водой, эмульсии или дорогие синтетические смазки.

Выбор двигателя

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

• Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
• Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
• Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Изготовление основных узлов самостоятельно

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

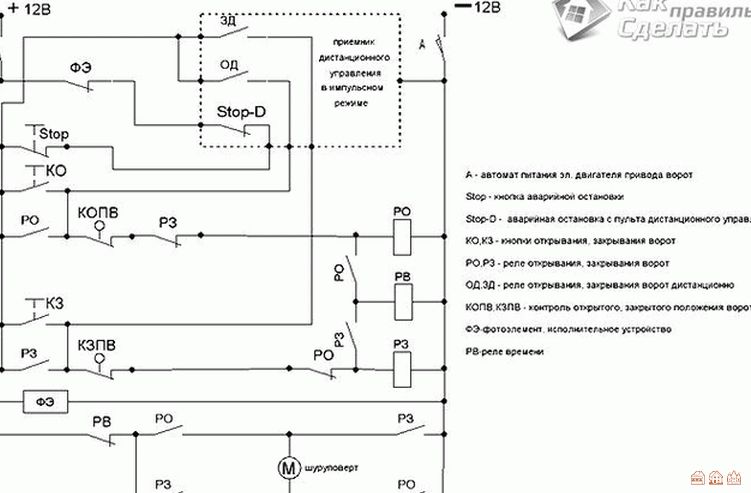

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Основные рекомендации

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку. Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот. Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

Схема подключения автоматики привода для откатных ворот

Двигатель фиксируют перед подсоединением автоматики.

Схематичный порядок работ:

1. соединение зубчатой планки и шестеренок мотора;
2. введение в работу торцевых выключателей;
3. регулировка перемычек на адаптере управления;
4. включение питания;
5. настройка дистанционного пульта;
6. наладка концевых реле и времени;
7. подсоединение к схеме периферийных приборов (сигнальных ламп и фотоэлементов).

В случае самостоятельного подключения автоматики нужно вначале собрать схему на столе, затем перенести практические навыки в реальные обстоятельства. Важно выбрать регламент правильного срабатывания концевых выключателей.

Механические торцевые реле фиксируют болтами, чтобы они не слишком сжимали спираль.

После срабатывания выключателей полотно еще несколько сантиметров проезжает по инерции, поэтому реле регулируют, чтобы в результате оставался малый зазор. Промежуток предохранит двигатель и редуктор от поломки при ударе.

Фотоэлементы ставят напротив друг друга на столбах. Передатчик к ним подключают двухжильным проводом, а приемник — четырехжильным. Сигнальную лампу подсоединяют к клеммам управляющего блока так, чтобы лицевая часть была обращена к дороге.

Кабель для ворот – обзор марок для подключения автоматических ворот, выбор сечения, особенности монтажа откатных и распашных ворот

Для правильной работы автоматических ворот немаловажно обеспечить надежное электропитание блока управления, привода, фотоэлементов и ламп, а соответственно подобрать и грамотно проложить кабель. Выбор и схема прокладки кабеля будут зависеть от типа устанавливаемых ворот и подходящего для данного типа привода.

Автоматические ворота по своему техническому исполнению и способу установки подразделяются на:

• распашные ворота, выполненные двумя створками;
• откатные, выполнены в виде одной сплошной двери, передвигающаяся по нижнему опорному тавру;
• подъемно-поворотные, осуществляющие открытие путем поворота всей дверцы;
• секционные, изготовленные из раздельных секций, которые в процессе открытия или закрытия, собираются в одну подвижную конструкцию;
• роллетные, изготавливаемые из узких пластинок, которые во время работы сворачиваются в коробах над входом.

Рассмотрим схему подключения и марки кабеля, которые необходимы для откатных и распашных ворот.

Схема подключения автоматических ворот. Особенности монтажа

И распашные и откатные ворота имеют похожую схему подключения. Сперва прокладывается кабель питания от розетки или автомата на 220В (380В) непосредственно к приводу (для откатных ворот) или блоку управления (для распашных). Далее обычно идет разводка до фотоэлементов, сигнальной лампы с антенной, кнопки открытия ворот при наличии. Комплект автоматики зависит от потребностей и предпочтений владельца.

Схема подключения откатных ворот выглядит примерно так:

Для более четкого представления , как нужно проложить кабель для откатных ворот рекомендуем посмотреть короткое видео:

В распашных воротах  необходимо подключить от блока управления 2 привода на каждую створку ворот . Для этого нужен 3-х жильный кабель сечением не менее 1, 5 мм2.   Все провода в блок управления заводить с гофрой только снизу, иначе попадет вода. Важным аспектом также является качество гофре – она обязана иметь стойкость для ультрафиолетового излучения. Поэтому лучше выбирать ПНД гофры.

Аналогично как и в откатных воротах идет разводка до фотоэлементов и сигнальных ламп.  Фотоэлементы обычно устанавливаются в торцах столбов ворот, на одинаковой высоте 0,5-0,6 м от земли.

Схема распашных ворот можно представить следующим образом:

В идеале проводку для автоматических ворот закладывать еще на этапе проектирования и строительства ворот.

Так как при подключении автоматическиз ворот предполагается подземная прокладка кабеля, то необходимо соблюдать нормы ПУЭ касательно кабельных линий в земле (п.2.3.)

Согласно нормам в местах, где предполагается нагрузка на грунт, например, под автомобильным проездом,  лучше защитить кабель и протянуть его в стальной или пнд трубе. Глубина прокладки кабеля в грунт обычно составляет 0,7 — 1,2 метра.

Марка ПВС относится к соединительным проводам, применяется для подключения электромашин, бытовых приборов и инструмента при номинальном переменном напряжении до 380 В, при частоте 50 Гц. Токонесущая жила из меди, гибкая, изолирование и корпус из поливинилхлоридного пластика. Имеет стойкость к коррозийно-активным веществам, плесневым грибам, механическим воздействиям.

ПВС или ВВГ — в чем разница и что лучше? — читайте в нашей статье подробный обзор и сравнение двух самых популярных марок кабеля.

МКШ –монтажный кабель, отлично подходит для подключения фотоэлементов на воротах. используется для надежного подключения электроустройств на номинальное переменное напряжение до 500 В, при частоте до 400 Гц. Токонесущая жила из луженой проволочки из меди, изолирование и корпус из поливинилхлоридного пластика, в кабеле жилы закручены. Кабель устойчив к механическому воздействию и вибрации.

Также фотоэлементы можно подключить сигнальными домофонными марками кабеля типа  КСПВ, ШВЭВ. Если этих марок нет, то фотоэлементы можно подключить обыxным ПВС кабелем.

RG58 – коаксиальный кабель для подключения антенны. Для улучшения сигнала работы пульта управления ворот используется антенна, которая  подключается  любым антенным кабелем.

Выбор сечения для кабеля для ворот

Сечение кабеля для откатных ворот выбирается из расчета мощности электродвигателя автоматического электропривода и длины провода. Не стоит брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Единственный относительно «толстый» провод, который нужен для автоматики ворот это кабель питания привода, блока управления и то не толще 1,5мм2.

*n° — необходимо уточнять в инструкции по установке изделия.

План ворот подъездного пути Схемы, чертежи и схемы электрических ворот

Эти диаграммы прилагаются как любезность. Gate Info .Org не несет ответственности за их использовать. Вы всегда должны использовать или проконсультироваться со специалистом по установке прежде чем пытаться установить или работать с системой ворот. Нажмите на изображение для увеличения
1 Введение Начать здесь Интерактивные ворота Введение	2 3D-обзор	3 3D-автоматизация	4 Общественные ворота
5 Линейный поворотный рычаг	6 Распашные ворота, одинарные и двойные ворота	7 Стандартные раздвижные ворота	8 Задний открыватель раздвижных ворот
9 Установка петли детектора транспортных средств	10 Установка детектора корабля стиля зонда с фото безопасности Глаза	11 установка детектора корабля стиля зонда с петлями безопасности	12 Каркасы колонн
13 Опоры ворот	14 Каркасы колонн и опоры	15 Балки класса	16 Выносные опоры для ворот
17 Обзор строительства ворот	18 Петли Up Hill	19 Положительные остановки	20 Каменные работы
21 Монтаж панели солнечных батарей	22 Схема подключения «Без телефонной линии» Телефонный номер	23 Схема подключения С цифровой клавиатурой	24 Схема подключения С входной петлей
25 Установка линейного рычага	26 Контроллер двери Базовая автономная система доступа	27 Дверной контроллер Система многократного доступа	28 Дверной контроллер Система доступа к нескольким дверям с компьютерным управлением

Схема автоматического управления откатными воротами

В этом посте мы исследуем схему, разработанную для реализации автоматических откатных ворот или действия двери, и включающую в себя набор функций, указанных в запросе. Идея была предложена г-ном Андреасом.

Технические характеристики

Вы можете помочь мне разработать простой контроллер для откатных ворот. Как это работает … Нажмите выключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрытия кто-то проходит перед воротами, ворота снова открываются (с помощью инфракрасной камеры ??).

Достижение конца (остановка) при открытии и закрытии осуществляется с помощью магнитного или концевого выключателя.. Обратите внимание, что эта система должна работать от 24 В.

Большое спасибо,

Andreas Christodolou

Конструкция

Предлагаемая схема автоматического управления раздвижными воротами может быть понята, как объяснено в следующих пунктах:

Ссылаясь на схему ниже, ее можно разделить на три этапа: фиксатор установки-сброса с использованием T1 / T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3 / T5.

Примечание:

1. Пожалуйста, отсоедините 100 кОм ниже C1 от земли и подключите его к положительной клемме C1, то есть 100 кОм следует подключать прямо к клеммам C1 и нигде больше.
2. R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота инициируют обратное закрытие.

Предположим, что ворота находятся в «закрытом» положении, а язычок № 2 приводится в действие соответствующим магнитом ворот.

Это гарантирует, что вывод №12 микросхемы 4060 будет иметь высокий уровень, а микросхема останется неактивной (вывод №3 выключен).

В приведенном выше сценарии реле № 1 уже выключено, а его положение N / C закрыто (потому что T1 / T2 выключены), а T4 также выключен из-за отсутствия основного привода, что подразумевает реле № 2 выключен и находится в положении N / C.

Если реле №2 находится в НЗМ, двигатель отключается из-за отсутствия положительной перемычки через замыкающий контакт реле №2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, согласно запросу, открытие ворот инициируется кратковременным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1 / T2 через R4, переключая реле № 1, так что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открытия».

Как только вентиль отодвигается от своего «закрытого» положения, язычок № 2 отпускается, что мгновенно включает IC 4060, и он начинает отсчет, а его вывод № 3 теперь имеет логический ноль.

Ворота катятся, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При срабатывании геркон № 1 подтягивает основание T1 к земле через C1, размыкая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои точки замыкания.

Однако реле № 2 все еще находится в выключенном состоянии, что приводит к остановке двигателя из-за отсутствия питания через точки реле № 2 (замыкающие контакты).

Тем временем IC 4060 завершает свой счет, позволяя высокому уровню появиться на его выводе №3.(IC теперь фиксируется в этом положении через D2)

Это немедленно активирует реле № 2, позволяя обратную активацию двигателя.

Двигатель начинает сдвигать ворота в сторону «закрытого» положения, и в момент, когда он достигает «закрытого» конца, язычок № 2 снова активируется. В этом положении ИС снова сбрасывается, вызывая отсутствие сигнала на его контакте №3, дезактивацию реле №2 и …. отключение двигателя. Схема возвращается в исходное состояние ожидания.

Вычисление временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f (osc) = 1/2.3 x Rt x Ct

2.3 — это просто константа в отношении внутренней конфигурации ИС.

Предотвращение случайного проникновения

Согласно запросу, схема должна реагировать на случайное проникновение человека через ворота во время процесса закрытия, чтобы обезопасить человека, а также механизм ворот.

Это реализуется с помощью узла приемника инфракрасного передатчика, как показано на схеме.

D3 — ИК-фотодиод приемника, который остается включенным с помощью перпендикулярного ИК-активированного луча передатчика, сфокусированного на D3, положение луча должно быть прямолинейным вдоль движения затвора.

Пока D3 остается включенным, T3 / T5 не могут проводить, однако в присутствии человека, который может пытаться быстро проникнуть через ворота во время их закрывания, в ходе движения будет препятствовать инфракрасному лучу, вызывая срабатывание Т3 / Т5, которые, в свою очередь, будут проводить и отключать Т4 и реле №2.

Если реле № 2 отключено, дверь немедленно прекратит свое закрытие и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты более подходящей выглядит кратковременная остановка ворот вместо принудительного обратного открывания, которое может излишне задерживать процесс.

Использование транзисторного каскада таймера

Вышеупомянутое можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения задержки и удалив каскад ИК-детектора. Полную принципиальную схему можно увидеть ниже:

Этап ИК-передатчика

ИК-передатчик, который должен фокусировать луч на D3, может быть построен с использованием следующей схемы:

О Swagatam

Я инженер-электронщик (dipIETE ), любитель, изобретатель, схемотехник / конструктор печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь! Схема подключения электрических ворот

Схема подключения силовых соединений 21 проверка направления ворот 22 схема подключения аккумулятора 23 схема подключения фотоэлемента 24 схема подключения цифровой клавиатуры или нажатие кнопки 24 схема подключения домофона 25 подключение контура заземления детектор транспортных средств 24 завершение 7-дневного таймера цифровая клавиатура или клавишный переключатель 25, завершающий внутреннюю связь 25, шаг 5, активация пультов дистанционного управления. Здесь вы можете найти самые свежие фотографии электрических схем электрических ворот, а также вы можете просто получить картинку здесь.

Схема подключения электродвигателя ворот Fresh Fancy Garage для

Схема подключения моторизованных жалюзи Simplex Somfy Electric Gate 4

V2 Axil Twin Electric Automatic Gate Kit

Great bmw E90 электрические схемы прекрасная копия монтажной схемы для автоматического открывателя ворот раздвижных приводов Схема подключения фотоэлементов глаза rh 24 ansolsolder co осветительный контактор.

Схема подключения электрических ворот . Описание открывателя распашных ворот солнечного типа. Посетите пост, чтобы узнать больше. Электродвигатель распашных ворот удерживает материал поверхности из нержавеющей стали, может использоваться для всех типов ворот из нержавеющей стали и железных ворот. Схемы электропроводки являются важным инструментом для установки и тестирования домашних электрических цепей, а также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления. Схема электрических соединений Eagle Lift с ручным управлением Рисунок 7 1 800 usa gate 872 4283 10. Электрические схемы для электрических ворот, однофазные, трехфазные, электрические схемы, 1 фаза, 3 фазы, соединение звезда-треугольник, метод пуска трехфазного двигателя с помощью автоматического пускателя звезда-треугольник со схемами и В библиотеке чертежей для подъездных ворот и конструкции электрических ворот есть несколько различных типов схем электропроводки, все они по сути делают одно и то же, чтобы показать вам, как это сделать. Около 8 из них — приводы автоматических дверей, 8 — приводы ворот и 1 — с дистанционным управлением.Принципиальная схема автоматического открывателя ворот см. Больше о принципиальной схеме автоматического открывателя ворот принципиальная схема автоматического открывателя ворот электрическая схема автоматических открывателей ворот. Распашные ворота открыватели откатных ворот операторы и домофоны. На схеме подключения электрических ворот есть несколько взаимосвязанных изображений. Вам доступны самые разные схемы подключения автоматических открывателей ворот, например, приводов автоматических ворот. Информация о подъездных воротах для подрядчиков и установка подъездных ворот и электрических ворот для обучения потребителей.

Схема подключения для автоматических ворот Схема подключения и схема

Провод под напряжением Электрические ворота Двери Новые автоматические электрические ворота

Схема подключения Centurion 3000 Схема подключения электрических ворот Действительна

Электрическая схема электрических ворот Роскошный автоматический открыватель передних ворот

Электрическая схема подключения раздвижных ворот Моторный ключ внутренней связи

Блок-схема автоматической системы управления железнодорожными воротами Электронная

Пять простых правил игрушечного электромобиля Информация о схеме

Схема подключения электрического вентилятора автомобиля Информация о сервере Ecourbano

Co Z Руководство для автоматического открывания откатных ворот Best Of Mighty Mule Gate

Схема подключения открывателя ворот Google Search Home Fence Проект

Электрическая схема двери ворот Конструкция ворот и забора 1000 1000

Схема подключения Cat 5 Страница 9 Круговая диаграмма потока

Ключевой выключатель ворот гаража вверх вниз Остановка 3 кнопки роллетных ставен гараж

Схема подключения для автоматических ворот Уникальная схема подключения для автомобилей

Схема подключения электрических ворот Пришла электрическая схема для оригинального двигателя Как

Страница не найдена

Автоматика для ворот

Пожалуйста, выберите, какой тип автоматизации вам нужен для ваших ворот. Double & Single Swing относятся к двигателям, которые прикрепляются к воротам и стойке качающихся ворот. Двойной и одинарный под землей относятся к двигателям, которые находятся под землей и прикрепляются к концу петли поворотных ворот. Выберите Sliding , если вам нужна автоматика для боковых движущихся ворот, и Wheeled, если вам нужен двигатель, который использует колесный двигатель для управления вашими воротами.

Напряжение двигателя

Следует учитывать два типа выходов мощности — 24 В и 230 В.Если вам нужно большее количество операций (открывать / закрывать более 5-6 раз в час) в периоды пиковой нагрузки, например утром и вечером, вы можете рассмотреть возможность использования системы на 24 В.

24 В больше подходят для более высоких уровней эксплуатации, поскольку они, как правило, работают при более низких температурах, чем двигатели ворот 230 В. Однако в относительном выражении они стоят дороже, поэтому, если вам нужно открывать или закрывать ворота только 1-5 раз в час, тогда система на 230 В может оказаться более рентабельной.

24 В обычно используются в коммерческих помещениях, тогда как двигатели 230 В обычно используются в стандартных жилых помещениях.Исключением из этого правила являются двигатели для откатных ворот, где верно обратное: системы автоматизации для откатных ворот 24 В обычно предназначены для домашнего использования, а 230 В — для более интенсивного использования (коммерческое / коммунальное).

24 В могут потреблять питание от систем резервного питания от батарей, что означает, что они могут работать при любом отключении электроэнергии (230 В или трехфазную систему необходимо открыть с помощью ключа ручной разблокировки).

24 В также могут использоваться солнечные блоки питания в качестве средства зарядки аккумуляторов, что позволяет размещать автоматику для ворот в сельских и удаленных местах, где отсутствует электроснабжение.

Технические характеристики каждого продукта можно найти в их техническом паспорте. Каждое техническое описание можно загрузить со страницы каждого продукта на этом веб-сайте.

Вес ворот

Все электродвигатели для ворот работают с максимальным весом. Это сделано для того, чтобы ворота работали надежно и безопасно. Важно знать вес каждой створки ворот, чтобы выбрать правильный двигатель для вашей установки. Если вы не знаете вес ваших ворот, отправьте нам фотографию вместе с размерами ворот, и мы посоветуем.

Ширина ворот

Двигатели для ворот, как и вес, предназначены для ворот определенных размеров. Самый важный размер — это ширина ворот. Чтобы убедиться, что вы выбрали правильный двигатель для управления воротами, вы должны знать ширину каждых ворот, требующих автоматизации.

Ежедневное использование

Количество использований ваших ворот в день является определяющим фактором при выборе двигателя, подходящего для вашего использования. Двигатели предназначены для работы в пределах определенной мощности (операций в день), поэтому выбор двигателя, совместимого с вашим желаемым использованием, имеет важное значение для его долговечности. Выберите из представленных ниже вариантов, сколько раз (открытие и закрытие = 1 операция) ворота будут работать в среднем за день.

SG Commercial Operator — официальный сайт PowerMaster

Схема подключения для автоматического открывателя ворот

Схема подключения автоматического открывателя ворот DSR400

Описание продукта

Схема подключения автоматического открывателя ворот DSR400 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ:

Мощность: 120 Вт;

Скорость: 17см / сек;

Макс. вес ворот: 400 кг

Включая стальную основу высотой 270 мм, 2 пульта дистанционного управления.

29,5 x 20 x 22,5 см
9,9 / 8,9 кг

Спецификация	DSR400
Источник питания:	120 В / 60 Гц ИЛИ 230 В / 50 Гц
Двигатель 24 В постоянного тока
Потребляемая мощность:	120 Вт
Скорость движения ворот:	6,7 дюйма / сек 17 см / сек
Макс. вес ворот:	400 кг
Условия окружающей среды:	от — От 30 ° C до 40 ° C
Класс защиты:	IP44
Размер:	29.5 * 20 * 22,5 см
Вес нетто / брутто:	9,9 / 8,9 кг

Тепловая защита, встроенная в обмотку двигателя

Привод состоит из турбины и червяка, которые работают спокойно

Простая сборка. В случае сбоя питания ворота можно открывать и закрывать вручную после выжимной муфты

Дополнительный аксессуар:

Кнопка

Луч фотоэлемента

Внешний приемник

Детектор петель

Беспроводная клавиатура

Двигатель	24 В постоянного тока
Мощность	120 Вт
Скорость	17 см / сек
Макс. вес ворот	400кг

Схема подключения автоматического открывателя ворот Характеристики:

1. Мягкий старт и плавный останов.

Низкое безопасное напряжение 2,24 В.

3. Удобный режим Midway.

4. Встроенное регулируемое автоматическое закрывание.

5.Магнитный концевой выключатель.

6. Безопасный скользящий код для пульта дистанционного управления.

7. Остановка / задний ход в случае препятствия.

8. Интеллектуальный плавный пуск и плавный останов.

9. Максимальное время работы двигателя (MRT) для множественной защиты
