Схема железных печей для бани своими руками

Печи металлические для бани своими руками: два варианта исполнения

Театр начинается с вешалки, а баня – с печи. Банные печи можно разделить на две основные группы: кирпичные и металлические.

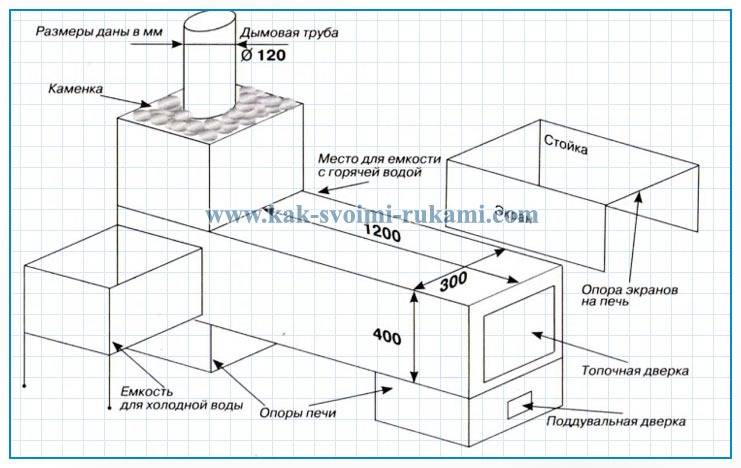

Схема сборки металлической печи.

Чтобы установить добротную кирпичную печь, необходимо найти мастера-печника, он поможет советом да делом. Металлические печи можно приобрести в специальном магазине или сделать своими руками.

В традиционных русских банях устанавливают не электрическую или газовую печь, а дровяную. Ее можно сделать своими руками.

Чтобы в помещении сохранялись необходимые показатели влажности и температуры, металлическая печь должна иметь правильную конструкцию. Она может быть вертикальной (из трубы) или горизонтальной (из бочки).

Рассмотрим подробнее, как сделать первый вариант печки.

Задача № 1: приобретите трубу из металла (толщина – 10 мм, высота 1,8 м). Далее нарежьте ее на неравные части (0,9 м – на каменку и топку, 0,6 м – на бак, 0,2 м – на дверцы поддувала и топки). В трубе (той, что пойдет на каменку и топку) сделайте вырез: отверстие шириной 20 см и высотой 6 см.

Над поддувалом приварите пластину с отверстием в центре, в нем четыре проушины для закрепления колосника, который лучше купить в строительном магазине.

Пластина, предназначенная для крепления колосника, должна иметь толщину минимум 12 мм. Дверцу поддувала делаем из оставшегося куска трубы.

Отверстие шириной 300 мм и высотой 200 мм пойдет под дверцу для топки. Сверху приварите еще одну пластинку с вырезанным центром, на нее будут укладываться металлические бруски (размером 1х1 см) под каменку.

Колосниковую решетку лучше купить, а после укрепить ее (как и сам колосник). На каменку, как правило, должно хватить 10 см по высоте трубки. В отделении для нее вырезаем отверстие 25х30 см для

Мало построить печь для бани своими руками, нужно ее еще правильно установить: так, чтобы дверца каменки была направлена в парилку, а топка оказалась напротив входа.

Далее каменку наполняют камнями, предназначенными специально для бани, но не доверху.

Если вы живете в месте, где встречаются природные камни (например, диабаз), наберите их самостоятельно, не тратьте деньги в специализированных магазинах напрасно.

Внимание: не используйте для этого дела породы, в которых содержится слюда, не подходит для парилки и гранит (он крошится). Камни подбирайте мелкокристаллические, лучше

черного цвета, округлой формы, по размеру небольшие.

Бак для воды в печке из металла

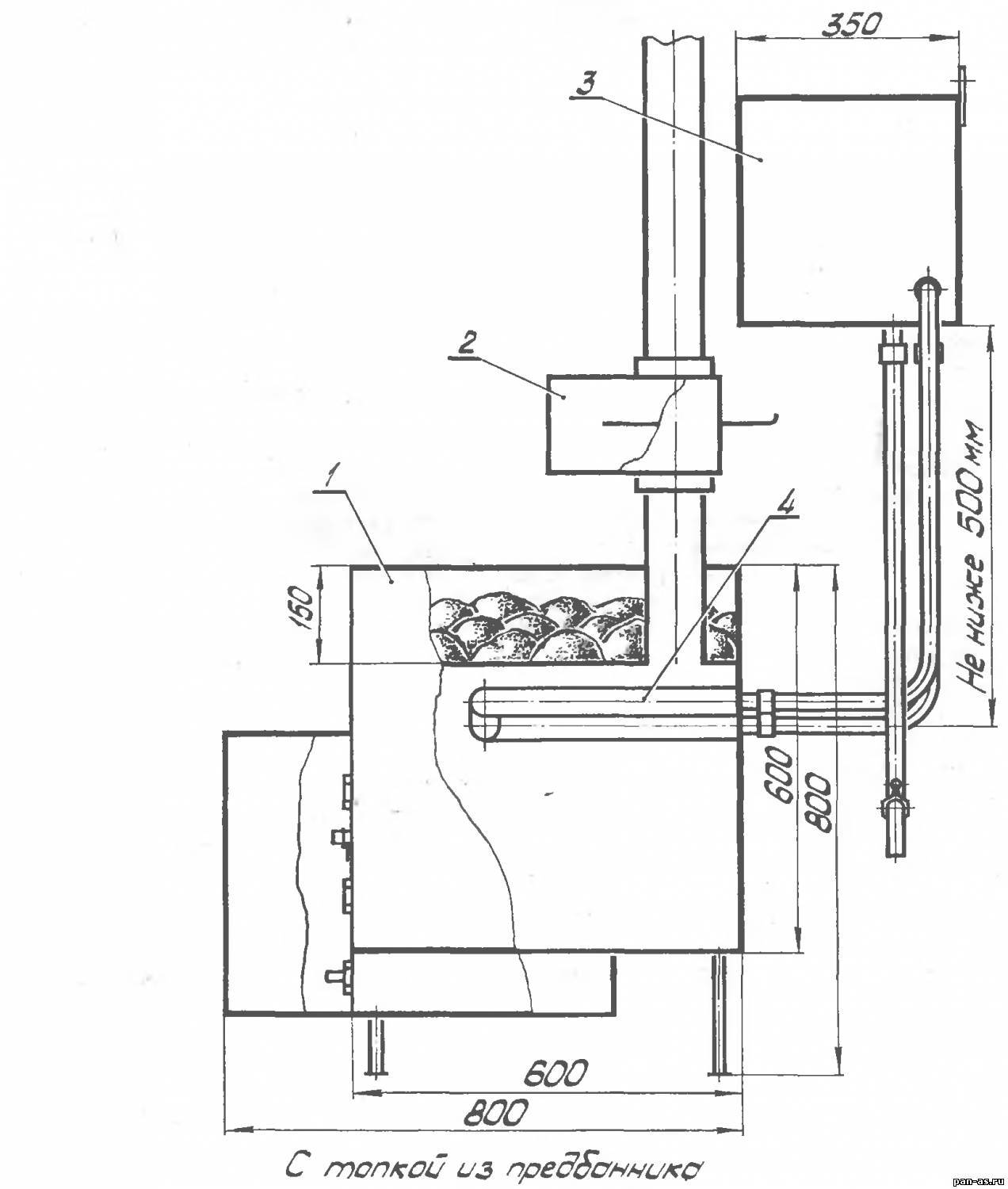

Схема печи «Жара».

Металлические печи для бани вертикальной конструкции, которые можно сделать своими руками, включают в себя бак для воды, устанавливаемый над каменкой.

Делается это так: сверху каменки приваривается еще одна пластина толщиной 8 мм, в ней вырезается отверстие для дымохода диаметром примерно 15 см, далее приваривается дымоходная труба и ранее заготовленный кусок трубы. Отверстие для трубы делают ближе к задней части печки.

Часть бака закрывают стальным полукругом, в котором должно быть отверстие для дымоходной трубы, которая после приваривается к заготовке. Вторая половина бака нужна для наполнения водой. Чтобы конструкция нормально функционировала, изготавливают специальную крышку с ручкой.

Вы хотите вывести на крышу кирпичную трубу? Тогда вам предстоит к дымовой трубе приварить площадку 30х30 см на расстоянии от крышки бака в 35 см. К стенке открытой части емкости приварите кусок трубы, она пригодится под установку крана горячей воды.

Установка печи

Печь со встроенным баком.

Чтобы установить металлическую печь, которую вы сделали своими руками, надо соорудить для нее фундамент. Для этого вам понадобятся бетонный раствор и огнеупорный кирпич. Из кирпича делаются два ряда и скрепляются раствором. На этот фундамент устанавливается печь.

Фундамент делаем размером 70х70 см, расстояние от стены бани при этом – минимум 20 см. Для

дополнительной пожарной безопасности стену, возле которой вы поставили металлическую печь, укройте специальной фольгой с утеплителем (изовер).

Эта фольга будет дополнительным отражателем для тепла, а изовер изолятором, который не позволит стенам нагреться.

Если вы решили обложить печку кирпичом (высота кладки – 1,2 м, ширина – 80х80 см), этот пункт можете пропустить.

Кирпичную дымоходную трубу начинают возводить на приваренной площадке, делают ее на высоту от 50 см (через крышу). Трубу в обязательном порядке штукатурят, деревянные конструкции изолируются асбестом.

Отметим, что металлическая печь, сделанная своими руками по такому способу, предназначена исключительно для бани, она не подойдет для дачи или дома.

Еще один вариант: печь из ободов своими руками

Схема печи с теплообменником.

Разберем еще один вариант самодель­ной печи для бани небольших разме­ров, он прост в изготовлении и отличается высокой эффективнос­тью. Вам понадобится материал, который “валя­ется под ногами”

пришед­шие в негодность колесные ободы от ЗИЛ-130. Их размер идеален для строительства печки.

Всего надо четыре обода: два – без дна, два с диском с отверстиями. Еще пригодятся две стальные трубы (длина 50-60 см, толщина стенок 6 мм), кирпич, поддувальная, задвижка.

Средняя и нижняя части топки выкладываются из обожженного кирпича, а сама топка делается на глине в пол­кирпича. Размеры — 62х62 см. На топке устанавливается конструкция из 2-х ободов (один без дна, второй с дном), которые свариваются друг с другом сплошным швом по внешней кромке.

К верхнему по центру приваривается труба, отверстия по пе­риметру завариваются стальными вкладышами (толщина минимум 5 мм).

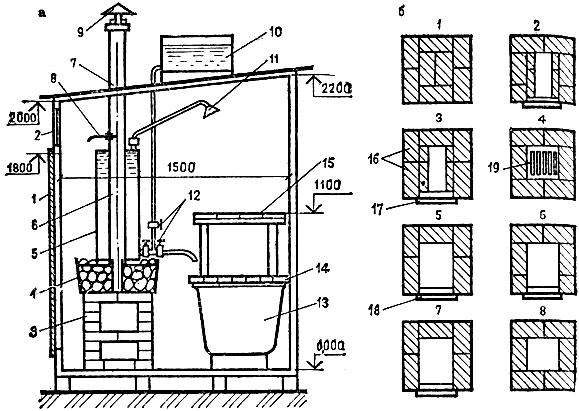

Проект печи для бани.

К нижнему с помощью прутков из стали привариваем отражатель в виде стального диска толщиной в 5 мм и диаметром, на 12 см меньшим внутрен­него размера обода. Отра­жатель рекомендуется сделать вогнутым.

Третий обод с рассекателем нужен для до­полнительной теплоотдачи. Укрепляют его на четырех прутках, которые приварены по пе­риметру днища, они должны также упираться во второй обод.

Все, кроме централь­ного отверстия третьего обода, заваривают вкладышами (толщина – 4 мм), а в середине приваривают кожух.

Оставшееся пространство можно заполнить асбес­товым шнуром или набить глиной. Рассекатель изготавливают из 4-мм стали. Оставляют зазор между ободом и рассекате­лем в 30 мм.

Четвертый обод будет служить котлом для нагрева воды. Емкость котла лучше выбрать 40 л, этого хватит на пятерых человек.

Дно котла должно быть 4 мм, в центре его вырезают отверстие, приваривается труба, к ее верхней части прикрепляется стальная площадка (она нужна для кирпичного основания дымовой трубы). Котел устанавливается на третий обод через подкладку глины и асбестового шнура.

В нижнюю часть котла приваривают трубку с краном. Сверху котел закрывают съемной крышкой. Задвижку в трубе устанавливают после укладки на глине 1-го ряда кирпичей.

Труба, кстати, должна быть шириной в 1,5 кирпича, и ее лучше сделать квадратного сечения. Выше чердака дымовую трубу рекомендуют соорудить из асбестоцементной трубы.

Стенку, отделяющую парную и разде­валку и проходящую вплотную к печке, лучше сделать из кирпича. Хорошо, если нижняя часть зольника будет вы­ходить через от­верстие (6х13 см) под доски пола парной это обес­печит хорошую вентиляцию. При использовании такой печки для бани нижний обод разогревается докрасна.

Чтобы не обжечься, первый и второй ободы рекомендуется обложить с трех сторон кирпичами. Если топить печку сухими березовыми дро­вами, то при нулевой температуре снаружи уже через час после топки в помещении будет 120°С.

Для поддержания жара надо, чтобы горело три-четыре полена. Если это условие не выполнять, температура начнет спадать.

Как сделать печь для бани своими руками – подробности от мастера

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

  • Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
  • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

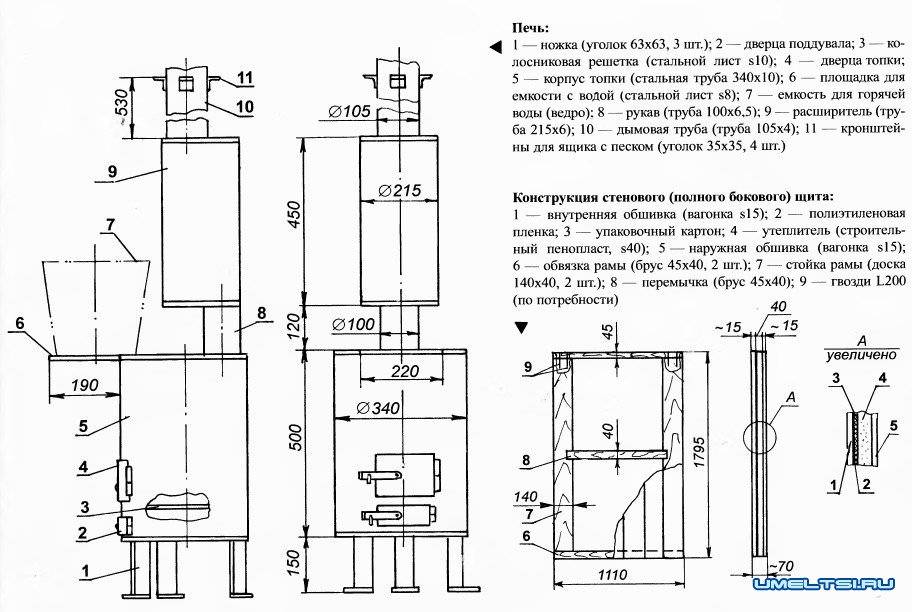

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

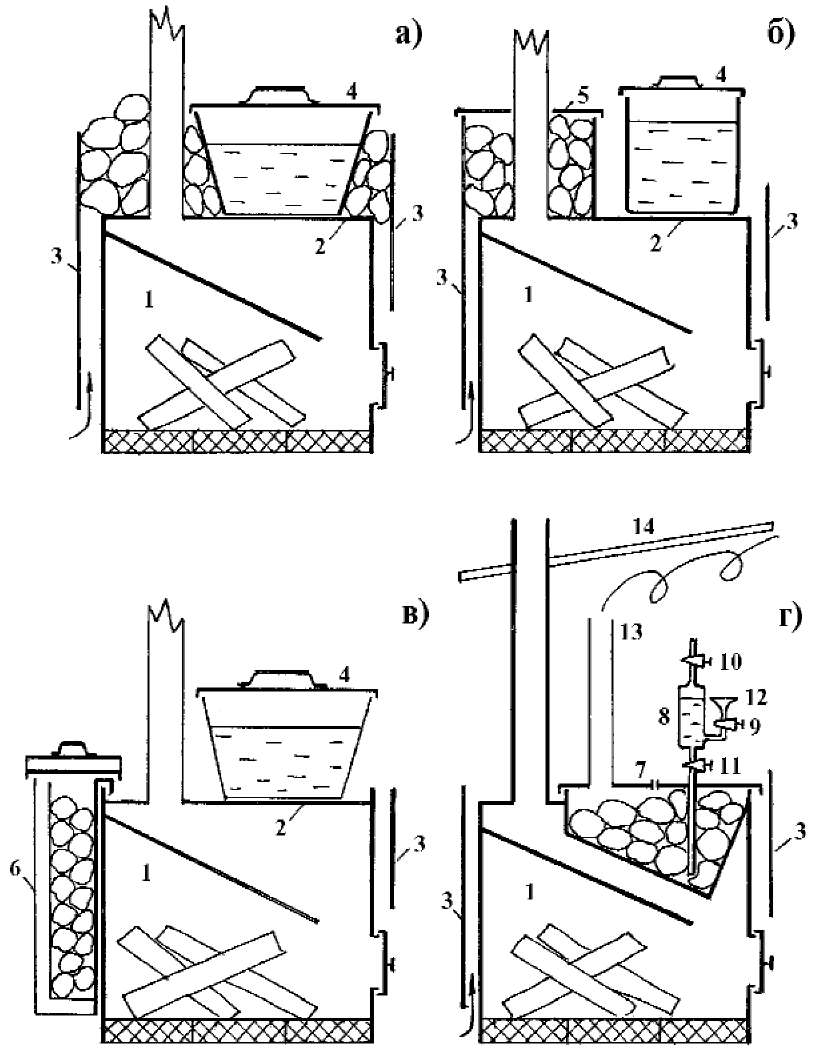

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Строительство домов

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

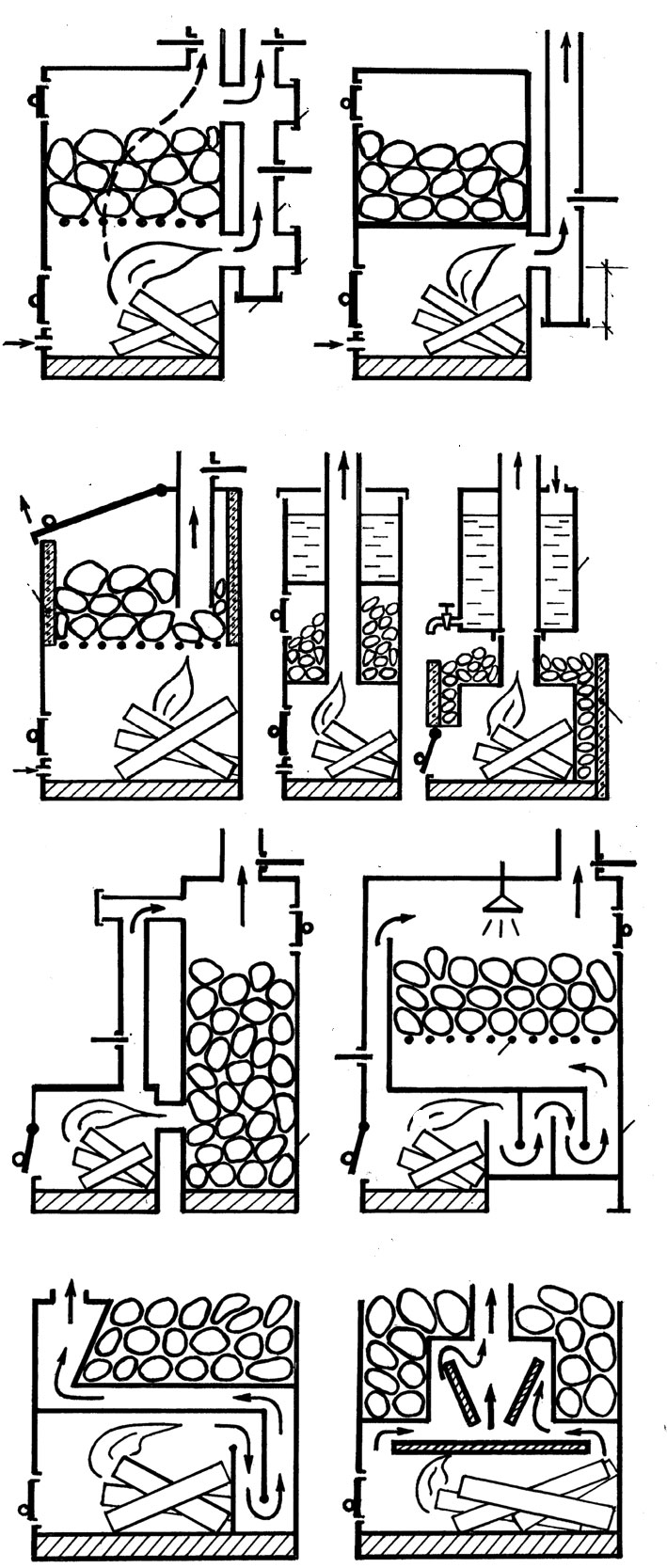

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Комментарии

Долго думал делать самому

Долго думал делать самому печь или все же чуть переплатить и купить готову. По-моему переплату пару тысяч не стоит этих морок. Взял у leyka.com.ua печь новослав и доволен!

Статьи по теме

© Строительный портал STROYPORTAL 2011-2016. Статьи о ремонте, строительстве, стройматериалах.

Копирование информации с сайта возможно только с разрешения редакции или с указанием прямой ссылки на первоисточник. Юридическое обоснование

Металлические печи для бани своими руками чертежи картинки

Печь для бани из металла своими руками чертежи

Вместо отверстий, в дне можно вырезать прямоугольник необходимого размера и установить чугунную колосниковую решетку.

Со стороны дверок, к лицевой поверхности, дополнительно можно приварить любой декоративный рисунок из металлических прутков.

  1. Для пожарной безопасности конструкции, стены и пол помещения, в месте установки, необходимо закрыть негорючими асбестоцементными плитами.

Объем бака для горячей воды составляет 100 (л). В баке предусмотрен отвод для установки крана и прямоугольное отверстие для наполнения водой.

Изготавливать печь из простого металла не рекомендуется, так как он подвержен воздействию к коррозии и температурным деформациям.

Банные печи из металла

В любой бане должна быть печь, которая позволяет создать определенную климатическую атмосферу в парном помещении. На сегодняшний день существует множество разновидностей конструкций длительного горения, которые можно приобрести в специализированных магазинах или сделать своими руками. Одной из самых эффективных является металлическая печь для бани. Чтобы самостоятельно собрать такое устройство, следует подготовить или скачать специальные чертежи, а также воспользоваться нижеприведенной инструкцией или посмотреть видео по сборке конструкции. Это позволит сэкономить значительную сумму денежных средств.

Преимущества металлической каменки

Чтобы получить мягкий пар необходимо собрать большую печь из кирпича, которая длительное время сохраняет тепло в бане. Но для этого необходим надежный фундамент, что приводит к дополнительным расходам.

Металлическую печь длительного горения можно изготовить своими руками. При этом не нужно тщательно изучать схемы, чтобы создать сложную конструкцию. Еще одним преимуществом является то, что агрегат уже через полчаса нагревает парное помещение до оптимальной температуры.

Недостатки отопительного оборудования

Металлическая каменка не только быстро нагревается, но и практически моментально остывает. Поэтому для принятия банных процедур необходимо хорошо протопить устройство. Протопить парную для группы людей будет достаточно сложно.

Собрать устройство своими руками можно несколькими способами. Ее можно сделать из, металлической емкости, листов или трубы. Если нет навыков работы со сварочным аппаратом, то рекомендуется собрать агрегат из трубы. Диаметр конструкции будет 80 сантиметров, а высота, примерно 170 сантиметров. Сверху изготавливается каменка и тара с водой. Чтобы увеличить температуру в парной нужно на камни полить воду.

  • Чтобы изготовить оборудование своими руками, в первую очередь, необходимо подготовить чертеж, так называемый эскиз с точными размерами.
  • Металлическая труба со 180-сантиметровой высотой и 60-сантиметровым диаметром. Стенки трубы должны иметь толщину около 10 миллиметров.
  • 8-миллиметровый металлический лист.
  • Стальной прут с 10-миллиметровым диаметром.
  • Металлические дверцы.
  • Колосник.
  • Кран.
  • Дымоход.

Эти материалы продаются в строительных магазинах. Также необходимо подготовить аппарат для сварочных работ и болгарка.

Фундамент для печи длительного горения

Прежде чем возводить конструкцию, необходимо подготовить для нее надежное основание. Некоторые устанавливают отопительный аппарат на поверхность пола, но это является грубой ошибкой. Для любой печи нужно сделать фундамент.

В качестве теплоизоляционного слоя можно выложить рубероид. Поверхность необходимо проверить строительным уровнем, чтобы она была достаточно ровной. Рекомендуется подождать два месяца, перед установкой отопительного оборудования. После этого выложить два кирпичных ряда.

После этого можно приступать к монтажу конструкции, если подготовлены все чертежи. Печь должна находиться на расстоянии 1 метр от поверхности стены, которая покрывается фольгой для пожарной безопасности.

Изготовление оборудования

Самодельная печь длительного горения изготавливается своими руками в несколько этапов. Чтобы качественно собрать конструкцию необходимо последовательно выполнять все работы.

Болгаркой нужно разрезать пополам трубу из металла. Первая часть понадобится для изготовления топки, а другая часть для подогрева бачка с водой. Снизу первой трубы необходимо сделать небольшое отверстие (поддувало), размеры которого составляют 20X5 сантиметров. Также изнутри необходимо приварить специальные кронштейны для колосника. Чуть выше проделать еще одно отверстие для топки: 20X25 сантиметров. Затем устанавливаются дверцы на закрепленные петли.

Каменка должна находиться над топкой, в которую устанавливается колосник или металлическая решетка, ячейки которой должны быть меньше размеров камней.

Опираясь на чертеж нужно приварить внизу второй трубы кран. Затем закрепить отрезок трубы к каменке при помощи сварочного аппарата. Шов нужно проверить обязательно на водную непроницаемость. К баку приваривается две половинки крышки. Одну следует приварить, а вторую установить на петли.

Трубу необходимо изолировать при помощи кирпича или термостойкого материала. Важно понимать, что самодельная металлическая дровяная печь нагревается до высокой температуры, поэтому повышена пожарная безопасность. Поэтому отверстие в потолке необходимо качественно и надежно изолировать.

Поверхность ближней стены также необходимо изолировать. Для этого можно воспользоваться листами из металла. Также самодельная конструкция длительного горения может быть обложена красным кирпичом, чтобы предотвратить воспламенение. Этот нюанс также должен быть внесен в чертеж.

Установка печи

Опытные мастера рекомендуют устанавливать оборудование длительного горения отдельно от парного помещения, чтобы в предбаннике также было тепло.

  1. Чтобы увеличить уровень пожарной безопасности, топка должна быть защищена металлическим листом, который быстро нагревается, поэтому топку не рекомендуется ставить в парном помещении.
  2. Частую закладку твердого топлива удобнее делать в предбаннике.
  3. Поэтому банная конструкция устанавливается в стене между помещениями. Стену необходимо изолировать асбестом или листом металла.

Также специалисты советуют монтировать приточно-вытяжную вентиляционную систему, чтобы в парном помещении циркулировал свежий воздух. Соблюдение этих простых требований увеличить пожарную безопасность парного помещения, а металлический аппарат прослужит длительное время без сбоев.

Гибрид каменки и кухонной печи

Отопительные конструкции для бани можно совместить с кухонной печью. Такое оборудование длительного горения целесообразно устанавливать в том случае, если в бане есть комната отдыха, в которой можно не только расслабиться, но и перекусить. Это помещение необходимо внести в чертеж, чтобы не упустить никаких деталей строительства.

Парное помещение и кухня отделяются перегородкой из красного кирпича. Чтобы избежать ожогов, рекомендуется установить металлический экран со стороны парного помещения.

Виды конструкций

Кроме традиционной печи из металла, есть множество вариантов отопительного оборудования. На видео демонстрируется принцип их работы. Основными из них являются:

  • Печь-калорифер.
  • Вертикальная конструкция.
  • Оборудование с открытым теплообменником и каменкой.

Изготовление любого из существующих устройств своими руками возможно только при качественной подготовке, а также нужно разработать соответствующие чертежи. Эти печи отличаются тем, что корпус изготавливается из металлических листов, а не из трубы.

Если нужна небольшая модель, то подойдут проекты вертикальной печи. Металлический бак с водой монтируется над каменкой. В центре бачка крепится дымоход при помощи сварочного аппарата. Калорифер изготавливается с открытым теплообменником и камерой. Для этого понадобиться металлический лист с 5-миллиметровой толщиной.

Все варианты можно изготовить своими руками. Для этого нужно найти необходимые схемы и подготовить все материалы. Рекомендуется проконсультироваться с профессионалами по установке изолирующих материалов, так как от них зависит безопасность работы металлического агрегата. При необходимости можно посмотреть видео инструкцию по сборке устройства.

Чертежи банной печи из металла – строим печь своими руками

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

  1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
  2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
  3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

  1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
  2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
  3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

  1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
  2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

  1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
  2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
  3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

  1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
  2. Невозможность отапливать большие по площади помещения.
  3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
  4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

  • лист стали толщиной не менее 8 миллиметров;
  • колосник;
  • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
  • 10-миллиметровый пруток;
  • дверцы и щеколды для обустройства поддувала, каменки и топки;
  • водный кран;
  • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

  1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
  2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
  3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
  4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Банная печь из металла своими руками: фотографии и чертежи

Сегодня рынок предлагает потребителю огромный ассортимент металлических печей для бани. Однако качество стоит хороших денег. При наличии опыта сварки и необходимых исходных материалов печь для бани можно собрать своими руками. При этом сэкономить кровные и получить дополнительное удовольствие от результатов собственного труда. Кроме того, самостоятельный подход позволяет собрать устройство таких габаритов, которые оптимально подходят для конкретного помещения.

Самодельная печка из металла: хорошо видно добротные сварные швы

Без печи нет бани

Печь – обязательный элемент любой бани или сауны. Именно она нагревает помещение и поддерживает оптимальную для банных процедур температуру. А температура в парной не должна опускаться ниже +50 0 С. Банная печь является по совместительству парогенератором и нагнетает достаточное количество водяного пара.

В силу своих температурных характеристик печь должна быть изготовлена только из жаропрочного материала: камня, кирпича или стали. В последнее время изделия из металла завоевывают все большую популярность благодаря компактным размерам и хорошей теплоотдаче. Работающую на твердом топливе печку из листового металла можно купить в специализированном магазине, заказать в ближайшей слесарной мастерской. А можно изготовить свой собственный агрегат.

Печка для бани и сауны: сходства и различия

Режимы парения в русской бане и финской сауне заметно различаются. В сауне температуры предельные – до 85 0 С, а влажность незначительная – 5-15%, иначе не избежать ожога. В традиционной русской бане жару поменьше, а пара поддается побольше.

Соответственно различаются и схемы отапливающих устройств для национальных парилок. В сауне для экстремального нагрева нужна максимальная площадь соприкосновения горячих стенок с воздухом. Каменка, если и есть, то небольшая и открытая. Камни на ней накаляются слабо и пара дают мало.

Сварная печь для сауны: небольшая открытая каменка и приоткрытая нижняя дверка для создания тяги

Печь в русской парной должна давать максимум пара. Причем этот пар имеет температуру 150 0 С и состоит из мелких капель. Завсегдатаи парной называют его «легким». Такой конденсат можно получить только на камнях, раскаленных до 500 градусов Цельсия. Достичь таких температур удается только в закрытой каменке, установленной прямо над топкой.

Вариант вертикального теплогенератора. Снизу-вверх: отсек для сбора золы, топка, каменка, бак, дымоход

Важно иметь в виду, что нереально нагреть одним агрегатом и в одном помещении камни до 500 градусов, а окружающий воздух всего до 50-60. Во избежание перегрева окружающего воздуха стенки топки обкладываются изнутри жаропрочным кирпичом. В результате такой отделки, или футеровки, теплоотдача стенок снижается, и максимум тепловой энергии направляется на каменку.

Печная камера изнутри выложена жароупорным кирпичом

Жаронепроницаемый кирпичный экран можно соорудить вокруг топочной камеры. Последний вариант похуже, поскольку стальные стенки за экраном из-за отсутствия конвекции перегреваются и со временем металл разрушается. Выход: устанавливать жаропрочную сталь или конструкционно большей толщины. Сохранение между стенками и кирпичной кладкой небольшой воздушной прослойки также продлит срок службы вашей печи.

А здесь металлическая печь заключена в кирпичный саркофаг

Процесс изготовления

Все твердотопливные печи при наличии общего принципа работы отличаются конструктивом. Соответственно различаются и чертежи печей из металла для личной бани.

Перед тем, как приступить к изготовлению самодельной печурки, нужно определиться с ее местоположением в будущей парной, продумать все размеры. Нежелательно, чтобы вертикальный дымоход изгибался. Поэтому заранее убедитесь, что у него на пути не окажется препятствий в виде потолочной балки или стропила.

Современные банные печи изготавливаются из железных листов толщиной 3-5 мм. В конструкции предусматривается отдельная тепловая камера для каменной засыпки и емкость для воды. Чтобы снизить теплоотдачу стенок и направить весь тепловой потенциал на каменку, топку изнутри или снаружи облицовывают огнеупорным кирпичом.

Отдельно стоит сказать о сварных швах: именно с них начинается прогорание металла. Заводы-производители решают эту проблему, используя гнутые конструкции. Если вы мастерите отопительный аппарат самостоятельно, вам вряд ли удастся согнуть лист стали толщиной 3-6 мм. Поэтому остается единственный вариант – делать швы как можно более качественными. Пособие по электросварке в помощь!

Конструктивные элементы

Стандартная топка состоит из двух отделений: топочной камеры сверху и зольника снизу. В камере сжигается топливо, а нижняя секция служит для сбора золы. Эти отделения разделяются сквозной решеткой и имеют отдельные дверцы. Часто дверку зольника оставляют открытой, чтобы в топку поступал необходимый для процесса горения воздух. Иногда ее еще называют поддувальной дверцей.

Это отсек изготавливают в виде закрытого ящика над топкой. В него засыпают соответствующий материал: дикие валуны, крупный булыжник. Количество камней и объем секции мастер определяет индивидуально. Чем больше камней, тем больше площадь раскаленной поверхности, с которой можно получить пар. Главное, чтобы у печи хватило мощности их раскалить. Для средней парной объемом 12-14 м3, хватит каменки объемом 30*40*30 см.

Типичная открытая каменка

Пропорции секции для камней можно изменять, ориентируясь на конструкцию печки. Обслуживание каменки осуществляется через лючок, который целесообразнее расположить в верхней части. Открыв его, вы должны доставать рукой до самого дна отсека.

Труба – еще один неотъемлемый элемент банной печи из металла. Труба не только выводит дым наружу, но и подогревает емкость с водой, которая через дозатор подается на камни. Во время работы поверхность трубы имеет довольно высокую температуру и поэтому должна соответствующим образом изолироваться.

Для организации дымохода рекомендуется приобретать готовые изделия. Предприятия-производители выпускают полные наборы с внутренним дымоходом и наружной дымовой трубой, а также с дефлектором – защитным «колпаком», закрывающим трубу от попадания осадков.

По месту установки дымоходы бывают внутренние и внешние

Резервуар для воды всегда устанавливается над топкой. Внизу такого бака монтируется специальный кран, обеспечивающий постепенную подачу воды на раскаленные камни для создания пара. Мастера банестроения советуют приобретать такие устройства в специализированных магазинах. Только заводское оборудование способно работать долгое время при высоких температурах.

Мелкие детали

Решетки, дверцы и другие конструктивные элементы также можно приобретать в магазине в готовом виде. Это ускорит и упростит процесс изготовления собственного изделия. При составлении чертежей нужно будет отталкиваться от уже имеющихся готовых деталей.

Схема типичной печи для бани в разрезе

Чертежи и модели

Обычно автономные теплогенераторы изготавливаются под парные объемом 12-14 м 3 . Варятся они из листового металла толщиной 3-5 мм. Тяга для горения создается за счет приоткрытого зольника и выходящего на улицу дымоотвода. Многие мастера добавляют ребра жесткости – металлические уголки, привариваемые снаружи по бокам топки, чтобы при сильном нагреве стенки конструкции не выгибались.

Простейший чертеж банной печи с закрытой каменкой на тетрадном листе

На следующей схеме еще один образец печки для бани, но в другом формате. Размеры здесь не указаны, зато нагляднее представлены пропорции и расположение различных элементов. В данной модели объем топки превышает объем каменки на 30%. Такое соотношение можно считать оптимальным.

Трехмерная модель печи-каменки из металла

Декоративная отделка: красиво и практично

Производители современных лакокрасочных материалов готовы предложить составы, специально предназначенные для защиты железа от высоких температур и водяного пара. На базе кремнийорганических красок выпускаются термостойкие эмали. Процедура нанесения термоустойчивых составов стандартная: поверхность предварительно обезжиривается, и краска наносится в несколько слоев.

Заключение

Итак, мы рассмотрели печи для бани из металла, их основные модификации, конструктивные элементы и некоторые чертежи, по которым простые любители собирают свои собственные «буржуйки». Выбрать один из предложенных нами либо искать свой вариант – решать хозяину.

Сегодня на рынке, в строительных журналах и в интернете легко найти массу готовых образцов и чертежей печи для бани из металла.

Преимущества переносных железных агрегатов по сравнению со стационарными печами:

  • компактные размеры и пригодность для небольших помещений;
  • мобильность, возможность транспортировки на личном автомобиле;
  • простота установки, не требующая закладки массивного фундамента;
  • доступная цена при покупке и низкая себестоимость при собственноручном производстве.

Для того, чтобы собрать такую печку своими руками, понадобятся навыки электросварки и несколько кусков листового железа. Также необходимо позаботиться и приобрести заранее кое-какие доп. элементы: дверцы, решетки, вытяжную трубу. В качестве основания в помещении обустраивается бетонная стяжка, подойдет и крупная металлическая рама.

Как сделать печку в баню из железа.

Кирпичные печи для каркасной бани

Схемы печей для бани в силу своей специфики имеют значительные отличия в конструкции от схем классических печей, которые используют для обогрева жилых домов. Банные печи называют каменками, так как схема конструкции печи для бани предполагает обустройство спецкармана, заполняемого грудой камней. Банная печь обладает высоким показателем теплоемкости и нагревает помещение банного комплекса за относительно короткое время.

Существует несколько типов схем печей для бани, которые владелец может сделать своими руками при наличии необходимых навыков и опыта. Наиболее распространенными типами схем печей для бани, которые изготавливаются своими руками, являются следующие:

  1. Колосниковая топка. Этот тип имеет в своей конструкции специальный отсек – поддувало. Наличие этого конструкционного элемента позволяет создавать внутри топки высокотемпературное пламя. Такая система дает возможность в кратчайшие сроки прогревать воздушное пространство парного отделения. Такая печь идеально подходит при использовании в качестве топлива дрова.
  2. Бесколосниковая топка. Этот тип печей имеет более простую конструкцию, является экономичным и простым в обслуживании, бережно расходует топливо, однако такие печи являются очень требовательными к качеству используемого топлива.

Для создания конструкций печей для комплекса помещений бани могут использоваться такие материалы, как огнеупорный кирпич и металл. При использовании обожженного кирпича для создания конструкции печи потребуется привлечение опытного специалиста – печника.

Печь из металла является более простой в изготовлении и, помимо того, что такую печь можно приобрести в специализированном магазине, ее также при желании и наличии соответствующего опыта у владельца банного комплекса можно изготовить собственноручно.

Печи для банного комплекса из обожженного кирпича

В оснащении банного комплекса русской бани чаще всего еще с древнейших времен использовались печи, выложенные из такого стройматериала, как кирпичи из обожженной глины. В процессе изготовления такой печи для ее кладки применяется глиняный раствор. В настоящий момент такие печи являются одними из наиболее популярных конструкций, так как использование схемы печи для бани из кирпича позволяет добиться того, что в помещении происходит формирование отличного сухого пара.

При разработке схемы кирпичной печи для бани в качестве стройматериала применяется проверенный временем классический тип красного жаростойкого кирпича из обожженной глины, который обладает повышенным показателем прочности.

В качестве связующего материала применяется специальный глинопесчаный раствор, приготовленный в определенном соотношении, помимо этого в процессе создания конструкции печи требуется учитывать некоторые особенности и нюансы, особенно это относится к процессу подготовки раствора:

  1. Глину для приготовления раствора следует использовать красную, она предварительно подвергается замачиванию на несколько дней, после осуществляется вымешивание размоченной глины до тех пор, пока она не приобретет консистенцию однородного киселя.
  2. Пропорции при приготовлении раствора для кладки из глиняного киселя с песком, следует соблюдать соотношение 1:2 или 1:3. Дальнейшее приготовление раствора заключается в подгонке массы под необходимое состояние.

Критерии готовности раствора к проведению работ по кладке печи определяются по поведению раствора. Прилипание раствора к рабочему инструменту свидетельствует о высокой жирности состава. В этом случае к раствору добавляется песок и вода. Если раствор начинает рваться и тяжело намазывается на поверхность кирпича, то к составу следует добавить глиняного киселя.

Наиболее распространенными моделями печей, смонтированных из кирпича, является печь с изготовленной мойкой из чугуна и модель печи для бани, которая в своей схеме имеет верхнее расположение емкости для воды комбинированного типа.

Для строительства печи с мойкой из чугуна потребуется подготовить следующие материалы и комплектующие:

  • кирпич красный обожженный в количестве 220 шт.;
  • раковина, изготовленная из чугуна – 1 шт. ;
  • дверцы металлические необходимые одна — для чистки и вторая — с отверстиями;
  • задвижка металлическая для регулировки тяги, имеющая размер 13х13 см;
  • металлический уголок 40 мм и толщиной металла 4 мм;
  • емкость для воды размером 250х350х270 мм.

Работы проводятся в определенном порядке и с соблюдением всех технологических норм и требований.

Первые 2 ряда кирпича выкладываются сплошной кладкой. В процессе выкладки третьего ряда монтируется дверца для топочного отделения. Дверцу следует использовать ту, которая имеет отверстия в своем корпусе. Одновременно с монтажом дверцы для топочной, при выкладке третьего ряда устанавливается дверца для чистки дымохода. На этом этапе начинается выкладка перевальной стенки.

В процессе выкладки четвертого ряда осуществляется монтаж водогрейной коробки. При укладке кирпичей, входящих в пятый ряд, проводится перекрытие дверцы чистки. В процессе монтажа шестого ряда осуществляется формирование топочной камеры с дымовой трубой и проводится перекрытие топочной дверцы. При формировании перевальной стенки требуется провести стесывание верхнего кирпича.


В процессе выкладки седьмого, восьмого и девятого рядов проводится перекрытие водогрейной коробки и формируется основание под раковину. На девятом ряду требуется провести стесывание углов кирпича для более плотного прилегания раковины.

При монтаже десятого ряда ставится стальной уголок и раковина. Последующие 20 рядов используются для монтажа дымовой трубы, а задвижка устанавливается на 30 ряду.

Для каменки с верхним размещением бака для воды потребуется подготовить:

  • кирпич – 190 шт.;
  • колосниковая решетка 300х200 мм;
  • плита чугунная 470х380 мм;
  • заслонка;
  • 2 дверки – большая для топочной и маленькая для поддувала;
  • пластины стали;
  • бак для воды.

Конструкция печи состоит из 21 ряда кирпича, с 21 ряда начинается формирование вытяжной трубы. Дверца для поддувала устанавливается на втором ряду, колосниковая решетка на четвертом. Дверца топки ставится на пятом ряду. Камера топки формируется при монтаже шестого и седьмого рядов кладки. С 10 по 13 ряды проводится формирование тепловой камеры для камня, Задвижка устанавливается на 20 ряду.

Схемы конструкций печей для бани из металла

При монтаже печи для бани из металла схема конструкции должна быть правильно рассчитана, так как от правильной схемы конструкции зависит не только качество обогрева помещений, но и безопасность эксплуатации печи для бани из металла.

Чаще всего при монтаже печи для банного помещения с использованием металла агрегаты можно изготовить в двух вариантах:

  • вертикальном;
  • горизонтальном.

Горизонтальные металлические печные агрегаты изготавливаются с использованием бочки, а в конструкции вертикального агрегата используют отрезок трубы соответствующего диаметра.

Для обогрева небольшой бани оптимальным является использование закрытой металлической печи. Такое устройство достаточно легко конструируется в домашних условиях при наличии необходимых навыков работы с металлом. Этот тип конструкции является очень компактным. Но такая печь имеет существенный недостаток: она обладает небольшим показателем теплоемкости, этот недостаток конструкции можно устранить, облицевав ее кирпичом.

Открытый тип печи можно использовать для более крупных банных комплексов.

Такая конструкция банной печи отличается от закрытой наличием у первой каменки.

Для монтажа металлической печи потребуется перед проведением работ подготовить требуемые материалы и инструменты:

  • труба металлическая или бочка;
  • пластины металлические толщиной не менее 10 мм;
  • навесы для крепления дверок;
  • труба для монтажа дымохода;
  • огнеупорный кирпич для проведения облицовочных работ;
  • бак для нагрева воды;
  • камни для наполнения каменки;
  • сварочный агрегат;
  • ножницы по металлу;
  • молоток;
  • пассатижи.

Перед проведением монтажа составляется подробная схема конструкции с указанием размеров всех элементов конструкции.

При обустройстве банного комплекса следует особое внимание уделить месту расположения и монтажу агрегата для обогрева банных помещений. Схема установки любой конструкции печи в бане требует подготовки под нее отдельного фундаментного основания. В процессе выбора места для размещения отопительного агрегата следует выбирать с учетом того что в процессе функционирования печи обогреваться ее теплом должна не только парная банного комплекса, но и остальные помещения. Помимо этого эксплуатируемая печь должна обеспечивать владельцу банного комплекса максимальную безопасность.

Существует две схемы возможного монтажа банной печи:

  1. Установка печи полностью в парной.
  2. Установка печной конструкции с выносом топочной дверцы в другое помещение, смежное с парной.

Обе эти схемы имеют свои недостатки и преимущества.

При установке печи в парной без выноса дверцы топочной имеется возможность оперативно контролировать интенсивность горения топлива, а недостатком такой схемы является то, что при небольшой площади парной сложно найти место для размещения дров. Помимо этого в парной происходит интенсивное выжигание кислорода, что тоже является большим недостатком.

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать . Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

  • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь , хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

  • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от т радиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню .

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п .

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

  • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже , то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их . Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

  • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости , приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

  • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Схемы таких простейших печек периодического действия будут рассмотрены ниже.

  • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.

В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

  • «Жара-Экстра 400»;
  • «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м 3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м 3 .

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

  • сделать тягу более равномерной;
  • сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

В комплектацию к устройствам входят:

  • колосниковые решетки;
  • декоративные элементы;
  • чугунная дверка
  • закрытая каменка с воронкой для подачи воды;
  • совок;
  • подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

  • каменкой закрытого типа;
  • системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

  • традиционную русскую баньку;
  • финскую сауну для настоящих викингов;
  • хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету , любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист т олщиной порядка 5 мм (сталь Cт 3 ). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

  • Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
  • Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
  • Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок к ронштейнов для внутренних решетчатых перегородок.
  • По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
  • Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

  • Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 — 12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
  • Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
  • Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
  • Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
  • На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом , чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок , который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

  • Когда печка будет полностью сварена, производят т щательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа , который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

  • Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
  • Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
  • После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
  • Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
  • С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
  • Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
  • Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
  • Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
  • При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

  • В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
  • Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
  • Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой . Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет т рубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

Такие баки могут сами по себе иметь достаточный объем , либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

  • Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
  • На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
  • Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
  • Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

  • После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
  • Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером » – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Подробнее об этом процессе можно узнать из. Здесь же – только несколько важных замечаний:

  • Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

  • Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости .
  • Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден . Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид , базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара . При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя , возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем — 1 кг дров на 1 м 3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе — отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

К сведению! Указанная конструкция является самой безопасной и практичной в использовании, требует минимального количества раскройных и сварных работ.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм — четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 — дверцы и элементы топки, поддувала; 3 — задвижка; 7, 8, 9, 10 11, 12, 13 — секции топки и каменки — стенки поддувала; 14, 16, 18- днище; 15 — колосниковая решетка; 17 — отверстие для пополнения воды; 21, 24 — люк для загрузки каменки; 23 — трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 — кран отбора горячей воды;

Внимание ! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку — ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно ! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250 о С. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

  • Протапливать печь и прогревать баню удобнее из предбанника;
  • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
  • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

Баня является чрезвычайно популярна в России. Сегодня это обязательный атрибут дачи, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то выстраивает кирпичные каменки, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике оказывается более экономичным, ведь такая модель может быть сделана из подручных материалов.

Почему стоит выбрать металлическую печь

Металлическая печь для бани своими руками собирается сегодня многими домашними мастерами. Это обусловлено множеством факторов, например:

  • компактностью;
  • отсутствием необходимости возведения массивного фундамента;
  • возможностью поддержания постоянного процесса горения;
  • возможностью сооружения конструкции из имеющихся материалов.

Такие печи действительно получаются довольно компактными, а значит, установить их можно будет даже в небольшой парилке. Массивного фундамента конструкция не потребует, для этого можно будет возвести облегченное основание. Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно будет поддерживать постоянно, температура будет удерживаться на необходимом уровне.

Минусы металлической печи

Несмотря на то что металлическая печь для бани своими руками может быть собрана, многие отказываются от такой конструкции в пользу дорогостоящих кирпичных сооружений, возвести которые под силу лишь опытному специалисту. Это объясняется некоторыми минусами металлических печей, среди них:

  • быстрое остывание;
  • низкая способность нагрева помещения с большой площадью;
  • необходимость обеспечения противопожарной защиты.

Металлические печи достаточно быстро нагреваются, но и быстро остывают. Накапливать тепловую энергию у таких конструкций не получается. Для того чтобы добиться в бане нормальной температуры для процедур, необходимо будет поддерживать процесс горения. Некоторые владельцы бань отказываются от металлических печей еще и по той причине, что такие конструкции необходимо защищать, чтобы обеспечить нормальный уровень пожарной безопасности. Некоторые, например, используют дополнительную обшивку корпуса.

Устройство металлической печи

Простая металлическая печь для бани обычно имеет две части, одна предназначается для топки, вторая — для бака с водой. Поддувало располагается в нижней части трубы, над ним находится круглая стальная пластина. Над топкой должна находиться каменка, от верха до дна должно быть 10 см или больше. В баке для горячей воды проделывается отверстие для дымовой трубы. Важно при этом обеспечить герметичность швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, а вероятность отравления угарным газом отсутствует. Кроме того, изготовить такую конструкцию довольно просто самостоятельно.

Если вами будет изготавливаться металлическая печь-каменка для бани, то вы можете сделать ее по своему чертежу. Однако если создавать его нет желания, то можно изготовить короб из заготовок следующих размеров:

  • две пластины с размерами 600х1400 мм;
  • одна пластина с размерами 270х600 мм;
  • одна пластина с размерами 270х140 мм.

Для того чтобы выполнить нишу для камней, следует вырезать из листового 5-мм железа две заготовки со следующими параметрами: 270х300 мм. Ещё две заготовки должны иметь другие размеры: 270х250 мм. Один лист стали должен иметь следующие размеры: 25х300 мм. Однако довольно часто металлические печи для бани из трубы изготавливаются. В этом случае подойдет заготовка с параметрами, которые упоминаются в статье.

Самостоятельное изготовление металлической печи: выбор формы корпуса

Если будет собираться металлическая печь для бани своими руками, то на первом этапе предстоит выбрать форму корпуса. Этот параметр будет влиять на производительность оборудования и удобство его эксплуатации. Печь может быть:

  • цилиндрической;
  • фигурной;
  • горизонтальной;
  • прямоугольной.

Последняя разновидность более популярна и удобна. Если печь будет иметь такую конфигурацию, то форма сохранится наиболее длительное время. А об углы будет довольно сложно обжечься, ведь именно эти зоны подвергаются минимальному накалу. Равномерность нагрева конструкции и помещения будет зависеть от формы печи. Вы должны учитывать еще и необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый корпус обладает низкой устойчивостью. Кроме того, такое оборудование требует более плотных стенок, так как нагреваться будет сильнее.

Выбор конструктивных особенностей и подготовка материалов

Металлические банные печи известны довольно давно, за это время умельцы разработали множество разновидностей и исполнений таких устройств. Наиболее простым решением станет печь-каменка, которую можно изготовить из бочки. Для этого у емкости срезаются крышка и дно. В результате удастся получить цилиндр, который до половины наполняется кирпичами, установленными на ребро.

Сверху следует уложить колосниковую решетку. Оставшаяся половина бочки должна быть заполнена камнями на 2/3. Конструкцию следует дополнить дымоходом и установить на печь крышку. Такая технология довольно проста, но конструкция не отличается удобством в использовании. Если будет выполняться металлическая печь для бани своими руками, то для проведения работ можно использовать листовую сталь, которая тоже ляжет в основу корпуса печи-каменки.

Внутренняя поверхность конструкции должна быть выложена кирпичом. Какой бы вариант исполнения вы ни выбрали, следует подготовить некоторые материалы, среди них:

  • листовая сталь;
  • 10-мм прут;
  • щеколды;
  • трубы;
  • металлическая труба;
  • колосник;
  • водный кран.

Листовая сталь должна иметь толщину, равную 8 мм или больше. Что касается металлической трубы, то толщина ее стенок должна составить 10 мм, тогда как диаметр может изменяться в пределах от 50 до 60 см. Для топочной камеры понадобятся не только щеколды, но и дверки.

Подготавливая трубу, вы должны позаботиться о наличии 90-см отрезка, который пойдёт на топку. Для бака понадобится 60-см отрезок, тогда как на второстепенные детали пойдет 50-см труба. Когда выполняются печи для бани на дровах, довольно часто дверцы изготавливаются самостоятельно. Что касается инструментов, то для проведения работ следует подготовить сварочный аппарат и углошлифовальную машину.

Изготовление печи с закрытой каменкой

Если вам нужна печь с закрытой каменкой, то вы должны быть готовы к тому, что для подачи пара необходимо будет открыть дверку. Такая конструкция изготавливается по следующей технологии. В большом куске трубы, диаметр которой составляет 50 см или больше, необходимо проделать проем для поддувала. Его размер должен быть равен 5х20 см. Внутри нужно приварить крепление для установки колосника. Для этого можно применить металлическую пластину с проушинами.

Теперь можно начинать работы по обустройству топки. Для неё прорезается отверстие с размерами, которые равны 25х20 см. Для прутов каменки необходимо приварить крепления. Для того чтобы сделать колосниковую решетку, можно использовать сантиметровые прутья, но некоторые домашние умельцы предпочитают приобретать данный элемент печи.

На противоположной стенке следует прорезать отверстие, через которое будет поступать пар. Каменка заполняется камнями, которые подойдут для такой конструкции. Лучше всего выбрать диабаз или талькохлорит, однако отказаться стоит от кремния, слюдосодержащих камней и гранита. В крышке следует проделать отверстие для дымоходной трубы, установив ее на следующем этапе.

По такой технологии вами могут быть выполнены печи для бани на дровах. Дополнительно конструкция может быть усовершенствована, для этого можно использовать бак для горячей воды. Для этого подготавливается отрезок трубы внушительного диаметра, в который нужно вварить кран. Для бака с водой следует подготовить крышку. Ее нужно разрезать на две части, в одной из них вырезается проем для дымохода, эту часть нужно будет приварить сверху бака. Вторая часть крышки будет съемной, для удобства к ее поверхности необходимо приварить ручку и петли.

Изготовление металлической печи с открытой каменкой

Если вам удастся подготовить чертеж печи для бани из металла, то он значительно упростит проведение работ. В качестве альтернативного решения вы можете воспользоваться схемой, которая представлена в статье. Перед началом сборки конструкции следует ознакомиться с еще одной технологией, которая предусматривает изготовление печи с открытой каменкой. Если в наличии есть металлический лист, то соорудить агрегат будет достаточно просто.

Конструкция будет иметь вид трубы, которую следует разделить на два отсека колосниковой решеткой. Верхняя часть станет топкой, тогда как нижняя будет выполнять функцию зольника поддувала. Отделения необходимо дополнить дверцами, через которые можно будет закладывать дрова, и обеспечить подачу воздуха, а также удалять продукты сгорания.

В дальнем на торце трубы необходимо установить патрубок дымохода, диаметр которого составит 100 мм. Поверх корпуса нужно приварить металлический короб, заполняемый камнями. С помощью колена дымохода вы сможете обеспечить нагревание камней, ведь контактирующая поверхность станет больше.

Если вы задумались о том, как сделать металлическую печь для бани, то конструкция может быть выполнена в форме параллелепипеда. В этом случае следует подготовить листы металла, а не трубу. Для такого оборудования понадобится водогрейный бак. В прямоугольной печи бак может быть размещен по одному из нескольких способов. Его иногда располагают на любой стороне, фиксируют сверху, врезают трубы на подачу и забор воды, выполняют рубашку по нескольким сторонам. Для того чтобы добиться максимально удобного способа получения горячей воды, можно установить теплообменный бак, который должен располагаться на трубе дымохода.

Водонагреватель может быть выполнен самостоятельно или приобретён в магазине, в последнем случае конструкция будет дополнена трубой стандартных размеров. При этом дымоход нужно будет врезать в бак, а вертикальную часть расположить над корпусом печи. При достаточном объеме воды бак будет выполнять функцию резервуара или выступать в качестве теплообменника, который можно подключить к емкости.

Изготовление печи открытого типа с кирпичными стенами

Довольно часто домашними мастерами изготавливается металлическая печь для бани, обложенная кирпичом. В этом случае конструкция будет иметь открытый тип. Оборудование довольно сложно в исполнении, но у него будет отличная способность накапливать тепло. Конструкция будет иметь металлический корпус, внутри которого — кирпичная кладка.

Требования к толщине металла при этом следует снизить, можно использовать 2-мм лист. Для кладки следует приобрести Укладка материала осуществляется на готовую смесь, которая предназначается для проведения печных работ. Замес проводится с учетом требований инструкции.

Перед тем как сделать металлическую печь для бани, необходимо подготовить основание. К нему привариваются ножки и пятки, что позволит сделать сооружение более устойчивым. На данное основание необходимо уложить сплошной кирпичный ряд. Для остальных видов возле топки необходимо осуществлять кладку в полкирпича, тогда как в области дымоходных каналов стоит использовать четверть кирпича.

Как только камера-поддувало будет готово, можно переходить к монтажу чугунного колосника. Расположить его нужно между зольником и топкой. Для того чтобы оформить проемы загрузочного окна и поддувала, следует использовать металлические уголки квадратного сечения со стороной в 20 мм. Важно при этом следить за тем, чтобы швы между рядами были максимально ровными.

Металлическая решетка из прутьев должна быть уложена над топочной камерой. Диаметр прутьев может быть равен 12 мм. Как только вы достигните уровня каменки, слева и справа следует оставить проем. В него вы будете загружать камни, чистить и доставать их. В это окно во время процедур можно будет плескать водой, чтобы получить пар.

Рассмотрев схемы металлических печей для бани, вы можете взять за основу описываемую в данном разделе конструкцию. В ней дымоходный канал лучше сделать извилистым. Это будет способствовать максимальному прогреву корпуса и сгоранию топлива. В том месте, где труба будет поворачиваться наверх, следует создать ревизионное окно. В нём должна быть задвижка, которая будет сохранять тепло после завершения процесса топки.

Верхние ряды кирпичей следует сделать сплошными, оставив проем для Как только кирпичная кладка будет завершена, раствор следует оставить до момента схватывания. Затем можно начинать варить стенки металлического корпуса. В данном случае он будет напоминать футляр. По стыкам следует пустить уголок квадратного сечения с вышеупомянутыми размерами, который позволит облегчить работы по сварке. Важно обеспечить герметичность швам.

Когда выполняется передняя стенка, не следует забывать вырезать в ней проемы для загрузочной камеры и зольника. Передняя стенка после этого устанавливается на свое место, петли для дверей нужно будет приварить на следующем этапе. Если двери вы хотите изготовить самостоятельно, то их ширина должна быть больше на 10 мм с каждой стороны по сравнению с проемами. Это обеспечит герметичность. Дополнительно можно использовать для этого асбестовый уплотнитель, который прокладывается по периметру дверки или по внутренней поверхности.

Вами тоже может быть осуществлено изготовление металлических печей для бань. Если вы решили использовать описываемую технологию, то в боковой стенке необходимо сделать проем для окна под образование пара. Металлическую дверь нужно установить с уплотняющим материалом. Желательно сделать ее открывающейся вниз. На крышке вырезается отверстие для дымоходной трубы, а после крышку можно вварить на место. Как только дымоходный канал будет установлен, его следует проварить по периметру. Металлическую печь на следующем этапе можно установить на место и наполнить камнями.

Особенности установки металлической печи

Размеры металлической печи для бани будут определены трубой или бочкой, которая ляжет в основу конструкции. Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию проведения сборки, но и позаботиться о том, чтобы были учтены правила установки конструкции.

Банная печь должна быть удалена от стен на 1 м или больше. Сооружение следует расположить близко от дымохода. Важно разместить конструкцию на специальную подставку или фундамент из огнеупорных материалов. Стены парной, возле которой будет располагаться печь, необходимо отделать огнеупорным листовым материалом.

Заключение

Подготовив чертеж печи для бани из металла, вы облегчите себе работу. Однако схема не обеспечивает успех. При работах по сварке деталей важно удостовериться в герметичности швов, в противном случае конструкция может оказаться опасной при эксплуатации. Если вы хотите избежать ошибок, вами должно быть более подробно изучено устройство.

Металлические печи для бани обычно изготавливаются из труб или листовой стали. Первый вариант окажется проще, ведь количество работ по сварке можно будет сократить. Облегчить сборку печи можно ещё несколькими способами. Например, купив готовые дверки, решетку, ручки и навесы. Некоторые домашние умельцы пытаются изготовить эти элементы самостоятельно. Кроме того, чертеж вовсе нет необходимости составлять самостоятельно, можно воспользоваться готовыми решениями. Некоторые варианты представлены в статье. Они позволят вам понять, какими размерами должна обладать печь, а также какое устройство она имеет.

Печи для бани — мифы и реальность

Баня для русского человека это фактически визитная карточка. Еще в древние века иностранцы удивлялись силе, здоровью и выносливости русских. И это благодаря образу жизни и бане. О бане складывали легенды и сказания, баня упоминалась в исторических источниках, баня была одним из важных культурных наследий общества.

За многие годы сложились традиции бани, которые передавались из поколения в поколение. Но пришло время когда были разрушены многие традиции, фактически оборвалась связь поколений. Баня начала угасать и было чуть не погибла, но вот вновь начала воскресать. Однако за периоды гонений и второго рождения обросла такими «подробностями» и тайнами, что на конец 20 века на этом поприще начали возникать как откровенные спекуляции, так и настоящее шаманство со всеми атрибутами посвященных и отверженных. И все с чем была связана баня тоже начало обрастать такими же мифами. Особенно это коснулось печи – сердца бани. Множество концепций, различные теории, гильдии, сообщества, ассоциации, все, что возникало вокруг бани, создавало определенные требования к печи.
Банная печь обросла таким количеством требований и определений, что простому человеку разобраться в этом чаще не хватает ни опыта, да бывает и знаний. В результате люди часто установившие печи не всегда правильно их подбирают и у них возникает разочарование, но уже не к печи, а к бане.
Поэтому и стал вопрос о развенчивании мифа о печи и вернуть ей реальные свойства и функции.
Данная статья написана на основании вопросов заданным на встречах и читателями в Центре Технической Поддержки http://forum-teplodar.ru/ . Кроме того это еще и ответы многим оппонентам которые пытаются выставить данные вопросы в совершенно другом ключе.

Вот некоторые из вопросов или мифов, которые мы постараемся перевести в реальность:

  • Банная печь может быть только закрытой.
  • Печь для Русской бане должна быть кирпичной.
  • Камни в металлических печах нагреваются максимум до 250*С.
  • Классическая печь в бане по-черному.
  • Открытая каменка перегревает парилку.
  • Кирпичная печь создает микроклимат в бане.
  • Инфракрасное излучение вредно в бане и исходит от металлических печей.
  • Закрытая каменка только способна выдать легкий пар.
  • Металлические печи создают конвекцию в бане, что вредит кондициям.
  • Настоящая баня печь может производиться только в Сибири.
  • Стальные печи подходят только для сауны.
  • В Русской бане только моются и пар только для потения и для ускорения помывки от конденсации воды на теле.
  • Печь для бани обязательно должна быть с баком.
  • Веник в бане может применяться только с кирпичной печью.
  • Печь в сауне имеет каменку для сухого пара.
  • Просушка бани возможна только теплоаккумулирующими печами.
  • Электрические печи создают сухой пар.
  • Паровые пушки новинка в банных печах для легкого пара?
  • Парогенератор в печи не заменит каменку.
  • Бани были только на севере Руси, на юге парились и мылись в печах.
  • Аквапечи новое направление, рассчитанное для Русских бань.

1. Закрытая каменка.

Печи, с момента их создания, должны были отвечать четким требованиям паровой бани. А чем славится баня? Конечно же, паром. И чем пар лучше, тем баня лучше. А лучший пар получается с раскаленных поверхностей. А где мы можем найти в печи эти раскаленные поверхности? Самые раскаленные это стенки топки. Да как иначе если их лижет пламя, камни в топке, как и в очаге тоже могут разогреться до состояния свечения. Для этого в кирпичных печах делали каменки и пропускали через них пламя. Каменки на период нагрева закрывали, чтобы исключить задымления помещения. Так появились закрытые каменки с возможностью нагрева камней как в очаге. Такие закрытые каменки в кирпичной печи была большая необходимость. Кирпичной печью нагреть хорошо камни по другому сложно. Да и топились кирпичные печи по многу часов, что позволяло хорошо прогреть любую по объему закладку. А закладки камней в кирпичных печах часто превышали 200 кг и это хоть и меньше чем в очаге бани по-черному, тем ни менее для парения семьи хватало. Вот и пошла слава о закрытой каменке. С появлением стальных печей многократно были попытки сделать закрытые каменки, но только в стальных ящиках. Нагрев камней уже шел не прямым нагревом пламени, а медленным нагревом от камней к камню. Да и нагрев был значительно ниже, и времени уходило больше и все не так как хотелось, да и каменки эти очень маленькие — максимум 30 кг камня, на две хороших поддачи, а дальше пар как с обычной каменки. Но дело сделано «прокукарекали, а там хоть солнце не вставай». Притом, что открытая каменка уже стала осуждаться не только и не столько за то, как она грела камни, а за то, что она: перегревала помещение, создавала излишнюю конвекцию, была источником инфракрасного излучения, выжигала кислород и т. д. и т.п. И уже на всех источниках клянется открытая каменка, а закрытая названа спасителем банного мира. Только это все манипуляции с сознанием, своего рода банный Каперфильд. Несмотря на многие недостатки очага в бане по-черному она до сих пор является классикой по качеству пара и банному микроклимату — а каменка открытая!
Но для потребителя получается заколдованный круг очаг для современных бань — не подходит, кирпичная печь – пережиток, стальная печь даже с закрытой каменкой до хороших условий недотягивает. И какой из этого выход? А выход – встроенный парогенератор, получение пара со стенок топки. Пока горят дрова, стенки раскалены, и мы можем получать самый качественный пар. Закрытая каменка непрямого нагрева камня – это миф.

2. Кирпичные печи для бани.

Кирпичная печь в бане, да и не только в бане, не так давно была единственно правильной печью и других доводов даже не рассматривалось. Но с развитием металлургии и теплотехники, были созданы совершенно новое направление металлических печей. Возникли предпосылки к переходу на новые технические решения. Однако кирпичные печи не ушли с банного рынка и продолжают еще работать. Мало того приверженцы кирпичных печей и особенно печники объявили металлические печи вредными. Но что интересно, что те кто в серьез утверждают об исключительности кирпичной печи, сами в первых рядах обсуждают стальные печи, в чем же дело почему такая жертвенность собственного времени сидеть в других, чуждых темах? Если бы это помогало продвижению кирпичной печи. Так вряд ли. Поскольку кирпичные печи всеже сдают свои позиции для этого существуют объективные причины:

  1. Кирпичные печи дорогие.
  2. Занимают много места.
  3. Требуют регулярного обслуживания и чистки.
  4. На прогрев печи требуется много времени иногда более 6 часов.
  5. Кирпичная печь сжигает много дров.
  6. Кирпичная печь слабо управляется.
  7. Каменки кирпичной печи маленькие.
  8. Восстановление температуры каменки после поддач воды чаще исключено.
  9. С каждым годом все меньше специалистов умеющих правильно сложить кирпичную печь.

И т.д. и т.п.
Скажем такого объема недостатков нет ни в одной металлической печи и если даже металлическая печь и имеет большую динамику, то этот недостаток всегда легче исправить чем в нужный момент растопить кирпичную печь. Кирпичные печи больше подходят для отопления жилых помещений и это оправдано, поскольку в жилых помещениях требуется выделять постоянно тепло с небольшими порциями, тогда как в бане тепло нужно кратковременно, но много, и много выдать пара, нагреть баню нужно быстро.
Кирпичная печь являясь большим аккумулятором очень долго набирает тепло и медленно его отдает, на этой основек от некоторых слышишь контр аргумент: «На следующий день приходишь в баню с кирпичной печью, а в ней температура в пределах 30*С». И кому это нужно? Что в бане кто-то живет, или при 30*С можно париться? Нет ни это ни другое. Конечно, есть у кирпичников еще контр аргумент: «Кирпичная печь сушит баню». И опять не верно. Никогда печь не сушит баню – поскольку баню сушит хорошая вентиляция. А если нагрев воздуха считать сушкой, тогда нужно учитывать. Что после остывания влажность воздуха обязательно увеличится в плоть до конденсации влаги. Влажный воздух нужно удалять из помещения и заменять на более сухой наружный.
Резонный вопрос: «И что этого не знают пропагандисты кирпичных печей?»
Конечно, знают, ведь они учились в школе и учили физику, а та все это подробно описано. И в чем причина их постоянного дежурства на темах металлических печей? А причина одна – личная заинтересованность. Работа на форумах подразумевает рекламирование того или иного продукта – это прямая реклама. Но есть и косвенная реклама, когда происходит захламление чей-то темы или выдается негатив, или обвиняется оппонент в некомпетентности и т.д. все это работа на заказчика и заказчика сразу не видно.
Металлические печи – это развитие науки и производства и поэтому это направление перспективно, хотя и здесь существуют подводные камни и множество несогласовок. Но о них в других статьях.

3. Камни для печи в бане.

По очередному замыслу оппонентов металлические печи не приспособлены для нагрева камней. А значит, пара не будет и это уже не банные печи. Однако нужно понимать, что нагрев камней зависит от многих факторов, которые не всегда зависят от того, в какой печи они нагреваются, а от интенсивности и количестве передаваемого тепла. Именно поэтому каменки в кирпичной печи нагреваются в течение 6 и более часов. Но за это время стальная печь сможет нагреть камень не меньше, а даже сильнее, чем кирпичная печь. Для этого не нужно страстных и эмоциональных заявлений, достаточно сделать необходимые измерения. Но видно не все это знают и понимают. Иначе не было бы простого копирования, как в случае с закрытой каменкой. Когда заявившие оппоненты утвердили, что кирпичные печи именно этой функцией и выигрывают по качеству пара.
Производители стальных печей пытаясь противостоять такому «серьезному» заявлению не нашли ни чего лучше как взять и скопировать закрытую каменку, чем откатились в развитии направления стальных печей, на несколько лет назад откатившись в эволюции. Ну сами посудите как может закрытая каменка в стальной печи и наличием малообъемной каменки претендовать на звание банной печи для паровых процедур. Отсюда и и стремление создавать печи в каменной обсыпке, опять копия теплоаккумулирующих печей и опять холостой выстрел. Может и вправду, металлическая печь не годится для банных процедур. Может и вправду она не может нагреть камень? Может нагреть камень, но для этого нужна специальная конструкция печи, и при создании пропорций великолепно подходит к банным процедурам. И даже способна производить много качественного пара и даже без камня – благодаря металлическому парогенератору.

4. Печь для бани по-черному.

Возникновение бани по-черному уходит в древние времена. И поскольку для парения нужен пар, то был и источник тепла и в первую очередь возник очаг. Именно очаг и определил конструкцию и принцип бани по-черному. С устройством печи и дымохода баня по-черному перестает существовать и на ее место приходит баня по-белому. Однако не известно точно, когда возникла баня по-белому. Возможно, бани по-белому возникли даже раньше, поскольку дымоходы и печи были уже так давно, как только начали строительство жилья. Из истории известно, что начиная с 13 века, на Руси, начали взимать «налог на дым». Взимался он со всех строений имевших дымовые трубы, это своеобразный налог на недвижимость которым облагались жилые дома, но в эту категорию попали и бани. Крестьяне, чтобы уйти от налога стали строить бани по-черному и даже курные избы. Кроме того строительство бани по-черному было несколько дешевле бани по-белому.
Баня по-черному была не хуже бани по-белому в плане очистительных функций. Однако сам принцип горения дров в очаге вделанной в каменной засыпке был несколько рискованный и сильно коптил здание. Огонь в очаге бани по¬-черному проходит сквозь открытые камни и отдает им свое тепло и энергию. Каменка для получения пара часто составляла 500 кг и больше, из-за чего был большой перерасход дров. Но такой принцип считался фактически классическим для получения легкого пара. Камни, разогретые открытым пламенем фактически до малинового свечения, как раз и выдавали такой пар.

Считается что температура в бане по-черному поддерживалась в пределах 50–70°C — самый комфортный режим для парения. При таком режиме создается идеальная баня — соотношение влажности и температуры оптимально. Человек себя чувствует комфортно: можно спокойно дышать, пар не обжигает, а мягко греет. Первыми обычно парились и мылись мужчины, а когда баня слегка подстынет в нее обычно шли женщины и дети, которым такие условия лучше всего подходят для мытья.
Баня «по-черному» — самая стерильная вопреки названию: эффект обеспечивает высокая температура, которая создается в помещении при горении дров и разогреве открытых камней, но особую роль здесь играет дым, проходящий через парную. Благодаря особым физическим свойствам он проникает в каждую щелку, в каждую трещинку стен, потолка, пола и уничтожает не только все микробы, но и различные грибки, устраняет любые посторонние запахи, которые могли остаться в помещении с прошлого мытья. За это баня считалась здоровой и выполняла оздоровительные функции.
Однако длительное время (иногда до пол дня) подготовки бани, опасность пожара, сложность приготовления бани, неудобства мыться в бане с прокопченными стенами, невозможно топить печь при парении и многие другие причины ни как не могут присвоить статус бане по-черному – идеальная баня. Только баня по-белому с печью убирала все противоречия и неудобства и поэтому именно она и была идеальной баней. Баня по-черному была больше присуща для бедных слоев населения, для переселенцев, как походная. В наше время ее возрождают только любители бани как дань традициям или люди не до конца понимающие принципы настоящей бани.

5. Открытая каменка.

Как часто бывает, что в какое-то время, что было нормальным и само собой разумеющимся до этого времени вдруг называется заблуждением и отвергается. Так в друг некоторые «специалисты» объявили вредным открытую каменку. Эта информация постоянно вбрасывается в интернет, и СМИ и чем дальше, тем жестче и непримиримей. Теперь все, кто когда-либо поддерживал открытые каменки вдруг объявились безграмотными или приверженцами высоких саунных температур.
Чем же так им не угодила открытая каменка? В перечне стандартное обвинение: в жестком инфракрасном облучении, пересушивании воздуха, перегреву помещения, сжиганию кислорода, созданию конвекции. Какой выход из этого следует по словам тех же специалистов – только закрытая каменка. Пока данная теория еще не стала преобладающей в массах и многие люди еще не сильно на это обращают внимание, однако судя по часто задаваемым вопросам про открытую и закрытую каменку идет серьезный «прогресс» принятия данной точки зрения все большим количеством людей.
Теперь позвольте задать вопрос данным оппонентам по поводу как они относятся к бане по-черному и считают ли они по прежнему классической по пару и кондициям. Но оказывается, что баня по-черному по-прежнему занимает свое место и никуда не переезжала в «рейтингах». Но позвольте, каменка в бане по-черному — открытая! Или в бане по черному остановилось время, может законы физики в ней действуют по другому? Да, нет. Все вроде бы работает, и в бане по-черному не открылись порталы в другие измерения.
Так в чем же все же причина?
Ответ прост. Конкурентная борьба производителей. Производители печей не имея возможности создать что-то новенькое, функциональное, действительно полезное кидаются из крайности в крайность и в очередной раз объявив себя спасителями мира, сделали вброс информации о вреде открытых каменок, чтобы ускорить продажи раскручиваемой ими модели с закрытой каменкой.
Теперь всем производителям не имеющим возможность или не знающими как работать в интернете придется или принять вызов и повально делать закрытые каменки или терпеть убытки на снижении спроса.
Такой непростой вопрос казалось бы в простом техническом решении, которое работало многие столетия и вдруг в угоду кому-то оказавшееся в помойке.

6. Температура в бане.

Существует прямая зависимость температуры в бане с влажностью, при которых комфортно мытья и париться. Эта пропорция называется микроклиматом Русской бани. Наступал данный микроклимат при температуре в бане 40 – 70*С и влажности 30 – 60%. Многие века люди интуитивно, чисто по тактильным ощущениям создавали данные режимы и когда в бане были очаги с грудой раскаленных камней и когда в бане устанавливались печи, и не важно была это деревянная или каменная баня. Пропорция эта была и есть физическая величина, которая позволяет проведение тех или иных процедур. Привязывать банные процедуры к той или иной конструкции печи было бы очень даже близоруко. Но заявления о том, что только кирпичная печь способна создать микроклимат Русской бани постоянно можно увидеть во многих источниках и у многих авторов. Сразу поправлю: печь не создает ни каких режимов и микроклиматов, это рукотворные процессы создаваемые человеком комплексом инструментов, одним из которых является печь. У одного человека и с кирпичной печью ничего не получится, а у другого и стальная печь выдаст великолепные результаты. Главное понимать процессы, соблюдать технологию, вовремя использовать нужные режимы и не загонять их в запредельные. После этого станет ясным, что печи всякие могут быть, и разными будут затраты по созданию тех и или иных кондиций. А нам останется выбрать наиболее подходящую печь для этих кондиций. Кому-то и кирпичная подойдет, но большинство, все же, считая затраты решаются на металлические печи и не прогадывают. Температура в бане может быть создана металлической печью с меньшими затратами и быстрее, чем кирпичная печь, а затраты эти складываются из стоимости печи, стоимости топлива, времени потраченного на процесс.

7. Инфракрасное излучение от печи.

Тема инфракрасного излучения от печи одна из самых спекулятивных. Спекулируют на этом многие, и те, кто хочет обвинить банные процедуры во вреде, и те, кто доказывают якобы вредное влияние стальных печей. Тема вредного излучения регулярно всплывают в печати и в интернете. Доходит до того, что людей заставляют обкладывать печи кирпичной кладкой, возводить над ними саркофаги. Приводит это все к тому, что вместо банных процедур люди получают «шаманские пляски и скачки с бубнами». Отрегулировать процедуры с такими печами становится сложно, париться так же трудно. Человека убежденного в правоте тории инфракрасного излучения от печи наказывают дважды, а т о и трижды. В начале — покупая печь, потом — обкладывая ее, а затем — расходуя значительно больше топлива, чем нужно. Да и саму печь приходится брать более мощную, чтобы она прогрела саркофаг. И еще не факт, что это не повлияет на срок службы стальной печи, за счет большей усталости металла от перегрева. Какой-то заколдованный круг и все ради чего? О каком излучении ведется речь? Об излучении от раскаленного металла!
Но так ли оно вредно – инфракрасное излучение? Мы живем в окружении инфракрасного излучения, которое идет от Солнца, от нагретой поверхности земли, и находим это очень полезным и комфортным. А инфракрасное излучение от радиаторов отопления и отопительной печи спасительным теплом в морозные зимы. Но вдруг, излучение от стальной банной печи кто-то посчитал вредным. Почему-то заявили о страшном вреде, наносимом им человеку. Но как же быть тогда поварам и домохозяйкам, каждый день находящихся у раскаленной плиты на кухне.
Хочу обратить внимание, что в других областях таких разговоров нет, поскольку вреда от инфракрасного излучения нет, можно говорить только об интенсивности нагрева и если отсутствует перегрев, приводящий к повреждениям кожи. В банных процедурах можем говорить только о комфорте нахождения возле нагретых поверхностей. Не нужно забывать, что инфракрасное излучение – это не проникающая радиация и бетонных или свинцовых стен для «зашиты» от нее не нужно. Для того чтобы создать комфортные условия достаточно тоненький экран, который имеет каждая металлическая печь. По стандартам и требованиям санитарного контроля каждый производитель делает конвекционные экраны и тема эта в принципе закрыта. Правда, успокоить оппонентов сложно, ведь для многих нужно пугало. Или вернее сказать мотивации, чтобы заставить людей совершать дорогостоящие покупки и работы.

8. Легкий пар в бане.

Очередной раз мы возвращаемся к этой теме, поскольку оппоненты чтобы обвинить стальные печи обвиняют их в недогреве камня и перегреве парного помещения. И понятное дело если каменка нагрета меньше 250*С хорошего пара или как еще его называают легкого в бане не жди. Только вот незадача, если мы можем сравнить две машины выведя их на равные условия на гонке, то с печами несколько сложнее. Мы не можем в одном помещении поставить две печи кирпичную и металлическую чтобы сравнить. И вытащить одну и другую быстро поменяв, тоже. Сравнивать различные бани очень даже некоректно. Поскольку в этих банях разные люди и не всегда выбор печи сделан был правильным. Поэтому чаще всего расчеты ведутся эмпирическим путем. А здесь все влияет от человеческого фактора. Но даже в случае сраснения стальных печей, когда конкуренты начинают обвинятьдруг друга в низком качестве пара, тоже человеческий фактор преобладает.
Ну сами посудите, конкурент стремясь расчистить рынок начинает обвинять когото в том, что печи того не выдают легкого пара в бане. Простое заявление не приведет ни к какому эффекту. Тогда берется определенное техническое решение. Например, закрытая каменка. Берется обычная конструкция печи, всавляется в нее закрытая каменка, и без всякого рода полноценных испытаний это все объявляется единственно верным решением. А разработки конкурента объявляются устаревшими и неэфективнми и вот все рынок у тебя в кармане.
Но я уже говорил за закрытую каменку – ето по меньшей мере заблуждение, а чаще всего просто манипуляция сознанием. Закрытая каменка способна выдать легкого пара 2 – 3 поддачи. А дальше что? А все начинаем греть по новому или довольствуемся недогретым паром, да и то верно, хорошего по немногу.
Но конвеер запущен, запушена и пропагандистская машина. И что делать людям? Собирать информацию. Поскольку существуют другие более эффективные технические решения, например встроенный стальной парогенератор.

9. Конвекционные печи.

С появлением стальных печей заговорили о конвекции в бане. Раньше это в банях не наблюдалось, конечно и как иначе если раньше стояли кирпичные печи, которые нагревали помещение в течение 6 и более часов. Современные печи укладываются в один час. Нормальный физик на это даже и не обратит внимание, ну понятное дело ускорение процессов произошло из-за увеличения инфракрасного излучения и конвекционного нагрева помещения. Тем более, что печи оборудовались конвекторами, которые уменьшали лучевую и увеличивали конвекционную часть. Кирпичная печь имеет те же показатели, но только в 6 раз менее интенсивное. Хорошо это или плохо? Хорошо только для продавцов дров, поскольку дров пойдет в 6 раз больше на нагрев помещения кирпичными печами. Для самого помещения разницы нет как оно нагреется, для человека тоже нет разницы, поскольку при отоплении помещения люди все эти процессы используют без вреда для себя. Среди отопительных приборов существуют различные конструкции инфракрасных излучателе, конвекторов, даже тепловых «пушек». И ни один из них не имеет запрета для использования. Только вот затратная часть у разных процессов разная. Нагрев помещения кирпичными печами как я говорил в шесть раз дороже чем металлической печью. И это внушительно для бюджета семьи. А если можно делать дешевле, то зачем платить больше.
Но конечно есть и контр аргумент у приверженцев кирпичных печей – металлическая печь создает такую конвекцию, что это вредит кондициям в бане. Рассмотрим и это утверждение. Да, большая конвекция интенсивно перемешивает воздух в помещении, что, кстати, очень даже хорошо для равномерного прогрева. Но существует реальная возможность и перемешивания парового слоя в бане, которая называется – опрокидывание пара. Это конечно неудобно в плане парения, и приводит к тому, что нужно постоянно подбрасывать воду на камни. Но это происходит не у всех, а только у тех, кто установил слишком мощную печь, с высоким конвектором – как ее называют саунная. При установке металлической банной печи ничего этого не происходит и опрокидывание паре не происходит и даже мы говорим об управляемости пара, чего в кирпичных печах нет.

10. Сибирские печи.

Так сложилось мнение, что самая лучшая баня в Сибири, самые лучшие банщики в Сибири и самые лучшие Сибирские печи. Нужно признать, что в Сибири больше всего приверженцев Русской бани и традиции там крепче и люди здоровее. Однако и в Сибирской бане – современной не все так однозначно.
Сибирская баня не появилась из не откуда и была занесена сравнительно недавно с заселением Сибири. А Сибирь заселялась из различных регионов России и очень активно казаками. Это была политика государства особенно в 18 веке. Государство Российское особенно активно расширялось за счет казачьих земель Юга и чтобы не держать большое количество вольных людей в пределах границ им указывалось освоить новые земли в Сибири или даровали бескрайние просторы. Казаки переселялись семьями и общинами организовывая не только военную службу, но и быт. И конечно важное место в быту занимала баня. Традиции различных регионов смешались на просторах новых земель. За 200 лет организовался целое общество сибиряки и конечно образовались привычки, обычаи и традиции. Конечно, традиции предполагали объединение различных методов и правил. Поэтому можно сказать, что Сибирская баня уникальна сама по себе, но она та же Русская баня и стоит на тех же принципах парения с веником и мытье в пару. Но последнее время все чаще слышишь об исключительности Сибирской бани и способности сибиряков парится при 100*С.
Но все это не больше чем бахвальство. Поскольку баня у сибиряков такая же как и в средней полосе России. Иначе из нее выпадут функция помывки и парения, а тогда это уже не Русская баня. Но чем тогда хвалятся сибиряки? Да просто применением большого количества пара. А пар, способен хорошо прогревать и который у некоторых называется жаром. А 100*С упоминается для более яркого выражения, а в целом и термометры раньше никто не имел, а сейчас единицы.
Миф об исключительности Сибирских печей возник из-за того, что в Сибири была самая мощная оборонка в СССР и в период перестройки оборонка начала делать все от кастрюль до печей и делалось это из привычной для оборонщиков нержавеющей стали, к примеру Финны не могли себе позволить работать такими сталями, и так вышло, что прочность печей из Сибири оказалачь выше. Дальше рынок и конкуренция отшлифовали производство и на рынок пошли печи уже превосходящие Финнов и по функциональности и даже по дизайну. Чего только часто не хватало производителям – это понимание процесса парения, для того, чтобы создать по настоящему паровую печь, вот и происходят качания маятника то в сторону закрытой каменки, то к каменной обкладке, то к печам в каменной облицовке и засыпке.

11. Печи для сауны.

В СМИ и на форумах встречаются два термина баня и сауна. Не все люди понимают разницу между ними. А специалисты определяют баню – как паровые процедуры и сауну как высокотемпературные процедуры более 100*С.
Если посмотреть происхождение термина сауна – то оно пришло к нам из Финляндии. Сауна – это финская баня и в ней используются те же режимы и процедуры. Баня и финская сауна две сестры.
Но в конце прошлого века из Финляндии пришли металлические печи, на которых было написано — печи для сауны и стал термин приживаться. А поскольку печи были очень мощные, то легко помещение перегревалось 100 и более градусов. Вот эти режимы и назвали саунные по-русски.
Коммерсантам такие «бани» — «сауны» очень понравились, поскольку высокие температуры ограничивали применение воды в бане и это значит что в них меньше нужно было убираться и лучше сохранялась баня. И вот по России стали массово создаваться сауны. Поработали и над идеей, стали даже доказывать о полезных свойствах «сауны», и несмотря на предупреждения медиков организовывались шоу, чемпионаты, соревнования. На одном таком шоу – «Спортивной сауне» не так давно даже погиб человек от перегрева. И тем ни менее колесо было запущено и теперь уже многие люди оперируют определением сауна как определяющим высокотемпературные процедуры. А коммерсанты предлагают выбирать людям различные режимы. Производители печей вообще рукоплещут, поскольку печи для сауны проще делать, чем печи для бани. Вот такая дилемма «свободного» выбора.
Многие говорят о том, что существуют специальные печи для сауны, но как часто бывает, что печь с явно выраженными функциональными способностями для банного процесса в бане создавала саунные режимы и наоборот. Дело в том, что чаще здесь происходит неправильный подбор оборудования. Банная печь, взятая с двух кратным запасом обязательно перегреет парную и банные режимы у нее уже не получатся. С другой стороны саунная печь установленная в большем в 2 раза помещении чем она рассчитана – вдруг создает мягкие режимы. Но даже как бывает что установленная банная печь допустим 12 кубовая в парной 10 кубов, перегревает помещение и все дело в том, что на нее установили бак 100 литров и ждут когда в нем вода закипит, конечно время пройдет не менее 2.5 часа и за это время в парной будет уже где-то за 80*С. Часто бывает когда на печь возлагают несколько функций: нагрев парной, нагрев камней, нагрев воды, нагрев смежного помещения приводит к тому, что печь не справляется со своей основной функцией.

12. Функции бани.

О назначении бани споров не меньше чем о сотворении мира. Изобретение бани было сродни изобретению колеса. Раньше где было возможно помыться человеку – ну если не считать водоемы, то в бане. И не смотря на то, что научно технический прогресс на сегодня предлагает множестов способов помыться – баня продолжает существовать и даже стала очень актуальна и не только в местах куда цивилизация не спешит доходить. В городах, где происходят на первый взгляд необъяснимые процессы. Общественные бани закрываются (и это понятно людям мыться сподручней не в общаках, а в персональной ванной), но массово начали развиваться семейные бани которые люди начали строить на дачах, у знакомых и даже в квартирах. В случае отсутствия возможности у себя дома отвести место, стали возникать коллективные и клубные бани. Что это? Ностальгия?
Нет, это состояние национального культурного наследия, когда возникает необходимость познать свои корни и когда начинаешь понимать, что мы потеряли, или могли потерять.
Теперь попробуем разобраться, баня – это гигиенический инструмент для мытия, как утверждают некоторые, или несколько больше?
Конечно, основная функция бани – это гигиена и это бесспорно, поскольку чистота – залог здоровья и именно поэтому любая власть стремилась создать условия для поддержания здоровья населения и строились общественные бани. Но тогда почему советская власть разрушила семейные – частные бани? А очень просто. Баня кроме чистоты тела – это еще и духовная чистота, это возможность человеком управлять своим телом, своими чувствами, своими мыслями. Работа над собой очищала от грязи и возвышала человека и создавала предпосылки для полноценного развития личности, освобождения от низменных желаний. Диктатуре такие личности были не к чему, поэтому традиции и было уготовлена участь забвения. Однако народная память оказалась крепче. Конечно, банному делу нанесен определенный ущерб, однако со временем при нормальном развитии общества, шелуха отвеется и останется одна истина. Так что повторюсь, но баня это не только мытие, но и: очищение, оздоровление, медитация, релаксация, реабилитация.
В подтверждение, того, что баня была чем-то большим, чем помывочным кабинетом – это применения веника в бане. Веник в бане используется для парения и здесь утверждения оппонентов связи его с мытьем просто рассыпается в виду того, что мыться лучше мочалкой, вехотью, или даже пучком травы. Утверждения что веник используется для конденсации пара тоже не совсем верный. Поскольку точка конденсации при работе находится непосредственно на венике и это нужно для его прогрева и прикладывания к телу.
И как бы это не отрицали определенные идеологи чистоты тела и бани как помывочного помещения, но названные мною факты сейчас подтверждает даже медицина. Это еще раз доказывает, что печь в бане должна создавать именно паровые режимы, и поэтому печь прежде всего должна быть банная.

13. Мокрый пар в бане.

Многие банные понятия размытые и не всегда соответствуют действительности. И поэтому происходит иногда подмена понятий и соответсвенно люди начинают как понимают так и претворяют. Во многих источниках пишут что в бане парятся мокрым паром, а в сауне сухим. В бане на банную печь нужно обязательно устанавливать бак для воды, а в сауне нет. Притом, что такое разделение привело к тому, что когда в магазине продают печь и спрашивают: баня будет или сауна. Если баня покупайте бак к нему. И приводят основание, что бак помогает банным кондициям. Так помогает бак парению или нет?
Теперь для того чтобы в этом разобраться нужно просто вспомнить физиологию и станет понятным, что мокрый пар – это пар кипения воды и им в принципе ни кто не парится поскольку он стразу конденсируется, притом, что с выделением большого количества тепла, что и вызывает ожеги тела. Парение в мокром пару — это аналогично как готовятся паровые котлеты. Думаю, ни кому не хочется быть сваренному в пару. Поэтому говоря о парении мы всегда подразумеваем мелкодисперсный пар получаемых с разогретых поверхностей выше 300*С. Эффективное парение возможно и комфортно в кондициях температур 40 – 70*С и влажности 30 – 60%. Вот в этих режимах и применяют пар для парения. И существует четкая зависимость переносимости процедур при определенных кондициях и нужно понимать, что чем выше температура, тем хуже переносится высокая влажность.
При Саунных температурах более 100*С ни о какой влажности уже речь не ведется и поэтому ни о каком применении пара не может быть речи ни о влажном, ни о сухом.
Все разговоры о парении в сауне не больше чем спекуляции, а манипуляции в сауне веником можно отнести в методам охлаждения и работы им как опахалом.
Так что заключения о мокром паре обычное заблуждение и бак на печи это необходимость когда люди воду заносят в ведрах и по другому ее не нагреть.

14. Веник в бане.

Вот пришло время разобраться с веником в бане. Многие думают, что веник простой атрибут в бане и нужен только для того, чтобы отхлестать кого либо. Есть пони мание, что веник нужен для того чтобы мыться в бане. Но с этим мы разобрались. И в сауне веник тоже не нужен, поскольку там пара нет и веник быстро превратится в обычные прутья когда высохнут листья.
Основное назначение веника – это управление паром. Хотя паром можно управлять и полотенцем, что очень распространено было в безлесой зоне Юга Руси. И вот здесь открываются еще прямые функции веника: ингаляции, омовения, массаж, охлаждение, прогрев. В умелых руках веник – это инструмент и ключ к здоровью человека. Нужно только учится им пользоваться и управлять, а для этого нужно подключать свои познания в физике и физиологии, чтобы направить умение в пользу.
Но все это возможно, если веник не пересыхает.

Но причем здесь печь?
А притом, что приверженцы кирпичных печей заявляют, что веник не пересыхает только с кирпичной печью. Но это не более чем реклама поскольку веник не буде пересыхать только при определенных температурных режимах 40 -70*С и влажности 30 – 60%, а как мы разобрали это могут быть и стальные печи и очаг в бане по-черному.

15. Пар в сауне.

Еще раз остановимся на этом вопросе в виду часто встречающимся вопросом о парении в сауне. Вначале нужно понять, о какой сауне говорит собеседник. Если разговор идет о финской сауне, тогда все просто. Финская сауна – это одно и тоже, что и русская баня. Те же режимы, тот же микроклимат, те же корни. Поэтому ни какого противостояния и исключительности одной над другой не может быть и пар в сауне, финской, такой же, как и в русской бане.
Но если разговор идет о сауне по-русски, то здесь все меняется, поскольку в высоких температурах более 100*С ни о каком паре не может быть и речи. Да и не для того их придумывали, чтобы кто-то лил воду в коммерческих саунах налево и направо. Для многих коммерсантов главное сохранить сауну и они не позволят ни кому входить со своим уставом.
Поскольку если мы говорим о сауне с высокотемпературным режимом, то заранее должны понимать, что ни о каком парении не будет и речи. Значит, при выборе печи, каменка не имеет значение. Закрытая, открытая, парогенератор это все не для сауны. Как атрибут и не более. Именно поэтому в саунах больше всего прижились электрические печи, которые даже нельзя поливать водой. Теперь понятно, что если производитель рекомендует какую либо печь для сауны – то эту печь ни в коем случае нельзя ставить в баню. Если производитель предлагает универсальную печь, то она скорее всего будет не удобна к применению в бане.

16. Просушка бани.

Очередной миф, который является определяющим в пропаганде теплоаккумулирующих печей – это просушка бани. Еще одна функция, бесполезно навешиваемая на печи. Для сохранения бани от гниения из бани нужно удалить влагу. Проводим аналогию сушки белья, ведь сушим мы белье? И один из способов – это теплом. Все логично нагрев воздуха приводит к уменьшению относительной влажности и просушке белья. Теперь следуя логике, нагреем помещение и подсушим его. Но если в случае с бельем нам не важно, куда уйдет влага и где она будет. То в помещении, при его сушке, куда мы деваем излишнюю влагу? А никуда, влага находится в этом же помещении и разве что может конденсироваться в более холодных местах. И это можно определить по сырому полу или углам. Стоит нам прекратить топить как тут же относительная влажность начнет расти и вода начнет конденсироваться на всех охлажденных предметах и сразу окажется, что помещение как было сырым так и осталось. А для чего тогда мы топили, грели, тратили время и дрова, для того, чтобы получить тот же отрицательный результат. И вот тут оказывается. Что заявление о том, что кирпичные печи спасают бани от сырости не больше чем миф, а больше провокация какая-то. Хотя, многие северяне могут мне возразить, что они всегда так делают и бани у них не гниют. Все логично, потому, что у них бани промерзают и в их случае их спасает мороз. На Юге срубы построенные по северным канонам сгнивают за считанные годы и здесь как бы специалисты пропагандирующие срубы не говорили об ошибках строителей – они либо ошибаются, либо лгут. Главное не строительные нормы, а требования технологии на чем и создаются технические решения. Так вот главное техническое решение для просушки помещений – вентиляция. Только вентиляция способна просушить любое помещение и если оно не справляется с задачей, то это от ошибки в расчетах или нарушениях технологии.
Теперь подведем итог, печь не влияет на просушку помещений, и тогда получается, что металлическая печь лучше кирпичной. Делайте вентиляцию в бане.

17. Электрические печи в бане.

Бани с твердотопливной печью, к сожалению, устанавливать могут не все и поэтому для некоторых решение установить электрическую печь это реальная возможность устроить баню.
Иногда баню с электрической печью делают просто чтобы не связываться с топкой дровами, так для некоторых чище и мороки нет, поставил таймер на нужное время и пожалуйте баня вам готова по заказу.
Есть люди ставят электрическую печь в баню, потому что начитались рекламы, где указано, что электрическая печь дает сухой пар. Однако обычные электрические печи поливать водой нельзя и их называют саунными, в банном варианте совместно с печью ставят парогенератор выдающий пар температуры кипения. Печи, которые можно поливать имеют конструкцию защищенных ТЕНов, но пара будет не так уж много и печь периодически нужно оставлять в покое, чтобы она подогрела камень. Так что не все так просто с сухим паром.

18. Паровые пушки.

Как часто бывает, что люди делая ошибки не стремятся убрать причину этой ошибки, а пытаются следствия этой ошибки. В результате получаемый результат не всегда может быть даже положительный.
Когда люди устанавливают высокотемпературные и высококонвекционные печи то у них идет неизбежный перегрев бани, камень часто не успевает нагреться особенно верхние слои. Понятное дело, что ни о каком банном режиме и мелкодисперсном паре не может быть и речи, и людям приходилось как-то приспосабливаться, вот и придумали они всевозможные паровые пушки, которые были ни чем другим как трубопроводом для воды устанавливаемый, или в дно каменки, или в нижние слои. Только пар долго не будет идти хорошего качества, поскольку дно маленькая поверхность, которая быстро остывает или пар проходя через верхние слои холодных камней соответственно остывает. Но как говорят: «На безрыбье и рак рыба» и в случае если нрет другой печи, то и такое решение хоть как-то решит проблему низкого качества пара.

19. Парогенератор в печи.

В случае с паровыми пушками совершенно верно, они не решают проблему пара и уступают хорошо прогретой каменке. И поэтому люди не очень доверяют различным новинкам, боясь попасть на очередной развод.
Однако встроенный парогенератор в печи имеет такую конструкцию. Что вода подается в самое раскаленное место в печи, которым являются стенки топки, большая поверхность позволяет получать много пара, а принцип непрерывного горения печи восстанавливают температуру практически мгновенно.
Это принцип известен давно, однако конструкции парогенераторов по разному используют тепло печи.

20. Печь-баня.

Последнее время часто пишут в различных источниках, что настоящие банщики – это северяне и сибиряки и они моются и парятся в настоящих банях – срубах. На Юге России срубы не ставятся, а строятся мазанки, глинобитные и саманные хаты и как быть здесь настоящим банщикам? И поскольку есть постулат – только деревянная баня – делается вывод: на Юге бань не было. Ну нет, так нет. Но позвольте, а как удовлетворять основную потребность в гигиене? Все, умирать народу? Но, спасибо историкам, которые начитались сказок про бабу ягу, выход был найден. И указали они в своих исторических очерках что на Юге мылись и парились в печи. А теперь представьте семью моющуюся (не знаю как задумал историк – гамузом или по очереди) в печи. Кто-нибудь представляет себе Русскую печь? Большая, занимающая много места не менее 6 м.кв., печь в понимании авторов теории способна в себе разместить целую семью. Однако это как раз и подчеркивает, что сказочники вообще не понимают сути вопроса, который сами и подняли. И здесь возразить можно только обращение к логике. Представьте, каким образом можно помыться и попариться в полости, размеры которой около: длинна 2м, ширина 1 м, высота 0.6 -0.8 м. Представили? Да еще с шайкой и веником. Могу предположить, что историка подвела ошибка в каком-нибудь тексте где было указано, что люди, у которых не было бани мылись с печью в хате. И вот (опять как в сказке «Кит и Кот») кто-то перепутал предлог «с» на «в».

21. Аквапечи.

В последнее время появилось несколько Аквапечей для бани. Ранее аквапечи находили применение для приготовления горячей воды. Одной из их разновидностей были водогрейные колонки. Но вот решили кипятить воду в них, чтобы получить пар и подавать для парения. Сказано сделано, и вот новые печи одна Куценко, другая Термофор. Разработчики заявили , что нашли самый лучший способ производства пара и даже способны паром нагреть парную. Только они забыли, что не так давно это уже было в общественных банях отапливаемых паром, но которые так и не стали образцом бани. В таких банях попарится проблема, несмотря на постоянно подающийся пар. Фактически такие печи – это увлажнители воздуха. В подтверждение моих слов скажу: Термофор именно по этой причине вернул на печь Скоропарка каменку.

Как сделать чертеж банной печи. Установка металлической банной печи. Какие бывают современные банные печи

На вопрос, чем металлическая печь отличается от каменной, многие с улыбкой и без малейших колебаний отвечают — материал изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с основными и принципиальными отличиями, эти знания вам очень пригодятся при изготовлении металлической печи для бани своими руками.

Каменная печь построена из тяжелых кирпичей и поэтому имеет большую массу. А всем телам с большой массой свойственна значительная инерция — они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство печи должно обеспечивать максимальную температуру горения дров, иначе придется долго отапливать помещение.

Металлическая печь, наоборот, имеет небольшую массу, быстро нагревается и так же быстро остывает.Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Это единственный способ сохранить печь горячей в течение длительного времени.

Еще одно важное требование к топке связано с характеристиками стали. Только при нагреве до +150°С начинает происходить распад мартенсита, он рекристаллизуется и полигонизируется, изменяются физические свойства металла.

Посмотрите на таблицу, при такой температуре металлическая печь не меняет цвет, нам кажется, что все хорошо, но это уже не так.Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет стойкость к динамическим нагрузкам.

Темно-коричневый цвет печи свидетельствует о том, что металл нагрелся до температуры +550°С, и при таких темпах начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы замечали, что листовой металл не возвращается к своим первоначальным размерам после сильного нагрева и охлаждения? Он может вздуться, потерять линейность и т.д.Внешний вид печки становится «весьма оригинальным» и далеким от оригинала.

Но довольно часто металлическая печь нагревается еще сильнее и становится ярко-красной. Этот цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно усиливаются явления остаточной деформации. Печь может деформироваться, и сварные швы могут не выдержать возникающие статические нагрузки. Как предотвратить такие негативные явления? Полностью избавиться от них не получится, но есть способы минимизировать.Они помогут увеличить время работы металлической печи и повысить комфортность банных процедур за счет увеличения времени обслуживания. благоприятная температура в помещении.

Мы уверены, что эти знания помогут вам свести к минимуму негативные последствия перегрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства печи.

Предварительная подготовка металла

После того, как все отдельные элементы печи будут вырезаны, в первую очередь освободите самые горячие части.Боковые и верхние части и дверца топки наиболее горячие. Нагрейте их любым способом до румяности и медленно остудите. После выпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до исходного состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, подрежьте до нужных параметров. Этот простой способ позволит исключить коробление печки в процессе ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей отдают максимальное количество тепла за кратчайшее время, дрова прогорают очень быстро, поверхности нагреваются до высоких температур.Поддержание нормальной и стабильной температуры в парилке невозможно — приходится часто подкладывать дрова. В комнате либо слишком жарко, либо холодно. Почему это происходит? Такие печи в большинстве случаев имеют колосники. Их наличие оправдано в каменных печах, мы уже упоминали, что эти печи нужно быстро топить. Сильное горение пламени обеспечивается большим количеством воздуха, поступающего в пламя через колосники.

Решетки изготавливаются из металлических стержней, листового металла с многочисленными просверленными отверстиями или чугуна, различаются размерами отверстий и т. д.

Дрова лежат на колоснике, поток воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печки, чуть меньше боковая, а нижняя и передняя часть греются слабо.

Такой режим горения крайне негативно сказывается как на продолжительности работы печи, так и на комфортности нахождения в парилке.Приходится периодически подливать костер водой, если воды не хватает, пламя быстро вновь разгорается, если много, то горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что мы предлагаем? Решение очень простое — не делайте колосников с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Максимально уплотнить дверцу топки; по периметру можно использовать асбестовый шнур или минеральную вату.

Проделайте отверстия в дверце топки обычной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. К тому же вся площадь печи будет прогреваться. Благодаря отсутствию колосника и зольника работа по изготовлению топки упростилась, а эффективность и удобство эксплуатации возросли.

Как видите, все знания нам пригодились, их можно использовать не только при изготовлении печи для бани. С теорией разобрались, пора переходить к практике.

Краткое описание и размеры печи металлической

В нашей конструкции будет отдельный бак для нагрева воды и нагреватель, встроенный в верхнюю часть печи. Пламя со всех сторон нагревает печь, что значительно увеличивает полезное действие духовки.Размеры можно брать произвольные, учитывать параметры парилки и количество одновременно моющихся. Для примера приводим размеры нашей печки.

  1. Внешний обогреватель. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренний нагреватель. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутреннего и внешнего нагревателей составляет пять сантиметров по периметру.
  3. Выпечка. Ширина 50 см, длина 90 см, высота 50 см.Вы можете изменить длину печи, сделать ее только для внешней печи длиной 50 см (тогда бак для воды придется закреплять сбоку на упорах) или увеличить длину для увеличения объема бака.
  4. Резервуар для воды. Ширина 40 см, длина 50 см, высота 60 см. Бак вмещает 120 литров воды, что достаточно для мытья трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Подготовить материалы. Для изготовления нужна листовая сталь, чем толще, тем лучше. Но это может быть очень дорого, рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Нарисуйте печь со всеми размерами и деталями. Сосчитайте количество частей и их общую площадь. Это поможет вам определить потребность в листовом металле.

Схема — пример банной печи

Шаг 3. Перенести размеры на металл, вырезать все элементы печи. Строго соблюдайте углы, они должны быть равны 90°, противоположные боковины сделайте максимально равными. Резать металл нужно цилиндрической болгаркой, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, с ним не стоит шутить, можно получить слишком серьезные травмы. Заусенцы после резки заготовок следует удалить. Перед началом сварки перепроверьте количество и размеры всех деталей.

Сварочная печь

Работу выполнять на ровной поверхности, освободить рабочее место от посторонних предметов. Начнем с изготовления обогревателя для печи.

Шаг 1. Установите две боковины на ребро под прямым углом, начните делать прихватки.

Регулируемая сила тока электрической дуги не должна перегревать металл — шов получится неровным и непрочным. Прихватите на несколько миллиметров, на один угол достаточно 4÷5 прихваток. Всегда проверяйте положение боковых стенок.После остывания шов отводят листы в сторону, выравнивают их положение. Проверьте углы угольником. Таким же образом возьмитесь за две оставшиеся стороны обогревателя.

Шаг 2. Сложите две подготовленные заготовки вместе, при необходимости подправьте углы и возьмитесь за противоположные края нагревателя. У вас получился короб отопителя, осталось сделать дно и крышку.

Четыре соединенных чистых листа в виде коробки

Шаг 3. Возьмите дно и крышку. При вырезании заготовок вручную идеальных размеров добиться невозможно, всегда будут отклонения. Это не страшно, прежде чем хвататься за дно и крышку, установите их таким образом, чтобы разница в размерах была примерно одинаковой со всех сторон. Щели в несколько миллиметров сварятся без проблем. Чтобы крышка не упала в коробку, положите одну сторону на любую опору, главное, чтобы она была тонкой и не нарушала нужное положение детали. Сделайте несколько прихваток с каждой стороны печки, как всегда, обратите внимание на положение элементов и при необходимости исправьте отклонения.

Для дна внутреннего нагревателя лучше использовать лист толщиной 10 мм. На него падает основной «улар» пламени, слишком тонкий низ может довольно быстро прогореть и в парилку начнет поступать дым. Когда коробка печки полностью прибита, нанесите полные швы.

Шаг 4 …Сделать дверцу печки. Положите коробку горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

В нашем варианте обогреватель состоит из двух частей: внутренней и внешней. Внешний должен иметь размеры по периметру больше внутреннего примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренний нагреватель устанавливается во внешний на трубах, диаметр труб произвольный.

Шаг 5 … В нижней части наружного нагревателя сделать отверстия для трубок, на них будет стоять внутренний нагреватель. Если у вас нет труб, вы можете использовать металлические стержни или фитинги. Убедитесь, что отверстия расположены горизонтально и на одинаковой высоте с обеих сторон внешних сторон нагревателя.

Таким же образом возьмите внешний нагреватель, топку и бак для воды. Вырежьте отверстия для дров в топке. Мы рекомендуем делать отверстия таким образом, чтобы вырезанные части листа можно было использовать в качестве дверей.Для этого в топке сделайте отверстия на 1 см больше, чем в печке, из этой заготовки можно будет сделать к ней дверцу – экономится материал.

Видео — Изготовление металлической печи для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Шаг 1. Подготовьте четыре пластины для сварки двух нагревателей. Длина пластин должна соответствовать размерам отверстия в наружном нагревателе.

Шаг 2. Вырезать отверстия для дымохода в верхней части наружной каменки. Размеры отверстия должны соответствовать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Шаг 3. По периметру отверстия в печке под печку приварить металлические полоски высотой около 2 сантиметров, размеры проема должны соответствовать размерам наружной печурки.

С внутренней стороны топки приварить уголок 45×45 м, одна сторона уголка должна выходить в отверстие для печи и образовывать квадрат.Сторона квадрата должна быть на 0,5÷1 см меньше размеров утеплителя. Конструкция будет опираться на эти полки в отверстие печи. Для повышения герметизации метаустановки печи используйте листовой асбест, вырежьте из него полоски шириной в два сантиметра и поместите их между дном печи и упорами из уголка. Разъемное соединение облегчит установку печи в парной. Конструкции печи изготовлены из толстой стали, имеют большие габариты и вес; приваривать плиту к плите нецелесообразно.Гораздо удобнее сделать его разборным/разборным, это облегчит транспортировку и монтаж.

Шаг 4. Приварить дверцу топки на петли. Двойным швом свариваем все ранее изготовленные конструкции. Шов лучше всего располагать снаружи и внутри.

Шаг 5. Вставьте внутренний нагреватель на место, он должен быть на трубах и в вертикальном положении. Используя подготовленные пластины, соедините отверстия внутреннего и внешнего нагревателей. Если крепление внутреннего нагревателя вызывает сомнения, закрепите его сверху металлическими пластинами, угольниками или арматурой.Эти крепления будут скрыты, можно использовать любые металлические отходы.

Отверстие закрыто дверью. Асбестовый шнур по периметру двери, крышка на болтах

Шаг 6. Приварите верхнюю крышку внешнего нагревателя. Вырежьте в нем отверстие для трубы дымохода. Проверьте качество всех швов, при необходимости подправьте зазоры.

Обогреватель почти готов. Отсталость только сделать технологическое отверстие для очистки выпадающей из трубы копоти и продумать установку топки.Копоть будет скапливаться на крышке внутреннего отопителя. Сбоку на наружной стенке печки сделайте отверстие, закройте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно обработайте болгаркой все углы, уберите заусенцы.

Печь предлагаем установить на металлические ножки. Высота ножек не менее 40 сантиметров, внизу необходимо разместить асбест, а сверху металлический лист. Это правила пожарной безопасности.

Видео — Печь для бани (этапы сборки двухконтурной печи и установка ее на сварную камеру сгорания)

Видео — Банная печь (заключительная часть)

Мы уже упоминали, что каждый мастер при изготовлении печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных особенностей парилки.Изменения касаются не только габаритов печи, но и ее конструкции. Вот несколько советов по возможному использованию.

Ножки лучше сделать в виде продольных салазок – давление на настил значительно снижается, нагрузки распределяются равномерно по нескольким половицам. Это очень важно, сама печь достаточно тяжелая, а еще нужно учитывать вес камней и воды. Для изготовления ножек подойдет любой доступный металл подходящих размеров, а для горки можно взять квадрат 50×50 мм.Концы горки не должны выступать за периметр печи, иначе можно поранить ноги.

На дно и по бокам печи можно положить огнеупорный кирпич — металл меньше нагревается и тепло держится дольше. Огнеупорный кирпич бывает двух видов: теплопроводный (тяжелый) и теплоизоляционный (легкий). Последние используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не заблуждайтесь, не берите такие материалы.Огнеупорный кирпич для банной печи должен хорошо проводить тепло, обратите на это внимание. Если вы планируете класть кирпич, то увеличьте размер топки на размер кирпича.

Каминные и печные дверцы можно изготовить из плит, полученных после вырезания отверстий. Для этого срезы делайте максимально ровными; используйте тонкие диски, чтобы уменьшить ширину разреза. С ними работать сложнее и дольше, но в итоге вы все равно сэкономите время – не придется тратить его на изготовление отдельных дверей.Разумеется, экономится и металл.

Размеры дверей будут меньше размеров отверстий на ширину пропила; дверцы могут «упасть» внутрь топки или каменки. Чтобы исключить такие ситуации, следует заварить с тыльной стороны боковые отверстия упорами для дверей. Можно использовать узкие полоски металла. Упоры желательно приварить по всему периметру отверстий, а не в нескольких точках, таким образом вы повысите герметичность закрытия дверей.

Лучше из нержавейки; для сварки нержавейки нужно использовать специальные электроды. Настройте текущий сварочный аппарат специально для нержавейки, помните, что ее варить сложнее, нужен некоторый опыт.

Если в бане моются маленькие дети, обязательно сделайте вокруг печи защитное ограждение. Он может быть переносным или стационарным, это не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Если в процессе эксплуатации печи обнаружилось, что ее мощности недостаточно для обогрева помещения — не расстраивайтесь. Эффективность теплопередачи печи можно значительно улучшить за счет увеличения полезной площади. По бокам и сверху приварите любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличить теплоотдачу. Для этого вам понадобятся изогнутые дугой трубы диаметром около 50 сантиметров.Приварите их к бокам печки, один конец трубы должен располагаться под печкой, а другой над ней. В результате перепада температур в трубах появится тяга, холодный воздух будет подсасываться с пола под печью, а горячий выбрасываться над ней. Печка будет работать по принципу булерьяновой печи.

Рекомендуем сделать регулируемую подачу воздуха на дверцу топки. Проще всего сделать воздуходувку из трубы. Вам понадобится кусок трубы длиной около 10 сантиметров и кусок листового металла такого же размера. Сделайте отверстие в середине двери по диаметру трубы. Вырежьте из листового металла круг диаметром на несколько миллиметров меньше номинального диаметра трубы. Просверлите два отверстия в стенках трубы; они должны лежать строго на одной линии и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, иначе заслонка не будет полностью перекрывать просвет, что ухудшит возможность регулировки количества подачи свежего воздуха.

Вставьте в отверстия кусок катанки соответствующего диаметра, загните верхний конец в виде ручки.Приварите к катанке кружок, вырезанный из листовой стали, закрепите изготовленную заслонку в отверстии дверцы топки.

Есть еще один способ сделать регулируемый дверной проем. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны находиться на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверью должно быть равно толщине защелки. Пластины будут служить направляющими для клапана. При необходимости откройте одно или несколько отверстий во время нагрева печи.

Это далеко не все возможные улучшения металлической печи, думайте сами и занимайтесь техническим творчеством. Этот процесс доставляет истинное удовольствие, доверьтесь профессионалам.

Схемы печей для бани в силу своей специфики имеют существенные отличия по конструкции от схем классических печей, которые применяются для отопления жилых домов. Банные печи называются печами, так как конструкция печи для бани предполагает устройство специального кармана, заполненного грудой камней.Банная печь обладает высокой теплоемкостью и прогревает помещение банного комплекса за относительно короткое время.

Существует несколько видов схем банных печей, которые владелец может сделать своими руками при наличии необходимых навыков и опыта. Самыми распространенными типами банных печей своими руками являются следующие:

  1. Колосниковая печь. Этот тип имеет в своей конструкции специальный отсек – поддувал. Наличие этого конструктивного элемента позволяет создать внутри топки высокотемпературное пламя.Такая система позволяет в кратчайшие сроки прогреть воздушное пространство двухместного отсека. Такая печь идеально подходит для использования дров в качестве топлива.
  2. Безмолвная топка. Этот тип печей имеет более простую конструкцию, экономичен и прост в обслуживании, экономно расходует топливо, однако такие печи очень требовательны к качеству используемого топлива.

Такие материалы, как огнеупорный кирпич и металл, могут быть использованы для создания конструкций печи для комплекса банных помещений.При использовании обожженного кирпича для создания печной конструкции потребуется привлечение опытного специалиста – печника.

Металлическая печь проще в изготовлении и, кроме того, что такую ​​печь можно приобрести в специализированном магазине, ее также может изготовить владелец банного комплекса при желании и наличии соответствующего опыта.

Печи для банного комплекса из обожженного кирпича

Издревле для обустройства банного комплекса русских использовались печи из такого строительного материала, как обожженный глиняный кирпич. В процессе изготовления такой печи для ее кладки используется глиняный раствор. На данный момент такие печи являются одной из самых популярных конструкций, так как использование схемы кирпичной печи для кирпичной бани позволяет добиться того, чтобы в помещении образовывался отличный сухой пар.

При проектировании схемной кирпичной печи для бани в качестве строительного материала используется проверенный временем классический вид красного жаропрочного кирпича из обожженной глины, обладающий повышенным показателем прочности.

В качестве связующего используется специальный глиняно-песчаный раствор, приготовленный в определенном соотношении, кроме того, в процессе создания конструкции печи необходимо учитывать некоторые особенности и нюансы, особенно это касается самого процесса приготовления раствора:

  1. Глину для приготовления раствора следует использовать красную, ее предварительно подвергают замачиванию в течение нескольких дней, после чего замоченную глину вымешивают до приобретения консистенции однородного киселя.
  2. Пропорции при приготовлении раствора для кладки из глиняного студня с песком следует соблюдать соотношение 1:2 или 1:3. Дальнейшее приготовление раствора заключается в доведении массы до необходимого состояния.

Критерии готовности раствора к выполнению работ по кладке печи определяются поведением раствора. Прилипание раствора к рабочему инструменту свидетельствует о высокой жирности состава. В этом случае в раствор добавляют песок и воду.Если раствор начинает расслаиваться и с трудом растекается по поверхности кирпича, то в состав следует добавить глиняный кисель.

Наиболее распространенными моделями кирпичных печей являются печь с чугунной мойкой и модель банной печи, которая по своей схеме имеет верхнее расположение водосборника комбинированного типа.

Для сборки печи с чугунной мойкой потребуется подготовить следующие материалы и комплектующие:

  • красный обожженный кирпич в количестве 220 шт.;
  • мойка чугунная — 1 шт. ;
  • Нужны металлические двери
  • , одна — для уборки и вторая — с дырками;
  • задвижка металлическая для регулировки тяги, имеющая размер 13х13 см;
  • металлический уголок 40 мм и толщина металла 4 мм;
  • Емкость для воды размером 250х350х270 мм.

Работа выполняется в определенном порядке и с соблюдением всех технологических норм и требований.

Первые 2 ряда кирпича выложены сплошной кладкой.В процессе выкладки третьего ряда монтируется дверца топочного отсека. Дверь следует использовать ту, которая имеет отверстия в корпусе. Одновременно с установкой дверки для топки при выкладке третьего ряда устанавливается дверца для прочистки дымохода. На этом этапе начинается кладка проходной стены.

В процессе кладки четвертого ряда осуществляется установка теплового бокса. При кладке кирпичей, входящих в пятый ряд, прочистную дверку делают внахлест.При монтаже шестого ряда осуществляют формирование топочной камеры с дымоходом и топочной дверкой закрывают. При формировании проходной стены требуется подрезать верхний кирпич.


В процессе выкладки седьмого, восьмого и девятого рядов происходит перекрытие водогрейного бокса и формирование основания под мойку. На девятом ряду требуется подрезать углы кирпича для более плотного прилегания раковины.

При установке десятого ряда ставится стальной уголок и мойка.Следующие 20 рядов используются для монтажа дымохода, а на 30 ряду устанавливается задвижка.

Для водонагревателя с верхним баком для воды необходимо подготовить:

кирпич
  • — 190 шт.;
  • решетка 300х200 мм;
  • плита чугунная 470х380 мм;
  • демпфер;
  • 2 дверки — большая для топки и малая для поддувала;
  • стальные пластины
  • ;
  • резервуар для воды.

Конструкция печи состоит из 21 ряда кирпичей, с 21 ряда начинается формирование дымохода.Дверца поддувала установлена ​​на втором ряду, решетка на четвертом. Топливная дверца размещена на пятом ряду. Топливная камера формируется при монтаже шестого и седьмого рядов кладки. С 10 по 13 ряды осуществляется формирование термокамеры для камня, на 20 ряду устанавливается Шиберная задвижка.

Схемы конструкций металлических ванн

При установке печи для металлической бани необходимо правильно рассчитать расчетную схему, так как от правильной схемы конструкции зависит не только качество обогрева помещения, но и безопасность эксплуатации металлической банной печи.

Чаще всего при установке печи для бани из металла узлы могут быть выполнены в двух вариантах:

Горизонтальные металлические узлы печи изготавливаются с использованием бочки, а в конструкции вертикального узла используется отрезок трубы соответствующего диаметра.

Для обогрева небольшой бани лучше всего использовать закрытую металлическую печь. Такое устройство довольно легко сконструировать в домашних условиях при наличии необходимых навыков работы с металлом. Этот тип конструкции очень компактен. Но у такой печи есть существенный недостаток: у нее малый показатель теплоемкости, этот конструктивный недостаток можно устранить, вскрыв ее кирпичами.

Печь открытого типа можно использовать для больших банных комплексов.

Данная конструкция банной печи отличается от закрытой наличием первой печи.

Для установки металлической печи перед выполнением работ потребуется подготовить требуемые материалы и инструменты:

  • металлическая труба или бочка;
  • Металлические пластины
  • толщиной не менее 10 мм;
  • навесы для крепления дверей;
  • труба для монтажа дымохода;
  • Кирпич огнеупорный для облицовочных работ
  • ;
  • бак нагрева воды;
  • камни для наполнения печи;
  • сварщик
  • ;
  • ножницы по металлу;
  • молоток
  • ;
  • плоскогубцы.

Перед монтажом составляется подробная схема конструкций с указанием размеров всех элементов конструкции.

Особое внимание при обустройстве банного комплекса следует уделить расположению и установке узла обогрева банных помещений. Схема установки любой конструкции печи в бане требует подготовки под нее отдельного фундаментного основания. В процессе выбора места для размещения отопительного агрегата следует выбирать с учетом того, что при работе печи ее теплом должна обогреваться не только парилка банного комплекса, но и остальные помещения. комнаты.Кроме того, эксплуатируемая печь должна обеспечивать владельцу банного комплекса максимальную безопасность.

Возможны две схемы установки банной печи:

  1. Установка печи полностью в парной.
  2. Монтаж топочной конструкции с выносом топочной дверки в другое помещение, примыкающее к парилке.

Обе эти схемы имеют свои недостатки и преимущества.

При установке печи в парилке без снятия топочной дверцы можно быстро регулировать интенсивность горения топлива, а недостаток этой схемы в том, что при малой площади парилки трудно найти место для размещения дров.Кроме того, в парилке интенсивно выгорает кислород, что также является большим недостатком.

В продаже много металлических печей для бани, но хорошие стоят немалых денег. Если у вас есть достаточный опыт в сварке металлов, вы можете изготовить печь самостоятельно, исходя из ее размеров. Как сделать печь для бани из металла (лист), чертежи и фото — далее.

  • 1 Печь металлическая для бани и сауны – в чем отличие
  • 2 Самодельные печи для русской бани
    • 2.1 Печь: какой размер и где
    • 2.2 Чертежи самодельных металлических банных печей
  • 3 Как сделать банную печь
    • 3.1 Чертежи и схемы

Металлическая печь для бани и сауны – в чем отличие

Существует значительная разница между режимами паровой бани и сауны. В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу получишь ожог, а веник через пять минут рассыплется.И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, периодически поднимаясь до 70°С. При таких температурах влажность «подтягивает» высокую — 50-60%.

Один из вариантов сварной банной печи

Для достижения этих различных целей требуются различные подходы к конструированию печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен.Все подчинено задаче как можно быстрее нагреть воздух в парилке. Печь есть, но она небольшая, открытая, обычно располагается над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Ты просто больше не можешь этого выносить.

В русской парилке задача другая — не перегреть помещение и добиться большого количества пара.Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не менее 500°С. Чтобы достичь его, камни «упаковывают» внутрь топки — в нее помещают ящик — закрытый нагреватель.

Здесь ТЭН расположен внутри, а бак прикреплен сверху.

Как видите, есть серьезные отличия в дизайне. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще следует иметь в виду при проектировании печи для режима русской парилки? То, что, имея нагретые металлические стенки, удержать температуру в пределах необходимых 60-65°С нереально. Обязательно перегрейте. При этом от стен печи исходит жесткое инфракрасное излучение и находиться рядом тяжело. Задачу можно решить двумя способами:


Отдельно стоит сказать о швах.В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят гнутыми конструкциями. Вверху швов вообще стараются избегать. При изготовлении печи для бани своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Печка: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани).В разных источниках разные рекомендации с большей или меньшей – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что печка имеет достаточную мощность для их нагрева.

Проблема в том, что камни разной породы имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно такие: 30*40*30 мм.Параметры можно немного изменить, сделать шире/уже/выше — см. конструкцию печи.

Печка может быть разных форм и размеров

Отношение объема топки к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше.Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше разместить каменный ящик. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно в этом месте есть смысл разместить емкость. Во-первых, снимается часть тепловой нагрузки со свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за нагревателем и о том, что вода должна как-то туда попасть.Сервисный люк должен располагаться так, чтобы до самого дальнего края можно было без проблем дотянуться рукой. А подачу воды вглубь водонагревателя надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые проходят через всю плоскость контейнера для камней. Со стороны комнаты эта трубка заканчивается воронкой. Камни размещаются вокруг трубы. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парной 2*3*2,3 м. Его варили из листового металла толщиной 3 мм.

Печь металлическая для сауны с закрытой каменкой

Для активации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Другие решения включают ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при сильном нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи дожигания. На заднюю стенку приваривается металлическая пластина. Воздух из-под колосника подается в зазор между этой плитой и задней стенкой топки с помощью воздуховодов. Это простое устройство, кажется, решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть при нагреве.Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. Многие печи построены по этому принципу. длительное горение, но в последнее время его стали использовать в банных печах.

Печь с подачей вторичного воздуха

Примерно такая же модель, но без форсажа, выполнена в другом формате.Размеры здесь не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи- металлические камни

В в этом случае объем топки составляет около 130% объема печи. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо – могут возникнуть трудности при устройстве дымохода – он может упираться в потолочную балку – придется выгибать дымоход, что нежелательно.Так что насчет расположения трубы — подумайте.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, а воду в нем нагревают, встроив в топку теплообменник и соединив его с баком трубами. На следующей схеме печь в металлической бане с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — с помощью «искрогасителя» путь прохождения дымовых газов длиннее, дольше они находятся в топке, лучше прогревают стены. Если вам не нужен резервуар, вы можете положить на его место камни.

Интересный вариант с баком, расположенным сзади печки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным — температура дымохода на выходе из бака не будет высокой точно.

Маленькая духовка с большим баком

Интересно устроена печка. Он не очень большой, но его объема достаточно для небольших и средних парилок. Закрывается крышкой, что с одной стороны не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, за ним легко ухаживать.

Сечения и размеры печи

Как сделать банную печь

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «нагнать» необходимую температуру и уметь ее поддерживать.Есть простое решение – поставить вентилятор, который будет обдувать стенки духовки, ускоряя нагрев.

Корпус конвектора выполняет примерно ту же функцию. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, неся тепло по парилке.

Как работает вытяжка

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого.Он редко нагревается до высоких температур, и перегорание ему не грозит. Если банная печь расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции печи. Тогда часть воздуха, поднимающегося по стенкам, попадет в печь, сдует камни и нагреется еще больше. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Банные печи имеют более простую конструкцию. Вам понадобится топка нормального размера, в которую поместятся большие бревна.В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако на фото выше есть несколько вариантов установки баков.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой крышкой для получения большего количества пара.

Нагреватель внутри корпуса

В продаже много металлических печей для бани, но хорошие стоят немалых денег. Если у вас есть достаточный опыт в сварке металлов, вы можете изготовить печь самостоятельно, исходя из ее размеров. Как сделать печь для бани из металла (лист), чертежи и фото — далее.

  • 1 Печь металлическая для бани и сауны – в чем отличие
  • 2 Самодельные печи для русской бани
    • 2.1 Печь: какой размер и где
    • 2.2 Чертежи самодельных металлических банных печей
  • 3 Как сделать банную печь
    • 3.1 Чертежи и схемы

Металлическая печь для бани и сауны – в чем отличие

Существует значительная разница между режимами паровой бани и сауны.В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу получишь ожог, а веник через пять минут рассыплется. И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, периодически поднимаясь до 70°С. При таких температурах влажность «подтягивает» высокую — 50-60%.

Один из вариантов сварной банной печи

Для достижения этих различных целей требуются различные подходы к конструированию печи.Сауна требует наибольшей площади соприкосновения корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке. Печь есть, но она небольшая, открытая, обычно располагается над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности.Ты просто больше не можешь этого выносить.

В русской парилке задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не ниже 500°С.Чтобы добраться до нее, камни «упаковываются» внутрь топки — в нее помещается ящик — закрытая каменка.

Здесь ТЭН расположен внутри, а бак прикреплен сверху.

Как видите, есть серьезные отличия в дизайне. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще следует иметь в виду при проектировании печи для режима русской парилки? То, что, имея нагретые металлические стенки, удержать температуру в пределах необходимых 60-65°С нереально.Обязательно перегрейте. При этом от стен печи исходит жесткое инфракрасное излучение и находиться рядом тяжело. Задачу можно решить двумя способами:

  • Футеровка топки. Внутри топка футерована жаростойким кирпичом (шамот на шамотном растворе). Можно поставить на ребро, тогда толщина подкладки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стены греются незначительно, основная энергия направляется на обогрев печи.В этом случае необходимо сразу проектировать негабаритную топку с учетом того, что значительный ее объем занимает футеровка. Недостаток этого варианта – очень высокая температура дыма, а значит, высокая пожароопасность. Выход – отобрать у дыма большую часть энергии. Самый простой вариант – нагреватель или бак для воды на трубе. Вариант посложнее — отопительный щит, в который дым подается прямо из топки, а при остывании в лабиринте щита имеет на выходе не более 80-120°С.

    Футеровка — облицовка топки изнутри жаростойким кирпичом

  • Кирпичная ширма или саркофаг вокруг металлической печи. Экран складывается из обычного керамического кирпича, в стене проделываются окна или устанавливаются двери, чтобы можно было регулировать степень нагревания воздуха в помещении. Как видите, этот вариант более удобен для поддержания температуры в заданном режиме. Но с практической точки зрения хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают).В результате через некоторое время металл выгорает. Выход – ставить жаростойкую сталь или сталь конструкционную, но большой толщины. При этом чем толще металл, тем дольше прослужит печь. По статистике наиболее проблемным местом являются верхняя и задняя поверхности топки. Попробуйте положить самый толстый металл, который вы можете найти здесь.

    Покрыть снаружи кирпичным экраном

Отдельно стоит сказать о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов.В производстве эту проблему обходят за счет использования гнутых конструкций. Вверху стараются вообще избегать швов. При изготовлении печи для бани своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Печь: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани).В разных источниках разные рекомендации с большим или меньшим количеством – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что печка имеет достаточную мощность для их нагрева.

Проблема в том, что камни разных горных пород имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно такие: 30*40*30 мм.Параметры можно немного изменить, сделать шире/уже/выше — см. конструкцию печи.

Нагреватель может быть разных форм и размеров.

Отношение объема топки к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше.Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше разместить каменный ящик. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно в этом месте есть смысл разместить емкость. Во-первых, снимается часть тепловой нагрузки со свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за нагревателем и о том, что вода должна как-то туда попасть.Сервисный люк должен располагаться так, чтобы до самого дальнего края можно было без проблем дотянуться рукой. А подачу воды вглубь водонагревателя надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые проходят через всю плоскость контейнера для камней. Со стороны комнаты эта трубка заканчивается воронкой. Камни размещаются вокруг трубы. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парной 2*3*2,3 м. Его варили из листового металла толщиной 3 мм.

Печь металлическая для сауны с закрытой каменкой

Для активации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Другие решения включают ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при сильном нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи дожигания. На заднюю стенку приваривается металлическая пластина. Воздух из-под колосника подается в зазор между этой плитой и задней стенкой топки с помощью воздуховодов. Это простое устройство, кажется, решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, что снижает вероятность ее выгорания. Во-вторых, воздух подается в верхнюю часть при нагреве.Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. По этому принципу построены многие печи длительного горения, но в последнее время его стали применять и в банных печах.

Печь с подачей вторичного воздуха

Примерно такая же модель, но без форсажа, выполнена в другом формате.Размеры здесь не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи из металла

В этом случае объем топки составляет около 130% от объема печи. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо – могут возникнуть трудности при установке дымохода – он может упираться в потолочную балку – придется выгибать дымоход, что нежелательно.Так что насчет расположения трубы — подумайте.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, а воду в нем нагревают, встроив в топку теплообменник и соединив его с баком трубами. На следующей схеме печь в металлической бане с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — с помощью «искрогасителя» путь прохождения дымовых газов длиннее, они дольше находятся в топке, лучше прогревают стенки. Если вам не нужен резервуар, вы можете положить на его место камни.

Интересный вариант с баком, расположенным сзади печки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным — температура дымохода на выходе из бака не будет высокой точно.

Маленькая духовка с большим баком

Интересно устроена печка. Он не очень большой, но его объема достаточно для небольших и средних парилок. Закрывается крышкой, что с одной стороны не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, за ним легко ухаживать.

Сечения и размеры печи

Как сделать печь для сауны

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «нагнать» необходимую температуру и уметь ее поддерживать.Есть простое решение – поставить вентилятор, который будет обдувать стенки духовки, ускоряя нагрев.

Корпус конвектора выполняет примерно ту же функцию. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, неся тепло по парилке.

Как работает вытяжка

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого.Он редко нагревается до высоких температур, и перегорание ему не грозит. Если банная печь расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции печи. Тогда часть воздуха, поднимающегося по стенкам, попадет в печь, сдует камни и нагреется еще больше. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Банные печи имеют более простую конструкцию. Вам понадобится топка нормального размера, в которую поместятся большие бревна.В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако на фото выше есть несколько вариантов установки баков.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой крышкой для получения большего количества пара.

Нагреватель внутри корпуса

Печь в бане является обязательным атрибутом, так как именно она отвечает за нагрев и последующее поддержание температуры. Более того, есть целые линейки заводских изделий или кирпичных конструкций, максимально отвечающих необходимым требованиям.Однако особой популярностью пользуются чертежи самодельных банных печей из металла, которые позволяют изготовить небольшое устройство, идеально подходящее для конкретных условий.

Производственный процесс

Для начала необходимо сказать, что существует ряд аналогичных изделий, отличающихся своей конструкцией и принципом действия. Поэтому и чертежи банных печей из металла бывают разными. Однако все они имеют примерно одинаковый принцип действия ().

Топка

  • В первую очередь нужно сделать топку.Каждый сам определяет его размер, но профессионалы советуют делать одинаковую высоту с шириной 0,5 метра.
  • Многие чертежи самодельной банной печи из металла предполагают использование каких-то готовых элементов. К ним относятся решетки и двери. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, так как изделия из чугуна придется закреплять особым образом.

  • Типовой чертеж банной печи из металла предполагает, что топка будет состоять из двух секций.В первой из них сжигается топливо, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные двери.
  • Стоит отметить, что окно для сбора золы часто используется для создания необходимой для горения тяги.
  • Если чертеж банной металлической печи предполагает размещение печи, то верхняя часть топки также выполняется из колосника

Совет! Для изготовления печи стоит использовать толстый металл.Так конструкцию не поведет при нагревании, и она сможет выделять больше тепла.

Печь и бак для воды

  • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделена решеткой.
  • Специальные камни будут мешать ему долго поддерживать температуру.
  • При этом в чертежах банной печи из металла рекомендуется делать закрывающееся окно, которое можно использовать для подачи воды и создания пара.
  • Следует отметить, что обычные камни для таких печей не подходят. Особенно это касается материала, содержащего кремний или другие включения.
  • Верх этого отсека выполнен с отверстием для трубы. Она и дым выведет, и воду заодно нагреет.

  • Емкость для жидкости устанавливается сверху. При этом чертежи печей для металлических бань советуют, чтобы дымоход проходил через ее середину.Это будет нагревать воду как из дымохода, так и из верхней поверхности.
  • Профессиональные мастера рекомендуют устанавливать на дно такого бака кран. В этом случае нужно приобретать специальные устройства, цена которых может быть высокой, но именно они смогут работать длительное время в условиях постоянных перепадов температур.

Особое внимание уделяется крышке контейнера. Его можно сделать из дерева, но тогда нужно защитить зону соприкосновения с дымоходом.При этом инструкция по установке советует делать в ней небольшие прорези для свободного выпуска пара.

Совет! Такую конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос с дешевизной материалов, так как такие вещи можно найти в пунктах утилизации по аналогичной стоимости.

Дымоход

При создании чертежа металлической банной печи особое внимание уделяется дымоходу, а именно местам его прохождения через крышу.Дело в том, что трубы при топке имеют довольно высокую температуру и во избежание возгорания их необходимо дополнительно утеплять. Их также необходимо расположить на определенной высоте, чтобы создать постоянную тягу.

При создании печей своими руками многие мастера советуют приобретать готовые изделия, которые изготавливаются специально для этих целей. Причем довольно часто их выпускают в виде цельного комплекса с наружной трубкой и грибком.

Также нужно подумать о защитном экране, задачей которого является предотвращение воздействия высокой температуры на стены из дерева. Они лучше всего разработаны с отражающей поверхностью для отвода инфракрасного излучения. Эти изделия довольно часто продаются в готовом виде и имеют относительно невысокую стоимость.

Заключение

В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме. Также, исходя из представленного выше текста, можно сделать вывод, что принцип изготовления печей из металла достаточно быстрый.Более того, существует масса различных конструкций, которые имеют свои специфические черты и особенности ().

При этом особое внимание следует уделить некоторым фабричным изделиям, которые представлены в виде дверей, дымоходов и решеток. Они значительно облегчат процесс изготовления, а значит, именно на их основе стоит разрабатывать чертежи.

Листовой металл для производства банных печей. Как сделать печь для сауны из металла

Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и на дровах, и на газу, и с множеством дополнительных функций… Правда, производители просят за такие агрегаты баснословную сумму, и при этом нет никакой гарантии, что эта печь подойдет под требования конкретной бани и прослужит действительно долго. Но то, что создано теми, в ком живет дух русского мастера, на века. Но сделать печь для бани своими руками не так уж и сложно – все, что вам нужно, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье.Главное, подходить к делу не спеша и скрупулезно соблюдать технику безопасности. печка работает.

Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, на http://www.jadebest.ru, так как они работают напрямую с производителями.

Первые самодельные банные печи — какими они были?

У многих современных мастеров самодельные печи для бани, которые изготавливались на протяжении многих веков и до недавнего времени, вызывают неподдельное недоумение: они построены без дымохода, а угарный газ выходил из бани только через дверь.Вот почему наши предки говорили «стирать по-черному». Хотя, кроме этого недостатка, сама старинная банная печь имела вполне практичное устройство, очень стойкое к огню. Так, куполообразный очаг, напоминающий колодец, был построен из экологически чистых глиняных кирпичей. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой, похожая на котел. Огонь под булыжниками нагревал последние, а падающий на них кипяток наполнял баню мягким и обволакивающим паром.

Со временем русские умельцы наловчились обустраивать для таких печей какой-то дымоход, и бани стали намного эстетичнее и функциональнее. И даже больше — этот атрибут парилки стал смысловым и организующим центром ее интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры менее затратными и более приятными.

Какой должна быть печь – требования к агрегатам

Современные банные печи своими руками практически ничем не уступают заводским – они не менее эстетичны, также обеспечивают экономичный расход топлива, также мало занимают места в парилке, а также не требуют сложного ухода.

Саму печь своими руками в баню можно сделать как на дрова и жидкое топливо, так и на другие источники энергии. Выбор ее типа зависит от характеристик самой бани, но в любом случае она должна соответствовать определенным требованиям:

  1. Наличие достаточной тепловой мощности и широкий диапазон ее регулирования. Так, тепловой мощности одной и той же печи может быть достаточно для бревенчатой ​​бани и недостаточно для каркасной.
  2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
  3. Наличие средств регулирования конвекции.
  4. Практически полное отсутствие поверхностей, температура которых превышает 150°С.

Помимо всего вышеперечисленного, согласно правилам работы печи, банная печь имеет также свои требования к размерам топки, пожаробезопасности и другим важным параметрам.

Конструктивные особенности современной заводской печи

Горячие или холодные варианты исполнения

В зависимости от температуры наружных стен банной печи ее называют «холодной» или «горячей».Так, возле «горячих» стен может нагреваться до 100 градусов, благодаря чему в парилке тоже тепло. Такую баню можно легко растопить за короткое время, что незаменимо для тех парилок, в которых нет постоянного отопления – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть у таких печей и минусы: парилку можно легко перегреть, превратив ее в настоящую сауну – и не для каждого человека такой режим безопасен.

«Холодные» печи, которые нужно долго топить, имеют свои преимущества — об их стенки невозможно обжечься, ведь их максимальная температура достигает 50 градусов.А вот обогрев самого помещения бани происходит через специальные каналы печи, которые поглощают холодный воздух пола, проходящий через огонь и отдаваемый сверху уже теплым, мягким и не обжигающим. Именно поэтому только с помощью «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Некоторые примеры конструкций печей

Кирпичный вариант — классика печного искусства

Солидная, но достаточно простая кирпичная конструкция печь для бани выглядит примерно так: топка, облицованная огнеупорным кирпичом, под топкой зольник, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и двери.

Вес самодельной кирпичной банной печи солидный, а потому под нее придется заранее устраивать фундамент. Вместо раствора для кладки кирпича вам нужно будет использовать только глину и песок, потому что цемент не устойчив к высоким температурам и способен испортить банную печь всего за год. А для прочности всей конструкции кладку делают по своей особой схеме.

Металлическая печь и ее особенности

По сравнению с кирпичными печами чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева.Плюс в том, что такие банные печи несложно изготовить в заводских условиях, а кирпич можно выкладывать только непосредственно на месте.

Сварить хорошие металлические печи для бани своими руками не составит труда: для этого нужно разрезать стальные листы или большую трубу. Да и по своей конструкции такая печь недалеко ушла от кирпичной: те же узлы и блоки, те же элементы, только другая конструкция и другое исполнение. Например, квадратную банную печь изготавливают из толстой листовой стали или чугуна, а круглую – из толстостенных стальных труб.

Но сама топка такой печи сегодня сделана немного иначе, чем пару десятков лет назад: теперь в ней две камеры, одна из которых предназначена для сжигания топлива, а вторая – для дожигания того, что не сгорело аут, за счет чего вредных продуктов горения выделяется гораздо меньше. КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей- это большая квадратная поверхность, которая может гореть. Хотя этот минус исправить несложно – такую ​​печь достаточно обложить красивым огнеупорным кирпичом, или повесить на сам корпус стальной экран – конвектор, который будет распределять потоки горячего воздуха по бане и делать ее прогревается более равномерно.С другой стороны, при охлаждении печи за счет естественной циркуляции воздуха срок ее службы значительно увеличивается.

А вот изготавливать газовую или электрическую плиту самостоятельно не рекомендуется: даже заводские модели крайне пожароопасны и даже способны взорваться.

Самые простые варианты самодельной печи

Для тех, кто никогда не имел дела с печным делом, можно попробовать первые пару лет изучить устройство печи для бани простейшей конструкции и построить такую, которая будет топить баню , нагревать воду и производить приятный пар.

Также можно сделать печь из обычного или бутового камня, или тщательно обожженного кирпича. Толщина стен должна быть от 13 до 25 см, а вес камней 1-5 кг. В качестве камней для печи можно взять гранит, карьер или торф, но не кремень, который при нагревании рассыпается на куски. А чтобы банная печь своими руками аккумулировала тепло, в нее можно добавить слитки чугуна, чтобы на их долю приходилось 20% из 80% камней.

Котлы и водосборники в самодельных печах могут опираться либо на стены кладки, либо на специальные стойки внутри топки, либо подвешиваться на тросе.А вот колосники для печей делают из толстой стали или уже получают стандартный чугун.

Обычно те, кто хоть раз в жизни пытался сделать печь для любимой бани своими руками, страшно гордятся своим успехом и с гордостью демонстрируют свое достижение всем знакомым.

Самостоятельно собрать каменку для бани – очень смелое и ответственное решение. Впрочем, ничего нового изобретать не надо. Рассмотрим подробнее конструкцию каменки с сухим паром, выберем материал и определимся с оптимальным порядком работы.

Для примера рассмотрим одну из типовых конструкций для сухого пара и дополним ее выносной топкой, удобным зольником и дополнительным теплообменником.

Из чего, из чего и как варить печь для бани

Конструкционная сталь

демонстрирует образцовую прочность и твердость при нормальных температурах, но не в дровяной печи при нагреве выше 400°С. Все процессы, химические и физические, в нагретой стали ускоряются в тысячу раз: окалинообразование, выгорание углерода, термическая усталость и линейные деформации.Суть в том, что выбрать жаростойкую сталь для высокотемпературной зоны не так просто.

Есть два пути решения проблемы: увеличение толщины металла свыше 12-14 мм для увеличения срока службы печи, либо использование стали с высоким (более 18%) содержанием хрома. Последнее часто затруднено из-за необходимости владеть сваркой MIG/MAG или TIG для соединения деталей, а также из-за малой доступности специального металлопроката. Но если есть возможность, выбирайте для печи жаростойкий AISI-310S (его аналог 20Х23х28) в отожженных листах толщиной 6-8 мм.

Есть более, достаточно эффективное решение, помогающее снизить коррозионный износ — охлаждение пода печи водяным контуром или воздушной конвекцией. Теплообменники, входящие в конструкцию печи, должны быть изготовлены из той же стали. Все остальные элементы: горловина, дымоход и корпус, могут быть сварены из конструкционной углеродистой стали обычными электродами с рутиловым покрытием.

А вот с топкой все сложнее: детали следует сваривать неплавящимся электродом с использованием флюсовой добавки, содержащей серу и титан в промежуточной форме.Предварительно выполните пару экспериментальных сварных швов на кусках одинаковой толщины, чтобы установить минимальный требуемый сварочный ток. Сварочную ванну защищают аргоном с расходом около 7 м 3 /ч. При отсутствии специальных видов дуговой сварки возможна сварка деталей обычным ММА электродами ОК-67.13 (15).

Распускаем листы: чертежи и размеры деталей

Для начала определимся с размером топки. Камера шириной более 300 мм будет слишком просторна для концентрации температурного очага выше 450°С, а без этого сгорание пиролизных газов (и КПД печи) будет меньше ожидаемого.Длины топки должно хватать для укладки поленьев свыше 300 мм, всего – около 750-800 мм. Высота топки должна соответствовать пламени дров – не менее 650 мм. Также объем загрузки топлива зависит от высоты, исходите из расчета 1,3-1,5 кг сухих дров на 1 м 3 парилки.

Исходя из этого вырезаем четыре прямоугольника:

  • 650х800 мм — две боковые стенки;
  • 300х500 мм — крышка топки;
  • 300х650 мм — передняя и задняя стенки.
  • 290х400 мм — внутренняя перегородка.

Также понадобятся две прямоугольные рейки 50х580 мм и десяток косынок в форме равнобедренного прямоугольного треугольника с ножкой 50 мм.

Следующий вопрос — охлаждение топки. Если планируется конвекция воздуха, приварить вертикальные ребра шириной 45 мм и вдоль по высоте топки через каждые 80 мм на задней и боковых стенках, всего 24 штуки.

Водяное охлаждение позволяет использовать более тонкую сталь (4-5 мм), но теплообменник должен быть включен в систему отопления или водоподготовки общей теплоемкостью не менее 65 литров для теплого пола и 150 литров для бака .Теплообменник изготавливается со сварным коробом толщиной до 70 мм по задней и боковым стенкам топки. Вам понадобится:

  1. Две боковые стенки — 350х880 мм.
  2. Задняя стенка 350х440 мм.
  3. Полоса 70х885 мм (4 шт.), 70х360 мм (2 шт.) и 70х300 мм (2 шт.).

Кроме того, потребуется около трех метров уголка 50х50 мм, до четырех метров 75х75 мм и до 0,5 м 2 листовой углеродистой стали толщиной 3.5-4,5 мм. При вырезании деталей с обеих сторон снимайте фаску на одну треть ширины металла.

Производство печей

На боковых стенках от дна отмечаем 50 мм, по этой линии нужно установить перпендикулярно и прихватить планки шириной 50 мм, затем снизу с расстоянием 100-150 мм установить и приварить треугольные косынки, по шесть на каждую стену. На полученные полки установите 2-3 решетки шириной 300 мм, а оставшийся зазор у задней стенки закройте листом нержавеющей стали.

Затем переверните стенки к верхнему краю и отметьте 300 мм сзади.Установите и прихватите перегородку, проверьте прямоугольность внутренних углов, диагоналей стен и полностью обварите два вертикальных шва. При сварке деталей топки сначала проложите корневой шов изнутри, а затем покройте его двумя защитными слоями внутри и снаружи без глубокого проплавления.

Установить и приварить переднюю стенку сплошным швом, а в задней предварительно прорезать круглое отверстие диаметром 110 мм со смещением 110 мм вниз от верхней кромки. Вварить в отверстие втулку из черной трубы, если сварка невозможна, установить фланцевое соединение или вкрутить в трубу полосу нержавейки.

В конце сборки вокруг топки приваривается бак или ребра воздушного охлаждения. Не забудьте врезать в диаметрально противоположных точках водяного теплообменника два отрезка трубы из нержавеющей стали 25 мм с 4-5 витками трубной резьбы.

Основание и нагреватель

Топка устанавливается на раму, сваренную из 50-го уголка полками внутрь. Внутренний периметр должен точно соответствовать размерам дна топки. Рама стоит на ножках со свободным просветом 200 мм.Если вы не планируете обкладывать печь кирпичом, выстелите дно, заднюю и боковые стороны основания тонколистовой сталью.

Такая же рама, но полками наружу и из 75-го уголка сварена точно по верхнему обхвату топки. Ближе к спинке добавьте еще одну перемычку, чтобы внутренняя сторона угловой полки плотно прилегала к перегородке, образуя квадратную ячейку 300х300 мм. В это отверстие вставляется бак размерами 250х250 и высотой 500 мм.Сделайте его из листовой стали толщиной около 4 мм, в 100 мм от верхнего края с внешней стороны добавьте пояс из уголка, которым бак будет опираться на раму.

Полученную конструкцию устанавливают сверху топки, обваривают по периметру стальными бортиками высотой около 150-200 мм и заполняют камнями. Бак используется для нагрева воды, а остальная часть нагревателя «догоняет» пар до нужной температуры. Хорошим решением будет проложить от дна ванны до дна печи пару трубок 3/4” с отверстиями шириной 6 мм по бокам.При этом сам бак необходимо накрыть крышкой, оставив в центре трубку – дозатор воды.

Оболочка или чехол

Если вы используете воздушную конвекцию, правильно обернуть печь кожухом из тонкого стального листа. К раме можно закрепить с 75-го уголка, а затем повторить крепление в нижней части, предварительно приварив на топке несколько «язычков» с отверстиями и резьбой.

При водяном охлаждении также уместен кожух, но обогреватель лучше обложить декоративным кирпичом или песчаником.Кладку, как и кожух, выводят заподлицо с бортами каменки или чуть ниже.

Завершаем монтаж: топки, зольника и дымохода

После сборки топки разметьте и вырежьте отверстие на передней стенке по размеру имеющейся топочной дверцы. Используя те же размеры, из обрезков нержавейки приварите манжеты глубиной не менее 170 мм или в толщину перегородки, если будете брать дверь в гардеробную.

Зольник в такой печи представляет собой обычный короб шириной 250 мм, высотой 200 мм и во всю длину топки.В передней части стена должна быть шире на 50 мм с обеих сторон и на 100 мм вверх.

Дымоход можно протянуть сэндвич-трубой или обычным стальным воздуховодом. Поворотное колено надеваем на втулку в задней стенке и уплотняем стеклошнуром, затем этим же шнуром законопачиваем углы основания и печки, не забываем про перегородку внутри топки. После укладки камней печь готова к работе, но перед установкой ее рекомендуется растопить снаружи, чтобы воспламенить и выжечь остатки заводской прокатной смазки.

В продаже много металлических печей для бани, но хорошие стоят немалых денег. Если у вас есть достаточный опыт в сварке металлов, вы можете изготовить печь самостоятельно, исходя из ее размеров. Как сделать печь для бани из металла (лист), чертежи и фото — далее.

Существует значительная разница между режимами паровой бани и сауны. В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу обожжешься, а через пять минут раскрошится.И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, периодически поднимаясь до 70°С. При таких температурах влажность «подтягивает» высокую — 50-60%.

Для поддержки таких разных задач требуются разные подходы к построению печи. Сауна требует наибольшей площади соприкосновения корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке.Печь есть, но она небольшая, открытая, обычно располагается над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Ты просто больше не можешь этого выносить.

В русской парилке задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель.Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не менее 500°С. Чтобы достичь его, камни «упаковывают» внутрь топки — в нее помещают ящик — закрытый нагреватель.

Как видите, есть серьезные отличия в дизайне. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще следует иметь в виду при проектировании печи для режима русской парилки? То, что, имея нагретые металлические стенки, удержать температуру в пределах необходимых 60-65°С нереально.Обязательно перегрейте. При этом от стен печи исходит жесткое инфракрасное излучение и находиться рядом тяжело. Задачу можно решить двумя способами:


Отдельно стоит сказать о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят гнутыми конструкциями. Вверху швов вообще стараются избегать. При изготовлении печи для бани своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Плита: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии, что он нормальный). В разных источниках есть разные рекомендации с большей или меньшей — от 20 до 40 кг на 1 м 3 . В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что у печи достаточно мощности для нагреть их.

Проблема в том, что камни разной породы имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем.В принципе, для средней парилки объемом 12-14 м 3 размеры каменки составляют примерно 30*40*30 мм. Параметры можно немного изменить, сделать шире/уже/выше — см. конструкцию печи.

Отношение объема топки к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции.Как минимум объем топки «свободный» от каменки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше разместить каменный ящик. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно в этом месте есть смысл разместить емкость. Во-первых, снимается часть тепловой нагрузки со свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за нагревателем и о том, что вода должна как-то туда попасть.Сервисный люк должен располагаться так, чтобы можно было дотянуться рукой до самого дальнего края. А подачу воды вглубь водонагревателя надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые проходят через всю плоскость контейнера для камней. Со стороны комнаты эта трубка заканчивается воронкой. Камни размещаются вокруг трубы. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парилки размером 2*3*2,3 м. лист металла толщиной 3 мм.

Для активации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Другие решения включают ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при сильном нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки.Это так называемые печи дожигания. На заднюю стенку приваривается металлическая пластина. Воздух из-под колосника подается в зазор между этой плитой и задней стенкой топки с помощью воздуховодов. Это простое устройство, кажется, решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, что снижает вероятность ее выгорания. Во-вторых, воздух подается в верхнюю часть при нагреве. Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%).При смешивании этих газов с нагретым воздухом горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. Многие печи построены по этому принципу. длительное горение, но в банных печах он стал использоваться совсем недавно.

Примерно такая же модель, но без форсажа, выполнена в другом формате. Размеры здесь не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи из металла

В этом случае объем топки составляет около 130% от объема печи. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо – могут возникнуть трудности при устройстве дымохода – он может упираться в потолочную балку – придется выгибать дымоход, что нежелательно. Так что насчет расположения трубы — подумайте.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, а воду в нем нагревают, встроив в топку теплообменник и соединив его с баком трубами. На следующей схеме печь в металлической бане с баком для воды.

Конструкция грамотная — с помощью «искрогасителя» путь прохождения дымовых газов длиннее, они дольше находятся в топке, лучше прогревают стенки.Если вам не нужен резервуар, вы можете положить на его место камни.

Интересный вариант с баком, расположенным сзади печки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным — температура дымохода на выходе из бака не будет высокой точно.

Интересно устроена печка. Он не очень большой, но его объема достаточно для небольших и средних парилок.Закрывается крышкой, что с одной стороны не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, за ним легко ухаживать.

Как сделать банную печь

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «нагнать» необходимую температуру и уметь ее поддерживать. Есть простое решение – поставить вентилятор, который будет обдувать стенки духовки, ускоряя нагрев.

Корпус конвектора выполняет примерно ту же функцию. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, неся тепло по парилке.

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого. Он редко нагревается до высоких температур, и перегорание ему не грозит.Если банная печь расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции печи. Тогда часть воздуха, поднимающегося по стенкам, попадет в печь, сдует камни и нагреется еще больше. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Банные печи имеют более простую конструкцию. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров.Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Установка бака для нагрева воды в парилке сауны не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако на фото выше есть несколько вариантов установки баков.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой крышкой для получения большего количества пара.

Возможно, вы уже построили его сами или только планируете это сделать. В этом случае просто необходимо знать, как делаются железные печи для бани своими руками. по некоторым параметрам превосходят упомянутые утеплители, но найти хорошего мастера и договориться о приемлемой цене довольно сложно.

Взвесьте все за и против

Невозможно сделать правильный выбор без учета всех подводных камней. Положительные стороны:

  • Простота установки.Обычно установка сводится к выбору места и . В некоторых случаях топка располагается в комнате отдыха или гардеробной, тогда необходимо предусмотреть соответствующий проем в перегородке.
  • Простота обслуживания и ремонта. Очищать такую ​​конструкцию гораздо проще, чем кирпичную.
  • Удобство установки бака для нагрева воды.
  • Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы достичь температуры, которую металлическая печь наберет за 1 час.
  • Наличие материалов для самостоятельной сборки.
  • Возможность творчества. Можно собрать конструкцию такого типа, которая будет лучше вписываться в общий интерьер.

Недостатки этой конструкции:

  • Сложность создания условий для парения настоящей русской бани.
  • Сильный нагрев самого блока, что может привести к ожогам.
  • Быстрое охлаждение. Если вы планируете находиться в бане несколько часов, то ее нужно будет периодически топить.
  • Высокая пожароопасность из-за неправильной установки.
Внимание! Для того, чтобы облегчить сборку и последующую установку, хорошо бы перед началом работ подготовить примерные чертежи всей конструкции.

Отдельный фундамент

Какой бы вариант вы ни выбрали, важно, чтобы для печи был заложен отдельный фундамент. Это делается для того, чтобы уменьшить нагрузку на бревна, а также предотвратить возможность возгорания.напольное покрытие, а впоследствии и вся ванна.

Внимание! Можно установить покупную металлическую печь без фундамента, но самодельная конструкция, как правило, имеет значительный вес, поэтому под нее лучше сделать мощный фундамент.

База должна быть рассчитана на этапе проектирования. Это очень важно, так как в случае использования свайного фундамента под утеплителем желательно разместить дополнительный опорный элемент. Когда вся конструкция будет готова, сделать это будет невозможно.Но из любой ситуации есть выход и можно сделать конкретную опору. Для этого вам потребуется следующее:

  • Точно под местом расположения печи выкапывается яма глубиной 50 см. Размеры ее должны превышать длину и ширину печи на 5‒10 см.
  • На дно уложен слой песка 10 см. Его хорошо утрамбовывают, после чего смачивают водой. После высыхания насыпают необходимое количество и снова утрамбовывают.
  • Изготовлены из металлической обрешётки и уложены на кирпичные опоры.При большой высоте решеток понадобится две (более 80 см). Можно сделать до определенного уровня бетонное основание, а остальное доложить кирпичами.
  • Из доски выбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
  • Раствор заливается внутрь и хорошо утрамбовывается. Делать это лучше вибратором, чтобы заполнить все щели и полости.
  • Необходимо поднять фундамент на несколько сантиметров выше уровня чистового пола.
  • Сверху укладывается гидроизоляция из рубероида или бикроста для отсекания попадания влаги в топку и в помещение.
Внимание! На участках с высокой подвижностью грунта или очень неустойчивым верхним слоем необходимо заглубление ниже уровня промерзания. Только в этом случае удастся обеспечить необходимый упор.

Печь из автомобильных дисков

Этот вариант один из самых простых в изготовлении. Из комплектующих потребуются 4 диска от КамАЗа (если в планах установка бака для воды, то потребуется еще 2 диска) и листовой металл толщиной 8 мм.

  • Листовой металл нарезается по диаметру отверстия диска. Посередине делается окно размером 20×30 см. Через каждый см вварены металлические стержни диаметром 12 мм.Они будут служить решетками. Затем эта деталь крепится к одному из концов обода.
  • Второй диск закрывается с одной стороны точно так же. А вот в крышке надо сделать отверстие для переходника дымохода.
  • Два диска взаимосвязаны. Необходимо следить за тем, чтобы шов был без ямок, это необходимо для обеспечения хорошего сцепления.
  • Болгаркой или плазморезом вырезается дверца для загрузки дров. Его размеры могут быть 20×30 см.
  • Импровизированные петли изготавливаются из арматуры, которая сгибается с помощью крючков и гаек. Могут быть использованы готовые растворы для сварных изделий. Демпфер устанавливается на свое место. Изготавливается запорный механизм.
  • Снизу крепится еще один диск, он будет служить обдувом. В нем делается проем 15×30 см. Такого же размера делается ящик для сбора золы. Он будет располагаться как раз под решетками, поэтому в него будут падать сгоревшие угли, достаточно будет просто выбить его в ведро.
  • Сверху крепится диск, который будет служить емкостью для камней. Его концы не нужно закрывать заглушками.
  • Для изготовления бака для воды свариваются две колесные базы. Их концы покрыты листовым металлом. Посередине делают два отверстия и вставляют в них втулку. По внутреннему диаметру он должен быть больше дымохода, чтобы через него можно было свободно пройти.
  • В стенку бака вварен патрубок ½» с резьбой под кран.Его можно установить непосредственно на конструкцию или вывести через металлорукав и закрепить на стене.
  • Для заполнения жидкостью можно подключить еще одно шланговое соединение. Есть еще вариант – в верхнем торце делается небольшая дверца.
Внимание! Для парилки на одного человека возможно изготовление еще меньшего размера. Для него вам понадобятся волжские диски. Принцип будет точно таким же, как описано выше.

Для сборки такого варианта из материала понадобится труба внешним диаметром 50 см (желательно длиной не менее 70 см), лучше, если толщина стенки будет 8 мм.Дополнительно необходим листовой металл 8 мм и кругляк диаметром 10‒12 мм.

  • Чтобы было проще представить рабочий процесс, нужно знать, что в результате труба будет располагаться в горизонтальном положении.
  • От одного края делают отступ 10‒15 см. Делается вырез размером 20×35 см. С внутренней стороны приваривается решетка из кусков арматуры. Вместо него можно приобрести чугунный и сделать вырез четко под него. В этом случае она будет съемной, что облегчит чистку духовки.
  • От установленной колосниковой решетки по диагонали делается отверстие с отступом 5 см от края для трубы дымохода. Он прилипает и хорошо кипит.
  • Ближе к трубе конец закрывается листовым материалом. Верхняя часть вырезается в форме круга, а нижняя остается прямоугольной, она будет служить подставкой.
  • Второй конец закрывается точно так же.
  • Если планируется, что из самой парилки можно будет подбрасывать дрова, то достаточно вырезать окно размерами 20×33 см и закрепить дверцу по принципу, описанному в предыдущем варианте.Когда отверстие топки должно выходить в комнату отдыха, то необходимо сделать дополнительный выступ. Для этого измеряется ширина перегородки. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они привариваются вокруг вырезанного в торце отверстия, и к ним крепится дверца.
  • Емкость размером 35×25×15 см приваривается под решетку. В листе, закрывающем конец трубы, прорезается отверстие 25×15 см, в него необходимо установить совок для сбора золы.Тяга будет зависеть от того, насколько далеко она вытянута.
  • Контейнер размером 40×20×50 см изготовлен из листового материала. Он приваривается к задней части печи и будет служить для нагрева воды. В верхнем торце бака предусмотрена дверца для залива воды. В нижней части прорезан резьбовой патрубок ½» для крана.
  • Для того, чтобы сверху уложить камни, необходимо подготовить конструкцию, напоминающую коробку без дна. Его размеры 20×40×20 см. торцевые стенки должны повторять контур круга, лежать спиной к спине.
Внимание! Если в семье есть дети, то всю конструкцию можно интересно оформить. Например, вы можете сделать его похожим на небольшой поезд. Для этого под топку приваривается отбойник, как у настоящего паровоза, а по бокам круглые заготовки для колес.

В этом случае вариантов будет много. Вы можете спроектировать для конкретных условий. Мы рассмотрим один дизайн, который вы можете настроить в соответствии с вашими условиями.

  • Заготовки вырезаются из листового металла толщиной 8 мм. Пять 60×40 см, еще два 40×40 см.
  • Одна стенка прикреплена к днищу. Крепится сварочным аппаратом несколькими прихватками. Металлический угольник используется для регулировки угла до 90°. Задняя стенка размером 40 × 40 см крепится и прикрепляется к нижней и боковой стенке. Еще раз проверяется угол, если все совпадает, то можно хорошо проварить все швы.
  • Следующим шагом будет прикрепление еще одной боковой стенки.
  • С внутренней стороны по бокам на высоте 15 см крепятся два уголка 3×3 см.Они не должны проходить по всей длине. Их цель – полка для внутренней перегородки, поэтому монтировать ее удобнее. Его ставят на опоры и проваривают по всему периметру.
  • В нем сделан вырез 20×30. На него приваривают готовую решетку или изготавливают из круглой арматуры.
  • Верхняя часть конструкции закреплена и проварена.
  • На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под трубу дымохода. Он вставляется на место и приваривается по окружности.
  • Передняя стенка установлена. В нем делается вырез 20×20 см под дверь для загрузки бревен. Внизу, где расположен отсек для сбора золы, делается окно размером 20×10 см. Для него изготавливается черпак таких же размеров. Он будет регулятором тяги, а также позволит быстро почистить печь после топки.
  • Для организации печки нужно сверху приварить борта. Их высота будет зависеть от того, сколько камешков нужно разместить.
  • Резервуар для воды можно приварить к одной из боковых стенок.Изготавливается по принципу, описанному для предыдущей версии.
Внимание! Лучше, чтобы каменка не загораживала пространство вокруг дымохода. Дело в том, что камни хорошо держат температуру, а это увеличивает скорость прогорания швов.

Правильная установка печи в помещении гарантирует достижение желаемой температуры.

  • Если загрузка дров будет производиться в самой парилке, то проем топки должен смотреть в сторону двери.Очень важно, чтобы был достаточный приток воздуха. Это правило не имеет значения, когда бревна выбрасываются из комнаты отдыха.
  • Печь нагревается до высоких температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг печи. Для этого можно уложить по периметру огнеупорный кирпич для стыковки, это улучшит внешний вид и предотвратит перегрев.
  • Внутренняя часть дымохода может быть выполнена по сэндвич-технологии (две трубы, одна внутри другой, между ними прокладывается огнеупорный утеплитель).Это предотвратит возможные ожоги.
  • Место прохода трубы через потолок или стену дополнительно футеруется огнеупорным материалом; листы из нержавеющей стали также могут быть закреплены.
  • Духовка должна располагаться как можно ближе к полке сиденья, но достаточно далеко, чтобы ее можно было передвигать без риска ожога.
Внимание! Обязательно установите внутрь термометр и песочные часы. Это позволит вам контролировать максимальную температуру и время нахождения в середине.Если этого не соблюдать, можно получить тепловой удар, последствия которого очень печальны.

Нам очень интересно узнать, как вам удалось реализовать свой проект. Делитесь своими решениями, а также ссылками на фото в комментариях.

Видео

В этом видео показано, как сделать хорошую печь для бани из трубы:

Баня – это не просто сооружение из дерева или кирпича. Такое сооружение издавна ценится нашим народом, оно имеет особое значение.Практически каждый хозяин мечтает построить на своем участке баню. Естественно, он должен быть соответствующим образом оборудован. Например, вам нужно будет выбрать печь для бани. Также их можно сделать своими руками из металла. Это вопрос, который вы будете рассматривать.

Основные требования к изделию

Итак, прежде чем переходить к собственно изготовлению изделия, следует понять, каким оно должно быть.

Основные требования к конструкции включают следующее:

Устойчивость … Этот параметр следует соблюдать в любом случае. Очень важно правильно установить печь, чтобы она работала максимально эффективно.

Безопасность … Существует ряд дополнительных мер, которые помогут вам эффективно использовать машину, не опасаясь возгорания. Например, утеплить дымоход и стены в бане.

Принцип действия. Самодельные печи из металла должны работать постоянно, чтобы в помещении поддерживалась необходимая температура, обеспечивался пар.Однако облицовка кирпичом помогает улучшить работу аппарата.

Скорость нагрева. Естественно, представленное устройство очень быстро нагревается. Однако он также не остывает медленно. Крайне важно предпринять какие-либо действия для предотвращения быстрого остывания печи.

Зона обогрева. Не устанавливайте такую ​​конструкцию в больших помещениях. Обратите внимание, что блок не обязательно должен быть очень большим. В противном случае он будет потреблять слишком много топлива с низкой эффективностью.

Устройство устройство

Прежде чем приступить к изготовлению печи для бани своими руками из металла, необходимо выяснить, из каких частей она состоит:

1. Топливный отсек, где сжигаются дрова. Естественно, в нем должна быть дверца, через которую будут подаваться поленья, а также поддувал, через который будет поступать воздух к огню.

2. Бункер с камнями для подогрева. Находится над топкой. Естественно, он должен быть устроен так, чтобы вода, которой будут лить камни, не переливалась на огонь.

3. Резервуар для воды. Обычно присоединяется к дымоходу. Для того чтобы вода стекала, на дне бака должен быть предусмотрен вентиль.

4. Дымоход … Обеспечивает удаление продуктов сгорания.

Разновидности печей

Естественно, перед началом работ вам нужно будет определиться, из чего и как вы будете строить конструкцию.

Печи металлические для бани могут быть:

— Из листовой стали. Его особенность заключается в том, что строение необходимо защитить и укрепить кирпичными стенами.

— Из листового железа. Обратите внимание, однако, что материал должен быть толщиной около 5 мм. В этом случае также понадобится кирпич.

— От топки и кузова. Они отделены друг от друга с помощью решетки.

— С топкой внутри корпуса.

— Из трубы или использованного газового баллона.

А духовки тоже бывают открытые и закрытые.Часто конструкция бывает комбинированного типа. Каждый такой тип конструкции имеет право на существование. Выбор разновидности зависит от размера ванны и ваших требований к устройству.

Конструктивные преимущества

Прежде чем приступить к изготовлению печи для бани своими руками из металла, следует сначала понять, нужно ли вам использовать этот материал.

Такие агрегаты имеют определенные преимущества:

Быстрый нагрев. Металл является отличным проводником тепла.

Возможность сделать печь своими руками из подручных материалов.

Различные типы конструкций.

Низкая стоимость. Если учесть, что пустой газовый баллон может получить практически каждый, то такая конструкция может быть вообще бесплатной.

Неспособность человека подвергаться воздействию угарного газа.

Если использовать для растопки недостаточно просушенные дрова, то комнатного дыма не бывает.

Эти преимущества делают металлические банные печи популярными.

Недостатки

Естественно, в этом мире нет ничего идеального.Представленная конструкция имеет и определенные недостатки:

1. При неправильном изготовлении КПД печи может быть очень низким. При этом расход топлива будет достаточно большим.

2. Возможность обжечься, так как металл сильно нагревается. Хотя такой недостаток легко устранить.

3. Быстрое охлаждение.

В принципе, такие огрехи надо устранять, чтобы популярность таких дизайнов не падала.

Необходимый инструмент

Чтобы сделать печь для бани своими руками из металла, необходимо собрать все технические приспособления, без которых невозможно выполнение действий.Итак, вам понадобится:

Болгарка.

Ножницы по металлу или электролобзик с соответствующим лезвием.

Рулетка и строительный уровень.

Сварочный аппарат.

Естественно, перед тем, как сделать печь для бани, нужно нарисовать ее чертеж. Также можно найти готовый чертеж, на котором показаны все расчеты.

Какие материалы вам понадобятся?

Так как печь для бани своими руками сделать довольно просто, то перед началом работ вам нужно будет определиться с материалами, которые пригодятся в процессе изготовления аппарата.Для строительства типового проекта необходимо:

1. Труба с толщиной стенки 1 см и длиной 160 см.

2. Стальной лист. Его толщина также не должна быть меньше 1 см.

Если у вас уже есть чертежи печей для бани, можно приступать к изготовлению:

1. Сначала нужно разрезать трубу на две части, одна из которых будет больше другой. Из них можно сделать основной элемент корпуса и резервуар для воды. Лучше, если высота деталей соответствует 0.7 и 0,9 м.

2. Теперь приступим к строительству топки. Обратите внимание, что под ним должен находиться поддувал, служащий для обеспечения тяги и удаления золы. Его высота около 10 см. Отверстие поддувала имеет следующие размеры: 20*5 см. Попробуйте разрезать топку над ней.

3. Теперь можно с помощью сварочного аппарата прикрепить ушки и петли к краям отверстий. На них впоследствии будут закреплены двери.

4. Чертежи печей для бани предусматривают установку колосника.Для этого из стального листа вырежьте круг, к которому будет приварен представленный элемент. Он устанавливается внутри трубы прямо над нагнетателем. То есть в круге делается отверстие по размеру решетки и приваривается к трубе. Далее на него закрепляется решетка.

5. Теперь необходимо построить специальную платформу, на которую будут укладываться камни. Для этого потребуются металлические стержни. Под 90° от дверцы топки нужно сделать отверстие для подсыпки камней.

6.Сверху печь накрывается стальным кругом, в который устанавливается дымоход. Обратите внимание, что этот элемент должен быть закреплен очень прочно. Далее дымоход выводится в потолок. Его высота не должна быть слишком большой.

7. Далее следует построить резервуар для воды. Для этого к верху конструкции приварите остаток трубы. Обратите внимание, что через резервуар будет проходить дымоход. На дне ее нужно закрепить кран для слива воды. Обратите особое внимание на сварные швы, чтобы предотвратить попадание жидкости в топку.Бак должен быть покрыт неравномерно. Большую часть круга необходимо закрепить сваркой, а другую (меньшую) прикрепить на петли. Именно она откроется, и через нее польется вода.

Чугунные печи для бани изготавливаются по тому же принципу. Однако работать с таким материалом сложнее. Хотя чугунные печи для бани считаются более прочными и долговечными.

Особенности установки

После того, как устройство уже изготовлено, его следует правильно установить на законное место.

Вне зависимости от того, печь для бани с баком или нет, правила монтажа одинаковы. Например:

Во-первых, решите, будете ли вы блокировать свое устройство. Если это так, то вам придется построить фундамент. Обратите внимание, что кирпич должен быть огнеупорным. Его высота не должна быть слишком большой. Во время строительства используйте строительный уровень.

Прибор следует устанавливать на расстоянии 1 м от стен. Кроме того, если баня изнутри обшита деревом, то ее следует дополнительно защитить фольгой, имеющей слой утеплителя.

Обратите внимание, что дымоход должен быть изолирован.

Обязательно размещайте печь на таком уровне, чтобы она не перекашивалась, особенно если она оборудована баком для воды.

И стены, и пол в месте установки печи необходимо сделать огнеупорными.

При использовании такого устройства старайтесь делать это осторожно, чтобы не пораниться и не обжечь ванну.

При изготовлении все действия выполнять очень аккуратно. Например, вырезанные кусочки металла можно использовать в качестве дверок топки и поддувала.При сварке проверьте, хорошо ли сделаны швы.

Во время работы выполнять все действия по порядку. Не стоит торопиться, ведь один пропущенный сантиметр – это уже брак. Чтобы печь хорошо сохраняла тепло, ее желательно обложить кирпичом.

При работе использовать средства защиты и соблюдать правила техники безопасности. Самодельные печи могут работать долго, так как ничуть не уступают по качеству покупным экземплярам. Это все особенности обустройства металлической печи-каменки.

10 способов подготовить дом к весеннему сезону (помимо генеральной уборки)

Весенний сезон часто заставляет нас жаждать ярких, свежих пространств. После нескольких недель зимней погоды, пасмурных дней и однозначных температур (что приводит к стремительному росту счетов за отопление) нам нужен только дом, такой же радостный, как распускающиеся цветы на улице.

Астрономическая весна начинается в воскресенье 20 марта 2022 года и заканчивается во вторник 21 июня, а метеорологическая весна всегда начинается 1 марта и заканчивается 31 мая.Вы ищете способы привести свой дом в порядок и подготовиться к весеннему сезону? С приближением Пасхи сейчас самое подходящее время, чтобы обновить интерьер и выйти на улицу.

Весна — прекрасное время для генеральной уборки в наших домах и уменьшения беспорядка, но это также и время для решения таких назойливых задач, как мытье окон. рамы, размораживание морозильной камеры и уборка садового сарая, чтобы освободить место для весенних луковиц. Посмотрите, что вы можете сделать, чтобы подготовить свой дом к предстоящему сезону…

1.Наведите порядок в тех забытых углах

    Весенняя уборка — это возможность заняться теми областями, которые вы упускаете из виду ежедневно. От протирания щелей и углов от паутины до протирания жалюзи — устранение забытых областей поможет вам шагнуть в весну с ясным домом и еще более ясным умом.

    Не знаете, с чего начать? Вместо того, чтобы перегружать себя, напишите список того, чем вы хотите заняться в первую очередь. «Весна — это время, чтобы посвятить время столь необходимой уборке», — говорит Крис Вуттон, управляющий директор клинингового бизнеса Poppies.«Расстановка помещения за помещением или устройства за устройством может стать отличным способом сбалансировать рабочую нагрузку. Хотя есть несколько очевидных мест, которые мы должны очистить, есть также много надоедливых мест, которые могут не сразу прийти в голову».

    Кроме того, рекомендуется включить оконные рамы в программу весенней уборки. В зимние месяцы на окнах может образовываться конденсат из-за сочетания центрального отопления и холодной погоды. Чтобы очистить свой, просто используйте влажную ткань из микрофибры, чтобы удалить любые наросты, а затем вытрите насухо чистой тканью.

    «Если конденсат не вытирать регулярно, дополнительная влага может оставить плесень и известковый налет на оконных рамах, даже повредить деревянные рамы или привести к отслаиванию краски», — говорит Дженни Тернер, менеджер Insulation Express. «После того, как вы почистили свой, откройте окно, где это возможно, чтобы оставшаяся влага испарилась»

    2. Наведите порядок в гардеробе

    Упрощенный и наведенный порядок шкаф или вешалка для одежды — это настоящий стимулятор настроения, так что это идеальный вариант. время реорганизовать свой гардероб к весеннему сезону.Отсортируйте предметы одежды, которые вам больше не нужны, и решите, что вы можете передать другим. Главный совет: положите зимнюю одежду в коробку и храните ее на чердаке или в гараже до конца этого года.

    «Вешать одежду, которая вам больше не нужна или которую вы больше не носите, просто создает еще больше беспорядка, которого мы пытаемся избежать», — говорят специалисты по интерьеру WeThrift. «Не просто выбрасывайте ненужную одежду в мусорное ведро, вы можете продавать ненужные вещи в Интернете, жертвовать их тем, кто в них нуждается, перерабатывать или ремонтировать старые вещи, чтобы сделать их актуальными и модными, или ответственно перерабатывать свои вещи.В следующий раз, когда вы откроете свой гардероб, вы должны чувствовать себя непринужденно, зная, что все в нем имеет свое предназначение и полезно для вас».

    КостиковаGetty Images

    3. Наведите порядок в шкафчике под раковиной

    Превратите неуклюжее пространство под раковиной из свалки в хорошо организованное убежище. Во-первых, начните с того, что выньте все и сгруппируйте похожие предметы вместе. Затем хорошенько промойте его теплой водой с мылом. Как только внутреннее пространство будет очищено, пришло время отсортировать предметы, которые вам больше не нужны, избавившись от всего, у чего истек срок годности.

    Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    ‘Мы все склонны хранить излишки моющих средств под раковиной. Вытащите все из своего переполненного шкафа и переберите его — вы будете поражены тем, сколько наполовину использованных бутылок можно объединить и уберечь вас от покупки новых», — говорит Элейн Пенхаул, основатель Lemon and Lime Interiors.

    Теперь самое интересное: расставить все по своим местам. Мы рекомендуем подобрать модуль для хранения, такой как этот от Аддис, но вы также можете эффективно хранить чистящие средства в коробках и корзинах. Убедившись, что у всего есть назначенный дом, вы сможете легко найти то, что вам нужно.

    Очистка корзин и банок для хранения, Dunelm

    Дюнельм

    4. Обновите свое рабочее пространство

    Хотя многие из нас переходят на гибридную работу, приближается почти два года работы из дома, поэтому самое время обновить личное рабочее пространство к весеннему сезону.

    Нужен ли вам новый письменный стол (купите наш обзор стильных, компактных складных столов) или офисный стул, или, возможно, вы ищете стильные офисные решения для хранения, улучшите свое пространство до Убедитесь, что это удобно, весело и функционально.

    Красивый дом / Марк Скотт

    5. Разморозьте морозильную камеру

    Морозильные камеры могут стать настоящим источником дохода, если они покрыты льдом. Хотя это может быть утомительной задачей, чрезмерное накопление льда означает, что вашему прибору придется работать усерднее, чтобы сохранять еду холодной (и это может стоить вам больше энергии).Если вы хотите, чтобы ваш морозильник прослужил дольше, специалисты Beko рекомендуют размораживать его два раза в год или при образовании слоя инея толщиной около 7 мм.

    «Невозможно переоценить важность поддержания морозильной камеры в чистоте и отсутствии льда, — говорит Беко, — разморозив морозильную камеру, вы освободите больше места для продуктов, а также убедитесь, что морозильная камера работает с максимальной эффективностью.

    StefaNikolicGetty Images

    Не знаете, с чего начать? Вот как легко разморозить морозильник:

    1. Во-первых, выключите морозильник и отключите его от розетки. Чтобы продукты не оттаивали, помещайте их в термоизолированную сумку-холодильник.

      2. Снимите все ящики и полки. Поместите горячую воду (в мисках или стаканах) в морозильную камеру, убедившись, что у вас есть достаточное количество полотенец и подходящая емкость для воды, которая будет образовываться при таянии льда.

      3. Пока морозильная камера размораживается, быстро протрите внутреннюю часть прибора влажной тканью.Прежде чем снова включить морозильник, обязательно высушите его внутри. Это предотвратит образование льда при повторном включении прибора.

      4. Включите прибор и дождитесь восстановления температуры. Опять же, это может занять несколько часов. Замените любые замороженные продукты, убедившись, что вы используете/выбрасываете все размороженные продукты. Если у вас есть время, почистите и холодильник.

        6. Отделка? Смените зимние темные цвета на веселые весенние цвета

        Чтобы встретить весну, оставьте серость зимы позади и впустите солнечный свет с помощью палитры веселых оттенков.От сахарно-розового до желтого цвета нарцисса, окрашивание вашей комнаты в свежий слой краски мгновенно делает все вокруг ярче и свежее — как само весеннее утро. Если украшение всей комнаты не стоит на повестке дня, добавление цвета через мягкую мебель, такую ​​как коврики или подушки, станет еще одной маленькой победой.

        Адам Браун, директор The Painted Furniture Company, добавляет: «Пастельные тона идеально подходят для интерьеров и создают радостное ощущение весеннего обновления. От нежно-зеленого до нежно-желтого, они хорошо сочетаются со многими другими цветами в доме и являются отличным способом освежить уставшую комнату.

        Возможно, мы мечтаем о ярком голубом небе, но Адам объясняет один оттенок, который нельзя игнорировать: «Серый стал популярным выбором для украшения в течение нескольких лет, а пастельно-голубой и бледно-розовый прекрасно сочетаются с эти схемы, добавляя новый новый поворот».

        Купить образ в Sofology

        Дэн Дючарс/Софология

        7. Украсьте пространство цветами

        Магнолии! Тюльпаны! Глициния! Принесение веток и бутонов в дом — прекрасное напоминание о том, что все оживает снаружи.Если вы чем-то похожи на нас, весенний сезон — это украшение вашего дома раскидистыми композициями, которые заставят вас улыбнуться — даже если это всего лишь горсть нарциссов из сада. В качестве альтернативы можно купить весенний венок или сделать его самостоятельно, украсив любимыми цветами.

        ‘Весна – это не только уборка, но и возможность придать дому новый вид и сезонное освежение. Это сезон новых побегов, свежих цветов и зелени. Вытащите вазы из шкафа, чтобы в доме появилось больше свежих цветов», — говорит Энн Мари, основатель AMC Design.

        Беспокоитесь о надвигающихся облаках пыльцы? Почему бы вместо этого не выбрать искусственные цветы без чихания? Они выглядят так же, как настоящие, и будут служить вечно.

        8. Создайте атмосферу с помощью весенних ароматов

        Весенние ароматы, поднимающие настроение, помогут вывести вас из зимней спячки. Классические весенние ноты включают лимон, бергамот и мандарин, а цветочные ароматы, такие как ирис, жасмин и роза, также поднимут утомленное зимнее настроение. Дни могут становиться ярче (мы не можем дождаться!), но вы все еще можете создать уютную весеннюю атмосферу с мерцающим пламенем свечи или диффузором.

        9. Приведите в порядок садовый сарай

        Весна — прекрасное время, чтобы оценить ущерб от зимы, починить сломанные инструменты, очистить газон от упавшего мусора и провести важную уборку в сарае. Это не то место, на которое многие обращают внимание при весенней уборке, но его не следует упускать из виду.

        «По мере приближения весны важно навести порядок в наших садовых сараях, чтобы освободить место для новых луковиц, растений, инструментов и садовой мебели», — добавляет Элейн.«Использование стеллажей, крючков и полок для организации и оптимального использования пространства — хороший способ начать — я рекомендую сгруппировать предметы, которые «живут вместе», по категориям и маркировать разделы, чтобы вы знали, где что хранится. Это не позволит вам переворачивать сарай вверх дном каждый раз, когда вы захотите почистить сад».

        Том МертонGetty Images

        10. Подготовьте свой сад к развлечениям

        Природа начинает оживать.Хотя может быть еще слишком холодно, чтобы обедать на свежем воздухе, сейчас идеальное время, чтобы подарить своему саду немного любви, чтобы вы были готовы к тому, когда температура начнет нагреваться: вымойте патио, постригите траву, уберите (или покрасить) любую уставшую садовую мебель, привести в порядок клумбы и бордюры.

        Если у вас есть место, подумайте о создании зон в вашем саду. В идеале у вас должно быть отдельное пространство для отдыха (инвестируйте в шезлонги, садовый диван и подвесное кресло-яйцо) и место для обеда (выберите наборы бистро для компактных помещений), а затем добавьте декоративные элементы, чтобы украсить ваше открытое пространство, от садовое зеркало для фонарей и напольных ковриков.Ваш сад будет готов к приему гостей в кратчайшие сроки.

        Жаклин МакЛеод, основатель Bancrofts Organization Services и директор по связям с общественностью APDO, комментирует: «Если у вас есть сад или придомовая территория, найдите время, чтобы реорганизовать и привести в порядок пространство. Почистите свою мебель, переставьте ее, посадите новые весенние растения и выбросьте все поврежденные садовые предметы или даже отремонтируйте или перепрофилируйте их».

        Подпишитесь на Красивый дом в Instagram.


        Гостиная Править

        Набор из 2 плетеных корзин Metasequoia

        Rockettstgeorge.co.uk

        £50.00

        Дверной упор из фигурной овчины

        thewhitecompany.com

        £45.00

        Набор абстрактных текстур формата А3 в рамке

        Табурет Нортон

        Нортон Белая компания.ком

        £120.00

        Маленькая коричневая ваза и подсвечник с омбре

        Rockettstgeorge.co.uk

        £26.00

        Сборка декоративной настенной художественной скульптуры Tom Pigeon


          Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
