Электронный штангенциркуль Electronic Digital Caliper

Электронный штангенциркуль

Electronic Digital Caliper

Инструкция по эксплуатации

на русском языке



Технические данные

Диапазон измерений: 0 — 150 мм / 0 — 6 дюймов, 0 — 200 мм / 0 — 8 дюймов

Разрешение: 0.01 мм / 0.0005 дюймов

Точность: +- 0.02 мм / 0.001 дюйма (< 100 мм)

+- 0.03 мм / 0.001 дюйма ( >100 мм)

Стабильность показаний прибора: 0.01 мм / 0.0005 дюйма

Максимальная скорость измерений: 1.5 м/сек, 60 дюймов/сек

Система измерений: аналоговая ёмкостная измерительная система

Дисплей: LCD — дисплей

Питание: одна щелочная батарейка 1.5 В типа LR44, ёмкость — 180мАч

Диапазон рабочих температур: от +5 до +40 градусов Цельсия / от 41 до 104 градусов Фаренгейта

Примечание: использовать с осторожностью при относительной влажности более 80%



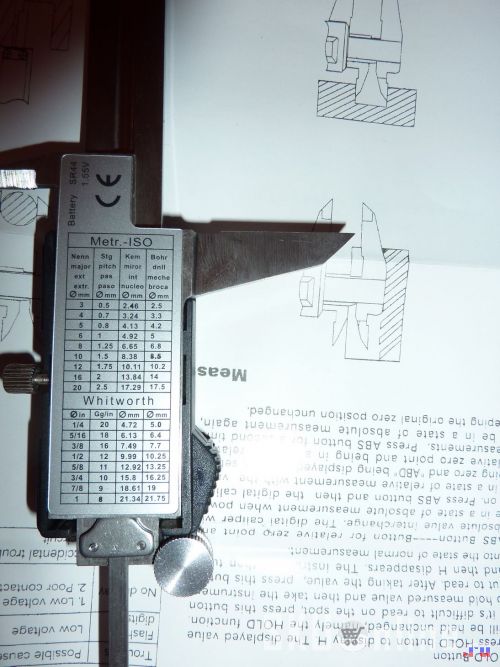

Устройство прибора

1. Кромки для измерения внешних размеров

2. Кромки для измерения внутренних размеров

3. Щуп для измерения глубины

4. Ступенька

5. Линейка

6. Шкала измерений (дюймы и миллиметры)

7. Отсек для элементов питания

8. Разъём для подключения внешнего оборудования

9. ЖК — дисплей

10. Фиксирующий винт

11. Бегунок

12. Кнопка включения и отключения

13. Кнопка установки нулевого положения

14. Кнопка выбора между миллиметрами и дюймами



Практическое применение прибора:

1. Использование

Слайдер можно использовать только после того, как фиксирующий винт 10 будет ослаблен.

2. Основные способы измерения:

            а. Ослабьте фиксирующий винт

            б. Нажмите кнопку включения (ON). Выберите измерение в миллиметрах или дюймах нажатием на соответствующую кнопку. Нажатие на эту кнопку после проведения измерений приведет к тому, что устройство автоматически переведет значение из одной системы измерений в другую.

3. Для обнуления показаний дисплея, сведите вместе внешние измерительные кромки и нажмите кнопку 13.



Инструкция по уходу за прибором

1. Всегда следите за тем, чтобы штангенциркуль был сухим и чистым, так как жидкости могут повредить слайдер.
2. Используйте чистую сухую ветошь для очистки штангенциркуля, не используйте растворители или очистители на их основе.
3. Для того, чтобы батарейка служила дольше, выключайте прибор если он не используется.
4. Избегайте контакта с электричеством и/или электрическими цепями.



Замена элементов питания

Если дисплей мигает, это означает, что пора заменить элемент питания. Для замены батарейки сдвиньте защитный кожух соответствующего отсека в направлении, показанном на самом кожухе. Вытащите старый элемент питания и установите новый. При установке соблюдайте полярность.

Перевод выполнен сайтом http://aziada. ru, копирование материалов допускается только при наличии письменного согласия авторов.



Решение возможных проблем

Проблема	Причина	Способ устранения
Дисплей мигает	Села батарейка	Замените батарейку
Дисплей не меняет показаний при перемещении слайдера	Система заблокирована	Удалите батарейку на 30 секунд и установите заново. Это приведет к перезагрузке системы.
Точность ниже, чем указанная в инструкции	Грязный сенсор	Снимите крышку слайдера и прочистите сенсор при помощи сжатого воздуха 5кг/см3
Дисплей не включается	Села батарейка Батарейка установлена некорректно	Замените батарейку Вытащите и установите батарейку правильно



Как пользоваться штангенциркулем? Инструкция, как замерить сечение кабеля. Как правильно измерять внутренний диаметр?

Во время ремонта или токарной и слесарной работы нужно проводить всевозможные измерения. Они должны быть максимально точными для того, чтобы все получилось по заготовленному плану. Для измерений существует множество инструментов: уровень, линейка, рулетка. Но среди них есть один самый универсальный и самый полезный – это штангенциркуль.

С его помощью вы сможете узнать высоту, глубину, ширину, диаметр, радиус и многое другое. Поначалу может показаться, что это сложный инструмент, но на самом деле пользоваться штангенциркулем довольно просто, несмотря на огромное количество функций.

Основные правила пользования

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения.

Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм. В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что

у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Если вы хотите измерить диаметр арматуры, кирпича, бетонного блока, то штангенциркуль поможет и здесь.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой. Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр. Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у непрограммируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный. Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали. Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.

О том, как правильно пользоваться штангенциркулем, смотрите в следующем видео.

Как правильно измерять штангенциркулем

При выполнении любых столярных или слесарных работ нужно знать, как измерять штангенциркулем, а также уметь им пользоваться. Этот распространенный универсальный метрический инструмент применяется для снятия внутренних и внешних линейных размеров с детали. Штангенциркуль позволяет произвести измерение диаметров (внутренних и внешних) и глубину отверстия.

Конструктивные элементы приборов

Штангенциркуль устроен просто, работать им легко и удобно. Любая его модификация состоит из следующих конструктивных элементов:

• Измерительная линейка (штанга) – главная часть прибора, на верхней поверхности которого нанесена шкала разметки с градацией в 1 мм. Стандартная линейка имеет длину 150 мм. Этот показатель определяет максимально доступную величину измерения. Выпускаются приборы, имеющие более длинную штангу, для замеров больших деталей.
• Измерительная рамка – подвижный элемент прибора, перемещающийся по линейке. Внутри рамки размещена плоская пружина, которая плотно прижимает ее к штанге. На рамке имеется дополнительная измерительная шкала (нониус), по которой отсчитываются десятые или сотые доли миллиметра при совмещении с одним из штрихов основной шкалы. Нониусная шкала имеет 10 делений, ширина каждого -1,9 мм. В конструкции предусмотрен стопорный винт, который позволяет жестко фиксировать рамку.
• Неподвижные губки. Один элемент жестко прикреплен к штанге, другой закреплен на рамке и перемещаются вместе с ней. Рабочая поверхность внутри. Используются для наружных замеров.
• Подвижные губки. Рабочие элементы располагаются по тому же принципу, что большие неподвижные губки, но размещены по другую сторону линейки. Рабочая поверхность обращена наружу. Дополнительные губки применяются для внутренних замеров.
• Линейка глубиномера – выдвигающаяся планка, жестко соединенная с двигающейся рамкой.

Разновидности и маркировка

По конструкции и своему назначению штангенциркули бывают следующих видов:

• ШЦ-1. Рабочие губки размещены с 2 сторон. Применяется для проведения наружных и внутренних измерений. Оснащены стержнем для измерения уступов и глубин. Удобны для разметочных работ.
• ШЦ-2. Губки для внутренних и наружных замеров совмещены и имеют одинаковый размер. При этом плоские рабочие поверхности располагаются внутри, а цилиндрические повернуты наружу. С противоположной стороны от штанги находятся разметочные остро заточенные кромки. Дополнительно прибор оснащен рамкой микрометрической подачи, с помощью которой можно производить более точные измерения.
• ШЦ-3. Одностороннее размещение измерительных губок. Специфика этих моделей в том, что они предназначены для больших замеров.

Штангенциркули делятся по способу снятия результата замеров:

• Нониусные (ШЦ). Механический инструмент, в котором целые миллиметры отмечаются на основной шкале, а доли миллиметра отсчитываются с помощью нониусной шкалы.
• Циферблатные (ШЦК). Используется механический принцип замера. На подвижной рамке размещен циферблат, который соединяется со штангой с помощью зубчатой передачи. Миллиметры определяются по основной разметке, а доли по круговой шкале.
• Цифровые (ШЦЦ). На измерительной рамке размещен цифровой дисплей, который показывает результаты измерения. Электронный модуль имеет ряд удобных настроек.

Тип индикатора определяет, с какой точностью штангенциркуль снимает показания. Нониусные приборы считаются менее точными, но в использовании они просты и надежны. Циферблатный инструмент точнее и удобнее, но зубчатая рейка может загрязняться от деталей. Цифровой штангенциркуль позволяет производить замеры с высокой точностью, но зависит от температурных перепадов.

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Как правильно хранить инструмент

Штангенциркуль считается высокоточным метрическим инструментом, поэтому обращаться с ним нужно бережно. Хранить его необходимо в пластиковом или деревянном футляре. Допускается и мягкий чехол, но следует избегать случайных деформаций. Держать прибор нужно в сухом месте, где исключены случайные падения тяжелых предметов, а также загрязнение пылью, грязью, опилками прочим мусором. При соблюдении этих условий инструмент будет вам исправно служить многие годы.

Как правильно пользоваться штангенциркулем:фото,видео,инструкция

фото:устройство штангенциркуля

1. Штанга;
2. Двигающаяся рамка;
3. Основная шкала, находящаяся на штанге;
4. Губки измерений внутренней стороны;
5. Губки измерения внешней стороны;
6. Глубиномер;
7. Нониус;
8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

• Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
• Во время чтения показаний прибора, следует держать его перед глазами прямо.
• При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
• Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
• После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

• Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
• Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
• Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
• Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Как нужно мерить штангенциркулем: пошаговая инструкция

Штангенциркуль является достаточно точным инструментом, к тому же еще и весьма удобным в использовании. Именно этим и объясняется столь широкое его применение. Данный измерительный инструмент можно встреть как на крупном предприятии, так и в гараже домашнего мастера. Это незаменимый помощник слесаря, токаря, а также представителей целого ряда других профессий. С помощью штангенциркуля можно измерить:

• внутренний размер;
• наружный диаметр;
• глубину отверстия.

Соответственно, возможностей для применения инструмента есть довольно много. Ведь с его помощью можно измерить даже криволинейную поверхность. Правда, здесь нужно знать, как именно это делается. Впрочем, ничего сложного в этом нет. При наличии должного желания, разобраться со всем этим не составит особого труда. Да и времени на освоение тонкостей работы с инструментом понадобится совсем немного.

Читайте также:Как правильно пользоваться штангенциркулем

Как нужно правильно мерить штангенциркулем

Итак, давайте рассмотрим особенности работы с этим инструментом. Здесь в первую очередь нужно отметить, что сегодня есть 3 типа штангенциркулей – нониусые, циферблатные и электронные. Конструкция их в целом схожа, и основное отличие здесь заключается только лишь в отсчетном устройстве. Поэтому сперва мы рассмотрим, как нужно правильно делать сам замер. Здесь ведь действует один и тот же алгоритм. Ну а параллельно с этим мы будем рассказывать об особенностях считывания результатов каждого из типов данного инструмента.

Читайте также:Какие существуют виды гаечных ключей

Нониусный штангенциркуль сегодня является наиболее распространенным. Поэтому с него мы и начнем. Ним можно измерить даже сотые доли миллиметра (0,05) – согласитесь, этого вполне достаточно при выполнении очень большого количества самых разных работ. Сам процесс измерения выглядит следующим образом. Если нужно узнать глубину детали, то следует опустить в полость соответствующую линейку – она выдвигается из торцевой части планки. После этого необходимо развести в стороны губки наружных измерений (большие). Глубиномер в итоге должен упереться в дно отверстия. Если нужно – подкручиваем стопорный винт и фиксируем инструмент в нужном положении. Затем достаем штангенциркуль и смотрим, с какой из цифр на основной шкале совпала нулевая отметка дополнительной.

Для того чтобы измерить внутренний диаметр детали, в первую очередь сводим вместе маленькие губки – можно не до самого конца. Здесь просто следует оставить небольшой запас. После этого начинаем осторожно раздвигать губки, пока они не достигнут крайних точек детали. Обязательно убедитесь, чтобы соприкосновение было достаточно плотным. Ведь наличие зазора означает погрешность в измерении. После этого можно зафиксировать текущее положение губок винтом и посмотреть на шкалу.

Сперва изучаем основную, глядя прямо на нее. Целое значение определяется именно по основной шкале. Если отметка расположена между двумя цифрами, значит, округляем значение. После этого переходим к изучению вспомогательной шкалы. Здесь все очень простою Нужно лишь найти на шкале нониуса риску, которая совпадает с отметкой на основной шкале. Это будет уже результат в десятых долях миллиметра. Далее останется только лишь сложить эти два значения. В итоге мы получаем очень точный размер.

Примерно такие же действия нужны и для замера наружного диаметра. Только здесь уже нужно использовать большие губки. Только учтите, что перед началом работы они не сдвигаются, а, наоборот, раздвигаются – тоже с небольшим запасом. Далее начинаем осторожно сдвигать губки большим пальцем. В итоге вы должны дойти до поверхности измеряемой части детали. Проверяем, нет ли никаких зазоров, и фиксируем положение. Результат считывается точно так же, как и при измерении внутреннего размера. Здесь еще стоит отметить один момент. С помощью нониусного штангенциркуля вы получаете результат с точностью до 0,05 миллиметра. Более детализированная шкала в данном случае не нужна, поскольку человеческий глаз все равно не будет воспринимать такие значения. Иными словами, разглядеть столь точный результат не получится.

Теперь давайте посмотрим, как пользоваться еще одним механическим штангенциркулем – с цифровой шкалой. Пользоваться им немного проще, чем нониусным. Ведь здесь уже нет необходимости совмещать отметки и складывать полученные значения. Да, все эти операции не отнимают много времени. Но отсутствие необходимости в них ведь делает работу более удобной. Кроме того, такой инструмент – это хорошее решение для пожилых людей, зрение у которых уже не столь острое, как у молодых. Итак, сами замеры здесь делаются точно так же, как и нониусным – последовательность действий мы уже описали немного выше. При этом целые значения в миллиметрах нужно будет считать с основной шкалы, тогда как десятые или сотые доли уже покажет стрелочный прибор.

Самый простой в использовании – это электронный штангенциркуль. Здесь вообще самое главное – правильно провести саму процедуру замера. Итоговый результат (до сотых долей миллиметра) сразу же отобразится на дисплее. То есть работать с таким измерительным прибором очень просто и удобно. Не нужно ничего сопоставлять, изучать положение отметок на шкале и стрелок. Достаточно только лишь взглянуть на дисплей – и все. Многие модели оснащены подсветкой – это еще больше упрощает восприятие информации. Еще одной, очень полезной опцией, является возможность менять единицы измерения или систему координат. То есть можно сбросить на ноль показания вне зависимости от того, в каком положении сейчас находится бегунок.

Такой инструмент позволяет получить очень точные результаты. Правда, электронные штангенциркули довольно капризные. Во-первых, они не очень любят низкие температуры. Поэтому в зимний период работать с ними желательно только лишь внутри помещения. Во-вторых, неаккуратное обращение может привести к тому, что инструмент банально выйдет из строя. Поэтому электронные штангенциркули лучше не ронять и не ударять. Если вам нужна высокая точность, не стоит покупать самые дешевые китайские модели. В таком случае выбор следует сделать в пользу ведущих японских или немецких производителей. Впрочем, электронные штангенциркули российского производства также обладают хорошей точностью. Ну а отсутствие ряда дополнительных опций расстроит немногих, ведь за это придется доплачивать.

≡ Как пользоваться штангенциркулем ᐈ Примеры! Что такое штангенциркуль — «Inger»

Прочитано раз: 2 624

В предыдущей статье мы рассказали о история линейки, которые используют для оцифровки чертежей. Теперь, мы хотим поделиться с вами о том, что такое штангенциркуль и как им правильно пользоваться.

Что такое штангенциркуль?

Штангенциркуль — это высокоточный прибор, который позволяет измерять размер объектов и глубину отверстий с точностью до сотых миллиметра.

Штангенциркули могут иметь в своем строении дополнительные функциональные элементы, которые позволяют измерить глубину, ширину, и длину. Далее в статье мы все это рассмотрим подробней.

Строение

Ниже представлена фотография, на которой цифрами отмечены основные элементы штангенциркуля:

1. Штанга
2. Подвижная рамка
3. Шкала штанги
4. Губки для внутренних измерений
5. Губки для наружных измерений
6. Линейка глубиномера
7. Нониус
8. Винт для зажима рамки

Фото 1: строение штангенциркуля с обозначениями

Своей точности штангенциркуль обязан так называемой «шкале-нониусу».

Фото 2: Шкала Нониуса

Шкала состоит из 10 делений, которые по длинне равны девяти делениям.

На фото мы видим шкалу с разметкой:»0, 2, 4, 6, 8, 10″ — это и есть шкала Нониуса. Все дело в том, что гораздо проще увидеть совпадение двух рисок на шкале Нониуса и шкале штанги, чем искать расположение одного деления между другими.

Основные виды штангенциркулей

Механические штангенциркули

Это штангенциркули, похожие на те, которые изучал рыжий кот, выше в статье.

Циферблатные штангенциркули

Фото 3: Циферблатный штангенциркуль

Цифровые штангенциркули

Фото 4: Цифровой штангенциркуль

Штангенциркули с микрометрической головкой

Внешний вид штангенциркуля зависит от того, какой подход использован для получения результатов измерения. Соответственно, точность измерений у них также разная.

Функционал штангенциркулей

Штангенциркули для измерения ровных внутренних и внешних границ объектов

Самые простые штангенциркули имеют плоские губки для измерений внутренних и наружных границ предметов. Если взять за пример простую чашку, которая имеет ровную цилиндрическую форму, то такой штангенциркуль может измерить как внутренний диаметр, так и внешний. Важно отметить, что плоские измерительные губки позволяют произвести замер крайних точек поверхности, при условии, что она достаточно плоская.

Штангенциркули для шероховатых внутренних и внешних границ объектов

Но что делать, если поверхность ребристая, а нам нужно знать диаметр, который находится внутри ребер? Плоскими губками туда не добраться. Для таких случаев есть решение. С обратной стороны от плоских, некоторые штангенциркули имеют заточенные губки. Это еще один вид штангенциркулей. Острые измерительные губы чем-то похожи на два острия лезвий, которые точно попадают друг на друга. Конечно, не такие острые, как настоящие лезвия, но с ними все же нужно быть аккуратнее. Всё-таки это инструмент.

Штангенциркули для измерения глубины

Обычно, отдельных штангенциркулей для таких измерений нет. Измерение глубин — это дополнительный функционал.

Более продвинутые штангенциркули имеют в своем арсенале еще и линейку-глубиномер. Это ровный металлический отрезок, на котором никаких делений нет. Вместо этого, они есть на подвижной измерительной рамке. На ней-то и нужно смотреть значения. Линейка-глубиномер предназначен для точного измерения глубины объекта. Максимальная глубина ограничена длиной основной штанги со шкалой.

Штангенциркули бывают разной длины. На нашем примере, полезная длина штангенциркулей составляет 16 и 22 см. Обратите внимание, что на шкале есть обозначения до 20 см и 30 см, но, сделать измерения более массивных объектов мешает передвижная рамка.

Какая точность измерений?

Чтобы понять, с какой точностью штангенциркуль может измерять, необходимо найти соответствующую информацию. Обычно она наносится на основной штанге, либо подвижной рамке. В разных вариациях, штангенциркули имеют разную точность. Штангенциркули, которые представлены на рисунках имеют точность до 0,05 мм.

Фото 5: кот изучает штангенциркули 200 и 300 мм.

Точность штангенциркуля не стоит путать с погрешностью. Точность — это минимальное расстояние между двумя соседними значениями делений, которое может показать прибор. А погрешность — это на сколько эти показания могут отклонятся от действительных.

Погрешность штангенциркулей, представленных на фото ниже составляет ±0,03 мм

Фото 6: штангенциркули 200 и 300 мм.

Как измерять штангенциркулями: основной принцип

Принцип понимания результатов заключается в следующем:

1. цифра «0» на шкале нониуса дает понять какое расстояние вы отмерили (принцип, как на обычной линейке).
2. далее, ищем на шкале нониуса деление, которое максимально идеально совпадает с любым делением сверху на шкале штанги.
3. после этого ищем цифру, которая стоит перед делением, которое совпало.

Пример на анимации:

Пример замера определения результата

Учимся измерять штангенциркулем на примере ручки. Мы измерим диаметр ее плоских и ребристых частей.

Берем ручку, помещаем ее между измерительных губок зажимаем ее и смотрим на результат.

Фото 8: результат измерения: 7,9 мм.

Видим, что диаметр ручки 7,9 мм.

Далее измерим диаметр ее ребристых граней. На этот раз размещаем ручку и снова фиксируем ее, но на противоположной стороне, там где размещены острые измерительные губки.

Фото 9: измерение ребристых граней ручки.

Смотрим на результат, и видим, что диаметр составил 8,35 мм

Фото 10: результат измерения: 8,35 мм.

еще раз то же измерение, но с другого ракурса

Фото 11: результат измерения штангенциркулем с другого ракурса (8,35мм)

Как видим — выполнить точное измерение штангенциркулем совсем не сложно, нужно лишь понимание принципа и хорошее зрение. Если у вас возникли вопросы — пишите в комментариях. Мы с радостью на них ответим.

Немного истории

Свое начало этот инструмент берет в 17 веке. Они изготавливались из дерева. Соответственно, имели не очень высокую точность. С развитием машиностроения, когда люди стали нуждатся в более совершенной технике, а инженеры в более точном измерительном приборе — штангенциркули начали изготавливать из металла. Это дало инженерам необходимую точность. Кстати, первые металлические штангенциркули появились в Англии в 18 веке.

В серийное производство штангенциркули были запущены в 1850 году. Они производились компанией «Brown and Sharpe», которая и по сегодняшний день выпускает измерительные инструменты. А наладил серийное производство Джозеф Браун (1796-1880гг.)

Пожалуйста, оцените нас

Средняя оценка: 0/5. Голосов: 0Штангенциркуль

Штангенциркуль

Штангенциркуль

---

Инструкция по эксплуатации

• Штангенциркуль Vernier — чрезвычайно точный измерительный прибор; то погрешность считывания составляет 1/20 мм = 0,05 мм.
• Слегка закройте зажимы на измеряемом объекте.
• Если вы измеряете что-то с круглым поперечным сечением, убедитесь, что ось объекта перпендикулярна штангенциркулю. Это необходимо чтобы убедиться, что вы измеряете полный диаметр, а не только хорду.
• Игнорировать верхнюю шкалу, которая откалибрована в дюймах.
• Используйте нижнюю шкалу в метрических единицах.
• Обратите внимание, что есть фиксированная шкала и скользящая шкала.
• На фиксированной шкале жирным шрифтом выделены сантиметры.
• Отметки на фиксированной шкале между числами, выделенными жирным шрифтом, миллиметры.
• На скользящей шкале десять делений. Крайняя левая отметка скользящая шкала позволит вам определить по фиксированной шкале количество целые миллиметры, что челюсти открыты.

• В приведенном выше примере крайняя левая отметка на скользящей шкале между 21 мм и 22 мм, поэтому число целых миллиметров равно 21.
• Далее находим десятые доли миллиметра. Обратите внимание, что десять отметок на скользящей шкале имеют ту же ширину, что и девять делений на фиксированной шкала. Это означает, что не более одной отметки на скользящей шкале совместится с галочкой на фиксированной шкале; другие будут скучать.
• Число выровненных отметок на скользящей шкале указывает количество десятых долей миллиметра.В приведенном выше примере 3-я отметка на скользящей шкале совпадает с шкалой над ней, поэтому Показание штангенциркуля составляет (21,30 ± 0,05) мм.
• Если две соседние отметки на скользящей шкале выглядят одинаково выровненными с их аналогами на фиксированной шкале, то показание будет наполовину между двумя отметками. В приведенном выше примере, если 3-й и 4-й тик отметки на скользящей шкале выглядели одинаково выровненными, тогда показания будет (21,35 ± 0,05) мм.
• В тех редких случаях, когда чтение оказывается просто «приятным» числом например, 2 см, не забудьте указать нулевые десятичные знаки, показывающие точность измерения и погрешность считывания. Так что не 2 см, а скорее (2.000 ± 0.005) см или (20.00 ± 0.05) мм.

---

---

Посетите другие веб-страницы:

Отрицание СПИДа — это псевдонаука

Есть люди, которые либо отрицают существование ВИЧ, либо отрицают, что ВИЧ вызывает СПИД. Эти люди ошибаются и очень опасны.

(Un) Интеллектуальный дизайн

Эволюция — это факт. Интеллектуальный дизайн — непроверенная конструкция за пределами область науки и прямо в категории религии. Это креационизм версии 2.0 и был отклонен как учеными, так и федеральными судами.

Основной принцип работы штангенциркуля

Мы полностью установили, что штангенциркуль Vernier Caliper — это удивительно универсальный инструмент, который позволяет измерять длину с гораздо большей точностью , чем другие инструменты .Штангенциркуль с вернье обеспечивает эту функцию наряду с возможностью измерения глубины, а также измерения внутреннего и внешнего радиуса объектов. Не говоря уже о том, что он доступен в различных размерах от 150 мм до 2 метров. Принимая во внимание все это, легко понять, почему этот инструмент до сих пор широко используется, несмотря на то, что он был создан еще в 1631 году французским ученым Пьером Вернье.

Штангенциркуль Vernier Caliper состоит из нескольких простых компонентов , которые соединяются вместе, чтобы заставить его работать.Эти детали не очень сложные и были усовершенствованы на протяжении многих лет, чтобы обеспечить производительность при низких затратах. Однако, как и в случае с большинством инструментов, чем лучше и плавнее работа, тем выше становится цена. Основные компоненты Vernier Calipers — это его губки.

Существует два типа губок, верхняя и нижняя, , которые используются для измерения внутренних и внешних размеров соответственно. Одна из этих челюстей движется, а другая неподвижна. Неподвижная губка соединена с основной шкалой штангенциркуля, а подвижная губка соединена со шкалой Нони.

Основной корпус или рама штангенциркуля Vernier имеет крупную шкалу, проходящую по всей длине. Эта шкала известна как основная шкала и градуируется в сантиметрах. Наименьшее значение или наименьшее значение отсчета основной шкалы составляет 1 миллиметр. Нониусная шкала меньше основной и также содержит до 50 делений. Градуировка нониусной шкалы используется для дальнейшего разделения наименьшего измерения основной шкалы, т. Е. Если присутствует 50 делений, значение 1 мм можно разделить на 50 частей.

В шкале Вернье используется основной принцип совмещения отрезков линий для повышения точности показаний. Когда определенная градация на нониусной шкале совпадает с градуировкой на основной шкале. Значение показания нониусной шкалы добавляется к показанию основной шкалы, чтобы получить десятичное значение показания в миллиметрах.

Это стало возможным благодаря разнице в расстоянии между градуировками на обеих шкалах. Основная шкала градуирована, как обычная линейка, с каждой отметкой на расстоянии 1 мм.Однако на нониусной шкале разное расстояние между градуировками. Это расстояние обычно составляет 0,9 мм. Таким образом, если нулевые отметки на нониусной шкале выровнены с нулем на основной шкале, то первая отметка на нониусной шкале будет на 0,1 мм перед первой отметкой на основной шкале.

Точно так же вторая отметка будет на 0,1 * 2 = 0,2 мм меньше соответствующей отметки на основной шкале. Это будет продолжаться для последующих меток, с третьей меткой на 0,3 мм до четвертой 0.4 мм до отметки 10 ^th на нониусной шкале, которая будет ровно на 1 мм позади отметки 10 ^th на основной шкале.

Давайте теперь представим, что мы измеряем объект длиной 8,7 мм. Зажимы откроются на эту длину, и нониусная шкала сдвинется вперед по основной шкале. Нулевая метка шкалы нониуса сдвинется в сумме на 8,7 мм и окажется где-то между отметками 8 и 9 мм на шкале нониуса. Фактически он будет на 0 выше отметки 8 мм.7 мм.

Следующая отметка на нониусной шкале, которая раньше была позади соответствующей отметки на основной шкале на 0,1 мм, теперь будет на 0,7–0,1 = 0,6 мм впереди. Аналогично 2-я отметка будет на 0,7-0,2 = 0,5 мм впереди. Однако отметка 7 ^th на нониусной шкале, которая отставала от соответствующей отметки на 0,7 мм, теперь переместится вперед и станет точно совмещенной с этой отметкой на основной шкале. Таким образом, значение шкалы нониуса будет 0,7 мм, и оно будет добавлено к показанию основной шкалы 8, чтобы получить показание 8.7 мм.

Этот принцип работает, потому что совмещение может быть легко обнаружено человеческим глазом и отмечено для получения точного измерения. Теперь вы можете расслабиться, разобравшись в тайне простого гения, который стоит за работой штангенциркуля Vernier.

Как читать штангенциркуль и упражнение по чтению

Главный атрибут, связанный с штангенциркулем, — это точность и точность измерения. Штангенциркуль с нониусом обеспечивает более высокую степень точности измерения длины, чем сопоставимые инструменты с наиболее распространенными метрическими штангенциркулями, способными измерять значения в сантиметрах с точностью до 2 знаков после запятой. I.е точность 0,01 см. Это возможно благодаря нониусной шкале, которая прикреплена к основной шкале и обеспечивает дополнительный десятичный разряд в измеренных показаниях.

Штангенциркуль

можно использовать для измерения различных размеров объекта, таких как внутренний и внешний диаметр или длина и глубина. Ключ в том, чтобы понять , как правильно читать штангенциркуль , и это то, что мы собираемся обсудить в этой статье.

Мы предполагаем, что вы предприняли необходимые шаги перед измерением и правильно расположили штангенциркуль в соответствии с требуемым размером, который необходимо измерить, и теперь шкалы штангенциркуля переместились на определенное расстояние, чтобы указать измеренное значение.Чтобы прочитать это значение, первый шаг:

Получить показания основной шкалы :

Основная шкала названа, очевидно, потому что это основная шкала штангенциркуля. Градуируется в миллиметрах или дюймах. В случае метрических единиц наименьшее значение, которое может быть измерено основной шкалой, составляет 1 мм. Чтобы узнать основные показания шкалы, посмотрите на значение на шкале слева от нулевой отметки нониусной шкалы. В приведенном ниже примере значение непосредственно перед нулевой отметкой равно 2.1 см.

Основная шкала дала нам число, но это не точное значение измерения. В примере мы видим, что точное значение немного больше 2,1, но насколько? Это будет определяться показаниями нониусной шкалы.

Найдите значение шкалы Нони :

Шкала Вернье градуирована с шагом 20 или 50. Общая длина шкалы составляет 1 мм. так что дает минимальное количество 0,02 или 0,05 мм соответственно. Чтение нониусной шкалы требует некоторого наблюдательного навыка, и, поскольку это самый важный этап процесса, мы предлагаем вам делать это очень осторожно.Метод прост. Просто найдите линию на нониусной шкале, которая идеально совмещена с отметкой на основной шкале. Это значение является показанием шкалы нониуса. Например, на приведенном выше рисунке линия, соответствующая 3 на шкале нониуса, идеально совмещена, поэтому показание шкалы нониуса составляет 0,3 мм.

Последний шаг — просто сложить два значения для получения окончательного значения. В данном случае это:

21 + 0,3 = 21,3 мм

Важным моментом при работе с штангенциркулем является проверка на отсутствие ошибок нуля и соответствующей корректировки.

Корректировка ошибки нуля

Нулевую погрешность можно проверить, закрыв губки штангенциркуля без каких-либо предметов между ними. Когда губки находятся в тесном контакте друг с другом, проверьте положение нулей на основной шкале и шкале нониуса. Они должны совпадать друг с другом, но если это не так, у вас будет нулевая ошибка. Нулевых ошибок можно избежать за счет надлежащего обслуживания и ухода за штангенциркулем . Однако если они все же возникают, их можно легко компенсировать, просто измерив значение нулевой ошибки.

Для этого необходимо закрыть губки штангенциркуля и отметить значение шкалы нониуса, которое совпадает с основной шкалой, как при чтении шкалы нониуса. Затем это значение следует либо добавить, либо вычесть из общего показания.

Если нониусный нуль находится справа от нуля основной шкалы при закрытых губках, то ошибка является положительной нулевой ошибкой. Это означает, что конечное значение будет больше фактического значения, поэтому нулевую ошибку необходимо вычесть из конечного значения.
