Полное описание провода СИП — виды, сфера применения, характеристики

Полное описание провода СИП — виды, сфера применения, характеристики

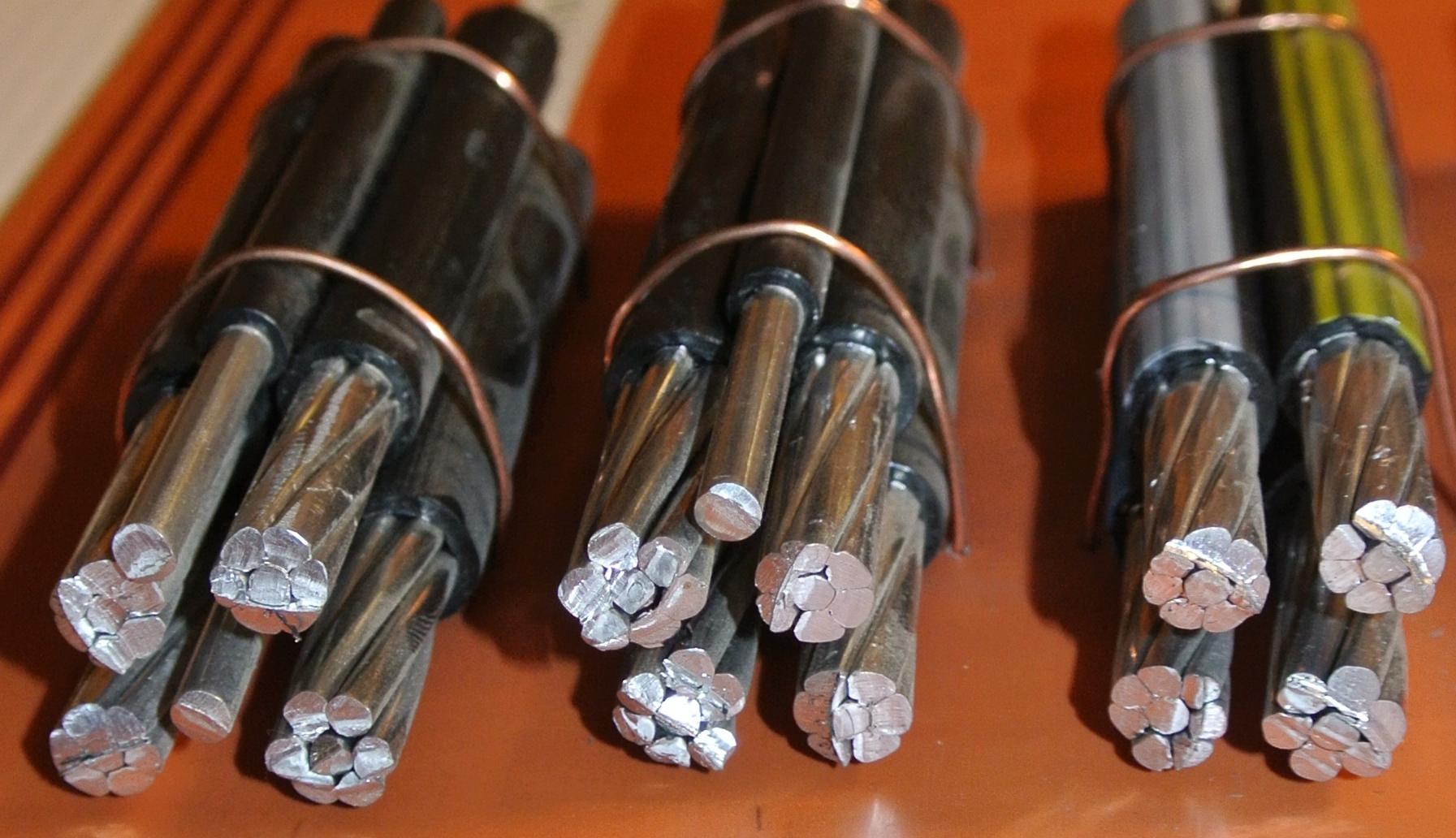

Провод СИП представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

Самонесущий изолированный провод СИП применяется в воздушных ЛЭП, в силовых электросетях и используется для освещения при напряжении до 1000 В.

Преимущества провода СИП

эксплуатационное обслуживание обходится дешевле

более стабильные параметры при передаче электроэнергии

устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам

монтаж проще и быстрей, не требуется тяжелая техника

реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах

снижается процент воровства электроэнергии за счет незаконных подключений

отсутствие коротких замыканий при перехлесте проводов под действием ветра

для реальных условий эксплуатации можно выбрать оптимальный тип провода

Маркировка провода СИП

СИП-1 имеет одинаковые фазные жилы, но нулевые несущие отличаются. В этом варианте нулевая жила оголена, а в марке с индексом «н» — изолированная.

СИП-2 изготовлен точно так же, но изоляцией является сшитый полиэтилен, сохраняющий высокие механические и электрические свойства при температуре 130 С (обычный материал теряет форму уже при 85 С). Изделия данной марки применяются в условиях активных атмосферных воздействий.

СИП-3 состоит всего из одной жилы со стальным сердечником и может применяться в воздушных ЛЭП мощностью до 35 кВ.

СИП-4 и 5 – изделия содержат токопроводящие жилы при отсутствии несущей нулевой. Если есть обозначение «н», то это говорит о том, что материалом является алюминиевый сплав. Марки проводов используются для создания отводов от ЛЭП к жилым строениям и для осветительных сетей.

Прокладка провода СИП системой с голой нейтралью

СИП впервые появился во Франции и Финляндии в 50-х годах, а через 30 лет нашел широкое распространение в России. Данная система содержит: одну несущую нейтраль без изоляции из алюминия или его сплава со стальным сердечником; изолированные фазные проводники из алюминия (от 1 до 4), закрученные вокруг нейтрали.

В систему входят отечественные марки СИП-1,2 и финский аналог AMKA.

Прокладка провода СИП системой с изолированной нейтралью

Отличие заключается в том, что несущий нейтральный провод выполнен изолированным. В систему входят провода СИП-1а, 2а и AMKA-T. Применение изолированной нейтрали вызвано необходимостью предупреждения коррозии в прибрежных морских районах или в химически активных средах. Существенным недостатком системы является высокая нагрузка на изоляцию нейтрального проводника. При его применении анкерные пролеты уменьшают, чтобы не разрушился защитный слой. Во всех остальных случаях применяется голая нейтраль.

Характеристики провода СИП

Самонесущая система не содержит нейтрального провода, на котором держится весь жгут. В нее входят от 1 до 4 одинаковых изолированных проводников. К ней относится одиночный провод СИП-3 и скрученные в жгут СИП-4 и 5. Все они при натяжении одинаково нагружены, что создает очевидное преимущество перед другими марками.

Рекомендуется использовать провода с несущими нейтралями в магистралях и отводах к потребителям. СИП-4, 5 лучше подходят для создания ответвлений к жилым домам и при прокладке проводов по фасадам и стенам.

Температура эксплуатации – диапазон -60 … +50 С.
Исполнение для умеренного и холодного климата.
Возможность монтажа при температуре до -10 0С.
Срок эксплуатации с гарантией – 5 лет, а заявленный – до 40 лет.

Сечение проводов СИП находится в пределах 16-150 мм2. Для ввода в дом расчетов по допустимой мощности в большинстве случаев не требуется, поскольку минимального размера хватит с запасом. На маркировке первая цифра определяет тип провода, а затем указывается количество жил и сечение, например провод СИП-2х16.

Провода подвержены механическим нагрузкам. Для расчета на прочность необходимо знать вес провода СИП, от действия которого возникает вертикальная нагрузка. Кроме того, на него еще действует обледенение и сила ветра, действующая в горизонтальном направлении.

Вес провода любой марки можно определить по таблицам.

Монтаж провода СИП

На столбах устанавливаются крепления для анкеров и раскатные ролики, после чего заводят канат-лидер. К нему крепят провод и протягивают, сматывая с катушки. На ролики обычно нанесен защитный слой из пластика. Провод не должен контактировать с грунтом и посторонними предметами. Создают натяжение, контролируя его величину с помощью приборов. Затем провод снимают с роликов, закрепляют в пролете и делают стыковку или отвод линии соединительными и ответвительными герметичными зажимами соответственно.

Особенностью изолированных проводов является создание надежного электрического контакта с помощью прокалывающих шипов. Они делаются на зажимах. Возможно подключение под напряжением: данная конструкция позволяет провести работы безопасно.

На опорах провод фиксируется анкерным креплением, а при монтаже отвода на другом конце применяется настенный кронштейн. Если расстояние до дома большое, устанавливается промежуточная опора с поддерживающим зажимом.

Применение провода СИП

Прокладка таких проводов не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.


Что такое SIP-телефония, как работает и для чего применяется

Большинство пользователей глобальной сети знают и даже активно используют способ передачи мультимедийных данных через Интернет – межсетевой протокол IP (Internet Protocol). Если говорить просто, то для обмена информацией, включая аудиосообщения, требуется установить IP-соединение между устройствами.


Но что такое SIP-телефония? Это один из протоколов передачи голосовой информации, который базируется на принципах IP-телефонии. Расшифровывается SIP как Session Initiation Protocol – «Протокол Установления Сеанса». Используется для множества целей – аудио и видеоконференции, телефония, онлайн-игры и другое. Протокол SIP работает по схеме «клиент-сервер-клиент», чередуя запросы и ответы.

Далее подробно остановимся на алгоритме работы, отличиях от IP и VoIP и преимуществах SIP-телефонии.

Как работает

Что такое звонок через SIP? Обмен голосовыми сообщениями выполняется по следующему алгоритму:


  1. Первый абонент передает голосовое сообщение, которое записывается и сжимается с помощью специальных кодеков, встроенных в программные модули. Пользователь не замечает работу этих скриптов, однако, благодаря сжатию аудиоданных снижается нагрузка на Интернет-соединение. Качество при этом остается высоким за счет преобразования аналогового сигнала в цифровой.
  2. Цифровой сигнал поступает на принимающего устройство второго абонента – СИП-телефон, компьютер, смартфон.
  3. Между устройствами устанавливается связь, то есть сначала они находят друг друга по IP-адресу, а затем подключаются по SIP-протоколу и начинают сеанс.
  4. После соединения со вторым устройством цифровой сигнал преобразуется в аналоговый, и абонент слышит в трубке или гарнитуре голос собеседника.

Детально схема соединения выглядит так: голос первого абонента передается в SIP-оператор, сжимается в цифровой сигнал и направляется через интернет на SIP-оператор второго абонента, где он преобразуется в аналоговый сигнал и подается на приемное устройство.

Что нужно для отправки и приема звонка через Интернет?


Пользователям предлагается несколько вариантов применения SIP-протокола:

  1. С помощью ноутбука или стационарного ПК. На устройство следует установить программный клиент и оснастить его гарнитурой – обычно это наушники и микрофон.
  2. Используя смартфон, планшет или другой гаджет с наличием операционной системы и возможностью подключения к сети Интернет. На гаджет устанавливается специальный модуль, выполняется подключение и регистрация по инструкции к программному обеспечению. Звонок по SIP-каналу можно выполнить через мобильные сети 3G и 4G, а также через Wi-Fi.
  3. Посредством стационарного SIP-телефона, который подключается к роутеру.
  4. Применяя VoIP-шлюз с подключенным проводным телефоном. Шлюз подключается к роутеру.

Разберем на примере, что такое SIP.

Владислав планирует перелет самолетом из Пхукета в Москву на определенное время. На смартфоне у него SIP-клиент. Российская авиакомпания также имеет виртуальную АТС с поддержкой этого протокола. Владислав набирает номер компании, через сервер смартфона выполняется поиск IP-адреса авиаперевозчика. При отклике абоненты соединяются для обмена информацией.

Голосовые сообщения Владислава сжимаются и оцифровываются, после чего передаются на сервер собеседника. СИП-модуль виртуальной АТС дешифрует сигнал и передает его на устройство уже в аналоговом качестве – абонент слышит голос.

Для связи с мобильным телефоном через SIP-клиент алгоритм немного другой. Сначала сервер пытается найти IP-адрес абонента, если не может найти, то выполняется соединение с устройством напрямую стандартными технологиями. При этом сохраняется сжатие и оцифровка аналогового сигнала.

Из примера видим, что для работы SIP-телефонии необходимо интернет-соединение, а также наличие виртуального или физического телефона. Возникают вопросы, что такое SIP-номер и как его получить.

Обычно поставщик услуги предоставляет пользователям цифровую комбинацию – ID, с её помощью можно осуществлять бесплатные звонки внутри сети. Для соединения с абонентами других сетей требуется знать URI – комбинация ID и адреса провайдера.

Также клиентам выдаются стандартные телефонные номера:

  • Виртуальные. Обычно – это комбинации с какой-то добавочной информацией, которая позволяет идентифицировать номер. Пользователи соединяются сначала с сервером поставщика услуги, а после по «цифровому хвосту» номера связываются непосредственно с абонентом.
  • Прямые. Это привычные комбинации цифр, которые используются для городских и междугородних номеров. Звонки на такие линии выполняются без отличия от вызовов через обычные АТС. Главное преимущество – качество сигнала выше, за счет цифровой обработки на стороне SIP-оператора.
  • Бесплатные. Номера вида 8-800 используются сервисами, службами поддержки и работы с клиентами по России. На них также можно звонить, используя SIP-протокол.

Ввод комбинаций номера в SIP-телефонии аналогичен с сотовой связью, то есть используется код страны. Например, для России – (+7).

Чем отличается SIP-телефония от VoIP и IP


Если СИП-протокол – это стандарт для звонков через Интернет, тогда возникает вопрос: для каких целей применяют IP-телефонию и VoIP? Например, подключаясь к виртуальной АТС, эти технологии используются совместно, что несколько запутывает неопытных пользователей. Давайте разберемся в понятиях.

Начнем с фундамента – это Internet Protocol или IP, что означает межсетевой протокол. По нему все сетевые устройства в мире связываются в глобальную сеть. Соответственно у каждого компьютера, гаджета, сервера или прибора подключенного к интернету есть уникальный IP-адрес. С его помощью пользователи обмениваются любыми данными и информацией.

Чтобы передавать аудиоданные по сети была придумана собственная технология, ответвление Internet Protocol – VoIP, то есть Voice over IP. Переводится как «голос по IP» или проще «голос по Интернету». С помощью этой технологии пользователи могут обмениваться данными, где в каком-либо виде присутствует голос. Например, вебинары и трансляции через Интернет, звонки в сети, онлайн-игры, видеонаблюдение с оповещением и другое.

SIP-телефония представляет собой более узкое понятие, то есть разновидность IP-телефонии, выделенный протокол связи. Основное отличие в том, что соединение между абонентами осуществляется только по этому каналу, не используя другие технологии. Это позволяет привязать номер к конкретному пользователю, а не к общей локации. Например, SIP-протокол применяется в Skype, а также в сервисах отслеживания звонков call tracking.

Преимущества технологии

Звонить и поддерживать связь через Интернет сегодня намного выгоднее и практичнее, чем пользоваться традиционной телефонией. Например, SIP-технология позволяет быстро и недорого обеспечить компанию связью. Рассмотрим преимущества для бизнеса и не только:

  1. Экономия бюджета. Подключить этот протокол гораздо дешевле, чем обеспечить офис аналоговой АТС. К тому же в вашем распоряжении многоканальный номер, отличная скорость и качество соединения. Вы можете легко увеличить число операторов в вашей сети при минимальных затратах времени и средств. Попробуйте сделать такое в аналоговой АТС.
  2. Телефонизация компании на «раз-два». SIP-телефонию можно описать одной фразой: «подключись и работай». Например, вы только въехали в новый офис, ещё не успели обустроиться, но связь с клиентами хотите поддерживать. Как это сделать быстро и без забот, если у вас есть ноутбук с гарнитурой, компьютер или гаджет? Только с помощью технологии SIP. Для стабильного соединения подойдет даже мобильный интернет 3G или 4G.


  1. Оплата осуществляется только по базовым тарифам за услуги телефонной связи, независимо от местонахождения абонента. Это очень удобно для крупных компаний с разветвленной сетью представительств, филиалов, отделов в разных городах.
  2. Интеграция телефонии с системами аналитики, 1С, CRM. Например, используя этот протокол в сервисе коллтрекинга можно проверять различные метрики: эффективность работы операторов, отдела продаж, отслеживать рекламные каналы, по которым приходят клиенты и многое другое. Все это повышает эффективность рекламных кампаний и уровень обслуживания.
  3. SIP-соединение хорошо защищено от внешнего прослушивания, чего не скажешь о аналоговых линиях связи.


  1. Технология позволяет создать удаленный колл-центр, не тратя деньги на закупку стационарного оборудования и аренду офиса.
  2. Множество опций – голосовая почта, переадресация между сотрудниками и отделами, автоответчик, голосовое меню. Также СИП-технология позволяет проставлять очередность звонков, ориентируясь на загрузку менеджеров, записывать разговоры.
  3. Протокол отлично работает с модулями обратного звонка, пропущенных вызовов на сайте. В связке они увеличивают показатели конверсии звонков в заявку в среднем на 60%.
  4. Наличие программного обеспечения для любых операционных систем, мобильных устройств, смартфонов.

Мы ответили на вопрос, SIP-телефония: что это и как работает. Рассмотрим, где эта технология активнее всего применяется.

СИП-телефония применяется коммерческими и государственными корпорациями, малым и средним бизнесом для создания скоростной сети внутрикорпоративного общения, а также для связи с партнерами и клиентами. Например, крупные колл-центры, торговые павильоны и мега-маркеты используют этот IP-протокол.

Обычные пользователи также применяют программы и оборудование для интернет-звонков. Технология СИП существенно сокращает расходы на телефонию.

Резюме

Мы изучили, что такое SIP. Узнали отличия этого вида интернет-телефонии от IP-связи и VoIP. Рассмотрели принцип работы, преимущества, программное обеспечение и сферу применения технологии.

СИП-телефония – эффективное и экономичное решение для стартапа, а также практичный вариант организации бизнес-процессов в корпорации, на крупных предприятиях и госорганизациях. Технология помогает вести аналитику звонков, повышать качество обслуживания клиентов и доходы компании.

Арматура СИП – что собой представляет и как правильно выбрать

Для монтажа различных электротехнических систем используется прочный и долговечный кабель или провод. Зачастую в данном случае выбирают самонесущие изолированные провода.

Для монтажа различных электротехнических систем используется прочный и долговечный кабель или провод. Зачастую в данном случае выбирают самонесущие изолированные провода. За счет этого СИП электросеть может эксплуатироваться более 30 лет. Чтобы провести монтаж, необходимы не только сами провода, но и специальная арматура СИП. Данные изделия по предназначению можно поделить на 2 вида:

Арматура СИП – это специальные приспособления, которые используются для крепежа СИП на фасаде здания или опорах, для разводки электросети, подсоединения потребителей, соединения с оголенными проводами во время перехода с неизолированной высоковольтной электролинии на СИП. Во время монтажных работ и эксплуатации самонесущих изолированных проводов большое значение имеет грамотный выбор приспособлений.

Каким критериям должна соответствовать арматура СИП

Во время выбора арматуры СИП следует учитывать, чтобы приспособления отвечали следующим критериям:

  • Высокая прочность. Арматура СИП должна изготавливаться из металла и прочих материалов, которые устойчивы к вибрациям и значительной нагрузке.

  • Устойчивость к коррозии. Высоковольтная арматура 6-20 кВ подвергается специальной обработке, поэтому она имеет наиболее высокую стойкость к повреждениям от ржавчины.

  • Эксплуатация при разных погодных условиях. Приспособления должны переносить скачки температур, высокую влажность, ультрафиолетовые лучи, значительную запыленность. Зачастую изделия способны выдерживать температуры в диапазоне -40 до +80 градусов Цельсия.

  • Легкость эксплуатации. Современные приспособления компактны и просты в использовании, поэтому каждый мастер может подобрать для себя подходящие изделия.

Зачастую подобные характеристики указываются производителями в сопроводительных документах.

Из какого материала изготавливают арматуру СИП

Арматура СИП производится из высококачественных материалов:

  • алюминиевый сплав;

  • стойкий полимер;

  • нержавеющая сталь.

Линейной арматуре должно выдаваться специальное заключение от испытательной лаборатории. Для эффективной эксплуатации подобных приспособлений, нужно, чтобы они соответствовали требованиям механической прочности, долговечности и надежности. К примеру, бандажная лента и скрепа – это незаменимые вещи во время крепления арматуры СИП к столбам или опорам. Они позволяют закрепить анкерные и подвесные кронштейны при монтаже проводов, поэтому должны быть максимально прочными.

Какие выбирать и устанавливать зажимы

Во время выбора и монтажа зажимов арматуры СИП следует руководствоваться следующими рекомендациями:

  • Анкерные зажимы, используемые для магистральных кабелей, должны изготавливаться из алюминиевого сплава, быть стойкими к ржавчине и иметь минимальную разрушающую нагрузку 1500 кг и сечение 50-70 мм.кв. или 2200 кг, а сечение 95 мм.кв.

  • Ответвительный зажим должен оснащаться срывной головкой, сделанной из алюминия, стойкого к ржавчине. Подобный зажим можно устанавливать без использования ключей. Абонентские ответвления часто оснащаются ответвительными зажимами, которые на абонентской и магистральной части имеют раздельную болтовую затяжку.

  • Когда во время подсоединения абонентов к электросети СИП не требуется замена кабеля ввода, то в таком случае применяют прокалывающие зажимы, позволяющие переключать абонентские провода. На магистральной и абонентской части могут применяться зажимы с характерной раздельной затяжкой болтов. Такие приспособления не зависят от вида ответвляемых кабелей, поскольку процедура прокалывания изоляции осуществляется на магистральных проводах (ответвительный кабель зачищается и подключается в зажимной болтовой клемме). Данные зажимы имеют резиновый корпус.

  • Зажимы позволяют делать многократное подсоединение ответвляемых кабелей. При использовании влагозащитных зажимов с раздельной болтовой затяжкой, на замену герметичным, можно наблюдать несколько преимуществ. К примеру, экономия зажимов, отпадает нужда в еще одном проколе изоляции СИП, повышается надежность контакта на кабелях. Влагозащищенный зажим с раздельной болтовой затяжкой устанавливается не под напряжением. Без снятия напряжения можно устанавливать герметичный прокалывающий зажим с адаптером.

Арматура СИП – это целый набор приспособлений, но каждое из них должно быть высокого качества, чтобы провода электросети прослужили максимально долгий период времени. Правильно подобранная высоковольтная арматура СИП  и ее грамотный монтаж гарантируют надежную и долгосрочную эксплуатацию, а также высокую безопасность дальнейших ремонтных работ.

Самонесущий изолированный провод или кабель СИП – как правильно называть?

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Основные элементы конструкции

Все электрические проводники состоят из определенных конструктивных элементов. В составе проводника могут насчитываться далеко не все следующие части сразу, а только несколько:

  • Токопроводящие жилы. Отвечают за проведение тока при наименьшем риске нагрева. Данный элемент обязательно должен быть гибким, проявлять стойкость к образованию на нем ржавчины, отличаться высокой электропроводимостью и быть довольно недорогим.
  • Изоляционный слой. За счет изоляции обеспечивается максимальное сопротивление проводимому по жиле току. Изоляция должна отличаться максимальными диэлектрическими характеристиками в максимальном диапазоне температур. Также изоляционный слой должен легко сгибаться.
  • Поясная изоляция. Она необходима, чтобы обеспечить дополнительную защиту проводника от пробоев.
  • Экран. Защищает токопроводящую жилу от различных электромагнитных помех извне. Экранирующий слой должен на 100% покрывать изоляционный слой при изгибах.
  • Защитный слой. Это дополнительный слой оболочки, который необходим в случае эксплуатации кабельно-проводниковой продукции в тяжелых ситуациях.
  • Оболочка. Данный элемент отвечает за защиту проводника от повреждений, атмосферного воздействия и влияния влаги.

Далее перейдем к разбору основных отличий провода и кабеля по отдельности.

Из чего состоит провод?

Провода – это представители электротехнических изделий, состоящие из одной или нескольких жил, скрученных в жгут между собой. Жилы бывают:

  • изолированные;
  • неизолированные.

Во втором варианте несколько неизолированных жил являются одной многопроволочной жилой. В то же время данный провод может защищаться неметаллической оболочкой – чаще всего берется специальный полиэтилен. Но кроме того может присутствовать оплетка/обмотка из волокнистых материалов, проволок.

Также есть совершенно голые провода. Но данные изделия почти не эксплуатируются в быту – их зачастую применяют с целью передачи электричества по воздушной линии и на прочих участках, куда человек не имеет прямого доступа. Но также для воздушных линий электропередач используется самонесущий провод с изоляцией – СИП.

Изолированные провода могут применяться в домашних сетях – АППВ, ППВ, ПВ и прочие. Отдельный момент – провода не предназначены для подземной прокладки или эксплуатации в воде. В сравнении с кабелем, в данном случае жилы защищены не настолько мощно.

Конструкция кабеля

Кабель можно назвать «тяжеловесом» в нише проводниковой продукции. Как и у проводов, у него есть жилы, идентично – одна или несколько в изоляции. Но основное отличие от провода заключается в том, что у кабеля по стандарту жилы должны быть непременно в изоляции, а также с оболочкой. Сверху есть защитный покров. Подобные качества позволяют изделию называться кабелем и дает ему «повышенную проходимость». Кабель может применяться для прокладки в агрессивной среде – в водоеме, под землей. Также сверху жил бывают заполнители, например, гидрофобные.

Кабели можно поделить на пару разновидностей (для какого вольтажа подходит изоляционный слой):

  • высоковольтные;
  • низковольтные.

В сфере связи также используются кабели – они приспособлены для трансляции сигнала с максимальной частотой. Кабелем можно назвать нежную «витую пару» или массивный коаксиальный фидер – это только в сфере связи. Что касается электротехники, то кабель отличается многими защитными слоями и «высокой проходимостью».

Итог: основные отличия

Отдельное и самостоятельное изделие это провод – изолированный или неизолированный. Определенное количество изолированных проводов в одном пучке, которые скручены между собой – это многожильный провод. Если подобные изделия сверху еще имеют дополнительный слой изоляционного материала – защищенные провода.

Когда между жилами защищенных проводов также присутствуют дополнительные конструктивные элементы в виде армирующих нитей, мелования или часть внешней оболочки «утапливается» между жилами – это кабель. Также выделим еще один момент: гибкий провод, используемый для подсоединения к сети бытовой техники – шнур.

Провод СИП: технические характеристики, маркировка, арматура

Сегодня изолированные провода постепенно вытесняют старые оголенные аналоги. В первую очередь – это связано с безопасностью их использования и простотой монтажа. Кабеля СИП пользуются популярностью при строительстве магистралей ЛЭП. В домашнем использовании нашел свое применение провод сип 4 разных модификаций.

Что такое СИП кабель?

Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.

Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.

Марки СИП провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

  • Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
  • Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70оС, а собрат СИП-2(А) – 90оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
  • Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70оС, а длительно допустимая температура составляет от –20 до +90оС.
  • Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
  • Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Существующая маркировка СИП кабеля и ее расшифровка

Маркировка кабеля обозначается буквами, цифрами и цветом изоляции. На примере цифрового и буквенного обозначения кабеля СИП-1 посмотрим, как происходит его расшифровка:

СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006

Кабель марки СИП-1 имеет 3 основные жилы. Их сечение составляет 70 кв. мм. Плюс одна неизолированная несущая жила. Ее сечение – 95 кв. мм. Жилы рассчитаны на номинальное напряжение 0,6/1 кВ.

Взяв выдержку из ГОСТ 31946-2012, посмотрим, как наносится маркировка из букв, цифр и цветной изоляции на СИП-4:

  • фазные жилы обозначаются выдавленными на изоляции продольными полосами или цифрами, нанесенными печатным или тесненным методом;
  • на изоляцию нулевой жилы обозначения не наносятся;
  • вместо букв и цифр, обозначение может наноситься цветной полосой, шириной более 1 мм;
  • Дополнительные жилы для освещения маркируются В1, В2 или В3;
  • цифрами или буквами маркировка наносится по жиле через каждые 50 см;
  • обозначения имеют стандартные габариты: ширина 1 элемента обозначения – не менее 2 мм, высота – 5 мм;
  • дополнительные жилы цепей контроля могут быть без обозначений;
  • нанесенная маркировка должна быть устойчива к УФ излучению в период всего срока эксплуатации.

Расшифровка всех элементов обозначения позволяет быстро ориентироваться в выборе требуемого кабеля для выполнения определенных работ.

Основные характеристики СИП провода

Технические характеристики кабеля должны соответствовать ГОСТР 52373-2005. Он указывает, что самонесущий изолированный провод предназначен для ЛЭП до 1 кВ и выше, но не более 35 кВ. Сечение жил бывает от 16 до 240 кв. мм. На магистральных участках диаметр кабеля должен превышать сечение жил отходящих линий. Технические характеристики позволяют СИП применять в сетях уличного освещения. Для этих целей достаточно жил, сечение которых не превышает 16 или 25 мм.

В ГОСТе отображена характеристика основных предельных значений. Если некоторые параметры не соответствуют, такой кабель применять нельзя. Согласно ГОСТу, характеристика СИП отображает следующие основные параметры;

  • максимально допустимая нагрузка. Чем больше сечение жилы, тем этот показатель выше;
  • максимальная рабочая температура;
  • температурный предел аварийного режима. По ГОСТу он достигает 130оС;
  • допустимый радиус изгиба. Он не должен быть меньше 10 наружных диаметров жилы;
  • гарантия от производителя на 3 года;
  • срок эксплуатации при соблюдении всех требований составляет не менее 40 лет.

Некоторые характеристики, например, вес идентичного кабеля разного производителя, могут отличаться. Но они не должны выходить за пределы норм, отображенных в ГОСТе.

Арматура СИП

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

  • прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
  • арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
  • поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Область применения СИП проводов 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Видео как выбрать СИП кабель

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Провод СИП. Назначение

Уже более 30-ти лет в развитых странах используются провода СИП. Одним из наиболее популярных систем СИП стала так называемая французская ТОРСАДА. В Россия применение и производство провода СИП началось приблизительно в 2000 году. Давайте рассмотрим, так что же такое провод СИП.

Провод СИП. Что это такое?

Аббревиатура СИП расшифровывается следующим образом: СИП — Самонесущий изолированный провод. И далее определение в соответсвие с ГОСТ России — многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для подвески и крепления провода.

Основные элементы конструкции СИП

нулевая несущая жила: Изолированная или неизолированная токопроводящая жила из алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) проводника в проводах СИП.
основная жила: Изолированная токопроводящая жила, предназначенная для выполнения основной функции провода СИП.
вспомогательная жила: Изолированная токопроводящая жила в составе многожильного провода для подключения цепей наружного освещения или контроля.
изоляция (рабочая изоляция): Электрическая изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током. В зависимости от основых элементов конструкции провода СИП, а также от его назначение подразделяют так называемые системы СИП.

Системы СИП.

Особенности. Назначение

Самонесущая система проводов СИП

СИП с изолированой несущей нейтралью

СИП с голой несущей нейтралью

Зарубежные системы



?ALUS, EX

Torsada, AXKA-T, AMKA-T

AXKA, AMKA

Отечественные системы





СИП-4

СИП-1А, СИП-2А

СИП-1, СИП-2

Самонесущая система СИП состоит из 4-х изолированных алюминиевых жил. Механическая прочность и сечение всех 4-х жил одинаковы. При натяжении линии все 4 жилы несут одинаковую нагрузку.

Линии абонентов для всех 3-х систем проводов применяются обычно также самонесущего типа и состоят из 2-х или 4-х скрученных изолированных алюминиевых  жил сечением 16, 25,35 мм?.

Система СИП с изолированной несущей нейтралью, называемая также «Французской системой», состоит из 3-х изолированных алюминиевых жил и 1 изолированной несущей нейтрали из алюминиевого сплава «Альмелек». Есть отече- ственная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода.      Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

Система СИП с голой несущей нейтралью, называемая также «Финской системой», состоит из 3-х изолированых алюминиевых жил и 1 несущей нейтрали из алюминиевого сплава без изоляции. Есть отечественная модификация, у которой несущая нейтраль изго- товлена из сталеалю- миниевого провода.    Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

Во всех указанных выше системах СИП могут быть включены 1 или 2 добавочных изолированных алюминиевых проводника сечением 16 или 25 мм? в качестве дополнительных жил или жил для уличного освещения. Про кабели витая пара.

Преимущества проводов СИП

СИП – это самонесущий изолированный провод, в самом наименовании которого отражаются основные принципы его функционирования.

Сегодня провод СИП успешно применяется следующим образом:

1. Для возведения воздушных ЛЭП на магистралях;

2. В качестве ответвлений – для подключения разнообразных потребителей к источникам электроснабжения.

По виду СИП представляет собой токопроводящие жилы из алюминия, которые скручены между собой и покрыты изоляцией. В качестве изоляции применяется светостабилизированный сшитый (или термопластичный) полиэтилен.  Жилы имеют круглую форуму и скручены из алюминиевых проволок (число которых определяет сечение провода СИП).

Существуют несколько марок СИП, которые различаются по своей конструкции:

СИП 1 – присутствие неизолированной несущей жилы;

СИП 2 – присутствие изолированной несущей нейтрали;

СИП 3 – провод с только одной жилой;

СИП 4 – отсутствие несущей жилы.

По своей конструкции провод СИП совершеннее проводов марок А и АС, которые использовались до него. Данные провода не имеют изоляции, а их монтаж осуществляется отдельно для каждой жилы на отдельных изоляторах, размещаемых на траверсе.

Перечислим основные функциональные особенности проводов СИП, дающие им значительное преимущество:

1. Данные провода обладают  надежностью и гарантируют бесперебойное снабжение электроэнергией потребителей.

2. Использование СИП приносит значительное уменьшение эксплуатационных затрат, до восьмидесяти процентов. Это обеспечивается тем, что при проводки воздушных линий электропередач, с применением СИПа, нет надобности протягивать обширные просеки в лесах, как в случае использования неизолированных проводов. Таким образом, происходит экономия денежных и временных ресурсов на расчистку просек.

3. СИП обладает высокой прочностью. Он достаточно устойчив к природным явлениям:

Например, при урагане обычные голые алюминиевые провода склонны к обрывам и перехлёстыванию, для СИПа же перехлёстывания недопустимы, в силу их конструктивного строения, обрывы также исключены, т.к. очень тяжело порвать четыре скрученных между собой проводника, в отличие от одной жилы. Обычно провода подвешивают высоко на столбах, но даже если они провиснут их их заденет самосвал, то они не порвутся. Кстати, самосвалы shaanxi отличная техника, которая выручит в соответствующем случае. Китайская техника SHAANXI (ШАНКСИ) — очень надёжна при низкой цене — оптимальный выбор.

Также  провод обладает высокой стойкостью к влиянию атмосферных осадков, особенно зимой. Проблемой традиционных проводов является намерзание на них снега и льда, которые задерживаются в канавах между проволоками. Это приводит к последующим обрывам.

Главное отличие СИПа от голых проводов является наличие изоляции из полиэтилена, которая успешно препятствует налипанию снега и льда. Снег и лед может застрять лишь на голой несущей жиле в двухжильных проводах марки СИП-1. В четырехжильных кабелях данная жила, обычно, находится внутри жгута. Прочие марки СИПа обладают изоляцией абсолютно всех жил, в том числе и нулевых.

4. Осуществлять монтаж с использованием проводов СИП существенно легче и быстрее. Для монтажа – достаточно 1 раз зафиксировать провод на опоре (или на стене здания), перед этим натянув его между опорами, применяя лебёдку или иной подходящий инструмент.

Также возможно стало осуществлять монтаж СИПа по фасадам зданий, что было запрещено при монтаже обычных проводов. Важно, что опоры применяются короче, поэтому нет нужды в изоляторах и дорогих траверсах.

5. Провода СИП помогают существенно понизить энергопотерю на воздушных линиях, вследствие уменьшения реактивного сопротивления более чем в 3 раза.

6. Существенным преимуществом является допустимость подсоединения новых пользователей под напряжением, без выключения других. Это, значительно, сокращает время монтажа и ремонта.

7. При эксплуатации проводов СИП исключено воровство электроэнергии путём несанкционированного подсоединения снаружи.

8.Использование провода СИП значительно уменьшает статистику ударов электрическим током (во время  осуществления ремонта, монтажа и эксплуатации линий).

Бесспорно, провод СИП обладает важными преимуществами, которые дают ему высокую популярность. Но, для того, чтобы сполна воспользоваться всеми возможностями данных проводов, в России необходимо доработать стандарты, нормы и правила по их монтажу и обслуживанию. Также необходимо подготовить квалифицированных специалистов, которые будут разбираться во всем разнообразии крепежной арматуры, с помощью которой прокладываются линии электропередач с применением СИП.

Что такое SIP? | Сетевой мир

SIP — это протокол инициации сеанса. В IP и традиционной телефонии сетевые инженеры всегда проводили четкое различие между двумя разными фазами голосового вызова. Первый этап — «настройка вызова» — включает в себя все детали, необходимые для разговора двух телефонов. После того, как вызов установлен, телефоны вступают в фазу «передачи данных» вызова, используя совершенно другое семейство протоколов для фактического перемещения голосовых пакетов между двумя телефонами.В мире VoIP SIP — это протокол установления вызова, который работает на прикладном уровне. Возможно, вы также слышали о H. 323, протоколе ITU с аналогичной функцией.

SIP — очень гибкий протокол с большой глубиной. Он был разработан как универсальный способ организации мультимедийных сеансов в реальном времени между группами участников. Например, в дополнение к простым телефонным звонкам SIP также можно использовать для организации многоадресных видео- и аудиоконференций или конференций с обменом мгновенными сообщениями.В этом документе мы сосредоточимся на возможностях SIP для VoIP и на том, как он устанавливает вызовы, которые затем используют RTP (транспортный протокол реального времени) для фактической отправки голосовых данных между телефонами.

SIP также имеет большую широту, поскольку он делает больше, чем просто устанавливает вызовы. В таблице ниже показаны пять основных функций SIP с точки зрения VoIP.

Описание

Местоположение пользователя и регистрация

Конечные точки (телефоны) уведомляют SIP-прокси о своем местоположении; SIP определяет, какие конечные точки будут участвовать в вызове.

Доступность пользователя

SIP используется конечными точками для определения того, будут ли они «ответить» на вызов.

Возможности пользователя

SIP используется конечными точками для согласования мультимедийных возможностей, таких как согласование взаимно поддерживаемого голосового кодека.

Настройка сеанса

SIP сообщает конечной точке, что ее телефон должен «звонить»; SIP используется для согласования атрибутов сеанса, используемых вызывающей и вызываемой сторонами.

Управление сеансом

SIP используется для передачи вызовов, завершения вызовов и изменения параметров вызова в середине сеанса (например, для добавления трехсторонней конференции).

Одна из замечательных особенностей SIP заключается в том, что это текстовый протокол, созданный по образцу модели запрос/ответ, используемой в HTTP. Это упрощает отладку, поскольку сообщения легко создавать (если вы разработчик) и их легко увидеть (если вы сетевой администратор).В отличие от H.323, SIP является чрезвычайно простым протоколом. Тем не менее, он обладает достаточно мощными функциями для моделирования поведения очень сложной традиционной телефонной АТС.

SIP может работать через IPv4 и IPv6 и может использовать либо TCP, либо UDP. Однако наиболее распространенные реализации используют IPv4 и UDP. Это сводит к минимуму накладные расходы, тем самым повышая производительность.

Хотя два SIP-устройства могут общаться друг с другом напрямую, они обычно используют промежуточную систему, которая действует как SIP-прокси.Обратите внимание, что прокси-сервер SIP участвует только в SIP-сообщениях — после установления вызова телефоны отправляют свой голосовой трафик напрямую друг другу без участия прокси-сервера. Прокси-серверы SIP очень полезны для разгрузки задач и упрощения внедрения телефонов на конечных станциях. Например, SIP-телефон может захотеть позвонить на другой телефон по добавочному номеру 4094. Хотя у телефона может быть какой-то волшебный способ преобразования этого 4094 в IP-адрес или местоположение, обычно он просто отправляет запрос на вызов на свой собственный SIP-прокси.Задача прокси-сервера SIP состоит в том, чтобы знать, что на самом деле означает «4094»: это телефон? Система автосекретаря? Возможно, несколько телефонов, чтобы все звонили сразу?

В телефонии мы обычно думаем, что телефоны имеют числовые адреса. В SIP конечная станция имеет SIP URI (форма URL), который идентифицирует ее и используется в протоколе SIP. Поскольку телефоны обычно имеют цифровую клавиатуру, телефон отвечает за преобразование того, что вы набираете (например, добавочный номер 4094), в URL-адрес SIP (например, sip:[email protected]). Вы можете узнать больше о том, как взаимодействуют идентификаторы SIP URI, традиционные телефонные номера, DNS и IP-адреса, в нашем официальном документе «ENUM».

На приведенной ниже диаграмме показан диалог SIP с участием двух сторон (Алисы и Боба) и их прокси-серверов SIP, Atlanta и Biloxi. В этом случае сообщения SIP были сильно сокращены, чтобы показать поток трафика.

Хотя приведенная здесь диаграмма показывает, что прокси-серверы не участвуют в протоколе SIP после того, как Алиса подтверждает, что Боб поднял трубку, не каждый вызов будет работать таким образом.Прокси-сервер может предпочесть «оставаться в середине» разговора даже после установления соединения, чтобы обеспечить некоторые функции в середине разговора, такие как услуги конференц-связи или учет. Обратите внимание, что даже если прокси-сервер находится в середине вызова, мы по-прежнему говорим только о SIP-части вызова — голосовой трафик обычно идет напрямую с одного телефона на другой после установки вызова.

Другая распространенная операция в SIP называется Регистрация. В нашем примере вызов может быть таким, как прокси Билокси узнал, где находится Боб. Возможность регистрации особенно полезна в среде, где телефоны не имеют статических IP-адресов (например, в среде DHCP или когда телефон путешествует со своим владельцем). В SIP сервер регистрации может быть совмещен с прокси-сервером или они могут быть разными системами. Боб также не ограничен регистрацией из одного места. У него могут быть SIP-телефоны дома и в офисе, которые оба регистрируются на SIP-сервере. Затем прокси-сервер должен решить, какие телефоны «звонить» при поступлении вызова Бобу.С SIP это может означать выбор одного телефона для звонка или просто звонок на все телефоны одновременно.

Поскольку SIP используется для управления вызовами, такие функции, как голосовая почта и автооператор, не являются частью самого протокола SIP. Вместо этого они предоставляются конечными точками, которые сами отправляют и принимают вызовы. Это означает, что сеть VoIP на основе SIP не имеет реальной параллели с «АТС» в традиционной телефонии. Вы можете слышать термин «SIP-сервер» или «SIP-АТС», используемый для описания прокси-сервера SIP, но функциональность совершенно другая. Однако можно интегрировать некоторые традиционные функции АТС, такие как конференц-связь, в прокси-сервер SIP. Например, прокси-сервер Asterisk SIP, протестированный в рамках нашей демонстрации iLabs, включает в себя как голосовую почту, так и автосекретаря. В других случаях, таких как сервер конференц-связи с его высокими требованиями к цифровой обработке сигналов, вам может понадобиться отдельное выделенное устройство.

Чтобы дать вам представление о том, насколько прост SIP, мы включили сюда SIP-сообщение: представление о том, как может выглядеть оригинальное ПРИГЛАШЕНИЕ Алисы для Боба.В этом сообщении часть INVITE протокола описания сеанса (RFC 2327) не показана; В SDP указываются характеристики голосового трафика, такие как выбор аудиокодера. Легко читаемый формат SIP упростил внедрение и отладку SIP по сравнению с другими подобными протоколами, такими как H.323.

ПРИГЛАШЕНИЕ sip:[email protected] SIP/2.0

Через: SIP/2.0/UDP pc33.atlanta.com;branch=z9hG4bK77ds

Максимальное количество нападающих: 70

Кому: Боб ком>

От: Элис ;tag=1928301774

Идентификатор вызова: [email protected]

CSeq: 314159 ПРИГЛАСИТЬ

Контактное лицо:

Тип содержимого: приложение/sdp

Длина контента: 142

Далее: Начало работы с SIP

Присоединяйтесь к сообществам Network World на Facebook и LinkedIn, чтобы комментировать самые важные темы.

Copyright © 2004 IDG Communications, Inc.

Что такое протокол инициации сеанса (SIP)?

Протокол инициации сеанса (SIP) используется для сигнализации и управления сеансами интерактивной связи. Использование таких сеансов включает голосовую связь, видео, чат и обмен мгновенными сообщениями, а также интерактивные игры и виртуальную реальность. Протокол SIP все чаще используется для обеспечения передачи голоса по IP, присутствия и обмена мгновенными сообщениями в сетях следующего поколения, а также является обязательным для многих новых приложений, включая телефонию 3G.

SIP — это протокол, разработанный в первую очередь рабочей группой SIPCORE IETF (см. Устав SIPCORE) и являющийся альтернативой Рекомендации ITU H.323, но являющийся более легким и универсальным текстовым протоколом на основе HTTP. .

SIP может использоваться для управления мультимедийными конференциями в Интернете, телефонными звонками в Интернете и распространением мультимедиа как в ядре, так и на периферии сети связи.

Чтобы удовлетворить требования производителей оборудования операторского класса к программному обеспечению протокола SIP с высокой надежностью, производительностью и масштабируемостью, Metaswitch разработала DC-SIP, надежную, многофункциональную, гибкую и портативную реализацию программного обеспечения SIP.

Функции SIP

Протокол SIP включает следующие функции.

  • Приглашения SIP используются для создания сеансов и передачи описаний сеансов, которые позволяют участникам согласовать набор совместимых типов мультимедиа. Таким образом, SIP не ограничивается каким-либо конкретным типом медиа и, следовательно, может работать с расширяющимся спектром медиатехнологий.
  • SIP обеспечивает мобильность пользователей с помощью механизма, который позволяет передавать запросы или перенаправлять их в текущее местоположение пользователя.Пользователи могут зарегистрировать свое текущее местоположение на своем домашнем сервере.
  • SIP поддерживает сквозную и пошаговую аутентификацию, а также сквозное шифрование с использованием S/MIME.
  • Участники сеанса SIP могут обмениваться данными, используя многоадресные или одноадресные отношения или их комбинацию. Кроме того, SIP не зависит от транспортного протокола нижнего уровня, что позволяет использовать преимущества новых транспортных протоколов.
  • Программное обеспечение, реализующее базовый протокол SIP, может быть дополнено дополнительными возможностями и активно используется для многих медиа-приложений.

Объект SIP может работать в одном из следующих режимов, каждый из которых реализуется программным обеспечением SIP Metaswitch, DC-SIP.

  • Пользовательский агент является конечной точкой вызова SIP. Он инициирует SIP-запросы в соответствии с инструкциями пользователя и, получив SIP-запрос, связывается с пользователем и отвечает на запрос от его имени.
  • Прокси-сервер используется для маршрутизации запросов и применения политики или брандмауэров. Он принимает запросы от имени пользователя и передает их, измененные по мере необходимости, пользователю.
  • Для обеспечения мобильности пользователей может использоваться перенаправитель (сервер перенаправления). Redirector принимает SIP-запросы и возвращает ноль или более новых адресов, с которыми следует связаться для выполнения запроса. Перенаправитель не инициирует SIP-запросы и не принимает SIP-вызовы.
  • Регистратор принимает запросы на регистрацию. Это позволяет пользователям обновлять информацию о своем местоположении и политике, которая может использоваться для обеспечения мобильности пользователей.
Узнайте больше: просмотрите спецификацию нашего стека протоколов SIP.

SIP-протокол: что такое и как он работает в VOIP-вызове

Протокол инициации сеанса (SIP), популярный протокол интернет-телефонии, формирует основу всех типов сеансов связи в Интернете. Он устанавливает сеансы, управляет сигнализацией и разрывает соединение, когда сеансы заканчиваются.

Если вы хотите узнать, что такое SIP, вы также можете узнать:

  • Как голосовые и видеозвонки передаются через Интернет?
  • Как сообщения перемещаются по сетям интернет-протокола (IP)?
  • Как осуществляются мобильные вызовы в сетях Long Term Evolution (LTE) или Voice over Long Term Evolution (VoLTE)?

Чтобы полностью понять, как работают интернет-телефонные системы и сетевые службы, такие как SIP-транкинг, вам необходимо понимать SIP.Мы создали руководство, состоящее из двух частей, чтобы ответить на все ваши вопросы, связанные с SIP. В этой части мы сосредоточимся на самом протоколе. Во второй части мы поговорим о SIP-транкинге — основном использовании SIP, которое должно быть известно большинству ИТ-менеджеров.



Буква «P» в SIP означает «протокол». Давайте сначала разберемся, что такое протокол.

Что такое интернет-протокол?

Протокол — это набор правил, определяющих, как два или более вычислительных устройства (ноутбуки, смартфоны, маршрутизаторы, сетевые коммутаторы и т.) общаться друг с другом.

Для простоты мы сосредоточимся на протоколах, которые участвуют в совершении и приеме голосовых и видеовызовов через Интернет. Это известно как технология передачи голоса по интернет-протоколу (VoIP). Системы, которые позволяют передавать голосовые и видеозвонки через интернет-сети, известны как системы VoIP или бизнес-телефонии.

Важно помнить, что VoIP не является протоколом . Вместо этого это общий термин для всех технологий, связанных с передачей голосовой и видеоинформации с использованием IP-адресов.

Для связи между сетевыми устройствами в Интернете используется не только один протокол. Несколько протоколов работают одновременно, надстраиваясь друг над другом слоями, известными под общим названием «стек протоколов». Различные модели объясняют, как протоколы накладываются друг на друга, но наиболее часто используется модель взаимодействия открытых систем (OSI), разработанная Международной организацией по стандартизации (ISO).

Модель OSI с расположением протоколов, используемых в технологии VoIP ( Источник )

Что такое SIP?

SIP — это протокол прикладного уровня и основа современных интерактивных коммуникаций через Интернет (голосовые вызовы, видеозвонки и т. д.).).

Для чего используется SIP?
