Стропила для крыши своими руками: Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

Добавлено Автор: alexxlab

Содержание

Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.

А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Усилительные элементы для стропил

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль.

Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на видео:

Определяем тип крыши: холодная или теплая?

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

  1. Верхний или первый уровень стропил – около 200 мм.
  2. Средний всегда равняется по высоте вспомогательных стропил.
  3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Определяем тип стропильной системы: наслонная или висячая?

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

  • Древесина. Массив, доски или клееный брус.
  • Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
  • Черный металл. Это двутавры и стальные швеллера.
  • Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными.

Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши.

Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными — смотрите сами:

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

  • Влажность не более 18%, измеренная влагометром.
  • Трещины, которые не сквозные и не превышают половины длины доски.
  • На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой.

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению. Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются.

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

И следуем таким инструкциям:

С жестким креплением придется повозиться:

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

На практике все на самом деле просто:

Как вы видите, глаза боятся, а руки делают!

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру).  Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность — правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Как сделать стропила для двухскатной крыши своими руками

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

  1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
  2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
    • надежно фиксирует нижние концы стропил к балкам;
    • выступает в качестве балок для пола мансардных помещений;
    • служит основой для потолка нижнего этажа дома.
  3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

    Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 – стойки; 6 – подкос; 7 – прогон.

  4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
  5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
  6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
  7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

  • создают опорную плоскость для кровли, образуют каркас;
  • формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
  • обеспечивают необходимую жесткость и прочность;
  • связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

  1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
  2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
  3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
  4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
  5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
  6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
  7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
  8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

  1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
  2. Доступность, распространенность материала.
  3. Древесина легко обрабатывается, режется, соединяется.
  4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
  5. Прочность, надежность конструкции.

Существуют и недостатки:

  1. Древесина подвержена гниению, появлению плесени или грибка.
  2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
  3. Набухая, древесина изменяет линейные размеры.
  4. Древесина огнеопасна.
  5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

  • с висячими стропилами;
  • наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

  • гнилых участков;
  • следов жизнедеятельности насекомых;
  • трещин;
  • количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
  • влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Установка стропил двухскатной крыши своими руками: крепление, изготовление

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

  • Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
  • Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
  • Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
  • Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
  • Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

  1. Древесина не должна иметь места подверженные гниению.
  2. Лучше всего, чтобы доска или брус не имели сучки.
  3. Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

  • Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
  • Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

  1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
  2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
  3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

  • Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
  • Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

  • самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
  • можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
  • но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
  • если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
  • если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
  • самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

  1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
  2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
  3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
  4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
  5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
  6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
  7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

Видео по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Посмотрите еще статьи:

Стропила двухскатной крыши — устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки — это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношения длины и сечения балок в виде таблицы:

Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, м
Брус или доскаБревно
От 1-380х100, 90х100, 90х160100, 150, 1601 – 1,35
От 3-480х160, 80х180, 90х180160, 1801,40 – 1,70
От 4-580х200, 100х2002001,40 – 1,75
От 5-5,8100х2002001,10 – 1,40
От 5,9-6,5120х2202401,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:

Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Стропила для двухскатной крыши своими рукамиСтройкод

Двухскатная крыша, то есть конструкция с двумя наклонными поверхностями это идеальное сочетание простоты, надежности и удобства в эксплуатации. Крыша с двумя скатами легко справляется с нагрузкой от ветра и снега, может быть использована с любым кровельным материалом и экономически выгодна по сравнению с другими вариантами крыш. Кроме того, мансардная крыша позволяет сохранить полезную площадь и обустроить под собой чердак, мансарду или даже целую комнату. Сочетание этих параметров делает мансардную крышу рациональным решением как для частного, так и для коммерческого строительства.

Возвести стропила для двухскатной кровли достаточно просто и своими руками если Вы имеете сравнительно небольшой строительный опыт и помощников. Конструкция этой крыши настолько проста, что не требует специальных навыков и сложных расчетов.

Типы двухскатной крыши

Прежде чем приступить к монтажу двухскатной кровли необходимо определиться с ее типом. Рассмотрим основные из них:

  1. Симметричная мансардная крыша является наиболее распространенным и простым вариантом устройства кровли. Ее плюсы в надежности, равномерном распределении нагрузок на несущие стены, минусы – в трудности обустройства под такой крышей полноценной комнаты из-за наличия глухих углов по обеим сторонам.
  2. Асимметричный двухскатный навес образуется, когда один из углов становится более 45 градусов. Такой тип кровли позволяет располагать под собой жилые помещения, однако, при монтаже такой конструкции важно помнить о более точном и детальном расчете при проектировании, ведь нагрузка на разные стены будет существенно отличаться.
  3. Ломаная с наружным или внутренним изломом кровля позволит расположить под собой полноценный второй этаж, однако, требования к расчетам подобной кровли становятся достаточно жесткими.


Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

  • мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
  • Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
  • Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног  в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
  • Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
  • Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Расчет схемы стропильной системы двухскатной крыши: какие важные моменты стоит учесть

Прежде чем приступить к строительству стропила для двухскатной крыши и делать это своими руками, необходимо произвести кое-какие расчеты, что получилась конкретная схема стропильной системы.

Расчет нагрузки на стропильную систему – важный и ответственный шаг, от точности которого будет зависеть прочность и долговременность Вашей конструкции. Нагрузки на двухскатную крышу меняются в зависимости от ряда факторов:

  • к постоянным нагрузкам относится вес всех материалов, использованных для постройки мансардного этажа: самой стропильной системы, обрешетки, утеплителя, кровельного материала и т.д. В среднем величина такой нагрузки колеблется в пределах 40-45 кг на кв. метр.
  • к переменным нагрузкам относится воздействие ветра, дождя, снега. Важно помнить, что двускатный навес с чрезмерно крутым скатом ветер опрокинет, а с пологим – поднимет.

ВАЖНО: рассчитывая схему стропильной системы и определяя расстояние между стропилами, помните и о весе самой кровли и соотносите ее с возможностями самого здания.

Основные расчеты при создании чертежа двухскатной крыши сводятся к нескольким пунктам:

  1. В первую очередь необходимо определиться с углом наклона конструкции. Минимальный угол наклона должен быть не менее 5°, что возможно при использовании мягкой кровли. Для металлочерепицы, профнастила или шифера минимальный наклон кровли рекомендуется от 20 до 45°. Помните, что от угла наклона будет зависеть и размер внутреннего помещения под мансардой.
  2. Следом за определением угла наклона следует рассчитать какое расстояние между стропилами. Рекомендуемый шаг для жилых домов колеблется в промежутке от 60 до 100 см. Чем тяжелее выбранный Вами кровельный материал и больше внешние воздействия на крышу, тем чаще следует выставлять стропильные ноги.
  3. Следующим шагом необходимо разобраться, как рассчитать длину стропила. Делаем это с помощью теоремы Пифагора, где «а» — высота Вашей будущей крыши, «b» — ширина половины здания. Соответственно, что определить длину стропила необходимо извлечь квадрат из суммы квадратов первых величин. Рассчитанный размер мы рекомендуем увеличить на 60 см для выноса стропил за стену.

Установка мауэрлата

Началом сборки стропильной конструкции двухскатной крыши является установка мауэрлата.

ВАЖНО: мауэрлат должен стоять строго горизонтально, поэтому перед монтажными работами следует проверить уровень стены и при необходимости скорректировать отклонения цементным раствором.

 Крепление мауэрлата к верхнему краю стены зависит от типа дома:

  • для кирпичного строения мауэрлат крепится к верхнему ряду кладки стены;
  • у деревянного дома основанием для мауэрлата будет верхний венец;
  • дома, возведенные из легких строительных материалов, таких как газо – или пенобетон, перед монтажом мауэрлата требуют возведения специального армированного пояса, в который устанавливают шпильки.

Связка стены и мауэрлата возможна несколькими способами:

  • проволокой большого диаметра, которая закрепляется в кладке и двумя концами продевается через отверстия в доске мауэрлата и загибается;
  • шпильками не менее 12 мм диаметром, на которые насаживается мауэрлат и закручивается гайками;
  • крепление бруса возможно также анкерными болтами также диаметром 12 мм.

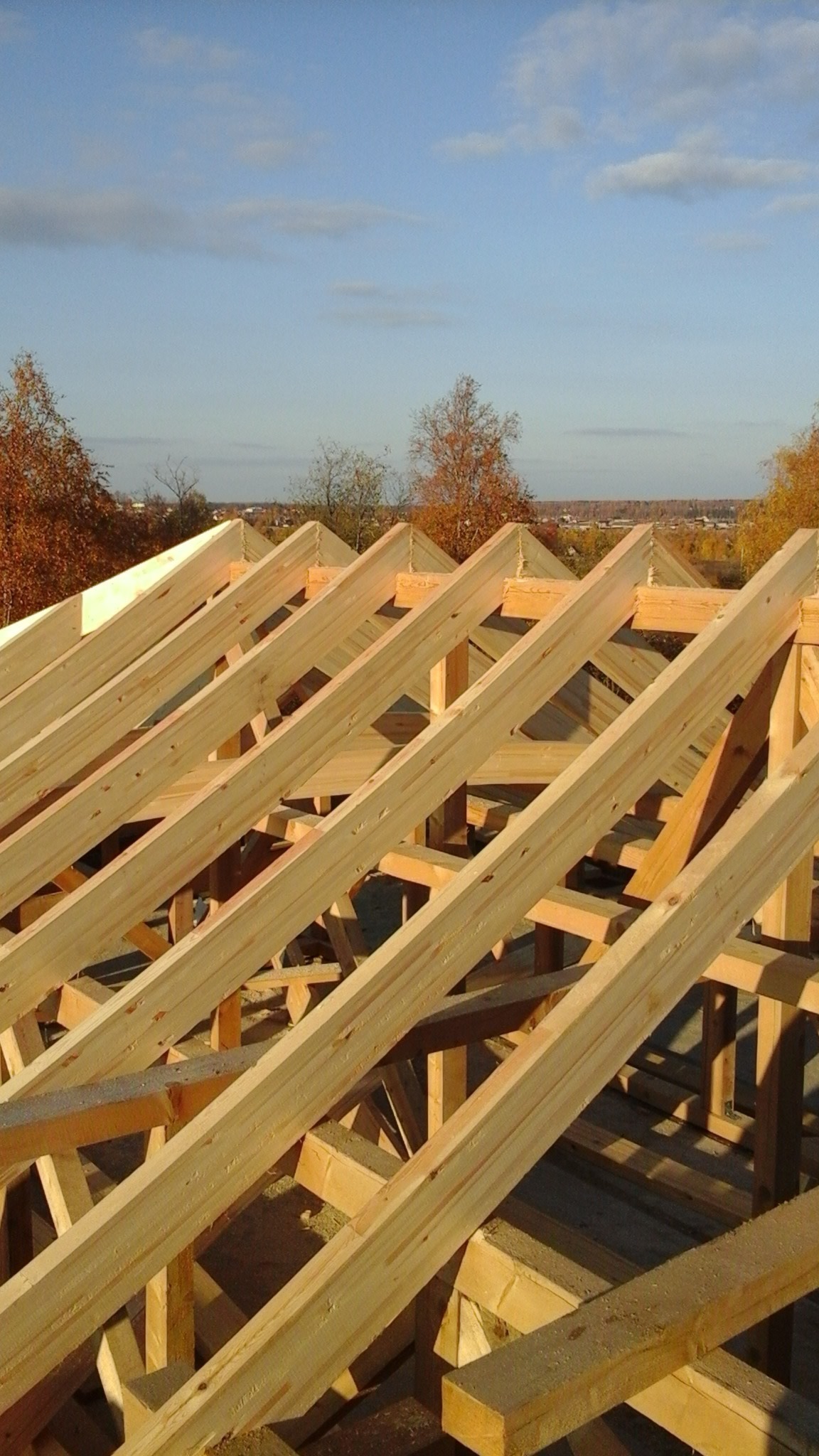

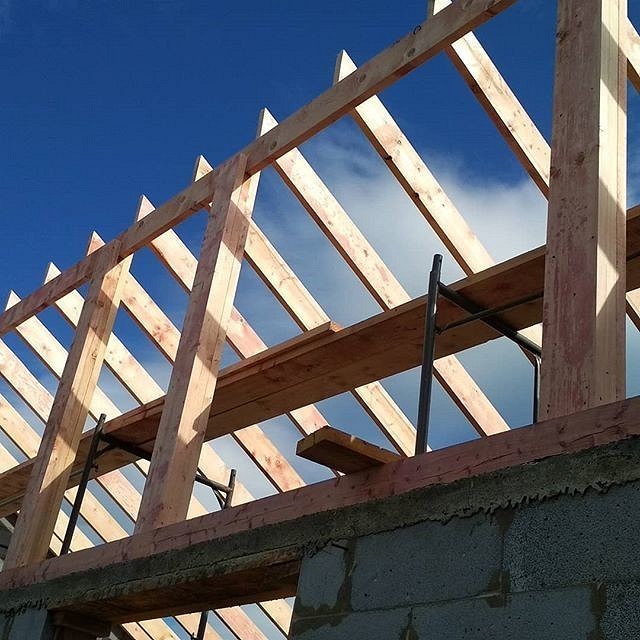

Установка стропил для двухскатной крыши

Стропила – главный элемент для каркаса крыши, от правильного и грамотного монтажа стропил и выбора расстояния между стропилами зависит прочность всей крыши. Изготовление стропильных пар, которые станут основой для Вашей будущей кровли, следует делать по шаблону, чтобы все стропильные пары были абсолютны идентичны друг другу, а крыша получилась ровная и симметричная по всем параметрам.

Способы монтажа стропильной системы:

  • Устанавливать стропила возможно сразу на высоте. Важно заметить, что выполнять все замеры и подрезки на крыше будет очень проблематично, но такой вариант установки можно полностью выполнить своими силами;
  • отдельные элементы конструкции стропильной системы можно собрать на земле и затем поставить их на крышу. Минус такого способа заключается в том, что вес получившейся конструкции потребует использование дополнительного оборудования для подъема стропил на высоту.

Разберем, как правильно поставить стропила для двухскатной крыши. Установку стропильных пар целесообразнее начать с противоположных концов будущей кровли. Крепление стропильных ног к основе мауэрлата возможно гвоздями, скобами или уголками со смещением вдоль оси мауэрлата.

Далее, между первыми закрепленными в разных концах крыши стропильными парами следует натянуть веревку для обозначения уровня конька и упрощения монтажа следующих пар, которые монтируются на определенное расстояние между стропилами. Такой способ удобен, если стропильные пары собираются на земле.

Если же монтаж конструкции происходит сразу на высоте, то целесообразней после монтажа крайних стропильных пар установить опору конька и затем к нему крепить стропильные бруски.

Монтаж обрешетки мансардной крыши

Обрешетка – важный элемент двухскатной крыши, которая позволяет удобно перемещать по крыше во время строительных работ и крепить к ней кровельный материал. Какое расстояние при монтаже обрешетки необходимо выбрать в зависимости от выбранного вида кровли:

  • для мягкой кровли необходимо сделать сплошную обрешетку с минимальными зазорами;
  • расстояние между обрешеткой в случае профнастила или шифера составить 440 мм;
  • под металлочерепицу рекомендуется настилать обрешетку с зазором в 350 мм.

Несмотря на видимую простоту, строительство двухскатной кровли требует достаточно хорошей подготовки. Ведь неправильный расчет или ненадежное крепление может испортить всю работу. Однако, стропила для двухскатной крыши своими руками всё таки можно возвести и это под силу даже малоопытному строителю. Главное – неукоснительно следовать нашим советам и не пренебрегать лишними расчетами.

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

  • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
  • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
  • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
  • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
  • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
  • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
  • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
  • Лежни — опоры для стоек и фиксации подкосов.
  • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.



Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла


В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки


Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Как построить стропила — Сделай сам

Вам необходимо знать, как строить стропила на крыше, когда вы устанавливаете постоянную конструкцию на вашем участке. Столярные работы во многом зависят от точного измерения уклона и пролета крыши. Эти размеры определяют, какими фигурами следовать на квадрате обрамления при распиловке стропил.

Необходимые инструменты

Найдите онлайн-калькулятор кровли для выполнения расчетов, необходимых для определения длины стропил. Вы также можете приобрести специальный калькулятор в строительном магазине.

  • Расчет кровельного покрытия
  • Квадрат обрамляющий
  • Калибр квадратный
  • Рулетка
  • Циркулярная пила

Как построить ступеньки для стропил

  1. Измерьте ширину здания от краев внешней стены, чтобы определить пролет крыши.
  2. Вычтите ширину коньковой балки из пролета крыши.
  3. Разделите скорректированное число на 2, чтобы получить размер для участка здания.
    1. Введите это число как «пробег» в калькуляторе кровли.
  4. Рассчитать уклон крыши.
    1. Выражено X / 12 и может быть включено в ваши планы здания.
    2. Например, уклон крыши 7/12 поднимается на 7 дюймов на каждые 12 дюймов высоты.
    3. Введите это число в калькулятор для шага.
  5. Попросите калькулятора определить размер «диагонали» стропила крыши.
  6. Отрегулируйте размеры ступеней на квадрате каркаса в соответствии с значениями уклона крыши.
    1. В этом примере поместите ступенчатый калибр в точке 7 на коротком выступе квадрата.
    2. Поместите другой датчик в 12 на более длинном корпусе квадрата.
  7. Поместите на доску обрамляющий квадрат так, чтобы на его конце отметка 7.
  8. Расположите часть кадрирующего квадрата 12-ю нижним краем доски.
  9. Проведите линию от 7 до внешнего края квадрата.
  10. Выпилите линию, чтобы сделать вертикальный разрез для верха стропила.
  11. Измерьте верхнюю часть стропильной доски и отметьте точку, в которой вы достигнете «диагональной» длины.
  12. Расположите цифру 7 на квадрате обрамления у этой отметки и проведите линию вниз по краю.
  13. Измерьте ширину стены.
    1. Вычтите это число из 12.
  14. Переверните квадрат и поместите длинную сторону квадрата поперек линии числа, представляющего 12 минус ширина стены.
  15. Сделайте вторую линию, пересекающуюся с первой линией.
  16. Сдвиньте квадрат вниз по доске на количество дюймов, в котором должен быть выступ.
    1. Отметьте эту строку.
  17. Выпилите выемку на стыке стропил со стеной.
  18. Обрежьте конец стропила.
  19. Используйте эту доску как шаблон для резки других стропил.

Обратитесь к специалистам по кровельным работам в PJ Fitzpatrick

Самостоятельно браться за проекты по благоустройству дома — это очень приятно, но быстрые результаты от профессиональных кровельщиков также имеют свою привлекательность. Спросите нас о смете вашего кровельного проекта.

КАК ПОСТРОИТЬ ФЕРМЫ КРЫШИ

Крыша, возможно, является самой важной частью любого здания, и хотя вы, возможно, не особо задумываетесь об этом, это очень важный аспект повседневной жизни людей в этом современном мире.

Крыша украшает любое заведение. Она защищает вас и все ваши ценные вещи от внешнего мира и его различных элементов.

Кровельные фермы являются опорой и стержнем крыши жилого или коммерческого здания. Для крыш используется ферма для обрамления самой формы. Ферма обычно изготавливается из дерева и поддерживает крышу.

Большинство типичных конфигураций ферм крыши, которые можно найти сегодня, названы в соответствии с их формой, например, Gable, M, Scissors и W.

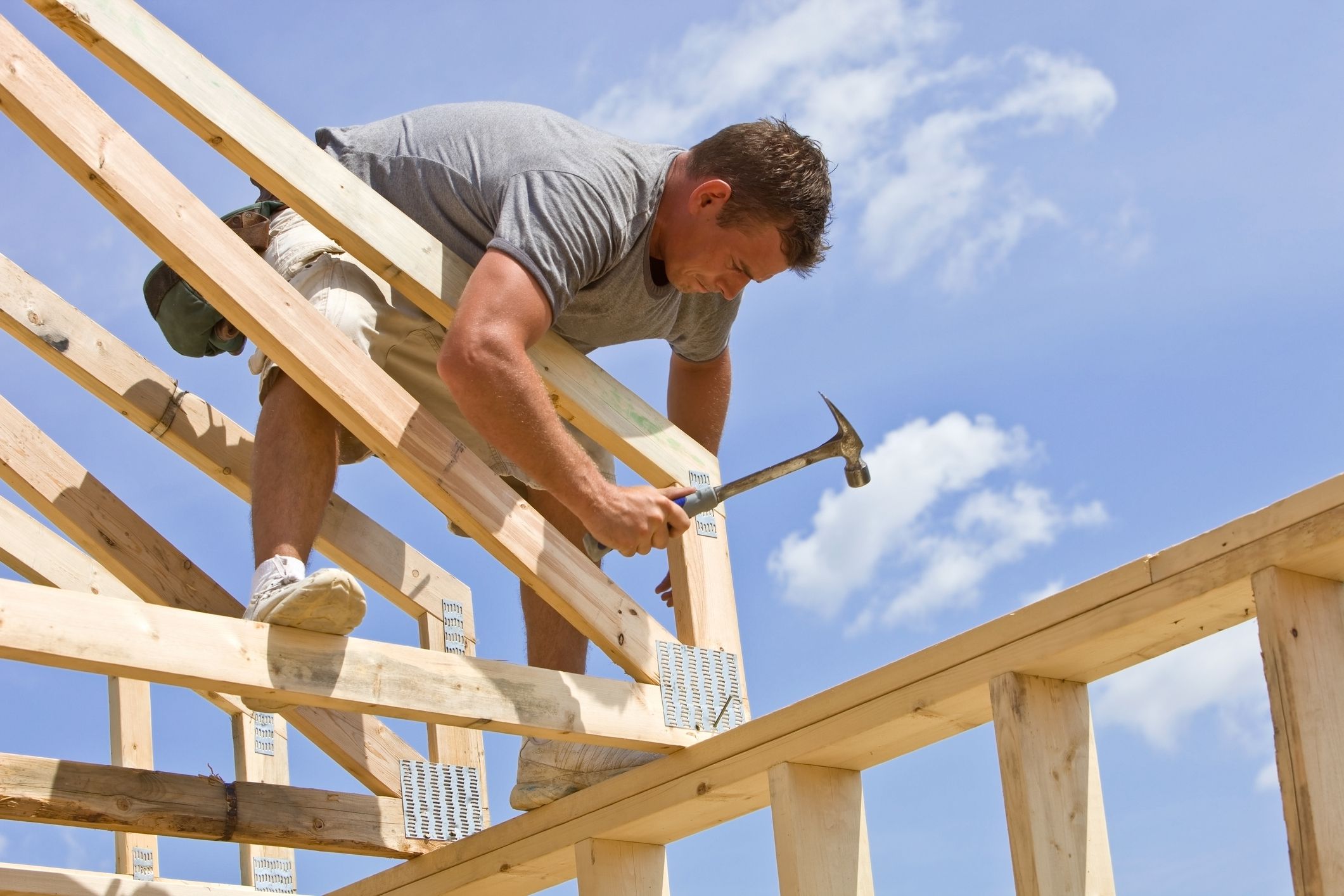

После того, как фермы будут подняты, они будут скреплены металлическими листами перед тем, как покрыться фанерным листом.

Когда стропильная ферма не построена, может быть трудно правильно обрамить крышу дома или здания.

Необходимые углы очень трудно измерить и правильно зафиксировать. Наконец, если вы хотите избавиться от расходов и головной боли, связанных со строительством прочной и долговечной крыши, настоятельно рекомендуется построить ферму.

Сегодня многие строители домов предпочитают заказывать сборные стропильные фермы у производителей и доставлять их на строительную площадку, потому что строительные фермы могут быть трудоемкими, а сборные фермы помогут им сэкономить время, деньги и материалы.

Типы кровельных ферм

Помимо обычных деревянных кровельных ферм, существуют и другие типы, которые построены с использованием различных материалов для эффективной поддержки и распределения нагрузки на стены.

Плоская ферма может быть спроектирована как нижняя или верхняя опора пояса или для нескольких простых пролетов. Он может быть консольным с одного или обоих концов.

Плоская ферма не обязательно должна быть плоской, так как она имеет небольшой уклон, чтобы предотвратить скопление воды на крыше и предотвратить повреждение или обрушение всей конструкции.

Несмотря на то, что эта ферма относится к наиболее распространенным типам, она считается менее эффективной, поскольку нагрузка на стенки плоских ферм выше по сравнению с другими типами.

Ферма двускатной крыши по внешнему виду напоминает крышу сарая. У него две верхние хорды, одна из которых длиннее другой. Эти два пояса встречаются в вершине фермы. Поскольку у него крутые стороны, под крышей достаточно места для жилого помещения или его можно использовать как место для хранения вещей на чердаке.

Ферма двускатной крыши в домах позволяет включать верхний этаж под крышей.Также есть дополнительное место для больших окон, благодаря которым в доме будет светлее.

Обычно большие и арочные, стропильные фермы выдерживают вес здания, такого как авиационные ангары и склады, для которых требуется много открытого пространства внутри.

Арка состоит из нескольких балок, а крыша снаружи сделана из металлических листов или других материалов. Вода может легко стекать с таких крыш, и коньковый колпак не требуется.

Его традиционная треугольная конструкция фермы состоит в том, что две стороны наклонены вверх к верхнему краю, а стойки, известные как верхние пояса, идут от него вниз.Они прикреплены к горизонтальной балке, образуя основу треугольника.

Обычно в этом конкретном типе фермы верхние пояса имеют разную длину, из-за чего вершина смещена от центра. Это позволяет иметь много открытого пространства, не загороженного опорами.

Вот полезное видео для этих стропильных ферм

СОЗДАЙТЕ СВОИ СОБСТВЕННЫЕ КРОВЕЛЬНЫЕ ФЕРМЫ

Самым первым шагом при строительстве стропильных ферм является подготовка проектного макета, который может быть составлен профессиональным архитектором или также Это можно сделать с помощью программного обеспечения, специально предназначенного для проектирования фермы крыши.

Второй этап строительства стропильной фермы — подготовка необходимых материалов. Они будут включать дерево, молоток, пилу, пластины фермы крыши из оцинкованной стали и оцинкованные винты диаметром 1 ½ дюйма.

Древесина должна быть распилена в зависимости от размера крыши и технических требований проекта. Он также должен соответствовать всем местным строительным нормам и правилам. В большинстве случаев размеры используемой древесины варьируются от 2 × 6 до 2 × 8, хотя ее толщина может зависеть от веса, который она будет поддерживать, и от общего размера крыши.

Очень важно использовать соединительные пластины из оцинкованной стали. Это сталь с цинковым покрытием, которая предотвращает возникновение коррозии.

Пластины и дерево соединятся в форме треугольника, а затем будут скреплены вместе с помощью шурупов из оцинкованной стали, длина которых не короче 1 ½ дюйма. В зависимости от толщины древесины вы также можете использовать более толстые шурупы.

Если вы хотите построить ферму крыши с использованием других материалов, помимо дерева, таких как сталь, алюминий или олово, вам необходимо будет разрезать материал в зависимости от размера крыши и технических характеристик конструкции, как и в случае деревянных ферм.

Метод обучения тому, как построить фермы крыши, может быть немного сложнее по сравнению с другими методами, так как вам нужно будет предпринять некоторые дополнительные шаги по разрезанию косынок, которые используются для придания необходимой дополнительной поддержки и прочности ферме.

При строительстве стропильных ферм необходимо рассчитать правильную прочность основания кровли. Это важно, потому что несоответствующая прочность может вызвать деформацию или обрушение конструкции.

КАК ПОСТРОИТЬ ФЕРМЫ КРЫШИ ДЛЯ ГАРАЖА

Если вы хотите узнать, как построить фермы крыши для гаража, вы должны спросить профессионала о правильной опоре крыши, а также о ее весе.

Фермы используются для стабилизации и поддержки стен, особенно в огромных зданиях от одного до двух этажей.

Обычно стропильные фермы имеют треугольную форму и легко устанавливаются. Еще одно преимущество стропильных ферм для крыши гаража состоит в том, что они практичны и могут использоваться с несколькими материалами.

Научиться устанавливать фермы на крышу гаража несложно, особенно если вы будете следовать определенным советам и подсказкам.

Первое, что вы должны сделать при строительстве стропильных ферм, — это распилить деревянные панели по размеру крыши гаража.Измерьте пролет крыши и сверьтесь со строительным проектом и планом.

Перед покупкой деревянных панелей необходимо также принять во внимание вес, который они будут поддерживать. Причина в том, что это поможет вам узнать их толщину. Чаще всего вам придется покупать деревянные панели 2 × 8 дюймов и при необходимости обрезать их до нужного размера.

  • Крепление деревянных панелей вместе

Используйте соединительные пластины для крепления деревянных панелей и создания треугольной формы.Для фиксации панелей и сохранения треугольной формы используйте шурупы.

Для рассечения центра треугольника используйте скобу. Если вам требуются прочные фермы, которые будут поддерживать нагрузку, вы также должны использовать дополнительные опоры снизу, а также до верхней части ферм. Таким образом, стропильные фермы легко выдерживают гораздо более тяжелую нагрузку.

Еще вам следует закрепить стропильную конструкцию на каркасе. Следите за тем, чтобы обеспечить надлежащий вылет. Если вы не уверены в правильности свеса, проверьте размер и угол наклона крыши гаража.Вы также можете проконсультироваться с механиком или архитектором, который порекомендует вам размеры.

При креплении стропильных ферм к каркасу крыши используйте винты для настила. Большинство профессионалов предложат или порекомендуют связать фермы.

Пока не начинайте строительный проект, если вы еще не проверили местные нормы и правила строительства. Вы должны убедиться в безопасности, прежде чем строить что-нибудь новое в своем гараже или доме. Ваш строительный кодекс и проект также дадут вам представление о размере древесины, которую вы должны купить.

В некоторых случаях строительные нормы и правила не позволяют выполнять какие-либо строительные проекты без участия механика или профессионала. Фермы крыши могут иметь решающее значение для целостности и устойчивости гаража. Фермы крыши выдержат большую часть нагрузки и обеспечат устойчивость гаража.

КАК ПОСТРОИТЬ ФЕРМЫ КРЫШИ ДЛЯ САДОВ

Фермы крыши для навесов — одна из самых важных частей при проектировании. Они состоят из 2 стропил, которые будут поддерживать крышу конструкции. После завершения стропильные фермы устанавливаются и поднимаются на верхнюю часть каркасов сарая.

Требуемые фермы могут зависеть от длины навеса. Чем длиннее будет ваш сарай, тем больше вам придется сделать стропильных ферм. Кровельные фермы хороши тем, что их легко построить.

Шаг № 1

Начните с определения размеров уклона крыши. Это будет длина стропил. Если у вашей крыши длинный скат с одной стороны сарая, одно из ваших стропил должно быть длиннее.

Итак, узнайте количество необходимых кровельных ферм, а затем удвойте это число, чтобы получить количество стропил, которое вам понадобится при строительстве кровельных ферм.

Шаг № 2

Вырежьте стропила из куска дерева 2 × 4. Отрежьте его до нужной длины и добавьте отвес к его концам. Этот отвес должен быть под углом 45 градусов.

Шаг № 3

Обрежьте нижний шнур ферм крыши.

Step # 4

Сделайте косынки, которые представляют собой куски фанеры толщиной в полдюйма, которые будут покрывать 3 конца стропильных ферм.

Шаг № 5

Начните сборку ферм.Их можно собрать на полу строящегося сарая.

Шаг № 6

Чтобы убедиться, что стропила и нижний пояс подходят друг к другу и надежно прикреплены, вы можете использовать стопорные блоки и концевые блоки.

Шаг № 7

После сборки начните прибивать и приклеивать косынки к углам. Когда клей высохнет, закрепите ферму, поместив ее между блоками. Затем прикрепите остальные три косынки.

Зачем нужна ферма крыши?

Ферма крыши используется в различных приложениях, где требуется прочная и легкая конструкция.Он также широко используется в зданиях, мостах, космических сооружениях, радио- и телебашнях.

Большинство строителей домов заказывают сборные стропильные фермы у производителя и доставляют их на строительную площадку, поскольку строительство стропильных ферм считается трудоемким, а сборные фермы могут сэкономить материалы, деньги и время.

Преимущества использования кровельных ферм

  • Плотникам, у которых меньше опыта и которые умеют устанавливать фермы, потребуются низкие затраты на рабочую силу.
  • Требуется меньшая внутренняя нагрузка из-за большего свободного пролета ферм.
  • При строительстве ферм используются меньшие длины ложи 2х4, что снижает стоимость материалов.
  • Фермы можно установить за один день. Это означает, что интерьер вашего дома будет подвергаться воздействию любых погодных условий только в течение короткого периода времени.
  • Инженеры-конструкторы сертифицируют и проектируют стропильные фермы.

Ферма крыши — факторы, которые следует учитывать

Когда вы рассматриваете фермы крыши для своего дома, хотите ли вы знать, как построить фермы крыши для сарая или гаража, вы не должны основывать свой выбор только на внешнем виде .

Если вам сложно выбрать подходящий тип фермы для вашей крыши, опытный проектировщик, инженер или архитектор фермы может помочь вам определить лучший дизайн, отвечающий вашим требованиям.

Специалисты, прошедшие специальное обучение работе с кровельными фермами, могут максимально эффективно использовать помещения в вашем доме, если в нем достаточно места, которое вы ищете.

Например, в разных частях вашего дома может быть использован другой тип конструкции стропильных ферм, что дает вам возможность настраивать комнаты в вашем доме, сохраняя при этом тот же внешний вид вашего экстерьера.

Еще одна вещь, о которой вам следует знать, — это то, что несколько стропильных ферм могут быть практичными для погодных условий в определенных областях, но могут не соответствовать желаемым проектным характеристикам здания. Хорошие инженеры и архитекторы также рассмотрят дизайн здания.

Последнее обновление 2021-06-01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Возможно, вас также заинтересует:

Как построить фермы для односкатной крыши

Прошлая зима была плохой для снега и льда, и у моего соседа по улице была очень большая недостроенная крыша с односкатной крышей.Перенесемся в эту осень, и мой сосед приходит поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине для дома, чтобы сэкономить время, хотя я убедил его, что он может сделать это сам.

В этой статье мы рассмотрим, как просто построить прочную односкатную крышу без каких-либо необычных инструментов или сложной математики. Мы будем использовать два разных типа материала, крепежные детали и пару пил для работы.

Существует миллион различных методов построения ферм, но я считаю, что это один из самых простых.Это также исключает использование дорогостоящего оборудования и обширных вычислений. Ниже вы найдете более подробную схему того, как сделать фермы для сарая.

Примечание: конструируйте фермы крыши перед возведением стен сарая!

Что такое ферма?

Ферма — это деревянная конструкция, которая удерживает вашу крышу. Они также служат для того, чтобы удерживать стены вашего сарая вместе, поэтому они очень важны.

В наши дни люди, кажется, используют термины «ферма» и «стропила» как синонимы, что неточно.Представьте себе чердак. Если у вас есть брус большой ширины, поддерживающий вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, например 2х4, для создания паутины треугольников, поддерживающих крышу. Так же эффективно, но на чердаке останется меньше места.

Если они занимают больше места, то зачем использовать ферму? Во-первых, они намного дешевле стропил. Кровельные фермы 2х4, а для стропил можно использовать доски 2х8, 2х10 или даже 2х12. 16 футов 2 × 12 стоит дорого, и если вы сделали всю конструкцию крыши с ними, вы получите очень большой счет за пиломатериалы.Но если вы используете все 2х4, то ваша стоимость будет экспоненциально снижаться.

Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто понадобится еще пара рук и лучшая часть дня, чтобы их установить. Установка стропил обременительна и требует гораздо больше времени на установку.

Распространенные типы ферм, используемых в навесах

Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают.Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

Для нашего сарая мы установим ферменную конструкцию с двускатной стойкой, которая является в значительной степени самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

Кинг Пост

Как я только что сказал, мы рассмотрим, как установить стропильную систему королевской стойки в вашем сарае. Ферма с королевской стойкой состоит из двух верхних поясов, нижнего пояса и части, которая соединяет нижний и верхний пояса по вертикали — так называемая царь-штырь.

Простые в изготовлении и требующие небольшого количества пиломатериалов фермы с цапфами идеальны для небольших конструкций. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

Queen Post

Также известный как веерная ферма, этот тип фермы похож на центральную стойку, за исключением того, что у нее есть две диагональные распорки, или полозья, идущие от нижней части центральной стойки к верхним поясам с обеих сторон. Они делают конструкцию веерного типа, отсюда и название «веерная ферма».

Эти фермы могут обрабатывать пролеты длиной до 22 футов. Связи придают этим фермам дополнительную прочность, но также требуют большего количества пиломатериалов, косынок и времени. Если вы строите сарай в районе, где много снега, подумайте об этом типе фермы вместо королевской стойки.

Fink

Ферма этого типа, также известная как W-ферма, обычно продается в местном магазине Reno для дома. Эти типы ферм, способные работать с пролетами до 33 футов, используются во многих новостройках.

Ферма Fink не использует центральную стойку, но вместо этого опирается на четыре полозья в форме буквы «w». Хотя они эффективны, они требуют нескольких пропилов под углом и дополнительных пиломатериалов. Это было бы излишним для большинства навесов, сделанных своими руками.

Howe

Ферма Howe также известна как «К ферма». Он выдерживает пролеты длиной до 36 футов. Одно из различий между Howe и Fink — это использование королевской стойки. Это делает Howe даже более сложным в изготовлении, чем Fink, потому что вы разрезаете 3 разных длины перемычки, помимо верхнего и нижнего пояса.

Как и в случае с Fink, ферма Howe, вероятно, не понадобится для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы вы сделали это сами.

Двойной вентилятор

Ферма с двумя вентиляторами сочетает в себе элементы фермы Fink и фермы с одним вентилятором. Это ферма Fink, но с распорками между каждым веером.

Также способной перекрывать расстояние до 36 футов, эта ферма потребует 3 различных разрезов, чтобы приспособиться к разной длине жесткости стенки.Это еще один тип фермы, который лучше покупать готовым.

Гамбрель

Гамбрельская крыша — это четырехсторонняя крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. У традиционной двускатной крыши есть четыре стороны, которые вписываются в полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, вероятно, вы бы использовали его вместе с нижним поясом.

Однако на крыше ферменной конструкции используется конструкция фермы Howe под верхними поясами опоры для усиления конструкции крыши и увеличения пролета.

Как построить простую ферму крыши для сарая

Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как было сказано выше, этот процесс намного проще, если у вас уже построен пол сарая, но не стены. Причина в том, что вы можете использовать свой недостроенный пол сарая в качестве шаблона для ваших ферм.

Опять же, для простоты построим ферму для двускатной крыши. Двускатная крыша — это типичная двухсторонняя крыша, которая пересекается в одной точке посередине.Даже если вы не знаете, как построить ферму, любой домашний мастер с уверенностью может построить простую ферму крыши для сарая.

1. Определите угол наклона односкатной крыши

Наклон — это то, насколько крутой вы хотите свою крышу. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые 12 дюймов горизонтального пробега крыша будет подниматься на 3 или 6 дюймов соответственно.

Заезд 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать ферму королевского столба на сарае с крышей 4:12, но это можно сделать на любом типе поля.Многие строительные нормы и правила не допускают, чтобы высота крыши сарая была меньше 3:12, поскольку более плоские крыши более склонны к протечкам и повреждению снегом.

2. Выберите подходящий тип фермы

Посмотрите выше, чтобы решить, какой тип ферм сарая подходит для вашего сарая. Не зацикливайтесь на этой части — небольшому сараю нужна только ферма. Если у вас большой сарай или мастерская, то вам нужна веерная ферма.

Теперь, если у вас большой гараж или крошечный дом, я рекомендую сборную ферму Howe.Да, вы можете сделать это самостоятельно, но вы сэкономите время, купив их уже сделанными. Кроме того, вы не хотите идти на компромисс с безопасностью, чтобы сэкономить пару долларов на строительстве ферм односкатной крыши.

3. Создание детального проекта фермы односкатной крыши


Перед тем, как начать резку дерева, вам необходимо иметь план фермы сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и высота площадки.

Пролет будет определять длину необходимых пиломатериалов, а длина навеса укажет, сколько ферм вам понадобится.

Пролет вашего сарая — от внешнего края одной внешней стены до другой, по ширине сарая. Он не принимает во внимание какой-либо свес крыши, который у вас может быть, а может и нет.

Еще одно соображение — свес. Вы хотите, чтобы ваша крыша свешивалась над краями сарая? Если да, то на сколько? Добавление дополнительной ножки увеличит количество используемой древесины и вашу общую стоимость. Однако свес может быть как декоративным, так и функциональным, направляя воду дальше от основания вашего сарая.

4. Определение расстояния между фермами крыши

24 дюйма по центру подходят для сарайных ферм. Если вы живете в районе, где выпадает очень много снега и у вашего сарая низкая скатная крыша, тогда поставьте их на 16 дюймов по центру.

Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются сборные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

Но если вы не торопитесь и правильно сконструируете ферму, нет причин, по которым 24 дюйма с межосевым расстоянием не подойдут для вашего сарая.Если вас это не устраивает, сделайте еще несколько и установите их на расстоянии 16 дюймов друг от друга.

5. Подготовьте необходимые инструменты и материалы

См. Ниже инструменты и материалы, которые вам понадобятся для завершения фермы односкатной крыши.

Инструменты
  • Торцовочная пила
  • Циркулярная пила или лобзик
  • Пила
  • Молот
  • Аккумуляторная дрель
  • Рулетка и угольник
Материалы
  • 2×4 — без обработки давлением
  • ⅝ ”фанера
  • Соединительные пластины фермы — 3 × 6
  • Гвозди
  • Винты для настила 1 ½ ”
  • Строительный клей

6.Обрежьте верхние пояса фермы

Пришло время приступить к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая, с которым можно работать, без каких-либо стен. Через секунду вы поймете почему. Теперь, когда вы знаете, насколько крутой вам нужна односкатная крыша — уклон — и какой вы хотите свес, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

Перед тем, как ввести свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая.Почему? Потому что мы будем избегать надрезов — также известных как надрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на верхние части стен сарая. Это позволяет сократить количество разрезов без нарушения структурной целостности.

Теперь у вас есть длина и угол, под которым вы обрежете оба конца ваших верхних поясов. Для этого навеса, для нашего шага 4:12 требуется угол 18,5 градусов. Используя наш квадрат скорости, мы разместим точку поворота (вершину квадрата скорости) в верхнем углу нашего квадрата 2 × 4, лежащего на вашей рабочей поверхности.Поверните точку поворота до тех пор, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом 2 × 4.

Проведите линию от точки поворота вниз через 2 × 4. Используйте торцовочную пилу, чтобы сделать этот пропил, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же разрез на другом конце вашего верхнего пояса. Обратите внимание: убедитесь, что ваши угловые вырезы параллельны друг другу!

7. Создайте нижний пояс

Нижний пояс проходит между двумя верхними нижними поясами.Это будет точно такая же длина пролета вашего сарая. Используйте основание сарая для точного измерения.

Оба конца вашего нижнего пояса потребуют разрезов под углом, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол между углами нижней хорды, просто вычтите угол верхней хорды на 90. Затем используйте тот же метод, чтобы найти и отметить ваши углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

Я использую лобзик, чтобы пропилить торцовочную пилу.Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте надрезы под углом.

Теперь выровняйте верхние и нижние пояса на полу вашего сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это сделано для того, чтобы края верхнего пояса не касались стен сарая.

8. Измерьте и отрежьте стойку King

Найдите центр своего нижнего пояса.Измерьте расстояние оттуда до нижней части места, где встречаются верхние пояса. Отрежьте 2 × 4 до такой длины — это ваш королевский столб.

Затем найдите центр наверху столба вашего короля. Если ваш 2 × 4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

Сделайте надрез под углом по обе стороны от отмеченной точки. Он будет таким же, как вырез, который вы сделали для верхнего пояса — 18,5 градусов. Используйте квадратик скорости с осью на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи.В качестве альтернативы вы можете использовать верхние отрезки пояса в качестве шаблона.

Верх вашего королевского столба должен выглядеть как острие или стрелка. Низ плоский и должен располагаться по центру средней отметки вашего нижнего пояса. Теперь вы готовы к сборке фермы!

9. Фанерные вырезные косынки

Пришло время обрезать фанерные фермы. Поместите кусок фанеры на козлы. Вы хотите, чтобы ваши косынки были в два раза длиннее ширины приклада. Таким образом, ширина 2 × 4 составляет чуть менее 4 дюймов, поэтому вы сделаете ваши косынки длиной 8 дюймов с каждой стороны, а в итоге получите 16 дюймов в поперечнике.Для высоты подойдет 8 дюймов.

Обведите косынку на фанере с помощью квадрата скорости. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы на 8 дюймов вниз с каждой стороны. Затем я вынимаю картон из-под фермы и провожу прямую линию, пересекающую оба конца — готово! Это ваш шаблон. Вырежьте это.

Используйте картонный шаблон, чтобы нарисовать контур на фанере. Вырежьте фанеру лобзиком. Помните, что вам нужны косынки с обеих сторон фермы.Чтобы упростить задачу, вы также можете использовать эту косынку в нижней части центральной стойки и нижнем поясе. Итак, для одной фермы вам понадобятся четыре косынки этого размера.

Теперь вырежьте косынки по бокам фермы. Вы можете использовать оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, нарисуйте его на фанере и вырежьте. Вам тоже понадобятся четыре штуки. Теперь все готово к сборке.

10. Сборка навесных ферм

Разложите ферму на полу сарая.Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы по сравнению с полом. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

Для крепления фанерных вставок понадобится строительный клей. Чем сильнее, тем лучше — я использую строительный полиуретановый клей PL Premium. Вам может понадобиться более одной трубки. Кроме того, я рекомендую прибить или скрутить детали 2 × 4 перед установкой косынок.Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

Начиная с верхней вставки, нанесите клей на ферму 2 × 4, которая будет закрыта косынкой. Поместите косынку на клей и используйте шурупы для дерева диаметром 1 ½ дюйма, чтобы прикрепить косынку. Я бы использовал по четыре винта с каждой стороны, плюс два в центральной стойке.

Продолжайте устанавливать косынки так же, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

Вариант

: использование стальных косынок для сборки ферм

Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм сарая.Перед установкой соединителей я люблю закреплять их 3-дюймовыми шурупами. Это скрепляет все вместе, одновременно отбивая соединители фермы. Я также советую предварительно просверлить, если вы решите сначала закрутить винты, так как 2×4 склонны к раскалыванию.

Очень важно, чтобы используемые разъемы были рассчитаны на нагрузку. Многие магазины товаров для дома Reno продают только неструктурные металлические вставки или соединители. Не используйте их для создания ферм.

Когда вы будете готовы забить разъемы, вам понадобится лом размером 2 × 4, чтобы надеть на разъем, который вы можете забить.Если ударить прямо по разъему, он погнется и не подключится должным образом. Если у вас есть плоский кусок стали вместо дерева, это сработает еще лучше.

Забейте соединители на каждом стыке ломом. Убедитесь, что каждый соединитель полностью прибит к каждой деревянной доске. Используйте разъемы с обеих сторон.

При соединении ферм со стальными косынками к сараю можно использовать Simpson h3.5A Hurricane Tie. Иногда стальная вставка не помещается в соединитель, поэтому я дал вам два варианта на выбор — любой из них работает нормально.

Как установить фермы на навес

Когда вы закончите строить фермы для сарая и возвести стены своего сарая, самое время бросить их на свой сарай.

Помните, я предлагал 24 дюйма на центральных фермах сарая. Вам также понадобится по одному с обоих концов. Ваша первая ферма будет заподлицо с передней частью сарая. Измеряя вместе с верхней пластиной длину стены сарая, начните 1,75 дюйма от передней части сарая и двигайтесь вдоль стены с шагом 24 дюйма, отмечая каждое положение по мере продвижения.

Каждые 24 дюйма будут там, где вы разместите фермы сарая. Я очерчиваю центр, затем по 1,75 дюйма с каждой стороны. Это создает красивый контур того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

Сделайте то же самое на противоположной стене, так как так вашему помощнику будет легче выровнять каждую ферму.

Затем установите эти разъемы или аналогичный разъем с номинальной нагрузкой на одну сторону верхней пластины так, чтобы пластина совпала со стрелкой на разъеме с надписью «верхняя пластина».

Когда я это делаю, я устанавливаю соединитель на передней стороне одной стены и на противоположной стороне другой стены. Таким образом, когда вы поднимаете ферму, она будет поддерживаться с обеих сторон соединителем. Так вам будет легче забивать гвозди в соединитель.

Поднимите ферму вместе с другом и прикрепите соединитель к ферме с помощью гвоздей 8d.

Установите еще один соединитель того же типа по сторонам фермы, на которых их еще нет, так, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

Примечание: в некоторых юрисдикциях требуют использования ураганных стяжек при прикреплении ферм к навесу. На ум приходят места с сильными ветрами, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить кровельные фермы и навес.

Заключение

Надеюсь, вам понравилось учиться строить фермы крыши сарая. Надеюсь, вы сможете использовать это руководство, когда приступите к следующему проекту строительства сарая.

Помните, безопасность всегда превыше всего. Никогда не приступайте к установке фермы без пары помощников.

И если вы все еще не совсем уверены, как построить фермы навеса, вы всегда можете купить готовые фермы в местном магазине для дома Reno. Не так весело, но намного быстрее, чем строить самостоятельно!

Как всегда, оставляйте отзывы и комментарии ниже, если вы нашли эту статью полезной.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей крыш, терминологии и конструкции конструкции крыши вполне под силу любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и потолочных балок — по одной доске за раз.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные фермы крыши. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия.После сборки фермы поднимают и прикрепляют к вершинам стен. Строить и устанавливать фермы быстрее и проще, чем строить по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разные сезоны может быть очень жарко или холодно.

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких случаях к существующей стене крепится горизонтальная балочная доска для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Крыша с крутым скатом опускается ниже в дверной проем, чем крыша с меньшей крутизной, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45º, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило прямо над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Roof

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша. Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

  • Обычный тип кровли
  • Имеет дополнительное пространство над потолком для мансарды, кладовой или перемычки
  • Легко проливает дождь и снег, особенно на крутых склонах
  • Простая сборка для новичка

Наклон

  • Недорого построить
  • Стены, защищенные от влажной погоды свесом крыши
  • Дождь и снег легко соскальзывают, особенно на крутых склонах
  • Большая высота стены дает место для хранения вещей на чердаке или чердаке
  • Хорошее место для солнечных батарей
  • Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

  • Фанера / OSB
  • Минеральное волокно
  • Цемент
  • Древесное волокно
  • Гипсоволокно
  • Гипс
  • Полиизо высокой плотности
  • Перлит
  • Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

  • Уклон вашей крыши
  • Снеговая нагрузка, которую может выдержать ваша крыша
  • Ветер, который может повлиять на навес
  • Какая будет отделка крыши
  • Расстояние между стропилами — 12, 16 или 24 дюйма
  • Размер вашей крыши
  • Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это наиболее дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это сделает работу, для которой оно предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что нужно выбрать.

2 × 4 и стропила 2 × 6: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда готовитесь к завершению кровли.

  • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
  • Металл — Металлическая кровля имеет массу преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
  • Кедровая дрожь — При правильном уходе кедр может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
  • Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
  • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
  • Доска и планка — Эта кровля и сайдинг используется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, что позволяло соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
  • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

  • Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или наклонный.
  • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ней.
  • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно будет направить обратно в сторону сарая и стечь по внешним стенам.
  • Шаг 4: Немедленно устраните повреждения крыши.
  • Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш проект односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини — ведущий телешоу « Today’s Homeowner » и один из ведущих еженедельников « Today’s Homeowner Radio Show» . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Наш домик своими руками: Крыша

Узнайте, как построить домик для игр своими руками. На этой неделе у нас есть все подробности о том, как накрыть дом для игр на открытом воздухе.

Домик «Сделай сам» готов! На этой неделе мы завершили строительство крыши, и теперь у наших детей есть идеальное место для игр, даже на жарком солнце.

Выбранный нами материал крыши блокирует вредные солнечные лучи, но все же пропускает много света в здание клуба. И теперь малыши могут играть на улице в любую погоду.

Теперь у нас есть все столбы для детских игр, которые помогут вам построить собственный деревянный домик для игр на открытом воздухе!

Я начинал чувствовать, что детский домик на открытом воздухе никогда не будет закончен.Июль был сумасшедшим месяцем. И после того, как мы дожидались, пока по почте придет последний кусок кровли, у нас было слишком много дел, чтобы завершить сборку крыши.

Но после пары сильных летних ливней я решил, что пора сделать крышу приоритетом. Я так рад, что мы сделали это, потому что новая крыша определенно является вишенкой на торте для идеального дома для игр на открытом воздухе, сделанного своими руками!

Было много разных вариантов кровли домика. Мы рассмотрели так много из них, прежде чем окончательно остановились на использовании гофрированных поликарбонатных кровельных панелей Suntuf от The Home Depot (это не спонсорский пост, мне просто очень нравится этот продукт).

Эти кровельные панели были не самым дешевым вариантом, но преимущества их использования перевешивали стоимость. Они блокируют 99% вредных ультрафиолетовых лучей, что не только защищает детей в игровом домике, но и защищает сам домик, чтобы он прослужил дольше.

Они очень просты в установке (за исключением почти падающей части лестницы). А цвет Solar Grey дает всему дому ощущение тени, поэтому в жаркие месяцы он остается прохладнее, но при этом позволяет снизить свет на 70%.

Есть много других способов сделать крышу домиком для игр. Мне нравятся панели Suntuf, которые мы выбрали, но если вы хотите попробовать что-то еще, вот еще несколько идей для крыши игрового домика:

Как только мы решили, что мы будем использовать для покрытия нашего игрового домика, нам нужно было построить крышу, чтобы поддерживать его. Я не собираюсь врать, меня напугало строительство крыши. Но на самом деле это было действительно просто!

Для постройки крыши потребовались две пары рук. Я не мог удерживать доски так, как мне было нужно, и зажимы не подходили.

Но с помощью моего мужа мы построили каркас крыши за утро (за исключением одной доски, которая была неправильно разрезана и потребовалась поездка, чтобы собрать больше древесины).

После того, как была построена крыша домика для игр своими руками, добавить панели Suntuf оказалось довольно легко. Это действительно требовало некоторой балансировки на табурете и лестнице, но это было действительно легко. Так легко, что я планирую использовать их снова в другом проекте в ближайшее время!

Мне очень нравится, что крыша покрывает всю колоду игрового домика.Это поможет защитить все детские игрушки зимой. А древесина прослужит дольше, так как будет защищена от непогоды.

Дети чувствуют себя особенными, имея собственное пространство для удовольствия. Они даже попросили метлу для своего домика, чтобы содержать его в чистоте.

И не пропустите остальные публикации из этой серии. Щелкните по ссылкам ниже, чтобы увидеть остальную часть сборки домика.

ПАЛУБА || СТЕНЫ || РЕЙЛИНГ || НАПОРНАЯ СТЕНА

Как построить крышу домика своими руками

Инструменты:

Планы в формате PDF для печати

Получите все 5 сообщений в одном легко читаемом PDF-файле! Включает полный комплект принадлежностей и инструментов для постройки всего игрового домика.

Расходные материалы:

  • Обычная древесина (если вы покрасите / заклеите ее для наружных работ, она прослужит годами)
    • (5) доски 2 × 4 8 ′
    • (4) доски 2 × 3 8 ′
  • (3) 8 ‘Гофрированные кровельные панели Suntuf
    • Я использовал цвет Solar Grey, чтобы придать немного тени игровому домику.
  • (2) Коньки крыши Suntuf 4 дюйма
  • (3) Горизонтальные закрывающие планки Suntuf, 6 штук в упаковке
  • (65) Винты с отверстиями для карманов с синим котэ, 2 1/2 дюйма
  • (8) 2 Шурупы для дерева TimberLOK 1/2 ″
  • Золотые шурупы 1 1/2 ″ (оставшиеся после сборки стены)
  • (75) Крепеж Woodtite 2 дюйма
  • Клей для наружной древесины
  • Краска для наружных работ (оставшаяся после сборки стены)
    • Я использовал Ultra White от Behr для крыши дома для игр своими руками.

Отрежьте 1 кусок размером 2 × 4 до 63 дюймов. Это будет конек крыши. Отрежьте 8 кусков 2 × 4 по 48 ″, срезав один конец под углом 19 градусов. Это будут стропила крыши.

Теперь вы можете покрасить части крыши, чтобы облегчить задачу. Я предварительно покрасил половину своей краской с помощью распылителя FinishMax, а остальные было легко покрасить после установки.

Отмерьте 1 1/2 дюйма от задней части конька крыши и проведите линию. Отмерьте оттуда 3 1/2 дюйма и проведите вторую линию.Просверлите 3 отверстия с карманами между этими двумя линиями, чтобы можно было прикрепить конек крыши к центральной стойке на задней стене. Я просверлил 2 отверстия с одной стороны и 1 по центру между ними с другой стороны.

Просверлите 2 отверстия с прорезями на угловой стороне каждого из стропил. Помните, что они будут зеркально отражены при установке, поэтому обратите внимание на то, с какой стороны дерева вы добавляете отверстия для карманов, чтобы они не появлялись на передней панели вашего домика для игр.

Прикрепите конек крыши к верхней части центральной стойки стены с помощью шурупов с карманом 2 1/2 дюйма и внешнего клея для дерева.Убедитесь, что на задней стороне есть выступ 1 1/2 дюйма.

Затем прикрепите два стропила к каждой стороне конька крыши так, чтобы они были заподлицо с обратной стороной конька. Стропила должны располагаться прямо поверх деревянных панелей с внешней стороны задней стены.

Прикрепите стропила к боковым стенам шурупом для дерева 2 1/2 дюйма. Затем повторите со стропилами перед домиком для игр.

Отрежьте оставшийся кусок 2 × 4 (после разрезания гребня крыши 63 ″), чтобы он поместился прямо под гребнем передней части домика для игр.Прикрепите его к передним стропилам с помощью 4 шурупов. Это поможет поддержать переднюю часть крыши, поскольку она полностью открыта.

Перед тем, как закрепить остальные стропила крыши, вам нужно сделать выемку, чтобы они могли сидеть на боковых стенах.

Самый простой способ отметить эти выемки — это удерживать стропило на 1 1/2 дюйма от низа конька. Затем, положив стропило на боковую стену, поместите рядом с ним обрезок 2 × 4 и обведите выемку. Вырежьте выемку лобзиком.

Прикрепите стропила стойки с насечками к коньку с помощью винтов с отверстиями с карманом 2 1/2 дюйма. Затем прикрепите часть с выемкой к боковым стенкам с помощью винтов с отверстиями или оставленных шурупов для настила через стойку наверху стены в стропило.

Чтобы прикрепить гофрированную кровлю Suntuf к недавно построенной крыше, вам нужно будет добавить несколько поперечных опор 2×3. Вы можете просто отрезать 2×3 до 63 дюймов и положить их поверх стропил через каждые 2 фута.

Но я не хотел, чтобы крыша поднималась над стропилами, поэтому я решил разрезать поперечные опоры, чтобы они помещались между стропилами крыши.Каждую поперечную опору нужно было измерить, потому что стойки 2×4 не были идеально прямыми. Я использовал 2 отверстия для карманов с каждой стороны каждой поперечной опоры 2×3, чтобы прикрепить их к стропилам.

Пришло время добавить крышу! Прикрепите горизонтальные закрывающие полосы к поперечным опорам с помощью шурупов 1 1/2 ″. При необходимости отрежьте закрывающие полоски ножницами для жести (они пластиковые, и при необходимости их очень легко отрезать).

Разрежьте (3) 8-дюймовые панели пополам, чтобы у вас получилось (6) 4-дюймовых панелей.Скрепите все панели вместе и используйте кусок древесины в качестве направляющей, чтобы дисковая пила оставалась ровной во время резки. Обязательно надевайте хорошие защитные очки, потому что маленькие кусочки поликарбоната полетят повсюду, когда вы его разрежете.

Чтобы прикрепить кровельные панели к крыше, начните с задней части крыши. К нему легко добраться со ступенькой в ​​домике для игр и поднявшись по стропилам и поперечным опорам.

Предварительно просверлите кровельные панели сверлом 1/4 ″, затем осторожно прикрепите панели винтами Woodtite.Убедитесь, что винты входят под углом 90 градусов к крыше и не затянуты слишком сильно.

Для этого используйте дрель, для которой можно установить более низкую настройку хода, вместо ударного шуруповерта. Вы не хотите видеть ямочки на крыше, где крепятся шурупы.

Перекрыть панели кровли так, чтобы все они подходили друг к другу (я считаю, что задняя панель была перекрыта двумя выступами, а передняя — тремя). Закрепите панели винтами в каждом другом выступе, но обязательно вставьте винт в край каждой панели (так, чтобы в некоторых местах винты не совпадали друг с другом из-за их перекрытия).

После того, как вы надели панели, пришло время для панели конька крыши. Домик для игр был достаточно маленьким, я мог растянуться по лестнице и прикрепить конек, не взбираясь на крышу.

Вы должны перекрыть конек на верхней части кровельных панелей и прикрепить к горизонтальным закрывающим полосам в верхней части крыши (ближе всего к коньку крыши).

Теперь вы успешно завершили строительство крыши домика своими руками! Я почувствовал необходимость похлопать себя по спине, потому что это первый раз, когда я что-нибудь накрыл.Это заставило меня понять, что я действительно могу взять на себя все, что захочу.

Детям очень нравится их домик для игр. И я не могу дождаться, пока они выйдут на улицу и поиграют в ливень и испытают новую крышу. Мне кажется, это идеальное место, чтобы насладиться летним дождем!

А теперь о $$$. Вот то, что мы потратили на данный момент:

  • Палуба = 196,96 $
  • Стены = 189,71 $
  • Перила = 17,76 $
  • Горка и стена для скалолазания = 193 $.50

Для крыши:

  • (5) доски 2 × 4 8 футов = 16,80 долл.
  • (3) доски 2 x 3 8 футов = 7,17 долл. США
  • (3) гофрированные кровельные панели Suntuf 8 дюймов = 65,91 долл. США
  • (2) элементы конька крыши Suntuf 4 дюйма = 35,54 долл. США
  • (3) Комплект из 6 горизонтальных закрывающих полос Suntuf = 16,41 долл. США
  • (65) Винты с отверстиями с карманом 2 1/2 ″ blue-kote = 10,94 долл. США
  • (8) 2 1/2 ″ шурупы TimberLOK (слева) от стены)
  • Золотые винты 1 1/2 ″ (оставшиеся от настенной сборки)
  • (75) Крепеж Woodtite 2 ″ = 11 долларов США.94
  • Клей для наружных стен (остатки от сборки стены)
  • Фасадная краска (оставшиеся от сборки стен)

Итого на крышу: 164,71 долларов США

Всего: $ 762,64

Я изначально планировал 650 долларов на домик для игр. С немного более дорогой крышей мы были на 100 долларов больше бюджета. Но все же домик для игр стоит дешевле, чем новый iPad Pro, и предлагает моим детям больше часов веселья!

Они любят показывать это всем, кто приходит в гости.И они почти всегда обедают в «Clubhouse», так что деньги потрачены не зря.

Я бы полностью сделал это снова, но, вероятно, начну раньше или позже, поэтому я не был построен посреди летней жары 😉

Как построить навес с наклоном

Бесплатные планы, схемы и пошаговые инструкции для строительства простого навеса на открытом воздухе размером 4 на 6 футов. И пошаговые инструкции тоже!

Вы давно мечтали о сарае, в котором можно было бы хранить газонный и садовый инвентарь, спортивный инвентарь, компактную уличную мебель, а также различные инструменты и принадлежности? Когда незаметное функциональное хранилище — это все, что вам нужно, навес с навесом — идеальное решение.

Судя по названию, конструкция просто прислоняется к дому или гаражу для дополнительной поддержки и обеспечивает водонепроницаемое убежище для защиты оборудования от непогоды. Если у вас есть умеренные навыки и инструменты для самостоятельной работы, это проект выходного дня. Если вы решили, что это больше, чем вы ожидали, обратите внимание на эти удобные комплекты навесов для навесов на Amazon. Накладные навесы обеспечивают простое укрытие для садового инвентаря и многого другого. © Sunset Publishing Corporation

Обзор инструментов для этого проекта на Amazon
• Комбинированные квадраты
• Циркулярные пилы
• Уровни 4 фута
• Рулетка длиной 16 футов
• Обрамление гвоздей
• Воздушные компрессоры для блинов

Конструкция навеса для хранения

Поскольку навес спроектирован так, чтобы примыкать к другой конструкции, для фундамента требуются только салазки, обработанные давлением, крыша наклонена только в одном направлении для отвода воды, а задняя стенка обшита фанерой CDX толщиной 1/2 дюйма. , который выдерживает непрямое воздействие влаги.Чтобы узнать больше о типичной конструкции навеса, см. Анатомию навеса или домика для игр. Сараи и гаражи на закате предлагают множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Изменения в плане

Не требуется, чтобы этот сарай был построен у стены, но конструкция спроектирована с учетом преимущества стены для повышения прочности. Поэтому, если вы сделаете его отдельно стоящим сараем, вам нужно будет построить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом того же типа, что и остальная часть сарая.Для получения информации о том, как разметить, вырезать и закрепить стенные стойки, см. Раздел «Как обрамить внутреннюю стену» (не обращайте внимания на часть о работе с гипсокартоном, потому что вместо этого вы будете использовать наружный сайдинг T1-11).

В случае отдельно стоящего навеса вы можете построить навес поверх бетонной плиты (см. Заливка бетонной плиты) вместо салазок и балок перекрытия, подвергнутых обработке давлением; это фактически приведет к более прочной — более прочной — конструкции. В противном случае для отдельно стоящего сарая фундамент должен быть построен на бетонных опорах или наливных опорах (см. Заливка бетонных опор и опор).Имейте в виду, что постройка на опорах поднимет сарай над землей.

Необходимые материалы
Чтобы построить показанный здесь навес, вам понадобятся:

• Обработанные давлением 4×4 для салазок
• Обработанные давлением 2×4 для перекрытий перекрытий
• Фанера с пазами 3/4 дюйма для настила
• 2x4s Для шпилек, перемычки, стропил, гвоздезабивателей верхней плиты и т. д.
• T1-11 Фанерный сайдинг
• Фанера CDX 1/2 ″ для обшивки крыши
• Дверная обшивка 1×3 грабли
• Кровельное покрытие из битумной черепицы, 15-фунтовый войлок, металлические каркасные кронштейны, дверные петли и защелки, различные оцинкованные гвозди и наружные винты, а также краска, морилка или консервант.Базовая схема строительства навеса с навесом

Строительство навеса

Показанный навес составляет 6 футов в длину и 4 фута в ширину. Вы можете легко увеличить его размеры с шагом 2 или 4 фута.

1 Чтобы построить каркас для пола сарая, вырезал две обработанные давлением 2 на 4 балки на длину 6 футов для балок обода. Затем поместите шесть балок пола длиной 45 дюймов между балками обода на 16 дюймов по центру (за исключением последней, как показано на детали балки пола справа).Прикрепите их гвоздями 16d. Деталь балки перекрытия

Отрежьте две обработанные давлением 4 на 4 шайбы на длину 6 футов для салазок. Поместите раму на салазки и, когда она квадратная, пригвоздите балки ног к салазкам.

Прикрепите фанерный пол 3/4 дюйма с пазом и гребнем к раме.

2 Стены навеса конструируются отдельно и затем поднимаются на раму. Схема обрамления стены навеса: передняя

Начните с задней стены, которая имеет высоту 8 футов с верхней и нижней пластинами длиной 6 футов и четыре шпильки размещены на 18 дюймов по центру.Верхние части стеновых стоек скошены под углом 18 градусов. Прикрепите стену к каркасу пола и временно закрепите ее.

Передняя стена имеет верхнюю пластину 6 футов длиной и две нижние пластины длиной 1 фут, оставляя место для двери шириной 4 фута. Четыре настенных стойки имеют длину 81 1/4 дюйма; установите их, как показано на передней детали рамы слева. Затем установите шпильки домкрата длиной 73 дюйма, а затем прикрепите сдвоенный заголовок длиной 51 дюйм. Наконец, прикрепите штифты длиной 6 1/4 дюйма.

Поднимите переднюю стену, прикрепите ее к полу и временно закрепите.

Боковые стенки имеют верхнюю и нижнюю пластины длиной 41 дюйм и шпильки высотой 81 1/4 дюйма. Поднимите их, прикрепите к полу и при необходимости временно закрепите. Когда все секции стены будут квадратными, прикрепите их по углам с помощью шурупов. Размеры стропила односкатного сарая

3 Каркас крыши состоит из четырех стропил 2 на 4, разрезанных таким образом, чтобы они опирались на переднюю и верхние пластины задней стенки, как показано на детали стропил справа. Установите шпильку фронтона прямо над центральными стойками на обеих боковых стенках, чтобы она могла поместиться между концевым стропилом и верхней пластиной.Установите подрамник, а затем облицовку на передние концы стропил.

4 Расположите части сайдинга T1-11 спереди и по бокам сарая так, чтобы они были заподлицо с нижней частью балок обода. Прикрепите сайдинг оцинкованными гвоздями 8d через каждые 8 ​​дюймов.

Покройте заднюю стену фанерой CDX толщиной 1/2 дюйма от нижней части балок обода до вершин концов стропил.

5 Обшить стропила 1/2-дюймовой фанерой CDX ; расположите стыки в шахматном порядке, чтобы ни один из них не попал на стропило.Прибейте их на место гвоздями 6d. Прикрепите облицовку граблей, чтобы закрыть открытые края обшивки крыши, и установите водосточную кромку. Раскатайте 15-фунтовый рубероид и установите черепицу (см. «Установка асфальтовой крыши»).

6 Постройте двери из сайдинга T1-11 и обрежьте их 1 на 3. Добавьте поперечные накладки по центрам обеих дверей и установите дверные защелки. Используйте петли для ремня, чтобы прикрепить двери.

Рекомендуемый ресурс: Найдите предварительно проверенного местного строителя навеса

СЛЕДУЮЩИЙ СМОТРЕТЬ:

• Анатомия навеса или игрового домика на открытом воздухе
• Строительство навеса или домика для игр
• Крепление на крыше to the House
• Как построить конюшню

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Как сделать каркас односкатной крыши

Узнайте, как построить свой собственный каркас односкатной крыши …

Любой, кто когда-либо стоял и наблюдал, как профессиональные плотники строят дом или крышу, вероятно, трепетал перед «удивительными» навыками, необходимыми для того, чтобы собрать все части на свои места. отлично.

Реальность такова, что каркас односкатной крыши далеко не так сложен, как вы могли подумать.Если вы похожи на меня, вы, вероятно, имеете достаточно хорошее представление о том, как построить большую часть своего сарая. Это за исключением венчающей славы, односкатной крыши.

На самом деле обрамление фундамента и стен, добавление дверей и окон — все это относительно простые и простые задачи.

  • Для многих идея сделать каркас односкатной крыши немного пугает.
  • Какие фронтоны, крыши в стиле гамбрелей, как рассчитать угол для ферм и что насчет стропил?
  • Стоит ли строить крышу с решетчатым каркасом, делать фермы своими руками или покупать их уже в готовом виде?
  • Какой тип кровли обеспечит необходимую прочность?
  • Чем различаются крыша с решетчатой ​​конструкцией и крыша с стропильной конструкцией?

Самая важная вещь, которую следует помнить, это то, что если вы можете обрамить фундамент и стены своего сарая, нет причин, по которым вы не можете также обработать каркас односкатной крыши.

Чтобы быть уверенным, что использование готовых ферм — это самый простой способ, но немного попрактиковавшись, вы можете создать приспособление, которое можно разместить на полу вашего гаража или на задней палубе, которое можно использовать для создания набора. ферм для вашего сарая, который будет идеальным.

Все начинается с правильных инструментов и оборудования

Независимо от того, говорите ли вы о выпечке торта, замене масла в машине или устройстве односкатной крыши, все начинается с наличия подходящих инструментов и оборудования для работы.

В большинстве случаев простые ручные инструменты подходят для большей части работы, но будет несколько электроинструментов, которые либо потребуются, либо сделают работу намного проще и быстрее.

Давайте взглянем на инструменты, которые вам понадобятся:

Защитное оборудование

  • Защитные очки или очки для каждого человека, работающего над проектом
  • Кожаные перчатки для защиты ваших рук
  • Беруши для использования с электроинструментами
  • Наколенники

Инструменты, которые вам НЕОБХОДИМО иметь

Есть лишь некоторые инструменты, без которых вы не сможете ничего построить.Этот список предназначен только для хорошего начала, я уверен, что есть несколько, которых я не перечислил, или у вас есть свои избранные, которые можно добавить в список.

Самое важное, что нужно помнить, — это использовать наиболее удобные для вас инструменты, так как это значительно ускорит реализацию проекта.

  • Рулетка
  • Молоток
  • Уровень 4 или 6 футов
  • Циркулярная пила
  • Электродрель
  • Лошади (минимум 2)
  • Набор гвоздей (пробойник)
  • Speed ​​Square
  • Удлинительная лестница
  • Ступенька лестница
  • Ножницы или ножницы для тяжелых условий эксплуатации

Инструменты, которые было бы неплохо иметь

Хотя ручные инструменты хороши, они не самый эффективный способ выполнять работу.Забивание всех гвоздей, необходимых для ухода за фундаментом, стеной и каркасом односкатной крыши, может занять несколько часов, не говоря уже о количестве волдырей, с которыми вы, вероятно, столкнетесь, если попытаетесь.

Вы можете купить небольшой компрессор для блинов менее чем за сотню долларов на Amazon или в местном магазине товаров для дома со скидкой. Пистолеты для гвоздей для каркаса и кровли можно найти примерно по той же цене.

Если вы собираетесь использовать пневматические пистолеты для гвоздей, обязательно прочтите все предупреждения и инструкции по технике безопасности перед их использованием.Вы никогда не должны использовать пневматический инструмент без надлежащего защитного оборудования (защитные очки или защитные очки) и потратьте немного времени, чтобы узнать, как он работает с древесными отходами, прежде чем пытаться взяться за каркас односкатной крыши.

  • Воздушный компрессор
  • Пневматический пистолет для гвоздей
  • Пневматический пистолет для гвоздей
  • Пневматический пистолет для скоб
  • Электрическая торцовочная пила

Материалы, которые вам понадобятся

Хотя это может показаться очевидным, необходимы определенные материалы построить любой каркас односкатной крыши.По большей части планы сарая должны включать в себя список материалов, необходимых для каждой части сарая от фундамента до крыши.

Одна из самых важных вещей, которые следует учитывать при покупке пиломатериалов, — это потратить немного больше времени и проверить каждый кусок на прямолинейность, чрезмерные сучки, отверстия, сколы по краям и трещины, которые могут и будут иметь пагубное воздействие на ваша готовая крыша.

Вот краткий список распространенных материалов, которые вы можете использовать при строительстве кровли:

  • 2 x 4
  • 2 x 6
  • Обшивка из фанеры или ДСП
  • Рубероид
  • Гонт или металлическая кровля
  • Капельная кромка
  • Коньковые или фронтальные вентиляционные отверстия
  • Пластины фермы (используются для соединения отдельных частей фермы)
  • Крепления для ураганов (металлические пластины, предназначенные для прочного соединения фермы со стенами)

Различные типы крыш

За пределами стандарта плоская крыша или односкатная крыша, наиболее распространенными стилями односкатной крыши являются двускатная крыша, двускатная крыша, скиллион и соляной ящик.

Каждый из этих стилей имеет свои преимущества как в дизайне, так и в конструкции. Все они станут хорошим выбором для вашего садового сарая.

Двускатная крыша

Двускатная крыша считается самым простым в работе типом каркаса односкатной крыши.

По сути, вы будете строить серию ферм треугольной формы в зависимости от наклона вашей крыши. Вам нужно будет построить несколько ферм в зависимости от длины вашей крыши.

Этот тип крыши похож на те, что видны в обычном доме с одним пиком в центре и одним скатом с обеих сторон.

Крыша в стиле гамбрел. .Он имеет два склона с каждой стороны пика.

Основная идея этого типа крыши заключается в том, что она предоставляет вам огромное количество места для хранения вещей, особенно когда стены имеют высоту шесть футов.

Это один из моих любимых стилей крыши, который также идеально подходит для добавления купола для дополнительной вентиляции и внешнего вида.

Крыша в стиле соляного ящика

Крыша в стиле соляного ящика также является двускатной крышей, как и стандартная двускатная крыша, поскольку имеет только два ската. Большая разница в том, что передний уклон короче заднего.Он придаст вашему садовому сараю особого стиля и очарования.

Крыша в стиле Skillion

Это односкатная крыша с козырьком в передней или задней части сарая. Он прост в изготовлении и считается довольно прочным.

Это, как правило, самые простые в изготовлении типы крыш, требующие наименьшего количества материалов и времени. Посмотрите, как здесь строится скиллионная крыша.

Для всех этих распространенных типов крыш требуется строительство фермы той или иной формы, чтобы выдерживать покрытие и любую нагрузку, например, вес снега.

Хорошо то, что после того, как вы определились с уклоном крыши, все, что вам нужно сделать, это построить первую ферму и использовать ее для создания приспособления, которое вы можете использовать для сборки остальных ферм, чтобы все они совпадали.

Базовый пошаговый процесс строительства

Если вы никогда раньше не строили сарай, не говоря уже о работе с любым типом каркаса односкатной крыши, вы можете быть удивлены, насколько это просто.

Первый шаг — определить желаемый уклон односкатной крыши.Каким бы сложным это ни казалось и сколько мест пытаются сказать вам, что вам нужно полностью понимать сложную геометрию, реальность намного проще.

Шаг крыши

Уклон крыши — это угол наклона вашей крыши, основанный на величине подъема в зависимости от расстояния от края крыши до центра.

Ваша крыша должна иметь минимальный уклон 3-12. Это означает, что на каждые 12 дюймов горизонтального пробега ваша крыша должна подниматься как минимум на 3 дюйма.

Вы можете использовать калькулятор уклона кровли, чтобы определить свой уклон и внести необходимые корректировки в свой дизайн.

Имейте в виду, что чем круче уклон, тем больше вероятность того, что ваша односкатная крыша сможет пролить дождь и снег.

Постройте фермы

Теперь, когда вы рассчитали уклон крыши, пора измерить пиломатериалы и построить вашу первую ферму.

Здесь вам нужно понять основную тригонометрию: в равностороннем треугольнике есть 3 стороны, назовем их a, b и c.Основная теория Пифагора утверждает, что длина a² + b² = c². Таким образом, если сторона a составляет 3 фута, а сторона b — 4 фута, длина c должна быть 5 футов.

Вы можете подставить любые числа в это уравнение и вычислить длину стороны c, которая является самой длинной пробегом.

После того, как вы создали базовый образец фермы, вы можете вырезать и выложить первую ферму, которую вы будете использовать в качестве образца для построения остальных.

Есть два способа соединения частей вместе: первый — перекрыть доски внахлест и либо прикрутить, либо прибить их гвоздями.Другой — использовать металлические пластины, доступные в большинстве хозяйственных магазинов и магазинов товаров для дома, чтобы соединить их в единую плоскую ферму.

Оба метода справятся со своей задачей, однако метод стыкового соединения металлических пластин имеет тенденцию быть более прочным и лучше подходит для участков с большим количеством снега или сильным ветром.

Изображение любезно предоставлено Wonder How To

Это классное видео покажет вам, как построить каркас односкатной односкатной крыши.

Как поддерживается вес

Способ, которым поддерживается вес самой крыши и любая дождевая или снеговая нагрузка, зависит от конструкции вашей крыши и ферм.

В крыше в стиле скиллион брус обеспечивает большую часть поддержки с использованием распорок, размещаемых между длинной балкой крыши и стропилами. Эти крыши относительно прочные и недорогие в строительстве.

В стандартной двускатной крыше вес можно распределить двумя способами. По большей части вес поддерживается треугольной формой, однако на одном конце есть опоры, идущие от балок или стропил до верхней наклонной доски фермы.

То же самое можно сказать и о кровле в стиле барашка.Но стиль skillion использовал такие опоры по всей конструкции, что делало ее исключительно прочной.

Что такое снеговая нагрузка

По мнению кровельных экспертов, снеговая нагрузка — это дополнительная сила или вес снега и льда, которые давят на крышу. При расчете снеговой нагрузки необходимо учитывать несколько факторов, в том числе:

  • Плотность
  • Накопление
  • Изменения температуры
  • Смешанная влажность

Помните, что один дюйм снега может весить от 1/4 фунтадо 3/4 фунтов. за квадратный фут. Один дюйм льда составляет чуть менее 5 фунтов на квадратный фут, это примерно в 5 раз больше среднего веса того же количества снега.

Выполнение расчетов может быть чрезвычайно запутанным, если вы не являетесь экспертом в этой области. Человек, производящий расчет, должен учитывать несколько факторов:

  • Последние данные о снежном покрове, предоставленные Национальной метеорологической службой
  • Форма здания, включая крышу и любые препятствия на крыше
  • Степень ветра, которому подвержена крыша.
  • Назначение здания и количество людей в нем
  • Тепловые характеристики здания

Вы должны использовать калькулятор снеговой нагрузки, чтобы получить приблизительную оценку и убедиться, что каркас односкатной крыши будет достаточно прочным чтобы выдержать худшую зимнюю погоду.

Установка ферм

Все стропильные фермы должны быть правильно установлены, но не волнуйтесь, это не так сложно, как кажется. В этом видео мы видим, как устанавливаются стандартные фермы двускатной крыши.

Самое важное, что нужно помнить, это то, что все фермы должны быть установлены строго вертикально, чтобы они были эффективными.

Установка обшивки

После того, как фермы построены и размещены, следующим шагом будет установка обшивки.

Это достигается путем установки нескольких листов фанеры или ДСП поверх ферм.Это не только дает вам место для крепления рубероида и черепицы, но и повышает структурную целостность односкатной крыши.

Следуйте инструкциям в этом видео, чтобы узнать больше об установке оболочки.

Наконец, битумная черепица

Теперь вы готовы закончить односкатную крышу, используя стандартную битумную черепицу. Битумная черепица защитит от дождя и снега, поможет отражать солнечные ультрафиолетовые лучи и завершит ваш садовый сарай.

В этом видео мы увидим, как установить кровельный фетр, водосточную кромку и черепицу, чтобы создать законченную крышу, которая прослужит вам долгие годы.

To Top It Off

Надеюсь, вам понравилось это краткое руководство по обрамлению односкатной крыши и вы кое-что из него извлекли.

Самое важное, что нужно помнить, — это то, что вам нужно строго следовать плану сарая, все должно быть квадратным, использовать много гвоздей или шурупов и, прежде всего, быть уверенным в своей способности выполнить работу.

Вам не нужно быть опытным плотником, чтобы построить стропильные фермы или установить прочную функциональную крышу для вашего сарая, просто наберитесь терпения, чтобы не торопиться и выполнить свою работу.

Я попытался дать вам информацию, которую я нашел полезной во время строительства моего садового сарая, большую часть которой я хотел бы получить, когда начал строить свой сарай. Некоторые из них я узнал методом проб и ошибок.

Хорошая новость заключается в том, что в конечном итоге эта информация вместе с видеороликами может помочь вам построить садовый сарай, который выдержит годы дождя и снега и будет хорошо вам служить.

No related posts.

Похожие записи

Склейка линолеума холодная сварка: Клей для стыков линолеума: соединение кусков между собой

Добавлено

Ограничитель открывания металлической двери: виды и характеристики, особенности установки

Добавлено

Крыша из профнастила фото: как выбрать кровельный профлист и доборные элементы, устройство кровли по деревянной обрешетке, тонкости монтажа

Добавлено

Растворитель и растворенное вещество: Растворы. Способы измерения концентрации | CHEMEGE.RU

Добавлено

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
