Свайный буронабивной фундамент: Гидроизоляция столбчатого фундамента своими руками

Гидроизоляция столбчатого фундамента своими руками

Свайный фундамент нередко строят на заболоченной, глинистой местности, характеризующейся близким к поверхности расположением грунтовой воды. Металлические и бетонные составляющие опор регулярно подвергаются воздействию влаги, что приводит к деформационным изменениям и разрушению столбов. Чтобы продлить жизнь фундамента в таких условиях, проводят мероприятия по гидрозащите основания. Отказ от гидроизоляции столбчатого фундамента на этапе строительства может принести лишь «видимую» экономию. Изменения, происходящие с фундаментами в отсутствие гидроизоляционного слоя, в дальнейшем обходятся хозяевам очень дорого.

Почему необходима гидроизоляция свай?

Гидроизоляция свайного фундамента – залог качества и долгой жизни фундамента. Делать ее необходимо. И на это есть несколько причин:

• Влага впитывается в бетонные основания и остается там в микропорах. В зимний период времени при наступлении отрицательных температур капли воды замерзают внутри и расширяются. Это неизбежно приводит к образованию микроскопических трещин, совокупность которых в дальнейшем способна спровоцировать деформационные изменения в фундаменте.
• Впитываясь в бетон, частицы влаги добираются до армирующих элементов. Металл начинает ржаветь, и каркас утрачивает былую прочность.
• Если влага доберется до ростверка, то неизбежно пострадают деревянные элементы обвязки. Как результат – вы получите налет из плесени и грибка, покрывающий углы и стенки дома.
• Если свайная опора полностью металлическая, то без качественной гидрозащиты она довольно скоро проржавеет, что будет причиной ухудшения несущих характеристик фундамента.

Типы гидрозащиты

Материалы, при помощи которых выполняется гидроизоляция свай, бывают следующих разновидностей:

1. Рулонного типа. Это оклеечный материал. Сюда относится рубероид, техноизол, стеклорубероид, толь, пергамин.
2. Обмазочного типа. Эта группа представлена мастиками на основе битума и каучука. Для улучшения эксплуатационных характеристик в материал добавляются различные присадки. Наносить такую мастику очень легко. Делают это при помощи кисти.
3. Напылители. Это современный высокотехнологичный метод гидроизоляции. Так называемая «жидкая резина» распыляется по поверхности и, высыхая, создает вокруг опоры бесшовную водоотталкивающую мембрану. Это очень износостойкий и устойчивый к механическим воздействиям материал.

Гидроизоляция буронабивных свай

Буронабивные сваи получают путем отлива бетонного раствора в армированные металлическим каркасом скважины. Чтобы влага не проникала внутрь опоры, перед тем как влить бетонный раствор, стенки скважины оборачивают рубероидом, свернутым «трубочкой».

В качестве изоляционного материала также используется пластиковая труба. Она выполняет роль несъемной опалубки и после высыхания опоры остается в грунте, создавая препятствие для попадания влаги внутрь фундамента.

Гидрозащита винтовых свай

Винтовые сваи закрепляют в грунте на большой глубине путем вкручивания.   Гидроизоляция свай такого типа выполняется за счет оцинковки, нанесения на их поверхность специального антикоррозийного, гидрофобного средства.

Перед установкой винтовых свай обязательно поинтересуйтесь, из какого металла они сделаны. Если окажется, что слой оцинковки отсутствует, устанавливать такие изделия нельзя.

Гидроизоляция свай: рекомендации

Качественный гидроизоляционный контур обеспечивает свайному фундаменту долгий срок эксплуатации. Чтобы обезопасить себя от лишних ремонтов и неприятных изменений базиса, следует придерживаться нескольких рекомендаций, которые дают опытные строители:

1. Созданное гидрозащитное покрытие должно быть сплошным. Разрывы и трещины в нем станут местом попадания влаги внутрь опор.
2. Самая лучшая гидроизоляция свай – это применение при их изготовлении влагостойкого бетона. Если подземные воды не очень активны, то можно использовать бетон W Когда речь идет об агрессивном воздействии подземных потоков, то лучше остановиться на бетоне W6. Для улучшения сопротивляемости бетона воде в раствор вводят гидрозащитные присадки.

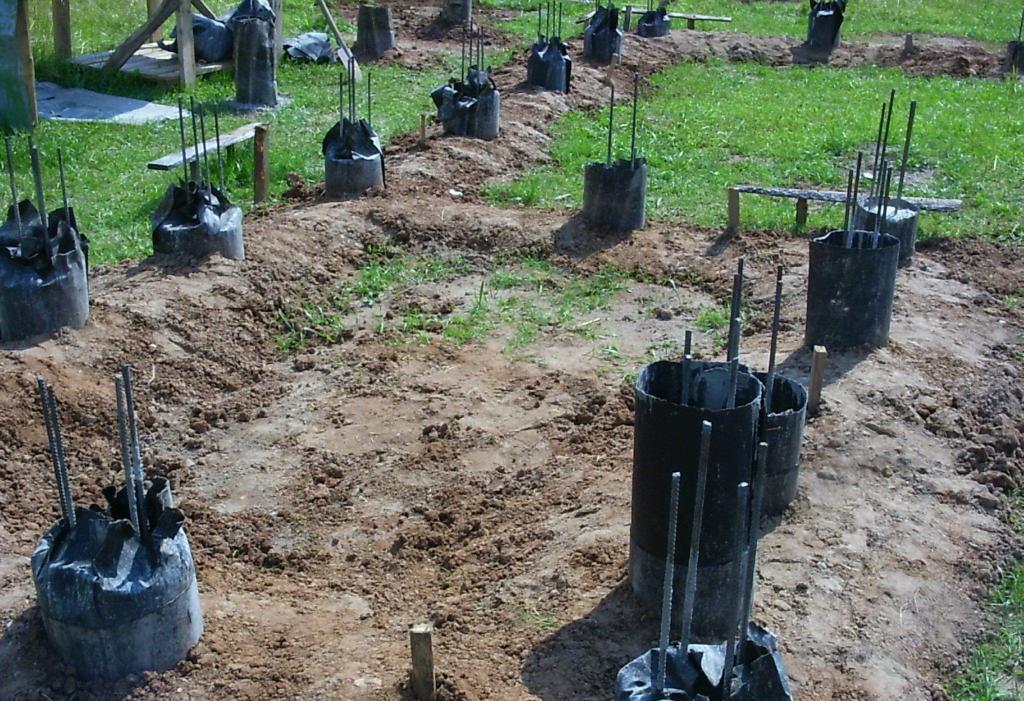

3. Свернутый трубочкой рубероид, или так называемый «рубероидный стакан», опущенный в скважину, надежно защитит железобетонную опору от влажности.
4. Гидроизоляция винтовых свай проводится не только снаружи, но и внутри. Чтобы спасти сваю от образования конденсата, внутрь нее обязательно заливают бетон со специальными гидрозащитными присадками.
5. Перед тем, как установить сваю в скважину, на ее дно укладывают дренажную подушку. Слои щебня и песка по 10см каждый нужно увлажнить и тщательно утрамбовать.
6. Если речь идет о деревянных сваях, то перед заглублением их надо пропитать битумными мастиками или использовать для обработки креозот.

Более подробно о материалах, применяющихся для гидрозащиты оснований, вы можете почитать здесь

Буронабивной свайно ленточный фундамент с ростверком

Свайно-ростверковый буронабивной фундамент ТИСЭ

В основе каждого здания лежит фундамент, чем он крепче, тем дольше простоит дом, надежней будут его стены.

Так как здания возводятся на разных грунтах, а их физические свойства существенно влияют на качество и долговечность строения, то строителями были разработаны несколько технологий закладки фундаментов. Они разделяются на четыре основных разновидности:

• свайные;
• ленточные;
• столбчатые;
• плитные.

Стоит отметить, что каждый из вышеуказанных основных видов, в свою очередь, разделяется на подтипы, которые могут комбинировать несколько разных технологий.

Если необходимо возвести дом на сложном участке, где грунт водянистый и болотистая местность, то лучше не придумаешь, чем свайно-ленточныйфундамент.

Его применение позволит сделать основание дома надежным и крепким, что в результате защитит строение от неблагоприятных погодных условий, снизить риск его перекоса и ухудшения эксплуатационных характеристик.

К тому же в противовес ленточному фундаменту, который наиболее часто используется при строении зданий на сухих грунтах, свайно-ленточный фундамент с ростверком позволяет достичь надежных грунтовых горизонтов в местности с высокой влажностью.

Разновидности свайно-ленточного фундамента

Свайно-ленточный фундамент на буронабивных сваях

В зависимости от разновидности свай, которые применяются при возведении фундамента, последний разделяется на:

• винтовой;
• буронабивной.

Особенностью первого является то, что сваи в нем изготавливаются из металлической трубы, окончание которой сделано в форме винта.

Если посмотреть со стороны, то она напоминает большой шуруп, но только для закручивания в землю.

Благодаря такой конструкции увеличивается опорная зона сваи, что повышает ее жесткость и как результат увеличивается надежность всего здания.

В зависимости от того, какими характеристиками обладает участок, где возводиться дом применяются разные диаметры винтов:

• для болотистой и глиняной местности его диаметр может достигать до 850 мм;
• для мерзлых участков грунта используются более тонкие сваи – диаметром 300-400 мм.

Буронабивной фундамент с ростверком отличается от предыдущего тем, что в этом случае не применяются уже готовые металлические конструкции, а сваи изготавливаются сразу на участке. С помощью бура делаются скважины по всему периметру, их глубина зависит от свойства грунта.

Рекомендуется бурить пока скважина не войдет как минимум на 60 см в глубину твердого горизонта. После чего в отверстие засыпается мокрый песок и утрамбовывается.

Далее, устанавливается арматура, и скважина заливается бетоном.

Устройство свайно-ленточного фундамента с буронабивными сваями

Фундамент из монолитных свай или буронабивной фундамент

Стандартный ленточный фундамент состоит из простого монолитного цоколя, который размещается по всему периметру будущего строения.

Свайно-ленточный фундамент на противовес предыдущему не опирается на простую песчаную подушку, а состоит из отдельно стоящих свай с монолитным или балочным ростверком.

Ростверк – это верхняя часть фундамента, которая равномерно распределяет массу здания на сваи.

В зависимости от его расположения различают конструкции с висячим или заглубленным ростверком.

Первый являет собой фундамент, который находиться выше уровня земли на несколько сантиметров, во втором же случае – непосредственно контактирует с грунтом.

Перечень необходимых инструментов и материалов

Материалы для возведения фундамента

Для того, чтобы самостоятельно сделать буронабивной фундамент с ростверком понадобится следующий инструмент и материалы:

• цемент, песок, гравий;
• арматура;
• деревянные брусья;
• доски;
• рубероид или другой материал для гидроизоляции;
• молоток, лопата, строительный миксер или бетономешалка, бур;
• проволока и гвозди.

Основные этапы работы

Рассмотрим основные этапы возведения буронабивного свайного основания

Начальная

Сначала перед активной фазой, необходимо очистить участок от мусора, его выровнять. Далее с помощью обноски и шнуров проводиться разметка территории – отмечаются месторасположение осей, ширина ленты, места установки свай.

Земляные работы

Фундамент ленточный с буронабивными сваями в процессе заливки

После разметки можно приступать к непосредственному копанию траншеи. Ее глубина зависит от типа грунта, но, как правило, не более 40 см. Относительно ширины – то она должна соответствовать ширине монолитной ленты.

Далее, по углам и всему периметру площади бурят скважины, при этом рекомендуется, чтобы шаг между ними был не более 2 метров.

Относительно их глубины, то все зависит от типа грунта – каждая скважины должна входить в твердый горизонт не менее, чем на 60 см.

Согласно информации строителей среднестатистическая глубина скважины составляет от 1,6 до 1,8 м. Диаметр ее отверстия должен соответствовать трети ширины траншеи.

Подготовительные работы

На этом этапе нужно провести гидроизоляцию будущих свай, чтобы улучшить эксплуатационные характеристики и повысить их срок службы.

Для этого необходимо просто разместить в отверстиях слои рубероида или другого гид

Буронабивные сваи с ростверком 👉 расчеты для монтажа, фото

Буронабивные сооружения с ленточным ростверком – конструкции, которые служат основанием здания. В основе лежат отдельно расположенные бетонные опоры, связанные ростверком. Закладка свай проводится на необходимую глубину, которую определяют исходя из особенностей почвы, ландшафта.

Бетонные опоры с ленточным основанием

Соприкосновение фундамента с почвой увеличивается, создавая надежное сооружение, способное выдерживать большие нагрузки.

Преимущества, недостатки

Плюсы:

• Сооружение может устанавливаться на любых типах почв, за исключением каменистого грунта.
• Доступность.
• Быстрый монтаж.
• Устанавливать бетонное сооружение можно зимой, летом.
• Установка может производиться с применением спецтехники, собственными силами.
• Устанавливая сваи, не нужно беспокоиться о ровности ландшафта.
• Монтаж сводится к бурению скважины, избавляет от большого объема земляной работы.

Минусы:

• Есть риск, что сваи дадут осадку неравномерно.
• Нельзя обустроить нулевой этаж.
• Плохие теплоизоляционные свойства.

Расчет свай с ростверком

По периметру будущего здания устанавливают фундамент. На толщину монтируемых буронабивных сооружений влияет нагрузка, оказываемая выстроенным частным домом на общий периметр основания.

От марки бетона зависит несущая способность одной единицы свайного сооружения. Раствор М100 может выдерживать нагрузку 100кг/см². Чем выше марка, тем большей несущей способностью обладает бетонное сооружение.

Помимо расчета несущих способностей свайных сооружений, нужно знать количество для удержания здания, шаг, глубину посадки.

Примерные показатели

Конец свайного сооружения располагается в земле, должен быть установлен ниже глубины промерзания. Исключит подвижки свай, придаст зданию большую устойчивость.

Какие расчеты нужны при монтаже свай

При расчетах свай, определяют следующие величины:

• Длина.
• Диаметр.
• Число.
• Расположение.

Средними показателями диаметра устанавливаемых бетонных конструкций, считают диапазон 15-40 см. Распространенный вид — с сечением 20 см. Для точных расчетов, нужно использовать таблицы, указывающие диаметр опор, способности выдерживать нагрузки.

Примерное расположение свай

Узнав, какую несущую способность имеет одна единица бетонного сооружения, можно вычислить расстояние между ними:

I = P/

Q:

• I – Подходящий шаг между конструкциями.
• P – Какую нагрузку выдерживает одна единица.
• Q – Нагрузка, оказываемая на квадратный метр основания (нужно узнать массу здания, поделить на общую длину ростверка).

Расчет: здание, общая масса — около 50 тонн. Устанавливается на тугой суглинок. Диаметр одной сваи — 20 см. Получаем следующий расчет:

Массу здания 50000 кг/ на нагрузку, оказываемую основанием здания 1884 кг = 26.53 (округляем до 27). Для возведения здания массой 50 тонн, необходимо расположить 27 опор по периметру основания.

Чтобы определить расстояние между сооружениями, нужно знать сечение. В данном случае — 20 см. Получаем, что один шаг будет равняться 60 см.

Если планируется установка тяжелых сооружений внутри дома, под ними также располагают сваи. Глубина скважины зависит от несущего грунта, уровня промерзания. В средней полосе России — 1.5-3 метра.

Расчеты при монтаже монолитного ростверка

Чтобы определить ширину конструкции:

B=M/L*R:

• Ширина ростверка.
• Вес здания.
• Длина бетонного сооружения.
• Какую нагрузку может выдержать грунт.

Расчет армирования

Перед заливкой свай проводится армирование для усиления основы. Размер арматуры зависит от массы здания, весовой нагрузки на фундамент. Распространенная арматура — с рифлением, размером 12 мм.

Монтаж свай

Чтобы установить сооружения, потребуются:

1. Бур.
2. Арматура диаметром от 12 мм.
3. Бетон.
4. Для связывания арматуры приготовьте вязальную проволоку.
5. Гидроизоляционный слой.
6. Для сборки опалубки необходимы доски.

Обычный набор – рулетка, строительный уровень, вибратор для усадки бетона.

Принцип установки свай: поэтапная инструкция

Подготовка

Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.

Шнуровка

Пробуривание скважины

Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.

Как установить обсадную трубу

Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.

Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.

Монтаж арматуры

Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.

Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.

Пример армирования

Заливка бетонной смеси

Лучший вариант для заливки свайных сооружений — бетон марки В12.5, В15. Для удобства заливки раствора вручную, можно использовать воронку с большим горловищем. После каждых 25-30 сантиметров бетонного раствора, рекомендуется проводить усадку, можно металлическим прутом. Позволит избавиться от пустот в фундаменте, заполнить ниши. После заливки, оставляют на 5-7 дней.

Устройство ростверка

Варианты ростверковых конструкций:

• Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.

Высокий

Недостаток — потребуется проводить дополнительное утепление полов.

• Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
• Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.

Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.

Ступени возведения монолитного ростверка:

Как собрать опалубку

Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.

Армирование

Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.

Примерный план армирования

Заливка бетона

Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.

Утепление буронабивного фундамента с ростверком

Чтобы сохранить тепло, необходимо утеплить нижнюю часть — пространство между землей и ростверком. Если основание заглублено, утепление проводится по горизонтальной плоскости, вертикальной.

Подходит пеноплекс, другие пенопластовые плиты. Минеральная вата не рекомендуется, материал имеет очень большую степень влагопоглощения. Недостаток приводит материал в негодность. Чтобы создать гидро-, теплоизоляцию, необходимо провести ряд действий:

1. Создать гидроизолирующий слой из битума, рулонного рубероида. Гидроизолировать необходимо боковую часть фундамента, верхнюю.
2. Пенопластовые плиты можно закрепить клеем, дюбель-гвоздями.
3. Чтобы заделать швы, нужна монтажная пена, жидкий пенополиуретан.
4. Отделка внешней стороны ростверка проводится оштукатуриванием поверхности, другими отделочными материалами.

Теплоизоляция ростверка

В создание теплоизолирующего слоя фундамента входит монтаж отмостки. Сооружение способствует сохранению тепла в доме.

Небольшое заключение

Если расчеты верны, материал качественный, технология была соблюдена, сооружение установленное на сваях с ленточным ростверком может прослужить более 50 лет. Ремонт фундамента не потребуется.

Средняя оценка оценок более 0 Поделиться ссылкой

монопольный фундамент Википедия

Тип фундамента

Бурение глубоких свай диаметром 150 см на мосту 423 возле Нес-Циона, Израиль

Глубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю дальше от поверхности, чем мелкий фундамент — на подземный слой или на определенный диапазон глубин. Сваи или Сваи — это вертикальный структурный элемент глубокого фундамента, забиваемый или пробуренный глубоко в земле на строительной площадке.

Есть много причин, по которым инженер-геотехник порекомендовал бы глубокий фундамент вместо неглубокого, например, для небоскреба. Некоторые из распространенных причин — очень большие расчетные нагрузки, плохой грунт на небольшой глубине или ограничения площадки, такие как границы собственности. Существуют разные термины, используемые для описания различных типов глубоких фундаментов, включая сваю (которая аналогична столбу), опору (которая аналогична колонне), пробуренные шахты и кессоны. Сваи обычно забиваются в грунт на месте; другие глубокие фундаменты обычно закладываются путем земляных работ и бурения.Соглашения об именах могут различаться в зависимости от инженерных дисциплин и фирм. Глубокие фундаменты могут быть сделаны из дерева, стали, железобетона или предварительно напряженного бетона.

Забивные фундаменты []

Сваи труб забиваются в землю Иллюстрация ручного копра в Германии после 1480 года

Сборные сваи забиваются в землю с помощью забивателя. Забивные сваи изготавливаются из дерева, железобетона или стали. Деревянные сваи делают из стволов высоких деревьев.Бетонные сваи бывают квадратного, восьмиугольного и круглого сечения (как сваи Франки). Они армированы арматурой и часто подвергаются предварительному напряжению. Стальные сваи представляют собой либо трубные сваи, либо какие-то балочные секции (например, двутавровые). Исторически сложилось так, что деревянные сваи использовали стыки для соединения нескольких сегментов встык, когда требуемая глубина забивки была слишком велика для одной сваи; сегодня соединение стальных свай является обычным делом, хотя бетонные сваи можно соединять механическими и другими способами. Забивание свай, в отличие от буровых валов, выгодно, потому что грунт, перемещаемый при забивке свай, сжимает окружающий грунт, вызывая большее трение о стороны свай, тем самым увеличивая их несущую способность.Забивные сваи также считаются «испытанными» на несущую способность из-за метода их установки; Таким образом, девиз Ассоциации подрядчиков по забиванию свай — «Забивная свая . .. проверенная свая!». ^[1]

Системы свайных фундаментов []

Фундаменты, основанные на забивных сваях, часто имеют группы свай, соединенных крышкой свай (большой бетонный блок, в который заделаны головки свай) для распределения нагрузок, превышающих одну сваю.Заглушки свай и изолированные сваи обычно соединяются с помощью профильных балок для связывания элементов фундамента вместе; более легкие элементы конструкции опираются на балки уклона, а более тяжелые — непосредственно на верхушку сваи. ^{[ необходима ссылка ]}

Фундамент монопольный []

В моноблочном фундаменте используется один фундамент, как правило, большого диаметра, который выдерживает все нагрузки (вес, ветер и т. Д.) Большой надводной конструкции.

Большое количество монопольных фундаментов ^[2] в последние годы использовались для экономичного строительства морских ветряных электростанций с фиксированным дном на мелководных подводных участках. ^[3] Например, ветряная электростанция Хорнс Рев в Северном море к западу от Дании использует 80 больших моноблоков диаметром 4 метра, погруженных на глубину 25 метров в морское дно, ^[4] , в то время как ветряные электростанции Линн и Внутренний Даусинг у побережья Англии пошли на онлайн в 2008 году с более чем 100 турбинами, каждая из которых установлена ​​на 4.Монопольный фундамент диаметром 7 метров на глубине океана до 18 метров. ^[5]

Типичный процесс строительства подводного моноблочного фундамента ветряной турбины в песке включает в себя забивание большой полой стальной сваи диаметром около 4 м со стенками толщиной около 50 мм и глубиной около 25 м в морское дно через Слой крупного камня и гравия толщиной 0,5 м для минимизации эрозии вокруг сваи. Переходная деталь (в комплекте с предустановленными функциями, такими как устройство для посадки на лодке, катодная защита, кабельные каналы для подводных кабелей, фланец турбинной башни и т. Д. ) прикрепляется к забивной свае, а песок и вода удаляются из центра сваи и заменяются бетоном. Дополнительный слой камня еще большего размера, диаметром до 0,5 м, наносится на поверхность морского дна для долговременной защиты от эрозии. ^[3]

Сваи буронабивные []

Также называется кессонов , пробуренных стволов , пробуренных опор , забуренных сваей (сваи CIDH) или монолитных свай, в земле пробуривается скважина, затем бетон (а часто и какое-то армирование) помещается в скважину для образования сваи.Методы вращательного бурения позволяют использовать сваи большего диаметра, чем любой другой метод забивки, и позволяют строить сваи в особо плотных или твердых пластах. Способы строительства зависят от геологии участка; в частности, будет ли бурение проводиться в «сухих» грунтовых условиях или в водонасыщенных пластах. Обсадные трубы часто используются, когда существует вероятность обвала стенок ствола перед заливкой бетона.

Для свай с торцевыми опорами бурение продолжается до тех пор, пока ствол скважины не расширится на достаточную глубину (углубление) в достаточно прочный слой.В зависимости от геологии участка это может быть слой горной породы, твердый каркас или другие плотные и прочные слои. И диаметр сваи, и глубина сваи сильно зависят от условий грунта, условий нагрузки и характера проекта. Глубина сваи может существенно различаться в зависимости от проекта, если несущий слой неровный. Пробуренные сваи могут быть испытаны с использованием различных методов для проверки целостности сваи во время установки.

Сваи с недоразвёртыванием []

Расширенные сваи имеют механически сформированные увеличенные основания диаметром до 6 м. ^{[ необходима цитата ]} Форма представляет собой перевернутый конус и может образовываться только в устойчивых почвах. Больший диаметр основания обеспечивает большую несущую способность, чем сваи с прямым валом.

Эти сваи подходят для экспансивных грунтов, которые часто подвержены сезонным колебаниям влажности, или для рыхлых или мягких слоев. Они используются в нормальных условиях грунта и там, где экономически выгодны. ^{[6] [ требуется полное цитирование ]}

Фундамент под сваи под считыванием используется для следующих грунтов: —

1.Под рассверленные сваи используются в черноземах хлопчатобумажных: Этот тип почвы расширяется при контакте с водой и сокращается при ее удалении. Чтобы в конструкции, сделанной на такой глине, появились трещины. Для устранения дефекта в основании используется недорастворенная свая.

2. Развернутые сваи используются при низкой несущей способности Устаревший грунт (насыпанный грунт)

3. Сваи с буртиком используются в песчаных почвах при высоком уровне грунтовых вод.

4.Применяются под рассверленные сваи, где подъемные силы возникают у основания фундамента.

Свая Augercast []

Шнековая свая, часто известная как свая с непрерывным лопастным шнеком (CFA), формируется путем бурения в земле с помощью полого шнекового шнека с полым штоком до необходимой глубины или степени сопротивления. Кожух не требуется. Затем цементная смесь закачивается вниз по штоку шнека. Пока цементный раствор перекачивается, шнек медленно выдвигается, перемещая почву вверх по лестницам.Вал из жидкого цементного раствора формируется до уровня земли. Возможна установка армирования. Последние инновации в дополнение к строгому контролю качества позволяют при необходимости размещать арматурные каркасы по всей длине сваи. ^{[необходима ссылка ]}

Сваи из бурого камня вызывают минимальные неудобства и часто используются на объектах, чувствительных к шуму и окружающей среде. Сваи Augercast обычно не подходят для использования в загрязненных почвах из-за высокой стоимости утилизации отходов.В таких случаях свая смещения (например, сваи Olivier) может обеспечить экономическую эффективность бурения сваи и минимальное воздействие на окружающую среду. В грунте, содержащем препятствия или булыжники и валуны, бурение сваи менее пригодно, так как может возникнуть отказ выше проектной отметки вершины сваи. ^{[ необходима ссылка ]}

Фундамент опор и опорных балок []

В фундаментах с пробуренными опорами опоры могут быть соединены с опорными балками, на которых установлена ​​конструкция, иногда с тяжелыми нагрузками на колонны, несущими непосредственно опоры.В некоторых жилых зданиях опоры выступают над уровнем земли, а деревянные балки, опирающиеся на опоры, используются для поддержки конструкции. Этот тип фундамента приводит к образованию под зданием пространства, в котором можно проложить проводку и воздуховоды во время строительства или повторного моделирования. ^[7]

Специальные сваи []

Струйные сваи []

При водоструйной установке свай используется вода высокого давления для установки свай. ^[8] Вода под высоким давлением прорезает почву струей под высоким давлением и позволяет устанавливать сваю. ^[9] Одно из преимуществ Jet Piling: струя воды смазывает сваю и смягчает землю. ^[10] Метод используется в Норвегии. ^[11]

Микросваи []

Микросваи, также называемые мини-сваями, часто используются для опоры. Они также используются для создания фундаментов для различных типов проектов, включая проекты шоссе, мостов и опор электропередачи. Они особенно полезны на участках с трудным или ограниченным доступом или с экологической уязвимостью. ^{[12] [13]} Микросваи изготавливаются из стали диаметром от 60 до 200 мм. Установка микросвай через верхний слой почвы, песка и булыжника, покрывающего породу, и в почвенную породу может быть достигнута с использованием воздушно-вращательного или бурового бурения, ударного забивания, домкрата, вибрационного или винтового оборудования. ^[14] Микросваи также могут быть использованы для создания цементного столба вокруг вала винтовой системы свай, что позволяет использовать их в приложениях с более высокими нагрузками. ^{[ необходима ссылка ]}

Штативные сваи []

Использование треноги для установки свай — один из наиболее традиционных способов формирования свай. Хотя удельные затраты, как правило, выше, чем у большинства других форм свай, ^{[требуется ссылка ]} , он имеет несколько преимуществ, которые обеспечивают его постоянное использование до настоящего времени. Систему штатива легко и недорого доставить на объект, что делает ее идеальной для работ с небольшим количеством свай.

Шпунт []

Шпунты используются для удержания мягкого грунта над коренной породой в этом раскопе.

Шпунтовые сваи — это забивные сваи, в которых используются тонкие переплетенные стальные листы для создания непрерывного барьера в земле.Основное применение шпунтовых свай — подпорные стены и перемычки, возводимые для продолжения постоянных работ. Обычно для установки шпунтовых свай используются вибромолот, т-кран и гусеничное бурение. ^{[ необходима ссылка ]}

Солдатские сваи []

Стена солдатских свай с использованием восстановленных железнодорожных шпал в качестве утеплителя.

Солдатские сваи, также известные как королевские сваи или Берлинские стены, состоят из стальных Н-образных профилей с широкими полками, расположенных на расстоянии примерно 2–3 м друг от друга, и забиваются до выемки. По мере продолжения выемки горизонтальная деревянная обшивка (утеплитель) вставляется за полки Н-сваи.

Горизонтальные нагрузки грунта сосредоточены на солдатских сваях из-за их относительной жесткости по сравнению с утеплителем. Подвижность и проседание грунта сводятся к минимуму за счет плотного контакта утеплителя с почвой. ^{[необходима ссылка ]}

Солдатские сваи наиболее подходят в условиях, когда хорошо построенные стены не приводят к оседанию, например, из-за переуплотненных глин, грунтов над уровнем грунтовых вод, если они имеют некоторую когезию, и свободных дренирующих грунтов, которые могут быть эффективно обезвоженным, как песок. ^{[ необходима ссылка ]}

Неподходящие почвы включают мягкие глины и слабые бегущие почвы, которые допускают большие движения, такие как рыхлые пески. Также невозможно продлить стену за пределы дна котлована, и часто требуется обезвоживание. ^{[ необходима ссылка ]}

Винтовые сваи []

Винтовые сваи, также называемые винтовой опорой и винтовые опоры , с середины 19 века использовались в качестве фундамента для винтовых маяков. ^{[ необходима цитата ]} Винтовые сваи представляют собой оцинкованные железные трубы со спиральными ребрами, которые машины загибают в землю на необходимую глубину. Винт распределяет нагрузку на почву и имеет соответствующий размер.

Всасывающие сваи []

Всасывающие сваи используются под водой для закрепления плавучих платформ. Трубчатые сваи забиваются на морское дно (или, как правило, сбрасываются на несколько метров в мягкое морское дно), а затем насос всасывает воду через верх трубчатого элемента, вытягивая сваю дальше вниз.

Пропорции сваи (диаметр к высоте) зависят от типа почвы. Песок плохо проникает, но обеспечивает хорошую удерживающую способность, поэтому высота может составлять половину диаметра. Глины и илы легко проникают, но обладают плохой удерживающей способностью, поэтому высота может быть в восемь раз больше диаметра. Открытый характер гравия означает, что вода будет протекать через землю во время установки, вызывая поток по трубам (когда вода вскипает через более слабые пути через почву). Поэтому всасывающие сваи не могут использоваться на гравийном дне. ^{[ необходима ссылка ]}

Сваи Adfreeze []

В высоких широтах, где земля постоянно замерзает, в качестве основного метода структурного фундамента используются сваи из незамерзшего грунта.

Сваи Adfreeze получают свою прочность от связи замороженного грунта вокруг них с поверхностью сваи. ^{[необходима ссылка ]}

Фундаменты свай из незамерзшей воды особенно чувствительны в условиях, которые вызывают таяние вечной мерзлоты.Если здание построено неправильно, оно может вырваться из-под земли, что приведет к выходу из строя системы фундамента. ^{[ необходима ссылка ]}

Вибрирующие каменные колонны []

Колонны из вибрирующего камня — это метод улучшения почвы, при котором колонны из крупного заполнителя помещаются в почвы с плохой дренажной или несущей способностью для улучшения почвы. ^{[ необходима ссылка ]}

Больничные сваи []

Специально для морских сооружений, больничные сваи (также известные как сваи для виселицы) сооружаются для обеспечения временной поддержки компонентов морских сооружений во время ремонтных работ. Например, при снятии речного понтона выступ будет прикреплен к больничной свае, чтобы поддерживать его. Это обычные сваи, обычно с цепочкой или крючком.

Свайные стены []

Эти методы строительства подпорных стен используют методы бурения свай, обычно CFA или роторные. Они обеспечивают особые преимущества там, где доступное рабочее пространство требует вертикального расположения выемок подвала. Оба метода являются технически эффективными и предлагают рентабельные временные или постоянные средства удержания стенок насыпных выработок даже в водоносных пластах.При использовании в постоянных работах эти стены могут быть спроектированы так, чтобы выдерживать вертикальные нагрузки в дополнение к моментам и горизонтальным силам. Строительство обоих способов такое же, как и для фундаментных свай. Смежные стены строят с небольшими зазорами между соседними сваями. Размер этого пространства определяется прочностью грунта.

Секущие свайные стены []

Стены из секущих свай сконструированы таким образом, чтобы оставалось пространство между альтернативными «охватывающими» сваями для последующего сооружения «охватываемых» свай. ^{[ необходимы пояснения ]} Строительство «охватываемых» свай включает просверливание бетона в отверстии «охватываемых» свай для фиксации «охватываемых» свай между ними. В наружной свае устанавливаются стальные арматурные каркасы, хотя в некоторых случаях внутренние сваи также усилены. ^{[ необходимая ссылка ]}

Секущие стены из свайных свай могут быть твердыми / твердыми, твердыми / средними (твердыми) или твердыми / мягкими, в зависимости от требований проекта. Твердый относится к конструкционному бетону, а твердый или мягкий — это обычно более слабая затирочная смесь, содержащая бентонит. ^{[ необходима ссылка ]} Все типы стен могут быть построены как отдельно стоящие консоли или могут подпираться, если позволяет пространство и конструкция подконструкции. Там, где это допускается соглашением сторон, в качестве анкеров можно использовать грунтовые анкеры.

Стены из гидроизоляции []

Стена из гидросмеси — это барьер, построенный под землей с использованием смеси бентонита и воды для предотвращения протекания грунтовых вод. Траншея, которая может обрушиться из-за гидравлического давления в окружающей почве, не разрушается, поскольку жидкий навоз уравновешивает гидравлическое давление.

Методы глубокого перемешивания / стабилизации массы []

По сути, это варианты армирования in situ в виде свай (как упомянуто выше), блоков или больших объемов.

Цемент, известь / негашеная известь, летучая зола, шлам и / или другие вяжущие вещества (иногда называемые стабилизатором) добавляются в почву для увеличения несущей способности. Результат не такой прочный, как бетон, но его следует рассматривать как улучшение несущей способности исходного грунта.

Этот метод чаще всего применяется на глинах или органических почвах, таких как торф.Смешивание может осуществляться путем закачивания вяжущего в почву при его перемешивании с помощью устройства, обычно устанавливаемого на экскаватор, или путем выкапывания масс, смешивания их по отдельности со вяжущими веществами и повторной засыпки их в желаемой области. Этот метод также можно использовать для обработки слегка загрязненных масс в качестве средства связывания загрязнителей, а не для их выемки и транспортировки на свалку или переработки.

Материалы []

Древесина []

Как следует из названия, деревянные сваи изготавливаются из дерева.

Исторически древесина была изобильным местным ресурсом во многих областях. Сегодня деревянные сваи по-прежнему более доступны, чем бетон или сталь. По сравнению с другими типами свай (стальными или бетонными) и в зависимости от источника / типа древесины, деревянные сваи могут не подходить для более тяжелых нагрузок.

Главное соображение относительно деревянных свай — защитить их от гниения выше уровня грунтовых вод. Древесина долго прослужит ниже уровня грунтовых вод.Для гниения древесины необходимы два элемента: вода и кислород. Ниже уровня грунтовых вод растворенного кислорода не хватает, хотя воды достаточно. Следовательно, древесина имеет тенденцию оставаться в течение длительного времени ниже уровня грунтовых вод. В 1648 году Королевский дворец Амстердама был построен на 13 659 деревянных сваях, которые сохранились до наших дней, так как находились ниже уровня грунтовых вод. Древесина, которая будет использоваться над уровнем грунтовых вод, может быть защищена от гниения и насекомых с помощью многочисленных форм консервирования древесины с использованием обработки давлением (щелочная четвертичная медь (ACQ), хромированный арсенат меди (CCA), креозот и т.).

Сращивание деревянных свай по-прежнему довольно распространено, и из всех материалов для сваи сваи проще всего сращивать. Обычный метод сращивания заключается в том, что сначала забивают ведущую сваю, забивая стальную трубу (обычно длиной 60–100 см, с внутренним диаметром не меньше минимального диаметра выступа) на половину ее длины на конец ведущей сваи. Затем следящая свая просто вставляется в другой конец трубы, и забивка продолжается. Стальная труба нужна просто для того, чтобы две детали следовали друг за другом во время движения.Если требуется подъемная способность, стык может включать в себя болты, шурупы, шипы и т.п., чтобы придать ему необходимую способность.

Утюг []

Для свай можно использовать железо. Они могут быть пластичными. ^{[ необходима ссылка ]}

Сталь []

Иллюстрация в разрезе. Глубокие наклонные (разбитые) трубные сваи поддерживают сборный сегментный пролет, где верхние слои грунта представляют собой слабые илы.

Трубные сваи представляют собой тип стального забивного свайного фундамента и подходят для использования в качестве наклонных (забитых) свай.

Трубные сваи могут забиваться открытым или закрытым концом. При заглублении открытого конца грунт может попасть на дно трубы или трубы. Если требуется пустая труба, можно использовать струю воды или шнек для удаления почвы внутри после движения. Сваи из труб с закрытым концом строятся путем покрытия нижней части сваи стальной пластиной или стальным башмаком.

В некоторых случаях сваи труб заполняются бетоном для обеспечения дополнительной прочности на момент или устойчивости к коррозии.В Соединенном Королевстве это обычно не делается для снижения стоимости. В этих случаях защита от коррозии обеспечивается за счет уменьшения толщины стали или за счет использования стали более высокого качества. Если заполненная бетоном трубная свая подвергнется коррозии, большая часть несущей способности сваи останется неизменной из-за бетона, в то время как она будет потеряна в пустой трубной свае. Несущая способность трубных свай в первую очередь рассчитывается на основе прочности стали и прочности бетона (если он заполнен).Делается поправка на коррозию в зависимости от условий площадки и местных строительных норм. Стальные трубные сваи могут быть либо новой сталью, изготовленной специально для свайной промышленности, либо восстановленными стальными трубчатыми обсадными колоннами, ранее использовавшимися для других целей, таких как разведка нефти и газа.

Двутавровые сваи — это несущие балки, которые закладываются в грунт для применения в глубоких фундаментах. Их можно легко отрезать или соединить с помощью сварки или сращивания с механическим приводом. Если свая забивается в грунт с низким значением pH, существует риск коррозии, можно применить эпоксидную смолу или катодную защиту, чтобы замедлить или устранить процесс коррозии.Обычно допускают определенную степень коррозии при проектировании, просто превышая размер поперечного сечения стальной сваи. Таким образом, процесс коррозии может быть продлен до 50 лет.

Сваи из предварительно напряженного бетона []

Бетонные сваи обычно изготавливаются из стальной арматуры и предварительно напряженных арматурных стержней для получения требуемой прочности на растяжение, выдерживания погрузочно-разгрузочных работ и забивки, а также для обеспечения достаточного сопротивления изгибу.

Длинные сваи могут быть трудными при обращении и транспортировке.Соединения свай можно использовать для соединения двух или более коротких свай в одну длинную. Свайные швы можно использовать как для сборных, так и для предварительно напряженных бетонных свай.

Композитные сваи []

«Составная свая» — это свая, состоящая из стальных и бетонных элементов, которые скреплены между собой, образуя единую сваю. Offshore Wind Turbine Foundations, 09.09.2009, по состоянию на 12.04.2010. «Международное общество микросваи». Дата обращения 2 февраля 2007.

Ссылки []

• Italiantrivelle Foundation Industry Веб-портал Deep Foundation Italiantrivelle является источником номер один информации об индустрии Foundation.
• Флеминг, В. Г. К. и др., 1985, Piling Engineering, Surrey University Press; Хант Р. Э., Инженерно-геологический анализ и оценка, 1986 г., McGraw-Hill.
• Кодуто, Дональд П. Foundation Design: Principles and Practices 2-е изд., Prentice-Hall Inc., 2001.
• NAVFAC DM 7.02 Фундаменты и земляные сооружения Инженерное командование военно-морских сил США, 1986.
• Rajapakse, Ruwan., Руководство по проектированию и строительству свай , 2003
• Томлинсон П.Дж., Практика проектирования и строительства свай , 1984
• Стабилизация органических почв
• Руководство по шпунтованию, 2010

Внешние ссылки []

Буронабивные сваи | посвящен контролю над проектом

Предварительное бурение — исследование площадки

• Предварительное растачивание будет выполнено в каждом месте, чтобы установить целевой уровень основания.
• При бурении с роторной установкой используется стальной керн, который используется, когда требуется отбор керна. Другой тип расточки называется «промывочная скважина» или «ударная скважина», что просто означает, что ствол промывается и используется, когда не требуется пробы почвы. Типовые значения …

Тип пласта	Завод Б / У	Скорость (м / час)
Верхние мягкие отложения заполнения площадки	Ударный / Роторный	10.00
Отложения породы V / IV	Мойка расточного	3,15
	Тройной отбор проб	0,75
Отложения породы III / II степени	Поворотный	0,50
	Отбор проб по тройной трубке	0,50

Для стандартной буровой установки, работающей в 12-часовую смену, возможна типичная производительность 66 часов / скважина / буровая установка.

• Исполнительная информация. По Центральной рекультивации, контракт UA11 / 91, бурение скважины завершено со следующими результатами …

1. Средняя глубина 61,15 м, общая глубина 428 м
2. Средняя глубина воронки 4,65 м
3. Продолжительность варьировалась от 4 до 8 дней
4. В среднем 5,85 дня, общая продолжительность 41 день.

Целевой уровень основания

• Это определяется как необходимое углубление в коренную породу, которая определяется как умеренно разложившаяся порода класса III или выше с извлечением керна более 85% (допустимая несущая способность 5 мПа).Целостность основной породы демонстрируется путем продолжения предварительно пробуренной скважины максимум на 5 метров или в 3 раза больше диаметра сваи, в зависимости от того, что больше.
• Керны регистрируются, хранятся, фотографируются и отправляются вместе с предлагаемыми уровнями основания на утверждение.

Разметка

Перед началом выемки грунта на месте сваи выполняются следующие шаги:

• Обследуйте и запишите существующий уровень земли в месте расположения сваи
• Установите расположение сваи по контрольным точкам и для отслеживания положения стальной обсадной колонны контрольные штифты обычно устанавливают в двух ортогональных положениях, смещенных от центра сваи.

Допуски свай

• В случае смещенных кожухов можно выполнить регулировку, чтобы сохранить вертикальное выравнивание и положение в плане в пределах не более 75 мм от центра в положении в плане и не отклоняясь более чем на 1:75 от вертикали ось.

Выемка грунта / обсадные трубы

• Ствол сваи выкапывается внутри временной стальной обсадной трубы с внешним диаметром, скажем, примерно на 200-300 мм больше диаметра сваи.Кожух используется в основном на участках с неустойчивым грунтом и приводится в движение с помощью гидравлического осциллятора кожуха, прикрепленного к гусеничному крану или вибратору кожуха.
• Выемка ствола производится с помощью грейфера с одним или двумя молотами, поддерживаемого гусеничным краном. Носок стальной обсадной колонны удерживают перед уровнем выемки до тех пор, пока он не окажется на 0,5 метра над уровнем выреза сваи. Ствол сваи часто заливается бентонитом или водой, и выемка продолжается до вершины CDG.
• Земляные работы затем продолжаются бурением с обратной циркуляцией (RCD) с использованием бурильных головок большого диаметра со специальными каменными резаками и промывкой воздушным лифтом.Уровень бентонита или воды всегда поддерживается выше уровня грунтовых вод, чтобы гарантировать устойчивость вала.

Расчет времени строительства буронабивной сваи / земляных работ

• Время укладки свай можно сократить за счет использования сервисных кранов для армирования и бетонирования.
• Для некоторых свай часто требуется дополнительная расширенная смена, а также время простоя УЗО.

• Время построения прогноза можно получить, используя скорость выпуска (часы на единицу)…

Эксплуатация	Элемент	Детали	Часы
Добавить или удалить	Установка обратного сверления (RCD)	, включая сверло	2 часа
Добавить или удалить	сверло RCD	(включая сборку бурильной колонны)	5 часов
	Бит сигнализатора УЗО	(включая бурильную колонну и стабилизаторы)	5 часов
Установка	Тремми-трубка для эрлифта		5 часов
	Арматурные каркасы	(время присоединения к каждой клетке)	2 часа
Время очистки	Первичная очистка эрлифта	(после завершения земляных работ)	8 часов
	Окончательная очистка эрлифта	(после крепления стального каркаса)	2 часа
Бетонирование	Включая вытяжной кожух	(глубина <70 м)	12 часов
		(глубина> 70 и <95 м)	14 часов
		(глубина> 95 и <135 м)	48 часов
Время отверждения	Требуется только перед снятием телескопических кожухов		72 часа
Время цикла	Перенести установку свай на следующее место		2 часа
Вал выемки	Страта	Завод Б / У	Скорость (м / час)
	General Fill (верхние уровни земли)	Грейф	3.50 м / час
	Песок, мелкий щебень	Грейф	2,10 м / час
	Морские / аллювиальные месторождения	Грейф	2.50 м / час
	CDG <150	УЗО / Грейфер	1,50 м / час
	CDG> 150 <200	УЗО	1.00 м / час
	CDG> 200, гравий уплотненный	УЗО	0,50 м / час
	CDT	УЗО / Грейфер	0.50 м / час
	Corestones	УЗО / Зубило	0,50 м / час
	Rock Socket — класс IV / V	УЗО	0.25 м / час
	Rock Socket — класс II / III	УЗО	0,125 м / час
	Rock Socket — (Ставка торгов)	УЗО	0.10 м / час

• Прогноз времени выемки грунта или цикла может быть получен путем анализа состояния грунта. Исследование площадки предоставит глубину / типы пластов, которые затем могут быть сопоставлены с темпами добычи (см. Выше).
• Примечание — Диаметр сваи незначительно влияет на время производства и поэтому не учитывается.

Пример — Для установки сваи на скале на глубину 60 м …

(a) Рассчитайте допуск на заводское время / другие элементы (часы)….

Элемент	Часы
Установить УЗО	5,0
Время раскопок	См. Ниже
Снять УЗО (включая буровую коронку, колонну и стабилизаторы)	5.0
Установка / снятие воздушной трубки Tremmie	5,0
Авиаперелет после выемки грунта	5,0
Установите арматуру (5 без клеток на 12 м = 5 x 2 часа)	10.0
Установка / снятие воздушной трубки Tremmie	5,0
Окончательный авиационный транспорт после усиления	2,0
Забетонировать и снять кожух	12.0
Перейти к следующему месту	2,0
Расчет общей продолжительности строительства / завода	52,0 часа

(b) Рассчитать допуск на время земляных работ (часов) …

Глубина пласта (м)	Тип породы	Производительность (м3 / час)	Завод Б / У	Время (часы)
0–20	Песок / мелкий щебень	2.00	Грейф	10,0
20–35	CDG менее 150	1,50	УЗО / Грейфер	10.0
35–47	CDG более 150	1,00	УЗО	12,0
47–57	CDG> 200 / corestones	0.50	УЗО	20,0
57–60	Рок-гнездо	0,20	УЗО	15.0

(c) Вычислить общее время выемки сваи = 67,0 часов

(d) Общее время сваи

Строительство / Завод Время	(«b» выше)	52,0 часа
Время раскопок	(буква «d» выше)	67.0 часов
ОБЩЕЕ ВРЕМЯ ЦИКЛА	(«б» + «г»)	119 часов
(при 12-часовой смене)	(«b» + «d»)	9.9 дней

Строительные работы для буронабивных свай

• Общее правило времени накопления (дней) …

Глубина (м) =>	<20	<40	<70	<90	<135
дней на кучу	4.0 *	8,0	10,0	25,0	45,0

Примечание — из-за необходимого времени сборки и эксплуатации установки, 4 дня — это минимально возможное время строительства сваи в любой ситуации.

Методы преодоления препятствий

• Если препятствие неглубокое (например, от 0 до 2.5 м ниже уровня земли) будет использоваться экскаватор-отбойник для формирования подходящей ямы.
• Если препятствия расположены на большей глубине, временная обсадная колонна увеличенного размера перемещается осциллятором к вершине препятствия.

• Если препятствие находится выше уровня воды, используется ручной пневмоударник, стандартная скорость = 0,8 м / час
• Если ниже уровня воды будет использоваться забойный молоток или тяжелое долото, поддерживаемое гусеничным краном, типичная скорость = 0.5 м / час
• Если бетонная «заглушка» необходима для создания хорошо сформированной стены шахты при обнаружении препятствия, чрезмерного перелома или разлома …

Элемент	Часы
Снять УЗО	5 часов
Установите бетонную трубку Tremie	5 часов
Установите бетонную заглушку	2 часа
Отверждение бетона	36 часов
Заменить УЗО и бурильную колонну	5 часов
ОБЩАЯ ПОТЕРЯ ВРЕМЕНИ	53 часа (2.2 дня или 4,4 смены)

Очистка основания сваи

• Отверстие ствола сваи очищается с помощью эрлифта до тех пор, пока вода не станет чистой или не будут удалены незначительные частицы во взвешенном состоянии.

Арматурные каркасы

• Клетки состоят из подходящих секций, обычно длиной порядка 12 м, в комплекте со звуковыми трубками и трубками для отбора керна.
• Изготовление, клетка длиной 12 м с 6 фиксаторами…

Изготовить 1 клетку	2,5 часа
Всего требуется клеток	5 №
Общее время изготовления	12,5 часов

Изготовление и установка стальных стоек на

• Стойки обычно изготавливаются отдельно и доставляются секциями. Перед установкой секции свариваются вместе, чтобы сформировать полную опору.Размеры стоек обычно составляют 525 мм x 525 мм.
• При средней длине, скажем, 28 м, время сварки составит около 5 дней и проверено ультразвуковым испытанием сварки и испытанием MPI.
• После установки арматурного каркаса на вал стойку поднимают до вертикального положения. Затем его опускают в котлован и зажимают.

Бетонирование

• Бетонирование свай выполняется под водой методом «треми», при котором уровень воды или бентонита внутри обсадной колонны поддерживается на уровне существующего уровня грунтовых вод или выше него.Трубка для дрожания (250 мм) снимается по мере бетонирования, обеспечивая минимальный напор бетона в 2 метра над верхом трубы для дрожания.

Последовательность забивки свай

• Последовательность строительства свай выбирается таким образом, чтобы не было повреждений соседним сваям, еще строящимся или недавно забетонированным (т.е. менее 3 дней).
• На 12-метровой сетке нормальная компоновка будет означать, скажем, наличие двух необработанных свай на каждой открытой выемке в продольном направлении (т. Е. Расстояние 36 метров), таким образом, оставляя место для крана и т. Д., И меньшее расстояние между каждой другой сваей. (то есть расстояние 24 метра).

Испытание свай

• Технологичность бетона проверяется на месте путем измерения осадки и температуры бетонирования во время разгрузки в ствол сваи. Лабораторные испытания проводятся для проверки прочности уложенного бетона. Изготовлено несколько тестовых кубиков и протестировано через 7 и 28 дней.

• Тест керна — Некоторые сваи, выбранные Инженером, будут заполнены на всю глубину. Глубина стержней в основном материале (породах) обычно составляет не менее 600 мм.Керны помещаются в правильном порядке и относительном положении в стержневые ящики, которые четко обозначают глубину стержней. Керны обычно фотографируются и отправляются инженеру. Испытание керна предоставит дополнительную информацию о качестве бетона, а также о состоянии границы раздела между бетоном и горной породой.
• Звуковой каротажный тест — Для проверки качества бетона, а также целостности сваи по ее общей длине и состояния подошвы сваи используется звуковое тестирование керна.Звуковые трубки устанавливаются вместе с арматурным каркасом, чтобы позволить опускать передатчик сигнала и датчик приемника сигнала на дно сваи. Эти пробирки запечатаны снизу.
• Испытания на вибрацию — Это испытание определяет длину и форму сваи, а также общее качество бетона сваи. Это специальный тест.

Проектирование буронабивных свай_Глубокий фундамент

10.08.2019 Проектирование буронабивных свай_Глубокий фундамент

1/6

Тема:

Код проекта / Артикул: Разработан: Дата: 01 декабря-14

Код исх.Выход

Входные данные:

Деревянные сваи:

n = 16 шт. свай P = 40 тыс. нагрузка на сваи

L = длина свай 30 футов V = 3,9 тыс. сдвиг

B1 = диаметр головной сваи 12 дюймов M = 7 тыс. футов

B2 = диаметр сваи 7 дюймов fa = 800 фунт / дюйм просп. нормальное напряжение

L2 = глубина момента 8 футов от верха сваи

Этап 1: Проверьте осевые и изгибные нагрузки на глубине максимального момента.

B = 10,67 дюймов

A = 89,36 дюймов

P в головке (консервативно).

Ур. 12,1 fa = 447,62 фунта / дюйм

Ур. 12,3 S = 120 в

Ур. 12,2 fb = 700 фунтов / дюйм

Fb = 1600 фунтов / дюйм (Fb = 2fa) при допустимой внешней длине волокна

Ур. 12,5 0,99 <1, хорошо!

Шаг 2: Проверьте сопротивление сдвигу в головке сваи (po in t максимального сдвига).

Ур. 12,6 Fv = 72 фунта / дюйм

A = 113,10 дюйма

fv = 34,48 фунта / дюйм

РАСЧЕТЫ И РАСЧЕТЫ

Предположим, что P на 8 футах =

ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА СТРУКТУРНАЯ ЦЕЛОСТНОСТЬ — ГЛУБОКИЕ ФУНДАМЕНТЫ _ ДЕРЕВЯННЫЕ СВАИ

Проект фундамента 2-е издание Автор: engr_wbl

M

M

M

L2

8/10/2019 Проектирование буронабивных свай_Глубокий фундамент

2/6

Тема:

Код дизайна / Ссылка: Разработано: Дата:

01 декабря 14

Код исх.Выход

Входные данные:

Свая труб:

t = 1 шт. свай P = 20 кН-м нагрузка на сваю

L = 0 м длина свай V = 12 кН-м сдвиг

B = 400 мм диаметр головной сваи M = 95 кН-м

t = толщина стенки 10 мм Fy = 250 Н / мм средн. нормальное напряжение

для стальной трубы A36

Шаг 1. Проверьте осевые и изгибные напряжения на глубине максимального движения.

A = 0,0123 м

P у головы (консервативно).

Ур.12,1 fa = 1,63 МПа

I = 2,33E-04 м4

Ур. 12,3 S = 1,17E-03 м

Ур. 12,2 fb = 81,5 Н / мм

Ур. 12,10 Fa = Fb = 87,5 МПа

Ур. 12,5 0,96 <1, хорошо!

Шаг 2: Проверьте напряжение в швах, используя половину f площади поперечного сечения.

Ур. 12,6 fv = 1,96 МПа

Fv = 100,00 МПа

fv

РАСЧЕТЫ И РАСЧЕТЫ

Предположим, что P на 0 футах =

ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА СТРУКТУРНАЯ ЦЕЛОСТНОСТЬ — ГЛУБОКИЕ ФУНДАМЕНТЫ _ ТРУБОПРОВОД

Проект фундамента 2-е изд. Автор: engr_wbl

MV

10.08.2019 Проектирование буронабивных свай_Глубокий фундамент

3/6

Тема:

Код проекта / Ссылка: Разработано:

Код Ref.

Входные данные:

Нагрузка сжатия: Момент:

PD = 300 k MD = 240 k-ft

PL = 260 k ML = 80 k-ft

f’c = 4000 psi fy = 60000 psi

Определите требуемый диаметр и арматуру.

Нагрузка без факторизации:

P = 560 k #NAME?

Ур. 2,13 B = 24 дюйма

г = 0,69 # ИМЯ?

Pu = 862 k # ИМЯ?

Mu = 472 тыс. Фут #NAME?

Продольное армирование:

A = 452,39 дюйма #NAME?

Pu / A = 1.91 к / в # ИМЯ?

Mu / AB = 0,52 к / дюйм # ИМЯ?

Как показано на рисунке 12.7, g = 0,60

r = 0,055

Как показано на рисунке 12.8, g = 0,75

r = 0,038

По интерполяции:

r = 0,045 # ИМЯ?

As = 20,4 дюйма #NAME?

использование: стальной стержень: # 10

n = 16 шт. # 10 стальных стержней

РАСЧЕТЫ И СКЕТЧИКИ

ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА СТРУКТУРНАЯ ЦЕЛОСТНОСТЬ — ГЛУБОКОЕ ФУНДАМЕНТ _ СВОЙ СВАЙНИК

Проект фундамента 2-е изд. — 7.5] / B, 2)

= 1.4PD + 1.7PL

= 1.4MD + 1.7ML

= pB2 / 4

= круглый (Pu / A, 2)

= Mu / (AB / 12)

= (r) + (g- g) (r- r) / (g- g)

= rpB2 / 4

8/10/2019 Проектирование буронабивных свай_Deep Foundation

4/6

Тема:

Код дизайна / Ссылка: Разработано:

Код

Ссылка. РАСЧЕТЫ И ЭКСКУРСЫ

ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА СТРУКТУРНАЯ ЦЕЛОСТНОСТЬ — ГЛУБОКОЕ ФУНДАМЕНТ _ РАБОЧИЙ СВАЙ

Проект фундамента 2-е издание engr_wbl

Спиральное армирование:

Ac = 254 в #NAME? конц.крышка сердечника, c = 3 дюйма

rs = 0,023 #NAME?

пусть p = шаг

попробуйте стальной стержень: # 6

As = 0,44 дюйма #NAME?

Объем стали за оборот, Vс / т = 56,5 As #NAME?

Объем стали на оборот, Vc / t = 254 p # НАИМЕНОВАНИЕ?

p = 4,2 дюйма #NAME?

Использование: диаметр 24 дюйма.

No related posts.
