Теплый пол в бане — варианты устройства своими руками

Вступление

На первый взгляд, теплый пол в бане сулит множество преимуществ. Тут и повышение срока службы деревянных конструкций (особенно перекрытий), улучшение микроклимата помещения бани, ускорение прогрева объема помещения и множество других «плюшек». Но это только на первый взгляд.

В большой бане с двумя и более помещениями, кроме парилки, важно продумать дополнительное отопление, например теплые полы. Как альтернативный вариант, можно расположить банную печь, чтобы она прогревала все помещения в бане. Кроме отопления, в бане нужно проектировать систему вентиляции. Без вентиляции баня станет опасной, да и прослужит недолго.

Всё эти о другие нюансы, например фундамент бани и фундаменты печи, требуют предварительного проектирования. Проект бани, как и проект самого дома это не только готовые чертежи, но и рассчитанная и прописанная технология строительства по существующим нормам и правилам. Поэтом проект бани, как и проект дома нужен и заказать его нужно заранее.

Жители Севастополя и Крыма это могут сделать rock-n-dom.ru.

Кому на Руси полы хороши

Теплые банные полы придуманы очень давно, еще древними греками, а усовершенствованы античными римлянами. Впрочем, сохранив, греческое название этого изобретения — гипокауст.

С точки зрения конвекции и КПД всей отопительной установки, гипокауст можно назвать оптимальной конструкцией. Впрочем, эта конструкция имеет и недостатки, причем существенные.

Недостатки

  1. В первую очередь дороговизна и низкая ремонтопригодность. Да и первичный монтаж весьма хлопотный процесс.
  2. Второй недостаток — излишняя склонность к пересушиванию воздуха. В бане, с ее повышенной влажностью можно было бы не бояться такого явления. Но если речь идет о комнате отдыха и предбаннике, то обеспечение оптимальной для человека влажности воздуха становится реальной проблемой.
  3. Третий недостаток — невозможность температурного зонирования по вертикали. Если в обычной бане при необходимости остыть, достаточно переместиться пониже (это правило верно, не только для парной), то в помещении с гипокаустом на такое рассчитывать не приходится — у пола жарче, чем на средних высотах.
  4. Ну и четвертый серьезный минус — нелюбовь дерева к разбежкам во влажности и нагреве. Вроде бы прогреем и высушиваем, но на деле выходит, что дерево, припекаемое с одной стороны и увлажняемое с другой, гниет меньше, однако рассыхается и коробится.

Из всего сказанного делаем вывод: теплые полы в бане хороши не с деревом, а в сочетании с другими, менее классическими материалами отделки пола, например, плитка.

С другой стороны, очень уж соблазнительно ощущать под ногами теплый пол. Но есть ли смысл во всех этих хлопотах? Ведь в небольшой бане достаточно плеснуть на деревянную обрешетку, покрывающую бетонный пол или плитку — комфорт, причём вполне приличный, обеспечен.

Достоинства теплых полов в бане

Имеет теплый пол в бане и достоинства, помимо, упомянутых. Они проявляют себя только в том случае, когда речь идет о больших площадях  и когда в бане смонтировано отопление, позволяющее ей не вымораживаться зимой во время длительных перерывах в эксплуатации.

Проще можно сказать так: для банных комплексов или больших по площади помещений можно подумать, как сделать теплый пол в бане. Для небольших же банек это просто ненужная трата средств и сил. Хотя окончательное решение, конечно же, за застройщиком.

Разновидности и особенности

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Хочется ощущать тепло под ногами в бане везде, в том числе в моечной и парилке — решением будет водяной теплый пол в бане. Он довольно затратен при монтаже и практически не ремонтируется — любой ремонт, по сути, сводится к замене всей конструкции. Зато у него самые низкие эксплуатационные расходы. И еще он не боится влажности, поэтому хорош в моечной и парилке. Так что это самый универсальный вариант.

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

  • Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
  • Во-вторых, печи  топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Более легкой по весу и простой по монтажу стоит признать электрическую систему теплого пола. Теплый пол в бане своими руками проще всего выполнить именно такой. Электрические полы бывают двух основных видов. Первый, в виде матов.

Второй, в виде нагревательного провода, укладываемого, как и водяные трубы, зигзагами.

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок. Даже с соблюдением всех предосторожностей.

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

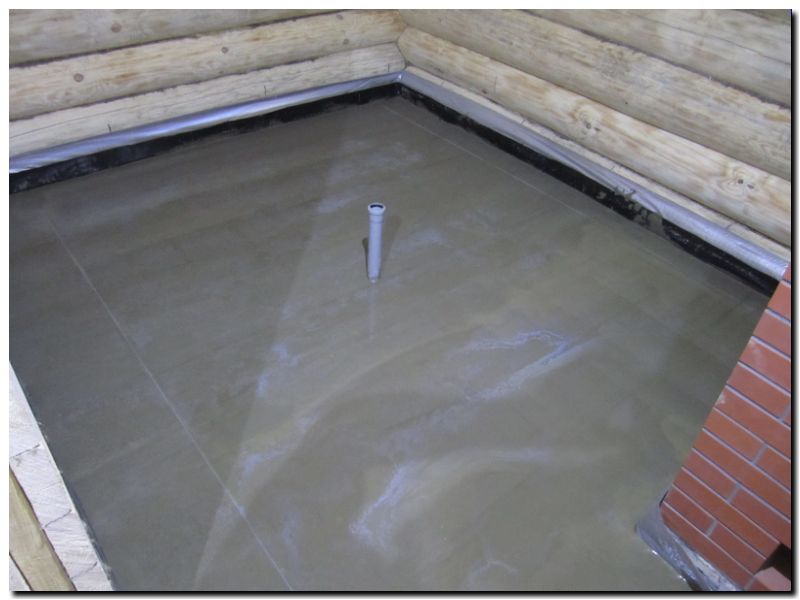

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

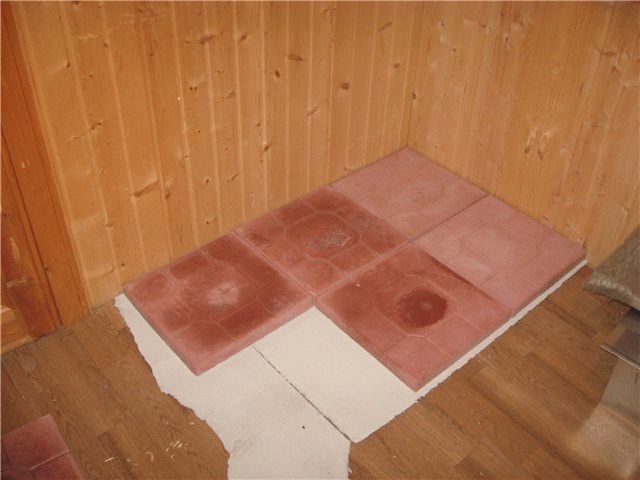

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло. Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы.

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Подробнее о водяных системах

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Не забываем, что система водяных теплых полов нуждается в циркуляционном насосе — самотеком она работать не будет. Перед тем как заливать систему раствором (закрывать покрытием) обязательно систему опрессовываем (проверяем под давлением)— потом вскрывать и устранять течь будет хлопотно. Спаек и фитингов по трассе укладки не допускается, они возможны только в коллекторных шкафах.

Электричество как оно есть

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного.

Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Вывод

Теплый пол в бане идея хорошая, но хлопотная. К этому нужно быть готовым. В простых банях с щелевым удалением воды, теплые полы делают только в комнатах отдыха и раздевалке. В фундаментальных банях с каменными полами и отводами воды через стоки, можно использовать любой вид теплого пола. Однако, для бань не эксплуатируемым в зимний период лучшим вариантом будет электрический теплый пол.

©obotoplenii.ru

Еще статьи



Электрический теплый пол в бане

Монтаж теплого пола в помещениях с повышенной влажностью до сих пор является предметом споров. Одни говорят, что электрический кабель нельзя укладывать в банях и ванных комнатах. Велик риск удара током. Другие же утверждают, что при соблюдении всех норм установки электрический теплый пол в бане принесет только пользу и комфорт.

Теплый пол в бане: риск преувеличен

Начнем с того, что риск во влажных помещениях связан с электрическими приспособлениями, к которым есть открытый доступ. Никто же не боится устанавливать в бане или ванной розетку или освещение. Почему тогда есть опасения по поводу теплого пола?

Монтаж электрического пола осуществляется в бетонную стяжку, поверх которой укладывается либо керамическая плитка, либо ламинат. Для бань эти покрытия наиболее востребованы. Наружу выводится только терморегулятор.

При установке нагревательных элементов используются специальные материалы, которые сводят риск к нулю. Залогом безопасности является также опыт и специальное образование мастера. Если у вас этого нет, крайне не рекомендуется браться за монтаж электрического теплого пола во влажных помещениях.

Почему электрический пол лучше водяного?

Сравнение касается помещений, в которых находится баня. Как правило, они находятся отдельно от основного жилища или пристроены к нему. Следовательно, отопление туда не проведено. В холодное время года есть риск промерзания труб, если теплый пол будет водяным. К тому же говорить об экономии не придется, если система будет подключена к электрическому котлу.

Кабельный теплый пол одинаково реагирует на изменение погодных условий — холод и жара ему не страшны. Более того, включать систему возможно лишь тогда, когда это необходимо. Постоянно держать теплый пол в бане включенным не нужно.

Кстати, подогрев способствует быстрому просыханию помещения, что исключает появление грибков, плесени и сырости.

Теплое покрытие пола в бане добавит комфорта. Устанавливать систему рекомендуют в предбаннике и комнате отдыха. Тогда перепад температур не будет ощутим для ног. После парилки ноги ступят на теплую поверхность. Следовательно, никакие простудные заболевания не страшны.

Если установка проходила по правилам и опытным мастером, бояться не нужно — теплый пол будет служить долго и не принесет неудобств.

Как правильно сделать теплый пол в бане своими руками

Правильный выбор и грамотный монтаж системы отопления для такого специфического помещения, позволит создать в нем исключительно комфортные условия. Электрический или водяной теплый пол в бане, какой лучше? Проанализируем особенности устройства упомянутых систем и сравним их основные преимущества и недостатки.


Выбранная Вами схема теплого пола для бани помимо оптимального микроклимата должна обеспечивать высокий уровень безопасности, удобство использования и экономичность. Немаловажным критерием при оценке каждой из систем является возможность ее монтажа своими руками без привлечения квалифицированных специалистов. При рассмотрении вариантов следует также учитывать и характеристики материала, используемого в качестве напольного покрытия.

Обзор видов теплых полов

Классификация описываемых систем обогрева помещений бани осуществляется по типу теплоносителя. Различают три основных вида теплых полов:

  • водяной;
  • электрический;
  • инфракрасный.

Последние два, строго говоря, различаются только по принципу действия – для нагрева поверхности пола в бане в них используется электроэнергия. Они также различаются по варианту исполнения и могут быть кабельными, стержневыми или пленочными.

Для ответа на вопрос, какой теплый пол для бани лучше необходимо учитывать возможности системы энергоснабжения, которая должна иметь достаточный запас мощности. Электрические системы отопления отличаются значительным потреблением энергии для обогрева и поддержания необходимого температурно-влажностного режима.

Водяной теплый пол

Данный тип теплого пола функционирует по тому же принципу, что и обычные радиаторы. Под напольным покрытием в бане прокладываются трубопроводы, по которым циркулирует жидкий теплоноситель: вода или раствор антифриза. Для устройства такой системы отопления применяют стальные, медные, металлопластиковые или полиэтиленовые трубы. Для снижения теплопотерь основание утепляется.

Укладка трубопроводов в бане осуществляется двумя способами: улиткой и змейкой. Первый при этом делает распределение тепловой энергии более равномерным, второй – проще в монтаже. Установка системы возможна по деревянным лагам и дощатому основанию или с заливкой бетонной стяжки. Главные плюсы водяного теплого пола следующие:

  • Небольшие затраты на обогрев помещений большой площади.
  • Система полностью скрыта от наблюдения.
  • Возможность использования разных видов энергоносителей: газ, твердое или жидкое топливо.

Одним из основных недостатков теплого пола водяного типа для бани является сложность монтажа, необходимость использования насоса для поддержания постоянной циркуляции жидкости. Регулирование температуры воздуха в помещении сопряжено с определенными трудностями, а в случае протекания трубопроводов выявить место и устранить неисправность без вскрытия полов невозможно.

Электрический теплый пол

Устройство конвекционного кабельного пола также возможно как по деревянному, так и по бетонному основанию. Современный электрический теплый пол в бане делается из специального изолированного провода, который располагается под покрытием. Такого рода системы подогрева поверхностей имеют ряд преимуществ:

  • Простота управления температурой в помещении.
  • Возможно использование финишного покрытия любого вида.
  • Относительно невысокие затраты на монтаж и подключение.

В числе недостатков теплого пола электрического, монтируемого в бане, можно выделить полную зависимость от внешнего энергоснабжения. Также при использовании такой системы значительно возрастают расходы на электрическую энергию.

Инфракрасный теплый пол

В качестве нагревательных элементов используются тонкие карбоновые полосы, запаянные полимерное основание. Толщина инфракрасного теплого пола пленочного типа для бани составляет всего 0,3 мм, он укладывается между слоем теплоотражающего материала снизу и гидроизоляции из полиэтиленовой пленки сверху. Другой вид электрической излучающей системы – стержневая. Инфракрасные нагревающие элементы исполнены в виде матов, на которых закреплены нагревательные элементы параллельно друг другу.

Обе разновидности электрических теплых полов и пленочные, и стержневые обладают одинаковыми достоинствами:

  • Параллельное соединение нагревательных элементов существенно повышает надежность всей системы, при выходе из строя одной части остальные продолжают работать.
  • Полное отсутствие вредных для человека электромагнитных излучений.
  • Возможно использование в качестве финишного напольного покрытия керамической плитки.

Программируемый терморегулятор для теплого пола в бане, установленный в управляющем контуре, позволит с легкостью задать требуемый температурный режим и поддерживать его. Главным недостатком инфракрасных систем является низкая устойчивость к воздействию влаги, они нуждаются в исключительно качественной гидроизоляции. Малейшие ошибки в монтаже могут привести к выходу из строя дорогостоящих комплектующих.

Особенности установки теплого пола в бане

Преимущественно в помещениях парной и в предбаннике напольное покрытие делается из натуральной древесины. Этот природный материал отличается низкой теплопроводностью, кроме того по нему просто приятно ходить босиком. В качестве альтернативы возможно использование основания в виде бетонной стяжки с облицовкой из керамической плитки.

Перед тем как начать монтаж теплого пола в бане следует озаботиться теплоизоляцией строительной конструкции. Для утепления ее применяются керамзит, минеральная или базальтовая вата, а также пенополистирол и другие материалы. Теплоотражающий слой располагается на бетонном основании и сверху закрывается стяжкой.

При устройстве деревянного пола утеплитель находится между черновым нижним настилом и верхним чистовым. Кроме того обязательно предусматривается надежная гидроизоляция от протечек воды, образования конденсата из-за колебаний температур и проникновения пара из помещения.

Подготовительная работа

После того как схема теплого пола в бане выбрана необходимо произвести расчет необходимо количества материалов исходя из размеров помещения. В ходе подготовительных работ производится устройство надежного основания: бетонного или деревянного для укладки нагревательных элементов. По завершении процесса стяжка должны отвердеть и хорошо просохнуть, после чего можно переходить собственно к укладке и подключению системы.

Монтаж пола

Несмотря на существенные различия в устройстве порядок установки нагревательных элементов и финишной отделки совпадает. Практически одинаковые операции выполняются при монтаже водяного и кабельного электрического теплого пола в помещениях бани. Особое внимание при этом уделяется правильности укладки трубопроводов и кабеля, неточности и ошибки при проведении работ могут привести к выходу из строя всей системы.

Правильное подключение теплого пола в бане к котлу или системе электроснабжения гарантирует его безотказную работу. Для управления режимом работы нагревательных элементов устанавливается температурный датчик, данные с которого подаются на терморегулятор. Последний отключает подачу энергии на электрический кабель или снижает температуру теплоносителя разными способами.

Водяной теплый пол для бани

Система такого типа может быть устроена как на деревянных лагах, так и в бетонной стяжке. Трубопроводы укладываются в балках высверливаются направляющие отверстия, через которые проходят трубки. При их установке необходимо тщательно следить, чтобы радиусы закругления должны пятикратно превышать внешний радиус трубки. В противном случае возможно образование трещин, что приведет к утечкам теплоносителя.


Процесс монтажа теплого пола в бане на бетонном основании выглядит следующим образом:

  1. На основание укладывается теплоотражающий материал – алюминиевая фольга на полимерной основе.
  2. Производится разметка поверхности с равномерным распределением трубопроводов по всей площади.
  3. По основанию раскладываются трубки с минимальным расстоянием между ними в 300 мм и крепятся к нему с помощью пластиковых кронштейнов.
  4. Подсоединить трубопроводы к фланцам коллекторного шкафа и выполнить гидравлические испытания системы при рабочем давлении 5-6 атм.

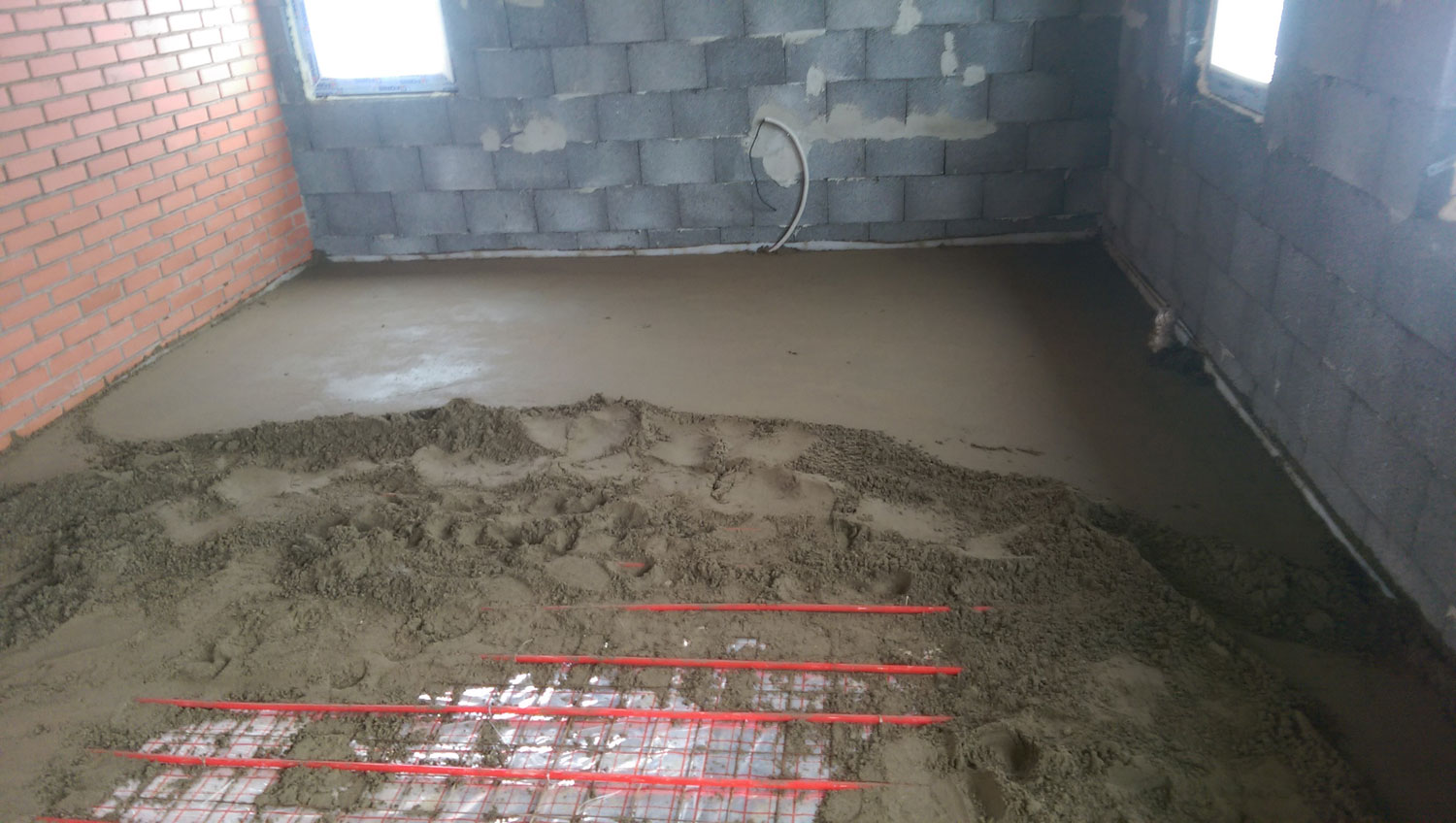

  5. Замешивается раствор из цементно-песчаной смеси с добавлением воды, которым производится заливка стяжки в один слой толщиной не более 7-8 см.
  6. Приготовление бетона обычно происходит порциями, каждая из которых выливается на основание и выравнивается правилом по маякам. При этом необходимо выдержать общий уклон поверхности в сторону сливного отверстия.
  7. При заливке стяжки в трубопроводах необходимо поддерживать давление на уровне 1,5-2,0 атм.


Высыхает стяжка не менее четырех недель, при этом в помещениях бани не должно быть сквозняков, а ее поверхность должна быть закрыта от прямых солнечных лучей. В жаркую погоду во избежание растрескивания основание накрывается нетканым материалом, который регулярно увлажняется. После окончательного высыхания поверх теплого пола производится укладка финишного покрытия: керамической плитки с нескользящей поверхностью.

Разместите коллекторный шкаф таким образом, чтобы он был максимально близко к теплому полу. Если планируется устройство данной системы отопления в нескольких помещениях, то узел устанавливается на равном удалении от каждого из них. В схеме подключения обязательно должен быть предусмотрен термостат, ограничивающий максимальную температуру теплоносителя не более +55 °С.

Электрический теплый пол

Устройство конвекционной системы отопления в бане начинается с выбора нагревающего кабеля. Основной его характеристикой является удельное тепловыделение, которое для большинства проводов составляет от 150 до 400 Вт/м. Для регулирования теплого пола используются встраиваемые термостаты и температурные датчики. Кабели бывают двух видов одно- и двухжильные, при этом уровень электромагнитного излучения у последнего в пять раз ниже, чем у одножильного. Монтаж оборудования в деревянных конструкциях осуществляется в такой последовательности:

  1. На черновой пол настилается теплоизоляция, которая накрывается алюминиевой фольгой.
  2. На утеплителе размещается стальная сетка из прутка диаметром 4-6 мм, к которым при помощи одноразовых полимерных стяжек крепиться кабель.
  3. Нагревающий элемент располагается на удалении не менее чем 5 см от стены и не ближе 10 см от других ветвей и горячих предметов. В местах пересечения кабелем лаг в них выпиливают направляющие отверстия.
  4. Провод размещается без натяжения и перегибов, соприкосновения проводов между собой возможен перегрев, приводящий к разрушению изоляции и короткому замыканию.
  5. Производится подключение нагревающего кабеля к сети с учетом требований ПУЭ и иных нормативных документов, затем осуществляется проверка работоспособности системе.
  6. Выполняется гидроизоляция электрического провода с помощью плотной полиэтиленовой пленки с перехлестом полос не менее 10-15 см.

Настил финишного покрытия из досок, которые крепятся к лагам при помощи саморезов или гвоздей. Древесина в районе контакта с кабелем обрабатывается антипиренами, что снижает риск возгораний. Система полностью готова к работе.


Если электрический пол делается на основе бетонной стяжки, то заливка его осуществляется в том же порядке, что и водяного. Рекомендуется дополнительно усилить строительную конструкцию полимерной армирующей сеткой поверхность с уложенным кабелем. После выполнения данной операции можно переходить к настилу финишного покрытия.


Инфракрасный теплый пол

Монтаж пленочных и стержневых нагревательных элементов выполняется одинаково и зависит от типа строительной конструкции. В бане с деревянными полами использование инфракрасных систем не рекомендовано в силу сложности обеспечения необходимой гидроизоляции. Устройство теплого пола с инфракрасными матами выполняется в следующем порядке:

  • На черновую бетонную стяжку укладывается термопленка, выполняющая роль теплоизоляции и отражающей поверхности.
  • На подготовленном основании раскатывается пленка или стержневые маты, которые крепятся с помощью двухстороннего скотча.
  • Производим подключение и тестирование системы
  • Нагревательные элементы полностью покрываются клеящим составом без пропусков, него укладывается керамическая плитка или клинкер.

Напольное покрытие выдерживается в течение времени необходимого для полного высыхания клея. В процессе полимеризации включение системы не рекомендуется, быстрый нагрев приводит к растрескиванию и уменьшению прочности соединительной прослойки.


Выбирая теплый пол для частной бани, следует исходить из особенностей каждого вида и строительных конструкций. Водяная и конвекционная кабельная система сложны в монтаже, но могут быть установлены на деревянной или бетонной основе. Инфракрасные полы в бане можно сделать только с использованием керамической или клинкерной плитки в качестве финишного покрытия.

Видео как сделать теплый пол в бане

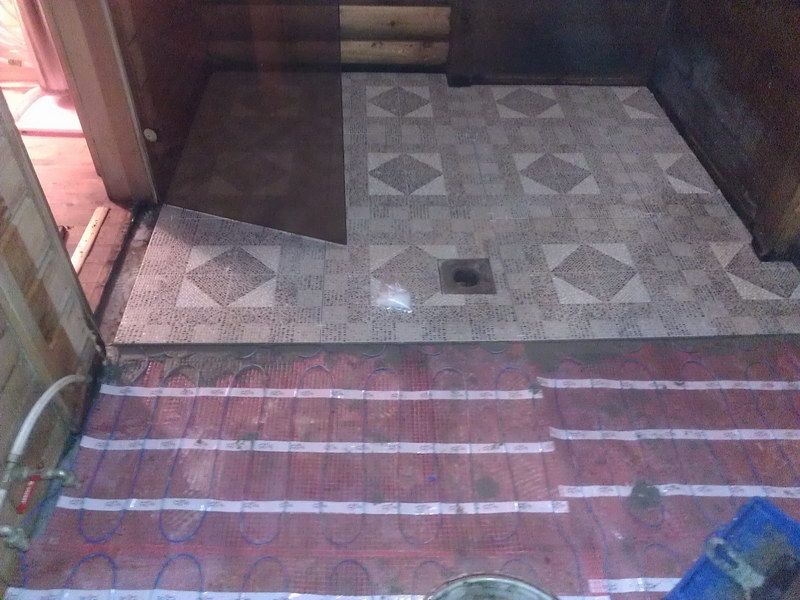

Электрический теплый пол в бане. Особенности монтажа под плитку

Кому на Руси полы хороши

Теплые банные полы придуманы очень давно, еще древними греками, а усовершенствованы античными римлянами. Впрочем, сохранив, греческое название этого изобретения — гипокауст.

С точки зрения конвекции и КПД всей отопительной установки, гипокауст можно назвать оптимальной конструкцией. Впрочем, эта конструкция имеет и недостатки, причем существенные.

Недостатки

  1. В первую очередь дороговизна и низкая ремонтопригодность. Да и первичный монтаж весьма хлопотный процесс.
  2. Второй недостаток — излишняя склонность к пересушиванию воздуха. В бане, с ее повышенной влажностью можно было бы не бояться такого явления. Но если речь идет о комнате отдыха и предбаннике, то обеспечение оптимальной для человека влажности воздуха становится реальной проблемой.
  3. Третий недостаток — невозможность температурного зонирования по вертикали. Если в обычной бане при необходимости остыть, достаточно переместиться пониже (это правило верно, не только для парной), то в помещении с гипокаустом на такое рассчитывать не приходится — у пола жарче, чем на средних высотах.
  4. Ну и четвертый серьезный минус — нелюбовь дерева к разбежкам во влажности и нагреве. Вроде бы прогреем и высушиваем, но на деле выходит, что дерево, припекаемое с одной стороны и увлажняемое с другой, гниет меньше, однако рассыхается и коробится.

Из всего сказанного делаем вывод: теплые полы в бане хороши не с деревом, а в сочетании с другими, менее классическими материалами отделки пола, например, плитка.

С другой стороны, очень уж соблазнительно ощущать под ногами теплый пол. Но есть ли смысл во всех этих хлопотах? Ведь в небольшой бане достаточно плеснуть на деревянную обрешетку, покрывающую бетонный пол или плитку — комфорт, причём вполне приличный, обеспечен.

Организация вентиляции

Пол в бане должен хорошо просыхать, а свободное пространство под ним – вентилироваться. Плохая циркуляция воздуха приводит к повышению сырости внутри помещения. В таких условиях начинают развиваться колонии грибков и гнить доски. Ни одна деревянная постройка не выдержит больше 2-3 лет в условиях, где нет нормального оттока воздуха, и живут колонии грибков.

Варианты вентиляции:

Вентиляционные окошка для отвода воздуха могут располагаться и под бетонным полом, однако, в этом случае вам придется сделать такие же отверстия в стяжке.

К таким конструктивным решениям следует прибегать только в том случае, если в бане будет устанавливаться обычная вентиляция в виде отверстия с решеткой внутри стены.

Достоинства теплых полов в бане

Имеет теплый пол в бане и достоинства, помимо, упомянутых. Они проявляют себя только в том случае, когда речь идет о больших площадях и когда в бане смонтировано отопление, позволяющее ей не вымораживаться зимой во время длительных перерывах в эксплуатации.

Проще можно сказать так: для банных комплексов или больших по площади помещений можно подумать, как сделать теплый пол в бане. Для небольших же банек это просто ненужная трата средств и сил. Хотя окончательное решение, конечно же, за застройщиком.

Укладка инфракрасной пленки

Если речь идет о том, как уложить теплый пол в деревянной бане или другой постройке, то самым дешевым и простым вариантом будет использование инфракрасной пленочной системе. Рулонная термическая пленка легко расстилается, а нагревательные элементы на ней фиксируются при помощи клейкой ленты или прочих дешевых материалов, по стандарту используемых в монтаже подобных конструкций. Поверх нее не нужно заливать стяжку, долго ждать и бояться, что плохо высохший раствор станет причиной для неполадок.

Сверху на инфракрасные маты, соединения которых герметичны, заливается клеевая смесь, если укладывается пленочный электрический теплый пол в бане под плитку керамическую или керамогранит. В отдельных случаях облицовку укладывают непосредственно поверх матов, но специалисты рекомендуют использовать изоляционно-выравнивающий слой материала.

Инфракрасный теплый пол в бане под плитку или другие материалы отличается герметичностью и абсолютной электробезопасностью. Учитывая их малую мощность в сравнении с системами, в которых нагревательный элемент представлен энергокабелем, их можно использовать и для деревянных перекрытий без каких-либо опасений за уровень пожарной безопасности.

Предельный температурный режим работы такой системы не превышает 45 градусов по Цельсию. Такая температура позволяют посетителям бани чувствовать себя комфортно, а также защищает материалы перекрытия от деформации. Полы с такой системой подогрева не увеличиваются в высоте более чем на 2 сантиметра.

Если под финишное покрытие заливается тонкий слой стяжки, то все работы в совокупности займут не более 5 дней.

Разновидности и особенности

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Хочется ощущать тепло под ногами в бане везде, в том числе в моечной и парилке — решением будет водяной теплый пол в бане. Он довольно затратен при монтаже и практически не ремонтируется — любой ремонт, по сути, сводится к замене всей конструкции. Зато у него самые низкие эксплуатационные расходы. И еще он не боится влажности, поэтому хорош в моечной и парилке. Так что это самый универсальный вариант.

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

  • Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
  • Во-вторых, печи топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Более легкой по весу и простой по монтажу стоит признать электрическую систему теплого пола. Теплый пол в бане своими руками проще всего выполнить именно такой. Электрические полы бывают двух основных видов. Первый, в виде матов. Второй, в виде нагревательного провода, укладываемого, как и водяные трубы, зигзагами.

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок. Даже с соблюдением всех предосторожностей.

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Способы установки и используемые материалы

Уложить теплые полы в бане от отопления можно различными способами:

  1. Бетонная стяжка считается одним из самых эффективных способов при обустройстве теплых полов в бане. При ее заливке можно значительно сэкономить на строительных материалах и получить качественное влагостойкое покрытие. Недостаток такого способа заключается в том, что вводить водяной подогрев полов в эксплуатацию можно исключительно после абсолютного высыхания стяжки (примерно через месяц после ее заливки). Также очень сложно будет производить ремонтные работы, поскольку для этого потребуется выполнить демонтаж стяжки, что очень затруднительно.
  2. В качестве теплоизоляционного слоя можно использовать плиты из полистирола с отражающим фольгированным слоем и фиксационными углублениями для монтажа отопительного контура. Но, даже после укладки на систему придется заливать стяжку.
  3. Монтаж водяного теплого пола в деревянном перекрытии также возможен, но для его производства придется предварительно составлять подробную схему. Причина в том, что теплый пол в бане от печки схема которого составляется, может быть уложен в предварительно пропиленные отверстия в лагах, а значит, их размещение придется предопределить.

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло. Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы.

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Устройство и подготовка пола


Поверх уложенных материалов и труб заливается бетонная стяжка
Теплый пол в бане от печки по схеме делается из следующих слоев:

  1. Слой гидроизоляции, который будет защищать покрытие пола от сбора конденсата.
  2. Теплоизоляционный слой позволит сохранить теплоту, которая может пройти через перекрытия.
  3. Для защиты изоляции укладывается армирующая сетка.
  4. Слой отражающих материалов с фольгой, которые будут отражать теплоту в комнату.
  5. Трубопровод, укладка которого проводится в виде спирали, для равномерного обогрева площади.
  6. Стяжка для выравнивания поверхности с малым наклонов к сточному отверстию.
  7. Укладка финишного напольного покрытия.

Если пол будет укладываться на открытую землю, то перед слоем гидроизоляции следует насыпать подушку из гравия и песка, а также уложить слой керамзита. Керамзит дополнительно выполнит теплоизоляционную функцию.


Перед любой работой необходима подготовка. Для пола, который будет обогреваться от печи, следует приготовить основание и сделать слив. Работа выполняется следующим образом:

  1. Нужно вынуть грунт между фундаментом, под моечной комнатой и утрамбовать поверхность. В стене потребуется предварительно проложить трубу для слива воды в канализацию.
  2. Делается засыпка из песка и щебенки высотой 15-20 см, после чего подушка трамбуется.
  3. Утепляется основание с помощью керамзита. Слой материала составляет 15-20 см в зависимости от климата.

Подготавливая поверхность, нужно помнить об уклоне для водостока.

Подробнее о водяных системах

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Не забываем, что система водяных теплых полов нуждается в циркуляционном насосе — самотеком она работать не будет. Перед тем как заливать систему раствором (закрывать покрытием) обязательно систему опрессовываем (проверяем под давлением)— потом вскрывать и устранять течь будет хлопотно. Спаек и фитингов по трассе укладки не допускается, они возможны только в коллекторных шкафах.

Как уложить кабель?

Для монтажа кабельных секций потребуется уложить на подготовленную поверхность крепёжные конструкции. Укладку проводят «улиткой». Для матов в них нет необходимости. Маты раскатывают по поверхности пола.

Расстояние между лентами 1 см. Крепление проводят с помощью скотча. Рекомендуют использовать маты с сеткой из стекловолокна. Проводят параллельное соединение всех лент. Между витками кабеля укладывают термодатчик; его размещают в гофрированной трубке. Кабельный «тёплый пол» в бане выполняют своими руками.

На стене предусматривают место для термодатчика. Обычно его устанавливают около розетки. Все проводники размещают в гофре. Их подсоединяют к терморегулятору. Для гофры предусматривают штробу на полу и на стене. Проводят подключение сетевых кабелей и проводников системы «тёплый пол» к регулятору; схема указана на обратной панели устройства.

Рекомендуем: Как укладывается сетка для тёплого пола?

Систему тестируют, заливают стяжкой. Если на полу планируется облицовка из плитки, то кабель заливают клеевым раствором.

Термоплёнку устанавливают, так же как и кабельные маты, но её рекомендуют закрыть полиэтиленом, чтобы защитить систему от конденсата. На систему укладывают подложку и проводят облицовку пола. Если финишное покрытие предполагает использование плитки, то плёнку закрывают листами ГВЛ. Для монтажа вагонки необходимы лаги.

В бане можно установить любой напольный обогрев. Проще всего уложить термоплёнку или кабель. Для жидкостной магистрали потребуется много времени и финансов. Необходимо просчитать возможность монтажа водяного контура на поверхность с уклоном.

Специалисты рекомендуют использовать комбинированный «тёплый пол» для различных отделений в бане.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

    Похожие записи
  • Можно ли укладывать тёплый пол под линолеум?
  • Как выполнить монтаж водяного тёплого пола своими руками?
  • Сколько стоит тёплый пол?
  • Как проводят монтаж тёплого пола Лавита?
  • Какие бывают маты для тёплого водяного пола?
  • Как уложить тёплый пол под ламинат на деревянный пол?

Электричество как оно есть

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Подготовительные работы

При строительстве фундамента необходимо продумать дренажную систему. Выводят трубу для слива. Устанавливают трап; это узел, через которой вся вода в помещении будет подаваться в резервуар для сточных вод.

Трап защищают решёткой. Строят фундамент. Выполняют подготовительные работы для монтажа напольной системы обогрева.

  1. Пол для бани должен быть хорошо утеплён, поэтому на фундаменте выполняют засыпку из керамзита или из щебня. Толщина засыпки 20 см. Все материалы хорошо утрамбовывают.
  2. На поверхность укладывают гидроизоляционную мембрану. Листы располагают внахлёст 15 см. Мембрану заводят на стены.
  3. На гидроизоляции формируют покрытие из утеплителя; минеральной ваты, базальтовых или полистирольных плит. Утеплитель закрывают гидроизоляцией.
  4. Укладывают армированную сетку.
  5. Формируют каркас для наклона пола. Производители предлагают конструкции из металлических реек. Они крепятся к окружности. Её диаметр должен совпадать с размером отверстия трапа. Окружность устанавливают на сливное отверстие. Рейки поднимают и укрепляют на нижней поверхности стены.
  6. По созданному каркасу будет заливаться бетонный раствор.
  7. Формируют черновую стяжку. Её толщина 10 см. После высыхания покрытие обрабатывают мастикой с антисептиком. Необходимо предохранить пол от влаги и от распространения плесени.

На черновую стяжку укладывают базальтовые плиты. Их защищают от конденсата полиэтиленовой плёнкой. По нижнему периметру стены укрепляют демпферную ленту. На пол укладывают отражающий фольгированный экран.

Для водяного «тёплого пола» и для кабельных секций понадобятся крепления. Рекомендуют установить сетку МАК, монтажную ленту, шины с замковым приспособлением.

Рекомендуем: Как подключить смесительный клапан для тёплого пола?

Теплый пол электрический в бане своими руками

Теплые полы в бане

Электрический теплый пол в бане — это не просто повышение комфорта, но и снижение вероятности образование грибка и плесени в помещении. Именно поэтому он находит все большее применение при обустройстве банных помещений.

Но баня это помещение с повышенной влажностью, поэтому применение электрических устройств должно быть очень взвешенным и острожным. Да и следует учитывать, что далеко не все виды теплых полов подойдут для монтажа в таких условиях.

Виды электрического теплого пола которые можно применять в бане

Теплые полы в бане применяли еще во времена Римской империи. Сейчас времена изменились. И если раньше использовали для обогрева дым, то сейчас в основном используют электроэнергию. Но к сожалению далеко не любой теплый пол электрический в баню стоит монтировать.

Теплые полы в стяжке

Обычно систему теплого пола монтируют под плитку или непосредственно в стяжку. Это позволяет снизить вероятность попадания влаги на контактные элементы или непосредственно на греющие элементы. Но возможны варианты монтажа под линолеум, ламинат и другие виды поверхности. Но для бани такие варианты не подходят и поэтому их следует исключить.

Обратите внимание! Монтаж теплого пола под такие поверхности как дерево, ламинат, паркет, пробка, кавролин и другие материалы с низкой теплопроводностью значительно снижает его эффективность. Ведь такие материалы плохо передают тепло, а их к тому же нельзя сильно нагревать во избежание ил порчи.

Электрические теплый пол с греющим кабелем

Итак:

  • Наибольшее распространение получили так называемые греющие кабели и тепловые маты. Принцип их действия основан на протекании тока по специальному кабелю, который в процессе этого нагревается и передает излишки тепловой энергии поверхности пола.
  1. Такой тепловой кабель выпускается бухтами и тепловыми матами. Цена на обычную бухту теплового кабеля несколько ниже, но здесь вы сталкиваетесь с проблемами правильного монтажа. Ведь такой кабель нельзя гнуть как вам заблагорассудится. Кроме того, нельзя допускать пересечения и соприкосновения. Поэтому тепловые маты, представляющие собой сетку с уже уложенным тепловым кабелем, значительно проще в монтаже.
  2. Еще один нюанс который следует упомянуть при выборе теплового кабеля это количество жил. Ведь такой теплый пол электрический для бани может быть одно – или двухжильным. Особенность монтажа одножильного кабеля заключается в необходимости его укладки таким образом, чтоб начало и конец кабеля были в одном месте.
  • Для монтажа в стяжку предназначены и появившиеся не так давно жидкостные электрические полы. Принцип их действия основан на применении обычного греющего кабеля, который уложен в трубу, заполненную водой. Водяной контур имеет замкнутую структуру и не имеет циркуляции.
  1. Такие теплые полы в бане электрические выгодно отличаются повышенной электробезопасностью, более высокой способность аккумулирования тепловой энергии и самое важное ремонтопригодностью. Ведь вы можете заменить греющий кабель без снятия стяжки.

Теплые полы под плитку

Но если стяжка уже смонтирована, то вполне возможен вариант монтажа теплого пола под плитку. Этот вариант менее трудоемок, но такой обогрев имеет меньшую тепловую емкость. К недостаткам такого способа монтажа можно отнести и меньшую электробезопасность.

На фото стержневые углеродные теплые полы

Итак:

  • Теплые полы электрические в бане под плитку должны иметь небольшой диаметр, дабы необходимый для них слой клея был минимальным. Именно исходя из этого требования существуют греющие кабели меньшего диаметра, которые поставляются тепловыми матами и вполне могут быть использованы для монтажа в слой плиточного клея.
  • Так же существуют стержневые углеродные теплые полы. Их принцип действия основан на протекании тока через специальные углеродные теплоэлементы, которые при этом выделяют тепло. Такие теплые полы имеют вид верёвочной лесенки, где в роли каната выступает питающий кабель, а в роли лесенок тепловые элементы.
  • Хорошим вариантом являются теплые полы на основе аморфно металлической ленты. По своей структуре она напоминает обычную сетку, но выполнена из специального быстро охлаждённого металла. Благодаря этому толщина такой сетки всего несколько миллиметров. Кроме того, инструкция по их применению гласит что они имеют высокую энергоэффективность и низкий уровень электромагнитного излучения.

Обратите внимание! Теплые полы на основе аморфно металлической ленты стоит применять только в сочетании с другими видами отопления либо если она у вас хорошо утеплена. В противном случае ее максимальной температуры в 40⁰С вряд ли хватит на обогрев всего помещения.

  • Последним возможным вариантом является пленочный теплый пол. Причем применять возможно только теплые полы на основе биметаллической ленты. Его принцип действия основан на сочетании сплавов алюминия и меди, при протекании тока по которым выделяется тепло.

Биметаллический пленочный теплый пол

  • Такой пленочный теплый электрический пол в бане применяется достаточно редко. Ведь под плитку его монтировать следует только с применением специальных армирующих сеток или с укладкой поверх нагревательных элементов гипсокартона. В противном случае плитка отслоится.

Меры безопасности при монтаже электрического теплого пола в бане

Если вы собрались монтировать электрические теплые полы своими руками, то следует знать хотя бы элементарные правила его монтажа. Тем более в бане. Месте достаточно влажном, что плохо сочетается с электрической энергией. Да и за некоторыми «специалистами», которые взялись выполнить работу подешевле нужен глаз да глаз.

Итак:

  • Прежде всего следует помнить, что теплые электрические полы в бане должны быть смонтированы таким образом, дабы они не находились под мебелью или другими предметами, мешающими теплообмену. И если для низкотемпературных теплых полов на основе аморфно металлической ленты это не так принципиально, то другие виды теплых полов могут перегреться и перегореть.
  • При заливки стяжке или монтаже плитки обязательно убеждаетесь в отсутствии воздушных пробок вокруг теплых полов. А вот температурный датчик напротив следует поместить в гофре. Это позволит легко заменить его при поломке.
  • Если вы монтируете теплый пол на основе греющего кабеля, то обязательно подключите экранирующий экран к сети заземления. Это значительно снизит вероятность поражения электрическим током.
  • Вообще, что касается подключения электрического теплого пола к сети хотелось бы остановится подробнее. В первую очередь стоит помнить, что согласно п.13.15 ВСН59 – 88 номинальная мощность одного отопительного прибора не должна превышать 2кВт. Поэтому если планируется укладка теплых полов большей мощности их следует разделить на два или три питания. Это будет правильным и исходя из возможности поломки одного из элементов.

Монтаж электрических теплых полов

  • Электрические теплые полы в бане должны подключаться через автомат УЗО. Причем согласно п.7.1.48 ПУЭ дифференциальный ток такого защитного устройства не должен превышать 30мА.
  • Регулятор теплого пола при установке в бане должен иметь соответствующую защиту. Для данного помещения она должна быть не ниже IP Розетки же или автоматические выключатели для включения теплого пола должны находиться в другом помещении.
  • При монтаже электрического теплого пола под плитку, как продемонстрированно на видео, исключите установку тяжелых предметов в месте расположения электрических теплых полов. А во время монтажных работ старайтесь не наступать на него, особенно в жесткой обуви. Ведь это может привести к их передавливанию.

Вывод

Вообще монтаж электрических теплых полов дело хоть и не очень сложное, но требовательное к соблюдению технологии. Ведь согласно статистики большая часть поломок электрических теплых полов связана с некачественным монтажом. Поэтому если вы не уверенны в своих силах лучше сразу пригласите специалистов, которые уже точно имеют опыт работы с данным видом теплых полов.

Как самостоятельно уложить водяной теплый пол в бане своими руками


Традиционно в русской бане использовали деревянный пол. Настил из дерева хорошо сохраняет тепло и приятен на ощупь. Но что делать, если в парной и предбаннике решено залить бетонное основание? Как вариант, можно уложить водяной теплый пол в бане своими руками.

Можно ли в бане делать водяной пол?

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от инфракрасных и электрических полов, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

  1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
  2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
  3. Равномерный прогрев помещения, отсутствие холодных зон.
  4. Возможность отопления сразу нескольких помещений от одного котла или печки.
  5. Возможность отключения системы отопления в летнее время.

Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Как правильно уложить «пирог» пола

Чтобы смонтировать жидкостный пол в бане самому, без необходимости уменьшения высоты потолков, следует предусмотреть монтаж системы отопления еще на ранних этапах строительства, а именно при заливке фундамента в будущем здании.

Работы по укладке проходят следующим образом:

  1. Подготавливается основание для работ. Предварительно делается выборка грунта в месте заливки стяжки. Осуществляется подсыпка песка. Грунт трамбуется. Сверху укладывается полиэтиленовая пленка или рубероид и таким образом, обеспечивается гидроизоляция будущего пола.
  2. Теплоизоляция. По периметру выставляются бетонные пасынки, делается армирующая обвязка. Сверху слоя гидроизоляции укладываются полистирольные плиты. Для фиксации стыков замки проходят монтажной пеной.
    Чтобы утепление пола бани водяным отоплением было эффективным, дополнительно выкладывают пенополистирол вертикально по внутреннему периметру стяжки. Это позволит предотвратить появление мостика холода.
  3. Сверху стелется экофол – теплоизолирующий материал, используемый в конструкции теплого пола, в бане или других помещениях. Стыки экофола проклеиваются скотчем.
  4. Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. По арматуре раскладывают трубу, которая будет использоваться в качестве контура. Возможно применение пластикового или металлического материала. При необходимости можно использовать специальные полы на матах. Подложка помогает проложить трубопровод с минимальными сложностями.
    Укладку выполняют двумя способами. Улиткой – имеет вид раскручивающейся спирали, или змейкой. Способ змейкой более трудоемок, но позволяет прогревать помещение более равномерно.
    Схема укладки водяной системы обогрева пола в бане выбирается в зависимости от технических характеристик помещения и общей отапливаемой площади. Отводы трубы поднимают над уровнем основного пола на 50 см.
  5. Заливка стяжки. Толщина бетонного основания около 10 см. Трубопровод должен приблизительно находиться посередине стяжки. Во избежание растрескивания, в раствор добавляют специальные присадки пластификаторы для теплого пола. После заливки стяжку закрывают целлофановой пленкой и регулярно поливают водой до полного высыхания.
  6. После проведения всех отделочных работ, в бане устанавливают коллекторы и подключают термостаты. Запитывают водяной контур от банной печки или котла.

Система теплых водяных полов в бане имеет множество преимуществ, одним из главных является отсутствие холодных зон после установки. Система отопления с тёплыми полами может эффективно использоваться и в парилке сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в бане имеет один существенный недостаток. По сравнению с аналогичной инфракрасной или электрической системой отопления, водяной достаточно сложно монтировать. По этой причине устройство водяных полов в бане лучше всего доверить профессиональной строительной бригаде.

Какие самые распространенные ошибки допускаются при монтировании?

  • Вывод отводов – должен быть в месте, где планируется установить водяной коллектор. Обычно коллектор монтируют в предбаннике. Отводы перед заливкой стяжки необходимо подвести как можно ближе к этому месту. Идеальным является вариант, при котором еще перед началом строительства изготавливается проект водяного отопления пола банного помещения.
  • Отсутствие возможности регулировки температуры полов. При интенсивной топке, особенно железной банной печи, нагрев теплоносителя в полу легко достигнет 80-90°С. Ходить по таким полам в парной практически невозможно.
    Решить проблему можно установив узел смешивания (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключить систему отопления в летнее время. Также с помощью коллектора удается создать индивидуальное отопление по зонам, запитанное от одной печи.
  • Отсутствие теплоизоляции. Пытаясь сократить расходы, некоторые хозяева экономят на использовании теплоизоляционных материалов. В результате пол промерзает, долго прогревается, наблюдаются большие теплопотери.
  • Самостоятельное изготовление и установка водяного теплообменника в печи. Любые нарушения могут стать причиной разрыва контура и создания опасной аварийной ситуации. Лучше всего выбрать уже готовые банные печи с водяным контуром отопления для подключения пола. Большинство современных производителей предлагают потребителю многофункциональные модели отопительного оборудования.

Чтобы снизить возможные ошибки при монтаже, рекомендуется заказать проект бани с учетом прокладки водяного контура. Готовая проектная документация поможет выполнить все работы быстро и качественно.

Чем закрыть пол в бане, каким покрытием?

Финишное покрытие тёплого водяного пола должно соответствовать нескольким базовым требованиям:

  1. Иметь высокую теплопроводность.
  2. Быть устойчивым к воздействию влаги и перепадам температур.


Дополнительным требованием является износоустойчивость и возможность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, в помывочной и парной лучше всего постелить керамическую плитку или керамогранит.

При выборе плитки стоит остановиться на выборе изделий с противоскользящим покрытием. Подойдет материал с фактурной поверхностью. Строительство полов и выбор материала для сауны проходит по тому же принципу.

Что выбрать – водяной или электрический пол в бане?

У каждого из вариантов есть как свои преимущества, так и недостатки. Так, полы с водяным подогревом требуют длительного времени для проведения монтажных работ. А также определенной квалификации от того, кто будет выполнять укладку. Но в процессе эксплуатации все затраты полностью окупятся экономичностью системы отопления и высокой теплоотдачей.

Электрические полы укладываются быстрее, но существует вероятность поражения электрическим током. Особенно аккуратно следует проводить монтажные работы в деревянных постройках, чтобы исключить вероятность возгорания вследствие короткого замыкания.

Также следует обратить внимание на сложность проведения ремонтных работ, но проблемы существуют как в случае эклектического, так и водяного теплого пола.

В остальном выбор остается за хозяином бани. В любом случае, посещать баню с теплыми полами намного приятнее, чем после банных процедур наступать на холодную поверхность. Поэтому затраты полностью окупятся за счет комфорта и создания особенных условий в помещении.

схема водяного пола под плитку, из бутылок, устройство в деревянной бане на фото и видео

Содержание:

Всем известно, что тепло поднимается вверх. Не является исключением и банное помещение, где даже с высокими температурами воздуха покрытие пола остается холодным, доставляя дискомфортные ощущения нашим ногам. Да и простудиться совсем недолго. Для создания нормального микроклимата многие устраивают теплый пол в бане от печки, не тратя деньги на приобретение системы электрообогрева. С задачей по обогреву пола отлично справится водяная сеть, теплоноситель которой будет подогреваться от печи.


Отличительные особенности системы

Если принято решение вместо котла пользоваться печью, над топочным участком следует установить теплообменник. Для этого прекрасно подойдет бак из металла либо трубные регистры. От теплообменной точки водяное отопление прокладывается в помещения, где оно необходимо.

Теплые полы в бане от печи – дело несложное, но имеет некоторые особенные отличия. Для того, чтобы холодная вода по трубам могла возвращаться в тепловой обменник, потребуется установка циркуляционного насоса. Без него обходятся в тех случаях, если печка располагается несколько ниже уровня полов. Но в таком случае трубы должны быть в диаметре несколько больше, чем обычно – не менее двадцати четырех миллиметров. Но и тогда циркуляция воды будет оставлять желать лучшего, система будет работать с низкой эффективностью.

Основная проблема системы подогрева полов от кирпичной печки заключается в том, что нет возможности регулировать температурный режим, как это возможно с котлом. Чтобы нашим ногам было тепло и приятно, температура пола должна быть в пределах сорока градусов тепла. А вода в бане подогревается иной раз до кипения. Это означает, что кроме насоса в сеть придется вмонтировать смесительную точку.


Так как вмонтировать в печку тепловой обменник большого размера нет возможности, рядом устанавливается аккумуляторная емкость. С помощью стальных трубок ее соединяют с теплообменным баком. Чтобы избежать потерь тепловой энергии через пол, поверхность его основания покрывают теплоизоляционными материалами. Они прекрасно отражают энергию и помогают поднять температуру в банном помещении.

Если рассматривать фото систем подогрева полов, то можно не увидеть еще одно отличие – устройство теплых полов в бане подразумевает наличие уклона системы в сторону стока. По нему, в случае надобности, вода свободно попадет в дренажную сеть.

Чтобы улучшить влагостойкость пола, советуют устраивать стяжку из бетона, сверху укладывать покрытие из керамического материала. Правильно сделанный теплый пол в бане под плитку считается наиболее лучшим вариантом.

Достоинства и недостатки системы подогрева пола

Водяной теплый пол в бане от печки отличается рядом преимуществ:

  • ни один из элементов обогревающей сети не будет создавать электромагнитные волны, как это происходит с электрической системой;
  • конструкция является экологически безвредной для человеческого организма;
  • в бане постоянно поддерживается оптимальный микроклимат;
  • за счет использования воды в качестве теплоносителя, подогреваемой от общей печи, создается неплохая экономия на обогреве.


К сожалению, система имеет и некоторые отрицательные моменты:

  • зимой из системы обогрева необходимо сливать воду, чтобы она не замерзла и не повредила трубы. Или придется постоянно протапливать печь, что также не совсем удобно и порой даже затратно. В таком случае многие хозяева идут на хитрость – вместо воды в систему заливают антифриз;
  • на подогрев аккумуляторной емкости затрачивается много тепла. По этой причине печь начинает хуже обогревать парилку и помещение для помывки;
  • теплый пол в бане от печки – схема сложная, охватывающая своим прохождением под полом все помещения. Это требует солидного объема носителя тепла, время на его подогрев возрастает;
  • установив такую систему подогрева, полы придется защищать от намокания. Дело в том, что влага, дойдя до утеплительного слоя, сделает его низкоэффективным.

Способы обустройства и применяемые материалы

Для монтажа теплых полов в бане имеется несколько методов:
  1. Лучшим вариантом является стяжка из бетона. Она дает возможность экономить на материале, надежно защищает от воздействия влаги. Но в эксплуатацию такой покрытие можно вводить только через месяц после его устройства. И если вдруг повредится водопроводная система, очень сложно найти место протечки. Придется демонтировать весь пол. Читайте также: «Устройство пола в бане своими руками – варианты выполнения».
  2. Популярность пользуются плиты из полистирола. Они имеют специальный отражающий слой из фольги, имеют удобные углубления, помогающие крепить трубы. Но сверху такого покрытия придется устроить стяжку.
  3. Устроить теплый пол деревянный в бане вполне реально. Но необходимо все точно рассчитать, чтобы устроить отверстия в лагах, через которые пройдут трубы. Пол такого типа удобен в ремонте.


Устраивать теплоизоляционную прослойку можно из пенополистирола, минерализованной ваты, керамзита или пенопласта.

Схема устройства

На фото конструкция теплых полов в бане может выглядеть следующим образом:

  • слой гидроизоляции, предотвращающий накапливание в полу конденсата;
  • теплоизоляция – помогает сохранять тепло;
  • армирующая сетка, с помощью которой создается защита изоляционного слоя;
  • фольгированный отражатель, направляющий тепло в помещение;
  • трубопроводная система спирального типа, чтобы пол обогревался равномерно;
  • стяжка, имеющая уклон в сторону стока;
  • чистовое покрытие.


Чтобы уложить пол на грунтовое основание, перед гидроизоляционным слоем устраивается плотная песчаная подушка, поверх которой засыпается керамзит, выполняющий роль дополнительной теплоизоляции. Читайте также: «Как правильно сделать полы в бане своими руками».

Мероприятия подготовительного характера

До начала работ по обустройству теплого пола необходимо подготовить основу, продумать правильную систему слива.

Работы выполняются в следующей последовательности:

  1. Проводится выемка грунта внутри помывочного отделения в пределах его фундаментной основы, поверхность тщательно трамбуется. Одновременно с этим в фундаментную стенку закладывается труба, по которой планируется сток воды в канализационную сеть.
  2. После этого устраивается песчано-щебневая подушка толщиной в пятнадцать сантиметров, уплотняется.
  3. Сантиметров на двадцать засыпается все керамзитом. Уклон при этом соблюдается.

Монтажные работы

Некоторые хозяева экспериментируют, пытаясь использовать дешевый способ — устраивают теплый пол в бане из бутылок. Но лучше всего пользоваться медными или металлопластиковыми трубками.


Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

  1. В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
  2. Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
  3. Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
  4. Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками»). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
  5. Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
  6. Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

Пол в ванной с подогревом | Стоимость подогрева пола в ванной

Полы с подогревом в ванных комнатах — воплощение роскоши, но это не значит, что они несут непомерную стоимость. Среднестатистический домовладелец понятия не имеет, насколько доступны полы с подогревом и что они могут даже сами установить электрическую систему подогрева пола, если захотят. Если это похоже на вас, вы попали в нужное место. Лучистое отопление WarmlyYours помогает ликвидировать разрыв, делясь своим опытом. Мы поделимся элементами, которые входят в стоимость теплого пола, для покупки и эксплуатации системы электрического теплого пола; как установить теплый пол в ванной; и какие типы полов совместимы с системой лучистого отопления.

Посетите нашу страницу «Подогрев пола в ванной» для получения дополнительной информации!

Сколько стоит пол с подогревом в ванной?

Системы подогрева полов для утепления плитки в ванной комнате стоят от 5 до 12 долларов за квадратный фут для электрических подогреваемых матов, рулонов или кабелей с фиксирующими планками. Стоимость подогрева пола достигает $ 15-20 за квадратный фут для нагревательных кабелей с водонепроницаемой установочной мембраной вместо фиксирующих полос. Вы можете рассчитать, сколько будет стоить пол с подогревом для вашей конкретной ванной комнаты, используя конструктор цен на теплый пол от WarmlyYours.

Учитывая, что площадь ванной комнаты среднего размера, как правило, составляет около 50 квадратных футов, из которых около 35 квадратных футов могут быть отапливаемыми (нельзя нагреть прямо у стены или под постоянными приборами, такими как туалетные столики, душевые, ванны или туалеты), Таким образом, цена системы теплого пола составит от 175 до 420 долларов. Если вы хотите использовать водонепроницаемую монтажную мембрану, это повысит цену до 5–700 долларов.

Для получения подробного плана установки подогрева пола и сметной стоимости вашего следующего проекта перейдите в раздел «План этажа 101 ванной комнаты», где вы можете выбрать план этажа, который лучше всего отражает форму вашей собственной ванной комнаты.

Ванная комната — План 95
Полы : Плитка, Мрамор или Камень Дополнительный пол: Изоляция дерева Поверхность: 147 кв. Футов Напряжение: 120 В

Ориентировочная стоимость обогрева этой ванной комнаты с помощью кабеля TempZone с полосами будет 930 долларов.83 и TempZone Flex Roll общая сумма составит $ 1 233,99 . Щелкните здесь, чтобы узнать подробнее об этом предложении.

Используется ли много электричества для полов с подогревом в ванной?

Нет, небольшая ванная комната будет потреблять только около 3 центов электроэнергии за час работы. Стоимость эксплуатации подогрева пола в ванной комнате варьируется в зависимости от стоимости электричества в вашем районе, но, как правило, его эксплуатация стоит всего гроши в день. Лучший способ максимизировать экономию энергии с помощью системы подогрева пола — это использовать программируемый термостат подогрева пола, такой как nSpire Touch, который позволит вам настроить систему подогрева пола так, чтобы она включалась только тогда, когда вам это нужно.Большинство домовладельцев, вероятно, находятся в своих ванных комнатах только 1-2 часа в день, но давайте переоценим и скажем, что вы нагреваете полы в ванной в течение 4 часов каждый день. Средняя стоимость электроэнергии в Соединенных Штатах составляет 0,12 доллара за киловатт-час, что обойдется вам всего в 0,11 доллара в день, 3,30 доллара в месяц и 40,15 доллара в год на обогрев ванной комнаты.

Если вы хотите знать, сколько будет стоить теплый пол для вашего следующего проекта, мы поможем вам. Просто посетите наш веб-сайт и воспользуйтесь нашим инструментом построения расценок на теплый пол

Как установить полы с подогревом в ванную комнату?

Один из самых быстрых и наименее дорогих способов обогреть пол в ванной комнате — это TempZone ™ Flex Roll.В этих рулонах есть электрический кабель, залитый змеевиком из зеленой сетки, поэтому они уже правильно разнесены. Зеленая сетка рулонов помогает защитить электрические нагревательные кабели во время установки. Коврики для ванной с подогревом или рулоны обычно устанавливают путем встраивания их тонким слоем под новый кафельный пол.

Рулоны TempZone ™ Flex под плиточный пол в ванной комнате

В частности, ролики TempZone ™ Flex устанавливаются примерно за 6 этапов.

  1. Получите индивидуальный план установки.
    Установить систему электрического теплого пола относительно просто, если у вас есть индивидуальный план установки SmartPlan от WarmlyYours. Отправив размеры вашей комнаты онлайн, WarmlyYours предоставит вам все, что вам нужно знать, чтобы начать свой проект, в том числе, какие продукты вам нужны, где должен быть расположен термостат и как расположить нагревательный элемент.
  2. Подготовьте черный пол.
    Перед тем, как приступить к укладке, необходимо убедиться, что на черновом полу нет мусора.Это означает, что из-под пола не выступают скобы, гвозди или другие острые предметы, которые могут повредить нагревательный элемент.
  3. Проверить нагревательный элемент.
    Используйте цифровой омметр для проверки нагревательного элемента. Результаты должны быть в пределах 15 процентов от значения, указанного на этикетке UL.
  4. Установите нагревательный элемент.
    Следуя инструкциям в плане установки, разверните TempZone ™ Flex Roll нагревательным кабелем вниз.Когда вы дойдете до конца участка, разрежьте сетку (не кабель) и поверните нагревательный элемент, чтобы продолжить установку. Вы также можете свободно сформировать кабель, если наткнетесь на неудобный угол или столб в комнате.
  5. Если ваш термостат совместим с датчиком температуры пола, вы можете установить его сейчас. Поместите датчик между двумя нагревательными кабелями и параллельно им, следя за тем, чтобы они не перекрывали их. Закрепите датчик горячим клеем, чтобы он не сдвинулся с места при нанесении тонкого или самовыравнивающегося цемента для крепления к полу.
  6. Еще раз проверьте нагревательный элемент.
    После установки нагревательного элемента проверьте его еще раз с помощью цифрового омметра, а также проверки цепи, чтобы убедиться, что он находится в хорошем рабочем состоянии.
  7. Установите термостат.
    Наконец, попросите электрика подключить термостат в соответствии с инструкциями, прилагаемыми к контроллеру.

При обогреве под плиткой, камнем или твердой древесиной, прибитой гвоздями, также можно использовать свободный кабель. Кабель TempZone ™ можно установить с помощью крепежных лент или монтажной мембраны Prodeso Cable.Крепежные ленты входят в комплект поставки кабеля TempZone ™. Этот вариант, как правило, самый доступный, но также и самый трудоемкий. С другой стороны, кабель TempZone ™ с мембраной Prodeso — самый простой, но и самый дорогой метод установки.

Чтобы увидеть установку кабеля в мембране Prodeso в действии, посмотрите видео ниже.

Лучшие материалы для полов с подогревом в ванных комнатах

Керамика и керамогранит — самые популярные материалы, выбираемые для полов с подогревом в ванных комнатах.От этой прочной плитки до более деликатных вариантов, таких как мрамор, электрический подогрев пола был разработан для работы практически со всеми доступными напольными материалами. А поскольку достижения в области ламината делают материал более водонепроницаемым, это еще один вариант для создания лучистого тепла для пола.

Поскольку мы говорим о ванной комнате, которая подвержена проливам воды, вы можете подумать о гидроизоляции системы теплого пола. Фактически, вы можете подумать о гидроизоляции вашего чернового пола независимо от того, есть ли у вас полы с подогревом в качестве активной защиты.Лучший способ обеспечить сухость вашего чернового пола и нагревательного элемента — это мембрана Prodeso и гидроизоляционные аксессуары. Когда дело доходит до таких комнат, как ванная, водонепроницаемость никогда не помешает!

Если вы собираетесь установить плиточный душ, безусловно, лучшим вариантом для включения системы подогрева пола является один из наших комплектов для гидроизоляции душа и подогрева пола, которые включают не только все компоненты традиционной системы гидроизоляции душа. , но также и целую предварительно подобранную систему электрического теплого пола.

Чтобы узнать, сколько будет стоить обогрев полов в ванной , вы можете использовать конструктор цен на теплый пол WarmlyYours.

Модернизация ванных комнат с подогревом

Джо Локонте, президент Olivewood Construction в Лос-Альтос, Калифорния, построил и отремонтировал ряд элитных домов в районе залива Сан-Франциско. Многие из них имеют лучистое тепло, часто по всему дому, но особенно в главной ванной, если проект представляет собой реконструкцию.Джо отмечает некоторые особенности и преимущества лучистого тепла:

Доступность: Для небольших помещений, таких как главная ванна, электрический коврик под плиточным полом является доступным методом обогрева. Для ванны площадью 200 квадратных футов коврик обычно можно купить у производителя за 200 долларов. Полная установка, исключая плитку, может быть выполнена примерно за 1500 долларов.

Простота установки: Подрядчик рисует шаблон пола ванной комнаты на бумаге или картоне и отправляет его производителю, который возвращает электрический коврик, изготовленный по размеру. После того, как электрик установит коврик, установщик плитки размазывает грязь и укладывает плитку или мрамор. Для обеспечения электрического тока обычно требуется выделенная цепь GFCI на 20 ампер и 110 вольт.

Гибкость температуры: В комплект от производителя обычно входят термостат и таймер. У вас будет несколько вариантов, когда они захотят обогреть свою ванную комнату. Например, они могут установить таймер на обогрев пола с 6 утра до 8 утра и снова вечером.Эта гибкость особенно идеальна для умеренного климата, такого как Калифорния.

Комфорт: «Полы с подогревом сохраняют тепло, чем система воздушного отопления», — говорит Локонте. «Если у вас теплые ноги, вы останетесь в тепле. И вы обычно можете установить температуру ниже, чем при принудительном воздухе, и вам будет комфортно». Это помогает экономить энергию.

В то время как лучистое тепло с помощью гидравлических трубок обычно нецелесообразно для небольших помещений в доме из-за стоимости необходимого бойлера или нагревателя горячей воды, это целесообразное рассмотрение для большого дополнения. Вы также можете модернизировать большую площадь существующего дома, сочетая в том же доме систему приточного воздуха и водяное лучистое тепло.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕНИЯ НАГРЕВА?

Существует два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

Электрическое лучистое тепло состоит из проводов, проложенных под полом. Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Есть несколько размеров на выбор или вы можете заказать коврик в соответствии со спецификациями вашей комнаты. Коврики излучающего тепла одобрены для влажных помещений, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают перед укладкой нового кафельного пола. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.

HYDRONIC

Гидравлическое лучистое тепло состоит из труб с горячей водой, проходящих под полом. Для установки им требуется лицензированный сантехник, и они должны быть подключены к водопроводу от водонагревателя или бойлера, поэтому проект немного сложнее, чем электрическое отопление.С другой стороны, лучистое тепло для горячей воды намного дешевле, чем электрическое.

Водяные лучистые тепловые трубы устанавливаются на специализированную подкладку из фанеры с предварительно вырезанными каналами для труб. Для плиточных полов поверх нее кладут цементную подкладную плиту, после чего укладку плитки можно продолжить как обычно.

Как и электрическое лучистое отопление, гидроника должна устанавливаться либо до того, как зайдет новый пол, либо со стороны подвала или подполья под подкладкой.

Когда вы просто не можете перенести еще одну осень или зиму без комфорта теплых полов, самое время запланировать обновление напольного покрытия. Плитка для пола с подогревом преобразит ваш дом.

Покупаете новую плитку? Обратите внимание на керамогранит, камень и керамическую плитку, которые отлично сочетаются с лучистым теплом.

Установка теплого пола — старый дом

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной.Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его в своем доме с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая вас полностью. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов.Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях.Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола будет потреблять примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем квалифицированному электрику подключить новую электрическую цепь. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута.Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к размещению. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или расширяться в углы неправильной формы.Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проходить кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т.п. он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Водяные лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры.Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления. Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность.Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации). Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Электрокабельные системы: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www. easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www. roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатный звонок
831-685-WARM (9276) — офис
831-685-9278 — факс

Согрейте полы в ванной комнате с помощью лучистого тепла

Разве не было бы хорошо иметь теплые полы в ванной холодным зимним утром? Представьте, как комфортно было бы выпрыгнуть из горячего душа на теплый пол и вообще в теплую ванную комнату.

Если это звучит хорошо, подумайте об установке системы лучистого отопления вместе с полом во время следующего ремонта ванной комнаты.

Полы в сочетании с системой лучистого тепла — это экономичный и энергоэффективный способ утеплить ваш дом. Он может быть электрическим, водонагревательным (горячая вода) или воздушным обогревом — все с использованием труб, установленных под полом. С помощью системы лучистого тепла ваша комната и пол нагреваются через поверхность пола, а не через воздух над ней от традиционного обогревателя или печи.

И хотя другие типы полов могут справиться со своей задачей, плитка — лучший пол для лучистого тепла, особенно в ванных комнатах.

Основные соображения при установке водяных полов с подогревом

Когда вы выбираете плитку для использования с новой системой лучистого отопления в ванной, нужно иметь в виду два важных вопроса.
Водонепроницаемость
Вода в ванных комнатах неизбежна, поэтому водонепроницаемые полы просто необходимы. Вот почему, благодаря влагостойкости и долговечности, плитка является популярным выбором для многих домовладельцев. Он бывает из керамики, стекла, фарфора и металла.
Узнать больше о различных видах плитки »
Электропроводность
В частности, керамическая и мраморная плитка являются отличными проводниками тепла — именно того качества, которое вы хотите для своих полов с водяным подогревом.Среди всех вариантов наиболее удачной будет плитка из керамики и мрамора.

Плитка и лучистое отопление: экономичное сочетание

Система лучистого тепла согревает не только ваш пол. Он с нуля согреет всю вашу ванную комнату. Фактически, для обогрева комнаты с помощью лучистого тепла требуется меньше энергии, чем для традиционной печи.
Узнайте больше о снижении затрат на электроэнергию с помощью лучистого тепла »
Плитка — менее дорогой вариант напольного покрытия, чем древесина твердых пород и мрамор.Дизайн вашей ванной комнаты с плиточным полом и системой лучистого отопления может продолжать экономить ваши деньги на обычном печном отоплении в течение многих лет, в зависимости от типа лучистого тепла, который вы устанавливаете.

Получите желаемый вид с плиткой

Процедура ухода за кафельным полом в ванной комнате — вытирание воды, подметание распущенных волос и быстрое мытье полов — такие же, как и для тех, у кого установлена ​​система лучистого тепла. Ваш пол будет чистым, будет выглядеть и чувствовать себя так же, как и стандартный кафельный пол, но с дополнительным преимуществом, обеспечивающим тепло и комфорт.

В Kermans Flooring вы можете найти любую плитку, какую захотите. У нас есть бесконечное множество вариантов для вашего теплого пола в ванной комнате. Есть что-то долговечное и привлекательное на любой бюджет.

Узнайте больше о других вариантах плитки для теплого пола в вашей ванной комнате:

Думаете о ремонте ванной комнаты? Не знаете, с чего начать? Мы можем помочь. Чтобы бесплатно поговорить со специалистом об установке системы лучистого отопления на ваш пол, запланируйте консультацию по дизайну.
Возможно вам понравится:

Kermans Flooring предлагает широкий выбор деревянных полов, плитки, ковровых покрытий и ковровых покрытий на любой бюджет. Kermans — гордый семейный бизнес, обслуживающий Индианаполис и его окрестности с 1921 года. Приглашаем вас в наш выставочный зал!

ФИНАНСИРОВАНИЕ НА 12 МЕСЯЦЕВ, ТАКЖЕ НАЛИЧНЫМИ, БЕЗ ПРОЦЕНТОВ Просмотреть все специальные предложения

Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Теплый пол

Подогрев полов — часто задаваемые вопросы Какова основная область применения теплой плитки?

Warm Tiles® Система подогрева полов представляет собой сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом, чтобы удалить холод.

Каковы требования к напряжению, току и мощности?

Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке. Ток, потребляемый кабелем наибольшего размера, составляет 10,7 ампер. Система может быть установлена ​​для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут.

Какая гарантия на товар?

На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия на пятнадцать (15) лет. Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже.

Гарантия на теплую плитку Для каких полов можно использовать систему теплой плитки?

Теплая плитка предназначена для мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпича, камня и др. )), полы из ламината и паркетной доски *, полы с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковров, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «цементным материалом» (например, строительным раствором). * Для использования только под парящими деревянными полами. Не одобрен для установки на гвоздь.

Сколько времени нужно теплой плитке, чтобы утеплить пол?

С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола.

Насколько высока высота моего пола благодаря системе Warm Tiles?

Полы с установленными системами обогрева, как правило, на 3/16 дюйма выше, чем полы без нагревательных кабелей.

Каким теплом я могу ожидать своего пола?

Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложенными кабелями, глубина от кабеля до поверхности плитки, общая тепловая масса пола, а также температуры в помещении и под полом. По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F.

Хватит ли тепла на всю комнату?

Теплая плитка не предназначена в качестве основного источника тепла для любого помещения.

Какова общая стоимость эксплуатации системы теплой плитки?

Общие эксплуатационные расходы на внутрипольное отопление можно определить, используя вашу почасовую ставку в киловатт-часах из вашего ежемесячного счета за коммунальные услуги и следуя этим простым шагам.

(1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®).
(2) Затем умножьте это число на квадратные футы обогреваемого пола.
(3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы.

Среднее значение по США в настоящее время составляет 10,0 центов / кВт-ч.

Примечание. Тепло, генерируемое системой Warm Tiles, будет распространяться по всему дому и тем самым компенсирует ваши первичные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета.

Насчет ЭДС. Безопасны ли системы утепления пола?

Пока неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс).Многие бытовые приборы работают на этом уровне. Сообщалось, что при измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было получено воздействие от 0 до 6 мГс.

Да. Системы электрического обогрева пола, термостаты и комплекты реле Warm Tiles выдержали строгую безопасность испытаны лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады. Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током.

Могу ли я добавить это в мою текущую цепь, или для этого потребуется отдельная цепь?

Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в ​​электрической цепи, обеспечивающей питание кабеля. Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электричеством.

Требуется ли установка этого продукта профессионалом?

Теплая плитка разработана для легкой установки опытным мастером своими руками.Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки.

Как определить размер кабеля, который мне понадобится для обогрева пола?

Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехникой или недоступные места. Оставьте не менее 1 дюйма от туалетов или других приспособлений. Измерения должны быть максимально точными.После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера.

Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это.

Могу ли я проверить кабель перед установкой?

Да. Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить с помощью мегомметра. Не подавайте напряжение на кабели перед установкой.

Как проложен кабель?

Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор.

Можно ли разрезать кабель?

Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины.

Следует ли изолировать мое приложение снизу?

Укладывать изоляцию под пол не обязательно; тем не менее, это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла.

Могу ли я установить этот кабель в стене моей ванной комнаты?

Нет. Электрические нормы (NEC в США и CEC в Канаде) не разрешают прокладку нагревательных кабелей за стенами.

Требуется ли термостат для кабелей Warm Tiles?

Термостат рекомендуется для всех установок Warm Tiles.Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю. * Согласно национальным правилам электротехники США — установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI).

Есть ли диапазон температур на термостате?

Термостат можно установить на различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате.

Можно ли прокладывать кабели Warm Tiles в душевых?

Как правило, кабели Warm Tiles можно прокладывать в облицованных плиткой душевых, укладывая кабели в царапину, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями.

Что произойдет, если кабель будет поврежден?

Если кабель разрезан или поврежден, поток тока будет направлен на оплетку заземления, окружающую кабель, вызывая срабатывание защиты от замыкания на землю, что приводит к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт.

Откуда возникла идея утепления пола?

Считается, что первые греки разработали такую ​​систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя. Римляне были не одиноки в своем развитии, однако у древних корейцев была своя система подогрева полов. Поскольку зимой температура опускалась до 20 градусов ниже нуля, очевидно, что можно было много выиграть от разработки системы сохранения тепла. С V века они строят свои дома с полом «ондол» (что переводится как «теплый камень»). Подобно римской системе гипокауста, ондол полагается на теплую воду. Эта система используется в Корее по сей день!

Можно ли закапывать кабель в бетон?

Да, но кабель Warm Tiles не должен находиться на расстоянии более 3/4 дюйма от поверхности пола.

Могу ли я перекрывать кабель?

Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это приведет к перегреву кабеля и потребует его замены.

Плюсы и минусы полов с подогревом — плитка Oasis

В вашем доме холодно? Сквозняк? Полы с подогревом могут быть решением, которое вы ищете.Теплый пол с подогревом стал популярным среди домовладельцев, потому что его можно установить в новые дома или переоборудовать в старые дома. Это также снижает счета за отопление, обеспечивает комфорт и относительно недорого. Мы объясним, что такое лучистый пол с подогревом, преимущества и общие плюсы и минусы его установки в вашем доме.

Что такое полы с подогревом?

Скорее всего, у вас в доме традиционная система отопления, которая нагревает воздух. Как только воздух нагревается, он согревает людей в комнате. Лучистое отопление работает по-другому, потому что оно работает, напрямую нагревая людей и предметы в комнате.

Средняя температура полов с подогревом составляет от 80 до 85 градусов по Фаренгейту, но ее можно увеличить до 104 градусов по Фаренгейту. Лучистое отопление похоже на тепло солнца, потому что оно нагревает вас радиацией. Даже если температура воздуха холодная, вам все равно будет тепло, потому что тепло уже согрело вас.

Каковы преимущества полов с подогревом?

Вам холодно после того, как вы вышли из душа? Или вы зашли в другую комнату своего дома и заметили, насколько там холоднее? Эти холодные точки типичны для большинства домов.

Когда вы добавляете пол с подогревом, это не единственный источник тепла. Вы по-прежнему сохраните свой традиционный источник тепла, но просто добавите пол с подогревом в качестве дополнительного слоя тепла. Дополнительное тепло в вашем доме уменьшит количество холодных пятен и позволит вам чувствовать себя более комфортно во всех помещениях вашего дома, даже на холодных полах.

Лучистое отопление можно установить в большинстве комнат вашего дома, но полы наиболее популярны на кухнях, ванных комнатах, спальнях и подвалах.

Типы полов с подогревом

Два самых популярных типа полов с подогревом — это гидравлический и электрический. Они оба работают, создавая тепло на полу, так что он движется вверх по комнате. Однако они создают тепло по-разному.

Hydronic flooring использует горячую воду, которая подается по пластиковым трубам.Трубка укладывается в виде змеевика, чтобы обеспечить максимальное покрытие пола. Если вы хотите использовать лучистое отопление во всем доме, это лучший вариант. Тем не менее, лучше всего устанавливать их во время строительства дома, потому что дооснащение вашего дома подходящим оборудованием может оказаться сложнее или дороже.

В системе водяного отопления используется насос, бойлер и газовые линии. Хотя предварительная установка и стоит дороже, стоимость эксплуатации, как правило, ниже. Эти системы отопления обычно оставляют включенными постоянно из-за времени, которое требуется для их нагрева.

В системе электрического отопления используются нагревательные элементы в виде змеевика, но они питаются от электричества. Их довольно легко установить, и вы даже можете сделать это самостоятельно, если раньше выполняли реконструкцию проектов. Электрические системы нагреваются быстро, примерно за 30-60 минут. Их легче включать и выключать, потому что они быстро нагреваются.

Типы полов с подогревом

Плитка и камень — лучшие материалы для теплых полов.Эти два материала обладают высокой теплопроводностью, что означает, что они быстро передают тепло. Плитка и камень также очень хорошо сохраняют тепло, поэтому ваша система полов будет эффективной.

Ванная комната — идеальное место для полов с подогревом. Представьте, что вы выходите из душа или ванны на плитку с подогревом. Вы по-прежнему сохраните тепло, и это будет похоже на спа.

Плюсы и минусы теплых полов

Теперь, когда вы знаете основы полов с подогревом, давайте рассмотрим все за и против.

Очень мало обслуживания

Если вы выберете электрические системы отопления для полов, то обслуживание будет минимальным. Хотя некоторое обслуживание все еще требуется, такое как настройка или чистка, оно все еще относительно не требует обслуживания. Многие системы отопления поставляются с гарантией, поэтому, если что-то случится, на это распространяется гарантия. Прежде чем принять окончательное решение по поводу вашего пола с подогревом, проверьте, есть ли на него гарантия.

Гипоаллергенное

Поскольку нагревательные элементы находятся под полом, пыль и аллергены уменьшаются.Вы не почувствуете столько пыли или других аллергенов вокруг комнаты, как при использовании традиционных систем воздушного отопления. Если вас тошнит от чихания или вы остаетесь дома зимой из-за того, что живете в холодном климате, то система полов с подогревом может уменьшить симптомы аллергии в помещении.

Простой процесс установки

Системы водяного отопления требуют профессионального монтажа. Однако системы электрического пола легко монтировать. Электронные системы можно использовать практически под любым типом пола, например ковром, плиткой, деревом или камнем.Плитка — лучший вариант, потому что она лучше всего проводит тепло.

Электрические полы поставляются в рулонах, к которым уже прикреплены нагревательные кабели. Кабели расположены на рулоне в виде змеи. Все, что вам нужно сделать, это отмерить и отрезать рулоны до нужной длины и положить их под пол.

Заменить настил при установке

Когда вы будете готовы установить пол с подогревом, вам придется разорвать существующий пол. Разрыв существующего пола может быть головной болью для некоторых, но есть и положительный момент: когда вы закончите, у вас есть полы с подогревом.Самый простой способ справиться с этим — установить пол во время текущего ремонта или нового строительства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
