Термостат на батарею отопления: принцип работы, выбор и установка

Содержание

принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

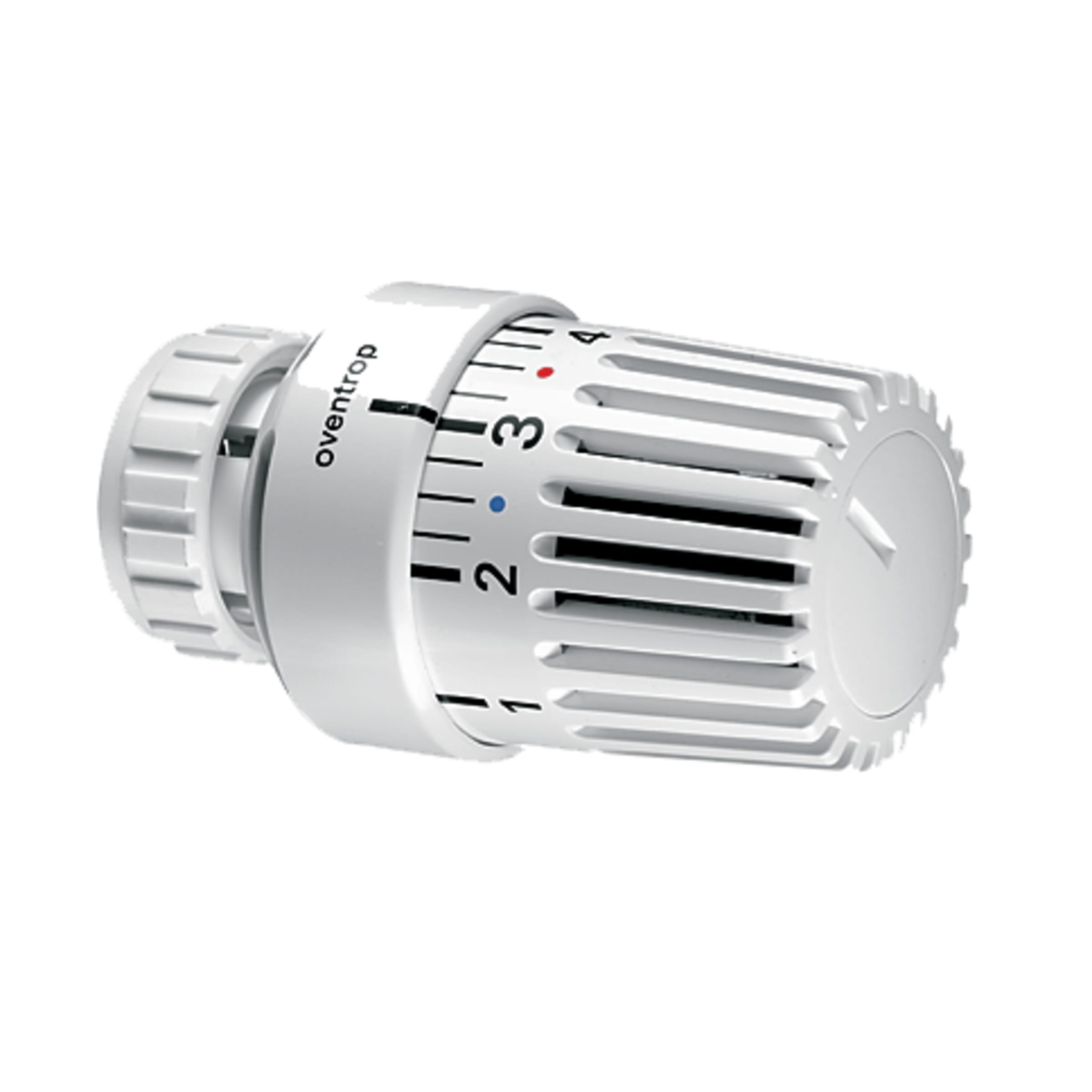

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

как установить и принцип работы

Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель.

Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.

Терморегулятор для батареи отопления

Особенности регулировки

Нагрев радиатора происходит за счет циркуляции жидкости, нагретой отопительным котлом. Теплоноситель отдает значительную часть тепловой энергии прибору отопления, который обеспечивает прогрев воздуха в помещении.

Чем меньше горячей жидкости пройдет через батарею в единицу времени, тем слабее она нагреется. Принцип количественной регулировки и лежит в основе функционирования терморегулятора. До изобретения термостатического клапана для этих целей использовался сантехнический вентиль.

Обратите внимание! Шаровой кран рассчитан на работу только в двух положениях – полностью открытом и полностью закрытом. При использовании шарового крана в качестве вентиля для регулировки потока теплоносителя, он быстро выйдет из строя.

Принцип работы современного термостатического клапана тот же, что и у вентиля – специальное устройство в корпусе ограничивает или полностью перекрывает поток теплоносителя. Основная разница заключается в принципах управления – в случае использования сантехнического вентиля температуру батарей приходится регулировать поворотом ручки, то терморегулятор для радиатора отопления работает без вмешательства человека, достаточно его правильно установить и настроить.

Конструкция терморегулятора

Терморегулятор представляет собой клапан, оснащенный термоголовкой, которая управляет его работой.

Клапаны различаются по конструкции корпуса, в зависимости от особенностей места установки используется клапан:

  • стандартный прямой;
  • угловой горизонтальный;
  • угловой вертикальный;
  • угловой, у которого головка и патрубки расположены по трем перпендикулярным осям (левый и правый вариант).
Обратите внимание! Клапаны для однотрубной системы отопления (маркировка литерой G) отличаются повышенной пропускной способностью, из-за чего их корпус имеет больший объем. Они также подходят для двухтрубных систем с естественной циркуляцией. Если система оборудована насосом для принудительной циркуляции теплоносителя, требуются клапаны, маркированные литерами N или D, они рассчитаны на высокое давление.

В корпусе из сплава, устойчивого к коррозии, имеется седло клапанной части, которое может быть полностью перекрыто тарельчатым клапаном при его полном опускании. При изменении высоты расположения тарелки изменяется количество жидкости, проходящей через клапан за единицу времени.

Устройство регулятора температуры

Тарелка закреплена на штоке, который приводится в действие штифтом-толкателем, его верхняя часть выступает из корпуса клапана. В стандартном исполнении штифт прикрыт колпачком. Его снимают и устанавливают выбранный механизм управления клапаном.

Важно! Рекомендуется ставить клапаны из латуни, нержавеющей стали, бронзы. Силумин хрупок и ненадежен. При выборе изделия также обратите внимание на монтажные размеры патрубков – они должны соответствовать параметрам трубопровода.

Выбор управляющего механизма

Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:

  • запорная рукоятка;
  • термоголовка сильфонного типа;
  • головка с сервоприводом;
  • электронная термоголовка.
Запорная рукоятка

Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.

Термоголовка с сильфоном

Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью. Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс. Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.

Головка с сервоприводом

Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления. Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления. Устройство подходит для использования в составе комплекса «умный дом».

Электронная термоголовка

Отопительный прибор, оснащенный электронной термоголовкой, меняет уровень нагрева помещения в зависимости от заданной программы. К примеру, работать в течение дня в экономном режиме и подогревать воздух до нужных значений к приходу хозяев дома с работы. Такая термоголовка с электронным дисплеем работает автономно, электропитание обеспечивают батарейки.

Установка терморегулятора на радиатор отопления

Рассмотрим, как монтировать и настраивать термоголовку с сильфоном – это наиболее популярный вариант благодаря доступной стоимости.

У большинства термоклапанов в верхней части имеется резьба под гайку М30х15 – именно с ее помощью устанавливается автоматическая механическая термоголовка. Ее неподвижная часть крепится к корпусу клапана, а верхняя свободно вращается вокруг своей оси. В пластиковой головке предусмотрены отверстия для того, чтобы воздух попадал к сильфону, заставляя его сжиматься или расширяться.

Установленный терморегулятор

Монтаж термоклапана выполняется на этапе подсоединения радиатора отопления к трубопроводу. Он ставится на подающую трубу, фиксируется переходником «американкой» — такое соединение при необходимости легко разобрать. На корпусе устройства обозначено направление потока теплоносителя – это обязательно следует учесть. Перед монтажом изучите паспорт изделия – если термоклапан не имеет функции полной блокировки потока, до него на подводящую трубу требуется установить шаровой кран.

Обратите внимание! Термоголовка обязательно должна располагаться горизонтально, иначе нагретый воздух, поднимающийся от радиатора, будет постоянно воздействовать на сильфон.

Свободным патрубком клапан подсоединяется к батарее. Затем с термоклапана снимается защитный колпачок и устанавливается сильфонная термоголовка путем закручивания накидным ключом соответствующей гайки. Если в модели предусмотрена установка методом защелкивания, головку требуется повернуть в положение «max», приставить и надавить до щелчка.

Правильное положение термоголовки

После монтажа выполняется настройка. Положение штока, штифта-толкателя и сильфона относительно корпуса термоклапана можно менять, вращая подвижную часть головки. На нее нанесена температурная шкала и метка для ориентира, что дает возможность ставить требуемую температуру с точностью до градуса. Подходящий режим работы батареи определяется на практике.

Важно! Производители термоголовок предлагают различные варианты преднастройки – при помощи штифтов или специального ключа сразу после установки задается допустимый температурный диапазон работы радиатора. Это позволяет избежать проблем, связанных с перегревом помещений или полным остыванием системы в результате вмешательства маленьких детей или из-за случайного контакта с подвижной частью термоголовки.

Существуют разные варианты исполнения термоголовки.
Если радиатор перекрывается плотными шторами, мебелью или конструкциями, устанавливая регулятор, можно использовать термоголовку с выносным датчиком-зондом. Датчик, соединенный с сильфоном капиллярной трубкой, размещается на расстоянии до 2 метров от батареи.

Терморегулятор на батарею отопления также может быть оснащен вынесенным пультом управления, который можно смонтировать в любом удобном месте. Такая модель снабжена двумя сильфонами (на клапане и в пульте управления), соединенными капиллярной трубкой.

Монтаж терморегулятора не сложно выполнить самостоятельно, если речь идет об автономной отопительной системе. В доме с центральным отоплением такое возможно в ситуации, когда на подающей трубе после байпаса установлен шаровой кран.

В противном случае требуется вызвать специалистов и договориться о временном перекрытии подачи теплоносителя по стояку.

VALTEC | Термостат и холодный радиатор

– Не подскажете, у меня дома стоит радиатор, если поставить ручку клапана на тройку, как рекомендуют, то радиатор постоянно стоит холодный. А если выставить ручку на пятерку, то только тогда он начинает греться. В чем может быть проблема?

– А в комнате у вас тепло?
– Да, вполне тепло.
– Но если в комнате тепло, то зачем вам горячий радиатор?
– Но он же должен быть горячим, это же радиатор!

Именно такой диалог произошел у меня со студенткой кафедры теплогазоснабжения и вентиляции одного из строительных ВУЗов. Так уж выходит, что, как бы правительство и прочие структуры ни боролись за энергосбережение и повышение комфорта в новостройках, всё так или иначе будет упираться в действия жильцов, которые не читают законов об энергоэффективности, сводов правил и технической документации на оборудование.

Если говорить конкретно про работу радиатора и термостатического клапана в квартирах, то сейчас в головах большинства людей сидит мысль о том, что радиатор должен быть всегда горячий.

Иногда можно услышать фразу: «Вот когда жил я в хрущевке, то там отопление было что надо, – всю зиму до радиатора дотронуться невозможно было, а тут! Радиатор большую часть дня холодный! До чего страну довели!»

Давайте разберемся, почему же радиатор холодный. Дело в том, что задача любой системы отопления, в первую очередь – это поддержание заданной температуры в комнате. И самым главным критерием хорошей работы системы отопления является как раз тот факт, что температура в комнате не ниже положенного уровня, а так же не выше (о чем многие забывают).

Тепловой баланс любой комнаты зимой выглядит следующим образом: часть тепловой энергии уходит из помещения на улицу через стены и окна, эта часть энергии называется «теплопотерями». Часть тепловой энергии поступает в помещение. Энергия поступает в помещение от бытовой техники, лампочек, прочих электроприборов и даже от самих людей, – такие поступления тепла называются «бытовыми тепловыделениями». И, конечно же, тепловая энергия поступает от систем отопления.

    Возможны три варианта теплового баланса:
  1. Теплопотери больше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха в помещении будет снижаться, причем, чем больше разница между теплопотерями и теплопоступлениями, тем быстрее будет происходить снижение температуры воздуха. Стоит отметить, что такой режим не означает, что в помещении холодно, в комнате может быть +30 ºС, это будет значить лишь то, что температура будет падать.
  2. Теплопотери меньше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха будет расти. Как и в предыдущем случае, абсолютное значение температуры тут не имеет значения, главное, что температура увеличивается.
  3. Теплопотери равны бытовым тепловыделениям и поступлениям тепла от радиаторов. В этом случае температура воздуха будет держаться на одном уровне. Однако стоит человеку выйти из помещения или направление ветра за окном поменяется, и этот баланс сместится в ту или иную сторону.

Теперь давайте разберемся, как работает радиатор. За счёт процессов теплопередачи, теплоноситель, который поступает в радиатор, остывает, отдавая тепловую энергию воздуху комнаты. При этом передача тепла от теплоносителя внутри радиатора к комнатному воздуху происходит до тех пор, пока температура теплоносителя выше, чем температура воздуха. В нормальном рабочем режиме, когда радиаторный клапан открыт, в радиатор постоянно поступает горячий теплоноситель, он остывает и заменяется новой порцией горячего теплоносителя. Этот процесс непрерывен.

Предположим, что у нас имеется комната, в которой живет Иннокентий, для которого комфортной температурой считается 23 ºC. Допустим, что в начальный момент времени в этой комнате тепловой баланс аналогичен третьему случаю, приведенному выше: то есть, теплопотери и теплопоступления равны. В помещении поддерживается температура воздуха 23 ºC, и она не изменяется. Но, через какое-то время на улице вышло солнце и потеплело, к тому же Иннокентий включил компьютер. В этом случае теплопотери уменьшились, а теплопоступления увеличились. И тепловой баланс сместится во второй случай. Температура в комнате начнёт постепенно расти. Через определенное время Иннокентий почувствует, что ему жарко. И у него будет выбор: закрыть клапан на радиаторе, тем самым уменьшив теплопоступления, либо открыть форточку, увеличив теплопотери. Тем самым он изменит тепловой баланс в первый случай. Если Иннокентий выберет первый вариант и перекроет радиатор, то радиатор какое-то время будет продолжать греть воздух, пока теплоноситель внутри него не остынет до температуры окружающего воздуха. Но, так как новой порции горячего теплоносителя не будет поступать, то радиатор останется в таком состоянии. При этом температура радиатора будет равна температуре внутреннего воздуха и по ощущениям радиатор будет холодный (тактильно, металл ощущается более холодным, чем есть на самом деле).

Но при этом воздух внутри помещения будет все равно перегрет и будет оставаться перегретым еще какое-то время.

Отсюда мы видим, что в системе отопления является нормой тот факт, что радиатор некоторое время стоит холодным. Мысль о том, что радиатор должен быть всегда горячим, возникла из- за систем отопления домов до 1990 г. постройки (а в некоторых случаях и более поздних). В таких домах хоть и ставили радиаторные клапаны, при помощи которых можно отключить поток теплоносителя, но клапаны эти, как правило, быстро закисали, ломались при частом использовании, а в некоторых случаях их покрывали таким толстым слоем краски, что повернуть его не представлялось возможным (рис. 1).


Рис. 1. Много лет не используемый радиаторный клапан

В результате, обладатели таких клапанов очень быстро отказывались от регулирования температуры воздуха при помощи этого устройства. Жильцы домов наслаждались горячим радиатором круглые сутки, а чтобы помещение не превратилось в сауну, окна держали открытыми. Отсюда и осела в головах мысль о том, что радиатор должен быть всегда горячим. Кроме того в стране, где отопительный сезон длится ¾ года сама, только мысль об отключении отопления вызывает панику, а холодный радиатор в первую очередь ассоциируется с аварийным отключением отопления. Но, даже если согласиться, что температурой воздуха в комнате лучше управлять при помощи радиаторного клапана, то возникает мысль: «А что если наш Иннокентий перекроет радиатор и уйдет на работу, забыв его открыть перед уходом?» Конечно же, температура воздуха в комнате вряд ли опустится ниже 0ºС, но по возвращении Иннокентию уже скорее всего не захочется снимать куртку дома. К страху оставить включенным утюг добавляется страх оставить закрытыми радиаторы, уж лучше потерпеть жару или нет?

Зная «любовь» жильцов к лишним телодвижениям, особенно в уютной домашней обстановке, немецкие инженеры еще в прошлом веке придумали термостатический клапан. Данный клапан самостоятельно открывается или закрывается, в случае если температура в комнате отличается от требуемой. «Сердцем» термостатического клапана является термоэлемент. Все термоэлементы работают по следующему принципу: внутри термоэлемента находится сильфон со специальной жидкостью. Термоэлемент устроен так, что воздух в комнате обдувает сильфон, и его температура близка к температуре воздуха в помещении. Жидкость внутри сильфона при изменении температуры расширяется или сжимается, вместе с ней расширяется или сжимается сильфон, который, в свою очередь, толкает шток клапана, открывая или закрывая его (рис. 2).


Рис. 2Схема работы термостатического клапана

Чтобы снизить расход тепловой энергии, в СП 30.13330-2012 веден пункт о том, что в многоквартирных домах при новом строительстве на радиаторы следует устанавливать клапаны, обеспечивающие автоматическое подержание температуры воздуха. Термостатические клапаны как раз и являются такими устройствами, которые могут поддерживать в автоматическом режиме заданную температуру внутреннего воздуха.

При этом термостатический клапан регулирует теплоотдачу радиатора, как раз исходя из заданной температуры воздуха, то есть, добивается конечной цели системы отопления. Жалобы на холодный радиатор чаще всего возникают именно в тех помещениях, в которых установлены термостатические клапаны. Позиция «3» термоголовки, как правило, соответствует температуре воздуха 20–22 ºС. Если температура будет выше, то логично, что термостатический клапан для предотвращения перегрева этого помещения полностью перекроет поток теплоносителя в радиатор. И радиатор будет холодным до тех пор, пока температура воздуха не опустится ниже. Но если радиатор стоит холодным уже достаточно долго, не является ли это проблемой?

При расчёте систем отопления проектировщик опирается на теплопотери помещения. В жилых домах он должен учесть и бытовые тепловыделения. Нормативно они составляют 10 Вт/м². Но бытовых тепловыделений в современной квартире намного больше, чем 10 Вт/м². Один только человек выделяет 100 Вт, а кроме него есть компьютеры, бытовая техника, лампочки и прочие электроприборы. Вся эта техника при температуре на улице выше –5 ºС вполне может отопить помещение и без радиатора. Кроме этого, теплоизоляция в домах закладывается с запасом, и реальные теплопотери, как правило, оказываются меньшими, чем по расчёту.

Отсюда мы видим, что в современных домах радиатор может не включаться неделями, и при этом температура воздуха в помещениях будет на должном уровне. При оценке работоспособности радиатора следует оперировать не его температурой, а температурой воздуха. К слову, автор данной статьи перед её написанием следил за работой своих радиаторов, оснащённых термостатическими элементами в течение недели. Температура на улице все это время была около –5 ºС. Термоголовки стояли в положении «3». Температура воздуха за все это время в квартире не опускалась ниже 24 ºС. При этом, в течение недели по показаниям теплосчётчика теплоноситель так и не поступал в радиаторы. Это конечно является единичным случаем. Для полноценной оценки необходимо статистическое исследование, но, тем не менее, доля бытовых теплопоступлений в современных домах достаточна велика.

На рынке существует огромное количество термостатических элементов. Сами термостатические элементы имеют множество параметров. На что стоит обратить внимание при их выборе, чтобы в будущем температура воздуха не «гуляла» в широком диапазоне?

«Знатоки» приводят разные критерии выбора термостата. Часто можно услышать, что главное, чтобы термостатический элемент имел высокую скорость реакции. С одной стороны, в этом есть логика, потому что, если термоголовка будет слишком долго закрывать клапан, то воздух в помещении успеет перегреться. С другой стороны, температура воздуха в комнате меняется не быстро. Воздух, стены и мебель обладают существенной теплоемкостью, за счёт которой требуется время для того, чтобы воздух приобрел другую температуру.

Для термостатических элементов существует ГОСТ 30815-2002 «Терморегуляторы автоматические отопительных приборов систем водяного отопления зданий». В данном документе определено максимальное время срабатывания 40 минут. Такое время задано, исходя из средней инерции помещений. Иными словами, чтобы термоголовка хорошо регулировала температуру воздуха в помещении, достаточно чтобы время срабатывания было не более 40 минут.


Рис. 3. График закрытия и открытия термоэлемента

То, насколько инертна система отопления, можно легко проверить. Для этого достаточно полностью отключить отопительный прибор и посмотреть, сколько времени понадобится для изменения температуры. Оценить же скорость реакции термоголовки так же довольно просто. Достаточно открытый термостатический клапан положить в теплую воду или с холода перенести его в теплое помещение и засечь, какое время понадобится клапану, чтобы закрыться (понять, что клапан закрылся, можно просто дунув в него). При этом, как это ни парадоксально, термоэлементы тех производителей, которые громче всех кричат об исключительной скорости реакции, на деле оказываются не такими уж быстрыми.

Помимо скорости реакции у термостатических элементов есть и другие немаловажные характеристики, такие как гистерезис, степень влияния температуры теплоносителя, степень влияния давления и перепада давления теплоносителя, про которые некоторые производители просто умалчивают. Одним из основных показателей является гистерезис. Термостатический элемент имеет разницу между температурой открытия и температурой закрытия, которая и называется гистерезисом.

Если термоголовка, имеющая гистерезис в 2 ºС закрылась при температуре 24 ºС, то начнёт открываться она только тогда, когда температура опустится до 22 ºС. На рис. 3 показан пример графика закрытия (зеленый) и открытия (красный) термостата. Как видно из графика, термостат может находиться в разных положениях при одной и той же температуре, и зависит это от того, в какую сторону у него происходило движение сильфона. Гистерезис зависит от конструктивных особенностей термоголовки, наличия трущихся деталей и точности их изготовления.


Рис. 5. Термостатический элемент VT.1000

Как видно из предыдущего абзаца гистерезис как раз в основном и отвечает за точность поддержания температуры в помещении. Минимальный гистерезис приводит к минимальному разбросу температур. Термостатическая головка VT. 5000 (рис. 4) обладает одним из минимальных гистерезисов на Российском рынке, что позволяет ей точно поддерживать температуру воздуха, её гистерезис составляет всего 0,5 ºС. Немаловажными характеристиками терморегулятора являются стойкость к давлению и перепаду давления теплоносителя. Данные параметры показывают то, насколько может измениться температура воздуха при изменении давления теплоносителя.


Рис. 4. Термостатический элемент VT.5000

Если система отопления не оснащена регуляторами перепада давления, перепускными клапанами или насосами с частотным преобразователем, то давление в такой системе неизбежно будет изменяться и влиять на работу термостатического элемента. Величина стойкости к изменению перепада давления показывает, насколько отличается поддерживаемая температура воздуха при минимальном и при максимальном перепаде давления. Термостатическим элементом, обладающим максимальной защитой от изменения давления в системе является термоголовка VT. 1000 (рис. 5). Данный термоэлемент за счёт твердотельного термопатрона способен выдерживать перепады давления до 100 кПа, и при этом его отклонения по температуре будут менее 0,3 ºС. Такой термостатический элемент рекомендуется устанавливать в тех случаях, когда система не оснащена устройствами стабилизирующими давление.


Рис. 6. Термостатический элемент VT.1500

Не стоит забывать и про эстетическую сторону вопроса. Термостатический элемент должен быть компактным и красивым, чтобы радиаторный узел вписывался в интерьер помещения. Кроме того, поворот ручки должен быть легким и плавным, только в этом случае им будет приятно пользоваться. Компания VALTEC представляет новинку среди термостатических элементов – это компактная и сбалансированная термоголовка, обладающая строгими и элегантными формами VT.1500 (рис. 6). Помимо этого, данный термоэлемент обладает хорошими показателями по скорости реакции, гистерезису и влиянию давления.

Кстати, термостатическая головка не единственный элемент, который способен обеспечить подержание заданной температуры воздуха в помещении, эту функцию можно выполнить при помощи электронной системы автоматики, которая состоит из сервоприводов и термостатов. Подробнее об устройстве подобной системы отопления вы можете прочитать в статье «Создание теплового комфорта в помещении». Так уж вышло, что хорошую работу системы отопления многие люди воспринимают как отклонение от нормы. Задача инженеров и специалистов состоит не только в том, чтобы делать энергоэффективные и надёжные системы отопления, а еще и в том, чтобы доводить до остальных людей информацию о том, как должна работать хорошая система отопления. Только тогда эти решения будут действительно выполнять свою функцию, а не стоять для галочки.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

виды термодатчиков, кран для радиатора с терморегулятором, ручной регулятор температуры, электронный термокран, как правильно устанавливать, установка выносного регулятора

Содержание:

Современные отопительные системы оснащены оборудованием, которое позволяет безопасно и комфортно регулировать температурный режим в помещении. Одним из таких приборов является термостат для батареи отопления.


Кроме своей основной функции — регулятора температурного режима он поможет в случаях, когда нужно срочно отключить батарею от системы. Чаще всего это является единственной возможностью перекрыть подачу теплоносителя в радиатор.

Что представляет собой термостат

Термодатчик на радиатор отопления устроен не сложно: внутри него клапан и термоголовка. Главным конструктивным элементом термоголовки является цилиндр с гофрированными стенками. Это сильфон, заполненный водой либо газом, который реагирует на изменения температуры окружающей среды.

Сильфон с клапаном соединены между собой штоком. При повышении температуры, объём жидкости (газа) увеличивается, давит на стенки цилиндра. Таким образом, у сильфона появляется возможность переместить шток, затворяющий клапан, под контролем которого находится поток теплоносителя.


Соответственно, его поступление уменьшается. Всё происходит наоборот, когда температура в помещении падает. Газовые термостаты считаются более чувствительными, жидкостные тоже хорошо справляются со своей задачей. Потребители, как правило, разницы между ними не ощущают. Газонаполненные более дорогостоящие модели и имеют большой срок службы — более 20 лет.

Виды термодатчиков по способу управления

Но уровню сложности устройства разделяют на следующие виды:

  1. Механические — простые и надежные, дешёвые и наиболее востребованные. Это удобные ручные регуляторы температуры для батарей отопления. Внешне выглядит как обычный вентиль с нанесёнными на него делениями. Для изменения температуры нужно поставить вентиль на нужное деление.
  2. Механический термодатчик на батарею с электронным управлением. В нём используется вращающееся колёсико. Как только нужная температура достигнута, происходит замыкание внутреннего ключа термостата, главный механизм получает сигнал. Клапан открывается либо закрывается.
  3. С электрическим сервоприводом — у такого термостата внутри встроен миниатюрный электродвигатель вместо механического вентиля. Электронику можно установить в любом месте комнаты, чтобы измерять температуру. Сервопривод вращает ось при измерении температурного режима и таким образом воздействует на терморегулятор.
  4. Электронный терморегулятор для батарей отопления считается удобным аналогом механической модели, но более дорогой по цене. Оснащён дисплеем и кнопками для управления. Погрешность рабочих показателей минимальна. С помощью электроники можно задавать по часам температурный режим на стуки и недели вперёд. Электронные модели питаются от батареек или специального аккумулятора (в комплекте идёт зарядка).


На заметку. Электронный вариант очень удобен в домах, где хозяева днём отсутствуют либо уезжают в выходные. В этот период с помощью терморегулятора отопительная система будет греть дом в экономном режиме.

Преимущества использования терморегулятора и его недостатки

Установка термостата на батарею отопления имеет следующие преимущества:

  • экономия денежных средств за счёт уменьшенного расход теплоносителя;
  • при остановке электронных термостатов можно сэкономить на подаче теплоносителя в отсутствии хозяев;
  • простой монтаж, который можно выполнить самостоятельно;
  • в процессе эксплуатации терморегуляторы не нуждаются в дополнительных затратах;
  • в случае необходимости можно перекрыть подачу теплоносителя на радиатор без отключения всей системы;
  • позволяет создать комфортный микроклимат в каждой комнате отдельно.


Оптимальный рекомендованный температурный режим в комнатах жилого дома или квартиры:

  • на кухне — 19C;
  • в ванной — 24-26C;
  • в детской — 21-24C;
  • в общей комнате — от 18 — 22C.

Ночью температуру воздуха понижают.


Недостатки у терморегуляторов тоже есть, и их нужно учитывать:

  • при установке сложного электронного термостат требуется дорогостоящая услуга специалиста;
  • ручным терморегулятором для радиатора отопления не получится точно выставлять температуру.
  • если батареи закрыты шторами, то для правильной регуляции микроклимата надо монтировать выносной терморегулятор для радиатора.

Правила монтажа терморегулятора батареи

Чтобы разобраться, как правильно устанавливать терморегулятор на радиатор, следует знать несколько правил:

  • устройства не ставят на батареи из чугуна (у них высокая тепловая инерция), лучше всего подходят алюминиевые либо биметаллические;
  • в приборе имеются хрупкие детали, поэтому обращаться с ним надо осторожно;
  • устройство располагают не меньше чем на расстоянии 80 см. от пола;
  • нужно предусмотреть удобный подход к прибору;
  • устройства с автоматическим управлением нельзя прятать за экранами и шторами;
  • регуляторы рекомендуется ставить на подачу теплоносителя для более эффективной работы.
  • термоголовку следует располагать горизонтально, чтобы нагретый воздух, поднимающийся от радиатора, не воздействовал на сильфон.

Дистанционный датчик есть смысл применять, если радиатор прикрыт плотными шторами, регулятор располагается на расстоянии менее, чем 10 см от подоконника, либо отопительный прибор установлен в нише. Могут встречаться и другие факторы, искажающие восприятие реальной температуры в помещении, например, направленные на прибор солнечные лучи, либо расположенные рядом другие нагревательные приборы.


На заметку. После того, как отопительный сезон завершится, термокраны для радиаторов отопления нужно открыть на полную подачу теплоносителя, это поможет избежать образования твёрдых нерастворимых осадков и выхода из строя прибора.

Этапы монтажа

Перед тем как устанавливать кран для батареи отопления с терморегулятором, нужно перекрыть трубу стояка и слить теплоноситель из отопительного прибора. Монтаж приборов следует делать до наступления отопительного сезона.


Этапы работ следующие:

  1. Необходимо отрезать подводящие трубы на небольшом расстоянии от радиатора.
  2. Отсоединить трубы и кран (если он имеется) от радиатора.
  3. При однотрубной схеме делают перемычку между обраткой и подачей (сваривают или устанавливают, способ зависит от материала труб).
  4. С термоклапана и запорного вентиля снимают хвостовики и гайки, и заворачивают их в пробки батареи. На корпусе изображены стрелки, показывающие, куда должна двигаться вода. При монтаже на это надо обратить внимание. Иногда модели устанавливаются с помощью защелкивания: головку нужно поставить на деление «max», приставить и придавить до щелчка.
  5. Трубную обвязку собирают и закрепляют на постоянное место.

В однотрубной схеме диаметр байпаса делают на шаг меньше, чем диаметр трубопровода. В двухтрубной схеме прибор устанавливают вверху.


На заметку. В автономной системе отопления с отключением подачи теплоносителя проблем нет. Если отопление центральное, то нужно перекрыть шаровой кран, установленный на подающей трубе после байпаса. В других случаях придётся договариваться с обслуживающей организацией о временном перекрытии стояка.

Когда монтаж завершён, нужно выполнить настройку. С механическими можно справиться самостоятельно. Для сложных программируемых нужен специалист. У механических моделей нет температурных указателей, поэтому подходящий режим работы регулятора определяется на практике.

Итоги

Установить кран терморегулятор на радиатор отопления, при желании, можно своими руками. Главное — выбрать оптимальный вариант, соотнести свои пожелания и финансовые возможности.


Механические и полуэлектронные приборы успешно решат проблему регулировки температурного режима в жилых помещениях. Владельцы частных домов сэкономят на энергоресурсах, а жители квартир с центральным отоплением смогут отрегулировать комфортный температурный режим.

Правильно выставленная температура уберёт такие негативные явления, как пересушенный воздух в квартире, сквозняки от постоянного проветривания при перегреве помещений.


принцип работы и как установить (схема + видео)

Терморегулятор, предназначенный для батарей, позволяет установить оптимальную температуру в комнате и сэкономить на отоплении. Разобраться в разновидностях устройства, принципе его работы и монтаже при помощи наглядных схем поможет эта статья с фото и видео.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

Совет. Установка термостата особенно актуальна для комнат, которые находятся на солнечной стороне, а также для помещений, где наблюдаются частые перепады температуры – например, в кухне.

По способу управления термостаты бывают:

  • механические;
  • электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи
  1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
  2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

  • жидкостные;
  • газонаполненные.

Они отличаются друг от друга по таким критериям:

  • скорость реагирования на смену температуры окружающей среды;
  • подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Внимание! Не рекомендуется ставить термостаты на радиаторы, сделанные из чугуна, потому что обладают высокой инертностью – долго сохраняют тепло даже после отключения отопления.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.
Схема: подключение терморегулятора для батареи

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

  1. Расположить в комнате термометр.
  2. Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
  3. Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
  4. Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды. Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Установка терморегулятора на радиатор отопления: видео

Терморегулятор на батарею: фото

«Умная» и экономная система: почему выгодно ставить электрический терморегулятор для батарей отопления

Термостат является прибором, который может автоматически регулировать температурный режим в отопительном и охлаждающем оборудовании.

Регуляторы изначально производились, как устройства, которые позволят снизить потребление ресурсов и траты на оплату коммунальных услуг.

Сегодня терморегуляторы пользуются востребованностью при создании систем, поддерживающих определенный температурный режим.

Что представляет собой электронный терморегулятор?

Термостат является небольшим прибором, снабженным температурным датчиком и процессором.

Показатели датчика позволяют управлять потоком теплоносителя, а заданная программа поддерживает в помещении определенную температуру либо режим работы.

Электронный терморегулятор достаточно прост в эксплуатации, но требует постоянного источника питания. При помощи термостатов можно сократить расходы на отопление на 20-30%. Специальные режимы, позволяющие днем и ночью понижать температуру, а утром и вечером поднимать ее до комфортного уровня, обеспечат создание приятной атмосферы в помещении.

Важно! Современные термостаты могут регулироваться удаленно при помощи пульта либо специальной программы для смартфона.

Функции устройства

  • Термостат может понижать температуру на 5 градусов, благодаря чему обеспечивается существенная экономия ресурсов.
  • Обеспечение безопасности эксплуатации системы. При выявлении поломки оборудование подает звуковые сигналы.
  • Отсутствие ручного управления, благодаря чему обеспечивается автономность и комфортность регулировки температуры.

Виды электрических терморегуляторов для батарей отопления

Термостаты легко эксплуатировать, так как они имеют множество возможностей для предельно точной настройки приборов на определенные температурные показатели.

В отдельных зонах оборудование может поддерживать сложные алгоритмы работы, которые обеспечат наиболее комфортное нахождение в помещении.

Термостаты с открытой логикой

Приборы контролируют точную температуру в комнате и имеют расширенные настройки, которые позволяют провести корректировку алгоритмов аппарата. Обычно управление осуществляется при помощи сенсорной панели либо кнопок. Перепрограммирование должен осуществлять только сертифицированный специалист. Стоимость на такие аппараты достаточно высока и обычно их используют в промышленности либо производстве.

Фото 1. Пример настройки беспроводного, свободно программируемого комнатного радио-термостата Fantini Cosmi C801.

С закрытой логикой

Закрытая логика терморегуляторов не поддается корректировке и имеет заданный алгоритм действий, который соблюдается на протяжении всего периода эксплуатации. Регулирование осуществляется путем передачи команд на конкретные устройства, установленные ранее в помещении. Термостаты с закрытой логикой пользуются популярностью у пользователей и наиболее часто устанавливаются для отопления частных домов и квартир. Стоимость приборов соизмерима с их эффективностью, практичностью, надежностью и долговечностью.

Установка терморегулирующих аппаратов для радиатора

При монтаже термостатов важно соблюдать инструкцию, которая прилагается к комплекту с оборудованием.

Температурный датчик обычно монтируется напрямую в систему отопления, а его расположение обуславливается особенностями строения электронных терморегуляторов и рекомендациями производителя.

Панель управления выводится отдельно от датчика и зачастую устанавливается вблизи выключателей либо розеток. Если нет уверенности, что самостоятельный монтаж термостата будет осуществлен с соблюдением всех стандартов, то установку следует доверить профессионалам.

Полезное видео

В видео предлагается инструкция по установке электрического терморегулятора Living Eco DRVI Danfoss.

Простота создания уникального микроклимата

Электронное устройство поможет создать индивидуальную атмосферу в здании, которая будет комфортна его жильцам и гостям. Электронные регуляторы подойдут для создания системы умного дома и будут просты в управлении. Качественное оборудование имеет длительный срок службы, в течение которого обеспечивает поддержку температуры по заданным алгоритмам.

Потек терморегулятор отопления. Что делать?

Термостатические вентили совершенно незаменимы в плане поддержания температурного комфорта и снижения затрат на отопление. С помощью одного поворота крана вы легко отрегулируете количество поступающего в радиатор теплоносителя, а значит – температуру воздуха в помещении. Еще удобней устройства с электронными термоэлементами, которые поддерживают заданную температуру без участия человека.

Привлекательно? Бесспорно! С одной оговоркой: как любое оборудование, терморегуляторы отопления иногда выходят из строя.

Поскольку за исключением периодов проведения ремонтных работ радиатор заполнен теплоносителем, неисправный вентиль сразу дает течь. Что делать в таком случае – читайте в нашей инструкции.

Подтяжка гайки

Если вентиль течет лишь при открывании или закрывании, а в крайних положениях никаких проблем не возникает, попробуйте немного подтянуть гайку на штоке. Действуйте аккуратно, не торопясь, и строго до того момента, как вода перестанет сочиться.

Замена сальникового уплотнения

Если подтяжка гайки не помогает, то пора менять износившийся сальник. Перед началом работ обязательно перекройте батарею – в многоквартирном доме стояк отопления вы найдете в подвале.

Дальше слейте теплоноситель из системы и разберите вентиль: сначала открутите кран-буксу, а затем гайку, которая фиксирует прокладку. Теперь снимаете изношенную прокладку, устанавливаете новый сальник и фиксируете его гайкой. Новый сальниковый уплотнитель должен соответствовать размерам клапана. В финале насадите кран-буксу на резьбу и зафиксируйте устройство.

Устранение трещин

Если протечка вызвана трещиной на корпусе вентиля, у вас два выхода – установить новый терморегулятор или заделать трещину с применением специальных материалов. В последнем случае воспользуйтесь средством для холодной сварки: обезжирьте проблемный участок с помощью ацетона, подготовьте состав и равномерно распределите его по поверхности.

Замена терморегулятора

Как и в предыдущих случаях, работы проводятся с перекрытой батареей отопления. Термоклапан устанавливается с надетым защитным колпачком – так меньше риск случайно повредить шток в ходе монтажа.

Конкретная последовательность действий зависят от типа трубы и выбранной технологии монтажа. Поэтому если вы не уверены, что правильно выполните все операции, имеет смысл обратиться к специалистам.

Читайте так же:

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и с батарейным питанием, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее. Радиатор Термостат предлагает функции блокировки использования позволяя вам предотвратить его использование дети или гости.

Умные радиаторные клапаны

: того стоит? Или просто уловка?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома. Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые редко устанавливаются в жилых домах). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат в вашем доме по комнатам.Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем говорить о радиаторных клапанах smart , стоит кратко рассказать о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный тройник для трубы, означающий, что вся горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако, когда мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ). :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы просто использовать грубую систему нумерации «1-5» для определения того, должен ли включаться радиатор (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и в радиатор может проходить только горячая вода. когда заданная температура достигает .

А поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление, чтобы открывать / закрывать клапан, тем самым позволяя обогревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, которая становится особенно жаркой (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет контролировать отопление всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко — буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем с интеллектуальным термостатом.

Можно ли объединить интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и режимы, в сочетании с интеллектуальными клапанами, чтобы вы могли контролировать все вещи в каждой комнате . Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У обучающего термостата Nest есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они не упоминают об этом прямо — они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, ваш единственный реальный вариант — интегрировать их с вашим концентратором умного дома, а затем купить совместимый умный клапан .Я видел некоторые клапаны с поддержкой HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, сочетающие в себе интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых странах Европы) более обнадеживающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана) без включения остальной части отопления вашего дома . Это довольно приятная функция:

Тем не менее, отзывы Amazon о клапанах Hive неоднозначны: 27% дали ему оценку 1/5 и заявили, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) — однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Разве нельзя просто использовать термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуры, при которых они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.
  • 1 — при температуре 10-15 ° C
  • 2 — при температуре 15-17 ° C
  • 3 — при температуре 18-20 ° C (около 68 ° C)
  • 4 — при температуре до 21 года -22 ° C (около 77 ° C)
  • 5 — макс. (Клапан всегда открыт)

Это то, что у меня есть в доме, и для большинства комнат установлено значение «4», а для некоторых установлено значение «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

  1. Умение грамотно управлять клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог встроить интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
  2. Более точный контроль открытия клапанов. Сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать: «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером». . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым контролем этого уровня.

Короче говоря, если бы у меня не было ТРВ, то я, наверное, пошел бы и купил «умные» радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на smart термостатические клапаны .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно порекомендовать конкретные продукты, которые подходят им. Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их обзоры неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это процесс установки с ошибками) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее глючным и раздражающим. .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит в итоге .

У вас есть термостат Nest или Ecobee и смарт-хаб

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный сенсор e (тем более, что и Nest, и ecobee также поддерживают HomeKit).

Помимо этого, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите большой (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения — это просто означает, что вам нужно вручную управлять некоторыми частями вашей системы отопления. .Например, вы можете знать, что в двух задних спальнях становится очень жарко в течение дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время — например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке — поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Интеллектуальный термостат

и радиаторный термостат прошли испытания

Обновление: Этот обзор был впервые опубликован в 2020 году, но был обновлен, чтобы включить некоторые новые детали и компоненты, такие как новые беспроводные датчики температуры Tado.

Немецкая компания по интеллектуальному отоплению Tado начала свою жизнь в 2012 году как бренд, предлагающий подключаемый термостат. В последующие годы мы видели обновленные поколения этого оригинального термостата, а также интеллектуальные радиаторные клапаны и систему управления кондиционированием воздуха.

В настоящее время Tado, особенно в Европе, является крупным игроком в постоянно расширяющемся мире домашнего отопления с подключением по Wi-Fi, предлагая полную систему для всего дома, которая может сравниться с Nest, Honeywell и Ecobee.

Evohome от Honeywell до недавнего времени считался наиболее полным из доступных интеллектуальных систем отопления — с настраиваемыми графиками отопления и контролем для каждого помещения.Однако такие игроки, как Тадо, а также Нетатмо и Улей, играют большую роль в этой короне.

Таким образом, мы сочли лучшим испытать систему отопления Tado для всестороннего обзора. Я установил эту систему в моем доме в течение последних нескольких месяцев; вот все, что вам нужно знать.

Цена на момент рассмотрения

199,99 £

Купить у Тадо

Tado: Компоненты системы и цены

В вашем доме на данный момент, вероятно, есть термостат, умный или глупый, который управляет отоплением в вашем доме, увеличивая или уменьшая температуру ваших радиаторов в зависимости от цели установленную вами температуру.

Простейшая система Tado будет состоять только из интеллектуального термостата (199,99 фунтов стерлингов), который заменяет ваш текущий немой термостат (или действительно умный) и выполняет в точности работу старого термостата, то есть изменяет базовую температуру всего дом — с использованием разнообразного набора элементов управления; включая приложение, прикосновение к сенсорному экрану устройства вручную, голосовое управление или автоматизацию умного дома — подробнее об этом позже.

Подключенный термостат Tado представляет собой пластину из белого пластика, питающуюся от трех батареек AA, за которой скрывается светодиодный матричный дисплей, показывающий текущую температуру и настройки.Вы можете вручную изменить настройки, используя стрелки вверх и вниз, которые появляются в нижней части устройства, когда вы касаетесь экрана.

С точки зрения дизайна, он очень минималистичный, очень чистый, очень эффективный и, смею сказать, очень немецкий. В нем нет наворотов, характерных для дисплея Nest, но, с другой стороны, он будет плавно сливаться с фоном, где бы вы его ни разместили.

В обычной системе центрального отопления — умной или глупой — вам все равно придется регулировать температуру в комнатах, вручную поворачивая вентили на отдельных радиаторах.Даже с умной системой отопления — например, управляемой термостатом Wi-Fi — обычно так и будет.

Однако с помощью интеллектуальной многозонной системы отопления, которую вы можете получить с Tado, добавив в нее интеллектуальные радиаторные термостаты компании, вы можете сделать гораздо более конкретный выбор отопления.

Эти термостатические радиаторные клапаны (ТРВ) имеют двойное назначение; Встроенные датчики отслеживают и сообщают о температуре помещения, в котором они находятся, и после получения команды могут физически изменить температуру.

Интеллектуальные радиаторные термостаты заменяют ваш текущий контроллер и содержат небольшой мотор, который вручную включает или выключает подачу воды в радиатор для достижения желаемой температуры. Чтобы установить их, вам не потребуется никакого опыта слесаря, просто открутите контроллер и замените его на более умную версию. Каждый из них стоит 69,99 фунтов стерлингов, хотя вы можете сэкономить, купив мультиупаковки.

Эти SRT с батарейным питанием, как и термостат, представляют собой белые, гладкие и упаковочные светодиодные фонари, скрытые за выгравированными (и почти невидимыми) формами и числами, которые используются для отображения температуры в комнате.С эстетической точки зрения они на миллион миль опережают громоздкие усилия Honeywell — и к тому же они намного тише. Но они действительно издают шум — небольшой жужжащий звук, когда двигатель физически поворачивает клапан.

Для этого обзора я заменил свою систему Honeywell Evohome на систему Tado, состоящую из интеллектуального термостата и 11 интеллектуальных радиаторных термостатов (для 10 разных комнат). Мне также потребовался комплект расширения, так как у меня в доме никогда не было проводного термостата (система Honeywell заменила термостат Nest Learning в 2018 году).

Умный термостат Tado не имеет встроенного Wi-Fi, он передает беспроводную связь с мостом, который подключается к вашей домашней сети. У конкурирующих интеллектуальных термостатов, таких как Nest, есть встроенный Wi-Fi. Мост входит в состав любого стартового пакета, который вы выбираете для запуска своей системы, и именно этот мост сообщает Extension Kit, что ему требуется с точки зрения общей максимальной температуры.

Если у вас уже есть термостат, подключенный напрямую к вашему котлу, то умный термостат сам выполняет эту работу, без необходимости в дополнительных компонентах.

Если все это звучит довольно сложно — не волнуйтесь, потому что это действительно не так. Как только вы установите все компоненты на свои места, можно легко настроить отопление вашего дома.

Tado: установка и основы


Хорошая новость заключается в том, что систему Tado — даже такую ​​большую, как та, которую я установил, — очень легко установить и запустить. Используя пошаговое руководство в приложении Tado и на портале рабочего стола, которое включает в себя конкретные инструкции, основанные на вашей модели котла, я запустил и запустил всю систему со всеми 11 радиаторными клапанами всего за пару часов.

Мне повезло, поскольку термостаты Smart Radiator подходят к моему радиатору без необходимости использования каких-либо переходников, которые входят в комплект. Мои радиаторные клапаны все направлены вверх, поэтому я установил вертикальные варианты, хотя доступны и горизонтальные фитинги.

Чтобы установить их, вы просто прикручиваете их на место и соединяете с мостом, который вам необходимо подключить к вашей домашней сети через Wi-Fi или Ethernet.

Самым сложным делом, сделанным своими руками, было снятие реле котла Honeywell Evohome и его замена на комплект Tado Extension Kit.Это было довольно просто, поскольку необходимая проводка уже была на месте — хотя в пошаговом руководстве Tado есть очень четкие схемы того, как это сделать, если это не так.

Теоретически я мог бы использовать проводку для прямого подключения интеллектуального термостата без необходимости в дополнительном комплекте, но — поскольку мой котел спрятан в подсобном помещении — это не идеальное место для термостата. Вместо этого я решил установить умный термостат на кухне, в той комнате, где мы чаще всего вручную меняем температуру.

В приложении Tado, о котором я подробно расскажу позже, вы можете выбрать компонент в комнате, который имеет несколько датчиков, чтобы быть основным движущим элементом этой комнаты. Например, на моей кухне, где установлен интеллектуальный термостат, мы используем показания температуры термостата в качестве показаний для этой комнаты, а не показания любого из двух интеллектуальных термостатов радиатора, которые есть в этой комнате.

В других комнатах, где установлен только один радиаторный термостат, это единственный датчик температуры в комнате, поэтому все показания снимаются с него.Однако иногда расположение в комнате не дает точных показаний; например, в спальне моей младшей дочери, в которой прямо перед вентилем радиатора стоит тканевый ящик, полный мягких игрушек.

В подобных случаях — когда показание температуры слишком высокое — вы можете вручную отрегулировать в приложении, смещая температуру на столько градусов, сколько вам нужно для более точной картины температуры в комнате. Это отличная функция, которой нет в Honeywell.

Для этого сценария также можно использовать новые беспроводные датчики температуры Tado. Запущенные в конце 2020 года и выглядящие как интеллектуальный термостат, они оснащены датчиками температуры и влажности и могут управлять несколькими интеллектуальными радиаторными термостатами в комнате или группе комнат.

Они также служат панелями управления, где вы можете физически изменять температуру на самом устройстве, используя сенсорный экран на передней панели.

Tado: Управление теплом

Самое большое преимущество подключенной системы отопления заключается в том, что вы можете как бы забыть о ней после того, как настроите необходимые параметры и установите графики с помощью приложения.

Идея состоит в том, что вы используете интеллектуальные расписания Tado для точной настройки того, как вы хотите, чтобы отопление велось в определенных комнатах, в определенные дни недели. Хотя один неприятный аспект Тадо заключается в том, что вам нужно обрабатывать каждую комнату индивидуально, вы не можете скопировать расписание из другой комнаты.

Эти расписания поддерживаются множеством опций для дополнительных настроек, основанных на диапазоне переменных; от температуры на улице, вашего геолокации и того, открыто ли окно.

По этому поводу пользователи Tado в последние месяцы подняли шум, поскольку компания добавила несколько вариантов платного доступа по подписке, который раньше был бесплатным. Что касается обнаружения окон и геолокации, теперь вам понадобится подписка на Auto-Assist за 2,99 фунтов стерлингов в месяц, чтобы эти функции были автоматизированы; т.е. отключите отопление в комнате, где обнаружено открытое окно, или выключите его, если обнаружит, что никого нет дома (с использованием данных о местоположении подключенного телефона).

Подписка ежемесячная, и вы можете отменить ее в любое время — так что вам не придется платить в летние месяцы, и, если вы не подпишетесь, вы все равно получите уведомление; это просто аспект автоматизации, который имеет большое значение.

Помимо расписания, вы, конечно, можете вручную регулировать температуру в комнате в любое время с помощью приложения, поворачивая верхнюю часть SRT, используя кнопки вверх / вниз на термостате или используя голос с помощью Alexa. , Google Ассистент или Siri.

Окружающий вердикт: Nest Thermostat E

В приложении Tado вы можете установить, как это ручное изменение влияет на график. Вы можете дождаться следующего запланированного изменения, установить период времени или оставить его в силе, пока вы не укажете иное.Это делается для каждой комнаты, поэтому вы можете выбрать разные варианты для разных частей вашего дома.

Каждый интеллектуальный радиаторный термостат, а также сам интеллектуальный термостат могут напрямую связываться с вашим котлом через комплект расширения. Так, например, если вы измените температуру своего интеллектуального термостата с 23 на 20 градусов, изменится только комната, которой он назначен. Во всех остальных комнатах будет поддерживаться запланированная температура.

Когда вы вносите изменение любым способом, вы увидите, что это изменение на мгновение отразится на ЖК-дисплее SRT.

Если у вас есть надоедливые дети (вроде меня), которые могут возиться со всем, что попадется им в руки, вам придется следить за тем, настраивали ли они вручную SRT.

Хорошая новость заключается в том, что в феврале 2021 года была запущена функция, которая позволяет блокировать SRT для ручного ввода.

Tado: приложение, дополнительные возможности и интеграция с умным домом

Мы уже упоминали о приложении несколько раз, но стоит отметить, что это одно из самых чистых и простых приложений для интеллектуального отопления, которое я когда-либо использовал.Вносить изменения, устанавливать расписания, находить определенные параметры устройства — все это очень просто.

Есть также несколько умных дополнений, которые выделяют приложение среди конкурентов. Например, навык «Комфортный воздух» использует прогнозы погоды, количество пыльцы и данные о загрязнении, чтобы посоветовать вам, когда лучше открывать или закрывать окна, убирать гадости или подышать свежим воздухом в доме.

На самом деле нет необходимости в новом оборудовании, чтобы воспользоваться этим. Все дело в умных алгоритмических догадках с использованием некоторых существующих функций, таких как обнаружение открытых окон, геозоны и адаптация к погодным условиям.

В Air Comfort вы также получите указатели по качеству воздуха в помещении с целью получения правильного сочетания влажности и тепла. Вы будете получать уведомления, например «Повышенный риск плесени», если ИИ сочтет, что показания оправдывают их.

Навык энергосбережения содержит огромное количество четкой, простой для понимания информации о том, как вы используете свое отопление, что вы могли бы сделать лучше и что сама система сделала, чтобы помочь вам.

Что касается поддержки умного дома, вы получаете Alexa, Google Assistant, IFTTT и HomeKit.Настроить любую из этих служб так же просто, как добавить новую лампочку к вашей настройке — просто синхронизируйте свою учетную запись Tado с вашим цифровым голосовым помощником по выбору, и готово.

Хотя элементы управления в приложении довольно просты по сравнению с приложением Tado, возможность изменять температуру в отдельных комнатах с помощью только голосовой команды невероятно полезна.

IFTTT имеет на борту огромное количество рецептов тадо; такие вещи, как погодные условия, изменение настроек обогрева или отключение обогрева при обнаружении дыма интеллектуальным детектором дыма.

Alexa, с которой я исчерпывающе использую Tado, позволяет устанавливать температуру в комнатах, активировать быстрые настройки, включать / выключать обогрев и любые другие базовые настройки, предлагаемые приложением. Однако вы также можете использовать возможности Alexa — и ее групп и процедур — для автоматизации нагрева.

Вы можете, например, создать группу комнат, чтобы произвести несколько изменений отопления — «Alexa, выключи обогрев наверху», «Alexa, установи обогрев внизу на 21 градус», и т.п.Вы также можете включить отопление внизу, когда инициируете процедуру «доброе утро», или отключить все отопление внизу, когда вы скажете Алексе, что пора спать.


Объединение интеллектуального термостата, моста, удлинительного комплекта и нескольких интеллектуальных радиаторных термостатов Tado в многозонную систему отопления для всего дома — это в настоящее время в значительной степени вершина интеллектуальных решений для отопления дома. Сами устройства выглядят привлекательно и просты в установке, приложение имеет множество функций и простое в использовании, а методы управления, включая совместимость с умным домашним цифровым помощником, многочисленны.Пара незначительных придирок в сторону. У Tado есть превосходная система, которую можно настроить и настроить в соответствии с вашими точными потребностями в интеллектуальном отоплении.

  • Комплект отлично выглядит
  • Простая установка
  • Совместимость с умным домом в изобилии
  • Отличное приложение
  • Нет ярлыков для расписания
  • Доплата за дополнительные услуги

Какой температуре соответствуют цифры или шкала на термостатическом вентиле радиатора? — Энергид

Цифры или шкалы на термостатических клапанах радиатора не соответствуют точной температуре, а скорее соответствуют уровню комфорта.Путем проб и ошибок вы найдете настройку, которая соответствует вашим потребностям!

Примерное преобразование в градусы Цельсия

Невозможно точно перевести шкалу термостатического клапана радиатора в градусы Цельсия. Это почти полностью зависит от планировки вашей комнаты.

Однако приблизительный пересчет можно произвести. Например, положение клапана * соответствует температуре защиты от замерзания , а положение 3 t o приблизительно 20 ° C .Принимая это в качестве руководства, вот приблизительная таблица преобразования с комнатами и видами использования, для которых рекомендуются эти настройки.

Положение клапана Эталонная температура Рекомендуемая настройка для
* 6 ° С Защита от замерзания
0-1 12 ° С Подвал, лестница
1 15 ° С Нежилое помещение, прачечная, ниша
2 17 ° С Прихожая, коридор
2-3 18 ° С Спальня
3 19-20 ° С На кухне
3-4 20-21 ° С Гостиная, детская спальня
4 22 ° С Ванная комната
5 Максимум. Клапан полностью открыт

Почему на термостатических вентилях радиатора не указана температура?

Чтобы понять это, вам нужно быстро познакомиться с работой вашего термостатического клапана радиатора: внутри вашего клапана находится термостатическая груша, содержащая жидкость, гель или газ. Эта лампочка расширяется или сжимается в зависимости от температуры окружающей среды. При этом он открывает или закрывает клапан, который пропускает нагретую воду в радиатор или предотвращает ее попадание.

Реакция термостатической лампочки зависит от планировки вашей комнаты. Таким образом, на лампу влияет тепло, излучаемое радиатором, температура воды, холодное излучение стены или окна.

Вот почему невозможно точно масштабировать термостатический клапан в градусах Цельсия. Поэтому ваш термостатический вентиль радиатора имеет такие маркировки, как: *, 1, 2, 3, 4, 5.

Как правильно настроить термостатические клапаны радиатора?

Действуйте следующим образом:

  1. немного поиграйте вначале, пока не найдете подходящую для вас температуру;
  2. держитесь подальше от этого;
  3. не поддавайтесь искушению полностью открыть вентиль, когда вы заходите в комнату утром и находите ее слишком холодной;
  4. не устанавливайте клапан на минимум, когда он слишком горячий;
  5. пусть термостатическая лампочка делает свою работу естественным образом.

Если вы используете только комнатный термостат, поскольку ваше отопительное оборудование еще не имеет термостатических клапанов, всегда рекомендуется установить некоторые из них. Узнайте, почему термостатические клапаны в сочетании с комнатным термостатом — лучший способ правильно отапливать ваш дом!

A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, возможно, являются одними из самых недооцененных гидравлических компонентов на современном рынке.И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос тепла от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону.Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы подать в зону нагретую воду.

Вот чем отличается TRV. Это неэлектрическое механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне.Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны ТРВ — управления теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате. Отсюда и название.

Я бы поспорил, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A
Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.


Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в помещении задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив там. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный комфорт управления в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой установки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что данный тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вы должны установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить устройствами динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами большой массы.

Микрозоны.

TRV — один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона — это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения — в ванных комнатах в домах с лучистым напольным отоплением. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. На этом котле были такие большие насосы, что я просто стоял и смотрел какое-то время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected]

Термостатические радиаторные клапаны — Сантехника и ОВК

Построенное в 1914 году, это здание в Нанаймо, Б.C. все еще имеет большую часть своей первоначальной системы водяного отопления.

Быстрый и простой способ обеспечить водное зонирование

Рой Коллвер

Некоторые гидравлические изделия настолько хорошо спроектированы и практичны, что остаются неизменными в течение многих десятилетий. Семьдесят пять лет назад Мэдс Клаузен, датский изобретатель и основатель Danfoss, разработал первый термостатический радиаторный клапан (TRV). Изделие взлетело как ракета. С тех пор компания произвела более 350 миллионов устройств самых разных конфигураций, стилей и размеров.

Другие производители создали свои собственные разработки и также отправили их сотнями миллионов по всему миру. В Европе вы видите их везде, куда бы вы ни пошли. Какую потребность на рынке Данфосс восполнила этим продуктом, и есть ли у нас эта потребность сегодня?

Еще в 1943 году водяные и паровые системы отопления в лучшем случае управлялись одним термостатом. Многие из них управлялись только жильцами, которые включали котел, когда он становился слишком холодным, и выключали, когда он становился слишком горячим. В комнатах часто было слишком жарко, в некоторых — слишком холодно, и людям не требовалось современное программное обеспечение для энергоаудита, чтобы понять, что происходит много отходов.

TRV предоставил простой способ зонировать эти ранние системы комната за комнатой и радиатор за радиатором. Снятие существующего ручного маховичка с ручным управлением / запорным клапаном и замена его на TRV было простым решением. Это все еще так. Сегодня действует бесчисленное множество старых (и не очень старых) систем, в которых даже нет ручных регулирующих клапанов на каждом радиаторе. Отвинтите имеющееся колено подачи горячей воды, замените его на угловой клапан TRV и предоставьте вашему клиенту мгновенный контроль зоны.

Эти устройства — недорогой, надежный, точный и автономный продукт, который легко установить. Они не потребляют энергию для работы, не нуждаются в обновлении через три года после их установки и не нуждаются в обновлении программного обеспечения. Как они работают, где их можно наиболее эффективно применить и почему они популярны только в определенных областях

В здании до сих пор сохранился желоб для первоначального угольного котла, который позже был переоборудован для работы на жидком топливе.

Просто, но изысканно

Аппаратное обеспечение этих клапанов элегантно по простоте, но, тем не менее, технология довольно сложна.

Начали появляться новые диковинные электронные радиаторные клапаны, но мы поговорим о них в другой раз. Большинство TRV состоит из двух основных компонентов — корпуса клапана со встроенным дроссельным устройством и механического термостатического привода, который крепится к корпусу.

Корпуса клапанов

бывают разных форм и размеров, но проектировщики должны быть осторожны, чтобы гарантировать, что данный производитель имеет распространение и поддержку в Северной Америке. Международные каталоги часто содержат огромное количество вариантов, но они могут быть несовместимы с нашими размерами трубопроводов и фитингов.

Термостатические приводы обычно крепятся к корпусам клапана с помощью стопорного кольца с резьбой и могут быть установлены или сняты без опорожнения системы. Дроссельный клапан в корпусе подпружинен, чтобы открыть клапан для полного потока / нагрева, если привод снят. Установка привода толкает шток клапана в корпус по направлению к седлу клапана, что уменьшает поток.

Термостатические клапаны заменят ручные клапаны на чугунных радиаторах здания.

Самая популярная конфигурация — это вращающаяся ручка с цифрами, обозначающими более высокие или более низкие температуры.Наименьшее число (обычно 0) толкает шток клапана в полностью закрытое положение. Когда ручка поворачивается к большему числу, шток клапана постепенно втягивается, обеспечивая больший поток и тепло. Термостатический элемент внутри ручки заполнен веществом (жидкостью, парафином или газом), которое расширяется с определенной скоростью при нагревании, и когда воздух вокруг привода нагревается, элемент расширяется и дросселирует поток горячей жидкости вниз для охлаждения. с радиатора. После настройки исполнительный механизм будет регулировать поток через радиатор, чтобы поддерживать в комнате очень точную температуру.

Обновление гидроники

Недавно я осмотрел старинное здание 1914 года в Нанаймо, Британская Колумбия. чтобы взглянуть на их все еще функционирующее гидравлическое оборудование, чтобы обновить систему. Первоначальная конструкция была испорчена кое-где, но в основном оставалась в своем первоначальном состоянии: большая часть чугунных колонных радиаторов все еще была на своих местах и ​​подключена к все еще непроницаемой для жидкости 104-летней системе стальных и чугунных трубопроводов.

Кто-то сказал владельцам здания, что замена существующего жидкого котла на газовый конденсационный — плохая идея — оценка, с которой я категорически не согласен.Эти чугунные и стальные гидравлические системы, которым более ста лет, часто представляют собой прекрасную возможность для модернизации газовых конденсационных котлов, если вы уделяете внимание деталям и уважаете оригинальную конструкцию системы.

Данфосс разработал радиаторный термостат в 1943 году, и с тех пор с конвейера сошло около 350 миллионов.

Один из наиболее экономичных и удобных способов совместить эти системы с новым конденсационным котлом — использовать встроенные в котел функции сброса температуры наружного воздуха для снижения температуры воды и обеспечения постоянного расхода через один из новых «умных» насосов.Это обеспечит хороший равномерный отвод тепла от радиаторов при любых условиях нагрузки. Использование TRV для зонального контроля и ограничения температуры отдельных радиаторов в горячих зонах еще больше совершенствует систему. Многие модели TRV специально разработаны для таких модификаций с конфигурациями корпуса клапана, которые точно впишутся в пространство, оставшееся после удаления старых ручных клапанов.

Хорошая идея

Вот несколько причин, по которым TRV — отличная идея:

  • Простой пользовательский интерфейс (инженер говорит о простоте) — его не намного легче понять, чем ручку с цифрами.0 означает отсутствие тепла; 10 значит очень много. Это действительно для всех языков. Устранить неполадки по телефону очень просто — вам может потребоваться только объяснить, что означает символ снежинки (настройка защиты от замерзания «прочь»).
  • Никаких проводов не требуется — термостат встроен прямо в клапан.
  • Упростите новую установку — эти устройства также отлично подходят для нового строительства, потому что они могут упростить конструкцию. Многие TRV включают в себя встроенные запорные клапаны и клапаны для стравливания воздуха и сконфигурированы так, чтобы исключить другие части и детали.

А минусы?

Вот несколько причин, по которым TRV не так популярны, как должны быть во многих местах:

  • Слишком простой пользовательский интерфейс — многие люди не могут не все переосмыслить. Они хотят точно знать, какова точная температура, они хотят видеть фактические градусы в выбранной ими шкале. По какой-то причине они, кажется, хотят постоянно что-то возиться и проверять. Этим людям трудно иметь дело с «установил и забыл».Однако счастливые пользователи TRV находят, что число их устраивает, а затем принимают тот факт, что у них на одну вещь меньше, чем нужно беспокоиться.
  • Вы должны наклониться, чтобы отрегулировать их. Это выгодно для большего количества людей, чем вы можете себе представить, но на рынке есть TRV с длинными капиллярами и настенными регуляторами температуры, которые удовлетворят этих людей.
  • Нет отмены арендодателя — использование функций понижения температуры в ночное время и внешнего управления сбросом температуры подачи котла хорошо справляется с ограничением избыточного тепла в квартирах, но этого может быть недостаточно для тех домовладельцев или владельцев зданий, которые хотят контролировать своих арендаторов на микроуровне, собирать данные об использовании энергии или иметь возможность контролировать и отменять из удаленного места.
  • Нет интеграции с другими элементами управления системой: это может быть проблемой, если она не учтена в общем дизайне системы. Ответ может быть таким же простым, как управление системой с помощью термостата в назначенной главной зоне. Если самая холодная зона — это зона, требующая тепла, остальные температуры зоны могут быть индивидуально подрезаны с помощью автономных TRV — стратегию, которую я собираюсь порекомендовать для упомянутого выше здания 1914 года.
  • Отсутствие местных поставок и поддержки: в некоторых районах страны местные оптовые торговцы не имеют опыта или знаний в отношении этих продуктов, не имеют запасов и могут даже не иметь доступа к большинству линеек продуктов TRV.Все, что я могу сказать, это проявить настойчивость или зайти в Интернет и посмотреть — вы сможете найти то, что вам нужно, и найти достаточно близкий источник поставок. Планируйте заранее.

TRV — это недостаточно используемая технология. Мы настолько увлечены новым цифровым оборудованием, что не можем оценить почти дзен-подобную простоту TRV. Они работают очень хорошо и оставляют вас в покое. Если жильцу здания немного холодно, он просто поворачивает ручку до следующего номера. Зачем сидеть в шезлонге в гостиной рядом с радиатором — и вам нужно перестать писать текстовые сообщения или смотреть видео на своем смартфоне, чтобы запустить приложение термостата, чтобы вы могли проверить температуру и повысить ее на градус или два (при условии ваше приложение не нуждается в обновлении, и вы можете помнить свое имя пользователя и пароль)? Просто наклонитесь и поверните ручку TRV.

Как это работает — Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху — термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении. Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан.Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 — наибольшему. Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


Функция с формой

Не все TRV имеют шкалу от 1 до 5.Наши клапаны Windsor TRV — наш самый популярный клапан — работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой. Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры.Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли ТРВ котлом?

Нас часто спрашивают об этом, и ответ — нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) — это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар к радиаторам.Мы рекомендуем обучающийся термостат, такой как Nest.


Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


Существует косвенная связь — TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Подключенный дом с интеллектуальными TRV

Самое большое обновление TRV с момента их изобретения в 1970-х годах — это умные технологии — Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, предлагающим интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


TRV на однотрубном пара

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не может выйти, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит радиатор.


Если воздух не выходит, пар не может попасть внутрь.


Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель.

Добавить комментарий

Ваш адрес email не будет опубликован.
