Труба гофрированная из ПВХ (поливинилхлорида)

Испытания проводятся по ГОСТ Р МЭК 61386. 1-2014 (п. 10.2)

Для всех труб, кроме типа «Строительная».

Технические условияТУ 22.21.29-001-52715257-2017
ТУ 22.21.29-010-52715257-2018 (тип «Строительная»)
Типы по степени сопротивления сжатию*не менее 200 Н — Тип «Строительная»
не менее 350 Н — Тип «Легкая»
не менее 750 Н — Тип «Тяжелая»
не менее 1100 Н — Тип «Сверхтяжелая»
Ассортимент диаметров (мм)16, 20, 25, 32, 40, 50, 63
ЦветRAL 7035 (серый)
RAL 9005 (чёрный)
RAL 8001 (под цвет дерева «Бук»)
RAL 1001 (под цвет дерева «Сосна»)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP66 — Тип «Легкая», «Тяжелая», «Сверхтяжелая»
IP55 — Тип «Строительная»
Степень защиты от вредных механических воздействий по ГОСТ IEC 62262-2015IК05 — Тип «Легкая»
IК06 — Тип «Тяжелая», «Сверхтяжелая»
Энергия удара по ГОСТ IEC 62262-2015до 0,7 Дж — Тип «Легкая»
до 1 Дж — Тип «Тяжелая», «Сверхтяжелая»
Прочность при растяжении до разрыва, не менееØ 16 — 100 Н
Ø 20 — 100 Н
Ø 25 — 300 Н
Ø 32 — 300 Н
Ø 40 — 500 Н
Ø 50 — 800 Н
Ø 63 — 800 Н
Климатическое исполнениеУХЛ2 по ГОСТ 15150-69
Температура монтажа-5 ˚С до +60 ˚С
Температура эксплуатации-40 ˚С до +60 ˚С
Электрическая прочность изоляции по ГОСТ Р МЭК 61386. 22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 2000 В (50 Гц, в течение 15 мин.)
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 100 МОм (500 В, в течение 1 мин.)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0**«0»
МатериалКомпозиция ПВХ (поливинилхлорид)
Протяжка (зонд)Стальная проволока
Радиус изгиба под углом 360˚3 диаметра трубы
УпаковкаБухты в стретч-плёнке по 10, 15, 25, 50, 100 метров
Гарантийный срок эксплуатации2 года с даты продажи, при сохранении этикетки
Гарантийный срок эксплуатации для продукции на экспорт 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России
Срок храненияВ упаковке предприятия-изготовителя 2 года с даты производства

для чего нужна и какую выбрать?

Наконец-то монтажники электрических и коммуникационных кабелей связи получили в свои руки удобный, практичный и экономически выгодный инструмент – труба гофрированная ПВХ. Канули в Лету времена, когда для того, чтобы обезопасить прокладку кабеля, особенно снаружи, нужно было использовать стальные трубы.

Сегодня можно без преувеличения сказать, – труба гофрированная ПВХ с зондом применяется практически везде, где требуется проложить силовой кабель или провода электропроводки или связи. Почему именно труба гофра ПВХ? Давайте поймем вместе.

Что собой представляет труба гофрированная ПВХ

Как следует из названия, труба гофрированная изготавливается из полимера – поливинилхлорид. Основное предназначение данного типа труб – использование в качестве защитного канала для прокладки разнообразных кабельных коммуникаций: телевизионных, компьютерных, электрических сетей.

Во всех местах, где требуется скрытая проводка (подвесной потолок, фальшпол, стены из гипсокартона) труба гофрированная ПВХ просто незаменима. Для наружного применения используется труба гофр ПВХ черного цвета, для уменьшения воздействия УФ лучей.

Привлекательны для монтажников и потребителей три важных качества гофрированных ПВХ труб:

  • низкая стоимость изделия, что позволяет оптимизировать себестоимость прокладки коммуникаций;
  • отличные эксплуатационные параметры и свойства, которыми обладает труба гофр ПВХ;
  • эффективный и быстрый монтаж любой проводки без использования дополнительных фасонных частей для соединения. Просто развернули «бухту» и приступили к прокладке. Особенно удобной для монтажа является труба гофрированная ПВХ с зондом (стальная проволока внутри, позволяющая протянуть провода быстро и легко).

Классификация гофротруб ПВХ

Рынок представляет нам на выбор два вида труб: обычная труба гофр ПВХ и труба гофрированная ПВХ с зондом. Зонд – это стальная проволока, которая заложена в трубу, и предназначается для протяжки кабеля или провода. Монтаж систем с использованием трубы с зондом ускоряется, без преувеличения в разы.

По типу нагрузки (механической устойчивости) труба гофрированная ПХВ рассчитывается на:

  • лёгкую (низкая механическая устойчивость). Разряд обычной гофры. Прочность 320 N/5см. используется для наружного и внутреннего поверхностного монтада или в пустотелых плоскостях.
  • тяжёлую (средняя механическая устойчивость). Прочность гофры составляет 750 N/5см. рекомендуется для прокладки в бетоне, в штукатурке, в земле.
  • сверхтяжёлую (высокая механическая устойчивость). Может использоваться для подземной прокладки кабеля. Рекомендуется к применению в местах с повышенными требованиями к безопасности проводки (детские и лечебные заведения, гостиницы, кинотеатры, т.е. места большого скопления людей)

Характеристики трубы ПВХ гофрированной

Перечисленным типичным параметрам отвечают все трубы гофр ПФХ. В зависимости от классификации механической устойчивости, эти основные параметры, естественно, меняются в ту или иную сторону.

  • самозатухающий материал, что практически исключает пожар при внутреннем (КЗ) возгорании проводки;
  • срок службы до 50 лет;
  • обеспечивает высокую степень защиты внутренней проводки при температурных режимах от -30 до +65 градусов Цельсия;
  • диэлектрический материал;
  • легкость и гибкость гофротрубы ПВХ – экономия при транспортировке и монтаже без дополнительных соединений;
  • выбор самых актуальных и ходовых диаметров;
  • гофротруба ПВХ серого цвета применяется для внутренних систем. Черного цвета для наружного монтажа с целью снижения воздействия ультрафиолета на свойства поливинилхлорида.

Безусловно, положительным является тот факт, что рядовой потребитель в состоянии осуществлять монтаж трубы гофрированной ПВХ без квалификации. Удобные клипсы для монтажа на стены или потолок упрощают задачу крепления гофротруб ПВХ. Делайте свой выбор в соответствии со стоящими перед вами задачами и… приступайте.

Удачи вам при выборе и применении гофрированных труб ПВХ.

Гофрированная труба ПВХ | Гофротруба ПВХ

Наименование Ед.изм Кол-во Цена
Труба для эл/проводки ДКС
Труба для эл/проводки ДКС 57010 D10мм м 384 30
Труба для эл/проводки ДКС 57012 D12мм м 150 36
Труба для эл/проводки ДКС 57016 D16мм м 30 45
Труба для эл/проводки ДКС 57025 D25мм м 53 60
Труба гофр.с протяж. ДКС 91920  D20мм м 8 7
Труба для эл/проводки ДКС 57040 D40мм  м 30 130
Труба для эл/проводки ДКС 57050 D50мм м 8 140
Труба гофр. без протяж. ДКС 90925 D25мм  м 50 10
Труба гофр.без протяж. ДКС 90916 D16мм  м 32,5 5,5
Труба гофр.с протяж. ДКС 91932 D32мм м 25 16
Труба гофр.без протяж. ДКС 90932 D32мм  м 21 16
Труба гофр.легкого типа с зондом РЕКОРДВИНИЛ D25мм м 40 13
Металлорукава
HELUKABEL SCHUTZSCHL.GRAU S4PG13,5 артикул 91222 м 4,8 50
Металлорукав D11мм HELUKABEL 97586  м 44 43
Металлорукав D16мм HELUKABEL 97377            м 43 20
Металлорукав D21мм HELUKABEL 97378 м 45 30
Металлорукав Р3-Ц D6x8мм м 44 10
Металлорукав Р3-Ц D6x8мм м 25,5 10
Металлорукав Р3-Ц D6x8мм м 8,3 10
Металлорукав Р3-Ц D6x8мм м 5,5 10
Металлорукав Р3-Ц D6x8мм м 5 10
Металлорукав Р3-Ц-Х D12мм  м 29 18
Металлорукав Р3-Ц-Х D12мм  м 29 18
Металлорукав РЗ-Ц-Х D22мм м 19 40
МеталлорукавР3-Ц-Х D50мм м 10 90
Металлорукав D37мм м 24 60
Гофра ПВХ
INSET 10475 GSIG32  м 30 18
INSET 10466 GSIG14  м 30 35
INSET 6S16 22 IEMMEU C60731112 F9 D22мм м 20 40
INSET D32мм м 23 18
Труба гофр GUAINA SPIRALATA AUTOEST.
SPIRAL FLEXIBLE SHEATH D28мм
м 8 55
Гофра D20мм м 8 7
Труба гофр.murr-flex Kabelschutzschlauche EVK11 28x2H м 100 55
Труба гофрированная HF XS 32GRAU 25м шт 42 25
Труба гофрированная FXP 29 schwarz (черный) 25m шт 56 11
Кабельный ввод ДКС 54540 цвет серый шт 61 25
Кабельный ввод FGA13-05G шт 7 40
Кабельный ввод FGA17-10G шт 7 70
Ввод кабельный PS 4316 шт 24 80
Ввод кабельный PS 4318 шт 23 100
Ввод кабельный PS 4317 шт 24 120

Гофра для электропроводки — назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофрыКраткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметровПоказатели
Материал изготовленияСамозатухающая полимерная композиция на основе ПВХ
Стандарт изготовленияГОСТ 50827-95
Степень защищенности оболочкиIP55
Прочность:
— для серии FL350 Н / 5 см при t 20 °C
— для серии FH750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводкиот -5 до +60 °C
Диапазон температур эксплуатацииот -25 до +60 °C
Диэлектрическая прочность2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубыне менее 100 МОм (500 В) в течение 1 мин.
ОгнестойкостьСамозатухающие, не поддерживающие горения
Цветстандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.
  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
Металлическая гофрированная трубка, покрытая ПВХ-оболочкой
  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, ммВнутренний диаметр, ммДлина в стандартной заводской бухте, м
1610.750 или 100
2014.150 или 100
2518.325 или 50
3224.325 или 50
4032.515
5039.615
6350.615

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

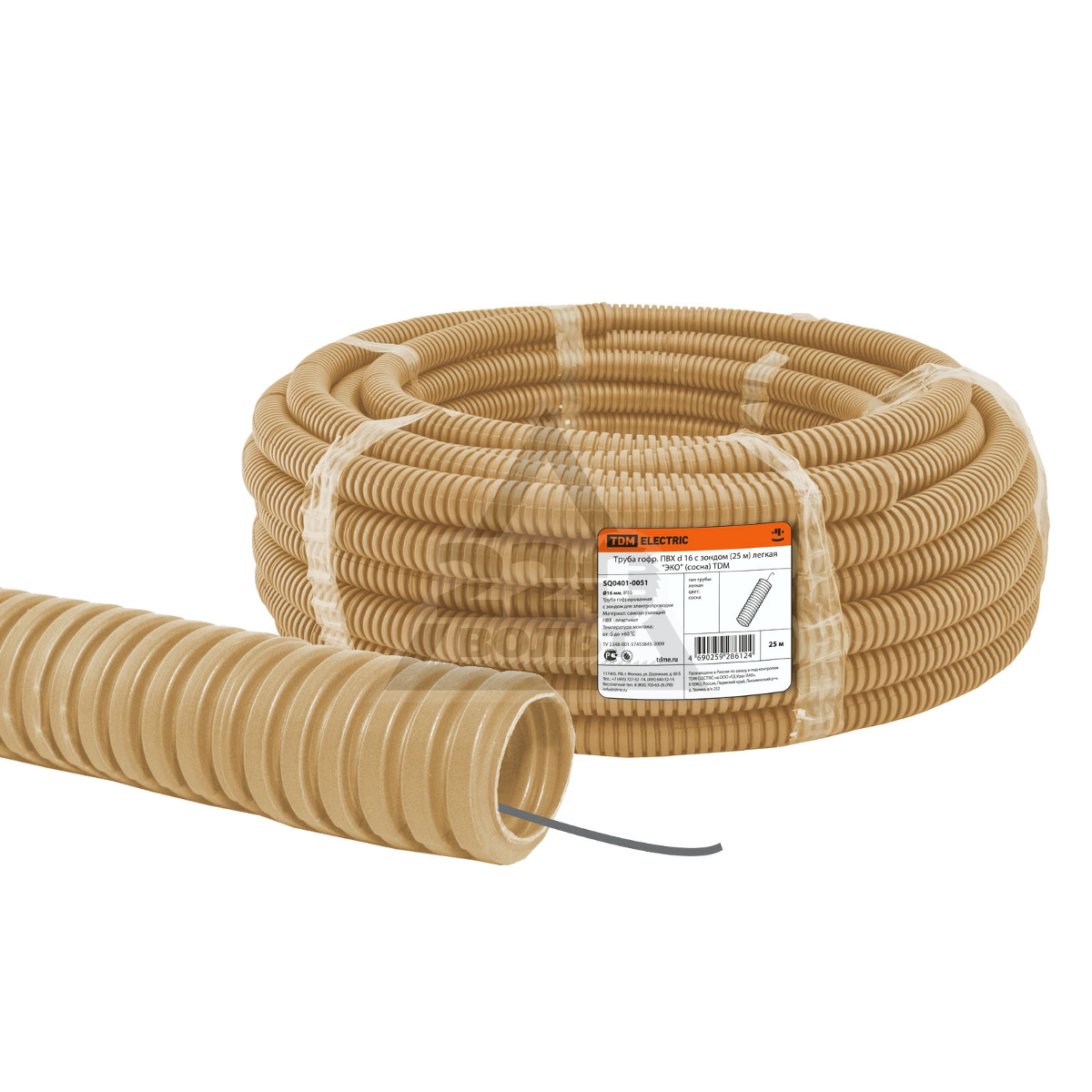

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.
  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.
  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.
  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам
  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.
  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
Поворот кабеля может быть осуществлен через распределительную коробку.
  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.
  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

выгодные условия по монтажу дренажа и канализации тел. +7 (800) 234-19-93

На сегодняшний день огромной популярностью пользуются трубы из пластика. Они все больше и больше вытесняют из строительного рынка металлические конструкции. Большим спросом характеризуются трубы ПВХ. Они более устойчивы к любым химическим веществам и при воздействии любых метеоусловий на материал.

Рассмотрим подробнее, что такое гофрированная труба из поливинилхлорида, и какие ее преимущества в эксплуатации.

Обозначение и назначение труб ПВХ

Трубы ПВХ гофрированные широко применяются в строительстве для:

  • водоснабжения. Они обеспечат транспортировку воды до 90 градусов по Цельсию с максимальным давлением в 10 атмосфер. Срок ее функционирования для холодной воды составляет до 50 лет, а для горячей 25 лет;
  • канализационных систем для водоотвода. Пластиковые трубы для дренажной системы и канализации предназначены для укладки на 6 метров в глубину. Трубы устойчивы к коррозии и к неблагоприятным метеоусловиям;
  •  иных инженерных коммуникаций.

Важно знать!

Оптимальный диаметр труб зависит от области применения:

  • для телефонной проводки и осветительного оборудования используют трубы диаметром 1.6 см;
  • интернет и телевизионные кабели – 2 см;
  • 2,5 см — для труб, которые соединяют провода в распределительных коробках;
  • 3,2 см – электрические щитки;
  • 4-5,5 см – проводка между этажами;
  • трубы в диаметре от 6 см применяют для монтирования канализационных систем.

Благодаря внутреннему гладкому покрытию, в трубах не остается накопившийся осадок, к тому же, рифленые изделия имеют небольшой вес, что позволяет устанавливать трубы без затрат на дополнительное оборудование.

Для установки трубопровода канализации применяют двухслойные гофрированные пластиковые трубы. Реберная поверхность способна выдерживать различные нагрузки грунта и не поддаваться другим силовым воздействиям.

Технические характеристики

Для изготовления труб используют стойкие полимеры — ПЭ80, ПЭ63 или ПВХ. Имеется возможность установки труб на глубине до 20 метров при помощи кольцевой жесткости. Размер труб из поливинилхлорида определяют по ГОСТ 22689.2-89.

Конструкции из поливинилхлорида имеют ряд положительных качеств:

  • огнестойкость – главная особенность труб ПВХ. При прокладке электропроводки, трубы не будут гореть. Им свойственно тление;
  • долговечные в эксплуатации. Рифленые трубы не поддаются коррозии, с помощью гофры отталкивают влагу. Поверхность за все время работы не трескается;
  • термоустойчивы. Небольшая реакция на погодные условия дает возможность работы при температуре от -20 до +80 градусов по Цельсию;
  • кольцевая жесткость;
  • не нуждается в заземлении;
  • срок эксплуатации до 50-70 лет.

Использование гофрированных труб ПВХ получило широкое распространение в строительной сфере. Они давно стали неотъемлемым и главным элементом в дренажной системе канализаций, коммуникаций и прочих видов конструкций. Они безопасны в использовании и абсолютно герметичны.

Что такое гофрированная труба? (с иллюстрациями)

Гофрированная труба — это труба с рядом параллельных гребней и канавок на ее поверхности. Эта труба может быть изготовлена ​​из стали или пластика, такого как полиэтилен высокой плотности (HDPE) или ПВХ. Может быть с покрытием или на подкладке. Гофрированная труба используется в таких приложениях, как водостоки, где важными характеристиками являются гибкость, долговечность и прочность.

Из труб ПВХ можно делать гофрированные трубы.

Гофрированную трубу небольшого размера можно увидеть в привычных применениях, например в дренажной трубе, используемой для отвода сточных вод из желобов на карнизе дома. Трубы большего размера используются в качестве ливневых водостоков и водопропускных труб под мостами и вдоль проезжей части. Гибкость гофрированной трубы делает ее более подходящей для различных целей, чем жесткая гладкая труба. Степень гофрирования измеряется высотой гребней; чем выше число, тем больше гибкость трубы.

Гофрированные трубы большого размера часто используются для отвода воды из ливневых стоков.

Конструкция заглубленной гофрированной трубы частично поддерживается почвой, окружающей ее. Давление почвы вызывает сжатие по окружности трубы и фактически снижает нагрузку на нее. Большая гибкость связана с лучшей производительностью в течение всего срока службы установки. Использование в земле требует больших затрат и времени, поэтому решающее значение имеет трубопровод, увеличивающий полезный срок службы установки.Гофрированные трубы из стали или HDPE обычно рассчитаны на срок службы 50, 75 или даже 100 лет и более.

Для применений, в которых требуется, чтобы труба была заглублена и выдерживала условия окружающей среды, необходимо учитывать дополнительные соображения.Для гофрированных стальных труб важны pH почвы и электрическое сопротивление. Либо pH и сопротивление должны находиться в соответствующих пределах, либо труба должна иметь покрытие, чтобы выдерживать указанные уровни. Типичные покрытия для стальных труб включают цинкование, алюминирование, полимер и асфальт. Пластиковая гофрированная труба может выдерживать гораздо более широкий диапазон pH и не имеет проводимости; электрическое сопротивление не имеет значения.

Гофра может вызвать трение внутри трубы или захватить мусор гребнями.В некоторых случаях покрытие или футеровка могут улучшить поток материала через трубу. Пластиковая труба может быть гофрированной снаружи и гладкой внутри.

Отрезки гофрированной трубы соединяются различными способами. Некоторые трубы состоят из фитингов, называемых шаром и втулкой, на обоих концах секции.Секции подходят друг к другу с помощью прокладки для герметизации трубы. Секции труб также можно соединять при помощи стяжных лент с прокладкой или без нее. Гофрированные трубы могут изготавливаться большой длины и доставляться рулонами к месту монтажа; секции разрезаются только в случае необходимости, чтобы минимизировать количество стыков.

Использование этой трубы для подземного дренажа осуществляется с помощью перфорированной трубы.Отверстия позволяют стокам проникать в окружающие почвы. Чтобы предотвратить проникновение почвы, ее можно накрыть сетчатой ​​тканью, которая позволяет жидкости выходить из трубы, но препятствует проникновению почвы и мусора.

Посмотреть наш каталог универсальных гофрированных дренажных труб

Применение дренажных труб

Наша одностенная труба используется во многих условиях, в том числе в сельском хозяйстве, жилом секторе, при строительстве водопропускных труб и в местах отдыха.В 1987 году компания ADS представила гладкую внутреннюю двустенную трубу N-12®, которая сегодня по всей стране используется в диаметрах от 4 до 60 дюймов для муниципальных ливневых стоков и канализации шоссе, предлагая исключительную гидравлику и прочность. В 2008 году ADS представила гладкие двустенные и трехстенные трубы N-12 HP и SaniTite HP диаметром 12–60 дюймов, изготовленные исключительно из полипропиленовой смолы. Санитарная труба SaniTite® HP была добавлена ​​к уже зарекомендовавшей себя линейке продуктов N-12 и была специально разработана для рынка самотечной канализации.

Преимущества использования гофрированной трубы ADS

Наши продукты работают лучше, их легче устанавливать и они более экономичны, чем традиционные материалы. Инертные материалы PP и HDPE устойчивы к воздействию химикатов, истиранию, горячим почвам и сточным водам. Отличительная зеленая полоса ADS на наших трубах гарантирует, что вы получите высококачественные дренажные изделия для труб из HDPE, которые соответствуют строгим стандартам качества.


Гофрированная гладкая внутренняя труба из полиэтилена высокой плотности (HDPE)

Гладкая внутренняя стена, гофрированный внешний вид, превосходная устойчивость к коррозии и истиранию.Труба N-12 доступна с герметичным (ST), водонепроницаемым (WT) концом и гладким концом, каждая из которых предлагает варианты соединения в виде раструба и втулки, прокладки, раструба или пары с номинальным давлением 10,8 фунтов на квадратный дюйм.


Труба для самотечной канализации

Благодаря передовой технологии полипропиленовой смолы и эксклюзивной конструкции с тройными стенками, SaniTite HP является логичным выбором для самотечных канализационных труб. SaniTite HP предлагает превосходные характеристики соединений, химическое истирание, ударопрочность, а также дополнительные резервы и факторы безопасности, которых нет у сопоставимых продуктов.Он также изготавливается с повышенной жесткостью трубы, прочностью балки и целостностью стыков для длительного срока службы.


Гофрированная гладкая внутренняя труба из полипропилена (ПП)

HP Storm — это высококачественная полипропиленовая (ПП) труба для самотечного ливневого дренажа и идеальный выбор, когда требуются превосходные характеристики соединения и / или большая жесткость трубы.


Гофрированная труба из полиэтилена высокой плотности (HDPE) с гладкой внутренней поверхностью

ADS MEGA GREEN HDPE труба — идеальный выбор для экологически безопасных инфраструктурных проектов.Эта двустенная гофрированная труба из полиэтилена высокой плотности, обеспечивающая водонепроницаемость и долгий расчетный срок службы, соответствует стандарту ASTM F2648 и обеспечивает гладкие внутренние (для гидравлической эффективности) и кольцевые внешние гофры.

Лучшая цена на проволоку для гофрированных труб — Выгодные предложения на проволоку для гофрированных труб от мировых продавцов гофрированной трубы

Отличные новости !!! Вы попали в нужное место для гофрированной проволоки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя гофрированная трубная проволока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили гофрированную проволоку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гофрированной проволоке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести провода для гофрированной трубы по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Гофрированная труба из ПНД с двойными стенками, гофрированные трубы

Гофрированные трубы

HDPE используются во всем мире под названием HDPE DWC Pipe для дренажных труб и отвода сточных вод, воды без давления, строительства рек или плотин. Трубы HDPE DWC предпочтительны в наиболее важных проектах по бурению и дренажным земляным трубам.

Водопроводные трубы — это два типа труб DWC для дренажа земель и дренажных труб французского бурения, которые можно использовать с перфорированной или неперфорированной водопропускной трубой. Гофрированные двустенные дренажные трубы из полиэтилена высокой плотности во Франции внедряются сегодня во многих странах мира от Южной Америки до Северной Америки, от Ближнего Востока до Африки, от азиатского региона до стран Европы.

Трубы водопропускной трубы HDPE используются также при строительстве дренажных зон из гравия на глубине, французских дренажных трубах для сбора грунтовых вод для защиты домов, отвода сточных вод, бурения с помощью водопропускных труб.

Другой областью использования водопропускных труб являются сточные трубы для отвода ливневых вод, которые представляют собой установку одной водопропускной трубы и используют французские дренажные линии, которые могут обеспечить максимальный поток воды в системах проекта.

Гофрированная труба HDPE, производимая из сырья HDPE в виде двустенной гофрированной трубы HDPE, используемая в проектах канализации при транспортировке промышленных отходов, в ливневой канализации, французских дренажных системах и при транспортировке дренажных вод по водопропускным трубам.Гофрированные трубы из полиэтилена высокой плотности производятся как SN 2, SN 4, SN 6 и SN 8. Гофрированные трубы внешняя поверхность гофрирована, а гладкая внутренняя поверхность двустенных водопропускных труб, так как произведены из полиэтилена высокой плотности, обладают высокой устойчивостью к коррозии.

Гофрированные трубы HDPE, DWC используются для дренажных проектов и производятся как перфорированные гофрированные трубы и гофрированные трубы. Минимальный срок службы гофрированной трубы составляет 50 лет, и при использовании в соответствии со значением SN проекта, можно использовать более точные годы при использовании соответствующих методов.Тип водопропускной трубы применяется также в проектах плотин и рек.

Гофрированные трубы HDPE, используемые в проектах канализации, транспортировки промышленных отходов, ливневой канализации, дренажных и дренажных вод. Гофрированные трубы благодаря своей гибкой конструкции демонстрируют устойчивость при движении под землей. Гофрированные трубы обеспечивают долгие годы безотказной работы в инфраструктурных проектах. Гофрированные трубы обеспечивают более длительный срок службы заполнения, укладываемого на твердый грунт с помощью дренажных линий, таких как дренажные трубы, системы водопропускных труб для отвода нежелательных вод с территорий.

Водопроводные дренажные трубы предпочтительнее использовать во французских дренажных линиях в проектах по дренажу и при бурении инженерных сооружений для самотечных дренажных систем. Смело применяется в районе круглогодичных дождливых мест. Водопроводные дренажные трубы используются не только в линиях ливневой канализации, но и для подачи всей воды для передачи проектов путем слива.
DWC HDPE Трубы обладают превосходной коррозионной стойкостью, обеспечивают легкость транспортировки благодаря легкости.Дренажные трубы французского производства совместимы с фитингами для подсоединения к траншеям. За счет комбинирования напольные уплотнения завершаются быстро. Благодаря герметизирующим свойствам сточные воды не попадают в грунтовые воды. Гофрированные трубы обычно производятся длиной 6 м и изготавливаются по индивидуальному заказу в соответствии с потребностями клиента и транспортными преимуществами: длина составляет 5,9 метра для длины контейнера и длина 6/12 метра для грузовика стандартных размеров. Также вы можете проверить здесь преимущества гофрированных труб

Изображения, фотографии и векторные изображения гофрированных труб

В настоящее время вы используете более старую версию браузера, и ваш опыт может быть не оптимальным.Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации

гофрированных труб Экструзионная линия и делая машину Производитель

Пластик играет важную роль в трубопроводных системах в современном мире.

А если вы хотите производить пластиковые трубы:

Сегодня я познакомлю вас с процессом производства гофрированных труб и с линией экструзии пластмасс для гофрированных труб.

Прямо, позвольте мне познакомить вас с тремя типами пластмассовых материалов, с которыми мы будем иметь дело:

  • PP (полипропилен) — термопласт, имеющий множество применений.
  • PE (Полиэтилен) — самый распространенный пластик в мире.

— Полиэтилен полиэтилен различной плотности (низкая, средняя и высокая плотность) бывает разной плотности

В этом руководстве мы рассмотрим полиэтилен высокой плотности (HDPE) для машины для экструзии труб из HDPE.

  • ПВХ (поливинилхлорид) — третий по популярности пластик в мире.

К концу этого руководства у вас будет достаточно знаний о:

  • Линия экструзии гофрированных труб для двустенных гофрированных дренажных труб из ПВХ PP PE
  • Линия экструзии гофрированных труб для защиты одностенных гофрированных кабелей из ПВХ PP PE трубы

Отлично, давайте начнем:

Глава 1: Что такое гофрированная труба и машина для экструзии гофрированного картона?

1.1 Что такое гофрированная труба?

Гофрированная труба — это полая труба, на поверхности которой нанесен ряд залежей и впадин.

Рисунок 1: Металлические гофрированные трубы

На протяжении многих лет металлические гофрированные трубы использовались инженерами, проектирующими дренажные системы для дорог и других строительных работ.

В настоящее время все большую популярность приобретают пластиковые гофрированные трубы.

Они используются для отвода воды и нефти.

Давайте посмотрим на различные типы гофрированных пластиковых труб на рынке:

1.1.2 Что такое гофрированные трубы HDPE / PVC / PP?

Во-первых, мы знаем, что эти гофрированные трубы из пластика.
Отличие в типе пластика.

Гофрированные трубы HDPE производятся из полиэтилена высокой плотности.

Рис. 2 Монтаж труб из ПНД в Мексике

В то время как гофрированные трубы ПВХ производятся из ПВХ.

Далее я хочу познакомить вас с еще двумя подтипами гофрированных труб:

  • Гофрированные трубы с одинарными стенками

По сути, гофрированные трубы с одинарными стенками состоят из одного слоя гомогенного термопластичного материала, такого как ПЭ или ПВХ.

Они также гибкие, и их можно наматывать.

Рисунок 3: Труба из ПНД с одинарными стенками

  • Двустенные гофрированные трубы (трубы DWC)

Трубы DWC, с другой стороны, имеют два слоя. Внешний гофрированный слой и внутренний ровный и гладкий слой.

Целью использования двух слоев является достижение наилучших механических требований и требований к характеристикам даже в суровых условиях эксплуатации.

Например, трубы DWC обладают высокой стойкостью к ударам, коррозии и сжатию.

Подробнее о свойствах DWC мы поговорим позже в этом руководстве.

1.2 Типы машин для экструзии гофрированных труб

Хорошо, вы видели структурные различия гофрированных труб.

Это вместе с диаметром трубы, которую вы хотите изготовить, определит, какое оборудование вам понадобится.

Экструзионная линия для производства двустенных гофрированных труб

Двустенные гофрированные трубы имеют ряд диаметров; от маленьких до больших труб.

Размеры зависят от места использования или требований заказчика.

Наша линия для производства двустенных гофрированных труб может производить трубы HDPE DWC со следующими характеристиками:

50-160 мм
Двустенные трубы Внешний диаметр трубы HDPE Внешний диаметр трубы PVC
1 50-160 мм
2 200-800 мм 200-500 мм
3 600-1200 мм Нет данных
Одностенная линия для экструзии гофрированных труб 9202 Машина для экструзии гофрированных труб может изготавливать трубы с наружным диаметром 16-63 мм.

Эти гибкие трубы широко используются в качестве токопроводящих труб для электрических проводов.

Вот диаметры, которые производит наша линия по производству одностенных пластиковых гофрированных труб:

Одностенные трубы Внешний диаметр трубы HDPE Внешний диаметр трубы PVC
1 9-50 мм 9- 50 мм
2 50-160 мм 50-160 мм

1.3 Почему нужно производить гофрированные трубы?

Рис. 4: Производство двустенных труб из ПНД

Запуск завода по производству гофрированных труб — это здорово! И следующие причины подтверждают это:

Когда вы производите гофрированные трубы, вы экономите до 60% сырья, если бы вы выбрали трубы с массивными стенками.

Хотя они легче, эти трубы усилены кольцами в их конструкции.

Гофрированные трубы легче, что упрощает обращение с ними и их транспортировку.

Таким образом, вам потребуется меньше персонала для вашего завода по производству гофрированного картона, и те же преимущества будут доступны для конечного пользователя.

  • Меньшее воздействие на окружающую среду

За счет сокращения количества используемых материалов ваш завод будет иметь гораздо меньшее воздействие на окружающую среду.

Кроме того, производство гофрированных труб дает меньше выбросов оксида углерода iv, чем производство бетонных труб.

Более того, вы можете утилизировать гофрированные трубы к ним.

Заключение

В этой главе я познакомил вас с гофрированными трубами.И почему вы производитель, вам следует подумать о их изготовлении.

Присоединяйтесь ко мне в следующей главе, поскольку мы узнаем больше технических и узнаем о различных аспектах машины для экструзии гофрированных труб.

  • Глава 2: Из чего состоит экструзионная машина для производства двустенных гофрированных труб?
Рисунок 5: Линия по производству двустенных гофрированных труб

Сначала линия по производству гофрированных труб может показаться сложной.

Но вы можете легко понять все части линии по производству гофрированных труб, а также процессы, происходящие на каждой машине.

Как правило, у нас происходят следующие процессы:

  • Подготовка сырья
  • Экструзия
  • Гофрирование
  • Охлаждение
  • Чистовая обработка / резка

Подготовка сырья

Вы начнете с заказа сырья у разные поставщики.

Как только сырье прибудет на ваш завод, контролер качества возьмет образцы и проведет тесты, чтобы убедиться, что они соответствуют требованиям.

Вы должны установить собственные меры контроля качества, такие как проверка содержания влаги, плотности или скорости течения расплава.

Затем материалы хранятся в ожидании производства.

Перед началом производства необходимо подготовить сырье.

ПРИМЕЧАНИЕ:

Если вы используете ПВХ-материал для производства гофрированных труб, вам необходимо выполнить два процесса подготовки ПВХ.

Во-первых, мы смешиваем ПВХ (термопластический материал) с другими добавками.

Во-вторых, необходимо нагреть ПВХ-смолу для удаления содержащейся в ней влаги, а затем быстро охладить ее, чтобы предотвратить преждевременное пластифицирование.

Оборудование для выполнения этих процессов представляет собой смеситель для нагрева и охлаждения, используемый для приготовления ПВХ-смолы.

Рисунок 6: Смесительная машина

В горячем резервуаре ПВХ-смола с другими добавками нагревается до температуры более 100 o ° C и перемешивается лопастью из нержавеющей стали.

Затем смесь материалов выгружается в охлаждающий резервуар, который быстро охлаждает ее для предотвращения преждевременной пластизации или разложения.

Из охлаждающего бака вы будете выгружать материалы в пружинный погрузчик.

Загружает материал в бункер экструдера.

Хотя смеси продуктов различаются в зависимости от производителя, обычной практикой является включение сажи, которая является ингибитором УФ-излучения и пигментом.

Технический углерод используется для гофрированных труб в канализации и над землей.

С другой стороны, желтый пигмент используется для труб, используемых при добыче природного газа.

Экструзия двумя одношнековыми экструдерами (коэкструзия)

Экструзия включает размягчение термопластичного материала.

Это размягчение мы называем пластификацией.

Оборудование, используемое для пластификации, называется экструдером.

ПРИМЕЧАНИЕ:

Вы можете использовать следующие термопластические материалы.

  • ПВХ
  • HDPE
  • PP
    Когда мы производим гофрированные трубы из ПВХ, нам необходимо использовать конический двухшнековый экструдер.

Вот видео, которое объясняет, как работает двухшнековый экструдер:

Когда мы производим двустенные гофрированные трубы HDPE / PP, мы используем два одношнековых экструдера.

Рисунок 7: Одношнековые экструдеры

Итак, как же работает экструдер?

Чтобы увидеть, как все работает, давайте взглянем на экструдер:

Рис. 8: Схема одношнекового экструдера

Шнек непрерывно приводится в движение с постоянной скоростью электродвигателем.

Из бункера сырье опускается на вращающийся шнек под действием силы тяжести.

Тепло, необходимое для размягчения термопласта, передается нагревателями.

И обычно имеется от 4 до 6 зон нагрева — с увеличением температуры вниз по стволу.

Каждая зона контролируется отдельной термопарой.

Вентиляторы охлаждения предотвращают перегрев.

Вы заметите, что расстояние между винтом и стволом уменьшается вниз по стволу.

Это увеличивает усилие сжатия винта относительно пластика.

Тепло также выделяется при трении.

После того, как вы нагреете экструдер до нормальной рабочей температуры, вы можете поддерживать температуру за счет тепла сдвига, выделяемого шнеком относительно материала.

Температура, необходимая для полной пластификации, составляет от 400 ° F до 490 ° F.

Давление, необходимое для плавления, также очень высокое — от 2000 до 4000 фунтов на квадратный дюйм.

Это высокое давление позволяет экструдеру выталкивать материалы в фильеру.

Расплавленный пластик называется экструдатом. И он проходит через пластину прерывателя (которая состоит из одного или двух экранов из проволочной сетки).

Место прерывателя позволит вам предотвратить попадание загрязняющих веществ в трубу.

Коэкструзия

Коэкструзия относится к процессу объединения двух или более потоков расплавленного пластика из двух или более экструдеров для изготовления пластиковой трубы с более чем одним слоем.
Имейте в виду, что для линии производства двустенных гофрированных труб из ПЭ ПП мы объединяем два одношнековых экструдера.

Итак, два экструдера совместной экструзии позволяют изготавливать гофрированную трубу с двойными стенками.

Использование двух слоев вместо одного придаст трубе лучшие механические свойства, чем использование одного полимерного слоя.

Итак, как сочетаются полимеры?

Два экструдата объединяются в головке для совместной экструзии.

Мы используем двухслойную спиральную головку для совместной экструзии в нашей линии для экструзии гофрированных труб из ПЭ ПП.

Эта матрица расположена за пластиной выключателя.

Формование расплавленных слоев термопласта в трубу происходит на выходе из фильеры.

Рис. 9: Обозначенная диаграмма головки для совместной экструзии

Однако эта форма позже была изменена, и труба из полиэтилена высокой плотности снова была сформирована в гофроагрегате с помощью форм.

Оборудование после фильеры, которое выполняет эти задачи, называется оборудованием нисходящего потока / оборудованием постэкструзии или отводом.

ПРИМЕЧАНИЕ:

Одношнековые экструдеры можно использовать для многих типов изделий из пластика.

Однако оборудование для постэкструзии зависит от продукта, который вы производите.

Теперь давайте посмотрим, как гофрированные трубы приобретают свою окончательную форму.

Гофрирование с помощью горизонтального гофроагрегата

Так почему же мы все еще можем формировать пластиковую трубу даже после того, как она выходит из матрицы?

Это связано с тем, что пластику требуется некоторое время для охлаждения.

Фактически время, необходимое для охлаждения, определяет скорость a, с которой работает линия.

На нашей линии экструзии двустенных гофрированных труб для дренажных труб окончательная формовка или формовка выполняется с помощью гофроагрегата горизонтальной конструкции.

Вот видео гофроагрегата в действии:

Гофроагрегат имеет вращающиеся формы, что делает процесс формования непрерывным.

В пресс-формах также используется вакуумная технология.

Из-за наличия вакуума внутри гофрированного картона внешняя поверхность горячей трубы из полиэтилена, ПВХ или полипропилена прижимается к блокам формы.

Это помогает нам получить желаемую геометрическую форму.

Рис. 10: Формы для гофрированной трубы с двойными стенками

Нам также необходимо охладить формы для надлежащего гофрирования гофрированной пластиковой трубы PP PE PVC.

Для охлаждения форм можно использовать воду или воздух.

В гофроагрегате с воздушным охлаждением холодный воздух обдувается поверхностью форм.

Воздушное охлаждение в основном используется в Северной Америке и на большинстве гофроагрегатов по всему миру.

В системе с водяным охлаждением вода течет в рубашках внутри форм.

Системы с водяным охлаждением обычно встречаются в Европе.

Водяное охлаждение обеспечивает большую эффективность охлаждения и обеспечивает более высокую производительность.

Это обеспечивает быстрое рассеивание тепла трубами из полиэтилена высокой плотности.

Охлаждение в баке для распыления

Рис. 11: Бак для распыления для гофрированных труб

После того, как труба из ПНД выходит из гофроагрегатов (формовочная матрица), необходимо дополнительно охладить ее, чтобы сохранить круглую форму и размеры трубы.

Поскольку пластик еще горячий, он склонен к деформации при обращении с ним.

Охлаждение происходит в баке опрыскивателя.

На внутренней поверхности нашего распылительного бака есть водяные форсунки, которые распыляют прохладную воду на трубу по мере ее прохождения.

Имеется охлаждающее устройство для охлаждения воды до температуры ниже 10 ° C.

ПРИМЕЧАНИЕ:
Для двустенных гофрированных труб большого диаметра используется распылительное охлаждение.

А при небольшом диаметре, например, одностенные гофрированные трубы, мы можем погружать их в водяные бани.
Поскольку двустенная гофрированная труба HDPE / PP / PVC выходит из бака для опрыскивания, она становится жесткой для резки.

Резка, упаковка и хранение

Рис. 12. Станок для резки

На заключительном этапе процесса производства гофрированных пластиковых труб мы разрезаем трубы на продольные части.

В настоящее время преобладающая длина составляет 3 или 6 метров.

ПРИМЕЧАНИЕ:
Трубы необходимо маркировать через несколько интервалов.

Вы можете указать среди прочего информацию о размере трубы, названии компании, используемом пластике.

Можно легко промаркировать трубу на струйном принтере.

Вашему отделу контроля качества также необходимо будет регулярно проверять образцы, чтобы убедиться, что каждое оборудование на линии работает правильно.

Линия по производству двустенных гофрированных труб Технические характеристики

Экструзионная линия по производству гофрированных труб из ПЭ / ПП
902 -160 мм
Размер трубы Тип Экструдер Выход двойная стенка SJ75 / 33 + SJ65 / 33 350-400 кг / ч
200-800 мм двойная стенка SJ120 / 33 + SJ90 / 33 600-1000KG / H
800-1200 мм Двойные стенки SJ90 / 38 + SJ75 / 38 1200-1500 кг / ч
Экструзионная линия для гофрированных труб из ПВХ
900 Тип Экструдер Выход 50-160 мм двойная стенка SJ55 / 110 + SJZ51 / 105 200-300 кг / ч 200-500 мм Двойная стенка SJZ80 / 156 + SJZ65 / 132 500-650 кг / ч

6 Преимущества линии производства гофрированных труб Benk

  • Наша система человеко-компьютерного интерфейса с большим ЖК-дисплеем обеспечивает улучшенный контроль и упрощенное управление производственным процессом.
  • Германия Simens 12-дюймовый сенсорный экран и система управления ПЛК.
  • Вам будет легко и удобно заменять и выравнивать различные формовочные формы.
  • Формы с водяным охлаждением, изготовленные из высококачественного алюминиевого сплава, обеспечивают хорошее рассеивание тепла и стойкость к горячей коррозии.
  • Визуализация давления и температуры воды на главном дисплее с функцией сигнализации.
  • Центральная автоматическая система смазки.
  • Точная регулировка формовочной машины по горизонтали и высоте.
  • Высокая производительность.
  • Простота эксплуатации и обслуживания
  • Наша линия по производству гофрированных труб занимает минимум места.
  • Вы также можете выбирать из широкого спектра сырья для производства труб, таких как ПП, ПЭ и ПВХ.
  • Области применения ПЭ ПП ПВХ Двустенные гофрированные трубы

    В современном мире существует множество применений двустенных гофрированных труб.

    Место использования определяется диаметром трубы.

    Обратите внимание, что двустенные гофрированные трубы имеют внешний диаметр от 20 мм до 3 метров.

    Обычно трубы с наружным диаметром от 50 мм до 3000 мм используются для многоствольных канализационных систем, дренажных систем для автомобильных дорог, автомагистралей и железных дорог.

    Другие применения двустенных гофрированных труб включают:

    • Защита кабеля
    • Мелиорация земель
    • Системы защиты от наводнений
    • фонтаны
    • Жилой район
    • Дорожное и железнодорожное строительство
    • Свалка отходов
    • Тоннель, метро
    • Зеленые пояса
    • Спортивный грунт и содержание воды в защите на высоких склонах

    Заключение

    В этой главе мы рассмотрели различные функции и процессы, происходящие на линии по производству двустенных гофрированных труб из полиэтилена, полипропилена и ПВХ.

    Вы видели, как ваши клиенты могут использовать гофрированные трубы.

    В следующей главе мы рассмотрим линию по производству одностенных гофрированных труб.

    Глава 3: Что входит в состав машины для экструзии одностенных гофрированных труб?

    Рис. 13: Гибкие гофрированные трубы с одинарными стенками

    Оборудование, необходимое для экструзии одностенных гофрированных труб, различается в зависимости от размеров труб и скорости производства.

    Вы можете изготавливать одностенные трубы с наружным диаметром 9-250 мм.

    Следует также отметить, что мы используем только один экструдер вместо двух.

    Это связано с тем, что одностенная труба имеет один слой гомогенного термопласта, который может быть:

    Это означает, что эта линия будет дешевле и меньше по размеру.

    Характеристики одностенных гофрированных труб:

    • Коррозионная стойкость
    • Устойчивость к истиранию
    • Высокая прочность
    • Высокая гибкость
    • Широкие рабочие температуры (30-100 o C для одностенных гофрированных труб из ПЭ)
    • Легкий, но при этом жесткий и прочный.

    Гофрированные трубы с одинарными стенками обычно продаются в бухтах по 30-50 метров или нарезаны на отрезки по 6, 9 метров.

    Итак, как использовать одностенные гофрированные трубы из ПВХ, ПП и ПЭ?

    Одностенные гофрированные трубы с наружным диаметром до 63 мм широко используются для защиты кабелей.

    Например, в цепях машин для пищевого оборудования, электрического оборудования, двигателей и т. Д.

    Одностенные трубы с большим внешним диаметром, например 75 мм и более, могут использоваться в качестве дренажных труб для сельскохозяйственных угодий, спортивных сооружений, полей для гольфа и т. Д.

    Если вы хотите изготавливать гофрированные трубы, используемые в качестве трубопроводов для электрических проводов в зданиях, вы можете производить их различных цветов, таких как желтый, красный, белый, синий и черный.

    Другое применение:

    • Отводные патрубки стиральных машин
    • Вентиляционные патрубки пылесосов
    • Патрубки для кондиционеров

    Отлично!

    Далее я покажу вам части машины для производства однослойных гофрированных труб и рабочий процесс:
    Рабочий процесс для материала ПВХ:

    Высокоскоростной смеситель — питатель — конический двойной экструдер — пресс-форма — формовочная машина-съемник-намотка машина
    Рабочий процесс для PP / PE.

    Подающее устройство — одношнековый экструдер — пресс-форма — формовочная машина — толкатель — намоточная машина

    Вакуумный питатель

    Рисунок 14: Вакуумный питатель

    Вакуумный питатель подает смесь термопластического материала с другими добавками в бункер экструдера.

    Наш вакуумный питатель имеет панель управления, с помощью которой вы можете установить время загрузки и время ожидания.
    Это позволяет автоматизировать загрузку.

    Одношнековый экструдер для пластика
    Рис. 15: Экструдер и малоразмерные формовочные формы

    Для одностенных мы используем только один экструдер, так как мы не осуществляем совместную экструзию.

    Когда мы используем ПВХ в качестве основного термопластического материала, вам понадобится конический двухшнековый экструдер для экструзии.

    Например, когда вы производите одностенные гофрированные трубы из ПВХ для защиты кабеля (внешний диаметр 9-50 мм), вы можете использовать конический двухшнековый экструдер SJZ45 / 90.

    И когда мы используем PE / PP в качестве основного термопластичного материала, мы используем одношнековый экструдер.

    Выбор экструдера также зависит от диаметра трубы, которую вы хотите произвести, и от скорости производства.

    Например, мы рекомендуем одношнековый экструдер SJ65 / 30 для одностенных гофрированных труб из ПП / ПЭ диаметром 9-50 мм.

    Я знаю, что вам может быть интересно:

    Что означает SJ65 / 30?

    Это просто означает, что диаметр шнека экструдера составляет 65 мм, а длина / диаметр 30.

    Вы также можете использовать одношнековый экструдер SJ55 / 30 для одностенных труб из ПП / ПЭ.

    Итак, в чем разница?

    Рис. 16. Одношнековый экструдер с бункером

    Экструдер SJ65 / 30 — это экструдер большой мощности для высокоскоростного производства.

    Пока SJ55 / 30 работает с нормальной производственной скоростью.

    Для больших одностенных гофрированных труб PP PE (160 мм) мы используем экструдер SJ75 / 33.

    Вы заметите, что у него больший диаметр винта, что позволяет пластифицировать больше термопластичного материала.

    Очень важно поддерживать правильную температуру в экструдере для надлежащей пластификации.

    Мы оснастили наши экструдеры системой управления SIEMENS PLC.

    Однако при нормальных условиях эксплуатации винт и цилиндр подвержены износу.

    Факторы, которые влияют на скорость износа, включают:

    • Скорость винта
    • Прямолинейность цилиндра / винта
    • Как цилиндр совмещен с коробкой передач — если они не выровнены должным образом, это может привести к контакту металла с металлом винт и цилиндр, приводящие к чрезмерному износу.
    • Тип используемого полимера, например ЧП.

    Экструзионная фильера для труб

    Из экструдера расплавленный термопластический материал течет в фильеру.

    Экструзионная фильера сформирует пластик в трубу круглой формы.

    Диаметр экструзионной головки можно регулировать в зависимости от требуемого внешнего диаметра трубы.

    Одностенные гофрированные трубы очень тонкие по сравнению с другими прочными трубами, такими как трубы из полипропилена или полостенные трубы из ПВХ.

    Тонкость позволяет легко гофрировать (или придать им дополнительную форму с помощью формовочной машины.

    Но это создает проблему, поскольку труба может продуваться воздухом на выходе из фильеры.
    Гофрированные блоки для формования и формовочная машина

    Формовочные формы / блоки воздействуют на гофрированную конструкцию трубы.

    Вы будете использовать формы, соответствующие размеру трубы.

    Например, у нас есть формы для труб диаметром 20,25,32,40,50,63 мм.

    Это 72 формы в формовочной машине.

    Для небольших одностенных гофрированных труб формовочная машина отсутствует.

    Рис. 17: Формовочные формы

    Наши формовочные формы имеют раструб на линии для облегчения плотного соединения труб.

    Это означает, что вам не нужно будет потом покупать раструб или раструб.

    Охлаждение

    Как уже упоминалось выше, когда труба проходит через формовочную машину / гофроагрегат, она все еще горячая и требует охлаждения перед дальнейшей обработкой.

    Тип охлаждения зависит от скорости производства.

    Когда линия по экструзии одностенных гофрированных труб из ПВХ, ПП и ПЭ работает с нормальной скоростью, мы используем вентиляторы для воздушного охлаждения.

    При работе на высоких скоростях мы можем погрузить гофрированную трубу с одинарными стенками в водяную баню.

    Наша вспенивающая машина также работает непрерывно.

    Тяговая машина

    Рис. 18: Съемник

    Съемные машины являются частью постэкструзионных машин.

    Мы используем эти машины для отделки, резки, намотки или укладки гофрированных труб.

    ПРИМЕЧАНИЕ:
    Для одностенных гофрированных труб из ПВХ, ПП и ПЭ малого диаметра от 9 мм до 110 мм мы можем использовать автоматический намоточный станок.

    Есть два типа намоточных машин:

    • Однопозиционная намоточная машина — имеет одну катушку (диск)

    Рисунок 19: Одна намоточная машина

    • Двойная намоточная машина с двумя катушками — мы рекомендуем эту модель для высокой скорости леска, потому что она имеет большую длину намотки.

    Как правило, вы должны убедиться, что скорость намотки намоточного устройства находится в пределах диапазона производственной скорости.

    Обратите внимание, что вы также можете разрезать одностенные гофрированные трубы из ПЭ / ПВХ / ПП на отрезки длиной 3, 6 или 9 метров.

    В этом случае вам понадобится отрезной станок.

    И штабелеукладчик для автоматической разгрузки и штабелирования.

    Линия по производству одностенных гофрированных труб Техническая линия для ПЭ / ПП

    Емкость м
    Материал ПЭ / ПП
    Экструдер Одношнековый экструдер SJ65
    Диапазон труб
    40-60 кг 60-80 кг
    Главный двигатель 22 кВт 30 кВт
    Кол-во пресс-формы 42 72
    мин. Производственная скорость 10-25 м / мин
    Тип охлаждения Воздушное охлаждение Водяное охлаждение

    Линия по производству одностенных гофрированных труб Техническая часть для ПВХ

    / 90 конический двухшнековый экструдер
    Материал ПВХ
    Экструдер
    Диапазон труб 9-50 мм
    Емкость 40-80 кг
    Главный двигатель 15 кВт
    Кол-во пресс-формы 42
    Производственная скорость 8-15 м / мин Охлаждение на воздухе

    Преимущества линии по производству одностенных гофрированных труб Benk

    Есть несколько причин, чтобы выбрать нашу машину для производства одностенных гофрированных труб для вашего завода.

    1. Точное формование гофрированных труб с помощью прочных стальных форм 45 #, которые также способствуют быстрому рассеиванию тепла.
    2. Вы можете легко изменить формы для производства одностенных труб разных размеров.
    3. Надежная работа экструдера. И мы можем подобрать экструдер в соответствии с желаемой производственной скоростью. Каждая деталь экструдера произведена ведущими мировыми брендами. .
    4. Наш завод по производству гофрированных труб прост в эксплуатации и управлении.
    5. Высокий уровень автоматизации с превосходной точностью.
    6. Долговечные детали с гарантированным долгим сроком службы.

    Заключение

    В этой и предыдущей главах мы рассмотрели линии экструзии одинарных / двустенных гофрированных труб.

    Вы можете заказать у нас вашу производственную линию в соответствии с диаметром трубы и скоростью производства.

    Далее я покажу, почему вы должны выбрать нас в качестве поставщика завода по производству гофрированных труб.

    • Глава 4: Почему Benk является надежным поставщиком оборудования для экструзии гофрированных труб в Китае

    Рис. Китай?

    Benk — ведущий производитель линий для экструзии труб с другими аналогичными линиями, такими как экструзионная машина для труб из ПВХ, линия для экструзии труб из полиэтилена высокой плотности и линия для экструзии гофрированных труб.

    Мы занимаемся производством пластмассового оборудования уже 10 лет.

    Не стесняйтесь поговорить с нами о линии по производству гофрированных труб для производства труб из ПВХ и ПП.

    Мы поможем вам вне зависимости от того, решите ли вы размещать и заказывать у нас или нет.

    Причины, по которым вы должны доверять нам как производителю и экспортеру линии по производству гофрированных труб

    1. Превосходная предпродажная и послепродажная поддержка

    Наша группа поддержки — одна из лучших.

    Во время предпродажной подготовки мы поможем вам выбрать подходящее оборудование / экструдер для производства гофрированных труб.

    Мы также можем помочь вам составить схемы для вашего производственного предприятия.

    Вы также получите схемы электроснабжения и водоснабжения от нашей команды.

    После покупки нашего оборудования мы также предлагаем отличное послепродажное обслуживание.

    Мы предлагаем услуги по установке и можем отправить нашего инженера для сопровождения машины и помощи в установке на вашем предприятии.

    Вы получите от нас бесплатную поддержку по формулам. И мы можем порекомендовать надежных поставщиков сырья в Китае.

    Это поможет вам быстро приступить к работе.

    1. Гарантия качества

    Мы используем лучшие материалы и лучшие конструкции для наших машин.

    Перед отправкой любой линии по производству гофрированных труб мы собираем ее и тестируем в нашей мастерской.

    Мы пригласим вас стать свидетелями испытаний, чтобы вы могли убедиться, что машина соответствует вашим потребностям.

    Попав на ваш завод, наши машины будут служить вам долгое время с минимальным количеством механических изделий и меньшим временем простоя.

    В нашей линии по производству гофрированного пластика мы используем высококачественные детали известных производителей.

    Например, контроллеры температуры Ormon и ПЛК Siemens.

    Мы также бесплатно доставим вам запчасти в течение первых шести месяцев.

    И долгая гарантия 13 месяцев на любые дефектные детали.

    1. Быстрая доставка

    Мы отправляем машину в течение 30 рабочих дней после оплаты.

    Когда оборудование будет готово на нашем складе, у нас будет меньше времени на его отправку.

    1. Доступный персонал Обучение и поддержка при установке

    Инженер, который сопровождает машину на ваш завод, также может провести обучение персонала.

    Вы оплачиваете только проезд, гостиницу и другие расходы. Вы, как покупатель, также будете платить им разумную зарплату в размере 50 долларов в день.

    Заключение

    Цель данного руководства — познакомить вас с производством гофрированных труб.

    Невозможно знать все, что есть.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
