Дренаж участка своими руками: виды, устройство, схемы

В местности, где очень близко к поверхности залегают пласты грунтовых вод и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание почвы, подмывание фундамента капитальных строений и затопление подвалов.

Чтобы обезопасить дом от этих неприятных явлений и удалить излишки влаги из земли, можно нанять стройбригаду со спецтехникой. Она быстро и профессионально проведет все работы, однако обойдется это «удовольствие» недешево, что не всегда приемлемо, согласны?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма солидную сумму. А как это правильно сделать и с чего начинать мы рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, приведем рекомендации по устройству каждого из этих типов водоотвода.

Содержание статьи:

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Галерея изображений

Фото из

Предпосылки для устройства дренажной системы

Затопленный котлован для фундамента дома

Ослабление минерального основания под фундаментом

Накопление воды в траншее для трубопровода

Формирование условий для жизни растений

Ландшафтное благоустройство территории

Дренажная система на садовой территории

Ливневка — веское дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в , тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Типы и виды водоотводных систем

Водоотводные комплексы различаются по техническим характеристикам, эффективности и способу обустройства. Для создания своими руками на частных земельных участках больше всего подходят дренажи глубинного и поверхностного типа залегания. Выбор зависит от цели, для которой в будущем планируется использовать установленную систему.

Галерея изображений

Фото из

Ливневая канализация на мощеной площадке

Ливневка на частично мощеном участке

Дренаж и ливневка в одной траншее

Устройство открытой дренажной системы

Особенности поверхностного водоотвода

Организация поверхностного дренажа своими руками на частных земельных участках оправдана и актуальна.

Несмотря на простоту, система эффективно удаляет излишки влаги, образовавшиеся в процессе выпадения осадков и таяния снегов. Кроме того, способствует отводу воды, скапливающейся в процессе мытья автомобиля, полива газонов или ополаскивания расположенных на территории владения бетонированных или брусчатых дорожек.

Поверхностные комплексы дренирования относятся к разряду бюджетных. Их обустройство не влечет за собой использования дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих корректному оттоку излишков воды с участка

Стоковые коммуникации размещаются вокруг жилых зданий и хозяйственных построек, в местах расположения мощеных площадок и при выезде из гаража и с самой территории участка.

Разновидность #1 – линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях наравне с уровнем воды. В процессе монтажа каналы копают с соблюдением условия постоянного уклона в сторону .

В таком варианте вода идет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Галерея изображений

Фото из

Ливневая канализация линейного типа

Устройство системы линейного типа

Точечный водоприемник под водосточным стояком

Трубопровод ливневки с точечными водоприемниками

Для полноценного функционирования комплекс оснащается пескоуловителями, препятствующими заиливанию коммуникаций, а сверху закрывается прочными решетками, которые позволяют спокойно передвигаться по поверхности участка и пешеходам, и транспортным средствам (не только малолитражным, но и грузовым).

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Считаются наиболее удачными вариантом дренирования для больших территорий и крупногабаритных землевладений.

Пескоуловитель из сверхпрочного пластика обладает сразу несколькими достоинствами. Он имеет малый вес, легко монтируется, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры и обусловливают высокую популярность элемента в частном строительстве

Разновидность #2 – точечный водоотвод

Точечный водоотвод собирает воду на отдельных участках и перенаправляет ее излишки в общую ливнево-канализационную систему. Обычно используется там, где проложить линейный дренаж не представляется возможным либо не считается целесообразным.

При монтаже коммуникаций дождеприемники располагаются в местах наибольшего скопления воды, например, непосредственно под ливневыми водостоками, поливными кранами, водяными колонками, при въезде в гараж, под входными воротами или даже просто в районах территории, где вода после полива или обильных осадков застаивается наиболее часто.

Даже небольшие лужицы, образующиеся после полива, выпадения осадков или таяния снегов, способны спровоцировать проблемы и привести к порче жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска нужно установить точечные дренажные колодцы

Точечный вариант водоотвода эффективно функционирует самостоятельно там, где требуется локальный сбор воды либо служит практичным дополнением любой другой системы.

Нуждается в обслуживании и регулярной прочистке.

Объемный вариант пользуется значительно меньшей популярностью, нежели два других вышеописанных варианта. Он отличается большей трудоемкостью и влечет за собой масштабные земляные работы. Сама система формируется из смеси песка, щебенки, геотекстильной прослойки, решеток и грунта. Все эти элементы располагаются на участках, где имеется открытая почва.

При наличии объемного дренажа в грунте остается лишь вода, необходимая для естественного увлажнения. Все излишки через систему уходят в глубинные слои и не доставляют хозяевам владения никаких неудобств и сложностей. Наиболее часто такие коммуникации монтируют в парковых зонах, на игровых площадках и газонах с целью поддержания оптимальной влажности полезной территории.

Выбор дренажной системы осуществляют индивидуально для каждого земельного участка, учитывая его расположение, размер, рельеф, физико-механические свойства грунтов, уровень грунтовой воды и склонность местности к заболачиванию.

По глубине  закладывания дренажные системы делятся на глубинные и поверхностные:

Галерея изображений

Фото из

Глубинный дренаж для защиты фундамента

Система для сбора воды из почвы

Устройство трубы дренажной системы

Уклон трубопровода в сторону разгрузки

Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

  • трубным;
  • пластовым;
  • кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 – трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов – . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 – пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

  • Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
  • Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
  • Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 – кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системой можно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренажная система для сбора воды, проникающей в первый от поверхности слой грунта или почву в зоне озеленения участка, устраивается в традиционной последовательности:

Галерея изображений

Фото из

Этап 1: Разработка траншеи и укладка геотекстиля

Этап 2: Укладка дрены и засыпка ее гравием

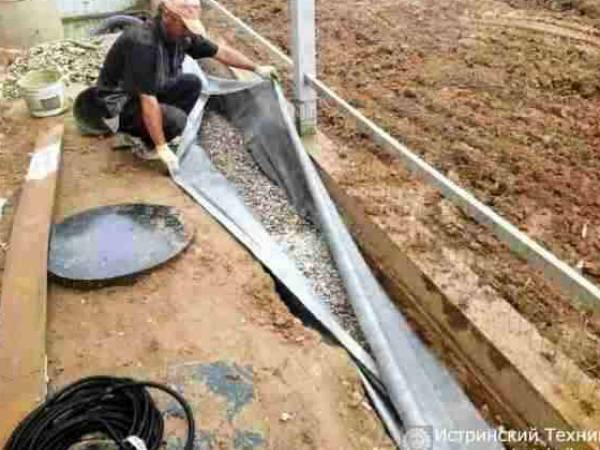

Этап 3: Оборачивание дренажного канала

Этап 4: Обратная отсыпка и планирование участка

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Галерея изображений

Фото из

Устройство дренажной системы, предназначенной для понижения уровня грунтовой воды путем ее сбора и отвода к разгрузке, разрабатываем траншею. Глубина ее на 20 см ниже подошвы фундамента или выше водоупорного слоя

Дно траншеи засыпаем песком, трамбуем его и разравниваем так, чтобы в сторону приемного пункта (смотрового, коллекторного, поглощающего колодца) соблюдался уклон 2-3 см на погонный метр

Отсыпанное песком дно траншеи застилаем геотекстилем, укладываем дренажную трубу, оборачиваем ее и заполняем траншею сначала гравием, затем песком. Ливневку и дренаж можно прокладывать одновременно

Для приема и утилизации в грунт собранной грунтовой воды устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью ( в песок, гравийно-песчаные или щебенистые отложения)

Дно колодца застилаем геотекстилем, чтобы улучшить очищение сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в общей сложности мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дрену, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи заполняем песком послойно, не трамбуем его, а даем естественным образом усесть. Трассы систем отмечаем любым способом, чтобы не повредить во время производства других работ

Шаг 1: Разработка траншеи для устройства дренажа

Шаг 2: Засыпка песка на дно траншеи

Шаг 3: Укладка дренажной трубы в траншею

Шаг 4: Сооружение фильтрующего колодца

Шаг 5: Устройство грунтового фильтра в колодце

Шаг 6: Ввод трубопровода в поглощающий колодец

Засыпка траншеи с трубопроводом песком

Шаг 8: Планирование участка с подземными системами

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько .

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам , предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Выводы и полезное видео по теме

Видеосоветы для тех, кто решил самостоятельно заняться устройством дренажной системы на собственном дачном или садовом участке.

В ролике наглядно показано, как обустроить систему поверхностного водоотвода на участке:

Полезная видео-информация по организации дренажа вокруг жилого дома:

Зная правила установки дренажных систем и следуя вышеизложенным советам, сделать водоотвод на личном земельном участке не составит никакого труда. Если же возникнут сложности, можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы задумались об устройстве дренажа вокруг дома? У вас остались вопросы после прочтения нашего материала? Задавайте их под статьей – мы постараемся максимально прояснить спорные моменты.

Или вы соорудили своими руками эффективную дренажную систему и хотите рассказать о своем опыте другим пользователям? Пишите свои рекомендации, добавляйте фото – новички в этом деле будут вам весьма признательны.

Дренаж участка своими руками — пошаговая технология устройства

Немало неприятностей владельцам дачных и загородных участков приносит избыточная влажность. Первые признаки явления – застойные лужи, которые могут несколько дней, а то и недель «радовать» своим существованием. Если с ними можно смириться, то другие проявления повышенной влажности: вымокание растений и деревьев на участке, разрушение фундамента построек, далеко не так безобидны. Если землевладение находится в низине или уровень залегания грунтовых вод высок, не стоит отчаиваться, нужно провести дренаж участка своими руками.

Для удаления лишней влаги используется система дренажа, осуществлять которую можно двумя способами. Различают поверхностное и глубокое дренирование. Первое используется для отвода с территории воды, накапливающейся после сезонных паводков или обильных осадков.

Второе предназначено для снижения влажности почвы при помощи отведения грунтовых вод. В целом вид дренажа выбирается в зависимости от состояния участка и требований его владельца. Несмотря существенную разницу между видами дренирования, каждое из них можно выполнить самостоятельно.

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой  специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который  предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

    Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

    Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

  • Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
    Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

  • Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

Оцените статью: Поделитесь с друзьями!

Как сделать дренаж участка своими руками. Правила проведения дренажа на участке с высоким уровнем вод. Рекомендации по проведению дренажа участка своими руками

Современное обустройство земельных участков начинается с создания дренажной системы, которая является надежной защитой от излишек воды, влаги, сырости. Нанять с этой целью специалистов считается очень затратным делом, хотя и необходимым. Однако весь процесс установки дренажа можно провести своими руками. Как правильно выбрать оборудование? Какие существуют виды дренажа? И, в чем их особенности? Об этих и многих других нюансах дренажной системы, читайте далее в статье.

Оглавление:

  1. Выбор системы для дренажа участка своими руками
  2. Виды дренажной системы
  3. Особенности ливневой дренажной системы
  4. Особенности точечного дренажа на участке своими руками
  5. Устройство поверхностной системы дренажа своими руками
  6. Виды поверхностного дренажа с высоким уровнем грунтовых вод своими руками
  7. Виды и особенности дренажа на участке с глинистой почвой

Выбор системы для дренажа участка своими руками

Многие хозяева игнорируют момент установки водоотводной системы, но впоследствии встречаются с такими проблемами как:

  • затопленные подвалы;
  • сырость стен в доме;
  • разрушение фундамента;
  • болото во дворе;
  • разрушение ландшафтной территории;
  • надмерное скопление осадков и т.д.

Но прежде чем вплотную занятся созданием и установкой дренажа, нужно исследовать предполагаемый для работы земельный участок, и уточнить:

  • уровень залегания грунтовых вод;
  • геологические свойства территории;
  • определить химическое состояние грунтовых вод, выявить напорные  они или нет;
  • выявить физические особенности господствующих грунтов, обладают ли они фильтрационными свойствами.

На основе полученных исследовательских результатов нужно выбирать наиболее подходящий тип водоотводной системы.

Виды дренажной системы

Условно водоотводную систему разделяют на два типа — поверхностную и глубинную, которые в свою очередь имеют производные, подтипы. Итак, поверхностный дренаж, представляет собой самый бюджетный, простой вариант, который используют даже на территориях, имеющих склоны. Данный вид предназначается для отвода воды, стекающей с зданий, крыш. В свою очередь он бывает линейным и точечным. Для улучшения продуктивности системы эти два типа гармонично комбинируют.

Линейная водоотводная система состоит из специальных лотков, которые помещают в вырытые по периметру земляные котлованы. Данное устройство должно располагаться с уклоном, по направлению к водосборному колодцу. Верхняя часть такой конструкции закрывается решетками. Они не мешают передвигаться ни людям, ни транспорту. Линейный дренаж способен пропускать большой объем воды, при этом одним из минусов такого оборудования считается непривлекательный внешний вид.

Точечная водоотводная система используется в конкретных местах, где чаще всего требуется сбор излишней воды. Главной задачей такого оборудования считается перенаправление осадков к общей канализационной яме. Этот вид дренажа может функционировать как отдельная часть системы, так и быть дополнением к любому другому виду дренажа. Каналы закрытого и открытого типа дренажа своими руками устанавливают на участках как с высоким уровнем грунтовых вод, так и на территориях, где господствует глинистая почва.

Глубинная дренажная система предназначается для снижения уровня грунтовых вод, а также для нейтрализации излишков влаги в почве, после сильных, затяжных дождей. Данное водоотводное устройство разделяют на виды согласно конструктивным особенностям. Подробнее о разновидностях глубинного дренажа читайте в таблице.

Разновидности глубинного дренажа
 Горизонтальный  Достаточно распространенный вид дренажа, который состоит из перфорированных труб, уложенных на глубину 1 — 1,5 м, и отличается простотой монтажного процесса. Согласно конструкции стоки в такой установке собираются по всей длине лотков и под уклоном двигаются к коллектору. Нижнюю часть горизонтальных канав формируют из щебня, который предварительно обволакивают геотекстильным волокном.
Вертикальный   Данная разновидность дренажа представляет собой некие земляные шахты, которые обустраивают специальными водосборными станциями, с насосами. Вертикальный дренаж достаточно сложное сооружение, которое состоит из непростых  расчетов и требует специальных навыков в работе, поэтому непрофессионалы обращаются к этому типу редко.
Комбинированный  Совмещение горизонтального и вертикального дренажа, как показывает практика, приносит хорошие результаты. Однако сооружение данного типа установок требует специализированного инженерного вмешательства и немалых финансовых затрат, поэтому такие конструкции на загородных участках встречаются крайне редко.

 Особенности ливневой дренажной системы

Ливневая дренажная система — это устройство, которое позволяет застраховать любые постройки от разрушений, вследствие подмывания фундамента излишними атмосферными осадками. Конструкция ливневки состоит из:

  • водосточных труб;
  • водоприемников;
  • водосборных желобов;
  • лотков линейного водоотвода.

Главным условием при создании данной системы — это обеспечить уклон при формировании дренажных линий, за счет чего вода будет двигаться под естественным упором в места сбора, водоприемников. Местами установок ливневого оборудования могут быть садовые дорожки, весь периметр двора, въезд в гараж и т.д.

Прежде чем начать установку дренажной системы нужно составить план двора и построек, на основе чего рассчитать количество необходимого материала. Для того, чтобы сформировать ливневую систему дренажа на участке хозяевам нужно заготовить:

  • лотки, которые предназначаются для установки по периметру фундамента;
  • распорки, которые устанавливают вокруг желобов;
  • дождеприемники;
  • трубы с фитингами для внешней канализации;
  • геотекстильный материал;
  • пескоулавливатели;
  • бетонный раствор.
  • щебень, песок.

Из строительных инструментов в наличии должны быть уровень и рулетка, лопата, веревка и арматура для разметки участка, емкость для приготовления раствора, ведро. Рассмотрим один из вариантов создания линейной  ливневки своими руками, без ревизионных колодцев.

Вокруг дома роются каналы, отступ от фундамента к ним должен быть более 50 см. Относительно размерам желоба варьируется уровень глубины вырытого котлована. Со временем установленные лотки могут потерять форму под воздействием грунта, дабы этого не случилось нужно на дне канавы организовать песчаную подушку или сделать бетонную основу. Уложенные в траншеи желоба соединяются между собой специальным креплением, замками, а края фиксируются заглушками. Все зазоры между стенками котлована и лотками необходимо засыпать щебнем.

Особенности точечного дренажа на участке своими руками

Монтирование точечной дренажной системы на участке своими руками не требует специальных навыков и различных планов. Это достаточно простое устройство, которое состоит из:

  • дождеприемников;
  • ливневых заслонок;
  • отстойников;
  • трапов;
  • водоводов.

Главной задачей такого оборудования является отвод излишней воды с конкретных, небольших участков, таких как дверные приямки, территории под поливочным краном и т.д. Собранная вода в точечные устройства по подземным трубам перемещается в ливневую канализацию.

Устройство поверхностной системы дренажа своими руками

Устройство поверхностной системы дренажа представляет собой сеть соединенных труб, уложенных по всей территории того или иного участка, на котором требуется регулярный водоотвод. В местах пересечения системы, а также на поворотах размещаются дренажные колодцы, при помощи которых можно контролировать рабочее состояние всей системы. Вода собрана в коллекторах может откачивается при помощи специальных насосов, а также использоваться в хозяйственных целях, например, для организации полива.

Для сбора воды предназначаются готовые трубы с отверстиями 1,5 — 5 мм. Эти полимерные материалы предназначаются для укладки в почву на глубину 2-5 метров. Для монтажа дренажной системы возле колодцев и в центре лучше использовать трубы с большим диаметром, так как в этих местах напор воды сильнее и значительно больше ее объем.

На этапе монтажа дрен особое внимание стоит уделить засыпке. Желательно использовать щебень без известных примесей и крупнозернистый песок. Чтобы предотвратить скорое заиливание труб, профессионалы рекомендуют укладывать уже мытый, очищенный щебень. Согласно правилам установки дренажной системы на песчаный слой укладывается геотекстильное волокно. Также стоит помнить, что процесс создания водоотвода нужно начинать с низины, постепенно двигаясь вверх участка.

Виды поверхностного дренажа с высоким уровнем грунтовых вод своими руками

Установка дренажной системы обязательно необходима в местах где вплотную залегают грунтовые воды. Она позволяет организовать на таких участках приемлемый микроклимат, беспроблемно выращивать любые растительные культуры, снизить числительность комаров, а также позволит снизить уровень распространения плесени и грибковых заболеваний. Для борьбы с высоким уровнем грунтовых вод возле дома можно использовать поверхностный дренаж как кольцевого, так и пристенного вида.

Кольцевой дренаж — это надежное решение относительно регулировки уровня грунтовых вод. Он представляет собой оборудование закрытого типа, которое устанавливается значительно ниже постоянной отметки подземных потоков. Данная система может быть выполнена как в форме круга, так и полукруга и охватывать не только маленький участок вокруг одного дома, а и территорию на которой расположено несколько построек. Процесс создания кольцевой дренажной системы вполне возможно выполнить собственными руками, без поддержки специалистов. Единственный момент, который требует вмешательства профессионалов — это планировка, так как при расчетах нужно быть предельно внимательными с глубиной прокладки траншей и установкой дрен.

Что касается отвода воды, то этот момент может организовываться двумя способами:

  • водоотток двигается в общую ливневую канализацию;
  • вода стекает в специально установленные дренажные колодцы.

Кольцевая система дренажа требует чистки, достаточно это делать один раз в несколько лет, используя при этом сильный напор чистой воды, которая подается через ревизионные сосуды.

Виды и особенности дренажа на участке с глинистой почвой

На территориях с глинистой почвой рекомендуют устанавливать глубинный дренаж, а именно пластового типа, потому что данный тип грунта плохо проводит влагу. Весь процесс работы над его созданием требует много времени и денежных затрат. К тому же, очень важно все работы проводить до начала стройки. Пошаговая инструкция установки пластового дренажа на глинистом грунте выглядит следующим образом.

Шаг 1. На подготовительном этапе заготавливаются необходимые инструменты и материалы для установки дренажа своими руками. В этот ряд входят:

  • уровень и рулетка;
  • лопаты для рытья котлованов;
  • колышки и лента для разметки участка;
  • болгарка;
  • трубы с отверстиями;
  • геотекстильное волокно;
  • стыковые элементы;
  • колодцы и детали для их сборки и установки и т.п.

Шаг 2. Размечается участок под рытье траншей, нижняя часть которых должна быть ниже не менее чем на 20 см за уровень пятки.

Шаг 3. Дно вырытых рвов укладывается песком и щебнем, утрамбовывается. В них помещаются перфорированные трубы, которые необходимо в несколько слоев обернуть геотекстильным волокном.

Шаг 4. После соединения всех комплектующих, установки дренажных колодцев, все готовые траншеи засыпаются выкопанной землей. Главным условием залегания такой системы является правильно подобранная глубина, так как профессионалы гласят о том, что все детали должны располагаться выше глинистого слоя грунта.

Не менее распространенный на глинистых территориях является поверхностный дренаж. Он может быть организован как в виде песчаной подушки, так и в лоточном стиле. Этого вида дренажная система должна оборудоваться в направлении к дренажному колодцу и сохранять нужный уровень уклона. Ширина траншей под систему может варьироваться от 30 см и более, а глубина в районе 50 см, в зависимости от размеров заготовленных желобов. На участках с неровным рельефом, на которых прослеживается естественный уклон, дополнительно добавлять перепад высоты нет необходимости.

Для дополнительной информации по вопросу, как сделать дренажную систему своими руками смотрите  видео:

Дренаж дачного участка своими руками своими руками


Дренаж дачного участка применяется для строительства и обустройства. Улучшает структуру почвы, повышает урожайность грядок, контролирует влажность, в особенности весной, после таяния снега.



вверх ↑

Виды дренажа



Принято разделять на поверхностные и глубинные. Установка глубинного дренажа сложнее, и выполнить самостоятельно проблематично. Поверхностный дренаж обустраивается без помощи профессионалов.

Поверхностный дренаж это лотки и дождеприемники. Элементы такой конструкции выполняются из пластика или металла. Справляются с дождевой и талой водой. Непосредственно поверхностный дренаж принято разделять на линейный и точечный.

Точечный включает водосборники, которые связаны с канализацией. Устанавливают такие элементы под кранами и в низинах. Линейный состоит из канала, имеющего уклон в сторону колодца, выгребной ямы или наружной канализации.

Учитывайте преимущества и недостатки планируя дренаж на участке самостоятельно. Правильно спланированный водосток будет вовремя удалять воду с приусадебного участка.



вверх ↑

Точечный и линейный



Точечный дренаж устанавливается под водосточной трубой. Это защита фундамента и участка от дождевой и талой воды. Приёмные лотки устанавливают под землёй, подключают к ним трубы, проложенные к канализации. Сверху лотки закрывают решёткой, выполняющей защитную и декоративную функцию. Решётка приподнимается для очистки и сбора мусора.

Линейный дренаж впервые стали использовать в Древнем Египте и в Вавилонском царстве. Сегодня применяемые материалы улучшились и стали дешевле, но принцип действия остался прежним. Для стока используют железобетонные или пластиковые лотки (полутрубы), с решеткой вверху, закрывающей жёлоб. Также дополнительно устанавливаются сборщики мусора, которые упрощают уход.



Установка линейного и точечного дренажа будет необходима в следующих случаях:



• при наличии опасности размытия почвы;

• для защиты фундамента от дождевой воды;

• для отвода влаги от гаража, сарая или других расположенных поблизости сооружений.



вверх ↑

Глубинный дренаж



Глубинный дренаж обеспечивает полную защиту участка. Монтаж таких конструкций выполняют ещё до непосредственного строительства дома. При установке учитывают направление стекающей воды с участка во время ливня. При ошибках с определением уклона работу приходится переделывать заново.

После определения направления тока воды начинают монтаж дренажных труб. На участке выкапывают траншеи, схема расположения которых напоминает ёлочку. Далее дачникам рекомендуют дождаться первого дождя и посмотреть, стекает ли вода в выполненные траншеи, и если направление стока определено правильно укладываю трубы.

Дренажные трубы оборачивают геотекстилем и укладывают в траншеи. Стандартная глубина закладки составляет 30-50 сантиметров. Также потребуется установить ревизионные колодцы. Траншеи с уложенными трубами засыпают щебнем. Дренаж выводится в магистральный колодец и далее в канализацию.



вверх ↑

Выбрать геотекстиль и трубы для дренажа





вверх ↑

Особенности дренажа на глинистой и торфяной почве



Глинистая почва не пропускает влагу, соответственно использовать тут стандартные типы дренажа будет затруднительно. При планировании такого водоотвода необходимо учитывать следующие параметры:

• тип грунта;

• наличие на участке уклона;

• расстояние между смонтированными трубами;

• глубину залегания дренажа.



На наклонных участках комбинируют открытый и закрытый дренаж. Не рекомендуется прокладывать дрены в тех местах, где в последующем будет парковка или дорога.

Выращивать садовые культуры в торфяной почве не возможно, уровень грунтовых вод критичный . Правильно выполненный дренаж снизит на 2-3 метра уровень грунтовых вод, делая такой участок пригодным для посадки овощей и фруктов. Осушению участка помогает высаживание березы, калины и других деревьев.

Также на торфяниках разбивают участок на сектора, прокладывая трубы с учетом уклона местности. В нижней точке участка выкапывается колодец или выполняется декоративный водоем. Трубы выводят в эту точку, в последующем водой из пруда поливают огород. Для осушения участка площадью 6 соток выкапывают канавы по периметру дачи и 2-3 поперечных шва с уложенными дренажными трубами. Глубина заложения таких каналов составляет 50 сантиметров, при этом требуется использовать гальку и щебень, вода свободно проходит через камень и фильтруется.



вверх ↑

Распространенные ошибки



Типичная ошибка — отсутствие планирования. Изучите грунт, наличие уклона и глубину залегания подземных вод.
Планировать после начала строительства.

В обязательном порядке обустраивают гидрозащиту фундамента, для предупреждения повреждение основания и протечки в подвал и подземный гараж. Если на даче хватает места для обустройства поверхностного дренажа, то, планируя выполнять такие работы в частном доме с большим фундаментом и подвалом, лучше обратиться в проектный отдел, для учета особенностей участка и правильного выполнения

Устройство дренажной системы на дачном участке

Содержание:

Одним из важных вопросов по благоустройству дачного участка или частного дома является устройство осушительной дренажной системы. Независимо от того, своими руками она будет создана или прибегая к помощи специалистов, этот вопрос тем не менее остается актуален.

Важен он потому, что состав почвы включает суглинки и глину, которая при таянии снегов определенным образом реагирует на огромное количество талой воды. В периоды сезонных дождей, происходит чрезмерное переувлажнение почвы, а из-за ее зимнего «пучения» во дворе начинают разрушаться дорожки.

Содержание статьи:

Особенности конструкции дренажной системы

Дренаж представляет осушительную систему разветвленных труб, расположенных по всему периметру постройки. На стенках труб имеются небольшие: по 2, 5- 5 мм в диаметре отверстия. Располагаются они практически по всей длине окружности трубы.

Схема устройства системы отвода воды на дачном участке

Изготавливают современные системы дренажа из пластиковых, полиэтиленовых и полимерных поливинилхлоридных труб, которые бывают нескольких видов:

  • перфорированные – с ребрами жесткости;
  • гофрированные.

Трубы из полиэтилена можно располагать на глубине не более 3-х метров, а трубы из ПВХ допускается располагать до 10-и метров в глубину.

Сегодняшние дренажные системы бывают разного диаметра: от 5см до 2м. В частных загородных домах и приусадебных участках наибольшей популярностью пользуются метровые трубы. Дренажные системы, при правильном соблюдении установки, прослужат до 50 лет и более.

Нужна ли подобная система

Нужна. Дренажная система, еще при планировании участка должна тщательно продумываться. Вид дренажной системы следует выбирать не только по цене, но и ориентируясь на рельеф и на состав почвы участка. Дренаж необходим если:

  • близко к поверхности находятся грунтовые воды;
  • почва на участке глинистая.
  • обильные осадки образуют лужи;
  • вода не стекает под уклон из-за пологости участка;
  • участок располагается на склоне и с верхних уровней при выпадении осадков вода стекает прямо на поверхность участка.

Типы дренажных систем

Дренаж бывает нескольких типов:

  • открытый – с использованием специальных дренажных канав;
  • закрытый – с применением дренажных труб;
  • засыпной – где для засыпки применяется гравий, бут, кирпич.

Для того чтобы из системы осушения удалять воду строятся дренажные колодцы.

Открытая дренажная система

Техника монтажных работ открытого дренажа.

Открытый дренаж для решения вопроса осушения участка – самый простой способ.

  • Периметр участка окапывается открытыми канавами до 0,7 метров в глубину и приблизительно 0,5 метра толщиной.
  • Соблюдая угол скоса порядка 30%, создаются стенки канавок. Вода из этих канавок уходит в общую сточную канаву. Обычно, такие стоки делаются общими, сразу для нескольких участков.
  • При выпадении осадков и таянии снегов вода отводится с поверхности при помощи открытого дренажа.
  • Если случилось так, что участок располагается на склоне, то открытые канавы благополучно отводят оттуда лишнюю воду. Вода, стекающая сверху, перехватывается канавами, расположенными поперек склона, направляется в продольно расположенный водоток общего типа и выводится за пределы участка.

Закрытый способ дренажа

Техника монтажных работ закрытого дренажа.

Закрытый дренаж еще называют глубинным.

  • Сеть дренажных труб заглубляется в землю.
  • С их помощью излишки грунтовой влаги отводятся в отдельные дренажные колодцы.
  • С этой целью применяются трубы из поливинилхлорида, диаметром 65 мл и 110 мл. Снаружи поверхность гофрирована, а внутри стенки гладкие, с отверстиями по всей длине.
  • Трубы укутываются специально предназначенными материалами или полотнами из волокон кокоса. Делается это для фильтрации песка и частиц грунта.

Засыпной способ дренажа

Техника монтажных работ засыпного дренажа.

  • Засыпная осушительная система аналогична закрытой. Отличие между ними заключается в том, что в данном случае вместо труб, до половины, траншея заполняется крупной щебенкой или колотым кирпичом.
  • Верхняя часть траншеи засыпается мелкой фракции камнем или гравием. Заключительный верхний слой дренажной конструкции выполняется из грунта.

Как выбрать трубы для дренажной системы

Водоотводные системы ранее создавали при помощи труб из асбеста и керамики. Для этого требовались значительные затраты труда, цена на материалы была не дешевой, а асбестоцемент не соответствовал экологическим нормам. Сегодня основные материалы заменили специальные трубы с перфорацией из пластика, более доступного в ценовом отношении и не вредного для здоровья.

Для усиления прочности трубы делают гофрированными. Организация грамотной дренажной системы участка заключается в способе укладки.

Трубы выбираются по типу грунта:

Трубы перфорированные – с ребрами жесткости и гофрированные

  • грунт, состоящий из щебенки, не нуждается в фильтрации и трубы можно выложить без него;
  • глинистый грунт тоже может обойтись без фильтрующего материала. Однако в этом случае нужно на высоту 20 см подсыпать щебень;
  • суглинистый грунт может залить отверстия. Этого можно избежать, если обернуть трубу геотекстилем;
  • песчаный грунт нуждается в фильтре из геотекстиля. Желательно его еще дополнительно обеспечить вокруг дренажной трубы щебневой подсыпкой.

Схема устройства дренажной системы

Перед устройством дренажа происходит осмотр местности, и, учитывая свойства дрена: уклон и диаметр, составляется проект. Учитывается глубина залегания, промежуток между трубами, монтаж смотровых колодцев и устьевой части.

Процесс устройства дренажной системы на дачном участке требует последовательности:

  1. В первую очередь создается водоприемник – место, куда будет отводиться вода: канава, река, овраг;
  2. После этого создается водопроводящая сеть, которая по системе каналов отводит воду в водоприемник.
  3. Параллельно монтируется сеть, которая регулирует влажность верхнего слоя почвы.
  4. Последним этапом будет расположение ограждающей сети по периметру территории. Если участок расположен под наклоном, она перехватывает стекающие на него грунтовые и поверхностные воды.

Проверенная технология монтажных работ по дренажу

Следующая ниже технология по установке дренажа зарекомендовала себя очень положительно.

  • Подготавливаются для укладки дренажных труб, с самого начала, сами траншеи. Их дно утрамбовывается сухой смесью известкового щебня и выравнивается песком. Толщина слоя не должна быть меньше 5см.
  • В подготовленные таким образом траншеи укладываются дренажные трубы. Минимальный уклон труб, согласно строительным нормам, должен быть на глинистых грунтах по 2 мм на погонный метр, и для песчаной почвы по 3 мм на метр. На практике применяется уклон от 5 до10 мм на каждый метр погонный.
  • Чтобы влага беспрепятственно проникала внутрь дренажной системы, трубы снаружи обсыпаются водопроницаемым материалом. Подобная обсыпка должна выполняться по специальной технологии из нескольких слоев. Самым близким слоем к дренажу является гравий или щебень -16 мм.
  • Наверх застилается специальное полотно из геотекстил. Оно предназначено для прокладки между слоями гравия и песка.
  • Далее наносится слой песка, размер зерен которого может быть от 0,5 миллиметров до 10 миллиметров.
  • Слои обсыпки по толщине зависят от водопроницаемости грунта: чем она выше, тем и слоя засыпки требуется меньше. Засыпка будет составлять от 100 — 300 мм.
  • После обсыпки сверху наносится слой уже изъятого ранее грунта и на поверхности сглаживаются все неровности.
  • Для контроля дренажа и проведения чистки труб используются смотровые колодцы из колец бетона 400 или 700 мм в диаметре. Высота этих колец допускается от 0,5-2 метров.

Видео по отводу воды с участка:

Особенности, связанные с установкой осушительной системы

  • Дренаж можно закладывать и до гидроизоляции фундамента, и после.
  • При установке водоотводящей системы подключение электричества, воды, канализации согласуются заранее.
  • Если установка системы будет выполняться после окончания строительных работ дома, то необходимо снова раскапывать всю его подземную часть, что создаст дискомфорт из-за превращения территории двора в строительную площадку.

Продумывать установку системы все-таки следует заблаговременно.

Возможные последствия чрезмерной влаги грунта

Проблема влажного грунта в первую очередь отражается на подземной части дома.

В период промерзания грунта, почва, прилегающая к дому, вспучивается. Это может повлечь не только разрыв кладки, но и общее ослабление фундамента, а так, же создание чрезмерной сырости и плесени.

Основная проблема – разрушение каменной кладки, цемента и даже бетона. Из-за влаги фундамент постепенно и незаметно разрушается, нарушая целостность всех несущих конструкций.

Дверные проемы и оконные рамы деформируются и не могут функционировать нормально, появляется настенная плесень и грибок, напольные покрытия начинают коробиться.

Косметический ремонт в такой ситуации неуместен, поскольку влаге некуда деваться, и разрушительный процесс повторится снова.

Единственное, что сможет помочь – отвод влаги дренажными системами.

Отчего зависят цены на материалы и стоимость работы

Стоимость материалов и уровень цен, как правило, окончательно зависит от общего объема всех предполагаемых работ: от количества труб в погонных метрах, от присутствия колодцев и т. п. Стоимость и цены на услуги по устройству дренажа включает все указанные выше материалы и объем необходимых работ, включая транспортные услуги, и прочее расходы.

От качества выполненного дренажа будет зависеть долгий век дома или дачи и время для образования деформаций. Если есть намерение и желание решить вопрос создания осушительной системы самостоятельно – своими руками, то следует более подробно изучить технологию и обратиться к пошаговым видео из представленной статьи.

самый простой способ избавиться от лишней воды

Почти у каждого второго человека есть свой участок земли, на котором он воплощает свои идеи по ландшафту и обустройству своего маленького рая.

Чаше всего с проблемами гниения растений сталкиваются люди, у которых участки расположены в низине, либо климат очень сырой или просто время года выдалось дождливым. Причины разные, а решение одно. Как же избежать этих проблем на своём дачном участке? Ответ очень прост, нужно установить дренажную систему.

Что такое дренаж участка и для чего он нужен

Дренаж, это способ осушить излишне подверженные участки с поверхности и внутри грунта. Он бывает искусственным — сделанным своими руками, либо естественным. Под естественным дренажем мы подразумеваем природный наклон участка, вода просто утекает по этому наклону, или, к примеру, у вас по участку течет ручей, он в принципе не мешает, если бы, не так петлял от края к середине и снова к краю. В этом случае можно просто вырыть новое русло для ручья, удобное для вас и даже сделать его частью ландшафта, это тоже будет считаться натуральным дренажом.

Основные причины установки дренажа на своём дачном участке

  • Самая важная причина установки дренажа на дачном участке, это вывод застоялой, лишней, избыточной воды с вашего дачного участка;
  • Возможность использовать ваш участок так, как вам необходимо и сбалансировать почву от излишней воды;
  • Снижение негативного влияния от грунтовых вод, подземных рек.

В принципе, не всегда есть нужда в дренаже. Бывает, людям посчастливится приобрести ровный участок, с хорошей плодотворной почвой, без суглинков. В той местности редкие и непродолжительные осадки и грунтовых вод не наблюдается в том районе, либо они находятся на допустимой глубине. Такие участки редкость, и в данном случае мы как раз разбираем ту ситуацию, когда дренаж необходим.

Виды дренажей для участков

  • Дренажные системы для поверхностной почвы, служат для удаления застоялой воды после каких-либо осадков;
  • Глубинные системы нужны для отвода грунтовых вод, которые протекают высоко в почве.

От того, насколько качественно сделан дренаж, зависит и внешний вид участка, плодотворность посадок, отсутствие повышенной влаги в подвальных помещениях, погребе, а также предотвращает расползание фундамента. Итак, мы решили, что дренаж на участке нам необходим, и что же нам нужно сделать? Его можно сделать своими руками либо вызвать специалистов.

Для того чтобы определить, какой дренаж необходим вам, лучше всего вызвать специальную службу, которая определит наличие или же отсутствие подземных грунтовых вод.

Глубинные дренажи вокруг дома рекомендуется ставить в любом случае, а вот на участке только, когда у вас есть проблемные места.

Русло для глубинного дренажа, особенности рабочего процесса

Если вы решили сделать все своими руками, то помните, к этому вопросу надо подойти серьезно. Поскольку дренажная система требует масштабных работ на участке то проводить её надо до того, как вы начнёте заниматься самим ландшафтом. Также следует знать, что дренаж вокруг дома устанавливается до постройки фундамента дома либо во время начальных работ с ним.

Прежде чем начать установку системы, нарисуйте план участка и где, по вашему мнению, необходимо установить водоотвод. Также на плане должны быть отмечены специальные колодцы, куда и будет выходить выведенная застоялая вода.

Перед тем как укладывать трубы в траншеи помните, что их нужно укладывать под небольшой уклон примерно от 5 до 10 миллиметров на длину метровой трубы.

Трубы для глубинного дренажа укладываются на песок, который образует своеобразную подушку. Теперь вы приблизительно понимаете, сколько работы предстоит проделать вам своими руками. Дренажные трубы стоит размещать по всему периметру дачного участка. Это потребует определённых затрат, но результат того стоит. Делать это самостоятельно и без подсказок очень трудно, поэтому, прежде чем приступить к работе своими руками, почитайте необходимую литературу либо проконсультируйтесь со специалистами.

После того как план составлен, траншеи выкопаны, подушка из песка насыпана и трубы уложены, рекомендуется обсыпать их гравием (щебёнкой). Это поможет предотвратить забивание стыков песком либо землёй. Также советуем вам обмотать трубы специальной тканью из геотекстиля. Есть много способов сделать дренаж участка своими руками, и глубинный или как его еще называют подземный, является не единственным из видов водоотводной системы.

Наземные дренажи своими руками

Самый простой способ убрать застоялую воду с поверхности участка, это выкопать открытые траншеи, которые будут соединяться в единый колодец, где и будет скапливаться вода. Этот колодец можно использовать для поливки растений, и вода будет циркулировать по участку, не только вредя, но и принося существенную пользу.

Стоит, наверное, упомянуть, что такие траншеи часто осыпаются, засоряются листвой и другим мусором, так что чистить их придется регулярно. Также, чтоб предотвратить осыпание земли в ваши углубления можно своими руками поставить деревянный заборчик, и зазывать дно песком и галькой. Вода будет свободнее стекать по таким протокам и легче пробивать совсем незначительные засоры.

Есть и другой способ сделать такой водоотвод. Дренаж также можно сделать деревянный. Выкопав траншеи и углубления, уложить на их дно скрещенные части бревен и плотно перевязать их. Перевязывать лучше леской или проволокой, так как нитка из-за влажности быстро сгниёт. Далее ветки и брёвна прикрываются мхом. Итак, у нас под землёй появились свободные от земли участки, по которым и будет уходить застоявшаяся вода.

Но одного мы всё же не учли. Со временем участок меняется, мы засаживаем его деревьями, засыпаем землёй шероховатости, но от этого появляются все новые и новые проблемные места, которые тоже необходимо осушить от излишка воды. Для того чтобы с точностью узнать, где именно эти места, можно сделать следующее:

Взять шланг и пройтись с ним по всему участку по чуть-чуть поливая его, особенно там, где, по вашему мнению, имеются углубления или ямы. Далее мы просто наблюдаем за движением воды и местами её скапливания. Этот способ, пожалуй, является самым эффективным. Далее мы уже знаем, что делать. Мы капаем траншею, делая дренажа.

Если делать дренаж своими руками, то и затраты на это будут минимальными, что же нам нужно собственно ручной работы?

Материалы для дренажа на участке своими руками

  • Лопата, для выкапывания траншей;
  • Точка для того куда будет сгружён мусор и лишняя земля;
  • Место для щебня, песка, досок;
  • Для проверки уровня и наклона нам понадобятся рейка и уровень;
  • Ножовка для разрезания труб;
  • Фитинги для соединения труб, муфты и сами дренажные трубы;
  • Геотекстиль.

Естественно, все эти комплектующие будут меняться в зависимости от вашего выбора самого вида дренажа, которого вы решили сделать собственными руками.

Подведем итог

Дренажные установки немаловажный момент в обустройстве вашего участка, и от решения, какой выбор вы сделаете, будет зависеть дальнейшее процветание вашего огорода, сада или цветника. Делая дренаж своими руками, помните о необходимых мерах предосторожности и о правилах и совета, которые вы узнали. Если же вы решили не связываться со столь трудоёмкой работой, то обратитесь к специалистам, они сделают работу качественно и намного быстрее.

Естественно, что вызов специальных людей потребует определённых затрат, оплату их услуг, материалов, с которыми они будут работать. Но участок, сделанный и обустроенный своими руками, приносит так же много положительных эмоций, как и спелое яблоко, сорванное именно с того дерева, которое посадили именно вы.
