Установка дверного звонка своими руками: Как подключить дверной звонок: схема, фото, инструкция — НА ВЕТКАХ — ПРИКОЛЫ, ФОТКИ, АНЕКДОТЫ — приходите к нам посидеть на ветках, будет интересно

Содержание

схема подключения 220в, как сделать и подключить, простая установка 220 вольт

Подключить дверной звонок можно самостоятельно, если грамотно ознакомиться со всеми нюансами этого процесса

Моделей дверных звонков существует неимоверное количество, и каждый из них допустимо собрать самостоятельно. Установить и подключить готовый дверной звонок намного проще, чем сделать свой собственный, однако сейчас еще остались те умельцы, которые предпочитают сделать такое устройство самостоятельно. Чтобы определиться с тем, какую конструкцию выбрать, лучше всего обратить внимание на технические характеристики всех видов звонков.

Содержание материала:

Особенности устройства дверного звонка и схемы подключения 220В

Схема подключения дверного замка к 220В на самом деле очень проста, однако перед работой нужно отключить электричество, подготовить необходимый инструмент, надеть специальные резиновые перчатки.

Выбор конкретной модели зависит исключительно от личных предпочтений, а также от того, какие имеются в наличии детали, если речь идет о собственноручной сборке.

С тем, как устроено приспособление, ознакомлен каждый человек, однако, что находится под его корпусом? Снаружи квартиры ставится кнопка, посредством которой и осуществляется подача сигнала на динамик, установленный внутри помещения. Это самая простая модель, какую только можно найти в продаже.

Ознакомиться с особенностями дверного звонка можно в интернете

Есть и более современные модели, которые могут передавать с кнопки:

Сигнал;
Картинку;
Видео высокого разрешения.

Важно помнить о том, что работать с электричеством не безопасно, а потому нужно ознакомиться с техническими данными устройства, чтобы не столкнуться с коротким замыканием при подключении.

Как подключить дверной замок: виды устройств

Можно намного проще понять, какие могут потребоваться детали, и нужно ли подсоединить изделие к напряжению в 220 вольт. Проводной звонок – это простая конструкция, в которой соединение всех элементов, которых всего 2, осуществляется посредством провода.

Работает такое изделие долго, исправно и редко приносит проблемы, так как в нем попросту не чему ломаться.

Установка беспроводного звонка немного сложнее, так как нужно учесть расстояние между кнопкой и динамиком, чтобы не потерялся сигнал радиопередачи, иначе изделие не будет выполнять свою поставленную задачу. Помимо кнопки вызова и динамика, требуется монтаж блока питания. Помимо этого, звонки делят еще на 3 дополнительные группы. В звуковом в качестве оповещения используется мелодия или голосовая запись.

Существуют различные виды дверного замка, подобрать которые можно в специализированных магазинах

Видеозвонок имеет:

Подключение кнопки;
Активацию динамика;
Миниатюрную камеру;
Антивандальное покрытие.

Домофоны позволяют не только подать оповещение в дом о приходе, но и пообщаться с оппонентом, а также открыть дверь с кнопки посредством специального механизма, который связывает замок и непосредственно панель, установленную в доме. Как правило, такие конструкции используют только профессионального изготовления, так как они должны быть надежными, максимально качественными и самое главное, исправно работающими.

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

Перед тем как подключить дверной замок, лучше сначала изучить схему его подключения

А именно:

Его вид;
Способ подключения;
Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для монтажа элементов достаточно использовать болты или липкую ленту.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Инструкция: как сделать дверной звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Изготовить дверной звонок можно своими руками, главное — продумать его конструкцию и схему подключения

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

Мелодию;
Режим работы;
Громкость;
Регулятор для уменьшения или увеличения громкости;
Габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.

Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Как подключить дверной звонок: 2 провода (видео)

Стоит заметить, что соорудить такое изделие несложно, однако нужно четко следовать инструкции, соблюдая технику безопасности и поэтапность работы. Таким образом, невозможно потерять ни нужные контакты, ни запутаться в месте, куда их закрепить. Звонок из игрушки – это просто, легко и самое главное дешево, а прослужит он очень долго.

Как подключить звонок в квартире и частном доме: простые решения

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Дверной звонок является важным атрибутом любой входной двери или калитки. Он оповещает хозяев о приходе гостей. Исправная работа устройства зависит от грамотного подключения. Схема дверного звонка является весьма простой. Однако последовательность действий определяется типом устройства. Перед тем как подключить звонок в квартире или частном доме, необходимо ознакомиться с особенностями и типами элемента, от чего и зависит выбор схемы монтажа.

Звонок — главный атрибут дверей в квартиры или частные дома

Разновидности звонков на дверь в квартиру или на калитку дома

Звонки на дверь представлены в широком ассортименте. Устройства различаются принципом работы, конструктивным исполнением, вариантом подключения, функциональностью и стоимостью. Исходя из варианта подключения, дверные звонки для дома могут быть механическими, электромеханическими и электрическими. Первый тип устройства использовался в старину. Такой звонок был представлен в виде колокольчика, что подвешивался внутри дома на шнурке. Другой конец веревки был выведен наружу. Такой элемент является одновременно декоративным украшением прихожей.

Современные дверные звонки могут быть проводными или беспроводными

Колокол издавал звук в момент воздействия на свободный конец веревки или при открывании входной двери. Такой вариант можно встретить и сегодня на калитках домов, оформленных в стиле ретро, которые обрамлены невысоким забором.

Усовершенствованным устройством является электромеханический дверной звонок. Он имеет простую конструкцию, в состав которой входит кнопка для подачи сигнала, установленная за пределами жилища, резонатор, находящийся внутри помещения, и электрический кабель, соединяющий эти два элемента.

Резонатор представлен катушкой, которая имеет проволочную обмотку, что можно увидеть на схеме дверного звонка. В момент подачи на нее напряжения возникает электромагнитное переменное поле. Это приводит к появлению вибрации металлического молоточка, который наносит удар по чаше из металла. Такое действие сопровождается характерным звуком.

В катушке резонатора может располагаться сердечник, который будет совершать возвратно-поступательные движения под воздействием электромагнитного поля, ударяя по пластинам с двух сторон, что будет сопровождаться характерным звуком.

По виду подключения звонки бывают электрическими, механическими и электромеханическими

Для такого звонка может применяться одна или две кнопки. Второй вариант установки дверного звонка используется в случае необходимости подачи сигнала с разных мест. Например, от входной двери и калитки в частном доме, у подъезда и двери квартиры в многоэтажном коттедже.

Важно! Кнопки работают независимо друг от друга, при нажатии на любую из них выполняется замыкание цепи.

Характеристики современных электрических звонков в квартиру: проводные и беспроводные

Современной усовершенствованной конструкцией является дверной электрический звонок в квартиру или дом. Устройство собирается на базе микросхем. Звонок оснащен встроенным динамиком, который генерирует разнообразные звуковые мелодии. Такое устройство имеет расширенные функциональные возможности. В закрытом состоянии звонок представляет собой пластиковую коробочку, из которой выходят отрезки проводов для подключения или клеммные соединения.

Звонок представлен магнитной системой с контактной группой. В момент подачи напряжения, что происходит в результате нажатия на кнопку, замыкается цепь, что влечет за собой притягивание якоря к сердечнику. На конце подвижного контакта находится молоточек, который ударяет периодически по металлической чаше, инициируя возникновение звуковых волн.

Электрический дверной звонок является самым распространенным вариантом

Дверной электрический звонок может быть проводным или беспроводным. Первый вариант устройства сходен с электромеханическим типом (они имеют одинаковую схему подключения). Однако существуют модели проводных электрических звонков в квартиру, которые будут работать от напряжения 12 В или от автономных источников питания. В первом случае перед подключением устройства необходимо установить понижающий трансформатор. Второй вариант предполагает использование блока питания, входящего в комплект устройства.

Беспроводные звонки для квартир и домов являются более удобными в эксплуатации. Кнопка устройств имеет автономное питание. Для нормальной работы прибора она должна размещаться в зоне передачи сигнала к звонку. Существуют беспроводные модели, которые работают от сети 220 В. Их включают в стационарную розетку, а кнопка работает от батареек. Встречаются варианты, в которых сам звонок функционирует автономно.

Ультрасовременные модели проводных и беспроводных звонков-домофонов в квартиру или дом обладают расширенным функционалом. Они оснащены функциями видеонаблюдения и звукозаписи, которые начинают работать в момент нажатия на кнопку устройства. Модели премиум-класса дополнительно укомплектованы устройствами дистанционного управления, обеспечивающими открытие дверей или ворот. Это самый удобный вариант для частных коттеджей.

Главные преимущества беспроводных моделей звонков

Беспроводной звонок обладает характерными преимуществами перед проводной моделью. Для его установки не требуется выполнять электромонтажные работы, которые представляют опасность для жизни, требуют повышенного внимания и определенных навыков. При сбоях в работе устройства не нужно искать обрыв цепи. Любое нарушение изоляции может вызвать серьезные последствия. Звонок беспроводного типа является более безопасным устройством.

Беспроводной звонок имеет не только преимущества, но также и недостатки

Беспроводные модели характеризуются простой схемой подключения дверного звонка, что объясняется отсутствием проводов. Это способствует легкой и простой установке, которая осуществляется в считаные минуты, без использования дополнительных приспособлений и инструментов. Это также упрощает процесс демонтажа устройства в случае изменения места установки.

Беспроводные устройства имеют более привлекательный дизайн. Они выпускаются в широкой гамме цветов и могут быть изготовлены из разных материалов. Как доказывают многочисленные отзывы, беспроводные звонки на дверь в квартиру или дом обладают более расширенным функционалом в сравнении с проводными вариантами. Самые популярные модели оснащены функциями, позволяющими закачивать всевозможные мелодии с флеш-карты или передавать рингтоны с мобильного телефона.

Кроме того, существует возможность установки сложной системы. Для этого необходимо приобрести дополнительные комплектующие и динамики, которые настроены на одну частоту принятия и воспроизведения сигнала.

Слабые стороны дверных беспроводных звонков

Несмотря на неоспоримые достоинства, беспроводные модели дверных звонков не лишены недостатков. Кнопка дверного звонка крепится преимущественно при помощи липучки, находящейся на ее обратной стороне. Такой вариант является недолговечным. Недоброжелатель с легкостью повредит или оторвет устройство. В случае долгой эксплуатации звонок может отпасть самостоятельно, что будет сопровождаться повреждением корпуса и электронной начинки.

Как правило, у беспроводных звонков не надежные крепления

Если кнопка отдалена от главного блока на большое расстояние или в зоне действия сигнала присутствуют бетонные или металлические преграды, устройство будет работать со сбоями или вовсе перестанет функционировать.

Беспроводные звонки на батарейках потребляют довольно много мощности.

Для нормальной работы устройства потребуется частая замена батареек. В беспроводных дверных звонках быстрее выходят из строя электронные элементы. В результате исчезнет сигнал, прекратится или будет искажено воспроизведение звука.

Полезный совет! Для снижения негативных последствий необходимо приобретать беспроводной звонок проверенных производителей, которые предоставляют длительную гарантию на эксплуатацию устройства.

Особенности установки беспроводного звонка на дверь в квартиру или дом

Схема подключения в квартиру звонка беспроводного типа является весьма простой. Особенно это касается варианта, который вставляется непосредственно в розетку. Кнопка монтируется к стене или на косяке входной двери снаружи помещения. Крепление может выполняться при помощи саморезов или дюбелей, что зависит от характера основания. Основной блок вставляется в розетку, которая должна располагаться в прихожей как можно ближе к клавише звонка.

Схема установки беспроводного дверного звонка

Беспроводной звонок является идеальным вариантом для частного дома или загородного коттеджа. Это объясняется тем, что для его установки не потребуется прокладывать кабельную продукцию через весь двор.

При выборе дверного беспроводного звонка для улицы существуют некоторые ограничения. Прибор должен быть рассчитан на наружную установку. В противном случае кнопка быстро выйдет из строя при постоянном воздействии температурных перепадов, повышенной влажности, ультрафиолетовых лучей и прочих факторов.

Для того чтобы беспроводная кнопка звонка могла нормально работать зимой при низких температурах, важно правильно подобрать тип батареек в случае автономного типа устройства. Лучшими являются литиевые батарейки, которые обладают морозоустойчивостью. Подходящим вариантом станет свинцово-кислотный аккумулятор, который будет функционировать длительный период даже при неблагоприятных условиях окружающей среды.

Между кнопкой и звонком необходимо обеспечить минимально допустимое расстояние, на котором должны отсутствовать преграды в виде металлических или бетонных конструкций, что препятствуют воспроизведению сигнала.

Установка дверного беспроводного звонка на дверь не составит трудностей

Полезный совет! В техническом паспорте устройства указывается диапазон приема сигнала, который равен 80-100 м, однако следует выбирать модели с запасом на 15-20%.

Тонкости подключения звонка проводного типа

Главным отличием проводных и беспроводных моделей является наличие у первого варианта кабельной продукции, которая соединяет кнопку непосредственно с основным блоком звонка. Если устройство монтируется в квартире, кнопка крепится около входной двери на стену или ее наличник, как и в беспроводном варианте. Дополнительно осуществляется подключение ее к кабелю, который заводится в квартиру через выполненное отверстие в дверной коробке или стене, что способствует скрытой прокладке провода.

Основной блок дверного проводного звонка может быть установлен в любом месте квартиры. Чаще всего он располагается в прихожей. Его подключение также выполняется посредством кабельной продукции, которую следует замаскировать в стене, проделав в ней предварительно штробу, которую после укладки кабеля нужно зашпаклевать.

Можно также использовать открытый вариант монтажа. Для его осуществления кабель прокладывается в пластиковом коробе на стене, специально предназначенном для укладки проводов. Удобство такого кабель-канала заключается в том, что он оснащен съемной частью, благодаря которой можно контролировать состояние проводов на протяжении всего периода эксплуатации устройства.

Процесс монтажа проводного звонка более сложный и трудоемкий

Более сложным вариантом является схема подключения электрического звонка в частном доме, если его кнопка должна располагаться на калитке ворот. В этом случае протягиваются провода, которые заключают в специальный гофрированный кожух-трубку. Такой короб обеспечивает надежную защиту кабельной продукции от воздействия влаги, ультрафиолетовых лучей, возгорания и прочих негативных факторов.

Важно! При выборе гофры для прокладки кабеля следует приобретать модель, которая рассчитана для установки на улице, поскольку определенные варианты предназначены исключительно для помещений.

При установке звонка на стадии реконструкции придомовой территории кабельную продукцию можно проложить под землей в гофротрубе.

Выбор модели и особенности установки звонка в квартире

Для квартиры можно приобрести любую модель дверного звонка. Выбор зависит от личных предпочтений хозяев. Кнопка звонка устанавливается с отступом от дверного косяка на 15 см. Высота расположения прибора должна быть на уровне 150-160 см, однако часто можно встретить звонок на высоте 120-140 см, что удобно для детей и пожилых людей.

Для двери в квартиру можно приобрести и подключить звонок любого типа

Главный блок устройства располагается вблизи входа в прихожей на большом расстоянии от пола. В случае выбора проводного звонка на дверь в квартиру кабельная продукция прокладывается в просверленном отверстии в дверной коробке. Можно также просверлить насквозь стену. В полученный проход необходимо провести кабель, замазать его с обеих сторон. При этом с целью минимального повреждения стены отверстие можно выполнить напротив места установки кнопки или внутреннего блока.

Полезный совет! Чтобы в будущем заменить дверной звонок на новое устройство (для минимизации трудозатрат), в отверстие в стене можно вставить кусок металлической или пластиковой трубы маленького диаметра, в которую поместятся два тонких кабеля.

Кнопка проводного или беспроводного звонка в квартире может крепиться при помощи саморезов или липучки. Первый вариант является более надежным. Он используется для установки кнопки на дверной коробке. При креплении элемента к стене менее трудозатратным вариантом является применение двухстороннего скотча. Поверхность при этом предварительно следует обезжирить.

Статья по теме:

Видеозвонок на дверь в квартиру: виды, особенности, правила выбора
Есть ли необходимость в установке? Существующие виды видеозвонков. Критерии правильного выбора. Особенности проведения монтажных работ.

Как выбрать и подключить дверной звонок в частном доме

При выборе дверного звонка для частного дома необходимо учитывать некоторые особенности уличных моделей. Такие устройства должны иметь антикоррозийное покрытие. Некоторые кнопки звонков дополнительно оснащаются козырьками, защищающими от атмосферных осадков. Уличное устройство, оснащенное прочным корпусом, должно обладать повышенной влаго- и пылезащищенностью, морозоустойчивостью.

Схема подключения дверного звонка в частном доме

Полезный совет! Для улицы лучше приобретать звонки с металлической кнопкой, которая характеризуется лучшей защитой механизма от покушений вандалов, однако имеет более высокую стоимость.

При установке звонка в частном доме его кнопка и главный блок обычно находятся на значительном расстоянии друг от друга. При подключении дверного звонка проводного типа степень удаленности элементов системы никак не сказывается на ее работоспособности. Здесь важно только выбрать кабель необходимой длины. Провода можно прокладывать по воздуху, фиксируя их на опорах в виде столбов, деревьев или стен зданий. Несмотря на небольшую трудоемкость и быстрый монтаж, данный вариант является ненадежным, поскольку злоумышленники могут повредить или украсть кабель.

Лучшим решением является подземная прокладка проводов. При этом для моделей дверных звонков, которые питаются от сети 220 В, глубина траншеи должна составлять около 75-80 см. Сверху укладывается защитная пленка. Если используется дверной звонок, для которого необходимо питание 12 или 24 В, такой кабель прокладывается на глубине не более 35-40 см.

Полезный совет! При подземном монтаже кабеля следует пометить место прохождения провода, чтобы исключить вероятность его повреждения в случае осуществления работ на участке с использованием лопаты.

Для звонков проводного типа, кабель желательно прокладывать под землей

При подключении беспроводного звонка на калитку кнопка должна находиться в зоне приема сигнала относительно главного блока, что следует учитывать при выборе места установки элементов. При использовании такого звонка, если участок огражден сплошным металлическим забором, может возникнуть проблема. В этом случае при расположении на нем кнопки лист металла будет экранировать сигнал от приемника, вследствие чего система не будет исправно работать. Решить вопрос можно посредством выполнения отверстия в заборе для крепления кнопки.

Как подключить дверной звонок проводного типа: подготовительный этап

Перед тем как подключить проводной звонок, необходимо подготовить инструменты и материалы для работы. В обязательном порядке понадобится индикаторная отвертка для определения нуля и фазы электрической сети.

Существуют различные модификации инструмента: приборы отличаются конструктивным исполнением и вариантом индикации. Несмотря на это, все индикаторные отвертки имеют одинаковый принцип работы. Они показывают наличие напряжения в сети и взаимное размещение фазы и нуля. Для этого металлический щуп отвертки прикладывают к защищенному концу электрического кабеля. Если загорается на индикаторе лампочка, это свидетельствует об обнаружении фазы. Индикация не срабатывает на нулевом контакте.

Для реализации схемы подключения в квартиру дверного звонка 220 В необходимо взять обычную отвертку, плоскогубцы с изолированными ручками, клеммную колодку или прижимные клеммы для присоединения проводов, стриппер для зачистки проводников, изоляционную ленту, пластиковые хомуты.

В процессе установки звонка понадобится индикаторная отвертка

Немаловажным этапом является выбор оптимального для разводки кабеля. Его сечение не должно быть более 1,5 мм². Кабель большего диаметра использовать нецелесообразно, поскольку потребляемая мощность прибора является маленькой. Провод должен быть выполнен из того же материала, что и кабельная продукция для электропроводки в квартире. Чаще всего применяются медные провода, поскольку алюминиевый кабель обладает рядом недостатков.

Как установить дверной звонок: начало работы

Перед тем как подключить звонок на 220 В, необходимо обесточить дом или квартиру. Для этого следует отключить автомат на распределительном щитке. В случае наличия старого звонка выполняется его полный демонтаж, который заключается в удалении не только кнопки и главного блока, но и кабельной продукции.

После того как были подготовлены необходимые инструменты и материалы для работы, на первом этапе реализации схемы подключения звонка 220 В через кнопку выполняется установка динамика. Устройство обычно оснащено отверстиями для крепления и входным гнездом для электропроводки. Первым делом элемент помещается на стену для выполнения отверстий под проводники. Ровность фиксации проверяется уровнем.

Производится зачистка концов подготовленных отрезков соединительного провода. Согласно схеме подключения звонка в квартиру, в подготовленное отверстие пропускается один конец кабеля и протягивается к месту расположения кнопки. Оба элемента должны сойтись в распределительной коробке.

Перед монтажом звонка нужно отключить электричество на распределительном щитке

Кнопку удобно располагать на высоте не более 1,5 м. Для этого выполняется отверстие в стене или наличнике двери. В него продевается кабель от звонка таким образом, чтобы он выходил с внешней стороны на 10-15 см. Конец провода зачищается стриппером, причем оголяется не более 2 см.

Как подключить звонок в квартире или доме: монтаж кабельной продукции

При подключении в квартиру проводного звонка удобнее всего работать с проводами, имеющими цветовую маркировку. Синий кабель указывает на нуль. Желтый или зеленый цвет провода определяет защитный контур заземления, а красный, черный, белый или коричневый обозначает фазу. Если цветовая маркировка отсутствует, расположение нуля и фазы определяется при помощи индикаторной отвертки.

Как подключить в квартире звонок? Схема поможет разобраться с деталями установки устройства. Нулевой провод через клемму необходимо напрямую подвести к кабелю, который идет на звонок. Провод фазы соединяется через клемму с кабелем, проложенным к кнопке. Второй проводник этой кабельной продукции коммутируется также посредством клеммы со вторым проводом, идущим к звонку. Оба кабеля, подсоединенных к кнопке, необходимо зачистить и зажать в ее клеммах. После этого кнопка закрывается крышкой, которая фиксируется винтом.

Кабельная продукция, которая выходит от распределительной коробки и идет в сторону звонка, зажимается в его клеммах либо соединяется с выходящими из его корпуса проводами. Коммутация происходит с учетом расположения нуля и фазы.

Схема подключения дверного звонка проводного типа

Важно! Для бюджетных моделей положение на выходе нуля и фаз не принципиально, однако для дверных звонков с расширенным функционалом на клеммах конкретно указывается размещение проводников L и N.

В случае использования дверного звонка в металлическом корпусе или установки кнопки на улице в обязательном порядке предусматривается провод защитного заземления. При соединении кабельной продукции можно не только использовать клеммы, но и осуществлять скрутки. Это допускается в случае применения специальных контактных колпачков.

Как установить звонок в квартире или доме через трансформатор и без него

В случае подключения звонка в квартиру через трансформатор необходимо в щитовой панели выполнить технологические отверстия для его фиксации. Прибор надежно крепится посредством шурупов. Снаружи к нему подсоединяется провод, который идет от звонка. Он имеет два конца, которые можно фиксировать вне зависимости от того, где находятся нуль и фаза, поскольку после трансформатора оба контакта являются эквивалентными фазе.

Провода надежно фиксируются в клеммах. После трансформатора напряжение питания составляет не более 20 В, что делает его безопасным. Кабельную продукцию следует закрепить к щетку. Если провода слишком короткие, к ним добавляются дополнительные кусочки кабелей при помощи колодок или зажимов. Первым присоединяется провод заземления. Далее подключается нулевой, а затем фазный кабель.

Звонок на дверь можно подключить через трансформатор или без него

Как подключить 2 провода дверного звонка без использования трансформатора? Процесс осуществляется по принципу, аналогичному установке устройства. Однако в этом случае один кабель от кнопки напрямую заходит в автомат и подключается на фазу. Второй провод отведен на главный блок звонка. Отсюда выходит еще один кабель, который подсоединяется на нуль к автомату.

Нестандартные схемы подключения звонка на дверь

На практике встречаются случаи, когда необходимо установить две кнопки на один звонок или два главных блока. Реализация первого варианта осуществляется посредством параллельного подключения кнопок звонков в квартирах. Схема монтажа это наглядно отображает. Фаза подается на первую кнопку, откуда кабель отводится ко второй клавише. От нее со второго свободного контакта заходит проводник на такой же вход первой клавиши, откуда идет на главный блок звонка.

Важно! Кабель, который будет соединять две кнопки, следует подобрать того же цвета, что и провод, который выходит из распределительной коробки.

Бывают ситуации, когда необходимо подключить два дверных звонка. Такой вариант часто реализуется для частного дома. Например, звонки могут находиться на разных этажах, в различных уголках дома: один – внутри коттеджа, а другой – на улице. Самым простым решением в этом случае является приобретение беспроводного звонка, схема подключения которого описывалась выше. Устройство комплектуется двумя элементами, которые настроены на одну частоту.

Схема подключения дверного звонка с двумя кнопками

При использовании проводных вариантов осуществляется параллельное подключение главных блоков по аналогичной схеме, которая рассматривалась ранее. Фазный провод кнопки соединяется с первым блоком, откуда отводится на второй. На свободные проводники обоих звонков подключается нейтральный кабель от распределительной коробки.

Как выполнить ремонт дверного звонка своими руками

Основным признаком неисправности звонка на двери является отсутствие звукового сигнала при нажатии на кнопку устройства. Проверить работоспособность прибора необходимо также при снижении громкости воспроизведения мелодии или в том случае, когда сигнал звучит прерывисто, с некоторой паузой.

Причиной неисправной работы устройства может быть естественное изнашивание прибора или неправильная установка дверного звонка, возникшая в результате неверного соединения с электрической сетью. Может выйти из строя шумовой или кнопочный блок, которые необходимо проверить на работоспособность. В первую очередь нужно выяснить, как отключить звонок в квартире. Для этого выполняется ряд манипуляций.

Перед тем как отключить дверной звонок в квартире, следует ее обесточить для безопасного выполнения работ. Далее необходимо удостовериться в отсутствии напряжения. Для проверки исправности главного блока требуется снять с него верхнюю крышку, отжать провода от винтовых зажимов и проверить наличие в них тока при помощи мультиметра. Если прибор отображает электрический сигнал, динамик следует заменить.

Ремонт дверного звонка можно осуществить своими руками

Для проверки работоспособности кнопки от нажимного элемента открепляются провода. Их следует соединить между собой. Если появился звук, кнопка неисправна.

Причина нарушения работоспособности кнопки или главного блока может скрываться в неплотном прилегании контактов. Для этого устройство разбирается, проверяется надежность подсоединения проводов. В случае необходимости их следует зачистить.

Перед тем как установить в квартиру звонок беспроводного или проводного типа, требуется правильно выбрать устройство с учетом места его установки. Для квартиры можно приобрести любую модель. К уличным устройствам предъявляются особые требования, о которых говорилось выше. Подключение дверного звонка в квартире или доме является довольно простым процессом, требующим элементарных знаний и навыков в области электрики. Следуя вышеизложенным рекомендациям, устройство любого типа можно установить за короткий период.

Как в квартире подключить звонок: схема, видео с инструкцией

Установка дверных звонков в Кишинёве

Установка дверных звонков в Кишинёве

MANOLE является самой крупной команды частных мастеров в Молдове с опытом более 10 лет. Мы работаем по Кишиневу, Mолдова в секторе Ботаника, Буюканы, Центр, Чеканы и Рышкановка (возможно пригороде). Наши специалисты гарантируют качество, ответственность и эффективность при выполнении всех работ, запрошенных вами.

Почему MANOLE ? Наши преимущества:

— Приезжаем в течении часа.

— Бесплатный выезд на дом и составление сметы

— Работаем без праздников и выходных

— Умеем находить индивидуальные подходы к клиентам.

— Мы работаем круглосуточно 24/24

— Оптимальная соотношение цены и качество

— Возможна доставка материала

— Все работы делаем оперативно и аккуратно

— Наши цены ниже чем у конкурентов

Наша цель состоит в том, чтобы предоставлять качественные услуги по лучшей цене на рынке. Чтобы заказать такую услугу, звоните в MANOLE (0 781 48 589; 0 603 75 589). Наш консультант свяжется с Вами.

Установка Звонка. Монтаж Звонка. Замена Звонка. Ремонт Звонка. Установка дверного звонка. Монтаж дверного звонка. Замена дверного звонка. Ремонт дверного звонка. Установка дверных звонков в Кишинёве. Установка дверного звонка — цены за работу в Кишинёве. Установка дверного звонка в Кишинёве. Установка звонков, МУЖ на ЧАС Кишинёв. Установка (монтаж, подключение) дверного звонка в Кишинёве. Дверной звонок — без проводов, без сверления, без хлопот в Кишинёве. Цена Монтажа Дверного Звонка — Все услуги. Качественный бытовой ремонт в Кишиневе с гарантией. Установка дверных звонков Кишинев — заказать услугу недорого. Беспроводные дверные звонки в Кишинёве. Дверные звонки — цены, акции, скидки, купить, отзывы. Как подключить дверной звонок: схема, фото, инструкция в Кишинёве. Установка дверного звонка в квартире — быстро и недорого — MANOLE. Установка дверного звонка цена. Установка дверного звонка видео. Установка дверных звонков. Установка дверного звонка своими руками. Установка дверного звонка в Кишинёве цена. Установка дверного звонка в Кишинёве видео. Установка дверных звонков в Кишинёве. Установка дверного звонка своими руками Кишинёв. Установка Звонка кишинёв. Монтаж Звонка кишинёв. Замена Звонка кишинёв. Ремонт Звонка кишинёв. Установка дверного звонка кишинёв. Монтаж дверного звонка кишинёв. Замена дверного звонка кишинёв. Ремонт дверного звонка кишинёв.

Звонок на дверь из старого мобильника – Sam-Sdelay.RU – Сделай сам!

Старые кнопочные мобильные телефоны давно устарели и почти вышли из обращения.

Однако, есть множество способов дать такому телефону вторую «жизнь», нежели отправлять его в утиль или на свалку. Один из таких способов, пустить это чудо 90-х годов в дело, мы сегодня и рассмотрим. Недавно мне притащили целый пакет старых и поломанных телефонов. На запчасти. Были в этой куче и современные смартфоны с умершими аккумуляторами, утопленные и разбитые, были и вполне рабочие кнопочные телефоны, от которых решили избавится лишь по причине, непрезентабельного нынче, их внешнего вида. И как раз, почти в это же время, «накрылся» мой дверной звонок, собранный мною собственноручно, и безупречно служивший долгие годы. Это обстоятельство и подтолкнуло меня к мысли; почему бы не приспособить старый рабочий телефон вместо входного дверного звонка. И потом – от такого звонка больше плюсов, чем от обычного: помимо удовольствия от сборки и последующего использования вещи сделанной своими руками, можно ставить звуки и мелодии на сигнал какие душа пожелает, громкость можно регулировать и так далее… Выбрав кнопочный телефон с музыкальным проигрывателем и мощными динамиками, я приступил к работе.

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Разновидности звонков на дверь в квартиру или на калитку дома

Современные дверные звонки могут быть проводными или беспроводными

По виду подключения звонки бывают электрическими, механическими и электромеханическими

Важно! Кнопки работают независимо друг от друга, при нажатии на любую из них выполняется замыкание цепи.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
От дверного звонка откручивают провод при помощи заизолированной отвертки.
Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:

Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

Зимой важно обеспечить электропитание

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Советы и рекомендации

При совершении покупки следует придерживаться советов:

Лучше выбрать не слишком дешевую, но и не слишком дорогую модель. На рынке доступно множество вариантов, поэтому предпочтение отдают «золотой середине». Цена – не всегда определяющий фактор. Беспроводная дверная модель из категории дешевых маловероятно будет достойного качества.
Совершать покупки лучше в магазинах, где предусмотрена политика возврата. У каждого покупателя должна быть возможность проверить купленное устройство. Может быть громкости будет недостаточно, или он не подойдет по другим параметрам. В таком случае его проще вернуть и выбрать другую модель.
Звук звонка должен быть слышен снаружи квартиры. В ином случае посетитель может подумать, что он не работает, и начнет «названивать».
Изделия покупают только в специализированных магазинах. Конечно, дверной звонок можно найти и в хозяйственном, но маловероятно, что он будет хорошего качества.
Для большого дома выбирают «громкие» устройства.
Предпочтение лучше отдавать моделям со стандартными батарейками. Проблематично отыскать источники питания на 3 или 6В. Более эффективны – аккумуляторные элементы с функцией подзарядки.
Немалую роль играет и мелодия. Дело в том, что слушать ее придется на протяжении нескольких лет. Лучше, чтобы мелодий было несколько, с возможностью выбора.
Дизайн должен соответствовать интерьеру квартиры. Хорошо, если дверной звонок будет оснащен подсветкой, что позволит легко отыскать его в темноте.

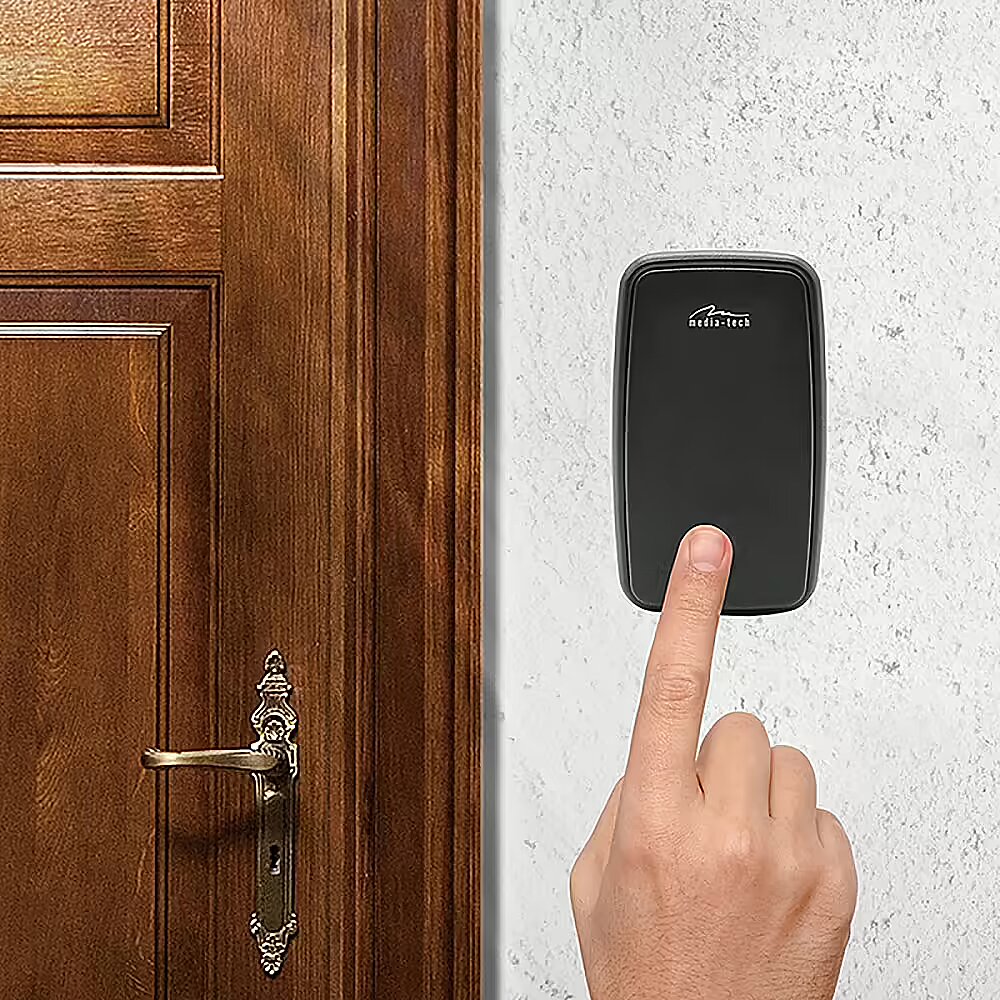

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной высоты установки розеток от пола, об этом мы говорили в соответствующей статье.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц – в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Особенно актуальным этот вопрос является для уличных приборов в зоне с холодным климатом и резкими температурными перепадами.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Радио звонок и управление приборами на расстоянии

Не так уж давно это чудо китайской промышленности вошло в нашу жизнь, но сразу, же завоевало сердца своей простотой и дешевизной. А простота его заключается в следующем: купил звонок, включил, закинул на шкаф, кнопку приклеил у двери. Все, никаких там тебе проводов, сверления отверстий под крепления и т.п. . . .

Но все таки давайте заглянем в него и посмотрим на принципиальную схему.

Кнопка. Три транзистора, батарейка на 12 вольт. Генератор высокой частоты собран по схеме емкостной трехточки, усилитель-преобразователь. Преобразует от частоту порядка 433 МГц. Что меня удивило, так это параллельное включения двух контуров, один настраивается на первичную частоту генератора, а второй ловит где-то 10 гармонику и возбуждается на частоте 433 МГц. Наши китайские друзья опять нашли оригинальное, а главное простое решение проблемы используя минимум деталей.

Читать также: Маленький паяльник для микросхем

Самое интересное, что передатчик не имеет передающей антенны, она конечно есть внутри, т. е. сам контур является ей. Благодаря использования сверх ультра коротковолнового диапазона этого вполне достаточно.

Звонок. Приемник собран на одном транзисторе по схеме регенеративного детектора. Принятый с него сигнал поступает на операционный усилитель. Далее сигнал попадает в ЗВУКОВОЙ ЧИП. Не сложно догадаться, что он и является формирователем мелодий, которые мы слышим. С него на усилитель мощности, собранным на одном транзисторе, и в динамическую головку. Все, хочется только отметить сравнительно небольшой ток потребления в дежурном режиме.

Разобрали, посмотрели, разобрали работу. Все? Нет не все! Звонок является почти универсальной цепью «передатчик-приемник». На основе него можно собрать много других интересных устройств.

Как пример. Звонок управляет светом.

Берем наш звонок и подключаем схему, которая изображена ниже.

Это обычный триггер. При поступлении на него импульса со звонка он переключается в одно из фиксированных положений. На выходе у триггера — реле, а уж к реле подключено управляемое устройство, в нашем случае это лампа накаливания.

Пример расположения звонка и кнопки.

Расположение деталей на печатной плате.

PS: Меня мучил вопрос: где же взять питание для этой схемы? Не отдельную же линию вести? Вот где можно найти выход так это в двойной проводке. Если у Вас проводка в потолке рассчитана на две лампы, а у выключателя две кнопки ответ пришел сам собой — одной кнопкой управляет устройство, а от второй питается, скажем, через зарядку от мобилы (она экономична).

На что следует обратить внимание при выборе

Чтобы правильно подобрать беспроводной звонок на входную дверь, необходимо учесть все факторы его работы.

Расстояние

Выбор радиуса и мощности сигнала особенно важен, если расстояние между кнопкой и динамиком превышает 10 метров. Чтоб беспроводной звонок качественно осуществлял вызов, его следует протестировать прямо в магазине. Если это невозможно, следует оговорить возможность возврата или обмена, так как на месте могут оказаться помехи для сигнала.

Питание

Стандартный механизм работает за счёт батареек. В разных моделях используется различное количество и разные виды батареек. О том, как часто их нужно менять, лучше спрашивать не продавца, а искать информацию на форумах в интернете. Тип батареек при этом не важен – они должны быть в продаже, не более того. Оптимальный вариант питания – замена батареек на аккумуляторную батарею.

Комплектация

При покупке устройства следует сверить количество деталей и запчастей механизма с заявленными на коробке или в техническом паспорте изделия. Особо это касается сложных механизмов с расширенным функционалом. Доказать отсутствие деталей после ухода из магазина будет сложно.

Крепление

Уже было сказано, что липучка на недорогих моделях звонков – ненадёжный способ фиксации. Оптимальный вариант – комбинированное крепление на липучку плюс шуруп. Исключение – только для квартир, где шуруп может повредить внешний вид двери или стены.

Гарантия от производителя

Простые и недорогие механизмы обладают простым устройством и практически не ломаются. Их поломка – результат длительного использования или механического повреждения. Впрочем, минимальный гарантийный срок на такие изделия всё же дается.

Другое дело – сложные, дорогие модели, оснащённые камерой, экраном, датчиками движений и так далее. На них выписывается гарантийный талон, за заполнением которого покупателю необходимо внимательно проследить.

Кроме перечисленных параметров, при покупке стоит обратить внимание на дизайн, мелодии, материал корпуса и предложенные дополнительные функции.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Статья по теме: Как обшить металлическую дверь дермантином

РАДИОЗВОНОК

В последнее время на рынках появилось много дешёвых, но интересных и полезных электронных устройств. Одним из них является дверной радиозвонок. Он представляет собой комплект из передатчика на одном транзисторе, работающего на частоте около 430 МГц, промодулированным кварцевым генератором 32768 Гц и сверхрегенеративным приёмником. Используя этот КИТАЙСКИЙ РАДИОЗВОНОК на 433 МГЦ, можно управлять любым бытовым прибором.

Например лампами на потолке, или это будет радиоканал одного из датчиков сигнализации, или подъёмником на воротах в гараже. Встречал в интернете даже использование радиозвонка для радиосинхронизатора к фотовспышке. А стоит такой звонок всего 5 $ !

Вот схема звонка, приёмник обычный сверхрегенератор (ничего крутить и настраивать не советую — будет только хуже), в крайнем случае можно немного сдвинуть частоту контура, чтоб не исключить случайное влияние других подобных устройств, работающих поблизости. Ещё более повысить помехоустойчивость от других радиозвонков можно заменив часовые кварцы на другие, например 40 кГц.

Передающую часть можно питать, после того как сядет родная миниатюрная 12 вольтовая батарея, от обычной 9-ти вольтовой «кроны», долговечность повысится в 2 раза, а цена батареи соответственно снизится. Приёмную часть, запитываем если надо от сети, используя схему, аналогичную той, что в статье «питание мультивибратора от 220в».

Вопросы по радиозвонку задаём в ФОРУМЕ

Поделитесь полезной информацией с друзьями:

Как подключить электрический дверной звонок в квартире

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Блок: 1/5 | Кол-во символов: 222
Источник: https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka
