Гидрострелка для отопления – назначение, принцип работы и расчёт

Фактические размеры изделия коррелируются с мощностью котла, напрямую зависят от объема и количества подключаемых контуров. Корпус гидравлического разделителя выполнен из металла и закрепляется на стойках, чтобы устранить риски дополнительного линейного напряжения на трубы. Устройства небольшого размера могут подвешиваться на стены, закрепляться с помощью кронштейнов.

На верхнем участке корпуса гидродинамического терморазделителя расположен автоматический клапан воздухоотводчика. Образующийся в полости осадок от теплоносителя (коррозия, накипь, прочее) очищается вручную. Для организации последней процедуры применяется вентиль либо клапан, расположенный снизу изделия.

Чаще всего гидрострелки делают из прогрунтованной черной стали. Существуют альтернативные варианты исполнения на основе меди, полипропилена. Корпус гидроразделителя в обязательном порядке обрабатывается антикоррозийным составом, а также покрывается теплоизоляционным слоем.

Гидравлический разделитель, вне зависимости от особенностей его конструкции, размеров и материалов изготовления, имеет три основных режима работы.

Равновесное положение параметров. Расход выделенного контура может лишь незначительно отличаться от суммарного расхода всех подключенных к коллектору/гидрострелке контуров.

Тепловой носитель не задерживается в изделии, а свободно проходит сквозь него в горизонтальной плоскости. Фактически, вертикального перемещения не осуществляется (за исключением случайных флуктуаций). Температурные показатели на патрубках при незначительном округлении идентичны. Аналогичная ситуация наблюдается на компонентах устройства, подключенных к «обратке». В этом режиме гидродинамический терморазделитель не оказывает влияния на отопительную систему.



Следует отметить, что в первом режиме устройство работает достаточно редко, поскольку равновесное положение наблюдается при круглосуточной работе отопления лишь эпизодически – спустя непродолжительный период времени, основные параметры динамически изменяются.



На современном рынке часто встречаются модели коллекторов с интегрированными гидрострелками. Наиболее популярны устройства, рассчитанные на 2-5 контуров.

Второй режим

Соотносится с превышением значения суммарного расхода на контурах отопления над соответствующим параметром в отношении самого котла. Данная ситуация возникает в тех случаях, когда подключенные к коллектору модули требуют максимально возможного расхода теплового носителя. В более простой интерпретации – превышение расхода по отношению к генерации.



При формировании такой ситуации в гидродинамическом терморазделителе возникает восходящий вертикальный поток от патрубка «обратки» к соответствующему компоненту, ответственному на подачу жидкости. Параллельно осуществляется подмес горячего теплоносителя, циркулирующего в «малом» выделенном контуре.



Гидродинамический терморазделитель практически всегда используют в отопительных системах, состоящих из трех контуров.

Последние реализуют корректную работу радиаторов отопления, бойлера и модуля «теплых полов». При наличии устройства, рассчитанного на работу с четырьмя контурами, возможно подключение нагревателя воздушных масс в вентиляционной системе. Гидрострелка на пять контуров позволяет реализовать комбинированный комплекс со всеми вышеобозначенными компонентами + резервный котел.

Третий режим

В общем случае при правильном монтаже базового оборудования и гидрострелки является основным. Фактический расход теплового носителя в отделенном малом контуре превышает суммарный показатель иных контуров коллектора. В простой интерпретации – превышение генерации над «спросом». Чаще всего активацию данного режима работы вызывает снижение или временное прекращение поступления теплового носителя из коллектора подачи на устройства теплового обмена благодаря аппаратным модулям термостатической регулировки.

В бойлере косвенного нагрева температура жидкости достигает максимальных значений на фоне отсутствия забора воды. Прекращение циркуляции в этом модуле может сопровождаться отключением отдельных радиаторов/контуров, например, при отсутствии необходимости прогрева помещений или же проводимой профилактики. Полноценное введение системы отопления в действие и набор нею штатных параметров выполняется поэтапно, путем последовательного включения отдельных контуров.



При работе гидроразделителя в таком режиме излишек теплового носителя уходит в «обратку» малого контура. Соответственно происходит безопасное накопление избыточной энергии с последующей её порционной тратой.



При монтаже гидродинамического терморазделителя для индивидуальных систем отопления частных домов/коттеджей, часто используют пластиковые модели, устанавливаемые с помощью фитингов.



Несмотря на то, что третий режим считает основным для гидроразделителя, он периодически меняется на первый и второй аналог. При этом преобладание второго режима над остальными свидетельствует об ошибках монтажа либо иных проблемах, поскольку фактически большая часть теплового носителя обращается по кругу со стороны потребителей, что понижает температуру отопительной системы и требует максимальной отдачи теплогенератора.

Оптимален вариант с подачей воды нужной температуры и последовательное понижение температурных значений теплоносителя в контурах с помощью трехходовых клапанов.

Подытожив все вышеобозначенные моменты можно отметить, что гидродинамический терморазделитель в системе отопления любой сложности отвечает за создание зоны с нулевым давлением, из которой появляется возможность выполнять отбор теплового носителя на любое число подключенных потребителей.



Расчет гидравлического разделителя

Наиболее простой методикой калькуляции параметров необходимого гидродинамического терморазделителя при отсутствии профессиональных отраслевых знаний является расчет на основе мощности отопительной системы. Основные выкладки, представленные ниже, также используются при самостоятельном изготовлении гидрострелки.



Универсальная формула расчета в зависимости от мощности системы отопления описывает прямую зависимость расхода теплового носителя от:

  • Совокупной потребности в тепловой мощности;
  • Фактической теплоёмкости теплового носителя;
  • Температурной разницы труб подачи теплоносителя и «обратки».

Физическая интерпретация формулы: Q = W / (с × Δt)

Буквенные обозначения:

  • Q – расход теплового носителя. Единица измерения – литр/час.
  • W – мощность отопительной системы. Единица измерения – кВт.
  • С – теплоёмкость теплового носителя. Поскольку последним выступает вода, то данный параметр является константой с соответствующим значением 1,16 киловатт/кубометр* °С.
  • Δt – температурная разница на подаче и «обратке». Единица измерения – градусы Цельсия.

Соответствующий параметр расхода Q рассчитывается путем умножения площади поперечного сечения трубы (S) на скорость потока жидкости (V). Первое значение измеряется в квадратных метрах. Второе – в метрах/секунду.



В свою очередь: S = Q / V= W / (с × Δt × V)



Фактическим экспериментальным путем подобран оптимальный показатель скорости – это диапазон от 0,1 до 0,2 метра/секунду. В этом случае гидродинамический терморазделитель качественно смешивает тепловой носитель, при этом эффективно отделяет формирующийся в нём воздух и способствует выпадению шлама (вызванного накипью, коррозией, загрязнениями, иными причинами) в локальный осадок.

При переводе обозначенной скорости из м/ч в м/ч путем умножения значений на 3600 секунд, получаем диапазон 360-720 метров/час. Среднее значение минимальной и максимальной цифры – 540 метров/час.



Поскольку базой для расчетов со стороны теплового носителя выступает вода, характеристики которой общеизвестны, можно значительно упростить основную формулу, введя в неё статически цифровые параметры при расчете сечения:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Требуемый диаметр рассчитывает по формуле площади круга:

D = √ (4×S/π) = 2 × √ (S/π)

Подставив соответствующие значения, мы получим:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)



Для дальнейшего расчета и соответствующего подбора значений метры удобнее перевести в миллиметры, умножив результат предыдущего действие на одну тысячу.

Итоговая формула расчета для гидродинамического терморазделителя при условии потоковой скорости в трубе 0,15 метра/секунду:

D = 45,1 √(W/Δt)



По аналогии, можно просчитать значение требуемого диаметра при условии минимального и максимального значения допустимой скорости потока:

  • Скорость 0,1 метра/секунду. D = 55,2 √(W/Δt)
  • Скорость 0,2 метра/секунду. D = 39,1 √(W/Δt)

Правильно рассчитав диаметр гидроразделителя, легко подобрать диаметры для входных и выходных патрубков изделия.

Вместо послесловия

Не получается произвести самостоятельный расчет? Есть вопросы по работе гидродинамического терморазделителя? Требуется квалифицированная консультация по смежным вопросам? Обращайтесь к профессионалам!

принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение Расшифровка символа Единица измерения
D Диаметр корпуса гидрострелки мм
d Диаметр патрубка мм
P Максимальная мощность, которой обладает котел (паспортные данные котла) кВт
G Максимальный проток (пропускная способность, расход) через гидроразделитель за час м3/час
π Постоянное значение (3,14)
ω Максимальная вертикальная скорость теплоносителя через разделитель (0,2) м/сек
ΔT Разница температур подачи — обратки (паспортные данные котла) °C
C Теплоемкость воды (относительная единица) Вт/(кг°C)
V Скорость теплоносителя через вторичные контуры м/с
Q Максимальный расход в контуре потребителя м3



Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

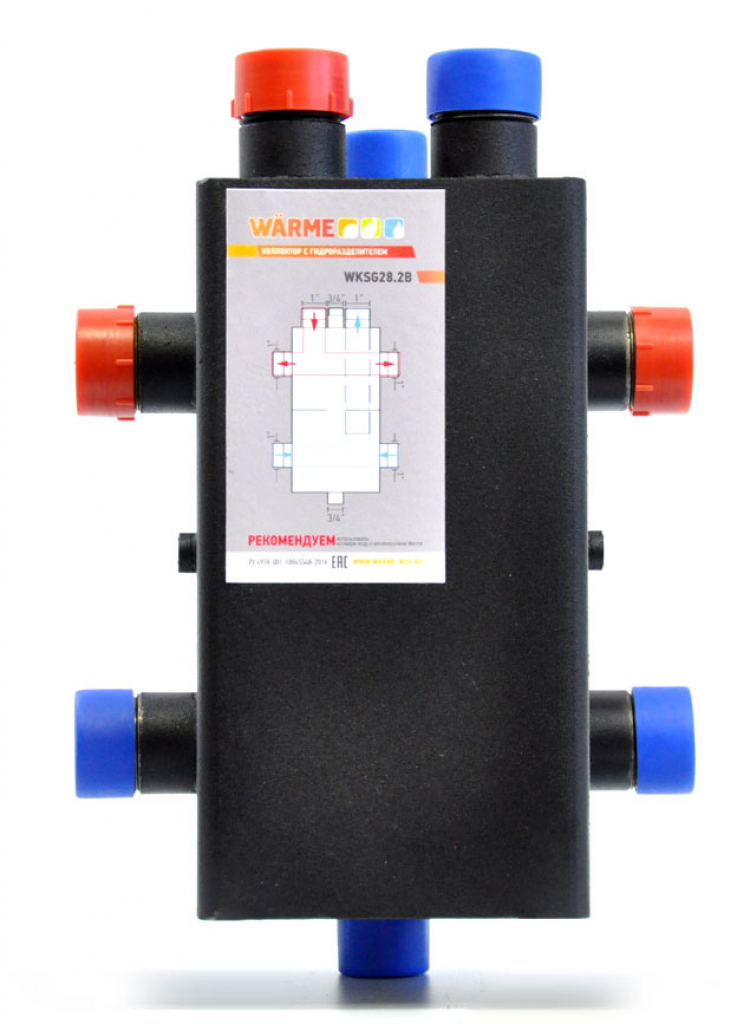

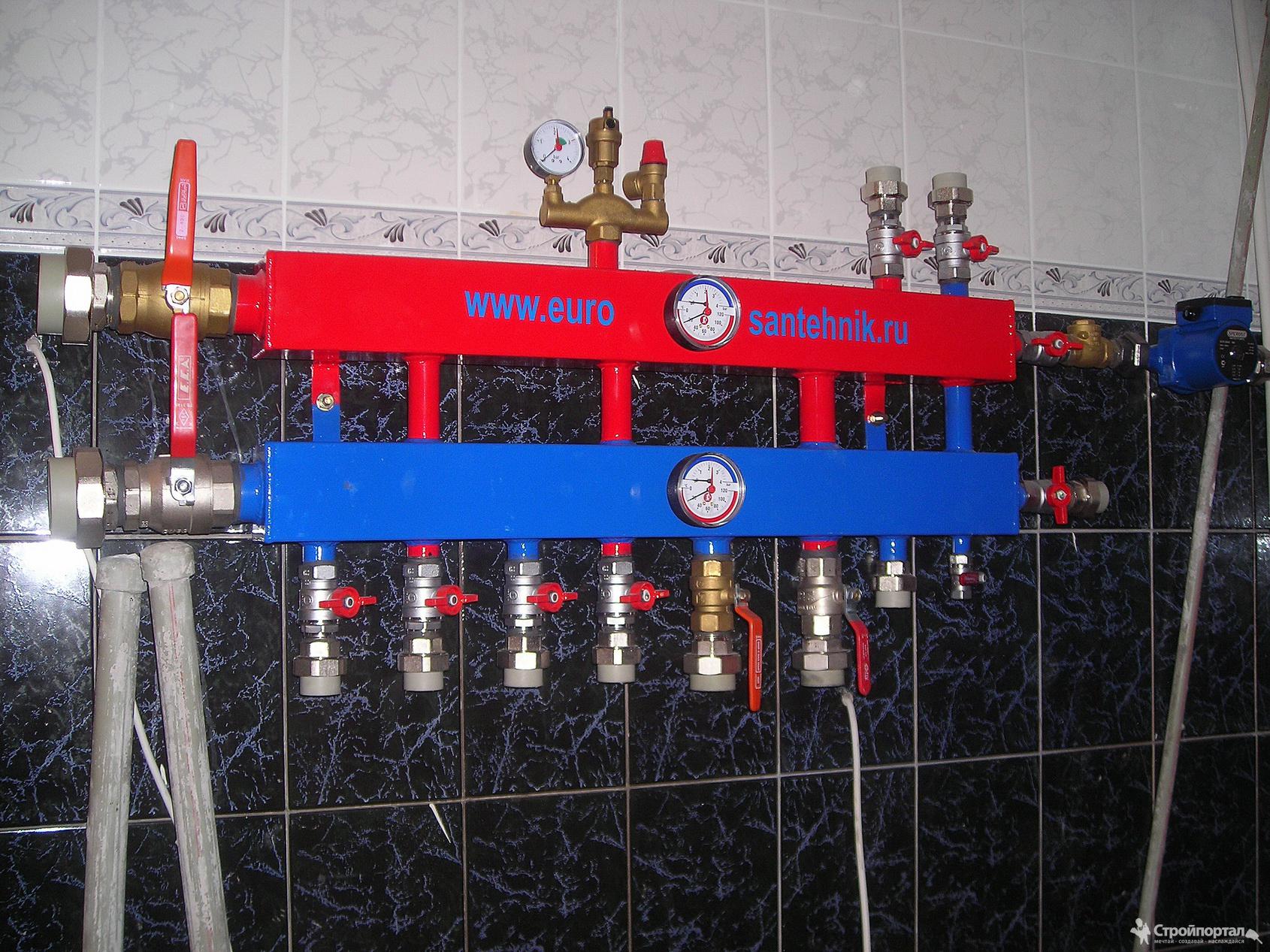

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Гидрострелка для отопления.

Для чего нужен гидравлический разделитель в системе отопления

В каждом жилом доме предусматривается собственная система отопления, которая может быть самой разнообразной. Стоит отметить, что в больших, многоэтажных постройках она не обойдется без такого специального устройства как гидрострелка или гидравлический распределитель, который отвечает за создание естественной конвекции в теплоносителе. Данное устройство можно как смастерить своими руками, так и приобрести в уже готовом виде. Об этом и пойдет речь далее в статье.

Оглавление:

  1. Что представляет собой гидрострелка для отопления? Ее принцип работы
  2. Для чего нужна гидрострелка в системе отопления
  3. Разновидности гидравлического распределителя
  4. На что обратить внимание при покупке гидрострелки для отопления?
  5. Особенности сборки гидрострелки своими руками
  6. Правила относительно установки гидрострелки в системе отопления

Что представляет собой гидрострелка для отопления? Ее принцип работы

Гидрострелка для отопления — это своего рода защитный элемент, отвечающий за балансировку и безопасность отопительной системы. Данное устройство отличается своей простотой и выступает в роли дополнительного узла, рабочая функция которого направлена на сохранение теплообменников в чугунных котлах. Установка гидростаспределительного оборудования особо необходима в таких системах отопления, в состав которых входят батареи,  водонагревательные элементы и другие многоконтурные детали. Оно позволяет сохранять равенство давления во всех секторах котла в пределах нормы и поддерживает бесперебойную режимную работу теплообменников.

Для того, чтобы гидрораспределитель максимально выполнял свои функции, прежде чем его покупать, мастерить и устанавливать, проводят специальные расчеты относительно габаритов и параметров мощности устройства. Для этого есть специальные формулы, ознакомится с которыми можно на специальных форумах в интернете. Так вот, если все расчеты произведены правильно и в параметрах оборудования не были допущены ошибки, то гидрострелка выполняет и свои дополнительные обязанности: нейтрализует накопившиеся осадки ржавчины, накипи в отопительной системе, таким образом продлевая работоспособность насосов, датчиков и других функциональных деталей. Не менее важной задачей гидрострелки считается удаление накопившегося воздуха в контурах отопительной системы. Этот момент важен для сохранения рабочего состояния металлических элементов, которые под его воздействием сильно окисляются и приводят к серьезным поломкам.

Для чего нужна гидрострелка в системе отопления

Гидравлический распределитель в системе отопления — это прежде всего помощник, который отвечает за разделение потоков жидкости и защищает котел от возможных внутренних поломок, то есть это многофункциональный аппарат, установка которого нужна во множествах ситуаций, связанных с работой отопления.

  • Внедрение гидрострелки необходимо в отопительную систему габаритных помещений, площадь которых составляет более 200 кв.м.
  • Когда в системе отопления предусмотрено несколько контуров, в них могут возникать нестандартные ситуации с перепадами нагрузки на оборудование, появятся большие затраты тепловой энергии, а сам тепловой поток станет несбалансированным. Именно такие факторы свидетельствуют о необходимости установки гидрораспределителя.
  • Наличие данного устройства необходимо в тех помещениях где оборудованы теплые полы, работают бойлеры и т.п. оборудование. Так как в таких системах требуется включение не всей отопительной системы, а только ее некоторых контуров и, чтобы не навредить одному элементу за счет другого устанавливают гидрострелки, которые способствуют полноценному функционированию отдельных частей системы и ее балансировке.
  • Бывают случаи, когда в больших загородных коттеджах и т.п. предусмотрено отопление с несколькими котлами, для объединения которых также используют гидравлическую стрелку.
  • Случается так, что во время проведения ремонтных работ батарейное отопление отключают, а в его внутренней среде господствуют холодные тепловые массы, которые при резком запуске соединяются с теплыми, а это чревато тепловым ударом, который приводит к неполадкам, трещинам в чугунном материале и т. д., именно гидрострелка способствует равномерному распределению тепла по контурам системы и защищает ее от таких нештатных ситуаций.

Таким образом, можно сказать, что гидрострелка — это устройство, способное выполнить множество защитных функций в системе отопления, имеющее массу преимуществ и положительных сторон, способствующих налаженной работе насосов и увеличению уровня КПД котлов.

Разновидности гидравлического распределителя

Гидравлические распределители на современном рынке представлены несколькими разновидностями. Они отличаются конструкциями, габаритами, а также расположением патрубков. Об этом детальнее в таблице.

 Разновидности гидравлических распределителей
 по конструкции по расположению патрубков  по габаритам
  •  устройство с 4 патрубками, которое отвечает за работоспособность 2 контуров;
  • агрегат KV серии, в состав которого входит 2 патрубка на одной стороне и 8 или 10 патрубками на другой;
  • коллектор отопления с гидрострелкой, в состав которого входит неограниченное количество патрубков, что способствует организации отдельных ветвей отопления и подключения к ним циркуляционного насоса.
  •  патрубки располагаются на одной оси, что способствует увеличению скорости теплоносителя, а это часто приводит к тому, что частицы мусора попадают в отделение второго контура;
  • чередующиеся патрубки, отличающиеся медленной работоспособностью теплоносителя, что способствует очищению воздуха и контуров от различных примесей.
  •  малогабаритные, объемом менее 20 литров;
  • средних размеров, не более 150 л;
  • большие, объем которых достигает 300 литров.

Таким образом, можно сказать, что гидрострелка максимально способствует снижению нагрузок в трубопроводах отопительной системы и приводит к увеличению ее энергоэффективности. Данное устройство считается очень востребованным в области тепловой структуры, хотя и не применяется в комплектации с твердотопливными котлами.

На что обратить внимание при покупке гидрострелки для отопления?

С понятиями гидрострелка для отопления зачем она нужна и другими базовыми данными о ней разобрались, теперь стоит рассмотреть критерии выбора уже готовых заводских конструкций, что позволит не только обезопасить тепловую систему, а и уберечь семейный бюджет хозяевов, которые планируют осуществить такую технологическую покупку.

Приобрести данный агрегат можно во многих специализированных магазинах, а также на сайтах онлайн-ресурсов. Но прежде чем остановить, свой выбор на конкретной модели рекомендуется проконсультироваться с продавцами, уточнить данные и отзывы о производителе, убедится, что параметры выбранного прибора соответствуют всем расчетам относительно внутренней отопительной системы владений.

Стоит обратить внимание на объем гидрострелки, внимательно учитывать сумму тепловых мощностей всех контуров. Заранее определитесь с моделью, посоветуйтесь с профессионалами на счет расположения патрубков гидрострелки, узнайте какой из вариантов будет выгодней в вашем жилом пространстве.

Все расчеты параметров стоит произвести заранее, чтобы в магазине консультанты предлагали самые подходящие устройства. Гидрострелка для отопления купить которую можно по оптимальной цене, должна способствовать теплоотдачи, а не наоборот задерживать этот процесс.

Особенности сборки гидрострелки своими руками

Для того, чтобы сделанная гидрострелка для отопления своими руками была пригодной для использование мастеру понадобится смекалка, четкие расчеты и полная материально-инструментальная база. Чаще всего с этой целью применяют два материала — это сталь и пропилен. Стоит сразу сказать, что сделать гидравлический распределитель в домашних условиях, тем более хорошего качества не всем под силу. Некоторые умельцы думают, что для работы подойдет обычный отрезок металлической трубы и этого будет достаточно.

Однако, это совсем не так, так как в случае с сталью, нужно еще правильно подобрать ее марку, так как в отопительной системе господствуют слишком высокие температуры и необходимо чтобы ресурс был устойчив к ним. Для этого лучшим вариантом станет либо нержавеющая сталь, либо конструкционная, с которыми очень сложно работать новичкам, поэтому людям без опыта лучше всего купить готовую гидрострелку. Далее рассмотрим вариант сборки стального гидрораспределителя из трубы с внутренней окружностью диаметра 76 мм.

1. Начинается работа из подготовки отверстий в металлической трубе, по всему ее периметру. С помощью сварочного аппарата к проделанным дырам приваривается резьба. В готовом варианте их должно получится восемь — две предназначаются для соединения с котлом, а шесть отвечают за подачу и обратку тепловых масс.

2. Далее привариваются заглушки для концевых отверстий трубы. Неровности сварных швов необходимо нейтрализовать с помощью болгарки. Трубу шлифуют, обрабатывают шпаклевкой и по окончанию всех работ вскрывают красочным материалом из баллончика. Перед тем как пускать самодельную гидрострелку в ход, ее необходимо проверить под воздействием пресса.

Требованиям норм современных отопительных систем соответствует и такой материал как пропилен, который также используют в процессе изготовления гидравлического распределителя своим руками. Именно пропилен характеризуется способностью выдерживать температуру горячей воды до 95 градусов, что соответствует нормам для жилых помещений. Гидрострелка отопления частного дома из этого ресурса не только способствует повышению протока теплоносителя, а и позволяет системе расходовать энергию так, чтобы не возникали значительные потери тепла, что кстати связано с металлическими агрегатами.

Преимуществом пропилена также можно назвать его стойкое противостояние процессам развития коррозии и гниению. К тому же, этот материал на порядок дешевле других, подходящих для изготовления гидрострелки. Готовые конструкции из данного ресурса можно окрашивать в любой предпочтительный цвет. Но рядом с вышеуказанными преимуществами пропилена, необходимо отметить и то, что работать с данным материалом в домашних условиях не стоит, особенно тем мастерам, которые не имею большого опыта работы в технологической сфере. Это еще связано и с тем, что в домашних условиях могут быть неправильно проведены расчеты отопительной системы, ее мощности, а рядом с тем и ее комплектующих элементов, к тому же схема отопления с гидрострелкой может быть неправильно подобранной.

Правила относительно установки гидрострелки в системе отопления

Для того, чтобы работа гидрострелки отопления была продуктивной и безопасной при ее установке мастера должны руководствоваться общепринятыми правилами и рекомендациями профессионалов. В первую очередь это касается расположения агрегата — он должен располагаться исключительно в вертикальном положении, иначе его функциональность будет нарушена, что может привести к серьезным проблемам в отопительной системе частного дома.

Перед установкой и во время самого процесса, мастер должен контролировать скорость теплоносителя в камере. Его показатели должны быть на отметке ниже 0,1 м/с. В деле с гидрораспределительным устройством также действует правило трех диаметров, согласно которому высота разделителя гидрострелки должна быть на порядок меньше высоты распределителя. Также при установке гидрораспределительного элемента должно быть взято во внимание правило, которое говорит о том, что контур, который отличается показателями максимально высоких температур, должен быть присоединен к верхней части разделителя.

Подведем итоги, итак, гидрострелка для отопления является практически незаменимым элементом в современных многоконтурных системах. Она выполняет огромное количество функций, которые напрямую направлены на безопасную работу теплообмена в помещении. Данное устройство не только страхует оборудование от неполадок, а и проводит внутренние санитарные операции, способствующие продлению эксплуатационного периода котлов, насосов и других системных элементов. Для более подробной информации о расчетах гидрострелки отопления смотрите видео:

Гидрострелка

Современная система отопления состоит из множества элементов. Среди них и гидравлическая стрелка. Зачем нужна гидравлическая стрелка?

Без нее мощная отопительная система не сможет функционировать нормально. Дело в том, что расход теплоносителя сильно увеличивается, если в доме имеются и радиаторы, и бойлеры, и система теплые полы. Гидрострелка позволяет стабилизировать работу системы отопления. Если выразиться проще, то данный отопительный элемент способствует согласованной работе всех деталей в системе.

Монтаж гидрострелки

Монтаж гидрострелки выполняется в таких вариантах, как:

  1. Когда один настенный котел обеспечивает работу разветвленной системы со значительным расходом теплоносителя.
  2. Когда система включает в себя два котла настенного типа.
  3. Когда в состав системы входит сразу два типа котлов – настенный и напольный. При этом напольный котел, как правило, является резервным. Следовательно, работает только один котел – настенный.
Гидравлическая стрелка «Теплофорум» представляет собой трубу, у которой есть шесть патрубков. К боковым патрубкам подсоединяют трубы для подачи теплового носителя и его возврата к котлу для повторного нагрева. К самому верхнему патрубку подсоединяют автоматический воздухоотводчик. К самому нижнему подсоединяют сливной кран. Последний нужен для удаления грязного осадка из гидрострелки. Внутри гидравлической стрелки полностью отсутствуют какие-либо элементы.

Гидрострелка для отопления может работать в трех вариантах:

  1. Когда и котел, и система тратят одинаковое количество теплового носителя. В данном случае тепловой носитель поступает прямо в систему. Там он распределяется по контурам с помощью насосов, а после снова возвращается в котел через гидравлическую стрелку.
  2. Когда теплоноситель больше расходится через отопительную систему, чем через котел. В этом случае гидрострелка поставляет к котлу столько теплоносителя, сколько ему требуется для нормальной работы. В свою очередь система отопления возьмет столько теплоносителя, сколько требуется ей.
  3. Когда расход в системе отопления уменьшился без видимых причин. В таком случае стабильную работу котла обеспечивает именно гидрострелка, которая позволит ему вовремя нагреваться и отключаться.
Так как внутренний диаметр гидравлической стрелки намного больше, чем диаметр труб, то поток теплового носителя в ней становится медленнее. Из-за этого воздух, растворенный в тепловом носителе, собирается в верхней части оборудования. Именно поэтому гидрострелку оснащают автоматическим воздухоотводчиком. Также гидравлическая стрелка оснащена отсечным клапаном. Он размещается непосредственно под воздухоотводчиком. Клапан позволяет выполнять замену каких-либо элементов, проводить ремонтные работы без остановки системы.

Что касается грязного осадка в гидравлической стрелке, то удаляется он с помощью шарового крана. Грязь обязательно будет присутствовать в теплоносителе. Данного недостатка избежать не получится никак. Иногда кран нужно будет открывать, чтобы вся грязь вытекла из гидрострелки.

Часто гидрострелку укомплектовывают манометром и тонометром. Однако их наличие не всегда необходимо. В любом случае тонометры и манометры можно приобрести в любое время. Монтаж гидрострелки может выполняться и вертикально, и горизонтально. Больше того, данное оборудование можно устанавливать даже под наклоном. Гидравлическая стрелка будет функционировать исправно в любом положении. Главное, чтобы колпачок воздухоотводчика был направлен вверх, а грязь оседала именно в нижней части оборудования.

Установка гидрострелки Подольск, в системе отопления цена, стоимость, расценки, сколько стоит

    С надобностью установки гидрострелки столкнулись после  появлении и актуальности полов с водным подогревом, после постройки бассейна, если у Вас многоэтажный дом, а также после рамой распространенной установки бойлера. После того как Вы столкнулись с надобностью установки, перед Вами стал выбор какого типа гидрострелку для насоса установить. Прежде всего, стоит сказать, что устройство гидрострелки очень простое, оно являет собой кусок трубы круглого или прямоугольного сечения, который устанавливается горизонтально или вертикально о том, как его лучше установить часто спорят, но значения никакого нет. Чаще всего установка гидрострелки проходит вертикально так, как удобно в верхней части расположить воздухоотводчик. Также в нем установлены четыре   патрубка для циркуляции теплоносителя.  Две со стороны котлового контура и 2 со стороны потребителя. Иногда производитель устанавливает в гидрострелки для насоса две сеточки. Устанавливается он между котлом и потребителем, это  обычная труба, которая чаще всего внутри пустая.

   Основная задачи гидрострелки – это обеспечить возможности работы насосов всех контуров системы отопления.

После того, как Вы поняли для чего же нужна гидрострелка, давайте разберем по какому принципу выбрать ее.

  • Первое, что нас нужно рассчитать – это мощность, которая Вам нужна;
  • Ну а следующим этапом будет определиться с объемом в системе теплоносителя.

  Устанавливают гидрострелку чаще всего при установке теплых полов, основной ее задаче является снять нагрузку с котла, и тепловой режим будет работать без перепадов.

   Также, существуют принципы работы гидрострелки. Она разделяет котлы со своими насосами от нашей системы отопления. Это нужно сделать? Потому что котловой насос работает с одной постоянной скоростью, а в системе отопления у нас скорость и производительность может быть разной. Для этого и устанавливается наш гидротерморазделитель, он разделяет температуру.

   Установка гидрострелки проводится таким образом. В трубе диаметром семьдесят пять миллиметров высверлится отверстие диаметром тридцать три миллиметра. В это отверстие вваривается седло тебо. Потом располагаем гидрострелку вертикально, сверху устанавливаем воздухоотводчик, а снизу кран, чтобы слить грязь.

    Установка гидрострелки в системе отопления предполагает:

  • Подачу теплоносителя от котла во вторичный полностью открытый контур. Пройдя вторичный контур, теплоноситель возвращается в гидрострелку и направляется в котел. В этом режиме не происходит смешивание потоков;
  • Наиболее часто встречается режим: подача теплоносителя от котла во вторичный контур, при этом подача во вторичный контур регулируется. Поэтому поток от котла разделяется на два потока, во вторичный контур и частично в котел. Охлажденный теплоноситель смешивается с горячим и проходит в котел. Котел работает оптимально, получая теплую воду, он сокращает энергопотребления.
  • В этом режиме скорость режима вала циркуляционного насоса небольшая, при этом подача во вторичный контур идет интенсивно, теплоноситель от котла полностью проходит во вторичный контур. Теплоноситель, поступая из вторичного контура обратно в гидрострелку, разделяется на два потока: в котел и подмес во вторичный контур.
  • Следующий режим актуален во время перекрытия вторичного контура при аварийной ситуации. В этом случае циркуляционный насос котла работает без нагрузки. Теплоноситель движется по замкнутому корпусу.
  • Также установка гидрострелки подразумевает удаление воздуха, газов и шлама из теплоносителя. Отверстия гидрострелки смещены, относительно друг друга на 50 миллиметров это сделано для того, чтобы воздух из теплоносителя уходил в воздухоотводчик, а шлам вниз. Если бы отверстия гидростелки находились друг напротив друга, то протоки беспрепятственно проходили бы гидрострелку и шлам и воздух оставались бы в теплоносителе. В конце отопительного сезона нужно открыть кран и шлам теплоноситеся с грязью вытечет из дренажного клапана.

   Установка гидрострелки в системе отопления незаменимое приспособление для безопасной и долговечной службы вашей отопительной системы.

Каждая система отопления имеет ряд необходимые слагаемых, которые помогают ей в процессе функционировать исправно. Одной из таких является гидрострелка. Такое устройство используется для того, чтобы  балансировать и защищать систему отопления. Гидравлический разделитель систем отопления и гидроразделитель это та же самая гидрострелка. Обычный человек не знает таких сленгов, потому что ими, как правило, пользуются только мастера монтажники. Установка гидрострелки (сколько стоит?) производится нашими сантехниками при необходимости. Проводить подобную работу в одиночку не стоит, потому что вы рискуете заплатить дважды за неисправно выполненную работу.

Для чего используется

Гидродинамическая балансировка системы отопления нуждается в добавочном узле – гидрострелке. Тепловые удары не нанесут вреда вашему теплообменнику котла отопления, который выполнен из чугуна, если вы позаботитесь о таком нюансе, как установка гидрострелки. Цена комплектующей не такая высокая, как может показаться на первый взгляд. Также система отопления не будет подвержена риску во время   автоматического отключения контуров ГВС. Однозначно такая слагаемая необходима, чтобы избавить себя от вышеперечисленных проблем. Для предотвращения их образования необходима наша профессиональная установка гидрострелки. Заказать подобную процедуру не предоставит вам труда, потому что цена, сервис обслуживания и другие критерии идеально гармонируют между собой.



8(985)830-72-85,    8(925)936-34-99,    8(905)743-53-44   Вадим.

Принцип работы гидрострелки. Работа гидрострелок для отопления

03.05.2017

Уважаемые посетители сайта-магазина proxytherm.ru, в этой небольшой статье попытаемся рассмотреть принципы работы и основное предназначение гидрострелки.

Принцип работы гидрострелки. Предназначение устройства.

Основные функции гидравлического разделителя:

1) Выравнивание гидравлического сопротивления в системе отопления.

2) Обеспечение постоянного расхода теплоносителя через котел.

Если в системе отопления два или более контуров (насосов), они могут влиять друг на друга. Это означает, что более мощный насос или контур с наименьшим гидравлическим сопротивлением будет «перетягивать» на себя основной поток теплоносителя, а остальные контуры будут «голодать». При использовании гидравлического разделителя такие процессы исключены. Насосы работают в заданных режимах, что увеличивается срок их эксплуатации. Сохраняется возможность регулировки расхода и температуры на каждом контуре, без влияния на соседние контуры и их насосы.

Современные котлы отопления очень технологичные и компактные. Теплообменники в таких котлах изготавливаются из труб не большего диаметра, поэтому во время работы системы близким к максимальным, котел не успевает прогревать большое количество теплоносителя и должен работать на очень больших нагрузках. Когда потребление минимальное, можем наблюдать обратный процесс: котел очень часто включается и выключается, так как реагирует даже на небольшое изменение температуры. Отдельно можно отметить твердотопливные котлы и котлы с чугунными теплообменниками. У такого оборудование очень большая разница температур теплоносителя на входе и выходе из котла во время пуска, поэтому во избежание поломок, обязательно нужно устанавливать гидроразделитель. В вышеперечисленных случаях, гидрострелка выполняет функцию «буферной» емкости. При больших объемах потребления теплоносителя, когда котел не успевает прогревать требуемое количество, смешивает прямой поток, с обраткой. Когда наоборот, потребление небольшое, гидроразделитель накапливает и обратно пускает нагретый теплоноситель в котел, тем самым обеспечивает ровную работу оборудования и увеличивает срок работы вашей системы отопления.

Очистка теплоносителя от посторонних частиц и воздуха.

Грамотно сконструированная гидрострелка снабжается автоматическим воздухоотводчиком, магнитным уловителем металлических частиц, а также сливным отверстием. Во время постоянного движения жидкости, особенно при пусконаладочных работах, в систему отопления может попасть воздух, мелкие частички мусора. Внутренняя конструкция гидрострелки позволяет отделять воздух и шлам, предотвращая дальнейшее его движение по системе. Для уменьшения количества посторонних частиц в теплоносителе рекомендуется минимизировать, а лучше исключить, арматуру и трубопровод из черной стали.

Расчет гидрострелки производится с помощью большего количества формул и табличных данных. Выбор гидроразделителя в наше время не сложный процесс. Производители рассчитывают все параметры и предлагают конечному потребителю выбрать оборудование исходя из необходимой мощности.

Купить гидрострелку можно из любого материала, у каждого есть свои минусы и плюсы.

Конструкция гидрострелки, также может быть разной. Мы же рекомендуем при проектировании и монтаже систем отопления, не увлекаться экономией, так как выход из строя котельной в отопительный период может привести к значительным затратам на ремонт.

Грамотно подобранное оборудование и профессиональный монтаж, обеспечат владельцу комфорт и уют на долгие годы.

Качественные коллекторы отопления в Смоленске. Широкий выбор. Бесплатная доставка.

Заказать гидрострелки в Тамбове от ПроксиТерм на официальном сайте завода

Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой

Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

  1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту. Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
  2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
  3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
    Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
  4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

  • Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
  • Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
  • Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
  • Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
  • Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
  • Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

  1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
  2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
  3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

  • дать возможность осесть взвешенным частицам песка, шлама и др.
  • чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
  • уменьшить гидравлическое сопротивление в гидрострелке.
  • выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

Формула расчета диаметра гидрострелки (вариант 1)
D — внутренний диаметр гидрострелки (в метрах)
Q — расход воды 3/сек)
V — скорость потока теплоносителя (м/сек)
Формула расчета диаметра гидрострелки (вариант 2)
D — внутренний диаметр гидрострелки (в миллиметрах)
Q — расход воды 3/час)
V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.


Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Отопительный контур с гидравлической стрелкой. Схема изготовления самодельной гидравлической стрелы для отопления

Современный гидравлический разделитель является основным элементом регулирования расхода теплоносителя в отопительных контурах. В настоящее время устройство имеет несколько дополнительных наименований: анулоид, гидравлический стрела, теплогидравлический сепаратор. По сути, названия указывают только на наличие или отсутствие дополнительных функций.

Анулод — одно из названий стрелки в системе отопления

Область применения

Оборудование, работающее по технологии длительного горения, требует обязательной установки представленных систем.При наладке газового котла рекомендуется использовать сепаратор на большие мощности и наличие вспомогательных цепей. Различия в эксплуатации газовых и твердотопливных котлов значительны. При использовании древесины или пеллет в качестве топлива происходит несколько стадий: зажигание, сгорание, затухание и так далее. Газ, в свою очередь, не имеет таких четких стадий.

Из этого видео вы узнаете о плюсах и минусах емкостного гидравлического разделителя с малыми потерями:

Гидравлическая стрелка используется для регулирования баланса между работающим котлом и системой отопления.Два основных показателя — это давление и температура. Аппаратное обеспечение устройства достаточно простое и не имеет сложных надстроек. Это трубка с четырьмя выходами. Вся система герметична. Конечно, производители не забывают и о дополнительных функциях:

  • съемная теплоизоляционная защита;
  • сепаратор воздуха;
  • дополнительный выход с краном для слива теплоносителя;
  • Фильтр для улавливания окалины, ржавчины и других шлаков.

Исходя из вышесказанного, представленное оборудование можно смело рассматривать как важный элемент системы отопления.

основное назначение

Современные системы отопления — это многофункциональные контуры, по которым движется теплоноситель. Они созданы не только для регулирования давления и температуры, но и для подачи агента для различных нужд. То есть это может быть отопление дома, гаража, бани, использование горячей воды для бытовой техники и так далее.В каждом потоке должны создаваться определенное давление и температура. Все задачи можно решить с помощью гидравлической стрелы.

Гидравлический разделитель и холодный возврат:

Трудности в этом вопросе неизбежны, поскольку подсистемы работают с разными параметрами и должны работать независимо друг от друга. Разница наблюдается в следующих показателях эффективности:

  • перепады рабочего давления;
  • расход охлаждающей жидкости;
  • Срок подачи и ограничения.

Охлаждающая жидкость поступает из одних рук, поэтому сделать цепи полностью независимыми невозможно. Гидравлические разъединители очень полезны в решении установленных проблем разделения потока.

Контуры гидрораспределителя

Если в доме установлен твердотопливный котел, то вода нагревается в котле, где давление в несколько раз меньше, чем в самой системе отопления. В дальнейшем эту воду можно использовать для различных задач:

  • для обогрева здания;
  • источник горячей воды в ванной, на кухне;
  • теплые полы.

Стрелка создает несколько независимых тепловых потоков

Таким образом, каждой системе нужен соответствующий расход и давление. Если вы установите в систему отопления гидравлический разделитель, вы сможете создать требуемые значения.

Гидравлический разделитель — это прежде всего , разделяющий всю систему отопления на два независимых контура:

  • главный контур системы обогрева;
  • вспомогательные подсистемы, требующие регулирования.

То есть при ограничении подачи теплоносителя или регулирования возможно формирование определенных показателей температуры, давления и расхода в каждой отдельной подсистеме. В современных реалиях это очень важный аспект. Баланс между техническими характеристиками осуществляется с минимальными затратами.

Принцип работы гидравлической стрелы:

Принцип работы

Есть основной показатель, при котором можно и нужно использовать гидравлическую стрелу — перепад давления 0,4 метра водяного столба. Замеры проводятся при подаче и возврате. Основной принцип работы гидроблока может быть разным и зависит от количества цепей, дополнительного оборудования и других нюансов.

Существует три основных режима , в которых работает устройство:

  1. За основу взяты два контура, работающие при одинаковых давлениях и расходах теплоносителя. Выбраны полностью идентичные насосы и режимы их работы. Это первый режим разделителя.
  2. Показатели давления и расхода жидкости превышают данные по второму контуру. Такая система работает только при работе одного отопительного котла.
  3. Расход первого контура выше расхода второго. Такая система реализуется, когда потребность в котле отпала или подача теплоносителя ограничена в определенные сезоны.

Гидрострел. Когда вам это нужно:

При правильной работе гидравлического разделителя пользователь может регулировать подачу теплоносителя во все точки системы отопления. Котел регулируется с помощью представленной схемы и отлично справляется со всеми поставленными задачами. Ни в коем случае нельзя экономить на покупке сепараторов, так как выход из строя всей схемы может привести к большим проблемам.

Расчет и выбор гидравлической стрелы

Основная рекомендация по технике безопасности выглядит так: лучше приобретать оборудование заводского типа моделей … Компании-производители предоставляют гарантии качества и надежности, чего нельзя сказать о самообслуживании. сделал дизайн. После покупки установку необходимо провести с предварительным пробным запуском. После проведения всех тестов и получения правильного результата оборудование можно легко использовать.


Не обращайте внимания на самодельные конструкции

Если для отопления дома изготавливается коллектор низкого давления, то для получения должного результата потребуется провести достаточное количество замеров и замеров. Необходимо подобрать патрубки подходящего диаметра, запорную арматуру и все сварить в соответствии с техническим регламентом.

Гидравлический заголовок — это устройство, о котором ходит много мифов. Для того, чтобы понять, с какими задачами действительно способна справиться гидрострелка, а какие ее свойства являются лишь голословными заявлениями маркетологов, предлагаем подробно рассмотреть принцип работы этого агрегата и его предназначение.

Как работает гидравлическая стрела

Гидравлическая стрела представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком. На боковой поверхности корпуса прорезаны патрубки для подключения основных труб отопления. Внутри гидравлическая стрела абсолютно полая, в нижней части можно разрезать резьбовой патрубок для установки шарового крана, предназначенного для слива осевшего ила с нижней части сепаратора.

По сути, гидравлический переключатель — это шунт, который замыкает подающий и обратный потоки.Назначение такого шунта — выравнивание температуры теплоносителя, а также его потока в генерирующей и распределительной частях гидравлической системы обогрева. Для получения реального эффекта от гидросепаратора требуется тщательный расчет его внутреннего объема и точек соединения труб. Однако большинство представленных на рынке устройств производятся серийно без адаптации к конкретной системе отопления.

Часто считается, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетки для фильтрации механических примесей или отделения растворенного кислорода.В реальности такие методы модернизации не демонстрируют значительной эффективности, и даже наоборот: например, при засорении сети полностью перестает работать гидравлическая стрела, а вместе с ней и вся система отопления.

Какие возможности наделяет гидросепаратор

Среди теплотехников существуют диаметрально противоположные мнения о необходимости установки в системах отопления гидравлических пушек. Масла в огонь подливают заявления производителей гидрооборудования, обещающие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплообмена.Чтобы отделить пшеницу от плевел, давайте сначала рассмотрим совершенно необоснованные заявления о «выдающихся» возможностях гидравлических сепараторов.

КПД котельной ни в коей мере не зависит от устройств, установленных после соединительных труб котла. Благоприятный эффект котла полностью заключен в мощности преобразования, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому теплоносителем. Никакие специальные методы обвязки не могут повысить эффективность, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидравлической стрелы, тоже абсолютный миф. Суть обещаний сводится к тому, что при наличии гидравлической стрелы можно реализовать три варианта соотношения потоков в генераторной и потребительской частях. Первое — это абсолютное выравнивание расхода, что на практике возможно только при отсутствии шунтирования и только одного контура в системе. Второй вариант, при котором расход в контурах больше, чем через котел, якобы дает повышенную экономию, однако в этом режиме переохлажденный теплоноситель неизбежно попадает в теплообменник через возвратный поток, что порождает ряд негативных эффектов. : запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по своей сути не отражает ничего конкретного. К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное. Также можно встретить утверждение, что гидравлический сепаратор позволяет стабилизировать балансировку гидросистемы, что на практике оказывается с точностью до наоборот.Если при отсутствии гидравлической стрелы реакция системы на изменение расхода в любой из ее частей неизбежна, то при наличии сепаратора она также абсолютно непредсказуема.

Реальная область применения

Однако термогидравлический сепаратор далеко не бесполезен. Это гидротехническое устройство, принцип действия которого достаточно подробно описан в специальной литературе. Гидрострелка имеет четко очерченную, хотя и довольно узкую область применения.

Важнейшим преимуществом гидравлического сепаратора является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской частях системы.Часто бывает, что контуры, подключенные к общему коллекторному блоку, снабжены насосами, производительность которых отличается в 2 и более раза. При этом самый мощный насос создает настолько большой перепад давления, что заборт теплоносителя остальными циркуляционными устройствами невозможен. Несколько десятилетий назад эта проблема была решена с помощью так называемой шайбы — искусственного снижения расхода в контурах потребителей путем вваривания в трубу металлических пластин с разным диаметром отверстий.Гидравлическая стрела шунтирует подающую и обратную магистрали, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай — это превышение производительности котла по сравнению с потреблением в распределительных контурах. Такая ситуация характерна для систем, в которых ряд потребителей не работает на постоянной основе. Например, бойлер косвенного нагрева, теплообменник бассейна и контуры отопления здания, которые нагреваются только время от времени, могут быть подключены к общей гидравлике.Установка гидравлической стрелы в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом избыточный нагретый теплоноситель течет обратно в котел. При включении дополнительного потребителя разница в расходах уменьшается и излишки больше не отправляются в теплообменник, а в открытый контур.

Гидравлическая стрела может также служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.Дополнительным эффектом работы гидравлической стрелки можно назвать защиту котла от температурного удара, но для этого расход в генераторной секции должен превышать расход в потребительской сети не менее чем на 20%. Последнее достигается установкой насосов соответствующей мощности.

Схема подключения и установка

Гидравлический переключатель имеет простую электрическую схему, как и его собственное устройство. Большинство правил касаются не столько подключения, сколько расчета пропускной способности и распиновки.Тем не менее, знание полной информации позволит провести монтаж правильно, а также убедиться, что выбранная гидравлическая стрела подходит для ее установки в конкретной системе отопления.

Первое, что нужно четко понимать, это то, что гидравлическая стрела будет работать только в системах отопления с принудительной циркуляцией. При этом в системе должно быть не менее двух насосов: один в контуре генерирующей части и хотя бы один в потребителе.В других условиях разделитель с низкими потерями будет действовать как шунт с нулевым сопротивлением и, соответственно, закоротит всю систему.

Пример схемы подключения водяной стрелки: 1 — котел отопления; 2 — группа безопасности котла; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — гидравлический сепаратор; 6 — автоматический дефлектор; 7 — запорная арматура; 8 — сливной кран; 9 — контур №1 бойлера косвенного нагрева; 10 — контур №2 радиаторов отопления; 11 — трехходовой клапан с электроприводом; 12 — контур No. 3 теплый пол

Следующим аспектом является размер гидравлической стрелы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего проектного расхода в линии. За максимум можно принять расход теплоносителя либо в генерирующей, либо в потребительской части системы отопления по данным гидравлического расчета. Зависимость диаметра колбы сепаратора от расхода описывается отношением расхода к расходу теплоносителя через колбу.Последний параметр фиксированный и в зависимости от мощности котельной может варьироваться от 0,1 до 0,25 м / с. Частное, полученное при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных трубок должен составлять 1/3 диаметра колбы. При этом подводящие патрубки располагаются сверху и снизу колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь, выпускные патрубки расположены так, что их оси смещены относительно осей вводов на два правильных диаметра. Описанные закономерности определяют общую высоту корпуса гидравлической стрелы.

Гидравлическая стрелка подключается к прямому и обратному магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидравлической стрелы не должно быть намека на сужение условного канала ствола. Это правило вынуждает использовать трубы с очень большим условным проходом в трубопроводе котла и при подключении коллектора, что несколько усложняет вопрос оптимизации компоновки оборудования котельной и увеличивает материалоемкость трубопровода.

О разделительных заголовках

Наконец, мы кратко коснемся темы гидравлических стрел с несколькими выходами, также известных как сепколлы. По сути, это коллекторная группа, в которой разветвитель подачи и возврата объединен разделителем. Подобные устройства чрезвычайно полезны для согласования работы нескольких отопительных контуров с разным расходом и температурой теплоносителя.

Вертикальный разделительный коллектор позволяет создавать температурный градиент в выходных соплах за счет смешивания порций охлаждающей жидкости. Это дает возможность напрямую подключать, например, бойлер косвенного нагрева, группу радиаторов и контуры теплого пола без смесительной группы: разница температур между соседними отдельными выходами, естественно, будет поддерживаться в пределах 10-15 ° C, в зависимости от циркуляции. режим. Однако следует помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен над обратными выводами потребителей.

По итогу дадим важную рекомендацию.Большинство бытовых систем отопления мощностью до 100 кВт не требуют гидравлического разделителя. Гораздо более правильным решением будет подобрать мощность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока подключить сеть байпасной трубкой. Если проектная или монтажная организация настаивает на установке гидравлической стрелы, это решение обязательно должно быть технологически обосновано.

Возникает много вопросов о том, нужна ли гидравлическая стрела и какую реальную пользу она принесет. Рассмотрим типовые системы отопления частных домов и те случаи, когда значительные деньги на усложнение с гидравлической стрелой тратились зря, а с внесением вреда.

Сложность схемы увеличивает вероятность поломок и ошибок, стоимость ремонта. Это может привести к неэффективным режимам, отсутствию электроснабжения, например, когда котел горячий, а батареи холодные …

Основное правило установки системы отопления для дома — упростить и удешевить ее Схема как можно больше (а не наоборот — нагромоздить и запутать…). Включение гидропоста добавляет сложности, значительно увеличивает цену и дает установщикам хорошие деньги.

Труба толстая с отводами

Обычно водяной пистолет выглядит как толстый ствол с множеством кранов, соединяющих все основные цепи дома. Возвраты подключаются к патрубкам в нижней ее части (расположены вертикально), в верхней части — подводящие, с одной стороны — котлы и водонагреватели, с другой — контуры потребителей — полы, радиаторы, горячее водоснабжение.

Давление внутри гидравлической стрелки почти одинаково в любой точке. Следовательно, в местах всех подключений он одинаковый. Следовательно, любой включенный / выключенный насос не окажет существенного влияния на соседний параллельный контур.

Типовая схема без гидравлической стрелы

На схеме к котлу подключены распределительные коллекторы, от которых отходят многие контуры с собственными насосами.

Мы видим, что при включении любого из этих насосов давление в соседних контурах существенно изменится (увеличится забор жидкости от подачи котла, давление подачи упадет, а обратка увеличится).Это повлияет на расход из соседних контуров.

Насос может уменьшать / увеличивать количество жидкости, протекающей в соседнем контуре, «там, где этого не просили» — например, при включении «собачьей будки» нагрев «дикой орхидеи в теплице» остановится. Но Бобик в питомнике не виноват в гибели цветка, он не забыл вставить в сложную схему гидравлическую стрелу . ..

Как работает отопление с помощью водяного пистолета?

Теперь давайте посмотрим, что происходит, когда все подающие и возвратные каналы соединены с отрезком трубы большого диаметра.

Включение насосов перестало существенно менять давление в системе. Теперь, в первую очередь, изменится количество жидкости, проходящей через гидравлическую стрелу, но сама система останется стабильной. Поэтому включение «гаража» не удивит пользователей в районе схемы «сауны».

Чаще контур подключается не через коллектор, а напрямую к соединениям на самой гидравлической стрелке, что удешевляет…


Водяной пистолет можно собрать из металла своими руками

Поток жидкости через гидравлический разделитель

Как правило, жидкость переходит от подачи к возврату. Это означает, что расход котлового контура всегда выше забора жидкости потребителями. Это должно быть обеспечено в системе. Частичная работа котла «сама по себе» допустима и полезна с точки зрения повышения температуры обратки.

Движение жидкости от возврата к питанию указывает на ненормальную работу — аварийный режим.Оказывается, обратка слишком холодная, а горячий котел охлаждает потребителей. Допускается на короткое время, на время устранения поломок.

Дополнительные функции гидравлики стрелка

Гидрострелка совмещает в себе функции сепаратора. При изменении скорости движения жидкости растворенный в ней воздух высвобождается и поднимается вверх в виде пузырьков, образуя воздушную пробку. Поэтому устройство обычно оснащается автоматическим воздухоотводчиком.

Также на дне оседают частицы ила, накапливая иловые отложения, поэтому внизу устройства устанавливается кран большого диаметра. Фирменные гидравлические стрелки, для лучшего отделения всего лишнего от теплоносителя, также комплектуются завихрителями сепаратора, но стоят они дорого ….


Гидравлический гидравлический разделитель собственной разработки с подающим и обратным коллекторами

Схема первичного и вторичного колец вместо гидравлического стрелка

Специалисты часто предпочитают схему из первичных и вторичных колец вместо гидравлической стрелы, которая, по их мнению, несколько проще, дешевле и стабильнее работает.

Котел прогоняет теплоноситель по короткому кольцу — от подающей к обратной, к которой все контуры с насосами подключаются парой соединений, а расстояние между подающим и обратным тройниками каждого контура не более 30 см. . Температура по соединительному кольцу снижается, поэтому первые контуры самые горячие … Сначала подключают горячую воду, потом теплый пол … Схема отлично работает в частных домах.


Можно найти дешевые изделия из полипропилена

Когда гидроудар точно не нужен и когда он нужен

Дилеры и «умельцы» пытаются навязать жильцам гидравлическую стрелу, установку ненужных насосов, «рубить бабло» как на самом оборудовании, так и на его установке.Стоимость системы можно увеличить, задав вопрос «а как же без гидравлической стрелы», и на 1000 у.е. и на 2000 долларов США….

Гидравлическая стрелка не поможет системе, если она простая и все ответвления могут работать от насоса котла, или с постоянно работающим вспомогательным насосом. Можно обойтись без гидравлического заголовка, если есть только:

  • контур радиатора,
  • бойлер косвенного нагрева,
  • теплый пол,

, работа которого легко координируется.

Но, когда в такую ​​схему будет включен другой котел с собственным насосом (не резервным, а постоянно работающим вспомогательным), уже будет необходимо выравнивать давление. Или при включении другого «мерцающего» бытового насоса, например, «теплицы».

Также вам понадобится гидравлическая стрела, когда есть много вторичных контуров с насосами, и все они работают в своих режимах.

Гидравлический разделитель — это устройство, основным назначением которого является разделение контуров отопления и котла.Это, в свою очередь, позволяет сглаживать перепады давления и расходы теплоносителя, а также быстро реагировать на перепады температуры. Чаще всего он используется в системах, которые характеризуются средней и высокой мощностью. Гидравлический разделитель для котлов с несколькими контурами исключает необходимость балансировки системных потоков насосов, поскольку все элементы работают независимо друг от друга. Помимо прочего, нельзя не отметить еще одну очень важную роль. В данном случае речь идет о защите самого котла от воздействия очень низких температур (так называемая «низкотемпературная коррозия»).

Принцип действия

Если говорить о таком понятии, как принцип действия, то это довольно просто. Вся система отопления состоит из большого и малого контура. В том случае, если в котле вырабатывается необходимый объем теплоносителя с подходящей температурой, жидкость, заполняющая гидросепаратор, начинает двигаться в нем горизонтально. Как только равновесие в системе будет нарушено (например, откроется кран в одном из потребителей), он начнет движение по небольшому контуру, и температура перед самим котлом повысится.Автоматика в ответ выключит устройство из соображений безопасности. Охлаждающая жидкость будет двигаться в штатном режиме до тех пор, пока ее температура не упадет. Холодная жидкость будет сигналом для повторного включения котла в систему.

Режимы работы

Гидравлический разделитель может работать в трех основных режимах. Первый из них активируется, когда потребность системы в тепле соответствует уже произведенному количеству. Во втором режиме отопительной системе требуется меньше тепла, чем она уже выработала.В этом случае определенная часть жидкости возвращается в котел через гидросепаратор и сигнализирует автоматике о снижении его мощности или даже о временном отключении. Третий режим работы заключается в том, что системе требуется больше тепла. В этом случае часть потока теплоносителя забирают насосы, после чего автоматика получает сигнал на увеличение мощности котла.

Основные преимущества использования устройства

Как показали проведенные исследования, использование гидравлического сепаратора позволяет увеличить срок эксплуатации котла примерно на тридцать процентов.Прежде всего, это достигается за счет обеспечения его защиты от низкотемпературной коррозии. Кроме того, увеличивается срок службы насоса. Важным преимуществом считается усиление реакции на всевозможные изменения условий. Нельзя не подчеркнуть тот факт, что устройство позволяет избежать дисбаланса, поскольку система отопления становится более гидравлически устойчивой.

выводы

Подводя итог, следует отметить, что работа гидролинии с малыми потерями автоматическая.Другими словами, нет необходимости его настраивать и настраивать. Котел запускается в подающей линии замкнутого контура, тем самым защищая себя от низкой температуры возвратной воды. Что касается стоимости такого устройства, как гидравлический сепаратор, то цена на самую дешевую модель составляет около трех тысяч рублей.

Система отопления представляет собой чрезвычайно сложный и замысловатый «организм», который для нормальной и эффективной работы требует комплексной координации, уравновешивая работу каждого отдельного элемента.И достичь такой гармонии непросто, особенно если система отопления сложная, состоит из нескольких контуров и множества ответвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Причем эти контуры, как и другие теплообменные устройства, могут быть оснащены собственными устройствами автоматического регулирования и, так сказать, «жизнеобеспечения», которые не должны мешать их работе в деятельности других элементов.

Сегодня используется несколько методов для получения «гармонии» системы отопления, однако предельно простым по устройству считается наиболее простое и в то же время эффективное устройство — гидравлический сепаратор, более известный в кругу. покупателей как гидравлическая стрела для отопления. Что это за устройство, как оно работает, каковы необходимые расчеты и действия при установке, и пойдет речь в сегодняшней статье.

Роль гидравлической стрелы в современных системах отопления

Для того, чтобы узнать, что такое гидравлическая стрела и какие функции она выполняет, сначала познакомимся с особенностями работы индивидуальных систем отопления.

Простой вариант

Самый простой вариант системы отопления с циркуляционным насосом будет выглядеть примерно так.

Конечно, эта диаграмма сильно упрощена, поскольку многие сетевые элементы в ней (например, группа безопасности) просто не показаны, чтобы «облегчить» понимание картинки. Итак, на схеме вы можете увидеть, в первую очередь, отопительный котел, благодаря которому нагревается рабочая жидкость. Также виден циркуляционный насос, с помощью которого жидкость движется по подающему (красному) трубопроводу и так называемому «обратному».Что характерно, такую ​​помпу можно устанавливать как в трубопроводе, так и непосредственно в котле (последний вариант больше присущ настенным приборам).

Примечание! Даже в замкнутом контуре есть радиаторы отопления, благодаря которым осуществляется теплообмен, то есть выделяемое тепло передается в помещение.

Если правильно подобран насос по давлению и производительности, то одного его будет вполне достаточно для одноконтурной системы, следовательно, нет необходимости использовать другие вспомогательные устройства.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него явно не хватит. В таких случаях используется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько иначе.

Здесь мы видим, что через насос рабочая жидкость попадает в коллектор, а оттуда уже передается в несколько контуров отопления. К последним относятся следующие элементы.

  1. Высокотемпературный контур (или несколько), в котором есть коллекторы или обычные аккумуляторы.
  2. Системы ГВС с бойлером косвенного нагрева. Требования к движению рабочего тела здесь особые, так как температура нагрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через котел.
  3. Теплый пол. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому используются специальные термостатические устройства. Причем контуры теплого пола имеют длину, значительно превышающую стандартную разводку.

Совершенно очевидно, что один циркуляционный насос не справится с такими нагрузками. Конечно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, но стоит задуматься и о самом нагревательном устройстве — его возможности, увы, не безграничны. Дело в том, что элементы котла изначально рассчитаны на определенные показатели давления и производительности. И превышать эти показатели не стоит, так как это чревато поломкой дорогостоящей системы отопления.

Кроме того, сам циркуляционный насос, работающий на пределе собственных возможностей для обеспечения жидкостью всех контуров сети, долго не сможет служить. Что уж говорить о сильном шуме и потреблении электроэнергии. Но вернемся к теме нашей статьи — к водяная стрелка для отопления .

Можно ли установить один насос на контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам для решения проблемы. Это так? К сожалению, даже в этом случае проблема не будет решена — он просто переедет в другую плоскость! Ведь для стабильной работы такой системы необходим точный расчет каждого насоса, однако даже в этом случае сложная многоконтурная система не станет равновесной. Каждый насос здесь будет подключен к своей схеме, и его характеристики будут изменяться (то есть не будут стабильными). В этом случае одна из цепей может работать полноценно, а вторую можно отключить.Из-за циркуляции в одном контуре инерционное движение рабочего тела может формироваться в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть много.

В результате система теплых полов может недопустимо перегреваться, разные помещения могут нагреваться неравномерно, отдельные контуры могут «блокироваться». Одним словом, все происходит так, что ваши усилия по оснащению системы высоким КПД идут насмарку.

Примечание! Особенно из-за этого страдает насос, установленный рядом с котлом отопления. А во многих домах используется сразу несколько отопительных приборов, что контролировать крайне сложно, практически невозможно. Из-за всего этого просто выходит из строя дорогостоящее оборудование.

Есть выход? Да — не только разделите сеть на контуры, но и позаботьтесь об отдельном контуре для котла отопления. А еще мы поможем с балансировкой гидравлической стрелы для отопления или, как ее еще называют, гидросепаратора.

Характеристики гидравлического разделителя

Итак, этот несложный элемент необходимо установить между коллектором и котлом отопления. Многие спросят: а почему вообще это устройство называлось стрелкой? Причина, скорее всего, в том, что он может перенаправить поток рабочей жидкости, тем самым уравновешивая всю систему. Конструктивно это полая труба прямоугольного или круглого сечения. Этот патрубок заглушен с двух сторон и снабжен двумя патрубками — выходным и, соответственно, входным.

Получается, что в системе появляется пара взаимосвязанных контуров, которые при этом не зависят друг от друга. Меньший контур предназначен для котла, а больший — для всех ответвлений, контуров и коллектора. Расход для каждого из этих контуров разный, как и скорость движения рабочего тела; контуры не оказывают существенного влияния друг на друга. Отметим также, что давление в меньшем контуре обычно стабильно, поскольку нагревательное устройство постоянно работает с одинаковой скоростью, в то время как тот же показатель в большем контуре может меняться в зависимости от текущей работы тепловой сети.

Примечание! Диаметр работы следует выбирать так, чтобы образовывалась зона низкого гидравлического сопротивления, позволяющая уравнять показатель давления в меньшем контуре, независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, не наблюдается перепадов давления, а котельное оборудование исправно функционирует.

Видео — Основные характеристики Hydro Arrows для отопления

Принцип работы гидравлической стрелы

Короче говоря, гидравлическая стрела может работать в одном из трех возможных режимов работы. Познакомимся с каждым из них более подробно.

Ситуационный номер 1

Речь идет о практически идеальном состоянии равновесия всей сети. Давление жидкости, создаваемое насосом в меньшем контуре, равно общему давлению всех контуров в системе отопления. Температура на входе и выходе одинакова. Рабочая жидкость не движется вертикально или перемещается в минимальном количестве.

Но стоит отметить, что на самом деле такая ситуация встречается крайне редко, потому что функциональные свойства отопительных контуров, как мы упоминали ранее, подвержены периодическим изменениям.

Ситуационный номер 2

В отопительных контурах расход рабочей жидкости выше, чем в меньших контурах. Образно говоря, спрос значительно превышает предложение. В таких условиях происходит вертикальное перетекание носителя из возвратной трубы в подающую. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, поступает от нагревателя. На диаграмме выше ситуация представлена ​​более наглядно.

Ситуационный номер 3

Полная противоположность предыдущей ситуации.Расход в меньшем контуре выше, чем в отопительных контурах. Это может быть из-за:

  • кратковременное отключение одного контура (или сразу нескольких) из-за отсутствия потребности в отоплении конкретного помещения;
  • отопительный котел, предусматривающий поэтапное подключение всех контуров;
  • отключение одной цепи с целью ремонта.

Здесь нет ничего плохого. При этом в самой водяной стрелке возникает вертикальный нисходящий поток для нагрева.

Популярные производители

Не так уж мало компаний, которые занимаются производством гидрораспределителей для тепловых сетей, как может показаться на первый взгляд. Однако сегодня мы познакомимся с продукцией только двух компаний — ГИДРУСС и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлического разделителя производства ГИДРУСС.

Отметим также, что каждый водяной пистолет для нагрева из вышеперечисленного также выполняет функции своеобразного отстойника.Рабочая жидкость в этих устройствах очищается от всевозможных механических примесей, что значительно увеличивает срок эксплуатации всех движущихся компонентов системы отопления.

Гидравлические делители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется большим спросом, и причина этого кроется не только в хорошем качестве гидравлических стрелков, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами вы можете из приведенной ниже таблицы.

Особенности расчета гидроблока

Зачем нужен точный расчет гидравлической стрелы для систем отопления? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, что, в свою очередь, позволит добиться согласованности функционирования всех элементов — таких как термоголовка, циркуляционный насос, ТЭН и так далее. Для расчетов следует использовать специальные формулы для определения оптимальных размеров тепловой стрелки.

Суть этих расчетов предельно проста: необходимо найти диаметр установки, позволяющий направить рабочую жидкость в контуре отопления к массам теплоносителя нагревателя. Вся необходимая информация для проведения расчетов своими руками представлена ​​ниже.

Примечание! Если все рассчитать неправильно, то из-за этого будет перерасход энергии. Поэтому перед покупкой гидравлического заголовка необходимо провести эти расчеты с максимальной точностью.В идеале это должен делать профессиональный инженер-конструктор, обладающий соответствующими навыками.

Вот и все. Для более детального изучения вопроса рекомендуем прочитать видео ниже. Удачи!

Видео — Как рассчитать гидравлическую стрелу для отопления

Принцип работы и расчет

Гидравлический чертеж довольно прост.

Если есть сварочный аппарат и есть опыт сварки, приготовить гидрогидравлику довольно просто. Но есть много уколов.

Чертеж гидравлики можно найти в Интернете, но все они разные, единого шаблона нет. Все гидравлические чертежи разные. В устройстве гидросистемы каждый видит по-своему, но есть одно правило, которое соблюдается.

Гидроэлектростанция представляет собой металлическую емкость (т.е. профильную или круглую трубу), к которой присоединяются патрубки котла (подающие и реверсивные) и потребительские патрубки (подающие и реверсивные).

Также может быть опционально отсутствие труб для автоматического сброса воздуха (или группы безопасности) на 1/2 дюйма в верхней части гидросистемы.

Внизу насадка на 1/2 «для крана для удаления шлама и грязи.

Также где-нибудь можно разместить форсунку 1/2 «для подачи воды в систему.

Главное правило, которое необходимо соблюдать — правило трех диаметров. Те. Диаметр гидравлического хода должен быть равен 3-м диаметрам форсунок. Для того, чтобы гидроэлектростанция выполняла основные функции, которые ей предназначены:

Назначение гидросистемы:

1. Отделяет отстой из системы.

2. Отображает газы из системы.

3. Выравнивает гидравлический перепад в системе.

4. Подайте в бойлер нагретую воду, тем самым продлив срок службы бойлера.

Некоторые пытаются спасти и сделать своими руками гидроузел из полипроидов. Это мнение любителей, что о работе и назначении гидросистемы

ничего не известно.

Схема котла с бойлером косвенного нагрева в разрезе

Схема подключения теплого пола

Простые системы отопления состоят из минимального количества компонентов — это не большое количество труб, несколько радиаторов и бойлер.Для небольших построек и домовладений этого достаточно. Когда необходимо утеплить здание, задача усложняется необходимостью использования дополнительного оборудования — гидравлическое распределение отопления обеспечит равномерное распределение тепла, сбросит перепады давления, уравновесит работу системы отопления.

В этом обзоре мы рассмотрим:

  • Назначение гидросистемы в системе отопления.
  • Конструктивные особенности гидросистемы.
  • Простые расчетные схемы.

В материале будут даны схемы, полезные советы, подробные пояснения — все предельно ясно и понятно.

Что такое гидроэлектростанция

Гидроэлектрон — гидротратор в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Своеобразный буферный элемент между отопительным котлом и второстепенными контурами. Теплоноситель поступает от котла в гидроусилитель, после чего распределяется по нескольким направлениям.

Самая простая система обогрева в гидросистеме не нуждается. Важно правильно выбрать подобрать циркуляционный насос и настроить скорость его работы, чтобы обеспечить необходимое давление. Теплоноситель поступает из котла в батарею, отдает накопленное там тепло, после чего возвращается обратно в отопительный прибор — ничего сложного и сверхъестественного. Но современное жилье строится с использованием нескольких контуров и вспомогательного оборудования. Здесь присутствуют:

  • Несколько вторичных отопительных контуров (например, в группе помещений или на этаже).
  • Теплые полы — это еще один или несколько контуров.
  • Бойлеры косвенного нагрева — используются для приготовления горячей воды.

И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по контуру. Вода (или антифриз) потечет по пути наименьшего сопротивления, после чего вернется обратно на тот же путь. Например, он пройдет через ближайший котел и частично проникнет в батареи, но для теплых полов этого может не хватить.

Гидравлическая стрела для систем отопления предназначена для обеспечения правильного распределения тепла по контурам и вспомогательному оборудованию. Это чрезвычайно простой гидравлический сепаратор, созданный из отрезков трубы диаметром.

Конструктивные особенности гидравлических моделей

Гидравлическое устройство отопления настолько простое, что в нем буквально нет движущихся частей, электроники и чего-то еще. Взгляните на его схему — это трубка круглой или прямоугольной формы, запаянная с двух сторон.Располагается вертикально или горизонтально. С одной стороны у нее есть две насадки для подключения к системе отопления, а с другой — две насадки для подключения к котлу.

Так выглядит гидролента для одинарной системы отопления. Внутри самой трубы ничего нет — абсолютно пусто, в дальнейшем залейте теплоноситель.

Снаружи видны гидравлические уплотнения:

  • Трубы для подключения к котлу и отоплению.
  • Кран для слива воды.
  • Автоматический воздушный шлюз.

Так устроены самые простые гидравлические системы.

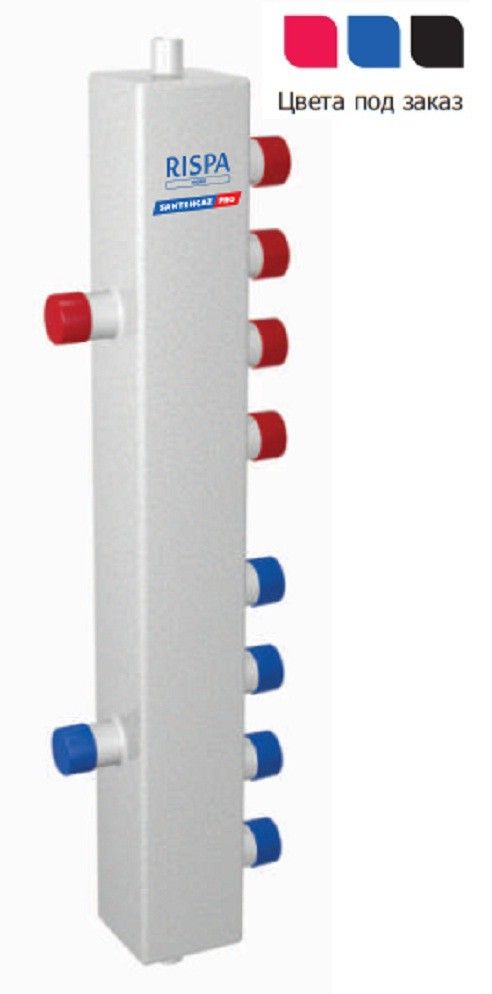

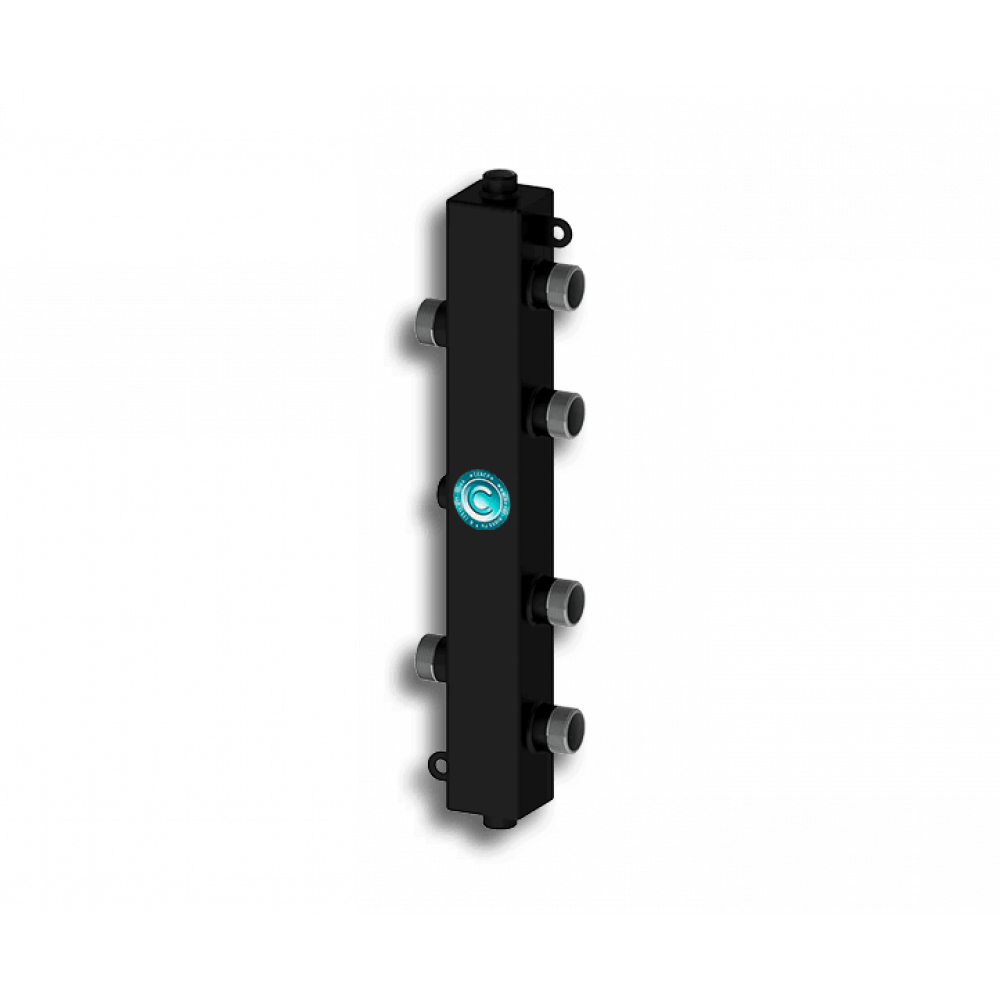

Гидравлическая стрела для систем отопления на несколько контуров не сложнее. Просто появились еще насадки для соединения второстепенных контуров. Здесь подключены бойлеры и теплые полы. Циркуляционные насосы подключаются к каждой подающей насадке через краны — по одному на каждом контуре. Сюда ставятся термоманометры для контроля давления и температуры.

Гидростролл и его назначение

Hydrostral для отопления легко собрать самостоятельно, используя сварочный аппарат и отрезки труб необходимой длины.Для этого найдите подходящий рисунок и подберите материалы.

Мы рассмотрели принцип работы гидросистемы отопления — она ​​просто распределяет теплоноситель по нескольким контурам. Его основная задача — создать идеальные условия для работы вторичных и первичных контуров. В первичный контур входит котел отопления с трубами, подключенными к гидросистеме. Вторичные контуры — все остальное. При равном давлении во всем контуре котел работает в щадящем режиме — часть нагретого теплоносителя попадает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит котел малой мощности, а отопление отличается большой мощностью, то создаются условия для подачи теплоносителя из обратной трубы в подачу в обход котла (частично). Оборудование в этом случае работает практически на износ — теплообменники могут прийти в негодность в кратчайшие сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление — это равномерная температура во всем доме, одинаковое давление во вторичных контурах и сбалансированная нагрузка на котел.В этом случае задача гидравлического режима проста — он «распределяет» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всем доме.

Самое главное — благодаря такой разводке в доме не будет холодных контуров, так как теплоноситель будет идти в каждую трубу, и не только туда, намного проще.

Уравновешивание давления

Неуравновешенность системы отопления может повлиять на ее стабильность.Для длинного контура требуется одно давление, для более короткого — больше. То же касается теплых полов и бойлера. Если бы один большой насос стоял в системе сразу на всех контурах, то в некоторых местах произошла бы перегрузка — могли бы сломаться трубы или теплообменник в накопительном водонагревателе. Гидроэлектрон распределяет давление и позволяет правильно уравновесить все контуры.

Работа с несколькими котлами

Есть системы отопления с двумя или даже тремя котлами (иногда и больше).Такие решения позволяют выделить достаточно большую площадь или использовать один из котлов как резервный. Если используется не последовательное, а параллельное подключение оборудования, то это осуществляется через гидросистему. В то же время это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидроэлектрон позволяет добиться баланса в системах отопления любой сложности. Два-три котла, пять или семь контуров — степень может быть разной. Также раскрывается потенциал для расширения системы.Например, в будущем можно подключить еще один бойлер, полотенцесушитель, летнюю кухню с отдельным отопительным контуром. Все эти работы можно выполнять даже на ходу, не останавливая котельное оборудование, сохраняя при этом отопление здания.

Как устанавливается гидроэлектрон

Оптимальный вариант гидроустановки — вертикальный. Обычно в нижней части находятся краны для слива воды. Там же весь мусор, циркуляционное отопление.Аккуратно открываем кран — и он сливается. Горячий теплоноситель подается в верхней части, а обратная трубка расположена внизу. То же самое и с форсунками для соединения второстепенных контуров — они монтируются аналогично.

Купленные модели

Типичный пример — коллектор Север-М5. Работает в системах отопления мощностью до 70 кВт. Стоимость агрегата около 9,5 тыс. Руб.

Система обогрева в системе обогрева представляет собой гидравлическое устройство распределительного вала, созданное для распределения охлаждающей жидкости по нескольким контурам.Его установка рекомендуется в случаях, когда мощность используемого котла превышает 50 кВт. Также стрелка применяется в сложных разветвленных системах с множеством вторичных контуров — это необходимо для балансировки. Его можно купить или собрать самостоятельно.

Проще всего купить гидроагрегат в готовом заводском исполнении. Самая простая модель, например Sintek ST-35 обойдется в 2700 рублей, если брать напрямую у производителя. Он выдерживает давление до 6 бар и может быть установлен в системах отопления с теплопроизводительностью до 35 кВт.

Коллектор отопления с гидросистемой на 5 контуров предназначен для разветвленных систем, о которых говорилось выше. Возможно подключение бойлера косвенного нагрева, теплых полов в ванной, кухне и коридоре, а также трех основных контуров — на первом этаже, в цокольном этаже, а также на чердаке.

Другое торговое оборудование:

  • WoodStoke 331 гидроэлектростанция — для отопления до 70 кВт на 7 контуров. Стоимость устройства 11 тысяч рублей.
  • Warme WGR 80 — это простая гидроэлектростанция с двумя форсунками и двумя выводами для подключения вентиляционного отверстия и крана. Стоимость — 4000 руб. Модель может работать в системах отопления мощностью до 80 кВт.
  • Proxiter GS 32-1 — гидроэлектрон выполнен в блестящем корпусе, так как выполнен из нержавеющей стали. Он предназначен для работы в системах отопления мощностью до 85 кВт. Стоимость — около 7-8 тысяч рублей.
  • Gidruss BM — это целая серия гидравлических систем для систем отопления мощностью от 60 до 150 кВт.Они изготовлены из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тысяч рублей.

Готовые гидроэлементы — тысячи, есть из чего выбрать.

Преимущества цеховой гидратации очевидны. Прежде всего, они отличаются безупречным качеством сборки. Оборудование должно выдерживать солидное давление — до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общего отопления.Изготавливается из проверенных разновидностей стали, созданных для строительства отопительного оборудования и других систем.

Во-вторых — заводские гидросистемы уже рассчитаны на использование отопления в системах с определенной мощностью. Их многократно восстанавливают, поэтому их использование не приведет к несчастным случаям. Также в магазинах предложат комплектующие для монтажа систем отопления. И не будет проблем с гарантией на бойлеры и радиаторы.

Сборка гидравлики своими руками

Самостоятельная сборка производится в несколько этапов:

  • Расчет гидравлического отопления.
  • Подборка материалов.
  • Сварка заготовок и расчетов.

Для расчета лучше всего использовать специализированные калькуляторы, учитывающие множество параметров. Проще всего воспользуйтесь нашими расчетами.

Расчет формулы

Внутренний диаметр D зависит от мощности котла P и разницы между подачей и реверсом Δt. Делим мощность в киловаттах на разницу температур, извлекаем из полученных цифр квадратный корень и умножаем полученное значение на 49 — получаем диаметр гидросистемы.Высота трубы составляет 6 диаметров, а расстояние между патрубками равно двойному внутреннему диаметру трубы.

В Интернете много чертежей гидравлических ходов, как простых, так и совмещенных с коллекторами. Они позволят собрать то, что вам нужно, причем с минимальными расчетами. В любом случае при сборке и внедрении гидрораспределителя специалисты посоветуют хоть какие-то знания по балансировке систем отопления. Что касается систем отопления больших зданий, то вопрос выбора гидравлики и балансировки отопления следует доверить профильным специалистам.

Собрать гидроэлектростанцию ​​для отопления своими руками из полипропилена можно, но делать это не рекомендуется — она ​​может не выдержать нагрузки, если используется в больших системах отопления. Тем не менее, многие мастера практикуют.

Видео

Экология познания. Усадьба: Гидравлический сепаратор — устройство, омытое множеством мифов. Чтобы разобраться, с какими задачами действительно справляется гидроэлектрон, а какие свойства являются лишь необоснованными заявлениями маркетологов, предлагаем подробно рассмотреть принцип действия этого узла и его назначение.

Гидроэлектрон представляет собой колбу с автоматическим отводом воздуха. На боковой поверхности корпуса врезаны патрубки для крепления основных труб отопления. Внутри гидрораспределитель абсолютно полый, резьбовое сопло может врезаться в нижнюю часть. шаровой кран, предназначенный для слива шлама со дна сепаратора.

Как устроен гидроагрегат

По сути, его гидравлическая стрела представляет собой шунт, перекрывающий потоки и возврат.Назначение такого шунта — выравнивание температуры теплоносителя, а также его расхода в генерирующей и распределительной частях гидравлической системы отопления. Для получения реального эффекта от гидросепаратора требуется тщательный расчет его внутреннего объема и деталей соединений форсунок. Однако большая часть представленных на рынке устройств производится без адаптации к конкретной системе отопления.


Часто можно встретить мнение, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетка для фильтрации механических примесей или отделения растворенного кислорода. В действительности такие методы модернизации не демонстрируют значительной эффективности и даже наоборот: например, при засорении сети полностью перестает работать гидроусилитель, а вместе с ним и вся система отопления.

Какие возможности дает гидросепаратор

В среде теплотехников встречаются диаметрально противоположные мнения о необходимости установки гидрохрома в системах отопления. Масла в огонь разливают заявки производителей гидрооборудования, повышающие гибкость настройки режимов работы, повышающие КПД и эффективность теплопередачи.Чтобы отделить зерно от проблемы, для начала рассмотрим абсолютно скучные высказывания о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки не зависит от устройств, установленных после присоединительных патрубков котла. Полезный эффект котла полностью заключен в способности преобразователя, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому теплоносителем. Никаких специальных методов Ремни не могут повысить КПД, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимный режим, который якобы предусматривает установка гидравлики, это тоже абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидросистем можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — это абсолютное выравнивание потребления, которое на практике возможно только при отсутствии маневрирования и наличии только одного контура в системе.Второй вариант, при котором расход больше, чем через бойлер, якобы дает повышенную экономию, но в теплообменнике такой обратный теплообменник в теплообменник в теплообменнике, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по сути не отражает ничего конкретного. К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное.

Также можно встретить утверждение, что гидротратор позволяет стабилизировать балансировку гидросистемы, что на практике оказывается прямо противоположным. Если при отсутствии гидравлики реакция системы на замену воздуховода в какой-либо части неизбежна, то при наличии сепаратора она также совершенно непредсказуема.

Реальный объем

Тем не менее, теплогидравлический сепаратор не бесполезен. Это гидравлическое устройство и принцип его действия достаточно подробно описаны в специальной литературе.У гидроэлектрона есть вполне определенная, хотя и довольно узкая сфера применения.

Самым главным преимуществом ареометра является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто бывает, что контуры, присоединенные к общему коллекторному узлу, снабжены насосами, производительность которых отличается в 2 и более раза.

Самый мощный насос при этом создает настолько высокий перепад давления, что забор устройств циркуляции остатка теплоносителя невозможен.Несколько десятков лет назад эта проблема была решена с помощью так называемого долбления — искусственного занижения воздуховода в потребительских цепях способом в трубе из металлических пластин с разным диаметром отверстий.

Гидроэлектрон шунтирует подающую и обратную магистрали, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай — это избыточное давление котла по отношению к потреблению в распределительных контурах. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе.Например, бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются только время от времени, могут быть привязаны к общей гидравлике.

Установка гидроустановок в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом избыток нагретого теплоносителя поступает обратно в котел. При включении дополнительного потребителя разница в затратах уменьшается и излишки отправляются не в теплообменник, а по разомкнутому контуру.

Также гидроэлектрон может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.

Дополнительным влиянием на работу гидроразрыва можно назвать защиту котла от температурного удара, но для этого потребление в генераторной части должно превышать потребление в сети потребителей не менее чем на 20%. Последнее достигается установкой насосов соответствующей производительности.

Схема подключения и установки

Гидравлическая стрела имеет схему подключения, простую, как собственное устройство. Большинство правил касается не столько подключения, сколько расчета пропускной способности и расположения выводов. Однако знание полной информации позволит правильно провести монтаж, а также убедиться, что выбранная гидросистема подходит для ее установки в конкретную систему отопления.

Первое, что нужно четко усвоить — гидроэлектрон будет работать только в системах отопления с принудительной циркуляцией.При этом насосов в системе должно быть не менее двух: один в контуре генерирующей части и не менее одного в потребителе. В конечном итоге гидросепаратор будет играть роль шунта с нулевым сопротивлением и, соответственно, вредит всей системе.

Пример схемы гидравлического подключения: 1 — отопительный котел; 2 — группа безопасности котла; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — гидравлический сепаратор; 6 — автоматический дефлектор; 7 — запорная арматура; 8 — сливовой кран; 9 — контур №1 бойлера косвенного нагрева; 10 — контур № 2 радиаторов отопления; 11 — кран трехходовой с электроприводом; 12 — Тираж No.3 Теплый пол

Следующим аспектом является размер гидросистемы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчетного воздуховода на магистрали. За максимальный расход теплоносителя можно принять как в генерирующей, так и в потребительской части системы отопления по данным гидравлического расчета.

Зависимость диаметра канала сепаратора от воздуховода описывается отношением расхода к расходу теплоносителя через колбу.Последний параметр фиксированный и в зависимости от мощности котельной установки может варьироваться от 0,1 до 0,25 м / с. Приват, полученный при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных патрубков должен составлять 1/3 диаметра колбы. В то же время вводные сопла располагаются сверху и снизу колб, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь, выходные сопла расположены так, что их оси смещены относительно осей входов на два собственных диаметра.Общая высота гидрокорпуса определяется законами.

Гидроэлектрон подключается к прямым и обратным магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидросистемы не должно быть намека на сужение условного прохода. Это правило вынуждено применять при обвязке котла и при подключении коллекторной трубы с очень значительным условным проходом, что несколько усложняет вопрос оптимизации компоновки котельного оборудования и увеличивает материал обвязки.

О сепарационных коллекторах

Наконец, вкратце затронули темы многодневных гидравлических систем, также известных как Sepricli. По сути, это коллекторная группа, в которой делитель подачи и возврата объединен сепаратором. Такой вид устройства крайне полезен при согласовании работы нескольких отопительных контуров с разным расходом и температурой теплоносителя.

Вертикальная установка коллектора позволяет обеспечить перепад температур в выходных патрубках за счет смешивания порций теплоносителя.Это дает возможность напрямую подключать, например, бойлер косвенного нагрева, радиаторную группу и контуры теплого пола без смесительной группы: разница температур между соседними выводами сепколла естественно будет поддерживаться в пределах 10-15 °. C, в зависимости от режима циркуляции. Однако необходимо помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен выше обратных отводов потребителей.


По итогу дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидросепаратора не требуется.

Гораздо более правильным решением будет выбрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока привязать трубо-байпасную тележку.

Если проект или монтажная организация настаивают на установке гидросистемы, это решение должно быть технологически обосновано. Опубликовано . Если у вас возникнут вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

Многие современные люди задаются вопросом, как устанавливается гидроэлектор с коллектором (производитель ниже). В то же время даже многие профессионалы со временем начинают понимать, что использование специализированных гидравлических сепараторов для подключения котлов является довольно эффективным средством, позволяющим значительно повысить эффективность установленной системы отопления.

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто подключаются напрямую к коллектору, и именно вместо такого варианта чаще всего используется такая гидролента с коллектором (схема изготовления ниже). От котлов с насосами эти устройства просто убрали, в результате чего их установили на каждый отдельный отопительный контур, но на самом деле этот вариант можно использовать не в каких ситуациях, т. К. Если на данный момент на котел еще действует гарантия Остается, в том случае, снять с него насосы невозможно, а если речь идет о чугунном котле, то при таком демонтаже его составных частей даже отдельные секции котла могут лопнуть, не поддерживая такая разница температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидроколяска (схема изготовления представлена ​​в статье). Это устройство предназначено для разделения гидравлики и, если точнее сказать, делит котел напрямую с остальной системой отопления. Так, например, гидролента с коллектором (на примере производителя) может включать в себя один насос в котле, а в системе установлено еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать некоторые высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный отрезок трубы, из которой сделан гидроэлектрон (гидроплиты). Расчет гидросистемы позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше всего использовать для его изготовления.

Какое у нее назначение

В первую очередь конструкторы стараются исходить из того, что стрелка предназначена для отделения гидравлики. В подавляющем большинстве случаев производители стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле этого недостаточно, чтобы полностью нагнать систему обогрева, если объекту требуется 1000 м 2, а именно такое оборудование рассчитано примерно на среднюю площадь обогрева.

В связи с этим необходима установка дополнительных насосов, а также при использовании комбинированных систем. Именно в такой ситуации вместо помощи будет просто мешать тот насос, который изначально используется в котле, и именно в таких случаях гидролента (назначение, расчет, изготовление — об этом далее в статье). Стоит отметить тот факт, что такое мощное оборудование в большинстве случаев изначально идет с заводской гидросистемой в комплекте или хотя бы есть довольно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в основном такая же история, но в этом случае вам уже придется делать это самому.

Где установлен

Гидроэлектрон устанавливается на напольных котлах без встроенного насоса, чтобы обеспечить эффективную защиту котла от большой разницы температур при первом запуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы могут защитить от образующегося конденсата, а чугунные устройства — от возможности выхода из строя отдельных секций.

Для устранения подобных неприятных ситуаций используется специализированный гидроэлектрон. Чертеж и схема котельной в этом случае играет важную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать соответствующее оборудование. Единственное, на что стоит обратить внимание, это использование дополнительного насоса для различных напольных котлов.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее разумные деньги, и в этом случае все начинается с котла.Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, которая будет крепиться к стене. В то же время необходимо правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальное изготовление нагревательного коллектора гидравлического. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что делать с устройством в котле?

Вполне естественно, что многие в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы не испортить установленную гидравлику системы, но ведь конструкция некоторых устройств сделана таким образом, что такая процедура маловероятна. преуспеть.Именно в таких ситуациях котел гидросистемы и коллектор становится идеальным решением.

Как в данной ситуации проводится монтаж

Изначально схема нарисована для примера, рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться контур отопления, два запасных контура для теплового насоса или отдельного электрокотла, а также контур гидравлический, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать схему коллектора — достаточно иметь хоть какое-то представление о том, как устроена такая система.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрела. Как рассчитать мощность, нужно исходить непосредственно из особенностей вашей комнаты и используемых устройств.

Если мощность приобретенного вами устройства вам не нужна, то в этом случае можно обрезать резьбу по диаметру, но при этом сделать более длинную стрелку. В некоторых ситуациях общую емкость закупаемого оборудования целесообразно снизить по мощности до двух раз, так как, например, устройства на 80 кВт нужны не в каждом доме, и в таких случаях вполне оптимальным будет оставить оборудование. мощностью 40 кВт.

Как его найти

Кто-то из тех, кто занимается производством гидравлики своими руками, предпочитает устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что это также хороший вариант для установки этого устройства на коллекторе, что в конечном итоге позволяет добиться законченного и гармоничного дизайна, который в будущем будет удобен в эксплуатации, проверке и обслуживании.

Котел можно смонтировать примерно на три метра к месту установки стрелы, а питающие и питающие магистрали котла — поперёк пола, при наличии жмыха в остальном нет принципиальных отличий в том, где находится ваш Стрелка будет смонтирована, а главное в этом случае будет установка оборудования подходящей мощности и обязательно в вертикальном состоянии. Если производится гидроаккумулятор для системы выше), в которой котел установлен без предохранительного клапана, в этом случае рекомендуется приварить к верхней части устройства дюймовую резьбу для крепления специальной группы защиты.

Внизу также рекомендуется приветствовать небольшую резьбу для обеспечения нормального дренажа и заполнения стрелки. Обязательное практическое условие. Это блокировка к системе «котел, гидроэлемент, коллектор» специализированных муфт для крепления термометров. В процессе дальнейшей эксплуатации он сможет облегчить вам жизнь, так как позволит при любой сложности следить за состоянием системы отопления.

Как это сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в этом случае нет ничего сложного, чтобы сварить себе полноценную гидросистему.Однако необходимо правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время найти чертеж гидросистемы нет ничего сложного, но при этом нужно правильно понимать, что все такие чертежи разные, и определенного шаблона нет. Гидростральное строение видит каждый специалист, но есть определенные правила, которые соблюдаются абсолютно все.

Сама по себе стрелка представляет собой специфическую металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и подачи и питания. Также в систему встроены насадки потребителей.

Опционально можно использовать форсунки, предназначенные для автоматического сброса воздуха в верхней части установленной стрелки. В нижней части установлен кран для крана, обеспечивающий отвод различного шлама и грязи. Помимо прочего, в каком-то месте также можно поставить трубу для подачи воды в систему.

Первое правило

Самым важным правилом, которое всегда следует соблюдать, является так называемое «правило трех диаметров», то есть диаметр установленного гидравлического метода должен быть в три раза больше, чем параметр в форсунках. Если вы хотите, чтобы гидротратор полностью выполнял свои основные функции, а именно:

  • отделение от иловой системы;
  • взгляд;
  • выровнять гидравлический перепад;
  • подают горячую воду в котел, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и изготавливать гидростанции своими силами из полипропилена, но на самом деле это абсолютно неправильное решение, принятое в основном людьми, мало разбирающимися в особенностях такой техники.

Именно по этой причине только полноценные металлические трубы позволяют полностью реализовать потенциал такой техники и действительно эффективно проявят себя на протяжении всего срока эксплуатации такой системы.

Гидроагрегаты для отопления — Назначение, принцип работы и расчет

2 (40%) Голосов: 1

Для того, чтобы система отопления работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех ее узлов и всех элементов. хорошо справлялись со своими функциями.Это довольно сложная задача, особенно если речь идет о разветвленном механизме с большим количеством контуров.

Очень часто такие контуры имеют индивидуальные схемы термостатирования, их температурный градиент, различаются пропускной способностью, а также требуемым уровнем теплоносителя. Для того, чтобы все узлы объединить в единое целое. Поможет решить эту задачу по отоплению. О том, что такое гидравлический сепаратор и как он работает, мы расскажем в этой статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары Вы можете уже.Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Гидравлическая стрела Meibes MNK 32

Назначение гидротехнических сооружений

Если в своем доме вы планируете установить простую систему отопления закрытого типа, в которой не более двух циркуляционных насосов, то в гидросепараторе нет необходимости.

Когда контуров и насосов три, а один из них необходим для работы с бойлером косвенного нагрева, то здесь к установке гидроаттелей можно не прибегать.Установка гидросистемы желательна в больших домах, где есть два и более контура отопления. Гидроэлектрон нужен для того, чтобы уравновесить уровень давления во всей котельной системе при изменении показателей в основном контуре. Такой агрегат отвечает за настройку трехконструктивного варианта системы, в которую входит и водонагреватель, и радиатор отопления, и теплый пол.

При соблюдении всех правил гидродинамики будет обеспечена стабильная работа в штатном режиме.

Кроме того, гидроэлектрон выполняет роль своеобразного отстойника, в котором возникают различные отложения теплоносителя: накипь, коррозия. Это достигается только при полном соблюдении всех гидромеханических норм.

Эта функция гидравлики, сделанная из нержавеющей стали и других материалов, способствует увеличению продолжительности работы многих элементов в системе отопления. Кроме того, устройство забирает воздух, образующийся в теплоносителе, за счет чего сокращается процесс окисления в механических частях.

Традиционный вариант гидравлического сепаратора предусматривает только один контур. В случае отключения нескольких ответвлений потребление тепла в системе снижается. Именно поэтому температура теплоносителя после прохождения по пути не сильно снижается. Гидроэлектрон позволяет поддерживать стабильный уровень потребления тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Для того, чтобы ответить на вопрос: для чего нужна гидросистема, следует разобраться, как работает система отопления.Самый простой вариант системы с принудительной циркуляцией упрощенный в составе:

  • котел (к), здесь подогревается теплоноситель;
  • Циркуляционный насос
  • (N1), за счет функционирования которого теплоноситель движется по подающим трубам (красные линии) и реверсивным (синие линии). Насос монтируется на трубу или входит в конструкцию котла — особенно это характерно для настенных моделей;
  • радиаторы отопления (RO), благодаря которым происходит теплообмен — тепловая энергия Теплоноситель передается в помещение.

Следуя правильному выбору Циркуляционный насос с точки зрения производительности и выполнен в виде простой одноконтурной системы, достаточно одного экземпляра, и дополнительные устройства устанавливать не нужно.

Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому устройству эффективность системы увеличивается.

Для домов небольших размеров такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к использованию нескольких отопительных контуров.Сложная схема.

Hydrostral система с несколькими отопительными контурами

Как видно на рисунке, благодаря насосу циркуляция теплоносителя через коллектор КЛ, откуда он разбирает несколько разных контуров. Это может быть:

  1. Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (ПО).
  2. Водные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже. Значит, здесь придется использовать термостатические устройства, специально предназначенные для этого.Чаще всего сенсорная длина контуров теплых полов в несколько раз превышает обычную разводку радиаторов.
  3. Система залога дома горячей водой с установкой (БКН). Здесь к циркуляции теплоносителя предъявляются совершенно особые требования, так как обычно изменение расхода теплоносителя, протекающего через котел, регулируется и температурой нагрева горячей воды.

Теперь возникает вопрос: сможет ли один насос справиться с такой большой нагрузкой и расходом теплоносителя? Навряд ли.Несомненно, на рынке можно найти высокопроизводительные и мощные модели, которые характеризуются хорошими показателями формируемого давления, но стоит учесть возможности самого котла, которые нельзя назвать неограниченными. Его форсунки и форсунки рассчитаны на определенную производительность и определенное возникающее давление. Если вы превысите указанные параметры, можно просто прийти к тому, что ваш отопительный прибор выйдет из строя.

Да, и если помпа все время будет работать на зерно своих возможностей, обеспечивая теплоносителем все контуры разветвленной системы, то долго это не протянет. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Для решения этой задачи необходимо разбить всю гидросистему Не только по контурам конечного расхода, через коллектор, но и выделить отдельный котловой контур.

Как установить гидравлический

Именно для этого и предназначен гидроход, который устанавливается между котлом и коллектором.

Монтаж гидроустановок в системе отопления позволяет избавиться от завалов температурного давления.

Что такое гидравлический сепаратор и его устройство

Hydrodeller представляет собой полый вертикальный сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками на концах.

Размеры сепаратора обусловлены мощностью котла, зависят от количества и объема контуров.

Корпус из тяжелого металла устанавливается на опорных стойках, чтобы не создавать линейное напряжение на трубопроводе. Компактные устройства крепят к стене, размещайте их на кронштейнах.

Трубка емкостного гидравлического сепаратора и трубопровод отопления соединяются фланцами или резьбой.

Автоматический клапан пневмодорожки размещен в верхней части корпуса. Осадок избавляется от клапана либо с помощью специального клапана, который встраивается снизу.

Материал, из которого изготовлен гидроэлектрон, — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обработан антикоррозийным составом, покрыт теплоизоляцией.

Устройство гидроаттели

Принцип действия

Теперь, когда мы знаем, зачем нужен обогрев, и разобрались с его конструкцией, можно переходить к особенностям его функционирования.

В процессе его работы выделяются три основных режима.

Схема гидросепаратора

Первый режим.

Система практически находится в равновесии. Расход «малого» контура котла практически не отличается от общей стоимости затрат всех контуров, подключенных к коллектору или непосредственно к гидросистеме.

Охлаждающая жидкость не задерживается в гидравлической силе, а проходит через нее горизонтально, практически не создавая вертикального движения.Температура теплоносителя на подающих патрубках (Т1 и Т2) одинакова. Естественно такая же ситуация и на форсунках, подключенных к «обратке» (Т3 и Т4). В этом режиме гидроэлектрон фактически никак не влияет на работу системы.

Но такое положение равновесия — чрезвычайно редкое событие, которое можно наблюдать только эпизодически, поскольку начальные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже есть модели коллекторов со встроенными гидроотделителями.Вы можете выбрать варианты для 2, 3, 4 или 5 контуров.

Второй режим.

В настоящее время так сложилось, что общее потребление в контурах отопления превышает расход в контуре котла.

С такой ситуацией приходится довольно часто сталкиваться, когда все контуры, присоединенные к коллектору, в этот момент требуют максимального расхода теплоносителя. По словам Оллиарда — мгновенная потребность в теплоносителе превышала то, что могло быть выдано котловому контуру.Система не останавливается и не разбалансирована. Как раз в гидроусилителе поток коллектора к подающей трубе формируется сам собой. При этом горячий теплоноситель, циркулирующий по «малому» контуру, будет осуществляться в верхней части гидросепаратора. Температурный баланс: Т1> Т2, Т3 = Т4.

Коллектор с гидравлическим контуром на 3 петли позволяет безопасно и правильно подключать радиаторы, бойлер и теплые полы. Он самый популярный в своем сегменте.Наличие 4-х контуров позволяет дополнительно подключить калорифер в вентиляцию. Для подключения еще и резервного котла потребуется 5 контуров.
Режим 3.

Этот режим работы гидросепаратора, по сути, основной — в грамотно спланированной и правильно смонтированной системе отопления он станет преобладающим.

Расход теплоносителя в «малом» контуре превышает такой же суммарный показатель на коллекторе, или иными словами «спрос» на необходимый объем оказался ниже «предложения». Причин для этого может быть много: — терморегулирующая аппаратура на контурах уменьшилась или даже временно перестала поступать теплоноситель от питающего коллектора к теплообменным устройствам.

Температура в бойлере косвенного нагрева достигла максимума, а забора горячей воды давно не было — циркуляция через бойлер прекратилась. Отключены на время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет необходимости выносить временно неиспользуемые помещения и по другим причинам).Система отопления запитана ступенчато, с постепенным включением индивидуальных контуров.

Ни одна из перечисленных причин не повлияет отрицательно на общую работоспособность системы отопления. Избыточный объем вертикального нисходящего потока теплоносителя попросту уйдет на «реверс» небольшого контура. Фактически котел будет обеспечивать несколько лишний объем, и каждый из контуров, подключенных к коллектору или непосредственно к гидросистеме, займет ровно столько, сколько требуется на данный момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3> Т4.

При установке гидрораспределителей в индивидуальных системах отопления чаще всего используют пластиковые модели, которые дешевле, и их устанавливают с использованием арматуры.

По сути, гидравлическое использование имеет один-единственный принцип действия, он представлен под номером три. Добиться идеального режима (представленного на первой схеме) невозможно, так как гидравлическое сопротивление ответвлений потребителей постоянно меняется из-за работы термостатов, и насосы так точно подобрать не смогут.По второй схеме действовать недопустимо, так как в этом случае большая часть теплоносителя будет уходить по кругу от потребителей.

В результате вы получите ПОНИЖЕННУЮ ТЕМПЕРАТУРУ в системе отопления, т.к. со стороны котла в гидросистеме она будет смешивать небольшое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора Максимальный режим, что негативно сказывается на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды нужной температуры.И уже за его опускание в контурах отвечают трехходовые клапаны. Основная функция гидросистемы в системе отопления — создание зоны с нулевым давлением, откуда возможность осуществлять подбор теплоносителя любому количеству потребителей.

Расчет гидролитрелки

Многие пользователи спрашивают: как рассчитать гидравлический обогрев? Так как устройства, которые есть в продаже, рассчитаны на определенную мощность системы обогрева.

Многие хотят самостоятельно изготовить прибор и тогда очень важно производить правильные и точные расчеты.

Представьте себе расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой энергии, теплоемкости теплоносителя и разности температур в подающих трубопроводах и «возвратах».

Формула для расчета расхода теплоносителя Q = W / (C × Δt)

Q — расход, л / ч;
Вт — Мощность системы отопления, кВт
С — теплоемкость теплоносителя (для воды — 4. 19 кДж / кг × ° C или 1,164 Вт × ч / кг × ° C или 1,16 кВт / м³ × ° C)
ΔT — разница температур на входе и «обратке», ° C.

При этом расход при движении по трубе жидкости равен: Q = S × V
S — площадь поперечного сечения трубы, м²;
В — расход, м / с.

S = Q / V = ​​W / (при × Δt × v)

Опытным путем доказано, что для оптимального перемешивания в гидросепараторе, качественного отделения воздуха и попадающего в шлам ила скорость в нем должна быть не выше 0.1 — 0,2 м / с.

Так как единица измерения выбрана час, то умножаем на 3600 секунд. Получается 360 — 720 м / ч.

Можно взять среднее значение — 540 м / ч.

Если расчет производится на воду, можно сразу ввести несколько исходных значений для упрощения формулы:
S = W / (1,16 × ΔT × 540) = w / (626 × Δt).

Определив сечение, по формуле Квадрат Круг легко определить искомый диаметр:
D = √ (4 × s / π) = 2 × √ (s / π).

Подставляем значения:
D = 2 × √ (w / (626 × Δt × π)) = 2 × √ (w / (1966 × Δt)) = 2 × 0,02255 × √ (w / Δt) = 0,0451 × √ (Вт / Δt).

Так как значение будет получено в метрах, что не совсем удобно, можно сразу перевести его в миллиметры, умножив на 1000.

В итоге формула примет такой вид:
D = 45,1 √ (Вт / ΔT) — для расхода в гидросистеме 0,15 м / с.

Определив диаметр гидросистемы, легко рассчитать и диаметры входных и выходных патрубков.

Таким образом, отопительная гидросистема решает важные задачи. При необходимости его необходимо смонтировать.

Обратный клапан

— как они работают

Рисунок 1: Обратный клапан

Обратный клапан — это устройство, которое позволяет текучей среде течь только в одном направлении. У них есть два порта, один для входа для носителя, а другой для выхода для носителя. Поскольку они пропускают поток среды только в одном направлении, их обычно называют «односторонними клапанами» или «обратными клапанами». Основная цель обратного клапана — предотвратить обратный поток в системе.На рисунке 1 показан пример обратного клапана.

Обратный клапан работает с перепадом давления. Для открытия клапана требуется более высокое давление на входе клапана, чем на стороне выхода. Когда давление на стороне выхода выше (или давление на стороне входа недостаточно высокое), клапан закрывается. В зависимости от типа клапана механизм закрытия различается. В отличие от других клапанов, для правильной работы им не нужна ручка, рычаг, привод или человек.

Они обычно устанавливаются в приложениях, в которых обратный поток может вызвать проблемы.Однако, поскольку это обратные клапаны, они являются дешевым, эффективным и простым решением потенциальной проблемы. Обратный поток может вызвать проблему, если обратный поток загрязнен и, следовательно, загрязняет носитель выше по потоку. Например, канализационная линия будет иметь обратный клапан, чтобы отходы могли уходить, но не возвращаться в систему. Они также используются, если обратный поток вызовет повреждение оборудования выше по потоку, что может позволить среде течь только в одном направлении. Например, фильтр обратного осмоса может пропускать воду только в одном направлении, поэтому для предотвращения этого на выходе устанавливается односторонний клапан.Существуют различные размеры, конструкции и материалы, обеспечивающие наличие обратного клапана для любого применения.

Содержание

Как работает обратный клапан?

Давление открытия

Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), чтобы открыть клапан и пропустить поток через него. Это минимальное давление на входе, при котором происходит открытие клапана, называется «давлением открытия» обратного клапана. Конкретное давление открытия изменяется в зависимости от конструкции и размера клапана, поэтому убедитесь, что ваша система может создавать это давление открытия и подходит для применения.

Закрытие

Если давление на входе падает ниже давления открытия или возникает противодавление (поток пытается перейти от выхода к входу), то клапан закроется. В зависимости от конструкции обратного клапана механизм закрытия может меняться. Короче говоря, противодавление толкает заслонку, шар, диафрагму или диск к отверстию и закрывает его. В зависимости от конструкции, процессу закрытия может способствовать пружина или сила тяжести.

Ориентация при установке

Поскольку односторонний клапан работает только в одном направлении, очень важно знать правильную ориентацию при установке.Часто на корпусе клапана есть стрелка, указывающая направление потока. В противном случае вам нужно будет осмотреть клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. В обратном направлении поток не сможет проходить через систему, и повышение давления может вызвать повреждение.

Типы обратных клапанов

В зависимости от конструкции обратного клапана они будут работать немного по-разному. Наиболее распространенным обратным клапаном является линейный обратный клапан с подпружиненной пружиной, однако ниже мы обсудим несколько типов.

Подпружиненный рядный

Прямые подпружиненные обратные клапаны широко распространены, просты для понимания и имеют простую конструкцию. На рис. 1 показан пример подпружиненного обратного клапана, а на рис. 2 показаны основные компоненты со стрелками, показывающими направление потока. Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление срабатывания и усилие пружины. После преодоления он толкает диск, открывая отверстие и позволяя потоку проходить через клапан.Когда входное давление перестает быть достаточно высоким или возникает противодавление, противодавление и пружина прижимают диск к отверстию и закрывают клапан. Пружина вместе с коротким ходом диска обеспечивает быстрое время реакции при закрытии. Такая конструкция клапана также предотвращает скачки давления в линии и, следовательно, также предотвращает возникновение гидравлического удара. Обычные типы подпружиненных обратных клапанов в линию также называют «обратными клапанами сопла» или «бесшумными обратными клапанами». ’Их можно устанавливать в вертикальной или горизонтальной ориентации. Однако, поскольку они встроены в систему, их необходимо полностью снять с линии для проверки и / или проведения технического обслуживания.

Рисунок 2: Подпружиненные рабочие компоненты линейного обратного клапана: корпус клапана (A), диск (B), пружина (C) и направляющая (D).

Пружина Y

Подпружиненные обратные клапаны типа Y работают аналогично линейным подпружиненным обратным клапанам. Разница в том, что пружина и подвижный диск расположены под углом.Это создает форму «y», отсюда и название клапана. Он работает так же, как линейный клапан, но поскольку подвижные компоненты расположены под углом, его можно проверять и обслуживать, пока он все еще подключен к системе. Однако они больше по размеру и занимают больше места в системе.

Клапан обратный Y-образный

Мяч

В шаровом обратном клапане используется свободно плавающий или подпружиненный шар, который опирается на седло уплотнения для закрытия отверстия. Седло уплотнения обычно имеет коническую форму, чтобы направить шар в седло и создать надежное уплотнение, тем самым останавливая обратный поток.Когда давление жидкости на впускной стороне превышает давление открытия, шар смещается со своего седла и позволяет течь. Когда давление на входе не превышает давление открытия или возникает противодавление, шар закрывается за счет противодавления или через пружину, эффективно закрывая отверстие.

Рисунок 4: Подпружиненный шаровой обратный клапан в открытом положении, позволяющем поток (A), и в закрытом положении, предотвращающем обратный поток (B)

Диафрагма

Мембранные обратные клапаны состоят из резиновой диафрагмы, которая открывается при увеличении давления на входе.Обычно эти типы клапанов имеют свободно плавающую самоцентрирующуюся диафрагму, что делает их нормально открытыми (НО). Это означает, что нет «давления открытия», однако они могут быть нормально закрытыми (NC), и тогда требуется давление на входе, чтобы преодолеть эластичность диафрагм. На рисунке 5 слева показан нормально открытый обратный клапан с диафрагмой, так как давление на входе «минимальное», а среда все еще проходит. По мере увеличения давления на входе диафрагма будет больше сгибаться, обеспечивая прохождение потока, как показано на рисунке 5 в центре.Если возникает противодавление (или это нормально закрытый обратный клапан с диафрагмой), диафрагма прижимается к отверстию и закрывает его, чтобы предотвратить обратный поток, как показано на рисунке 5 справа. Благодаря нормально открытой природе мембранные обратные клапаны идеально подходят для работы в условиях низкого давления или вакуума.

Рис. 5: Мембранный обратный клапан, нормально открытый (слева), открытый при давлении на входе (в центре) и закрытый из-за давления обратного потока (справа).

Подъемник

Подъемный обратный клапан состоит из направляющего диска, который поднимается (поднимается) над седлом клапана, чтобы позволить потоку среды.Требуется давление срабатывания для преодоления силы тяжести и / или пружины, а направляющая удерживает диск на вертикальной линии, так что диск может быть повторно установлен с правильным выравниванием и уплотнением. Чаще всего для подъемных обратных клапанов требуется, чтобы среда поворачивалась на 90 градусов, как показано на рисунке 6, но есть подъемные обратные клапаны, расположенные на одной линии или под углом. Когда давление на входе падает ниже давления открытия или возникает противодавление, клапан закрывается под действием силы тяжести, пружины и / или за счет использования противодавления.Если нет пружины, способствующей закрытию, ориентация установки с учетом силы тяжести важна для обеспечения того, чтобы диск закрывался под действием силы тяжести.

Рисунок 6: Поднимите обратный клапан слева в открытом положении, справа в закрытом положении.

Качели

Обратные клапаны с поворотным механизмом также обычно называют обратными клапанами с «наклонным диском». Они состоят из диска, который установлен на шарнире (или цапфе), который открывается под давлением на входе. Когда давление на входе падает или возникает обратный поток, диск закрывается.Если нет пружины, способствующей закрытию, ориентация установки с учетом силы тяжести важна для обеспечения того, чтобы диск закрывался под действием силы тяжести. На рисунке 7 показан пример поворотного обратного клапана.

Рисунок 7: Поворотный обратный клапан. Крышка на болтах (A), шарнир или цапфа (B), корпус клапана (C), диск (D), уплотнение (E)

Стоп

Запорный обратный клапан обычно представляет собой подпружиненный Y-образный обратный клапан или подъемный обратный клапан, но он имеет функцию ручного управления. Это позволяет им функционировать как обычный обратный клапан и предотвращать обратный поток, однако есть внешний механизм, который можно использовать для его обхода и поддержания клапана в открытом или закрытом состоянии.Таким образом, этот клапан может работать как два клапана в одном. Они обычно используются в электростанциях, циркуляционных котлах, парогенераторах, системах охлаждения турбин, системах безопасности.

Рис. 8: Terugslagklep: Рис. 1 toont de klep gesloten door de veer, на рис. 2 overwint de druk de veerkracht waardoor de klep opengaat, на рис. 3 wordt de klep geopend door de actator, zodat de klep open blijft. De onderdelen van een afsluiter omvatten: Aandrijving (A), bedieningsas en schroefdraad (B), veer (C), en schijf (D).

Бабочка или вафля

Дисковые обратные клапаны и межфланцевые обратные клапаны могут использоваться как взаимозаменяемые. Они состоят из диска в форме бабочки или вафли, который установлен на шарнире и пружины. Когда давление на входе превышает давление открытия, обе стороны открываются, как показано на Рисунке 9. Когда давление на входе уменьшается или возникает обратный поток, пружина на шарнире (или противодавление) закрывает диск, эффективно герметизируя его. Этот тип клапана обеспечивает прямой поток среды с минимальными препятствиями.

Рисунок 9: Обратный клапан-бабочка или вафля

Клапан утконоса

Рисунок 10: Обратный клапан утконоса

Клапаны

Duckbill позволяют потоку проходить через мягкую трубку, конец которой имеет естественную сплющенную форму, как показано на рисунке 10. Эта уплощенная форма напоминает утиный клюв, отсюда и название типа обратного клапана. Поток открывает сплюснутый конец утконоса, позволяя жидкости проходить, как показано на Рисунке 11 слева. Когда давление сбрасывается со стороны входа, конец утконоса возвращается в свое сплющенное состояние, тем самым перекрывая поток, как показано на Рисунке 11 справа.

Рисунок 11: Обратный клапан утконоса со стрелками направления потока

Нижний клапан

Рисунок 12: Приемный клапан

Обратный клапан — это просто обратный клапан в сочетании с сетчатым фильтром на впускной стороне, который устанавливается в конце секции трубопровода / шланга, поскольку на их входе нет точки соединения. Обычные типы обратных клапанов, включенных в нижний клапан, представляют собой линейный обратный клапан с пружиной или проходной шаровой обратный клапан, поэтому они позволяют потоку течь только в одном направлении и закрываются с помощью пружины.У них есть сетчатый фильтр на входной стороне, чтобы предотвратить попадание мусора в обратный клапан, который может засорить или повредить что-либо ниже по потоку. Обычно они устанавливаются на конце всасывающей линии насоса водяной скважины, топливного бака или любого другого объекта, где всасывающая линия расположена под насосом. Следовательно, их можно использовать для поддержания заправки насосов, предотвращения обратного сифона жидкости и предотвращения попадания мусора в линию. На рисунке 12 показан пример обратного клапана.

Материалы

Латунь

Обратные клапаны из латуни обладают превосходными свойствами для применений, в которых используется воздух, вода, масло или топливо.Однако он не устойчив к морской, очищенной или хлорированной воде. Они менее устойчивы к нагреванию и коррозии по сравнению с нержавеющей сталью и обычно используются для небольших применений с низким давлением.

Нержавеющая сталь

Обратные клапаны из нержавеющей стали обладают превосходной коррозионной стойкостью, термостойкостью, низкотемпературной стойкостью и превосходными механическими свойствами. Для применений, не требующих высокой прочности или устойчивости, нержавеющая сталь обычно не является экономически эффективным решением по сравнению с обратными клапанами из ПВХ или латуни.

ПВХ (поливинилхлорид)

Обратные клапаны

из ПВХ часто используются в системах орошения и управления водными ресурсами. Они устойчивы к коррозии в большинстве агрессивных сред, таких как морская вода, кислоты, щелочи, хлоридные растворы и органические растворители. Однако они не устойчивы к ароматическим и хлорированным углеводородам и обычно имеют максимальную температуру около 60 ° C.

Полипропилен (ПП)

Обратные клапаны из полипропилена используются для воды, агрессивных сред и жидких пищевых продуктов.Они устойчивы к большинству агрессивных сред, таких как неорганические кислоты, основания и водные растворы, которые быстро разъедают металлы. Однако они не устойчивы к концентрированным кислотам и окислителям и обычно имеют максимальную температуру около 80 ° C.

Критерии отбора

При выборе обратных клапанов

необходимо учитывать следующие критерии:

  1. Совместимость материалов со средой
  2. Размер линии для точек подключения
  3. Требуемое максимальное давление и давление открытия
  4. Ориентация установки горизонтальная или вертикальная
  5. Размеры конверта
  6. Доступность, необходимая для осмотра и ремонта
  7. Температура (внешняя и среда)

Приложения

Из-за того, как работают обратные клапаны, они обычно используются по одной из четырех различных причин в различных приложениях:

  • Для защиты оборудования, расположенного ниже по потоку, от повреждений, вызванных обратным потоком
  • Для предотвращения загрязнения из-за обратного потока
  • Для предотвращения сифонирования
  • Для сохранения вакуумного уплотнения

Благодаря своему назначению они используются почти во всех отраслях промышленности. Они используются в обычных бытовых приборах, таких как посудомоечные и стиральные машины, а также в канализационных сетях. В промышленных целях они используются в котлах, печах, газовых системах, насосных установках или вакуумных системах. Они также часто используются на линиях подачи воды и CO2 в качестве обратных клапанов аквариума. Двумя наиболее распространенными обратными клапанами являются вода и воздух, поэтому они более подробно рассматриваются ниже.

Обратные клапаны для воды

Обратные клапаны используются во многих системах водоснабжения, таких как питьевая вода и сточные воды, и их просто называют односторонними водяными клапанами.В случае применения с питьевой водой они гарантируют, что никакая среда из окружающей среды (выпускная сторона клапана) не может попасть в систему с безопасной чистой питьевой водой и загрязнить ее. Что касается сточных вод, они гарантируют, что сточные воды не могут повторно попасть в систему и вызвать переполнение или дополнительное загрязнение. При перекачивании воды часто используется обратный клапан, чтобы предотвратить попадание мусора в линию и поддерживать внутреннее давление для заливки. Клапаны Duckbill также могут использоваться для сбросов на водопроводных линиях.Обратные клапаны водоотливного насоса гарантируют, что сливаемая вода не вернется обратно в отстойник под действием силы тяжести при выключении насоса.

Пневматический обратный клапан

Пневматический обратный клапан или воздушный обратный клапан пропускает поток воздуха внутрь и предотвращает его выход. Их часто просто называют односторонними воздушными клапанами. Чаще всего применяется для воздушного компрессора. Они позволяют компрессору поддерживать давление в одних частях, а в других — без давления. Они могут располагаться на поршневом компрессоре (на входе и выходе), воздушном ресивере, нагнетательном патрубке и т. Д.

Часто задаваемые вопросы

Что означает символ обратного клапана?

Символ обратного клапана можно увидеть на Рисунке 13. Он указывает ориентацию, позволяющую пропускать поток, с вертикальной линией, показывающей, что обратный поток не допускается.

Рисунок 13: Символ обратного клапана

Для чего нужен обратный клапан?

Основное назначение обратного клапана в системе — предотвратить обратный поток, который может повредить оборудование или загрязнить среду на входе.

Каковы общие проблемы с обратным клапаном?

Общие проблемы с обратным клапаном: шум, гидравлический удар, вибрация, обратный поток, заедание, утечки и износ / повреждение компонентов.Чтобы предотвратить проблемы, очень важно, чтобы обратный клапан был правильно указан для применения и среды. Две наиболее распространенные проблемы из-за неправильной спецификации — это обратный поток и гидравлический удар. В обоих случаях следует использовать обратный клапан с быстрым закрытием. Обратный поток может возникнуть, если обратный клапан не закрывается достаточно быстро, и может возникнуть гидравлический удар, если возникают скачки давления, вызывающие ударные волны в среде.

Остановит ли обратный клапан гидроудар?

Обратный клапан может предотвратить гидравлический удар, если он быстродействующий.Это предотвращает скачки давления, которые создают ударные волны в среде. Эти ударные волны могут повредить оборудование, опоры труб и даже привести к разрыву трубопроводов из-за вибрации.

В какой ориентации должен быть установлен обратный клапан?

Обратные клапаны необходимо устанавливать в соответствии с их входом и выходом, что часто показано стрелкой на корпусе клапана. Поскольку они пропускают поток только в одном направлении, при установке в обратном направлении они не будут работать должным образом. Что касается горизонтального или вертикального положения, это зависит от типа конструкции клапана.Если у него есть пружина, любая ориентация допустима. Если пружина отсутствует, сила тяжести может повлиять на работу обратного клапана, поэтому знание внутренних компонентов гарантирует, что вы установите его правильно в горизонтальном или вертикальном положении.

Почему мой обратный клапан не работает?

Когда обратный клапан не работает, он допускает обратный поток. Этому могут быть три причины: заедание, протечка или медленное закрытие. Если в линии нет фильтра, грязь или мусор могут попасть между диском и корпусом, не закрывая его.Из-за износа или коррозии материала на материале диск или седло могут быть повреждены или порваны, что препятствует надлежащему уплотнению и допускает обратный поток. Если клапан закрывается слишком медленно, может возникнуть минимальный обратный поток, прежде чем будет обеспечено надлежащее уплотнение. Убедитесь, что сила тяжести помогает конструкции и / или ваша пружина достаточно быстра, чтобы быстро закрыть клапан.


Ежемесячный информационный бюллетень Тамесона

  • Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
  • Почему ежемесячный информационный бюллетень Tameson: Он прямолинейный, серьезный и полон актуальной информации об индустрии контроля жидкости один раз в месяц.
  • Что в нем: Объявления о новых продуктах, технические статьи, видео, специальные цены, отраслевая информация и многое другое, на что вам придется подписаться, чтобы увидеть!
Подписаться на рассылку новостей

Устранение неисправностей гидравлических насосов

Когда возникает проблема с гидравликой, насос обычно заменяется одним из первых компонентов, но на самом деле он должен быть последним.Почему? Потому что помпа — самая трудоемкая и самая дорогая деталь для замены. Его никогда не следует менять до проведения нескольких тестов. В первую очередь следует провести самые простые тесты и проверки.

Визуальные тесты

Электродвигатель работает? Звучит легко, но это не следует упускать из виду. Несколько лет назад я преподавал на заводе в Кентукки, когда однажды утром пришел студент и сказал, что накануне вечером у них возникла проблема с перегревом пресса.Он сказал, что поменяли насос фильтрации и охлаждения, чтобы только потом узнать, что мотор был выключен.

Вращается ли вал насоса? Часто бывает трудно сказать об этом из-за кожухов муфты и С-образных креплений. Я знаю одну установку, на которой давление на выпускном отверстии насоса колебалось. Они заменили насос и обнаружили, что изношенная шпонка на валу повредила шпоночную канавку на муфте.

Проверьте уровень масла. Это также должно быть очевидно, поскольку часто это единственное, что проверяется перед заменой насоса.Уровень масла должен быть на 3 дюйма выше всасывания насоса. В противном случае в резервуаре может образоваться вихрь, позволяющий воздуху попасть в насос.

Если уровень масла низкий, определите место утечки в системе. Утечки бывает сложно найти. Гидравлическая система прижимных валков на бумажной фабрике в Южной Каролине постоянно имела проблемы с низким уровнем масла, но утечку обнаружить не удалось. Гидравлический блок находился в подвале, а трубопровод поднимался по палубе к рулону наверху. Чтобы помочь найти утечку, в резервуар был добавлен краситель. Затем использовали ультрафиолетовый фонарик и защитные очки, чтобы определить местонахождение утечки, которая находилась на высоте 30 футов чуть ниже второго уровня.


Насос с трещиной на монтажном кронштейне
привело к перекосу вала и износу уплотнения.

Проверка звука

Как звучит помпа при нормальной работе? Пластинчатые насосы обычно тише поршневых и шестеренчатых. Если помпа издает пронзительный воющий звук, скорее всего, это кавитация.Если он издает стучащий звук, похожий на грохот шариков, то, вероятно, происходит аэрация.

Кавитация

Кавитация — это образование и схлопывание воздушных полостей в жидкости. Когда насос не может получить весь необходимый ему объем масла, возникает кавитация. Гидравлическое масло содержит приблизительно 9 процентов растворенного воздуха. Когда насос не получает достаточного объема масла на всасывающем патрубке, возникает высокое вакуумное давление.

Этот растворенный воздух вытягивается из масла на стороне всасывания, а затем схлопывается или взрывается на стороне нагнетания.Имплозии производят очень ровный и высокий звук. Когда пузырьки воздуха схлопываются, происходит повреждение внутри насоса.


Стрелка на шестеренчатом насосе
корпус указывает направление вращения.

Аэрация

Аэрация иногда называется псевдокавитацией, потому что воздух попадает во всасывающую полость насоса. Однако причины аэрации совершенно иные, чем причины кавитации. В то время как кавитация вытягивает воздух из масла, аэрация является результатом попадания наружного воздуха во всасывающую линию насоса.

Аэрация может быть вызвана рядом причин, в том числе утечкой воздуха во всасывающей линии. Это может быть неплотное соединение, трещина или неподходящее уплотнение. Один из методов поиска утечки — разбрызгать масло на штуцеры всасывающей линии. Жидкость на мгновение втягивается в линию всасывания, и звук стука внутри насоса прекращается на короткий период времени, как только будет обнаружен путь для воздушного потока.

В прошлом году мне позвонили для устранения неполадок с бумажной фабрики в Висконсине, где был заменен один из компенсирующих давление насосов, поскольку он не создавал и не поддерживал давление.Когда новый насос также не создавал давления, ручной клапан на выпускной линии был закрыт, чтобы изолировать насос от системы.

Давление все равно не нарастало. Поскольку на выпускной линии не было других клапанов, проблема должна была быть на линии всасывания. При ближайшем рассмотрении на всасывающем трубопроводе была обнаружена трещина.

Плохое уплотнение вала также может вызвать аэрацию, если в систему используется один или несколько насосов с постоянным рабочим объемом. Масло, которое проходит внутри насоса с постоянным рабочим объемом, возвращается к всасывающему патрубку.Если уплотнение вала изношено или повреждено, воздух может пройти через уплотнение во всасывающую полость насоса.

Это недавно произошло на рафинере, где гидравлический насос использовался для поддержания точного зазора между дисками. Через несколько минут после включения системы из резервуара начала выходить пена.

После замены помпы в монтажном кронштейне была обнаружена трещина. Это привело к нарушению центровки вала и износу уплотнения. Нецентрированная муфта также может вызвать преждевременный износ уплотнения вала.

Как упоминалось ранее, если уровень масла слишком низкий, масло может попасть во всасывающую линию и перетечь в насос. Поэтому всегда проверяйте уровень масла, когда все цилиндры втянуты.

Если установлен новый насос и давление не нарастает, вал может вращаться в неправильном направлении. Некоторые шестеренчатые насосы можно вращать в любом направлении, но у большинства на корпусе есть стрелка, указывающая направление вращения.

Вращение насоса всегда следует смотреть со стороны вала.Если насос вращается в неправильном направлении, соответствующее количество жидкости не заполнит всасывающий патрубок из-за внутренней конструкции насоса.


Настройка компенсатора ограничивает
максимальное давление на выходе
насоса переменной производительности.

Испытание насоса постоянного рабочего объема

Насос постоянного рабочего объема подает постоянный объем масла для заданной скорости вала. После насоса должен быть установлен предохранительный клапан для ограничения максимального давления в системе.

Следующим шагом после визуальной и звуковой проверки является определение того, есть ли у вас проблемы с объемом или давлением. Если давление не достигает желаемого уровня, изолируйте насос и предохранительный клапан от системы.

Это можно сделать, закрыв клапан, закупорив линию ниже по потоку или заблокировав предохранительный клапан. Если при этом нарастает давление, то за точкой изоляции находится компонент, который идет в обход. Если давление не повышается, насос или предохранительный клапан неисправны.

Если система работает на более низкой скорости, проблема с громкостью. Насосы со временем изнашиваются, в результате чего подается меньше масла. Хотя расходомер может быть установлен на выпускной линии насоса, это не всегда практично, поскольку подходящие фитинги и переходники могут отсутствовать.

Чтобы определить, сильно ли изношен насос и не работает ли насос в режиме байпаса, сначала проверьте ток, подаваемый на электродвигатель. Если возможно, этот тест следует провести на новом насосе, чтобы установить эталон.Мощность электродвигателя зависит от гидравлической мощности, необходимой для системы.

Это показано в следующей формуле: мощность электродвигателя в лошадиных силах (л.с.) = галлонов в минуту (GPM) x фунтов на квадратный дюйм (psi) x 0,00067. Например, если используется насос на 50 галлонов в минуту и ​​максимальное давление составляет 1500 фунтов на квадратный дюйм, потребуется двигатель мощностью 50 л.с. Если насос подает меньше масла, чем был новым, сила тока, необходимого для привода насоса, упадет.

Двигатель на 230 вольт и мощностью 50 л.с. имеет среднюю номинальную полную нагрузку 130 ампер.Если сила тока значительно ниже, насос, скорее всего, работает в режиме байпаса, и его следует заменить.

Также следует проверить температуру корпуса насоса и всасывающей линии. Сильное повышение температуры свидетельствует о сильном износе помпы.


Чтобы изолировать насос постоянного объема и предохранительный клапан от системы, закройте клапан или заглушите линию ниже по потоку (слева) . Если давление возрастает, компонент, расположенный ниже точки изоляции, проходит в обход (справа) .

Испытание насоса с регулируемым рабочим объемом

Наиболее распространенным типом насосов переменного рабочего объема является конструкция с компенсацией давления. Настройка компенсатора ограничивает максимальное давление на выпускном отверстии насоса. Насос должен быть изолирован, как описано для насоса постоянного рабочего объема.

Если давление не повышается, возможно, неисправен предохранительный клапан или компенсатор насоса. Перед проверкой любого из компонентов выполните необходимые процедуры блокировки и убедитесь, что давление на выпускном отверстии равно нулю фунтов на квадратный дюйм. Затем предохранительный клапан и компенсатор можно разобрать и проверить на предмет загрязнения, износа и поломки пружин.

Если в системе существует проблема с объемом, выполните следующие тесты:

  1. Проверьте температуру в линии резервуара предохранительного клапана с помощью термометра или инфракрасной камеры. Линия бака должна быть близка к температуре окружающей среды. Если линия горячая, предохранительный клапан либо частично открыт, либо установлен слишком низко.

  2. Установите расходомер в сливную линию корпуса и проверьте скорость потока.Большинство насосов с переменной производительностью пропускают 1-3 процента максимального объема насоса через дренажную линию корпуса. Если расход достигает 10 процентов, насос следует заменить. Постоянная установка расходомера в сливную линию корпуса — отличный инструмент для обеспечения надежности и поиска и устранения неисправностей.

  3. Проверить ток на приводном двигателе.

  4. Убедитесь, что давление компенсатора на 200 фунтов на квадратный дюйм выше максимального давления нагрузки.Если установлено слишком низкое значение, золотник компенсатора сместится и начнет уменьшать объем насоса, когда система требует максимального объема.

Выполнение этих рекомендуемых тестов должно помочь вам принять правильное решение относительно состояния ваших насосов или причин отказов насосов. Если вы меняете насос, есть причина для его замены. Не делайте этого только потому, что у вас есть запасной.

Проведите оценку надежности каждой из ваших гидравлических систем, чтобы при возникновении проблемы вы могли проконсультироваться с текущими показаниями давления и температуры.

Подробнее об устранении неисправностей гидравлики:

Семь самых распространенных ошибок гидравлического оборудования

Симптомы общих гидравлических проблем и их первопричины

Как узнать, правильно ли вы используете гидравлическое масло?

% PDF-1.3 % 119 0 объект > эндобдж xref 119 88 0000000016 00000 н. 0000002129 00000 н. 0000002295 00000 н. 0000002438 00000 п. 0000003223 00000 н. 0000003614 00000 н. 0000003698 00000 н. 0000003782 00000 н. 0000003879 00000 п. 0000003992 00000 н. 0000004062 00000 н. 0000004179 00000 п. 0000004250 00000 н. 0000004367 00000 н. 0000004439 00000 н. 0000004572 00000 н. 0000004643 00000 п. 0000004771 00000 п. 0000004842 00000 н. 0000004963 00000 н. 0000005034 00000 н. 0000005147 00000 н. 0000005218 00000 п. 0000005342 00000 п. 0000005413 00000 н. 0000005522 00000 н. 0000005593 00000 п. 0000005751 00000 п. 0000005806 00000 н. 0000005916 00000 н. 0000005987 00000 п. 0000006086 00000 н. 0000006180 00000 п. 0000006235 00000 н. 0000006337 00000 н. 0000006392 00000 п. 0000006539 00000 н. 0000006610 00000 н. 0000006681 00000 п. 0000006858 00000 н. 0000006929 00000 п. 0000007047 00000 н. 0000007101 00000 п. 0000007187 00000 н. 0000007273 00000 н. 0000007374 00000 н. 0000007445 00000 н. 0000007547 00000 н. 0000007618 00000 п. 0000007673 00000 н. 0000007774 00000 н. 0000007845 00000 н. 0000007916 00000 п. 0000008028 00000 н. 0000008099 00000 н. 0000008169 00000 п. 0000008225 00000 н. 0000008330 00000 н. 0000008440 00000 н. 0000008463 00000 п. 0000018469 00000 п. 0000018492 00000 п. 0000025919 00000 п. 0000025942 00000 п. 0000034100 00000 п. 0000034123 00000 п. 0000041384 00000 п. 0000041407 00000 п. 0000048513 00000 н. 0000048536 00000 н. 0000056591 00000 п. 0000056834 00000 п. 0000058070 00000 п. 0000058093 00000 п. 0000066679 00000 п. 0000066702 00000 п. 0000076306 00000 п. 0000076328 00000 п. 0000077415 00000 п. 0000077494 00000 п. 0000077516 00000 п. 0000078588 00000 п. 0000078643 00000 п. 0000078666 00000 п. 0000082314 00000 п. 0000082386 00000 п. 0000002494 00000 н. 0000003201 00000 н. трейлер ] >> startxref 0 %% EOF 120 0 объект > / Контуры 124 0 R >> эндобдж 121 0 объект ; $ D =% p7 $% k% \ rr) / U (= ~ a \ (~ P ۤ l: F:> \ nh |.AEl \ 2 {u ݺ 2 tgp wf ‘, A +, qr {Z! U; 1 # M? 5T BR:>! P! T_RiNNb

% PDF-1.4 % 1623 0 объект > эндобдж xref 1623 73 0000000016 00000 н. 0000002621 00000 н. 0000002784 00000 н. 0000007263 00000 н. 0000007728 00000 н. 0000008368 00000 н. 0000008756 00000 п. 0000009224 00000 н. 0000009759 00000 п. 0000010207 00000 п. 0000010735 00000 п. 0000011171 00000 п. 0000011210 00000 п. 0000011853 00000 п. 0000011968 00000 п. 0000012563 00000 п. 0000012649 00000 п. 0000012737 00000 п. 0000013071 00000 п. 0000013460 00000 п. 0000018329 00000 п. 0000024909 00000 н. 0000025078 00000 п. 0000025457 00000 п. 0000025746 00000 п. 0000025859 00000 п. 0000032632 00000 п. 0000039496 00000 п. 0000046983 00000 п. 0000054195 00000 п. 0000054365 00000 п. 0000054639 00000 п. 0000061543 00000 п. 0000068621 00000 п. 0000070762 00000 п. 0000073412 00000 п. 0000078020 00000 п. 0000081705 00000 п. 0000083333 00000 п. 0000086932 00000 п. 0000087300 00000 п. 0000087576 00000 п. 0000087915 00000 п. 0000088324 00000 п. 0000088584 00000 п. 0000089436 00000 п. 0000089754 00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 00000

  • 00000 п. 0000092245 00000 п. 0000092286 00000 п. 0000093089 00000 п. 0000093130 00000 н. 0000093933 00000 п. 0000093974 00000 п. 0000094778 00000 п. 0000094819 00000 п. 0000097599 00000 н. 0000097640 00000 п. 0000099379 00000 н. 0000099420 00000 н. 0000139660 00000 н. 0000139701 00000 н. 0000161336 00000 н. 0000185457 00000 н. 0000231735 00000 н. 0000277345 00000 н. 0000304418 00000 н. 0000331268 00000 н. 0000002410 00000 н. 0000001791 00000 н. трейлер ] / Назад 2402942 / XRefStm 2410 >> startxref 0 %% EOF 1695 0 объект > поток hb«b` (например, 8 €

    NFPA — Fluid Power Advantages

    Гидравлические и пневматические системы имеют много преимуществ для машин, на которых они установлены.К ним относятся:

    • высокое соотношение мощности к массе — Вы, вероятно, могли бы держать в ладони гидравлический двигатель мощностью 5 л.с., но электродвигатель мощностью 5 л.с. может весить 40 фунтов или больше.
    • безопасность во взрывоопасных средах , потому что они по своей природе искробезопасны и могут выдерживать высокие температуры.
    • Сила или крутящий момент могут поддерживаться постоянными — это уникально для гидравлической трансмиссии
    • высокий крутящий момент при низкой скорости — в отличие от электродвигателей, пневматические и гидравлические моторы могут создавать высокий крутящий момент при работе на низких скоростях вращения.Некоторые гидромоторы могут поддерживать крутящий момент даже при нулевой скорости без перегрева.
    • Жидкости под давлением могут передаваться на большие расстояния и через машины сложной конфигурации с небольшой потерей мощности
    • Многофункциональное управление — один гидравлический насос или воздушный компрессор может обеспечивать питание многих цилиндров, двигателей или других приводов
    • Устранение сложных механических цепей шестерен , цепей, ремней, кулачков и звеньев
    • движение можно обратить почти мгновенно

    Как гидравлические, так и пневматические системы широко используются в стационарной (промышленной) и внедорожной (мобильной) технике. Гидравлические системы широко используются, когда задействованы большие силы или крутящий момент. , например, подъем грузов весом в несколько тонн, дробление или прессование твердых материалов, таких как камни и твердый металл, а также копание, подъем и перемещение больших объемов земли. И хотя пневматика способна передавать большое усилие и крутящий момент, она более широко используется для быстро движущихся повторяющихся приложений , таких как операции захвата и установки, захваты и повторяющиеся захваты или штамповки. В обоих случаях электронные элементы управления и датчики были внедрены в гидравлические системы в течение последних нескольких десятилетий.Эта электроника делает гидравлические и пневматические системы более быстрыми, точными и эффективными, более надежными и позволяет подключать их к статистическому управлению процессами и другим сетям управления заводским и мобильным оборудованием.

    Гидравлические приложения

    Внедорожная техника, наверное, самая распространенная Применение гидравлики . Будь то строительство, горнодобывающая промышленность, сельское хозяйство, утилизация отходов или коммунальное оборудование, гидравлика обеспечивает питание и управление для решения поставленной задачи и часто для обеспечения движущей силы для перемещения оборудования с места на место, особенно когда задействованы гусеничные приводы. Гидравлика также широко используется в тяжелом промышленном оборудовании на заводах, в морском и морском оборудовании для подъема, гибки, прессования, резки, формовки и перемещения тяжелых деталей. Ниже приведены истории болезни, размещенные на веб-сайтах отраслевых публикаций, описывающих использование гидравлики в различных областях:

    Сельское хозяйство:
    Traction is King на виноградоуборочном комбайне
    Аккумуляторы Beat Boom Bounce

    Строительство: Асфальтоукладчик
    со скользящей опорой имеет все характеристики Smarts. Гидравлика
    обеспечивает многосочлененный экскаватор широкий диапазон движений

    Entertainment:
    Электрогидравлика управляет гигантским слоном
    Мюзикл «Человек-паук» полагается на силу гидравлики для управления и подъема ступеней и платформ
    Острые ощущения на высоте, благодаря гидравлике

    Морской и офшорный:
    Крабовая лодка обеспечивает огромную экономию топлива
    Wave Energy представляет новые задачи

    Отходы и переработка:
    Гидравлика делает мусоровоз быстрым, тихим и эффективным
    Compact Motors Держите подметальные машины простыми

    Прочие отрасли, в которых используется гидравлика:

    • Энергия
    • Станки
    • Обработка металлов давлением
    • Военная и авиакосмическая промышленность
    • Горное дело
    • Коммунальное оборудование

    Дополнительные гидравлические приложения

    Другие примеры использования гидравлики

    Принципы гидравлики Онлайн-обучение


    Пневматические системы

    Автоматизация производства — крупнейший сектор пневматической техники , который широко используется для манипулирования продуктами при производстве, обработке и упаковке.Пневматика также широко используется в медицинском и пищевом оборудовании. Под пневматикой обычно понимают технику подбора и установки, при которой пневматические компоненты работают согласованно, выполняя одну и ту же повторяющуюся операцию тысячи раз в день. Но пневматика — это намного больше. Поскольку сжатый воздух может иметь амортизирующий эффект, его часто используют для более мягкого прикосновения, чем то, что обычно могут обеспечить гидравлические или электромеханические приводы.Во многих приложениях пневматика используется больше из-за ее способности обеспечивать контролируемое нажатие или сжатие, поскольку она предназначена для быстрого и повторяющегося движения. Кроме того, электронное управление может обеспечить точность позиционирования пневматических систем, сопоставимую с точностью гидравлических и электромеханических технологий.

    Пневматика также широко используется на химических заводах и нефтеперерабатывающих заводах для приведения в действие больших клапанов. Он используется в мобильном оборудовании для передачи энергии там, где гидравлические или электромеханические приводы менее практичны или не так удобны, а также при автомобильных перевозках по шоссе для различных функций транспортных средств.И, конечно же, вакуум используется для подъема и перемещения деталей и продуктов. Фактически, объединение нескольких вакуумных чашек в единую конструкцию позволяет поднимать большие и тяжелые предметы. Ниже приведены истории болезни, размещенные на веб-сайтах отраслевых публикаций, в которых описывается использование пневматики в различных областях:

    Еда и напитки:
    Пневматика обеспечивает надежность пищевой промышленности
    Пневматика перемещает труднодоступные продукты

    Парки развлечений и развлечений:
    Инновации в тематических парках основаны на пневматике
    Терминатор 2 3D: Пневматика вызывает трепет за кулисами
    Пневматические приводы дополняют E.T. excitement
    Пневматика: сила виртуальной реальности
    Бионический кенгуру, оживший с помощью пневматики

    Другие отрасли, в которых пневматика выгодна:

    • Завод Автоматика
    • Погрузочно-разгрузочные работы
    • Медицинский
    • Системы для внедорожных и дорожных транспортных средств
    • Упаковка

    Дополнительные пневматические приложения

    Другие примеры применения пневматики

    Основы пневматики Онлайн-обучение

    Снижение затрат за счет Пневматика Автоматизация
    В этом руководстве с использованием тематических исследований и иллюстраций объясняется, как автоматизация пневматики может
    снизить производственные затраты с минимумом вложений и сложностей.

    Компоненты Fluid Power

    Гидравлические системы питания состоят из нескольких компонентов, которые работают вместе или последовательно для выполнения определенного действия или работы. Люди, хорошо разбирающиеся в гидравлических схемах и проектировании систем, могут покупать отдельные компоненты и сами собирать из них гидравлические системы. Однако многие гидравлические системы разработаны дистрибьюторами, консультантами и другими специалистами в области гидравлической энергии, которые могут предоставить систему полностью или частично.

    Основные компоненты любой гидравлической системы:

    • насосное устройство — гидравлический насос или воздушный компрессор для подачи жидкости в систему
    • проводники жидкости — трубки, шланги, фитинги, коллекторы и другие компоненты, которые распределяют жидкость под давлением по системе
    • клапаны — устройства, регулирующие расход жидкости, давление, пуск, останов и направление
    • приводы — цилиндры, двигатели, поворотные приводы, захваты, вакуумные чашки и другие компоненты, которые выполняют конечную функцию гидравлической системы.
    • вспомогательные компоненты — фильтры, теплообменники, коллекторы, гидравлические резервуары, пневматические глушители и другие компоненты, которые позволяют гидравлической системе работать более эффективно.

    Электронные датчики и переключатели также включены во многие современные гидравлические системы, чтобы обеспечить средства электронного управления для контроля работы компонентов. Диагностические инструменты также используются для измерения давления, температуры и расхода при оценке состояния системы и для поиска и устранения неисправностей.

    NFPA Member and Product Directory — где вы можете найти компании-члены NFPA вместе с кратким описанием их продуктов и услуг,
    и где вы можете найти гидравлические и пневматические продукты, доступные от компаний-членов NFPA.


    Сеансы дополнительного образования и обучения, предлагаемые NFPA и его членами, можно найти по телефону

    Образовательные ресурсы.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
