Правила установки и эксплуатации светодиодных прожекторов

Светодиодные прожекторы серии Floodlight являются стационарными и
предназначены для наружного освещения. LED-прожекторы рассчитаны на работу в сети переменного тока с напряжением 220 В, номинальной частотой 50 Гц.

 Подключение светодиодного прожектора





Подключение светодиодного прожектора осуществляется с помощью клеммной коробки, которая
расположена на задней стороне корпуса в отдельном герметичном отсеке. Для подключения к сети AC 220 V необходимо выполнить следующие действия:
1. Откройте крышку клеммной коробки, отвернув 4 винта.
2. Отверните гайку ввода и извлеките резиновый сальник.
3. Протяните питающий шнур – трѐхжильный кабель круглого сечения, Ø 7–8 мм, через ввод и герметизирующий сальник внутрь коробки.
4. Вставьте подготовленные концы проводов в клеммные зажимы, подсоединив к
соответствующим контактам:
жѐлтый провод к контакту с маркировкой – Е, заземление
красный провод – L, фаза

синий провод – N, нейтраль
Прочно затяните винты на клемме.
Внимание! Не рекомендуется соединять провода методом скрутки.
5. Затяните винты кабельного прижима.
6. Внимание! Соблюдайте герметичность при сборке! Попадание воды в клеммную коробку может вывести прожектор из строя! Плотно затяните гайку и убедитесь, что резиновый сальник хорошо облегает кабель при входе в клеммную коробку.
7. Соберите клеммную коробку, закройте крышку и зафиксируйте еѐ винтами.

Установка светодиодного прожектора

Крепление светодиодного прожектора на поверхности осуществляется с помощью кронштейна с

тремя отверстиями. Устанавливать прожектор можно на пол, на потолок, на стены и на опоры, монтажная поверхность должна быть ровной. Для надѐжной фиксации прожектора на опоре прочно закрепите кронштейн, затянув с усилием крепѐжные винты и болты.

Угол освещения можно легко изменять. Для регулировки угла наклона прожектора по вертикали
необходимо ослабить боковые винты осевого крепления кронштейна на корпусе, затем установить необходимый угол наклона и зафиксировать положение, затянув винты.

Внимание! При установке светодиодного прожектора на улице кабельным вводом вверх необходимо сохранить герметичность. Защиту от проникновения воды обеспечит герметик на основе силикона.

При установке прожектора необходимо соблюдать минимальное расстояние от корпуса прожектора до окружающих предметов. В условиях естественной конвекции это расстояние должно быть не менее 250 мм.

Правила установки уличных светодиодных прожекторов

Внимание! Светодиодный прожектор должен устанавливать квалифицированный специалист,
ознакомленный с настоящим руководством.
1. Монтаж, демонтаж и обслуживание светодиодных прожекторов осуществляется при
выключенном питании сети.

2. Во время установки и подключения прожектора руки должны быть сухими.
3. Исключите попадание воды внутрь корпуса.
4. Все электрические соединения должны быть надѐжно защищены от влаги.
5. Запрещено подключение прожектора к повреждѐнной электропроводке.
6. Перед установкой прожектора убедитесь в соответствии напряжения питающей сети ~ 220 В.
7. Светодиодный прожектор можно использовать только при наличии защитного заземления.
8. При выборе места и положения установки прожектора следуйте правилам установки
светодиодных светильников.
9. Запрещено устанавливать прожектор стеклом вверх.
10. Рекомендуем исключить установку прожектора вблизи нагревательных приборов.
11. Эксплуатация прожектора должна производиться вдали от химически активной среды,
горючих материалов и легковоспламеняющихся предметов.
12. Регулярно проверяйте электрические соединения и целостность проводки.
13. Запрещена эксплуатация прожектора с повреждѐнной изоляцией проводов.
14. Запрещена эксплуатация прожектора с механическими повреждениями корпуса и
рассеивателя, разбитым или треснувшим стеклом.
15. Прожектор нельзя использовать при попадании влаги вовнутрь.
16. Рекомендуем прекратить использование прожектора, если свечение стало тусклым или начало
мигать.
17. Если возникнут вопросы по поводу установки и эксплуатации светодиодного прожектора,
обратитесь за консультацией к специалистам.

Обслуживание светодиодного прожектора

Прожектор не содержит обслуживаемых пользователем частей, обслуживание сводится к чистке
от загрязнений. В целях повышения надѐжности и для увеличения срока службы светотехники рекомендуем периодически осматривать прожектор на предмет загрязнений, механических повреждений и оценки работоспособности.

При загрязнении наружного стекла необходимо очистить поверхность без использования растворителей, агрессивных моющих и абразивных средств. Очистка производится водой или специальным моющим средством для стекла и пластика. Во избежание нарушения тепловых режимов эксплуатации прожектора необходимо следить за чистотой поверхностей и рѐбер корпуса. Очистка производится сухой или слегка влажной таканью.

Прожектор, имеющий видимые механические повреждения, следует заменить. Все работы производить при выключенном питании! Дополнительного обслуживания не требуется.

Техника безопасности

1. Внимание! Если светодиодный прожектор вышел из строя, его нельзя ремонтировать и
пытаться восстанавливать! Несанкционированная разборка прожектора и техническое
вмешательство ведѐт к отказу от гарантийного обслуживания.
2. Не разбирать во избежание несчастных случаев! Светодиодные прожекторы и системы управления освещением категорически запрещается самостоятельно разбирать!
3. Не рекомендуем смотреть непосредственно на включѐнный прожектор.
4. Оберегайте прожектор от ударов и вибраций.
3. Запрещается эксплуатировать светодиодный прожектор без защитного заземления.

5. Монтаж и подключение прожектора должен производить специалист в области проведения электротехнических работ.

Утилизация прожекторов серии Floodlight

Уличные светодиодные прожекторы не содержат токсичных материалов и
комплектующих, приносящих вред окружающей среде и здоровью человека. Прожекторам не требуется специальная утилизация.

Сертификация прожекторов серии Floodlight

Вся продукция торговой марки LC серии Floodlight протестирована и сертифицирована в соответствии с требованиями, предъявляемыми действующими ГОСТами. Информация о сертификации нанесена на индивидуальную упаковку.

Светодиодный прожектор инструкция

Купить светодиодные прожекторы в Самаре можно в нашем офисе продаж  по адресу Самара, Мечникова 3, по доступной цене оптом и в розницу, а также получить необходимую консультацию по телефону (846) 972-40-28

6 советов по установке светодиодного прожектора

Как установить светодиодный прожектор

Для долгой и надежной работы светодиодного прожектора требуется его правильная установка. Правильная — не только в смысле подключения, но и крепления и защиты от атмосферных осадков.

Вот несколько простых рекомендаций.

1. При размещении LED-прожектора  необходимо его прочно закрепить. Самое простое и дешевое крепление для столба — хомут из оцинкованной стальной ленты. Не забудьте затянуть и болты фиксации по вертикали.

2. Несмотря на то, что светодиодный прожектор имеет высокий уровень защиты от внешних воздействий IP65, его корпус не предназначен для эксплуатации в воде — под ливнями и сильными осадками. Поэтому, прожектор на светодиодах следует устанавливать под навесом или предусмотреть простейший козырек из подручных материалов. Это значительно увеличит срок его службы. К тому же, козырек позволяет ограничивать световой поток «в небо», учитывая широкий угол направленности луча. Полезен козырек и для предотвращения снежных шапок в зимнее время, которые могут полностью перекрыть свет прожектора.

3. Используйте монтажную коробку для соединения проводов. Это особенно актуально в случае, когда прожектор снабжен проводом на заводе, но заменить его не другой — более длинный — проблематично.

Очень удобно пользоваться соединителями WAGO.

4. Не забывайте про заземление! Неплохо, если концы монтажного многожильного провода, эксплуатируемого на улице, будут залужены.

5. При установке прожектора на стену или на высоте удобно использовать кронштейн для крепления антенн.

6. Есть и еще одна хитрость… Видите — маленький прямоугольник на прожекторе справа, закрепленный липкой лентой? Этот лепесток защищает от ненужной засветки некоторые участки территории. Например, оттеняет декоративный садовый светильник. Защищает объектив видеокамеры и окно соседа от прямого попадания света  и т.д.



Вот еще что…

Слышали ли вы об оптимизаторе нагрузки на электросеть CLUSTERWIN OEL-820?

Если еще не слышали, то зайдите на страницу этого прибора в нашем интернет-магазине  в разделе «Автоматика для дома». Почитайте статьи о нем в разделе обзоры.

Прибор решает серьезную проблему, которую до его появления, невозможно было решить без значительных материальных затрат.



Подключение уличного светодиодного прожектора | Электрик

Прожекторы с встроенными датчиками движения уже давно используются в наших дворах, освещая ворота и дорожки, арки и фасады домов и дач в темное время суток.

Это весьма удобное и экономное решение для, в том числе и «охранного» освещения магазинов, торговых точек и складских помещений.

Как правило внутри квартир они не используются, так как для такой задачи существует целый класс внутренних приборов освещения с автоматикой датчика движения, но вполне нормально они будут работать и внутри дома.

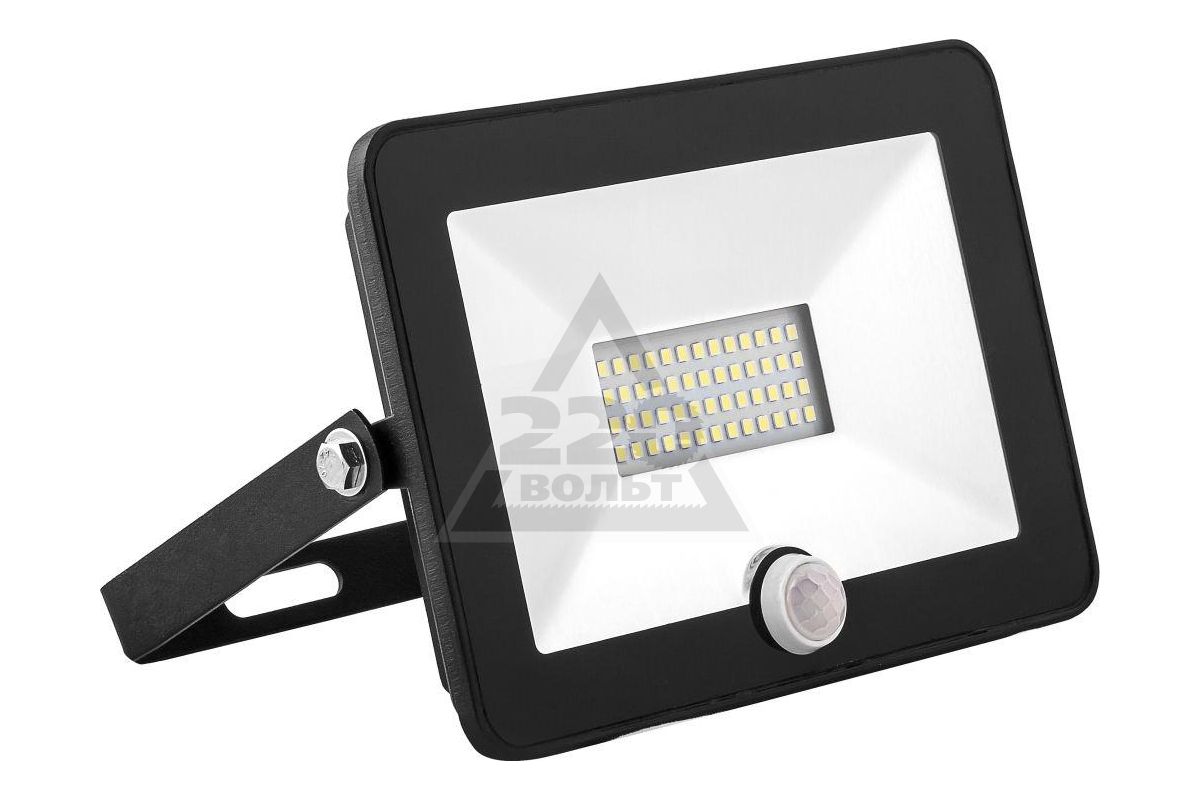

Прожектор с датчиком движения это по сути светильник с встроеным датчиком движения, как правило съемным. Такой инфракрасный датчик срабатывает, когда в поле его видимости начинает быстро меняться температура объектов живих тел или например двигатель подъехавшего автомобиля.

Кроме того в системе устройства есть фотоэлемент, его ячейка, восприимчивая к солнечному свету, автоматически выключает прожектор с датчиком перемещения в дневное время суток, что может помочь экономить электроэнергию.

На корпусе датчика движения находятся три регулятора.

Первый регулятор — «SENS» (чувствительность), при помощи него регулируют чувствительность самого измерителя, другими словами с его помощью возможно отрегулировать дальность срабатывания датчика, также величину объекта на который он станет включаться. Другими словами, когда большое количество ложных сработок, тогда следует минимизировать чувствительность.

Второй регулятор — «TIME» (время работы), при помощи данного регулятора задается промежуток времени, от того эпизода, когда прожектор врубался, и до того, покуда он не погаснет. Уже при повторном срабатывании датчика отсчет времени начнется поновой.

Третий регулятор — «DAY LIGHT» (освещенность), другими словами при правильной регулировке, лампа обязана врубаться только тогда, когда на улице уже стемнело, а днем не обращать внимание, но в случае если необходимо освещать и днем, то просто регулятор ставится на максимально и прожектор «включается» на движения круглые сутки.

Сам уличный светильник состоит, в основном, из прожектора, датчика движения и в большинстве еще, датчика освещенности.
В прожекторе источником света служит светодиодная матрица, она установлена в металлическом корпусе прожектора таким способом что корпус служит для нее и теплоотводом (радиатором).
Напряжения питания сети преобразуется специальной схемой — лед-драйвером, который сначала понижает напряжение сети 220 вольт, а затем выдает напряжение с уже стабилизированным током для матрицы, это обязательное условие для работы любой светодиодной матрицы.

Установка светодиодного прожектора

Перед началом установки, для правильной и надежной работы, необходимо ответственно подойти к выбору места установки. Нужно постараться обеспечить нужную нам зону обнаружения и защитить датчик движения от влияния внешних факторов которые приводят к ложным срабатываниям.

Не рекомендуют устанавливать такие прожекторы поблизости с трубами электрического и центрального отопления, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Для подключения светодиодного прожектора с датчиком движения подойдет двухжильный или трехжильный (если есть заземление) провод марки ШВВП или ПВС сечением от 0,5мм до 1,5мм, в зависимости от того, какое количество прожекторов нужно подключить, чем их больше, тем больше сечение провода.
Желательно провод прокладывать в гофротрубе диаметром 10-16мм, надежно закрепив ее на стене или же без гофры — если провод будет в слое штукатурки, внутри стены.
Если же место размещения прожектора находится отдаленно от дома с электричеством, провод закрепляют на трос и протягивают напрямик, надежно закрепив трос с двух сторон с помощью дюбель-крючков.

Для подключения самого прожектора с вмонтированным датчиком движения не требуется больших знаний. Сначала надо открыть клемную кришку и подключить согласно схеме провода кабеля. Как правило синий это ноль, коричневый — фаза, ну а желто-зелений — заземление.

Часто бывает нужно подключить несколько прожекторов одновременно (на одну линию), подсоединяется все это параллельно

Также возникают ситуации когда встроенный датчик не может охватить всю зону, например если есть два входа с разных сторон и вам нужно чтоб при обнаружение движения на одном из них включался прожектор.
В таких случаях к схеме стандартного прожектора добавляют дополнительный датчик движения.

«Лидер Услуг» — Услуги для Вас и Вашего дома!

Услуги в Москве и Московской области

Специалисты сервиса выезжают по любому адресу в Москве и Подмосковье. Даже если вы проживаете в отдаленном районе или вдали от магистралей, мастер всегда приедет к вам вовремя, несмотря на плохие дороги, гололедицу или проливной дождь. Точно в назначенный час он будет у вас и сможет приступить к выполнению работы.

Мастера по мелкому бытовому ремонту от «Лидер Услуг»:

• работают по городу и области в квартирах, частных домах, дачах, гостиницах, хостелах, кафе, ресторанах;
• выполняют все виды услуг, от ремонта плитки до электромонтажных работ;
• приезжают точно в назначенное время или, если требуется срочно, в течение 30 минут после вызова.

Наше значительное преимущество как сервисной компании – мобильность. На нашем сайте зарегистрированы сотни специалистов, проживающих в разных районах Москвы и области. При необходимости мастер может выехать по заявке сразу же после звонка.

Чтобы не терять время, исполнителя можно попросить по пути закупить необходимые для работы материалы и комплектующие. Это особенно важно, если мастер выезжает в отдаленные поселки, где поблизости нет строительных супермаркетов.

Заказывайте услуги профессиональных мастеров!

Мы придерживаемся строгого правила, что каждую работу должен выполнять профессионал в своем деле. Розетки должен устанавливать электрик, а межкомнатные двери – плотник. На вызов приедет специалист, знающий свою работу до мельчайших нюансов.

Мы сотрудничаем только с опытными исполнителями. Каждый из них подтверждает свое образование и опыт, если необходимо – предоставляет допуски на определенные виды работ, что особенно важно при выполнении услуг по электрике и сантехнике.

Преимущества вызова профессионального мастера:

• Услуга будет оказана в соответствии со СНиПом и нормами безопасности. После ухода специалиста вы будете уверены в том, что работы выполнены безупречно.
• Перед тем, как приступить к исполнению, мастер обязательно оценит фронт работ и проверит, не требуется ли подготовка или дополнительные работы.
• Профессиональный мастер называет цену и не меняет ее к концу работ. При этом он объясняет, что входит в стоимость услуги.

Исполнители, работающие с нашей компанией, – ответственные и надежные. При оказании услуги они не отвлекаются на посторонние разговоры и перекуры, убирают за собой мусор. На вызов приезжают со своим инструментом, что дает возможность выполнить услугу максимально качественно и красиво.

«Лидер Услуг» – это ваш шанс получить безупречно оказанную услугу. Вам остается только позвонить нам.

Установка и подключение прожектора с датчиком движения

Для того чтобы подключить прожектор с датчиком движения, прежде всего нужно определиться где будет закреплен прожектор, какой участок он будет освещать. Эффективная площадь отслеживания датчика движения составляет 12 метров, при высоте монтирования 2.5 м. Подключение прожектора с датчиком движения начинается с осмотра той площадки, которую он будет освещать, после чего составляется схема, на которой указываются места освещения, рассчитывается удобство подключения к источникам питания, а также размещение поддерживающих конструкций. Установка обычно преследует две цели: практическую (освещение объекта) и эстетическую (создание световой композиции).

Монтаж прожектора производится на поддерживающие конструкции, после чего их подключают к линии электропередач. Процесс установки зависит от типа прожекторов. Установка прожектора должна обеспечивать полную работоспособность как всей системы, так и отдельных элементов. Управление должно быть свободным с полным  доступом, после установки проверяют работоспособность электрических цепей и прожектор может быть введен в эксплуатацию.

 Следующим шагом будет определение с питанием фонаря. Можно воспользоваться ближайшей розеткой, а если ее рядом нет, то придется самому проводить провода питания. Для того, чтобы подключить прожектор, потребуется провод ПВС или ШВВП с сечением 0,5-1,5 мм. кв., если нужно подключить сразу много прожекторов, то провод нужно выбирать с большим сечением. Две жилы в проводе — если заземление отсутствует, три — если заземление есть.

Обычно провод прокладывают в гоффротрубе с диаметром 16-20 мм и прикрепляется к стене, при прокладке на большое расстояние, используют трос, диаметр, диаметр которого около двух миллиметров. Трос закрепляется при помощи дюбеля с крючком (d = 8-12мм) и натягивается тросовыми растяжками. К натянутому тросу и крепится кабель, прожектор закрепляется на своем месте, а затем подключается к кабелю.

Как подключить датчик движения к прожектору?

Подключить уличный прожектор с датчиком движения довольно просто, это не потребует особых умений и знаний. Нужно открыть крышку для соединения с проводом и подключить кабель к клеммам, которые свободны. Коричневый (фаза L или Ф), синий — это ноль (0), желто-зеленый — это заземление, но его может и не быть, а если имеется, то подключение обязательно. На схемах показано подключение с дублирующим (1) и с обычным (2) выключателями.  Такая схема позволяет при необходимости фиксировать прожектор во включенном состоянии, даже если рядом никого нет. Таким образом, достаточно нажать кнопку — и освещение будет включено пока не разомкнуть выключатель, а в разомкнутом состоянии датчик снова будет управлять светом реагируя на движения.

Как сделать прожектор максимально эффективным?

Когда появились сверхмощные светодиоды, которые объединяют сразу несколько десятков кристаллов с суммарной мощностью около сотни ватт, вопрос изготовления прожектора руками стал решаем за один вечер. Учитывая то, что каждый светодиод обычно комплектуется вместе с преобразователем питания от сети, на то, которое необходимо данному прибору,  требуется припаять всего две пары проводов.

Мощные светодиоды требуют соответствующего охлаждения, даже радиатор от процессора часто не справляется с охлаждением, особенно у светодиодов с мощностью в 50 и 100 Вт.  Нужно учитывать, что в светодиодном прожекторе нет активного охлаждения, поэтому нужно выбирать большую площадь радиатора, плюс ко всему этому, кристаллы очень чувствительны к перегреву, температура 90 градусов может просто вывести их из строя.

Для правильного охлаждения, прежде всего, нужно рассчитать площадь, где будут помещены светодиоды. Для того, чтобы охладить светодиод на 30 Вт, нужно взять  корпус из алюминия  150 х 80 х 50 мм, в котором нужно фрезеровкой сделать полость для светодиода. После зачистки обработки корпуса нужно просверлить отверстия для крепления и покрасить. Участок для крепления светодиода нужно не только очистить, но и тщательно отполировать, чтобы подложка очень плотно прилегала к материалу. Поверхность нужно обязательно обработать термопастой.

На обратной стороне находится преобразователь напряжения 220-20V, который прижимается текстолитовыми прихватами к корпусу нашего прожектора. Отсек питания сверху закрыт защитной крышкой, полностью которую закрывать нельзя. Провода питания припаиваются к светодиоду, а прожектор, спереди, закрывается оргстеклом, необязательно матовым, светодиоды и так производят рассеянный свет. Светодиодный прожектор имеет неоспоримое преимущество перед лампочкой на 60 Вт, он намного ярче и экономичнее. Подробный процесс установки проектора с датчиком движения смотрите в этом видео-ролике:

Как правильно подключить светодиодный прожектор

Подключение LED прожектора отличается в зависимости от типа используемых элементов цепи, таких как например датчик движения или фотореле. Сам же процесс установки и подключения светодиодного прожектора особой сложности не имеет.

---

Конструкция светодиодных прожекторов

В конструкцию светодиодного прожектора входит блок управления, светодиодные лампы, кронштейн, контроллер и аккумуляторная батарея или плата, которая применяется в стационарных моделях.

Контроллер светодиодного прожектора обеспечивает его надёжную работу, за счёт регулирования посредством реле времени и автоматических выключателей, выполняющих функцию защиты.

Управлять светодиодными прожекторами можно либо вручную с помощью коммутационных аппаратов, либо автоматически с использованием блока управления, который реагирует на движение объектов поблизости или на изменение степени освещённости.

В основу работы же LED прожектора положен процесс рекомбинации электронов и дырок.

Схема подключения прожектора

Для того, чтобы завести питающий провод в клеммную коробку, нужно открыть коробку и убрать крепёжное соединение. Герметичность соединений обеспечивается с помощью специальных сальников.

Подключение прожектора к сети происходит по следующей схеме:

Если Вам нужно подключить блок автоматического управления, то можно воспользоваться данный способ подключения:

Иногда для увеличения уровня безопасности некоторые подключают сирену для создания звукового сигнала. Для установки сирены используется следующая схема:

Более подробно о настройке датчика движения в прожекторе вы можете прочесть в нашей прошлой статье Как правильно настроить датчик движения. Также вы можете прочесть о подключении фотореле к прожектору в нашей статье Подключение фотореле ФР-601 и ФР-602 к прожектору или светильнику.

Монтажные работы

Перед выполнением монтажных работ нужно выбрать место расположения прожектора и выполнить все необходимые подключения, и только потом можно приступать к установке прожектора на кронштейн. Порядок действий при монтаже прожектора следующий:

• Сперва нужно демонтировать крепления клеммной коробки;

• Питающий провод заводят через сальник к клеммнику;

• Закрываем крышку короба;

• Закрепляем прожектор на кронштейне;

• В конце монтажа нужно установить всю конструкцию на тот участок, где предполагается дальнейшая эксплуатация прожектора.

Также стоит отметить, что кронштейн можно устанавливать под различными углами за счёт ослабления боковых винтов крепления.

Подключение к сети

Для подключения светодиодного прожектора к сети нужно обеспечить безопасные условия работы. Это значит, что на подключаемом кабеле должна отсутствовать фаза. Вся конструкция должна быть полностью герметично закрыта, после окончания всех соединений элементов схемы. При подключении трёхжильного провода нужно знать его цветную маркировку: «земля» – обычно желто-зелёный цвет, «ноль» – голубой или чёрный цвет и «фаза» – коричневый либо красный цвет провода.

После проведенного монтажа кабеля корпус источника света плотно закрывается. При установке прожектора на улице обратите на степень защиты IP прожектора, она должна быть достаточно высокой, чтобы выдержать различные погодные условия (обычно для улицы берут IP 54 и выше).

---

О выборе светодиодных прожекторов можна прочесть в нашей прошлой статье Как выбрать светодиодный прожектор.

Также вы можете купить светодиодные прожекторы от лучших производителей прямо у нас на сайте по ссылке /svetodiodnyy_led/

Установка и схема подключения своими руками наружного прожектора!

Прожектор, как источник направленного света широко сегодня используется в большинстве случаев при освещении территории участка или фасада, реже- освещения внутри помещений квартиры, дома, офиса, гаража и т. д.

Я буду сегодня  рассказывать о самом распространенном виде- установке наружного так, как к его установке предъявляются повышенные требования, потому что он устанавливается на улице. А внутри дома прожектор устанавливается аналогично инструкции: Установка накладного светильника.

Более подробно о том, что такое прожектор, его типы и рекомендации по выбору, Вы узнаете из этой предыдущей статьи.

Далее Я подробно остановлюсь на том, как его правильно и безопасно установить с подключением к электросети.

Перед установкой как и любого уличного светильника необходимо убедится, что он соответствует классу необходимой защищенности. Напомню IP44- c защитой от попадания брызг, допускается установка под козырьками или крышей, в тех местах, где он не будет находится непосредственно под воздействием атмосферных осадков. В других случаях (установка под открытым небом) покупайте только светильники с более высоким классом защиты (IP55-защита от струй воды, IP66- допускается погружение в воду).

Выбор места для монтажа.
Согласно действующим нормам и правилам устанавливаться наружный прожектор должен на достаточном удалении от горючих поверхностей и материалов. Для моделей с мощными лампами, которые сильно нагреваются рекомендуется использовать дополнительно в качестве защиты лист жести или асбеста. Кроме того, избегайте стесненных мест установки, в которых не будет  достаточной вентиляции, что будет приводить к перегреву светильника. А это опасно!

Прожектор устанавливают взаимозависимости от условий с направлением вниз или вверх, но чаще всего- с горизонтальным.

При монтаже осветительных приборов с датчиками движения необходимо предусмотреть, что бы его ничто не затеняло. Иначе, он не будет срабатывать эффективно!

Инструкция монтажа:

1. Прокладываем подходящей марки и сечения электрический кабель с соблюдением правил и норм к выбранному нами месту установки. Рекомендую использовать для этих целей гибкий медный многожильный электрический кабель.
2. Прикладываем светильник к выбранному месту монтажа и отмечаем карандашом отверстия в креплении наружного прожектора на поверхности, к которой будем крепить.
3.  Если крепить будем к дереву, ПВХ панели, жести и т. п. берем саморез по металлу или дереву и прикручиваем светильник.
4. Если необходимо закрепить на кирпиче, бетоне и т. д.- сначала просверливаем перфоратором отверстия под анкера или дюбеля.
5. Крепим к стене светильник.

Инструкция по подключению:

1. Проверить индикатором отсутствие фазы на подключаемом кабеле. И принимаем меры, что бы она там не появилась в результате случайного включения автомата или выключателя другими людьми. Чаще всего достаточно предупредить всех находящихся в доме и оградить автомат или выключатель.
2. Находим и открываем контактную коробку, открутив винтики. Она может находится как снаружи отдельно на прожекторе, так  и внутри светильника.
3. Заводим кабель электропитания через специальное отверстие с уплотнителем, который предотвращает попадание воды и пыли во внутрь.
4. Подключаем к клемнику провода, согласно схеме ниже расположенной.Если у Вас 2 проводная сеть, тогда останется не подключенным контакт «земля», который в работе лампы не участвует, а выполняет защитную функцию. Подробнее об этом.
5. Закройте и прикрутите обратно крышку коробки, не забывая проконтролировать правильную установку уплотнителей.
6. Вставляем лампу.
7. Проверяем работу.

Помните, что после выключения прожектора он не сразу остынет до безопасной температуры!

Если прожектор Вы купили на 12  Вольт, тогда необходимо его подключать через трансформатор или блок питания.

Приводилась в моей практике несколько раз устанавливать и встроенные прожекторы в пол или стены, да же угловой. Каждый раз они устанавливались по-разному, поэтому общей инструкции нет. Если есть вопросы спрашивайте в комментариях. Обязательно отвечу Всем!

Наружные гаражные фонари: 8 шагов по установке

Описание проекта

Навык

3 из 5 Умеренный Все детали маленькие и легкие, но их много, и сборка трубопровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома — это установить в гараже прожектор с датчиком движения.Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает поле ее зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубки, установленные на поверхности, которые называются кабелепроводом. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Открытый гаражный светильник с датчиком движения Обзор

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или автомобиль (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком — задача не из легких.

Однако проводка для этого прожектора на проезжей части проложена только в гараже, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрические металлические трубки), продается в домашних центрах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители кабелепровода (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками на комбинацию розетки GFCI и выключателя (22 доллара США), вынесенного из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов) вместо того, чтобы покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ВНИМАНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте гаражную розетку, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинитель

Фото Ричарда Ховарда

• После отключения электричества в гараже удалите одну из имеющихся настенных розеток.
• Прикрутите металлическую монтажную пластину, поставляемую с удлинительной коробкой, к электрической коробке в стене.
• С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
• Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда

• Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода до нужного размера и сгладьте все острые заусенцы напильником.
• Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
• Поместите скобу на кабелепровод. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
• Отодвиньте кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прикрепляется к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда

• Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода, чтобы он поместился между коленом и прямоугольным соединителем.
• Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
• Присоедините колено к кабелепроводу с помощью прямой муфты.
• Продолжайте прокладывать канал через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда

• Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
• Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
• Внутри подсоедините распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
• Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда

• Прикрепите кабельный соединитель к отверстию в основании круглой выходной коробки.
• Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
• Заполнить отверстие в стене силиконовым герметиком или шпатлевкой.
• Прижмите круглую выпускную коробку к сайдингу и закрепите двумя шурупами с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда

• Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
• Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
• С помощью электротехнической ленты прикрепите по одному из черных, белых и зеленых многожильных медных проводов 14 калибра к рыболовной ленте.
• Потяните за рыболовную ленту, пока провода не выйдут из разъема, затем расстегните рыболовную ленту.
• В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Соберите уличное гаражное освещение

Фото Ричарда Ховарда

• Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
• Вставьте два держателя лампы в отверстия по обе стороны от датчика движения.
• Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока гаражный светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не датчик — краска может помешать его работе.

8. Выполните подключения

Фото Ричарда Ховарда

• Обрежьте кабель, идущий от круглой распределительной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
• Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
• Присоедините кабель к гаражному фонарю.
• Закрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
• Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

---

Инструменты

Установка фиксированного комплекта для камеры Spotlight — Ring Help

Если вы ранее приобрели Ring Spotlight Cam Wired и собираетесь подключить свое устройство к домашней электрической системе, весь процесс можно значительно упростить с помощью Hardwired Kit for Spotlight Cam.

Эта статья поможет вам установить проводной комплект для камеры Spotlight. Просто следуйте пошаговым инструкциям.

Шаг первый: Отключите питание выключателя.
Если вы не знаете, где находится ваш выключатель или как отключить питание от электрической коробки, проконсультируйтесь с лицензированным электриком.

Шаг второй: снимите камеру Spotlight Cam с основания.
Удерживая монтажное основание, поверните кулачок прожектора влево, чтобы отсоединить его, и отложите камеру в сторону.

• При установке на вертикальную стену обычно требуется, чтобы монтажный профиль был направлен вниз.
• При установке на горизонтальную поверхность поверните порт в том направлении, в котором вы хотите видеть камеру.

Шаг третий: Удалите имеющийся свет или камеру (если применимо).
Отключив питание прерывателя, извлеките имеющуюся проводную камеру Spotlight Cam Wired из распределительной коробки и отсоедините провода. Если к вашей электрической коробке прикреплен кронштейн, снимите и его.

Шаг четвертый: Повесьте крышку коробки.
Осмотрите коробку, чтобы убедиться, что она плотно закрыта, чтобы вода не могла попасть внутрь. Затем используйте прилагаемый крючок для подвешивания, чтобы удерживать на месте водонепроницаемую крышку коробки, когда вы подключаете ее.

Шаг пятый: Подключите провода питания.
Подключите черный и белый провода жгута проводов к черному (горячему) и белому (нейтральному) проводам, выходящим из вашей электрической коробки.

• Используйте прилагаемые проволочные гайки для закрепления и защиты соединений.
• Красный провод не является обязательным и должен подключаться только в том случае, если вы хотите управлять другими источниками света с помощью проводной камеры Spotlight Cam.

Примечание: Если у вас нет четко окрашенных черно-белых проводов, выходящих из вашей распределительной коробки, проконсультируйтесь с лицензированным электриком.

Шаг шестой: Управление дополнительным освещением (опция)
Проводная камера Spotlight Cam Wired оснащена усовершенствованной системой обнаружения движения. Если вам нужны другие источники света (например, прожекторы, используйте красный провод, чтобы подключить его к дополнительным осветительным приборам в соответствии со схемой :.

Подключенные светильники также включаются, когда вы вручную включаете проводные светильники Spotlight Cam в приложении Ring.

Примечание: Общая потребляемая мощность не должна превышать 150 Вт.

Шаг седьмой: Закрутите крышку коробки.
Обязательно добавьте металлическую шайбу, а затем резиновую шайбу на каждый винт перед установкой.

Используйте прилагаемые винты, чтобы прикрепить крышку коробки к распределительной коробке.

Примечание : В некоторые круглые коробки можно крепить только два винта.Закройте неиспользуемые отверстия в крышке прилагаемыми винтами и гайками.

Шаг восьмой: Установите проводную камеру Spotlight Cam.
Вставьте камеру Spotlight Cam в крышку коробки. Когда он полностью встанет на место, поверните вправо, чтобы зафиксировать его.

Шаг девятый: Установите стопорный винт.
Вставьте и затяните винт безопасности, чтобы зафиксировать проводную камеру Spotlight Cam Wired в крышке коробки.

Шаг 10: Включите питание прерывателя.
После установки Spotlight Cam пора снова включить питание на выключателе.

Если на вашей Spotlight Cam загорелся свет, все готово!

Если нет, выключите питание прерывателем и используйте приведенные здесь схемы, чтобы проверить правильность подключения проводов.

Как установить точечные светильники — Lamptwist Blog

Точечные светильники невероятно полезны для освещения как внутри, так и снаружи вашего дома. Освещение вашей ванной комнаты, гостиной и даже кухни значительно улучшено с помощью точечных светильников.

Точечные светильники не так уж и сложно установить самостоятельно. После небольшого чтения и некоторой подготовки это может сделать каждый. Однако это не означает, что вы должны просто попробовать, не узнав, что именно вам следует делать в первую очередь.

Прежде чем пытаться сделать что-нибудь опасное, обязательно прочитайте наше руководство полностью. Таким образом, у вас будут знания и серьезные предупреждения, чтобы убедиться, что ваши попытки сделать самодельные работы будут безопасными и успешными.

Предупреждение о безопасности

Первое, что вы должны знать, это то, что вы никогда не должны работать на активной цепи.Прежде чем что-либо делать, убедитесь, что вы отключили все электрические цепи, проходящие через зону, где вы работаете.

Если у вас есть вольтметр, проверьте ток на блоке предохранителей. Если ток вообще есть, найдите источник и отключите его. Вы бы не хотели дойти до этапа монтажа прожекторов и получить шок, не так ли?

Вы также должны убедиться, что через вас не пересекают токи. Когда вы подключаете прожекторы, ваша полная цепь должна обходить их один за другим, но никогда не возвращаться к той, которая уже была подключена.

Простота установки основного прожектора

Если вы хотите установить свет снаружи на стене или на чем-нибудь еще, это несложно сделать. Вам просто нужно следовать этапу подключения, описанному в руководстве, чтобы убедиться, что вы соединили их вместе и правильно подключили к источнику питания.

Если вы используете базовые точечные светильники, пропустите шаг 2. Вам все равно нужно спланировать места на шаге 1, но затем вы можете сразу перейти к шагу 3.

Однако для встраиваемых точечных светильников вам нужно будет спланировать даже более подробно и внимательно следуйте шагу 2.Взглянуть!

Установка встраиваемых точечных светильников

1 — Планируйте и определите места, где вы собираетесь установить точечные светильники

Прежде чем делать что-либо еще, вы должны составить план того, где будет размещен каждый из ваших прожекторов. Не стоит ставить их слишком близко друг к другу, особенно с встраиваемыми точечными светильниками. Если их слишком много в одном месте, это сделает комнату слишком яркой и создаст потенциальную опасность пожара.

Мы рекомендуем держать ваши встраиваемые точечные светильники минимум 1 шт. 2 метра (4 фута) друг от друга. Однако если вы планируете использовать светодиодные лампы, их должно хватить на расстоянии 1,5 метра (5 футов) друг от друга, что мы и рекомендуем вам сделать.

Все, что вам остается сделать, это измерить площадь комнаты, в которой вы планируете установить встраиваемые точечные светильники. Просто умножьте длину на ширину, если вы еще не знаете площадь.

Допустим, комната имеет площадь 48 квадратных метров (516 квадратных футов). Предположим также, что его длина составляет 8 метров (26,67 квадратных футов), а ширина — 6 метров (20 квадратных футов).Вам не понадобятся светильники в углах комнаты, поэтому поместите их на расстоянии 1,5 метра от стены. По длине вам понадобится четыре или пять лампочек. Что касается ширины, вам понадобится всего три.

Теперь вы знаете, что вам понадобится около 12 прожекторов, чтобы равномерно осветить комнату. Вам не обязательно устанавливать прожектор каждые 1,5 метра (5 футов) — вы можете установить его каждые 2 метра, если вы чувствуете, что это улучшит баланс вашей комнаты или ваш бюджет позволяет только это. Однако средняя лампочка освещает область 1,5 метра, поэтому лучше придерживаться нашего первоначального приближения.

2 — Осторожно вырежьте отверстия в потолке

Теперь, когда вы знаете, где нужно установить каждый из ваших точечных светильников, вы можете приступить к вырезанию участков потолка, где вы собираетесь их установить. Перед тем как сделать это, примите во внимание три фактора, которые повлияют на размер отверстий, которые вы прорезаете:

• Размер встраиваемого прожектора
• Высота осветительного блока
• Полный диаметр лампы, который должен быть виден из потолок

После того, как вы измерили все эти факторы, вы будете знать диаметр и глубину, которые вам нужно разрезать.Вам нужно вырезать отверстие с точными размерами, которые вы получили. Если отверстие будет слишком большим, то прожектор будет неустойчивым.

В то время как большинство встраиваемых точечных светильников имеют схожие размеры, существует слишком много разных размеров, чтобы дать вам конкретное измерение, которое подойдет для всех. Вы должны сами измерить осветительные приборы, чтобы вырезать идеальные отверстия.

3 — Подключите прожекторы, пока они не закреплены.

Прожекторы подключаются с помощью радиальных цепей. Радиальный контур — это одиночный контур, включающий все прожекторы.Это означает, что вы подключите первый прожектор к блоку предохранителей, затем подключите провод ко второму прожектору и так далее, пока не дойдете до последнего прожектора, который подключается к другому разъему в блоке предохранителей.

Опять же, обязательно подключайте каждый прожектор только один раз. Пересечение проводов легко приведет к короткому замыканию, потенциально разрушающему все лампы прожектора или, в худшем случае, к возгоранию. Перед тем, как перейти к следующему шагу, проверьте цепь с помощью вольтметра.

4 — Вставьте проводные точечные светильники в отверстия на потолке

Теперь, когда вы подключили все встраиваемые точечные светильники и проверили их, чтобы убедиться в устойчивости цепи, вы можете закончить их установку. Все, что вам нужно сделать, это прижать прожектор к проделанному отверстию до щелчка. Должна быть пара пружин, которые зафиксируются на месте после того, как вы установили прожектор в правильном месте.

Помните, что если вы столкнетесь с какой-либо проблемой, с которой вы не уверены, справитесь самостоятельно, есть множество профессионалов, которые могут вам помочь. Не рискуйте своей безопасностью, если думаете, что не сможете завершить проект в одиночку.

Это все, что вам нужно знать для установки собственных прожекторов.В то время как мы специально обсуждали встраиваемые точечные светильники, вы можете применить тот же метод к другим прожекторам и просто игнорировать процесс резки.

Нравится:

Нравится Загрузка …

Установка и настройка камеры с кольцевым прожектором

Как установить камеру с кольцевым прожектором

Установка камеры Ring Spotlight прошла на одном дыхании! Я покажу вам шаги, которые я предпринял для его настройки, но прежде чем мы перейдем к этому, позвольте мне показать вам, что находится в коробке. У камеры длинный шнур питания и поворотное крепление сзади.

В комплект для установки входят монтажная пластина, анкеры для стен, сверло, проволочные зажимы, предохранительные винты и отвертка.

Установка держателя камеры

Первое, что нужно сделать, это

Я хотел получить полный обзор палубы, поэтому решил установить ее слева от двойных окон за диваном. Я использовал монтажную пластину, чтобы разметить отверстия для анкеров.

Затем я высверлил их, используя аккумуляторный перфоратор и прилагаемую коронку.

И после этого я прикрепил крепление для камеры кольцевого прожектора с помощью прилагаемых винтов.

Установка камеры кольцевого прожектора

С креплением, установленным на стене, камера снимается с основания поворотом. Затем основание можно установить на крепление и закрепить прилагаемым винтом безопасности.

Оттуда камера просто щелкает и поворачивается в основание, чтобы завершить установку камеры кольцевого прожектора.

Прокладка проводов для камеры кольцевого прожектора

Мне нужно было протянуть шнур питания к розетке на палубе. Вместо того, чтобы просверливать кирпич в окне, я использовал зажимы 3M Command Strip Clips на оконной раме.

Затем я проложил провод за диваном и тумбочками и подключил его к розетке. Я скоро переобью розетку в запирающуюся крышку, чтобы ее нельзя было просто отсоединить. И после того, как я проверил провод, вы почти не заметите его следов.

Настройка камеры кольцевого прожектора

После того, как я подключил камеру Ring Spotlight, я прошел настройку устройства. Работа с меню была очень простой.

Моей любимой частью была настройка зон движения. Я переместил маленькие точки и создал зону, которая охватывала весь мой задний двор, но не включала вентилятор, чтобы избежать ошибочного движения.

Вы также можете указать камере прожектора, когда следует игнорировать движение. Я вошел и настроил его так, чтобы он игнорировал движение в течение дня и сообщал и предупреждал только тогда, когда движение происходит между 8 вечера и 9 утра.

Кольцевой прожектор Качество изображения камеры

После установки я сделал несколько снимков экрана с камеры, и вот как она выглядит днем ​​и ночью. Вот снимок при дневном свете в пасмурный день. Поскольку это крытая веранда, по углам немного темновато, но так оно и выглядит невооруженным глазом.

Но еще одна замечательная вещь в кольцевой камере прожектора — это инфракрасная технология и ночное видение.Вот снимок в 22:00 в режиме Live View.

А если включить лампочку на камере, то она меняется на это. Это то, что вы бы увидели, если бы датчик движения был активирован и камера включилась.

Я очень доволен тем, как легко установить Ring Spotlight Camera, а качество видео и изображения полностью соответствует моим ожиданиям.

Следите за новостями об интеграции моего умного дома с Home Depot в ближайшие месяцы! А пока вы можете посмотреть другие мои проекты на моей странице проектов.

В центре внимания партнеров-установщиков

— Solar Energy World

Sol Systems в настоящее время работает с более чем 15 000 клиентов, чтобы монетизировать свои кредиты на солнечную возобновляемую энергию (SREC). Многие из этих клиентов приходят к нам в рамках наших давних партнерских отношений с установщиками. Чтобы подчеркнуть эти уникальные отношения, мы запускаем серию «Обзор установщиков»! На протяжении почти десяти лет Sol Systems сотрудничает с Solar Energy World, компанией по установке солнечных батарей из Мэриленда, которая неизменно занимает высокие места в ежегодном выпуске журнала Solar Power World в Списке 400 лучших североамериканских солнечных подрядчиков.Чтобы начать эту серию, мы поговорили с Саммер Кросби, операционным менеджером Solar Energy World, о повседневных обязанностях ее команды по сопровождению клиентов через процесс установки и за его пределами.

1. Чем отличается компания Solar Energy World в отрасли и как это повлияло на вашу роль?

Solar Energy World (SEW) работает с 2009 года, и в настоящее время мы работаем на рынках MD, DC, VA, PA, NJ и FL. Миссия SEW «состоит в том, чтобы дать большему количеству людей возможность уменьшить свою зависимость от ископаемого топлива, чтобы обеспечить финансовую и экологическую безопасность своих детей и внуков.Мы занимаемся этим бизнесом, потому что верим в завтрашний день ». 9 лет назад я наткнулся на вакансию в команде SEW. Перспектива работы в сфере возобновляемых источников энергии всегда интересовала меня, потому что это прогрессивная и важная инициатива. Мне очень нравится помогать команде в достижении их целей и помогать нашим клиентам наилучшим образом, насколько это возможно.

2. Каков обычный день в жизни компании Solar Energy World?

SEW не занимается субподрядами; у нас есть полностью укомплектованная команда по установке, которая стремится предоставить каждому клиенту лучший в своем классе процесс установки солнечных батарей.Наши группы по эксплуатации, продажам, обслуживанию и мониторингу сосредоточены на том, чтобы получить ответы на все вопросы клиентов и обеспечить плавный процесс установки от начала до конца. У нас есть много работы по стратегическому планированию, и мы работаем над тем, чтобы команда мотивировала друг друга на каждом этапе процесса установки. Мы празднуем наши победы и работаем над созданием счастливой и позитивной рабочей атмосферы.

3. Как партнерство SREC с Sol Systems помогло клиентам Solar Energy World в их путешествии по солнечной энергии?

С самого начала процесса продаж наша команда включает продажу SREC как часть своей презентации.Делая это, мы заранее настраиваем клиента на то, что он будет иметь право работать с Sol Systems после получения окончательного уведомления о разрешении на эксплуатацию от своей коммунальной компании. Sol Systems помогала нам справиться с любыми требованиями рынка и оперативно ответила на вопросы. Их команда также положительно приняла наши отзывы и предложения, кроме того, наши общие клиенты регулярно обновляются, если в их заявке на SREC есть какие-либо нерешенные вопросы, это настоящее партнерство. Команда Sol Systems отвечает на каждый запрос клиента полезным и дружелюбным тоном, они всегда готовы помочь!

4. Есть ли какие-нибудь заметные истории о реакции клиентов на услуги или продукты Sol Systems?

Один из наших домовладельцев, специализирующихся на солнечных батареях, перешел с другого брокера SREC на Sol Systems для своего дома из-за отличного обслуживания Sol. Кроме того, мы выбрали Sol Systems в качестве брокера SREC для фотоэлектрической системы в здании нашей штаб-квартиры в Элкридже, штат Мэриленд.

5. Предлагает ли компания Solar Energy World реферальную программу для заказчиков установки?

Мы предлагаем реферальную программу с денежным вознаграждением как для клиентов, так и для не клиентов. Мы обнаружили, что наши клиенты с большей вероятностью порекомендуют нас из-за нашего высокого качества обслуживания, а не получить стимул, но в любом случае у нас есть специальная команда по обслуживанию клиентов принимать входящие запросы и предлагать возможность лично встретить новых клиентов или виртуально. Люди, которым интересно узнать больше о нашей реферальной программе следует перейти на www.SolarRewards.net

О МИРЕ СОЛНЕЧНОЙ ЭНЕРГИИ

Основанная в 2009 году, компания Solar Energy World — это региональная компания по установке солнечных батарей, удостоенная самых высоких наград и предлагающая владельцам жилой и коммерческой недвижимости в штатах Мэриленд, Вирджиния, Пенсильвания, Нью-Джерси, Флорида и Вашингтон. Благодаря безупречной репутации компании, количество установок продолжает расти с каждым годом, что делает ее самой быстрорастущей независимой компанией по установке солнечных батарей в регионе. Solar Energy World в настоящее время устанавливает примерно 125-130 новых солнечных систем в месяц и прогнозирует, что в 2021 году это число вырастет до 140-150 в месяц.В соответствии с миссией компании — дать большему количеству людей возможность уменьшить свою зависимость от ископаемого топлива для обеспечения финансовой и экологической безопасности своих детей и внуков, установки Solar Energy World также приносят пользу детям во всем мире благодаря партнерству с GivePower Foundation. Часть прибыли от каждой установки Solar Energy World идет на строительство ферм по очистке воды на солнечных батареях GivePower в развивающихся регионах мира, где каждые 90 секунд умирает ребенок из-за болезней, передающихся через воду.Для получения дополнительной информации о Solar Energy World посетите www.solarenergyworld.com.

О SOL SYSTEMS

Sol Systems — ведущая национальная компания в области солнечной энергетики с признанной репутацией в области целостности и надежности в сфере развития, инфраструктуры и экологических товаров. На сегодняшний день Sol разработал и / или профинансировал более 850 МВт солнечных проектов на сумму более 1 миллиарда долларов для компаний из списка Fortune 100, муниципалитетов, округов, коммунальных предприятий, университетов и школ.Компания также активно формирует и торгует на рынках экологически чистых товаров и электроэнергии по всей территории Соединенных Штатов. Компания была основана в 2008 году, базируется в Вашингтоне, округ Колумбия, и возглавляется ее основателем. Sol Systems работает со своей командой, партнерами и клиентами для создания более устойчивого будущего, в которое мы все можем поверить. Для получения дополнительной информации: www.solsystems.com

Инструкции по установке комплекта прожектора

| Высококачественные светодиоды для пинбола

Прожекторы для пинбола значительно улучшат вашу игру, сделав центральную зону игрового поля ярче.Большинство игр не предназначены для игры при слабом освещении. GI освещает игровое поле, но даже лампа накаливания GI плохо справляется с освещением центрального игрового поля. Пинбольные прожекторы решают эту проблему. Наши комплекты прожекторов для пинбола не имеют пайки для людей, которые не могут подключить свои собственные прожекторы к системе GI.

ПРИМЕЧАНИЕ: Все наши комплекты прожекторов для пинбола теперь являются наборами универсальных прожекторов. Вы получите комплект прожектора для пинбола 6-32 с дополнительным набором из 8-32 столбов и гайкой. Если ваша игра требует 8-32 прожекторов для пинбола, просто удалите 6-32 стойки и прикрепите 8-2.Это обеспечивает максимальную гибкость, если вы решите переместить пятно из рекомендованного нами положения в инструкциях к набору.

Мы также используем более качественные черные купола. Эти все в одном куске купола и розетки более надежны и лучше скрываются в вашей игре.

Установка (щелкните изображения, чтобы увеличить):

1. Ваш комплект должен выглядеть примерно так.

2. Мы установим этот прожектор на нашу рогатку. Расположение прожекторов в наших наборах часто указывается, например, «6-32 двойной, левая стропа, нижний болт» или «8-32 двойной, правая стропа, верхний болт».Как правило, 6-32 подходит для гайки 5/16, 8-32 подходит для гайки 11-32. В большинстве игр Williams используются гайки 8-32 11/32 дюйма. Многие используют гайки 5/16 дюйма на нижнем болте стропа. В большинстве кормовых стропов используются гайки 5/16 дюйма. Наши комплекты должны учитывать это, и мы должны отправлять вам сообщения, подходящие для вашей машины.


   В этом случае мы установим двойную скобу 6-32 на левый строп, нижний болт.


3. Снимите пластик. Во многих случаях вы можете просто ослабить его и отодвинуть в сторону.В случае с этой игрой пластиковый ремень соединен с нижним каналом, поэтому мы должны удалить его все.

4. Пропустите штекер прожектора через переключатель створки рогатки на задней стороне переключателя. В некоторых случаях вам может потребоваться открутить винты на дне игрового поля и опустить листовой переключатель, если отверстие слишком плотное. На сегодняшний день я не встречал ничего, что бы мы не смогли пройти, не сняв переключатель, так что, надеюсь, в этом нет необходимости.




5. Пройдя, поднимите игровое поле и найдите разъем, торчащий через листовой переключатель.

   Мы хотим схватить это, возможно, с помощью крючков с игольчатым носом, и вытащить.



6. А теперь вернемся к верхней части игрового поля. Нам нужно прикрепить пластик обратно к стропе


   и прикрепить шестигранник к болту. Вероятно, вы захотите ослабить гайку в верхней части прожекторов, чтобы можно было поворачивать шестигранные стойки, не поворачивая гнезда прожекторов и не скручивая провода. После этого снова затяните гайку и направьте свет, как показано.

7. Осторожно потяните провисшую проволоку под игровым полем, чтобы сверху не было провисания, и привяжите ремешок к шестигранной стойке.


8. Установка лампочек. Это может показаться очевидным, но для наших новых 8-ми светодиодных ламп большего размера их действительно сложно вставить. Попав внутрь, они останутся внутри и не выпадут во время игры. Вам нужно убедиться, что штыри правильно согнуты, иначе лампочка не загорится. Кроме того, вам нужно аккуратно вставить их, иначе штыри гнезда просто согнутся, и вам придется отогнуть его обратно. У лампочек должны быть зубцы, загнутые у основания пластмассы к краю лампочки.Я рекомендую использовать ноготь и подтолкнуть металл к краю. Если ваша лампочка не горит, значит, она не контактирует с розеткой, и вам нужно снова согнуть штыри. Неважно, в какую сторону вставлена ​​лампочка, она не поляризована.




9. Теперь поднимите игровое поле, чтобы мы могли подключить питание. Найдите провод, через который вы протянули, и найдите его ответную часть с зажимами из кожи аллигатора.

   Провода не поляризованы. На самом деле не имеет значения, что идет между красным и черным.Но они имеют цветовую маркировку для простоты установки.

10. Наконец, найдите ближайший сокет GI и подключите к нему. (для сшитых GI, таких как data east, перейдите к шагу 11 ниже).

    Убедитесь, что зажимы типа «крокодил» не касаются друг друга или основания розетки. Если вы умеете паять, вы можете вместо этого припаять эту деталь.

11. На наших новых разъемах белого цвета белый разъем может оторваться от проводов прожектора. Если это так, просто вставьте их обратно. Когда вы подключаете провода, держите их, а не пластик, чтобы протолкнуть провода непосредственно в разъем.Если ваш разъем не закреплен, вот так:


    Вставьте его вот так и держите провод вот так:


В центре внимания Oracle 10.

4 — Руководство по началу работы

Добро пожаловать в центр внимания

Spotlight ^® на Oracle — это мощный инструмент диагностики и разрешения проблем для баз данных Oracle. Его уникальный пользовательский интерфейс обеспечивает интуитивно понятное визуальное представление активности в вашей базе данных. Графические потоки показывают скорость, с которой данные перемещаются между компонентами базы данных.Наблюдайте за фактической активностью базы данных в реальном времени.

Сила Spotlight on Oracle заключается в его способности предоставлять визуальные и звуковые предупреждения, если показатели производительности превышают допустимые пороговые значения. Компоненты и потоки данных меняют цвет, чтобы показать вам источник проблемы. В центре внимания Oracle представлена ​​подробная информация о конкретном компоненте, позволяющая точно определить источник проблем.

В центре внимания Oracle:

Примечания :

• В центре внимания Oracle RAC требуется дополнительная лицензия. Он позволяет проводить диагностику баз данных Oracle на нескольких хост-машинах с архитектурой Real Application Clusters (RAC) и дополнительно может включать в себя мониторинг систем Exadata в зависимости от приобретенной лицензии.
• При поставке как часть Toad ^® DBA Suite для Oracle, Spotlight включает SQL Optimizer для Oracle . SQL Optimizer предлагает полностью автоматизированный подход к максимальному увеличению производительности SQL. Это исключает ручной трудоемкий процесс обеспечения максимально быстрой работы кода SQL.

Установить Spotlight

Требования

Права пользователя	Убедитесь, что пользователь Windows, устанавливающий Spotlight, имеет права администратора Windows.
Права доступа к папке	Во время установки Spotlight требует записи доступа к следующему: Папка установки Spotlight (по умолчанию Program Files \ Quest Software \ Spotlight) ProgramData \ Quest Software \ Spotlight Users \ <текущий пользователь> \ AppData \ Roaming \ Quest Software \ Spotlight Примечания : В 64-разрядной операционной системе каталог Program Files — это Program Files (x86) .
Разрешения на разделы и подразделы реестра Windows	Во время установки Spotlight требует записи доступа к следующему: Примечание : Wow6432Node применим только для 32-разрядной версии Spotlight, запущенной в 64-разрядных операционных системах.

Шаги по установке

Для установки Spotlight с компакт-диска:

1. Закройте все открытые приложения на вашем ПК.

2. Вставьте установочный компакт-диск Spotlight в дисковод для компакт-дисков.

   Если программа установки не запускается, выберите Windows Пуск | Бег

   • Для Spotlight, поставляемого как часть Toad DBA Suite для Oracle, введите команду d: \ TOAD DBA Suite для Oracle vvv.exe (где d: идентификатор компакт-диска, а vvv — версия Spotlight).
   • Для Spotlight, поставляемого как автономный установщик, введите команду d: \ SpotlightonOracle_vvv. exe (где d: идентификатор компакт-диска, а vvv — версия Spotlight).
3. Следуйте инструкциям на экране для завершения установки.

Чтобы установить Spotlight из загруженного установщика:

1. Закройте все открытые приложения на вашем компьютере.
2. Запустите загруженный установщик.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Примечание: Чтобы отменить установку в любое время, нажмите Esc, или нажмите Отмена .

Несколько одновременных установок

В архитектуре Spotlight произошел серьезный сдвиг в Oracle 9.5. Вы можете установить основную и вспомогательную версии Spotlight на Oracle одновременно (или обновить). Патч и прогрессивные сборки будут обновляться.

Примечание: Если Spotlight поставляется как часть Toad DBA Suite и вам требуется несколько установок Spotlight на вашем компьютере, обратитесь в Quest Software за дополнительной информацией.
