Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

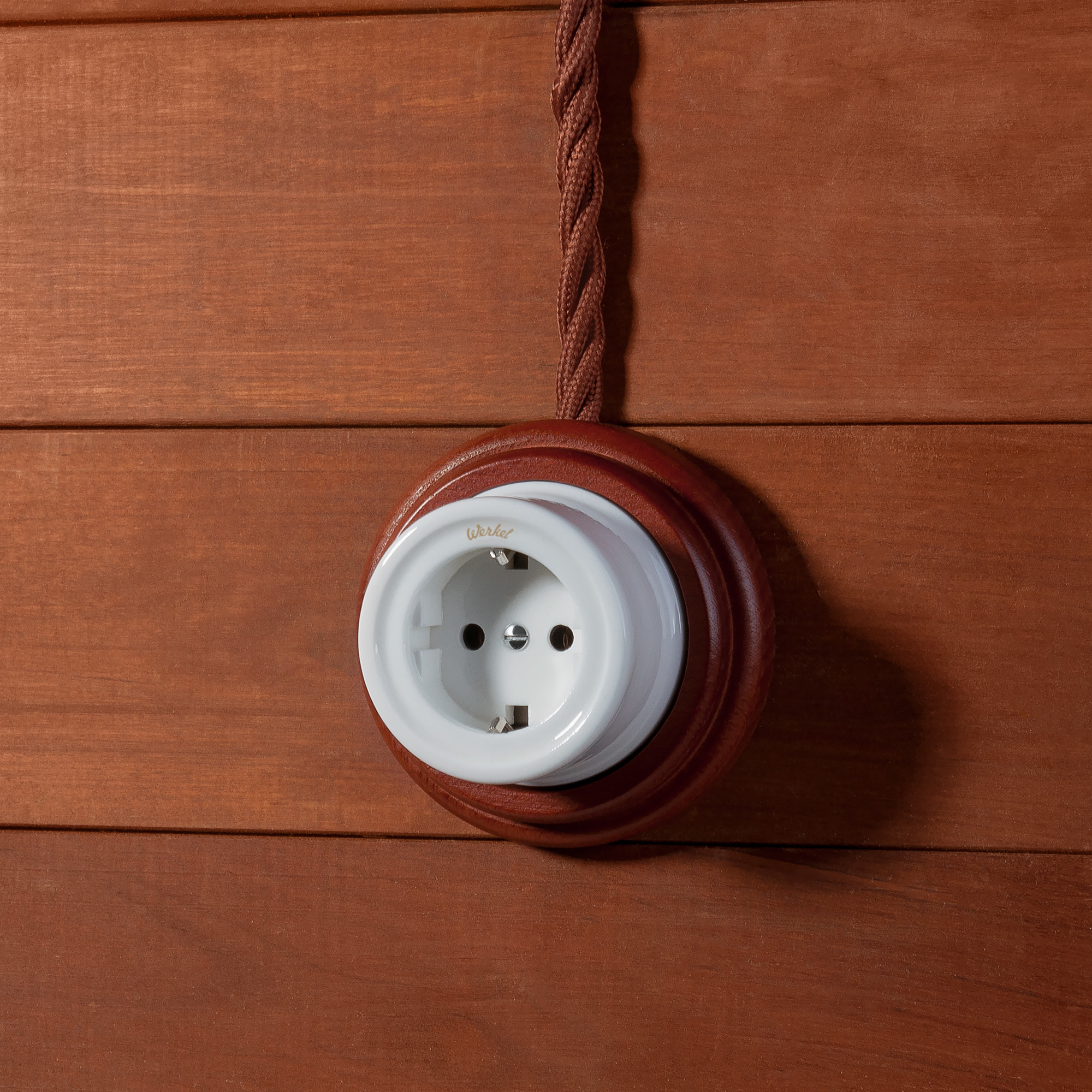

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

• Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
• Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

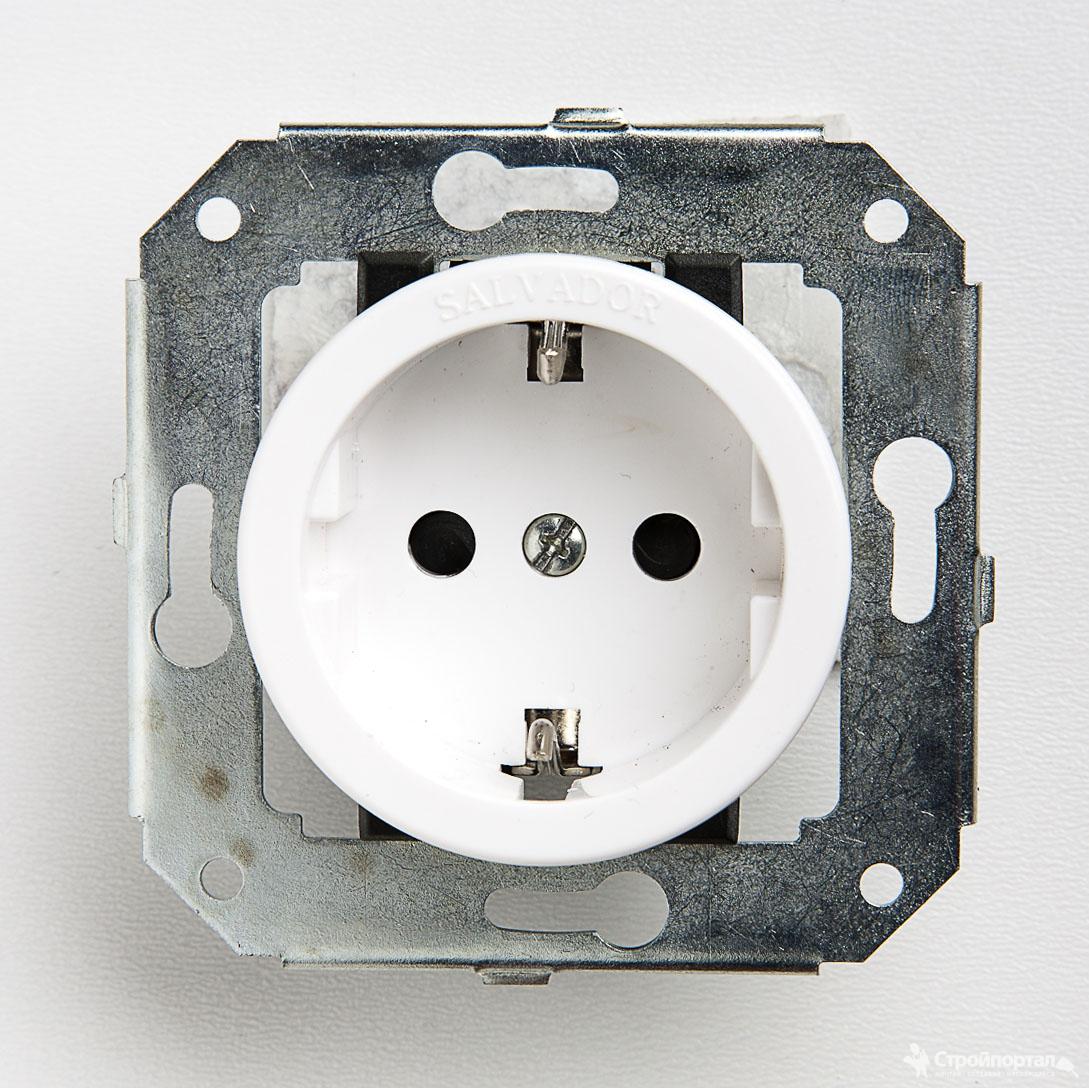

Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

• После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
• Закрепляем сверху защитный пластиковый корпус.
• Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

• Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
• Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
• При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

• Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
• Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
• Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
• Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
• УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
• Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:

• Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
• Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
• Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т. д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
• Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать

», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

1, Выключатель в прихожей, который выключает в квартире всё!
Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

2. Розетки в откосах
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

3. Выключатели у кровати
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

5. Полноценное освещение на балконе
Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

9. Спрячь розетки в шкафах
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0. 3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м² площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Как установить розетку на гипсокартон



От автора

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Инструмент для установки розеток на гипсокартон

Для работ понадобится следующий инструмент:

• Строительный уровень и карандаш для разметки;
• Дрель с насадкой, которая называется коронка. Коронка предназначена для сверления отверстий больших размеров;
• Монтажный нож и отвертка с маленьким шлицом.

Важно! Любые работы с электропроводкой, нужно проводить при отключенном электропитании. Перед работами проверьте отключение электропитания в цепи, где планируете работать.

Разметка места под розетку

Разметка производится по плану расстановки розеток. Стоит обратить внимание на высоту установки розеток. Она должна быть раной по всей комнате. За единый уровень установки розеток можно взять низ монтажной коробки (подрозетника) или ее середину.

О подрозетнике для стен из гипсокартона

Подрозетник для гипсокартона это специальная монтажная коробка, с конструкцией для прочного крепления. Суть конструкции крепления в следующем. В подрозетнике сделаны специальные пластиковые распоры, которые изнутри цепляются за листы гипсокартона при вращении монтажных винтов.

Сверление отверстия для подрозетника

Стоит отметить, что подрозетники могут скрепляться между собой для установки в ряд 2-5 розеток. Отверстие или отверстия для подрозетников сверлятся в гипсокартоне дрелью с насадкой типа коронка. Диаметр коронки выбирается по размеру подрозетника.

Перед сверлением делается разметка и ищется центр установки подрозетника. Сверление производится на средних оборотах.

На фото показано сверление гипсокартона для двух подрозетников. Кстати, для установки встроенных выключателей на гипсокартон, используются одинаковые монтажные коробки.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

• Просверлить отверстия для подрозетника;
• Вывести, заранее проложенные кабели в просверленные отверстия;
• В подрозетниках выломать перфорированные дырки для кабелей;
• Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
• Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
• Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
• Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
• Винты клемм заворачивайте надежно с повторным подворачиванием;
• Открутите в подрозетниках монтажные винты, которые стоят по его краям;
• После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
• Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
• Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Установка накладной розетки

Как я уже упоминал, накладные розетки ставятся на гипсокартон на заранее установленные, в каркасе конструкции, бруски.

Электрический кабель выводится сверху или снизу бруса или в отверстии по его середине. Важно вывести кабель так, чтобы он не повредился при закреплении розетки к брусу.

• Розетка разбирается,
• Подключается к выведенному электрическому кабелю;
• Крепится на гипсокартонную стену саморезами.
• Саморезы вворачиваются в монтажные бруски.

На этом все. Теперь вы знаете, как установить розетку на гипсокартон.

©Gipsokart.ru

Другие статьи раздела: Электрика





О розетках, выключателях и других установочных компонентах.

Поставить новую розетку или поменять выключатель — задачи не из сложных. В принципе, с ними справится любой, умеющий пользоваться отверткой. Существует множество мелочей, существенно облегчающих выбор и монтаж этих установочных изделий. Предлагаю ознакомиться с этой статьей, вполне вероятно, что вы узнаете что-то новое о простых вещах.

Два принципиально разных вида розеток

Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет. По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус. Совсем не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и два выключателя, выключатель и терморегулятор теплого пола. Конфигурация установочных мест может быть различна, главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому рекомендуется покупать все электроустановочные изделия за раз.

Типичные представители модульных розеток, все три розетки находятся в общей рамке. В любом из трех посадочных мест с легкостью может расположиться одно, двух или трех-клавишный выключатель.

Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук, но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет закрывать своим корпусом часть пространства соседней.

Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых розеток достаточно распространены.

Двойные розетки в одном подрозетнике достаточно часто встречаются среди немодульных установочных изделий. Они достаточно практичные, однако такие розетки не объединить общей рамкой с другими установочными изделиями, например с выключателем.

Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.

Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные, так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность стыковки друг с другом, расстояние заданно производителем.

С заземлением или без?

Когда заземляющий провод заведен в подрозетник, таких вопросов не возникает. Однако до сих пор, сплош и рядом встречается электропроводка без земли. Выбирать розетку с землей или без — разницы никакой нет, в случае с заземляющим контактом, он просто будет не подключен. Современные вилки, как правило, подходят и к тем, и к тем.

Случается так, что при замене проводки, заземляющий проводник прокидывают во всех проводах, спаивают в коробках, выводят до щита. И если в щите защитный ноль (заземление) отсутствует — заземляющий конец новых проводов оставляют «висеть» до лучших времен, реконструкции электросетей. В таком случае, заземляющий провод в подрозетнике не стоит подключать к розетке. Иначе таким образом все приборы в доме будут соединены в один контур, который «висит» в щите. При неисправности одного прибора, на корпусе которого появился потенциал, это напряжение по заземлительному проводнику перейдет на корпуса всех остальных приборов. И «щипаться» будут все приборы с металлическими корпусами, открытыми элементами.

Высота от пола розеток и выключателей

На самом деле никаких четких правил по высоте установки нет ни в евростандартах, ни в Российских ПУЭ. Все утверждения носят рекомендательный характер. Если ориентироваться на европейские ремонты, розетки следуе располагать на высоте 30-40 см от пола (центр), выключатели 80-90 см от пола. Следует выбрать для себя более удобную высоту и использовать ее во всей квартире.

Подрозетники

Современная электрика подразумевает установку подрозетников под все розетки, выключатели и прочие установочные изделия (ТВ, интернет, телефон, термостат теплого пола). Уже давно в прошлом времена, когда для установки было достаточно отверстия в стене, отдаленно напоминающего окружность. При ремонте и реконструкции электропроводки настоятельно рекомендуется ставить подрозетники. В советские времена существовали металлические подрозетники — по возможности их следует удалять и ставить новые, под современные установочные компоненты они не очень подходят.

Конечно, новые розетки и выключатели можно установить и в круглое отверстие в стене без подрозетника, но это не надежная установка, все это дело быстро расшатывается.

Новые подрозетники следует устанавливать так, чтобы отверстия под винты были четко горизонтально или вертикально. Иначе обязательно возникнут трудности с ровной установкой розеток. Ряды из нескольких подрозетников должны составлять четкую горизонтальную или вертикальную линию, тогда все модули четко встанут в общую рамку.

Расстояние между соседними подрозетниками так же должно быть определенным. Нормальные подрозетники имеют специальные выступы по бокам для составления в группы, если таковых нет — эти подрозетники лучше устанавливать в одиночных местах.

Для ровной установки подрозетников, после всех операций по штроблению, на стене размечаются все линии (оси) каждого подрозетника. Расстояние между центрами рядом стоящих подрозетников должно составлять 71 мм, чем большее количество подрозетников в ряду (не более пяти), тем с большей точностью следует выполнять этот интервал.

В бетоне, кирпиче и других твердых материалах подрозетники закрепляются гипсовой шпаклевкой, штукатуркой или алебастром. Алебастр удобен тем, что очень быстро твердеет и не дает подрозетнику «оплыть».

Для крепления в гипсокартоне, гипсоволкне, деревянной вагонке и прочих листовых материалах используются специальные подрозетники для гипсокартона. Для установки нескольких подрозетников в ряд, обязательно нужно преобрести дополнительные соединения, они должны иметься в продаже!

Для качественной установки в гипс, по краям отверстия нужно снять неглубокую фаску. Тогда боковая кайма подрозетника не будет выпирать из плоскости стены. Это правило относится так же и при установке в дерево, фанеру и прочие листовые материалы.

Установка без подрозетников

При мелкосрочном ремонте бывает, что нужно по быстрому поменять розетку/выключатель и времени на вмазывание подрозетников нет. Изделия придется устанавливать в то, что есть, в лучшем случае это советский металлический подрозетник, в худшем — просто дырка непонятной формы. В обоих случаях, зачастую распорных лапок розеток не достаточно, чтобы надежно «распереть» и зафиксировать изделие. Я в таком случае использую какие-либо накладки, например кусочки толстого линолеума, наклеив их в места «распирания» лапок на акриловый герметик.

Установка розеток

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку.

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать. Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

Установка выключателей

Существенных отличий в монтаже копруса выключателей нет, главное сориентироваться с различными моделями кнопок, разобраться с защелкиванием пластиковой накладки под кнопками. Все эти мелочи легко осознать в процессе. Мы же обратим внимание на другие моменты.

Вот первый момент, где порой «тупят» даже опытные мастера — если положение вкл/выкл на установленном выключателе не соответствует привычному, откручивание и перекидывание проводов не поможет!. Нужно банально перевернуть весь выключатель, а рамку с кнопками оставить как есть.

Для Русского человека привычное положение клавиш: когда верх клавиши утоплен — свет горит, утоплен низ — свет выключен. Самое интересное, что видимо у европейцев наоборот: при установке выключателей, ориентируясь по надписи на металле, при нажатой вверх клавиши свет выключен. Здесь два выхода — привыкать к европейским стандартам или попросту устанавливать выключатели надписями вверх ногами! При этом крышки ставятся правильно в обоих случаях и не нарушают эстетику.

Для устранения последних сомнений скажу: в одноклавишных выключателях абсолютно не важно, как подключать два провода к двум клеммам!. Прошу не путать с двух и трех-клавишными выключателями! Исключение составляют выключатели с неоновой подсветкой.

У многоклавишных выключателей провода путать нельзя. Один контакт всегда общий и несколько индивидуальных, их количество соответствует числу клавиш. К общему подключается фаза, к остальным клеммам прикручиваются соответствующие проводники. Чтобы наверняка знать, какой проводник какой лампочке соответствует, перед установкой, при включенном электричестве следует аккуратно позамыкать фазу на другие проводники.

Часто бывает, что выключатели размыкают ноль вместо фазы. Манипуляциями с выключателями этого не исправить и придется делать по обстоятельствам: общий ноль, а фазы это группы.

При установке выключателей с подсветкой следует знать несколько моментов. Подсветка может стать причиной мигания или тусклого свечения светодиодных ламп. Если подсветка выключателя выполнена на неоновой лампе, а не на светодиоде — клавиши будут светиться только при правильном подключении фазы — она должна попадать на контакт с лампой. Другими словами, добиться свечения клавиш можно путем перекидывания проводов местами (не актуально для многоклавишных).

Установка в кафель

При установке в кафель любых розеток и выключателей ничего не меняется. Подрозетник обычно устанавливают до укладки плитки, потом лишь прорезают в кафеле круглое отверстие. Для прикручивания понадобятся саморезы, немного длиннее чем обычно.

Для гармоничного расположения установочных изделий в кафеле, следует тщательно выверить выводы концов проводки с учетом размеров и геометрии плитки. Самый простой вариант — расположить их посередине кафеля. Но когда плиточки маленькие, а особенно со скошенными гранями как на фото, самый актуальный вариант — расположить центра подрозетников в швах. Установка конечных изделий производится после расшивки швов.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь, не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение клемной колодкой.

Какие бывают модули помимо розеток и выключателей?

В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи. Очень часто, продавцы в профессиональных магазинах электрики попросту не обладают должным опытом, да и прогресс развивается слишком быстро. Поищите в интернете, поспрашивайте на форумах, возможно вашей задумке есть готовое решение.

Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!

Смотрите так же другие статьи

Установка розеток, выключателей. Монтаж электрики по низкой цене

Монтаж розеток.

Выключатели и розетки того или иного типа мы можем встретить на любых объектах, где проведена электроэнергия. Это офисы, производственные комплексы, школы, частные дома, квартиры, склады и т.д.

Компания «Строй Комплект Про» почти 20 лет на профессиональном уровне занимается установкой этих элементов.

В зависимости от необходимости подбираем подходящую модель, всегда согласовываем места их размещения перед переходом непосредственно к монтажу.

Установка выключателей.

Заказать установку розеток и выключателей сегодня удастся во многих фирмах, у частных мастеров. Но сколько среди них тех, кто предоставляет письменные гарантии, следует ранее разработанному техническому проекту, готов подтвердить качество выполненных работ?

За нашими плечами – опыт проведения монтажа на более чем 8000 объектов. Масса отзывов и репутация, наработанная за эти годы – то, чем мы действительно дорожим.

Желаете сэкономить, но получить при этом максимальное качество? Предлагаем ознакомиться с прайс-листом на установку и другие услуги по электрике и задать появившиеся вопросы нашему специалисту!

Порядок подключения розеток.

В каких случаях может потребоваться заказать установку розеток и выключателей? Обычно это происходит или при поломке, устаревании ранее стоявшего оборудования, когда ранее его вовсе не было.

Владельцы новых домов, объектов после серьезной перепланировки или ремонта – далеко не полный список наших потенциальных клиентов по установке.

Когда вы решаете заказать установку выключателей у специалистов, работы проходят без накладок, характерных для частных мастеров или недобросовестных компаний.

Опишем, порядок работ по подключению в нашей компании «Строй Комплект Про»

• Предварительно знакомимся с техпроектом, где указаны места прокладки кабелей. Узнаем о предполагаемом потреблении тока. Если оборудование вами еще не куплено, можем порекомендовать определенные модели;
• Приезжаем на объект в оговоренное время. Когда требуется в короткий срок установить десятки/сотни элементов, к вам отправляется целая бригада;
• Не делаем наценок на установку, не оговоренных заранее;
• Работаем по договору. У вас на руках всегда остаются документы, подтверждающие факт выполненных операций, переданную за них оплату;
• Предоставляем гарантии. Мы на 100% уверены в квалификации работающих в «Строй Комплект Про» сотрудников;
• Всегда тестируем смонтированное оборудование. Результаты отражаются в документации. Важно для крупных проектов.

Если решаете заказать установку выключателей у нас, можете быть уверены в том, что работа будет с 1 раза выполнена на высшем уровне. Почти 20 лет безупречной репутации всегда на нашей стороне!

Цена на установку розеток.

Помимо предполагаемого качества и срока выполнения работ по установке, любого заказчика интересует цена установки розеток и прочих элементов. Стоимость услуг по установке розеток и выключателей «Строй Комплект Про» за последние годы не менялась.

У нас есть постоянные клиенты, работающие по этим ценникам длительное время. Узнать подробности получится несколькими путями:

• Посмотрев в нашем прайсе цену установки выключателей и другие услуги по монтажу электрики в доме и на предприятиях;
• Связавшись со специалистом. Во 2 случае больше узнаете о проводимых акциях, скидках на работы, зададите вопросы.

Как правило, цена установки розеток включена в общий прайс, так как помимо нее производятся и другие операции (монтаж электрики «под ключ).

Но мы готовы выехать к вам и для выполнения «штучной» работы вне зависимости от объемов. Обращайтесь!

Розетки и выключатели.

Высота установки выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Нож;
• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Lightwave может предложить
Скидка 15% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — популярные виды отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой от USBПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Розетки и переключатели квадратные безвинтовые

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — добавить немного другой

Розетки напольные

Подберите напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Приходи в форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Лаки на основе полимеров для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Установка выключателей и розеток — 2021

Дни, когда выключатели и розетки устанавливались в стандартном дизайне цвета слоновой кости и знали только функции «включено» и «выключено», прошли. Потому что современные выключатели и розетки могут предложить не только форму и цвет, но и безопасность и комфорт. В результате они доступны в разных версиях, которые мы представляем в этой статье.

Мы также объясняем, как самостоятельно установить выключатель и розетку.там , но будьте осторожны, , потому что работа с электрическими соединениями связана с большими рисками для неспециалистов.

Примечания перед установкой

Работы с электрическими соединениями всегда связаны с высоким риском для здоровья. По этой причине домашние мастера должны следовать этим инструкциям по безопасности, а в случае сомнений обращаться к электрику. Перед установкой розетки всегда отключайте питание и выключайте предохранитель, например. Б. с помощью липкой ленты, чтобы предотвратить случайное включение другим человеком.Затем с помощью вольтметра проверьте линию на отсутствие напряжения. Теперь вы проходите контр-тест на другой розетке, чтобы убедиться, что устройство работает правильно и действительно нет напряжения на первом подключении. Только после этого следует устанавливать розетку или выключатель внутри монтажных зон.

Инструкции: Подключите розетку и выключатель

После правил техники безопасности вы можете подключить розетку:

Сначала выкручиваем винт из средней резьбы гнезда и снимаем крышку.В то же время рама также автоматически освобождается. Затем отвинтите два винта с распределяющими кулачками, , чтобы можно было вытащить вставку гнезда. После этого токоведущий провод, защитный провод и нейтральный провод отключаются.

Наружный провод под напряжением и нейтральный провод подключаются к клеммам соседних контактных розеток. Зелено-желтый защитный провод относится к средней клемме подключения. Два внешних винта используются для крепления расширяющихся захватов.Конец проволоки находится слева от вала винта под головкой винта, d он не выталкивается при проворачивании.

Соединяя отдельные клеммы друг с другом, можно, кстати, также соединить две или три розетки вместе. Теперь вы вставляете вставку в коробку и затягиваете два боковых винта так, чтобы распределяющие зажимы раздвинулись в гнезде.

Внимание! Монтажный выступ вставки заглушки не должен касаться каких-либо линий или даже повредить ее.В ящиках с полой стенкой не держите клешни. Здесь вставка переключателя крепится справа и слева через боковые прорези с помощью винтов устройства в полых стеновых коробах.

После этого вы собираете в следующем порядке:

1. Сначала рама, а затем крышка устанавливаются на вставку розетки.
2. Центральный винт затянут.
3. Наконец, после включения тока проверяется работоспособность с помощью фазового тестера.

Также вставки переключателей крепятся с помощью разжимных кулачков — винтами с полостью и приспособлениями.Затем он продолжается в указанном здесь порядке:

1. Держите раму над вставкой
2. Нажмите на промежуточную деталь и дайте коромыслу войти в зацепление.

Кроме того, его можно использовать со всеми стандартными розетками как для родительского контроля, так и для ночных и ориентировочных огней Attach.

Розетка для открытого и скрытого монтажа

Несколько вилок заменяют отсутствующие розетки в жилых комнатах

В зависимости от того, устанавливаете ли вы розетку на поверхность или заподлицо, Местоположение и желаемая функция Откуда: Обычно в мастерских, подвалах и комнатах для хобби устанавливаются накладные розетки, используются в жилых комнатах в настенные встраиваемые розетки.Их можно расширить, перепроектировать и даже удалить без каких-либо работ по герметизации или штукатурке. Количество розеток, устанавливаемых заподлицо, в комнате может быть увеличено без ремонта стен только с помощью нескольких вилок. Однако теперь они превратились из временной точки в безопасный вариант, позволяющий оборудовать комнату большим количеством подключений.

Обязательным условием для этих электрических соединений всегда является профессионально проложенный источник питания и тщательный монтаж. В интерьере кабели и коробки для скрытого монтажа обычно уже установлены, так что жильцам остается только определиться с желаемыми розетками.Они доступны во многих дизайнах и в разных моделях, например. B. с выключателем питания, как радиоуправляемая розетка с дистанционным управлением или даже запираемая.

Специальные розетки

Розетки с выключателем питания

Розетки для влажных помещений

Во влажных помещениях, таких как кухня и ванная, обычно встроены так называемые розетки для влажных помещений. У них есть защитный кожух, который не пропускает влагу. Они доступны в различных цветах и ​​дизайнах и легко интегрируются в интерьер.

Розетки безопасности для подвала для хобби

Точно так же есть специальные модели, которые используются везде, где регулярно проводятся ремонтные работы, z. Б. в подвале хобби, в беседках и домах. В отличие от розеток для влажных помещений, их конструкция проста. Они доступны как с одной, так и с несколькими розетками с выключателем питания и без него, защитной крышкой и с замком для безопасности детей.

Розетки с выключателем питания для электроприборов

Устройства продолжают потреблять электроэнергию в режиме ожидания, даже если они не используются.Телевизор, приемник, модем DSL и экран ПК прибудут в течение года приличного пассивного потребления в домашнем хозяйстве вместе. Но этого не должно быть! Тут и помогают розетки с выключателями. В то время как переключаемые несколько штекеров хорошо известны, переключаемые розетки для скрытого монтажа в этой стране довольно редки. Приборы без сетевого выключателя можно полностью выключить с помощью розетки.

Несколько вилок с защитой от перенапряжения

Несколько вилок в значительной степени утратили свой статус непопулярного временного решения сегодня: оснащенные защитой от перенапряжения, предохранителями и одним или несколькими переключателями, они, безусловно, могут существовать вместе с постоянно установленными решениями. Для подключения компьютерных систем, ТВ и видео комбинаций или стереосистем они лучше всего подходят. Влагостойкие многократные заглушки с одной или несколькими крышками также можно использовать на открытом воздухе или во влажных помещениях.

Похожие сайты

• Установка громкой связи и автомагнитолы — установка автомагнитолы сторонних производителей
• Установка смесителя для раковины — фитинг низкого давления
• Водосточные желоба для каждой крыши и водосточного желоба
• Установка розеток в саду и в машине
• Уход за газоном — Рыхление, аэрация, посев, мульчирование, удобрение, газон и полив. на установку окон, затраты на материалы и экономию
• Защита от перенапряжения
• крышки электрических розеток
• Built-Gefrierschrank-
• Funksteckdosen
• Встроенный мусор

Видеоплата

: Как установить настенную USB-розетку

Важность электрических розеток и переключателей и когда их заменять

С момента открытия электричества наша жизнь резко улучшилась.Доступность электроэнергии привела к появлению множества технологических изобретений и созданию рабочих мест. Электричество — одно из изобретений, которое подняло наш образ жизни на совершенно новый уровень. Теперь, когда мы говорим об электроэнергии, в основном электроэнергия используется в наших домах для приготовления пищи или для освещения наших домов.

Кроме того, в наших домах электроэнергия используется для питания систем переменного тока и других устройств, таких как телевизоры, холодильники, микроволновые печи и т. Д. Теперь, чтобы эффективно и безопасно использовать электроэнергию, необходимы электрические розетки и выключатели.Представьте, что у вас есть электричество, но нет переключателей? Запитать ваш дом и другую технику будет катастрофой.

С розетками и электрическими выключателями мы можем эффективно использовать электроэнергию. С помощью качественной розетки вы можете подключить любой электроприбор и наслаждаться удобством. Также с помощью электрических выключателей можно включать свет, розетки и т. Д. Выключатели и розетки незаменимы в любой электрической системе. Поскольку они являются важными частями системы электропроводки дома или в офисе, выключатели и розетки подвержены повреждениям.

Неисправный выключатель или розетка может быть результатом чрезмерного использования или электрических неисправностей — например, скачков напряжения. Теперь, когда у вас неисправная розетка или выключатель, вы сталкиваетесь с серьезной проблемой, поскольку вы больше не можете пользоваться электричеством. Когда это происходит, лучше всего вызвать электрика и заменить неисправный выключатель или розетку.

Бывают случаи, когда вы чувствуете, что ваш дом или офис устаревают. В таких случаях можно подумать о проекте ремонта.Во время ремонта ваша электрическая система будет нарушена, так как могут произойти некоторые сносы. Сейчас самое время заменить выключатели и розетки, которые выглядят грязными и устаревшими.

Вы можете заменить выключатели на современные выключатели и розетки с металлическим покрытием. Кроме того, при замене розеток и выключателей можно выбрать установку водо- и пыленепроницаемых выключателей в зависимости от места установки выключателя.

Теперь, независимо от причин, по которым вы можете захотеть заменить свой электрический выключатель, вы должны убедиться, что покупаете качественные выключатели и розетки.Как вы гарантируете, что устанавливаете качественные переключатели? Что ж, это очень просто. Все, что вам нужно, это поискать надежных поставщиков электрических выключателей.

Только покупая у надежных поставщиков, вы можете быть уверены, что получаете качественные розетки и выключатели. Таким образом, вы будете уверены, что переключатели, устанавливаемые вашим электриком, прослужат вам долгие годы. При поиске поставщиков розеток вы можете подумать о том, чтобы поговорить со своим электриком, друзьями, у которых в последнее время был проект электропроводки, а также использовать онлайн-источники.

Как заменить электрические розетки и переключатели

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Начиная с NEC 2011 года, большинство новых и заменяемых розеток должны быть защищены от несанкционированного доступа. Это требование разработано для защиты маленьких детей от травм путем предотвращения вставки посторонних предметов, кроме электрических вилок, в контакты розетки. Некоторые исключения из этого требования включают настенные розетки, которые находятся на высоте более 62 дюймов от уровня пола, и большие розетки для бытовых приборов, расположенные вне досягаемости.

Старый переключатель можно заменить на переключатель того же типа, или вы можете заменить однополюсный переключатель на реостатный диммер, если он управляет одобренным осветительным прибором. Старые переключатели могут не иметь клеммы заземления, а в распределительной коробке может отсутствовать заземляющий провод. В этих случаях, если это заземленная металлическая коробка, клемма заземления на новом переключателе должна быть подключена к ней. В противном случае следует использовать непроводящую лицевую панель, чтобы избежать прямого контакта с металлом на переключателе при включении света.См. Ниже информацию о NEC 2008 года об отсутствии провода заземления в распределительной коробке.

Новые настенные розетки и выключатели будут иметь два типа контактов: винты клемм по бокам и отверстия сзади. Винты могут быть предназначены для крепления проволоки с крючками к устройству, когда ее заводят домой, или они могут использоваться для затягивания зажима вокруг конца прямого провода.

Отверстия в задней части устройства используются для вставки прямого провода во внутренний зажим. Отверстия будут помечены, чтобы указать, какой размер провода они могут принять.

И переключатели, и розетки доступны для цепей на 15 и 20 ампер, поэтому обязательно используйте заменяющее устройство подходящего размера для схемы, над которой вы работаете.

В более старом доме устройства и проводка могут быть устаревшими, и вы найдете незаземленные или даже незаземленные и неполяризованные розетки. Всегда используйте розетки подходящего типа для замены существующей на замену. Например, не заменяйте незаземленную розетку на новую, заземленную, если нет заземляющего провода.

2008 NEC на отсутствие провода заземления в распределительной коробке

404,9 (B) Исключение. « Если в корпусе переключателя с защелкой отсутствуют средства для подключения к заземляющему проводу оборудования или если метод подключения не включает или не предусматривает заземляющий провод оборудования, для целей замены разрешается использовать переключатель без подключения к заземляющему проводнику оборудования. только.

Выключатель мгновенного действия, подключенный согласно положениям этого исключения и расположенный в пределах досягаемости земли, земли, проводящих полов или других проводящих поверхностей, должен быть снабжен лицевой панелью из непроводящего, негорючего материала или должен быть защищен прерывателем цепи замыкания на землю.«

Анатомия выключателя света

Существует 3 основных типа настенных выключателей, с которыми вы можете встретиться в большинстве ситуаций. Наиболее распространенным является однополюсный переключатель, который можно определить по двум винтовым клеммам, а в случае новых устройств — по третьей клемме заземления.

Второй наиболее распространенный тип переключателя в жилых домах — это трехпозиционный переключатель. Их можно определить по трем клеммным винтам и четвертому зеленому винту для подключения заземляющего провода. Трехпозиционный переключатель используется для управления освещением из двух мест, например, вверху и внизу лестничного пролета.

Еще один переключатель, который вы можете найти в своем доме, — это 4-позиционный переключатель. У них есть четыре клеммных винта и пятый зеленый для заземляющего провода. Четырехпозиционные переключатели используются между двумя трехпозиционными переключателями для управления освещением из 3 или более мест. Это может быть удобно, если у вас есть большая комната с несколькими входами, требующая управления освещением из нескольких мест.

Удаление старого устройства

Отключите электричество на сервисной панели цепи, над которой вы будете работать.Проверьте цепь с помощью заведомо исправной лампы или другого электрического устройства, чтобы убедиться, что она выключена. Щелкните выключателем, чтобы убедиться, что лампа не загорается, или используйте вольтметр, чтобы проверить провода и убедиться, что цепь отключена. Снимите крышку, а также верхний и нижний винты, которыми крепежная лента крепится к выпускной коробке. Это длинные винты, и их легче открутить с помощью дрели, если она у вас есть.

Возьмитесь за верхний и нижний кронштейны и вытащите устройство из розетки, чтобы можно было достать его по бокам и сзади.Если вы собираетесь утилизировать старое устройство, полностью открутите клеммные винты. Это упростит освобождение загнутых концов проводов. Оставьте провода загнутыми в крючки, если вы будете использовать клеммные винты для подключения нового устройства. Если вы будете использовать отверстия в задней части, обрежьте провода прямо под крючком, чтобы у вас был прямой кусок, который можно было вставить в отверстия. Снимите примерно ½ дюйма изоляции с меди, чтобы выполнить соединение.

Если существующая розетка или выключатель подключается через отверстия на задней панели, вставьте ювелирную отвертку или инструмент аналогичной формы в прорезь рядом с каждым отверстием, чтобы ослабить давление зажима, и вытяните провод.

Установка нового устройства

Присоедините провода к новому выключателю, подключив источник горячего питания к одной клемме, а провод, идущий к свету, к другой. На розетке черный провод от источника идет на горячие винты цвета латуни, а белый — на нейтральные винты серебристого цвета. Если в розетке есть два набора проводов, храните их в наборах, используя верхние клеммы для одного и нижние клеммы для другого набора. Расположите крючки так, чтобы они указывали по часовой стрелке, а изоляция доходила до самого винта.Не оставляйте оголенный провод между клеммой и изоляцией. Затяните винты, чтобы зажать провода. То же самое касается зажимов, которые натягиваются на прямой провод, на них не должно быть обнаженной меди.

Если вы используете отверстия в задней части, вставляйте их в соответствующие отверстия, пока зажим не зафиксируется и не зафиксирует их на месте, и не останется обнаженной меди. Потяните за каждый провод, чтобы убедиться, что он надежно подключен. Подключите заземляющий провод к клемме заземления на устройстве и к любым клеммам заземления в розетке.Если имеется несколько проводов заземления, свяжите их все вместе короткими отрезками провода, известным как косичка, для подсоединения к клеммным винтам. Нет отверстия в розетке или переключателе для заземляющего провода, только винт.

Оставьте устройство свободно свисающим, чтобы оно ни с чем не соприкасалось, и проверьте его, чтобы убедиться в правильности проводки, прежде чем устанавливать его в розетку. Включите выключатель и снова включите питание на коробке выключателя, чтобы проверить цепь освещения. Используйте анализатор розеток, чтобы проверить правильность подключения розетки.Если возникла проблема с проводкой, снова выключите питание и устраните проблему.

Если проводка правильная, выключите питание и установите устройство в розетку. Осторожно сложите провода, чтобы они поместились в коробку, и надавите на устройство ладонью, пока оно не станет ровным и не совместится с монтажными отверстиями. Заверните винты монтажной планки и сдвиньте заменяющее устройство влево или вправо по мере необходимости, чтобы выровнять его в коробке, когда вы затягиваете их. Установите крышку, снова включите цепь и снова проверьте устройство.

Еще подобное на Do-It-Yourself-Help.com

Как установить Shiplap вокруг розеток и переключателей

У большинства стен есть розетки или выключатели, которые вам понадобятся для установки вашего шипа. Они могут доставить неприятности, если вы не знаете, как с ними бороться. Следуйте этим простым шагам, чтобы наилучшим образом подогнать ваш корабль к контейнерам.

1. Выключите питание.

Первый и самый важный шаг — найти выключатель для этой розетки или выключателя и выключить его.Не продолжайте, пока не убедитесь, что розетка или выключатель не находятся под напряжением.

Перед тем, как приступить к работе с розеткой, используйте тестер розетки, чтобы убедиться в отсутствии напряжения.

2. Снимите выпускные лицевые панели

С помощью отвертки открутите все лицевые панели на розетках вдоль стены.

3.Мера на выходе

Приложите доску для внахлест к стене, на которой вы будете ее устанавливать, и отметьте на доске ширину выпускного отверстия. Вы также можете измерить расстояние от стены до стороны и сверху вниз от выпускного отверстия, чтобы получить точные размеры.

Затем с помощью рулетки отметьте расположение верхней и нижней части выпускного отверстия. Затем перенесите эти измерения на доску для обшивки корабля и создайте прямоугольник на основе ширины и высоты выпускного отверстия.

4. Отрежьте доску внахлест по размеру выпускного отверстия

.

С помощью дрели просверлите отверстия в углах прямоугольника, а затем вырежьте их лобзиком.

5. Установите доску внахлест над выпускным отверстием

Открутите розетку от стены и вставьте ее в специальное отверстие в доске.

* Совет для профессионалов: В соответствии с национальными стандартами электрического монтажа розетка должна быть заподлицо со стеной.Статья 314.20 гласит,

Установки внутри или за поверхностью из бетона, плитки, гипса, гипса или другого негорючего материала, включая коробки с крышкой заподлицо или лицевую панель, должны быть выполнены таким образом, чтобы передний край коробки, гипсовое кольцо, удлинительное кольцо , или указанный удлинитель не будет отодвигаться от обработанной поверхности более чем на 1∕4 дюйма (6 мм). Установки на поверхности из дерева или другого горючего материала, коробки, гипсовые кольца, удлинительные кольца или перечисленные расширители должны доходить до готовой поверхности или выступать из нее.

Если ваша розетка отклоняется назад более чем на 1/4 дюйма, вам понадобится удлинитель электрической коробки.

После того, как плата установлена, можно снова присоединить розетку.

6. Установите лицевую панель выпускного отверстия

.

Прикрутите лицевую панель, и вы можете снова включить выключатель. Если вы рисуете внахлест, вам нужно будет добавить этот шаг после того, как закончите рисовать.

7. Повторить

Повторите этот процесс по мере необходимости, в зависимости от того, сколько выключателей и / или розеток расположено на вашей стене (стенах).

Заинтересованы в дополнительных советах и ​​приемах по установке? Посмотрите все наши видео по установке в нашей видео галерее.

Вам также может понравиться

Позиционирующие переключатели и розетки на стене

Если ваш проект по благоустройству дома предусматривает добавление пристройки, отделку подвала или выполнение любой капитальной реконструкции, которая включает добавление электрических розеток и / или переключателей, вы должны учитывать их высоту и расположение относительно других структурное оформление территории.

Эта информация носит общий характер. В юрисдикции могут быть определенные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток. Перед тем, как продолжить, всегда уточняйте у местного строительного отдела.

Рисунок 1 — Расположение электрических выключателей и розеток

На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту для электрических переключателей или розеток в комнате.

Примечание: Если вы реконструируете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных колясках или мобильных самокатах, вам следует прочитать эти статьи .

Если вы строите пристройку или завершаете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите крышку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие и единообразие, чтобы добавление или отделка выглядела так, как будто она принадлежит.

Большинство электрических выключателей устанавливаются на высоте от 44 до 46 дюймов от нижней части электрического шкафа до верхней части готового пола. Электрические переключатели должны быть расположены так, чтобы обеспечивать:

• Легкий доступ для поиска и работы. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы тот, кто не знаком с комнатой, мог найти выключатель.

Это может показаться странным, но люди — существа привычки.В лестничной клетке, у которой есть стены с обеих сторон, мы достигнем правого верха или низа лестничной клетки.

Когда мы войдем в темную комнату, мы автоматически найдем электрический выключатель. Большинство людей доберутся до внутренней стены справа, если нет двери и есть дверь с противоположной стороны от дверного проема с внутренней стороны.

Люди не ожидают, что электрические выключатели будут на внешней стене комнаты.

• Не кладите более 4 электрических выключателей в одну электрическую коробку.Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не вспомните, какой переключатель какой электрической цепью управляет.

Во-вторых, может быть сложно и дорого найти панели переключателей для более чем 4 переключателей вместе.

При обкатке электрооборудования учитывайте ширину дверных накладок. Расстояние от внешнего края обшивки до электрического выключателя должно быть не менее 2 дюймов. Обычно конструкция стойки для дверной коробки не позволяет вам разместить электрическую коробку для переключателя рядом с краем облицовки (как минимум, она должна быть толщиной в две стойки 2 × 4).Однако, если вы посмотрите на изображение выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.

Электрические розетки (розетки) следует размещать на расстоянии от 10 до 14 дюймов от верха пола до низа распределительной коробки.

Национальный электротехнический кодекс определяет, что у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и не более 12 футов между розетками на той же стене (, правило розеток 6/12, ).Это, конечно, минимальные требования для жилой площади . Вы должны спланировать электрические розетки (розетки) в зависимости от того, какие приборы и устройства вы будете использовать в комнате, и их расположение.

Например, если вы планируете разместить медиацентр в углу комнаты, вам может потребоваться несколько дуплексных электрических розеток (розеток), обслуживающих эту зону.

Самый простой способ сохранить одинаковую высоту электрических розеток (розеток) и выключателей — это использовать два лома размером 2 × 4, один вырезанный по высоте нижней части электрической коробки розетки (розетки), а другой вырезанный по высоте высота низа распределительной коробки переключателя, см. рисунок 2.

Использование 2 × 4 позволит вам фактически поставить электрическую коробку на верхнюю часть платы и приступить к ее установке гвоздями или винтами, не беспокоясь о том, что она могла сдвинуться вверх или вниз во время установки и всей электрической части. ящики будут на одинаковой высоте.

Рисунок 2 — Использование 2 × 4 для определения высоты электрических коробок

Стоимость перемещения выключателя или розетки

Что влечет за собой работа

Любой из нас время от времени задумывается о том, чтобы переместить выключатель света и / или розетку.Хотя положение розетки / переключателя было (надеюсь) изначально настроено таким образом, чтобы оно подходило для широкого диапазона расстановок мебели и стилей жизни, за последние годы все сильно изменилось. Плюс, конечно, многие люди меняют планировку своих домов, пробивая внутренние стены или пристройки зданий, поэтому старые розетки и выключатели света больше не работают для новой планировки. Если вы хотите переставить выключатель света или розетку, то при получении предложения следует учесть несколько моментов.Например, проверьте, включают ли цены необходимые отделочные / штукатурные работы, все ли материалы включены, и что установка и проверка соединительных коробок будет производиться в соответствии с действующими правилами. Времена подключения кабеля к старому выключателю и последующей штукатурки давно прошли.

Если вы сделаете это, то ваша страховка дома может быть аннулирована, и это также может вызвать проблемы, если вы заметите это при продаже дома в будущем. Сегодня при установке выключателя света необходимо иметь распределительную коробку, которую можно разместить на уровне пола, прикрепив ее к плинтусу или под досками пола.В любом случае он должен быть доступен, что увеличивает общие расходы. В качестве альтернативы можно полностью отрезать кабель до предыдущей распределительной коробки, но это будет стоить еще дороже, так как это займет больше времени и увеличит затраты на рабочую силу.

Большинство электриков приглашают штукатура и ремонтируют стены после установки новой розетки или выключателя, но не думайте об этом, всегда проверяйте. После штукатурных работ электрик завершит работу розеток и / или выключателей.Перемещение выключателя или розетки, как правило, не является обязательной работой в соответствии со Строительными нормами, Часть P, если это не на кухне или в особом месте (например, в ванной), но есть исключения и особые обстоятельства, если есть какие-либо сомнения , обратитесь в местный отдел управления зданием. Но технически в большинстве случаев вы можете выполнить эту работу самостоятельно, если уверены, что сможете выполнить ее безопасно, но это не рекомендуется. Ежегодно в Великобритании в среднем происходит более 12 000 пожаров, вызванных неисправными электрическими работами или повреждением электроустановок!

Все электромонтажные работы должны соответствовать стандартам безопасности BS 7671, независимо от того, кто их выполняет.Строительные нормы и правила не ограничивают круг лиц, которые могут выполнять электромонтажные работы, но для всех работ, которые классифицируются как подлежащие уведомлению согласно Строительным нормам, их необходимо проверить, чтобы убедиться, что это безопасно, с помощью электрика, зарегистрированного в схеме компетентного лица, или путем подачи заявление о строительстве в местный строительный контроль.

«Компетентное лицо» — это электрик, который зарегистрирован организацией, уполномоченной Государственным секретарем, и может сертифицировать электрические работы, как безопасные, без уведомления Службы управления зданием.Электрик организует для вас получение сертификата соответствия строительным нормам после завершения работ, а местные органы власти также будут уведомлены о работе для их собственных записей.

Готовы получить расценки от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки местных и надежных сделок. Это БЕСПЛАТНО . Никаких обязательств.

Получить ценовое предложение

Стоимость перемещения выключателя света или розетки

Средняя стоимость перемещения одного выключателя или розетки обычно составляет от 100 до 150 фунтов стерлингов, включая материалы.Обычно это несложная работа, на выполнение которой у опытного электрика уйдет не более пары часов.

Электрики часто работают парами из соображений безопасности, но также будут работать парами, если работа будет выполняться одним человеком более чем за пару дней. Таким образом, вы должны рассчитывать на оплату труда около 150 фунтов стерлингов в день на одного электрика или 250 фунтов стерлингов в день на двоих. Поскольку большинство электриков заряжают минимум полдня работы, неэкономично заставлять их менять только один выключатель / розетку, поэтому, если вы планируете вносить больше изменений в будущем, имеет смысл сделать их все сразу, так как это значительно снизит стоимость переключателя / розетки.

Ниже приведены приблизительные затраты на наем электрика для перемещения, замены или установки выключателя света или розетки. В эти цены включены материалы и, при необходимости, быстрый ремонт штукатурки. Как видите, при перемещении или замене нескольких розеток / выключателей это обходится намного дешевле в расчете на одно приспособление.

Должностная инструкция	Ср.Стоимость	Продолжительность
Переключатель света или розетка	£ 150	3-4 часа
Заменить аналогичный коммутатор или розетку	£ 75	1 час
Установите дополнительный выключатель или розетку	£ 150	2-3 часа
Замена 5 одинаковых переключателей или розеток	£ 100	2-3 часа
Установите 5 дополнительных переключателей или розеток	£ 250	1 день

Распределение затрат

Индивидуальные расходы по найму искры для перемещения выключателя или розетки света — Общая стоимость: 150 фунтов стерлингов

Часто задаваемые вопросы

Заменить розетку или выключатель на замену типа «подобное на подобное» — несложная работа для любого электрика, как если бы при установке его в том же месте не требовалась дополнительная проводка.Однако переместить розетку или выключатель света сложнее, так как это потребует дополнительной проводки, врезки в существующие кабели и установки новой распределительной коробки, плюс, конечно, врезки в стену и некоторых штукатурных работ. Будьте готовы заплатить около 150-200 фунтов стерлингов за электрику, который выполнит работу. Добавление диммера вместо обычного выключателя света немного дороже, но добавление модных хромированных выключателей или розеток намного дороже.

Добавление дополнительной розетки, называемой «ответвлением», опять же включает в себя некоторые работы по ремонту штукатурки, но это проще, чем перемещение розетки или выключателя.Также стоит отметить, что существуют ограничения на количество ответвлений, которые можно добавить в одну цепь. Выделите около 150–180 фунтов стерлингов, чтобы нанять квалифицированного электрика. Добавление двойной розетки по сравнению с одной розеткой мало повлияет на цену, так что вы также можете установить двойную розетку! УЗО должно быть установлено для любых новых розеток, но, возможно, у вас уже есть УЗО, в зависимости от того, сколько лет вашему блоку предохранителей / потребительскому блоку.

К сожалению, в Великобритании есть много выгодных возможностей для недобросовестных, неквалифицированных и неквалифицированных электриков.Законодательство даже не требует, чтобы электрические подрядчики имели квалификацию, поэтому каждый может называть себя подрядчиком по электрике. Вы должны убедиться, что вы выбрали электрика, который не собирается оставлять вас жить в потенциальной опасности пожара.

Заставить электрическую розетку или выключатель света сработать легко, это может сделать каждый, но гораздо сложнее обеспечить безопасную работу схемы! Желательно попросить любого электрика, которого вы собираетесь нанять, предоставить информацию о том, к какой схеме он принадлежит, и их номер участника.Затем вы можете напрямую связаться с этой организацией, чтобы убедиться, что они действительно зарегистрированы. Организации, которые уполномочены проводить схемы государственных компетентных лиц для электромонтажных работ, — это BRE Certification Ltd, BSI (Британский институт стандартов), ELECSA Ltd, NAPIT Certification Limited, NICEIC Certification Services Ltd, CORGI и OFTEC.

Вы, конечно, должны также проверить рекомендации предыдущих клиентов и сравнить несколько предложений, прежде чем принимать решение позволить кому-то войти и поработать у вас дома, особенно в отношении чего-то столь же потенциально опасного, как электроснабжение.Поэтому убедитесь, что ваш электрик зарегистрирован, заключите с ним договор на выполнение необходимых вам работ — и будьте в безопасности!

.

No related posts.
