Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

  1. Винтовые сваи: особенности и преимущества
  2. Винтовые сваи фото и разновидности
  3. Технология установки винтовых свай: особенности свайного фундамента
  4. Винтовые сваи монтаж своими руками
  5. Расчет винтовых свай и их установка
  6. Установка винтовых свай своими руками
  7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

  • обустройство фундамента под мачту;
  • изготовление каркасных сооружений, таких как склады;
  • установка легких конструкций в виде рекламных щитов или ограждений;
  • в качестве основы под гидротехнические сооружения;
  • места, требующие исключения вибрации в процессе строительства фундамента;
  • основания для временных зданий или павильонов;
  • дополнительное усиление монолитного фундамента;
  • изготовление теплиц промышленного типа;
  • фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

  • значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
  • все работы удается провести за один, максимум два дня;
  • отличный вариант для проведения работ на грунтах с определенными сложностями;
  • хорошая прочностью и высокая устойчивость перед нагрузками;
  • практически не изменяется ландшафт всей территории;
  • изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
  • минимальный срок эксплуатации данного фундамента составляет 45 лет;
  • использование в процессе постройки пирсов или причалов;
  • легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

  • отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
  • возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
  • подверженность некачественных свай коррозии и их постепенное разрушение;
  • возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

  • литыми;
  • сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

  • сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
  • для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
  • сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

  • сваи со средними лопастями, легко проникают в талые грунты;
  • в вечномерзлых грунтах применяют сваи с маленьким диаметром;
  • стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

  • обустройством фундамента на сложном рельефе местности;
  • наличием большого количества влаги в почве;
  • наличие уже обустроенного ландшафта;
  • отсутствие возможности в проведении земляных работ;
  • замена или реставрация фундамента;
  • слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание.

Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

  • монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
  • стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
  • монтаж свайных лент — применяются для обустройства жилых зданий;
  • поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

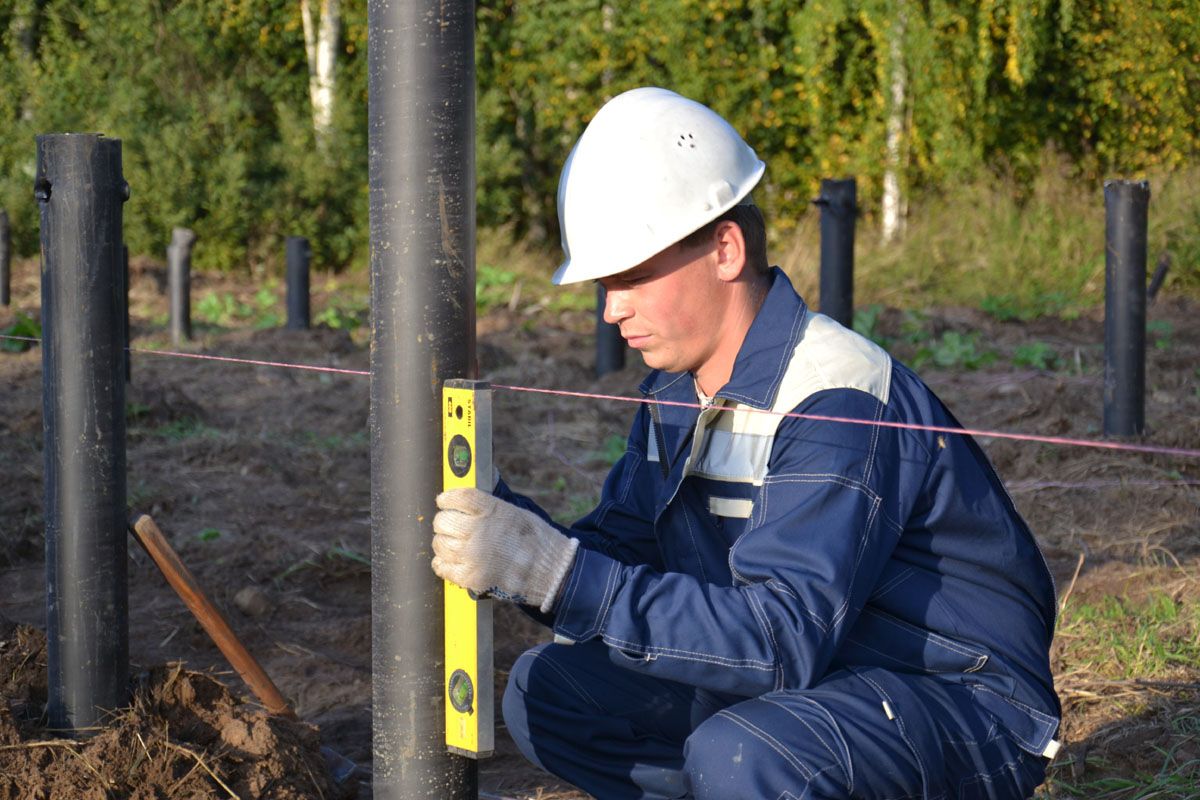

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Винтовые сваи в Иваново используются в строительстве много лет. Производство и монтаж винтовых свай — это одно из самых рациональных и экономически выгодных решений. Этот тип фундамента применяется для строительства различных объектов: от каркасных и дачных домов, до таких как ангары, склады и фермы. Так же очень часто используется закрутка свай вблизи водоемов, рек, для строительства пирсов, мостов, причалов. Наша компания Бурилка37 выполняет весь спектр работ с винтовыми сваями, от фундамента до мостов и причалов. Пробурить под винтовые сваи и установить их позволяет японская установка на базе вездехода, вылет стрелы со сваей 12 метров. В простонародье так называемый ямобур.

Преимущества и материальная выгода винтовых свай для фундамента

При закрутке винтовых свай под фундаменты, цена с установкой, как правило, в 2, а то и 3 раза ниже, чем строительство других типов фундамента. Это определяется преимуществами винтовых свай:

  • Большая несущая способность сваи — определяет прочность и высокое качество фундамента для здания.
  • Не требуется планировка земельного участка, даже если он находится на склоне с большими перепадами грунта.
  • Отличная устойчивость в сложных грунтах, такие как торф, грунты с большой влажностью и глина.
  • Пробурить под сваи и осуществить монтаж фундамента можно в любое время года.
  • Экономически выгодно, так как материал и работа стоят довольно недорого относительно других типов фундамента.
  • Возможность использования свай повторно для временных сооружений.

Обычно компания Бурилка37 выполняет монтаж винтовых свай в Иваново под стандартный каркасный дом за 1-2 дня, благодаря квалифицированным рабочим с опытом работы более 5 лет.

Монтаж винтовых свай японской установкой

После вашего звонка в нашу компанию Бурилка37 делается проект свайного поля согласно нагрузки на фундамент. По желанию заказчика можем выехать и сделать пробную закрутку винтовой сваи или изыскание грунта, с целью определения длины сваи.

Сертифицированные сваи мы закупаем на заводе, с которым сотрудничаем более 7 лет. За эти 7 лет у заказчиков никогда не было нареканий по качеству производства и покрытия сваи двухкомпонентной полиуретановой эмалью. Пробурить под сваю и осуществить ее монтаж советуем механизированным способом, редуктором с большим крутящим моментом, так как свая при погружении сжимает вокруг себя грунт. Чтобы достигнуть заданной проектом глубины нужна огромная сила.

Поэтому наша компания делает монтаж свай только японским ямобуром. После того, как сваи будут закручены по размерам, обрезаем свайное поле в уровень по лазерному нивелиру, разбег от 1 до 3 мм. Заполняем сваи и начинаем приваривать оголовки. Так к концу дня фундамент на винтовых сваях готов и уже на следующий день вы можете начинать возводить свое строение.

Компания Бурилка37 предоставляет полный пакет документов, работает за наличный и безналичный расчет.



Цены на винтовые сваи

Диаметр ствола, мм Длина ствола, мм Толщина стенки ствола, мм Диаметр лопасти, мм Стоимость оголовка, руб Цена сваи (розница), руб *Цена монтажа под ключ, руб
стандарт усиленный ручной  буровой машиной
57 2000 3,5 200 200 300 950 1000 1300
57 2500 3,5 200 200 300 1000 1050 1350
57 3000 3,5 200 200 300 1050 1050 1350
76 2000 3,5 250 200 300 1300 1050 1350
76 2500 3,5 250 200 300 1400 1100 1400
76 3000 3,5 250 200 300 1600 1100 1400
89 2000 3,5 250 250 350 1400 1150 1450
89 2500 3,5 250 250 350 1600 1200 1500
89 3000 3,5 250 250 350 1800 1200 1500
108 2000 4,0 300 300 400 1550 1200 1500
108 2500 4,0 300 300 400 1700 1250 1550
108 3000 4,0 300 300 400 1950 1300 1600
133 3000 4,0 350 300 400 2700 1800
133 4000 4,0 350 300 400 3250 2000

*В стоимость монтажа входит:

  • Разметка свайного поля на участке
  • Закрутка винтовых свай
  • Обрезка винтовых сваи в уровень (высота определяется с помощью лазерного уровня)
  • Бетонирование внутренней полости сваи песко-цементной смесью
  • Приваривание оголовка (металлическая пластина 5 мм. )

**Цены на витоновые сваи длиной более 3000 мм согласовывайте с производителем

***Так же можно заказать сваи диаметром более 133 мм. Цена договорная.

Доброго Вам строительства!

Установка винтовых свай под фундамент недорого в Ярославле и Рыбинске — строительная компания ПрофиСтрой

Свайная опора необходима для непростых почв, в основном это рыхлые и мягкие грунты. Фундамент надежен за счет основательно загнанных под землю свай. Подобная основа способна перераспределять давление постройки в глубокие грунтовые пласты поэтому для кого-то он может стать настоящим спасением.

Винтовая свая напоминает шуруп, только огромных размеров, который основательно ввинчивают в землю. Задача таких свай — перераспределить тяжесть жилища в более глубокие пласты почвы. Такая основа охватывает все типы грунта, вплоть до болотистых территорий, порой альтернативы просто не существует.

Чем же так хорош этот тип фундамента:

  • Сроки. Один(!) день собирается свайный фундамент;
  • Цена. Минус 30 — 70% от расценок на обычную основу под постройку;
  • Термин эксплуатации. Дом на сваях отпразднует минимум 150 — летний юбилей;
  • Показатели. Предельная нагрузка — 18 тонн. Но если добавить свае и винту диаметра, степень несущей способности приумножится;
  • Ввинчивать сваи можно как механически, так и вручную;
  • «Капризные» грунты – профиль фундамента на сваях;
  • Нет нужды выкапывать землю и менять ландшафт;
  • Фундаменту не нужна гидроизоляция;
  • Несомненно, это один из самых экологических методов установки фундамента;
  • Беспрерывность работы. Строительство продолжается после монтажа основы.

Сроки и стоимость установки.

Все вышеперечисленные преимущества делают предпочтительным именно установку винтовых на участке. Компания «ПрофиСтрой» готова предложить свои услуги по монтажу свайного фундамента на выгодных условиях. Окончательные сроки и стоимость возведения фундамента будут зависеть от площади постройки, качества грунта и местоположения участка. Мы готовы дать гарантию на все наши работы и предоставить всю необходимую документацию, так как являемся организацией с многолетним стажем работы. Ждем ваших обращений!

Монтаж винтовых свай Екатеринбург цена от 1867 шт.

Фундамент на винтовых сваях универсальный элемент, как при строительстве внушительных размеров зданий, так и при установке легких ограждений. Компания «Сваи Екатеринбурга» является одним из лучших производителей, предоставляющих качественные и прочные винтовые сваи, более того, по Вашему запросу, мы также проводим быструю и профессиональную установку.

Винтовая свая – опорный элемент, который состоит из наконечника с лопастями, приваренного к стальной трубе. Лопасти позволяют свае легко без нанесения ущерба грунту, углубляться на необходимый рабочий уровень.

При устройстве винтового основания могут применяться два типа свай: сварные или литые. Различие понятно из самого названия. Литые отличаются своей прочностью, за счет целостности изделия. Сварные состоят из двух основных частей, сваренных между собой. Различие этих типов, помимо технологии изготовления, в их прочности, устойчивости к нагрузкам и, соответственно, в цене.

Выбирая тип подходящей сваи, опираясь на поставленные перед изделием задачи, условия, в которых будет проводиться установка, необходимо определить длину и диаметр сваи.

сваи в Екатеринбурге и Свердловской области

Мы осуществляем свою работу не только в г. Екатеринбурге, но и за пределами города. Охватываем Городские округа: Алапаевский, Арамильский, Артемовский, Артинский, Асбестовский, Ачитский, Белоярский, Березовский, Бисертский, Богданович, Верх-Нейвинский, Верхнее Дуброво, Верхнесалдинский, Верхний Тагил, Верхняя Пышма, Верхняя Тура, Верхотурский, Волчанский, Гаринский, Горноуральский, Город Алапаевск, Город Дегтярск, Город Екатеринбург, Город Ирбит, Город Каменск-Уральский, Город Лесной ЗАТО, Город Нижний Тагил, Заречный, ЗАТО Свободный, Ивдельский, Ирбитский, Каменский, Камышловский, Карпинск, Качканарский, Кировградский, Краснотурьинск, Красноуральск, Красноуфимск, Красноуфимский, Кушвинский, Малышевский, Махневский, Невьянский, Нижнетуринский, Нижняя Салда, Новолялинский, Новоуральский, Пелым, Первоуральск, Полевской, Поселок Уральский, Пышминский, Ревда, Режевской, Рефтинский, Североуральский, Серовский, Сосьвинский, Среднеуральск, Староуткинск, Сухой Лог, Сысертский, Тавдинский, Талицкий, Тугулымский, Туринский, Шалинский, Районы: Байкаловский, Камышловский, Нижнесергинский, Слободо-Туринский, Таборинский

Винтовые сваи » Установка винтовых свай

Сейчас установка винтовых свай распространена довольно широко. Начиная с возведения фундаментов высоковольтных опор и заканчивая деревянными гражданскими домами. Для профилирующих строительных фирм ответ на вопрос «Как установить винтовые сваи» не является секретом. Давайте и мы познаем этот технологический процесс.

Технология установки винтовых свай

Перед раскрытием подобного вопроса обозначим вкратце структуру винтовой сваи. Это металлическая заостренная труба с лопастью определенного вида. К противоположной стороне сваи приваривается оголовок, на котором фиксируется основа будущего объекта.

С самого начала возведения фундамента рассчитывается количество винтовых свай, их размеры, различные расстояния между ними и другие технические характеристики. Все эти параметры зависят от предполагаемой нагрузки и типа грунта.

Бывает иногда так, что всей длинны сваи не хватает. В данной ситуации ее увеличивают. Вообще винтовые сваи по своей длине довольно большие, встречаются до 11 метров цельной конструкции.

Далее после всех расчетов, начинается непосредственный монтаж винтовых свай. Они завинчиваются на расчетную глубину. При этом все технические правила установки винтовых свай должны быть соблюдены. Созданные сваями полости далее бетонируются.

Есть и некоторые аспекты. Часто при возведении винтового фундамента его сваи скрепляются между собой, используются армированные кассеты.  Зимой применяются различные присадки. Так же вся металлическая конструкция фундамента покрывается специальным средством для предохранения от коррозии.

Подобный технологический процесс установки винтовых свай объясняет их универсальность. Без ведения земляных работ можно ввинтить сваи на различную глубину, что позволит укрепить фундамент на неоднородном по своей структуре грунте.

Установка винтовых свай достаточно универсальный процесс. Для временных построек фундамент можно не бетонировать и в любое время года вывернуть винтовые сваи. Более того их срок службы более 100 лет, что делает подобный тип свай очень надежными и еще более универсальными.

Винтовые сваи – еще преимущества использования.

Монтаж винтовых свай: стоимость в СПб

Все больше современных объектов возводится с использованием cвaйно-винтового фундамента, обладающего многочисленными преимуществами. Их главное преимущество заключается в применении технологии завинчивания специальных cвaй, если устроить традиционный фундамент не представляется возможным.

Производство винтовых свай — это сложный технологический процесс, с которым успешно справляются специалисты компании «ВИНТФУНД». Также мы выполняем установку винтовых свай по приемлемым ценам, ознакомиться с которыми можно в разделе «Контакты».

Конструкция cвaи выполнена из стальной трубы с оголовком в ее верхней части, куда крепится возводимый объект. В нижней заостренной части трубы устанавливается лопасть, обеспечивающая прочное крепление cвaи в грунте. Срок эксплуатации cвaй (при их обработке специальным средствами) достигает 100 лет. К тому же они могут использоваться повторно.

Каждая свая устойчива к значительным нагрузкам. Так, винтовые сваи с длиной вкручиваемой части 2,5 метра и диаметром 108 миллиметров могут выдержать нагрузку в пять тонн.

Винтовые сваи: разновидности

В зависимости от конструктивных особенностей винтовые сваи могут быть с широкими лопастями (1 или 2) или со столбом, на который накручено большое количество лопастей. Первые подходят исключительно для строительства облегченных конструкций. Сваи с двумя лопастями рассчитаны на осуществление не более 3 витков и являются оптимальным вариантом при монтаже ответственных узлов, несущих стен, заборов, ангаров в два этажа и более. Что касается опор, которые имеют в своей конструкции столб, то они чаще всего используются для ввинчивания в грунты с невысокой глубиной промерзания.

Позвоните нам: +7(812)600-71-07 или

закажите звонок

В зависимости от исполнения винтовые сваи делятся на литые и сварные. Последние представляют собой трубы диаметром от 55 до 350 мм, на одной стороне которых имеются острый конус и лопасти. Поскольку сталь имеет свойство коррозировать, изделие покрывается специальными защитными составами. Сам конус и лопасти изготавливаются методом плазменной резки, что обеспечивает исключительную точность размеров и высочайшее качество обработки металла. Сварные изделия подходят для установки свайного фундамента в частных домах и на промышленных объектах.

Они могут применяться для:

  • устройства основания на каменистой почве — в таких целях используются опоры с двойными лопастями для максимально надежного сцепления с почвой и предотвращения перекосов;
  • малоэтажного частного домостроения — базовые элементы с открытыми наконечниками и круглыми лопастями, предназначенные для ввинчивания в обычную почву;
  • небольших промышленных зданий — сваи имеют закрытый наконечник и более крупные лопасти, что позволяет использовать их на любом типе грунта.

Литые винтовые сваи конструктивно представляют собой трубы с винтовыми наконечниками, которые выполняются методом литья по точным образцам. Литые изделия чаще всего используются в стандартном размере — 108 мм. Такие опоры стоят гораздо дороже, поэтому затраты на монтаж литых винтовых свай будут значительно выше. Однако данная разновидность опорных конструкций обладает повышенной прочностью и надежностью. Установка свайного фундамента на литых сваях может осуществляться в разных типах почвы, в том числе талой и обводненной, а также в состоянии вечной мерзлоты.

При выборе конструкции необходимо учитывать ряд факторов. Так, сварные сваи лучше всего препятствуют опрокидыванию или выдергиванию основания, поэтому применяются для тех построек, где фундамент испытывает значительные горизонтальные воздействия. Литые опоры предназначены для тех же целей, что и сварные, однако способны выдерживать большие нагрузки, потому используются на наиболее ответственных объектах. Кроме того, их не способны повредить ни мусор, ни камни, ни корни деревьев.

Монтаж винтовых свай необходимо осуществлять только на подготовленное основание и после проведения инженерно-геодезических изысканий на участке.

Этапы монтажа винтoвыx cвaй

  1. составление сметы – расчет диаметра cвaй, их количества на определенный фундамент, а также расстояния между ними с учетом определяемой нагрузки на сам фундамент;
  2. определение глубины промерзания грунта, его качества и свойств. Для этого производится пробное вкручивание винтовой cвaи, позволяющее не допустить ошибок при устройстве фундамента;
  3. непосредственно монтаж в грунт с использованием спецтехники. Установка винтoвых cвaй, подрезаемых на уровне около полуметра от поверхности земли;
  4. бетонирование cвaй до уровня подрезки. Данный этап включает в себя установку оголовка и закрепление на нем обвязки. Для предотвращения коррозии сварные швы обрабатываются эпоксидным раствором.

Ознакомиться со стоимостью винтовых свай с монтажом можно по телефонам в СПб: +7 (812) 600-71-07 и +7 (812) 941-87-88.

Установка винтовой сваи за один день

Узнайте, как мы устанавливаем наши сваи…

Как установить винтовые сваи?

Не имеет значения размер и тип проекта, мы охватываем их все: дома, пристройки, террасы, солнечные панели,… Мощный характер наших технологий GoliathTech обеспечивает множество возможностей. Каков на самом деле план?

Шаг 1. План

Как и в любом проекте, важно иметь четкий набор планов.Наши специалисты согласовывают план с заказчиком, и, если вы являетесь подрядчиком, с помощью наших экспертов вы сможете направить своего клиента на верный путь для успешного строительства проекта . Наши специалисты также оценят тип почвы, чтобы адекватно адаптировать планы.

Шаг 2: Пригласите инженеров

Каждая деталь будет передана нашим инженерам GoliathTech , которые рассчитают каждый аспект, который необходимо определить для обеспечения осуществимости вашего проекта, а именно требований к сжатию, требований к натяжению и боковых значений , необходимых для поддержки структура.После этого они смогут определить диаметр винтовой сваи, которая будет использоваться в проекте.

Шаг 3. Сертифицированный установщик назначается проекту

А вот и сертифицированный франчайзи GoliathTech, который безупречно установит винтовые сваи, в соответствии с расчетами и рекомендациями, присланными инженерами. Каждый профессионал, сертифицированный GoliathTech, использует специализированное контролируемое оборудование. Это компактное и мощное оборудование, но достаточно легкое, чтобы нанести минимальный ущерб вашему газону или саду.Оборудование способно не только ввинчивать сваи в землю, но и измерять прилагаемое кручение. Этот метод обеспечивает точные значения сжатия и растяжения.

Тогда готовы к работе без промедления!

Винтовые сваи обычно устанавливаются в пределах одного дня для малых и средних проектов. Таким образом, вам не придется больше ждать , чтобы перейти к следующему этапу, в отличие от , в отличие от проектов с использованием бетона. Как только установка будет завершена, можно начинать строительство.

Ваши винтовые сваи закреплены на ниже линии промерзания, , и вы можете спокойно строить, зная, что у вас установлено спроектированное изделие, основанное на точных данных для прочной и выровненной установки. Наша работа гарантированно высокого качества и соответствует всем отраслевым стандартам. В GoliathTech вы можете рассчитывать на нашу прочную, надежную и точную основу.

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для винтовых свай для поддержки ваших проектов.Наши винтовые сваи имеют непревзойденное качество и подходят для всех типов установок и приложений . Наш продукт подходит для любого типа почвы и не причиняет почти повреждений земле или окружающим строениям. Доверьтесь многолетнему опыту и ноу-хау компании GoliathTech при выборе системы фундамента, подходящей для ваших проектов. Так что не ждите, найдите сертифицированного установщика в вашем регионе или станьте франчайзи.

Что такое винтовые сваи и как они работают? — STAT TECH

Винтовые сваи — это фундамент, устанавливаемый в землю с минимальным уровнем шума и вибрации. Забивание винтовой сваи в землю — эффективный способ их установки. В сочетании с различными механизмами распределения нагрузки винтовые сваи могут обеспечивать работу в грунте в различных почвах, включая зоны землетрясений. Их можно быстро установить с меньшим повреждением почвы во время установки.

Как они работают

Винтовые сваи состоят из круглых стальных профилей с прикрепленными к ним спиралями. Во время установки винтовые сваи врезаются в почву, а не пробиваются сквозь нее. Валы и спиральная лопасть разработаны с учетом различных почвенных условий. Когда свая достигает заданной глубины, она обычно заполняется бетоном и постоянно остается на месте. Выступающую арматуру можно использовать для увеличения несущей способности сваи или обеспечения соединения с конструкцией здания, расположенной выше.

Как соединяются винтовые сваи?

При соединении свай к зданию наиболее важной частью конструкции является стык между конструкцией здания и сваей. С ним нужно обращаться осторожно, потому что при соединении учитывается земля и здание, в котором будут находиться сваи. Это требует структурных и геотехнических данных.

Технические требования к установке винтовой сваи

Фундамент — самая важная часть здания.Это делает здание прочным на долгие годы, а также помогает выдерживать суровые условия, такие как землетрясения и торнадо. Поэтому логично, что инженер принимает важные меры при проектировании фундамента. При выборе винтового свайного фундамента, подходящего для вашего здания, необходимо учитывать множество факторов. Некоторые из факторов включают:

  • План здания: План здания должен показывать, сколько должно быть винтовых свай и где они должны находиться.
  • План участка: План участка используется для определения буквальных ограничений и ограничений по высоте, особенно при работе рядом с соседними зданиями или внутри здания.Он также используется для определения типа и размера оборудования, которое будет использоваться в процессе установки.
  • Расчетные нагрузки: расчетных нагрузок определяет тип и размер ствола, используемого при проектировании сваи.

Винтовая свая смещает почву, поскольку она ввинчивается в землю, как шуруп для дерева в шалости. Благодаря небольшому диаметру шахты он с меньшей вероятностью столкнется с препятствиями, а это означает, что он обеспечивает максимальную защиту здания.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?



Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Определение мест, где предоставляются ваши услуги, например, на вашей территории проходят электрические трубы и трубы для поливочного газа
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай. Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете арендовать у UKHelix Co. , Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для крепления головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать процесс создания фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 x 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix. com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.


Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для ваших легких конструкций наиболее популярными размерами UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю до 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое — всего лишь общее руководство, основанное на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Коммерческие винтовые сваи — Ohio Basement Systems

Микросваи, винтовые сваи и винтовые опоры в Огайо

Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции. Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи на подходящие несущие грунты и для достижения проектной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации. Винтовые сваи продвигаются (вкручиваются) в грунт с приложением крутящего момента.

Термины винтовые сваи, винтовые сваи, винтовые опоры, винтовые анкеры, винтовые опоры и винтовые анкеры часто используются спецификаторами как взаимозаменяемые.Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Рекомендации по проектированию

Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи, чтобы одна лопасть не создавала значительных напряжений для несущего грунта соседней лопасти. Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении. Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

Множественные сваи должны иметь расстояние между центрами на глубине спирали, по крайней мере, в четыре (4) раза больше диаметра самой большой спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали.Для приложений с натяжением верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров от поверхности земли (ICC-ES AC358).

Система спиральных свай, модель 287

№ 8 болтов с гайками
  • Доступные диаметры спирального лезвия = 8, 10, 12 и 14 дюймов
  • Толщина спирального лезвия = 0. 375 ″
  • Кронштейн для новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимых пределов сжатия до 60,0 тысяч фунтов)
  • Оборудование для кронштейна новой конструкции: (2) болта ¾” класса 8 с гайкой
  • Характеристики кронштейна

    • Кронштейн: Сварной элемент, изготовленный из стального листа толщиной 0,25 дюйма, 0,375 дюйма и 0,50 дюйма.
      Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
    • Наружная втулка: наружный диаметр 3,50 ″ x толщина стенки 0,216 ″ x длина 30 ″ с воротником, приваренным к одному концу.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
    • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин. ), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
    • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

    Система спиральных свай, модель 288

    Технические характеристики

    • Внешний диаметр (O.D.) = 2,875 ″
    • Толщина стенки = 0,276 ″
    • Предел текучести вала сваи = 60 тыс. Фунтов на кв. Дюйм (мин.)
    • Сцепное оборудование: (2) ¾ ”болта класса 8 с гайками
    • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
    • Толщина лезвия по спирали = 0,375 ″
    • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимой силы сжатия до 60,0 тысяч фунтов)
    • Кронштейн для новой конструкции: (2) ¾ ”болта класса 8 с гайкой

    Характеристики кронштейна

    • Кронштейн: Сварной элемент из 0. Стальной лист толщиной 25, 0,375 и 0,50 дюйма.
      Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
    • Наружная втулка: наружный диаметр 3,50 ″ x толщина стенки 0,216 ″ x длина 30 ″ с воротником, приваренным к одному концу.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
    • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
    • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

    Система спиральных свай, модель 350

    Технические характеристики

    • Внешний диаметр (O. D.) = 3,5 ″
    • Толщина стенки = 0,313 ″
    • Предел текучести вала сваи = 60 тыс. Фунтов на кв. Дюйм (мин.)
    • Сцепное оборудование: (4) болта 1 дюйм класса 8 с гайками
    • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
    • Толщина лезвия спирали = 0.375 ″
    • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимой силы сжатия до 60,0 тысяч фунтов)

    Характеристики кронштейна

    • Кронштейн: Сварной элемент, изготовленный из стального листа толщиной 0,25 дюйма, 0,375 дюйма и 0,50 дюйма.
      Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
    • Наружная втулка: наружный диаметр 3,50 ″ x толщина стенки 0,216 ″ x длина 30 ″ с воротником, приваренным к одному концу.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин. ).
    • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
      Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
    • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

    Определение вместимости

    Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

    Q u = ∑ [A h (cN c + qN q )]

    Где:
    Q u = Максимальная нагрузка на сваю (фунты)
    A h = Площадь отдельной спиральной пластины (футы 2 )
    с = Эффективное сцепление с грунтом (фунт / фут 2 )
    N c = Безразмерный коэффициент несущей способности = 9
    q = Эффективное вертикальное давление вскрыши (фунт / фут 2 )
    N q = Безразмерный коэффициент несущей способности
    Q u = Предельная нагрузка сваи (фунты) A h = Площадь отдельной спиральной пластины (футы 2 ) c Эффективное сцепление с грунтом (фунт / фут 2 ) N c = Коэффициент безразмерной несущей способности = 9 q = Эффективное вертикальное давление вскрыши (фунт / фут 2 32) N q = Безразмерный коэффициент несущей способности
    Q u = Предельная нагрузка на сваю (фунты)
    A h A h (футы 2 )
    c = Эффективное сцепление с грунтом (фунт / фут 2 )
    N c = Коэффициент безразмерной несущей способности = 9
    q = Эффективное вертикальное давление перекрывающих пластов (фунт / фут 2 )
    N q = Фактор 9027 Безразмерный подшипник 9025

    Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок. Коэффициент запаса прочности 2 обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

    Как и другие альтернативы глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Мы рекомендуем, чтобы проектирование винтовой сваи выполнялось опытным инженером-геологом или другим квалифицированным специалистом.

    Еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи — корреляция с крутящим моментом при установке.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

    Q u = КТ

    Где:
    Q u = Максимальная нагрузка на сваю (фунты)
    К = Отношение мощности к крутящему моменту (фут -1 )
    Т = Момент затяжки (фут-фунт)
    Q u = Предельная нагрузка на сваю (фунты) K = Отношение нагрузки к крутящему моменту (футы -1 ) T = Момент затяжки = фут-фунт)
    Q u = Предельная нагрузка на сваю (фунт)
    K = Отношение нагрузки к крутящему моменту (футы -1 )
    = Момент установки (фут-фунт)

    Отношение мощности к крутящему моменту не является постоянным и зависит от условий почвы и размера ствола сваи. Нагрузочные испытания с использованием предложенной конфигурации спиральной сваи и спиральной лопасти — лучший способ определить значения K для конкретного проекта. Однако ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для системы спиральных свай модели 288 (диаметр 2 7/8 дюйма) — K = 9 фут-1.

    Запросить бесплатную оценку

    Винтовые сваи

    Винтовые сваи и винтовые анкеры в грунтах

    Это руководство следует использовать только для предварительных расчетов и применимо только к глубокой установке винтовых свай и спиральных анкеров в однородных грунтах.Это применимо только для конструкции, когда глубина (D) до верхней винтовой пластины превышает диаметр (B) винтовой пластины более чем в 10 раз, а минимальная глубина заделки винтовой пластины составляет 5 футов. Методы, описанные в данном документе Руководство предоставит оценку ПРЕВОСХОДНОЙ емкости; Инженер должен применить соответствующий Фактор безопасности для получения ДОПУСТИМОЙ мощности.

    Общее уравнение несущей способности

    В настоящее время конструкция винтовых свай и спиральных анкеров в целом следует традиционной теории общей несущей способности, используемой для сжатия фундаментов.Общее уравнение несущей способности Терзаги для определения предельной несущей способности, приведенное в большинстве учебников по фундаментальной инженерии, часто формулируется как:

    qult = c’Nc + q’Nq + 0,5γ’BNγ

    где:

    qult = Максимальная несущая способность агрегата

    c ’= эффективное сцепление

    q ’= эффективное напряжение покрывающих пород = γ’D

    γ ’= эффективный удельный вес грунта

    D = глубина

    B = диаметр спирали

    Nc, Nq, Nγ = коэффициенты несущей способности

    Примечания по использованию уравнения общей несущей способности Терзаги:

    1.Поскольку B считается очень малым для винтовых свай и спиральных анкеров по сравнению с большинством бетонных оснований, некоторые инженеры предпочитают игнорировать термин 0,5γ’BNγ при проектировании.

    2. В насыщенных глинах под нагрузкой сжатия можно также использовать коэффициент несущей способности Скемптона (1951) для мелких круглых спиральных пластин:

    NC = 6,0 (1 + 0,2D / B) <9,0

    3. Удельный вес грунта — это общий (влажный) удельный вес, если спиральная пластина находится над уровнем грунтовых вод, и плавучесть единицы веса, если спиральная пластина находится ниже уровня грунтовых вод.

    4. Для насыщенных глинистых грунтов с φ ’= 0, Nq = 1.0; Для песков Nq является функцией угла трения φ ’

    .

    5. Во всех случаях, как при сжатии, так и при растяжении, верхний предел допустимой нагрузки определяется механической прочностью винтовой сваи или спирального анкера, предусмотренной производителем.

    Вклад вала в грузоподъемность

    Многие винтовые сваи и спиральные анкеры производятся с квадратными центральными валами. Для этих свай / анкеров вклад вала в предельную нагрузку обычно не учитывается, и общая нагрузка рассчитывается только на основе несущей способности винтовой пластины (пластин). Для винтовых свай и спиральных анкеров с круглыми стальными центральными валами участок вала между пластинами для многоспиральных элементов не учитывается, но вал над верхней пластиной может быть включен в конструкцию, по крайней мере, для той части вала, которая полностью контактирует с почва, как описано в Разделе 3.

    Односпиральные винтовые сваи DEEP и винтовые анкеры

    Глубокая установка винтовых свай и спиральных анкеров обычно более распространена, чем установка на мелководье, при условии, что глубина грунта достаточна для выполнения установки.Причина в том, что более высокая грузоподъемность обычно достигается за счет более глубокой установки в той же почве.

    Нагрузка на сжатие винтовых свай в ГЛИНЕ

    При нагрузке как на сжатие, так и при растяжении глубоких винтовых свай и спиральных анкеров в глине предельная нагрузка определяется с помощью анализа общего напряжения (TSA) и сопротивления сдвигу без дренажа. В насыщенных глинах с φ ’= 0 и c = su уравнение несущей способности часто имеет вид:

    QH = AH (Nc) su

    где:

    QH = Максимальная несущая способность при сжатии

    su = сопротивление недренированному сдвигу

    Nc = коэффициент несущей способности для глин с φ ’= 0; для круглых пластин NC = 6. 0 (1 + 0,2D / B) <9

    AH = эффективная площадь винтовой пластины Для глубокой установки NC = 9, что дает: QH = AH (9) (su)

    Для глубокой установки Nc = 9, что дает:

    QH = AH (9) (su)

    Нагрузка на сжатие винтовых свай в SAND

    Для глубокой установки винтовых свай с одной спиралью и винтовых анкеров в песках предельная прочность достигается с помощью анализа эффективного напряжения (ESA) из:

    QH = AH (σ’vo Nq + 0.5γ’BNγ)

    где:

    σ’vo = вертикальное эффективное напряжение на глубине (D) спирали = γ’D

    Nq и Nγ = коэффициенты несущей способности

    B = Диаметр винтовой пластины

    γ ’= эффективный удельный вес почвы

    Коэффициент несущей способности Nq обычно получается из значений, используемых для определения конечной несущей способности фундаментов с глубокими сваями. Существует ряд различных рекомендаций по оценке Nq, которые доступны в большинстве учебников по фундаментному строительству, например. г., Фанг и Винтеркорн 1983:

    Nq = 0,5 (12 x φ ’) (φ’ / 54)

    Поскольку площадь пластины обычно мала, вклад «ширины» (0,5γ’BNγ) в предельную емкость также очень мал, и термин «ширина» часто игнорируется. Это снижается до

    .

    QH = AH (σ’vo Nq)

    Многоспиральные винтовые сваи DEEP и винтовые анкеры

    Предел прочности глубоких многоспиральных винтовых свай и спиральных анкеров зависит от геометрии винтового сечения, а именно от размера и количества спиральных пластин и расстояния между пластинами.В США большинство производителей винтовых свай и спиральных анкеров производят элементы с шагом спирали, в 3 раза превышающим диаметр спирали. Предполагается, что это расстояние позволяет отдельным пластинам развивать полную мощность без взаимодействия между пластинами, и общая емкость часто принимается как сумма емкостей каждой пластины, как показано на рисунке.

    Развитие несущей способности для многоспиральных винтовых свай и спиральных анкеров с S / D> 3.

    Нагрузка на сжатие и растяжение многоспиральных винтовых свай

    Предел прочности многоспиральной винтовой сваи при сжатии и спиральных анкеров при растяжении с соотношением шага спирали / диаметра> 3 часто принимают как сумму мощностей отдельных пластин:

    QM = ΣQH

    где:

    QM = Общая пропускная способность многоспирального винтового / спирального анкера

    QH = Емкость отдельной спирали

    Номер ссылки

    Доктор.Алан Дж. Лютенеггер, P.E., F. ASCE для Международного общества спиральных фундаментов (ISHF)

    © ГеоСтру

    Винтовые сваи

    | Батон-Руж, Луизиана

    Быстрая установка

    Винтовые сваи

    обычно устанавливаются с помощью стандартного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Без специального оборудования у нас есть возможность быстро оказаться на месте.

    Способность выдерживать немедленную нагрузку

    Винтовые сваи

    могут быть загружены сразу после установки. Нет необходимости ждать, пока бетон затвердеет. Общая емкость винтовых свай будет увеличиваться со временем, а это означает, что емкость сразу после установки может быть ниже, чем емкость с течением времени.

    Минимальное нарушение рабочего места

    Установка винтовых свай вызывает очень небольшое беспокойство на стройплощадке.Это поддерживает чистоту объекта, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Установка обычно имеет низкий уровень шума, минимальную вибрацию и требует небольшой рабочей площади, что делает ее идеальным процессом практически для любого проекта.

    Установка в удаленных местах или на сайтах с ограниченным доступом

    Винтовые сваи с винтовой опорой хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны. Они также могут быть идеальными для ситуаций с низким потолком или ограниченным доступом.

    Простые полевые модификации для увеличения грузоподъемности

    Винтовые винтовые сваи очень универсальны и позволяют быстро изменять конфигурацию винтовых элементов для увеличения несущей способности.

    Широкий спектр почв и нагрузок

    Винтовые винтовые сваи могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.

    Низкий углеродный след — устойчивые технологии

    Многие производители винтовых свай используют при производстве высококачественную переработанную сталь. Это снижает потребность в ненужном потреблении природных ресурсов и энергии, что снижает общий углеродный след. Кроме того, винтовые сваи особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.

    Установка коммерческих винтовых свай — Системы восстановления фундамента

    Для нового строительства и модернизации глубоких фундаментов компания Foundation Recovery Systems использует винтовые сваи как при растяжении, так и при нагрузке сжатия.

    Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции. Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи до несущих пластов и достижения проектной глубины и несущей способности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации.К винтовым сваям прилагается крутящий момент, чтобы закрепить их в земле.

    Специалисты часто используют термины винтовые сваи, винтовые сваи, спиральные опоры, спиральные анкеры, спиральные опоры и спиральные анкеры как синонимы. Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

    Преимущества спиральных фундаментных систем

    • Альтернатива для глубокого фундамента большой емкости.
    • Установка для любых погодных условий — Винтовые сваи можно устанавливать при неблагоприятных погодных условиях и при отрицательных температурах.
    • Устанавливается в зонах ограниченного или ограниченного доступа — оборудование и приводные головки могут быть рассчитаны по размеру в соответствии с проектными нагрузками, а также доступом к месту.
    • Установка без вибрации — В отличие от традиционных забивных свай или вариантов улучшения грунта с набивным заполнителем, вращательная установка винтовых свай не вызывает вибраций грунта.
    • Устанавливайте быстро, не образуя грунта — Винтовые сваи не поднимают грунт на поверхность.Следовательно, нет никаких затрат на транспортировку или утилизацию.

    Рекомендации по проектированию

    Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Чтобы одна лопасть не создавала значительных нагрузок на несущий грунт соседней лопасти, винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи. Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении.Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

    Множественные сваи должны иметь расстояние между центрами на глубине спирали, по крайней мере, в четыре (4) раза больше диаметра самой большой спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Самая верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358) для приложений с натяжением.

    ОПРЕДЕЛЕНИЕ МОЩНОСТИ

    Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

    Qu = ∑ [А · ч (cNc + qNq)]

    Где:

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    Ач

    =

    Площадь отдельной спиральной пластины (фут2)

    с

    =

    Эффективное сцепление с грунтом (фунт / фут2)

    Nc

    =

    Коэффициент безразмерной несущей способности = 9

    кв.

    =

    Эффективное вертикальное давление вскрыши (фунт / фут2)

    Nq

    =

    Безразмерный коэффициент несущей способности

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    Ач

    =

    Площадь отдельной спиральной пластины (фут2)

    с

    =

    Эффективное сцепление с грунтом (фунт / фут2)

    Nc

    =

    Коэффициент безразмерной несущей способности = 9

    кв.

    =

    Эффективное вертикальное давление вскрыши (фунт / фут2)

    Nq

    =

    Безразмерный коэффициент несущей способности

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    Ач

    =

    Площадь отдельной спиральной пластины (фут2)

    с

    =

    Эффективное сцепление с грунтом (фунт / фут2)

    Nc

    =

    Коэффициент безразмерной несущей способности = 9

    кв.

    =

    Эффективное вертикальное давление вскрыши (фунт / фут2)

    Nq

    =

    Безразмерный коэффициент несущей способности

    Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок. Коэффициент запаса прочности 2 обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

    При проектировании винтового свайного фундамента необходимо учитывать множество факторов, как и другие альтернативы глубокого фундамента. Мы рекомендуем, чтобы проектирование винтовой сваи выполнялось опытным инженером-геологом или другим квалифицированным специалистом.

    Корреляция с крутящим моментом при установке — еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

    Qu =

    тыс. Т.

    Где:

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    К

    =

    Отношение мощности к крутящему моменту (фут-1)

    т

    =

    Момент затяжки (фут-фунт)

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    К

    =

    Отношение мощности к крутящему моменту (фут-1)

    т

    =

    Момент затяжки (фут-фунт)

    Qu

    =

    Максимальная нагрузка на сваю (фунты)

    К

    =

    Отношение мощности к крутящему моменту (фут-1)

    т

    =

    Момент затяжки (фут-фунт)

    Отношение грузоподъемности к крутящему моменту не является постоянным и зависит от грунтовых условий и размера ствола сваи. Лучший способ определить значения K для конкретного проекта — это испытание под нагрузкой с использованием предложенной конфигурации спиральной сваи и спиральной лопасти. Однако ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для системы спиральных свай модели 288 (диаметр 2 7/8 дюйма) — K = 9 фут-1.


    Свяжитесь с нами, чтобы обсудить ваш проект Helical Foundation

    Мы обслуживаем Большой Канзас-Сити и Миссури, в том числе St.Луис, Колумбия, Моберли, Спрингфилд и весь Центральный Миссури и Восточный Канзас. Свяжитесь с нами сегодня для бесплатного осмотра при ремонте фундамента!


    Запланировать бесплатную оценку .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
