Установка накопительного водонагревателя своими руками шаги

Содержание статьи:

Подключение накопительного водонагревателя к водопроводу — схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» — это «стояки»
— две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется — то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают — вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 — сливной вентиль — кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся — вода просто не будет вытекать из емкости.

.

Установка водонагревателя

Перед тем как подключить водонагреватель к электросети и водопроводу, агрегат следует надежно закрепить на стену в удобном месте. Дадим несколько рекомендаций по размещению бойлера:

  1. Место установки нагревателя в частном доме или на даче – рядом с вводом холодной воды. Обычно это котельная либо кухня, реже – санузел.
  2. Единственное помещение, пригодное для монтажа накопительного бака в квартире – ванная комната. Иногда бойлер малого объема (35 литров) ставится на кухне.

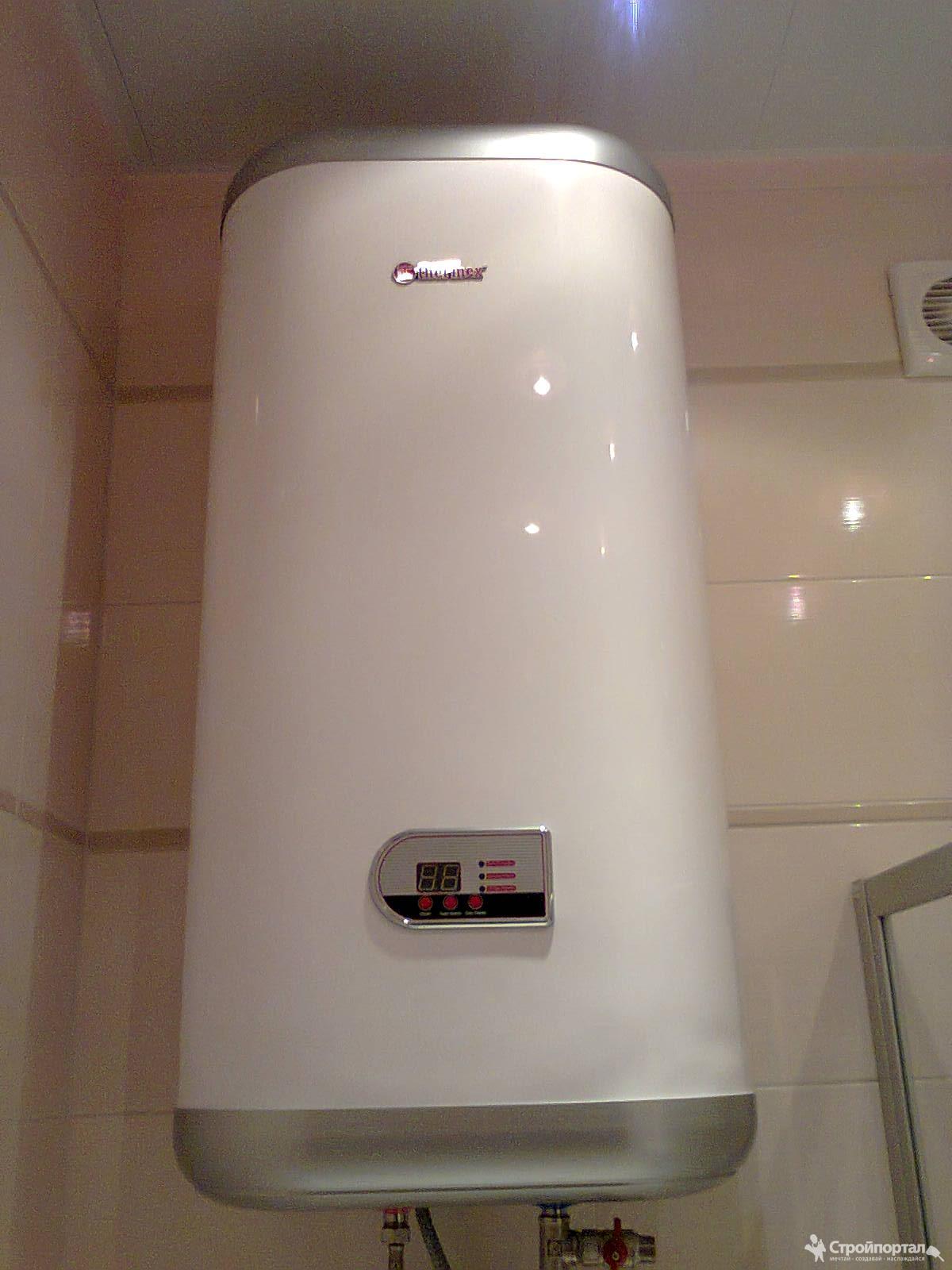

    Расположение аппарата в углу ванной комнаты

  3. Максимальная высота установки – 10 см от потолка. В идеале низ бытового прибора располагается на уровне 1,5—1,8 м от пола для удобства управления и обслуживания.
  4. В стесненных условиях городской квартиры бойлер лучше подвесить над ванной со стороны смесителя, чтобы во время купания не ударяться головой. В случае аварии и протечки вода уйдет в канализацию, а не к соседям снизу.
  5. Если стена построена из пористого материала, неспособного удержать приличный вес аппарата, нужно приобрести специальный крепеж либо изготовить металлическую подставку, как сделано на фото.

Справка. В многоквартирных домах – новостройках под размещение водогрейного оборудования зачастую предусматривается отдельное помещение.

Выбрав место и высоту подвеса водонагревателя, отметьте на стене точки крепления. Задача облегчается конструкцией штатного кронштейна в виде полосы с прорезями для крюков, приваренной к корпусу бойлера. Пробурите отверстия глубиной 12 см, забейте пластиковые пробки и вкрутите крючки диаметром 8 мм. Второй вариант крепежа — анкерные болты Ø10 мм. Вместе с помощником поднимите тяжелый агрегат и подвесьте за кронштейн.

Изделия некоторых брендов комплектуются специальными бумажными шаблонами, облегчающими первоначальную разметку точек крепления. Есть бойлеры с отдельной монтажной пластиной, фиксируемой на стене несколькими дюбелями. Корпус привинчивается к ней обычными болтами.

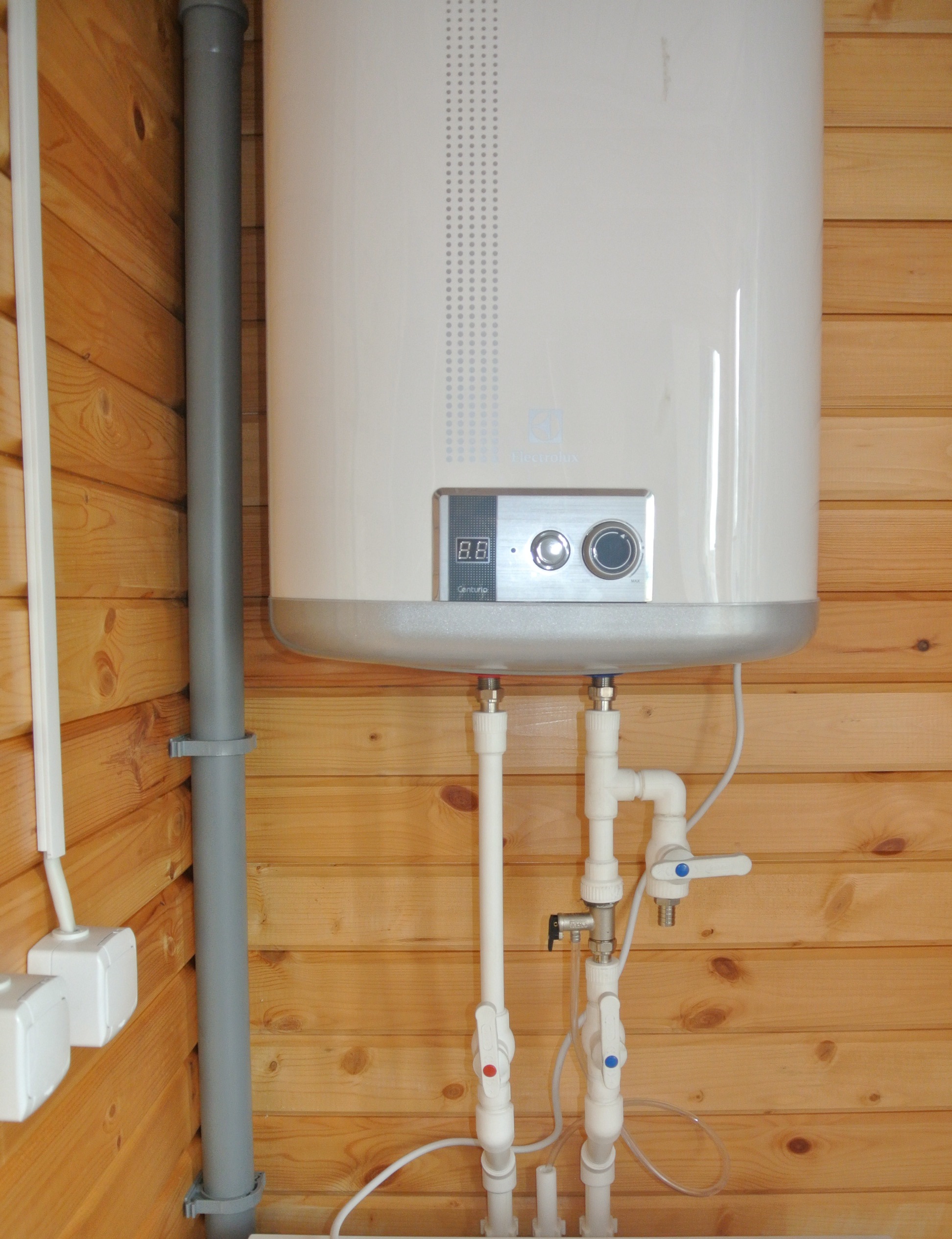

Установка накопительного бойлера

Для того, чтобы узнать, как правильно установить бойлер, необходимо ознакомиться с прилагающейся

Последовательность установки бойлера на даче своими руками, схема подключения

Обеспечение горячей водой помещения дачи или кухни лучше всего осуществлять бойлером накопительного типа. Данный вариант лучше проточного нагревателя тем, что потребляет меньше электроэнергии и запасает большое количество воды. В зависимости от условий, количества потребителей и объемов потребления воды выбирается нужная модель с соответствующим размером бака. Когда прибор уже куплен, возникает вопрос, как подключить водонагреватель накопительный на даче.

Содержание статьи:

Предварительная подготовка к монтажу

После выбора нужной модели и ее покупки нужно провести подготовительные работы к подключению бойлера на даче. Сперва чертится общая схема расположения бойлера, водопроводных труб, которые подходят к нему, а также подключение электропитания. Также во время подготовительных работ необходимо проверить путем расчетов, выдержит ли наличие дополнительной нагрузки уже имеющаяся электрическая сеть или придется создавать дополнительную электропроводку.

В плане водопроводной сети все несколько проще. В случае, если в водопроводе слабое давление или вода вовсе поступает из скважины посредством насоса, требуется купить бойлер безнапорного принципа действия. Это выйдет несколько дороже, но для дачи такой вариант более практичен. Установка таких устройств производится на как можно большую высоту, порой даже на чердак. Это делается для того чтобы жидкость текла вниз под действием своего же веса.

Важно! После проверки всех параметров и подготовки систем принятая схема с бумаги переносится на стену для последующего монтажа.

Инструмент для монтажа и комплект материалов

Чтобы правильно и максимально качественно произвести подключение водонагревателя на даче своими руками, нужно иметь некоторый набор инструментов. Сюда входит:

  • Мощная дрель или перфоратор с набором сверл для него.
  • Пассатижи.
  • Разводной ключ.
  • Отвертки (желательно иметь как крестообразную, так и плоскую).
  • Рулетка или какой-либо другой измерительный прибор для точности установки.

Чтобы установить и закрепить водонагреватель своими руками на даче, нужно запастись и некоторыми дополнительными материалами:

  • Анкеры.
  • Кронштейны.
  • Арматура (запорная).
  • Тройник (желательно несколько).
  • Средства для проведения герметизации.
  • Шланги для соединения.
  • Трубы (могут быть металлические или пластиковые, лучший вариант материала — металлопластик).

Дополнительная накопительная ёмкость

Частым случаем на дачах является отсутствие постоянного водоснабжения. Данная проблема решается путем создания дополнительной емкости для осуществления подачи воды под напором и создания возможности бесперебойной эксплуатации прибора для нагрева. Это немного усложняет монтажные работы, а также повышает конечную стоимость системы нагрева, но такой выход — наиболее эффективный для замены центрального водоснабжения.

Дополнительный бак, по количеству литров который превышает сам бойлер, подвешивается несколько выше прибора. Основные требования, предъявляемые к баку:

  • Наличие от водного канала, который предназначен для предотвращения пролития воды через верх дополнительного сосуда.
  • Клапан для сбрасывания избытка давления.
  • Поплавковая система автоматической подачи воды для наполнения.
  • Вентиль, предназначенный для слива жидкости при такой необходимости.
  • Вентиль, перекрывающий ток воды в бойлер.

Важно! При подсоединении емкости используется металлопластиковые трубы, на которых дополнительно устанавливается вентиль, которые перекрывает доступ воды в бойлер, а также тройник, выводящий контур на кран для холодного водоснабжения.

Место для бойлера и его монтаж

При выборе места для монтажа устройства нужно обеспечить его устойчивое положение, доступность управления и минимальные тепловые потери. Для соблюдения всех этих условий место установки водонагревателя должно находиться:

  • Как можно ближе к месту раздачи. Это снизит до минимума потери тепла.
  • Конструкция должна крепиться только к несущей стене, чтобы обеспечивалась достаточная прочность в течение длительного времени (так как со временем под действием нагрузки крепление может ослабнуть).
  • Доступ к панели управления должен быть свободным.
  • На расстоянии вытянутой руки должны находиться вентили, бак, различные отводы и шланги.

Крепление бойлера осуществляется анкерами. Их количество зависит от модели и объема бака и прописано в инструкции.

Монтаж устройства осуществляется в несколько этапов:

  1. Проводятся работы по разметке поверхности стены, где будет располагаться прибор. Высота монтажа определяется удобством применения и габаритами внутреннего пространства помещения.
  2. В нужных местах в указанном в инструкции количестве сверлятся отверстия под анкера.
  3. Устанавливаются сами анкера.

Важно! В случае, если стена не является несущей или просто слаба для таких нагрузок обязательно требуется провести работы по усилению. Наиболее лучшим вариантом считается монтаж металлического скелета, который обеспечивает надежную фиксацию прибора.

Подключение к водопроводу

В случае если все же имеется магистраль водоснабжения с достаточным для работы нагревателя в обычном режиме давлением, то схема подключения водонагревателя накопительного на даче не имеет никаких различий со схемой, применяемой в квартире. Несколько сложнее, если нужного давления нет и используется дополнительная емкость. Тогда процесс подключения бойлера к водопроводу выглядит несколько иначе:

  1. Сначала перекрываются все вентили и краны.
  2. На входном канале подсоединяется клапан, предназначенный для сброса избытка давления.
  3. Далее происходит подключения этого канала к емкости.
  4. Проверяется надежность всех соединений.
  5. Нужно проверить работу системы, открыв все вентили и краны ГВС.

Включение в электросеть

Водонагреватели подобного типа не используют особо большие мощности (мощность нагревательных элементов в конструкции обычно не более 2 кВт). Однако все же нужно убедиться, что проводка выдержит такое количество потребителей. При подключении нужно соблюдать следующие нормы:

  • Бойлер должен иметь собственное заземление.
  • Разъем, к которому он подключается должен быть источником энергии только для одного прибора.

Рекомендации пользователей

Чтобы правильно подключить и установить бойлер, обеспечив эффективность его работы, необходимо выполнять некоторые рекомендации специалистов в этой сфере:

  • При выборе дополнительной емкости нужно обращать внимание, прежде всего, на необходимый объем (он должен в несколько раз превосходить объем бака бойлера).
  • Емкость недолжна быть замкнутой (вакуумной). Это значит, что нужно просверлить в ней несколько отверстий для доступа воздуха.
  • Рекомендуется оснащать емкость системой автоматического наполнения на основе поплавков.
  • На участке труб между емкостью и баком должен иметься вентиль, который при надобности перекрывал бы ток воды.
  • Лучше всего, если у бойлера будет иметься свое собственное заземление.
  • Выбирать бойлер лучше какой-нибудь известной марки (например, Аристон). Это делается для того, чтобы всегда моно было легко найти нужную запчасть при поломке.
  • Чаще всего находится емкость на чердаке дачи или частного дома

Важно! Между емкостью и бойлером для создания необходимого давления в высоту должно быть расстояние не менее 2 метров.

Обеспечение дачи горячей водой посредством бойлерного устройства — наилучшее решение. Главное — это знать, как подключить водонагреватель на даче, выполняя нормы и правила безопасности. При необходимости, например, для увеличения объема или создания давления, можно подключать дополнительную емкость или насосную станцию, а также подсоединить к системе несколько фильтров.

Как подключить прибор при автономном водоснабжении

При наличии автономного водоснабжения в частном доме схема установки изменяется.

Как правило, вода поступает из бака, который находится в чердачном помещении.

Измеряют расстояние по вертикали между прибором и баком. При расстоянии до двух метров на отверстии выхода из емкости с водой монтируют тройник для обеспечения отвода жидкости к прибору. Необходимо обеспечить положение трубы выше, чем сам нагревательный прибор. Тройник, у которого есть обратный клапан, также отвод для слива жидкости, присоединяют ко входу в трубопровод с холодной водой, связанного с устройством.

Если до бака от прибора более двух метров, то отвод монтируют на уровень ниже, чем водонагреватель. На отверстие ввода жидкости в прибор монтируют тройник, обеспечивающий, отвод лишней жидкости в канализацию, немного ниже происходит установка обратного клапана.

Внимание! До монтажа устройства производят замер давления внутри системы частного дома. При превышении показателя шести бар устанавливают понижающий редуктор, чтобы мощный напор жидкости не сломал устройство.

Подведение к электроснабжению

Приборы для нагрева воды подключают к розеткам в 220 вольт.

Следует убедиться, что электропроводка в квартире в хорошем состоянии, что она выдержит нагрузку при подключении прибора. Во время перегрузки системы может возникнуть пожар.

Надежным вариантом считается подведение отдельно выделенного кабеля, идущего от устройства к электрощиту.

Главное, что надо учитывать в данном случае, это показатель сечения кабеля. По специальной таблице вычисляют его минимально разрешенный размер.

Как правило, подходит кабель с двумя жилами из меди либо алюминия, выдерживающий напряжение 220 вольт, с одной фазой.

Важно! Если использовать кабель низкого качества, это может привести к аварии.

При установке прибора в помещениях, где используют много воды, обязательно устанавливают розетки с защитой от влаги.

Следует снабдить систему УЗО, используя влагозащитный кабель.

Провод для устройства должен быть высокого качества, с запасом по длине, его не следует натягивать.

Перед тем, как подключить кабель, изучают маркировку на нем, чтобы правильно подключить все фазы.

При недостаточном опыте в работе с электричеством, для надежности лучше пригласить электрика.

Для прибора следует сделать заземление. Понадобиться небольшой кусочек проволоки из металла. Один конец наматывают на нагреватель снаружи, другой скрепляют с контуром заземления.

особенности монтажа разного типа устройств, обучающее +Видео

Установка бойлера своими руками: рекомендации и видео.. Бойлеры чаще всего устанавливают в частном доме, где отсутствует централизованное водоснабжение. В квартире, где частые перебои с подачей горячей воды, если она течет ржавая, лучшим выходом из ситуации станет приобретение данного прибора.

Установка бойлеров своими руками имеет свои особенности, которые следует учитывать во время работы.

Содержание статьи:

Особенности установки бойлеров

На рынке сантехники присутствует огромный выбор моделей водонагревательных устройств, их можно устанавливать в квартире либо в частном доме в любом удобном помещении. Требуемый объем жидкости определяет размер бака.

Электрические бойлеры для применения в быту бывают:

1.накопительными.

2.проточными.

Водонагреватели имеют свои особенности, но при правильном монтаже устройства смогут обслуживать и душ, и кран одновременно. То есть один прибор будет подавать горячую воду сразу на кухню и в ванну.

Оба типа устройства имеют один принцип работы: преобразуют электрическую энергию в тепловую, поэтому в основе конструкции находится нагревательный тэн.

Если иметь схему подключения, необходимые инструменты, то можно самостоятельно выполнить установку бойлера в доме либо квартире.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию.

Видео с инструкцией по подключению подробно расскажет об особенностях монтажа.

Установка водонагревателя своими руками

Для того, чтобы правильно выполнить работы, следует понимать основной принцип работы устройства, также разбираться в работе сантехнических приборов.

Во время подключения следует строго придерживаться схемы установки, чтобы прибор работал исправно и долго.

Внимание! Во время установки следует соблюдать правила безопасности, которые имеют свои нюансы в зависимости от разновидности устройства.

Подготовительный этап перед установкой.

1.выбор места для установки прибора.

2.к прибору должен быть обеспечен свободный подход во время монтажных работ и после.

3.прочность стены должна соответствовать весу устройства.

4.проверить качество проводки в доме.

Важно! Состояние проводки должно быть на должном уровне, чтобы обеспечить безопасную работу бойлера.

5.необходимо проверить качество трубопровода, стояка, если надо, то следует произвести замену деталей.

6.при себе иметь схему, где указана разводка контуров для душа и крана.

Устройство состоит из деталей:

1.корпуса.

2.провода для подключения к электропитанию.

3.труба для вывода жидкости.

4.клапан, регулирующий давление.

Как выбрать устройство

Водонагреватели имеют отличия в объеме, в уровне мощности, в установке, в стоимости, производства.

Устройство должно сочетать в себе среднюю стоимость, при этом иметь высокое качество и полезные функции.

Какие общие требования к устройству следует учитывать при выборе водонагревателя:

1.надежность устройства.

2.бойлер должен иметь универсальный способ установки, чтобы его было легко монтировать и демонтировать.

3.оба типа бойлера должны справляться с нагрузкой, чтобы обеспечивать водой и кухню, и ванну.

4.конструкция должна иметь предохранительный клапан на случай поломки устройства.

5.материал бойлера должен быть качественным.

6.во время покупки прибора следует уточнять тонкости применения, чтобы устройство проработало долго.

Как установить бойлер своими руками.

Во время установки следует точно придерживаться инструкции по применению, учитывать правила безопасности. Проточный тип установки имеет свои особенности в отличие от накопительного типа.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Проточный водонагреватель требует наличие исправной проводки, которая выдержит огромные нагрузки на сеть. Лучше выделить отдельный канал, подводящий к прибору кабель большого диаметра.

После определения состояния электричества, подведения провода, начинают установку устройства. Его можно установить временно либо стационарно, поэтому схема будет отличаться.

Если прибор монтируют временно, значит, труба, подающая холодную воду, оснащается тройником с вентилем, через который соединяют бойлер и трубу. Для этого осуществляют подачу напряжения на устройство, открывают кран горячей воды.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

Монтаж накопительного бойлера

При монтаже данного типа нагревательного устройства не требуется наличие высокого уровня проводки.

Внимание! Накопительные устройства имеют более низкую цену, чем проточные.

Приборы распространены в быту, потому что одно устройство можно устанавливать для подачи воды в душ и кран.

Монтажные работы по установке можно провести самостоятельно, если в наличии есть все необходимые инструменты.

Установка бойлера накопительного:

1.проверка электрической сети и труб водопровода, при необходимости устраняют неполадки.

2.на стене выполняют разметку для устройства, монтируют крепежные детали под прибор.

3.фиксируют накопительный бойлер на стене, устанавливают защитный клапан.

4.подключают к водопроводной сети.

5.подводят трубы ко входу и выходу из устройства, применяя клапаны.

6.подключают трубу с холодной водой, клапан для предохранения должен иметь закрытое состояние.

7.при таком же клапане устанавливают трубу для горячей воды.

8.подключают к электричеству, проверяют работу конструкции.

При правильном подключении из крана появится нагретая вода.

Внимание! Места соединения деталей конструкции надо загерметизировать, провода во время работы не должны нагреваться.

Если есть сомнения в своих силах и знаниях, лучше пригласить специалиста. Неправильное подключение влечет множество проблем от протечек до поломки оборудования и т.д.
