Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Способ установки этого устройства будет зависеть от его режима работы, которых всего насчитывается 2:

Режим отвода
Режим рециркуляции

Установка вытяжки, которая работает в вытяжном режиме, включает в себя вывод воздуховода в систему вентиляции. Для этого очень важно правильно выбрать диаметр воздуховода — он не должен превышать допустимых параметров в 120-150 мм.

Совет! При установке воздуховода его не нужно ни сгибать, ни удлинять, так как все это значительно увеличивает потерю мощности: каждый поворот снижает мощность на целых 10 %.

Выбирая воздуховод, нужно отдавать предпочтение тем, которые имеют гладкую поверхность, потому как гофрированные жесткие трубы слишком громко «звучат» во время работы оборудования.

Установка вытяжки с угольным фильтром не требует вывода в вентиляцию, потому как весь воздух, который в нее попадает, очищается и вновь возвращается в помещение.

Монтаж такой вытяжки довольно прост, однако периодически придется менять фильтры.

Не менее важно и то, как именно будет крепиться вытяжка, это зависит от ее вида.

Виды вытяжек

Вытяжки бывают:

Какие инструменты понадобятся

Для установки кухонной вытяжки нужны будут такие инструменты и материалы:

Гофр и пара хомутов для его крепления
Решетка для вентканала
Перфоратор
Шуруповерт
Ножовка для резки металла
Строительный уровень
Отвертка
Рулетка (для разметки).

Монтаж вытяжной вентиляции

Монтаж вытяжки начинают, как правило, с самого сложного — подключение вытяжки к вентиляционной шахте. И лучше всего будет не пробивать еще одно отверстие, увеличивая окно вентиляционной шахты, а установить дополнительный короб со специальным клапаном, который будет препятствовать возвращению воздуха обратно в помещение.

Вот его схематический вид:

Как все это работает? Если клапан закрыт (клапан — красная черта) — воздух просто выходит через отверстие вентиляции, а если вытяжка запускается, и начинает работать вентилятор, то он изменяет свое положение и закрывает одно из окон, а вентиляция в этом случае осуществляется при помощи самой вытяжки.

Основная задача всей этой системы — предотвращение возникновения обратной тяги и возможность осуществления естественной вентиляции, если вытяжка будет отключена.

Для сооружения механизма понадобится пружина и алюминиевый или пластиковый лист для сооружения клапана.

Какой воздуховод лучше

Из всех возможных видов воздуховодов лучше выбирать те, что изготовлены из пластика, либо же из алюминия.

Пластиковые трубы очень легкие и не создают шума при работе вытяжки, к тому же, прятать их не нужно, они отлично вписываются в дизайн помещения и не уродуют его.

Алюминиевые гофрированные трубы тоже не шумят во время работы, но имеют не очень привлекательный внешний вид, поэтому многие ломают голову над тем, как спрятать гофр от вытяжки.

Одним из лучших способов считается его устройство в гипсокартонный потолок.

Прежде чем приступить к монтажу

Перед монтажом нужно выяснить все моменты, касающиеся подключения вытяжки к электричеству. При этом чрезвычайно важно соблюдать все нормы электробезопасности, ведь на вытяжку в процессе эксплуатации будут постоянно попадать капли жира, влага и все такое прочее, поэтому его корпус и требует обязательного заземления для отвода напряжения.

Для подключения вытяжки нужно 3 провода: фаза, ноль и земля. Нужно обязательно обеспечить оборудование заземлением. Сделать это можно при помощи заземляющего контура (если таковой имеется), просто подключив провод к соответствующей клемме.

Но что делать, если заземления в квартире нет? В этом случае придется подключить провод к глухой нейтрали. Для этого нужно открыть электрощиток со счетчиками и найти там трубу со всеми проводами или же специальную шину, как на картинке:

На ней нужно найти штырь, на котором уже находятся нулевые провода. Нужно будет накинуть поверх них свой провод и затянуть шайбу. После этого провод проводится на кухню, а сама вытяжка подключается через автомат-разделитель.

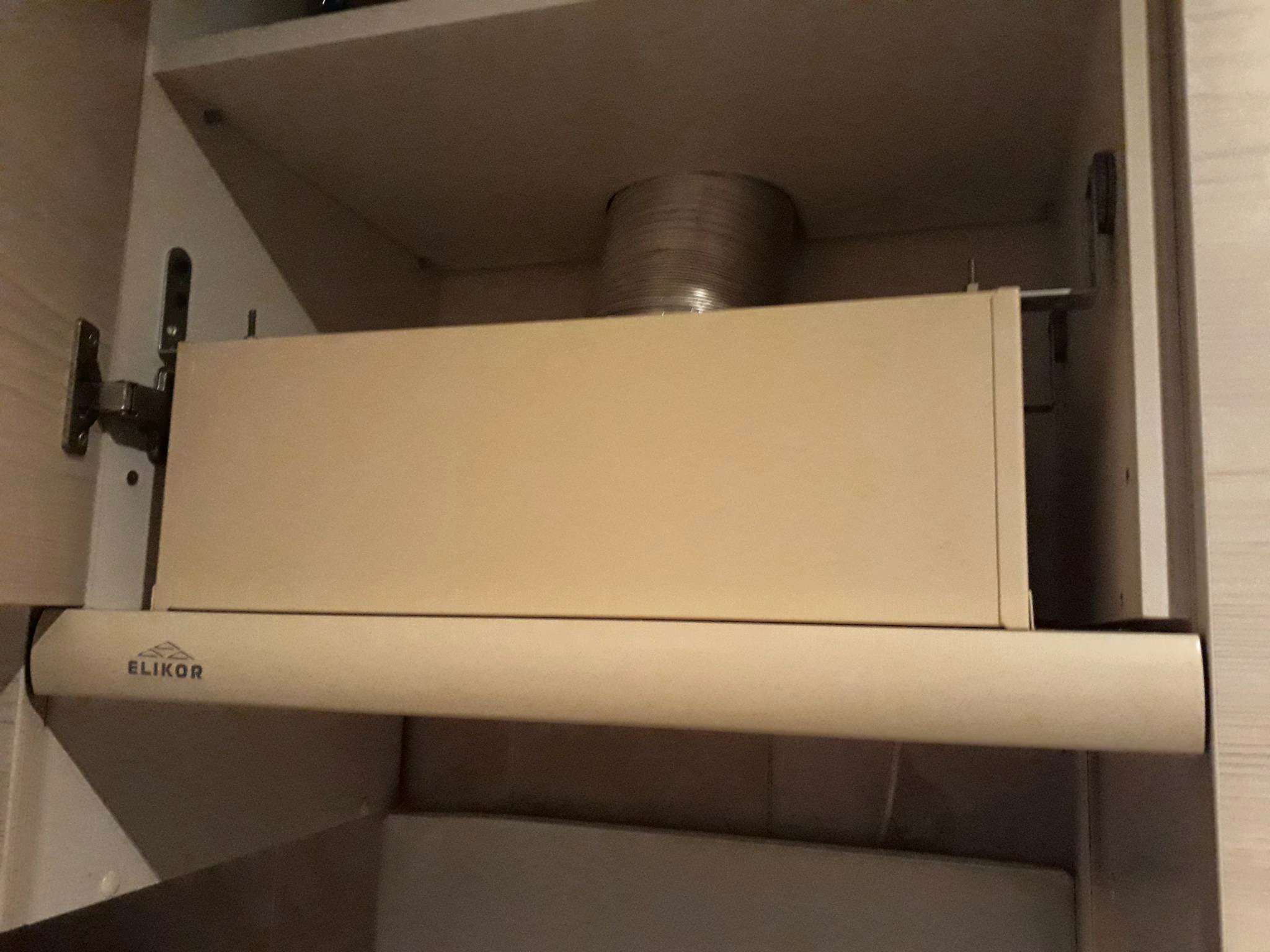

Установка вытяжки в шкаф

Прежде чем приступить к монтажу оборудования, необходимо заняться изготовлением короба-хлопушки. Он изготавливается в соответствии со схемой (рисунок выше), или же можно пойти более простым путем и приобрести антивозвратный клапан. Вся конструкция будет устанавливаться перед вентиляционным отверстием в стене.

После этого можно подготавливать шкаф. Для этого нужно разметить его нижнюю стенку и в соответствии с проставленными отметками просверлить там отверстие под вытяжку. Если в шкафу есть полки, то в них также нужно будет просверлить круглые или квадратные отверстия под воздуховод.

Верхняя стенка шкафчика должна быть просверлена в форме квадрата и с некоторым запасом (3-5 мм) — для короба-хлопушки.

Когда шкаф будет готов, можно приступать к подключению воздуховода. Для этого его нужно протянуть через все просверленные отверстия, обрезать трубу и загнуть ее края наружу. После этого шкафчик можно повесть на стену.

Важно! Все стыки воздуховода нужно обработать герметиком, чтобы впоследствии вытяжка не потеряла своей мощности.

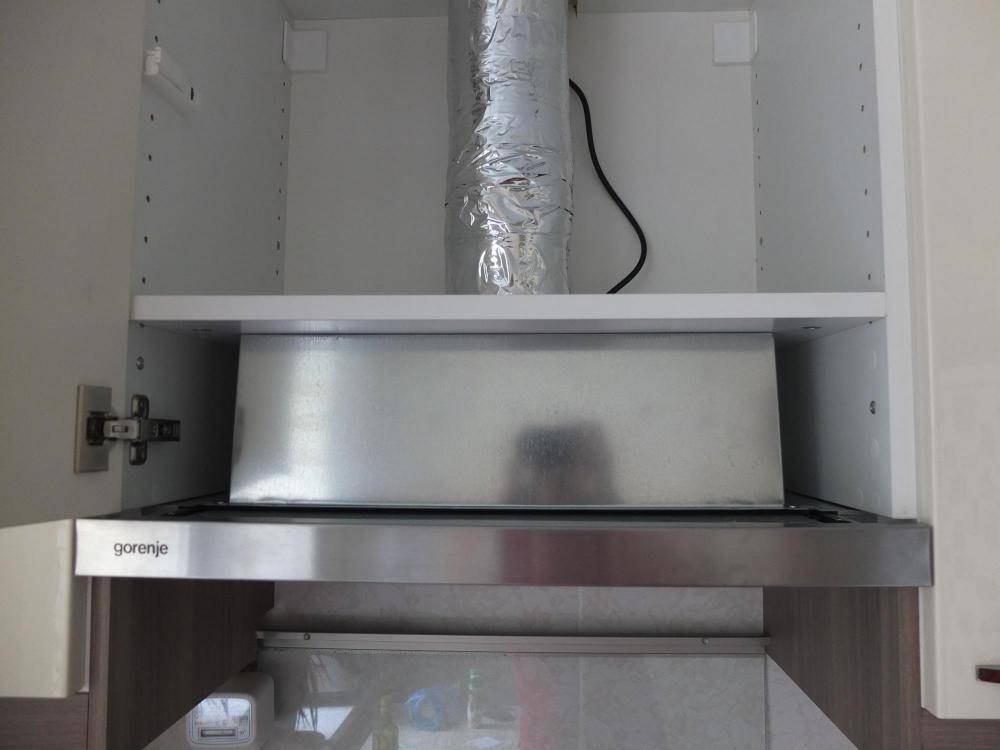

Протянутый в шкафу воздуховод соединяется с вентканалом через антивозвратный короб. Хлопушка крепится на шкаф на силикон.

После того как основные элементы будут подключены, можно закреплять сам корпус вытяжки в шкафу. Прикручивается он на саморезы или дюбели. Гофр крепится к нему при помощи хомута.

Если же нужно закрепить не гофр, а пластиковый воздуховод, то следует просто правильно соединить все комплектующие:

Высота установки вытяжки над плитой

Очень важным фактором, который нужно учесть перед монтажом вытяжки, является ее высота над варочной поверхностью плиты. Этот параметр будет зависеть от типа самой плитки:

Если нужно установить воздухоочистительное оборудование над электрической плиткой, то расстояние между ними не должно быть менее 70 см.

Для газовой плиты этот параметр составляет 80 см.

Соблюдение этих параметров позволяет обеспечить эффективную очистку воздуха в кухне. Если же высота между плитой и вытяжкой будет менее 70-80 см, то нагретый воздух, исходящий от варочной поверхности, может повлиять на работоспособность прибора и повредить его важные элементы.

Как установить вытяжку на стену кухни

В случае монтажа устройства не в шкаф, а прямо на стену, можно воспользоваться встроенными креплениями или же соорудить П-образную раму из уголков. Такая рама будет служить надежной опорой для корпуса вытяжки.

В некоторых случаях обычные дюбели не подходят для закрепления, это является довольно частой проблемой для тех, у кого трубы газовой плиты мешают нормальному креплению. Для решения проблемы нужно воспользоваться длинными саморезами-шпильками. На одном из концов они имеют резьбу с гайкой к которой можно прикрутить корпус устройства.

Как подключить вытяжку к электросети

Окончательный этап — это подключение вытяжки к электросети. Он осуществляется двумя способами:

Через розетку
Через предохраняющий автомат

Очень важно помнить про заземление, о котором уже было указано выше статье. Благодаря ему можно убрать напряжение с корпуса и вентилятора вытяжки.

Как только все будет готово, можно оформить вытяжку в декоративный колпак и защитные воздуховоды и смело пользоваться всеми преимуществами этого оборудования.

Устройство кухонной вытяжки — это достаточно простая процедура, особенно при соблюдении всех правил электробезопасности и наличии необходимых инструментов и материалов. И единственное, что потом потребуется, так это 2 раза в год очищать оборудование от жира и копоти для предотвращения возгорания.

Установка вытяжки над газовой плитой — видео

Видео, которое поможет подробнее разобраться в установке вытяжки и подборе нужных элементов для монтажа:

Больше информации

Задать вопрос

Установка встраиваемой вытяжки в Москве от 2700 руб. на Hands.ru.

На небольших кухнях остро стоит вопрос экономии пространства, поэтому часто при покупке бытовой техники выбор падает на встраиваемую. Одним из вариантов является встраиваемая вытяжка. Она занимает мало места и вписывается в любой интерьер, так как часто устанавливается в специальный шкаф.

Главное преимущество таких приборов — это минимум шума. К минусам относится высокая стоимость, которая складывается из‑за особенностей ее конструкции.

Установка вытяжки — довольно трудоёмкий процесс, но при должной сноровке, учитывая советы профессионалов, работу можно выполнить своими руками.

Виды вытяжек

Прежде всего перед покупкой следует определить место варочной панели, так как вытяжка устанавливается непосредственно над ней. От места установки также зависит выбор моделей вытяжек.

По типу расположения вытяжки можно разделить на такие виды:

Плоская. Небольшая, работает на основе фильтров, через которые проходит воздух. Фильтры надо регулярно менять, чтобы прибор прослужил дольше.
Купольная. Устройство достаточно крупногабаритное. Подходит для кухни крупных размеров с большим потоком воздуха.
Встроенная. Самая распространенная среди представленных. Она устанавливается в специальный шкафчик и удачно впишется в любой интерьер.

Какой тип вытяжки выбрать будет зависеть от размера кухни. Для небольших помещений подходят плоские и встроенные.

Выбрать воздуховод

Для прибора характерны некоторые особенности самого вытяжного устройства, например, наличие фильтров. Фильтры бывают:

органические;
синтетические;
металлические;
бумажные.

Эффективность работы вытяжной системы зависит от воздуховода. Воздуховоды бывают следующих видов:

гофрированные
пластиковые

Вначале выбирают вентиляционный канал, учитывая размеры и форму. Чаще всего выбирают следующие варианты: гофрированный или пластиковый воздуховод, который также может быть круглой или прямоугольной формы.

Пластиковый прямоугольный канал под вытяжку на кухне имеет хорошую пропускную способность и помогает максимально сэкономить пространство помещения.

В процессе монтажа гофры не используются колена, а значит, будут отсутствовать завихрения вытяжки. Деформация гофры — тоже плюс, так как из нее можно делать прямоугольник из изначально круглой формы. Минус — шум устройства во время использования.

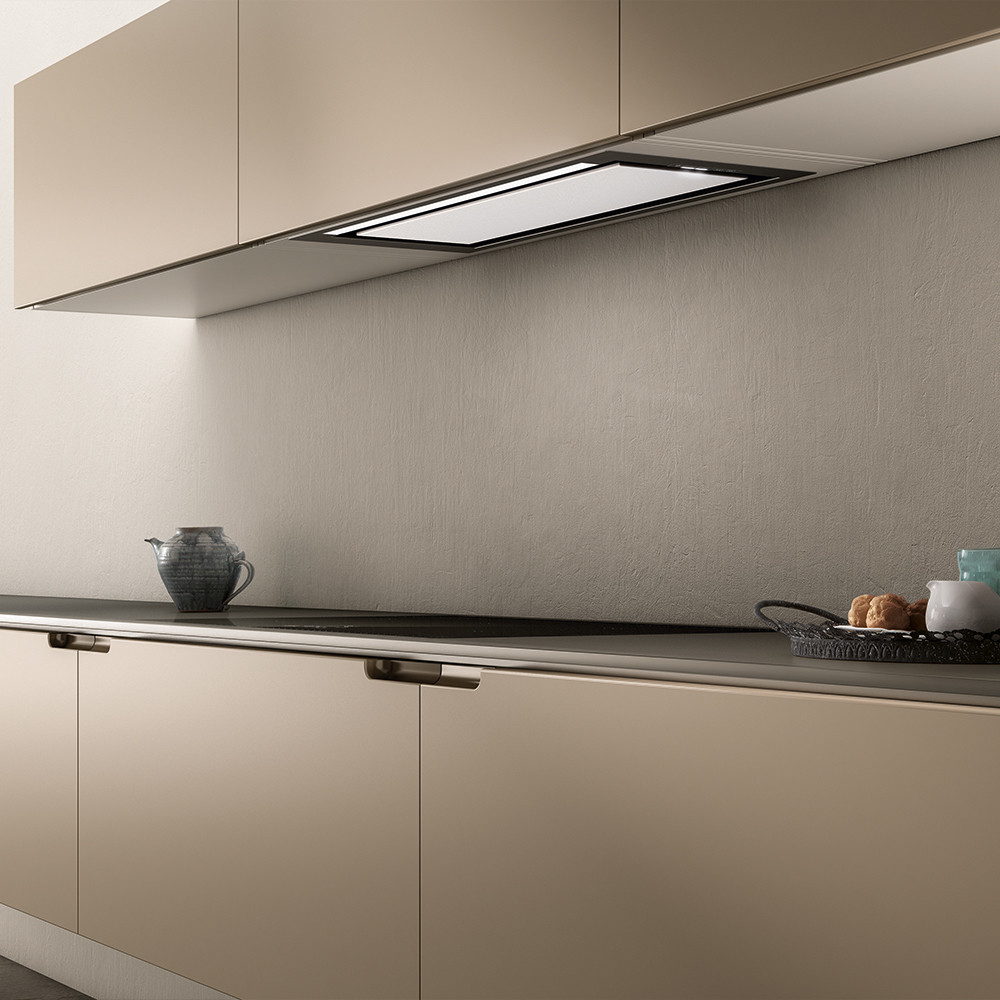

Особенности установки встроенной вытяжки

У монтажа встраиваемой вытяжки в шкаф имеются некоторые особенности:

Вытяжка должна быть расположена над варочной поверхностью.
Лучше заказать шкаф без дна. В потолке и средней полке проделывают отверстие, через которое проходит шланг.
Крепление шкафа осуществляют на шурупы.
Вытяжка устанавливается не ниже 70 см от варочной поверхности.

Установка встраиваемой вытяжки в Москве

Компания HANDS проводит монтаж встроенной вытяжки в Москве. Делаем быстро и чисто.

Установить встраиваемую вытяжку легко! Свяжитесь с нами, и наши мастера выполнят работы по монтажу на высшем уровне и по приемлемым ценам.

Вытяжка для кухни без отвода в вентиляцию

Незаменимая вещь на кухне – это вытяжка. Она помогает устранить неприятные запахи при готовке и очистить воздух от мелких частиц пыли, жира, грязи. Если рассматривать стандартные нормы установки, то мы увидим, что для жилых помещений монтаж устройств производится в вентиляционную систему. При отсутствии доступа устанавливают кухонные вытяжки без вывода в вентиляцию.

Содержание статьи:

Распространенные типы вытяжных шкафов

Современный рынок предлагает огромное количество моделей вытяжных устройств. Но все их можно разделить на две большие категории:

— вытяжка без отвода в вентиляцию;

— с отводом.

Производительность второго варианта в два раза выше благодаря прямому отводу воздуха. Встречаются ситуации, когда подключение вытяжки к вентиляционному каналу не возможно. В этом случае рассматривают установку моделей рециркуляционного принципа действия.

Кухонные вытяжки данного типа подразделяются на:

— Плоские. Включают в себя панель управления, двигатель, вентилятор и сменные угольные фильтры. За счет компактных размеров занимают мало места, что является плюсом для кухонь маленьких размеров; гармонично смотрятся под навесными шкафами. Режим работы устройства позволяет очищать воздух не только под варочной поверхностью плиты, но и по всему периметру кухни-столовой;

— Встраиваемые. Внутренние составляющие такие же, как у плоского типа. Отличие лишь в установке и монтаже. Достоинство встраиваемой техники в том, что вам не придется искать дополнительный модульный ящик для ее установки, а специальная система позволяет с легкостью выдвигать и задвигать рабочую область во время работы.

— Купольного типа. Имеют форму пирамиды и занимают довольно много места. Отлично очищают кухню от посторонних запахов. Обладают высокой производительностью и подходят для установки в больших столовых.

Указанные выше разновидности вытяжных приборов для кухни имеют стандартный размер. При выборе обратите внимание на ширину вытяжки, т.к. она влияет на качество забора различных загрязнений. В зависимости от изделия параметры могут меняться. Например, самые ходовые модели это 45,60,90 см в ширину. Существуют и другие – 50, 80, 100, 120 см, но они менее востребованы. Не менее важным показателем для вытяжки является ее глубина. Типовые варианты ровны ее ширине. Обратите внимание, что глубина устройства должна быть больше глубины варочной поверхности газовой плиты.

Высоту вытяжки в первую очередь выбирают от высоты комнаты, и размеров кухонной мебели. Расстояние от газовой поверхности до вытяжной не должно быть менее 75 см согласно технике безопасности.

По способу крепления виды вытяжек без отвода в вентиляцию подразделяются:

— Горизонтальные – устанавливают под модульные навесные шкафы;

— Вертикальные – устройство можно расположить над варочной поверхностью и любой другой стене в кухонной зоне;

— Угловые – для рациональной работы их монтируют в углах помещения.

Выбираем вытяжку без воздуховода

К покупке кухонной техники стоит отнестись со всей серьезностью. Чтобы подобрать устройства с адекватной ценой и оптимальным качеством, стоит изучить их свойства. Распространенные оценочные признаки вытяжек для кухни без отвода:

— габаритные размеры;

— правила работы;

— тип сменного фильтра;

— вспомогательные функции;

— материалы изготовления;

— мощность и производительность;

— уровень шума;

— управление.

Перед покупкой обязательно произведите замеры кухонного шкафа, от этого будут зависеть габариты встроенной техники. Для того чтобы увеличить производительность, ее размеры должны быть больше площади варочной поверхности. Только в этом случае устройство забирает максимальное количество загрязнений.

Также немаловажным критерием отбора считается режим работы устройства. Вытяжки работают в двух основных режимах: отвод и рециркуляция. Существуют комбинированные типы, включающие в себя оба варианта. Но покупая такие, обязательно уточните у продавца-консультанта доступность и стоимость сменных фильтров.

Если говорить подробнее о фильтрах для вытяжки, то у каждой вытяжной системы свой тип, например фильтры бывают:

— жировые. Представляют пластины-сетки закрепленные на раме. Материал изготовления оцинкованная и нержавеющая сталь, алюминий. Удаляют частицы пыли, жира, очистка воздуха более грубая, по сравнению с угольными моделями. Бывают типы для многоразового использования и одноразовые. Первый вариант предпочтительнее, т.к. его легко снимать и мыть. Для очистки фильтра от жира используют моющее кухонное средство;

— кассеты с угольными вставками. Расположены за жировыми фильтрами, и выполняют вторую степень очистки. Форма их обычно круглая или прямоугольная. Материал корпуса жесткий пластик. Вещество очистки – уголь. Кроме поглощения запаха, фильтр поглощает пар и газовые испарения. Минусом данной модели считается невозможность повторного использования, т.к. его нельзя мыть;

— универсальные одноразовые фильтры. Это мягкие прямоугольные пластины, которые можно обрезать под необходимый размер. Как и угольный, данный вид устраняет запах, жир и вредные пары.

Идеальным решением считается вытяжка с фильтром без отвода с жироуловительной металлической сеткой. Поскольку синтетические фильтры предстоит менять не реже двух раз в год, то появляются незапланированные издержки.

Интересный интервальный режим присутствует практически в каждом изделии. Он заключается в самостоятельном включении, очищении загрязненного воздуха, самостоятельном выключении.

Вытяжки с угольным фильтром имеют три вида управления:

— механическое, т.е. при нажимании кнопок начинает действовать определенный режим работы;

— сенсорное. Кнопки в таких моделях не утапливаются, а режимы переключаются легким прикосновением. Электронные панели имеют световые индикаторы;

— слайдерное. Роль кнопки играет ползунковый слайдер. Как правило, их два, они расположены на основании корпуса. Один отвечает за регулировку мощности работы вытяжки., второй за освещение.

Иностранные производители предлагают различные варианты материалов изготовления корпуса: эмаль, стекло, нержавеющая сталь. Перед тем как выбрать определенный материал, важно понимать, что от этого зависит не только долговечность, но и стоимость. Стеклянные модели более дорогостоящие и смотрятся шикарно. Но и правила ухода за вытяжкой становятся более трудоемкими.

Выбирая вытяжной механизм, нужно заранее рассчитать его эффективность. Т.е. за один час работы устройство должно пройти 12 рабочих циклов. Продуктивность рециркуляционной вытяжки без отвода вычислить просто. Для этого необходимо умножить кратность воздухообмена на объем кухни.

Последний критерий, на который стоит обратить особое внимание – это шум. Чтобы выбрать подходящую марку нужно знать показатели шума в децибелах. Например, речь человека ровна 60 дБ, у тихой спокойной музыки – 45 дБ. Приемлемый уровень шума вытяжки находится в пределах от 40 до 75 дБ.

Как работает вытяжная система?

Итак, как выбрать вытяжку для кухни без воздуховода? Рассмотрим пример работы двух видов устройств:

Проточные. Вентилятор всасывает воздух и направляет его в вентиляционную шахту. Для более продуктивной работы необходимо проветривать помещение несколько раз в день. Подключение вытяжки к вентиляционному каналу осуществляется напрямую с помощью возлдухоотвода. Данная система признана более эффективной, по сравнению со следующим типом устройств;
Вытяжка для кухни без отвода в вентиляцию имеет существенные отличия от предыдущего вида. Принцип работы заключается в вытягивании загрязненного воздуха в специальный резервуар. Попадая в него, производится очистка через специальную систему фильтров. Чистый воздух переходит обратно на кухню. Благодаря двойной фильтрации очистка проходит более продуктивно. Т.е. на первом этапе воздух очищается от крупных частиц жира и копоти, а на втором удаляются частицы, создающие неприятные запахи.

Основные элементы рециркуляционной системы являются вентилятор и двигатель. Можно встретить формы вытяжек без отвода с несколькими двигателями. В корпусе они расположены между угольными фильтрами или над ними, если это навесные модели.

Мощность двигателя напрямую зависит от эффективности вытяжного устройства. Низкой производительностью обладают бюджетные вытяжные модели. Их установка будет оправдана только для маленьких помещений. Для больших кухонь, при высокой частоте приготовления еды, следует выбирать вытяжки с мощностью не меньше 600м3/ч. Вы можете самостоятельно рассчитать требуемую мощность для вашей кухни. Для этого площадь комнаты умножьте на ее высоту и на число циклов работы устройства.

Стоит отметить, что вытяжка на кухне без вывода в вентиляцию не обновляют воздушный поток, а лишь очищают его. Поэтому для обеспечения помещения свежим воздухом желательно регулярно производить проветривание.

Инструкция по установке вытяжки на кухню без отвода в вентиляцию

Перед тем, как приступить к установке необходимо произвести замеры. Если вы выбрали встраиваемую марку, подготовьте заранее модульный шкаф для установки над плитой. При закреплении прибора на стене или потолке, проверьте прочность крепления.

Функциональность работы устройства зависит от правильной установки. Поэтому, приступая к монтажу, ознакомьтесь с правилами пользования:

— вытяжное устройство устанавливают над плитой по установочным нормам. Для электрических плит – это 0,65 м, для газовых – 0,75 м.

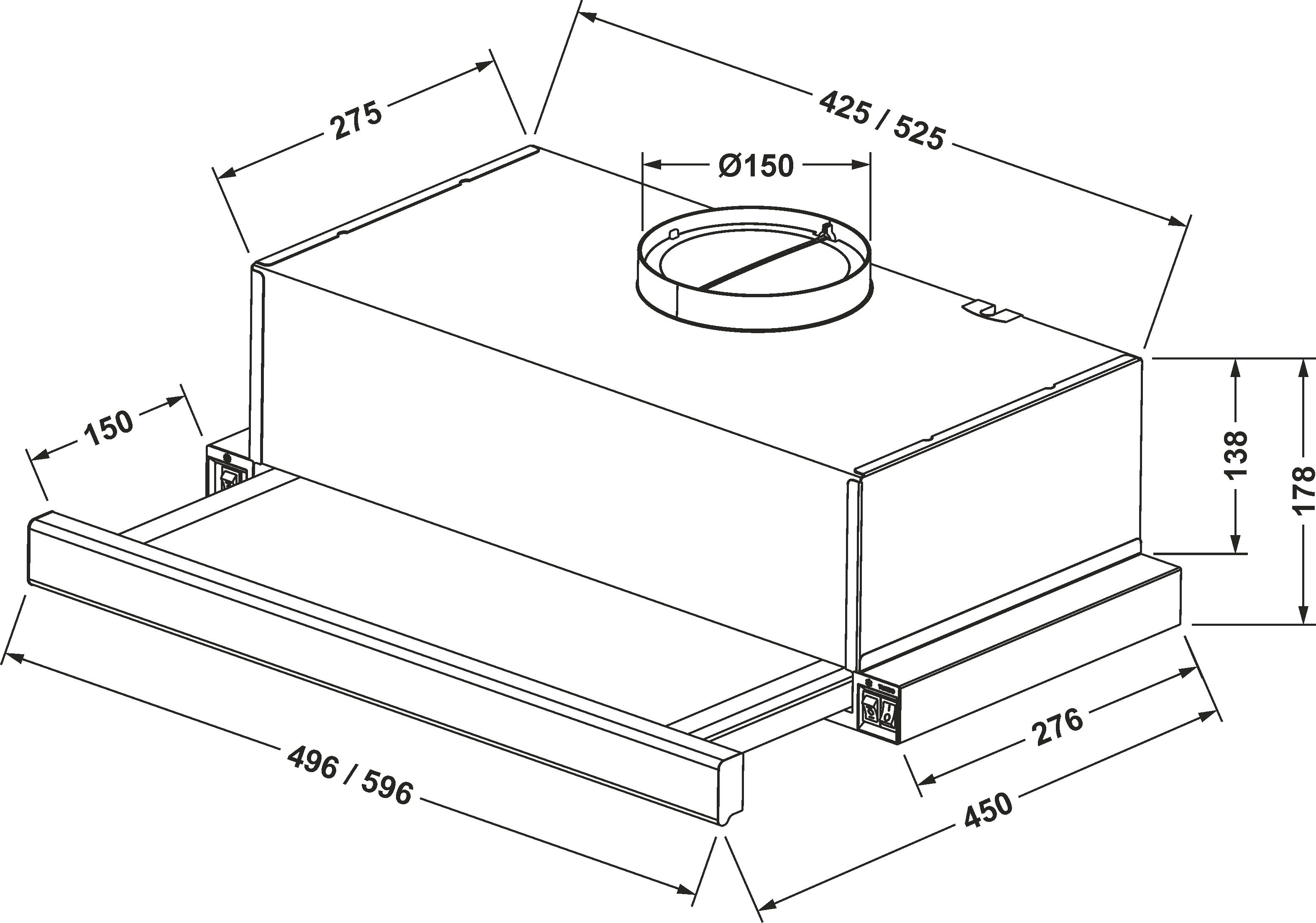

— стандартизированные размеры вытяжек 50 и 60 см. Исключением считаются островные или каминные изделия, они равны 80 и 90 см. Поэтому заранее подготовьте место под необходимые размеры.

— при необходимости обеспечьте пространство для вывода очищенного воздушного потока.

— установите розетку с заземлением. Обращаем ваше внимание – параметры электрической сети и напряжения модели вытяжки должны быть идентичными.

Рассмотрим подготовительные работы по установке вытяжки и ее монтаж:

Демонтировать старое устройство, если таковое имеется;
Подготовить необходимый инструмент: шуруповерт, лобзик, перфоратор, рулетку, дрель, крепежные элементы, уровень, отвертки;
Проверить с помощью уровня горизонтальность установки вытяжки и навесного шкафа;
Подготовить монтажный шаблон;
Электрическим лобзиком выпилить требуемые отверстия в нижней части полки навесного шкафа;
Закрепить полку крепежными элементами на вытяжной панели;
Произвести монтаж встроенной вытяжки в кухонный шкаф;
Установить всю конструкцию на стену;
Установить фильтры, проверить надежность и работу.

Установка вытяжки для кухни с отводом в вентиляцию осуществляется по такому же алгоритму за исключением установки воздухоотвода.

Достоинства и недостатки вытяжной системы с угольными фильтрами

Перед монтажом и установкой рециркуляционных вытяжек, рекомендуем вам изучить все положительные и отрицательные стороны. Сопоставив все за и против, вы без труда сможете подобрать для себя подходящий вариант.

Итак, выбирая вытяжку без отвода в вентиляцию, стоит знать ее положительные свойства:

— данные образцы можно устанавливать в любой точке квартиры, т.к. нет необходимости к подключению в домовую вентиляционную систему;

— нет острой необходимости в постоянном проветривании. Особенно в зимнее время, когда воздух на улице охлажден;

— встраиваемые – экономят пространство и отлично смотрятся в любом интерьере;

— установку можно произвести самостоятельно, при условии наличия необходимых инструментов;

— минимальный уход;

— простота конструкции, что позволяет менять угольные фильтры за несколько минут.

Несмотря на весомые преимущества, существуют и недостатки, а именно:

— замену фильтров необходимо осуществлять раз в квартал, а это дополнительные расходы;

— эффективность работы, если сравнивать с проточной вытяжкой, в несколько раз ниже;

— высокие шумы во время работы.

Достоинства вытяжек с отводом в вентиляцию считается высокая продуктивность. А специальная система фильтрации данных марок удаляет большую часть грязи. Минус проточных образцов в сложном монтаже и установке.

Топ-5 известных Брендов

Выбирая вытяжной прибор, обращайте внимание на проверенных производителей с хорошими отзывами и показателями. Признанные бренды, выпускающие кухонную встраиваемую технику:

Weissgauff. Вытяжки немецкой фирмы – лучшее решения для кухонь небольших размеров. Кроме того производитель дает горантию на свои изделия и имеет сеть сервисных центров на территории РФ.
Elikor. Российский производитель, занимающийся продажей вытяжек с 1995 года. Модели комплектуются итальянскими вентиляторами.
Gorenje. Производитель из Словении входит в рейтинг лучших фирм по производству кухонной и бытовой техники.
Miele. Немецкая компания выпускает вытяжки не только для домашнего использования, но и для баров и ресторанов. Металлический корпус со стеклянной панелью управления элегантно смотрится в любом интерьере. Вытяжки от немецкого производителя добавят элегантности в кухни-студии.
Best moon. Мультифункциональная вытяжка украсит вашу кухню-столовую. По форме напоминает подвесной или настенный светильник. Отлично поглощает задымление и неприятные запахи.

Если вы не предусмотрели при строительстве своего дома вентканалы на кухне и вы не хотите делать в стене дырку, то вытяжка на кухне без воздуховода – первое, о чем стоит подумать при организации кухни. Ведь это устройство с легкостью удаляет посторонние ароматы и делает воздух чище. А это значит, что процесс приготовления пищи будет приносить вам только радость.

Монтаж вытяжки своими руками: пошаговая инструкция

Одним из основных электроприборов на кухне является вытяжка. С ее помощью удается обустроить в помещении комфортный микроклимат. Существует несколько разновидностей вытяжек, различающихся по принципу работы и внешнему виду. Предлагаем ознакомиться с рекомендациями о том как установить вытяжку своими руками.

Вытяжки для плиты: разновидности и характеристика
Установка вытяжки на кухне: особенности выбора электроприбора
Монтаж вытяжки на кухне своими руками
Воздуховод для вытяжки: особенности и характеристика
Монтаж кухонной вытяжки своими руками — технология

Вытяжки для плиты: разновидности и характеристика

В соотношении с принципом работы, вытяжки для кухни бывают эвакуирующими и циркуляционными. Первый вариант подразумевает выбрасывание воздуха из помещения наружу. Вытяжки второго типа — транспортируют воздух через фильтры и возвращают его обратно. Установка фильтра с активированным углем способна сделать из эвакуирующей вытяжки циркуляционную.

Вытяжка циркуляционного типа не затрагивает работу вентиляционной системы, однако она менее популярна в использовании прежде всего из-за своей дороговизны.

В соотношении с местом монтажа вытяжки бывают встраиваемыми, например в шкаф, настольными, каминными, потолочными, островными. Настольный вариант вытяжек используется в быту очень редко, такие устройства чаще всего являются атрибутом профессиональных кухонь.

Для проектирования каминной вытяжки, следует нанимать специалистов, которые будут составлять индивидуальный чертеж данного устройства. Такая вытяжка отличается привлекательным внешним видом и высокой скоростью очистки. Вытяжка потолочного типа подразумевает наличие на потолке нескольких воздухозаборных элементов, способствующих очищению воздуха. Однако, для того, чтобы установить такую систему необходимо обустроить фальш потолок, под которым находится воздухозаборная система.

Самым простым и легким в использовании вариантом вытяжки для стандартной кухни в квартире или в частном доме, является встроенный ее вариант или вытяжка настенного типа.

Установка вытяжки на кухне: особенности выбора электроприбора

Выбирая вытяжку для дома, следует изучить определенные критерии, которые помогут подобрать устройство, отличающееся хорошими эксплуатационными характеристиками. Вытяжка для кухни находится под воздействием влаги, жира, паров, поэтому она прежде всего должна быть электробезопасной. Оседание влаги и жира внутри устройства способствует электрическим сбоям в работе вентилятора.

В любом случае, для подключения устройства к электрической сети используется три кабеля, один из которых является заземлением.

При наличии заземления в доме, достаточно соединить провода между собой. Однако, если заземление отсутствует, то необходимо позаботиться об его обустройстве.

Для того, чтобы подключить заземление категорически запрещается использовать газовые, водопроводные и другие трубы. Для этих целей используется глухая нейтраль.

Покупая вытяжку для кухни, прежде всего акцентируйте внимание на ее производительность. От этого показателя напрямую зависит эффективность работы устройства. Вытяжка должна обеспечить смену всего воздуха, находящегося в помещении в течение часа. Для расчета оптимальной производительности вытяжки площадь помещения умножается на его высоту и на двенадцать. Полученное значение умножается на 1,3.

Ширина устройства должна быть такой как варочная поверхность или большей, но ни в коем случае не меньшей. Также, акцентируйте внимание многофункциональности прибора. Различают вытяжки, которые работают в различных режимах. Покупая вытяжку с фильтрами, приобретите несколько запасных фильтров, которые при необходимости нужно будет поменять. Более эффективный вариант — использование вытяжки, которая удаляет загрязненный воздух из помещения, не возвращая его.

Однако, выбирая вытяжку с фильтром, поинтересуйтесь об их количестве и особенностях. Некоторые фильтры способны обеспечить грубую очистку, а другие — тонкую очистку. Первый вариант предполагает собой многоразовую сетку, для удаления жира из которой достаточно ее помыть. Фильтры тонкой очистки содержат в составе активированный уголь, который обеспечивает более качественную очистку воздуха.

Для управления вытяжкой используют обычные кнопки, сенсор или дистанционный пульт. Механические горизонтальные включатели обеспечивают слайдерность управления устройством. Также, следует акцентировать особое внимание многофункциональности устройства. Некоторые вытяжки характеризуются различными режимами работы, имеют дополнительные датчики и таймеры. Однако, если вы хотите приобрести недорогое оборудование, то можно обойтись и без них. Почти каждая вытяжка имеет встроенный осветительный прибор в виде галогенной лампочки или ламп накаливания.

На эффективность применения вытяжки на кухне, влияют такие показатели:

давление воздуха, создающееся мотором, от увеличения данного показателя увеличивается и производительность;
количество режимов работы, возможность запрограммированного включения;
жироулавливающие фильтры, их размеры, количество и сечение;
производительность устройства и запас мощности, вытяжка должна обеспечивать максимальную очистку воздуха, например при подгорании продуктов;
размер вытяжки влияет на степень захватывания воздуха устройством.

Монтаж вытяжки на кухне своими руками

Установка вытяжки должна проводиться с учетом уже существующей штатной вентиляции. Существует два способа выведения воздуха — обустройство нового дополнительного окна на улицу или соединение вытяжки с уже существующей шахтой вентиляции.

Второй способ имеет массу недостатков, прежде всего, вытяжка подключенная к вентиляции, нуждается в установке обратного клапана. Однако, в некоторых случаях, выведенный из кухни воздух возвращается в другие комнаты.

Проще и правильнее соорудить для кухонной вытяжки дополнительное окно для выведения воздуха. Для того, чтобы конденсат, который образуется внутри вытяжки не приводит к сбоям в ее работе, следует установить специальную заслонку, которая чаще всего выполнена из алюминия. При этом, размер окна, находящегося под воздуховодом должен составлять ¾ от диаметра воздуховода. Для подтягивания заслонки используется специальная пружина, которая способствует ее открытию в процессе прохождения через нее воздуха. С помощью пружинки осуществляется саморегуляция устройства.

Еще одним функциональным элементом вытяжки является нейтрализатор запаха. Различают три основных вида нейтрализаторов запаха. Предлагаем ознакомиться с ними подробнее:

нейтрализаторы воздуха химического происхождения — нуждаются в периодической замене, так как на них негативно воздействует жир, который попадает на поверхность вытяжки, также, такие вещества способствуют быстрому истощению воздуха и в некоторых случаях оказывают вред на здоровье человека;
электрические ионизаторы воздуха — работают по такому же принципу как и обычные ионизаторы, однако создают больший разряд, так как над вытяжкой скапливается намного больше запахов, нежели в обычном жилом помещении, если человек постоянно находится над варочной поверхностью, то ионизатор оказывает на него пагубное влияние;
нейтрализаторы ультрафиолетового типа — нуждаются в периодической очистке и замене ламп, однако, это единственный вариант нейтрализатора, который является экологически безопасным для человека, также, с помощью ламп удается не только решить вопрос с очисткой воздуха, но и с подсветкой варочной поверхности.

Воздуховод для вытяжки: особенности и характеристика

Чаще всего для вытяжки используют гофрированные воздуховоды, это объясняется их доступной стоимостью и легкостью монтажа. Также существуют воздуховоды, выполненные из пластика или из металла, они имеют сечение в виде круга, квадрата или прямоугольника.

Если на кухне имеются высокие потолки, то предпочтительнее установить круглый вариант воздуховода. Прямоугольные воздуховоды — более универсальны и чаще всего используются на кухне. Если требуется сэкономить пространство в помещении, то рекомендуем остановиться на плоском варианте воздуховода.

В процессе комбинации различных вариантов воздуховода, необходимо воспользоваться специальными переходниками и коленами, которые помогут соединить их между собой. Для установки гофрированного воздуховода не нужно устанавливать вышеперечисленные элементы. Обратите внимание на диаметр воздуховода, он должен быть больше диаметра вентиляционных решеток. В противном случае, произойдет повышение сопротивления внутри трубы и снижение мощности воздушных потоков. При совпадении данных показателей, уровень шума от работы вытяжки будет довольно высоким. Также, следует обратить внимание на длин воздуховода, оптимальным значением станет 300 см. При использовании более длинных воздуховодов, эффективность работы вытяжки снизится. Не допускается наличие прямых углов в процессе монтажа воздуховодов.

Среди преимуществ пластиковых воздуховодов отметим:

низкая шумопроизводительность;
низкий уровень сопротивления;
легкость веса и простота монтажа.

Гофра для вытяжки устанавливается с использованием хомутов и фитингов. Среди ее преимуществ отметим:

легкая установка;
доступная стоимость;
отсутствие необходимости в переходниках;
гибкость.

Самые сложные в монтаже воздуховоды из металла. Для обеспечения их герметичности необходимо обработать их стыки с помощью специального клея.

Для того, чтобы скрыть воздуховод на кухне, воспользуйтесь следующими рекомендациями:

для скрытия трубы устанавливается специальный короб или подвесной потолок;
возможен вариант приобретения пластикового короба, который различается по форме и размеру, некоторые конструкции имеют также и встроенную подсветку, которая дополнительно декорирует помещение;
возможен вариант установки воздуховодов в кухонной мебели;
покраска трубы в цвет, который подходит к общему интерьеру — самый простой и в то же время оригинальный вариант декора.

Монтаж кухонной вытяжки своими руками — технология

Изначально работы по установке вытяжки начинают с изготовления антивозвратного механизма в виде короба. Для этого потребуется листовой алюминий или оцинкованная сталь. Более простой вариант — покупка обратного клапана, устанавливаемого перед вентиляционным отверстием. Монтаж встроенной вытяжки в шкаф своими руками осуществляется с помощью электролобзика. Для заделывания щелей между вытяжкой и шкафом, используется монтажная пена. Изначально производится примерка вытяжки и изготовление хлопушки, при необходимости.

Далее вытяжки устанавливается на шкаф и производится разметка ее основания. Для отпиливания отверстия под вытяжку в шкафу, воспользуйтесь электролобзиком. При этом, изначально необходимо с помощью дрели просверлить небольшие отверстия, а затем выпилить необходимую форму. Таким образом, удастся предотвратить повреждение шкафа в процессе его резки.

Монтаж воздуховода для кухонной вытяжки своими руками является следующим процессом работы. Установите гофрированный воздуховод во внутрь шкафа, обрежьте ее на необходимую длину и загните их в наружную сторону.

Далее шкаф с установленным воздуховодом фиксируется на стене. Для обработки всех стыков воздуховода используется герметик на основе силикона, во избежание потери производительности.

Далее следует процесс соединения гофры с вентиляционной системой, для заделывания больших щелей используется монтажная пена, а для небольших — герметик на силиконовой основе.

Вытяжка устанавливается во внутрь шкафа, закрепляясь в нем саморезами или дюбелями. Для фиксации гофры используется хомут.

Установка воздуховодов из пластика производится по такой же схеме. Однако, для обеспечения углов здесь используют специальные переходники. Старайтесь, чтобы трубы располагались под минимальным количеством изгибов. Так как один поворот подразумевает потерю приблизительно десяти процентов мощности.

Так как на кухне довольно часто присутствует повышенная влажность, шкаф, выполненный из дерева довольно быстро приходит в негодность. Поэтому, вытяжка устанавливается на стену без него. В таком случае, потребуется наличие п-образной рамы, для изготовления которой используется металлический уголок. Такой тип крепления обеспечивает опорой для корпусной части.

Если фиксация вытяжки с помощью обычных дюбелей не представляется возможной, то в таком случае, необходимо зафиксировать ее с помощью саморезов в виде шпильки. По завершению монтажных работ следует подключить вытяжку к электросети с обязательным заземлением и проверить ее работоспособность.

Монтаж кухонной вытяжки своими руками видео:

Как установить вытяжку Maunfeld

Вытяжка — это незаменимый кухонный прибор, но, чтобы она работала эффективно и не досаждала хозяевам неполадками, её нужно правильно установить.

Прежде всего, установка зависит от типа вытяжки. Так, одни модели монтируются в шкаф, другие — на потолок, третьи — на стену.

Как установить встраиваемую вытяжку

Такие вытяжки отлично подходят для малогабаритных кухонь, ведь они компактны сами по себе, и, кроме того, над ними располагается дополнительный шкаф для хранения кухонной утвари. Выбор модели зависит от ширины плиты или варочной панели, а также шкафа, в который вы планируете её установить.

При монтаже важно помнить, что расстояние между нижней панелью вытяжки и электрической плитой должно быть не менее 50 см, газовой или комбинированной — не менее 65 см (но лучше уточнять этот параметр в инструкции к конкретным моделям вытяжки и плиты, т. к. возможны некоторые расхождения).

Встраиваемую вытяжку Maunfeld можно крепить внутрь шкафа двумя способами:

к его боковым стенкам
к полке, которую можно регулировать по высоте (для этого у вытяжки должны быть специальные крепежные отверстия на верхней панели — учтите, что они есть не во всех модификациях)

Также при монтаже нужно будет выпилить в корпусе шкафа отверстие под вытяжную трубу (гофру) в случае, если вытяжку предполагается эксплуатировать в режиме отвода.

Как установить подвесную вытяжку

Подвесные вытяжки — это техника для счастливых обладателей больших кухонь, где рабочая зона находится не у стены, а по центру помещения. Таким образом, вытяжка крепится над варочной поверхностью прямо на потолок. Особенностью данного типа вытяжек является разнообразие оригинальных форм: это могут быть модели в виде куба, цилиндра, трапеции и пр.

Перед установкой подобного прибора следует заранее продумать, как замаскировать коммуникации: гофротрубу и электрический кабель. Сделать это можно двумя способами: при помощи подвесного потолка либо декоративных коробов. Что касается непосредственно монтажа, то предварительно необходимо уточнить параметры потолка: он должен иметь толщину не менее 30 см и выдерживать массу 120 кг. Также необходим специальный крепёж. Кроме того, важно помнить о расстоянии между нижним краем вытяжки и варочной поверхностью: оно не должно быть меньше 65 см (более точные цифры, касающиеся вашей модели, уточняйте в инструкции).

Надо отметить, что монтаж этой разновидности вытяжек довольно сложен, поэтому лучше прибегнуть к помощи специалиста, который сделает всё не только аккуратно, но и надёжно.

Как установить купольную вытяжку

Купольная вытяжка крепится к стене кухни. Её отличие от встраиваемой в том, что она является самостоятельным элементом интерьера. Гофротрубу маскирует кожух, который идёт в комплекте и идеально подходит к корпусу вытяжки. Компания Маунфилд предлагает купольные вытяжки самого разного дизайна: это могут быть как хай-тек модели из линейки LIGHT или Модерн с сенсорным управлением, так и винтажные приборы из коллекции Ретро, украшенные фурнитурой под бронзу или золото.

Исходя из этих цифр, вытяжку нужно приложить к стене и нанести разметку в местах монтажных отверстий. Как правило, набор крепёжных элементов идёт в комплекте, но не забывайте, что стены бывают разными, поэтому, возможно, понадобится отдельно докупить более подходящий набор дюбелей.

После того, как корпус вытяжки прикреплён к стене, устанавливается воздуховод и в последнюю очередь — короб.

Как установить наклонную вытяжку

В каталоге компании Maunfeld вы найдёте наклонную вытяжку на любой вкус: хоть лаконичную одноцветную модель с электронным управлением, хоть модель в стиле Ретро с винтажными поворотными переключателями. По сути, это ещё одна разновидность настенной модификации, поэтому процесс её монтажа в значительной степени похож на установку купольных моделей: разметить стену, исходя из необходимого расстояния до варочной зоны, просверлить отверстия и закрепить корпус при помощи дюбелей, после чего подсоединить гофротрубу и закрыть её декоративным кожухом.

Нужно помнить

Монтируя любую модификацию вытяжки, важно не забывать о том, что, чем длиннее будет воздухоотводящая труба, и чем больше в ней будет изгибов, тем хуже будет работать ваш агрегат. Поэтому лучше, если её длина не будет превышать 4-5 метров.

В завершение хочется напомнить, что большинство вытяжек Maunfeld могут работать как в режиме отвода, так и рециркуляции воздуха. Кроме того, на них действуют специальные условия доставки и подключения: товары со специальным лейблом мы привезём и установим бесплатно.

Назад к списку

Вытяжки под шкаф — Встраиваемые вытяжки

Обновите кухню с помощью встроенной вытяжки

Пришло время заменить вашу текущую вытяжку или вы обновляете вытяжную систему в рамках капитального ремонта кухни? В любом случае, у ИКЕА есть недорогие вытяжки под шкафами, которые очищают воздух и освещают приготовление пищи. Читайте наши полезные советы ниже!

Выберите системы вытяжек с воздуховодами и без воздуховодов

Канальные вытяжки под шкафами выводят воздух за пределы дома через вентиляционные каналы. Рекомендованные для серьезных домашних поваров, они помогают сохранять прохладу и комфорт во время приготовления пищи и развлечений, агрессивно обменивая тепло, дым и влажность на глоток свежего воздуха. И вам не придется довольствоваться шумной вытяжкой, из-за которой во время приготовления пищи вы не сможете наслаждаться хорошим разговором или любимой музыкой. Выберите канальную систему со встроенным вентилятором, который работает внутри воздуховода, а не непосредственно над плитой, чтобы сделать кухню более тихой.

Бесканальные вытяжки под шкафами являются вариантом, когда существующие воздуховоды расположены неудобно или стоимость установки новых воздуховодов слишком высока.Поскольку их можно легко установить в любом месте на кухне, они могут сделать такие дополнения, как новый кухонный остров, гораздо более доступными и управляемыми. Хотя они не так эффективны, как канальные вытяжки, они используют всасывающий вентилятор с угольными фильтрами для улавливания жира, мусора и запахов при рециркуляции более чистого воздуха.

Светодиодное освещение Светодиодное освещение

привлекает внимание к приготовлению пищи благодаря яркому освещению от энергосберегающих ламп, которые служат дольше.

Выберите подходящий вентиляционный фильтр

Для большинства бесканальных вытяжек под шкафом требуются фильтры. Для надлежащей вентиляции вам нужно 100 CFM (кубических футов в минуту) на каждые 10 000 БТЕ, вырабатываемых вашей печью, или на каждые 250 квадратных футов кухни. Получите подходящие угольные фильтры, сертифицированные HVI (Home Ventilating Institute), чтобы не допустить попадания жира и переносимого по воздуху мусора. Рекомендованные интервалы замены фильтра — шесть месяцев.

Подберите кухню под стиль

Для чистого, минималистского вида используйте вытяжку под шкафом, установленную почти незаметно внутри вашего навесного шкафа.Когда вы будете готовы готовить, просто выдвиньте нижнюю часть вытяжки. Хотите сделать более смелое заявление на кухне? Выберите полуинтегрированную вытяжку, которая впитывает еще больше кухонных испарений и запахов благодаря большей площади вытяжки, которая придает ей вид профессиональной кухни. Сочетайте черные вытяжки из нержавеющей стали с современными роскошными кварцевыми столешницами. Или рассмотрите белые вытяжки, которые сочетаются с мягкими белыми и кремовыми шкафами для эстетики фермерского дома.

Выберите правильные размеры вытяжки

Как минимум, вы хотите, чтобы ваша вытяжка была такой же ширины, как и ваша варочная поверхность.Планируете часто готовить? Частота и тип приготовления пищи — скажем, много жарки и тушения — означают, что лучше использовать вытяжку с широким диапазоном. Большинство вытяжек под шкафом находятся на высоте 30-36 дюймов от варочной поверхности. Еще немного, и они теряют свою эффективность. Наконец, вам нужна глубина, которая покрывает все ваши задние конфорки, давая вам пространство впереди, чтобы позволить вашим кулинарным навыкам шипеть.

Найдите подходящую вытяжку для вашей плиты

Выбрать встраиваемую вытяжку для газовой или электрической плиты так же просто, как посмотреть на мощность в БТЕ. После суммирования мощности всех четырех горелок помните, что вам потребуется 100 кубических футов в минуту вентиляции на каждые 10 000 БТЕ, вырабатываемых вашей печью. Газовые плиты, которые производят больше тепла, потребуют большей мощности вытяжки или кубических футов в минуту. Вы также можете увеличить ширину капюшона на 3 дюйма с каждой стороны, чтобы увеличить поглощение.

Планируйте заранее, чтобы сделать установку простой и легкой

Если вы встраиваете вытяжку в шкафы, начните с измерения размеров. Также подумайте, собираетесь ли вы использовать существующие воздуховоды или если для вашего ремонта требуется вытяжка без воздуховодов.В то время как вытяжки без воздуховодов под шкафом проще всего установить, существующие воздуховоды могут упростить установку с любой вытяжкой, в отличие от установки потолочной вытяжки для нового кухонного острова.

%PDF-1.5 % 37 0 объект > эндообъект внешняя ссылка 37 70 0000000016 00000 н 0000001793 00000 н 0000002236 00000 н 0000002278 00000 н 0000002304 00000 н 0000002345 00000 н 0000002371 00000 н 0000002411 00000 н 0000002473 00000 н 0000002495 00000 н 0000002521 00000 н 0000002547 00000 н 0000002609 00000 н 0000002632 00000 н 0000002658 00000 н 0000002684 00000 н 0000002746 00000 н 0000002770 00000 н 0000002796 00000 н 0000002822 00000 н 0000003264 00000 н 0000018600 00000 н 0000018906 00000 н 0000018951 00000 н 0000019074 00000 н 0000023925 00000 н 0000023983 00000 н 0000024005 00000 н 0000024084 00000 н 0000024105 00000 н 0000024133 00000 н 0000024173 00000 н 0000024212 00000 н 0000024250 00000 н 0000024286 00000 н 0000024306 00000 н 0000024326 00000 н 0000024346 00000 н 0000024366 00000 н 0000024416 00000 н 0000024451 00000 н 0000024500 00000 н 0000024535 00000 н 0000025457 00000 н 0000028127 00000 н 0000028162 00000 н 0000029084 00000 н 0000029152 00000 н 0000029888 00000 н 0000030218 00000 н 0000030983 00000 н 0000031110 00000 н 0000031241 00000 н 0000031405 00000 н 0000031888 00000 н 0000036361 00000 н 0000036637 00000 н 0000038250 00000 н 0000038450 00000 н 0000059275 00000 н 0000059877 00000 н 0000060101 00000 н 0000060242 00000 н 0000066404 00000 н 0000066620 00000 н 0000066847 00000 н 0000066935 00000 н 0000067760 00000 н 0000067968 00000 н 0000001910 00000 н трейлер] >> startxref 0 %%EOF 38 0 объект > эндообъект 106 0 объект>поток xc«`b`bl,[pb31ouO f0)a-6b; e’0[x0

Обновите кухню, установив новую вытяжку

Кухня — одна из наиболее часто модернизируемых комнат в доме. И рано или поздно вам предстоит масштабный ремонт, но даже если у вас нет бюджета или желания это делать, вас все равно может заинтересовать установка новой вытяжки. Современные вытяжки имеют огромное отличие от традиционных микроволновых вентиляторов. Если вы готовы установить на своей кухне красивую и экстравагантную вытяжку, примите во внимание эти советы по покупке, которые помогут вам сделать успешную модернизацию.

Внешний вид

Сначала решите, хотите ли вы, чтобы ваша новая вытяжка придавала вашей кухне впечатляющий эстетический вид или просто обеспечивала вентиляцию, не привлекая к себе особого внимания.Островные и настенные вытяжки, как правило, имеют самый привлекательный дизайн, который гости обязательно заметят сразу. Модели под шкафом также могут быть яркими, или вы можете выбрать дизайн, который не так очевиден.

Стоимость

Самые простые вытяжки стоят около 100 долларов перед установкой, в то время как более сложные версии могут иметь цену в тысячи долларов. Наиболее существенными факторами, влияющими на стоимость, являются размер, мощность и характеристики. Канальные диапазоны также стоят дороже, чем версии без воздуховодов.

Характеристики

Освещение: Большинство вытяжек имеют эту базовую функцию, обеспечивающую достаточное освещение варочной поверхности.
Тепловые датчики: Автоматически включают вентиляцию при обнаружении высокого уровня тепла.
Автоматическое отключение: В целях экономии энергии некоторые вытяжки автоматически отключаются через определенное время использования.
Световой индикатор фильтра: Это уведомление сообщит вам, когда пора заменить жироулавливающий фильтр.
Несколько скоростей вентилятора: С высокой, средней и низкой скоростью вращения вентилятора можно сбалансировать вентиляцию и уровень шума.

Эффективность

Какой тип вентиляции используется в вытяжке? Вытяжки предназначены либо для вывода выхлопных газов наружу, либо для удаления как можно большего количества частиц дыма и жира перед рециркуляцией воздуха обратно на кухню. Канальные вытяжки намного эффективнее удаляют дым и загрязнения, охлаждают горячую кухню и снижают вероятность воздействия угарного газа, чем версии без воздуховодов.
Насколько мощная вытяжка? Чем больше воздуха перемещает вентилятор, тем эффективнее он работает. На новых вытяжках должна быть маркировка с указанием скорости движения воздуха в кубических футах в минуту или кубических футах в минуту. Для настенных вытяжек и вытяжек под шкафом ищите не менее 100 кубических футов в минуту на каждый фут широкого диапазона и 150 кубических футов в минуту для островных вытяжек. Если у нового вентиляционного отверстия более мощный вентилятор, чем у старой модели, может потребоваться перемещение вентиляционного отверстия или новая вентиляционная труба.

Простота установки

Имеется ли вентиляционное отверстие для выхлопа? Если вы заменяете существующую канальную вытяжку, очевидно, что вы должны выбрать тот же стиль, чтобы использовать существующие воздуховоды и вентиляционные отверстия. Даже если вы переходите с версии без воздуховодов, более сложная установка может стоить того.
Подойдет ли вытяжка к вашим шкафам и варочной панели? В большинстве случаев площадь поверхности вашей варочной панели должна напрямую соответствовать размеру вашей новой вытяжки. Подшкафные и настенные вытяжки также должны вписываться в свободное пространство между верхними шкафами. Мастер по ремонту кухни может помочь внести любые необходимые изменения в ваши шкафы, чтобы они соответствовали вытяжке, которую вы хотите.

График установки вытяжки

Несмотря на то, что некоторые типы вытяжек можно установить без труда, вам может понадобиться профессиональная помощь, если вам предстоит более сложная установка. Как упоминалось ранее, канальные плиты гораздо более эффективны, чем версии без воздуховодов, поэтому, несмотря на то, что они требуют профессиональной установки, их превосходная производительность делает обновление вашей кухни более выгодным.

Если вам нужна помощь в установке вытяжки или других ремонтных работах на кухне, обратитесь за помощью к профессионалам на все руки или позвоните по телефону 619-497-9775 сегодня.Мы предлагаем помощь для дома и бизнеса.

Свяжитесь на сайте

ПЕРЕГОРОДОЧНЫЙ ФИЛЬТР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

О ваших новых фильтрах
Дефлекторные фильтры из нержавеющей стали не нуждаются в облицовке или сетке внутри фильтров и полностью изготовлены из нержавеющей стали.Конструкция из нержавеющей стали позволяет использовать их снова после очистки или мытья в посудомоечной машине.

Как работают дефлекторные фильтры?
Они работают, заставляя заполненный смазкой воздух быстро и непрерывно менять направление, когда он проходит через фильтр. Смазка не может изменить направление так же быстро, как воздух, несущий ее, в конечном итоге они застревают на металлических лезвиях, а затем застревают в фильтрующем лотке. Эти фильтры эффективны и требуют меньше обслуживания.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Перед использованием этого прибора прочтите все инструкции. Сохраните эти инструкции для использования в будущем Одобрено для бытовых приборов
Только для бытового использования

ВНИМАНИЕ
ТОЛЬКО ДЛЯ ОБЩЕЙ ВЕНТИЛЯЦИИ. НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ВЫПУСКА ОПАСНЫХ ИЛИ ВЗРЫВООПАСНЫХ МАТЕРИАЛОВ ИЛИ ПАРОВ.

ОСТОРОЖНО
Этот продукт предназначен только для использования в жилых помещениях.

ПРЕДОСТЕРЕЖЕНИЕ
Чтобы снизить риск возгорания и обеспечить правильную вытяжку воздуха, не выпускайте вытяжной воздух в пространство внутри стен, потолков, чердаков, подвалов или гаражей.

ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ПОЖАРА ИСПОЛЬЗУЙТЕ ТОЛЬКО МЕТАЛЛИЧЕСКИЕ ВОЗДУХОВОДЫ. Установите эту вытяжку в соответствии со всеми указанными требованиями.

ПРЕДУПРЕЖДЕНИЕ
ДЛЯ СНИЖЕНИЯ РИСКА ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ТРАВМ СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

A. Используйте это устройство только так, как это предусмотрено производителем. При возникновении вопросов обращайтесь к производителю по телефону
B. Перед обслуживанием или очисткой агрегата отключите питание на сервисной панели и заблокируйте отключение сервисной панели, чтобы исключить случайное включение питания.Если отключение услуги не может быть заблокировано, надежно закрепите заметное сигнальное устройство, бирку, на сервисной панели.
C. Работы по установке и прокладке электропроводки должны выполняться квалифицированным(и) лицом(ами) в соответствии со всеми применимыми нормами и стандартами, включая огнестойкую конструкцию.
D. Для правильного сжигания и выпуска газов через дымоход (дымоход) оборудования для сжигания топлива необходимо достаточное количество воздуха, чтобы предотвратить обратную тягу.
Соблюдайте рекомендации производителей отопительного оборудования и стандарты безопасности, опубликованные Национальной ассоциацией противопожарной защиты (NFPA), Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и местными нормативными документами.
E. При резке или сверлении стен или потолка не повреждайте электропроводку и другие скрытые коммуникации.
F. Канальные системы всегда должны вентилироваться наружу.

ПРЕДУПРЕЖДЕНИЕ

Для снижения риска возгорания или поражения электрическим током Не используйте вытяжку с каким-либо внешним твердотельным устройством контроля скорости.

ПРЕДУПРЕЖДЕНИЕ

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ

Этот прибор должен быть заземлен. В случае короткого замыкания заземление снижает риск поражения электрическим током за счет отвода электрического тока.Этот прибор оснащен шнуром с заземляющим проводом и заземляющей вилкой. Вилка должна быть подключена к правильно установленной и заземленной розетке.

ПРЕДУПРЕЖДЕНИЕ – НЕПРАВИЛЬНОЕ ЗАЗЕМЛЕНИЕ МОЖЕТ ПРИВЕСТИ К ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Обратитесь к квалифицированному электрику, если вы не полностью поняли инструкции по заземлению или если есть сомнения в правильности заземления прибора. Не используйте удлинитель. Если шнур питания слишком короткий, обратитесь к квалифицированному электрику для установки розетки рядом с устройством.

ПРЕДУПРЕЖДЕНИЕ

ДЛЯ СНИЖЕНИЯ ОПАСНОСТИ ПОЛУЧЕНИЯ ТРАВМ В СЛУЧАЕ ПОЖАРА СМАЗКИ В ДИАПАЗОНЕ TOP СОБЛЮДАЙТЕ СЛЕДУЮЩЕЕ:

или другой металлический поднос, затем выключите газовую горелку или электрический элемент. БУДЬТЕ ОСТОРОЖНЫ, ВО ИЗБЕЖАНИЕ ОЖОГОВ. Если пламя не погаснет сразу, ЭВАКУУЙТИРУЙТЕ И ВЫЗОВИТЕ ПОЖАРНУЮ ДЕТАЛИ.

B. НИКОГДА НЕ ПОДНИМАЙТЕ ГОРЯЩУЮ СКОВОРОДУ – вы можете обжечься.ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ВОДУ, в том числе мокрые кухонные тряпки или полотенца – это приведет к сильному взрыву пара.

Всегда оставляйте защитные решетки и фильтры на месте. Без этих компонентов работающие воздуходувки могут зацепиться за волосы, пальцы и свободную одежду. Производитель снимает с себя всякую ответственность в случае несоблюдения приведенных здесь инструкций по установке, техническому обслуживанию и надлежащему использованию продукта. Кроме того, производитель снимает с себя всякую ответственность за травмы, возникшие в результате небрежности, а гарантия на устройство автоматически истекает из-за неправильного обслуживания.

ПРЕДУПРЕЖДЕНИЕ

Перед обслуживанием отключите устройство от источника питания.

частей диаграммы

Запчасти включены
A. 9 шт. — 4 × 30 винтов

B. 9 шт. — Настенные анкеры

C. 6 «круглый алюминиевый канал

1

Требования к предварительной установке
Не устанавливайте диапазон капюшона там, где есть много спальни или окна, чтобы избежать влияния на эффективность вытяжки, вызванной конвекцией воздуха.
Установите вытяжку непосредственно над варочной поверхностью. Рекомендуемое расстояние между варочной поверхностью и нижней частью плиты составляет минимум 24″ и максимум 30″.
Для достижения оптимальной производительности не вытягивайте вентиляционную трубу слишком далеко, отрегулируйте вентиляционную трубу и убедитесь, что вытяжка установлена ровно и вертикально.
Воздуховыпускное отверстие не должно быть соединено с дымоходами или дымоходами. Выход воздуха не должен соединяться с вентиляционными каналами для помещений, в которых установлены приборы, работающие на топливе.
ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ
КАПОТА МОГУТ ИМЕТЬ ОСТРЫЕ КРАЯ; ПОЖАЛУЙСТА, НАДЕВАЙТЕ ЗАЩИТНЫЕ ПЕРЧАТКИ /F /TS, НЕОБХОДИМЫЕ ДЛЯ СНЯТИЯ ЛЮБЫХ ЧАСТЕЙ ДЛЯ УСТАНОВКИ, ЧИСТКИ/ NG ИЛИ ОБСЛУЖИВАНИЯ.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
1. Просверлите два отверстия диаметром 8 мм в месте установки анкера (деталь B).
Tap Wall надежно крепится к каждому просверленному отверстию.
После того, как настенные анкеры будут установлены на место, вставьте винты 4×30, но оставьте 1/4 винта торчащим из стены.( Это даст вашей вытяжке возможность повесить ).
Возьмите вытяжку вместе с алюминиевым воздуховодом 6Round (часть D). Прикрепите круглый алюминиевый воздуховод к вентиляционному отверстию в верхней части вытяжки с помощью ленты из алюминиевой фольги HVAC.

При установке в шкаф пропустите шаг 5 и перейдите к шагу 6 11.
При установке только на стену просверлите круглое отверстие 6-1/4 на задней стенке над вытяжкой ИЛИ в потолке прямо над капотом. 5а.Извлеките фильтры перегородки из-под капота и отложите их в сторону. 5б. Поднимите вытяжку и повесьте вытяжку на заднюю стенку с помощью винтов, просверленных в шаге 3. Когда вытяжка будет надежно закреплена на стене, затяните винты с внутренней стороны вытяжки. 5в. Протяните круглый алюминиевый воздуховод через только что просверленное отверстие в стене. Включите устройство в розетку. Переустановите дефлекторные фильтры.
Просверлите круглое отверстие 6–1/4 в нижней части шкафа. Просверлите отверстие диаметром 1–1/2 в нижней части шкафа для отверстия для доступа к электросети.На стр. 5 показано расположение отверстий согласно схеме (вид сверху). 6а. Протяните круглый воздуховод и шнур питания через нижнюю часть отверстий в новом корпусе.
Поднимите вытяжку и повесьте вытяжку на заднюю стенку с помощью винтов, просверленных в шаге 3.
После того, как вытяжка будет подвешена к задней стенке, снимите перегородки фильтров из-под вытяжки.
Просверлите каждый из пяти винтов 4×30 (часть C) в нижней части шкафа, используя пять отверстий для винтов в верхней части кожуха.
После закрепления колпака в шкафу затяните винты для дерева, расположенные в задней части колпака. Установите фильтры Baffle на место. Убедитесь, что капюшон надежно закреплен, нажав на него. Включите устройство в розетку.
ВАЖНАЯ ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ
Пожалуйста, всегда контролируйте детей и любых других лиц, за которыми необходимо следить во время использования этого прибора.
Не подсоединяйте воздуховыпускное отверстие к дымоходам или дымоходам.
Не оставляйте без присмотра открытое пламя под этим колпаком.
В случае повреждения силового кабеля квалифицированный специалист заменит сломанный кабель новым.
Очистите колпак, как указано в данном руководстве. Если вытяжку не чистить или чистить неправильно, это может привести к возгоранию или неправильной работе вытяжки.
Замена светодиодной лампы должна производиться квалифицированным специалистом. Всегда используйте светодиодную лампу мощностью не более 2 Вт.
Не мойте переключатель управления водой, так как это вызовет проблемы с электропитанием вытяжки.
Не выдергивайте вилку из розетки мокрыми руками во избежание поражения электрическим током.
Отключите вытяжку от источника питания, если прибор не будет использоваться в течение длительного периода времени.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Кнопочное управление
Как пользоваться кнопкой:
Нажмите для включения/выключения.
Нажмите, чтобы выбрать низкую скорость.
Нажмите для выбора средней скорости.
Нажмите, чтобы выбрать высокую скорость.
Нажмите, чтобы включить/выключить свет.
Элементы управления Soft Touch
СОВМЕСТИМО С МОДЕЛЯМИ: UMC30
A. Свет. Нажмите, чтобы включить/выключить свет.
B. Кнопка таймера
C. Кнопка «минус» (скорость вентилятора)
D. Кнопка «плюс» (скорость вентилятора)
E. Кнопка питания вентилятора (запускает максимальную скорость вентилятора)
F. Кнопка питания . Нажмите, чтобы включить/выключить устройство
Примечание. При включенном вентиляторе кнопка + или перейдет к настройкам Min или Max

Настройка часов
Часы показывают военное время и не могут быть изменены.
Удерживайте кнопку таймера в течение 3 секунд. Используйте кнопку освещения (A), чтобы установить минуты. Используйте кнопку скорости вентилятора (E), чтобы установить часы.
После установки времени нажмите кнопку таймера для завершения.
После установки времени оставьте устройство в покое на 5 секунд для сохранения изменений.
Установка таймера
Включите вентилятор и установите желаемую скорость вращения вентилятора.
Нажмите кнопку таймера (B) . Продолжайте нажимать кнопку таймера (B) , чтобы установить продолжительность времени, по истечении которого вентилятор должен автоматически отключиться.
После установки таймера оставьте устройство в покое на 5 секунд, чтобы изменения сохранились, и таймер начнет обратный отсчет.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Никогда не засовывайте руку внутрь устройства во время его работы. Для достижения наилучших результатов чаще очищайте устройство.
ОЧИСТКА:
Используйте только мягкое мыло или чистящие растворы для очистки внешней поверхности вытяжек. Протрите поверхности мягкой тканью.
Очиститель для нержавеющей стали можно использовать для внешней поверхности.
Очистка дефлекторных фильтров: Для ежедневной очистки используйте горячую мыльную воду и мягкую ткань. Вытрите насухо и протрите влажной тканью из микрофибры. Фильтры-дефлекторы также можно мыть в посудомоечной машине.
Очищайте вытяжку в сборе каждые 6 месяцев.
ЗАПРЕЩАЕТСЯ очищать двигатель или электрические компоненты водой или любой другой жидкостью.
ЗАМЕНА ЛАМП
ВНИМАНИЕ: БЛОК СВЕТОДИОДНОЙ ЛАМПЫ ГОРЯЧИЙ! ПОДОЖДИТЕ ПЕРЕД ПОПЫТКОЙ ЗАМЕНЫ СВЕТОДИОДНЫХ ЛАМП.ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО УСТРОЙСТВО ВЫКЛЮЧЕНО И ОТКЛЮЧЕНО.
ПРИМЕЧАНИЕ: ОТДЕЛЬНЫЕ СВЕТОДИОДНЫЕ ЛАМПЫ НЕЛЬЗЯ ЗАМЕНИТЬ. ТОЛЬКО СВЕТОДИОДНЫЕ ЛАМПЫ.
Снимите дефлекторные фильтры.
Найдите проводное соединение лампы и отключите его.
Снимите старую светодиодную лампу.
Вставьте новую светодиодную лампу.
Переустановите дефлекторные фильтры.
Устранение неисправностей
Осторожно: Всегда отключайте отключение от мощности перед обслуживанием
6

Tools
Мой ассортимент Cust — шумный
А. Проверьте внутреннюю часть вытяжки на наличие незакрепленного мусора и удалите ее.
Если ваша вытяжка по-прежнему шумит после проверки, позвоните по телефону 1-888-784-3108.
Отвертка Phillips
Моя вытяжка плохо работает
A. Оптимальное расстояние от 24″ до 36″
B. В этом районе слишком много открытых окон или дверей.Закройте некоторые двери или окна.
C. Производительность двигателя снизилась из-за износа. Замените двигатель.
D. Перед использованием убедитесь, что лента, удерживающая заслонки демпфера на вентиляционном отверстии, удалена.
E. Фильтры забиты и нуждаются в очистке.
Крестообразная отвертка
Моя вытяжка трясется
A. Установка ненадежна.Проверьте еще раз и убедитесь, что установочное оборудование надежно закреплено.
B. Вентилятор сломан или не сбалансирован. Выровняйте или замените вентилятор.
C. Двигатель ослаблен. Проверьте и убедитесь, что двигатель надежно закреплен на блоке .
D. Фильтр-отражатель ослаблен и установлен неправильно. Инструкции по установке прочитайте на стр. 12.
Отвертка Phillips
Вытяжка не включается
A. Убедитесь, что вытяжка подключена к розетке. Проверьте розетку с другим устройством, если она не работает.
B. Снимите экранные фильтры, загляните внутрь за панелью управления и найдите провод с зажимом. Убедитесь, что панель управления надежно подключена.
Отвертка Phillips
Перегорели лампочки
A. . Замените новой светодиодной лампой в сборе.
B. Снимите экранные фильтры, загляните внутрь за панелью управления и найдите провод с зажимом за корпусом фонаря. Убедитесь, что свет надежно подключен.
Phillips Rivdriver
Если вы пробовали все решения и еще испытать вопросы, пожалуйста, позвоните в поддержку: 1-888-784-3108
Технические данные

UC 30/UMC 30
UC 36/UMC 36
6
2
8
8
14
6
16
6
20
1
6 № 90.
Название деталей 10521
16 1
1
Light SS панель 1
3 Верхняя пластиковая крышка
1
4
4
4
1
5
5
2
6
Пластиковая крышка 1
7
1
6
1
8
8
1
9 правой пластиковой крышки
1
10
Проволочный зажим 1
11 Светодиод 905 21
2
12
12
12
1
13
13
6
1
14
American 3Pins Cable 1
15 2M алюминиевая труба
1
Baffle Filters 2/3
17 15UF конденсатор
1
18
Box PCB Крышка 1
19 PCB для push-кнопки
1
Box PCB Box нижняя крышка 1
21 Крышка кнопки
1
22
Кнопка N 1 1
23 Push-кнопка нижняя крышка
1

Не возвращайте этот продукт в магазин, если у вас есть проблемы с этим продуктом, Пожалуйста, свяжитесь с поддержкой клиентов COSMO на +1 (8888884-3108

датированные доказательства покупки, модели FT, а также сериал # Требуется для гарантийного обслуживания
правильный Утилизация этого продукта:
Это маркировка указывает на то, что этот прибор нельзя утилизировать вместе с другими бытовыми отходами. Чтобы предотвратить возможный вред окружающей среде или здоровью человека от неконтролируемой утилизации отходов, ответственно относитесь к их переработке, чтобы способствовать устойчивому повторному использованию материальных ресурсов.

ГАРАНТИЯ И ОБСЛУЖИВАНИЕ
Для получения полной информации о гарантии на этот продукт посетите: http: //www.cosmoappliances.com/warranty
ДЛЯ ПОЛУЧЕНИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ ВАШ ПРОДУКТ ДОЛЖЕН БЫТЬ ЗАРЕГИСТРИРОВАН. Чтобы зарегистрироваться,
Визит:
www.cosmoappliancesce.com/warranty

5
15

Документы / Ресурсы
Справедливые Руководства / Ресурсы
Range Custom & Руководство по установке
Типы вытяжек
Выбор вытяжки во многом зависит от обустройства вашей кухни.Вытяжка может быть декоративной деталью или быть спрятанной под некоторыми шкафами и вне поля зрения… или, может быть, у вас островная варочная панель и вам нужна вытяжка, которая крепится к потолку. Какой бы формы ни была ваша кухня, всегда найдется вытяжка, которую можно проветривать.
Производительность воздушного потока (CFM)
Производительность воздушного потока (мощность вентилятора) измеряется в кубических футах в минуту (CFM), что отражает количество воздуха, выбрасываемого за минуту. Не только размер и мощность вашего диапазона являются главными важными факторами при определении CFM, но вам также необходимо учитывать, какой воздуховод вы планируете использовать.Чем длиннее и сложнее воздуховод, тем выше требуется CFM.
Расчет кубических футов в минуту:
Тепловая мощность: Тепловая мощность вашей плиты измеряется в британских тепловых единицах (БТЕ). Разделите это число на 100, чтобы получить минимальный рекомендуемый рейтинг CFM. Так, например, для диапазона с выходной мощностью 40 000 БТЕ потребуется вытяжка с рейтингом CFM 400 или выше.
Диапазон и требуемый размер вытяжки: Если ваша плита находится у стены, вам потребуется 100 кубических футов в минуту на линейный фут диапазона. Так, например, для диапазона длиной 26 дюймов потребуется CFM 200 или выше.С другой стороны, для островного диапазона требуется 150 кубических футов в минуту на фут, а это означает, что для 26-дюймового диапазона потребуется 300 кубических футов в минуту или выше.
Размер кухни: Ваша вытяжка должна обеспечивать полную циркуляцию воздуха на кухне 15 раз в час (примерно каждые 4 минуты). Разделите общий объем вашей кухни (квадратные футы x высота потолка) на 4, чтобы получить рекомендуемый CFM. Для кухни объемом 1400 кубических футов потребуется вытяжка с CFM (1400 / 4) 350.
Выберите CFM вашей вытяжки на основе наибольшего числа этих расчетов.Чем выше CFM, тем эффективнее будет вентиляция вашей кухни. Просто имейте в виду, что вытяжки с большей пропускной способностью будут громче.
Выбор правильного размера вытяжки
Ширина вытяжки измеряется по номинальной ширине и округляется до следующего отраслевого стандарта. Чтобы полностью улавливать все пары, выходящие из вашей варочной панели, вытяжка должна быть шире, чем сама варочная панель.
Высота
Примите во внимание следующие размеры для наиболее эффективной установки:
Если глубина вытяжки составляет 24-27 дюймов, а CFM 600 или более, высота должна быть 30 дюймов.
Если глубина вытяжки составляет 22–24 дюйма, а CFM — до 500, высота должна быть 24 дюйма.
Для электрической или маломощной газовой плиты до 40 000 БТЕ высота должна быть 18-20 дюймов.
Ширина
Для наиболее эффективной вентиляции оставьте по 3 дополнительных дюйма с каждой стороны плиты для вытяжки.
Глубина
Если вытяжка имеет пропускную способность воздушного потока (CFM) более 500, рекомендуется глубина 22-24 дюйма. Для CFM 850 или более рекомендуется глубина 27 дюймов.
Как установить вытяжку
Если старая вытяжка все еще присутствует, снимите ее. Под крышкой возле светильника вы найдете электрическое соединение. Отсоедините проводку, сняв гайки и разъединив соединения. Вместе с напарником, удерживающим вес бленды, ослабьте винты, которые ее поддерживают, и снимите бленду. Теперь удалите все винты.

Откройте соответствующие вентиляционные отверстия и выбивные отверстия с помощью молотка и отвертки. Ваша вентиляция будет либо проходить через шкаф, либо через стену, и на вытяжке должен быть вариант для любого из них.

Маркировка отверстий. Держите кожух на месте и отметьте, где будут проходить воздуховод и кабели.

При установке новой системы вытяжки прорежьте отверстия в гипсокартоне и просверлите отверстия в каждом углу до наружной стены.

Обрезка сайдинга. Соедините точки между отверстиями, которые были просверлены с внутренней стороны стены и вырезаны с помощью сабельной пилы. Удалите любую изоляцию или опилки, которые могут помешать установке воздуховода.

Прикрепите заглушку воздуховода к наружной стене.Если он не доходит полностью до вытяжки, купите удлинитель и соедините его с помощью винтов и клейкой ленты.

Нанесите герметик там, где будет лежать фланец крышки, и затяните винты. Загерметизируйте периметр шапки.

Убедитесь, что питание отключено, пропустите кабель из ближайшей розетки и проденьте его через стену, кабельный зажим и маленькое отверстие в задней части кожуха. Снять обшивку. Вентилятор и свет будут иметь черный и белый провод. Соедините два черных провода с двумя черными проводами, идущими от стены, и два белых провода с двумя белыми проводами, идущими от стены, с помощью проволочных гаек.Если имеется дополнительный зеленый провод, подключите его к проводу заземления.

Уложите провода на место и установите кожух, затянув винты.

Установите на место вентилятор и фильтр, включите питание и проверьте его. Убедитесь, что и свет, и вентилятор работают, и проверьте наружное вентиляционное отверстие, чтобы убедиться, что воздух свободно проходит через него.
Как установить бесканальную вытяжку под шкаф (8 простых шагов)
Сегодня мы собираемся показать вам , как установить вытяжку без воздуховодов . Чтобы научиться этому, просто внимательно следуйте всем шагам и легко установите бесканальную вытяжку.
Этот процесс установки вытяжки без воздуховода очень похож на установку других вытяжек. Просто выветриться не проблема. Поскольку бесканальные вытяжки работают через угольные фильтры, угольные фильтры улавливают дым, пар и другие испарения, перерабатывая их и возвращая чистый дым на кухню.
Установка бесканальной вытяжки под шкафом, как правило, намного проще, чем установка другой канальной вытяжки.Установка этой бесканальной вытяжки довольно проста с использованием некоторых методов без помощи профессионала.
Итак, давайте начнем изучать как установить под шкафом бесканальную вытяжку .
Вещи, которые вы должны рассмотреть, прежде чем начать Как установить вытяжку без воздуховодов под шкафом
Прежде чем приступить к установке, распакуйте новую вытяжку без воздуховодов и ознакомьтесь со всеми аксессуарами, предоставляемыми производителями.
Убедитесь, что в кухонном шкафу имеется рекомендованное место для новой вытяжки.
Кроме того, вытяжка без воздуховодов под шкафом должна быть установлена на высоте не менее 28–32 дюймов над плитой. Убедитесь, что для него достаточно места.
Накройте варочную панель деревянной доской, чтобы винты и другие предметы не попали в печь.
Перед началом работы рекомендуется выполнить установку и другие инструкции, рекомендованные производителем.
Необходимые инструменты для установки вытяжки без воздуховодов под шкаф Essentials Инструменты для установки под шкафом Бесканальная вытяжка
Было бы лучше собрать все следующие инструменты перед началом установки под шкафом автономной вытяжки . Этот процесс сделает вашу работу более гладкой и быстрой.
Бесконтактный тестер цепи
Отвертка
Электродрель
Карандаш или маркер
Уровень
Рулетка
Инструмент для зачистки проводов
Процесс установки вытяжки без воздуховодов под шкаф
Шаг 1.
Определите центр стены
Начните установку вытяжки своими руками под шкафом без воздуховодов отсюда. Возьмите рулетку, чтобы узнать точную центральную точку шкафа, и найдите ее, отмеченную карандашом.
Шаг 2. Проведите измерения
как установить вытяжку без воздуховодов под шкаф
Решите, где в шкафу установить вытяжку без воздуховодов.После определения места измерьте пространство между вытяжкой и варочной панелью. Чтобы определить, достаточно ли места, измерьте ширину и минимальную высоту вытяжки и подготовьте предполагаемое место для установки вытяжки под шкафом.
Часто между вытяжкой и варочной панелью под шкафом должен быть зазор от 28 до 32 дюймов. Итак, убедитесь, что между плитой и вытяжкой имеется расстояние 28–32 дюйма.
На этом этапе крайне важно следовать рекомендациям производителя и строго соблюдать требования к высоте вытяжки.
Шаг 3. Отметьте и просверлите отверстия для винтов
Как установить вытяжку без воздуховодов под шкаф
После того, как вы выбрали идеальное место для установки желаемой вытяжки под шкафом, возьмите карандаш в руку, чтобы отметить отверстия и просверлите их с помощью дрели для шурупов.
В этой сцене вы можете использовать бумажный шаблон, который предоставляет производитель. Применяя его, вы можете отметить отверстия с каждой стороны соответственно для винтов шкафа. Кроме того, сделайте отверстие диаметром 2 дюйма в середине деревянной доски с помощью пилы.
Выполнение отверстий в плате шкафа:
Просверлите отверстия с помощью 4-8-дюймового сверла с электродрелью после того, как вы разметите отверстия. Где и сколько сверлить будет зависеть от вашего кухонного шкафа и вытяжки. Но если картон или деревянная доска в вашем шкафу хрупкие, не забудьте добавить больше деревянных деталей на противоположной стороне, чтобы обеспечить достаточную прочность. Вытяжка будет висеть на винтах и кронштейнах, установленных в этом отверстии.
Установка кронштейнов ( при необходимости ):
Если вы хотите, и если производитель вашей вытяжки дает указание, что вы будете устанавливать вытяжку под шкафом на стену, прикрепите кронштейн к стене с помощью винтов, как показано выше.
Шаг 4. Настройка автоматического выключателя для источника питания
Некоторые вытяжки имеют простой разъем. Если у вас есть такая вытяжка, переходите сразу к шагу номер 6.
Но если ваша вытяжка проводная, вам необходимо установить цепь на 110 вольт. Для этого можно использовать существующую схему. Поэтому вы должны убедиться, что соответствующая мощность 110 вольт обогащена. Если вы не умеете работать с электричеством, следует вызвать профессионального электрика.
Шаг 5. Соединение между проводами
как установить под шкафом бесканальную вытяжку
После того, как работа с цепью выполнена, отключите питание автоматического выключателя и убедитесь в этом, проверив бесконтактный тестер цепи. Затем можно приступать к подключению проводов.
Здесь вы увидите 3 провода одного типа или цвета с обеих сторон (цепь и вытяжка). Затем удалите полдюйма покрытия с концов каждого провода с помощью инструмента для зачистки проводов. После снятия крышки кабеля соедините белый провод с белым, черный провод с черным и зеленый провод с зеленым проводом и закрепите их гайками.После этого закрепите провода между электрическими коробками.
Шаг 6. Разместите вытяжку под шкафом
После того, как проводка или штепсельная вилка будут завершены, вам понадобится помощник, чтобы установить новую нижнюю крышку шкафа в середине шкафа. Скажите своему помощнику, чтобы он крепко держал капот в этом положении. Затем вставьте все винты в отверстие и установите вытяжку на место.
Для затяжки крепежных винтов используйте отвертку.
Шаг 7. Подключение к электричеству
как установить бесканальную вытяжку под шкафом
Когда кабель подсоединен и вытяжка установлена на место, подключите бесканальную вытяжку под шкафом к электрической розетке.Затем убедитесь, что фары и вентилятор вытяжки работают нормально.
Если вытяжка не включена, проверьте цепь еще раз и проверьте, нет ли ошибки соединения среди каких-либо проводов внутри.
Шаг 8. Установка угольных фильтров
Последним этапом установки вытяжки без воздуховодов под шкафом является установка угольных фильтров. Эти угольные фильтры являются ключевым элементом, позволяющим сделать вашу вытяжку бесканальной. Он высасывает токсичные пары, жир и выделяет из вашей кухни.
Итак, теперь установите угольные или угольные фильтры и активируйте защиту от смазки. Затем прикрепите обратно с помощью застежек крышки вытяжки. Чтобы все провода были в безопасности, на противоположной стене можно сделать электрощиток.
как установить вытяжку без воздуховодов под шкаф
Когда все вышеперечисленное выполнено, снова включите вашу вытяжку с панели управления и почувствуйте свежий воздух. Теперь вы можете с удовольствием выполнить как установить под шкаф вытяжку без воздуховода.
Советы по установке вытяжки без воздуховодов под шкафом
Советы по установке вытяжки без воздуховодов под шкафом
Чтобы упростить работу, перед началом работы создайте бумажный шаблон. Делая это, вы убедитесь, что ничего не пропущено, и вы легко все выполните.
Рекомендуется выбирать вытяжку под шкаф, ширина которой аналогична ширине печи. Это сделает ваш опыт лучше.
Поскольку вы работаете с цепями и проводами на всем участке Монтаж, необходимо обеспечить собственную безопасность, отключив питание автоматического выключателя.Итак, выключите автоматический выключатель, который связан с электричеством кухни. В противном случае прекратится электроснабжение всего дома или кухни.
Если вы подключаете проводную вытяжку к существующей цепи, то обязательно оцените нагрузочную способность этой цепи.
Не забывайте следовать всем рекомендациям производителя для легкой установки.
Часто задаваемые вопросы об установке вытяжки без воздуховодов под шкафом
В: Как установить рециркуляционную вытяжку, если у меня два шкафа над варочной панелью?
A: Если ваша бесканальная вытяжка под шкафом должна быть установлена между двумя шкафами, пространство для установки вытяжки должно быть на одинаковом расстоянии с обеих сторон шкафа. Стремитесь установить его на полпути от каждого шкафа. Возьмите рулетку, чтобы узнать центр двух шкафов и с помощью линейки уровня проведите вертикальную линию от потолка.
В: Как установить бесканальную вытяжку без шкафа?
A: Можно установить бесканальную вытяжку без шкафов, если сделать полку с кронштейнами вдоль кухонных стен. Затем вы можете установить вытяжку, сделав там несколько настроек. Но это не лучший подход.
В: Эффективны ли бесканальные вытяжки?
A: Очевидно, почему бы и нет? Бесканальные вытяжки поддерживают чистоту и яркость кухонной среды, поглощая токсичные пары, жир и запах из кухни через угольные фильтры.Вам не нужно беспокоиться о вентиляции снаружи отдельно, если у вас есть вытяжка без воздуховодов.
В: В чем разница между неканальными и канальными вытяжками?
A: В основном вытяжки, которые улавливают дым на кухне и выпускают дым через вытяжную трубу, называются канальными вытяжками. С другой стороны, вытяжка, которая поглощает дым из кухни, очищает его и возвращает чистый дым на кухню, называется вытяжкой без воздуховодов.Этот вопрос без воздуховодов и воздуховодов полностью зависит от того, какой тип фильтров вы используете. В канальных вытяжках используются перегородки из нержавеющей стали и алюминиевые сетчатые фильтры. Но угольные фильтры используются только для неканальных вытяжек.
В: Что мне следует искать в вытяжке без воздуховодов?
A: Если вы, наконец, выберете бесканальную вытяжку, обратите внимание на ее мощность CFM (кубических футов в минуту). CFM — большая проблема для бесканальной вытяжки. Лучшая производительность обеспечивается более прочной вытяжкой.Следовательно, вы должны судить о мощности CFM.
В: Стоимость установки вытяжки?
A: Установка вытяжки без воздуховодов под шкаф стоит около 350-700 долларов. Точная стоимость будет варьироваться в зависимости от условий работы, а также в зависимости от опыта электрика.
No related posts.

6 № 90.		Название деталей	10521
16 1	1
Light SS панель	1
3	Верхняя пластиковая крышка	1
4	4	4	1
	5	5	2
6	Пластиковая крышка	1
	7	1 6 1	8	8	1
9	правой пластиковой крышки	1
10	Проволочный зажим	1
11	Светодиод 905 21	2
12	12	12	1
	13	13 6 1
14	American 3Pins Cable	1
15	2M алюминиевая труба	1
Baffle Filters	2/3
17	15UF конденсатор	1
18	Box PCB Крышка	1
	19	PCB для push-кнопки	1
Box PCB Box нижняя крышка	1
21	Крышка кнопки	1
22	Кнопка N	1	1
	23	Push-кнопка нижняя крышка	1

Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Виды вытяжек

Какие инструменты понадобятся

Монтаж вытяжной вентиляции

Какой воздуховод лучше

Прежде чем приступить к монтажу

Установка вытяжки в шкаф

Высота установки вытяжки над плитой

Как установить вытяжку на стену кухни

Как подключить вытяжку к электросети

Установка вытяжки над газовой плитой — видео

Больше информации

Задать вопрос

Установка встраиваемой вытяжки в Москве от 2700 руб. на Hands.ru.

Виды вытяжек

Выбрать воздуховод

Особенности установки встроенной вытяжки

Установка встраиваемой вытяжки в Москве

Вытяжка для кухни без отвода в вентиляцию

Распространенные типы вытяжных шкафов

Выбираем вытяжку без воздуховода

Как работает вытяжная система?

Инструкция по установке вытяжки на кухню без отвода в вентиляцию

Достоинства и недостатки вытяжной системы с угольными фильтрами

Топ-5 известных Брендов

Монтаж вытяжки своими руками: пошаговая инструкция

Оглавление:

Вытяжки для плиты: разновидности и характеристика

Установка вытяжки на кухне: особенности выбора электроприбора

Монтаж вытяжки на кухне своими руками

Воздуховод для вытяжки: особенности и характеристика

Монтаж кухонной вытяжки своими руками — технология

Как установить вытяжку Maunfeld

Вытяжки под шкаф — Встраиваемые вытяжки

Обновите кухню, установив новую вытяжку

Внешний вид

Стоимость

Характеристики

Эффективность

Простота установки

График установки вытяжки

ПЕРЕГОРОДОЧНЫЙ ФИЛЬТР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ

частей диаграммы

Запчасти включены

Требования к предварительной установке

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВАЖНАЯ ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗАМЕНА ЛАМП

Устранение неисправностей

Технические данные

ГАРАНТИЯ И ОБСЛУЖИВАНИЕ

Документы / Ресурсы

Справедливые Руководства / Ресурсы

Range Custom & Руководство по установке

Типы вытяжек

Производительность воздушного потока (CFM)

Расчет кубических футов в минуту:

Выбор правильного размера вытяжки

Высота

Ширина

Глубина

Как установить вытяжку

Как установить бесканальную вытяжку под шкаф (8 простых шагов)

Вещи, которые вы должны рассмотреть, прежде чем начать Как установить вытяжку без воздуховодов под шкафом

Процесс установки вытяжки без воздуховодов под шкаф

Шаг 1.

Шаг 2. Проведите измерения

Шаг 3. Отметьте и просверлите отверстия для винтов

Шаг 4. Настройка автоматического выключателя для источника питания

Шаг 5. Соединение между проводами

Шаг 6. Разместите вытяжку под шкафом

Шаг 7. Подключение к электричеству

Шаг 8. Установка угольных фильтров

Советы по установке вытяжки без воздуховодов под шкафом

Часто задаваемые вопросы об установке вытяжки без воздуховодов под шкафом
